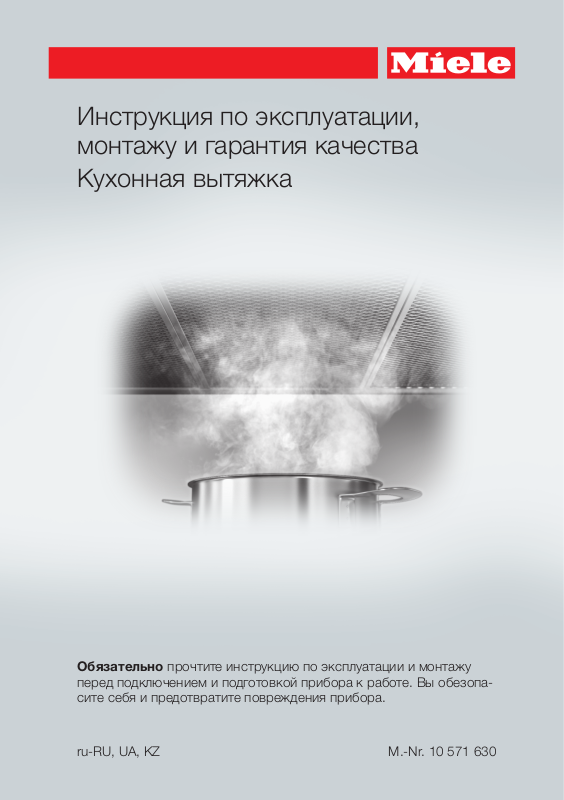

Инструкция по эксплуатации,
монтажу и гарантия качества

Кухонная вытяжка

Обязательно прочтите инструкцию по эксплуатации и монтажу
перед подключением и подготовкой прибора к работе. Вы обезопа­сите себя и предотвратите повреждения прибора.

ru-RU, UA, KZ M.-Nr. 10 571 630

Содержание

Указания по безопасности и предупреждения .............................................. 4

Ваш вклад в охрану окружающей среды ......................................................13

Описание вытяжки ............................................................................................ 14

Описание функций ............................................................................................ 16

Управление прибором ......................................................................................17

Включение вентилятора...................................................................................... 17

Выключение вентилятора ................................................................................... 17

Включение/выключение местного освещения ................................................. 17

Рекомендации по экономии электроэнергии............................................... 18

Чистка и уход...................................................................................................... 19

Корпус .................................................................................................................. 19

Жироулавливающие фильтры............................................................................ 20

Угольный фильтр ................................................................................................. 22

Замена лампочки................................................................................................. 23

Сервисная служба и гарантия качества........................................................24

Расположение типовой таблички....................................................................... 24

Сертификат соответствия .................................................................................. 24

Условия транспортировки и хранения............................................................... 24

Дата изготовления............................................................................................... 24

Монтаж ................................................................................................................ 25

Перед монтажом.................................................................................................. 25

Материал для монтажа ....................................................................................... 26

Размеры прибора ................................................................................................ 28

Расстояние между варочной поверхностью и вытяжкой (S)........................... 29

Рекомендации по проведению монтажа ........................................................... 30

Снятие защитной пленки .................................................................................... 30

Поворотный патрубок ......................................................................................... 30

Монтаж под навесной шкаф............................................................................... 32

Монтаж к стене.................................................................................................... 34

Подготовка к работе в режиме отвода воздуха ............................................... 36

Подготовка к работе в режиме циркуляции...................................................... 37

Подключение к электросети............................................................................... 37

Функциональная проверка ................................................................................. 37

Электроподключение ....................................................................................... 38

Воздуховод ......................................................................................................... 39

Заслонка для предотвращения образования конденсата............................... 40

2

Содержание

Шумоподавитель................................................................................................. 40

Технические характеристики........................................................................... 41

Гарантия качества товара ................................................................................ 42

Контактная информация о Miele..................................................................... 44

3

Указания по безопасности и предупреждения

Эта вытяжка соответствует предписаниям о технической бе­зопасности. Однако, ее ненадлежащая эксплуатация может
привести к травмам пользователей и материальному ущербу.

Прежде чем начать пользоваться вытяжкой, внимательно про­чтите данную инструкцию по эксплуатации и монтажу. В ней
содержатся важные сведения по монтажу, технике безопас­ности, эксплуатации и техобслуживанию. Вы обезопасите себя
и избежите повреждений вытяжки. Фирма Miele не несет от­ветственности за повреждения, вызванные несоблюдением
данных указаний.

Бережно храните инструкцию по эксплуатации и монтажу и по
возможности передайте ее следующему владельцу прибора.

Надлежащее использование

 Эта вытяжка предназначена для использования в домашнем

хозяйстве и подобных бытовых условиях.

 Вытяжка не предназначена для использования вне помеще-

ний.

 Используйте вытяжку исключительно в бытовой среде для

очистки воздуха от кухонных испарений, которые образуются
при приготовлении пищи.
Любые другие виды применения не допускаются.

 Вытяжку, смонтированную над панелью газовых конфорок,

запрещается использовать для вентиляции помещения в режи­ме циркуляции. Для этого проконсультируйтесь со специалистом
по эксплуатации газового оборудования.

4

Указания по безопасности и предупреждения

 Лица, которые в силу своих физических способностей или из-

за отсутствия опыта и соответствующих знаний не способны
уверенно управлять вытяжкой, должны находиться при ее ис­пользовании под присмотром.
Такие лица могут управлять вытяжкой без надзора лишь в том
случае, если они получили все необходимые для этого разъясне­ния. Они также должны понимать и осознавать возможную
опасность, связанную с неправильной эксплуатацией прибора.

Если у Вас есть дети

 Дети младше восьми лет не должны пользоваться вытяжкой

или должны делать это под постоянным надзором.

 Дети старше восьми лет могут пользоваться вытяжкой без

надзора взрослых, если они настолько освоили управление ей,
что могут это делать c уверенностью. Дети должны осознавать
возможную опасность, связанную с неправильной эксплуатаци­ей прибора.

 Не разрешайте детям проводить чистку вытяжки и уход за

ней без присмотра взрослых.

 Не оставляйте без надзора детей, если они находятся вблизи

вытяжки. Никогда не позволяйте детям играть с прибором.

 Местное освещение вытяжки очень интенсивно.

Если у Вас маленькие дети, следите, чтобы они не смотрели пря­мо на лампы вытяжки.

 Опасность удушья! При игре с упаковкой (например, пленкой)

дети могут завернуться в нее или натянуть на голову, что приве­дет к удушью. Храните упаковочный материал в недоступном
для детей месте.

5

Указания по безопасности и предупреждения

Техническая безопасность

 Вследствие неправильно выполненных работ по монтажу, тех-

обслуживанию или ремонту может возникнуть серьезная опас­ность для пользователя. Такие работы могут проводить только
специалисты, авторизованные Miele.

 Повреждения вытяжки могут нести в себе угрозу Вашей безо-

пасности. Проверяйте отсутствие видимых повреждений. Никог­да не пользуйтесь поврежденной вытяжкой.

 Электробезопасность вытяжки гарантирована только в том

случае, если она подключена к системе защитного заземления,
выполненной в соответствии с предписаниями. Очень важно
проверить соблюдение этого основополагающего условия обес­печения электробезопасности. В случае сомнения поручите спе­циалисту-электрику проверить домашнюю электропроводку.

 Надежная и безопасная работа вытяжки гарантирована лишь

в том случае, если вытяжка подключена к централизованной
электросети.

 Данные подключения (частота и напряжение) на типовой таб-

личке вытяжки должны обязательно соответствовать парамет­рам электросети во избежание повреждений прибора.
Перед подключением вытяжки сравните эти данные. В случае
сомнений проконсультируйтесь со специалистом по электро­монтажу.

 Многоместные розетки или удлинители не обеспечивают не-

обходимую безопасность (опасность возгорания). Не подклю­чайте вытяжку к электросети с помощью таких устройств.

6

Указания по безопасности и предупреждения

 Используйте вытяжку только в смонтированном виде, чтобы

была гарантирована ее безопасная и надежная работа.

 Эта вытяжка не может быть подключена на нестационарных

объектах (напр., судах).

 Прикосновение к разъёмам, находящимся под напряжением,

а также внесение изменений в электрическое и механическое
устройство прибора, опасно для Вас и может привести к нару­шениям работы вытяжки.
Открывайте корпус вытяжки только в том случае, если это опи­сано в разделе, касающемся монтажа и чистки. Никогда не от­крывайте другие детали корпуса.

 Право на гарантийное обслуживание теряется, если ремонт

вытяжки выполняет специалист сервисной службы, не авторизо­ванной фирмой Miele.

 Только при использовании оригинальных запчастей фирма

Miele гарантирует, что будут выполнены требования к безопас­ности. Вышедшие из строя детали должны заменяться только на
оригинальные запчасти.

 Поврежденный сетевой кабель могут заменять только квали-

фицированные специалисты.

 При проведении монтажа, техобслуживания и ремонта вытяж-

ка должна быть отключена от электросети. Она считается от­ключенной только в том случае, если:

– выключены предохранители на распределительном щите, или

– полностью вывернуты резьбовые предохранители на распре-

делительном щите, или

– отсоединена от сетевой розетки вилка (если имеется). При

этом тяните не за кабель, а за вилку.

7

Указания по безопасности и предупреждения

Одновременная эксплуатация вытяжки и устройства горения

 Опасность отравления из-за вдыхания продуктов сгора­ния!
При одновременной эксплуатации кухонной вытяжки и
устройства горения, зависимого от комнатного воздуха, в том
же помещении или при соединении систем вентиляции требу­ется особая осторожность.
Очаги, зависимые от комнатного воздуха, используют для
поддержания горения воздух помещения, а их отработавшие
газы выводятся наружу через газоотводную систему (напри­мер, вентиляционный короб). Такими устройствами могут быть
нагреватели, работающие на газу, масле, дереве или угле,
проточные водонагреватели, бойлерные установки, варочные
панели или духовые шкафы.

Кухонная вытяжка забирает воздух из кухни и соседних поме­щений. Это относится к следующим режимам работы:

- режим отвода воздуха,

- режим циркуляции с расположенным снаружи циркуляцион­ным отсеком.
Без достаточного притока воздуха возникает разрежение. К
устройству горения не поступает достаточно воздуха. Горение
не поддерживается и нарушается.
Ядовитые продукты горения в виде газов могут попасть из ды­мохода или вытяжного короба в жилые помещения.
Возникает угроза для жизни!

8

Указания по безопасности и предупреждения

Безопасная эксплуатация при одновременной работе кухон­ной вытяжки и зависимых от комнатного воздуха устройств
горения может быть обеспечена, если разрежение не превы­шает 4 Па (0,04 мбар). В этом случае исключается забор воз­духа, отводимого от источника нагрева.

Этого можно добиться, если с помощью постоянных отвер­стий, например, незакрывающихся форточек в дверях и окнах,
обеспечивается дополнительное поступление воздуха, необхо­димого для горения. При этом нужно проследить, чтобы сече­ние такого отверстия было достаточного размера. Использо­вание только приточного / вытяжного канала в стене, как пра­вило, не обеспечивает поступление воздуха в необходимом
объеме.

При расчете объема воздуха необходимо всегда учитывать его
совокупный объем в квартире. Рекомендуем обратиться за
консультацией к специалисту по эксплуатации печного обору­дования.

Если вытяжка используется в режиме циркуляции и при этом
воздух отводится обратно в помещение, то одновременная ра­бота вытяжки и устройства горения, зависимого от комнатно­го воздуха, не должна вызывать опасений.

9

Указания по безопасности и предупреждения

Правильная эксплуатация

 Открытый огонь создает опасность пожара!

Ни в коем случае не работайте под вытяжкой с применением от­крытого пламени. Т. е. запрещается, например, фламбирование
и жарение на гриле на открытом огне. Включенная вытяжка за­тягивает языки пламени в фильтр. Отложения частиц жира могут
воспламениться.

 Сильное тепловое воздействие при варке на газовой панели

конфорок может повредить вытяжку.

– Никогда не оставляйте гореть газовую конфорку без установ-

ленной на нее посуды. Даже если Вы просто снимаете посуду,
выключайте газовую конфорку.

– Выбирайте кухонную посуду, которая соответствует размеру

конфорки.

– Регулируйте пламя так, чтобы оно ни в коем случае не выхо-

дило за пределы посуды.

– Избегайте чрезмерного нагрева посуды (например, при при-

готовлении в посуде Wok).

 Конденсат может привести к коррозии вытяжки.

Всегда включайте вытяжку, если используется панель конфорок,
чтобы не мог образовываться конденсат.

 Перегретые масла и жиры могут самовоспламениться, что

приведет к возгоранию вытяжки.
Не оставляйте без присмотра кастрюли, сковороды и фритюр­ницы, если Вы готовите с применением масел и жиров. Запека­ние на гриле с помощью электрогриля также проводите под пос­тоянным надзором.

10

Указания по безопасности и предупреждения

 Отложения жира и грязи отрицательно влияют на работу вы-

тяжки.
Никогда не пользуйтесь вытяжкой без жироулавливающих
фильтров, т.к. они обеспечивают очистку кухонных испарений.

 Примите во внимание, что при приготовлении пищи поднима-

ющееся тепло может сильно нагреть вытяжку.
Не касайтесь корпуса и жироулавливающих фильтров, пока вы­тяжка не остынет.

 Вытяжка не пригодна для использования в качестве полки.

Правильный монтаж

 При использовании варочной панели учитывайте указания

производителя о том, разрешена ли над ней работа вытяжки.

 Запрещается монтаж вытяжки над устройствами, для горения

которых используется твердое топливо.

 Слишком малое расстояние между варочной панелью и вы-

тяжкой может привести к повреждениям вытяжки.
Если производителем варочной панели не указаны иные (боль­шие по размеру) безопасные расстояния, то между панелью и
нижним краем вытяжки должны соблюдаться расстояния, при­веденные в главе "Монтаж".
Если под вытяжкой работают разные приборы, для которых
действуют различные безопасные расстояния, то необходимо
выбрать самое большое из них.

 Для крепления вытяжки необходимо соблюдать размеры,

приведенные в главе "Монтаж".

11

Указания по безопасности и предупреждения

 Для прокладки воздуховода допускается применение труб и

шлангов только из негорючих материалов. Эти специальные
принадлежности имеются в продаже в торговых точках или сер­висной службе Miele.

 Запрещается подсоединять воздуховод к используемым ды-

мовым трубам, а также к шахтам вентиляции помещений с ус­тройствами горения.

 При подсоединении воздуховода к неиспользуемой дымовой

трубе необходимо соблюдать правила противопожарной безо­пасности.

Чистка и уход

 Возможна опасность пожара, если чистка прибора будет вы-

полняться не в соответствии с указаниями этой инструкции.

 Пар из пароструйного очистителя может попасть на детали,

находящиеся под напряжением, и вызвать короткое замыкание.
Никогда не используйте для очистки вытяжки пароструйный
очиститель.

Принадлежности

 Используйте исключительно оригинальные принадлежности

Miele. При установке или встраивании других деталей теряется
право на гарантийное обслуживание.

12

Ваш вклад в охрану окружающей среды

Утилизация транспортной упаковки

Упаковка защищает прибор от по­вреждений при транспортировке.
Материалы упаковки безопасны для
окружающей среды и легко утилизи­руются, поэтому они подлежат пере­работке.

Возвращение упаковки для ee вто­ричной переработки приводит к эко­номии сырья и уменьшению коли­чества отходов. Просим Bac по воз­можности сдать упаковку в пункт
приема вторсырья.

Утилизация прибора

Электрические и электронные прибо­ры часто содержат ценные матери­алы. В их состав также входят опре­деленные вещества, смешанные ком­поненты и детали, необходимые для
функционирования и безопасности
приборов. При попадании в бытовой
мусор, а также при ненадлежащем
обращении они могут причинить вред
здоровью людей и окружающей сре­де. В связи с этим никогда не выбра­сывайте отслуживший прибор вместе
с бытовым мусором.

Рекомендуем Вам сдать отслужив­ший прибор в организацию по при­ему и утилизации электрических и
электронных приборов в Вашем на­селенном пункте. Если в утилизируе­мом приборе сохранены какие-либо
персональные данные, то за их уда­ление Вы несете личную ответствен­ность. Необходимо проследить, что­бы до отправления прибора на утили­зацию он хранился в недоступном
для детей месте.

13

Описание вытяжки

14

Описание вытяжки

a

Элементы управления

b

Местное освещение

c

Угольный фильтр
Дополнительно приобретаемая принадлежность для режима циркуляции

d

Облицовка отсека для угольного фильтра

e

Жироулавливающие фильтры

f

Штуцер воздуховода
(150мм, с переходным штуцером 125мм)

g

Невозвратный клапан

h

Отвод выходящего воздуха

i

Вывод циркулирующего воздуха

j

Ползунковый выключатель местного освещения

k

Ползунковый выключатель вентилятора

15
