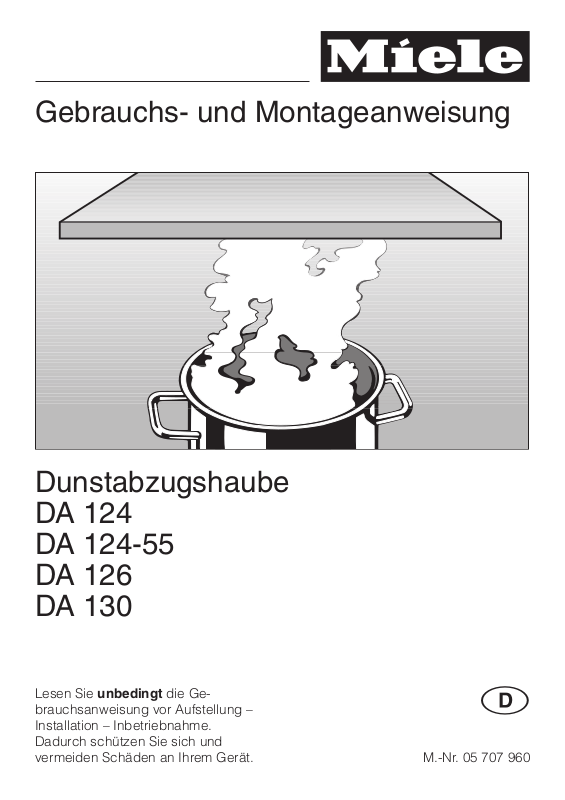

Gebrauchs- und Montageanweisung

Dunstabzugshaube DA 124 DA 124-55 DA 126 DA 130

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 05 707 960

Inhalt

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Bedienung

Einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Leistungsstufe wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Beleuchtung ein- / ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Funktionsbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Reinigung und Pflege

Gehäuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Allgemein . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Besondere Hinweise für Geräte mit Edelstahlgehäuse . . . . . . . . . . . . . . . . . . 11

Fettfiltergitter und Fettfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Fettfiltergitter herausnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Fettfiltergitter reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Fettfilter reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Geruchsfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Glühlampen wechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Elektroanschluss und Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Gerätemaße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Montage

Vorbereitung für Abluftbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Vorbereitung für Umluftbetrieb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Montage unter einen Oberschrank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Wandbefestigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Abluftleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver

packung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungs materialien sind nach umweltverträgli chen und entsorgungstechnischen Ge sichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wert volle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsys tem in den Materialkreislauf zurück.

Bitte sorgen Sie dafür, dass das Altge

rät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie die Gebrauchsanweisung unter der Ru brik “Sicherheitshinweise und Warnun gen”.

Sicherheitshinweise und Warnungen

Technische Sicherheit

Dieses Gerät entspricht den vorge schriebenen Sicherheitsbestimmun gen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Perso nen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Gerätes aufmerksam die Ge brauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, die Mon tage, den Gebrauch und die War tung des Gerätes. Dadurch schüt zen Sie sich und verhindern Schä den am Gerät.

Bewahren Sie diese Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung der Dunstabzugshaube

Das Gerät ist für die Verwendung

im Haushalt bestimmt. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Ge brauch oder falsche Bedienung verur sacht werden.

Vergleichen Sie vor dem Anschlie

ßen der Dunstabzugshaube unbe dingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes (siehe "Elek troanschluss"). Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftre ten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit der

Dunstabzugshaube ist nur dann gewährleistet, wenn sie an ein vor schriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüfen lassen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Durch unsachgemäße Installations-

und Wartungsarbeiten oder Repa raturen können erhebliche Gefahren für den Benutzer entstehen. Lassen Sie In stallations- und Wartungsarbeiten sowie Reparaturen an Elektrogeräten nur von qualifizierten Fachleuten durchführen.

Der Einbau und die Montage die

ses Gerätes an nichtstationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Vor aussetzungen für den sicherheitsge rechten Gebrauch dieses Gerätes si cherstellen.

Sicherheitshinweise und Warnungen

Die Dunstabzugshaube ist nur

dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

die Netzanschlussleitung vom Elek

–

tronetz getrennt ist. Ziehen Sie nicht an der Netzan schlussleitung, sondern am Netzste cker, um das Gerät vom Netz zu tren nen.

die Sicherung der Hausinstallation

–

ausgeschaltet ist. die Schraubsicherung der Hausin

–

stallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das

Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Gebrauch

Arbeiten Sie nie mit offener Flam-

me unter der Dunstabzugshaube; so ist z. B. das Flambieren und das Grillen mit offener Flamme verboten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter. Durch aufgesaugtes Küchenfett besteht Brandgefahr!

Beim Benutzen der Dunstabzugs

haube über Gas-Kochstellen muss unbedingt darauf geachtet werden, dass die benutzte Brennstelle durch das Kochgeschirr bedeckt wird. Die Dunstabzugshaube kann durch die Hitzeeinwirkung der Flammen beschä digt werden.

Schalten Sie die Dunstabzugshau

be immer ein, wenn eine Kochstel le benutzt wird. Bei nicht eingeschalteter Dunstabzugs haube kann sich Kondenswasser an sammeln. Hierdurch können Korro sionsschäden am Gerät entstehen.

Beaufsichtigen Sie Töpfe, Pfannen

und Fritiergeräte, wenn Sie mit Ölen und Fetten arbeiten. Auch das Grillen über Elektro-Grillgeräten muss unter ständiger Aufsicht erfolgen. Überhitzte Öle und Fette können sich selbst entzünden und dadurch die Dunstabzugshaube in Brand setzen.

Benutzen Sie die Dunstabzugshau-

be nie ohne Fettfilter. Dadurch vermeiden Sie Fett- und Schmutzablagerungen im Gerät. Diese beeinträchtigen die Funktion.

Reinigen oder wechseln Sie die Fil-

ter in regelmäßigen Abständen. Ein überfetteter Filter bedeutet Brandgefahr! (siehe "Reinigung und Pflege")

Verwenden Sie zum Reinigen der

Dunstabzugshaube auf keinen Fall ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführen de Teile der Dunstabzugshaube gelan gen und einen Kurzschluss verursa chen.

Sicherheitshinweise und Warnungen

Montage

Zwischen Kochstelle und der

Dunstabzugshaube muss folgen der Sicherheitsabstand mindestens ein gehalten werden:

– 65 cm über einer Elektro-Kochstelle, – 65 cm über einer Gas-Kochstelle, – 65 cm über einem Miele Elektro-Grill

Für andere Kochgeräte ist der in der zugehörigen Montage- und Gebrauchs anweisung angegebene Sicherheitsab stand einzuhalten. Sollten verschiedene Kochgeräte unter der Dunstabzugshaube betrieben werden, für die unterschiedliche Sicherheitsabstände gelten, ist der größte angegebene Sicherheitsabstand zu wählen.

Über Feuerungsstätten mit festen

Brennstoffen darf die Dunstabzugshaube nicht montiert werden.

Zum Verlegen der Abluftleitung

dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwen det werden. Diese sind im Fachhandel oder beim Kundendienst erhältlich.

Die Abluft darf weder in einen in

Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht ge führt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstät ten dient.

Soll die Abluft in einen außer Be

trieb befindlichen Rauch- oder Ab gaskamin geführt werden, so sind die behördlichen Vorschriften zu beachten.

Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte

Achtung Vergiftungsgefahr!

Bei gleichzeitiger Nutzung der

Dunstabzugshaube und einer raumluftabhängigen Feuerstätte im gleichen Raum oder Lüftungsverbund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten sind z.B. gas-, öl- , holz- oder kohlebetriebene Heizeinrichtungen, Durchlauferhitzer, Warmwasserbereiter, Kochmulden, Backöfen, die ihre Verbrennungsluft aus dem Aufstellungsraum beziehen und deren Abgase durch eine Abgas

anlage (z.B. Kamin) ins Freie abgeführt

werden. Im Abluftbetrieb eingesetzt, entzieht die Dunstabzughaube der Küche und den benachbarten Räumen Raumluft.

Ohne ausreichende Zuluft entsteht ein Unterdruck. Die Feuerstätte erhält zu

wenig Verbrennungsluft. Die Verbren nung wird beeinträchtigt.

Giftige Verbrennungsgase können

aus dem Kamin oder Abzugs

schacht in die Wohnräume gezogen werden. Es besteht Lebensgefahr!

Sicherheitshinweise und Warnungen

Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und raumluftabhän giger Feuerstätte im Raum oder Lüf tungsverbund ein Unterdruck von höch stens 4 Pa (0,04 mbar) erreicht und da mit ein Rücksaugen der Feuerstätten abgase vermieden wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen oder Fenstern, die zur Verbrennung benötigte Luft nachströmen kann. Hierbei ist auf einen ausreichenden Querschnitt der Zuströmöffnung zu achten. Ein Zuluft- / Abluftmauerkasten allein stellt in der Regel keine ausrei chende Luftversorgung sicher.

Entsorgung des Altgerätes

Ziehen Sie bei ausgedienten Gerä

ten den Netzstecker aus der Steck dose, und machen Sie Netzanschluss leitung sowie Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit der Dunstabzugshaube ge trieben wird.

Der Hersteller kann nicht für Schä den verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Woh nung beachtet werden. Ziehen Sie dazu den Rat des zuständigen Schornsteinfegermeisters hinzu.

Wird die Dunstabzugshaube im Umluft betrieb eingesetzt, ist der gleichzeitige Betrieb einer raumluftabhängigen Feu erstätte unbedenklich.

Gerätebeschreibung

Bedienung

a Bedienteil b Wrasenschirm c Schieber zum Entriegeln des

Fettfiltergitters

d Fettfiltergitter e Kochstellenbeleuchtung f Luftaustritt bei Umluft-Betrieb g Luftaustritt bei Abluft-Betrieb

(wahlweise)

h Ein/Aus-Schalter für die

Beleuchtung

i Ein/Aus-Schalter für das Gebläse j Netzkontrolllampe k Schieberegler für die Leistungs-

einstellung des Gebläses

Einschalten

Klappen Sie den Wrasenschirm b

heraus. Stellen Sie den Ein/Aus-Schalter für

das Gebläse i auf "1".

Die Netzkontrolllampe j leuchtet. Die Dunstabzugshaube läuft in der Leistungsstufe an, auf die der Schiebe regler k für das Gebläse eingestellt ist.

Leistungsstufe wählen

Je nach Intensität der Küchendünste

können Sie mit dem Schieberegler für die Leistungseinstellung k das Gebläse stufenlos regulieren.

Nach dem Kochen

Wenn sich nach dem Kochen noch Kochdünste in der Küche befinden, die Dunstabzugshaube für ca. 10 Minuten weiterlaufen lassen.

Danach das Gerät ausschalten.

Ausschalten

Stellen Sie den Schiebeschalter i für das Gebläse auf "0". Die Netzkon trolllampe erlischt.

Beleuchtung ein- / ausschalten

Die Kochstellenbeleuchtung können Sie unabhängig vom Gebläse ein- oder ausschalten.

Zum Einschalten den Ein/Aus-Schal ter für die Kochstellenbeleuchtung h auf "1" stellen.

Zum Ausschalten den Schiebeschal ter auf "0" stellen.
