Miele CS 1326 User manual [sv]

Bruks- och monteringsanvisning

Stekhäll i rostfritt stål TepanYaki CS 1326

Bruksanvisningen ska ovillkorligen läsas innan stekhällen installeras och tas i bruk. Det är viktigt för att undvika olyckor och skador på stekhällen.

sv-SE

M.-Nr. 07 141 140

Innehållsförteckning

Beskrivning av stekhällen...........................................3

Tillbehör ..........................................................4

Säkerhetsanvisningar och varningar..................................5

Bidra till att skona miljön ..........................................10

Innan stekhällen används första gången .............................11

Använda stekhällen ...............................................12

Koppla in och stänga av stekhällen....................................12

Restvärmeindikering ...............................................12

Tabell för inställning av effektläge .....................................13

Tips för stekning ..................................................14

Rengöring och skötsel ............................................15

Hur man klarar av mindre fel själv ...................................16

Extra tillbehör....................................................17

Säkerhetsanvisningar för inbyggnad.................................18

Stekhällens mått och ursågningsmått ................................22

Förbereda bänkskivan.............................................23

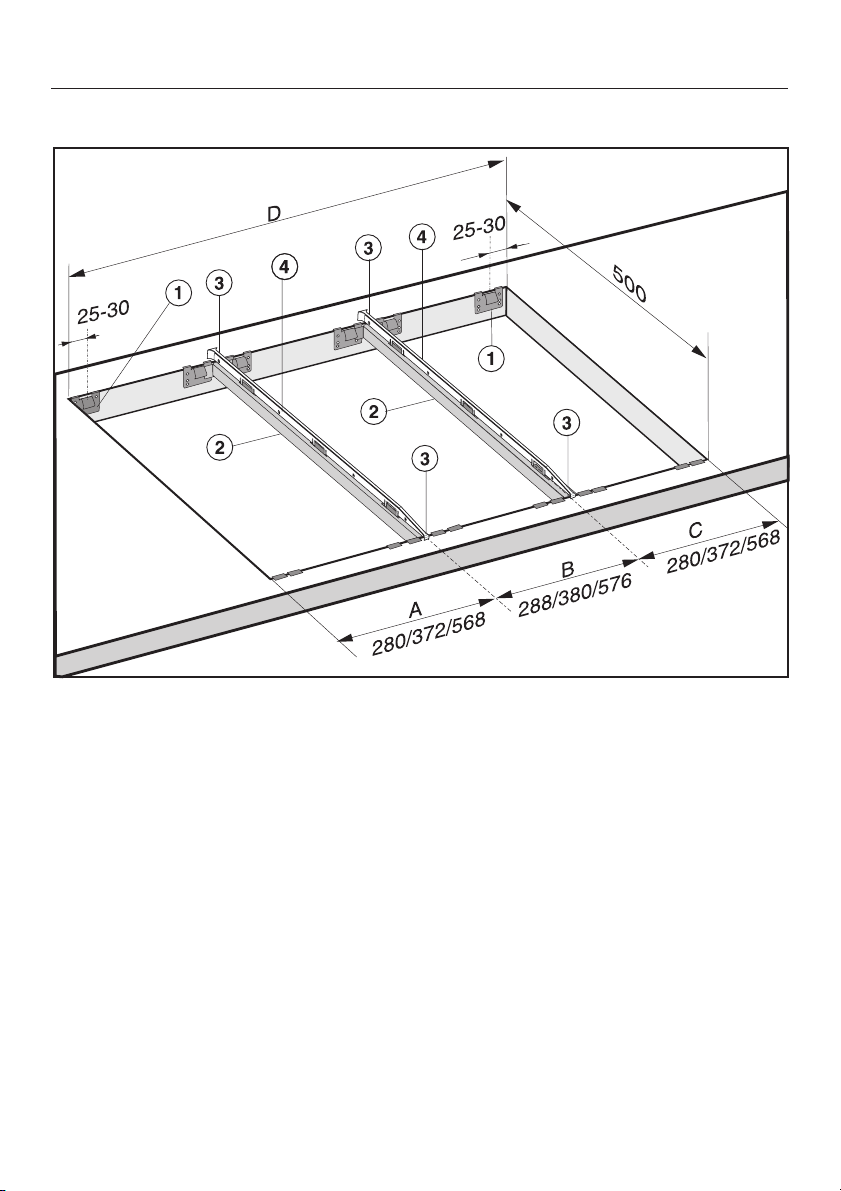

Bygga in flera produkter bredvid varandra ............................24

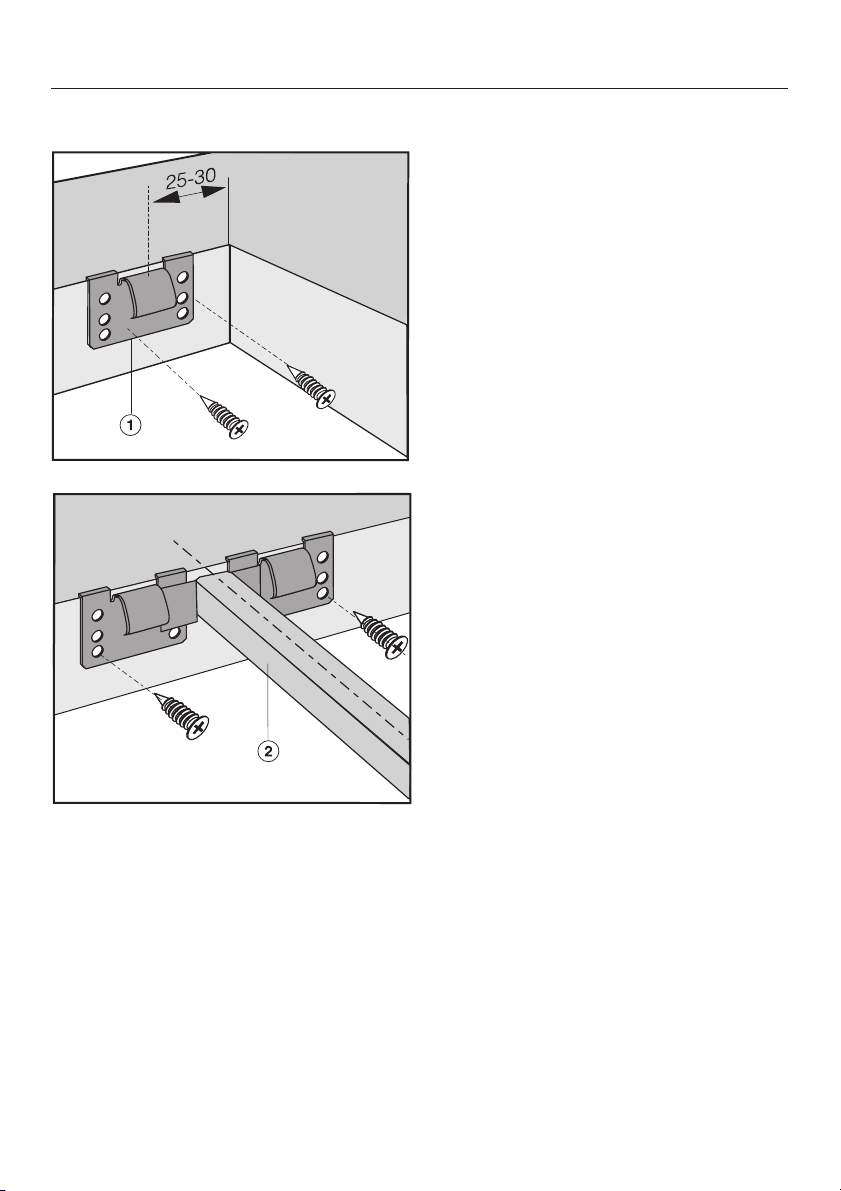

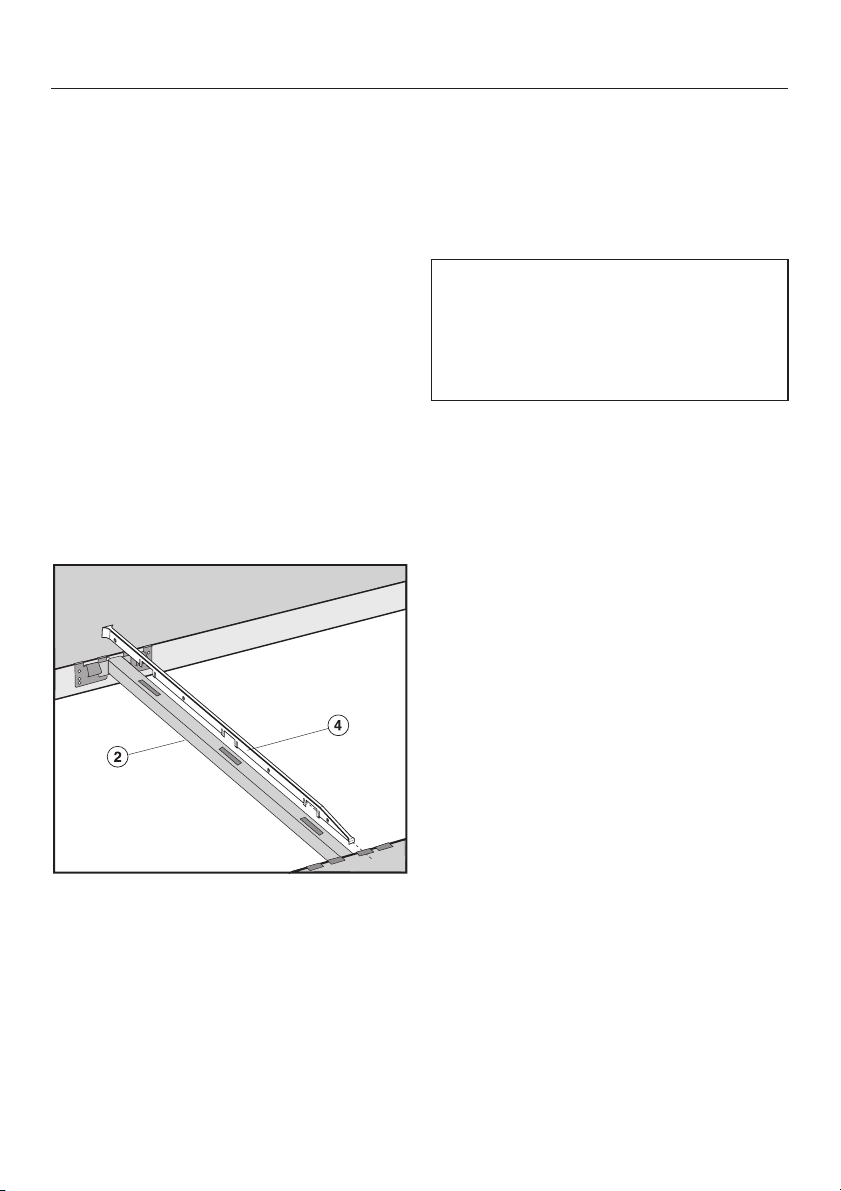

Sätta fast låsfjädrar och mellanlister .................................27

Sätta in stekhällen ................................................29

Allmänna inbyggnadsanvisningar ...................................30

Elanslutning .....................................................31

Miele service/typskylt .............................................32

a Den bakre värmezonen

Beskrivning av stekhällen

b Den främre värmezonen c Symbol för värmezon d Indikeringar e Vred för den bakre värmezonen f Vred för den främre värmezoneen

Indikeringar

g Driftindikering h Kontrollampa för temperatur i Restvärmeindikering

Beskrivning av stekhällen

Tillbehör

Det är möjligt att efterbeställa både tillbehör som ingår och extra tillbehör (se avsnittet "Extra tillbehör").

Stekspade

För att vända maten på stekhällen.

Recepthäfte

Säkerhetsanvisningar och varningar

Denna stekhäll uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan dock leda till skador på personer och på föremål.

Läs bruks- och monteringsanvis ningen noga innan stekhällen tas i bruk. Det är viktigt eftersom den innehåller information om inbyggnad, säkerhet, användning och underhåll. Därige nom förhindras olyckor samt skador på stekhällen.

Spara bruks- och monteringsanvisningen och överlämna den vid eventuellt ägarbyte.

Användningsområde

Använd endast denna stekhäll för

de ändamål som beskrivs i bruksanvis ningen. All annan användning är otillåten och kan eventuellt innebära fara. Tillverka ren ansvarar inte för skador som har uppstått på grund av otillåten eller fel aktig användning.

Personer, särskilt barn som inte kan

använda stekhällen på ett säkert sätt, får endast använda den under uppsikt av en vuxen person.

Säkerhetsanvisningar och varningar

Om det finns barn i hemmet

Håll uppsikt över barn som befinner

sig i närheten av stekhällen. Låt inte barn leka med stekhällen.

Barn får endast använda stekhällen

utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt. Barn måste kunna förstå riskerna med att använda stekhällen på ett felaktigt sätt om de ska använda den.

Stekhällen blir mycket varm när den

används och fortsätter att vara så en stund efter det att den har stängts av. Se till att barn inte befinner sig i närheten av stekhällen förrän den är så pass kall att det inte längre föreligger någon risk för brännskada.

Förvara inte föremål som kan intres-

sera barn bakom eller ovanför stekhällen. Barn kan då lockas att klättra upp på den. Risk för brännskada!

Förpackningsdelar (till exempel folie

och frigolit) kan vara farliga för barn. Risk för kvävning! Förvara förpack ningsdelar utom räckhåll för barn och kasta dem snarast möjligt.

Teknisk säkerhet

Installations-, underhålls- och repa

rationsarbeten får endast utföras av en fackman. Ej fackmässigt utförda installationer, underhållsarbeten och reparationer kan medföra allvarlig fara för användaren, för vilka tillverkaren inte ansvarar.

Kontrollera stekhällen med avseen

de på synliga yttre skador innan den in stalleras. En skadad stekhäll får inte tas i drift. En defekt stekhäll kan utgöra en säkerhetsrisk!

Stekhällens elektriska säkerhet ga-

ranteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt en fackman kontrollera installationen vid tveksamhet. Tillverkaren ansvarar inte för skador som uppstått på grund av att jordad kabel saknas eller att det uppstått ett brott på kabeln (till exempel elektriska stötar).

Innan stekhällen installeras måste

alla anslutningsdata (spänning och frekvens) på typskylten jämföras med dem som gäller för elnätet på installa tionsplatsen. Dessa data måste ovillkorligen överens stämma för att inga skador ska uppstå på stekhällen. Låt i tveksamma fall en elinstallatör kontrollera installationen.

Säkerhetsanvisningar och varningar

Stekhällens elanslutning får inte ske

via grenuttag eller förlängningskabel eftersom de inte garanterar den nöd vändiga säkerheten (det finns till exem pel risk för överhettning).

Använd endast stekhällen när den

är monterad. På så vis garanteras säker funktion.

Om stickproppen avlägsnas och

stekhällen ska ha fast anslutning måste den byggas in och anslutas av en be hörig fackman. Fackmannen som utför arbetet måste ha kunskaper om gällan de föreskrifter och lokala bestämmelser vad gäller elanslutning. Tillverkaren ansvarar inte för skador som har uppstått på grund av felaktig inbyggnad eller anslutning.

Om anslutningskabeln skadas mås-

te den ersättas av en speciell anslutningskabel av typ H 05 VV-F (PVC-isolerad). Denna finns att köpa hos Mieles reservdelsavdelning.

Under den lagstadgade reklama

tionsfristen får reparationer endast utfö ras av Miele service, annars kan garan tibestämmelserna inte åberopas om det

skulle uppstå fel på stekhällen vid se nare tillfälle.

Under installationer, underhållsarbe

ten och reparationer måste stekhällen vara spänningsfri. Stekhällen är endast spänningsfri i något av följande fall:

När huvudströmmen är avstängd.

–

När säkringarna är urskruvade.

–

När anslutningskabeln är utdragen ur

–

eluttaget. Dra inte i anslutningskabeln utan i stickproppen för att bryta strömmen till stekhällen.

Defekta delar får endast bytas ut

mot Mieles originalreservdelar. Endast vid användning av originalreservdelar garanterar tillverkaren att alla säkerhetskrav uppfylls.

Öppna under inga omständigheter

stekhällens hölje. Kontakt med ström förande anslutningar och ändring av stekhällens elektriska och mekaniska konstruktion kan leda till funktionsstör ningar.

Säkerhetsanvisningar och varningar

Användningsområde

Stekhällen blir het när den används

och fortsätter att vara så en stund efter det att den har stängts av. Se till att inte ta på stekhällen så länge den är varm.

Skydda händerna vid matlagning

genom att använda grytvantar, gryt lappar eller liknande för att ta i varma föremål. Se till att dessa textilier inte är blöta eller fuktiga. Är de blöta eller fukti ga leds värmen bättre vilket kan orsaka brännskada.

Värm inte tillslutna behållare, som till

exempel konservburkar, på stekhällen. Behållare och burkar kan explodera på grund av övertrycket som bildas och därigenom uppstår risk för skador och skållning!

Använd inte stekhällen för att värma

upp rum. De höga temperaturerna kan få lättantändliga föremål i stekhällens närhet att börja brinna. Dessutom minskar stekhällens livslängd.

Stekhällen får inte installeras eller

användas utomhus.

Lämna inte en inkopplad stekhäll

oövervakad. Överhettat fett eller olja kan antändas vilket i sin tur sedan kan antända fläkten. Brandrisk!

Om fett eller olja skulle antändas,

försök under inga omständigheter att släcka elden med vatten! Kväv elden med exempelvis ett lock, en fuktig diskhandduk eller liknande.

Använd inte stekhällen som avlast

ningsyta. Om stekhällen kopplas in av misstag eller om den fortfarande är varm finns risk att föremålet, beroende på material, blir varmt (risk för bränn

skada), börjar smälta eller brinna.

Täck inte över stekhällen med textili

er eller skyddsfolie. Om stekhällen kopplas in av misstag kan det börja brinna.

Flambera aldrig under en fläkt. Lå-

gorna kan orsaka brand i fläkten.

Se till att maten alltid är tillräckligt

tillagad. För att döda eventuella bakterier i maten krävs tillräckligt hög temperatur och tillräckligt lång tillagningstid.

Om du har en låda under stekhällen

är det inte tillåtet att förvara sprayburkar, lättantändliga vätskor eller andra brännbara material. Om du har bestick lådor i lådan måste de vara tillverkade av ett värmebeständigt material.

Säkerhetsanvisningar och varningar

Använd inte bestick med ytbelägg

ningar av olika slag eftersom stekhällen blir mycket het. Även högtemperatur beständiga grillbestick och -redskap är olämpliga.

Om ett eluttag i närheten av stekhäll

en används ska man se till att elkabeln till den elektriska apparat som används inte kommer åt stekhällen. Kabelns iso lering kan skadas. Risk för elektriska stötar!

Tillverkaren tar inget ansvar för ska dor som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.

Bidra till att skona miljön

Transportförpackning

Emballaget skyddar stekhällen mot transportskador. Förpackningsmaterial en är valda med hänsyn till miljön och är därför återvinningsbara.

Emballage som återförs till material kretsloppet innebär minskad råvaru förbrukning och mindre mängder avfall. Ditt försäljningsställe kan återta tran sportförpackningen för återvinning.

Hantering av uttjänad stekhäll

Elektriska och elektroniska maskiner som tjänat ut består av material som

kan återanvändas. De innehåller dock även skadligt material som är nödvän digt för maskinernas funktion och säkerhet. Om detta slängs i hushållsav fallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på mil jön. Kasta därför på inga villkor den ut tjänade stekhällen i hushållsavfallet.

Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation. Hör efter med din återförsäljare vid behov.

Se till att den uttjänade stekhällen förvaras barnsäkert tills den lämnas in för omhändertagande.

Innan stekhällen används första gången

Klistra fast den bifogade typskylten i bruksanvisningen under avsnittet "Typskylt".

Första gången stekhällen ren görs

Ta bort eventuell skyddsfolie.

Rengör stekhällen med lite handdisk

medel och varmt vatten. Torka där efter torrt med en mjuk trasa.

Stekhällens metalldelar är skyddade med ett vårdande medel. Därför kan det uppstå lukt första gången stekhällen används. Den lukt som uppstår och eventuell ånga försvinner efter en kort tid och är inte ett tecken på anslutningsfel eller att stekhällen är defekt.

Använda stekhällen

Stekhällen är indelad i två värmezoner som kan kopplas in och regleras var och en för sig. Vid stekning av större mängder livsmedel kan hela stekytan användas. Vid stekning av en mindre mängd livsmedel, kan du steka maten på den främre värmezonen och hålla maten varm på den bakre värmezonen.

Koppla in och stänga av stekhällen

Man kopplar in stekhällen genom att vrida vredet åt höger och man stänger

av den genom att vrida vredet åt vän ster.

Vredet får inte vridas förbi "12" till "0".

När stekhällen har kopplats in tänds driftindikeringen temperatur %. Kontrollampan för tempe ratur aktiveras i takt med uppvärmning en av stekplattan,dvsdenlyser bara när uppvärmningen är i gång.

N och kontrollampan för

Restvärmeindikering

Efter avstängning lyser restvärmeindikeringen.

Restvärmeindikeringen släcks först när man kan ta på stekhällen utan att bränna sig.

Ta inte på stekhällen och lägg inga värmekänsliga föremål på den så länge restvärmeindikeringen lyser. Risk för brännskada och brand!

Använda stekhällen

Tabell för inställning av effektläge

Tillagning Effektläge

Varmhållning av tillagade livsmedel 1 - 2 Ångkokning av frukt, till exempel äppelbitar, persikohal

vor, bananskivor med mera Ångkokning av grönsaker, till exempel purjolöksringar,

champinjonskivor, paprikaskivor, lökringar med mera Skonsam stekning av fisk (panerad) 7 - 9 Snabb stekning i följd av kött, fast fisk, stekt ägg, pann

kakor med mera Stekning av potatisbullar, räkor och majskolvar 11 - 12

Tabellernas uppgifter ska ses som riktvärden. Stektiden beror på stekgodsets art, beskaffenhet och tjocklek.

2-4

5-7

9-11

Använda stekhällen

Tips för stekning

Torka av stekhällen med en fuktig trasa före varje användning för att avlägsna damm eller annan smuts.

Förvärm stekhällen cirka8-10

–

minuter. Ställ in det effektläge med vilket du vill tillaga maten. För inställ ningarna 9 till 12 kan du förvärma med effektläge 12.

Stekhällen måste vara tillräckligt

–

varm, framför allt vid tillagning av kött. Vid för låg temperatur rinner det ut för mycket köttsaft.

– För tillagning på stekhäll behövs en-

dast lite fett. För marinerat stekgods behövs inget fett. Om du använder fett, sätt/häll det på stekhällen först när kontrollampan för temperatur har slocknat.

– Använd endast fett och olja som tål

att hettas upp i höga temperaturer.

Vi rekommenderar att man marinerar

–

det som ska stekas. På så vis förhöjs smaken.

Torka av fuktigt stekgods med hus

–

hållspapper för att undvika att det stänker vid tillagningen.

Salta köttet först efter stekning efter

–

som det blir torrt annars.

Använd under inga omständig

heter ångrengörare för rengöring av stekhällen. Ångan kan komma åt strömförande delar och utlösa kort slutning.

Rengör stekhällen efter varje använd ning. Låt stekhällen svalna innan den rengörs. Torka alltid stekhällen torr efter det att den har fukttorkats för att undvika kalk rester.

För att undvika skador på ytan ska följande medel inte användas för rengöring:

– rengöringsmedel som innehåller

soda, ammoniak, syra eller klorid – kalklösande rengöringsmedel – fläck- och rostborttagningsmedel

Rengöring och skötsel

Torka sedan med rent vatten. På så vis förhindrar du att det blir kvar rester av rengöringsmedel som vid nästa an vändning kan komma i kontakt med stekgodset.

Ta bort större matrester direkt med en spatel.

Låt stekhällen svalna av tills den är ljummen. Häll på lite varmt vatten med diskmedel och låt resterna lösas upp.

Avlägsna resterna med en spatel och torka sedan av stekhällen med en fuktig trasa.

Rengör sedan stekhällen grundligt med några droppar rengöringsmedel för rostfritt stål och en ren, fuktig trasa.

Torka till sist av stekhällen med en fuktig trasa och torka torrt med en ren trasa.

– skurmedel i pulver eller flytande form – rengöringsmedel som innehåller lös-

ningsmedel –

diskmaskinrengöringsmedel –

grill- och ugnsspray –

fönsterputsmedel –

hårda eller gamla disksvampar och

borstar eller använda disksvampar

som innehåller rester av skurmedel –

spetsiga föremål (för att undvika ska

dor på packningar mellan ramen och

bänkskivan). Beakta tillverkarens anvisningar vid an

vändning av rengöringsmedel för rost fritt stål.

Använd under inga omständigheter vårdande medel för rostfritt stål på stekhällen!

Hur man klarar av mindre fel själv

Vad gör man …

Reparationer får endast utföras av en fackman. Ej fackmässigt utförda reparationer kan innebära allvarlig fara för användaren.

... om stekhällen inte blir varm efter det att den har kopplats in?

Kontrollera om säkringen har löst ut. Om så är fallet, kontakta en elektriker eller Miele service.

I Mieles sortiment finns rengöringsmedel och vårdande medel som är lämpliga för just din stekhäll.

Dessa produkter kan beställas via internet. De kan även beställas via Mieles reservdelsavdelning (se

baksida) och hos Mieles återförsäljare.

Rengöringsmedel för glaskeramik och rostfritt stål 250 ml

Extra tillbehör

Tar bort fastsittande smuts/rester, kalkfläckar och små miss färgningar.

Mikrofibertrasa för allrengöring

Tar bort fingeravtryck och mindre smuts/rester.

Säkerhetsanvisningar för inbyggnad

För att undvika skador på stekhällen får den byggas in först när över skåpen och fläkten är monterade.

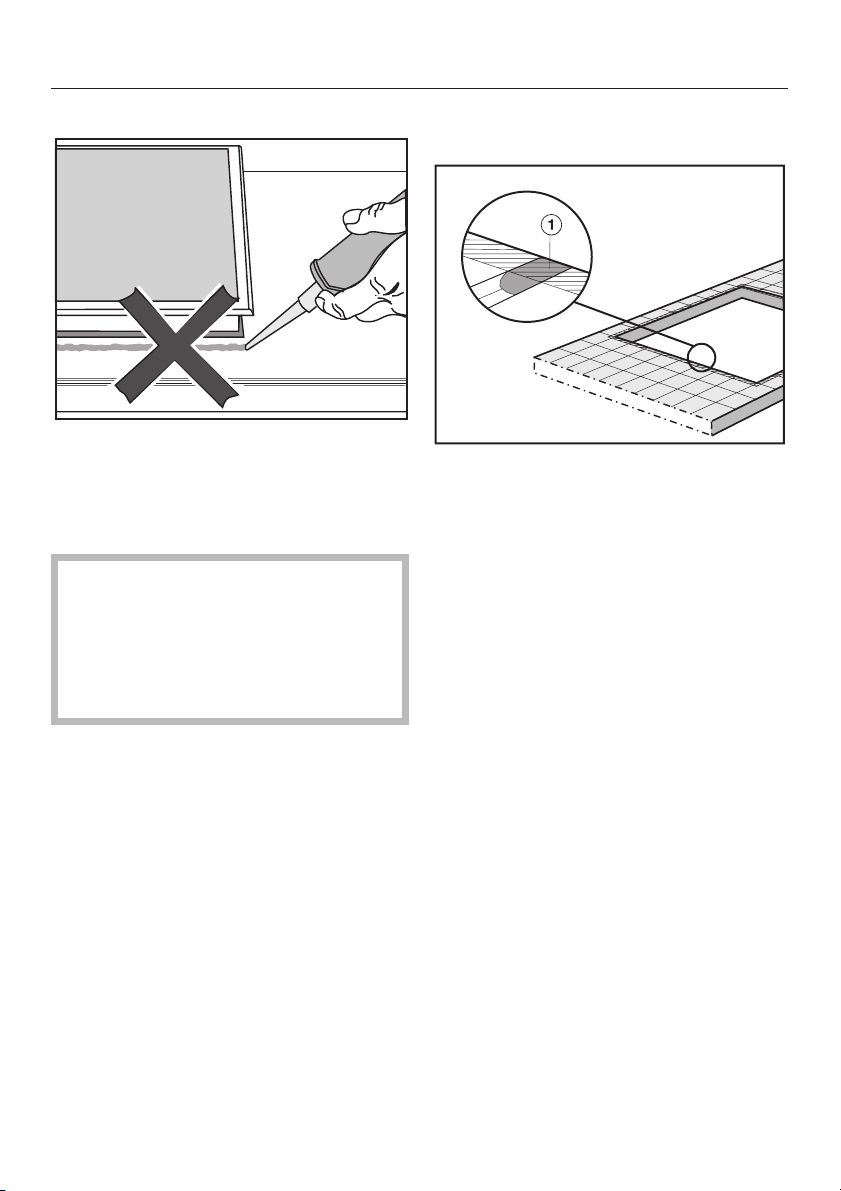

Bänkskivans faner måste vara lim

mad med värmebeständigt lim (100 °C). Annars kan dessa delar loss na eller deformeras. Även kantlisterna mot väggen måste vara värmebeständiga.

Inbyggnad och montering av stek

hällen på uppställningsplatser som inte är fasta (till exempel båtar) får bara ut föras av en fackman om det är säkerställt att förutsättningarna på platsen medger en säker användning av den.

Stekhällen CS 1326 (TepanYaki) får

inte byggas in direkt bredvid salamandern CS 1421. Det måste vara ett mellanrum på 150 mm mellan TepanYaki-hällen och salamandern.

Elanslutningen måste anordnas så

att den är lätt tillgänglig för service efter inbyggnad av stekhällen.

Det måste säkerställas att stekhäll

ens anslutningskabel inte kommer i kontakt med stekhällens bottenplåt och inte utsätts för någon mekanisk belast ning efter inbyggnaden.

De säkerhetsavstånd som anges på

följande sidor måste noggrant hållas.

Använd inga fogtätningsmedel om

det inte uttryckligen krävs. Stekhällens tätningsremsa säkerställer tätningen mellan stekhällen och bänkskivan (se avsnittet "Allmänna inbyggnadsanvis ningar").

Alla mått är angivna i mm.

Det är inte tillåtet att installera stek

hällen ovanför kyl- eller frysskåp, disk-, tvättmaskin eller torktumlare.

Säkerhetsanvisningar för inbyggnad

Säkerhetsavstånd ovanför stekhällen

Mellan stekhällen och en fläkt ovanför måste det säkerhetsavstånd som anges av fläktens tillverkare hållas. Om sådana uppgifter saknas från fläkttillverkaren eller om material som lätt kan fatta eld (till exempel en hylla) finns ovanför stekhällen, måste säkerhetsavståndet vara minst 760 mm.

Om olika typer av kokutrustningar ska monteras under fläkten, till exempel en wokbrännare och en glaskeramikhäll, och monterings- och bruksanvisningen anger olika säkerhetsavstånd, ska det större avståndet väljas.

Säkerhetsanvisningar för inbyggnad

Säkerhetsavstånd på sidan av stek hällen

Vid montering av stekhällen får köks skåp/väggar bakom och på ena sidan av stekhällen ha valfri höjd. På den andra sidan får inredningen inte vara högre än stekhällen (se bilder).

På grund av värmestrålning ska säker hetsavståndet vara minst 50 mm från bänkskivans ursågning till den bakre väggen.

Mellan bänkskivans ursågning och om givande skåp, till exempel ett högskåp på höger och vänster sida, ska ett säkerhetsavstånd a hållas på:

40 mm för CS 1212

CS 1221 CS 1234 CS 1223

50 mm för CS 1112

CS 1122 CS 1134 CS 1326 CS 1411

Rekommenderas!

Rekommenderas ej!

100 mm för CS 1012 150 mm för CS 1421

CS 1312 CS 1322

200 mm för CS 1034 250 mm för CS 1011

CS 1021

Ej tillåtet!

Säkerhetsanvisningar för inbyggnad

Säkerhetsavstånd till nischinklädnad

Om nischen ska kläs in måste det minsta avståndet mellan ursågningen i bänk skivan och nischinklädnaden hållas eftersom höga temperaturer kan förstöra eller förändra materialen.

Om nischinklädnaden består av brännbart material (till exempel trä) måste det minsta avståndet e mellan bänkskivans ursågning och nischinklädnaden vara 50 mm.

Om nischinklädnaden består av icke brännbara material (till exempel metall, na tursten eller kakel) ska det minsta avståndet e mellan bänkskivans ursågning och nischinklädnaden vara 50 mm minus tjockleken på inklädnaden Exempel: Tjocklek på nischinklädnaden 15 mm 50 mm - 15 mm = minsta avstånd 35 mm

a Vägg b Nischinklädnad

Mått x = Tjocklek på nischinklädnad

c Bänkskiva d Ursågning i bänkskivan e Minsta avstånd

för brännbara material 50 mm för icke brännbara material 50 mm - mått x

Stekhällens mått och ursågningsmått

CS 1326

a Låsfjädrar b Framsida c Inbyggnadshöjd för nätanslutningsbox med nätanslutningskabel, L = 2000 mm

Såga ur bänkskivan enligt måttskiss

en. Beakta minimiavståndet mot en bakre vägg och till höger eller vän ster mot en sidovägg. Se avsnittet "Säkerhetsanvisningar för inbyggnad".

Ursågningen bör fuktspärras med

speciallack eller silikon för att undvi ka att bänkskivan sväller på grund av fukt. De material som används måste vara temperaturbeständiga.

Om man vid monteringen konstaterar att ramens tätning inte ligger helt an mot bänkskivan i hörnen kan hörnradien, ß R4, försiktigt utökas med en sticksåg.

Förbereda bänkskivan

Bygga in flera produkter bredvid varandra

Vid inbyggnad av fler än en produkt måste en mellanlist b monteras mellan varje enskild produkt. Se avsnittet "Sätta fast låsfjädrar och mellanlister".

Bänkskivans ursågning

- två produkter

Vid inbyggnad av två produkter beräknas bredden för bänkskivans ursågning D med hjälp av måtten A och C.

A = produktens bredd (288 mm eller 380 mm eller 576 mm) minus 8 mm B = produktens bredd (288 mm eller 380 mm eller 576 mm) C = produktens bredd (288 mm eller 380 mm eller 576 mm) minus 8 mm D = bredd för bänkskivans ursågning

Bänkskivans ursågning

- tre produkter

Vid inbyggnad av tre produkter beräknas bredden för bänkskivans ursågning D med hjälp av måtten A, B och C.

Vid inbyggnad av fler än tre pro dukter måste motsvarande produkt bredd B (288 mm eller 380 mm eller 576 mm) läggas till måtten A, B och C för varje ytterligare produkt.

Bygga in flera produkter bredvid varandra

Exempel på beräkningar för bänkskivans ursågning vid inbyggnad av tre pro dukter

Produktbredd minus 8BProduktbreddCProduktbredd minus 8DBänkskivans

ursågning

280 288 280 848 280 380 372 1032 280 576 568 1424

372 288 280 940 372 380 372 1124 372 576 568 1516

568 288 280 1136 568 380 372 1320 568 - 568 1136

Alla mått anges i mm.

Bygga in flera produkter bredvid varandra

a Låsfjädrar b Mellanlister c Mellanrum mellan list och bänkskiva d Tätningsprofil

Bilden visar tillvägagångssättet för att fästa låsfjädrar a och mellanlister b för tre produkter.

För varje ytterligare produkt krävs en extra mellanlist. Den position som en ytter ligare mellanlist ska fästas på är beroende av produktbredden B (288 mm/380 mm/576 mm).

Bänkskiva av trä

Sätta fast låsfjädrar och mellanlister

Sätt de bifogade låsfjädrarna a och mellanlisterna b på de markerade ytorna vid urskärningens övre kant.

Fäst låsfjädrarna och mellanlisterna med de bifogade skruvarna 3,5 x 25 mm.

Sätta fast låsfjädrar och mellanlister

Bänkskiva av natursten

Skruvarna behövs inte till bänkskivor av sten.

^ Limma fast kanterna på sidan och

den undre kanten på låsfjädrarna a och mellanlisterna b med silikon.

Placera och fäst låsfjädrarna a och mellanlisterna b med stark dubbel häftande tejp c.

Täta därefter utrymmet d mellan list erna och bänkskivan med silikon

(medföljer i tub).

Sätta in stekhällen

Dra hällens nätanslutningskabel

neråt genom ursågningen. Lägg hällen, med framsidan först, i

ursågningen i bänkskivan. Tryck ner hällen med båda händerna

tills du hör att den snäpper fast. Var noga med att stekhällens tätning lig ger på bänkskivan. Endast på så vis sluter hällen tätt. Använd inte fogtät

ningsmedel!

Vid inbyggnad av fler än en produkt måste en tätningsprofil sättas in i mel lanlisten.

^ Skjut undan den inbyggda produkten

åt sidan tills du kan se de avlånga hålen i mellanlisten.

Lägg nästa produkt, med framsidan

först, i ursågningen i bänkskivan. Anslut produkterna till elnätet (se av

snittet "Elanslutning"). Kontrollera produkternas funktion.

Produkterna kan lyftas ut med speci alverktyg. De kan även tryckas ut underifrån.

Beakta att den bakre delen av pro dukterna måste tryckas ut först.

Sätt i tätningsprofilen d i de avlånga hålen i mellanlisten b.

Allmänna inbyggnadsanvisningar

Kaklad arbetsyta

Använd inga fogtätningsmedel om det inte uttryckligen krävs. Tätningslisten under stekhällens övre kant garanterar tillräcklig tätning mot bänkskivan.

Det får under inga omständigheter hamna fogtätningsmedel mellan hällens ram och bänkskivan! Om hällen måste demonteras för service kan ramen och bänkskivan skadas.

Fogarna a och den streckade ytan under hällens ram måste vara glatt och jämn för att ramen ska ligga plant och för att tätningslisten ska kunna garantera tillräcklig tätning mellan häll och bänkskiva.

Vi rekommenderar att stekhällen ansluts med stickpropp till ett jordat vägguttag. Det underlättar eventuella servicearbe ten. Se till att uttaget fortfarande är tillgäng ligt efter det att stekhällen har byggts in.

Anslutningen av stekhällen får endast utföras av en behörig fackman enligt gällande föreskrifter.

Om eluttaget inte är tillgängligt eller om stekhällen ska ha fast anslutning måste anslutningen på installationsplatsen vara jordad eller installerad enligt gäl lande föreskrifter. Som frånkopplingsdon gäller en tillgänglig strömbrytare med ett kontaktavstånd på minst tre mm. Till detta hör LS-brytare, säkringar och skydd.

Om anslutningskabeln skadas måste den ersättas av en speciell anslutningskabel av typen H 05 VV-F (PVC-isolerad). Denna finns att köpa hos Mieles reservdelsavdelning.

Erforderliga anslutningsdata framgår av typskylten. Dessa data måste ovill korligen överensstämma med dem som gäller för elnätet.

Elanslutning

Tillverkaren ansvarar inte för direkta eller indirekta skador som har upp stått på grund av ej fackmässigt ut förd inbyggnad eller felaktig anslut ning.

Tillverkaren ansvarar inte för skador som uppstått på grund av att jordad kabel saknas eller att det har upp stått ett brott på kabeln (till exempel elektriska stötar).

Monteringen av isolerade, strömför ande komponenter måste utföras så att man inte kommer åt dessa delar efter inbyggnaden!

Total effekt:

se typskylt

Anslutning och säkring

AC 230 V/50 Hz Säkring 16 A Säkring typ B eller C

Jordfelsbrytare

För ökad säkerhet rekommenderas jordfelsbrytare.

Byta anslutningskabel

Anslutningskabeln får endast bytas av tillverkaren eller av en auktoriserad fackman. Om anslutningskabeln ska das måste den ersättas av en speciell anslutningskabel av typen H 05 VV-F (PVC-isolerad). Denna finns att köpa hos Mieles reservdelsavdelning. Erforderliga anslutningsdata framgår av typskylten.
