Metabo TP 13000 S User Manual

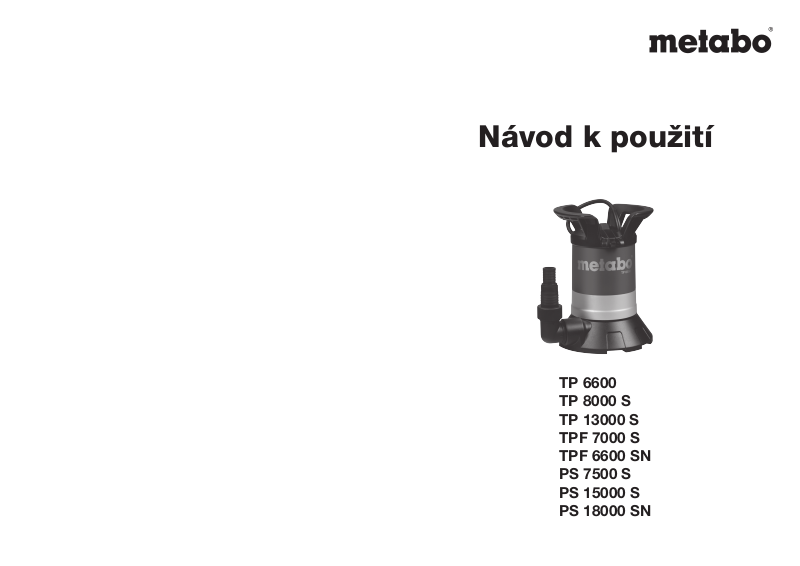

Návod k pouÏití

TP 6600
TP 8000 S
TP 13000 S
TPF 7000 S
TPF 6600 SN
PS 7500 S
PS 15000 S
PS 18000 SN

Technické údaje

TP 6600, TP 8000 S, TP 13000A S, TPF 7000 S,

TPF 6600 SN, PS 7500 S, PS 15000 S, PS 18000 SN

2

Opravy

Upozorňujeme, že opravy el. nářadí smí provádět pouze odborný servis.

Elektronické nářadí vyžadující opravu je možné zaslat na adresu:

Záruční servis:

METABO s.r.o.
Královická 1793
Brandýs n/L
250 01

Tel: [phone]
Fax: [phone]
www.metabo.cz
e-mail: [e-mail]

V případě opravy popište prosím Vámi zjištěnou závadu.

Ochrana životního prostředí

Metabo obaly jsou 100% recyklovatelné. Vysloužilé elektrické nářadí a příslušenství obsahuje velké
množství škodlivých surovin a umělých hmot, které rovněž mohou být recyklovány.

1 Síťový kabel se zástrčkou
2 Rukojeť/ Poutko na zavěšení
3 Plovákový spínač (ne u TP 6600)
4 Nasávací otvor
5 Skříň čerpadla
6 Tlakový uzávěr včetně úhlové přípojky s multi adaptérem
7 Regulace výšky plovákového spínače
8 Odvětrávání (pozice podle modelu)

310

Nejprve čtěte!

Problémy a poruchy

Před uvedením stroje do chodu si zcela pročtěte tento návod na obsluhu. Dbejte na zvláštní bezpečnostní
upozornění! Při vzniklých škodách při transportu kontaktujte svého dodavatele. Stroj neuvádějte do
provozu!

Bezpečnost

Použití dle určení

Stroj je určen výhradně pro soukromé použití k odvodnění v domácím nebo zahradním prostředí.

Dovolené čerpání kapaliny

Čistá voda – ponorné čerpadlo: čistá voda
Znečištěná (odpadní) voda – ponorné čerpadlo:
Čistá nebo špinavá voda
Podíl náplav ve znečištěné vodě nesmí přesahovat více jak 5%.
Podíl pevných nečistot ve znečištěné vodě nesmí překročit maximální velikost zrna, která je uvedena
v technických datech.
Každé další použití je považováno za nevhodné.

Typické využití

Vyčerpání nádrže, vodojemu, bazénu, zaplavených místností. Zavlažování zahrad a trávníků.

Nevhodné použití

Přístroj není určen k:

- dopravě tekutin při teplotě vyšší jak 35°C

- zásobování pitnou vodou nebo k upravě potravin

- čerpání slané vody

- čerpání explozivních, hořlavých, agresivních nebo látek ohrožujících zdraví jako výkaly

- obchodnímu nebo průmyslovému použití

- trvalému oběhu (rybník)

- osoby (včetně dětí a mladistvých) nesmějí tento stroj používat

Za škody, které vznikají nevhodným použitím, nepřebírá výrobce žádnou zodpovědnost.
Díky nevhodnému použití mohou na stroji nebo jeho částech, které jsou výrobcem neověřeny, vzniknout
nepředvídané škody!

Všeobecné bezpečnostní upozornění

Při užívání tohoto stroje, dbejte na bezpečnostní upozornění, aby se zabránilo úrazu osobám nebo
věcným škodám.
Dbejte zákonných směrnic nebo předpisů ochrany před úrazem při použití ponorného čerpadla.
Zabezpečení stroje musí být zajištěno pomocí proudového chrániče max. 30mA.

Všeobecné nebezpečí

Před prací na stroji, odpojte stroj od el. sítě.

Lokalizace poruch

Pumpa neběží:

Žádné síťové napětí.

- přezkoušet kabel, zástrčku, zásuvku a pojistku

Nepatrné síťové napětí.

- použijte prodlužovací kabel s dostatečným průřezem jádra

Motor se přehřívá, motorový jistič se uvolnil

- odstranění příčiny přehřátí

Blokuje pumpu cizí těleso?

Po ochlazení se stroj znovu sám zapne.
Plovákový spínač pumpu zapne při stoupající hladině vody.
Zabezpečte, aby se plovákový spínač mohl dostatečně pohybovat.
Pokud navzdory dostatečně volnému pohybu plovákového spínače stroj nezapíná:
Pošlete stroj na servisní oddělení.

Motor bručí, neběží:

Hnací kolo blokuje cizí těleso.
Vyčistěte hnací kolo.

Pumpa běží, nedopravuje ale správně:

Příliš velká čerpací výška.
Dbejte na max. čerpací výšku (viz. „Technická data“).
Nalomené tlakové potrubí.
Tlakové potrubí nainstalujte přímo.
Tlakové potrubí netěsní.
Tlakové potrubí utěsněte, pevně upevněte šroubové spojení.

Pumpa běží velmi hlasitě:

Pumpa nasává vzduch.
Zajistěte, aby byla dostatečná zásoba vody.
Cizí těleso (stroj vyčistěte).
Nastavte manuální chod (ploché odsávání).
Pumpa se při nasávání v kapalině pokládá příčně.

Pumpa běží nepřetržitě:

Plovákový spínač nedosahuje spodní pozice.
Zajistěte, aby se plovákový spínač mohl dostatečně pohybovat.

Neuvádějte stroj do provozu, pokud se v kontaktu s čerpáním kapaliny nacházejí nějaké osoby (např.
v nádržích nebo zahradních jezírkách)!

4 9

Ploché odsávání (model TPF …)

Nebezpečí v blízkosti proudu!

Upevněte plovákový spínač nahoru pevně na rukojeti, jinak zde není možné žádné ploché odsávání.

V případě chodu stroje nasucho může dojít k jeho poškození.
Stroj se může přehřívat a způsobovat škody, tady při plochém odsávání chladicí funkce dopravovaného
média chybí. Tepelný spínač reaguje.
Ploché odsávání lze použít jen na krátkou dobu.
Během plochého odsávání přístroj kontrolujte.

Ošetření přístroje

Před čištěním a ošetřením, vytáhněte stroj z el. sítě!
Pokračující údržba nebo opravářské práce, jak jsou popsané v této kapitole, smějí provádět
jen odborníci.

Pravidelné ošetření

Pravidelnou údržbou zajistíte bezchybnout funkci stroje.

Čištění stroje

1. Pumpu oplachujte čistou vodou.
Silné zašpinění, např. usazené vodní řasy, odstraňte pomocí kartáče a vyplachovacího
prostředku.

2. Omytí pumpy zevnitř:
Pumpu ponořte do čisté vody a na chvíli zapněte.

Čištění hnacího kola

1. Na spodní desce stroje uvolněte šroub s křížovou hlavou.
Případně stlačte dozadu na podlahovou desku pomocí šroubováku dvě svorky.

2. Odejměte podlahovou desku.

3. Vyčistěte hnací kolečko.

4. Nasaďte znovu podlahovou desku a znovu pevně zašroubujte, příp. pevně upněte.

Uschování stroje

Mráz stroj a příslušenství ničí, neustále obsahuje vodu!
Při nebezpečí námrazy stroje a příslušenství mrazuvzdorně uchovejte.

Nepoužívejte stroj v místnostech, kde je ohrožení výbuchem nebo v blízkosti hořlavých kapalin nebo
plynů!

Nebezpečí v blízkosti elektřiny

Nedotýkejte se síťové zástrčky vlhkýma rukama. Při práci na stroji nebo manipulaci, vytáhněte kabel ze
síťové zástrčky.

Nebezpečí úrazu proudem kvůli závadám na stroji!

Před každým uvedením stroje do chodu přezkoušejte síťový a prodlužovací kabel, síťovou zástrčku
a plovákový spínač na eventuelní poškození. Smrtelné nebezpečí rány elektrickým proudem! Nikdy
stroj sami neopravujte! Při nesprávné opravě nastává nebezpečí, že do elektrického obvodu pronikne
kapalina.

Montáž a instalování

Rukojeť / namontování poutka na zavěšení

1. Dvě části rukojeti (10) spojit jak je zobrazeno.
Přitom síťový kabel (11) a kabel plovákového spínače (12) vyvést směrem nahoru.

2. Spojte části rukojeti (10). Dejte pozor nato, že vedení na dílech rukojeti slučte pevně
dohromady.

3. Rukojeť se čtyřmi šrouby (9) pevně zašroubujte na plášť stroje (13).
Používejte jen přiložené šrouby.

8 5

Nastavení stroje

1. Pumpu ponořte lehce šikmo k hladině vody, tím se na spodní části nevytvoří vzduchová vrstva. Tím
bude zabráněno nasátí vzduchu. Jakmile je pumpa ponořena, může být znovu vzpřímena.

2. Pumpu spusťte dolů na dno zdroje vody.
K spouštění používejte stabilní lano, to upevněte na závěsné oko pumpy.
Pumpa může být také provozována na volném laně.
Při obnoveném uvedení do chodu, dávejte pozor nato, že podávací potrubí je zcela vyprázdněno. Pum­pu případně odvzdušněte.

Připojení tlakového potrubí

1. Při co největším zvoleném průměrem tlakového potrubí:
Oříznout menší připojení nástavce na multi adapter (14).

Upozornění: Nejvyššího čerpacího výkonu bude dosaženo díky volbě největšího tlakového watt­metru.

2. Multi adapter (14) našroubujte na uhlovou přípojku (15).

3. Úhlovou přípojku včetně multi adaptéru sešroubujte v tlakovém připojení (16).

4. Tlakové potrubí na multi adaptéru (14) zasuňte a pomocí hadicové sponky pevně upevněte.

Upevnění kabelu plovákového spínače

Upozornění: Upevněte plovací kabel tak, aby vzdálenost mezi konzolou pro zavěšení kabelu
a plovákovým spínačem byla min. 100 mm.
Vytvořte smyčku na kabelu plovákového spínače. Poutko veďte jak zobrazuje střední svorkový
háček konzoly pro zavěšení kabelu pod oba vnější svorkové háčky.

Pozor!
Kabel plovákového spínače by mohl být poškozen.
Postupujte k povolení kabelu plovákového spínače v obráceném sledu kroků.

Pokyny pro instalaci

- Potřebná plocha cca 50 cm x 50 cm. S tímto plovákovým spínačem funguje dokonale,
musí se ale volně pohybovat.

- Stroj ponořit nejvýše, jak je uvedeno v technických datech provozního ponoru pod vodou.

- Pumpu umístit tak, aby sací otvor nemohlo blokovat cizí těleso. Pumpu eventuelně postavte na
nějaký podklad.
Dbejte na bezpečný stav pumpy.

Provoz

Zapnutí a vypnutí

TP 6600

Poté co jste stroj připojili do sítě, ihned běží.
Poté co stroj od sítě znovu odpojíte, stroj se vypne.

Všechny ostatní modely

Poté co jste stroj připojili do sítě, bude automaticky nastaven díky plovákovému spínači (16) a vypnut
(17). Bod okamžiku spínání je závislý na stavu hladiny vody.

Nastavení bodu doby vypnutí / zapnutí pumpy

Pozice kabelu plovákového spínače v konzole pro zavěšení kabelu může být změněna. Tím bude inter­val mezi bodem doby zapnutí a vypnutí pumpy změněn:

Plovákový spínač na „krátký kabel“:

Bod spuštění a vypnutí se nachází těsně u sebe.

Plovákový spínač na „dlouhý kabel“:

Bod spuštění a vypnutí se nachází daleko od sebe.

Pozor!

Stroj by mohl běžet nasucho, a tím by došlo k jeho poškození.
Plováková spínač musí zůstat vždy volně pohyblivý, tím bude zaručeno spravné vypínání a za­pínání stroje.
!Nebezpečí kvůli poruchám na stroji!

Učiňte vhodná opatření, aby při poruše na stroji, při zatopení místnosti nevznikaly žádné škody. Toto je
např. zajištěno instalací poplachového zařízení nebo rezervní pumpy.

Nenechávejte pumpu běžet na uzavřený rozvod pumpy.

6 7
