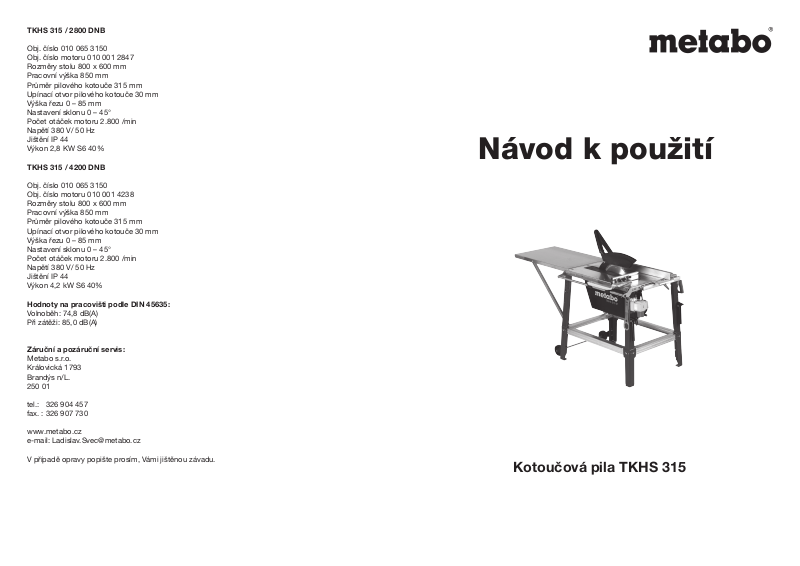

TKHS 315 / 2800 DNB

Obj. číslo 010 065 3150 Obj. číslo motoru 010 001 2847 Rozměry stolu 800 x 600 mm Pracovní výška 850 mm Průměr pilového kotouče 315 mm Upínací otvor pilového kotouče 30 mm Výška řezu 0 – 85 mm Nastavení sklonu 0 – 45° Počet otáček motoru 2.800 /min Napětí 380 V/ 50 Hz Jištění IP 44 Výkon 2,8 KW S6 40%

TKHS 315 / 4200 DNB

Obj. číslo 010 065 3150 Obj. číslo motoru 010 001 4238 Rozměry stolu 800 x 600 mm Pracovní výška 850 mm Průměr pilového kotouče 315 mm Upínací otvor pilového kotouče 30 mm Výška řezu 0 – 85 mm Nastavení sklonu 0 – 45° Počet otáček motoru 2.800 /min Napětí 380 V/ 50 Hz Jištění IP 44 Výkon 4,2 kW S6 40%

Hodnoty na pracovišti podle DIN 45635:

Volnoběh: 74,8 dB(A) Při zátěži: 85,0 dB(A)

Návod k pouÏití

Záruční a pozáruční servis:

Metabo s.r.o. Královická 1793 Brandýs n/L. 250 01

tel.: 326 904 457 fax. : 326 907 730

www.metabo.cz e-mail: Ladislav.Svec@metabo.cz

V případě opravy popište prosím, Vámi jištěnou závadu.

Kotoučová pila TKHS 315

Šestihranné šrouby, se kterými je sešroubována deska stolu a noha, uvolněte. Pak připevněte těmito šrouby držák odsávací hadice na desku stolu a nohy. Větší otvor přitom směřuje dozadu. Odsávací hadici zavěste.

Cylindrický šroub na noze stolu našroubujte tak, aby bylo možné za hlavu šroubu pověsit posuvnou tyč.

Šrouby: 1 kus – cylindrického šroubu M8 x 20 2 kusy – šestihranných matic M8

Technická data

TKHS 315C / 2000 WNB

Obj. číslo 010 065 3150 Obj. číslo motoru 010 315 2000 Rozměry stolu 800 x 600 mm Pracovní výška 850 mm Průměr pilového kotouče 315 mm Upínací otvor pilového kotouče 30 mm Výška řezu 0 – 85 mm Nastavení sklonu 0 – 45° Počet otáček motoru 2.800 /min Napětí 230 V/ 50 Hz Jištění IP 44 Výkon 2,0 kW S6 40%

TKHS 315 / 2200 WNB

Obj. číslo 010 065 3150 Obj. číslo motoru 010 001 1220 Rozměry stolu 800 x 600 mm Pracovní výška 850 mm Průměr pilového kotouče 315 mm Upínací otvor pilového kotouče 30 mm Výška řezu 0 – 85 mm Nastavení sklonu 0 – 45° Počet otáček motoru 2.800 /min Napětí 230 V/ 50 Hz Jištění IP 44 Výkon 2,2 kW S6 40%

TKHS 315 / 3100 WNB

Obj. číslo 010 065 3150 Obj. číslo motoru 010 001 3134 Rozměry stolu 800 x 600 mm Pracovní výška 850 mm Průměr pilového kotouče 315 mm Upínací otvor pilového kotouče 30 mm Výška řezu 0 – 85 mm Nastavení sklonu 0 – 45° Počet otáček motoru 2.800 /min Napětí 230 V/ 50 Hz Jištění IP 44

2 11

Výkon 3,1 kW S6 40%
