Introduzione
Grazie per avere acquistato la scheda audio PCI Delta 410, progettata e prodotta dalla M-Audio. La scheda Delta 410 rappresenta un’ottima scelta per produzioni audio utilizzando il proprio computer PC o Macintosh e può inoltre interfacciarsi in modo semplice con dispositivi di registrazione semi professionali, oltre che con sistemi di riproduzione non professionali.
Anche se disponete di esperienza nel campo della registrazione digitale, vi consigliamo di dedicarvi alla lettura del presente manuale, nel quale potrete trovare, oltre a informazioni importanti sull’installazione della nuova scheda e del software che l’accompagna, anche consigli che vi aiuteranno a comprendere appieno il funzionamento della Delta 410. Quando il sistema sarà installato e comincerete a lavorarci, scoprirete immediatamente la potenza e la qualità dell’audio e della progettazione della vostra nuova scheda audio PCI Delta 410.
Cosa c’è nella confezione?
Il pacchetto della Delta 410 contiene:
• Questo manuale d’istruzioni.
• Il cavo breakout della Delta 410.
• La scheda PCI del sistema Delta 410.
• CD con driver e software ‘Delta Control Panel’ per Windows
2000/ME/98/95/NT e per Macintosh OS 8.5.1 o superiore.
• Scheda di registrazione della garanzia M Audio.
Informazioni sulla scheda audio PCI digitale Delta 410
La Delta 410 è un’interfaccia per la registrazione e la riproduzione digitale dotata di 4 ingressi e 10 uscite. I due ingressi analogici e le otto uscite analogiche e l’I/O S/PDIF coassiale offrono la massima qualità di I/O digitale e analogica (sbilanciata), il tutto con una risoluzione fino a 24-bit e una frequenza di campionamento da 8kHz a 96kHz.
È possibile collegare strumenti, mixer o preamplificatori ai jack di ingresso RCA della Delta 410 situati sul cavo breakout per il monitoraggio e la registrazione del flusso audio in entrata. È inoltre possibile registrare un segnale audio digitale da DAT, MiniDisc, CD o convertitore A/D esterno attraverso l’ingresso S/PDIF della Delta 410 presente nella scheda PCI. La 410 include inoltre il software Delta Control Panel, offrendo un controllo totale sugli indirizzamenti e su molte altre impostazioni quali master clock e protezione della copia S/PDIF.
2
Mixer digitale integrato nel chip della scheda PCI Delta 410. Grazie al controllo attraverso il software Delta Control Panel, è possibile gestire tutte le necessità di mixaggio, offrendo un controllo ulteriore su tutti i livelli sinistro, destro e stereo, oltre che su panoramica, solo e mute, oppure fornendo semplicemente un mixer alternativo o per cuffia.
Guida rapida
Non sempre sono disponibili suggerimenti o trucchi per comprendere e utilizzare un’interfaccia audio così versatile come la scheda Delta 410. In ogni caso, cercheremo di illustrare i vari concetti in modo semplice per aiutare l’utente a comprendere questo dispositivo.
Su PC: seguendo le procedure di installazione sia per l’hardware che per il software Delta sarà possibile utilizzare la scheda 410 con Windows. La scheda Delta 410 può essere impostata come propria scheda audio Windows semplicemente visualizzando Risorse del computer | Pannello di controllo | Multimedia e modificando le impostazioni audio in una delle coppie stereo Delta. In questo modo, la scheda Delta diventerà la scheda audio predefinita per i riproduttori Windows e altri riproduttori multimediali.
Su Mac: seguendo le procedure di installazione sia per l’hardware che per il software Delta sarà possibile configurare la scheda 410 per l’utilizzo con un programma musicale che utilizzi i driver ASIO forniti con la Delta. In aggiunta, la Delta 410 può essere utilizzata con il Sound Manager Apple per i suoni di sistema oppure con un programma musicale/di registrazione indirizzato al Sound Manager. È possibile impostare la Delta 410 come dispositivo audio Macintosh visualizzando il Menu Apple | Pannelli di controllo | Suono e modificando le impostazioni audio da “incorporato” a Delta. In questo modo, la scheda Delta diventerà la scheda audio predefinita per le applicazioni Apple e altri riproduttori multimediali. Se si desidera utilizzare la Delta solo con un programma musicale compatibile Asio, lasciare questa impostazione su “incorporato”.
Per sfruttare in pieno le capacità della scheda Delta 410 come strumento di produzione è comunque necessario disporre di un software di registrazione e mixaggio, il quale dovrà analizzare e configurare la Delta 410 (questa operazione viene in genere eseguita al primo avvio del programma dopo l’installazione della Delta 410). Su PC, la 410 è inoltre in grado di eseguire un segnale audio surround codificato dall’uscita S/PDIF utilizzando alcune delle applicazioni per riproduttore DVD esistenti sul mercato. Ciò richiede in genere una configurazione dell’uscita audio all’interno del programma.
3
Il Delta Control Panel controlla molte delle impostazioni della scheda e include i controlli per il mixer digitale contenuto nella scheda Delta. Mentre tutte queste impostazioni potrebbero sembrare difficili da comprendere, può essere d’aiuto sapere che con il solo utilizzo delle impostazioni predefinite la scheda è pronta per la riproduzione di file audio dal proprio computer. Ciò può essere effettuato da un riproduttore multimediale oppure dalla propria applicazione musicale, a patto che le uscite vengano impostate su una porta di uscita della Delta e che il software e la scheda siano stati configurati in modo corretto.
È possibile ascoltare il suono degli ingressi della Delta a certe condizioni. Utilizzando un programma di registrazione che usa i driver ASIO o EASI con la Delta 410 oppure (in Windows) utilizzando i driver WDM Windows con programmi che riescono a sfruttarli in pieno, sarà possibile monitorare gli ingressi della Delta attraverso il programma e quindi continuare a utilizzare le impostazioni predefinite nel Delta Control Panel. Quando viene utilizzata la scheda Delta e il monitoraggio viene effettuato in questo modo, esiste sempre un certo livello di latenza o ritardo tra il segnale di ingresso effettivo e il monitoraggio del segnale di ingresso.
Un altro modo di affrontare la questione consiste nel monitorare direttamente gli ingressi. Ciò è possibile tramite la pagina “Patchbay/Router” del Delta Control Panel selezionando l’ingresso della Delta e collegandolo direttamente all’uscita della Delta. È anche possibile utilizzare il Monitor Mixer del pannello della Delta per inviare il segnale dagli ingressi alle uscite della Delta, oltre a miscelare questi segnali con le uscite software (in altre parole, il software musicale invia i segnali audio alle uscite della Delta). Questi e altri scenari di registrazione/monitoraggio vengono illustrati nella sezione relativa ai tutorial alla fine del manuale.
Caratteristiche e specifiche del prodotto
• Interfaccia di registrazione 4x10, 24-bit/96khz full-duplex.
• Scheda host PCI con un cavo breakout codificato a colori.
• Ingressi e uscite analogici 2x8, sbilanciati su connettori RCA placcati
oro, con regolazioni del livello di linea di uscita selezionabili all’interno del Delta Control Panel.
• Entrate e uscite digitali S/PDIF su connettori RCA placcati oro presenti
sulla scheda PCI. Una varietà di caratteristiche, inclusi surround AC3 o DTS e protezione della copia, possono essere impostate attraverso il Delta Control Panel.
• Elevato range dinamico (misurato in classe A): D/A 101.5 dB, A/D 99.6 dB.
• Bassa distorsione (THD @ 0dBFS): A/D e D/A inferiore a 0,002%.
• Risposta in frequenza: 22-22kHz, -0.2,-0.4dB @48kHz; 22-40kHz,-0.2,-
0.7dB @96kHz
4
• Ogni percorso dei dati supporta tutte le risoluzioni fino a 24-bit/96KHz.
• Il software ‘Delta Control Panel’ (incluso) offre potenti funzionalità di
mixaggio digitale, routing e monitoraggio.
• La sincronizzazione hardware con campionamento di alta precisione
permette di collegare varie schede Delta.
• Sono stati inclusi driver per Windows 2000/ME e 95/98 , driver per
schede multiple ASIO1 e ASIO2, driver GSIF e EASI, oltre a driver per schede multiple Windows NT.
• Pannello di controllo e driver per Macintosh con ASIO1, ASIO2 e
supporto di tipo legacy ASIO per OS 8.5.1 o superiore.
Requisiti minimi del sistema
Windows
• Windows 95, 98, NT, 2000 o ME
• Pentium III 500Mhz - (funzionamento a 96kHz)
• Pentium II 400 - (funzionamento a 48kHz)
• 128 MB di RAM PC100 - (funzionamento a 96kHz)
64 MB di SDRAM - (funzionamento a 48kHz) UDMA EIDE o ATA 33/66
Macintosh
• 128 MB di RAM PC100 (audio a 96KHz).
64MB SDRAM (audio a 48kHz o meno).
• Mac G3 o G3 accelerato con 128 MB di RAM (raccomandato). Alcuni
Power PC rapidi funzionano correttamente con il sistema.
• Disco rigido UDMA EIDE o SCSI (raccomandato).
Cavo breakout:
1. Ingressi analogici 1-2: Attraverso questi ingressi, la Delta riceve segnali
audio analogici provenienti da diverse fonti esterne. Ciascun jack è di
5
tipo RCA coassiale ed è compatibile con connettori sbilanciati coassiali RCA. Questi cavi sono di colore marrone, mentre i jack sono colorati di marrone per il canale sinistro e rosso per quello destro.
2. Uscite analogiche 1-8: Attraverso queste uscite, la Delta invia segnali
audio analogici all’esterno. Ciascun jack è di tipo RCA coassiale ed è compatibile con connettori sbilanciati coassiali RCA. Questi cavi sono di colore nero, mentre i jack sono di vari colori.
3. Connettore cavo Host: Questo connettore D-sub femmina a 25 pin
viene utilizzato per collegare il cavo breakout al connettore D-sub maschio della scheda host PCI.
Scheda PCI host:
4. Ingresso S/PDIF coassiale: Questo connettore RCA riceve segnali
S/PDIF stereo provenienti da fonti digitali S/PDIF coassiali come DAT, MiniDisc o convertitori A/D esterni.
5. Uscita S/PDIF coassiale: Questo connettore RCA invia segnali S/PDIF
stereo a periferiche di destinazione digitali S/PDIF coassiali come DAT, MiniDisc o convertitori A/D esterni.
6. Connettore cavo Host: Il connettore D-sub a 25 pin viene collegato al
cavo breakout per consentire la comunicazione tra la scheda host PCI e i dispositivi esterni.
Installazione dell’hardware
Per installare fisicamente la Delta 410, procedere nel seguente modo:
1. Spegnere il computer.
2. Togliere la copertura del computer e collocarla in maniera tale da poter
accedere facilmente agli slot PCI.
3. Scegliere lo slot PCI in cui verrà installata la scheda PCI Delta 410.
Assicurarsi che lo slot sia di tipo PCI. Se non si conosce il significato di “slot PCI”, consultare il manuale del computer. Gli slot PCI si distinguono dagli slot ISA perché sono più corti e lontani dalla parte esterna del computer. In ogni caso, alcuni computer di recente fabbricazione dispongono solo di slot PCI.
4. Prima di togliere la scheda PCI Delta 410 dalla custodia antistatica,
toccare con la mano la scatola di metallo dell’alimentatore del computer affinché venga dissipata l’elettricità statica che il corpo
6
dell’utente può avere accumulato.- Per essere completamente sicuri che il corpo dell’utente non sia caricato di elettricità statica (ciò potrebbe danneggiare la scheda), è consigliabile usare un polsino antistatico (disponibile nei negozi di elettronica).
5. Togliere la copertura in metallo che copre lo slot di accesso sulla
facciata posteriore del computer. Normalmente, questa copertura in metallo è fissata alla scatola mediante una sola vite.
6. Collocare verticalmente la scheda PCI host Delta 410 sullo slot PCI e
aggiustarla senza fare pressione. Premere delicatamente ma con fermezza verso il basso, finché la scheda è perfettamente alloggiata all’interno dello slot. Se si ha difficoltà nell’alloggiare la scheda nello slot, oscillarla delicatamente.
7. Avvitare la copertura metallica della scheda PCI host Delta 410 alla
scatola del computer aiutandosi con la vite che si tolse nel passaggio 5.
8. Collocare nuovamente la copertura del computer.
IMPORTANTE: Completare il collegamento dei cavi esterni della scheda Delta 410 sulla scheda PCI prima di alimentare il computer. Se il computer è acceso, non collegare mai un cavo breakout alla scheda PCI poiché si potrebbe danneggiare la scheda e annullare la garanzia.
Mentre il computer è disattivato è possibile collegare il cavo breakout della scheda Delta 410 alla scheda host PCI appena installata. A questo punto è anche possibile decidere di collegare i dispositivi audio utilizzati assieme alla scheda Delta 410.
Installazione software del driver Delta – PC
Il sistema Delta 410 include un CD dei driver per Windows 2000/ME/98/95/NT (e Macintosh), contenente tutti i driver Windows e il software Delta Control Panel. Per installare questi elementi nel sistema, bisogna procedere nel seguente modo:
Installazione su Windows 2000
1. Dopo aver istallato l’hardware della Delta 410, accendere il computer
ed aspettare che Windows si apra. Quando verrà avviato, il sistema operativo rileverà la presenza di nuovo hardware e mostrerà l’Installazione guidata nuovo hardware. Scegliere ‘Avanti>’.
2. L’installazione guidata del nuovo hardware chiederà come procedere
per localizzare il driver del nuovo hardware. L’opzione “Cercare il miglior driver per la periferica” è già selezionata. Scegliere ‘Avanti>’.
7
3. Windows presenterà una selezione di possibili ubicazioni. Verificare che
sia selezionata solo l’opzione per la scelta di un percorso. Se non è selezionata, fare clic sulla casella di controllo corrispondente. Introdurre il CD di installazione nell’unità CD-ROM. Immettere la lettera dell’unità del CD (nel nostro esempio si tratta della lettera D:\ ) e il percorso in cui si trovano i driver della Delta ovvero D:\ Delta Series\ Wdm. Scegliere ‘Avanti>’.
4. Verrà indicato che è stato rilevato il file del driver per la M Audio Delta
410. Scegliere ‘Avanti>’.
5. Windows possiede già tutte le informazioni necessarie per installare i
file dei driver dal percorso specificato. Scegliere ‘Avanti>’. Windows comincerà a copiare i file e mostrerà una finestra nella quale si potrà osservare il progresso dell’operazione.
6. Verrà indicato che Windows ha terminato l’installazione del software.
Scegliere ‘Fine’. La Delta 410 ora è pronta per funzionare.
Dopo aver installato i driver, è possibile che sia necessario riavviare Windows. Se è necessario riavviare il sistema, togliere il CD di installazione dall’unità e rispondere “Sì”. Una volta riavviato il sistema, la Delta 410 sarà pronta per l’uso.
Installazione su Windows 98
1. Dopo aver istallato l’hardware della Delta 410, accendere il computer
ed aspettare che Windows si apra. Quando verrà avviato, il sistema operativo rileverà la presenza di nuovo hardware e mostrerà l’Installazione guidata nuovo hardware. Scegliere ‘Avanti>’.
8
2. L’installazione guidata del nuovo hardware chiederà come procedere
per localizzare il driver del nuovo hardware. L’opzione “Cercare il miglior driver per la periferica” è già selezionata. Scegliere ‘Avanti>’.
3. Windows presenterà una selezione di possibili ubicazioni. Verificare che
sia selezionata solo l’opzione per la scelta di un percorso. Se non è selezionata, fare clic sulla casella di controllo corrispondente. Introdurre il CD di installazione nell’unità CD-ROM. Inserire la lettera dell’unità del CD (nel nostro esempio si tratta della lettera D:\ ) e il percorso in cui si trovano i driver della Delta, che è D:\ Delta Products\ Delta98. Scegliere ‘Avanti>’.
4. Verrà indicato che è stato rilevato il file del driver per la M Audio Delta
410. Scegliere ‘Avanti>’.
5. Windows possiede già tutte le informazioni necessarie per installare i
file dei driver dal percorso specificato. Scegliere ‘Avanti>’. Windows comincerà a copiare i file e mostrerà una finestra nella quale si potrà osservare il progresso dell’operazione.
6. Verrà indicato che Windows ha terminato l’installazione del software.
Scegliere ‘Fine’. La Delta 410 ora è pronta per funzionare.
Dopo aver installato i driver, è possibile che sia necessario riavviare Windows. Se è necessario riavviare il sistema, togliere il CD di installazione dall’unità e rispondere “Sì”. Una volta riavviato il sistema, la Delta 410 sarà pronta per l’uso.
Installazione su Windows 95
1. Dopo aver istallato l’hardware della Delta 410, accendere il computer
ed aspettare che Windows si apra. Il sistema operativo, nel momento del riavvio, rileverà automaticamente la presenza di un nuovo hardware.
2. Selezionare l’opzione “driver del disco fornito dal fabbricante
dell’hardware” e scegliere OK.
3. Verrà visualizzata la richiesta di installazione da disco dall’unità A:\.
Introdurre il CD di installazione nell’unità del CD-ROM. Inserire la lettera dell’unità del CD (nel nostro esempio si tratta della lettera D:\ ) e il percorso in cui si trovano i driver della Delta ovvero D:\ Delta Products\ Delta98 (questi driver funzionano anche con Windows 95). Scegliere ‘Avanti>’.
4. Windows comincerà a copiare i file e mostrerà una finestra nella quale
9
si potrà osservare il progresso dell’operazione. Una volta terminato il processo, la Delta 410 sarà pronta per il lavoro.
Dopo aver installato i driver, è possibile che sia necessario riavviare Windows. Se è necessario riavviare il sistema, togliere il CD di installazione dall’unità e rispondere “Sì”. Una volta riavviato il sistema, la Delta 410 sarà pronta per l’uso.
Installazione su Windows NT
1. Dopo aver installato l’hardware della Delta 410, avviare il computer.
2. Andare sul menu Start | Impostazioni | Pannello di controllo e fare doppio clic su ‘Multimedia’.
3. Selezionare la scheda ‘Periferiche’ e successivamente premere il pulsante ‘Aggiungi’.
4. L’opzione “Aggiungi driver non aggiornato o non in elenco” apparirà selezionata al principio dell’elenco. Scegliere “OK”.
5. La finestra di dialogo ‘Installazione driver’ richiederà di introdurre il disco e indicherà il percorso A: come ubicazione dei file. Introdurre il CD di installazione nell’unità CD-ROM. Inserire la lettera dell’unità del CD (nel nostro esempio si tratta della lettera D:\ ) e il percorso in cui si trovano i driver della Delta ovvero D:\ Delta Products\ DeltaNT. Scegliere “OK”.
6. Il driver “M Audio Delta Interface” apparirà nella finestra di dialogo “Aggiungi Driver non aggiornato o non in elenco”. Scegliere “OK”.
7. Windows NT richiederà il riavvio del computer per far sì che i cambiamenti abbiano effetto. Scegliere ‘Riavvia ora’. Una volta riavviato il sistema, la scheda Delta 410 sarà pronta per l’utilizzo.
Verifica installazione dei driver in Windows
Lo stato del driver della Delta 410 può essere verificato nella Gestione Periferiche della finestra di dialogo Proprietà di Sistema. Per accedervi, selezionare Start | Impostazioni | Pannello di Controllo | Sistema | Gestione Periferiche. Una volta dentro Gestione Periferiche, premere il segno “+” che compare insieme a “Controller audio, video e giochi”. La Delta 410 fa parte di questa categoria di driver. Ecco un esempio dell’aspetto che offre Gestione periferiche.
10

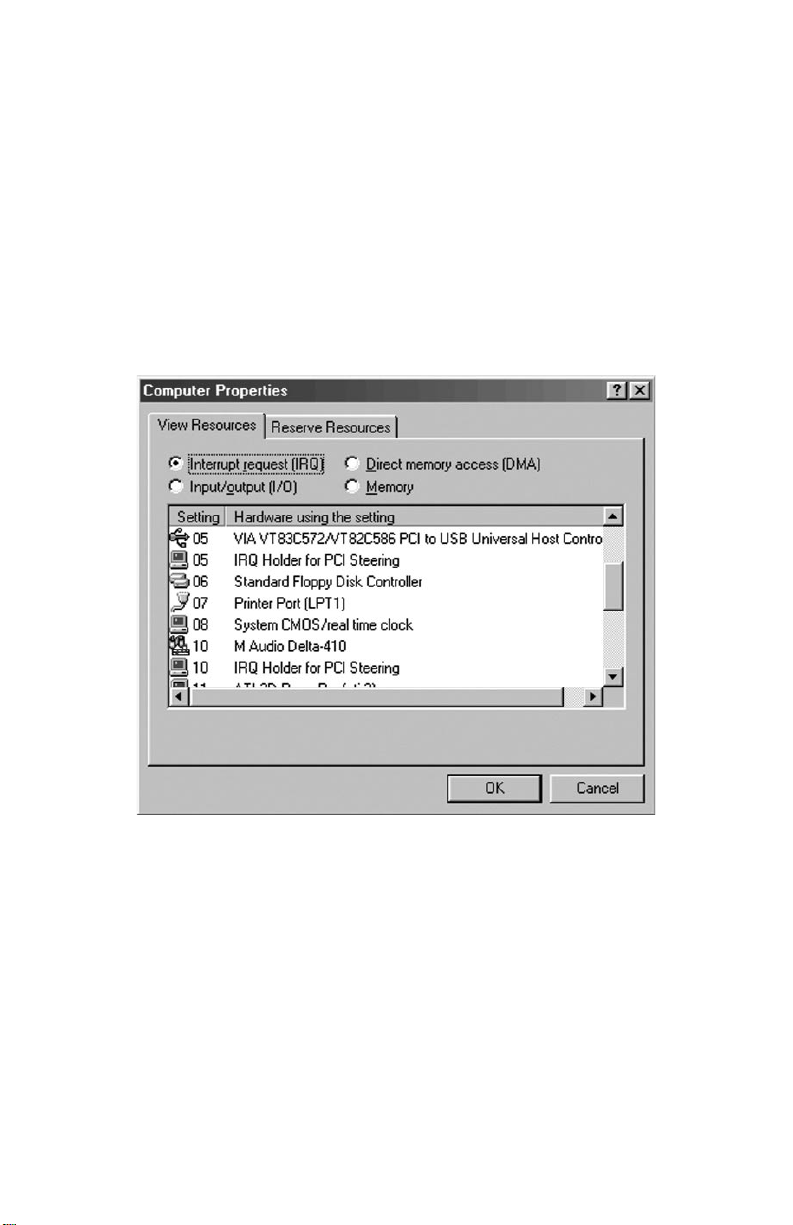

In questo esempio vengono visualizzate la voci M-Audio Delta 410 e Midiman MidiSport 8x8/S nell’elenco dei dispositivi di Gestione periferiche in Windows. La Delta 410 e la MidiSport 8x8/S sono state installate in modo corretto e senza conflitti. Se la M Audio Delta 410 non viene visualizzata in questo modo in Gestione periferiche, passare alla sezione “Risoluzione dei problemi”.
Verifica installazione del ‘Delta Control Panel’
Nel caso in cui si usasse Windows, aprire il Pannello di controllo ( Start | Impostazioni | Pannello di controllo). Se l’hardware della Delta 410 e il ‘Delta Control Panel’ sono installati correttamente, nel Pannello di controllo di Windows comparirà un’icona denominata “M Audio Delta H/W”. Facendo doppio clic sull’icona verrà avviato il software “Delta Control Panel”. Per comodità, si può creare un collegamento nel desktop trascinando con il mouse una copia dell’icona “M Audio Delta H/W” dal Pannello di Controllo al desktop. Al termine dell’operazione, apparirà una finestra di dialogo che richiederà se l’utente desidera creare un collegamento. Una volta creato il collegamento basta fare doppio clic sull’icona per aprire il software ‘Delta Control Panel’.
NOTA: Nel caso in cui si usasse un programma compatibile con ASIO, avviare il ‘Delta Control Panel’ dal suddetto programma. Certe funzioni del ‘Delta Control Panel’, come ad esempio la regolazione del master clock e della frequenza di campionamento, si controllano dal proprio programma, perciò è raccomandabile aprire prima il programma e successivamente il ‘Delta Control Panel’ mediante i pulsanti “Launch” o “Control Panel”. In ogni caso, e se il programma non è aperto, il ‘Delta Control Panel’ si potrà aprire dal desktop o da qualsiasi altra ubicazione.
11
Installazione software del driver Delta ­Per Mac
1. Aprire la Cartella Sistema del disco rigido del Macintosh. Nella Cartella Sistema cercare la cartella Estensioni.
2. Successivamente, aprire la cartella dei driver Delta per Mac del CD di installazione. Premere e trascinare il file “Delta 410 Driver” e copiarlo nella cartella Estensioni.
3. Se il programma usa driver ASIO, nella cartella Applicazioni sarà presente una cartella ASIO. La cartella Driver Delta per Macintosh contiene tre driver ASIO per la Delta 410. Per Cubase versione 4.x, usare il driver “ASIO2 Delta410”. Per Metro o versioni precedenti di Cubase, usare il driver “ASIO Delta410v3”. Per qualsiasi altro programma che non sia compatibile con ASIO2, usare il driver “ASIO Delta 410” (consultare la documentazione del programma). Premere e trascinare il file “ASIO Delta” e copiarlo nella cartella ASIO del programma.
3. Trascinare il file “DeltaPanel PPC” verso il disco rigido di Macintosh. Il programma Delta Control Panel può essere eseguito dall’ubicazione che risulti più comoda. In ogni caso, i programmi che utilizzano ASIO permettono di aprirlo dal proprio programma. Se ciò non fosse possibile, consigliamo di creare un alias del “Delta Control Panel” selezionandolo e premendo Apple+M. Successivamente, trascinare l’alias sul desktop.
4. Una volta installata la scheda PCI Delta 410, il computer caricherà l’estensione Delta 410 quando verrà riavviato. Durante il caricamento delle estensioni, si vedrà passare l’icona dell’estensione della Delta.
5. Passare al menu Apple | Pannello di controllo | Suono. Se la Delta 410 è installata correttamente, oltre all’icona del suono incorporato, apparirà quella della Delta. Se il programma usa ASIO, lasciare i parametri Suono In e Suono Out impostati con l’opzione del suono incorporato. Se in caso contrario, il programma usa ASIO (consultare documentazione del programma) e si desidera impiegare il Sound Manager per comunicare con la Delta 410, selezionare “Delta” come ingresso ed uscita. Per ulteriori informazioni sulla selezione degli ingressi e le uscite del Sound Manager, consultare la sezione relativa alla pagina “Hardware Settings” nella sezione dedicata al “Pannello di controllo della Delta 410”.
12
Installazione del ‘Delta Control Panel’ - Mac
Se si usa un Macintosh, il ‘Delta Control Panel’ può essere collocato in qualsiasi percorso del disco rigido o partizione del disco. Dopo aver trascinato il file del ‘Delta Control Panel’ dal CD al disco rigido, per aprirlo basterà fare doppio clic . È anche possibile creare un alias sul pannello di controllo selezionandolo e quindi tenendo premuto il tasto Apple+M. Questo alias potrà essere quindi posizionato sul desktop.
NOTA: Nel caso in cui si usasse un programma compatibile con ASIO, avviare il ‘Delta Control Panel’ dal suddetto programma. Certe funzioni del ‘Delta Control Panel’, come ad esempio la regolazione del master clock e della frequenza di campionamento, si controllano dal proprio programma, perciò è raccomandabile aprire prima il programma e successivamente il ‘Delta Control Panel’ mediante i pulsanti “Launch” o “Control Panel”. In ogni caso, e se il programma non è aperto, il ‘Delta Control Panel’ si potrà aprire dal desktop o da qualsiasi altra ubicazione.
Concetti di base del sistema Delta
Ingressi e uscite analogici della scheda Delta
Gli ingressi e le uscite analogici della scheda audio PCI Delta 410 sono compatibili con un’ampia varietà di prodotti audio. Il ‘Delta Control Panel’ permette di configurare il livello di segnale di ogni uscita analogica in modo indipendente e il livello delle uscite analogiche in gruppo. I livelli di segnale disponibili sono “Consumer” e “-10”. L’impostazione ‘Consumer’ si preferisce per dispositivi semi-professionali e certi impianti domestici che possono accettare un segnale più forte rispetto all’impostazione ‘-10’. In questa posizione, il sistema offre approssimativamente 6 dB di ‘headroom’ in più che in posizione ‘-10’. I livelli di segnale degli impianti semi­professionali e domestici variano in funzione del fabbricante e del prodotto. Per ottenere degli ottimi risultati sarà necessario provare le impostazioni ‘Consumer’ e ‘-10’.
NOTA: Con lo scopo di conservare il range dinamico e minimizzare i valori di distorsione, la Delta 410 non dispone di preamplificatori microfonici incorporati. Di conseguenza, si consiglia di evitare la connessione diretta del microfono. Il procedimento corretto consiste nell’inviare il segnale del microfono attraverso un preamplificatore microfonico (come l’”Audio Buddy™” o il “DMP3™” M-Audio) e collegare l’uscita del preamplificatore all’ingresso della Delta 410.
Tutti i jack analogici per il cavo breakout della Delta 410 sono della varietà RCA (coassiale). Questi jack RCA accettano segnali sbilanciati (impianti domestici o semiprofessionali).
13
Mixer digitale integrato
La scheda audio PCI Delta 410 dispone di un mixer audio digitale hardware integrato nel chip del controller PCI. Questo mixer accetta segnali audio digitali provenienti da tutti gli ingressi fisici e dispositivi virtuali, li mixa con una risoluzione interna di 36 bit ed invia i segnali d’uscita verso una o più destinazioni. Per quanto riguarda il monitoraggio, il mixer può dirigere l’uscita attraverso la pagina Patchbay/Router del pannello di controllo verso il primo gruppo di uscite analogiche della Delta 410 (coppia stereo formata dall’uscita 1 e 2) e/o verso l’uscita digitale S/PDIF. Allo stesso tempo, il mixer può essere usato per creare un mix stereo, registrando l’uscita nel programma audio impiegato dall’utente. Il mixer digitale integrato si configura e controlla attraverso il software del ‘Delta Control Panel’.
Patchbay / Router
Oltre al mixer monitor integrato, la scheda audio PCI Delta 410 dispone di un patchbay/router d’uscita. Il patchbay/router permette di collegare ognuna delle uscite (analogiche o digitali) a un’ampia varietà di dispositivi d’ingresso. Le uscite della Delta 410 ammettono segnali audio da software (dispositivi virtuali d’uscita che appaiono nelle applicazioni audio) o da fonti hardware, come possono essere gli ingressi (analogici o digitali) degli impianti o del mixer digitale integrato. Questa caratteristica rende la Delta 410 molto flessibile per la riproduzione e il monitoraggio di qualsiasi formato di file audio oppure per il collegamento diretto degli ingressi alle uscite per effettuare test del sistema.
Sincronizzazione
Con il fine di garantire il corretto funzionamento, il sistema Delta 410 è sempre sincronizzato a un solo master clock. Il master clock viene scelto attraverso il software Delta Control Panel oppure può essere impostato dall’interno dell’applicazione ASIO o EASI. Il clock può derivare dall’interno degli oscillatori della Delta 410 o da S/PDIF In. Nella maggior parte dei casi il master clock viene preso dagli oscillatori di cristallo interni. L’opzione S/PDIF si usa quando la Delta 410 deve sincronizzarsi con segnali audio digitali o frequenze di campionamento provenienti da una periferica S/PDIF esterna.
In base all’impostazione predefinita di questo parametro, il master clock deriva dagli oscillatori interni del sistema. In questo modo, il funzionamento del sistema è simile a quello di una scheda audio comune. Per esempio, quando si riproduce un file audio attraverso i driver della Delta, il programma imposterà la frequenza di campionamento nell’hardware della scheda audio. Per calcolare La frequenza di campionamento appropriata, la Delta 410 usa un oscillatore interno qualsiasi e divide il rate dell’oscillatore per un valore determinato.
14
Quando si usa S/PDIF è necessario configurare la Delta 410 perché riceva il master clock del suddetto segnale S/PDIF. La ragione è semplice, poiché è infatti molto improbabile che il segnale S/PDIF proveniente da un dispositivo esterno si sincronizzi con la Delta 410 (o qualsiasi altro dispositivo audio digitale), anche se le frequenze di campionamento di entrambi coincidono. Se il master clock selezionato è quello interno, il segnale audio S/PDIF entrante presenterà scricchiolii, fruscii e altre impurità del suono poco desiderate. In ogni caso, se si seleziona il master clock “S/PDIF In” la Delta 410 si sincronizzerà con il segnale S/PDIF entrante e si otterrà un trasferimento audio digitale corretto.
Infine, l’opzione “S/PDIF In” permette di usare la Delta 410 con frequenze di campionamento non standard.- Quando si seleziona l’opzione S/PDIF, la frequenza di campionamento della Delta 410 si regolerà automaticamente a quella del segnale S/PDIF entrante.
NOTA: Quando ‘S/PDIF In’ viene selezionato come fonte master clock, la risposta di frequenza del mixer della Delta 410 verrà influenzata dalla frequenza di campionamento del ‘S/PDIF In’. Questo accade perché (1) il mixer digitale funziona alla stessa frequenza di campionamento della parte restante della scheda e (2) perché la frequenza di campionamento e la risposta di frequenza sono variabili direttamente correlate.
Uso della Delta 410 con applicazioni audio
Una volta installati correttamente l’hardware e il software della Delta 410, il sistema sarà pronto per essere usato con le proprie applicazioni audio. In alcuni programmi si dovrà selezionare il driver della Delta 410, mentre che altri dispongono di un’utilità che analizza e crea un profilo delle schede audio installate nel sistema e abilita i driver corrispondenti. Il programma disporrà, in ogni caso, di una pagina per l’impostazione dei driver audio.
PERIFERICHE D’INGRESSO AUDIO WINDOWS MME: Tutti gli ingressi analogici e S/PDIF della Delta 410 possono essere usati simultaneamente. Per questo motivo il sistema offre in totale 4 canali d’ingresso. I nomi degli ingressi audio della Delta 410 all’interno del/i programma/i sono:
PCM In 1/2 Delta-410 S/PDIF In Delta-410 Mon. Mixer Delta-410
Le periferiche PCM In permettono di registrare direttamente i segnali stereo attraverso la coppia di ingressi analogici specificata. La periferica S/PDIF In permette di registrare direttamente i segnali stereo attraverso l’ingresso S/PDIF. La periferica ‘Mon. mixer’ permette di registrare i segnali stereo
15
tramite il mixer digitale integrato nella Delta 410. I dati audio registrati tramite questa periferica sono il mix dei segnali d’ingresso e uscita impostati nella finestra Monitor Mixer del ‘Delta Control Panel’ (consultare la sezione relativa al software Control Panel della scheda Delta 410).
È importante ricordare che tutte le periferiche d’ingresso sono stereo. In ogni caso, è possibile che il programma le riconosca come delle periferiche d’ingresso mono, “sinistra” e “destra”. In questo caso, il programma le mostrerà come “Left PCM In 1/2 Delta-410, Right PCM In 1/2 Delta-410”, “Left S/PDIF In Delta-410, Right S/PDIF In Delta-410” o “Left Mon. Mixer Delta-410, Right Mon. Mixer Delta-410,” ecc. dall’interno del software di registrazione.-
PERIFERICHE D’USCITA AUDIO WINDOWS MME: Tutte le uscite analogiche e S/PDIF della Delta 410 possono essere usate simultaneamente. Per questo motivo il sistema offre in totale 10 canali d’uscita. I nomi delle uscite audio della Delta 410 all’interno del/i programma/i sono:
WavOut 1/2 Delta-410 WavOut 3/4 Delta-410 WavOut 5/6 Delta-410 WavOut 7/8 Delta-410 WavOut S/PDIF Delta-410
Tutte le periferiche d’uscita WavOut permettono la riproduzione dei segnali audio stereo, attraverso le uscite analogiche fisiche (periferiche WavOut 1/2, 3/4, 5/6, 7/8), l’uscita S/PDIF fisica (WavOut S/PDIF) e/o il router/mixer hardware. In ogni caso, è possibile che il programma le riconosca come delle periferiche d’uscita mono, “sinistra” e “destra. In questo caso, il programma le mostrerà come “Left WavOut 1/2 Delta-410, Right WavOut 1/2 Delta-410” o “Left WavOut S/PDIF Delta-410, Right WavOut S/PDIF Delta-410”, ecc.- Altri programmi tratteranno le uscite come coppie stereo ma permetteranno di impostare il pan a sinistra o a destra all’interno della coppia.
È importante notare come il nome di ciascuna periferica inizi con “Wav Out”. Questo accade per ricordare che si tratta di dispositivi software non sempre connessi direttamente all’hardware di uscita, bensì al patchbay/router interno della Delta 410 e che, di conseguenza, possono essere inviate verso qualsiasi destinazione. Per ulteriori informazioni riguardanti il patchbay/router, consultare la sezione “Patchbay/Router” del capitolo dedicato al ‘Delta Control Panel’.
PERIFERICHE D’INGRESSO DEL DRIVER ASIO o EASI: Quando si usano i
16
driver audio ASIO o EASI con programmi audio che supportano questo tipo di audio, tutte le periferiche d’ingresso appaiono come periferiche mono. I nomi delle periferiche di ingresso audio della Delta 410 all’interno di queste applicazioni software sono:
Analog In1 Delta-410 Analog In2 Delta-410 S/PDIF In L Delta-410 S/PDIF In R Delta-410 Mon. Mixer L Delta-410 Mon. Mixer R Delta-410
Da notare che i nomi delle periferiche “S/PDIF In” e “Monitor Mixer” includono una “L” e una “R”. La “L” indica che si tratta del canale sinistro del segnale stereo, mentre la “R” indica il canale destro.
PERIFERICHE D’USCITA DEL DRIVER ASIO o EASI: Le periferiche d’uscita ASIO e EASI della Delta 410 appaiono come coppie stereo. Dato che si tratta di periferiche stereo, è possibile che le applicazioni audio dell’utente facciano riferimento ad esse suddividendole in “sinistra” e “destra”. In questo modo, il programma audio può controllare la posizione pan a destra o a sinistra attraverso il software. Se si desidera inviare un segnale all’uscita Delta ASIO 1 come segnale mono, bisognerà selezionare “Analog 1/2 Delta-410” come porta d’uscita della traccia e, successivamente, posizionare il pan ‘tutto a sinistra’ e ‘tutto a destra’. I nomi delle uscite sono i seguenti:
Analog 1/2 Delta-410 Analog 3/4 Delta-410 Analog 5/6 Delta-410 Analog 7/8 Delta-410 S/PDIF L/R Delta-410
IMPOSTAZIONI MULTIMEDIA WINDOWS: È possibile impostare Windows per utilizzare la Delta 410 come dispositivo audio predefinito, consentendo ai suoni di sistema di essere inviati alla Delta 410. Ciò permette inoltre di utilizzare la Delta 410 con le applicazioni audio incluse in Windows. Per impostare il sistema andare su Pannello di Controllo | Multimedia. Nella pagina delle Proprietà audio, selezionare come periferiche di registrazione e riproduzione le periferiche d’ingresso e uscita della Delta 410 che si desidera.
INGRESSI ED USCITE DEL SOUND MANAGER PER MACINTOSH: Il Sound Manager di Apple dispone di un’unica coppia stereo d’ingresso di un’altra d’uscita. Se si usano i driver Sound Manager bisognerà selezionare “Sound Manager” come dispositivo d’ingresso e uscita nelle applicazioni audio.
17
Per selezionare il driver Sound Manager, aprire il menu Apple e andare su Pannelli di controllo | Suoni. Selezionare l’icona della Delta, sia “Ingresso” che “Uscita” e uscire. Selezionare nella pagina “Hardware Settings” del ‘Delta Control Panel’ la coppia stereo d’ingresso ed uscita che si desidera assegnare al Sound Manager (consultare la sezione “Impostazioni hardware” del capitolo dedicato al ‘Delta Control Panel’). Qualsiasi coppia stereo si sia selezionata, la scelta di periferiche d’ingresso e uscita all’interno delle proprie applicazioni audio sarà sempre la stessa.
Software ‘Control Panel’ della scheda Delta 410 - PC
Una volta installata la Delta 410, apparirà una nuova icona denominata “M Audio Delta H/W” nel Pannello di Controllo di Windows. Facendo doppio clic sull’icona si aprirà il ‘Delta Control Panel’. Il ‘Delta Control Panel’ può essere aperto anche dal Desktop, sempre che si sia creato un collegamento (consultare la sezione “Verifica Installazione del ‘Delta Control Panel’ per ulteriori informazioni sul procedimento da seguire per crearlo). Quando si aprirà il ‘Delta Control Panel’ si vedrà il pannello principale e le diverse schede che lo compongono. Per accedere a una pagina determinata, premere la scheda corrispondente. In seguito, descriveremo brevemente le funzioni di ciascuna di esse.
NOTA: Nel caso in cui si usasse un programma compatibile con ASIO, avviare il ‘Delta Control Panel’ dal suddetto programma. Il programma disporrà di un pulsante “ASIO” o una pagina per le impostazioni audio dalla quale si potrà accedere al ‘Delta Control Panel’. Certe funzioni del ‘Delta Control Panel’, come ad esempio la regolazione del master clock e della frequenza di campionamento, si controllano dal proprio programma, perciò è raccomandabile aprire prima il programma e successivamente il ‘Delta Control Panel’ mediante i pulsanti “Launch” o “Control Panel”. In ogni caso, e se il programma non è aperto, il ‘Delta Control Panel’ si potrà aprire dal desktop o da qualsiasi altra ubicazione.

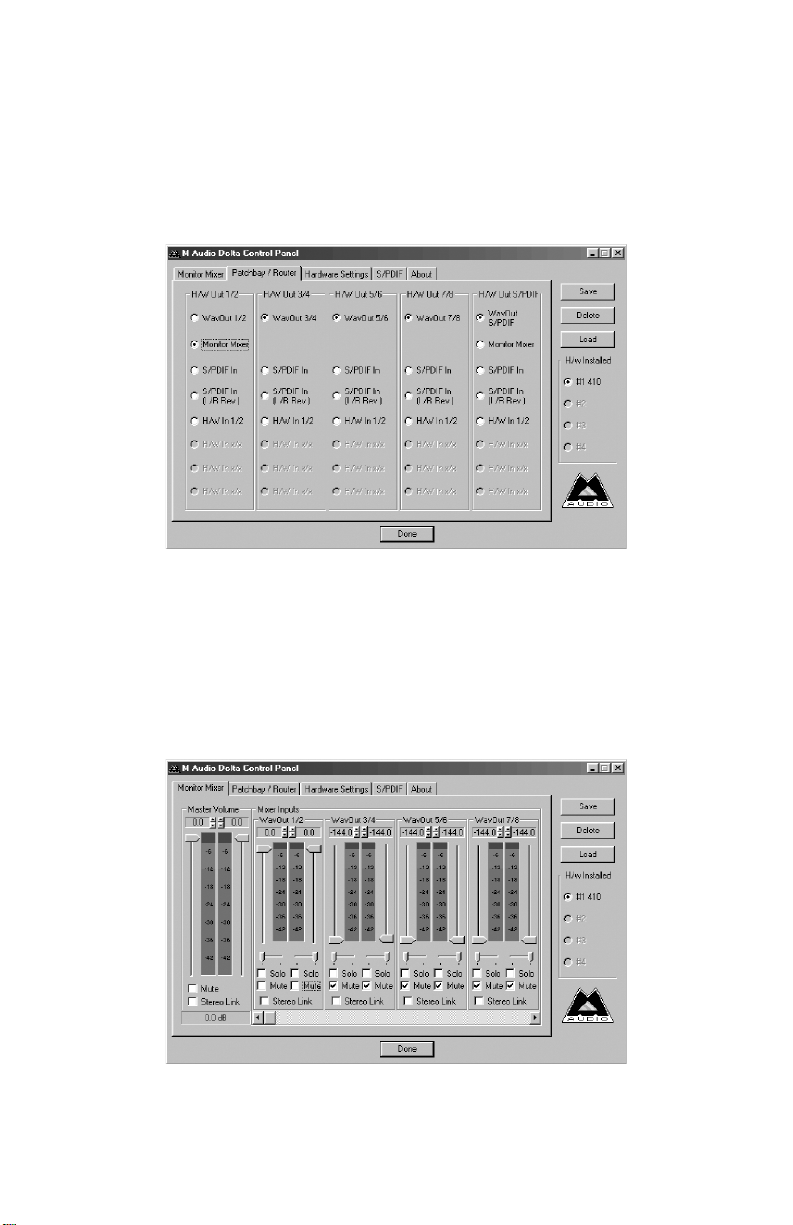

Pagina “Monitor Mixer”
Il Monitor Mixer è la prima pagina che appare quando si apre il ‘Delta Control Panel’ e il suo compito è controllare il mixer digitale integrato nel controller chip della Delta 410. Come abbiamo descritto nelle sezioni precedenti, l’uscita del mixer può essere assegnata alle uscite analogiche OUT1/OUT2 o all’uscita digitale S/PDIF (la selezione si porta a termine nella pagina Patchbay/Router). Allo stesso tempo, le uscite del mixer possono essere registrate in stereo tramite software.
18
La pagina del Monitor Mixer è composta da un insieme di fader di volume, indicatori di livello audio e comandi mute/solo. Per ciascun canale di uscita e ingresso mixer è disponibile: un fader di volume, un indicatore di livello, un controllo solo e un controllo mute.
FADER DI LIVELLO: I fader di livello possono essere spostati trascinando in modo verticale i rispettivi ‘handle’ con il mouse o facendo clic sull’handle’ per attivarlo e, successivamente, usando le frecce verso l’alto e verso il basso della tastiera del proprio computer per regolare la posizione. Dato che il mixer non ha guadagno, i controlli di livello si comportano come attenuatore (riduttore) dei livelli del segnale. Il suo valore massimo è di 0dB, che corrisponde al guadagno unitario. Il valore predefinito dei fader di livello è il suo valore minimo, cioè -144dB e in pratica equivale a porre in mute il segnale audio. I fader di livello di una coppia stereo possono essere raggruppati per facilitare la regolazione di entrambi i canali allo stesso tempo.
Inoltre, ogni canale dispone di un comando di regolazione di precisione, situato sul fader/indicatore di livello audio. Premendo sui piccoli simboli di freccia rivolta verso il basso e verso l’alto, si potrà regolare il fader di livello secondo un incremento di 0,5dB. Insieme ai comandi di regolazione precisa appare una lettura numerica di ogni fader di livello che si aggiorna costantemente ed è sempre attiva.
INDICATORI DI LIVELLO AUDIO: Ciascun indicatore di livello indica il livello di un segnale audio in decibel rispetto al livello massimo. Il livello massimo viene denominato “0dB” e un segnale il cui livello è 12dB al di sotto del livello massimo viene denominato “-12dB”. Gli indicatori vengono codificati verticalmente a colori in tre sezioni: verde, giallo e rosso. Il settore verde è la “zona sicura” e si estende approssimativamente dai -48dB ai ­12dB. La maggior parte dei segnali audio farà che questi settori si
19
Loading...
+ 46 hidden pages
