Marantz PM6006 User Manual [ru]

Download
Содержание Подсоединения
.
Воспроизведение
Интегральный усилитель
PM6006
Передняя
панель
На одном листе бумаги можно распечатать несколько
Задняя панель
страниц руководства в формате PDF.
Пульт дистанционного
управления
1
Предметный
указатель
Руководство пользователя
Содержание Подсоединения
Содержание
Воспроизведение
Комплект поставки
Установка батареек Диапазон действия пульта ДУ
Отличительные особенности
Высокое качество звучания Высокие эксплуатационные характеристики Простота и удобство использования
Наименования и назначение составных частей
Передняя панель Задняя панель Пульт дистанционного управления
4
Подсоединения
5
Подсоединение акустической системы
5
Подключение динамиков A/B
6
Соединение посредством раздвоенных выводов
6
Подключение устройства воспроизведения
6
Подключение записывающего устройства
7
Подключение телевизора/устройств с цифровыми
8
аудиоразъемами
8
Подключение устройств с разъемами для пульта
10
дистанционного управления
11
Управление устройством при помощи пульта дистанционного управления без визуального контакта
Удаленное подключение аудиоустройств Marantz
Подключение кабеля питания
Воспроизведение
Включение питания Выбор динамиков для аудиовыхода Выбор источника входного сигнала Регулировка уровня громкости Временное отключение звука (выключение звука) Регулировка тембра Воспроизведение компакт-дисков Подключить и воспроизвести с цифрового устройства
(коаксиальный/оптический) Запись
17
18 19
20 21
22
23
23 23
24
26 27 27 27 27 27 28
29 30
Передняя
панель
Задняя панель
Пульт дистанционного
2
управления
Предметный
указатель
Содержание Подсоединения
Воспроизведение
Установки
Настройка автоматического режима ожидания
Выключение автоматического режима ожидания Включение автоматического ждущего режима
Настройка функции приема сигналов с пульта ДУ
Отключение функции приема сигналов с пульта ДУ Включение функции приема сигналов с пульта ДУ
Настройка кодов дистанционного управления
Настройка кодов дистанционного управления для пульта ДУ Настройка кодов дистанционного управления для данного
устройства
Рекомендации
32
32 32
33
33 33
34
35
35
Рекомендации Устранение неполадок
Приложение
Цифро-аналоговый преобразователь Словарь терминов Информация о товарных знаках Технические характеристики Предметный указатель
37 38
42 42 43 44 47
Передняя
панель
Задняя панель
Пульт дистанционного
3
управления
Предметный
указатель
Содержание Подсоединения
Воспроизведение
Благодарим за приобретение этого устройства Marantz. Чтобы гарантировать его бесперебойную работу, пожалуйста, внимательно прочтите настоящее руководство пользователя, прежде чем
приступить к эксплуатации изделия. Ознакомившись с руководством, используйте его в дальнейшей работе с устройством.
Комплект поставки
Убедитесь в наличии следующих компонентов в комплекте поставки изделия.
.
.
.
Краткое руководство пользователя CD-ROM (Руководство пользователя) Инструкции по технике безопасности
.
.
Кабель питания Пульт дистанционного управления
Элементы питания R03/AAA
.
(RC003PMCD)
Передняя
панель
Задняя панель
Пульт дистанционного
4
управления
Предметный
указатель
Элементы питания
Приблизительно 7 м
30° 30°
Содержание
Подсоединения
Воспроизведение
Установка батареек
Подвиньте заднюю крышку в направлении стрелки
1
и снимите ее.
Вставьте две батареи в отсек для батарей
2
надлежащим образом как показано.
Вставьте заднюю крышку на место.
3
.
.
ПРИМЕЧАНИЕ
Чтобы предотвратить ущерб или утечку жидкости из батареек:
0
Запрещается пользоваться новой батарейкой вместе со старой.
0
Запрещается пользоваться батарейками разных типов.
0
Извлекайте батарейки из пульта ДУ при продолжительном перерыве в его
0
использовании. В случае утечки жидкости из батареек тщательно вытрите жидкость в
0
отсеке для батареек и вставьте новые батарейки.
Диапазон действия пульта ДУ
При управлении направляйте пульт ДУ на датчик ДУ.
.
Передняя
панель
Задняя панель
Пульт дистанционного
5
управления
Предметный
указатель
Содержание
Подсоединения
Воспроизведение
Отличительные особенности
Высокое качество звучания
Дискретный усилитель с обратной связью по току
0
Данное устройство включает схему высокоскоростного усилителя с обратной связью по току. Она входит в состав предусилителя и усилителя мощности. Поэтому сигналы проигрывателя Super Audio CD можно усиливать с высокой достоверностью. Высокоскоростной усилитель с обратной связью по току воспроизводит естественное звучание.
Мощный выход
0
В изящном корпусе устройства скрыт большой блок питания для динамичного воспроизведения музыки с большой мощностью.
Высококачественная схема аудиотракта
0
Это устройство отличает высококачественная схема аудиотракта, где, например, путь прохождения сигнала сведен к минимуму, используются детали, обеспечивающие высокое качество звука, и большая цепь питания, которая возможна только в дискретных аудиокомпонентах.
Входные разъемы Phono для подключения проигрывателей
0
виниловых дисков
Данное устройство оснащено фонокорректором, позволяющим напрямую подключать проигрыватель виниловых дисков и воспроизводить записи (Можно использовать только картридж звукоснимателя MM). (v стр. 20)
Два набора выходных клемм динамиков
0
Помимо использования двух наборов динамиков (Speakers A и Speakers B) вы можете использовать раздельное подключение к динамикам с отдельными входными клеммами для высоких и низких частот. (v стр. 19) В устройстве применяются клеммы с винтами, которые могут использоваться для подключения толстых аудиокабелей.
Высокие эксплуатационные характеристики
Цифровой вход (коаксиальный, оптический 1/2)
0
В этом приборе есть гнездо цифрового входа для ввода цифрового звука с внешних устройств (например, телевизоров). Цифроаналоговый преобразователь — это важный фактор, влияющий на качество звучания цифрового аудиовхода. Проигрыватель Super Audio CD компании Marantz содержит преобразователь Cirrus Logic CS4398, заслуживший отличную репутацию благодаря высокой точности.
Функция регулировки тембра
0
В данном устройстве предусмотрена функция регулировки тембра для индивидуальной настройки низких частот (НЧ) и высоких частот (ВЧ). (v
Функция регулировки громкости (LOUDNESS)
0
В этом устройстве есть функция регулировки громкости (LOUDNESS), которая упрощает прослушивание музыки, воспроизводимой на низком уровне громкости. (v
стр. 28)
стр. 28)
Передняя
панель
Задняя панель
Пульт дистанционного
6
управления
Предметный
указатель
Содержание Подсоединения
Воспроизведение
Простота и удобство использования
Пульт дистанционного управления совместим с CD-
0
проигрывателями и сетевыми аудиоплеерами
Пульт дистанционного управления, прилагаемый к усилителю, может использоваться не только для управления данным устройством, но также для управления CD-проигрывателями Marantz и сетевыми аудиоплеерами. (v стр. 12) Это устройство позволяет переключаться между тремя кодами дистанционного управления. При использовании трех усилителей в одном помещении вы можете указать разный код дистанционного управления для каждого прибора, чтобы управлять ими независимо. (v
стр. 35)
Передняя
панель
Задняя панель
Пульт дистанционного
7
управления
Предметный
указатель
uQ2 Q3oQ0 Q1iy
reqw t
Содержание
Подсоединения
Воспроизведение
Наименования и назначение составных частей
Передняя панель
.
Кнопка управления питанием (X)
A
Используется для включения и выключения питания. (v
стр. 26)
Передняя
панель
Задняя панель
Индикатор питания
B
Цвет индикатора питания отражает текущий режим:
Питание включено : Выключен
0
Режим ожидания : Красный
0
Питание выключено : выкл
0
При срабатывании схемы защиты : Красный (мигает)
0
Пульт дистанционного
управления
8
Предметный
указатель
uQ2 Q3o
Q
0
Q1iy
ret
Содержание Подсоединения
.
Ручка выбора источника входного сигнала (INPUT
C
SELECTOR)
Используется для выбора источника входного сигнала.
стр. 27)
(v
Индикаторы входа (v стр. 27)
D
Регулятор VOLUME
E
Используются для регулировки уровня громкости. (v стр. 27)
Штекер наушников (PHONES)
F
Используются для подключения наушников. Отключите выход на динамики при использовании наушников.
Воспроизведение
Регулятор BASS
G
Настройка уровня громкости низких частот. (v
Кнопка/индикатор SOURCE DIRECT
H
Используется для включения и выключения режима SOURCE DIRECT. (v
Регулятор TREBLE
I
Настройка уровня громкости высоких частот. (v
Кнопки/индикаторы для переключения динамиков
J
(SPEAKERS A/B)
Позволяют выбрать динамики для аудиовыхода. (v
Кнопка/индикатор LOUDNESS
K
Используется для включения и выключения режима LOUDNESS.
стр. 28)
(v
Регулятор BALANCE
L
Корректирует баланс громкости звука из левой и правой колонки. (v
стр. 27)
Датчик пульта ДУ
M
Используется для приема сигналов от пульта дистанционного управления. (v
стр. 28)
стр. 5)
стр. 27)
стр. 27)
стр. 27)
ПРИМЕЧАНИЕ
Чтобы предотвратить ухудшение слуха, не следует слишком высоко
0
поднимать уровень громкости при использовании наушников.
Передняя
панель
Задняя панель
Пульт дистанционного
управления
0
7, 9, a и b можно отрегулировать, когда 8 выключен (режим SOURCE DIRECT выключен).
Предметный
9
указатель
y u
q w e r t
Содержание Подсоединения
Воспроизведение
Задняя панель
.
Разъем SIGNAL GND
A
Используются для подключения к проигрывателю виниловых дисков. (v стр. 20)
Входные цифровые аудиоразъемы (COAXIAL/OPTICAL 1/2)
B
Используются для подключения устройства к телевизору или цифровому аудиоразъему. (v
Клеммы динамиков (SPEAKERS)
C
Используются для подключения динамиков. (v
Входные/выходные разъемы для пульта дистанционного
D
управления (REMOTE CONTROL)
Используются для подключения к аудиоустройству Marantz, поддерживающему функцию дистанционного управления. (v стр. 23)
стр. 22)
стр. 17)
Вход AC (AC IN)
E
Используется для подключения шнура питания. (v
Входные аналоговые аудиоразъемы (AUDIO IN)
F
Используются для подключения устройств, оборудованных выходными аналоговыми аудиоразъемами.
“Подключение устройства воспроизведения” (v
0
“Подключение записывающего устройства” (v стр. 21)
0
Разъемы AUDIO OUT (RECORDER)
G
Используются для подключения входного разъема записывающего устройства. (v
стр. 21)
стр. 24)
стр. 20)
Передняя
панель
Задняя панель
Пульт дистанционного
10
управления
Предметный
указатель
r
y
e
w
q
t
Содержание Подсоединения
Воспроизведение
Пульт дистанционного управления
o
Управление усилителем и тюнером
Кнопки выбора источника входного сигнала
A
Используется для выбора источника входного сигнала. (v стр. 27)
Кнопка SOURCE DIRECT
B
Используется для включения и выключения режима SOURCE DIRECT. (v стр. 28)
Кнопка MUTE (:)
C
Используется для отключения звука. (v стр. 27)
Кнопка AMP POWER (X)
D
Используется для включения и выключения питания (режим ожидания).
стр. 26)
(v
Кнопки TUNER PRESET (df)
E
Используются для выбора радиостанций, зарегистрированных в тюнере в качестве предустановленных станций.
Кнопки VOLUME (df)
F
Используются для регулировки уровня громкости. (v
0
5 кнопки управления для тюнеров Marantz (поставляется в комплекте).
стр. 27)
Передняя
панель
.
Задняя панель
Пульт дистанционного
11
управления
Предметный
указатель
i
u
y
w
q
e
t
r
Q1
o
Q0
Содержание
Подсоединения
Воспроизведение
o
Управление CD-проигрывателем
Входящий в комплект пульт дистанционного управления можно использовать для управления плеером Marantz в дополнение к данному устройству. Чтобы управлять CD-проигрывателем Marantz, нажмите кнопку REMOTE MODE CD для переключения дистанционного управления в режим управления CD­проигрывателем.
Кнопка REMOTE MODE CD загорается примерно на две секунды.
0
Кнопка POWER (X)
A
Кнопка выбора режима дистанционного управления
B
(REMOTE MODE CD) Системные кнопки
C
Кнопки пропуска (8/9)
0
0
Кнопка остановки (n) Кнопка воспроизведения (1)
0
Кнопка паузы (3)
0
Кнопка выбора источника входного сигнала (INPUT)
D
Кнопка информации (INFO)
E
Кнопка TIME
F
Кнопки курсора (uio p)
G
Кнопка программы (PROG)
H
Кнопки с цифрами (0 – 9)
I
Кнопка DIMMER
J K
Кнопка RANDOM (P)
.
Передняя
панель
Задняя панель
Пульт дистанционного
12
управления
Предметный
указатель
Q6 Q7
Q8
Q3
Q5
Q4
Q2
Содержание Подсоединения
Воспроизведение
Кнопка MODE
L
Кнопка Q.REPLAY
M
Кнопка ENTER
N
Кнопка SETUP
O
Кнопка CLEAR
P
Кнопка REPEAT A-B
Q R
Кнопка REPEAT (L)
Усилителем и тюнером можно управлять с помощью кнопок управления
0
усилителем даже тогда, когда выбран режим работы пульта управления CD.
.
Передняя
панель
Задняя панель
Пульт дистанционного
13
управления
Предметный
указатель
o
Q0 Q1
u
w
e
q
t y
r
i
Содержание
.
Подсоединения
Воспроизведение
o
Управление сетевым аудиоплеером
Пульт дистанционного управления, прилагаемый к усилителю, может использоваться не только для управления данным устройством, но также для управления сетевым аудиоплеером. Чтобы управлять сетевым аудиоплеером Marantz, нажмите кнопку REMOTE MODE NET для переключения дистанционного управления в режим работы сетевого аудиоплеера.
Кнопка REMOTE MODE NET загорается примерно на две секунды.
0
Кнопка POWER (X)
A
Кнопка выбора режима дистанционного управления
B
(REMOTE MODE NET) Системные кнопки
C
Кнопки пропуска (8/9)
0
0
Кнопка остановки (n) Кнопка воспроизведения (1)
0
Кнопка паузы (3)
0
Кнопка выбора источника входного сигнала (INPUT)
D
Кнопка информации (INFO)
E
Кнопка TOP MENU
F
Кнопки курсора (uio p)
G
Кнопка ADD TO FAVORITES
H
Кнопки с цифрами (0 – 9, +10)
I
Кнопка DIMMER
J K
Кнопка RANDOM (P)
Передняя
панель
Задняя панель
Пульт дистанционного
14
управления
Предметный
указатель
Q3
Q5
Q6 Q7
Q8
Q4
Q2
Содержание Подсоединения
Воспроизведение
Кнопка MODE
L
Кнопка Q.REPLAY
M
Кнопка ENTER
N
Кнопка SETUP
O
Кнопка CLEAR
P
Кнопка SEARCH
Q R
Кнопка REPEAT (L)
Усилителем и тюнером можно управлять с помощью кнопок управления
0
усилителем даже тогда, когда выбран режим работы пульта управления NET.
Передняя
панель
.
Задняя панель
Пульт дистанционного
15
управления
Предметный
указатель
R
L
R
L
Содержание Подсоединения
Подсоединения
Воспроизведение
o
Содержание
Подсоединение акустической системы 17
Подключение устройства воспроизведения 20
Подключение записывающего устройства 21
Подключение телевизора/устройств с цифровыми аудиоразъемами 22
Подключение устройств с разъемами для пульта дистанционного управления 23
Подключение кабеля питания 24
ПРИМЕЧАНИЕ
Не включайте устройство в розетку, пока не будут подсоединены все
0
компоненты. Не связывайте сетевые шнуры вместе с соединительными кабелями. Это
0
может привести к возникновению фона переменного тока или другим помехам.
o

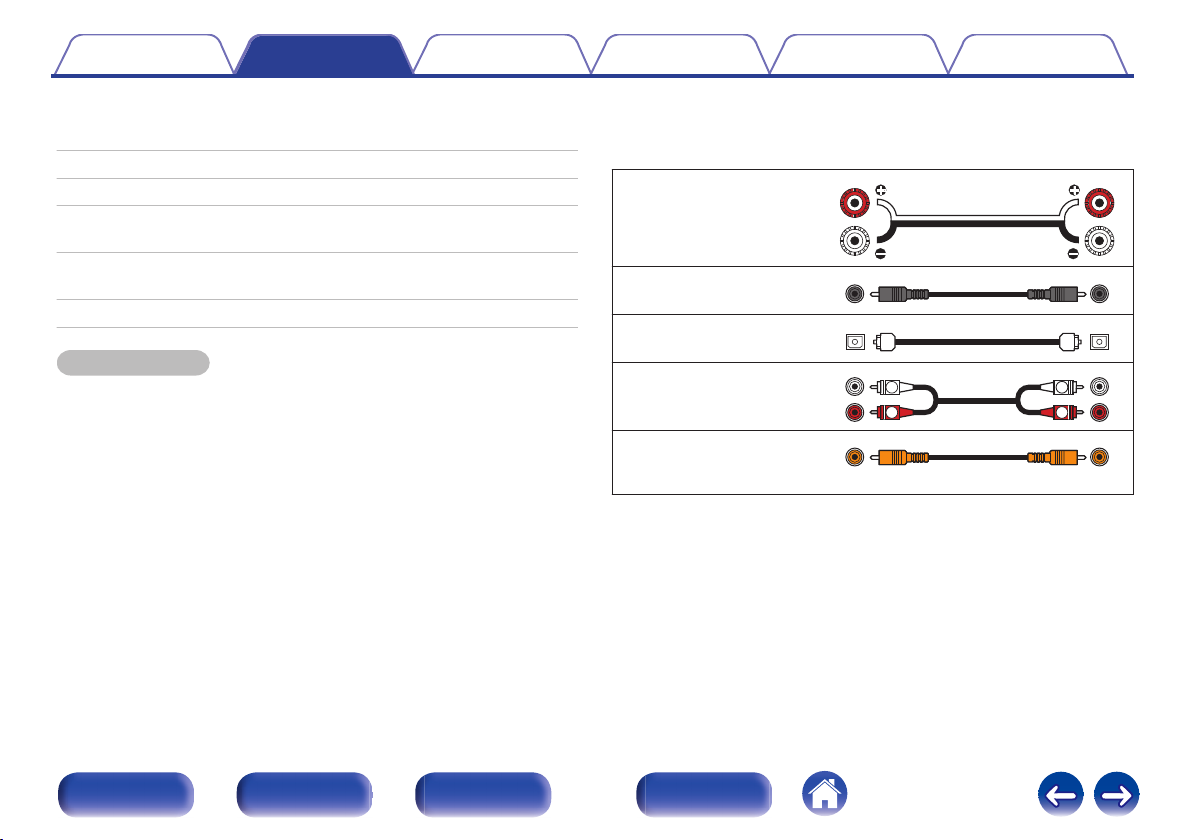

Кабели, используемые для подключения
К подключаемым устройствам используйте предназначенные им кабели.
Кабель для колонок
.
Коаксиальный цифровой кабель
Оптический кабель
.
.
Звуковой кабель
.
Кабель для разъема дистанционного
.
управления
Передняя
панель
Задняя панель
Пульт дистанционного
16
управления
Предметный
указатель
Содержание
Подсоединения
Воспроизведение
Подсоединение акустической системы
ПРИМЕЧАНИЕ
Перед подключением акустической системы отключите шнур питания
0
устройства из розетки. Выполняйте подсоединение таким образом, чтобы центральные проводники
0
кабеля акустической системы не выступали из клеммы громкоговорителя. Возможно срабатывание схемы защиты при соприкосновении центральных проводников с задней панелью или при соприкосновении проводов + и ­друг с другом. (“Схема защиты” (v
Запрещается прикасаться к клеммам акустической системы при
0
включенном сетевом шнуре. Это может привести к поражению электрическим током.
Для работы с усилителем используйте акустические системы с
0
сопротивлением, указанным в таблице ниже.
Клеммы динамиков,
используемые с
данным
устройством SPEAKERS A
(Стандартное
подключение)
SPEAKERS B
SPEAKERS A и
SPEAKERS B
SPEAKERS A и
SPEAKERS B
(Соединение
посредством
раздвоенных
выводов)
стр. 42))
Количество
подключенных
динамиков
2 (одна акустическая
система)
2 (одна акустическая
система)
4 (две акустические
системы)
2 (одна акустическая
система)
Динамик
Сопротивление
4 – 16 Ω/Ом
4 – 16 Ω/Ом
8 – 16 Ω/Ом
4 – 16 Ω/Ом
o
Внимательно проверьте левый (Л) и правый (П) каналы и полярность + (красный) и – (черный) на колонках, присоединенных к устройству, и подключите каналы в соответствии с указанной маркировкой.
1
2
3
4
Подключение кабелей к акустической системе
Срежьте около 10 мм изоляции с провода колонок, затем или крепко скрутите сердечник провода, или воспользуйтесь клеммами для подключения.
.
На колонках поверните разъемы для подключения против часовой стрелки и немного ослабьте их.
.
Вставьте кабель от колонок в разъемы.
.
На колонках поверните разъемы для подключения по часовой стрелке и затяните их.
Передняя
панель
Задняя панель
Пульт дистанционного
17
управления
.
Предметный
указатель
wqwq
(R) (L)
wqwq
(R) (L)
SPEAKERS A
SPEAKERS B
Содержание
Подсоединения
Воспроизведение
Подключение динамиков A/B
Данное устройство оснащено двумя наборами клемм динамиков (SPEAKER A и SPEAKER B). Один набор динамиков можно подключить к каждому набору разъемов и в общем можно подключить два набора динамиков.
С клемм для подключения акустических систем SPEAKERS A и SPEAKERS B снимается один и тот же сигнал. Если подключается только одна акустическая система, то можно использовать клеммы либо для SPEAKERS А, либо для SPEAKERS B.
.
Передняя
панель
Задняя
Пульт дистанционного
панель
управления
18
Предметный
указатель
wq
wq
HIGH
LOW
wq
wq
HIGH
LOW
Правый канал
(R)
Левый канал
(L)
Снимите перемычку
Снимите перемычку Снимите перемычку
Снимите перемычку
Содержание
Подсоединения
Воспроизведение
Соединение посредством раздвоенных выводов
Такое соединение ограничивает влияние интерференции сигналов ВЧ-динамиками (высокочастотные динамики) и НЧ-динамиками (низкочастотные динамики), позволяя наслаждаться высококачественным воспроизведением.
При использовании акустических систем, допускающих раздельное подключение частот посредством раздвоенных выводов, соединяйте средне- и высокочастотные клеммы c SPEAKERS A (или SPEAKERS B), а низкочастотные клеммы – с SPEAKERS B (или SPEAKERS A).
.
Передняя
панель
Задняя панель
Пульт дистанционного
управления
19
Предметный
указатель
GND
AUDIO
OUT
L
R
AUDIO
OUT
LR
AUDIO
OUT
LR
AUDIO
OUT
LR
L
L
R
R
L
L
R
R
L
L
R
R
Сетевой
аудиоплеер
Тю н е р
Проигрыватель
виниловых дисков
CD-
проигрыватель
Содержание
Подсоединения
Воспроизведение
Подключение устройства воспроизведения
К данному устройству можно подключать проигрыватели виниловых дисков, тюнеры, CD-проигрыватели и сетевые аудиоплееры. Данное устройство совместимо с проигрывателями, оснащенными головкой звукоснимателя с подвижным магнитом (MM). При подключении к проигрывателю звукоснимателя с подвижной катушкой низкого уровня выходного сигнала воспользуйтесь одним из имеющихся в продаже усилителем для головки типа MC или повышающим трансформатором. Если установить PHONO в качестве источника входного сигнала устройства и случайно увеличить громкость без подключения проигрывателя, из колонок может раздаваться фоновый шум.
ПРИМЕЧАНИЕ
Клемма заземления (SIGNAL GND) данного устройства не предназначена для защиты заземления. Если данный разъем подсоединен при наличии большого
0
количества шума, шум можно уменьшить. Обратите внимание, что в зависимости от проигрывателя виниловых дисков подключение заземления может вызвать обратный эффект и увеличить шум. В таком случае необходимость подключения заземления отсутствует.
Передняя
панель
.
Задняя панель
Пульт дистанционного
20
управления
Предметный
указатель
LR
L
L
R
R
L
L
R
R
LR
AUDIO INAUDIO OUT
Записывающее устройство
Записывающее устройство
Содержание Подсоединения
Воспроизведение
Подключение записывающего устройства
ПРИМЕЧАНИЕ
Не допускается установка коротко замкнутого контактного разъема в выходные разъемы для записи (AUDIO OUT RECORDER). Это может привести к
0
.
повреждению.
Передняя
панель
Задняя панель
Пульт дистанционного
21
управления
Предметный
указатель
OPTICAL
OUT
COAXIAL
OUT
Телевизор /
спутниковый ресивер и т.д.
Содержание
Подсоединения
Воспроизведение
Подключение телевизора/устройств с цифровыми аудиоразъемами
Используйте данное соединение для ввода цифровых аудиосигналов в данное устройство и их преобразования для воспроизведения с помощью цифро-аналогового преобразователя данного устройства. (v стр. 29)
ПРИМЕЧАНИЕ
Линейные сигналы PCM с частотой дискретизации 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц или 192 кГц могут служить входными сигналами для этого
0
устройства. Не следует подавать на вход сигналы, отличные от PCM, например DTS и ААС. Это приведет к возникновению шумов и возможному повреждению акустической
0
системы.
.
Передняя
панель
Задняя панель
Пульт дистанционного
22
управления
Предметный
указатель
RC OUT
Инфракрасный
ретранслятор
Инфракрасны
й датчик
Содержание
Подсоединения
Воспроизведение
Подключение устройств с разъемами для пульта дистанционного управления
Управление устройством при помощи пульта дистанционного управления без визуального контакта
Для управления данным устройством без визуального контакта при помощи входящего в комплект пульта ДУ вы можете подключить внешний ИК-приемник к разъемам REMOTE CONTROL. Это необходимо в том случае, если устройство расположено в шкафу или в углу и недоступно для сигнала пульта ДУ.
В этом случае необходимо отключить функцию получения сигнала на пульте дистанционного управления “Настройка функции приема сигналов с пульта ДУ” (v
.
ПРИМЕЧАНИЕ
Когда пульт дистанционного управления не подключен, обязательно
0
включите функцию получения сигнала на пульте дистанционного управления. Если данная функция отключена, то пульт ДУ использовать нельзя.
стр. 33).
Удаленное подключение аудиоустройств Marantz
Передавать сигналы дистанционного управления можно, просто подключив аудиоустройство Marantz к разъемам REMOTE CONTROL IN/OUT с помощью прилагаемого к устройству кабеля для пульта ДУ.
Установите переключатель дистанционного управления на задней панели подключенной аудиосистемы в положение “EXTERNAL”, чтобы использовать эту функцию.
.
Передняя
панель
Задняя панель
Пульт дистанционного
23
управления
Предметный
указатель
Кабель питания
(поставляется в комплекте)
К розеткам электросети в жилых
помещениях
(переменный ток 230 В, 50/60 Гц)
Содержание
Подсоединения
Воспроизведение
Подключение кабеля питания
Прежде чем подключать к усилителю шнур питания, выполните все необходимые соединения.
Передняя
панель
.
Задняя панель
Пульт дистанционного
24
управления
Предметный
указатель
Содержание Подсоединения
o
Содержание
Включение питания 26
Выбор динамиков для аудиовыхода 27
Выбор источника входного сигнала 27
Регулировка уровня громкости 27
Временное отключение звука (выключение звука) 27
Регулировка тембра 27
Воспроизведение компакт-дисков 28
Подключить и воспроизвести с цифрового устройства (коаксиальный/оптический) 29
Запись 30
Воспроизведение
Воспроизведение
Передняя
панель
Задняя панель
Пульт дистанционного
25
управления
Предметный
указатель
VOLUME
SOURCE
DIRECT
AMP POWER
X
df
MUTE
Кнопки выбора
источника
входного
сигнала
VOLUMEBALANCETREBLEBASS
SPEAKERS
A/B
INPUT
SELECTOR
LOUDNESS
X
SOURCE
DIRECT
Содержание Подсоединения
.
Воспроизведение
Включение питания
Нажмите на главном устройстве кнопку X, чтобы
1
включить питание.
Загорится индикатор выбора входа для выбранного источника.
ПРИМЕЧАНИЕ
Нажмите кнопку VOLUME на главном устройстве, чтобы выбрать самый
0
низкий уровень громкости перед включением питания.
o
Переключение питания в режим ожидания
Нажмите кнопку AMP POWER X на пульте
1
дистанционного управления.
Индикатор питания загорится красным.
Нажмите кнопку AMP POWER X, чтобы включить питание в режиме
0
ожидания. Вы можете повернуть кнопку INPUT SELECTOR, когда устройство
0
находится в режиме ожидания, чтобы включить питание.
.
Передняя
панель
Задняя панель
Пульт дистанционного
управления
ПРИМЕЧАНИЕ
Питание продолжает подаваться на некоторые цепи даже тогда, когда
0
питание находится в режиме ожидания. Перед тем как надолго уехать из дома или отправиться в отпуск, нажмите X на основном блоке, чтобы выключить питание, или выньте шнур питания из розетки.
26
Предметный
указатель
Содержание Подсоединения
Воспроизведение
Выбор динамиков для аудиовыхода
Нажмите кнопку SPEAKERS A/B, чтобы выбрать
1
акустическую систему, используемую для воспроизведения.
Загорится индикатор выбранных динамиков.
При использовании наушников нажмите SPEAKERS A/B для выключения
0
всех индикаторов и отключите аудиовыход из клеммы акустической системы.
Выбор источника входного сигнала
Для начала воспроизведения нажмите кнопку
1
выбора источника входного сигнала.
Загорится индикатор выбранного источника входного сигнала.
Источник входного сигнала также можно выбрать, повернув ручку INPUT
0
SELECTOR на основном блоке.
Регулировка уровня громкости
Используйте кнопку VOLUME df для регулировки
1
уровня громкости.
Временное отключение звука (выключение звука)
Нажмите кнопку MUTE :.
1
Индикатор заданного в данный момент источника входного сигнала мигает красным.
Для включения звука снова нажмите кнопку MUTE :.
0
Регулировка тембра
Нажмите кнопку SOURCE DIRECT, чтобы выключить
1
режим обхода схемы регулировки тембра.
Индикатор SOURCE DIRECT выключится.
Поверните регулятор BASS, TREBLE и BALANCE на
2
этом устройстве, чтобы отрегулировать звучание.
Также можно нажать на главном устройстве кнопку SOURCE DIRECT, чтобы
0
отключить режим обхода схемы регулировки тембра.
Громкость также можно настроить, повернув регулятор VOLUME на
0
основном блоке.
Передняя
панель
Задняя панель
Пульт дистанционного
управления
27
Предметный
указатель
Содержание Подсоединения
Воспроизведение
Воспроизведение компакт-дисков
В этом разделе в качестве примера взято воспроизведение компакт­диска.
Нажмите на устройстве кнопку X, чтобы включить
1
питание.
Нажмите кнопку выбора источника входного
2
сигнала (CD), чтобы переключить источник входного сигнала на “CD”.
Загорится индикатор “CD”.
Включите воспроизведение компакт-диска.
3
Используйте кнопку VOLUME df для регулировки
4
уровня громкости.
o
Воспроизведение в режиме обхода схемы регулировки тембра
Сигнал не проходит через схемы регулировки тембра (BASS, TREBLE и BALANCE), что при воспроизведении обеспечивает более качественный звук.
Нажмите кнопку SOURCE DIRECT, чтобы включить
1
режим обхода схемы регулировки тембра.
Загорится индикатор SOURCE DIRECT.
o
Воспроизведение в режиме LOUDNESS
Когда музыка воспроизводится при низком уровне громкости, эффект низких и высоких частот можно будет распознать не сразу. Функция LOUDNESS корректирует высокие и низкие частоты в подобных ситуациях, позволяя наслаждаться естественным звучанием при воспроизведении.
Нажмите кнопку LOUDNESS, чтобы включить
1
одноименный режим.
Загорится индикатор LOUDNESS.
Передняя
панель
Задняя панель
Пульт дистанционного
управления
28
Предметный
указатель
Содержание Подсоединения
Воспроизведение
Подключить и воспроизвести с цифрового устройства (коаксиальный/оптический)
Подключите цифровое устройство к данному
1
устройству. (v стр. 22)
Нажмите кнопку выбора источника входного
2
сигнала (COAXIAL или OPTICAL), чтобы переключить источник входного сигнала на “COAXIAL” или “OPTICAL 1/2”.
Начните воспроизведение цифрового устройства,
3
подключенного к данному устройству.
Индикатор выбора входа COAXIAL или OPTICAL 1/2 начнет мигать синим, если это устройство не может обнаружить частоту дискретизации входного сигнала.
Используйте кнопку VOLUME df для регулировки
4
уровня громкости.
o
Технические характеристики поддерживаемых форматов аудио
См. “Цифро-аналоговый преобразователь” (v стр. 42).
ПРИМЕЧАНИЕ
Не следует подавать на вход сигналы, отличные от PCM, например Dolby
0
Digital или DTS. Это приведет к возникновению шумов и возможному повреждению акустической системы.
Если при радиовещании CS частота дискретизации меняется (например,
0
режим A сменяется режимом B), звук может быть отключен на 1 – 2 секунды.
Передняя
панель
Задняя панель
Пульт дистанционного
управления
29
Предметный
указатель
Содержание Подсоединения
Воспроизведение
Запись
Аудиосигналы, входящие в данное устройство, можно вывести на внешнее устройство записи. При записи звука из устройства воспроизведения, подключенного к данному устройству, звук можно записать с помощью устройства воспроизведения все еще подключенного к данному устройству.
Нажмите на устройстве кнопку X, чтобы включить
1
питание.
Нажмите кнопку выбора источника входного
2
сигнала, чтобы выбрать записываемый источник входного сигнала.
Загорится индикатор выбранного источника входного сигнала.
Начнется запись.
3
Сведения о необходимых действиях см. в руководстве
0
пользователя записывающего устройства.
Передняя
панель
Задняя панель
Пульт дистанционного
управления
30
Предметный
указатель
Содержание Подсоединения
o
Содержание
Настройка автоматического режима ожидания 32
Настройка функции приема сигналов с пульта ДУ 33
Настройка кодов дистанционного управления 34
Воспроизведение
Установки
Передняя
панель
Задняя панель
Пульт дистанционного
управления
31
Предметный
указатель
Индикатор питания
SOURCE DIRECT
Содержание Подсоединения
Воспроизведение
Настройка автоматического режима ожидания
При бездействии устройства в течение 30 минут (когда отсутствует подача звука) его можно настроить на автоматическое переключение в режим ожидания (Автоматический режим ожидания).
Автоматический переход в режим ожидания установлен по умолчанию.
.
Выключение автоматического режима ожидания
Нажмите кнопку SOURCE DIRECT и удерживайте ее
1
в течение 5 секунд, чтобы выключить автоматический режим ожидания.
Индикатор питания загорится один раз.
Включение автоматического ждущего режима
Нажмите кнопку SOURCE DIRECT и удерживайте ее
1
в течение 5 секунд, чтобы включить автоматический режим ожидания.
Индикатор питания три раза мигнет.
Передняя
панель
Задняя панель
Пульт дистанционного
управления
32
Предметный
указатель
SPEAKERS A SPEAKERS B
Содержание Подсоединения
Воспроизведение
Настройка функции приема сигналов с пульта ДУ
При подключении ИК-приемника (продается отдельно) к разъему REMOTE CONTROL IN данного устройства выполните следующие действия, чтобы выключить функцию приема усилителем сигналов с пульта ДУ. Если эта функция включена, то управление с помощью пульта дистанционного управления невозможно.
По умолчанию эта функция включена.
.
Отключение функции приема сигналов с пульта ДУ
Нажмите SPEAKERS B примерно на 5 секунд, чтобы
1
отключить функцию получения сигнала на пульте дистанционного управления.
Индикатор заданного в данный момент источника входного сигнала трижды мигнет красным.
Включение функции приема сигналов с пульта ДУ
Нажмите SPEAKERS A примерно на 5 секунд, чтобы
1
включить функцию получения сигнала на пульте дистанционного управления.
Индикатор выбора входа “RECORDER” трижды мигнет синим.
Передняя
панель
Задняя панель
Пульт дистанционного
управления
33
Предметный
указатель
ENTER
REMOTE
MODE CD
1 - 3
Содержание Подсоединения
Воспроизведение
Настройка кодов дистанционного управления
Коды пульта ДУ установлены между данным устройством и входящим в комплект пультом ДУ. Вы можете выбрать один из трех типов кодов пульта ДУ, а пульт ДУ можно использовать для управления устройством при использовании того же кода пульта ДУ. Если три устройства используются в одном и том же месте, всеми тремя устройствами можно управлять одновременно, используя один пульт управления с настройками по умолчанию. Путем установления отдельных кодов пульта ДУ между устройством и пультом управления, пульт управления можно использовать для управления только устройством с таким же кодом пульта управления.
Проверьте работоспособность каждого устройства после настройки кодов.
.
Настройка по умолчанию — “AMP1”.
Передняя
панель
Задняя панель
Пульт дистанционного
34
управления
Предметный
указатель
Содержание Подсоединения
Воспроизведение
Настройка кодов дистанционного управления для пульта ДУ
o
Настройка кодов дистанционного управления для AMP2
Удерживайте нажатой кнопку REMOTE MODE CD и
1
кнопку с цифрой 2 не менее 5 секунд.
o
Настройка кодов дистанционного управления для AMP3
Удерживайте нажатой кнопку REMOTE MODE CD и
1
кнопку с цифрой 3 не менее 5 секунд.
Чтобы вернуть настройку по умолчанию кода дистанционного управления,
0
удерживайте нажатой кнопку REMOTE MODE CD и кнопку с цифрой 1 не менее 5 секунд.
ПРИМЕЧАНИЕ
Коды дистанционного управления возвращаются к настройкам по
0
умолчанию при извлечении элементов питания. Настройте коды дистанционного управления снова после замены элементов питания.
Настройка кодов дистанционного управления для данного устройства
Направьте пульт дистанционного управления, для
1
которого был установлен код пульта ДУ на данном устройстве, и нажмите REMOTE MODE CD и ENTER.
Индикаторы выбора входа на устройстве замигают, как показано ниже, в соответствии с установленным кодом пульта ДУ.
Коды
дистанционного
управления
AMP 1 Индикатор PHONO загорится три раза
AMP 2 Индикатор CD загорится три раза
AMP 3 Индикатор NETWORK загорится три раза
Индикатор выбора входа
Передняя
панель
Задняя панель
Пульт дистанционного
управления
35
Предметный
указатель
Содержание Подсоединения
Содержание
o
Воспроизведение
Рекомендации
Рекомендации
Я хочу воспроизвести высококачественный звук телевизора 37
Я хочу самостоятельно отрегулировать тембр 37
Я хочу, чтобы при воспроизведении точно передавалось исходное звучание 37
Я хочу слушать музыку при низкой громкости, которая близка по качеству к оригинальной записи 37
Я хочу управлять CD-проигрывателем Marantz или сетевым аудиоплеером с помощью пульта дистанционного управления 37
Я хочу использовать несколько устройств в одном помещении 37
Устранение неполадок
Питание не включается/питание выключено 38
Не работает пульт дистанционного управления 39
Нет звука 40
Параметры звука не соответствуют желаемым 40
Звук прерывается или возникает шум 41
Передняя
панель
Задняя панель
Пульт дистанционного
36
управления
Предметный
указатель
Содержание
Подсоединения
Воспроизведение
Рекомендации
Я хочу воспроизвести высококачественный звук телевизора
Подключите выходной разъем цифрового звука телевизора к входному разъему цифрового звука (COAXIAL или OPTICAL 1/2) данного
0
устройства, а затем переключите источник входного сигнала, выбрав подключенный разъем (COAXIAL или OPTICAL 1/2). (v стр. 22) Усилитель может воспроизводить цифровые аудиосигналы в формате Двухканальный линейный PCM.
0
Я хочу самостоятельно отрегулировать тембр
Чтобы отрегулировать звук согласно своим предпочтениям, воспользуйтесь регуляторами BASS, TREBLE и BALANCE.
0
(v стр. 27)
Я хочу, чтобы при воспроизведении точно передавалось исходное звучание
Включите режим Source Direct. (v стр. 28)
0
Я хочу слушать музыку при низкой громкости, которая близка по качеству к оригинальной записи
Включите режим LOUDNESS. (v стр. 28)
0
Я хочу управлять CD-проигрывателем Marantz или сетевым аудиоплеером с помощью пульта дистанционного управления
Переключите режим работы пульта дистанционного управления. (“Управление CD-проигрывателем” (v
0
аудиоплеером” (v См. также руководства по эксплуатации CD-проигрывателя или сетевого аудиоплеера.
0
Я хочу использовать несколько устройств в одном помещении
Задайте отдельные коды дистанционного управления для каждой комбинации устройств и пульта ДУ. (v стр. 35)
0
стр. 14))
стр. 12), “Управление сетевым
Передняя
панель
Задняя панель
Пульт дистанционного
37
управления
Предметный
указатель
Содержание Подсоединения
Воспроизведение
Устранение неполадок
В случае возникновения неполадок, прежде всего, проверьте следующее:
1. Правильно ли выполнены подсоединения?
2. Выполняется ли управление устройством в соответствии с руководством пользователя?
3. Работает ли остальная аппаратура надлежащим образом?
Если устройство не работает надлежащим образом, проверьте наличие признаков, приведенных в этом разделе. Если признаки не соответствуют каким-либо из описанных здесь, обратитесь к своему дилеру, поскольку это может быть связано с
неполадкой в данном устройстве. В таком случае, немедленно отсоедините устройство от электросети и обратитесь в магазин, в котором Вы приобрели данное устройство.
Питание не включается/питание выключено
o
Проявление Причина / решение Стр.
Устройство не включается.
Устройство автоматически выключается.
Устройство выключается и индикатор питания мигает красным через каждые 0,25 секунды.
Проверьте надежность подсоединения вилки сетевого шнура к розетке электросети. 24
0
Включен Автоматический режим ожидания. Когда проходит приблизительно 30 минут без подачи
0
звука и работы устройства, данное устройство автоматически переключится в режим ожидания. Чтобы выключить Автоматический режим ожидания, нажимайте кнопку SOURCE DIRECT в течение 5 секунд или дольше.
Вследствие повышения температуры устройства произошла активация схемы защиты.
0
Выключите питание, дайте устройству остыть в течение часа и снова включите его.
Пожалуйста, переставьте данное устройство в место с хорошей вентиляцией. －
0
Проверьте подсоединения акустической системы. Возможно, произошло соприкосновение
0
сердечников проводов акустического кабеля, либо один из сердечников отсоединился от разъема и касается задней панели данного устройства, что привело к активации схемы защиты. Отключите питание и примите соответствующие меры — например, аккуратно скрутите сердечник провода повторно или проверьте разъем, а затем снова присоедините провода.
Убавьте громкость и снова включите питание. 26
0
Сбой схемы усилителя данного устройства. Отсоедините шнур питания и свяжитесь с нашим
0
центром по обслуживанию клиентов.
32
42
17
－
Передняя
панель
Задняя панель
Пульт дистанционного
38
управления
Предметный
указатель
Содержание Подсоединения
Не работает пульт дистанционного управления
o
Проявление Причина / решение Стр.
Не работает пульт дистанционного управления.
Батарейки разряжены. Замените батарейки новыми. 5
0
Управляйте пультом ДУ с расстояния не более 7 м от данного устройства и под углом в пределах
0
30°.
Устраните любые препятствия между данным устройством и пультом ДУ. －
0
Вставьте батарейки в правильном направлении, следя за метками q и w.
0
Датчик ДУ устройства засвечен сильным светом (прямой солнечный свет, свет люминесцентной
0
лампы инверторного типа и т. п.). Переставьте устройство в место, в котором датчик ДУ не будет засвечиваться сильным светом.
При использовании видеоаппаратуры 3D пульт ДУ данного устройства может перестать работать
0
из-за помех, вызванных инфракрасной коммуникацией между устройствами (например, телевизором и 3D-очками). В этом случае отрегулируйте взаимное расположение устройств, использующих 3D, и расстояние между ними, чтобы устранить помехи.
Включите функцию приема сигналов с пульта ДУ. 33
0
Код пульта ДУ между данным устройством и пультом ДУ различается. Задайте для данного
0
устройства и пульта ДУ один и тот же код дистанционного управления.
Воспроизведение
5
5
－
－
35
Передняя
панель
Задняя панель
Пульт дистанционного
39
управления
Предметный
указатель
Содержание Подсоединения
Нет звука
o
Проявление Причина / решение Стр.
В динамиках нет звука.
Мигает индикатор выбора входа COAXIAL или OPTICAL 1/2.
Параметры звука не соответствуют желаемым
o
Проявление Причина / решение Стр.
В одном из динамиков нет звука.
Левый и правый каналы стереофонического сигнала поменялись местами.
Проверьте подсоединения всех устройств. 16
0
Прочно подключите все соединительные кабели. －
0
Проверьте, не перепутаны ли местами подключения входных и выходных разъемов. －
0
Проверьте, не повреждены ли кабели. －
0
Проверьте прочность подключения акустических кабелей. Убедитесь, что не потерян контакт
0
между сердечниками проводов и клеммами динамиков.
Надежно закрепите разъемы динамиков. Проверьте, не разболтаны ли клеммы динамиков. 17
0
Убедитесь, что выбран правильный источник входного сигнала. 27
0
Отрегулируйте общий уровень громкости. 27
0
Отмените режим отключения звука. 27
0
Проверьте настройки кнопки SPEAKERS A/B. 27
0
Проверьте соединение коаксиального цифрового кабеля или оптического кабеля. 22
0
Выберите Двухканальный линейный PCM в качестве выходного сигнала для цифрового звука
0
подключенного устройства.
Проверьте прочность подключения акустических кабелей. 17
0
Поверните регулятор BALANCE. 27
0
Проверьте, подключены ли левый и правый динамики к правильным клеммам динамиков. 17
0
Воспроизведение
17
42
Передняя
панель
Задняя панель
Пульт дистанционного
40
управления
Предметный
указатель
Содержание Подсоединения
Звук прерывается или возникает шум
o
Проявление Причина / решение Стр.
При воспроизведении виниловых дисков звук искажен.
При воспроизведении записи из динамиков раздается гудение.
При воспроизведении записи с высокой громкостью из динамиков раздается гудение. (Явление “подвывания”)
Отрегулируйте давление иглы. －
0
Проверьте состояние кончика иглы. －
0
Замените звукосниматель. －
0
Проверьте правильно ли подключен проигрыватель виниловых дисков. 20
0
Если рядом с проигрывателем расположен телевизор или другая аудио- и видеоаппаратура, эти
0
устройства могут влиять на воспроизводимый звук. Располагайте проигрыватель как можно дальше от телевизора и другой аудио- и видеоаппаратуры.
Установите проигрыватель и динамики на максимально возможное расстояние. 20
0
Вибрации от акустических систем передаются на проигрыватель через пол. Для поглощения
0
вибраций акустических систем используйте демпфирующие подкладки.
Воспроизведение
－
－
Передняя
панель
Задняя панель
Пульт дистанционного
41
управления
Предметный
указатель
Содержание
Подсоединения
Воспроизведение
Приложение
Цифро-аналоговый преобразователь
Технические характеристики
o
поддерживаемых форматов аудио
n
Коаксиальный/оптический 1/2
Частота
дискретизации
Линейная импульсно-кодовая модуляция (2-канальная)
При поступлении цифрового звукового сигнала, имеющего частоту
0
дискретизации, которая не поддерживается данным устройством, начинает мигать индикатор выбора входа (COAXIAL или OPTICAL 1/2).
32/44,1/48/88,2/96/
176,4/192 кГц
Длина в
битах
16/24 бит
Словарь терминов
Частота дискретизации
Дискретизация подразумевает снятие отсчетов звуковой волны (аналогового сигнала) с регулярными интервалами и представление амплитуды каждого из отсчетов в цифровом формате (формирование цифрового сигнала). Количество отсчетов, снимаемых в течение секунды, называется “частотой дискретизации”. Чем выше это значение, тем ближе к исходному сигналу будет воспроизводящийся звук.
Импеданс акустической системы
Это значение сопротивления переменного тока, выраженное в Ω (Ом).
Чем ниже это значение, тем большей мощности можно достичь.
Обход схемы регулировки тембра
Воспроизведение сигнала с максимальным качеством становится возможным, когда входные аудиосигналы выводятся в обход схем управления качеством звука (BASS/TREBLE/BALANCE).
Схема защиты
Это система предотвращения выхода из строя компонентов блока питания при таких отклонениях, как перегрузка, резкие перепады напряжения или перегрев.
Если в устройстве обнаружена неисправность, индикатор питания мигает красным, и устройство переходит в режим ожидания.
Передняя
панель
Задняя панель
Пульт дистанционного
42
управления
Предметный
указатель
Содержание Подсоединения
Воспроизведение
Информация о товарных знаках
.
Adobe, логотип Adobe и Reader являются товарными знаками Adobe Systems Incorporated в США и/или других странах.
Передняя
панель
Задняя панель
Пульт дистанционного
43
управления
Предметный
указатель
Содержание Подсоединения
Воспроизведение
Технические характеристики
Средняя выходная мощность (20 Гц – 20 кГц при
0
одновременном включении обоих каналов):
Всего гармонических искажений (20 Гц – 20 кГц при
0
одновременном включении обоих каналов с нагрузкой 8 Ω/ Ом): 0,08 %
Диапазон частот на выходе (нагрузка 8 Ω/Ом, 0,06 %): 10 Гц – 50 кГц
0
Частотная характеристика (CD, 1 Вт, нагрузка 8 Ω/Ом): 10 Гц – 70 кГц +0 дБ, –1 дБ
0
Коэффициент демпфирования (нагрузка 8 Ω/Ом, 40 Гц – 20
0
кГц):
Входная чувствительность/входной импеданс:
0
PHONO (MM):
CD, TUNER, NETWORK, RECORDER:
Максимально допустимый уровень на входе PHONO (1 кГц)
0
MM:
Отклонение RIAA (20 Гц – 20 кГц): ±1,0 дБ
0
Сигнал/шум (IHF-A, нагрузка 8 Ω/Ом)
0
PHONO (MM):
CD, TUNER, NETWORK, RECORDER:
40 Вт x 2 (нагрузка 8 Ω/Ом)
55 Вт x 2 (нагрузка 4 Ω/Ом)
100
2,2 мВ/47 кΩ/кОм
200 мВ/20 кΩ/кОм
100 мВ
83 дБ (вход 5 мВ, выход 1 Вт)
102 дБ (вход 2 В, номинальная мощность)
Передняя
панель
Задняя панель
Пульт дистанционного
44
управления
Предметный
указатель
Содержание
Управление тембром
0
BASS (50 Гц):
TREBLE (15 кГц):
Цифровой вход
0
Коаксиальный:
Оптический :
Требуемая мощность: Переменный ток 230 В, 50/60 Гц
0
Потребляемая мощность: 155 W
0
Энергопотребление в режиме ожидания : 0,3 Вт
0
В целях совершенствования продукции технические характеристики и конструкция устройства могут быть изменены без предварительного уведомления.
Подсоединения
Воспроизведение
±10 дБ
±10 дБ
0,5 В (размах)
–27 dBm или более
Передняя
панель
Задняя панель
Пульт дистанционного
45
управления
Предметный
указатель
329
370
225
60
45
14 91
105
440
340
56
5050
16 25
Содержание Подсоединения
Размеры (Единицы измерения: мм)
o
Воспроизведение
Вес: 7,8 кг
o
Передняя
панель
Задняя панель
.
Пульт дистанционного
управления
46
Предметный
указатель
Содержание
Подсоединения
Воспроизведение
Предметный указатель
v А
Автоматический режим ожидания ............. 32
v В
Выключение звука ....................................... 27
v Г
Громкость ..................................................... 27
v Д
Динамики ...................................................... 17
Дистанционное управление ........................ 23
v З
Записывающее устройство ......................... 21
v И
Источник входного сигнала ......................... 27
v Н
Настройки кодов дистанционного
управления ................................................... 35
v О
Обход схемы регулировки тембра ........ 28, 42
v П
Подключение динамиков (раздельное подключение частотных полос посредством
раздвоенных выводов) ................................ 19
Проигрыватель виниловых дисков ............. 20
Пульт дистанционного управления ............ 11
v Р
Режим LOUDNESS ....................................... 28
Рекомендации .............................................. 37
v С
Сетевой аудиоплеер .................................... 20
Сопротивление акустической системы ...... 42
Схема защиты .............................................. 42
v Т
Тюнер ............................................................ 20
v У
Устранение неполадок ................................ 38
v B
BALANCE ...................................................... 27
BASS ............................................................. 27
v C
CD-проигрыватель ................................. 20, 28
v T
Тембр ............................................................ 27
TREBLE ......................................................... 27
Передняя
панель
Задняя панель
Пульт дистанционного
47
управления
Предметный
указатель
48
Copyright © 2016 D&M Holdings Inc. All Rights Reserved.
3520 10472 00AM
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
