Page 1

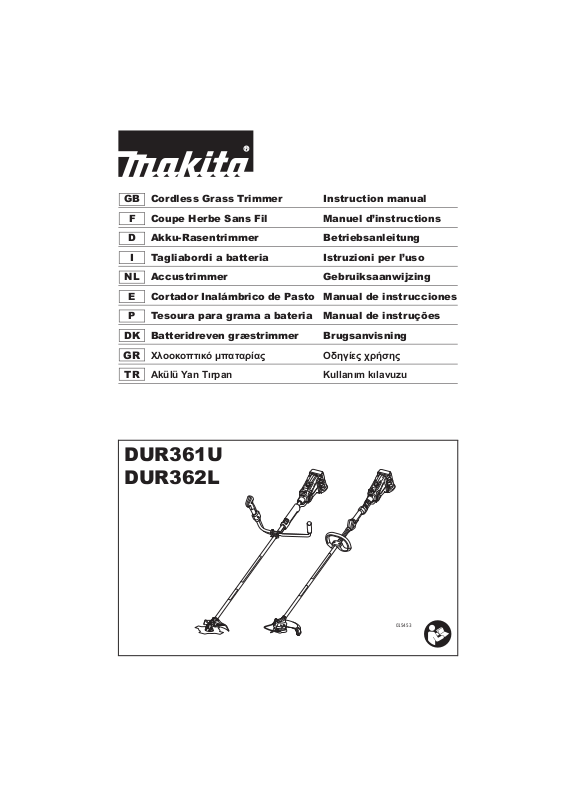

GB Cordless Grass Trimmer Instruction manual

F Coupe Herbe Sans Fil Manuel d’instructions

D Akku-Rasentrimmer Betriebsanleitung

I Tagliabordi a batteria Istruzioni per l’uso

NL Accustrimmer Gebruiksaanwijzing

Cortador Inalámbrico de Pasto

P Tesoura para grama a bateria Manual de instruções

DK Batteridreven græstrimmer Brugsanvisning

GR ȋȜȠȠțȠʌĲȚțȩ ȝʌĮĲĮȡȓĮȢ ȅįȘȖȓİȢ ȤȡȒıȘȢ

TR Akülü Yan TÕrpan KullanÕm kÕlavuzu

Manual de instrucciones

DUR361U DUR362L

015453

Page 2

1 013122 2 013863

3 013864

Page 3

DUR361U DUR362L

4 015454

5 014746 6 014812

Page 4

7 012128 8 015659

9 014808 10 013807

11 014158 12 013835

13 014159 14 014748

Page 5

15 014839 16 012456

17 014752 18 015455

19 014755 20 014760

21 014835 22 014836

Page 6

23 014759 24 014833

25 014834 26 014761

27 014762 28 014763

29 014764 30 014766

Page 7

31 014767 32 014768

33 014747 34 014750

35 014769 36 012478

37 014838 38 015456

Page 8

39 015457 40 014840

41 013822 42 013823

43 013824 44 013825

45 013826 46 013827

Page 9

ENGLISH (Original instructions)

1. Battery cartridge

2. Speed adjusting dial

3. Power button

4. Hanger (suspension point)

5. Switch trigger

6. Lock-off button/lever

7. Grip

8. Protector

9. Gear case

10. Cutting tool

11. Shoulder harness

12. Wire guard

13. Red indicator

14. Button

15. Power indicator

16. Star marking

17. Indicator lamps

18. Check button

19. Battery indicators

20. Lock-off button

21. Lock-off lever

22. Reversing switch

23. A position depres sed for normal

24. B position depressed for weed

25. Most effective cutting area

26. Handle

27. Screw

28. Handle clamp

29. Hex bolt

30. Cover

31. Clamps

32. Cutting tool side

33. Spacer

34. Label

SPECIFICATIONS

Model DUR361U Type of handle Bike handle No load speed 3,500 - 7,300 min

Overall length 1,816 mm

Applicable cutting tool Cutter blade

Cutting blade diameter 230 mm

Rated voltage D.C. 36 V

Net weight 5.4 kg 5.9 kg

Standard battery cartridge BL1815N/BL1820/1820B

Explanation of general view

operation and debris removal

35. Hex bolts

36. Protector clamp

37. Protrusion

38. Groove

39. Hex wrench

40. Protector holder attachment

41. Protector attachment

42. Holes

43. Nylon cutting head

44. Receive washer

45. Hex nut

46. Clamp washer

47. Cutter blade

48. Box driver

49. Buckle

50. Hook

51. Hanger

52. 80-100 mm

-1

BL1830/BL1840/BL1840B/BL1850/

BL1850B

Model DUR362L Type of handle Loop handle No load speed 3,500 - 6,600 min

Overall length 1,840 mm

Applicable cutting tool Nylon cutting head

Cutting diameter with nylon cutting head 300 mm

Rated voltage D.C. 36 V

Net weight 5.1 kg 5.6 kg

Standard battery cartridge BL1815N/BL1820/1820B

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Specifications and battery cartridge may differ from country to country.

• Weight, with battery cartridge, according to EPTA-Procedure 01/2003

Noise Sound pressure level average Sound power level average Applicable standard Model L

DUR361U 82 1.7 94 1.7 DUR362L 80 1.3 95 1.3

• Even if the sound pressure level listed above is 80 dB (A) or less, the level under working may exceed 80 dB (A). Wear ear protection.

(dB (A))

Uncertainty K

(dB (A))

LWA (dB (A))

Uncertainty K

(dB (A))

-1

BL1830/BL1840/BL1840B/BL1850/

BL1850B

2000/14/EC

Page 10

Vibration Left hand Right hand Applicable standard

15m(50FT)

Cd Ni-MH Li-ion

Model a

(m/s2) Uncertainty K (m/s2)ah (m/s2) Uncertainty K (m/s2)

DUR362L 2.5 1.5 2.5 1.5

• The declared vibration emission value has been

ENG901-1

measured in accordance with the standard test method and may be used for comparing one tool with another.

• The declared vibration emission value may also be used in a preliminary assessment of exposure.

WARNING:

• The vibration emission during actual use of the power tool can differ from the declared emission value depending on the ways in which the tool is used.

• Be sure to identify safety measures to protect the operator that are based on an estimation of e xposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).

For model DUR361U Symbols

END116-1

The following show the symbols used for the equipment. Be sure that you understand their meaning before use.

....................... Take particular care and attention.

............ Read instruction manual.

......................Danger; be aware of thrown objects.

...................... The distance between the tool and

bystanders must be at least 15 m.

...............Keep bystanders away.

For European countries only EC Declaration of Conformity Makita declares that the following Machine(s):

Designation of Machine: Cordless Grass Trimmer Model No./Type: DUR361U Specifications: see “SPECIFICATIONS” table.

Conforms to the following European Directives:

2000/14/EC, 2006/42/EC They are manufactured in accordance with the following standard or standardized documents:

EN/ISO11806 The technical file in accordance with 2006/42/EC is available from:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium The conformity assessment procedure required by

Directive 2000/14/EC was in Accordance with annex V. Measured Sound Power Level: 94 dB (A) Guaranteed Sound Power Level: 96 dB (A)

Batteries and Accumulators and their implementation in accordance with national laws, electric equipment and batteries and battery pack(s) that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

31. 12. 2013

..............Keep distance at least 15 m.

..................... Avoid kickback.

Yasushi Fukaya

Director

......................Wear a helmet, goggles and ear

protection.

...................... Wear protective gloves.

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

For model DUR362L Symbols

The following show the symbols used for the equipment.

...................... Wear sturdy boots with nonslip soles.

Steeltoed safety boots are recommended.

...................... Do not expose to moisture.

............. Top permissible tool speed.

Be sure that you understand their meaning before use.

.......................Take particular care and attention.

............Read instruction manual.

......................Danger; be aware of thrown objects.

......................The distance between the tool and

............... Only for EU countries

...............Keep bystanders away.

15m(50FT)

......................Wear a helmet, goggles and ear

bystanders must be at least 15 m.

..............Keep distance at least 15 m.

protection.

EN786DUR361U 2.5 1.5 2.5 1.5

ENH021-8

END020-3

Page 11

...................... Wear protective gloves.

Cd Ni-MH Li-ion

...................... Wear sturdy boots with nonslip soles.

Steeltoed safety boots are recommended.

...................... Do not expose to moisture.

...................... Top permissible tool speed.

...............Never use metal blade.

IMPORTANT SAFETY INSTRUCTIONS

WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or serious injury.

GEB068-6

Save all warnings and instructions for future reference.

............... Only for EU countries

For European countries only EC Declaration of Conformity Makita declares that the following Machine(s):

Designation of Machine: Cordless Grass Trimmer Model No./Type: DUR362L Specifications: see “SPECIFICATIONS” table.

Conforms to the following European Directives:

2000/14/EC, 2006/42/EC They are manufactured in accordance with the following standard or standardized documents:

EN60335 The technical file in accordance with 2006/42/EC is available from:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium The conformity assessment procedure required by

Directive 2000/14/EC was in Accordance with annex IV. Notified Body:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nürnberg, Germany

Identification number 0197

Measured sound power level: 95 dB (A)

Guaranteed sound power level: 96 dB (A)

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

Do not dispose of electric equipment or battery pack together with household waste material! In observance of the European Directives, on Waste Electric and Electronic Equipment and Batteries and Accumulators and Waste Batteries and Accumulators and their implementation in accordance with national laws, electric equipment and batteries and battery pack(s) that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

ENH040-4

31. 12. 2013

Yasushi Fukaya

Director

Intended use

1. The cordless gr ass trimmer/brushcutter/str ing tr immer is only intended for cutting grass, weeds, bushes and undergrowth. It should not be used for any other purpose such as edging or hedge cutting as this may cause injury.

General instructions

1. Never allow peop le unfamiliar with these instructions, people (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge to use the tool. Children should be supervised to ensure that they do not play with the tool.

2. Befo re starting the tool, read this instruction manual to become familiar with the handling of the tool.

3. Do not lend the tool to a person with insufficient experience or knowledge regarding handling of brushcutters and string trimmers.

4. When lend ing the tool, always attach this instruction manual.

5. Handle t he tool with the utmost care and attention.

6. Never use the tool after consuming alcohol or drugs, or if feeling tired or ill.

7. Never attempt to modify the tool.

8. Follow the regulations about handling of brushcutters and string trimmers in your country.

Personal protective equipment (Fig. 1)

1. W ear safety h elmet, protective g oggles an d prot ective gloves to protect yourself from flying debris or falling objects.

2. Wear ear protection such as ear muffs to prevent hearing loss.

3. Wear proper clothing and shoes for safe operation, such as a work overall and sturdy, non- slip shoes. Do not wear loose clothing or jewelry. Loose clothes, jewelry or long hair can be caught in moving parts.

4. When touching the cutting blade, wear protective gloves. Cutting blades can cut bare hands severely.

Work area safety

1. Operate the tool under good visibility and daylight conditions only. Do not operate the to ol in darkness or fog.

2. Do not operate the tool in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. The tool creates sparks which may ignite the dust or fumes.

3. During operation, never stand on an unstable or slippery surface or a steep slope. During the cold

Page 12

season, beware of ice and snow and always ensure secure footing.

4. During operation, keep bystanders or animals at least 15 m away from the tool. Stop the tool as soon as someone approaches.

5. Befo re operation, examine the work area for stones or other solid objects. They can be thrown or cause dangerous kickback and result in serious injury and/or property damage.

6. WARNING: Use of this product can create dust containing chemicals which may cause respiratory or other illnesses. Some examples of these chemicals are compounds found in pesticides, insecticides, fertilizers and herbicides. Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopic particles.

Electrical and battery safety

1. Do not expose th e tool to rain or wet condition s. W ater entering the tool will increase the risk of electric shock.

2. Do not use the tool if the switch does not turn it on and off. Any tool that cannot be controlled with the switch is dangerous and must be repaired.

3. Prevent unintentional starting. Ensure the switch is in the off-position before installi ng a battery pack, pickin g up or carrying the tool. Carrying the tool with your finger on the switch or energising the tool that have the switch on invites accidents.

4. Recharge only with the charger specified by the manufacturer. A charg er that is suit able for one type of battery pack may create a risk of fire when used with another battery pack.

5. Use the too l only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.

6. When battery pack is not in use, keep it away from other metal objects, like pap er cli ps, coin s, ke ys, nails , screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may cause burns or a fire.

7. Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, seek medical help. Liquid ejected from the battery may cause irritation or burns.

Putting into operation

1. Before assembling or adjusting the tool, remove the battery cartridge.

2. Before handling the cutter blade, wear protective gloves.

3. Before installing the battery cartridge, inspect the tool for damages, loose screws/nuts or improper assembly. Sharpen blunt cutter blade. If the cutter blade is bent or damaged, replace it. Check all control levers and switches for easy action. Clean and dr y the handles.

4. Never attempt to switch on t he tool if it is damaged or not fully assembled. Otherwise serious injury may result.

5. Adjust the shoulder harness and hand grip to suit the operator’s body size.

6. When inserting a battery cartridge, keep the cutting attachment clear of your body and other object, including the ground. It may rotate when starting and may cause injury or damage to the tool and/or property.

7. Remove any adjusting key, wrench or blade cover before turning the tool on. An accessory left at tached to a rotating part of the tool may result in personal injury.

Operation

1. In the event of an emergency, swit ch off the tool immediately.

2. If you feel any unusual condition (e.g. noi se, vibratio n) during operation, switch off the tool. Do not use the tool until the cause is recognized and solved.

3. The cutti n g attachment continues to rotate for a short period after turning the tool off. Don’t rush to contact the cutting attachment.

4. During op eration, use the should er har ness. Ke ep the tool on your right side firmly.

5. Do not overreach. Keep proper foot ing and balance at all times. Watch for hidden obstacles such as tree stumps, roots and ditches to avoid stumbling.

6. Never work on a ladder or tree to avoid loss of control.

7. If the tool gets heavy impact or fall, check the condition before continuing work. Check the controls and safety devices for malfunction. If there is any damage or doubt, ask our authorized service center for the inspection and repair.

8. Do not touch the gear case. The gear case becomes hot during operation.

9. Take a rest to prevent loss of control caused by fatigue. We recommend taking a 10 to 20-minute rest every hour.

10. When you leave the too l , even if it is a short time, always remove the battery cartridge. The unattended tool with the battery cartridge installed may be used by unauthorized person and cause serious accident.

11. If grass or branches get caught between the cutting attachment and guard, always turn the tool off and remove the battery cartridge before cleaning. Otherwise the cutting attachment may rotate unintentionally and cause serious injury.

12. If the cutting atta chment hits stones or other hard objects, immediately turn the tool of f. Then remove the battery cartridge and inspect the cutting attachment.

13. Check the cutting attachment frequently during operation for cracks or damages. Before the inspection, remove the battery cartridge and wait until the cutting attachment stops completely. Replace damaged cutting attachment immediately, even if it has only superficial cracks.

14. Never cut above waist height.

15. Before starting the cutting operation, wait until the cutting attachment reaches a constant speed afte r turning the tool on.

16. When using metal blades, swing the tool evenly in half-circle from right to left, like using a scythe.

17. Hold the tool by insulated gripping surfaces only, because the cutter blade may contact hidden wiring. Cutter blades contacting a “live” wire may make

Page 13

exposed metal parts of the tool “live” and could give the operator an electric shock.

Cutting attachments

1. Use an applicable cutting attachment for the job in hand. – Nylon cutting heads (string trimmer heads) are

suitable for trimming lawn grass.

– Metal blades are suitable for cutting weeds, high

grasses, bushes, shrubs, underwood, thicket, and the like.

– Never use other blades including metal multi-piece

pivoting chains and flail blades. It may result in serious injury.

2. Always use the cutting attachment guard properly suited for the cutting attachment used.

3. When using metal blades, avoid “kickback” and always prepare for an accidental kickback. See the section “Kickback.”

4. When not in use, attach the blade cover onto the blade. Remove the cover before operation.

Kickback (Blade thrust)

1. Kickback (blade thrust) is a sudden reaction to a caught or bound cutting blade. Once it occurs, the tool is thrown sideway or toward the operator at great force and it may cause serious injury.

2. Kickback occurs particularly when applying the blade segment between 12 and 2 o’clock to solids, bushes and trees with 3 cm or larger diameter. (Fig. 2)

3. To avoid kickback: (Fig. 3) – Apply the segment between 8 and 11 o’clock. – Never apply the segment between 12 and 2

o’clock.

– Never apply the segment between 11 and 12

o’clock and between 2 and 5 o’clock, unless the operator is well trained and experienced and does it at his/her own risk.

– Never use cutting blades close to solids, such as

fences, walls, tree trunks and stones.

– Never use cutting blades vertically, for such

operations as edging and trimming hedges.

Vibration

1. People with poor circulation who are exposed to excessive vibration may experience injury to blood vessels or the nervous system. Vibration may cause the following symptoms to occur in the fingers, hands or wrists: “Falling asleep” (numbness), tingling, pain, stabbing sensation, alteration of skin color or of the skin. If any of these symptoms occur, see a physician!

2. To red uce the risk of “white finger disease”, keep your hands warm during operation and well maintain the tool and accessories.

Transport

1. Before transporting the tool, turn it off and remove the battery cartridge. Attach the cover to the cutt ing blade.

2. When transporting the tool, carry it in a horizontal position by holding the shaft.

3. When transporting the tool in a vehicle, properly secure it to avoid turnover. Otherwise damage to the tool and other baggage may result.

Maintenance

1. Have your tool serviced by our authorized service center, always using only genuine replacement parts. Incorrect repair and poor maintenance can sh orten the life of the tool and increase the risk of accidents.

2. Before doing any maintenance or repair work or cleaning the tool, always turn it off and remove the battery cartridge.

3. Always wear pr otective gloves when handling the cutting blade.

4. Always clean dust and dirt off the tool. Never use gasoline, benzine, thinner, alcohol or the like for the purpose. Discoloration, deformation or cracks of the plastic components may result.

5. After each use, tighten all screws and nuts.

6. Do not attempt any maintenance or repair not described in the instruction manual. Ask our authorized service center for such work.

7. Always use our genuine spare parts and accessories only. Using parts or accessories supplied by a third party may result in the tool breakdown, property damage and/or serious injury.

8. Request our authorized service center to inspect and maintain the tool at regular interval.

Storage

1. Before storing the tool, perform full cleaning and maintenance. Remove the battery cartridge. Attach the cover to the cutting blade.

2. Store the tool in a dry and high or locked location out of reach of children.

3. Do not prop the tool against something, such as a wall. Otherwise it may fall suddenly and cause an injury.

First aid

1. Always ha ve a first-aid kit close by. Immediately replace any item taken from the first aid kit.

2. When asking for help, give the following information: – Place of the accident – What happened – Number of injured persons – Nature of the injury – Your name

SAVE THESE INSTRUCTIONS.

WARNING:

DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to safety rules for the subject product. MISUSE or failure to follow the safety rules stated in this instruction manual may cause serious personal injury.

IMPORTANT SAFETY INSTRUCTIONS ENC007-9

FOR BATTERY CARTRIDGE

1. Before using battery cartridge, read all instructions and cautionary markings on (1) battery charger, (2) battery, and (3) product using battery.

Page 14

2. Do not disassemble battery cartridge.

3. If operating time has become excessively shorter,

stop operating immediately. It may result in a risk of overheating, possible burns and even an explosion.

4. If electrolyte gets into your eyes, rinse them out

with clear water and seek medical attention right away. It may result in loss of your eyesight.

5. Do not short the battery cartridge: (1) Do not touch the terminals with any

conductive material.

(2) Avoid storing battery cartridge in a container

with other metal objects such as nails, coins, etc.

(3) Do not expose battery cartridge to water or

rain. A battery short can cause a large current flow, overheating, possible burns and even a breakdown.

6. Do not store the tool and battery cartridge in

locations where the temperature may reach or exceed 50°C (122°F).

7. Do not incinerate the battery cartridge even if it is

severely damaged or is completely worn out. The battery cartridge can explode in a fire.

8. Be careful not to drop or strike battery.

9. Do not use a damaged battery.

10. Follow your local regulations relating to disposal

of battery.

SAVE THESE INSTRUCTIONS.

Tips for maintaining maximum battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and charge the battery cartridge when you notice less tool power.

2. Never recharge a fully charged battery cartridge.

Overcharging shortens the battery service life.

3. Charge the battery cartridge with room

temperature at 10°C - 40°C (50°F - 104°F). Let a hot battery cartridge cool down before charging it.

4. Charge the battery cartridge if you do not use it for

a long period (more than six months).

Parts description (Fig. 4)

FUNCTIONAL DESCRIPTION

WARNING:

• Always be sure that the tool is switched off and the

battery cartridge is removed before adjusting or checking function on the tool. Failure to switch off

and remove the battery cartridge may result in serious personal injury from accidental start-up.

Installing or removing battery cartridge (Fig. 5)

CAUTION:

• Always switch off the tool before installing or removing of the battery cartridge.

• Hold the tool and the battery cartridge firmly when installing or removing battery cartridge. Failure to hold the tool and the battery cartridge firmly may cause them to slip off your hands and result in damage to the tool and battery cartridge and a personal injury.

T o remove the battery cart ridge, slide it from the tool while sliding the button on the front of the cartridge. To install the battery cartridge, align the tongue on the battery cartridge with the groove in the housing and slip it into place. Insert it all the way until it locks in place with a little click. If you can see the red indicator on the upper side of the button, it is not locked completely.

CAUTION:

• Always install the battery cartridge fully until the red indicator cannot be seen. If not, it may accidentally fall out of the tool, causing injury to you or someone around you.

• Do not install the battery cartridge forcibly. If the cartridge does not slide in easily , it is no t being inserted correctly.

NOTE:

• The tool does not work with only one battery cartridge.

Tool/battery protection system

The tool is equipped with a tool/battery prote ction system. This system automatically cuts off power to the motor to extend tool and battery life. The tool will automatically stop during operation if the tool or battery are placed under one of the following conditions. In some conditions, the indicators light up.

Overload protection

When the tool is operated in a manner that causes it to draw an abnormally high current, the tool automatically stops and battery indicators blink. In this situation, turn the tool off and stop the application that caused the tool to become overloaded. Then turn the tool on to restart.

Overheat protection for tool (Fig. 6)

When the tool is overheated, the tool stops automatically and the power indicator blinks about 60 seconds. In this situation, let the tool cool before turning the tool on again.

Overheat protection for battery

When the battery is overheated, the tool stops automatically and the battery indicators light up. The tool does not start even if pulling the switch trigger. In this situation, let the battery cool before turning the tool on again.

NOTE:

The battery overheat protection works only with a battery cartridge with a star marking. (Fig. 7)

Overdischarge protection

When the battery capacity becomes low, the tool stops automatically. If the product does not operate even when the switches are operated, remove the batteries from the tool and charge the batteries.

Indicating the remaining battery capacity

(Only for battery cartridges with “B” at the end of the model number.) (Fig. 8) Press the check button on the battery cartridge to indicate the remaining battery capacity. The indicator lamps light up for few seconds.

Page 15

Indicator lamps

Lighted Off Blinking

Remaining

capacity

75% to 100%

50% to 75%

25% to 50%

0% to 25% Charge the

battery.

The battery may

have

malfunctioned.

Abnormal indications during use

Battery indicator

Battery 1 Battery 2

The tool may have malfunctioned.

The protective function for battery with star marking operated (overheat).

Status: On : Off

015658

NOTE:

• Depending on the conditions of use and the ambient temperature, the indication may differ slightly from the actual capacity.

Remaining battery capacity indication

(Country specific) (Fig. 9) Press the check button to make the battery indicators show the remaining battery capacities. The battery indicators correspond to each battery.

Remaining battery capacity indication

Battery indicators

(Battery 1 or Battery 2)

: On : Off : Blinking

Remaining

capacity

50% to 100%

20% to 50%

0% to 20%

014809

Charge the battery

Few remaining capacity, charge the battery.

The tool detected an abnormally high voltage. Replace battery cartridge.

014811

The indicators show various states using the remaining battery capacity indication.

Power switch action

WARNING:

• Before inserting the battery cartridge into the tool,

always check to see that the switch trigger actuates properly and returns to the “OFF” position when released. Do not pull the switch trigger hard without turning the lock-off lever. This can cause switch breakage. Operating a tool with a

switch that does not actuate properly can lead to loss

of control and serious personal injury. Push the power button on the housing so that the tool is powered on and power indicator lights. (Fig. 6)

For model DUR361U (Fig. 10) For model DUR362L (Fig. 11)

To prevent the switch trigger from being accidentally pulled, a lock-off lever is provided. To start the tool, turn the lock-off lever and then pull the switch trigger. Release the switch trigger to stop.

NOTE:

• After the power button is pushed and the to ol is left one

minute without any operations, the tool is automati cally

powered off.

Reversing Switch for Debris Removal

WARNING:

• Always be sure that the tool is switched off and

battery cartridge is removed before removing

Page 16

weeds or debris entangled in the tool that could not be removed when operated in the reverse mode.

Failure to switch off and remove the battery cartridge may result in serious personal injury from accidental start-up.

For model DUR361U (Fig. 12) For model DUR362L (Fig. 13)

This tool has a reversing switch which is only provided to change the direction of rotation so that it can be used to remove weeds and debris entangled in the tool. To operate the tool normally the “A” side o f th e switch sho uld be depressed. To remove weeds and debris that are jammed in the rotating head the tool can be reversed by depressing the “B” side of the switch. In the reverse position the tool will only operate for a short period of time and automatically shut off.

NOTICE:

• Always check the direction of rotation before operation.

• Use the reversing switch only after the tool comes to a complete stop. Changing the direction of rotation before the tool stops may damage it.

Speed adjusting dial (Fig. 14)

The tool speed can be adjusted by turning the adjusting dial. Turn the speed adjusting dial clockwise for higher speed, and counterclockwise for lower speed.

Nylon cutting head (optional accessory for a product that comes with a cutter blade)

Nylon cutting head NOTICE:

• Do not attempt to bump feed the head while the tool is operating at a high RPM. Bump feeding at a high RPM may cause damage to the nylon cutting head.

• The bump feed will not operate properly if the head is not rotating. (Fig. 15)

The nylon cutting head is a dual string trimmer head provided with a bump & feed mechanism. To cause the nylon cord to feed out, the cutting head should be bumped against the ground while rotating at a low RPM.

NOTE:

If the nylon cord does not feed out while bumping the head, rewind/replace the nylon cord by following the procedures described under “Maintenance.”

ASSEMBLY

WARNING:

• Always be sure that the tool is switched off and battery cartridge is removed before carrying out any work on the tool. Failure to switch off and remove

the battery cartridge may result in serious personal injury from accidental start-up.

• Never start the tool unless it is completely assembled. Operation of the tool in a partially assembled state may result in serious personal injury from accidental start-up.

Installing the handle

For model DUR361U (Fig. 16)

Insert the shaft of the handle into the grip as shown . A lign the screw hole in the grip with the one in the shaft. Tighten the screw securely . Fit the barrier and grip onto the shaft pipe with four screws. Make sure that the spacer on the shaft pipe is located between the grip/barrier assembly and the hanger. Place handle between handle clamp and handle holder. Adjust the handle to an angle that provides a comfortable working position and then secure by firmly handtightening knob. (Fig. 17)

For model DUR362L (Fig. 18)

Fit the grip onto the shaft pipe and tighten it with two hex bolts. Make sure that the spacer on the shaft pipe is located between the grip assembly and the other grip. Do not remove or shrink the spacer.

Installing the guard

WARNING:

• Never use the tool without the guard illustrated in place. Failure to do so can cause serious personal

injury.

For cutter blade (only for model DUR361U) (Fig. 19)

Install the protrusion of the protector clamp to the gear case until aligning the position with the label on the pipe. Fix the protector to the protector clamp with the two bolts and then tighten both bolts by the hex wrench evenly.

(Fig. 20) For nylon cutting head

For DUR362L (Fig. 21) Align the protrusions on the protector attachment with the grooves of the protector. Align the protrusions on the protector holder attachment with the groove of the protector holder. (Fig. 22) After attaching the protector and the protector hold er, tighten the hex bolts securely. (Fig. 23)

For DUR361U (optional accessory) Remove the hex bolts with hex wrench. Then remove the protector clamp and protector. (Fig. 24) Install the protector attachment and protector holder attachment to the gear case. To install the protector for nylon cutting head, follow the installing method mentioned previously. (Fig. 25)

Installing the wire guard

CAUTION:

• Before adjusting the wire guard, wait for the cutting head comes to standstill. Do not adjust the wire guard with your foot.

To reduce the risk damaging the objects in front of the cutting head, insert the wire guard so that it controls the cutting range of the mowing line. (Fig. 26) Slightly expand the wire guard outward and then insert it into the holes of the protector. (Fig. 27)

NOTE:

• Do not expand the wire guard outward too much. Otherwise it may break.

Page 17

When wire guard is not in use, lift it for the idle position.

(Fig. 28)

Installing nylon cutting head

CAUTION:

• If during operation the nylon cutting head

accidentally impacts a rock or hard object the trimmer should be stopped and inspected for any damage. If the nylon cutting head is damaged it should be replaced immediately. Use of a damaged

nylon cutting head could result in serious personal injury.

NOTICE:

• Be sure to use genuine Makita nylon cutting head. Turn the tool upside down so that you can replace the nylon cutting head easily. Insert the hex wrench through the hole on the protector cover and rotate the receive washer until it is locked with the hex wrench. The nylon cutting head onto the threaded spindle directly and tighten it by turning it counterclockwise. Remove the hex wrench. To remove the nylon cutting head, turn the nylon cutt ing head clockwise while holding the receive washer with the hex wrench. (Fig. 29)

Installing the cutter blade (country specific)

WARNING:

• The outside diameter of the cutter blade must be 230 mm. Never use any blade exceeding 230 mm in

outside diameter.

CAUTION:

• The cutter blade must be well polished, free of cracks or breakage. Polish or replace the cutter blade every three hours of operation.

• Always wear gloves when handling the cutter blade.

• Always attach the blade cover when the tool is not in use or is being transported.

• The cutter blade-fastening nut (with spring washer) wears out in course of time. If there appears any wear or deformation on the spring washer, replace the nut. Ask your local authorized service center to order it.

NOTICE:

• Be sure to use genuine Makita cutter blade.

Turn the tool upside down so that you can replace the cutter blade easily. To dismount the cutter blade, insert the hex wrench through the hole on the protector cover and the gear case. Rotate the receive washer until it is locked with the hex wrench. Loosen the hex nut (left-hand thread) with the socket wrench and remove the nut, clamp washer and hex wrench. (Fig. 30) Mount the cutter blade onto the shaft so that the guide of the receive washer fits in the arbor hole in the cutter blade. Install the clamp washer and secure the cutter blade with the hex nut with 13 to 23 Nm of tightening torque during holding the receive washer with hex wrench. (Fig. 31) Make sure that the blade is the left way up. (Fig. 32)

Hex wrench storage (Fig. 33)

When not in use, store the hex wrench as shown in the figure to keep it from being lost.

OPERATION

Correct handling of tool (DUR361U)

Correct posture

WARNING:

• Always position the tool on your right-hand side so

that the shaft of the left handle is always in front of your body. Correct positioning of the tool allows for

maximum control and will reduce the risk of serious

personal injury caused by kickback. As shown in the figure fit the shoulder harness and hang the tool firmly on your right side so that the shaft of the left handle is always ahead of you. (Fig. 34)

Attachment of shoulder harness (Fig. 35)

Wear the shoulder harness on your back and buckle it up until a click is heard. Make sure that it cannot be taken of f with pulling it off. Hang the tool as shown.

WARNING:

• Be extremely careful to maintain control of the tool

at this time. Do not allow the tool to be deflected

toward you or anyone in the work vicinity. Failure to

do so could result in serious injury.

Adjustment of the hanger position and shoulder harness

When replacing battery or accessories with others, the weight balance of the tool may change. In such case, adjust the hanger position and shoulder harness length as follows. T o chan ge the hang er position, loosen the fixing screw on the hanger with the supplied wrench and then move the hanger and the cushion. The cushion can be moved easily by twisting it. Adjust the hanger position and shoulder harness length so that: (Fig. 36) – the hanger positions 750 mm or higher from the

ground, – the cutting tool positions 100 mm to 300 mm high from

the ground and – the unguarded part of cutting tool is horizontally

750 mm or farther away from the hanger. After adjusting the hanger position, tighten the screw with the wrench securely.

Correct handling of tool (DUR362L)

Correct posture

WARNING:

• Always position the tool on your right-hand side so

that the barrier is always in front of your body.

Correct positioning of the tool allows for maximum

control and will reduce the risk of serious personal

injury caused by kickback. As shown in the figure, put the shoulder harness on your left shoulder by putting your head and right arm through it and keep the tool on your right side while always keeping the barrier in front of your body. (Fig. 37)

Page 18

Attachment of shoulder harness (Fig. 38)

After putting the shoulder harness on it can be attached to the tool by connecting the buckles provided on both the tool hook and the harness. Be sure that the buckles click and lock completely in place.

Detachment (Fig. 39)

The buckle is provided with a means of quick release which can be accomplished by simply squeezing the sides and the buckle.

WARNING:

• Be extremely careful to maintain control of the tool

at all times. Do not allow the tool to be deflected toward you or anyone in the work vicinity. Failure to

keep control of the tool could result in serious injury to the bystander and the operator.

MAINTENANCE

WARNING:

• Always be sure that the tool is switched off and

battery cartridge is removed before attempting to perform inspection or maintenance on the tool.

Failure to switch off and remove the battery cartridge may result in serious personal injury from accidental start-up.

NOTICE:

Never use gasoline, benzine, thinner , alcohol or the like. Discoloration, deformation or cracks may result.

Supply of grease to gear case (Fig. 40)

Supply grease (Shell Alvania 2 or equivalent) to the gear case. Remove the hex bolt and then put grease through the grease hole every 30 hours. (Genuine Makita grease may be purchased from your Makita dealer.)

Align the protrusion on the underside of the cover with the slots of the eyelets. Then push the cover firmly onto the housing to secure it. Make sure the latches fully spread in the cover. (Fig. 46)

To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized Service Centers, always using Makita replacement parts.

TROUBLE SHOOTING

Before asking for repairs, conduct your own inspection first. If you find a problem that is not explained in the manual, do not attempt to dismantle the tool. Inst ead, ask Makita Authorized Service Centers, always using Makita replacement parts for repairs.

Replacing the nylon cord

WARNING:

• Make sure that the cover of the nylon cutting head

is secured to the housing properly as described below. Failure to properly secure the cover may cause

the nylon cutting head to fly apart resulting in serious

personal injury. Take off cover from housing, pressing two latches which are slotted section oppositely on side of housing. (Fig. 41) Cut a nylon line in 3-6 m. Fold the cutting line in two halves, leave one of half longer 80-100 mm than another.

(Fig. 42)

Hook the middle of the new nylon cord to the notch located at the center of the spool between the 2 channels provided for the nylon cord. Wind both ends firmly around the spool in the direction marked on the head for left hand direction indicated by LH. (Fig. 43) Wind all but about 100 mm of the cords, leaving the ends temporarily hooked through a notch on the side of the spool. (Fig. 44) Mount the spool on the cover so that the grooves and protrusions on the spool match up with those on the cover. Now, unhook the ends of the cord from their temporary position and feed the cords through the eyelets to come out of the cover. (Fig. 45)

Page 19

Malfunction status Cause Action

Battery cartridges are not installed. Install the battery cartridges.

Motor does not run.

Motor stops running after a little use.

It does not reach maximum RPM.

Cutting tool does not rotate: stop the machine immediately!

Abnormal vibration: stop the machine immediately!

Cutting tool and motor cannot stop: Remove the battery immediately!

014837

Battery problem (under voltage) The drive system does not work

correctly. Rotation is in reverse.

Battery’s charge level is low. Overheating. Stop using of tool to allow it to cool down. Battery is installed improperly.

Battery power is dropping. The drive system does not work

correctly. Foreign object such as a branch is

jammed between the guard and the nylon cutting head.

Cutter blade fastening nut is loose. The cutter blade is bended. Replace the cutter blade.

The drive system does not work correctly.

One end of the nylon cord has been broken.

The cutter blade is bended, cracked or worn.

Cutter blade fastening nut is loose. Cutter blade is fastened improperly. The drive system does not work

correctly.

Electric or electronic malfunction.

Recharge the battery cartridge. If recharging is not effective, replace battery cartridge.

Ask your local authorized service center for repair. Change the direction of ratation with the reversing

switch. Recharge the battery cartridge. If recharging is not

effective, replace battery cartridge.

Install the battery cartridge as described in this manual.

Recharge the battery cartridge. If recharging is not effective, replace battery cartridge.

Ask your local authorized service center for repair.

Remove the foreign object.

Tighten the nut properly as described in this manual.

Ask your local authorized service center for repair. Bump the nylon cutting head against the ground

while it is rotating to cause the cord to feed. Replace the cutter blade.

Tighten the nut properly as described in this manual.

Ask your local authorized service center for repair.

Remove the battery cartridge and ask your local authorized service center for repair.

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are recommended

for use with your Makita tool specified in this manual.

The use of any other accessories or attachments might

present a risk of injury to persons. Only use accessory

or attachment for its stated purpose. If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.

• Cutter blade

• Nylon cutting head

• Nylon cord (cutting line)

• Makita genuine battery and charger

NOTE:

• Some items in the list may be included in the tool

package as standard accessories. They may differ from

country to country.

Page 20

FRANÇAIS (Instructions d’origine)

1. Batterie

2. Molette de réglage de la vitesse

3. Bouton d’alimentation

4. Crochet de suspension (point de

suspension)

5. Gâchette

6. Bouton/levier de sécurité

7. Poignée

8. Dispositif de protection

9. Carter d’engrenage

10. Outil de coupe

11. Bandoulière

12. Protège-fil

13. Voyant rouge

14. Bouton

15. Voyant d’alimentation

16. Symbole d’étoile

17. Voyants

18. Bouton de vérification

19. Voyants de batterie

20. Bouton de sécurité

21. Levier de sécurité

22. Inverseur

23. Position A pour le fonctionnement

24. Position B pour le retrait des

25. Zone de coupe la plus efficace

26. Guidon

27. Vis

28. Dispositif de serrage du guidon

29. Boulon hexagonal

30. Protection

31. Dispositifs de serrage

32. Côté outil de coupe

33. Douille d’écartement

34. Étiquette

35. Boulons hexagonaux

SPÉCIFICATIONS

Modèle DUR361U

Type de guidon Guidon de vélo

Vitesse à vide Entre 3 500 et 7 300 min

Longueur totale 1 816 mm

Outil de coupe utilisé Lame de coupe

Diamètre de la lame 230 mm

Tension nominale 36 V C.C.

Poids net 5,4 kg 5,9 kg

Batterie standard BL1815N/BL1820/1820B

Descriptif

normal mauvaises herbes et des débris

36. Collier de protection

37. Partie saillante

38. Rainure

39. Clé hexagonale

40. Accessoire du support de protection

41. Accessoire de protection

42. Orifices

43. Tête à fils de nylon

44. Rondelle de réception

45. Écrou hexagonal

46. Rondelle de serrage

47. Lame de coupe

48. Entraînement du boîtier

49. Boucle

50. Crochet

51. Crochet de suspension

52. 80-100 mm

-1

BL1830/BL1840/BL1840B/BL1850/

BL1850B

Modèle DUR362L

Type de guidon Guidon fermé

Vitesse à vide Entre 3 500 et 6 600 min

Longueur totale 1 840 mm

Outil de coupe utilisé Tête à fils de nylon

Diamètre de coupe avec la tête à fils de nylon 300 mm

Tension nominale 36 V C.C.

Poids net 5,1 kg 5,6 kg

Batterie standard BL1815N/BL1820/1820B

• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à des modifications sans préavis.

• Les spécifications et la batterie peuvent varier d’un pays à l’autre.

• Poids, batterie incluse, selon la procédure EPTA 01/2003

Bruit Niveau moyen de pression sonore Niveau moyen de puissance sonore Norme applicable

Modèle L

DUR361U 82 1,7 94 1,7 DUR362L 80 1,3 95 1,3

• Même si le niveau de pression sonore indiqué ci-dessus est de 80 dB (A) ou moins, le niveau en fonctionnement peut dépasser 80 dB (A). Portez des protections auditives.

(dB (A))

Incertitude K

(dB (A))

LWA (dB (A))

BL1830/BL1840/BL1840B/BL1850/

Incertitude K

(dB (A))

-1

BL1850B

2000/14/CE

Page 21

Vibrations Main gauche Main droite Norme applicable

15m(50FT)

Cd Ni-MH Li-ion

Modèle a

(m/s2) Incertitude K (m/s2)ah (m/s2) Incertitude K (m/s2)

DUR362L 2,5 1,5 2,5 1,5

ENG901-1

.............Vitesse maximale autorisée de l’outil.

• La valeur de l’émission des vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisée afin de comparer des outils entre eux.

• La valeur de l’émission des vibrations déclarée peut également être utilisée lors d’une évaluation préliminaire de l’exposition.

AVERTISSEMENT :

• Selon la manière dont l’outil est utilisé, il est possible que l’émission des vibrations pendant l’utilisation réelle de l’outil électrique diffère de la valeur de l’émission déclarée.

• Veillez à identifier les mesures de sécurité destinées à protéger l’opérateur et établies en fonction de l’estimation de l’exposition dans les conditions réelles d’utilisation (en prenant en compte toutes les étapes du cycle de fonctionnement, telles que les périodes de mise hors tension de l’outil, les périodes de fonctionnement au ralenti et les périodes de mise en route).

Pour le modèle DUR361U Symboles

END116-1

Les symboles utilisés pour l’appareil sont indiqués cidessous. Assurez-vous d’avoir bien compris leur signification avant d’utiliser l’appareil.

....................... Usez d’attention et de soins

particuliers.

............Reportez-vous au manuel

d’instructions.

...................... Danger; méfiez-vous du risque de

projection d’objets.

...................... La distance entre l’appareil et les

spectateurs doit être d’au moins 15 m.

............... Éloignez les spectateurs.

..............Tenez-les à une distance d’au moins

15 m.

..................... Évitez les chocs en retour.

Pour les pays d’Europe uniquement Déclaration de conformité CE Makita déclare que la/les machine(s) suivante(s) :

sont conformes aux directives européennes suivantes :

sont produites conformément aux normes ou documents de normalisation suiv ants :

Le dossier technique conforme à la norme 2006/42/CE est disponible auprès de :

La procédure d’évaluation de la conformité requise par la directive 2000/14/CE est conforme à l’annexe V. Niveau de puissance sonore mesurée : 94 dB (A) Niveau de puissance sonore garantie : 96 dB (A)

................Pour les pays européens uniquement

Ne pas jeter les appareils électriques et les bloc-batteries dans les ordures ménagères ! Conformément aux directives européennes relatives aux déchets d’équipements électriques ou électroniques (DEEE) ainsi qu’aux batteries, aux accumulateurs et aux batteries et accumulateurs usagés et à leur transposition dans la législation nationale, les appareils électriques, les batteries et les bloc-batteries doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Nom de la machine : Coupe Herbe Sans Fil N° de modèle/Type : DUR361U Spécifications : voir le tableau « SPÉCIFICATIONS».

2000/14/CE, 2006/42/CE

EN/ISO11806

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique

31. 12. 2013

...................... Portez un casque protecteur, des

lunettes de sécurité et des protections d’oreilles.

......................Portez des gants de protection.

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique

Yasushi Fukaya

Directeur

...................... Portez des bottes de sécurité munies

de semelles antidérapantes. Les bottes de sécurité coquées sont recommandées.

...................... N’exposez pas l’appareil à l’humidité.

EN786DUR361U 2,5 1,5 2,5 1,5

ENH021-8

Page 22

Pour le modèle DUR362L

15m(50FT)

Cd Ni-MH Li-ion

Symboles

Les symboles utilisés pour l’appareil sont indiqués cidessous. Assurez-vous d’avoir bien compris leur signification avant d’utiliser l’appareil.

....................... Usez d’attention et de soins

particuliers.

............Reportez-vous au manuel

d’instructions.

...................... Danger; méfiez-vous du risque de

projection d’objets.

...................... La distance entre l’appareil et les

spectateurs doit être d’au moins 15 m.

............... Éloignez les spectateurs.

..............Tenez-les à une distance d’au moins

15 m.

...................... Portez un casque protecteur, des

lunettes de sécurité et des protections d’oreilles.

......................Portez des gants de protection.

...................... Portez des bottes de sécurité munies

de semelles antidérapantes. Les bottes de sécurité coquées sont recommandées.

...................... N’exposez pas l’appareil à l’humidité.

...................... Vitesse maximale autorisée de l’outil.

............... N’utilisez jamais de lame en métal.

............... Pour les pays européens uniquement

END020-3

Pour les pays d’Europe uniquement Déclaration de conformité CE Makita déclare que la/les machine(s) suivante(s) :

Nom de la machine : Coupe Herbe Sans Fil N° de modèle/Type : DUR362L Spécifications : voir le tableau « SPÉCIFICATIONS».

sont conformes aux directives européennes suivantes :

2000/14/CE, 2006/42/CE sont produites conformément aux normes ou documents de normalisation suiv ants :

EN60335 Le dossier technique conforme à la norme 2006/42/CE est disponible auprès de :

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique La procédure d’évaluation de la conformité requise par la

directive 2000/14/CE est conforme à l’annexe IV. Organisme notifié :

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nürnberg, Allemagne

Numéro d’identification 0197

Niveau de puissance sonore mesurée : 95 dB (A)

Niveau de puissance sonore garantie : 96 dB (A)

31. 12. 2013

Yasushi Fukaya

Directeur

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique

ENH040-4

CONSIGNES DE SÉCURITÉ IMPORTANTES GEB068-6

AVERTISSEMENT ! Veuillez lire tous les

avertissements et consignes de sécurité. Le non-

respect des avertissements et consignes peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Conservez tous les avertissements et consignes pour référence ultérieure.

Utilisations

1. Le coupe herbe/la débroussailleuse sans fil doit être

utilisé(e) exclusivement pour couper l’herbe, les mauvaises herbes, les buissons et les sous-bois. Il/ elle n’est pas conçu(e) pour une autre utilisation, telle que le taillage de bordures ou de haies, car cela comporte un risque de blessure.

Instructions générales

1. Ne prêtez jamais l’outil à des personnes n’ayant pas

connaissance de ces consignes, ni aux personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, qui n’ont pas

Page 23

suffisamment d’expérience ou manquent de connaissances concernant ce type d’outil. Les enf ants doivent être surveillés car ils ne doivent pas jouer avec l’outil.

2. Avant de démarrer l’outil, lisez ce manuel d’instructions afin de vous familiariser avec le maniement de l’outil.

3. Ne prêtez pa s l’outil à un e personne dont l’ expérience ou les connaissances ne sont pas suffisantes en matière d’utilisation d’une débroussailleuse ou d’un coupe herbe.

4. Si vous prêtez l’outil à une personne, prêtez-lui également le présent manuel d’instructions.

5. Manipulez l’outil avec une vigilance et une attention extrêmes.

6. N’utili se z jamais l’o util après avoir consommé de l’alcool ou des médicaments, ou bien si vous vous sentez fatigué ou malade.

7. Ne tentez jamais de modifier l’outil.

8. Respectez les normes d’utilisation des débroussailleuses et des coupe herbe en vigueur dans votre pays.

Équipement de protection corporelle (Fig. 1)

1. Portez un casque de sécurité ainsi que des lu nettes et des gants de protection afin de vous protéger des projections de débris ou des chutes d’objets.

2. Port ez des pr otections auditives, telles que des protège-oreilles, afin de vous prémunir contre les pertes d’audition.

3. Pour un fonctionnement en toute sécurité, portez des chaussures et des vêtements adaptés, tels qu’une combinaison et des chaussures de sécurité équipées de semelles antidérapantes. Évitez de porter des vêtements amples et des bijoux. Les vêtements amples, bijoux et cheveux longs peuvent être happés par les pièces en mouvement.

4. Portez des gants de protection avant de toucher la lame de coupe. À défaut, vous risqueriez de vous couper grièvement les mains.

Sécurité de la zone de travail

1. N’utilisez l’outil que lorsque les conditions de visibilité et de luminosité sont bonnes. Ne faites pas fonctionner l’outil dans l’obscurité ou en cas de brouillard.

2. N’utili se z p as l’out il dans les at mosphèr es explosives, par exemple en présence de liquides inflammables, gaz ou poussières. L’outil produit des étincelles au contact desquelles la poussière ou les vapeurs peuvent s’enflammer.

3. Lors du fon ct i onnement de l’outil, ne vous tenez jamais sur une surface instable ou glissante ou sur une pente abrupte. En hiver, méfiez-vou s du gel et de la neige, et veillez à garder une bonne position d’équilibre.

4. Lors du fonctionnement de l’outil, éloig nez les personnes et les animaux à 15 m au moins. Arrêtez l’outil dès qu’une personne s’approche.

5. Avant l’utilisation, recherchez les pierres ou autres objets durs éventuellement présents dans la zone de travail. Ils pourraient être éjectés ou provoquer des

chocs en retour dangereux et causer de graves blessures et/ou des dégâts matériels.

6. AVERTISSEMENT : L’utilisation de ce produit peut entraîner la création de poussière contenant des produits chimiques susceptibles de provoquer des maladies respiratoires ou autres. Parmi ces produits chimiques figurent les composés présents dans les pesticides, les insecticides, les engrais et les herbicides. Les risques entraînés par l’exposition à ces produits varient suivant la fréquence d’exécution de ce type de travaux. Pour réduire votre exposition à ces produits chimiques : travaillez dans une zone bien ventilée et avec l’équipement de sécurité agréé, tel que les masques à poussière spécialement conçus pour filtrer les particules microscopiques.

Sécurité électrique et de la batterie

1. N’exposez pas l’outil à la pluie ou à des conditions d’humidité. Le risque de choc électrique augmente lorsque de l’eau pénètre dans l’outil.

2. N’util isez p as l’outil si vous ne p arvenez p as à l’activer et à le désactiver à l’aide de la gâchette. Tout outil dont la gâchette ne fonctionne pas est dangereux et doit être réparé.

3. Prévenez tout démarrage accidentel. Assurez-vous que l’interrupteur se trouve en position d’arrêt avant d’installer une batterie, de ramasser l’outil ou de le transporter. Vous ouvrez la porte aux accidents si vous transportez l’outil alors que votre doigt se trouve sur la gâchette ou si vous le branchez tandis que la gâchette est en position de marche.

4. N’util i sez que le chargeur spécifié par le fabricant. Un chargeur adapté à un type de batterie peut créer un risque d’incendie s’il est utilisé avec un autre type de batterie.

5. Utilisez l’outil uniquement avec les batteries indiquées. L’utilisation d’autres types de batterie comporte un risque de blessures et d’incendie.

6. Lorsque vous n’utilisez pas la batterie, gardez-la éloignée de tout objet métallique, comme les trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques susceptibles de faire office de connexion entre deux borne s. Court -circuiter les bornes de la batterie peut provoquer des brûlures ou un incendie.

7. En cas de mauvaise utilisation, du liquide peut fuir de la batterie ; évitez tout contact. En cas de contact accidentel, nettoyez la surface en question à l’eau. Si le liquide entre en contact avec les yeux, consultez un médecin. Le liquide éjecté de la batterie peut provoquer une irritation ou des brûlures.

Mise en marche

1. Avant d’assembler ou de régler l’outil, retirez la batterie.

2. Avant de manipuler la lame de coupe, enfilez des gants de protection.

3. Avant d’installer la batterie, assurez-vous que l’outil n’est pas endommagé, que les vis et écrous sont bien serrés, et que l’assemblage a été correctement effectué. Aiguisez la lame de coupe si elle est émoussée. Si la lame de coupe est déformée ou endommagée, remplacez-la. Vérifiez que tous les

Page 24

leviers de commande et interrupteurs peuvent être actionnés sans forcer. Nettoy ez et séchez les guidons.

4. Ne tentez jamais de mettre l’outil sous tension s’il est endommagé ou s’il n’est pas entièrement assemblé. Dans le cas contraire, vous pourriez vous blesser grièvement.

5. Réglez la bandoulière et la poignée en fonction de votre taille.

6. Lors de l’insertion d’une batterie, maintenez l’accessoire de coupe à distance de votr e corps e t des autres objets, notamment du sol. Elle pourrait tourner au démarrage et provoquer des blessures graves ou endommager l’outil et/ou d’autres objets.

7. Retirez t oute clé de réglage, autre clé ou protecteu r de lame avant de mettre l’outil sous tension. Tout accessoire laissé en place sur une pièce rotative de l’outil peut causer des blessures corporelles.

Fonctionnement

1. En cas d’urgence, mettez immédiatement l’outil hors tension.

2. En cas de situation ano rmale (par exemple du bruit ou des vibrations) pendant le fonctionnement, mettez l’outil hors tension. N’utilisez pas l’outil avant d’avoir déterminé et corrigé la cause du problème.

3. L ’accessoire de coupe continue à tourner pendant une courte période après la mise hors tension de l’outil. Ne touchez pas immédiatement l’accessoire de coupe.

4. Penda nt le fonctionnement, utilisez la bandoulière. Tenez l’outil fermement sur votre côté droit.

5. Maintenez une bonne position. Assurez-vous d’avoir une bonne prise au sol et une bonne position d’équilibre à tout moment. Pour éviter de trébucher, prenez garde aux obstacles cachés, tels que les souches d’arbres, les racines et les fossés.

6. Pour éviter toute perte de contrôle, ne travaillez jamais sur une échelle ou un arbre.

7. En cas de chute ou d’i mpact de l’outil, vérifiez qu ’il est en bon état avant de poursuivre le travail. Vérifie z que les commandes et les dispositifs de sécurité fonctionnent correctement. En cas de dommage ou de doute, demandez à un centre d’entretien agréé d’examiner et de réparer l’outil.

8. Ne touchez pas le carter d’engrenage. Le carter d’engrenage devient chaud lors du fonctionnement.

9. Reposez-vous pour évit er toute perte de contrôle due à la fatigue. Il est recommandé de faire une pause de 10 à 20 minutes toutes les heures.

10. Lorsque vous vous éloignez de l’outil, même pendant un court instant, retirez toujours la batterie. Ne laissez pas l’outil sans surveillance avec la batterie installée car il pourrait être utilisé par des personnes non autorisées et causer des accidents graves.

11. Si de l’herbe ou des branches sont coincées entre l’accessoire de coupe et le protège-lame, mettez toujours l’outil hors tension et retirez la batterie avant de procéder au nettoyage. Dans le cas contraire, l’accessoire de coupe pourrait tourner involontairement et provoquer des blessures graves.

12. Si l’accessoire de coupe touche des pierres ou des objets durs, mettez immédiatement l’outil hors tension. Puis retirez la batterie et inspectez l’accessoire de coupe.

13. Lors de l’utilisation, vérifiez fréquemment que l’accessoire de coupe ne présente pas de fissures et n’est pas endommagée. Avant l’examen, retirez la batterie et attendez que l’accessoire de coupe s’arrête complètement. Si l’accessoire de coupe est endommagé, remplacez-le immédiatement, même s’il ne s’agit que de fissures superficielles.

14. Ne coupez jamais à une hauteur supérieure aux épaules.

15. Avant de commencer à travailler, attendez après avoir démarré l’outil que l’accessoire de coupe ait atteint une vitesse constante.

16. En cas d’utilisation de lames métalliques, balancez l’outil régulièrement en demi-cercle de droite à gauche, comme si vous utilisiez une faux.

17. Tenez l’outil par ses surfaces de prise isolées uniquement car la lame de coupe risque d’entrer en contact avec des fils cachés. Il est possible que le contact des lames de coupe avec un fil sous tension mette les parties métalliques exposées de l’outil sous tension, risquant ainsi de provoquer un choc électrique chez l’utilisateur.

Accessoires de coupe

1. Utilisez un accessoire de coupe adapté au travail à effectuer. – Les têtes à fil de nylon (têtes de coupe-herbe)

conviennent au taillage du gazon.

– Les lames métalliques sont idéales pour couper les

mauvaises herbes, les herbes hautes, les buissons, les arbustes, les sous-bois, les fourrés et toute végétation similaire.

– N’utilisez jamais d’autres lames, par exemple des

chaînes pivotantes en métal et des lames batteuses. Il pourrait s’ensuivre de graves blessures.

2. Utilisez toujour s le protège-lame de l’accessoire de coupe adapté à l’accessoire de coupe que vous utilisez.

3. Lors de l’utilisation de lames métalliques, évitez les « chocs en retour » et préparez-vous toujours à un choc en retour accidentel. Voir la section « Choc en retour ».

4. Lorsque vous n’utilisez pas l’outil, fixez le protègelame sur la lame. Retirez le protège-lame avant d’utiliser l’outil.

Choc en retour (poussée de lame)

1. Le choc en retour (poussée de lame) est une réacti on soudaine d’une lame de coupe agrippée ou coincée. Lorsque cela se produit, l’outil est projeté fortement sur le côté ou vers l’opérateur et cela peut provoquer des blessures graves.

2. Le choc en retour se produit en particulier lorsque vous appliquez le segment de lame entre 12 heures et 2 heures sur des corps solides, des buissons ou des arbres de 3 cm de diamètre ou plus. (Fig. 2)

3. Pour éviter les chocs en retour : (Fig. 3) – Appliquez le segment entre 8 et 11heures ; – N’appliquez jamais le segment entre 12 heures et

2 heures ;

– N’appliquez jamais le segment entre 11heures et

12 heures et entre 2 heures et 5 heures, sauf si

Page 25

vous avez reçu une bonne formation et êtes expérimenté(e), et ceci à vos propres risques ;

– N’utilisez jamais les lames de coupe à proximité de

surfaces dures, telles que des barrières, des murs, des troncs d’arbres et des pierres ;

– N’utilisez jamais les lames de coupe à la verticale

pour tailler des bordures ou des haies.

Vibrations

1. Les personnes souffrant de troubles circulatoires peuvent subir des blessures au niveau des vaisseaux sanguins ou du système nerveux si elles sont exposées à des vibrat i on s tr o p i m portantes. Les vibrations peuvent entraîner les symptômes suivants aux doigts, aux mains ou aux poignets : engourdissement, picotements, douleur, sensation lancinante, changement de couleur de la peau ou de l’aspect de la peau. Si l’un ou l’autre de ces symptômes apparaît, consultez un médecin !

2. Pour réd uire le risque de « maladie des doigts blancs », gardez vos mains au chaud lors de l’utilisation et entretenez correctement l’outil et les accessoires.

Transport

1. Avant de transporter l’outil, mettez-le hors tension et retirez la batterie. Fixez le protège-lame à la lame de coupe.

2. Lorsque vous tr ansportez l’outil, placez-le en position horizontale en tenant l’arbre.

3. Lorsque vous transportez l’outil dans un véhicule, fixez-le correctement pour éviter qu’il se retourne. Dans le cas contraire, l’outil et les éventuels bagages situés à l’intérieur du véhicule risquent d’être endommagés.

Entretien

1. Faites e ntretenir votre outil par notre centre d’ entretien agréé, en utilisant toujours des pièces de rechange d’origine. Des réparations incorrectes et un mauvais entretien peuvent raccourcir la durée de vie de l’outil et augmenter le risque d’accident.

2. Avant de procéder à l’entretien, à la maintenance ou au nettoyage de l’outil, mettez toujours celui-ci hors tension et retirez la batterie.

3. Portez toujours des gants de protection lorsque vous manipulez la lame de coupe.

4. Débarrassez toujours l’outil de la poussière et de la saleté. Pour ce faire, n’utilisez jamais d’essence, de benzine, de diluant, d’alcool ou de produit similaire. Il pourrait s’ensuivre une décoloration, une déformation ou des fissures des composants en plastique.

5. Après chaque utilisation, serrez l’ensemble des écrous et des vis.

6. N’essayez pas d’effectuer un entretien ou une réparation non décrit(e) dans le manuel d’instructions. Demandez à notre centre d’entretien agréé d’ef fectuer ce type de tâche.

7. Utilisez toujours exclusivement nos pièces de rechange et accessoires d’origine. L’utilisation de pièces ou d’accessoires fournis par un tiers pou r rait entraîner la panne de l’outil, des dégâts matériels et/ ou des blessures corporelles.

8. Demandez régulièrement à notre centre d’entretien agréé d’examiner et d’effectuer l’entretien de l’outil.

Entreposage

1. Avant d’entreposer l’outil, procédez au nettoyage et à l’entretien complets. Retirez la batterie. Fixez le protège-lame sur la lame de coupe.

2. Rangez l’outil dans un endroit sec et en hauteur ou sous verrou, hors de portée des enfants.

3. N’appuyez p as l’ outil contre un support, te l qu’ un mur. Il risquerait de tomber subitement et de p rovoquer des blessures.

Premiers secours

1. Ayez toujours une mallette de premier secours à proximité. Remplacez immédiatement tout article pris dans la mallette de premier secours.

2. Lorsque vous demandez de l’aide, fournissez les renseignements suivants : – Lieu de l’accident – Ce qui s’est passé – Nombre de personnes blessées – Type de blessure –Votre nom

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT :

NE vous laissez PAS tromper (au fil d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent l’outil. Une UTILISATION INCORRECTE de l’outil ou le nonrespect des consignes de sécurité indiquées dans ce manuel d’instructions peuvent causer des blessures graves.

CONSIGNES DE SÉCURITÉ IMPORTANTES

ENC007-9

POUR LA BATTERIE

1. Avant d’utiliser la batterie, veuillez lire toutes les instructions et tous les avertissements inscrits sur (1) le chargeur, (2) la batterie et (3) l’appareil alimenté par la batterie.

2. Ne démontez pas la batterie.

3. Cessez immédiatement d’utiliser l’outil si le temps

de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d’explosion.

4. Si l’électrolyte pénètre dans vos yeux, rincez-les à l’eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.

5. Évitez de court-circuiter la batterie : (1) Ne touchez les bornes avec aucun matériau

conducteur.

(2) Évitez de ranger la batterie dans un

contenant où se trouvent d’autres objets métalliques tels que des clous, pièces de monnaie, etc.

(3) N’exposez pas la batterie à l’eau ou à la pluie.

Page 26

Un court-circuit de la batterie risque de provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne.

6. Ne rangez pas l’outil ou la batterie dans des

endroits où la température risque d’atteindre ou de dépasser 50 °C (122 °F).

7. Ne jetez pas la batterie au feu même si elle est

sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.

8. Veillez à ne pas laisser tomber ou heurter la

batterie.

9. N’utilisez pas de batterie endommagée.

10. Respectez les réglementations locales relatives à

la mise au rebut des batteries.

CONSERVEZ CES INSTRUCTIONS.

Conseils pour assurer la durée de vie optimale de la batterie

1. Rechargez la batterie avant qu’elle ne soit

complètement épuisée. Arrêtez toujours l’outil et rechargez la batterie quand vous constatez que la puissance de l’outil diminue.

2. Ne rechargez jamais une batterie complètement

chargée. La surcharge réduit la durée de service de la batterie.

3. Chargez la batterie alors que la température de la

pièce se trouve entre 10 °C et 40 °C (50 °F et 104 °F). Si une batterie est chaude, laissez-la refroidir avant de la charger.

4. Chargez la batterie si vous ne l’avez pas utilisée

pendant une longue période (plus de six mois).

Description des pièces (Fig. 4)

DESCRIPTION DU FONCTIONNEMENT

AVERTISSEMENT :

• Assurez-vous toujours que l’outil est hors tension

et la batterie déposée avant d’effectuer des réglages ou de vérifier le fonctionnement de l’outil.

Si vous ne mettez pas l’outil hors tension et ne retirez pas la batterie, vous risquez de vous blesser grièvement en cas de démarrage accidentel.

Installation et retrait de la batterie (Fig. 5)

ATTENTION :

• Mettez toujours l’outil hors tension avant d’installer ou de déposer la batterie.

• Tenez fermement l’outil et la batterie lors de l’installation ou du retrait de la batterie. Si vous ne tenez pas fermement l’outil et la batterie, i ls risquent de glisser et de s’abîmer ou de vous blesser.

Pour retirer la batterie, faites glisser le bouton à l’avant de la batterie et sortez la bat t e rie. Pour installer la batterie, alignez sa languette sur la rainure qui se trouve à l’intérieur du boîtier, puis glissez la

batterie pour la mettre en place. Insérez-la bien à fond, jusqu’à ce qu’elle se verrouille en émettant un léger déclic. Si vous pouvez voir le voyant rouge sur la face supérieure du bouton, la batterie n’est pas parfaitemen t verrouillée.

ATTENTION :

• Installez toujours la batterie à fond, de sorte que le voyant rouge ne soit plus visible. Sinon, elle risque de tomber accidentellement de l’outil et de vous blesser ou de blesser une personne située près de vous.

• Ne forcez pas pour installer la batterie . Si l a batterie ne glisse pas aisément, c’est qu’elle n’est pas insérée correctement.

REMARQUE :

• L’outil ne peut pas fonctionner avec une seule batterie.

Système de protection de l’outil/la batterie

L’outil est équipé d’un système de protection de l’outil/la batterie. Ce système coupe automatiquement l’alimentation en électricité vers le moteur afin de prolonger la durée de vie de l’outil et de la batterie. L’outil s’arrête auto matiquement pendant le fonctionnement lorsqu’il ou la batterie se trouvent dans l’une des situations suivantes : Dans certains cas, les voyants s’allument.

Protection contre les surcharges

Si l’outil est utilisé de telle sorte qu’il entraîne une augmentation anormalement élevée de la demande de courant, il s’arrête automatiquement et les voyants de batterie clignotent. Dans ce cas, mettez l’outil hors tension et arrêtez l’application ayant provoqué la surcharge de l’outil. Mettez ensuite l’outil sous tension pour le redémarrer.

Protection contre les surchauffes de l’outil (Fig. 6)

Lorsque l’outil est en surchauffe, il s’arrête automatiquement et le voyant d’alimentation clignote pendant 60 secondes environ. Dans ce cas, laissez l’outil refroidir avant de le remettre sous tension.

Protection contre les surchauffes de la batterie

Si la batterie est en surchauffe, l’outil s’arrête automatiquement et les voyants de batterie s’allument. L’outil ne démarre p as, même si vous appuyez sur la gâchette. Dans ce cas, laissez la batterie refroidir avant de remettre l’outil sous tension.

REMARQUE :

La protection contre les surchauffes de la batterie fonctionne uniquement avec une batterie comportant un symbole d’étoile. (Fig. 7)

Protection contre les décharges accélérées

Lorsque l’autonomie de la batterie devient faible, l’outil s’arrête automatiquement. Si le produit ne fonctionne pas, même lorsque vous actionnez les interrupteurs, retirez les batteries de l’outil et rechargez-les.

Indication de l’autonomie restante de la batterie

(uniquement pour les batteries dont le numéro de modèle se termine par la lettre «B ».) (Fig. 8)

Page 27

Appuyez sur le bouton de vérification pour indiquer l’autonomie restante de la batterie. Les voyants s’allument alors pendant quelques secondes.

Voyants

Autonomie

restante

Allumé Éteint Clignotant

75 % à 100 %

Indications anormales pendant l’utilisation

Voyant de batterie

État: allumé : éteint

Batterie 1 Batterie 2

Il est possible que l’outil ait subi un dysfonctionnement.

50 % à 75 %

25 % à 50 %

0% à 25%

Recharger la

batterie.

Il est possible que

la batterie ait mal

fonctionné.

015658

REMARQUE :

• Selon les conditions d’utilisation et la température ambiante, les indications peuvent différer légèrement de l’autonomie réelle restante.

Indication d’autonomie restante de la batterie

(varie selon les pays) (Fig. 9) Appuyez sur le bouton de vérification pour que les voyants de batterie affichent l’autonomie restante de la batterie. Chaque voyant de batterie correspond à une batterie.

Indication d’autonomie restante de la batterie

Voyants de batterie

(Batterie 1 ou batter ie 2)

: allumé : éteint : clignotant

Autonomie

restante

50% à 100%

20% à 50%

0% à 20%

014809

Recharger la batterie

Il est possible que l’outil ait subi un dysfonctionnement.

Si la batterie comporte un symbole d’étoile, la fonction de protection a été activée (surchauffe).

La capacité restante est faible, rechargez la batterie.

L’outil a détecté une tension anormalement élevée. Remplacez la batterie.

014811

Les voyants présentent différents états à l’aide de l’indication d’autonomie restante de la batterie.

Fonctionnement de l’interrupteur

AVERTISSEMENT :

• Avant d’insérer la batterie dans l’outil, vérifiez

toujours que la gâchette fonctionne bien et revient en position d’arrêt lorsqu’elle est relâchée. Ne forcez pas en appuyant sur la gâchette sans avoir d’abord tourné le levier de sécurité. Vous risqueriez de casser la gâchette. Si vous faites

fonctionner un outil dont l’interrupteur est défectueux, vous risquez d’en perdre le contrôle et de vous blesser

grièvement. Appuyez sur le bouton d’alimentation sur le boîtier afin que l’outil soit mis sous tension et que le voyant d’alimentation s’allume. (Fig. 6)

Pour le modèle DUR361U (Fig. 10) Pour le modèle DUR362L (Fig. 11)

L’outil est équipé d’un levier de sécurité pour prévenir la pression accidentelle sur la gâchette. Pour démarrer l’outil, tournez le levier de sécurité, puis appuyez sur la gâchette. Pour l’arrêter, relâchez la gâchette.

REMARQUE :

• Si l’outil ne fonctionne pas pendant une minute alors

que le bouton d’alimentation est enfoncé, il est

automatiquement mis hors tension.

Page 28

Inverseur pour le retrait des débris

AVERTISSEMENT :

• Veillez toujours à ce que l’outil soit hors tension et

la batterie déposée avant de retirer les mauvaises herbes et débris qui n’ont pas pu être retirés en mode inversé. Si vous ne mettez pas l’outil hors

tension et ne retirez pas la batterie, vous risquez de vous blesser grièvement en cas de démarrage accidentel.

Pour le modèle DUR361U (Fig. 12) Pour le modèle DUR362L (Fig. 13)

Cet outil dispose d’un inverseur qui permet de changer le sens de rotation afin de retirer les mauvaises herbes et les débris coincés dans l’outil. Pour faire fonctionner l’o util normalement, l’interrupteur doit être basculé sur la position A. Pour retirer les mauvaises herbes et débris coincés dans la tête de rotation, vous pouvez inverser l’outil en basculant l’interrupteur sur la position B. En position inversée, l’outil ne fonctionne que brièvement avant de s’éteindre automatiquement.

NOTE :

• Vérifiez toujours le sens de rotation avant de mettre l’outil en marche.

• N’actionnez l’inverseur qu’une fois l’outil complètement arrêté. Si vous changez le sens de rotation de l’outil avant l’arrêt de celui-ci, vous risquez de l’endommager.

Molette de réglage de la vitesse (Fig. 14)

La vitesse de l’outil peut être réglée en tournant la molett e de réglage. Tournez la molette de réglage de la vitesse dans le sens des aiguilles d’une montre pour augmenter la vitesse, et en sens inverse pour la réduire.

Tête à fils de nylon (accessoire en option pour un produit fourni avec une lame de coupe)

Tête à fils de nylon NOTE :

• Ne tentez pas de procéder à l’alimentation semiautomatique par frappe au sol lorsque l’outil fonctionne à un régime élevé. L’alimentation semi-automatique par frappe au sol à un régime élevé peut endommager la tête à fils de nylon.

• L’alimentation semi-automatique par frappe au sol ne fonctionnera pas correctement si la tête ne tourne pa s.

(Fig. 15)

La tête à fils de nylon est une tête de coupe-herbe double équipée d’un mécanisme d’alimentation semiautomatique par frappe au sol. Pour faire sortir le fil de nylon, la tête à fils de nylon doit être frappée contre le sol tout en tournant à bas régime.

REMARQUE :

Si le fil de nylon ne sort pas lorsque vous frappez la tête, rembobinez/remplacez le fil en suivant les procédures décrites dans la section « Entretien ».

MONTAGE

AVERTISSEMENT :

• Assurez-vous toujours que l’outil est hors tension

et la batterie retirée avant d’effectuer toute intervention sur l’outil. Si vous ne mettez pas l’outil

hors tension et ne retirez pas la batterie, vous risquez de vous blesser grièvement en cas de démarrage accidentel.

• Ne démarrez jamais l’outil s’il n’est pas parfaitement assemblé. Si vous le faites fonctionner alors qu’il n’est pas parfaitement assemblé, vous risquez de vous blesser grièvement en cas de démarrage accidentel.

Installation du guidon

Pour le modèle DUR361U (Fig. 16)

Insérez l’arbre du guidon dans la poignée comme illustré. Alignez l’orifice de la vis de la poignée sur celui d e l’arbre. Serrez à fond la vis. Placez l’écran et la poignée sur le tuyau de l’arbre avec quatre vis. Assurez-vous que la douille d’écartement du tuyau de l’arbre se trouve entre l’ensemble poignée/écran et le crochet de suspension. Placez le guidon entre le dispositif de serrage du guidon et le support du guidon. Réglez le guidon selon un angle permettant une position de travail confortable, puis serrez fermement le bou ton à la main. (Fig. 17)

Pour le modèle DUR362L (Fig. 18)

Installez la poignée sur le tuyau de l’arbre et serrez-la avec deux boulons hexagonaux. Assurez-vous que la douille d’écartement du tuyau de l’arbre se trouve entre l’ensemble de la poignée et l’autre poignée. Ne retirez pa s la douille d’écartement et ne la comprimez pas.

Installation du protège-lame

AVERTISSEMENT :

• N’utilisez jamais l’outil si le protège-lame illustré n’est pas en place. Dans le cas contraire, il y a risque

de blessure corporelle grave.

Pour la lame de coupe (uniquement pour le modèle DUR361U) (Fig. 19)

Installez la partie saillante du collier de protection sur le carter d’engrenage jusqu’à ce qu’elle soit alignée avec l’étiquette située sur le tuyau. Fixez le dispositif de protection au collier de protection avec les deux boulons, puis serrez ces derniers de manière égale à l’aide de la clé hexagonale. (Fig. 20)

Pour la tête à fils de nylon

Pour DUR362L (Fig. 21) Alignez les parties saillantes sur l’accessoire de protection avec les rainures du dispositif de protection. Alignez les parties saillantes sur l’accessoire du support de protection avec la rainure du support de protection.

(Fig. 22)

Après avoir fixé le dispositif de protection et le support de protection, serrez fermement les boulons hexagonaux.

(Fig. 23)

Pour DUR361U (accessoire en option)

Page 29

Déposez les boulons hexagonaux à l’aide de la clé hexagonale. Déposez ensuite le collier de protection et le dispositif de protection. (Fig. 24) Installez l’accessoire de protection et l’accessoire du support de protection sur le carter d’engrenage. Pour installer le dispositif de protection pour la tête à fils de nylon, suivez la méthode d’installation décrite précédemment. (Fig. 25)

Installation du protège-fil

ATTENTION :

• Avant de régler le protège-fil, attendez que la tête de coupe soit immobile. Ne réglez pas le protège-fil avec votre pied.

Pour réduire le risque d’endommagement des objets situés face à la tête de coupe, insérez le protège-fil de sorte qu’il contrôle la plage de coupe de la ligne de coupe.

(Fig. 26)

Étirez légèrement le protège-fil vers l’extérieur, puis insérez-le dans les orifices du dispositif de protection.

(Fig. 27) REMARQUE :

• N’étirez pas trop le protège-fil vers l’extérieur . Il pourr ait se casser.

Lorsque vous n’utilisez pas le protège-fil, soulevez-le en position de ralenti. (Fig. 28)

Installation de la tête à fils de nylon

ATTENTION :

• Si, en cours de fonctionnement, la tête à fils de nylon heurte accidentellement une pierre ou un objet dur, arrêtez et examinez le coupe-herbe pour vérifier s’il a subi des dommages. Si la tête à fils de nylon est endommagée, vous devez la remplacer immédiatement. Vous risquez de vo us blesser si vous

utilisez une tête à fils de nylon endommagée.

NOTE :

• Assurez-vous d’utiliser une tête à fils de nylon Makita d’origine.

Retournez l’outil pour pouvoir remplacer facilement la tête à fils de nylon. Insérez la clé hexagonale dans l’orifice du couvercle de protection et faites tourner la rondelle de réception jusqu’à ce qu’elle soit bloquée avec la clé hexagonale. Montez la tête à fils de nylon directement sur la broche filetée et serrez-la en la tournant dans le sens inverse des aiguilles d’une montre. Retirez la clé hexagonale. Pour retirer la tête à fils de nylon, tournez-la dans le sens des aiguilles d’une montre tout en tenant la rondelle de réception avec la clé hexagonale. (Fig. 29)

Installation de la lame de coupe (selon les pays)

AVERTISSEMENT :

• Le diamètre extérieur de la lame de coupe doit être de 230 mm. N’utilisez jamais une lame dont le un

diamètre extérieur est supérieur à 230 mm.

ATTENTION :

• La lame de coupe doit être bien aiguisée, sans fissures ou cassures. Affûtez ou remplacez la lame de coupe toutes les trois heures de fonctionnement.

• Portez toujours des gants lorsque vous maniez la lame de coupe.

• Fixez toujours le protecteur de lame lorsque vous n’utilisez pas l’outil ou lorsque vous le transportez.

• L’écrou de fixation de la lame de coupe (avec la rondelle à ressort) s’use au fil du temps. S’il apparaît de l’usure ou des déformations sur la rondelle à ressort, remplacez l’écrou. Demandez à votre centre de service agréé le plus proche de le commander.

NOTE :

• Veillez à utiliser une lame de coupe Makita d’origine.

Retournez l’outil pour pouvoir remplacer facilement la lame de coupe. Pour démonter la lame de coupe, insérez la clé hexagonale dans l’orifice situé sur le couvercle de protection et le carter d’engrenage. Faites tourner la rondelle de réception avec la clé hexagonale jusqu’à ce qu’elle ne bouge plus. Desserrez l’écrou hexagonal (f ile té vers la gauche) avec la clé à douille et retirez l’écrou, la rondelle de serrage et la clé hexagonale. (Fig. 30) Montez la lame de coupe sur l’arbre, de sorte que le guide de la rondelle de réception s’insère dans l’orifice du mandrin de la lame de coupe. Installez la rondelle de serrage et fixez la lame de coupe avec l’écrou hexagonal selon un couple de serrage de 13 à 23 Nm, tout en maintenant la rondelle de réception avec la clé hexagonale. (Fig. 31) Assurez-vous que le côté gauche de la lame est en haut.

(Fig. 32)

Rangement de la clé hexagonale (Fig. 33)

Lorsque vous n’utilisez pas la clé hexagonale, rangez-la comme illustré sur la figure pour éviter de la perdre.

FONCTIONNEMENT

Manipulation correcte de l’outil (DUR361U)

Placement correct

AVERTISSEMENT :

• Placez toujours l’outil à votre droite, de sorte que l’arbre du guidon de gauche soit toujours devant vous. Un positionnement correct de l’outil permet un

contrôle maximal et réduit le risque de blessures corporelles graves résultant d’un choc en retour.

Placez la bandoulière comme illustré sur la figure et tenez fermement l’outil sur votre droite, de sorte que l’arbre du guidon de gauche soit toujours devant vous. (Fig. 34)

Fixation de la bandoulière (Fig. 35)

Placez la bandoulière sur votre dos et bouclez-la jusqu’à ce que vous entendiez un déclic. Assurez-vous qu’elle ne puisse pas se détacher lorsque vous tirez dessus. Accrochez l’outil comme illustré.

AVERTISSEMENT :

• Veillez à bien conserver le contrôle de l’outil à ce stade. Ne laissez pas l’outil être dévié vers vous ou vers quelqu’un situé à proximité du lieu d’utilisation. Il pourrait en résulter de graves

blessures.

Page 30

Réglage de la position du crochet de suspension et de la bandoulière

Lors du remplacement de la batterie par une autre batterie ou d’accessoires par d’autres accessoires, l’équilibre de l’outil peut être modifié. Dans ce cas, réglez la position du crochet de suspension et la longueur de la bandoulière comme suit. Pour modifier la position du crochet de suspension, desserrez la vis de fixation située sur le crochet de suspension à l’aide de la clé fournie, puis déplacez le crochet de suspension et le coussinet de butée. Le coussinet peut être déplacé aisément par torsion. Ajustez la position du crochet de suspension et la longueur de la bandoulière, de telle sorte que : (Fig. 36) – le crochet de suspension se trouve à une hauteur de

750 mm au moins du sol,

– l’outil de coupe se trouve à une hauteur de 100 mm à

300 mm du sol et

– la partie non protégée de l’outil de coupe est éloignée

horizontalement de 750 mm au moins du crochet de

suspension. Après avoir réglé la position du crochet de suspension, serrez à fond la vis avec la clé.

Manipulation correcte de l’outil (DUR362L)

Placement correct

AVERTISSEMENT :

• Placez toujours l’outil à votre droite, de sorte que

l’écran se trouve toujours devant vous. Un

positionnement correct de l’outil permet un contrôle

maximal et réduit le risque de blessures corporelles

graves résultant d’un choc en retour. Comme illustré sur la figure, placez la bandoulière sur votre épaule gauche en faisant passer votre tête et votre bras droit à travers et maintenez l’outil sur votre droite tout en conservant toujours l’écran devant vous. (Fig. 37)

Fixation de la bandoulière (Fig. 38)

Une fois la bandoulière en place, vous pouvez la fixer à l’outil grâce aux boucles situées sur le crochet de l’outil et la bandoulière. Veillez à ce que les boucles s’encliquettent à fond.

Retrait (Fig. 39)

La boucle est équipée d’un dispositif de dégagement rapide qui peut être utilisé par simple pression sur les côtés et la boucle.

AVERTISSEMENT :

• Veillez à conserver le contrôle de l’outil à tout

moment. Ne laissez pas l’outil être dévié vers vous

ou vers quelqu’un situé à proximité du lieu

d’utilisation. Si vous perdez le contrôle de l’outil,

vous-même ainsi que les éventuels spectateurs

risquez d’être blessés grièvement.

ENTRETIEN

AVERTISSEMENT :

• Assurez-vous toujours que l’outil est hors tension

et la batterie retirée avant d’effectuer toute

opération d’inspection ou d’entretien sur l’outil. Si

vous ne mettez pas l’outil hors tension et ne retirez pas

la batterie, vous risquez de vous blesser grièvement en cas de démarrage accidentel.

NOTE :

N’utilisez jamais d’essence, de benzine, de diluant, d’alcool ou de produit similaire. Ces produits risquent de provoquer des décolorations, des déformations ou des fissures.

Graissage du carter d’engrenage (Fig. 40)

Graissez (avec de la graisse Shell Alvania 2 ou équivalent) le carter d’engrenage. Retirez le boulon hexagonal et appliquez de la graisse à travers l’orifice de graisse toutes les 30 heures d’utilisation. (Vous pouvez acheter de la graisse Makita d’origine chez votre revendeur Makita.)

Remplacement du fil de nylon

AVERTISSEMENT :

• Assurez-vous que le couvercle de la tête à fils de

nylon est correctement fixé au boîtier, comme décrit ci-dessous. Si le couvercle n’est pas

correctement fixé, la tête à fils de nylon risque de se

détacher, entraî nant de graves blessures. Retirez le couvercle du boîtier, en appuyant sur les deux taquets situés dans la fente opposée au boîtier. (Fig. 41) Coupez un fil de nylon de 3 à 6 m. Pliez la ligne de coupe en deux, de sorte que l’une des deux parties soit 80 à 100 mm plus longue que l’autre. (Fig. 42) Insérez le milieu du nouveau fil de nylon dans l’entaille située au centre de la bobine entre les 2 canaux destinés au fil de nylon. Enroulez bien les deux extrémités sur la bobine dans le sens indiqué sur la tête pour le sens de gaucher indiqué par LH. (Fig. 43) Enroulez tout le fil sauf environ 100 mm, en laissant les extrémités temporairement accrochées à travers une entaille sur le côté de la bobine. (Fig. 44) Montez la bobine sur le couvercle, de sorte que les rainures et les parties saillantes sur la bobine correspondent à celles du couvercle. Ensuite, décrochez les extrémités du fil de leur emplacement temporaire et glissez les fils à travers les œillets pour les faire sortir du couvercle. (Fig. 45) Alignez la partie saillante sur le dessous du couvercle avec les fentes des œillets. Poussez ensuite fermement le couvercle pour qu’il s’enclenche dans le boîtier. Assurezvous que les taquets se déploient bien sur le couvercle.

(Fig. 46)

Pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les réparations ainsi que tout autre travail d’entretien ou de réglage doivent être effectués dans un centre d’entretien Makita agréé, exclusivement avec des pièces de rechange Makita.

DÉPANNAGE

Avant de solliciter des rép arations, eff ectuez d’abord votre propre inspection. S i v o u s re ncontrez un problème no n recensé dans ce manuel, n’essayez pas de démonter l’outil. Demandez plutôt de l’aide à un centre de service Makita agréé et utilisez exclusivement des pièces de rechange Makita.

Page 31

État du dysfonctionnement Cause Mesure

Les batteries ne sont pas installées. Installez les batteries.

Le moteur ne tourne pas.

Le moteur s’arrête après une brève utilisation.

Il n’atteint pas le régime maximal.

L’outil de coupe ne tourne pas : arrêtez immédiatement l’appareil !

Vibrations anormales : arrêtez immédiatement l’appareil !

Impossible d’arrêter l’outil de coupe et le moteur : retirez immédiatement la batterie !

014837

Problème de batterie (sous tension) Le système d’entraînement ne

fonctionne pas correctement. La rotation est inversée. Changez le sens de rotation avec l’inverseur. Le niveau de chargement de la

batterie est faible. Surchauffe. Cesser d’utiliser l’outil pour le laisser refroidir. La batterie est mal montée. Montez la batterie comme décrit dans ce manuel.

Le niveau de la batterie chute. Le système d’entraînement ne

fonctionne pas correctement. Un corps étranger tel qu’une branche

est coincé entre le protège-lame et la tête à fil de nylon.

L’écrou de fixation de la lame de coupe est desserré.

La lame de coupe est courbée. Remplacez-la. Le système d’entraînement ne

fonctionne pas correctement. Une extrémité du fil de nylon est

cassée. La lame de coupe est courbée,

fissurée ou usée. L’écrou de fixation de la lame de

coupe est desserré. La lame de coupe est mal fixée. Le système d’entraînement ne

fonctionne pas correctement.

Dysfonctionnement électrique ou électronique.

ACCESSOIRES FOURNIS EN OPTION

ATTENTION :

• Ces accessoires ou pièces complémentaires sont recommandés pour être utilisés avec l’outil Makita spécifié dans ce mode d’emploi. L’utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N’utilisez les accessoires ou pièces qu’aux fins auxquelles ils ont été conçus.

Pour obtenir plus de détails sur ces accessoires, contactez votre Centre de service local Makita.

• Lame de coupe

• Tête à fils de nylon

• Fil de nylon (ligne de coupe)

• Batterie et chargeur Makita d’origine

Rechargez la batterie. Si cela ne sert à rien, remplacer la batterie.

Faites réparer l’appareil par le centre de service agréé le plus proche.

Rechargez la batterie. Si cela ne sert à rien, remplacer la batterie.

Faites réparer l’appareil par le centre de service agréé le plus proche.

Retirez le corps étranger .

Serrez correctement l’écrou selon les consignes de ce guide.

Faites réparer l’appareil par le centre de service agréé le plus proche.

Frappez la tête à fils de nylon sur le sol pendant le fonctionnement de l’outil pour enrouler le fil.

Remplacez-la.

Serrez correctement l’écrou selon les consignes de ce guide.

Faites réparer l’appareil par le centre de service agréé le plus proche.

Retirez la batterie et faites réparer l’appareil par votre centre de service agréé le plus proche.

REMARQUE :

• Certains éléments de la liste peuvent être inclus en t ant qu’accessoires standard dans le coffret de l’outil envoyé. Ils peuvent varier suivant les pays.

Page 32

DEUTSCH (Originalanweisungen)

Erklärung der Gesamtdarstellung

1. Akkublock

2. Drehzahl-Stellrad

3. Einschalter

4. Aufhänger (Aufhängungspunkt)

5. Ein/Aus-Schalter

6. Entriegelungsknopf/-hebel

7. Griff

8. Schutzabdeckung

9. Getriebegehäuse

10. Schneidwerkzeug

11. Schultergurt

12. Schutzbügel

13. Rote Markierung

14. Knopf

15. Einschalt-Anzeige

16. Sternmarkierung

17. Anzeigenlampen

18. Akkuprüftaste

19. Akkuanzeige

20. Entriegelungsknopf

21. Entriegelungshebel

22. Drehrichtungsumschalter

23. Position A gedrückt für Normalbetrieb

24. Position B gedrückt zum Entfernen von Unkraut und Abfällen

25. Effektivster Schneidbereich

26. Griff

27. Schraube

28. Griffklemme

29. Sechskantschraube

30. Abdeckung

31. Klemmen

32. Schneidwerkzeugseite

33. Distanzstück

34. Aufkleber

SPEZIFIKATIONEN

Modell DUR361U

Grifftyp Doppelhandgriff

Leerlaufdrehzahl 3.500 bis 7.300 min

Gesamtlänge 1.816 mm

Zu verwendendes Schneidwerkzeug Schneidklinge

Durchmesser der Schneidklinge 230 mm

Nennspannung 36 V Gleichspannung

Nettogewicht 5,4 kg 5,9 kg

Standard-Akkublock BL1815N/BL1820/1820B

35. Sechskantschrauben

36. Schutzabdeckungsklemmung

37. Vorsprung

38. Nut

39. Innensechskantschlüssel

40. Schutzabdeckungshalterung

41. Schutzabdeckungsaufsatz

42. Löcher

43. Nylon-Schneidkopf

44. Aufnahmescheibe

45. Sechskantmutter

46. Klemmscheibe

47. Schneidklinge

48. Steckschlüssel

49. Gurtschloss

50. Haken

51. Aufhänger

52. 80 bis 100 mm

-1

BL1830/BL1840/BL1840B/BL1850/

BL1850B

Modell DUR362L

Grifftyp Bügelgriff

Leerlaufdrehzahl 3.500 bis 6.600 min

-1

Gesamtlänge 1.840 mm

Zu verwendendes Schneidwerkzeug Nylon-Schneidkopf

Schneiddurchmesser mit Nylon-Schneidkopf 300 mm

Nennspannung 36 V Gleichspannung

Nettogewicht 5,1 kg 5,6 kg

Standard-Akkublock BL1815N/BL1820/1820B

BL1830/BL1840/BL1840B/BL1850/

BL1850B

• Aufgrund unserer beständigen Forschungen und Weiterentwicklung en sind Änderungen an den hier angegebenen Technischen Daten ohne V orankündigung vorbehalten.

• Die Technischen Daten und der Akkublock können in den einzelnen Ländern Abweichungen aufweisen.

• Gewicht, mit Akkublock, ermittelt gemäß EPTA-Verfahren 01/2003

Schallpegel

Modell L

Durchschnittlicher

Schalldruckpegel

(dB (A))

Abweichung K

(dB (A))

DUR361U 82 1,7 94 1,7

Durchschnittlicher

Schallleistungspegel

(dB (A))

Abweichung K

(dB (A))

Zutreffende Norm

2000/14/EG

DUR362L 80 1,3 95 1,3

• Auch wenn der oben angegebene Schalldruckpegel 80 dB (A) oder weniger beträgt, kann der Pegel beim Arbeiten 80 dB (A) übersteigen. Tragen Sie Gehörschutz.

Page 33

Schwingung Linke Hand Rechte Hand Zutreffende Norm

15m(50FT)

Cd Ni-MH Li-ion

Modell a

(m/s2)

Abweichung K

)

(m/s

(m/s2)

Abweichung K

)

(m/s DUR361U 2,5 1,5 2,5 1,5 DUR362L 2,5 1,5 2,5 1,5

• Der hier angegebene Wert für die erzeugten

ENG901-1

Schwingungen wurde gemäß dem genormten Testverfahren ermittelt und kann als Vergleich zu anderen Werkzeugen herangezogen werden.

• Der angegebene Wert für die erzeugten Schwingungen ist außerdem für eine vorbeugende Bewertung der Belastung zu verwenden.

WARNUNG:

• Die Schwingungsbelastung kann bei tatsächlichem Gebrauch des Elektrowerkzeugs in Abhängigkeit von der Handhabung des Elektrowerkzeugs von dem hier aufgeführten Wert abweichen.

• Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen beruhen (beziehen Sie alle Bestandteile des Arbeitsablaufs ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschaltet ist oder ohne Last läuft).

Für Modell DUR361U Verwendete Symbole

END116-1

Im Folgenden eine Darstellung der im Zusammenhang mit diesem Gerät verwendeten Symbole. Machen S ie sich vor der Benutzung des Geräts unbedingt mit diesen Symbolen vertraut.

....................... Besondere Aufmerksamk eit

erforderlich.

............Lesen Sie die Betriebsanleitung.

...................... Gefahr. Achten Sie auf

umherfliegende Gegenstände.

...................... Der Abstand zwischen Werkzeug und

umstehenden Personen muss mindestens 15 m betragen.

...............Halten Sie umstehende Personen

fern.

..............Halten Sie einen Abstand vom

mindestens 15 m ein.

..................... Vermeiden Sie einen Rückschlag.

Nur für europäische Länder EG-Konformitätserklärung Makita erklärt, dass die nachfolgende(n) Maschine(n):

den folgenden Richtlinien der Europäischen Union genügt/genügen:

Sie werden gemäß den folgenden Standards oder Normen gefertigt:

Die technischen Unterlagen gemäß 2006/42/EG sind erhältlich von:

Das Verfahren zur Konformitätsbewertung gemäß Richtlinie 2000/14/EG erfolgte in Übereinstimmung mit Anhang V. Gemessener Schallleistungspegel: 94 dB (A) Garantierter Schallleistungspegel: 96 dB (A)

.............Maximal zulässige

Werkzeugdrehzahl.

................Nur für EU-Länder

Entsorgen Sie Elektrowerkzeuge, Batterien und Akkus nicht über den Hausmüll! Gemäß der Europäischen Richtlinie über Elektro- und ElektronikAltgeräte und über Batterien und Akkumulatoren sowie Altbatterien und Altakkumulatoren und ihrer Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge sowie Altbatterien und Altakkumulatoren getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Bezeichnung der Maschine(n): Akku-Rasentrimmer Nummer/Typ des Modells: DUR361U Spezifikationen: siehe Tabelle „SPEZIFIKATIONEN“.

2000/14/EG, 2006/42/EG

EN/ISO11806

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

31. 12. 2013

...................... Tragen Sie stets Schutzhelm,

Schutzbrille und Gehörschutz.

...................... Tragen Sie Schutzhandschuhe.

...................... Tragen Sie festes Schuhwerk mit

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Yasushi Fukaya

Direktor

rutschfester Sohle. Empfohlen werden Sicherheitsschuhe mit Stahlkappen.

...................... Setzen Sie das Werkzeug keiner

Feuchtigkeit aus.

EN786

ENH021-8

Page 34

Für Modell DUR362L

15m(50FT)

Cd Ni-MH Li-ion

Symbole

Im Folgenden eine Darstellung der im Zusammenhang mit diesem Gerät verwendeten Symbole. Machen S ie sich vor der Benutzung des Geräts unbedingt mit diesen Symbolen vertraut.

....................... Besondere Aufmerksamk eit

erforderlich.

............Lesen Sie die Betriebsanleitung.

...................... Gefahr. Achten Sie auf

umherfliegende Gegenstände.

...................... Der Abstand zwischen Werkzeug und

Umstehenden muss mindestens 15 m betragen.

............... Halten Sie Umstehende fern.

..............Halten Sie einen Abstand vom

mindestens 15 m ein.

...................... Tragen Sie stets Schutzhelm,

Schutzbrille und Gehörschutz.

...................... Tragen Sie Schutzhandschuhe.

...................... Tragen Sie festes Schuhwerk mit

rutschfester Sohle. Empfohlen werden Sicherheitsschuhe mit Stahlkappen.

...................... Setzen Sie das Werkzeug keiner

Feuchtigkeit aus.

...................... Maximal zulässige

Werkzeugdrehzahl.

...............Verwenden Sie niemals eine

Metallklinge!

............... Nur für EU-Länder

Nur für europäische Länder EG-Konformitätserklärung Makita erklärt, dass die nachfolgende(n) Maschine(n):

Bezeichnung der Maschine(n): Akku-Rasentrimmer Nummer/Typ des Modells: DUR362L Spezifikationen: siehe Tabelle „SPEZIFIKATIONEN“.

END020-3

ENH040-4

den folgenden Richtlinien der Europäischen Union genügt/genügen:

2000/14/EG, 2006/42/EG Sie werden gemäß den folgenden Standards oder Normen gefertigt:

EN60335 Die technischen Unterlagen gemäß 2006/42/EG sind erhältlich von:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien Das Verfahren zur Konformitätsbewertung gemäß

Richtlinie 2000/14/EG erfolgte in Übereinstimmung mit Anhang IV. Benannte Stelle:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nürnberg, Deutschland

Kennnummer der benannten Stelle 0197

Gemessener Schallleistungspegel: 95 dB (A)

Garantierter Schallleistungspegel: 96 dB (A )

31. 12. 2013

Yasushi Fukaya

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Direktor

WICHTIGE SICHERHEITSHINWEISE

WARNUNG! Lesen Sie alle Sicherheitswarnungen

und -anweisungen aufmerksam durch. Wenn die

aufgeführten Warnhinweise und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder die Gefahr schwerer Verletzungen.

GEB068-6

Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen gut auf.

Verwendungszweck

1. Der Akku-Rasentrimmer/-Freischneider ist

ausschließlich zum Schneiden von Gras, Unkraut, Büschen und Gestrüpp bestimmt. Das Werkzeug darf nicht für andere Zwecke verwendet werden, beispielsweise zum Kanten- oder Heckenschneiden, da dies zu Verletzungen führen kann.

Allgemeine Sicherheitshinweise

1. Der Betr ieb dieses Werkzeugs ist Per sonen verboten ,

die nicht mit diesen Anleitungen vert raut sind und/oder die (einschließlich Kindern) über nur eingeschränkte physische, sensorische oder mentale Fähigkeiten verfügen und keine Erfahrungen und/oder Kenntn isse für den Einsatz dieses Werkzeugs besitzen. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit diesem Werkzeug spielen.

2. Lesen Sie sich vor Beginn der Arbeiten diese

Bedienungsanleitung durch und machen Sie sich mit dem Umgang mit diesem Werkzeug vertraut.

Page 35

3. Überlassen Sie di eses Werkzeug nur solchen Personen, die über ausreichende Kenntnisse und Erfahrungen im Umgang mit Freischneidern und Rasentrimmern verfügen.

4. Übergeben Sie immer auch diese Betriebsanleitung, wenn Sie dieses Werkzeug anderen Personen überlassen.

5. Lassen Sie beim Umgang mit dem Werkzeug äußerste Aufmerksamk ei t un d Achtung walten.

6. Betreiben Sie das Werkzeug niemals, wenn Sie unter dem Einfluss von Alkohol und/oder Medikamenten stehen, oder wenn Sie ermüdet oder krank sind.

7. Versuchen Sie niemals, technische Änderungen am Werkzeug vorzunehmen.

8. Halten Sie die in Ihrem Land geltenden Gesetze und Bestimmungen bezüglich des Umgangs mit Freischneidern und Rasentrimmern ein.

Persönliche Schutzausrüstung (Abb. 1)

1. Tragen Sie einen Schutzhelm, eine Schutzbrille und Schutzhandschuhe, um sich vor herumfliegenden Fremdkörpern und herunterfallenden Objekten zu schützen.

2. Tragen Sie Gehörschutz, z. B. Gehörschutzkapseln, um Hörschäden zu vermeiden.

3. Tragen Sie geeignete Kleidung und geeignetes Schuhwerk, z. B. einen Arbeitsoverall und feste Schuhe mit rutschfester Sohle. Tragen Sie keine weite Kleidung und keinen Schmuck. Weite Kleidung, Schmuck und langes Haar können sich in sich bewegenden Teilen verfangen.

4. Tragen Sie beim Umgang mit dem Schneidblatt Schutzhandschuhe. Schneidblätter können an ungeschützten Händen schwere Schnittwunden verursachen.

Sicherheit am Arbeitsplatz

1. Betreiben Sie das Werkzeug nur bei guten Sichtverhältnissen und unter T a geslicht. Betreiben Sie das Werkzeug nicht in der Dunkelheit oder bei Nebel.

2. Betreiben Sie das Werkzeug niemals in explosionsgefährdeten Umgebungen, wie etwa in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Das W erkzeug erzeugt Funken, die Staub und Dämpfe entzünden können.

3. Führen Sie die Arbeiten niemals auf einer instabilen oder rutschigen Fläche oder an einem Ste ilhang stehend aus. Achten Sie in der kalten Jahreszeit auf Schnee und Eis, und sorgen Sie immer für einen sicheren Stand.

4. Achten Sie darauf, dass umstehende Personen und Tiere einen Abstand von mindestens 15 m zum Werkzeug einhalten. Stoppen Sie das Werkzeug sofort, wenn sich Personen nähern.

5. Kontrollieren Sie vor Beginn der Arbeiten den Arbeitsbereich auf das Vorhandensein von Steinen und sonstigen massiven Objekten. Diese können umherfliegen oder gefährliche Rückschläge verursachen und zu Verletzungen und/oder Sachschäden führen.

6. WARNUNG: Bei Gebrauch dieses Produkts kann Staub entstehen, der Chemikalien enthält, die Erkrankungen der Atemwege und andere Erkrankungen verursachen können. Beispiele solcher

Chemikalien sind Bestandteile in Pestiziden, Insektiziden, Düngemitteln und Herbiziden. Die Höhe der Gesundheitsgefährdung hängt davon ab, wie oft Sie derartige Arbeiten ausführen. Sorgen Sie für eine gute Belüftung des Arbeitsbereichs und verwenden Sie zugelassene Schutzausrüstungen, beispielsweise solche Staubmasken, die speziell für das Filtern mikroskopischer Partikel vorgesehen sind.

Sicherheit bezüglich Elektrizität und Akkus

1. Das Werkzeug darf weder Regen noch Feuchtigkeit ausgesetzt werden. Wenn Wasser in das Werkzeug eindringt, erhöht dies die Gefahr eines elektrischen Schlags.

2. Verwenden Sie das Werkzeug nicht, wenn es sich nicht mit dem Schalter ein- und ausschalten lässt. Jedes Werkzeug mit defektem Schalter stellt eine Gefahr dar und muss repariert werden.

3. Vermeiden Sie ein versehentliches Einschalten des Werkzeugs. Vergewissern Sie sich, dass das Werkzeug ausgeschaltet ist, bevor Sie einen Akkublock anschließen, das Werkzeug hochheben oder transportieren. Der Transport des Werkzeu gs mit dem Finger auf dem Schalter und das Anschließen eingeschalteter Werkzeuge an die Stromversorgung können zu Unfällen führen.

4. Der Akku dar f nur mit dem vom Hersteller vorgegebenen Ladegerät aufgeladen werden. Ein Ladegerät, das sich für den einen Akkutyp eignet, kann bei der Verwendung mit einem anderen Akku eine Brandgefahr darstellen.

5. Das Werkzeug darf nur mit den speziell für das Werkzeug vorgesehenen Akkus verwendet werden. Bei Verwendung anderer Akkus besteht Verletzungsund Brandgefahr.

6. Nicht verwendete Akkublöcke dü rfen nicht in der Nähe von anderen metallischen Gegenständen wie Büroklammern, Münzen, Schlüssel, Nägeln, Schrauben oder sonstigen metallischen Kleingegenständen aufbewahrt werden, da durch derartige Gegenstände die Gefahr besteht, dass eine leitende Verbindung zwischen den Kontakten hergestellt wird. Ein Kurzschluss der Akkukontakte kann Verbrennungen verursachen oder eine Brandgefahr darstellen.

7. Bei unsachgemäßem Gebrauch kann Flüssigkeit aus dem Akku austreten; vermeiden Sie in diesem Fall jeglichen Kontakt mit der Flüssigkeit. Wenn Sie versehentlich mit Flüssigkeit aus dem Akku in Berührung geraten, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Suchen Sie einen Arzt auf, wenn die Flüssigkeit in die Augen gerät. Die aus dem Akku austretende Flüssigkeit kann Hautreizungen und Verbrennungen verursachen.

Inbetriebnahme

1. Entfernen Sie den Akkublock, bevor Sie das Werkzeug zusammenbauen oder einstellen.

2. Tragen Sie beim Umgang mit dem Schneidblatt Schutzhandschuhe.

3. Überprüfen Sie das Werkzeug auf Beschädigungen, gelockerte Schrauben/Muttern oder unsachgemäßen Zusammenbau, bevor Sie den Akkublock einsetzen.

Page 36

Schärfen Sie abgenutzte Schneidblätter. Tauschen Sie verbogene oder beschädigte Schneidblätter aus. Überprüfen Sie, ob alle Bedienelemente und Schalter ordnungsgemäß funktionieren. Halten Sie die Griffe sauber und trocken.

4. Schalten Sie das Werkzeug niemals ein, wenn es beschädigt oder nicht vollständig zusammengebaut ist. Anderenfalls kann es zu schweren Verletzungen kommen.

5. Passe n Sie Schultergurt und Handgriff auf die Körpergröße des Bedieners an.

6. Halten Sie den Schneidaufsatz von Ihrem Körper und anderen Objekten, einschließlich dem Boden, fern, wenn Sie einen Akkublock einsetzen. Beim Starten kann er rotieren, wodurch es zu schweren Verletzungen und/oder Schäden an dem Werkzeug und/oder anderen Sachschäden kommen kann.

7. Entfernen Sie vor dem Einschalten des Werkzeugs alle Einstell- und Montageschlüssel sowie die Schneidblattabdeckung. Ein auf rotierenden Teilen des Werkzeugs belassenes Zubehörteil kann zu Verletzungen führen.

Betrieb

1. Schalten Sie bei einem Notfall das Werkzeug sofort aus.

2. Schalt en Sie das Werkzeug aus, wenn Sie während des Betriebs etwas Ungewöhnliches (z. B. ungewöhnliche Geräusche, Vibrationen) bemerken. Nehmen Sie das Werkzeug erst dann wieder in Betrieb, nachdem die Ursache gefunden und behoben wurde.

3. Der Schneid aufsatz roti ert nach dem Ausschal ten des Werkzeug noch für kurze Zeit weiter. Berühren Sie den Schneidaufsatz erst nach vollständigem Stillstand.

4. Verwenden Sie während des Betriebs den Schultergurt. Tragen Sie das Werkzeug, indem Sie es fest zu Ihrer rechten Seite halten.

5. Überdehnen Sie Ihren Standbereich nicht. Achten Sie jederzeit auf sicheren Stan d und sicheres Gleichgewicht. Achten Sie auf verborgene Hindernisse wie Baumstümpfe, Wurzeln und Gräben, damit Sie nicht stolpern oder gar stürzen.

6. Arbeiten Sie niemals auf einer Leiter oder auf einem Ast stehend oder sitzend, damit es nicht zu einem Verlust der Kontrolle kommen kann.

7. W enn das Werkzeug einem starken S toß ausgesetzt wurde oder heruntergefallen ist, überprüfen Sie den Zustand des Werkzeugs, bevor Sie die Arbeiten fortsetzen. Prüfen Sie die Bedienelemente und Sicherheitseinrichtungen auf Fehlfunktion. Wenn Sie einen Schaden bemerken oder sich nicht sicher sind, wenden Sie sich zur Inspektion und Reparatur an unser autorisiertes Servicecenter.

8. Berühren Sie nicht das Getriebegehäuse. Das Getriebegehäuse wird beim Betrieb heiß.

9. Legen Sie regelmäßig Pausen ein, damit es nicht zu einem Kontrollverlust aufgrund von Ermüdungserscheinungen kommt. Wir empfehlen, jede Stunde eine Pause von 10 bis 20 Minuten einzulegen.

10. Entferne n Si e immer den Akkublock, wenn Sie das Werkzeug - und sei es nur kurzzeitig - un beau fsichtigt

lassen. Ein unbeaufsichtigtes Werkzeug mit eingesetztem Akkublock kann von einer unbefugten Person betrieben werden, was zu schweren Unfällen führen kann.

11. Falls sich Gras oder Äste zwischen dem Schneidaufsatz und der Schutzvorrichtung verfangen, schalten Sie das Werkzeug stets vor dem Reinigen aus und entfernen Sie den Akkublock. Andernfalls kann sich der Schneidaufsatz unbeabsichtigt drehen und schwere Verletzungen verursachen.

12. Falls der Schne idaufsatz auf S t eine oder andere harte Gegenstände trifft, müssen Si e das Werkzeug sofort ausschalten. Entnehmen Sie den Akkublock und überprüfen Sie den Schneidaufsatz.

13. Überprüfen Sie den Schneidaufsatz während des Betriebs regelmäßig auf Risse oder Schäden. Entfernen Sie vor dem Überprüfen den Akkublock und warten Sie, bis der Schneidaufsatz vollständig zum Stillstand gekommen ist. Ersetzen Sie einen beschädigten Schneidaufsatz sofort, selbst bei nur oberflächlichen Rissen.

14. Schneiden Sie niemals über Hüfthöhe.

15. W arten Sie vor Beginn des Schneidens, bis der Schneidaufsatz nach dem Einschalten des Werkzeugs eine konstante Drehzahl erreicht hat.

16. Schwenken Sie das Werkzeug bei einem Betrieb mit Metallschneidblättern wie eine Sense halbkreisförmig von rechts nach links.

17. Halten Sie das Werkzeug ausschließlich an den isolierten Griffflächen, da das Schneidbl att verborgene Elektrokabel durchtrennen kann. Kommt das Schneidblatt mit einem stromführenden Kabel in Kontakt werden die Metallteile des Elektrowerkzeugs unter Spannung gesetzt, wodurch der Bediener einen Stromschlag erleiden kann.

Schneidaufsätze

1. Verwenden Sie einen für die geplanten Arbeiten geeigneten Schneidaufsatz. – Für das Schneiden von Rasengras sind Nylon-

Schneidköpfe (Rasentrimmer-Köpfe) geeignet.

– Für das Schneiden von Unkraut, hohem Gras,

Büschen, Gestrüpp, Unterholz, Dickicht etc. sind Metallschneidblätter geeignet.

– Verwenden Sie niemals andere Blätter, auch keine

metallischen, mehrteiligen Pivotketten und Schlegelmesser. Dies kann zu schweren Verletzungen führen.

2. Verwenden Sie stets die für den verwendeten Schneidaufsatz geeignete Schutzabdeckung.

3. Vermeiden Sie bei Verwendung von Metallschneidblättern ein Rückschlagen, sogenanntes „Kickback“, und seien Sie auf ein plötzliches Rückschlagen gefasst. Weitere Informationen enthält der Abschnitt „Rückschlag“.

4. Bringen Sie stets die Schneidblattabdeckung am Schneidblatt an, wenn es nicht verwendet wird. Nehmen Sie die Abdeckung vor Inbetriebnahme ab.

Rückschlag (Kickback)

1. Ein Rückschlagen (Kickback) ist eine plötzliche Reaktion des Rasentrimmers, die beim Verfangen oder Festsitzen des Schneidblatts auftritt. Tritt ein Rückschlag auf, wird das Werkzeug mit großer Kraft

Page 37

seitwärts oder in Richtung des Bedieners geschleudert und kann schwere Verletzungen verursachen.

2. Ein Rückschlagen tritt vor allem auf, wenn feste Gegenstände, Büsche und Bäume mit einem Durchmesser von mehr als 3 cm im Schneidblattbereich zwischen 12 und 2 Uhr geschnitten werden. (Abb. 2)

3. So vermeiden Sie ein Rückschlagen: (Abb. 3) – Schneiden Sie im Bereich zwischen 8 und 11 Uhr. – Schneiden Sie niemals im Bereich zwischen 12 und

2Uhr.

– Schneiden Sie niemals im Bereich zwischen 1 1 und

12 Uhr sowie zwischen 2 und 5 Uhr, es sei denn, der Bediener ist geschult und erfahren und führt die Arbeiten auf eigene Gefahr aus.

– Betreiben Sie Schneidblätter niemals in der Nähe

von Festkörpern wie Zäunen, Wänden, Baumstümpfen und Steinen.

– Verwenden Sie die Schneidblätter niemals

senkrecht, beispielsweise zum Kanten- oder Heckenschneiden.

Schwingung

1. Wenn sich Personen mit Durchblutungsstörungen zu starken mechanischen Schwingungen aussetzen, kann es zu Schädigungen von Blutgefäßen und/oder des Nervensystems kommen. Folgende Symptome können durch Schwingungen an Fingern, Händen oder Handgelenken auftreten: „Einschlafen“ von Körperteilen (Taubheit), Kribbeln, Schmerz, Stechen, Veränderung von Hautf arbe oder Haut. Falls eines dieser Symptome auftritt, suchen Sie einen Arzt auf!

2. Um das Risiko der „Weißfingerkrankheit“ zu verringern, halten Sie Ihre Hände während des Arbeitens warm und halten Sie das Werkzeug und die Zubehörteile in einem guten Zustand (Wartung und Pflege).

Transport

1. Schalt en Sie das Werkzeug vor einem Transport aus und entfernen Sie den Akkublock. Bringen Sie die Abdeckung am Schneidblatt an.

2. Fassen Sie das Werkzeug zum Transportieren am Schaft an und tragen Sie das Werkzeug waagerecht.

3. Sichern Sie das Werkzeug bei Transport in einem Fahrzeug ordnungsgemäß, damit es nicht umkippen kann. Anderenfalls kann es zu Beschädigungen am Werkzeug und an anderen Gegenständen kommen.

Wartung

1. Lassen Sie Ihr Werkzeug durch unser autorisiertes Servicecenter warten und verwenden Sie ausschließlich Originalersatzteile. Unsachgemäße Reparatur- und Wartungsarbeiten können die Lebenszeit des Werkzeugs verkürzen und das Unfallrisiko erhöhen.

2. Schalt en Sie stets den Motor aus und entfernen Sie den Akkublock, bevor Sie Wartungs-, Reparatur- oder Reinigungsarbeiten am Werkzeug vornehmen.

3. T ragen Sie b eim Umgang mit dem Schneidblatt imme r Schutzhandschuhe.

4. Halten Sie das Werkzeug stets frei von Staub und Schmutz. Verwenden Sie zum Reinigen niemals

Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen an den Kunststoffkompone nten führen.

5. Ziehen Sie nach je dem Geb rauch alle Schr aube n u nd Muttern fest.

6. Nehmen Sie keine Wartungs- und Reparaturarbeiten vor, die nicht in der Bedienungsanleitung erläutert sind. Wenden Sie sich zum Ausführen derartiger Arbeiten an unser autorisiertes Servicecenter.

7. Verwenden Sie ausschließlich unsere Originalersatzteile und unser Originalzubehör. Bei der Verwendung von Teilen und Zubehör anderer Hersteller kann es zu schweren Verletzungen, Beschädigungen des Werkzeugs und/oder Sachschäden kommen.

8. W e nden Si e sich für eine regelmäßige I nspekti on und Wartung des Werkzeugs an unser autorisiertes Servicecenter.

Lagerung

1. Nehmen Sie eine gründliche Reinigung und Wartung des Werkzeugs vor, bevor Sie das Werkzeug einlagern. Entfernen Sie den Akkublock. Bringen Sie die Abdeckung am Schneidblatt an.

2. Lagern Sie das Werkzeug an einem Ort, der hoch genug oder verschließbar ist, damit keine Kinder an das Werkzeug gelangen können.

3. Lehnen Sie niemals das Werkzeug gegen etwas an, beispielsweise gegen eine Wand. Anderenfalls könnt e das Werkzeug plötzlich umfallen und Verletzungen verursachen.

Erste Hilfe

1. Halten Sie immer einen Erste-Hilfe-Kasten zur Hand. Ersetzen Sie aus dem Erste-Hilfe-Kasten entnommene Materialien sofort.

2. Machen Sie bei einem Notruf folgende Angaben: – Ort des Unfalls – Was ist passiert – Anzahl der verletzten Personen – Art der Verletzungen –Ihr Name

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

WARNUNG:

Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Werkzeug dazu verleiten, die Sicherheitsregeln für das Werkzeug zu missachten. Bei MISSBRÄUCHLICHER Verwendung des Werkzeugs oder bei Missachtung der in diesem Handbuch enthaltenen Sicherheitshinweise kann es zu schweren Verletzungen kommen.

WICHTIGE SICHERHEITSREGELN

ENC007-9

FÜR AKKUBLOCK

1. Lesen Sie vor der Verwendung des Akkublocks alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt

Page 38

(3), für das der Akku verwendet wird, sorgfältig durch.

2. Der Akkublock darf nicht zerlegt werden.

3. Falls die Betriebsdauer erheblich kürzer wird,

beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie das Risiko möglicher Verbrennungen und sogar einer Explosion.

4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie

diese mit klarem Wasser aus und suchen Sie sofort einen Arzt auf. Andernfalls können Sie Ihre Sehfähigkeit verlieren.

5. Vermeiden Sie einen Kurzschluss des

Akkublocks: (1) Die Kontakte dürfen nicht mit leitendem

Material in Berührung kommen.

(2) Der Akkublock darf nicht in einem Behälter

aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispielsweise Nägel, Münzen usw. befinden.

(3) Der Akkublock darf weder Feuchtigkeit noch

Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Überhitzung, möglichen Verbrennungen und sogar zu einer Zerstörung des Werkzeugs führen.

6. Werkzeug und Akkublock dürfen nicht an Orten

aufbewahrt werden, an denen Temperaturen von 50°C oder darüber erreicht werden können.

7. Beschädigte oder verbrauchte Akkus dürfen nicht

verbrannt werden. Der Akkublock kann in den Flammen explodieren.

8. Lassen Sie den Akku nicht fallen und vermeiden

Sie Schläge gegen den Akku.

9. Verwenden Sie niemals einen beschädigten Akku.

10. Befolgen Sie die in Ihrem Land geltenden

Bestimmungen bzgl. der Entsorgung von Akkus.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

Tipps für eine maximale Nutzungsdauer von Akkus

1. Laden Sie den Akkublock auf, bevor der Akku

vollständig entladen ist. Sobald Sie eine verringerte Leistung des Werkzeugs bemerken, beenden Sie stets den Betrieb des Werkzeugs und laden Sie den Akkublock auf.

2. Ein voll aufgeladener Akkublock darf niemals

erneut geladen werden. Durch Überladungen wird die Lebensdauer des Akkus verkürzt.

3. Laden Sie den Akkublock bei einer

Zimmertemperatur von 10°C bis 40°C auf. Lassen Sie einen heißen Akkublock vor dem Aufladen abkühlen.

4. Laden Sie den Akkublock auf, wenn Sie diesen für

längere Zeit nicht verwenden (mehr als sechs Monate).

Beschreibung der Bauteile (Abb. 4)

FUNKTIONSBESCHREIBUNG

WARNUNG:

• Schalten Sie das Werkzeug stets aus und entfernen

Sie den Akkublock, bevor Sie Einstellungen oder Funktionsprüfungen am Werkzeug vornehmen.

Wenn Sie die Maschine nicht ausschalten und den Akkublock nicht entnehmen, kann dies bei einem versehentlichen Start zu schweren Verletzungen führen.

Akkublock einsetzen bzw. entfernen (Abb. 5)

ACHTUNG:

• Schalten Sie das Werkzeug stets aus, bevor Sie den Akkublock einsetzen oder entfernen.

• Halten Sie das Werkzeug und den Akkublock

sicher fest, wenn Sie den Akkublock einsetzen oder entfernen. Andernfalls könnte Ihnen das

Werkzeug oder der Akkublock aus den Händen fallen, wobei das Werkzeug oder der Akkublock beschädigt wird oder Verletzungen verursachen können.

Zum Entfernen des Akkublocks müssen Sie den auf der Vorderseite des Akkublocks befindlichen Knopf verschieben und gleichzeitig den Akkublock aus dem Gerät herausziehen. Zum Einsetzen des Akkublocks müssen Sie die Zunge des Akkublocks an der im Gehäuse befindlichen Nut ausrichten und den Akkublock in die gewünschte Position schieben. Setzen Sie den Akkublock ganz ein, bis dieser mit einem leisen Klick einrastet. Wenn Sie die oben auf dem Knopf befindliche rote Markierung sehen können, ist der Akkublock nicht vollständig eingerastet.

ACHTUNG:

• Setzen Sie den Akkublock unbedingt vollständig ein, bis die rote Markierung nicht mehr zu sehen ist. Andernfalls kann der Akkublock versehentlich aus dem Werkzeug fallen und Sie oder umstehende Personen verletzen.

• Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Akkublock nicht leicht hineingleitet, wurde er nicht richtig angesetzt.

HINWEIS:

• Das Werkzeug funktioniert nicht mit nur einem einzigen Akkublock.

Werkzeug-/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug-/AkkuSchutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch aus, um die Lebensdauer des Werkzeugs und des Akkus zu verlängern. Unter folgenden Bedingungen des Werkzeugs und/oder des Akkus kann das Werkzeug während des Betriebs automatisch stoppen. Unter einigen dieser Bedingungen leuchtet die Anzeige auf.

Page 39

Überlastungsschutz

Wird das Werkzeug auf eine Weise betriebe n, die zu einer abnormal hohen Stromaufnahme führt, stoppt das Werkzeug automatisch und die Akkuanzeige blinkt auf. Schalten Sie in dieser Situation das Werkzeug aus und beenden Sie die Arbeiten, die zu der Überlastung des Werkzeugs geführt haben. Schalten Sie dann das Werkzeug zum erneuten Starten wieder ein.

Überhitzungsschutz für das Werkzeug (Abb. 6)

Ist das Werkzeug überhitzt, stoppt das Werkzeug automatisch und die Einschalt-Anzeige blinkt ca. 60 Sekunden lang auf. Lassen Sie in d i eser Situation das Werkzeug erst abkühlen, bevor Sie es wieder einschalten.

Überhitzungsschutz für den Akku

Ist der Akku überhitzt, stoppt das Werkzeug automatisch und die Akkuanzeige leuchtet auf. Das Werkzeug startet nicht, selbst wenn der Ein/Aus-Schalter betätigt wird. Lassen Sie in dieser Situation den Akku erst abkühlen, bevor Sie das Werkzeug wieder einschalten.

HINWEIS:

Der Akku-Überhitzungsschutz funktioniert nur bei einem Akkublock mit Sternmarkierung. (Abb. 7)

Tiefentladungsschutz

Bei einer zu geringen Akkuladung stoppt das Werkzeug automatisch. Wenn das Werkzeug se lbst bei Drücken der Bedienschalter nicht anspringt, müssen Sie die Akkus aus dem Werkzeug entfernen und aufladen.

Anzeigen der Restladung des Akkus

(Nur für Akkublöcke mit einem „B“ am Ende der Modellnummer.) (Abb. 8) Drücken Sie zum Anzeigen der Restladung des Akkus die Akkuprüftaste. Die Anzeigenlampen leuchten dann wenige Sekunden lang auf.

Anzeigenlampen

Leuchtet Aus Blinkt

015658

HINWEIS:

• In Abhängigkeit von den Bedingungen bei Gebrauch und von der Umgebungstemperatur kann der angezeigte Ladezustand geringfügig vom tatsächlich en Ladezustand abweichen.

Verbleibende

Akkuladung

75% bis 100%

50% bis 75%

25% bis 50%

0% bis 25%

Laden Sie den

Akku auf.

Möglicherweise

liegt ein Defekt des Akkus vor.

Anzeige der Akkurestladung

(länderspezifisch) (Abb. 9) Drücken Sie die Akkuprüftaste, um den Akkuanzeigen die Höhe der verbleibenden Akkurestladung zu entnehmen. Die Akkuanzeigen beziehen sich auf die Restladung der einzelnen Akkus.

Anzeige der Akkurestladung

Akkuanzeigen

(Akku 1 bzw. Akku 2)

: Ein : Aus : Blinkt

Verbleibende

Akkuladung

50% bis 100%

20% bis 50%

0% bis 20%

oder

014809

Akkublock aufladen

Unnormale Anzeigen während des Betriebs

Anzeige Akkuladezustand

Status: Ein : Aus

Akku 1 Akku 2

Es lag möglicherweise eine Fehlfunktion de s Werkzeugs vor.

Die Akkuschutzfunktion (Überhitzungsschutz) für Akkus mit Sternmarkierung hat ausgelöst.

Nur noch geringe Akkurestladung. Akku aufladen.

Es wurde eine unnormal hohe elektrische Spannung am Werkzeug erfasst. Tauschen Sie den Akkublock aus.

014811

Die Anzeigen der Akkurestladungsanzeige zeigen Ihnen unterschiedliche Zustände an.

Page 40

Betätigung des Ein/Aus-Schalters

WARNUNG:

• Achten Sie vor dem Einsetzen des Akkublocks in das Werkzeug darauf, dass sich der Ein/AusSchalter korrekt bedienen lässt und beim Loslassen in die Position „OFF“ (AUS) zurückkehrt. Betätigen Sie den Ein/Aus-Schalter niemals mit Gewalt, ohne dabei den Entriegelungshebel zu drücken. Dadurch kann der Schalter beschädigt werden. Der Betrieb einer

Maschine mit einem nicht ordnungsgemäß funktionierendem Schalter kann zum Kontrollverlust und zu schweren Verletzungen führen.

Drücken Sie den auf dem Gehäuse befindlichen Einschalter, damit sich das Werkzeug einschaltet und die Einschalt-Anzeige aufleuchtet. (Abb. 6)

Für Modell DUR361U (Abb. 10) Für Modell DUR362L (Abb. 11)

Um ein versehentliches Betätigen des Ein/Aus-Schalters zu verhindern, ist das Werkzeug mit einem Entriegelungshebel ausgestattet. Um das Werkzeug zu starten, drücken Sie zuerst den Entriegelungshebel und anschließend den Ein/AusSchalter. Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los.

HINWEIS:

• Wurde der Einschalter gedrückt und das Werkzeug nicht innerhalb von einer Minute betrieben, schaltet es sich automatisch ab.

Drehrichtungsumschalter für das Entfernen von Abfällen

WARNUNG:

• Stellen Sie immer sicher, dass das Werkzeug ausgeschaltet ist und das der Akkublock abgezogen wurde, bevor Sie im Werkzeug verfangene Unkräuter und Ablagerungen entfernen, die durch Umkehren der Drehrichtung nicht entfernt werden konnten. Wenn Sie die

Maschine nicht ausschalten und den Akkublock nicht abnehmen, kann dies bei einem versehentlichen Starten zu schweren Verletzungen führen.

Für Modell DUR361U (Abb. 12) Für Modell DUR362L (Abb. 13)

Dieses Werkzeug verfügt über einen Umschalter , mit dem die Drehrichtung umgeschaltet werden kann, um dickere Unkräuter und Ablagerungen, die sich im Werkzeug verfangen haben, zu entfernen. Für einen Normalbetrieb des Werkzeugs müssen Sie die mit „A“ gekennzeichnete Seite des Schalters drücken. Um Unkräuter und Ablagerungen zu entfernen, die sich im Rotorkopf des Werkzeugs verfangen haben, können Sie die Drehrichtung des Werkzeugs durch Drücken der mit „B“ markierten Schalterseite umkehren. Mit dieser umgekehrten Drehrichtung kann das Werkzeug nur für kurze Zeit betrieben werden, da es sich anschließend automatisch ausschaltet.

HINWEIS:

• Überprüfen Sie vor jedem Betrieb immer die Drehrichtung.

• Der Drehrichtungsumschalter darf nur betätigt werden, wenn das Werkzeug im Stillstand ist. Wenn Sie die Drehrichtung bei noch laufendem Werkzeug umschalten, kann das Werkzeug beschädigt werden.

Drehzahl-Stellrad (Abb. 14)

Die Werkzeuggeschwindigkeit kann durch Drehen des Stellrads eingestellt werden. Drehen Sie das Stellrad im Uhrzeigersinn, um die Geschwindigkeit zu erhöhen und gegen den Uhrzeigersinn, um die Geschwindigkeit zu reduzieren.

Nylon-Schneidkopf (Sonderzubehör für mit einer Schneidklinge ausgestattetes Produkt)

Nylon-Schneidkopf HINWEIS:

• Führen Sie bei hoher Drehzahl keinen Vorschub des Nylonseils durch Aufstoßen des Schneidkopfs aus. Bei einem Nylonseilvorschub durch Aufstoßen des Schneidkopfs bei hoher Drehzahl kann der NylonSchneidkopf beschädigt werden.

• Ein Nylonseilvorschub durch Aufstoßen eines stillstehenden Schneidkopfs wird nicht ordnungsgemäß funktionieren. (Abb. 15)

Der Nylon-Schneidkopf ist ein Rasentrimmer-Kopf mit zwei Nylonseilen, die durch das Aufstoßen des Schneidkopfs weiter aus dem Schneidkopf vorgeschoben werden. Damit die Nylonseile weiter aus dem Kopf heraustreten, muss der Schneidkopf bei niedriger Drehzahl auf den Boden aufgestoßen werden.

HINWEIS:

Falls das Nylonseil nicht durch Aufstoßen des Schneidkopfs auf den Boden herausgefüh rt werden kann, spulen Sie das Nylonseil neu auf oder tauschen Sie es aus (siehe Abschnitt „Wartung“).

MONTAGE

WARNUNG:

• Stellen Sie unbedingt sicher, dass das Werkzeug ausgeschaltet und der Akkublock entfernt wurde, bevor Sie Arbeiten am Werkzeug vornehmen. W enn

Sie die Maschine nicht ausschalten und den Akkublock nicht abnehmen, kann dies bei einem versehentlichen Start zu schweren Verletzungen führen.

• Starten Sie niemals ein noch nicht vollständig zusammengebautes Werkzeug. Ein Betrieb einer nur teilweise zusammengebauten Maschine kann zu schweren Verletzungen führen.

Anbauen des Griffs

Für Modell DUR361U (Abb. 16)

Setzen Sie den Schaft des Stiels in den Griff ein, wie in der Abbildung dargestellt. Richten Sie die Schraubenbohrung im Griff an der Bohrung im Stiel aus. Ziehen Sie die Schraube or dnungsgemäß fest. Schrauben Sie den Abstandshalter und den Griff am Rohr mit vier Schrauben an. Vergewissern Sie sich, dass sich

Page 41

das Distanzstück am Rohr zwischen der Griff-/ Abstandshalter-Baugruppe und der Aufhängung befindet. Bauen Sie den Griff zwischen Griffklemme und Griffhalterung ein. Richten Sie den Griff in einem Winkel aus, der Ihnen eine komfortable Arbeitsposition ermöglicht und sichern Sie diesen anschließend, indem Sie den Knauf handfest anziehen. (Abb. 17)

Für Modell DUR362L (Abb. 18)

Befestigen Sie den Griff mit zwei Schrauben am Rohr und ziehen Sie ihn mit zwei Sechskantschrauben fest. Vergewissern Sie sich , dass sich da s a uf d em W elle nroh r befindliche Distanzstück zwischen der Griffeinheit und dem anderen Griff befindet. Entfernen oder kürzen Sie das Distanzstück nicht.

Schutzabdeckung montieren

WARNUNG:

• Betreiben Sie niemals das Werkzeug ohne eine ordnungsgemäß montierte Schutzabdeckung.

Andernfalls kann es zu schweren Verletzungen kommen.

Bei Ausstattung mit einer Schneidklinge (ausschließlich Modell DUR361U) (Abb. 19)

Montieren Sie den Vorsprung der Schutzabdeckungsklemmung am Getriebegehäuse, bis diese mit dem auf dem Wellenrohr befindlichen Aufkleber ausgerichtet ist. Befestigen Sie mit den zwei Schraubbolzen die Schutzabdeckung an der Schutzabdeckungsklemmung und ziehen Sie beide Schraubbolzen mit einem Innensechskantschlüssel gleichmäßig fest an. (Abb. 20)

Bei Ausstattung mit Nylon-Schneidkopf:

Für Modell DUR362L (Abb. 21) Richten Sie die Vorsprünge des Schutzabdeckungsaufsatzes mit der auf der Schutzabdeckung befindlichen Nut aus. Richten Sie die Vorsprünge der Auf nahme der Schutzabdeckungshalterung mit der auf der Abdeckungshalterung befindlichen Nut aus. (Abb. 22) Nachdem Sie die Schutzabdeckung und die Abdeckungshalterung montiert haben, ziehen Sie die Sechskantschrauben fest an. (Abb. 23)

Für Modell DUR361U (optionales Zubehör) Entfernen Sie die Sechskantschrauben mit dem Innensechskantschlüssel. Entfernen Sie anschließend Schutzabdeckungsklemmung und Schutzabdeckung.

(Abb. 24)

Montieren Sie Schutzabdeckungsaufsatz und Schutzabdeckungshalterung am Getriebegehäuse. Für eine Montage der Schutzabdeckung für NylonSchneidköpfe befolgen Sie bitte das oben genannte Installationsverfahren. (Abb. 25)

Schutzbügel anbauen

ACHTUNG:

• Warten Sie vor dem Einstellen des Schutzbügels, bis der Schneidkopf zum Stillstand gekommen ist. Stellen Sie den Schutzbügel nicht mit den Füßen ein.

Um die Risiken zu reduzieren, dass Objekte vor dem Schneidkopf beschädigt werden, setzen Sie den

Schutzbügel so ein, dass er den Schnittbereich des Nylonseils kontrolliert. (Abb. 26) Ziehen Sie den Schutzbügel etwas nach außen und setzen Sie ihn dann in die Löcher der Schutzabdeckung ein. (Abb. 27)

HINWEIS:

• Ziehen Sie den Schutzbügel nicht zu weit nach außen, da dieser andernfalls brechen könnte.

Ist der Schutzbügel nicht in Betrieb ist, heben Sie ihn in die Ruheposition an. (Abb. 28)

Anbringen des Nylon-Schneidkopfs

ACHTUNG:

• Wenn der Nylon-Schneidkopf während des Betriebs versehentlich auf einen Stein oder einen harten Gegenstand auftrifft, müssen Sie den Trimmer ausschalten und auf mögliche Beschädigungen untersuchen. Ein beschädigter Nylon-Schneidkopf muss unverzüglich ausgetauscht werden. Ein Betrieb mit einem

beschädigten Nylon-Schneidkopf kann zu schweren Verletzungen führen.

HINWEIS:

• Vergewissern Sie sich, dass Sie einen Original NylonSchneidkopf von Makita verwenden.

Drehen Sie das Werkzeug um, damit Sie den NylonSchneidkopf leicht austauschen können. Stecken Sie den Innensechskantschlüssel durch die Öffnung der Schutzabdeckung und drehen Sie die Aufnahmescheibe, bis der Innensechskantschlüssel in die Aufnahmescheibe einrastet. Montieren Sie den NylonSchneidkopf direkt auf der Gewindespindel und ziehen Sie diesen durch Drehen entgegen dem Uhrzeigersinn fest. Entfernen Sie den Innensechskantschlüssel. Um den Nylon-Schneidkopf abzubauen, halten Sie die Aufnahmescheibe mit einem Innensechskantschlüssel fest und drehen Sie den Nylon-Schneidkopf im Uhrzeigersinn. (Abb. 29)

Schneidklinge montieren (länderspezifisch)

WARNUNG:

• Der Außendurchmesser der Schneidklinge muss 230 mm betragen. Verwenden Sie niemals eine

Schneidklinge mit einem Außendurchmesser von mehr als 230 mm.

ACHTUNG:

• Die Schneidklinge muss gut geschliffen sein und darf keine Risse oder Brüche enthalten. Schleifen oder ersetzen Sie die Schneidklinge nach jeweils drei Betriebsstunden.

• Tragen Sie beim Umgang mit der Schnei dklinge immer Schutzhandschuhe.

• Befestigen Sie stets die Schneidklingenabdeckung, wenn das Werkzeug nicht verwendet oder bevor es transportiert wird.

• Die (mit Federscheibe ausgestattete) Befestigungsmutter der Schneidklinge unterliegt im Laufe der Zeit einem Verschleiß. Wenn Sie Verschleiß oder Deformation an der Federscheibe feststell en, ersetzen Sie die Mutter. W enden Sie sich für eine

Page 42

Bestellung der Befestigungsmutter an Ihr örtliches, autorisiertes Servicecenter.

HINWEIS:

• Vergewissern Sie sich, dass Sie eine originale MakitaSchneidklinge verwenden.

Drehen Sie das Werkzeug um, um die Schneidklinge leicht austauschen zu können. Setzen Sie zur Demontage der Schneidklinge einen Innensechskantschlüssel in das Loch der Schutzabdeckung und des Getriebegehäuses ein. Drehen Sie die Aufnahmescheibe, bis der Innensechskantschlüssel greift. Lösen Sie die Sechskantmutter (Linksgewinde) mit dem Steckschlüssel und entfernen Sie Mutter, Kappe, Klemmscheibe und den Innensechskantschlüssel. (Abb. 30) Montieren Sie die Schneidklinge auf dem Schaft, sodass die Führung der Aufnahmescheibe in das Spindelloch der Schneidklinge passt. Bauen Sie die Klemmscheibe wieder ein. Sichern Sie die Schneidklinge mit der Sechskantmutter mit einem Anzugsmoment von 13 bis 23 Nm, während Sie die Aufnahmescheibe mit einem Innensechskantschlüssel halten. (Abb. 31) Vergewissern Sie sich, dass sich die Schneidklinge gegen den Uhrzeigersinn (nach links) dreht. (Abb. 32)

Aufbewahrung des Innensechskantschlüssels (Abb. 33)

Wenn Sie den Innensechskantschlüssel nicht verwenden, bewahren Sie ihn wie in der Abbildung dargestellt auf, damit er nicht verloren geht.

BETRIEB

Korrekte Handhabung des Werkzeugs (DUR361U)

Korrekte Körperhaltung

WARNUNG:

• Positionieren Sie das Werkzeug stets an Ihrer rechten Seite, sodass sich der Schaft des linken Griffs stets vor Ihrem Körper befindet. Bei korrekter

Position des Werkzeugs kann es mit maximaler Sicherheit geführt werden, wodurch die Gefahr von schweren Verletzungen durch Rückschlagen minimiert wird.

Passen Sie das Schultergurtzeug wie in der Abbildung dargestellt an und hängen Sie das Werkzeug sicher an Ihrer rechten Seite ein, sodass sich der Schaft des linken Griffs stets vor Ihnen befindet. (Abb. 34)

Schultergurtzeug befestigen (Abb. 35)

Tragen Sie das Schultergurtzeug auf Ihrem Rücken und schließen Sie das Gurtschloss, bis Sie ein Klicken hören. Vergewissern Sie sich, dass sich das Gurtschloss nicht öffnet, wenn Sie daran ziehen. Hängen Sie das W erkzeug wie in der Abbildung dargestellt ein.

WARNUNG:

• Gehen Sie äußerst vorsichtig vor, damit Sie jederzeit die Kontrolle über das Werkzeug behalten. Lassen Sie nicht zu, dass das Werkzeug in Ihre Richtung oder in Richtung anderer in Ihrer Nähe befindliche Personen abprallt. Eine

Nichtbeachtung kann zu schweren Verletzungen führen.

Anpassung der Aufhängerposition und des Schultergurts

Beim Austausch von Akkus oder von Zubehör kann sich das Werkzeug-Gleichgewicht ändern. Passen Sie in diesem Fall die Aufhängerposition und die Länge des Schultergurts wie folgt an. Zum Ändern der Aufhängerposition lösen Sie die Befestigungsschraube mit dem mitgelieferten Schraubenschlüssel und verschieben Sie die Aufhängung und Polsterung. Die Polsterung kann leicht durch Drehen verschoben werden. Passen Sie die Aufhängerposition und die Länge des Schultergurts wie folgt an: (Abb. 36) – der Aufhänger muss sich 750 mm bzw. höher über dem

Boden befinden,

– das Schneidwerkzeug muss sich zwischen 100 mm

und 300 mm über dem Boden befinden, und

– der ungeschützte Teil des Schneidwerkzeugs muss

horizontal 750 mm oder mehr von der Aufhängung

entfernt sein. Ziehen Sie nach dem Anpassen der Aufhängerposition die Schraube mit dem Schraubenschlüssel sicher fest.

Korrekte Handhabung des Werkzeugs (DUR362L)

Korrekte Körperhaltung

WARNUNG:

• Positionieren Sie das Werkzeug stets an Ihrer

rechten Seite, sodass sich der Abstandshalter

stets vor Ihrem Körper befindet. Bei korrekter

Position des Werkzeugs kann es mit maximaler

Sicherheit geführt werden, wodurch die Gefahr von

schweren Verletzungen durch Rückschlagen minimiert

wird. Legen Sie das Schultergurtzeug wie in der Abbildung dargestellt über Ihre linke Schulter. Stecken Sie dazu den Kopf und den rechten Arm durch den Schulter gurt. Halten Sie das Werkzeug stets an Ihrer rechten Seite und achten Sie darauf, dass sich der Abstandshalter stets vor Ihrem Körper befindet. (Abb. 37)

Schultergurtzeug befestigen (Abb. 38)

Nach dem Anlegen des Schultergurtzeugs kann es durch Einrasten der Gurtschlossteile der Gurtschlossteile an dem Haken und am Gurtzeug am Werkzeug befestigt werden. Stellen Sie sicher, dass das Gurtschloss ordnungsgemäß eingerastet und sicher verriegelt ist.

Gurt lösen (Abb. 39)

Das Gurtschloss verfügt über einen Schnelllösemechanismus, der auf einfache Weise durch Zusammendrücken der Seiten des Schlosses ausgelöst wird.

WARNUNG:

• Gehen Sie äußerst vorsichtig vor, damit Sie

jederzeit die Kontrolle über das Werkzeug

behalten. Lassen Sie nicht zu, dass das Werkzeug

in Ihre Richtung oder in Richtung anderer in Ihrer

Nähe befindlicher Personen abprallt. Bei Verlust der

Kontrolle über das Werkzeug kann es zu schweren

Page 43

Verletzungen des Bedieners oder umstehender Personen kommen.

autorisierte Servicecenter durchgeführt und ausschließlich Makita-Ersatzteile verwendet werden.

WARTUNG

WARNUNG:

• Stellen Sie unbedingt sicher, dass das Werkzeug

ausgeschaltet und der Akkublock ausgebaut ist, bevor Sie Überprüfungen oder Wartungsarbeiten am Werkzeug vornehmen. Wenn Sie die Maschine

nicht ausschalten und den Akkublock nicht abnehmen, kann dies bei einem versehentlichen Starten zu schweren Verletzungen führen.

HINWEIS:

Verwenden Sie zu m Reinigen n iemals Kraf ts toff e, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen.

Getriebe schmieren (Abb. 40)

Führen Sie über das Getriebegehäuse Schmierfett (Shell Alvania 2 bzw. gleichwertig) in das Getriebe ein. Entfernen Sie die Sechskantschraube und führen Sie alle 30 Stunden Schmierfett ein. (Original Makita-Schmierfett erhalten Sie bei Ihrem Makita-Händler)

Nylonseil austauschen

WARNUNG:

• Vergewissern Sie sich, dass die Abdeckung des

Nylon-Schneidkopfes ordnungsgemäß auf dem Gehäuse gesichert ist (siehe folgende Beschreibung). Bei unsachgemäß gesicherter

Abdeckung kann der Nylon-Schneidkopf auseinander

fliegen und schwere Verletzungen verursa ch en. Nehmen Sie die Abdeckung vom Gehäuse ab, indem Sie auf die beiden Riegel in den gegenüberliegenden Schlitzen im Gehäuse drücken. (Abb. 41) Schneiden Sie ein Nylonseil auf eine Länge von 3 bis 6m ab. Falten Sie das Nylonseil so, dass die eine Hälfte etwa 80 bis 100 mm länger als die andere ist. (Abb. 42) Haken Sie die Mitte des neuen Nylonseils in die Einkerbung in der Mitte der Spule zwischen den 2 Kanälen für das Nylonseil ein. Wickeln Sie beide Enden fest um die Spule und in Richtung Linksdrehung (markiert durch „LH“ auf dem Spulenkopf). (Abb. 43) Wickeln Sie das gesamte Seil bis auf etwa 100 mm um die Spule und hängen Sie die Enden vorübergehend in der seitlichen Spulen einkerbung ein. (Abb. 44) Setzen Sie die Spule auf die Abdeckung, sodass die Nuten und Vorsprünge an der Spule mit denen des Gehäuses übereinstimmen. Haken Sie nun die Enden des Seils aus ihren vorübergehenden Positionen aus und führen Sie das Seil durch die Führungen, sodass die Seilenden aus der Abdeckung herausragen. (Abb. 45) Richten Sie den Vorsprung an der Unterseite der Abdeckung an den Schlitzen der Seilführungen aus. Drücken Sie dann die Abdeckung fest auf das Gehäuse auf. Vergewissern Sie sich, dass die Laschen richtig in der Abdeckung sitzen. (Abb. 46)

Zur Gewährleistung von SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts dürfen Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita

PROBLEMBEHEBUNG

Prüfen Sie das Werkzeug erst selbst, bevor Sie eine Reparatur in Auftrag geben. Falls Sie vor einem Problem stehen, das nicht in der Betriebsanleitung erläutert ist, dürfen Sie das Werkzeug nicht selbst zerlegen. Wenden Sie sich stattdessen an ein von Ma kita autorisiertes Servicecenter, in denen stets Makita-Ersatzteile verwendet werden.

Page 44

Fehlfunktionsstatus Ursache Maßnahme

Es ist kein Akkublock eingesetzt. Setzen Sie den Akkublock ein.

Motor dreht sich nicht.

Der Motor stoppt nach kurzer Zeit.

Die maximale Drehzahl wird nicht erreicht.

Schneidwerkzeug dreht sich nicht: stoppen Sie sofort den Maschinenbetrieb!

Abnormale Schwingung: stoppen Sie sofort den Maschinenbetrieb!

Schneidwerkzeug und Motor können nicht gestoppt werden: Entnehmen Sie sofort den Akkublock!

014837

Akkuproblem (Unterspannung)

Das Antriebssystem arbeitet nicht korrekt.

Umkehrung der Motordrehrichtung.

Der Ladezustand des Akkus ist zu niedrig.

Überhitzung. Der Akkublock wurde nicht

ordnungsgemäß eingesetzt.

Die Akkuleistung nimmt ab.

Das Antriebssystem arbeitet nicht korrekt.

Ein Fremdkörper, zum Beispiel ein Ast, hat sich zwischen Schutz und NylonSchneidkopf verklemmt.

Befestigungsmutter der Schneidklinge ist lose.

Die Schneidklinge ist verbogen. Tauschen Sie die Schneidklinge aus. Das Antriebssystem arbeitet nicht

korrekt. Das eine Ende des Nylonseils ist arg

zerschlissen. Die Schneidklinge ist verbogen,

verschlissen oder gerissen. Befestigungsmutter der Schneidklinge

ist lose. Schneidklinge ist unzureichend

festgezogen. Das Antriebssystem arbeitet nicht

korrekt.

Fehlfunktion der elektrischen Anlage oder der Elektronik.

SONDERZUBEHÖR

ACHTUNG:

• Für das in diesem Handbuch beschriebene Makita-

Gerät werden die folgenden Zubehör- und Zusatzteile

empfohlen. Bei Verwendung anderer Zubehör- und

Zusatzteile kann es zu Verletzun gen kommen.

Verwenden Sie Zubehör- und Zusatzteile nur für den

vorgesehenen Zweck. Informationen zu diesem Zubehör erhalten Sie von Ihrem Makita-Servicecenter.

• Schneidklinge

Laden Sie den Akkublock auf. Tauschen Sie den Akkublock aus, falls ein Aufladen keine Wirkung zeigt.

Wenden Sie sich zwecks Reparatur an Ihr örtliches, autorisiertes Servicecenter.

Ändern Sie die Drehrichtung mithilfe des Drehrichtungsumschalters.

Laden Sie den Akkublock auf. Tauschen Sie den Akkublock aus, falls ein Aufladen keine Wirkung zeigt.

Schalten Sie das Werkzeug aus und lassen Sie das Werkzeug abkühlen.

Setzen Sie den Akkublock wie in dieser Betriebsanleitung beschrieben ein.

Laden Sie den Akkublock auf. Tauschen Sie den Akkublock aus, falls ein Aufladen keine Wirkung zeigt.

Wenden Sie sich zwecks Reparatur an Ihr örtliches, autorisiertes Servicecenter.

Entfernen Sie den Fremdkörper.

Ziehen Sie die Mutter, wie in diesem Handbuch beschrieben, fest.

Wenden Sie sich zwecks Reparatur an Ihr örtliches, autorisiertes Servicecenter.

Stoßen Sie den sich drehenden NylonSchneidkopf auf dem Boden auf, um einen Nylonseil-Vorschub auszulösen.

Tauschen Sie die Schneidklinge aus.

Ziehen Sie die Mutter, wie in diesem Handbuch beschrieben, fest.

Wenden Sie sich zwecks Reparatur an Ihr örtliches, autorisiertes Servicecenter.

Entnehmen Sie den Akkublock und wenden Sie sich zwecks Reparatur an Ihr örtliches, autorisiertes Servicecenter.

• Nylon-Schneidkopf

• Nylonseil (Schneidfaden)

• Original-Akku und Original-Ladegerät von Makita

HINWEIS:

• Einige der in der Liste aufgeführten Elemente sind dem Werkzeugpaket als Standardzubehör beigefügt. Diese können in den einzelnen Ländern voneinander abweichen.

Page 45

ITALIANO (Istruzioni originali)

Spiegazione della vista generale

1. Batteria

2. Ghiera di regolazione della velocità

3. Pulsante di accens io n e

4. Staffa (punto di sospensione)

5. Interruttore di accensione

6. Pulsante/leva sicura di accensione

7. Punto di presa

8. Protezione

9. Scatola degli ingranaggi

10. Utensile da taglio

11. Tracolla

12. Protezione per il filo

13. Indicatore rosso

14. Pulsante

15. Indicatore di accensione

16. Contrassegno a stella

17. Spie luminose

18. Pulsante di controllo

19. Indicatori delle batterie

20. Sicura di accensione a pulsante

21. Sicura di accensione a leva

22. Interruttore di inversione

23. Posizione A premuta per il funzionamento normale

24. Posizione B premuta per la rimozione di erbacce e detriti

25. Area di taglio più efficace

26. Impugnatura

27. Vite

28. Morsetto impugnatura

29. Bullone esagonale

30. Coperchio

31. Morsetti

32. Lato dell’utensile da taglio

33. Distanziatore

34. Etichetta

SPECIFICHE TECNICHE

Modello DUR361U

Tipo di impugnatura Manubrio

Velocità a vuoto 3.500 - 7.300 min

Lunghezza complessiva 1.816 mm Utensile da taglio applicabile Lama da taglio Diametro della lama da taglio 230 mm

Tensione nominale 36 V CC

Peso netto 5,4 kg 5,9 kg

Batteria standard BL1815N/BL1820/1820B

35. Bulloni esagonali

36. Morsetto protezione

37. Sporgenza

38. Scanalatura

39. Chiave esagonale

40. Accessorio supporto protezione

41. Accessorio protezione

42. Fori

43. Testina di taglio in nylon

44. Rondella ricevente

45. Dado esagonale

46. Rondella morsetto

47. Lama da taglio

48. Chiave a tubo

49. Fibbia

50. Gancio

51. Staffa

52. 80 - 100 mm

-1

BL1830/BL1840/BL1840B/BL1850/

BL1850B

Modello DUR362L

Tipo di impugnatura Impugnat ura ad anello

Velocità a vuoto 3.500 - 6.600 min

Lunghezza complessiva 1.840 mm Utensile da taglio applicabile Testina di taglio in nylon

Diametro di taglio con testina di taglio in nylon 300 mm

Tensione nominale 36 V CC

Peso netto 5,1 kg 5,6 kg

Batteria standard BL1815N/BL1820/1820B

• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche senza preavviso in virtù del nostro programma continuo di ricerca e sviluppo.

• Le caratteristiche tecniche e le batterie possono differire da paese a paese.

• Peso, comprensivo di batterie, calcolato in base alla Procedura EPTA 01/2003

Rumorosità Livello medio di pressione sonora Media del livello di potenza sonora Standard applicabile

Modello L

DUR361U 82 1,7 94 1,7 DUR362L 80 1,3 95 1,3

• Anche se il livello di pressione sonora sopra indicato è di 80 dB (A) o inferiore, il livello acusti co in funzionamento potrebbe superare gli 80 dB (A). Indossare una protezione acustica.

(dB (A))

Variazione K

(dB (A))

LWA (dB (A))

Variazione K

-1

BL1830/BL1840/BL1840B/BL1850/

(dB (A))

BL1850B

2000/14/EC

Page 46

Vibrazione Mano sinistra Mano destra Standard applicabile

15m(50FT)

Cd Ni-MH Li-ion

Modello a

(m/s2) Variazione K (m/s2)ah (m/s2) Variazione K (m/s2)

DUR362L 2,5 1,5 2,5 1,5

• Il valore di emissione delle vibrazioni dichiarato è stato

ENG901-1

misurato in conformità con il metodo di te st standa r d e può essere utilizzato per confrontare tra loro diversi utensili.

• Il valore dell’emissione delle vibrazioni dichiarato può anche essere usato per stime preliminari dell’esposizione.

AVVERT ENZ A:

• L’emissione delle vibrazioni durante l’uso effettivo dell’utensile elettrico può risultare diversa rispetto al valore dichiarato, in base alla modalità d’uso dell’utensile.

• Assicurarsi di individuare le necessarie misure di sicurezza per proteggere l’operatore in base a una stima dell’esposizione nelle condizioni reali di utilizzo (prendendo in considerazione tutte le fasi del ciclo operativo, come quante volte l’utensile viene spento e i periodi in cui rimane inattivo, oltre al tempo di avviamento).

Per il modello DUR361U Simboli

END116-1

Di seguito sono riportati i simboli utilizzati per l’apparecchio. È importante comprenderne il significato prima dell’uso.

....................... Prestare particolare cura e

attenzione.

............ Leggere le istruzioni per l’uso.

...................... Pericolo! Prestare attenzione agli

oggetti scagliati.

...................... La distanza tra l’utensile e gli astanti

deve essere di almeno 15 m.

...............Mantenere a distanza gli astanti.

.............. Mantenere una distanza di almeno

Solo per i paesi europei Dichiarazione di conformità CE Makita dichiara che le macchine seguenti:

sono conformi alle seguenti direttive europee:

Sono prodotte in conformità agli standard o ai documenti standardizzati riportati di seguito:

Il documento tecnico ai sensi della Direttiva europea 2006/42/EC è disponibile presso:

La procedura di valutazione della conformità richiesta dalla direttiva 2000/14/EC è stata eff ettuata secondo quanto specificato nell’allegato V. Livello di potenza sonora misurato: 94 dB (A) Livello di potenza sonora garantito: 96 dB (A)

.............Velocità massima consentita per

l’utensile.

................Solo per Paesi UE

Non gettare le apparecchiature elettriche o le batterie tra i rifiuti domestici. Secondo le Direttive Europee sui rifiuti di apparecchiature elettriche ed elettroniche, su batterie e accumulatori e sui rifiuti di batterie e di accumulatori, e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche e le batterie esauste devono essere raccolte separatamente, al fine di essere riciclate in modo ecocompatibile.

Denominazione dell’utensile: Tagliabordi a batteria N. modello/Tipo: DUR361U Caratteristiche tecniche: vedere la tabella “SPECIFICHE TECNICHE”.

2000/14/EC, 2006/42/EC

EN/ISO11806

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

15 m.

31. 12. 2013

..................... Evitare i contraccolpi.

...................... Indossare casco, occhiali protettivi e

protezione acustica.

...................... Indossare guanti di protezione.

...................... Indossare calzature rinforzate con

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

Yasushi Fukaya

Direttore

suole antiscivolo. Si consigliano calzature antinfortunistica con puntale in acciaio.

...................... Evitare l’esposizione all’umidità.

EN786DUR361U 2,5 1,5 2,5 1,5

ENH021-8

Page 47

Per il modello DUR362L

15m(50FT)

Cd Ni-MH Li-ion

Simboli

Di seguito sono riportati i simboli utilizzati per l’apparecchio. È importante comprenderne il significato prima dell’uso.

....................... Prestare particolare cura e

attenzione.

............ Leggere le istruzioni per l’uso.

...................... Pericolo! Prestare attenzione agli

oggetti scagliati.

...................... La distanza tra l’utensile e gli astanti

deve essere di almeno 15 m.

...............Mantenere a distanza gli astanti.

.............. Mantenere una distanza di almeno

15 m.

...................... Indossare casco, occhiali protettivi e

protezione acustica.

...................... Indossare guanti di protezione.

...................... Indossare calzature rinforzate con

suole antiscivolo. Si consigliano calzature antinfortunistica con puntale in acciaio.

...................... Evitare l’esposizione all’umidità.

...................... Velocità massima consentita per

l’utensile.

............... Non utilizzare lame in metallo.

............... Solo per Paesi UE

Solo per i paesi europei Dichiarazione di conformità CE Makita dichiara che le macchine seguenti:

Denominazione dell’utensile: Tagliabordi a batteria N. modello/Tipo: DUR362L Caratteristiche tecniche: vedere la tabella “SPECIFICHE TECNICHE”.

END020-3

ENH040-4

sono conformi alle seguenti direttive europee:

2000/14/EC, 2006/42/EC Sono prodotte in conformità agli standard o ai documenti standardizzati riportati di seguito:

EN60335 Il documento tecnico ai sensi della Direttiva europea 2006/42/EC è disponibile presso:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio La procedura di valutazione della conformità richiesta

dalla direttiva 2000/14/EC è stata eff ettuata secondo quanto specificato nell’allegato IV. Ente competente:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nürnberg, Germania

Numero di identificazione 0197

Livello di potenza sonora misurato: 95 dB (A)

Livello di potenza sonora garantito: 96 dB (A)

31. 12. 2013

Yasushi Fukaya

Direttore

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

ISTRUZIONI DI SICUREZZA IMPORTANTI GEB068-6

AVVERTENZA! Leggere tutte le avvertenze e le

istruzioni di sicurezza. La mancata osservanza delle

istruzioni e delle avvertenze potrebbe provocare scariche elettriche, incendi e/o infortuni gravi.

Conservare tutte le avvertenze e le istruzioni per consultarle in futuro.

Uso previsto

1. Il tagliabordi/decespugliatore a batteria è destinato

esclusivamente al taglio di erba, erbacce, cespugli e sottobosco. Non deve essere utilizzato per altri scopi, come ad esempio la rifinitura dei bordi o la potatura di siepi, in quanto potrebbe essere causa di infortuni.

Istruzioni generali

1. Non permettere di utilizzare l’utensile a persone che

non hanno dimestichezza con le presenti istruzioni, a persone con ridotte capacità fisiche, sensoriali o mentali (bambini compresi) o a persone con esperienza e conoscenze insufficienti. I bambini devono essere tenuti sotto controllo per evitare che giochino con l’utensile.

2. Prima di accendere l’utensile, è importante leggere le

presenti istruzioni per l’uso per acquisire familiarità con l’uso dell’utensile stesso.

3. Non prestare l’utensile a persone con esperienza e

conoscenze insufficienti in merito all’uso di decespugliatori e tagliabordi.

Page 48

4. Consegnare sempre anche le presenti istruzioni per l’uso insieme all’utensile dato in prestito.

5. Maneggiare l’utensile con la massima cura e attenzione.

6. Non utilizzare l’utensile dopo l’assunzione di alcol o droghe, oppure se ci si sente stanchi o indisposti.

7. Non tentare di modificare l’utensile.

8. Attenersi alle regolamentazioni del proprio paese sull’uso di decespugliatori e tagliabordi.

Dispositivi di protezione personale (Fig. 1)

1. Indossare il casco, gli occhiali e i guanti di protezione per proteggersi dai detriti scagliati o dagli oggetti in caduta.

2. Indossar e una protezione acustica (ad esempio delle cuffie isolanti) per prevenire la perdita dell’udito.

3. Indossare capi d’abbigliamento e calzature adeguati per un lavoro sicuro, ad esempio una tuta da lavoro e calzature rinforzate con suole antiscivolo. Non indossare capi d’abbigliamento larghi o gioielli. Gli abiti larghi, i gioielli o i capelli lunghi possono impigliarsi nelle parti in movimento.

4. Prima di toccare la lama da taglio, indossare guanti di protezione. Le lame da taglio possono causare tagli profondi nelle mani nude.

Sicurezza dell’area di lavoro

1. Utilizzare l’uten sile solo in condizioni di buona visibilità diurna. Non utilizzare l’utensile al buio o in presenza di nebbia.

2. Non utilizzare l’utensile in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. L’utensile produce scintille che possono incendiare polveri o fumi.

3. Durante il lavoro, non sostare su una superficie instabile o scivolosa né su un pendio ripido. Nella stagione fredda, prestare attenzione al ghiaccio e alla neve e verificare di avere sempre un buon equilibrio.

4. Durante il lavoro, mantenere l e persone e gli animali a una distanza di almeno 15 m dall’utensile. Spegnere l’utensile non appena qualcuno si avvicina.

5. Prima dell’uso, esami nare l’area di lavoro alla ricerca di pietre o altri oggetti solidi, che potrebbero essere scagliati o provocare pericolosi contraccolpi, dando luogo a gravi infortuni e/o danni alle cose.

6. AVVERTENZA: L’uso di questo prodotto può creare polveri contenenti sostanze chimiche in grado di causare problemi respiratori o altre malattie. Queste sostanze chimiche corrispondono ad esempio ai composti presenti in pesticidi, insetticidi, fertilizzanti e diserbanti. Il rischio relativo a tali esposizioni dipende dalla frequenza con cui si svolge il lavoro. Per ridurre l’esposizione alle sostanze chimiche: lavorare in un’area ben ventilata utilizzando i dispositivi di sicurezza approvati, ad esempio le maschere antipolvere appositamente progettate per filtrare le particelle microscopiche.

Sicurezza elettrica e della batteria

1. Non esporre l’utensile alla pioggia o all’umidità. Le infiltrazioni d’acqua nell’utensile aumentano il pericolo di scariche elettriche.

2. Non utilizzare l’utensile se non è possibile spegnerlo o accenderlo con l’interruttore. Qualsiasi utensile che non può essere controllato con l’interruttore è pericoloso e deve essere riparato.

3. Evitare l’accensione accidentale. Verificare che l’interruttore si trovi nella posizione OFF prima di inserire la batteria, prelevare o trasportare l’utensile. Se l’utensile viene trasportato con il dito sull’interruttore o se l’utensile viene collegato all’alimentazione quando l’interruttore è nella posizione ON possono verificarsi incidenti.

4. Effettuare la ricarica esclusivamente con il caricabatterie specificato dal produttore. Un caricabatterie adatto per uno specifico tipo di batteria potrebbe provocare un pericolo di incendio se utilizzato con un’altra batteria.

5. Utilizzare l’utensile solo con le batterie specifiche. L’uso di batterie diverse può far sorgere il rischio di infortuni o incendi.

6. Quando la ba tt eria non è in uso, ten erla a distanza da oggetti metallici quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono stabilire un collegamento tra un polo e l’altro. Un cortocircuito dei poli della batteria potrebbe causare ustioni o incendi.

7. L ’uso improp rio può provocare la fuoriuscita d el liquido della batteria; evitare il contatto con tale liquido. In caso di contatto accidentale sciacquare abbondantemente con acqua. Rivolgersi a un medico in caso di contatto del liquido con gli occhi. Il liquido della batteria può causare irritazioni o ustioni.

Messa in funzione

1. Rimuovere la batteria prima di montare o regolare l’utensile.

2. Indo ssare i guanti di protezione prima di maneggiare la lama da taglio.

3. Ispezionare l’utensile alla ricerca di danni, viti o dadi allentati oppure errori di mont aggio prima di inserire la batteria. Affilare la lama da taglio, se sembra che non tagli. Sostituire la lama da taglio se è piegata o danneggiata. Controllare il corretto e facile funzionamento di tutte le leve di comando e di tutti gli interruttori. Pulire e asciugare le impugnature.

4. Non tentare di accendere l’utensile se è danneggiato o se non è stato interamente montato. In caso contrario, potrebbero verificarsi gravi infortuni.

5. Regolare la tracolla e l’impugnatura in base alla taglia corporea dell’operatore.

6. Durante l’inserimento della batteria, mantenere l’accessorio da taglio a distanza dal proprio corpo e da altri oggetti, terreno compreso. L’accessorio potrebbe ruotare in fase di accensione, causando danni alle persone, all’utensile e/o alle altre cose.

7. Rimuovere eventual i attrezzi o chiavi di regolazio ne e il coperchio della lama prima di accendere l’utensile. Un accessorio fissato a un componente rotante dell’utensile potrebbe causare danni alla persona.

Funzionamento

1. Spegnere immediatamente l’utensile in caso di emergenza.

2. Spegnere l’utensile anche se si rilevano condizioni anomale (ad esempio rumori o vibrazioni) durante

Page 49

l’uso. Non utilizzare l’utensile senza prima individuare e risolvere la causa del problema.

3. L’accessorio da taglio continua a ruot ar e per un br eve periodo dopo lo spegnimento dell’utensile. Evitare il contatto con l’accessorio da taglio.

4. Utilizzare la tracolla durante l’uso. Mantenere saldamente l’utensile contro il proprio lato destro.

5. Evi tare di tendersi in avanti. Mantenere sempre l’equilibrio e un punto d’appoggio adeguati. Controllare la presenza di ostacoli nascosti quali ceppi d’albero, radici e fossati, onde evitare di inciampare.

6. Non lavorare su scale o a lber i onde evit are di pe rdere il controllo.

7. Se l’ut ensile cade o subisce un impatto violento, verificarne le condizioni prima di proseguire il lavoro. Controllare il corretto funzionamento dei comandi e dei dispositivi di sicurezza. In caso di danni o dubbi, richiedere l’ispezione e la riparazione presso il nostro centro di assistenza autorizzato.

8. Non toccare la scatola degli ingranaggi. La scatola degli ingranaggi si surriscalda durante il funzionamento.

9. Riposarsi spesso per evitare la perdita di controllo causata dall’affaticamento. Si consiglia di fare una pausa di 10 - 20 minuti ogni ora.

10. Se si lascia inutilizzato l’utensile, anche per breve tempo, è bene rimuovere sempre la batteria. L’utensile lasciato incustodito con la batteria inserita può essere utilizzato da persone non autorizzate e causare gravi incidenti.

11. Se tra l’accessorio da t aglio e la protezione rimangono impigliati dell’erba o dei rami, spegnere l’utensile e rimuovere la batteria prima di procedere alla pulizia. L’accessorio da taglio potrebbe infatti ini ziare a ruotare accidentalmente e provocare gravi infortuni.

12. Spegnere immediatamente l’utensile se l’accessorio da taglio colpisce delle pietre o altri oggetti duri. Rimuovere quindi la batteria e ispezionare l’accessorio da taglio.

13. Controllare spesso l’accessorio da taglio durante il lavoro per verificare la presenza di crepe o danni. Prima dell’ispezione, rimuovere la batteria e attendere che l’accessorio da taglio sia completamente fermo. Sostituire subito l’accessorio da taglio danneggia to, anche se presenta solamente crepe superficiali.

14. Non eseguire tagli a un’altezza superiore a quella della vita.

15. Prima di iniziare l’operazione di taglio, attendere che l’accessorio da taglio raggiunga una velocità costante dopo aver acceso l’utensile.

16. Se si utilizzano lame in metallo, far oscillare delicatamente l’utensile descrivendo semicerchi da destra verso sinistra, come se fosse una falce.

17. Impugnare l’utensile esclusivamente dalle superfici di presa isolate, poiché la lama da taglio potre bbe venire a contatto con conduttori nascosti. Se le lame da taglio entrano in contatto con un filo percorso da corrente, le parti metalliche esposte dell’utensile si troveranno anch’esse sotto tensione e potrebbero provocare scariche elettriche sull’operatore.

Accessori da taglio

1. Utilizzare un accessorio da ta glio idoneo al lavoro da compiere.

– Le testine di taglio in nylon (testine per tagliabordi)

sono adatte al taglio dell’erba dei prati.

– Le lame in metallo sono adatte al taglio di erbe

infestanti, erba alta, arbusti, cespugli, sottobosco, boscaglia e simili.

– Non utilizzare altri tipi di lama, comprese catene

metalliche componibili con perno e lame con flagelli. Potrebbero verificarsi gravi infortuni.

2. Utilizzare sempre la protezione più adatta per l’accessorio da taglio in uso.

3. Durante l’utilizzo di lame in metallo, evitare i contraccolpi e prepararsi sempre a un eventuale contraccolpo accidentale. Vedere la sezione “Contraccolpi”.

4. Quando non è in uso, applicare alla lama l’apposito coperchio. Rimuovere il coperchio prima dell’utilizzo.

Contraccolpo (o colpo di lama)

1. Il contraccolpo (colpo di lama) è una reazione improvvisa a una lama da taglio incastrata o bloccata. Al verificarsi di tale reazione, l’utensile viene deviato con forza di lato o verso l’operatore, con il rischio di gravi infortuni.

2. In particolare, il contraccolpo si verifica durante l’applicazione di un segmento di lama compreso tra le ore 12 - 2 a oggetti solidi, cespugli e alberi con un diametro di 3 cm o superiore. (Fig. 2)

3. Per evit are i contraccolpi: (Fig. 3) – Utilizzare la lama con un’inclinazione compresa tra

le ore 8 e le ore 11.

– Non utilizzare il segmento compreso tra le ore 12 e

le ore 2.

– Non utilizzare il segmento compreso tra le ore 11 e

le ore 12 e tra le ore 2 e le ore 5, a meno che l’operatore non sia adeguatamente preparato ed esegua l’operazione a suo rischio e pericolo.

– Non usare le lame da taglio vicino a oggetti solidi

come recinzioni, muri, tronchi d’albero e pietre.

– Non usare le lame da taglio verticalmente, per

operazioni come bordatura e taglio di siepi.

Vibrazione

1. Se esposti a vibrazioni eccessive, gli operatori che soffrono di insufficienza circolatoria possono riportare danni ai vasi sanguigni o al sistema nervoso. Le vibrazioni possono causare i seguenti sintomi alle dita, alle mani o ai polsi: Torpore, formicolio, dolore, fitte acute, alterazione della pelle o del suo colorito. Consultare un medico non appena si manifestano tali sintomi.

2. Per ridurre il pericolo del cosiddetto fenomeno di Raynaud è importante mantenere le mani calde durante il lavoro ed effettuare un’adeguata manutenzione dell’utensile e degli accessori.

Trasporto

1. Prima di trasportare l’utensile occorre spegnerlo e rimuovere la batteria. Fissare il coperchio alla lama da taglio.

2. L’utensile deve essere trasportato in posizione orizzontale, afferrandolo per l’albero.

3. Fissare correttamente l’utensile trasportato in un veicolo per evitare che si rovesci. Potrebbero

Page 50

altrimenti verificarsi danni all’utensile o agli altri bagagli.

sicurezza indicate in queste istruzioni per l’uso possono provocare gravi danni alla persona.

Manutenzione

1. L’utensile deve essere riparato esclusivamente da un centro assistenza autorizzato con l’uso di soli ricambi originali. Operazioni improprie di riparazione e una manutenzione scadente possono ridurre la durata dell’utensile e aumentare il pericolo di incidenti.

2. Prima di svolgere operazioni di manutenzione, riparazione o pulizia dell’utensile è necessario spegnerlo e rimuovere la batteria.

3. Indossare sempre i guanti di protezione per maneggiare la lama da taglio.

4. Rimuovere sempre la polvere e la sporcizia dall’utensile. Evitare l’uso di gasolina, benzina, diluenti, solventi, alcol o sostanze simili a scopo di pulizia. In caso contrario potrebbero verificarsi scoloriture, deformazioni o fessurazioni de i componenti in plastica.

5. Serrare tutte le viti e i dadi dopo ogni utilizzo.

6. Non tentare di eseguire operazioni di manutenzione o riparazione diverse da quelle descritte nelle istruzioni per l’uso. Rivolgersi al centro assistenza autorizzato per tali operazioni.

7. Utilizzare esclusivamente ricambi e accessori originali. L’uso di ricambi o accessori forniti da terzi può causare guasti dell’utensile, danni alle cose e/o gravi infortuni.

8. Richiedere al centro assistenza autorizzato di effettuare l’ispezione e la manutenzione dell’utensile a intervalli regolari.

Stoccaggio

1. Prima di riporre l’utensile è necessario effettuarne la pulizia completa e la manutenzione. Rimuovere la batteria. Fissare il coperchio alla lama da taglio.

2. Riporre l’utensile in un luogo asciutto e in posizione elevata o sottochiave, fuori dalla portata dei bambini.

3. Non appoggiare l’utensile contro altri oggetti, ad esempio una parete. Potrebbe cadere improvvisamente provocando infortuni.

Pronto soccorso

1. Tenere sempre a portata di mano una cassetta di pronto soccorso. Rifornire immediatamente qualsiasi oggetto prelevato dalla cassetta di pronto soccorso.

2. Nel momento in cui si richiede assistenza è indispensabile fornire le seguenti informazioni: – Luogo dell’incidente – Che cosa è accaduto – Numero delle persone ferite – Natura dell’infortunio – Nome e cognome

CONSERVARE QUESTE ISTRUZIONI.

AVVERT ENZ A:

NON lasciare che la familiarità acquisita con il prodotto (dovuta all’uso ripetuto) provochi l’inosservanza delle norme di sicurezza. L’USO IMPROPRIO o la mancata osservanza delle norme di

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

ENC007-9

RELATIVE ALLA BATTERIA

1. Prima di utilizzare la batteria, leggere tutte le

istruzioni e gli avvisi di sicurezza relativi a (1) caricabatteria, (2) batteria e (3) prodotto utilizzato con la batteria.

2. Non smontare la batteria.

3. Se il tempo di funzionamento è diventato

eccessivamente breve, non utilizzare l’utensile. Potrebbero verificarsi surriscaldamenti, ustioni o esplosioni.

4. In caso di contatto dell’elettrolita della batteria con

gli occhi, sciacquare con acqua fresca e rivolgersi immediatamente a un medico. Potrebbero verificarsi danni permanenti alla funzionalità visiva.

5. Non cortocircuitare la batteria: (1) Non toccare i terminali della batteria con

materiale in grado di condurre elettricità.

(2) Evitare di conservare la batteria a contatto

con oggetti metallici quali chiodi, monete e così via.

(3) Non esporre le batterie all’acqua o alla

pioggia. Un cortocircuito può provocare un elevato flusso di corrente, surriscaldamento, ustioni o rotture.

6. Non conservare l’utensile e la batteria a una

temperatura superiore a 50 °C.

7. Evitare di smaltire le batterie danneggiate o

esaurite bruciandole. Se esposte al fuoco, le batterie possono esplodere.

8. Evitare di far cadere o di colpire la batteria.

9. Non utilizzare batterie danneggiate.

10. Attenersi alle normative della propria area

geografica relative allo smaltimento delle batterie.

CONSERVARE QUESTE ISTRUZIONI.

Suggerimenti per il prolungamento della durata della batteria

1. Caricare le batterie prima di scaricarle

completamente. Se si nota una diminuzione di potenza dell’utensile, interrompere il lavoro e ricaricare la batteria.

2. Non ricaricare una batteria già completamente

carica. In caso contrario, la durata operativa della batteria potrebbe ridursi.

3. Caricare la batteria in ambienti con temperatura

compresa tra 10 °C e 40 °C. Prima di caricare una batteria surriscaldata, lasciarla raffreddare.

4. Caricare la batteria qualora non venga utilizzata

per un lungo periodo (superiore a sei mesi).

Page 51

Descrizione dei componenti (Fig. 4)

DESCRIZIONE FUNZIONALE

AVVERT ENZ A:

• Prima di regolare o controllare le funzioni

dell’utensile, verificare sempre di averlo spento e di aver rimosso la batteria. Se l’utensile non è spento

e privo di batteria potrebbero verificarsi gravi lesioni personali dovute a un avviamento accidentale.

Inserimento o rimozione della batteria (Fig. 5)

ATTENZIONE:

• Spegnere sempre l’utensile prima di inseri re o rimuovere la batteria.

• Tenere saldamente l’utensile e la batteria durante l’inserimento o la rimozione della batteria stessa. In caso contrario, l’utensile e la batteria potrebbero scivolare dalle mani, con conseguenti danni all’utensile, alla batteria e alla persona.

Per rimuovere la batteria, è sufficiente estrarla dall’utensile facendo scorrere il pulsante sulla parte anteriore della batteria. Per inserire la batteria, allineare la linguetta sulla batte ria con la scanalatura nell’alloggiamento e farla scorrere in posizione. Inserire a fondo la batteria fino a bloccarla in posizione con uno scatto. Se è visibile l’indicatore rosso sul lato superiore del pulsante, significa che la batteria non è completamente inserita.

ATTENZIONE:

• Inserire sempre a fondo la batteria, fino alla scomparsa dell’indicatore rosso. In caso contrario, la batteria potrebbe fuoriuscire accidentalmente dall’utensile, provocando danni all’operatore o a eventuali osservatori.

• Non forzare l’inserimento della batteria. Se la batteria non scorre agevolmente, significa che la manovra di inserimento non è corretta.

NOTA:

• l’utensile non funziona con una sola batteria.

Sistema di protezione dell’utensile e della batteria

L’utensile è dotato di un sistema di protezione dell’utensile e della batteria. Questo sistema interrompe automaticamente l’alimentazione del motore per prolungare la durata dell’utensile e della batteria. L’utensile si spegne automaticamente durante l’uso se l’utensile stesso o la batteria si trovano in una delle seguenti condizioni. In alcuni casi, gli indicatori si illuminano.

Protezione dal sovraccarico

Se l’utensile viene usato in modo da causare un suo assorbimento anormalmente alto di corrente, esso si spegne automaticamente e gli indicatori della batteria lampeggiano. In questa situazione, spegne re l’utensile e interrompere l’operazione che ha provocato il sovraccarico dell’utensile stesso. Successivamente, accendere nuovamente l’utensile per riavviarlo.

Protezione dal surriscaldamento dell’utensile (Fig. 6)

Quando l’utensile si surriscalda, esso si spegne automaticamente e l’indicatore di accensione lampeggia per circa 60 secondi. In questa situazione, far raff reddare l’utensile prima di azionarlo nuovamente.

Protezione dal surriscaldamento della batteria

In caso di surriscaldamento della batteria, l’utensile si arresta automaticamente e gli indicatori della batteria si illuminano. L’utensile non si avvia neanche tirando l’interruttore di accensione. In questa situazione, far raffreddare la batteria prima di azionare nuovamente l’utensile.

NOTA:

la protezione dal surriscaldamento della batteria funziona solo con una batteria con contrassegno a stella. (Fig. 7)

Protezione dalla sovrascarica

Quando la capacità della batteria si riduce, l’ute nsile si arresta automaticamente. Se il prodotto non funziona nonostante l’azionamento degli interruttori, rimuovere le batterie dall’utensile e ricaricarle.

Indicazione della capacità residua della batteria

(Solo per batterie il cui codice modello termina con “B”).

(Fig. 8)

Premere il pulsante di controllo sulla batteria per visualizzare la capacità residua della batteria. Le spie luminose si illuminano per qualche secondo.

Spie luminose

Capacità residua

Accesa Spenta Lampeggiante

Dal 75% al 100%

Dal 50% al 75%

Dal 25% al 50%

Dal 0% al 25%

Caricare la

batteria.

Probabile

malfunzionament

o della batteria.

015658

NOTA:

• Il valore indicato potrebbe variare leggermente dalla capacità effettiva in base alle condizioni di utilizzo e alla temperatura ambientale.

Indicazione della capacità residua delle batterie

(in base al Paese) (Fig. 9) Premere il pulsante di controllo per fare in modo che gli indicatori delle batterie mostrino la capacità resi dua delle batterie. Gli indicatori delle batterie corrispondono a ciascuna batteria.

Page 52

Indicazione della capacità residua delle batterie

Indicatori delle batterie

(Batteria 1 o Batteria 2)

: Acceso : Spento : Lampeggiante

014809

Indicazioni anomale durante l’uso

Indicatore delle batterie

Batteria 1 Batteria 2

Possibile malfunzionamento dell’utensile.

Si è attivata la funzione di protezione della batteria con contrassegno a stella (surriscaldamento).

Capacità residua minima, ricaricare la batteria.

L’utensile ha rilevato un a tensione eccessiva. Sostituire la batteria.

014811

Gli indicatori mostrano vari stati oltre alla cap acità residua delle batterie.

Capacità

residua

Dal 50% al 100%

Dal 20% al 50%

Dal 0% al 20%

Caricare la batteria

Stato: Acceso : Spento

Azionamento dell’interruttore di accensione

AVVERT ENZ A:

• Prima di inserire la batteria nell’utensile, verificare

sempre che l’interruttore di accensione funzioni correttamente e ritorni in posizione “OFF” una volta rilasciato. Non tirare con forza l’interruttore senza aver prima premuto la leva sicura di accensione. Si corre il rischio di causare la rottura dell’interruttore. L’utilizzo di un utensile con un

interruttore malfunzionante può causare la perdita di controllo e infortuni gravi.

Premere il pulsante di accensione sull’alloggiamento in modo da accendere l’utensile e permettere all’indicatore di accensione di illuminarsi. (Fig. 6)

Per il modello DUR361U (Fig. 10) Per il modello DUR362L (Fig. 11)

La leva sicura di accensione consente di evitare l’azionamento involontario dell’interruttore di accensione. Per avviare l’utensile, far scorrere la leva sicura di accensione, quindi tirare l’interruttore di accensione. Rilasciare l’interruttore di accensione per spegnerlo.

NOTA:

• L’utensile si spegne aut omaticamente se, dopo aver premuto il pulsante di accensione, viene lasciato un minuto senza eseguire alcuna operazione.

Interruttore di inversione per la rimozione di detriti

AVVERT ENZ A:

• Prima di rimuovere erbacce e detriti incastrati nell’utensile (che non possono essere rimossi con il funzionamento con direzione di rotazione inversa), verificare sempre che l’utensile sia spento e che la batteria sia stata rimossa. Se

l’utensile non è spento e privo di batteria potrebbero verificarsi gravi lesioni personali dovute a un avviamento accidentale.

Per il modello DUR361U (Fig. 12) Per il modello DUR362L (Fig. 13)

L’utensile è dotato di un interruttore di inversione della rotazione il cui scopo è unicamente quello di cambiare la direzione di rotazione al fine di rimuovere er bacce e detriti incastrati nell’utensile. Per il normale funzionamento dell’utensile, l’interruttore deve essere premuto in corrispondenza del lato “A”. Per rimuovere erbacce e detriti inceppati nella testina di rotazione, è possibile invertire la direzione di rotazione dell’utensile premendo il lato “B” dell’interruttore. Nella posizione di direzione inversa l’utensile viene azionato solo per un breve periodo e si spegne automaticamente.

AVVISO:

• prima di azionare l’utensile, controllare sempre la direzione di rotazione impostata.

• Utilizzare l’interruttore di inversione solo quando l’utensile è completamente fermo. Una modifica della direzione di rotazione prima dell’arresto potrebbe danneggiare l’utensile.

Ghiera di regolazione della velocità (Fig. 14)

Per regolare la velocità dell’utensile ruotare la ghiera di regolazione. Per aumentare la velocità, ruotare la ghiera di regolazione della velocità in senso orario. Per diminuire la velocità, ruotare la ghiera in senso antiorario.

Page 53

Testina di taglio in nylon (accessorio opzionale per un prodotto fornito con una lama da taglio)

Testina di taglio in nylon AVVISO:

• Non tentare di far avanzare la testina battendola a ter ra mentre l’utensile è in funzione ad alta velocità. Questa procedura può danneggiare la testina di taglio in nylon.

• L’avanzamento con battitura non funziona correttamente se la testina non è in rotazione. (Fig. 15)

La testina di taglio in nylon è una testina tagliabordi a doppio filo munita di un meccanismo di avanzamento del filo a battitura. Per provocare la fuoriuscita del filo di nylon, la testina di taglio deve essere battuta sul terreno durante una rotazione a bassa velocità.

NOTA:

Se non si riesce ad estrarre il filo di nylon battendo la testina, riavvolgere o sostituire il filo seguendo le procedure descritte in “Manutenzione”.

MONTAGGIO

AVVERT ENZ A:

• prima di eseguire qualsiasi tipo di intervento, verificare sempre che l’utensile sia spento e che la batteria sia stata rimossa. Se l’utensile non è spento

e privo di batteria potrebbero verificarsi gravi lesioni personali dovute a un avviamento accidentale.

• Non avviare l’utensile se non è completamente montato. L’uso di un utensile parzialmente montato potrebbe causare gravi lesioni personali dovute a un avviamento accidentale.

Installazione dell’impugnatura

Per il modello DUR361U (Fig. 16)

Inserire l’albero dell’impugnatura nel punto di presa, come mostrato nella figura. Allineare il foro della vite nel punto di presa con quello nell’albero. Serrare saldamen te la vite. Montare la barriera e il punto di presa sul tubo dell’albero usando quattro viti. Assicurarsi che il distanziatore sul tubo dell’albero si trovi tra il punto di presa/la barriera e la staffa. Posizionare l’impugnatura tra il morsetto e il supporto relativi. Regolare l’impugnatura a un’angolazione che consenta una posizione di lavoro comoda, quindi serrare saldamente la manopola con le mani. (Fig. 17)

Per il modello DUR362L (Fig. 18)

Montare il punto di presa sul tubo dell’albero stringendolo con due bulloni esagonali. Assicurarsi che il distanziatore sul tubo dell’albero si trovi tra i due punti di presa. Non rimuovere o accorciare il distanziatore.

Montaggio della protezione

AVVERT ENZ A:

• Non utilizzare l’utensile se la protezione mostrata nella figura non è installata. La mancata osservanza

di questa precauzione può provocare gravi lesioni personali.

Per la lama da taglio (solo per il modello DUR361U) (Fig. 19)

Installare la sporgenza del morsetto della p rotezione sulla scatola degli ingranaggi fino ad allineare la posizione con l’etichetta sul tubo. Fissare la protezione sul relativo morsetto con i due bulloni, quindi serrare uniformemente entrambi i bulloni con la chiave esagonale. (Fig. 20)

Per testina di taglio in nylon

Per DUR362L (Fig. 21) Allineare le sporgenze sull’accessorio protezione con le scanalature della protezione stessa. Allineare le sporgenze sull’accessorio supporto protezione con la scanalatura del supporto stesso.

(Fig. 22)

Dopo aver fissato la protezione e il supporto protezione, serrare saldamente i bulloni esagonali. (Fig. 23)

Per DUR361U (accessorio opzionale) Rimuovere i bulloni esagonali con la chiave esagonale. Rimuovere quindi il morsetto della protezione e la protezione stessa. (Fig. 24) Installare l’accessorio protezione e l’accessorio supporto protezione sulla scatola degli ingranaggi. Per installare la protezione per la te stina di tagl io i n nylon, seguire il metodo di installazione già illustrato. (Fig. 25)

Montaggio della protezione per il filo

ATTENZIONE:

• Prima di regolare la protezione per il filo, att endere che la testina di taglio sia completamente ferma. Non regolare la protezione per il filo con i piedi.

Per ridurre il rischio di danneggiare gli oggetti di fronte alla testina di taglio, inserire la protezione per il filo in modo da controllare il raggio di taglio del filo stesso. (Fig. 26) Estendere leggermente la protezione per il filo verso l’esterno, quindi inserirla nei fori della protezione.

(Fig. 27) NOTA:

• Non estendere eccessivamente la protezione per il filo verso l’esterno. In caso contrario potrebbe rompersi.

Quando la protezione per il filo non è in uso, sollevar la per la posizione di riposo. (Fig. 28)

Montaggio della testina di taglio in nylon

ATTENZIONE:

• Durante l’uso, se la testina di taglio in nylon colpisce accidentalmente una pietra o un oggetto duro, è opportuno spegnere l’utensile e verificare la presenza di danni. Una testina di taglio in nylon danneggiata deve essere sostituita immediatamente. L ’uso di una testina d i taglio in nylon

danneggiata può causare gravi danni alla persona.

AVVISO:

• Usare solo testine di taglio in nylon originali Makita.

Per sostituire facilmente la testina di taglio in nylon, capovolgere l’utensile. Inserire la chiave esagonale attraverso il foro nel coperchio protettivo e ruotare la rondella ricevente fino a che non rimane bloccata con la chiave esagonale. Montare la testina di taglio in nylon diretta mente sul perno

Page 54

filettato e stringere girando in senso an tiorario. Rimuovere la chiave esagonale. Per rimuovere la testina di taglio in nylon, ruotare la testina in senso orario tenendo ferma la rondella ricevente con la chiave esagonale. (Fig. 29)

Montaggio della lama da taglio (specifico in base al Paese)

AVVERT ENZ A:

• Il diametro esterno della lama da taglio deve essere 230 mm. Non utilizzare lame con diametro esterno

superiore a 230 mm.

ATTENZIONE:

• La lama da taglio deve essere ben affilata e priva di incrinature o rotture. Affilare o sostituire la lama da taglio ogni tre ore di utilizzo.

• Indossare sempre i guanti mentre si maneggia la lama da taglio.

• Applicare sempre il coperchio della lama quando l’utensile non è in uso e durante il trasporto.

• Il dado di serraggio della lama da taglio (con rondella a molla) si usura nel corso del tempo. Se sulla rondella a molla compaiono segni di usura o deformazione, sostituire il dado. Rivolgersi al centro di assistenza autorizzato di zona per ordinarlo.

AVVISO:

• Usare solo lame da taglio originali Makita.

Per sostituire facilmente la lama da taglio, capovolgere l’utensile. Per smontare la lama da taglio, inserire la chiave esagonale attraverso il foro nel coperchio protettivo e nella scatola degli ingranaggi. Ruotare la rondella ricevente fino a che non rimanga bloccata con la chiave esagonale. Allentare il dado esagonale (filetto sinistro) con la chiave a bussola e rimuovere il dado, la rondella del morsetto e la chiave esagonale. (Fig. 30) Montare la lama da taglio sull’albero in modo che la guida della rondella ricevente si inserisca nel foro dell’albero nella lama da taglio. Rimontare la rondella del morsetto e fissare la lama da taglio con il dado esagonale con una coppia di serraggio da 13 a 23 Nm tenendo ferma la rondella ricevente con la chiave esagonale. (Fig. 31) Assicurarsi che la lama presenti il lato sinistro rivolto verso l’alto. (Fig. 32)

Conservazione della chiave esagonale (Fig. 33)

Per evitare di perdere la chiave esagonale quando non è in uso, conservarla nella posizione illustrata nella figura.

USO

Uso corretto dell’utensile (DUR361U)

Postura corretta

AVVERT ENZ A:

• Posizionare sempre l’utensile alla propria destra in modo da avere sempre l’impugnatura sinistra davanti al proprio corpo. Un corretto posizionamento

dell’utensile consente il massimo controllo e riduce il

pericolo di gravi danni alla persona causati dai

contraccolpi. Indossare la tracolla come mostrato nella figura e agganciare saldamente l’utensile alla propria destra in modo da avere sempre l’impugnatura sinistra davanti a sé. (Fig. 34)

Fissaggio della tracolla (Fig. 35)

Indossare la tracolla sulla schiena e allacciarla fino a udire lo scatto. Assicurarsi che non possa essere tolta senza prima essere slacciata. Agganciare l’utensile come mostrato nella figura.

AVVERT ENZ A:

• In tale circostanza prestare estrema attenzione nel

mantenere il controllo dell’utensile. Impedire che

l’utensile venga deviato verso l’operatore o

chiunque si trovi nelle vicinanze. La mancata

osservanza di questa precauzione comporta il rischio

di lesioni gravi.

Regolazione della posizione della staffa e della tracolla

Dopo la sostituzione della batteria o di un accessorio con un altro il bilanciamento del peso dell’utensile può cambiare. In tal caso occorre regolare la posizione della staffa e la lunghezza della tracolla come indicato di seguito. Per cambiare la posizione della staffa, allentare la vite di fissaggio sulla staffa con la chiave in dotazione, quindi spostare la staffa e il cuscinetto. Il cuscinetto può essere spostato agevolmente con una torsione. Regolare la posizione della staffa e la lunghezza della tracolla in modo che: (Fig. 36) – la staffa si trovi ad almeno 750 mm da terra, – l’utensile da taglio si trovi a un’altezza da terra di

100 mm - 300 mm, e – la parte non protetta dell’utensile da taglio si trovi ad

almeno 750 mm (distanza orizzontale) dalla staffa. Dopo aver regolato la posizione della staffa, se rrare saldamente la vite con la chiave.

Uso corretto dell’utensile (DUR362L)

Postura corretta

AVVERT ENZ A:

• Posizionare sempre l’utensile alla propria destra in

modo da avere sempre la barriera davanti al

proprio corpo. Un corretto posizionamento

dell’utensile consente il massimo controllo e riduce il

pericolo di gravi danni alla persona causati dai

contraccolpi. Indossare la tracolla sulla spalla sinistra, come mostrato nella figura, facendola passare sulla testa e sul braccio destro, quindi tenere l’utensile sul lato destro in modo da avere sempre la barriera davanti al proprio corpo.

(Fig. 37) Fissaggio della tracolla (Fig. 38)

Dopo aver indossato la tracolla, fissarla all’utensile agganciando le fibbie disponibili sul gancio dell’utensile e sulla tracolla. Assicurarsi che le fibbie producano uno scatto, bloccandosi completamente in posizione.

Sganciamento (Fig. 39)

La fibbia è dotata di un meccanismo di sgancio rapido, utilizzabile premendo i lati e la fibbia stessa.

Page 55

AVVERT ENZ A:

• in ogni circostanza prestare la massima attenzione

nel mantenere il controllo dell’utensile. Impedire che l’utensile venga deviato verso l’operatore o chiunque si trovi nelle vicinanze. Il mancato

controllo dell’utensile può causare lesioni gravi agli astanti e all’operatore.

MANUTENZIONE

AVVERT ENZ A:

• Prima di effettuare operazioni di ispezione o

manutenzione sull’utensile, verificare sempre che l’utensile sia spento e che la batteria sia stata rimossa. Se l’utensile non è spento e privo di batteria

potrebbero verificarsi gravi lesioni personali dovute a un avviamento accidentale.

AVVISO:

Evitare assolutamente di usare benzina, dil uenti, solvent i, alcol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature.

Ingrassaggio della scatola degli ingranaggi (Fig. 40)

Ingrassare la scatola degli ingranaggi (Shell Alvania 2 o equivalente). Rimuovere il bullone esagonale, quindi ingrassare il foro d’ingrassaggio ogni 30 ore. (Il grasso originale Makita può essere acquistato presso il rivenditore Makita di zona.)

Sostituzione del filo in nylon

AVVERT ENZ A:

• Assicurarsi che il coperchio della testina di taglio

in nylon sia fissato correttamente sull’alloggiamento, come descritto di seguito. Il

mancato fissaggio del coperchio può causare un distacco della testina di taglio in nylon, con conseguenti

lesioni personali gravi. Togliere il coperchio dall’alloggiamento, premendo i due fermi di chiusura che si trovano sui due lati opposti dell’alloggiamento. (Fig. 41) T agliare un filo di nylon in 3 - 6 m. Piegare il filo di tag lio in due metà e lasciarne una più lunga di 80 - 100 mm rispetto all’altra. (Fig. 42) Agganciare la parte centrale del nuovo filo di nylon alla tacca posta al centro della bobina tra i duecanali che ospitano il filo di nylon. Avvolgere saldamente entrambe le estremità intorno alla bobina nella direzione indicata sulla testina per la direzione sinistrorsa (LH). (Fig. 43) Avvolgere tutto il filo, tranne 100 mm circa, lasciando le estremità temporaneamente agganciate a una tacca sul fianco della bobina. (Fig. 44) Montare la bobina sul coperchio in modo che le scanalature e le sporgenze della bobina coincidano con quelle sul coperchio. Sganciare quindi le estremità del filo dalla loro posizione temporanea e passarle attraverso gli occhielli, in modo che fuoriescano dal coperchio. (Fig. 45) Allineare la sporgenza sul lato inferiore del coperchio con le aperture degli occhielli. Spingere saldamente il coperchio sull’alloggiamento per fissarlo. Assicurarsi che i fermi di chiusura siano completamente inseriti nel coperchio. (Fig. 46)

Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, qualsiasi riparazione o intervento di manutenzione e regolazione deve essere eseguito dai centri assistenza autorizzati Makita utilizzando sempre ricambi Makita.

RISOLUZIONE DEI PROBLEMI

Prima di richiedere la riparazione, condurre autonomamente un’ispezione. Se si individua un problema non specificato nel manuale, non tentare di smontare l’utensile. Rivolgersi invece ai centri di assistenza autorizzati Makita, utilizzando per le riparazioni sempre ricambi Makita.

Page 56

Problema di funzionamento Causa Azione

Le batterie non sono inserite. Inserire le batterie.

Il motore non si avvia.

Il motore si spegne dopo poco tempo.

Non viene raggiunto il regime massimo del motore.

L’utensile da taglio non ruota: arrestare immediatamente la macchina!

Vibrazione anomala: arrestare immediatamente la macchina!

L’utensile da taglio e il motore non si arrestano: rimuovere immediatamente la batteria!

014837

Problema della batteria (sottotensione) Il sistema di trasmissione non funziona

correttamente. La rotazione è invertita. Il livello di carica della batteria è

basso. Surriscaldamento. Spegnere l’utensile e attendere che si raffreddi. La batteria è inseri ta in modo

scorretto. La batteria si sta esaurendo. Il sistema di trasmissione non funziona

correttamente. Un corpo estraneo, ad esempio un

ramo, è incastrato tra la protezione e la testina di taglio in nylon.

Il dado di serraggio della lama da taglio è allentato.

La lama da taglio è piegata. Sostituire la lama da taglio. Il sistema di trasmissione non funziona

correttamente. Un’estremità del filo di nylon si è

spezzata. La lama da taglio è piegata, incrinata o

consumata. Il dado di serraggio della lama da

taglio è allentato. La lama da taglio non è fissata

correttamente. Il sistema di trasmissione non funziona

correttamente.

Malfunzionamento elettrico o elettronico.

ACCESSORI OPZIONALI

ATTENZIONE:

• Si consiglia l’uso dei seguenti accessori per l’utensile

Makita descritto in questo manuale. L’uso di qualsiasi

altro accessorio potrebbe provocare lesioni personali.

Utilizzare gli accessori esclusivamente per l’uso

dichiarato. Per l’assistenza e per ulteriori informazioni su tali accessori, rivolgersi al centro assistenza Makita di zona.

• Lama da taglio

• Testina di taglio in nylon

• Filo di nylon (filo di taglio)

• Batteria e caricabatterie originali Makita

NOTA:

• Alcuni degli accessori elencati potrebbero essere

inclusi nella confezione dell’utensile come accessori 56

Ricaricare la batteria. Se la ricarica non è ef ficace, sostituire la batteria.

Rivolgersi al più vicino centro di assistenza autorizzato per la riparazione.

Cambiare la direzione di rotazione con l’interruttore di inversione.

Ricaricare la batteria. Se la ricarica non è ef ficace, sostituire la batteria.

Inserire la batteria seguendo le istruzioni riportate nel presente manuale.

Ricaricare la batteria. Se la ricarica non è ef ficace, sostituire la batteria.

Rivolgersi al più vicino centro di assistenza autorizzato per la riparazione.

Rimuovere il corpo estraneo.

Stringere correttamente il dado seguendo le istruzioni del presente manuale.

Rivolgersi al più vicino centro di assistenza autorizzato per la riparazione.

Battere la testina di taglio in nylon sul terreno durante la rotazione per provocare l’alimentazione del filo.

Sostituire la lama da taglio.

Stringere correttamente il dado seguendo le istruzioni del presente manuale.

Rivolgersi al più vicino centro di assistenza autorizzato per la riparazione.

Rimuovere la batteria e rivolgersi al centro di assistenza autorizzato di zona per la riparazione.

standard. Gli accessori standard possono differire da paese a paese.

Page 57

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

1. Accu

2. Snelheidsregelaar

3. Aan-uitknop

4. Bevestigingsoog

(bevestigingspunt)

5. Aan-uitschakelaar

6. Uit-vergrendelknop/

-vergrendeling

7. Handgreep

8. Beschermkap

9. Tandwielhuis

10. Snijgarnituur

11. Schouderdraagstel

12. Beschermbeugel

13. Rode deel

14. Knop

15. Aan-indicator

16. Ster-merkteken

17. Indicatorlampjes

18. Testknop

19. Accu-indicatorlampjes

20. Uit-vergrendelknop

21. Uit-vergrendeling

22. Omkeerschakelaar

23. A Ingedrukte stand voor normale werking

24. B Ingedrukte stand voor verwijderen van onkruid of vuil

25. Meest effectieve maaigebied

26. Handgreep

27. Schroef

28. Handgreepklem

29. Inbusbout

30. Afdekplaatje

31. Klemmen

32. Kant van snijgarnituur

33. Afstandshouder

34. Etiket

TECHNISCHE GEGEVENS

Model DUR361U

Type handgreep Fietsstuurhandgreep

Onbelast toerental 3.500 - 7.300 min

Totale lengte 1.816 mm Geschikt snijgarnituur Snijblad Diameter van snijblad 230 mm

Nominale spanning 36 V gelijkstroom

Nettogewicht 5,4 kg 5,9 kg

Standaardaccu BL1815N/BL1820/1820B

35. Zeskantbouten

36. Beschermkapklem

37. Uitsteeksel

38. Groef

39. Inbussleutel

40. Beschermkaphouder-deel

41. Beschermkap-deel

42. Gaten

43. Nylondraad-snijkop

44. Ontvangerring

45. Zeskantmoer

46. Klemring

47. Snijblad

48. Pijpsleutel

49. Gesp

50. Haak

51. Bevestigingsoog

52. 80-100 mm

-1

BL1830/BL1840/BL1840B/BL1850/

BL1850B

Model DUR362L

Type handgreep Beugelhandgreep

Onbelast toerental 3.500 - 6.600 min

Totale lengte 1.840 mm Geschikt snijgarnituur Nylondraad-snijkop

Maaidiameter met nylondraad-snijkop 300 mm

Nominale spanning 36 V gelijkstroom

Nettogewicht 5,1 kg 5,6 kg

Standaardaccu BL1815N/BL1820/1820B

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.

• Specificaties en accu’s kunnen van land tot land verschillen.

• Gewicht, inclusief de accu, volgens de EPTA-procedure 01/2003

Geluid Gemiddeld geluidsdrukniveau Gemiddeld geluidsvermogenniveau Toepasselijke norm

Model L

DUR361U 82 1,7 94 1,7 DUR362L 80 1,3 95 1,3

• Zelfs als het bovenvermelde geluidsdrukniveau 80 dB (A) of minder is, kan het niveau tijdens bedrijf hoger zijn dan 80 dB (A). Draag gehoorbescherming.

(dB (A))

Onzekerheid K

(dB (A))

LWA (dB (A))

Onzekerheid K

-1

BL1830/BL1840/BL1840B/BL1850/

(dB (A))

BL1850B

2000/14/EG

Page 58

Trillingen Linkerhand Rechterhand Toepasselijke norm

15m(50FT)

Cd Ni-MH Li-ion

Model a

(m/s2)

Onzekerheid K

)

(m/s

(m/s2)

DUR361U 2,5 1,5 2,5 1,5

Onzekerheid K

)

(m/s

EN786

DUR362L 2,5 1,5 2,5 1,5

• De opgegeven trillingsemissiewaarde is gemeten

ENG901-1

volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

• De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt.

• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uit geschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Voor model DUR361U Symbolen

END116-1

Hieronder staan de symbolen die voor het gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze betekenen alvorens het gereedschap te gebruiken.

....................... Besteed bijzondere z o rg en

aandacht.

............Lees de gebruiksaanwijzing.

...................... Gevaar: wees bedacht op

opgeworpen voorwerpen.

...................... De afstand tussen het gereedschap

en omstanders moet minstens 15 meter te zijn.

...............Houd omstanders uit de buurt.

.............. Blijf minstens 15 meter uit de buurt.

..................... Voorkom terugslag.

...................... Draag een veiligheidshelm,

veiligheidsbril en gehoorbescherming.

......................Draag veiligheidshandschoenen.

......................Draag stevige schoenen met

antislipzolen. Veiligheidsschoenen met stalen neuzen worden aanbevolen.

...................... Stel het gereedschap niet bloot aan

vocht.

.............Toegestaan maximumtoerental.

................Alleen voor EU-landen

Geef elektrisch gereedschap en accu’s niet met het huisvuil mee! Volgens de Europese richtlijn inzake oude elektrische en elektronische apparaten, en inzake batterijen en accu’s en oude batterijen en accu’s, en de toepassing daarvan binnen de nationale wetgeving, dienen elektrisch gereedschap, accu’s en batterijen die het einde van hun levensduur hebben bereikt, gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Alleen voor Europese landen

ENH021-8

EU-verklaring van conformiteit Makita verklaart dat de volgende machine(s):

Aanduiding van de machine: Accustrimmer Modelnr./Type: DUR361U Technische gegevens: zie de tabel “TECHNISCHE GEGEVENS”.

Voldoen aan de volgende Europese richtlijnen:

2000/14/EG, 2006/42/EG Deze zijn gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten:

EN/ISO11806 Het technische bestand volgens 2006/42/EG is verkrijgbaar bij:

Makita, Jan-Baptist Vinkstraat 2, 3070, België De conformiteitsbeoordelingsprocedure vereist door

Richtlijn 2000/14/EG was in Overeenstemming met annex V. Gemeten geluidsvermogenniveau: 94 dB (A) Gegarandeerd geluidsvermogenniveau: 96 dB (A)

31. 12. 2013

Yasushi Fukaya

Directeur

Makita, Jan-Baptist Vinkstraat 2, 3070, België

Page 59

Voor model DUR362L

15m(50FT)

Cd Ni-MH Li-ion

Symbolen

Hieronder staan de symbolen die voor het gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze betekenen alvorens het gereedschap te gebruiken.

....................... Besteed bijzondere z o rg en

aandacht.

............Lees de gebruiksaanwijzing.

...................... Gevaar: wees bedacht op

opgeworpen voorwerpen.

...................... De afstand tussen het gereedschap

en omstanders moet minstens 15 meter te zijn.

...............Houd omstanders uit de buurt.

.............. Blijf minstens 15 meter uit de buurt.

...................... Draag een veiligheidshelm,

veiligheidsbril en gehoorbescherming.

......................Draag veiligheidshandschoenen.

......................Draag stevige schoenen met

antislipzolen. Veiligheidsschoenen met stalen neuzen worden aanbevolen.

...................... Stel het gereedschap niet bloot aan

vocht.

......................Toegestaan maximumtoerental.

...............Gebruik nooit een metalen snijblad.

...............Alleen voor EU-landen

END020-3

Alleen voor Europese landen EU-verklaring van conformiteit Makita verklaart dat de volgende machine(s):

Aanduiding van de machine:

Accustrimmer

Modelnr./Type: DUR362L

Technische gegevens: zie de tabel “TECHNISCHE

GEGEVENS”.

Voldoen aan de volgende Europese richtlijnen:

2000/14/EG, 2006/42/EG Deze zijn gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten:

EN60335 Het technische bestand volgens 2006/42/EG is verkrijgbaar bij:

Makita, Jan-Baptist Vinkstraat 2, 3070, België De conformiteitsbeoordelingsprocedure vereist door

Richtlijn 2000/14/EG was is Overeenstemming met annex IV. Officiële instantie:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nürnberg, Duitsland

Identificatienummer 0197

Gemeten geluidsvermogenniveau: 95 dB (A)

Gegarandeerd geluidsvermogenniveau: 96 dB (A)

31. 12. 2013

Yasushi Fukaya

Directeur

Makita, Jan-Baptist Vinkstraat 2, 3070, België

ENH040-4

BELANGRIJKE VEILIGHEIDSINSTRUCTIES GEB068-6

WAARSCHUWING! Lees alle

veiligheidswaarschuwingen en alle instructies. Het

niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Gebruiksdoeleinden

1. De accustrimmer/ -bosmaaier/-graskantmaaier is

uitsluitend bedoeld voor het maaien van gras, onkruid , struiken en ondergroei. Het mag niet worden gebruikt voor enig ander doel, zoals randen bijwerken of heggen snoeien, aangezien dit tot letsel kan leiden.

Algemene instructies

1. Laat in geen geval personen die deze

gebruiksaanwijzing niet gelezen hebben, personen (waaronder kinderen) met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring voor het gebruik van dit gereedschap. Kinderen dienen onder toezicht t e staan

Page 60

om ervoor te zorgen dat zij niet met het gereedschap spelen.

2. Lees alvorens het gereedschap te starten deze gebruiksaanwijzing om u bekend te maken met de juiste manier van omgaan met het gereedschap.

3. Leen het gereedschap niet uit aan een persoon met onvoldoende ervaring met of kennis van het omgaan met een bosmaaier of graskantmaaier.

4. Wanneer u het gereedschap uitleent, geeft u altijd deze gebruiksaanwijzing erbij.

5. Hanteer het gereedschap met de hoogstmogelijke zorg en aandacht.

6. Gebru ik het gereedschap nooit na het gebruik van alcohol of drugs, of wanneer u zich moe of ziek voelt.

7. Probe er nooit het gereedschap te wijzigen.

8. Houd u aan de regelgeving zoals die in uw land geldt voor het hanteren van bosmaaiers en graskantmaaiers.

Persoonlijke-veiligheidsuitrusting (zie afb. 1)

1. Draag een veiligheidshelm, veiligheidsbril en veiligheidshandschoenen om uzelf te beschermen tegen rondvliegend afval en vallende voorwerpen.

2. Draag gehoorbescherming, zoals oorbeschermers, om gehoorschade te voorkomen.

3. Draag geschikte kleding en schoenen waarmee veilig kan worden gewerkt, zoals een werkoverall en stevige schoenen met antislipzolen. Draag geen losse kleding of sieraden. Loshangende kleding, sieraden en lang haar kunnen verstrikt raken in bewegende delen.

4. Trek veiligheidshandschoenen aan voordat u het snijblad aanraakt. Een snijblad kan flinke snijwonden veroorzaken in blote handen.

Veiligheid op de werkplek

1. Bedien het gereedschap alleen bij goed zicht en daglicht. Bedien het gereedschap niet in het donker of in mist.

2. Bedien het gereedschap niet in een omgeving met explosiegevaar, zoals een omgeving met explosieve vloeistoffen, gassen of stof. Het gereedschap produceert vonken die de dampen of het stof kunnen ontsteken.

3. Tijdens gebruik mag u nooit op een instabiele of gladde ondergrond of op een steile helling staan. Let in de winter op ijs en sneeuw , e n zorg er altijd voor dat u stevig staat.

4. Houd tij dens gebruik omstanders en die ren ten minste 15 meter uit de buurt van het gereedschap. Schakel het gereedschap uit zodra iemand dichterbij komt.

5. Onderzoek het werkgebied op stenen en andere massieve voorwerpen voordat u met de werkzaamheden begint. Deze kunnen worden opgeworpen of terugslag veroorzaken en leden tot ernstig letsel en/of materiële schade.

6. WAARSCHUWING: Het gebruik van dit gereedschap kan stof opwerpen waarin chemische bestanddelen kunnen zitten die ziekten aan de luchtwegen of andere ziekten kunnen veroorzaken. Enkele voorbeelden van deze chemische bestanddelen zijn verbindingen die gevonden worden in pesticiden, insecticiden, meststoffen en herbiciden. Het risico van deze blootstellingen varieert en hangt af

van hoe vaak u dit soort werkzaamheden uitvoert. Om blootstelling aan deze chemische bestanddelen te verminderen, moeten de werkzaamheden uitgevoerd worden in een goed geventileerde werkomgeving en gebruikmakend van goedgekeurd beschermende hulpmiddelen, zoals stofmaskers die ontworpen zijn om microscopisch kleine deeltjes te filteren.

Elektrische veiligheid en accu

1. Stel het gereedschap niet bloot aan regen of natte omstandigheden. Als water binnendringt in het gereedschap, wordt de kans op een e lektrische schok groter.

2. Gebruik het gereedschap niet als het niet kan worden in- en uitgeschakeld met de aan-uitschakelaar. Ieder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet eerst worden gerepareerd.

3. Voorkom onbedoeld starten. Controleer dat de schakelaar in de uit-stand staat alvorens de accu aan te brengen, het gereedschap op te pakken of te dragen. Door het gereedschap te dragen met uw vinger op de schakelaar, of door het gereedschap op een voeding aan te sluiten terwijl de schakelaar aan staat, neemt de kans op ongevallen sterk toe.

4. Laad alleen op met de acculader aanbevolen door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren ind ien gebruikt met een ander type accu.

5. Gebrui k het gereedschap uitsluitend met de daarvoor bestemde accu. Als u een andere accu erin gebruikt, kan dit leiden tot persoonlijk letsel of brand.

6. Als de accu niet wordt gebruikt, houdt u deze uit de buurt van metalen voorwerpen zoals paperclips, muntgeld, sleutels, schroeven en andere kleine metalen voorwerpen die een kortsluiting kunnen veroorzaken tussen de accupolen. Kortsluiting tussen de accupolen kan leiden tot brandwonden of brand.

7. Onder zware gebruiksomstandigheden kan vloeistof uit de accu komen. Voorkom aanraking. Als u deze vloeistof per ongeluk aanraakt, wast u dit goed af met water. Als de vloeist of in uw ogen komt, raadpleegt u een arts. Vloeistof uit de accu kan irritatie en brandwonden veroorzaken.

In gebruik nemen

1. Alvorens h et gereedschap te mont eren of af te stellen, verwijdert u de accu.

2. Trek veiligheidshandschoenen aan voordat u het snijblad hanteert.

3. Voordat u de accu aanbrengt, inspecteert u het gereedschap op beschadigingen, losse bouten en moeren, en verkeerde montage. Slijp het snijblad als het bot is. Als het snijblad verbogen of beschadigd is, vervangt u hem. Controleer of alle bedieningshendels en -schakelaars gemakkelijk kunnen worden bediend. Maak de handgrepen schoon en droog.

4. Probe er nooit het gereedschap in te schakelen als het beschadigd is of nog niet volledig gemonteerd is. Als u zich hier niet aan houdt, kan ernstig letsel ontstaan.

5. Stel het schouderdraagstel en de handgreep af op de lichaamsgrootte van de gebruiker.

6. Wanneer u een accu aanbrengt, controleert u of het snijgarnituur uw lichaam en andere voorwerpen, zoals

Page 61

de grond, niet raakt. Dit kan bij het inschakelen gaan draaien en persoonlijk letsel, schade aan het gereedschap en/of materiële schade veroorzaken.

7. Verwijder alle verstelsleutels, -tangen en schede voordat u het gereedschap inschakelt. Een accessoire dat nog aan een draaiend deel van het gereedschap vastzit, kan persoonlijk letsel veroorzaken.

Bediening

1. In geval van nood schakel t u het gereedschap onmiddellijk uit.

2. Als u tijdens gebruik een ongebruikelijke situatie opmerkt (bijv. geluid, trillingen), schakelt u het gereedschap uit. Gebruik het gereedschap niet meer totdat de oorzaak is opgespoord en verholpen.

3. Het snijgarnituur blijft nog een korte tijd draaien nadat het gereedschap is uitgeschakeld. Raak het snijgarnituur niet onmiddellijk aan.

4. Gebruik tijdens h et werk he t schouderdr aagstel. Houd het gereedschap stevig tegen uw rechterzij.

5. Reik niet te ver. Zorg altijd voor een stevige stand en goede lichaamsbalans. Kijk uit voor verborgen obstakels, zoals boomstronken, boomwortels en greppels, om te voorkomen dat u valt.

6. Werk nooit op een ladder of in een boom om te voorkomen dat u de controle over het gereedschap verliest.

7. Nadat hard tegen het gereedschap is gestoten of het is gevallen, controleert u de conditie van het gereedschap voordat u de werkzaamheden hervat. Controleer de bedieningselementen en veiligheidsvoorzieningen op een juiste werking. Als enige beschadiging zichtbaar is of u twijfelt, vraagt u ons erkende servicecentrum om inspectie en reparatie.

8. Raak het tandwielhuis niet aan. Het tandwielhuis wordt tijdens gebruik erg warm.

9. Neem een pauze om te voorkomen dat u door vermoeidheid de controle over het gereedschap verliest. Wij adviseren u ieder uur 10 tot 20 minuten te rusten.

10. W anne er u het ge reedscha p a chte rlaat, a l is het maar even, verwijdert u altijd de accu. Een onbeheerd gereedschap met een aangebrachte accu kan door onbevoegden worden gebruikt en tot een ernstig ongeval leiden.

11. Als gras of takken bekneld raken tussen het snijgarnituur en de beschermkap, schakelt u altijd het gereedschap uit en verwijdert u de accu voordat u ze verwijdert. Als u dat niet doet, kan het snijgarnituur gaan ronddraaien en ernstig letsel veroorzaken.

12. Als het snijgarnituur ee n steen of ander hard voorwer p raakt, schakelt u het gereedschap onmiddellijk uit. Verwijder daarna de accu en inspecteer het snijgarnituur.

13. Controleer het snijgarnituur tijdens bedrijf veelvuldig op barsten of beschadigingen. Voordat u inspecteert, verwijdert u de accu en wacht u tot het snijgarnituur volledig tot stilstand is gekomen. Vervang een beschadigd snijgarnituur onmiddellijk, ook wanneer het slechts oppervlakkige barsten vertoont.

14. Werk nooit boven heuphoogte.

15. Nadat u het gereedschap hebt ingeschakeld, wacht u tot het snijgarnituur een constant toerental heeft bereikt alvorens het maaien te starten.

16. Bij gebruik van een metalen snijblad, zwaait u het gereedschap gelijkmatig in halve cirkels van rechts naar links, zoals een zeis wordt gebruikt.

17. Houd het gereedschap alleen vast bij het geïsoleerde oppervlak omdat het snijblad met verborgen bedrading in aanraking kunnen komen. Wanneer de snijbladen in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

Snijgarnituur

1. Gebruik een geschikt snijgarnituur voor de geplande werkzaamheden. – Nylondraad-snijkoppen (graskantmaaikoppen) zijn

geschikt voor het maaien van gazongras.

– Metalen snijbladen zijn geschikt voor het maaien

van onkruid, hoog gras, struiken, heesters, kreupelhout, ondergroei, enz.

– Gebruik nooit andere snijbladen, waaronder

metalen meerdelige kettingen en vlegelmessen. Dit kan leiden tot ernstig letsel.

2. Gebruik altijd de beschermkap van het snijgarnituur die geschikt is voor het snijgarnituur dat u gebruikt.

3. Bij gebrui k van een metalen snijblad voorkomt u dat terugslag kan optreden en bent u altijd voorbereid op per ongeluk optredende terugslag. Raadpleeg het hoofdstuk “Terugslag”.

4. Wanneer u het gereedschap niet gebruikt, bevestigt u de schede op het snijblad. Verwijder de schede vóór gebruik.

Terugslag (stoot van het snijblad)

1. Terugslag (stoot van het snijblad) is een plotselinge reactie op een klemzittend of vastgelopen snijblad. Zodra dit optreed wordt het gereedschap met grote kracht zijwaarts of in de richting van de gebruiker geworpen en kan het ernstig letsel veroo r za ke n.

2. Terugslag treedt met name op wanneer u met het snijbladsegment tussen 12 en 2 uur tegen een hard voorwerp, struiken en takken met een diameter van 3 cm of meer komt (zie afb. 2).

3. Om terugslag te voorkomen: (zie afb. 3) – gebruikt u het snijbladsegment tussen 8 en 11 uur; – gebruikt u nooit het snijbladsegment tussen 12 en

2uur;

– gebruikt u nooit het snijbladsegment tussen 11 en

12 uur en tussen 2 en 5 uur, behalve indien de gebruiker goed opgeleid en erg ervaren is en dit op zijn/haar eigen verantwoordelijkheid doet;

– gebruikt u het snijblad nooit dichtbij harde

voorwerpen, zoals afrasteringen, muren, boomstammen en stenen, en

– houdt u het snijblad nooit verticaal voor

werkzaamheden zoals het maaien van graskanten of snoeien van heggen.

Trillingen

1. Persone n met een slechte bloedsomloop die worden blootgesteld aan sterke trillingen, kunnen

Page 62

verwondingen aan bloedvaten of het zenuwstelsel oplopen. Trillingen kunnen de volgende symptomen veroorzaken in de vingers, handen of polsen: “slapen” (ongevoeligheid), tintelingen, pijn, stekend gevoel, veranderen van huidskleur of van de huid. Als een van deze symptomen zich voordoet, raadpleegt u uw huisarts!

2. Om de kans op de ze “witte-vingerziekte” te verkleinen, houdt u uw handen warm tijdens het werk en onderhoudt u het gereedschap en de accessoires goed.

Vervoeren

1. Alvorens het gereedschap te vervoeren, schakelt u het uit en verwijdert u de accu. Bevestig de schede op het snijblad.

2. Wanneer u het gereedschap vervoert, draagt u het horizontaal door de schacht vast te pakken.

3. Wanneer u het gereedschap in een voertuig vervoert, zet u het goed vast om te voorkomen dat het omvalt. Als u dat niet doet, kan het gereedschap en andere bagage beschadigd worden.

Onderhoud

1. Laat uw gere edschap onderh ouden door ons erkende servicecentrum dat altijd uitsluitend gebruikmaakt van originele vervangingsonderdelen. Onjuiste reparatie en slecht onderhoud kan de levensduur van het gereedschap verkorten en de kans op ongevallen vergroten.

2. Alvorens enige onderhouds-, reparatie- of reinigingswerkzaamheden uit te voeren, schakelt u het gereedschap altijd uit en verwijdert u de accu.

3. Draag altijd veiligheidshandschoenen wanneer u het snijblad hanteert.

4. Verwijder altijd stof en vuil vanaf het gereedschap. Gebruik voor dit doel nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten van de kunststofdelen.

5. Draai na ieder gebruik alle bouten en moeren vast.

6. Probeer geen onderhouds- of reparatiewerkzaamheden uit te voeren die niet worden beschreven in de gebruiksaanwijzing. Vraag ons erkend servicecentrum om dergelijke werkzaamheden uit te voeren.

7. Gebruik altijd uitsluitend onze originele vervangingsonderdelen en accessoires. Als u onderdelen of accessoire van derden gebruikt, ka n het gereedschap defect raken, eigendommen worden beschadigd en/of ernstig letsel worden veroorzaakt.

8. Verzoek regelmatig ons erkend servicecentrum om het gereedschap te inspecteren en onderhouden.

Opslag

1. Alvorens het gereedschap op te bergen, voert u alle reinigings- en onderhoudswerkzaamheden uit. Verwijder de accu. Bevestig de schede op het snijblad.

2. Berg het gereedschap op een droge en hoge of afgesloten plaats op, buiten bereik van kinderen.

3. Laat het gereedschap nooit ergens tegenaan leunen, zoals tegen een muur. And ers kan deze plotseling omvallen en letsel veroorzaken.

EHBO

1. Zorg dat er altijd een EHBO-doos in de buurt is. Vervang onmiddellijk elk item dat uit de EHBO-doos is genomen.

2. Geef de volgende informatie wanneer u om hulp vraagt: – Plaats van het ongeval – Beschrijving van het ongeval – Aantal gewonden – Aard van de verwondingen – Uw naam

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende product altijd strikt in acht. VERKEERD GEBRUIK of het niet volgen van de veiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

ENC007-9

VOOR ACCU’S

1. Alvorens de accu in gebruik te nemen, leest u eerst alle instructies en waarschuwingsopschriften op (1) de acculader, (2) de accu en (3) het apparaat waarin de accu wordt aangebracht.

2. Haal de accu niet uit elkaar.

3. Als de gebruikstijd aanzienlijk korter is geworden,

stopt u onmiddellijk met het gebruik. Anders kan dit leiden tot kans op oververhitting, mogelijke brandwonden en zelfs een explosie.

4. Als de elektrolyt in uw ogen komt, wast u deze uit met schoon water en raadpleegt u onmiddellijk een arts. Dit kan leiden tot verlies van gezichtsvermogen.

5. Sluit de accu niet kort: (1) Raak de accupolen niet aan met enig

geleidend materiaal.

(2) Bewaar de accu niet op een plaats waar deze

in aanraking kan komen met andere metalen voorwerpen, zoals spijkers, munten, enz.

(3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan leiden tot een hoge stroomsterkte, oververhitting, mogelijke brandwonden en zelfs een defect.

6. Bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu niet in een vuur, zelfs niet als deze al ernstig beschadigd of helemaal versleten is. De accu kan in een vuur exploderen.

8. Wees voorzichtig dat u de accu niet laat vallen of ergens tegenaan stoot.

9. Gebruik nooit een beschadigde accu.

10. Neem de plaatselijke regelgeving met betrekking

tot het weggooien van de accu in acht.

Page 63

BEWAAR DEZE INSTRUCTIES.

Tips voor een lange levensduur van de accu

1. Laad de accu op voordat deze volledig leeg is.

Wanneer u merkt dat het gereedschap minder vermogen heeft, stopt u met het gebruik ervan en laadt u eerst de accu op.

2. Laad nooit een volledig opgeladen accu op.

Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstemperatuur

van 10 °C tot 40 °C. Laat een warme accu eerst afkoelen voordat u deze oplaadt.

4. Als de accu gedurende een lange tijd (meer dan

zes maanden) niet gebruikt, laadt u deze eerst op alvorens deze te gebruiken.

Beschrijving van de onderdelen (zie afb 4)

BESCHRIJVING VAN DE FUNCTIES

WAARSCHUWING:

• Zorg ervoor dat het gereedschap is uitgeschakeld

en dat de accu is verwijderd voordat u de werking van het gereedschap aanpast of controleert. Als het

gereedschap niet wordt uitgeschakeld en de accu niet uit het gereedschap wordt verwijderd, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

De accu aanbrengen en verwijderen (zie afb. 5)

LET OP:

• Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.

• Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen en beschadigd raken, of kan persoonlijk letsel worden veroorzaakt.

Om de accu te verwijderen verschuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accu eraf. Om de accu aan te brengen, lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelijk erin tot u een klikgeluid hoort. Als u het rode deel aan de bovenkant van de knop kunt zien, is de accu niet goed aangebracht.

LET OP:

• Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en letsel veroorzaken bij u of anderen in uw omgeving.

• Breng de accu niet met kracht aan. Als de accu niet gemakkelijk erin kan worden geschoven, wordt deze niet goed aangebracht.

OPMERKING:

• Het gereedschap werkt niet als slechts één accu is aangebracht.

Gereedschap-/accubeveiligingssysteem

Het gereedschap is uitgerust met een gereedschap-/ accubeveiligingssysteem. Dit systeem schakelt automatisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verleng en. Het gereedschap zal tijdens gebruik automatisch stoppen wanneer het gereedschap of de accu zich in een van de volgende omstandigheden bevindt: Onder bepaalde omstandigheden gaan de indicatorlampjes branden.

Overbelastingsbeveiliging

Wanneer het gereedschap wordt gebruikt op een manier waardoor een abnormaal hoge stroom wordt getrokken, stopt het gereedschap automatisch en knippere n de accuindicatorlampjes. Schakel in die situatie het gereedschap uit en stop het gebruik dat ertoe leidde dat het gereedschap overbelast werd. Schakel daarna het gereedschap in om het weer te starten.

Oververhittingsbeveiliging voor het gereedschap (zie afb. 6)

Wanneer het gereedschap oververhit is, stopt het gereedschap automatisch en knippert de aan-indicator gedurende ongeveer 60 seconden. In die situatie laat u het gereedschap eerst afkoelen voordat u het gereedschap opnieuw inschakelt.

Oververhittingsbeveiliging voor de accu

Wanneer de accu oververhit is, stopt het gereedschap automatisch en brandt de accu-indicatorlampjes. Het gereedschap start niet meer, ook niet wanneer de aanuitschakelaar wordt ingeknepen. In die situatie laat u de accu eerst afkoelen voordat u het gereedschap opnieuw inschakelt.

OPMERKING:

De oververhittingsbeveiliging van de accu werkt alleen met een accu waarop het ster-merkteken staat (zie

afb. 7). Beveiliging tegen te ver ontladen

Als de acculading laag is, stopt het gereedschap automatisch. Als het gereedschap niet werkt, ook niet wanneer de schakelaars worden bediend, verwijdert u de accu’s vanaf het gereedschap en laadt u de accu’s op.

Aanduiding van de resterende acculading

(Alleen voor accu's met een “B” aan het einde van het modelnummer.) (zie afb. 8) Druk op de testknop op de accu om de resterende accucapaciteit af te lezen. De indicatorlampjes branden gedurende enkele seconden.

Page 64

Indicatorlampjes

Resterende

acculading

Brandt Uit Knippert

75% tot 100%

50% tot 75%

25% tot 50%

0% tot 25%

Laad de accu op.

Er kan een storing

in de accu zijn

opgetreden.

015658

OPMERKING:

• Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijke acculading.

Accu-indicatorlampjes voor resterende acculading

(Afhankelijk van het land) (zie afb. 9) Druk op de testknop zodat de accu-indicatorlampjes de resterende acculading aangeven. De accuindicatorlampjes geven per accu de resterende acculading aan.

Accu-indicatorlampjes voor resterende acculading

Accu-indicatorlampjes

(Accu 1 of accu 2)

: Aan : Uit : Knippert

Resterende

acculading

50% tot 100%

20% tot 50%

0% tot 20%

014809

Laad de accu op.

Abnormaal branden/knipperen tijdens gebruik

Accu-indicatorlampje

Toestand: Aan : Uit

Accu 1 Accu 2

Er kan een storing in het gereedschap zijn opgetreden.

De beveiligingsfunctie van een accu met het ster-merkteken is in werking getreden (oververhitting).

Geringe resterende acculading. Laad de accu op.

Het gereedschap heeft een abnormaal hoge spanning gedetecteerd. Vervang de accu.

014811

De indicatorlampjes geven diverse toestanden aan met behulp van de accu-indicatorlampjes voor resterende acculading.

In- en uitschakelen

WAARSCHUWING:

• Controleer altijd, voordat u de accu in het

gereedschap steekt, of de aan-uitschakelaar op de juiste manier schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten. Knijp de aanuitschakelaar niet hard in zonder de uitvergrendeling in te draaien. Hierdoor kan de aanuitschakelaar stuk gaan. Het gebruik van

gereedschap met een schakelaar die niet goed werkt, kan leiden tot verlies van controle en ernstig

persoonlijk letsel. Druk op de aan-uitknop op de behuizing zodat het gereedschap is ingeschakeld en de aan-indicator brandt

(zie afb. 6). Voor model DUR361U (zie afb. 10) Voor model DUR362L (zie afb. 11)

Om te voorkomen dat de aan-uitschakelaar per ongeluk wordt bediend, is een uit-vergrendeling aangebracht. Om het gereedschap te starten, draait u de uitvergrendeling en knijpt u vervolgens de aan-ui tschakelaar in. Laat de aan-uitschakelaar los om het gereedschap te stoppen.

OPMERKING:

• Nadat op de aan-uitknop is gedrukt en het

gereedschap één minuut niet is bediend, wordt het

gereedschap automatisch uitgeschakeld.

Page 65

Omkeerschakelaar voor verwijderen van vuil

WAARSCHUWING:

• Controleer altijd of het gereedschap is

uitgeschakeld en de accu is verwijderd voordat u onkruid of vuil verwijdert dat verstrikt zit rond het snijgarnituur en niet kon worden verwijderd door de omkeerschakelaar te bedienen. Als het

gereedschap niet wordt uitgeschakeld en de accu niet uit het gereedschap wordt verwijderd, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

Voor model DUR361U (zie afb. 12) Voor model DUR362L (zie afb. 13)

Dit gereedschap is uitgerust met een omkeerschakelaar die alleen bedoeld is om de draairichting om te keren zodat dit kan worden gebruikt om onkruid of vuil te verwijderen dat verstrikt zit in het snijgarnituur. Om het gereedschap te bedienen moet normaal gesproken op de “A”-kant van de schakelaar zijn ingedrukt. Om onkruid of vuil te verwijderen dat verstrikt zit rond het draaiende snijgarnituur, kan de draairichting worden omgekeerd door de “B”-kant van de schakelaar in te drukken. In de stand voor de omgekeerde draairichting zal het gereedschap slechts een korte tijd werken, waarna het gereedschap automatisch wordt uitgeschakeld.

KENNISGEVING:

• Controleer altijd de draairichting alvorens het gereedschap te gebruiken.

• Gebruik de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert voordat het gereedschap volledig stilstaat, kan het gereedschap worden beschadigd.

Snelheidsregelaar (zie afb. 14)

De snelheid van het gereedschap kan worden ingesteld door de snelheidsregelaar te draaien. Draai de snelheidsregelaar rechtsom voor een hogere snelheid en linksom voor een lagere snelheid.

Nylondraad-snijkop (los verkrijgbaar accessoire voor een gereedschap dat verkocht is met een snijblad)

Nylondraad-snijkop KENNISGEVING:

• Probeer niet de snijkop op de grond te stoten om nylondraad aan te voeren terwijl het gereedschap op een hoog toerental draait. Als het gereedschap bij een hoog toerental op de grond wordt gestoten, kan de nylondraad-snijkop worden beschadigd.

• Het aanvoeren van nylondraad zal niet goed werken wanneer de snijkop niet draait (zie afb. 15).

De nylondraad-snijkop is een dubbele-draadkop uitgerust met een stoot-aanvoermechanisme. Om ervoor te zorgen dat de nylondraad aangevoerd wordt, moet de snijkop op de grond gestoten worden terwijl deze op een laag toerental draait.

OPMERKING:

Als de nylondraad niet automatisch wordt aangevoerd wanneer de snijkop op de grond wordt gestoten, volgt u de procedures die zijn beschreven onder “Onderhoud” om de nylondraad opnieuw op te wikkelen of te vervangen.

DE ONDERDELEN MONTEREN

WAARSCHUWING:

• Controleer altijd of het gereedschap is

uitgeschakeld en de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrichten. Als het gereedschap niet wordt

uitgeschakeld en de accu niet uit het gereedschap wordt verwijderd, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

• Start het gereedschap nooit voordat het volledig is gemonteerd. Door het gereedschap in een gedeel telijk gemonteerde toestand te laten werken, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

De handgreep monteren

Voor model DUR361U (zie afb. 16)

Schuif de handgreep over het uiteinde van de fietsstuurhandgreep, zoals afgebeeld. Lijn het schroefgat in de handgreep uit met het schroefgat in de fietsstuurhandgreep. Draai de schroef stevig aan. Monteer de handgreepklem en de handgreepbevestiging met behulp van vier schroeven aan de schacht. Zorg ervoor dat de afstandshouder zich op de schacht bevindt tussen de handgreepklem/-bevestiging en het bevestigingsoog. Plaats de handgreep tussen de handgreepklem en de handgreepbevestiging. Stel de handgreep af onder een hoek die u een comfortabele werkhouding biedt en zet deze daarna vast door de knop met de hand vast te draaien (zie afb. 17).

Voor model DUR362L (zie afb. 18)

Monteer de handgreep op de schacht en zet hem vast met twee inbusbouten. Zorg ervoor dat d e afstandshouder zich op de schacht bevindt tussen de voorhandgreep en de achterhandgreep. Verwijder of verkort de afstandshouder niet.

De beschermkap aanbrengen

WAARSCHUWING:

• Gebruik het gereedschap nooit zonder dat de beschermkap is aangebracht, zoals aangegeven in de afbeelding. Als u zich hier niet aan houdt, kan

ernstig persoonlijk letsel worden veroorzaakt.

Voor snijblad (alleen voor model DUR361U) (zie afb. 19)

Monteer het uitsteeksel van de beschermkapklem op het tandwielhuis tot de positie ervan is uitgelijnd met het etiket op de schacht. Bevestig de beschermkap met behulp van de twee bouten op de beschermkapklem en draai met behulp van de inbussleutel beide bouten gelijkmatig vast (zie afb. 20).

Voor de nylondraad-snijkop

Voor model DUR362L (zie afb. 21)

Page 66

Lijn de uitsteeksels op het beschermkap-deel uit met de groeven in de beschermkap. Lijn de uitsteeksels op het beschermkaphouder-deel uit met de groeven in de beschermkaphouder (zie afb. 22). Nadat de beschermkap en de beschermkaphouder zijn bevestigd, draait u de inbusbouten stevig vast (zie afb. 23).

Voor model DUR361U (los verkrijgbaar) Verwijder de inbusbouten met de inbussleutel. Verwijder vervolgens de beschermkapklem en de beschermkap (zie afb. 24). Monteer het beschermkap-deel en het beschermkaphouder-deel op het tandwielhuis. Om de beschermkap voor de nylondraad-snijkop te monteren, volgt u de montageprocedure die eerder werd beschreven (zie afb. 25).

De beschermbeugel aanbrengen

LET OP:

• Wacht totdat de snijkop volledig tot stilstand is gekomen voordat u de beschermbeugel bedient. Bedien de beschermbeugel niet met uw voet.

Om de kans te verkleinen dat u voorwerpen aan de voorkant van de snijkop beschadigt, plaatst u de beschermbeugel zodat deze voorkomt dat de nylondraad het voorwerp kan raken (zie afb. 26). Trek de uiteinden van de beschermbeugel iet s naar buiten en steek ze daarna in de gaten in de beschermkap (zie

afb. 27). OPMERKING:

• Trek de uiteinden van de beschermbeugel niet te ver naar buiten. Als u dit doet, kunnen ze afbreken.

Als de beschermbeugel niet in gebruik is, klapt u hem omhoog in de ongebruikte stand (zie afb. 28).

De nylondraad-snijkop aanbrengen

LET OP:

• Als tijdens gebruik de nylondraad-snijkop per ongeluk een steen of hard voorwerp raakt, moet de graskantmaaier worden gestopt en op beschadigingen worden gecontroleerd. Als de nylondraad-snijkop beschadigd is, moet deze onmiddellijk worden vervangen. Het gebruik van een

beschadigde nylondraad-snijkop kan leiden tot ernstig persoonlijk letsel.

KENNISGEVING:

• Gebruik altijd een originele nylondraad-snijkop van Makita.

Draai het gereedschap ondersteboven zodat u de nylondraad-snijkop gemakkelijk kunt vervangen. Steek de inbussleutel in de opening in het beschermkapdeksel en draai met de inbussleutel de ontvangerring tot deze wordt vergrendeld. Breng de nylondraad-snijkop rechtstreeks aan op de as met schroefdraad en bevestig hem door hem linksom te draaien. Haal de inbussleutel eruit. Om de nylondraad-snijkop te verwijderen, houdt u met de inbussleutel de ontvangerring op zijn plaats en draait u tegelijkertijd de nylondraad-snijkop rechtsom (zie afb. 29).

Het snijblad monteren (afhankelijk van het land)

WAARSCHUWING:

• De buitendiameter van het snijblad moet 230 mm zijn. Gebruik nooit een snijblad met een

buitendiameter groter dan 230 mm.

LET OP:

• Het snijblad moet goed geslepen zijn en vrij zijn van barsten of breuken. Slijp of vervang het snijblad na elke drie uur gebruik.

• Draag altijd beschermende handschoenen wanneer u het snijblad hanteert.

• Bevestig altijd de schede over het snijblad wanneer hert gereedschap niet in gebruik is of wordt vervoerd.

• De bevestigingsmoer van het snijblad (met veerring) verslijt na verloop van tijd. Als u slijtage of vervorming van de veerring opmerkt, moet u de moer vervangen. Vraag uw plaatselijk erkende servicecentrum de onderdelen te bestellen.

KENNISGEVING:

• Gebruik altijd een origineel Makita-snijblad.

Draai het gereedschap ondersteboven zodat u het snijblad gemakkelijk kunt vervangen. Om het snijblad te verwijderen, steekt u de inbussleutel door de opening in het beschermkapdeksel en het tandwielhuis. Draai met de inbussleutel de ontvangerring tot deze wordt vergrendeld. Draai de zeskantmoer (met linksdraaiend schroefdraad) los met de dopsleutel en verwijder de moer, klemring en inbussl eutel (zie afb. 30). Monteer het snijblad op de as zodat de nok van de ontvangerring past in de inkeping in het middengat van het snijblad. Plaats de klemring en bevestig het snijblad met de zeskantmoer met een aantrekkoppel van 13 tot 2 3 Nm terwijl u de ontvangerring tegenhoudt met de inbussleutel (zie afb. 31). Zorg ervoor dat het snijblad met de goede kant omhoog wijst voor linksom draaien (zie afb. 32).

Opbergplaats van de inbussleutel (zie afb. 33)

Wanneer u de inbussleutel niet gebruikt, bergt u deze op de plaats aangegeven in de afbeelding op, om te voorkomen dat deze wordt verloren.

BEDIENING

Correct omgaan met het gereedschap (DUR361U)

Correcte lichaamshouding

WAARSCHUWING:

• Houd het gereedschap altijd aan de rechterkant van uw lichaam zodat de linkerhelft van de fietsstuurhandgreep zich recht voor uw lichaam bevindt. Een corr ecte plaatsing van het gereedschap

geeft een maximale controle over het gereedschap en verkleint de kans op ernstig persoonlijk letsel veroorzaakt door terugslag.

Zoals aangegeven in de afbeelding, trek het schouderdraagstel aan en hang het gereedschap stevig

Page 67

tegen uw rechterzijde zodat de linkerhelft van de fietsstuurhandgreep zich recht voor uw lichaam bevindt

(zie afb. 34). Bevestiging van het schouderdraagstel (zie afb. 35)

Draag het schouderdraagstel op uw rug en gesp het dicht zodat u een klikgeluid hoort. Controleer dat het niet losgetrokken kan worden door eraan te trekken. Hang het gereedschap aan het schouderdraagstel, zoals afgebeeld.

WAARSCHUWING:

• Let er goed op dat u te allen tijde de controle over

het gereedschap behoudt. Zorg ervoor dat het gereedschap zich niet in uw richting of in de richting van iemand die in de buurt staat beweegt.

Als u dat niet doet, kan dat leiden tot ernstig letsel.

De positie van het bevestigingsoog en het schouderdraagstel veranderen

Als u een accu of accessoire omwisselt voor een andere, kan het zwaartepunt van het gereedschap ver schuiven. In dat geval, verandert u de positie van het bevestigingsoog en de lengte van het schouderdraagstel als volgt. Om de positie van het bevestigingsoog te veranderen, draait u de schroef van het bevestigingsoog los met behulp van de bijgeleverde sleutel en verschuift u daarna het bevestigingsoog en het kussen. Het kussen kan gemakkelijk worden verschoven door het te verdraaien. Verander de positie van het bevesti gingsoog en de lengt e van het schouderdraagstel zodanig dat: (zie afb. 36) – het bevestigingsoog zich 750 mm of meer boven de

grond bevindt,

– het snijgarnituur zich tussen 100 mm en 300 mm

boven de grond bevindt en

– het onbeschermde deel van het snijgarnituur

horizontaal gezien 750 mm of meer van het

bevestigingsoog verwijderd is. Nadat de positie van het bevestigingsoog is veranderd, draait u de schroef stevig vast met behulp van de bijgeleverde sleutel.

Correct omgaan met het gereedschap (DUR362L)

Correcte lichaamshouding

WAARSCHUWING:

• Houd het gereedschap altijd aan de rechterkant

van uw lichaam zodat de beugelhandgreep zich

recht voor uw lichaam bevindt. Een correcte

plaatsing van het gereedschap geeft een maximale

controle over het gereedschap en verkleint de kans op

ernstig persoonlijk letsel veroorzaakt door terugslag. Zoals aangegeven in de afbeelding, steekt u uw rechterarm en hoofd door het schouderdraagstel zodat het op uw linkerschouder hangt en houd het gereedschap aan de rechterkant van uw lichaam zodat de beugelhandgreep zich recht voor uw lichaam bevindt (zie

afb. 37). Bevestiging van het schouderdraagstel (zie afb. 38)

Nadat u het schouderdraagstel hebt aangetrokken, kan het gereedschap eraan gehangen worden door de gespen aan zowel de gereedschapshaak als het schouderdraagstel aan elkaar te bevestigen. Controleer

dat de gespen volledig op hun plaats klikken en vergrendelen.

Losmaken (zie afb. 39)

De gesp is voorzien van een snelontgrendeling die kan worden gebruikt door eenvoudigweg de zijkant van de gesp in te knijpen.

WAARSCHUWING:

• Let er goed op dat u te allen tijde de controle over

het gereedschap behoudt. Zorg ervoor dat het gereedschap zich niet in uw richting of in de richting van iemand die in de buurt staat beweegt.

Als u de controle over het gereedschap verliest, kan dat leiden tot ernstig letsel van de gebruiker en omstanders.

ONDERHOUD

WAARSCHUWING:

• Zorg er altijd voor dat het gereedschap is

uitgeschakeld en de accu is verwijderd, voordat u een inspectie of onderhoud aan het gereedschap uitvoert. Als het gereedschap niet wordt uitgeschakeld

en de accu niet uit het gereedschap wordt verwijderd, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

KENNISGEVING:

Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten.

Tandwielhuis smeren met vet (zie afb. 40)

Breng smeervet (Shell Alvania 2 of gelijkwaardig) aan in het tandwielhuis. V erwijde r elke 30 uur de zeskantbou t en vul vervolgens vet bij door de smeeropening. (Origineel Makita-smeervet kan worden aangeschaft bij uw Makitadealer.)

De nylondraad vervangen

WAARSCHUWING:

• Controleer of het deksel van de nylondraad-snijkop

goed op de behuizing is bevestigd, zoals hieronder beschreven. Als u het deksel niet stevig bevestigt, kan

de nylondraad-snijkop uit elkaar vliegen en ernstig

persoonlijk letsel veroorzaken. Druk de twee vergrendelingen op tegenovergestelde zijden van de behuizing in om het deksel eraf te halen (zie afb. 41). Snijd een nylondraad af van 3 tot 6 meter. Vouw de nylondraad dubbel waarbij de ene kant 80 tot 100 mm langer is dan de andere (zie afb. 42). Haak het midden van de nieuwe nylondraad in de inkeping in het midden van de draadspoel tussen de 2 kanalen waarin de nylondraad moet worden opgewikkeld. Wikkel beide uiteinden stevig op de draadspoel in de richting aangegeven op de snijkop met LH voor linkerwikkelrichting (zie afb. 43). Wikkel op 100 mm na de volledige lengte van de nylondraad op de draadspoel, en haak de uiteinden tijdelijk in de inkeping in de zijkant van de draadspoel (zie afb. 44). Plaats de draadspoel op het deksel zodat de groeven en uitsteeksels op de spoel overeenkomen met die op het

Page 68

deksel. Maak nu de uiteinden van de nylondraad los uit hun tijdelijke positie en voer de nylondraden door de oogjes zodat ze uit het deksel steken (zie afb. 45). Lijn het uitsteeksel op de onderkant van he t deksel uit met de sleuven van de oogjes. Druk daarna het deksel stevig op de behuizing zodat hij wordt vergrendeld. Contr oleer of de vergrendelnokken zich volledig spreiden in het deksel (zie afb. 46).

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met

Toestand tijdens defect Oorzaak Handeling

De accu’s zijn niet aangebracht. Breng de accu’s aan.

Motor loopt niet.

De motor stopt na kort te hebben gedraaid.

Het gereedschap bereikt het maximale toerental niet.

Het snijgarnituur draait niet: stop het gereedschap onmiddellijk!

Abnormale trillingen: stop het gereedschap onmiddellijk!

Het snijgarnituur en de motor kunnen niet stoppen: verwijder de accu onmiddellijk!

014837

Probleem met de accu (lage spanning).

De aandrijving werkt niet goed.

De draairichting is omgekeerd.

De accu is bijna leeg.

Oververhitting.

De accu is niet goed aangebracht.

Het accuvermogen neemt af.

De aandrijving werkt niet goed. Een vreemd voorwerp, zoals een tak,

zit vastgeklemd tussen de beschermkap en de nylondraadsnijkop.

De bevestigingsmoer van het snijblad zit los.

Het snijblad is verbogen. Vervang het snijblad. De aandrijving werkt niet goed.

Eén uiteinde van de nylondraad is afgebroken.

Het snijblad is verbogen, gescheurd of versleten.

De bevestigingsmoer van het snijblad zit los.

Het snijblad is niet goed bevestigd. De aandrijving werkt niet goed.

Elektrische of elektronische storing.

gebruikmaking van originele Makitavervangingsonderdelen.

PROBLEMEN OPLOSSEN

Alvorens om reparatie te verzoeken, voert u eerst zelf een inspectie uit. Als u een probleem ondervindt dat niet in deze handleiding wordt beschreven, mag u niet proberen het gereedschap uit elkaar te halen. Vraag in plaats daarvan een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makitavervangingsonderdelen, het gereedschap te repareren.

Laad de accu op. Als het opladen niet helpt, vervangt u de accu.

Vraag uw plaatselijke, erkende servicecent rum het gereedschap te repareren.

Verander de draairichting met de omkeerschakelaar.

Laad de accu op. Als het opladen niet helpt, vervangt u de accu.

Stop het gebruik van het gereedschap en laat het afkoelen.

Breng de accu aan zoals beschreven in deze gebruiksaanwijzing.

Laad de accu op. Als het opladen niet helpt, vervangt u de accu.

Vraag uw plaatselijke, erkende servicecent rum het gereedschap te repareren.

Verwijder het vreemde voorwerp.

Draai de moer goed vast, zoals beschreven in deze gebruiksaanwijzing.

Vraag uw plaatselijke, erkende servicecent rum het gereedschap te repareren.

Stoot de nylondraad-snijko p tegen de gr ond terwijl deze draait zodat nieuwe nylondraad wordt aangevoerd.

Vervang het snijblad.

Draai de moer goed vast, zoals beschreven in deze gebruiksaanwijzing.

Vraag uw plaatselijke, erkende servicecent rum het gereedschap te repareren.

Verwijder de accu en vraag u w plaat selijk erkende servicecentrum het gereedschap te repareren.

Page 69

VERKRIJGBARE ACCESSOIRES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden.

Mocht u meer informatie willen hebben over deze accessoires, dan kunt u contact opnemen met uw plaatselijke Makita-servicecentrum.

• Snijblad

• Nylondraad-snijkop

• Nylondraad (snijdraad)

• Originele Makita-accu en -lader

OPMERKING:

• Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standaard toebehoren. Zij kunnen van land tot land verschillen.

Page 70

ESPAÑOL (Instrucciones originales)

Explicación de los dibujos

1. Cartucho de la batería

2. Dial de regulación de la

velocidad

3. Botón de encendido

4. Colgador (punto de suspensión)

5. Interruptor dispara d or

6. Botón/palanca de desbloqueo

7. Empuñadura

8. Protector

9. Caja de engranajes

10. Herramienta de corte

11. Arnés de hombro

12. Protector de alambre

13. Indicador rojo

14. Botón

15. Indicador de encendido

16. Marca de estrella

17. Luces indicadoras

18. Botón de comprob ac i ón

19. Indicadores de batería

20. Botón de desbloqueo

21. Palanca de desbloqueo

22. Interruptor de inversión

23. Posición A seleccionada para el funcionamiento normal

24. Posición B seleccionada para la eliminación de malas hierbas y residuos

25. Área de corte más eficaz

26. Asidero

27. Tornillo

28. Abrazadera del asidero

29. Perno hexagonal

30. Cubierta

31. Abrazaderas

32. Lado de la herramienta de corte

33. Separador

34. Etiqueta

ESPECIFICACIONES

Modelo DUR361U

Tipo de asidero Asidero de motocicleta

Velocidad en vacío 3.500 - 7.300 min

Longitud total 1.816 mm

Herramienta de corte aplicable Cuchilla de corte

Diámetro de la cuchilla de corte 230 mm

Tensión nominal CC 36 V

Peso neto 5,4 kg 5,9 kg

Cartucho de la batería estándar BL1815N/BL1820/1820B

35. Pernos hexagonales

36. Abrazadera del protector

37. Saliente

38. Ranura

39. Llave hexagonal

40. Acoplamiento del soporte del protector

41. Acoplamiento del protector

42. Orificios

43. Cabezal de corte de nylon

44. Arandela de apoyo

45. Tuerca hexagonal

46. Arandela abrazadera

47. Cuchilla de corte

48. Destornillador para tuercas

49. Hebilla

50. Gancho

51. Colgador

52. 80-100 mm

-1

BL1830/BL1840/BL1840B/BL1850/

BL1850B

Modelo DUR362L

Tipo de asidero Asidero circular

Velocidad en vacío 3.500 - 6.600 min

Longitud total 1.840 mm

Herramienta de corte aplicable Cabezal de corte de nylon

Diámetro de corte con el cabezal de corte de

Cartucho de la batería estándar BL1815N/BL1820/1820B

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí descritas están sujetas a cambios sin previo aviso.

• Las especificaciones y el cartucho de la batería pueden variar de un país a otro.

• Peso, con el cartucho de la batería, de acuerdo con el procedimiento EPTA 01/2003

Ruido Promedio de nivel de presión sonora Promedio de nivel de potencia sonora Normativa aplicable

Modelo L

DUR361U 82 1,7 94 1,7

DUR362L 80 1,3 95 1,3

• Aunque el nivel de presión de sonido enumerado arriba sea 80 dB (A) o inferior, el nivel en funcionamiento puede superar los 80 dB (A). Utilice protección para los oídos.

nylon

Tensión nominal CC 36 V

Peso neto 5,1 kg 5,6 kg

(dB (A))

Incertidumbre K

(dB (A))

LWA (dB (A))

300 mm

Incertidumbre K

-1

BL1830/BL1840/BL1840B/BL1850/

(dB (A))

BL1850B

2000/14/CE

Page 71

Vibración Mano izquierda Mano derecha Normativa aplicable

15m(50FT)

Cd Ni-MH Li-ion

Modelo a

(m/s2)

Incertidumbre K

)

(m/s

(m/s2)

DUR361U 2,5 1,5 2,5 1,5

Incertidumbre K

)

(m/s

EN786

DUR362L 2,5 1,5 2,5 1,5

• El valor de emisión de vibraciones se ha medido de

ENG901-1

acuerdo con el método de prueba estándar y se puede utilizar para comparar herramientas.

• El valor de emisión de vibraciones declarado también se puede usar en una evaluación preliminar de la exposición.

ADVERTENCIA:

• La emisión de vibraciones durante el uso de la herramienta eléctrica puede diferir del valor de emisiones declarado, dependiendo de las formas en que se utiliza la herramienta.

• Asegúrese de identificar las mediciones correctas para proteger al operario, que se basan en una estimación de la exposición en condiciones de uso reales (teniendo en cuenta todas las partes del ciclo de operaciones, como los momentos en los que la herramienta está apagada y cuando funciona al ralen tí además del tiempo en que está activado el interruptor).

Para el modelo DUR361U Símbolos

END116-1

Se utilizan los siguientes símbolos para el equipo. Asegúrese de que comprende su significado antes del uso.

.......................Preste especial cuidado y atención.

............Lea el manual de instrucciones.

...................... Peligro; esté atento a los objetos que

salgan despedidos.

...................... La distancia entre la herramienta y

las personas circundantes debe ser de 15 m como mínimo.

...............Mantenga alejadas a las personas

circundantes.

..............Mantenga una distancia de 15 m

como mínimo.

..................... Evite los contragolpes.

...................... Lleve casco y protección para los

ojos y oídos.

......................Utilice guantes de protección.

.............Máxima velocidad permitida de la

herramienta.

................Sólo para países de la Unión

Europea ¡No deseche el aparato eléctrico o la batería junto con los residuos domésticos! De conformidad con la Directiva Europea sobre residuos de aparatos eléctricos y electrónicos, y sobre baterías y acumuladores y el desecho de baterías y acumuladores y su aplicación de acuerdo con la legislación nacional, la herramienta eléctrica y las baterías y paquetes de baterías cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Solo para países europeos

ENH021-8

Declaración de conformidad de la CE Makita declara que las siguientes máquinas:

Designación de la máquina: Cortador Inalámbrico de Pasto Nº de modelo/Tipo: DUR361U Especificaciones: consulte la tabla “ESPECIFICACIONES”.

Cumplen con las siguientes Directivas europeas:

2000/14/CE, 2006/42/CE Se han fabricado de acuerdo con los siguientes estándares o documentos estandarizados:

EN/ISO11806 El archivo técnico de acuerdo con 2006/42/CE está disponible en:

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica El procedimiento de evaluación de conformidad r equerido

por la Directiva 2000/14/CE se realizó de acuerdo con el anexo V. Nivel de potencia sonora medido: 94 dB (A) Nivel de potencia sonora garantizado: 96 dB (A)

31. 12. 2013

...................... Utilice botas robustas con suela

antideslizante. Se recomienda utilizar botas de seguridad con puntera de acero.

...................... No la exponga a la lluvia.

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica

Page 72

Para el modelo DUR362L

15m(50FT)

Cd Ni-MH Li-ion

Símbolos

Se utilizan los siguientes símbolos para el equipo. Asegúrese de que comprende su significado antes del uso.

.......................Preste especial cuidado y atención.

............Lea el manual de instrucciones.

...................... Peligro; esté atento a los objetos que

salgan despedidos.

...................... La distancia entre la herramienta y

las personas circundantes debe ser de 15 m como mínimo.

...............Mantenga alejadas a las personas

circundantes.

..............Mantenga una distancia de 15 m

como mínimo.

...................... Lleve casco y protección para los

ojos y oídos.

......................Utilice guantes de protección.

...................... Utilice botas robustas con suela

antideslizante. Se recomienda utilizar botas de seguridad con puntera de acero.

...................... No la exponga a la lluvia.

...................... Máxima velocidad permitida de la

herramienta.

............... Nunca utilice una cuchilla de metal.

............... Sólo para países de la Unión

END020-3

Solo para países europeos Declaración de conformidad de la CE Makita declara que las siguientes máquinas:

Designación de la máquina:

Cortador Inalámbrico de Pasto

Nº de modelo/Tipo: DUR362L

Especificaciones: consulte la tabla

“ESPECIFICACIONES”.

Cumplen con las siguientes Directivas europeas:

2000/14/CE, 2006/42/CE Se han fabricado de acuerdo con los siguientes estándares o documentos estandarizados:

EN60335 El archivo técnico de acuerdo con 2006/42/CE está disponible en:

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica El procedimiento de evaluación de conformidad r equerido

por la Directiva 2000/14/CE se realizó de acuerdo con el anexo IV. Organismo notificado:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nürnberg, Alemania

Número de identificación 0197

Nivel de potencia sonora medida: 95 dB (A)

Nivel de potencia sonora garantizada: 96 dB (A)

31. 12. 2013

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica

ENH040-4

INSTRUCCIONES IMPORTANTES DE SEGURIDAD GEB068-6

¡ADVERTENCIA! Lea todas las advertencias de

seguridad y todas las instrucciones. La no observancia

de las advertencias y las instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves.

Guarde todas las advertencias e instrucciones para futuras consultas.

Uso previsto

1. El cortador inalámbrico de pasto/ la desbrozadora se

ha diseñado solamente para cortar pasto, malas hierbas, arbustos y maleza. No se debe utilizar con ninguna otra finalidad, como canteado o cortado de setos, ya que se podrían causar lesiones.

Instrucciones generales

1. Nunca deje q ue persona s que no estén f amiliarizada s

con estas instrucciones, personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos utilicen la herramienta. Se debe supervisar a los ni ños para asegurarse de que no juegan con la herramient a.

Page 73

2. Antes de poner en marcha la herramienta, lea este manual de instrucciones para familiarizarse con el manejo de la herramienta.

3. No deje la herramienta a una persona con conocimientos o experiencia insuficientes en el manejo de desbrozadoras.

4. Cuando preste la herramienta, proporcione siempre este manual de instrucciones.

5. Maneje la herramienta con el máximo cuidado y la máxima atención.

6. Nunca utilice la herramienta tras consumir alcohol o medicamentos o si se siente cansado o enfermo.

7. No intente nunca modificar la herramienta.

8. Siga las normativas acerca del manejo de las desbrozadoras en su país.

Equipo de protección personal (Fig. 1)

1. Utilice casco de seguridad, gafas de protección y guantes de protección para protegerse de residuos que puedan salir despedidos o de objetos que caigan.

2. Utilice protección para los oídos, como tapones para los oídos para evitar pérdidas auditivas.

3. Utilice ropa y calzado que sean adecuados para un uso seguro, por ejemplo, un mono de trabajo y calzado robusto con suela antideslizante. No lleve ropas sueltas ni joyas. Las ropas sueltas, las joyas o el cabello largo pueden quedar atrapados en las partes en movimiento.

4. Cuando to que la cuchilla de corte, utilice guantes de protección. Las cuchillas de corte pueden provocar graves cortes en las manos desnudas.

Seguridad del área de trabajo

1. Utilice la herramien ta únicamente en condiciones de buena visibilidad y luz de día. No utilice la herramienta en condiciones de oscuridad o niebla.

2. No utilice la herramienta en atmósferas explosivas, tales como aquellas en las que haya presencia de polvo, gases o líquidos inflamables. La herramienta produce chispas que pueden encender el polvo o los gases.

3. Durante las operaciones, nunca permanezca sobre una superficie inestable, una superficie resbaladiza o una pendiente. Durante las estaciones frías, tenga cuidado con el hielo y la nieve y asegúrese siempre de mantener una posición bien equilibrada.

4. Durante las operacio nes, mantenga a las personas circundantes o a los animales alejados como mínimo 15 m de la herramienta. Detenga la herramienta cuando se acerque alguien.

5. Antes de las operaciones, examine el área de trabajo en busca de piedras u otros objetos sólidos. Pueden salir despedidos o pueden provocar contragolpes peligrosos y causar lesiones graves y/o daños a la propiedad.

6. ADVERTENCIA: El uso de este producto puede crear polvo que contiene productos químicos que pueden causar enfermedades respiratorias y de otro tipo. Algunos ejemplos de estos productos químicos son compuestos que se encuentran en pesticidas, insecticidas, fertilizantes y herbicidas. El riesgo de exposición varía en función de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a esos productos químicos, trabaje en

zonas bien ventiladas y póngase el equipo de seguridad indicado, por ejemplo, las mascarillas contra el polvo especialmente diseñadas para filtrar partículas microscópicas.

Seguridad eléctrica y de la batería

1. No exponga la he rramienta a la lluvia o a la humedad. Si entra agua en la herramienta, aument a el ri esgo de sufrir una descarga eléctrica.

2. No utilice la herramien ta si el interruptor no se enciende y apaga. Toda herramienta que no pueda controlarse con el interruptor es peligrosa y debe repararse.

3. Evite el encendido accidental de la herramienta. Asegúrese de que el interruptor esté en la posici ón de apagado antes de instalar un paquete de batería, recoger la herramienta o transporta rla. Si transporta l a herramienta con su dedo en el inte rruptor o si enchufa la herramienta estando ésta encendida, se favorecen los accidentes.

4. Recárguela solamente con el cargador especificado por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un riesgo de incendio cuando se usa con otra batería.

5. Utilice la herramienta solamente con los paquetes de batería designados específicamente. El uso de cualquier otra batería puede crear un riesgo de lesiones e incendio.

6. Cuando no se utilice el paquete de batería, manténgalo alejado de otros objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan establecer una conexión entre los terminales. El cortocircuito de los terminales de la batería puede provocar quemaduras o un incendio.

7. Si no se utiliza correctamente, la batería puede expulsar líquido; evite cualquier contacto con dicho líquido. Si se produce un contacto accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, solicite ayuda médica. El líquido expulsado de la batería puede provocar irritaciones o quemaduras.

Inicio de las operaciones

1. Antes de ensamblar o ajustar la herramienta, retire el cartucho de la batería.

2. Ante s de tocar la cuchilla de corte, utilice guantes de protección.

3. Antes de instalar el cartucho de la batería, inspeccione la herramienta para detect ar daños, tornillos/tuercas flojas o un ensamblado incorrecto. Afile las cuchillas de corte desafiladas. Si la cuchilla de corte está doblada o dañada, sustitúyala. Compruebe que todas las palancas y los interruptores de control se accionen fácilmente. Limpie y seque bien los asideros.

4. Nunca inten te encender la herramienta si está dañada o no está totalmente ensamblada. De lo contrario, puede sufrir lesiones graves.

5. Ajuste el arnés de hombro y la empuñadura de mano para que se adapten al tamaño corporal del operario.

6. Cuando inserte el ca rtuch o de la bater ía, man tenga el accesorio de corte alejado de su cuerpo y otros objetos, incluso el suelo. Puede girar durante la

Page 74

puesta en marcha y causar lesiones o daños en la herramienta y/o la propiedad.

7. Retire cualquie r tipo de lla ve de ajust e, llave inglesa o cubierta de la cuchilla de antes de encender la herramienta. Si se deja algún accesorio puesto en una pieza giratoria de la herramienta, puede sufrir daños corporales.

Funcionamiento

1. En caso de emergencia, apague la herramienta inmediatamente.

2. Si percibe cualquier estado inusual (p. ej. ruido o vibración) durante el funcionamiento, apague la herramienta. No utilice la herramienta hasta que se haya reconocido y resuelto la causa.

3. El accesor io de corte sigue girando durante un breve período de tiempo tras apagar la herramienta. No se apresure a tocar el accesorio de corte.

4. Durante las operaciones, utilice el arnés de hombro. Mantenga la herramienta firmemente en su lado derecho.

5. No haga demasiadas cosas al mismo tiempo. Mantenga la postura adecuada y el equilibrio en todo momento. Tenga cuidado con obstáculos ocultos, como cepas de árboles, raíces y cunetas para no tropezar.

6. Nunca trabaje en una escalera o un árbol para evitar la pérdida de control.

7. Si l a he rramienta recibe un fuerte impacto o cae, compruebe su estado antes de continuar con el trabajo. Compruebe si hay alguna avería en los controles y dispositivos de seguridad. Si hay daños o en caso de duda, solicite a nuestro centro de servicio autorizado que realice una inspección y reparación.

8. No toque la caja de engranajes. La caja de engranajes se calienta durante el uso.

9. Descanse p ara evitar la pérdida de control causada por la fatiga. Recomendamos descansar de 10 a 20 minutos cada hora.

10. Si deja la herramienta, aunque sea por un breve período de tiempo, retire siempre el cartucho de la batería. La herramienta desatendida con el cartucho de la batería instalado puede ser utilizada por una persona no autorizada y puede provocar un accidente grave.

11. Si el pasto o ramas quedan atrapadas entre el accesorio de corte y la protección, apague siempre la herramienta y retire el cartucho de la baterí a an tes de la limpieza. De lo contrario, el accesorio de corte puede girar accidentalmente y provocar lesiones graves.

12. Si el accesorio de cort e golpea piedras u otros objeto s rígidos, apáguela inmediatamente. A continuación, retire el cartucho de la batería e inspeccione el accesorio de corte.

13. Compruebe los accesorios de corte frecuentemente durante las operaciones para detectar grietas o daños. Antes de la inspección, retire el cartucho de la batería y espere hasta que el accesorio de corte se detenga completamente. Sustituya los accesorios de corte dañados inmediatamente, aunque solamente tengan grietas superficiales.

14. No corte nunca por encima de la altura de la cintura.

15. Antes de iniciar la operación de corte, espere hasta que el accesorio de corte alcance una velocidad constante después de encender la herramienta.

16. Cuando utilice cuchillas metálicas, balancee la herramienta uniformemente en un semicírculo de derecha a izquierda, como si usara una guadaña.

17. Sujete la herramient a solamente por las su perficies de agarre aisladas, ya que la hoja de corte puede entrar en contacto con cables ocultos. Si entra en contacto con un cable con corriente, puede que las piezas metálicas expuestas de la herramienta se carguen también de corriente y que el operario reciba una descarga.

Accesorios de corte

1. Utilice un accesorio de corte adecuado p ara el trabajo en cuestión. – Los cabezales de corte de nylon (cabezales de

corte de hilo) son adecuados para cortar pasto.

– Las cuchillas metálicas son adecuadas para cortar

maleza, hierba alta, arbustos, matorrales, sotobosque y vegetación similar.

– Nunca utilice otras cuchillas, incluyendo cadenas

oscilantes de varias piezas de metal y cuchillas trilladoras. Se pueden provocar lesiones graves.

2. Utilice siempre la protección del accesorio de corte adecuada para el accesorio de corte que se use.

3. Cuando utilice cuchillas metálicas, evite el “contragolpe” y esté siempre preparado para un contragolpe accidental. Consulte la sección “Contragolpe”.

4. Cuando no se utilice, monte la cubierta de la cuchilla en la cuchilla. Retire la cuchilla antes del uso.

Contragolpe (empuje de la cuchilla)

1. El contragolpe (empuje de la cuchilla) es una reacción repentina a una cuchilla de corte atrapada o forzada. Cuando se produzca, la herramienta saldrá despe dida lateralmente o hacia el operario con una gran fuerza y puede causar lesiones graves.

2. El contra golpe se produce específicamente cuando se aplica el segmento de la cuchilla entre las 12 y las 2 en punto a elementos sólidos, arbustos y árboles con un diámetro de 3 cm o superior. (Fig. 2)

3. Para evitar contragolpes: (Fig. 3) – Aplique el segmento entre las 8 y las 11 en punto. – Nunca aplique el segmento entre las 12 y las 2 en

punto.

– Nunca aplique el segmento entre las 11 y las 12 en

punto y entre las 2 y las 5 en punto; a menos que el operario tenga una buena formación y experiencia y lo haga baso su propio riesgo.

– Nunca utilice cuchillas de corte cerca de elementos

sólidos, como vallas, troncos de árboles y piedras.

– Nunca utilice las cuchillas de corte verticalmente

para operaciones tales como canteado o cortado de setos.

Vibración

1. Las personas con problemas circulatorios que están expuestas a vibraciones excesivas pueden sufrir lesiones en los vasos sanguíneos o en el sistema nervioso. La vibración puede provocar los siguientes síntomas en los dedos, manos o muñecas:

Page 75

“adormecimiento”, hormigueo, dolor, sensación punzante, alteración del color de la piel o de la piel. Si sufre alguno de estos síntomas, acuda a un médico.

2. Para red ucir el riesgo de “enfermedad de dedos blancos”, mantenga las manos calientes durante las operaciones y realice un buen mantenimiento de la herramienta y los accesorios.

Transporte

1. Ante s de tr ansportar la herramienta, apáguela y retire el cartucho de la batería. Monte la cubierta en la cuchilla de corte.

2. Cuando tr ansporte la herramienta, hágalo en una posición horizontal sujetando el eje.

3. Cuando transporte la herramienta en un vehículo, asegúrelo correctamente para que no vuelque. De lo contrario, se pueden provocar daños en la herramienta y en el equipaje que se transporte.

Mantenimiento

1. Su herramienta se debe reparar en nues t ro c en t ro de servicio autorizado, utilizando solamente piezas de recambio originales. Una reparación incorrecta o un mantenimiento deficiente pueden acortar la vida de la herramienta y aumentar el riesgo de accidentes.

2. Antes de realizar cualquier trabajo de mantenimiento, reparación o limpieza de la herramienta, apáguela y retire el cartucho de la batería.

3. Utilice siempre guan tes de protección cuando mane je la cuchilla de corte.

4. Limpie siempre la suciedad y el polvo de la herramienta. Nunca utilice gasolina, benceno, disolvente, alcohol o un producto similar con esa finalidad. Se pueden producir descoloraciones, deformaciones o grietas de los componentes de plástico.

5. Tras cada uso, apriete todos los tornillos y todas las tuercas.

6. No intente realizar ninguna tarea de mantenimiento o reparación que no esté descrita en el manual de instrucciones. Consulte con nuestro centro de servicio autorizado para esas tareas.

7. Utilice siempre, de forma exclusiva, nuestras piezas de recambio y nuestros accesorios originales. El uso de piezas o accesorios suministrados por un tercero puede provocar una avería de la herramienta, daños en la propiedad y/o lesiones graves.

8. Solicite a nuestro centro de servicio autorizado que realice inspecciones y tareas de mantenimiento de la herramienta periódicamente.

Almacenamiento

1. Ante s de almacenar la herramienta, realice las tareas de mantenimiento y una limpieza total. Extraiga el cartucho de la batería. Monte la cubierta en la cuchilla de corte.

2. Guarde la herramienta en un lugar seco y elevado o cerrado con llave fuera del alcance de los niños.

3. No golpee la herramienta contra ningún elemento, como una pared. De lo contrario, puede caer repentinamente y causar lesiones.

Primeros auxilios

1. Tenga siempre cerca un kit de primeros auxilios. Reponga inmediatamente cualquier artícu lo que to me del botiquín de primeros auxilios.

2. Cuando solicite ayuda, proporcione la siguiente información: – Lugar del accidente – Qué ha ocurrido – Número de personas heridas – Naturaleza del accidente – Su nombre

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA:

NO deje que la comodidad o la familiaridad con el producto (a base de utilizarlo repetidamente) sustituyan la estricta observancia de las normas de seguridad del producto en cuestión. El MAL USO o la no observancia de las normas de seguridad expuestas en este manual de instrucciones pueden ocasionar graves daños corporales.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES ENC007-9

PARA EL CARTUCHO DE LA BATERÍA

1. Antes de utilizar el cartucho de la batería, lea todas las instrucciones y referencias de precaución que se encuentran en (1) el cargador de baterías, (2) la batería y (3) el producto que utiliza la batería.

2. No desmonte el cartucho de la batería.

3. Si el tiempo de funcionamiento es excesivamente

corto, deje de utilizar la herramienta de inmediato. De lo contrario, existe el riesgo de sobrecalentamiento, quemaduras e incluso explosión.

4. Si se produce contacto ocular con electrolito, enjuáguese los ojos con agua limpia y acuda de urgencia al médico. Corre el riesgo de perder la visión.

5. No cortocircuite el cartucho de la batería: (1) No toque los terminales con material

conductor.

(2) Evite guardar el cartucho de la batería en un

recipiente con otros objetos metálicos, como clavos, monedas, etc.

(3) No exponga el cartucho de la batería al agua

o a la lluvia. Un cortocircuito puede provocar un elevado flujo de corriente, sobrecalentamiento, quemaduras o incluso una avería.

6. No almacene la herramienta ni el cartucho de la

batería en lugares donde la temperatura supere los 50 °C (122 °F).

7. No queme el cartucho de la batería aunque esté

gravemente dañado o completamente gastado. El cartucho de la batería puede explotar si entra en contacto con fuego.

Page 76

8. Procure que la batería no sufra golpes ni caídas.

9. No utilice una batería dañada.

10. Siga las normativas locales relativas al desecho

de la batería.

GUARDE ESTAS INSTRUCCIONES.

Consejos para conseguir una mayor duración de la batería

1. Cargue la batería antes de que se descargue por

completo. Cuando observe que la herramienta tiene menos potencia, deje de utilizarla y cargue el cartucho de la batería.

2. No recargue nunca un cartucho de batería

completamente cargado. La sobrecarga acorta la vida útil de la batería.

3. Cargue el cartucho de la batería a una temperatura

ambiente que oscile entre 10 °C y 40 °C (50 °F 104 °F). Antes de cargar un cartucho de batería caliente, deje que se enfríe.

4. Cargue el cartucho de la batería si no lo ha

utilizado durante un período prolongado (más de seis meses).

Descripción de las piezas (Fig. 4)

DESCRIPCIÓN DEL FUNCIONAMIENTO

ADVERTENCIA:

• Antes de ajustar o comprobar la herramienta,

asegúrese siempre de que está apagada y de que el cartucho de la batería ha sido extraída. Si la

herramienta no se apaga o el cartucho de la batería no se extrae de la herramienta, pueden producirse lesiones personales graves en el caso de una puesta en marcha accidental.

Instalación o extracción del cartucho de la batería (Fig. 5)

PRECAUCIÓN:

• Apague siempre la herramienta antes de instalar o extraer el cartucho de la batería.

• Sujete la herramienta y el cartucho de la batería

firmemente cuando instale o extraiga el cartucho de la batería. Si no sujet a la h erramienta y el cartucho

de la batería firmemente, pueden resbalar de sus manos y pueden producirse daños en la herramienta o el cartucho de la batería, así como lesiones personales.

Para quitar el cartucho de la batería, mantenga pulsado el botón de la parte frontal del cartucho y retírelo. Para instalar el cartucho de la batería, alinee la lengüeta situada en el cartucho de la batería con la ranura del chasis e insértelo. Insértelo completamente hasta que quede firmemente encajado con un clic. Si puede ver el indicador rojo de la zona superior del botón, significa que el cartucho no está encajado completamente.

PRECAUCIÓN:

• Instale siempre completamente el cartucho de la batería de forma que el indicador rojo quede oculto . De lo contrario, el cartucho puede desprenderse accidentalmente de la herramienta y causar lesi ones al operario o a alguna persona que se encuentre cerca.

• No presione excesivamente el cartucho de la batería para instalarlo. Si el cartucho no entra con suavidad, significa que no lo está instalando correctamente.

NOTA:

• La herramienta no funciona con un cartucho de la batería solamente.

Sistema de protección de la herramienta/ batería

La herramienta está equipada con un sistema de protección de la herramienta/batería. Este sistema corta automáticamente la alimentación al moto r p ara a mpliar l a duración de la herramienta y la batería. El funcionamiento de la herramienta se detendrá automáticamente si la herramienta o la batería están sometidas a las siguientes condiciones: En algunas condiciones, los indicadores se encienden.

Protección contra la sobrecarga

Cuando la herramienta se utilice de una forma que haga que consuma una cantidad anómalamente alta de corriente, la herramienta se detendrá automáticamente y los indicadores de batería parpadearán. En ese caso, apague la herramienta y detenga la aplicación que hizo que la herramienta se sobrecargara. A continuación, encienda la herramienta para reiniciar las operaciones.

Protección contra el sobrecalentamiento de la herramienta (Fig. 6)

Cuando la herramienta se sobrecaliente, se detendrá automáticamente y el indicador de encendido parp adeará durante unos 60 segundos. En ese caso, deje que la herramienta se enfríe antes de volver a encenderla.

Protección contra el sobrecalentamiento de la batería

Cuando la batería se sobrecaliente, la herramienta se detendrá automáticamente y los indicadores de batería se encenderán. La herramienta no se enciende aunque se pulse el interruptor disparador. En ese caso, deje que la batería se enfríe antes de volver a encender la herramienta.

NOTA:

La protección contra el sobrecalentamiento del cartucho de la batería solamente funciona con un cartucho de batería que tenga una marca de estrella. (Fig. 7)

Protección contra la descarga excesiva

Cuando la capacidad de la batería sea baja, la herramienta se detendrá automáticamente. Si el producto no funciona aunque se accionen los interruptores, retire las baterías de la herramienta y cárguelas.

Indicación de la capacidad restante de la batería

(Solo para cartuchos de la batería con “B” al final del número de modelo.) (Fig. 8) Pulse el botón de comprobación del cartucho de la batería para indicar la capacidad restante de la baterí a.

Page 77

Las luces indicadoras se encienden durante unos segundos.

Luces indicadoras

Capacidad

restante

Iluminada Apagado Parpadea

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargue la batería.

Es posible que la

batería se haya

averiado.

015658

NOTA:

• En función de las condiciones de uso y de la temperatura ambiente, la indicación puede diferir ligeramente de la capacidad real.

Indicación de capacidad restante de la batería

(Específico de cada país) (Fig. 9) Pulse el botón de comprobación para que los indicadores de batería muestren las capacidades restantes de la batería. Los indicadores de batería se corresponden con cada batería.

Indicación de capacidad restante de la batería

Indicadores de batería (Batería 1 o Batería 2)

: Activada : Apagada

: Parpadeando

Capacidad

restante

50% a 100%

20% a 50%

0% a 20%

014809

Cargue la batería

Indicaciones anómalas durante el uso

Indicador de batería

Estado: Activada : Apagada

Batería 1 Batería 2

Es posible que la herramienta se haya averiado.

Función de protección de la batería con marca de estrella utilizada (sobrecalentamiento).

Poca capacidad restante, cargue la batería.

La herramienta detectó un voltaje anómalamente alto. Sustituya el cartucho de la batería.

014811

Los indicadores muestran varios estados mediante la indicación de capacidad restante de la batería.

Accionamiento del interruptor de encendido

ADVERTENCIA:

• Antes de insertar el cartucho de la batería en la

herramienta, asegúrese siempre de que el interruptor disparador funciona como es debido y que vuelve a la posición “OFF” (apagado) al soltarlo. No tire con fuerza del interruptor disparador sin girar la palanca de desbloqueo. Podría romper el interruptor. La utilización de una

herramienta con un interruptor que no funciona correctamente puede provocar la pérdida del control y

graves lesiones personales. Presione el botón de encendido del chasis para que la herramienta se encienda y se ilumine el indicador de encendido. (Fig. 6)

Para el modelo DUR361U (Fig. 10) Para el modelo DUR362L (Fig. 11)

Para evitar que el interruptor disparador se accione accidentalmente se proporciona una palanca de desbloqueo. Para poner en marcha la herramienta, gire la palanca de desbloqueo y después tire del interruptor disparador. Suelte el interruptor disparador para detener la herramienta.

Page 78

NOTA:

• Cuando se ha presionado el botón de encendido y se deja la herramienta un minuto sin realizar ninguna operación, la herramienta se apaga automáticamente.

Interruptor de inversión para la eliminación de residuos

ADVERTENCIA:

• Asegúrese siempre de que la herramienta esté apagada y de que se haya extraído el cartucho de la batería antes de extraer malas hierbas o residuos enredados en la herramienta y que no se pudieron eliminar utilizando la herramienta en modo inverso. Si la herramienta no se apaga o el

cartucho de la batería no se extrae de la herramient a, pueden producirse lesiones personales graves en el caso de una puesta en marcha accidental.

Para el modelo DUR361U (Fig. 12) Para el modelo DUR362L (Fig. 13)

Esta herramienta cuenta con un interruptor de inversión que solamente se proporciona para cambiar la dirección de giro y así eliminar las malas hierbas y residuos que se hayan enredado en la herramienta. Para utilizar la herramienta normalmente, el lado “A” del interruptor deb e estar pulsado. Para eliminar malas hierbas y residuos que se han atascado en el cabezal de giro, se puede invertir la herramienta pulsando el lado “B” del interruptor. En la posición inversa, la herramienta solamente funcionará durante un período de tiempo breve y se apagará automáticamente.

AVI SO :

• Antes de trabajar, compruebe siempre la dirección del giro.

• Utilice el interruptor de inversión sólo cuando la herramienta se haya detenido por completo, de lo contrario, la herramienta podría averiarse.

Dial de regulación de la velocidad (Fig. 14)

La velocidad de la herramienta se puede ajustar girando el dial de regulación. Para aumentar la velocidad, gire el dial de regulación de velocidad en el sentido de las agujas del reloj; para reducirla, gírelo en el sentido contrario.

Cabezal de corte de nylon (accesorio opcional para un producto que se proporciona con una cuchilla de corte)

Cabezal de corte de nylon AVI SO :

• No intente desplegar el hilo con sacudidas del cabezal cuando la herramienta se utilice con RPM altas. Si se dan sacudidas al cabezal para desplegar hilo a altas RPM se pueden causar daños en el cabezal de corte de nylon.

• El despliegue de hilo mediante sacudidas no funcionará correctamente si el cabezal no está girando. (Fig. 15)

El cabezal de corte de nylon es un cabezal de corte de hilo doble con un mecanismo de sacudida y despliegue de hilo. Para que se despliegue el hilo de nylon, el cabezal de corte debe golpearse contra el suelo mientras gira a bajas RPM.

NOTA:

Si el hilo de nylon no se alarga correctamente con la sacudida del cabezal, rebobínelo o sustitúyalo siguiendo los procedimientos descritos en “Mantenimiento”.

MONTAJE

ADVERTENCIA:

• Asegúrese siempre de apagar la herramienta y

extraer el cartucho de la batería antes de intentar realizar cualquier tipo de operación en la herramienta. Si la herramienta no se apaga o el

cartucho de la batería no se extrae de la herramienta, pueden producirse lesiones personales graves en el caso de una puesta en marcha accidental.

• Nunca ponga en marcha la herramienta a menos que se haya ensamblado completamente. La utilización de la herramienta en un estado parcialmente ensamblado puede provocar lesiones personales graves en el caso de una puesta en marcha accidental.

Montaje del asidero

Para el modelo DUR361U (Fig. 16)

Inserte el eje del asidero en la empuñadura tal y como se muestra. Alinee el orificio del tornillo de la empuñadura con el del eje. Apriete el tornillo firmemente. Encaje la barrera y la empuñadura en el eje con cuatro tornillos. Asegúrese de que el separador del eje se encuentre entre el conjunto de la empuñadura/barrera y el colgador. Coloque el asidero entre la abrazadera del asidero y el agarre del asidero. Ajuste el asidero en un ángulo que proporcione una posición de trabajo cómoda y, a continuación, apriételo firmemente apretando a mano el pomo. (Fig. 17)

Para el modelo DUR362L (Fig. 18)

Encaje la empuñadura en el tubo del eje y fíjela con dos pernos hexagonales. Asegúrese de que el separador del eje se encuentre entre el conjunto de la empuñadura y la otra empuñadura. No quite o reduzca el espacio del separador.

Montaje del protector

ADVERTENCIA:

• Nunca utilice la herramienta sin el protector que se muestra en la ilustración. De lo contrario, pueden

producirse heridas graves.

Para la cuchilla de corte (solo para el modelo DUR361U) (Fig. 19)

Instale el saliente de la abrazadera del protector en la caja de engranajes hasta alinear la posición con la etiqueta del tubo. Fije el protector en la abrazadera del protector con los dos pernos y después apriete ambos pernos con la llave hexagonal uniformemente. (Fig. 20)

Page 79

Para el cabezal de corte de nylon

Para DUR362L (Fig. 21) Alinee los salientes del acoplamiento del protector con las ranuras del protector. Alinee los salientes del acoplamiento del soporte del protector con la ranura del soporte del protector. (Fig. 22) Tras acoplar el protector y el soporte del protector , apriete los pernos hexagonales firmemente. (Fig. 23)

Para DUR361U (accesorio opcional) Retire los pernos hexagonales con la llave hexagonal. A continuación, retire la abrazadera del protector y el protector. (Fig. 24) Instale el acoplamiento del protector y el acoplamiento del soporte del protector en la caja de engranajes. Para instalar el protector para el cabezal de corte de nylon, siga el método de instalación mencionado previamente. (Fig. 25)

Montaje del protector de alambre

PRECAUCIÓN:

• Antes de ajustar el protector de alambre, espere a que el cabezal de corte se detenga por completo. No aj uste el protector de alambre con el pie.

Para reducir el riesgo de dañar objetos delante del cabezal de corte, inserte el protector de alambre de forma que controle el rango de corte de la línea de corte de pasto. (Fig. 26) Expanda el protector de alambre ligeramente hacia delante e insértelo en los orificios del protector. (Fig. 27)

NOTA:

• No expanda el protector de alambre demasiado hacia delante. De lo contrario, se pueden romper.

Cuando no utilice el protector de alambre, levántelo hasta la posición de descanso. (Fig. 28)

Instalación del cabezal de corte de nylon

PRECAUCIÓN:

• Si, durante el funcionamiento, el cabezal de corte de nylon golpea accidentalmente una roca o un objeto duro, debe detenerse el cortador y se debe comprobar si hay daños. Si el cabezal de corte de nylon está dañado se debe reemplazar inmediatamente. El uso de un cabezal de corte de

nylon dañado puede provocar lesiones personales graves.

AVI SO :

• Asegúrese de utilizar un cabezal de corte de nylon auténtico de Makita.

Ponga la herramienta boca arriba para reemplazar el cabezal de corte de nylon fácilmente. Inserte la llave hexagonal en el orificio de la cubierta del protector y gire la arandela de apoyo hasta que quede bloqueada con la llave hexagonal. Monte el cabezal de corte de nylon en el eje con rosca directamente y apriételo girándolo en el sentido contrario a las agujas del reloj. Retire la llave hexagonal. Para extraer el cabezal de corte de nylon, gírelo en el sentido de las agujas del reloj mientras sujeta la arandela de apoyo con la llave hexagonal. (Fig. 29)

Montaje de la cuchilla de corte (específico del país)

ADVERTENCIA:

• El diámetro exterior de la cuchilla de corte debe ser de 230 mm. Nunca utilice una cuchilla que tenga un

diámetro exterior superior a 230 mm.

PRECAUCIÓN:

• La cuchilla de corte deberá estar afilada, sin grietas ni roturas. Afile o reemplace la cuchilla de corte cada tres horas de funcionamiento.

• Utilice siempre guantes cuando maneje la cuchilla de corte.

• Acople siempre la cubierta de la herramienta cuando no se utilice la máquina o cuando se transporte.

• La tuerca de apriete de la cuchilla de corte (con arandela de muelle) se desgasta con el paso del tiempo. Si se aprecia algún desgaste o deformación en la arandela de muelle, reemplace la tuerca. Solicite a su centro de servicio autorizado local la pieza.

AVI SO :

• Asegúrese de utilizar una cuchilla de corte auténtica de Makita.

Ponga la herramienta boca arriba para reemplazar la cuchilla de corte fácilmente. Para desmontar la cuchilla de corte, inserte la llave hexagonal a través del orificio de la cubierta del protector y la caja de engranajes. Gire la arandela de apoyo hasta que se bloquee con la llave hexagonal. Afloje la tuerca hexagonal (rosca a izquierda) con la llave de tubo y extraiga la tuerca, el vaso, la arandela abrazadera y la llave hexagonal. (Fig. 30) Monte la cuchilla de corte en el eje para que la guía de la arandela de apoyo se ajuste al orificio del eje de la cuchilla de corte. Instale la arandela abrazadera, el vaso y fije la cuchilla de corte con la tuerca hexagonal con un par de apriete de 13 a 23 Nm mientras sujeta la arandela de apoyo con la llave hexagonal. (Fig. 31) Asegúrese de que la cuchilla esté con el lado izquierdo hacia arriba. (Fig. 32)

Almacenamiento de la llave hexagonal (Fig. 33)

Cuando no la utilice, guarde la llave hexagonal como se muestra en la figura para evitar que se pierda.

FUNCIONAMIENTO

Manejo correcto de la herramienta (DUR361U)

Postura correcta

ADVERTENCIA:

• Coloque siempre la herramienta a la derecha de forma que el eje del asidero izquierdo siempre esté delante de su cuerpo. Una posición correcta de la

herramienta permite el máximo control y reducirá el riesgo de lesiones personales graves causadas por contragolpes.

Como se muestra en la figura, ajuste el arnés de hombro y cuelgue la herramienta a la derecha de for ma que el eje

Page 80

del asidero izquierdo siempre esté delante de usted.

(Fig. 34) Acoplamiento del arnés de hombro (Fig. 35)

Colóquese el arnés de hombro a la espalda y abroche la hebilla hasta que oiga un clic. Asegúrese de que no se desprenda tirando de él. Cuelgue la herramienta como se muestra.

ADVERTENCIA:

• Tenga mucho cuidado para mantener el control de

la herramienta en ese momento. No permita que la herramienta se desvíe hacia usted o hacia cualquiera que se encuentre cerca de usted. En

caso contrario se podrían provocar lesiones graves.

Ajuste de la posición del colgador y del arnés de hombro

Cuando sustituya la batería o accesorios con otros, puede cambiar el balance de peso de la herramienta. En ese caso, ajuste la posición del colgador y la longitud del arnés de hombro de la siguiente manera. Para cambiar la posición del colgador, afloje el tornillo de fijación del colgador con la llave que se proporciona y después mueva el colgador y el cojín. El cojín se puede mover fácilmente retorciéndolo. Ajuste la posición del colgador y del arnés de hombro de forma que: (Fig. 36) – el colgador esté a 750 mm o más del suelo, – la herramienta de corte esté entre 100 mm y 300 mm

del suelo y

– la parte sin protección de la herramienta de cort e es té

alejada horizontalmente 750 mm o más del colgador. Tras ajustar la posición del colgador, apriete el tornillo firmemente con la llave.

Manejo correcto de la herramienta (DUR362L)

Postura correcta

ADVERTENCIA:

• Coloque siempre la herramienta al lado derecho de

forma que la barrera siempre esté delante de su

cuerpo. Una posición correcta de la herramienta

permite el máximo control y reducirá el riesgo de

lesiones personales graves causadas por

contragolpes. Como se muestra en la figura, coloque el arnés de hombro en el hombro izquierdo haciendo pasar la cabeza y el brazo derecho a través de él y mantenga la herramienta a su derecha a la vez que mantiene siempre la barrera delante de su cuerpo. (Fig. 37)

Acoplamiento del arnés de hombro (Fig. 38)

Tras colocarse el arnés de hombro se puede acoplar a la herramienta conectando las hebillas proporcionadas en el gancho de la herramienta y el arnés. Asegúrese de que las hebillas hagan clic y se bloqueen en su posición.

Desacoplamiento (Fig. 39)

La hebilla se proporciona como un método de liberación rápida que se puede accionar simplemente apret ando los laterales y la hebilla.

ADVERTENCIA:

• Procure mantener el control de la herramienta en

todo momento. No permita que la herramienta se

desvíe hacia usted o hacia cualquiera que se encuentre cerca de usted. Si no se controla la

herramienta, se pueden producir graves lesiones personales a personas circundantes y al operario.

MANTENIMIENTO

ADVERTENCIA:

• Asegúrese de apagar siempre la herramienta y

extraer el cartucho de la batería antes de intentar realizar cualquier trabajo de inspección o mantenimiento en ella. Si la herramienta no se apaga

o el cartucho de la batería no se extrae de la herramienta, pueden producirse lesiones personales graves en el caso de una puesta en marcha accidental.

AVI SO :

Nunca utilice gasolina, benceno, disolvente, alcohol o un producto similar. Se pu ede provocar una decoloración, una deformación o grietas.

Suministro de grasa a la caja de engranajes (Fig. 40)

Suministre grasa (Shell Alvania 2 o equivalente) a la caja de engranajes. Retire el perno hexagonal y después engrase mediante el orificio de engrase cada 30 horas. (Puede comprar grasa original de Makita en su distribuidor Makita.)

Reemplazo del hilo de nylon

ADVERTENCIA:

• Asegúrese de que la cubierta del cabezal de corte

de nylon esté fijada al alojamiento correctamente como se describe más abajo. Si la cubierta no se f ija

correctamente, el cabezal de corte de nylon puede salir

despedido y provocar graves lesiones personales. Retire la cubierta del chasis, pulsando los dos pestillos que están en la sección ranurada en el lado opuesto del chasis. (Fig. 41) Corte un hilo de line de 3 a 6 m. Pliegue el hilo de corte en dos mitades, deje una mitad la mitad de larga 80100 mm que la otra. (Fig. 42) Enganche la mitad del nuevo hilo de nylon en la ranura que se encuentra en el centro del carrete entre los 2 canales proporcionados para el hilo de nylon. Enrolle ambos extremos firmemente alrededor del carrete en la dirección marcada en el cabezal para la dirección izquierda, indicada con LH. (Fig. 43) Enrolle la totalidad del hilo, excepto unos 100 mm, dejando los extremos temporalmente enganchados alrededor de la hendidura del lateral del carrete. (Fig. 44) Monte el carrete en la cubierta de forma que las ranuras y los salientes del carrete coincidan con los de la cubierta. Ahora desenganche los extremos del hilo de su posición temporal y haga pasar los hilos por los ojales hasta que sobresalgan de la cubierta. (Fig. 45) Alinee el saliente del lado inferior de la cubierta con las ranuras de los ojales. A continuación, presione firmemente la cubierta en el chasis para fijarla. Asegúrese de que los pestillos están totalmente extendidos en la cubierta. (Fig. 46)

Para mantener la SEGURIDAD y la FIABILIDAD del producto, las reparaciones y cualquier otra tarea de

Page 81

mantenimiento o ajuste deberán ser realizadas en centros de servicio autorizados por Makita, utilizando siempre repuestos Makita.

Estado de la avería Causa Acción

Los cartuchos de la batería no están instalados.

El motor no funciona.

El motor se detiene tras poco uso.

No alcanza las RPM máximas.

La herramienta de corte no gira: ¡detenga la máquina inmediatamente!

Vibración anómala: ¡detenga la máquina inmediatamente!

La herramienta de corte y el motor no se pueden detener: ¡Extraiga la batería inmediatamente!

014837

Problema de la batería (tensión insuficiente)

El sistema de transmisión no funciona correctamente.

El giro está en el ajuste inverso.

El nivel de carga de la batería es muy bajo.

Sobrecalentamiento. Detenga la herramienta para dejar que se enfríe. La batería se ha instalado

incorrectamente.

El nivel de la batería está cayendo.

El sistema de transmisión no funciona correctamente.

Un objeto extraño, como una rama, está atascado entre el protector y el cabezal de corte de nylon.

La tuerca de apriete de la cuchilla de corte está suelta.

La cuchilla de corte está doblada. Sustituya la cuchilla de corte. El sistema de transmisión no funciona

correctamente. Un extremo del hilo de nylon se ha

roto. La cuchilla de corte está doblada,

agrietada o gastada. La tuerca de apriete de la cuchilla de

corte está suelta. La cuchilla de corte se ha apretado

incorrectamente. El sistema de transmisión no funciona

correctamente.

Avería eléctrica o elect r ón i c a .

ACCESORIOS OPCIONALES

PRECAUCIÓN:

• Se recomienda el uso de estos accesorios o complementos con la herramienta Makita especificada

SOLUCIÓN DE PROBLEMAS

Antes de solicitar reparaciones, lleve a cabo su propia inspección. Si encuentra un problema que no se explica en el manual, no intente desmontar la he rramie nt a. E n su lugar, consulte con centros de servi cio autorizados de Makita y utilice siempre repuestos de Makita para las reparaciones.

Instale los cartuchos de la batería. Recargue el cartucho de la batería. Si la recarga

no tiene efecto, reemplace el cartucho de la batería.

Solicite a su centro de servicio autorizado local una reparación.

Cambie la dirección de giro con el interruptor de inversión.

Recargue el cartucho de la batería. Si la recarga no tiene efecto, reemplace el cartucho de la batería.

Instale el cartucho de la batería como se describe en este manual.

Recargue el cartucho de la batería. Si la recarga no tiene efecto, reemplace el cartucho de la batería.

Solicite a su centro de servicio autorizado local una reparación.

Extraiga el objeto extraño.

Apriete la tuerca correctamente como se describe en este manual.

Solicite a su centro de servicio autorizado local una reparación.

Golpee el cabezal de corte de nylon contra el suelo mientras gira para que se despliegue el hilo.

Sustituya la cuchilla de corte.

Apriete la tuerca correctamente como se describe en este manual.

Solicite a su centro de servicio autorizado local una reparación.

Retire el cartucho de la batería y solicite a su centro de servicio autorizado local una reparación.

en este manual. El uso de otros acce so r i os o complementos puede conllevar el riesgo de ocasionar daños corporales. Utilice los accesorios o complementos solamente para su fin establecido.

Page 82

Si necesita cualquier ayuda para obtener más información relativa a estos accesorios, pregunte a su centro de servicio Makita local.

• Cuchilla de corte

• Cabezal de corte de nylon

• Hilo de nylon (línea de corte)

• Batería y cargador originales de Makita

NOTA:

• Algunos elementos de la lista se pueden incluir en el paquete de la herramienta como accesorios estándar. Pueden ser diferentes de un país a otro.

Page 83

PORTUGUÊS (Instruções de origem)

Descrição geral

1. Bateria

2. Manípulo de regulação da

velocidade

3. Botão de alimentaçã o

4. Suporte (ponto de suspensão)

5. Gatilho

6. Botão/alavanca de bloqueio

7. Punho

8. Protector

9. Caixa de engrenagens

10. Ferramenta de cort e

11. Arnês dos ombros

12. Resguardo do fio

13. Indicador vermelho

14. Botão

15. Indicador de alimentação

16. Marca de estrela

17. Lâmpadas indicadoras

18. Botão de verificação

19. Indicadores da bateria

20. Botão de bloqueio

21. Alavanca de bloqueio

22. Interruptor de inversão

23. Posição A pressionada para funcionamento normal

24. Posição B pressionada para remoção de ervas daninhas e detritos

25. Área de corte mais eficaz

26. Pega

27. Parafuso

28. Grampo da pega

29. Parafuso sextavado

30. Tampa

31. Fixadores

32. Lado da ferramenta de corte

33. Espaçador

34. Etiqueta

ESPECIFICAÇÕES

Modelo DUR361U

Tipo de pega Pega em U

Velocidade sem carga 3.500 - 7.300 min

Comprimento total 1.816 mm

Ferramenta de corte aplicável Lâmina de corte

Diâmetro da lâmina de corte 230 mm

Tensão nominal C.C. 36 V

Peso líquido 5,4 kg 5,9 kg

Bateria padrão BL1815N/BL1820/1820B

35. Parafusos sextavados

36. Grampo do protector

37. Saliência

38. Encaixe

39. Chave sextavada

40. Implemento do suporte protector

41. Implemento do protector

42. Orifícios

43. Cabeça de corte em nylon

44. Anilha receptora

45. Porca sextavada

46. Anilha do grampo

47. Lâmina de corte

48. Chave de ca ixa

49. Fivela

50. Gancho

51. Suporte

52. 80-100 mm

-1

BL1830/BL1840/BL1840B/BL1850/

BL1850B

Modelo DUR362L

Tipo de pega Pega fechada

Velocidade sem carga 3.500 - 6.600 min

Comprimento total 1.840 mm

Ferramenta de corte aplicável Cabeça de corte em nylon

Diâmetro de corte com cabeça de corte em

• Devido à pesquisa e desenvolvimento constantes, estas especificações estão sujeitas a alteração sem aviso prévio.

• As especificações e o cartucho da bateria podem ser diferentes consoante o país.

• Peso, com a bateria, de acordo com o procedimento EPTA de 01/2003 Ruído Média do nível de pressão sonora Média do nível de potência sonora Norma aplicável

Modelo L

DUR361U 82 1,7 94 1,7 DUR362L 80 1,3 95 1,3

• Mesmo que o nível de pressão sonora listado acima seja 80 dB (A) ou menos, o ní vel em funciona mento pode exce der

80 dB (A). Use protecção ocular.

nylon

Tensão nominal C.C. 36 V

Peso líquido 5,1 kg 5,6 kg

Bateria padrão BL1815N/BL1820/1820B

(dB (A))

Incerteza K

(dB (A))

LWA (dB (A))

300 mm

Incerteza K

-1

BL1830/BL1840/BL1840B/BL1850/

(dB (A))

BL1850B

2000/14/EC

Page 84

Vibração Mão esquerda Mão direita Norma aplicável

15m(50FT)

Cd Ni-MH Li-ion

Modelo a

(m/s2) Incerteza K (m/s2)ah (m/s2) Incerteza K (m/s2)

EN786DUR361U 2,5 1,5 2,5 1,5

DUR362L 2,5 1,5 2,5 1,5

• O valor da emissão de vibração declarado foi medido

ENG901-1

de acordo com o método de teste padrão e pode ser utilizado para comparar uma ferramenta com outra.

• O valor da emissão de vibração declarado pode

também ser utilizado numa avaliação preliminar de exposição.

AVISO:

• A emissão de vibração durante a utilização real da

ferramenta eléctrica pode ser diferente do valor de emissão declarado, dependendo da forma como a ferramenta é utilizada.

• Certifique-se de que identifica medidas de segurança,

para proteger o operador, que são baseadas numa estimativa de exposição nas condições reais de utilização (tendo em conta todas as partes do ciclo de funcionamento, como as vezes que a ferramenta é desligada e quando está a trabalhar ao ralenti, al ém do tempo de utilização).

Para o modelo DUR361U Símbolos

END116-1

Descrição dos símbolos utilizados no equipamento. Certifique-se de que compreende o seu significado, antes da utilização.

.......................Tenha um cuidado e atenção

especiais.

............ Leia o manual de instruções.

...................... Cuidado; preste atenção aos

objectos projectados.

...................... A distância entre a ferramenta e as

pessoas deve ser, no mínimo, 15 m.

...............Mantenha as pessoas afastadas.

..............Mantenha uma distância mínima de

15 m.

..................... Evite recuos.

...................... Usar um capacete, óculos e

protecção para os ouvidos.

...................... Utilizar luvas de protecção.

...................... Use botas resistentes com solas não

derrapantes. Recomenda-se a utilização de botas de segurança com biqueira de aço.

...................... Não exponha a extensão à

humidade.

............. Velocidade máxima admissível da

ferramenta.

................Apenas para países da UE

Não deite equipamentos eléctricos ou a bateria no lixo doméstico! De acordo com as directivas europeias sobre ferramentas eléctricas e electrónicas usadas e baterias, acumuladores e baterias usadas e a sua aplicação para as leis nacionais, as ferramentas eléctricas, as baterias e conjuntos usados devem ser recolhidos em separado e encaminhados a uma instalação de reciclagem dos materiais ecológicos.

Apenas para países europeus

ENH021-8

Declaração de conformidade CE A Makita declara que as máquinas:

Designação da máquina: Tesoura para grama a bateria Nº/Tipo de modelo: DUR361U Especificações: consulte a tabela “ESPECIFICAÇÕES”.

Estão em conformidade com as directivas europeias seguintes:

2000/14/EC, 2006/42/EC São fabricadas de acordo com as normas e documentos normalizados seguintes:

EN/ISO11806 A ficha técnica em conformidade com a norma 2006/42/ EC está disponível a partir de:

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica O procedimento de avaliação da conformidade

requisitado pela Directiva 2000/14/EC estava em conformidade com o anexo V. Nível de potência sonora medido: 94 dB (A) Nível de potência sonora garantido: 96 dB (A)

31. 12. 2013

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica

Page 85

Para o modelo DUR362L

15m(50FT)

Cd Ni-MH Li-ion

Símbolos

Descrição dos símbolos utilizados no equipamento. Certifique-se de que compreende o seu significado, antes da utilização.

.......................Tenha um cuidado e atenção

especiais.

............ Leia o manual de instruções.

...................... Cuidado; preste atenção aos

objectos projectados.

...................... A distância entre a ferramenta e as

pessoas deve ser, no mínimo, 15 m.

...............Mantenha as pessoas afastadas.

..............Mantenha uma distância mínima de

15 m.

...................... Usar um capacete, óculos e

protecção para os ouvidos.

...................... Utilizar luvas de protecção.

...................... Use botas resistentes com solas não

derrapantes. Recomenda-se a utilização de botas de segurança com biqueira de aço.

...................... Não exponha a extensão à

humidade.

...................... Velocidade máxima admissível da

ferramenta.

............... Nunca utilize lâminas metálicas.

............... Apenas para países da UE

Apenas para países europeus Declaração de conformidade CE A Makita declara que as máquinas:

Designação da máquina: Tesoura para grama a bateria Nº/Tipo de modelo: DUR362L Especificações: consulte a tabela “ESPECIFICAÇÕES”.

Estão em conformidade com as directivas europeias seguintes:

2000/14/EC, 2006/42/EC

END020-3

ENH040-4

São fabricadas de acordo com as normas e documentos normalizados seguintes:

EN60335 A ficha técnica em conformidade com a norma 2006/42/EC está disponível a partir de:

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica O procedimento de avaliação da conformidade

requisitado pela Directiva 2000/14/EC estava em conformidade com o anexo IV. Corpo notificado:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nürnberg, Alemanha

Número de identificação 0197

Nível de potência sonora medido: 95 dB (A)

Nível de potência sonora garantido: 96 dB (A)

31. 12. 2013

Yasushi Fukaya

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica

Director

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

AVISO! Leia todos os avisos de segurança e

todas as instruções. O não cumprimento dos avisos e

instruções pode resultar na ocorrência de choques elétricos, incêndios e/ou ferimentos graves.

GEB068-6

Guarde todos os avisos e instruções para referência futura.

Utilização prevista

1. A tesoura para gr ama a bateria/roçadeira/aparad or de

grama destina-se apenas a cortar relva, ervas daninhas, arbustos e vegetação rasteira. Não deve ser utilizada para outros fins como aparar sebes, uma vez que pode causar ferimentos.

Instruções gerais

1. Nunca permita que pessoas que desconhecem estas

instruções, pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, utilizem a ferramenta. As crianças devem ser supervisionadas para garantir que não brincam com a ferramenta.

2. Antes de ligar a ferramenta, leia este manual de

instruções para se familiarizar com a utilização da ferramenta.

3. Não empreste a ferramenta a uma pessoa sem

experiência ou conhecimento relativamente ao manuseamento de roçadeiras e aparadores de grama.

4. Ao emprestar a ferramenta, empreste também este

manual de instruções.

5. Manuseie a ferramenta com o máximo de cuidado e

atenção.

Page 86

6. Nunca utilize a ferramenta após o consumo de álcool ou drogas, ou se estiver cansado ou doente.

7. Nunca tente modificar a ferramenta.

8. Siga as regulamentações sobre o manuseamento de roçadeiras e aparadores de grama no seu país.

Equipamento de proteção pessoal (Fig. 1)

1. Use cap acete, óculos e luvas de proteção para se proteger de detritos projetados ou objetos que possam cair.

2. Use proteção para os ouvidos, como tapa-orelhas, para impedir a perda de audição.

3. Use vestuário e calçado adequados para uma utilização segura, como fato de macaco e botas robustas e não derrapantes. Não use roupas largas ou joias. As roupas soltas, joias ou cabelo comprido podem fixar presos nas peças móveis.

4. Ao tocar na lâmina de corte, use luvas de proteção. As lâminas de corte podem cortar as mãos nuas com gravidade.

Segurança na área de trabalho

1. Utilize a ferrament a em boas condições de visibilidade e apenas durante o dia. Não utilize a ferramenta na escuridão ou em condições de nevoeiro.

2. Não utilize a ferramenta em atmosferas explosivas, tais como na presença de líquidos inflamáveis, gases ou pó. A ferramenta cria faíscas que poderão pegar fogo ao pó ou gases.

3. Durant e a utilização, nunca se coloque numa superfície instável ou escorregadia ou numa encosta acentuada. Durante a estação fria, preste atenção ao gelo e neve e garanta sempre um apoio seguro.

4. Durante a utilização, mantenha as pes s oa s ou animais, no mínimo, a 15 m de distância da ferramenta. Desligue a ferramenta assim que alguém se aproximar.

5. Antes da utilização, examine a área de trabalho para a existência de pedras ou outros objetos sólidos. Podem ser projetados ou causar recuos perigosos e resultar em ferimentos graves e/ou danos materiais.

6. AVISO: A utilização deste produto pode criar pó com químicos que podem causar, entre outros, problemas respiratórios. Alguns exemplos destes químicos são compostos que se encontram em pesticidas, inseticidas, fertilizantes e herbicidas. O risco resultante da exposição a estes químicos varia, dependendo do número de vezes que faz este tipo de trabalho. Para reduzir a exposição a estes químicos, trabalhe numa área bem ventilada e utilize equipamento de segurança aprovado como, por exemplo, máscaras para o pó especialmente concebidas para filtrar partículas microscópicas.

Segurança elétrica e de bateria

1. Não exponha a ferramenta à chuva ou humidade. A entrada de água na ferramenta aumentará o risco de choques elétricos.

2. Não utilize a ferramenta se o interruptor não ligar e desligar. Qualquer ferramen ta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.

3. Evite o funcionamento imprevisto. Certifique-se de que o interruptor se encontra na posição de desligado

antes de instalar uma bateria, assim como antes de pegar ou transportar a ferramenta. O transporte da ferramenta com o dedo no interruptor ou a ligação à corrente de ferramenta com o interruptor na posição de ligado pode resultar em acidentes.

4. Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.

5. Utilize a ferramen ta apenas com baterias especificamente concebidas. A utilização de qual quer outra bateria pode criar um risco de ferimentos e incêndios.

6. Quand o a bateria não estiver a ser utilizada, mantenha-a afastada de objetos metálicos como, por exemplo, clipes, moedas, chaves, pregos, parafuso s ou outros pequenos objetos metálicos que possam fazer a ligação entre terminais. Provocar um curtocircuito nos terminais da bateria pode causar queimaduras ou um incêndio.

7. Sob condições abusivas, poderá ser ejetado líquido da bateria; evite o contacto. Se ocorrer acidentalmente um contacto, lave com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido ejetado da bateria pode causar irritação ou queimaduras.

Colocar em funcionamento

1. Antes de montar ou ajustar a ferrament a, retire a bateria.

2. Antes de manusear a lâmina de corte, use luvas de proteção.

3. Antes de instalar a bateria, inspeccione a ferramenta por danos, parafusos/porcas soltos ou montagem incorreta. Afie a lâmina de corte. Se a lâmina de corte estiver deformada ou danificada, substitua-a. Verifique as alavancas e interruptores de controlo para uma ação fácil. Limpe e seque as pegas.

4. Nunca tente ligar a ferramenta se estiver danificada ou se não estiver totalmente montada. Caso cont rário, podem resultar ferimentos.

5. Ajuste o arnês dos ombros e o punho em conformidade com o corpo do operador.

6. Ao intro duzir uma bateria, mantenha o implemento de corte afastado do seu corpo e de outro objeto, incluindo o solo. Pode rodar ao arrancar e provocar ferimentos ou danos na ferramenta e/ou bens.

7. Retire qualquer chave de ajuste ou proteção da lâmina antes de ligar a ferramenta. Um acessório que fique ligado a uma peça rot ativa da fe rramenta pod erá resultar em ferimentos pessoais.

Funcionamento

1. Em caso de emergência, desligue imediatamente a ferramenta.

2. Se sentir qualquer condição anormal (por exemplo, ruído, vibração) durante o funcionamento, desligue a ferramenta. Não utilize a ferramenta até a causa ser detetada e resolvida.

3. O implemento de corte continua a rodar durante um curto período de tempo após desligar a ferramenta. Não entre em contacto com o imple m en to de corte.

Page 87

4. Durante a utilização, utilize o arnês dos ombros. Mantenha a ferramenta com firmeza no seu lado direito.

5. Não coloque os dedos no interior. Mantenha-se sempre bem equilibrado e apoiado. Esteja atento a obstáculos escondidos, como cepos, raízes de árvores e valas para evitar tropeçar.

6. Nunca trabalhe em cima de uma escada ou árvore para evitar a perda de controlo.

7. Se a ferramenta sofrer um impacto ou queda, verifique o seu estado antes de continuar a trabalhar. Verifique os comandos e dispositivos de segurança por avarias. Se existirem danos ou dúvidas, solicite o nosso centro de assistência autorizado para a inspeção e reparação.

8. Não toque na caixa de engrenagens. A caixa de engrenagens fica quente durante a utilização.

9. Descanse para evitar a perda de controlo causada pela fadiga. É aconselhável descansar 10 a 20 minutos por cada hora.

10. Quando abandona a ferrament a, me smo por um curto espaço de tempo, retire sempre a bateria. A ferramenta abandonada com a bateria i nst alad a p ode ser utilizada por pessoas não autorizadas e causar acidentes graves.

11. Se relva ou ramos ficar em presos ent re o i mplemento de corte e o resguardo, desligue sempre a ferramenta e retire a bateria antes da limpeza. Caos contrário, o implemento de corte pode rodar acidentalmente e causar ferimentos graves.

12. Se o implemento de corte bater contra pedras ou outros objetos pesados, desligue imediatamente a ferramenta. De seguida, retire a bateri a e inspeccione o implemento de corte.

13. Verifique frequentemente o implemento de corte durante o funcionamento para a existência de fissuras ou danos. Antes da inspeção, retire a bateria e aguarde até o implemento de corte parar totalmente. Substitua imediatamente o implemento de corte danificado, mesmo que só apresente fissuras superficiais.

14. Nunca corte acima da altura dos ombros.

15. Antes de iniciar a operação de corte, aguarde até o implemento de corte atingir uma velocidade constante após ligar a ferramenta.

16. Ao utilizar lâminas metálicas, oscile a ferramenta uniformemente em meio círculo da direita para a esquerda, tal como uma foice.

17. Apenas segure na ferramenta pelas superfícies de pega isoladas, uma vez que a lâmina de corte pode tocar em cabos elétricos escondidos. As lâminas de corte em contacto com um fio elétrico ligado à corrente podem eletrificar as peças de metal da ferramenta e provocar um choque elétrico.

Implementos de corte

1. Utilize um implemento de corte aplicável p ara a tarefa em mãos. – As cabeças de corte em nylon (cabeças das

roçadeiras) são adequadas para cortar relva.

– As lâminas metálicas são adequadas para cortar

ervas daninhas, relvas altas, arbustos, matagal, moita e vegetação semelhante.

– Nunca utilize outras lâminas incluindo correntes

rotativas multi-peças e manguais. Pode resultar em ferimentos graves.

2. Utilize sempre o resguardo do implemento de corte adequado para o implemento de corte utilizado.

3. Ao utilizar lâminas metálicas, evite “recuos” e esteja sempre preparado para um recuo acidental. Consulte a secção “Recuo”.

4. Quand o não está em utilização, instale a proteção da lâmina na lâmina. Remova a proteção antes do funcionamento.

Recuo (Impulso da lâmina)

1. Recuo (impulso da lâmin a) é uma reação súbita a uma lâmina de corte presa. Assim que ocorrer, a ferramenta é projetada para o lado ou na direção do operador com força e pode causar ferimentos graves.

2. Os recuos ocorrem particularmente ao aplicar a secção da lâmina entre as 12 e as 2 horas para sólidos, arbustos e árvores com um diâmetro de 3 cm ou mais. (Fig. 2)

3. Para evitar recuos: (Fig. 3) – Aplique a secção entre as 8 e as 11 horas. – Nunca aplique a secção entre as 12 e as 2 horas. – Nunca aplique a secção entre as 11 e as 12 horas

e entre as 2 e as 5 horas, a menos que o operador seja experiente e o faça a seu próprio risco.

– Nunca utilize lâminas de corte perto de sólidos,

como cercas, paredes, troncos de árvores e pedras.

– Nunca utilize lâminas de corte na vertical, para

operações como aparar sebes.

Vibração

1. As pessoas com má circu lação que seja m expost as a vibrações excessivas podem sofrer ferimentos nos vasos sanguíneos ou no sistema nervoso. As vibrações podem causar os seguintes sintomas nos dedos, mãos ou pulsos: “Adormecimento” (falta de sensação), formigue iro, dor, sensação de picadas, alteração da cor da pele ou da própria pele. Se ocorrer qualquer um destes sintomas, consulte um médico!

2. Para red uzir o r i sco de “doença de Raynaud”, mantenha as mãos quentes durante o funcionament o e segure bem a ferramenta e os acessórios.

Transporte

1. Antes de transportar a ferramenta, desligue-a e retire a bateria. Encaixe a tampa na lâmina de corte.

2. Ao transportar a ferramenta, carregue-a numa posição horizontal ao segurar o veio.

3. Ao transportar a ferramenta num veículo, fixe-o corretamente para evitar uma viragem. Caso contrário, podem resultar danos na ferramenta e noutros acessórios.

Manutenção

1. Solicite o nosso cen tro de assistência autor izado par a efetuar a manutenção da ferramenta, utilizando sempre peças sobresselentes genuínas. A reparação ou manutenção incorretas podem encurtar a vida útil da ferramenta e aumentar o risco de acidentes.

Page 88

2. Antes de efetuar qualquer trabalho de manutenção, reparação ou limpeza, desligue sempre a ferramenta e retire a bateria.

3. Use sempre luva s de pro teção ao manusear a lâmina de corte.

4. Limpe se mpre o pó e a sujidade da ferramenta. Nunca utilize gasolina, benzina, diluente, álcool ou semelhante para o efeito. Pode resultar na descoloração, deformação ou quebra dos componentes de plástico.

5. Após cada utilização, aperte todos os parafusos e porcas.

6. Não tente efetuar operações de manutenção ou reparação não descritas no manual de instruções. Peça ao nosso centro de assistência autorizado para efetuar esses trabalhos.

7. Utilize sempre as nossas peças sobresselentes e acessórios originais. Utilizar peças ou acessórios fornecidos por terceiros pode resultar na avaria da ferramenta, danos materiais e/ou ferimentos graves.

8. Solicite o nosso cen tro de assistência autor izado par a inspeccionar e efetuar a manutenção da ferramenta em intervalos regulares.

Armazenamento

1. Antes de armazenar a ferramenta, efetue a limpeza e manutenção completas. Retire a bateria. Encaixe a tampa na lâmina de corte.

2. Guarde a ferramenta num local seco e elevado ou trancado, fora do alcance das crianças.

3. Não encoste a ferramenta contra algo, como uma parede. Caso contrário, pode cair repentinamente e causar ferimentos.

bateria, (2) a bateria e (3) o produto que utiliza a bateria.

2. Não desmonte a bateria.

3. Se o tempo de utilização com a bateria se tornar

demasiado curto, deve parar imediatamente. Se continuar, pode causar sobreaquecimento, incêndio e mesmo explosão.

4. Se o electrólito entrar em contacto com os olhos,

enxagúe-os com água limpa e consulte imediatamente um médico. Os riscos incluem perda de visão.

5. Não provoque um curto-circuito na bateria: (1) Não deixe que quaisquer materiais

condutores entrem em contacto com os terminais da bateria.

(2) Evite guardar a bateria juntamente com

outros objectos de metal como pregos, moedas, etc.

(3) Não exponha a bateria a água ou chuva. Um curto-circuito na bateria pode criar uma grande carga eléctrica, sobreaquecimento, possiveis queimaduras e mesmo uma avaria.

6. Não guarde a ferramenta e a bateria em locais onde a temperatura possa atingir ou exceder 50°C (122°F).

7. Não incinere a bateria, nem mesmo se esta estiver irremediavelmente danificada ou completamente gasta. Pode explodir num incêndio.

8. Não a deixe cair e evite o choque com outros objectos.

9. Não utilize uma bateria danificada.

10. Siga os regulamentos locais relacionados com a

eliminação da bateria.

Primeiros-socorros

1. Tenha sempre um kit de primeiros socorros por perto. Substitua imediatamente qualquer item retirado do kit de primeiros socorros.

2. Ao pedir ajuda, forneça a seguinte informação: – Local do acidente – O que aconteceu? – Número de pessoas feridas – Natureza do ferimento –O seu nome

GUARDE ESTAS INSTRUÇÕES.

AVISO: NÃO deixe que o conforto ou familiaridade com o produto (obtida de uma utilização regular) substituam um cumprimento severo das regras de segurança do produto em causa. Uma UTILIZAÇÃO INCORRETA ou não cumprimento das regras de segurança indicadas neste manual de instruções podem provocar ferimentos pessoais sérios.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES ENC007-9

RELATIVAS À BATERIA

1. Antes de utilizar a bateria, leias as instruções e

chamadas de atenção sobre: (1) o carregador da

GUARDE ESTAS INSTRUÇÕES.

Sugestões para o máximo de tempo de vida da bateria

1. Não espere que a bateria se gaste completamente

para voltar a carregá-la. Pare a ferramenta e carregue a bateria sempre que detectar um baixo nível de energia.

2. Nunca volte a carregar uma bateria já

completamente carregada. O carregamento excessivo diminui o tempo de vida das baterias.

3. Carregue a bateria em locais onde a temperatura

se situe entre 10°C e 40°C (50°F - 104°F). Se a bateria estiver quente, deixe-a arrefecer antes de iniciar o carregamento.

4. Carregue a bateria em caso de inatividade durante

um longo período de tempo (mais de seis meses).

Descrição das peças (Fig. 4) DESCRIÇÃO DO

FUNCIONAMENTO

AVISO:

• Certifique-se sempre de que a ferramenta está

desligada e que a bateria foi removida antes de proceder a ajustes ou testar acessórios. Caso não

Page 89

desligue e retire a bateria, pode sofrer ferimentos pessoais graves devido a arranque acidental.

Inserir ou retirar a bateria (Fig. 5)

PRECAUÇÃO:

• Desligue sempre a ferramenta antes de instalar ou

retirar a bateria.

• Segure bem a ferramenta e a bateria quando

instalar ou retirar a bateria. Se não segurar bem a ferramenta e a bateria, pode fazer com que caiam das mãos e provoquem danos na ferramenta e na bateria e

ferimentos pessoais. Para retirar a bateria, mantenha premido o botão na frente da bateria e puxe. Para colocar a bateria, alinhe a respectiva saliência com a calha do compartimento e encaixe-a suavemente. Insira-a completamente até fixar em posição com um clique. Se ainda estiver visível o indicador vermelho na parte superior do botão, não estará bem encaixado.

PRECAUÇÃO:

• Instale sempre a bateria completamente, até deixar d e

ver o indicador vermelho. Caso contrário, pode cair da

ferramenta e causar feri m entos em si, ou em algué m

que esteja perto de si.

• Não instale a bateria forçosamente. Se não encaixar

facilmente é porque não está correctamente

posicionada.

NOTA:

• A ferramenta não funciona com apenas uma bateria.

Sistema de protecção da ferramenta/ bateria

A ferramenta está equipada com um sistema de protecção da ferramenta/bateria. Este sistema corta automaticamente a alimentação par a prolongar a vida út il da ferramenta e bateria. A ferramenta pára automaticamente durante o funcionamento quando a ferramenta ou bateria são colocadas numa das condições seguintes. Em algumas condições, os indicadores acendem.

Protecção contra sobrecarga

Quando a ferramenta é utilizada de uma forma que faz com que consuma uma corrente invulgarmente alta, a ferramenta pára automaticamente e os indicadores da bateria piscam. Nesta situação, desligue a ferramenta e pare a aplicação que causou a sobrecarga. De seguida, ligue a ferramenta para reiniciar.

Protecção contra sobreaquecimento para a ferramenta (Fig. 6)

Quando a ferramenta está sobreaquecida, a ferramenta pára automaticamente e o indicador de aliment ação pisca durante cerca de 60 segundos. Nesta situação, deixe a ferramenta arrefecer antes de voltar a ligá-la.

Protecção contra sobreaquecimento para a bateria

Quando a bateria está sobreaquecida, a ferramenta pára automaticamente e o indicador da bateria acende. A ferramenta não arranca mesmo se premir o ga tilho. Nesta situação, deixe a bateria arrefecer antes de voltar a ligála.

NOTA:

A protecção contra o sobreaquecimento da bateria apenas funciona com uma bateria com uma marca de estrela. (Fig. 7)

Protecção contra sobredescarga

Quando a carga da bateria é fraca, a ferramenta pára automaticamente. Se o produto não funcionar mesmo quando os interruptores são accionados, retire as baterias da ferramenta e carregue-as.

Indicar a carga restante da bateria

(Apenas para baterias com “B” no final do número de modelo.) (Fig. 8) Prima o botão de verificação na bateria para indicar a carga restante da bateria. As lâmpadas indicadoras acendem-se durante alguns segundos.

Lâmpadas indicadoras

Carga restante

Acesa Apagada Intermitente

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Carregue a

bateria.

A bateria pode ter

avariado.

015658

NOTA:

• Consoante as condições de utilização e a temperatura ambiente, a indicação pode ser ligeiramente diferente da carga real.

Indicação da carga restante da bateria

(Consoante o país) (Fig. 9) Prima o botão de verificação para os indicadores da bateria apresentarem a carga restante das baterias. Os indicadores da bateria correspondem a cada bateria.

Page 90

Indicação da carga restante da bateria

Indicadores da bateria

(Bateria 1 ou Bateria 2)

: Ligado : Desligado : Intermitente

Carga

restante

50% a 100%

20% a 50%

0% a 20%

Carregue a bateria

Prima o botão de alimentação no alojamento para que a ferramenta seja ligada e o indicador de alimentação acenda. (Fig. 6)

Para o modelo DUR361U (Fig. 10) Para o modelo DUR362L (Fig. 11)

Para evitar que o gatilho seja acidentalmente puxado, é fornecida uma alavanca de bloqueio. Para iniciar a ferramenta, rode a alavanca de bloqueio e, de seguida, puxe o gatilho. Para parar a ferramenta, solte o gatilho.

NOTA:

• Após o botão de alimentação ser premido e a ferramenta ficar um minuto sem ser utilizada, esta desliga-se automaticamente.

014809

Indicação anómalas durante a utilização

Indicador da bateria

Estado: Ligado : Desligado

Bateria 1 Bateria 2

A ferramenta pode ter avariado.

Accionada a função de protecção da bateria com marca de estrela (sobreaquecimento).

Pouca carga restante, carregue a bateria.

A ferramenta detectou uma tensão invulgarmente alta. Substitua a bateria.

014811

Os indicadores mostram várias estados utilizando a indicação de carga restante da bateria.

Acção do interruptor de alimentação

AVISO:

• Antes de inserir a bateria na ferramenta, verifique

se o gatilho está a funcionar correctamente e se regressa à posição “OFF” quando o solta. Não puxe com força o gatilho sem rodar a alavanca de bloqueio. Isto poderá quebrar o interruptor. Utilizar

uma ferramenta com um interruptor que não funciona adequadamente pode originar a perda de controlo e ferimento pessoais graves.

Interruptor de inversão para remoção de detritos

AVISO:

• Certifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de remover as ervas daninhas ou detritos presos na ferramenta, que não podiam ser removidos quando a ferramenta é utilizada no modo invertido. Caso não

desligue e retire a bateria, pode sofrer ferimentos pessoais graves devido a arranque acidental.

Para o modelo DUR361U (Fig. 12) Para o modelo DUR362L (Fig. 13)

Esta ferramenta tem um interruptor de inversão que se destina a alterar a direcção de rotação, de modo a poder ser utilizada para retirar ervas daninhas e detritos presos na ferramenta. Para utilizar a ferramenta normalmente, o lado “A” do interruptor deve ser pressionado. Para retirar ervas daninhas e detritos que estão encravados na cabeça rotativa, a ferramenta pode ser invertida pressionando o lado “B” do interruptor. Na posição invertida, a ferramenta só irá funcionar por um curto período de tempo e, depois, desliga-se automaticamente.

ATENÇÃO:

• Verifique sempre a direcçã o da rotação antes da operação.

• Este interruptor de inversão deve ser utilizado apenas quando a ferramenta estiver completamente parada. Se alterar a direcção da rotação antes da ferramenta ter parado, pode avariá-la.

Manípulo de regulação da velocidade (Fig. 14)

A velocidade da ferramenta pode ser ajustada rodando o manípulo de regulação. Rode o manípulo de regulação da velocidade no sentido dos ponteiros do relógio para uma velocidade superior e no sentido contrário aos ponteiros do relógio para uma velocidade inferior.

Page 91

Cabeça de corte em nylon (acessório opcional para um produto que vem com uma lâmina de corte)

Cabeça de corte em nylon ATENÇÃO:

• Não tente avançar a cabeça com ressaltos enquanto a ferramenta está a funcionar a RPM elevadas. Avançar com ressaltos a RPM elevadas pode causar danos na cabeça de corte nylon.

• O avanço com ressaltos não irá funcionar se a cabeça não estiver a rodar. (Fig. 15)

A cabeça de corte em nylon é uma cabeça dupla de aparador de grama com mecanismo de ressalto e avanço. Para fornecer o fio de nylon, a cabeça de corte deve ser ressaltada contra o chão enquanto roda a RPM baixas.

NOTA:

Se o fio de nylon não fornecer enquanto ressalta a cabeça, rebobine/substitua o fio de nylon seguindo os procedimentos descritos em “Manutenção”.

MONTAGEM

AVISO:

• Certifique-se sempre de que a ferramenta está desligada e a bateria removida, antes de efectuar qualquer operação na ferramenta. Caso não

desligue e retire a bateria, pode sofrer ferimentos pessoais graves devido a arranque acidental.

• Nunca ligue a ferramenta a menos que esteja completamente montada. A utilização da ferramenta num estado parcialmente montado pode result ar em ferimentos pessoais graves devido a arranque acidental.

Instalar a pega

Para o modelo DUR361U (Fig. 16)

Insira o eixo da pega no punho, como indicado. Alinhe o orifício de parafuso no punho com o do eixo. Aperte bem o parafuso. Coloque a barreira e punho no tubo do eixo com quatro parafusos. Certifique-se de que o espaçador no tubo do eixo se encontra entre o punho/barreira e o suporte. Coloque a pega entre o grampo da pega e o suporte da pega. Ajuste a pega para um ângulo que proporcione uma posição de trabalho confortável e depois fixe apertando firmemente o manípulo à mão. (Fig. 17)

Para o modelo DUR362L (Fig. 18)

Instale o punho no tubo do eixo e aperte com dois parafusos sextavados. Certifique-se de que o espaçador no tubo do eixo se encontra entre o punho e o outro punho. Não retire ou diminua o espaçador.

Instalar o resguardo

AVISO:

• Nunca utilize a ferramenta sem o resguardo ilustrado na sua posição. Caso contrário, pode

causar ferimentos pessoais graves.

Para a lâmina de corte (apenas para o modelo DUR361U) (Fig. 19)

Instale a saliência do grampo do protector na caixa de engrenagens até alinhar a posição com a etiqueta no tubo. Fixe o protector no grampo do protector com os dois parafusos e, de seguida, aperte os parafusos uniformemente com a chave sextavada. (Fig. 20)

Para a cabeça de corte em nylon

Para o DUR362L (Fig. 21) Alinhe as saliências no implemento do protector com os encaixes do protector. Alinhe as saliências no implemento do suporte do protector com o encaixe do suporte do protector. (Fig. 22) Após instalar o protector e o suporte do protector, aperte bem os parafusos sextavados. (Fig. 23)

Para o DUR361U (acessório opcional) Retire os parafusos sextavados com a chave sextavada. De seguida, retire o grampo do protector e o protector.

(Fig. 24)

Instale o implemento do protector e o implemento do suporte do protector na caixa de engrenagens. Para instalar o protector para a cabeça de corte em nylon, siga o método de instalação mencionado previamente.

(Fig. 25)

Instalar o resguardo do fio

PRECAUÇÃO:

• Antes de ajustar o resguardo do fio, aguarde que a cabeça de corte pare. Não ajuste o resguardo do fio com o pé.

Para reduzir o risco de danos nos objectos à frente da cabeça de corte, introduza o resgua r do do fio para que controle o alcance de corte da linha de corte. (Fig. 26) Expanda ligeiramente o resguardo do fio para fora e, de seguida, introduza-o nos orifícios do protector. (Fig. 27)

NOTA:

• Não expanda o resguardo do fio em demasia p ara fora. Caso contrário, pode partir.

Quando o resguardo do fio não é utilizado, levante-o par a a posição de inactividade. (Fig. 28)

Instalar a cabeça de corte em nylon

PRECAUÇÃO:

• Se, durante, a utilização, a cabeça de corte em nylon chocar contra uma pedra ou objecto duro, a tesoura deve ser parada e inspeccionado por quaisquer danos. Se a cabeça de corte em nylon estiver danificada, deve ser substituída imediatamente. A utilização de uma cabeça de corte

em nylon danificada, pode resultar em ferimentos pessoais graves.

ATENÇÃO:

• Certifique-se de que utiliza cabeças de corte em nylon da Makita genuínas.

Vire a ferramenta ao contrário para que possa substituir a cabeça de corte em nylon com facilidade. Insira a chave sextavada no orifício na tampa do protector e rode a anilha receptora até que esteja apertada com a chave sextavada. Monte a cabeça de corte em nylon directamente no fuso roscado e aperte rodando-a no

Page 92

sentido contrário aos ponteiros do relógio. Retire a chave sextavada. Para retirar a cabeça de corte em nylon, rode a cabeça de corte em nylon no sentido dos ponteiros do relógio e, ao mesmo tempo, segure a anilha receptora com a chave sextavada. (Fig. 29)

Instalar a lâmina de corte (consoante o país)

AVISO:

• O diâmetro exterior da lâmina de corte tem de ser 230 mm. Nunca utilize uma lâmina com um diâmetro

exterior superior a 230 mm.

PRECAUÇÃO:

• A lâmina de corte deve ser bem polida, livre de fendas ou quebras. Deve polir ou substituir a lâmina de corte a cada três horas de funcionamento.

• Use sempre luvas ao manusear a lâmina de corte.

• Instale sempre a tampa da lâmina quando a ferramenta não é utilizada ou está a ser transportada.

• A porca de aperto da lâmina de corte (com anilha de pressão) desgasta-se ao longo do tempo. Se aparecer algum desgaste ou deformação na anilha de pressão, substitua a porca. Consulte o seu centro de assistência autorizado local para encomendar.

ATENÇÃO:

• Certifique-se de que utiliza lâminas de corte da Makita genuínas.

Vire a ferramenta ao contrário para que possa substituir a lâmina de corte com facilidade. Para desmontar a lâmina de corte, introduza a chave sextavada através do orifício na tampa de protecção e caixa de engrenagens. Rode a anilha receptora com a chave sextavada até bloquear. De saperte a porca sextavada (rosca para a esquerda) com a chave de bocas e retire a porca, anilha do grampo e chave sextavada.

(Fig. 30)

Monte a lâmina de corte no veio para que o guia da anilha receptora encaixe no orifício do mandril na lâmina de corte. Instale a anilha do grampo e fixe a lâmina de corte com a porca sextavada com 13 a 23 Nm de binário de aperto enquanto segura a anilha receptora com a chave sextavada. (Fig. 31) Certifique-se de que a lâmina é deixada bem para cima.

(Fig. 32)

Armazenamento da chave sextavada (Fig. 33)

Quando não estiver a ser utilizada, guarde a chave sextavada tal como indicado na il ustração, para evitar que se perca.

FUNCIONAMENTO

Manuseamento correcto da ferramenta (DUR361U)

Postura correcta

AVISO:

• Posicione sempre a ferramenta no seu lado direito

para que o veio na pega esquerda esteja sempre à frente do seu corpo. O posicionamento correcto da

ferramenta permite o controlo máximo e irá reduzir o risco de ferimentos pessoais gr a ve s ca us ad o s po r

recuos. Como mostrado na figura, coloque o arnês dos ombros e pendure a ferramenta firmemente no seu lado direito de modo a que o veio na pega esquerda esteja sempre à sua frente. (Fig. 34)

Colocação do arnês dos ombros (Fig. 35)

Use o arnês dos ombros nas costas e prenda-o até ouvir um estalido. Certifique-se de que não pode ser retirado com um puxão. Pendure a ferramenta como mostrado.

AVISO:

• Certifique-se de que mantém o controlo da

ferramenta nesta altura. Não permita que a

ferramenta seja desviada em direcção a si ou a

alguém próximo de si. Caso contrário, pode resultar

em ferimentos graves.

Ajuste da posição do suporte e apoio de ombro

Ao substituir a bateria ou acessórios por outros, o balanço de peso da ferramenta pode mudar. Nesse caso, ajuste a posição do suporte e apoio do ombro. Para mudar a posição do suporte, solte o parafuso de fixação no suporte utilizando a chave fornecida e mova o suporte e a almofada. A almofada pode ser facilmente movida, torcendo-a. Ajuste a posição do suporte e o comprimento do arnês dos ombros de modo a que: (Fig. 36) – a posição do suporte esteja a 750 mm ou mais do solo, – as posições da ferramenta de corte esteja entre

100 mm e 300 mm do solo e – a parte não resguardada da ferramenta de corte esteja

na horizontal a 750 mm ou mais afastada do suporte. Depois de ajustar a posição do suporte, aperte bem o parafuso com a chave.

Manuseamento correcto da ferramenta (DUR362L)

Postura correcta

AVISO:

• Posicione sempre a ferramenta no seu lado direito

para que a barreira esteja sempre à frente do seu

corpo. O posicionamento correcto da ferramenta

permite o controlo máximo e irá reduzir o risco de

ferimentos pessoais graves causados por recuos. Como mostrado na figura, coloque o arnês dos ombros no seu ombro esquerdo passando pela cabeça e braço direito, mantenha a ferramenta no seu lado direito e, ao mesmo tempo, mantenha a barreira à frente do seu corpo. (Fig. 37)

Page 93

Colocação do arnês dos ombros (Fig. 38)

Após colocar o arnês dos ombros, este pode ser instalado na ferramenta ligando as fivelas fornecidas no gancho da ferramenta e no arnês. Certifique-se de que ouve o estalido das fivelas a bloquear nas suas posições.

Desmontagem (Fig. 39)

A fivela é fornecida com um dispositivo de libertação rápida que pode ser realizada pressionando simplesmente os lados e a fivela.

AVISO:

• Certifique-se de que mantém sempre o controlo da

ferramenta. Não permita que a ferramenta seja desviada em direcção a si ou a alguém próximo de si. Caso contrário, pode resultar em ferimentos gr aves

no operador e terceiros.

Monte a bobina na tampa para que os encaixes e as saliências na bobina correspondam às da tampa. Agora, desengate as extremidades do fio da posição temporária e forneça os fios pelos ilhós para saírem pela tampa.

(Fig. 45)

Alinhe a saliência no lado inferior da tampa com as ranhuras dos ilhós. De seguida, empurre firmemente na armação para a fixar. Certifique-se de que os entalhes estão totalmente espalhados na t ampa. (Fig. 46)

Para manter os níveis de SEGURANÇA e FIABILIDADE definidos para este produto, as reparações e os procedimentos de manutenção ou ajustes devem ser executados por centros de assistência Makita autorizados, utilizando sempre peças de substituição Makita.

MANUTENÇÃO

AVISO:

• Certifique-se sempre de que a ferramenta está

desligada e a bateria removida antes de efectuar operações de inspecção ou de manutenção na ferramenta. Caso não desligue e ret ire a bateria, pode

sofrer ferimentos pessoais graves devido a arranque acidental.

ATENÇÃO:

Nunca utilize gasolina, benzina, diluente, álco ol ou semelhante. Podem formar-se descolorações, deformações ou fissuras.

Fornecimento de lubrificação para a caixa de engrenagens (Fig. 40)

Fornecimento de lubrificação (Shell Alvania 2 ou equivalente) para a caixa de engrenagens. Retire o parafuso sextavado e, de seguida, coloque massa lubrificante através do orifício de lubrificação a cada 30 horas. (Lubrificação Makita pode ser adquirida no seu revendedor Makita.)

Substituir o fio de nylon

AVISO:

• Certifique-se de que a tampa da cabeça de corte

em nylon está fixa à armação adequadamente, como descrito abaixo. A má fixação da tampa pode

fazer com que a cabeça de corte em nylon seja

projectada resultando em ferimentos pessoais graves. Retire a tampa do alojamento, pressionando dois entalhes existentes em lados opostos do alojamento.

(Fig. 41)

Corte uma linha de nylon em 3-6 m. Dobre a linha de corte em duas metades, deixe uma metade 80-100mm maior do que a outra. (Fig. 42) Engate o meio do novo fio de nylon no entalhe situado no centro da bobina entre os 2canais fornecidos para o fio de nylon. Enrole ambas as extremidades na bobina no sentido marcado na cabeça para direcção para a esquerda, indicada por LH. (Fig. 43) Enrole tudo excepto cerca de 100 mm dos fios, deixando as extremidades temporariamente presa através do entalhe no lado da bobina. (Fig. 44)

RESOLUÇÃO DE PROBLEMAS

Antes de pedir reparações, efect ue primeiro a sua própria inspecção. Se encontrar um problema que não é explicado no manual, não tente desmontar a ferramenta. Em vez disso, contacte os centros de assistência autorizados da Makita, utilizando sempre peças de reposição Makita para reparações.

Page 94

Estado da avaria Causa Acção

As baterias não estão instaladas. Instale as baterias.

O motor não arranca.

O motor deixa de funcionar após pouca utilização.

Não atinge as RPM máximas.

A ferramenta de corte não roda: pare imediatamente a máquina!

Vibração anormal: pare imediatamente a máquina!

A ferramenta de corte e o motor não param: Retire imediatamente a bateria!

014837

Problema da bateria (sob tensão) O sistema de accionamento não

funciona correctamente. A rotação é invertida.

O nível de carga da bateria está fraco.

Sobreaquecimento. A bateria não está bem instalada. Instale a bateria como descrito neste manual. A carga da bateria está a diminuir. O sistema de accionamento não

funciona correctamente. Um objecto estranho como um ramo

está encravado entre a protecção e a cabeça de corte em nylon.

A porca de aperto da lâmina de corte está solta.

A lâmina de corte está empenada. Substitua a lâmina de corte. O sistema de accionamento não

funciona correctamente. Foi quebrada uma extremidade do fio

de nylon. A lâmina de corte está empenada,

fissurada ou gasta. A porca de aperto da lâmina de corte

está solta. A lâmina de corte está apertada

incorrectamente. O sistema de accionamento não

funciona correctamente.

Avaria eléctrica ou electrónica.

ACESSÓRIOS OPCIONAIS

PRECAUÇÃO:

• Os seguintes acessórios ou exte nsões são os

recomendados para utilizar com a ferramenta Makita

especificada neste manual. A utilização de quaisquer

outros acessórios poderá representar um risco de

ferimento para as pessoas. Apenas utilize o acessório

para o fim indicado. Se precisar de informações adicionais relativas aos acessórios, contacte o centro local de assistência Makita.

• Lâmina de corte

• Cabeça de corte em nylon

• Fio de nylon (linha de corte)

• Bateria e carregador Makita genuínos

Recarregue a bateria. Se o recarregamento não for eficaz, substitua a bateria.

Consulte o seu centro de assistência autorizado local para reparação.

Altere a direcção de rotação com o interruptor de inversão.

Recarregue a bateria. Se o recarregamento não for eficaz, substitua a bateria.

Pare de utilizar a ferramenta para permitir o seu arrefecimento.

Recarregue a bateria. Se o recarregamento não for eficaz, substitua a bateria.

Consulte o seu centro de assistência autorizado local para reparação.

Retire o objecto estranho.

Aperte a porca adequadamente como descrito neste manual.

Consulte o seu centro de assistência autorizado local para reparação.

Ressalte a cabeça de corte em nylon contra o solo enquanto está a rodar para fornecer o fio.

Substitua a lâmina de corte.

Aperte a porca adequadamente como descrito neste manual.

Consulte o seu centro de assistência autorizado local para reparação.

Retire a bateria e consulte o centro de assistência autorizado local para reparação.

NOTA:

• Alguns itens na lista podem estar incluídos no pacote de ferramentas como acessórios de série. Podem diferir de país para país.

Page 95

DANSK (Originalvejledning)

1. Batteripakke

2. Drejeknap til hastighedsjustering

3. Tænd/sluk-knap

4. Bøjle (ophængningspunkt)

5. Afbryderkontakt

6. Sikringsknap/-håndtag

7. Greb

8. Beskytter

9. Gearkasse

10. Skæreværktøj

11. Bæresele

12. Wireafskærmning

13. Rød indikator

14. Knap

15. Strømindikator

16. Stjernemærkning

17. Indikatorlamper

18. Kontrolknap

19. Batteriindikatorer

SPECIFIKATIONER

Model DUR361U

Håndtagstype Cykelhåndtag

Hastighed uden belastning 3.500 - 7.300 min

Længde i alt 1.816 mm

Anvendeligt skæreværktøj Klinge

Klingediameter 230 mm

Nominel spænding 36 V jævnstrøm

Nettovægt 5,4 kg 5,9 kg

Standard batteripakke BL1815N/BL1820/1820B

Forklaring til generel oversigt

20. Sikringsknap

21. Sikringshåndtag

22. Skiftekontakt

23. A-position trykkes ned for almindelig drift

24. B-position trykket ned for fjernelse af ukrudt og afklippede materialer

25. Mest effektive skæreområde

26. Håndtag

27. Skrue

28. Håndtagsklemme

29. Sekskantbolt

30. Dæksel

31. Spænder

32. Skæreværktøjsside

33. Afstandsstykke

34. Etikette

35. Sekskantbolte

36. Beskytterklemme

37. Fremspring

38. Rille

39. Unbrakonøgle

40. Montering til beskytterholder

41. Beskyttermontering

42. Huller

43. Nylontrimmerhoved

44. Modtageskive

45. Sekskantmøtrik

46. Klemmeskive

47. Klinge

48. Fastnøgle

49. Spænde

50. Krog

51. Bøjle

52. 80-100 mm

-1

BL1830/BL1840/BL1840B/BL1850/

BL1850B

Model DUR362L

Håndtagstype Bøjlehåndtag

Hastighed uden belastning 3.500 - 6.600 min

Længde i alt 1.840 mm

Anvendeligt skæreværktøj Nylontrimmerhoved

Skærediameter med nylontrimmerhoved 300 mm

Nominel spænding 36 V jævnstrøm

Nettovægt 5,1 kg 5,6 kg

Standard batteripakke BL1815N/BL1820/1820B

• På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående varsel.

• Specifikationerne og batteripakken kan variere fra land til land.

• Vægt, inklusive batteripakken, i henhold til EPTA-Procedure 01/2003

Støj Gennemsnitligt lydtryksniveau Gennemsnitligt lydeffektniveau Gældende standard

Model L

DUR361U 82 1,7 94 1,7 DUR362L 80 1,3 95 1,3

• Selvom det lydtryksniveau der står ovenfor er 80 dB (A) eller mindre, kan niveauet under arbejde muligvis over stige 80 dB (A). Bær høreværn.

(dB (A))

Usikkerhed K

(dB (A))

LWA (dB (A))

Usikkerhed K

(dB (A))

-1

BL1830/BL1840/BL1840B/BL1850/

BL1850B

2000/14/EF

Page 96

Vibration Venstre hånd Højre hånd Gældende standard

15m(50FT)

Cd Ni-MH Li-ion

Model a

(m/s2) Usikkerhed K (m/s2)ah (m/s2) Usikkerhed K (m/s2)

EN786DUR361U 2,5 1,5 2,5 1,5

DUR362L 2,5 1,5 2,5 1,5

• Den opgivne vibrationsemissionsværdi er målt i

ENG901-1

overensstemmelse med standardtestmetoden og kan bruges til at sammenligne et værktøj med et andet.

• Den opgivne vibrationsemissionsværdi kan muligvis også bruges til en indledende eksponeringsvurdering.

ADVARSEL:

• Vibrationsemissionen under den faktiske brug af maskinen kan afvige fra den opgivne emissionsværdi afhængigt af den måde, maskinen anvendes på.

• Sørg for at bestemme sikkerhedsforanstaltninger for beskyttelse af operatøren, som er baseret på en eksponeringsvurdering for brug under faktiske forhold (hvor alle anvendelsescyklussens dele inddrages, som f.eks. antal gange maskinen slukkes, og når den kører i tomgang ud over triggertiden).

Model DUR361U Symboler

END116-1

Her vises de symboler, der benyttes til udstyret . Vær sikker på, at du forstår deres betydning, før du bruger udstyret.

....................... Vær særlig forsigtig og opmærksom.

............ Læs brugsanvisningen.

...................... Fare; pas på udkastede genstande.

...................... Afstanden mellem maskinen og folk i

nærheden skal være mindst 15 m.

............... Hold andre tilstedeværende på

afstand.

.............. Hold en afstand på mindst 15 m.

elektroniske produkter og om batterier og akkumulatorer og bortskaffelse af batterier og akkumulatorer og deres implementering under gældende national lovgivning skal brugt elektrisk udstyr, batterier og batteripakke(r), der har udtjent deres levetid, indsamles separat og returneres til miljøgodkendt genindvinding.

Kun for europæiske lande

ENH021-8

EF-overensstemmelseserklæring Makita erklærer at følgende Makita-maskine(r):

Maskinens betegnelse: Batteridreven græstrimmer Modelnummer/type: DUR361U Specifikationer: se tabellen “SPECIFIKATIONER”.

Overholder følgende europæiske direktiver:

2000/14/EF, 2006/42/EF De er produceret i overensstemmelse med den følgende standard eller standardiserede dokumenter:

EN/ISO11806 Den tekniske fil er i overensstemmelse med 2006/42/EF til rådighed fra:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien Den konformitetsvurderingsprocedure, der kræves af

Direktiv 2000/14/EF, blev udført i henhold til appendiks V. Målt lydeffektniveau: 94 dB (A) Garanteret lydeffektniveau: 96 dB (A)

31. 12. 2013

.....................Undgå tilbageslag.

...................... Bær hjelm, beskyttelsesbriller og

høreværn.

......................Bær beskyttelseshandsker.

...................... Anvend kraftige støvler med

skridsikre såler. Sikkerhedssko med stålnæse anbefales.

...................... Udsæt ikke maskinen for fugt.

.............Maksimal tilladelig hastighed for

maskinen.

............... Kun for EU-lande

Elektrisk udstyr eller batteripakke må ikke bortskaffes sammen med almindeligt affald! I henhold til det europæiske direktiv om bortskaffelse af elektriske og

Yasushi Fukaya

Direktør

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Model DUR362L Symboler

END020-3

Her vises de symboler, der benyttes til udstyret . Vær sikker på, at du forstår deres betydning, før du bruger udstyret.

.......................Vær særlig forsigtig og opmærksom.

............Læs brugsanvisningen.

......................Fare; pas på udkastede genstande.

......................Afstanden mellem maskinen og folk i

nærheden skal være mindst 15 m.

...............Hold andre tilstedeværende på

afstand.

Page 97

.............. Hold en afstand på mindst 15 m.

15m(50FT)

Cd Ni-MH Li-ion

...................... Bær hjelm, beskyttelsesbriller og

......................Bær beskyttelseshandsker.

...................... Anvend kraftige støvler med

...................... Udsæt ikke maskinen for fugt.

......................Maksimal tilladelig hastighed for

............... Anvend aldrig metalklinger.

...............Kun for EU-lande

Kun for europæiske lande EF-overensstemmelseserklæring Makita erklærer at følgende Makita-maskine(r):

Maskinens betegnelse: Batteridreven græstrimmer Modelnummer/type: DUR362L Specifikationer: se tabellen “SPECIFIKATIONER”.

Overholder følgende europæiske direktiver:

2000/14/EF, 2006/42/EF De er produceret i overensstemmelse med den følgende standard eller standardiserede dokumenter:

EN60335 Den tekniske fil er i overensstemmelse med 2006/42/EF til rådighed fra:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

høreværn.

skridsikre såler. Sikkerhedssko med stålnæse anbefales.

maskinen.

Elektrisk udstyr eller batteripakke må ikke bortskaffes sammen med almindeligt affald! I henhold til det europæiske direktiv om bortskaffelse af elektriske og elektroniske produkter og om batterier og akkumulatorer og bortskaffelse af batterier og akkumulatorer og deres implementering under gældende national lovgivning skal brugt elektrisk udstyr, batterier og batteripakke(r), der har udtjent deres levetid, indsamles separat og returneres til miljøgodkendt genindvinding.

ENH040-4

Den konformitetsvurderingsprocedure, der kræves af Direktiv 2000/14/EF, blev udført i henhold til appendiks IV. Underrettet organ:

TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, Tyskland Identifikationsnummer 0197 Målt lydeffektniveau: 95 dB (A) Garanteret lydeffektniveau: 96 dB (A)

31. 12. 2013

Yasushi Fukaya

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Direktør

VIGTIGE SIKKERHEDSINSTRUKTIONER

ADVARSEL! Læs alle sikkerhedsadvarslerne og

alle instruktionerne. Det kan medføre elektrisk stød,

brand og/eller alvorlig personskade, hvis du ikke overholder advarslerne og følger instruktionerne.

GEB068-6

Gem alle advarsler og instruktioner så du har dem til fremtidig brug.

Tilsigtet anvendelse

1. Den batteridrevne græstrimmer/buskrydder/ trådtrimmer er kun beregnet til klipning af græs, ukrudt, buskadser og bundvegetation. Den skal ikke bruges til andre formål som f.eks. kantafretning eller hækkeklipning, eftersom det kan medføre personskader.

Generelle instruktioner

1. Lad aldrig personer som ikke er bekendt med disse instruktioner, personer (inklusive børn) med reducerede fysiske, sensoriske eller mentale evner, eller med manglende erfaring og viden, bruge denne maskine. Børn bør holdes under opsyn for at sikre, at de ikke leger med maskinen.

2. Inden ma skinen startes, skal du læse denne brugsanvisning for at blive bekendt med håndteringen med maskinen.

3. Lån ikke maskinen ud til en person med utilstrække lig erfaring eller kendskab til håndteringen af buskryddere og græstrimmere.

4. Vedlæg altid denne brugsanvisning, når maskinen lånes ud.

5. Håndter maskinen med allerstørste omhu og opmærksomhed.

6. Anvend aldrig maskinen efter indtagelse af alkohol eller medicin, eller hvis du føler dig træt eller dårligt tilpas.

7. Forsøg aldrig på at modificere maskinen.

8. Overhold reglerne for håndtering af buskryddere og græstrimmere i dit land.

Page 98

Personligt sikkerhedsudstyr (Fig. 1)

1. Bær sikkerhedshjelm, beskyttelsesbriller og beskyttelseshandsker for at beskytte dig selv mod flyvende afskårne stykker og faldende genstande.

2. Anvend høreværn so m f. eks. ørekopper at forhindre høretab.

3. Bær passende tøj og sko af hensyn til sikker anvendelse, som f.eks. en arbejdsoverall og kraftige, skridsikre sko. Bær ikke løst tøj eller smykker. Løst tøj, smykker eller langt hår kan komme i klemme i de bevægelige dele.

4. Bær beskyttelseshandsker ved berøring af klingerne. Du kan skære dine bare hænder voldsomt på klingerne.

Sikkerhedsregler for arbejdsområdet

1. Anvend kun maskinen und er forhold med god sigtbarhed og i dagslys. Maskinen må ikke anvendes i mørke eller tåge.

2. Betjen ikke værktøjet i eksplosive atmosfærer, for eksempel ved tilstedeværelse af brændbare væsker, gasser eller støv . Maskinen fremkalder gnister, der kan antænde støv eller dampe.

3. Under anvend elsen må du aldrig stå på en ustabil eller glat overflade eller på en stejl bakke. Vær opmærksom på is og sne i den kolde sæson og sørg altid for at have et godt fodfæste.

4. Hold folk i nærheden og dyr på mindst 15 meters afstand af maskinen under anvendelsen. Stop maskinen så snart nogen nærmer sig.

5. Undersøg arbejdsområdet for sten eller andre hårde genstande inden arbejdet udføres. De kan blive kastet ud eller forårsage alvorlige tilbageslag og derved resultere i alvorlige personskader og/eller materielle skader.

6. ADVARSEL: Brug af dette produkt kan udvikle støv indeholdende kemikalier, der kan medføre luftvejs- eller andre sygdomme. Eksempler på disse kemikalier er forbindelser fundet i pesticider, insektmidler, kunst gødninger og sprøjtegif te. Din risiko i forbindelse med udsættelse for disse kemikalier afhænger af, hvor ofte du udfører denne type arbe jde. For at mindske udsættelse for disse kemikalier: arbejd i et område med god ventilation og under anvendelse af godkendt sikkerhedsudstyr , såsom støvmasker, der er specielt konstrueret til at frafiltrere mikroskopiske partikler.

Elektrisk og batterisikkerhed

1. Udsæt ikke maskinen for regn eller våde omgivelser. Risikoen for elektrisk stød forøges, hvis der kommer vand ind i maskinen.

2. Brug ikke maskin en hvis der i kke kan tænde s og slukkes på kontakten. En maskine, der ikke kan kontrolleres med kontakten, er farlig og skal til reparation.

3. Forhindr utilsigtet start. Sørg for, at kontakten er slået fra, inden du isætter en batteripakke, tager maskinen op eller bærer rundt på den. Det kan nemt medføre uheld, hvis du bærer på maskinen med fingeren på kontakten, eller tilslutter strøm til maskinen, hvor kontakten er slået til.

4. Genop lad kun med den oplader, der er specificeret af producenten. En oplader, der passer til én type

batteripakke, kan medføre risiko for brand, hvis den anvendes med en anden batteripakke.

5. Anvend kun maskinen sammen med særligt designerede batteripakker. Brug af andre batteripakker kan muligvis m e dføre en risiko for personskader og brand.

6. Når batteri pakken ikke er i brug, skal den holdes væk fra andre metalgenstande som f.eks. papirclips, mønter, søm, skruer eller andre små me t alge nst and e, som kan forbinde den ene terminal med den anden. Kortslutning af batteriterminalerne kan medføre forbrændinger eller brand.

7. Ved forkert behandling kan der sive væske ud fra batteriet; undgå kontakt. Hvis der opstår utilsigtet kontakt, skal du skylle med vand. Hvis du får væske i øjnene, skal du søge lægehjælp. Væske fra batteriet kan forårsage irritation eller forbrændinger.

Anvendelse

1. Fjern bat teripakken inden samling eller justering af maskinen.

2. Bær beskyttelseshandsker inden håndtering af klingen.

3. Inde n isætning af batteripakken, skal du efterse maskinen for skader, løse skruer/møtrikker og forkert samling. Slib sløve klinger. Hvis klingen er bøjet eller beskadiget, skal den udskiftes. Kontroller, at alle kontrolhåndtag og kontakter glider nemt. Rens og tør håndtagene godt.

4. Forsøg aldrig at tænde for maskinen, hvis den er beskadiget, eller den ikke er fuldstændig samlet. Ellers kan det muligvis medføre alvorlig personskade.

5. Juster bæreselen og håndtaget så det passer til brugerens kropsstørrelse.

6. Når du isæ tter en batteripakke, skal du holde skæreudstyret væk fra kroppen og andre genstande, inklusive jorden. Det kan eventuelt begynde at rotere ved start og forårsage tilskadekomst eller beskadige maskinen og/eller materiellet.

7. Fjern alle justeringsnøgler, skruenøgler eller klingedæksler, før du tænder for maskinen. Et tilb ehør , der sidder på en roterende del af maskinen, kan muligvis forårsage personskade.

Betjening

1. I nødstilfælde skal du straks slukke for maskinen.

2. Hvis bemærker noget unormalt (f.eks. støj, vibration) under anvendelsen, skal du slukke for maskinen. Brug ikke maskinen før årsagen er fundet, og problemet er løst.

3. Skæreu dstyret fortsætter med at rotere i et lille stykke tid, efter maskinen er slukket. Rør ikke straks ved skæreudstyret.

4. Brug bæ reselen under anvendelsen af maskinen. Fasthold maskinen på din højre side.

5. Stræk dig ikke for langt. Bevar fodfæstet og balancen til enhver tid. Vær på vagt over for skjulte forhindringer som f.eks. træstubbe, rødder og grøfter, så du undgår at snuble.

6. Arbejd aldrig stående på en st ige eller oppe i et træ for at undgå tab af kontrol.

7. Hvis maskinen bliver udsat for stærkt tryk eller tabes, skal du kontrollere tilstanden, inden du fortsætter arbejdet. Kontroller kontrol- og

Page 99

sikkerhedsanordningerne for funktionsfejl. Hvis der er nogen skader eller tvivlsspørgsmål, skal du bede vores autoriserede servicecenter om at foretage eftersyn og reparation.

8. Rør ikke ved gearkassen. Gearkassen bliver varm under anvendelsen.

9. Hold pauser for at forhindre tab af kontrol pga. træthed. Vi anbefaler , at du ta ger en 10 til 20 minutters pause hver time.

10. Når du forlader maskinen, selv hvis det kun er for kort tid, skal du altid fjerne batteripakken. Hvis maskinen lades uden for opsyn med batteripakken installeret, kan den blive anvendt af en uautoriseret person og medføre alvorlig ulykke.

11. Hvis græs eller grene sætter sig fast i skæreudstyret og afskærmningen, skal du altid slukke for maskinen og fjerne batteripakken inden rengøring. Ellers kan skæreudstyret muligvis rotere utilsigtet og forårsage alvorlig personskade.

12. Hvis skæreudstyret rammer sten eller andre hårde genstande, skal du straks slukke for maskinen. Fjern derefter batteripakken og efterse skæreudstyret.

13. Kontroller skæreudstyret rege lmæssigt for revner eller skader under anvendelsen. Inden eftersyn skal du fjerne batteripakken, og vente indtil skæreudstyret er helt stoppet. Udskift straks beskadiget skæreudstyr, selv hvis det kun er overfladiske revner.

14. Skær aldrig over hoftehøjde.

15. Inden du påbegynder skærearbej de, skal du vente indtil skæreudstyret når en konstant hastighed efter tænding af maskinen.

16. Når du anvender metalklinger, skal du svinge maskinen jævnt i en halvcirkel fra højre til venstre som ved brug af en le.

17. Hold kun maskinen i de isolerede gribeflader, da klingen kan komme i kontakt med skjulte ledninger. Hvis klingen kommer i kontakt med en strømførende ledning, kan udsatte metaldele på maskinen blive strømførende, hvorved operatøren kan få elektrisk stød.

Skæreudstyr

1. Brug et skæreudstyr der passer til det aktuelle job. – Nylontrimmerhoveder (trådtrimmerhoveder) er

egnet til trimning af græsplæner.

– Metalklinger passer til klipning af ukrudt, højt græs,

buske, krat, underskov, buskadser og lignende.

– Brug aldrig andre klinger, herunder pivoterende

flerstykkede metalkæder og tærskeklinger. Det kan muligvis medføre alvorlig personskade.

2. Brug altid den skæreudstyrsafskærmning som passer ordentligt til det anvendte skæreudstyr.

3. Når du bruger metalklinger, skal du undgå “tilbageslag” og altid være forberedt på et utilsigtet tilbageslag. Se afsnittet “Tilbageslag”.

4. Monter klingedækslet på klingen, når maskinen ikke anvendes. Fjern dækslet inden anvendelse.

Tilbageslag (klingestød)

1. T ilbage slag (klingest ød) er en pludse lig reaktion på en klinge, som sidder fast eller binder. Når det sker kastes maskinen ud til siden eller mod operatøren med stor kraft, og det kan muligvis medføre alvorlig personskade.

2. Tilbageslag opstår i særdeleshed ved anvendelse af klingesegmentet mellem klokken 12 og 2 til faste ting, buske og træer med en diameter på 3 cm eller mere.

(Fig. 2)

3. Sådan undgås tilbageslag: (Fig. 3) – Anvend segmentet mellem klokken 8 og 11. – Anvend aldrig segmentet mellem klokken 12 og 2. – Anvend aldrig segmentet mellem klokken 11 og 12

og mellem klokken 2 og 5 medmindre operatøren er godt trænet og erfaren, og gør det på hans/ hendes egen risiko.

– Anvend aldrig klinger tæt på faste ting, som f.eks.

hegn, mure, træstammer og sten.

– Anvend aldrig klinger lodret, f.eks. til funktioner som

kantafretning og hækkeklipning.

Vibration

1. Personer med dårligt blodomløb, der udsættes for kraftige vibrationer, risikerer beskadigelse af blodkar eller nervesystemet. Vibrationer kan medføre følgende symptomer i fingre, hænder eller håndled: Leddet “sover” (følelsesløshed), prikken, smerte, stikken, ændring af hudfarven eller af huden. Søg læge, hvis nogle af disse symptomer opstår!

2. For at reducere risikoen for “hvide fingre-syndrom” skal du holde dine varme under anvendelsen og vedligeholde maskinen og tilbehøret ordentligt.

Transport

1. Inden transport af maskinen skal den slukkes, og batteripakken skal fjernes. Monter dækslet på klingen.

2. Når maskinen transporteres, skal den holdes i skaftet og bæres i vandret position.

3. Når maskinen transporteres i et køretøj, skal den fastspændes, så den ikke ruller rundt. Ellers kan der muligvis opstå skader på maskinen og anden bagage.

Vedligeholdelse

1. Få din maskine repareret på vores autoriserede servicecenter, hvor der altid anvendes originale udskiftningsdele. Forkert reparati on og dårlig vedligeholdelse kan forkorte maskinens levetid og forhøje risikoen for uheld.

2. Sluk altid for maskinen og fjern batteripakken inden udførsel af nogen form for vedligeholdelses- eller reparationsarbejde eller rengøring af maskinen.

3. Anvend altid beskyttelseshandsker ved håndtering af klingen.

4. Rengør altid maskinen for støv og snavs. Brug aldrig benzin, rensebenzin, fortynder, alkohol eller lignende til formålet. Det kan medføre misfarvning, deformation eller revner i plastikkomponenterne.

5. Stram alle skruer og møtrikker hver gang efter brug.

6. Forsøg ikke at fortage nogen vedligeholdelse eller reparation, som ikke er beskrevet i brugsanvisningen. Bed vores autoriserede servicecenter om at udføre sådanne arbejder.

7. Anvend altid kun vores originale reservedele og tilbehør. Brug af dele eller ti lbehør, som er leveret af en tredje part, kan medføre sammenbrud af ma skinen, materielle skader og/eller alvorlig tilskadekomst.

8. Bed vores autoriserede servicecenter om at efterse og vedligeholde maskinen med regelmæssige mellemrum.

Page 100

Opbevaring

1. Foretag fuld rengøring og vedligeholdelse inden maskinen sættes til opbevaring. Fjern batteripakken. Monter dækslet på klingen.

2. Opbevar maskinen på et tørt og højtbeliggende eller aflåst sted uden for børns rækkevidde.

3. Læn ikke maskinen op ad noget andet som f.eks. en væg. Ellers kan den pludselig falde ned og forårsage personskade.

Førstehjælp

1. Hav altid en førstehjælp skasse i nærheden. Erstat straks de ting der benyttes fra førstehjælpskassen.

2. Oplys følgende hvis du tilkalder hjælp: – Stedet hvor ulykken er sket – Hvad der er sket – Antallet af tilskadekomne personer – Hvad slags tilskadekomst – Dit navn

GEM DISSE INSTRUKTIONER.

ADVARSEL: LAD IKKE tryghed eller kendskab til produktet (fra gentagen brug) føre til, at du ikke strengt overholder sikkerhedsreglerne for det gældende produkt. MISBRUG eller manglende overholdelse af sikkerhedsreglerne i denne brugsanvisning kan medføre alvorlig personskade.

VIGTIGE SIKKERHEDSINSTRUKTIONER

ENC007-9

FOR BATTERIPAKKEN

1. Før brugen af batteripakken skal du læse alle

instruktioner og advarsler på (1) batteriopladeren, (2) batteriet og (3) det produkt, som batteriet anvendes i.

2. Skil ikke batteripakken ad.

3. Hvis driftstiden bliver betydeligt kortere, skal du

straks ophøre med brugen. Brug kan medføre risiko for overophedning, risiko for forbrændinger eller endog eksplosion.

4. Hvis du får elektrolyt i øjnene, skal du med det

samme rense øjnene med rent vand og søge læge. Dette kan medføre tab af synet.

5. Kortslut ikke batteripakken:

(1) Undgå at røre ved terminalerne med ledende

materiale.

(2) Undgå at opbevare batteripakken i en

beholder med andre metalgenstande som f.eks. søm, mønter osv.

(3) Udsæt ikke batteripakken for vand eller regn. Hvis batteriet kortsluttes, kan det medføre voldsom strøm, overophedning, mulige forbrændinger og endog nedbrud.

6. Undgå at opbevare værktøjet og batteripakken på

steder, hvor temperaturen kan komme op på eller overstige 50°C.

7. Sæt ikke ild til batteripakken, selvom den er

alvorligt beskadiget eller helt udtjent. Batteripakken kan eksplodere ved brand.

100

8. Undgå at tabe eller slå på batteriet.

9. Undlad brug af et beskadiget batteri.

10. Følg de lokale bestemmelser med hensyn til

bortskaffelse af batteri.

GEM DISSE INSTRUKTIONER.

Tips til, hvordan du forlænger batteriets levetid

1. Oplad batteripakken, før den bliver helt afladet.

Ophør med at bruge værktøjet, og udskift batteripakken, hvis strømmen til værktøjet aftager.

2. Oplad aldrig en fuldt opladet batteripakke.

Overopladning forkorter batteriets levetid.

3. Oplad batteripakken ved stuetemperatur på 10°C -

40°C. Lad batteripakken køle ned før den oplades, hvis den er varm.

4. Oplad batteripakken, hvis du ikke skal anvende

den i en længere periode (mere end seks måneder).

Beskrivelse af dele (Fig. 4)

FUNKTIONSBESKRIVELSE

ADVARSEL:

• Sørg altid for, at maskinen er slukket, og at

batteripakken er taget ud, før du justerer maskinen eller kontrollerer dens funktion. Hvis du ikke slukker

og fjerner batteripakken, kan det medføre alvorlig personskade i tilfælde af utilsigtet start.

Montering eller afmontering af batteripakken (Fig. 5)

FORSIGTIG:

• Sluk altid for maskinen inden montering eller afmontering af batteripakken.

• Hold godt fast i maskinen og batteripakken, når du monterer eller afmonterer batteripakken. Hvis maskinen og batteripakken ikke holdes ordentligt fast, kan de glide ud af hænderne og resultere i skader på maskinen og batteripakken samt personskade.

Afmonter batteripakken ved at holde ned på knappen foran på batteripakken og skubbe den af maskinen. Ved montering af batteripakken justeres tungen på batteripakken med rillen i huset, hvorefter pakken skubbes ind på plads. Sæt den hele vejen ind, indtil den låses på plads med et lille klik. Hvis den røde indikator øverst på knappen er synlig, er batteripakken ikke låst helt fast.

FORSIGTIG:

• Sæt altid batteripakken helt ind, indtil de n r ød e indikator ikke længere er synlig. Ellers kan den falde ud af maskinen og skade dig eller andre personer i nærheden.

• Anvend ikke kræfter ved monteringen af batteripakken. Hvis den ikke glider let ind, er den ikke indsat korrekt.

BEMÆRK:

• Maskinen fungerer ikke med kun en batteripakke.

Makita DUR362LZ operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
