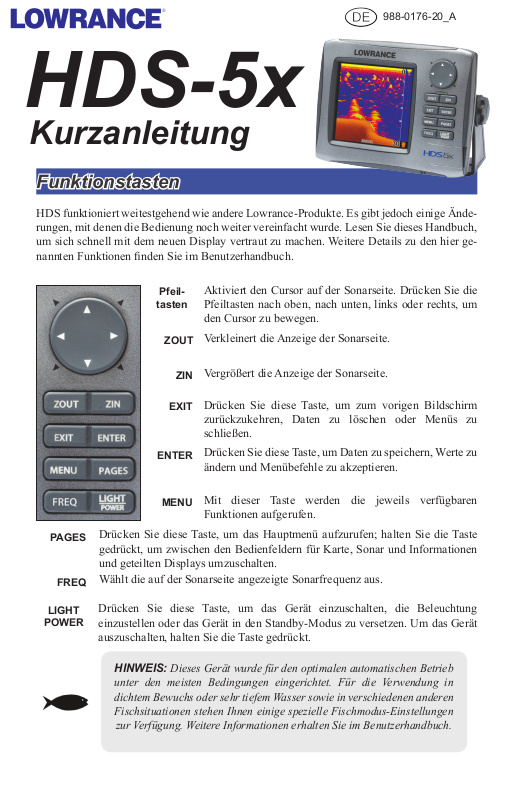

Lowrance HDS-5X QUICK GUIDE [de]

988-0176-20_A

Funktionstasten

HDS-5x

Kurzanleitung

HDS funktioniert weitestgehend wie andere Lowrance-Produkte. Es gibt jedoch einige Ände­rungen, mit denen die Bedienung noch weiter vereinfacht wurde. Lesen Sie dieses Handbuch,
um sich schnell mit dem neuen Display vertraut zu machen. Weitere Details zu den hier ge-

nannten Funktionen nden Sie im Benutzerhandbuch.

PAGES

FREQ

LIGHT

POWER

Pfeil-

tasten

ENTER

MENU

Drücken Sie diese Taste, um das Hauptmenü aufzurufen; halten Sie die Taste
gedrückt, um zwischen den Bedienfeldern für Karte, Sonar und Informationen
und geteilten Displays umzuschalten.

Wählt die auf der Sonarseite angezeigte Sonarfrequenz aus.

Drücken Sie diese Taste, um das Gerät einzuschalten, die Beleuchtung
einzustellen oder das Gerät in den Standby-Modus zu versetzen. Um das Gerät
auszuschalten, halten Sie die Taste gedrückt.

HINWEIS: Dieses Gerät wurde für den optimalen automatischen Betrieb
unter den meisten Bedingungen eingerichtet. Für die Verwendung in
dichtem Bewuchs oder sehr tiefem Wasser sowie in verschiedenen anderen
Fischsituationen stehen Ihnen einige spezielle Fischmodus-Einstellungen

zur Verfügung. Weitere Informationen erhalten Sie im Benutzerhandbuch.

Aktiviert den Cursor auf der Sonarseite. Drücken Sie die
Pfeiltasten nach oben, nach unten, links oder rechts, um
den Cursor zu bewegen.

Verkleinert die Anzeige der Sonarseite.

ZOUT

Vergrößert die Anzeige der Sonarseite.

ZIN

Drücken Sie diese Taste, um zum vorigen Bildschirm

EXIT

zurückzukehren, Daten zu löschen oder Menüs zu
schließen.

Drücken Sie diese Taste, um Daten zu speichern, Werte zu
ändern und Menübefehle zu akzeptieren.

Mit dieser Taste werden die jeweils verfügbaren
Funktionen aufgerufen.

Cursortiefe

Sonar

Cursor

FischbögenDickicht

Informationen an

der Cursorposition.

Wenn der Cursor auf dem Bildschirm sichtbar ist, verwenden Sie die Verlaueiste,

um einen Bildlauf der Sonarseite zurück durchzuführen und frühere Sonarergebnisse

anzuzeigen. Wenn der Cursor sich auf dem Bildschirm bendet, zeigt das Sonar keine

Bereichsskala

Sonarergebnisse in Echtzeit.

Verlaueiste

Amplituden-

anzeige

So stellen Sie Sensitivität und Farblinie ein:

Wählen Sie auf der Sonarseite die Taste 1. MENU. Das Menü "Sonar" wird
geöffnet. Wählen Sie im Menü "Sonar" die Option Einstellen.

Das Menü für die Einstellung der Sensitivität wird geöffnet. Nehmen Sie die 2.
Anpassungen mit der linken und rechten Pfeiltaste vor.

Um die Farblinie anzupassen, rufen Sie das Menü "Farblinie" mit den 3.
Pfeiltasten nach oben und nach unten auf. Nehmen Sie die Anpassungen
mit der linken oder rechten Pfeiltaste vor.

So wählen Sie auf der Sonarseite eine Farb-Palette aus:

Wählen Sie auf der Sonarseite die Taste 1. MENU. Das Menü
"Sonar" wird geöffnet. Wählen Sie im Menü "Sonar" die Option
Ansicht, um das Untermenü "Ansicht" zu öffnen.

Wählen Sie im Untermenü "Ansicht" die Option 2. Farb-
Palette. Das Menü "Farb-Palette" verfügt über 12 Sonar­Bildschirmkategorien, z. B. Graustufen, Nachtsicht und
Eissicht.
