SWITCH GIGABIT
A 8 PORTE
GUIDA PER
L’UTENTE
Model# SE4008
Indice
Panoramica del prodotto
SE4008 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Porte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Pulsanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Installazione: operazioni basilari
Installazione dello switch . . . . . . . . . . . . . . . . . . . . . . . . .2
Specifiche
Linksys SE4008 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Switch Gigabit A PORTE WRT | Indice
Panoramica del prodotto
SE
Vista anteriore
ETHERNET
Indicatori primari
ETHERNET
Indicatori secondari
LED
Il LED di sistema è fisso quando lo switch è acceso.
Ethernet da 1 a 8 (primario)
Ogni LED numerato è associato alla corrispondente porta sul pannello
posteriore dello switch. Se il LED è fisso, un dispositivo è connesso a
quella porta. Se il LED lampeggia, ciò indica la presenza di un'attività
di rete su quella porta.
Ethernet da 1 a 8 (secondario)
Se il LED non è acceso, un dispositivo è connesso a quella porta ad
una velocità di 10/100 Mbps. Quando il LED è fisso, significa che un
dispositivo è connesso con successo a quella porta ad una velocità di
1000 Mbps )Gigabit Ethernet(.
PORTE
Ethernet
Collegare i cavi Ethernet alle porte Gigabit 10/100/1000 per
aggiungere dispositivi cablati alla rete.
Alimentazione
Collegare l'adattatore di corrente CA incluso.
Pulsante LED
Vista lato posteriore
Switch Gigabit A PORTE WRT | Indice 1
Porte
Ethernet
Porta di
alimentazione
Interruttore di
alimentazione
PULSANTI
Interruttore di alimentazione (solo modello europeo)
Alternarne l'impostazione per accendere o spegnere lo switch.
Pulsante LED ON/OFF
Premere per attivare/disattivare i LED Ethernet primari e secondari.
Installazione: operazioni basilari
4 3
2 1
Power
ETHERNET
REINIT
RESET
INTERNET
USB2
USB1
2 1
REI NIT
RES ET
INTER NET
USB2
USB1

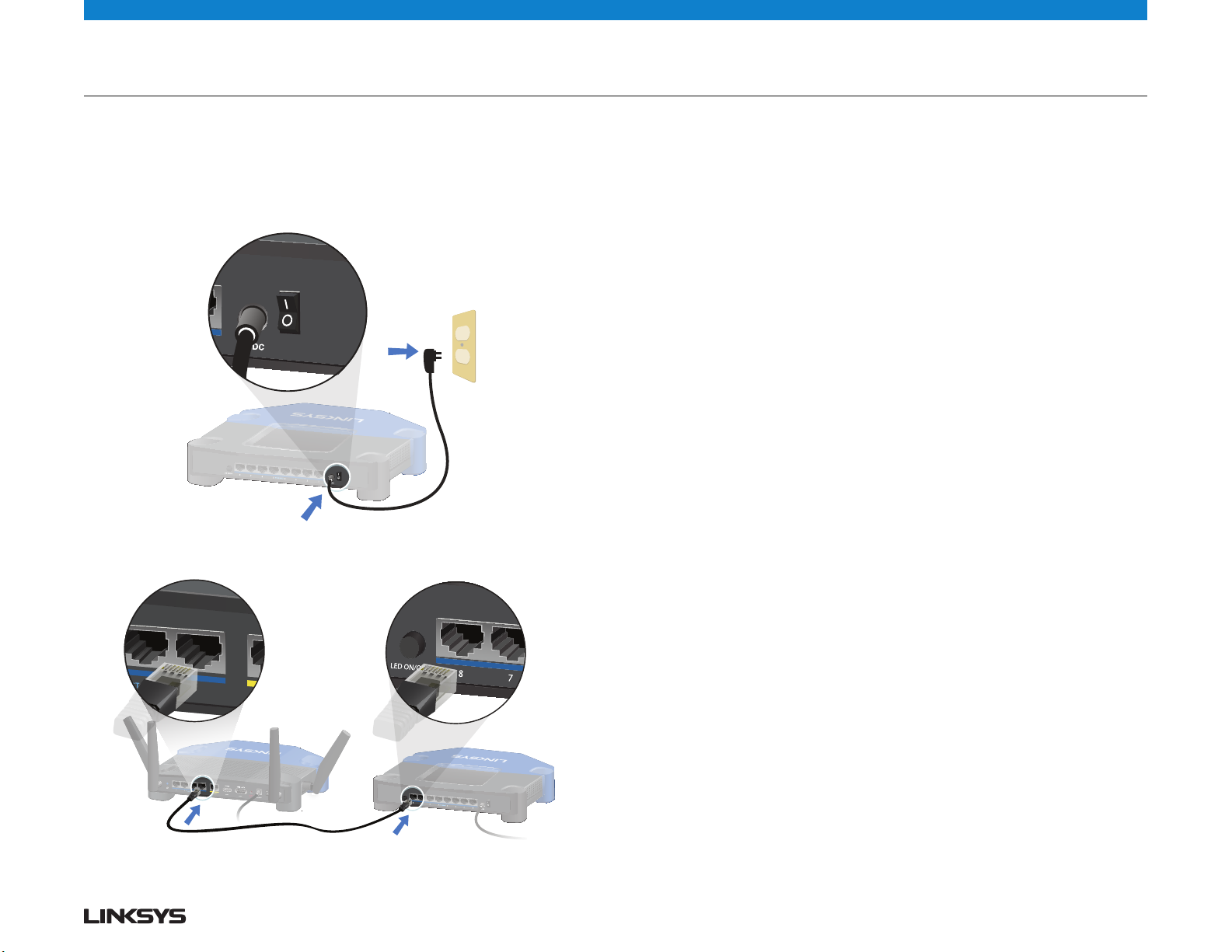

INSTALLAZIONE DELLO SWITCH
1. Collegare l'adattatore di corrente allo switch e ad una presa
elettrica. Impostare l'interruttore di alimentazione sulla
posizione | )On( )solo Europa(.
2. Utilizzando un cavo Ethernet, collegare il router ad una qualsiasi
delle porte dello switch.
3. Collegare i dispositivi cablati allo switch tramite cavi Ethernet.
È possibile utilizzare una qualsiasi delle restanti sette porte
Ethernet.
Per assistenza su Internet: linksys.com/support o
Twitter: @LinksysCares
Switch Gigabit A PORTE WRT | Installazione: operazioni basilari 2
Specifiche
Linksys SE4008
Nome modello Linksys SE4008
Descrizione Switch Gigabit a 8 porte WRT
Standard IEEE802.3, 802.3u, 802.3x, 802.3ab, 802.3az
Porte 8 porte RJ-45 10/100/1000 Mbps
Tipo di cablaggio Cavi Cat5 o preferibilmente Ethernet
LED LED di sistema: 1
LED di collegamento/attività: 8
LED di velocità: 8
Dimensioni 246 x 194 x 62 mm )L x P x A(
Peso unità 602 g
Alimentazione 12 V, 1 A
Certificazione FCC Classe B, IC, CE
Temperatura di funzionamento Da 0 a 40º C )da 32 a 104º F(
Temperatura di conservazione
Umidità d'esercizio Dal 10% al 90%, senza condensa
Umidità di conservazione Dal 5% al 90%, senza condensa
Da -20 a 70º C )da -4 a 158º F(
Switch Gigabit A PORTE WRT | Specifiche 3
Visitare linksys.com/support per ricevere
un'assistenza tecnica di alta qualità.
BELKIN, LINKSYS e molti logotipi e nomi di prodotto sono marchi commerciali
del gruppo aziendale Belkin. I marchi commerciali di terze parti citati in
questo documento sono di proprietà dei rispettivi titolari. © 2014 Belkin
International, Inc. e/o rispettive società collegate. Tutti i diritti riservati.
LNKPG-00160 Rev. B00
