8-PORT
GIGABIT-SWITCH
BENUTZERHANDBUCH
Model# SE4008
Inhalt
Produktübersicht
SE4008 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
LEDs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Ports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Tasten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Einrichtung: Grundlagen
Installation des Switches. . . . . . . . . . . . . . . . . . . . . . . . . .2
Technische Daten
Linksys SE4008 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
WRT PORT GIGABITSWITCH | Inhalt
Produktübersicht
SE
Vorderansicht
ETHERNET
Primäre Anzeigen
ETHERNET
Sekundäre Anzeigen
LEDS
Die Betriebs-LED leuchtet, wenn der Switch eingeschaltet ist.
Ethernet 1 bis 8 (Primär)
Die nummerierten LEDs entsprechen den nummerierten Ports auf
der Rückseite des Switches. Wenn die LED konstant leuchtet, ist ein
Gerät an den jeweiligen Port angeschlossen. Wenn eine LED blinkt,
findet an dem jeweiligen Port Netzwerkaktivität statt.
Ethernet 1 bis 8 (Sekundär)
Wenn die LED nicht leuchtet, ist ein Gerät mit einer
Datenübertragungsrate von 10/100 Mbit/s an den entsprechenden
Port angeschlossen. Durch konstantes Leuchten einer LED wird
angezeigt, dass ein Gerät erfolgreich mit einer Datenübertragungsrate
von 1000 Mbit/s )Gigabit Ethernet( an den jeweiligen Port
angeschlossen ist.
PORTS
Ethernet
Schließen Sie kabelgebundene Geräte mit Ethernetkabeln an die
Gigabit 10/100/1000-Ports an, um sie in Ihr Netzwerk einzubinden.
Stromanschluss
Schließen Sie hier das im Lieferumfang enthaltene Netzteil an.
LED-Taste
Rückansicht
TASTEN
Ein-/Aus-Schalter (europäisches Modell)
Mit dem Schalter können Sie den Switch ein- bzw. ausschalten.
Stromanschluss
Ports
WRT PORT GIGABITSWITCH | Produktübersicht 1
Ein-/Aus-SchalterEthernet-
Taste zum Ein- und Ausschalten der LEDs
Mit dieser Taste können Sie die Primär- und Sekundär-Ethernet-LEDs
aktivieren bzw. deaktivieren.
Einrichtung: Grundlagen
4 3
2 1
Power
ETHERNET
REINIT
RESET
INTERNET
USB2
USB1
2 1
REI NIT
RES ET
INTER NET
USB2
USB1

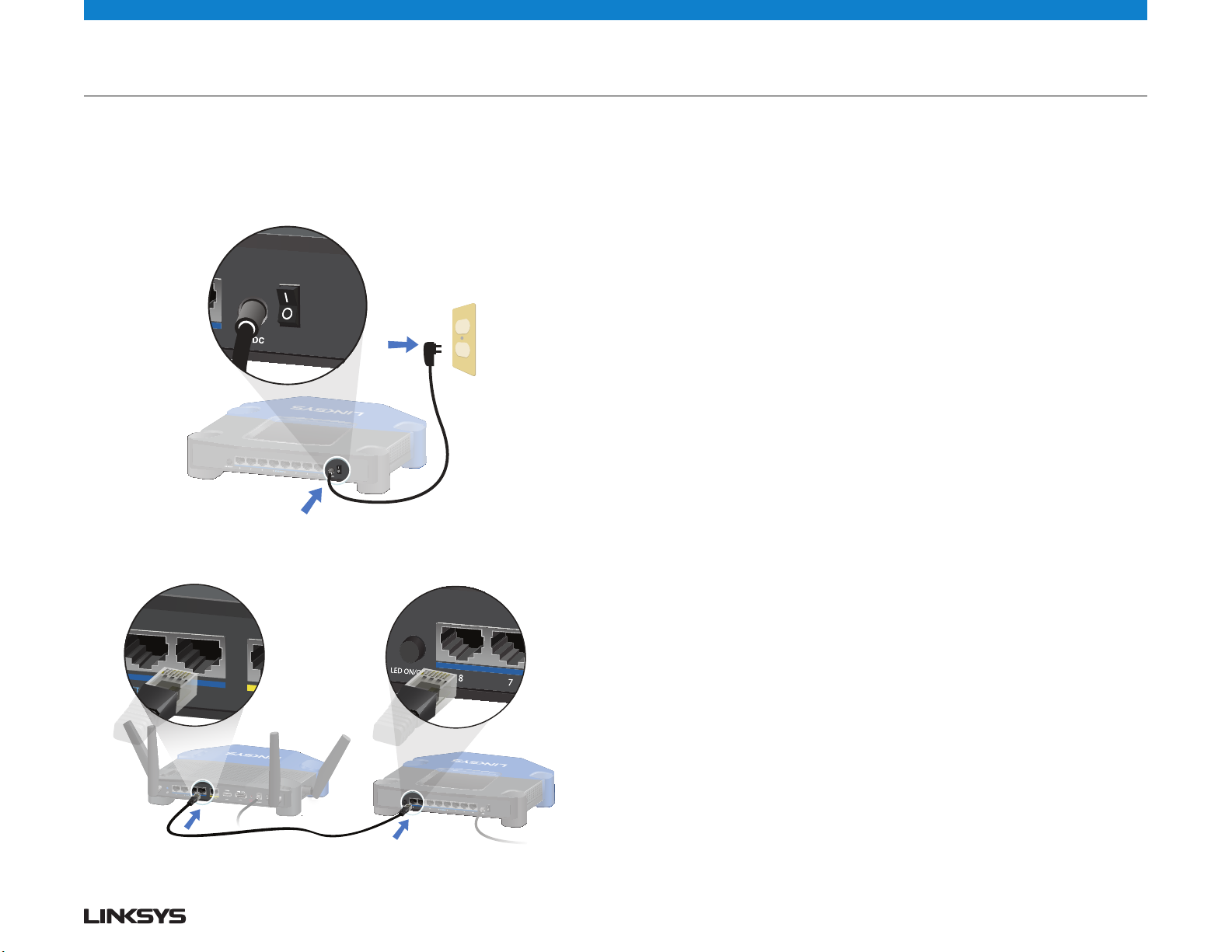

INSTALLATION DES SWITCHES
1. Schließen Sie das Netzteil an Ihren Switch und an eine
Steckdose an. Bringen Sie den Ein-/Aus-Schalter in die
Position | )an( )nur in Europa(.
2. Schließen Sie Ihren Router mit einem Ethernetkabel an einen
beliebigen Port des Switches an.
3. Schließen Sie Ihre kabelgebundenen Geräte mit Ethernetkabeln
an den Switch an. Ihnen stehen die übrigen sieben EthernetPorts zur Auswahl.
Hilfe erhalten Sie im Internet auf: linksys.com/support oder auf
Twitter: @LinksysCares
WRT PORT GIGABITSWITCH | Einrichtung: Grundlagen 2
Technische Daten
Linksys SE4008
Modellname Linksys SE4008
Beschreibung WRT 8-Port Gigabit-Switch
Netzwerkstandards IEEE802.3, 802.3u, 802.3x, 802.3ab, 802.3az
Ports 8 RJ-45 10/100/1000 Mbit/s
Kabeltyp Ethernetkabel des Standards Cat5 oder höher
LEDs Betriebs-LED: 1
Verbindungs-/Aktivitäts-LED: 8
Geschwindigkeits-LED: 8
Abmessungen 246 x 194 x 62 mm )B x T x H(
Gerätegewicht 602 g
Stromversorgung 12 V, 1 A
Zertifizierungen FCC-Klasse B, IC, CE
Betriebstemperatur 0 bis 40 ºC
Lagertemperatur -20 bis 70 ºC
Relative Luftfeuchtigkeit
bei Betrieb 10 bis 90%, nicht kondensierend
Relative Luftfeuchtigkeit
bei Lagerung 5 bis 90 %, nicht kondensierend
WRT PORT GIGABITSWITCH | Technische Daten 3
