8PORTOVÝ
GIGABITOVÝ PŘEPÍNAČ
UŽIVAT ELSKÁ
PŘÍRUČKA
Model# SE4008
Obsah
Přehled produktu
SE4008 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Diody LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Porty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Tlačítka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Instalace: Základy
Instalace přepínače . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Technické údaje
Linksys SE4008 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
WRT PORTOVÝ GIGABITOVÝ PŘEPÍNAČ | Obsah
Přehled produktu
SE
Čelní pohled
ETHERNET
Primární indikátory
ETHERNET
Sekundární indikátory
DIODY LED
Systémový indikátor LED trvale svítí, když je přepínač napájen.
Ethernet 1 až 8 (primární)
Tyto očíslované LED indikátory odpovídají číslovaným portům na
zadní straně přepínače. Trvale rozsvícený indikátor znamená, že
k danému portu je připojeno zařízení. Blikající bílý indikátor značí, že
prostřednictvím portu probíhá síťová činnost.
Ethernet 1 až 8 (sekundární)
Zhasnutý indikátor znamená, že k danému portu je připojeno zařízení
s rychlostí 10/100 Mb/s. Trvale rozsvícený indikátor znamená, že
k danému portu je úspěšně připojeno zařízení s rychlostí 1000 Mb/s
)gigabitový Ethernet(.
PORTY
Ethernet
Kabelová zařízení přidáte do sítě připojením ethernetových kabelů
ke gigabitovým 10/100/1000 portům.
Napájení
Připojte dodaný napájecí adaptér.
Tlačítko LED
Zadní pohled
TLAČÍTKA
Hlavní vypínač (evropský model)
Přepněte hlavní vypínač do polohy zap/vyp.
Tlačítko zapnutí/vypnutí LED indikátorů
Stisknutím zapnete/vypnete primární a sekundární LED indikátory
Port
Ethernetové
porty
WRT PORTOVÝ GIGABITOVÝ PŘEPÍNAČ | Přehled produktu 1
napájení
Hlavní vypínač
připojení Ethernetu.
Instalace: Základy
4 3
2 1
Power
ETHERNET
REINIT
RESET
INTERNET
USB2
USB1
2 1
REI NIT
RES ET
INTER NET
USB2
USB1

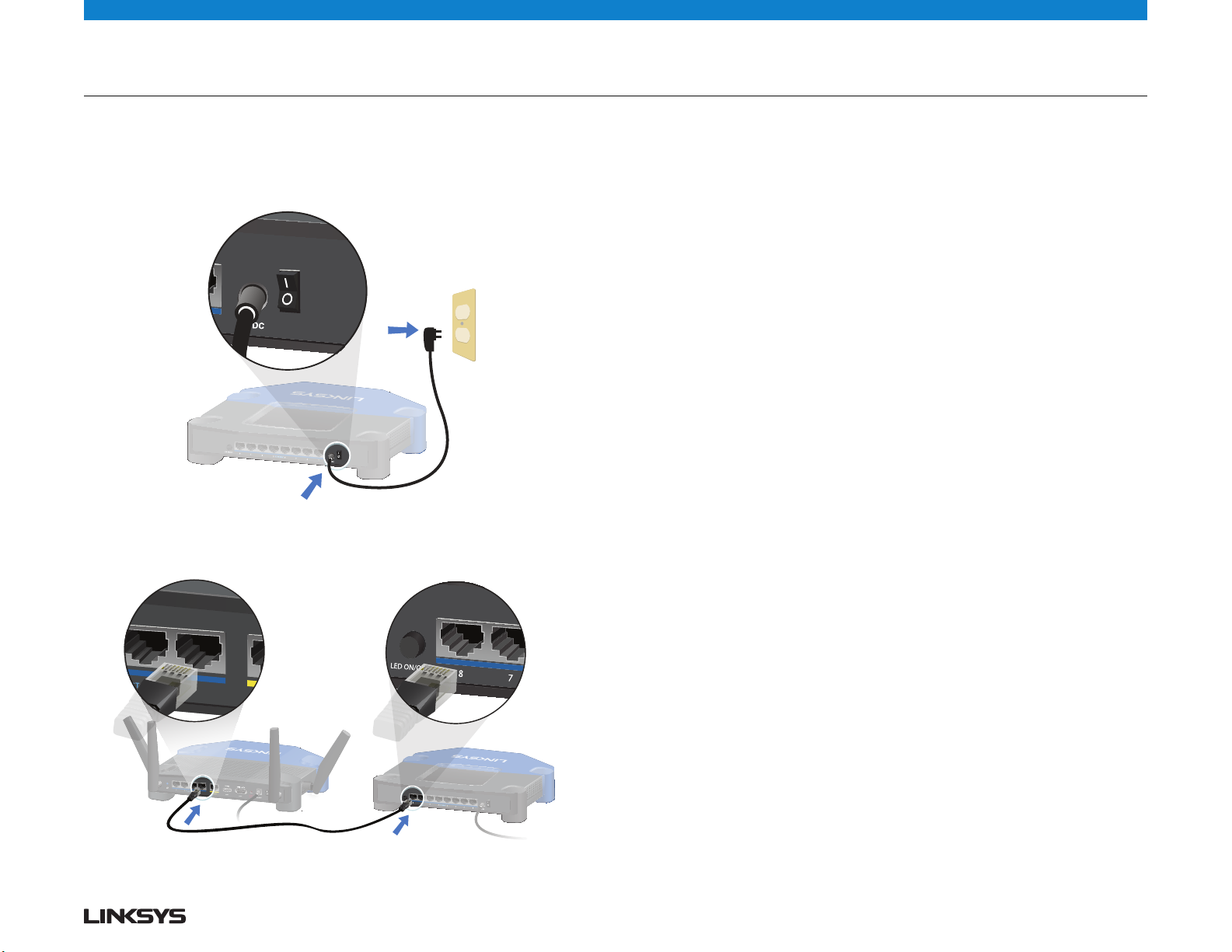

INSTALACE PŘEPÍNAČE
1. Připojte napájecí kabel k přepínači a elektrické zásuvce.
Přepněte hlavní vypínač do polohy | )Zap.( )pouze Evropa(.
2. Připojte router k libovolnému portu přepínače ethernetovým
kabelem.
3. Připojte kabelová zařízení k přepínači ethernetovými kabely.
Můžete použít libovolný ze zbývajících sedmi ethernetových
portů.
Nápověda Internet: linksys.com/support nebo Twitter: @
LinksysCares
WRT PORTOVÝ GIGABITOVÝ PŘEPÍNAČ | instalace: Základy 2
Specifikace
Linksys SE4008
Název modelu Linksys SE4008
Popis WRT 8portový gigabitový přepínač
Standardy IEEE802.3, 802.3u, 802.3x, 802.3ab, 802.3az
Porty 8 RJ-45 10/100/1000 Mb/s portů
Typ kabeláže Cat5 nebo lepší ethernetové kabely
Indikátory LED Systémové LED: 1
Indikátory připojení/aktivity: 8
LED indikace rychlosti: 8
Rozměry 246 x 194 x 62 mm )š x h x v(
Hmotnost 602 g
Napájení 12 V, 1A
Certifikáty FCC Class B, IC, CE
Provozní teplota 0 až 40 ºC
Skladovací teplota –20 až 70 ºC
Provozní vlhkost 10 až 90 % bez kondenzace
Skladovací vlhkost 5 až 90 % bez kondenzace
WRT PORTOVÝ GIGABITOVÝ PŘEPÍNAČ | Specifikace 3
Na stránce linksys.com/support získáte naši
oceňovanou technickou podporu
BELKIN, LINKSYS a řada názvů produktů, značek a log jsou ochranné
známky skupiny společností Belkin. Zmíněné ochranné známky
třetích stran jsou vlastnictvím příslušných vlastníků. © 2014 Belkin
International, Inc. a její dceřiné společnosti. Všechna práva vyhrazena.
LNKPG-00160 Rev. B00
