MARQUE : LIEBHERR
REFERENCE : GS 2013-25
CODIC : 0380512
Principales caractéristiques de l'appareil
Position du réglage
de température
fig. A1
1 = chaud
4 = froid
W Position recommandée : "1,5"
SuperFrost
Congélation rapide des produits frais :
W Appuyer un court instant sur la touche SuperFrost
la diode correspondante s'allume.
W Laisser fonctionner l'appareil sous ce régime pendant 6
à 24 heures.
W Introduire ensuite les produits frais dans les tiroirs du
haut.
- Au bout d'environ 65 heures, la fonction SuperFrost
s'arrête automatiquement.
Eléments de commande et de
contrôle
fig. A1
1 Interrupteur Marche-Arrêt et thermostat
2 Touche SuperFrost
affichage à diodes (LED) illuminé = fonction
activée
3 Affichage température congélateur
4 Touche d'arrêt alarme sonore
à affichage LED (température trop élevée)
1
2 ;
Plaquette signalétique, fig. A2
Désignation
Numéro S.A.V.
Pouvoir de congélation en kg/24h
Numéro de l'appareil
Poignées de transport arrière
Eléments de commande et de contrôle
Tablette de congélation*, accumulateur de froid*
Plaquette signalétique
VarioSpace*
Tiroirs avec système d'identification*
18
Bac à glaçons*
Ecoulement eau de dégivrage
Pieds réglables, poignées de transport avant,
roulettes de transport à l'arrière
* selon le modèle et l'équipement
Vous avez fait l'acquisition d'un nouvel appareil et nous vous en félicitons. Votre choix s'est porté sur
un appareil bénéficiant des techniques du froid les plus évoluées, qui garantissent à votre appareil une
longue durée de vie et une sécurité d'emploi irréprochable.
L'équipement de votre appareil vous offre un niveau de confort quotidien très élevé.
Par l'acquisition de cet appareil, fabriqué suivant des procédés sans danger pour l'environnement et
avec des matériaux recyclables, vous apportez également votre contribution active à la protection de
l'environnement.
Afin de connaître tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes
d'utilisation.
Nous espérons que votre nouvel appareil vous donnera entière satisfaction.
F
Nous vous prions de conserver soigneusement ces
consignes d'utilisation et, le cas échéant, de les
remettre au nouvel acquéreur de l'appareil si le dernier
est cédé à une tierce personne.
Ce mode d'emploi est valable pour plusieurs appareils,
des différences sont par conséquent possibles.
Sommaire Page
Consignes d'utilisation
Principales caractéristiques de l'appareil ......... 18
Sommaire, Prescriptions ................................... 19
Economies d'énergie......................................... 19
1 Recommandations et consignes de sécurité .... 20
Protection de l'environnement ..........................20
Mise en place .................................................... 20
2 Mise en service et éléments de contrôle .......... 21
Raccordement électrique ..................................21
Mise en marche et arrêt de l'appareil ............... 21
Réglage de la température ................................ 21
Affichage de la température .............................. 21
Alarme sonore, LED rouge d'alarme .................21
3 Superfrost .......................................................... 22
Conseils pour la congélation et
la conservation .................................................. 22

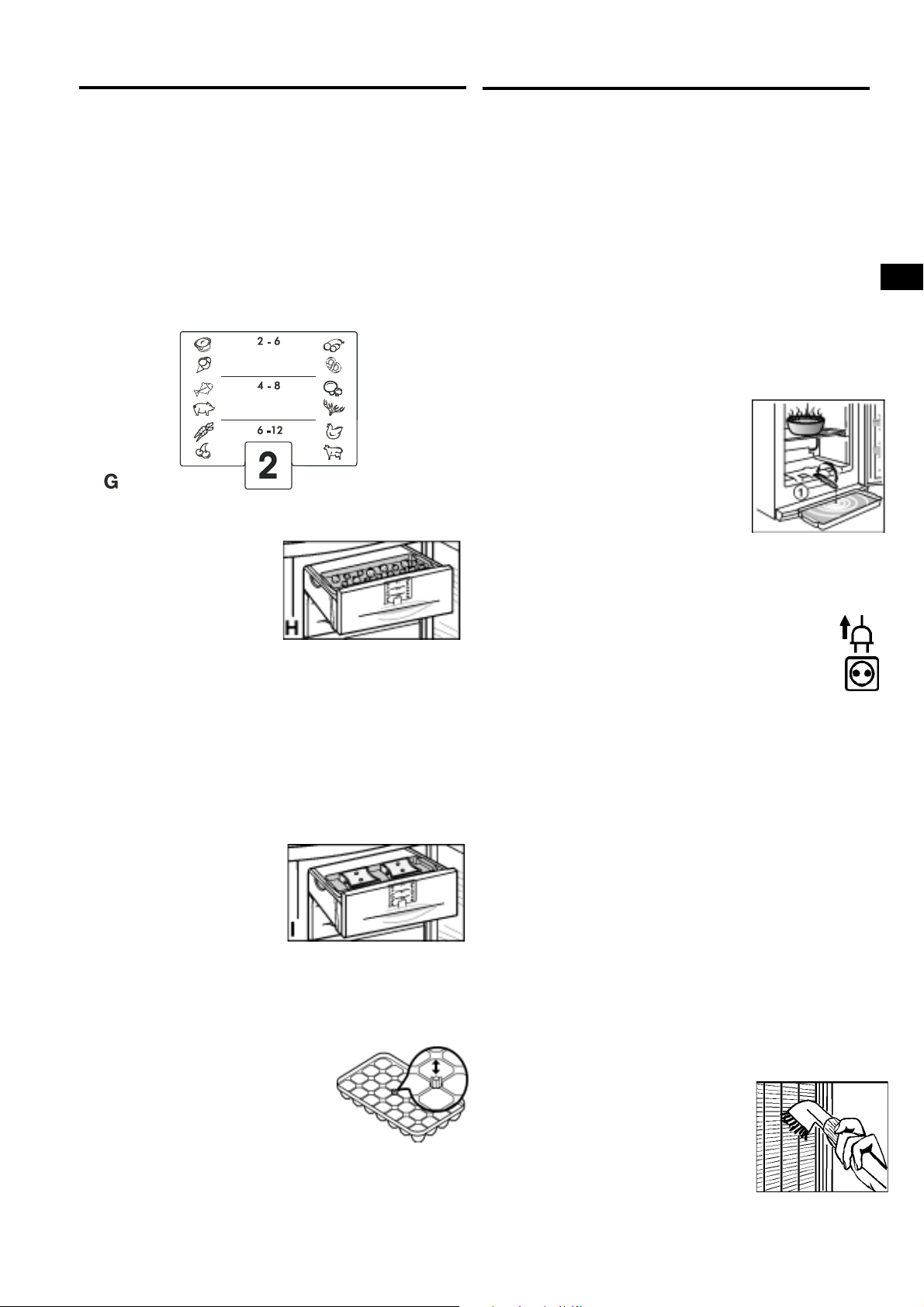

VarioSpace* ....................................................... 22
4 Equipement ....................................................... 23
Système d'identification .................................... 23
Tablette de congélation ..................................... 23
Accumulateurs de froid ..................................... 23
Préparation de glaçons ..................................... 23
5 Dégivrage .......................................................... 23
Nettoyage .......................................................... 23
6 Pannes éventuelles - problèmes .......................24
Plaquette signalétique et S.A.V. ........................ 24

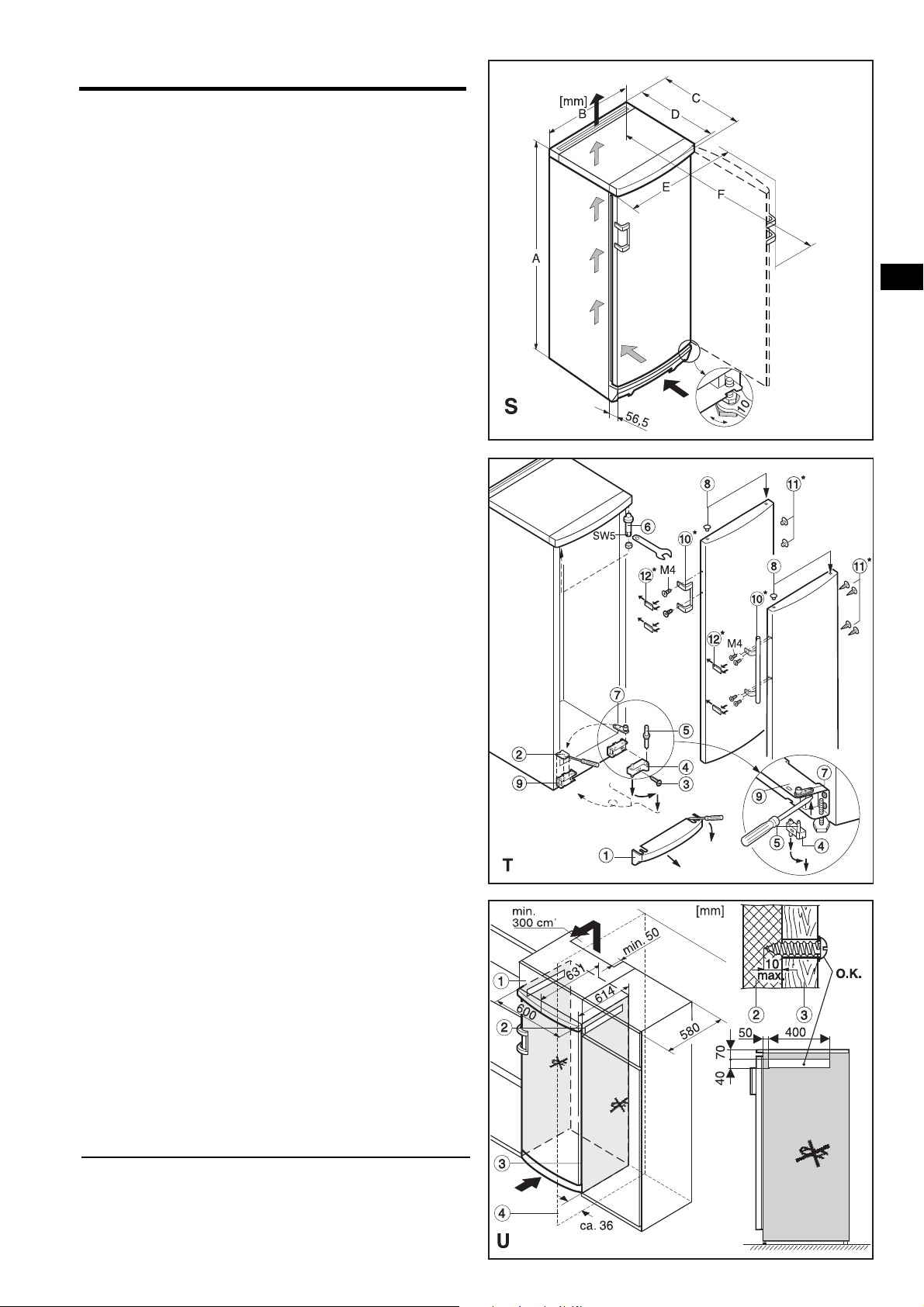

Mise en place et instructions de montage
Dimensions .................................................. 24-25
Inversion du sens d'ouverture de la porte .. 24-25
Insertion entre deux éléments de cuisine ......... 25
Montage des panneaux décors ........................25
Prescriptions
W Cet appareil est conçu pour la congélation et la conser-
vation de denrées alimentaires et la préparation de
glaçons. Il est strictement réservé à l'usage domestique.
En cas d'utilisation en milieu professionnel, il convient
de respecter les réglementations s'appliquant à la
profession.
W L'appareil est conçu pour fonctionner à certaines
températures ambiantes, suivant sa classe climatique.
Celles-ci ne doivent pas être dépassées. La classe
climatique de votre appareil est indiquée sur la plaquette signalétique :
Classe Température ambiante
climatique
SN, N jusqu'à +32°C
ST jusqu'à +38°C
T jusqu'à +43°C
- Le bon fonctionnement de cet appareil est garanti pour
une température ambiante minimale limitée à +5°C.
- L'étanchéité du circuit réfrigérant est éprouvée.
- L'appareil est conforme aux prescriptions de sécurité
applicables et satisfait ainsi aux prescriptions définies
par les directives CE 73/23/CEE et 89/336/CEE.
Recommandations pour l'économie
d'énergie
W Veiller à la bonne ventilation du groupe compresseur.
W Eviter les ouvertures de porte prolongées.
W Ranger vos denrées par groupe de produits et ne pas
dépasser les dates limites de conservation.
W Emballer ou couvrir soigneusement toutes les denrées,
vous éviterez ainsi la formation de givre dans votre appareil.
W Laisser refroidir les aliments chauds à la température
ambiante avant de les ranger dans l'appareil.
W Laisser décongeler vos produits congelés dans le réfri-
gérateur.
W Dégivrer l'appareil lorsque la couche de givre devient
épaisse. Le froid sera mieux transmis et votre appareil
consommera moins d'énergie.
W Maintenir la porte de votre appareil fermée en cas de
coupure de courant. Vous retardez ainsi la remontée en
température et préservez ainsi plus longtemps la qualité
de vos produits congelés.
19
1 Recommandations et consignes de sécurité
Protection de l'environnement
Les matériaux d'emballage, de protection de
l'appareil et des pièces isolées sont fabriqués à
partir de matières recyclables.
- Carton ondulé/carton
- Pièces moulées en polystyrène sans CFC
- Feuilles et sachets en polyéthylène
- Colliers de serrage en polypropylène
W Les matériaux d'emballage ne sont pas des
jouets pour les enfants ! Danger d'étouffement avec les films plastiques !
W Veuillez apporter les matériaux d'emballage dans
la déchetterie la plus proche pour qu'ils puissent
être réutilisés ou recyclés.
Votre ancien appareil
contient encore des matériaux de valeur. Ne le jetez
pas avec les ordures ménagères ou dans une
décharge.
W Mettez immédiatement votre ancien appareil
hors service. Pour cela, le débrancher et couper
le câble d'alimentation électrique.
Veuillez détruire la fermeture à ressort ou à
verrou pour éviter que les enfants, en jouant,
puissent rester enfermés à l'intérieur de
l'appareil : ils risqueraient d'étouffer.
W Veillez à ne pas détériorer le circuit frigorifique de
votre ancien appareil lors de son enlèvement ou
de son transport dans une déchetterie appropriée. Vous éviterez ainsi que le réfrigérant
contenu dans le circuit frigorifique ou de l'huile
ne pollue accidentellement l'environnement.
- Pour tout renseignement détaillé sur le fluide
réfrigérant employé, consultez la plaquette
signalétique. Mousse isolante : PU au pentane.
- Pour toute information concernant les dates
d'enlèvement ou les déchetteries, veuillez vous
adresser au service local de voirie ou à la mairie
de votre domicile.
Consignes de sécurité
W Afin d'éviter tout accident matériel ou corporel,
ne transportez l'appareil que dans son emballage
et faites appel à une deuxième personne pour
mettre en place l'appareil.
Le réfrigérant R 600a utilisé ne présente pas de
W
danger pour l'environnement mais est inflammable.
W Veiller à ne pas endommager les tubes du circuit
frigorifique. Une projection de réfrigérant dans
les yeux peut provoquer des blessures. Le
réfrigérant peut aussi s'enflammer.
W En cas de fuite du réfrigérant, éloigner les
flammes vives ou les sources d'allumage de la
proximité de la fuite, débrancher la prise et bien
aérer la pièce.
W En cas de détérioration de l'appareil, contacter
immédiatement le fournisseur avant même de
brancher l'appareil.
W Pour garantir la sécurité de fonctionnement de
l'appareil, respecter scrupuleusement les consignes de la notice concernant la mise en place et
le raccordement électrique.
W En cas de panne, mettre l'appareil hors service
en débranchant l'appareil (sans tirer sur le câble)
ou en ôtant (ou dévissant) le fusible.
W Afin d'éviter tout risque pour les utilisateurs
de l'appareil, les réparations et interventions
ne doivent être effectuées que par un Service
Après Vente agréé. Cette consigne s'applique
également au remplacement du câble
d'alimentation.
Recommandations d'utilisation
W Ne pas conserver de matières explosives ni de
produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre
appareil. En cas de fuite éventuelle, ces gaz
risquent en effet de s'enflammer au contact
d'éléments électriques de votre appareil. Les
produits en bombe concernés sont identifiés par
l'étiquette indiquant leur composition ou un symbole représentant une flamme.
W Veillez à ce que vos alcools forts soient bien
fermés et conservez les verticalement.
W Ne pas manipuler de flammes vives ou de
sources d'allumage à l'intérieur de l'appareil.
W Ne pas utiliser d'appareils électriques à l'intérieur
de l'appareil (appareils de nettoyage à vapeur,
appareils de chauffage, appareils à glace, etc.).
W Ne pas utiliser le socle, les portes, les tiroirs, etc.
comme marchepied ou comme support.
W Ne pas laisser les enfants jouer avec l'appareil
(par exemple, ne pas les laisser s'asseoir dans
les tiroirs ou se suspendre à la porte).
W Ne pas consommer la glace alimentaire, notam-
ment la glace à l'eau et les glaçons, à la sortie
de l'appareil, afin d'éviter tout risque de brûlures
pouvant être provoquées par les températures
très basses.
W Pour éviter tout risque d'intoxication alimentaire,
ne pas consommer des aliments stockés au-delà
de leur date limite de conservation.
Mise en place
W Lors de l'installation/encastrement, veiller à ne
pas endommager les tubulures du circuit frigorifique.
W Caler solidement l'appareil installé à
l'emplacement voulu, en réglant la hauteur des
pieds à l'aide de la clé 10 fournie.
W Evitez d'installer l'appareil à un endroit directe-
ment exposé aux rayons du soleil, près d'une
cuisinière, d'un chauffage ou de tout autre appareil chauffant ainsi que dans des lieux humides et exposés à des projections d'eau.
La cave, par exemple, est un endroit idéal.
W Le site d'installation de votre appareil doit
impérativement être conforme à la norme
EN 378, à savoir un volume de 1 m
fluide réfrigérant type R 600a, pour interdire
toute formation de mélange gaz-air inflammable
en cas de fuite dans le circuit frigorifique. Les
données relatives à la masse de réfrigérant sont
indiquées sur la plaquette signalétique à
l'intérieur de l'appareil.
W Ne pas déplacer les grilles de ventilation.
Veiller à une bonne ventilation de l'appareil.
Respecter les instructions du chapitre "Mise en
place et instructions de montage".
W Ne poser aucun appareil générateur de chaleur
(four à micro-ondes, grille-pain etc.) sur votre
réfrigérateur ou congélateur !
W Lors de la première ouverture, la poignée*
s'enclenche en position d'utilisation, ce qui est
perceptible au léger déclic.
W Oter toutes les sécurités de transport.
3
pour 8 g de
20
2 Mise en service et éléments de contrôle
Il est recommandé de nettoyer l'appareil avant la
mise en service (voir chapitre "Nettoyage" pour de
plus amples détails).
Mettre en marche l'appareil environ 4 heures avant
d'y introduire les premiers produits. Attendre
d'abord que la température ait atteint -18°C ou
moins.
Raccordement électrique
Assurez-vous que le courant (courant alternatif)
et la tension correspondent bien aux indications
de la plaquette signalétique de l'appareil située à
l'intérieur de l'appareil à gauche, voir fig. A.
W Ne brancher l'appareil qu'à une prise de courant
conforme avec mise à la terre.
W Le fusible de protection de la prise doit être au moins
de 10 A. S'assurer également que la prise de courant
n'est pas située derrière l'appareil et qu'elle est facilement accessible.
W Ne pas
- raccorder l'appareil à des onduleurs,
- utiliser l'appareil avec les "prises économie
d'énergie" : l'électronique pourrait être endommagée,
- raccorder sur une rallonge avec d'autres appareils - danger de surchauffe.
W En retirant le câble d'alimentation de l'arrière de
l'appareil retirer le porte-câble, sinon vous entendrez
des vibrations !
Affichage de la température
fig. A1/3
Chaque LED correspond à une plage de température.
En fonctionnement normal, lorsque les LED -18°C
et -21°C sont allumées, elles indiquent la température la moins froide autrement dit la température la
plus élevée des denrées congelées.
- Si vous sélectionnez une autre température,
contrôlez l'affichage au bout de 6 heures si le
congélateur est peu rempli et au bout d'environ
24 heures s'il est bien rempli. Par la suite,
réajustez éventuellement le réglage de la température si nécessaire.
- Lorsque vous introduisez, sortez ou rangez des
produits congelés, la température peut momentanément s'élever en raison de l'air chaud qui
s'engouffre dans le congélateur. La variation de
température en résultant n'a aucune influence
sur les produits congelés.
Alarme sonore,
LED rouge d'alarme
fig. A1
L'alarme sonore et la LED rouge d'alarme vous
aident à préserver la qualité de vos denrées congelées et à faire des économies d'énergie.
F
Mise en marche et arrêt de
l'appareil
fig. A1
W Mise en marche : tourner le thermostat
l'aide d'une pièce de monnaie sur la position
"1,5".
- L'alarme sonore retentit (toujours le cas à la
première mise en service et lorsque l'appareil est
"chaud"). Pour l'éteindre, appuyer sur la touche
d'arrêt alarme sonore
- La LED d'alarme restera allumée tant que la
température de congélation ne sera pas assez
basse. Pour de plus amples informations, voir le
chapitre "Alarme sonore, LED rouge d'alarme".
- Une des LED de l'affichage de la température
s'allume.
W Arrêt : tourner le thermostat sur la position "0".
- L'affichage de la température et toutes les LED
sont éteints.
4.
1 à
Réglage de la température
fig. A1
W Régler le thermostat en tournant le bouton de
réglage à l'aide d'une pièce de monnaie. Les
différentes positions de la fente signifient :
Position "1" = température maximale,
puissance minimale
Position "4" = température minimale,
puissance maximale
W Nous recommandons un réglage du thermostat
sur environ "1,5", ce qui permet d'obtenir une
température moyenne d'environ -18°C.
W L'alarme sonore s'éteint
- en appuyant sur la touche d'arrêt alarme
- automatiquement lorsque la température de
conservation atteinte est suffisamment basse.
- L'alarme sonore retentit toujours lorsque la
température du congélateur n'est pas assez
basse (dépend du réglage de température
sélectionné).
Simultanément, la LED rouge d'alarme clignote.
-
Causes possibles :
- des produits frais ont été introduits dans le
congélateur alors qu'ils étaient encore chauds,
- une quantité excessive d'air chaud ambiant s'est
introduite dans le congélateur pendant que vous
rangiez ou sortiez vos produits.
- En appuyant sur la touche d'arrêt alarme, la LED
d'alarme qui clignotait reste allumée en permanence. Elle s'éteindra dès que l'incident ayant
déclenché l'alarme aura été éliminé et que la
température atteinte dans le congélateur sera
suffisamment basse. Dans ces conditions, la
fonction d'alarme sonore sera automatiquement
réactivée.
W Seul le clignotement simultané de la diode rouge
d'alarme et de l'une des diodes indiquant -15°C
indique une panne. Veuillez prendre contact
avec votre S.A.V. en lui indiquant le clignotement
que vous avez observé. En possession de cette
information, le S.A.V. pourra intervenir rapidement et d'une manière ciblée.
4,
21
3
SuperFrost, conseils pour la congélation et la conservation
SuperFrost
fig. A1/2
Les produits frais doivent être congelés à cœur le plus
rapidement possible. Pour cela, les produits déjà stockés
dans votre congélateur doivent obtenir une "réserve de
froid". Cette opération est possible grâce au mode "SuperFrost" et permet de préserver au mieux valeur nutritive,
aspect et saveur des denrées congelées.
W La quantité maximale de denrées (en kg) que vous
pouvez congeler en 24 h est indiquée sur la plaquette
signalétique sous la rubrique "Pouvoir de congélation ...
kg/24h". Cette valeur maximale varie selon le modèle et
sa classe climatique.
Congélation en mode SuperFrost
W Appuyer un court instant sur la touche Super-
W Pour congeler une petite quantité de produits, attendre
W Introduire ensuite les produits frais de préférence dans
- La fonction SuperFrost s'arrête automatiquement au
Remarque : pour faire des économies d'énergie, vous
Le mode Superfrost n'est pas nécessaire si :
- vous introduisez des surgelés dans votre congélateur,
- vous souhaitez congeler jusqu'à 2 kg de produits frais
2 ; la LED s'allume.
Frost
La température du congélateur s'abaisse,
l'appareil passe à sa puissance maximale de
congélation.
environ 6 heures. C'est généralement suffisant. Pour
congeler la quantité maximale de produits (voir plaquette signalétique), attendre environ 24 heures.
les tiroirs du haut.
Pour congeler la quantité maximale de denrées, retirer
les tiroirs et placer les produits emballés directement
sur les plaques. Après congélation, remettre les tiroirs
et y ranger les produits.
bout d'environ 65 heures. La congéla-tion est alors
terminée.
L'appareil fonctionne à nouveau en régime normal, très
économique.
pouvez également arrêter la fonction SuperFrost avant
l'écoulement des 65 heures prévues :
puyez à nouveau un court instant sur la touche SuperFrost
cependant que l'affichage indique bien une température
de -18°C ou plus basse et qu'aucune élévation de
température ne se produit suite à l'introduction des
produits frais.
par jour.
La LED SuperFrost est éteinte La LED SuperFrost est éteinte
La LED SuperFrost est éteinte.
La LED SuperFrost est éteinte La LED SuperFrost est éteinte
pour cela, ap-
2
pour éteindre la LED correspondante. Vérifiez
Conseils pour la congélation et la
conservation
W Aliments pouvant être congelés : viandes, gibier,
volailles, poissons frais, légumes, fruits, produits
laitiers, pain, pâtisseries, plats cuisinés.
Aliments pour lesquels la congélation est déconseillée : laitue, radis, raisins, pommes et poires
entières, viandes grasses.
W N'utiliser que des emballages
commerce type sacs de congélation, récipients recyclables en plastique, métal et aluminium.
W Ne pas placer des produits frais à congeler au contact
de produits déjà congelés. Veiller aussi à ce que les
paquets soient secs, pour éviter qu'ils ne se collent
entre eux en se congelant.
W Indiquer le contenu et la date sur les paquets à conge-
ler et respecter scrupuleusement la date limite de
conservation. Vous préserverez ainsi toute la qualité de
vos aliments.
W Emballez toujours les aliments que vous congelez vous-
même en portions adaptées à votre consommation
courante. Pour une congélation rapide et correcte,
respecter les quantités suivantes dans chaque paquet :
- fruits et légumes : paquets de 1 kg maximum,
- viandes : paquets de 2,5 kg maximum.
22
disponibles dans le
W Les légumes doivent être blanchis, après avoir été
lavés et répartis en portions (les plonger 2 à 3 minutes
dans l'eau bouillante, puis les refroidir rapidement en
les passant sous l'eau froide. En cas d'utilisation d'une
cocotte minute ou d'un four à micro-ondes, respecter
les consignes du fabricant pour cette opération).
W Ne pas saler ni épicer les produits frais et les légumes
blanchis avant de les congeler. Les autres aliments
peuvent être légèrement salés et épicés. Certaines
épices perdent de leur saveur lors de la congélation.
W Ne jamais placer de bouteilles ou cannettes contenant
une boisson gazeuse dans le congélateur, car elles
pourraient exploser. Dans le cas d'une réfrigération
rapide de boissons, retirer les bouteilles au bout d'une
heure maximum.
W Pour la conservation : chaque tiroir/plaque résiste à
une charge maximale de 25 kg de produits congelés.
W Si vous souhaitez disposer du volume maximum, vous
pouvez enlever les tiroirs et placer les produits à congeler
directement sur les plaques.. Ainsi tout le volume est
disponible comme volume utile.
W Pour sortir les tiroirs : tirer jusqu'à la butée et soulever
par l'avant.
W Classer les paquets par groupes de produits afin
d'éviter toute ouverture prolongée de la porte et
d'économiser au maximum de l'énergie.
W Ne pas dépasser la date limite de conservation indiquée.
W Pour la décongélation : ne décon-
geler que la quantité nécessaire à
votre consommation. Cuisiner le
plus rapidement possible les
aliments venant d'être décongelés.
Les aliments congelés peuvent être
décongelés de la manière suivante :
- au four/au four à chaleur tournante
- au micro-ondes
- à température ambiante
- dans votre réfrigérateur ; le froid dissipé est utilisé pour
la réfrigération des autres aliments.
- Des portions peu épaisses de viande et de poisson
peuvent être cuisinées en cours de décongélation.
-
Les légumes peuvent être cuits alors qu'ils sont encore
congelés (temps de cuisson réduit de moitié).
Vario-Space*
(sur appareils largeur 660 mm)
- En retirant le 4
nez de la place disponible, correspondant à la hauteur
de 2 tiroirs, pour congeler des denrées volumineuses.
Vous pouvez ainsi congeler des volailles, des viandes, de
gros morceaux de gibier, sans les découper et les servir
"en entier". Vous pouvez également stocker les gros
gâteaux et les grands bacs de glace.
W Fig. K1/2 : retirer les tiroirs 3 et 4, pousser le clips (situé à
l'arrière sous la plaque) vers le bas et tirer la plaque vers
l'avant. Replacer le 3
congelés volumineux.
- Lorsque vous replacez la plaque, vous entendez un
déclic.
e
tiroir et sa plaque de support, vous obte-
e
tiroir et le remplire de produits
4 Equipement
5 Dégivrage, nettoyage
Le système d'identification des
tiroirs*
Les aliments congelés doivent être consommés dans la
limite des délais de conservation recommandés.
Les chiffres entre les symboles indiquent la durée de conservation en mois pour plusieurs types de denrées.
Les durées de conservation mentionnées sont données à
titre indicatif. La durée de conservation (valeur inférieure ou
supérieure) d'un produit dépend principalement de sa qualité
initiale et du type de préparation réalisée avant la congélation. Pour des aliments gras, respecter les valeurs inférieures
indiquées.
plats cuisinés
crème glacée
poisson
porc
légumes
fruits
saucisses
pain
champignons
gibier
volailles
bœuf/veau
La tablette de congélation*
La tablette de congélation
permet de congeler des fruits
(baies, morceaux de fruits),
fines herbes et légumes sans
qu'ils ne se collent entre eux.
Les produits conservent ainsi
au mieux leur forme initiale et
peuvent être décongelés en
fonction de la quantité désirée.
W Etaler les produits à congeler sur la tablette de congéla-
tion, fig. H.
W Suspendre la tablette dans un des tiroirs du haut. Laisser
congeler pendant 10 à 12 heures avant de les conditionner dans des sacs de congélation ou des récipients et de
les placer dans un tiroir.
W Pour décongeler, étaler à nouveau les produits congelés
les uns à côté des autres.
Les accumulateurs de froid*
En cas de coupure de courant,
les accumulateurs évitent une
remontée trop rapide de la température du congélateur, préservant ainsi au mieux la qualité
des aliments stockés.
W Pour gagner de la place,
placer les accumulateurs sur la tablette de congélation
et les laisser congeler, fig. I.
Pour obtenir la "durée de conservation maximale en cas de
panne", placez les accumulateurs de froid congelés directement dans le tiroir supérieur, sur les aliments congelés.
Préparation de glaçons
W Pousser le bouchon obturateur vers
le bas.
W Remplir d’eau le bac à glaçons.
L’excédent d’eau s’écoule par
l’ouverture.
W Tirer le bouchon obturateur vers le haut.
W Placer le bac à glaçons dans l’appareil et laisse geler.
W Les glaçons se détachent lorsqu'on tord légèrement le
bac ou lorsqu'on le passe un court instant sous l'eau
courante.
* selon le modèle et l'équipement
Dégivrage
Après un certain temps, les plaques en aluminium et les
façades de tiroirs se couvrent d'une couche de givre ou de
glace dont l'épaisseur dépend de la fréquence d'ouverture de
la porte et de la température des denrées à leur introduction
(denrées encore "chaudes"). Ce phénomène est tout à fait
normal.
Une épaisse couche de glace augmentant la consommation
d'énergie, nous recommandons de dégivrer régulièrement
l'appareil :
Un jour avant le dégivrage, mettre en fonction le mode
W
"Superfrost" ; les denrées auront ainsi une réserve de froid
supplémentaire.
Pour procéder au dégivrage, arrêter l'appareil :
W
- débrancher la prise ou
- tourner le thermostat sur la position "0".
W Conserver, par exemple, les denrées congelées dans leur tiroir,
ou bien dans du papier journal ou des couvertures, et les recouvrir avec les accumulateurs de froid. Les conserver ensuite dans
un endroit aussi frais que possible.
W Sortir la gouttière d'évacuation d'eau
placer en dessous la tablette de congélation* ou un récipient adéquat.
W Pour accélérer le dégivrage, placer un réci-
pient contenant de l'eau chaude, mais non
bouillante, sur l'une des plaques.
Lors du dégivrage, ne pas utiliser de
chauffages électriques, d'appareils de
nettoyage à vapeur, de produits dégivrants en aérosols, de flammes vives ou d'objets métalliques
pour éliminer la glace. Risque de blessures et de dommages
matériels !
W Laisser la porte ouverte pendant le dégivrage.
Eponger l'eau restante avec un linge. Nettoyer ensuite
l'intérieur de l'appareil.
1 et
Nettoyage
W Avant de procéder au nettoyage, arrêter systéma-
tiquement l'appareil. Pour cela, débrancher la prise
ou mettre hors circuit les protections électriques
situées en amont.
W Nettoyer à la main l'intérieur, les équipements intérieurs
ainsi que les parois extérieures de l'appareil avec de l'eau
tiède mélangée à de faibles quantités de produit à vaisselle. Ne pas utiliser d'appareil de nettoyage à vapeur risque de dommages matériels et corporels !
W Nous conseillons l'utilisation de chiffons doux et d'un
nettoyant tous usages de pH neutre. N'utilisez pour
l'intérieur de l'appareil que des nettoyants et des produits
d'entretien non nocifs pour les aliments.
W Nettoyer les appareils en version acier inox* avec un
produit nettoyant pour acier inox vendu habituellement dans
le commerce.
- Pour obtenir une protection maximale, veuillez appliquer un
produit d'entretien spécial pour acier inox après le nettoyage,
uniformément et dans le sens du polissage. Au début, il est
normal de constater des emplacements plus sombres et des
zones où la couleur de la surface de l’inox est plus intense.
- N'utilisez jamais d’éponge abrasive/grattoir, de produits de
nettoyage concentrés ou de détergents sableux, fortement
chlorurés ou acides ; vous risqueriez d’endommager les
surfaces et de provoquer leur corrosion.
W Eviter que l'eau de nettoyage ne s'infiltre dans les parties
électriques et par les grilles de ventilation. Essuyer l'appareil.
- Ne pas détériorer ou enlever la plaquette signalétique située
à l'intérieur de l'appareil - elle est importante pour le service
après-vente.
W Nettoyer, dépoussiérer une fois par an le
compresseur et le condenseur (grille en
métal située au dos de l'appareil).
L'accumulation de poussière provoque une
surconsommation d'énergie.
W Veiller à n'arracher, tordre ou détériorer
aucun câble, ni aucune partie de l'appareil.
W Rebrancher et remettre ensuite l'appareil en
marche. Activer la fonction "Superfrost" et charger l'appareil
lorsque la température est assez basse.
Si votre appareil doit rester longtemps sans fonctionner, le vider, le
débrancher, le nettoyer comme décrit ci-dessus et laisser la porte
ouverte pour éviter la formation de mauvaises odeurs.
F
23
6 Pannes éventuelles - problèmes
Mise en place
Votre appareil est conçu et construit de sorte à assurer la
meilleure sécurité d'emploi et une grande longévité.
Si une panne venait cependant à se produire pendant le
fonctionnement, veuillez alors vérifier si la perturbation
n'est pas due à une erreur de commande (dans ce cas, les
frais occasionnés vous seront facturés, même pendant la
garantie).
Vous pouvez remédier vous-même aux pannes suivantes
en contrôlant les causes possibles :
Panne Cause possible et remède
L'appareil ne fonctionne pas
- L'appareil est-il en bonne position marche ?
- La prise de courant est-elle bien enfoncée ?
- Le fusible de la prise est-il en bon état ?
L'appareil est trop bruyant
-
L'appareil est-il bien calé, les meubles ou les objets se
trouvant à proximité entrent-ils en vibration lorsque le
compresseur fonctionne ?
l'appareil, le mettre à niveau à l'aide des pieds réglables, écarter les bouteilles et les récipients pour éviter
tout contact.
- Le bruit (gargouillis) dû à la circula-tion du fluide est tout
à fait normal. Il provient du circuit de réfrigérant.
Un clic à peine perceptible se produit à chaque fois que
le compresseur (moteur) s'enclenche ou s'arrête
automatiquement.
Le ronflement du compresseur est légèrement plus
bruyant lorsque celui-ci s'enclenche.
- L'alarme retentit,
- la LED rouge d'alarme est allumée, la température
n'est pas assez froide
- Des quantités trop importantes de produits frais ontelles été stockées sans Superfrost ? (voir chapitre
"Superfrost")
- La porte de l'appareil ferme-t-elle correctement ?
- La ventilation (admission et évacuation de l'air) est-elle
bien réalisée ?
Libérer éventuellement les grilles de ventilation obstruées.
- La température ambiante est-elle trop chaude ? (voir
chapitre "Prescriptions")
- L'appareil a-t-il été trop souvent ouvert ou est-il resté
trop longtemps ouvert ?
- Eventuellement attendre que la température nécessaire
se réta-blisse d'elle-même.
Seul le clignotement simultané de la diode rouge
d'alarme et de l'une des diodes indiquant -15°C indique
une panne. Veuillez prendre contact avec votre S.A.V.
en lui indiquant le clignotement que vous avez observé.
Par endroits, la carrosserie de l'appareil peut être chaude
- Cela est tout à fait normal. La chaleur dissipée par le
circuit frigorifique est utilisée pour éviter la condensation de l'eau.
Essayer de déplacer un peu
Plaquette signalétique et S.A.V.
Si aucune des causes mentionnées ci-dessus n'aide à résoudre
le problème et que vous ne pouvez remédier vous-même à la
panne, ou lorsque plusieurs LED clignotent, veuillez alors
prendre contact avec votre S.A.V. le plus proche (liste des
adresses ci-jointe) en lui indiquant quelles
sont les LED qui clignotent, ainsi que
figurant sur la plaquette signalétique. Grâce
à ces informations, le S.A.V. interviendra
rapidement et d'une manière ciblée. La
plaquette signalétique se trouve à l'intérieur du congélateur, à
gauche.
Laissez l'appareil fermé jusqu'à ce que le Service Après Vente
intervienne, afin d'éviter toute déperdi-tion de froid.
la désignation
le numéro S.A.V.
le numéro de l'appareil
1,
2 et
3
Dimensions
Les dimensions hors tout sont indiquées en dernière
page, dans la fig. S, et dans le tableau suivant :
Appareil, Dimensions extérieures [mm]
volume brut [l] A B C D E F
(voir plaquette
signalétique)
147/150 (16..) 1033 600 631 614 643 1177
186/190 (20..) 1250 600 631 614 643 1177
224/228 (24..) 1447 600 631 614 643 1177
263/267 (27..) 1644 600 631 614 643 1177
301/306 (31..) 1841 600 631 614 643 1177
217 (22..) 1250 660 683 662 703 1285
261/262 (27..) 1447 660 683 662 703 1285
305/307 (31..) 1644 660 683 662 703 1285
350/351 (36..) 1841 660 683 662 703 1285
Mise en place
- Ne pas monter les modèles sans chauffage latéral côte
à côte avec d'autres réfrigérateurs ou congélateurs.
Point important pour éviter tout dommage suite aux
écoulements d'eau de condensation.
- Les modèles avec chauffage latéral (par ex. GSD) sont
prévus pour le montage côte à côte ; ils sont conçus
pour un montage mixte avec réfrigérateurs. Les consignes de fixation sont données dans le sachet accessoires.
Inversion du sens d'ouverture de la porte
fig. T Si nécessaire, vous pouvez inverser le sens
d'ouverture de la porte.
W Porte ouverte, désenclipser la plinthe
tournevis et la déposer.
- Désenclipser le cache
Fermer la porte.
- Dévisser la vis M5
W Tirer vers le bas l'élément pivotant
basculer l'ensemble et le déposer.
W Ouvrir la porte, la basculer par le bas et la retirer. Veiller à
ne pas perdre les rondelles d'écartement.
W
Poser tous les éléments de charnière sur le côté opposé :
- Extraire le pivot supérieur 6 et l'introduire sur le côté
opposé.
- Charnière inférieure : soulever la pièce d'écartement
la poser sur le côté opposé.
W Pose de la porte :
- Extraire les bouchons
sur le côté opposé.
- Accrocher la porte dans le pivot
perdre les rondelles d'écartement. Fermer la porte.
- Tourner l'élément pivotant
et assembler l'ensemble à l'envers. Monter l'ensemble sur
le support
support dans le palier de porte, ra-battre l'élément
pivotant, le pousser vers le haut et le prémonter à l'aide
de la vis
W Aligner à fleur la porte à la carrosserie de l'appareil à l'aide
du trou oblong du support
W Mettre en place la plinthe
W Porte ouverte, poser le cache
l'enclipser à l'arrière.
W Déplacer* la poignée
porte est ouverte, déboîter doucement les plaques
d'appui*
la poignée.
Faire l'inverse lors du montage : insérer les plaques et
penser à bien les enclencher.
9 : pour cela, engager le pivot à travers le
3.
bn à l'avant et les pousser sur le côté ; dévisser
2 à l'aide d'un tournevis.
3.
8 des paliers de porte et les poser
4 de 180°, extraire le pivot 5
9, puis serrer à fond la vis 3.
1 et appuyer pour l'enclipser.
2 dans la plinthe à l'avant,
bl et les bouchons bm. Lorsque la
1 à l'aide d'un
4 avec son pivot 5,
7 et
6. Veiller à ne pas
24
Mise en place
Insertion entre deux éléments de
cuisine
fig. U
Les appareils largeur 600 mm autorisent une intégration
entre les éléments de cuisine. Pour conserver une unité
de ligne, il est possible de fixer, au-dessus de l'appareil,
un élément haut
cuisine.
Dans ce cas, il est impératif d'assurer la ventilation haute
de l'appareil. Pour cela, fixer l'élément haut de sorte à
laisser un espace d'aération d'une profondeur minimale
de 50 mm entre le dos de l'élément et le mur, sur toute la
largeur de l'élément. L'ouverture d'aération disponible
sous le plafond de la cuisine devra présenter une section
minimale de 300 cm
plus la consommation électrique de l'appareil est réduite.
W Lorsque l'appareil est enchâssé entre deux meubles
normés (profondeur max. 580 mm) avec un habillage de
2 mm max., il peut être placé directement à côté du
meuble de cuisine. La porte de l'appareil, située sur le
côté à 34 mm et en son centre à 51 mm de la façade du
meuble, peut ainsi s'ouvrir et se fermer très facilement.
W Lorsque l'appareil est placé près d'un mur
espace de 36 mm minimum côté charnières entre
l'appareil et le mur (dépassement de la poignée lorsque
la porte est ouverte).
W Si vous désirez fixer latéralement votre appareil aux
meubles de cuisine ou monter un élément latéral
intermédiaire entre l'appareil et le mur, veuillez tout
d'abord vérifier :
- que la porte s'ouvre et se ferme librement.
Ne pas percer dans la zone hachurée, voir fig. U ;
de détérioration d'éléments intégrés dans l'isolation.
- Fixer l'appareil avec des vis à tôle. Profondeur de
vissage dans l'appareil : 10 mm max. !
1 Elément haut
2 Réfrigérateur/Congélateur
3 Paroi du meuble
4 Mur
1 qui s'alignera à la hauteur de la
2
. Plus la ventilation est performante,
4, laisser un
risque
F
Montage des panneaux décors
Les panneaux décors et les cadres d'habillage vous permettent d'assortir ou de mettre en valeur les appareils largeur
600 mm au coloris de la façade des éléments de cuisine.
Vous pouvez vous procurer des panneaux décors chez votre
fournisseur de meubles de cuisine. Les cadres d'habillage
sont disponibles chez votre revendeur spécialisé.
Si vous souhaitez réaliser vous-même le montage des
panneaux décors, utilisez, pour le perçage des trous de
fixation, une perceuse électrique ou une perceuse sans fil.
Pour toute autre instruction de montage ou indication de
cotes, veuillez consulter le mode d'emploi fourni avec le kit
de montage.
Le fabricant de cet appareil s'efforce d'améliorer tous les
types et modèles de sa gamme. Il se réserve donc le droit
d'apporter des modifications concernant la forme,
l'équipement et les caractéristiques techniques de ses
appareils.
25
Loading...
