Page 1

Návod k použití

Mrazák

230318

7082846 - 01

GP 20..24..27 ... 3

Page 2

Celkový pohled na přístroj

Obsah

1 Celkový pohled na přístroj.................................... 2

1.1 Přehled spotřebiče a vybavení................................. 2

1.2 Oblast použití přístroje.............................................. 2

1.3 Shoda....................................................................... 3

1.4 Údaje o výrobku....................................................... 3

1.5 Rozměry pro instalaci............................................... 3

1.6 Úspora energie......................................................... 3

2 všeobecné bezpečnostní pokyny........................ 3

3 Ovládací a zobrazovací prvky............................... 4

3.1 Ovládací a kontrolní prvky........................................ 4

3.2 Ukazatel teploty........................................................ 4

4 Uvedení do provozu............................................... 4

4.1 Přeprava přístroje..................................................... 4

4.2 Ustavení přístroje...................................................... 5

4.3 Změna strany otvírání dveří...................................... 5

4.4 Zasunutí do kuchyňské linky..................................... 7

4.5 Likvidace obalu........................................................ 7

4.6 Připojení spotřebiče.................................................. 7

4.7 Zapnutí přístroje....................................................... 7

5 Obsluha................................................................... 7

5.1 Jas ukazatele teploty................................................ 7

5.2 Dětská pojistka......................................................... 8

5.3 Teplotní poplach....................................................... 8

5.4 Mražení potravin....................................................... 8

5.5 Doba skladování....................................................... 8

5.6 Rozmrazování potravin............................................. 8

5.7 Nastavení teploty...................................................... 9

5.8 SuperFrost................................................................ 9

5.9 Zásuvky.................................................................... 9

5.10 Police....................................................................... 9

5.11 VarioSpace............................................................... 9

6 Údržba..................................................................... 9

6.1 ruční odmrazování.................................................... 9

6.2 Čištění přístroje........................................................ 10

6.3 Zákaznický servis..................................................... 10

7 Poruchy................................................................... 10

8 Uvedení mimo provoz............................................ 11

8.1 Vypnutí přístroje........................................................ 11

8.2 Uvedení mimo provoz............................................... 11

9 Likvidace přístroje................................................. 11

Výrobce trvale pracuje na dalším vývoji všech typů a modelů. Mějte proto laskavě pochopení pro to, že si musíme vyhradit právo na změny tvaru, vybavení a technické části.

Abyste se seznámili se všemi výhodami nového spotřebiče, přečtěte si prosím pozorně pokyny v tomto návodu k obsluze.

Tento návod je určen pro více modelů, takže jsou možné odchylky. Části návodu, které se týkají pouze některých přístrojů, jsou označeny hvězdičkou (*).

Pokyny pro jednotlivé činnosti jsou označeny pomocí , výsledky těchto činností jsou označeny pomocí

1 Celkový pohled na přístroj

1.1 Přehled spotřebiče a vybavení

Poznámka

Přihrádky, zásuvky nebo koše jsou v dodaném stavu uspořá-

dány pro optimální energetickou efektivitu.

Fig. 1

(1) Úchyty pro přenášení

vzadu

(2) Ovládací a kontrolní

prvky

(3) Zásuvky (6) Nastavitelné nožky,

(4) Typový štítek

(5) VarioSpace

přepravní kolečka vzadu

1.2 Oblast použití přístroje

Použití v souladu s určením

Zařízení je vhodné pouze k chlazení potravin v domácím či podobném prostředí. K tomu patří např. využití

v osobních kuchyních, penzionech se snídaní,

hosty ve venkovských domech, hotelech, motelech a jiných typech ubytování,

při cateringu a podobných službách ve velkoobchodě.

Všechny ostatní druhy využití jsou nepřípustné.

Předvídatelné chybné použití

Následující způsoby použití jsou výslovně zakázány:

skladování a chlazení léků, krevní plazmy, laboratorních preparátů nebo podobných látek a výrobků, které vyplývají ze směrnice 2007/47/ES o zdravotnických prostředcích

použití v oblastech ohrožených výbuchem

Nedovolené použití přístroje může vést k poškození uloženého zboží nebo k jeho zkažení.

Třídy klimatu

V závislosti na klimatu je přístroj konstruován pro provoz při omezeném rozsahu okolních teplot. Třída klimatu, pro kterou je přístroj určen, je uvedena na identifikačním štítku.

2 * podle modelu a vybavení

Page 3

Poznámka

Aby byl zaručen bezvadný provoz, dodržujte

uvedené teploty prostředí.

Třída klimatu pro teploty prostředí

SN, N do 32 °C ST do 38 °C T do 43 °C

Bezvadná činnost přístroje je zaručena do minimální teploty prostředí -15 °C.

všeobecné bezpečnostní pokyny

Všechny potraviny uchovávejte dobře zabalené a zakryté.

Zamezí se tak tvorbě jinovatky. Vkládání horkých jídel: nejprve nechte zchladnout na poko-

jovou teplotu. Když je v přístroji silná vrstva námrazy: přístroj odmrazte.

Usazený prach zvyšuje spotřebu energie:

Chladicí jednotku s výměníkem tepla -

kovovou mřížkou na zadní straně přístroje - jednou ročně zbavte prachu.

2 všeobecné bezpečnostní

1.3 Shoda

Těsnost chladicího okruhu je zkontrolována. Přístroj odpovídá příslušným bezpečnostním ustanovením a směrnicím 2014/35/EU, 2014/30/EU, 2009/125/ES, 2011/65/EU a 2010/30/EU.

1.4 Údaje o výrobku

Údaje o výrobku jsou součástí zařízení v souladu s nařízením (EU) 2017/1369. Kompletní datový list výrobku je k dispozici na webové stránce společnosti Liebherr v sekci download.

1.5 Rozměry pro instalaci

Fig. 2

H (mm)

GP 2033 1250 GP 2433 1447 GP 2733 1644

U přístrojů s přiloženými vymezovači odstupu od stěny se

rozměr zvětší o 35 mm (viz 4.2) .

1.6 Úspora energie

Je třeba stále dbát na správný přívod vzduchu a odvětrá-

vání. Nezakrývejte ventilační otvory, příp. mřížky. Přístroj neinstalujte v místě s přímými slunečními paprsky,

vedle sporáků, topení či podobných tepelných zdrojů. Spotřeba energie je závislá na podmínkách instalace, např.

teplotě prostředí (viz 1.2) .Při odchylce teploty prostředí od normální teploty 25 °C se může spotřeba energie změnit. Přístroj otvírejte na co nejkratší dobu.

Čím nižší teplota je nastavena, tím vyšší je spotřeba energie.

pokyny

Nebezpečí pro uživatele:

Tento spotřebič smí používat děti a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí pouze tehdy, když jsou pod dohledem nebo byly do bezpečného zacházení se spotřebičem zaškoleny a chápou nebezpečí z toho vyplývající. Děti si se spotřebičem nesmí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. Děti ve věku 3-8 smějí přístroj plnit a vyprazdňovat. Děti mladší 3 let je třeba držet z dosahu přístroje, nejsou-li pod neustálým dohledem.

Když se přístroj odpojuje od elektrické sítě, vždy tahejte za zástrčku. Netahejte za kabel.

V případě závady vytáhněte síťovou zástrčku nebo vypněte pojistku.

Nepoškoďte přívodní kabel. Přístroj neprovozujte s vadným přívodním kabelem.

Opravy, zásahy do přístroje a výměnu přívodního elektrického vedení smí provádět pouze zákaznický servis nebo jiný k tomu vyškolený odborný personál.

Přístroj montujte, připojujte a likvidujte pouze podle údajů v návodu.

Návod k obsluze pečlivě uchovejte a předejte případně dalším vlastníkům přístroje.

Nebezpečí požáru:

Chladicí prostředek R 600a obsažený v přístroji není nebezpečný životnímu prostředí, ale je hořlavý. Unikající chladivo se může vznítit.

•

Nepoškoďte potrubní vedení chladícího okruhu.

•

Ve vnitřním prostoru přístroje nemanipulujte s otevřeným ohněm nebo zdroji jisker.

•

Uvnitř přístroje nepoužívejte elektrické spotřebiče (např. parní čisticí přístroje, topná tělesa, výrobníky zmrzliny atd.).

•

Když unikne chladivo: Z blízkosti místa úniku odstraňte otevřený oheň nebo

* podle modelu a vybavení 3

Page 4

Ovládací a zobrazovací prvky

zápalné zdroje. Místnost dobře vyvětrejte. Ohlaste to zákaznickému servisu.

Do zařízení neukládejte žádné výbušné látky ani spreje s hořlavými hnacími plyny, jako je butan, propan nebo pentan atd. Tyto spreje poznáte podle údajů o obsahu nebo symbolu plamene na obalu. V případě úniku by elektrické součástky mohly tyto plyny zapálit.

Do blízkosti přístroje se nesmí dostat hořící svíčky, lampy a jiné předměty s otevřeným ohněm, aby nezpůsobily vznícení přístroje.

Alkoholické nápoje nebo jiné nádoby obsahující alkohol skladujte pouze těsně uzavřené. V případě úniku by elektrické součástky mohly alkohol zapálit.

Nebezpečí spadnutí a převrácení:

Sokly, zásuvky, dveře apod. nepoužívejte jako stupátka nebo k opírání. To platí zvláště pro děti.

Nebezpečí otravy z jídla:

Nepožívejte příliš dlouho skladované potraviny.

Nebezpečí omrzlin, pocitu otupění a bolestí:

Zamezte trvalému kontaktu kůže se studenými povrchy nebo chlazenými/mraženými potravinami nebo učiňte vhodná ochranná opatření, např. používejte rukavice. Zmrzlinu a zvlášť led nebo ledové kostky nejezte ihned po vyjmutí a ne příliš chladné.

Nebezpečí poranění a poškození přístroje:

Horká pára může způsobit poranění. K odmrazování nepoužívejte elektrická topidla, parní čisticí přístroje, rozmrazovací spreje, otevřený plamen.

K odstraňování ledu nepoužívejte ostré předměty.

Nebezpečí přimáčknutí:

Při otevírání a zavírání dveří nesahejte do závěsu. Mohlo by dojít ke skřípnutí prstů.

Symboly na přístroji:

Symbol může být na kompresoru. Vztahuje se na olej v kompresoru a upozorňuje na toto nebezpečí: Může způsobit smrt, jestliže dojde ke spolknutí nebo vniknutí do dýchacích cest. Toto upozornění je důležité pouze pro recyklaci. Při normálním režimu neexistuje nebezpečí.

Dodržujte prosím pokyny v ostatních kapitolách.

VÝSTRAHA označuje nebezpečnou situaci, která

může mít za následek úmrtí nebo vážné tělesné zranění, pokud se jí nezamezí.

UPOZORNĚNÍ

POZOR označuje nebezpečnou situaci, která

Poznámka označuje užitečné pokyny a tipy.

označuje nebezpečnou situaci, která může mít za následek lehká nebo střední tělesná zranění, pokud se jí nezamezí.

může mít za následek věcné škody, pokud se jí nezamezí.

3 Ovládací a zobrazovací prvky

3.1 Ovládací a kontrolní prvky

Fig. 3

(1) Tlačítko On/Off (6) Seřizovací tlačítko (2) Tlačítko SuperFrost (7) Tlačítko Alarm (3) Symbol jasu (8) Symbol dětské pojistky (4) Symbol SuperFrost (9) Symbol menu (5) Ukazatel teploty (10) Symbol Alarm

3.2 Ukazatel teploty

Při běžném provozu se zobrazuje:

nastavená mrazicí teplota

Ukazatel teploty bliká:

měníte nastavení teploty

po zapnutí není teplota ještě dostatečně nízká

teplota stoupla o několik stupňů

4 Uvedení do provozu

4.1 Přeprava přístroje

Nebezpečí zranění a poškození při špatné přepravě!

u u u

UPOZORNĚNÍ

Přístroj přepravujte zabalený. Přístroj přepravujte ve stojaté poloze. Přístroj nepřepravujte sami.

NEBEZPEČÍ označuje bezprostředně nebez-

pečnou situaci, která může mít za následek úmrtí nebo vážná tělesná zranění, pokud se jí nezamezí.

4 * podle modelu a vybavení

Page 5

4.2 Ustavení přístroje

Nebezpečí požáru při vlhkosti! Když díly vedoucí elektrický proud nebo přívodní elektrický kabel zvlhnou, může dojít ke zkratu.

Nebezpečí požáru z důvodu zkratu! Pokud se síťový kabel/zástrčka přístroje nebo jiného přístroje dotýká zadní strany přístroje, může dojít k poškození síťového kabelu/zástrčky z důvodu vibrací přístroje a může vzniknout zkrat.

VÝSTRAHA

Přístroj je koncipován pro instalaci v uzavřeném prostoru. Přístroj neprovozujte venku, ani ve vlhkých prostorách či v místech se stříkající vodou.

VÝSTRAHA

Umístěte přístroj tak, aby se nedotýkal zástrčky nebo síťových kabelů. Do zásuvek v oblasti zadní strany přístroje nezapojujte přístroj, ani jiné přístroje.

Uvedení do provozu

Čím víc chladiva R 600a ve spotřebiči je, tím větší musí být

prostor, ve kterém je spotřebič nainstalován. V příliš malých prostorech může při netěsnosti dojít ke vzniku hořlavé směsi plynu a vzduchu. Podle normy EN 378 musí být pro 11 g chladiva R 600a prostor pro instalaci velký minimálně 1 m3. Množství chladiva vašeho spotřebiče je uvedeno na typovém štítku ve vnitřním prostoru spotřebiče.

Ze zadní strany přístroje sejměte připojovací kabel. Přitom

odstraňte držák kabelu, protože jinak vzniká hluk z vibrací! Odstraňte všechny přepravní pojistky.

Aby se docílilo deklarované spotřeby energie, je třeba použít vymezovače odstupu, které jsou přiloženy k některým přístrojům. Tím se zvětší hloubka přístroje o cca 35 mm. Přístroj je bez použití vymezovačů odstupu zcela funkční, má však nepatrně vyšší spotřebu energie.

U spotřebiče s přiloženými vyme-

zovači odstupu od stěny namontujte tyto vymezovače na zadní stranu spotřebiče vlevo a vpravo nahoře.

Nebezpečí požáru z chladiva! Chladicí prostředek R 600a obsažený v přístroji není nebezpečný životnímu prostředí, ale je hořlavý. Unikající chladivo se může vznítit.

Nepoškoďte potrubí chladicího okruhu.

VÝSTRAHA

Nebezpečí požáru a poškození!

Na přístroj nepokládejte přístroje produkující teplo, např.

mikrovlnou troubu, opékač topinek apod.!

VÝSTRAHA

Nebezpečí požáru a poškození při zakrytí větracích otvorů!

Větrací otvory musí být vždy volné. Je třeba stále dbát na

správný přívod vzduchu a odvětrání!

POZOR

Nebezpečí poškození vlivem kondenzátu!

Zařízení neinstalujte v bezprostřední blízkosti jiného chladi-

cího nebo mrazicího zařízení.

Při poškození přístroje ihned - ještě před připojením - infor-

mujte dodavatele. Podlaha v místě instalace musí být vodorovná a rovná.

Přístroj neinstalujte v místě s přímými slunečními paprsky,

vedle sporáků, topení či podobných tepelných zdrojů. Optimálním místem instalace jsou suché a dobře větrané

prostory. Spotřebič přistavte zadní stranou a při použití dodaných

vymezovačů odstupu od stěny (viz dole) vždy těmito vymezovači přímo ke stěně. Přístroj se smí posouvat pouze v prázdném stavu.

Základna pro spotřebič musí být ve stejné výšce, jako okolní

podlaha. Přístroj neinstalujte bez pomoci.

Obal zlikvidujte (viz 4.5) .

Přístroj vyrovnejte pomocí

přiloženého klíče na seřizovacích nožkách (A) a pomocí vodováhy tak, aby stál pevně a rovně.

Poznámka

Čištění spotřebiče (viz 6.2) .

Když se přístroj instaluje ve velmi vlhkém prostředí, může se na vnější straně přístroje tvořit kondenzát.

Je třeba dbát na správný přívod vzduchu a větrání v místě

instalace!

4.3 Změna strany otvírání dveří

V případě potřeby lze změnit stranu otevírání: Zajistěte, aby byly připraveny tyto nástroje:

Torx 25

Torx 15

Rozvidlený klíč 10

Šroubovák

Přiložený vidlicový klíč

Případně druhá osoba pro montážní práce

Nebezpečí zranění, když se dveře převrátí!

u u

UPOZORNĚNÍ

Dveře držte pevně. Dveře opatrně odstavte.

* podle modelu a vybavení 5

Page 6

Uvedení do provozu

Vpravo dole na stojanu ložiska

vyšroubujte pojistný šroub

Fig. 4 (1)

Otevřete dveře.

Dveře uchopte na straně madla

a dole a nadzvedněte. Ložiskový čep

uvolní ze stojanu ložiska

Fig. 5 (2)

Pokud se ložiskový čep

Fig. 4 (21)

zdola. Dveře dole vyklopte a sejměte.

Fig. 4 (21)

neuvolní, vytlačte čep

Fig. 5

Našroubujte stojan ložiska

Našroubujte ložiskový díl

hlého upínacího otvoru stojanu ložiska, opět přišroubujte. Vyjměte ze stojanu ložiska zátku

protilehlého upínacího otvoru stojanu ložiska. Opatrně zvedněte kryt

Vyšroubujte šroub

nasaďte. Kryt

Fig. 5 (5)

Přišroubujte opět stojan ložiska

závěsu (silou 4 Nm), příp. pomocí akumulátorového šroubováku.

Fig. 5 (6)

opět nasaďte.

Fig. 5 (2)

Fig. 5 (3)

a přemístěte do protile-

Fig. 5 (4)

Fig. 5 (5)

na straně madla.

a na protější straně ho opět

Fig. 5 (2)

na novou stranu

a nasaďte do

Fig. 4

Namontujte opět kryt

nasaďte, vpředu nechte zaskočit do západek.

Fig. 6 (8)

na protější straně: vzadu

Fig. 7

Vyjměte zátky

stěte je. Odmontujte kliku dveří, zátky

Fig. 7 (11)

Při montáži krycích destiček dbejte na správné zaskočení do

západek. Přemístěte pružinovou

svorku

Fig. 8 (20)

kněte nos zarážky, přes ni stáhněte pružinovou svorku. Pružinovou svorku na

nové straně závěsu znovu nasuňte až zaskočí. Vytáhněte ložiskový čep

Fig. 8 (21)

objímky a nasaďte spolu s podložkou na protější stranu. Nos zarážky musí ukazovat k vnitřní straně dveří, zářez k vnější straně. Zavěste dveře nahoře do ložiskového čepu

Nasaďte dveře dole a ložiskový čep

ložiska. Příp. ložiskovým čepem otáčejte tak, aby mohl zaskočit do západky. Zašroubujte a dotáhněte pojistný šroub

ložiskového čepu (silou 4 Nm). Dveře případně pomocí obou podélných děr ve stojanu

ložiska vyrovnejte tak, aby lícovaly se skříní přístroje. Za tím účelem vyšroubujte prostřední šroub.

Fig. 7 (12)

z pouzdra ložisek dveří a přemí-

Fig. 7 (10)

a nasaďte na druhou stranu.

: Stis-

z dveřní

a krycí destičky

Fig. 6 (9)

Fig. 8 (21)

Fig. 4 (1)

do stojanu

dole do

Fig. 8

Nebezpečí zranění vypadávajícími dvířky! Pokud nejsou díly ložiska pevně přišroubovány, mohou dvířka vypadnout. To může vést k vážným zraněním. Dvířka se navíc řádně nedovírají, takže chlazení pak není dostatečné.

Stojany ložiska/ložiskové čepy přišroubujte (s 4 Nm).

Zkontrolujte všechny šrouby a příp. je dotáhněte.

Fig. 6

VÝSTRAHA

Odstraňte kryt

vpředu uvolněte ze západek a odstraňte pohybem šikmo směrem dolů. Vyšroubujte ložiskové čepy

zašroubujte silou (4 Nm). Namontujte opět kryt

vzadu nasaďte, vpředu nechte zaskočit do západek.

Fig. 6 (7)

a kryt

Fig. 6 (8)

Fig. 6 (9)

na straně ložiskového čepu:

šroubovákem

a na protější straně

6 * podle modelu a vybavení

Page 7

4.4 Zasunutí do kuchyňské linky

Balicí materiál dopravte na oficiální sběrné místo.

4.6 Připojení spotřebiče

POZOR

Nesprávné připojení! Poškození elektroniky.

Nepoužívejte samostatný střídač.

Nepoužívejte energeticky úspornou zástrčku.

Obsluha

Fig. 9

(1) Nástavná skříňka (3) Kuchyňská skříň (2) Přístroj (4) Stěna

U přístrojů s přiloženými vymezovači odstupu od stěny se

rozměr zvětší o 35 mm (viz 4.2) . Spotřebič lze zabudovat do kuchyňských skříní. K vyrovnání

spotřebiče nasadit nástavec

Při montáži do kuchyňských skříní (hloubka max. 580 mm) lze přístroj instalovat hned vedle kuchyňské skříně Přístroj přesahuje přední stěnu kuchyňské skříně na stranách o 34 mmx a uprostřed o 50 mmx.

Požadavky na větrání:

Na zadní straně skříňky nástavce musí být větrací šachta

hluboká alespoň 50 mm přes celou šířku skříňky. Větrací profil pod stropem místnosti musí být minimálně

300 cm2. Čím větší je větrací profil, tím úsporněji zařízení funguje.

Když se přístroj instaluje závěsy vedle stěny vzdálenost přístroje od stěny alespoň 40 mm. To odpovídá přesahu madla při otevřených dveřích.

Fig. 9 (2)

Fig. 9 (1)

na výšku kuchyňské linky lze na přístroj

Fig. 9 (3)

Fig. 9 (4)

, musí být

4.5 Likvidace obalu

Nebezpečí udušení balicím materiálem a fólií!

Obal je vyroben z recyklovatelného materiálu:

VÝSTRAHA

Nenechte děti, aby si hrály s balicím materiálem.

Vlnitá lepenka/lepenka Díly z napěněného polystyrénu Fólie a sáčky z polyetylénu Stahovací pásky z polypropylénu přibitý dřevěný rám s podložkou z polyetylenu*

Nesprávné připojení! Nebezpečí požáru.

Nepoužívejte prodlužovací kabely.

Nepoužívejte rozvodné lišty.

Druh proudu (střídavý proud) a napětí v místě instalace musí souhlasit s údaji na typovém štítku (viz Celkový pohled na přístroj).

Zásuvka musí mít řádné uzemnění a elektrické jištění. Vypínací proud pojistky musí být v rozmezí 10 A a 16 A.

Zásuvka musí být snadno přístupná, aby se spotřebič dal v nouzové situaci rychle odpojit od proudu. Musí být mimo zadní stranu spotřebiče.

Zkontrolujte elektrické připojení.

Zasuňte síťovou zástrčku.

4.7 Zapnutí přístroje

VÝSTRAHA

Stiskněte tlačítko On/Off

Spotřebič je zapnutý. Ukazatel teploty a symbol Alarm

Fig. 3 (10)

Když je na displeji zobrazen nápis „DEMO“, je zapnutý před-

váděcí režim. Obraťte se na servisní středisko.

blikají, dokud teplota není dostatečně nízká.

Fig. 3 (1)

5 Obsluha

5.1 Jas ukazatele teploty

Jas ukazatele teploty můžete přizpůsobit světelným poměrům v místě instalace.

5.1.1 Seřízení jasu

Podsvícení lze buď vypnout nebo nastavit na jeden z 5 stupňů. Z výroby je podsvícení vypnuto.

Zapnutí seřizovacího režimu: Stiskněte tlačítko SuperFrost

Fig. 3 (2)

Symbol menu

Fig. 3 (8)

Pro vyvolání funkce jasu stiskněte seřizovací tlačítko

Fig. 3 (6)

Symbol dětské pojistky

Fig. 3 (3)

Potvrzení: Krátce stiskněte tlačítko SuperFrost

Symbol jasu

Pomocí seřizovacího tlačítka

požadovaný jas. Čím více políček ukazatele teploty svítí, tím jasnější. Žádné svítící políčko znamená "vyp". Potvrzení: Stiskněte tlačítko SuperFrost

Symbol jasu

Jas je nastaven na novou hodnotu.

asi na 5 sekund.

Fig. 3 (9)

bliká.

Fig. 3 (3)

svítí.

bliká.

svítí a symbol dětské pojistky

Fig. 3 (8)

zhasne a symbol jasu

Fig. 3 (2)

Fig. 3 (6)

zvolte buď "vyp" nebo

Fig. 3 (2)

* podle modelu a vybavení 7

Page 8

Obsluha

Ukončení seřizovacího režimu: Stiskněte tlačítko On/Off

Fig. 3 (1)

-nebo-

Počkejte 5 minut.

Symbol jasu

Na ukazateli teploty se zase zobrazí teplota.

Fig. 3 (3)

a symbol menu

Fig. 3 (9)

zhasnou.

5.2 Dětská pojistka

Pomocí dětské pojistky lze zajistit, že děti při hraní přístroj nedopatřením nevypnou.

5.2.1 Zapnutí dětské pojistky

Zapnutí seřizovacího režimu: Stiskněte tlačítko SuperFrost

Fig. 3 (2)

Symbol menu

Fig. 3 (8)

Pro vyvolání funkce dětské pojistky krátce stiskněte tlačítko

SuperFrost Symbol dětské pojistky

teploty svítí LED -15 °C a -21 °C.

Pro zapnutí dětské pojistky krátce stiskněte tlačítko SuperF-

rost Symbol dětské pojistky

zhasnou. Ukončení seřizovacího režimu: Stiskněte tlačítko On/Off

Fig. 3 (1)

-nebo-

Počkejte 5 minut.

Symbol menu

ukazuje teplotu. Symbol dětské pojistky

asi na 5 sekund.

bliká.

Fig. 3 (2)

Fig. 3 (9)

Fig. 3 (8)

Fig. 3 (9)

svítí a symbol dětské pojistky

svítí. V ukazateli

bliká. LED -15 °C a -21 °C

zhasne a ukazatel teploty zase

Fig. 3 (8)

svítí.

5.2.2 Vypnutí dětské pojistky

Zapnutí seřizovacího režimu: Stiskněte tlačítko SuperFrost

Fig. 3 (2)

Symbol menu

Fig. 3 (8)

Pro vyvolání funkce dětské pojistky krátce stiskněte tlačítko

SuperFrost Symbol dětské pojistky

teli teploty svítí LED -18 °C.

Pro vypnutí dětské pojistky krátce stiskněte tlačítko SuperF-

rost Symbol dětské pojistky

Ukončení seřizovacího režimu: Stiskněte tlačítko On/Off

Fig. 3 (1)

-nebo-

Počkejte 5 minut.

Symbol menu

ukazuje teplotu. Symbol dětské pojistky

asi na 5 sekund.

bliká.

Fig. 3 (2)

Fig. 3 (9)

Fig. 3 (8)

Fig. 3 (9)

svítí a symbol dětské pojistky

svítí. Na ukaza-

bliká.

zhasne a ukazatel teploty zase

Fig. 3 (8)

nesvítí.

5.3 Teplotní poplach

Když mrazicí teplota není dostatečně nízká, ozve se výstražný bzučák.

Současně bliká ukazatel teploty a symbol Alarm

Fig. 3 (10)

Příčinou příliš vysoké teploty může být:

vložili jste teplé čerstvé potraviny při překládání a vytahování potravin vniklo velké množství

teplého vzduchu z okolí na delší dobu došlo k výpadku elektrického proudu

přístroj je vadný

Výstražný bzučák se vypne automaticky, symbol Alarm

Fig. 3 (10)

teplota zase dostatečně nízká. Když poplachový stav zůstává zachován, postupujte podle

kapitoly (viz Poruchy).

Poznámka

Když teplota není dostatečně nízká, mohou se potraviny zkazit.

Zkontrolujte kvalitu potravin. Vyhněte se spotřebě zkaže-

ných potravin.

se vypne a ukazatel teploty přestane blikat, když je

5.3.1 Vypnutí teplotního poplachu

Výstražný bzučák lze vypnout. Když je teplota zase dostatečně nízká, je funkce alarmu zase aktivní.

Stiskněte tlačítko Alarm

Fig. 3 (7)

5.4 Mražení potravin

Během 24 hodin lze zmrazit maximálně tolik kg čerstvých potravin, kolik je uvedeno na typovém štítku jako (viz Celkový pohled na přístroj) údaj„Mrazicí výkon ... kg/24h“.

Zásuvky lze zatížit vždy max. 25 kg mražených výrobků, desky vždy max. 35 kg.

UPOZORNĚNÍ

Nebezpečí zranění skleněnými střepy! Láhve a plechovky s nápoji mohou při mražení prasknout. To platí zvláště pro nápoje sycené oxidem uhličitým.

Láhve a plechovky s nápoji nemrazte!

Aby potraviny rychle promrzly i uvnitř, nepřekračujte následující množství v jednom balení:

- ovoce, zelenina do 1 kg

- maso do 2,5 kg Potraviny zabalte do sáčků na mrazení, plastových, kovo-

vých nebo hliníkových nádob k opakovanému použití.

5.5 Doba skladování

Orientační hodnoty délky uskladnění různých druhů

potravin:

Zmrzlina 2 až 6 měsíců Salám, šunka 2 až 6 měsíců Chléb, pečivo 2 až 6 měsíců Zvěřina, vepřové maso 6 až 10 měsíců Ryby, tučné 2 až 6 měsíců Ryby, libové 6 až 12 měsíců Sýry 2 až 6 měsíců Drůbež, hovězí maso 6 až 12 měsíců Zelenina, ovoce 6 až 12 měsíců

Uvedené doby skladování jsou orientační hodnoty.

5.6 Rozmrazování potravin

- v chladničce

- v mikrovlnné troubě

- v troubě/horkovzdušné troubě

- při pokojové teplotě Vyjměte jenom tolik potravin, kolik spotřebujete. Rozmra-

žené potraviny zpracujte co nejrychleji. Rozmražené potraviny opět zmrazujte pouze výjimečně.

8 * podle modelu a vybavení

Page 9

Údržba

5.7 Nastavení teploty

Doporučené nastavení teplot: -18 °C Teplotu lze změnit plynule. Když se při nastavování dosáhne

-32 °C, začne se znovu od -15° C. Vyvolání změny teploty: Jednou stiskněte seřizovací tlačítko

Fig. 3 (6)

Na ukazateli teploty bliká LED aktuální teploty.

Seřizovací tlačítko

požadované teploty.

Poznámka

Při delším stisknutí seřizovacího tlačítka se v rámci malého

rozsahu teplot (např. mezi -15 °C a -18 °C ) nastaví trochu nižší hodnota. V ukazateli teploty pak svítí LED nejbližšího nižšího teplotního rozsahu.

Fig. 3 (6)

stiskněte tolikrát, až svítí LED

5.8 SuperFrost

Pomocí této funkce lze čerstvé potraviny rychle promrazit až do středu. Přístroj pracuje s maximálním chladicím výkonem, přitom mohou být hluky chladicího agregátu přechodně trochu hlasitější.

Kromě toho již uskladněné mražené potraviny dostanou další „rezervu chladu“. Tím potraviny zůstanou déle zmrzlé, když přístroj odmrazujete.

Během 24 hodin lze zmrazit maximálně takové množství čerstvých potravin, jaké je uvedeno na typovém štítku jako údaj „Mrazicí výkon ... kg/24h“. Toto maximální zmrazitelné množství se liší u jednotlivých modelů a klimatických tříd.

Podle toho, kolik čerstvých potravin se má zmrazit, musíte včas zapnout SuperFrost: při malém množství mražených potravin cca 6h, při maximálním množství mražených potravin 24h před jejich uskladněním.

Potraviny zabalte a pokud možno je rozložte vedle sebe. Mražené potraviny se nesmí dostat do kontaktu s již zmraženými výrobky, aby nedošlo tak k jejich částečnému rozmrazení.

SuperFrost nemusíte zapínat v těchto případech:

vkládáte již zmražené výrobky

při mražení do cca 2 kg čerstvých potravin denně

5.8.1 Mrazení se SuperFrost

Krátce stiskněte tlačítko SuperFrost

Symbol SuperFrost

Mrazicí teplota klesá, zařízení pracuje na maximální chladicí

výkon.

Poznámka

Při stisknutí tlačítka SuperFrost může z důvodu zabudované

prodlevy zapnutí dojít k zapnutí kompresoru až po 8 minutách. Toto zpoždění zvyšuje životnost kompresoru.

Při malém množství mražených potravin: Počkejte asi 6 hodin.

Zabalené potraviny vložte do spodních zásuvek.

Při maximálním množství mražených potravin (viz typový štítek): počkejte asi 24 hodin.

Vytáhněte nejnižší zásuvku a potraviny položte přímo do

přístroje tak, aby měly kontakt se spodní deskou nebo bočními stěnami. SuperFrost se automaticky vypne asi po 65 hodinách.

Symbol SuperFrost

dokončené. Na ukazateli teploty svítí rozsah teplot, který je nastavený

pro normální provoz. Potraviny vložte do zásuvky a zase ji zavřete.

Přístroj pracuje dále v normálním úsporném režimu.

Fig. 3 (4)

Fig. 3 (2)

svítí.

zhasne, když je mrazení

Aby se ušetřila energie, může se funkce SuperFrost, i před uplynutím celých 65 hodin doby zmrazování, vypnout opětovným stisknutím tlačítka SuperFrost vypínejte jenom tehdy, když teplota je -18 °C nebo nižší.

Fig. 3 (2)

. SuperFrost

5.9 Zásuvky

Pro uchovávání mražených výrobků přímo na policích:

zásuvku vytáhněte dopředu a vyjměte.

5.10 Police

Vytahování polic: vpředu nadzvedněte a

vytáhněte. Nasazování polic zpět: jednoduše

zasuňte až na doraz.

5.11 VarioSpace

Kromě zásuvek můžete vyjmout i police. Tak získáte místo pro velké kusy potravin jako drůbež, maso, velké kusy zvěřiny a vysoké kusy pečiva a lze je pak zmrazit a dále zpracovávat celé.

Zásuvky lze zatížit vždy max.

25 kg mražených výrobků, desky vždy max. 35 kg.

6 Údržba

6.1 ruční odmrazování

V přístroji se po delším provozu vytváří vrstva jinovatky popř. ledu.

Vrstva jinovatky popř. ledu se vytváří rychleji, když se přístroj často otvírá nebo pokud jsou vkládané potraviny teplé. Při silnější vrstvě ledu se však zvyšuje spotřeba energie. Proto je třeba přístroj pravidelně odmrazovat.

Odstraňte led na vnitřní horní části přístroje:

Uprostřed horní části přístroje se tvoří vrstva ledu. Toto se děje na základě fyzikálních zákonitostí. Pravidelně tento led odstraňte pomocí škrabky. Přístroj se za

tímto účelem nemusí odmrazovat.

Nebezpečí poranění a poškození

u u

VÝSTRAHA

Nepoužívejte k urychlení procesu odmrazování mechanické pomůcky ani jiné prostředky, které nejsou doporučeny výrobcem. K odmrazování nepoužívejte elektrická topidla, parní čisticí přístroje, rozmrazovací spreje, ani otevřený plamen. K odstraňování ledu nepoužívejte ostré předměty. Nepoškoďte potrubí chladicího okruhu.

Jeden den před odmrazováním zapněte SuperFrost .

* podle modelu a vybavení 9

Page 10

Poruchy

Zmražené výrobky si zachovávají „rezervu chladu“.

Vypněte přístroj.

Indikátor teploty zhasne.

Pokud indikátor nezhasne, je dětská pojistka (viz 5.2)

aktivní. Vytáhněte zástrčku nebo vypněte pojistku.

Zmrazené výrobky eventuelně v zásuvkách zabalte do novi-

nového papíru nebo přikrývky a uložte na chladném místě. Na prostřední desku postavte hrnec

s horkou, nikoli vařící vodou.

Odmrazování se zrychlí.

Odtátá voda se bude zachytávat v zásuvkách.

Dveře přístroje nechte během rozmrazování otevřené.

Vyjměte uvolněné kusy ledu.

Odtátou vodu vysajte eventuelně několikrát houbou nebo

hadrem. Vyčištěte přístroj (viz 6.2) .

6.2 Čištění přístroje

6.3 Zákaznický servis

Nejprve zkontrolujte, zda nemůžete závadu odstranit sami (viz Poruchy). Pokud tomu tak není, obraťte se na zákaznický servis. Adresu získáte v přiloženém seznamu zákaznických servisů.

Nebezpečí zranění neodbornou opravou!

VÝSTRAHA

Opravy a zásahy do přístroje a přívodního vedení elektrické energie, které nejsou výslovně uvedeny v (viz Údržba), smí provádět pouze zákaznický servis.

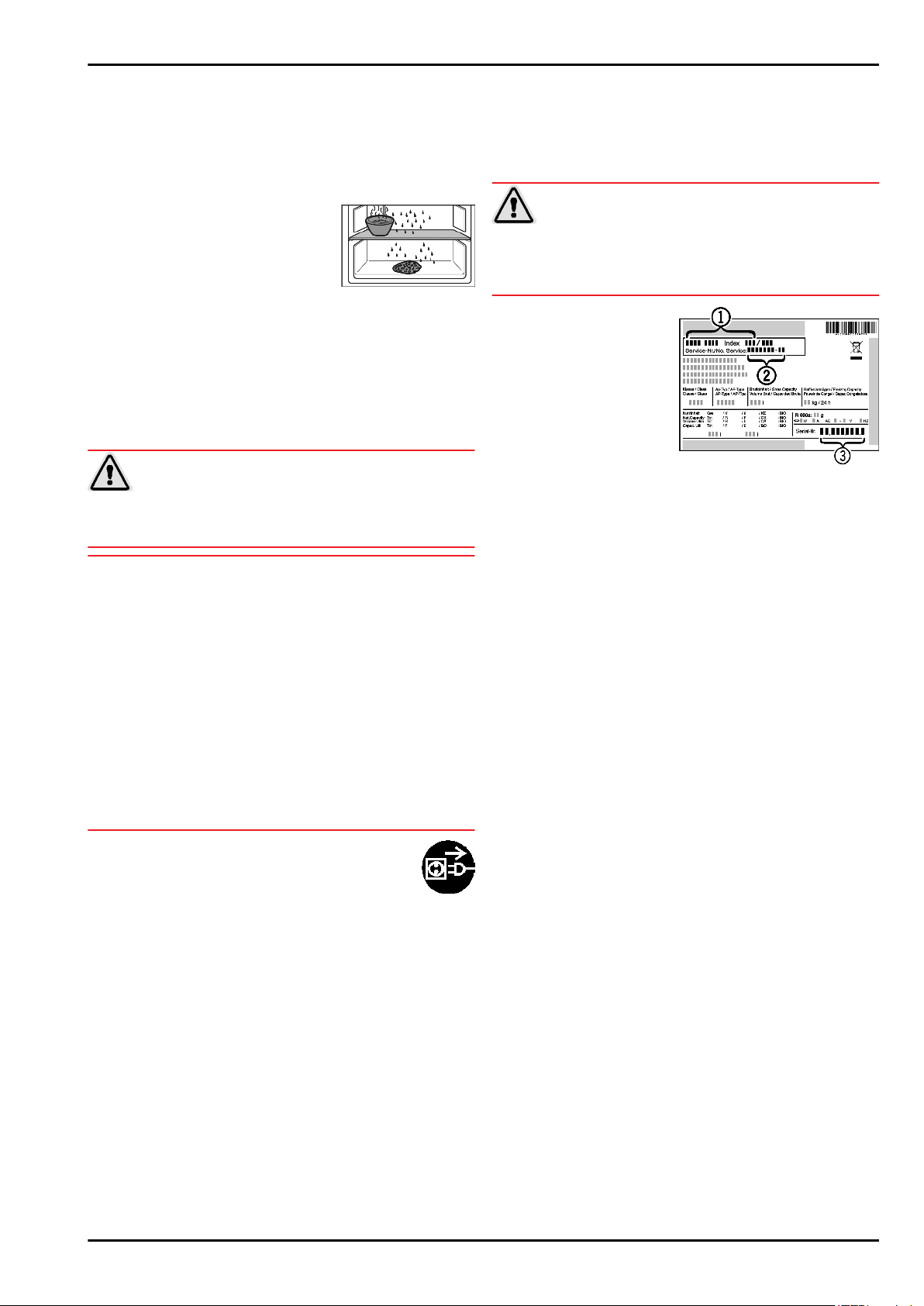

Označení přístroje

Fig. 10 (1)

číslo sériové číslo

Fig. 10 (3)

na typovém štítku. Identifikační typový štítek je umístěn na levé vnitřní stěně přístroje.

, servisní

Fig. 10 (2)

naleznete

Nebezpečí zranění a poškození horkou párou! Horká pára může způsobit popáleniny a poškodit povrchy.

Nepoužívejte parní čisticí přístroje!

POZOR

Špatné čištění přístroji škodí!

Používejte nekoncentrovaný čisticí prostředek.

Nepoužívejte škrábající nebo abrazivní houbičky nebo

drátěnky. Nepoužívejte ostré abrazivní čisticí prostředky obsahující

písek, chloridy nebo kyseliny. Nepoužívejte chemická rozpouštědla.

Nepoškoďte a neodstraňujte typový štítek na vnitřní straně

přístroje. Je důležitý pro zákaznický servis. Kabel ani jiné díly se nesmí utrhnout, přelomit ani poškodit.

Vodu při mytí nenechte proniknout do drážky pro odvod

kondenzátu, větracích mřížek a elektrických dílů. Používejte měkké čisticí utěrky a univerzální čisticí

prostředek s neutrální hodnotou pH. Ve vnitřním prostoru zařízení používejte pouze čisticí a

ošetřovací prostředky, které neškodí potravinám.

Přístroj vyprázdněte.

Vytáhněte zástrčku ze sítě.

Přívodní a větrací mřížky čistěte pravidelně.

Usazený prach zvyšuje spotřebu energie.

Vnější a vnitřní plochy z plastu čistěte ručně vlažnou

vodou s trochou mycího prostředku. Lakované boční stěny otírejte jenom měkkou, čistou

utěrkou. Při silném znečištění použijte vlažnou vodu s neutrálním čisticím prostředkem. Lakovaný povrch dveří otírejte jenom měkkou, čistou

utěrkou. Při silném znečištění použijte trochu vody nebo neutrální čisticí prostředek. Případně lze použít také utěrku z mikrovláken. Součásti vybavení čistěte ručně vlažnou vodou s trochou

mycího prostředku.

Po vyčištění:

Přístroj a součásti vybavení vytřete do sucha.

Spotřebič opět připojte a zapněte.

SuperFrost zapněte (viz 5.8) .

Když je teplota dostatečně nízká: Potraviny zase vložte dovnitř.

VÝSTRAHA

Fig. 10

Informujte zákaznický servis a sdělte poruchu, označení

přístroje

Fig. 10 (3)

To umožní rychlý a účelný servisní zákrok.

Spotřebič nechte zavřený, dokud zákaznický servis nepři-

jede. Potraviny zůstanou déle chladné.

Vytáhněte elektrickou zástrčku (při tom netahejte za přívodní

kabel) nebo vypněte pojistku.

Fig. 10 (1)

, servisní číslo

Fig. 10 (2)

a sériové číslo

7 Poruchy

Zařízení je vyrobeno a konstruováno tak, aby bylo zaručeno bezpečné fungování a dlouhá životnost. Pokud se během provozu přesto vyskytne porucha, zkontrolujte, zda nebyla způsobena chybnou obsluhou. V tom případě Vám totiž musíme naúčtovat vzniklé náklady i během záruční doby. Následující poruchy můžete odstranit sami:

Spotřebič nefunguje.

Spotřebič není zapnutý.

→

Spotřebič zapněte.

Zástrčka není správně zasunuta do zásuvky.

→

Zástrčku zkontrolujte.

Pojistka napájecí zásuvky není v pořádku.

→

Pojistku zkontrolujte.

Kompresor běží dlouho.

Kompresor přepíná při nižší potřebě chladu na nižší otáčky.

→

I když se tím doba chodu kompresoru prodlouží, dochází k úspoře energie. To je u úsporných modelů normální.

SuperFrost je zapnutý.

→

Aby se potraviny rychle zchladily, běží kompresor déle. To je

normální.

LED vzadu dole na přístroji (za kompresorem) bliká pravidelně každých 15 sekund*.

Invertor je vybaven LED pro diagnostiku chyb.

→

Toto blikání je normální.

Zařízení vydává příliš velký hluk.

Kompresory s regulací počtu otáček* mohou z důvodu

→

různé úrovně otáček způsobovat rozdílný hluk. Tento zvuk je normální.

10 * podle modelu a vybavení

Page 11

Uvedení mimo provoz

Bublání a šplouchání

Tento zvuk vydává chladivo, které protéká chladicím

→

okruhem. Tento zvuk je normální.

Tiché cvaknutí

Tento zvuk je slyšet při každém automatickém zapnutí nebo

→

vypnutí chladicího agregátu (motoru). Tento zvuk je normální.

Bručivý zvuk. Je chvíli o něco hlasitější, když se chladicí agregát (motor) zapne.

Při zapnutém SuperFrost, po vložení čerstvých potravin a

→

po otevření dvířek na delší dobu se automaticky zvyšuje chladicí výkon. Tento zvuk je normální.

Teplota prostředí je příliš vysoká.

→

Řešení: (viz 1.2)

Hluk z vibrací

Přístroj nestojí pevně na podlaze. Tím se vedle stojící před-

→

měty a nábytek uvádí do vibrací běžícím chladicím agregátem.

Přístroj vyrovnejte seřizovacími nožkami.

Odsuňte od sebe láhve a nádoby.

Symbol SuperForst

teploty.

Došlo k závadě.

→

Obraťte se na zákaznický servis (viz Údržba).

Na ukazateli teploty svítí .DEMO.

Předváděcí režim je aktivován.

→

Obraťte se na zákaznický servis (viz Údržba).

Přístroj je na vnějších plochách teplý*.

Teplo z chladicího okruhu se využívá k zamezení konden-

→

zace vody. To je normální.

Teplota není dostatečně nízká.

Dveře přístroje nejsou správně zavřené.

→

Dveře přístroje zavřete.

Přívod vzduchu a ventilace není dostačující.

→

Uvolněte a očistěte ventilační mřížku.

Teplota prostředí je příliš vysoká.

→

Řešení: (viz 1.2) .

Spotřebič byl příliš často nebo příliš dlouho otevřený.

→

Počkejte, zda se potřebná teplota neobnoví samovolně.

Pokud ne, obraťte se na zákaznický servis (viz Údržba). Teplota je špatně nastavena.

→

Nastavte nižší teplotu a zkontrolujte po 24 hodinách.

Spotřebič stojí příliš blízko u zdroje tepla (kamna, topení

→

atd.). Změňte umístění spotřebiče nebo zdroje tepla.

Koncentrovaný nános ledu uprostřed vnitřní horní části přístroje.

Nános ledu je normální. Na základě fyzikálních zákonitostí

→

se led tvoří v koncentrované podobě na horní části přístroje. Odstraňte jej škrabkou.

Fig. 3 (4)

bliká společně s ukazatelem

8.2 Uvedení mimo provoz

Přístroj vyprázdněte.

Přístroj vypněte (viz Uvedení mimo provoz).

Vytáhněte síťovou zástrčku.

Přístroj vyčistěte (viz 6.2) .

Dveře nechte otevřené, aby nevznikal nepříjemný zápach.

9 Likvidace přístroje

Přístroj obsahuje pouze kvalitní materiály a je zapotřebí jej likvidovat mimo netříděný domovní odpad. Likvidaci vysloužilých spotřebičů je třeba provádět odborně i věcně správně podle místně platných předpisů a zákonů.

Při dopravě vysloužilého přístroje nepoškoďte chladicí okruh, aby obsažené chladivo (údaje na typovém štítku) a olej nemohly nekontrolovaně uniknout.

Přístroj musí být v nepoužitelném stavu.

Vytáhněte zástrčku ze sítě.

Připojovací kabel přestřihněte.

8 Uvedení mimo provoz

8.1 Vypnutí přístroje

Stiskněte tlačítko On/Off

Tlačítko uvolněte. Když přístroj nelze vypnout, je aktivní dětská pojistka

(viz 5.2) .

Fig. 3 (1)

* podle modelu a vybavení 11

, až displej ztmavne.

Page 12

Liebherr-Hausgeräte Marica EOOD

4202 Radinovo Bezirk Plovdiv Bulgarien

home.liebherr.com
