Liebherr CBef 4805 User Manual

Návod k použití a montáži

Kombinace chladnička-mraznička s částí BioFresh

101116

CB(ef)/ CBP(ef)/ CBN(ef/bs) ... C

7086136 - 01

Celkový pohled na přístroj

Obsah

1 Celkový pohled na přístroj.................................... 2

1.1 Přehled spotřebiče a vybavení................................. 2

1.2 Oblast použití přístroje.............................................. 3

1.3 Shoda....................................................................... 3

1.4 Rozměry pro instalaci............................................... 3

1.5 Úspora energie......................................................... 3

1.6 Příklad uložení.......................................................... 4

1.7 SmartDevice............................................................. 4

2 všeobecné bezpečnostní pokyny........................ 4

3 Ovládací a zobrazovací prvky............................... 5

3.1 Obrazovka Home..................................................... 5

3.2 Struktura ovládání.................................................... 5

3.3 Navigace.................................................................. 6

3.4 Symboly indikace..................................................... 6

3.5 Funkce přístroje........................................................ 6

4 Uvedení do provozu............................................... 6

4.1 Přeprava přístroje..................................................... 6

4.2 Ustavení přístroje...................................................... 7

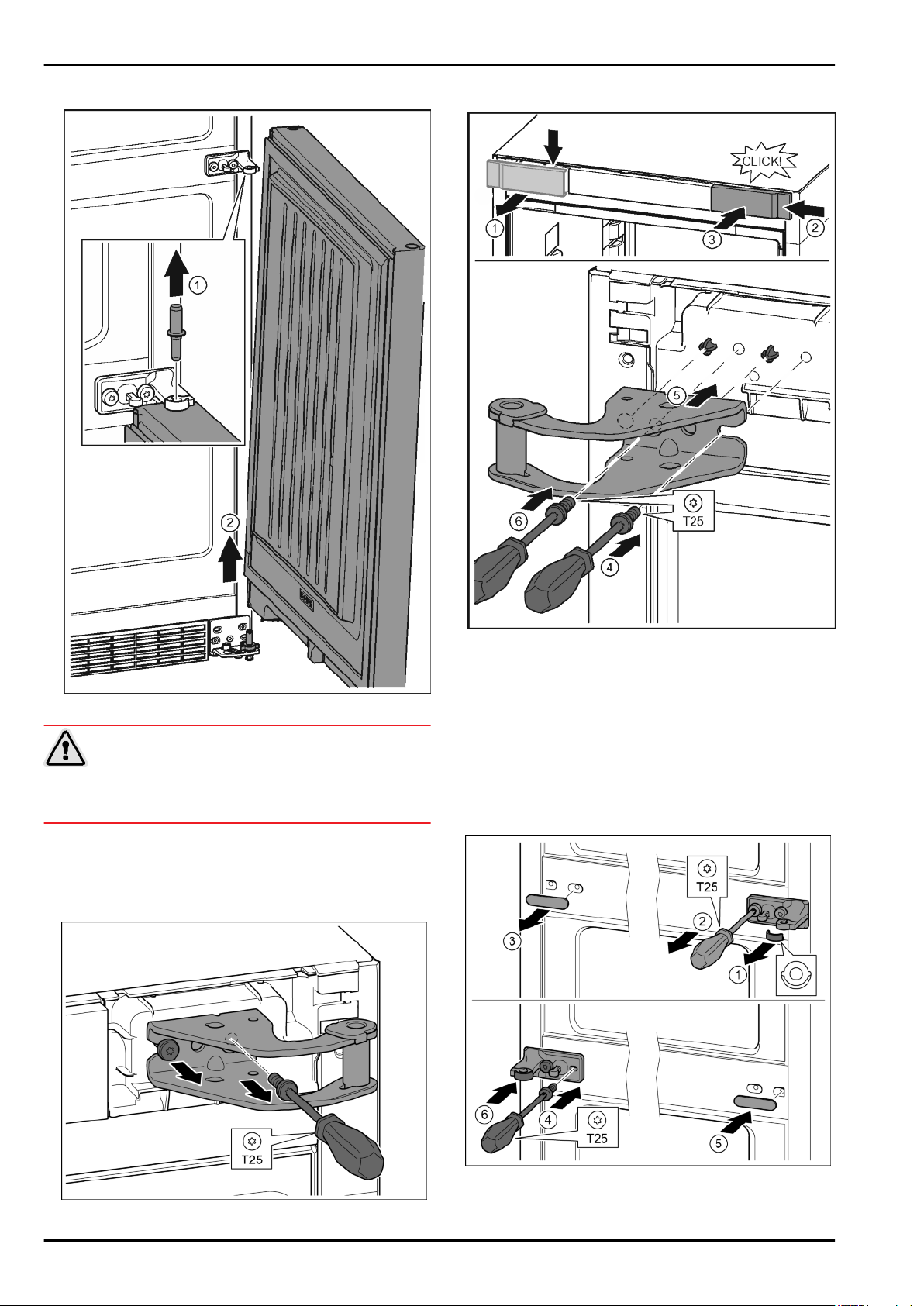

4.3 Změna strany otvírání dveří...................................... 7

4.4 Zasunutí do kuchyňské linky..................................... 13

4.5 Likvidace obalu........................................................ 13

4.6 Připojení spotřebiče.................................................. 13

4.7 Zapnutí spotřebiče.................................................... 14

4.8 Vložení filtru FreshAir................................................ 14

4.9 Aktivace časového spínače Vyčistit větrací mřížku... 14

5 Obsluha................................................................... 15

5.1 Změna jednotky teploty............................................ 15

5.2 Dětská pojistka......................................................... 15

5.3 SabbathMode........................................................... 15

5.4 Chladnička............................................................... 15

5.5 Oddíl BioFresh.......................................................... 17

5.6 Mraznička................................................................. 18

6 Údržba..................................................................... 20

6.1 Výměna filtru FreshAir.............................................. 20

6.2 Odmrazování s NoFrost............................................ 20

6.3 ruční odmrazování.................................................... 20

6.4 Čištění větrací mřížky............................................... 21

6.5 Čištění přístroje........................................................ 21

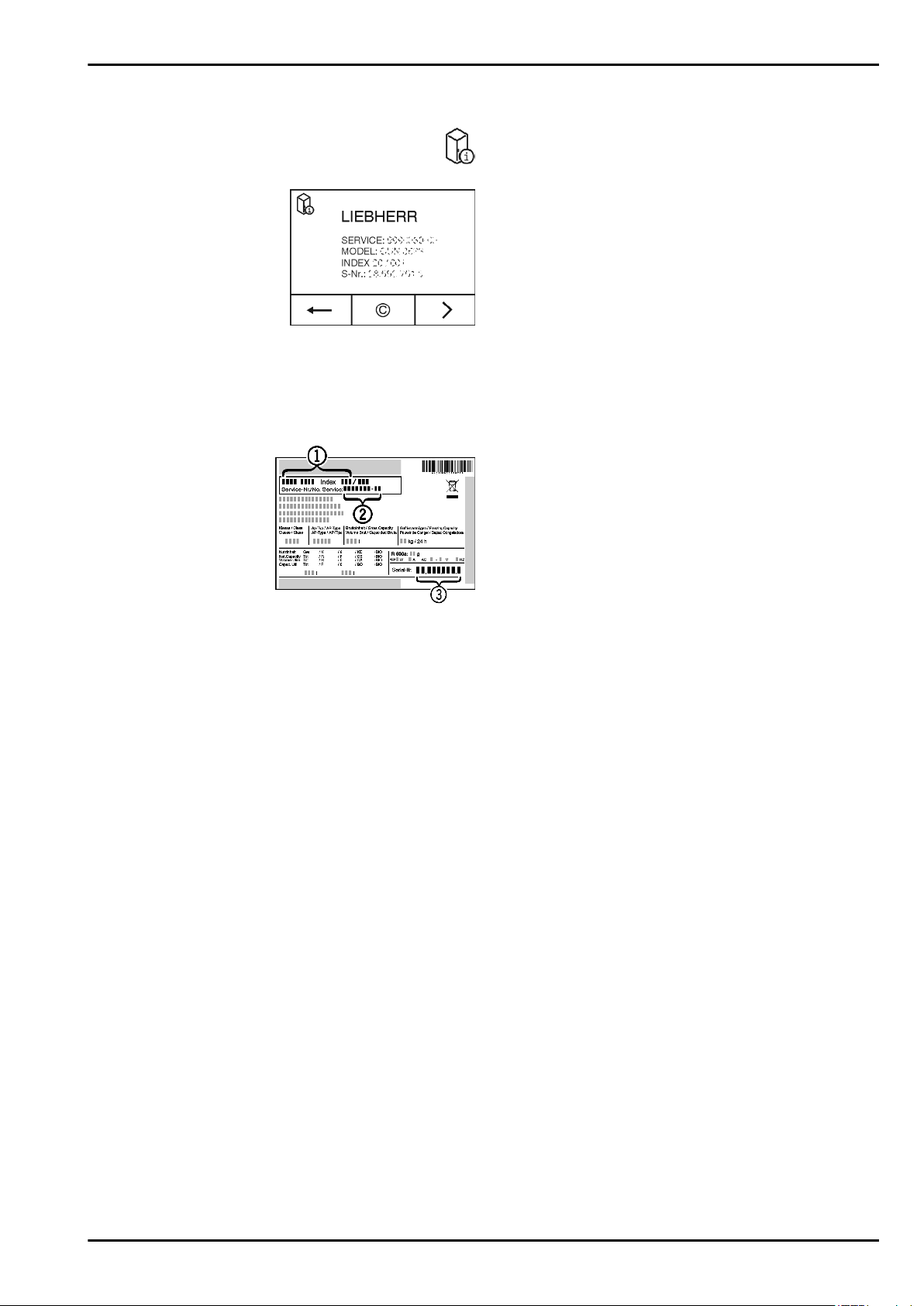

6.6 Zákaznický servis..................................................... 21

7 Poruchy................................................................... 22

8 Hlášení.................................................................... 23

9 Uvedení mimo provoz............................................ 24

9.1 Vypnutí přístroje........................................................ 24

9.2 Uvedení mimo provoz............................................... 24

10 Likvidace přístroje................................................. 24

Výrobce trvale pracuje na dalším vývoji všech typů a modelů.
Mějte proto laskavě pochopení pro to, že si musíme vyhradit
právo na změny tvaru, vybavení a technické části.

Abyste se seznámili se všemi výhodami nového spotřebiče,
přečtěte si prosím pozorně pokyny v tomto návodu k obsluze.

Tento návod je určen pro více modelů, takže jsou možné
odchylky. Části návodu, které se týkají pouze některých
přístrojů, jsou označeny hvězdičkou (*).

Pokyny pro jednotlivé činnosti jsou označeny pomocí ,
výsledky těchto činností jsou označeny pomocí

.

1 Celkový pohled na přístroj

1.1 Přehled spotřebiče a vybavení

Fig. 1

(1) Ovládací a kontrolní

prvky

(2) Vnitřní osvětlení pomocí

LED diod

(3) Držák na konzervy (13) Zásuvka BioFresh, Hydro-

(4) Držák lahví (14) Zásuvka BioFresh,

(5) Přihrádka na láhve (15)Variabilní přihrádka na

(6) Police s regulací vlhkosti (16) Police
(7) Mrazicí zásuvka (17) Police, dělená*
(8) Větrací mřížka (18) Ventilátor, s držákem pro

(9) Seřizovací nožky (19) Úchyty pro přepravu

(10) Úchyty pro přepravu

vpředu, přepravní
kolečka vzadu

(11) Typový štítek

(12) VarioSpace

Safe

DrySafe

láhve

filtr FreshAir

vzadu

Poznámka

Přihrádky, zásuvky nebo koše jsou v dodaném stavu uspořá-

u

dány pro optimální energetickou efektivitu.

2 * podle modelu a vybavení

Celkový pohled na přístroj

1.2 Oblast použití přístroje

Použití v souladu s určením

Zařízení je vhodné pouze k chlazení potravin v
domácím či podobném prostředí. K tomu patří
např. využití

-

v osobních kuchyních, penzionech se
snídaní,

-

hosty ve venkovských domech, hotelech,
motelech a jiných typech ubytování,

-

při cateringu a podobných službách ve
velkoobchodě.

Všechny ostatní druhy využití jsou nepřípustné.

Předvídatelné chybné použití

Následující způsoby použití jsou výslovně zaká­zány:

-

skladování a chlazení léků, krevní plazmy,
laboratorních preparátů nebo podobných
látek a výrobků, které vyplývají ze směrnice
2007/47/ES o zdravotnických prostředcích

-

použití v oblastech ohrožených výbuchem

-

použití na pohyblivých podkladech jako jsou
lodě, prostředky železniční dopravy nebo
letadla

-

skladování živých zvířat

Nedovolené použití přístroje může vést k poško­zení uloženého zboží nebo k jeho zkažení.

Třídy klimatu

V závislosti na klimatu je přístroj konstruován
pro provoz při omezeném rozsahu okolních
teplot. Třída klimatu, pro kterou je přístroj určen,
je uvedena na identifikačním štítku.

Poznámka

Aby byl zaručen bezvadný provoz, dodržujte

u

uvedené teploty prostředí.

Třída klimatu pro teploty prostředí

SN 10 °C až 32 °C
N 16 °C až 32 °C
ST 16 °C až 38 °C
T 16 °C až 43 °C

1.3 Shoda

Těsnost chladicího okruhu je zkontrolována. Přístroj odpovídá
příslušným bezpečnostním ustanovením a směrnicím
2014/35/EU, 2014/30/EU, 2009/125/ES, 2011/65/EU a
2010/30/EU.

Zásuvka BioFresh splňuje požadavky zásuvky pro skladování v
chladu podle DIN EN 62552.

1.4 Rozměry pro instalaci

Fig. 2

Model a

[mm]b [mm]c [mm]d [mm]e [mm]f [mm]g [mm]

CB(ef)

CB(ef)

48.. /

CBN(e

f/bs)

CBN(e

f) 57..

x

Při použití vymezovačů odstupu od stěny se rozměr zvětší o

15 mm (viz 4.2) .
Rozměry při otevřených dveřích platí pro úhel otevření 115 °.

Rozměry odstupu se liší podle úhlu otevření.

600 1850

43..

48..
700 1275 x1015

600 x665 x709

2010

x

1185 x871 115

h [°]

1.5 Úspora energie

Je třeba stále dbát na správný přívod vzduchu a odvětrá-

-

vání. Nezakrývejte ventilační otvory, příp. mřížky.
Větrací štěrbiny nikdy nezakrývejte.

-

Přístroj neinstalujte v místě s přímými slunečními paprsky,

-

vedle sporáků, topení či podobných tepelných zdrojů.
Spotřeba energie je závislá na podmínkách instalace, např.

-

teplotě prostředí (viz 1.2) .Při odchylce teploty prostředí od
normální teploty 25 °C se může spotřeba energie změnit.
Přístroj otvírejte na co nejkratší dobu.

-

Čím nižší teplota je nastavena, tím vyšší je spotřeba energie.

-

Potraviny ukládejte roztříděné (viz Celkový pohled na

-

přístroj).
Všechny potraviny uchovávejte dobře zabalené a zakryté.

-

Zamezí se tak tvorbě jinovatky.

* podle modelu a vybavení 3

všeobecné bezpečnostní pokyny

Potraviny vyjímejte jen po nezbytně nutnou dobu, aby se

-

příliš neohřály.
Vkládání horkých jídel: nejprve nechte zchladnout na poko-

-

jovou teplotu.
Mražené potraviny nechte rozmrazit v chladničce.

-

Když je v přístroji silná vrstva námrazy: přístroj odmrazte.*

-

1.6 Příklad uložení

Fig. 3

1.7 SmartDevice

Přístroj je připraven pro začlenění do Smart Home a
pro rozšířené služby. Prostřednictvím SmartDevi­ceBox mohou být spuštěny další volitelné funkce.
Aktivace se provádí přes zákaznický portál MyLieb­herr.

Bližší informace o dostupnosti, předpokladech a k jednotlivým
funkcím najdete na internetu na www.smartde­vice.liebherr.com.

2 všeobecné bezpečnostní pokyny

Nebezpečí pro uživatele:

-

Tento spotřebič smí používat děti od 8 let a
více a osoby s omezenými fyzickými, smyslo­vými nebo duševními schopnostmi nebo
nedostatkem zkušeností a znalostí pouze
tehdy, když jsou pod dohledem nebo byly do
bezpečného zacházení se spotřebičem
zaškoleny a chápou nebezpečí z toho vyplý­vající. Děti si se spotřebičem nesmí hrát.
Čištění a uživatelskou údržbu nesmí provádět
děti bez dozoru. Děti ve věku 3-8 smějí
přístroj plnit a vyprazdňovat. Děti mladší 3 let

je třeba držet z dosahu přístroje, nejsou-li pod
neustálým dohledem.

-

Když se přístroj odpojuje od elektrické sítě,
vždy tahejte za zástrčku. Netahejte za kabel.

-

V případě závady vytáhněte síťovou zástrčku
nebo vypněte pojistku.

-

Nepoškoďte přívodní kabel. Přístroj neprovo­zujte s vadným přívodním kabelem.

-

Opravy a zásahy do přístroje smí provádět
pouze zákaznický servis nebo jiný k tomu
vyškolený odborný personál.

-

Přístroj montujte, připojujte a likvidujte pouze
podle údajů v návodu.

-

Návod k obsluze pečlivě uchovejte a předejte
případně dalším vlastníkům přístroje.

-

Speciální svítidla v zařízení jako žárovky LED
slouží k osvětlení jeho vnitřního prostoru a
nejsou vhodné k osvětlení místnosti.

Nebezpečí požáru:

-

Chladicí prostředek R 600a obsažený v
přístroji není nebezpečný životnímu prostředí,
ale je hořlavý. Unikající chladivo se může
vznítit.

•

Nepoškoďte potrubní vedení chladícího
okruhu.

•

Ve vnitřním prostoru přístroje nemanipulujte
s otevřeným ohněm nebo zdroji jisker.

•

Uvnitř přístroje nepoužívejte elektrické
spotřebiče (např. parní čisticí přístroje,
topná tělesa, výrobníky zmrzliny atd.).

•

Když unikne chladivo: Z blízkosti místa
úniku odstraňte otevřený oheň nebo
zápalné zdroje. Místnost dobře vyvětrejte.
Ohlaste to zákaznickému servisu.

-

Do zařízení neukládejte žádné výbušné látky
ani spreje s hořlavými hnacími plyny, jako je
butan, propan nebo pentan atd. Tyto spreje
poznáte podle údajů o obsahu nebo symbolu
plamene na obalu. V případě úniku by elek­trické součástky mohly tyto plyny zapálit.

-

Do blízkosti přístroje se nesmí dostat hořící
svíčky, lampy a jiné předměty s otevřeným
ohněm, aby nezpůsobily vznícení přístroje.

-

Alkoholické nápoje nebo jiné nádoby obsahu­jící alkohol skladujte pouze těsně uzavřené. V
případě úniku by elektrické součástky mohly
alkohol zapálit.

Nebezpečí spadnutí a převrácení:

-

Sokly, zásuvky, dveře apod. nepoužívejte jako
stupátka nebo k opírání. To platí zvláště pro
děti.

Nebezpečí otravy z jídla:

-

Nepožívejte příliš dlouho skladované potra­viny.

4 * podle modelu a vybavení

Ovládací a zobrazovací prvky

Nebezpečí omrzlin, pocitu otupění a
bolestí:

-

Zamezte trvalému kontaktu kůže se stude­nými povrchy nebo chlazenými/mraženými
potravinami nebo učiňte vhodná ochranná
opatření, např. používejte rukavice. Zmrzlinu
a zvlášť led nebo ledové kostky nejezte ihned
po vyjmutí a ne příliš chladné.

Nebezpečí poranění a poškození přístroje:

-

Horká pára může způsobit poranění. K
odmrazování nepoužívejte elektrická topidla,
parní čisticí přístroje, rozmrazovací spreje,
otevřený plamen.

-

K odstraňování ledu nepoužívejte ostré před­měty.

Nebezpečí přimáčknutí:

-

Při otevírání a zavírání dveří nesahejte do
závěsu. Mohlo by dojít ke skřípnutí prstů.

Symboly na přístroji:

Symbol může být na kompresoru. Vztahuje se na
olej v kompresoru a upozorňuje na toto nebez­pečí: Může způsobit smrt, jestliže dojde ke spol­knutí nebo vniknutí do dýchacích cest. Toto
upozornění je důležité pouze pro recyklaci. Při
normálním režimu neexistuje nebezpečí.

Dodržujte prosím pokyny v ostatních kapi­tolách.

NEBEZPEČÍ označuje bezprostředně nebez-

pečnou situaci, která může mít za
následek úmrtí nebo vážná tělesná
zranění, pokud se jí nezamezí.

VÝSTRAHA označuje nebezpečnou situaci, která

může mít za následek úmrtí nebo
vážné tělesné zranění, pokud se jí
nezamezí.

UPOZOR­NĚNÍ

POZOR označuje nebezpečnou situaci, která

označuje nebezpečnou situaci, která
může mít za následek lehká nebo
střední tělesná zranění, pokud se jí
nezamezí.

může mít za následek věcné škody,
pokud se jí nezamezí.

3 Ovládací a zobrazovací prvky

3.1 Obrazovka Home

Fig. 4

(1) Pole Chladnička (4) Pole Menu
(2) Pole BioFresh (5) Obrazovka
(3) Pole Mraznička

Obrazovka Home je výstupní zobrazení pro uživatele. Odtud se
provádějí všechna nastavení.

Dotykem na obrazovce lze vyvolávat funkce a měnit hodnoty.

3.2 Struktura ovládání

Pole Chladnička

Fig. 5

(1) Symbol Chladnička (2) Ukazatel teploty v chlad-

ničce

V poli Chladnička se zobrazuje nastavená teplota chladničky.
Je možné provést tato nastavení:

Nastavení teploty

-

Vypnutí a zapnutí chladničky včetně části BioFresh

-

Pole BioFresh

Fig. 6

(1) Symbol BioFresh (2) Ukazatel teploty BioFresh

V poli BioFresh se zobrazuje nastavená teplota BioFresh.
Nastavení teplot BioFresh (viz 5.5) .

Pole Mraznička

Poznámka označuje užitečné pokyny a tipy.

(1) Symbol Mraznička (2) Ukazatel teploty v

V poli Mraznička se zobrazuje nastavená teplota mrazničky.
Je možné provést tato nastavení:

Nastavení teploty

-

Vypnutí a zapnutí spotřebiče

-

Při vypnutí mrazničky se vypne také chladnička a BioFresh.

Pole Menu

* podle modelu a vybavení 5

Fig. 7

mrazničce

Uvedení do provozu

Fig. 8

(1) Hlavní menu (2) Aktivovaná funkce

Pole Menu nabízí přístup k funkcím a nastavením přístroje.
Mimoto se zobrazují aktivované funkce.

3.3 Navigace

Přístup k jednotlivým funkcím získáte dotykem na Menu. Po
potvrzení funkce nebo nastavení zazní akustický signál. Zobra­zení se změní na obrazovku Home.

Ovládání přístroje se provádí prostřednictvím těchto symbolů:

Standby:

Zapnutí přístroje nebo teplotní zóny.

Menu:

Vyvolání funkcí.

Mínus / Plus:

Změna nastavení (např. regulace
teploty).

Navigační šipka Doleva / Doprava:

Výběr funkcí a navigace v menu.
Navigačními šipkami lze listovat

jednotlivými funkcemi. Po poslední
funkci se opět zobrazí první funkce.

Zpět:

Přerušení výběru.
Zobrazení se změní na nejbližší vyšší

úroveň resp. na obrazovku Home.

OK:

Potvrzení výběru.
Po potvrzení se zobrazení změní na

obrazovku Home.

ON / OFF, START / STOP

Aktivace / deaktivace funkce.
Po aktivaci nebo deaktivaci některé

funkce se zobrazení změní na obra­zovku Home.

RESET:

Resetování časového spínače.

Přístup zákaznického servisu

Vzestupné šipky:

Teplota se zvyšuje.

Sestupné šipky:

Teplota se snižuje.

Standby:

Přístroj nebo teplotní zóna jsou
vypnuty.

Hlášení:

Existují aktivní chybová hlášení a
připomínky.

3.5 Funkce přístroje

Je možno aktivovat nebo nastavit tyto volitelné funkce, vysvě­tlení a možnosti nastavení, (viz Obsluha):

Symbol Funkce

SuperCool

SuperFrost

SabbathMode

Dětská pojistka

Jednotka teploty

BioFresh

x

Je-li funkce aktivována, zobrazí se v poli Menu příslušný

symbol.
V případě, že je aktivováno více než 6 funkcí, znázorní se v poli

Menu jen 4 funkce. Další funkce se zobrazí stisknutím dolní
navigační šipky. Opakovaným stisknutím navigační šipky se
dostanete zpět k výchozímu zobrazení.

Symbol se skryje, když funkce skončí nebo je deaktivována.

x

x

x

4 Uvedení do provozu

4.1 Přeprava přístroje

Nebezpečí zranění a poškození při špatné přepravě!

u
u
u

UPOZORNĚNÍ

Přístroj přepravujte zabalený.
Přístroj přepravujte ve stojaté poloze.
Přístroj nepřepravujte sami.

Upozornění

Jestliže po 1 minutě nedojde k žádnému výběru, zobrazení
se změní na obrazovku Home.

3.4 Symboly indikace

Symboly indikace informují o aktuálním stavu přístroje.

6 * podle modelu a vybavení

Uvedení do provozu

4.2 Ustavení přístroje

Nebezpečí požáru při vlhkosti!
Když díly vedoucí elektrický proud nebo přívodní elektrický
kabel zvlhnou, může dojít ke zkratu.

u

Nebezpečí požáru z důvodu zkratu!
Pokud se síťový kabel/zástrčka přístroje nebo jiného přístroje
dotýká zadní strany přístroje, může dojít k poškození síťového
kabelu/zástrčky z důvodu vibrací přístroje a může vzniknout
zkrat.

u

u

Nebezpečí požáru z chladiva!
Chladicí prostředek R 600a obsažený v přístroji není nebez­pečný životnímu prostředí, ale je hořlavý. Unikající chladivo se
může vznítit.

u

VÝSTRAHA

Přístroj je koncipován pro instalaci v uzavřeném prostoru.
Přístroj neprovozujte venku, ani ve vlhkých prostorách či v
místech se stříkající vodou.

VÝSTRAHA

Umístěte přístroj tak, aby se nedotýkal zástrčky nebo síťo­vých kabelů.
Do zásuvek v oblasti zadní strany přístroje nezapojujte
přístroj, ani jiné přístroje.

VÝSTRAHA

Nepoškoďte potrubí chladicího okruhu.

POZOR

Nebezpečí poškození vlivem přípravku na ošetřování nerezo­vých ploch!
Dveře z ušlechtilé oceli a boční stěny z ušlechtilé oceli
jsou ošetřeny kvalitní povrchovou úpravou.
Přípravky na ošetřování nerezových ploch napadají povrch.

Povrchy dveří a bočních stěn s povrchovou úpravou a

u

lakované povrchy dveří a bočních stěn otírejte jenom
měkkou, čistou utěrkou. Při silném znečištění použijte trochu
vody nebo neutrální čisticí prostředek. Případně lze použít
také utěrku z mikrovláken.

Z ozdobných lišt a čelních stěn zásuvek stáhněte ochranné

u

fólie.
Odstraňte všechny přepravní pojistky.

u

Je třeba použít vymezovače odstupu, aby se dosáhlo deklaro­vané spotřeby energie a aby se zabránilo kondenzátu při
vysoké okolní vlhkosti. Tím se zvětší hloubka přístroje o cca
15 mm. Přístroj je bez použití vymezovačů odstupu zcela
funkční, má však nepatrně vyšší spotřebu energie.

U spotřebiče s přiloženými vyme-

u

zovači odstupu od stěny namon­tujte tyto vymezovače na zadní
stranu spotřebiče vlevo a vpravo
dole.

Nebezpečí požáru a poškození!

Na přístroj nepokládejte přístroje produkující teplo, např.

u

mikrovlnou troubu, opékač topinek apod.!

VÝSTRAHA

VÝSTRAHA

Nebezpečí požáru a poškození při zakrytí větracích otvorů!

Větrací otvory musí být vždy volné. Je třeba stále dbát na

u

správný přívod vzduchu a odvětrání!

POZOR

Nebezpečí poškození vlivem kondenzátu!

Zařízení neinstalujte v bezprostřední blízkosti jiného chladi-

u

cího nebo mrazicího zařízení.

Při poškození přístroje ihned - ještě před připojením - infor-

q

mujte dodavatele.
Podlaha v místě instalace musí být vodorovná a rovná.

q

Přístroj neinstalujte v místě s přímými slunečními paprsky,

q

vedle sporáků, topení či podobných tepelných zdrojů.
Spotřebič přistavte zadní stranou a při použití dodaných

q

vymezovačů odstupu od stěny (viz dole) vždy těmito vyme­zovači přímo ke stěně.
Přístroj se smí posouvat pouze v prázdném stavu.

q

Základna pro spotřebič musí být ve stejné výšce, jako okolní

q

podlaha.
Přístroj neinstalujte bez pomoci.

q

Čím víc chladiva R 600a ve spotřebiči je, tím větší musí být

q

prostor, ve kterém je spotřebič nainstalován. V příliš malých
prostorech může při netěsnosti dojít ke vzniku hořlavé směsi
plynu a vzduchu. Podle normy EN 378 musí být pro 11 g
chladiva R 600a prostor pro instalaci velký minimálně 1 m3.
Množství chladiva vašeho spotřebiče je uvedeno na
typovém štítku ve vnitřním prostoru spotřebiče.

Z vnější strany chladničky stáhněte ochranné fólie.*

u

Obal zlikvidujte (viz 4.5) .

u

Přístroj vyrovnejte pomocí

u

přiloženého klíče na seřizo­vacích nožkách (A) a pomocí
vodováhy tak, aby stál pevně
a rovně.
Pak dvířka podepřete: Seři-

u

zovací nožku vyšroubujte na
stojanu ložiska (B), až přiléhá
na podlaze, pak šroubujte
dále o 90°.

Poznámka

Čištění spotřebiče (viz 6.5) .

u

Když se přístroj instaluje ve velmi vlhkém prostředí, může se na
vnější straně přístroje tvořit kondenzát.

Je třeba dbát na správný přívod vzduchu a větrání v místě

u

instalace!

4.3 Změna strany otvírání dveří

V případě potřeby lze změnit doraz:
Zajistěte, aby byly připraveny tyto nástroje:

Torx® 25 (T25)

q

Torx® 15 (T15)

q

Plochý šroubovák

q

Vidlicový klíč SW10

q

Vodováha

q

Přiložený rozvidlený klíč s nástrojem T25

q

V případě potřeby elektrický šroubovák

q

V případě potřeby dvojitý žebřík

q

V případě potřeby druhá osoba pro montážní práce

q

*

* podle modelu a vybavení 7

Uvedení do provozu

4.3.1 Demontáž horních dveří

Poznámka

Před odejmutím dvířek vyberte z dveřních přihrádek potra-

u

viny, aby pak potraviny nevypadávaly ven.

Fig. 9

Otevřete dveře.

u

POZOR

Nebezpečí poškození!
Jestliže se poškodí těsnění dvířek, může dojít k tomu, že se
dvířka řádně nedovírají a chlazení pak není dostatečné.

Nepoškoďte těsnění dvířek šroubovákem!

u

Sejměte vnější kryt.

u

Odjistěte a uvolněte kryt stojanu ložiska. Sejměte kryt

u

stojanu ložiska.
Plochým šroubovákem odjistěte lištu a otočte ke straně.

u

Fig. 9 (1)

Fig. 9 (2)

Fig. 9 (3)

Nebezpečí zranění, když se dveře převrátí!

UPOZORNĚNÍ

Dveře držte pevně.

u

Dveře opatrně odstavte.

u

Bezpečnostní kryt opatrně stáhněte.

u

Šroubovákem T15 o kousek vyšroubujte čep.

u

Dveře držte a čep vytáhněte prsty.

u

Vytáhněte ložiskové pouzdro z vedení. Vložte z druhé strany

u

a zaklapněte.
Dveře zvedněte a odložte stranou.

u

Plochým šroubovákem opatrně nadzvedněte zátku z loži-

u

skového pouzdra dveří a vytáhněte ji.

Fig. 10 (4)

Fig. 10 (1)

Fig. 10 (2)

Fig. 10 (3)

Fig. 10 (5)

Fig. 10

8 * podle modelu a vybavení
