LIEBHERR CB3656 User Manual [fr]

MARQUE: LIEBHERR

REFERENCE: CB 3656

CODIC: 1859110

Consignes d'utilisation

Combinés réfrigérateur-congélateur avec compartiment BioFresh

7082 210-01

CB/CBes...6 1305

Principales caractéristiques de l'appareil

Eléments de commande et de contrôle,

fig. A1

Congélateur

1 Réglage de la température, avec affichage nA en cas de coupure de courant et FrostControl avec affichage de

la température la plus élevée.

2Les touches de réglage de la température : la touche

Up = élever la température,

Down = abaisser, température recommandée : -18 °C 3 la touche Marche-Arrêt

4Touche SuperFrost, allumée = fonction activée.

Congélation rapide des produits frais 5 Touche d'arrêt alarme sonore

6 Sécurité enfants (l'affichage de la sécurité enfants est allumé = fonction activée ; cette fonction vous permet

d'empêcher tout arrêt intempestif du réfrigérateur.

Réfrigérateur

7

8

9 bl

Affichage température et réglage choisi

Les touches de réglage de la température : la touche Up = élever la température,

Down = abaisser, température recommandée : 5 °C Touche Marche-Arrêt

Touche Supercool, allumée = fonction activée. Réfrigération rapide des produits dans le réfrigérateur

Réglage de l'hygrométrie du tiroir BioFresh, fig. A2 : curseur gauche = climat sec, curseur droit = climat humide

Description de l'appareil et de ses

aménagements Réfrigérateur, env. 5 0C

Poignées de transport

Eléments de commande et de contrôle

Compartiment fromage et beurre

Fentes de ventilation

Bac à œufs* Surfaces de rangement modulables* Eclairage intérieur

Casier à bouteilles*

Bacs à légumes

Ecoulement de l'eau de dégivrage (réfrigérateur)

Cloison de maintien bouteilles modulable*

Balconnet maxi-bouteilles

Compartiment BioFresh, de 0 à 30C

Zone la plus froide, pour tous les aliments sensibles et facilement périssables

Tiroir pour denrées sèches ou emballées

Tiroir à hygrométrie réglable, idéal pour stockage en climat humide de salades, fruits et légumes

Plaquette signalétique, -------fig. A3

	Congélateur, env. -18 0C
	Tablette de congélation*,
	accumulateur de froid*
	Tiroirs
	Système d'identification*
	Bac à glaçons*	1Désignation
		2Numéro S.A.V.
		3Numéro de l'appareil
	Ecoulement de l'eau de dégivrage	4Pouvoir de congélation
	(congélateur)	en kg/24 h
	Pieds réglables, poignées de transport
26	* selon le modèle et l'équipement	CB/CBes...6

Vous avez fait l'acquisition d'un nouvel appareil et nous vous en félicitons.Votre choix s'est porté sur un appareil bénéficiant des techniques du froid les plus évoluées, qui garantissent à votre appareil une longue durée de vie et une sécurité d'emploi irréprochable.

L'équipement de votre appareil vous offre un niveau de confort quotidien très élevé.

Par l'acquisition de cet appareil, fabriqué suivant des procédés sans danger pour l'environnement et avec des matériaux recyclables, vous apportez également votre contribution active à la protection de l'environnement.

Afin de connaître tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes d'utilisation. Nous espérons que votre nouvel appareil vous donnera entière satisfaction.

Nous vous prions de conserver soigneusement ces consignes d'utilisation et, le cas échéant, de les remettre au nouvel acquéreur de l'appareil si ce dernier est cédé à une tierce personne.

Ce mode d'emploi est valable pour plusieurs appareils, des différences sont par conséquent possibles.

Sommaire
Consignes d'utilisation	Page
Principales caractéristiques de l'appareil ..........................	26
Sommaire......................................................................	27
Prescriptions.................................................................	27
Economies d'énergie ....................................................	27
Recommandations et consignes de sécurité...........................	28
Protection de l'environnement......................................	28
Mise en place................................................................	28
Raccordement électrique..............................................	28
Mise en service et éléments de contrôle ...........................	29
Mise en marche et arrêt de l'appareil ...........................	29
Réglage de la température............................................	29
Affichage de la température..........................................	29
Alarme sonore...............................................................	29
Supercool......................................................................	30
Coupure de courant/affichage "frost-control" ...............	30
Fonctions supplémentaires ..........................................	30
Sécurité enfants.......................................................	30
Luminosité de l'affichage.........................................	30
Température BioFresh .............................................	30
Réfrigérateur.......................................................................	31
Rangement des aliments ..............................................	31
Intérieur modulable.......................................................	31
Eclairage intérieur .........................................................	31
Compartiment BioFresh.....................................................	32
Congélateur .......................................................................	33
SuperFrost ...................................................................	33
Conseils pour la congélation et la conservation ..........	33
Système d'identification ...............................................	34
Tablette de congélation.................................................	34
Accumulateurs de froid.................................................	34
Préparation de glaçons.................................................	34
Dégivrage ..........................................................................	34
Nettoyage.................................................................	34-35
Pannes éventuelles - problèmes........................................	35
Plaquette signalétique et S.A.V.....................................	35

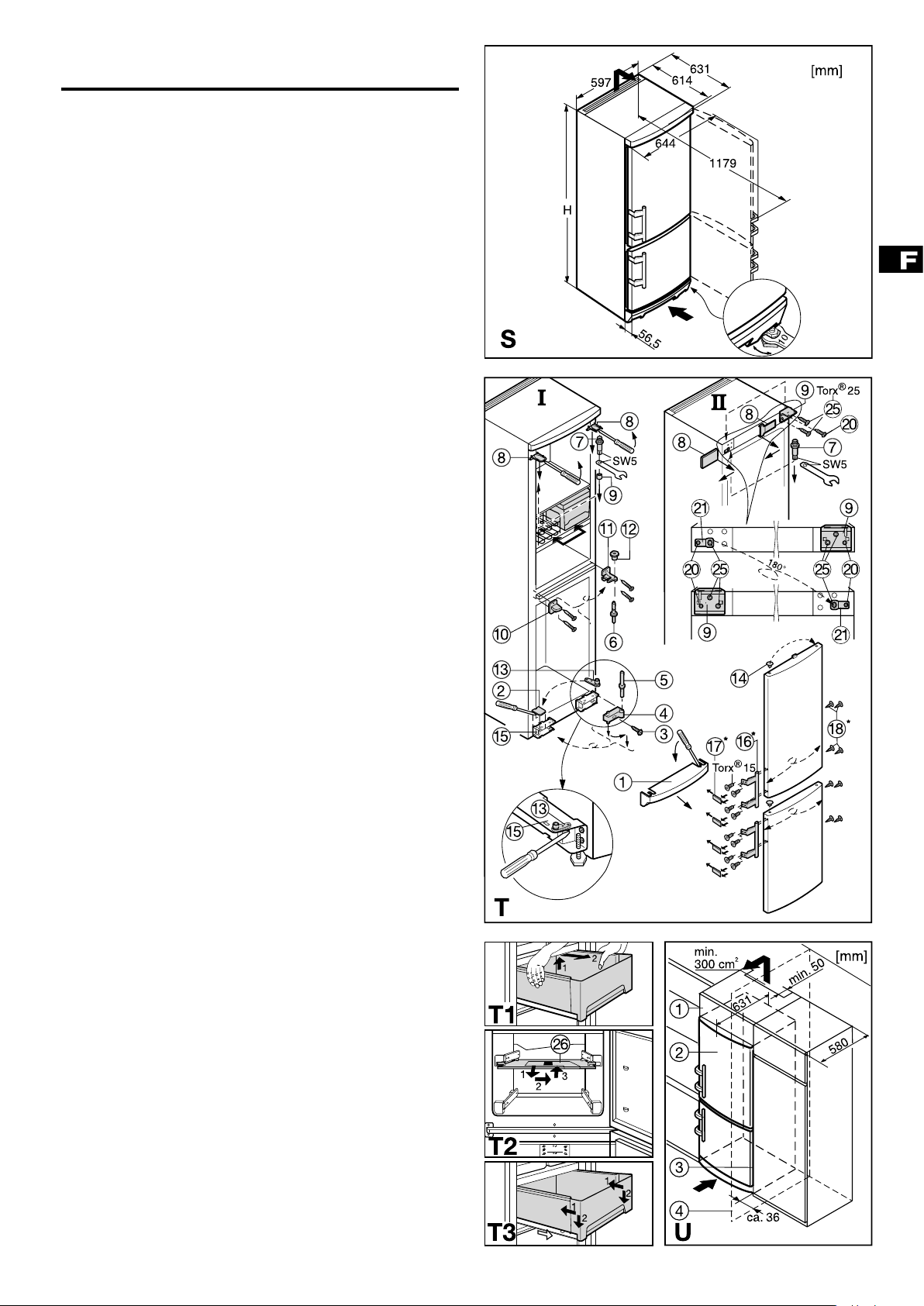

Mise en place et instructions de montage
Dimensions hors tout de l’appareil...........................	36-37
Inversion du sens d'ouverture de la porte.....................	36-37
Insertion entre deux éléments de cuisine .....................	37

Prescriptions

WCet appareil est conçu pour la réfrigération, la congélation et la conservation de denrées alimentaires et la prépa- ra-tion de glaçons. Il est strictement réservé à l'usage domestique. En cas d'utilisation en milieu professionnel, il convient de respecter les réglementations s'appliquant à la profession.

WL'appareil est conçu pour fonctionner à certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas être dépassées. La classe climatique de votre appareil est indiquée sur la plaquette signalétique :

Classe	conçue pour
climatique	températures ambiantes de
_______________________________________________
___
SN	+10 °C à +32 °C
N	+16 °C à +32 °C
ST	+18 °C à +38 °C

T+18 °C à +43 °C

-L'étanchéité du circuit réfrigérant est éprouvée.

-Cet appareil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 73/23/CEE et 89/336/CEE.

Recommandations pour l'économie d'énergie

WVeiller à ne pas obstruer les orifices de ventilation.

WEviter les ouvertures prolongées de la porte.

WClasser vos aliments par groupes de produits et ne pas dépasser la date limite de conservation.

WBien emballer ou couvrir vos aliments avant de les conserver ; vous évitez ainsi la formation de givre.

WLaisser refroidir les aliments chauds à température am-bi- ante avant de les ranger dans l'appareil.

WFaire décongeler vos denrées dans le réfrigérateur.

WDégivrer le congélateur lorsqu'il y a formation d'une épais-

se couche de givre. Le rendement frigorifique s'en trouve amélioré et la consommation d'énergie réduite.

WMaintenir la porte de votre appareil fermée en cas de coupure de courant. Vous retardez ainsi la remontée en température et préservez ainsi plus longtemps la qualité de vos produits congelés.

CB/CBes...6

27

Recommandations et consignes de sécurité

Les matériaux d'emballage, de protection de l'appareil et des pièces isolées sont fabriqués à partir de matières recyclables.

-Carton ondulé/carton

-Pièces moulées en polystyrène sans CFC

-Feuilles et sachets en polyéthylène

-Colliers de serrage en polypropylène

WLes matériaux d'emballage ne sont pas des jouets pour les enfants ! Danger d'étouffement avec les films plastiques !

WVeuillez apporter les matériaux d'emballage dans la déchetterie la plus proche pour qu'ils puissent être réutilisés ou recyclés.

Votre ancien appareil

contient encore des matériaux de valeur. Il doit faire l‘objet du tri de déchets.

WMettez immédiatement votre ancien appareil hors service. Pour cela, le débrancher et couper le câble d‘alimentation électrique.

Veuillez retirer la fermeture à ressort ou à verrou pour éviter que les enfants, en jouant, ne restent enfermés à l‘intérieur de l‘appareil : ils risqueraient d‘étouffer.

WVeillez à ne pas détériorer le circuit frigorifique de votre ancien appareil jusqu‘à son enlèvement ou son transport dans une déchetterie mise en place par les

communes. Vous éviterez ainsi que le réfrigérant contenu dans le circuit frigorifique ou de l‘huile ne s‘échappent accidentellement.

- Pour tout renseignement détaillé sur le fluide réfrigérant employé, consultez la plaquette signalétique. Mousse isolante : PU au pentane.

- Pour toute information concernant les dates d‘enlèvement ou les déchetteries, veuillez vous adresser au service local de voirie ou à la mairie de votre

commune.

Consignes de sécurité

W Afin d'éviter tout accident matériel ou corporel, ne transportez l'appareil que dans son emballage et faites appel à une deuxième personne pour mettre en place l'appareil.

WLe réfrigérant R 600a utilisé ne présente pas de danger pour l'environnement mais est inflammable.

WVeiller à ne pas endommager les tubes du circuit frigorifique. Une projection de réfrigérant dans les yeux peut provoquer des blessures. Le réfrigérant peut aussi s'enflammer.

WEn cas de fuite du réfrigérant, éloigner les flammes vives ou les sources d'allumage de la proximité de la fuite, débrancher la prise et bien aérer la pièce.

WEn cas de détérioration de l'appareil, contacter immédiatement le fournisseur avant même de brancher l'appareil.

WPour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.

WEn cas de panne, mettre l'appareil hors service en débranchant l'appareil (sans tirer sur le câble) ou en ôtant (ou dévissant) le fusible.

WAfin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Après Vente agréé.

Cette consigne s'applique également au remplacement du câble d'alimentation.

Recommandations d'utilisation

WNe pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre appareil.

En cas de fuite éventu-elle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.

WVeillez à ce que vos alcools forts soient bien fermés et conservez-les verticalement.

WNe pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil.

WNe pas utiliser d'appareils électriques à l'intérieur de l'appareil (appareils de nettoyage à vapeur, appareils de chauffage, appareils à glace, etc.).

WNe pas utiliser le socle, les portes, les tiroirs, etc. comme marchepied ou comme support.

WNe pas laisser les enfants jouer avec l'appareil (par exemple, ne pas les laisser s'asseoir dans les tiroirs ou se suspendre à la porte).

WNe pas consommer la glace alimentaire, notamment la glace à l'eau et les glaçons, à la sortie de l'appareil, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.

WPour éviter tout risque d'intoxication alimentaire, ne pas consommer des aliments stockés au-delà de leur date limite de conservation.

Mise en place

WLors de l'installation/encastrement, veiller à ne pas endommager les tubulures du circuit frigorifique.

WLe site d'installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1 m3 pour 8 g de fluide réfrigérant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.

WEvitez d'installer l'appareil à un endroit directement exposé aux rayons du soleil, près d'une cuisinière, d'un chauffage ou de tout autre appareil chauffant ainsi que dans des lieux humides et exposés à des projections d'eau.

WCaler solidement l'appareil installé à l'emplacement voulu, en réglant la hauteur des pieds à l'aide de la clé 10 fournie.

WNe pas déplacer les grilles de ventilation. Veiller à une bonne ventilation de l'appareil. Pour en

savoir plus à ce sujet : voir les instructions du chapitre « Mise en place et instructions de montage ».

WNe poser aucun appareil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur votre réfrigérateur ou congélateur !

WLors de la première ouverture, la poignée

s'enclenche en position d'utilisation, ce qui est perceptible au léger déclic.

WOter toutes les sécurités de transport :

-Retirer les autocollants ou pièces d'écartement* des surfaces de rangement et positionner ces dernières à la hauteur souhaitée.

-Retirer tous les films de protection : sur les bordures, la façade et les côtés*.

Raccordement électrique

Assurez-vous que le courant (courant alternatif) et la tension correspondent bien aux indications de la

plaquette signalétique de l'appareil située à l'intérieur de l'appareil à gauche, fig. A.

WNe brancher l'appareil qu'à une prise de courant conforme avec mise à la terre.

WLe fusible de protection de la prise doit être au moins de 10 A. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.

WNe pas raccorder l'appareil sur une rallonge avec d'autres appareils - danger de surchauffe.

WEn détachant le câble secteur noué au dos de l'appareil, veiller à ôter le serre-câble de l'appareil pour éviter toute vibration de ce dernier.

28	CB/CBes...6
