OWNER’S MANUAL
AIR CONDITIONER
Please read this manual carefully before operating
your set and retain it for future reference.
TYPE:WALL MOUNTED
MODELS
SP091CM
SP092CM
SP122CM
SP242CM
P/NO:MFL67445119
NY0
US0
UY1
N51
SP091CM
SP121CM
SP122CM
SP242CM
UY0
SP091CM
NY3
SP121CM
US1
SP182CM
U51
SP242CM
US0
UY3
N52
US1
SP092CM
SP121CM
SP182CM
NY0
US3
U52
SP092CM
SP122CM
SP182CM
www.lg.com
UY0
NY1
US2
Product Introduction
Product Introduction
Here is a brief introduction of the indoor and outdoor units. Please see the information specific to your
indoor unit type.
Indoor Units
Standard Split Type
Display panel LED indicators
Air inlet
3M multi protection filter&Plasma filter (Optional)
Air filter
Grille tab
Front grille
ON/OFF button
ENGLISH
Art Cool Type Wide
Art Cool Deluxe(Type 1)
Display panel LED indicators
Air discharge
Front panel
Signal receiver
Air outlet
Louvers
(Vertical blades)
(Horizontal blade)
Air inlet
Plasma filter
Air filter
Power cord
ON/OFF button
Signal
receiver
Flap
Art Cool Deluxe(Type 2)
Display panel LCD indicators
Air discharge
Front panel
Signal receiver
Air inlet
Air filter
Plasma filter
Power cord
ON/OFF button
G
a
s
o
l
i
n
e
P
o
w
d
e
r
Maintenance and Service
Maintenance and Service
Before performing any maintenance, turn off the main power to the system, disconnect the circuit breaker and
unplug the power cord.
Indoor Unit
Clean the unit with a soft dry cloth. Do not use bleach or abrasives.
Never use any of these
• Water hotter than 40°C. It may cause deformation and discoloration.
• Volatile substances. They may damage the surface of the air conditioner.
• Do not washed the 3M filter with water, because the filter can be damaged.
Air Filters
The air filters behind the front panel / grill should be checked and
cleaned once in every 2 weeks or more often if necessary. To
remove the filters see the self explanatory diagrams for each
model type. Clean the filters with a vacuum cleaner or warm
soapy water. If dirt is not easily removed, wash with a solution of
detergent in luke warm water. Dry well in shade after washing and
reinstall the filters back in place.
Plasma Filters (Optional)
The plasma filters behind the air filter should be checked and
cleaned once in every 3 months or more often if necessary. To
remove the filters see the self explanatory diagrams for each
model type. Clean the filters with a vacuum cleaner. If it is dirty
wash it with water and dry well in shade an install back in place.
3M multi protection Filter
The 3M multi protection filter behind the air filter should be checked and
cleaned once in every 1 month or more often if necessary. To remove the
filters see the self explanatory diagrams for each model type. Clean the filters with
a vacuum cleaner. Do not wash the 3M multi protection filter with water, because the filter
can be damaged. And then insert the filter into original position.
We suggest changing 3M multi protection filter every 6 months.
•
The location of the filters may differ, depending on the model.
•
•
If you need more filters,please contract the LG service center
(refer to the warranty card,)
Installation of new 3M multi protection filter
•
Pull out the 3M multi protection filter from the separately packed plastic bag.
•
Insert the 3M multi protection filter into the case.
•
3M multi protection filter is installed with 3M Mark front.
Removal of Filters
Maintenance and Service
Don't touch this plasma filter within 10 seconds after opening the inlet grille, it may cause an electric shock.
1. Deluxe (Type 1):
Open the upside of the panel and lift it up as shown. The hooks of the panel will come off. Remove the
air filters. Then pull out the plasma filter
Plasma filter
Front panel
Panel hook
After cleaning and drying well reinstall the filters in their original position.
2. Deluxe (Type 2):
Open the front panel as shown.
Then pull the filter tab slightly forward to remove the air filter.
After removing the air filter remove the plasma and deodorizer filter by slightly pulling forward.
Plasma filter
Front panel
How to use the front panel
1. Front panel closing
Move the link upward and close the front panel.
2. Front panel removing
Raise the link up to hook hanger and remove
front panel forward.
ENGLISH
3. Standard Split Type : Two different methods to open the front panel based on types of air
conditioner as below ;
Type 1: Open the front panel as shown.
Then pull the filter tab slightly forward to remove the air filter.
After removing the air filter remove the plasma and 3M multi protection filter by slightly pulling
forward.
3M multi
protection filter
Plasma filter
(optional)
SP091CM
SP092CM
SP122CM
SP242CM
NY0
SP091CM
US0
SP121CM
UY1
SP122CM
SP242CM
N51
UY0
NY3
US1
U51
SP091CM
SP121CM
SP182CM
SP242CM
US0
UY3
N52
US1
SP092CM
SP121CM
SP182CM
NY0
US3
U52
SP092CM
SP122CM
SP182CM
UY0
NY1
US2
www.lg.com
Presentación del producto
Presentación del producto
A continuación encontrará una breve presentación de las unidades de interior y exterior.
Por favor, consulte la información específica relativa al tipo de su unidad interior.
Unidades interiores
Tipo Split estándar (unidad separada)
Indicadores LED en el panel de visualización
Entrada de aire
Filtro multi protección 3M.&Filtro de plasma (opcional)
Filtro de aire
Lengüeta de la rejilla
Rejilla frontal
Botón ON/OFF (encendido/apagado)
ESPAÑOL
Salida de aire
(palas verticales)
Tipo Art Cool Wide
Art Cool Delux (Tipo 1)
Indicadores LED en el panel de visualización
Salida de aire
Panel frontal
Receptor de señal
Rejillas
Receptor de señal
Pestaña
(pala horizontal)
Art Cool Delux (Tipo 2)
Indicadores LCD en el panel de visualización
Entrada de aire
Filtro de plasma
Filtro de aire
Cable de alimentación
Botón ON/OFF
(encendido/apagado)
Salida de aire
Receptor de señal
Panel frontal
Entrada de aire
Filtro de aire
Filtro de plasma
Cable de
alimentación
Botón ON/OFF
(encendido/apagado)

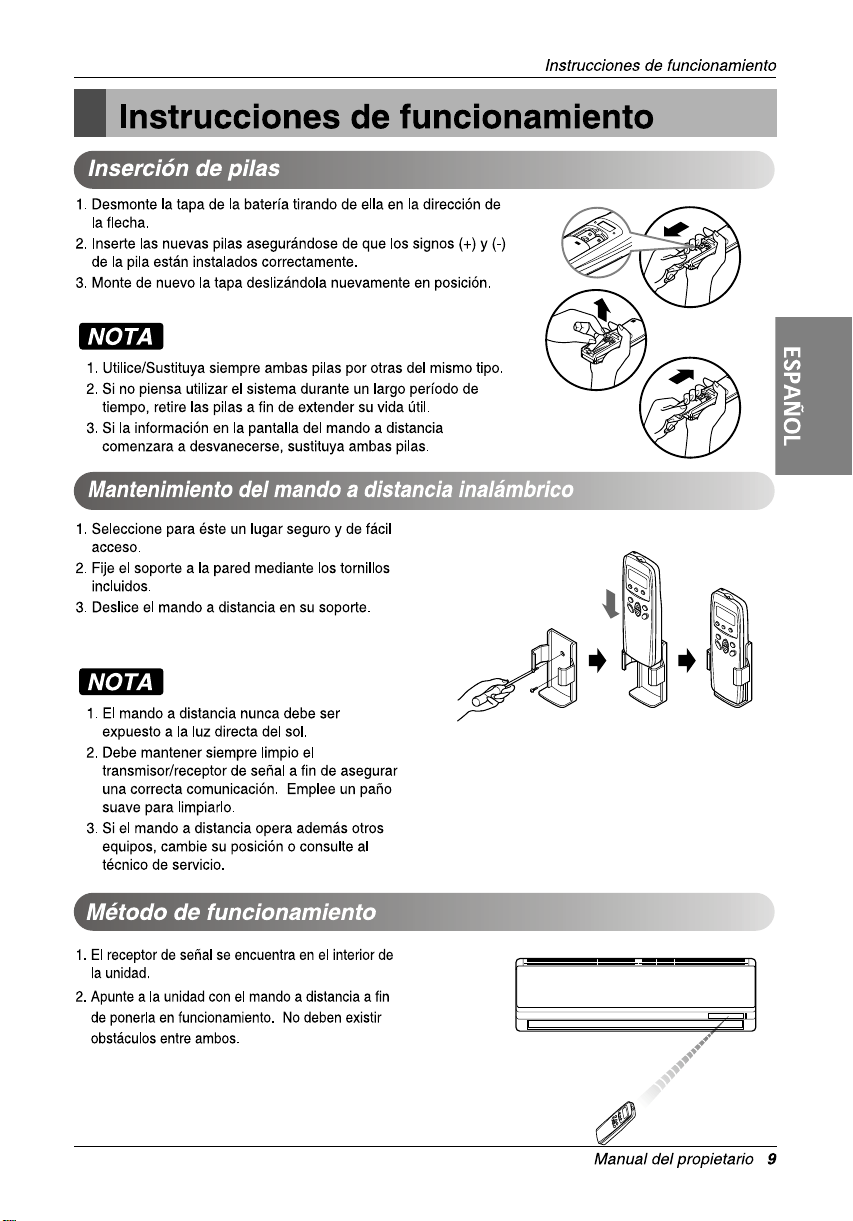

Mantenimiento y servicio
G
a
s
o
l
i
n
e
P
o
w
d
e
r
Mantenimiento y servicio
Antes de realizar labores de mantenimiento, desconecte la alimentación del sistema, cierre el interruptor y
desenchufe el cable de alimentación.
Unidad interior
Limpie la unidad con un paño seco y suave. No utilice lejía o sustancias abrasivas.
No utilice nunca los siguientes elementos:
• Agua caliente por encima de los 40°C Podría causar la deformación y/o
decoloración de la unidad.
• Sustancias volátiles. Podrían dañar la superficie del aire ac
• No limpie el filtro 3M con agua, podría dañarse.
Filtros de aire
Los filtros de aire tras el panel/rejilla frontal deberán revisarse y limpiarse una vez
cada 2 semanas o más a menudo si es necesario. Consulte los diagramas auto-
explicativos para cada tipo de modelo a fin de saber cómo retirar los filtros. Limpie los
filtros con una aspiradora o con agua templada y jabonosa. Si la suciedad aún
resulta notable, lave el producto con una solución de detergente y agua templada.
Déjelos secar a la sombra y vuelva a instalar los filtros en su lugar, una vez secos.
Filtros de plasma (Opcional)
Los filtros de plasma tras el filtro de aire deberán revisarse y limpiarse una vez cada 3
meses o más a menudo si fuera necesario. Consulte los diagramas auto-explicativos
para cada tipo de modelo a fin de saber cómo retirar los filtros. Limpie los filtros con
una aspiradora. Si la suciedad aún resulta notable, lave el producto con agua
templada y déjelos secar a la sombra y vuelva a instalarlos en su lugar.
ondicionado.
Filtro multi protección 3M
Se debería comprobar y limpiar el filtro multiprotección 3M ubicado
tras el filtro de aire una vez al mes o más si necesario.A fin de retirar
los filtros, véase los diagramas auto-explicativos para cada tipo de
modelo.Limpie los filtros con un aspirador.No limpie el filtro multi
protección 3M con agua, podría dañarse.E introduzca el filtro en su posición original.
Sugerimos que sustituya el filtro multi protección 3M cada 6 meses.
•
La ubicación del filtro puede ser diferente dependiendo del modelo.
•
•
Si necesita más filtros, por favor, contacte con el centro de servicio de LG.
(refiérase a la carta de garantía,)
Instalación de un nuevo filtro multi protección 3M
•
Extraiga el filtro multi protección 3M de la bolsa de plástico embalada aparte.
•
Introduzca el filtro multi protección 3M dentro de la caja.
•
El filtro multi protección 3M se instala con la marca 3M delante.
Mantenimiento y servicio
Desmontaje de filtros
!
No toque el filtro plasma en los 10 segundos siguientes a la apertura de la rejilla de entrada, podría causar
descargas eléctricas.
1. Tipo Deluxe (Tipo 1):
Abra la parte superior del panel e inclínelo como se muestra. Los ganchos del panel se desprenderán.
Desmonte los filtros de aire. A continuación, extraiga el filtro de plasma.
Filtro de plasma
ESPAÑOL
Panel frontal
Una vez finalidad su limpieza y secado, vuelva a instalar los filtros en su posición
original.
2. Tipo Deluxe (Tipo 2):
Abra el panel frontal como se muestra.
A continuación, extraiga levemente hacia delante la lengüeta del filtro a fin de desmontar el filtro de aire.
Tras desmontar el filtro de aire, retire el filtro de plasma y el desodorante extrayéndolo levemente hacia delante.
Panel frontal
Gancho
de panel
Filtro de plasma
Instrucciones de uso del panel frontal
1. Cierre del panel frontal
Desplace la articulación de unión hacia arriba y
cierre el panel frontal.
2. Desmontaje del panel frontal
Eleve la articulación de unión para enganchar
el soporte, y desmonte el panel frontal hacia
delante.
3. Tipo Split estándar : Existen dos métodos para abrir el panel delantero, según el tipo de aire
acondicionado, como se explica a continuación:
Tipo 1:
Abra el panel frontal como se muestra.
A continuación, extraiga levemente hacia delante la lengüeta del filtro a fin de desmontar el filtro de aire.
Tras desmontar el filtro de aire, retire el filtro de plasma y el desodorante extrayéndolo levemente hacia
delante.
Filtro multi
protección 3M
Filtro de plasma
(opcional)
115V
SJ121HZ
(SJ091CD
,G091CB
UL0
NY0
,SJ091CD
NJ1
US0
,G091CB
,SJ091CD
UJ1
,G121CB
UY0
,SJ121CD
NL1
,G121CB
NY0
,SJ121CD
UL1
,G121HB
US0
,SJ121CD
NL1
,G121HB
UY0
,SJ121HZ
UL1
)
NL0
,
SJ121HZ
220 V~60Hz AI ser este documento un manual multimodelo le recomendamos observar las especificaciones
que vienen especificadas en la etiqueta adherida al producto.
US0
,
LG ELECTRONICS MEXICO,S.A. DE C.V.
Sor Juana Ines de la Cruz No. 555
Col.San Lorenzo
Tlalnepantla Estado de Mexico C.P. 54033
Telefono:(55)5321-1919
Sin Costo:01800-3471919
Pagina Web:http://www.lg.com.mx/
