LG KG108 Service Manual

1．安全性..................................................................................................................................4

2．简介......................................................................................................................................5

2.1 用途 .................................................................................................................................5

2.2 法规信息 .........................................................................................................................5

安全性

变更服务

维修规定

无线电辐射注意事项

电磁波干扰与衰减

．静电敏感型设备

3. 系统规格...............................................................................................................................7

4．技术说明..............................................................................................................................8

..........................................................................................................................5

......................................................................................................................5

..................................................................................................5

......................................................................................................5

.........................................................................................................5

4.1 KG108 框图..................................................................................................................... 8

4.2 射频部分介绍 .................................................................................................................9

4.2.1

接收器部分

4.2.2

发射器部分

4.2.3

晶体参考系统

4.2.4

电源管理

4.3 基带介绍 .......................................................................................................................14

4.3.1

基带处理器（

4.3.2

与外部设备的互连

4.3.3

电池充电模块

4.3.4

显示器及接口

4.3.5

键盘开关及扫描

4.3.6

麦克风

4.3.7

耳机接口

4.3.8

按键背光灯照明

4.3.9 LCD

4.3.10

4.3.1 1 AUDIO

5. 故障解决.............................................................................................................................27

背光灯照明

振动器

...............................................................................................................9

............................................................................................................10

........................................................................................................13

................................................................................................................13

AD6720）.....................................................................................14

................................................................................................15

........................................................................................................17

........................................................................................................19

....................................................................................................20

....................................................................................................................20

................................................................................................................21

....................................................................................................22

...................................................................................................23

..................................................................................................................24

音频

...........................................................................................................24

5.1 RF 部分..........................................................................................................................27

5.2 RX 故障 .........................................................................................................................28

5.2.1

检查晶体回路

5.2.2

检查控制信号

5.2.3

检查

Mobile SW & ANT SW....................................................................................32

5.2.4

检查

I/Q

5.3 TX 故障 ......................................................................................................................... 36

5.3.1

检查晶体回路

........................................................................................................29

........................................................................................................30

信号

.........................................................................................................34

........................................................................................................37

5.3.2

5.3.3

5.3.4

5.3.5

检查控制信号检查

TX I/Q

检查

PAM

检查

Mobile SW & ANT SW....................................................................................42

........................................................................................................38

信号

.....................................................................................................39

控制信号

................................................................................................40

5.4 开机故障 .......................................................................................................................44

5.5 充电故障 .......................................................................................................................46

5.6 耳机故障 .......................................................................................................................48

5.7 LCD 故障 ......................................................................................................................52

5.7.1 LCD

5.7.2 LCD

蓝屏或或异常显示黑屏

...............................................................................................................54

.......................................................................................52

5.8 接收器故障 ...................................................................................................................55

5.9 扬声器故障 ...................................................................................................................57

5.10 MIC 故障 .....................................................................................................................60

5.11 键盘背光灯LED故障.................................................................................................. 62

5.12 SIM 故障 ..................................................................................................................... 65

5.13 TF卡故障 .....................................................................................................................67

5.14 振动器故障 .................................................................................................................69

5.15 MP3 和MIDI 故障....................................................................................................... 72

6. 下载..................................................................................................................................... 75

6.1. 下载设置 ......................................................................................................................75

6.2. 多线程下载 9（MULTI DOWNLOAD）程序.................................................................76

7.框图.......................................................................................................................................81

7.1 KG108 概观................................................................................................................... 81

7.2 射频模块 .......................................................................................................................82

7.3 音频模块 .......................................................................................................................82

8.电路图...................................................................................................................................83

9. BGA IC引脚检查................................................................................................................ 88

9.1 U200...............................................................................................................................88

9.2 U203...............................................................................................................................88

9.3 U500...............................................................................................................................89

9.4 U503...............................................................................................................................89

10. PCB 布线.......................................................................................................................... 90

10.1 顶视图 .........................................................................................................................90

10.2 底视图 .........................................................................................................................91

11. 校准 ...................................................................................................................................92

11.1 设备设置 .....................................................................................................................92

11.2 设置 .............................................................................................................................93

11.2.1

11.2.2

11.2.3

11.2.4

复制程序注册程序校准设置校准步骤

..............................................................................................................93

..............................................................................................................95

..............................................................................................................97

12. 工程模式...........................................................................................................................99

12.1 基带测试 [菜单 1] ................................................................................................... 100

12.2 射频测试[菜单 2].....................................................................................................101

12.3 MF 模式[菜单 3].......................................................................................................101

12.4 跟踪选项[菜单 4].....................................................................................................102

12.5 通话计时器 [菜单 5] ............................................................................................... 102

12.6 出厂复位[菜单 6].....................................................................................................102

12.7 S/W 版本 ................................................................................................................... 102

13.分解图...............................................................................................................................103

13.1 组装分解视图 ...........................................................................................................103

13.2 全分解视图 ...............................................................................................................104

14. 材料清单.........................................................................................................................105

1．安全性

话费欺诈，是指未经授权方(例如: 非公司雇员、代理、分包商或代表公司工作的人员) 擅自使用通讯系统导致用户的电信业务产生大量附加费用。系统安全应由用户自行负责。用户的通讯系统可能存在话费欺诈的风险，为防止出现擅自使用情况，系统用户应负责对系统设备进行程序设计和配置。制造商不担保该产品不会出现上述情况，但可以防止通过公共载波连接的电信服务设施进行擅自使用。对擅自使用产生的任何费用，制造商将不承担任何责任。

2．简介

2.1 用途

本手册提供 KG108 手机的维修、校准、产品介绍和功能下载所需要的信息。

2.2 法规信息

A. 安全性话费欺诈，是指未经授权方(例如: 非公司雇员、代理、分包商或代表公司工作的人员) 擅自使用通讯系统导致用户的电信业务产生大量附加费用。系统安全应由用户自行负责。用户的通讯系统可能存在话费欺诈的风险，为防止出现擅自使用情况，系统用户应负责对系统设备进行程序设计和配置。制造商不担保该产品不会出现上述情况，但可以防止通过公共载波连接的电信服务设施进行擅自使用。对擅自使用产生的任何费用，制造商将不承担任何责任。

B. 变更服务当地电话公司有可能对其通信设施或方式进行改动，如果预计这样的改动会给本款手机的使用或其与网络的兼容性带来影响，电话公司应提前以书面的形式通知用户，使用户能够采取适当的措施来保持电话服务的畅通。

C. 维修规定本款手机的维修必须由制造商或其授权的代理商来进行。因此，用户自行改动或修理有可能导致本设备的规定标准发生变化，并会导致剩余的保修期失效。

D. 无线电辐射注意事项本型号手机完全符合当地监管部门关于电波辐射及无线电频率散射方面的有关规定。您将有可能按照这些机构的要求向最终用户提供这方面的信息。

E. 电磁波干扰与衰减本款手机有可能给敏感的实验室设备如医疗设备等带来干扰。来自劣质发动机或电动机的干扰有可能引起设备故障。

F．静电敏感型设备

2．简介

注意

主板上包含静电敏感型设备（ESD）并带有这样的明显标记，以下是操作 ESD 时应注意的事项：

• 操作人员应将自己与地线连接，方法是在更换系统主板时在手腕上缠上导线。

• 在对系统主板进行维修时，应在地板上铺上同样接地的抗静电地毯。

• 使用适当的、连有地线的电烙铁。

• 在敏感部件被使用之前让它们留在包装盒内。

• 在向厂家退回系统主板或电可擦可编程只读存储器（EEPROM）时，要使用特定的防护包装。

3. 系统规格

项目规格说明

3. 系统规格

样式直板式

标准电池（830mAh ，锂离子）

Size：33.76（W）×53.55（H）×4.7（T） mm 重量：待定

尺寸 105.5 X 46 X 15mm

重量 75 克（含标准电池重量）

待机电流在最小电流消耗状态下低于5.0 mA （例如呼叫周

期 = 9）

通话时间最高达2.5 小时（GSM Tx Lev：5）

待机时间最高达200小时：呼叫周期为9

天线内置式

LCD 主LCD：CSTN 128×128像素 65K色

背光灯蓝光LED

同步（PC Sync）无

指示器LED 无

PL5

@PP9

振动器有（圆柱型）

蜂鸣器有

电容话筒（C－MIC）有

接收器有

耳机插孔 3 极（φ2.5mm）

SIM 插口有（SIM模块型）音量键无语音键无 MP3 有 MIDI 64复音软件MIDI I/O 连接器 24针基本配件旅行适配器、立体声耳机、数据线

4．技术说明

4.1 KG108 框图

KG108 框图

4．技术说明

图 3－1： KG108顶级框图

图3－1 中显示的为KG108的顶级框图，包括RF和BB部分。下面为详细情况目录：

1. AD6720 ： ADI 基带芯片组，包括数字基带（DBB）和模拟基带（ABB）

2. 收发器： ADI Othello G AD6548

3. SKY77318 ：射频放大器

4. 存储器：三星128Mbits + 64Mbit

5. Nand 闪存：三星512Mbits

6. 音频处理器： VC0968

7. 其他： A. 23 个按键 B. 128 x 128 65K CSTN –LCD 模块 C. 振动器 D. 麦克风 E. 扬声器 F. 接收器 G. 耳机插孔 H. SIM卡插口 I. 电池连接器 J. TF卡插口

4．技术说明

4.2 射频部分介绍

射频零件包括一个发射器、一个接收器、一个电压电源和一个晶体参照系统。射频主晶片组 AD6548是一个高集成的直接转换射频装置，在一块芯片上将四波段射频（GSM850，E－GSM， DCS1800及PCS1900）和功率管理功能联合在一起，构建了最紧凑的GSM射频解决方案。该四波段GSM传输模块集成了PA、低通滤波器、线性发送/接受开关和PA以及开关控制，并与ESD保护线路组合在一个模块中。

4.2.1接收器部分除前端离散射频SAW滤波器之外，AD6548中的接收器部分完整地包括了所有有源电路和全部接收器链。AD6548采用OthelloTM系列的直接转换接收器结构。在使用四波段时，前端发挥了四个完全集成可编程增益差分低噪音放大器的（LNA）的作用。正交混频器将射频向下转换，然后馈送至基带可编程增益放大器和有源滤波器以供信道选择。接收器输出引脚可直接连接到基带模拟处理器。接受路径执行自动校正并循迹消除直流偏移。射频接收器框图如下所示。

图 3－2：射频接收器框图

A. 低噪音放大器 AD6548 包括四个完全集成式低噪音放大器（LANs），在没有外部有源组件的情况下支持四波段应用程序。低噪音放大器的差分输出可将不必要干扰的影响降低到最小程度。输出可顺利地与工业标准FEMS或离散接受SAW滤波器匹配。低噪音放大器的输出直接耦合到下变频混频器。低噪音放大器的电压增益一般为24dB。当接受作为AGC系统一部分的大输入信号时，各低噪音放大器都可转换为低增益模式。

4．技术说明

B. 下变频混频器两个正交变频器用来将来自低噪音放大器的信号向下混合，一个服务于高频段（1800 和 1900 MHz），一个服务于低频段（850 和900 MHz）。混频器的输出通过一个额定切断频率为800kHz 的集成单极滤波器连接至基带部分。充当一个处理最大闭锁信号（即那些_ 3MHz）的“修平滤波器”，能够防止基带放大器超负荷运行。

C. 基带放大器/ 低通滤波器基带放大器可提供多数模拟接收器增益。过滤由集成的五阶Chebyshev滤波器提供，该滤波器可提供必需的临近信道和阻塞滤波，该过滤功能同时为基带IC转换器充当去假频滤波。通过内部系列电阻器和一个外部分路电容，每次基带输出都可能存在一个最终低通极点。ADI基带集成电路不要求必须配有外部电容。片状滤波器具有自动校正功能，可保证滤波器能够调谐到最佳性能。基带放大器可为系统AGC提供可编程增益。串行接口的3dB程序步骤中总共可提供57dBd 的增益控制，与低噪音放大器增益控制一起设定了77dB的增益控制范围。为便于与基带转换器连接，接受基带输出路径规定为通用Rx/Tx I/Q端口。

D.基带输出直流偏移校正为了将接收器中固有的直流偏移最小化并使动态范围最大化，增加了一条直流偏移校正线路。该校正功能在串行总线上触发，然后激活偏移跟踪环路，以使残留的偏移影响在所有条件下达到最小。跟踪环路为全硬件集成，不需要软件辅助。

E. 接收器本机振动器（LO）发生器接收器本机振动器用来避免出现直流偏移问题，以及本机振动器泄漏进入接收器射频路径。通过在预期的接受频率运行压控振动器（VCO），VCO的任何泄漏（例如通过包装）都可排出带外。本机振动器发生器用来将偏移合成VCO输出转换到芯片组要求的频率直交本机振动器。本机振动器发生器可实现再生分频器的功能，能够执行高频段（DCS1800/PCS1900）VCO输出2/3的增殖和低频段（E－GSM/GSM850）的 1/3 增殖。

4.2.2 发射器部分发射器部分包括AD6548有源器件和PAM。AD6548的发射装置可执行转换环路调制器功能。该装置包括正交调制器、带有电荷泵输出的高速相频检测器（PFD）、环路滤波器、发射器VCO和反馈下变频混频器。VCO输出信号（低频段时除以2）馈送到功率放大器，部分信号内部反馈到下变频反馈混频器以关闭反馈环路。

4．技术说明

A.功率放大器模块

图 3－3：功率放大器模块

B.正交调制器正交调制器获取基带输入及输出信号并在发射中频（TX IF）将信号转换为GMSK信号。经过带通滤波和限幅后，发射中频信号作为基准输入，被输入到发射PLL的相频检测器（PFD）。

C.相频检测器（PFD）相频检测器可确保发射出的信号包含所需的调制并被精确地锁定在预期的GSM信道中。PFD对来自TXVCO的下变频反馈信号和正交调制器的输出信号进行相位比较。PFD电荷泵可根据相位的不同产生适用于环路滤波器的电流脉冲。

D.环路滤波器为降低外部PCB设计的复杂性，发射器环路滤波器完全集成在集成电路（IC）中。当功率提高时，作为基带滤波器计算功能部分，滤波器通过消除过程公差进行自动校准。校准为完全集成控制，不需特别程序设计。

4．技术说明

E.发射压控振动器（TX VCO）发射压控振动器（TX VCO）和槽组件均为完全集成子系统。子系统包括PA驱动器，因此输出可用来直接驱动外部PA。低噪音振动器的设计以及内部过滤意味着不再需要外部发射SAW过滤器。在低带运行中，TX VCO的输出频率被除2分频并经过过滤。发射压控振动器可自动校正以确保其在1648到1910MHz的工作频率上的最佳性能。

F.反馈下变频混频器反馈下变频混频器用来将TX VCO输出频率转换成TX IF频率。混频器和PFD之间有一个集成带通滤波器，用来过滤混频器多余的频带和高端混合乘积项。

G.发射频率设计与其他许多转换环路调制器不同， AD6548只使用一个VCO源来为反馈下变频混频器和正交调制器导出本机振动器信号。因而Tx IF 频率和LO VCO 频率之间保持着固定关系。保持该固定比率是为了将VCO调谐范围和TXIF频率变化控制到最小并保持最佳发射频谱遮罩性能。反馈下变频混频器在高频段时运行低端注频，低频段时运行高端注频。发射TX频率和LO VCO 频率之间的最终关系在两个频段之间是不同的。合成器结构和编程设计时均已考虑了这些关系。

H.主频合成器 AD6548/9 拥有专门的快速锁定分数分频合成器，用于接受和发射模式的VCO控制。全部系统包括完全集成的。VCO、槽、分数N分频器、Sigma－Delta（Δ－Σ）补偿、电荷泵以及环路滤波器。唯一的外部组件是低成本的参考晶体装置。合成器通过串行接口控制。VCO频率被送入相应的分频器中以生成接受和发射频段适用的LO频率。

I.分数N分频器分数N分频器可使PLL系统保持一个比对比频率小的步长，对比频率根据外部参考设定为26MHz。该功能允许达到所有GSM频段光栅，并具有快速锁定时间和相位噪音低的特点。该分频器部分包括一个双模数8/9预分频器、整数M & A 分频器、基于Sigma－Delta（Δ－Σ）调制的分数N 系统，这些装置可生成所需要的分数分频比率。根据使用模式，分数分频器的分母可设定为三个不同的值（1040， 1170， 1235）。例如，分母为1040的输入分数F保持一个F/1040的平均值，可使在参考频率为26MHz时的运行保持25 kHz 的步长。

J.相位频率检测器/电荷泵相位频率检测器（PFD）用于 PLL 相位检测器。电荷泵的设计可保证在较宽的输出运行范围内升降电流的良好匹配性。电荷泵输出内部设定路径通向集成合成器的环路滤波器。

K.合成器环路滤波器为降低外部PCB设计的复杂性，主合成器的环路滤波器同样也完全集成在集成电路（IC）中。不需要外部组件或调整。

4．技术说明

L.压控振动器集成压控振动器（VCO）是一个完全自校准子系统。采用全自动数字式自校准功能以确保在整个频率范围内保持最佳相位噪音性能。VCO根据要求生成介于2520MHz 和 2985MHz之间的频率，用于接受和发射四个频段的运行。

4.2.3 晶体参考系统 AD6548只有一个低成本的外部参考频率晶体装置。振荡晶体和调谐晶体频率的电路为完全集成电路。振动器为平衡装置，要求晶体穿过两个引脚连接。该系统包括一个可编程电容阵列用于固定偏移的粗调（例如晶体制造公差），和一个集成可变电抗器用于动态控制。振动器设计为适合26MHz晶体使用。晶体连接请参见下图。

图3－4：晶体参考系统

任何情况下，专门的控制软件均可保证卓越的频率稳定性。

4.2.4 电源管理为方便直接电池供电的连接，并降低外部电路的复杂性，AD6548/9 设计采用了三个低压降稳压器（LDOs）。这三个低压降稳压器将振动器和敏感电路和不必要的电源及交叉耦合噪音隔离开来。同时也能保证在较宽的电源电压范围内，IC运行的强健性能。电源管理中，这三个低压降稳压器通过三线串行总线单独控制。

A. 低压降稳压器（LDO ）的用途下表对LDO的用途进行了说明：

LDO1 LDO2 LDO3

接受及发射基带部分主压控振动器发射压控振动器

表 3－2： LDO预计用途

4．技术说明

LDO的输出要求外部连接至表3中说明的对应引脚，各连接均需要去耦电容器。无论电容器ESR情况如何，LDO设计为保持无条件稳定。

LDO OP 外部连接 VLDO1 VCC_FE， VCC_BBI， VCC_BBQ VLDO2 无外部连接，去耦情况除外 VLDO3 无外部连接，去耦情况除外

表 3－3： LDO的连接

LDO1从晶体电源电压获得其输入参考值（VCC_REF）。因此预计VCC_REF从额定电源电压为2.75V 外部LDO提供（例如ADP3330 或模拟基带IC： Vout=2.75V_1.4%）。

4.3 基带介绍

4.3.1 基带处理器（AD6720）

• AD6720 为 ADI设计处理器

• AD6720 包括

1. 控制处理器子系统包括：

• 32位MCU ARM7TDMI 控制处理器

• 1.8V 时以39 MHz运行

• 1Mb芯片系统SRAM 存储

2.DSP 子系统包括：

• 16位定点DSP 处理器

• 1.8V 时91 MIPS

• 数据及程序SRAM

• 程序指令高速缓存

• 全速率、增强型全速率和半速率

• 语言编码/解码

• 可支持AMR & PDC语音算法

3.外围功能

• 平行及串行显示接口

• 键盘接口

• 闪存接口

• 页面模式闪存支持

• 1.8V 和 3.0V， 64 kbps SIM 接口

• 通用系统连接器接口

• 数据服务接口

• 电池接口（例如 Dallas）

4. 其他

• 支持13 MHz 及 26 MHz 输入时钟

• 1.8V 典型核心工作电压

• 289球栅阵列封装（12x12mm），0.65mm 球间距

5. AD6720 基带发射部分支持下列功率：

• 移动台GMSK所有调制功率级别：

4．技术说明

• GSM 900/850 功率级别4和5。

• DCS 1800 功率级别1和 2，以及

• PCS 1900 功率级别1和2

4.3.2 与外部设备的互连

A. RTC 功能块接口由外部X－TAL计数 X－TAL振荡32.768KHz

B. LCD 模块接口

信号说明 L_LCD_CS 主 LCD 驱动器芯片激活。 _LCD_RESET 该引脚重新设置LCD模块。 L_WR 使LCD驱动器能够写入。 L_RD 使LCD驱动器能够读取。 L_RS 该引脚确定是否为LCD模块数据或控制数据。 A1 为主LCD选择16位接口模式。

表 3－4： LCD 引脚说明

LCD 模块的背光灯由AD6720通过AAT3110、U300控制。与背光灯LCD有关的控制信号参加下表。信号说明 LCD_LED_CTL 采用四步控制LCD背光灯级别 DISP_LIGHT 背光灯LED电流源

表 3－5. LCD背光灯LED控制说明

C.射频接口 AD6720通过ANT_SW1、 ANT_SW2、PA_EN、 S_EN、 S_DATA、S_CLK控制射频部件。

信号说明 ANT_SW1 （GPO9）天线转换频段选择 ANT_SW2 （GPO8）天线转换频段选择 PA_EN （GPO16） PAM 启动/停止 S_EN （GPO19） PLL启动/停止 S_DATA （GPO20） PLL串行数据 S_CLK （GPO21） PLL时钟

表3－6. 射频控制信号说明

4．技术说明

D. SIM 接口 AD6720提供有SIM卡接口模块。在正常通话模式下，AD6720定时检查SIM卡的状况，包括SIM卡是否插入，但在睡眠模式下不进行检查。为了与SIM卡进行交流，需要设置3种信号：SIM_DATA、 SIM_CLK、SIM_RST（GPIO_23）。关于信号的详细说明请参见下表3－7。

信号说明 SIM_DATA 该引脚接受并发送数据到SIM卡。该模式仅支持3.0伏接口SIM卡。 SIM_CLK 时钟3.25MHz 频率。 SIM_RST 重新设置SIM模块（GPIO_23）

表 3－7： SIM 控制信号说明

图 3－5： AD6720的SIM接口

E. LDO 模块 AD6720中有8个LDO模块。

－ VCORE ：提供数字式基带处理器核心及AD6720数字核心－ VMEM ：向位于数字基带处理器上的外部存储器提供外部存储及接口（1.8V 或 2.8V， 150mA）－ VEXT ：提供无线数字接口和高电压接口（2.8V， 170mA）－ VSIM ：在数字处理器和SIM卡上提供SIM接口线路（2.85V， 20mA）－ VRTC ：提供实时时钟模块（1.8 V， 20μA）－ VABB ：提供AD6720的模拟组件－ VMIC ：提供麦克风接口线路（2.5 V， 1 mA）－ VVCXO ：提供压控晶体振动器（ 2.75 V， 10 mA）

4.3.3 电池充电模块

1. 该模块可用于为锂离子电池充电。充电器初始化、涓流充电以及锂离子充电控制均在硬件内部完成。

2. 充电程序－检查充电器是否已插入－如果AD6720检测出充电器已插入，则CC－CV 充电开始。－例外情况：当电池电压低于3.2V时，先开始预充电（低电流充电模式）。－当电池电压达到3.2V时，CC－CV充电开始。

3. 充电使用的引脚－ VCHG ：充电器连接－ GATEDRIVE ：电荷DAC输出－ ISENSE ：充电电流感应输入－ VBATSENSE ：电池电压感应输入。－ BATTYPE ：电池型号识别输入－ REFCHG ：参考电压输出

4. TA （旅行适配器）－输入电压： AC 85V ~ 260V， 50~60Hz －输出电压： DC 5.2V （ 0.2 V ）－输出电流：最大800mA （ 50mA ）

5.电池－锂离子电池（最大 4.2V，普通3.7V）－标准电池：容量－ 830mAh

预充电

4．技术说明

图3－6：电池充电电路

4．技术说明

4.3.4 显示器及接口

• 主LCD

由L_ LCD_CS、 _LCD_RESET、 L_RS、 L_WR、 L_RD、 LCD_ID、L_DATA[00：15] 端口控制

• L_ LCD_CS ：主LCD驱动器芯片激活。主LCD驱动器IC有自用CS引脚

• LCD_RST ：该引脚用于重新设置LCD模块。该信号直接来自AD6720。

• _L_RESET：该引脚用于确定传输到LCD 模块的数据是显示数据还是控制数据.

• L_WR ：写入控制信号。

• L_RD ：读取控制信号。但该引脚仅用于调试。

• L_DATA[00：15] ：平行数据线。

• LCD_ID： LCD 型号选择信号。

• 使用65K色时，数据总线应为16 位。

属性规格单位屏幕尺寸： 27.254X27.254 色深： 65，536 色分辨率： 128 X RGB X 128 点

图 3－7： LCD 接口电路

4．技术说明

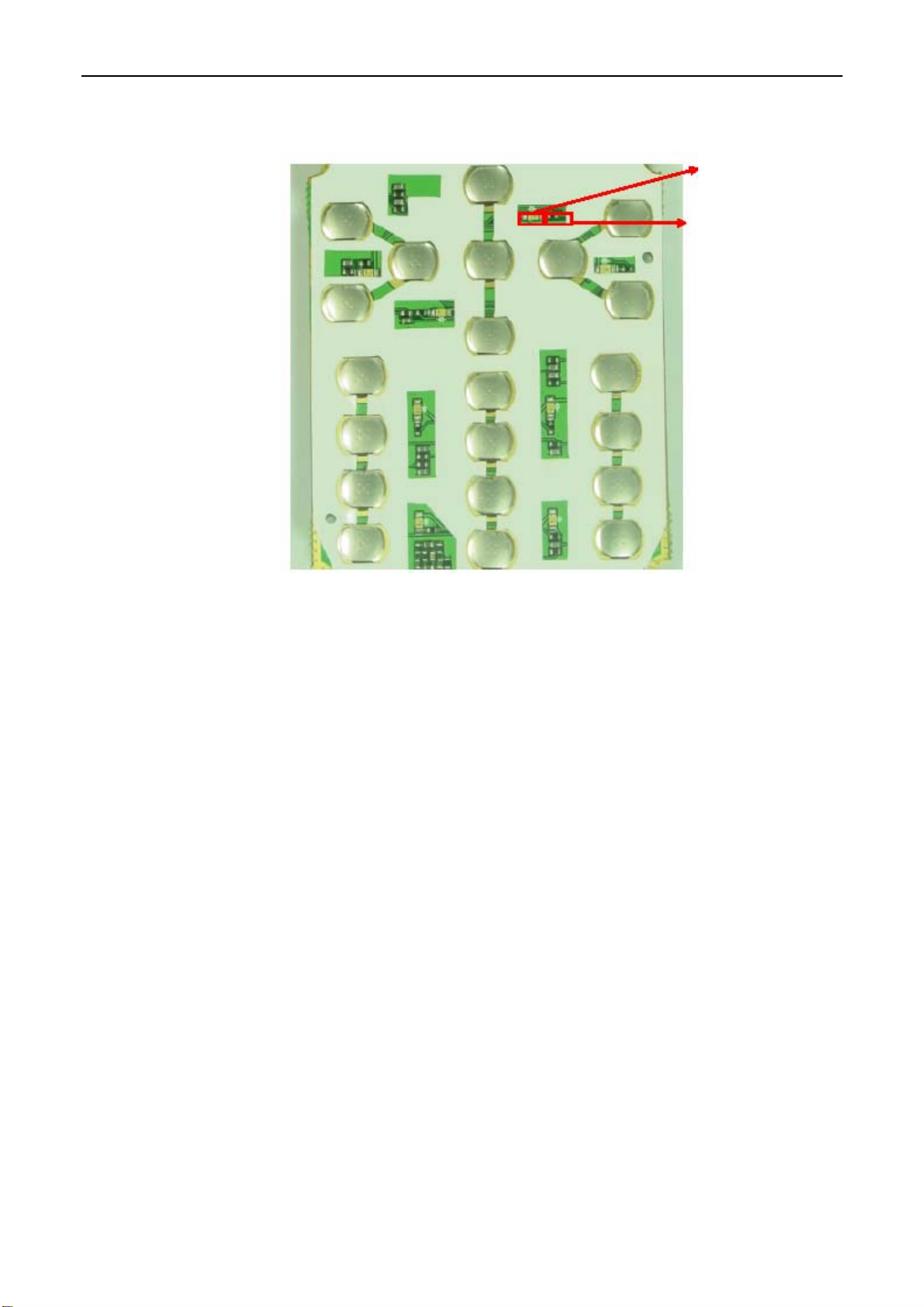

4.3.5 键盘开关及扫描按键开关为金属锅仔片，当按压时可在PCB键盘层的两个同心垫片间接通。键盘区共有22个开关，在一个5X5 矩阵中连接，如图 3－x所示，单独连接的电源开关（KB1）除外。功能区、键盘的横排和纵列都连接到AD6720的端口。纵列为输出，横排为输入,并配有内置上拉电阻。按键时，相应的横排纵列连接在一起，引起横排输入向下运行并产生中断信号。然后AD6720对纵列/横排进行扫描以识别被按压的键。

图 3－8：键盘开关及扫描

4.3.6 麦克风麦克风置于前盖并与主PCB连接。音频信号被转到AD6270的AIN1P和AININ 引脚。电源电压VMIC 从AD6270输出，同时也是AIN1P的偏置电压。AIN1P和AIN1N信号然后被AD6270的语音波段ADC 进行模拟/数字（A/D）转换。数字化语音（PCM 8KHz ，16KHz）然后被转到AD6720的DSP单元进行处理（编码、交叉存取等等）。

图3－9：麦克风和AD6720的连接

图3－10：主扬声器电路

4.3.7 耳机接口该手机拥有5个电极，例如有GND、 AUXIP、 ACK_DETECT、 HOOK_DETECT。该型号支持单声道。

从接收器转换到耳机插孔如果耳机插孔已插入，JACK_DETECT从高到低执行。音频通道由JACK_DETECT中断信号从接收器转换到耳机。

从耳机插口转换到接收器如果耳机插孔断开， JACK_DETECT从低到高执行。

4．技术说明

图 3－11：耳机插口接口

4.3.8 按键背光灯照明按键背光灯照明系统中，主板上有6个蓝光LED，由来自AD6720d KEY_BACKLIGHT信号驱动。

4．技术说明

图3－12：按键背光灯照明

4.3.9 LCD 背光灯照明 LCD背光灯LED由AD6720通过AAT3110，U303控制。

图 3－13：主LCD背光灯照明

4．技术说明

4.3.10 振动器振动器置入手机盖中并与模块连接。振动器由AD6720的VIBRATOR（GPIO_14）驱动。

图 3－14：振动器电路

4.3.11 AUDIO音频 VC0968 为带有芯片音频系统的高性能混合信号处理器，是目前市场上移动音频应用最好的解决方案之一。VC0968使移动装置设计者能够快速地添加功能丰富的音频应用，并构建一个移动音频中心，这种低成本高效率的移动音频处理器是移动装置的全面解决方案。其优点如下所述： . 便于访问不同媒体格式。 Vc0968具有集成的FAT16/FAT32文件系统存储器以及USB2.0 HS FS 接口、 SD/MMC卡接口、NAND闪存接口和T闪存接口，用户可方便地插入媒体卡以扩展存储、回放预先录制的音乐或者连接到USB主机下载或上载数据。

播放最流行的音频媒体格式。 Vc0968可充当音频中心。能够播放几乎所有流行的音频格式，比如：MP3、MIDI（SMF、SP－MIDI、VMD－MIDI、I－MELODY）、Wave（PCM 或ADPCM）。高品质立体声播放。 Vc0968拥有集成式立体声放大器和6波段均衡器。用户可使用移动立体声装置中的高品质立体声播放音乐，并使用耳机收听移动装置中的音乐。可在各种格式中生成用户喜欢的铃音或闹铃音。利用其64和弦MIDI合成器、MP3解码器、 ADPCM 多媒体数字信号编解码器的设计，用户可生成并选择多种自己喜欢的铃音或闹铃音。

4．技术说明

图 3－15：芯片框图

4．技术说明

图3－16：电路图

5. 故障解决

5.1 RF 部分

5. 故障解决

图 4-1

表 4-1

参考项目说明参考项目说明 U100 移动交换模块 F101 移动交换模块 U102 功率放大器模块 U103 收发器 IC 芯片 X100 晶体

5.2 RX 故障

HP8960：测试模式 62ch，电平设定 7（TCH） 62ch，-60dBm 设定(BCCH)

频谱分析器设定示波器设定

5. 故障解决

重新下载 SW,

建立呼叫

1. 检查 CLK 电路

2. 检查控制信号

4. 检查 RX I/Q 信号

3. 检查 mobile SW 和 ANT

图 4-2

5.2.1 检查晶体回路

5. 故障解决

26MHz 正常吗?

检查 X100

26MHz 正常,参见下页检查

ANT SW 和 Mobile SW

图像 4-1

26 MHz 信号

图 4-3

图像 4-2

+ 83 hidden pages

LG KG108 Service Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
