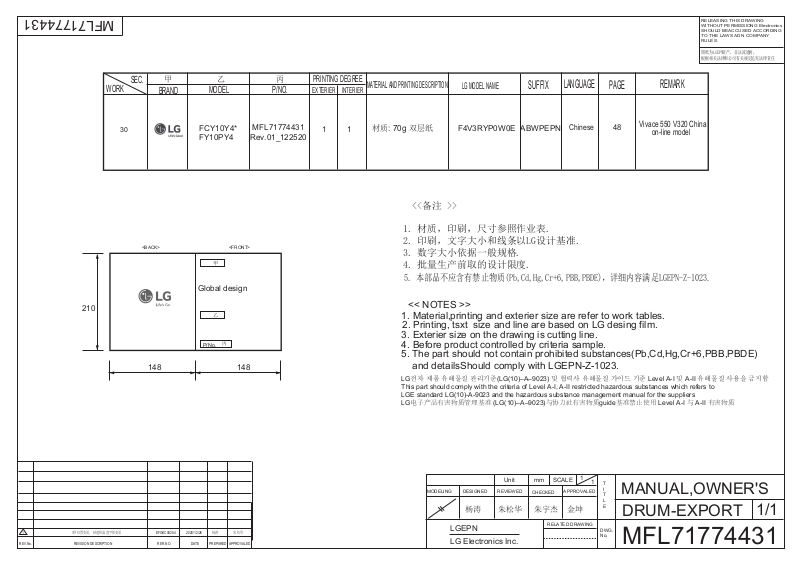

LG FY10PY4 Users guide [zh]

MFL71774431

RELEASING THIS DRAWING WITHOUT PERMISSIONG Electronics SHOULD BEACCUSED ACCORDING TO THE LAWS ADN COMPANY RULES.

图纸为LGEPN资产，非法流通时，根据相关法律和公司有关规定追究法律责任 

SEC.

WORK

甲

BRAND

乙丙

MODEL

FCY10Y4* FY10PY4

甲

P/NO.

MFL71774431

Rev.01_122520

PRINTING DEGREE

EXTERIER

INTERIER

1 1

MATERIAL AND PRINTING DESCRIPTION

材质: 70g 双层纸

LG MODEL NAME

SUFFIX

F4V3RYP0W0E ABWPEPN

LANGUAGE

Chinese

<<备注 >>

1. 材质，印刷，尺寸参照作业表.

2. 印刷，文字大小和线条以LG设计基准.

3. 数字大小依据一般规格.

4. 批量生产前取的设计限度.

PAGE

REMARK

Vivace 550 V320 China

on-line model

210

Global design

乙

丙

P/No.

148148

5. 本部品不应含有禁止物质(Pb,Cd,Hg,Cr+6,PBB,PBDE)，详细内容满足LGEPN-Z-1023.

<< NOTES >>

1. Material,printing and exterier size are refer to work tables.

2. Printing, tsxt size and line are based on LG desing film.

3. Exterier size on the drawing is cutting line.

4. Before product controlled by criteria sample.

5. The part should not contain prohibited substances(Pb,Cd,Hg,Cr+6,PBB,PBDE) and detailsShould comply with LGEPN-Z-1023.

LG전자 제품 유해물질 관리기준(LG(10)–A–9023) 및 협력사 유해물질 가이드 기준 Level A-I 및 A-II 유해물질 사용을 금지함 This part should comply with the criteria of Level A-I, A-II restricted hazardous substances which refers to LGE standard LG(10)-A-9023 and the hazardous substance management manual for the suppliers LG电子产品有害物质管理基准 (LG(10)–A–9023)与协力社有害物质guide基准禁止使用 Level A-I 与 A-II 有害物质

REV.No.

3秒位置变更，转速和温度字体变更 2020/12/26 杨涛朱松华EFGKC00254

REVISION DESCRIPTION

RER.NO.

DATE PREPARED

APPROVALED

MODELING DESIGNED

杨涛

LGEPN

LG Electronics Inc.

Unit

REVIEWED

朱松华

mm SCALE

CHECKED

APPROVALED

朱宇杰

RELATED DRAWING

金坤

T I

MANUAL,OWNER'S

T L E

DRUM-EXPORT

DWG. No.

1/1

MFL71774431

zh_main.book.book Page 1 Friday, December 4, 2020 3:37 PM

使用说明书

洗衣机

开始安装前，请仔细阅读本说明。这样可使安装变简单，并可确保恰当、安全安装产品。安装后，请将本说明置于产品附近，以供日后参考。

简体中文

FCY10Y4* FY10PY4

MFL71774431

Rev.01_122520

售后服务电话 4008199999

www.lg.com

zh_main.book.book Page 2 Friday, December 4, 2020 3:37 PM

本手册可能包含与您购买型号不同的图片或内容。

制造商可随时修改本手册。

安全说明

请在使用前阅读所有说明..................................................................................4

警告 ..................................................................................................................4

安装

零件和规格........................................................................................................8

安装位置要求..................................................................................................11

本电器的拆箱..................................................................................................12

调平本电器......................................................................................................13

连接进水管......................................................................................................14

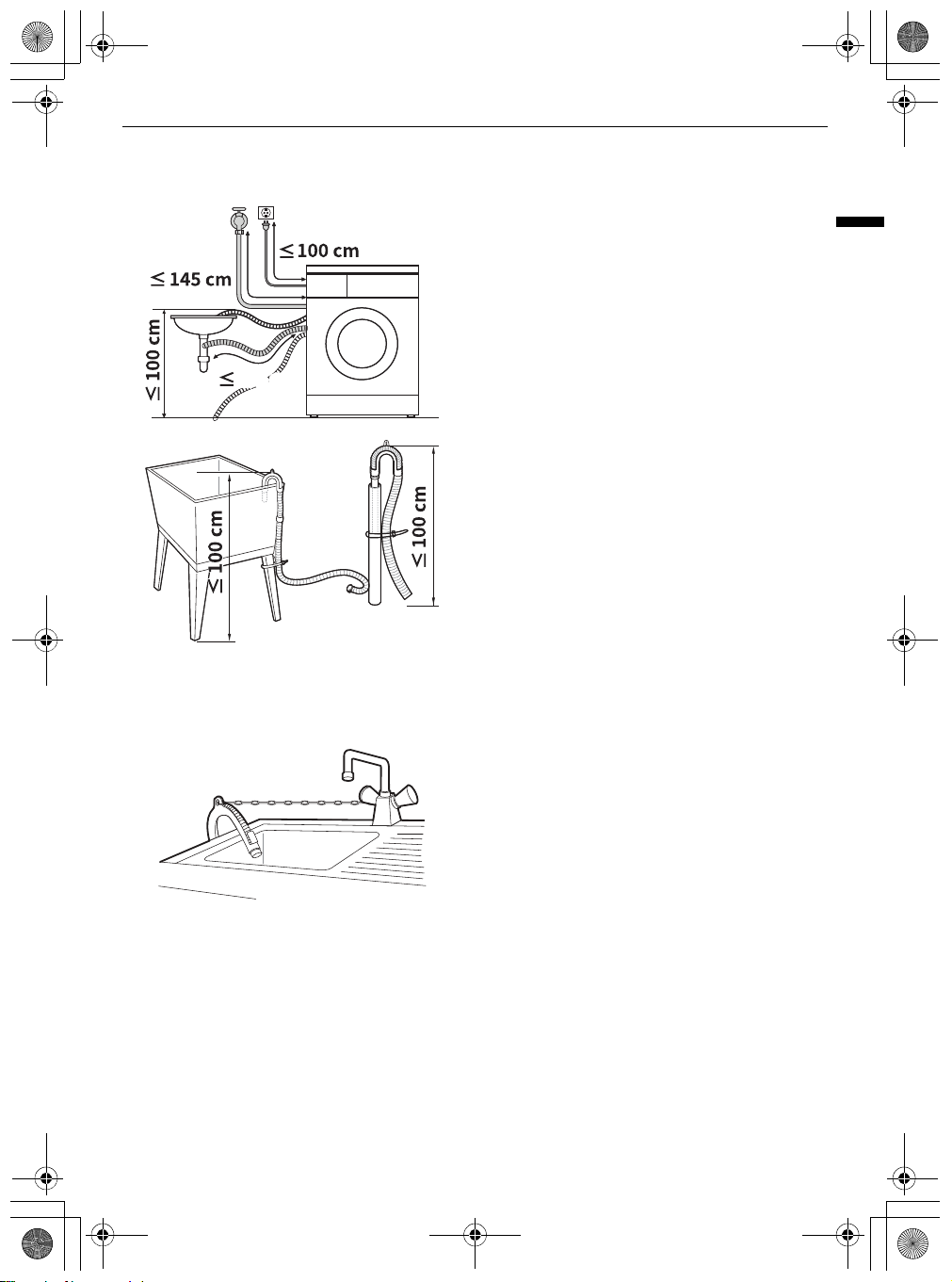

安装排水管......................................................................................................16

操作

操作概述 .........................................................................................................18

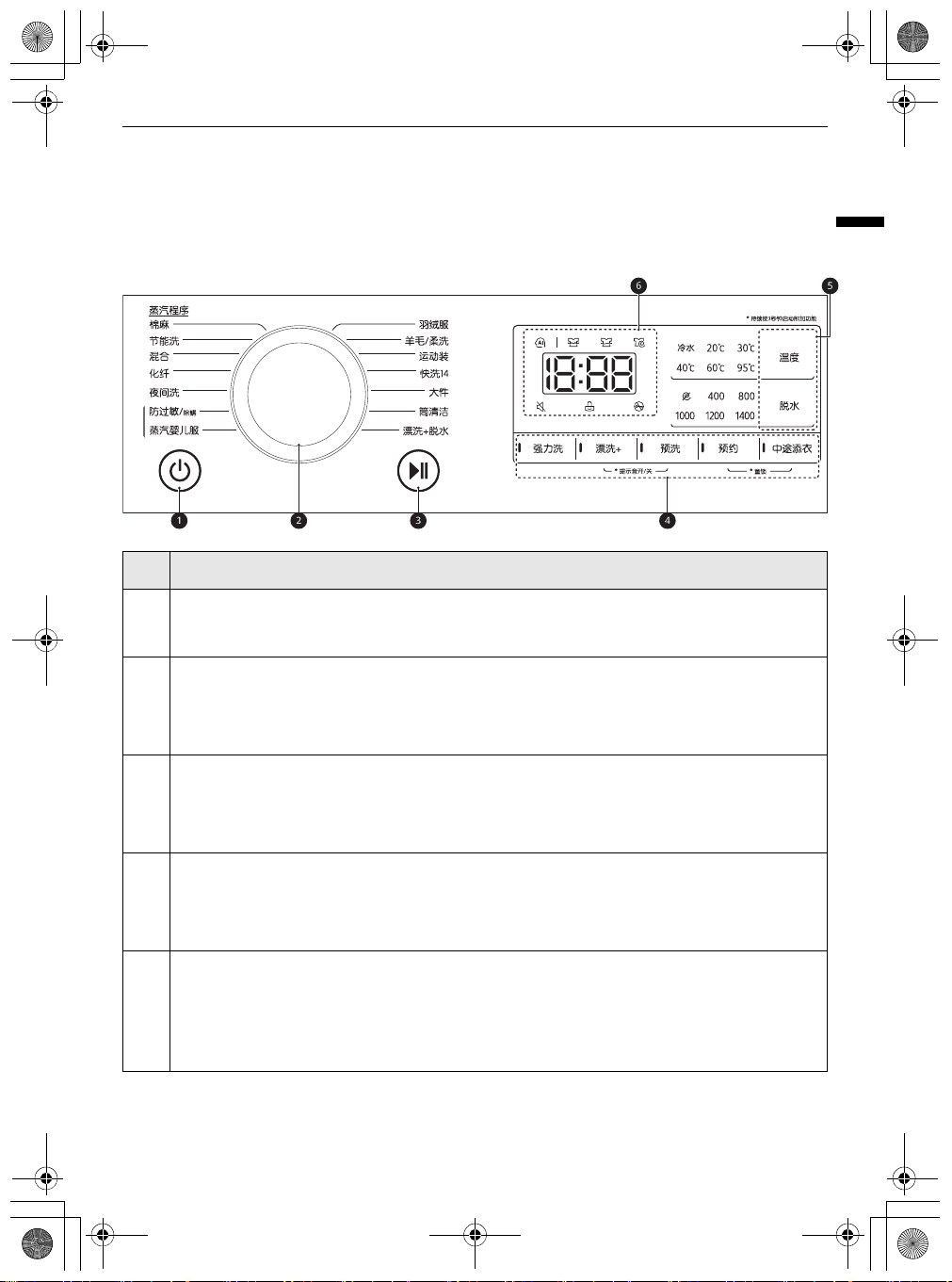

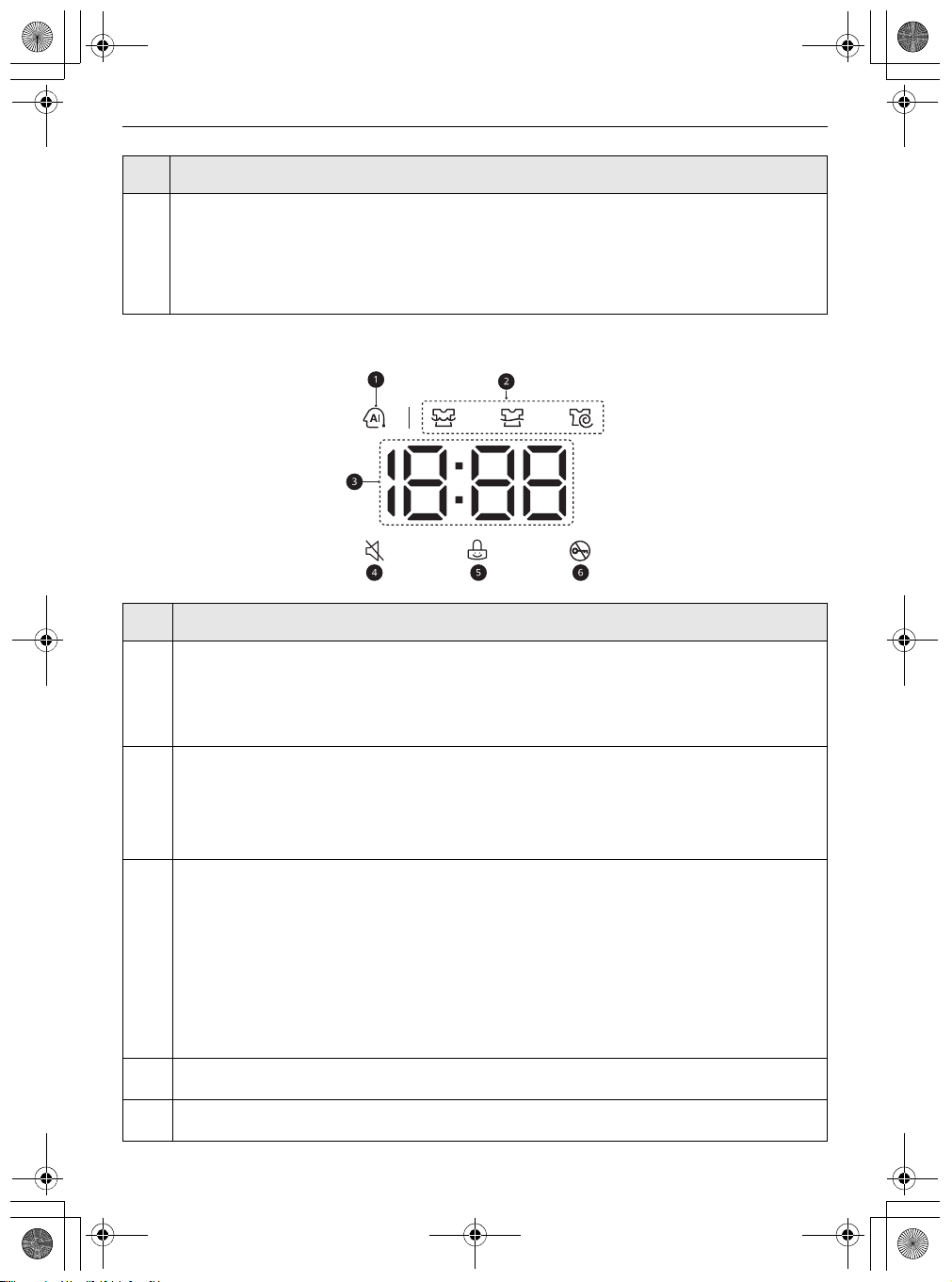

控制面板 .........................................................................................................19

衣物洗前准备..................................................................................................22

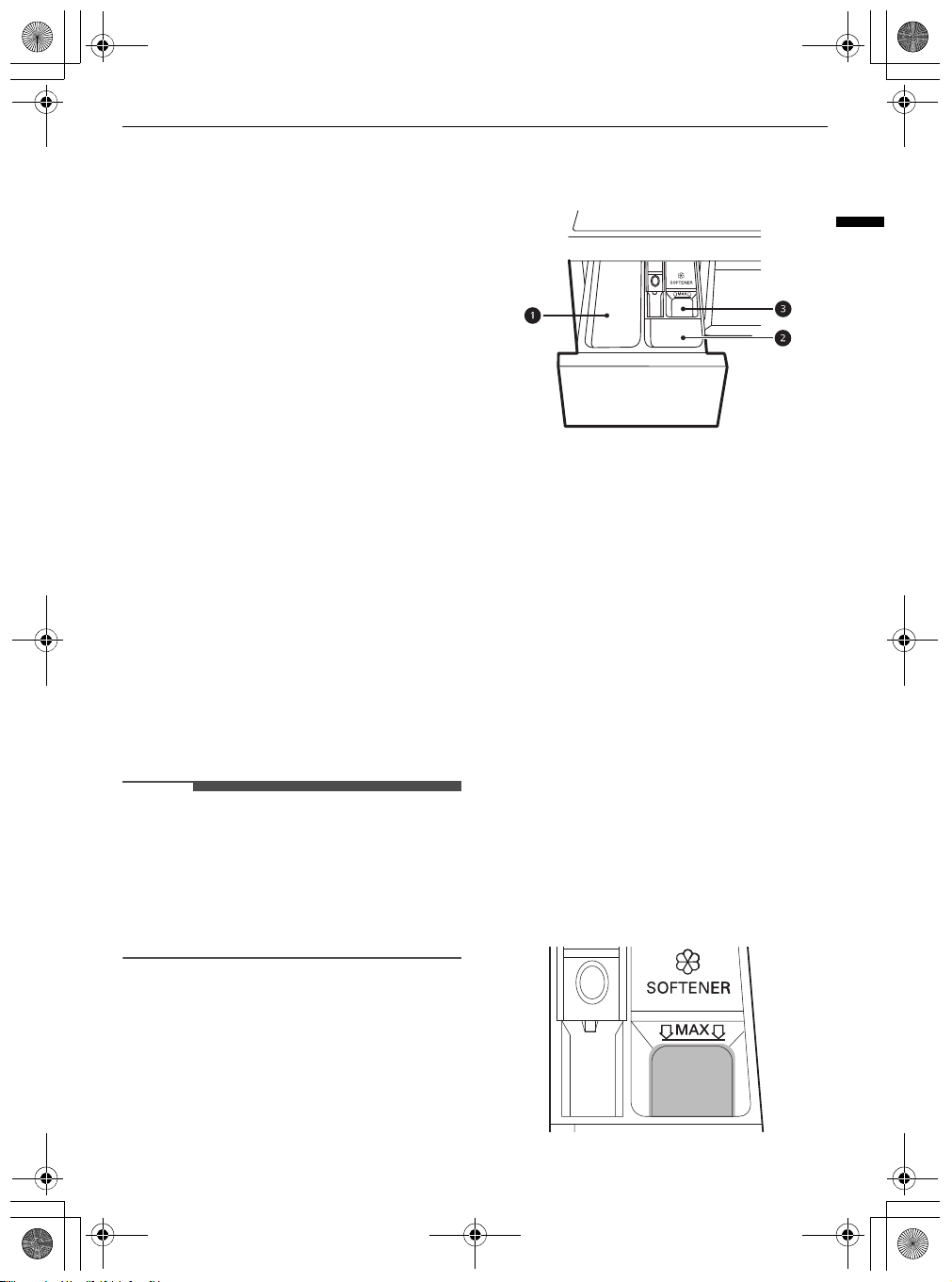

添加洗涤剂和织物软化剂................................................................................22

程序表.............................................................................................................25

其他选项与功能 ..............................................................................................29

智能功能

LG ThinQ 应用程序.........................................................................................32

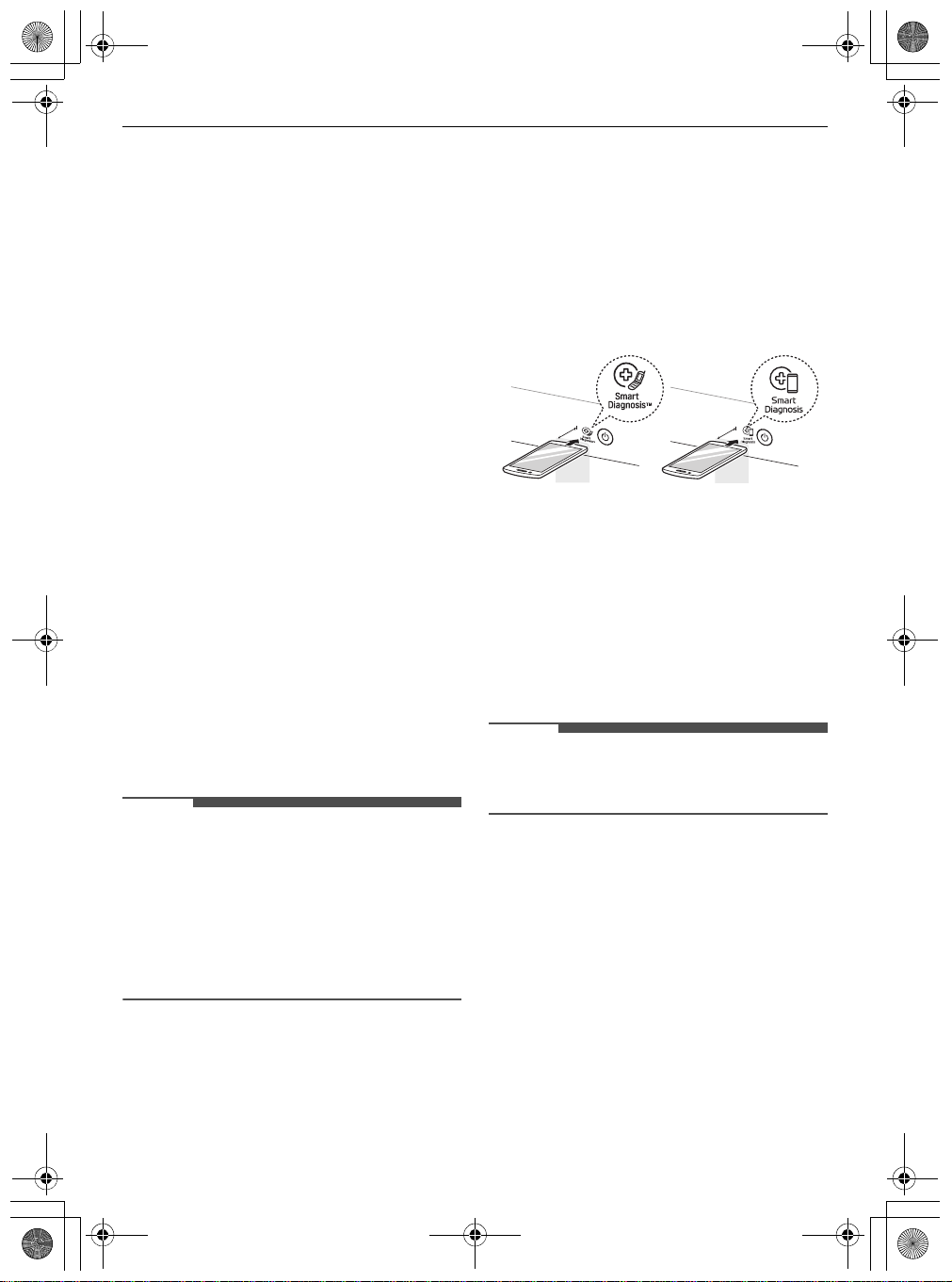

智能诊断 .........................................................................................................32

维护

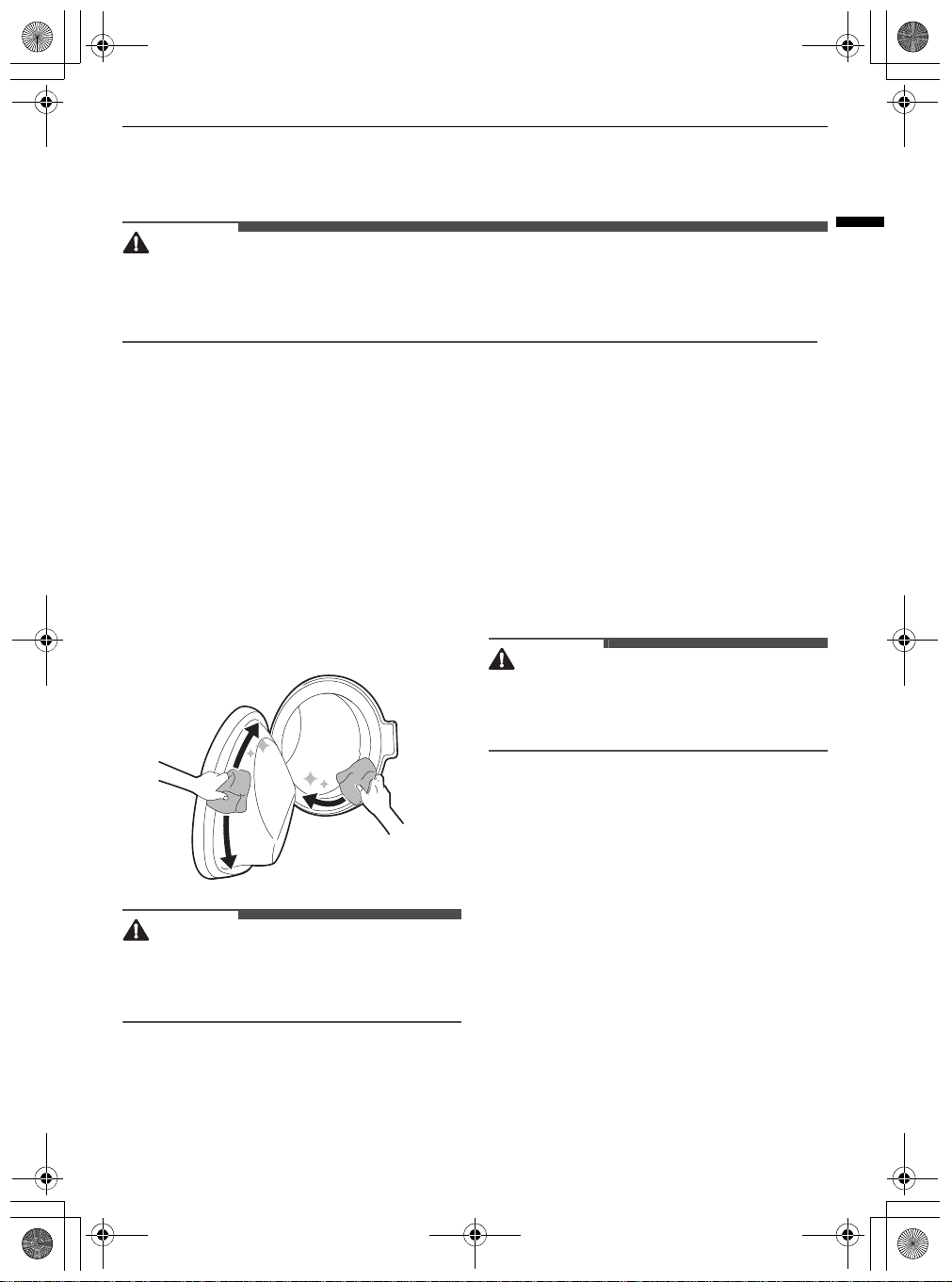

每次洗完后清洁 ..............................................................................................33

定期清洁本机并进⾏紧急排水.........................................................................33

故障排除

呼叫服务之前..................................................................................................36

附录

保修 ................................................................................................................43

zh_main.book.book Page 3 Friday, December 4, 2020 3:37 PM

包修 ........................................................................................................44

提醒信息.................................................................................................45

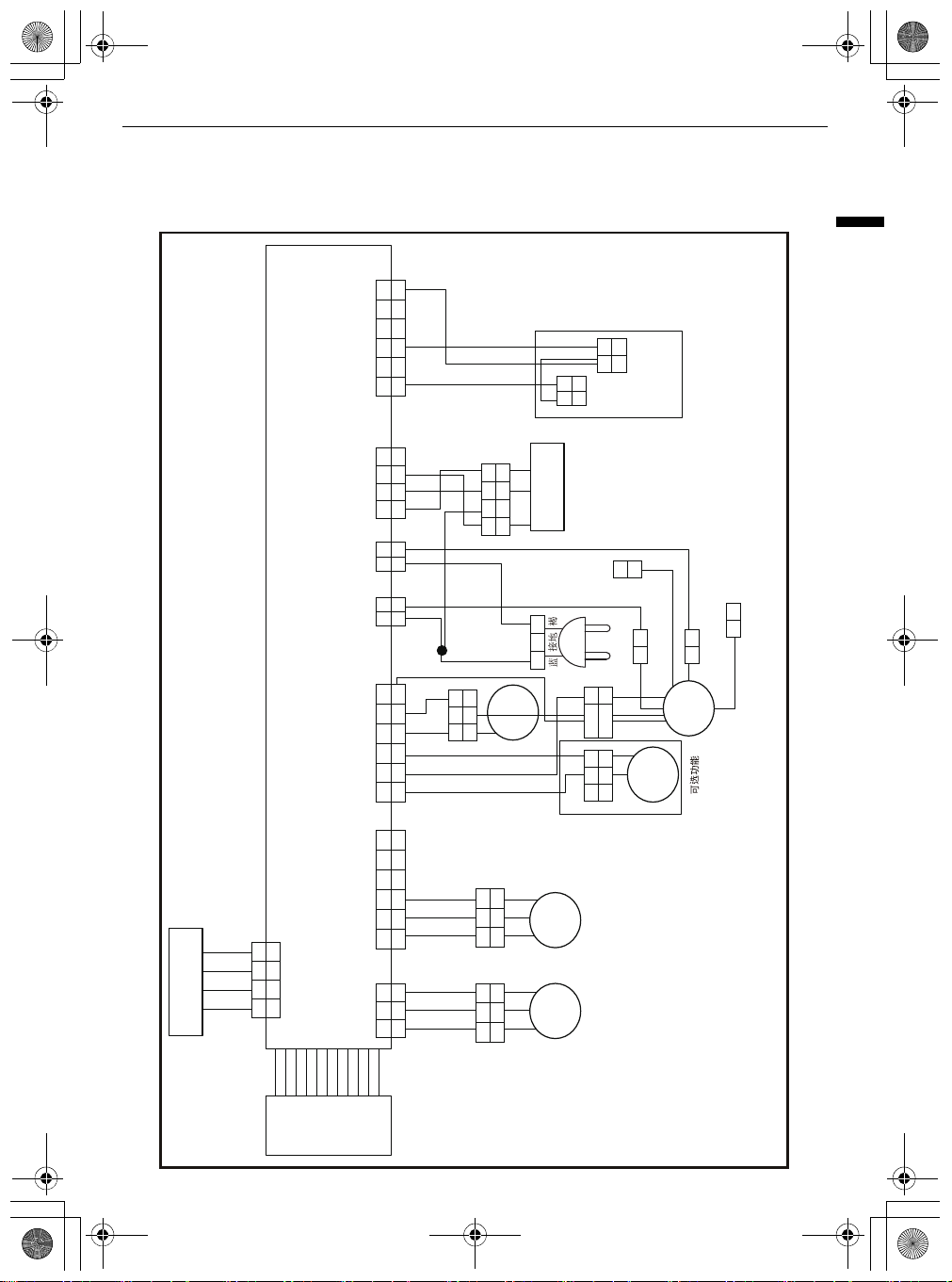

电路原理图............................................................... ............................... 47

警告

zh_main.book.book Page 4 Friday, December 4, 2020 3:37 PM

安全说明

请在使用前阅读所有说明

以下安全指南旨在预防因不安全或不正确操作本机出现的意外⻛险或损坏。

该安全指南分为 “ 警告 ” 和 “ 注意 ” 两个部分，如下所述。

安全信息

显示此符号，即表明某些事项和操作会产生⻛险。请仔细阅读显示此符号的部分并遵循指示，以规避⻛险。

警告

表示不遵循所述说明可能会导致严重伤亡。

注意

表示不遵循所述说明可能会导致轻微受伤或产品损坏。

警告

为降低使用本机时发生爆炸、失火、死亡、触电、人员受伤或烫伤的⻛险，请遵守基本的预防措施，包括如下：

技术安全

•本机并非设计供身体、感官或精神有残障、或者缺乏经验和必要知识的人员（包括儿童）使用，除非负责其安全之人员给予监督或就设备使用提供指导。

•有儿童在场时，应监督儿童，以确保其不玩弄本机。

•如果电源线受损，则必须由电器制造商、其服务代理商或类似的符合资格人员予以更换，以避免造成危险。

•使用本机附带的新软管或软管套件。再次使用旧软管可能导致漏水，从而造成财产损失。

•通⻛开孔不得被毯子等物覆盖阻挡。

•本机仅适用于家庭使用。

zh_main.book.book Page 5 Friday, December 4, 2020 3:37 PM

安全说明

•进水时的水压必须在 50 千帕至 800 千帕之间。

最⼤容量

⼀些程序中的最⼤待洗⼲衣容量为 10 kg 。各洗涤程序的建议最⼤容量可能互相不同。为获得最佳洗涤效果，请参阅

操作⼀章的程序表了解详细信息。

安装

•如果设备已损坏、出现故障、部分拆卸或部件丢失或损坏（包括电源线或插头损坏），请勿尝试操作本机。

•本机应在两人或更多人员安全托住的情况下才可以搬运。

•请勿在潮湿和有灰尘的地方安装本机。请勿在任何⼾外地区，或任何阳光直射、⻛吹、淋⾬或冰点以下的温度环境中安装或存放本机。

•确保将电源插头完全插入电源插座。

•请勿将本机插入多孔插座、电源板或延长电源线。

•请勿对本机配带的电源插头做任何修改。若插头不适配插座，请由合格电工安装合适的插座。

•本机配有⼀根带有设备接地线（接地插脚）的电源线和接地电源插头。电源插头必须插入合适电源插座内，插座应依据所有当地规范和条例正确安装并接地。

•未正确连接设备接地导线可导致电击⻛险。如果您对设备是否正确接地表示怀疑，请由合格电工或维修人员进⾏检查。

•本机不得安装在闭锁门、滑动门或在本机相对面装有铰链的门后方，否则可能会限制机门完全打开。

简体中文

操作

•请勿向控制面板应用任何尖锐物体来操作本机。

•请勿试图拆分任何面板或拆解本机。

•请勿⾃⾏维修或更换本机的任何部件。除本用⼾手册特别建议外，所有修理和维修工作均必须由合格的维修人员执⾏。只能使用经授权的原装配件。

•机门打开时，请勿过度向下推机门。

•请勿将动物（例如宠物）放入本机中。

zh_main.book.book Page 6 Friday, December 4, 2020 3:37 PM

安全说明

•除衣服或床单外，请勿在本机内洗涤地毯、垫子、鞋子或者宠物毯子、毛绒玩具或任何其他类似物品。

•保持本机底部和周围区域无可燃物质，例如线头、纸、碎布、化学物质等。

•请勿⼀直打开机门。儿童可能会挂在机门上，或爬入本机内，从而造成损坏或人身伤害。

•请勿放入、洗涤或烘⼲已用可燃或爆炸物质（如蜡、去蜡器、机油、油漆、石油、脱脂剂、⼲洗剂、煤油、汽油、除斑剂、松节油、植物油、⻝用油、丙酮、乙醇等）清洗、洗涤、浸泡或被这些物质弄脏的衣物。使用不当会引发火灾或爆炸。

•请勿在本机附近使用或存放易燃或可燃物质（乙醚、苯、酒精、化学物质、液化石油气、可燃喷雾、汽油、稀释剂、石油、杀虫剂、空气清新剂、化妆品等）。

•当本机运⾏时，请勿将手伸入其内部。请耐心等待，直到滚筒完全停止。

•使用高温程序时，请勿触碰机门。

•若遇电器漏水或水淹，请断开电源插头并请联系 LG 电子客⼾信息中心。

•进水管和进水阀出现破裂或断裂时，关闭水⻰头释放进水管和进水阀压力并尽量减少渗漏情况。检查进水管状态；每 5 年应更换⼀次进水管。

•如果家中发生气体泄漏（异丁烷、丙烷、天然气等），请勿触摸本机或电源插头，并应立即对现场进⾏通⻛。

•如果在冬季排水管或进水管结冰，则仅在融化后使用。

•请将所有洗涤剂、软化剂和漂白剂置于儿童接触不到的地方。

•请勿用打湿的双手触碰电源插头或本机的控件。

•请勿过度弯曲电源线或在其上放置重物。

•请勿接触洗涤期间中从本机中排出的任何水。

•确保排水条件完好。如果排水不当，可能导致地面积水。

•气温高而水温低的情况可能发生冷凝现象，导致地面潮湿。

•电源插头接触面如有灰尘或污渍，请擦拭⼲净。

维护

•清洁本机前，请断开本机电源。仅仅将控制装置设为“关”或待机状态，并不会断开此设备与电源的连接。

•完全拭去水分和灰尘后，将电源插头安全插入电源插座中。

zh_main.book.book Page 7 Friday, December 4, 2020 3:37 PM

安全说明

•清洗本机时，请勿向本机内部或外部喷水。

•不得通过拉拽电源线拔下本机电源插头。务必握住插头并将其直接从电源插座中拔出。

•只有来⾃ LG 电子服务中心的合格维修人员才能拆卸、维修或改装设备。如果您需要将设备移动到其他位置进⾏安装，请联系 LG 电子客⼾信息中心。

处置

•在丢弃旧机前，请将插头拔出。请直接切断电器后方的电源线，以防误用。

•在远离儿童之处处置（处理）所有包装材料（如塑料袋和泡沫塑料）。包装材料可能导致窒息。

•处理或丢弃本机前请拆下机门，以免儿童或小动物困入其内造成危险。

简体中文

须知

zh_main.book.book Page 8 Friday, December 4, 2020 3:37 PM

安装

零件和规格

•为提高本电器的质量，其外形和规格可能会有变更，恕不另⾏通知。

正面视图

控制面板

洗涤剂投放格

滚筒

机门

罩盖

排水塞

排水泵过滤器

调平支脚

背面视图

电源插头

运输螺栓

排水管

zh_main.book.book Page 9 Friday, December 4, 2020 3:37 PM

配件

*1 随附配件因所购型号不同而异。

冷水进水管

螺纹式连接头

螺纹紧固式连接座

扳手

运输螺栓孔帽

防滑垫

规格

型号 FCY10Y4* FY10PY4

耗电量 ( 千瓦时 / 工作周期 ) 0.920

耗水量 ( 升 / 工作周期） 74

安装

简体中文

洗净比 1.03

洗涤 / 脱水容量 10 kg / 10 kg

节能等级 1

电源 220 V~, 50 Hz

产品重量 70 kg

额定加热洗涤功率

洗涤消耗功率 150 W

洗涤噪音 56 dB (A)

脫水噪音 71 dB (A)

能耗结果使用的程序为：棉麻 + 冷水 + 强力洗 + 400 rpm 噪音结果使用的程序为：棉麻 + 60 ℃ + 1400 rpm 为提高性能，在漂洗过程中有加热和较高转速脱水现象。为了提高整机性能而对外观和规格进⾏的更改，不在另⾏通知。本产品执⾏ GB4706.1, GB4706.24, GB4343.1, GB17625.1, GB19606, GB12021.4 。

2000 W

zh_main.book.book Page 10 Friday, December 4, 2020 3:37 PM

安装

尺寸 (mm)

D’’ D’ D

W 600 D 565 D" 1100

H850D'620

除菌率

程序防过敏 / 除螨 + 60 °C

菌种⼤肠埃希氏菌金⻩色葡萄球菌

除菌率 >99.99% 99.99%

警告

须知

注意

须知

zh_main.book.book Page 11 Friday, December 4, 2020 3:37 PM

安装位置要求

在安装本电器前，为保证其所装位置正确，请检查如下方面：

安装位置

•本电器必须安装在坚固的地面上，尽量减少脱水过程中的振动。最好是混凝土地面，与木质地面或铺有地毯的地面相比，本电器在脱水期间更不容易发生振动。

•禁止放置在狭小的高台或⾃制的架子上。

•如果无法避免将电器放置在燃气灶或燃煤炉附近，则必须在两台电器之间插入⼀块在对着燃气灶或燃煤炉⼀面覆有铝箔的绝缘板 (850 X 600 mm) 。

•请确保本电器安装空间合理，若发生故障，工程师可方便进入。

•安装本电器后，请使用附带的运输螺栓扳手调整四脚，确保电器平稳。

安装

•本电器仅用于家用洗衣，不得用于移动应用中。

•请勿试图在本电器下方垫置木头、硬纸板或类似材料来矫正地板的不平整。

木地板（悬垂地面）

将本电器安装在木地板上时，应使用橡胶皮碗减少过度振动和不平衡。木质或悬浮类型地板可能会加剧振动和不平衡、错误和故障。

简体中文

地面安装

为确保机器正常散热，也为确保进水软管和排水软管有足够的空间能够正常工作，请在设备侧面至少留出 20 毫米的间隙，在设备后面至少留出 100 毫米间隙。也请确认墙壁、门、与地板踢脚线之间留出了多余的调整空间。

A 100 mm

B 5 mm

C 20 mm

•为了减少振动，我们建议在电器的每个调整支脚下放置至少 15mm 厚的橡胶皮碗

，并用螺丝与至少两根地板梁牢

牢固定。

•如果可以，将本电器安装在房间的某个⻆落，那⾥地面会更为稳固。

•安装橡胶皮碗可以减少振动。

•如果本电器安装在不稳定底板（如木底板）上，则保修将不覆盖因安装在不稳定底板上所导致的损失和费用。

•您可从 LG 服务中心购买橡胶皮碗（部件号 4620ER4002B）。

警告

zh_main.book.book Page 12 Friday, December 4, 2020 3:37 PM

安装

通⻛

•确保本电器周围空气流通，未被地毯、毛毯等阻碍。

环境温度

•请勿在温度可能降至零度的室内安装本电器。在压力下，结冰的软管可能会爆裂。在低于冰点的温度条件下，电子控制部件的可靠性会受到损害。

•如果本电器在冬天交付且温度低于冰点，则请在本电器投入运⾏前将其在室温下放置几小时。

电气连接

•请勿使用延长线或双头接口。

•使用后，请务必拔下电源插头并关闭水供应（水源）。

•请根据现⾏的接线规范将电器接入接地插座。

•洗衣机必须正确定位，以方便插拔电源插头。

•电源插座必须在本电器任意⼀侧的 1 米之内。

拆除纸箱和发运材料后，提起本机让它脱离泡沫保护座。

•确保滚筒支架不是卡在本机的底部。

•如果你必须放下本机来拆下纸箱底座请总是保护好本机的侧面，然后小心地

将它的侧面朝下。不要将本机的正面和背面朝下。

* 与保护座⼀起脱离，而

拆卸运输螺栓组件

为了防止本电器产生剧烈振动和损坏，应拆卸运输螺栓和护圈。

先从底部的两个运输螺栓 a 开始，使用内附扳手逆时针转动，完全松开所有运输螺栓。

，

•仅可由合格的人员执⾏（进⾏）电器的维修工作。由缺乏经验的人员进⾏维修，可能会造成人身伤害或使设备出现严重故障。请联系当地授权的 LG 维修商。

•电源插头必须插入合适电源插座内，插座应依据所有当地规范和条例正确安装并接地。

本电器的拆箱

从泡沫保护座中提起本机

* 此功能因所购型号不同而异。

抽出螺栓组件，抽出时上下左右摆动。

安装孔帽。

须知

zh_main.book.book Page 13 Friday, December 4, 2020 3:37 PM

•取出孔帽 b，⼀般附在配件包内或系在背部。

•保留运输螺栓和护圈，以便日后使用。

•为了防止损坏，运输本电器时应采取以下措施：

- 重新安装运输螺栓。

- 将电源线固定至本电器背后。

调平本电器

安装

如果地板不平整，根据需要旋转调平支脚。

•请勿向在支脚下方插入木片等物。

•确保所有四个支脚均稳固置于地板上。

•请勿将洗衣机安装在底座、支架或高架表面上，除非它是 LG 电子专门制造用于此型号的洗衣机。

简体中文

校平

当沿对⻆线下推顶板边缘，电器应完全不会上下晃动（检查两个方向）。

•如果对⻆线压住设备顶部盖板时电器有晃动，则应重新调整支脚。

•安装后检查是否已将电器调平。

•木质或悬浮类型地板可能会加剧振动和不平衡。可能需要考虑加固或支撑木地板，避免或减少过度的噪音和振动。

调整和调平支脚

安装本电器时，应确保已对准并完全校平。如果本电器未妥善对准和校平，则可能受损或无法正常工作。

请使用水平仪 a 检查本电器是否水平。

通过朝本电器底部逆时针转动锁紧螺⺟

，以固定调平支脚。

检查本电器底部的所有锁紧螺⺟是否均已正确拧紧。

须知

zh_main.book.book Page 14 Friday, December 4, 2020 3:37 PM

安装

•正确放置和调平本电器将保证本电器长期、正常和可靠地运⾏。

•本电器必须绝对水平并在平整结实的地面上放置安稳。

•负载状态下，边⻆不得 “ 上下摆动 ” 。

•请勿让本电器的支脚受潮，否则可能导致震动或噪音。

使用防滑垫

此功能因所购型号不同而异。如果您将本机安装在湿滑的表面（地面）

上，它可能会因过度振动而移动。未正确校平可能会因噪音和振动而导致故障。如果出现这种情况，在调平支脚下放置防滑垫并进⾏调平。

将地板清洁⼲净以粘贴防滑垫。

•使用⼲抹布擦拭并清除异物和湿气。如果有水分残留，防滑垫可能会滑动。

•请不要将防滑垫的粘贴面的支脚。

•您可从 LG 电子服务中心购买额外所需的防滑垫。

贴到本机

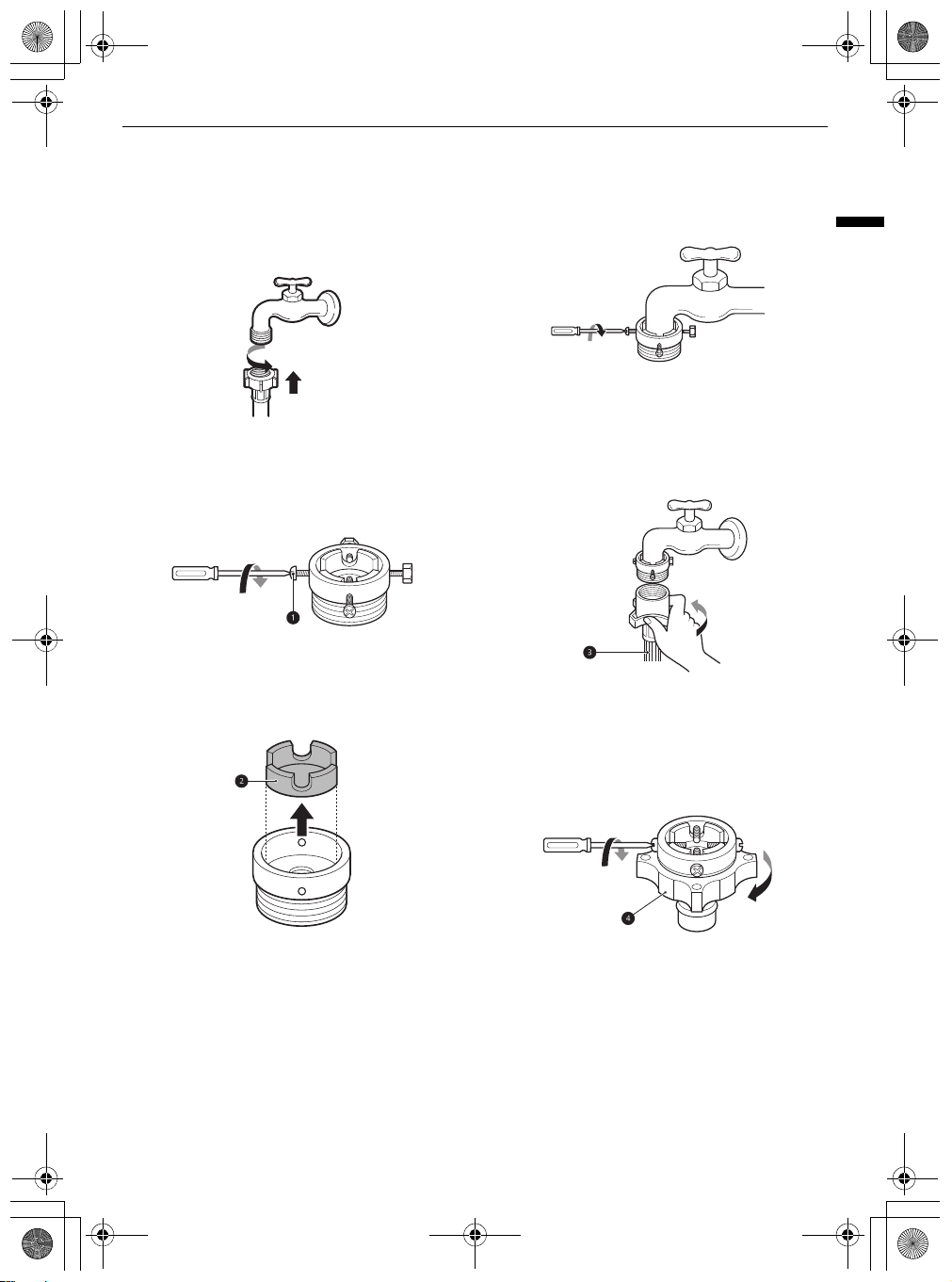

连接进水管

连接注意事项

•水压必须处在 50 kPa 和 800 kPa (0.5‒

8.0 kgf/cm²) 之间。如果水压超过 800 kPa，应安装减压装置。

•定期检查进水管状况，并在必要时更换进水管。

•请勿过度拧紧供水软管，或使用机械装置拧紧到进水阀。

•连接进水管时，无需进⾏逆流保护。

将本机放置在安装区域后进⾏调平。

将防滑垫的粘贴面 a 贴在地板上。

•最有效的方式是将防滑垫安装在本机的前调整脚下。如果很难将防滑垫放在前调整脚下，则将其放在后调整脚下。

将本机放置到防滑垫上。

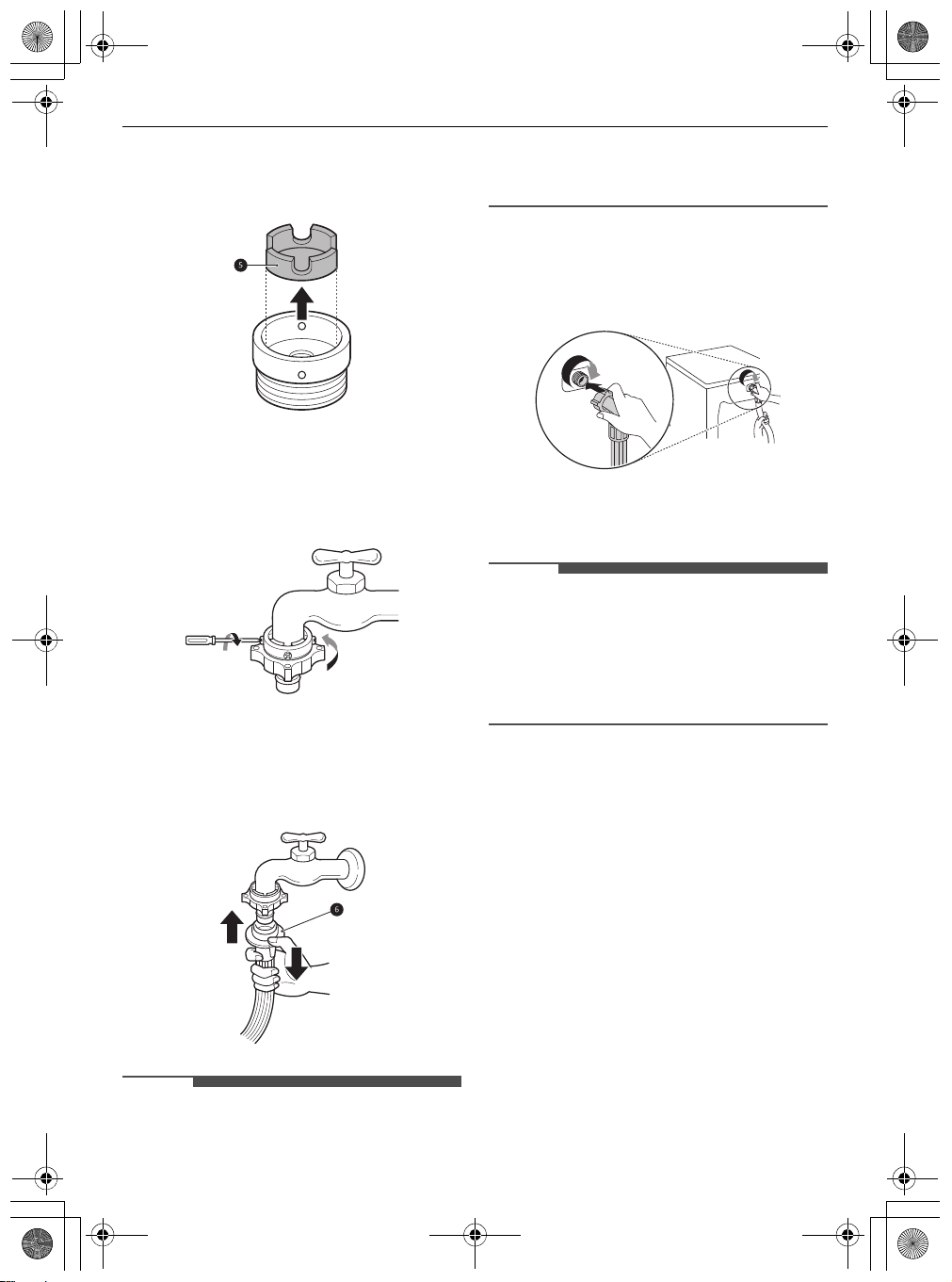

检查橡胶密封圈

供水管随附了两个橡胶密封圈 a 。橡胶密封圈用于防止漏水。使其与水⻰头的连接

足够紧密。

•请勿使用机械装置（例如多用钳）来拧紧供水管。确保将供水管的弯曲端连接到本电器。
