Snabbguide
Använda skrivarmodellen med 2,4-tums skärm
Lär dig mer om skrivaren
Använda skrivarens kontrollpanel
1
10
Använd För att
1 Display
2 Väljarknapp Tillämpa ändringarna i skrivarinställningarna.
3 Pilknappar Bläddra uppåt, nedåt, åt vänster eller åt höger.
4 Tangentbord Ange siffror, bokstäver eller symboler.
9
•
•
2
8
Se skrivarens status.
Installera och hantera skrivaren.
3
4
7
Använd För att
5 Knappen Viloläge Aktivera viloläge eller standbyläge.
Gör följande för att aktivera skrivaren ur viloläget:
•
Tryck på någon av skrivarens knappar.
•
Dra ut Fack 1 eller fyll på papper i flerfunk‐
tionsmataren.
•
Öppna ett lock eller en lucka.
•
Skicka ett utskriftsjobb från datorn.
•
Utför en strömåterställning med huvud‐
strömbrytaren.
•
Anslut en enhet till skrivarens USB‐port.
6 Stopp‐ eller
avstängnings‐
knapp
5
7 Tillbakaknapp Gå tillbaka till föregående skärm.
8 Knappen Hem Gå till startskärmen.
9 Indikatorlampa Kontrollera skrivarens status.
10 USB‐port Sätt i en flashenhet i skrivaren.
Stoppa alla utskriftsaktiviteter.
Obs! Endast USB‐porten på framsidan stödjer
flashminnen.
Ställa in pappersstorlek och papperstyp
1 Från skrivarens kontrollpanel går du till:
6
>Inställningar > >Pappersmenyn >
Anmärkningar:
• Den minsta universalstorleken som stöds är
70 x 127 mm (2,76 x 5 tum) för enkelsidig utskrift och
105 x 148mm ( 4,13 x 5,83 tum) för dubbelsidig utskrift.
• Den största universalstorleken som stöds 216 x
356 mm (8,5 x 14 tum) för enkelsidig och dubbelsidig utskrift.
• När du skriver ut på papper som är mindre än 210 mm (8,3 tum)
kan skrivaren skriva ut med lägre hastighet efter viss tid för
bästa utskriftsprestanda.
På skrivarens kontrollpanel går du till:
>Inställningar > >Pappersmeny > >Universell
inställning >
>Måttenheter > > välj måttenhet >
Justera tonersvärtan
Använda den inbyggda webbservern
1
Öppna en webbläsare och ange sedan skrivarens IP‐adress i
adressfältet.
Anmärkningar:
• Visa skrivarens IP‐adress i TCP/IP‐avsnittet på menyn
Nätverk/portar. IP‐adressen visas som fyra nummergrupper
som är åtskiljda med punkter, till exempel 123.123.123.123.
• Om du använder en proxyserver inaktiverar du den tillfälligt
för att kunna öppna webbsidan på rätt sätt.
2 Klicka på
>Pappersstorlek/-typ >
2 Tryck på uppåt‐ eller nedåtpilen för att välja fack eller matare och
Inställningar >Utskriftsinställningar >Kvalitetsmeny >Tonersvärt
a.
3 Justera inställningen för tonersvärta och klicka på Skicka.
tryck sedan på
3 Tryck på uppåt‐ eller nedåtpilen för att välja pappersstorlek och
tryck sedan på
4 Tryck på uppåt‐ eller nedåtpilen för att välja papperstyp och tryck
.
.
Använda skrivarens kontrollpanel
På skrivarens kontrollpanel går du till:
1
>Inställningar > >Utskriftsinställningar >
sedan på
för att ändra inställningarna.
Konfigurera universella pappersinställningar
Den universella pappersstorleken är en inställning som definieras av
användaren och som gör att du kan skriva ut på pappersstorlekar som
inte är förinställda i skrivarmenyerna.
1
>Kvalitetsmeny > >Tonersvärta
2 Justera tonersvärtan och klicka på .
Flash-enheter och filtyper som stöds
Anmärkningar:
• USB‐flashenheter med hög hastighet måste stödja standarden
för hög hastighet. USB‐enheter med låg hastighet kan inte
användas.
• USB‐flashenheterna måste ha stöd för FAT‐filsystemet (File
Allocation Tables). Enheter som formaterats med NTFS (New
Technology File System) eller något annat filsystem stöds inte.
Rekommenderade flashenheter Filtyp
Många flashenheter har testats och godkänts för
användning med skrivaren. Om du vill få mer information
kan du kontakta skrivarens inköpsställe.
Dokument:
•
.pdf
•
.xps
&Bilder:
•
.dcx
•
.gif
•
.jpeg eller .jpg
•
.bmp
•
.pcx
•
.tiff eller .tif
•
.png
•
.fls
Skriva ut från flashenhet
Anmärkningar:
• När du ska skriva ut en krypterad pdf‐fil blir du ombedd att ange
filens lösenord på skrivarens kontrollpanel.
• Du kan inte skriva ut filer som du inte har utskriftsbehörighet
för.
1 Sätt i en flashenhet i USB‐porten.
Anmärkningar:
• En flashenhetsikon visas på skrivarens kontrollpanel och i
ikonen för lagrade jobb när en flashenhet ansluts.
• Om du sätter i flashenheten när skrivaren behöver åtgärdas,
till exempel om ett pappersstopp har inträffat, ignoreras
flashenheten.
• Om du sätter i flashenheten när skrivaren är upptagen med
andra utskriftsjobb visas meddelandet Upptagen. När
dessa utskriftsjobb har behandlats kan du behöva visa listan
med stoppade jobb för att kunna skriva ut dokument från
flashenheten.
Varning – risk för skador: Vidrör inte skrivaren eller
flashenheten i de områden som visas när utskrift, läsning eller
skrivning från minnesenheten pågår. Information kan gå
förlorad.
2 På skrivarens kontrollpanel väljer du dokumentet som du vill skriva
ut.
3 Tryck på höger‐ eller vänsterpilen för att ange hur många kopior
som ska skrivas ut och tryck sedan på
Anmärkningar:
.
• Ta inte ut flashenheten från USB‐porten förrän
dokumentutskriften har slutförts.
• Om du låter flashenheten sitta kvar i skrivaren efter att du
har stängt USB‐menyn kan du gå till lagrade jobb från
skrivarens kontrollpanel för att skriva ut filer från
flashenheten.
Avbryta ett utskriftsjobb på skrivarens kontrollpanel
Tryck på > på skrivarens kontrollpanel.
Lägga till och ta bort länkar till fack
1 Öppna en webbläsare och ange skrivarens IP‐adress i adressfältet.
Anmärkningar:
• Visa skrivarens IP‐adress på skrivarens kontrollpanel i TCP/IP‐
avsnittet på menyn Nätverk/portar. IP‐adressen visas som
fyra nummergrupper som är åtskiljda med punkter, till
exempel 123.123.123.123.
2
• Om du använder en proxyserver inaktiverar du den tillfälligt
för att kunna öppna webbsidan på rätt sätt.
2 Klicka på Inställningar >Pappersmeny.
3 Ändra inställningarna för pappersstorlek och ‐typ för de fack du
länkar.
• Se till att pappersstorleken och ‐typen för fack du länkar
matchar varandra.
• Se till att pappersstorleken och ‐typen för fack du avlänkar inte
matchar varandra.
4 Klicka på Skicka.
Obs! Du kan även ändra inställningarna för pappersstorlek och ‐typ
med hjälp av skrivarens kontrollpanel. Mer information finns i ”Ställa
in pappersstorlek och papperstyp” på sidan 1.
Varning – risk för skador: Papperet som finns i facket ska
överensstämma med namnet på papperstypen som anges i
skrivaren. Fixeringsenhetens temperatur varierar beroende på den
angivna papperstypen. Utskriftsproblem kan uppstå om
inställningarna inte har gjorts korrekt.
Använda skrivarmodellen med 4,3-tums pekskärm
Lär dig mer om skrivaren
Använda skrivarens kontrollpanel
1
7
2
6
3
4
5
Använd För att
1 Display
2 Knappen Hem Gå till startskärmen.
3 Knappen Viloläge Aktivera viloläge eller standbyläge.
4 Tangentbord Ange siffror, bokstäver eller symboler.
5 Stopp‐ eller
avstängnings‐
knapp
6 Indikatorlampa Kontrollera skrivarens status.
7 USB‐port Sätt i en flashenhet i skrivaren.
•
Se skrivarens status.
•
Ställa in och använda skrivaren.
Gör följande för att aktivera skrivaren ur viloläget:
•
Tryck på någon av skrivarens knappar.
•
Dra ut Fack 1 eller fyll på papper i flerfunk‐
tionsmataren.
•
Öppna ett lock eller en lucka.
•
Skicka ett utskriftsjobb från datorn.
•
Utför en strömåterställning med huvud‐
strömbrytaren.
•
Anslut en enhet till skrivarens USB‐port.
Stoppa alla utskriftsaktiviteter.
Obs! Endast USB‐porten på framsidan stödjer
flashminnen.
Förstå startskärmen
När skrivaren har satts på visar displayen en basskärm som även kallas
startskärmen. Använd knapparna och ikonerna på startskärmen för att
initiera en åtgärd.
Obs! Huvudmenyn kan variera beroende på huvudmenyns
anpassade inställningar, administrativa inställningar och aktiva
inbäddade lösningar.
1
7
8
Tryck på För att
1 Ändra språk Ändra skrivarens primära språk.
2 Bokmärken Skapa, organisera och spara en uppsättning
3 Lagrade jobb Visa alla befintliga lagrade jobb.
4 USB Visa, markera eller skriv ut foton och dokument
5 Menyer Öppna skrivarmenyerna.
6 Statusmeddelan‐
defält
7 Status/förbruk‐
ningsmaterial
2
3
6
bokmärken (URL:er) i en trädvisning av mappar
och fillänkar.
Obs! Trädvyn inkluderar inte bokmärken som
skapats i Forms and Favorites, och bokmärkena i
trädvyn kan inte användas i Forms and Favorites.
från en flashenhet.
Obs! Ikonen visas endast när du återgår till
startskärmen när ett minneskort eller en
flashenhet är ansluten till skrivaren.
Obs! Dessa menyer är endast tillgängliga när
skrivaren är i läget Klar.
•
Visa aktuell skrivarstatus som Klar eller
Upptagen.
•
Visa skrivarfö rhållanden som Bildhanteringsenhet låg eller Kassett snart
slut.
•
Visa meddelanden för vad användaren bör
göra för att rensa dem.
•
Visa en skriva rvarning eller ett felmed delande
när skrivaren kräver att användaren ingriper
för att fortsätta bearbetningen.
•
Visa mer information om skrivarvarningen
eller meddelandet och hur du tar bort det.
4
5
3
Tryck på För att
8 Tips! Visa sammanhangsstyrd hjälpinformation.
Följande kan också visas på startskärmen:
Tryck på För att
Sök lagrade jobb Sök aktuella lagrade jobb.
Jobb efter användare Få åtkomst till utskriftsjobb som sparats av användaren.
Profiler och lösningar Få åtkomst till profiler och lösningar.
Funktioner
Funktion Beskrivning
Tillsynsmeddelande Om ett tillsynsmeddelande påverkar en
Varning
Skrivarens IP‐adress
Exempel:
123.123.123.123
funktion visas den här ikonen, och den röda
indikatorlampan blinkar.
Om ett fel inträffar visas den här ikonen.
Skrivarens IP‐adress finns på huvudmenyns
övre vänstra hörn och visas som fyra uppsätt‐
ningar siffror med punkter emellan. Du kan
använda IP‐adressen när du öppnar den
inbyggda webbservern för att visa och fjärr‐
konfigurera skrivarinställni ngarna även n är du
inte är fysiskt nära skrivaren.
Använda knapparna på pekskärmen
Obs! Huvudmenyn kan variera beroende på anpassade inställningar,
administrativa inställningar och aktiva inbyggda lösningar.
1
5
Tryck på ikonen För att
1 Alternativknapp Markera eller avmarkera ett objekt.
2 Uppåtpil Bläddra uppåt.
3 Nedåtpil Bläddra nedåt.
4 Knappen Acceptera Spara en inställning.
5 Avbryt, knapp
Andra knappar på pekskärmen
Tryck på För att
Återgå till huvudmenyn.
Öppna en sammanhangsstyrd hjälpdialogruta på skrivarens
kontrollpanel.
•
Avbryta en åtgärd eller ett val.
•
Gå tillbaka till den tidigare visningen.
2
Tryck på För att
Bläddra åt höger.
Ställa in pappersstorlek och papperstyp
På startskärmen går du till:
>Pappersmenyn >Pappersstorlek/-typ > välj ett fack > välj
pappersstorlek eller papperstyp >
3
4
Konfigurera universella pappersinställningar
Den universella pappersstorleken är en inställning som definieras av
användaren och som gör att du kan skriva ut på pappersstorlekar som
inte är förinställda i skrivarmenyerna.
Anmärkningar:
• Den minsta universalstorleken som stöds är
70 x 127 mm (2,76 x 5 tum) för enkelsidig utskrift och
105 x 148mm ( 4,13 x 5,83 tum) för dubbelsidig utskrift.
• Den största universalstorleken som stöds 216 x
356 mm (8,5 x 14 tum) för enkelsidig och dubbelsidig utskrift.
• När du skriver ut på papper som är mindre än 210 mm (8,3 tum)
kan skrivaren skriva ut med lägre hastighet efter viss tid för
bästa utskriftsprestanda.
1 Från huvudmenyn går du till:
> Pappersmeny > Universell inställning > Måttenheter > välj
måttenhet
2 Tryck på Stående bredd eller Stående höjd.
3 Välj bredd eller höjd och peka sedan på .
Bläddra åt vänster.
Justera tonersvärtan
Använda den inbyggda webbservern
1
Öppna en webbläsare och ange skrivarens IP‐adress i adressfältet.
4
Anmärkningar:
• Visa skrivarens IP‐adress på skrivarens huvudmeny. IP‐
adressen visas som fyra nummergrupper som är åtskiljda
med punkter, till exempel 123.123.123.123.
• Om du använder en proxyserver inaktiverar du den tillfälligt
för att kunna öppna webbsidan på rätt sätt.
2 Klicka på
Inställningar >Utskriftsinställningar >Kvalitetsmeny >Tonersvärt
a.
3 Justera inställningen och klicka på Skicka.
Använda skrivarens kontrollpanel
Från huvudmenyn går du till:
1
>Inställningar > Utskriftsinställningar > Kvalitetsmeny >Tonersvär
ta
2 Justera inställningen och tryck på .
Flash-enheter och filtyper som stöds
Anmärkningar:
• USB‐flashenheter med hög hastighet måste stödja standarden
för hög hastighet. USB‐enheter med låg hastighet kan inte
användas.
• USB‐flashenheterna måste ha stöd för FAT‐filsystemet (File
Allocation Tables). Enheter som formaterats med NTFS (New
Technology File System) eller något annat filsystem stöds inte.
Rekommenderade flashenheter Filtyp
Många flashenheter har testats och godkänts för
användning med skrivaren. Om du vill få mer information
kan du kontakta skrivarens inköpsställe.
Dokument:
•
.pdf
•
.xps
&Bilder:
•
.dcx
•
.gif
•
.jpeg eller .jpg
•
.bmp
•
.pcx
•
.tiff eller .tif
•
.png
•
.fls
Skriva ut från flashenhet
Anmärkningar:
• Innan du skriver ut en krypterad pdf‐fil uppmanas du ange filens
lösenord på skrivarens kontrollpanel.
• Du kan inte skriva ut filer som du inte har utskriftsbehörighet
för.
1 Sätt i en flashenhet i USB‐porten.
Anmärkningar:
• En flashenhetsikon visas på skrivarens huvudmeny när en
flashenhet ansluts.
• Om du sätter i flashenheten när skrivaren behöver åtgärdas,
till exempel om ett pappersstopp har inträffat, ignoreras
flashenheten.
• Om du sätter i flashenheten när skrivaren är upptagen med
andra utskriftsjobb visas meddelandet Upptagen. När
dessa utskriftsjobb har behandlats kan du behöva visa listan
med stoppade jobb för att kunna skriva ut dokument från
flashenheten.
Varning – risk för skador: Vidrör inte skrivaren eller
flashenheten i de områden som visas när utskrift, läsning eller
skrivning från minnesenheten pågår. Information kan gå
förlorad.
2 På skrivarens kontrollpanel trycker du på dokumentet du vill skriva
ut.
3 Tryck på pilarna för att ange antalet kopior som ska skrivas ut, och
tryck sedan på Skriv ut.
Anmärkningar:
• Ta inte ut flashenheten från USB‐porten förrän
dokumentutskriften har slutförts.
• Om du låter flashenheten sitta kvar i skrivaren efter att du
har stängt USB‐menyn trycker du på Lagrade jobb på
huvudmenyn för att skriva ut filer från flashenheten.
Avbryta ett utskriftsjobb på skrivarens kontrollpanel
1 På skrivarens kontrollpanel trycker du på Avbryt utskrift eller på
på knappsatsen.
2 Tryck på det utskriftsjobb som du vill avbryta och tryck sedan på
Ta bort valda jobb.
Lägga till och ta bort länkar till fack
1 Öppna en webbläsare och ange skrivarens IP‐adress i adressfältet.
Anmärkningar:
• Visa skrivarens IP‐adress på skrivarens huvudmeny. IP‐
adressen visas som fyra nummergrupper som är åtskiljda
med punkter, till exempel 123.123.123.123.
• Om du använder en proxyserver inaktiverar du den tillfälligt
för att kunna öppna webbsidan på rätt sätt.
2 Klicka på Inställningar >Pappersmeny.
3 Ändra inställningarna för pappersstorlek och ‐typ för de fack du
länkar.
• Se till att pappersstorleken och ‐typen för fack du länkar
matchar varandra.
• Se till att pappersstorleken och ‐typen för fack du avlänkar inte
matchar varandra.
4 Klicka på Skicka.
Obs! Du kan även ändra inställningarna för pappersstorlek och ‐typ
med hjälp av skrivarens kontrollpanel. Mer information finns i ”Ställa
in pappersstorlek och papperstyp” på sidan 4.
Varning – risk för skador: Papperet som finns i facket ska
överensstämma med namnet på papperstypen som anges i
skrivaren. Fixeringsenhetens temperatur varierar beroende på den
angivna papperstypen. Utskriftsproblem kan uppstå om
inställningarna inte har gjorts korrekt.
5
Använda skrivarmodellen med 7tums pekskärm
Lär dig mer om skrivaren
Använda skrivarens kontrollpanel
1
2
3
Använd För att
7 USB‐port Anslut en USB Bluetooth‐adapter eller en
flashenhet till skrivaren.
Obs! Endast USB‐porten på framsidan stödjer
flashminnen.
Förstå startskärmen
När skrivaren har satts på visar displayen en basskärm som även kallas
startskärmen. Använd knapparna och ikonerna på startskärmen för att
4
initiera en åtgärd.
Obs! Huvudmenyn kan variera beroende på huvudmenyns
anpassade inställningar, administrativa inställningar och aktiva
inbäddade lösningar.
1
2
3
4
Tryck på För att
6 Statusmeddelan‐
defält
7 Status/förbruk‐
ningsmaterial
8 Tips! Öppna samm anhangsstyrd hjälpin formation på
•
Visa aktuell skrivarstatus som Klar eller
Upptagen.
•
Visa skrivarförhållanden som Bildhanteringsenhet låg eller Kassett
snart slut.
•
Visa meddelanden för vad användaren bör
göra för att rensa dem.
•
Visa en skrivarvarning eller ett felmedde‐
lande när skrivaren kräver att användaren
ingriper för att fortsätta bearbetningen.
•
Visa mer information om skrivarvarningen
eller meddelandet och hur du tar bort det.
skrivarens kontrollpanel.
Funktioner
Funktion Beskrivning
Tillsynsmeddelande Om ett tillsynsmeddelande påverkar en
funktion visas den här ikonen, och den röda
indikatorlampan blinkar.
7
Använd För att
1 Display
2 Knappen Hem Gå till startskärmen.
3 Knappen Viloläge Aktivera viloläge eller standbyläge.
4 Tangentbord Ange siffror, bokstäver och symboler på skrivaren.
5 Stopp‐ eller
avstängnings‐
knapp
6 Indikatorlampa Kontrollera skrivarens status.
•
Visa skrivarens status.
•
Installera och hantera skrivaren.
Gör följande för att aktivera skrivaren ur viloläget:
•
Tryck på och håll ned knappen Vila.
•
Tryck på skärmen eller någon av tangenterna.
•
Öppna ett fack, en lucka eller ett lock.
•
Skicka ett utskriftsjobb från datorn.
•
Utför en strömåterställning med huvud‐
strömbrytaren.
•
Sätt i en enhet i en USB‐port.
Stoppa alla utskriftsaktiviteter.
6
5
8
1 Sök lagrade jobb Sök aktuella lagrade jobb.
2 Lagrade jobb Visa alla befintliga lagrade jobb.
3 Formulär och
4 Ekoinställningar Justera energiförbrukning, bullernivå, toner
5 Menyer Öppna skrivarmenyerna.
7
Tryck på För att
favoriter
6
Komma åt onlineformulär som används ofta.
och pappersanvändning.
Obs! Dessa menyer är endast tillgängliga när
skrivaren är i läget Klar.
5
6
Varning
Skrivarens IP‐adress
Exempel:
123.123.123.123
Om ett fel inträffar visas den här ikonen.
Nätverksskrivarens IP‐adress finns i det övre
vänstra hörnet på startskärmen och visas som
fyra uppsättningar siffror med punkter
emellan. Du kan använda IP‐adressen när du
öppnar den inbyggda webbservern och vill se
och fjärrkonfigurera skrivarinställningarna
även när du inte är fysiskt nära skrivaren.
Använda knapparna på pekskärmen
Obs! Huvudmenyn, knapparna och ikonerna kan variera beroende på
huvudmenyns anpassade inställningar, administrativa inställningar
och aktiva inbyggda lösningar.
1
2
3
Tryck på För att
7 Hem Återgå till huvudmenyn.
Tryck på För att
Sök Sök efter aktuella stoppade jobb.
8
Tryck på För att
1 Vänsterpilen Bläddra åt vänster.
2 Högerpilen
3 Uppåtpil Bläddra uppåt.
4 Nedåtpil
5Skicka Skicka in ändringarna i skrivarinställningarna.
6 Tillbaka Gå tillbaka till den tidigare visningen.
Bläddra åt höger.
Bläddra nedåt.
6
7
5
8 Tips Öppna en sammanhangsstyrd hjälpdialogruta på
skrivarens kontrollpanel.
Andra knappar på pekskärmen
Tryck på För att
Acceptera
Spara inställningar.
4
Varning
Ställa in pappersstorlek och papperstyp
På startskärmen går du till:
pappersstorlek eller papperstyp >Skicka
Anmärkningar:
Visa ett varnings‐ eller felmeddelande.
>Pappersmeny >Pappersstorlek/typ > välj ett fack > välj
• Pappersstorleken ställs in automatiskt efter pappersstödens
Avbryt
•
Avbryta en åtgärd eller ett val.
•
Lämna en skärm och återgå till föregående skärm utan att
spara ändringarna.
position i facken med undantag för flerfunktionsmataren.
• Pappersstorleken för flerfunktionsmataren måste ställas in
manuellt på menyn Pappersstorlek.
• Papperstypen måste ställas in manuellt för alla fack som inte
innehåller vanligt papper.
Öka Välja ett högre värde.
Konfigurera universella pappersinställningar
Den universella pappersstorleken är en inställning som definieras av
användaren och gör att du kan skriva ut på pappersstorlekar som inte
Minska
Stäng
Välja ett lägre värde.
Lämna den aktuella skärmen.
är förinställda i skrivarmenyerna.
Anmärkningar:
• Den minsta universalstorleken som stöds är
70 x 127 mm (2,76 x 5 tum) för enkelsidig utskrift och
105 x 148mm ( 4,13 x 5,83 tum) för dubbelsidig utskrift.
• Den största universalstorleken som stöds 216 x
356 mm (8,5 x 14 tum) för enkelsidig och dubbelsidig utskrift.
• När du skriver ut på papper som är mindre än 210 mm (8,3 tum)
kan skrivaren skriva ut med lägre hastighet efter viss tid för
bästa utskriftsprestanda.
1 Från huvudmenyn går du till:
7
> Pappersmeny > Universell inställning > Måttenheter > välj
måttenhet
2 Tryck på Stående bredd eller Stående höjd.
3 Välj bredd eller höjd och peka sedan på Skicka.
Justera tonersvärtan
1 Öppna en webbläsare och ange skrivarens IP‐adress i adressfältet.
Anmärkningar:
• Leta efter skrivarens IP‐adress visas på skrivarens startskärm.
IP‐adressen visas som fyra nummergrupper som är åtskiljda
med punkter, till exempel 123.123.123.123.
• Om du använder en proxyserver inaktiverar du den tillfälligt
för att kunna öppna webbsidan på rätt sätt.
2 Klicka på
Inställningar >Utskriftsinställningar >Kvalitetsmeny >Tonersvärt
a.
3 Justera inställningen för tonersvärta och klicka sedan på Skicka.
Använda skrivarens kontrollpanel
1
Från huvudmenyn går du till:
> Inställningar > Skrivarinställningar > Kvalitetsmeny > Tonersvärta
2 Justera inställningen och tryck sedan på Skicka.
Rekommenderade flashenheter Filtyp
Många flashenheter har testats och godkänts för
användning med skrivaren. Om du vill få mer information
kan du kontakta skrivarens inköpsställe.
Dokument:
•
.pdf
•
.xps
&Bilder:
•
.dcx
•
.gif
•
.jpeg eller .jpg
•
.bmp
•
.pcx
•
.tiff eller .tif
•
.png
•
.fls
Skriva ut från flashenhet
Anmärkningar:
• Innan du skriver ut en krypterad pdf‐fil uppmanas du ange filens
lösenord på skrivarens kontrollpanel.
• Du kan inte skriva ut filer som du inte har utskriftsbehörighet
för.
1 Sätt i en flashenhet i USB‐porten.
• Om du sätter i flashenheten när skrivaren behöver åtgärdas,
till exempel om ett pappersstopp har inträffat, ignoreras
flashenheten.
• Om du sätter i flashenheten när skrivaren är upptagen med
andra utskriftsjobb visas meddelandet Upptagen. När
dessa utskriftsjobb har behandlats kan du behöva visa listan
med stoppade jobb för att kunna skriva ut dokument från
flashenheten.
Varning – risk för skador: Vidrör inte USB‐kabeln, eventuella
trådlösa nätverksadaptrar, anslutningar, minneskortet eller
skrivaren i de områden som visas när utskrift, läsning eller
skrivning pågår från minnesenheten. Information kan gå
förlorad.
Flash-enheter och filtyper som stöds
Anmärkningar:
• USB‐flashenheter med hög hastighet måste stödja standarden
för hög hastighet. USB‐enheter med låg hastighet kan inte
användas.
• USB‐flashenheterna måste ha stöd för FAT‐filsystemet (File
Allocation Tables). Enheter som formaterats med NTFS (New
Technology File System) eller något annat filsystem stöds inte.
2 På skrivarens kontrollpanel trycker du på dokumentet du vill skriva
ut.
3 Tryck på pilarna för att ange antalet kopior som ska skrivas ut, och
tryck sedan på Skriv ut.
Anmärkningar:
• Ta inte ut flashenheten från USB‐porten förrän
dokumentutskriften har slutförts.
• Om du låter flashenheten sitta kvar i skrivaren efter att du
har stängt USB‐menyn trycker du på Lagrade jobb på
huvudmenyn för att skriva ut filer från flashenheten.
Anmärkningar:
• En flashenhetsikon visas på skrivarens huvudmeny när en
flashenhet ansluts.
8
Avbryta ett utskriftsjobb på skrivarens kontrollpanel
1 Tryck på Avbryt jobb på skrivarens kontrollpanel eller på på
knappsatsen.
2 Tryck på det utskriftsjobb som du vill avbryta och tryck sedan på
Ta bort valda jobb.
Lägga till och ta bort länkar till fack
1 Öppna en webbläsare och ange skrivarens IP‐adress i adressfältet.
Anmärkningar:
• Visa skrivarens IP‐adress på skrivarens huvudmeny. IP‐
adressen visas som fyra nummergrupper som är åtskiljda
med punkter, till exempel 123.123.123.123.
• Om du använder en proxyserver inaktiverar du den tillfälligt
för att kunna öppna webbsidan på rätt sätt.
2 Klicka på Inställningar >Pappersmeny.
3 Ändra inställningarna för pappersstorlek och ‐typ för de fack du
länkar.
• Se till att pappersstorleken och ‐typen för fack du länkar
matchar varandra.
• Se till att pappersstorleken och ‐typen för fack du avlänkar inte
matchar varandra.
4 Klicka på Skicka.
Obs! Du kan även ändra inställningarna för pappersstorlek och ‐typ
med hjälp av skrivarens kontrollpanel. Mer information finns i ”Ställa
in pappersstorlek och papperstyp” på sidan 7.
Varning – risk för skador: Papperet som finns i facket ska
överensstämma med namnet på papperstypen som anges i
skrivaren. Fixeringsenhetens temperatur varierar beroende på den
angivna papperstypen. Utskriftsproblem kan uppstå om
inställningarna inte har gjorts korrekt.
Använda 4,3- och 7-tums pekskärmar
Konfigurera och använda programmen på huvudmenyn
Anmärkningar:
• Huvudmenynen, ikonerna och knapparna kan variera beroende
på huvudmenyns anpassade inställningar, administrativ
konfiguration och aktiva inbyggda applikationer. En del
alternativ är endast tillgängliga med vissa skrivarmodeller.
• Det kan finnas ytterligare lösningar och applikationer mot avgift.
Om du vill ha mer information kan du kontakta inköpsstället.
Ta reda på skrivarens IP-adress
Obs! Se till att skrivaren är ansluten till ett nätverk eller till en
utskriftsserver.
Så här tar du reda på skrivarens IP‐adress:
• I det övre vänstra hörnet på skrivarens huvudmeny.
• I avsnittet TCP/IP i menyn Nätverk/portar.
• Genom att skriva ut en nätverksinstallationssida eller en
menyinställningssida och sedan titta i avsnittet TCP/IP.
Obs! En IP‐adress visas som fyra uppsättningar siffror som skiljs åt
med punkter, t.ex. 123.123.123.123.
Leta rätt på datorns IP-adress
Obs! Se till att du vet hur skrivaren och datorn är anslutna till
nätverket (trådlöst eller fast).
Datorns IP‐adress krävs när du installerar huvudmenyprogram som:
• Formulär och favoriter
• Skicka flera
• Skanna till nätverk
För Windows-användare
1
Öppna kommandofönstret.
I Windows 7 eller tidigare
a Klicka på eller klicka på Start och klicka sedan på Kör.
b I rutan Sök eller Kör på Start‐menyn skriver du in cmd.
c Tryck på Enter eller klicka på OK.
2 Skriv ipconfig och klicka sedan på Gå till eller tryck på Enter.
Obs! Skriv ipconfig /all för ytterligare användbar
information.
3 Titta efter IP-adress.
IP‐adressen visas som fyra nummergrupper som är åtskiljda med
punkter, till exempel 123.123.123.123.
För Macintosh-användare
Obs! Det här gäller endast för Mac OS X version 10.5 eller senare.
1 På Apple‐menyn går du till:
Systeminställningar >Nätverk
2 Klicka på Ethernet, Wi‑Fi eller AirPort.
3 Klicka på Avancerat >TCP/IP.
4 Titta efter IPv4-adress.
Öppna den inbyggda webbservern
Den inbyggda webbservern är skrivarens webbsida med vilken du kan
visa och fjärrkonfigurera skrivarinställningar även när du inte befinner
dig i närheten av skrivaren.
1 Hämta skrivarens IP‐adress:
• På startskärmen för skrivarens kontrollpanel
• Från avsnittet TCP/IP i menyn Nätverk/portar
• Genom att skriva ut en nätverksinstallationssida eller en
menyinställningssida och sedan leta upp avsnittet TCP/IP
Obs! En IP‐adress visas som fyra uppsättningar siffror som skiljs
åt med punkter, t.ex. 123.123.123.123.
2 Öppna en webbläsare och ange skrivarens IP‐adress i adressfältet.
3 Tryck på Enter.
Obs! Om du använder en proxyserver inaktiverar du den
tillfälligt för att kunna öppna webbsidan på rätt sätt.
I Windows 8
I Search charm skriver du kör och navigerar sedan till:
Listan med appar >Kör > skriv cmd >OK
9
Anpassa startskärmen
1 Öppna en webbläsare och ange skrivarens IP‐adress i adressfältet.
Obs! Leta efter skrivarens IP‐adress visas på skrivarens
startskärm. IP‐adressen visas som fyra nummergrupper som är
åtskiljda med punkter, till exempel 123.123.123.123.
2 Prova med något/några av följande alternativ:
• Visa eller dölja ikoner för grundläggande skrivarfunktioner.
a Klicka på Inställningar >Allmänna
inställningar >Anpassning av startskärmen.
b Markera de kryssrutor som anger vilka ikoner som ska visas
på skrivarens huvudmeny.
Obs! Om du rensar en kryssruta bredvid en ikon visas
inte ikonen på startskärmen.
c Klicka på Skicka.
• Anpassa ikonen för ett program. Mer information finns i ”Hitta
information om programmen på huvudmenyn” på sidan 10
eller läs den dokumentation som medföljde programmet.
Aktivera programmen på huvudmenyn
Skrivaren har förinstallerade program på huvudmenyn. Innan du kan
använda programmen måste du aktivera och konfigurera dem med
hjälp av den inbyggda webbservern. Mer information om hur du
använder den inbyggda webbservern finns på ”Öppna den inbyggda
webbservern” på sidan 9.
Kontakta återförsäljaren om du vill ha detaljerad information om hur
du konfigurerar och använder programmen på huvudmenyn.
Hitta information om programmen på huvudmenyn
Skrivaren har förinstallerade program på huvudmenyn. Innan du kan
använda programmen måste du aktivera och konfigurera dem med
hjälp av den inbyggda webbservern. Mer information om hur du
använder den inbyggda webbservern finns på ”Öppna den inbyggda
webbservern” på sidan 9.
Kontakta återförsäljaren om du vill ha detaljerad information om hur
du konfigurerar och använder programmen på huvudmenyn.
Använda Bakgrund och Inaktiv skärm
Använd För att
Anpassa bakgrunden och den inaktiva skärmen på
skrivarens startskärm.
Från huvudmenyn går du till:
Ändra bakgrund > välj den bakgrund du vill använda >Verkställ
Konfigurera Formulär och favoriter
Använd För att
Snabbt hitta och skriva ut onlineformulär som
används ofta direkt från skrivarens huvudmeny.
Obs! Skrivaren måste ha åtkomstbehörighet till
nätverksmappen, FTP‐webbplatsen eller
webbsidan där bokmärket finns lagrat. Från
datorn där bokmärket lagras använder du
delnings‐, säkerhets‐ och brandväggsinställ‐
ningarna för att ge skrivaren minst läsbehörighet.
Mer hjälp finns i dokumentationen som medföljde
operativsystemet.
1 Öppna en webbläsare och ange skrivarens IP‐adress i adressfältet.
Obs! Visa skrivarens IP‐adress på skrivarens huvudmeny. IP‐
adressen visas som fyra nummergrupper som är åtskiljda med
punkter, till exempel 123.123.123.123.
2 Klicka på Inställningar >Program >Hantera program > Formulär oc h
favoriter..
3 Klicka på Lägg till och anpassa sedan inställningarna.
Anmärkningar:
• Läs bubbelhjälpen bredvid varje fält för en beskrivning av
inställningen.
• Se till att platsinställningarna för bokmärket är korrekta
genom att ange rätt IP‐adress till den värddator där
bokmärket finns. Om du vill ha mer information om att ta
reda på IP‐adressen för värddatorn se ”Leta rätt på datorns
IP‐adress” på sidan 9.
• Se till att skrivaren har åtkomsträttigheter till den mapp där
bokmärket finns.
4 Klicka på Verkställ.
Använd programmet genom att trycka på Formulär och favoriter på
startskärmen och navigera sedan mellan formulärkategorierna eller
sök efter formulär efter formulärnummer, ‐namn eller ‐beskrivning.
Konfigurera Fjärrstyrd funktionspanel
Det här programmet visar skrivarens kontrollpanel på din datorskärm
och låter dig interagera med skrivarens kontrollpanel även om du inte
är fysiskt närvarande vid nätverksskrivaren. Från datorskärmen kan du
visa skrivarstatus, frigöra sparade utskriftsjobb, skapa bokmärken och
göra andra utskriftsrelaterade uppgifter som du kanske vanligtvis utför
på nätverksskrivaren.
1 Öppna en webbläsare och ange skrivarens IP‐adress i adressfältet.
Obs! Leta efter skrivarens IP‐adress visas på skrivarens
startskärm. IP‐adressen visas som fyra nummergrupper som är
åtskiljda med punkter, till exempel 123.123.123.123.
2 Klicka på Inställningar >Inställningar för Fjärrstyrd
funktionspanel .
3 Markera kryssrutan Aktiverat och anpassa sedan inställningarna.
4 Klicka på Skicka.
För att använda programmet klickar du på Fjärrstyrd funktionspanel
>Starta VNC-applet.
Förstå Ekoinställningarna
Använd För att
Hantera inställningar för energiförbrukning,
ljudnivå, toner‐ och pappersförbrukning för att
minska din skrivares miljöpåverkan.
Exportera och importera konfigurering
Du kan exportera konfigureringsinställningar till en textfil och sedan
importera filen och använda inställningarna på andra skrivare.
10
1 Öppna en webbläsare och ange skrivarens IP‐adress i adressfältet.
Obs! Visa skrivarens IP‐adress på skrivarens huvudmeny. IP‐
adressen visas som fyra nummergrupper som är åtskiljda med
punkter, till exempel 123.123.123.123.
2 Så här exporterar eller importerar du en konfiguration för ett
program:
a Klicka på Inställningar >Program >Hantera program.
b Klicka på namnet på det program som du vill konfigurera i listan
över installerade program.
c Klicka på Konfigurera och gör sedan något av följande:
• Om du vill exportera en konfigurering till en fil klickar du på
Exportera och följer sedan anvisningarna på datorskärmen
för att spara konfigureringsfilen.
Anmärkningar:
– När du sparar konfigureringsfilen kan du ange ett
unikt filnamn eller använda standardnamnet.
– Om felet "JVM minnesbrist" uppstår upprepar du
exporten tills konfigureringsfilen har sparats.
• Om du vill importera en konfigurering från en fil klickar du
på Importera och bläddrar till den sparade
konfigureringsfilen som exporterades från en tidigare
konfigurerad skrivare.
Anmärkningar:
– Innan du importerar konfigureringsfilen kan du välja
att först förhandsgranska den eller läsa in den direkt.
– Om en timeout inträffar och en tom skärmbild visas
uppdaterar du webbläsaren och klickar sedan på
Verkställ.
3 Så här gör du om du vill exportera eller importera en konfiguration
för flera olika program:
a Klicka på Inställningar >Importera/Exportera.
b Gör något av följande:
• Om du vill exportera en konfiguration klickar du på
Exportera och följer sedan anvisningarna på datorskärmen
för att spara konfigureringsfilen.
• Så här importerar du en konfigurationsfil:
1 Klicka på Importera inställningsfil för Embedded
Solutions >Välj fil och bläddra till den sparade
konfigureringsfilen som exporterades från en tidigare
konfigurerad skrivare.
2 Klicka på Skicka.
Skriver ut
Skriva ut ett dokument
1 På skrivarens kontrollpanel ställer du in papperstypen och ‐
storleken så att de överensstämmer med det påfyllda papperet.
2 Skicka utskriftsjobbet:
För Windows-användare
a Med dokumentet öppet går du till Arkiv >Skriv ut.
b Klicka på Egenskaper, Inställningar, Alternativ eller Format.
c Justera inställningarna vid behov.
d Klicka på OK >Skriv ut.
För Macintosh-användare
a Anpassa inställningarna i dialogrutan Utskriftsformat:
1 När dokumentet är öppet väljer du Arkiv > Utskriftsformat.
2 Välj en papperstorlek eller skapa en anpassad storlek som
överensstämmer med papperet i skrivaren.
3 Klicka på OK.
b Anpassa inställningarna i dialogrutan Skriv ut:
1 Med ett dokument öppet väljer du File (Arkiv) > Print (Skriv
ut).
Vid behov kan du klicka på utökningstriangeln för att se
ytterligare alternativ.
2 På snabbmenyn för utskriftsalternativ justerar du
inställningarna om det behövs.
Obs! Om du vill skriva ut på en särskild typ av papper
kan du antingen justera inställningen för papperstyp så
att den överensstämmer med papperet i skrivaren
eller välja rätt fack eller matare.
3 Klicka på Skriv ut.
Avbryta ett utskriftsjobb:från datorn
För Windows-användare
1 Öppna mappen Skrivare.
I Windows 8
I Search charm skriver du Kör och navigerar sedan till:
Listan med appar >Kör > skriv kontrollera
skrivare >OK
I Windows 7 eller tidigare
a
Klicka på eller klicka på Start och sedan Kör.
b I fältet Sök eller Kör på Startmenyn skriver du kontrollera
skrivare.
c Tryck på Enter eller klicka på OK.
2 Dubbelklicka på skrivarikonen.
3 Markera det utskriftsjobb du vill avbryta.
4 Klicka på Delete (Ta bort).
För Macintosh-användare
1 Navigera till något av följande från Apple‐menyn:
• Systeminställningar >Skriv ut och skanna > välj en skrivare
>Öppna utskriftskö
• Systeminställningar >Skriv ut och faxa > välj en skrivare
>Öppna utskriftskö
2 I dialogrutan för skrivaren väljer du det utskriftsjobb du vill avbryta
och tar bort det.
Fylla på papper och specialmaterial
Fylla på papper och specialmaterial
Fylla på magasinet för 250 eller 550 ark
VARNING – RISK FÖR SKADOR: Fyll på varje fack separat för
att minska risken för utrustningsinstabilitet. Låt alla andra fack
vara stängda tills de behövs.
1 Dra ut facket.
Anmärkningar:
• När du fyller på papper i formaten Folio, Legal eller Oficio
lyfter du upp facket något och drar sedan ut det helt.
• Ta aldrig ut ett fack under utskrift eller när Upptagen visas
på displayen. Om du gör det kan papperet fastna.
11
2 Tryck samman breddstödet och skjut det till rätt läge för den
pappersstorlek du fyller på tills det kl ickar på plats.
1
2
Obs! Använd pappersstorleksindikatorerna på fackets botten
som hjälp när du positionerar stöden.
12
3 Lås upp längdstödet och tryck sedan ihop längdstödet och skjut det
till rätt läge för den pappersstorlek som du fyller på.
Utan häftningsenhet (tillval) Med häftningsenhet (tillval)
ABC
1
2
3
Anmärkningar:
• Lås längdstödet för alla pappersstorlekar.
• Använd pappersstorleksindikatorerna på fackets botten som
hjälp när du positionerar stöden.
4 Böj pappersbunten fram och tillbaka och lufta den sedan. Se till att
du inte viker eller skrynklar papperet. Jämna till kanterna mot ett
plant underlag.
Enkelsidig utskrift Enkelsidig utskrift
ABC
Dubbelsidig utskrift
Dubbelsidig utskrift
ABC
• När du fyller på hålslaget papper för användning med
häftenheten ser du till att hålen på papperets långsida är på
fackets högra sida.
Enkelsidig utskrift Dubbelsidig utskrift
ABC
5 Fyll på pappersbunten med utskriftssidan nedåt.
Obs! Var noga med att fylla på papper och kuvert på rätt sätt.
• Brevpapper läggs i på olika sätt beroende på om en
häftningsenhet (tillval) är installerad.
13
Obs! Om hålen på papperets långsida är på vänster sida av
facket kan pappersstopp inträffa.

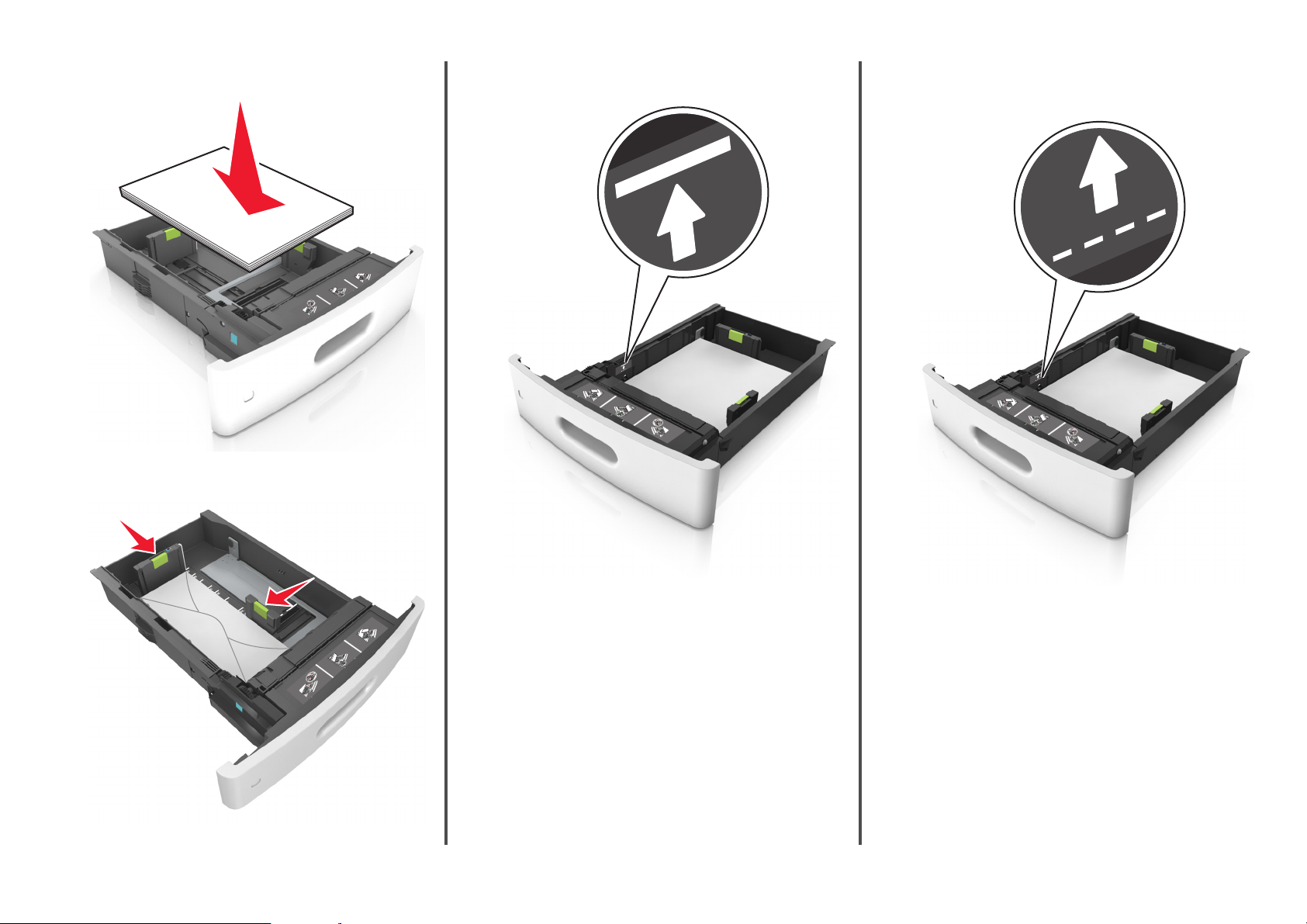

• Skjut inte in papperet i facket. Fyll på papper enligt bilden.
• Om du fyller på kuvert kontrollerar du att fliken är vänd uppåt
och att kuverten ligger till vänster i facket.
• Se till att pappersbunten ligger under den heldragna linjen, som
anger maxgränsen för påfyllning.
• När du använder styvt papper, etiketter, eller andra typer av
specialpapper ser du till att papperet är under den streckade
linjen, som är påfyllningsgränsen för alternativa papper.
Varning – risk för skador: Om du fyller på så att magasinet
blir överfullt kan det leda till att papper fastnar.
14
6 Vid storlek med anpassad eller universell storlek justerar du
pappersstöden så att de ligger mot buntens sidor. Lås sedan
längdstödet.
7 Sätt tillbaka facket.
Fylla på papper med A5-format
Dra upp och justera breddstödet till rätt läge för A5.
a
b Skjut längdstödet mot mitten av magasinet till A5‐läget tills det
klickar på plats.
8 På skrivarens kontrollpanel anger du pappersstorlek och
papperstyp på pappersmenyn så att inställningarna
överensstämmer med papperet som fyllts på i facket.
Obs! Ställ in rätt pappersstorlek och papperstyp för att undvika
pappersstopp och utskriftskvalitetsproblem.
Fylla på 2100-arksfacket
VARNING – RISK FÖR SKADOR: Fyll på varje fack separat för
att minska risken för utrustningsinstabilitet. Låt alla andra fack
vara stängda tills de behövs.
1 Dra ut facket.
2 Justera pappersstöden.
1
L
G
L
C
F
O
O
I
L
O
F
R
LT
4
A
5
A
L
G
L
C
F
O
I
O
L
O
F
R
LT
4
A
5
A
2
L
G
L
C
F
O
O
I
L
O
F
R
LT
4
A
5
A
1
2
c Avlägsna A5‐längdstödet från sin hållare.
15
1
2
d Sätt in A5‐längdstödet på den avsedda platsen.
Obs! Tryck A5‐längdstödet tills det klickar på plats.
Fylla på papper med storlekarna A4, Letter, Legal, Oficio
och Folio
a
Dra upp och skjut breddstödet till rätt läge för den
pappersstorlek som du fyller på.
b Om A5‐längdstödet fortfarande sitter kvar på längdstödet tar
du bort det. Om A5‐längdstödet inte sitter fast fortsätter du till
steg d.
d Tryck samman längdstödet och skjut det till rätt läge för den
pappersstorlek du fyller på tills det kl ickar på plats.
1
LGL
OFC
FOLIO
LTR
4
A
5
A
2
LGL
OFC
FOLIO
LTR
A4
A5
L
G
L
C
F
O
I
O
L
O
F
R
LT
4
A
5
A
c Sätt in A5‐längdstödet i sin hållare.
L
G
L
C
F
O
I
O
L
O
F
R
LT
4
A
5
A
1
2
16
3 Få pappersarken att släppa från varandra genom att böja bunten
fram och tillbaka och sedan lufta den. Se till att du inte viker eller
skrynklar papperet. Jämna till kanterna mot ett plant underlag.
4 Fyll på pappersbunten med utskriftssidan nedåt.
Obs! Kontrollera att papperet är korrekt påfyllt.
• Brevpapper läggs i på olika sätt beroende på om en
häftningsenhet (tillval) är installerad.
Utan häftningsenhet (tillval) Med häftningsenhet (tillval)
A
B
C
ABC
Enkelsidig utskrift Dubbelsidig utskrift
ABC
ABC
Obs! Om hålen på papperets långsida är på vänster sida av
facket kan pappersstopp inträffa.
• Se till att papperet är under märket som anger maxgränsen för
papperspåfyllning.
Enkelsidig utskrift
ABC
Dubbelsidig utskrift
Enkelsidig utskrift
ABC
Dubbelsidig utskrift
• När du fyller på hålslaget papper för användning med
häftenheten ser du till att hålen på papperets långsida är på
fackets högra sida.
Varning – risk för skador: Om du fyller på så att magasinet
blir överfullt kan det leda till att papper fastnar.
5 Sätt tillbaka facket.
Obs! Tryck pappersbunten nedåt när du sätter in magasinet.
17
3 Skjut breddstödet till rätt läge för den pappersstorlek som fylls på.
L
G
L
C
F
O
IO
L
O
F
LTR
4
A
5
A
R
LT
5
A
4
A
C
E
X
E
B5
LTR
5
A
4
A
EXEC
B5
2 Använd handtaget för att dra ut flerfunktionsmatarens förlängare.
Obs! Använd pappersstorleksindikatorerna på fackets botten
som hjälp när du positionerar stöden.
6 På menyn Papper på skrivarens kontrollpanel ställer du in
pappersstorlek och ‐typ så att de överensstämmer med papperet
som fyllts på.
Obs! Ställ in rätt pappersstorlek och papperstyp för att undvika
pappersstopp och utskriftskvalitetsproblem.
Ladda universalarkmataren
1 Dra ned luckan till flerfunktionsmataren.
Obs! Fyll inte på eller stäng universalarkmataren medan utskrift
pågår.
R
LT
5
A4 A
C
E
X
E
5
B
Obs! Dra försiktigt i förlängaren så att flerfunktionsmataren är
helt utdragen och öppen.
18
R
LT
5
A
4
A
EC
X
5
E
B
4 Förbered papperet eller specialmediet för påfyllning.
• Få pappersarken att släppa från varandra genom att böja
bunten fram och tillbaka och sedan lufta den. Se till att du inte
viker eller skrynklar papperet. Jämna till k anterna mot ett plant
underlag.
Utan häftningsenhet (tillval) Med häftningsenhet (tillval)
ABC
ABC
• Fyll på kuverten med fliken nedåt och till vänster i
flerfunktionsmataren.
R
LT
C
A4 A5
5
B
EXE
• Håll OH‐filmen i kanterna och lufta den. Jämna till kanterna mot
ett plant underlag.
Obs! Undvik att ta på OH‐filmens utskriftssida. Se till att du
inte repar dem.
• Böj bunten med kuvert fram och tillbaka och lufta dem sedan.
Jämna till kanterna mot ett plant underlag.
5 Fyll på papper eller specialmaterial.
Obs! För försiktigt in bunten i universalarkmataren tills det tar
stopp.
• Fyll bara på papper eller specialmedia av ett format och en typ
åt gången.
• Se till att papperet inte kläms i flerfunktionsmataren, att det
ligger plant och inte är böjt eller skrynklat.
• Brevpapper läggs i på olika sätt beroende på om en
häftningsenhet (tillval) är installerad.
Enkelsidig utskrift
Enkelsidig utskrift
ABC
Dubbelsidig utskrift
Dubbelsidig utskrift
• När du fyller på hålslaget papper för användning med
häftenheten ser du till att hålen på papperets långsida är på
fackets högra sida.
Enkelsidig utskrift Dubbelsidig utskrift
ABC
ABC
Varning – risk för skador: Använd aldrig frankerade kuvert
eller kuvert med förslutningsdetaljer av metall, fönster,
bestrukna ytor eller självhäftande klaff. Sådana kuvert kan
allvarligt skada skrivaren.
Obs! Om hålen på papperets långsida är på vänster sida av
facket kan pappersstopp inträffa.
19
• Kontrollera att papper eller specialmedia inte överskrider den
högsta papperspåfyllningsgränsen.
Varning – risk för skador: Om du fyller på så att mataren
blir överfull kan det leda till att papper fastnar.
6 För anpassad eller universell storlek justerar du breddstöden så att
de ligger mot buntens sidor.
7 På skrivarens kontrollpanel anger du pappersstorlek och
papperstyp på pappersmenyn så att inställningarna
överensstämmer med papperet som fyllts på i facket.
Obs! Ställ in rätt pappersstorlek och papperstyp för att undvika
pappersstopp och utskriftskvalitetsproblem.
Obs! Återställa pappersstopp är som standard inställd på Auto.
Skrivaren skriver ut sidor som fastnat om inte det minne som krävs
för att lagra sidorna behövs för annat.
Undvika pappersstopp
Fylla på papper på rätt sätt
• Se till att papperet ligger plant i facket.
Korrekt papperspåfyllning Felaktig papperspåfyllning
• Ta inte bort ett fack när skrivaren skriver ut.
• Fyll inte på ett fack när skrivaren skriver ut. Fyll på före utskrift eller
vänta tills du uppmanas fylla på.
• Lägg inte i för mycket papper. Se till att buntens höjd är under
märket som anger maxgränsen för papperspåfyllning.
• Skjut inte in papperet i facket. Fyll på papper enligt bilden.
• Kontrollera att pappersstöden i facket eller flerfunktionsmataren
är rätt inställda och att de inte trycker hårt mot papperet eller
kuverten.
• Skjut in facket ordentligt i skrivaren efter att du har fyllt på papper.
• När du fyller på hålslaget papper för användning med häftenheten
ser du till att hålen på papperets långsida är på fackets högra sida.
Mer information finns i avsnittet "Fylla på papper eller
specialmaterial" i användarhandboken.
Åtgärda pappersstopp
Du kan undvika pappersstopp genom att vara noggrann när du väljer
och fyller på papper och specialmaterial. Mer information finns i
”Undvika pappersstopp” på sidan 20. Om papper ändå fastnar följer
du stegen i det här kapitlet.
20
Se till att papperet matas in i det extra
utmatningsfacket på rätt sätt
• Se till att justera fackets förlängare så att indikatorerna för
pappersstorlek stämmer överens med papperet som används.
Anmärkningar:
– Om fackets förlängare är kortare än den pappersstorlek du
skriver ut på kan det uppstå pappersstopp i
utmatningsfacket. Om du till exempel skriver ut på ett US
Legal‐papper och fackets förlängare är inställd på US Letter‐
storlek, inträffar ett pappersstopp.
– Om fackets förlängare är längre än den pappersstorlek som
du skriver ut på blir kanterna ojämna och papperet staplas
inte ordentligt. Om du till exempel skriver ut på ett papper i
storleken Letter och fackets förlängare är inställd på US
Legal‐storlek staplas inte papperet ordentligt.
• Om papperet måste lägga tillbaka i utmatningsfacket för du in
papperet i facket och skjuter in det så långt det går bakåt.
2
1
Obs! Om papperet inte är under armen inträffar ett
pappersstopp på grund av ett överfyllt fack.
Använd rekommenderat papper
• Använd rekommenderat papper och specialmaterial.
• Lägg inte i skrynkliga, vikta, fuktiga eller böjda papper.
• Böj och bläddra igenom materialet innan du fyller på det.
• Använd inte papper som har beskurits eller klippts för hand.
• Blanda inte olika papper av olika storlek, vikt eller typ i samma fack .
• Kontrollera att inställningen fö r pappersstorlek och papperstyp har
ställts in korrekt på datorn eller på skrivarens kontrollpanel.
• Förvara pappret enligt tillverkarens rekommendationer.
Förstå meddelanden om pappersstopp och var det har uppstått
Vid pappersstopp visas ett meddelande på skärmen med information
om var papperet har fastnat och hur du åtgärdar problemet. Öppna
luckor, täckplåtar och fack som visas på skärmen för att ta bort
papperet som fastnat.
Anmärkningar:
• När Stopphjälp aktiverat visas Kassera sidor på skärmen,
och skrivaren matar ut tomma eller delvis utskrivna sidor till
standardfacket efter att en sida som fastnat har åtgärdats. Sök i
utskriften efter tomma sidor.
• Om Åtgärda pappersstopp är inställt på På eller Auto skriver
skrivaren ut de sidor som fastnat en gång till. Med inställningen
Auto skriver skrivaren dock endast ut de sidor som fastnat en
gång till om tillräckligt skrivarminne finns tillgängligt.
11
10
9
Hitta pappersstopp
1 Häftenhet [x]‑pappersstopp, ta bort
2 Standardfack [x]‑pappersstopp,
Skrivarmeddelande Vad du bör göra
papper, öppna häften‐
hetens lucka. Lämna
papper i facket. [455–
457]
åtgärda pappsstopp i
standardfacket. [203]
1
2
3
4
5
6
7
8
Ta bort papperet ur
häftenhetens fack,
öppna häftenhetens
lucka och ta sedan bort
häftkassetten och de
häftklamrar som har
fastnat.
Ta bort papperet som
fastnat från standard‐
facket.
21
Hitta pappersstopp
3 Inuti skrivaren [x]‑pappersstopp, lyft
4 Flerfunktions‐
matare
5 Området för
dubbelsidig
utskrift
6 Fack [x]‑pappersstopp, öppna
7 Extra utmat‐
ningsfack
8 Övre, bakre
lucka
9 Övre luckan och
bakre området
för dubbelsidig
utskrift
10 Utmatnings‐
enhet
11 Häftningsen‐
hetens bakre
lucka
Skrivarmeddelande Vad du bör göra
luckan framtill för att ta
bort kassetten. [200–
201]
[x]‑pappersstopp, rensa
den manuella
mataren. [250]
[x]‑pappersstopp, ta bort
fack 1 för att rensa
enheten för dubbelsidig
utskrift. [235–239]
fack [x]. [24x]
[x]‑pappersstopp, ta bort
papper, öppna det extra
utmatningsfackets bakre
lucka. Låt papperet ligga
kvar i facket. [41y.xx]
[x]‑pappersstopp, öppna
den övre, bakre
luckan. [202]
[x]‑pappersstopp, öppna
den övre och nedre
luckan på baksidan. [231–
234]
[x]‑pappersstopp, ta bort
papper, öppna utmat‐
ningsenhetens bakre
lucka. Låt papperet ligga
kvar i facket. [43y.xx]
[x]‑pappersstopp, ta bort
papper, öppna efterbe‐
handlarens bakre
lucka. Lämna papper i
facket. [451]
Öppna den främre
luckan och i universa‐
larkmataren, ta bort
tonerkassetten och
bildhanteringsenheten,
och ta sedan bort
papperet som fastnat.
Ta bort allt papper i
universalarkmataren
och ta sedan bort
papperet som fastnat.
Dra ut fack 1 helt, tryck
tillbaka den främre
duplexfliken och ta bort
det papper som har
fastnat.
Dra ut det indikerade
facket och ta ut
papperet som har
fastnat.
Öppna den bakre luckan
på utmatningsfacket
och ta bort papperet
som har fastnat.
Öppna skrivarens bakre
lucka och ta bort
papperet som har
fastnat.
Öppna den bakre luckan
på skrivaren och det
bakre området för
dubbelsidig utskrift, och
ta sedan bort papperet
som fastnat.
Öppna brevlådans bakre
lucka och ta bort
papperet som har
fastnat.
Öppna häftningsen‐
hetens bakre lucka och
ta bort papperet som
har fastnat.
[x]‑pappersstopp, lyft luckan framtill för
att ta bort kassetten. [200–201]
VARNING – VARM YTA: Insidan av skrivaren kan vara varm.
Förebygg risken för brännskador genom att vänta tills ytan har
svalnat.
1 Tryck på den främre luckan och fäll sedan ner luckan till
universalarkmataren.
1
2
2 Lyft det gröna handtaget och dra ut tonerkassetten ur skrivaren.
3 Lägg undan kassetten.
4 Lyft det gröna handtaget och dra ut bildhanteringsenheten ur
skrivaren.
1
2
5 Placera bildhanteringsenheten på en plan och slät yta.
Varning – risk för skador: Utsätt inte bildhanteringsenheten för
direkt ljus under mer än tio minuter. Lång exponering för ljus
kan leda till problem med utskriftskvaliteten.
6 Dra det fastnade papperet försiktigt åt höger och avlägsna det från
skrivaren.
Obs! Kontrollera att alla pappersrester är borttagna.
22
Anmärkningar:
• Justera pilarna på kassetthållarens stöd mot pilarna i
skrivaren.
• Kontrollera att kassetten är helt intryckt.
9 Stäng universalarkmatarens lucka och den främre luckan.
1 Fäll ner den bakre luckan.
1
Varning – risk för skador: Papperet som fastnat kan vara täckt
med toner, vilket kan fläcka kläder och hud.
7 Sätt tillbaka bildhanteringsenheten.
Obs! Använd pilarna på sidan av skrivaren som riktmärke.
8 Sätt i kassetten i skrivaren och tryck tillbaka det gröna handtaget.
2
2
1
2 Ta tag i papperet som har fastnat på varje sida och dra sedan
försiktigt ut det.
Obs! Kontrollera att alla pappersrester är borttagna.
10 Gör något av följande för att stänga meddelandet och fortsätta
skriva ut:
• På skrivarmodeller med pekskärm trycker du på eller
Klart.
• På skrivarmodeller utan pekskärm väljer du Nästa >
>Rensa pappersstoppet och trycker på OK > .
[x]‑pappersstopp, öppna den övre, bakre
luckan. [202]
VARNING – VARM YTA: Insidan av skrivaren kan vara varm.
Förebygg risken för brännskador genom att vänta tills ytan har
svalnat.
23
3 Stäng den bakre luckan.
4 Gör något av följande för att stänga meddelandet och fortsätta
skriva ut:
• På skrivarmodeller med pekskärm trycker du på eller
Klart.
• På skrivarmodeller utan pekskärm väljer du Nästa >
>Rensa pappersstoppet och trycker på OK > .
Obs! Kontrollera att alla pappersrester är borttagna.
[x]‑pappersstopp, öppna den övre och
nedre luckan på baksidan. [231–234]
VARNING – VARM YTA: Insidan av skrivaren kan vara varm.
Förebygg risken för brännskador genom att vänta tills ytan har
svalnat.
1 Fäll ner den bakre luckan.
2 Ta tag i papperet som har fastnat på varje sida och dra sedan
försiktigt ut det.
Obs! Kontrollera att alla pappersrester är borttagna.
3 Stäng den bakre luckan.
4 Tryck på baksidan av standardfacket.
5 Tryck ned den bakre duplexfliken och ta ett bestäm t tag i papperet.
Dra sedan ut papperet försiktigt.
2
1
6 Sätt in standardfacket.
7 Gör något av följande för att stänga meddelandet och fortsätta
skriva ut:
• På skrivarmodeller med pekskärm trycker du på eller
Klart.
• På skrivarmodeller utan pekskärm väljer du Nästa >
>Rensa pappersstoppet och trycker på OK > .
[x]‑pappersstopp, åtgärda pappsstopp i
standardfacket. [203]
1 Ta tag i papperet som har fastnat på varje sida och dra sedan
försiktigt ut det.
Obs! Kontrollera att alla pappersrester är borttagna.
24
2 Gör något av följande för att stänga meddelandet och fortsätta
skriva ut:
[x]‑pappersstopp, öppna fack [x]. [24x]
1 Kontrollera vilket fack som anges på skrivarens skärm och dra ut
facket.
2
• På skrivarmodeller med pekskärm trycker du på eller
Klart.
• På skrivarmodeller utan pekskärm väljer du Nästa >
>Rensa pappersstoppet och trycker på OK > .
[x]‑pappersstopp, ta bort fack 1 för att
rensa enheten för dubbelsidig
utskrift. [235–239]
1 Dra ut facket helt.
Obs! Lyft upp facket en aning och dra ut det.
2
1
2 Tryck ned den främre duplexfliken och ta tag i papperet som har
fastnat. Dra sedan försiktigt ut papperet åt höger och ut ur
skrivaren.
Obs! Kontrollera att alla pappersrester är borttagna.
1
3 Sätt tillbaka facket.
4 Gör något av följande för att stänga meddelandet och fortsätta
skriva ut:
• På skrivarmodeller med pekskärm trycker du på eller
Klart.
• På skrivarmodeller utan pekskärm väljer du Nästa >
>Rensa pappersstoppet och trycker på OK > .
2 Ta tag i papperet som har fastnat på varje sida och dra sedan
försiktigt ut det.
Obs! Kontrollera att alla pappersrester är borttagna.
3
25
3 Sätt tillbaka facket.
4 Gör något av följande för att stänga meddelandet och fortsätta
skriva ut:
• På skrivarmodeller med pekskärm trycker du på eller
Klart.
• På skrivarmodeller utan pekskärm väljer du Nästa >
5 Gör något av följande för att stänga meddelandet och fortsätta
skriva ut:
• På skrivarmodeller med pekskärm trycker du på eller
Klart.
• På skrivarmodeller utan pekskärm väljer du Nästa >
>Rensa pappersstoppet och trycker på OK > .
[x]‑pappersstopp, ta bort papper, öppna
häftenhetens lucka. Lämna papper i
facket. [455–457]
1 Ta tag i båda sidorna av papperet som har fastnat och dra sedan
försiktigt ut det ur häftenhetens utmatningsfack.
Obs! Kontrollera att alla pappersrester är borttagna.
2 Få pappersarken att släppa från varandra genom att böja bunten
fram och tillbaka. Se till att du inte viker eller skrynklar papperet.
Jämna till kanterna mot ett plant underlag.
3 Fyll på papper i universalarkmataren.
4 Justera pappersstödet tills det vilar mot papperets kant.
>Rensa pappersstoppet och trycker på OK > .
[x]‑pappersstopp, rensa den manuella
mataren. [250]
1 Ta tag i båda sidorna av papperet som har fastnat och dra sedan
försiktigt ut det ur universalarkmataren.
Obs! Kontrollera att alla pappersrester är borttagna.
26
2 Öppna häftenhetens lucka.
3 Dra ned spärren till häftkassetthållaren och dra ut hållaren ur
skrivaren.
4 Använd metallfliken för att lyfta häftskyddet och ta sedan bort
eventuella lösa häftor.
5 Tryck ned häftskyddet tills det klickar på plats.
6 Tryck häftklamrarna mot metallfästet.
Obs! Om häftklamrarna finns längst bak i kassetten kan du skaka
kassetten nedåt för att få häftklamrarna nära metallfästet.
27
7 Skjut med kraft ned behållaren i häftenheten tills den klickar fast i
rätt läge.
8 Stäng luckan till häftenheten.
9 Gör något av följande för att stänga meddelandet och fortsätta
skriva ut:
[x]‑pappersstopp, ta bort papper, öppna
efterbehandlarens bakre lucka. Lämna
papper i facket. [451]
1 Öppna häftenhetens bakre lucka.
2 Ta tag i papperet som har fastnat på varje sida och dra sedan
försiktigt ut det.
Obs! Kontrollera att alla pappersrester är borttagna.
3 Stäng häftenhetens lucka.
4 Gör något av följande för att stänga meddelandet och fortsätta
skriva ut:
• På skrivarmodeller med pekskärm trycker du på eller
Klart.
• På skrivarmodeller utan pekskärm väljer du Nästa >
>Rensa pappersstoppet och trycker på OK > .
• På skrivarmodeller med pekskärm trycker du på eller
Klart.
• På skrivarmodeller utan pekskärm väljer du Nästa >
>Rensa pappersstoppet och trycker på OK > .
28
[x]‑pappersstopp, ta bort papper, öppna
det extra utmatningsfackets bakre
lucka. Låt papperet ligga kvar i
facket. [41y.xx]
1 Öppna det extra utmatningsfackets bakre lucka.
2 Ta tag i papperet som har fastnat på varje sida och dra sedan
försiktigt ut det.
Obs! Kontrollera att alla pappersrester är borttagna.
3 Stäng det extra utmatningsfackets bakre lucka.
4 Gör något av följande för att stänga meddelandet och fortsätta
skriva ut:
• På skrivarmodeller med pekskärm trycker du på eller
Klart.
• På skrivarmodeller utan pekskärm väljer du Nästa >
>Rensa pappersstoppet och trycker på OK > .
[x]‑pappersstopp, ta bort papper, öppna
utmatningsenhetens bakre lucka. Låt
papperet ligga kvar i facket. [43y.xx]
1 Öppna det bakre brevlådefacket.
2 Ta tag i papperet som har fastnat på varje sida och dra sedan
försiktigt ut det.
Obs! Kontrollera att alla pappersrester är borttagna.
29
3 Stäng det bakre brevlådefacket.
4 Om pappersstoppet finns i det bakre brevlådefacket, ta tag om
papperet som har fastnat och dra försiktigt ut det.
Obs! Kontrollera att alla pappersrester är borttagna.
• På skrivarmodeller med pekskärm trycker du på eller
Klart.
• På skrivarmodeller utan pekskärm väljer du Nästa >
>Rensa pappersstoppet och trycker på OK > .
5 Gör något av följande för att stänga meddelandet och fortsätta
skriva ut:
30
Loading...
