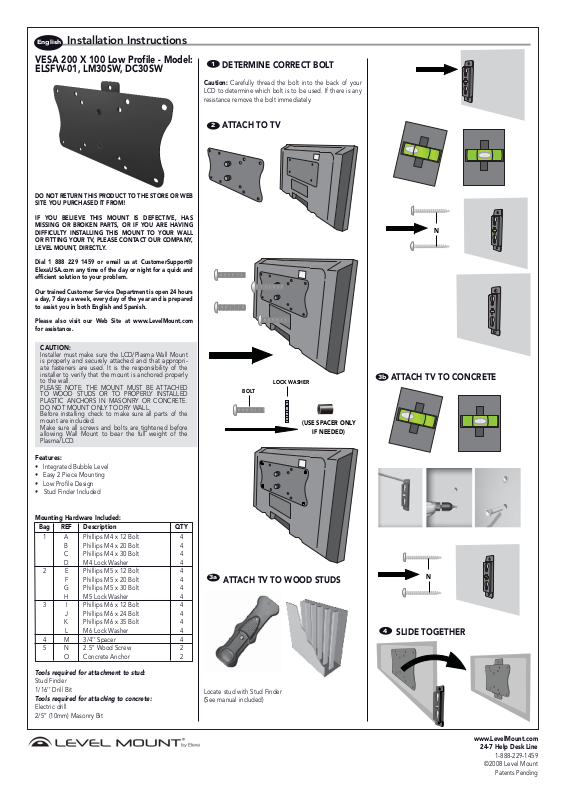

English
Installation Instructions
VESA 200 X 100 Low Profile - Model:
ELSFW-01, LM30SW, DC30SW
DO NOT RETURN THIS PRODUCT TO THE STORE OR WEB
SITE YOU PURCHASED IT FROM!
IF YOU BELIEVE THIS MOUNT IS DEFECTIVE, HAS
MISSING OR BROKEN PARTS, OR IF YOU ARE HAVING
DIFFICULTY INSTALLING THIS MOUNT TO YOUR WALL
OR FITTING YOUR TV, PLEASE CONTACT OUR COMPANY,
LEVEL MOUNT, DIRECTLY.
Dial 1 888 229 1459 or email us at CustomerSupport@
ElexaUSA.com any time of the day or night for a quick and
efficient solution to your problem.
Our trained Customer Service Department is open 24 hours
a day, 7 days a week, every day of the year and is prepared
to assist you in both English and Spanish.
Please also visit our Web Site at www.LevelMount.com
for assistance.
1
Caution: Carefully thread the bolt into the back of your
LCD to determine which bolt is to be used. If there is any
resistance remove the bolt immediately.
2
DETERMINE CORRECT BOLT
ATTACH TO TV
N
CAUTION:
Installer must make sure the LCD/Plasma Wall Mount
is properly and securely attached and that appropriate fasteners are used. It is the responsibility of the
installer to verify that the mount is anchored properly
to the wall.
PLEASE NOTE: THE MOUNT MUST BE ATTACHED
TO WOOD STUDS OR TO PROPERLY INSTALLED
PLASTIC ANCHORS IN MASONRY OR CONCRETE.
DO NOT MOUNT ONLY TO DRY WALL.
Before installing check to make sure all parts of the
mount are included.
Make sure all screws and bolts are tightened before
allowing Wall Mount to bear the full weight of the
Plasma/LCD.
Features:
• Integrated Bubble Level
• Easy 2 Piece Mounting
• Low Profile Design
• Stud Finder Included
Mounting Hardware Included:
Bag REF Description QTY
1 A Phillips M4 x 12 Bolt 4
B Phillips M4 x 20 Bolt 4
C Phillips M4 x 30 Bolt 4
D M4 Lock Washer 4
2 E Phillips M5 x 12 Bolt 4
F Phillips M5 x 20 Bolt 4
G Phillips M5 x 30 Bolt 4
H M5 Lock Washer 4
3 I Phillips M6 x 12 Bolt 4
J Phillips M6 x 24 Bolt 4
K Phillips M6 x 35 Bolt 4
L M6 Lock Washer 4
4 M 3/4’’ Spacer 4
5 N 2.5’’ Wood Screw 2
O Concrete Anchor 2
BOLT
3a
ATTACH TV TO WOOD STUDS
LOCK WASHER
(USE SPACER ONLY
IF NEEDED)
3b
ATTACH TV TO CONCRETE
N
4
SLIDE TOGETHER
Tools required for attachment to stud:
Stud Finder
1/16’’ Drill Bit
Tools required for attaching to concrete:
Electric drill
2/5’’ (10mm) Masonry Bit
Locate stud with Stud Finder
(See manual included)
www.LevelMount.com
24-7 Help Desk Line
1-888-229-1459
©2008 Level Mount
Patents Pending
Espanol
Instrucciones de instalación
VESA 200 X 100 con diseño discreto - Modelo: ELSFW-01, LM30SW,
DC30SW
NO DEVUELVA ESTE PRODUCTO A LA TIENDA O
SITIO WEB EN EL QUE LO COMPRÓ.
SI EL SOPORTE ESTÁ DEFECTUOSO, PRESENTA
PARTES ROTAS O LE FALTAN PIEZAS; SI TIENE
DIFICULTADES PARA MONTARLO EN LA PARED O
PARA COLOCAR EN ÉL SU TELEVISOR, PÓNGASE
EN CONTACTO DIRECTAMENTE CON LA EMPRESA
LEVEL MOUNT.
Si desea obtener una solución rápida y eficaz para
su problema, llame al 1-888-229-1459 o envíenos un
mensaje de correo electrónico a CustomerSupport@
ElexaUSA.com, a cualquier hora del día o de la noche.
Nuestro personal del departamento de atención al
cliente es muy competente, está disponible de manera
permanente durante todo el año y le atenderá tanto en
inglés como en español.
Si desea obtener más información, acuda a nuestro sitio
Web www.LevelMount.com
1
Precaución: Para determinar qué tornillo deberá usarse,
enrosque manualmente el tornillo en la parte trasera de
su televisor LCD. No siga enroscando si los tornillos no
encajan perfectamente.
2
ELIJA EL TORNILLO ADECUADO
AJUSTAR AL TELEVISOR
N
PRECAUCIÓN:
Al realizar la instalación, asegúrese de que el soporte
de pared para televisores LCD/Plasma está colocado
de forma correcta y segura, así como de que utiliza los
sujetadores adecuados. El instalador es responsable de
comprobar que la base esté sujeta adecuadamente a la
pared y al televisor.
TOME NOTA DE LO SIGUIENTE: LA BASE DEBE ESTAR
FIJA A TRAVESAÑOS DE MADERA O A ANCLAJES
PARA MAMPOSTERÍA O CONCRETO QUE ESTÉN
CORRECTAMENTE INSTALADOS. NO SE DEBE FIJAR
DIRECTAMENTE EN EL YESO (DRY WALL).
Previamente a la instalación, asegúrese de que dispone de
todas las piezas para realizar el montaje.
Asegúrese de que todos los tornillos y los pernos estén
bien apretados antes de apoyar completamente el peso
del televisor LCD o de plasma sobre la base.
Características
• Nivel de burbuja integrado
• Construcción de 2 piezas, de fácil instalación
• Diseño discreto
• Se incluye un detector de travesaños
En el producto se incluyen las siguientes piezas de montaje:
KIT REF Description CANT
1 A Perno de cruz M4 x 12 4
B Perno de cruz M4 x 20 4
C Perno de cruz M4 x 30 4
D Arandela de seguridad M4 4
2 E Perno de cruz M5 x 12 4
F Perno de cruz M5 x 20 4
G Perno de cruz M5 x 30 4
H Arandela de seguridad M5 4
3 I Perno de cruz M6 x 12 4
J Perno de cruz M6 x 24 4
K Perno de cruz M6 x 35 4
L Arandela de seguridad M6 4
4 M Espaciador de 3/4’’ (1,9 cm) 4
5 N Tornillo para madera de 2,5’’ 2
O Anclaje para concreto 2
TRAVESAÑOS DE MADERA
TORNILLO
3a
RANDELA DE SEGURIDAD
(UTILICE EL ESPACIADOR SÓLO CUANDO
SEA NECESARIO)
FIJE EL TELEVISOR A LOS
3b
FIJE EL TELEVISOR A LA PARED
N
4
DESLIZAR Y UNIR
Herramientas necesarias para la fijación a travesaños:
Detector de travesaños
Broca de 1/16” (2 mm)
Herramientas necesarias para la fijación a paredes de
mampostería o concreto
Taladro eléctrico de mano
Broca de 15/32’’ (12 mm) para pared
Ubique el travesaño con el detector
(Consulte el manual incluido)
www.LevelMount.com
Línea de asistencia las 24 horas
1-888-229-1459
©2008 Level Mount
Patentes pendientes
Francais
Instructions d’installation
VESA 200 x 100 avec architecture discrète - Modèle : ELSFW-01, LM30SW,
DC30SW
NE RENVOYEZ PAS CE PRODUIT AU MAGASIN OU
AU SITE WEB OÙ VOUS L’AVEZ ACHETÉ!
SI VOUS ESTIMEZ QUE CE SUPPORT EST
DÉFECTUEUX, QUE CERTAINES DE SES PIÈCES SONT
MANQUANTES OU CASSÉES, OU SI VOUS AVEZ DU
MAL À FIXER LE SUPPORT AU MUR OU À INSTALLER
VOTRE TÉLÉVISEUR, VEUILLEZ COMMUNIQUER
DIRECTEMENT AVEC NOTRE SOCIÉTÉ, LEVEL
MOUNT.
Composez le 1 888 229 1459 ou envoyez-nous un
courriel à l’adresse CustomerSupport@ElexaUSA.com,
à tout moment, afin d’obtenir une solution rapide et
efficace à votre problème.
Notre service à la clientèle est ouvert 24 h/24, 7 j/7
toute l’année, et nos employés qualifiés pourront vous
répondre en anglais ou en espagnol.
Nous vous invitons également à visiter notre site Web
www.LevelMount.com si vous avez besoin d’aide.
1
CHOIX DE LA VIS
Attention : Pour choisir la vis appropriée, insérez-en une
délicatement dans l’un des trous situés au dos de votre
téléviseur. Si vous constatez une résistance, retirez-la
immédiatement!
2
FIXATION AU TÉLÉVISEUR
N
ATTENTION :
L’installateur doit s’assurer que le support mural pour
téléviseur LCD ou plasma est fixé correctement et que
les attaches appropriées sont utilisées. Il incombe à
l’installateur de vérifier que le support de montage est
solidement fixé au mur.
REMARQUE : LE SUPPORT DE MONTAGE DOIT ÊTRE
FIXÉ SUR DES MONTANTS DE CLOISON EN BOIS OU SUR
DES POINTS D’ANCRAGE CORRECTEMENT INSTALLÉS
DANS LA MAÇONNERIE OU LE BÉTON. NE JAMAIS LE
FIXER DIRECTEMENT SUR LE MUR/PLAFOND.
Avant l’installation, vérifiez que toutes les pièces du support sont bien présentes.
Vérifiez que tous les boulons et vis sont serrés avant de
laisser reposer le poids total de l’écran LCD ou plasma sur
le support mural.
Caractéristiques :
• Niveau à bulle d’air intégré
• Support de montage facile en 2 parties
• Architecture discrète
• Détecteur de montant inclus
Matériel de montage inclus :
Sachet REF Description QTÉ
1 A Vis cruciformes M4 x 12 4
B Vis cruciformes M4 x 20 4
C Vis cruciformes M4 x 30 4
D Rondelles frein M4 4
2 E Vis cruciformes M5 x 12 4
F Vis cruciformes M5 x 20 4
G Vis cruciformes M5 x 30 4
H Rondelles frein M5 4
3 I Vis cruciformes M6 x 12 4
J Vis cruciformes M6 x 24 4
K Vis cruciformes M6 x 35 4
L Rondelles frein M6 4
4 M Entretoises 3/4 po 4
5 N vis à bois 2,5 po 2
O Fixations à béton 2
Outils nécessaires :
Détecteur de montant
Foret de 2 mm ou 1/16 po
Outils nécessaires pour fixer le support sur un mur en
béton :
Perceuse électrique
Foret de maçonnerie de 12 mm ou 15/32 po
3a
MONTANTS EN BOIS
3b
VIS
RONDELLES FREIN
(UTILISEZ LES
ENTRETOISES SI
NÉCESSAIRE)
FIXATION DU TÉLÉVISEUR AUX
FIXATION DU TÉLÉVISEUR AU
BÉTON
FAITES GLISSER LE TOUT
N
4
Service d’assistance 24 h/24, 7 j/7
www.LevelMount.com
Tél. : 1-888-229-1459
©2008 Level Mount
Brevets en attente
