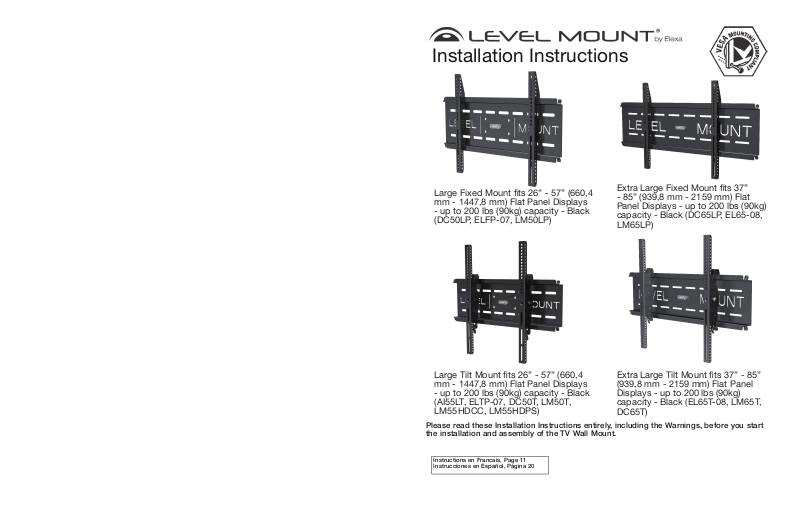

Installation Instructions

Large Fixed Mount ﬁ ts 26” - 57” (660,4 mm - 1447,8 mm) Flat Panel Displays

- up to 200 lbs (90kg) capacity - Black (DC50LP, ELFP-07, LM50LP)

Large Tilt Mount ﬁ ts 26” - 57” (660,4 mm - 1447,8 mm) Flat Panel Displays

- up to 200 lbs (90kg) capacity - Black (AI55LT, ELTP-07, DC50T, LM50T, LM55HDCC, LM55HDPS)

Extra Large Fixed Mount ﬁ ts 37”

- 85” (939,8 mm - 2159 mm) Flat Panel Displays - up to 200 lbs (90kg) capacity - Black (DC65LP, EL65-08,

LM65LP)

Extra Large Tilt Mount ﬁ ts 37” - 85” (939,8 mm - 2159 mm) Flat Panel Displays - up to 200 lbs (90kg) capacity - Black (EL65T-08, LM65T,

DC65T)

Please read these Installation Instructions entirely, including the Warnings, before you start the installation and assembly of the TV Wall Mount.

Instructions en Francais, Page 11 Instrucciones en Español, Página 20

Need Help?

Helpful Hints

If you have installation questions about your TV Wall Mount, please go to www.levelmount.com to view product tutorials.

Contacting Level Mount Customer Service

If you have questions, our trained Customer Service Department is happy to assist you 24 hours a day, 7 days a week, every day of the year. Contact Level Mount Customer Service as follows:

• In North America dial: 1-888-229-1459

• In Europe dial: +0044 844 567 2657

• In the United Kingdom dial: 0844 567 2657

• E-mail Level Mount at www.customersupport@elexausa.com

DO NOT RETURN THIS PRODUCT TO THE STORE OR WEB SITE FROM WHICH IT WAS PURCHASED

If you believe the product is defective, has a missing or broken part or are having difﬁ culty with assembly, please contact Level Mount directly 24 hours a day, 7 days a week, 365 days a year as listed above, for a quick and efﬁ cient solution to your problem.

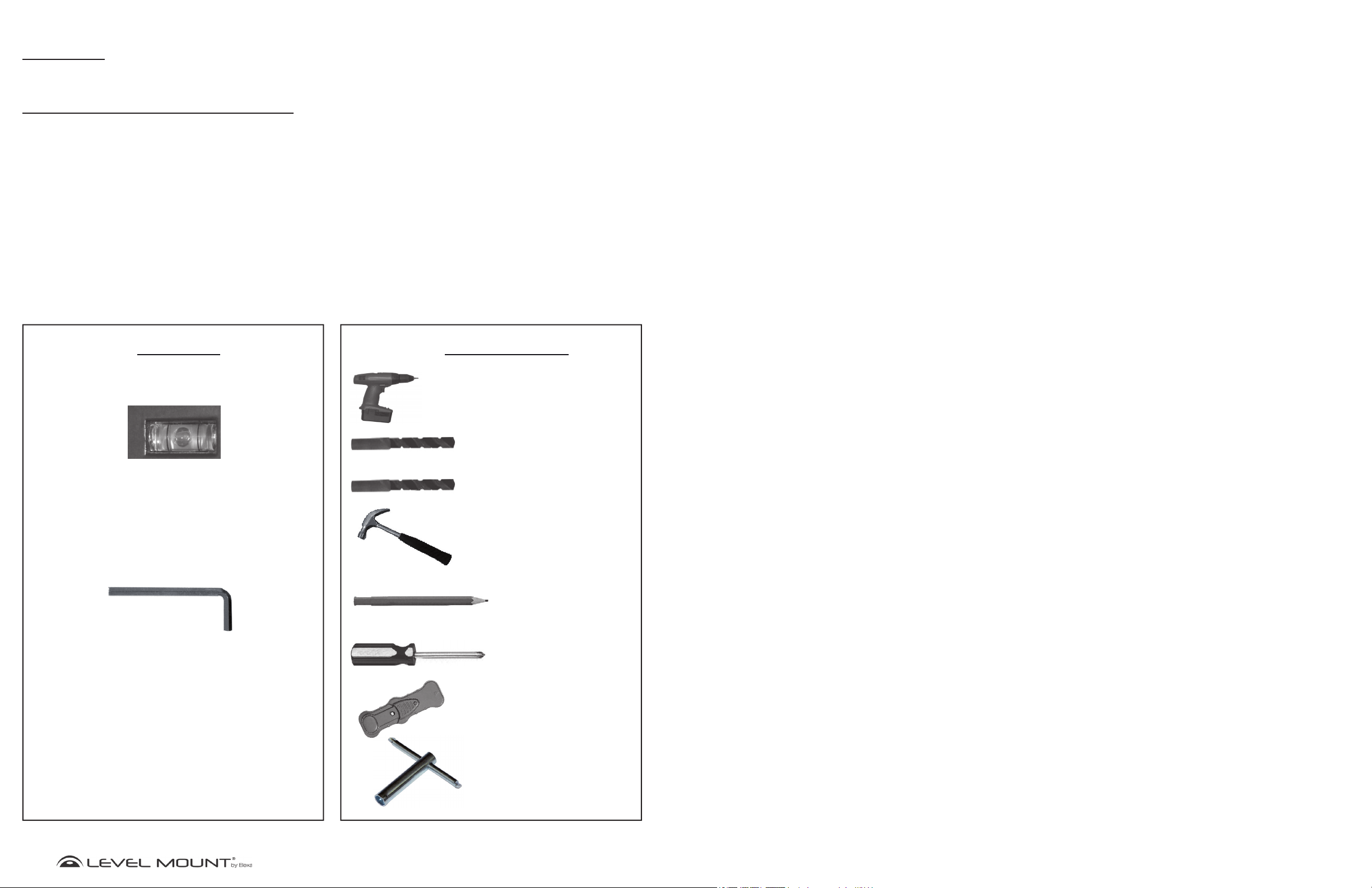

Tools Required

Included

Built-in Bubble Level

Spirit Level

Allen Key 6mm

(Tilt Mounts Only)

Not Included

Drill

Drill Bit 3mm

Drill Bit Masonry 12mm

Hammer

Pencil

Phillips

Screwdriver

Stud Finder

Hex Wrench

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

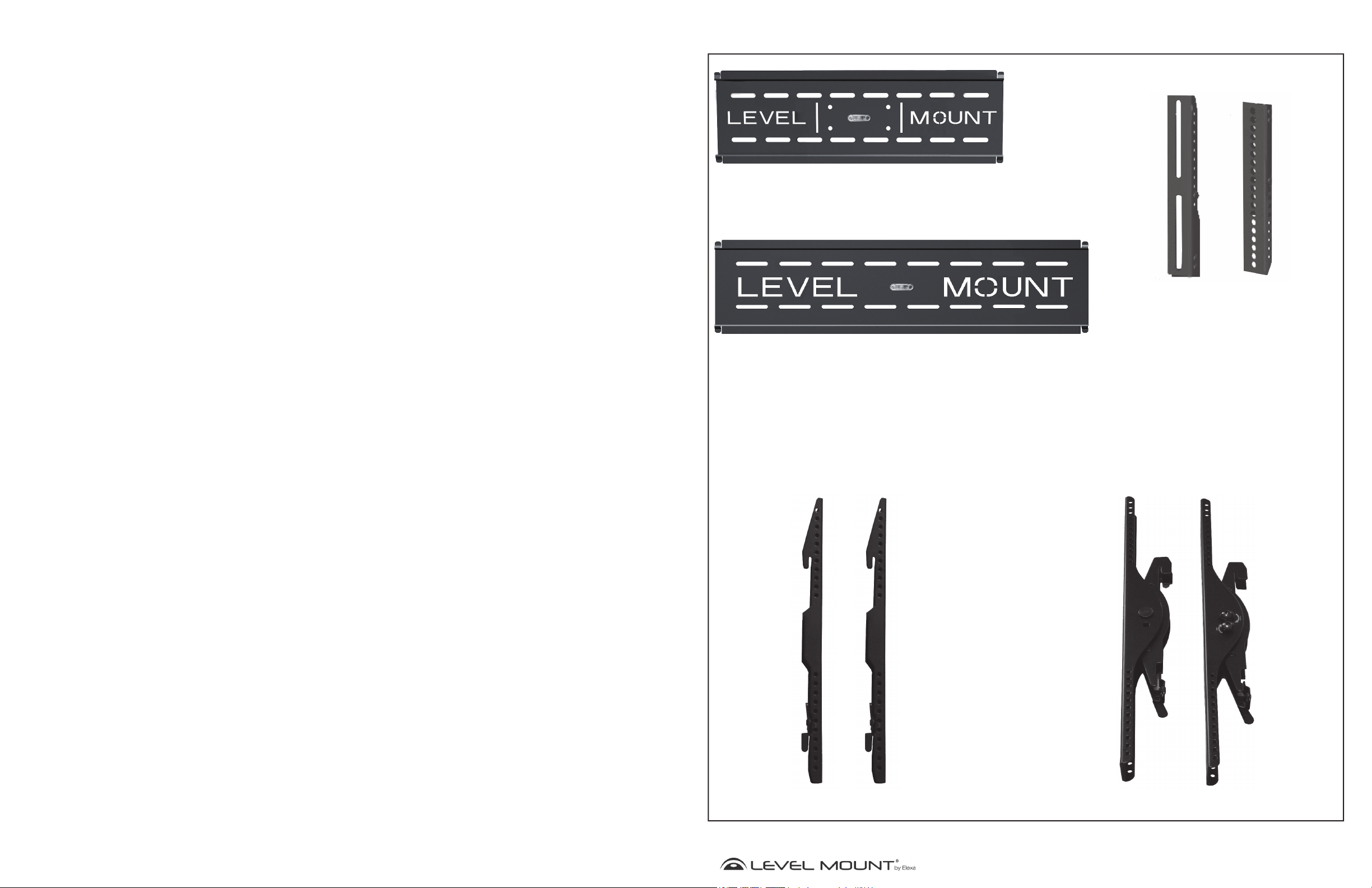

What’s in the box?

Wall Plate AI55LT, DC50T, ELTP-07, LM50T,

DC50LP, ELFP-07, LM50LP, LM55HDCC, LM55HDPS

Wall Plate DC65T, LM65T, EL65-08, DC65LP EL65T-08, LM65LP

Extension Arms All Models

Fixed Arms

DC50LP, ELFP-07, LM50LP, DC65LP, EL65-08, LM65LP

Tilt Arms

AI55LT, DC50T, ELTP-07, LM50T, LM55HDCC, LM55HDPS DC65T, EL65T-08, LM65T

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

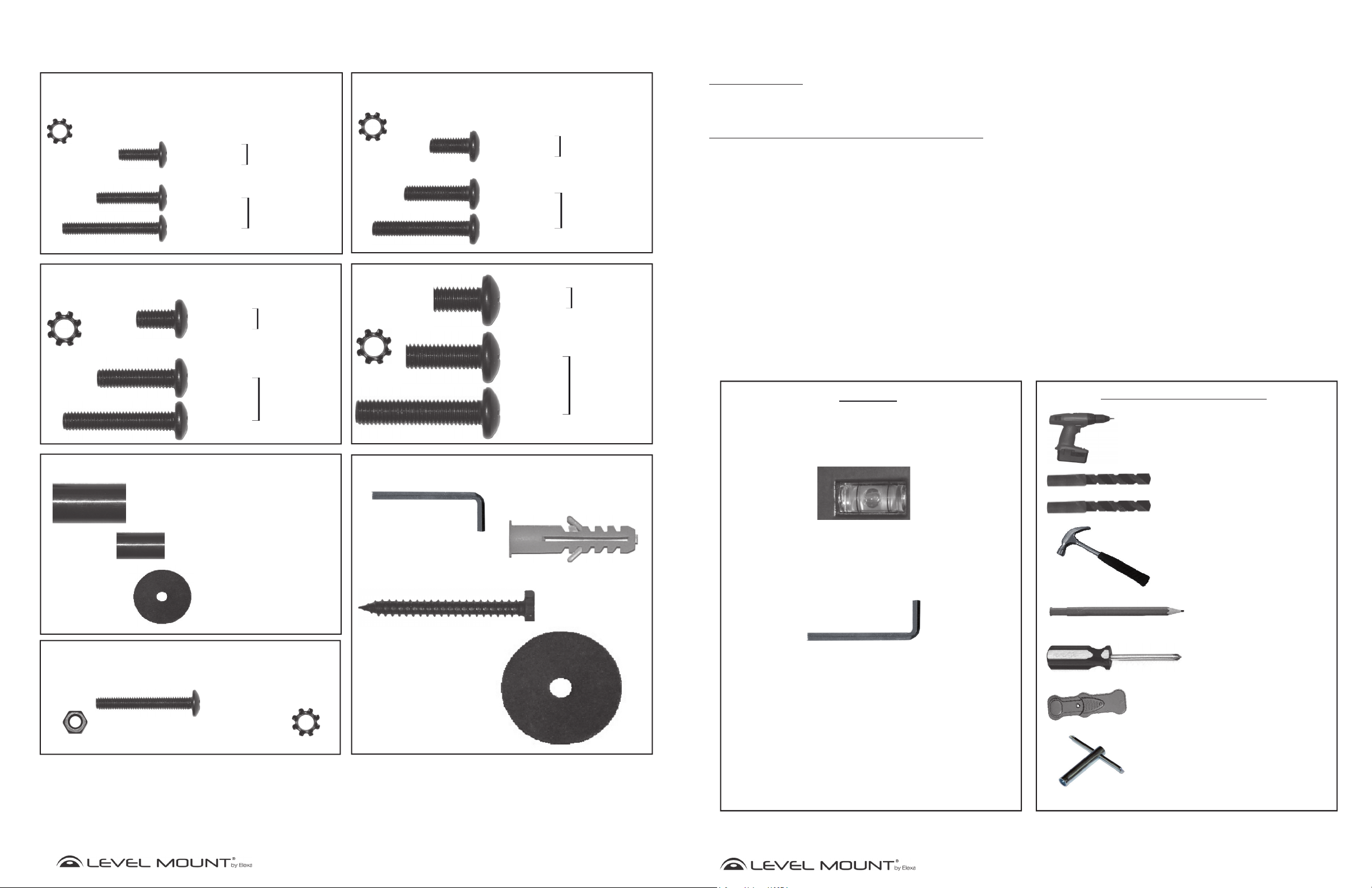

What’s in the box?

Tilt Arms

Bag 1

(4) M4 Lock Washer

Bag 3

(4) M6 Lock Washer

(4) M4 x 12mm Phillips Bolt

(4) M4 x 20mm Phillips Bolt

(4) M4 x 30mm Phillips Bolt

(4) M6 x 12mm Phillips Bolt

(4) M6 x 24mm Phillips Bolt

(4) M6 x 35mm Phillips Bolt

Flat Back

TV Hardware

Recessed Back

TV Hardware

Flat Back

TV Hardware

Recessed Back

TV Hardware

Bag 2

(4)M5 Lock Washer

Bag 4

(4) M8 Lock Washer

(4) M5 x 12mm Phillips Bolt

(4) M5 x 20mm Phillips bolt

(4) M5 x 30mm Phillips Bolt

(4) M8 x 16mm Phillips Bolt

(4) M8 x 25mm Phillips Bolt

(4) M8 x 40mm Phillips Bolt

Flat Back

TV Hardware

Recessed Back

TV Hardware

Flat Back

TV Hardware

Recessed Back

TV Hardware

Bag 5

Bag 7

(8) M5 Nut

(4) Spacer

19.05mm

(4) Spacer

15.9mm

(4) Washer

19.05mm x 5.3mm x 1.2mm

Phillips Bolt

Fixed or Tilt Arms

(8) M5 x 48mm

(8) M5 Lock Washer

Bag 6

(1) Allen Wrench Key

(In Tilt Mounts Only)

(6) 76 mm Hex Wood Screw

(6) Washer

28mm x 6.8mm x 1.5mm

(6) Concrete Anchors

Products, Inc. All other trademarks are the property of their respective owners.

Elexa Consumer Products, Inc. Toutes les autres marques de commerce appartiennent à leurs proprié-

taires ou détenteurs respectifs.

de Elexa Consumer Products, Inc. El resto de marcas registradas pertenecen a sus correspondi-

entes dueños.

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Placa de soporte Pegado a la Pared

Brazos fijos o

en la pared

posterior de la televisión

Placa de soporte

Brazos

Placa de

soporte

Tornillo

Allen

Montaje/Instalación

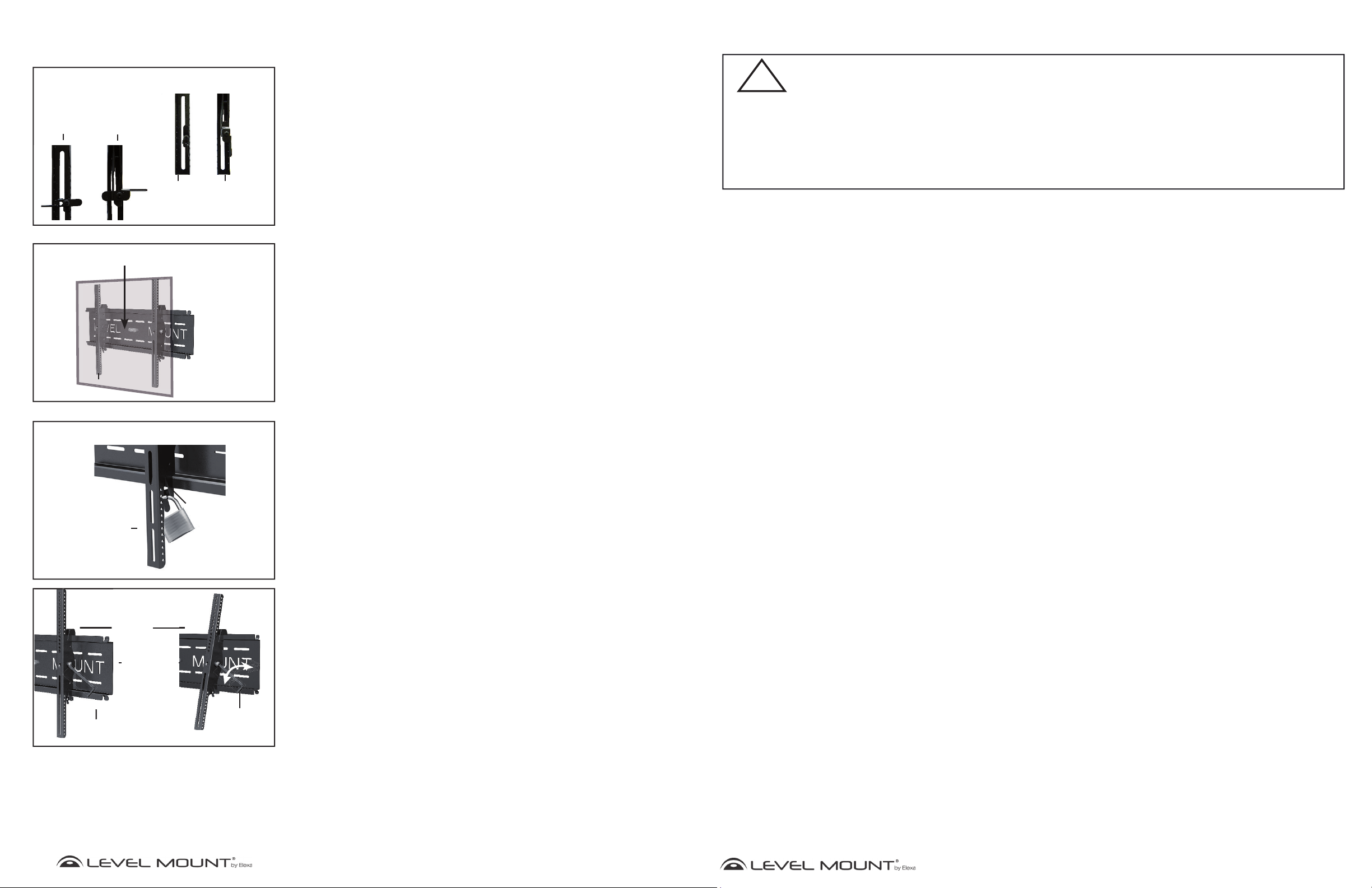

Getting Started

Imagen 17

Brazo Fijo

Bloqueado

Brazo Giratorio

Bloqueado

Imagen 18

Brazos fijos o posterior de la televisión

giratorio

Imagen 19

Brazos

giratorio

Brazo Fijo

Desbloqueado

Placa de soporte Pegado a la Pared

en la pared

Placa de soporte

Bloqueo

Brazo Giratorio

Bloqueado

Paso 5 – Montar el televisor de pantalla plana en la placa de soporte

Antes de montar el televisor de pantalla plana en la Placa de soporte (previamente fijada a la pared, tal y como se especifica más arriba), primero deberá desbloquear los brazos fijos o giratorios (que estarán ahora fijos sobre el televisor de pantalla plana). Para desbloquear los brazos fijos o giratorios, tire de la cuerda hacia arriba, tal y como muestra la Imagen 17.

Para montar el televisor de pantalla plana en la Placa de soporte, necesitará que 2 personas levanten el televisor de pantalla plana con los brazos fijos o giratorios y los brazos de extensión, en su caso. Deslice los ganchos de los brazos fijos o giratorios por encima de la pestaña superior de la Placa de soporte y bájelos hasta que los brazos fijos o giratorios queden firmemente apoyados a ambos lados de la pestaña de la Placa de soporte, tal y como muestran las Imágenes 18. Los brazos fijos o giratorios deben quedar a ras de la Placa de soporte.

Bloquee los Brazos por debajo de la pestaña de la Placa de soporte tirando de la cuerda, tal y como muestran las Imágenes 17 y 18. Haga lo mismo con el otro brazo fijo.

Paso 6-Bloqueo de la TV en el soporte de pared (opcional)

Opcional: Para bloquear el televisor a la placa de pared, inserte un candado en el pestillo de bloqueo como se muestra en la Figura 19. Esto evitará que el televisor se despegó de la placa de pared.

Nota: El bloqueo no está incluido.

CAUTION!

This TV Wall Mount was designed specifically to hold TVs with a maximum weight of up to 200 lbs (90kg) with the following dimensions: for models AI55LT, ELFP-07, ELTP-07, DC50LP, DC50T, LM50LP, LM50T, LM55HDCC, LM55HDPS - 26” – 57” (660,4 mm-1447,8 mm); and for models DC65LP, DC65T, EL65-08, EL65T-08, LM65LP LM65T - 37” – 85” (939,8mm – 2159mm). Using this product with a TV heavier than the maximum weight, or that exceeds these dimensions, may result in serious personal injury and damage to equipment and property.

1. Do not begin the installation of the TV Wall Mount until you have read and understood the instructions and warnings contained in these Installation Instructions. Failure to read, thoroughly understand and follow the instructions can result in serious personal injury and damage to equipment and property. It is the installer’s responsibility to make sure all components are properly assembled and installed using the instructions provided.

2. If you have questions that do not appear to be covered in these Installation Instructions, please refer to the “Helpful Hints” section of the detail page for the TV Wall Mount or contact us as described under the “Need Help” section. If you are at all unsure about any step in these instructions or your ability to install the TV Wall Mount safely and securely, you should seek professional help from a qualified contractor.

3. This TV Wall Mount contains small items that could be a hazard if swallowed. Keep these items away from children.

4. The TV Wall Mount must be attached to wood studs or to properly installed anchors in concrete. Do not install the TV Wall Mount only to drywall or plasterboard. If mounting to wood studs, make sure that mounting screws are anchored into the center of the studs. See Stud Finder Instructions, included below. Do not use the TV Wall Mount for devices other than as specified in these instructions.

5. Make sure all screws and bolts are tightened before allowing the TV Wall Mount to bear the full weight of the TV. Tighten screws and bolts firmly but do not over-tighten them. Once the screw is flush against the TV and the screwdriver is more difficult to turn and will not turn further, stop; otherwise there is a risk of over-tightening the bolt. Over-tightening the screws or bolts could damage the TV Wall Mount, greatly reducing its holding power. Periodic tightening may be required.

6. Screws should easily and completely thread into the TV mounting holes. If any of the screws provided are not suitable for the TV Wall Mount system, the installer must not under any circumstances drill holes into the TV or into the TV Wall Mount components. Using screws of improper size can damage the TV.

7. Do not lift more weight than you can handle. Use at least two people when lifting and positioning the TV on the TV Wall Mount.

Tornillo

Llave Allen

Imagen 20

Brazos giratorio

Allen

Placa de

soporte

Llave Allen

Paso 7 – Usar el modo giratorio

Para utilizar la función giratoria o voladiza del brazo, agarre suavemente el televisor y tire hacia delante de él. El soporte de pared voladizo para televisor se extiende hasta salir unos 15° de la pared. Después, mueva el televisor hacia arriba o hacia abajo, tal y como indica la Imagen 20.

www.levelmount.com

2828

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

8. Before installing, check to make sure all parts of the TV Wall Mount indicated in these Installation Instructions are included and undamaged. Never use damaged parts or try to install the TV Wall Mount if you do not have all needed parts.

9. It is the installer’s responsibility to select the appropriate installation location and the supporting surface on which to mount this TV Wall Mount and to ensure that the TV Wall Mount is anchored properly to the wall. It is also the installer’s responsibility to ensure that the TV is properly and securely attached to the TV Wall Mount using only the enclosed fasteners and components and to verify that the screws and power cords do not touch wires, pipes, or metal parts within the wall (since this could cause damage to these items or cause electrical shock).

10. Level Mount has made every effort to make these Installation Instructions accurate and complete. However, Level Mount makes no claim that the information contained herein covers all details, conditions or variations, nor does it provide for every possible contingency in connection with the installation, assembly or use of this product. Level Mount makes no representation or warranty, express or implied, regarding the accuracy, completeness or sufficiency of the information contained in this document. Level Mount is not responsible for any damage or injury caused by incorrect mounting, assembly, installation or use.

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Assembly/Installation

Pared de hormigón

Placa de soporte

Broca para madera 12 mm

Tacos para

hormigón

Tornillos

hexagonal

Arandelas

Montaje/Instalación

Flat Back

M5 Lock Washer

M5 Bolt

M5 Lock Washer

M5 Bolt

Figure 1

Figure 2

Extension Arm

Fixed/Tilt Arm

Recessed Back

M5 Hex Nut

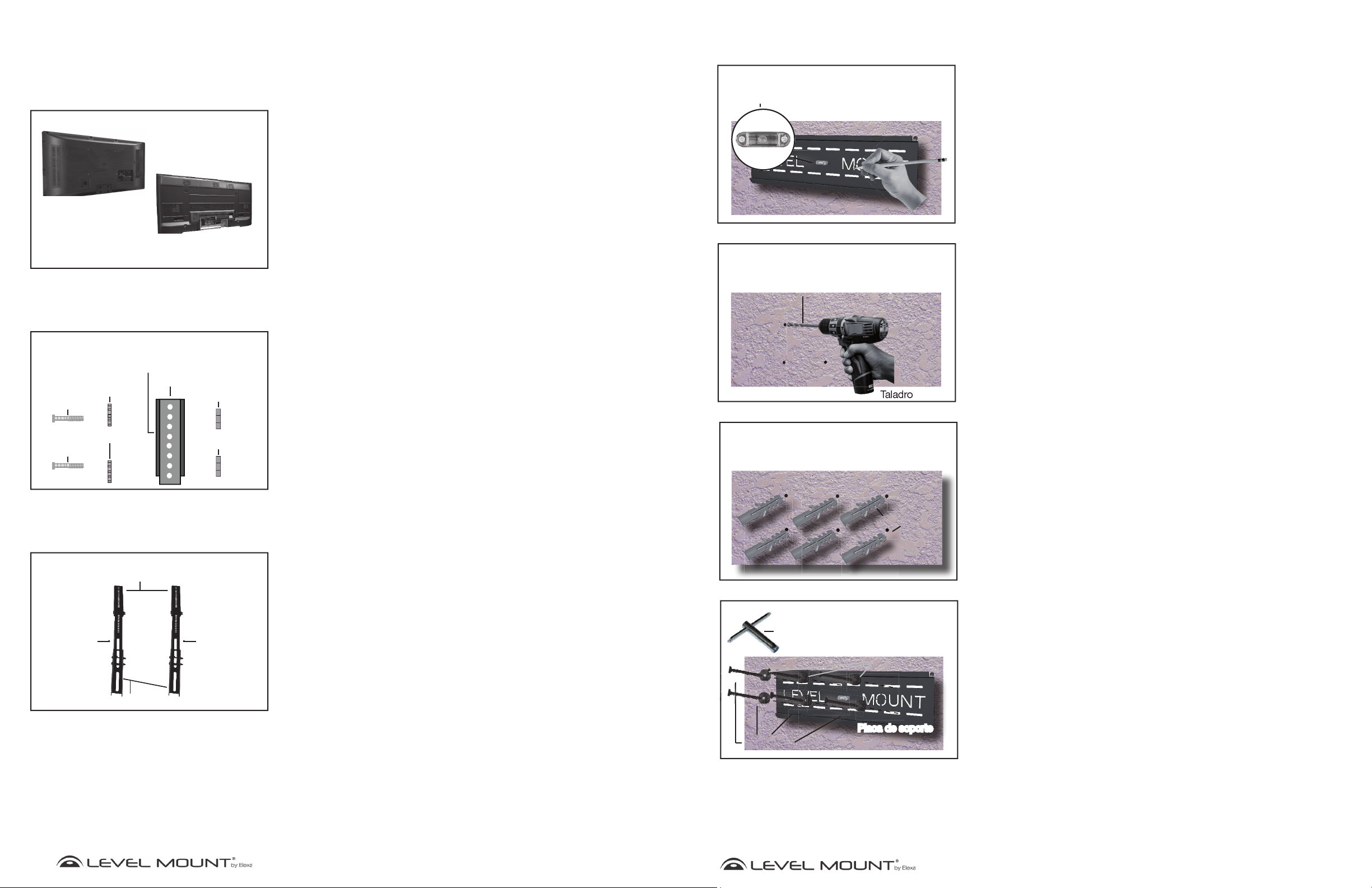

Step 1 – Selecting the Correct Hardware Based on TV Back

Before beginning the installation, determine if the TV has a flat back or a recessed back as shown in Figure 1. If you have a recessed back TV you may need to use the spacers (Bag 5) as shown in Figure 4 or Figure 6. The spacer is used to fill the recessed area of the TV so that the TV Bracket is fully supported and flush with the back of the TV.

Step 2 - Extension Arm Installation (if needed)

If the holes in the Fixed or Tilt Arms do not line up with the holes in back of the TV, do not drill. Instead, follow these instructions for the Extension Arm Installation. Otherwise, skip to Step 3.

Note: When using the Fixed Arms, the Extension Arms can be used for TVs with

VESA vertical hole placement that is greater than 370mm; and when using the Tilt Arms, the Extension Arms can be used for TVs with a VESA vertical hole placement that is greater than 500mm. Your TV manual/product labels should specify the VESA hole spacing.

Step 2a - Attaching Extension Arms to Fixed or Tilt Arms

Attach the Extension Arms to the Fixed or Tilt Arms using the following hardware as shown in Figure 2:

• Bolts M5 (Bag 7)

• Lock Washer M5 (Bag 7)

• Extension Arm

• Fixed or Tilt Arm

• Nut M5 (Bag 7)

Adjust the screws in Figure 2 to move the extension arms to align with the holes on the back of the TV.

Nivel de burbuja incorporado/ Nivel

Placa de soporte

Imagen 14

Broca para madera 12 mm

Imagen 15

Imagen 13

Pared de hormigón

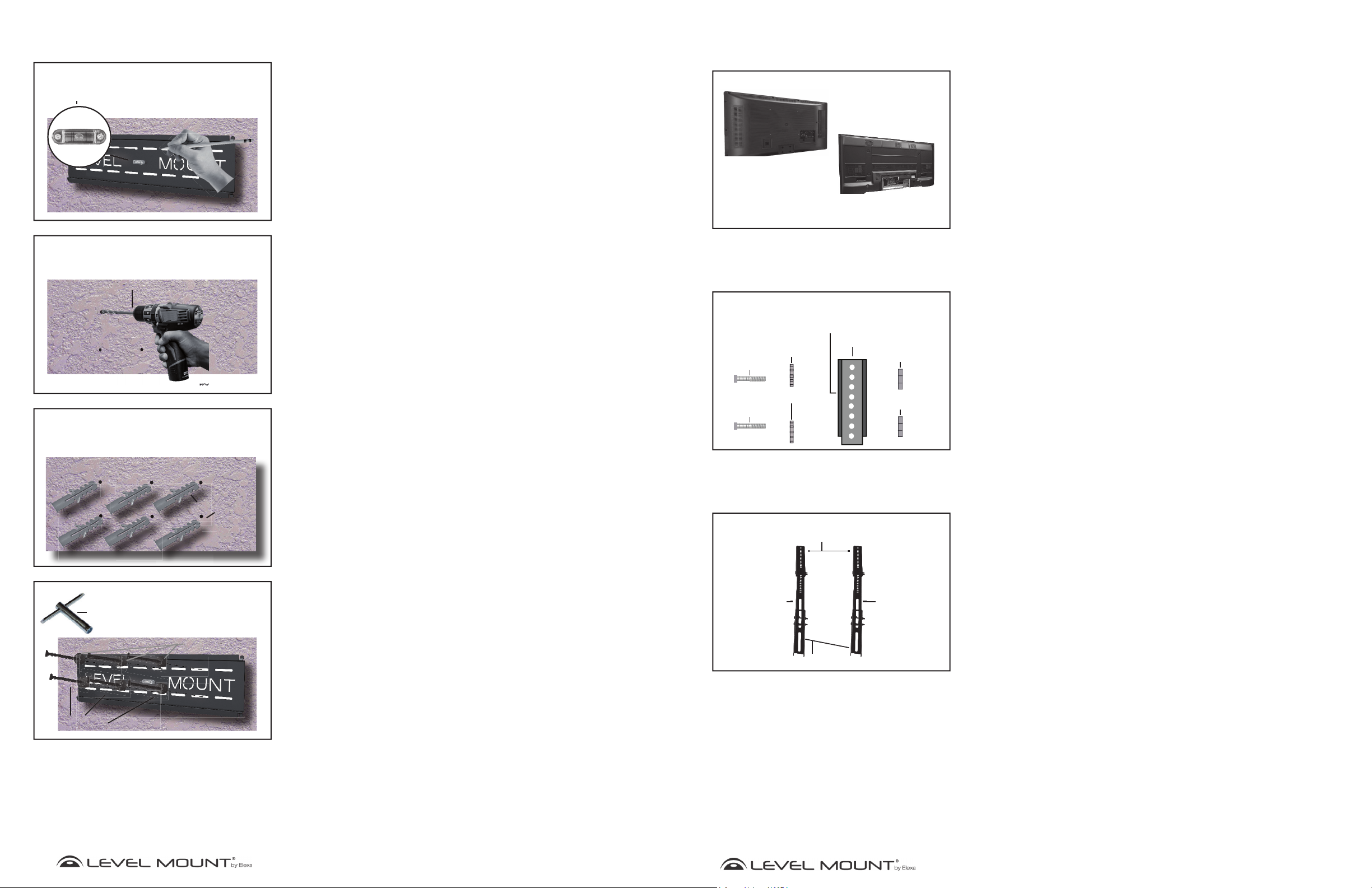

Opción B – Si las paredes son de hormigón

Para fijar la Placa de soporte al hormigón, colóquela a la altura deseada. Marque los 6 agujeros con un lápiz cuando haya nivelado la Placa de Soporte usando el Nivel de burbuja que viene incorporado o el nivel, tal y como muestra la Imagen

13. Deje la Placa de soporte a un lado. Taladre 6 agujeros en el hormigón, en el lugar

marcado, tal y como muestran las Imágenes 14. Para taladrar los agujeros de los tacos para hormigón (Bolsa 6) en el hormigón, utilice un taladro eléctrico con una broca de 12 mm para madera.

Cuidado:

hormigón.

Inserte los tacos para hormigón (Bolsa 6) en los agujeros, tal y como muestra la Imagen 15, e introdúzcalos con un martillo hasta que queden a ras de la pared de hormigón, como muestra la Imagen 15.

Para fijar la Placa de soporte a la pared de hormigón, utilice la llave hexagonal para atornillar los 6 tornillos hexagonales con arandelas (Bolsa 6) en cada uno de los tacos de hormigón, tal y como muestra la Imagen 16. Atornille bien, hasta que quede fijo, pero con cuidado de no pasarse de rosca, pues de lo contrario podría dañar el soporte o los tornillos.

Cuidado:

No utilice un martillo neumático, pues rompería y debilitaría el

Debido al peso del televisor de pantalla plana, es fundamental

que utilice los 6 tornillos para fijar la Placa a la pared.

Upper Extension Arms

Fixed or Tilt

Arms

Lower Extension Arms

Figure 3

Fixed or Tilt Arms

Step 2b - Completed Extension Arm Attachment

All 4 Extension Arms should be attached in the same manner. When completed, your Fixed or Tilt Arms, with the Extension Arms attached, should appear as shown in the photo in Figure 3.

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Llave hexagonal

Tornillos

hexagonal

Imagen 16

Pared de hormigón

Placa de soporte

Tacos para

hormigón

Arandelas

2727

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Montaje/Instalación

Placa de soporte

Arandelas

Fixed/Tilt Arms

Assembly/Installation

Imagen 8

Pladur con estructuras visibles

Imagen 9

Placa de soporte

Imagen 10

Llave hexagonal

Detector de Madera

Estructura de Pladur

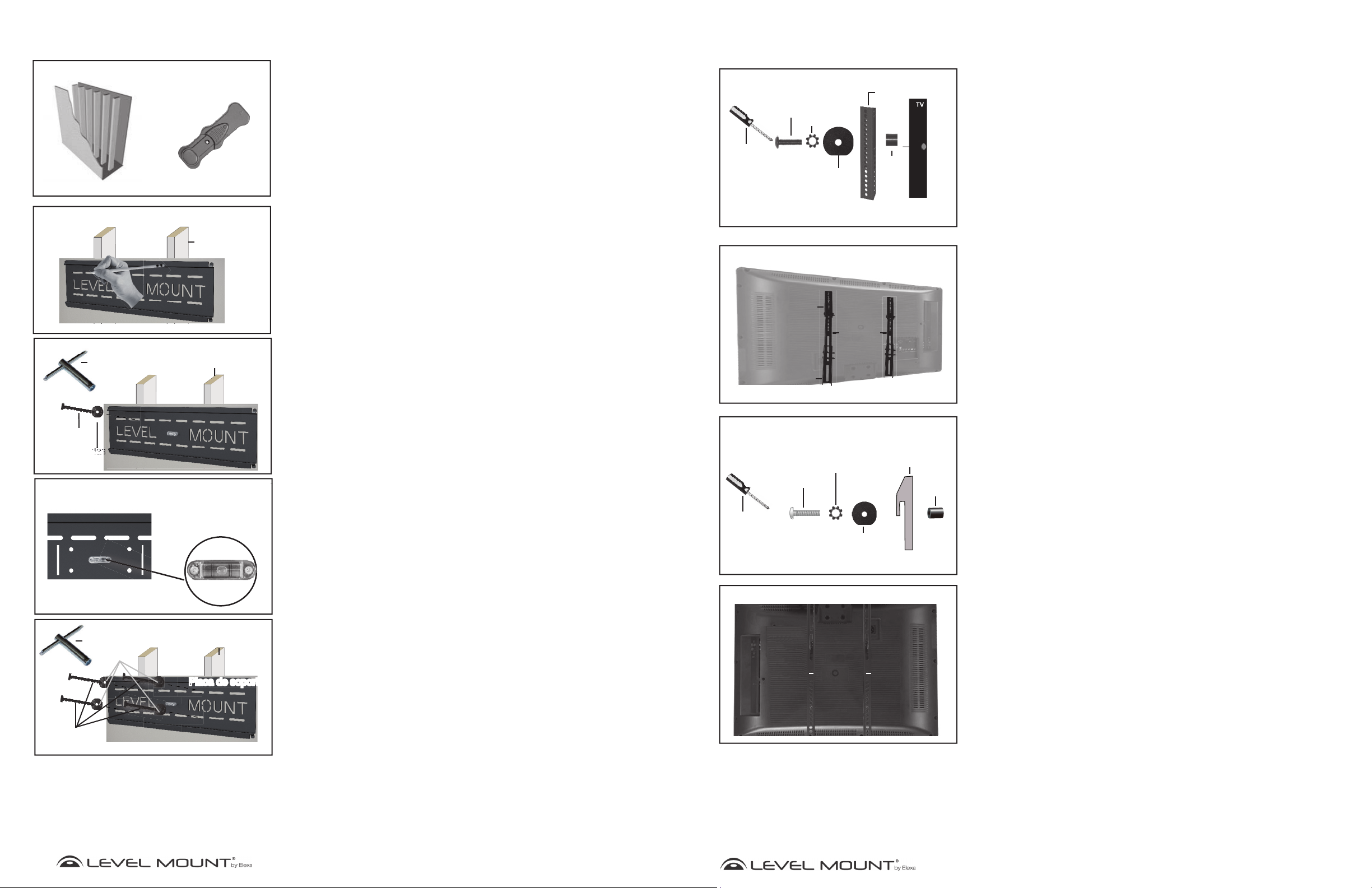

Paso 4 – Fijar la placa de soporte a la pared

Opción A – Si las paredes son de pladur

Para fijar la placa de soporte a una pared de pladur, localice las estructuras de madera con un detector de madera. Cuando haya encontrado el lugar donde crea que está el centro de la estructura de madera (utilizando el Detector de Madera), clave un clavito en el hueco lo suficiente para confirmar que está clavando sobre madera sólida (y no en algo menos denso, como una tabla de aglomerado); una vez realizado, vuelva a quitar el clavito.

Alinee el agujero superior izquierdo de la Placa de soporte con el centro de la estructura de madera que haya marcado en la pared, a la altura deseada. Utilice un lápiz para marcar la pared a través del agujero superior izquierdo de la Placa de soporte sobre el centro de la estructura, tal y como muestra la Imagen 9.

Para fijar la Placa de soporte a la pared, taladre un agujero guía de 4 mm sobre el lugar marcado con el lápiz. Utilizando la llave hexagonal, atornille 1 tornillo hexagonal con arandela (Bolsa 6) por el agujero superior izquierdo de la Placa de soporte, atravesando la pared de pladur hasta llegar a la estructura de madera, tal y como muestra la Imagen 10.

Una vez fijado el tornillo superior izquierdo, ajuste la Placa de Soporte usando el Nivel de burbuja que viene incorporado o el nivel, hasta que la Placa esté nivelada, tal y como muestra la Imagen 11. Marque con un lápiz los 3 agujeros restantes. Taladre los 3 agujeros que acaba de marcar con una broca de 4 mm.

Utilizando la llave hexagonal, atornille los otros 3 tornillos hexagonales con arandelas (Bolsa 6) para fijar la Placa de soporte a la pared, tal y como muestra la Imagen 12. Atornille bien, hasta que quede fijo, pero con cuidado de no pasarse de rosca, pues de lo contrario podría dañar el soporte o los tornillos.

Figure 4

M4/M5/M6 or M8 Bolt

Phillips Screwdriver

19.05mm x 5.3mm x 1.2mm

Only use Spacer if TV has a recessed back

M4/M5/M6 or M8 Lock Washer

Washer

Extension Arm

Spacer

Figure 5

Upper

Extension Arms

Fixed or

Tilt Arms

Lower

Extension Arms

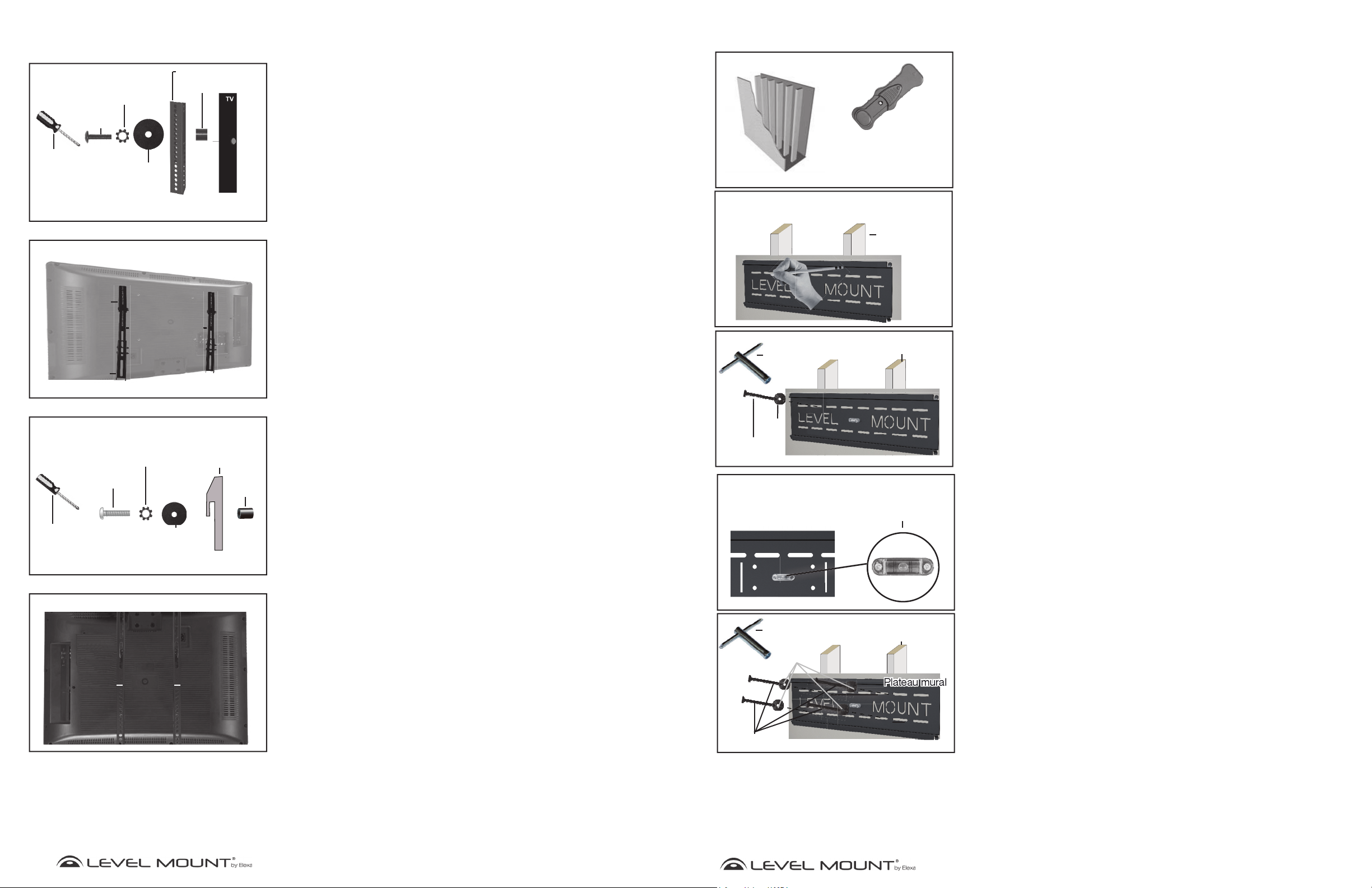

Step 2c - Attaching Extension Arms to the back of the TV

Small TVs need the following hardware: (For most TVs under 50’’ or 127cm)

• Bolt M4 (Bag 1) or Bolt M5 (Bag 2)

• Lock Washer M4 (Bag 1) or Lock Washer M5 (Bag 2)

• Washer 19.05mm x 5.3mm x 1.2mm (Bag 5)

• An additional Washer may be needed to prevent the bolt head from recessing into the back of the TV

• Extension Arm

• Spacer (Bag 5) The spacers are only needed if TV has a recessed back.

Large TVs need the following hardware: (For most TVs over 50’’ or 127cm)

• Bolt M6 (Bag 3) or Bolt M8 (Bag 4)

• Lock Washer M6 (Bag 3) or Lock Washer M8 (Bag 4)

• Extension Arm

• Spacer (Bag 5) The spacers are only needed if TV has a recessed back.

To attach the TV arms to the back of the TV, place the 2 bolts for each arm through the holes of the TV Arms and carefully thread them into the holes in the back of the TV. If there is any resistance remove the bolt immediately and select the correctly sized bolt that enables a secure and snug fit. Tighten the bolts snugly to the back of the TV as shown in Figure 5.

Tornillo hexagonal

Arandelas

Imagen 11

Placa de soporte

Llave hexagonal

Arandelas

Tornillo hexagonal

Figure 12

Placa de soporte

Nivel de burbuja incorporado/ Nivel

Estructura de Pladur

Placa de soporte

Cuidado:

Debido al peso del televisor de pantalla plana, es fundamental montar la Placa de soporte en al menos 2 estructuras de madera, y que utilice los 4 tornillos para fijar la Placa a la pared.

Figure 6

M4/M5/M6/M8

M4/M5/M6/

M8 Bolt

Phillips Screwdriver

19mm x 5.3mm x 1.2mm

Only use Spacer if TV has a recessed back.

Flat Back TV

Lock Washer

Washer

Figure 7

Fixed/Tilt Arms

Fixed or

Tilt Arm

Spacer

Step 3 – Attaching the Fixed or Tilt TV Arms to Back of TV

There are bolts of varying lengths included in this package, located in (Bags 1 through

5). Please use the bolt with the appropriate length for your TV.

Small TVs need the following hardware: (For most TVs under 50’’ or 127cm) (Figure 7)

• Bolt M4 (Bag 1) or Bolt M5 (Bag 2)

• Lock Washer M4 (Bag 1) or Lock Washer M5 (Bag 2)

• Washer 19mm x 5.3mm x 1.2mm (Bag 5)

• An additional Washer may be needed to prevent the bolt head from recessing into the back of the TV

• Fixed or Tilt Arm

• Spacer (Bag 5) Only needed if the TV has a recessed back.

Large TVs need the following hardware: (For most TVs over 50’’ or 127cm) (Figure 7)

• Bolt M6 (Bag 3) or Bolt M8 (Bag 4)

• Lock Washer M6 (Bag 3) or Lock Washer M8 (Bag 4)

• Fixed or Tilt Arm

• Spacer (Bag 5) Only needed if the TV has a recessed back.

Caution: Only tighten bolts until they are secure, do not over-tighten.

www.levelmount.com

2626

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Wall Plate

Assembly/Installation

Wall Plate

her

Wall Plate

Washer

Televisor de pantalla plana

Brazo de extensión inferior

Brazo de extensión superior

Brazo fijo o Giratorios

Separa dores

Televisor de pantalla plana

Brazo fijo o Giratorios

Figure 8

Drywall with Exposed Studs

Figure 9

Hex

Screw

Hex Nut Wrench

Washer

Wall Plate

Figure 10

Figure 11

Wall Plate

Hex Nut Wrench

Figure 12

Stud Finder

Drywall Stud

Wall Plate

Built-in Bubble Level/

Spirit Level

Drywall Stud

Step 4 – Attaching the Wall Plate to the Wall

Option A – If the Wall is Drywall

To attach the Wall Plate to drywall, locate the two wooden studs with a Stud Finder as shown in Figure 8. After you have determined the spot where you believe the center of each stud to be (using the Stud Finder), hammer a small nail into that spot far enough to confirm that you are hammering into solid wood (and not something less dense, like particle board), then remove the nail when done.

Line up the left top hole of the Wall Plate with the stud center marked on the wall at the desired height. Then, use a pencil to mark the wall through the top left hole in the Wall Plate over the center of one of the studs as shown in Figure 9.

To attach the Wall Plate to the wall, drill a 3mm pilot hole where the top left pencil mark was made. Using a Hex Nut Wrench, drive 1 Hex Screw with Washer (Bag 6) through the one of the top left slots in the Wall Plate and through the drywall into the stud as shown in Figure 10.

Once the top left screw is secure, adjust the Wall Plate until it is level using the Built-in Bubble Level/Spirit Level as shown in Figure 11. With a pencil mark the desired location for the 3 remaining holes in the center of the two studs you identified. Drill the 3 remaining holes with a 3mm drill bit where marked.

Using a Hex Nut Wrench, drive in the additional 3 Hex Screws and Washers (Bag

6) to secure the Wall Plate to the wall as shown in Figure 12. Screw tightly enough to produce a strong bond, but do not over-tighten or there may be damage to the mount or screws.

Caution: Due to the weight of the TV it is essential to mount the Wall Plate

to at least 2 wooden studs and that all 4 screws be used when mounting the Wall Plate to the wall.

Montaje/Instalación

Imagen 4

M4/M5/M6 o M8 Arandelas de presión

Destornillador Phillips

M4/M5/M6 o M8 Tornillo

19.05mm x 5.3mm x

Utilice el separador sólo en caso de que la parte

trasera de su televisor sea hueca

Arandelas

1.2mm

Imagen 5

Brazo de extensión superior

Brazo de extensión inferior

Imagen 6

Arandelas de presión M4/M5/M6/M8

Tornillo M4, M5, M6/M8

Destornillador Phillips

19mm x 5.3mm x 1.2mm

Utilice el separador sólo en caso de que la

parte trasera de su televisor sea hueca

Televisor de pantalla plana

Imagen 7

Brazo de extensión

Separadores

Brazo fijo o Giratorios

Brazo fijo o giratorio

Arandelas

Televisor de pantalla plana

Separa dores

Paso 2c – Fijar los Brazos de Extensión a la parte trasera del televisor

Los televisores pequeños necesitan las siguientes herramientas: (Para la mayoría de

televisores menores de 50’’ o 127 cm)

• Tornillo M4 (Bolsa 1) o Tornillo M5 (Bolsa 2)

• Arandelas de presión M4 (Bolsa 1) o arandelas de presión M5 (Bolsa 2)

• Arandelas 19.05mm x 5.3mm x 1.2mm (Bolsa 5)

• Es posible que necesite una arandela adicional para evitar que la cabeza del tornillo se incruste en la parte trasera del televisor

• Brazo de extensión

• Separador (Bolsa 5) Sólo en caso de que la parte trasera de su televisor sea hueca.

Los televisores grandes necesitan las siguientes herramientas: (Para la mayoría de

televisores mayores de 50’’ o 127 cm)

• Tornillo M6 (Bolsa 3) o Tornillo M8 (Bolsa 4)

• Arandelas de presión M6 (Bolsa 3) o arandelas de presión M8 (Bolsa 4)

• Brazo de extensión

• Separador (Bolsa 5) Sólo en caso de que la parte trasera de su televisor sea hueca.

Para fijar los Brazos de Extensión a la parte trasera de su televisor, coloque los 2 tornillos de cada brazo en los agujeros del Brazo de Extensión y atorníllelos con cuidado a la parte trasera de su televisor. Si encuentra resistencia, saque de inmediato el tornillo y escoja otro tamaño que entre fácilmente y permita fijar el tornillo de manera segura. Apriete bien los tornillos a la parte trasera de su televisor, tal y como muestran las Imágenes 5..

Paso 3 – Fijar los Brazos Fijos o Giratorios a la parte trasera de su televisor

Este paquete incluye tornillos de distintos tamaños que encontrará en las Bolsas 1 a 5. Por favor, asegúrese de utilizar el tamaño de tornillo adecuado para su televisor.

Los televisores pequeños necesitan las siguientes herramientas: (Para la mayoría de televisores menores de 50’’ o 127 cm)

• Tornillo M4 (Bolsa 1) o Tornillo M5 (Bolsa 2)

• Arandelas de presión M4 (Bolsa 1) o arandelas de presión M5 (Bolsa 2)

• Arandelas 20 mm x 5.5 mm x 1,0 mm (Bolsa 5)

• Es posible que necesite una arandela adicional para evitar que la cabeza del

tornillo se incruste en la parte trasera del televisor

• Brazo fijo, giratorio o voladizo

• Separador (Bolsa 5) Sólo en caso de que la parte trasera de su televisor sea

hueca. Los televisores grandes necesitan las siguientes herramientas: (Para la mayoría de

televisores mayores de 50’’ o 127 cm)

• Tornillo M6 (Bolsa 3) o Tornillo M8 (Bolsa 4)

• Arandelas de presión M6 (Bolsa 3) o arandelas de presión M8 (Bolsa 4)

• Brazo fijo, giratorio o voladizo

• Separador (Bolsa 5) Sólo en caso de que la parte trasera de su televisor sea

hueca.

Washer

Hex Screw

Wall Plate

Washer

Brazo fijo o Giratorios

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Para fijar los brazos fijos o giratorios a la parte trasera de su televisor, coloque los 2 tornillos de cada brazo en los agujeros del brazo fijo o giratorio y apriételos con cuidado en los agujeros de la parte trasera de su televisor. Si encuentra resistencia, saque de inmediato el tornillo y escoja otro tamaño que entre fácilmente y permita fijar el tornillo de manera segura. Apriete bien los tornillos a la parte trasera de su televisor, tal y como muestran las Imágenes 7.

Cuidado: Apriete los tornillos sólo hasta que estén seguros, con cuidado de no

pasarse de rosca.

2525

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Montaje/Instalación

Concrete Wall

Wall Plate

Built-in Bubble Level/ Spirit Level

Concrete Wall

Concrete Anchors

Wall Plate

WWWWWWWWWWWWWWWWWW

Concrete Wall

Assembly/Installation

Respaldo plano

Brazos de extensión

M5 Arandela de Presión

M5 Tornillo

Imagen 1

Figure 2

Brazos fijo o

giratorio

Respaldo hueco

M5 Tuerca hexagonal

Paso 1 – Escoja el soporte correcto en función de la parte trasera de su televisor

Antes de empezar la instalación, compruebe si la parte trasera de su televisor es plana o hueca, tal y como muestra la Imagen 1. Si la parte trasera de su televisor es hueca, es posible que necesita utilizar los separadores (Bolsa 5), tal y como muestran las Imágenes 4 y 6. Los separadores sirven para rellenar el hueco que queda en la parte trasera de su televisor, de manera que el soporte quede perfectamente fijado a la parte trasera de su televisor.

Paso 2 – Instalación del Brazo de Extensión (en caso necesario)

Si los agujeros del brazo de extensión no están alineados con los agujeros de la parte trasera de su televisor, no taladre ningún otro agujero. En lugar de ello, siga estas instrucciones para instalar el brazo de extensión. En caso contrario, vaya directamente al Paso 3.

Nota: Al utilizar los brazos fijos, los brazos de extensión puede ser utilizado para la

colocación de televisores con VESA agujero vertical que es mayor que 370 mm, y cuando se utilizan los brazos de inclinación, los brazos de extensión se puede utilizar para los televisores con una ubicación de los agujeros VESA vertical que es mayor que 500 mm. Sus manuales de televisión / el etiquetado del producto deberá especificar la distancia entre los agujeros VESA.

Paso 2a – Fijar el Brazo de Extensión a los Brazos Fijos o Giratorios

Fije el Brazo de Extensión a los Brazos Fijos o Giratorios utilizándolas siguientes herramientas, tal y como muestra la Imagen 2:

Built-in Bubble Level/ Spirit Level

Wall Plate

Figure 14

Masonry Drill Bit

12mm

Figure 15

Figure 13

Concrete Wall

Drill

Option B – If the Wall is Concrete

To attach the Wall Plate to concrete, place the Wall Plate at the desired height. Mark the 6 holes with a pencil when the Wall Plate is level using the Built-in Bubble Level/Spirit Level as shown in Figure 13.

Place the Wall Plate to the side. Drill 6 holes into the concrete, where marked, as shown in Figure 14. When drilling the holes for the Concrete Anchors (Bag 6) into the concrete, use an electric drill with a 12mm masonry bit.

Caution: Do not use a hammer drill, which would break out and weaken

the concrete.

Insert the 6 Concrete Anchors (Bag 6) into the holes and set them flush to the concrete wall by tapping them in with a hammer as shown in Figure 15.

Concrete Wall

To attach the Wall Plate to the concrete wall, use the Hex Nut Wrench to drive in 6 Hex Screws and Washers (Bag 6) into each of the Concrete Anchors through the Wall Plate as shown in Figure 16. Screw tightly enough to produce a strong bond, but do not over-tighten or there may be damage to the mount or screws.

Caution: Due to the weight of the TV, it is essential that all 6 screws (Bag 6)

be used when mounting the Wall Plate to the wall.

M5 Tornillo

M5 Arandela de Presión

Imagen 3

Brazos de extensión superiores

Brazos fijo o

giratorio

Brazos de extensión inferiores

(Brazos Fijos Muestran)

M5 Tuerca hexagonal

Tornillos M5 (Bolsa 7) Arandelas de presión M5 (Bolsa 7) Brazo de extensión Brazo fijo o giratorio Tuerca hexagonal M5 (Bolsa 7)

Ajuste el tornillo de la Imagen 2 para mover los brazos de extensión de manera que queden alineados con los agujeros de la parte trasera de su televisor de pantalla plana.

Paso 2b – Fijación completa del Brazo de Extensión

Los 4 Brazos de Extensión deberían estar fijados de la misma forma. Una vez terminado, sus brazos fijos o giratorios junto con los brazos de extensión deberían tener el aspecto de las Imágenes 3.

Concrete Wall

Concrete Anchors

Figure 16

Hex Nut Wrench

Concrete Wall

Washer

Wall Plate

Hex Screw

2424

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Assembly/Installation

Wall Plate

Fixed or Tilt Arms

Wall Plate

Cómo empezar

Fixed Arm

Locked

Fixed or Tilt Arms

Fixed or Tilt Arm

Allen Screw

Allen Wrench Key

Figure 17

Tilt Arm

Locked

Figure 18

Figure 19

Figure 20

Tilt Arm

Wall plate

Fixed Arm

Unlocked

Wall Plate

Locking Latch

Tilt Arm

Unlocked

Allen Wrench Key

Step 5 – Mounting the TV to the Wall Plate

To mount the TV to the wall, first you will need to unlock the Fixed or Tilt Arms. As shown in Figure 17, push the latch up to unlock and push the latch down to lock.

After the Fixed or Tilt Arms are unlocked, two people will need to lift the TV with the Fixed or Tilt Arms attached. Place the Fixed or Tilt Arms on the upper lip of the Wall Plate (which has been secured to the wall as specified above) as shown in Figure 18.

Lock the Fixed or Tilt Arms under the bottom lip of the Wall Plate by turning the Latch as shown in Figure 17. This should be done for both Arms.

Step 6 –Locking the TV to the Wall Mount (Optional)

Optional: To lock the TV to the Wall Plate, insert a lock into the Locking Latch as shown

in Figure 19. This will prevent the TV from being lifted or from being pulled sideways off the Wall Plate.

Note: The lock is not included.

Step 7 – Tilting the TV (Tilt Mount Only)

If you choose to tilt the TV (Tilt Mount Only), pull the top of the TV away from the wall or push the TV toward the wall.

If locking the Tilt Arm is desired, when the TV is tilted, place the 6mm Allen Wrench Key. (Bag 6) into the Allen Screw on the Tilt Arm. Tighten clock-wise to hold the TV in position as shown in Figure 20.

¡CUIDADO!

Estos soportes de pared para TV fueron diseñados especíﬁ camente para sostener televisores con un peso máximo de hasta 200 libras (90 kg) y con las siguientes dimensiones:

AI55LT, ELFP-07, ELTP-07, DC50LP, DC50T, LM50LP, LM50T, LM55HDCC, LM55HDPS - 26” – 57” (660,4 mm-1447,8 mm); y para los modelos DC65LP, DC65T, EL65-08, EL65T-08, LM65LP LM65T - 37” – 85” (939,8mm – 2159mm).

El uso de este producto con un pesado televisor que el peso máximo, o que exceda estas dimensiones, puede resultar en lesiones personales graves y daños al equipo y propiedades.

1. No empiece a instalar el soporte de pared para televisión hasta no haber leído y comprendido las instrucciones y advertencias de estas Instrucciones de Instalación. Si no lee, comprende completamente y sigue estas instrucciones podría provocar lesiones personales serias o daños al equipo y propiedad. Es responsabilidad del instalador asegurarse de que todos los componentes estén correctamente montados e instalados de acuerdo con las instrucciones proporcionadas.

2. Si no encuentra la respuesta a una pregunta en estas Instrucciones de Instalación, revise por favor las preguntas frecuentes que encontrará en el apartado “Consejos Útiles” de la página de detalles del Soporte de pared para televisión, o póngase en contacto con nosotros en los teléfonos que encontrará más adelante, en el apartado “¿Necesita ayuda?”. Si no está seguro de haber comprendido alguno de los pasos de estas instrucciones, o de su capacidad para instalar el soporte de pared para televisión de manera segura y eficaz, debería ponerse en contacto con un profesional.

3. Este soporte de pared para televisión contiene piezas pequeñas que podrían ser peligrosas; manténgalas fuera del alcance de los niños.

4. El soporte de pared para televisión debe ir fijado a una estructura de madera o a los tacos perfectamente instalados en el hormigón. No instale el soporte de pared para televisión sobre paredes de pladur. Si va a instalarlo sobre una estructura de madera, asegúrese de poner los tornillos de fijación en el centro de la estructura. Vea las Instrucciones del Detector de Madera, más abajo. No utilice el soporte de pared para televisión con otros dispositivos que no sean los especificados en estas instrucciones.

5. Asegúrese de haber apretado bien todos los tornillos antes de cargar todo el peso del televisor sobre el soporte de pared. Apriete bien los tornillos, pero sin llegar a pasarse de rosca. En cuanto vea que el tornillo está pegado al televisor y le cuesta girar el destornillador, deténgase; de lo contrario, corre el riesgo de pasarse de rosca, lo que podría provocar daños en el soporte de pared para televisor, reduciendo considerablemente su capacidad de sujeción. Es posible que, de vez en cuando, necesite revisar que los tornillos están debidamente apretados.

6. Los tornillos deberían encajar completa y fácilmente en los agujeros del televisor. Si alguno de los tornillos proporcionados no encaja bien en el sistema de montaje del soporte de pared, el instalador no deberá taladrar agujeros en el televisor bajo ningún concepto, ni en ninguno de los componentes del soporte de pared para televisión. Si usa tornillos de un tamaño no adecuado podría provocar daños en el televisor.

7. No levante más peso del que pueda soportar. Se necesitan al menos dos personas para levantar y colocar el televisor sobre el soporte de pared.

8. Antes de instalar su soporte de pared, asegúrese de tener todas las partes indicadas en estas Instrucciones de Instalación, y de que estén en buenas condiciones. No utilice nunca partes dañadas, ni intente instalar el soporte de pared sin tener todos los elementos necesarios.

9. El instalador es responsable de escoger el lugar y la superficie más adecuados para instalar este soporte de pared, de manera que quede perfectamente fijado a la pared. También es responsabilidad del instalador asegurarse de que el televisor esté correcta y adecuadamente fijado en el soporte de pared, utilizando sólo los cierres y componentes incluidos, así como de comprobar que los tornillos y cables no entren en contacto con cables, tuberías o partes de metal dentro de la pared (puesto que podría dañar dichos elementos o provocar un cortocircuito).

10. Level Mount ha hecho todo lo posible por que estas Instrucciones de Instalación sean lo más precisas y completas posible. Sin embargo, Level Mount no puede asegurarle que la información contenida en las mismas cubra todos los detalles, condiciones o variaciones, ni que cubra todas los posibles incidentes relacionados con la instalación, montaje o uso de este producto. Level Mount no garantiza, de manera expresa ni implícita, que la información contenida en este documento sea exacta, completa o suficiente. Level Mount no se responsabiliza de ningún daño o lesión causado por el montaje, instalación o uso indebido.

1010

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

2323

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

¿Qué hay en la caja?

Besion d’aide?

Bolsa 1

(4) Arandelas de presión M4

Bolsa 3

(4) Arandelas de

presión M6

(4) Tornillos Phillips M4 x 12 mm

(4) Tornillos Phillips M4 x 20 mm

(4) Tornillos Phillips M4 x 30 mm

(4) Tornillos Phillips M6x12 mm

(4) Tornillos Phillips M6x24 mm

(4) Tornillos Phillips M6x35 mm

Soporte TV con

respaldo plano

Soporte TV con

respaldo hueco

Soporte TV con

respaldo plano

Soporte TV con

respaldo hueco

Bolsa 2

(4) Arandelas de presión M5

Bolsa 4

(4) Arandelas de

presión M8

(4) Tornillos Phillips M5x12 mm

(4) Tornillos Phillips M5x20 mm

(4) Tornillos Phillips M5x30 mm

(4) Tornillos Phillips M8x16 mm

(4) Tornillos Phillips M8x25 mm

(4) Tornillos Phillips M8x40 mm

Soporte TV con

respaldo plano

Soporte TV con

respaldo hueco

Soporte TV con

respaldo plano

Soporte TV con

respaldo hueco

Conseils Utiles

Si vous avez des questions sur l’installation de votre TV Support Mural, s’il vous plaît aller à www. levelmount.com pour voir les tutoriels produit.

Contacts Level Mount Service à la Clientèle

Si vous avez des questions, notre formation Service à la clientèle est heureux de vous aider, 24 heures par jour, 7 jours par semaine, tous les jours de l’année. Contactez Level Mount Service à la clientèle comme suit:

• Dans Amérique du Nord appellez: 1-888-229-1459

• En Europe appelez: +0044 844 567 2657

• Dans le Royaume-Uni appelez: 0844 567-2657

• E-mail Level Mount au www.customersupport@elexausa.com

NE PAS RETOURNER CE PRODUIT SUR LE WEBSITE OU MAGASIN DE VOUS L’AVEZ ACHETÉ

Si vous croyez que le produit est défectueux, a une partie manquante ou cassée ou ont de la difﬁ culté avec l’assemblage, s’il vous plaît contacter Level Mount direcement 24 heures par jour, 7 jours par semaine, 365 jours par an comme indiqué ci-dessus, pour une solution rapide et efﬁ cace à votre problème.

Outils Nécessaires

Inclus

Ne sot pas compris

Perceuse

Bolsa 5

Bolsa 7

(8) Tuercas M5

(4) Separadores 19,05 mm

(4) Separadores 15,9 mm

(4) Arandelas 19,05 mm x 5.3 mmx1,2 mm

Tornillos Phillips

para brazos fijos y giratorios

(8) M5x48mm

(8) Arandelas de presión M5

Bolsa 6

(1) Llave Allen

(soportes de pared Giratorio )

(6) 76mm Tornillo hexagonal para madera

(6) Arandelas 28 mm x 6.8 mm x 1,5 mm

(6) Tacos para hormigón

Niveau à Bulle

Clé à mollette Allen

(seulement de montage

inclinable)

Mèche per ceuse 3 mm

Mèche maçonnerie 12 mm

Marteau

Crayon

Tournevis Phillips

Detecteur de Montants

Clé Hexagonale

2222

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

1111

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Quel est le contenu de la boîte?

¿Qué hay en la caja?

Plateau Mural AI55LT, DC50T, ELTP-

07, LM50T, DC50LP, ELFP-07, LM50LP, LM55HDCC, LM55HDPS

Plateau Mural DC65T, LM65T, EL65-08, DC65LP EL65T-08, LM65LP

Bras Fixes

DC50LP, ELFP-07, LM50LP, DC65LP, EL65-08, LM65LP

Bras d’Extension (tous les modèles)

Bras Inclinable

AI55LT, DC50T, ELTP-07, LM50T, LM55HDCC, LM55HDPS DC65T, EL65T-08, LM65T

Placa de Soporte AI55LT, DC50T, ELTP07, LM50T, DC50LP, ELFP-07, LM50LP, LM55HDCC, LM55HDPS

Placa de Soporte DC65T, LM65T, EL65-08, DC65LP EL65T-08, LM65LP

Brazos Fijos

DC50LP, ELFP-07, LM50LP, DC65LP, EL65-08, LM65LP

Brazos de Extensión

Todos los Modelos

Brazo Giratorio

AI55LT, DC50T, ELTP-07, LM50T, LM55HDCC, LM55HDPS DC65T, EL65T-08, LM65T

1212

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

2121

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

¿Necesita ayuda?

Quel est le contenu de la boîte?

Consejos útiles

Si tiene alguna duda sobre cómo instalar su soporte de pared para televisión, por favor vaya a www. levelmount.com para ver los tutoriales del producto.

Contactar con el Servicio de Atención al Cliente Level Mount

Si tiene usted cualquier duda, nuestro departamento de Atención al Cliente le ayudará encantado las 24 horas del día, 7 días a la semana, todos los días del año. Para ponerse en contacto con el Servicio de Atención al Cliente Level Mount:

• Desde América del Norte, marque: 1-888-229-1459

• Desde Europa, marque: +0044 844 567 2657

• Desde Reino Unido, marque: 0844 567 2657

• Envíe un e-mail a Level Mount a www.customersupport@elexausa.com

NO DEVUELVA ESTE PRODUCTO A LA TIENDA O WEB DONDE LO COMPRÓ

Si cree usted que su producto está defectuoso, que le falta una parte o tiene una parte rota, o si está teniendo problemas para montarlo, póngase por favor directamente en contacto con Level Mount, las 24 horas del día, 7 días a la semana, 365 días al año, en los teléfonos indicados arriba, y resolveremos su problema rápida y eﬁ cazmente.

¿Qué herramientas necesita?

Incluidas

No incluidas

Sac 1

(4) M4 Joint de verrouillage

Sac 3

(4) M6 Joint de verrouillage

(4) M4X12 mm Boulon Phillips

(4) M4X20 mm Boulon Phillips

(4) M4X30 mm Boulon Phillips

(4) M6X12 mm Boulon Phillips

(4) M6X24 mm Boulon Phillips

(4) M6X35 mm Boulon Phillips

Arrière plat Matériel TV

Arrière bombé Matériel TV

Arrière plat Matériel TV

Arrière bombé Matériel TV

Sac 2

(4) M5 Joint de verrouillage

Sac 4

(4) M8 Joint de verrouillage

(4) M5X12 mm Boulon Phillips

(4) M5X20 mm Boulon Phillips

(4) M5X30 mm Boulon Phillips

(4) M8X16 mm Boulon Phillips

(4) M8X25 mm Boulon Phillips

(4) M8X40 mm Boulon Phillips

Arrière plat Matériel TV

Arrière bombé Matériel TV

Arrière plat Matériel TV

Arrière bombé Matériel TV

Nivel de burbuja

incorporadol

Nivel

Llave Allen

Taladro

Broca 3 mm

Broca para madera 12 mm

Martillo

Sac 5

(4) Espaceur 19,05 mm

(4) 19,05 mmx5,3 mmx1,2 mm

(4) Espaceur 15,9 mm

Sac 6

(1) Clé à mollette Allen

(seulement de montage inclinable)

(6) Attaches béton

(6)76 mm Vis à bois hexagonale

Lápiz

Sac 7

Boulon Phillips

Destornillador

Phillips

Detector de Madera

Bras fixes ou rotatifs

(8) M5X48 mm

(6) Joint 28 mmx6,8 mmx1,5 mm

(8) M5 Joint de verrouillage(8) M5 Écrou

2020

Llave Hexagonal

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

1313

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

AVERTISSEMENTS

Plateau mural

Vis Allen

Plateau mural

Bras fixes ou rotatifs

Assemblage/Installation

ATTENTION !

Ces supports mural pour écrans plat ont été conçus spéciﬁ quement pour les téléviseurs avec un poids maximal de 200 lb (90 kg) et avec les dimensions suivantes:

pour models AI55LT, ELFP-07, ELTP-07, DC50LP, DC50T, LM50LP, LM50T, LM55HDCC, LM55HDPS - 26” – 57” (660,4 mm-1447,8 mm); et pour modeles DC65LP, DC65T, EL65-08, EL65T-08, LM65LP LM65T - 37” – 85” (939,8mm – 2159mm). L’utilisation de ce produit avec un lourd télévision que le poids maximum, ou qui dépasse

ces dimensions, peut entraîner des blessures graves et des dommages à l’équipement et des biens.

1. Ne commencez pas l’installation d’un support mural pour écrans plat sans avoir au préalable lu et compros les instructions et avertissements qui se trouvent dans ces instructions d’installation. Le fait de ne pas lire, de ne pas comprendre dans leur intégralité ni de suivre les instructions peut entraîner des blessures graves et des dommages à l’équipement et aux biens situés à proximité. Il est dans la responsabilité de l’installateur de s’assurer que toutes les parties sont correctement assemblées et installées selon les instructions fournies.

2. Si vous avez des questions qui ne semblent pas être traitées dans ces Instructions d’installation, veuillez vous rendre sur la foire aux questions qui se trouve dans la section «Conseils utiles» de la page de détails relative au support mural pour écrans ou contactez-nous tel qu’indiqué dans la section «Besoin d’aide» ci-dessus. Si vous n’êtes pas certain de comprendre l’une des étapes énoncées dans ces Instructions ou si vous doutez être en mesure d’installer le support mural pour écrans de manière sûre et sécurisée, il est préférable que vous adressiez à un entrepreneur professionnel qualifié.

3. Ce support mural pour écrans plat contient de petites pièces qui pourraient être dangereuses en cas d’ingestion. Veuillez garder ces pièces hors de portée des enfants.

4. Le support mural pour écrans plat doit être attaché à des montants en bois ou à des chevilles correctement insérées dans du béton. N’installez pas le support mural pour écrans uniquement sur une cloison sèch ou sur un panneau de plâtre. Si vous installez le support sur des mentants en bois, assurez-vous que toutes les vis de montage sont placées au centre des montants. Reportez-vous aux Instructions afférentes au chercheur de montants, incluses ci-dessous. N’utillsez pas le support mural pour écrans pour des appareils autres que ceux mentionnés dans ces instructions.

5. Assurez-vous que toutes les vis et tous les écrous sont serrés avant de laisser le support mural pour écrans supporter tout le poids du téléviseur. Serrez les vis et les boulons fermement, mais sans pour autant trop forcer. Une fois que la tête de la vis est à plat contre la télévision et qu’il devient plus difficile de tourner le tournevis, jusqu’à ce qu’il ne tourne plus, arrêtez; sinon vous risquez de trop serrer le boulon. Un serrage excessif des vis ou des boulons pourrait endommager le support mural pour écrans et réduire considérablement sa capacité de soutien. Il est possible que vous soyez amené à les resserrer périodiquement.

6. Les vis doivent s’enfiler en toute facilité et complètement dans les trous de montage du téléviseur. Si l’une des vis fournies n’entre pas dans le système du support mural pour écrans, l’installateur ne doit en aucun cas percer de trou dans le téléviseur ou dans un composant du support mural pour écrans. L’utilisation de vis d’une taille inappropriée peut endommager le téléviseur.

7. Ne soulevez pas plus de poids que vous ne le pouvez. Il faut au moins deux personnes pour porter et placer le téléviseur sur le support mural pour écrans.

8. Avant l’installation, assurez-vous que toutes les pièces du support mural pour écrans mentionnées dans ces instructions d’installation sont présentes et en bon état. N’utilisez jamais de pièces abîmées ou n’essayez jamias d’installer le support mural pour écrans si vous n’avez pas toutes les pièces requises.

9. Il est de la responsabilité de l’installateur de choisir l’emplacement de l’installation et las surface d’appui sur laquelle monter ce support mural pour écrans et de s’assurer que le support mural pour écrans est correctement fixé au mur. Il est aussi de la responsabilité de l’installateur de s’assurer que le téléviseur est correctement et solidement attaché au support mural pour écrans en utilisant seulement les attaches et les composants fournis et de vérifier que les vis et les cordons d’alimentation ne sont pas en contact avec des fils électriques, tuyaux ou parties métalliques qui se trouvent dans le mur (car cela pourrait endommager ces éléments ou provoquer un choc électrique).

10. Elexa Consumer Products, Inc. se sont efforcées de rendre ces Instructions d’installation précises et complètes. Cependant, Elexa Consumer Products, Inc. ne prétend pas que les informations contenues dans les présentes couvrent tous les détails, circonstances ou cas particuliers, ni n’anticipeent tous les imprévus possibles en rapport avec l’installation, l’assemblage ou l’utilisation de ce produit. Elexa Consumer Products, Inc. ne garantit pas l’exactitude, l’exhaustivité ou la suffisance des informations contenues dans ce document. Elexa Consumer Products, Inc. n’est pas responsable de tout dommage ou préjudice causé par un mantage, assemblage incorrect, une installation ou utilisation incorrecte.

Bras fixe

Verrouillé

Bras rotatif

Verrouillé

Figure 18

Bras fixes ou rotatifs

Figure 20

Bras rotatif

Plateau mural

Vis Allen

Clé à molette

Figure 17

Bras fixe

Déverrouillé

Figure 19

Plateau mural

Bras rotatif

Déverrouillé

Plateau mural

Levier de verrouillage

Clé Allen

Étape 5 – Montage du téléviseur à la plaque murale

Pour monter le téléviseur à la plaque murale, vous devez d’abord déverrouiller les bras fixes ou inclinables. Comme illustré en Figure 17, soulevez le loquet pour déverrouiller et baissez-le pour verrouiller.

Une fois que les bras fixes ou inclinables sont déverrouillés, il n’y aura besoin que de deux personnes pour porter le téléviseur avec les bras fixes ou inclinables attachés. Placez les bras fixes ou inclinables sur la lèvre supérieure de la plaque murale (qui a été fixée au mur comme décrit ci-dessus) comme montré en Figure 18.

Verrouillez les bras fixes ou inclinables sous la lèvre inférieure de la plaque murale en tournant le loquet comme dans la Figure 17. Cela devrait être fait sur les deux bras fixes.

Étape 6 – Verrouiller le téléviseur au support mural (en

option)

En option : pour verrouiller le téléviseur au support mural, veuillez insérer un

cadenas au loquet de verrouillage comme montré en Figure 19. Cela évitera que le téléviseur soit soulevé ou tiré d’un côté de la plaque murale ou de l’autre.

Remarque : le cadenas n’est pas inclut.

Étape 7 – Incliner le téléviseur (seulement valable en cas de montage inclinable)

Si vous décidez d’incliner le téléviseur (seulement valable en cas de montage inclinable), éloignez le haut du téléviseur du mur ou poussez-le vers le mur.

Si vous désirez verrouiller le bras inclinable, lorsque le téléviseur est incliné, placez la clé Allen de 6 mm (Sachet 6) dans la vis Allen qui se trouve sur la barre inclinable. Serrez dans le sens des aiguilles d’une montre pour que le téléviseur reste en position comme montré en Figure 20.

www.levelmount.com

1414

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

1919

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Assemblage/Installation

Mur béton

Plateau mural

Mur béton

Attaches béton

Mur béton

Mèche de maçonnerie

12 mm

Plateau mural

Joint

Vis hexagonale

Assemblage/Installation

Niveau à

bulle Intégré

Mèche de maçonnerie

Figure 13

Figure 14

12 mm

Figure 15

Mur béton

Plateau mural

Mur béton

Perceuse

Mur béton

Option B – Si le mur est en béton

Pour fixer la plaque murale sur du béton, installez la plaque murale à la hauteur désirée. Marquez les six trous au crayon une fois que la plaque murale est au bon niveau en utilisant le niveau à bulle d’air intégré comme montré en Figure 13.

Mettez la plaque murale de côté. Percez six trous dans le béton, à l’endroit des marques, comme montré dans la Figure 14. Lorsque vous percez les trous pour les chevilles pour béton (Sachet 6) dans le béton, utilisez une perceuse électrique avec un foret à béton de 12 mm.

Attention : n’utilisez pas de perceuse à percussion, qui pourrait abîmer ou affaiblir

le béton.

Insérez les six chevilles pour béton (Sachet 6) dans les trous et encastrez-les dans le mur en béton en tapant dessus avec un marteau comme montré dans la Figure 15.

Pour attacher la plaque murale au mur en béton, utilisez la clé pour écrou hexagonal pour visser six écrous hexagonaux avec rondelle (Sachet 6) dans chaque cheville pour béton à travers la plaque murale comme montré dans la Figure 16. Vissez suffisamment pour que l’attache soit solide, mais ne serrez pas trop fort, car cela pourrait abîmer la monture ou les vis.

Attention : compte tenu du poids du téléviseur, il est essentiel d’utiliser les 6 vis

(Sachet 6) lors du montage de la plaque murale sur le mur.

Figure 1

Arrière plat

Figure 2

Extension bras articulé

M5 Joint de verrouillage

M5 Boulon

M5Joint de verrouillage

M5 Boulon

Arrière Concave

Bras fixe / rotatif

M5 Écrou hexagonal

Étape 1 – Choix du matériel approprié en fonction de la surface arrière du téléviseur

Avant de commencer l’installation, il faut déterminer si l’arrière du téléviseur est plat, concave ou convexe tel qu’illustré en Figure 1. Si votre téléviseur a une surface arrière convexe ou concave, vous pourriez avoir besoin d’utiliser les entretoises (Sachet 5) comme illustrées dans la Figure 5 ou dans la Figure 6. L’entretoise est utilisée pour remplir la zone convexe ou concave du téléviseur de manière à ce que le support du téléviseur soit entièrement supporté et s’encastre avec l’arrière du téléviseur.

Étape 2 – Installation du bras de rallonge (si nécessaire)

Si les trous des bras fixes ou inclinables ne sont pas alignés avec les trous qui se trouvent à l’arrière du téléviseur, ne percez pas. Au lieu de cela, suivez ces instructions pour l’installation du bras de rallonge. Sinon, passez à l’étape 3.

Remarque: en cas d’utilisation des bras de rallonge, les bras de rallonge

peuvent être utilisés pour des téléviseurs qui ont un emplacement de trou vertical VESA de plus de 370 mm ; et lors de l’utilisation des bras inclinables, les bras de rallonge peuvent être utilisés avec un trou vertical VESA plus grand que 500 mm. Le manuel de votre téléviseur/les étiquettes de produit devraient préciser l’espacement des trous VESA.

Étape 2a – Attacher le bras de rallonge aux bras fixes ou inclinables

Attachez le bras de rallonge aux bras fixes ou inclinables en utilisant le matériel suivant comme montré dans la Figure 2 :

• Boulons M5 (Sachet 7)

• Rondelle frein M5 (Sachet 7)

• Bras de rallonge

• Bras fixe ou inclinable

• Écrou M5 (Sachet 7)

Écrou hexagonal

Vis hexagonale

Figure 16

Attaches béton

Mur béton

Joint

Plateau mural

Manette D’extension Bras

Bras fixe / rotatif

Lower D’extension Bras

Figure 3

Ajustez le boulon de la Figure 2 pour déplacer le bras de rallonge afin qu’il soit aligné avec les trous qui se trouvent à l’arrière du téléviseur.

Étape 2b – Fixation de bras de rallonge complète

Les 4 bras de rallonge doivent être attachés de la même manière. Une fois la fixation complète, vos bras fixes ou inclinables, avec les bras de rallonge attachés, doivent ressembler à la photo de la Figure 3.

Bras fixe / rotatif

1818

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

1515

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Assemblage/Installation

Bras fixes ou

rotatifs

Plateau mural

Joint

Figure 4

M4, M5, M6, M8 Joint

de verrouillage

M4, M5, M6,

M8 Boulon

Tournevis Phillips

Joint

19,05 x x5,3 x 1,2mm

Seulement si la surface arrière du téléviseur est

convexe ou concave.

Figure 5

Manette

D’extension

Bras

Lower

D’extension

Bras

M4, M5, M6, M8 Joint

de verrouillage

M4, M5, M6,

M8 Boulon

Tournevis Phillips

19,05 x x5,3 x 1,2mm

Seulement si la surface arrière du téléviseur est

Arrière plat TV

convexe ou concave.

Bras fixe / rotatif

Figure 6

Figure 7

Bras fixes ou

rotatifs

Extension pour bras

Espaceur

Bras fixe / rotatif

Joint

Espaceur

Étape 2c – Attacher les bras de rallonge à l’arrière du téléviseur

Vous aurez besoin du matériel suivant pour les petits téléviseurs : (c’est à dire, des téléviseurs de moins de 127 cm – 50 po)

• Boulons M4 (Sachet 1) ou boulons M5 (Sachet 2)

• Rondelle frein M4 (Sachet 1) ou rondelle frein M5 (Sachet 2)

• Rondelle 19,05 x 5,3 x 1,2 mm (Sachet 5)

• Vous pourriez avoir besoin d’une rondelle supplémentaire afin d’empêcher que le la tête du boulon s’encastre dans l’arrière du téléviseur

• Bras de rallonge

• Entretoise (Sachet 5) – uniquement si la surface arrière du téléviseur est convexe ou concave

Le matériel suivant est nécessaire pour les grands téléviseurs : (c’est-à-dire, des téléviseurs de plus de 127 cm – 50 po)

• Boulons M6 (Sachet 3) ou boulons M8 (Sachet 4)

• Boulon M6 (Sachet 3) ou boulon M8 (Sachet 4)

• Bras de rallonge

• Entretoise (Sachet 5) Seulement si la surface arrière du téléviseur est convexe ou concave.

Attention : vissez soigneusement l’écrou à la surface arrière du téléviseur. S’il y a

Étape 3 – Attacher les bras fixes ou inclinables à l’arrière du

téléviseur

Ce paquet contient des boulons de longueur variable (Sachets 1 à 5). Veuillez utiliser le boulon de longueur appropriée pour votre téléviseur.

Vous aurez besoin du matériel suivant pour les petits téléviseurs : (c’est à dire, des téléviseurs de moins de 127 cm – 50 po) (Figure 7)

• Boulons M4 (Sachet 1) ou boulons M5 (Sachet 2)

• Rondelle frein M4 (Sachet 1) ou rondelle frein M5 (Sachet 2)

• Rondelle 19,05 x 5,3 x 1,2 mm (Sachet 5)

• Vous pourriez avoir besoin d’une rondelle supplémentaire afin d’empêcher que le la tête du boulon s’encastre dans l’arrière du téléviseur

• Bras fixe ou inclinable

• Entretoise (Sachet 5)- uniquement si la surface arrière du téléviseur est convexe ou concave

Le matériel suivant est nécessaire pour les grands téléviseurs : (c’est-à-dire, des téléviseurs de plus de 127 cm – 50 po) (Figure 7)

• Boulons M6 (Sachet 3) ou boulons M8 (Sachet 4)

• Boulon M6 (Sachet 3) ou boulon M8 (Sachet 4)

• Bras fixe ou inclinable

• Entretoise (Sachet 5)- uniquement si la surface arrière du téléviseur est convexe ou concave

Pour attacher les bras fixes/inclinables à l’arrière du téléviseur, placez les deux boulons de chaque bras à travers les trous des bras fixes/inclinables et vissez soigneusement les boulons dans les trous qui se trouvent à l’arrière du téléviseur. S’il y a une résistance, retirez le boulon immédiatement et choisissez un boulon de bonne taille qui permet un ajustement solide et sûr. Serrez les boulons à l’arrière du téléviseur sans trop forcer tel qu’illustré en Figure 7.

une résistance, retirez le boulon immédiatement et choisissez un boulon de bonne taille qui permet un ajustement solide et sûr.

Assemblage/Installation

Figure 8

Localisateur de montants

Cloison sèche avec attaches exposées

Figure 9

Attache Cloison

Plateau mural

Écrou hexagonal Clé à molette

Joint

Vis

Hexagonale

Attache Cloison

Sèche

Plateau mural

Figure 11

Niveau à bulle

Intégré

Plateau mural

Écrou hexagonal

Figure 12

Ecrou

Joint

Attache Cloison

Sèche

Étape 4 – Percement de trous dans le mur pour la plaque

murale

Option A – Si le mur est une cloison sèche

Pour attacher la plaque murale à une cloison sèche, localisez deux montants en bois avec le localisateur de montants comme montré dans la Figure 8 et comme montré dans les Instructions du localisateur de montants (inclues dans ce document). Une fois que vous avez déterminé l’endroit où vous pensez que le centre de chaque montant se trouve (en utilisant le localisateur de montants), enfoncez un petit clou à cet endroit assez profondément de manière à ce que vous puissiez confirmer être en train d’enfoncer dans du bois massif (et non pas dans quelque chose de moins dense comme un panneau de particules), puis retirez le clou une fois que c’est fait.

Alignez le trou en haut à gauche de la plaque murale avec le centre du montant marqué sur le mur et la hauteur désirée. Ensuite, utilisez un crayon pour faire une marque sur le mur à travers le trou en haut à gauche de la plaque murale sur le centre d’un des montants comme montré sur la Figure 9.

Pour attacher la plaque murale au mur, percez un avant-trou de 3 mm où la marque a été faite au crayon. En utilisant la clé pour écrou hexagonal, vissez un écrou hexagonal avec rondelle (Sachet 6) dans l’un des trous en haut à gauche de la plaque murale et à travers la cloison sèche jusque dans le montant comme montré dans la Figure 10.

Une fois la vis en haut à gauche solidement vissée, ajustez la plaque murale jusqu’à ce qu’elle soit au bon niveau en utilisant le niveau à bulle d’air intégré/comme montré en Figure 11. Marquez au crayon l’emplacement désiré des trois trous restants au centre des deux montants identifiés. Percez les trois trous restants avec une mèche de 3 mm aux endroits indiqués.

En utilisant la clé pour écrou hexagonal, vissez les trois écrous hexagonaux avec rondelle supplémentaires (Sachet 6) pour fixer la plaque murale au mur comme montré dans la Figure 12. Vissez suffisamment pour que l’attache soit solide, mais ne serrez pas trop fort, car cela pourrait abîmer la monture ou les vis.

Attention : du fait du poids du téléviseur, il est essentiel de fixer la plaque murale

sur au moins deux montants en bois et que les quatre vis soient utilisées lors du montage de la plaque murale sur le mur.

Attention : serrez les boulons jusqu’à ce qu’ils soient fermement fixés, sans trop forcer.

www.levelmount.com

1616

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Vis

hexagonale

1717

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

Level Mount DC65T User Manual [en, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
