Energy Star -vaatimusten mukaiset konetyypit: 10VT, 10VU, 10VV
ja 10VX
Page 2
Huomautus: Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue huolellisesti Tärkeät
tuotetiedot -opas ja Liite A ”Huomioon otettavaa” sivulla 63 -kohdan tiedot.
RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services
Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat
sopimuksen GS-35F-05925 rajoitukset.
Page 3
Sisältö
Luku 1. Yleiskuvaus . . . . . . . . . . . 1
Laite edestä . . . . . . . . . . . . . . . . . 1
Laite takaa. . . . . . . . . . . . . . . . . . 3
Emolevy. . . . . . . . . . . . . . . . . . . 5
Koneen tyypin ja mallin tarra . . . . . . . . . . . 6
Luku 2. Tekniset tiedot . . . . . . . . . 7
USB-tiedonsiirtonopeutta koskeva ilmoitus . . . . . 8
Luku 3. Tietokoneen lukot. . . . . . . . 9
Luku 4. Laitteiston osien vaihto . . . . 11
Ennen laitteiston osien vaihtoa . . . . . . . . . 11
Tätä käytetään tietojen lukemiseen tuetusta muistikortista.
5 Virtapainike
Virtapainikkeella tietokoneeseen voi kytkeä virran. Jos et voi sammuttaa tietokonetta käyttöjärjestelmästä,
sammuta tietokone pitämällä virtapainiketta painettuna vähintään neljän sekunnin ajan.
6 Virran merkkivalo
Kun merkkivalo palaa, tietokone on käynnissä.
7 Mikrofoniliitäntä
Tähän liitäntään voidaan liittää mikrofoni, jonka avulla voit äänittää ääntä tai käyttää tietokonetta
puheentunnistusohjelmiston avulla.
8 Kuulokeliitäntä
Tähän liitäntään voi liittää kuulokkeet.
9 USB 3.1 Gen 2 -liitäntä
Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä
USB 3.1 Gen 2 -laitteen USB 3.1 Gen 2 -liitäntään USB 3.1 Gen 1- tai USB 2.0 -liitännän sijaan.
10 USB 3.1 Gen 1 -liitäntä
Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä
USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan.
11 Valaistu punainen piste
Kun merkkivalo palaa, tietokone on käynnissä.
12 Sisäinen kaiutin
Käytetään tietokoneesta toistettavan äänen kuuntelemiseen ilman kuulokemikrofonia tai kuulokkeita.
2
M725s Käyttöopas ja laitteiston ylläpito-opas
Page 7
Laite takaa
Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista.
Kuva 2. Laite takaa
1 Mikrofoniliitäntä
3 DisplayPort
5 USB 2.0 -liitännät (2)6 PS/2-näppäimistöliitäntä
1.2 -lähtöliitännät (2)4 USB 3.1 Gen 1 -liitännät (2)
2 VGA-lähtöliitäntä
10 Ethernet-liitäntä
12 Turvalukon paikka
14 PCI-Express-korttipaikat
16 Verkkojohdon liitäntä
Tähän liitäntään voidaan liittää mikrofoni, jonka avulla voit äänittää ääntä tai käyttää tietokonetta
puheentunnistusohjelmiston avulla.
2 VGA-lähtöliitäntä
Luku 1. Yleiskuvaus3
Page 8
Tämän liitännän avulla tietokone lähettää signaaleja toiseen videolaitteeseen, esimerkiksi näyttöön.
3 DisplayPort 1.2 -lähtöliitäntä
Tämän liitännän avulla tietokone lähettää ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen,
esimerkiksi laadukkaaseen näyttöön.
4 USB 3.1 Gen 1 -liitäntä
Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä
USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan.
5 USB 2.0 -liitäntä
Tähän liitäntään voidaan liittää laite, joka edellyttää USB 2.0 -liitännän käyttöä.
6 PS/2-näppäimistöliitäntä
Käytetään Personal System/2 (PS/2) -näppäimistöliitännällä varustetun näppäimistön liittämiseen.
7 Ääni ulos -liitäntä
Tämän liitännän avulla tietokone lähettää signaaleja ulkoisiin laitteisiin, kuten stereokaiuttimiin, kuulokkeisiin
tai multimedianäppäimistöihin. Jos liität tietokoneeseen stereojärjestelmän tai muun ulkoisen
äänentallennuslaitteen, liitä kaapeli laitteen ääni sisään -liitännän ja tietokoneen ääni ulos -liitännän välille.
Huomautus: Jos tietokoneessa on sekä äänen linjalähtöliitäntä että kuulokemikrofonin tai kuulokkeiden
liitäntä, liitä nappikuulokkeet, kuulokkeet tai kuulokemikrofoni aina kuulokemikrofonin tai kuulokkeiden
liitäntään. Kuulokkeiden liitäntä ei tue kuulokemikrofonien mikrofonia.
8 Ääni sisään -liitäntä
Tämän liitännän avulla tietokone vastaanottaa äänisignaaleja ulkoisesta äänilaitteesta, kuten
stereojärjestelmästä. Jos haluat liittää ulkoisen äänilaitteen, liitä kaapeli laitteessa olevan äänen
linjalähtöliitännän ja tietokoneessa olevan äänen linjatuloliitännän väliin.
9 Sarjaliitäntä
Käytetään ulkoisen modeemin, sarjatulostimen tai muiden sarjaliitännällä varustettujen laitteiden liittämiseen.
10 Ethernet-liitäntä
Tähän liitäntään voidaan liittää Ethernet-kaapeli lähiverkon käyttöä varten.
11 PS/2-hiiriliitäntä
Käytetään hiiren, ohjauspallon tai muun PS/2-hiiriliitännällä varustetun osoitinlaitteen liittämiseen.
12 Turvalukon paikka
Käytetään Kensington-vaijerilukon tai vastaavan lukon kiinnittämiseen.
13 Riippulukon kiinnityslenkki
Käytetään riippulukon kiinnittämiseen.
14 PCI-Express-korttipaikat
4
M725s Käyttöopas ja laitteiston ylläpito-opas
Page 9
Voit parantaa tietokoneen suorituskykyä liittämällä PCI Express -kortit tälle alueelle. Tämän alueen liitännät
määräytyvät tietokoneen mallin mukaan.
15 Älykkään kaapelipidikkeen paikat
Käytetään älykkään kaapelipidikkeen kiinnittämiseen.
16 Verkkojohdon liitäntä
Tähän liitetään verkkojohto, jolla tietokone kytketään verkkovirtaan.
Emolevy
Huomautus: Lisää osien kuvauksia on kohdissa Laite edestä ja Laite takaa.
Kuva 3. Emolevy
1 4-nastainen virtaliitäntä
3 Sisäisen kaiuttimen liitäntä
5 Virtapainikelevyn liitäntä
7 10-nastainen virtaliitäntä
9 SATA 3.0 -liitännät (3)
11 Valaistun punaisen pisteen liitäntä12 Lämpöanturin liitäntä
Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon
tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän
ansiosta he voivat tarjota sinulle nopeampaa palvelua. Koneen tyyppi- ja mallimerkintä on kiinnitetty
tietokoneeseen kuvan osoittamalla tavalla.
Kuva 4. Koneen tyypin ja mallin tarra
6M725s Käyttöopas ja laitteiston ylläpito-opas
Page 11
Luku 2.Tekniset tiedot
Virtalähde
• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 180 wattia
• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 210 wattia
Enimmäiskokoonpano (toimitettaessa): 6,0 kg (13,2 lb)
USB-tiedonsiirtonopeutta koskeva ilmoitus
Riippuen monista tekijöistä, kuten isännän ja oheislaitteiden käsittelyominaisuuksista, tiedoston
ominaisuuksista, tiedostomääritteistä ja muista järjestelmäkokoonpanoon ja käyttöympäristöihin liittyvistä
tekijöistä, todellinen siirtonopeudet erilaisia USB-liitäntöjä käytettäessä vaihtelevat ja voivat olla hitaampia
kuin alla luetellut kutakin laitetta koskevat siirtonopeudet.
USB-laiteTiedonsiirtonopeus (Gt/s)
3.1 Gen 1
3.1 Gen 2
3.220
5
10
8M725s Käyttöopas ja laitteiston ylläpito-opas
Page 13
Luku 3.Tietokoneen lukot
Tietokoneen kannen lukitseminen
Voit estää tietokoneen sisäosien luvattoman käsittelyn lukitsemalla tietokoneen kannen. Tietokoneessa on
riippulukkolenkki, johon voi asentaa tietokoneen kannen irrotuksen estävän riippulukon.
Kuva 5. Tietokoneen kannen lukitseminen
Kensington-vaijerilukon tai vastaavan lukon kiinnitys
Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää
tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen
takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai
numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet.
Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan
Lenovolta. Tee haku sanalla Kensington seuraavassa osoitteessa:
http://www.lenovo.com/support
Kuva 6. Kensington-vaijerilukon tai vastaavan lukon kiinnitys
Älykkään kaapelipidikkeen avulla voidaan suojata laitteita, kuten näppäimistöä ja hiirtä, lukitsemalla laitteiden
kaapelit tietokoneeseen. Älykäs kaapelipidike kiinnitetään tietokoneen takaosassa oleviin vaijerilukon
aukkoihin. Voit asentaa älykkään kaapelipidikkeen seuraavasti:
1. Aseta pidike
1 vaijerilukon aukkoon 4 .
2. Vedä lukittavat kaapelit älykkään kaapelipidikkeen lovien läpi.
3. Paina pidike
2 vaijerilukon aukkoon 3 niin, että se napsahtaa paikalleen.
Kuva 7. Älykkään kaapelipidikkeen kiinnitys
10M725s Käyttöopas ja laitteiston ylläpito-opas
Page 15
Luku 4.Laitteiston osien vaihto
Tämä luku sisältää tietokoneen laitteiden vaihto-ohjeet.
Ennen laitteiston osien vaihtoa
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tämän osion tiedot ja Tärkeät
tuotetiedot -opas.
Huomioon otettavaa ennen laitteiston osien vaihtoa
• Käytä vain Lenovon toimittamia tietokoneen komponentteja.
• Kun asennat tai vaihdat lisävarustetta, käytä tämän käyttöoppaan ohjeiden lisäksi myös lisävarusteen
mukana toimitettuja ohjeita.
• Useimmissa maissa Lenovo edellyttää viallisten CRU-osien palauttamista. Lisätietoja tästä tulee CRUosan mukana tai muutaman päivän kuluttua CRU-osan saapumisesta.
Huomioon otettavaa staattiselle sähkölle herkkiä laitteita käsiteltäessä
Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on
poistettu, ja olet valmis asentamaan uuden osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se
saattaa vioittaa tietokoneen osia ja lisävarusteita.
Kun käsittelet lisävarusteita ja muita tietokoneen osia, noudata seuraavia ohjeita vaurioiden välttämiseksi:
• Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi.
• Käsittele lisävarusteita ja muita tietokoneen osia aina varovasti. Tartu PCI-/PCIe-kortteihin,
muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai
liittimiin.
• Älä anna muiden henkilöiden koskea lisävarusteisiin tai muihin tietokoneen osiin.
• Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai
tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja
kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista.
• Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä
käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa
pakkauksen päälle.
• Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle.
FRU-osiin (ja CRU-osiin) tutustuminen
• Asiakkaan tiloissa vaihdettavissa olevat osat (FRU-osat) voi päivittää tai vaihtaa koulutettu teknikko. FRUosat sisältävät kaikki CRU-osat. Lisätietoja FRU-osista, kuten FRU-osanumeroista ja tuetuista
tietokonemalleista, on seuraavassa osoitteessa:
http://www.lenovo.com/serviceparts-lookup
• Asiakkaan vaihdettavissa olevat osat (CRU-osat) ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai
vaihtaa.
– Itsepalvelun piiriin kuuluvat CRU-osat: Voit asentaa itsepalvelun piiriin kuuluvat CRU-osat helposti.
Nämä CRU-osat voivat olla erillisiä tai paikalleen lukittavia osia tai enintään kahdella ruuvilla
kiinnitettäviä osia. Itsepalvelun piiriin kuuluvia CRU-osia ovat esimerkiksi näppäimistö, hiiri ja USBlaitteet. Käyttäjät ovat vastuussa kaikkien itsepalvelun piiriin kuuluvien CRU-osien vaihdosta.
– Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvien CRU-osien
käsittelyssä tarvitaan jonkin verran teknistä taitoa ja yksinkertaisia työkaluja (kuten ruuvitalttaa). Nämä
CRU-osat ovat tietokoneen sisäisiä osia, jotka on eristetty muista osista. Ne on yleensä piilotettu
useammalla kuin kahdella ruuvilla kiinnitettävän peitelevyn taakse. Ruuvit ja peitelevy on irrotettava,
jotta kyseiseen CRU-osaan päästään käsiksi. Valinnaisen palvelun piiriin kuuluvia CRU-osia voi irrottaa
ja asentaa käyttäjä tai takuuaikana Lenovon huoltoteknikko.
Ennen FRU-osien vaihtoa
Tutustu seuraaviin tietoihin ennen FRU-osan vaihtoa:
• Vain valtuutettu ja koulutettu henkilöstö saa huoltaa tietokoneen.
• Ennen FRU-osan vaihtamista lue kaikki osan vaihto-ohjeet.
• Ole erityisen huolellinen suorittaessasi kirjoitustoimintoja, kuten kopioimista, tallentamista tai alustamista.
Huollettavan tietokoneen asemien järjestystä on saatettu muuttaa. Jos valitse väärän aseman, tietojen tai
ohjelmien päälle voidaan kirjoittaa.
• Vaihda FRU-osan tilalle vain kyseiseen malliin tarkoitettu FRU-osa.
Kun vaihdat FRU-osan, varmista, että koneen malli ja FRU-osan numero ovat oikeat.
• FRU-osaa ei saa vaihtaa yksittäisen vian vuoksi, jota ei voi toisintaa.
Yksittäisten vikojen syy voi olla laitteistovian sijasta esimerkiksi kosminen säteily, staattisen sähkön
purkaus tai ohjelmistovirhe. Harkitse FRU-osan vaihtamista vain jos ongelma uusiutuu. Jos epäilet, että
FRU-osa on viallinen, tyhjennä virheloki ja testaa uudelleen. Jos vika ei toistu, älä vaihda FRU-osaa.
• Vaihda vain viallinen FRU-osa.
FRU-osien (ja CRU-osien) sijainti
Huomautuksia:
• Jotkin seuraavista osista ovat lisävarusteita.
• Jos aiot vaihtaa osan, jota ei ole mainittu alla olevassa luettelossa, ota yhteys Lenovon huoltoteknikkoon.
Lenovo-tukipuhelinnumeroiden luettelo on seuraavassa osoitteessa:
http://www.lenovo.com/support/phone
12M725s Käyttöopas ja laitteiston ylläpito-opas
Page 17
Kuva 8. FRU-osien (ja CRU-osien) sijainti
Itsepalvelun piiriin kuuluvat CRUosat
1 Tietokoneen kansi4 Wi-Fi-kortti2 Jäähdytyslevyn tuuletinputki
18 Optisen aseman kehikko17 Optisen aseman kaapeli
19 Optinen asema
20 Etuosan peitelevy29 Valaistu punainen piste
21 Pölysuojus30 Lämpöanturi
22 Näppäimistö
23 Hiiri33 Runko
24 Verkkojohto
25 Ensisijainen tallennusasema (2,5
28 Tallennusaseman kaapeli
31 Sisäinen kaiutin
35 Wi-Fi-antennit (2)
36 Kannen avauksen tunnistuskytkin
tuuman tai 3,5 tuuman
tallennusasema)
26 Ensisijainen
tallennusasemakehikko
27 Asemasovitin
32 Pystyjalusta
37 PCI Express -kortti
Ulkoisten lisävarusteiden vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta.
2. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
3. Vaihda ulkoiset lisävarusteet.
• Pystyjalusta
14
M725s Käyttöopas ja laitteiston ylläpito-opas
Page 19
Kuva 9. Pystyjalustan irrotus
Kuva 10. Pystyjalustan kokoaminen
Luku 4. Laitteiston osien vaihto15
Page 20
Kuva 11. Pystyjalustan asennus
• Pölysuojus
Kuva 12. Pölysuojuksen poisto
16M725s Käyttöopas ja laitteiston ylläpito-opas
Page 21
Kuva 13. Pölysuojuksen asennus
4. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa.
Tietokoneen kannen irrotus
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan.
VAROITUS:
Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä
muutamia minuutteja.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta.
2. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
3. Avaa tarvittaessa tietokoneen kannen lukitus.
4. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
5. Poista tietokoneen kansi.
Luku 4. Laitteiston osien vaihto17
Page 22
Kuva 14. Tietokoneen kannen irrotus
6. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 61.
Etuosan peitelevyn vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Vaihda etuosan peitelevy.
Kuva 15. Etuosan peitelevyn irrotus
18M725s Käyttöopas ja laitteiston ylläpito-opas
Page 23
Kuva 16. Etuosan peitelevyn asennus
4. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 61.
Optisen aseman vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Irrota liitäntä- ja virtakaapeli optisesta asemasta.
5. Vaihda optinen asema.
Luku 4. Laitteiston osien vaihto19
Page 24
Kuva 17. Optisen aseman irrotus
Kuva 18. Optisen aseman kehikon irrotus
20M725s Käyttöopas ja laitteiston ylläpito-opas
Page 25
Kuva 19. Optisen aseman kehikon asennus
Kuva 20. Optisen aseman asennus
6. Kytke liitäntä- ja virtakaapeli uuteen optiseen asemaan.
7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 61 ohjeita.
Asemapaikkakehikon kääntäminen ylös- ja alaspäin
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylös- ja alaspäin.
Luku 4. Laitteiston osien vaihto21
Page 26
Kuva 21. Asemapaikkakehikon kääntäminen ylöspäin
Kuva 22. Asemapaikkakehikon kääntäminen alaspäin
5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 61 ohjeita.
Tallennusaseman vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
22
M725s Käyttöopas ja laitteiston ylläpito-opas
Page 27
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 21.
5. Irrota liitäntä- ja virtakaapeli tallennusasemasta.
6. Vaihda tallennusasema.
• 2,5 tai 3,5 tuuman ensisijainen tallennusasema
Kuva 23. Ensisijaisen tallennusasemakehikon irrotus
Kuva 24. 3,5 tuuman ensisijaisen tallennusaseman tai asemasovittimen irrotus
Luku 4. Laitteiston osien vaihto23
Page 28
Huomautus: Jos haluat vaihtaa 3,5 tuuman ensisijaisen tallennusaseman, ohita tämä vaihe.
Kuva 25. 2,5 tuuman ensisijaisen tallennusaseman irrotus asemasovittimesta
Huomautus: Jos haluat vaihtaa 3,5 tuuman ensisijaisen tallennusaseman, ohita tämä vaihe.
Kuva 26. 2,5 tuuman ensisijaisen tallennusaseman asennus asemasovittimeen
24M725s Käyttöopas ja laitteiston ylläpito-opas
Page 29
Kuva 27. 3,5 tuuman ensisijaisen tallennusaseman tai asemasovittimen asennus
Kuva 28. Ensisijaisen tallennusasemakehikon asennus
• 2,5 tuuman toissijainen tallennusasema
Luku 4. Laitteiston osien vaihto25
Page 30
Kuva 29. Ulomman 2,5 tuuman toissijaisen tallennusasemakehikon irrotus
Kuva 30. Sisemmän 2,5 tuuman toissijaisen tallennusasemakehikon irrotus
Kuva 31. 2,5 tuuman toissijaisen tallennusaseman irrotus
26M725s Käyttöopas ja laitteiston ylläpito-opas
Page 31
Kuva 32. 2,5 tuuman toissijaisen tallennusaseman asennus
Kuva 33. Sisemmän 2,5 tuuman toissijaisen tallennusasemakehikon asennus
Luku 4. Laitteiston osien vaihto27
Page 32
Kuva 34. Ulomman 2,5 tuuman toissijaisen tallennusasemakehikon asennus
7. Kytke liitäntä- ja virtakaapeli uuteen tallennusasemaan.
8. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien
vaihto noudattamalla kohdan ”Osien vaihdon viimeistely” sivulla 61 ohjeita.
Virtapainikelevyn ja kortinlukijan vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Irrota virtapainikelevyn kaapeli ja kortinlukijan kaapeli emolevystä.
5. Vaihda virtapainikelevy ja kortinlukija.
28
M725s Käyttöopas ja laitteiston ylläpito-opas
Page 33
Kuva 35. Etuosan siirräntäkiinnikkeen poisto
Kuva 36. Virtapainikelevyn irrotus
Kuva 37. Kortinlukijan pidikkeen irrotus
Luku 4. Laitteiston osien vaihto29
Page 34
Kuva 38. Kortinlukijan irrotus
Kuva 39. Kortinlukijan asennus.
30M725s Käyttöopas ja laitteiston ylläpito-opas
Page 35
Kuva 40. Kortinlukijan pidikkeen asennus
Kuva 41. Virtapainikelevyn asennus
Luku 4. Laitteiston osien vaihto31
Page 36
Kuva 42. Etuosan siirräntäkiinnikkeen asennus
6. Liitä uuden virtapainikelevyn kaapeli ja uuden kortinlukijan kaapeli emolevyyn.
7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 61 ohjeita.
Valaistun punaisen pisteen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 21.
5. Irrota valaistun punaisen pisteen kaapeli emolevystä.
6. Vaihda valaistu punainen piste.
32
M725s Käyttöopas ja laitteiston ylläpito-opas
Page 37
Kuva 43. Valaistun punaisen pisteen suojuksen irrotus
Kuva 44. Valaistun punaisen pisteen irrotus
Kuva 45. Valaistun punaisen pisteen asennus
Luku 4. Laitteiston osien vaihto33
Page 38
Kuva 46. Valaistun punaisen pisteen suojuksen asennus
7. Liitä uuden valaistun punaisen pisteen kaapeli emolevyyn.
8. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien
vaihto noudattamalla kohdan ”Osien vaihdon viimeistely” sivulla 61 ohjeita.
Sisäisen kaiuttimen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Irrota sisäisen kaiuttimen kaapeli emolevystä.
5. Vaihda sisäinen kaiutin.
Kuva 47. Kielekkeen painaminen
34M725s Käyttöopas ja laitteiston ylläpito-opas
Page 39

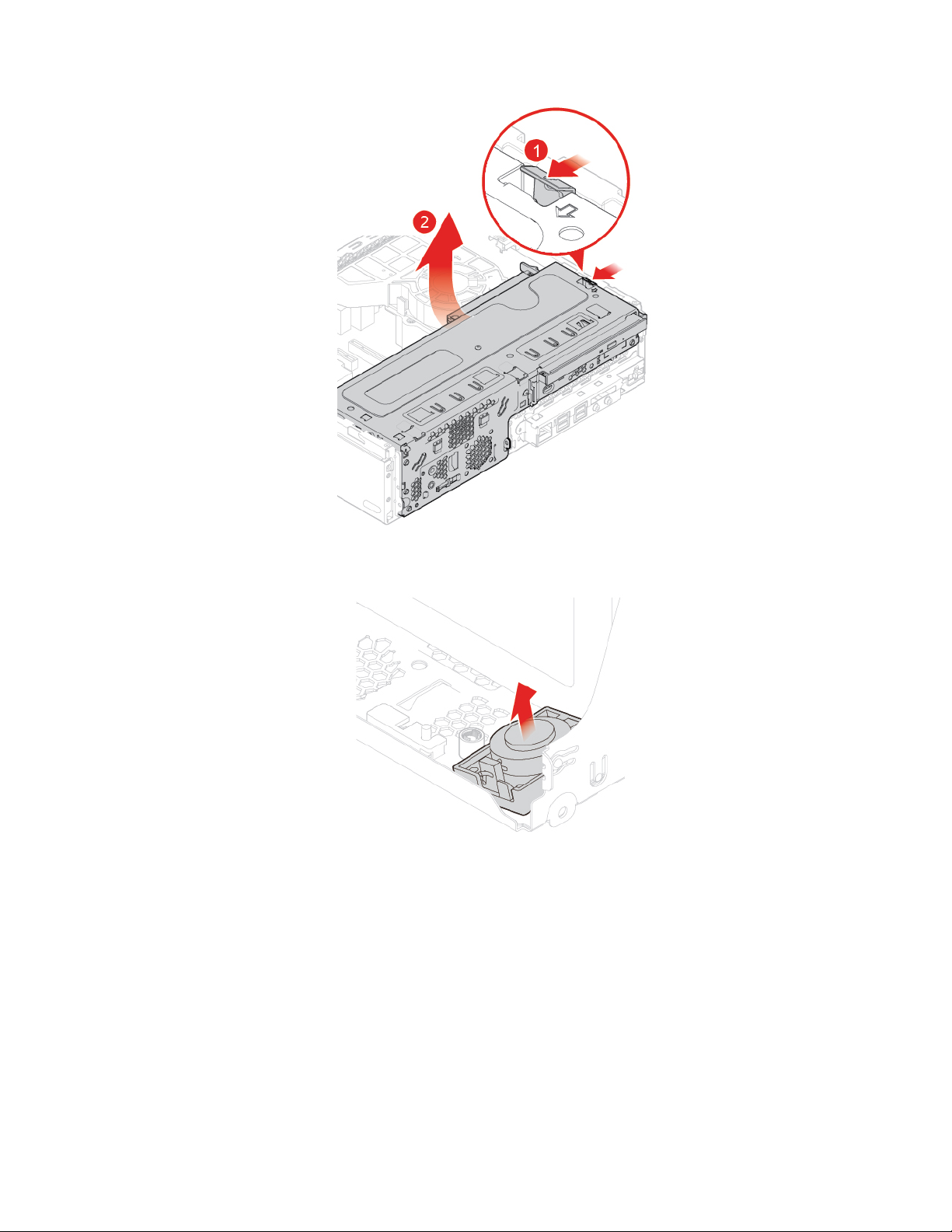

Kuva 48. Asemapaikkakehikon kääntäminen ylöspäin
Kuva 49. Sisäisen kaiuttimen irrotus
Luku 4. Laitteiston osien vaihto35
Page 40

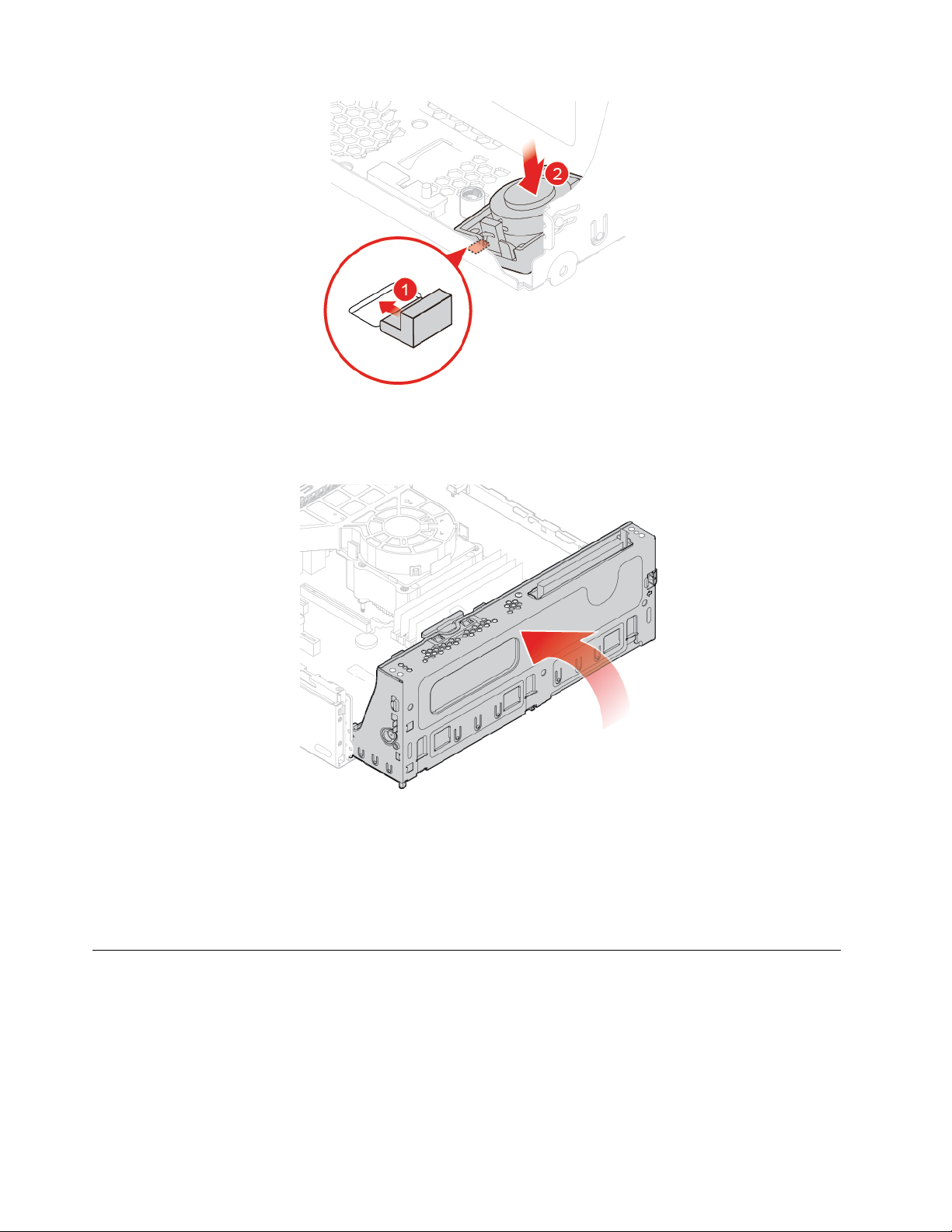

Kuva 50. Sisäisen kaiuttimen asennus
Kuva 51. Asemapaikkakehikon kääntäminen alaspäin
6. Liitä uuden sisäisen kaiuttimen kaapeli emolevyyn.
7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 61 ohjeita.
Lämpöanturin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Irrota lämpöanturin kaapeli emolevystä.
5. Vaihda lämpöanturi.
36
M725s Käyttöopas ja laitteiston ylläpito-opas
Page 41
Kuva 52. Kielekkeen painaminen
Kuva 53. Asemapaikkakehikon kääntäminen ylöspäin
Luku 4. Laitteiston osien vaihto37
Page 42
Kuva 54. Lämpöanturin irrotus
Kuva 55. Lämpöanturin asennus
38M725s Käyttöopas ja laitteiston ylläpito-opas
Page 43
Kuva 56. Asemapaikkakehikon kääntäminen alaspäin
6. Liitä uuden lämpöanturin kaapeli emolevyyn.
7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 61 ohjeita.
Wi-Fi-kortin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 21.
5. Vaihda Wi-Fi-kortti.
Kuva 57. Wi-Fi-kortin suojuksen poisto
Luku 4. Laitteiston osien vaihto39
Page 44
Kuva 58. Wi-Fi-antennikaapelien irrotus
Kuva 59. Wi-Fi-kortin irrotus
Kuva 60. Wi-Fi-kortin asentaminen
Kuva 61. Wi-Fi-antennikaapelien liittäminen
40M725s Käyttöopas ja laitteiston ylläpito-opas
Page 45
Kuva 62. Wi-Fi-kortin suojuksen asennus
6. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien
vaihto noudattamalla kohdan ”Osien vaihdon viimeistely” sivulla 61 ohjeita.
Wi-Fi-antennin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Irrota Wi-Fi-antennikaapelit Wi-Fi-kortista. Katso kohta ”Wi-Fi-kortin vaihto” sivulla 39.
5. Wi-Fi-antennien vaihto
• Etuosan Wi-Fi-antenni
Kuva 63. Etuosan Wi-Fi-antennin irrotus
Luku 4. Laitteiston osien vaihto41
Page 46
Kuva 64. Etuosan Wi-Fi-antennin asennus
• Takaosan Wi-Fi-antenni
Kuva 65. Takaosan Wi-Fi-antennin irrotus
42M725s Käyttöopas ja laitteiston ylläpito-opas
Page 47
Kuva 66. Takaosan Wi-Fi-antennin asennus
6. Liitä uudet Wi-Fi-antennikaapelit Wi-Fi-korttiin.
7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 61 ohjeita.
M.2 SSD -aseman vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 21.
5. Vaihda M.2 SSD -asema noudattamalla seuraavia ohjeita tietokoneen mallin mukaan.
• Tyyppi 1
Kuva 67. Pysäyttimen irrotus
Luku 4. Laitteiston osien vaihto43
Page 48
Kuva 68. M.2 SSD -aseman irrotus
Kuva 69. M.2 SSD -aseman asennus
Kuva 70. Pysäyttimen asetus
• Tyyppi 2
44
M725s Käyttöopas ja laitteiston ylläpito-opas
Page 49
Kuva 71. Pysäyttimen irrotus
Kuva 72. M.2 SSD -aseman irrotus
Kuva 73. M.2 SSD -aseman asennus
Luku 4. Laitteiston osien vaihto45
Page 50
Kuva 74. Pysäyttimen asetus
6. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien
vaihto noudattamalla kohdan ”Osien vaihdon viimeistely” sivulla 61 ohjeita.
M.2 SSD -aseman kehikon vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 21.
5. Irrota M.2 SSD -asema. Katso kohta ”M.2 SSD -aseman vaihto” sivulla 43.
6. Vaihda M.2 SSD -aseman kehikko.
Kuva 75. M.2 SSD -aseman kehikon irrotus
46M725s Käyttöopas ja laitteiston ylläpito-opas
Page 51
Kuva 76. M.2 SSD -aseman kehikon asennus
7. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien
vaihto noudattamalla kohdan ”Osien vaihdon viimeistely” sivulla 61 ohjeita.
Nappipariston vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan.
Huomautus: Lisätietoja nappipariston hävityksestä on Turvaohjeet ja takuutiedot -julkaisun kohdassa
Litiumparistoon liittyvä turvaohje.
Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisliitännän
asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on
katkaistu virta.
Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos näin
käy, päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen
kytketään virta, kuvaruutuun tulee virhesanoma.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 21.
5. Vaihda nappiparisto.
Luku 4. Laitteiston osien vaihto47
Page 52
Kuva 77. Salvan avaus
Kuva 78. Nappipariston poisto
48M725s Käyttöopas ja laitteiston ylläpito-opas
Page 53
Kuva 79. Nappipariston asentaminen
Kuva 80. Nappipariston kiinnitys salvalla
6. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien
vaihto noudattamalla kohdan ”Osien vaihdon viimeistely” sivulla 61 ohjeita.
Muistimoduulin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan.
Varmista, että noudatat seuraavassa kuvassa näkyvää muistimoduulien asennusjärjestystä.
Luku 4. Laitteiston osien vaihto49
Page 54
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 21.
5. Vaihda muistimoduuli.
Kuva 81. Muistimoduulin irrotus.
50M725s Käyttöopas ja laitteiston ylläpito-opas
Page 55
Kuva 82. Muistimoduulin asennus.
6. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien
vaihto noudattamalla kohdan ”Osien vaihdon viimeistely” sivulla 61 ohjeita.
Jäähdytyslevy-tuuletinmoduulin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
VAROITUS:
Jäähdytyslevy ja suoritin saattavat olla hyvin kuumia. Ennen kuin avaat tietokoneen kannen, katkaise
tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 21.
7. Kytke uuden suorittimen tuulettimen kaapeli emolevyyn.
8. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien
vaihto noudattamalla kohdan ”Osien vaihdon viimeistely” sivulla 61 ohjeita.
Suorittimen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan.
VAROITUS:
Luku 4. Laitteiston osien vaihto53
Page 58
Jäähdytyslevy ja suoritin saattavat olla hyvin kuumia. Ennen kuin avaat tietokoneen kannen, katkaise
tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 21.
5. Poista jäähdytyslevy ja tuuletinmoduuli. Katso kohta ”Jäähdytyslevy-tuuletinmoduulin vaihto” sivulla 51.
6. Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta
”Emolevy” sivulla 5.
7. Vaihda suoritin.
Huomautuksia:
• Suoritin ja vastake saattavat poiketa kuvassa näkyvistä.
• Tartu suorittimeen vain sen reunoista. Älä kosketa pohjassa olevia kullattuja liittimiä.
• Varo pudottamasta mitään suorittimen vastakkeeseen sen ollessa avoimena. Vastakkeen nastat on
pidettävä mahdollisimman puhtaina.
Kuva 87. Kahvan vapautus
Kuva 88. Suorittimen irrotus
54M725s Käyttöopas ja laitteiston ylläpito-opas
Page 59
Kuva 89. Suorittimen asennus.
Kuva 90. Kiinnityspidikkeen kiinnitys kahvalla
8. Reititä emolevystä irrottamasi kaapelit ja kytke sitten kaapelit emolevyyn.
9. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien
vaihto noudattamalla kohdan ”Osien vaihdon viimeistely” sivulla 61 ohjeita.
PCI Express -kortin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
Luku 4. Laitteiston osien vaihto55
Page 60
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 21.
5. Vaihda PCI Express -kortti.
Huomautus: Jos kortti on kiinnitetty pidikesalvalla, avaa salpa painamalla sitä kuvassa näkyvällä
tavalla. Poista sitten kortti varovasti korttipaikasta.
Kuva 91. PCI Express -kortin irrotus
Kuva 92. PCI Express -kortin asennus
56M725s Käyttöopas ja laitteiston ylläpito-opas
Page 61
6. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien
vaihto noudattamalla kohdan ”Osien vaihdon viimeistely” sivulla 61 ohjeita.
Kannen avauksen tunnistuskytkimen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
Kuva 93. Kannen avauksen tunnistuskytkimen irrottaminen
Luku 4. Laitteiston osien vaihto57
Page 62
Kuva 94. Kannen avauksen tunnistuskytkimen asennus
5. Liitä uuden kannen avauksen tunnistuskytkimen kaapeli emolevyyn.
6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 61 ohjeita.
Virtalähdemoduulin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan.
Vaikka tietokoneen osat eivät liiku sen jälkeen, kun verkkojohto on irrotettu, ota seuraava asianmukaisen
Underwriters Laboratories (UL) -sertifikaatin edellyttämä varoitus huomioon oman turvallisuutesi vuoksi:
VAROITUS:
Vaarallisia liikkuvia osia. Varo, etteivät sormesi tai muut ruumiinosasi kosketa osiin.
VAROITUS:
Älä irrota virtalähteen suojakuorta tai muita osia, jossa on seuraava tarra.
58M725s Käyttöopas ja laitteiston ylläpito-opas
Page 63
Osissa, joissa on tämä tarra, on vaarallinen jännite, virta ja energiataso. Nämä osat eivät sisällä
huollettavia komponentteja. Jos uskot, että jossakin näistä osista on ongelma, ota yhteys
huoltoteknikkoon.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 21.
5. Irrota virtalähdemoduulin kaapelit emolevystä.
6. Vaihda virtalähdemoduuli.
Kuva 95. Virtalähdemoduulin irrotus
Kuva 96. Virtalähdemoduulin asentaminen
7. Liitä uuden virtalähdemoduulin kaapelit emolevyyn.
8. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien
vaihto noudattamalla kohdan ”Osien vaihdon viimeistely” sivulla 61 ohjeita.
Luku 4. Laitteiston osien vaihto59
Page 64
Emolevyn vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Irrota ulkoiset lisävarusteet. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla 14.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Poista etuosan siirräntäkiinnike. Katso kohta ”Virtapainikelevyn ja kortinlukijan vaihto” sivulla 28.
5. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 21.
6. Poista kaikki muistimoduulit. Katso kohta ”Muistimoduulin vaihto” sivulla 49.
7. Poista jäähdytyslevy ja tuuletinmoduuli. Katso kohta ”Jäähdytyslevy-tuuletinmoduulin vaihto” sivulla 51.
8. Poista suoritin. Katso kohta ”Suorittimen vaihto” sivulla 53.
9. Poista kaikki PCI Express -kortit. Katso kohta ”PCI Express -kortin vaihto” sivulla 55.
10. Poista Wi-Fi-kortti. Katso kohta ”Wi-Fi-kortin vaihto” sivulla 39.
11. Irrota M.2 SSD -asema. Katso kohta ”M.2 SSD -aseman vaihto” sivulla 43.
12. Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta
”Emolevy” sivulla 5.
13. Vaihda emolevy.
Huomautuksia:
• Seuraavan kuvan numerot näyttävät ruuvien paikat, eivät ruuvien irrotus- ja kiinnitysjärjestystä.
• Tartu emolevyyn varovasti sen reunoista.
• Kun viallinen emolevy palautetaan, nastat on suojattava suorittimen vastakkeen kannella toimituksen
ja käsittelyn aikana.
14. Reititä ja liitä kaikki kaapelit uuteen emolevyyn.
15. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien
vaihto noudattamalla kohdan ”Osien vaihdon viimeistely” sivulla 61 ohjeita.
60
M725s Käyttöopas ja laitteiston ylläpito-opas
Page 65
Osien vaihdon viimeistely
Kun kaikki osat on asennettu tai vaihdettu, aseta tietokoneen kansi takaisin paikalleen ja kytke irrotetut
kaapelit ja johdot takaisin paikoilleen.
1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään
ole jäänyt työkaluja tai irtonaisia ruuveja.
2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen.
Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta
tietokoneen kantta paikalleen.
3. Asenna tietokoneen kansi takaisin paikalleen.
Kuva 97. Tietokoneen kannen asennus takaisin paikalleen
4. Asenna ulkoiset lisävarusteet takaisin paikalleen. Katso kohta ”Ulkoisten lisävarusteiden vaihto” sivulla
14.
5. Aseta tietokone pystyasentoon.
6. Jos käytettävissä on lukko, lukitse tietokone sen avulla.
7. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa.
Luku 4. Laitteiston osien vaihto61
Page 66
62M725s Käyttöopas ja laitteiston ylläpito-opas
Page 67
Liite A.Huomioon otettavaa
Lenovo ei ehkä tarjoa tässä julkaisussa mainittuja tuotteita, palveluja tai ominaisuuksia kaikissa maissa. Saat
lisätietoja Suomessa saatavana olevista tuotteista ja palveluista Lenovolta. Viittauksia Lenovon tuotteisiin,
ohjelmiin tai palveluihin ei pidä tulkita niin, että ainoastaan näitä tuotteita, ohjelmia tai palveluja voidaan
käyttää. Niiden asemesta on mahdollista käyttää mitä tahansa toiminnaltaan vastaavaa tuotetta, ohjelmaa tai
palvelua, joka ei loukkaa Lenovon tekijänoikeutta tai muita lailla suojattuja oikeuksia. Haluttaessa käyttää
yhdessä tämän tuotteen kanssa muita kuin Lenovon nimeämiä tuotteita, ohjelmia tai palveluja on niiden
käytön arviointi ja tarkistus käyttäjän omalla vastuulla.
Lenovolla voi olla patentteja tai patenttihakemuksia, jotka koskevat tässä julkaisussa esitettyjä asioita. Tämän
julkaisun hankinta ei anna mitään lisenssiä näihin patentteihin. Kirjallisia tiedusteluja voi tehdä osoitteeseen:
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
LENOVO TARJOAA TÄMÄN JULKAISUN ”SELLAISENAAN” ILMAN MITÄÄN NIMENOMAISESTI TAI
KONKLUDENTTISESTI MYÖNNETTYÄ TAKUUTA, MUKAAN LUETTUINA TALOUDELLISTA
HYÖDYNNETTÄVYYTTÄ, SOPIVUUTTA TIETTYYN TARKOITUKSEEN JA OIKEUKSIEN
LOUKKAAMATTOMUUTTA KOSKEVAT KONKLUDENTTISESTI ILMAISTUT TAKUUT. Joidenkin maiden
lainsäädäntö ei salli nimenomaisesti tai konkludenttisesti myönnettyjen takuiden rajoittamista, joten edellä
olevaa rajoitusta ei sovelleta näissä maissa.
Tämä julkaisu voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Julkaisun tiedot tarkistetaan säännöllisin
väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai
muutoksia tässä julkaisussa kuvattuihin tuotteisiin ja/tai ohjelmiin milloin tahansa ilman ennakkoilmoitusta.
Tässä julkaisussa kuvattuja tuotteita ei ole tarkoitettu käytettäviksi implantaatiosovelluksissa tai muissa
elintoimintoja ylläpitävissä sovelluksissa, joissa toimintahäiriö saattaa aiheuttaa henkilövahingon tai
kuoleman. Tämän julkaisun sisältämät tiedot eivät vaikuta Lenovon tuotteiden määrityksiin (spesifikaatioihin)
tai takuisiin eivätkä muuta niitä. Mikään tässä julkaisussa oleva lausuma ei sisällä nimenomaisesti tai
konkludenttisesti ilmaistua Lenovon tai kolmannen osapuolen teollis- ja tekijänoikeutta koskevaa lisenssiä,
sitoumusta tai näiden loukkauksien varalta annettua suojausta. Kaikki tämän julkaisun tiedot perustuvat
erityisympäristöissä saatuihin tuloksiin, ja ne esitetään esimerkkeinä. Muissa käyttöympäristöissä voidaan
saada erilaisia tuloksia.
Lenovo pidättää itsellään oikeuden käyttää ja jakaa käyttäjiltä saamiaan tietoja parhaaksi katsomallaan
tavalla niin, ettei siitä aiheudu lähettäjälle mitään velvoitteita.
Tässä julkaisussa olevat viittaukset muihin kuin Lenovon verkkosivustoihin eivät ole osoitus siitä, että Lenovo
millään tavoin vastaisi kyseisten sivustojen sisällöstä tai käytöstä. Viittaukset on tarkoitettu vain
helpottamaan lukijan mahdollisuuksia tutustua muihin sivustoihin. Kyseisten verkkosivustojen sisältämä
aineisto ei sisälly tähän Lenovo-tuotteeseen tai sitä koskevaan aineistoon. Sivustojen käyttö on käyttäjän
omalla vastuulla.
Kaikki julkaisun sisältämät suorituskykytiedot on määritetty testiympäristössä. Suorituskyky muissa
toimintaympäristöissä saattaa poiketa merkittävästi ilmoitetuista arvoista. Osa mittauksista on saatettu tehdä
kehitteillä olevissa järjestelmissä, eikä mikään takaa, että tulokset ovat samanlaiset yleisesti saatavana
olevissa järjestelmissä. Lisäksi osa mittaustuloksista on saatettu saada ekstrapolaation avulla. Todelliset
