Poglavlje 1. Pregled

U ovom poglavlju se nalaze osnovne informacije koje će vam pomoći da se upoznate sa računarom.

Prikaz spreda

Napomena: Moguće je da vaš model računara izgleda malo drugačije od onog koji je prikazan.

Ilustracija 1. Prikaz spreda

1 Dugme za izbacivanje optičke disk jedinice 2 Indikator aktivnosti optičke disk jedinice

3 Indikator koji ukazuje na aktivnost uređaja za

4 Priključak za čitač kartica (opcionalno)

skladištenje

5 Dugme za uključivanje

7 Konektor za mikrofon

9 USB 3.1 Gen 2 konektori (2) 10 USB 3.1 Gen 1 konektori (2)

11 Osvetljena crvena tačka 12 Unutrašnji zvučnik (opcionalno)

1 Dugme za izbacivanje optičke disk jedinice

© Copyright Lenovo 2018, 2019 1

6 Indikator napajanja

8 Konektor za slušalice

Koristi se za izbacivanje nosača optičke disk jedinice.

2 Indikator aktivnosti optičke disk jedinice

Ovaj indikator je uključen kada optička disk jedinica radi.

3 Indikator koji ukazuje na aktivnost uređaja za skladištenje

Ovaj indikator je uključen kada uređaj za skladištenje radi.

4 Priključak za čitač kartica

Koristi se za čitanje podataka sa podržane memorijske kartice.

5 Dugme za uključivanje

Koristi se za uključivanje računara. Kada ne možete da isključite računar sa operativnog sistema,
pritisnite i držite dugme za napajanje četiri sekunde ili duže da biste isključili računar.

6 Indikator napajanja

Ovaj indikator je uključen kada je računar uključen.

7 Konektor za mikrofon

Koristi se za povezivanje mikrofona sa računarom kada želite da snimite zvuk ili da stupite u
interakciju sa računarom pomoću softvera za prepoznavanje govora.

8 Konektor za slušalice

Koristi se za povezivanje slušalica sa računarom.

9 USB 3.1 Gen 2 konektor

Koristi se za povezivanje uređaja koji su kompatibilni sa USB standardom. Za optimalni prenos
podataka povežite USB 3.1 Gen 2 uređaj sa USB 3.1 Gen 2 konektorom, a ne sa USB 3.1 Gen 1 ili
USB 2.0 konektorom.

10 USB 3.1 Gen 1 konektor

Koristi se za povezivanje uređaja koji su kompatibilni sa USB standardom. Za optimalni prenos
podataka povežite USB 3.1 Gen 1 uređaj sa USB 3.1 Gen 2 ili sa USB 3.1 Gen 1 konektorom, a ne
sa USB 2.0 konektorom.

11 Osvetljena crvena tačka

Ovaj indikator je uključen kada je računar uključen.

12 Unutrašnji zvučnik

Koristi se za slušanje zvuka sa računara bez korišćenja slušalica sa mikrofonom ili slušalica.

2

M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Prikaz otpozadi

Napomena: Moguće je da vaš model računara izgleda malo drugačije od onog koji je prikazan.

Ilustracija 2. Prikaz otpozadi

1 Konektor za mikrofon

3 DisplayPort

5 USB 2.0 konektori (2) 6 PS/2 konektor za tastaturu

7 Konektor za linijski audio izlaz 8 Konektor za linijski audio ulaz

9 Serijski konektor 10 Eternet priključak

11 PS/2 konektor za miš 12 Priključak za bezbednosnu bravu

13 Rupica za katanac

15 Priključci za držač smart kabla (2) (opcionalno)

1 Konektor za mikrofon

®

1.2 izlazni konektori (2) 4 USB 3.1 Gen 1 konektori (2)

2 VGA izlazni konektor

14 Deo za PCI-Express kartice

16 Konektor kabla za napajanje

Koristi se za povezivanje mikrofona sa računarom kada želite da snimite zvuk ili da stupite u
interakciju sa računarom pomoću softvera za prepoznavanje govora.

2 VGA izlazni konektor

Poglavlje 1. Pregled 3

Koristi se za slanje video signala sa računara ka drugom video uređaju, kao što je monitor.

3 DisplayPort 1.2 izlazni konektor

Koristi se za slanje audio i video signala sa računara ka drugom audio ili video uređaju, kao što je
monitor visokih performansi.

4 USB 3.1 Gen 1 konektor

Koristi se za povezivanje uređaja koji su kompatibilni sa USB standardom. Za optimalni prenos
podataka povežite USB 3.1 Gen 1 uređaj sa USB 3.1 Gen 2 ili sa USB 3.1 Gen 1 konektorom, a ne
sa USB 2.0 konektorom.

5 USB 2.0 konektor

Koristi se za povezivanje uređaja koji zahteva USB 2.0 vezu.

6 PS/2 konektor za tastaturu

Koristi se za povezivanje tastature koja koristi PS/2 (Personal System/2) konektor.

7 Konektor za linijski audio izlaz

Koristi se za slanje audio signala sa računara na spoljne uređaje, kao što su stereo zvučnici sa
napajanjem, slušalice ili multimedijalne tastature. Da biste povezali stereo sistem ili drugi spoljni
uređaj za snimanje, povežite kablom ulazni audio konektor uređaja i izlazni audio konektor računara.

Napomena: Ako računar ima i konektor audio izlaza i konektor za slušalice, uvek koristite konektor
za slušalice da biste povezali slušalice ili slušalice sa mikrofonom. Konektor za slušalice sa
mikrofonom ne podržava mikrofone na slušalicama sa mikrofonom.

8 Konektor za linijski audio ulaz

Koristi se za prijem audio signala sa spoljnog audio uređaja, kao što je stereo sistem. Da biste se
povezali na spoljašnji audio uređaj, povežite kablom izlazni audio konektor uređaja i ulazni audio
konektor računara.

9 Serijski konektor

Koristi se za povezivanje spoljnog modema, serijskog štampača ili drugih uređaja koji koriste serijski
konektor.

10 Eternet priključak

Koristi se za povezivanje Ethernet kabla za pristup mreži.

11 PS/2 konektor za miš

Koristi se za povezivanje miša, pokazivača za navigaciju ili drugih pokazivačkih uređaja koji koriste
PS/2 konektor za miš.

12 Priključak za bezbednosnu bravu

Koristi se za obezbeđivanje kablovskom bravom Kensington stila.

13 Rupica za katanac

4

M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Koristi se za obezbeđivanje omčom za katanac.

14 Deo za PCI-Express kartice

Da biste poboljšali radnu sposobnost računara, možete da povežete PCI Express kartice sa ovim
delom. U zavisnosti od modela računara, konektori u ovoj oblasti se razlikuju.

15 Priključci za držač smart kabla

Koristi se za obezbeđivanje držača smart kabla.

16 Konektor kabla za napajanje

Koristi se za povezivanje kabla za napajanje sa računarom radi izvora napajanja.

Sistemska ploča

Napomena: Pogledajte odeljke „Prikaz spreda“ i „Prikaz otpozadi“ za dodatne opise komponenti.

Ilustracija 3. Sistemska ploča

1 4-iglični konektor za napajanje

3 Konektor unutrašnjeg zvučnika

2 Konektor za ventilator mikroprocesora

4 Indikator koji ukazuje na aktivnost uređaja za

skladištenje

5 Konektor ploče dugmeta za uključivanje 6 SATA konektori za napajanje (2)

7 10-iglični konektor za napajanje 8 Kratkospojnik za brisanje CMOS-a/oporavak

9 SATA 3.0 konektori (3) 10 Pomoćni konektor za ventilator 1

11 Konektor za osvetljenu crvenu tačku

12 Konektor za toplotni senzor

Poglavlje 1. Pregled 5

13 Priključak za M.2 SSD uređaj 14 Prednji USB 2.0 konektor (konektor za čitač

kartica)

15 Prednji USB 2.0 konektor

17 Serijski (COM2) konektor

19 Priključci za PCI Express x1 karticu (2) 20 Priključak za PCI Express x16 grafičku karticu

21 Konektor za sistemski ventilator

23 Memorijski priključak (DIMM1) 24 Memorijski priključak (DIMM2)

25 Memorijski priključak (DIMM3) 26 Memorijski priključak (DIMM4)

27 Dugmasta baterija

29 M.2 Wi-Fi priključak za karticu 30 Konektor za prekidač prisutnosti poklopca

16 Paralelni konektor

18 Zujalica

22 Priključak za mikroprocesor

28 PCH

(konektor za prekidač nadzora otvaranja kućišta)

Tip mašine i oznaka modela

Tip mašine i oznaka modela identifikuju računar. Kada se obratite za pomoć kompaniji Lenovo,
informacije o tipu mašine i modelu omogućavaju tehničarima za podršku da identifikuju računar i
brzo pruže uslugu. Nalepnica sa tipom mašine i modelom računara je nalepljena na računar, kao što
je prikazano.

Ilustracija 4. Tip mašine i oznaka modela

6 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Poglavlje 2. Specifikacije

Izvor napajanja

• Napajanje od 180 W sa automatskim senzorom jačine napona

• Napajanje od 210 W sa automatskim senzorom jačine napona

Uređaji za skladištenje

• 3,5-inčni uređaj za skladištenje (opcionalno)

• 2,5-inčni uređaj za skladištenje (opcionalno)

• M.2 SSD uređaj (opcionalno)

Video funkcije

• Integrisana grafička kartica podržava sledeće:

- DisplayPort 1.2 izlazni konektor

- VGA izlazni konektor

• Opcionalna neintegrisana grafička kartica pruža poboljšani video doživljaj i proširene mogućnosti.

Audio funkcije

• Integrisana audio kartica podržava sledeće:

- Konektor audio ulaza

- Konektor audio izlaza

- Konektor za slušalice

- Unutrašnji zvučnik (opcionalno)

- Konektor za mikrofon

• Opcionalna neintegrisana audio kartica pruža poboljšani doživljaj i proširene mogućnosti zvuka.

Funkcije (U/I) ulaza/izlaza

• Audio konektori (ulazni audio, izlazni audio, slušalice sa mikrofonom i mikrofon)

• Priključak za čitač kartica (opcionalno)

• Konektori za ekran (DisplayPort 1.2 izlazni i VGA izlazni)

• Eternet konektor

• PS/2 konektor za tastaturu

• PS/2 konektor za miš

• Serijski konektor

• USB konektori

Proširenje

• Čitač kartica (opcionalno)

• Memorijski priključci

• Optička disk jedinica

• Priključak za PCI Express x1 karticu

© Copyright Lenovo 2018, 2019 7

• Priključak za PCI Express x16 grafičku karticu

• Ležište uređaja za skladištenje

Funkcije mreže

• Ethernet LAN

• Bežična LAN veza (opcionalno)

• Bluetooth (opcionalno)

Fizičke dimenzije

• Širina: 92,5 mm (3,6 inča)

• Visina: 343,5 mm (13,5 inča)

• Dubina: 290,5 mm (11,4 inča)

Težina (bez pakovanja)

Maksimalna težina konfiguracije pri isporuci: 6,0 kg (13,2 funte)

Izjava o USB brzini prenosa

U zavisnosti od mnogo faktora kao što su mogućnost obrade hosta i perifernih uređaja, atributa
datoteke i drugih faktora povezanih sa konfiguracijom sistema i radnim okruženjima, stvarna brzina
prenosa podataka korišćenjem različitih USB konektora na ovom uređaju će se razlikovati i biće
sporija od brzine prenosa podataka navedene u nastavku za svaki odgovarajući uređaj.

USB uređaj Brzina prenosa podataka (Gbit/s)

3.1 Gen 1

3.1 Gen 2

3.2 20

5

10

8 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Poglavlje 3. Sigurnosne brave računara

Zaključavanje poklopca računara

Ako zaključate kućište računara, onemogućićete neovlašćen pristup unutrašnjim komponentama
računara. Računar poseduje rupicu za katanac, tako da se poklopac računara ne može ukloniti kada
se katanac nalazi na mestu.

Ilustracija 5. Zaključavanje poklopca računara

Postavljanje kablovske brave Kensington stila

Možete da koristite kablovsku bravu Kensington stila za pričvršćivanje računara za radni sto, običan
sto ili neki drugi komad nameštaja. Kablovska brava se povezuje sa priključcima za bezbednosnu
bravu na zadnjoj strani računara. U zavisnosti od izabranog tipa, kablovska brava se otključava i
zaključava ključem ili kombinacijom. Lančana brava takođe zaključava i dugmad koja se koriste za
otvaranje poklopca računara. Ovo je isti tip zaključavanja koji se koristi kod mnogih prenosivih
računara. Takvu kablovsku bravu možete da naručite direktno od kompanije Lenovo tako što ćete
uneti ključnu reč Kensington na stranici:

http://www.lenovo.com/support

© Copyright Lenovo 2018, 2019 9

Ilustracija 6. Postavljanje kablovske brave Kensington stila

Postavljanje držača smart kabla

Držač smart kabla može da se koristi za obezbeđivanje uređaja kao što su tastatura i miš,
zaključavanjem kablova uređaja zajedno sa računarom. Držač smart kabla se povezuje na priključke
za kablovsku bravu na zadnjem delu računara. Da biste instalirali držač smart kabla, uradite sledeće:

1. Umetnite kopču

1 u priključak za kablovsku bravu 4 .

2. Provucite kablove koje želite da zaključate kroz udubljenja u pametnoj kopči za kablove.

3. Pritisnite kopču

2 u priključak za kablovsku bravu 3 dok ne škljocne na svoje mesto.

Ilustracija 7. Postavljanje držača smart kabla

10 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Poglavlje 4. Zamena hardvera

U ovom poglavlju ćete pronaći uputstva o tome kako zamenite hardver za vaš računar.

Pre zamene hardvera

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate ovaj odeljak i dokument Vodič sa važnim informacijama o proizvodu.

Napomene pre zamene hardvera

• Koristite samo računarske komponente koje obezbeđuje kompanija Lenovo.

• Prilikom postavljanja ili zamene neke opcije, postupajte u skladu sa odgovarajućim uputstvima koja
su objašnjena u ovom uputstvu, kao i uputstvima koje ste dobili uz tu opciju.

• U većini delova sveta Lenovo traži povraćaj oštećenih KZJ. Informacije o tome ćete dobiti uz KZJ
ili par dana nakon što dobijete KZJ.

Napomene o rukovanju uređajima koji su osetljivi na statički elektricitet

Nemojte otvarati zaštitno pakovanje u kojem se nalazi novi deo, sve dok se pokvareni deo ne ukloni
i instalacija novog dela potpuno pripremi. Statički elektricitet, iako bezopasan, može znatno oštetiti
računarske komponente i delove.

Prilikom rukovanja opcijama i drugim računarskim komponentama koristite sledeće mere
predostrožnosti da biste izbegli štetu izazvanu statičkim elektricitetom:

• Ograničite svoje pokrete. Statički elektricitet se nagomilava oko vas dok se krećete.

• Uvek pažljivo rukujte opcijama i drugim računarskim komponentama. PCI/PCIe kartice, memorijske
module, sistemske ploče i mikroprocesore držite za krajeve. Nikada ne dodirujte otvorene
štampane ploče.

• Ne dozvolite drugima da dodiruju opcije i druge računarske komponente.

• Prislonite zaštitno pakovanje u kojem se deo nalazi na metalnu površinu priključka za proširivanje
ili na drugu čisto metalnu površinu u trajanju od najmanje dve sekunde. Na taj način se smanjuje
statički elektricitet u pakovanju i u vašem telu pre nego što se instalira ili zameni novi deo.

• Novi deo bi, po mogućstvu, trebalo ukloniti iz zaštitnog pakovanja i instalirati direktno u računar
bez prethodnog spuštanja na zemlju. Kada to nije moguće, stavite pakovanje koje štiti od
statičkog elektriciteta na ravnu površinu i stavite deo na njega.

• Ne stavljajte deo na poklopac računara ili neku drugu metalnu površinu.

Poznavanje JZT (uključujući KZJ)

• Jedinice zamenljive na terenu (JZT) su delovi računara koje obučeni tehničar može da nadogradi ili
zameni. Jedinice zamenljive na terenu obuhvataju sve korisnički zamenljive jedinice. Detaljne
informacije o JZT, kao što su šifre proizvoda JZT i podržani modeli računara, potražite na lokaciji:

http://www.lenovo.com/serviceparts-lookup

• Korisnički zamenljive jedinice (KZJ) su delovi računara koje korisnik može da nadogradi ili zameni.

- Spoljašnje KZJ: Možete lako da instalirate spoljašnje KZJ. Ove KZJ mogu biti samostalne,

pričvršćene bravicom ili osigurane sa najviše dva vijka. U spoljašnje KZJ spadaju tastatura, miš
i svi USB uređaji. Vi ste odgovorni za zamenu svih spoljašnjih KZJ.

© Copyright Lenovo 2018, 2019 11

- Unutrašnje KZJ: Rukovanje unutrašnjim KZJ zahteva samo tehničke veštine i jednostavne alatke
(kao što je odvijač). Ove KZJ su izolovani delovi u samom računaru. One su obično zaštićene
poklopcem koji je pričvršćen pomoću više od dva vijka. Morate da uklonite vijke i panel da
biste pristupili određenom KZJ. Unutrašnje KZJ može uklanjati i instalirati ili korisnici ili Lenovo
serviser tokom garantnog roka.

Pre zamene JZT-a

Pre zamene bilo koje JZT, pročitajte sledeće:

• Samo obučeno osoblje sa sertifikatom može da servisira računar.

• Pre zamene bilo koju JZT, pročitajte ceo odeljak o zameni tog dela.

• Budite veoma oprezni prilikom operacija upisivanja kao što su kopiranje, čuvanje ili formatiranje.
Redosled jedinica u računaru koji servisirate može biti promenjen. Ako izaberete pogrešan uređaj,

podaci ili programi mogu da se prepišu.

• Zamenite JZT samo drugom JZT odgovarajućeg tipa.
Kada menjate jedinicu zamenljivu na terenu, uverite se da su model mašine i broj dela jedinice

zamenljive na terenu tačni.

• JZT ne treba zameniti zbog pojedinačnog otkazivanja, koje se ne može ponovo desiti.
Pojedinačna otkazivanja mogu da se dogode iz različitih razloga koji nemaju nikakve veze sa

kvarom hardvera, kao na primer kosmička radijacija, elektrostatičko pražnjenje ili greške softvera.
Razmislite o zameni JZT-a samo kada se problem ponavlja. Ako sumnjate da je neka JZT
neispravna, obrišite evidenciju greške i ponovo pokrenite test. Ako se greška ne ponovi, nemojte
da zamenjujete JZT.

• Zamenite samo neispravnu JZT.

Pronalaženje JZT (uključujući KZJ)

Napomene:

• Neke od sledećih komponenti su opcionalne.

• Da biste zamenili komponentu koja nije navedena u nastavku, kontaktirajte Lenovo servisera. Za
listu Lenovo telefonskih brojeva za servis i podršku pogledajte sledeću veb lokaciju:

http://www.lenovo.com/support/phone

12 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 8. Pronalaženje JZT (uključujući KZJ)

Spoljašnje KZJ Unutrašnje KZJ

1 Poklopac računara

4 Wi-Fi kartica 2 Vod između hladnjaka i

Bez KZJ

ventilatora

6 Dugmasta baterija

8 Memorijski modul

10 M.2 SSD uređaj 9 Sistemska ploča

11 Držač M.2 SSD uređaja

12 Držač sekundarnog uređaja za

5 Zaštita za Wi-Fi karticu 3 Sklop hladnjaka i ventilatora

34 Sklop izvora napajanja

7 Mikroprocesor

14 Čitač kartica

15 Ploča dugmeta za uključivanje

skladištenje

13 Sekundarni uređaj za 16 Prednji U/I držač

Poglavlje 4. Zamena hardvera 13

Spoljašnje KZJ Unutrašnje KZJ Bez KZJ

skladištenje (2,5-inčni uređaj za
skladištenje)

18 Držač optičke disk jedinice 17 Kabl optičke disk jedinice

19 Optička disk jedinica 28 Kabl uređaja za skladištenje

20 Prednja maska

21 Štitnik od prašine

22 Tastatura

23 Miš 33 Kućište

24 Kabl za napajanje

25 Primarni uređaj za skladištenje

(2,5-inčni ili 3,5-inčni uređaj za
skladištenje)

26 Držač primarnog uređaja za

29 Osvetljena crvena tačka

30 Toplotni senzor

31 Unutrašnji zvučnik

35 Wi-Fi antene (2)

36 Konektor za prekidač

prisutnosti poklopca (prekidač
nadzora otvaranja kućišta)

skladištenje

27 Skladišni konverter

32 Vertikalno postolje

37 PCI Express kartica

Zamena spoljnih opcija

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite sve medijume iz uređaja, isključite sve povezane uređaje, a zatim isključite računar.

2. Iskopčajte sve kablove za napajanje iz električnih utičnica, kao i sve kablove iz računara.

3. Zamenite spoljne opcije.

• Vertikalno postolje

14

M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 9. Uklanjanje vertikalnog postolja

Ilustracija 10. Sastavljanje vertikalnog postolja

Poglavlje 4. Zamena hardvera 15

Ilustracija 11. Instaliranje vertikalnog postolja

• Štitnik za prašinu

Ilustracija 12. Uklanjanje štitnika od prašine

16 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 13. Postavljanje štitnika od prašine

4. Ponovo povežite spoljne kablove i kabl za napajanje sa odgovarajućim konektorima na računaru.

Uklanjanje poklopca računara

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

OPREZ:

Pre nego što otvorite poklopac računara, isključite računar i sačekajte nekoliko minuta dok se
ne ohladi.

1. Uklonite sve medijume iz uređaja, isključite sve povezane uređaje, a zatim isključite računar.

2. Iskopčajte sve kablove za napajanje iz električnih utičnica, kao i sve kablove iz računara.

3. Otključajte sve uređaje za zaključavanje koji pričvršćuju poklopac računara.

4. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

5. Uklonite poklopac računara.

Poglavlje 4. Zamena hardvera 17

Ilustracija 14. Uklanjanje poklopca računara

6. Dovršite zamenu. Pogledajte temu „Završni radovi prilikom zamene delova“ na stranici 62.

Zamena prednje maske

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Zamenite prednju masku.

18

M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 15. Uklanjanje prednje maske

Ilustracija 16. Instaliranje prednje maske

4. Dovršite zamenu. Pogledajte temu „Završni radovi prilikom zamene delova“ na stranici 62.

Zamena optičke disk jedinice

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

Poglavlje 4. Zamena hardvera 19

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Isključite signalni kabl i kabl za napajanje iz optičke disk jedinice.

5. Zamenite optičku disk jedinicu.

Ilustracija 17. Uklanjanje optičke disk jedinice

Ilustracija 18. Uklanjanje držača optičke disk jedinice

20 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 19. Instaliranje držača optičke disk jedinice

Ilustracija 20. Postavljanje optičke disk jedinice

6. Povežite signalni kabl i kabl za napajanje sa novom optičkom disk jedinicom.

7. Ponovo instalirajte uklonjene delove. Da biste dovršili zamenu delova, pogledajte odeljak „Završni
radovi prilikom zamene delova“ na stranici 62.

Okretanje sklopa ležišta nagore i nadole

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Okrenite sklop ležišta nagore i nadole.

Poglavlje 4. Zamena hardvera 21

Ilustracija 21. Okretanje sklopa ležišta uređaja nagore

Ilustracija 22. Okretanje sklopa ležišta nadole

5. Ponovo instalirajte uklonjene delove. Da biste dovršili zamenu delova, pogledajte odeljak „Završni
radovi prilikom zamene delova“ na stranici 62.

22

M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Zamena uređaja za skladištenje

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Okrenite sklop ležišta uređaja nagore. Pogledajte temu „Okretanje sklopa ležišta nagore i nadole“

na stranici 21.

5. Isključite signalni kabl i kabl za napajanje iz uređaja za skladištenje.

6. Zamenite uređaj za skladištenje.

• 2,5-inčni ili 3,5-inčni primarni uređaj za skladištenje

Ilustracija 23. Uklanjanje držača primarnog uređaja za skladištenje

Ilustracija 24. Uklanjanje 3,5-inčnog primarnog uređaja za skladištenje ili konvertora uređaja za skladištenje
podataka

Poglavlje 4. Zamena hardvera 23

Napomena: Ako ste zamenili 3,5-inčni primarni uređaj za skladištenje, preskočite ovaj korak.

Ilustracija 25. Uklanjanje 2,5-inčnog primarnog uređaja za skladištenje iz konvertora uređaja za skladištenje

Napomena: Ako ste zamenili 3,5-inčni primarni uređaj za skladištenje, preskočite ovaj korak.

Ilustracija 26. Instalacija 2,5-inčnog primarnog uređaja za skladištenje u konvertor uređaja za skladištenje
podataka

24 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 27. Instaliranje 3,5-inčnog primarnog uređaja za skladištenje ili konvertora uređaja za skladištenje
podataka

Ilustracija 28. Postavljanje držača primarnog uređaja za skladištenje

• 2,5-inčni sekundarni uređaj za skladištenje

Poglavlje 4. Zamena hardvera 25

Ilustracija 29. Uklanjanje spoljašnjeg držača 2,5-inčnog sekundarnog uređaja za skladištenje

Ilustracija 30. Uklanjanje unutrašnjeg držača 2,5-inčnog sekundarnog uređaja za skladištenje

Ilustracija 31. Uklanjanje 2,5-inčnog sekundarnog uređaja za skladištenje

26 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 32. Instaliranje 2,5-inčnog sekundarnog uređaja za skladištenje

Ilustracija 33. Postavljanje unutrašnjeg držača 2,5-inčnog sekundarnog uređaja za skladištenje

Poglavlje 4. Zamena hardvera 27

Ilustracija 34. Postavljanje spoljašnjeg držača 2,5-inčnog sekundarnog uređaja za skladištenje

7. Povežite signalni kabl i kabl za napajanje sa novim uređajem za skladištenje.

8. Okrenite sklop ležišta nadole i ponovo instalirajte uklonjene delove. Da biste dovršili zamenu
delova, pogledajte odeljak „Završni radovi prilikom zamene delova“ na stranici 62.

Zamena ploče dugmeta za napajanje i čitača kartica

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Iskopčajte kabl za ploču dugmeta za napajanje i kabl čitača kartica iz sistemske ploče.

5. Zamenite ploču dugmeta za napajanje i čitač kartica.

28

M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 35. Uklanjanje prednjeg U/I držača

Ilustracija 36. Uklanjanje ploče dugmeta za uključivanje

Ilustracija 37. Uklanjanje držača čitača kartica

Poglavlje 4. Zamena hardvera 29

Ilustracija 38. Uklanjanje čitača kartice

Ilustracija 39. Instaliranje čitača kartica

30 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 40. Postavljanje držača čitača kartica

Ilustracija 41. Instaliranje ploče dugmeta za uključivanje

Poglavlje 4. Zamena hardvera 31

Ilustracija 42. Instaliranje prednjeg U/I držača

6. Povežite novi kabl ploče dugmeta za napajanje i novi kabl čitača kartica na sistemsku ploču.

7. Ponovo instalirajte uklonjene delove. Da biste dovršili zamenu delova, pogledajte odeljak „Završni
radovi prilikom zamene delova“ na stranici 62.

Zamena osvetljene crvene tačke

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Okrenite sklop ležišta uređaja nagore. Pogledajte temu „Okretanje sklopa ležišta nagore i nadole“
na stranici 21.

5. Izvucite kabl osvetljene crvene tačke iz sistemske ploče.

6. Zamenite osvetljenu crvenu tačku.

32

M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 43. Uklanjanje poklopca osvetljene crvene tačke

Ilustracija 44. Uklanjanje osvetljene crvene tačke

Ilustracija 45. Postavljanje osvetljene crvene tačke

Poglavlje 4. Zamena hardvera 33

Ilustracija 46. Postavljanje poklopca osvetljene crvene tačke

7. Povežite kabl nove osvetljene crvene tačke na sistemsku ploču.

8. Okrenite sklop ležišta nadole i ponovo instalirajte uklonjene delove. Da biste dovršili zamenu
delova, pogledajte odeljak „Završni radovi prilikom zamene delova“ na stranici 62.

Zamena unutrašnjeg zvučnika

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Izvucite kabl unutrašnjeg zvučnika iz sistemske ploče.

5. Zamenite unutrašnji zvučnik.

Ilustracija 47. Pritiskanje jezička

34 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 48. Okretanje sklopa ležišta uređaja nagore

Ilustracija 49. Uklanjanje unutrašnjeg zvučnika

Poglavlje 4. Zamena hardvera 35

Ilustracija 50. Instaliranje unutrašnjeg zvučnika

Ilustracija 51. Okretanje sklopa ležišta nadole

6. Povežite kabl novog unutrašnjeg zvučnika na sistemsku ploču.

7. Ponovo instalirajte uklonjene delove. Da biste dovršili zamenu delova, pogledajte odeljak „Završni
radovi prilikom zamene delova“ na stranici 62.

Zamena toplotnog senzora

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Izvucite kabl toplotnog senzora iz sistemske ploče.

36

M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

5. Zamenite toplotni senzor.

Ilustracija 52. Pritiskanje jezička

Ilustracija 53. Okretanje sklopa ležišta uređaja nagore

Poglavlje 4. Zamena hardvera 37

Ilustracija 54. Uklanjanje toplotnog senzora

Ilustracija 55. Instaliranje toplotnog senzora

38 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 56. Okretanje sklopa ležišta nadole

6. Povežite novi kabl toplotnog senzora na sistemsku ploču.

7. Ponovo instalirajte uklonjene delove. Da biste dovršili zamenu delova, pogledajte odeljak „Završni

radovi prilikom zamene delova“ na stranici 62.

Zamena Wi-Fi kartice

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Okrenite sklop ležišta uređaja nagore. Pogledajte temu „Okretanje sklopa ležišta nagore i nadole“

na stranici 21.

5. Zamenite Wi-Fi karticu.

Ilustracija 57. Uklanjanje štitnika Wi-Fi kartice

Poglavlje 4. Zamena hardvera 39

Ilustracija 58. Isključivanje kablova Wi-Fi antena

Ilustracija 59. Uklanjanje Wi-Fi kartice

Ilustracija 60. Instaliranje Wi-Fi kartice

Ilustracija 61. Priključivanje kablova Wi-Fi antena

40 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 62. Instaliranje štitnika Wi-Fi kartice

6. Okrenite sklop ležišta nadole i ponovo instalirajte uklonjene delove. Da biste dovršili zamenu

delova, pogledajte odeljak „Završni radovi prilikom zamene delova“ na stranici 62.

Zamena Wi-Fi antene

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Izvucite kablove Wi-Fi antene iz Wi-Fi kartice. Pogledajte temu „Zamena Wi-Fi kartice“ na stranici

39.

5. Zamenite Wi-Fi antene.

• Prednja Wi-Fi antena

Ilustracija 63. Uklanjanje prednje Wi-Fi antene

Poglavlje 4. Zamena hardvera 41

Ilustracija 64. Instaliranje prednje Wi-Fi antene

• Zadnja Wi-Fi antena

Ilustracija 65. Uklanjanje zadnje Wi-Fi antene

42 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

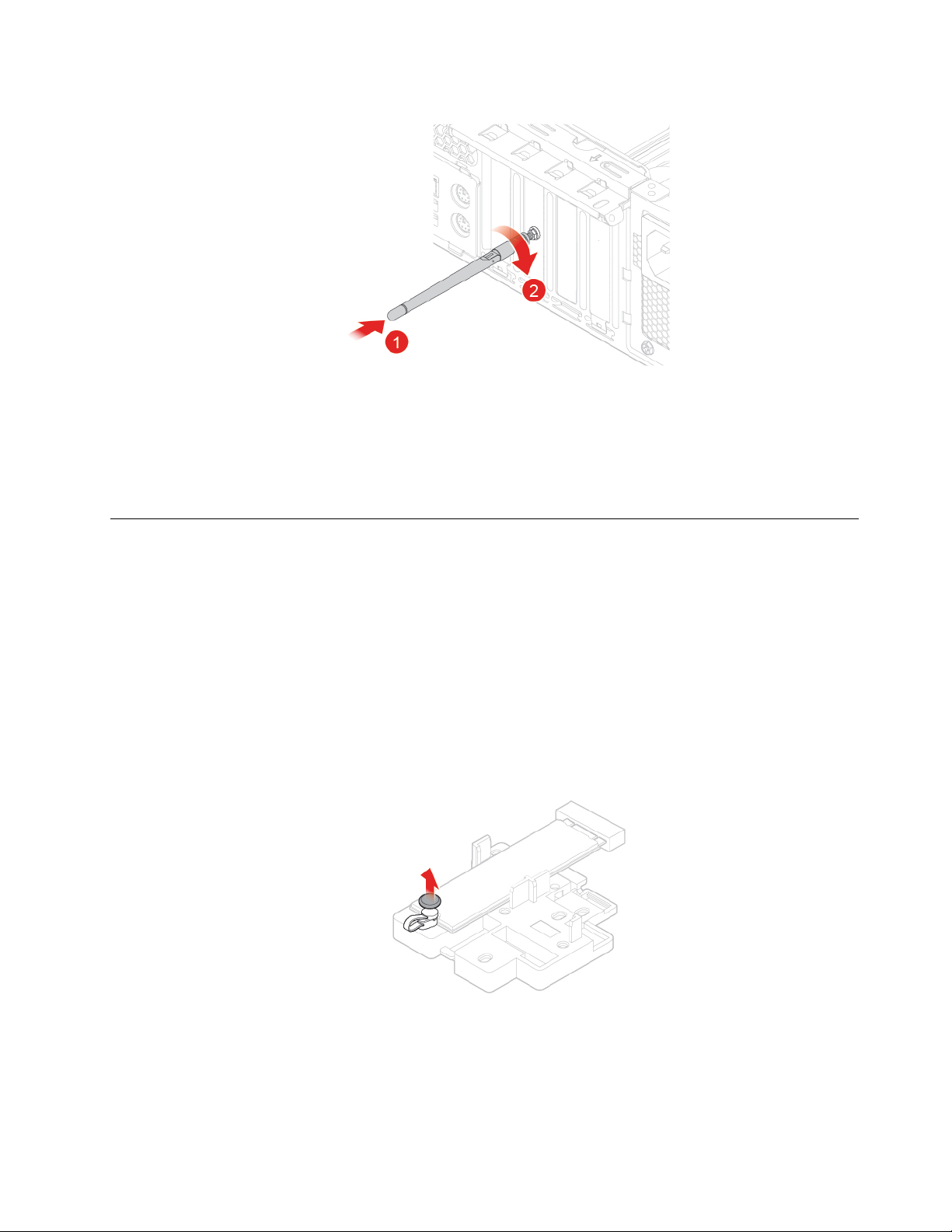

Ilustracija 66. Instaliranje zadnje Wi-Fi antene

6. Povežite kablove nove Wi-Fi antene na Wi-Fi karticu.

7. Ponovo instalirajte uklonjene delove. Da biste dovršili zamenu delova, pogledajte odeljak „Završni

radovi prilikom zamene delova“ na stranici 62.

Zamena M.2 SSD uređaja

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Okrenite sklop ležišta uređaja nagore. Pogledajte temu „Okretanje sklopa ležišta nagore i nadole“

na stranici 21.

5. U zavisnosti od modela računara, pogledajte jedan od sledećih da biste zamenili M.2 SSD

uređaj.

• Tip 1

Ilustracija 67. Izvlačenje držača

Poglavlje 4. Zamena hardvera 43

Ilustracija 68. Uklanjanje M.2 SSD uređaja

Ilustracija 69. Instaliranje M.2 SSD uređaja

Ilustracija 70. Umetanje držača

• Tip 2

44

M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 71. Izvlačenje držača

Ilustracija 72. Uklanjanje M.2 SSD uređaja

Ilustracija 73. Instaliranje M.2 SSD uređaja

Poglavlje 4. Zamena hardvera 45

Ilustracija 74. Umetanje držača

6. Okrenite sklop ležišta nadole i ponovo instalirajte uklonjene delove. Da biste dovršili zamenu
delova, pogledajte odeljak „Završni radovi prilikom zamene delova“ na stranici 62.

Zamena držača M.2 SSD uređaja

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Okrenite sklop ležišta uređaja nagore. Pogledajte temu „Okretanje sklopa ležišta nagore i nadole“
na stranici 21.

5. Uklonite M.2 SSD uređaj. Pogledajte temu „Zamena M.2 SSD uređaja“ na stranici 43.

6. Zamenite držač M.2 SSD uređaja.

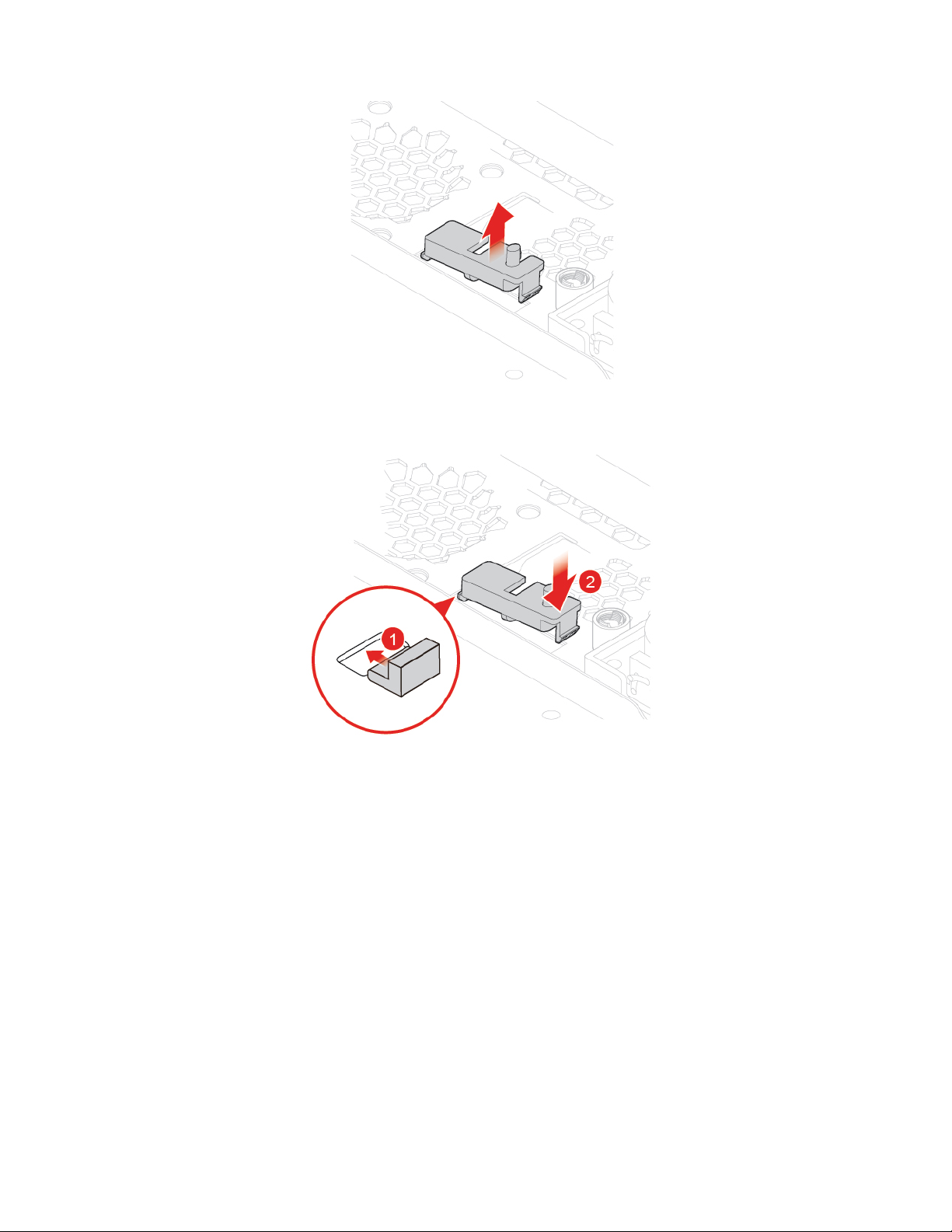

Ilustracija 75. Uklanjanje držača M.2 SSD uređaja

46 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 76. Instaliranje držača M.2 SSD uređaja

7. Okrenite sklop ležišta nadole i ponovo instalirajte uklonjene delove. Da biste dovršili zamenu

delova, pogledajte odeljak „Završni radovi prilikom zamene delova“ na stranici 62.

Zamena dugmaste baterije

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

Napomena: Za odlaganje dugmaste baterije, pogledajte odeljak „Obaveštenje o litijumskoj dugmastoj
bateriji“ u Uputstvu za bezbednost i garanciju.

Računar ima poseban tip memorije koja čuva datum, vreme i postavke za ugrađene funkcije, kao što
su odredbe (konfiguracije) za paralelne konektore. Dugmasta baterija drži ove podatke aktivnim kada
ugasite računar.

Tokom njenog radnog veka, dugmastu bateriju obično nije potrebno puniti niti servisirati; ipak, nijedna
dugmasta baterija ne traje večno. Ako se dugmasta baterija ošteti, datum, vreme i informacije o
konfiguraciji (uključujući i lozinke) će se izgubiti. Kada uključite računar, pojaviće se poruka o grešci.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Okrenite sklop ležišta uređaja nagore. Pogledajte temu „Okretanje sklopa ležišta nagore i nadole“

na stranici 21.

5. Zamenite dugmastu bateriju.

Poglavlje 4. Zamena hardvera 47

Ilustracija 77. Oslobađanje reze

Ilustracija 78. Vađenje dugmaste baterije.

48 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 79. Instalacija dugmaste baterije

Ilustracija 80. Pričvršćivanje dugmaste baterije pomoću reze

6. Okrenite sklop ležišta nadole i ponovo instalirajte uklonjene delove. Da biste dovršili zamenu

delova, pogledajte odeljak „Završni radovi prilikom zamene delova“ na stranici 62.

Zamena memorijskog modula

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

Obavezno pratite redosled instaliranja memorijskih modula kako je prikazano na sledećoj slici.

Poglavlje 4. Zamena hardvera 49

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Okrenite sklop ležišta uređaja nagore. Pogledajte temu „Okretanje sklopa ležišta nagore i nadole“
na stranici 21.

5. Zamenite memorijski modul.

Ilustracija 81. Uklanjanje memorijskog modula

50 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 82. Postavljanje memorijskog modula

6. Okrenite sklop ležišta nadole i ponovo instalirajte uklonjene delove. Da biste dovršili zamenu

delova, pogledajte odeljak „Završni radovi prilikom zamene delova“ na stranici 62.

Zamena sklopa hladnjaka i ventilatora

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

OPREZ:

Sklop hladnjaka i ventilatora može biti vreo. Pre nego što otvorite poklopac računara, isključite
računar i sačekajte nekoliko minuta dok se ne ohladi.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Okrenite sklop ležišta uređaja nagore. Pogledajte temu „Okretanje sklopa ležišta nagore i nadole“

na stranici 21.

5. Izvucite kabl ventilatora mikroprocesora iz sistemske ploče.

6. Zamenite hladnjak i sklop ventilatora.

Poglavlje 4. Zamena hardvera 51

Ilustracija 83. Uklanjanje voda hladnjaka i ventilatora

Ilustracija 84. Uklanjanje sklopa hladnjaka i ventilatora

52 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 85. Postavljanje sklopa hladnjaka i ventilatora

Ilustracija 86. Instaliranje voda hladnjaka i ventilatora

7. Povežite kabl novog ventilatora mikroprocesora sa sistemskom pločom.

8. Okrenite sklop ležišta nadole i ponovo instalirajte uklonjene delove. Da biste dovršili zamenu

delova, pogledajte odeljak „Završni radovi prilikom zamene delova“ na stranici 62.

Zamena mikroprocesora

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

Poglavlje 4. Zamena hardvera 53

OPREZ:

Sklop hladnjaka i ventilatora može biti vreo. Pre nego što otvorite poklopac računara, isključite
računar i sačekajte nekoliko minuta dok se ne ohladi.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Okrenite sklop ležišta uređaja nagore. Pogledajte temu „Okretanje sklopa ležišta nagore i nadole“
na stranici 21.

5. Uklonite hladnjak i sklop ventilatora. Pogledajte temu „Zamena sklopa hladnjaka i ventilatora“ na
stranici 51.

6. Snimite položaj i veze kablova, a zatim otkačite sve kablove sa sistemske ploče. Pogledajte
temu „Sistemska ploča“ na stranici 5.

7. Zamenite mikroprocesor.

Napomene:

• Mikroprocesor i priključak vašeg računara mogu se razlikovati od onih sa ilustracije.

• Dodirujte samo ivice mikroprocesora. Ne dodirujte zlatne kontakte koji se nalaze u dnu.

• Nemojte spuštati ništa na priključak mikroprocesora dok je otvoren. Iglice priključka moraju

uvek biti čiste.

Ilustracija 87. Otpuštanje ručice

54 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 88. Uklanjanje mikroprocesora

Ilustracija 89. Instaliranje mikroprocesora

Poglavlje 4. Zamena hardvera 55

Ilustracija 90. Pričvršćivanje držača pomoću ručice

8. Sprovedite sve kablove koje ste otkačili sa sistemske ploče, a zatim ih ponovo povežite na
sistemsku ploču.

9. Okrenite sklop ležišta nadole i ponovo instalirajte uklonjene delove. Da biste dovršili zamenu
delova, pogledajte odeljak „Završni radovi prilikom zamene delova“ na stranici 62.

Zamena PCI Express kartice

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Okrenite sklop ležišta uređaja nagore. Pogledajte temu „Okretanje sklopa ležišta nagore i nadole“
na stranici 21.

5. Zamenite PCI Express karticu.

56

M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Napomena: Ako je kartica na mestu i drži je reza za pričvršćivanje, pritisnite rezu kao što je
prikazano da biste je oslobodili. Zatim pažljivo izvadite karticu iz ležišta.

Ilustracija 91. Uklanjanje PCI Express kartice

Ilustracija 92. Instaliranje PCI Express kartice

6. Okrenite sklop ležišta nadole i ponovo instalirajte uklonjene delove. Da biste dovršili zamenu

delova, pogledajte odeljak „Završni radovi prilikom zamene delova“ na stranici 62.

Poglavlje 4. Zamena hardvera 57

Zamena prekidača prisutnosti poklopca

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Isključite kabl prekidača prisutnosti poklopca iz sistemske ploče.

4. Zamenite prekidač prisutnosti poklopca.

Ilustracija 93. Uklanjanje prekidača prisutnosti poklopca

58 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 94. Instaliranje prekidača prisutnosti poklopca

5. Povežite kabl novog prekidača za prisutnost poklopca na sistemsku ploču.

6. Ponovo instalirajte uklonjene delove. Da biste dovršili zamenu delova, pogledajte odeljak „Završni

radovi prilikom zamene delova“ na stranici 62.

Zamena sklopa izvora napajanja

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

Iako u računaru nema pokretnih delova kada je kabl za napajanje isključen, sledeća upozorenja su
potrebna radi vaše bezbednosti i odgovarajuće sertifikacije Underwriters Laboratories (UL).

OPREZ:

Opasni pokretni delovi. Ne dodirujte prstima niti drugim delovima tela.

OPREZ:
Nikada ne skidajte poklopac sa jedinice za napajanje niti bilo kojeg dela koji ima sledeću
oznaku.

Poglavlje 4. Zamena hardvera 59

Unutar komponenti koje imaju ovu oznaku postoji opasan nivo napona, struje i energije.
Komponente ne sadrže delove za popravku. Ako sumnjate da postoji neki problem sa ovim
komponentama, obratite se serviseru.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Okrenite sklop ležišta uređaja nagore. Pogledajte temu „Okretanje sklopa ležišta nagore i nadole“
na stranici 21.

5. Isključite kablove sklopa izvora napajanja sa sistemske ploče.

6. Zamenite sklop izvora napajanja.

Ilustracija 95. Uklanjanje sklopa izvora napajanja

60 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 96. Instaliranje sklopa izvora napajanja

7. Povežite kablove novog sklopa izvora napajanja na sistemsku ploču.

8. Okrenite sklop ležišta nadole i ponovo instalirajte uklonjene delove. Da biste dovršili zamenu

delova, pogledajte odeljak „Završni radovi prilikom zamene delova“ na stranici 62.

Zamena sistemske ploče

Pažnja: Nemojte da otvarate računar ili pokušavate da obavite bilo kakve popravke pre nego što

pročitate dokument Vodič sa važnim informacijama o proizvodu.

1. Uklonite spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

2. Uklonite poklopac računara. Pogledajte temu „Uklanjanje poklopca računara“ na stranici 17.

3. Uklonite prednju masku. Pogledajte temu „Zamena prednje maske“ na stranici 18.

4. Uklonite prednji U/I držač. Pogledajte temu „Zamena ploče dugmeta za napajanje i čitača

kartica“ na stranici 28.

5. Okrenite sklop ležišta uređaja nagore. Pogledajte temu „Okretanje sklopa ležišta nagore i nadole“

na stranici 21.

6. Uklonite sve memorijske module. Pogledajte temu „Zamena memorijskog modula“ na stranici 49.

7. Uklonite hladnjak i sklop ventilatora. Pogledajte temu „Zamena sklopa hladnjaka i ventilatora“ na

stranici 51.

8. Uklonite mikroprocesor. Pogledajte temu „Zamena mikroprocesora“ na stranici 53.

9. Uklonite sve PCI Express kartice. Pogledajte temu „Zamena PCI Express kartice“ na stranici 56.

10. Uklonite Wi-Fi karticu. Pogledajte temu „Zamena Wi-Fi kartice“ na stranici 39.

11. Uklonite M.2 SSD uređaj. Pogledajte temu „Zamena M.2 SSD uređaja“ na stranici 43.

12. Snimite položaj i veze kablova, a zatim otkačite sve kablove sa sistemske ploče. Pogledajte
temu „Sistemska ploča“ na stranici 5.

13. Zamenite sistemsku ploču.

Napomene:

• Brojevi na sledećoj slici pokazuju mesta vijaka, a ne određeni redosled uklanjanja i ponovnog

postavljanja vijaka.

Poglavlje 4. Zamena hardvera 61

• Pažljivo rukujte sistemskom pločom držeći je za ivice.

• Neispravna sistemska ploča se mora vratiti sa poklopcem za priključak mikroprocesora radi
zaštite iglica tokom isporuke i rukovanja.

14. Sprovedite i priključite sve kablove na novu sistemsku ploču.

15. Okrenite sklop ležišta nadole i ponovo instalirajte uklonjene delove. Da biste dovršili zamenu
delova, pogledajte odeljak „Završni radovi prilikom zamene delova“ na stranici 62.

Završni radovi prilikom zamene delova

Kada završite instalaciju ili zamenu svih delova, vratite poklopac računara i ponovo priključite
kablove.

1. Uverite se da su sve komponente ispravno sastavljene i da nije ostalo vijaka niti alata u
računaru.

2. Obezbedite da kablovi budu ispravno sprovedeni pre nego što vratite poklopac računara.
Kablove bi trebalo skloniti od šarki i ivica kućišta računara da biste neometano mogli da vratite
poklopac računara.

3. Vratite poklopac računara.

62

M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Ilustracija 97. Vraćanje poklopca računara

4. Ponovo instalirajte spoljne opcije. Pogledajte temu „Zamena spoljnih opcija“ na stranici 14.

5. Postavite računar u uspravan položaj.

6. Ako je dostupan uređaj za zaključavanje, koristite ga da biste zaključali računar.

7. Ponovo povežite spoljne kablove i kabl za napajanje sa odgovarajućim konektorima na računaru.

Poglavlje 4. Zamena hardvera 63

64 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Dodatak A. Obaveštenja

Moguće je da kompanija Lenovo ne nudi proizvode, usluge ili druge opcije koji se navode u ovom
dokumentu u svim zemljama. Obratite se svom lokalnom zastupniku kompanije Lenovo da biste dobili
informacije o proizvodima i uslugama koje su trenutno dostupne u vašoj oblasti. Činjenica da su neki
proizvodi, programi ili usluge kompanije Lenovo pomenuti, ne znači automatski da se oni mogu
koristiti. Bilo koji funkcionalno isti proizvod, program ili usluga koji može da se koristi umesto nekog
datog ne narušava bilo koja Lenovo prava na intelektualno vlasništvo. Ipak, odgovornost je na
korisniku da proceni i potvrdi rad bilo kog drugog proizvoda, programa ili usluge.

Kompanija Lenovo može da ima patente ili patente koji čekaju na odobrenje koji se tiču tema
opisanih u ovom dokumentu. Rad na ovom dokumentu vam ne daje nikakva prava na te patente.
Možete poslati pitanja o svojim pravima u pisanoj formi na adresu:

Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing

LENOVO PRUŽA OVO IZDANJE „KAKVO JESTE“ BEZ GARANCIJA BILO KOJE VRSTE, NAVEDENIH
ILI NAGOVEŠTENIH, UKLJUČUJUĆI, ALI NE OGRANIČAVAJUĆI SE NA, NAGOVEŠTENE GARANCIJE
O NEKRŠENJU, PRODAJI ILI DOBROBITI ZA NEKU ODREĐENU SVRHU. Neka ovlašćenja ne
dozvoljavaju odricanje izričitih ili nagoveštenih garancija u određenim transakcijama i u skladu s time,
ova izjava se možda ne odnosi na vas.

Ove informacije mogu da sadrže tehničke greške ili greške u kucanju. Informacije koje su ovde
navedene periodično se menjaju; ove promene će biti uvrštene u nova izdanja ove publikacije.
Lenovo može poboljšati i/ili promeniti proizvode i/ili programe opisane u ovom izdanju u bilo koje
vreme bez prethodnog obaveštenja.

Proizvodi navedeni u ovom dokumentu nisu namenjeni za korišćenje u implantacijama ili drugim
aparatima za održavanje životnih funkcija u kojima pogrešan rad može rezultovati povredama ili
smrću fizičkih lica. Informacije sadržane u ovom dokumentu ne utiču ili menjaju specifikacije Lenovo
proizvoda ili garancija. Ništa u ovom dokumentu neće važiti kao izričita ili nagoveštena licenca ili
osiguranje u skladu sa intelektualnim pravima kompanije Lenovo ili trećih lica. Sve informacije iz ovog
dokumenta dobijene su u specijalnim okruženjima i predstavljene kao ilustracija. Rezultat dobijen u
drugim radnim uslovima može biti drugačiji.

Lenovo može bez vašeg prethodnog odobrenja da koristi i daje informacije koje ste mu dali na bilo
koji način koji smatra shodnim.

Sve reference u ovom izdanju na stranice čiji vlasnik nije Lenovo, su date samo kao olakšice i ni na
koji način ne predstavljaju reklamiranje tih Internet stranica. Materijali na tim Internet lokacijama nisu
deo materijala za ovaj Lenovo proizvod i koristite ih na svoj rizik.

Svi podaci o performansama dobijeni su u kontrolisanom radnom okruženju. Stoga je moguće da će
se rezultat dobijen u drugim radnim okruženjima znatno razlikovati. Neka merenja su dobijena na
sistemima za razvoj i nema garancija da će ova merenja biti ista kao na opšte dostupnim sistemima.
Takođe, moguće je da su neka merenja dobijena ekstrapolacijom. Pravi rezultati mogu biti drugačiji.
Korisnici ovog dokumenta trebalo bi da potvrde odgovarajuće podatke za svoje radno okruženje.

Dodatak A. Obaveštenja 65

66 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera

Dodatak B. Zaštitni žigovi

LENOVO, LENOVO logotip, THINKCENTRE i THINKCENTRE logotip su zaštitni žigovi kompanije
Lenovo. Mini DisplayPort (mDP) i DisplayPort su žigovi udruženja Video Electronics Standards
Association. Svi drugi žigovi vlasništvo su kompanija odgovarajućih vlasnika. © 2019 Lenovo.

Dodatak B. Zaštitni žigovi 67

68 M725s – Uputstvo za korisnike i Uputstvo za održavanje hardvera
