Lenovo ThinkCentre M720t User Guide and Hardware Maintenance Manual [fi]

M720t Käyttöopas ja laitteiston ylläpito-opas

Energy Star -vaatimusten mukaiset konetyypit: 10SQ, 10SR, 10SS,

10TQ, 10U4 ja 10U5

Huomautus: Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue huolellisesti Tärkeät
tuotetiedot -opas ja Liite A ”Huomioon otettavaa” sivulla 77 -kohdan tiedot.

Kolmas painos (elokuu 2019)

© Copyright Lenovo 2019.

RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services
Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat
sopimuksen GS-35F-05925 rajoitukset.

Sisältö

Luku 1. Yleiskuvaus . . . . . . . . . . . 1

Laite edestä . . . . . . . . . . . . . . . . . 1

Laite takaa. . . . . . . . . . . . . . . . . . 3

Emolevy. . . . . . . . . . . . . . . . . . . 5

Koneen tyypin ja mallin tarra . . . . . . . . . . . 6

Luku 2. Tekniset tiedot . . . . . . . . . 7

Luku 3. Tietokoneen lukot. . . . . . . . 9

Tietokoneen kannen lukitseminen. . . . . . . . . 9

E-lukon käyttöönotto tai käytöstä poisto . . . . . . 9

Kensington-vaijerilukon tai vastaavan lukon

kiinnitys . . . . . . . . . . . . . . . . . . 10

Älykkään kaapelipidikkeen kiinnitys . . . . . . . 10

Luku 4. Laitteiston osien vaihto . . . . 13

Ennen laitteiston osien vaihtoa . . . . . . . . . 13

FRU-osiin (ja CRU-osiin) tutustuminen . . . . . . 13

FRU-osien (ja CRU-osien) sijainti . . . . . . . . 14

Näppäimistön tai langattoman näppäimistön

vaihto. . . . . . . . . . . . . . . . . . . 16

Hiiren tai langattoman hiiren vaihto . . . . . . . 17

Verkkojohdon vaihto . . . . . . . . . . . . . 21

Pölysuojuksen vaihto. . . . . . . . . . . . . 22

Tietokoneen kannen irrotus . . . . . . . . . . 23

Etuosan peitelevyn vaihto . . . . . . . . . . . 23

Optisen aseman vaihto . . . . . . . . . . . . 24

Optisen aseman kehikon vaihto . . . . . . . . 25

Tallennusaseman vaihto . . . . . . . . . . . 26

Muistimoduulin vaihto . . . . . . . . . . . . 31

PCI Express -kortin vaihto . . . . . . . . . . . 34

Wi-Fi-kortin vaihto. . . . . . . . . . . . . . 36

M.2 SSD -aseman vaihto . . . . . . . . . . . 38

M.2 SSD -aseman kehikon vaihto . . . . . . . . 45

Virtalähdemoduulin vaihto. . . . . . . . . . . 45

Wi-Fi-antennin vaihto . . . . . . . . . . . . 48

Sisäisen kaiuttimen vaihto. . . . . . . . . . . 51

Etuosan tuulettimen vaihto . . . . . . . . . . 53

Valaistun punaisen pisteen kaapelin vaihto . . . . 55

Lämpöanturin vaihto . . . . . . . . . . . . . 57

Etuosan siirräntäkiinnikkeen vaihto . . . . . . . 58

Virtapainikkeen vaihto . . . . . . . . . . . . 60

Kortin lukulaitteen levyn vaihto . . . . . . . . . 61

Jäähdytyslevy-tuuletinmoduulin vaihto. . . . . . 62

Suorittimen vaihto . . . . . . . . . . . . . . 64

Nappipariston vaihto . . . . . . . . . . . . . 67

E-lukon vaihto . . . . . . . . . . . . . . . 69

Kannen avauksen tunnistuskytkimen vaihto . . . . 70

Takaosan tuulettimen vaihto . . . . . . . . . . 72

Emolevyn vaihto . . . . . . . . . . . . . . 73

Osien vaihdon viimeistely . . . . . . . . . . . 74

Liite A. Huomioon otettavaa. . . . . . 77

Liite B. Tavaramerkit . . . . . . . . . 79

© Copyright Lenovo 2019 i

ii M720t Käyttöopas ja laitteiston ylläpito-opas

Luku 1. Yleiskuvaus

Tässä luvussa on perustietoja, joiden avulla voit tutustua tietokoneeseesi.

Laite edestä

Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista.

Kuva 1. Laite edestä

1 Optisen aseman poisto/sulkemispainike (lisävaruste) 2 Optisen aseman merkkivalo (lisävaruste)

3 Sisäinen kaiutin

5 Kortinlukijan paikka (lisävaruste)

7 Virran merkkivalo

9 Kuulokemikrofoniliitäntä

11 USB 3.1 Gen 1 -liitännät (2) 12 USB 3.1 Gen 2 -liitännät (2)

13 Valaistu punainen piste

1 Optisen aseman poisto/sulkemispainike (lisävaruste)

© Copyright Lenovo 2019 1

4 Tallennusaseman tilan merkkivalo

6 Virtapainike

8 Mikrofoniliitäntä

10 USB-C™-liitäntä

Käytetään optisen aseman levykelkan avaamiseen. Kun olet asettanut levyn levykelkkaan, sulje levykelkka
painamalla poisto/sulkemispainiketta.

2 Optisen aseman merkkivalo (lisävaruste)

Kun merkkivalo palaa, optinen asema on käytössä.

3 Sisäinen kaiutin

Käytetään tietokoneesta toistettavan äänen kuuntelemiseen ilman kuulokemikrofonia tai kuulokkeita.

4 Tallennusaseman merkkivalo

Kun merkkivalo palaa, tallennusasema on käytössä.

5 Kortinlukijan paikka (lisävaruste)

Tätä käytetään tietojen lukemiseen tuetusta muistikortista.

6 Virtapainike

Virtapainikkeella tietokoneeseen voi kytkeä virran. Jos et voi sammuttaa tietokonetta käyttöjärjestelmästä,
sammuta tietokone pitämällä virtapainiketta painettuna vähintään neljän sekunnin ajan.

7 Virran merkkivalo

Kun merkkivalo palaa, tietokone on käynnissä.

8 Mikrofoniliitäntä

Tähän liitäntään voi liittää mikrofonin. Voit käyttää mikrofonia äänen tallentamiseen tai vuorovaikutukseen
tietokoneen kanssa puheentunnistusohjelmiston avulla.

9 Kuulokemikrofoniliitäntä

Tähän liitäntään voi liittää kuulokemikrofonin tai kuulokkeet.

10 USB-C-liitäntä

Liitännän avulla voit siirtää tietoja (USB 3.1 Gen 1, 5 Gt/s), ladata laitteen akkua (5 V / 3 A) tai liittää USB-C­lisävarusteita, joiden avulla voit laajentaa tietokoneen toiminnallisuutta.

11 USB 3.1 Gen 1 -liitännät

Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä
USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan.

12 USB 3.1 Gen 2 -liitännät

Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä
USB 3.1 Gen 2 -laitteen USB 3.1 Gen 2 -liitäntään USB 3.1 Gen 1- tai USB 2.0 -liitännän sijaan.

13 Valaistu punainen piste

Kun merkkivalo palaa, tietokone on käynnissä.

2

M720t Käyttöopas ja laitteiston ylläpito-opas

Laite takaa

Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista.

Kuva 2. Laite takaa

1 Ääni ulos -liitäntä

3 DisplayPort

5 USB 2.0 -liitännät (3) 6 Sarjaportti

7 PS/2-näppäimistö- ja -hiiriliitäntä (lisävaruste)

9 Älykkään kaapelipidikkeen paikat (2) (lisävaruste)

11 PCI Express -korttipaikat

13 Turvalukon paikka 14 Verkkojohdon liitäntä

1 Ääni ulos -liitäntä

®

1.2 -lähtöliitännät (2) 4 USB 2.0 -liitäntä

2 VGA-lähtöliitäntä

8 Ethernet-liitäntä

10 Sarjaportti (lisävaruste)

12 Riippulukon kiinnityslenkki

Tätä käytetään äänen lähettämiseen tietokoneesta ulkoisiin laitteisiin, kuulokkeisiin tai
multimedianäppäimistöihin. Jos liität tietokoneeseen stereojärjestelmän tai muun ulkoisen
äänentallennuslaitteen, liitä kaapeli laitteen ääni sisään -liitännän ja tietokoneen ääni ulos -liitännän välille.

Luku 1. Yleiskuvaus 3

Huomautus: Jos tietokoneessa on sekä äänen linjalähtöliitäntä että kuulokemikrofonin tai kuulokkeiden
liitäntä, liitä nappikuulokkeet, kuulokkeet tai kuulokemikrofoni aina kuulokemikrofonin tai kuulokkeiden
liitäntään. Kuulokkeiden liitäntä ei tue kuulokemikrofonien mikrofonia.

2 VGA-lähtöliitäntä

Tämän liitännän avulla tietokone lähettää signaaleja toiseen videolaitteeseen, esimerkiksi näyttöön.

3 DisplayPort 1.2 -lähtöliitännät

Tämän liitännän avulla tietokone lähettää ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen,
esimerkiksi laadukkaaseen näyttöön.

4 USB 2.0 -liitäntä

Tähän liitäntään voidaan liittää laite, joka edellyttää USB 2.0 -liitännän käyttöä.

Huomautus: USB 2.0 -liitäntä tukee pikanäppäinkäynnistystä. Jos liität Lenovon suositteleman USB 1.1

-näppäimistön tähän liitäntään, voit kytkeä tietokoneeseen virran tai palauttaa sen toimintaan S4­horrostilasta Alt+P-näppäinyhdistelmän avulla. Varmista, että käytössä on Lenovon suosittelema
näppäimistö, joka tukee pikanäppäinkäynnistystä.

5 USB 2.0 -liitännät

Tähän liitäntään voidaan liittää laite, joka edellyttää USB 2.0 -liitännän käyttöä.

6 Sarjaliitäntä

Tähän liitäntään voidaan liittää erillinen modeemi, sarjaliitäntää käyttävä tulostin tai jokin muu sarjaliitäntää
käyttävä laite.

7 PS/2-näppäimistö- ja hiiriliitäntä (lisävaruste)

Tähän liitäntään voidaan liittää näppäimistö, hiiri, paikannuspallo tai jokin muu paikannuslaite, joka käyttää
Personal System/2 (PS/2) -näppäimistöliitäntää.

8 Ethernet-liitäntä

Tähän liitäntään voidaan liittää Ethernet-kaapeli lähiverkon käyttöä varten.

9 Älykkään kaapelipidikkeen paikat (lisävaruste)

Käytetään älykkään kaapelipidikkeen kiinnittämiseen.

10 Sarjaliitäntä (lisävaruste)

Tähän liitäntään voidaan liittää erillinen modeemi, sarjaliitäntää käyttävä tulostin tai jokin muu sarjaliitäntää
käyttävä laite.

11 PCI Express -korttipaikat

Voit liittää PCI Express -kortit näihin paikkoihin tietokoneen suorituskyvyn parantamiseksi. Tämän alueen
liitännät määräytyvät tietokoneen mallin mukaan.

12 Riippulukon kiinnityslenkki

Käytetään riippulukon kiinnittämiseen.

4

M720t Käyttöopas ja laitteiston ylläpito-opas

13 Turvalukon paikka

Käytetään Kensington-vaijerilukon tai vastaavan lukon kiinnittämiseen.

14 Verkkojohdon liitäntä

Tähän liitetään verkkojohto, jolla tietokone kytketään verkkovirtaan.

Emolevy

Huomautus: Lisää osien kuvauksia on kohdissa Laite edestä ja Laite takaa.

Kuva 3. Emolevy

1 4-nastainen virtaliitäntä

3 Virtapainikkeen liitäntä

5 Lisätuulettimen liitäntä 2 6 10-nastainen virtaliitäntä

7 Lisätuulettimen liitäntä 1

9 CMOS-muistin tyhjennyksen ja palautuksen

2 Suorittimen tuulettimen vastake

4 Sisäisen kaiuttimen liitäntä

8 SATA-virtaliitännät (2)

10 SATA 3.0 -liitännät (3)

hyppyjohdin

11 M.2 SSD -aseman paikka

12 M.2 Wi-Fi -korttipaikka

Luku 1. Yleiskuvaus 5

13 Lämpöanturin liitäntä 14 Valaistun punaisen pisteen liitäntä

15 Etuosan USB 2.0 -liitäntä

17 Sarjaportin (COM2) liitäntä 18 PCI Express x1 -korttipaikat (2)

19 PCI Express x16 -näytönohjainkortin korttipaikka

21 E-lukon liitäntä

23 Kannen avauksen tunnistuskytkimen liitäntä 24 Nappiparisto

25 Muistipaikka (DIMM1) 26 Muistipaikka (DIMM2)

27 Muistipaikka (DIMM3) 28 Muistipaikka (DIMM4)

29 Näppäimistö- ja hiiriliitäntä

16 Rinnakkaisliitäntä

20 Järjestelmän tuulettimen liitäntä

22 Suorittimen vastake

Koneen tyypin ja mallin tarra

Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon
tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän
ansiosta he voivat tarjota sinulle nopeampaa palvelua. Koneen tyyppi- ja mallimerkintä on kiinnitetty
tietokoneeseen kuvan osoittamalla tavalla.

Kuva 4. Koneen tyypin ja mallin tarra

6 M720t Käyttöopas ja laitteiston ylläpito-opas

Luku 2. Tekniset tiedot

Virtalähde

• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 180 wattia

• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 210 wattia

• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 260 wattia

Tallennusasemat

• 3,5 tuuman tallennusasema (lisävaruste)

• 2,5 tuuman tallennusasema (lisävaruste)

• M.2 SSD -asema (lisävaruste)

Näyttöominaisuudet

Sisäinen näytönohjainkortti tukee seuraavia:

• DisplayPort 1.2 -lähtöliitäntä

• VGA-lähtöliitäntä

Ääniominaisuudet

• Sisäinen äänikortti tukee seuraavia:

– Linja ulos -liitäntä
– Kuulokemikrofoniliitäntä
– Sisäinen kaiutin
– Mikrofoniliitäntä (lisävaruste)

• Lisävarusteena saatava äänikortti tarjoaa parannetun äänenlaadun ja laajennetut ominaisuudet.

Siirräntäominaisuudet

• Ääniliitännät (ääni ulos, kuulokemikrofoni ja mikrofoni)

• Kortinlukijan paikka (lisävaruste)

• DisplayPort 1.2 -lähtöliitäntä

• Ethernet-liitäntä

• PS/2-näppäimistöliitäntä (lisävaruste)

• PS/2-hiiriliitäntä (lisävaruste)

• Sarjaportit

• USB-liitännät (USB 2.0, USB 3.1 ja Type-C USB 3.1)

• VGA-lähtöliitäntä

Laajennusominaisuudet

• Kortinlukija (lisävaruste)

• Muistipaikat

• M.2 SSD -aseman paikka

• Optinen asema (lisävaruste)

• PCI Express x1 -korttipaikat

© Copyright Lenovo 2019 7

• PCI Express x16 -näytönohjainkorttipaikka

• Tallennusasemapaikka

Verkko-ominaisuudet

• Ethernet LAN

• Langaton lähiverkko (lisävaruste)

• Bluetooth (lisävaruste)

Fyysiset mitat

• Leveys: 150 mm

• Korkeus: 360 mm

• Syvyys: 270,5 mm

Paino (ilman pakkausta)

Enimmäiskokoonpano (toimitettaessa): 6,9 kg (15,2 lb)

USB-tiedonsiirtonopeutta koskeva ilmoitus

Riippuen monista tekijöistä, kuten isännän ja oheislaitteiden käsittelyominaisuuksista, tiedoston
ominaisuuksista, tiedostomääritteistä ja muista järjestelmäkokoonpanoon ja käyttöympäristöihin liittyvistä
tekijöistä, todellinen siirtonopeudet erilaisia USB-liitäntöjä käytettäessä vaihtelevat ja voivat olla hitaampia
kuin alla luetellut kutakin laitetta koskevat siirtonopeudet.

USB-laite Tiedonsiirtonopeus (Gt/s)

3.1 Gen 1

3.1 Gen 2

3.2 20

5

10

8 M720t Käyttöopas ja laitteiston ylläpito-opas

Luku 3. Tietokoneen lukot

Tässä luvussa on ohjeet tietokoneen suojaamiseen lukituslaitteilla.

Tietokoneen kannen lukitseminen

Voit estää tietokoneen sisäosien luvattoman käsittelyn lukitsemalla tietokoneen kannen. Tietokoneessa on
riippulukkolenkki, johon voi asentaa tietokoneen kannen irrotuksen estävän riippulukon.

Kuva 5. Tietokoneen kannen lukitseminen

E-lukon käyttöönotto tai käytöstä poisto

Tietokoneessa voi olla asennettuna turvalukkoratkaisu, joka suojaa tietokonetta sen sisäisten osien
luvattomalta poistolta tai käsittelyltä. E-lukon avulla voit lukita tai avata tietokoneen lukituksen mekaanisesti.

Voit ottaa E-lukon käyttöön tai poistaa sen käytöstä seuraavasti:

1. Kytke tietokoneeseen virta tai käynnistä se uudelleen.

2. Ennen kuin Windows käynnistyy, painele F1-näppäintä ja Fn+F1-näppäinyhdistelmää toistuvasti, kunnes
Setup Utility -ohjelma avautuu.

3. Ota E-lukko käyttöön tai poista se käytöstä valitsemalla Security ➙ Electronic Lock.

4. Tallenna muutokset ja käynnistä tietokone uudelleen painamalla F10-näppäintä tai Fn+F10­näppäinyhdistelmää.

Huomautus: Muutokset tulevat voimaan vasta, kun asetus on tallennettu ja järjestelmä on käynnistetty
uudelleen.

© Copyright Lenovo 2019 9

Kuva 6. E-lukon käyttöönotto tai käytöstä poisto

Kensington-vaijerilukon tai vastaavan lukon kiinnitys

Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää
tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen
takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai
numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet.
Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan
Lenovolta. Tee haku sanalla Kensington seuraavassa osoitteessa:

http://www.lenovo.com/support

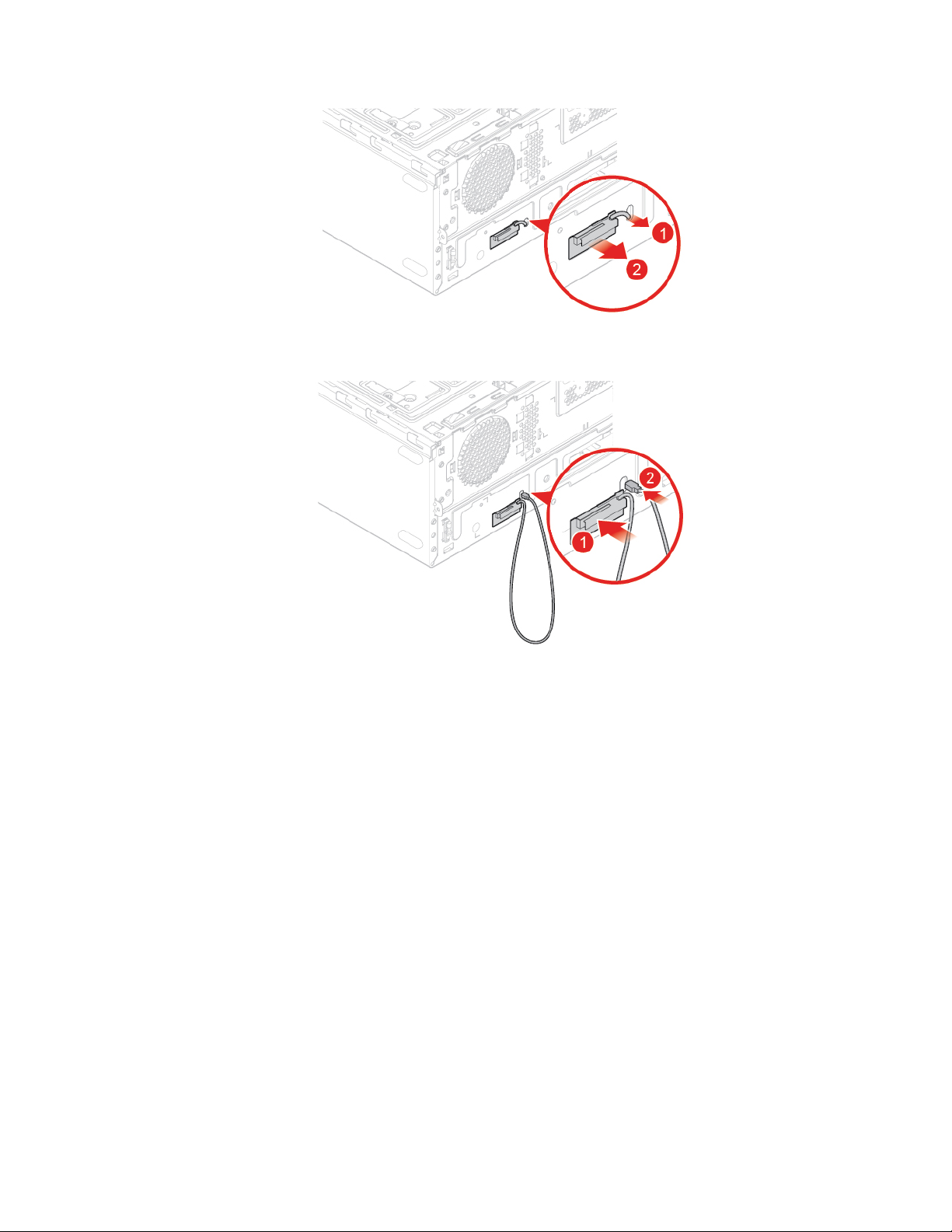

Kuva 7. Kensington-vaijerilukon tai vastaavan lukon kiinnitys

Älykkään kaapelipidikkeen kiinnitys

Älykkään kaapelipidikkeen avulla voidaan suojata laitteita, kuten näppäimistöä ja hiirtä, lukitsemalla laitteiden
kaapelit tietokoneeseen. Älykäs kaapelipidike kiinnitetään tietokoneen takaosassa oleviin vaijerilukon
aukkoihin. Voit asentaa älykkään kaapelipidikkeen seuraavasti:

1. Aseta pidike

2. Vedä lukittavat kaapelit älykkään kaapelipidikkeen lovien läpi.

3. Paina pidike

10

M720t Käyttöopas ja laitteiston ylläpito-opas

1 vaijerilukon aukkoon 4 .

2 vaijerilukon aukkoon 3 niin, että se napsahtaa paikalleen.

Kuva 8. Älykkään kaapelipidikkeen kiinnitys

Luku 3. Tietokoneen lukot 11

12 M720t Käyttöopas ja laitteiston ylläpito-opas

Luku 4. Laitteiston osien vaihto

Tämä luku sisältää tietokoneen laitteiden vaihto-ohjeet.

Ennen laitteiston osien vaihtoa

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tämän osion tiedot ja Tärkeät

tuotetiedot -opas.

Huomioon otettavaa ennen laitteiston osien vaihtoa

• Käytä vain Lenovon toimittamia tietokoneen komponentteja.

• Kun asennat tai vaihdat lisävarustetta, käytä tämän käyttöoppaan ohjeiden lisäksi myös lisävarusteen
mukana toimitettuja ohjeita.

• Useimmissa maissa Lenovo edellyttää viallisten CRU-osien palauttamista. Lisätietoja tästä tulee CRU­osan mukana tai muutaman päivän kuluttua CRU-osan saapumisesta.

Staattiselle sähkölle herkkien laitteiden käsittely

Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on
poistettu, ja olet valmis asentamaan uuden osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se
saattaa vioittaa tietokoneen osia ja lisävarusteita.

Kun käsittelet lisävarusteita ja muita tietokoneen osia, noudata seuraavia ohjeita vaurioiden välttämiseksi:

• Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi.

• Käsittele lisävarusteita ja muita tietokoneen osia aina varovasti. Tartu PCI-/PCIe-kortteihin,
muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai
liittimiin.

• Älä anna muiden henkilöiden koskea lisävarusteisiin tai muihin tietokoneen osiin.

• Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai
tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja
kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista.

• Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä
käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa
pakkauksen päälle.

• Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle.

FRU-osiin (ja CRU-osiin) tutustuminen

• Asiakkaan tiloissa vaihdettavissa olevat osat (FRU-osat) voi päivittää tai vaihtaa koulutettu teknikko. FRU­osat sisältävät kaikki CRU-osat. Lisätietoja FRU-osista, kuten FRU-osanumeroista ja tuetuista
tietokonemalleista, on seuraavassa osoitteessa:

http://www.lenovo.com/serviceparts-lookup

• Asiakkaan vaihdettavissa olevat osat (CRU-osat) ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai
vaihtaa.

– Itsepalvelun piiriin kuuluvat CRU-osat: Voit asentaa itsepalvelun piiriin kuuluvat CRU-osat helposti.

Nämä CRU-osat voivat olla erillisiä tai paikalleen lukittavia osia tai enintään kahdella ruuvilla
kiinnitettäviä osia. Itsepalvelun piiriin kuuluvia CRU-osia ovat esimerkiksi näppäimistö, hiiri ja USB­laitteet. Käyttäjät ovat vastuussa kaikkien itsepalvelun piiriin kuuluvien CRU-osien vaihdosta.

© Copyright Lenovo 2019 13

– Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvien CRU-osien

käsittelyssä tarvitaan jonkin verran teknistä taitoa ja yksinkertaisia työkaluja (kuten ruuvitalttaa). Nämä
CRU-osat ovat tietokoneen sisäisiä osia, jotka on eristetty muista osista. Ne on yleensä piilotettu
useammalla kuin kahdella ruuvilla kiinnitettävän peitelevyn taakse. Ruuvit ja peitelevy on irrotettava,
jotta kyseiseen CRU-osaan päästään käsiksi. Valinnaisen palvelun piiriin kuuluvia CRU-osia voi irrottaa
ja asentaa käyttäjä tai takuuaikana Lenovon huoltoteknikko.

Ennen FRU-osien vaihtoa

Tutustu seuraaviin tietoihin ennen FRU-osan vaihtoa:

• Vain valtuutettu ja koulutettu henkilöstö saa huoltaa tietokoneen.

• Ennen FRU-osan vaihtamista lue kaikki osan vaihto-ohjeet.

• Ole erityisen huolellinen suorittaessasi kirjoitustoimintoja, kuten kopioimista, tallentamista tai alustamista.
Huollettavan tietokoneen asemien järjestystä on saatettu muuttaa. Jos valitse väärän aseman, tietojen tai

ohjelmien päälle voidaan kirjoittaa.

• Vaihda FRU-osan tilalle vain kyseiseen malliin tarkoitettu FRU-osa.
Kun vaihdat FRU-osan, varmista, että koneen malli ja FRU-osan numero ovat oikeat.

• FRU-osaa ei saa vaihtaa yksittäisen vian vuoksi, jota ei voi toisintaa.
Yksittäisten vikojen syy voi olla laitteistovian sijasta esimerkiksi kosminen säteily, staattisen sähkön

purkaus tai ohjelmistovirhe. Harkitse FRU-osan vaihtamista vain jos ongelma uusiutuu. Jos epäilet, että
FRU-osa on viallinen, tyhjennä virheloki ja testaa uudelleen. Jos vika ei toistu, älä vaihda FRU-osaa.

• Vaihda vain viallinen FRU-osa.

FRU-osien (ja CRU-osien) sijainti

Huomautuksia:

• Jotkin osista ovat lisävarusteita.

• Jos aiot vaihtaa osan, jota ei ole mainittu alla olevassa luettelossa, ota yhteys Lenovon huoltoteknikkoon.
Lenovo-tukipuhelinnumeroiden luettelo on seuraavassa osoitteessa:

http://www.lenovo.com/support/phone

14 M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 9. Asiakkaan vaihdettavissa olevien osien (FRU-osien) sijainti

Itsepalvelun piiriin kuuluvat CRU­osat

1 Tietokoneen kansi 4 Wi-Fi-kortti 2 Jäähdytyslevy-tuuletinmoduuli

6 Nappiparisto 5 Wi-Fi-kortin suojus 3 Takaosan tuuletin

8 Muistimoduuli 32 Virtalähdemoduuli

10 M.2 SSD -aseman jäähdytyslevy

11 M.2 SSD -asema

12 M.2 SSD -aseman pidike 14 Optisen aseman kaapeli

16 Optisen aseman kehikko

22 Optinen asema

Valinnaisen palvelun piiriin

Muut kuin CRU-osat

kuuluvat CRU-osat

7 Suoritin

36 E-lukko 9 Emolevy

13 Virtapainike

15 Kortinlukija

17 Etuosan siirräntäkiinnike

Luku 4. Laitteiston osien vaihto 15

Itsepalvelun piiriin kuuluvat CRU­osat

23 Etuosan peitelevy

24 Pölysuojus 19 Wi-Fi-antennit

25 Näppäimistö 20 Valaistun punaisen pisteen

26 Hiiri 21 Lämpöanturi

27 Verkkojohto 30 Tallennusaseman kaapeli

28 Asemasovitin 31 Etuosan tuuletin

Valinnaisen palvelun piiriin
kuuluvat CRU-osat

Muut kuin CRU-osat

18 Sisäinen kaiutin

kaapeli

29 Ensisijainen tai toissijainen

tallennusasema (2,5 tuuman tai 3,5
tuuman tallennusasema)

34 PCI Express -kortti

33 Runko

35 Kannen avauksen tunnistuskytkin

37 Wi-Fi-antennin kansi

Näppäimistön tai langattoman näppäimistön vaihto

Huomautus: Langaton näppäimistö on saatavana vain joissakin malleissa.

Näppäimistön vaihto

1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista.

2. Irrota vanhan näppäimistön kaapeli tietokoneesta.

3. Liitä uusi näppäimistö asianmukaiseen tietokoneen liitäntään.

Kuva 10. Näppäimistön vaihto

Langattoman näppäimistön vaihto

1. Poista vanha langaton näppäimistö käytöstä.

2. Poista uusi langaton näppäimistö pakkauksestaan.

3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla
tavalla.

16

M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 11. Langattoman näppäimistön vaihto

4. Poista USB-lähetin näppäimistön säilytyslokerosta tai langattoman hiiren säilytyslokerosta ja liitä se
johonkin tietokoneen vapaaseen USB-liitäntään.

5. Sulje säilytyslokeron kansi. Näppäimistö on nyt käyttövalmis.

Hiiren tai langattoman hiiren vaihto

Huomautus: Langaton hiiri on saatavana vain joissakin malleissa.

Hiiren vaihto

1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista.

2. Irrota vanhan hiiren kaapeli tietokoneesta.

3. Liitä uusi hiiri asianmukaiseen tietokoneen liitäntään.

Kuva 12. Hiiren vaihto

Langattoman hiiren vaihto

1. Irrota USB-lähetin tietokoneesta. Poista sitten vanha langaton hiiri käytöstä.

2. Poista uusi langaton hiiri pakkauksestaan.

3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla
tavalla.

Luku 4. Laitteiston osien vaihto 17

Kuva 13. Paristolokeron avaus

Kuva 14. USB-lähettimen poistaminen lokerosta

18 M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 15. USB-lähettimen kytkeminen USB-liitäntään

Kuva 16. Hiiren paristojen asennus

Luku 4. Laitteiston osien vaihto 19

Kuva 17. Paristolokeron kannen sulkeminen

Kuva 18. Virtakytkimen työntäminen ON-asentoon

Huomautuksia:

• Vihreä merkkivalo osoittaa, että hiiri on valmis käytettäväksi.

• Kellanruskea vilkkuva merkkivalo osoittaa, että paristojen varaustaso on heikko.

• Voit pidentää hiiren pariston käyttöaikaa työntämällä virtakytkimen OFF-asentoon, kun hiirtä ei
käytetä.

• Kun olet irrottanut USB-lähettimen tietokoneesta, säilytä sitä langattoman hiiren tai langattoman
näppäimistön säilytyslokerossa.

20

M720t Käyttöopas ja laitteiston ylläpito-opas

Verkkojohdon vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta.

2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit.

3. Vaihda verkkojohto.

Huomautus: Verkkojohto saattaa poiketa kuvassa näkyvästä verkkojohdosta.

Kuva 19. Verkkojohdon irrotus

Kuva 20. Verkkojohdon asennus

Luku 4. Laitteiston osien vaihto 21

Pölysuojuksen vaihto

Huomautus: Pölysuojus on lisävaruste.

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta.

2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit.

3. Vaihda pölysuojus.

Kuva 21. Pölysuojuksen poisto

Kuva 22. Pölysuojuksen asennus

22 M720t Käyttöopas ja laitteiston ylläpito-opas

Tietokoneen kannen irrotus

Huomautus: Ennen kuin avaat tietokoneen kannen, varmista, että E-lukon lukitus on poistettu Setup Utility

-ohjelmassa. Katso kohta Tietokoneen lukot.

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan.

VAROITUS:

Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen

jäähtyä muutamia minuutteja.

1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta.

2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit.

3. Avaa tarvittaessa tietokoneen kannen lukitus.

4. Irrota pölysuojus tarvittaessa. Katso kohta ”Pölysuojuksen vaihto” sivulla 22.

5. Poista tietokoneen kansi.

Kuva 23. Tietokoneen kannen irrotus

6. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Etuosan peitelevyn vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Vaihda etuosan peitelevy.

Luku 4. Laitteiston osien vaihto 23

Kuva 24. Etuosan peitelevyn irrotus

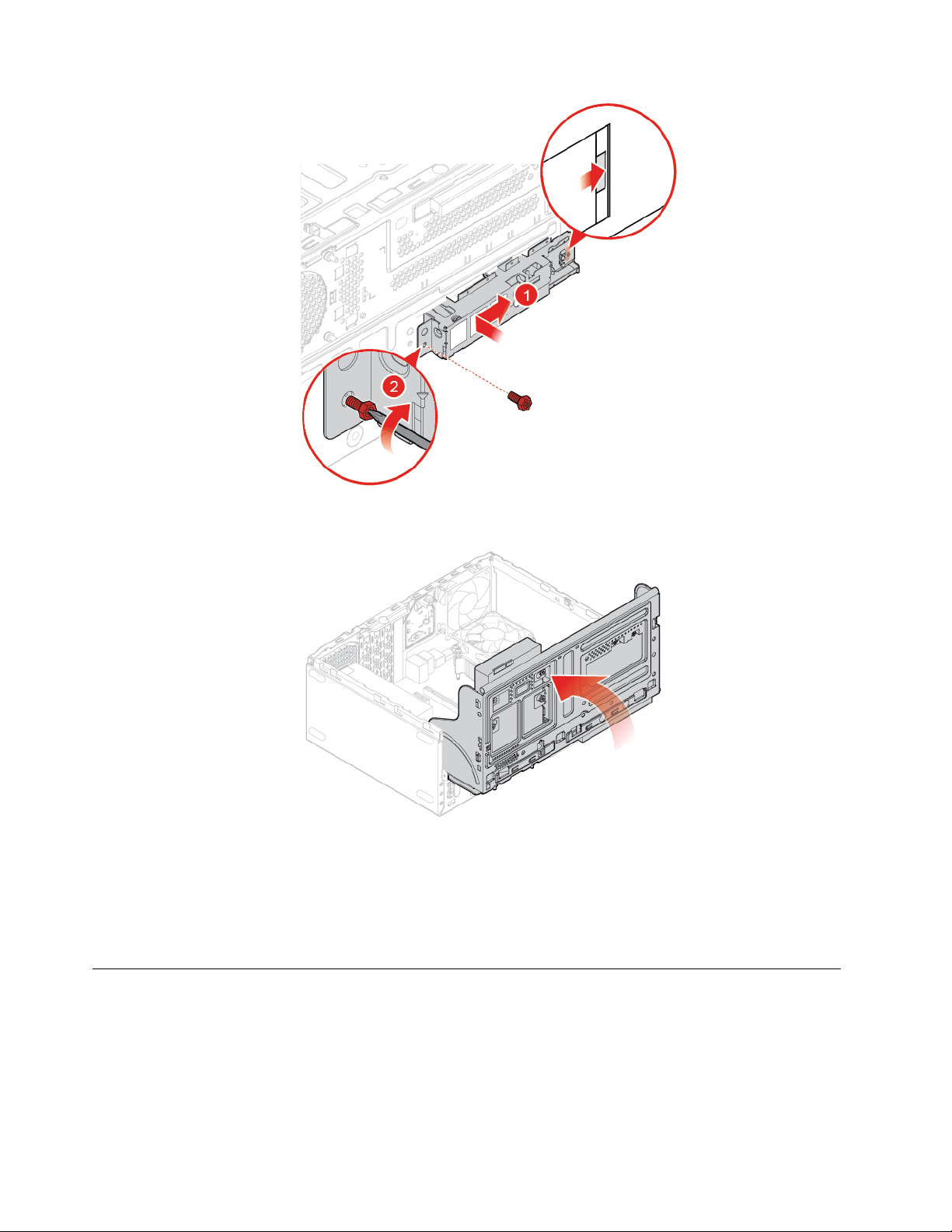

Kuva 25. Etuosan peitelevyn asennus

3. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Optisen aseman vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Irrota liitäntä- ja virtaliittimet optisesta asemasta.

4. Vaihda optinen asema.

24

M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 26. Optisen aseman irrotus

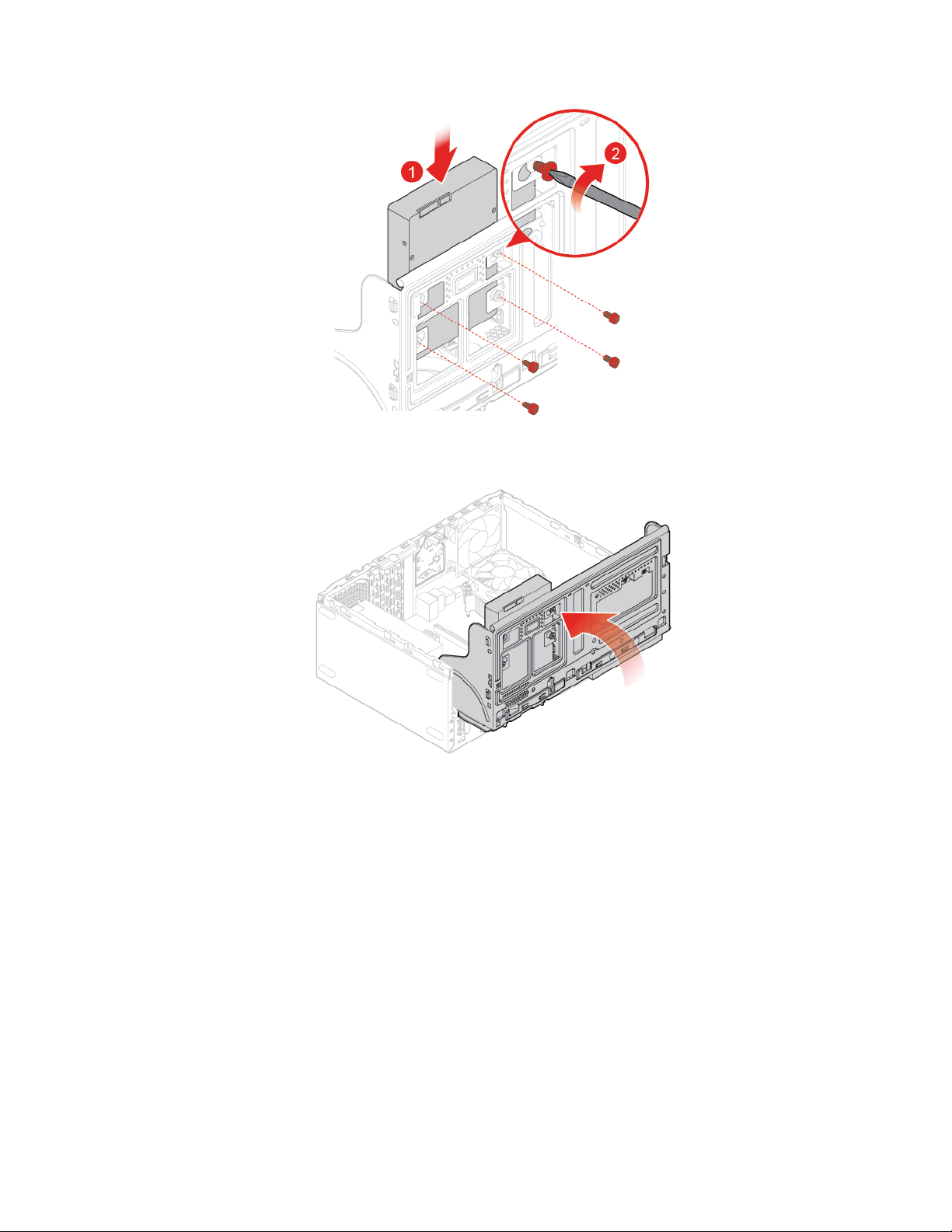

Kuva 27. Optisen aseman asennus

5. Liitä liitäntä- ja virtaliittimet uuteen optiseen asemaan.

6. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Optisen aseman kehikon vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Irrota optinen asema. Katso kohta ”Optisen aseman vaihto” sivulla 24.

4. Vaihda optisen aseman kiinnike.

Luku 4. Laitteiston osien vaihto 25

Kuva 28. Optisen aseman kehikon irrotus

Kuva 29. Optisen aseman kehikon asennus

5. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Tallennusaseman vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

3,5 tuuman tallennusaseman vaihto

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Irrota liitäntä- ja virtaliittimet tallennusasemasta.

4. Vaihda 3,5 tuuman tallennusasema seuraavasti.

• 3,5 tuuman ensisijainen tallennusasema

26

M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 30. Asemapaikan avaus

Kuva 31. 3,5 tuuman ensisijaisen tallennusaseman irrotus

Luku 4. Laitteiston osien vaihto 27

Kuva 32. 3,5 tuuman ensisijaisen tallennusaseman asennus

Kuva 33. Asemapaikan sulkeminen

• 3,5 tuuman toissijainen tallennusasema

28

M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 34. Asemapaikan avaus

Kuva 35. 3,5 tuuman toissijaisen tallennusaseman irrotus

Luku 4. Laitteiston osien vaihto 29

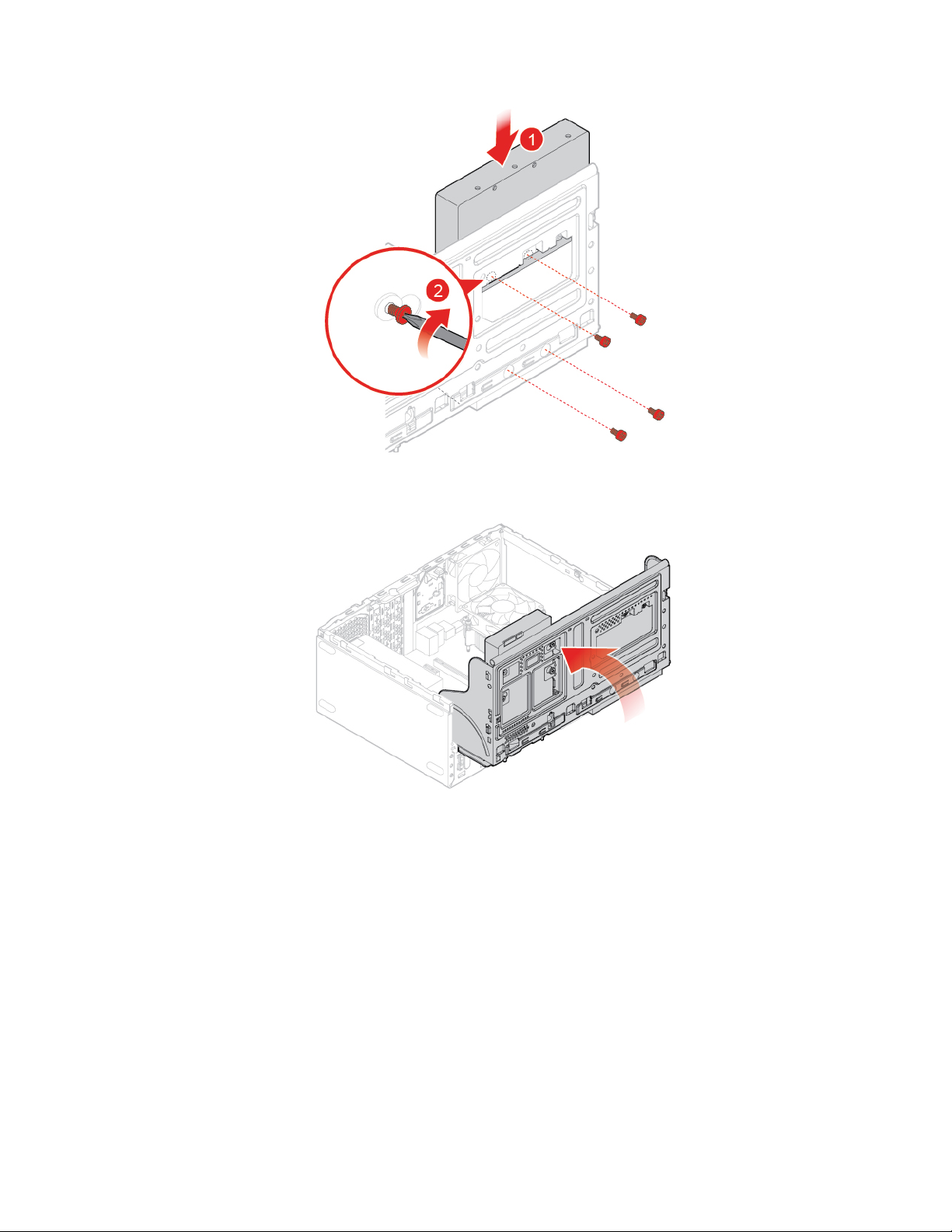

Kuva 36. 3,5 tuuman toissijaisen tallennusaseman asennus

Kuva 37. Asemapaikan sulkeminen

5. Liitä liitäntä- ja virtaliittimet uuteen tallennusasemaan.

6. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

2,5 tuuman tallennusaseman vaihto

1. Poista 2,5 tuuman tallennusaseman sisältävä tallennusasemasovitin. Katso kohta 3,5 tuuman
tallennusaseman vaihto.

2. Vaihda 2,5 tuuman tallennusasema tallennusasemasovittimeen.

30

M720t Käyttöopas ja laitteiston ylläpito-opas

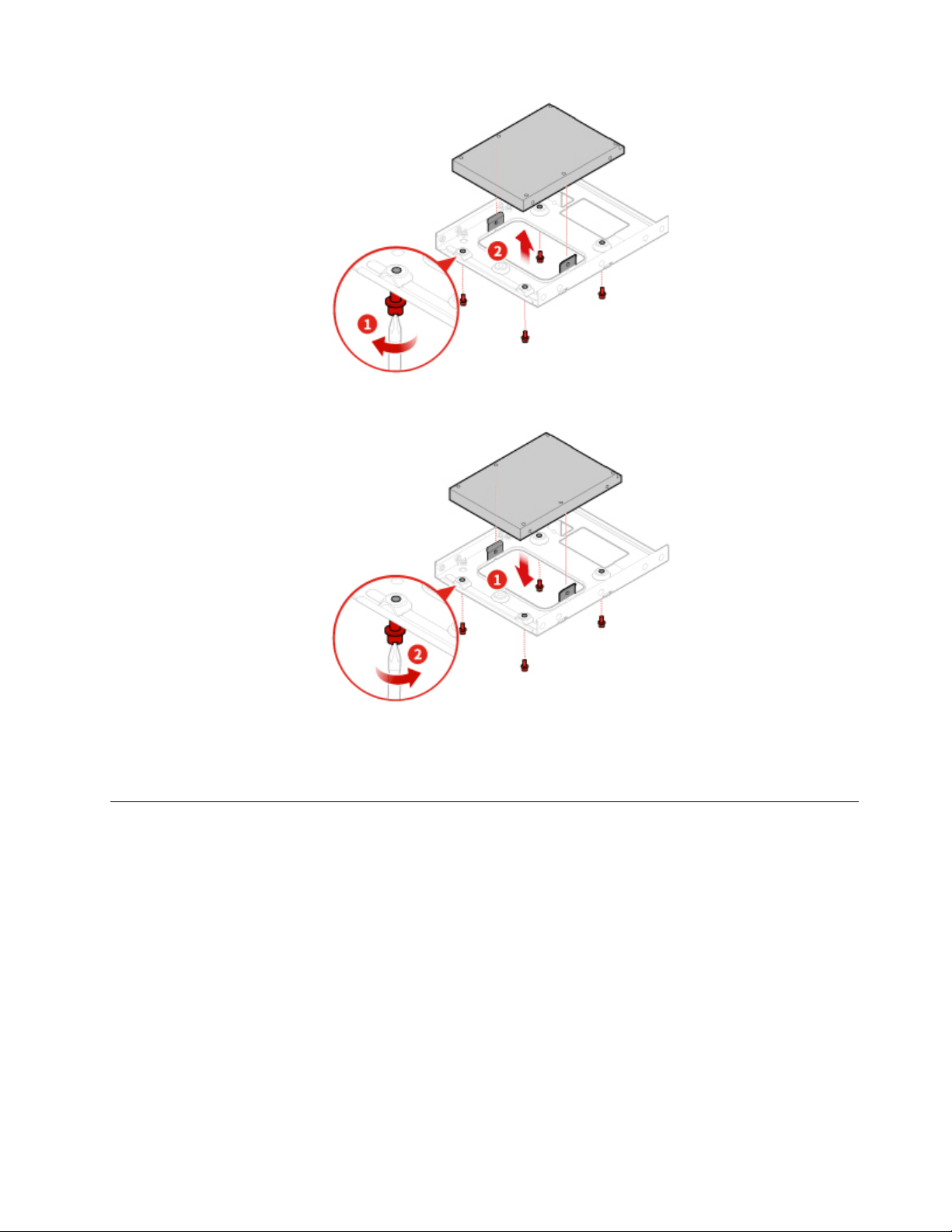

Kuva 38. 2,5 tuuman tallennusaseman irrotus asemasovittimesta

Kuva 39. Uuden 2,5 tuuman tallennusaseman asennus asemasovittimeen

3. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Muistimoduulin vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

Huomautuksia:

• Varmista ennen asentamista, että muistipaikan salvat ovat avoinna.

• Varmista asennuksen aikana, että noudatat seuraavassa kuvassa näkyvää muistimoduulien
asennusjärjestystä.

Luku 4. Laitteiston osien vaihto 31

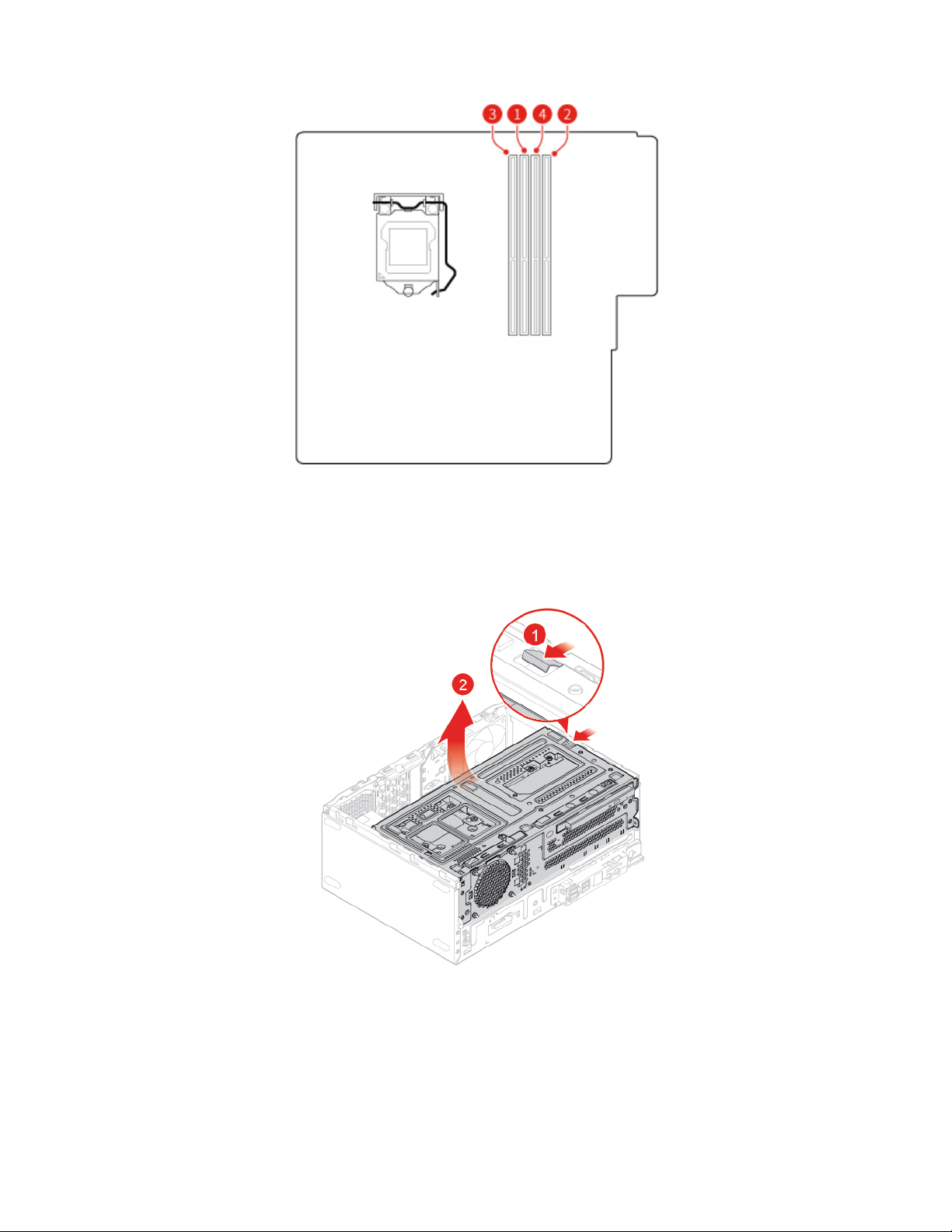

Kuva 40. Muistimoduulien asennusjärjestys

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Vaihda muistimoduuli.

Kuva 41. Asemapaikan avaus

32 M720t Käyttöopas ja laitteiston ylläpito-opas

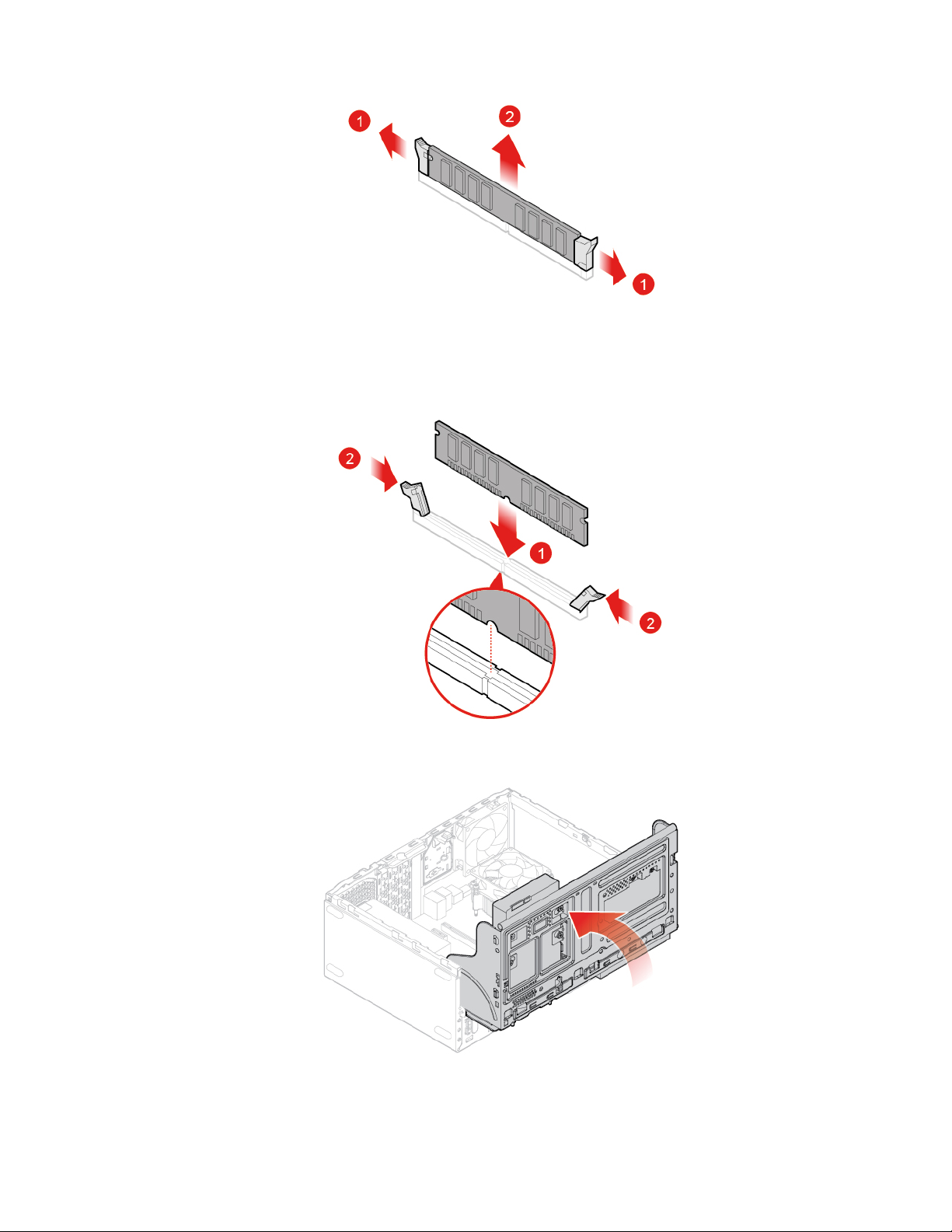

Kuva 42. Muistimoduulin irrotus

Huomautus: Varmista asennuksen aikana, että kohdistat muistimoduulin paikkaan ja painat moduulia
molemmista reunoista alaspäin, kunnes salvat napsahtavat paikoilleen.

Kuva 43. Muistimoduulin asennus

Kuva 44. Asemapaikan sulkeminen

Luku 4. Laitteiston osien vaihto 33

4. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

PCI Express -kortin vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Vaihda PCI Express -kortti.

Huomautuksia:

• Kun poistat PCI Express -kortin, irrota se korttipaikasta painamalla salpaa. Poista sitten kortti
varovasti korttipaikasta.

• Kun asennat PCI Express -korttia, paina kortin takareunaa alaspäin, kunnes salpa napsahtaa
paikalleen.

Kuva 45. Asemapaikan avaus

34 M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 46. PCI Express -kortin irrotus

Kuva 47. PCI Express -kortin asennus

Luku 4. Laitteiston osien vaihto 35

Kuva 48. Asemapaikan sulkeminen

4. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Wi-Fi-kortin vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Vaihda Wi-Fi-kortti.

Kuva 49. Asemapaikan avaus

36 M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 50. Wi-Fi-kortin suojuksen irrotus (tyyppi 1 ja tyyppi 2)

Kuva 51. Wi-Fi-antennien irrotus ja Wi-Fi-kortin irrotus (tyyppi 1 ja tyyppi 2)

Kuva 52. Wi-Fi-kortin asennus ja Wi-Fi-antennien asennus (tyyppi 1 ja tyyppi 2)

Luku 4. Laitteiston osien vaihto 37

Kuva 53. Wi-Fi-kortin suojuksen asennus (tyyppi 1 ja tyyppi 2)

Kuva 54. Asemapaikan sulkeminen

4. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

M.2 SSD -aseman vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Vaihda M.2 SSD -asema noudattamalla seuraavia ohjeita tietokoneen mallin mukaan.

• Tyyppi 1

38

M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 55. Asemapaikan avaus

Kuva 56. M.2 SSD -aseman jäähdytyslevyn irrotus

Luku 4. Laitteiston osien vaihto 39

Kuva 57. M.2 SSD -aseman pidikkeen avaus

Kuva 58. M.2 SSD -aseman irrotus

Kuva 59. M.2 SSD -aseman asennus

40 M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 60. M.2 SSD -aseman pidikkeen lukitus

Kuva 61. M.2 SSD -aseman jäähdytyslevyn asennus

Kuva 62. Asemapaikan sulkeminen

Luku 4. Laitteiston osien vaihto 41

• Tyyppi 2

Kuva 63. Asemapaikan avaus

Kuva 64. M.2 SSD -aseman jäähdytyslevyn irrotus

42 M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 65. M.2 SSD -aseman pidikkeen avaus

Kuva 66. M.2 SSD -aseman irrotus

Kuva 67. M.2 SSD -aseman asennus

Luku 4. Laitteiston osien vaihto 43

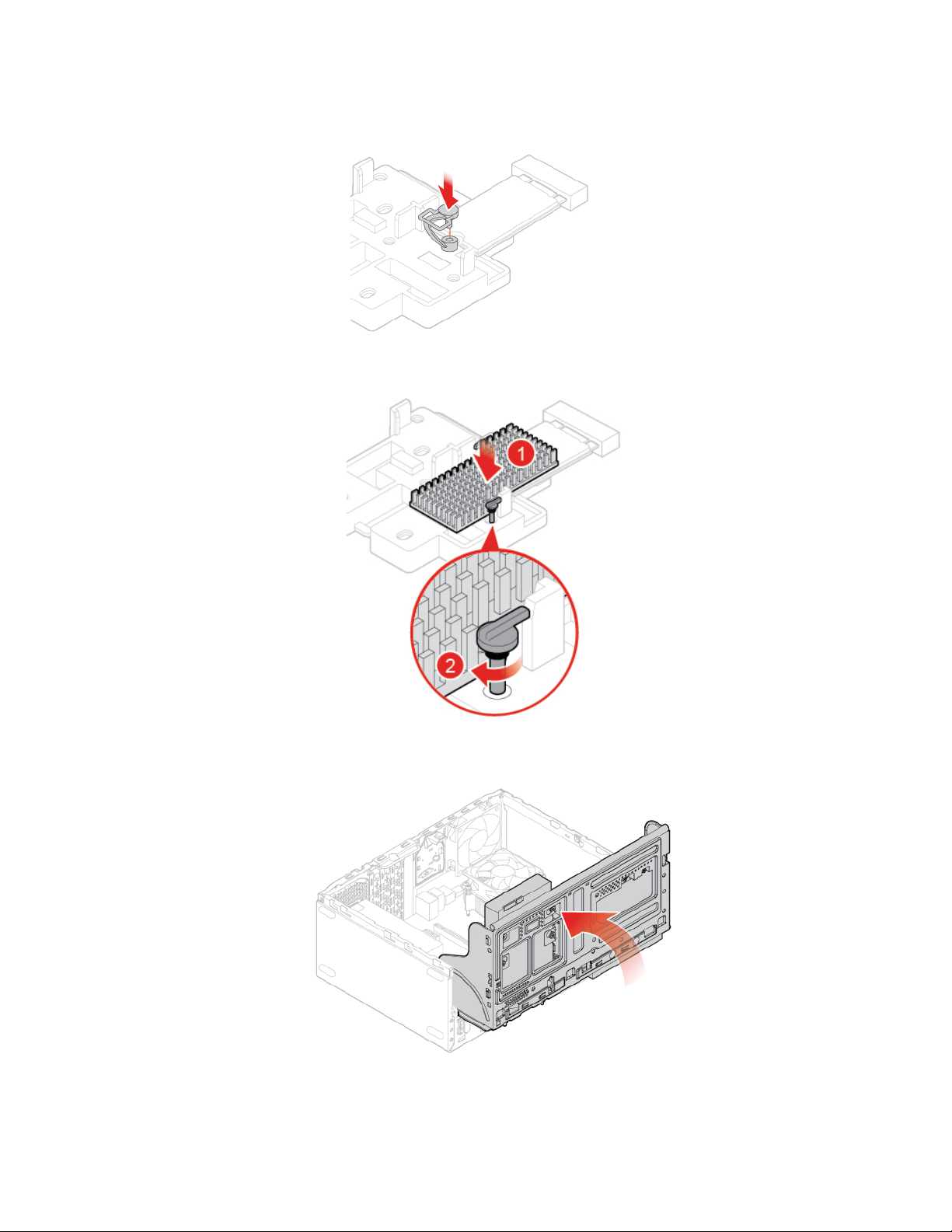

Kuva 68. M.2 SSD -aseman pidikkeen lukitus

Kuva 69. M.2 SSD -aseman jäähdytyslevyn asennus

Kuva 70. Asemapaikan sulkeminen

44 M720t Käyttöopas ja laitteiston ylläpito-opas

4. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

M.2 SSD -aseman kehikon vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Irrota M.2 SSD -asema. Katso kohta ”M.2 SSD -aseman vaihto” sivulla 38.

4. Vaihda M.2 SSD -aseman kehikko.

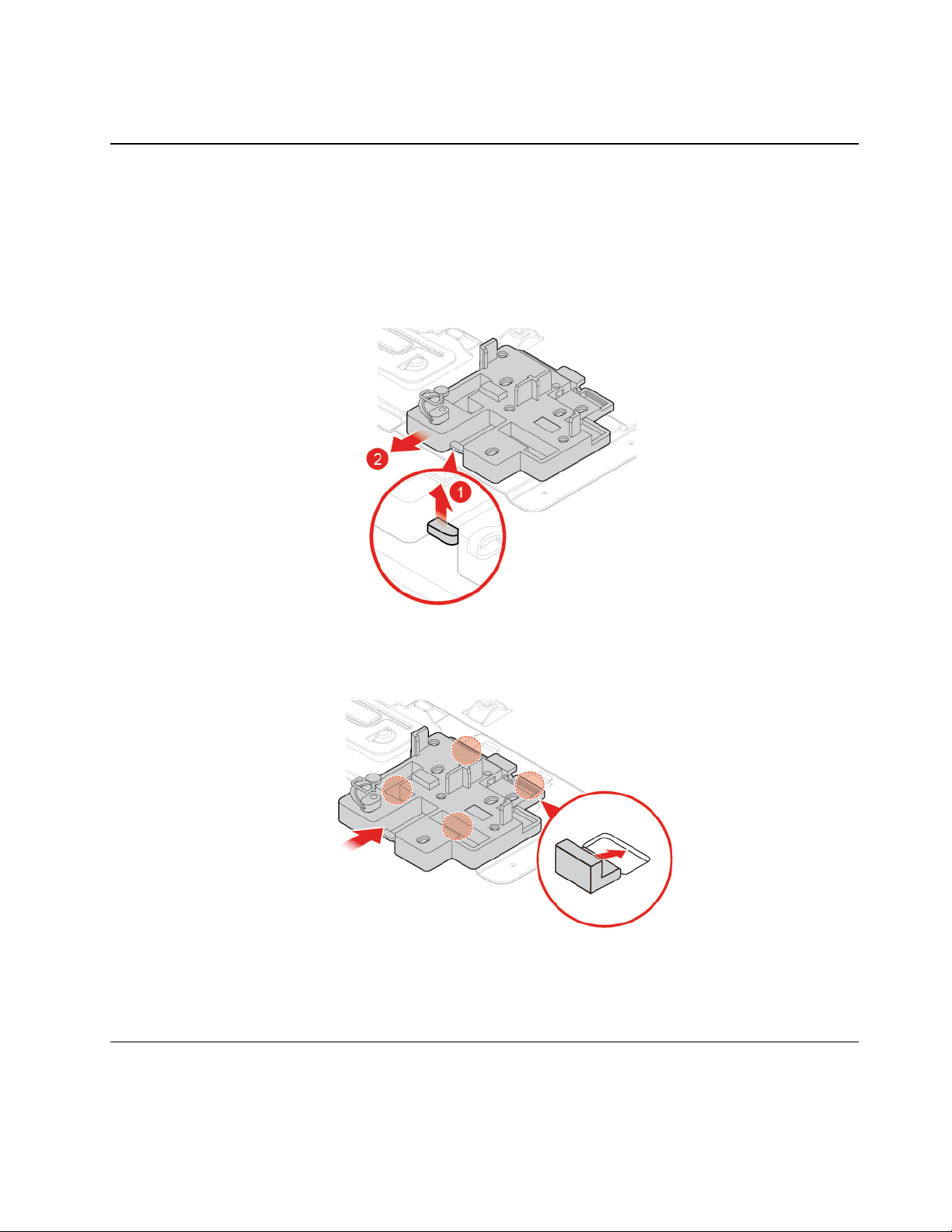

Kuva 71. M.2 SSD -aseman kehikon irrotus

Kuva 72. M.2 SSD -aseman kehikon asennus

5. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Virtalähdemoduulin vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

Luku 4. Laitteiston osien vaihto 45

Vaikka tietokoneen osat eivät liiku sen jälkeen, kun verkkojohto on irrotettu, ota seuraava asianmukaisen
Underwriters Laboratories (UL) -sertifikaatin edellyttämä varoitus huomioon oman turvallisuutesi vuoksi:

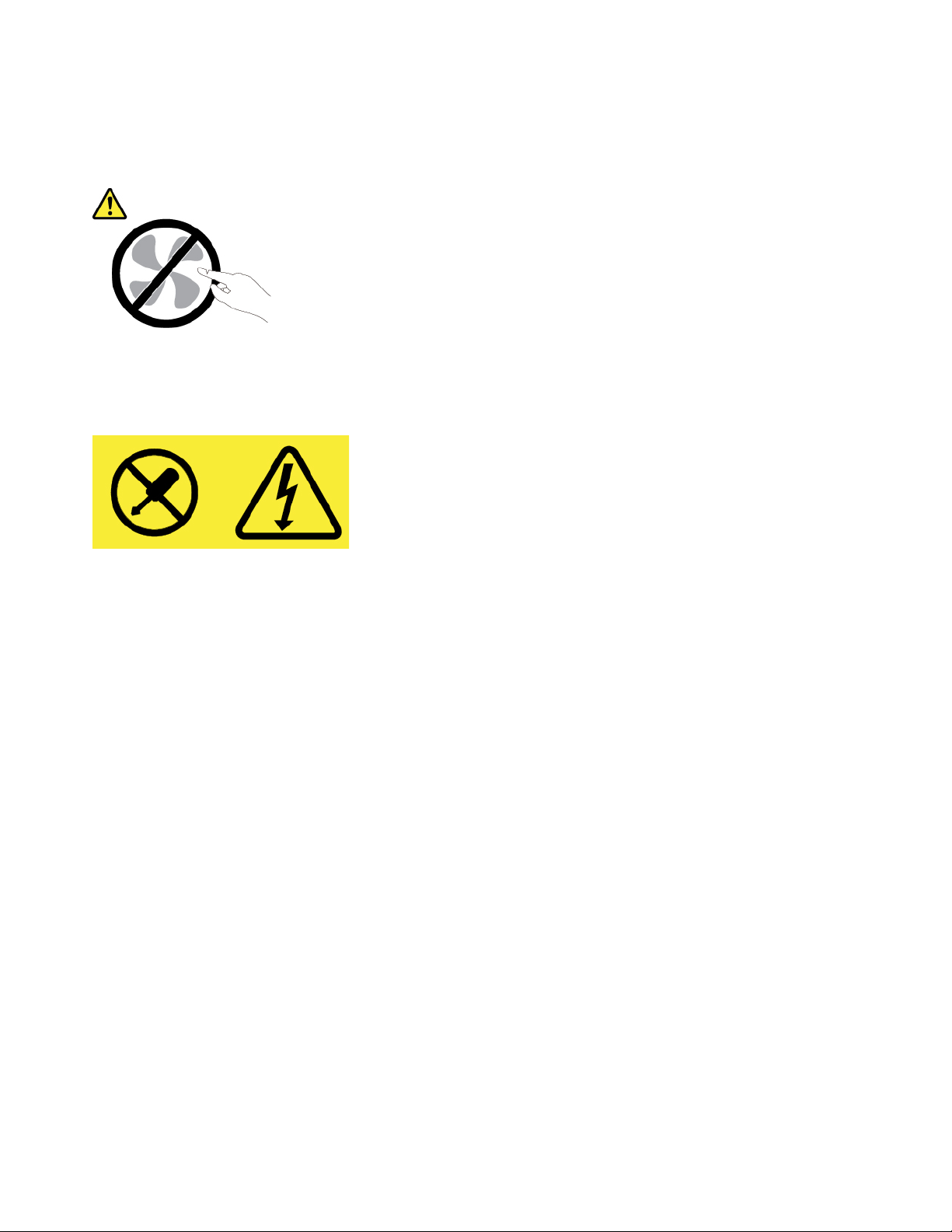

VAROITUS:

Vaarallisia liikkuvia osia. Varo, etteivät sormesi tai muut ruumiinosasi kosketa osiin.

VAROITUS:
Älä irrota virtalähteen suojakuorta tai muita osia, jossa on seuraava tarra.

Osissa, joissa on tämä tarra, on vaarallinen jännite, virta ja energiataso. Nämä osat eivät sisällä
huollettavia komponentteja. Jos uskot, että jossakin näistä osista on ongelma, ota yhteys
huoltoteknikkoon.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Irrota virtalähdemoduulin kaapelit emolevystä.

4. Vaihda virtalähdemoduuli.

46

M720t Käyttöopas ja laitteiston ylläpito-opas

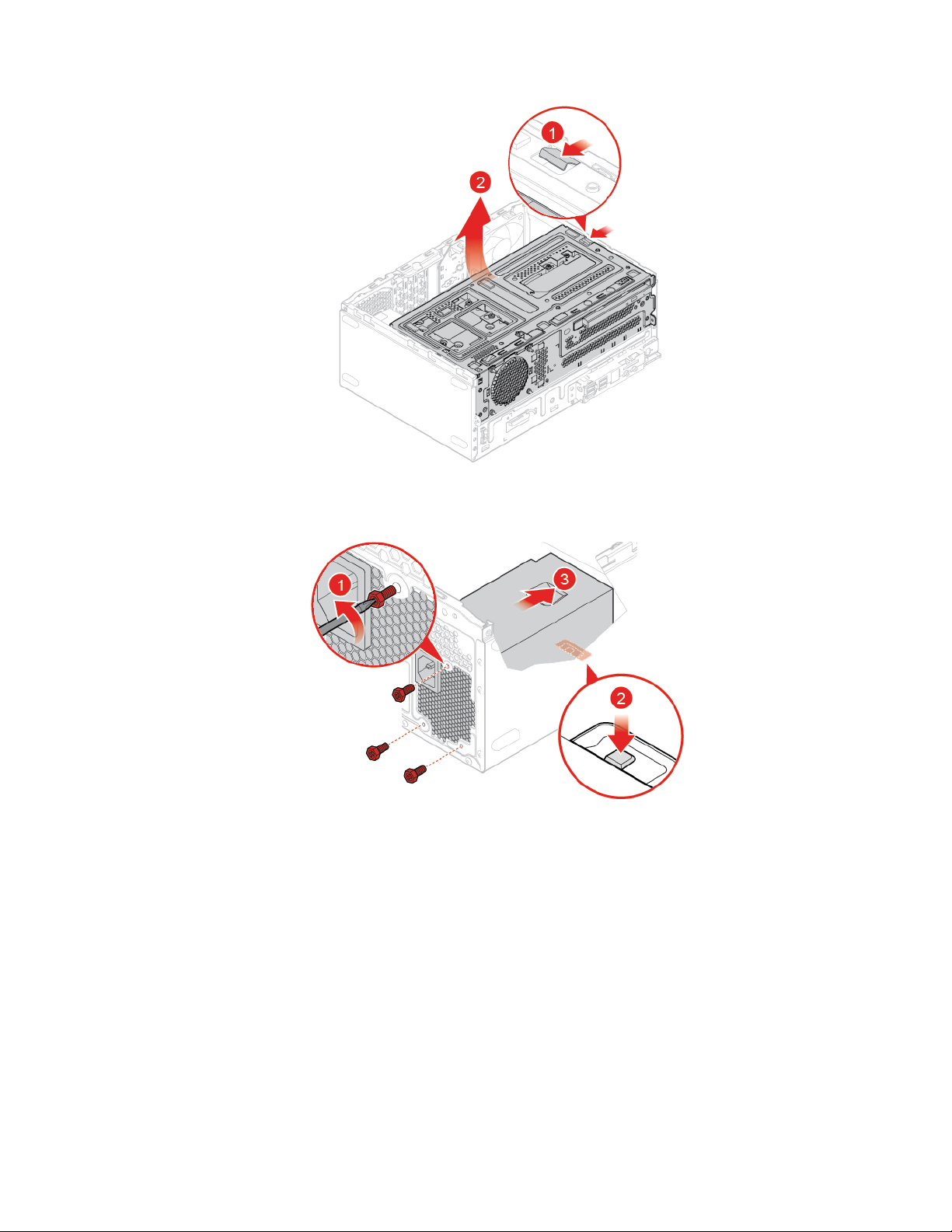

Kuva 73. Asemapaikan avaus

Kuva 74. Virtalähdemoduulin irrotus

Luku 4. Laitteiston osien vaihto 47

Kuva 75. Virtalähdemoduulin asentaminen

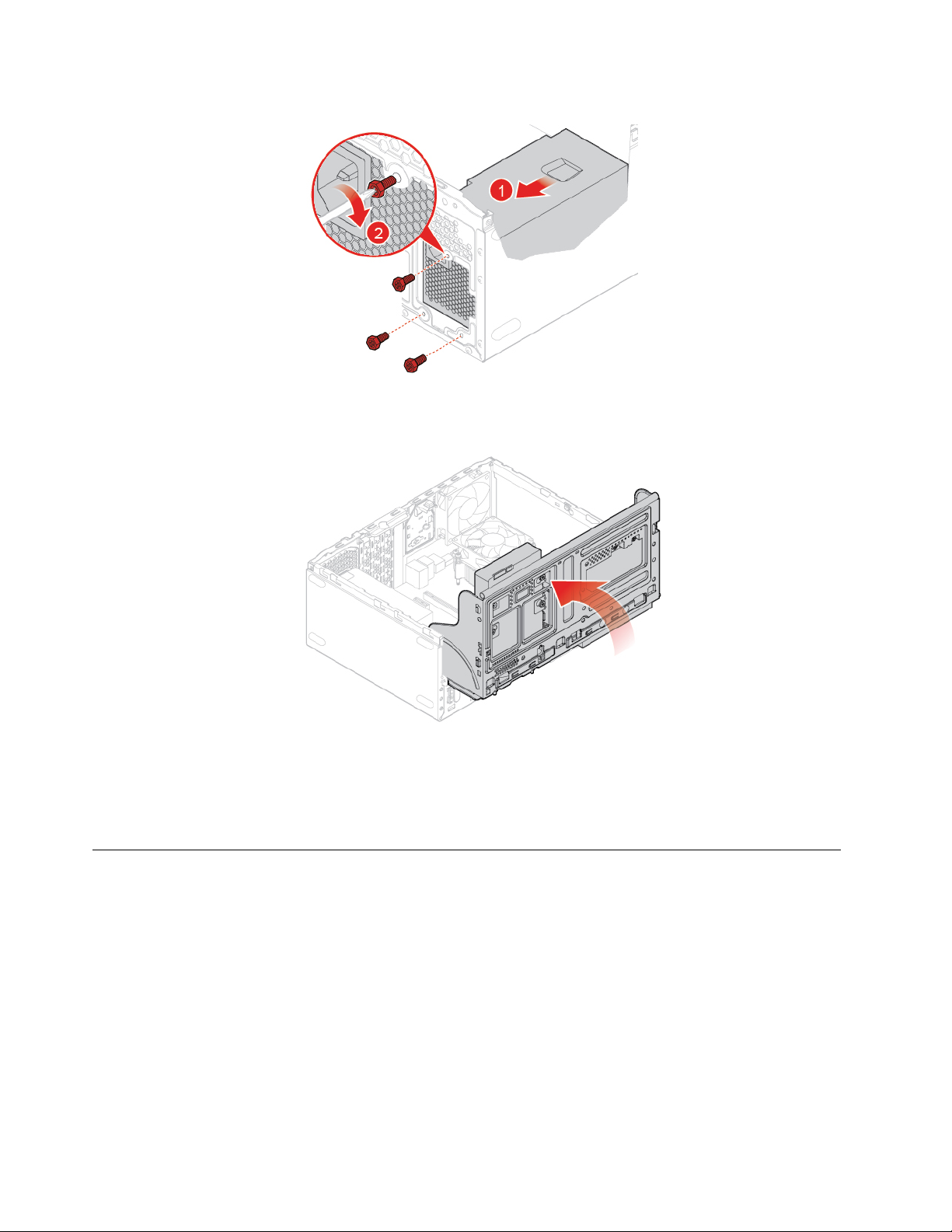

Kuva 76. Asemapaikan sulkeminen

5. Kytke virtalähdemoduulin kaapelit emolevyyn.

6. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Wi-Fi-antennin vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

Etuosan Wi-Fi-antennin vaihto

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Vaihda etuosan Wi-Fi-antenni.

48

M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 77. Etuosan Wi-Fi-antennin irrotus

Kuva 78. Etuosan Wi-Fi-antennin asennus

4. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Takaosan Wi-Fi-antennin vaihto

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Vaihda takaosan Wi-Fi-antenni.

Luku 4. Laitteiston osien vaihto 49

Kuva 79. Takaosan Wi-Fi-antennin kannen irrotus

Kuva 80. Takaosan Wi-Fi-antennin irrotus

Kuva 81. Takaosan Wi-Fi-antennin asennus

50 M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 82. Takaosan Wi-Fi-antennin kannen asennus

Sisäisen kaiuttimen vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Irrota sisäisen kaiuttimen kaapeli emolevystä.

4. Vaihda sisäinen kaiutin.

Kuva 83. Asemapaikan avaus

Luku 4. Laitteiston osien vaihto 51

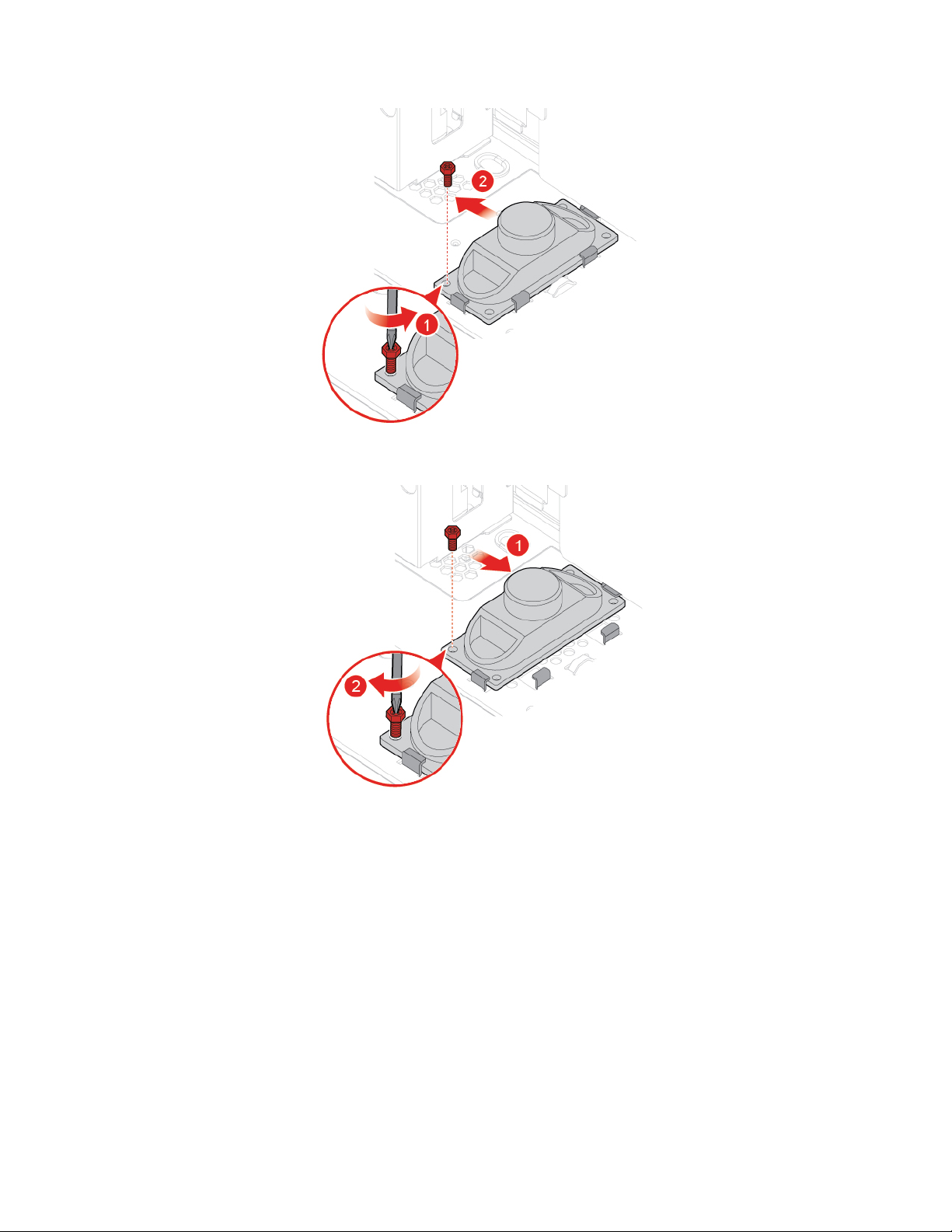

Kuva 84. Sisäisen kaiuttimen irrotus

Kuva 85. Sisäisen kaiuttimen asennus

52 M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 86. Asemapaikan sulkeminen

5. Liitä sisäisen kaiuttimen kaapeli emolevyyn.

6. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Etuosan tuulettimen vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Irrota etuosan tuulettimen kaapeli emolevystä.

4. Vaihda etuosan tuuletin.

Kuva 87. Asemapaikan avaus

Luku 4. Laitteiston osien vaihto 53

Kuva 88. Etuosan tuulettimen irrotus

Kuva 89. Etuosan tuulettimen asennus

54 M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 90. Asemapaikan sulkeminen

5. Kytke etuosan tuulettimen kaapeli emolevyyn.

6. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Valaistun punaisen pisteen kaapelin vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Irrota valaistun punaisen pisteen kaapeli emolevystä.

4. Vaihda valaistu punainen piste.

Kuva 91. Asemapaikan avaus

Luku 4. Laitteiston osien vaihto 55

Kuva 92. Valaistun punaisen pisteen kaapelin irrotus

Kuva 93. Valaistun punaisen pisteen kaapelin asennus

Kuva 94. Asemapaikan sulkeminen

56 M720t Käyttöopas ja laitteiston ylläpito-opas

5. Liitä uuden valaistun punaisen pisteen kaapeli emolevyyn.

6. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Lämpöanturin vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Irrota lämpöanturin kaapeli emolevystä.

4. Vaihda lämpöanturi.

Kuva 95. Asemapaikan avaus

Kuva 96. Lämpöanturin irrotus

Luku 4. Laitteiston osien vaihto 57

Kuva 97. Lämpöanturin asennus

Kuva 98. Asemapaikan sulkeminen

5. Liitä uuden lämpöanturin kaapeli emolevyyn.

6. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Etuosan siirräntäkiinnikkeen vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Irrota virtapainikkeen kaapeli ja kortinlukijan kaapeli emolevystä.

4. Vaihda etuosan siirräntäkiinnike.

58

M720t Käyttöopas ja laitteiston ylläpito-opas

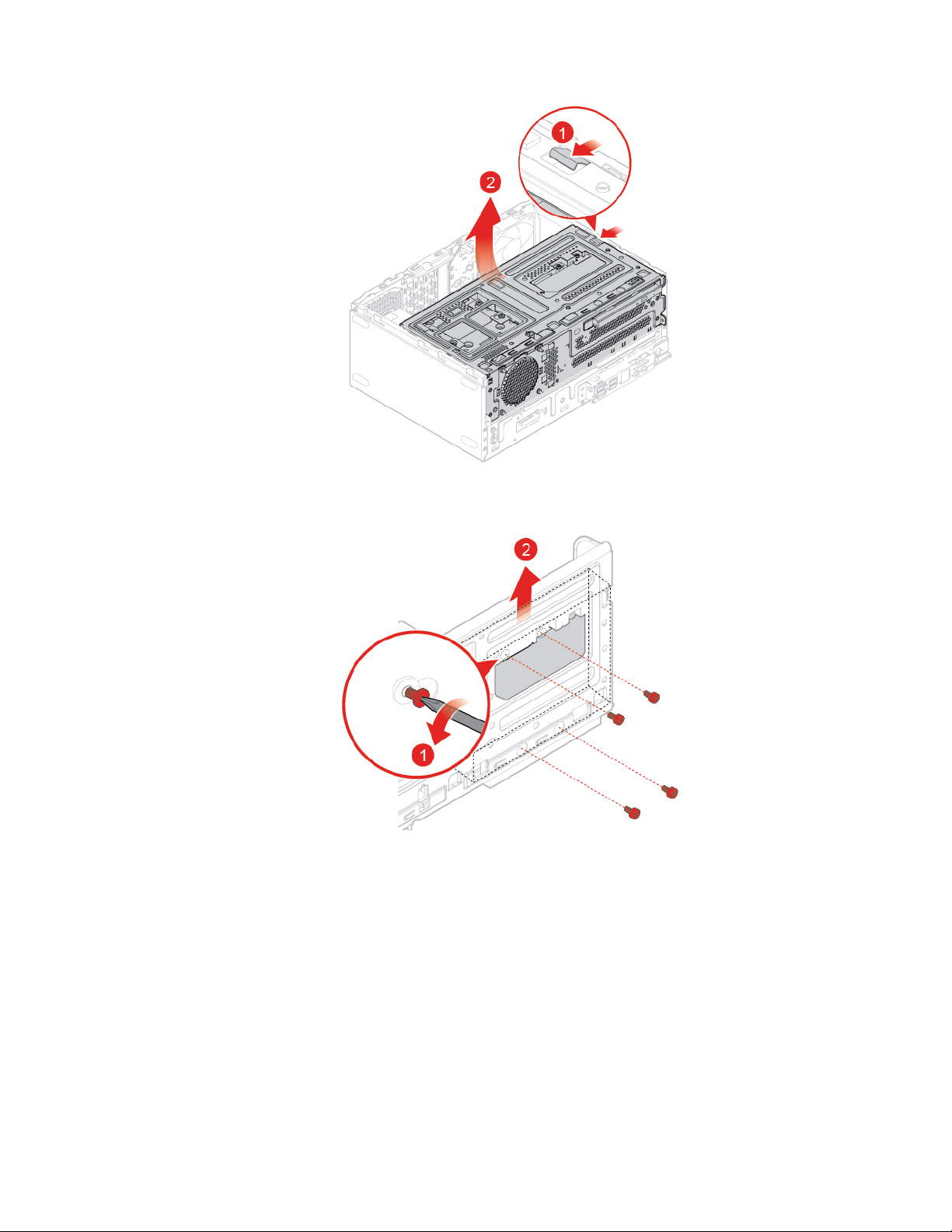

Kuva 99. Asemapaikan avaus

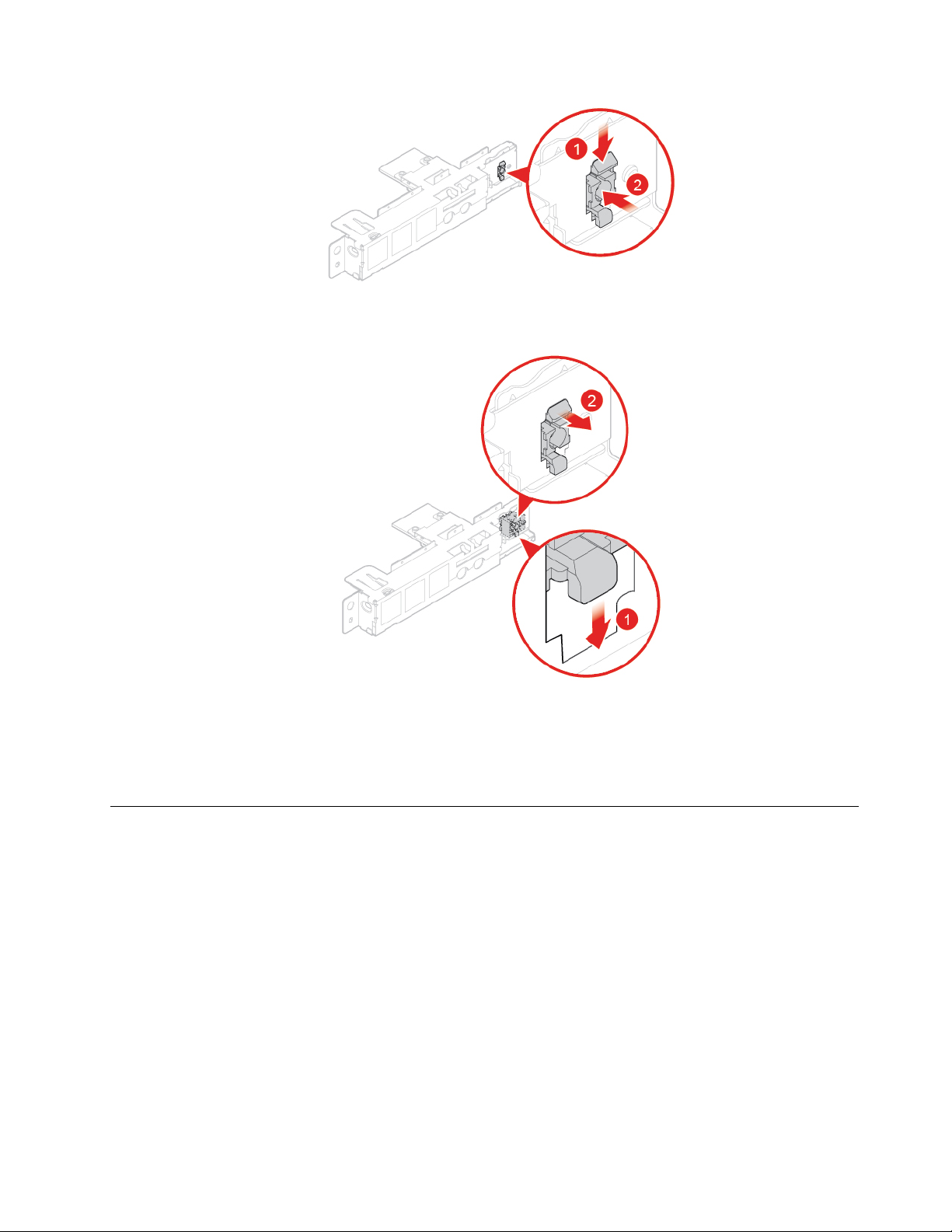

Kuva 100. Etuosan siirräntäkiinnikkeen poisto

Luku 4. Laitteiston osien vaihto 59

Kuva 101. Etuosan siirräntäkiinnikkeen asennus

Kuva 102. Asemapaikan sulkeminen

5. Liitä virtapainikkeen kaapeli ja kortinlukijan kaapeli emolevyyn.

6. Sulje asemapaikka.

7. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Virtapainikkeen vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Poista etuosan siirräntäkiinnike. Katso kohta ”Etuosan siirräntäkiinnikkeen vaihto” sivulla 58.

4. Vaihda virtapainike.

60

M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 103. Virtapainikkeen irrotus

Kuva 104. Virtapainikkeen asennus

5. Liitä virtapainikkeen kaapeli emolevyyn.

6. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Kortin lukulaitteen levyn vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Poista etuosan siirräntäkiinnike. Katso kohta ”Etuosan siirräntäkiinnikkeen vaihto” sivulla 58.

4. Vaihda kortin lukulaitteen levy.

Luku 4. Laitteiston osien vaihto 61

Kuva 105. Kortin lukulaitteen levyn irrotus

Kuva 106. Kortin lukulaitteen levyn asennus

5. Liitä kortin lukulaitteen kaapeli emolevyyn.

6. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Jäähdytyslevy-tuuletinmoduulin vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

VAROITUS:

Jäähdytyslevy-tuuletinmoduuli saattaa olla hyvin kuuma. Katkaise tietokoneesta virta ja

anna tietokoneen jäähtyä 3–5 minuuttia, ennen kuin irrotat kannen.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Irrota suorittimen tuulettimen kaapeli emolevystä.

4. Vaihda jäähdytyslevy ja tuuletinmoduuli.

62

M720t Käyttöopas ja laitteiston ylläpito-opas

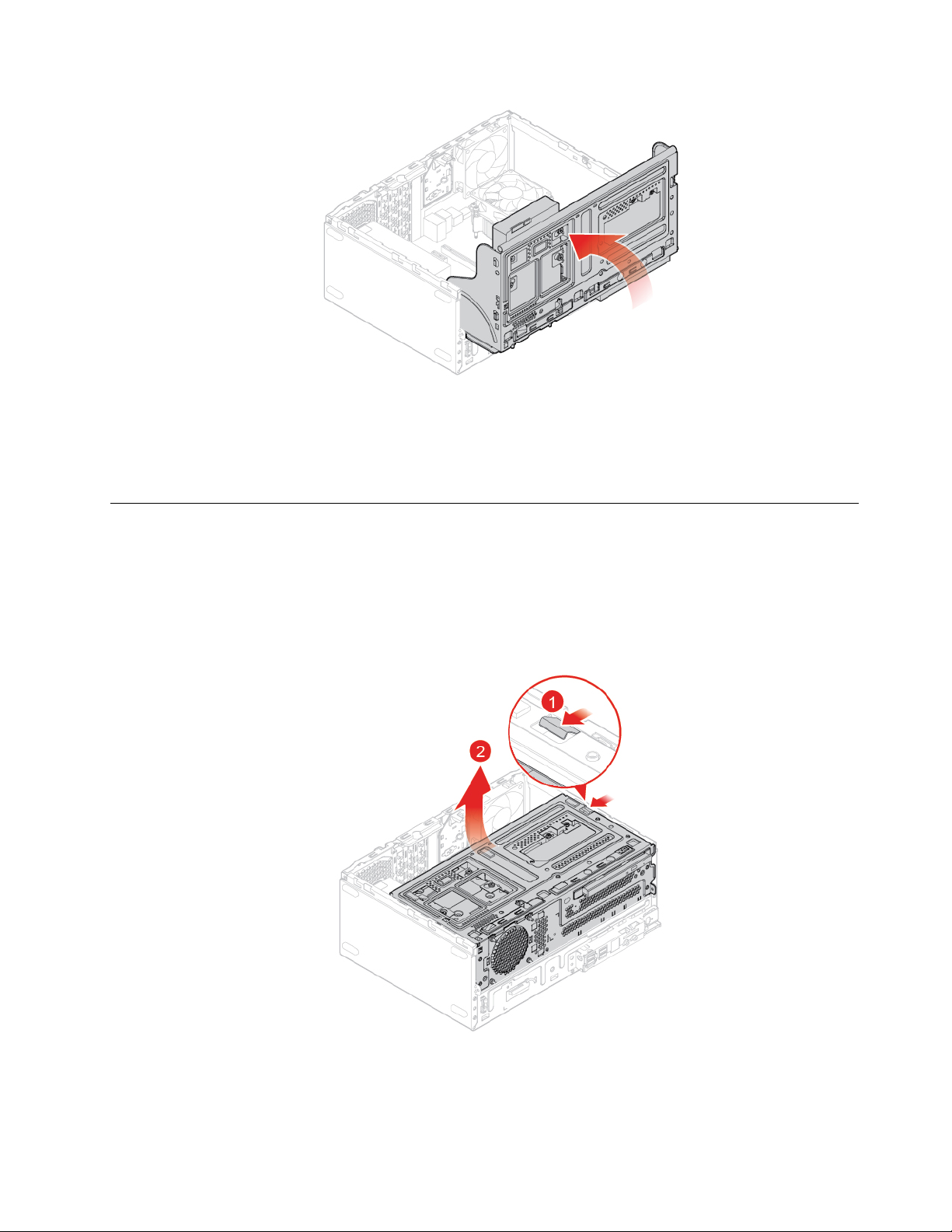

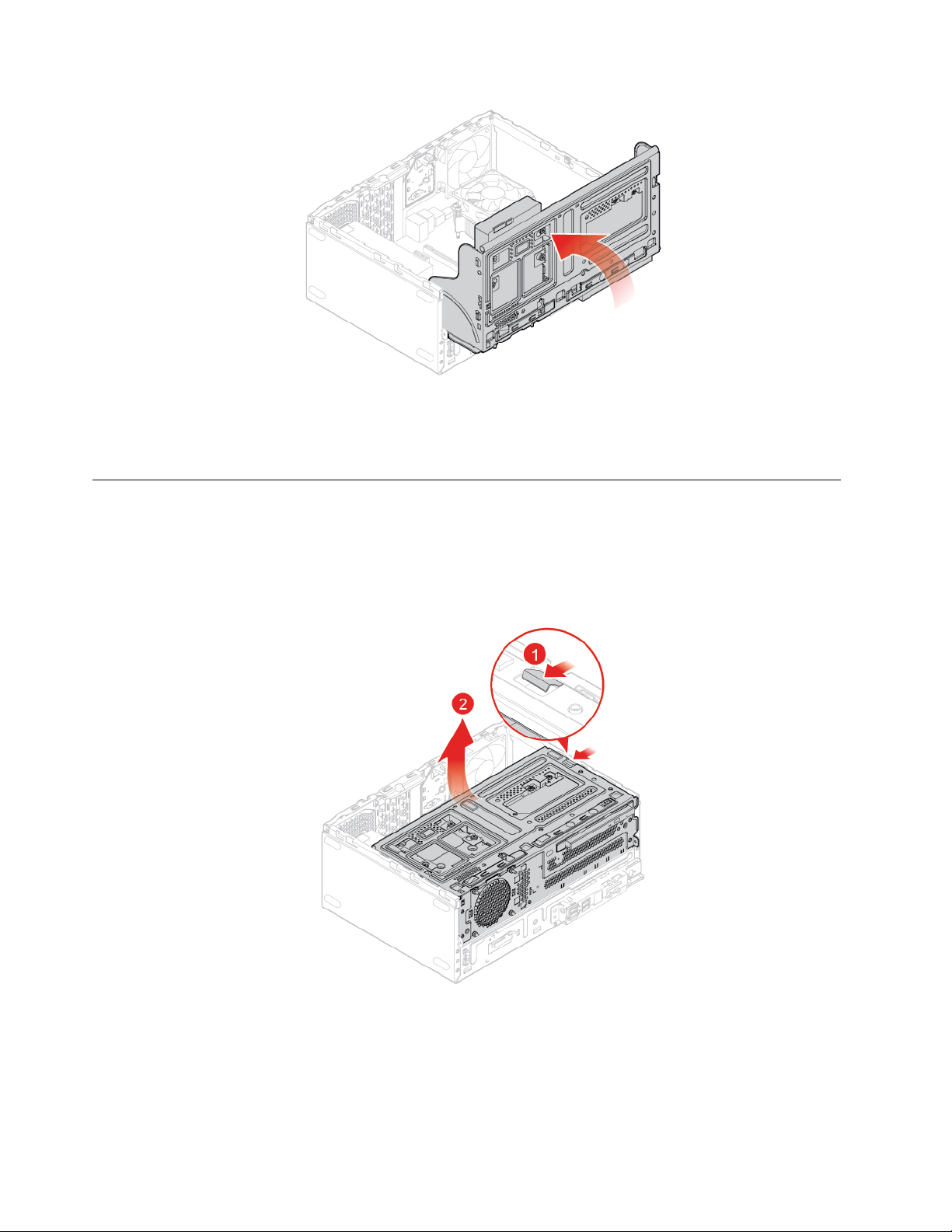

Kuva 107. Asemapaikan avaus

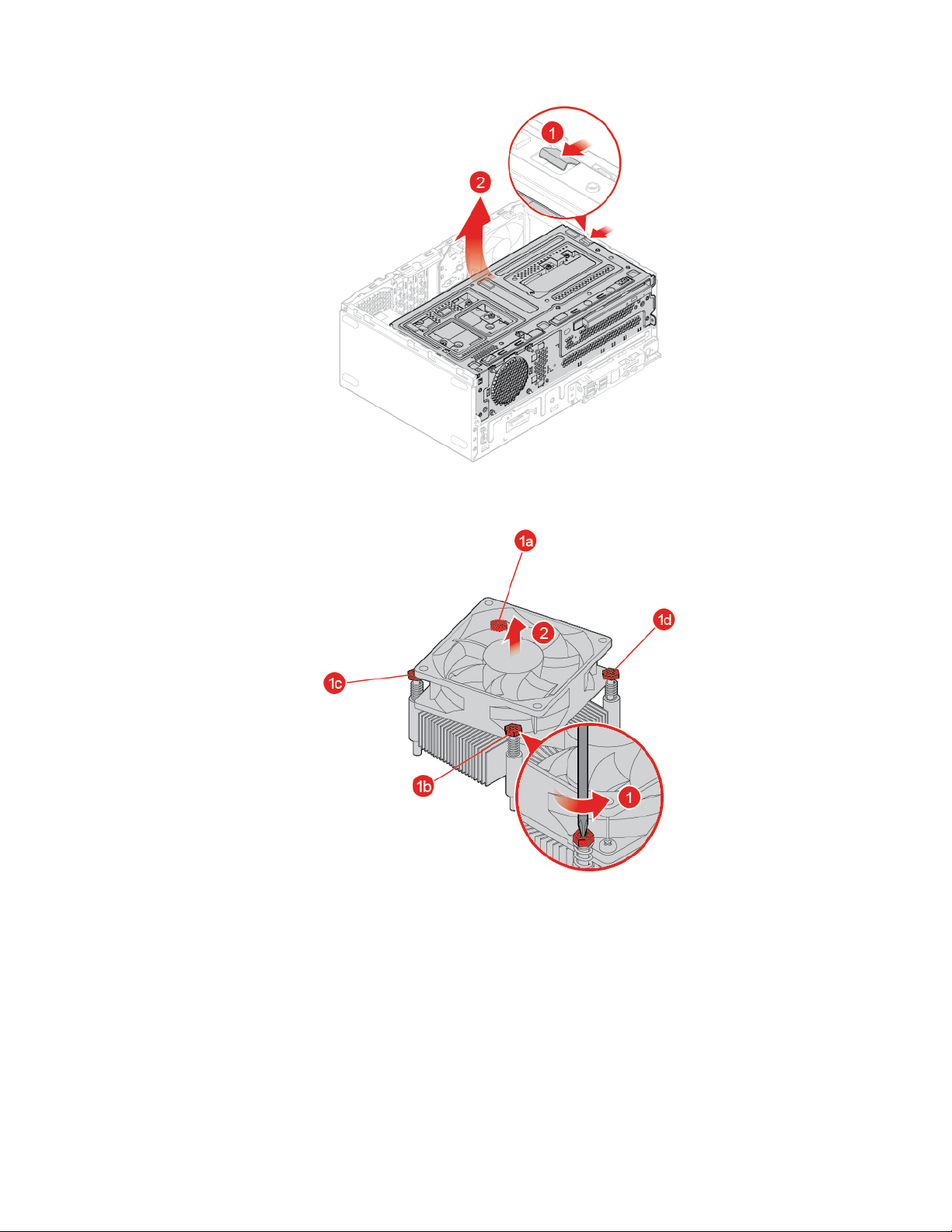

Kuva 108. Jäähdytyslevy-tuuletinmoduulin irrotus

Luku 4. Laitteiston osien vaihto 63

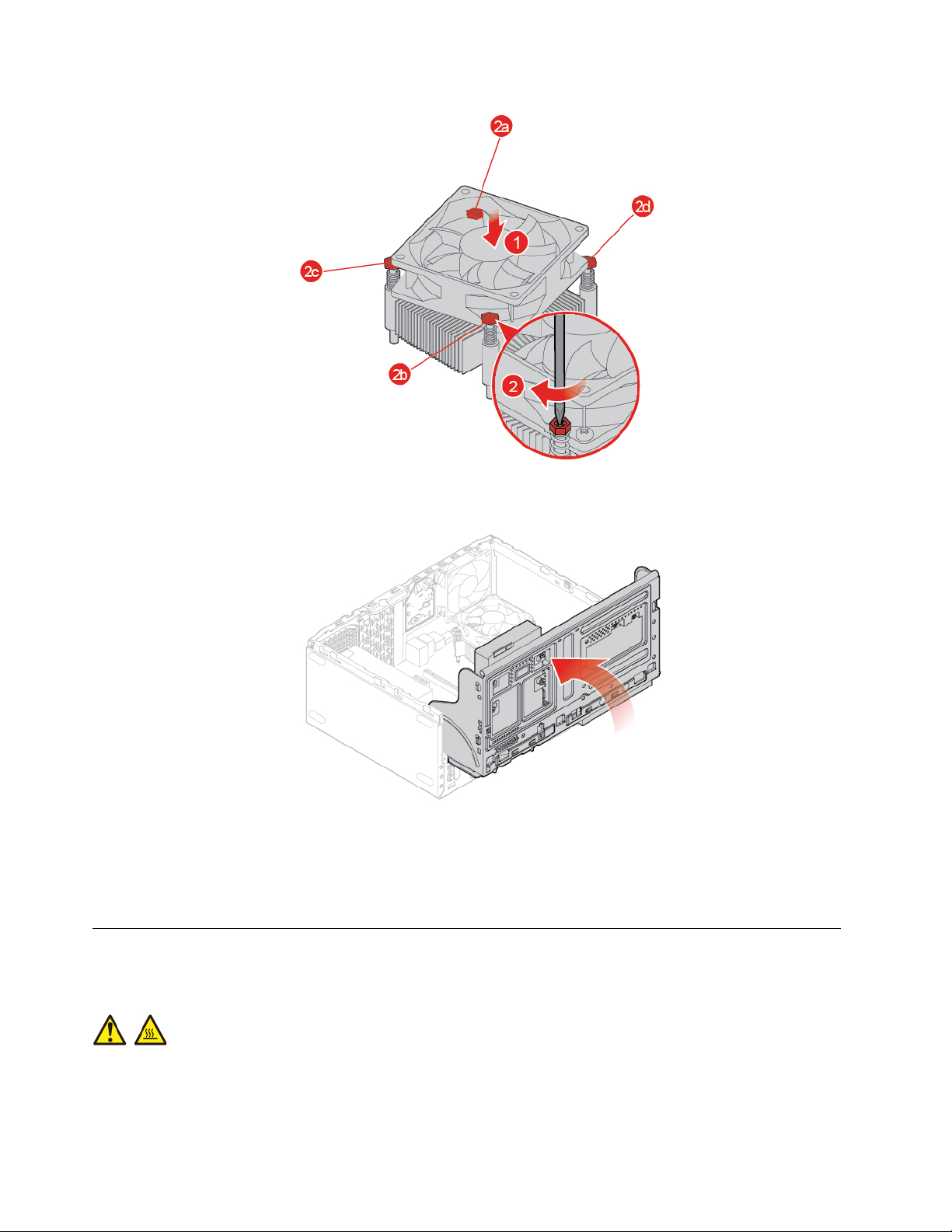

Kuva 109. Jäähdytyslevy-tuuletinmoduulin asennus

Kuva 110. Asemapaikan sulkeminen

5. Kytke suorittimen tuulettimen kaapeli emolevyyn.

6. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Suorittimen vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

VAROITUS:

Jäähdytyslevy ja suoritin saattavat olla hyvin kuumia. Ennen kuin avaat tietokoneen kannen,

katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

64

M720t Käyttöopas ja laitteiston ylläpito-opas

3. Poista jäähdytyslevy ja tuuletinmoduuli. Katso kohta ”Jäähdytyslevy-tuuletinmoduulin vaihto” sivulla 62.

4. Vaihda suoritin.

Huomautuksia:

• Suoritin ja vastake saattavat poiketa kuvassa näkyvistä.

• Tartu suorittimeen vain sen reunoista. Älä kosketa pohjassa olevia kullattuja liittimiä.

• Varo pudottamasta mitään suorittimen vastakkeeseen sen ollessa avoimena. Vastakkeen nastat on
pidettävä mahdollisimman puhtaina.

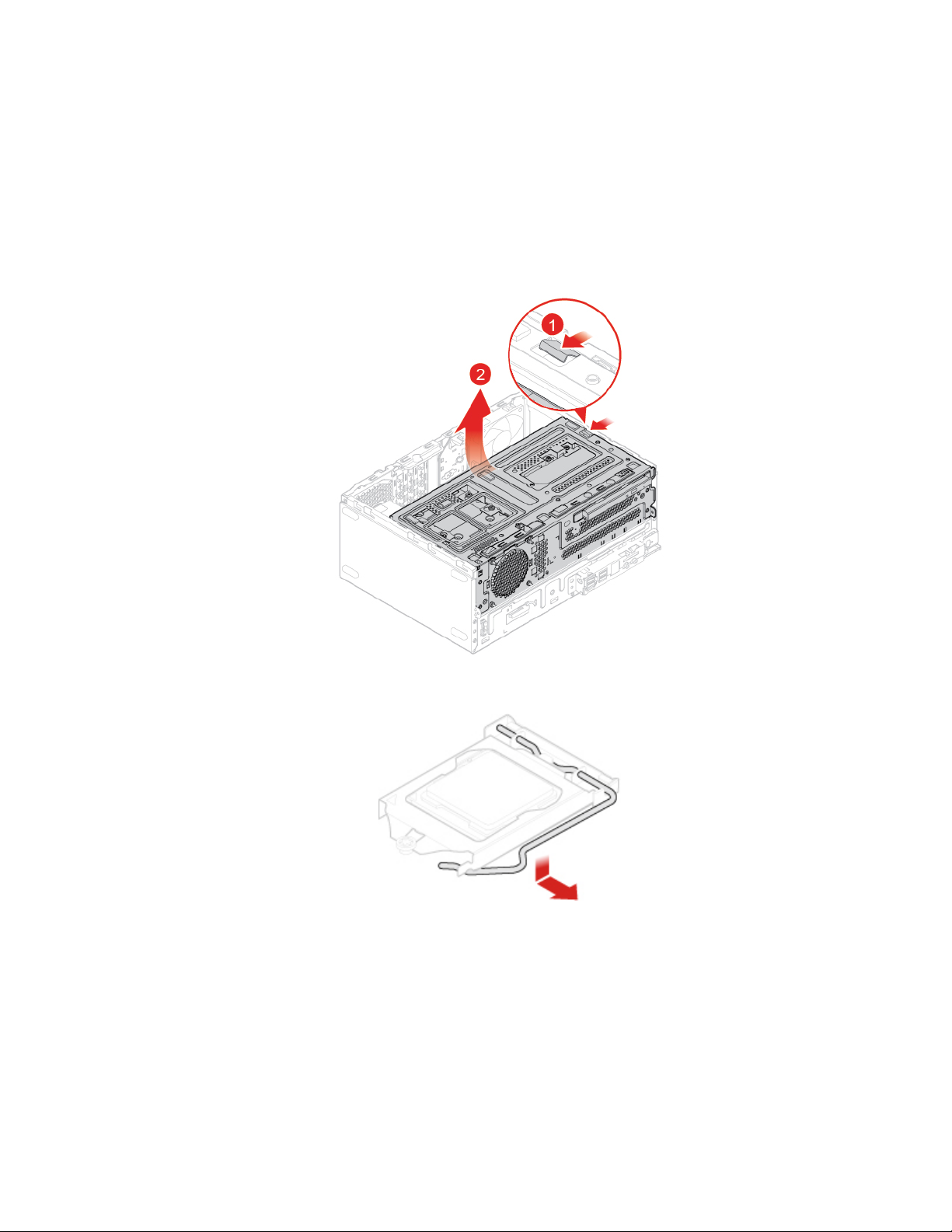

Kuva 111. Asemapaikan avaus

Kuva 112. Suorittimen vastakkeen kiinnityspidikkeen avaus

Luku 4. Laitteiston osien vaihto 65

Kuva 113. Suorittimen vastakkeen kääntäminen ylöspäin

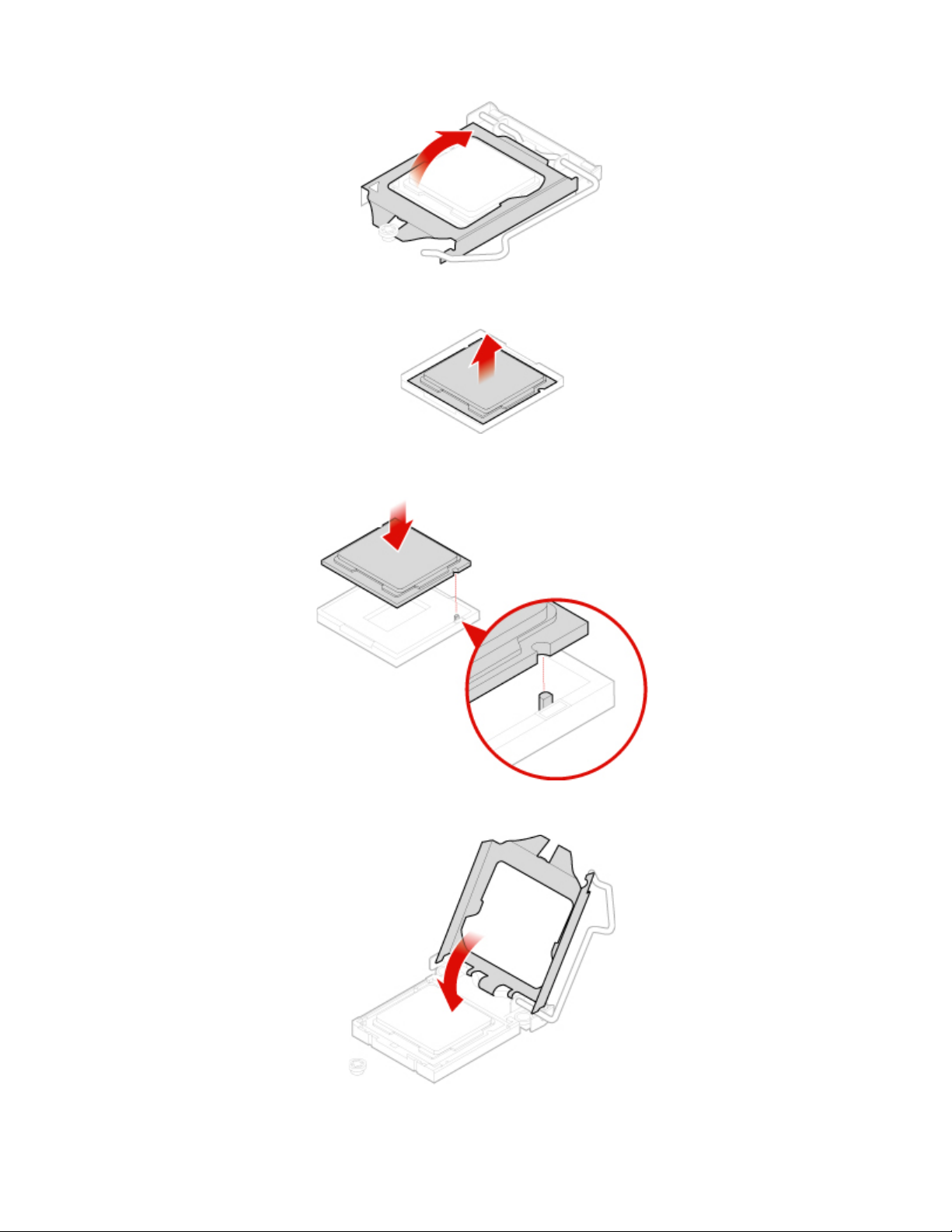

Kuva 114. Suorittimen irrotus

Kuva 115. Suorittimen asennus.

Kuva 116. Suorittimen vastakkeen kääntäminen alaspäin

66 M720t Käyttöopas ja laitteiston ylläpito-opas

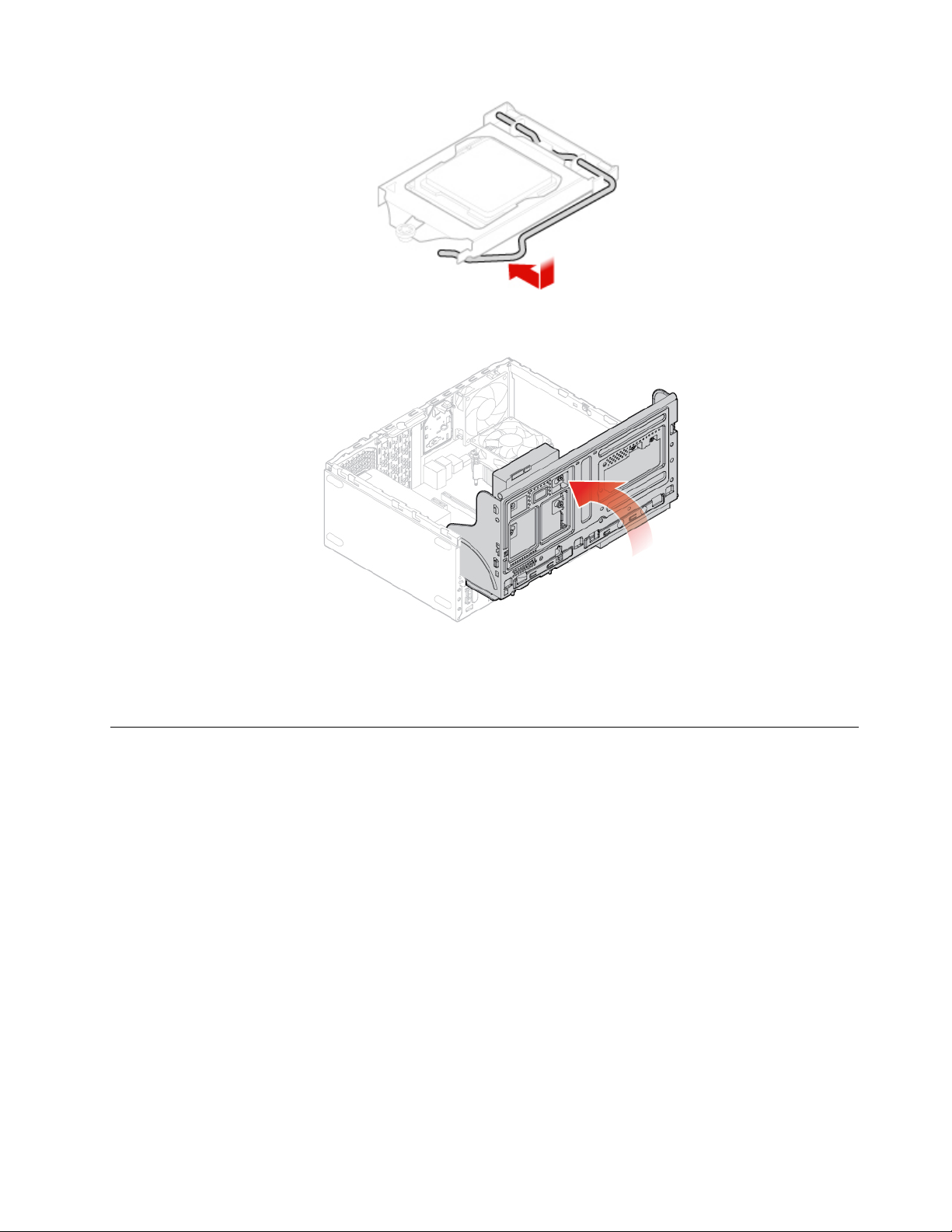

Kuva 117. Suorittimen vastakkeen kiinnityspidikkeen lukitseminen

Kuva 118. Asemapaikan sulkeminen

5. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Nappipariston vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

Huomautus: Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi

rinnakkaisliitännän asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun
tietokoneesta on katkaistu virta.

Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos näin
käy, päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen
kytketään virta, kuvaruutuun tulee virhesanoma.

Lisätietoja nappipariston hävityksestä on julkaisun Turvaohjeet ja takuutiedot aiheessa ”Litiumparistoon
liittyvä turvaohje”.

Nappipariston vaihto,

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Vaihda nappiparisto.

Luku 4. Laitteiston osien vaihto 67

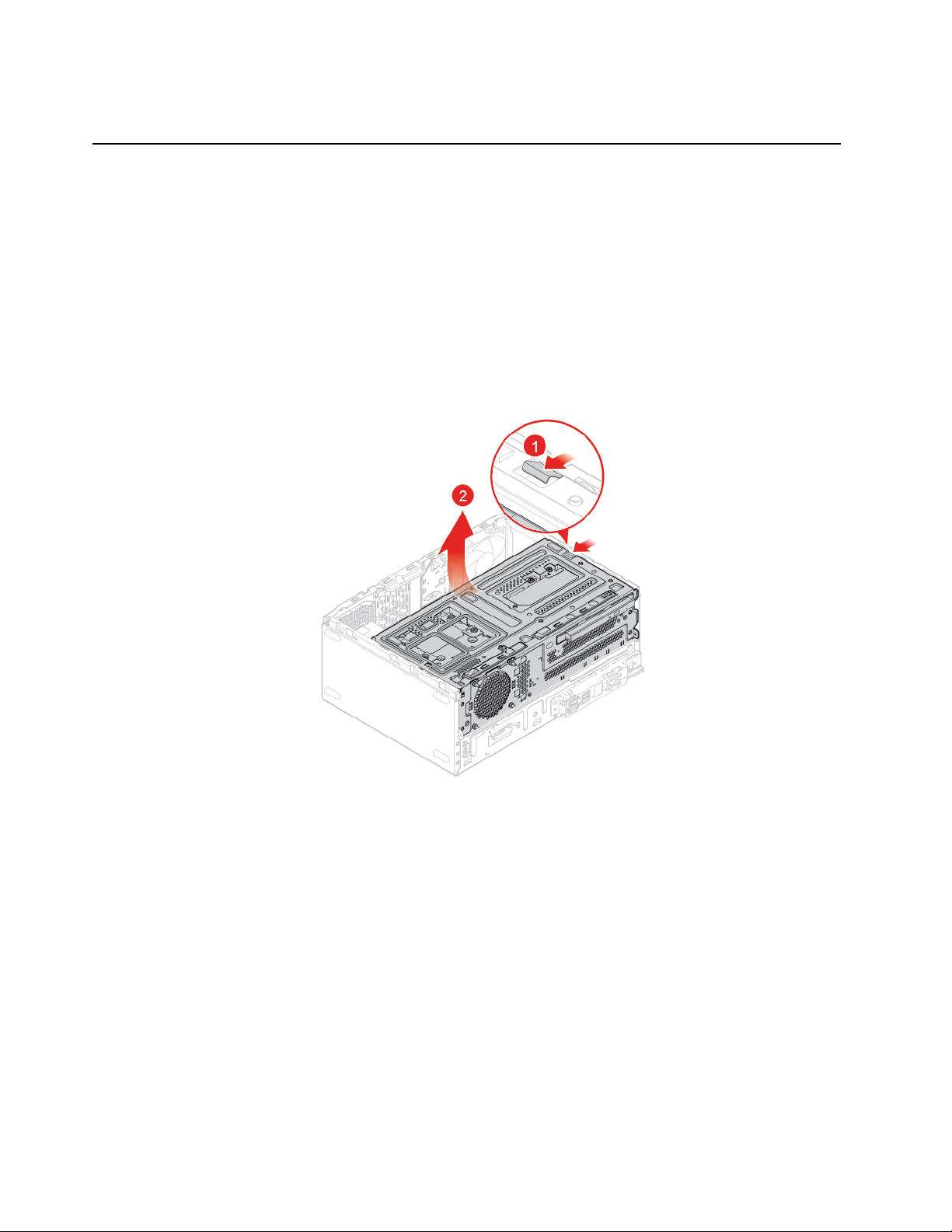

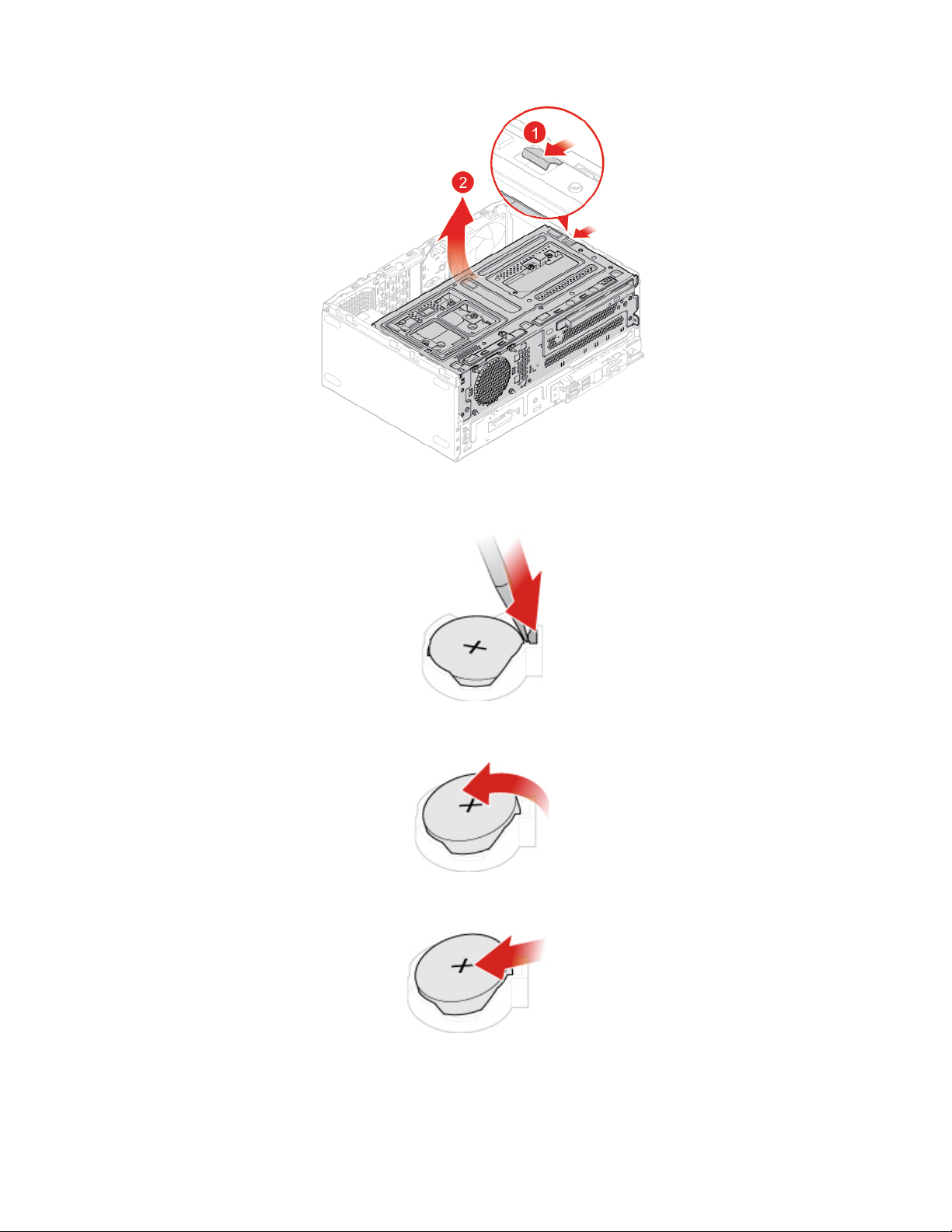

Kuva 119. Asemapaikan avaus

Kuva 120. Metallikielekkeen painaminen ruuvitaltalla

Kuva 121. Nappipariston poisto

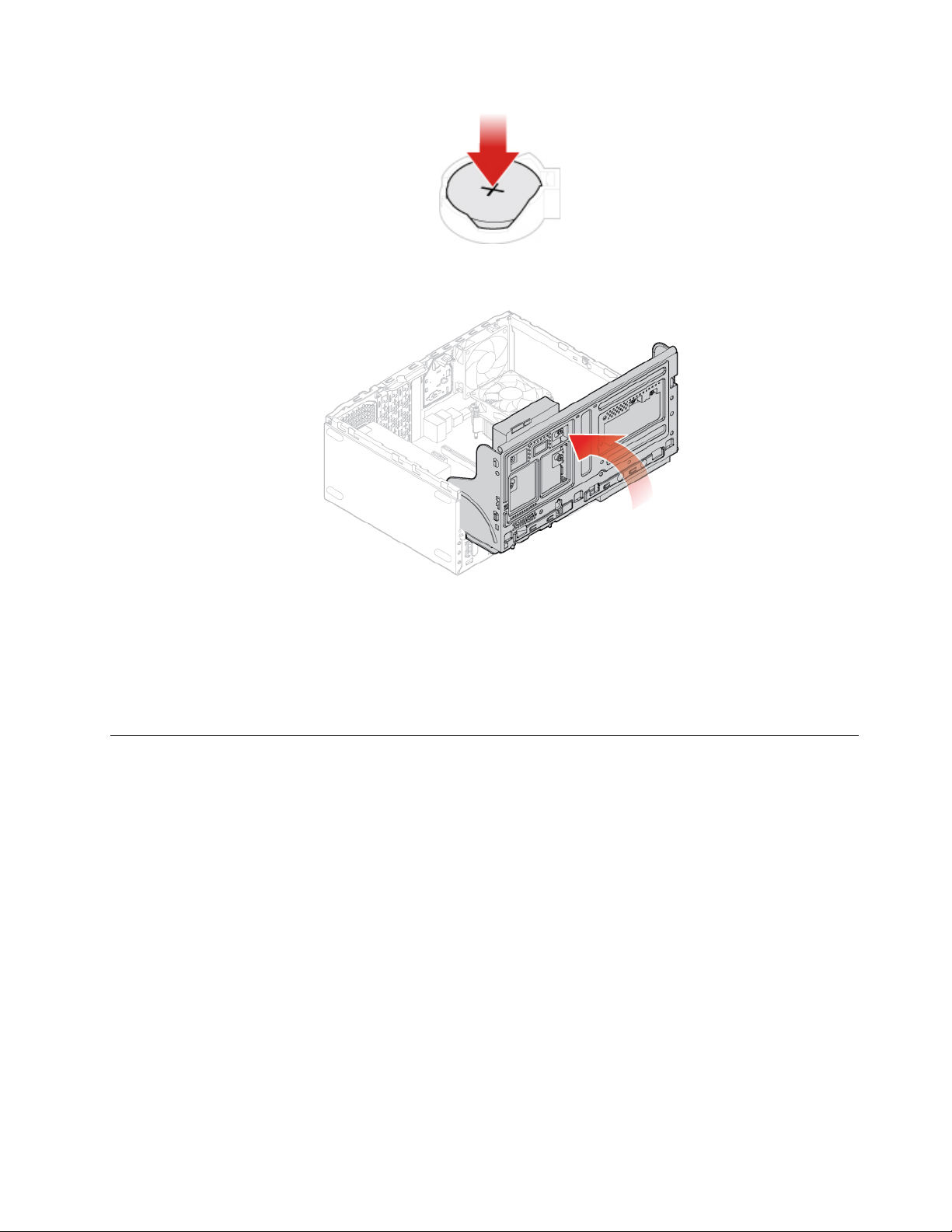

Kuva 122. Nappipariston asetus paikalleen

68 M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 123. Nappipariston painaminen alaspäin, kunnes se napsahtaa paikalleen

Kuva 124. Asemapaikan sulkeminen

4. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Lisätietoja nappipariston hävityksestä on julkaisun Turvaohjeet ja takuutiedot aiheessa Litiumparistoon liittyvä
turvaohje.

E-lukon vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

Huomautus: Tarvitset ruuvien irrottamiseen erikoistyökalun (T15-tähtiruuviavaimen).

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Irrota E-lukon kaapeli emolevystä.

3. Vaihda E-lukko.

Luku 4. Laitteiston osien vaihto 69

Kuva 125. E-lukon irrotus

Kuva 126. E-lukon asennus

4. Kiinnitä E-lukon kaapeli emolevyyn.

5. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Kannen avauksen tunnistuskytkimen vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Irrota kannen avauksen tunnistuskytkimen kaapeli emolevystä.

3. Voit vaihtaa kannen avauksen tunnistuskytkimen seuraavien ohjeiden avulla:

• Mallit, joissa on E-lukko asennettuna:

70

M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 127. Kannen avauksen tunnistuskytkimen irrottaminen

Kuva 128. Kannen avauksen tunnistuskytkimen asennus

• Mallit, joissa ei ole E-lukkoa asennettuna:

Luku 4. Laitteiston osien vaihto 71

Kuva 129. Kannen avauksen tunnistuskytkimen irrottaminen

Kuva 130. Kannen avauksen tunnistuskytkimen asennus

4. Liitä uuden kannen avauksen tunnistuskytkimen kaapeli emolevyyn.

5. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Takaosan tuulettimen vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Irrota takaosan tuulettimen kaapeli emolevystä.

3. Vaihda takaosan tuuletin.

72

M720t Käyttöopas ja laitteiston ylläpito-opas

Kuva 131. Takaosan tuulettimen irrotus

Kuva 132. Takaosan tuulettimen asennus

4. Kytke takaosan tuulettimen kaapeli emolevyyn.

5. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Emolevyn vaihto

Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 23.

2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 23.

3. Poista etuosan siirräntäkiinnike. Katso kohta ”Etuosan siirräntäkiinnikkeen vaihto” sivulla 58.

4. Poista kaikki muistimoduulit. Katso kohta ”Muistimoduulin vaihto” sivulla 31.

5. Poista jäähdytyslevy ja tuuletinmoduuli. Katso kohta ”Jäähdytyslevy-tuuletinmoduulin vaihto” sivulla 62.

6. Poista suoritin. Katso kohta ”Suorittimen vaihto” sivulla 64.

7. Poista kaikki PCI Express -kortit. Katso kohta ”PCI Express -kortin vaihto” sivulla 34.

8. Poista Wi-Fi-kortti. Katso kohta ”Wi-Fi-kortin vaihto” sivulla 36.

9. Irrota M.2 SSD -asema. Katso kohta ”M.2 SSD -aseman vaihto” sivulla 38.

10. Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta
”Emolevy” sivulla 5.

Luku 4. Laitteiston osien vaihto 73

11. Vaihda emolevy.

Huomautus: Koske emolevyyn vain sen reunoista.

Kuva 133. Emolevyn poistaminen

Kuva 134. Emolevyn asennus

12. Reititä viallisesta emolevystä irrottamasi kaapelit. Yhdistä kaapelit uuteen emolevyyn.

13. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 74.

Osien vaihdon viimeistely

Kun kaikki osat on asennettu tai vaihdettu, aseta tietokoneen kansi takaisin paikalleen ja kytke irrotetut
kaapelit ja johdot takaisin paikoilleen.

Voit asentaa tietokoneen kannen takaisin paikalleen ja kytkeä johdot ja kaapelit takaisin paikoilleen
seuraavasti:

74

M720t Käyttöopas ja laitteiston ylläpito-opas

1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään
ole jäänyt työkaluja tai irtonaisia ruuveja.

2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen.
Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta
tietokoneen kantta paikalleen.

3. Asenna tietokoneen kansi takaisin paikalleen.

Kuva 135. Tietokoneen kannen asennus takaisin paikalleen

4. Aseta tietokone pystyasentoon.

5. Jos käytettävissä on lukko, lukitse tietokone sen avulla.

6. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa.

Luku 4. Laitteiston osien vaihto 75

76 M720t Käyttöopas ja laitteiston ylläpito-opas

Liite A. Huomioon otettavaa

Lenovo ei ehkä tarjoa tässä julkaisussa mainittuja tuotteita, palveluja tai ominaisuuksia kaikissa maissa. Saat
lisätietoja Suomessa saatavana olevista tuotteista ja palveluista Lenovolta. Viittauksia Lenovon tuotteisiin,
ohjelmiin tai palveluihin ei pidä tulkita niin, että ainoastaan näitä tuotteita, ohjelmia tai palveluja voidaan
käyttää. Niiden asemesta on mahdollista käyttää mitä tahansa toiminnaltaan vastaavaa tuotetta, ohjelmaa tai
palvelua, joka ei loukkaa Lenovon tekijänoikeutta tai muita lailla suojattuja oikeuksia. Haluttaessa käyttää
yhdessä tämän tuotteen kanssa muita kuin Lenovon nimeämiä tuotteita, ohjelmia tai palveluja on niiden
käytön arviointi ja tarkistus käyttäjän omalla vastuulla.

Lenovolla voi olla patentteja tai patenttihakemuksia, jotka koskevat tässä julkaisussa esitettyjä asioita. Tämän
julkaisun hankinta ei anna mitään lisenssiä näihin patentteihin. Kirjallisia tiedusteluja voi tehdä osoitteeseen:

Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing

LENOVO TARJOAA TÄMÄN JULKAISUN ”SELLAISENAAN” ILMAN MITÄÄN NIMENOMAISESTI TAI
KONKLUDENTTISESTI MYÖNNETTYÄ TAKUUTA, MUKAAN LUETTUINA TALOUDELLISTA
HYÖDYNNETTÄVYYTTÄ, SOPIVUUTTA TIETTYYN TARKOITUKSEEN JA OIKEUKSIEN
LOUKKAAMATTOMUUTTA KOSKEVAT KONKLUDENTTISESTI ILMAISTUT TAKUUT. Joidenkin maiden
lainsäädäntö ei salli nimenomaisesti tai konkludenttisesti myönnettyjen takuiden rajoittamista, joten edellä
olevaa rajoitusta ei sovelleta näissä maissa.

Tämä julkaisu voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Julkaisun tiedot tarkistetaan säännöllisin
väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai
muutoksia tässä julkaisussa kuvattuihin tuotteisiin ja/tai ohjelmiin milloin tahansa ilman ennakkoilmoitusta.

Tässä julkaisussa kuvattuja tuotteita ei ole tarkoitettu käytettäviksi implantaatiosovelluksissa tai muissa
elintoimintoja ylläpitävissä sovelluksissa, joissa toimintahäiriö saattaa aiheuttaa henkilövahingon tai
kuoleman. Tämän julkaisun sisältämät tiedot eivät vaikuta Lenovon tuotteiden määrityksiin (spesifikaatioihin)
tai takuisiin eivätkä muuta niitä. Mikään tässä julkaisussa oleva lausuma ei sisällä nimenomaisesti tai
konkludenttisesti ilmaistua Lenovon tai kolmannen osapuolen teollis- ja tekijänoikeutta koskevaa lisenssiä,
sitoumusta tai näiden loukkauksien varalta annettua suojausta. Kaikki tämän julkaisun tiedot perustuvat
erityisympäristöissä saatuihin tuloksiin, ja ne esitetään esimerkkeinä. Muissa käyttöympäristöissä voidaan
saada erilaisia tuloksia.

Lenovo pidättää itsellään oikeuden käyttää ja jakaa käyttäjiltä saamiaan tietoja parhaaksi katsomallaan
tavalla niin, ettei siitä aiheudu lähettäjälle mitään velvoitteita.

Tässä julkaisussa olevat viittaukset muihin kuin Lenovon verkkosivustoihin eivät ole osoitus siitä, että Lenovo
millään tavoin vastaisi kyseisten sivustojen sisällöstä tai käytöstä. Viittaukset on tarkoitettu vain
helpottamaan lukijan mahdollisuuksia tutustua muihin sivustoihin. Kyseisten verkkosivustojen sisältämä
aineisto ei sisälly tähän Lenovo-tuotteeseen tai sitä koskevaan aineistoon. Sivustojen käyttö on käyttäjän
omalla vastuulla.

Kaikki julkaisun sisältämät suorituskykytiedot on määritetty testiympäristössä. Suorituskyky muissa
toimintaympäristöissä saattaa poiketa merkittävästi ilmoitetuista arvoista. Osa mittauksista on saatettu tehdä
kehitteillä olevissa järjestelmissä, eikä mikään takaa, että tulokset ovat samanlaiset yleisesti saatavana
olevissa järjestelmissä. Lisäksi osa mittaustuloksista on saatettu saada ekstrapolaation avulla. Todelliset

© Copyright Lenovo 2019 77

tulokset voivat poiketa ilmoitetuista arvoista. Julkaisun käyttäjien tulee tarkistaa tietojen soveltuvuus omassa
erityisympäristössään.

78

M720t Käyttöopas ja laitteiston ylläpito-opas

Liite B. Tavaramerkit

LENOVO, LENOVO-logo ja THINKCENTRE-logo ovat Lenovon tavaramerkkejä. DisplayPort on Video
Electronics Standards Associationin tavaramerkki. USB-C on USB Implementers Forumin tavaramerkki.
Kaikki muut tavaramerkit ovat omistajiensa omaisuutta. © 2019 Lenovo.

© Copyright Lenovo 2019 79

80 M720t Käyttöopas ja laitteiston ylläpito-opas
