M720q使用手冊和硬體維護手冊
EnergyStar機型：10T7、10T8、10T9、10TA、10TC、10U8、10U9
和10UA
附註：使用本資訊與及其支援的產品之前，請務必先閱讀和瞭解
「注意事項」。
重 要 的 產 品 資 訊 手 冊
與第59頁附錄A
第三版(2019年8⽉)
©CopyrightLenovo2018,2019.
有限及限制權利注意事項：倘若資料或軟體係依據美國聯邦總務署(GeneralServicesAdministration,GSA)的合約交付，其
使用、重製或揭露須符合合約編號GS-35F-05925之規定。
目錄
第1章.概觀...............1
正面視圖..................1
背面視圖..................2
主機板...................4
機型和型號標籤...............6
第2章.規格...............7
第3章.使⽤電腦的要訣.........9
連接Kensington型鋼纜鎖...........9
將電腦安裝至TIO顯示器...........9
第4章.更換硬體...........11
更換硬體之前...............11
瞭解FRU（包括CRU）..........11
找出FRU（包括CRU）..........12
更換鍵盤或無線鍵盤............14
更換滑鼠或無線滑鼠............15
更換電源整流器..............19
更換直立架................20
更換VESA安裝托架............22
更換外接式光碟機.............22
更換電源整流器托架............24
卸下電腦機殼...............25
更換儲存磁碟機..............26
更換儲存磁碟機纜線............29
更換PCIExpress卡和PCIExpress卡配接器...29
更換內建喇叭...............31
更換進階喇叭...............32
更換系統風扇...............33
更換散熱器................34
更換硬幣型電池..............35
更換微處理器...............37
更換Wi-Fi卡...............40
更換Wi-Fi天線..............45
更換天線托架...............49
更換底部外殼...............50
更換記憶體模組..............51
更換M.2固態硬碟.............53
更換主機板和機箱.............55
完成零件的更換..............57
附錄A.注意事項............59
附錄B.商標..............61
©CopyrightLenovo2018,2019
i
iiM720q使用手冊和硬體維護手冊
第1章概觀
本章提供的基本資訊可協助您熟悉您的電腦。
正面視圖
附註：您的電腦型號看起來可能與圖例稍有不同。
圖 例 1. 正 面 視 圖
1電源指示燈
3儲存磁碟機狀態指示燈
5耳機接頭
7AlwaysOnUSB3.1Gen1接頭
1電源指⽰燈
當這個指示燈亮起時，表示電腦已開啟。
©CopyrightLenovo2018,2019
2電源按鈕
4麥克風接頭
6USB-C™接頭
8發光的紅色小點
1
2電源按鈕
用來開啟電腦的電源。如果您無法從作業系統來關閉電腦，請按住電源按鈕四秒以上來關閉電腦。
3儲存磁碟機狀態指⽰燈
當這個指示燈亮起時，表示儲存磁碟機正在使用中。
4⿆克⾵接頭
用來將麥克風連接到電腦。您可以使用麥克風來錄製聲音或使用語音辨識軟體來與電腦互動。
5⽿機接頭
用來將耳機或頭戴式耳機連接到電腦。
6USB-C接頭
使用此接頭傳輸資料（USB3.1Gen1、5.0Gbps）、為裝置充電(5V/0.9A)或連接到USB-C配件，以協
助擴充您的電腦功能。
7AlwaysOnUSB3.1Gen1接頭
用來連接USB相容裝置。為了獲得最佳的資料傳輸效能，請將USB3.1Gen1裝置連接到USB3.1Gen2
或USB3.1Gen1接頭，而不是USB2.0接頭。
8發光的紅⾊⼩點
當這個指示燈亮起時，表示電腦已開啟。
背面視圖
附註：您的電腦型號看起來可能與圖例稍有不同。
2M720q使用手冊和硬體維護手冊
圖 例 2. 背 面 視 圖
1選用接頭22選用接頭1
3安全鎖插槽
5乙太網路接頭6USB3.1Gen2接頭(2)
7USB3.1Gen1接頭
9USB3.1Gen1接頭
11電源整流器接頭
4Wi-Fi天線插槽
8HDMI™1.4輸出接頭
10DisplayPort
®
1選⽤接頭2
視電腦型號而定，這個接頭會有所差異。
2選⽤接頭1
視電腦型號而定，這個接頭會有所差異。
3安全鎖插槽
用來固定Kensington型鋼纜鎖。
1.2輸出接頭
第1章.概觀3
4Wi-Fi天線插槽
用來安裝僅限部分型號提供的後方Wi-Fi天線接線接頭。後方Wi-Fi天線安裝於後方Wi-Fi天線接線接頭上。
5⼄太網路接頭
用於連接乙太網路纜線以存取網路。
6USB3.1Gen2接頭
用來連接USB相容裝置。為了獲得最佳的資料傳輸效能，請將USB3.1Gen2裝置連接到USB3.1Gen2
接頭，而不是USB3.1Gen1或USB2.0接頭。
7USB3.1Gen1接頭
用來連接USB相容裝置。為了獲得最佳的資料傳輸效能，請將USB3.1Gen1裝置連接到USB3.1Gen2
或USB3.1Gen1接頭，而不是USB2.0接頭。
8HDMI1.4輸出接頭
用來將視訊和音訊信號從您的電腦傳送到其他音訊或視訊裝置，例如高效能顯示器。
9USB3.1Gen1接頭
用來連接USB相容裝置。為了獲得最佳的資料傳輸效能，請將USB3.1Gen1裝置連接到USB3.1Gen2
或USB3.1Gen1接頭，而不是USB2.0接頭。
10DisplayPort1.2輸出接頭
用來將音訊和視訊信號從電腦傳送到其他音訊或視訊裝置，例如高效能顯示器。
11電源整流器接頭
用來將電源整流器連接到電腦以供電。
主機板
附註：如需其他的元件說明，請參閱「正面視圖」和「背面視圖」。
4M720q使用手冊和硬體維護手冊
圖 例 3. 主 機 板
1清除CMOS（互補金屬氧化物半導體）/回復跳接器
3板對板接頭
5微處理器
7內建喇叭或進階喇叭接頭
9儲存磁碟機插槽
2Thunderbolt接頭
4DC接頭
6硬幣型電池
8系統風扇連接器
10M.2Wi-Fi卡片插槽
第1章.概觀5
11PCIExpress卡片插槽12序列埠接頭
13記憶體插槽1(DIMM1)14記憶體插槽2(DIMM2)
15M.2固態硬碟插槽
機型和型號標籤
機型和型號標籤可用來識別電腦。當您聯絡Lenovo請求協助時，機型和型號資訊可讓支援技術人員識別電
腦，並提供更快速的服務。機型和型號標籤貼在電腦，如圖所示。
圖 例 4. 機 型 和 型 號 標 籤
6M720q使用手冊和硬體維護手冊
第2章規格
電源供應器
•65瓦自動電壓感應電源供應器（選配）
•90瓦自動電壓感應電源供應器（選配）
•135瓦自動電壓感應電源供應器（選配）
儲存磁碟機
•2.5吋儲存磁碟機（選配）
•M.2固態硬碟（選配）
視訊功能
•整合式圖形卡支援下列項目：
–DisplayPort1.2輸出接頭
–HDMI1.4輸出接頭
音訊功能
•整合式音效卡支援下列項目：
–進階喇叭（選配）
–耳機接頭
–內建喇叭（選配）
–麥克風接頭
輸入/輸出(I/O)功能
•音訊接頭（耳機和麥克風）
•DisplayPort1.2輸出接頭
•乙太網路接頭
•HDMI1.4輸出接頭
•序列埠接頭（選用）
•Type-CUSB接頭
•USB接頭
擴充
•外接式光碟機盒（選用）
•記憶體插槽
•M.2固態硬碟插槽
•PCIExpress圖形卡槽
網路功能
•乙太網路LAN
•無線LAN（選配）
•藍芽（選配）
©CopyrightLenovo2018,2019
7
實體尺寸
•寬度：37公釐（1.5吋）
•高度：179公釐（7.0吋）
•厚度：183公釐（7.2吋）
重量（不含包裝）
出貨時的最大配置：1.3公斤（2.9磅）
有關USB傳輸率的聲明
使用此裝置上的各種USB接頭的實際傳輸率將因許多因素而異，例如主機和週邊裝置的處理能力、檔案屬
性以及與系統配置和作業環境相關的其他因素，而且將比下表所列各個對應裝置的資料傳輸率慢。
USB裝置
3.1Gen1
3.1Gen2
3.220
資料傳輸率(Gbit/s)
5
10
8M720q使用手冊和硬體維護手冊
第3章使用電腦的要訣
本章提供使用電腦的要訣。
連接Kensington型鋼纜鎖
您可以使用Kensington型鋼纜鎖，將您的電腦固定在書桌、桌子或其他非永久性固定設備上。鋼纜鎖連接到
電腦背面的安全鎖插槽。視您選取的類型而定，鋼纜鎖可以搭配鑰匙或密碼鎖來操作。鋼纜鎖也會鎖定用來
開啟電腦機殼的按鈕。多款筆記型電腦也是用相同類型的鎖。您可以在下列網址搜尋
向Lenovo訂購這類鋼纜鎖：
http://www.lenovo.com/support
Kensington
，直接
圖 例 5. 連 接 Kensington 型 鋼 纜 鎖
將電腦安裝至TIO顯示器
1.如果是Tiny-in-One23顯示器(MT:10DQ)，請先卸下後方Wi-Fi天線護蓋，再安裝電腦。請參閱第
45頁「更換Wi-Fi天線」。
2.將電腦連接到TIO顯示器隨附的電源整流器，或具有更高電源額定值的電腦隨附的介面卡。
©CopyrightLenovo2018,2019
9
10M720q使用手冊和硬體維護手冊
第4章更換硬體
本章提供如何更換電腦硬體的指示。
更換硬體之前
注意：請務必先閱讀本章節與
更換硬體之前的注意事項
•請只用Lenovo提供的電腦元件。
•在安裝或更換其中一個選用配件時，請依照本手冊的適當指示及該選用配件隨附的指示進行。
•在全球大部分地區，Lenovo都會要求回收毀損的CRU。相關資訊會隨附於CRU上，或是在客戶收
到CRU數日後送達。
處理對靜電敏感的裝置
在您將有問題的零件卸下並準備好安裝新零件之前，請勿打開新零件的防靜電保護袋。靜電雖然對人體
無害，但卻可能嚴重損壞電腦元件和選用設備。
當您在處理選用設備及其他電腦元件時，請採取下列預防措施以避免靜電傷害：
•減少身體的移動。移動會導致您周圍產生靜電。
•請務必小心處理選用設備和其他電腦元件。拿PCI/PCIe卡、記憶體模組、主機板和微處理器時，
只能拿邊緣。切勿觸摸任何曝露在外的電路。
•防止他人碰觸選用設備和其他電腦元件。
•將內含零件的防靜電保護袋，與金屬擴充槽外殼或電腦上其他未經塗飾的金屬表面碰觸至少兩秒鐘。在安
裝或更換新零件之前，這麼做可減少保護袋及您身體上的靜電。
•盡可能將新零件從防靜電保護袋取出後，就直接安裝到電腦中，不要將它放下。如果無法立即安裝零件，
請將防靜電保護袋放在平滑的表面上，再將零件放置在防靜電保護袋上。
•請勿將零件放在電腦外殼及其他金屬表面上。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
瞭解FRU（包括CRU）
•現場可更換組件(FRU)是指經過培訓的技術人員可升級或更換的電腦零件。FRU包含所有CRU。如需詳
細的FRU資訊，例如FRU零件編號及支援的電腦型號，請前往：
http://www.lenovo.com/serviceparts-lookup
•客戶可自行更換組件(CRU)是指使用者可自行升級或更換的電腦零件。
–自助式CRU：您可以輕鬆安裝自助式CRU。這些CRU可能是獨立式、使用閂鎖或由最多兩顆螺絲固
定。鍵盤、滑鼠、任何USB裝置等，都屬於這類自助式CRU。您必須負責自行更換所有自助式CRU。
–可選服務式CRU：處理可選服務式CRU需要若干技術與簡易工具（例如螺絲起子）。這些CRU
是電腦內部的隔離組件，通常使用存取面板加以隱藏，由兩顆以上的螺絲來固定。您必須卸下螺絲
和面板，才能存取特定的CRU。可選服務式CRU可由使用者自行拆下及安裝；或於保固期限
內，聯絡Lenovo維修技術人員協助。
更換FRU之前
更換任何FRU之前，請先閱讀下列內容：
•只能由經過認證及培訓的人員維修電腦。
•更換FRU之前，請先閱讀有關更換零件的整個章節內容。
©CopyrightLenovo2018,2019
11
•在寫入作業期間（例如複製、儲存或格式化）請格外小心。
您所送修之電腦中的磁碟機順序可能已改變。如果您選取不正確的磁碟機，資料或程式可能會被覆寫。
•只能用正確型號的另一個FRU來更換FRU。
更換FRU時，請確定電腦型號和FRU零件編號正確無誤。
•請勿因為單次且無法重現的故障問題而更換FRU。
單次故障的原因可能是各種與硬體瑕疵無關的因素，例如宇宙輻射、靜電放電或軟體錯誤。建議在問題
重複發生時才更換FRU。如果您懷疑FRU有瑕疵，請清除錯誤日誌並再次執行測試。如果錯誤沒有
再次發生，請勿更換FRU。
•僅更換有瑕疵的FRU。
找出FRU（包括CRU）
附註：
•某些元件是選用的。
•如果要更換的元件不在以下清單中，請聯絡Lenovo維修技術人員。如需Lenovo支援中心電話號碼
清單，請前往：
http://www.lenovo.com/serviceparts-lookup
12M720q使用手冊和硬體維護手冊
圖 例 6. 找 出 FRU （ 包 括 CRU ）
⾃助式CRU
1直立架
2電源整流器托架12系統風扇
3電源整流器
4電源線
可選服務式CRU⾮CRU
8硬幣型電池
19儲存磁碟機
20儲存磁碟機托架
7微處理器
10進階喇叭
11天線托架
13系統主機板
5電腦機殼21Wi-Fi卡外罩14機箱
6防塵罩
9內建喇叭
15底部外殼24PCIExpress卡配接器
22Wi-Fi卡
23PCIExpress卡
18儲存磁碟機纜線
25Wi-Fi天線
26散熱器
第4章.更換硬體13
⾃助式CRU
16記憶體模組
17M.2固態硬碟
27VESA
28外接式光碟機
29外接式光碟機盒
30鍵盤
31滑鼠
®
安裝托架
可選服務式CRU⾮CRU
更換鍵盤或無線鍵盤
附註：無線鍵盤僅限部分型號提供。
更換鍵盤
1.關閉電腦，然後拔下電源插座上的所有電源線。
2.拔掉電腦上的舊鍵盤纜線。
3.將新的鍵盤連接到電腦上適當的接頭。
圖 例 7. 更 換 鍵 盤
更換無線鍵盤
1.移除舊的無線鍵盤。
2.從包裝中取出新的無線鍵盤。
3.打開電池槽蓋，再根據示極器位置裝入兩顆AAA電池。
14M720q使用手冊和硬體維護手冊
圖 例 8. 更 換 無 線 鍵 盤
4.取出鍵盤槽或無線滑鼠盒中的USB硬體鎖，並將其連接到電腦上其中一個可用的USB接頭。
5.關上槽蓋。此時即可開始使用鍵盤。
更換滑鼠或無線滑鼠
附註：無線滑鼠僅限部分型號提供。
更換滑鼠
1.關閉電腦，然後拔下電源插座上的所有電源線。
2.拔掉電腦上的舊滑鼠纜線。
3.將新滑鼠連接至電腦上的適當接頭。
圖 例 9. 更 換 滑 鼠
更換無線滑鼠
1.拔掉電腦上的USB硬體鎖。然後，移除舊的無線滑鼠。
2.從包裝中取出新的無線滑鼠。
3.打開電池槽蓋，再根據示極器位置裝入兩顆AAA電池。
第4章.更換硬體15
圖 例 10. 打 開 電 池 槽
圖 例 11. 取 出 USB 硬 體 鎖
16M720q使用手冊和硬體維護手冊
圖 例 12. 將 USB 硬 體 鎖 連 接 到 USB 接 頭
圖 例 13. 安 裝 滑 鼠 電 池
第4章.更換硬體17
圖 例 14. 關 上 電 池 槽 蓋
圖 例 15. 將 電 源 開 關 推 到 開 啟 位 置
附註：
•綠色LED表示滑鼠可供使用。
•閃爍的琥珀色LED表示電池電力過低。
•沒有使用滑鼠時，請將電源開關推到關閉位置以延長電池續航力。
•從電腦拔掉USB硬體鎖之後，請將它存放在無線滑鼠盒或無線鍵盤槽中。
18M720q使用手冊和硬體維護手冊
更換電源整流器
注意：請務必先閱讀
1.從磁碟機中取出所有媒體，然後關閉所有連接的裝置和電腦。
2.拔掉電源插座上的所有電源線，以及拔掉所有連接到電腦的纜線。
3.更換電源整流器。
附註：您的電源線外觀可能與圖例所示不同。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 16. 卸 下 電 源 整 流 器
圖 例 17. 拔 掉 電 源 線
第4章.更換硬體19
圖 例 18. 安 裝 電 源 線
圖 例 19. 安 裝 電 源 整 流 器
更換直立架
注意：請務必先閱讀
1.從磁碟機中取出所有媒體，然後關閉所有連接的裝置和電腦。
2.拔掉電源插座上的所有電源線，以及拔掉所有連接到電腦的纜線。
3.更換直立架。
20M720q使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 20. 卸 下 直 立 架
圖 例 21. 安 裝 直 立 架
第4章.更換硬體21
更換VESA安裝托架
注意：請務必先閱讀
1.從磁碟機中取出所有媒體，然後關閉所有連接的裝置和電腦。
2.拔掉電源插座上的所有電源線，以及拔掉所有連接到電腦的纜線。
3.更換VESA安裝托架。
圖 例 22. 卸 下 VESA 安 裝 托 架
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 23. 安 裝 VESA 安 裝 托 架
更換外接式光碟機
注意：請務必先閱讀
1.從磁碟機中取出所有媒體，然後關閉所有連接的裝置和電腦。
2.拔掉電源插座上的所有電源線，以及拔掉所有連接到電腦的纜線。
3.更換外接式光碟機。
22M720q使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 24. 卸 下 外 接 式 光 碟 機 盒
圖 例 25. 卸 下 外 接 式 光 碟 機
第4章.更換硬體23
圖 例 26. 安 裝 外 接 式 光 碟 機
圖 例 27. 安 裝 外 接 式 光 碟 機 盒
更換電源整流器托架
注意：請務必先閱讀
1.從磁碟機中取出所有媒體，然後關閉所有連接的裝置和電腦。
2.拔掉電源插座上的所有電源線，以及拔掉所有連接到電腦的纜線。
3.更換電源整流器托架。
24M720q使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 28. 卸 下 電 源 整 流 器 托 架
圖 例 29. 安 裝 電 源 整 流 器 托 架
卸下電腦機殼
注意：請務必先閱讀
警告：
打開電腦機殼之前，請先關閉電腦並等待數分鐘直到電腦冷卻。
1.從磁碟機中取出所有媒體，然後關閉所有連接的裝置和電腦。
2.拔掉電源插座上的所有電源線，以及拔掉所有連接到電腦的纜線。
3.卸下電腦機殼。
附註：防塵罩是選用的。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體25
圖 例 30. 卸 下 防 塵 罩
圖 例 31. 卸 下 電 腦 機 殼
更換儲存磁碟機
附註：儲存磁碟機是選用的。
注意：請務必先閱讀
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.拔掉主機板上的儲存磁碟機纜線。
26M720q使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
3.更換儲存磁碟機。
圖 例 32. 卸 下 儲 存 磁 碟 機 托 架
圖 例 33. 卸 下 儲 存 磁 碟 機
第4章.更換硬體27
圖 例 34. 安 裝 儲 存 磁 碟 機
圖 例 35. 安 裝 儲 存 磁 碟 機 托 架
4.將儲存磁碟機纜線連接到主機板。
5.完成更換。請參閱第57頁「完成零件的更換」。
28M720q使用手冊和硬體維護手冊
更換儲存磁碟機纜線
注意：請務必先閱讀
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.卸下儲存磁碟機。請參閱第26頁「更換儲存磁碟機」。
3.更換儲存磁碟機纜線。
圖 例 36. 卸 下 儲 存 磁 碟 機 纜 線
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 37. 安 裝 儲 存 磁 碟 機 纜 線
4.完成更換。請參閱第57頁「完成零件的更換」。
更換PCIExpress卡和PCIExpress卡配接器
附註：PCIExpress卡是選用的。
注意：請務必先閱讀
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.更換PCIExpress卡和PCIExpress卡配接器。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體29
圖 例 38. 卸 下 PCI Express 卡
圖 例 39. 卸 下 PCI Express 卡 配 接 器
30M720q使用手冊和硬體維護手冊
圖 例 40. 安 裝 PCI Express 卡 配 接 器
圖 例 41. 安 裝 PCI Express 卡
3.完成更換。請參閱第57頁「完成零件的更換」。
更換內建喇叭
附註：內建喇叭是選用的。
注意：請務必先閱讀
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.將內建喇叭纜線從系統主機板上的內建喇叭接頭拔掉。
3.更換內建喇叭。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體31
圖 例 42. 卸 下 內 建 喇 叭
圖 例 43. 安 裝 內 建 喇 叭
4.將內建喇叭接線連接到主機板上的內建喇叭接頭。
5.完成更換。請參閱第57頁「完成零件的更換」。
更換進階喇叭
附註：進階喇叭是選用的。
注意：請務必先閱讀
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.更換進階喇叭。
32M720q使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
附註：請務必在進行更換期間，拔下或連接進階喇叭纜線。
圖 例 44. 卸 下 進 階 喇 叭
圖 例 45. 安 裝 進 階 喇 叭
3.完成更換。請參閱第57頁「完成零件的更換」。
更換系統風扇
注意：請務必先閱讀
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.卸下儲存磁碟機或PCIExpress卡。請參閱第26頁「更換儲存磁碟機」或第29頁「更換PCIExpress
卡和PCIExpress卡配接器」。
3.必要的話，卸下內建喇叭。請參閱第31頁「更換內建喇叭」。
4.從系統主機板的系統風扇接頭拔掉系統風扇連接線。
5.更換系統風扇。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體33
圖 例 46. 取 出 系 統 風 扇
圖 例 47. 安 裝 系 統 風 扇
6.將系統風扇接線連接至主機板上的系統風扇接頭。
7.完成更換。請參閱第57頁「完成零件的更換」。
更換散熱器
注意：請務必先閱讀
警告：
散熱器可能太熱。請將電腦關閉3到5分鐘，待電腦冷卻後再卸下電腦機殼。
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.卸下儲存磁碟機或PCIExpress卡。請參閱第26頁「更換儲存磁碟機」或第29頁「更換PCIExpress
卡和PCIExpress卡配接器」。
3.必要的話，卸下內建喇叭。請參閱第31頁「更換內建喇叭」。
34M720q使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
4.取出系統風扇。請參閱第33頁「更換系統風扇」。
5.更換散熱器。
圖 例 48. 卸 下 散 熱 器
圖 例 49. 安 裝 散 熱 器
6.完成更換。請參閱第57頁「完成零件的更換」。
更換硬幣型電池
注意：請務必先閱讀
您的電腦有一種特殊的記憶體，可用來維護日期、時間及內建功能的設定，如平行列埠接頭的指派（配
置）。當您關閉電腦時，會以硬幣型電池供電，使這項資訊保持作用狀態。
在硬幣型電池使用壽命期間，通常不需要充電或維護，但沒有任何硬幣型電池可以永久供電。硬幣型電池故
障時，會遺失日期、時間和配置資訊（包含密碼）。在開啟電腦時會顯示錯誤訊息。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體35
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.卸下儲存磁碟機或PCIExpress卡。請參閱第26頁「更換儲存磁碟機」或第29頁「更換PCIExpress
卡和PCIExpress卡配接器」。
3.必要的話，卸下內建喇叭。請參閱第31頁「更換內建喇叭」。
4.取出系統風扇。請參閱第33頁「更換系統風扇」。
5.更換硬幣型電池。
圖 例 50. 按 下 金 屬 卡 栓
圖 例 51. 取 出 硬 幣 型 電 池
36M720q使用手冊和硬體維護手冊
圖 例 52. 安 裝 硬 幣 型 電 池
圖 例 53. 將 硬 幣 型 電 池 往 下 壓
6.完成更換。請參閱第57頁「完成零件的更換」。
如果要棄置硬幣型電池，請參閱
安 全 及 保 固 手 冊
中的「硬幣型鋰電池注意事項」主題。
更換微處理器
注意：請務必先閱讀
警告：
散熱器和微處理器的溫度可能相當⾼。打開電腦機殼之前，請先關閉電腦並等待數分鐘直到
電腦冷卻。
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體37
2.卸下儲存磁碟機或PCIExpress卡。請參閱第26頁「更換儲存磁碟機」或第29頁「更換PCIExpress
卡和PCIExpress卡配接器」。
3.必要的話，卸下內建喇叭。請參閱第31頁「更換內建喇叭」。
4.取出系統風扇。請參閱第33頁「更換系統風扇」。
5.取出散熱器。請參閱第34頁「更換散熱器」。
6.更換微處理器。
附註：
•您的微處理器和插槽外觀可能與圖例所示不同。
•僅碰觸微處理器的邊緣。請勿碰觸底部的黃金接點。
•當微處理器插槽外露時，請勿在其上放置任何物品。插槽的插腳必須儘量保持乾淨。
圖 例 54. 解 除 鎖 定 微 處 理 器 插 槽 固 定 器
圖 例 55. 將 微 處 理 器 插 槽 向 上 轉 動
38M720q使用手冊和硬體維護手冊
圖 例 56. 卸 下 微 處 理 器
圖 例 57. 安 裝 微 處 理 器
第4章.更換硬體39
圖 例 58. 將 微 處 理 器 插 槽 向 下 轉 動
圖 例 59. 鎖 定 微 處 理 器 插 槽 固 定 器
7.完成更換。請參閱第57頁「完成零件的更換」。
更換Wi-Fi卡
注意：請務必先閱讀
40M720q使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.卸下儲存磁碟機或PCIExpress卡。請參閱第26頁「更換儲存磁碟機」或第29頁「更換PCIExpress
卡和PCIExpress卡配接器」。
3.視電腦型號而定，請參閱下列其中一項以更換Wi-Fi卡。
•類型1

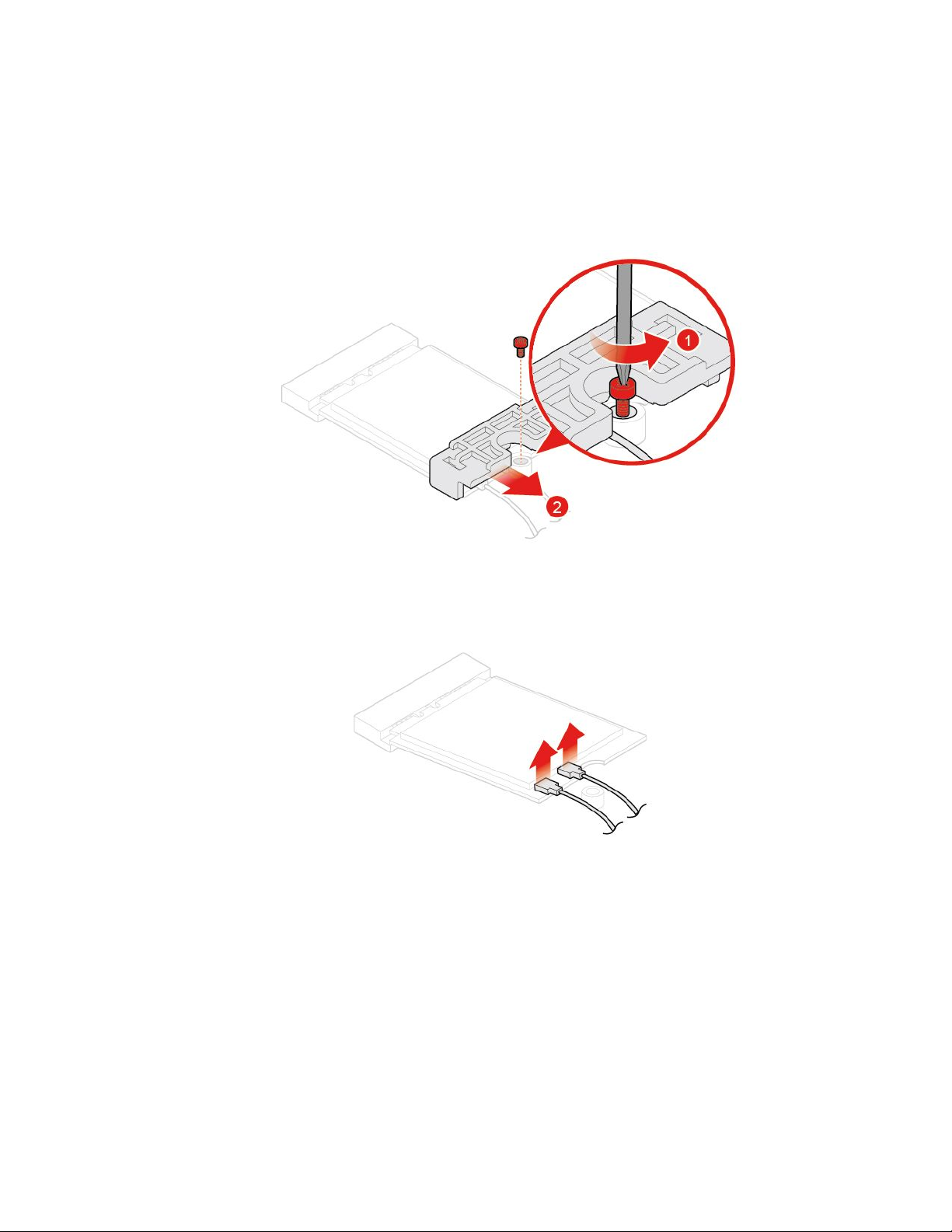

圖 例 60. 卸 下 Wi-Fi 卡 外 罩
圖 例 61. 拔 掉 Wi-Fi 天 線
第4章.更換硬體41
圖 例 62. 卸 下 Wi-Fi 卡
圖 例 63. 安 裝 Wi-Fi 卡
圖 例 64. 連 接 Wi-Fi 天 線
42M720q使用手冊和硬體維護手冊
圖 例 65. 安 裝 Wi-Fi 卡 外 罩
•類型2
圖 例 66. 卸 下 Wi-Fi 卡 外 罩
圖 例 67. 拔 掉 Wi-Fi 天 線
第4章.更換硬體43
圖 例 68. 卸 下 Wi-Fi 卡
圖 例 69. 安 裝 Wi-Fi 卡
圖 例 70. 連 接 Wi-Fi 天 線
44M720q使用手冊和硬體維護手冊
圖 例 71. 安 裝 Wi-Fi 卡 外 罩
4.完成更換。請參閱第57頁「完成零件的更換」。
更換Wi-Fi天線
注意：請務必先閱讀
更換前方Wi-Fi天線
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.卸下儲存磁碟機或PCIExpress卡。請參閱第26頁「更換儲存磁碟機」或第29頁「更換PCIExpress
卡和PCIExpress卡配接器」。
3.更換前方Wi-Fi天線。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 72. 從 Wi-Fi 卡 拔 除 前 方 Wi-Fi 天 線 接 線
第4章.更換硬體45
圖 例 73. 卸 下 前 方 Wi-Fi 天 線
圖 例 74. 安 裝 前 方 Wi-Fi 天 線
圖 例 75. 將 前 方 Wi-Fi 天 線 接 線 連 接 到 Wi-Fi 卡
4.完成更換。請參閱第57頁「完成零件的更換」。
46M720q使用手冊和硬體維護手冊
更換後方Wi-Fi天線
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.卸下儲存磁碟機或PCIExpress卡。請參閱第26頁「更換儲存磁碟機」或第29頁「更換PCIExpress
卡和PCIExpress卡配接器」。
3.拔掉Wi-Fi卡上的後方Wi-Fi天線接線。
4.更換後方Wi-Fi天線。
附註：請先記下纜線佈線，再卸下後方Wi-Fi天線接線。
圖 例 76. 卸 下 後 方 Wi-Fi 天 線
圖 例 77. 卸 下 固 定 後 方 Wi-Fi 天 線 接 線 的 天 線 護 蓋
第4章.更換硬體47
圖 例 78. 卸 下 後 方 Wi-Fi 天 線 接 線
圖 例 79. 安 裝 後 方 Wi-Fi 天 線 接 線
圖 例 80. 安 裝 固 定 後 方 Wi-Fi 天 線 接 線 的 天 線 護 蓋
48M720q使用手冊和硬體維護手冊
圖 例 81. 安 裝 後 方 Wi-Fi 天 線
5.將後方Wi-Fi天線接線連接到Wi-Fi卡。
6.完成更換。請參閱第57頁「完成零件的更換」。
更換天線托架
注意：請務必先閱讀
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.必要的話，卸下儲存磁碟機。請參閱第26頁「更換儲存磁碟機」。
3.必要的話，卸下進階喇叭。請參閱第32頁「更換進階喇叭」。
4.卸下前方Wi-Fi天線。請參閱第45頁「更換Wi-Fi天線」。
5.更換天線托架。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 82. 卸 下 天 線 托 架
第4章.更換硬體49
圖 例 83. 安 裝 天 線 托 架
6.完成更換。請參閱第57頁「完成零件的更換」。
更換底部外殼
注意：請務必先閱讀
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.更換底部機殼。
圖 例 84. 拆 下 底 部 外 殼
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
50M720q使用手冊和硬體維護手冊
圖 例 85. 安 裝 底 部 機 殼
3.完成更換。請參閱第57頁「完成零件的更換」。
更換記憶體模組
注意：請務必先閱讀
如果您的電腦支援一個記憶體模組，請將模組安裝在DIMM1插槽中。如果您的電腦支援兩個記憶體模
組，請先將一個記憶體模組安裝在DIMM1插槽中，然後再將另一個安裝在DIMM2插槽中。
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.卸下底部機殼。請參閱第50頁「更換底部外殼」。
3.更換記憶體模組。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 86. 打 開 記 憶 體 模 組 固 定 器
第4章.更換硬體51
圖 例 87. 卸 下 記 憶 體 模 組
圖 例 88. 安 裝 記 憶 體 模 組
52M720q使用手冊和硬體維護手冊
圖 例 89. 關 上 記 憶 體 模 組 固 定 器
4.完成更換。請參閱第57頁「完成零件的更換」。
更換M.2固態硬碟
注意：請務必先閱讀
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.卸下底部機殼。請參閱第50頁「更換底部外殼」。
3.更換M.2固態硬碟。
圖 例 90. 解 除 鎖 定 M.2 固 態 硬 碟 固 定 夾
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體53
圖 例 91. 卸 下 M.2 固 態 硬 碟
圖 例 92. 安 裝 M.2 固 態 硬 碟
圖 例 93. 鎖 定 M.2 固 態 硬 碟 固 定 夾
4.完成更換。請參閱第57頁「完成零件的更換」。
54M720q使用手冊和硬體維護手冊
更換主機板和機箱
注意：請務必先閱讀
1.卸下電腦機殼。請參閱第25頁「卸下電腦機殼」。
2.卸下儲存磁碟機或PCIExpress卡。請參閱第26頁「更換儲存磁碟機」或第29頁「更換PCIExpress
卡和PCIExpress卡配接器」。
3.必要的話，卸下內建喇叭。請參閱第31頁「更換內建喇叭」。
4.取出系統風扇。請參閱第33頁「更換系統風扇」。
5.取出散熱器。請參閱第34頁「更換散熱器」。
6.卸下微處理器。請參閱第37頁「更換微處理器」。
7.必要的話，卸下進階喇叭。請參閱第32頁「更換進階喇叭」。
8.卸下Wi-Fi天線。請參閱第45頁「更換Wi-Fi天線」。
9.卸下天線托架。請參閱第49頁「更換天線托架」。
10.卸下Wi-Fi卡。請參閱第40頁「更換Wi-Fi卡」。
11.卸下底部機殼。請參閱第50頁「更換底部外殼」。
12.卸下記憶體模組。請參閱第51頁「更換記憶體模組」。
13.卸下M.2固態硬碟。請參閱第53頁「更換M.2固態硬碟」。
14.記下纜線佈線和連接方式，然後從主機板上拔掉所有纜線。請參閱第4頁「主機板」。
15.更換主機板和機箱。
附註：小心地抓住主機板的邊緣。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 94. 卸 下 固 定 主 機 板 的 螺 絲
第4章.更換硬體55
圖 例 95. 卸 下 主 機 板
圖 例 96. 安 裝 主 機 板
56M720q使用手冊和硬體維護手冊
圖 例 97. 鎖 上 螺 絲 以 固 定 主 機 板
16.將先前從故障主機板拔下的所有纜線進行佈線，然後將這些纜線重新連接到新主機板。請參閱第4
頁「主機板」。
17.完成更換。請參閱第57頁「完成零件的更換」。
完成零件的更換
完成所有零件的安裝或更換之後，請完成更換。
如果要完成電腦的更換工作，請執行下列動作：
1.請確定已正確重新組裝所有元件，且電腦內沒有遺留任何工具或螺絲。
2.確定連接線的佈線正確，再重新裝上電腦機殼。請將連接線避開電腦機箱的樞軸和側邊，以避免妨礙
重新安裝電腦機殼。
3.重新安裝電腦機殼。
第4章.更換硬體57
圖 例 98. 重 新 安 裝 電 腦 外 蓋
圖 例 99. 重 新 安 裝 防 塵 罩
4.鎖上螺絲以固定電腦機殼。
5.將電腦豎起來。
6.如果有可用的鎖定裝置，請用它來鎖定電腦。
7.將外接纜線和電源線重新連接到電腦上對應的接頭。
58M720q使用手冊和硬體維護手冊
附錄A注意事項
Lenovo不見得會對所有國家或地區都提供本文件所提的各項產品、服務或功能。如需您所在地區目
前提供之產品與服務的相關資訊，請洽詢當地的Lenovo業務代表。本文件在提及Lenovo的產品、程式
或服務時，不表示或暗示只能使用Lenovo的產品、程式或服務。只要未侵犯Lenovo的智慧財產權，任
何功能相當的產品、程式或服務都可以取代Lenovo的產品、程式或服務。不過，其他產品、程式或服
務在運作上的評價與驗證，其責任屬於使用者。
Lenovo對於本文件的內容擁有專利或專利申請案。提供本文件不代表提供這些專利的授權。您可以
用書面方式提出授權之相關問題，來函請寄到：
L enovo (Unit ed S tat es), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U .S.A.
A tt ention: L enovo Dir ect or of Licensing
LENOVO係以「現狀」提供本文件，而不提供任何明示或默示之保證，其中包括且不限於非侵害、可
售性或符合非特定用途之默示保證。有些轄區在特定交易上，不允許排除明示或暗示的保證，因此，這
項聲明不一定適合您。
本書中可能會有技術上或排版印刷上的錯誤。因此，Lenovo會定期修訂；並將修訂後的內容納入新版中。
Lenovo隨時會改進及/或變更本出版品所提及的產品及/或程式，恕不另行通知。
本文件中所述產品不適用於移植手術或其他的生命維持應用，因其功能失常有造成人員傷亡的可能。本文件
中所包含的資訊不影響或變更Lenovo產品的規格或保證。本文件不會在Lenovo或協力廠商的智慧財產權以
外提供任何明示或暗示的保證。本文件中所提供的所有資訊均由特定環境取得，而且僅做為說明用途。在
其他作業環境中獲得的結果可能有明顯的差異。
在不造成您困擾或損及您個人權益的前提下，Lenovo得以適切使用或散佈您以各種型式所提供的相關資訊。
本出版品中所有提及非Lenovo網站的部分僅供讀者參考方便，Lenovo並不對這些網站進行任何方面的背
書。這些網站中的資料，並不包含在Lenovo產品的資料中，使用網站中的資料，須自行負擔風險。
任何此處涵蓋的執行效能資料都是在一個受控制的環境下決定出來的。因此，若在其他作業環境下，所
得的結果可能會大大不同。有些測定已在開發階段系統上做過，不過這並不保證在一般系統上會出現相
同結果。再者，有些測定可能已透過推測方式評估過。但實際結果可能並非如此。本文件的使用者應依
自己的特定環境，查證適用的資料。
©CopyrightLenovo2018,2019
59
60M720q使用手冊和硬體維護手冊
附錄B商標
LENOVO、LENOVO標誌、THINKCENTRE及THINKCENTRE標誌係Lenovo之商標。DisplayPort和
VESA是VideoElectronicsStandardsAssociation的商標。HDMI和HDMIHigh-DefinitionMultimediaInterface
是HDMILicensingLLC在美國及（或）其他國家或地區的商標或註冊商標。USB-C是USBImplementers
Forum的商標。其他商標的所有權歸其各自擁有者所有。©2019Lenovo.
©CopyrightLenovo2018,2019
61
62M720q使用手冊和硬體維護手冊
Loading...
