Lenovo ThinkCentre M70s, ThinkCentre M80s User Guide [ja]

M70sおよびM80s

ユーザー・ガイド

はじめにお読みください

本書および本書で紹介する製品をご使用になる前に、以下に記載されているドキュメントを読んで理解

してください。

•71ページの付録A「重要な安全上の注意」

•「

安全上の注意と保証についての手引き

•「

セットアップ・ガイド

」

第2版(2021年1⽉)

©CopyrightLenovo2021.

制限付き権利に関する通知:データまたはソフトウェアが米国一般調達局(GSA:GeneralServicesAdministration)契約に

準じて提供される場合、使用、複製、または開示は契約番号GS-35F-05925に規定された制限に従うものとします。

⽬次

本書について.............iii

第1章.コンピューターを⾒る.....1

前面....................1

背面....................3

M70s..................3

M80s..................5

機能および仕様...............7

USBの転送速度に関する声明........8

第2章.コンピューターを初めて使う..9

Windows10を初めて使う...........9

Windowsアカウント...........9

Windowsユーザー・インターフェース...10

ネットワークへの接続...........11

有線イーサネットへの接続........11

Wi-Fiネットワークへの接続(一部のモデル).11

Vantageアプリの使用............11

マルチメディアの使用...........12

オーディオの使用...........12

外付けモニターの接続.........12

第3章.コンピューターの探索....13

電源の管理................13

電源ボタンの動作の設定........13

電源プランの設定...........13

データの転送...............13

Bluetoothデバイスの接続(一部のモデル)..13

光学式ドライブの使用(一部のモデル)...14

メディア・カードの使用(一部のモデル)..14 スマート・ケーブル・クリップの使用(一部のモ

デル)..................15

アクセサリの購入.............15

第4章.コンピューターと情報を保護

する..................17

コンピューターのロック..........17

コンピューターへの安全なログイン......18

パスワードの使用...........18

ソフトウェア・セキュリティー・ソリューション

の使用..................19

ファイアウォールの使用........19

ファームウェアに組み込まれたComputrace

Agentソフトウェアの使用(一部のモデル)..20 BIOSセキュリティー・ソリューションの使用..20

すべてのストレージ・ドライブ・データの消

去..................20

カバー検出スイッチの使用........20

IntelBIOSguardの使用..........21

SmartUSBProtectionの使用........21

第5章.UEFIBIOS..........23

UEFIBIOSとは..............23

BIOSメニューを開く............23

BIOSインターフェース内を移動する.....23

UEFIBIOSの表示言語の変更.........23

UEFIBIOSの表示モードを変更する(ThinkCentre

M80sのみ)................24

システム日付とシステム時刻の設定......24

起動デバイスの変更............24

構成変更検出機能の有効化または無効化....25

自動電源オン機能の有効化または無効化....25

スマート電源オン機能の有効化または無効化..25 ErPLPS適合モードの有効化または無効化...25

ITSパフォーマンス・モードの変更......26

BIOS設定を変更してから、新しいオペレーティ

ング・システムをインストールする......26

UEFIBIOSの更新.............27

BIOS更新の障害からのリカバリー......27

CMOSのクリア..............28

第6章.トラブルシューティング、診

断、リカバリー............29

コンピューターの問題を修正するための基本手

順....................29

問題判別.................29

起動の問題..............29

オーディオの問題...........30

ネットワークの問題..........31

パフォーマンス上の問題........32

ストレージ・ドライブの問題.......33

CDまたはDVDの問題.........34

シリアル・コネクターの問題.......35

USBデバイスの問題..........35

ソフトウェアの問題..........35

Lenovo診断ツール.............36

リカバリー................36

システム・ファイルおよび設定の以前の時点

への復元...............36

バックアップからのファイルの復元....36

コンピューターのリセット........36

詳細オプションの使用.........36

Windowsの自動回復..........36

リカバリーUSBデバイスの作成.....37

デバイス・ドライバーの更新.......37

©CopyrightLenovo2021

第7章.CRU交換部品.........39

CRUとは.................39

CRUの交換................40

縦置きスタンド............40

コンピューター・カバー........41

前面ベゼル..............42

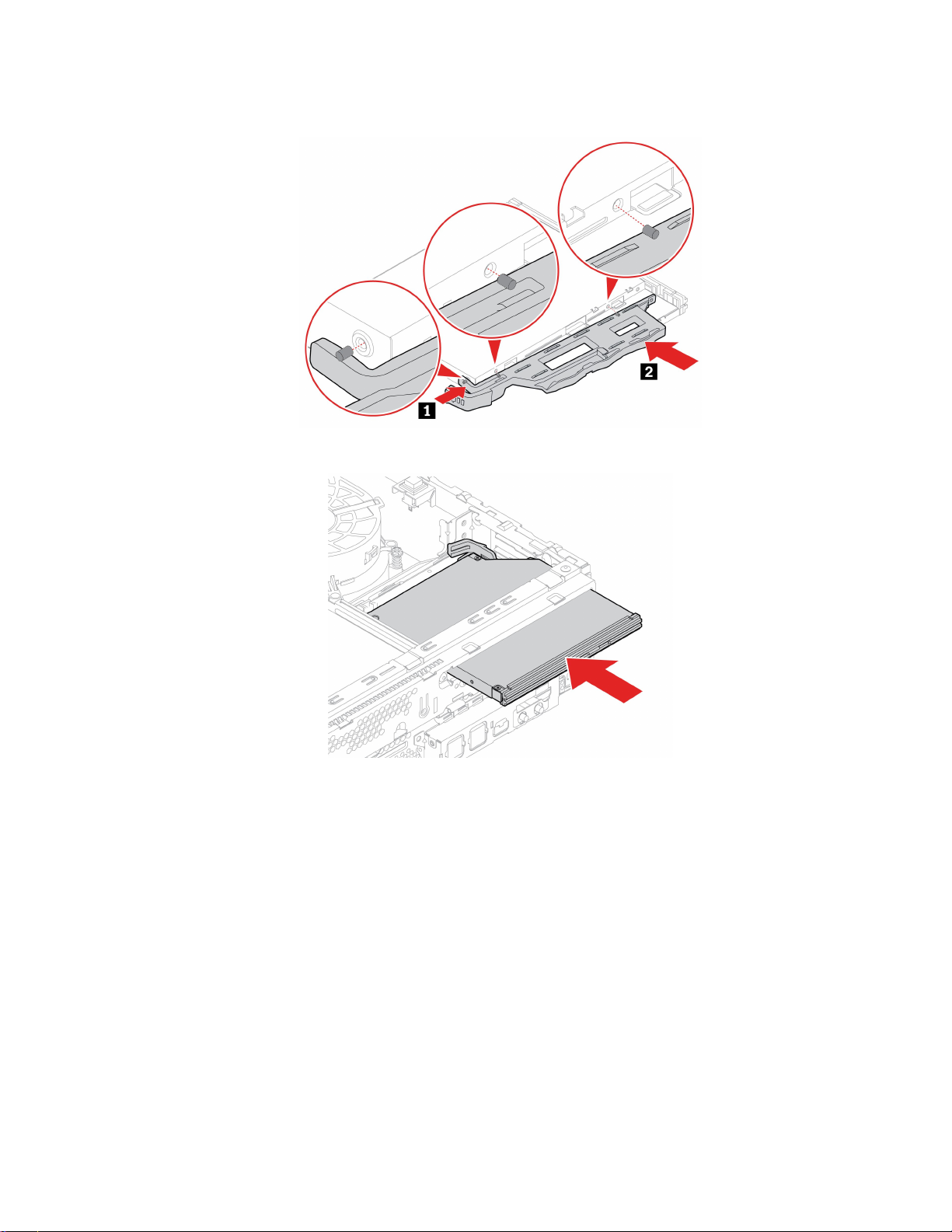

光学式ドライブ............43

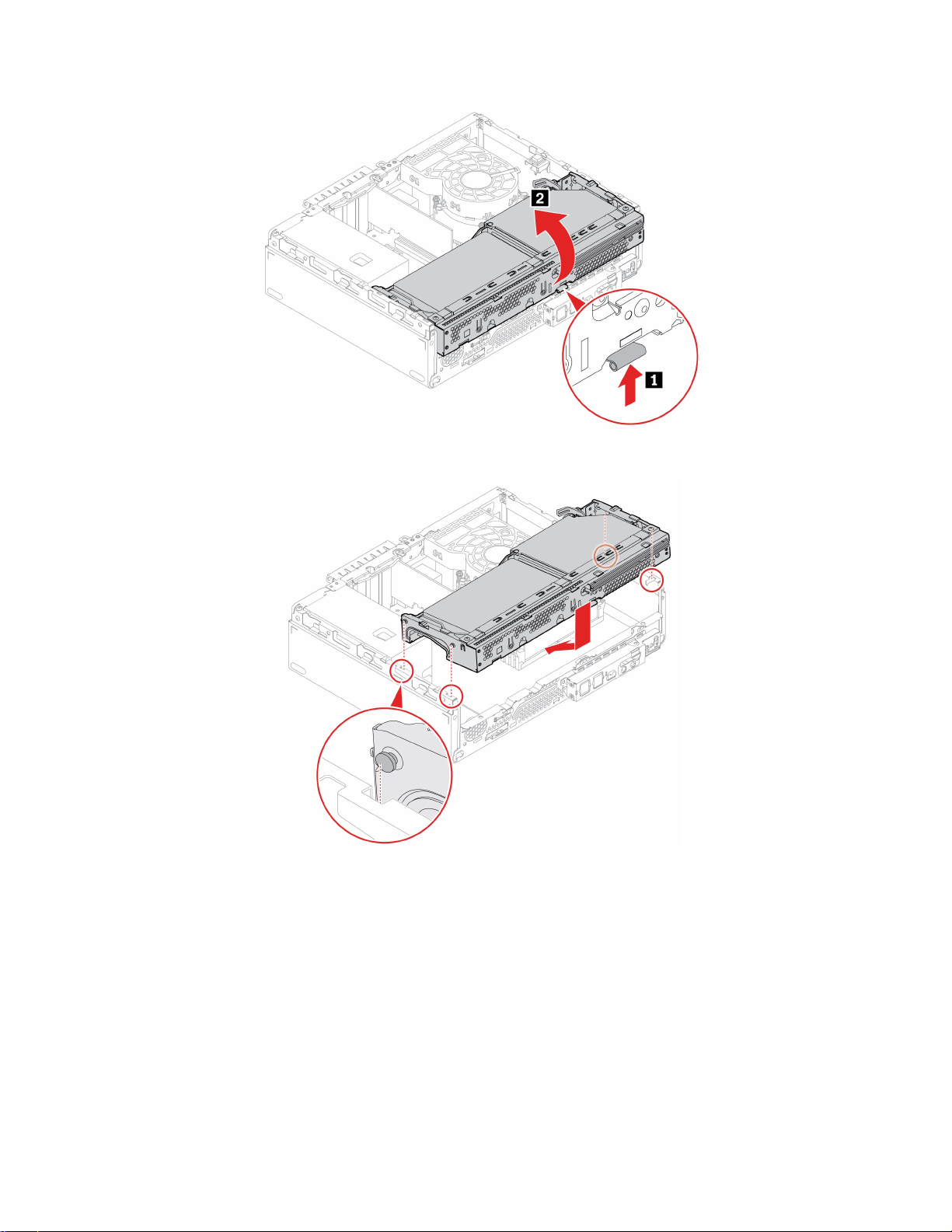

ドライブ・ベイ・アセンブリー......45

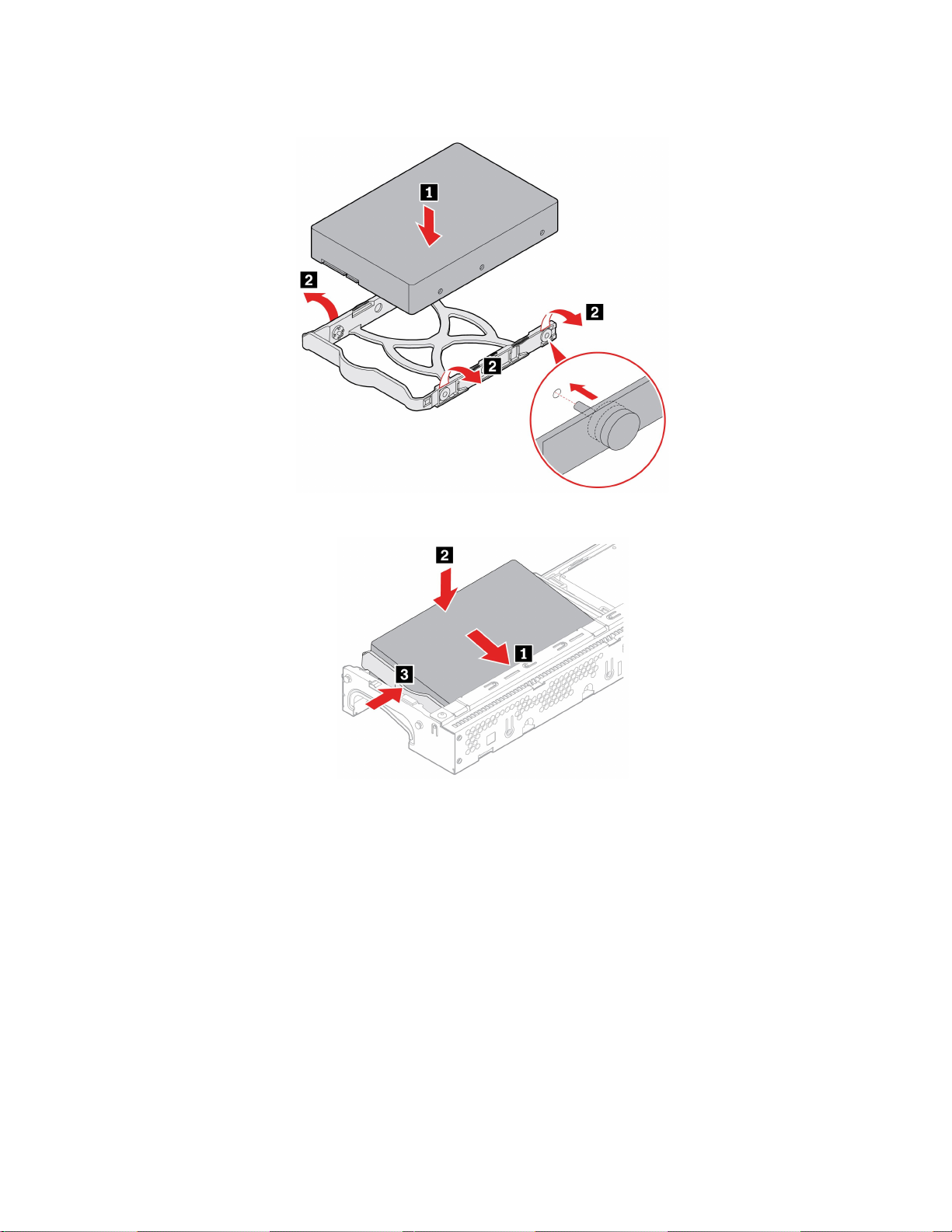

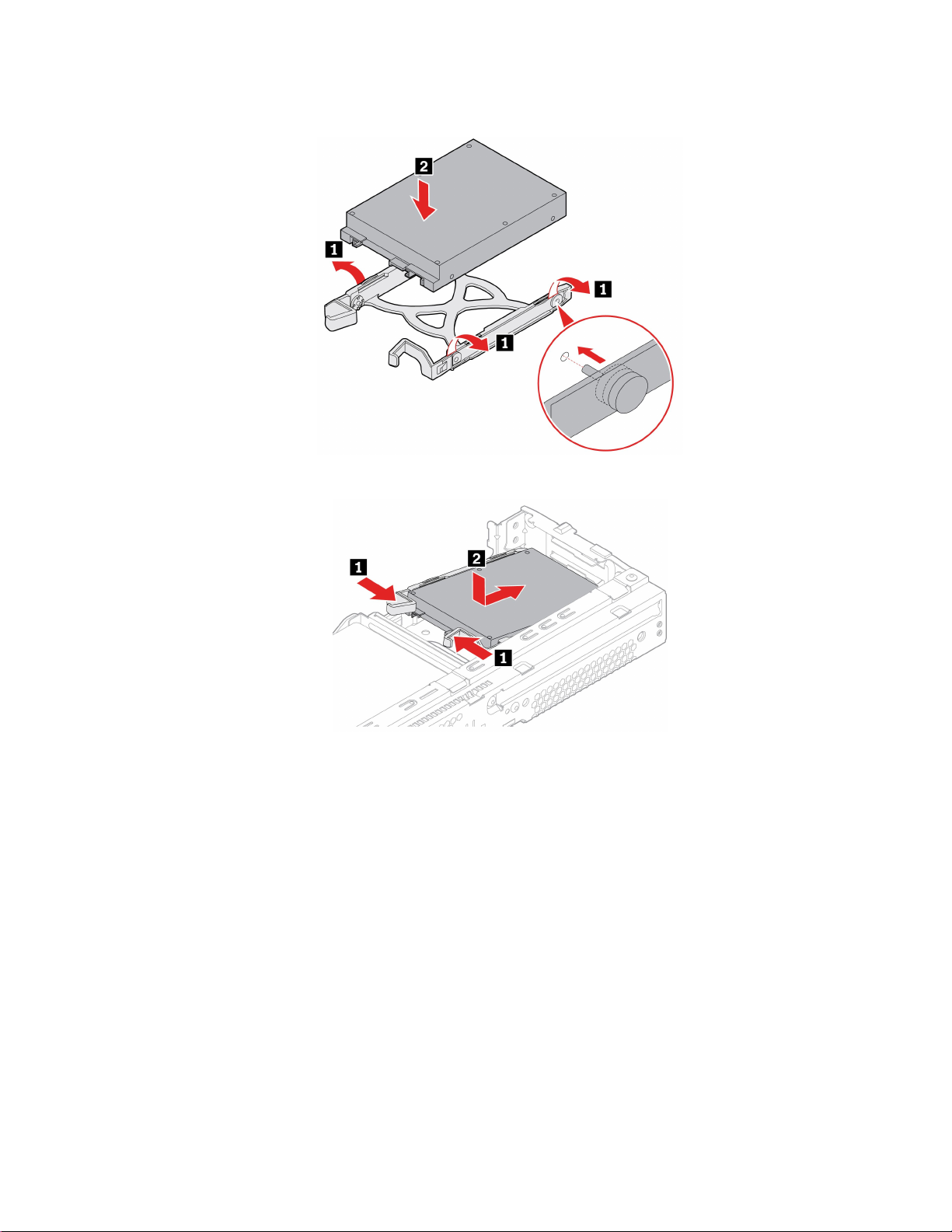

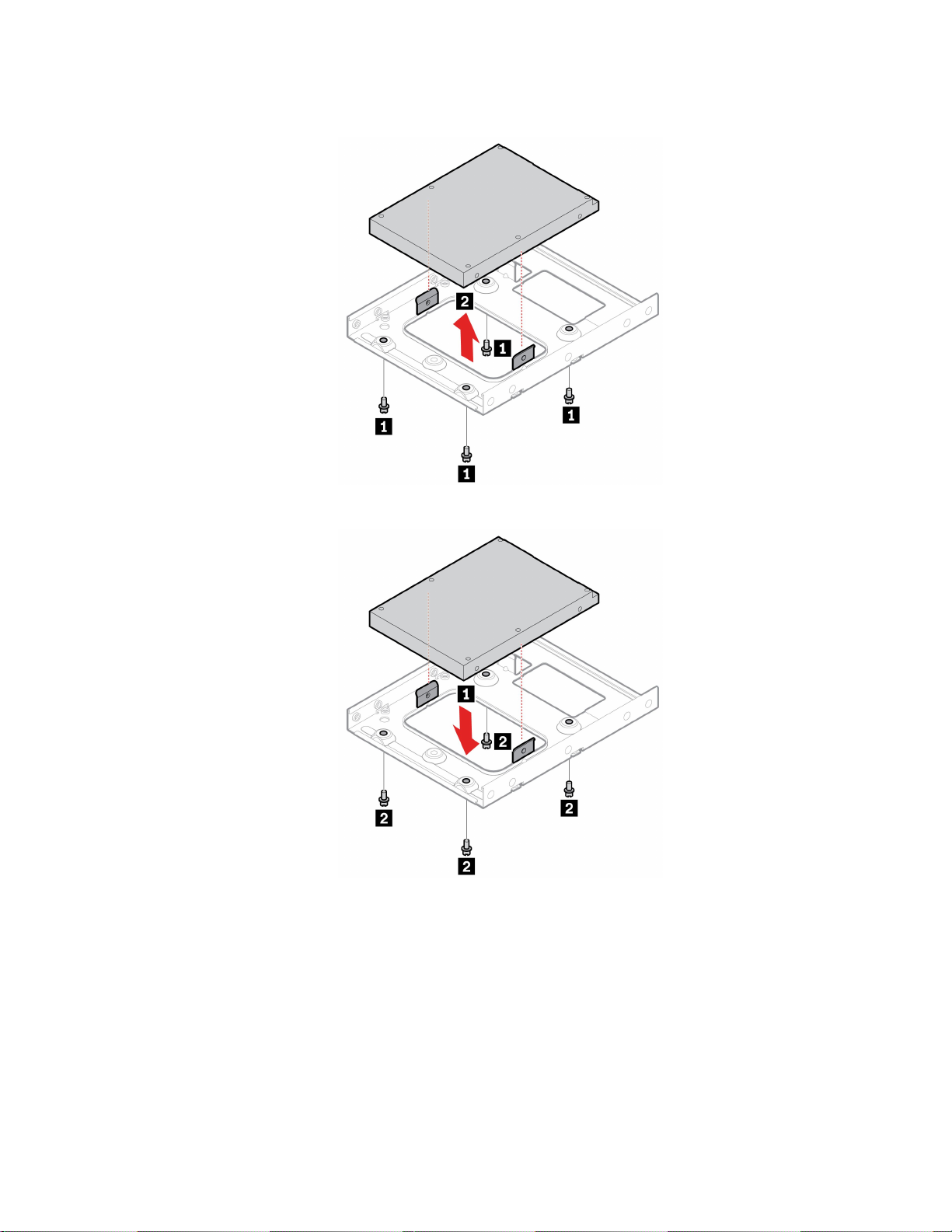

ストレージ・ドライブ.........46

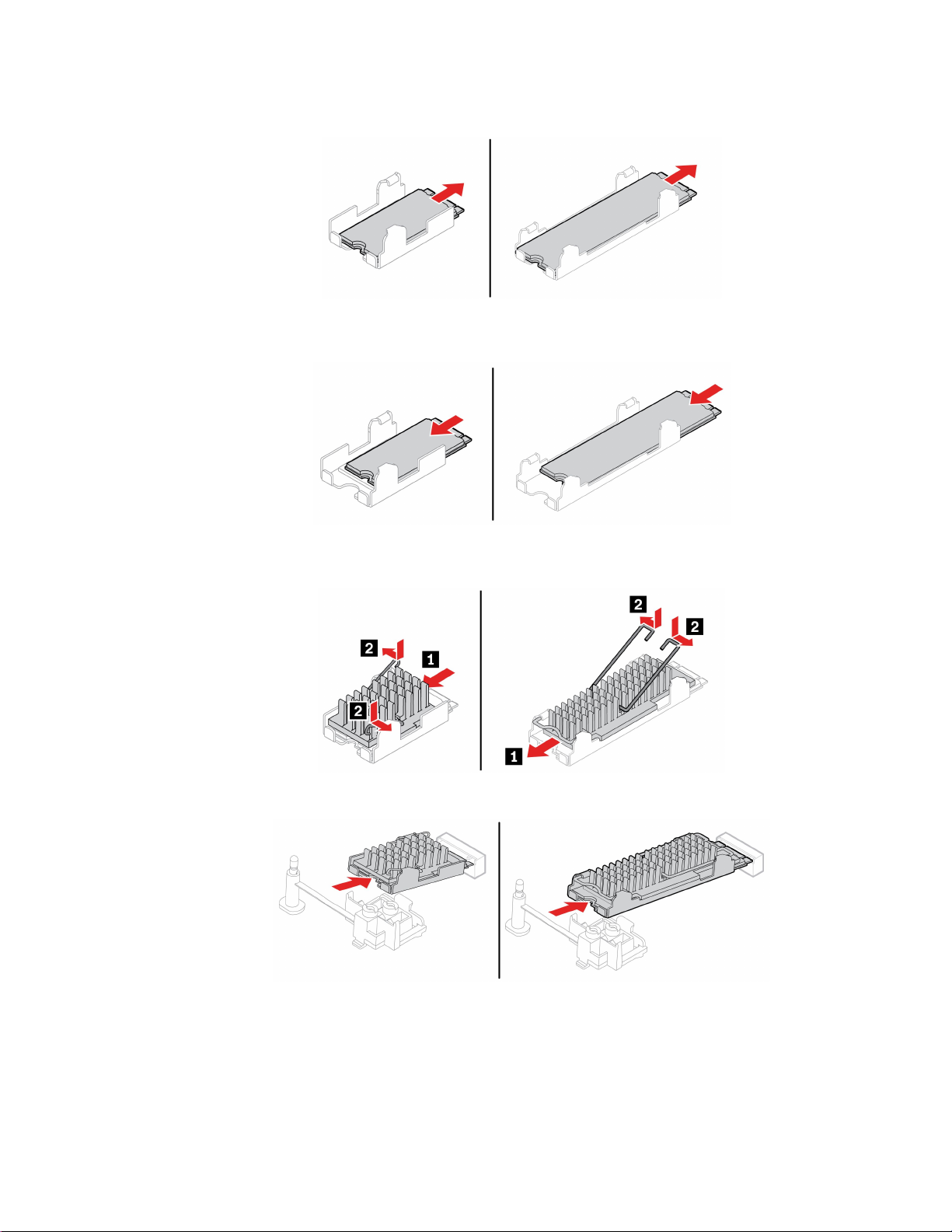

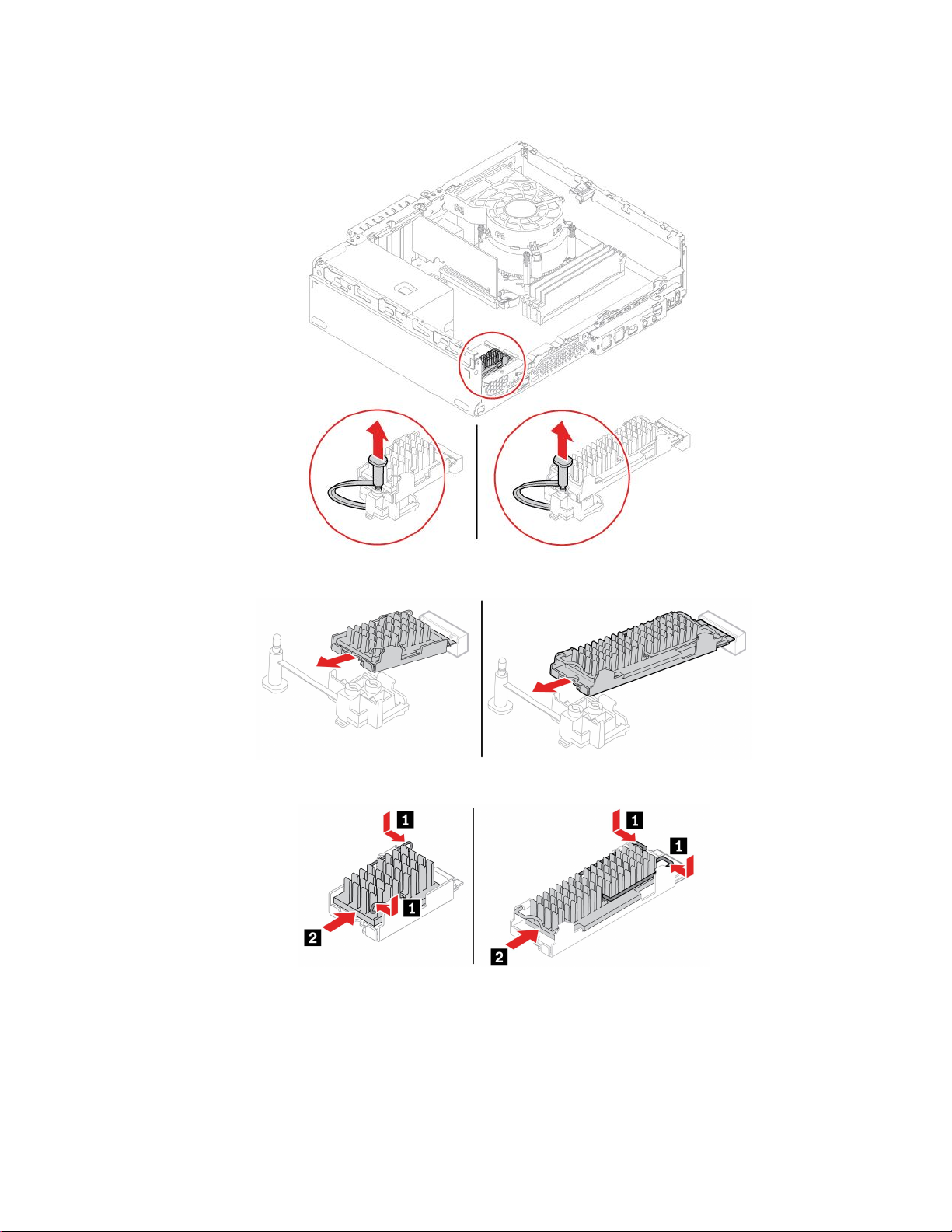

ヒートシンク(M.2ソリッド・ステート・ド

ライブ)................51

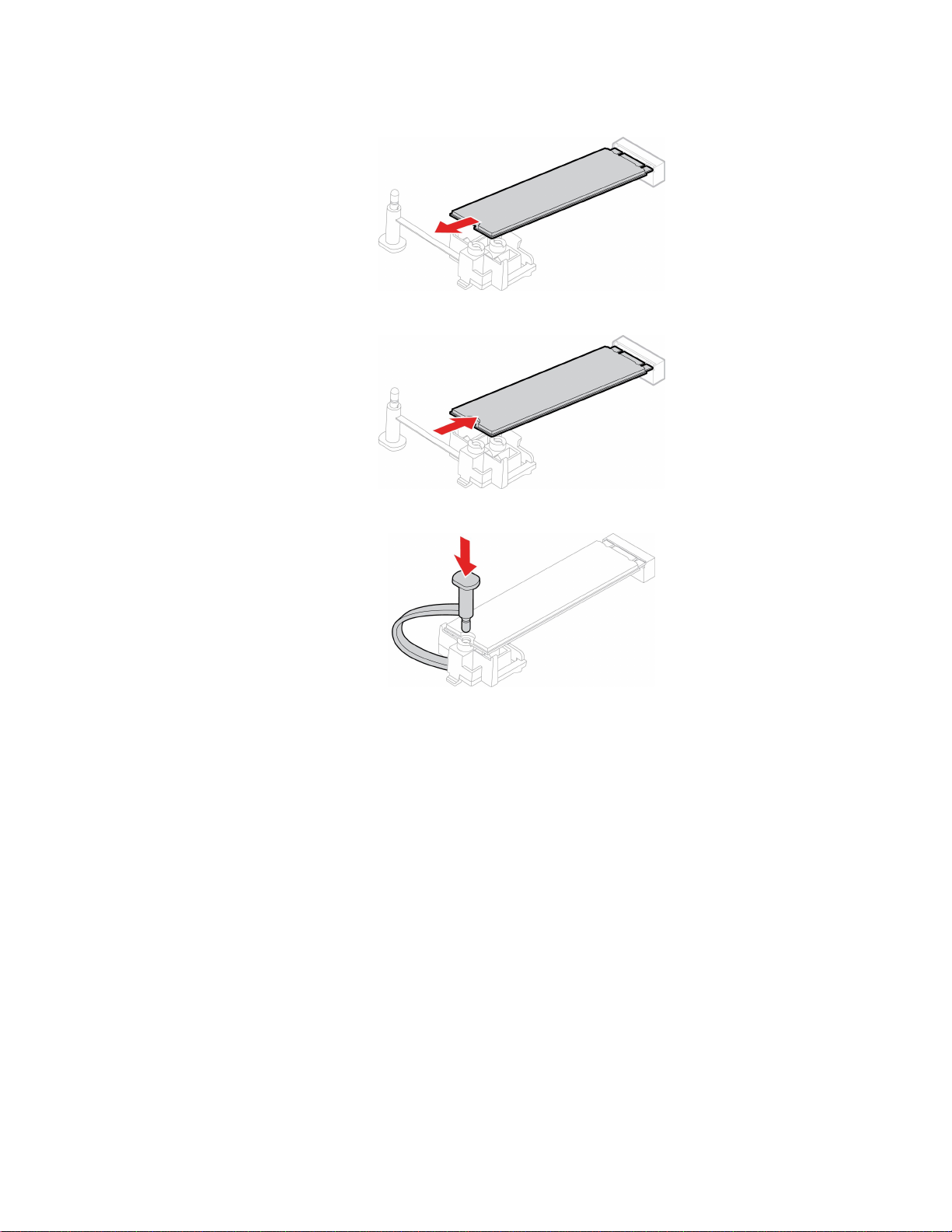

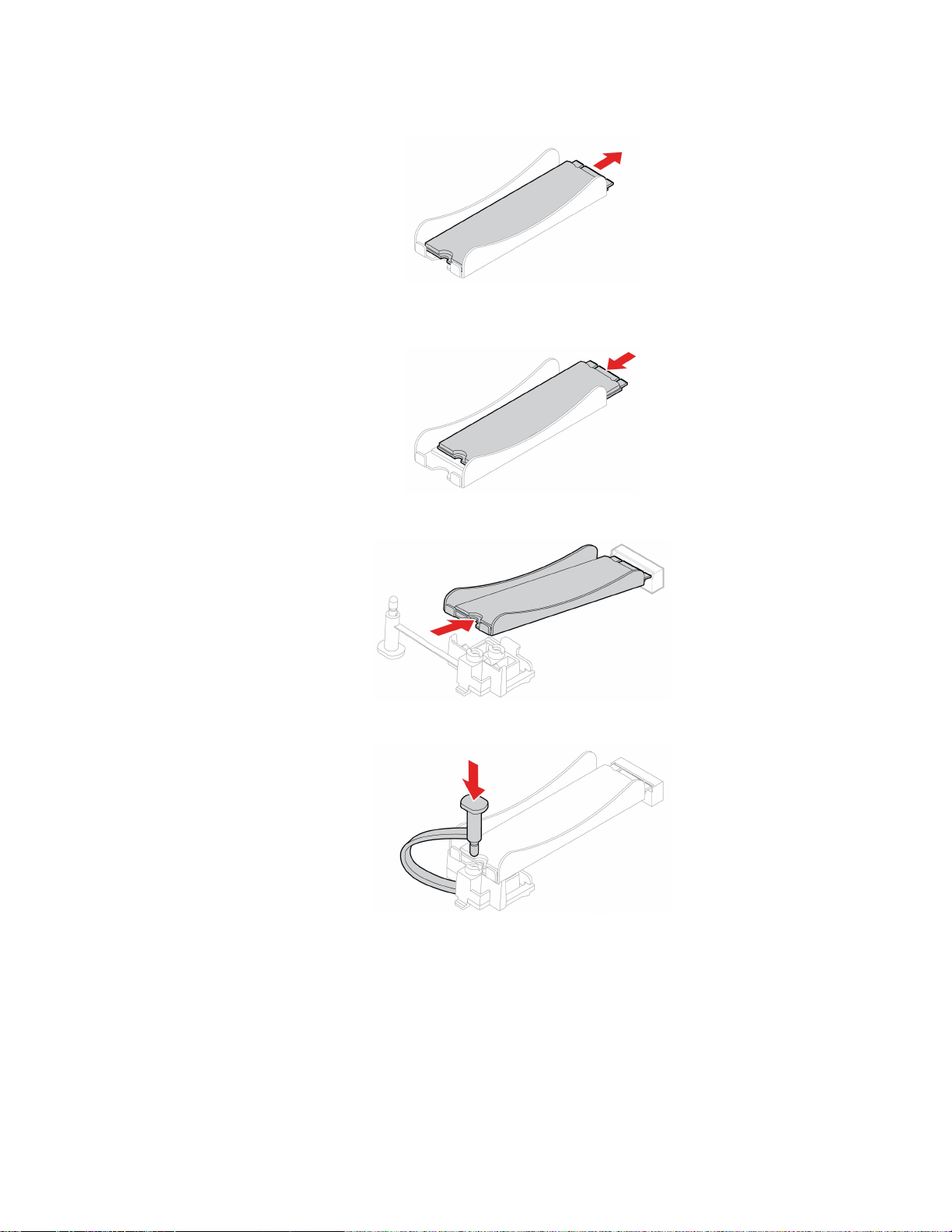

M.2ソリッド・ステート・ドライブ....55

M.2ソリッド・ステート・ドライブ・ブラ

ケット................57

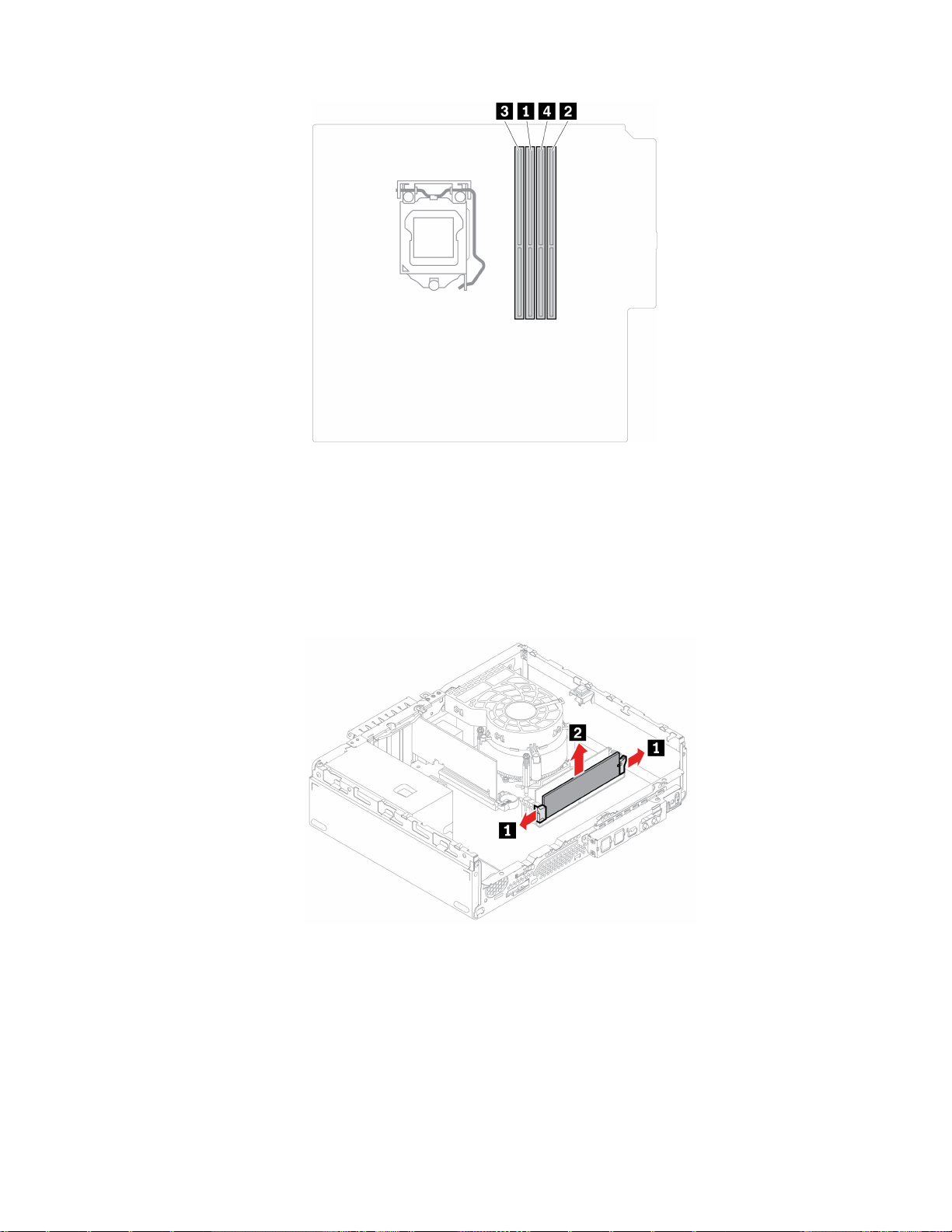

メモリー・モジュール.........58

PCIExpressコネクター・ケーブル.....60

PCI-Expressカード...........61

コイン型電池.............62

電源機構...............63

Eロック...............65

第8章.サービスとサポート.....67

自己ヘルプ・リソース...........67

電話によるサポート............68

Lenovoに電話をかける前に.......68

Lenovoスマートセンター........68

有償サービスの購入............69

付録A.重要な安全上の注意......71

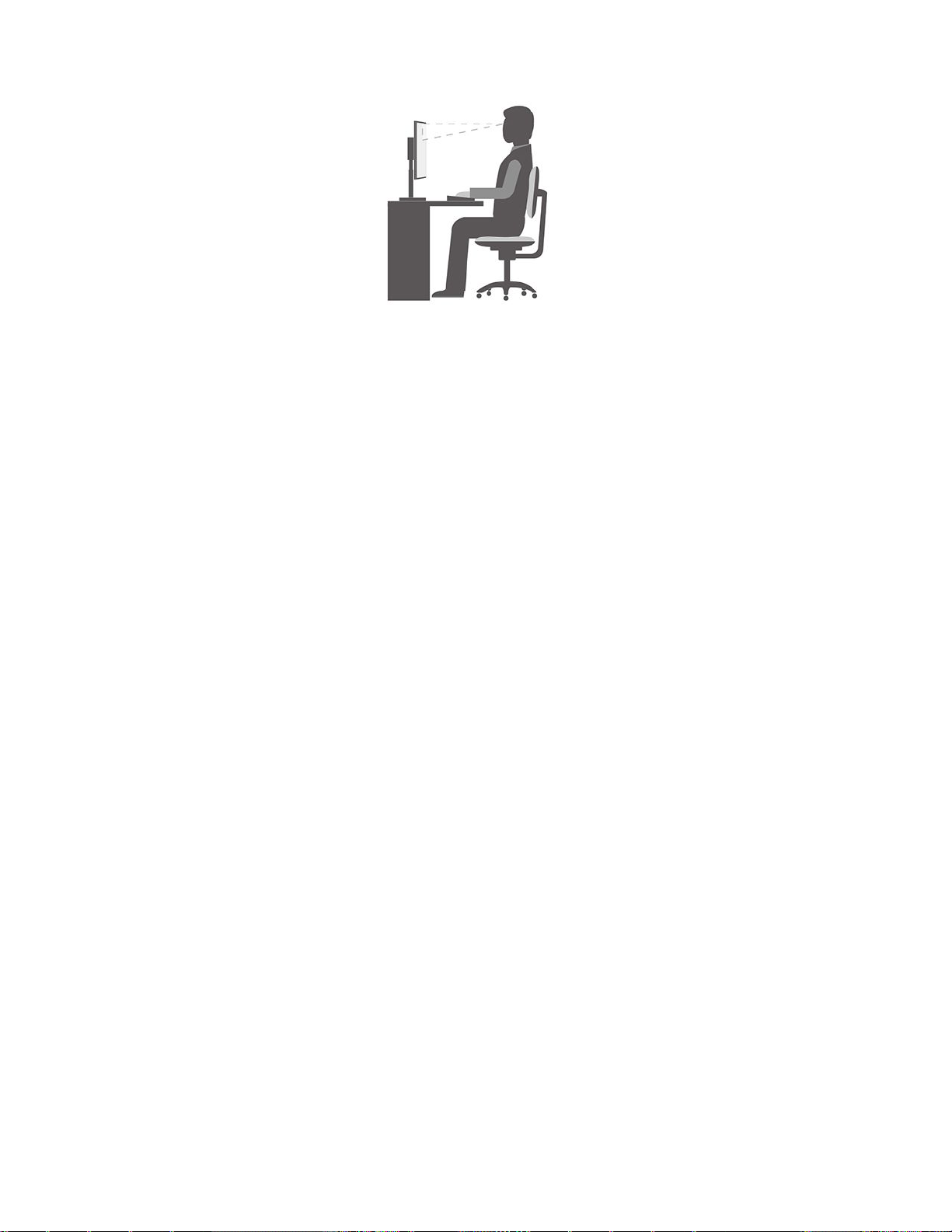

付録B.ユーザー補助および⼈間⼯学

情報..................85

付録C.Ubuntuオペレーティング・シ

ステムに関する補⾜情報.......89

付録D.コンプライアンスおよびTCO

認定情報................91

付録E.特記事項および商標.....103

iiM70sおよびM80sユーザー・ガイド

本書について

•この資料に示す図は、ご使用の製品とは異なる場合があります。

•モデルによっては、オプションの付属品、機能、およびソフトウェア・プログラムが、ご使用のコンピューターで使用できない場合があります。

•オペレーティング・システムおよびプログラムのバージョンによって、一部のユーザー・インターフェースに関する指示がご使用のコンピューターに該当しない場合があります。

•ドキュメントの内容は予告なしに変更される場合があります。Lenovoは、この「など、コンピューターの資料に対して常時改善を行っています。最新のドキュメントを入手するには、

https://pcsupport.lenovo.com

•Microsoft

は、WindowsUpdateを通じてWindows

にアクセスしてください

オペレーティング・システムに定期的な機能変更を行っています。その結果、このドキュメントに記載されている情報の一部が古くなっている可能性があります。Microsoftのリソースで最新情報を参照してください。

ユーザー・ガイド

」

©CopyrightLenovo2021

iii

ivM70sおよびM80sユーザー・ガイド

第1章コンピューターを⾒る

前面

1.光学式ドライブのイジェクト・ボタン*

2.光学式ドライブ動作インジケーター*

3.SDカード・スロット*

光学式ドライブのトレイをイジェクトします。

このインジケーターは、光学式ドライブが使用中であるときにオンになります。

サポートされているカード:

•SD(SecureDigital)カード

•SDXC(SecureDigitaleXtended-Capacity)UHS-1カード

•SDHC(SecureDigitalHigh-Capacity)UHS-1カード

注：ご使用のコンピューターは、SDカードのリムーバブル・メディア用コンテンツ保護(CPRM)機能をサポートしません。

14ページの「メディア・カードの使用(一部のモデル)」を参照してください。

©CopyrightLenovo2021

押すと、コンピューターがオンになります。

コンピューターの電源をオフにするには、「スタート」メニューを開き、「電源」をクリックして、「シャットダウン」を選択します。

4.電源ボタン

5.ストレージ・ドライブ活動インジケーター

6.ThinkCentre

LED

7.マイクロホン・コネクター

8.ヘッドセット・コネクター

9.USB-C

™

(3.2Gen1)コネクター

10.USB3.2コネクターGen1

11.USB3.2コネクターGen2

12.内蔵スピーカー

電源ボタンのインジケーターは、コンピュータのシステム状況を示します。

•オン:コンピューターの電源がオンになっています。

•オフ:コンピューターは、オフか休止状態です。

•点滅:コンピューターはスリープ状態になっています。このインジケーターは、ストレージ・ドライブが使用中であるときにオン

になります。このインジケーターは、コンピューターがオンのときに点灯します。マイクロホンを接続します。コンピューターにヘッドセットまたはヘッドホンを接続します。

•出力電圧5Vおよび電流3AでUSB-C対応デバイスを充電します。

•USB3.2の速度(最大5Gbps)でデータ転送。

•コンピューターの機能を拡張するためのUSB-C付属品に接続します。 USB-C付属品を購入するには、https://www.lenovo.com/accessories

にアクセス

してください。

USBキーボード、USBマウス、USBストレージ・デバイス、USBプリンターなどのUSB対応デバイスを接続します。

高品質のサウンドを楽しめます。

*一部のモデル

2M70sおよびM80sユーザー・ガイド

背面

M70s

1.オーディオ・ライン出力コネクター

2.HDMI

3.DisplayPort

4.USB2.0コネクター

5.USB2.0コネクター

™

出力コネクター

コンピューターから、パワード・ステレオ・スピーカー、ヘッドホン、またはマルチメディア・キーボードなどの外部デバイスにオーディオ信号を送信します。ステレオ・システムやその他の外付け録音デバイスを接続するには、そのデバイスのオーディオ・ライン入力コネクターとコンピューターのオーディオ・ライン出力コネクターの間をケーブルで接続します。

注：ご使用のコンピューターにオーディオ・ライン出力コネクターとヘッドセットまたはヘッドホン・コネクターの両方がある場合、イヤホン、ヘッドホン、ヘッドセットには常にヘッドセットまたはヘッドホン・コネクターを使用してください。ヘッドホン・コネクターではヘッドセットのマイクロホンがサポートされません。

コンピューターからのビデオおよび音声信号を、高性能モニターなど他のオーディオまたはビデオ・デバイスに送信します。

USBキーボード、USBマウス、USBストレージ・デバイス、USBプリンターなどのUSB対応デバイスを接続します。

注：このコネクターはスマート電源オン機能をサポートしています。詳しくは、25ページの「スマート電源オン機能の有効化または無効化」を参照してください。

第1章.コンピューターを見る3

6.セキュリティー・ロック・スロット

Kensingtonスタイルのケーブル・ロックを使用して、コンピューターを机、テーブル、またはその他の備品に固定します。

7.PS/2キーボードおよびマウス・コネクター*

8.シリアル・コネクター

9.イーサネット・コネクター

10.パッドロック

11.Eロック・スロット

12.PCI-Expressカード領域

13.電源コード・コネクター

*一部のモデル

PersonalSystem/2(PS/2)コネクターを使用するキーボード、マウス、トラックボール、その他のポインティング・デバイスを接続します。

シリアル・コネクターが使用されている外付けモデム、シリアル・プリンター、またはその他のデバイスを接続します。

ローカル・エリア・ネットワーク(LAN)に接続します。緑色のインジケーターが点灯している場合、コンピューターがLANに接続されています。黄色のインジケーターが点滅している場合は、データの転送中です。

パッドロックを使用して、コンピューター・カバーをロックします。 Eロックを使用して、コンピューター・カバーをロックします。コンピューターの操作パフォーマンスを向上させるために、この領域に

PCI-Expressカードを取り付けることができます。この領域のコネクターは、コンピューター・モデルによって異なる場合があります。

コンピューターの電源機構に電源コードを接続します。

4M70sおよびM80sユーザー・ガイド

M80s

1.オーディオ・ライン出力コネクター

2.HDMI

3.DisplayPort

™

出力コネクター

4.USB3.2コネクターGen1

5.USB3.2コネクターGen1

6.セキュリティー・ロック・スロット

コンピューターからのビデオおよび音声信号を、高性能モニターなど他のオーディオまたはビデオ・デバイスに送信します。

USBキーボード、USBマウス、USBストレージ・デバイス、USBプリンターなどのUSB対応デバイスを接続します。

Kensingtonスタイルのケーブル・ロックを使用して、コンピューターを机、テーブル、またはその他の備品に固定します。

7.PS/2キーボードおよびマウス・コネクター*

PersonalSystem/2(PS/2)コネクターを使用するキーボード、マウス、トラックボール、その他のポインティング・デバイスを接続します。

第1章.コンピューターを見る5

8.シリアル・コネクター

9.イーサネット・コネクター

シリアル・コネクターが使用されている外付けモデム、シリアル・プリンター、またはその他のデバイスを接続します。

10.パッドロック

11.Eロック・スロット

12.PCI-Expressカード領域

13.電源コード・コネクター

*一部のモデル

PCI-Expressカードを取り付けることができます。この領域のコネクターは、コンピューター・モデルによって異なる場合があります。

コンピューターの電源機構に電源コードを接続します。

6M70sおよびM80sユーザー・ガイド

機能および仕様

⼨法

•幅:92.5mm(3.6インチ)

•高さ:339.5mm(13.4インチ)

•奥行き:297.7mm(11.7インチ)

重量(梱包を除く)

ハードウェアの構成

電源機構

電源⼊⼒

マイクロプロセッサー

メモリー

ストレージ・デバイス

出荷時の最大構成:5.3kg(11.7ポンド)

1.「スタート」ボタンを右クリックして「スタート」のコンテキスト・メニューを開きます。

2.「デバイスマネージャー」をクリックします。管理者パスワードの入力または確認を求められることがあります。

•180ワット電源機構(自動電圧切り替え機能付き)

•260ワット電源機構(自動電圧切り替え機能付き)

•310ワット電源機構(自動電圧切り替え機能付き)

•380ワット電源機構(自動電圧切り替え機能付き)

•入力電力:100VAC～240VAC

•入力周波数:50/60Hz コンピューターのマイクロプロセッサー情報を参照するには、「スタート」ボ

タンを右クリックし、「システム」をクリックします。最大4つのDDR4(doubledatarate4)UDIMM(unbuffereddualinlinememorymodule)

•2.5インチ・フォーム・ファクター、高さ7mm(0.28インチ)のハードディスク・ドライブ*

•3.5インチ・フォーム・ファクター、高さ7mm(0.28インチ)のハードディスク・ドライブ*

•M.2ソリッド・ステート・ドライブ*

•Intel

Optane™メモリー*

ビデオ機能

オーディオ機能

ご使用のコンピューターのストレージ・ドライブの容量を表示するには、「スタート」ボタンを右クリックしてスタートのコンテキスト・メニューを開き、「ディスクの管理」をクリックします。

注：システムが示しているストレージ・ドライブの容量が通常の容量を下

回っています。

•内蔵グラフィック・カードは以下をサポートします。 –DisplayPort出力コネクター

–HDMI出力コネクター

•オプションのディスクリート・グラフィック・カードは、ビデオの操作感を向上させ機能を拡張します。

内蔵オーディオ・カードは以下をサポートします。

•オーディオ・ライン出力コネクター

•ヘッドセット・コネクター

•内蔵スピーカー

•マイクロホン・コネクター

第1章.コンピューターを見る7

•カード・リーダー*

•メモリー・スロット

•M.2ソリッド・ステート・ドライブ・スロット

拡張

ネットワーク機能

•光学式ドライブ*

•PCI-Expressx1カード・スロット

•PCI-Expressx16グラフィック・カード・スロット

•ストレージ・ドライブ・ベイ

•Bluetooth*

•イーサネットLAN

•ワイヤレスLAN*

*一部のモデル

USBの転送速度に関する声明

このデバイスの各種USBコネクターを使用した実際の転送速度は、ホストや周辺機器の処理能力、ファイル属性、システム構成やオペレーティング・システムに関連する他の要素などの多くの要素に応じて異なり、以下に掲載されている対応する各デバイスのデータ・レートより遅くなることがあります。

USBデバイスデータ・レート(ギガビット/秒)

3.2Gen1/3.1Gen1

3.2Gen2/3.1Gen2

3.2Gen2×220

5 10

8M70sおよびM80sユーザー・ガイド

第2章コンピューターを初めて使う

Windows10を初めて使う

Windows10の基本について学び、すぐに作業を開始してください。Windows10の詳細については、 Windowsヘルプ情報を参照してください。

Windowsアカウント

Windowsオペレーティング・システムを使用するには、ユーザー・アカウントが必要です。Windowsユーザー・アカウントまたはMicrosoftアカウントのいずれかを指定できます。

Windowsユーザー・アカウント

初めてWindowsを起動するときは、Windowsのユーザー・アカウントを作成するプロンプトが表示されます。作成したこの最初のアカウントは「管理者」タイプです。管理者アカウントでは、以下を実行して追加のユーザー・アカウントを作成したり、アカウントの種類を変更することができます。

1.「スタート」メニューを開き、「設定」➙「アカウント」➙「家族とその他のユーザー」を選択します。

2.画面の指示に従います。

Microsoftアカウント

Microsoftアカウントを使用して、Windowsオペレーティング・システムにもログインできます。

Microsoftアカウントを作成するには、https://signup.live.com し、画面に表示される指示に従います。

Microsoftアカウントを使用して、以下のことを実行できます。

•その他のMicrosoftサービス、OneDrive、Skype、Outlook.comなどを使用している場合のワンタイムサインイン。

•その他のWindowsベースのデバイス間で、パーソナル設定を同期する。

のMicrosoftサインアップ・ページにアクセス

©CopyrightLenovo2021

Windowsユーザー・インターフェース

1.アカウント

2.ドキュメント

3.画像

4.設定

5.電源

6.「スタート」ボタン

7.Windowsサーチ

8.タスク表⽰

9.Windows通知領域通知と一部の機能の状況を表示します。

10.バッテリー状況アイコン

11.ネットワークアイコン

12.アクションセンター

アカウントの設定を変更したり、コンピューターをロックしたり、現在のアカウントからログ・アウトしたりします。

「ドキュメント」フォルダー(デフォルトのフォルダー)を開き、受信したファイルを保存します。

「画像」フォルダー(デフォルトのフォルダー)を開き、受信した画像を保存します。

設定を起動します。

シャットダウン、再起動、またはコンピューターをスリープ・モードにします。

「スタート」メニューを開きます。

探すものを検索ボックスに入力し、コンピューターとWebから検索結果を取得します。

開いているすべてのアプリを表示し、それらの間で切り替えます。

電源状況を表示し、バッテリーまたは電源設定を変更します。コンピューターがAC電源に接続されていない場合、アイコンは

使用可能なワイヤレス・ネットワークに接続し、ネットワーク状況を表示します。有線ネットワークに接続すると、アイコンが

アプリから最新の通知を表示し、一部の機能にすばやくアクセスできます。

に変わります。

「スタート」メニューを開く

•「スタート」ボタンをクリックします。

•キーボードのWindowsロゴ・キーを押します。

「スタート」のコンテキスト・メニューを開く

「スタート」ボタンを右クリックします。

10M70sおよびM80sユーザー・ガイド

「コントロールパネル」にアクセスする

•「スタート」メニューを開き、「Windowsシステム」➙「コントロールパネル」をクリックします。

•WindowsSearchを使用します。

アプリを起動する

•「スタート」メニューを開き、起動するアプリを選択します。

•WindowsSearchを使用します。

ネットワークへの接続

ご使用のコンピューターは、有線または無線ネットワークを介して世界中に接続するのに役立ちます。

有線イーサネットへの接続

イーサネット・ケーブルを使用して、イーサネット・コネクターを通してコンピューターをローカル・ネットワークに接続します。

Wi-Fiネットワークへの接続(一部のモデル)

ご使用のコンピューターにワイヤレスLANモジュールが搭載されている場合は、コンピューターを

Wi-Fi 規格がサポートされている場合があります。一部の国または地域では、地域の規制により802.11axの使用が無効になっている場合があります。

ネットワークに接続できます。ご使用のコンピューターのワイヤレスLANモジュールで、異なる

1.Windowsの通知領域にあるネットワーク・アイコンをクリックします。使用可能なワイヤレス・ネットワークのリストが表示されます。

2.接続に使用できるネットワークを選択します。必要な情報を入力します。

Vantageアプリの使用

初期インストールされているVantageアプリは、自動化されたアップデートと修正、ハードウェア設定の構成、およびパーソナライズされたサポートを提供して、コンピューターをメンテナンスするのに役立つカスタマイズされたワンストップ・ソリューションです。

Vantageアプリにアクセスするには、検索ボックスに「Vantage」と入力します。

主な機能

Vantageアプリを使用すると、次のことができます。

•デバイスの状態を簡単に把握してデバイスの設定をカスタマイズできます。

•UEFIBIOS、ファームウェアとドライバーの更新をダウンロードしてインストールし、コンピューターを最新の状態に保ちます。

•コンピューターの正常性を監視し、外部の脅威からコンピューターを保護します。

•コンピューター・ハードウェアをスキャンして、ハードウェアの問題を診断します。

•保証状況を調べます(オンライン)。

•「

ユーザー・ガイド

注：

•使用可能な機能は、コンピューターのモデルによって異なります。

•Vantageアプリでは、コンピューターの体験を向上させるために定期的に機能を更新しています。機能の説明が、実際のユーザー・インターフェースと異なる場合があります。

」および役に立つ資料にアクセスします。

第2章.コンピューターを初めて使う11

マルチメディアの使用

ビジネスまたはエンターテイメントの用途で、(カメラ、モニター、スピーカーなどの)デバイスとと

もにコンピューターを使用します。

オーディオの使用

オーディオ・エクスペリエンスを向上させるため、スピーカー、ヘッドホン、またはヘッドセットをオー

ディオ・コネクターに接続します。

ボリュームの調整

1.タスクバーのWindows通知領域にある音量アイコンをクリックします。

2.画面の指示に従って、音量を調整します。オーディオをミュートするには、スピーカーのアイコンをクリックします。

サウンド設定の変更

1.「コントロールパネル」に移動し、カテゴリー別表示にします。

2.「ハードウェアとサウンド」➙「サウンド」をクリックします。

3.必要に応じて設定を変更します。

外付けモニターの接続

コンピューターにプロジェクターやモニターを接続して、プレゼンテーションを行ったりワークス

ペースを拡張したりします。

ワイヤレス・ディスプレイの接続

コンピューターとワイヤレス・ディスプレイの両方がMiracast

+を押して、接続するワイヤレス・ディスプレイを選択します。

画⾯の設定

デスクトップの空白領域で右クリックし、「ディスプレイの設定」を選択します。必要に応じてディスプ

レイの設定を変更できます。

をサポートしていることを確認します。

12M70sおよびM80sユーザー・ガイド

第3章コンピューターの探索

電源の管理

このセクションの情報を使用して、パフォーマンスと電源の効率の最適なバランスを実現します。

電源ボタンの動作の設定

好みに応じて、電源ボタンを定義することができます。たとえば、電源ボタンを押してコンピューターの電源をオフにしたり、スリープ状態または休止状態にできます。

電源ボタンの動作を変更します。

1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイコンで表示します。

2.「電源オプション」➙「電源ボタンの動作を選択する」の順にクリックします。

3.必要に応じて設定を変更します。

電源プランの設定

ENERGYSTAR アイドル状態になったときに有効になります。

表 1. デフォルトの電源プラン (AC 電源に差し込まれている場合の設定 )

•ディスプレイの電源を切る:10分後

•コンピューターをスリープ状態にする:25分後

準拠コンピューターの場合、次の電源プランは、コンピューターが指定された期間

コンピューターをスリープ状態から復帰させるには、キーボードの任意のキーを押します。

電源プランをリセットして、パフォーマンスと省電力の最適なバランスを実現するには:

1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイコンで表示します。

2.「電源オプション」をクリックし、必要に応じて電源プランをカスタマイズします。

データの転送

同じ機能を備えたデバイス間で、内蔵のBluetoothテクノロジーを使用してファイルをすばやく共有できます。また、ディスクまたはメディア・カードを装着してデータを転送することもできます。

Bluetoothデバイスの接続(一部のモデル)

キーボード、マウス、スマートフォン、スピーカーなど、すべてのタイプのBluetooth対応デバイスをコンピューターに接続できます。正常に接続されるには、デバイスをコンピューターから10メートル(33フィート)以内に置いていてください。

1.コンピューターでBluetoothを有効にします。 a.「スタート」メニューを開き、「設定」➙「デバイス」➙「Bluetoothとその他のデバイス」

の順にクリックします。

b.「Bluetooth」スイッチをオンにします。

2.「Bluetoothまたは他のデバイスの追加」➙「Bluetooth」をクリックします。

3.Bluetoothデバイスを選択し、画面の指示に従います。

©CopyrightLenovo2021

Bluetoothがオンになっているときは、2つのデバイスが互いの範囲内にある場合に、Bluetoothデバイスとコンピューターは次回自動的に接続されます。Bluetoothを使用して、データ転送またはリモート制御および通信を行うことができます。

光学式ドライブの使用(一部のモデル)

ご使用のコンピューターに光学式ドライブがある場合は、以下の情報をお読みください。

ご使⽤の光学式ドライブの種類を把握する

1.「スタート」ボタンを右クリックして「スタート」のコンテキスト・メニューを開きます。

2.「デバイスマネージャー」をクリックします。管理者パスワードの入力または確認を求められることがあります。

ディスクの装着または取り外し

1.コンピューターの電源が入った状態で、光学式ドライブのイジェクト・ボタンを押します。トレイがドライブから引き出されます。

2.トレイにディスクを挿入するか、トレイからディスクを取り外し、トレイをドライブに戻します。

注：イジェクト・ボタンを押してもトレイがドライブから出てこない場合は、コンピューターの電源を切ります。次に、イジェクト・ボタンの横にある緊急イジェクト用の穴に、まっすぐに伸ばしたペーパー・クリップを差し込みます。緊急時以外には緊急イジェクトを使用しないでください。

ディスクの記録

1.書き込み可能なディスクを書き込みをサポートする光学式ドライブに挿入します。

2.以下のいずれかを行います。

•「スタート」メニューを開き、「設定」➙「デバイス」➙「⾃動再⽣」をクリックします。「すべてのメディアとデバイスで⾃動再⽣を使う」をオンにします。

•WindowsMediaPlayerを開きます。

•ISOファイルをダブルクリックします。

3.画面の指示に従います。

メディア・カードの使用(一部のモデル)

ご使用のコンピューターにSDカード・スロットがある場合は、以下の情報をお読みください。

メディア・カードの取り付け

1.SDカード・スロットの位置を確認します。

2.カードの金属端子をSDカード・スロットの金属端子の方に向けます。カードがSDカード・スロットに固定されるまで、カードをしっかりと挿入します。

メディア・カードの取り外し

注意：メディア・カードを取り外す前に、まずWindowsオペレーティング・システムからカードを取り出

します。停止せずに取り出すと、カード上のデータが破損したり失われたりすることがあります。

1.隠れているインジケータを表示するには、Windowsの通知領域にある三角形のアイコンをクリックします。次に、「ハードウェアを安全に取り外してメディアを取り出す」アイコンを右クリックします。

2.Windowsオペレーティング・システムから取り出すカードに対応する項目を選択します。

3.カードを押して、カードをコンピューターから取り外します。カードは安全に保管しておいてください。

14M70sおよびM80sユーザー・ガイド

スマート・ケーブル・クリップの使用(一部のモデル)

注：スマート・ケーブル・クリップは、Lenovoからご購入いただけます。

スマート・ケーブル・クリップによりデバイス(キーボード、マウスなど)をコンピューターにロックします。

1.クリップ

2.ロックするケーブルを、スマート・ケーブル・クリップのくぼみに通します。

3.所定の位置に固定されるまで、クリップ

1をケーブル・ロック・スロット4に挿入します。

2をケーブル・ロック・スロット3に押し込みます。

アクセサリの購入

Lenovoでは、コンピューターの機能を拡張するための、さまざまなハードウェア・アクセサリーや、アップグレードするためのオプションを用意しています。メモリー・モジュール、ストレージ・デバイス、ネットワーク・カード、電源アダプター、キーボード、マウス、その他を取り揃えています。

Lenovoでのショッピングは、https://www.lenovo.com/accessories

にアクセスしてください。

第3章.コンピューターの探索15

16M70sおよびM80sユーザー・ガイド

第4章コンピューターと情報を保護する

コンピューターのロック

注：セキュリティー・システム・ロック装置とセキュリティー機構の評価、選択、実装は、お客様の責任で行っていただきます。Lenovoでは、その機能性、品質、および性能についての言及、評価、および保証は行いません。コンピューターのロックは、Lenovoからご購入いただけます。

パッドロック

パッドロックによりコンピューターのカバーをロックすると、コンピューターへの無許可アクセスを防止できます。

Kensingtonスタイルのケーブル・ロック

Kensingtonスタイルのケーブル・ロックを使用して、コンピューターを机、テーブル、またはその他の備品に固定します。

Eロック(⼀部のモデル)

ご使用のコンピューターには、内部構成部品の無許可の改ざんからコンピューターを保護するために、セキュリティー・ロック・ソリューションが搭載されています。Eロックを使用して、コンピューター・カバーを機械的にロックまたはロック解除できます。

Eロックを有効または無効にするには、次のようにします。

1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。

2.「Security」➙「ElectronicLock」の順に選択してEロックを有効または無効にします。

3.F10またはFn+F10キーを押し、変更を保存して閉じます。

注：変更内容は、設定を保存しシステムを再起動するまで有効になりません。

コンピューターへの安全なログイン

このセクションでは、パスワードまたは顔認証によりコンピューターに安全にログインする方法について説明します。

パスワードの使用

パスワードの種類

UEFI(UnifiedExtensibleFirmwareInterface)BIOS(BasicInput/OutputSystem)で以下のパスワードを設定することで、コンピューターへの不正アクセスを防ぐことができます。ただし、コンピューターがスリープ状態から復帰したときにUEFIBIOSパスワードを入力するよう求められることはありません。

•パワーオン・パスワード

パワーオン・パスワードを設定すると、コンピューターの電源を入れるたびに、有効なパスワードの入力を求める画面が表示されます。有効なパスワードを入力しなければ、コンピューターを使用できません。

•スーパーバイザー・パスワード

スーパーバイザー・パスワードを設定しておくことにより、許可されていないユーザーによる構成設定値の変更を防止できます。複数のコンピューターの構成設定値を管理する場合は、スーパーバイザー・パスワードを設定することをお勧めします。

スーパーバイザー・パスワードを設定すると、BIOSメニューを開こうとするたびに、有効なパスワードの入力を求める画面が表示されます。

パワーオン・パスワードとスーパーバイザー・パスワードの両方を設定してある場合、どちらのパスワードでも入力できます。ただし、構成設定値を変更する場合には、スーパーバイザー・パスワードを使用する必要があります。

18M70sおよびM80sユーザー・ガイド

•ハードディスク・パスワードハードディスク・パスワードを設定することで、ストレージ・ドライブのデータへの不正アクセスを防

ぐことができます。ハードディスク・パスワードを設定すると、ストレージ・ドライブにアクセスしようとするたびに、有効なパスワードの入力を求める画面が表示されます。

注：ハードディスク・パスワードを設定すると、ストレージ・ドライブがコンピューターから取り外されて他のコンピューターに取り付けられた場合でも、ストレージ・ドライブのデータは保護されます。

•システム管理パスワード(一部のモデル)

スーパーバイザー・パスワードと同じ権限を持つシステム管理パスワードを有効にして、セキュリティー関連の機能を制御できます。UEFIBIOSメニューを通して、システム管理パスワードの権限をカスタマイズするには、以下を行います。

1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。

2.「Security」➙「SystemManagementPasswordAccessControl」を選択します。

3.画面の指示に従います。

スーパーバイザー・パスワードとシステム管理パスワードの両方を設定している場合、スーパーバイザー・パスワードによりシステム管理パスワードが上書きされます。

パスワードの設定、変更、削除

作業を始める前に、以下の手順を印刷してください。

1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。

2.「Security」を選択します。

3.パスワードのタイプに応じて、「SetSupervisorPassword」、「SetPower-OnPassword」、「Set SystemManagementPassword」、または「HardDiskPassword」を選択し、Enterキーを押します。

4.画面に表示される指示に従い、パスワードの設定、変更、または削除を行います。

5.F10またはFn+F10キーを押し、変更を保存して閉じます。

パスワードを記録し、大切に保管しておいてください。パスワードを忘れてしまった場合は、28ページの「CMOSのクリア」を参照してご自身で削除してください。または、Lenovo認定サービス提供者に連絡してパスワードの削除を依頼することもできます。

注：

•スーパーバイザー・パスワードを忘れてしまった場合は、BIOS設定によってはCMOSをクリアしても、パスワードが削除されない場合があります。

•ハードディスク・パスワードを忘れてしまうと、Lenovoではパスワードの削除や、ストレージ・ドライブからのデータのリカバリーを行うことができません。

ソフトウェア・セキュリティー・ソリューションの使用

このセクションでは、ご使用のコンピューターと情報を保護するためのソフトウェアによる方法について説明します。

ファイアウォールの使用

ファイアウォールは、必要なセキュリティー・レベルに応じて、ハードウェア、ソフトウェア、または両方を組み合わせて構築できます。ファイアウォールは、一連のルールを使用して、許可されている着信接続と発信接続を判断します。コンピューターにファイアウォール・プログラムが初期インストールされている場合、そのプログラムは、インターネットにおけるセキュリティー上の脅威、無許可アクセス、侵入、およびインターネット・アタックからコンピューターを保護するのに役立ちます。お客様のプライバシーも保護されます。ファイアウォール・プログラムの使用方法について詳しくは、ファイアウォール・プログラムのヘルプを参照してください。

第4章.コンピューターと情報を保護する19

ファイアウォールを使用するには、以下のことを行います。

1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイコンで表示します。

2.「WindowsDefenderファイアウォール」をクリックし、画面に表示される指示に従います。

ファームウェアに組み込まれたComputraceAgentソフトウェアの使用

(一部のモデル)

ComputraceAgentソフトウェアは、IT資産管理と、コンピューターが盗難にあった場合のリカバリーを行うソリューションです。ハードウェア、ソフトウェア、コンピューターのコールイン場所など、コンピューターに変更が加えられているかどうかを検出します。ComputraceAgentソフトウェアをアクティブにするために、製品のご購入が必要になる場合があります。

BIOSセキュリティー・ソリューションの使用

このセクションでは、ご使用のコンピューターと情報を保護するためのBIOSによる方法について説

明します。

すべてのストレージ・ドライブ・データの消去

ストレージ・ドライブまたはコンピューターをリサイクルする前に、ストレージ・ドライブのすべての

データを消去することをお勧めします。

すべてのストレージ・ドライブ・データを消去するには、次のことを行います。

1.リサイクルするストレージ・ドライブのハードディスク・パスワードを設定します。18ページの「パスワードの使用」を参照してください。

2.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。

3.「Security」➙「HardDiskPassword」➙「SecurityEraseHDDData」を選択し、Enterキーを押します。

4.リサイクルするストレージ・ドライブを選択してEnterキーを押します。

5.操作を確認するメッセージが表示されます。「Yes」を選択し、Enterキーを押します。消去プロセスが開始されます。

注：消去プロセス中は、電源ボタンとキーボードは無効になります。

6.消去プロセスが完了すると、システムをリセットするように促すメッセージが表示されます。「Continue」を選択します。

注：ストレージ・ドライブの容量によって、消去処理に要する時間は30分から3時間です。

7.リセット・プロセスが完了すると、以下のいずれかが行われます。

•システム・ストレージ・ドライブのデータが消去された場合、使用できるオペレーティング・シス

テムがないというプロンプトが表示されます。

•システム・ストレージ・ドライブ以外のストレージ・ドライブのデータが消去された場合は、

コンピューターが自動的に再起動します。

カバー検出スイッチの使用

カバー検出スイッチは、コンピューターのカバーが正しく取り付けられていない場合や正しく閉じられていない場合に、そのコンピューターのオペレーティング・システムにログインできないようにする機能です。

システム・ボード上のカバー検出スイッチ・コネクターを使用可能にするには、以下のことを行います。

1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。

2.「Security」➙「CoverTamperDetected」を選択し、Enterキーを押します。

20M70sおよびM80sユーザー・ガイド

3.「Enabled」を選択し、Enterキーを押します。

4.F10またはFn+F10キーを押し、変更を保存して閉じます。

システム・ボードのカバー検出スイッチ・コネクターが有効である場合に、コンピューター・カバーが正しく取り付けられていない(または、正しく閉じられていない)ことがカバー検出スイッチによって検出されると、コンピューターの電源をオンにしたときにエラー・メッセージが表示されます。エラー・メッセージをバイパスし、オペレーティング・システムにログインするには、以下のことを行います。

1.コンピューター・カバーを正しく取り付けるか、または正しく閉じます。

2.BIOSメニューを開いて保存した後、終了します。

IntelBIOSguardの使用

BIOSguardモジュールは、システムBIOSフラッシュに対するすべてのBIOS更新を暗号化した状態で検証します。したがって、マルウェアがブロックされBIOS攻撃を防ぐことができます。

SmartUSBProtectionの使用

SmartUSBProtection機能は、データがコンピューターからコンピューターに接続されたUSBストレージ・デバイスにコピーされることを防止するためのセキュリティー機能です。SmartUSBProtection 機能は次のいずれかのモードに設定できます。

•Disabled(デフォルト設定):制限なくUSBストレージ・デバイスを使用できます。

•ReadOnly:コンピューターからUSBストレージ・デバイスにデータをコピーできません。ただし、 USBストレージ・デバイスのデータにアクセスしたり変更することはできます。

•NoAccess:コンピューターからUSBストレージ・デバイスにアクセスできません。

SmartUSBProtection機能を構成するには、以下のことを行います。

1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。

2.「Security」➙「SmartUSBProtection」を選択し、Enterキーを押します。

3.必要な設定を選択して、Enterキーを押します。

4.F10またはFn+F10キーを押し、変更を保存して閉じます。

第4章.コンピューターと情報を保護する21

22M70sおよびM80sユーザー・ガイド

第5章UEFIBIOS

この章では、UEFIBIOSの構成と更新、およびCMOSのクリアに関する情報を提供します。

UEFIBIOSとは

注：SetupUtilityプログラムで値を設定しても、オペレーティング・システムに同様の設定があれば、 UEFIBIOSでの設定は上書きされることがあります。

UEFIBIOSは、コンピューターの電源をオンにしたときに最初に実行されるプログラムです。UEFIBIOS によってハードウェア・コンポーネントが初期化され、オペレーティング・システムや他のプログラムがロードされます。コンピューターには、UEFIBIOS設定を変更できるセットアップ・プログラムが組み込まれています。

BIOSメニューを開く

コンピューターを再起動します。ロゴ画面が表示されているときに、すぐにF1キーまたはFn+F1キーを押して、BIOSメニューに入ります。

注：BIOSパスワードが設定されている場合は、プロンプトが出されたら、正しいパスワードを入力します。「No」を選択するかEscを押してパスワード・プロンプトをスキップし、BIOSメニューに入ることもできます。ただし、パスワードで保護されているシステム構成は変更できません。

BIOSインターフェース内を移動する

注意：デフォルト構成は、「太字」で通常のご使用に最適な状態に設定されています。構成を誤って変更すると、予期しない結果が生じる場合があります。

キーボードによっては、次のキーを押すか、またはFnと次のキーを組み合わせて押すことで、BIOSインターフェース内を移動できます。

F1またはFn+F1 EscまたはFn+Esc

↑↓またはFn+↑↓ ←→またはFn+←→ +/–またはFn++/– Enter

F9またはFn+F9 F10またはFn+F10

一般的なヘルプ画面を表示します。サブメニューを終了し、親メニューに戻ります。項目を探します。

タブを選択します。より小さい値に変更されます。選択したタブまたはサブメニューを入力します。デフォルト設定に復元します。構成を保存して終了します。

UEFIBIOSの表示言語の変更

UEFIBIOSでは、3つまたは4つの表示言語(英語、フランス語、簡体字中国語、ロシア語)がサポートされています(一部のモデル)。

UEFIBIOSの表示言語を変更するには、以下のことを行います。

1.「Main」➙「Language」を選択し、Enterキーを押します。

2.必要に応じて、表示言語を設定します。

UEFIBIOSの表示モードを変更する(ThinkCentreM80sのみ)

必要に応じて、UEFIBIOSをグラフィック・モードまたはテキスト・モードで使用できます。

画面の下部に、操作に必要なキーボードのキーが表示されます。キーボードの他にマウスも使用して

選択できます。

UEFIBIOSの表示モードを変更するには、以下のことを行います。

1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。

2.「Main」➙「Setupmodeselect」を選択し、Enterキーを押します。

3.必要に応じて、表示モードを設定します。

システム日付とシステム時刻の設定

1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。

2.「Main」➙「SystemTime&Date」を選択し、Enterキーを押します。

3.必要に応じて、システムの日付および時刻を設定します。

4.F10またはFn+F10キーを押し、変更を保存して閉じます。

起動デバイスの変更

コンピューターが想定していたデバイスから起動しない場合は、始動デバイス順序を永続的に変更するこ

とも、一時的な起動デバイスを選択できます。

始動デバイス順序の永続的な変更

1.ストレージ・デバイスのタイプに応じて、次のいずれかを実行します。

•ストレージ・デバイスが内蔵の場合は、ステップ2に進みます。

•ストレージ・デバイスがディスクの場合は、コンピューターの電源がオンであることを確認するか、コンピューターの電源をオンにします。次に、ディスクを光学式ドライブに挿入します。

•ストレージ・デバイスがディスク以外の外付けデバイスの場合は、ストレージ・デバイスをコンピューターに接続します。

2.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。

3.「スタート」を選択し、画面の指示に従って、起動順序を変更します。

4.F10またはFn+F10キーを押し、変更を保存して閉じます。

⼀時的な起動デバイスの選択

注：すべてのディスクおよびストレージ・ドライブがブート可能であるとは限りません。

1.ストレージ・デバイスのタイプに応じて、次のいずれかを実行します。

•ストレージ・デバイスが内蔵の場合は、ステップ2に進みます。

•ストレージ・デバイスがディスク以外の外付けデバイスの場合は、ストレージ・デバイスをコンピューターに接続します。

2.コンピューターを再起動します。ロゴ画面が表示されたら、F12またはFn+F12を押します。

3.必要なストレージ・デバイスを選択し、Enterキーを押します。

24M70sおよびM80sユーザー・ガイド

+ 82 hidden pages
