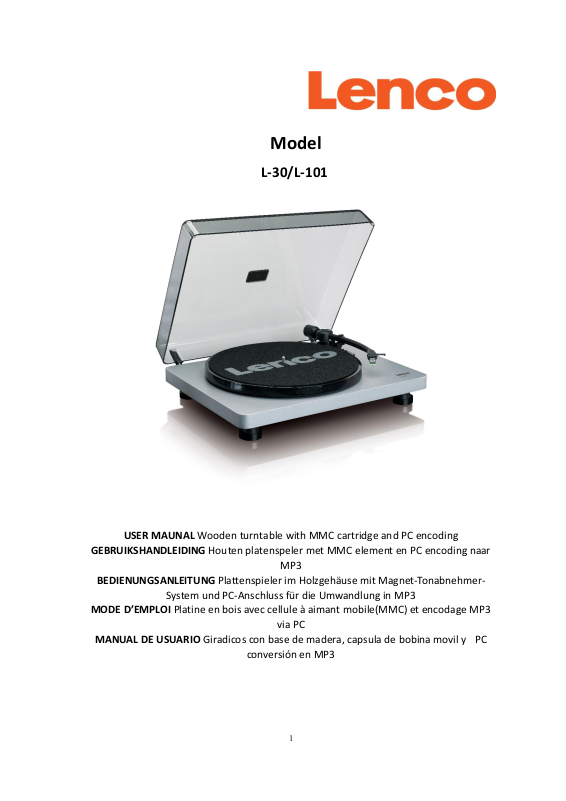

Lenco L-30, L-101 User Manual

Model

L-30/L-101

USER MAUNAL Wooden turntable with MMC cartridge and PC encoding

GEBRUIKSHANDLEIDING Houten platenspeler met MMC element en PC encoding naar

MP3

BEDIENUNGSANLEITUNG Plattenspieler im Holzgehäuse mit Magnet-Tonabnehmer-

System und PC-Anschluss für die Umwandlung in MP3

MODE D’EMPLOI Platine en bois avec cellule à aimant mobile(MMC) et encodage MP3

via PC

MANUAL DE USUARIO Giradicos con base de madera, capsula de bobina movil y PC

conversión en MP3

Index:

English ................................................................................................................................... 3

Nederlands .......................................................................................................................... 17

Deutsch ............................................................................................................................... 47

Français ............................................................................................................................. 32

Español ................................................................................................................................ 62

Version: 1.0

English

L-30/L-101

CAUTION:

Usage of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure. This unit should not be adjusted or repaired by anyone except qualified service personnel.

PRECAUTIONS BEFORE USE

KEEP THESE INSTRUCTIONS IN MIND:

1. Do not use this device near water.

2. Clean only with a slightly damp cloth.

3. Do not cover or block any ventilation openings. When placing the device on a shelf, leave 5 cm (2”) free space around the whole device.

4. Install in accordance with the supplied user manual.

5. Don’t step on or pinch the power adaptor. Be very careful, particularly near the plugs and the cable’s exit point. Do not place heavy items on the power adaptor, which may damage it. Keep the entire device out of children’s reach! When playing with the power cable, they can seriously injure themselves.

6. Unplug this device during lightning storms or when unused for a long period.

7. Keep the device away from heat sources such as radiators, heaters, stoves, candles and other heat-generating products.

8. Avoid using the device near strong magnetic fields.

9. Electrostatic discharge can disturb normal usage of this device. If so, simply reset and restart the device following the instruction manual. During file transmission, please handle with care and operate in a static-free environment.

10. Warning! Never insert an object into the product through the vents or openings. High voltage flows through the product and inserting an object can cause electric shock and/or short circuit internal parts. For the same reason, do not spill water or liquid on the product.

11. Do not use in wet or moist areas such as bathrooms, steamy kitchens or near swimming pools.

12. Do not use this device when condensation may occur.

13. Although this device is manufactured with the utmost care and checked several times before leaving the factory, it is still possible that problems may occur, as with all electrical appliances. If you notice smoke, an excessive build-up of heat or any other unexpected phenomena, you should disconnect the plug from the main power socket immediately.

14. This device must be well ventilated at all time!

15. This device must operate on a power source as specified on the specification label. If you are not sure of the type of power supply used in your home, consult your dealer or local power company.

16. The socket outlet must be installed near the equipment and must be easily accessible.

17. Do not overload ac outlets or extension cords. Overloading can cause fire or electric shock.

18. Devices with class 1 construction should be connected to a main socket outlet with a protective earthed connection.

19. Devices with class 2 construction do not require a earthed connection.

20. Keep away from rodents. Rodents enjoy biting on power cords.

21. Always hold the plug when pulling it out of the main supply socket. Do not pull the power cord. This can cause a short circuit.

22. Avoid placing the device on any surfaces that may be subject to vibrations or shocks.

23. To protect the device during a thunderstorm, unplug the ac power adaptor.

24. When the device is not in use for long periods, unplug the ac power adaptor for safety reasons.

25. To clean the device, use a soft dry cloth. Do not use solvents or petrol based fluids. To remove severe stains, you may use a damp cloth with dilute detergent.

26. The supplier is not responsible for damage or lost data caused by malfunction, misuse, modification of the device or battery replacement.

27. Do not interrupt the connection when the device is formatting or transferring files. Otherwise, data may be corrupted or lost.

28. The usb memory stick should be plugged into the unit directly. Don’t use an usb extension

cable because it can cause interference resulting in failing of data.

29. The apparatus shall not be exposed to dripping or splashing and make sure that no objects filled with liquids, such as vases, are placed on or near the apparatus.

30. To completely disconnect the power input, the mains plug of the apparatus shall be disconnected from the mains, as the disconnect device is the mains plug of apparatus.

31. The mains plug of the apparatus should not be obstructed or should be easily accessed during intended use.

32. Battery shall not be exposed to excessive heat such as sunshine, fire or the like.

33. Minimum distance of 10cm around the apparatus is needed for sufficient ventilations.

34. The ventilation should not be impeded by covering the ventilation openings with items such as newspapers, table-cloths, curtains etc.

35. No naked flame sources such as lighted candles should be placed on the apparatus.

36. Attention should be drawn to the environmental aspects of battery disposal.

37. The apparatus can only be used in moderate extremely cold or climates warm environments should be avoided.

38. The rating label has been marked on the bottom panel of the apparatus.

39. This device is not intended for use by people (including children) with physical, sensory or mental disabilities, or a lack of experience and knowledge, unless they’re under supervision or have received instructions about the correct use of the device by the person who is responsible for their safety.

40. This product is intended for household use only and not for commercial or industrial use.

41. Make sure the unit is adjusted to a stable position. Damage caused by using this product in an unstable position or by failure to follow any other warning or precaution contained within this user manual will not be covered by warranty.

42. Never remove the casing of this apparatus.

43. Never place this apparatus on other electrical equipment.

44. Do not use or store this product in a place where it is subject to direct sunlight, heat, excessive dust or vibration.

45. Do not clean this product with water or other liquids.

46. Do not block or cover the slots and holes in the product.

47. Do not push foreign objects into the slots or holes in the product.

48. Do not allow children access to plastic bags.

49. Please check that the voltage on the type plate of your appliance corresponds with your house electricity supply (type plate is located on the back of the unit).

50. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.

51. Only use attachments/accessories specified by the manufacturer.

52. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as the power supply cord or the plug, when liquid has been spilled or objects have fallen into the apparatus, when the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

53. Do not use a damaged power cord or plug or a loose outlet. Doing so may result in fire or electric shock.

Warning: prolonged exposure to loud sounds from personal music players may lead to temporary or permanent hearing loss.

INSTALLATION

• Unpack all parts and remove protective material.

• Do not connect the unit to the mains before checking the mains voltage and before all other

connections have been made.

• Do not cover any vents and make sure that there is a space of several centimeters around the

unit for ventilation.

BEFORE USE

1. Choose a safe location and avoid placing the unit in direct sunlight or near any heat source.

2. Avoid environments subject to vibration, excessive dust, cold or moisture.

3. Due to the risk of electrical shock, do not open the cabinet. Should a foreign object accidentally find its way into the interior of the unit, contact your local dealer.

4. Do not attempt to clean the unit with chemical solvents as this might damage the finishing. A clean, dry cloth is recommended for cleaning.

5. Keep this manual for future reference.

TURNTABLE PARTS:

1. Phono Stylus Cartridge

2. Turntable Platter

3. Lift Lever

4. Turntable Arm Lock

5. Auto Stop Control Switch

6. Speed Selection Switch

7. Turntable Shaft

8. Turntable Arm

9. RCA Output Jack

10. USB Jack

11. Power Adaptor Jack

12. Power ON/OFF Button

LISTENING TO A RECORD

1. Connect the RCA Output Jack to the external speaker system with the RCA cable (not included).

2. Raise the dust cover

3. Press the Power ON/OFF Button.

4. Place a record on the turntable platter and set the player speed to match the record speed. NOTE: when playing a single (a 45 rpm record) and/or records with large centre holes, use the 45 rpm adapter.

Remove the needle cartridge protective cover and unlock the tone arm lock from the tone arm rest. Push the lift lever backward, the tone arm will gently rise up. Gently move the tone arm to the desired position over the record and the turntable platter will begin to rotate when the arm is moved towards it if Auto Stop Control Switch is ON. Release the tone arm onto the turntable by pushing the lift lever forward and the vinyl record will begin to play. If the Auto Stop Control Switch is turned ON, the record will stop automatically when finished. If Auto Stop Control Switch is turned OFF, the record will NOT stop automatically when finished; you must push the lift lever backward to raise the tone arm and place it back in the rest and then turn off the power to stop the turntable from spinning.

Remark: AUTO STOP function applies to most 33RPM vinyl records. However, for very few vinyl records, it will stop when it does not come to the end, or it will not stop when it comes to the end when AUTO STOP is ON.

RECORD YOUR VINYL TO YOUR WINDOWS PC

1. Setup

Connect the USB cable with your turntable and your computer. No extra driver is required.

2. Audacity Installation

Insert the installation CD. Your computer will auto-run the program. Follow the instructions to complete installation.

If your computer does not auto run, click on the “Start” menu, select “Run” and choose the CD located on your computer and run “Setup.exe”

3. Run Audacity Program

Double-click on the Audacity program and the Audacity interface window will be displayed on your computer screen.

4. Playback Control Toolbar

Audacity will display a control toolbar for you to edit and manage your recordings.

Button

Action

moves the cursor to the start of the project.

plays your project from the position of the cursor. Use to listen to the audio in your project.

pressing the record button will record a new track from your computer's sound input device.

pause playback or recording. Press again to unpause.

stops playback or recording.

moves the cursor to the end of the project.

5. Playing Your Record

Play the record you want to record by following the procedure described in the section “LISTENING TO A RECORD”

6. Adjusting Input and Output

Adjust the output and input volume.

Output volume

Input volume

7. Recording

8. Select the RECORD button to start recording while your record is playing. You will need to position the needle on the record for a few seconds before the track starts, so

that you select the RECORD button at the beginning of your track.

Start playback on the USB turntable. You will see the waveform of the audio on the screen as it is recording. You will hear the audio coming from the output of your computers soundcard. No Audio? - go back to the preference menu and make sure you have “Software Playthrough” selected and the speaker volume up on your computer.

Press Stop

SAVE YOUR FILE NOW by clicking on “File” followed by “Save Project” Select the destination and file name for the project and click “Save”

Once finished recording, your screen should display your recording as below.

9. Editing your Recording

Audio Levels Select your entire recording by selecting “Edit,” then “Select…” then click “All.”

Select the “Effect” menu and choose the desired effect. There are various types of effects which are described further on Audacity’s website. Selecting “Normalize” should be used to have Audacity auto-correct volume on the recording.

Noise Reduction Drag your cursor over a portion of the audio track which contains unwanted noise. We recommend using the beginning or end of a track where there is no music and only noise.

- Select “Effect” and then “Noise Removal” from the drop down menu to bring up the “Noise

Removal Window”

- Click “Get Noise Profile” and the window will close automatically.

- Select the entire track of audio you wish to remove noise from.

- Adjust the amount of audio that you would like to filter by moving the slider in the “Noise

Removal” window. We recommend using the minimum noise removal for optimum sound. Note: you can preview the audio before removing the noise by clicking on ‘Preview’.

- Click on ‘Remove Noise’.

The Editing Toolbar

Button

Action

The Cut button

removes selected audio data and places it on the clipboard.

The Copy button

copies the selected audio data to the clipboard without removing it from the track.

The Paste button

pastes whatever is in the clipboard into the track at the position of the selection cursor.

The Trim button

deletes all of the track except the current selection.

The Silence button

replaces the current selection with silence instead of removing it completely.

The Undo button

undo the last editing operation performed.

The Redo button

redo any editing operations that were just undone.

The Zoom In button

zooms in on displayed tracks displaying less time and giving a more detailed view of the track.

The Zoom Out button

zooms out displaying more time and a less detailed view of tracks.

The Fit Selection button

fits selected audio into the width of the screen to show the selection in more detail.

The Fit Project button

shows entire project in one screen.

The Tools Toolbar

Button

Action

The Selection Tool

use to select sections of an audio track to work on.

The Envelope Tool

this tool allows you to control how tracks fade in and out.

The Draw Tool

allows you to draw on the waveforms of individual tracks.

The Zoom Tool

zooms in or out of a specific part of the audio.

The Timeshift Tool

allows you to change the positioning of tracks relative to one another in time.

Before editing, you must make a selection of the recording you would like to cut or copy. This will trim any music from the previous track, or any silence on the record between tracks.

- To select the part you wish to cut, copy or paste, use the selection tool. If it is not activated,

do so by clicking on it in the toolbar.

- Press and hold the left mouse button while you drag the mouse to a marked area.

- This area is darker than the surrounding area of the clip. Note, even though you can mark an

area larger than or extending beyond the actual audio clip in the track, the operations will only work on the actual clip. Playback however will work outside the clip.

- Press the space bar to listen to the audio in the marked area.

- To extend or contract your selection, hold down the SHIFT button and click on the area you

wish your selection to extend or contract to.

- If you click at a spot that is on the right hand side from the middle of the current selection,

you will set the right hand boundary of your new selection.

Now you must cut your selection. Select “Cut” from the “Edit” menu.

Before the Cut

After the Cut

Create a new file and paste your cut into the new file.

10. Exporting to MP3 To export your recording to mp3 format, select “Export As” from the “File” menu. You will need to choose which format to export to. Choose “.mp3” as your file extension. When exporting, do not choose your Desktop as the destination folder. You can only choose “My Documents” folder. After export, you can move the files as desired.

For additional software information, please refer http://audacity.sourceforge.net for detailed operating instructions.

TIPS FOR BETTER TURNTABLE PERFORMANCE

1. When opening or closing the turntable cover, handle it gently, gripping it either at the centre or at each side.

2. Do not touch the needle tip with your fingers; avoid bumping the needle against the turntable platter or record edge.

3. Gently wipe the dust cover and turntable housing with a soft cloth. Use only a small amount of mild detergent to clean the turntable and dust cover.

4. Never apply harsh chemicals or solvents to any part of the turntable system.

Power supply adaptor

Manufacturer: SHENZHEN SHI GUANGKAIYUAN TECHNOLOGY., LTD. Model number: GKYPS0100120EU1

Use only original AC adaptor Use only the power supply listed in the user instructions

Lenco

Turntable

L-30 / L-101

Type

Belt drive auto-stop

Drive Motor

DC motor

Speed

33 1/3rpm,45rpm

Wow and flutter

﹤0.35%

Turntable platter

300mm

Cartridge

Type

Chuden MG-2590 MM

Stylus

0.6mil

Optimum tracking force

2.5-3.5gr

Output

2.4mv±3db

Frequency response

-1.5±6db(10KHz)

Crosstalk

16db(1KHz)

Signal-to-noise ratio(S/N)

40db

General

ADAPTOR input AC100-240V～50/60Hz0.5A

output DC12V1000mA

PRODUCT

DC12V200mA

Audio output(Line Out)

400-600mv

Power consumption

2.4W

Dimension

410*330*116MM

Net weight

approx 3.1KGS

Guarantee

Lenco offers service and warranty in accordance with the European law, which means that in case of repairs (both during and after the warranty period) you should contact your local dealer. Important note: It is not possible to send products that need repairs to Lenco directly. Important note: If this unit is opened or accessed by a non-official service center in any way, the warranty expires. This device is not suitable for professional use. In case of professional use, all warranty obligations of the manufacturer will be voided.

Disclaimer

Updates to Firmware and/or hardware components are made regularly. Therefore some of the instruction, specifications and pictures in this documentation may differ slightly from your particular situation. All items described in this guide for illustration purposes only and may not apply to particular situation. No legal right or entitlements may be obtained from the description made in this manual.

Disposal of the Old Device

This symbol indicates that the relevant electrical product or battery should not be disposed of as general household waste in Europe. To ensure the correct waste treatment of the product and battery, please dispose them in accordance to any applicable local laws of requirement for disposal of electrical equipment or batteries. In so doing, you will help to conserve natural resources and improve standards of environmental protection in treatment and disposal of electrical waste (Waste Electrical and Electronic Equipment Directive).

CE Marking

Products with the CE marking comply with the EMC Directive (2014/30/EU) and the Low Voltage Directive (2014/35/EU) issued by the Commission of the European Community.

Hereby, Lenco Benelux BV, Thermiekstraat 1a, 6361 HB Nuth, The Netherlands, declares that this product is in compliance with the essential requirements. The declaration of conformity may be consulted via techdoc@lenco.com

9. Service

For more information and helpdesk support, please visit www.lenco.com Lenco Benelux BV, Thermiekstraat 1a, 6361 HB Nuth, The Netherlands.

Nederlands

L-30/L-101

LET OP:

Gebruik van bedieningen of afstellingen of uitvoer van procedures anders dan gespecificeerd in deze documentatie kan leiden tot blootstelling aan schadelijke straling. Dit apparaat dient uitsluitend te worden aangepast of gerepareerd door gekwalificeerd onderhoudspersoneel.

VOORZORGSMAATREGELEN VOOR GEBRUIK

ONTHOUD DE VOLGENDE INSTRUCTIES:

1. Gebruik dit apparaat niet in de buurt van water.

2. Reinig het uitsluitend met een licht vochtige doek.

3. Bedek of blokkeer de ventilatie-openingen niet. Wanneer u het apparaat op een schap

plaatst, dient u 5 cm (2”) vrije ruimte rondom het gehele apparaat te behouden.

4. Installeer het product volgens de meegeleverde gebruikershandleiding.

5. Nooit op de stroomadapter stappen of deze indrukken. Wees voornamelijk voorzichtig in de

buurt van de stekkers en het punt waar de kabel uit het apparaat komt. Plaats geen zware voorwerpen op de stroomadapter, om beschadiging ervan te voorkomen. Houd het gehele apparaat buiten bereik van kinderen! Wanneer kinderen met de voedingskabel spelen, kunnen zij ernstig letsel oplopen.

6. Haal de stekker uit het stopcontact tijdens onweer of wanneer u deze langere tijd niet

gebruikt.

7. Houd het apparaat uit de buurt van hittebronnen, zoals radiateurs, verwarmingen, kachels,

kaarsen en andere hittegenererende producten.

8. Gebruik dit apparaat niet in de buurt van krachtige magnetische velden.

9. Elektrostatische ontlading kan normaal gebruik van dit apparaat verstoren. U hoeft het

apparaat in dit geval slechts te resetten en opnieuw op te starten volgens de gebruikershandleiding. Wees voorzichtig tijdens bestandsoverdracht en doe dat in een omgeving zonder statische verstoringen.

10. Waarschuwing! Steek nooit een voorwerp via de ventilatie- of andere openingen in het

product. Er is hoogspanning in het product aanwezig en als u er een object insteekt, kan dat een elektrische schok veroorzaken en/of kortsluiting in de interne onderdelen. Mors om dezelfde reden geen water of vloeistof op het product.

11. Gebruik het toestel niet in vochtige ruimtes, zoals badkamers, stomende keukens of in de

buurt van zwembaden.

12. Gebruik dit apparaat niet wanneer condensatie kan optreden.

13. Alhoewel dit apparaat met grote zorg gefabriceerd en verschillende keren geïnspecteerd is

voordat het de fabriek verlaat, is het nog steeds mogelijk dat er problemen optreden, zoals met alle elektrische apparaten. Als u rook, een overmatige hitteontwikkeling of enig ander onverwacht verschijnsel opmerkt, moet u onmiddellijk de stekker van het netsnoer uit het stopcontact halen.

14. Dit apparaat moet te allen tijde goed worden geventileerd!

15. Dit apparaat moet aangedreven worden door een voedingsbron, zoals aangegeven op het

specificatieplaatje. Als u twijfelt over het type voeding dat gebruikt wordt in uw huis, raadpleeg dan a.u.b. uw dealer of plaatselijk energiebedrijf.

16. Het stopcontact moet in de buurt van de apparatuur zijn geïnstalleerd en eenvoudig te

bereiken zijn.

17. Overbelast stopcontacten of verlengsnoeren niet. Overbelasting kan brand of een

elektrische schok veroorzaken.

18. Apparaten met een Klasse 1 structuur dienen te worden aangesloten op een stopcontact met

een beschermende aardverbinding.

19. Apparaten met een Klasse 2 structuur vereisen geen aardverbinding.

20. Houd ze uit de buurt van knaagdieren. Knaagdieren knauwen graag aan voedingskabels.

21. Houd altijd de stekker vast wanneer u deze uit het stopcontact trekt. Trek nooit aan de

voedingskabel. Dit kan tot een kortsluiting leiden.

22. Vermijd om het toestel te plaatsen op een ondergrond die blootgesteld kan worden aan

trillingen of schokken.

23. Om het apparaat tijdens onweer te beschermen, haalt u de netvoedingadapter uit het

stopcontact.

24. Wanneer het apparaat voor een lange periode niet in gebruik is, haalt u de

netvoedingadapter om veiligheidsredenen uit het stopcontact.

25. Gebruik een zacht, droog doekje om het apparaat te reinigen. Gebruik geen oplosmiddelen

of op benzine gebaseerde vloeistoffen. U kunt een vochtig doekje met verdund schoonmaakmiddel gebruiken om hardnekkige vlekken te verwijderen.

26. De leverancier is niet verantwoordelijk voor schade of verloren gegevens veroorzaakt door

storing, misbruik, modificatie van het apparaat of batterijvervanging.

27. Onderbreek nooit de verbinding wanneer het apparaat formatteert of bestanden overdraagt.

De gegevens kunnen anders corrupt of verloren raken.

28. De USB-geheugenstick dient direct in het apparaat te worden gestoken. Gebruik geen USB-

verlengkabel, omdat die kan leiden tot storingen met foutieve gegevens als gevolg.

29. Het apparaat mag niet worden blootgesteld aan druppels of spatten en zorg ervoor dat er

geen met vloeistof gevulde voorwerpen, zoals vazen, op of nabij het apparaat zijn geplaatst.

30. Om de verbinding met de stroomaansluiting volledig te verbreken, moet de stekker van het

apparaat uit het stopcontact worden gehaald, omdat de stekker van het apparaat de hoofdschakelaar is.

31. De stekker van het apparaat mag niet worden belemmerd en moet tijdens gebruik eenvoudig

toegankelijk worden gehouden.

32. Batterijen mogen niet aan overmatige hitte, zoals zonlicht, open vuur e.d. worden

blootgesteld.

33. Een afstand van minimaal 10 cm rondom het apparaat is nodig voor voldoende ventilatie.

34. De ventilatie mag niet worden gehinderd door het bedekken van de ventilatieopeningen met

voorwerpen zoals kranten, tafelkleden, gordijnen etc.

35. Plaats geen bronnen met een open vlam, zoals brandende kaarsen, op het apparaat.

36. Aandacht voor het milieu is nodig bij het verwijderen van de batterijen.

37. Het apparaat kan alleen worden gebruikt in gematigde klimaten. Extreem koude of warme

omgevingen moeten worden vermeden.

38. Het nominale specificatielabel is te vinden op het paneel aan de onderkant van het apparaat.

39. Dit apparaat is niet bestemd voor gebruik door mensen (inclusief kinderen) met fysieke,

zintuiglijke of geestelijke gebreken of gebrek aan kennis en ervaring, tenzij zij onder toezicht staan of instructies hebben over het juiste gebruik van het apparaat hebben gekregen van de persoon die verantwoordelijk is voor hun veiligheid.

40. Dit product is alleen voor huishoudelijk gebruik bedoeld en niet voor commercieel of

industrieel gebruik.

41. Verzeker u ervan dat het apparaat in een stabiele positie staat opgesteld. Schade,

veroorzaakt door het gebruik van dit product in een onstabiele positie, of door het niet naleven van waarschuwingen of voorzorgsmaatregelen genoemd in deze handleiding, valt niet onder de garantie.

42. Verwijder nooit de behuizing van dit apparaat.

43. Plaats dit apparaat nooit op andere elektrische apparatuur.

44. Dit product niet gebruiken of opslaan op plaatsen waar het wordt blootgesteld aan direct

zonlicht, hitte, buitensporig veel stof of trillingen.

45. Reinig dit product niet met water of andere vloeistoffen.

46. Bedek of blokkeer de gleuven en de gaten in het product niet.

47. Stop geen vreemde voorwerpen in de gleuven of gaten van het product.

48. Geef kinderen geen gelegenheid in aanraking met plastic zakken te komen.

49. Controleer of de spanning op het specificatieplaatje van uw apparaat overeenkomt met het

lichtnet in uw huis (specificatieplaatje is te vinden op de achterzijde van het apparaat).

50. Zorg ervoor dat niemand op de voedingskabel kan gaan staan of dat de kabel kan worden

ingedrukt, voornamelijk bij stekkers, stopcontacten en het punt waar kabels uit het apparaat komen.

51. Gebruik uitsluitend uitbreidingen/accessoires gespecificeerd door de fabrikant.

52. Laat alle reparaties over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist als

het toestel hoe dan ook is beschadigd, zoals bijvoorbeeld het netsnoer of de stekker, wanneer er vloeistof of een voorwerp in het apparaat is terechtgekomen, wanneer het apparaat is blootgesteld aan regen of vocht, als het niet normaal werkt of is gevallen.

53. Gebruik nooit een beschadigde voedingskabel of stekker of een los stopcontact. Dit vormt

namelijk een risico op brand of elektrische schokken. Waarschuwing: Langdurige blootstelling aan luid geluid van persoonlijke muziekspelers kan leiden tot tijdelijke of permanente gehoorbeschadiging.

INSTALLATIE

• Pak alle onderdelen uit en verwijder de beschermende materialen.

• Sluit het apparaat niet aan op het stopcontact, voordat u de netspanning hebt gecontroleerd

en voordat alle andere aansluitingen zijn gemaakt.

• Bedek geen van de ventilatieopeningen en zorg voor enkele centimeters vrije ruimte rondom

het apparaat voor ventilatie.

VOORAFGAAND AAN GEBRUIK

1. Kies een veilige plek en plaats het apparaat niet in direct zonlicht of nabij enigerlei hittebronnen.

2. Vermijd omgevingen blootgesteld aan trillingen, teveel stof, lage temperaturen of vocht.

3. Open nooit de behuizing, om het risico op elektrische schokken te voorkomen. Mocht er per ongeluk een vreemd voorwerp terecht zijn gekomen binnenin het apparaat, neem a.u.b. contact op met de winkelier.

4. Probeer het apparaat niet te reinigen met chemische oplosmiddelen, om beschadiging van de afwerking te voorkomen. Wij raden u aan een schoon, droog doekje te gebruiken om het apparaat te reinigen.

5. Bewaar deze handleiding als eventueel naslagwerk.

ONDERDELEN VAN DE PLATENSPELER:

1. Naaldelement

2. Draaitafelplateau

3. Hendel

4. Toonarmvergrendeling

5. Aan/uitschakelaar automatisch stoppen

6. Snelheidskeuzeschakelaar

7. As

8. Toonarm

9. RCA-uitgang

10. USB-aansluiting

11. Voedingsaansluiting

12. Aan/uitschakelaar

EEN PLAAT AFSPELEN

1. Sluit de RCA-uitgang aan op het externe luidsprekersysteem met de RCA-kabel (niet inbegrepen).

2. Open de stofkap

3. Druk op de aan/uitschakelaar.

4. Leg een plaat op de draaitafel en stel de snelheid in overeenkomstig de snelheid die op de plaat staat aangegeven. OPMERKING: bij het afspelen van een single (een 45-toerenplaat) en/of platen met een groot gat in het midden, gebruikt u de 45-toerenadapter.

Verwijder de beschermkap van het naaldelement en ontgrendel de toonarmvergrendeling. Duw de hendel naar achteren en de toonarm komt langzaam omhoog. Beweeg de toonarm rustig naar de gewenste positie op de plaat. De draaitafel zal beginnen te draaien wanneer de arm boven de plaat wordt verplaatst en als het automatisch stoppen AAN staat. Laat de toonarm op de plaat zakken door de hendel naar voren te halen. De plaat wordt nu afgespeeld. Als het automatisch stoppen AAN staat, zal de plaat aan het eind automatisch stoppen. Als het automatisch stoppen UIT staat, stopt de draaitafel NIET automatisch na het afspelen van de plaat. U dient de hendel naar achteren duwen om de toonarm omhoog te bewegen en terug te plaatsen in de armsteun. Zet het apparaat uit om het draaien te stoppen.

Opmerking: De AUTO STOP-functie werkt op de meeste 33-toerenplaten. Wanneer het automatisch stoppen is ingeschakeld, kan het toch gebeuren dat de plaat stopt, voordat het einde van de plaat is bereikt of dat aan het eind van de plaat de platenspeler niet stopt.

UW PLAAT OPNEMEN OP UW WINDOWS PC

1. Instellingen

Sluit de USB-kabel aan op uw platenspeler en uw computer. Er is geen extra driver vereist.

2. Audacity installeren

Plaats de installatie-cd. Uw computer zal het programma automatisch starten. Volg de instructies om de installatie af te ronden.

Als uw computer het programma niet automatisch start, klik op het menu “Start”, selecteer “Run”,

selecteer de cd in uw computer en start “Setup.exe”

3. Het Audacity-programma starten

Dubbelklik op het Audacity-programma en het Audacity-menuvenster zal op uw computerscherm verschijnen.

4. Taakbalk voor afspeelbediening

Audacity zal een taakbalk weergeven waarmee u uw opnames kunt bewerken en beheren.

Toets

Actie

beweegt de cursor naar de start van het project.

speelt uw project af vanaf de positie van de cursor. Gebruik om naar de audio in uw project te luisteren.

door op de opnametoets te drukken, zal een nieuwe track worden opgenomen vanaf de audio-ingangsbron van uw computer.

afspelen of opname pauzeren. Nogmaals indrukken om te hervatten.

afspelen of opname stoppen.

beweegt de cursor naar het einde van het project.

5. Uw plaat afspelen

Speel de plaat af die u wilt opnemen volgens de procedure beschreven in de sectie “NAAR EEN PLAAT LUISTEREN”

6. Ingang en uitgang aanpassen

Pas het uitgang- en ingangsvolume aan.

Output volume

Uitgangsvolume

Input volume

Ingangsvolume

7. Opnemen

8. Selecteer de toets RECORD (opnemen) om de opname te starten terwijl uw plaat wordt

afgespeeld. U zult de naald enkele seconden op de plaat te plaatsen voordat de track start, zodat u de toets RECORD (opnemen) aan het begin van uw track kunt selecteren.

Start het afspelen op de USB-platenspeler. U zult tijdens de opname de golfvorm van de audio op het scherm zien. U zult de audio uit de uitgang komen horen van de geluidskaart van uw computer. Geen audio? - ga terug naar het voorkeurmenu en zorg ervoor dat “Software Playthrough” (softwareweergave) is geselecteerd en het luidsprekervolume van uw computer correct is ingesteld.

Druk op Stop

SLA UW BESTAND NU OP door op “File” (bestand) en vervolgens “Save Project” (project opslaan)

te drukken. Selecteer de bestemming en bestandsnaam voor het project en klik op “Save” (opslaan). Nadat de opname eenmaal is voltooid, dient uw scherm uw opname te tonen zoals hieronder

+ 53 hidden pages
