USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO

INSTRUKCJA OBSŁUGI

MANUALE D´USO

MAUI® 44 G2

PROFESSIONAL COLUMN PA SYSTEM LDMAUI44G2

SUBWOOFER EXTENSION

LDMAUI44G2SUB

CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO

ENGLISH

SAF ETY IN FORMATI ON 3 INTRODUCTION 4 AS SEMBLY, CONNE CTION A ND OPERAT ION 5 CONNE CTION S, OPERAT ING AND DI SPLAY EL EMENTS 6 WIRING EX AMPLES 9 OPTIONAL ACCE SSORIES 12 TEC HNICAL D ATA 12 MANUFAC TURER´S DECLAR ATIONS 14

DEUTSCH

SICHERHEIT SHINWEISE 15 EINLEITUNG 16 AUFBAU, ANS CHLUSS UND INBETRIEBNAHME 17 ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 18 VERKABELUNGSBEISPIELE 21 OPTIONAL ES ZUBEHÖR 24 TECHNISCHE DAT EN 24 HERSTELLERERKLÄRUNGEN 26

ESPAÑOL

MEDID AS DE SEGU RIDAD 39 INTRODUCCIÓN 40 MONTA JE, CONE XIÓN Y PUE STA EN MA RCHA 41 CONE XIONES , ELEMEN TOS DE MA NEJO Y ELE MENTOS D E VISUA LIZAC IÓN 4 2 EJEM PLOS DE C ABLEA DO 45 ACCESORIOS OPCION ALES 48 DATO S TÉCNIC OS 48 DECLAR ACIÓN DEL FABRICA NTE 50

ESPAÑOL

POLSKI

ŚROD KI OSTR OŻNOŚC I 51

WPROWADZENIE 52

MONTA Ż, POD ŁĄCZ ANIE I URUC HAMIAN IE 53 PRZ YŁĄC ZA, E LEMENT Y STERU JĄCE I WS KAŹNI KI 54 PRZYKŁADY OKABLOWANIA 57

AKCESORIA OPCJONALNE 58 DANE TECHNIC ZNE 58 DEKLAR ACJE PRODUCENTA 60

ITALIANO

MISURE PRECAUZIONALI 61 INTRODUZIONE 62 INSTALL AZIONE, CONNESS IONE E MESS A IN FUNZIONE 63 RAC CORDI, EL EMENT I DI COMAND O E DI VISUA LIZZ AZIONE 64 ESE MPI DI CAB LAGGIO 67 ACCESSOR I OPZIONALI 70 DATI TECNICI 70 DICHIARA ZIONI DEL PRODUTT ORE 72

ENGLISH

YOU‘ VE MADE THE RI GHT CHOICE!

We hav e design ed this pr oduct to o perat e reliabl y over many y ears . LD Syst ems sta nds for th is with i ts name an d many year s of exp erience as a man ufact urer of hi gh-qual ity audio p roduc ts. Plea se read t his User ‘s Manua l caref ully, so th at you can b egin maki ng optim um use of your L D Syste ms produc t quickl y.

You ca n nd more inf ormat ion about L D-SYSTEMS at ou r Intern et site W WW.LD-SYSTEMS.COM

SAFETY INFORMATION

1. Ple ase rea d these in struc tions c areful ly.

2. Ke ep all infor mation a nd instr uctio ns in a saf e place.

3. Fol low the ins truc tions.

4. Ob serve a ll safe ty warn ings. Ne ver remo ve safe ty warn ings or ot her infor matio n from the e quipment .

5. Us e the equipm ent only in t he inten ded manner a nd for the in tended pu rpose .

6. Us e only suf cient ly stab le and comp atible s tands and /or mount s (for xed i nstal lation s). Make cer tain th at wall mo unts are p roperl y

ins talled an d secure d. Make cer tain th at the equ ipment is i nstall ed secur ely and can not fall do wn.

7. Duri ng inst allatio n, obser ve the app licable s afet y regula tions f or your coun try.

8. Nev er inst all and oper ate the e quipment n ear radia tors , heat re gister s, ove ns or other s ource s of heat . Make cer tain tha t the equip ment

is alw ays ins talled s o that is c ooled suf cient ly and can not over heat.

9. Nev er place s ources o f igniti on, e.g. , burning c andles, o n the equipm ent.

10. Ve ntilat ion slit s must no t be blocke d.

11. K eep a minimum di stanc e of 20 cm aro und and abov e the devi ce.

12. Do n ot use th is equipme nt in the imme diate v icinit y of wate r (doe s not apply t o specia l outdoo r equipmen t - in this ca se, obse rve the spec ial inst ruct ions not ed below. Do n ot expo se this equ ipment to  ammable m ateri als, uid s or gases . Avoid dir ect sunli ght!

13. M ake cert ain tha t dripping o r splashe d water c annot en ter the equ ipment . Do not plac e conta iners lle d with liq uids, suc h as vase s or

drin king ves sels, on t he equipme nt.

14. M ake cer tain tha t object s canno t fall int o the devic e.

15. Us e this equ ipment onl y with th e acces sories r ecommend ed and int ended by th e manufac turer.

16. Do n ot open or mo dify thi s equipmen t.

17. Af ter conn ectin g the equipm ent, che ck all cabl es in order t o preven t damage o r acciden ts, e.g ., due to tr ipping ha zards .

18. Dur ing tra nspor t, make ce rtain t hat the e quipment c annot fa ll down and p ossibl y cause pr opert y damage a nd perso nal injuri es.

19. If y our equipm ent is no lon ger func tioning pr operly , if uids or obj ects h ave got ten insid e the equipm ent or if it h as been dam aged in anot h er way, sw itch it o ff immedi ately an d unplug it f rom the ma ins outl et (if it is a p owered d evice). T his equipme nt may onl y be repair ed by au thoriz ed, quali ed pers onnel.

20. Cl ean the equ ipment us ing a dry cl oth.

21. C omply wi th all appli cable dis posal la ws in your c ountr y. During di sposal o f packag ing, ple ase sepa rate pl astic an d paper/car dboard .

22. P lasti c bags mus t be kept ou t of reac h of childre n.

23. P lease no te that c hanges or m odica tions no t expre ssly appr oved by t he part y respo nsible f or complia nce could vo id the use r´s aut horit y to opera te the equ ipment.

FOR EQU IPMENT THAT C ONNECTS T O THE POWER MA INS

24. C AUTIO N: If the po wer cord o f the devic e is equippe d with an e arthin g conta ct, the n it must b e connect ed to an ou tlet wi th a prot ectiv e gro und. Neve r deacti vate t he prote ctive g round of a p ower cor d.

25. If t he equipmen t has been e xposed t o stron g uc tuati ons in tempe ratur e (for exam ple, aft er trans port) , do no t switc h it on immedia tely.

Mois ture and c ondens ation cou ld damage t he equipme nt. Do no t switc h on the equi pment unt il it has r eached r oom temper ature .

26. Be fore con nectin g the equip ment to th e power ou tlet, r st ver ify th at the main s volta ge and fre quency m atch the v alues sp ecied on

the eq uipment . If the equi pment ha s a volta ge selec tion swi tch, con nect th e equipmen t to the pow er outle t only if th e equipmen t values

and th e mains pow er value s match. I f the inclu ded power c ord or pow er adapt er does not  t in your wa ll outle t, cont act your e lectr ician.

27. Do no t step on t he power c ord. Make c erta in that th e power ca ble does no t become ki nked, es peciall y at the main s outle t and/or pow er

adap ter and th e equipmen t connec tor.

28. W hen connec ting the e quipmen t, make ce rtain t hat the po wer cord o r power ad apter is al ways f reely ac cessib le. Alwa ys disc onnect t he equip ment fro m the powe r supply if t he equipme nt is not in u se or if you w ant to cle an the equip ment. A lways u nplug the po wer cord a nd powe r adapte r from the p ower out let at th e plug or adap ter and no t by pulling o n the cord . Never to uch the pow er cord and p ower adap ter wit h wet hand s.

29. W henever p ossible , avoid sw itchin g the equipm ent on and of f in quick s uccess ion becau se othe rwise t his can sh orten t he usef ul life of the equipment.

30. IMP ORTANT I NFORMAT ION: Repla ce fuse s only wit h fuse s of the same t ype and r ating . If a fuse bl ows rep eatedl y, please c ontac t an aut horise d servi ce centr e.

31. To di sconnec t the equi pment fr om the pow er mains com pletel y, unplug th e power cor d or power ad apter f rom the po wer outl et.

32. I f your devi ce is equipp ed with a V olex powe r connec tor, the ma ting Vole x equipmen t connec tor mus t be unlocke d before i t can be remo ved. How ever, thi s also mean s that th e equipmen t can slide a nd fall dow n if the pow er cable i s pulled, wh ich can lea d to pers onal

injur ies and/or o ther dam age. For t his reas on, alwa ys be car eful whe n laying c ables.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

33. Un plug the po wer cord an d power ad apter fr om the pow er outle t if there i s a risk of a l ightnin g strik e or befor e exte nded perio ds of dis use.

ENGLISH

34. The appliance is not to be used by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge.

35. Children must be instructed not to play with the device.

36. If the power cord of the device is damaged, do not use the device. The power cord must be replaced by an adequate cable or assembly from an authorized service center.

CAUTION:

DEUTSCH

The w arning tr iangle w ith lig htning s ymbol indi cates d angerou s uninsul ated vol tage in side the uni t, whic h may caus e an electrical shock .

To redu ce the ris k of elect ric shoc k, do not r emove co ver (or back) . There ar e no user se rvice able par ts insi de. Maint enance an d repair s should be e xclusi vely car ried ou t by qualie d servi ce

personnel.

FRANCAIS

The w arning tr iangle w ith exc lamat ion mark ind icate s import ant oper ating an d mainte nance ins truc tions.

War ning! Thi s symbol in dicate s a hot sur face. Ce rtain p arts o f the hous ing can bec ome hot dur ing opera tion. Af ter us e, wait f or

a cool -down per iod of at le ast 10 min utes bef ore hand ling or tr anspor ting the d evice.

War ning! Thi s device is d esigne d for use be low 2000 me tres in a ltitu de.

ESPAÑOL

War ning! Thi s produc t is not int ended for u se in trop ical clim ates.

CAUT ION! HIGH VOLU MES IN AUDIO PR ODUCTS!

Thi s device is m eant for p rofes sional us e. Ther efore, c ommerc ial use of t his equipme nt is subj ect to th e respec tivel y applica ble natio nal acciden t preve ntion ru les and re gulati ons. As a m anufac turer, Ad am Hall is obl igate d to notif y you for mally ab out the ex isten ce of pote ntial health risks. Hear ing damag e due to high v olume and pr olonged e xposu re: When in u se, thi s produc t is capabl e of produc ing high so und-pre ssure l evels

POLSKI

(SPL ) that can l ead to irr evers ible hear ing damag e in perf ormers , employe es, and aud ience memb ers. Fo r this rea son, avo id prolon ged

exp osure t o volumes in e xcess o f 90 dB.

NOTE: Thi s equipmen t has been t ested a nd found to c omply wi th the limi ts for a Cl ass B dig ital dev ice, pur suant t o Part 15 of t he FCC Rule s. Thes e limits ar e desig ned to pro vide rea sonable p rotec tion aga inst har mful int erfer ence in a re sident ial inst allat ion. This e quipment g enerat es, use s and can r adiate r adio fre quency en ergy and , if not ins talled a nd used in ac cordan ce with t he instr uctio ns, may c ause har mful int erfer ence to ra dio communi cation s. Howe ver, ther e is no guar antee t hat inte rfere nce will no t occur in a pa rticu lar inst allati on. If thi s equipmen t does cau se harm ful inte rfere nce to rad io or telev ision re ceptio n, which c an be deter mined by t urning th e equipmen t off and on , the user i s encoura ged to tr y to corr ect the in terf erence b y one or more o f the follo wing mea sures:

ITALIANO

– Reor ient or re locate t he recei ving ant enna. – Incr ease the s epara tion bet ween the e quipmen t and recei ver. – Conne ct the eq uipment in to an out let on a circ uit dif ferent f rom tha t to which t he recei ver is con nected . – Cons ult the de aler or an ex perienc ed radio/ TV tec hnician fo r help.

INTRODUCTION

The LD Systems MAUI 44 G2 column PA system has been designed for professional use. The PA system provides high-quality components, DSP-con-

trolled ampliers and a balanced sound across the entire frequency spectrum. The digital signal processing of the LD LECC DSP includes functions

such as crossover, EQ, compressor and limiter, and has been tailored to the MAUI 44 G2 PA system to ensure optimum audio performance at all times.

The system has been designed as a plug and play system. It comes without any additional cables or stands and can therefore be assembled and disassembled quickly and easily.

FEATURES

• Professional column PA system with 1500 W RMS and 132 dB max. SPL

• Cardioid column for controlled low- and mid-range frequency dispersion and cardioid subwoofer application (with additional subwoofer)

• TrueWireless™ stereo technology for wireless stereo pairing of two column systems

• aptX™ coding and advanced audio coding (AAC) for high-resolution Bluetooth® streaming

• BEM-optimized high-frequency waveguide for uniform dispersion pattern, phase plug for coherent mid-range wavefront and ow-optimised bass-reex ports

• DynX® DSP technology for distortion-free sound at maximum volume

• Automatic setup detection

• Fast and simple assembly without stands or cables

• Rugged subwoofer housing made out of polyurea-coated birch plywood and lightweight, powder-coated aluminium column

PLEASE NOTE: The optional subwoofer extension LDMAUI44G2SUB is technically identical to the subwoofer from the LDMAUI44G2 PA system. The subwoofer extension LDMAUI44G2SUB is supplied with a cover for the connection panel for the column speakers.

ASSEMBLY, CONNECTION AND OPERATION

GENERAL INFORMATION

Both the subwoofer of the LD Systems MAUI 44 G2 PA system and the optional subwoofer exten-

sion MAUI 44 G2 SUB must be positioned on a at surface on their rubber feet before use. Never

operate the system on a trolley as there is a risk that the entire system may begin to move in an

uncontrolled manner. This may result in accidents and damage. The amplier is cooled via the heat sink below the connection panel on the back of the subwoofer. To ensure sufcient cooling

during operation, a minimum distance of 50 cm must be maintained between the back of the subwoofer and other similar objects such as walls.

Please ensure that the system as well as any connected devices such as mixing consoles, CD players etc. are connected to the correct audio and power connections. Use only undamaged cables with a suitable diameter and always unroll cable reels fully. Use cable protectors to avoid tripping accidents caused by loose cables. Never position the device directly on an edge. Do not place the subwoofer on a table. In order to eliminate unwanted noise when turning on connected devices,

always switch the system on last and switch it off rst.

ASSEMBLY

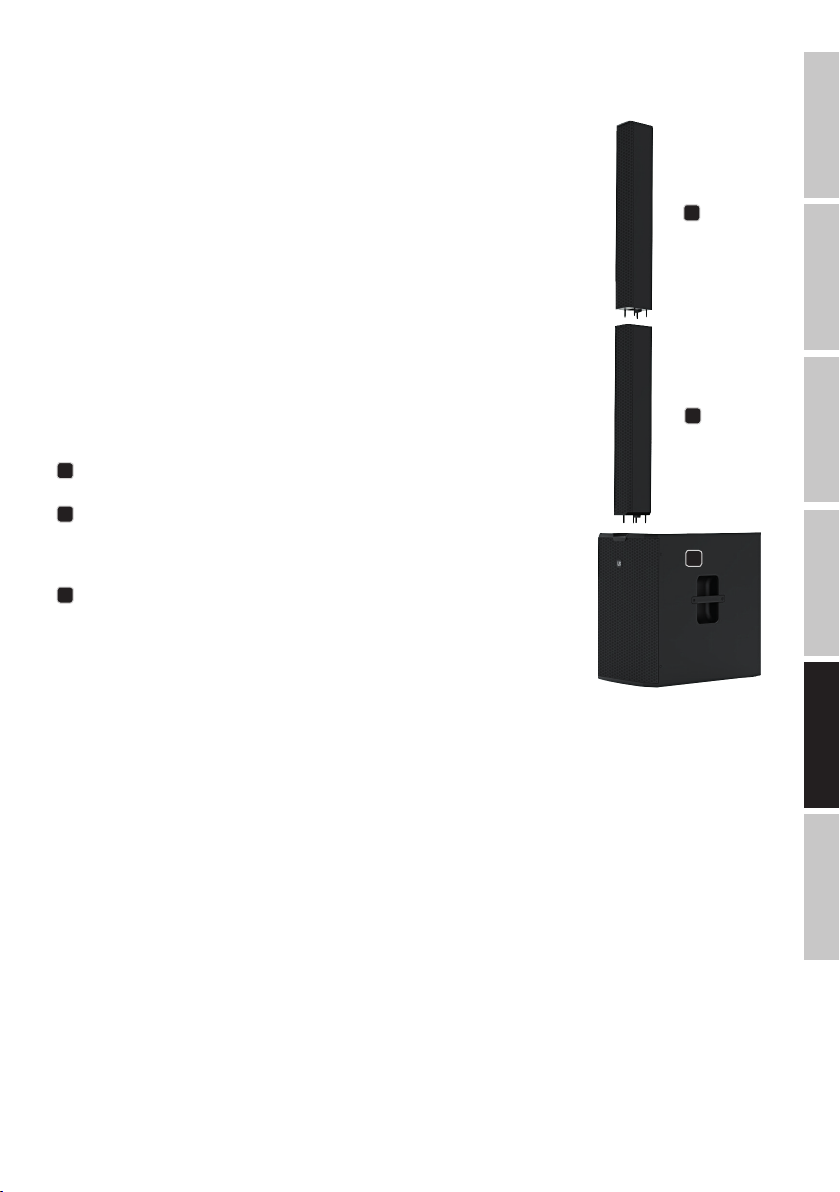

The LD Systems MAUI 44 G2 PA system comprises three components:

Subwoofer with integrated electronics for all system components.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

MAUI 44 G2 LC:

Lower vertical array column with six 3.5" speakers, each with a multipin connector on the top and bottom and a guide pin on the underside.

MAUI 44 G2 U:

The upper vertical array column with six 3.5” loudspeakers with phase plug, tweeters and a multi-pin connector and guide pins on the bottom side.

After the subwoofer has been placed in the desired position, the lower array column is attached to the subwoofer. Rugged guide pins help the multipin connectors on each speaker to interlock perfectly. Two strong magnets provide extra stability. The upper vertical array column is then attached to the lower column in the same way.

To simplify transport, set-up and dismantling, two ergonomic handles are located on the sides of

the subwoofer and an optionally available castor board (LDM44G2CB) can be installed on the back

that also provides protection for the connection panel and controls during transport. Recessed handles are located on the top and underside of the array columns.

The optional MAUI 44 G2 SUB subwoofer extension is positioned next to the MAUI 44 G2 PA system. The orientation of the subwoofer extension depends on whether the cardioid preset in the subwoofer extension is used or not.

ITALIANO POLSKI

CONNECTION AND OPERATION

ENGLISH

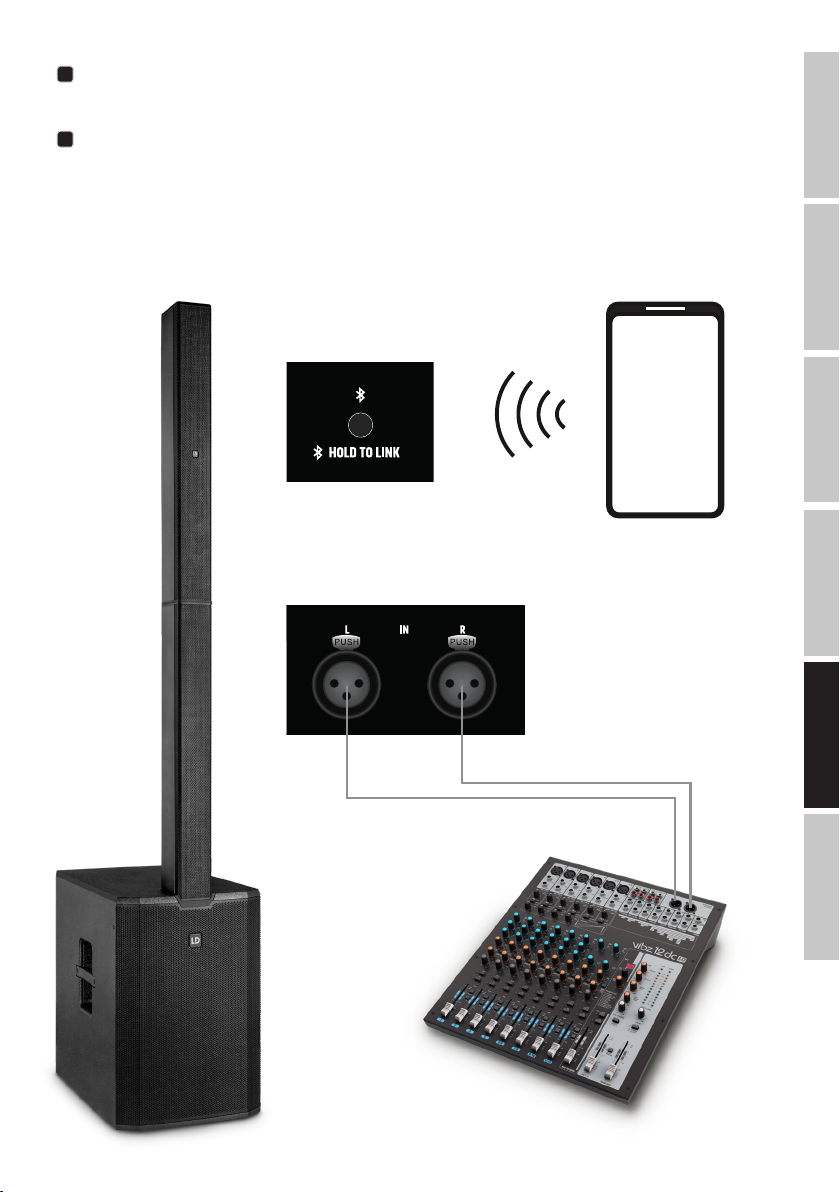

A playback device can be connected via the balanced XLR inputs. The integrated Bluetooth module enables wireless control via smartphone or tablet. There is also a stereo link function for wireless transmission of the Bluetooth signal to another MAUI 44 G2 PA system as a stereo extension. Both the volume of the entire system as well as the volume of subwoofer relative to the overall volume can be adjusted on the device. An optionally available subwoofer extension can be used in two different setups together with the MAUI 44 G2 PA system.

CONNECTIONS, OPERATING AND DISPLAY ELEMENTS

DEUTSCH

FRANCAIS

ESPAÑOL

5 6

POLSKI

Balanced line stereo input with two 3-pin female XLR sockets for connection of a playback device (e.g. mixer). Any stereo signal present is internally

summed to mono.

ITALIANO

MAIN

Level control for overall volume. The subwoofer volume level is controlled by adjusting the SUB level control accordingly. When the subwoofer is

used as subwoofer extension, the level control is disabled and the MAIN display eld is turned off.

SUB

Setting the volume balance between the subwoofer and the column speaker. When the subwoofer is used as subwoofer extension, the level control

is deactivated and the SUB display eld is turned off.

SYSTEM STATUS DISPLAY

PROTECT – The display eld lights up if the system is overloaded/overheating. The ampliers are then muted automatically. After reaching normal

operating conditions, the unit returns to the normal operating mode after a few minutes.

LIMIT – The display eld lights up if the speaker system is being operated in its upper limit range. Brief illumination of the LED is not critical. To

protect the system, any excessive signal level is lowered smoothly by the integrated limiter. If the limiter LED remains lit for longer or permanently, reduce the volume level.

SIGNAL – The display eld lights up when the device is receiving an audio signal. The signal is received before the MAIN level control. POWER – The display eld lights up when the device is properly connected to the mains and switched on. SLAVE – The display eld lights up when the columns are detached from the system and the subwoofer can be used as a subwoofer extension.

THRU

Balanced stereo line output with two male 3-pin XLR sockets for sending the input signal.

SUB OUT

Balanced line output with male 3-pin XLR socket for control of the subwoofer extension. Subwoofer extension: Use either line input L or R for signal control. Both MAIN and SUB level controls and the Bluetooth unit with TWS are disabled if

the MAUI 44 G2 subwoofer is used as a subwoofer extension. A description of the cardioid set-up can be found under point 9 CARDIOID ON/OFF.

HOLD TO LINK

The MAUI 44 G2 PA system is equipped with Bluetooth, which means that audio les from a Bluetooth playback device (e.g. smartphone or tablet) can be played back on the MAUI 44 G2 PA (maximum distance between the two devices depends on the surroundings).

To pair and connect the internal Bluetooth unit with a Bluetooth playback device, press and hold the HOLD TO LINK button for approximately 3

seconds until the Bluetooth display eld above the button ashes rhythmically (approx. 3 Hz). Enable Bluetooth on your playback device and search

on the user interface for available devices. Select “MAUI 44 G2” and pair your Bluetooth device with the Bluetooth unit of the MAUI 44 G2 PA system. If successfully paired, the Bluetooth symbol will light up permanently and playback can be started. The volume is controlled via the MAIN level control or on the playback device.

To disconnect a Bluetooth device and set the Bluetooth unit back to standby, press and hold the HOLD TO LINK button again for approximately 3

seconds. To delete the entire list of paired devices (= factory default), press and hold the HOLD TO LINK and STEREO LINK buttons simultaneously for

approximately 2 seconds.

If the Bluetooth connection is interrupted (e.g. range is exceeded), the Bluetooth LED will go out. Connection can be restored automatically within approx. 90 seconds (Bluetooth device back in range). After 90 seconds, the connection can be restored with the Bluetooth playback device (connect paired device).

When using a single MAUI 44 G2 PA system, any stereo signal is automatically summed to mono in the Bluetooth module. Note: The Bluetooth and TWS functions are not available if the subwoofer is used as a subwoofer extension for an existing MAUI 44 G2 PA system.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

STEREO LINK / TWS

The MAUI 44 G2 PA system is equipped with a Bluetooth stereo link function (true wireless stereo), which means that if two MAUI 44 G2 systems

are used, stereo audio signals transmitted via Bluetooth can also be played back in stereo without a cable connection between the two systems

(the maximum distance between the two devices is 40 metres under optimal conditions). The system that is connected to the Bluetooth playback

device is hereinafter referred to as the master unit, the stereo expansion as a slave unit. If the master unit with the Bluetooth playback device

is connected to the slave unit, the Bluetooth display eld and the TWS display eld on the master unit light up permanently. If connection is successfully established between the slave unit and the master unit, the TWS display eld on the slave unit lights up permanently and the Bluetooth display eld ashes slowly (approximately 0.3 Hz). During the pairing process, the TWS display elds on both systems ash rhythmically at a

frequency of about 3 Hz.

Depending on the situation, there are two different methods to pair two MAUI 44 G2 PA systems via TWS: Situation A. Stereo system with 2 x MAUI 44 G2 and 1x Bluetooth playback device: Pair a Bluetooth playback device with the left MAUI 44 G2 system.

The left-hand system automatically becomes the master unit. Disconnect all existing Bluetooth connections on the right-hand MAUI 44 G2 (press and hold HOLD TO LINK and STEREO LINK simultaneously for approximately 2 seconds). Now pair the right MAUI 44 G2 system with the master unit by

pressing and holding the STEREO LINK button on both devices for approximately 3 seconds within 30 seconds. The right-hand system automatically

becomes the slave unit (max. distance when pairing 15 m). The master unit transmits the left channel of the stereo signal from the Bluetooth device

and the slave unit the right channel. Situation B. Stereo system with 2 x MAUI 44 G2, pair Bluetooth playback device later: Disconnect all existing Bluetooth connections on the slave unit

by simultaneously pressing and holding the HOLD TO LINK and STEREO LINK buttons on the slave unit for approximately 2 seconds. When pairing two MAUI 44 G2 systems, ensure that the distance between the systems is no more than 15 metres. Press and hold the STEREO LINK button on the master unit for approximately 3 seconds and press the STEREO LINK button twice in quick succession on the slave unit. Pairing occurs place automatically within approximately 30 seconds. Pairing a Bluetooth playback device with the master unit can now be done later. The master unit transmits the left channel of the stereo signal from a Bluetooth playback device and the slave unit the right channel.

ITALIANO POLSKI

PLEASE NOTE:

ENGLISH

• Only audio signals from a paired Bluetooth playback device can be transmitted via the TWS stereo link function. Audio signals at the line input will not be transmitted via TWS.

• When the MAUI 44 G2 systems have been switched off and back on, the Bluetooth playback device will pair automatically and the systems will connect with each other automatically via TWS.

• The maximum number of paired Bluetooth devices is 8 (including paired MAUI 44 G2 systems). If another device is paired, the last entry from the

list of stored devices will be deleted. A maximum of one Bluetooth playback device and one MAUI 44 G2 system can be connected simultaneously with the MAUI 44 G2 master unit to create a stereo extension.

DEUTSCH

Bluetooth and TWS status

Bluetooth and stereo link status Bluetooth LED STEREO LINK LED

Pair Bluetooth unit with playback device Flashes (3 Hz) off

Bluetooth unit is paired and connected only with playback device on permanently off

Pair Bluetooth unit with playback device (as stereo link – master) Flashes (3 Hz) on permanently

Pair slave unit – stereo link to master unit Flashes (0,3 Hz) Flashes (3 Hz)

FRANCAIS

Slave unit – stereo link paired with master unit Flashes (0.3 Hz) on permanently

Slave unit – slave unit paired but not connected Flashes (0.3 Hz) off

Pair master unit - stereo link pairing without Bluetooth connection to playback device off Flashes (3 Hz)

Master unit connected to slave unit but without Bluetooth connection to playback device off on permanently

Master unit – stereo link pairing with Bluetooth connection to playback device on permanently Flashes (3 Hz)

ESPAÑOL

Master unit connected to slave unit with Bluetooth connection to playback device on permanently on permanently

Neither Bluetooth nor stereo link connection off off

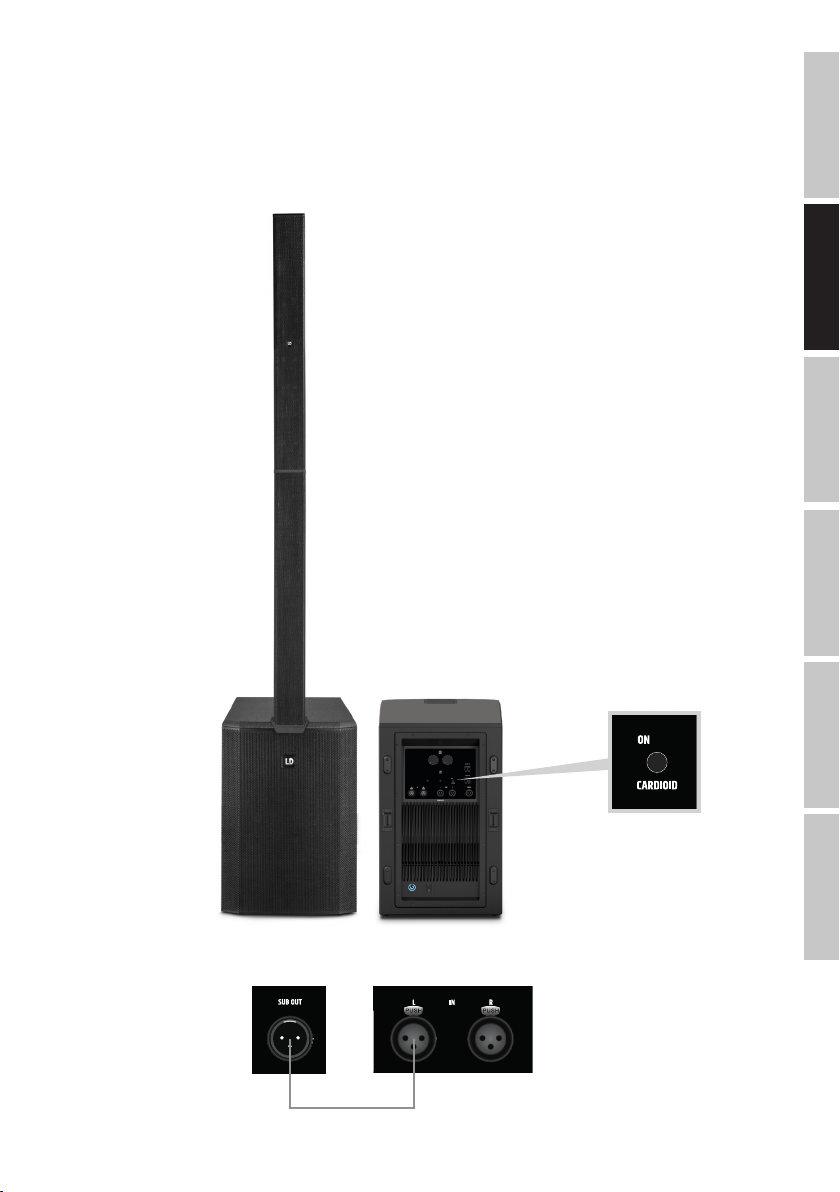

CARDIOID SUBWOOFER ON / OFF

Note: The cardioid subwoofer feature is only available when the loudspeaker columns are not connected to the MAUI 44 G2 subwoofer.

MAIN / SLAVE operation: The optionally available MAUI 44 G2 SUB subwoofer extension can be used with the MAUI 44 G2 PA system in two different ways.

A. The subwoofer extension is positioned in the same orientation as the subwoofer of the MAUI 44 G2 PA system. In this case, the cardioid preset on

the subwoofer extension must be disabled (CARDIOID OFF). Press and hold the CARDIOID button for about 2 seconds to change status.

POLSKI

A. The subwoofer extension is positioned 180° to the subwoofer of the MAUI 44 G2 PA system. In this case, the cardioid preset must be enabled

(CARDIOID ON). Press and hold the CARDIOID button for about 2 seconds to change status. The cardioid set up results in more prominent bass

dispersion at the front and a clearer stage sound at the rear due to extensive low-frequency cancellation.

ITALIANO

A B

POWER INPUT

Neutrik powerCON mains input socket. A suitable power cable is included.

POWER

On–off switch for power supply to the device. Safe disconnection from the power supply is achieved only by pulling the mains plug.

WIRING EXAMPLES

Example of mono operation

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

Example of stereo operation

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

Master unit Slave unit

Same settings as main

unit

Subwoofer extension (cardioid setup):

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

OPTIONAL ACCESSORIES

ENGLISH

LDMAUI44G2SUB

Subwoofer extension

LDM44G2CB

Castor board for subwoofer

LDM44G2SUBPC

Cover for subwoofer

DEUTSCH

LDM44G2SATBAG

Transport bag for columns

TECHNICAL DATA

Model name: LDMAUI44G2

Product type PA Complete Systems

FRANCAIS

Type Active Color Black Max. SPL (Peak) 132 dB Frequency response: 37–20,000 Hz

Dispersion angle (H x V): 120 x 25 ° Height (total) 2256 mm

Weight 47.6 kg Features Bluetooth audio streaming, DSP-based signal processing, excellent dispersion characteristics, mono/

ESPAÑOL

Subwoofer

Woofer size 15" / 381 mm Woofer magnet Neodymium Woofer brand Custom-manufactured Woofer voice coil 4" / 101 mm Housing type Bass reex

POLSKI

Housing material 15 mm birch plywood, 18 mm birch plywood

Housing nish Polyurea Subwoofer dimensions (W x H x D) 434 x 634 x 637 mm

Subwoofer weight 36.4 kg

Mid/high-frequency system

Mid-range driver size 12 x 3.5" / 12 x 89 mm Mid-range driver magnet Neodymium

ITALIANO

Mid-range driver brand Custom-manufactured Voice coil mid-range driver 1" / 25.4 mm Tweeter size 4 x 0.5" / 4 x 12.7 mm Tweeter magnet Neodymium Tweeter brand Custom-manufactured Tweeter voice coil 1" / 25.4 mm Waveguide CD Waveguide Speaker inputs 1 Speaker input connections Custom-made multipin

Housing type mid/hi system Closed Housing material mid/hi system Aluminum Housing nish mid/hi system High-density coated aluminium, multi-layered mesh fabric

slave operation

Width mid/hi system 103 mm Height mid/hi system 1621 mm Depth mid/hi system 135 mm Weight mid/hi system 11.2 kg

Amplier module (built into subwoofer)

Amplier Class D

System power (RMS) 1500 W

Protective circuitry Short-circuit, multiband limiter, DC protection, overheating protection Cooling Convection Operating controls Bluetooth HOLD TO LINK button, Bluetooth STEREO LINK button, Cardioid On/Off, Main Level, Power On/

Off, Sub Level

Display indicators Bluetooth, Bluetooth STEREO LINK, Cardioid On/Off, Limit, Power, Protect (protection circuit active), Signal,

Slave Mode, Subwoofer Mode

Mains connection Neutrik powerCON Operating voltage 100–120 V AC / 50–60 Hz, 220–240 V AC / 50–60 Hz Ambient temperature 0 – 40°C Relative air humidity <80% (non-condensing) No. of line inputs 2 Line input connections XLR female No. of line outputs 2 Line output connections XLR male

No. of line outputs SUB 1 Line output SUB connection XLR male No. of speaker outputs 1 Speaker output connection Custom-made multipin Bluetooth standard A2DP Bluetooth audio decoder AAC, aptX, SBC

DSP features

Word width AD/DA converter 24 bit Sampling frequency 48 kHz Signal-to-noise ratio 106 dB

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

MANUFACTURER´S DECLARATIONS

ENGLISH

MANUFACTURER‘S WARRANTY & LIMITATIONS OF LIABILITY

You can nd our current warranty conditions and limitations of liability at: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_ LD_SYSTEMS.pdf To request warranty service for a product, please contact Adam Hall GmbH, Adam-Hall-Str. 1,

61267 Neu Anspach / Email: Info@adamhall.com / +49 (0)6081 / 9419-0.

CORRECT DISPOSAL OF THIS PRODUCT

(valid in the European Union and other European countries with a differentiated waste collection system)

This symbol on the product, or on its documents indicates that the device may not be treated as household waste. This is to avoid environ-

mental damage or personal injury due to uncontrolled waste disposal. Please dispose of this product separately from other waste and have it

DEUTSCH

recycled to promote sustainable economic activity. Household users should contact either the retailer where they purchased this product, or their

local government ofce, for details on where and how they can recycle this item in an environmentally friendly manner. Business users should

contact their supplier and check the terms and conditions of the purchase contract. This product should not be mixed with other commercial waste for disposal.

FCC STATEMENT

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation

FRANCAIS

CE Compliance

Adam Hall GmbH states that this product meets the following guidelines (where applicable): R&TTE (1999/5/EC) or RED (2014/53/EU) from June 2017 Low voltage directive (2014/35/EU) EMV directive (2014/30/EU) RoHS (2011/65/EU)

The complete declaration of conformity can be found at www.adamhall.com.

Furthermore, you may also direct your enquiry to info@adamhall.com.

EU DECLARATION OF CONFORMITY

ESPAÑOL

Hereby, Adam Hall GmbH declares that this radio equipment type is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.adamhall.com/compliance/

POLSKI

ITALIANO

DEUTSCH

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS nden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen

ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür,

dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.

12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder

Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!

13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie

Vasen oder Trinkgefäße auf das Gerät.

14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.

18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden

verursachen kann.

19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät an-

derweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses

Gerät darf nur von autorisiertem Fachpersonal repariert werden.

20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw.

Kartonagen voneinander.

22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei

nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

24. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen

werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

25. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuch-

tigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

26. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät

angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

27. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der

Gerätebuchse nicht geknickt werden.

28. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das

Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

29. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.

30. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt

auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

31. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

32. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt wer-

den kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt

werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

33. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

34. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

mangelnder Erfahrung und Kenntnis benutzt werden.

35. Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen.

ENGLISH

36. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine

spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im In-

neren des Geräts benden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen

DEUTSCH

FRANCAIS

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden.

Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

ESPAÑOL

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen

Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken

hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel

(SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende

Belastung durch hohe Lautstärken über 90 dB.

EINLEITUNG

POLSKI

Das LD Systems MAUI 44 G2 Säulen PA-System wurde für den professionellen Einsatz konzipiert. Das PA-System bietet hochwertige Komponenten, DSP-gesteuerte Endstufen und einen über das gesamte Frequenzspektrum ausgewogenen Klang. Die digitale Signalbearbeitung des LD LECC DSP umfasst Funktionen wie Frequenzweiche, Equalizer, Kompressor und Limiter, und ist speziell auf das MAUI 44 G2 PA-System abgestimmt, um jederzeit eine optimale Audio-Leistung zur Verfügung zu stellen.

Das nach dem „Plug-and-Play“-Prinzip konzipierte System kommt ohne zusätzliche Kabel oder Stative aus und lässt sich daher schnell und einfach auf- und abbauen.

EINGENSCHAFTEN

ITALIANO

• Professionelles Säulen-PA-System mit 1500 W RMS und 132 dB max. SPL

• TrueWireless Stereo™ für kabelloses Stereo pairing

• aptX™ and AAC Codec für HD Bluetooth® Streaming

• Cardioid-Säule für kontrolliertes Abstrahlverhalten in den Tief-Mittenfrequenzen

• Cardioid-Subwoofer Anwendung (mit zweitem Subwoofer)

• Homogenes Abstrahlverhalten durch einen BEM-optimierten Hochton-Wellenleiter

• Automatische Setup-Erkennung

• Verzerrungsfreier Klang bei maximaler Lautstärke dank DynX® DSP-Technologie

• Schneller und einfacher Aufbau ohne Stative oder Kabel

• Akustik Linse für kohärente Wellenfront im Mittenbereich

• Robustes Multiplex Subwoofer-Gehäuse mit Polyurea-Beschichtung und leichte, pulverbeschichtete Aluminiumsäule

• Strömungsoptimierte Bass-Reex Kanäle

• Neutrik powerCon Netzeingangsbuchse

HINWEIS: Die optional erhältliche Subwoofer-Erweiterung LDMAUI44G2SUB ist technisch identisch mit dem Subwoofer des LDMAUI44G2 PA-Systems. Der Subwoofer-Erweiterung LDMAUI44G2SUB liegt eine Abdeckung bei, die auf das Anschlussfeld für die Lautsprechersäule gesteckt wird.

AUFBAU, ANSCHLUSS UND INBETRIEBNAHME

ALLGEMEINE HINWEISE

Sowohl der Subwoofer des LD Systems MAUI 44 G2 PA-Systems, als auch die optional erhältliche Subwoofer-Erweiterung MAUI 44 G2 SUB müssen vor der Inbetriebnahme auf ebener Fläche auf ihre Gummifüße gestellt werden. Betreiben Sie das System niemals auf einem Rollwagen, da die Gefahr besteht, dass sich das gesamte System unkontrolliert in Bewegung setzt. Unfälle und Beschädigungen können die Folge sein. Die Kühlung der Endstufe erfolgt über den Kühlkörper unterhalb des Anschlussfelds auf der Rückseite des Subwoofers. Um eine ausreichende Kühlung zu gewährleisten, muss bei Betrieb zwischen der Rückseite des Subwoofers und anderen Objekten wie Wänden o. ä. ein Mindestabstand von 50 cm eingehalten werden.

Bitte achten Sie bei dem System sowie den angeschlossenen Geräten wie Mischpulten, CD-Playern etc. auf den korrekten Anschluss von Audio- und Stromverbindungen. Verwenden Sie ausschließlich unbeschädigte Kabel mit geeignetem Durchmesser und rollen Sie Kabelrollen immer vollständig ab. Verwenden Sie gegebenenfalls Kabelbrücken, um Stolperfallen durch lose Kabel zu vermeiden. Stellen Sie Gerät niemals direkt an einer Kante auf. Positionieren Sie den Subwoofer nicht auf einem Tisch. Um ungewollte Nebengeräusche beim Einschalten angeschlossener Geräte zu vermeiden, schalten Sie das System immer als letztes Gerät ein und als erstes Gerät aus.

ENGLISH

DEUTSCHFRANCAIS

AUFBAU

Das LD Systems MAUI 44 G2 PA-System besteht aus drei Komponenten:

Subwoofer mit integrierter Elektronik für alle Systemkomponenten.

MAUI 44 G2 LC:

Untere Vertical-Array-Säule mit sechs 3,5“ Lautsprechern, je einen Multipin-Anschluss auf der Ober- und Unterseite und den Führungsbolzen auf der Unterseite.

MAUI 44 G2 UC:

Die obere Vertical-Array-Säule mit sechs 3,5“ Lautsprechern mit Akustiklinse, den Hochtönern und einem Multipin-Anschluss und den Führungsbolzen auf der Unterseite.

Nachdem der Subwoofer an der gewünschten Stelle aufgestellt wurde, wird zunächst die untere Array-Säule auf den Subwoofer aufgesteckt. Stabile Führungsbolzen helfen dabei, dass die Multipin-Stecker beider Lautsprecher perfekt ineinander greifen, zwei starke Magnete sorgen für zusätzlichen Halt. Die obere Vertical-Array-Säule wird nun nach dem gleichen Prinzip auf die untere Säule aufgesteckt.

Um den Transport, sowie Auf- und Abbau zu erleichtern, benden sich an den Seiten des Sub- woofers ergonomische Griffe und auf der Rückseite kann ein optional erhältliches Rollenbrett

(LDM44G2CB) montiert werden, das das Anschlussfeld und die Bedienelemente beim Transport zudem zuverlässig schützt. Auf der Ober- und Unterseite der Array-Säulen benden sich Griffschalen.

Die optional erhältliche MAUI 44 G2 SUB Subwoofer-Erweiterung wird neben dem MAUI 44 G2 PA-System positioniert. Die Ausrichtung der Subwoofer-Erweiterung hängt davon ab, ob das Cardioid-Preset in der Subwoofer-Erweiterung verwendet wird oder nicht.

ANSCHLUSS UND BETRIEB

Ein Zuspielgerät lässt sich über die symmetrischen XLR-Eingänge anschließen. Das integrierte Bluetooth-Modul erlaubt die kabellose Ansteuerung durch ein Smartphone oder Tablet. Ebenso existiert eine Stereo-Link-Funktion für die drahtlose Weiterleitung des Bluetooth-Signals zu einem weiteren MAUI 44 G2 PA-System als Stereo-Erweiterung. Am Gerät lässt sich sowohl die Lautstärke des gesamten Systems als auch die Lautstärke des Subwoofers im Verhältnis zur Gesamtlautstärke einstellen. Eine optional erhältliche Subwoofer-Erweiterung kann in zwei unterschiedlichen Setups zusammen mit dem MAUI 44 G2 PA-System verwendet werden.

ESPAÑOL

ITALIANO POLSKI

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

ENGLISH

DEUTSCH

FRANCAIS

5 6

ESPAÑOL

Symmetrischer Stereo Line-Eingang mit zwei weiblichen 3-Pol XLR-Buchsen zum Anschließen eines Zuspielgeräts (z.B. Mischpult). Ein anliegendes

POLSKI

Stereo-Signal wird intern Mono summiert.

MAIN

Pegelsteller für die Gesamtlautstärke. Die Subwooferlautstärke wird entsprechend der Voreinstellung am Pegelsteller SUB mitgeregelt. Bei der Verwendung des Subwoofers als Subwoofer-Erweiterung ist der Pegelsteller deaktiviert und das Anzeigefeld MAIN erloschen.

SUB

ITALIANO

Einstellung des Lautstärkeverhältnisses vom Subwoofer zum Säulenlautsprecher. Bei der Verwendung des Subwoofers als Subwoofer-Erweiterung ist der Pegelsteller deaktiviert und das Anzeigefeld SUB erloschen.

ANZEIGEFELDER FÜR SYSTEMSTATUS

PROTECT – Das Anzeigefeld leuchtet auf, falls das System überlastet/überhitzt. Die Verstärker werden dabei automatisch stummgeschaltet. Nach

Erreichen normaler Betriebsbedingungen wechselt das Gerät nach einigen Minuten wieder in den normalen Betriebsmodus.

LIMIT – Das Anzeigefeld leuchtet auf, wenn das Lautsprecher-System im oberen Grenzbereich betrieben wird. Ein kurzes Aueuchten der LED ist

dabei unkritisch. Um das System zu schützen, wird ein überhöhter Signal-Pegel vom integrierten Limiter sanft heruntergeregelt. Leuchtet die Limiter-LED länger oder dauerhaft, reduzieren Sie den Lautstärkepegel.

SIGNAL – Das Anzeigefeld leuchtet auf, wenn am Gerät ein Audiosignal anliegt. Die Signalerfassung erfolgt vor dem Pegelsteller MAIN. POWER – Das Anzeigefeld leuchtet, wenn das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist. SLAVE – Das Anzeigefeld leuchtet, sobald die Lautsprechersäulen vom System getrennt werden und der Subwoofer so als Subwoofer-Erweiterung

genutzt werden kann.

THRU

Symmetrischer Stereo Line-Ausgang mit zwei männlichen 3-Pol XLR-Buchsen zum Weiterleiten des Eingangssignals.

SUB OUT

Symmetrischer Line-Ausgang mit männlicher 3-Pol XLR-Buchse zum Ansteuern der Subwoofer-Erweiterung. Subwoofer-Erweiterung: Nutzen Sie für die Signalansteuerung entweder Line-Eingang L oder R. Die beiden Pegelsteller MAIN und SUB sowie die

Bluetooth-Einheit mit TWS sind deaktiviert, wenn der MAUI 44 G2 Subwoofer als Subwoofer-Erweiterung genutzt wird. Die Beschreibung des Cardi-

oid-Setups nden Sie unter Punkt 9 CARDIOID ON / OFF.

HOLD TO LINK

Das MAUI 44 G2 PA-System ist mit Bluetooth ausgestattet, was bedeutet, dass Audio-Dateien eines Bluetooth-Zuspielgeräts (z.B. Smartphone oder Tablet) auf dem MAUI 44 G2 PA-System wiedergegeben werden können (die maximale Entfernung zwischen beiden Geräten ist abhängig von den Umgebungsbedingungen).

Um die interne Bluetooth-Einheit mit einem Bluetooth-Zuspielgerät zu koppeln und zu verbinden, drücken und halten Sie den HOLD TO LINK-Taster

für circa 3 Sekunden, bis das Bluetooth-Anzeigefeld über dem Taster rhythmisch blinkt (ca. 3Hz), aktivieren Bluetooth auf Ihrem Zuspielgerät und suchen auf der Benutzeroberäche nach verfügbaren Geräten. Wählen Sie den Eintrag „MAUI 44 G2“ und koppeln damit Ihr Bluetooth-Gerät mit der

Bluetooth-Einheit des MAUI 44 G2 PA-Systems. War die Kopplung erfolgreich, leuchtet das Bluetooth-Symbol permanent, die Titelwiedergabe kann nun gestartet werden. Die Lautstärkeeinstellung erfolgt mit Hilfe des Pegelstellers MAIN, bzw. am Zuspielgerät.

Um eine Verbindung zu einem Bluetooth-Gerät zu trennen und die Bluetooth-Einheit wieder in Koppelbereitschaft zu versetzen, drücken und halten

Sie den HOLD TO LINK-Taster wiederum für circa 3 Sekunden. Um die gesamte Liste der gekoppelten Geräte zu löschen (= Auslieferungszustand),

halten Sie für circa 2 Sekunden die Taster HOLD TO LINK und STEREO LINK gleichzeitig gedrückt.

Wird die Bluetooth-Verbindung unterbrochen (z.B. überschreiten der Reichweite), erlischt die Bluetooth-LED. Innerhalb von ca. 90 Sekunden kann die Verbindung automatisch wiederhergestellt werden (Bluetooth-Gerät wieder in Reichweite). Bei Überschreiten der Zeitdauer von 90 Sekunden kann die Verbindung mit Hilfe des Bluetooth-Zuspielgeräts wiederhergestellt werden (gekoppeltes Gerät verbinden).

Bei der Verwendung eines einzelnen MAUI 44 G2 PA-Systems wird ein anliegendes Stereo-Signal im Bluetooth-Modul automatisch Mono summiert. Hinweis: Die Bluetooth- und TWS-Funktionen sind nicht verfügbar, wenn der Subwoofer als Erweiterungs-Subwoofer für ein bestehendes MAUI 44 G2

PA-System verwendet wird.

ENGLISH

DEUTSCHFRANCAIS

STEREO LINK / TWS

Das MAUI 44 G2 PA-System ist mit einer Bluetooth Stereo Link Funktion ausgestattet (True Wireless Stereo), was bedeutet, dass bei der Verwendung

zweier MAUI 44 G2 Systeme Stereo-Audiosignale, die über Bluetooth übertragen werden, auch in Stereo wiedergegeben werden können, ohne

eine Verbindung zwischen beiden Systemen via Kabel herzustellen (die maximale Entfernung zwischen beiden Geräten beträgt unter optimalen Bedingungen 40 Meter). Das System, das mit dem Bluetooth-Zuspielgerät verbunden ist, wird nachfolgend als Master-Einheit bezeichnet, die

Stereo-Erweiterung als Slave-Einheit. Ist die Master-Einheit mit dem Bluetooth-Zuspielgerät und der Slave-Einheit verbunden, leuchten sowohl das Bluetooth-Anzeigefeld als auch das Anzeigefeld TWS der Master-Einheit permanent. Wurde die Verbindung der Slave-Einheit mit der Master-

Einheit erfolgreich hergestellt, leuchtet das Anzeigefeld TWS der Slave-Einheit permanent und das Bluetooth-Anzeigefeld blinkt langsam (ca. 0,3Hz).

Während des Kopplungsvorgangs blinken die Anzeigefelder TWS beider Systeme rhythmisch in einer Frequenz von circa 3Hz.

Je nach Situation kann die Kopplung zweier MAUI 44 G2 PA-Systeme per TWS durch zwei unterschiedliche Vorgehensweisen erfolgen: Situation A. Stereo-System mit 2x MAUI 44 G2 und 1x Bluetooth-Zuspielgerät: Koppeln Sie ein Bluetooth-Zuspielgerät mit dem linken MAUI 44 G2

System, das linke System wird dabei automatisch zur Master-Einheit. Entkoppeln Sie beim rechten MAUI 44 G2 System alle bestehenden Bluetooth-

Verbindungen (HOLD TO LINK und STEREO LINK gleichzeitig für circa 2 Sekunden drücken). Koppeln Sie nun das rechte MAUI 44 G2 System mit der

Master-Einheit, indem Sie bei beiden Geräten innerhalb von 30 Sekunden den STEREO LINK-Taster für circa 3 Sekunden drücken, das rechte System wird dabei automatisch zur Slave-Einheit (Distanz beim Koppeln maximal 15m). Die Master-Einheit überträgt den linken Kanal des Stereo-Signals des Bluetooth-Zuspielgeräts, die Slave-Einheit den rechten Kanal.

Situation B. Stereo-System mit 2x MAUI 44 G2, Bluetooth-Zuspielgerät später koppeln: Entkoppeln Sie bei der Slave-Einheit vorbereitend alle bestehenden Bluetooth-Verbindungen, indem Sie beide Taster HOLD TO LINK und STEREO LINK der Slave-Einheit für circa 2 Sekunden gleichzeitig drücken. Achten Sie beim Koppeln zweier MAUI 44 G2 Systeme darauf, dass die Distanz zwischen den Systemen nicht mehr als 15 Meter beträgt. Drücken Sie bei der Master-Einheit den STEREO LINK-Taster für circa 3 Sekunden und bei der Slave-Einheit den STEREO LINK-Taster 2x kurz hintereinander. Die Kopplung erfolgt nun automatisch innerhalb von circa 30 Sekunden. Die Kopplung eines Bluetooth-Zuspielgeräts mit der Master-Einheit kann nun nachträglich erfolgen. Die Master-Einheit überträgt den linken Kanal des Stereo-Signals eines Bluetooth-Zuspielgeräts, die Slave-Einheit den rechten Kanal.

HINWEIS:

• Über die Stereo-Link-Funktion TWS können nur Audiosignale übertragen werden, die auf einem gekoppelten Bluetooth-Zuspielgerät abgespielt werden. Audiosignale, die am Line-Eingang anliegen, werden nicht per TWS übertragen.

• Nach dem Aus- und wieder Einschalten der MAUI 44 G2 Systeme erfolgt sowohl die Verbindung zum Bluetooth-Zuspielgerät als auch die Verbindung der Systeme per TWS automatisch.

ESPAÑOL

ITALIANO POLSKI

• Die maximale Anzahl gekoppelter Bluetooth-Geräte beträgt 8 (inklusive gekoppelter MAUI 44 G2 Systeme). Wird darüber hinaus ein weiteres Gerät

gekoppelt, wird der letzte Eintrag aus der Liste der gespeicherten Geräte gelöscht. Maximal ein Bluetooth-Zuspielgerät und ein MAUI 44 G2 System

ENGLISH

als Stereo-Erweiterung können simultan mit der MAUI 44 G2 Master-Einheit verbunden sein.

Bluetooth und TWS Status

Bluetooth und Stereo Link Status Bluetooth LED STEREO LINK LED

Bluetooth-Einheit mit Zuspielgerät koppeln blinkt (3Hz) aus

Bluetooth-Einheit nur mit Zuspielgerät gekoppelt und verbunden permanent an aus

DEUTSCH

Bluetooth-Einheit mit Zuspielgerät koppeln (als Stereo Link - Master) blinkt (3Hz) permanent an

Slave-Einheit - Stereo Link koppeln mit Master-Einheit blinkt (0,3Hz) blinkt (3Hz)

Slave-Einheit - Stereo Link mit Master-Einheit gekoppelt blinkt (0,3Hz) permanent an

Slave-Einheit - Slave-Einheit gekoppelt aber nicht verbunden blinkt (0,3Hz) aus

Master-Einheit - Stereo Link koppeln ohne Bluetooth-Verbindung zu Zuspielgerät aus blinkt (3Hz)

Master-Einheit - mit Slave-Einheit verbunden aber ohne Bluetooth-Verbindung zu Zuspielgerät aus permanent an

FRANCAIS

Master-Einheit - mit Slave-Einheit koppeln und mit Bluetooth-Verbindung zu Zuspielgerät permanent an blinkt (3Hz)

Master-Einheit - mit Slave-Einheit verbunden und mit Bluetooth-Verbindung zu Zuspielgerät permanent an permanent an

Weder Bluetooth- noch Stereo Link-Verbindung aus aus

CARDIOID SUBWOOFER ON / OFF

ESPAÑOL

POLSKI

Hinweis: Die Cardioid Subwoofer Funktion ist nur verfügbar, wenn Lautsprechersäulen nicht mit dem MAUI 44 G2 Subwoofer verbunden sind. MAIN / SLAVE-Betrieb: Die optional erhältliche Subwoofer-Erweiterung MAUI 44 G2 SUB kann auf zwei Arten zusammen mit dem MAUI 44 G2 PA-

System verwendet werden. A. Di e Subwoofer-Erweiterung wird parallel in gleicher Ausrichtung zum Subwoofer des MAUI 44 G2 PA-Systems positioniert. Hierbei darf das Cardioid-

Preset in der Subwoofer-Erweiterung nicht aktiviert sein (CARDIOID OFF). Drücken und halten Sie den Taster CARDIOID für circa 2 Sekunden, um den Status umzuschalten.

B. Die Subwoofer-Erweiterung wird parallel und um 180° gedreht zum Subwoofer des MAUI 44 G2 PA-Systems positioniert. Hierbei muss das Cardioid-

Preset aktiviert werden (CARDIOID ON). Drücken und halten Sie den Taster CARDIOID für circa 2 Sekunden, um den Status umzuschalten. Das

Resultat des Cardioid-Setups ist eine nach vorn gerichtete Bass-Abstrahlung und durch weitgehende Bass-Auslöschung nach hinten ein deutlich klarerer Bühnenklang.

A B

ITALIANO

POWER INPUT

Neutrik powerCON Netzeingangsbuchse. Ein geeignetes Netzkabel bendet sich im Lieferumfang.

POWER

Ein- / Ausschalter für die Spannungszufuhr des Geräts. Eine sichere allpolige Trennung vom Stromnetz wird nur durch Ziehen des Netzsteckers

erreicht.

VERKABELUNGSBEISPIELE

Beispiel für die Mono-Betriebsart

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

Beispiel für die Stereo-Betriebsart

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

Master-Einheit Slave-Einheit

Gleiche Einstellungen

wie Master-Einheit

Subwoofer-Erweiterung (Cardioid-Setup)

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

OPTIONALES ZUBEHÖR

ENGLISH

LDMAUI44G2SUB

Subwoofer-Erweiterung

LDM44G2CB

Rollenbrett für Subwoofer

LDM44G2SUBPC

Transporthülle für Subwoofer

DEUTSCH

LDM44G2SATBAG

Transporttasche für Säule

TECHNISCHE DATEN

Modellbezeichnung: LDMAUI44G2

Produktart PA Komplettsysteme

FRANCAIS

Typ aktiv Farbe schwarz Max. SPL (Peak) 132 dB Frequenzgang 37 - 20000 Hz

Abstrahlwinkel (H x V) 120 x 25 ° Höhe (gesamt) 2256 mm

Gewicht 47,6 kg Merkmale Bluetooth-Audio-Streaming, DSP basierte Signalverarbeitung, exzellentes Abstrahlverhalten, Mono-/

ESPAÑOL

Subwoofer

Größe Tieftöner 15" / 381 mm Magnet Tieftöner Neodym Marke Tieftöner Custom Made Schwingspule Tieftöner 4" / 101 mm Gehäusebauart Bassreex

POLSKI

Gehäusematerial 15 mm Birkensperrholz, 18 mm Birkensperrholz

Gehäuseoberäche Polyurea Abmessungen Subwoofer (B x H x T) 434 x 634 x 637 mm

Gewicht Subwoofer 36,4 kg

Mittel-/Hochtöner-System

Größe Mittentöner 12 x 3,5" / 12 x 89 mm Magnet Mittentöner Neodym

ITALIANO

Marke Mittentöner Custom Made Schwingspule Mittentöner 1" / 25,4 mm Größe Hochtöner 4 x 0,5" / 4 x 12,7 mm Magnet Hochtöner Neodym Marke Hochtöner Custom Made Schwingspule Hochtöner 1" / 25,4 mm Waveguide CD Waveguide Lautsprechereingänge 1 Lautsprechereingangsanschlüsse Custom Made Multipin

Gehäusebauart Mid/Hi-System geschlossen Gehäusematerial Mid/Hi-System Aluminium Gehäuseoberäche Mid/Hi-System HD-beschichtetes Aluminium, mehrschichtiges Mesh-Gewebe

Stereo-Betrieb

Breite Mid/Hi-System 103 mm Höhe Mid/Hi-System 1621 mm Tiefe Mid/Hi-System 135 mm Gewicht Mid/Hi-System 11,2 kg

Verstärkermodul (im Subwoofer integriert)

Verstärker Class D

Systemleistung (RMS) 1500 W Schutzschaltungen Kurzschluss, Multiband Limiter, Schutz vor Gleichstrom, Schutz vor Überhitzung Kühlung Konvektion Bedienelemente Bluetooth HOLD TO LINK-Taste, Bluetooth STEREO LINK-Taste, Cardioid On/Off, Main Level, Power On/Off,

Sub Level

Anzeigeelemente Bluetooth, Bluetooth STEREO LINK, Cardioid On/Off, Limit, Power, Protect (Schutzschaltung aktiv), Signal,

Slave Mode, Subwoofer Mode

Netzanschluss Neutrik powerCON Betriebsspannung 100 V AC - 120 V AC / 50 - 60 Hz, 220 V AC - 240 V AC, 50 - 60 Hz Umgebungstemperatur 0 - 40 °C Relative Luftfeuchtigkeit <80% (nicht kondensierend) Anzahl Line-Eingänge 2 Anschlüsse Line-Eingänge XLR female Anzahl Line-Ausgänge 2 Anschlüsse Line-Ausgänge XLR male

Anzahl Line-Ausgänge SUB 1 Anschluss Line-Ausgang SUB XLR male Anzahl Lautsprecherausgänge 1 Anschlüsse Lautsprecherausgänge Custom Made Multipin Bluetooth-Standard A2DP Bluetooth-Audio-Decoder AAC, aptX, SBC

DSP Eigenschaften

Wortbreite AD / DA Wandler 24 Bit Sampling-Frequenz 48 kHz Geräuschspannungsabstand 106 dB

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

HERSTELLERERKLÄRUNGEN

ENGLISH

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung nden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS- DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1,

61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden

darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von

DEUTSCH

anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU)

FRANCAIS

RoHS (2011/65/EU) Die vollständige Konformitätserklärung nden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter info@adamhall.com anfragen.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die Adam Hall GmbH, dass dieser Funkanlagentyp der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.adamhall.com/compliance/

ESPAÑOL

POLSKI

ITALIANO

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d‘expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale. Pour plus d‘informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

MESURES PRÉVENTIVES

1. Veuillez lire attentivement ce manuel.

2. Rangez tous les documents d‘information et d‘instructions en lieu sûr.

3. Veuillez suivre toutes les instructions

4. Observez tous les messages d‘avertissement N‘enlevez pas de l‘appareil les étiquettes de sécurité ou autres informations.

5. N‘utilisez l‘appareil que pour des applications et de la façon appropriées.

6. Utilisez exclusivement des pieds et des dispositifs de xation stables et adaptés lorsque l‘appareil est utilisé en installation xe. Assurez-vous que

les xations murales ont été montées correctement, et qu‘elles sont sécurisées. Vériez que l‘appareil est installé en toute sécurité, et qu‘il ne peut

pas tomber.

7. Lors de l‘installation, observez les règlementations de sécurité en vigueur dans votre pays.

8. N‘installez et n‘utilisez pas l‘appareil à proximité de radiateurs, d‘accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vériez

que l‘appareil est installé de façon à bénécier en permanence d‘un refroidissement efcace et qu‘il ne peut pas chauffer de façon excessive.

9. Ne placez aucune source de amme sur l‘appareil – par exemple, une bougie allumée.

10. Ne bloquez pas les ouïes d‘aération. Éviter toute exposition directe aux rayons du soleil !

11. Gardez une distance minimale de 20 cm autour et au-dessus de l‘appareil.

12. N‘utilisez pas l‘appareil à proximité immédiate d‘eau (à moins qu‘il ne s‘agisse d‘un appareil conçu pour une utilisation en extérieur – dans ce cas,

respectez les instructions correspondantes ci après) Ne mettez pas l‘appareil en contact avec des matériaux, des liquides ou des gaz inammables.

13. Vériez qu‘aucune projection ou liquide ne puisse s‘introduire dans l‘appareil. Ne posez sur l‘appareil aucun objet renfermant du liquide : vase,

verre d‘eau...

14. Vériez qu‘aucun petit objet ne puisse tomber à l‘intérieur de l‘appareil.

15. N‘utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.

16. N‘ouvrez pas l‘appareil, et n‘essayez pas de le modier.

17. Lors du branchement de l‘appareil, sécurisez le passage du câble secteur, an d‘éviter tout dommage ou accident, par exemple quelqu‘un qui

trébuche sur le câble.

18. Lors du transport, vériez que l‘appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.

19. Si votre appareil ne fonctionne plus correctement, que de l‘eau ou des objets ont pénétré à l‘intérieur, ou qu‘il a été endommagé de quelque

façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s‘il s‘agit d‘un appareil alimenté). Cet appareil ne doit être réparé que

par un personnel autorisé.

20. Pour le nettoyage de l‘appareil, utilisez un chiffon sec.

21. Observez toutes les réglementations en vigueur dans votre pays pour mettre l‘appareil au rebut. Lorsque vous jetez l‘emballage de l‘appareil,

veuillez séparer plastique, papier et carton.

22. Les lms plastique doivent être mis hors de portée des enfants.

23. Veuillez noter que les changements ou modications n‘ayant pas été expressément approuvés par la partie responsable de la conformité

pourraient annuler le droit accordé à l‘utilisateur de faire fonctionner l‘équipement.

APPAREILS RELIÉS AU SECTEUR

24. ATTENTION : Si le câble de l‘appareil est muni d‘un l de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la

terre d‘un appareil.

25. N‘allumez pas l‘appareil immédiatement s‘il a subi une grande différence de température ambiante (par exemple, lors du transport). L‘humidité

et la condensation pourraient l‘endommager. Ne mettez l‘appareil sous tension que lorsqu‘il est parvenu à la température de la pièce.

26. Avant de relier l‘appareil à la prise murale, vériez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien

à la valeur et à la fréquence de la tension secteur locale. Si l‘appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu‘après

avoir vérié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la che du cordon secteur ou du bloc adaptateur livré avec

votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.

27. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n‘est pas trop pincé, notamment au niveau de l‘arrière de l‘appareil (ou de son

adaptateur secteur) et de la prise murale.

28. Lors du branchement de l‘appareil, vériez que l‘accès au câble secteur ou au bloc adaptateur reste facile. Sortez la che secteur de la prise

murale dès que vous n‘utilisez pas l‘appareil pendant un certain temps, ou si vous désirez nettoyer l‘appareil. Pour ce faire, tirez toujours sur la che elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l‘adaptateur secteur avec des

mains mouillées.

29. N‘éteignez/rallumez pas l‘appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.

30. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez

consulter un centre de réparations agréé.

31. Pour séparer complètement l‘appareil du secteur, débranchez le cordon secteur ou l‘adaptateur de la prise murale.

32. Si votre appareil est muni d‘un connecteur secteur verrouillable (Volex), il faut d‘abord déverrouiller le mécanisme avant d‘enlever le cordon sec-

teur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l‘appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu‘un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

33. Débranchez la che secteur ou l‘adaptateur de la prise murale en cas d‘orage, ou si vous n‘utilisez pas l‘appareil pendant une longue période.

34. L’appareil ne peut pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées

ENGLISH

ou un manque d’expérience et de connaissances.

35. On doit interdire aux enfants de jouer avec l’appareil.

36. Si le câble d’alimentation de l’appareil est endommagé, l’appareil ne peut pas être utilisé. Le cordon d’alimentation doit être remplacé par un

câble approprié ou un module spécial provenant d’un centre de service agréé.

ATTENTION :

Ne démontez jamais le couvercle de l‘appareil, vous risquez de recevoir un choc électrique. L‘appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l‘utilisateur. Ne conez

DEUTSCH

Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d‘une èche avertit l‘utilisateur de la présence d‘une

tension dangereuse à l‘intérieur de l‘appareil, tension susceptible de provoquer un choc électrique.

Le pictogramme en forme de triangle équilatéral renfermant un point d‘exclamation signale à l‘utilisateur la présence d‘instructions importantes concernant l‘utilisation ou l‘entretien de l‘appareil.

l‘entretien et la réparation qu‘à un personnel qualié.

FRANCAIS

ATTENTION ! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l’appareil peuvent

devenir chaudes. Après utilisation, ne manipulez ou ne transportez l’appareil qu’au bout de 10 minutes de refroidissement.

Attention ! Cet appareil est conçu pour une utilisation à une altitude maximale de 2000 m au-dessus du niveau de la mer.

Attention ! Ce produit ne convient pas à une utilisation dans les climats tropicaux.

ESPAÑOL

ATTENTION ! NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO

Cet appareil a été conçu en vue d‘une utilisation professionnelle. L‘utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d‘accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l‘utilisation de ce produit, il

est possible d‘atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

POLSKI

INTRODUCTION

Le système de sonorisation en colonne MAUI 44G2 de LDSystems a été conçu pour des applications de niveau professionnel. Le système de sonorisation offre des composants de qualité supérieure, des amplicateurs pilotés par DSP et un son équilibré sur toute la gamme de fréquences. Le traitement numérique des signaux du LDLECCDSP comprend des fonctions telles que ltre répartiteur, égaliseur, compression et limiteur, et est spécialement accordé au système de sonorisation MAUI 44G2 an de fournir à tout moment une performance audio optimale.

Le système conçu sur le principe «Plug-and-Play» se passe de câbles supplémentaires et de pieds et permet de ce fait un montage et un démon-

tage rapides et aisés.

ITALIANO

PROPRIÉTÉS

• Système de sonorisation en colonne professionnel avec 1500 W RMS et 132 dB SPL max.

• Colonne à directivité cardioïde pour une émission contrôlée dans les basses et moyennes fréquences et possibilité de doter le caisson de basses d’une directivité cardioïde en y ajoutant un deuxième caisson

• Fonction TrueWireless™ pour le couplage stéréo sans l de deux systèmes en colonne

• Codecs aptX™ et AAC pour une diffusion Bluetooth® haute dénition

• Angle de diffusion homogène grâce au guide d’ondes des tweeters optimisé grâce à la BEM, lentille acoustique pour un front d’onde cohérent

dans les médiums et évents bass-reex à ux d’air optimisé

• Absence de distorsion, même à très fort volume, grâce à la technologie DSP DynX®

• Reconnaissance de conguration automatique

• Montage facile et rapide sans pied ni câbles

• Caisson de basses à boîtier robuste en contreplaqué de bouleau avec revêtement en polyurée et colonne légère en aluminium thermolaqué

REMARQUE: Le caisson de basses supplémentaire LDMAUI44G2SUB disponible en option est, d’un point de vue technique, identique au caisson de basses du systèmes de sonorisation LDMAUI44G2. Le caisson de basses supplémentaire LDMAUI44G2SUB s’accompagne d’un capuchon à enfoncer sur le panneau de connexion pour colonne d'enceintes.

STRUCTURE, RACCORDEMENT ET MISE EN SERVICE

REMARQUES GÉNÉRALES

Aussi bien le caisson de basses du systèmes de sonorisation MAUI 44G2 de LDSystems que le caisson de basses supplémentaire MAUI 44G2SE disponible en option doivent être installés avec

leurs pieds en caoutchouc sur une surface plane avant leur mise en service. Ne jamais utiliser le système sur un chariot à roulettes car tout le système risque de se mettre à bouger de façon incontrôlée. Ceci peut provoquer des accidents et des dommages. Le refroidissement de l’am-

plicateur s’effectue au moyen d’un dissipateur thermique situé sous le panneau de connexion au dos du caisson de basses. An de garantir un refroidissement sufsant lors de l’utilisation, il convient de respecter une distance minimale de 50cm entre la face arrière du caisson de basses

et d’autres éléments, comme un mur par exemple. Veuillez vous assurer que les raccords électriques et audio sont correctement reliés au système

ainsi qu’aux autres appareils connectés, comme les consoles de mixage, les lecteurs CD, etc. Utiliser uniquement des câbles en parfait état présentant le diamètre adéquat, et dérouler toujours

entièrement les rouleaux de câble. Si nécessaire, utiliser des passages de câble an d’éviter tout

risque de chute ou de trébuchement lié à des câbles en vrac sur le sol. Ne jamais poser l’appareil

directement sur une arête. Ne pas installer le caisson de basses sur une table. Pour éviter tout

crépitement lors de la mise sous tension des appareils raccordés, toujours allumer le système en dernier, et l’éteindre en premier.

STRUCTURE

Le système de sonorisation MAUI 44G2 de LDSystems se compose de trois éléments:

Caisson de basses avec électronique intégrée pour tous les composants du système.

MAUI 44 G2 LC :

Colonne inférieure en line array vertical dotée de six haut-parleurs 3,5“ avec raccordement multibroches sur la face supérieure et la face inférieure et des boulons de guidage sur le dessous.

MAUI 44 G2 UC:

Colonne supérieure en line array vertical dotée de six haut-parleurs 3,5“ à lentille acoustique, de tweeters et d’un raccordement multibroches ainsi que de boulons de guidage sur le dessous.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

Après avoir installé le caisson de basses à l'endroit souhaité, encher d’abord la colonne en array

inférieure sur le caisson de basses. Les boulons de guidage solides aident les connecteurs multipoint des deux haut-parleurs à s’enclencher parfaitement, tandis que deux aimants puissants assurent un maintien supplémentaire. La colonne supérieure en line array est maintenant

enchée sur la colonne inférieure selon le même principe.

Pour faciliter le transport ainsi que le montage et démontage, des poignées ergonomiques

sont placées sur les côtés du caisson de basses. À l’arrière, une planche à roulette (LDM44G2CB) disponible en option peut être montée pour protéger le panneau de connexion et les éléments de commande avec abilité pendant le transport. Des poignées en cuvette sont situées sur la

face supér ieure et inférieure des colonnes line array. Le caisson de basses supplémentaire MAUI 44 G2 SUB disponible en option est positionné à côté

du système de sonorisation MAUI 44 G2. L’orientation de caisson de basses supplémentaire dépend de l’utilisation ou non du préréglage cardioïde du caisson de basses supplémentaire.

RACCORDEMENT ET FONCTIONNEMENT

Un support de lecture peut être branché via les entrées XLR symétriques. Le module Bluetooth intégré permet le pilotage sans l par smartphone ou tablette. Il existe de même une fonction Stereo Link destinée à la retransmission sans l du signal Bluetooth vers un autre système de sonori-

sation MAUI 44 G2 comme extension stéréo. Sur l’appareil, il est possible de régler aussi bien le volume de l’ensemble du système que le volume du

caisson de basses par rapport au volume général. Un caisson de basses supplémentaire disponible en option peut être utilisé avec le système de sonorisation MAUI 44G2 dans deux congurations différentes.

ITALIANO POLSKI

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D’AFFICHAGE

ENGLISH

DEUTSCH

FRANCAIS

5 6

ESPAÑOL

Entrée de ligne stéréo symétrique à deux embases XLR 3broches femelles pour le raccordement d’un support de lecture (par ex. console de

POLSKI

mixage). Un signal stéréo en présence est additionné en mono en interne.

MAIN

Égaliseur du volume général. Le volume du caisson de basses est réglé en fonction du préréglage de l’égaliseur SUB. En cas d’utilisation du caisson de basses comme caisson de basses supplémentaire, l’égaliseur est désactivé et l’indicateur MAIN éteint.

SUB

ITALIANO

Réglage du volume du caisson de basses par rapport à l’enceinte en colonne. En cas d’utilisation du caisson de basses comme caisson de basses supplémentaire, l’égaliseur est désactivé et l’indicateur SUB éteint.

INDICATEURS D’ÉTAT DU SYSTÈME

PROTECT – L’indicateur s’allume si le système est en surcharge/surchauffe. Les amplicateurs sont alors automatiquement mis en sourdine. Une fois

les conditions de fonctionnement normales rétablies, l'appareil repasse en mode normal au bout de quelques minutes. LIMIT –L’indicateur s’allume lorsque le système de haut-parleurs fonctionne dans la partie supérieure limite de la plage de puissance. Si la LED ne

s’allume que brièvement, la situation n’est pas critique. Pour protéger le système, un limiteur intégré permet de réduire en douceur un niveau de signal excessif. Si la LED du limiteur s’allume plus longtemps ou de façon permanente, baisser le volume sonore.

SIGNAL – L’indicateur s’allume lorsque l’appareil reçoit un signal audio. L’acquisition de signal s’effectue en amont de l’égaliseur MAIN. POWER – L’indicateur s'allume lorsque l'appareil est correctement raccordé au réseau électrique et mis en route.

SLAVE – L’indicateur s’allume lorsque les colonnes d'enceintes sont déconnectées du système et le caisson de basses peut être utilisé ainsi comme

caisson de basses supplémentaire.

THRU

Sortie de ligne stéréo symétrique à deux embases XLR 3broches mâles pour la retransmission du signal d’entrée.

SUB OUT

Sortie de ligne symétrique avec embase XLR 3broches mâle pour le pilotage du caisson de basses supplémentaire. Caisson de basses supplémentaire: Utiliser l’entrée de ligne soit L, soit R pour le pilotage du signal. Les deux égaliseurs MAN et SUB ainsi que l’unité

Bluetooth avec TWS sont désactivés lorsque le caisson de basses MAUI 44G2 est utilisé comme caisson de basses supplémentaire. La description de la conguration cardioïde est fournie à la section 9 CARDIOID ON/OFF.

HOLD TO LINK

Le système de sonorisation MAUI 44G2 est équipé du Bluetooth, ce qui veut dire que des chiers audio d'un support de lecture Bluetooth (par ex. un smartphone, une tablette) peuvent être lus sur le système de sonorisation MAUI 44G2 (La distance maximale entre les deux appareils dépend des conditions environnantes).

Pour coupler et connecter l’unité Bluetooth interne à un support de lecture Bluetooth, appuyer sur la touche HOLD TO LINK et la maintenir enfoncée

durant environ 3secondes jusqu’à ce que l’indicateur Bluetooth situé au-dessus de la touche clignote de façon rythmique (env. 3Hz), activer le Bluetooth sur votre support de lecture et rechercher les appareils disponibles sur l’interface utilisateur. Sélectionner l’entrée «MAUI 44G2» et coupler ainsi votre appareil Bluetooth avec l’unité Bluetooth du système de sonorisation MAUI 44G2. Si le couplage a réussi, le symbole Bluetooth reste allumé de manière permanente et la lecture des titres peut à présent être lancée. Le réglage du volume s’effectue à l’aide de l’égaliseur MAIN

ou sur le support de lecture.

Pour séparer une connexion avec un appareil Bluetooth et rendre l’unité Bluetooth à nouveau prête à être couplée, appuyer sur la touche HOLD TO LINK et la maintenir enfoncée pendant environ 3secondes. Pour effacer l’intégralité de la liste d’appareils couplés (= état par défaut), maintenir les

touches HOLD TO LINK et STEREO LINK enfoncées simultanément pendant environ 2 secondes.

Si la connexion Bluetooth est interrompue (par ex. appareil hors de portée), la LED Bluetooth s’éteint. La connexion peut être rétablie automatiquement dans les 90secondes environ (appareil Bluetooth de nouveau à portée). En cas de dépassement de cette durée de 90secondes, la connexion peut être rétablie à l’aide du support de lecture Bluetooth (appareil couplé connecté).

En cas d’utilisation d’un seul système de sonorisation MAUI 44G2, le signal stéréo délivré est automatiquement additionné en mono dans le module

Bluetooth. Remarque: Les fonctions Bluetooth et TWS ne sont pas disponibles lorsque le caisson de basses est utilisé comme caisson de basses supplémen-

taire pour un système de sonorisation MAUI 44G2 déjà installé.

STEREO LINK / TWS

Le système de sonorisation MAUI 44G2 est équipé d’une fonction Stereo Link Bluetooth (True Wireless Stereo), ce qui signie qu’en cas d’utilisation de deux systèmes MAUI 44G2, les signaux audio stéréo transmis par Bluetooth peuvent également être restitués en stéréo sans établir de connexion par câble entre les deux systèmes (la distance maximale entre les deux appareils est de 40mètres dans des conditions d’utilisation optimales). Le système connecté au support de lecture Bluetooth est ci-après désigné par l’appellation « unité maître », tandis que l’extension stéréo est appelée « unité esclave ». Si l’unité maître est connectée au support de lecture Bluetooth et à l’unité esclave, l’indicateur Bluetooth et

l’indicateur TWS de l’unité maître restent allumés en permanence. Si la connexion entre l’unité esclave et l’unité maître est établie, l’indicateur TWS

de l’unité esclave reste allumé en permanence, tandis que l’indicateur Bluetooth clignote lentement (env. 0,3Hz). Durant le processus de couplage, les indicateurs TWS des deux systèmes clignotent de façon rythmique à une fréquence d’environ 3Hz.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

Selon la situation, le couplage des deux systèmes de sonorisation MAUI 44G2 par TWS peut s’effectuer de deux manières différentes: Cas de gure A. Système stéréo avec 2 MAUI 44G2 et 1support de lecture Bluetooth: Coupler un support de lecture Bluetooth avec le système

MAUI 44G2 de gauche, qui devient alors automatiquement l’unité maître. Découpler toutes les connexions Bluetooth existantes avec le système MAUI 44G2 droit (maintenir HOLD TO LINK et STEREO LINK enfoncé simultanément pendant environ 2secondes). À présent, il vous reste environ 30secondes pour coupler le système MAUI 44G2 de droite avec l’unité maître en maintenant les touches STEREO LINK des deux appareils enfoncées pendant env. 3secondes. Le système de droite devient alors automatiquement l’unité esclave (distance maximale de couplage de 15m). L’unité

maître transmet le canal de gauche du signal stéréo du support de lecture Bluetooth, l’unité esclave le canal de droite. Cas de gure B. Système stéréo avec 2 MAUI 44G2, couplage ultérieur du support de lecture Bluetooth: commencer par découpler toute connexion

Bluetooth éventuellement établie avec l’unité esclave. Pour cela, appuyer simultanément sur les deux touches HOLD TO LINK et STEREO LINK de

l’unité esclave pendant environ 2secondes. En couplant deux systèmes MAUI 44G2, veiller à ce que la distance entre les systèmes ne dépasse pas 15mètres. Appuyer sur la touche STEREO LINK de l’unité maître pendant environ 3secondes et brièvement sur la touche STEREO LINK de l’unité esclave 2fois de suite. Le couplage s’effectue alors automatiquement au bout d’environ 30secondes. Le couplage d’une source Bluetooth avec

l’unité maître peut ensuite intervenir ultérieurement. L’unité maître transmet le canal de gauche du signal stéréo d’une source Bluetooth, l’unité esclave le canal de droite.

REMARQUE:

• La fonction Stereo Link TWS permet de transmettre uniquement des signaux audio qui sont ensuite lus sur un support de lecture Bluetooth couplé. Les signaux audio délivrés sur l’entrée de ligne ne sont pas transmis par TWS.

ITALIANO POLSKI

• Après l’arrêt et la remise en marche des systèmes MAUI 44G2, la connexion avec le support de lecture Bluetooth ainsi que la connexion des

systèmes par TWS est établie automatiquement.

ENGLISH

• Au maximum 8appareils Bluetooth (systèmes MAUI 44G2 couplés inclus) peuvent être couplés simultanément. Au-delà, à chaque couplage d’un

appareil supplémentaire, la dernière entrée de la liste des appareils enregistrés est supprimée. Au maximum un support de lecture et un système

MAUI 44G2 servant d’extension stéréo peuvent être connectés simultanément à une unité maître MAUI 44G2.

État Bluetooth et TWS

État du Bluetooth et du Stereo Link LED Bluetooth LED STEREO LINK

DEUTSCH

Couplage de l’unité Bluetooth avec le support de lecture clignote (3Hz) éteint

Unité Bluetooth couplée et connectée uniquement avec le support de lecture allumé en perma-

Couplage de l’unité Bluetooth avec le support de lecture (en tant que maître Stereo Link) clignote (3Hz) allumé en perma-

Unité esclave: couplage Stereo Link avec l’unité maître clignote (0,3Hz) clignote (3Hz)

Unité esclave: couplée avec l’unité maître via Stereo Link clignote (0,3Hz) allumé en perma-

FRANCAIS

Unité esclave: unité esclave couplée mais non connectée clignote (0,3Hz) éteint

Unité maître - couplage Stereo Link sans connexion Bluetooth au support de lecture éteint clignote (3Hz)

Unité maître - connectée à l’unité esclave mais sans connexion Bluetooth au support de lecture éteint allumé en perma-

Unité maître - couplage avec l’unité esclave et avec connexion Bluetooth au support de lecture allumé en perma-

ESPAÑOL

Unité maître - connectée avec l’unité esclave et avec connexion Bluetooth au support de lecture allumé en perma-

Pas de connexion Bluetooth ou Stereo Link éteint éteint

nence

éteint

nence

clignote (3Hz)

allumé en permanence

CARDIOID SUBWOOFER ON/OFF

Remarque : La fonction cardioïde du caisson de basses est disponible uniquement lorsqu’aucune colonne d’enceintes n’est connectée au caisson de basses MAUI 44 G2.

POLSKI

Fonctionnement en mode MAÎTRE/ESCLAVE: Le caisson de basses supplémentaire disponible en option MAUI 44G2SE peut être utilisé avec le système de sonorisation MAUI 44G2 dans deux manières différentes.

A. Le caisson de basses supplémentaire est positionné parallèlement au caisson de basses du système de sonorisation MAUI 44G2 et orienté dans

la même direction. Pour cela, le préréglage cardioïde du caisson de basses supplémentaire ne doit pas être activé (CARDIOID OFF). Appuyer sur la touche CARDIOID et la maintenir enfoncée pendant environ 2secondes pour faire commuter l’état.

ITALIANO

A B

B. Le caisson de basses supplémentaire est positionné parallèlement au caisson de basses du système de sonorisation MAUI 44G2 mais tourné à

180°. Pour cela, le préréglage cardioïde doit être activé (CARDIOID ON). Appuyer sur la touche CARDIOID et la maintenir enfoncée pendant environ 2secondes pour faire commuter l’état. Le préréglage cardioïde résulte en une dispersion sonore des basses dirigée vers l’avant et un son sur

scène nettement plus clair grâce à un effacement en grande partie des basses vers l’arrière.

POWER INPUT

Prise d’entrée Neutrik powerCON. Un cordon d’alimentation adapté est fourni.

POWER

Interrupteur de mise en marche/d’arrêt pour la mise sous tension de l’appareil. Une coupure omnipolaire sûre du secteur n’est possible qu’en débranchant la che.

ENGLISH

EXEMPLES DE CÂBLAGE

Exemple de mode de fonctionnement mono

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

Exemple de mode de fonctionnement stéréo

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

Unité maître Unité esclave

Mêmes réglages que

l’unité maître

caisson de basses supplémentaire (réglage cardioïde)

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

ACCESSOIRES DISPONIBLES EN OPTION

ENGLISH

LDMAUI44G2SUB

Caisson de basses supplémentaire

LDM44G2CB

Planche à roulettes pour caisson de basses

LDM44G2SUBPC

Housse de transport pour caisson de basses

DEUTSCH

LDM44G2SATBAG

Housse de transport pour colonne

CARACTÉRISTIQUES TECHNIQUES

Désignation du modèle: LDMAUI44G2

Catégorie de produit Systèmes de sonorisation complets

FRANCAIS

Catégorie active Couleur noir

Niveau SPL max. (crête) 132dB Réponse en fréquence 37-20000Hz Angle de dispersion (H x V) 120 x 25° Hauteur (totale) 2256mm

Poids 47,6kg Caractéristiques Diffusion audio en ux par Bluetooth, traitement des signaux via DSP, excellente dispersion sonore,

ESPAÑOL

Caisson de basses

Taille du boomer 15" / 381mm Aimant du boomer Néodyme Marque du boomer sur mesure Bobine acoustique du boomer 4" / 101 mm Type de boîtier Bass-reex

POLSKI

Matériau du boîtier Contreplaqué de bouleau 15mm, contreplaqué de bouleau 18mm Revêtement du boîtier Polyurée Dimensions du boomer (LxHxP) 434x634x637mm Poids du boomer 36,4kg

Système médium/tweeter

Dimensions du médium 12 x 3,5" / 12 x 89mm Aimant du médium Néodyme

ITALIANO

Marque du médium sur mesure Bobine acoustique du médium 1" / 25,4mm Dimensions du tweeter 4 x 0,5" / 4 x 12,7mm Aimant du tweeter Néodyme Marque du tweeter sur mesure Bobine acoustique du tweeter 1" / 25,4mm Guide d'ondes Guide d'ondes CD Entrées haut-parleur 1 Raccordement de l’entrée haut-parleur Multibroches sur mesure

Type de boîtier du système Mid/Hi fermé Matériau du boîtier du système Mid/Hi Aluminium

mode de fonctionnement mono/stéréo

Revêtement du boîtier du système Mid/Hi

Largeur du système Mid/Hi 103mm Hauteur du système Mid/Hi 1621mm Profondeur du système Mid/Hi 135mm Poids du système Mid/Hi 11,2kg

Module d’amplication (intégré au caisson de basses)

Amplicateur Classe D

Puissance du système (RMS) 1500W

Circuits de protection Court-circuit, limiteur multibande, protection contre le courant continu, protection anti-surchauffe Refroidissement Convection Éléments de commande Touche Bluetooth HOLD TO LINK, touche Bluetooth STEREO LINK, Cardioid On/Off, Main Level, Power On/

Éléments d’afchage Bluetooth, Bluetooth STEREO LINK, Cardioid On/Off, Limit, Power, Protect (circuit de protection actif),

Raccordement secteur Neutrik powerCON Tension d'alimentation 100V CA - 120V CA / 50 - 60Hz, 220V CA - 240V CA, 50 - 60Hz Température ambiante 0 - 40 °C Taux d'hygrométrie relative < 80% (sans condensation) Nombre d’entrées de ligne 2 Raccordements d’entrées de ligne XLR femelle Nombre de sorties de ligne 2 Raccordements de sorties de ligne XLR mâle

Nombre de sorties de ligne SUB 1 Raccordement de sorties de ligne SUB XLR mâle Nombre de sorties de haut-parleur 1 Raccordements de sortie de haut-

parleur Standard Bluetooth A2DP Décodeur audio Bluetooth AAC, aptX, SBC

Propriétés DSP

Résolution transducteur AD/DA 24bits Fréquence d’échantillonnage 48kHz Rapport signal/bruit 106dB

Aluminium à revêtement HD, tissu à mailles en plusieurs couches

Off, Sub Level

Signal, Slave Mode, Subwoofer Mode

Multibroches sur mesure

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

DECLARATIONS

ENGLISH

GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l‘adresse suivante : https://cdn-shop.adamhall.com/media/ pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0.

TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT

(Valid in the European Union and other European countries with waste separation) (Applicable dans l‘Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit

ou sur la documentation correspondante indique qu‘en n de vie, le produit ne doit pas être jeté avec les déchets normaux, an d‘éviter tout

DEUTSCH

dommage à l‘environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets

et recyclez-le, an de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de

contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l‘environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur

fournisseur et à vérier les termes et conditions de leur contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors

de la collecte.

Conformité CE

La société Adam Hall GmbH déclare par la présente que ce produit est compatible avec les régulations suivantes (le cas échéant) : R&TTE (1999/5/EG) et RED (2014/53/EU) à partir de juin 2017

FRANCAIS

Directive basse tension (2014/35/EU) Directive CEM (2014/30/EU) RoHS (2011/65/EU)

La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com.

Pour toute information complémentaire, contactez-nous : info@adamhall.com.

DÉCLARATION DE CONFORMITÉ CE

Adam Hall GmbH déclare par la présente que ce type d‘équipement radio est conforme à la directive 2014/53/EU.

Le texte intégral de la déclaration de conformité CE est disponible à l‘adresse suivante Adresse Internet disponible : www.adamhall.com/compliance/

ESPAÑOL

POLSKI

ITALIANO

ESPAÑOL

¡GRACIAS POR ELEGIR LD-SYSTEMS!

Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante. Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de LD Systems. Si desea obtener información sobre LD-SYSTEMS, visite nuestro sitio web WWW.LD-SYSTEMS.COM

MEDIDAS DE SEGURIDAD

1. Lea atentamente las instrucciones de este manual.

2. Guarde toda la información en un lugar seguro para futuras consultas.

3. Siga las instrucciones indicadas.

4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.

5. Utilice el equipo únicamente según la nalidad prevista.

6. Utilice solo soportes y jaciones que sean robustos y adecuados cuando instale el equipo en instalaciones jas. Asegúrese de que los soportes de

pared están correctamente instalados y rmemente jados. Asegúrese de que el equipo está sólidamente instalado y no se puede caer.

7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.

8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúrese de que el equipo esté

instalado en un lugar con ventilación suciente para evitar cualquier sobrecalentamiento.

9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.

10. Evite bloquear las rejillas de ventilación. ¡Evite la luz solar directa!

11. Mantenga una distancia mínima de 20 cm alrededor y encima del equipo.

12. No utilice este equipo cerca del agua (excepto los equipos especícamente diseñados para uso en exterior, en cuyo caso tenga en cuenta las

indicaciones mencionadas a continuación). No exponga este equipo a materiales, líquidos o gases inamables.

13. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque recipientes llenos de líquido, como oreros o

vasos, sobre el equipo.

14. Asegúrese de no dejar caer ningún objeto dentro del equipo.

15. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.

16. No abra el equipo ni intente modicarlo.

17. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.

18. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.

19. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto,

apague inmediatamente el equipo y desenchufe el cable eléctrico (si se trata de un equipo activo). Únicamente un técnico especialista debe

reparar el equipo.

20. Para limpiar el equipo utilice un paño seco.

21. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para

reciclarlos en sus contenedores respectivos.

22. No deje las bolsas de plástico al alcance de los niños.

23. Tenga en cuenta que la realización de cambios o modicaciones que no estén expresamente autorizados por el responsable de cumplimiento

normativo podría anular la autoridad del usuario para utilizar el equipo.

PARA LOS EQUIPOS CON TOMA ELÉCTRICA

24. ADVERTENCIA: Si el cable eléctrico está provisto de un contacto de protección, debe conectarse a una toma eléctrica con conexión a tierra. No

desactivar nunca esta conexión de protección a tierra del cable eléctrico.

25. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La

condensación o la humedad podrían dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo.

26. Antes de conectar el cable eléctrico a la toma de corriente, compruebe si la tensión y la frecuencia del suministro eléctrico coinciden con

las especicaciones de este equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el

valor seleccionado coincide con la tensión de suministro. Si el enchufe o el adaptador de corriente no encajan en la toma eléctrica, consulte a un electricista.

27. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizcado, sobre todo en los extremos de conexión al equipo y en

la toma eléctrica.

28. Al conectar el equipo, asegúrese de que el cable eléctrico o el adaptador de corriente estén siempre accesibles. Desconecte el equipo de la toma

de corriente cuando no esté en uso o antes de limpiarlo. Para ello, desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.

29. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.

30. NOTA IMPORTANTE: Sustituya los fusibles únicamente por otros del mismo tipo y de las mismas características. Si el fusible se funde continua-

mente, póngase en contacto con un servicio técnico autorizado.

31. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma

eléctrica.

32. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el

cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.

33. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico

y el adaptador de corriente.

34. El equipo no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o sin la experiencia y los

conocimientos necesarios.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

35. Se debe advertir a los niños que no jueguen con el equipo.

36. Si el cable de alimentación del equipo está dañado, el equipo no debe utilizarse. El cable de alimentación debe ser sustituido por un cable

ENGLISH

adecuado o un conjunto de piezas especial en un centro de servicio autorizado.

ATENCIÓN:

Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene elementos que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un

técnico cualicado.

DEUTSCH

FRANCAIS

ESPAÑOL

¡ADVERTENCIA: ALTO VOLUMEN!

Este equipo se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud. Daños auditivos por exposición prolongada a un nivel SPL alto: este equipo puede

generar fácilmente un nivel de presión sonora (SPL) lo sucientemente elevado como para causar daños auditivos permanentes a los artistas, el personal de producción y el público. Deben tomarse precauciones para evitar la exposición prolongada a un SPL de más de 90dB.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento.

ATTENTION ! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l’appareil peuvent

devenir chaudes. Après utilisation, ne manipulez ou ne transportez l’appareil qu’au bout de 10 minutes de refroidissement.

¡Advertencia! Este equipo está diseñado para ser utilizado a una altura que no supere los 2000metros sobre el nivel del mar.

¡Advertencia! Este equipo no está diseñado para funcionar en climas tropicales.

INTRODUCCIÓN

POLSKI

El sistema de PA de columna MAUI 44 G2 de LD Systems está especialmente diseñado para un uso profesional. El sistema de PA ofrece componentes

de calidad, amplicadores controlados por DSP y un sonido excepcional en toda la gama de frecuencias. El procesamiento digital de señales del LD

LECC DSP incluye funciones como crossover, ecualizador, compresor y limitador, y está especialmente adaptado al sistema de PA MAUI 44 G2 para que el audio sea óptimo en todo momento.

El sistema, el cual está operativo con tan solo conectarlo, viene sin cables ni soportes adicionales, por lo que se monta y desmonta de manera rápida y sencilla.

CARACTERÍSTICAS

ITALIANO

• SPL Sistema de PA de columna profesional con 1500 W RMS y un SPL máximo de 132 dB

• Columna cardiode para una emisión controlada en frecuencias bajas y medias y uso como subwoofer cardiode (con un segundo subwoofer)

• TrueWireless™ Stereo para emparejar dos sistemas de columna en estéreo sin cables

• Códecs aptX™ y AAC para reproducción por Bluetooth® de alta resolución

• Emisión de sonido homogénea gracias a una guía de onda para agudos optimizada por BEM, una lente acústica para formar un frente de ondas

coherente en el rango de medios y canales bass reex de ujo optimizado

• Sonido sin distorsiones al máximo volumen gracias a la tecnología DynX® de procesamiento digital de señales

• Detección automática de la conguración

• Montaje rápido y sencillo sin soportes ni cables

• Robusta caja del subwoofer fabricada en contrachapado de abedul con recubrimiento de poliurea y columna de aluminio ligera y texturizada

NOTA: La ampliación opcional de subwoofer LDMAUI44G2SUB es técnicamente idéntica al subwoofer del sistema de PA LDMAUI44G2. La ampliación de subwoofer LDMAUI44G2SUB está incluida con una cubierta que se conecta al panel de conexiones para la columna de altavoces.

MONTAJE, CONEXIÓN Y PUESTA EN MARCHA

INDICACIONES GENERALES

Tanto el subwoofer del sistema de PA MAUI 44 G2 de LD Systems como la ampliación opcional

de subwoofer MAUI 44 G2 SUB se deben colocar con sus apoyos de goma en una supercie

nivelada antes de ponerlos en marcha. Este sistema nunca debe funcionar sobre una plataforma con ruedas, pues se corre el peligro de que todo el sistema se ponga en movimiento de forma

incontrolada. Esto puede dar lugar a accidentes y daños. La refrigeración del amplicador tiene

lugar a través del disipador de calor, situado debajo del panel de conexiones en la parte trasera

del subwoofer. Para asegurar una refrigeración suciente, durante su funcionamiento deberá

mantenerse una distancia mínima de separación de 50 cm entre el panel posterior del subwoofer y paredes u otros objetos.

Al usar este sistema y los equipos que se le conecten como, por ejemplo, mesas de mezclas o reproductores de CD, se deberá asegurar la conexión correcta de los equipos de audio y de la fuente de alimentación eléctrica. Deberán utilizarse exclusivamente cables en perfecto estado que tengan la sección adecuada y queden siempre completamente extendidos. En caso necesario, se recomienda utilizar pasacables para prevenir caídas por tropiezos causados por cables sueltos. El equipo nunca deberá instalarse cerca de un borde. El subwoofer no deberá colocarse sobre una mesa. Para evitar ruidos de fondo no deseados al encender los equipos conectados al sistema, este deberá encenderse siempre en último lugar y ser el primero en apagarse.

MONTAJE

El sistema de PA MAUI 44 G2 SUB compone de tres elementos:

Subwoofer con electrónica integrada para todos los componentes del sistema.

MAUI 44 G2 LC:

Columna inferior en array vertical con seis altavoces de 3,5", con una conexión multipin en la parte superior y otra en la base y los pernos guía en la base.

MAUI 44 G2 UC:

Columna superior en array vertical con seis altavoces de 3,5” con lente acústica, los tweeters y una conexión multipin y los pernos guía en la base.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

Después de colocar el subwoofer en el lugar deseado, se conecta la columna array inferior al subwoofer. Los robustos pernos guía ayudan a que los conectores multipin de ambos altavoces encajen perfectamente, y hay dos imanes potentes que refuerzan la sujeción. Ahora se conecta la columna superior en array vertical a la columna inferior siguiendo el mismo procedimiento.

Para facilitar el transporte, el montaje y el desmontaje, en los laterales del subwoofer hay unas

asas ergonómicas y en la parte trasera se puede montar una plataforma con ruedas (LDM44G2CB), disponible opcionalmente, que además protege de manera able el panel de conexiones y los

elementos de manejo durante el transporte. Las partes superior e inferior de las columnas array cuentan con asas.

La ampliación opcional de subwoofer MAUI 44 G2 SUB se coloca al lado del sistema de PA MAUI 44 G2. La orientación de la ampliación de subwoofer depende de si se va a utilizar el preset cardioide de la ampliación de subwoofer.

CONEXIÓN Y FUNCIONAMIENTO

Es posible conectar un reproductor mediante las entradas XLR balanceadas. El módulo Bluetooth integrado permite controlar el sistema de forma inalámbrica mediante un smartphone o una tablet. Además, está la función Stereo Link para transmitir la señal Bluetooth de manera inalámbrica a otro sistema de PA MAUI 44 G2 como ampliación estéreo. En el equipo se puede ajustar tanto el volumen de todo el sistema como el volumen del subwoofer en relación con el volumen total. Junto con el sistema de PA MAUI 44 G2 se puede utilizar una ampliación opcional de subwoofer en

dos conguraciones.

ITALIANO POLSKI

CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN

ENGLISH

DEUTSCH

FRANCAIS

5 6

ESPAÑOL

Entrada de línea estéreo balanceada con dos conectores XLR hembra de 3 pines para conectar un reproductor (p. ej., una mesa de mezcla). Interna-

POLSKI

mente, las señales estéreo se pasarán a mono.

MAIN

Regulador para el volumen general. El volumen del subwoofer se regula en función del preajuste con el regulador SUB. Si se utiliza el subwoofer como ampliación de subwoofer, se desactiva el regulador de volumen y se apaga el indicador MAIN.

SUB

ITALIANO

Ajuste de la relación de volumen del subwoofer respecto al altavoz de columna. Si se utiliza el subwoofer como ampliación de subwoofer, se desactiva el regulador de volumen y se apaga el indicador SUB.

INDICADORES DEL ESTADO DEL SISTEMA

PROTECT: el indicador se ilumina cuando el sistema se sobrecalienta o se sobrecarga. En tal caso, los amplicadores se silenciarán automáticamente. Después de alcanzar las condiciones normales de funcionamiento, el equipo cambia de nuevo al modo de funcionamiento normal transcurridos unos minutos.

LIMIT: el indicador se ilumina cuando se utiliza el sistema de altavoces en el rango máximo. Si los LED parpadean brevemente, eso no supone un problema. Para proteger el sistema, el limitador integrado regula el nivel de la señal bajándolo levemente cuando es excesivo. Si el LED del limitador se ilumina durante más tiempo o de forma permanente, se deberá bajar el volumen.

SIGNAL: el indicador se ilumina cuando el equipo recibe una señal de audio. La detección de señal tiene lugar antes del regulador MAIN. POWER: el indicador se ilumina cuando el equipo está encendido tras haberlo conectado correctamente a la red eléctrica. SLAVE: el indicador se ilumina cuando las columnas de altavoces se desconectan del sistema y, por tanto, se puede utilizar el subwoofer como

ampliación de subwoofer.

THRU

Salida de línea estéreo balanceada con dos conectores XLR macho de tres pines para transmitir la señal de entrada.

SUB OUT

Salida de línea balanceada con conector XLR macho de 3 pines para controlar la ampliación de subwoofer. Ampliación de subwoofer: para el control de señal, utilice la entrada de línea L o R. Los reguladores MAIN y SUB y la unidad de Bluetooth con TWS

están desactivados cuando el subwoofer del MAUI 44 G2 se utiliza como ampliación de subwoofer. Encontrará la descripción de la conguración cardioide en el punto 9 CARDIOID ON / OFF.

HOLD TO LINK

El sistema de PA MAUI 44 G2 está equipado con Bluetooth, lo que signica que se pueden reproducir archivos de audio de un reproductor con Bluetooth (p. ej., un smartphone o una tablet) en el sistema de PA MAUI 44 G2 (la distancia máxima entre los dos dispositivos depende de las condiciones del entorno).

Para acoplar y conectar la unidad interna de Bluetooth con un reproductor con Bluetooth, mantenga pulsado el botón HOLD TO LINK durante unos 3

segundos, hasta que el indicador del Bluetooth parpadee rítmicamente (a unos 3 Hz), active el Bluetooth en su reproductor y utilice la interfaz de usuario para buscar los dispositivos disponibles. Seleccione la entrada «MAUI 44 G2» y acople su reproductor con la unidad de Bluetooth del sistema

de PA MAUI 44 G2. Si el acoplamiento es correcto, se ilumina el símbolo de Bluetooth de forma permanente y ya se puede iniciar la reproducción de pistas. El ajuste del volumen tiene lugar mediante regulador MAIN o en el reproductor.

Para nalizar la conexión a un dispositivo con Bluetooth y hacer que la unidad Bluetooth vuelva a estar lista para el acoplamiento, vuelva a mantener pulsado el botón HOLD TO LINK unos 3 segundos. Para eliminar la lista completa de dispositivos acoplados (= estado de fábrica), mantenga

pulsados los botones HOLD TO LINK y STEREO LINK simultáneamente durante unos 2 segundos.

Si se interrumpe la conexión por Bluetooth (p. ej., al salirse del alcance), el LED de Bluetooth se apaga. La conexión se puede restablecer automáticamente en un intervalo de 90 segundos (el dispositivo Bluetooth vuelve a estar dentro del alcance). Una vez transcurridos los 90 segundos, es posible restablecer la conexión con la ayuda del reproductor con Bluetooth (conectar dispositivo acoplado).

Al utilizar un solo sistema de PA MAUI 44 G2, la señal estéreo del módulo Bluetooth pasará a mono automáticamente. Nota: Las funciones de Bluetooth y TWS no están disponibles si el subwoofer se utiliza como ampliación de subwoofer para un sistema de PA

MAUI 44 G2 existente.

STEREO LINK / TWS

El sistema de PA MAUI 44 G2 viene equipado con la función Bluetooth Stereo Link (True Wireless Stereo), lo que signica que al utilizar dos señales

de audio estéreo de sistemas MAUI 44 G2 transmitidas por Bluetooth, también se pueden reproducir en estéreo, sin establecer ninguna conexión por cable entre ambos sistemas (la distancia máxima entre ambos equipos es de 40 metros en condiciones óptimas). El sistema que está conectado al reproductor Bluetooth se denomina en lo sucesivo unidad maestra, y la ampliación estéreo, unidad esclava. Cuando la unidad maestra está conectada al reproductor Bluetooth y a la unidad esclava, permanecen iluminados los indicadores de Bluetooth y TWS de la unidad maestra. Cuando se establece correctamente la conexión entre la unidad esclava y la unidad maestra, el indicador de TWS de la unidad esclava permanece iluminado

y el indicador de Bluetooth parpadea lentamente (aprox. a 0,3Hz). Durante el proceso de acoplamiento, los indicadores de TWS de ambos sistemas parpadean rítmicamente a una frecuencia de aproximadamente 3Hz.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

Dependiendo de la situación, es posible acoplar dos sistemas de PA MAUI 44 G2 por TWS de dos formas: Situación A. Sistema estéreo con 2 MAUI 44 G2 y 1 reproductor Bluetooth: acople el reproductor Bluetooth con el sistema MAUI 44 G2 izquierdo. Al

hacerlo, el sistema del lado izquierdo se convertirá automáticamente en la unidad maestra. En el sistema MAUI 44G2 del lado derecho, desacople todas las conexiones de Bluetooth existentes (pulsando simultáneamente los botones HOLD TO LINK y STEREO LINK durante unos 2 segundos). Ahora, en un intervalo de 30 segundos, acople el sistema MAUI 44G2 del lado derecho a la unidad maestra, manteniendo pulsado en ambos equipos el botón STEREO LINK durante unos 3 segundos. Con ello, el sistema del lado derecho pasará a ser automáticamente la unidad esclava (la distancia máxima para el acoplamiento es de 15m). La unidad maestra transmite el canal izquierdo de la señal estéreo del reproductor Bluetooth; la unidad

esclava, el canal derecho. Situación B. Sistema estéreo con 2 MAUI 44 G2, acoplamiento posterior de un reproductor Bluetooth: en la unidad esclava, desacople todas las con-

exiones Bluetooth existentes pulsando a la vez los botones HOLD TO LINK y STEREO LINK de la unidad esclava durante unos 2 segundos. Al acoplar dos

sistemas MAUI 44G2, asegúrese de que la distancia entre ambos sistemas no supere los 15metros. En la unidad maestra, pulse el botón STEREO LINK

durante unos 3 segundos y pulse rápidamente dos veces seguidas el botón STEREO LINK en la unidad esclava. El acoplamiento se realizará ahora de forma automática en unos 30 segundos. Ahora podrá acoplar posteriormente un reproductor Bluetooth a la unidad maestra. La unidad maestra

transmite el canal izquierdo de la señal estéreo de un reproductor Bluetooth; la unidad esclava, el canal derecho.

NOTA:

• Mediante la función Stereo Link TWS solo se pueden transmitir las señales de audio presentes en un reproductor Bluetooth acoplado. Las señales de audio presentes en la entrada de línea no se transmiten por TWS.

• Tras apagar y volver a encender los sistemas MAUI 44G2 se establecen automáticamente por TWS tanto la conexión al reproductor Bluetooth

comola conexión de los sistemas entre sí.

ITALIANO POLSKI

• El número máximo de dispositivos Bluetooth acoplados es 8 (incluidos los sistemas MAUI 44G2 acoplados). Si se acopla otro dispositivo, se

suprimirá la última entrada de la lista de dispositivos guardados en la memoria. Como máximo se pueden conectar un reproductor Bluetooth y un

ENGLISH

sistema MAUI 44G2 simultáneamente a la unidad maestra MAUI 44 G2 como ampliación estéreo.

Estado de Bluetooth y TWS

Estado de Bluetooth y Stereo Link LED de Bluetooth LED de STEREO LINK

Acoplar unidad de Bluetooth a reproductor parpadea (3Hz) apagado

Unidad de Bluetooth acoplada y conectada exclusivamente al reproductor encendido perma-

DEUTSCH

Acoplar unidad de Bluetooth a reproductor (como unidad maestra con Stereo Link) parpadea (3Hz) encendido perma-

Unidad esclava - acoplar con Stereo Link a unidad maestra parpadea (0,3Hz) parpadea (3Hz)

Unidad esclava - acoplada con Stereo Link a unidad maestra parpadea (0,3Hz) encendido perma-

Unidad esclava - unidad esclava acoplada, aunque no conectada parpadea (0,3Hz) apagado

FRANCAIS

Unidad maestra - acoplar con Stereo Link sin conexión de Bluetooth a reproductor apagado parpadea (3Hz)

Unidad maestra conectada a unidad esclava, aunque sin conexión de Bluetooth a reproductor apagado encendido perma-

Unidad maestra - acoplar a unidad esclava y con conexión de Bluetooth a reproductor encendido perma-

Unidad maestra conectada a unidad esclava y con conexión de Bluetooth a reproductor encendido perma-

ESPAÑOL

Sin conexión de Bluetooth ni Stereo Link apagado apagado

CARDIOID SUBWOOFER ON / OFF

Nota: La función de subwoofer cardioide solo está disponible cuando las columnas de altavoces no están conectadas con el subwoofer del MAUI 44 G2. Funcionamiento MAIN / SLAVE: la ampliación opcional de subwoofer MAUI 44 G2 SUB se puede utilizar de dos formas junto con el sistema de PA

MAUI 44 G2.

POLSKI

. La ampliación de subwoofer se coloca en paralelo con la misma orientación que el subwoofer del sistema de PA MAUI 44 G2. En este caso, el

preset cardioide de la ampliación de subwoofer no debe estar activado (CARDIOID OFF). Mantenga pulsado el botón CARDIOID unos 2 segundos

para cambiar el estado.

nente

apagado

nente

parpadea (3Hz)

encendido permanente

ITALIANO

A B

B. La ampliación de subwoofer se coloca en paralelo y girada 180° respecto al subwoofer del sistema de PA MAUI 44 G2. En este caso se debe activar

el preset cardioide (CARDIOID ON). Mantenga pulsado el botón CARDIOID unos 2 segundos para cambiar el estado. El resultado de la conguración

cardioide es una dispersión de graves orientada hacia delante y un sonido mucho más claro en el escenario gracias a la supresión de graves hacia la parte posterior.

POWER INPUT

Toma de entrada de alimentación Neutrik powerCON. El volumen de suministro incluye un cable de alimentación apropiado.

POWER

Interruptor de encendido/apagado para la alimentación eléctrica del aparato. Para una desconexión segura de todos los polos, es indispensable

desenchufar el conector.

ENGLISH

EJEMPLOS DE CABLEADO

Ejemplo de modo mono

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

Ejemplo de modo estéreo

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

Unidad maestra Unidad esclava

Mismos ajustes que la

unidad maestra

Ampliación de subwoofer (conguración cardioide)

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

ACCESORIOS OPCIONALES

ENGLISH

LDMAUI44G2SUB

Ampliación de subwoofer

LDM44G2CB

Plataforma con ruedas para el subwoofer

LDM44G2SUBPC

Funda de transporte para subwoofer

DEUTSCH

LDM44G2SATBAG

Bolsa de transporte para columna

DATOS TÉCNICOS

Denominación de modelo: LDMAUI44G2

Clase de producto Sistemas completos de PA

FRANCAIS

Tipo Activo Color Negro Máx. SPL (Peak) 132 dB Respuesta en frecuencia 37-20.000Hz

Ángulo de dispersión (H x V) 120 x 25° Altura (total) 2256 mm

Peso 47,6 kg Características Reproducción de audio por Bluetooth, procesamiento digital de señales (DSP), excelente dispersión,

ESPAÑOL

Subwoofer

Tamaño del woofer 15" / 381 mm Imán del woofer Neodimio Marca del woofer Custom Made Bocina osciladora del woofer 4" / 101 mm Diseño de la caja Bass reex

POLSKI

Material de la caja Contrachapado de abedul de 15 mm, contrachapado de abedul de 18 mm

Supercie de la caja Poliurea Dimensiones del subwoofer (anchura x

altura x profundidad)

Peso del subwoofer 36,4 kg

Sistema de motor de medios y agudos

Tamaño del motor de medios 12 x 3,5" / 12 x 89mm

ITALIANO

Imán del motor de medios Neodimio Marca del motor de medios Custom Made Bocina osciladora del motor de medios 1" / 25,4 mm Tamaño del tweeter 4 x 0,5" / 4 x 12,7 mm Imán del tweeter Neodimio Marca del tweeter Custom Made Bocina osciladora del tweeter 1" / 25,4 mm Guía de onda Guía de onda CD Entradas de altavoz 1 Conexiones de entrada de altavoz Multipin Custom Made Diseño de la caja del sistema de

medios/agudos

funcionamiento mono y estéreo

434 x 634 x 637 mm

Cerrado

Material de la caja del sistema de

medios/agudos Supercie de la caja del sistema de

medios/agudos Anchura del sistema de medios/

agudos

Altura del sistema de medios/agudos 1621 mm Profundidad del sistema de medios/

agudos

Peso del sistema de medios/agudos 11,2kg

Módulo amplicador (integrado en el subwoofer)

Amplicador Clase D

Potencia del sistema (RMS) 1500 W

Circuitos de protección Cortocircuito, limitador multibanda, protección frente a corriente continua, protección frente a

Refrigeración Convección Elementos de manejo Botón HOLD TO LINK para Bluetooth, botón STEREO LINK para Bluetooth, Cardioid On/Off, Main Level,

Elementos de visualización Bluetooth, STEREO LINK para Bluetooth, activación/desactivación cardioide, Limit, Power, Protect

Conexión de alimentación Neutrik powerCON Tensión operativa 100 V CA - 120 V CA, 50-60 Hz, 220 V CA - 240 V CA, 50-60 Hz Temperatura ambiente 0-40 °C Humedad relativa <80% (sin condensación) Número de entradas de línea 2 Conexiones de las entradas de línea XLR hembra Número de salidas de línea 2 Conexiones de las salidas de línea XLR macho

Número de salidas de línea SUB 1 Conexión de salida de línea SUB XLR macho Número de salidas de altavoz 1 Conexiones de las salidas de altavoz Multipin Custom Made Estándar Bluetooth A2DP Códecs de audio Bluetooth AAC, aptX, SBC

Características de DSP

Longitud de palabra del convertidor

AD/DA

Frecuencia de muestreo 48 kHz Relación señal/ruido 106 dB

Aluminio

Aluminio recubierto ultrarresistente, tejido de malla multicapa

103 mm

135 mm

sobrecalentamiento

Power On/Off, Sub Level

(circuito de protección activo), Signal, Slave Mode, Subwoofer Mode

24 bits

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

DECLARACIÓN DEL FABRICANTE

ENGLISH

GARANTÍA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD

Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS- DECLARATIONS_LD_SYSTEMS.pdf. En caso de necesitar servicio técnico, póngase en contacto con Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach

(Alemania); correo electrónico Info@adamhall.com; +49 (0)6081 / 9419-0.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva) El símbolo que aparece sobre el producto o en la documentación adjunta indica que al nal de la vida útil del equipo, no deberá desecharlo con los demás residuos

domésticos, con el n de evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontrolado de desechos.

DEUTSCH

La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo. Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo. Si es una empresa, póngase en contacto con su proveedor para informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

CONFORMIDAD CE

Adam Hall GmbH declara por la presente que este producto es conforme con las siguientes directivas (según sea aplicable): R&TTE (1999/5/CE) o RED (2014/53/UE) a partir de junio de 2017 Directiva de baja tensión (2014/35/UE) Directiva EMC (2014/30/UE)

FRANCAIS

RoHS (2011/65/UE)

Puede consultar la declaración de conformidad completa en www.adamhall.com.

También puede solicitarla a info@adamhall.com.

DECLARACIÓN CE DE CONFORMIDAD

Adam Hall GmbH declara por la presente que este tipo de equipo de radio cumple con la Directiva 2014/53/UE.

El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección Dirección de Internet disponible: www.adamhall.com/compliance/

ESPAÑOL

POLSKI

ITALIANO

POLSKI

GRATULUJEMY WYBORU!

To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems. Dalsze informacje na temat rmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM

ŚRODKI OSTROŻNOŚCI

1. Należy dokładnie przeczytać niniejszą instrukcję.

2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.

3. Należy przestrzegać zaleceń.

4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się

na urządzeniu.

5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.

6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych). Należy zadbać o prawidłową instalację

uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.

7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.

8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia

w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.

9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.

10. Nie wolno blokować szczelin wentylacyjnych. Unikać bezpośredniego działania promieni słonecznych!

11. Zachowaj odległość co najmniej 20 cm wokół i nad urządzeniem.

12. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku

należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.

13. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami,

takich jak wazony czy naczynia z piciem.

14. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.

15. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.

16. Nie otwierać urządzenia ani nie dokonywać w nim zmian.

17. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia.

18. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała.

19. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób,

należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko

autoryzowany personel specjalistyczny.

20. Do czyszczenia urządzenia stosować suchą ściereczkę.

21. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo

sztuczne od papieru i tektury.

22. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.

23. Wszelkie zmiany czy modykacje urządzeń, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować

utratę przez użytkownika prawa do posługiwania się tym sprzętem.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM

24. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemiającym. Nigdy

nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.

25. Nie włączać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić

urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.

26. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom

podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektrycznego, należy skontaktować się z elektrykiem.

27. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieździe sieciowym, przy adapterze

sieciowym ani przy gnieździe urządzenia.

28. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie

od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.

29. W miarę możliwości nie włączać i wyłączać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność.

30. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik

stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

31. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.

32. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim będzie

możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.

33. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter

sieciowy z gniazda.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

34. Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych możliwościach zycznych, sensorycznych lub umysłowych, a także

nieposiadające doświadczenia i wiedzy.

ENGLISH

35. Należy poinstruować dzieci, aby nie bawiły się urządzeniem.

36. Jeśli przewód zasilający jest uszkodzony, nie należy używać urządzenia. Przewód zasilający należy wymienić na odpowiedni lub specjalny podze-

spół, który można uzyskać w autoryzowanym centrum serwisowym.

UWAGA:

Nigdy nie zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Czynności konserwacyjne i naprawy może przeprowadzać wyłącznie wykwalikowany

DEUTSCH

Trójkąt równoboczny z symbolem błyskawicy sygnalizuje nieizolowane, niebezpieczne napięcie we wnętrzu urządzenia, które może spowodować porażenie prądem.

Trójkąt równoboczny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i konserwacji.

personel serwisowy.

FRANCAIS

Ostrzeżenie! Ten symbol ostrzega przed gorącymi powierzchniami. Podczas użytkowania niektóre elementy mogą się nagrzać. Urządzenie można dotykać lub transportować dopiero po jego ostygnięciu (po odczekaniu co najmniej 10 minut).

Ostrzeżenie! To urządzenie przeznaczone jest do użytku do maksymalnej wysokości 2000 m n.p.m.

Ostrzeżenie! To urządzenie nie jest przewidziane do użytku w tropikalnych strefach klimatycznych.

ESPAÑOL

UWAGA! WYSOKI POZIOM GŁOŚNOŚCI PRODUKTÓW AUDIO!

To urządzenie przewidziane jest do zastosowań profesjonalnych. Komercyjne stosowanie tego urządzenia podlega obowiązującym w danym kraju przepisom i wytycznym dotyczącym zapobiegania wypadkom. Firma Adam Hall jest jako producent zobowiązana do wyraźnego informowania o potencjalnym zagrożeniu dla zdrowia. Utrata słuchu w wyniku wysokiego poziomu głośności i długotrwałego narażenia: podczas stosowania tego produktu może powstać wysoki poziom ciśnienia akustycznego (SPL), który może doprowadzić do nieodwracalnego uszkodzenia słuchu u artystów, pracowników i widzów. Należy unikać długotrwałego narażenia na wysoki poziom głośności powyżej 90 dB.

WPROWADZENIE

POLSKI

System satelitowy PA MAUI 44 G2 rmy LD Systems jest przeznaczony do użytku profesjonalnego. System satelitowy PA to wysokiej jakości komponenty, wzmacniacze mocy sterowane DSP i dźwięk zrównoważony w całym spektrum częstotliwości. Cyfrowe przetwarzanie sygnału w LD LECC DSP obejmuje takie funkcje, jak zwrotnica głośnikowa, korektor, kompresor i limiter, i jest specjalnie dopasowane do systemu satelitowego PA MAUI 44 G2 w celu zapewnienia optymalnej jakości dźwięku przez cały czas.

System został opracowany zgodnie z zasadą „plug and play” i nie wymaga żadnych dodatkowych kabli bądź statywów, dzięki czemu można go szybko i łatwo zamontować oraz zdemontować.

CECHY

ITALIANO

• Profesjonalny system kolumn PA o mocy całkowitej 1500 W RMS i maks. ciśnieniu akustycznym 132 dB

• Kolumna o charakterystyce kardioidalnej zapewniająca kontrolowaną emisję średnio-niskotonową, kardioidalny subwoofer (po podłączeniu dodatkowego subwoofera)

• Technologia TrueWireless™ Stereo umożliwiająca parowanie stereo dwóch systemów kolumn

• Kodowanie aptX™ i AAC umożliwiające transmisję strumieniową dźwięku przez Bluetooth® w wysokiej rozdzielczości

• Jednorodna emisja dźwięku dzięki falowodowi głośników wysokotonowych zoptymalizowanemu metodą elementów brzegowych (BEM), soczewka akustyczna zapewniająca jednorodne czoło fali w zakresie średniotonowym, zoptymalizowane tunele bass-reex

• Brak zniekształceń dźwięku nawet przy maksymalnej głośności dzięki technologii DynX® DSP

• Automatyczne rozpoznawanie konguracji

• Szybki i łatwy montaż bez przewodów i statywów

• Subwoofer w solidnej obudowie z brzozowego multipleksu z poliuretanową powłoką oraz lekka aluminiowa kolumna powlekana proszkowo

WSKAZÓWKA: Dostępne opcjonalnie rozszerzenie subwoofera LDMAUI44G2SUB jest technicznie identyczne z subwooferem systemu satelitowego PA LDMAUI44G2. Rozszerzenie subwoofera LDMAUI44G2SUB jest dostarczane z pokrywą podłączoną do pola przyłączeniowego kolumny głośnikowej.

MONTAŻ, PODŁĄCZANIE I URUCHAMIANIE

WSKAZÓWKI OGÓLNE

Zarówno subwoofer systemu satelitowego PA MAUI 44 G2 FIRMY LD Systems, jak i opcjonalnie

dostępne rozszerzenie subwoofera MAUI 44 G2 SUB należy przed uruchomieniem ustawić na gumowych nóżkach na płaskiej powierzchni. Nie wolno użytkować systemu na wózku jezdnym, ponieważ grozi to jego niekontrolowanym przemieszczeniem się i mogłoby doprowadzić do uszkodzenia sprzętu lub wypadku. Wzmacniacz mocy jest chłodzony przez radiator pod panelem przyłączeniowym z tyłu subwoofera. Aby zapewnić wystarczające chłodzenie, podczas eksploatacji zachowaj minimalny odstęp 50 cm między tylną ścianą subwoofera a innymi obiektami.

Zwróć uwagę na prawidłowe podłączenie przewodów audio i przewodów zasilania do systemu kolumnowego oraz do wszystkich urządzeń zewnętrznych, takich jak pulpity mikserskie, odtwarzacze CD itp. Używaj wyłącznie kabli w należytym stanie technicznym i o odpowiedniej średnicy; zawsze całkowicie rozwijaj bębny kablowe. W razie potrzeby zastosuj najazdy kablowe, aby zapobiec potykaniu się publiczności o odsłonięte kable. Nigdy nie umieszczaj urządzenia bezpośrednio przy krawędziach. Nie umieszczaj subwoofera na stole. Aby uniknąć niepożądanych trzasków podczas włączania podłączonych urządzeń, system należy zawsze włączać jako ostatni, a wyłączać jako pierwszy.

ENGLISH

DEUTSCHFRANCAIS

MONTAŻ

System satelitowy PA MAUI 44 G2 rmy LD Systems składa się z trzech elementów:

Subwoofer ze zintegrowanym układem elektronicznym do wszystkich elementów systemu.

MAUI 44 G2 LC:

Dolna kolumna pionowa układu z sześcioma głośnikami 3,5“, jedno przyłącze wielostykowe u góry i na dole oraz śruby prowadzące na dole.

MAUI 44 G2 UC:

Górna kolumna pionowa układu z sześcioma głośnikami 3,5” z soczewkami akustycznymi, głośnikami wysokotonowymi i przyłączem wielostykowym oraz śrubami prowadzącymi na dole.

Po ustawieniu subwoofera w żądanym miejscu w pierwszej kolejności nasadź na niego dolną kolumnę układu. Stabilne śruby prowadzące pomagają zapewnić doskonałe wzajemne połączenie złącz wielostykowych obu głośników, dodatkowo zabezpieczone przez dwa mocne magnesy. Górna kolumna pionowa układu jest teraz nasadzona na kolumnę dolną zgodnie z tą zasadą.

Transport, montaż i demontaż ułatwiają ergonomiczne uchwyty po bokach subwoofera. Z tyłu można też zamontować opcjonalną płytę rolkową, (LDM44G2CB) która niezawodnie chroni panel połączeniowy i elementy sterujące podczas transportu. Na górze i na dole kolumn układu znajdują się uchwyty.

Dostępne opcjonalnie rozszerzenie subwoofera MAUI 44 G2 SUB można ustawić obok systemu satelitowego PA MAUI 44 G2. Ustawienie rozszerzenia subwoofera zależy od tego, czy preset kardioidalny jest stosowany w rozszerzeniu subwoofera, czy też nie.

PODŁĄCZANIE I OBSŁUGA

Urządzenie zewnętrzne można podłączyć do zbalansowanych wejść XLR. Zintegrowany moduł Bluetooth umożliwia bezprzewodowe sterowanie za pomocą smartfona lub tabletu. Dostępna jest również funkcja stereo link do bezprzewodowego przekazywania sygnału Bluetooth do innego systemu satelitowego PA MAUI 44 G2 wykorzystywanego jako rozszerzenie stereo. Na urządzeniu można regulować głośność całego systemu, a także samego subwoofera w stosunku do głośności całkowitej. Opcjonalnie dostępne rozszerzenie subwoofera może być używane w dwóch różnych konguracjach wraz z systemem satelitowym PA MAUI 44 G2.

ESPAÑOL

ITALIANO POLSKI

PRZYŁĄCZA, ELEMENTY STERUJĄCE I WSKAŹNIKI

ENGLISH

DEUTSCH

FRANCAIS

5 6

ESPAÑOL

Symetryczne wejście liniowe stereo z dwoma żeńskimi 3-pinowymi gniazdami XLR do podłączenia urządzenia zewnętrznego (np. pulpitu mikserskiego). Powiązany sygnał stereo jest sumowany z wewnętrznym sygnałem mono.

POLSKI

MAIN

Kontrola poziomu ogólnej głośności. Głośność subwoofera jest regulowana jednocześnie, zgodnie z wcześniejszym ustawieniem pokrętła SUB. Podczas korzystania z subwoofera w funkcji rozszerzenia regulacja poziomu jest wyłączona, a wskaźnik MAIN nie świeci.

SUB

Regulacja głośności subwoofera w stosunku do głośności systemu satelitowego. Podczas korzystania z subwoofera w funkcji rozszerzenia regulacja

ITALIANO

poziomu jest wyłączona, a wskaźnik SUB nie świeci.

WSKAŹNIKI STATUSU SYSTEMU

PROTECT – Wskaźnik świeci, gdy system jest przeciążony/przegrzany. Równocześnie dochodzi do automatycznego wyciszenia wzmacniaczy. Po przywróceniu normalnych warunków pracy urządzenie wraca do normalnego trybu po kilku minutach.

LIMIT – Wskaźnik świeci, gdy poziom sygnału zbliża się do górnej granicy. Krótkotrwałe zaświecenie się diody nie ma istotnego znaczenia. Zbyt wysoki poziom sygnału zostanie łagodnie zredukowany przez zintegrowany limiter, który chroni system. Jeśli dioda limitera świeci przez dłuższy czas lub w sposób ciągły, zmniejsz głośność.

SIGNAL – Wskaźnik świeci, gdy urządzenie odbiera sygnał audio. Sygnał jest odbierany przed pokrętłem MAIN. POWER – Wskaźnik świeci, gdy urządzenie jest prawidłowo podłączone do sieci zasilającej i włączone. SLAVE – Wskaźnik zapala się od razu po odłączeniu kolumn głośnikowych od systemu, a subwoofer może zostać wykorzystany w funkcji rozszerzenia.

THRU

Symetryczne wyjście liniowe stereo z dwoma męskimi 3-pinowymi gniazdami XLR do przekazywania sygnału wejściowego.

SUB OUT

Symetryczne wyjście liniowe z 3-pinowym gniazdem męskim XLR do sterowania rozszerzeniem subwoofera. Rozszerzenie subwoofera: Do sterowania sygnałem należy użyć wejścia liniowego L lub P. Oba regulatory poziomu MAIN i SUM oraz moduł Bluetooth

z TWS są wyłączone, gdy subwoofer MAUI 44 G2 jest używany w funkcji rozszerzenia. Opis konguracji kardioidalnej znajduje się w punkcie 9 CARDIOID ON / OFF.

HOLD TO LINK

System satelitowy PA MAUI 44 G2 jest wyposażony w łączność Bluetooth, co oznacza, że można przez niego odtwarzać pliki dźwiękowe z urządzeń zewnętrznych Bluetooth (np. smartfonów, tabletów; maksymalna odległość między dwoma urządzeniami zależy od warunków otoczenia).

Aby połączyć wewnętrzny moduł Bluetooth z urządzeniem zewnętrznym Bluetooth należy nacisnąć i przytrzymać przycisk HOLD TO LINK przez około 3 sekundy, aż wskaźnik Bluetooth nad przyciskiem zacznie rytmicznie pulsować (ok. 3 Hz). Aktywuj Bluetooth w odtwarzaczu i wyszukaj dostępne urządzenia zewnętrzne w interfejsie użytkownika. Wybierz pozycję „MAUI 44 G2”, by sparować urządzenie zewnętrzne z modułem Bluetooth systemu satelitowego PA MAUI 44 G2. Jeśli parowanie zakończyło się pomyślnie, wskaźnik Bluetooth świeci stale i można rozpocząć odtwarzanie ścieżek. Głośność jest regulowana za pomocą regulatora poziomu MAIN lub na urządzeniu zewnętrznym.

Aby przerwać połączenie z urządzeniem Bluetooth i przełączyć moduł Bluetooth z powrotem do trybu gotowości do parowania, należy ponownie nacisnąć i przytrzymać przycisk HOLD TO LINK przez około 3 sekundy. Aby usunąć całą listę sparowanych urządzeń (= stan w momencie dostawy), przytrzymaj jednocześnie przyciski HOLD TO LINK i STEREO LINK przez około 2 sekundy.

Jeśli połączenie Bluetooth zostanie przerwane (na przykład z powodu utraty zasięgu), dioda Bluetooth zgaśnie. Automatyczne przywrócenie połączenia jest możliwe w ciągu około 90 sekund (gdy urządzenie Bluetooth ponownie znajdzie się w zasięgu). Po przekroczeniu limitu 90 sekund w celu przywrócenia połączenia ponownie nawiąż połączenie za pomocą urządzenia zewnętrznego Bluetooth (podłącz sparowane urządzenie).

W przypadku używania pojedynczego systemu satelitowego PA MAUI 44 G2 sygnał stereo jest automatycznie sumowany w module Bluetooth z sygnałem mono.

Wskazówka: Funkcje Bluetooth i TWS nie są dostępne, jeśli subwoofer jest używany jako subwoofer rozszerzający dla istniejącego systemu satelito- wego PA MAUI 44 G2.

STEREO LINK / TWS

System satelitowy PA MAUI 44 G2 jest wyposażony w funkcję Bluetooth Stereo Link (True Wireless Stereo). Oznacza to, że podczas korzystania z dwóch systemów MAUI 44 G2 stereofoniczne sygnały audio przesyłane przez Bluetooth można również odtwarzać w stereo bez kablowego połączenia między dwoma systemami (maksymalna odległość między dwoma urządzeniami w optymalnych warunkach wynosi 40 metrów). System, który ma łączność z urządzeniem zewnętrznym Bluetooth jest wówczas jednostką master, a system będący rozszerzeniem stereo – jednostką slave. Jeśli urządzenie master jest podłączone do urządzenia zewnętrznego Bluetooth i urządzenia slave, świecą stale zarówno wskaźnik Bluetooth, jak i TWS na urządzeniu master. Po pomyślnym nawiązaniu połączenia między urządzeniem slave i master wskaźnik TWS na urządzeniu slave świeci stale, a wskaźnik Bluetooth powoli miga (ok. 0,3 Hz). W trakcie procesu parowania urządzeń wskaźniki TWS obu systemów migają rytmicznie z częstotliwością ok 3 Hz.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

W zależności od sytuacji za pośrednictwem TWS można podłączyć dwa systemy satelitowe PA MAUI 44 G2, stosując dwie różne procedury: Sytuacja A. System stereo złożony z 2 urządzeń MAUI 44 G2 oraz 1 urządzenia zewnętrznego Bluetooth: Po sparowaniu urządzenia zewnętrznego

Bluetooth z lewym systemem MAUI 44 G2 lewy system zaczyna automatycznie działać jako urządzenie master. Przerwij wszystkie ustanowione połączenia Bluetooth z prawym systemem MAUI 44 G2 (przyciski HOLD TO LINK oraz STEREO LINK należy jednocześnie nacisnąć przez około 2 sekundy). Teraz połącz prawy system MAUI 44 G2 z urządzeniem master. W tym celu należy w ciągu 30 sekund nacisnąć i przytrzymać przez 3 sekundy przyciski STEREO LINK na obu urządzeniach. Prawy system automatycznie zacznie działać jako urządzenie slave (maksymalna odległość podłączenia wynosi 15 m). Jednostka master transmituje lewy kanał sygnału stereo urządzenia zewnętrznego, a jednostka slave – prawy.

Sytuacja B. Późniejsze parowanie systemu stereo złożonego z 2 urządzeń MAUI 44 G2 oraz urządzenia zewnętrznego Bluetooth: Przerwij wszystkie ustanowione połączenia Bluetooth urządzenia slave, naciskając jednocześnie oba przyciski HOLD TO LINK i STEREO LINK na urządzeniu slave przez około 2 sekundy. Parując ze sobą dwa systemy MAUI 44 G2 pamiętaj, że odległość między nimi nie może przekraczać 15 metrów. Naciśnij przycisk STEREO LINK przez około 3 sekundy na urządzeniu master oraz 2 x krótko przycisk STEREO LINK na urządzeniu slave. Systemy zostaną sparowane automatycznie w ciągu ok. 30 sekund. Urządzenie zewnętrzne Bluetooth można później sparować z jednostką master. Jednostka master transmituje lewy kanał sygnału stereo urządzenia zewnętrznego, a jednostka slave – prawy.

WSKAZÓWKA:

• Funkcja Stereo Link TWS umożliwia przesyłanie jedynie tych sygnałów audio, które są odtwarzane w sparowanym urządzeniu zewnętrznym Bluetooth. Sygnały audio na wejściu liniowym nie będą przesyłane przez TWS.

• Po wyłączeniu i ponownym włączeniu systemów MAUI 44 G2 automatycznie nastąpi zarówno połączenie z urządzeniem zewnętrznym Bluetooth, jak też połączenie jednego systemu z drugim przez TWS.

• Maksymalna liczba sparowanych urządzeń Bluetooth (w tym sparowanych systemów MAUI 44 G2) wynosi 8. W razie sparowania kolejnego urządzenia usunięta zostanie ostatnia pozycja z listy zapisanych urządzeń. Do urządzenia master MAUI 44 G2 można symultanicznie podłączyć maksymalnie

jedno urządzenie zewnętrzne Bluetooth oraz jeden system MAUI 44 G2 stosowany jako rozszerzenie stereo.

ITALIANO POLSKI

Stan Bluetooth i TWS

ENGLISH

Status Bluetooth i Stereo Link Dioda Bluetooth DIODA STEREO LINK

Parowanie modułu Bluetooth z urządzeniem zewnętrznym miga (3 Hz) nie świeci

Moduł Bluetooth jest sparowany i połączony tylko z urządzeniem zewnętrznym wyświetlacz stale

Parowanie modułu Bluetooth z urządzeniem zewnętrznym (jako Stereo Link — master) miga (3 Hz) wyświetlacz stale

DEUTSCH

Parowanie jednostki slave z jednostką master w trybie Stereo Link miga (0,3 Hz) miga (3 Hz)

Jednostka slave jest sparowana z jednostką master w trybie Stereo Link miga (0,3 Hz) wyświetlacz stale

Jednostka slave jest sparowana, ale nie połączona miga (0,3 Hz) nie świeci

Parowanie jednostki master w trybie Stereo Link bez połączenia przez Bluetooth z urządzeniem zewnętrznym

Jednostka master jest połączona z jednostką slave bez połączenia przez Bluetooth z urządzeniem

FRANCAIS

zewnętrznym

Parowanie jednostki master z jednostką slave przez Bluetooth z urządzeniem zewnętrznym wyświetlacz stale

Jednostka master jest połączona z jednostką slave i istnieje połączenie przez Bluetooth z urządzeniem zewnętrznym

Brak połączenia przez Bluetooth i połączenia Stereo Link nie świeci nie świeci

włączony

nie świeci miga (3 Hz)

nie świeci wyświetlacz stale

włączony

wyświetlacz stale włączony

ESPAÑOL

CARDIOID SUBWOOFER ON / OFF

Wskazówka: Funkcja kardioidalna jest dostępna tylko wtedy, gdy kolumny głośnikowe nie są podłączone do subwoofera MAUI 44 G2. Tryb pracy MAIN / SLAVE: Opcjonalnie dostępne rozszerzenie subwoofera MAUI 44 G2 SUB może być używane w dwóch różnych konguracjach wraz z

systemem satelitowym PA MAUI 44 G2 SUB. A. Rozszerzenie subwoofera jest ustawione równolegle do subwoofera systemu satelitowego PA MAUI 44 G2. Preset kardioidalny w rozszerzeniu

subwoofera musi być przy tym wyłączony (CARDIOID OFF). Naciśnij i przytrzymaj przycisk CARDIOID przez około 2 sekundy, aby zmienić status.

B. Rozszerzenie subwoofera jest ustawione równolegle i obrócone o 180° względem subwoofera systemu satelitowego PA MAUI 44 G2. Preset kardi-

oidalny musi być przy tym włączony (CARDIOID ON). Naciśnij i przytrzymaj przycisk CARDIOID przez około 2 sekundy, aby zmienić status. Wynikiem

POLSKI

konguracji kardioidalnej jest skierowanie do przodu charakterystyki promieniowania dźwięków basowych i znacznie wyraźniejsze basy na scenie, dzięki rozległemu tłumieniu basów z tyłu.

nie świeci

włączony

miga (3 Hz)

wyświetlacz stale włączony

ITALIANO

A B

POWER INPUT

Gniazdo wejściowe zasilania sieciowego Neutrik powerCON. Odpowiedni przewód zasilania znajduje się w zestawie.

POWER

Włącznik zasilania sieciowego urządzenia. Bezpieczne odłączenie wszystkich biegunów od sieci zasilania jest gwarantowane tylko po odłączeniu

wtyczki.

PRZYKŁADY OKABLOWANIA

Przykład trybu pracy mono

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

AKCESORIA OPCJONALNE

ENGLISH

LDMAUI44G2SUB

Rozszerzenie subwoofera

LDM44G2CB

Płyta rolkowa do subwoofera

LDM44G2SUBPC

Pokrowiec transportowy do subwoofera

DEUTSCH

LDM44G2SATBAG

Torba transportowa na kolumny

DANE TECHNICZNE

Oznaczenie modelu: LDMAUI44G2

Rodzaj produktu Kompletne systemy PA

FRANCAIS

Typ aktywny Kolor czarny

Maks. SPL (szczytowy) 132 dB Charakterystyka częstotliwościowa 37–20000 Hz Kąt emisji dźwięku (poziom x pion) 120 x 25° Wysokość (łącznie) 2256 mm

Masa 47,6 kg Charakterystyka Strumieniowe przesyłanie dźwięku przez Bluetooth, przetwarzanie sygnału oparte na DSP, doskonała

ESPAÑOL

Subwoofer

Wymiary głośnika niskotonowego 15" / 381 mm Magnes głośnika niskotonowego neodymowy Marka głośnika niskotonowego na zamówienie Cewka drgająca głośnika niskoto-

nowego

POLSKI

Rodzaj konstrukcji obudowy bass-reex Materiał obudowy Sklejka brzozowa 15 mm, sklejka brzozowa 18 mm

Powierzchnia obudowy Polimocznik Wymiary subwoofera (szer. x wys. x gł.) 434 x 634 x 637 mm Masa subwoofera 36,4 kg

System średnio-/wysokotonowy

Wymiary głośnika średniotonowego 12 x 3,5" / 12 x 89 mm

ITALIANO

Magnes głośnika średniotonowego neodymowy Marka głośnika średniotonowego na zamówienie Cewka drgająca głośnika średnioto-

nowego

Wymiary głośnika wysokotonowego 4 x 0,5" / 4 x 12,7 mm Magnes głośnika wysokotonowego neodymowy Marka głośnika wysokotonowego na zamówienie Cewka drgająca głośnika wysokoto-

nowego Falowód akustyczny Falowód akustyczny CD

Wejścia głośnikowe 1 Przyłącza wejściowe głośnika wielostykowe, na zamówienie Rodzaj obudowy systemu Mid/Hi zamknięta

charakterystyka promieniowania dźwięku, praca mono / stereo

4" / 101 mm

1" / 25,4 mm

Materiał obudowy systemu Mid/Hi aluminium Powierzchnia obudowy systemu

Mid/Hi Szerokość systemu Mid/Hi 103 mm Wysokość systemu Mid/Hi 1621 mm Głębokość systemu Mid/Hi 135 mm Masa systemu Mid/Hi 11,2 kg

Moduł wzmacniacza (zintegrowanego z subwooferem)

Wzmacniacz Klasa D

Moc systemu (RMS) 1500 W Wyłączniki ochronne Zwarcie, limiter wielopasmowy, ochrona przed prądem stałym, ochrona przed przegrzaniem Chłodzenie konwekcyjne Elementy sterujące Przycisk Bluetooth HOLD TO LINK, przycisk Bluetooth STEREO LINK, Cardioid On/Off, Main Level, Power On/

Wskaźniki Bluetooth, Bluetooth STEREO LINK, Cardioid On/Off, Limit, Power, Protect (aktywny obwód ochronny),

Przyłącze sieciowe Neutrik powerCON Napięcie robocze 100 V AC–120 V AC / 50–60 Hz, 220 V AC–240 V AC, 50–60 Hz

Temperatura otoczenia 0–40°C

Wilgotność względna powietrza <80% (bez kondensacji) Liczba wejść liniowych 2 Przyłącza wejść liniowych żeńskie XLR Liczba wyjść liniowych 2 Przyłącza wyjść liniowych męskie XLR

Liczba wyjść liniowych SUB 1 Przyłącze wyjścia liniowego SUB męskie XLR Liczba wyjść głośnikowych 1 Przyłącza wyjść głośnikowych wielostykowe, na zamówienie

Standard Bluetooth A2DP Dekoder audio Bluetooth AAC, aptX, SBC

Właściwości DSP

Rozdzielczość próbki przetwornika AD/DA

Częstotliwość próbkowania 48 kHz Stosunek sygnału do szumu 106 dB

Aluminiowa, wielowarstwowa siatka powlekana HD

Off, Sub Level

Signal, Slave Mode, Subwoofer Mode

24-bitowy

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

DEKLARACJE PRODUCENTA

ENGLISH

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: https://cdn-shop.adamhall. com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z rmą Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail Info@adamhall.com / +49 (0)6081 / 9419-0.

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

(Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż urządzenie po zakończeniu okresu użytkowania nie może być utylizowane razem ze standardowymi odpadami

domowymi, aby uniknąć szkód w środowisku lub szkód na osobie powstałych w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy

DEUTSCH

utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu ponownego wykorzystania użytych w nim materiałów w ramach idei zrównoważonego rozwoju. Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

Deklaracja zgodności CE

Firma Adam Hall GmbH niniejszym oświadcza, że produkt ten jest zgodny z następującymi dyrektywami (o ile mają zastosowanie): dyrektywa w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (1999/5/WE) lub dyrektywa w sprawie urządzeń radiowych

FRANCAIS

(2014/53/UE) od czerwca 2017 r. dyrektywa niskonapięciowa (2014/35/UE) dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/UE) dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2011/65/UE) Pełna wersja deklaracji zgodności znajduje się na stronie internetowej www.adamhall.com. Ponadto zapytania w tej sprawie można przesyłać na adres e-mail info@adamhall.com.

DEKLARACJA ZGODNOŚCI WE

Adam Hall GmbH niniejszym oświadcza, że ten typ sprzętu radiowego jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem

ESPAÑOL

Dostępny adres internetowy: www.adamhall.com/compliance/

POLSKI

ITALIANO

AVETE FATTO LA SCELTA GIUSTA!

Quest‘apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un‘azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto LD Systems. Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

MISURE PRECAUZIONALI

1. Leggere attentamente il presente manuale di istruzioni.

2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.

3. Seguire le istruzioni.

4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.

5. Utilizzare il dispositivo solo nei modi previsti dal manuale.

6. Utilizzare esclusivamente stativi e ssaggi stabili e adatti (per installazioni sse). Vericare che i supporti a parete siano installati e ssati a

regola d‘arte. Vericare che il dispositivo sia installato in modo stabile e non possa cadere.

7. Durante l‘installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.

8. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia

sempre installato in modo che venga raffreddato a sufcienza e non possa surriscaldarsi.

9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.

10. Le fessure di areazione non devono essere bloccate. Evitare l‘esposizione diretta ai raggi solari.

11. Mantenere una distanza minima di 20 cm intorno e sopra al dispositivo.

12. Non attivare il dispositivo nelle immediate vicinanze di acqua (questo punto non interessa i dispositivi specici per l‘esterno, per i quali valgono

le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas inammabili.

13. Accertarsi che all‘interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenenti

liquidi, quali vasi, tazze o bicchieri.

14. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.

15. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.

16. Non aprire né modicare il dispositivo.

17. Una volta collegato il dispositivo, vericare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.

18. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.

19. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo,

spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere afdata esclusivamente a personale qualicato autorizzato.

20. Per la pulizia del dispositivo utilizzare un panno pulito.

21. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione. Al momento di smaltire l‘imballo, separare la plastica dalla carta

e dal cartone.

22. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.

23. Notare che eventuali modiche o alterazioni non espressamente approvate dal responsabile della conformità possono annullare la facoltà

dell‘utente di utilizzare l‘apparecchiatura.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

24. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai

la connessione di messa a terra di un cavo di rete.

25. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e

condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.

26. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori

indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l‘adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.

27. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell‘adattatore di rete,

non vengano pizzicati.

28. Durante il cablaggio del dispositivo, vericare sempre che il cavo di rete e l‘adattatore di rete siano costantemente accessibili. Staccare sempre

il dispositivo dall‘alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare dalla presa il cavo di rete e l‘adattatore di rete, tirare sempre dalla spina o dall‘adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l’alimentatore con le mani umide.

29. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata.

30. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un

centro di assistenza autorizzato.

31. Per staccare completamente il dispositivo dalla rete elettrica, rimuovere il cavo di rete o l‘adattatore di rete dalla presa.

32. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di

rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.

33. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l‘adattatore di rete

dalla presa.

34. Il dispositivo non deve essere utilizzato da persone (compresi i bambini) con capacità siche, sensoriali o mentali limitate o con scarsa

esperienza e conoscenza.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

35. I bambini devono essere istruiti a non giocare con il dispositivo.

36. Se il cavo di alimentazione del dispositivo è danneggiato, quest‘ultimo non deve essere utilizzato. Il cavo di alimentazione deve essere sostituito

ENGLISH

con un cavo appropriato o un‘unità speciale da un centro di assistenza autorizzato.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L‘interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell‘utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale

qualicato.

DEUTSCH

Il triangolo equilatero con il simbolo del lampo segnala la presenza di tensioni pericolose non isolate all‘interno dell‘apparecchio che possono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all’uso e alla manutenzione.

FRANCAIS

ESPAÑOL

ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!

Questo dispositivo è destinato a uso professionale. Il suo utilizzo in ambito commerciale è soggetto alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all‘udito provocati da un’esposizione prolungata a un livello sonoro elevato: l‘utilizzo di questo prodotto può generare

elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all‘udito di artisti, collaboratori e spettatori. Evitare l‘esposizione prolungata a livelli sonori elevati, superiori a 90dB.

POLSKI

INTRODUZIONE

Il sistema PA a colonne MAUI 44 G2 di LD Systems è concepito per l’uso professionale. Il sistema PA è caratterizzato da componenti di alta qualità,

nali di potenza comandati con DSP e un suono equilibrato sull’intera gamma di frequenze. Il LD LECC DSP offre funzioni di elaborazione digitale

del segnale quali crossover, equalizzatore, compressore e limitatore che si adattano perfettamente al sistema PA MAUI 44 G2 di LD e assicurano il raggiungimento delle migliori prestazioni audio in ogni momento.

Poiché questo sistema “plug & play” non necessita di cavi o stativi supplementari, si può montare e smontare in modo facile e veloce.

CARATTERISTICHE

ITALIANO

• Sistema PA a colonna professionale con 1500 W RMS e SPL massimo da 132 dB

• Colonna cardioide per l’irradiazione controllata nelle frequenze medio-basse e la congurazione cardioide del subwoofer (con un secondo subwoofer)

• Stereo TrueWireless™ per l’accoppiamento stereo senza li di due sistemi a colonna

• Codica aptX™ e AAC per lo streaming Bluetooth® ad alta risoluzione

• Dispersione sonora omogenea grazie alla waveguide dei tweeter ottimizzata con metodo BEM, alla lente acustica per una waveguide coerente nei

medi e ai canali bass reex con usso ottimizzato

• Suono privo di distorsioni anche a volume massimo grazie alla tecnologia DynX® DSP

• Riconoscimento automatico della congurazione

• Montaggio rapido e semplice senza stativi o cavi

• Alloggiamento per subwoofer robusto, in multistrato di betulla, con rivestimento in poliurea e colonna in alluminio leggera, verniciata a polvere

Avvertimento! Questo simbolo indica superci calde. Alcune parti della cassa potrebbero scaldarsi durante l‘impiego. Dopo aver usato l‘apparecchiatura, lasciarla raffreddare per almeno 10 minuti prima di toccarla o trasportarla.

Avvertimento! Questo dispositivo è destinato per l’utilizzo a un’altitudine non superiore ai 2.000metri sul livello del mare.

Avvertimento! Questo dispositivo non è destinato all’uso nei climi tropicali.

NOTA: Il subwoofer opzionale di estensione LDMAUI44G2SUB è tecnicamente identico al subwoofer del sistema PA LDMAUI44G2. Il subwoofer di estensione LDMAUI44G2SUB è dotato di una copertura che si inserisce nel pannello dei connettori della colonna degli altoparlanti.

INSTALLAZIONE, CONNESSIONE E MESSA IN FUNZIONE

NOTE GENERALI

Prima della messa in funzione, il subwoofer del sistema MAUI 44 G2 PA di LD Systems e il sub-

woofer opzionale di estensione MAUI 44 G2 SUB devono essere collocati su una supercie piana

avendo cura di farli appoggiare sui piedini in gomma. Non utilizzare mai il sistema quando si trova su un carrello per evitarne spostamenti incontrollati che potrebbero provocare danni e infortuni.

Il nale di potenza è raffreddato dal dissipatore di calore posto sotto il pannello dei connettori sul retro del subwoofer. Per consentire una sufciente dissipazione del calore durante l’uso dell’apparecchio, mantenere una distanza di 50cm tra il pannello posteriore del subwoofer e altri

oggetti, pareti ecc. Assicurarsi che il sistema e tutti i dispositivi collegati, come mixer, lettori CD ecc., siano connessi

correttamente all’audio e all’alimentazione elettrica. Utilizzare esclusivamente cavi integri di sezione adeguata e svolgere sempre completamente gli avvolgicavi. Se del caso, utilizzare pedane passacavi per evitare di inciampare in cavi liberi a pavimento. Non posizionare mai il dispositivo direttamente su un bordo. Non collocare il subwoofer su un tavolo. Per evitare rumori fastidiosi al momento dell’accensione dei dispositivi collegati, avere cura di accendere sempre il sistema per ultimo e di spegnerlo per primo.

ENGLISH

DEUTSCHFRANCAIS

MONTAGGIO

Il sistema PA MAUI 44 G2 di LD Systems è costituito da questi tre componenti:

Subwoofer con elettronica integrata per tutti i componenti del sistema.

MAUI 44 G2 LC:

Colonna di array verticale inferiore con sei altoparlanti da 3,5", un connettore multipin ciascuna sul lato superiore e inferiore e i bulloni di guida nella parte inferiore.

MAUI 44 G2 UC:

Colonna array verticale superiore con sei altoparlanti da 3,5” con lente acustica, tweeter, collegamento multipolare e bulloni di guida sul lato inferiore.

Dopo aver collocato il subwoofer nella posizione desiderata, inserire innanzitutto la colonna inferiore dell’array verticale sul subwoofer. Robusti bulloni di guida garantiscono la perfetta coesione tra le spine multipolari dei due altoparlanti, e due potenti magneti forniscono una tenuta aggiuntiva. A questo punto collocare la colonna array verticale superiore sulla colonna inferiore procedendo nello stesso modo.

Per facilitare il trasporto, il montaggio e lo smontaggio, il subwoofer è dotato di maniglie ergono-

miche sui lati. Sul retro può essere montato un carrello opzionale, che protegge in modo afdabile anche il pannello dei connettori (LDM44G2CB) e i comandi durante il trasporto. Sul lato superiore e

inferiore delle colonne dell’array vi sono delle maniglie a incasso. Il subwoofer opzionale di estensione MAUI 44 G2 SUB viene posizionato accanto al sistema PA

MAUI 44 G2. L’orientamento del subwoofer di estensione dipende dall’eventuale utilizzo del preset cardioide nell’estensione del subwoofer.

CONNESSIONE E ACCENSIONE

Tramite gli ingressi XLR bilanciati è possibile collegare un dispositivo ausiliario. Il modulo Blue-

tooth integrato consente il controllo senza li tramite smartphone o tablet. Esiste anche una funzione di collegamento stereo per l’inoltro senza li del segnale Bluetooth ad un altro sistema PA

MAUI 44 G2 come estensione stereo. È possibile regolare sul dispositivo sia il volume complessivo del sistema, sia quello del subwoofer in relazione al volume complessivo. Il subwoofer opzionale

di estensione può essere utilizzato in due diverse congurazioni con il sistema PA MAUI 44 G2.

ESPAÑOL

ITALIANO POLSKI

RACCORDI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE

ENGLISH

DEUTSCH

FRANCAIS

5 6

ESPAÑOL

Ingresso di linea stereo bilanciato con due connettori XLR femmina a 3 poli per il collegamento di un dispositivo di riproduzione (ad es. mixer).

POLSKI

Internamente, un segnale stereo presente passa a mono.

MAIN

Regolatore di livello del volume master Il volume dei subwoofer si regola in base alla preimpostazione con il fader SUB. Quando il subwoofer viene utilizzato come subwoofer di estensione, il regolatore di livello viene disattivato e il campo di visualizzazione MAIN si spegne.

SUB

ITALIANO

Impostazione del rapporto di volume del subwoofer con l’altoparlante a colonna. Quando il subwoofer viene utilizzato come subwoofer di estensione, il regolatore di livello viene disattivato e il campo di visualizzazione SUB si spegne.

CAMPI DI VISUALIZZAZIONE PER LO STATO DEL SISTEMA

PROTECT – Il campo di visualizzazione si accende in caso di sistema sovraccarico o surriscaldato. Gli amplicatori vengono silenziati automaticamente. Una volta raggiunte le normali condizioni di esercizio, dopo qualche minuto il dispositivo torna alla normale modalità di funzionamento.

LIMIT – Il campo di visualizzazione si accende quando il sistema di altoparlanti supera la gamma limite. Una breve accensione del LED non è un segnale critico. Per proteggere il sistema, un livello di segnale eccessivo sarà lievemente sottoregolato dal limitatore integrato. Se il LED del limitatore lampeggia a lungo o resta acceso, abbassare il volume.

SIGNAL – Il campo di visualizzazione si accende quando sul dispositivo compare un segnale audio. Il segnale viene rilevato prima del fader MAIN. POWER – Il campo di visualizzazione si accende se il dispositivo è correttamente connesso alla rete elettrica e acceso. SLAVE – Il campo di visualizzazione si accende non appena le colonne degli altoparlanti vengono scollegate dal sistema e il subwoofer può quindi

essere utilizzato come subwoofer di estensione.

THRU

Uscita di linea stereo bilanciata con due connettori XLR maschio a 3 poli per il reindirizzamento del segnale d’ingresso.

SUB OUT

Uscita di linea bilanciata con connettore XLR maschio a 3 poli per il controllo del subwoofer di estensione. Subwoofer di estensione: Utilizzare l’ingresso di linea L o R per il controllo del segnale. I due regolatori di livello MAIN e SUB e l’unità Bluetooth con

TWS sono disattivati se il subwoofer MAUI 44 G2 viene utilizzato come subwoofer di estensione. Per una descrizione della congurazione cardioide, v. punto 9 CARDIOID ON / OFF.

HOLD TO LINK

Il sistema PA MAUI 44 G2 è provvisto di Bluetooth, pertanto è possibile riprodurre i le audio di un dispositivo di riproduzione Bluetooth (ad es. smartphone o tablet) sul sistema PA MAUI 44 G2 (la distanza massima tra i due dispositivi dipende dalle condizioni ambientali).

Per accoppiare e collegare un’unità Bluetooth interna con un altro dispositivo Bluetooth, premere e tenere premuto per circa 3 secondi il tasto HOLD

TO LINK, no a quando il campo di visualizzazione Bluetooth sopra la tastiera lampeggia ritmicamente (ca. 3 Hz), attivare il Bluetooth sul proprio

dispositivo di riproduzione e cercare i dispositivi disponibili sull’interfaccia utente. Selezionare l’opzione “MAUI 44 G2” per accoppiare il dispositivo

Bluetooth con l’unità Bluetooth del sistema PA MAUI 44 G2. Se l’accoppiamento è andato a buon ne, il simbolo Bluetooth è illuminato in modo

permanente ed è ora possibile avviare la riproduzione delle tracce. La regolazione del volume avviene mediante l’apposito regolatore del livello MAIN o sul dispositivo di riproduzione.

Per scollegare un dispositivo Bluetooth e riportare l’unità Bluetooth in modalità di accoppiamento, tenere premuto nuovamente il tasto HOLD TO

LINK per circa 3 secondi. Per cancellare l’intero elenco dei dispositivi accoppiati (= impostazione di fabbrica), tenere premuti contemporaneamente i

tasti HOLD TO LINK e STEREO LINK per circa 2 secondi.

Se la connessione Bluetooth si interrompe (ad esempio se è fuori copertura), il LED Bluetooth si spegne. Se il dispositivo Bluetooth torna nella

zona di copertura prima che siano trascorsi 90 secondi, la connessione si ripristina automaticamente. Trascorsi 90 secondi è possibile ripristinare il

collegamento con il dispositivo di riproduzione Bluetooth (collegare il dispositivo accoppiato).

Utilizzando un solo sistema PA MAUI 44 G2, viene sommato in mono un segnale stereo presente del modulo Bluetooth. Nota: Le funzioni Bluetooth e TWS non sono disponibili quando il subwoofer viene utilizzato come subwoofer di estensione per un sistema PA

MAUI 44 G2 esistente.

STEREO LINK / TWS

Il sistema PA MAUI 44 G2 è dotato della funzionalità Bluetooth Stereo Link (True Wireless Stereo); pertanto, utilizzando due sistemi MAUI 44 G2, i segnali audio trasmessi tramite Bluetooth verranno riprodotti anche in stereo senza dover collegare i due sistemi via cavo (idealmente la distanza massima tra i due dispositivi deve essere pari a 40 metri). Il sistema collegato al dispositivo di riproduzione Bluetooth verrà denominato unità mas-

ter, mentre l’estensione stereo sarà l’unità slave. Se l’unità master è collegata al dispositivo di riproduzione Bluetooth e all’unità slave, rimarranno accesi sia il campo di visualizzazione Bluetooth, sia il campo di visualizzazione TWS dell’unità master. Se l’unità slave è stata collegata correttamente

all’unità master, il campo di visualizzazione TWS resterà accesso, mentre il campo di visualizzazione del Bluetooth lampeggerà lentamente (ca. 0,3 Hz). Durante la procedura di accoppiamento, i campi di visualizzazione di entrambi i sistemi si accenderanno ritmicamente a una frequenza di circa

3 Hz.

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

A seconda della situazione, l’accoppiamento di due sistemi PA MAUI 44 G2 via TWS può essere effettuato con due procedure diverse: Situazione A. Sistema stereo costituito da 2 MAUI 44 G2 e 1 dispositivo di riproduzione Bluetooth: Accoppiare un dispositivo di riproduzione Bluetooth

con il sistema MAUI 44 G2 a sinistra, che diventerà automaticamente l’unità master. Eliminare ogni eventuale collegamento Bluetooth con il sistema

MAUI 44 G2 a destra (tenere premuti contemporaneamente HOLD TO LINK e STEREO LINK per circa 2 secondi). Accoppiare il sistema MAUI 44 G2 di

destra con l’unità master tenendo premuto per ca. 3 secondi su entrambi i dispositivi il tasto STEREO LINK entro 30 secondi. Il sistema di destra

diventerà automaticamente l’unità slave (distanza massima durante l’accoppiamento 15 m). L’unità master trasmette il canale sinistro del segnale

stereo del dispositivo di riproduzione Bluetooth e l’unità slave il canale destro. Situazione B. Successivo accoppiamento di un sistema stereo costituito da 2 MAUI 44 G2 e 1 dispositivo di riproduzione Bluetooth: Eliminare

l’eventuale collegamento Bluetooth tra l’unità slave e un dispositivo di riproduzione Bluetooth tenendo premuti contemporaneamente per circa 2 secondi il tasto HOLD TO LINK e STEREO LINK dell’unità slave. Durante l’accoppiamento di due sistemi MAUI 44 G2, prestare attenzione alla distanza tra i sistemi, che non deve superare i 15 metri. Sull’unità master, tenere premuto il tasto STEREO LINK per circa 3 secondi e sull’unità slave premere brevemente per 2 volte consecutive il tasto STEREO LINK. L’accoppiamento verrà eseguito in automatico in circa 30 secondi. È ora possibile procedere con l’accoppiamento di un dispositivo di riproduzione Bluetooth con l’unità master. L’unità master trasmette il canale sinistro del segnale stereo del dispositivo di riproduzione Bluetooth e l’unità slave il canale destro.

NOTA:

• La trasmissione tramite la funzione di collegamento TWS è possibile solo per i segnali audio che vengono riprodotti su un dispositivo Bluetooth accoppiato. I segnali audio presenti all’ingresso di linea non vengono trasmessi via TWS.

• Dopo aver spento e riacceso i sistemi MAUI 44 G2 vengono stabiliti automaticamente i collegamenti con il dispositivo di riproduzione Bluetooth e il collegamento dei sistemi mediante TWS.

ITALIANO POLSKI

• È possibile accoppiare un massimo di 8 dispositivi Bluetooth (inclusi i sistemi MAUI 44 G2 accoppiati). Se viene accoppiato un altro dispositivo,

l’ultima voce della lista dei dispositivi accoppiati viene cancellata. Come estensione stereo all’unità master MAUI 44 G2, al massimo possono essere

ENGLISH

collegati contemporaneamente un lettore Bluetooth e un sistema MAUI 44 G2.

Stato Bluetooth e TWS

Stato Bluetooth e stereo link LED BLUETOOTH STEREO LINK LED

Accoppiare l’unità Bluetooth con il dispositivo di riproduzione Lampeggia (3 Hz) off

Unità Bluetooth accoppiata e collegata solo al dispositivo di riproduzione Sempre acceso off

DEUTSCH

Accoppiare l’unità Bluetooth con il dispositivo di riproduzione (come master - stereo link) Lampeggia (3 Hz) Sempre acceso

Unità slave - Accoppiamento stereo link con unità master Lampeggia (0,3 Hz) Lampeggia (3 Hz)

Unità slave accoppiata in modalità stereo link con unità master Lampeggia (0,3 Hz) Sempre acceso

Unità slave - Unità slave accoppiata ma non collegata Lampeggia (0,3 Hz) off

Unità master - Accoppiamento stereo link senza collegamento Bluetooth al dispositivo di riproduzione

FRANCAIS

Unità master - Collegata all’unità slave ma senza collegamento Bluetooth al dispositivo di riproduzione

Unità master - accoppiamento all’unità slave e con collegamento Bluetooth al dispositivo di riproduzione

Unità master - collegata a unità slave e con collegamento Bluetooth al dispositivo di riproduzione Sempre acceso Sempre acceso

Collegamento né Bluetooth né stereo link off off

off Lampeggia (3 Hz)

off Sempre acceso

Sempre acceso Lampeggia (3 Hz)

ESPAÑOL

CARDIOID SUBWOOFER ON / OFF

Nota: la funzione subwoofer cardioide è disponibile solo quando le colonne degli altoparlanti non sono collegate al subwoofer MAUI 44 G2.

Modalità MAIN / SLAVE: Il subwoofer di estensione MAUI 44 G2 SUB può essere utilizzato in due modi con il sistema PA MAUI 44 G2.

A. Il subwoofer di estensione è posizionato parallelamente al subwoofer del sistema PA MAUI 44 G2 PA con lo stesso orientamento. Il preset

cardioide nel subwoofer di estensione non deve essere attivato (CARDIOID OFF). Premere e tenere premuto il tasto CARDIOID per circa 2 secondi per modicare lo stato.

B. Il subwoofer di estensione è posizionato parallelamente e ruotato di 180° rispetto al subwoofer del sistema MAUI 44 G2 PA. Il preset del cardioide

POLSKI

deve essere attivato (CARDIOID ON). Premere e tenere premuto il tasto CARDIOID per circa 2 secondi per modicare lo stato. Il risultato della congurazione cardioide è una dispersione sonora dei bassi diretta in avanti e un suono di palco molto più chiaro grazie all’accurata eliminazione

dei bassi nella parte posteriore.

ITALIANO

A B

POWER INPUT

Interruttore di accensione/spegnimento dell’alimentazione elettrica del dispositivo. Il disinserimento completo e sicuro può essere ottenuto solo

estraendo la spina di alimentazione dalla rete elettrica.

POWER

Interruttore di accensione/spegnimento dell’alimentazione elettrica del dispositivo. Il disinserimento completo e sicuro può essere ottenuto solo

estraendo la spina di alimentazione dalla rete elettrica.

ESEMPI DI CABLAGGIO

Esempio di modalità di funzionamento mono

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

Esempio di modalità di funzionamento stereo

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

Unità master Unità slave

Stesse impostazioni

dell’unità master

Subwoofer di estensione (setup cardioide)

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

ACCESSORI OPZIONALI

ENGLISH

LDMAUI44G2SUB

Subwoofer di estensione

LDM44G2CB

Carrello per subwoofer

LDM44G2SUBPC

Custodia di trasporto per subwoofer

DEUTSCH

LDM44G2SATBAG

Borsa di trasporto per colonna

DATI TECNICI

Denominazione del modello: LDMAUI44G2

Tipologia di prodotto Sistemi PA completi

FRANCAIS

Tipo Attivo Colore nero Max. SPL (picco): 132 dB Risposta in frequenza 37 - 20000 Hz

Angolo di emissione (H x V) 120 x 25° Altezza (totale) 2256 mm

Peso 47,6 kg Caratteristiche Streaming audio Bluetooth, elaborazione del segnale basata su DSP eccellenti caratteristiche di disper-

ESPAÑOL

Subwoofer

Dimensioni woofer 15" / 381 mm Magnete woofer Neodimio Marca woofer Custom Made Bobina woofer 4" / 101 mm Modello cassa bass reex

POLSKI

Materiale alloggiamento compensato di betulla da 15 mm, compensato di betulla da 18 mm

Supercie cassa Poliurea Dimensioni subwoofer (L x H x P) 434 x 634 x 637 mm

Peso del subwoofer 36,4 kg

Sistema Midrange / Tweeter

Dimensioni altoparlante toni medi 12 x 3,5" / 12 x 89 mm Magnete altoparlante toni medi Neodimio

ITALIANO

Marca altoparlante toni medi Custom Made Bobina altoparlante toni medi 1" / 25,4 mm Dimensioni tweeter 4 x 0,5" / 4 x 12,7 mm Magnete tweeter Neodimio Marca tweeter Custom Made Bobina tweeter 1" / 25,4 mm Waveguide Waveguide CD Ingressi altoparlante 1 Connessioni di ingresso dell’alto-

parlante

Modello alloggiamento sistema Mid/Hi Chiuso Materiale cassa sistema toni medi/alti Alluminio

sione sonora, funzionamento mono/stereo

Multipin Custom Made

Supercie cassa sistema toni medi/alti Alluminio rivestito in HD, tessuto a maglia multistrato Larghezza sistema toni medi/alti 103 mm Altezza sistema toni medi/alti 1621 mm Profondità sistema toni medi/alti 135 mm Peso sistema toni medi/alti 11,2 kg

Modulo amplicatore (integrato nel subwoofer)

Amplicatore Classe D

Potenza di sistema (RMS) 1500 W

Protezioni Cortocircuito, limitatore multibanda, protezione contro la corrente continua, protezione contro il

surriscaldamento

Raffreddamento Convezione Elementi di comando Pulsante Bluetooth HOLD TO LINK, pulsante Bluetooth STEREO LINK, Cardioid On/Off, Main Level, Power On/

Off, Sub Level

Elementi di visualizzazione Bluetooth, Bluetooth STEREO LINK, Cardioide On/Off, Limit, Power, Protect (circuito di protezione attivo),

Signal, Modalità Slave, modalità Subwoofer

Collegamento di rete Neutrik powerCON Tensione di esercizio 100 V AC - 120 V AC / 50 - 60 Hz, 220 V AC - 240 V AC, 50 - 60 Hz Temperatura ambiente 0 - 40 °C Umidità relativa dell’aria < 80% (senza condensa) Numero di ingressi di linea 2 Collegamenti ingressi di linea XLR femmina Numero di uscite di linea 2 Collegamenti uscite di linea XLR maschio

Numero di uscite di linea SUB 1 Connessione uscita di linea SUB XLR maschio Numero di uscite dell’altoparlante 1 Connessioni uscite dell’altoparlante Multipin Custom Made Standard Bluetooth A2DP Bluetooth-Audio-Decoder AAC, aptX, SBC

Caratteristiche DSP

Convertitori AD/DA 24 bit Frequenza di campionamento 48 kHz Rapporto segnale/rumore 106 dB

ENGLISH

DEUTSCHFRANCAIS

ESPAÑOL

ITALIANO POLSKI

DICHIARAZIONI DEL PRODUTTORE

ENGLISH

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/ MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1,

61267 Neu Anspach / E-mail Info@adamhall.com / +49 (0)6081 / 9419-0.

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell‘Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all‘ambiente e alle persone causati da uno smaltimento incontrollato dei riuti, alla ne del suo

ciclo di vita l‘apparecchio non deve essere smaltito insieme ai normali riuti domestici. Il prodotto deve quindi essere smaltito separatamente da

DEUTSCH

altri riuti e riciclato nell‘ottica dell‘incentivazione di cicli economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di

smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo

prodotto non deve essere smaltito assieme ad altri riuti industriali.

Conformità CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinente): Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017 Direttiva bassa tensione (2014/35/CE)

FRANCAIS

Direttiva CEM (2014/30/UE) RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al sito www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a info@adamhall.com.

DICHIARAZIONE CE DI CONFORMITÀ

Adam Hall GmbH dichiara che questo tipo di apparecchiature radio è conforme alla direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Indirizzo Internet: www.adamhall.com/compliance/

ESPAÑOL

POLSKI

ITALIANO
