Page 1
LD STINGER SERIES
LD EB 82/102/122/152 - ACTIVE & PASSIVE SYSTEMS
USER´S MANUAL
BEDIENUNGSANLEITUNG
MODE D´EMPLOI
Page 2
Thank you for choosing LD-Systems!
We have designed this product to operate reliably over many years. Therefore LD-Systems guarantees for high
quality products with its name and many years of experience as a producer.
Please, take a few moments to read these instructions carefully, as we want you to enjoy your new LD-Systems
products quickly and to the fullest.
For information about LD-Systems check out our website WWW.LD-SYSTEMS.COM
02
ENGLISHDEUTSCHFRANCAIS
Page 3
03
ENGLISHDEUTSCHFRANCAIS
LD STINGER SERIES
LD EB 82/102/122/152 - ACTIVE & PASSIVE SYSTEMS
Page 4
04
ENGLISHDEUTSCHFRANCAIS
PREVENTIVE MEASURES:
1. Please read the attached safety instructions as well as the following instructions carefully.
2. Please keep all the instructions.
3. Please use the device only as intended.
4. Please respect the valid waste management rules. Please deliver the packaging divided into plastic and
paper/ cardboard to the recycling management.
5. Please refer all servicing to qualified personel only if the device is damaged, exposed to liquid/rain or if it does
not operate normally.
6. Please, do not expose to any kind of heat such as ovens, radiators, or any other devices (incl. amplifiers).
Please check for enough distance between amplifiers and walls, racks, etc. to prevent overheating.
7. After connection please check the wiring to prevent any kind of accident or damage.
Please never use any kind of damaged cable and wiring.
8. Only use authorized and stable stands, brackets, shelfs, tables etc.. for installations. Please check for
adequate stability against collapse.
CAUTION:
To reduce the risk of electric shock, do not remove cover (or back). No user serviceable parts inside. Refer
servicing to qualified personnel.
The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the
user to the presence of uninsulated “dangerous voltage” within the product´s enclosure that may be
of sufficient magnitude to constitute a risk to persons.
The exclamation mark within an equilateral triangle is intended to alert the user to the presence of
important operating and maintenance (servicing) instructions in the literature accompanying the
appliance.
CAUTION! HIGH VOLUME!
You will operate this system for professional use. Therefore the commercial use of this equipment is liable to the
rules and regulations of the Accident Prevention & Insurance Association of your industry sector. Adam Hall as a
manufacturer is bound to inform you formally about the existence of eventual sanitary risks.
These speakers are able to induce high acoustic sound pressure levels. 85 db is by law the maximum audio
pressure level which your ear can be exposed to during a work day. It was set according to the technical expertise of the occupational medicine as a basis for the noise rating level. Higher sound levels or longer exposition
times could damage your ear. The time of exposition by higher sound pressure levels should be shortened in
order to prevent from ear damages. Here are a few reliable warning signals which show that you have exposed
yourself for a too long period to excessive sound pressure levels:
- You hear bell- or whistling sounds!
- You have the impression that you can’t hear high tones anymore!
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Page 5
05
ENGLISHDEUTSCHFRANCAIS
INSTALLATION & PLACEMENT:
INTRODUCTION
The LDEB Series was designed in response to customer demands for high-quality multi-functional speakers. They are
equipped with selected components; feature a custom crossover and a very complete protection circuit.
MOUNTING OF THE FLYWARE COMPONENTS
The LDEB122/152 are designed to allow the mounting of the Adam Hall 5720 flyware components. To mount these
components on the speaker first remove the flyware covers (“BMS Inside” and “Powered by Eminence” banners). With
the passing mounting screws you can install the Flyware rails (5720) in the pre-drilled cutouts. We also recommend
the use of back plates on the inner side of the speaker. In order to fit those back plates (like the 5730) on the speaker
box you must unscrew the front grid and build out the woofer.
Security advice: Adam Hall assumes no liability for the mounting of flyware components!

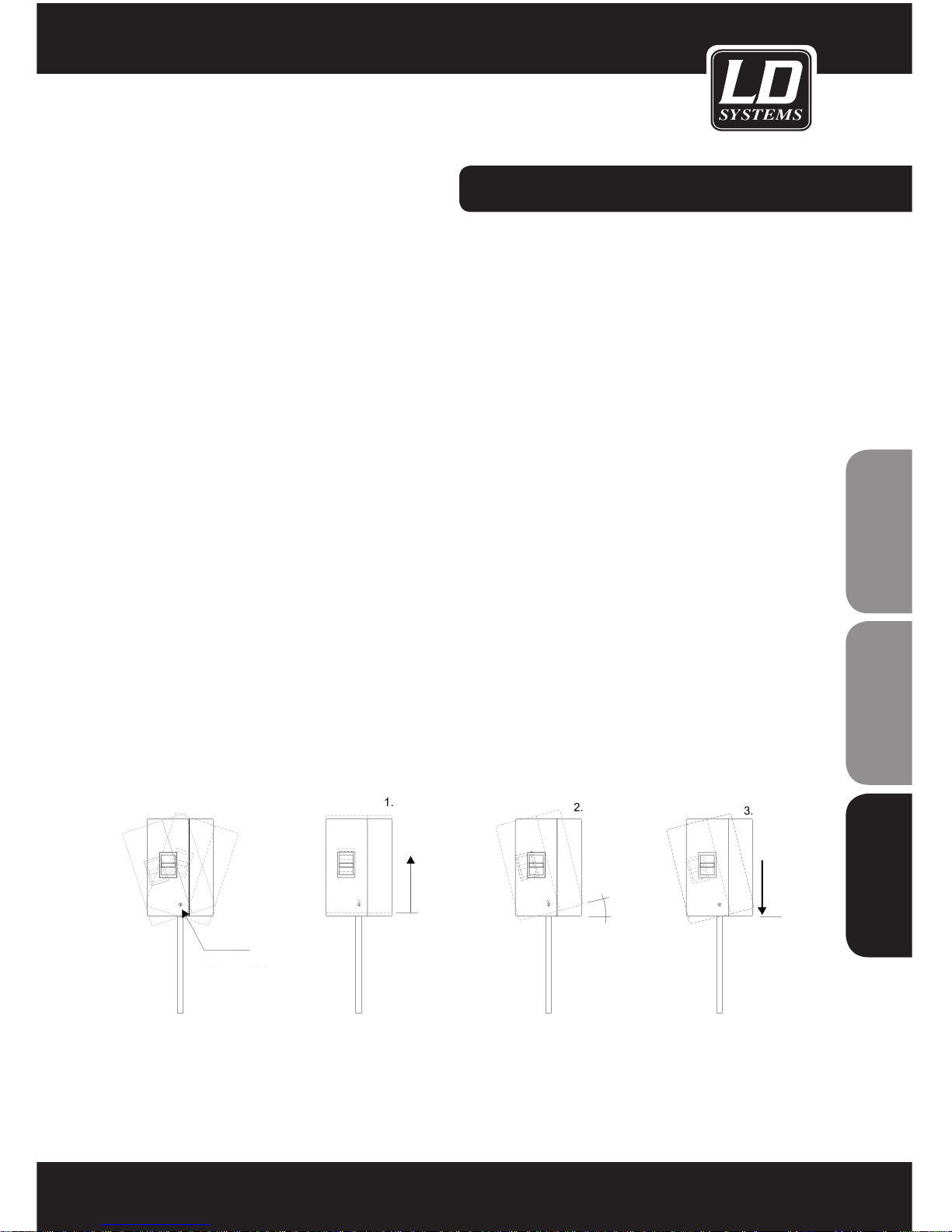

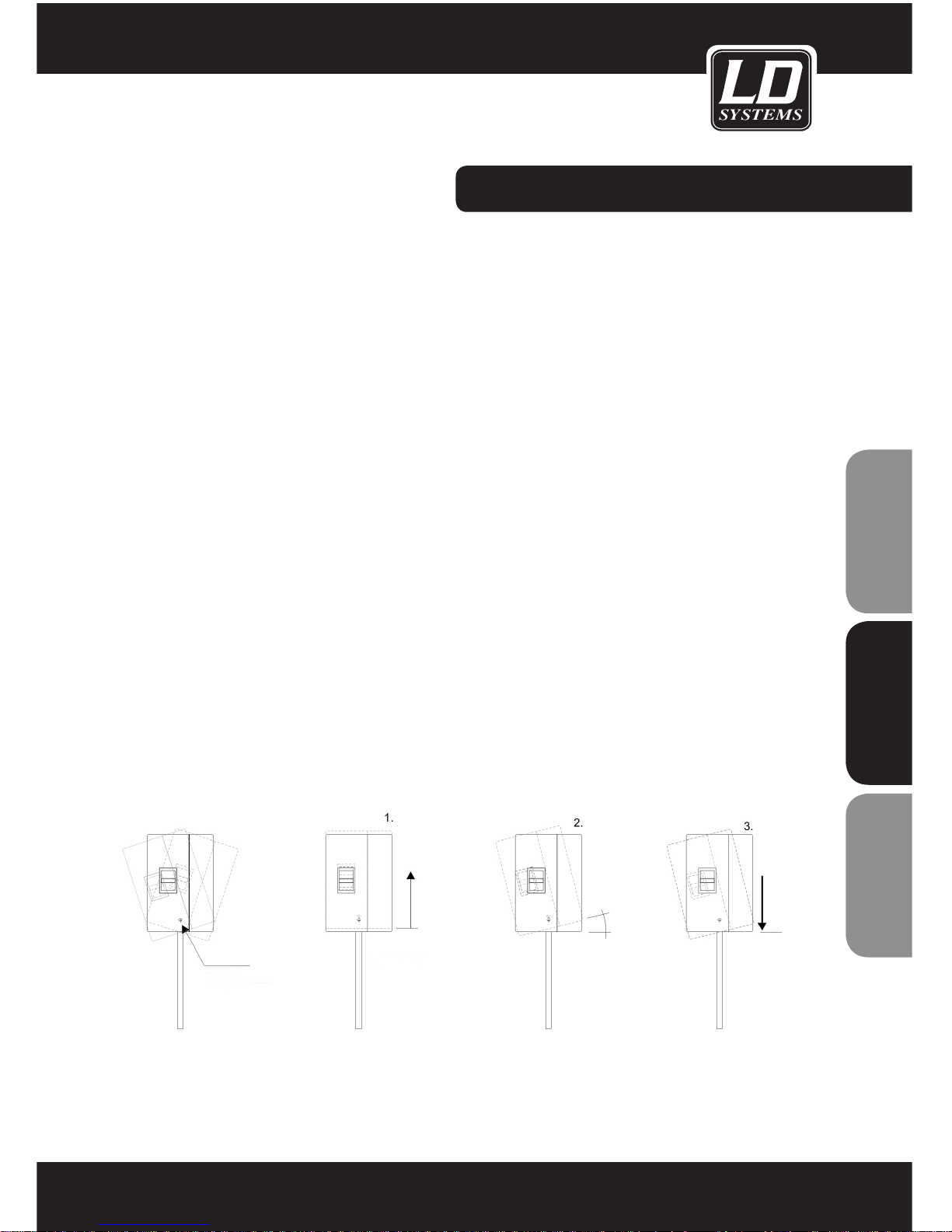

APPLICATION NOTICE FOR SM707 ADJUSTABLE STANd RECEPTACLE
(LdEB122/152 PASSIvE ANd ACTIvE):
The built-in, patented SM707 adjustable speaker stand receptacle offers unparalleled possibilities for adjustment +/16° in 4° increments. To do this, simply lift the cabinet slightly on the speaker stand, causing the set angle to loosen,
and lower the cabinet on the stand again to cause it to engage at the desired angle (see drawing).
Centre of Rotation
+/- 16°
Lift cabinet
Attention! Please hold the
cabinet rmly!
Turn the cabinet into the
required angle.
Lower the cabinet.
Page 6
MIC GAIN
MIC
IN
LINE GAIN
VOLUME
TREBLE
BASS
STINGER 12A
LINE
IN
LINE
OUT
SPEAKER
OUT
8 Ω ONLY
06
ENGLISHDEUTSCHFRANCAIS

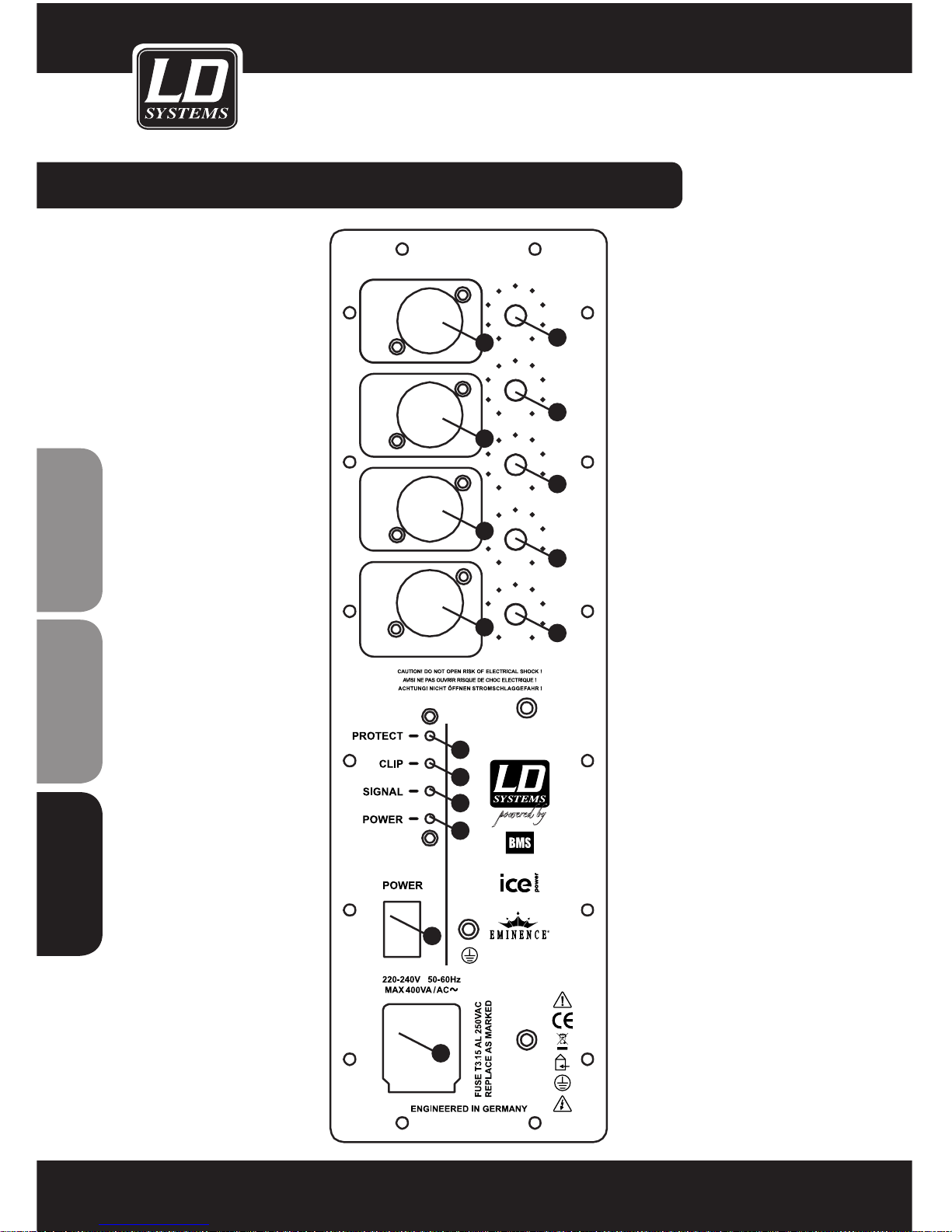

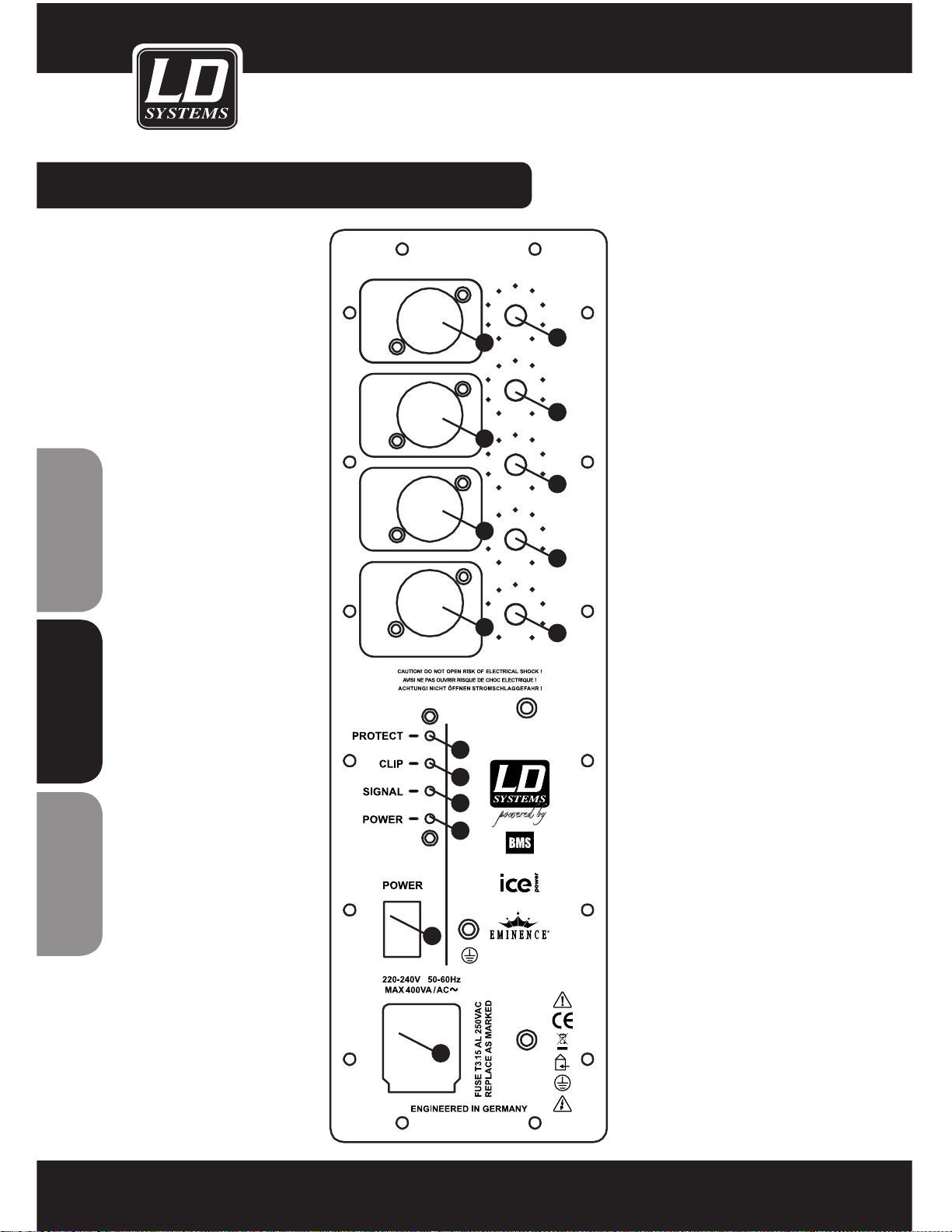

ACTIVE SYSTEMS FEATURES:
12
11
10
9
1
2
3
4
6
5
7
15
8
14
13
Page 7
07
ENGLISHDEUTSCHFRANCAIS
1
MICROPHONE INPUT
Balanced XLR microphone input.
2
GAIN MICRO
Adjust the input sensitivity of the microphone input with this gain control. Please regard that microphones
needing phantom power (condenser microphones for example) will not work at these inputs since they do
not supply a phantom power.
3
LINE INPUTS
Balanced XLR line input (mono).
4
GAIN LINE
Adjust the input sensitivity of the line input with this gain control.
5
LINE OUTPUTS
Balanced XLR output (mono). The two inputs (mic and line inputs) are mixed together according to the adjus ted levels and sent to this output. You can use this output to split the mixed inputs out to another active
speaker or amplifier.
6
VOLUME MASTER
This is the master volume control. You can adjust the overall volume of the amplifier–unit.
7
TREBLE
The treble control allows you to pad or boost high frequencies by -12dB respectively +12dB. (This function is
not available on the 8” and 10” models)
8
BASS
The bass control allows you to pad or boost low frequencies by -12dB respectively +12dB.
9
PROTECT
This LED lights up in case of a over-heating of the systems. The amplification module is then automatically
shut off. If this problem should occur often please contact your dealer or the servicing department.
10
CLIP
This LED indicates the Class D power amps’ peak limiter has engaged to attenuate a maximum output
voltage excursion, or put simply, a clipping signal.
11
SIGNAL
This LED lights up when the unit detects an incoming signal
ACTIVE SYSTEMS FEATURES:
Page 8
ACTIVE SYSTEMS FEATURES:
12
POWER
The power LED lights up green when the device is turned on. The red Clip-LED starts blinking when the
amplifier reaches its clipping threshold. This should be avoided, to do so, reduce the master level (control
nr. 7 on the diagram) until the LED stops blinking.
13
VOLEX POWER PLUG
Special lockable mains socket (Volex Power Plug). Connect an IEC plug to this socket. The Fuse can be found
in the little compartment directly below this socket. To change fuses, pull out the little drawer. You will find
two fuses, one is in use and the other spare.
IMPORTANT NOTE: Only use suitable fuses. Never bridge the fuse contacts.
14
POWER SWITCH
Mains switch. Before switching on the power to the unit, all level controls should be set to minimum. Other
wise, microphones already connected to the system may cause undesired feedback.
15
SPEAKON OUTPUT
This additional speaker output (no impedance < 8) is split out from the amplification unit. That means you
can connect a passive speaker (e.g. the passive version of this speaker, the LDE122) to this output and thus
drive two speakers with a single amplifierunit.
08
ENGLISHDEUTSCHFRANCAIS
Page 9
09
ENGLISHDEUTSCHFRANCAIS

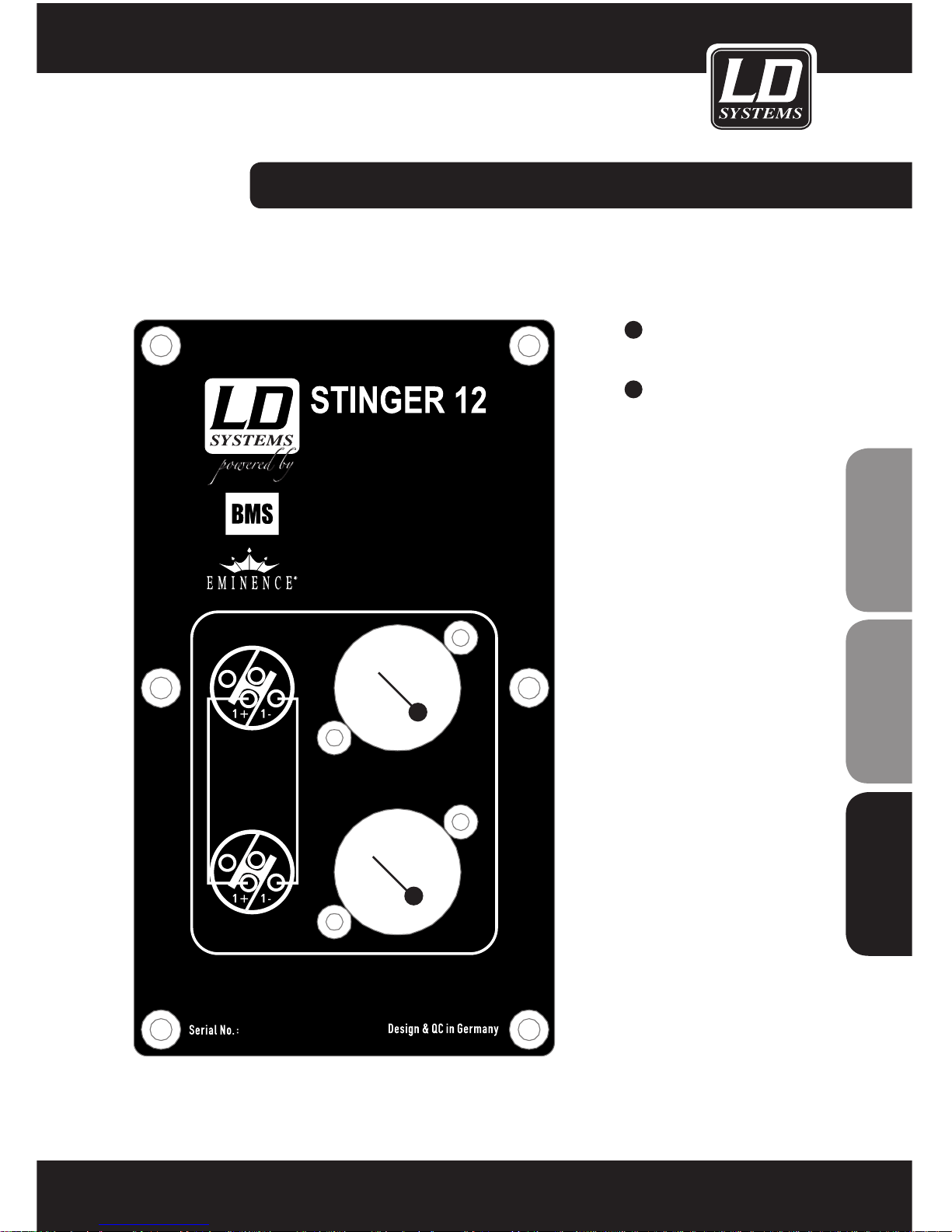

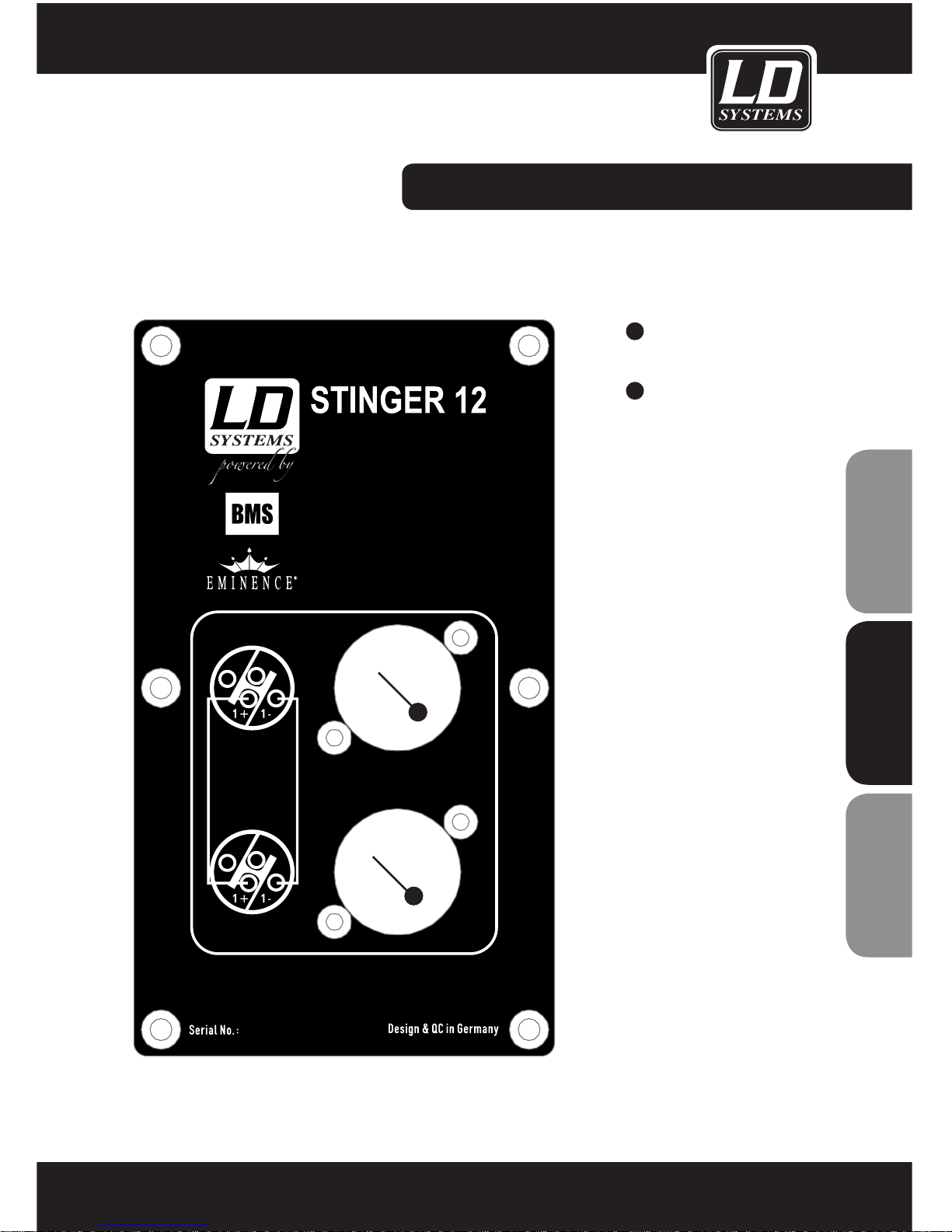

PASSIVE SYSTEMS FEATURES:
1
SPEAKON INPUT
2
SPEAKON OUTPUT
The input signal is looped
through to this output.
12” / 1” Multifunctional Cabinet
350 W RMS / 8 Ω
INPUT
OUTPUT
1
2
Page 10
10
ENGLISHDEUTSCHFRANCAIS
82 “ PASSIVE 102“ PASSIVE 122“ PASSIVE 152“ PASSIVE
Type Bassreflex Bassreflex Bassreflex Bassreflex
LF Transducer 8“ Woofer 10“ Woofer 12“ Woofer 15“ Woofer
HF Transducer 1“ CD-Horn 1“ CD-Horn 1“ CD-Horn 1“ CD-Horn
Compression driver BMS5424 BMS5424 BMS5424 BMS5424
Dimensions (mm) 287 x 450 x 290 332 x 500 x 292 390 x 570 x 370 500 x 650 x 438
Weight kg 9 12 19 25
Impendance ohm 8 8 8 8
Rated System Power
(continuous / peak) (W)
200 / 400 250 / 500 350 / 700 500 / 1000
SPL 1W/1m 95 96 99 100
SPL max dB 118 120 124 127
Frequency range Hz 70-19.000 65-19.000 58-19.000 50-19.000
HF horn dispersion ° 100 x 110 100 x 110 100 x 110 100 x 110
In-Output 2 x SPKn
Features
Ergonomic milled handles,
LDEB82 / LDEB102: aluminium stand support
LDEB122 / LDEB152: stand support adjustable vertically SM707
Rubber feet
SPECIFICATIONS PASSIVE:
Page 11
SPECIFICATIONS ACTIVE:
11
ENGLISHDEUTSCHFRANCAIS
82 “ ACTIVE 102“ ACTIVE 122“ ACTIVE 152“ ACTIVE
Type Bassreflex Bassreflex Bassreflex Bassreflex
LF Transducer 8“ Woofer 10“ Woofer 12“ Woofer 15“ Woofer
HF Transducer 1“ CD-Horn 1“ CD-Horn 1“ CD-Horn 1“ CD-Horn
Compression driver BMS4524 BMS4524 BMS4524 BMS4524
Dimensions (mm) 287 x 450 x 290 332 x 500 x 292 390 x 570 x 370 500 x 650 x 438
Weight kg 11 14 25 28
Power Output
(W RMS / ohm)
170 / 4 170 / 4 450 / 4 500 / 4
Amplification ICE power 50ASX2 ICE power 50ASX2 ICE power 125ASX2 ICE power ASP1000
SPL 1W/1m 95 96 99 100
SPL max dB 118 120 124 127
Frequency range Hz 70-19.000 65-19.000 58-19.000 50-19.000
HF horn dispersion ° 100 x 110 100 x 110 100 x 110 100 x 110
Indicators / Controls Power, Clip / Volume, Line Gain, Mic Gain, High, Low
Connectors Input: XLR Mic in, XLR Line in, XLR Line out, SPKn powered output for passive speakers load: >8 ohms
Features
Ergonomic milled handles,
LDEB82 / LDEB102: aluminium stand support
LDEB122 / LDEB152: stand support adjustable vertically SM707
Rubber feet
Page 12
12
ENGLISHDEUTSCHFRANCAIS
MANUFACTURER´S DECLARATIONS:
LIMITED wARRANTY
This Limited Warranty applies to the Adam Hall, LD Systems, Defender, Palmer and Eminence branded products.
The statutory warranty rights towards the seller are not affected by this guarantee. In fact, it justifies, additional
independent warranty claims towards Adam Hall.
Adam Hall warrants that the Adam Hall product you have purchased from Adam Hall or from an Adam Hall authorized reseller is free from defects in materials or workmanship under normal use for a period of 2 or 5 years from
the date of purchase.
The Limited Warranty Period starts on the date of purchase. In order to receive warranty services you are required
to provide proof of the purchase date. Your dated sales or delivery receipt, showing the date of purchase, is your
proof of the purchase date. Should products of the brands named above be in need of repair within the limited warranty period, you are entitled to warranty services according to the terms and conditions stated in this document.
This Limited Warranty extends only to the original purchaser of this Adam Hall branded product and is not transferable to anyone who obtains ownership of the Adam Hall branded product from the original purchaser. During the
Limited Warranty Period, Adam Hall will repair or replace the defective component parts or the product. All component parts or hardware products removed under this Limited Warranty become the property of Adam Hall.
In the unlikely event that your Adam Hall product has a recurring failure, Adam Hall, at its discretion, may elect to
provide you with a replacement unit of Adam Hall´s choice that is at least equivalent to your Adam Hall branded
product in hardware performance.
Adam Hall does not warrant that the operation of this product will be uninterrupted or error-free. Adam Hall is not
responsible for damage that occurs as a result of your failure to follow the instructions included with the Adam
Hall branded product.
This Limited Warranty does not apply,
- to wear parts (e.g. accumulator)
- to any product from which the serial number has been removed or that has been damaged or rendered defec
tive as the result of an accident
- in case of, misuse, abuse, or other external causes
- by operation outside the usage parameters stated in the user´s documentation shipped with the
product
- by use of spare parts not manufactured or sold by Adam Hall
- by modification or service by anyone other than Adam Hall
These terms and conditions constitute the complete and exclusive warranty agreement between you and Adam
Hall regarding the Adam Hall branded product you have purchased.
Page 13
13
ENGLISHDEUTSCHFRANCAIS
LIMITATION OF LIABILITY
If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy
shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited
to the lesser of the price you have paid for the product or the cost of repair or replacement of any hardware
components that malfunction in conditions of normal use.
Adam Hall is not liable for any damages caused by the product or the failure of the product, including any lost
profits or savings or special, incidental, or consequential damages. Adam Hall is not liable for any claim made by
a third party or made by you for a third party.
This limitation of liability applies whether damages are sought, or claims are made, under this Limited Warranty
or as a tort claim (including negligence and strict product liability), a contract claim, or any other claim. This limitation of liability cannot be waived or amended by any person. This limitation of liability will be effective even if
you have advised Adam Hall of an authorized representative of Adam Hall of the possibility of any such damages.
This limitation of liability however, will not apply to claims for personal injury.
This Limited Warranty gives you specific legal rights. You may also have other rights that may vary from state to
state or from country to country. You are advised to consult applicable state or country laws for a full determination of your rights.
REQUESTING wARRANTY-SERVICE
To request warranty service for the product, contact Adam Hall or the Adam Hall authorized reseller from which
you purchased the product.
EG-DECLARATION OF CONFORMITY
These products meet the essential requirements as well as the further standards of the EU Directives 199/5/EU,
89/336/EU.
CORRECT DISPOSAL OF THIS PRODUCT (ELECTRICAL WASTE)
(Applicable in the European Union and other European countries with separate collection systems)
This marking shown on the product or its literature, indicates that it should not be disposed with other household
wastes at the end of its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the
sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this product, or their local government
office, for details on where and how they can recycle this item in an enviromentally friendly manner.
Business users should contact their supplier and check the terms and conditions of the purchase contract. This
product should not be mixed with other commercial wastes for disposal
Page 14
14
ENGLISHDEUTSCHFRANCAIS
wEEE-DECLARATION
Your LD-Systems product was developed and manufactured with high quality materials and components wich
can be recycled and/or reused. This symbol indicates that electrical and electronic equipment must be disposed
of separately from normal waste at the end of its operational lifetime.
Please dispose of this product by bringing it to your local collection point or recycling centre for such equipment.
This will help to protect the environment in which we all live.
BATTERIES AND ACCUMULATORS
The supplied batteries or rechargeable batteries can be recycled. Please dispose of them as special waste or return
them to your specialist dealer. In order to protect the environment, only dispose exhausted batteries.
Adam Hall GmbH, all rights reserved. The technical data and the functional product characteristics can be subject
to modifications. The photocopying, the translation, and all other forms of copying of fragments or of the integrality of this user’s manual is prohibited.
Page 15
15
ENGLISHDEUTSCHFRANCAIS
NOTES:
Page 16
Sie haben die richtige Wahl getroffen!
Diese LD-Systems Produkte werden Sie lange Jahre durch Zuverlässigkeit, Wirtschaftlichkeit und einfaches
Handling überzeugen. Dafür garantiert LD-Systems mit seinem Namen und seiner in vielen Jahren erworbenen
Kompetenz als Hersteller hochwertiger Geräte.
Nehmen Sie sich nun ein paar Minuten Zeit, diese Anleitung zu lesen. Wir möchten, dass Sie einfach
und schnell in den Genuss dieser Technik kommen.
Mehr Informationen zu LD-SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM
16
ENGLISHDEUTSCHFRANCAIS
Page 17
17
ENGLISHDEUTSCHFRANCAIS
LD STINGER SERIES
LD EB 82/102/122/152 - AkTIVE & PASSIVE SYSTEME
Page 18
18
ENGLISHDEUTSCHFRANCAIS
ENGLISHDEUTSCHFRANCAIS
1. Bitte beachten Sie die Sicherheitshinweise und studieren Sie diese Anleitung sorgfältig.
2. Bewahren Sie alle Hinweise und Anleitungen sicher auf.
3. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
4. Beachten die in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung bitte Plastik und
Papier bzw. Kartonagen von einander.
5. Sollte Ihr Gerät nicht mehr ordnungsgemäß funktionieren, Flüssigkeiten ausgesetzt werden oder auf sonstige Art
und Weise beschädigt sein, überlassen Sie bitte jegliche Reparaturen ausschließlich autorisiertem Fachpersonal.
6. Halten Sie das Gerät von Hitzequellen wie z.B. Ofen, Heizkörper, oder sonstige Quellen (auch Verstärker) fern.
Sorgen Sie dafür dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzt.
7. Überprüfen Sie alle Verbindungen nach dem Sie das Gerät angeschossen haben um Schäden oder Unfälle zu
vermeiden.
8. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen wenn das Gerät fest installiert
wird. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
ACHTUNG:
Entfernen Sie niemals die Abdeckung, da sonst die Gefahr eines elektrischen Schocks besteht.
Im Inneren des Gerätes befinden sich keine Teile, die vom Bediener gewartet oder repariert werden können.
Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.
Dieses Symbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren,
die einen gefährlichen Schlag verursachen können.
Dieses Symbol kennzeichnet wichtige Bedienungs- und Wartungshinweise.
Vorsicht! Hohe Lautstärke!
Diese Übertragungsanlage wird von Ihnen professionell eingesetzt. Daher unterliegt der Gebrauch bei gewerblicher Nutzung den Regeln und Vorschriften der zuständigen Berufsgenossenschaft. Adam Hall als Hersteller ist
daher verpflichtet, Sie auf möglicherweise bestehende gesundheitliche Risiken ausdrücklich hinzuweisen.
Mit diesen Lautsprechern können hohe Schalldrücke erzeugt werden. 85db ist der Schalldruck, der laut Gesetz
als maximal zulässiger Wert über die Dauer eines Arbeitstages auf Ihr Gehör einwirken darf. Er wird nach den
Erkenntnissen der Arbeitsmedizin als Berurteilungspegel zu Grunde gelegt. Höhere Lautstärken oder längere
Einwirkzeit können Ihr Gehör schädigen. Bei höheren Lautstärken muss die Hörzeit verkürzt werden, um eine
Schädigung auszuschließen. Sichere Warnsignale dafür, dass Sie sich zu lange zu lautem Geräusch ausgesetzt
haben, sind:
- Sie hören Klingel- oder Pfeifgeräusche in den Ohren!
- Sie haben den Eindruck, hohe Töne nicht mehr wahrzunehmen!
VORSICHTSMASSNAHMEN:
CAUTION
RISK OF ELECTRIC S HOCK
DO NOT OPEN
Page 19
19
ENGLISHDEUTSCHFRANCAIS
MONTAGE & AUFSTELLUNG:
vORWORT
Mit der LDEB-Serie wurden Kundenwünsche nach einer hochwertigen Multifunktionsbox, bestückt mit ausgesuchten Komponenten und einer speziell abgestimmten Frequenzweiche mit einer aufwendigen Schutzschaltung,
realisiert.
NACHTRÄGLICHE MONTAGE VON FLYWARE KOMPONENTEN
Die LDEB122/152 ist für die nachträgliche Montage der Adam Hall 5720 Flugschiene vorgesehen. Dafür
entfernen Sie bitte mit einem Schraubenzieher die Flywareblenden. In den passenden Ausfräsungen mit
vordefinierten Bohrlöchern können die 5720 Flugschienen mit passenden Montageschrauben montiert werden.
Wir empfehlen gehäuseinnenseitig Verstärkungsplatten, z.B. Adam Hall 5730 zu verwenden. Dafür muss das
Frontgitter abgeschraubt und der Lautsprecher ausgebaut werden.
Sicherheitshinweis : Für nachträglichen Einbau von Flyware Komponenten übernimmt Adam Hall keine
Haftung!
ANWENDUNGSHINWEIS ZUM VARIABLEN BOxENFLANSCh SM707
Mit dem eingebauten und patentierten Boxenflansch SM707 ergeben sich nie da gewesene Einstellungsmöglichkeiten von +/- 16° in jeweils 4° Schritten. Dafür die Box auf dem Lautsprecherstativ einfach leicht anheben
wobei sich der eingestellte Neigungspunkt löst und den gewünschten Neigungswinkel durch absenken der Box
auf das Stativ wieder einrasten lassen (siehe Skizze).
Drehpunkt
+/- 16°
Box anheben
Achtung: Die Box dabei
gut festhalten
Box in die gewünschte
Neigung drehen
Box wieder absenken
Page 20
20
ENGLISHDEUTSCHFRANCAIS
AKTIVE SYSTEME FUNkTIONEN:
MIC GAIN
MIC
IN
LINE GAIN
VOLUME
TREBLE
BASS
STINGER 12A
LINE
IN
LINE
OUT
SPEAKER
OUT
8 Ω ONLY
12
11
10
9
1
2
3
4
6
5
7
15
8
14
13
Page 21
21
ENGLISHDEUTSCHFRANCAIS
1
MICROPHONE INPUT
Symetrischer Mikrofoneingang in XLR- Klinkenausführung
2
GAIN MICRO
Bitte beachten Sie, dass Mikrofone eine Phantomspeisung benötigen (z.b. Kondensatormikrofone)
Mikrofone ohne Phantomspeisung funktionieren mit diesem Eingang nicht.
3
LINE INPUT
Symetrischer Mono Lineeingang in XLR - Ausführung.
4
LINE GAIN
Über diesen Gain Regler können Sie die Empfindlichkeit des Lineeingangs einstellen.
5
LINE OUTPUT
Symmetrischer Mono Ausgang in XLR – und Klinkenausführung. Die zusammengemischten Eingangssig-
nale werden vor der Endstufeneinheit abgezweigt und zu diesem Ausgang geleitet. Sie können diesen Aus gang beispielsweise dafür verwenden, um mit den gemischten Eingangssignalen weiteren aktive Lautspre cher oder Verstärker anzusteuern.
6
VOLUME MASTER
Regeln Sie die Gesamtlautstärke der Endstufe.
7
TREBLE
Mit dem Treble Regler können Sie die Höhen des Ausgangssignals jeweils um 12dB anheben oder absenken.
8
BASS
Mit dem Bass Regler können Sie die Bässe des Ausgangssignals jeweils um 12dB anheben oder absenken.
9
PROTECT
Diese LED leuchtet im Falle einer Überhitzung auf.
Das Verstärkermodul schaltet sich dann automatisch ab. Wenn dieses Problem öfter auftreten sollte, kontak
tieren Sie bitte ihren Händler oder den LD-Systems-Kundenservice.
10
CLIP
Diese LED zeigt an, dass das Verstärkermodul gerade das Signal limitiert um die Box vor starker
Übersteuerung zu schützen.
In diesem Fall senken Sie die Lautstärke bis die LED nicht mehr leuchtet.
11
SIGNAL
Zeigt an, dass ein Eingangsignal vorhanden ist.
AKTIVE SYSTEME FUNkTIONEN:
Page 22
22
ENGLISHDEUTSCHFRANCAIS
AKTIVE SYSTEME FUNkTIONEN:
12
POWER
Netzschalter, schalten Sie hierüber den Lautsprecher and und aus. Bevor Sie das Gerät einschalten, sollten
alle Level-Regler auf Min. Position gebracht werden, andernfalls können angeschlossene Mikrofone eine
unerwünschte Rückkoppelung erzeugen.
13
VOLEX POWER PLUG
Spezielle verriegelbare Netzbuchse (Volex Power Plug). Schließen Sie an dieser Kaltgerätebuchse das
Netzkabel für die Stromversorgung an. Direkt unter dem Stecker befindet sich ein Fach für die Sicherung.
Zum Wechseln der Sicherung ziehen Sie das Fach heraus. Darin befinden sich zwei identische Sicherungen
(eine wird verwendet und die andere dient als Ersatz).
WICHTIG: Verwenden Sie nur passende Sicherungen und überbrücken Sie niemals den Kontakt!
14
POWER SWITCH
Netzschalter, schalten Sie hierüber den Lautsprecher an und aus. Bevor Sie das Gerät einschalten, sollten
alle Level-Regler auf Min. Position gebracht werden, andernfalls können angeschlossene Mikrofone eine
unerwünschte Rückkoppelung erzeugen.
15
SPEAKON OUTPUT
Zusätzlicher Lautsprecherausgang in Speakon-Ausführung (keine Impedanz < 8). Dieser Ausgang erfolgt
nach der Verstärkereinheit. D.h. Sie können an diesem Anschluss eine zusätzliche passive Lautsprecherbox
(z.B. das passive Modell dieser Lautsprecherbox) anschließen und betreiben.
Page 23
23
ENGLISHDEUTSCHFRANCAIS
PASSIVE SYSTEME FUNkTIONEN:
1
SIGNALEINGANG
In Speakon-Ausführung.
2
SIGNALAUSGANG
In Speakon-Ausführung
(Das durchgeschliffene
Eingangssignal).
12” / 1” Multifunctional Cabinet
350 W RMS / 8 Ω
INPUT
OUTPUT
1
2
Page 24
82 “ PASSIVE 102“ PASSIVE 122“ PASSIVE 152“ PASSIVE
Typ Bassreflex Bassreflex Bassreflex Bassreflex
Tieftonsystem 8“ Woofer 10“ Woofer 12“ Woofer 15“ Woofer
Hochtonsystem 1“ CD-Horn 1“ CD-Horn 1“ CD-Horn 1“ CD-Horn
Treiber Hochton BMS5424 BMS5424 BMS5424 BMS5424
Grösse (BxHxT) mm 287 x 450 x 290 332 x 500 x 292 390 x 570 x 370 500 x 650 x 438
Gewicht kg 9 12 19 25
Impendanz Ohm 8 8 8 8
Belastbarkeit
(RMS / peak)
200 / 400 250 / 500 350 / 700 500 / 1000
Schalldruck 1W / m 95 96 99 100
Max. Schalldruck dB 118 120 124 127
Frequenzbereich Hz 70-19.000 65-19.000 58-19.000 50-19.000
Abstrahlwinkel ° 100 x 110 100 x 110 100 x 110 100 x 110
Anschlüsse 2 x SPKn
Ausstattung
Gefräste Griffe,
LDEB82 / LDEB102: Alu-Hochständerflansch
LDEB122 / LDEB152: Hochständerflansch vertikal verstellbar SM707
Gummifüsse
24
ENGLISHDEUTSCHFRANCAIS
SPEZIFIKATIONEN PASSIV:
Page 25
SPEZIFIKATIONEN AkTIV:
25
ENGLISHDEUTSCHFRANCAIS
82 “ ACTIVE 102“ ACTIVE 122“ ACTIVE 152“ ACTIVE
Model Bassreflex Bassreflex Bassreflex Bassreflex
Tieftonsystem 8“ Woofer 10“ Woofer 12“ Woofer 15“ Woofer
Hochtonsystem 1“ CD-Horn 1“ CD-Horn 1“ CD-Horn 1“ CD-Horn
Treiber Hochton BMS4524 BMS4524 BMS4524 BMS4524
Grösse (BxHxT) mm 287 x 450 x 290 332 x 500 x 292 390 x 570 x 370 500 x 650 x 438
Gewicht kg 11 14 25 28
Ausgangsleistung
(W RMS / Ohm)
170 / 4 170 / 4 450 / 4 500 / 4
Endstufenmodul ICE power 50ASX2 ICE power 50ASX2 ICE power 125ASX2 ICE power ASP1000
SPL 1W/1m 95 96 99 100
SPL max dB 118 120 124 127
Frequenzbereich Hz 70-19.000 65-19.000 58-19.000 50-19.000
Abstrahlwinkel ° 100 x 110 100 x 110 100 x 110 100 x 110
Anzeige / Regler Power, Clip / Lautstärke, Mic Gain, Line Gain, Höhe, Tiefe
Ein- Ausgänge
Eingänge: XLR Mic in, XLR Line in
Ausgänge: XLR Line out, Verstärkerausgang für passive Lautsprecher: Load > 8 Ohm
Ausstattung
Gefräste Griffe,
LDEB82 / LDEB102: Alu-Hochständerflansch
LDEB122 / LDEB152: Hochständerflansch vertikal verstellbar SM707
Gummifüsse
Page 26
26
ENGLISHDEUTSCHFRANCAIS
GARANTIEBESTIMMUNGEN
Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Eminence.
Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.
Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner
erworbene Produkt bei normalem Gebrauch während des Zeitraums von 2 bzw. 5 Jahren ab Kaufdatum frei von
Material- oder Verarbeitungsfehlern ist.
Der Garantiezeitraum beginnt mit dem Datum des Kaufs.
Der Geltendmachung eines Anspruchs auf Garantieleistungen erforderliche Nachweis des Kaufdatums, erfolgt
durch die mit dem Kaufdatum versehene Quittung oder den mit dem Kaufdatum versehenen Lieferschein. Sie haben Anspruch auf den Garantieservice zu den in diesem Dokument aufgeführten Bedingungen und Bestimmungen,
falls eine Reparatur der unter den oben genanten Marken vertriebenen Produkte innerhalb des Garantiezeitraums
erforderlich ist.
Diese Garantie gilt nur für den ursprünglichen Käufer des von Adam Hall vertriebenen Produkts und ist nicht an
Personen übertragbar, denen vom ursprünglichen Käufer das Eigentum am Adam Hall Produkt übertragen wird.
Innerhalb des Garantiezeitraums werden die fehlerhaften Komponenten oder das Produkt von Adam Hall repariert
oder ersetzt. Alle im Rahmen dieser Garantie entfernten Komponenten und Hardware-Produkte gehen in das Eigentum von Adam Hall über.
In dem unwahrscheinlichen Fall, dass bei dem von Ihnen erworbenen Adam Hall Produkt ein Fehler wiederholt auftritt, kann Adam Hall nach eigenem Ermessen entscheiden, Ihnen dieses Produkt durch ein vergleichbares Produkt
mit mindestens derselben Leistung zu ersetzen.
Adam Hall übernimmt keine Garantie für einen störungs- oder fehlerfreien Betrieb dieses Produkts. Adam Hall
übernimmt keine Verantwortung für auf eine inkorrekte Befolgung der im Lieferumfang des Adam Hall erhaltenen
Anweisungen zurückzuführende Schäden.
Diese Garantie erstreckt sich nicht auf
- Verschleißteile (z.B. Akkumulator).
- Geräte deren Seriennummer entfernt wurde.
- Geräte, die durch Eigenverschulden beschädigt wurden.
- unsachgemäß oder mißbräuchlich verwendete Geräte.
- Geräte, die nicht entsprechend den Betriebsparametern betrieben wurden, welche im Lieferumfang des
Produkts enthaltenen Benutzerunterlagen festgelegt sind.
- Geräte, die aufgrund der Verwendung nicht von Adam Hall hergestellter oder vertriebener Teile repariert wurden.
- Geräte, die durch Änderung oder Wartung durch jemand anderen als Adam Hall getätigt wurden.
Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall Produkt dar.
HERSTELLERERKLÄRUNGEN:
Page 27
27
NOTES:
HAFTUNGSBESCHRÄNKUNG
Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert,
besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz.
Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im
Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus
dem Kaufpreis für das Produkt oder aus den Reparatur- bzw. Ersatzkosten von Hardware-Komponenten, die bei
normalem Gebrauch nicht Ordnungsgemäß funktionieren, ergibt.
Adam Hall haftet aus dieser Garantie nicht für durch das Produkt oder sein versagen verursachte Schäden, einschließlich entgangener Gewinne, unterbliebener Einsparungen oder besonderer, indirekter oder Folgeschäden.
Adam Hall haftet zudem nicht für von Dritten oder von ihnen für Dritte geltend gemachte Ansprüche.
Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt werden, ob Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (Einschließlich Fahrlässigkeit
und Gefährdungshaftung) oder aufgrund vertraglicher bzw. sonstiger Ansprüche gestellt werden. Diese Haftungsbeschränkung kann von keiner Person aufgehoben oder ergänzt werden. Diese Haftungsbeschränkung gilt auch
dann, wenn sie Adam Hall über die Möglichkeit derartiger Schäden informiert haben. Sie gilt jedoch nicht für
Ansprüche aus Personenschäden.
Aus dieser Garantie ergeben sich für Sie bestimmte Rechte. Möglicherweise haben Sie weitere Rechte, die Ihnen
von Staat zu Staat und von Land zu Land unterschiedlich sein können. Es ist ratsam, die entsprechenden Gesetze
des Staates bzw. Landes heranzuziehen, um Ihre Rechte umfassend zu ermitteln.
INANSPRUCHNAHME DES REPARATURSERVICE
Um den Garantieservice bzw. Reparaturservice für das Produkt in Anspruch zu nehmen, wenden Sie sich bitte an
Adam Hall oder an einen Adam Hall Partner, bei dem Sie das Produkt erworben haben.
EG-KONFORMITÄTSERKLÄRUNG
Diese Geräte entsprechen den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinien 1999/5/
EU, 89/336/EU und 73/23/EU.
KORREKTE ENTSORGUNG DIESES PRODUKTES
(Gültig in der Europäischen Union)
Dieses Symbol (entweder auf dem Gerät oder dem dazugehörigen Handbuch) weist darauf hin, dass das Gerät
nicht mit dem normalen Hausmüll entsorgt werden darf. Um mögliche Schäden an der Umwelt und an Personen zu
verhindern, entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll.
Als Privatkunde Informieren Sie sich bitte beim Hersteller oder bei Ihrer Gemeinde über die
Möglichkeiten der korrekten Entsorgung.
Als Geschäftskunde kontaktieren Sie bitte Ihren Lieferanten und prüfen Sie die Konditionen
zur Entsorgung der Geräte. Dieses Produkt sollte nicht mit anderem gewerblichen Abfall entsorgt werden.
ENGLISHDEUTSCHFRANCAIS
Page 28
28
ENGLISHDEUTSCHFRANCAIS
wEEE-DEKLARATION
Ihr LD-Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiederverwertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische
Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei
einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen.
BATTERIEN UND AKKUS
Die mitgelieferten Batterien können wiederverwertet werden. Werfen Sie die Batterien daher nicht in den normalen Hausmüll sondern in gesonderte dafür vorgesehene Container. Helfen Sie, unsere Umwelt sauber zu halten.
Adam Hall GmbH, alle Rechte vorbehalten. Änderungen der Technischen Daten und Produktmerkmale vorbehalten. Das Erstellen von Fotokopien, Übersetzungen und anderen Reproduktionen dieser Bedienungsanleitung
oder Teilen derselben ohne vorherige Genehmigung ist untersagt.
Page 29
29
NOTES:
ENGLISHDEUTSCHFRANCAIS
NOTES:
Page 30
Merci d’avoir choisi LD-Systems!
Nous avons conçu ce produit afin de vous offrir un matériel fiable, qui vous accompagnera durant de longues
années. En achetant l’un des produits de la marque LD-Systems vous bénéficiez de notre compétence reconnue
et de nos nombreuses années d’expérience en tant que fabricant. Notre nom est notre garantie.
Veuillez s’il-vous-plait prendre quelques minutes pour lire attentivement ces instructions d’utilisation car nous
souhaitons que vous puissiez profiter pleinement et au plus vite de votre matériel LD-Systems.
Pour plus d’informations sur LD-Systems venez visiter notre site WWW.LD-SYSTEMS.COM
30
ENGLISHDEUTSCHFRANCAIS
Page 31
31
ENGLISHDEUTSCHFRANCAIS
LD STINGER SERIES
LD EB 82/102/122/152 - SYSTÈMES ACTIFS & PASSIFS
Page 32
32
ENGLISHDEUTSCHFRANCAIS
1. Veuillez lire attentivement les précautions d’utilisation et les instructions suivantes.
2. Veuillez conserver ce manuel d’utilisation.
3. Veuillez utiliser cet appareil uniquement conformément à son but d’utilisation initial.
4. Veuillez respecter les règles de traitement des déchets. Veuillez s’il-vous-plait séparer les déchets plastiques
des déchets papiers et les déposer dans un bac à ordures adéquat.
5. En cas de panne, de dommage, d’exposition de l’appareil à la pluie ou autres liquides, veuillez contacter une
personne qualifiée pour le service après-vente de nos produits.
6. Veuillez ne pas exposer ce produit à des sources de chaleur, telles que les fours, les radiateurs ou tout autre
appareil produisant de la chaleur (notamment les amplificateurs de puissance). Pour éviter les risques de
surchauffe veillez à ce que l’appareil ne soit pas placé trop près d’un mur, ou enfermé dans un boitier, pour
que la circulation de l’air ne soit pas obstruée.
7. Après avoir connecté votre appareil veuillez inspecter le câblage pour éviter les risques d’accident ou
d’avarie. Veuillez ne jamais utiliser de câbles endommagés.
8. Veuillez utiliser uniquement les accessoires et supports de fixation fournis ou recommandés par le
constructeur. Assurez vous de la stabilité de votre installation avant d’utiliser votre matériel, vous éviterez les
risques de chutes et donc de dommages de l’appareil.
DANGER:
Pour réduire les risques de choc électrique veuillez ne pas retirer le couvercle (ou la face arrière) de l’appareil.
Les pièces situées à l’intérieur de l’appareil ne doivent pas être manipulées par l’utilisateur. Veuillez contacter
exclusivement une personne qualifiée pour le service après-vente de nos produits.
L’éclair finissant par une flèche, entouré d’un triangle équilatéral vous indique la présence à
l’intérieur du boîtier de pièces non isolées, représentant un risque de “haute tension électrique” et
pouvant par conséquent blesser les personnes.
Le point d’exclamation, entouré d’un triangle équilatéral, vous indique la présence d’instructions
importantes quant-à l’utilisation et à l’entretien dans la brochure fournie avec le produit.
ATTENTION! NIVEAU SONORE ÉLEVÉ!
Vous allez utiliser ce système de transmission sans fil à des fins professionnelles. Dans ce cas l’utilisation de ce
produit est soumise à des règles et à des directives définies par votre organisme professionnel de prévention
des accidents du travail. En tant que fabricant, Adam Hall se doit de vous mettre en garde formellement sur les
risques éventuels que cet appareil peut présenter pour votre santé.
Ce système est capable de générer une pression acoustique élevée. 85dB est la limite légale du niveau sonore
à laquelle votre ouïe peut être soumise lors d’une journée de travail. Cette valeur a été fixée par la médecine du
travail comme valeur de référence pour la mesure du niveau sonore. Vous exposer à des niveaux sonores plus
élevés, ou sur une durée plus longue peut endommager votre ouïe. Si vous vous exposez à des pressions acoustiques supérieures à la limite légale, pensez à raccourcir le temps d’exposition pour vous protéger d’éventuelles
dégradations de votre ouïe. Voici quelques signes pouvant vous alerter d’une exposition trop longue à un niveau
sonore trop élevé :
- Vous entendez des sons de cloche, de sonnerie ou des sifflements !
- Vous avez l’impression de ne plus entendre les sons aigus !
PRÉCAUTIONS D’UTILISATION:
CAUTION
RISK OF ELECTRIC S HOCK
DO NOT OPEN
Page 33
33
ENGLISHDEUTSCHFRANCAIS
MONTAGE & INSTALLATION:
INTRODUCTION
Avec la série LDEB nous avons réalisé une série d’enceintes multifonction de haute qualité basée sur les souhaits de
notre clientèle. Ces enceintes sont équipées de composants triés sur le volet, d’un filtre customisé et d’un circuit de
protection très complet.
MONTAGE DES COMPOSANTS POUR L‘ÉLÉVATION
Les enceintes LDEB122/152 peuvent être équipés d’éléments Adam Hall 5720 pour l’élévation / la suspension. Pour
monter ces éléments sur les enceintes commencez par retirer les caches (bandeaux « BMS Inside » et « LD powered
by Eminence »). Là vous pourrez visser les rails de suspension (5720) dans les fentes pré-trouées prévues à cet effet.
Nous vous recommandons l’utilisation de contre-plaques sur la face interne du caisson de l’enceinte. Pour installer ces
contre-plaques (5730) vous devez ôter la grille de façade de l’enceinte et ôter le haut-parleur.
Avis de sécurité : Adam Hall se dégage de toute responsabilité concernant l’installation ultérieure de composants d’élévation sur ses enceintes.
UTILISATION DE LA DOUILLE D’ENCEINTE INCLINABLE ENCASTRÉE SM707
Mode d‘emploi de la douille d‘enceinte ajustable SM707 (LDEB122/152 versions passives et actives):
La douille d‘enceinte incorporée et brevetée SMS707 offre de nombreuses possibilités d‘ajustement. +/- 16°
d‘inclinaison par crans de 4°. Pour jouer sur l‘inclinaison de l‘enceinte, soulevez la légèrement du pied pour débloquer
le cran d‘inclinaison, puis inclinez l‘enceinte dans la position désirée. Enfin laissez l‘enceinte redescendre sur le pied,
celle-ci se bloque alors dans le cran le plus proche (voir schéma).
Centre of Rotation
+/- 16°
Lift cabinet
Attention! Please hold the
cabinet rmly!
Turn the cabinet into the
required angle.
Lower the cabinet.
Page 34
34
ENGLISHDEUTSCHFRANCAIS
CARACTÉRISTIQUES DES SYSTÈMES ACTIFS:
MIC GAIN
MIC
IN
LINE GAIN
VOLUME
TREBLE
BASS
STINGER 12A
LINE
IN
LINE
OUT
SPEAKER
OUT
8 Ω ONLY
12
11
10
9
1
2
3
4
6
5
7
15
8
14
13
Page 35
35
ENGLISHDEUTSCHFRANCAIS
1
MICROPHONE INPUT
Entrée micro symétrique XLR
2
MIC GAIN
Bouton de réglage du gain: permet de régler la sensibilité de l’entrée micro. Veuillez noter que les micropho nes nécessitant une alimentation fantôme (tel qu’un micro à condensation) ne fonctionneront pas sur ces
entrées car elles ne disposent pas d’une alimentation fantôme.
3
LINE INPUT
Entrée symétrique pour signal ligne (1 XLR mono).
4
LINE GAIN
Bouton de réglage du gain: permet de régler la sensibilité de l’entrée ligne.
5
LINE OUTPUT
Sortie symétrique mono (1 x XLR). Les différents signaux en entrée sont mixés et envoyés sur
cette sortie avant d’être routés vers le module d’amplification. Ceci vous permet notamment de router le mix
des signaux d’entrée vers d’autres enceintes amplifiées ou bien vers d’autres amplificateurs.
6
VOLUME
Permet de régler le volume général du module d’amplification.
7
TREBLE
Avec le bouton de réglage „Treble“ vous pouvez ajuster les aigus du signal de sortie de + ou – 12dB.
8
BASS
Avec le bouton de réglage „Bass“ vous pouvez ajuster les graves du signal de sortie de + ou – 12dB.
9
PROTECT
S’illumine en rouge lorsque l’enceinte est en surchauffe. Dans ce cas éteignez l’enceinte, débranchez la du
courant et laissez la température baisser.
Si ce problème survient souvent veuillez contacter votre revendeur ou bien le service LD Systems.
10
CLIP
Clignote en rouge lorsque le limiteur intégré limite le signal.
11
SIGNAL
S´illumine en vert quand un signal audio est présent, s´éteint lorsque le limiteur est activé.
12
POWER
S´illumine en vert lorsque l´enceinte est en service (sous tension).
CARACTÉRISTIQUES DES SYSTÈMES ACTIFS:
Page 36
36
ENGLISHDEUTSCHFRANCAIS
CARACTÉRISTIQUES DES SYSTÈMES ACTIFS:
13
VOLEX POWER PLUG
Embase de courant verrouillable spéciale (Volex power plug). Connectez le câble secteur à cette embase.
Vous pouvez utiliser un câble classique ou bien un câble spécial Volex Power Plug qui vous permettra de
verrouiller le câble secteur sur l‘enceinte. Vous trouverez le fusible dans le petit compartiment sous l‘embase
de courant. Il contient deux fusibles, l‘un est utilisé l‘autre est un fusible de rechange.
Note Importante: N‘utiliser que des fusibles compatibles. Ne jamais ponter les contacts du fusible.
14
POWER SWITCH
Interrupteur principal de l‘appareil. Veiller à régler le volume de chaque entrée et sortie sur le minimum
avant d‘éteindre l‘amplificateur. Les microphones connectés à l‘enceinte pourraient causer des larsens très
désagréables.
15
SPEAKON OUTPUT
Cette sortie Speakon supplémentaire permet de connecter et d‘alimenter une enceinte passive supplémen
taire (incompatible avec impédances < 8).
Page 37
37
ENGLISHDEUTSCHFRANCAIS
CARACTÉRISTIQUES DES SYSTÈMES PASSIFS:
1
SIGNAL D‘ENTRÉE
Prise Speakon.
2
SIGNAL DE SORTIE
Prise Speakon
(Signaux d‘entrée dérivés).
12” / 1” Multifunctional Cabinet
350 W RMS / 8 Ω
INPUT
OUTPUT
1
2
Page 38
38
ENGLISHDEUTSCHFRANCAIS
CARACTÉRISTIQUES TECHNIQUES PASSIVE:
82 “ PASSIVE 102“ PASSIVE 122“ PASSIVE 152“ PASSIVE
Type Bassreflex Bassreflex Bassreflex Bassreflex
Haut-parleur basse/
medium
8“ Woofer 10“ Woofer 12“ Woofer 15“ Woofer
Tweeter 1“ CD-Horn 1“ CD-Horn 1“ CD-Horn 1“ CD-Horn
Moteur à compression
d‘aigus
BMS5424 BMS5424 BMS5424 BMS5424
Dimensions (mm) 287 x 450 x 290 332 x 500 x 292 390 x 570 x 370 500 x 650 x 438
Poids kg 9 12 19 25
Impédance ohm 8 8 8 8
Puissance admissible
(continu/crête)
200 / 400 250 / 500 350 / 700 500 / 1000
Pression sonore
nominale 1W/1m
95 96 99 100
Pression sonore
nominale max dB
118 120 124 127
Bande passante Hz 70-19.000 65-19.000 60-19.000 50-19.000
Angle de dispersion ° 100 x 110 100 x 110 100 x 110 100 x 110
Branchements 2 x SPKn
Divers
Poignées ergonomiques
LDEB82 / LDEB102: douille d’enceinte alu
LDEB122 / LDEB152: douille d’enceinte inclinable SM707
Pieds caoutchoucs
Page 39
CARACTÉRISTIQUES TECHNIQUES ACTIVE:
39
ENGLISHDEUTSCHFRANCAIS
82 “ ACTIVE 102“ ACTIVE 122“ ACTIVE 152“ ACTIVE
Model Bassreflex Bassreflex Bassreflex Bassreflex
Haut-parleur basse/
medium
8“ Woofer 10“ Woofer 12“ Woofer 15“ Woofer
Tweeter 1“ CD-Horn 1“ CD-Horn 1“ CD-Horn 1“ CD-Horn
Moteur à compression
d‘aigus
BMS4524 BMS4524 BMS4524 BMS4524
Dimensions (mm) 287 x 450 x 290 332 x 500 x 292 390 x 570 x 370 500 x 650 x 438
Poids kg 11 14 25 28
Puissance en sortie
(W RMS / Ohm)
170 / 4 170 / 4 450 / 4 500 / 4
Module d’amplification ICE power 50ASX2 ICE power 50ASX2 ICE power 125ASX2 ICE power ASP1000
Pression sonore nominale 1W/1m
95 96 99 100
Pression sonore nominale max dB
118 120 124 127
Bande passante Hz 70-19.000 65-19.000 58-19.000 50-19.000
Angle de dispersion ° 100 x 110 100 x 110 100 x 110 100 x 110
Voyants / Réglages Power, Clip / Volume, Line gain, Mic gain, Aigus, Graves
Branchements
Entrées: Entrée XLR Mic, Entrée XLR Line / Sorties: Sortie XLR Line, Sortie amplifiée pour
enceintes passives : Charge > 8 Ohm
Divers
Poignées ergonomiques
LDEB82 / LDEB102: douille d’enceinte alu
LDEB122 / LDEB152: douille d’enceinte inclinable SM707
Pieds caoutchoucs
Page 40
40
ENGLISHDEUTSCHFRANCAIS
GARANTIE LIMITÉE:
Cette garantie limitée s’applique aux produits de la marque Adam Hall, LD Systems, Defender, Palmer et Eminence.
Les droits inhérents à la garantie légale vis-à-vis du revendeur ne sont pas affectés par cette garantie. En fait elle
justifie d’une garantie supplémentaire indépendante auprès de la société Adam Hall.
La société Adam Hall garantit que le produit que vous avez acheté Adam Hall ou à l’un de ses revendeurs officiels,
est exempt de défaut matériel et d’usinage pour une durée de 2 ans (ou 5 ans pour les produits Palmer) à partir de
la date d’achat, lorsqu’il est utilisé dans des conditions normales.
La période de garantie limitée débute le jour de l’achat du produit. Pour bénéficier de cette garantie vous devez
produire une preuve d’achat sur laquelle figure la date d’achat du produit (ex : ticket de caisse daté, bon de
livraison daté…). Si un produit d´une des marques citées ci-dessus venait à nécessiter une réparation durant la
période de garantie limitée, vous aurez alors le droit de bénéficier des services de la garantie selon les termes et
conditions mentionnés par ce document.
Cette garantie limitée ne s’applique qu’à l’acheteur initial de ce produit Adam Hall et ne peut être en aucun cas
transférée à un tiers devenu propriétaire du produit. Durant la période de garantie limitée, Adam Hall s‘engage
à réparer ou remplacer les pièces défectueuses du produit. Toutes les pièces ou éléments démontés lors d‘une
réparation par Adam Hall deviennent la propriété d‘Adam Hall.
Dans le cas improbable d´un défaut récurrent, Adam Hall peut, à sa discrétion, décider de vous fournir un produit
de remplacement de son choix, dont les capacités techniques sont au moins équivalentes à celles de votre produit
initial.
Adam Hall ne garantit pas que le fonctionnement de ce produit sera exempt d‘erreur ou ininterrompu. Adam Hall ne
peut pas être rendu responsable des dégâts résultant de votre manquement à suivre les instructions d‘utilisation
fournies avec votre produit.
Cette garantie limitée ne s‘applique pas,
- aux pièces d‘usure (ex: piles)
- aux produits dont le numéro de série a été effacé ou aux produits endommagés ou rendus défectueux par
accident
- dans le cas d‘une utilisation non conforme aux conditions normales d‘utilisation, dans le cas d‘abus ou
toute autre cause externe
- dans le cas d‘un usage du produit en dehors des paramètres d‘utilisation stipulés dans la documentation
fournie avec le produit
- dans le cas de l‘usage de pièces de remplacement n‘étant pas fabriquées ou vendues par Adam Hall
- dans le cas d‘une modification du produit ou d‘une réparation par quiconque autre qu‘Adam Hall
Ces termes et conditions constituent l‘accord de garantie complet et exclusif entre vous et Adam Hall concernant
le produit de la marque Adam Hall que vous vous êtes procuré.
DÉCLARATIONS DU FABRICANT:
Page 41
41
ENGLISHDEUTSCHFRANCAIS
LIMITATION DE RESPONSABILITÉ
Si votre produit Adam Hall devait ne pas fonctionner correctement, votre seul et unique dédommagement sera
la réparation du produit ou son remplacement. La responsabilité maximale imputable à Adam Hall dans le cadre
de cette garantie limitée se limite au montant le plus bas. Ce montant découle du prix d’achat du produit ou
bien du coût de la réparation ou des pièces de remplacement qui sont tombés en panne dans des conditions
d’utilisation normales.
Adam Hall n’est pas responsable des dommages causés par le produit ou par un dysfonctionnement du produit,
y compris les pertes de profits, les pertes d’épargne, et les conséquences inhérentes à ces dommages. La
responsabilité d’Adam Hall ne peut pas être engagée dans le cas d’une réclamation par un tiers ou dans le cas
d’une réclamation émanant de l’acheteur initial pour le compte d’un tiers.
Cette limitation de responsabilité est valable indépendamment du fait que les dommages commis fassent l’objet
de poursuites judiciaires, qu’ils fassent l’objet de réclamation (y compris pour négligence), de réclamations
contractuelles ou tout autre réclamation. Cette limitation de responsabilité ne peut être amendée ou dérogée
par quiconque. Elle est effective même si vous aviez avisé Adam Hall ou l’un de ses représentants officiels de la
possibilité d’un tel dommage. Toutefois cette limitation de responsabilité est sans effet dans le cas de réclamations pour dommages corporels.
Cette garantie limitée vous confère des droits légaux spécifiques. Selon votre pays, ou l’État dans lequel vous
vous trouvez, il est possible que vous disposiez d’autres droits. Veuillez consulter les lois applicables dans votre
pays ou votre État pour déterminer l’ensemble de vos droits.
FAIRE FONCTIONNER LA GARANTIE
Pour faire fonctionner la garantie sur ce produit, veuillez contacter Adam Hall ou le revendeur agréé auquel vous
avez acheté le produit.
UE-DÉCLARATION DE CONFORMITÉ
Ces produits sont conformes aux exigences essentielles des directives européennes 1999/5/EU,
89/336/EU ainsi qu’à leurs clauses additionnelles.
ÉLIMINATION CORRECTE DES DÉCHETS (DÉCHETS ÉLECTROMÉNAGERS)
(Applicable dans l’Union Européenne et dans les autres pays européens disposant d’un système de tri des déchets)
Ce signe figurant sur le produit, ou dans la brochure jointe au produit, indique qu’il ne doit pas être jeté dans le
même bac à ordures que les déchets ménagers classiques lorsqu’il arrive en fin de vie. Pour écarter les risques
de pollution de l’environnement ou les risques d’intoxication humaine dûes à un mauvais traitement des déchets,
veuillez séparer ce produit des autres types de déchets. Il sera ainsi inséré dans la boucle du recyclage et ces
composants pourront être traités puis éventuellement réutilisés.
Nous recommandons aux particuliers de contacter leur revendeur local ou les autorités locales pour s’informer de
la meilleure façon de traiter les déchets électroménagers.
Les professionnels doivent contacter leur fournisseur et examiner avec lui les termes et conditions de leur contrat
d’achat. Ce produit ne doit pas être mélangé aux déchets industriels.
Page 42
42
DÉCLARATION DEEE
Votre produit LD-Systems a été développé et fabriqué avec des matériaux et des composants de haute qualité
qui peuvent être recyclés voire réutilisés. Ce signe figurant sur le produit ou dans la brochure jointe au produit
indique qu’il ne doit pas être jeté dans le même bac à ordures que les déchets ménagers classiques lorsqu’il
arrive en fin de vie.
Veuillez s’il-vous-plait disposer de ce produit auprès d’un point de collecte officiel des déchets ou d’un centre de
recyclage pour les produits de ce type.
En agissant ainsi vous participez à la préservation de l’environnement dans lequel nous vivons tous.
PILES ET BATTERIES
Les piles ou les piles rechargeables fournies avec ce produit peuvent être recyclées. Veuillez les jeter dans un
bac spécialement dédié aux déchets de ce type, ou bien retournez les à un revendeur spécialisé. Pour protéger
l’environnement, ne jetez que les piles vides.
Adam Hall GmbH, tous droits réservés. Les données techniques et les caractéristiques fonctionnelles du produit
peuvent être sujettes à modification. La photocopie, la traduction ainsi que toutes autres formes de copies, de
tout ou partie, de ce manuel d’utilisation sont prohibées.
Page 43
43
NOTES:
Page 44
Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany
Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000
web : www.adamhall.com | e-mail : [email protected]
WWW.LD-SYSTEMS.COM
Loading...
