Page 1

DVD-VIDEO PLAYER

MANUAL DE SERVIÇO

MODELO: DV383

AVISO

ANTES DE FAZER QUALQUER REPARO NESTA UNIDADE, LEIA A SEÇÃO “PRECAUÇÕES COM A SEGURANÇA” NESTE MANUAL.

MODELO: DV383

MANUAL DE SERVIÇO

P/NO : AFN35874465 JANEIRO DE 2008

Website http://biz.lgservice.com

Apenas para uso interno

Page 2

CONTEÚDO

SEÇÃO 1............SUMÁRIO

SEÇÃO 2............GABINETE & CHASSIS PRINCIPAL

SEÇÃO 3............PARTE ELÉTRICA

SEÇÃO 4............MECANISMO (DP-12V)

SEÇÃO 5............LISTA DAS PEÇAS DE REPOSIÇÃO

Para uso interno da LGE

Page 3

SEÇÃO 1

SUMÁRIO

CONTEÚDO

GUIA DE SERVIÇO PARA A SEGURANÇA DE PRODUTOS PARA OS APARELHOS DE DVD

PRECAUÇÕES DE SEGURANÇA .........................................................................................................1-4

• PRECAUÇÕES GERAIS DE REPAROS

• PROCEDIMENTO DE VERIFICAÇÃO DE ISOLAMENTO

• DISPOSITIVOS SENSÍVEIS ELETROSTATICAMENTE (ES)

PROCESSO DE DOWNLOAD DO DISCO ..........................................................................................1-5

........................................................................................................................1-3

ESPECIFICAÇÕES......................................................................................................................................1-7

Para uso interno da LGE

1-2

Apenas para efeitos de treinamento e propósitos de serviços

Page 4

GUIA DE SERVIÇO PARA A SEGURANÇA DE PRODUTOS

PARA OS APARELHOS DE DVD

AVISOS IMPORTANTES DE SEGURANÇA

ESTE MANUAL FOI PREPARADO PARA SER USADO APENAS POR PESSOAL TÉCNICO TREINADO NA MANUTENÇÃO DE APARELHOS DE ÁUDIO E VÍDEO..

QUANDO FOR REPARAR ESTE PRODUTO, SOB NENHUMA CIRCUNSTÂNCIA O DESENHO ORIGINAL PODERÁ SER MODIFICADO OU ALTERADO SEM A PERMISSÃO EXPRESSA DA LG CORPORATION. TODODS OS COMPONENTES DEVEM SER SUBSTITUIDOS APRENAS POR OUTROS DE TIPOS IDÊNTICOS A AQUELES PERTENCENTES AO CIRCUITO ORIGINAL E MANTENDO SUA PRÓPRIA, FIAÇÃO E CONDUITES DEVEM ESTAR EM SEMPRE CONFORMIDADE E MANTER O LAYOUT ORIGINALAPÓS O TÉRMINO DO REPARO.

COMPONENTES ESPECIAIS TAMBÉM SÃO USADOS PARA EVITAR RADIAÇÃO POR RAIO-X, CHOQUES E RISCO DE INCÊNDIO. ESSES COMPONENTES SÃO MARCADOS COM A INDICAÇÃO DA LETRA“X” QUE APARECE NA DESIGNAÇÃO DO COMPONENTE E SÃO PARA MANTER UMA PERFORMANCE SEGURA. NÃO É ACEITO NENHUM DESVIO DESSE PROCEDIMENTO SEM AAPROVAÇÃO PRÉVIA DA LG CORPORATION.

O DIAGRAMA DE CIRCUITO PODE OCASIONALMENTE SER DIFERENTE DO CIRCUITO REALMENTE USADO. ISSO OCORRE EM FUNÇÃO DA IMPLANTAÇÃO DAS MELHORIAS DE SEGURANÇA MUITO RECENTEMENTE OU DE MODIFICAÇÕES NA MELHORIA DA PERFORMANCE NO PRODUTO QUE AINDA NÃO FAZEM PARTE DOS FOLHETOS OU LITERATURA ILUSTRATIVA QUE ACOMPANHAM ESSE MESMO PRODUTO.

AVISO: NÃO TENTE MODIFICAR ESTE PRODUTO DE NENHUMA FORMA, NUNCA ADAPTE AS INSTALAÇÕES SEM QUE ANTES OBTENHAAPROVAÇÃO EXPRESSA DO FABRICANTE. MODIFICAÇÕES NÃO AUTORIZADAS NÃO APENAS IMPLICARÁ NA INVALIDAÇÃO DA GARANTIA COMO TAMBÉM PODERÁ FAZER COM QUE VOCÊ SEJA RESPONSABILIZADO POR QUALQUER DANO QUE SEJA EVENTUALMENTE CAUSADO A PESSOAS OU A PROPRIEDADES DO USUÁRIO.

QUALQUER SERVIÇO DE MANUTENÇÃO DEVERÁ APENAS SER FEITO QUANDO VOCÊ TIVER TOTALMENTE FAMILIARIZADO COM TODAS AS MEDIDAS DE SEGURANÇA E PONTOS DE VERIFICAÇÃO A SEGUIR LISTADOS.

SÍMBOLOS GRÁFICOS

UM PONTO DE EXCLAMAÇÃO DENTRO DE UM TRIANGULO EQUILÁTERO É PARA CHAMAR A ATENÇÃO DE PESSOAL DE MANUTENÇÃO PARAA PRESENÇA DE IMPORTANTES INFORMAÇÕES DE SEGURANÇA CONTIDAS NA LITERATURA DE MANUTENÇÃO. UM RAIO COM UMA PONTA DE SETA DENTRO DE UM TRIANGULO EQUILÁTERO É PARA CHAMAR A ATENÇÃO DE PESSOAL DE MANUTENÇÃO PARA A PRESENÇA DE VOLTAGEM PERIGOSA NÃO ISOLADA QUE PODE SER DE MAGNITUDE SUFICIENTE PARA SE CONSTITUIR EM UM RISCO DE CHOQUE ELÉTRICO. A REPRESENTAÇÃO GRÁFICA DE UM FUSÍVEL E SUA GRADUAÇÃO DENTRO DE UM TRIÂNGULO EQUILÁTERO SERVE PARAINFORMAR AO PESSOAL DE MANUTENÇÃO QUE DO AVISO PARA A TROCA DO FUSÍVEL CONFORME NOTAA SEGUIR: AVISO: PARA SUA CONTINUADA PROTEÇÃO CONTRA RISCOS DE INCÊNDIO, SUBSTITUA TODOS OS FUSÍVEIS POR OUTROS DO MESMO TIPO E CLASSIFICAÇÃO CONFORME MARCADO NAS PROXIMIDADES DE CADA FUSÍVEL.

INFORMAÇÃO DE REPARO

AO FAZER OS REPAROS NECESSÁRIOS, USAR SEMPRE UM TRANSFORMADOR ISOLADO PARA SE PROTEGER DO CHOQUES ELÉTRICOS. APÓS O PROBLEMA ORIGINAL TER SIDO CORRIGIDO, UMA VERIFICAÇÃO DEVERÁ SER FEITA COM OS SEGUINTES DETALHES:

RISCO DE CHOQUE ELÉTRICO E INCÊNDIO

1. ASSEGURE-SE DE QUE TODOS OS COMPONENTES ADJACENTES ESTEJAM POSICIONADOS DE TALFORMA QUE POSSAM EVITAR CURTOS CIRCUITO. ISTO SE TORNA ESPECIALMENTE IMPORTANTE NAQUELES MODULOS QUE SÃO TRANSPORTADOS DE E PARA OFICINA DE MANUTENÇÃO.

2. VERIFIQUE QUE TODOS OS DISPOSITIVOS DE PROTEÇÃO COMO POR EXEMPLO ISOLADORES, BARREIRAS, CAPAS, PROTETORES, ALIVIADORES DE TENSÃO, COBERTURAS, CABOS DE FÔRÇA, E OUTROS DISPOSITIVOS TENHAM SIDO RE-INSTALADOS DE ACORDO COM O CONCEITO ORIGINAL. ASSEGURESE DE QUE O TERCEIRO PINO DE SEGURANÇA DAS TOMADAS NÃO SEJA INUTILIZADO.

3. QUALQUER SOLDA DEVERÁ SER INSPECIONADA AFIM DE SE DESCOBRIR POSSÍVEIS PONTOS FRIOS , RESPINGOS DE SOLDA, OU PONTAS AFIADAS DE SOLDA. CERTIFIQUE-SE QUE TODA E QUALQUER PARTICULA SOLTA OU OBJETOS ESTRANHOS SEJAM REMOVIDOS.

4. VERIFIQUE SE EXISTE ALGUMA EVIDÊNCIA FÍSICA DE DANOS OU DE

5. NENHUM CONDUTOR OU COMPONENTE DEVERÁ TOCAR UM TUBO

6. APÓS A REMONTAGEM DO CONJUNTO SEMPRE FAÇA UM TESTE DE

DICAS SOBRE A INSTALAÇÃO DEVIDA

1. NUNCA INSTALE QUAQUER PRODUTO EM UM AMBIENTE FECHADO, EM UM

2. EVITE CONDIÇÕES DE ALTA UMIDADE TAIS COMO: VARANDA EXTERNA,

3. EVITE COLOCAR EM LOCAIS ONDE CORTINAS POSSAM OBSTRUIR A

4. INSTALAÇOES MONTADAS SOBRE PAREDES E ESTANTES COMPRADAS NA

5. INFORME AOS CLIENTES PARANÃO SEJAFEITA A MONTAGEM DE UM PRODUTO

6. A MONTAGEM DO PRODUTO EM UM CARRINHO DEVE SER FEITA DE MODO A

7. INFORME AO CLIENTE SOBRE O USO DE CABOS DE FORÇA COM EXTENSÕES

DETERIORAÇÃO DE ALGUMA PEÇA OU COMPONENTE COMO CONDUTOR POIDO, ISOLAMENTO ESTRAGADO (INCLUSIVE DO CABO DE FÔRÇA ), E SUBSTITUA SE FOR NECESSÁRIO

RECEBEDOR OU RESISTOR DE MAIS DE 1 WATT. DEVE SER EVITADA SUPERFÍCIES METÁLICAS QUE SE ESTENDAM AO REDOR DE CONDUTOR DE TENSÃO.

VAZAMENTO DE AC EM TODAS AS PARTES METÁLICAS QUE FICAREM EXPOSTAS NO GABINETE, (O BOTÃO DE TROCA DE CANAIS, TERMINAIS DE ANTENA, ALÇAS E PARAFUSOS) PARA SE CERTIFICAR QUE O CONJUNTO ESTÁ SEGURO DE SER OPERADO SEM O RISCO DE SE TOMAR CHOQUE ELÉTRICO. NÃO USE UM TRANSFORMADOR DE FIO ISOLANTE DURANTE O TESTE USE UM VOLTIMETRO DE AC DE 5000 OHMS POR VOLT OU UM DE MAIOR SENSIBILIDADE, DA SEGUINTE MANEIRA: CONECTE UM RESISTOR DE 1500 OHM 10 WATT, EM PARALELO COM UM CAPACITOR DO TIPO.15 MFD. 150.V A.C ENTRE UM BOM FIO TERRA (CANO DE ÁGUA, CONDUITE, ETC.) E AS PARTES METÁLICAS QUE ESTIVEREM EXPOSTAS, UM DE CADA VEZ. VERIFIQUE A MEDIDA DA VOLTAGEM AC ATRAVÉS DA COMBINAÇÃO DO RESISTOR 1500 OHM E DO CAPACITOR.15 MFD. REVERTA O PLUGUE AC E REPITA A MEDIDA DA VOLTAGEM AC PARA CADAPEÇA METÁLICA QUE FICAR EXPOSTA. A MEDIÇÃO DA VOLTAGEM NÃO DEVERÁ EXCEDER 75 VOLTS R.M.S. ISTO CORRESPONDE A 0.5 MILLIAMP A.C QUALQUER VALOR EXCEDENDO A ESTE LIMITE CONSTITUI UM PERIGO DE RISCO POTENCIAL DE CHOQUE E DEVERÁ SER IMEDIATAMENTE CORRIGIDO.

VOLTIMETRO AC

Um bom fio terra

como por exemplo

um cano de água,

conduite, etc...

CUBÍCULO, EM UMA PRATELEIRA DE POUCO ESPAÇO SOBRE OU PERTO DE UM DUTO DE AR QUENTE OU POR ONDE PASSA UM DUTO DE CORRENTE DE AR QUENTE .

AMBIENTES SUJEITO A SERENO, NAS PROXIMIDADES DE RADIADORES DE VAPOR SUJEITOS A VAZAMENTOS DE VAPOR, ETC.

PASSAGEM LIVRE DE VENTILAÇÃO NA PARTE DE TRÁS. O CLIENTE TAMBÉM DEVERÁ EVITAR O USO DE PANOS DECORATIVOS OU QUAISQUER OUTRAS COBERTURAS QUE POSSAM OBSTRUIR A VENTILAÇÃO.

FORMA DE KITS COMERCIAIS, DEVEM SEGUIR AS INSTRUÇÕES DO FABRICANTES BEM COMO TODOS OS SEUS PROCEDIMENTOS DE MONTAGEM. PRODUTOS MONTADOS SOBRE UMA PRATELEIRA OU PLATAFORMA DEVEM MANTER SUAS MEDIDAS DE ESPAÇAMENTO DE ACORDO COM AS ESPECIFICAÇÕES DO FABRICANTE AFIM DE GARANTIR O PERFEITO FLUXO DE AR NECESSÁRIO NA PARTE DO FUNDO. CHAVES E PORCAS UTILIZADAS NÃO DEVEM TOCAR EM QUALQUER PEÇA OU FIAÇÃO. EFETUAR SEMPRE UM TESTE DE VAZAMENTO EM INSTALAÇÕES CUSTOMIZADAS.

SOBRE ESTANTES INCLINADAS, A NÃO SER QUE O PRODUTO ESTEJA FIRMEMENTE SEGURO.

FICAR BASTANTE SEGURA E ESTÁVEL. AVISE AO CLIENTE SOBRE OS RISCOS DE TENTAR ANDAR COM UM CARRINHO DE RODAS PEQUENAS ATRAVÉS DE SOLEIRAS DAS PORTAS E OU CARPETES COM FIOS GROSSOS.

, EXPLICANDO QUE UM MONTE DE FIOS SAINDO DE UMA TOMADAPODE SER O INÍCIO DE GRANDES PROBLEMAS E DE CONSEQUENCIAS DESASTROSAS PARA ACASA E PARA A FAMÍLIA.

Coloque este probe em cada peça de metal que estiver exposta.

1-3

Para uso interno da LGE

Page 5

PRECAUÇÕES DE SEGURANÇA

AVISO: Antes de fazer qualquer manutenção neste gravador de DVD favor ler o material a seguir, seus suplementos e adendos. NOTAS DE PRECAUÇÃO DE SEGURANÇA: Caso circunstâncias não esperadas criem conflito entre as precaucões de segurança a seguir e qualquer uma outra precaução de segurança nesta publicação, siga sempre as precauções de segurança. Lembre-se a segurança deve estar sempre em primeiro lugar.

Precauções de reparos gerais

1.Sempre tire a tomada do gravador de DVD da tomada que liga a fonte de energia antes de: (1) Remover ou instalar qualquer componente, placa de

circuito, módulo, ou qualquer outra montagem.

(2) Desconectar ou conectar qualquer tomada interna

elétrica ou qualquer outra conexão elétrica.

(3) Conectar um substituto de teste em paralelo com um

capacitor eletrolítico. Aviso: A substituição de uma peça errada ou a instalação da polaridade incorreta de capacitores eletrolíticos pode resultar em um risco de explosão.

2.Não use nenhum vaporizador sobre ou perto do aparelho de gravador de DVD ou de qualquer de suas peças.

3.A não ser que esteja especificado em contrário nestas notas de segurança, limpe os contatos elétricos aplicando uma solução específica de limpeza de contatos com um bastão de limpeza, cotonete ou aplicador similar. A não ser que esteja especificado em contrário nessas notas, a lubrificação de contatos não é necessária.

4.Não danifique qualquer plugue/soquete engate de voltagem B+ com o qual instrumentos cobertos por este manual de manutenção possam estar equipados.

5.Não ligue o cabo de força neste gravador de DVD e/ou qualquer outro componente a não ser que os dissipadores de calor dos circuitos solid-state estejam corretamente instalados.

6.Sempre conecte instrumentos de teste ao fio terra antes de conectar o polo positivo do instrumento de teste. Remova sempre o fio terra do instrumento de teste em ultimo lugar.

Procedimento de verificação de isolantes

Desconectar o plugue acessório da tomada de corrente AC e ligar a força. Conectar um medidor de resistência de isolamento (500V) nos pinos do plugue acessório. A resistência de isolamento entre cada pino do plugue acessório e peças condutivas acessíveis (Nota 1) deve ser maior do que 1Mohm. Nota 1: Peças Condutivas Acessíveis inclui Painéis de Metal, Terminais de Entrada, Pinos de Fones de Ouvido, etc.

Dispositivos sensíveis eletrostaticamente (ES)

Alguns semicondutores (solid state) podem se danificar facilmente por causa da eletricidade estática. Tais componentes são comumente chamados de Dispositivis Sensíveis eletrostaticamente (ES). Exemplos típicos de ES são os circuitos integrados e alguns transistores de efeito de campo e componentes de chip de semicondutores. A técnica a seguir deverá ser usada para auxiliar a reduzir a incidência de danos aos componentes causados por eletricidade estática.

1.Imediatamente antes de manusear qualquer componente de um semicondutor ou uma montagem equipada com semicondutores, descarregue qualquer carga eletrostática que haja em seu corpo ao tocar em um ponto terra. Alternativamente obtenha e use uma pulseira de descarga que normalmente é encontrada no comércio, a qual deverá ser tirada do pulso para evitar a possibilidade de choques elétricos antes de ligar na corrente a unidade que está sendo testada.

2.Após remover uma montagem elétrica equipada com ES, coloque a montagem em uma superfície condutiva, tal como uma folha de alumínio, para se evitar o acúmulo de carga eletrostática ou mesmo a sua exposição da montagem.

3.Utilize apenas ferro de soldar com ponta terra para soldar ou tirar a solda de dispositivos ES.

4.Use apenas um dispositivo de retirar soldas anti estático. Alguns dispositivo de retirar soldas não classificados como “anti-estático” podem produzir cargas elétricas suficientes para danificar os dispositivos ES.

5.Não use produtos quimicos a base de freon. Pode gerar carga elétrica suficiente para danificar os dispositivos ES.

6.Não remova um dispositivo ES de reserva de sua embalagem de proteção até imediatamente antes de estar pronto para ser instalado. (A maioria de dispositivos ES de reserva são emabalados com seus condutores eletronicamente protegidos por espuma condutiva, papel de alumínio ou material condutivo similar).

7.Imediatamente antes de remover o material protetor dos condutores de um dispositivo ES de reserva, encoste o material protetor no chassis ou na montagem do circuito no qual o dispositivi irá ser instalado.

Aviso: Assegure-se de que não exista corrente no chassis ou no circuito e observe todas as outras precauções de segurança.

8.Faça o menor número de movimentos possíveis ao manusear dispositivos ES de reserva que estejam fora de sua embalagem original. (Normalmente movimentos simples como passar a mão sobre o tecido de sua roupa ou mesmo levantar os pés do piso acarpetado pode gerar eletricidade estática suficiente para danificar o dispositivo ES.)

Para uso interno da LGE

1-4

Apenas para efeitos de treinamento e propósitos de serviços

Page 6

PROCESSO DE DOWNLOAD DO DISCO

Favor seguir o processo abaixo para fazer o download do disco

1. Ligar o DVD-player. (Nota. Assegure-se de que não haja nenhum disco no DVD-player)

2. Pressione a tecla “SETUP” no aparelho de controle remoto.

3. Selecione o menu “display” usando o botão do cursor e depois escolha o menu “TV Aspect”. Selecione o menu “16:9”

4. Pressione as teclas 1 --> 3 --> 9 --> 7 --> 1 --> 3 --> 9 (botões numéricos) --> entre a tecla no aparelho de controle remoto para confirmar as informações do sistema.

5. Lembre-se de escrever o nome do modelo.

6. Mude o programa nome do arquivo da nova versão para o nome do modelo Ex> Arquivo do programa da nova versão ->LG_DV_LV80F7FC10EMSMIS_V014.ROM

Nome do modelo -> LG_DV_LV81F7FC00EMS

Mude o programa da nova versão para --> LG_DV_LV81F7FC00EMSMIS.ROM

(AVISO) Você deverá adicionar “MIS” ao final do nome do modelo

Se você não mudar o nome do arquivo desta forma, o download do disco não irá funcionar.

1-5

Para uso interno da LGE

Page 7

7. Copie o arquivo que foi alterado para o disco.

8. Inserir o disco copiado para o DVD-player.

9. Se a imagem abaixo aparecer na tela, pressione a tecla “ ” key.

10.Após a imagem abaixo ter aparecido na tela, o disco irá sair do DVD-player automaticamente.

Retire o disco do DVD-player.

11.Após o download do disco ter sido completado, o DVD-player irá se desligar automaticamente.

12.Faça outra vez as ações do processo 1, 2, 3, 4 acima, para confirmar a versão.

Para uso interno da LGE

1-6

Apenas para efeitos de treinamento e propósitos de serviços

Page 8

ESPECIFICAÇÕES

• GERAL

Potência AC 110V ~ 240V, 50/60Hz Consumo 8W Dimensões (Aprox.) 430 x 35 x 195mm

(L x A x P) sem os pés Peso líquido (Aprox.) 2.3kg Temperatura de 5°C a 35°C Umidade de 5% a 90% Laser Semi condutor a laser Sistema de sinal PAL / NTSC

• SAÍDAS

Saída de vídeo 1.0V (p-p), 75Ω, Sinc negativa,

tomada RCA x 1 Saída Component Video (Y) 1.0V (p-p), 75Ω,

Sinc negativa, tomada RCA x 1

(Pb)/(Pr) 0.7V (p-p),

75Ω, tomada RCA x 2 Saída de áudio 2.0Vrms (1kHz, 0dB), 600Ω,

tomada RCA (L, R) x 1 Saída digital (Coaxial) 0.5V (p-p), 75Ω, tomada RCA x 1

1-7

Para uso interno da LGE

Page 9

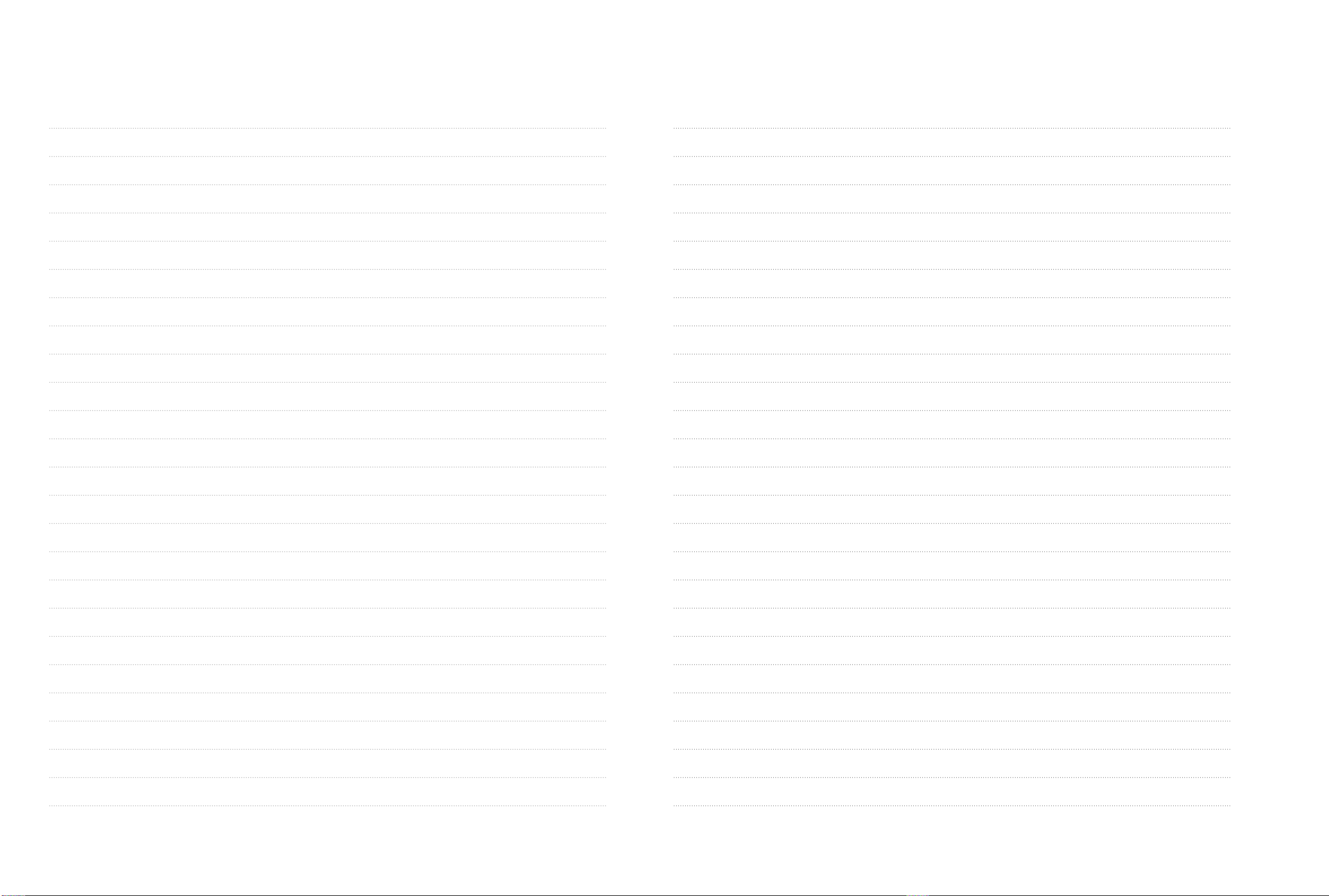

ANOTAÇÕES

Para uso interno da LGE

1-8

Apenas para efeitos de treinamento e propósitos de serviços

Page 10

SEÇÃO 2

GABINETE & CHASSIS PRINCIPAL

CONTEÚDO

VISTAS EXPLODIDAS................................................................................................................................2-2

1. SEÇÃO DO GABINETE E DO MAIN FRAME...........................................................................................2-2

2. SEÇÃO DO MECANISMO DO DECK (DP-12V).......................................................................................2-3

3. SEÇÃO DE EMBALAGEM E DE ACESSÓRIOS......................................................................................2-4

2-1

Para uso interno da LGE

Page 11

VISTAS EXPLODIDAS

1. SEÇÃO DO GABINETE E DO MAIN FRAME

460

PEÇA OPCIONAL

462

460

A26

462

2 46

A46

250

CABLE2

A48

5.1CH

SCART

283

LE1 B

MAIN

2 46

463

1 46

52 4

CN801

75 2

452

A49

IMER T

MPS S

CN802

USB

KARAOKE &

A41

A47

300

A44

P101

467

276

320

465

61 2

261

462

260

61 2

262

Para uso interno da LGE

A43

CN903

452

A42

KEY

280

2-2

79 2

Apenas para efeitos de treinamento e propósitos de serviços

Page 12

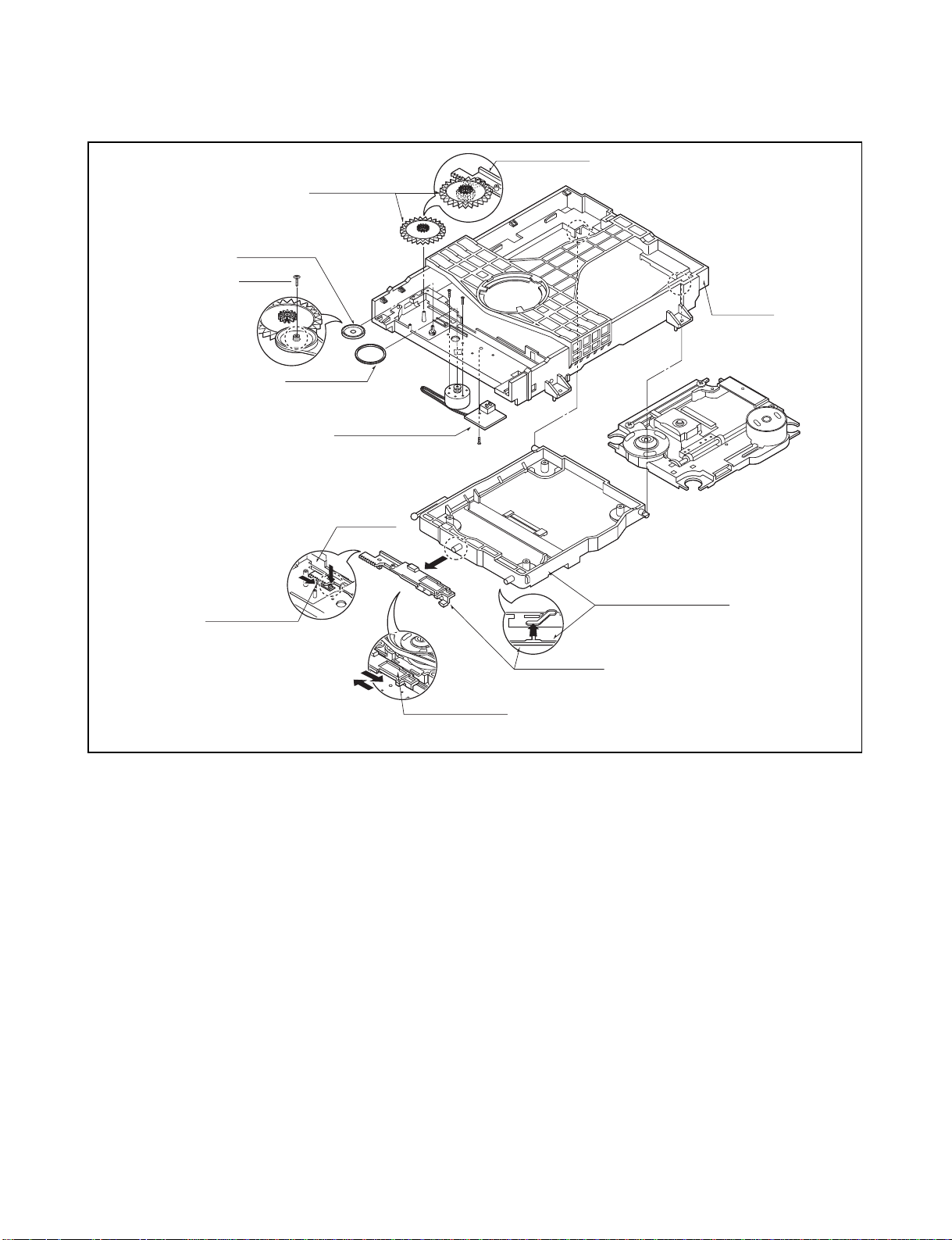

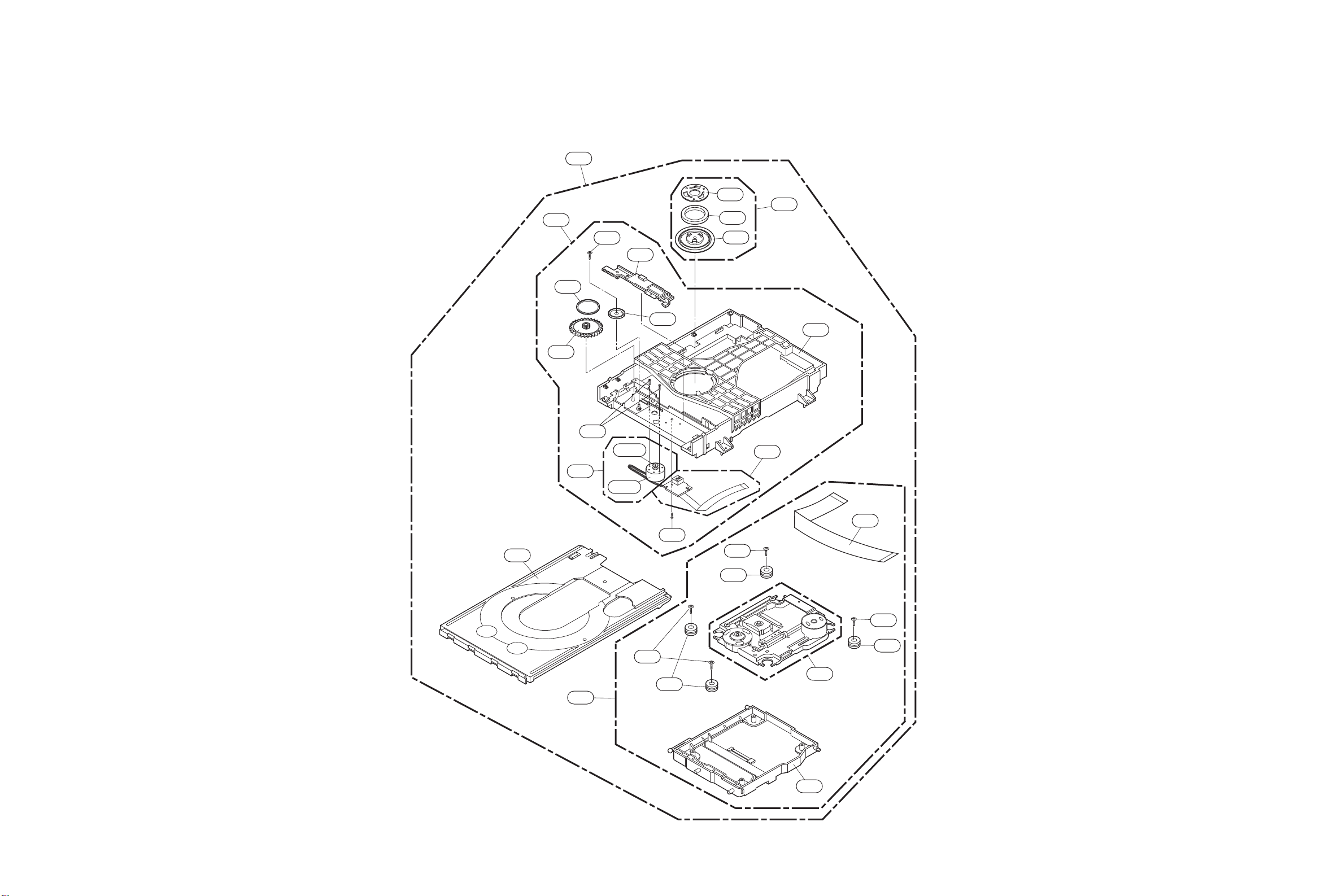

2. SEÇÃO DO MECANISMO DO DECK (DP-12V)

A26

026

A02

017

013

015

435

439

015B

015A

001

A01

002

003

018

014

020

016

010

440

442

A03

442

012

2-3

012

442

012

037

019

Para uso interno da LGE

Page 13

3. SEÇÃO DE EMBALAGEM E DE ACESSÓRIOS

810 Conjunto de cabos de montagem

808 Pilha

900 Controle remoto

803 Embalagem

PEÇAS OPCIONAIS

832 Disco

806 Cabo RF

811Plug de montagem de

1 via(Amarelo)

812Plug de montagem de 2 vias

820Plug de montagem de

1 via(Negro)

801 Manual do usuário

804 Packing sheet

803 Embalagem

802Caixa de papelão

Para uso interno da LGE

2-4

Apenas para efeitos de treinamento e propósitos de serviços

Page 14

SEÇÃO 3

PARTE ELÉTRICA

CONTEÚDO

GUIA PARA A SOLUÇÃO DE PROBLEMAS DA PARTE ELÉTRICA .......................................3-2

1. FLUXO DA SOLUÇÃO DE PROBLEMAS DO SMPS.............................................................................3-2

2. FLUXO DE VERIFICAÇÃO DO POWER ................................................................................................3-4

3. FLUXO DE OPERAÇÃO DO SISTEMA ..................................................................................................3-5

4. FLUXO DE TESTE DO SISTEMA...........................................................................................................3-6

DETALHES E FORMAS DE ONDAS NO TESTE E NA DEPURAÇÃO DO SISTEMA.......3-12

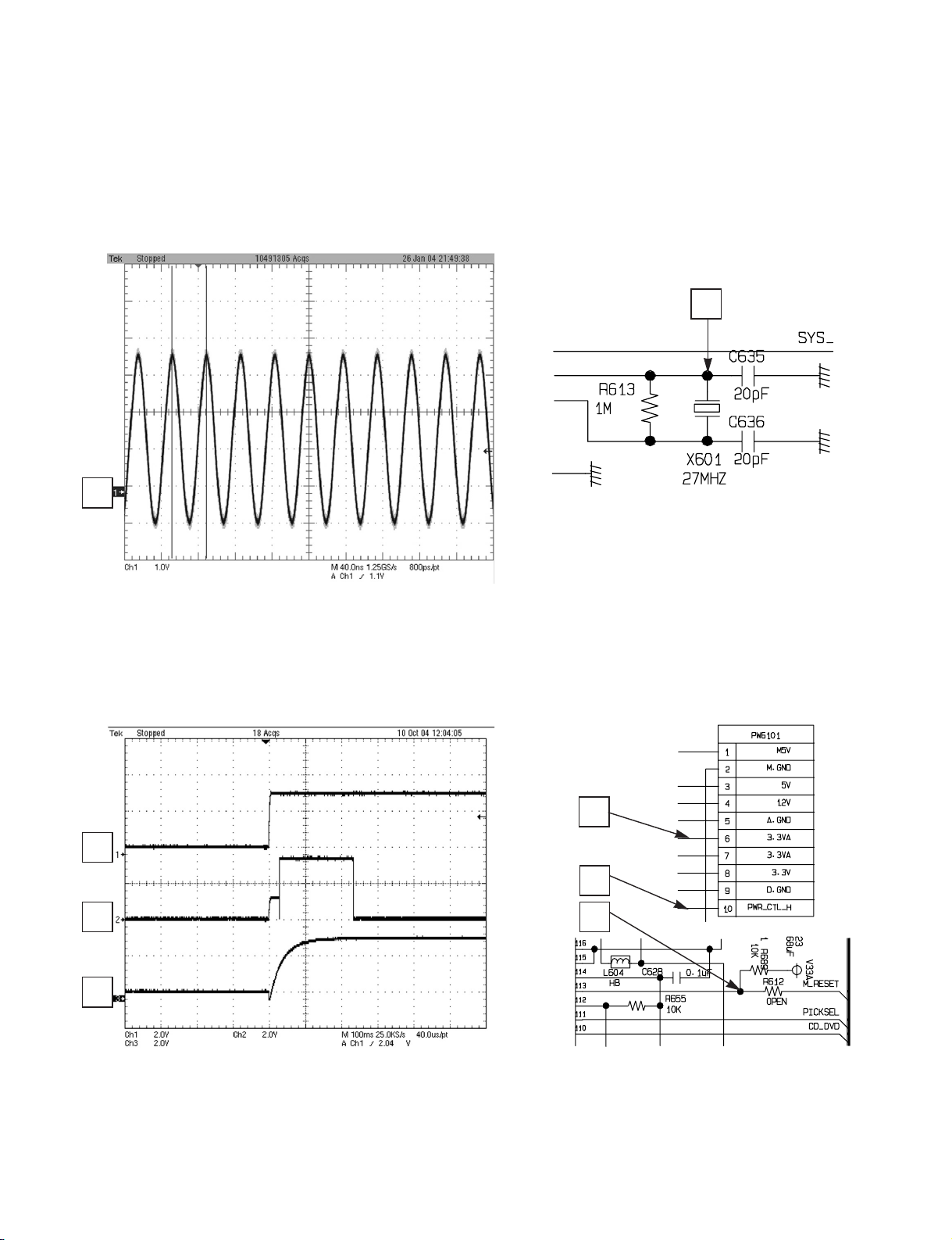

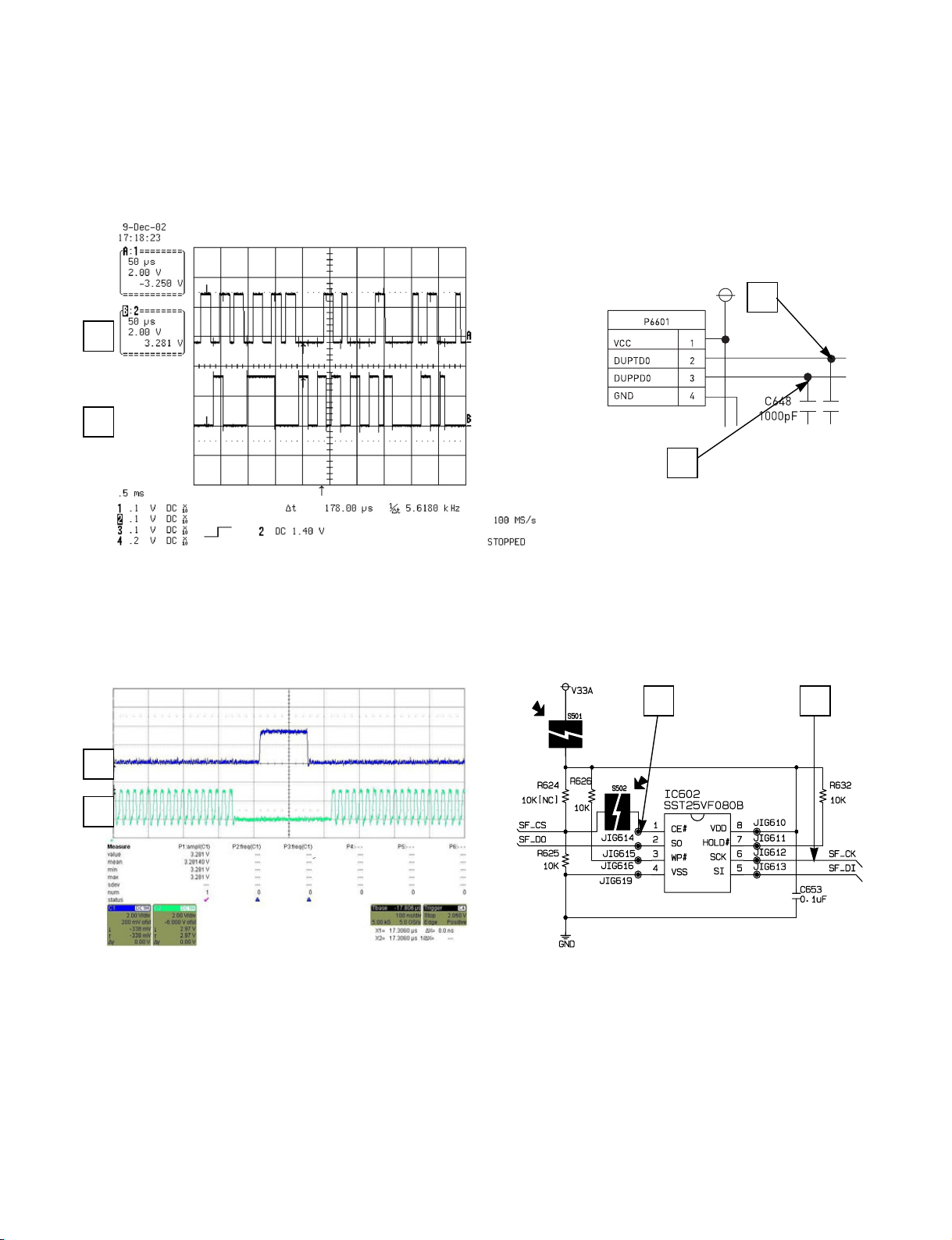

1. SISTEMA DE CLOCK DE 27MHZ, RESET, SINAL DE FLASH R/W....................................................3-12

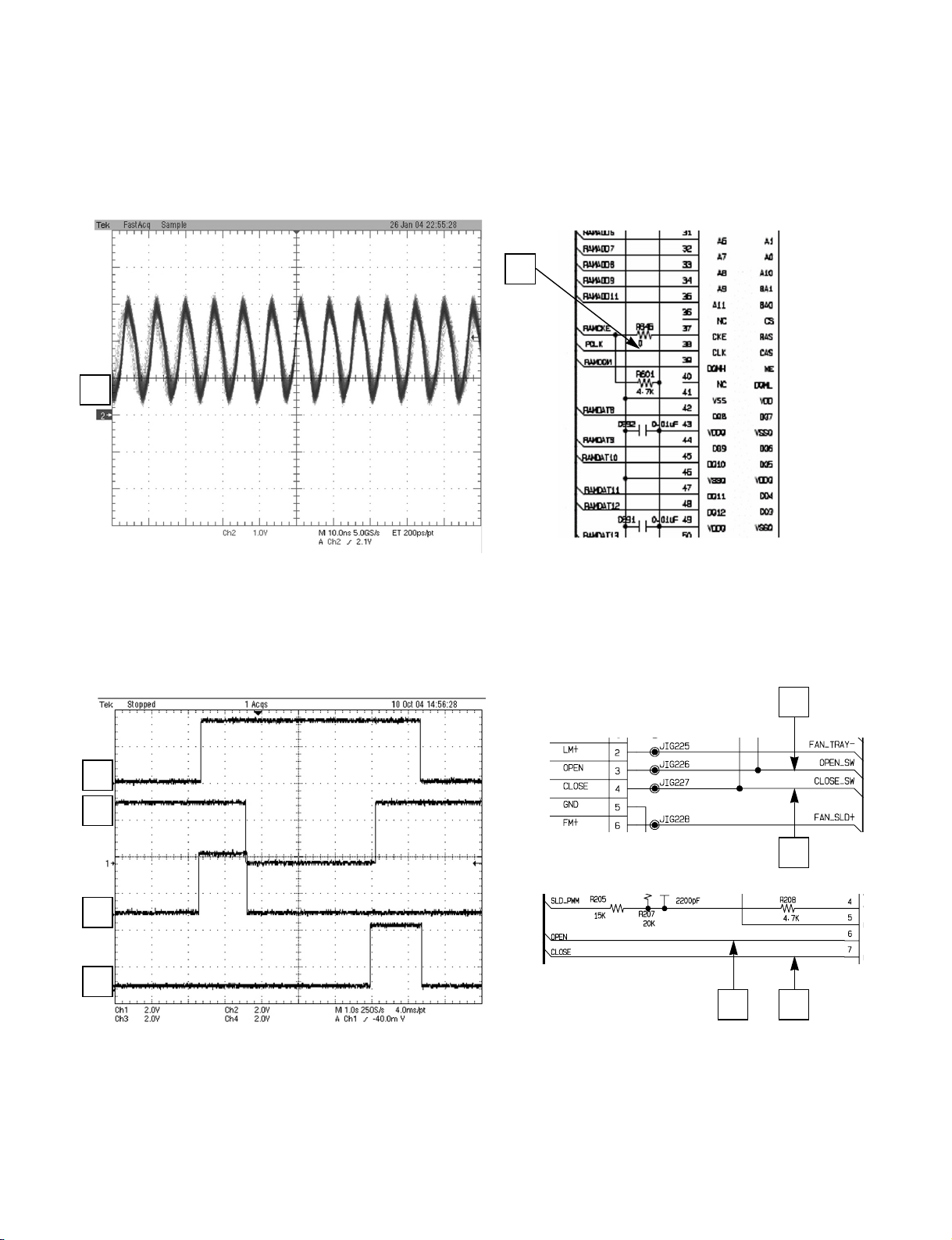

2. CLOCK DE SDRAM ..............................................................................................................................3-14

3. SINAL DE FECHAMENTO E ABERTURA DA BANDEJA .....................................................................3-14

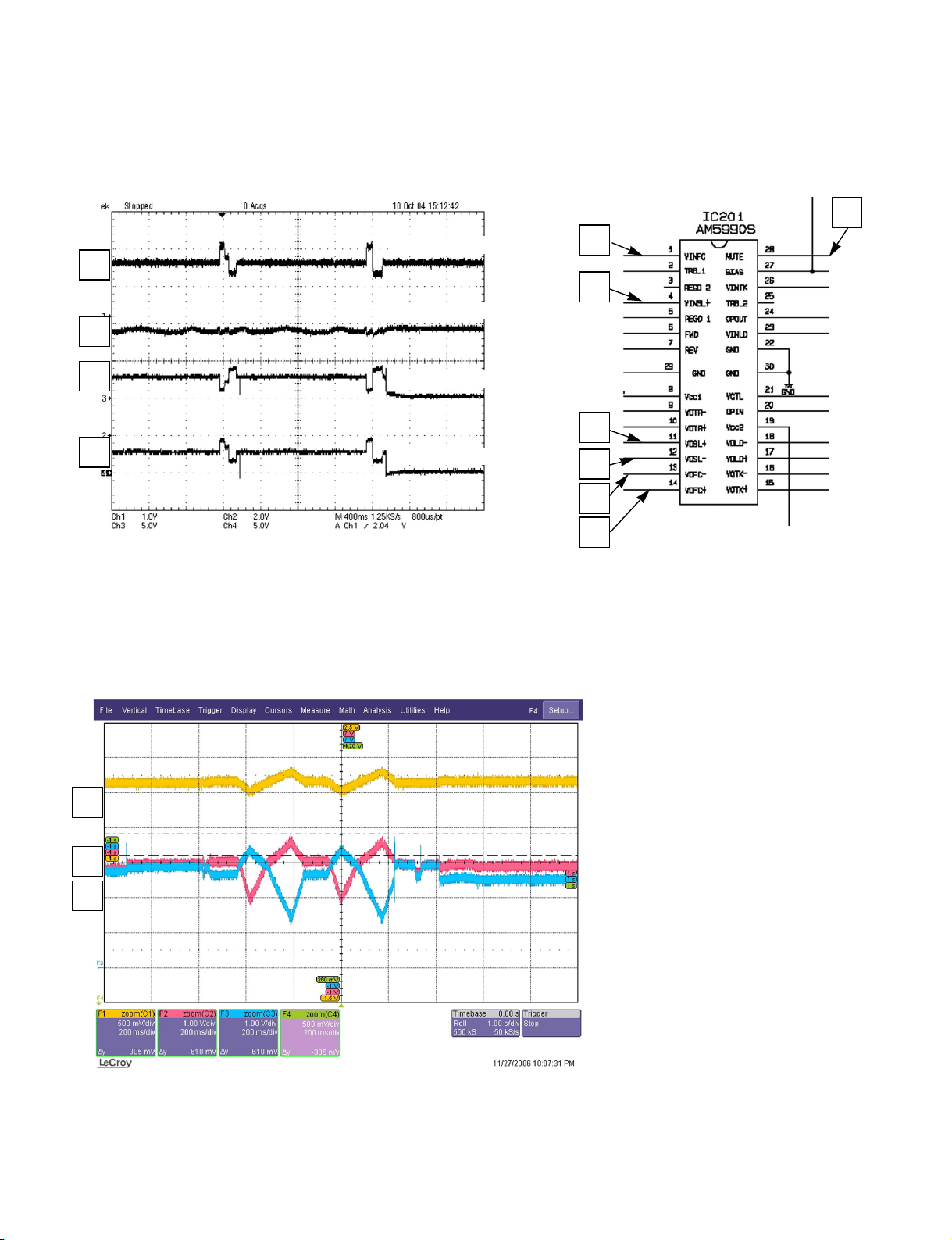

4. CONTROLE SLED REFERENTE AO SINAL (NA CONDIÇÃO DE SEM DISCO)................................3-15

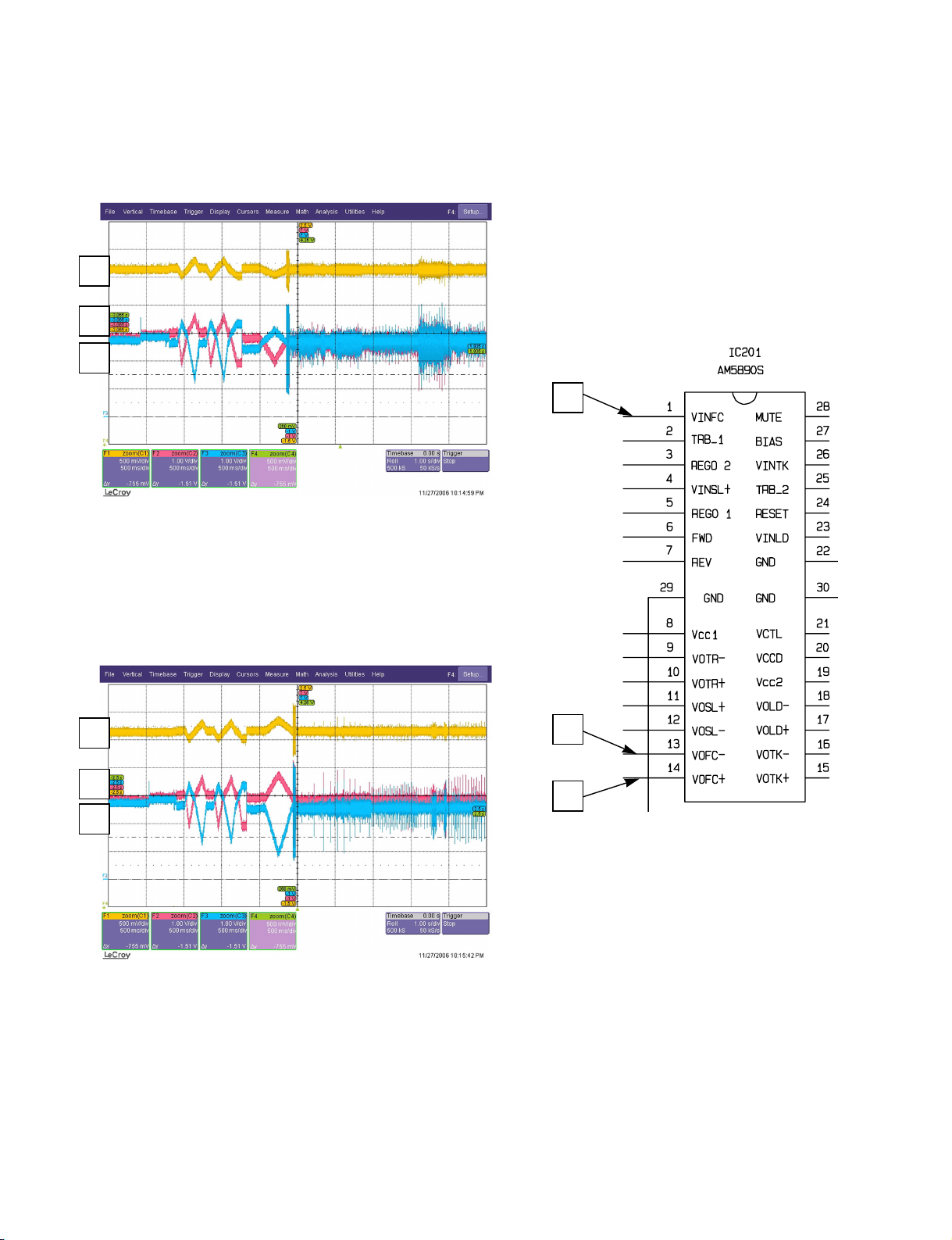

5. CONTROLE DE LENTES REFERENTES AO SINAL (NA CONDIÇÃO DE SEM DISCO)...................3-15

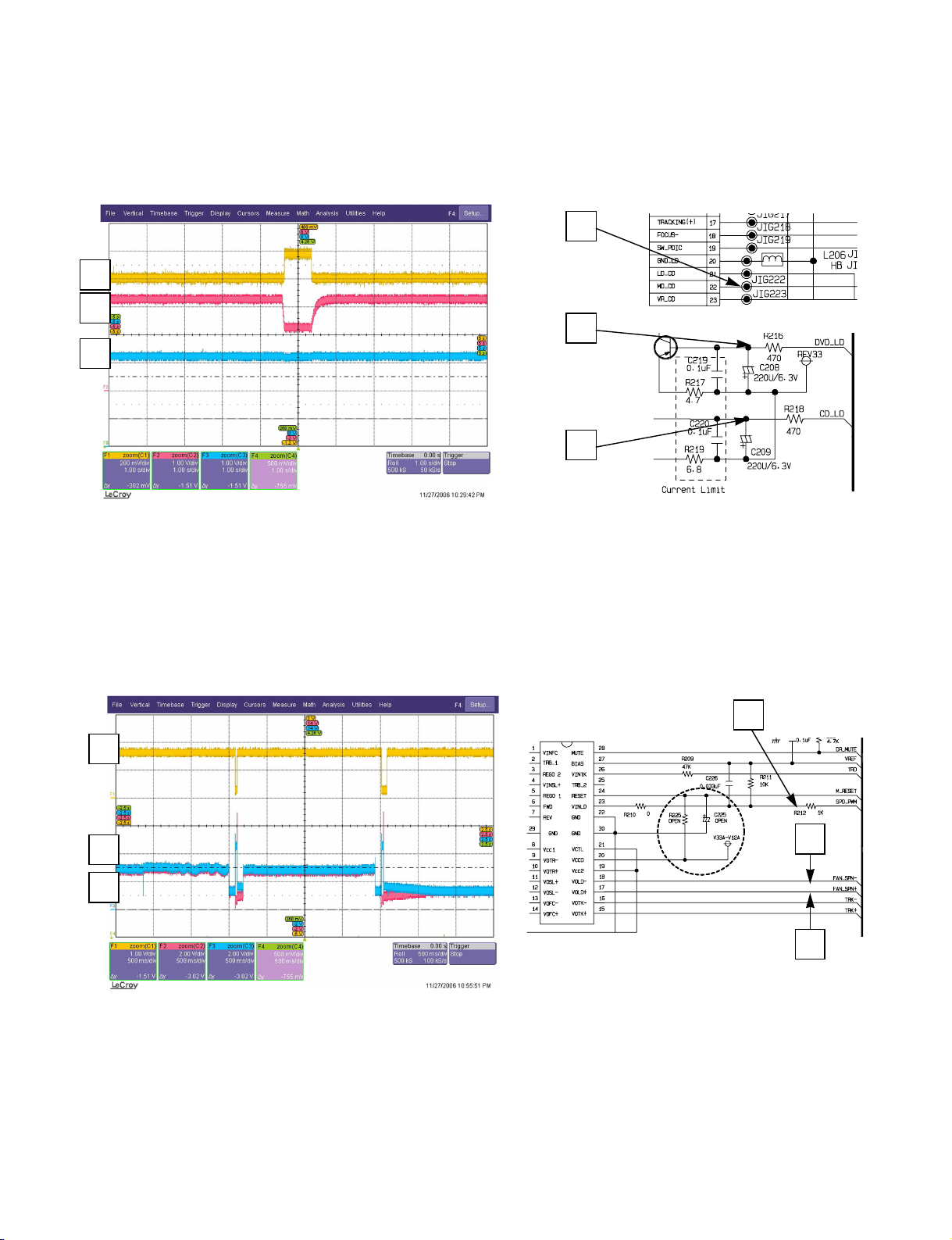

6. CONTROLE DE ENERGIA DO LASER REFERENTE AO SINAL

(NA CONDIÇÃO DE SEM DISCO)........................................................................................................3-16

7. CONTROLE DO SPINDLE DA FORMA DE ONDA (NA CONDIÇÃO DE SEM DISCO).......................3-16

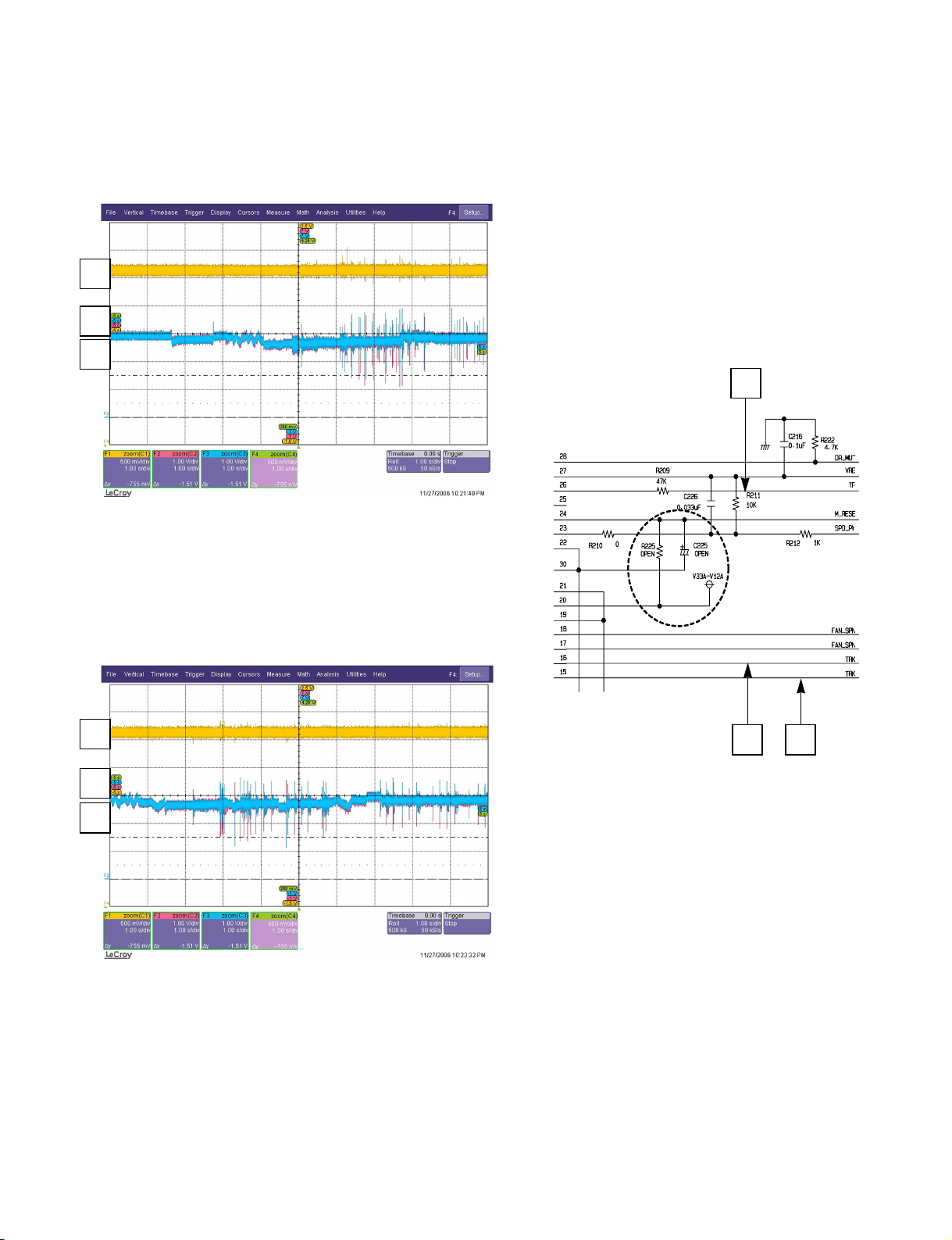

8. FOCO DA FORMA DE ONDA ...............................................................................................................3-17

9. CONTROLE DE TRAÇÃO REFERENTE AO SINAL (VERIFICAÇÃO DO SISTEMA) .........................3-18

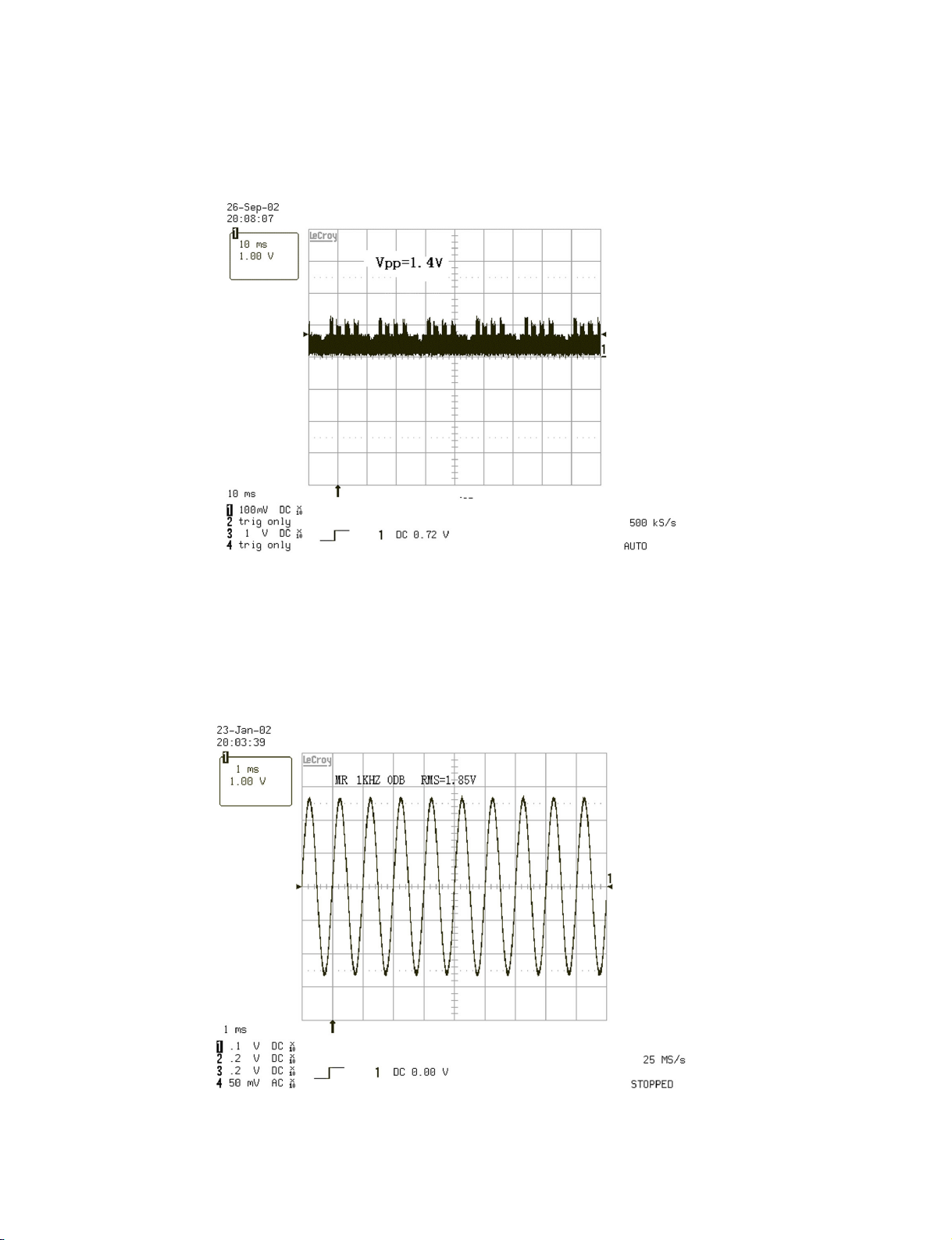

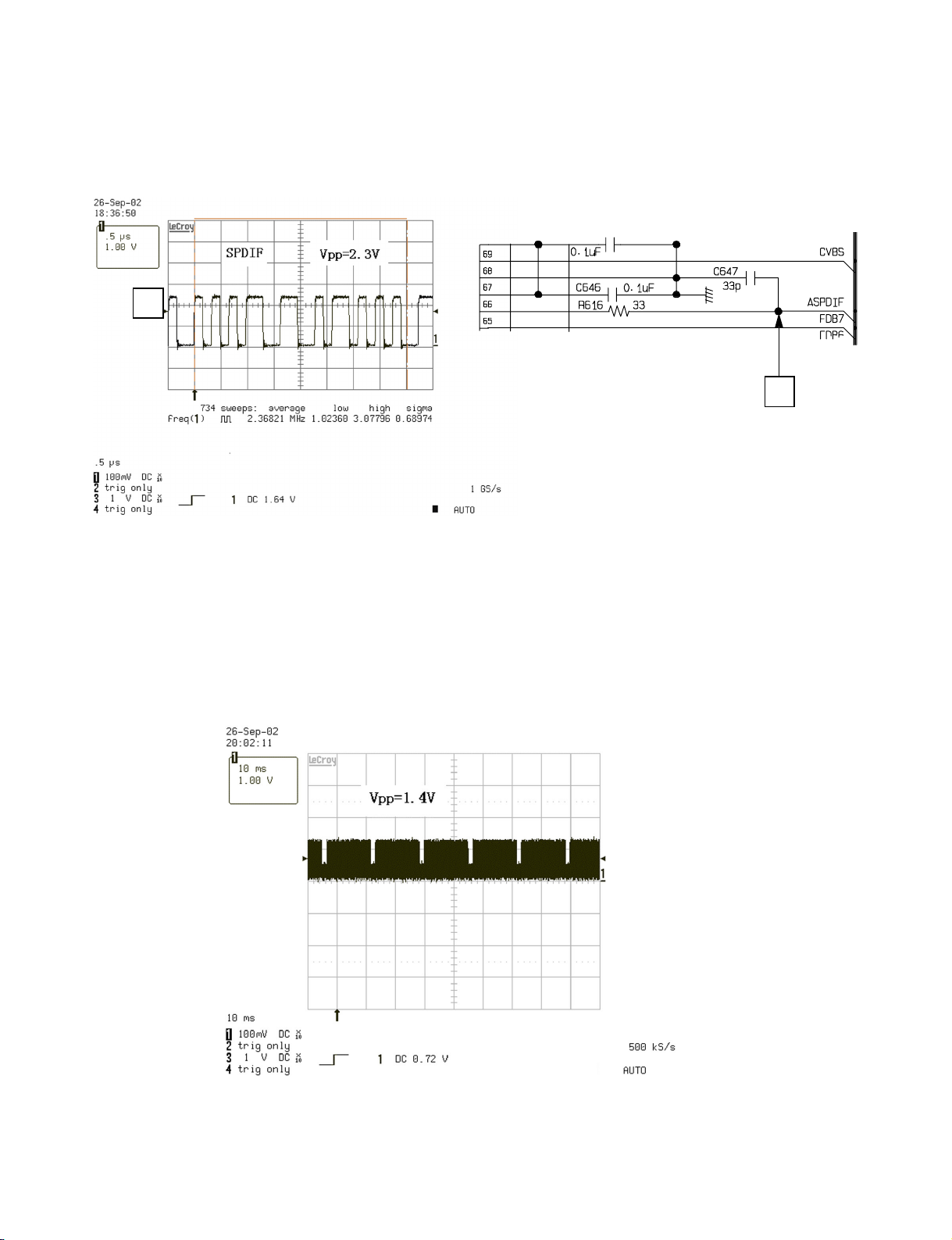

10. SAÍDA COAXIAL DE ÁUDIO (SPDIF) DO MT1389L ............................................................................3-19

11. FORMA DE ONDA DA SAÍDA DE VÍDEO DO MT1389L ......................................................................3-19

12. SAÍDA DE ÁUDIO DO MT1389L..........................................................................................................3-20

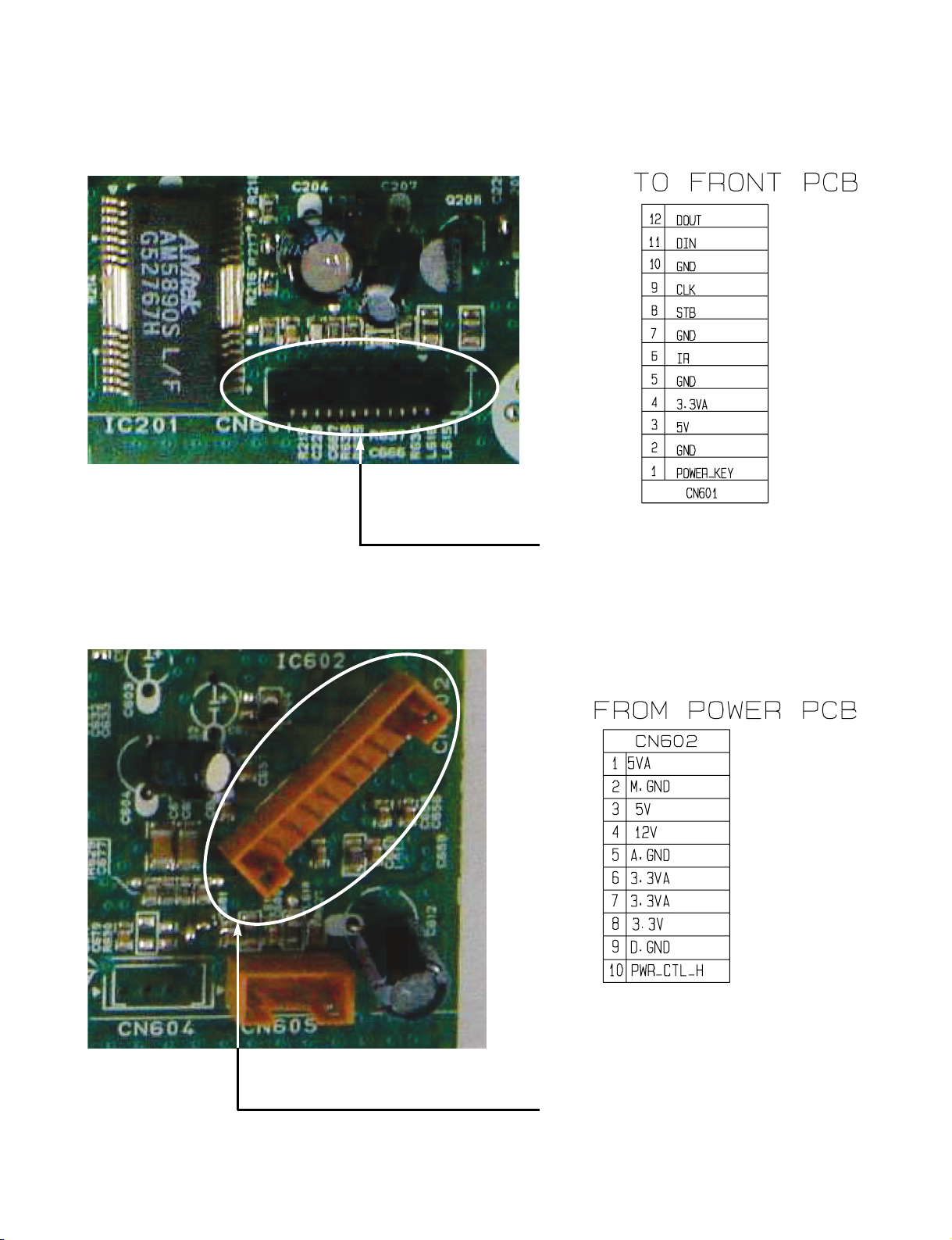

IMAGEM DO CONECTOR .....................................................................................................................3-21

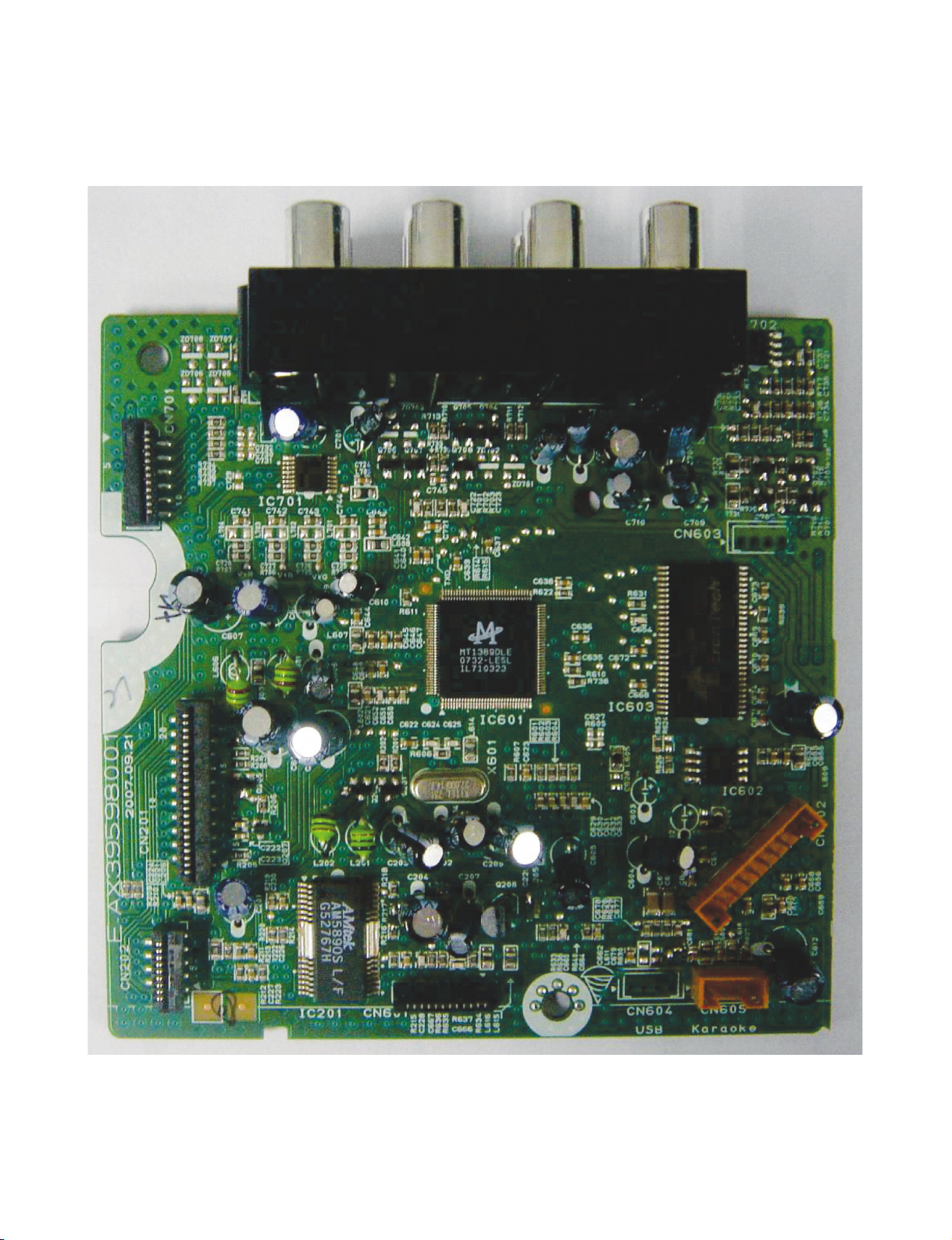

1. IMAGEM DE TODOS OS CONECTORES............................................................................................3-21

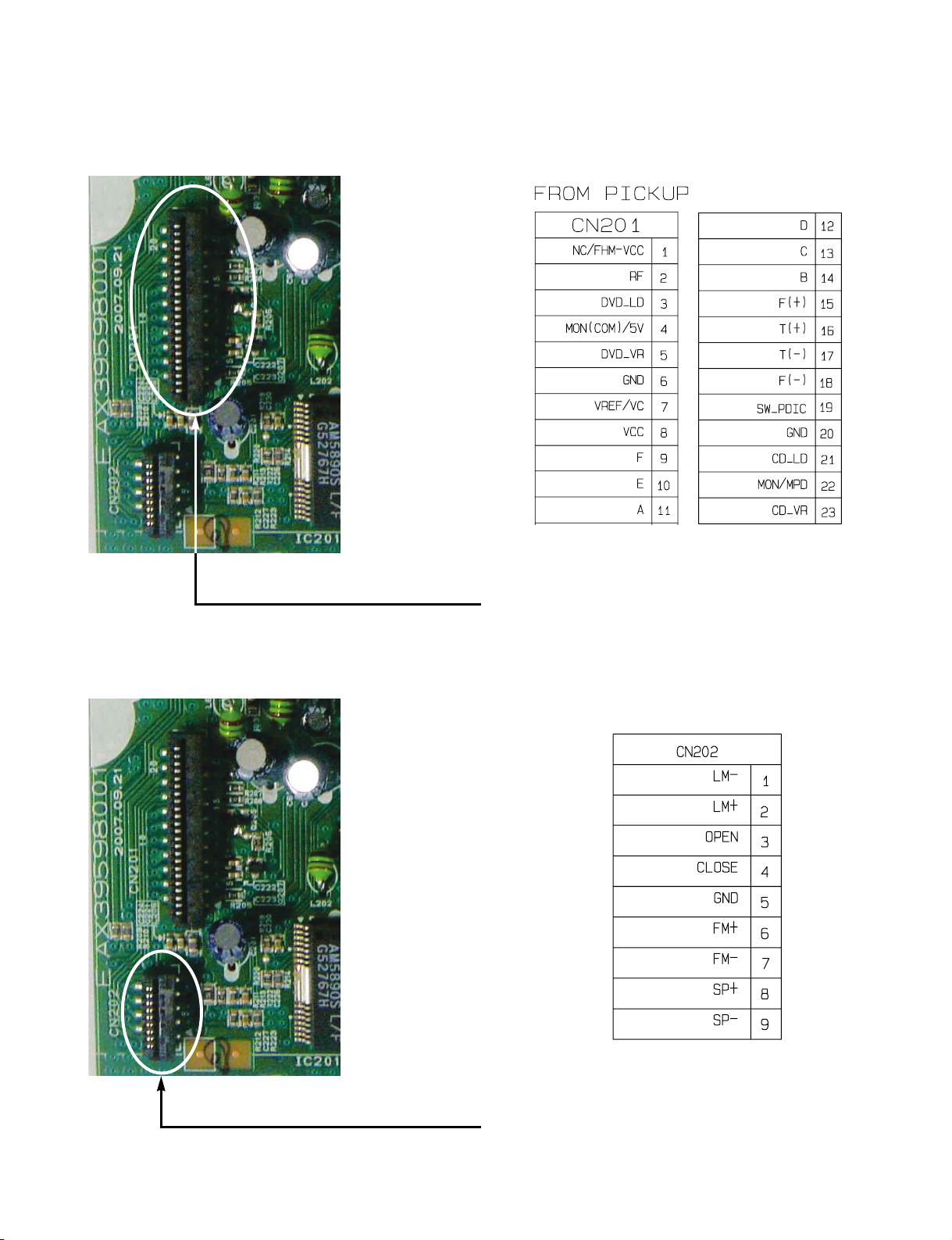

2. IMAGEM DO CONECTOR CN201........................................................................................................3-22

3. IMAGEM DO CONECTOR CN202........................................................................................................3-22

4. IMAGEM DO CONECTOR CN601........................................................................................................3-23

5. IMAGEM DO CONECTOR CN602........................................................................................................3-23

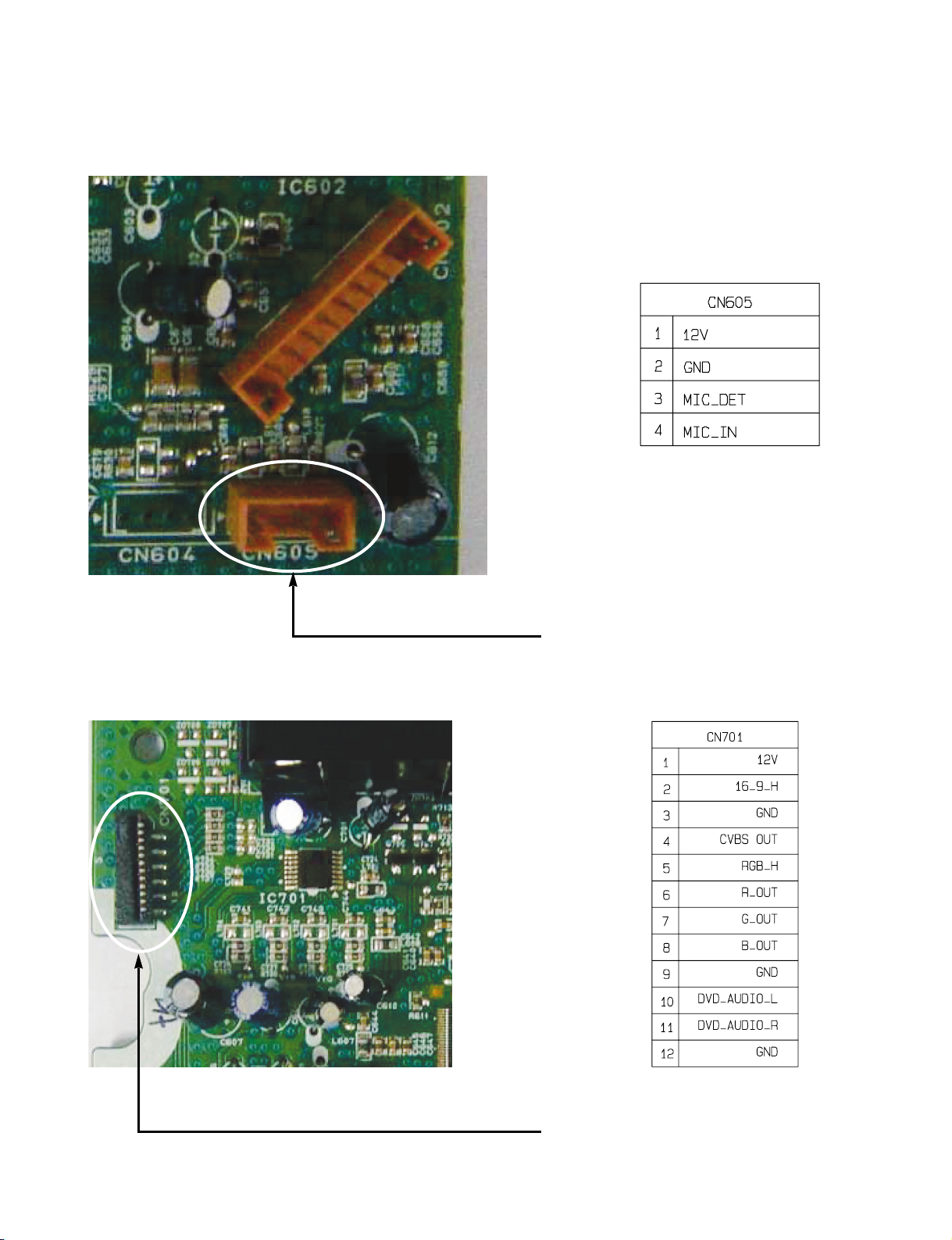

6. IMAGEM DO CONECTOR CN605........................................................................................................3-24

7. IMAGEM DO CONECTOR CN701........................................................................................................3-24

DIAGRAMAS DE BLOCO .......................................................................................................................3-25

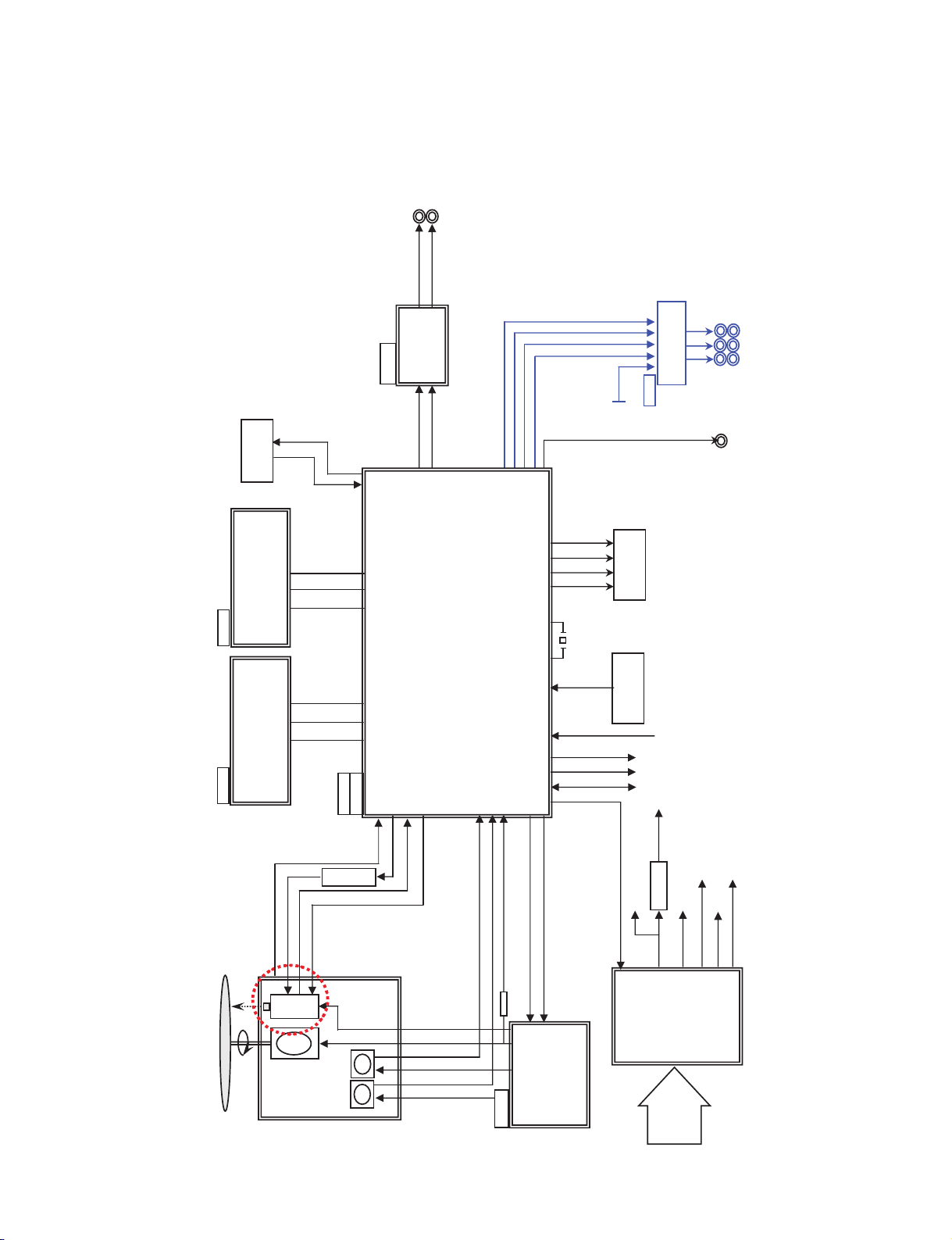

1. DIAGRAMA DE BLOCO DO OVERALL................................................................................................3-25

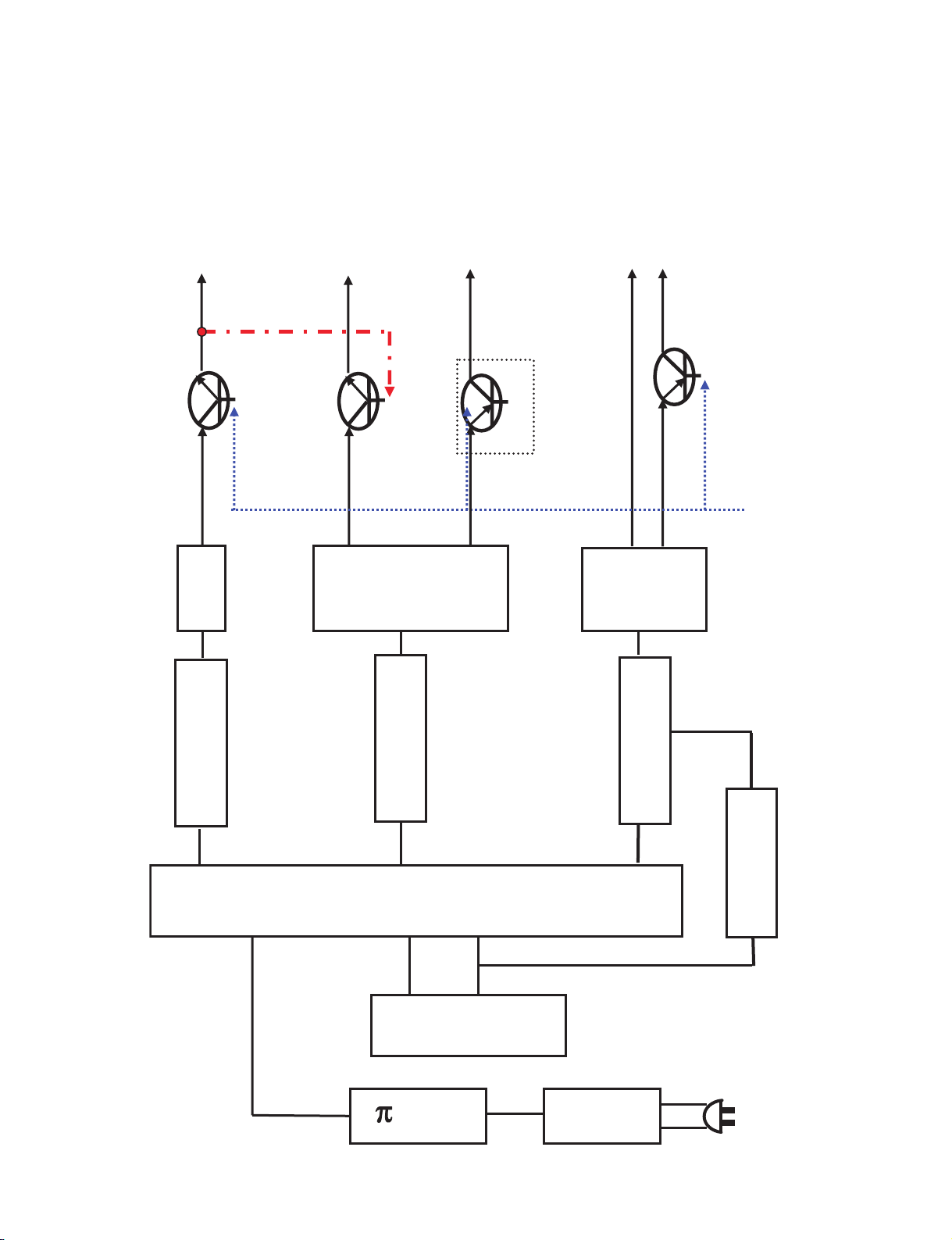

2. DIAGRAMA DE BLOCO DO POWER (SMPS) .....................................................................................3-26

3. DIAGRAMA DE BLOCO DO SYSTEM..................................................................................................3-27

4. DIAGRAMA DE BLOCO DO SERVO ....................................................................................................3-28

5. DIAGRAMA DE BLOCO DO VIDEO .....................................................................................................3-29

6. DIAGRAMA DE BLOCO DO AUDIO .....................................................................................................3-30

DIAGRAMAS DE CIRCUITO .................................................................................................................3-31

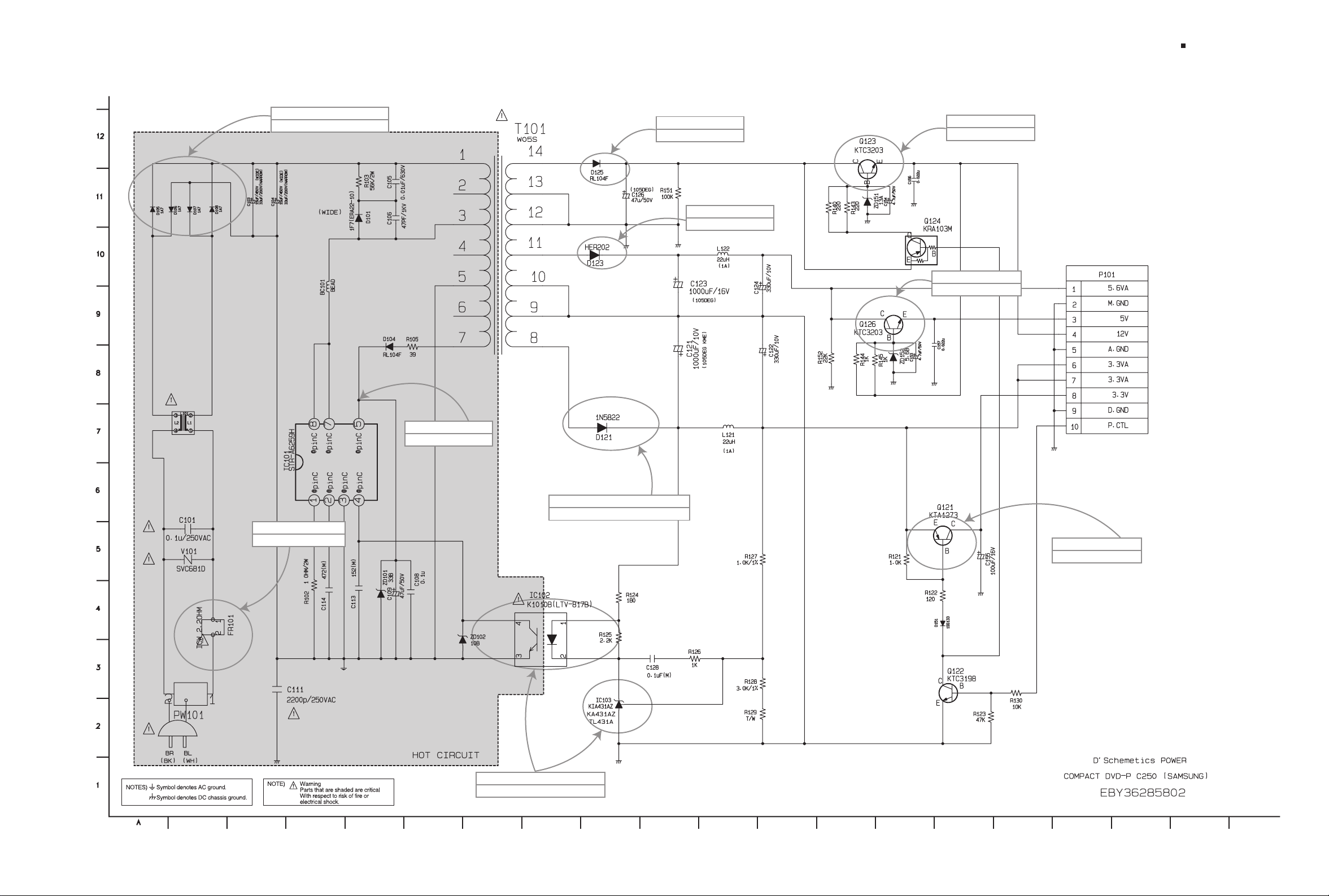

1. POWER (SMPS) DIAGRAMA DO CIRCUITO DO ................................................................................3-31

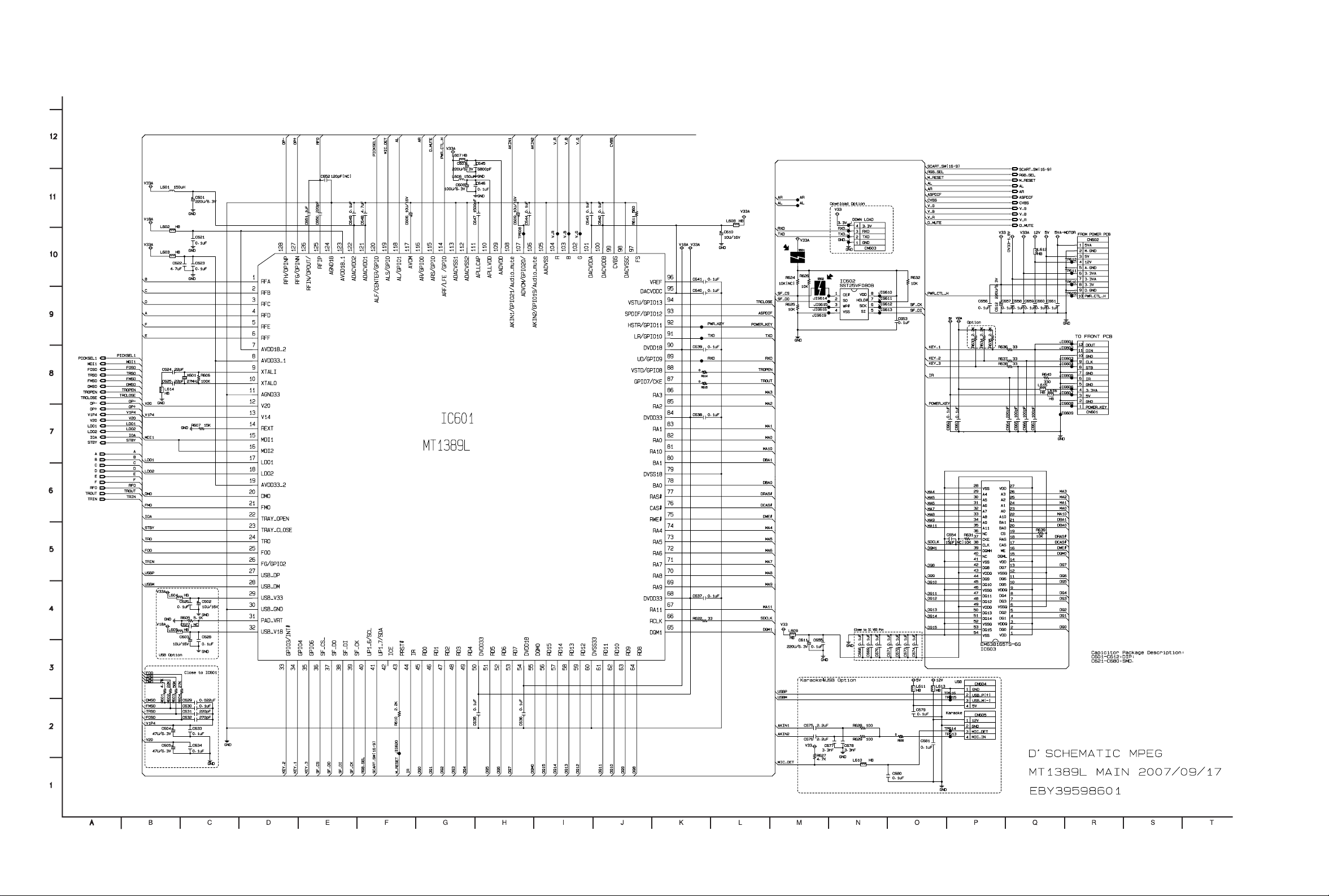

2. DIAGRAMA DO CIRCUITO DO SYSTEM (MPEG)...............................................................................3-33

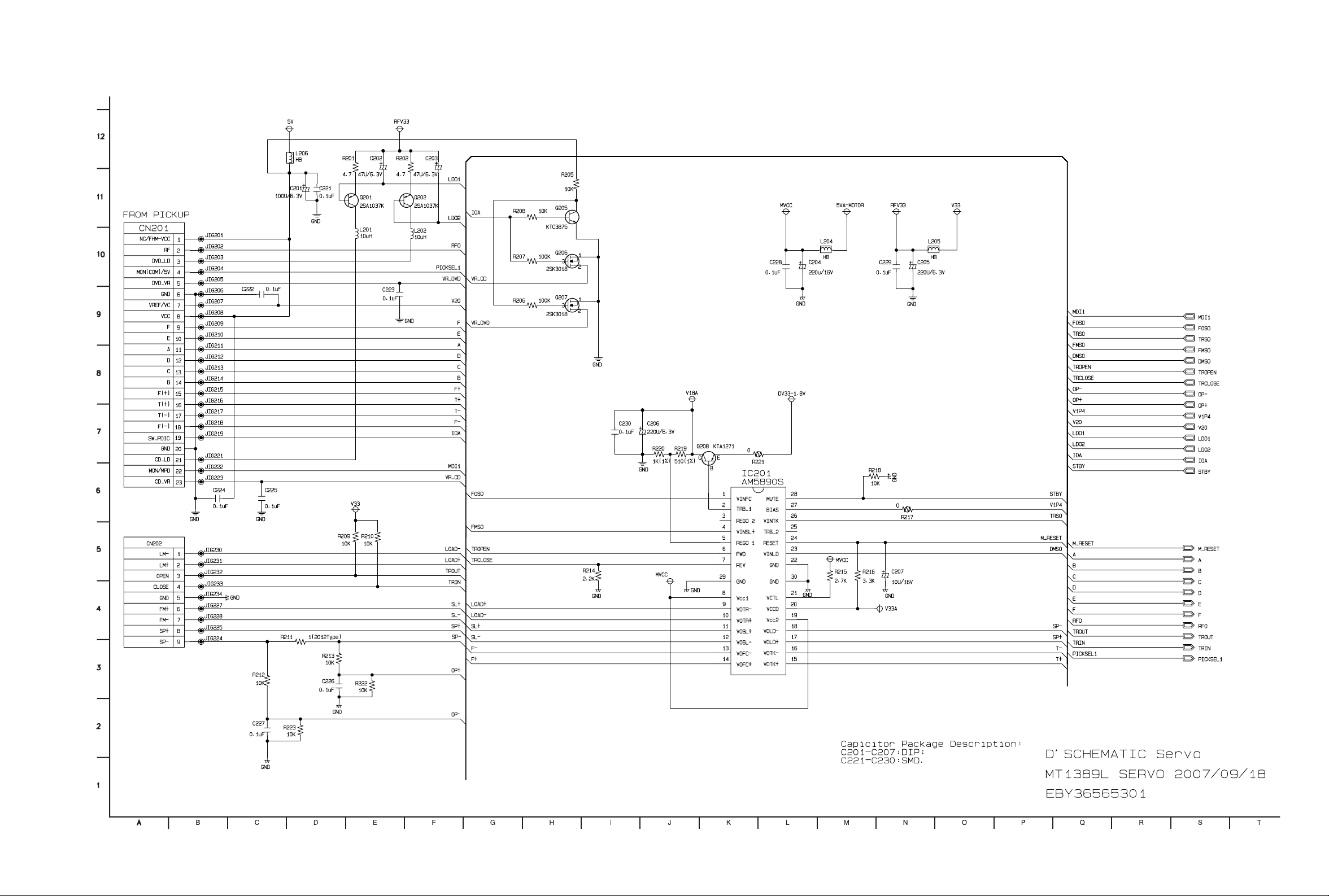

3. DIAGRAMA DO CIRCUITO DO SERVO...............................................................................................3-35

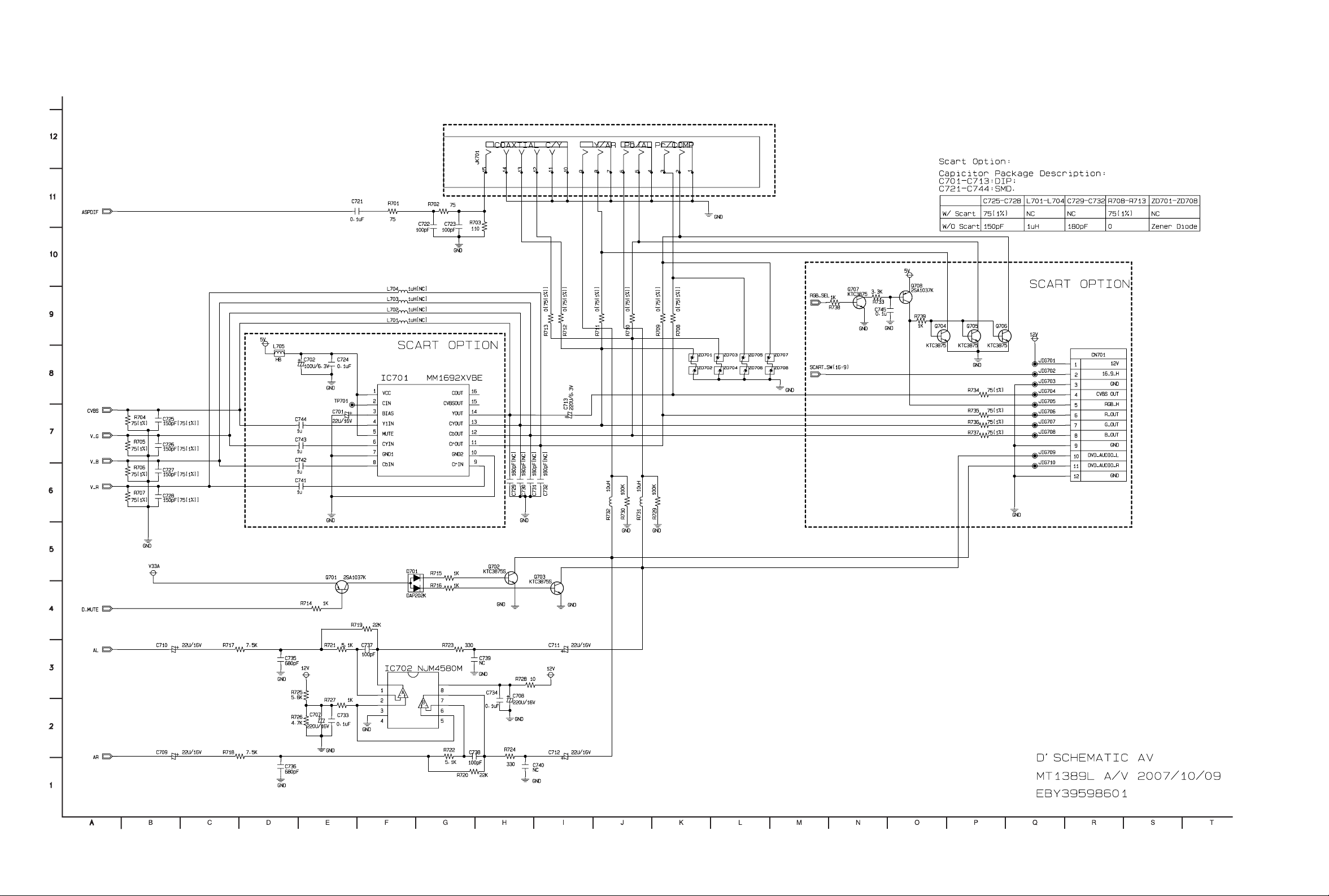

4. DIAGRAMA DO CIRCUITO DO AV (JACK) ..........................................................................................3-37

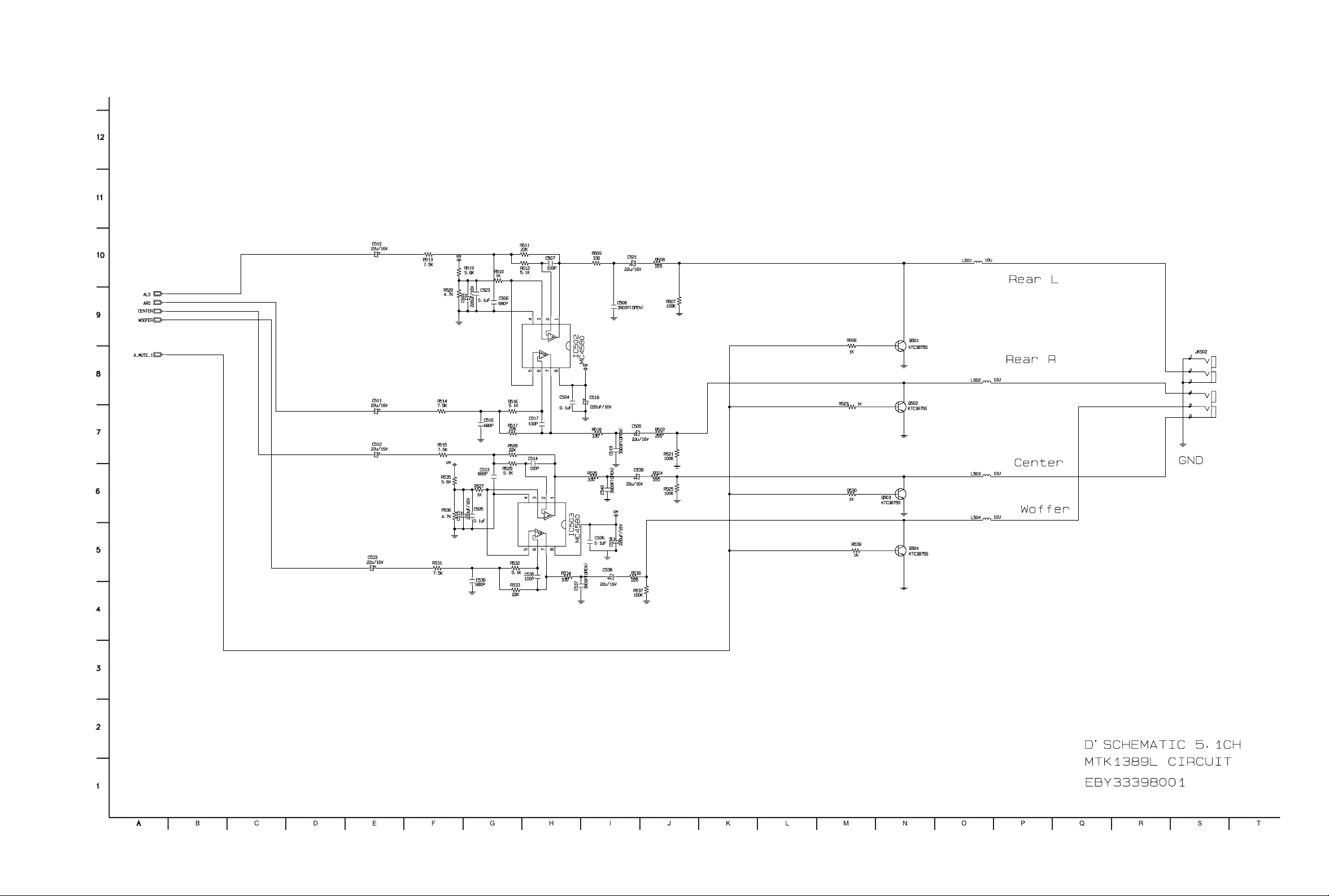

5. DIAGRAMA DO CIRCUITO DO 5.1CH (OPTION) ................................................................................3-39

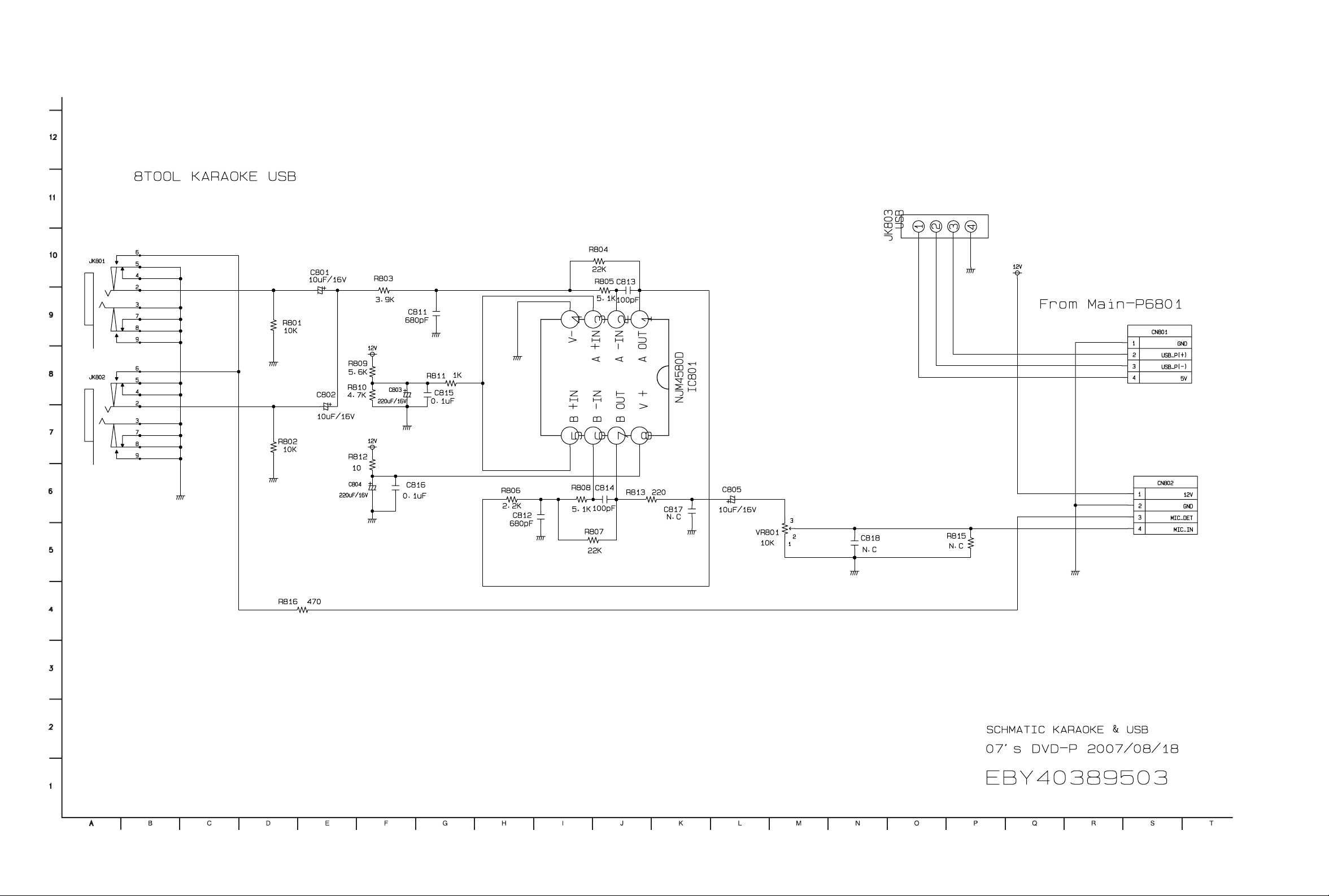

6. DIAGRAMA DO CIRCUITO DO KARAOKE & USB (OPTION).............................................................3-41

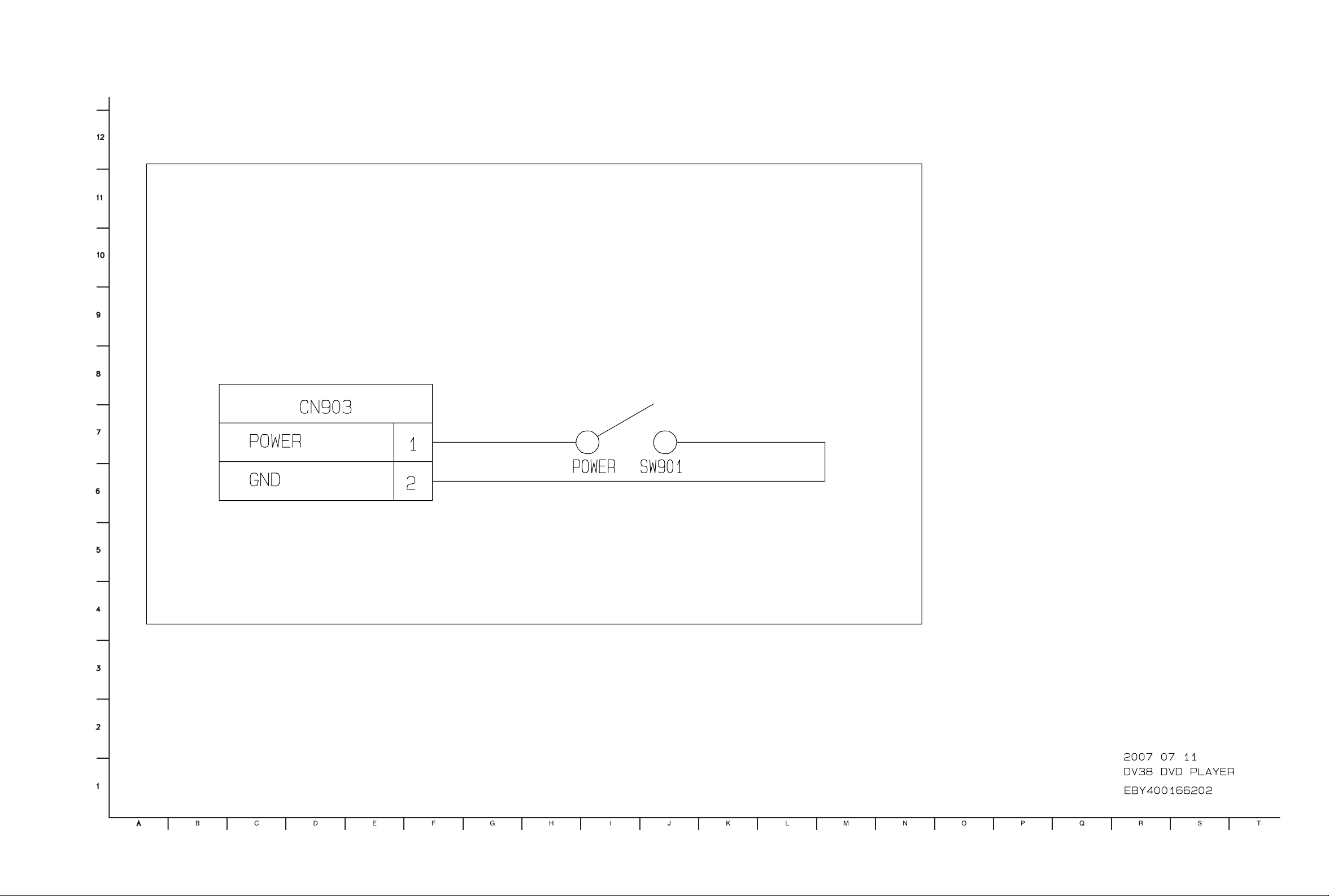

7. DIAGRAMA DO CIRCUITO DO KEY ....................................................................................................3-43

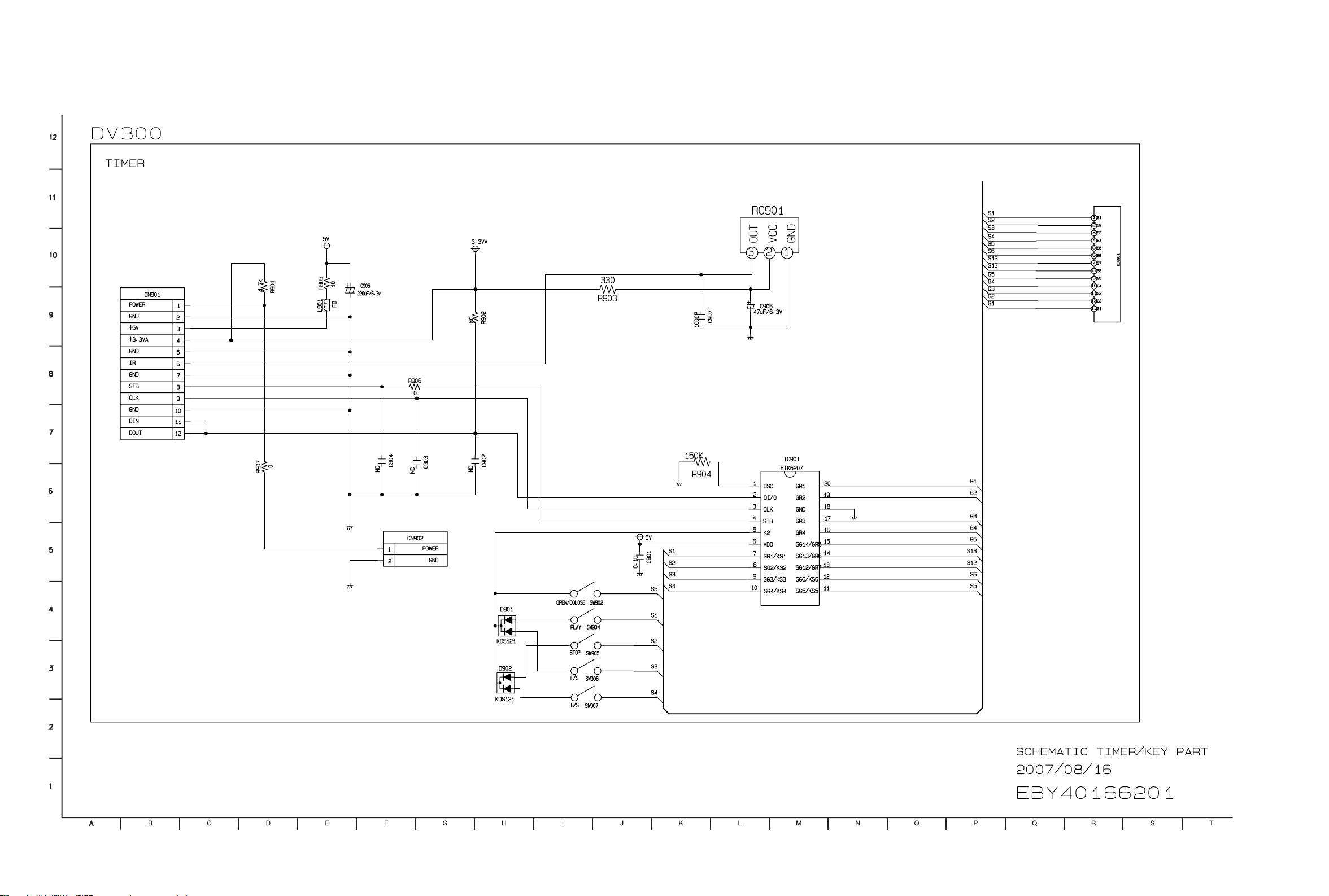

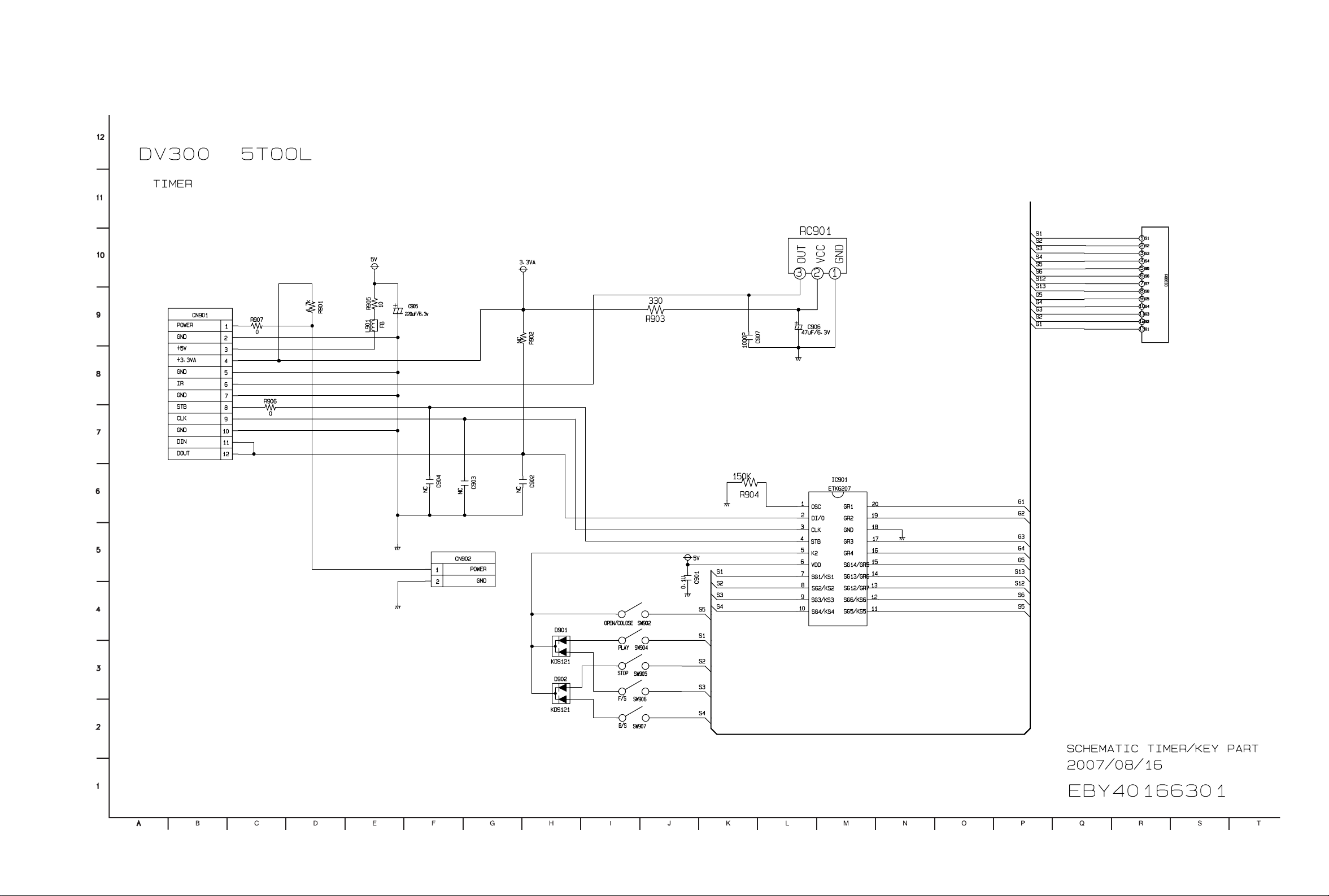

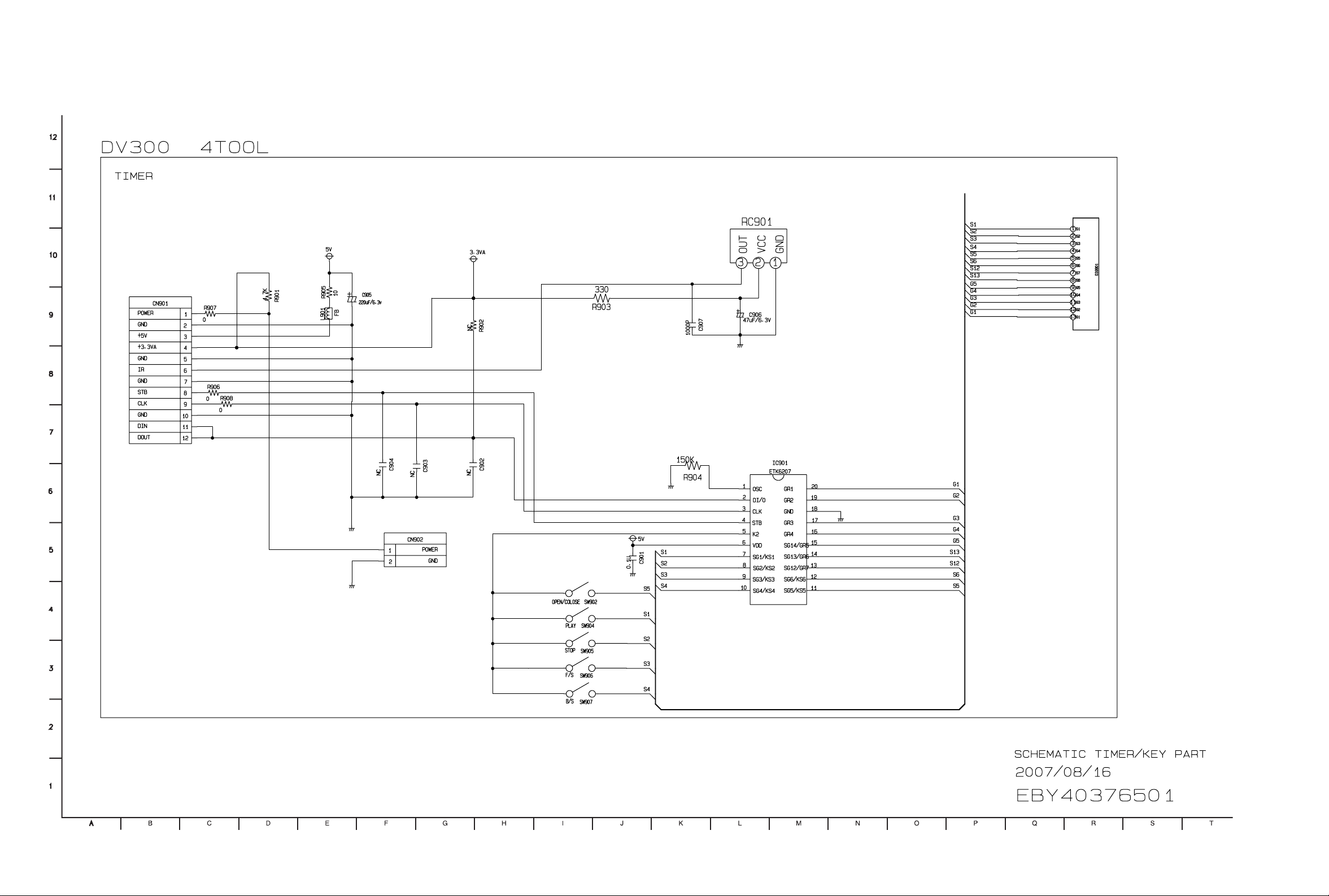

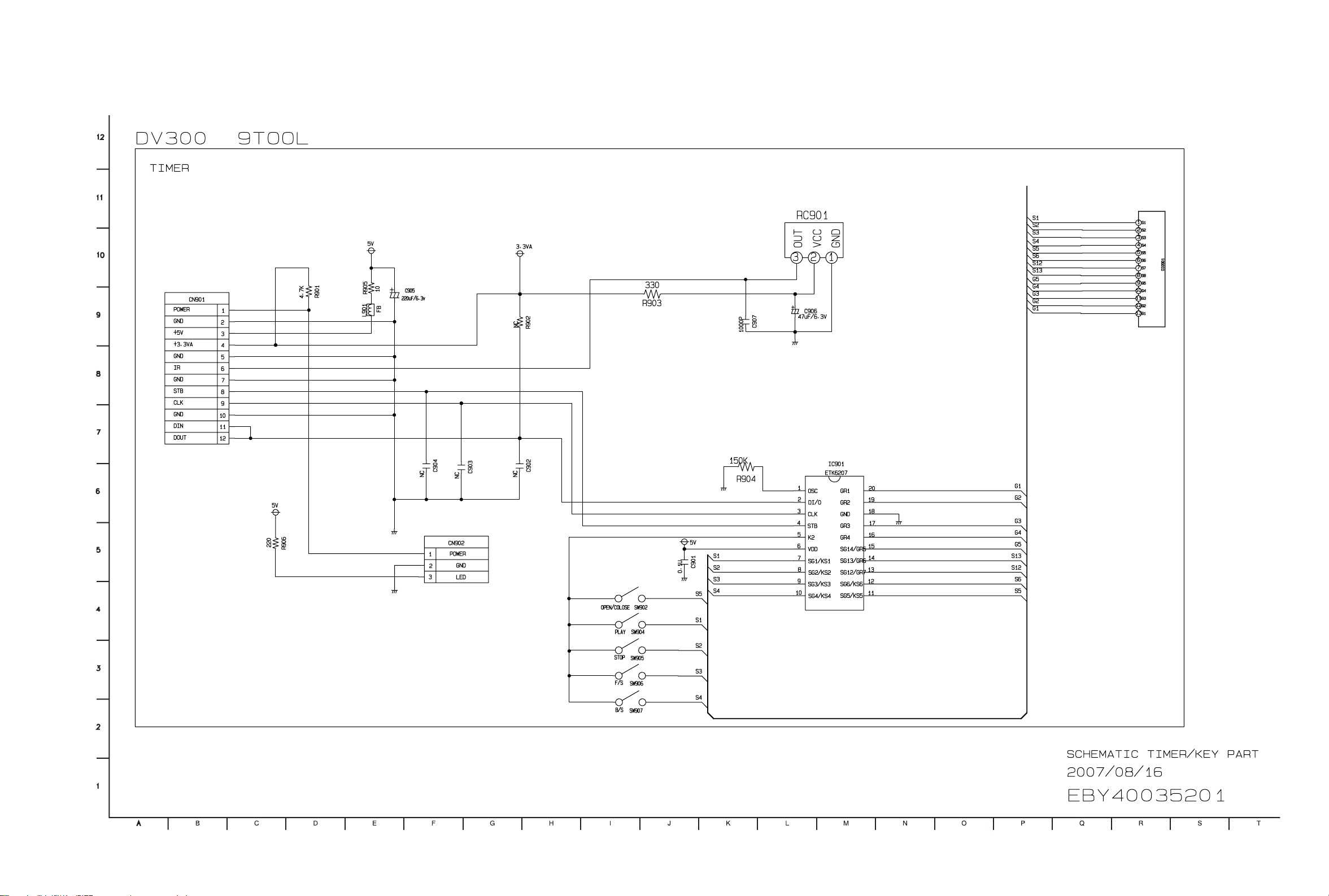

8. DIAGRAMA DO CIRCUITO DO TIMER ................................................................................................3-45

• TABELA DE VOLTAGEM DO CIRCUITO.................................................................................3-53

DIAGRAMAS DE PLACA DO CIRCUITO INTERNO......................................................................3-55

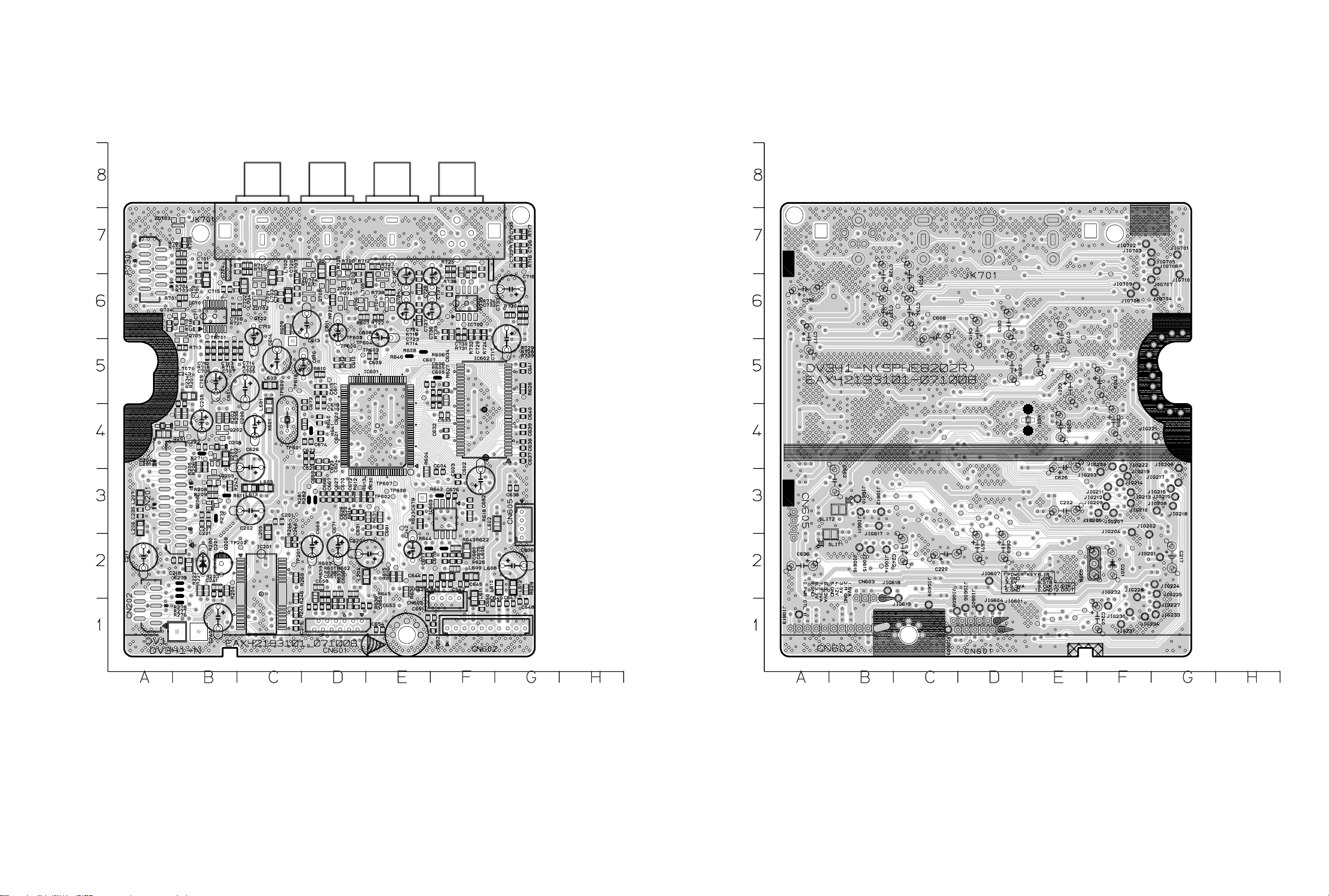

1. PLACA MAIN DO P.C ............................................................................................................................3-55

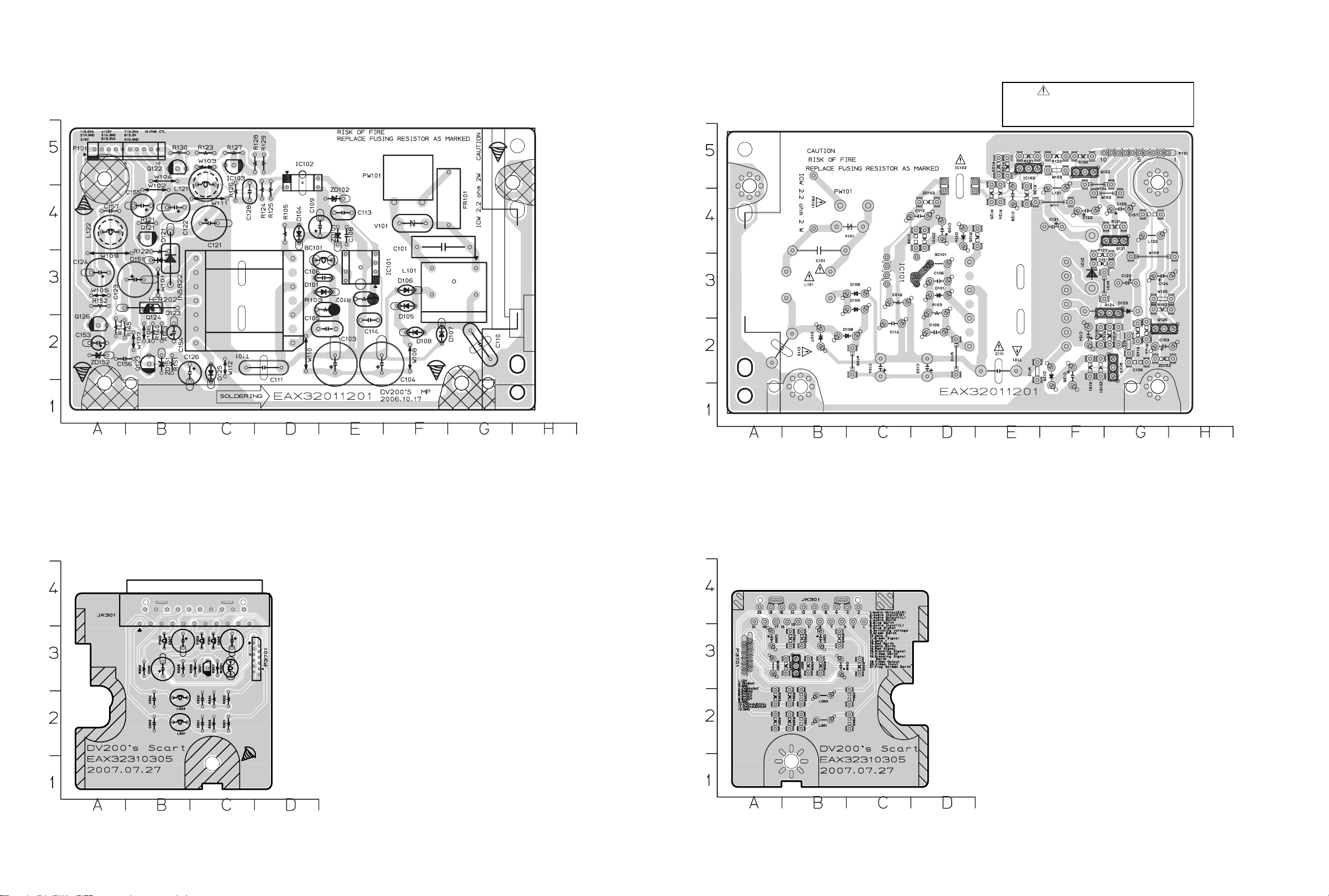

2. PLACA POWER (SMPS) P DO P.C ......................................................................................................3-57

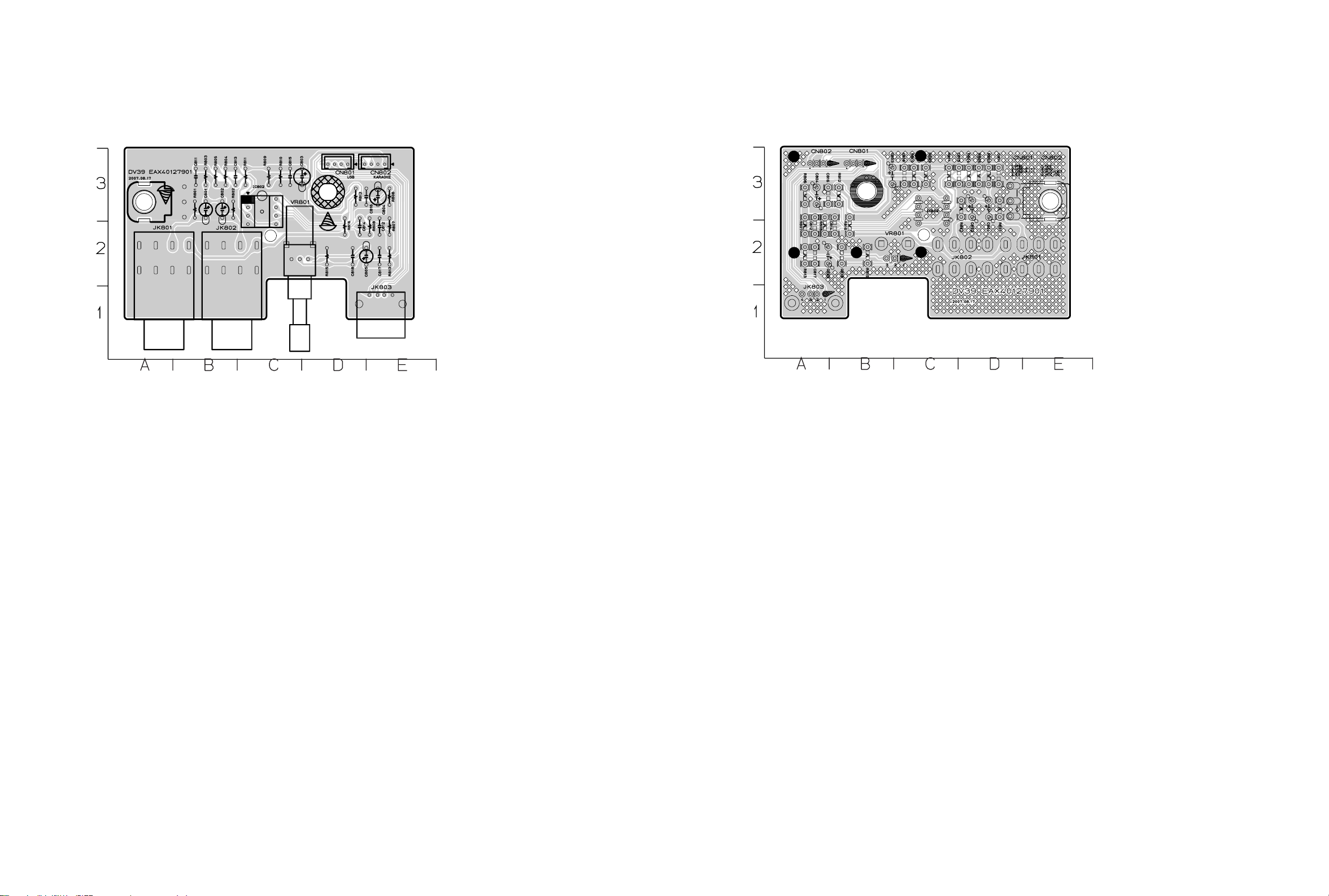

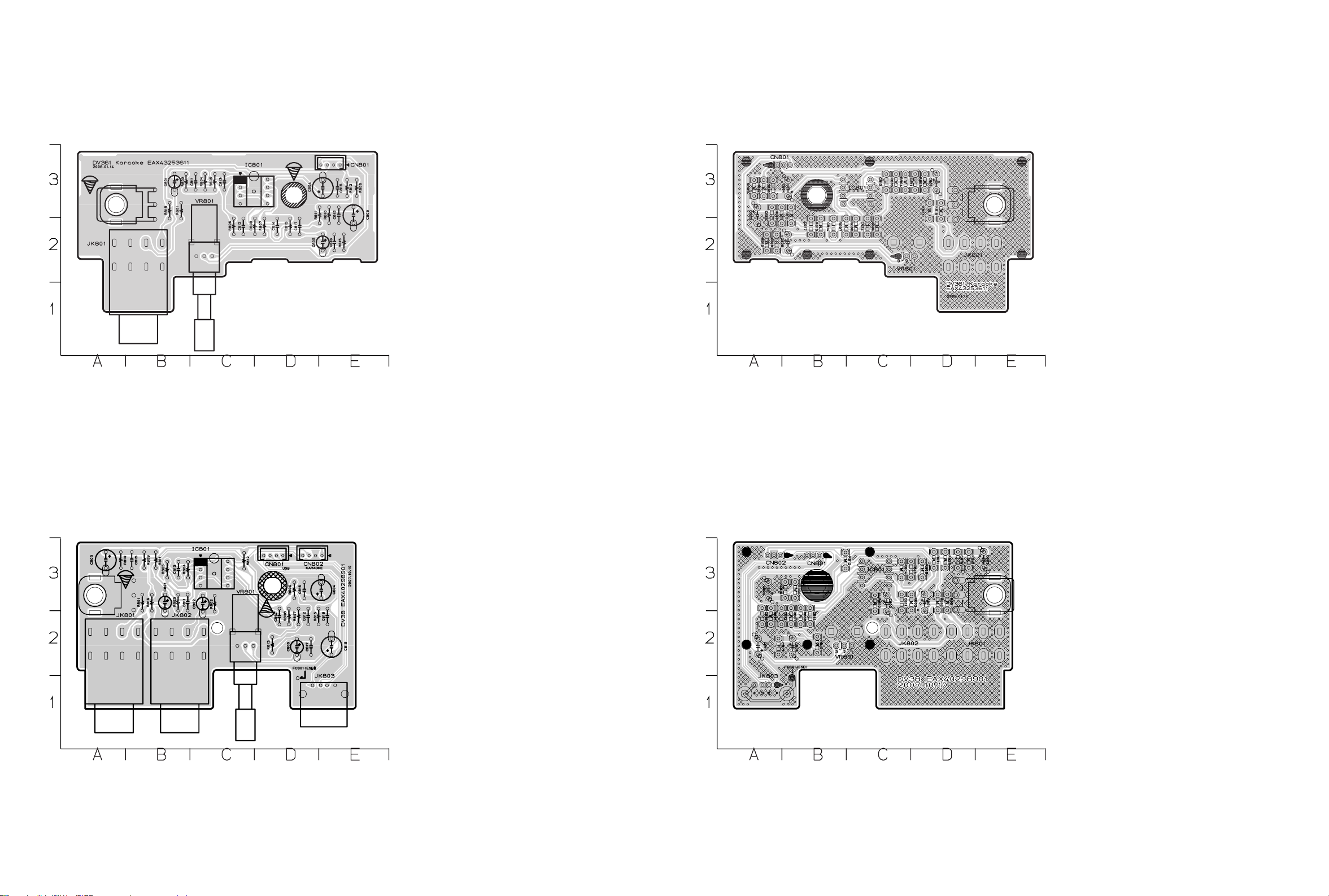

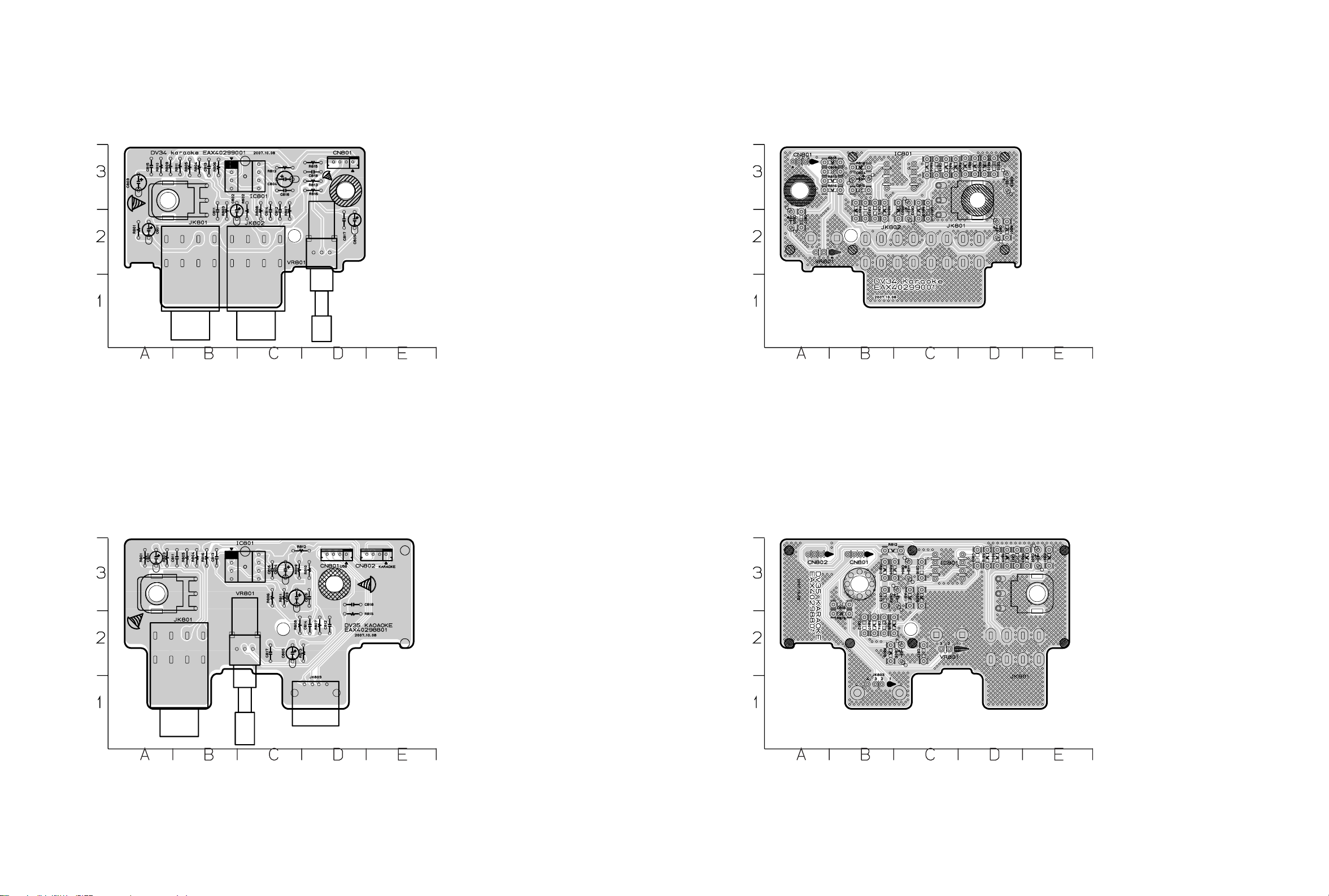

3. PLACA 5.1CH & SCART DO P.C (PARTE OPCIONAL) .......................................................................3-57

4. PLACA KARAOKE & USB DO P.C (PARTE OPCIONAL).....................................................................3-59

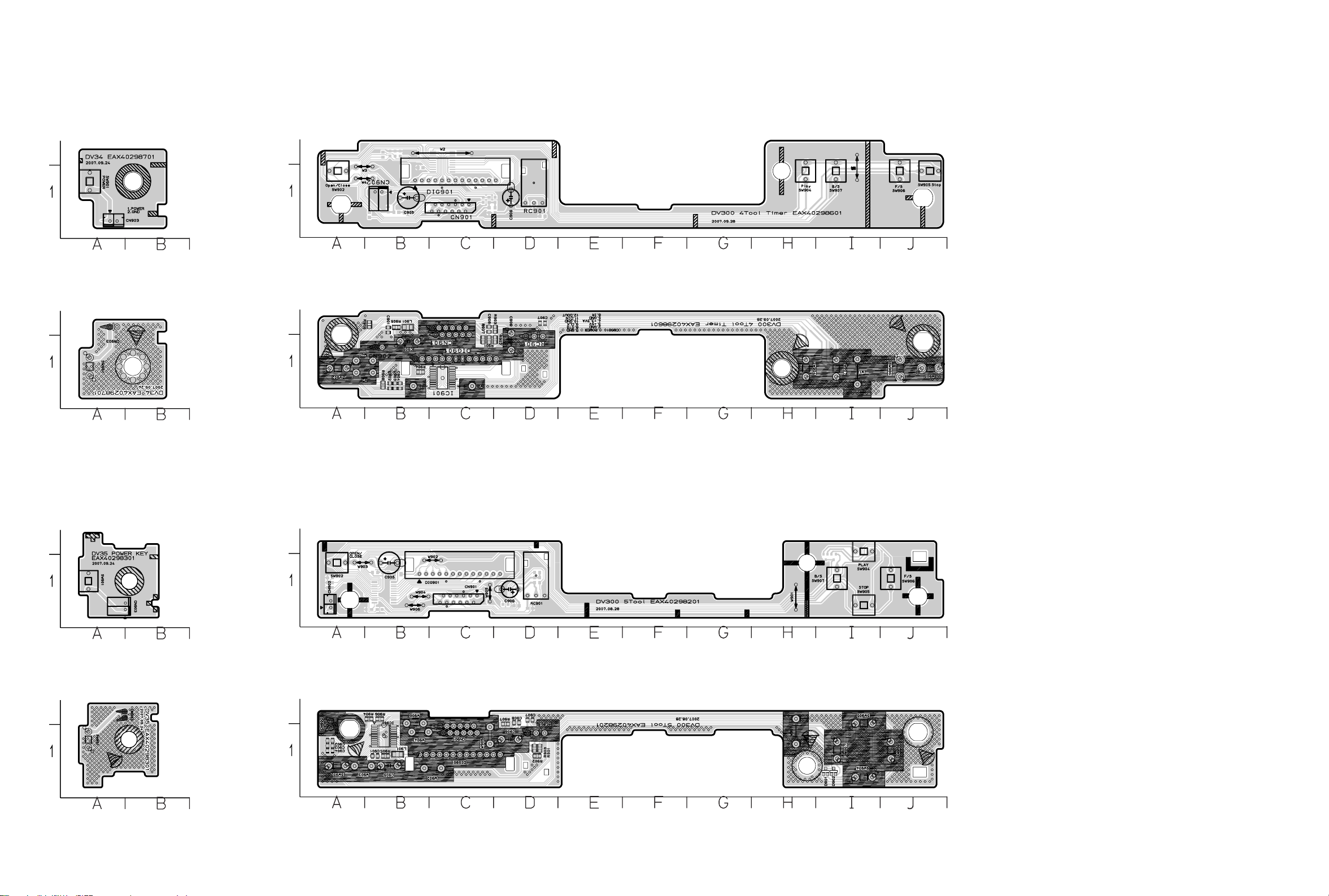

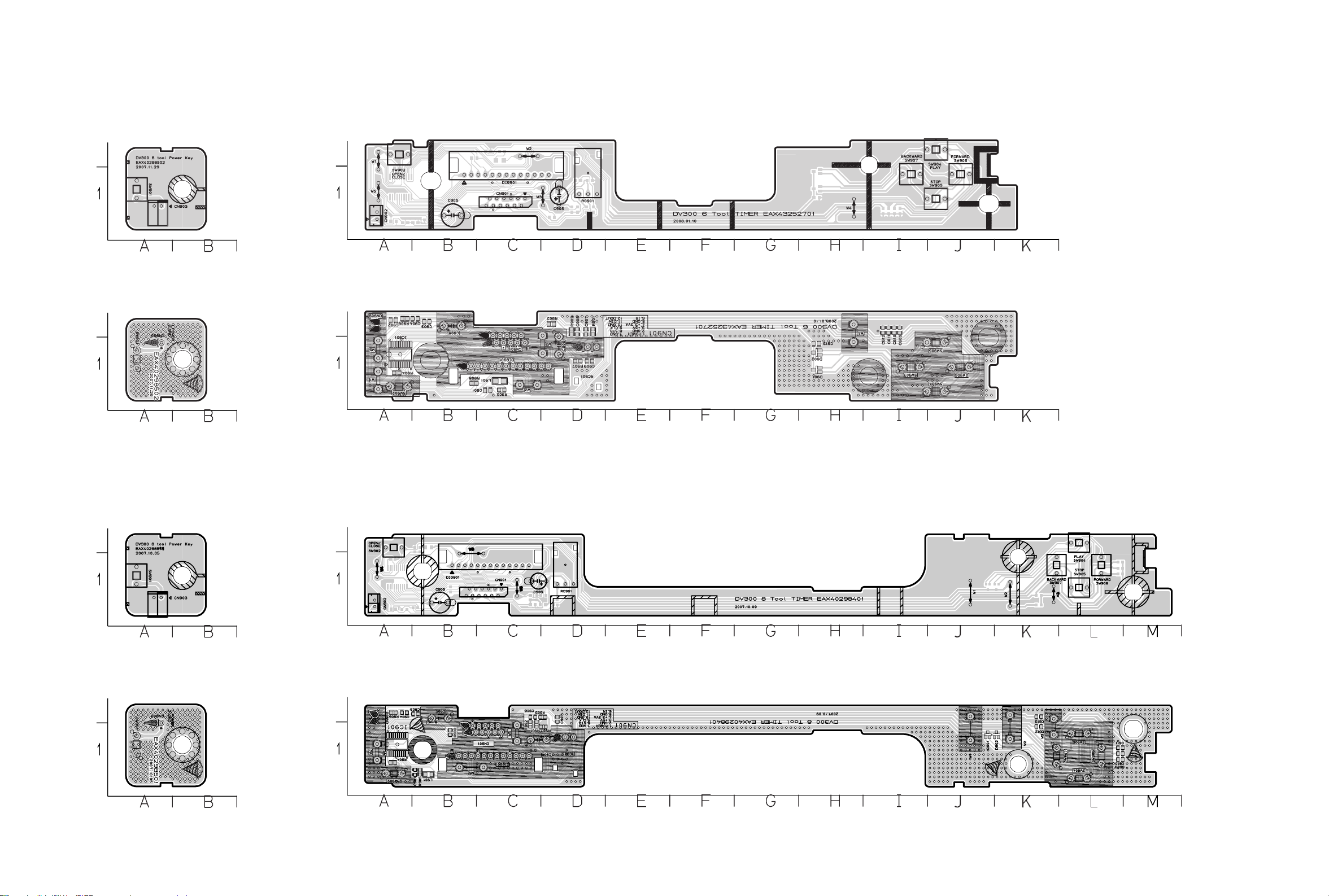

5. PLACA KEY DO P.C ..............................................................................................................................3-65

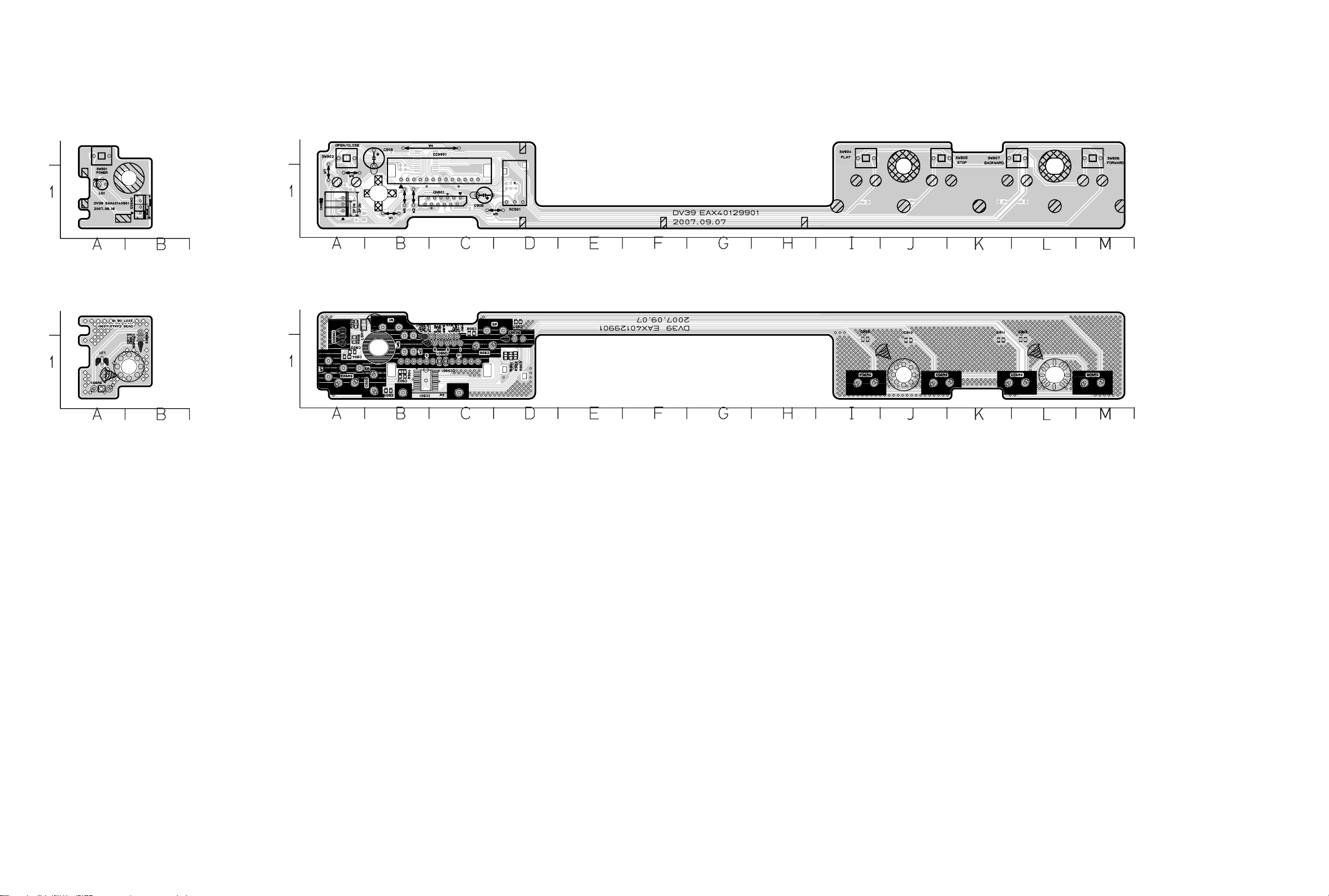

6. PLACA TIMER DO P.C ..........................................................................................................................3-65

3-1

Para uso interno da LGE

Page 15

GUIA PARA A SOLUÇÃO DE PROBLEMAS DA PARTE ELÉTRICA

1. FLUXO DA SOLUÇÃO DE PROBLEMAS DO SMPS

Sem 3.3VA

SIM

É o FR101 normal?

SIM

É o D105/D106/D107/

D108 normal?

SIM

É o Vcc

(cerca de 17V) fornecido ao

IC101 Pin2?

SIM

É o D121 normal?

SIM

Existe

cerca de 2.5V no IC103

Pin1?

SIM

NÃO

Substituir o FR101

(Use o mesmo ICW)

Substituir o

D105/D106/D107/D108

Verifique ou Substituir o IC101

Substituir o D121

Substituir o IC103

É o D123 normal?

É o D125 normal?

A linha de força do Main

PCB(DVD) está em curto

Para uso interno da LGE

SIM

NÃO

3-2

Substituir o D123

Substituir o D125

Apenas para efeitos de treinamento e propósitos de serviços

Page 16

GUIA PARA A SOLUÇÃO DE PROBLEMAS DA PARTE ELÉTRICA

Sem REG 5.0V

SIM

É o Vcc(=5.6V)

•

fornecido ao coletor

Q126?

SIM

É o Vcc(=12V)

•

fornecido ao Q126

Base?

SIM

Verificar o ou Substituir o Q126

No 12V

SIM

É o Vcc(=14V)

•

fornecido ao Q123

Collector?

NÃO

Verificar o ou Substituir o D123

Verificar o ‘PWR CTL “H”’ µ-com

Verificar o ou Substituir o D125

SIM

É o Vcc(=12V)

•

fornecido ao Q126

Base?

SIM

Verificar o ou Substituir o Q123

NÃO

3-3

Verificar o the ‘PWR CTL “H”’

sinal do µ-com

Para uso interno da LGE

Page 17

GUIA PARA A SOLUÇÃO DE PROBLEMAS DA PARTE ELÉTRICA

2. FLUXO DE VERIFICAÇÃO DO POWER

A. B.

Sem 5V Sem 3.3VA.

Está

3.3VA a seção funcionando?

SIM

Está 5.6V presente no

coletor do Q126?

SIM

Substituir Q126. Verificar o FR101 Substituir Q121.

NÃO

Sem 3.3VA

Existe voltage DC no

Catodio do D105 ou D107?

NÃO

Está

3.3VA seção

funcionando?

SIM

Está 3.3V

presente no emitter

of Q121?

SIM

Verificar o D105/D106/

D107/D108 e substituir.

SIM

Substituir IC101.

Para uso interno da LGE

3-4

Apenas para efeitos de treinamento e propósitos de serviços

Page 18

GUIA PARA A SOLUÇÃO DE PROBLEMAS DA PARTE ELÉTRICA

3. FLUXO DE OPERAÇÃO DO SISTEMA

Ligar

8032 inicializa os registros SERVO,DSP & RISC

2. Grava o código RISC na SDRAM

3. Reseta o RISC

Exibir o LOGO

SIM

A bandeja fecha na posição fechada

O SLED vai para a posição interna?

Julga se existe o disco e qual o tipo do disco

2. Salta para o procedimento de leitura do disco

A bandeja

está fechada?

NÃO

O SLED está

no lado interno?

NÃO

Recebe a tecla

OPEN/CLOSE?

SIM

1. Executa a tecla pressionada Key & IR

2. Loop da rotina de operação do sistema

1. Pára a reprodução & abre a bandeja

2. Exibe a mensagem de abertura da bandeja & o LOGO

NÃO

tecla CLOSE?

NÃO

Recebe a

3-5

SIM

Para uso interno da LGE

Page 19

GUIA PARA A SOLUÇÃO DE PROBLEMAS DA PARTE ELÉTRICA

4. FLUXO DE TESTE DO SISTEMA

TESTE

Verificar o the

AC Voltage Power PCBA

(110V ou 220V)

SIM

Switch on the power PCBA

É o DC

voltage outputs OK?

(5V, 3.3V, 12V, 5.6V

MOTOR)

SIM

Assegure-se de que o main PCBA

não entre em curto no VCCs e ligue-o.

SIM

É 3.3V

e 1.8V DC saídas normais

no main PCBA?

SIM

NÃO

Substituir o transformador de

energia PCBA ou AC.

Repair ou Substituir energia PCBA

Verificar os reguladores e seus diodos

Conectar ao cabo PC RS232 e atualizar

O código da memória FLASH.

Atualizou FLASH

com sucesso?

SIM

Para uso interno da LGE

NÃO

1. Verificar o clock 27MHz do sistema.

2. Verificar o circuito de configuração do sistema.

3. Verificar a habilitação do sinal FLASH R/W

PRD, RWR.

4. Verificar os sinais RS232.

5. Verificar o circuito de memória FLASH

3-6

Apenas para efeitos de treinamento e propósitos de serviços

Page 20

GUIA PARA A SOLUÇÃO DE PROBLEMAS DA PARTE ELÉTRICA

RESETAR ou ligar.

Exibir o LOGO?

SIM

NÃO NÃO

saídas de vídeo funcionam

A memloria

Flash está

funcionando?

SIM

A SDRAM

funciona direito?

SIM

MT1389L as

direito?

SIM

A TV tem sinal

de saída?

SIM

Verificar a conexão do

cabo AV com a TV.

NÃO

Verificar as linhas de conexão

entre o FLASH & MT1389L

E o tempo de acesso FLASH

se é aceitável ou não.

Verificar as linhas de conexão

entre o SDRAM & MT1389L

E o SDRAM se tiver danificado.

Verificar o circuito do MT1389L.

Verificar o filtro e o sinal do

circuito do amp da TV.

O interior se

move quando não

está na posição

fechado?

SIM

NÃO

cabo entre o PCBA e o loader.

Sinais de OPEN_SW &

Normal

CLOSE_SW?

SIM

Está

normal o sinal OPEN &

CLOSE?

SIM

Está normal

o sinal FAN_TRAY+ &

FAN_TRAY-?

SIM

Verificar a conexão do

3-7

NÃO

Verificar o the load

OPEN & CLOSE switch

Verificar o controle da bandeja

IO pins no MT1389L & AM5890S.

Verificar o circuito de

amplificação do controle da

bandeja no Motor driver.

Para uso interno da LGE

Page 21

GUIA PARA A SOLUÇÃO DE PROBLEMAS DA PARTE ELÉTRICA

O SLED move

para a parte interna

quandona posição

externa?

SIM

Não colocar o disco e fechar a bandeja.

As lentes

ópticas possuem

movimento para buscar

o foco?

Motor

Driver DR_MUDO

Pin está High?

SIM

Está o

SLD_ PWM DC em

um nível mais alto do

que 1.65V?

SIM

FAN_SLD+

& FAN_SLD- sai

corretamente?

SIM

Verificar a conexão do

cabo com o MECHA.

As devidas

saídas FOD para o motor

driver?

SIM

NÃONÃO

NÃO

NÃONÃO

Verificar a linha de conexão of

DR_MUDO sinal.

Verificar o circuito do

SLD_PWM

Verificar o circuito amp no

motor driver.

Verificar a conexão FOD no MT1389L e no motor driver.

SIM

Para uso interno da LGE

As devidas

saídas FCS+ &

FCS-?

SIM

Verificar a conexão do

cabo com a cabeça do pick-up.

3-8

Apenas para efeitos de treinamento e propósitos de serviços

NÃO

Verificar o circuito amp

no motor driver.

Page 22

GUIA PARA A SOLUÇÃO DE PROBLEMAS DA PARTE ELÉTRICA

Laser se liga

Ao ler o disco?

SIM

Inserir um disco?

SIM

O ID do disco

está correto?

NÃO NÃO

Verificar a conexão do cabo

entre a saída do transistror

NÃO

DVD_LD,

CD_LD saídas

OK?

SIM

A voltagem

do coletor do transistor

de energia está

OK?

SIM

e a cabeça do pick-up.

Laser desligado

Os devidos sinais

RF na OPU

SIM

NÃO

Verificar o circuito de energia do

laser no MT1389L e a conexão

com o transistor de energia

Verificar o circuito no transistor

de energia do laser.

Verificar o circuito sinal RF.

SIM

O spindle gira?

SIM

NÃO NÃO

SPD_PWM sinalizados no

Verificar o sinal

DVD_LD & CD_LD

Estão

MT1389L

SIM

FAN_SPN+

& FAN_SPN- saída

OK?

SIM

Verificar a conexão do

cabo entre o spindle e o

main PCBA.

3-9

NÃO

Verificar o SPD_PWM no

circuito MT1389L.

Verificar o circuito do amp do

spindle control do motor driver

Para uso interno da LGE

Page 23

GUIA PARA A SOLUÇÃO DE PROBLEMAS DA PARTE ELÉTRICA

O foco está OK?

SIM

A trilha está OK?

NÃO NÃO

Verificar a conexão entre o

MT1389L e a cabeça do pick-up.

NÃO NÃO

Os devidos

sinais no A, B, C, D of

MT1389L

SIM

Verificar o

sinal FOD no

MT1389L

SIM

FCS+ & FCS-

saem corretamente?

SIM

Os devidos

sinais TRD no

MT1389L?

SIM

NÃO

Verificar o sinal

FOD no MT1389L

Verificar a conexão FOD no MT1389L e no motor driver.

Verificar o circuito de amp do

controle do foco no motor driver.

Verificar a conexão TRD no

MT1389L e no motor driver

SIM

O disco toca?

SIM

Para uso interno da LGE

NÃO

TRK+ & TRK- saem

corretamente?

SIM

Verificar a conexão do

cabo na cabeça do pick-up.

Verificar sinal da forma

de onda no RF

3-10

Apenas para efeitos de treinamento e propósitos de serviços

NÃO

Verificar o circuito de amp do

controle do trilha no motor driver

Page 24

GUIA PARA A SOLUÇÃO DE PROBLEMAS DA PARTE ELÉTRICA

Saída de

áudio Normal Ao tocar

o disco?

SIM

Estão normais

IR.VFD & funções das

teclas do painel

frontal?

SIM

NÃO

NÃO NÃO

O AMP de

áudio recebe

corretamente o stream

de dados?

SIM

Saída normal do

AMP de áudio?

SIM

Verificar o filtro de Audio, amplificar, circuito mudo.

As comuni-

cações entre IR.VFD

tecla do painel frontal &

MT1389L está

normal?

SIM

NÃO

Verificar a conexão entre

MT1389L & Audio AMP.

Verificar o circuito

do Audio AMP.

Verificar as linhas de

comunicação no MT1389L.

FINAL DO TESTE

Verificar a conexão do

cabo no painel frontal

3-11

Para uso interno da LGE

Page 25

DETALHES E FORMAS DE ONDAS

NO TESTE E NA DEPURAÇÃO DO SISTEMA

1. SISTEMA DE CLOCK DE 27MHZ, RESET, SINAL DE FLASH R/W

1) MT1389L main clock is at 27MHz (X601)

2) MT1389L reset is active high.

FIG 1-1

3.3VA

PWR_CTL RESET

Para uso interno da LGE

FIG 1-2

3-12

Apenas para efeitos de treinamento e propósitos de serviços

Page 26

3) RS232 waveform during procedure (Downloading)

TXD

RXD

FIG 1-3

4) Flash CE# enable signal and SCK signal during Downloading

CE#

7 8

IC602

SCK

FIG 1-4

3-13

Para uso interno da LGE

Page 27

2. CLOCK DE SDRAM

DCLK = 128MHz, Vp-p=2.2, Vmax=2.7V

FIG 2-1

3. SINAL DE FECHAMENTO E ABERTURA DA BANDEJA

IC603

10 11

CLOSE_SW OPEN_SW

OPEN

FIG 3-1

IC201

Para uso interno da LGE

3-14

Apenas para efeitos de treinamento e propósitos de serviços

Page 28

4. CONTROLE SLED REFERENTE AO SINAL (NA CONDIÇÃO DE SEM DISCO)

SLD_PWM(1.9V/1.4V/1.1V)

DR_MUTE(3.3V)

FAN_SLD+(4.2V/2.8V/1.2V)

FAN_SLD-(4.2V/2.8V/1.5V)

17 20 19

FIG 4-1

5. CONTROLE DE LENTES REFERENTES AO SINAL (NA CONDIÇÃO DE SEM DISCO)

19 20

FIG 5-1

3-15

FOD(1.8V/1.65V/1.5V)

FCS+(3.5V/2.8V/2.0V) FCS-(3.3V/2.7V/1.5V)

Para uso interno da LGE

Page 29

6. CONTROLE DE ENERGIA DO LASER REFERENTE AO SINAL

(NA CONDIÇÃO DE SEM DISCO)

CN201

MDI1(0V/180mV)

21 22

DVD_LD(3.3V/2.3V)

CD_LD(3.3V/2.3V)

FIG 6-1

7. CONTROLE DO SPINDLE DA FORMA DE ONDA (NA CONDIÇÃO DE SEM DISCO)

SPD_PWM(1.65V/0.3V)

Para uso interno da LGE

FAN_SPN-(4.5V/2.8V)

FAN_SPN+(1V/2.8V)

FIG 7-1

3-16

Apenas para efeitos de treinamento e propósitos de serviços

Page 30

8. FOCO DA FORMA DE ONDA

FOD

FCS+ FCS-

FIG 8-1 (DVD)

IC201

28 29

FOD

FCS+ FCS-

FIG 8-2 (CD)

3-17

Para uso interno da LGE

Page 31

9. CONTROLE DE TRAÇÃO REFERENTE AO SINAL (VERIFICAÇÃO DO SISTEMA)

31 32

TRD

TRK+ TRK-

FIG 9-1 (DVD)

31 32

Para uso interno da LGE

TRD

TRK+ TRK-

FIG 9-2 (CD)

3-18

3231

Apenas para efeitos de treinamento e propósitos de serviços

Page 32

10. SAÍDA COAXIAL DE ÁUDIO (SPDIF) DO MT1389L

FIG 10-1

11. FORMA DE ONDA DA SAÍDA DE VÍDEO DO MT1389L

1) 100% COLOR BAR

FIG 11-1

3-19

Para uso interno da LGE

Page 33

2) COMPOSITE VIDEO SIGNAL

FIG 11-2

12. SAÍDA DE ÁUDIO DO MT1389L

FIG 12-1

Para uso interno da LGE

3-20

Apenas para efeitos de treinamento e propósitos de serviços

Page 34

IMAGEM DO CONECTOR

1. IMAGEM DE TODOS OS CONECTORES

3-21

Para uso interno da LGE

Page 35

2. IMAGEM DO CONECTOR CN201

CN201 (MD 23PIN)

3. IMAGEM DO CONECTOR CN202

CN202 (MD 9PIN)

Para uso interno da LGE

3-22

Apenas para efeitos de treinamento e propósitos de serviços

Page 36

4. IMAGEM DO CONECTOR CN601

CN601 (FP 12PIN)

5. IMAGEM DO CONECTOR CN602

3-23

CN602 (POWER 10PIN)

Para uso interno da LGE

Page 37

6. IMAGEM DO CONECTOR CN605

7. IMAGEM DO CONECTOR CN701

CN605 (KARAOKE 4PIN)

Para uso interno da LGE

3-24

CN701 (SCART 12PIN)

Apenas para efeitos de treinamento e propósitos de serviços

Page 38

DIAGRAMAS DE BLOCO

1. DIAGRAMA DE BLOCO DO OVERALL

IC702

NJM4580M

12V

Audio Op-amp

TXD

CN603

IC603

V33

IC602

V33A

RXD

DOWN_LOAD_I/F

SDRAM

HY57V641620ETP-7

SPI Flash

MX25L1605A

[0:15]

RFVDD33

DQM1 , DQM0 DWE# DCAS# DRAS# DBA1 , DBA0 DCS# SDCKE SDCLK

MA[0:11]

SCLK# HOLD# WP#

V18A

IC601

MTK 1389L

5.1ch Option :

5.1ch function is

ABCK , ALRCK,

SCL, SDA, VRST

ASDAT1_FL/FR

ASDAT2_RL/RR

ASDAT3_C/W

Pr/R

Pb/B/SC

Y/G/SY

RF+DSP+

CVBS

MPEG IC

27MHz

RESET

FP CL

FP STB

FP DATA

developed by PT

R&D

12V

D_MUTE

SPDIF

Video Interface

IC201

Reset Circuit

Built in

To Front IC

V18A

CENTER

WOOFER

5.1ch option

COAXIAL

Receiv

A IO

LD Select

(2.1V)

DVD : A,B,C,D,RF

CD : A,B,C,D,E,F,RF

CDMD,DVDMD

CDLD,DVDLD,VC

VR_CD VR_D

Pick-up

PICK

Spindle

Motor

Sled

(Feeding)

Motor

DECK MECHANISM

DISC

TRACK[+,-] FOCUS[+,-]

SP[+,-]

SL[+,-]

LOAD[+,-]

3-25

1.8V

MVCC

LDO

V33

RFV33

3.3V

Power

50Hz/60H

AVCC

5VA-Motor

Board

12V

RFVDD33

V33A

SPDL_SENS(+,-)

HOMESW

INSW,OUTS

SLED_S,SPINDLE_S,FOCUS_S,T RACK_S

DRVSB, OPEN, CLOSE

Standby

3.3VA

IC201

MVCC

Motor Driv

AM5890S(5Ch)

AC 90V~240V

Para uso interno da LGE

Page 39

2. DIAGRAMA DE BLOCO DO POWER (SMPS)

12V

LPF

5.6V(M)

/ 5.6VA

WITH 1389C

3.3V

3.3VA

LPF

PWR CT

Para uso interno da LGE

R(14V)

RECTIFIE

R(5.6V)

RECTIFIE

TRANS

SWIT

FILTER

CHING IC

3-26

R(3.3V)

RECTIFIE

FEED B.

AC100~240

RECTIFIER

Apenas para efeitos de treinamento e propósitos de serviços

Page 40

3. DIAGRAMA DE BLOCO DO SYSTEM

PEG + D

SP + RF

)

VIDEO

terf

ace

AUD

terf

ace

X601

27M

AUD

terf

ace

Rece

ive

ace

terf

AUD

IC603

16M bit

SDRAM

RAMDAT[00:15]

SDCLK

SDCKE

DCS#

SCK, Hold

SI SO,CE, WP

DBA1 , DBA0

DRAS#

DCAS#

DWE#

DQM1 , DQM0

IC602

(8 M )

FLASH MEMORY

Y_G_OUT

R_SY_OUT

ace

B_SC_OUT

terf

VIDEO

ASPDIF(COAXIAL)

CVBS

)

SP + RF

ace

terf

AUD

D_MUTE

MT1389L

PEG + D

IC601(M

RESET

IR RCV

POWER_KE

FP_CL

FP_STB

FP_DATA

IC201

Motor Driver

AM5890S(5Ch)

r ive

Rece

LED Driver

X601

27M

3-27

USBP

JAC

USB/ KARAOKE

OPTION

Para uso interno da LGE

Page 41

4. DIAGRAMA DE BLOCO DO SERVO

X601

27MHz

X-TA

IC601

ALPC

CDLD(LD01),DVDLD(LD02),V20

IOA

MTK1389L

ONE CHIP

DVDPLAYER

F,RF, PICKSEL1

MDI1

DVD : A,B,C,D,RF

CD : A,B,C,D,E,

TRIN,TROUT

FMSO,DMSO

FOSO, TRSO

TROPEN,

TRCLOSE,

STB

RESET

Voltage

iver

IC201

Motor Dr

AM5890S(5Ch)

P-

detection

OP+, OP-

Para uso interno da LGE

PICK

(IM)

3-28

F+, F-,

T+, T-

SL+, SL-

SP+,S

LOAD+,LOAD

M/D

(DP11)

Apenas para efeitos de treinamento e propósitos de serviços

Page 42

5. DIAGRAMA DE BLOCO DO VIDEO

RCA

JACK

CVBS

13614

Scart

CVBS

MM1692

Video Drive IC

MPEG

Pr/R

104

Pb/B/SC

103

3-29

CVBS

Y/G/SY

102

Scart Control signal

Para uso interno da LGE

Page 43

6. DIAGRAMA DE BLOCO DO AUDIO

Coax

ial

AMP

MC4580M

JACK

ial

JACK

Coax

S/W

MUTE

A out "R"

A Out "L"

FILTER

BLOCK

702

AMP

MC4580M

Para uso interno da LGE

A_L

A_R

IC601

MT1389L

MPEG

3-30

COAXIAL_SPDIF

MUTE

Apenas para efeitos de treinamento e propósitos de serviços

Page 44

DIAGRAMAS DE CIRCUITO

A B C D E F G H I J K L M N O P Q R ST

No Power D105~D108 is Defective

14VA No Power D125 is Defective

5.6VA No Power D123 is Defective

3.3VA No Power D121 or D122 are Defective

Switching Error IC101is Defective

Switching Error IC102,IC103 are Defective

No Power FR101 is Defective

12V No Power Q123 is Defective

5.0V No Power Q126 is Defective

3.3V No Power Q121 is Defective

1. POWER (SMPS) DIAGRAMA DO CIRCUITO DO

INSTRUÇOES IMPORTANTES DE SEGURANÇA NOTAS:

AO FAZER QUALQUER REPARO NO CHASIS, SOB NENHUMA CIRCUNSTÂNCIA DEVERÁ SER MODIFICADA OU ALTERADA A ARQUITETURA ORIGINAL SEM A PRÉVIA AUTORIZAÇÃO DA LG CORPORATION. A SUBSTITUIÇÃO DE QUALQUER COMPONENTE SOMENTE DEVERÁ SER FEITAPOR OUTROS DE CARACTERÍSTICAS IDÊNTICAS À AQUELES DOS CIRCUITOS ORIGINAIS. COMPONENTES ESPECIAIS ESTÃO SOMBREADOS NOS ESQUEMAS PARA

SUA MELHOR IDENTIFICAÇÃO. ESTE DIAGRAMA DE CIRCUITO PODE OCASIONALMENTE SER DIFERENTE DO CIRCUITO REALMENTE EM USO. ISSO OCORRE EM FUNÇÃO DA IMPLEMENTAÇÃO DAS ÚLTIMAS MUDANÇAS BEM COMO DAS MELHORIAS DE PERFORMANCE MAIS RECENTE FEITAS NESTE PRODUTO NÃO SEJAM RETARDADA ATÉ QUE A BROCHURA SOBRE ESSES NOVOS SERVIÇOS SEJA IMPRESSA.

1. As peças sombreadas( ) são críticas para a segurança. Substitua apenas pelas peças com o mesmo número especificado.

2. Avoltagem é medida em DC com voltímetro digital durante a operação do modo Play.

3-31 3-32

Para uso interno da LGE

Page 45

2. DIAGRAMA DO CIRCUITO DO SYSTEM (MPEG)

Para uso interno da LGE

3-33 3-34

Apenas para efeitos de treinamento e propósitos de serviços

Page 46

3. DIAGRAMA DO CIRCUITO DO SERVO

3-35 3-36

Para uso interno da LGE

Page 47

4. DIAGRAMA DO CIRCUITO DO AV (JACK)

Para uso interno da LGE

3-37 3-38

Apenas para efeitos de treinamento e propósitos de serviços

Page 48

5. DIAGRAMA DO CIRCUITO DO 5.1CH (OPTION)

3-39 3-40

Para uso interno da LGE

Page 49

6. DIAGRAMA DO CIRCUITO DO KARAOKE & USB (OPTION)

Para uso interno da LGE

3-41 3-42

Apenas para efeitos de treinamento e propósitos de serviços

Page 50

7. DIAGRAMA DO CIRCUITO DO KEY

3-43 3-44

Para uso interno da LGE

Page 51

8. DIAGRAMA DO CIRCUITO DO TIMER

8-1. FERRAMENTA 4

Para uso interno da LGE

3-45 3-46

Apenas para efeitos de treinamento e propósitos de serviços

Page 52

8-2. FERRAMENTA 5

3-47 3-48

Para uso interno da LGE

Page 53

8-3. FERRAMENTA 6, 8

Para uso interno da LGE

3-49 3-50

Apenas para efeitos de treinamento e propósitos de serviços

Page 54

8-4. FERRAMENTA 9

3-51 3-52

Para uso interno da LGE

Page 55

• TABELA DE VOLTAGEM DO CIRCUITO

DC VOLTMETER MEASUREMENT METODS

PIN No Disc Play

IC201

1 1.405 1.422 2 1.812 1.797 3 2.554 2.873 4 1.409 1.421 5 1.262 1.254 6 0.01 0.01 7 0.01 0.011 8 6.445 5.57

9 0.001 0.002 10 0.001 0.002 11 3.216 2.832 12 3.216 2.917 13 3.215 2.776 14 3.215 2.931 15 3.222 2.866 16 3.223 2.872 17 3.207 4.331 18 3.207 1.212 19 6.447 3.464 20 3.302 3.297 21 6.445 0.112 22 0.001 0.001 23 1.412 2.847 24 3.292 3.447 25 6.419 2.015 26 2.254 1.41 27 1.409 1.871 28 0.009 3.128 29 0 0 30 0 0

IC601

1 2.033 2.077

2 2.03 2.076

3 2.027 2.065

4 2.027 2.068

5 2.026 2.071

6 2.024 2.065

7 1.876 1.88

8 3.287 3.265

9 0.795 0.737 10 0.925 0.72 11 0.002 0.002 12 2.024 2.026 13 1.413 1.409 14 0.591 0.59 15 0.001 0.192 16 0.002 0.191 17 3.283 2.748 18 3.284 2.285 19 3.287 3.284 20 3.288 2.191 21 1.404 1.47 22 0.014 0.013

PIN No Disc Play

23 0.009 3.13 24 1.407 0.002 25 1.387 1.453 26 0.001 0.001 27 0.024 0.024 28 0.024 0.024 29 3.29 2.917 30 0.002 0.082 31 0.82 0.819 32 1.859 1.859 33 0.185 0.19 34 0.185 0.189 35 2.232 2.229 36 3.284 3.166 37 0.004 0.013 38 3.298 3.244 39 0.013 0.014 40 0.029 0.044 41 0.002 3.279 42 3.31 0.013 43 3.32 3.281 44 3.03 3.029 45 0.884 0.004 46 0.831 0.587 47 0.98 0.567 48 0.571 0.522 49 0.745 0.746 50 3.305 3.295 51 1.141 0.149 52 0.352 0.766 53 1.258 0.897 54 1.865 1.864 55 2.812 2.963 56 0.121 0.882 57 1.26 1.122 58 0.914 0.097 59 0.949 0.153 60 0.002 0.006 61 0.844 0.436 62 0.788 0.513 63 0.828 0.365 64 0.803 0.625 65 2.572 1.906 66 2.312 2.458 67 0.385 0.021 68 3.304 3.294 69 0.032 0.031 70 0.032 0.036 71 1.166 1.293 72 1.546 1.541 73 1.478 1.107 74 1.042 1.033 75 3.254 3.247 76 3.064 3.057

PIN No Disc Play

77 3.201 3.196 78 0.922 0.919 79 0.004 0.004 80 0.005 0.017 81 0.012 0.071 82 0.08 0.697 83 1.052 1.903 84 3.302 3.293 85 1.025 1.871 86 1.024 1.432 87 2.869 2.848 88 0.01 0.011 89 3.288 3.278 90 1.876 1.871 91 3.296 3.288 92 3.186 3.278 93 1.545 1.537 94 0.012 0.011 95 3.279 3.285 96 0.002 0.002 97 1.224 1.221 98 0.002 0.002

99 0.883 0.459 100 3.298 3.284 101 3.298 3.284 102 0.002 0.002 103 0.002 0.002 104 0.001 0.003 105 0.002 0.002 106 0.002 0.02 107 3.273 0.015 108 3.274 0.003 109 3.299 3.259

110 3.293 3.285 111 2.701 1.942 112 0.002 0.003 113 0.002 0.002 114 3.237 3.229 115 3.263 3.255 116 1.627 1.619 117 1.393 1.5 118 1.632 1.39

119 3.276 3.262 120 0.059 0.013 121 3.269 3.258 122 3.269 3.258 123 1.885 1.859 124 0.004 0.003 125 0.983 0.983 126 2.891 1.07 127 2.535 1.32 128 3.097 1.765

IC602

1 0.215 0.282

PIN No Disc Play

2 1.416 1.247 3 3.299 3.294 4 0.001 0.001 5 0.013 0.014 6 0.012 0.014 7 3.302 3.295 8 3.305 3.299

IC603

1 3.305 3.282 2 0.953 0.298 3 0.903 0.317 4 0.002 0.001 5 0.95 0.283 6 0.812 0.229 7 3.305 3.288 8 0.814 0.88

9 1.302 0.222 10 0.002 0.001 11 0.398 0.276 12 1.185 0.465 13 3.305 3.288 14 2.796 3.052 15 3.247 3.28 16 3.057 3.222 17 3.194 3.263 18 0.001 0.09 19 0.917 0.921 20 0.015 0.016 21 0.204 0.206 22 1.051 1.061 23 1.024 1.022 24 1.017 1.02 25 3.305 3.287 26 0.001 0.001 27 1.024 0.982 28 1.478 1.182 29 1.543 0.917 30 1.16 0.821 31 0.036 0.028 32 0.031 0.022 33 0 0 34 3.302 3.284 35 1.41 1.4 36 2.802 3.049 37 0 0.003 38 3.305 3.287 39 0.901 0.944 40 0.925 0.422 41 0.002 0.002 42 0.875 0.493 43 0.908 0.333 44 3.305 3.287 45 1.015 0.551 46 0.997 0.59

PIN No Disc Play

47 0.002 0.002 48 1.351 0.156 49 0.081 1.184 50 0.001 0.02

IC701

1 4.7 4.69 2 2.22 2.22 3 2.35 2.35 4 1.76 1.81 5 4.71 4.73 6 1.76 1.79 70 0 8 2.22 2.22

9 2.2 2.19 10 0 0 11 2.19 2.2 12 2.18 2.17 13 1.84 1.97 14 1.82 1.92 15 1.78 1.88 16 2.2 2.2

IC702

1 5.067 5.669

2 5.68 5.681

3 5.679 5.679

4 0.002 0.001

5 5.681 5.681

6 5.683 5.684

7 5.671 5.672

8 12.397 12.397

Condenser Capacitor

C601 220uF 6.3V 3.26 0.00 C602 10uF 10V 2.92 0.01 C603 10uF 10V 1.86 0.00 C604 47uF 6.3V 2.03 0.00 C605 47uF 6.3V 1.41 0.00 C606 10uF 16V 1.39 0.00 C607 220uF 6.3V 3.26 0.00 C608 100uF 6.3V 3.28 0.00 C609 10uF 16V 0.20 0.00 C610 10uF 16V 3.29 0.00 C611 220uF 6.3V 3.28 0.00 C612 220uF 6.3V 3.29 0.01 C201 100uF 6.3V 4.99 0.00 C202 47uF 6.3V 3.28 2.75 C203 47uF 6.3V 3.28 2.28 C204 220uF 16V 5.77 0.00 C205 220uF 6.3V 3.28 0.00 C206 220uF 6.3V 1.90 0.00 C207 10uF 16V 3.29 0.00 C708 220uF 16V 12.42 0.00 C709 22uF 16V 5.68 1.62 C701 22uF 16V 2.34 0.00 C702 100uF 6.3V 4.69 0.00 C707 220uF 16V 5.69 0.00 C710 22uF 16V 5.69 1.62 C711 22uF 16V 5.68 0.10 C712 22uF 16V 5.68 0.00 C713 220uF 6.3V 1.96 1.83

Q201 3.28 0.04 2.75 Q202 3.02 2.19 2.28 Q205 0.00 0.01 4.94 Q206 0.01 4.98 0.00 Q207 0.01 0.19 0.01 Q208 2.48 1.91 1.81 Q701 0.00 -1.90 3.20 Q702 0.01 0.00 -0.76 Q703 -0.01 0.00 -1.30 Q704 0.74 0.06 0.00 Q705 0.74 0.07 0.00 Q706 0.74 0.08 0.00 Q707 0 0.06 0.61 Q708 4.04 4.72 4.75

E/S C/D B/G

(Withstanding Voltage)

PLAY

+/A -/K

Para uso interno da LGE

3-53 3-54

Apenas para efeitos de treinamento e propósitos de serviços

Page 56

DIAGRAMAS DE PLACA DO CIRCUITO INTERNO

1. PLACA MAIN DO P.C

(VISTA DE CIMA) (VISTA DE BAIXO)

3-55 3-56

Para uso interno da LGE

Page 57

2. PLACA POWER (SMPS) P DO P.C

(VISTA DE CIMA) (VISTA DE BAIXO)

NOTA)Aviso

As peças sombreadas são críticas em relação ao risco de incêncio ou choque elétrico.

3. PLACA 5.1CH & SCART DO P.C (PARTE OPCIONAL)

(VISTA DE CIMA) (VISTA DE BAIXO)

Para uso interno da LGE

3-57 3-58

Apenas para efeitos de treinamento e propósitos de serviços

Page 58

4. PLACA KARAOKE & USB DO P.C (PARTE OPCIONAL)

4-1. FERRAMENTA 4

(VISTA DE CIMA)

(VISTA DE BAIXO)

4-2. FERRAMENTA 5

(VISTA DE CIMA)

(VISTA DE BAIXO)

3-59 3-60

Para uso interno da LGE

Page 59

4-3. FERRAMENTA 6

(VISTA DE CIMA)

(VISTA DE BAIXO)

4-4. FERRAMENTA 8

(VISTA DE CIMA)

(VISTA DE BAIXO)

Para uso interno da LGE

3-61 3-62

Apenas para efeitos de treinamento e propósitos de serviços

Page 60

4-5. FERRAMENTA 9

(VISTA DE CIMA)

(VISTA DE BAIXO)

3-63 3-64

Para uso interno da LGE

Page 61

5. PLACA KEY DO P.C

5-1. FERRAMENTA 4

(VISTA DE CIMA)

6. PLACA TIMER DO P.C

6-1. FERRAMENTA 4

(VISTA DE CIMA)

(VISTA DE BAIXO)

5-2. FERRAMENTA 5

(VISTA DE CIMA)

(VISTA DE BAIXO)

6-2. FERRAMENTA 5

(VISTA DE CIMA)

(VISTA DE BAIXO)

Para uso interno da LGE

(VISTA DE BAIXO)

3-65 3-66

Apenas para efeitos de treinamento e propósitos de serviços

Page 62

5-3. FERRAMENTA 6

(VISTA DE CIMA)

6-3. FERRAMENTA 6

(VISTA DE CIMA)

(VISTA DE BAIXO)

5-4. FERRAMENTA 8

(VISTA DE CIMA)

(VISTA DE BAIXO)

6-4. FERRAMENTA 8

(VISTA DE CIMA)

(VISTA DE BAIXO)

3-67 3-68

Para uso interno da LGE

Page 63

5-5. FERRAMENTA 9

(VISTA DE CIMA)

6-5. FERRAMENTA 9

(VISTA DE CIMA)

(VISTA DE BAIXO)

Para uso interno da LGE

3-69 3-70

Apenas para efeitos de treinamento e propósitos de serviços

Page 64

SEÇÃO 4

MECANISMO (DP-12V)

CONTEÚDO

LOCALIZANDO PEÇAS DO MECANISMO DO DECK

• VISTA DO ALTO..........................................................................................................................4-2

• VISTA DO ALTO (SEM A BANDEJA DO DISCO)......................................................................4-2

• VISTA DE BAIXO ........................................................................................................................4-2

DESMONTAGEM DO MECANISMO DO DECK

1. BASE PRINCIPAL ........................................................................................................4-3

1-1. Grampo de Montagem do Disco.........................................................................................4-3

1-1-1. Grampo da Placa .....................................................................................................4-3

1-1-2. Grampo do Magneto ................................................................................................4-3

1-1-3. Grampo Superior ......................................................................................................4-3

2. BANDEJA DO DISCO..................................................................................................4-3

3. SLED DE MONTAGEM DA BASE...............................................................................4-4

3-1. Alimentador da Engrenagem ..............................................................................................4-4

3-2. Meio da Engrenagem..........................................................................................................4-4

3-3. Rack da Engrenagem .........................................................................................................4-4

4. SOLA DE BORRACHA ................................................................................................4-4

5. MONTAGEM DA MOLDURA CIMA / EM BAIXO ........................................................4-5

6. CORREIA......................................................................................................................4-5

7. GENGRENAGEM .........................................................................................................4-5

8. CARREGANDO A ENGRENAGEM .............................................................................4-5

9. GUIA BAIXO / EM CIMA..............................................................................................4-5

10. Carregando a Montagem PWB ..................................................................................4-5

11. BASE PRINCIPAL........................................................................................................4-5

VISTA EXPLODIDA

1. MECANISMO DO DECK VISTA EXPLODIDA.............................................................4-7

4-1

Para uso interno da LGE

Page 65

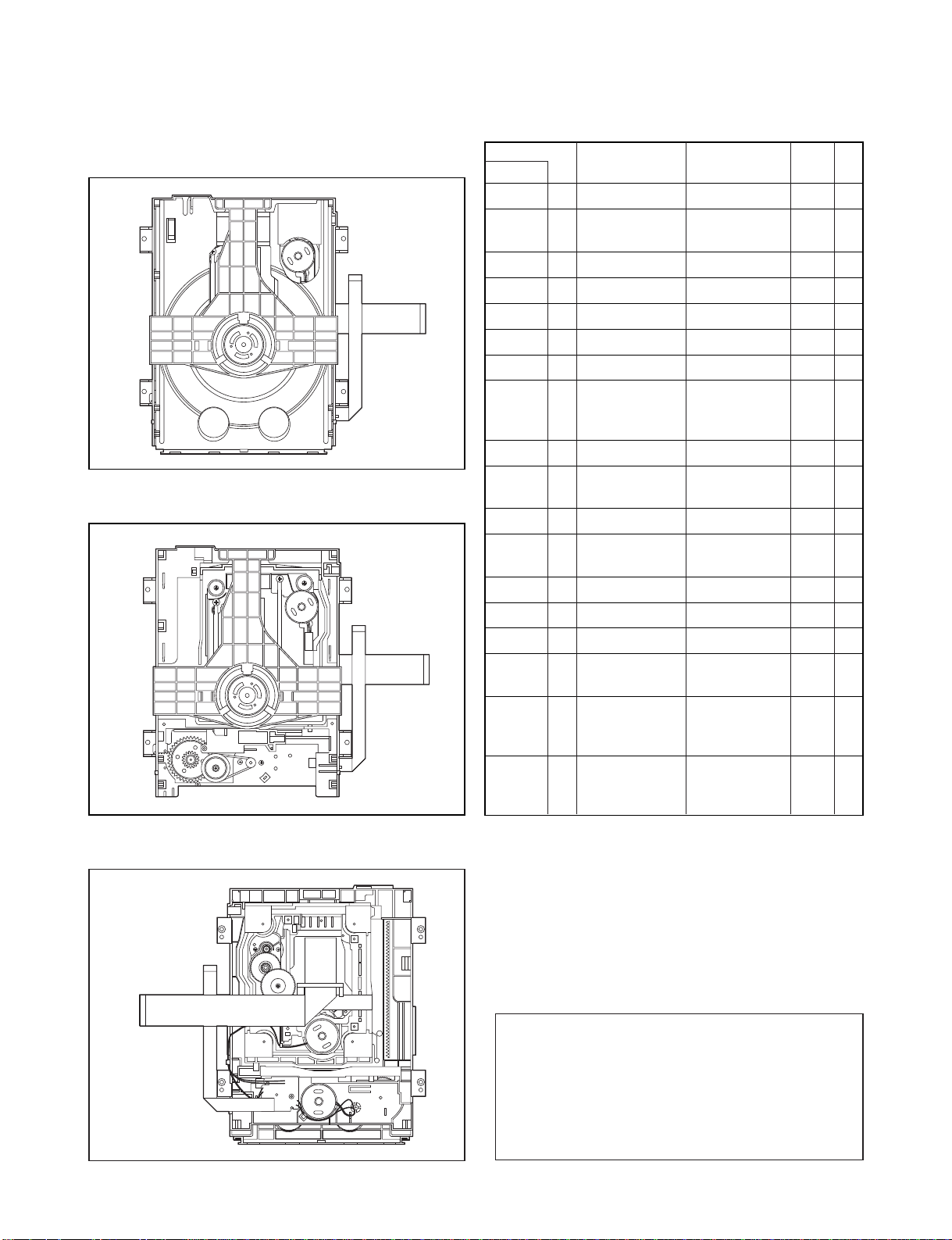

LOCALIZANDO PEÇAS DO MECANISMO DO DECK

• VISTA DO ALTO (SEM BANDEJA)

Procedure

Starting No.

1 Main Base 4-1

1, 2 3 Plate Clamp 4-1

1, 2, 3 4 Magnet Clamp 4-1

1, 2, 3, 4 5 Clamp Upper 4-1

16Tray Disc 4-2

1, 6 7 Base Assembly Sled 4-3

1, 2, 6 8 Gear Feed 1 Connector 4-3

1, 2, 6, 8 9 Gear Middle

1, 2, 6, 8, 9

1, 2, 7 11 Rubber Rear 4-3

1, 2, 7 12

1, 2 13 Belt Loading 1 Locking Tab 4-4

1, 2 ,13 14 Gear Pulley 4-4

1, 2, 13, 14 15 Gear Loading 1 Locking Tab 4-4

1, 2, 7, 12, 13, 14

1, 2, 13 17 PWB Assembly

1, 2, 7, 12, 13, 14, 15, 18 Base Main 2 Locking Tabs 4-4 16, 17

10 Gear Rack 1 Screw 4-3

16 Guide Up/Down 4-4

Parts Fixing Type

Clamp Assembly Disc

Frame Assembly Up/Down

4 Screws,

1 Locking Tabs

1 Screw Bottom 4-4

1 Locking Tab 1 Hook 2 Screw

Disass Fig-

embly ure

4-1

Bottom 4-4

• VISTA DE BAIXO

Para uso interno da LGE

Nota

Quando remontar, faça o procedimento em orden inversa. O “Baixo” (Bottom) no na coluna Desmonte da tabela acima indica qual a peça que deverá ser desmontada no lado de Baixo.

4-2

Apenas para efeitos de treinamento e propósitos de serviços.

Page 66

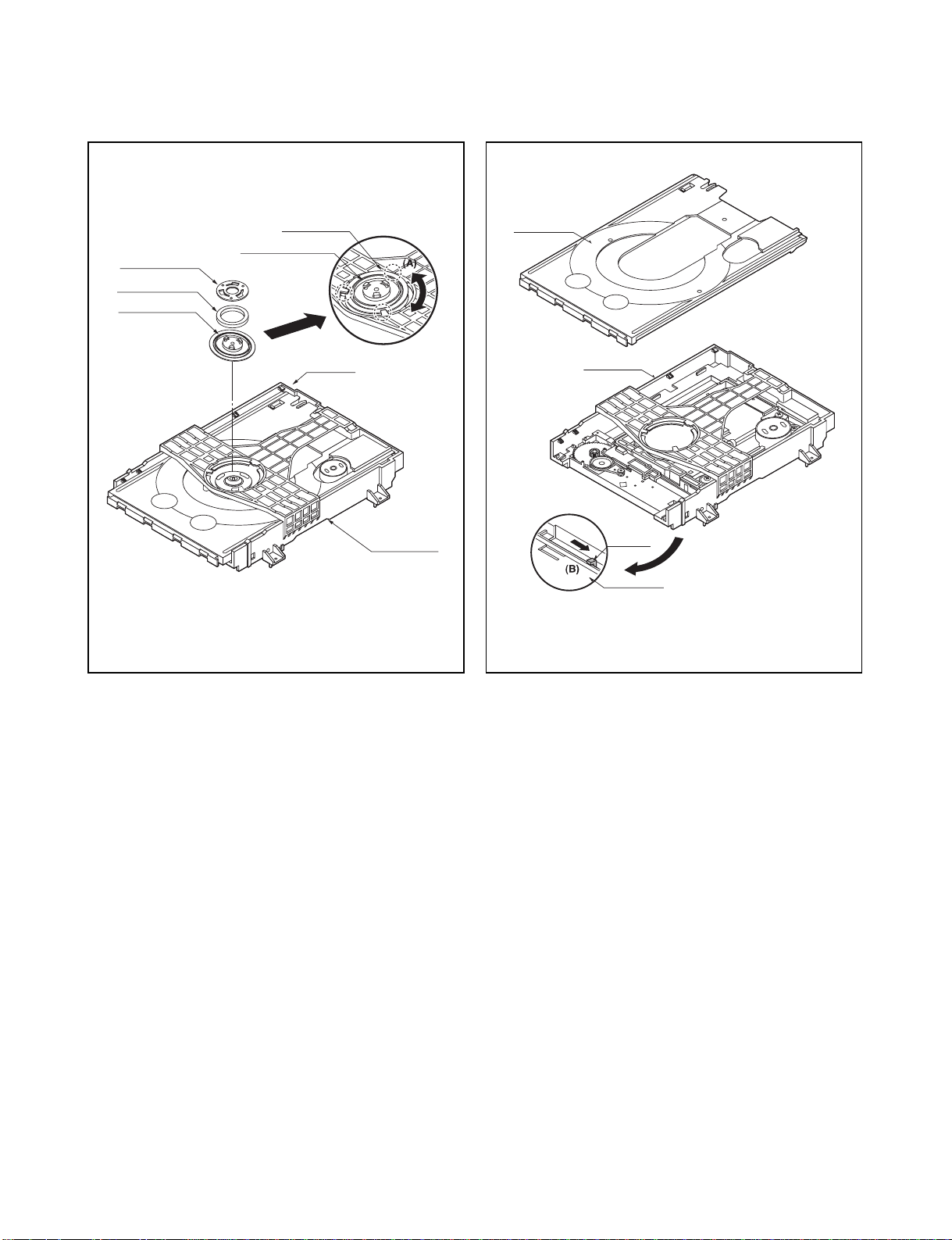

DESMONTE DO MECANISMO DO DECK

MAIN BASE

PLATE CLAMP

MAGNET CLAMP

CLAMP UPPER

HOLDER

BASE MAIN

(Fig. A)

DISC CLAMP ASSEMBLY

TRAY DISC

BASE MAIN

LEVER

FIG. 4-1 FIG. 4-2

1. BASE PRINCIPAL (FIG. 4-1)

1-1. Disco de Montagem do Grampo

1) Coloque o Disco de Montagem do Grampo conforme mostrado na figura (A)

2) Levante o Disco de Montagem do Grampo em direção à seta (A).

3) Separe o Disco de Montagem do Grampo do Prendedor do Grampo.

1-1-1. Grampo da Placa

1) Gire o Grampo da Placa no sentido contrário ao

1-1-2. Grampo do Magneto 1-1-3. Grampo Superior

do movimento dos ponteiros do relógio. E depois levante o Grampo da Placa.

BASE MAIN

BOTTOM SIDE VIEW

2. BANDEJA DO DISCO (FIG. 4-2)

1) Insira e empurre um Driver no furo de ejeção de emergência (A) ao lado direito, ou coloque o Driver na Alavanca (B) da Engrenagem de Emergência e puxe a Alavanca (B) na direção da seta de forma que a Bandeja do Disco é ejetada cerca de 15~20mm.

2) Puxe a Bandeja do Disco até que ela se separe completamente da Base Principal.

4-3

Para uso interno da LGE

Page 67

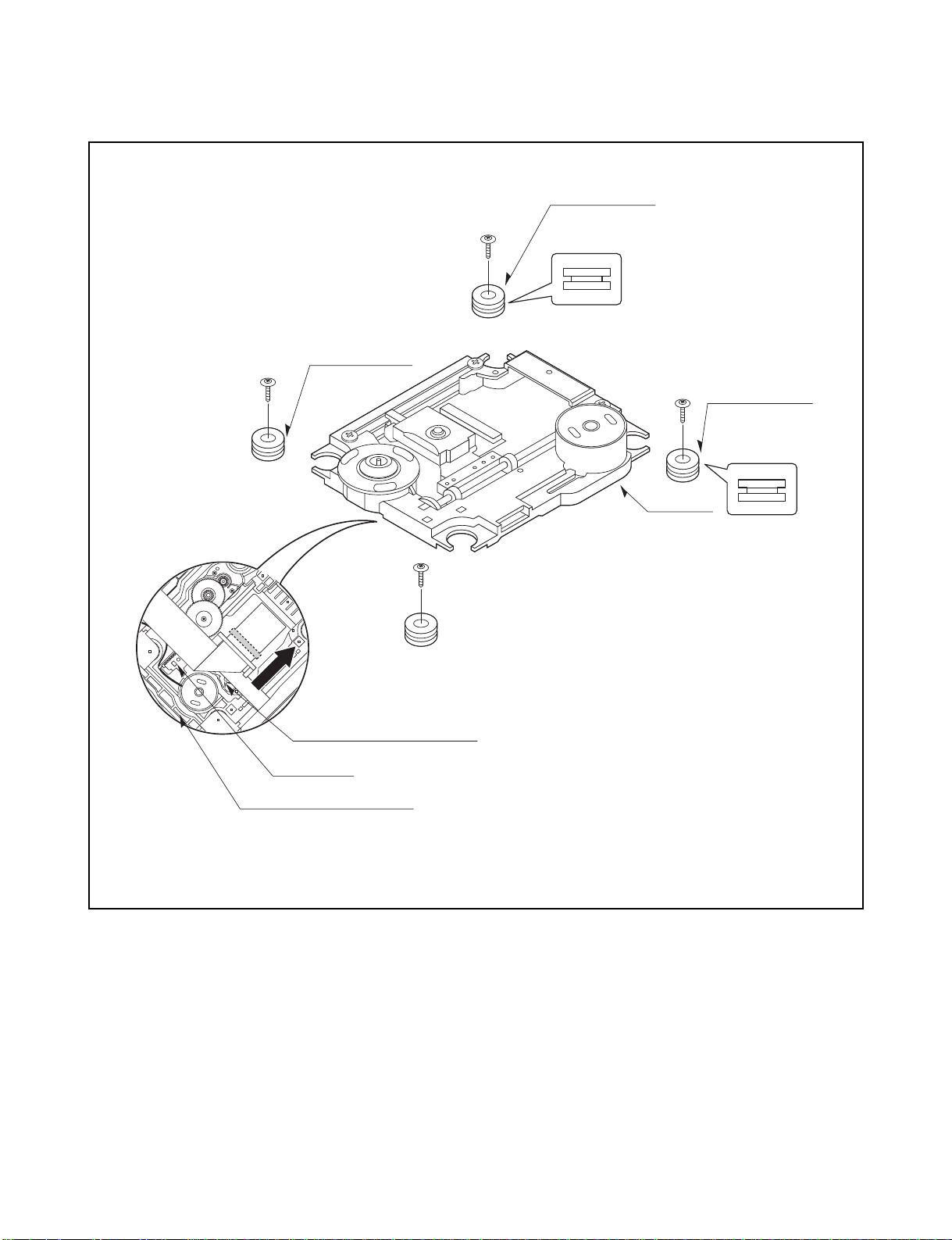

RUBBER DAMPER

(S2)

RUBBER D

Distinguish upper and lower sides (Assemble with care)

AMPER

(S2)

GENERAL PICK UP ASSEMBLY

GEAR RACK

SPINDLE MOTOR ASSEMBLY

(S2)

BASE PU

RUBBER DAMPER

Distinguish upper and lower sides (Assemble with care)

FIG. 4-3

3. SLED DE MONTAGEM DA BASE (FIG. 4-3)

1) Solte os 4 Parafusos (S2).

2) Desconecte o Conector FFC (C1)

3-1. Alimentador de engrenagem 3-2. Meio da Engrenagem

Para uso interno da LGE

3-3. Rack da Engrenagem

1) Solte o parafuso (S3)

4. SOLA DE BORRACHA (FIG. 4-3)

4-4

Apenas para efeitos de treinamento e propósitos de serviços.

Page 68

SCREW INSERTION

TORGUE CONTROL

(800gf DOWN)

GEAR PULLEY

BELT LOADING

GEAR LOADING

(L4)

PWB ASSEMBLY LOADING

BASE MAIN

GUIDE UP/DOWN

BASE MAIN

(H1)

(C2)

(S5)

(A)

GUIDE UP/DOWN

(L5)

FIG. (A)

(B)

(C)

FIG. (C)

5. MONTAGEM DA MOLDURA CIMA/

(A)

(B)

GUIDE UP/DOWN

FIG. 4-4

8. CARREGAMENTO DA

EM BAIXO (FIG. 4-4)

Nota

Coloque a face da Base Principal virada para baixo (Bottom Side = lado de baixo)

1) Solte o parafuso (S4)

2) Desprenda a Presilha (L3) na direção da seta e depois levante a Montagem da Moldura Cima/ Em baixo para que esta fique separada da Base Principal.

Nota

• Durante a remontagem mova o Guia Cima/Baixo

na direção da seta (C) até que ele se posicione conforme mostrado na Fig.(C).

• Durante a remontagem insira (A) a parte da Montagem

da Moldura Cima/Baixo na parte (B) do Guia Cima/ Baixo conforme aparece na Fig.(B)

CARREGAMENTO DA CINTA (FIG. 4-4)

Nota

Coloque a Base Principal na posição original (Lado de Cima)

CORREIA DE ENGRENAGEM (FIG. 4-4)

1) Desprenda a presilha (L4) na direção da Seta (B) e depois separe a Correia de Engrenagem da Base Principal .

9. GUIA CIMA/BAIXO (FIG. 4-4)

Durante a remontagem coloque o Guia Cima/Baixo conforme mostra a Fig.(C) e mova-o na direção da seta (B) até que ele se prenda pelas Presilhas (L5). E confirme que o Guia Cima/Baixo está de acordo com o mostrado na Fig.(A)

10. CARREGANDO A MONTAGEM

Coloque a Base Principal com a face para baixo (Bottom Side)

11. BASE PRINCIPAL (FIG. 4-4)

4-5

(A)

(B)

GUIDE UP/DOWN

UP/DOWN FRAME ASSEMBLY

FIG. (B)

ENGRENAGEM (FIG. 4-4)

1) Mova a Guia Cima/Baixo na direção da seta (A) conforme mostrado na Fig.(A)

2) Empurre a Presilha (L5) para baixo e levante a Guia Cima/Baixo para que possa separá-la da Base Principal.

Nota

PWB (FIG. 4-4)

Nota

1) Desaperte 1 Parafuso (S5)

2) Destranque o Loading Motor (C2) do Gancho (H1) na Base Principal.

3) Destranque 2 Presilhas (L6) e separe o Carregador de Montagem PWB da Base Principal.

Para uso interno da LGE

Page 69

ANOTAÇÕES

Para uso interno da LGE

4-6

Apenas para efeitos de treinamento e propósitos de serviços.

Page 70

VISTA EXPLODIDA

1. MECANISMO DO DECK VISTA EXPLODIDA DP-12V

A26

026

A02

017

013

015

435

439

015B

015A

001

A01

002

003

018

014

020

016

010

440

442

A03

012

442

012

4-7 4-8

442

012

037

019

Para uso interno da LGE

Page 71

ANOTAÇÕES ANOTAÇÕES

Para uso interno da LGE

4-9 4-10

Apenas para efeitos de treinamento e propósitos de serviços.
