STATION METEO 868 MHz
INTRODUCTION :
Nous vous félicitons d’avoir fait l’acquisition de cette Station Météo avec
transmission par ondes 868MHz de la température et de l’humidité intérieures e t
extérieures. Grâce à la réception du signal horaire DCF-77, l’heure s’affichera
automatiquement. Avec 15 icônes de prévisions mét éo différentes représentées
par « Monsieur Météo », il est facile de prévoir les conditions météo et de ne plus
s’inquiéter des changements de temps. Ce produit innovate ur est idéal pour la
maison ou le bureau.
Manuel d’Utilisation
43
La nouvelle technologie de transmission à distance « Instant Transmission »
est une exclusivité mise au point et développée par La Crosse Technology.
« IT+ » vous garantit une mise à jour instantanée des données relevées par
vos capteurs extérieurs : suivez vos variations climatiques en temps réel !
44
CARACTERISTIQUES:
Station Météo
Touches de
fonction
Couvercle des
Affichage LCD
45
piles
Pied
amovible
• Heure radio pilotée DCF-77 avec option de réglage manuel
• Activation/désactivation de la réception du signal DCF-77
• Affichage de l’heure au format 12/24 heures
• Affichage des heures et minutes
• Réglage du fuseau horaire ±12 heures
• Transmission sans fil par ondes 868 MHz
• Transmission des données toutes les 16 secondes
• Prévisions météo représentées par 15 icônes « Monsieur Météo »
différentes
• Réglage de la sensibilité de l’icône de prévision météo
46
• Affichage des températures en degrés Celsius (°C) ou Fahrenheit (°F)
• Affichage des températures et humidités intérieures et extérieures avec
enregistrement des MIN/MAX
• Toutes les données extérieures MIN/MAX enregistré es affichent l’heure et
la date de réception
• Toutes les données MIN/MAX enregistrées peuvent être réinitialisées
• Peut gérer jusqu’à trois émetteurs extérieurs
• Contraste du LCD réglable
• Indicateur de piles faibles
• S’accroche au mur ou se pose sur une table.
47
INSTALLATION :
Avec un seul émetteur
1. Commencer par installer les piles dans l’émetteur thermo-hygro (voir
“Installation et remplacement des piles dans l’émetteur thermo-hygro”).
2. Dans les 2 minutes qui suivent la mise sous tension de l’éme tteur, installer
les piles dans la Station Météo (voir “Installation et remplacement des
piles dans la Station Météo”). Une fois que les piles sont en place, tous les
segments du LCD s’allument brièvement, à la suite de quoi l’ heure (sous la
forme 0:00) et l’icône « Monsieur Météo » s’affichent. Si ces informations ne
s’affichent pas sur le LCD dans les 60 secondes qui suivent la mise en
48
oeuvre, retirer les piles et attendre au moins 10 secondes a vant de les ré
installer.
3. Dès que les piles sont insérées dans l’émetteur, la Station Météo
commence à recevoir les données. La température et l’humidité extérieures
ainsi que l’icône de réception du signal devraient s’afficher sur la Station
Météo. Si ce n’est pas le cas dans les 3 minutes qui suivent, retirer les piles
des deux appareils et recommencer l’installation à partir de l’étape 1.
4. Pour assurer la bonne transmission par ondes 868 MH z, la distance entr e la
Station Météo et l’émetteur ne doit pas excéder 100m (voir les paragraphes
“Installation” et “ Réception 868 MHz ”).
49
Quand plus d’un émetteur est utilisé
1. Retirer les piles de tous les appareils (Station Météo et tous les émetteurs
en fonctionnement) et attendre 60 secondes
2. Installer les piles dans le premier émetteur.
3. Dans les 30 secondes qui suivent la mise sous tensi on du pre m ier émette ur,
installer les piles dans la Station Météo. Une fois que les piles sont en place,
tous les segments du LCD s’allument brièvement, à la suite de quoi l’heure
(sous la forme 00:00) et l’icône « Monsieur Météo » s’affichent. Si ces
informations ne s’affichent pas sur le LCD dans les 60 secon des qui suivent
la mise en oeuvre, retirer les piles et attendre au moins 10 secondes avant
de les ré installer.
50
4. La température et l’humidité extérieures captées par le premier émetteur
(Canal 1) devraient s’afficher sur la Station Météo. Si ce n’ est pas le cas
dans un délai de 2 minutes, retirer les piles des deux appareils et
recommencer l’installation à partir de l’étape 1.
5. Installer ensuite les piles dans le deuxième émetteur, et ce dans les 10
secondes après avoir installé les piles dans la Station Météo.
6. La température et l’humidité extérieures du second émetteur et l’icône
« Canal 2 » devraient s’afficher sur la Station Météo. Si ce n’est pas le cas
dans les 2 minutes qui suivent la mise en oeuvre, retirer les piles de
les appareils et recommencer à partir de l’étape 1.
7. Installer ensuite les piles dans le troisième émetteur, et ce dans les 10
51
tous
secondes après avoir installé les piles dans le deuxième émetteur.
8. Dans les 2 minutes qui suivent, les données extérieures du troisième
émetteur (Canal 3) s’afficheront et l’identification du canal retournera à
« 1 ». Dans le cas contraire, recommencer l’installation à partir de l’étape 1.
Note :
Une fois les trois émetteurs en fonctionnement, il peut être n écessaire de vérifier
les relevés affichés sur la Station Météo et ceux qui apparaissent sur les
affichages des différents émetteurs, afin de reconnaître les canaux sur lesquels
chaque émetteur est affiché.
52
IMPORTANT :
Des problèmes de transmission peuvent apparaître si les capteurs
supplémentaires ne sont pas mis en oeuvre conformément aux indications cidessus. En cas de problèmes de transmission, retirer les piles de
appareils et recommencer l’installation à partir de l’étape 1.
9. Une fois que les données extérieures sont captées et affichées sur la Station
Météo, la réception du code horaire DCF-77 est automatiq uement lancée.
Dans de bonnes conditions, cette réception dure en général de 3 à 5
minutes.
53
tous les
Note :
• En cas de non réception de l’heure DCF dans les 10 minutes qui suivent la
mise en route de la Station Météo, appuyer sur la touche SET pendant
quelques secondes pour procéder au réglage manuel de l’heure.
• Une réception DCF est effectuée quotidiennement à 2h et 3h. En cas de
non réception du signal DCF à 3h, la Station Météo fait un nouvel essai à
4h, puis à 5h et 6h. En cas d’échec à 6h, un nouvel essai sera effectué l e
lendemain à 2h.
• Quand la réception est réussie, l’heure captée sup plante l’heure réglée
manuellement. La date est actualisée en même temps que l’ heure reçue.
54
(Reportez-vous aux paragraphes “Heure DCF radio pilotée” et “Réglage
manuel de l’heure”).
Emetteur extérieur thermo-hygro
• Transmission à distance de la température et de
l’humidité extérieures vers la Station Météo par
ondes 868 MHz
• Affiche alternativement les relevés de température
et d’humidité sur le LCD
• Boîtier résistant à l’eau
55
INSTALLER ET REMPLACER LES PILES DANS LA STATION METEO
La Station Météo fonctionne avec 2 piles AAA, IEC LR3, 1.5V. Pour les installer ou
les remplacer, suivre les étapes ci-dessous:
1. Retirer le couvercle situé au dos de la Station
Météo.
2. Installer les piles en respectant les polarités (voir le
marquage).
3. Replacer le couvercle.
56
INSTALLER ET REMPLACER LES PILES DANS L’EMETTEUR
THERMO-HYGRO
L’émetteur thermo-hygro fonctionne avec 1 pile au lithium 3.0V IEC CR2032. Pour
l’installer ou la remplacer, suivre les étapes ci-dessous :
1. Sortir le support de la pile situé dans le fond de l’émetteur.
2. Installer la pile en respectant la polarité (voir le marquage).
3. Replacer le support.
57
Note :
Lors du remplacement des piles dans l’un des appareils, il est nécessaire de
réinitialiser
plus haut). En effet, un code de sécurité est attribué de façon aléatoire par
l’émetteur au moment de sa mise en fonction, et ce code doi t être reçu et stocké
en mémoire par la Station Météo.
tous les appareils conformément aux procédures d’ins tallation (voir
58
REMPLACEMENT DES PILES:
Il est recommandé de remplacer les piles de tous les appareils tous les deux ans
afin d’en assurer la précision.
Participez à la protection de l’environnement et
déposez toutes piles usagées dans une décharge
autorisée.
59
TOUCHES DE FONCTION :
Station Météo:
La Station Météo est équipée de quatre touches faciles à utiliser.
Touche de
réglage
Touche MIN
/MAX
Touche +
Touche de sélection
du canal
60
Touche SET (Réglage) :
• Permet le réglage des fonctions suivantes : contraste du LCD, fuseau
horaire, réception de l’heure activée/désactivée, affichage 12/24 heures,
réglage manuel de l’heure, année, mois, date, °C/°F, et réglage de la
sensibilité des prévisions météo.
• Permet de réinitialiser les données de température et d’humidité maximum
ou minimum intérieures ou du canal extérieur sélectionné (réinitialisation de
toutes les données enregistrées aux valeurs actuelles)
61
Touche MIN/ MAX :
• Permet d’alterner entre les données MINI/MAXI de température et
d’hygrométrie extérieures et intérieures.
Note : L’heure et la date affichées correspondent aux données MIN/MAX de
température.
Touche ‘+’ :
• Permet d’alterner entre l’affichage de l’heure et des données de température
et d’hygrométrie intérieure actuelles
62
• Permet d’ajuster la valeur lors des différents réglages.
Touche CH :
• Permet d’alterner entre les émetteurs extérieurs 1, 2 et 3 (si plus d’un
émetteur est utilisé)
• Permet de quitter la fonction de réglage manuel
ECRAN LCD ET REGLAGES :
63
Tempér
Affiche
‘Heure’ ou
‘Temp. int. et
humidité"
Icône de
prévision météo
« Monsieur
Météo »
ature extérieure
Témoin de
piles faibles
en °C
64
Icône DCF (pour réception de
l’heure)
Flèche de tendance météo
Identification de
Signal de
réception des
données
extérieure*
l’émetteur (N° de
Humidité relative
extérieure en %
anal) c
*Lorsque la Station Météo capte le signal de l’émetteur, cette icône apparaît (en
cas de non-réception du signal de l’émetteur, cette icô ne ne s’affiche pas sur le
LCD de la Station Météo). Ceci permet à l’utilisateur de vérifier si la dernière
réception est réussie (icône affichée) ou non (icône absen te). Par ailleurs, l’icône
clignote brièvement pour indiquer qu’une réception du signal est en cours.
Pour plus de clarté, l’écran LCD est divisé en 3 sections qui aff ichent l’heure et les
données intérieures, les prévisions météo et les données extérieures.
65
Section 1 - HEURE / TEMPERATURE ET HUMIDITE INTERIEURES
• Dans l’affichage principal, l’heure radio pilotée est affichée.
Le symbole d’une antenne affichée au niveau de l’heure matérialise la réception
du signal horaire.
Note :
Le symbole ne s’affiche pas quand la réception de l’heure radio
pilotée n’est pas effective, ou quand la fonction de réception de l’heure est
désactivée.
• Lorsqu’on appuie sur la t ouche "‘+’", l’heure est remplacé e par l’affichage
des données de température et d’hygrométrie intérieures
66
Section 2 - PREVISION METEO (REPRESENTEE PAR « MONSIEUR
METEO »)
• Affichage de la prévision météo représentée par 15 icônes « Monsieur
Météo », qui change d’apparence en fonction de l’évolution de la pression
atmosphérique (changement de pression atmosphérique antérieur) et de
la température extérieure relevée.
• Affiche l’indicateur de tendance météo
67
Section 3 - TEMPERATURE ET HUMIDITE EXTERIEURES
• Affichage de la température et de l’humidité extérieures relevées.
• Appuyer sur la touche MIN/ MAX pour afficher la température et l’humidité
extérieures MIN/MAX en mémoire, avec affichage simultané de l’icône
MIN/ MAX (en bas de l’écran).
• Appuyer sur la touche CH pour afficher les données du capteur extérieur
souhaité (jusqu’à trois émetteurs extérieurs). Le numéro du canal 1, 2 ou 3
s’affichera.
• Un symbole de réception des données extérieures s’affiche pour indiquer
que la Station Météo reçoit les données extérieures.
68
HEURE RADIO PILOTEE DCF-77
L’heure radio pilotée est basée sur la Pendule Atomique au césium contrôlée par
le Physikalisch Technische Bundesanstalt Braunschweig qui a une déviation
horaire inférieure à une seconde par million d’années. L’heure est codée et
transmise depuis Mainflingen près de Francfort par un signal de fréquence DCF77 (77.5 kHz) d’une portée d’environ 1.500km. La Station Mét éo reç oit ce s ignal et
le convertit pour indiquer l’heure exacte en toutes saisons. La qualité de la
réception dépend grandement de la situation géographique. Il n’y a en général
aucun problème de réception dans un rayon de 1500km autour de Francfort.
69
Quand les données extérieures sont affichées sur la Station Météo après la
procédure d’installation, l’icône de la tour DCF se met à clignoter dans le ha ut de
l’écran. Ceci indique que la Station a détecté la présence d’un signal radio et
qu’elle essaie de le recevoir. Quand le code horaire est capté, la tour DCF reste
fixe et l’heure s’affiche.
Si l’icône de la tour clignote, mais que l’heure juste ne s’affiche pas, ou que la tour
DCF ne s’affiche pas du tout, noter les points suivants :
70
• Installer l’appareil à 1,5m-2m au moins de tout e s ource d’i nter férence tell e q ue
moniteurs d’ordinateur ou téléviseurs.
• Dans les pièces en ferro-béton (caves et superstructures), le signal est
naturellement affaibli. Dans les cas extrêmes, rapprocher la Station Météo
d’une fenêtre et/ou en orienter l’avant ou l’arrière dans la direction de
l’émetteur de Francfort.
REGLAGES MANUELS :
Les réglages suivants peuvent être effectués :
• Réglage du contraste du LCD
71
• Réglage du fuseau horaire
• Activation/désactivation de la réception de l’heure
• Réglage de l’heure au format 12 ou 24 heures
• Réglage manuel de l’heure
• Réglage du calendrier
• Choix de l’unité de température en °F ou °C
• Réglage de la sensibilité de l’icône de prévision météo
Appuyez et maintenez la pression sur la touche SET pour accéder a ux différents
réglages :
72
REGLAGE DU CONTRASTE DU LCD
Le contraste du LCD peut se régler sur 8 niveaux, au choix de l’utilisateur (le
réglage par défaut est « LCD 4 »). Pour régler le niveau de contraste désiré :
clignotant
73
1. L’afficha ge ci-dessus apparaît. Appuyez sur la touche ‘+’ pour sélectionner
le niveau de contraste désiré.
2. Appuyez ensuite sur la touche SET pour confirmer le réglage et passer au
“Réglage du fuseau horaire”. Vous pouvez également quitt er les réglag es
en appuyant sur la touche CH.
REGLAGE DU FUSEAU HORAIRE:
74
clignotant
Le fuseau horaire de la Station Météo est réglé par défaut sur « 0h ». Pour régler
un autre fuseau horaire :
1. Appuyez sur la touche SET après le réglage du contraste du LCD pour
accéder au réglage du fuseau horaire (clignotant).
2. Utilisez la touche ‘+’ pour régler le fuseau horaire (de 0 à ‘+’12 puis de - 12 à
0 par tranches consécutives d’une heure).
3. Appuyez ensuite sur la touche SET pour confirmer le réglage et passer au
réglage de l’ “Activation/désactivation de la réception de l’heure”. Vous
pouvez également quitter les réglages en appuyant sur la touche CH.
75
ACTIVATION / DESACTIVATION DE LA RECEPTION DE L’HEURE
Icône de réception de
76
l’heure clignotant
clignotant
Il est possible de désactiver la réception du signal DCF-77 dans les cas où une
réception de ce même signal n’est pas possible. La Station Météo fonctionner a
alors comme une horloge à quartz normale (la fonctionne est activée par défaut).
1. L’affichage “ON” et l’icône de réception de l’heure se mettent à clignoter sur
le LCD.
2. Utilisez la touche ‘+’ pour désactiver la fonction de réception du signal
horaire.
3. Confirmez ensuite le réglage à l’aide de la touche SET et passez au
“Réglage de l’affichage de l’heure 12/24 H”. Vous pouvez également
quitter les réglages en appuyant sur la touche CH.
77
Note :
Si la fonction de réception de l’heure est désactivée, la Station Météo ne fait
aucun essai de réception du signal DCF, et ce tant que cette fonction reste
désactivée. L’icône de réception de l’heure ne s’affiche pas sur le LCD.
REGLAGE DE L’AFFICHAGE DE L’HEURE 12/24 H
78
clignotant
1. Après avoir activé ou désactivé la réception du signal DCF-77, appuyez
brièvement sur la touche SET. “12h” ou “24h” clignote sur le LCD. (réglage
par défaut : 24 h)
2. Appuyez ensuite sur la touche ‘+’ pour sélectionner le format d’affic hage
“12h” ou “24h”.
3. Appuyer encore une fois sur la touche SET pour confirmer le réglage et
passer au “Réglage manuel de l’heure”. Vous pouvez également quitter
les réglages en appuyant sur la touche CH.
79
Note : Quand le format d’affichage 24h est sélectionné, l e calendrier est affiché
sous la forme date-mois. Si le format d’affichage 12h est choisi, le calendrier
est affiché sous la forme mois-date.
80
REGLAGE MANUEL DE L’HEURE
Si la Station Météo ne réceptionne pas le signal DCF-77 (interférences, distance
de transmission, etc), il est possible de régler l’heure manuellement. La S tation
Météo fonctionne alors comme une horloge à quartz normale.
81
Heures (clign)
Minutes (clign.)
Pour règler l’heure :
1. Les chiffres des heures se metten t à clign oter dans la section d’affichage d e
l’heure.
2. Utilisez la touche ‘+’ pour régler les heures, puis appu yez brièvement sur la
touche SET pour régler les minutes.
3. Les minutes se mett ront à clignoter. Appuyez sur la touche ‘+’ pour régler
les minutes.
4. Confirmez le réglage en appuyant sur la touche SET et passer au “Réglage
du calendrier”. Vous pouvez également quitter les réglages en ap puyant
sur la touche CH.
82
REGLAGE DU CALENDRIER

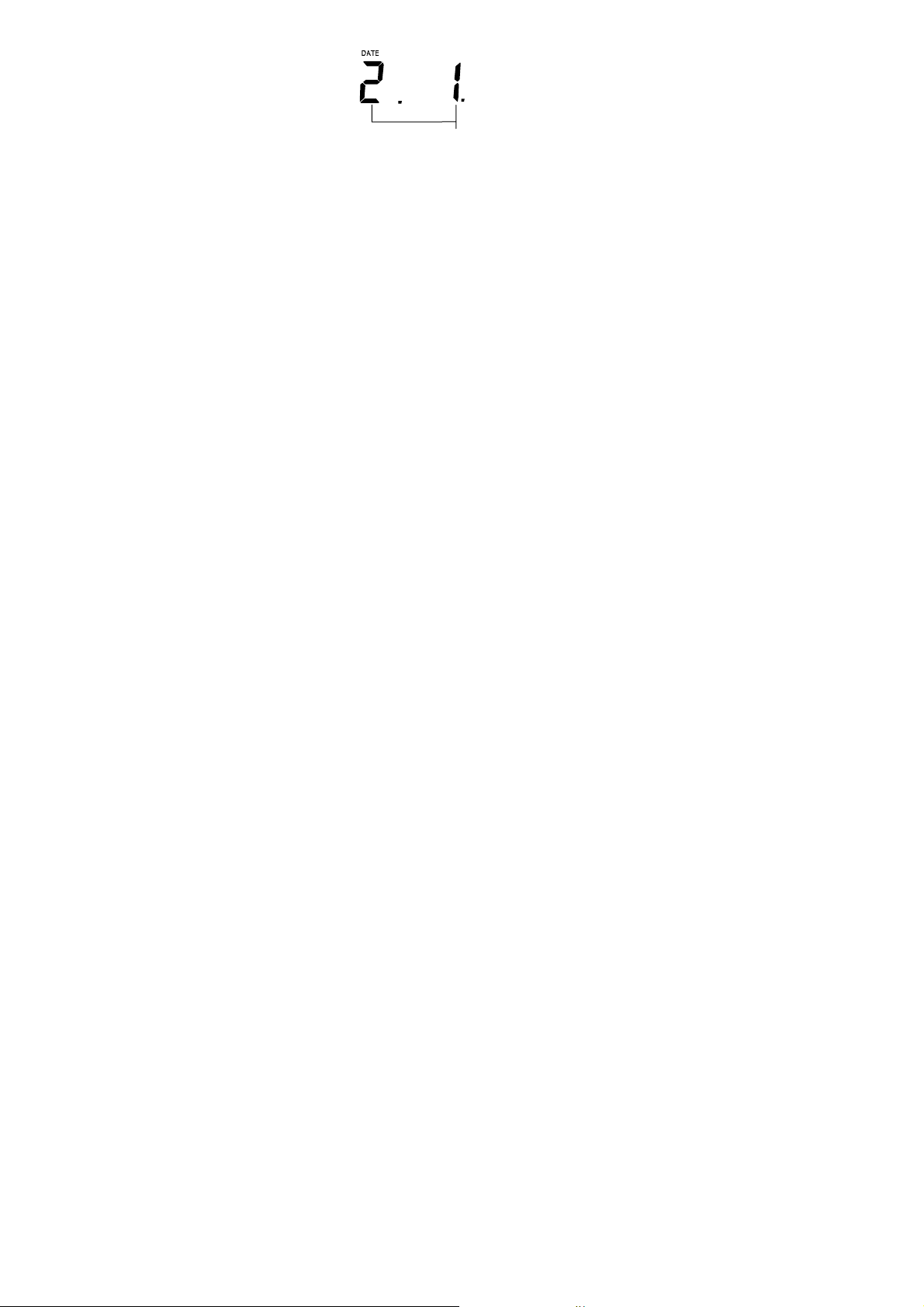

Année
83
Format "Date-Mois" (si affichage 24h)
Format "Mois-Date" (si affichage 12h)
84
La date par défaut de la Station Météo est 1. 1. de l’année 2006. Lorsque la
Station Météo reçoit le signal horaire, la date est actualisée automatiquement.
Dans le cas où le signal horaire n’est pas réceptionné, il est possible de régler la
date manuellement. Pour ce faire :
1. L’année clignote. Utilisez la touche ‘+’ pour régler l’année, de 2003 à 2029
(réglage par défaut : 2006).
2. Appuyez brièvement sur la touche SET pour passer au réglage du mois.
3. Les chiffre s du mois se mettent à clignoter. Appuyez ensuite sur la touche
‘+’ pour régler le mois, puis sur la touche SET pour passer au réglage de la
date.
85
4. Les chiffres de la date se mettent à cli gnoter. Appuyez sur la touche ‘+’
pour régler la date.
5. Confirmez le réglage en appuyant brièvement sur la touche SET et passer
au “REGLAGE DE L’UNITE DE TEMPERATURE EN C OU °F”. Vous
pouvez également quitter les réglages en appuyant sur la touche CH.
REGLAGE DE L’UNITE DE TEMPERATURE EN °C OU °F
86
clignotant
L’affichage des températures se fait par défaut en °C (degrés Celsius). Pour
changer l’unité d’affichage en °F (degrés Fahrenheit), procédez comme suit :
1. “°C“ / “°F” clignote. Utilisez la touche ‘+’ pour alterner entre “°C” et “°F”.
2. Après avoir sélectionné l’unité de tempér ature désirée, appuyez briè vement
sur la touche SET et passer au “Réglage de la sensibilité de l’icône d e
prévision météo”. Vous pouvez également quitter les réglages en appuyant
sur la touche CH.
87
REGLAGE DE LA SENSIBILITE DE L’ICONE DE PREVISION METEO
Dans les endroits soumis à des changements de temps bru sques, il est possible
de régler le niveau de sensibilité qui entraîne l’évolution de l’icône de prévision
météo, pour un affichage plus rapide des changements du temps.

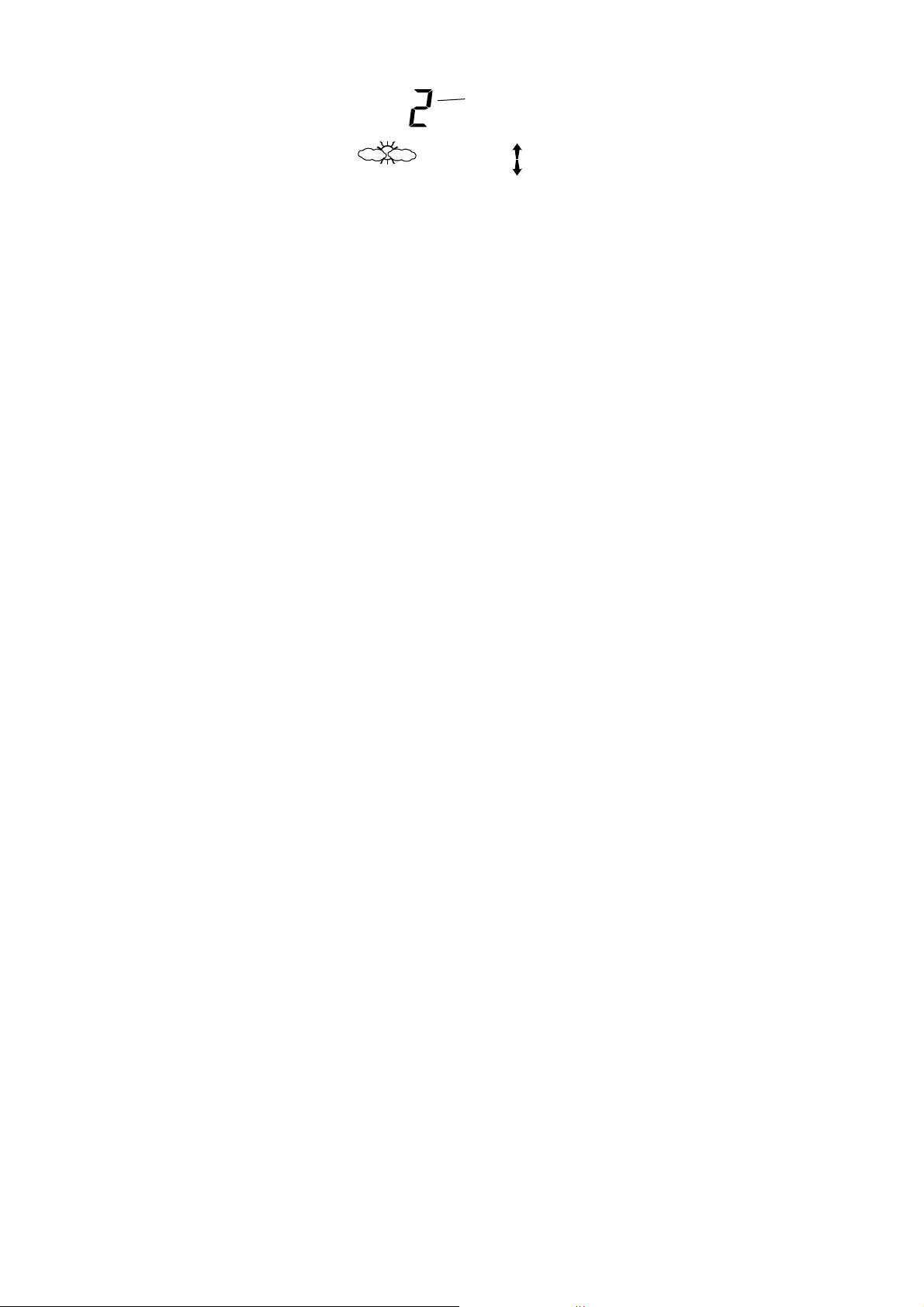

Niveau de
sensibilité
(clignotant)
88
1. Utilisez la touche ‘+’ pour régl er le niveau de la sensibilité météo. Il y a 3
niveaux ; le niveau 1 est le plus sensible et le niveau 3 le moi ns sensible (le
réglage par défaut est «2»).
2. Confirmez le réglage à l’aide de la to uche SET. Les Réglages manuels
sont terminés.
89
PREVISIONS ET TENDANCES METEO
Les icônes de prévision météo (M. Météo) :
L'une des 15 icônes météo (sous forme de M.Météo hab illé de diverses façons)
est affichée au centre de l'écran LCD, indiquant les diffé rentes prévisions météo
en fonction de la pression atmosphérique (Ensoleillé, Ensoleillé + Nuageux ou
Nuageux + Pluvieux) et de la température extérieure actuelle (température
mesurée par l’émetteur 1) :
90
Ensoleillé
≥ 78.8°F
(26°C)
66.2 à 78.6°F
(19 à 25.9°C)
91
(10
50
à 66°F
à 18.9°C)
32
(0
à 49.8°F
à 9.9°C)
< 32°F (0°C)
Ensoleillé +
Nuageux
≥ 78.8°F
(26°C)
66.2 à 78.6°F
(19 à 25.9°C)
50 à 66°F
(10 à 18.9°C)
92
32 à 49.8°F
à 9.9°C)
(0
< 32°F (0°C)
Nuageux +
Pluvieux
93
≥ 78.8°F
(26°C)
66.2 à 78.6°F
(19
à 25.9°C)
50 à 66°F
(10
à 49.8°F
32
(0
C)à 18.9°
à 9.9°C)
< 32°F (0°C)
Remarque :
Les prévisions météo des 12 à 24 premières heures qui suivent la mi se en oeuvr e
ne doivent pas être pris en compte. La Station Météo a besoin de collecter les
données sur la pression atmosphérique à altitude constante afin de pouvoir
produire des relevés précis.
Comme pour toute prévision météo, l'exactitude absolue ne peut êtr e garantie. La
précision de la prévision météo est estimée à environ 75%, compte tenu des
divers endroits dans lesquels l'utilisation de la Station Météo est prévue. Dans les
endroits où les changements de temps sont brusques (par exemple beau temps
suivi de pluie), les relevés de la Station Météo seront plus précis que dans les
94
endroits où le temps reste constant la plupart du temps (par exemple beau temps
quasi-constant).
Si vous déplacez la Station Météo vers un endroit à plus haute ou plus basse
altitude par rapport à son emplacement d'origine (par exemple du rez-dechaussée aux étages supérieurs d'une maison), retirez-en les piles, puis réinsérez
les après 30 secondes environ. Ceci évitera que la Station Météo ne prenne ce
déplacement pour un changement de pression atmo sphérique, celui-ci n’étant dû
qu’au léger changement d'altitude. Une fois de plus, ne tenez pas compte des
95
prévisions météo pour les 12 à 24 heures suivantes, afin de laisser se stabiliser
les relevés à altitude constante.
INDICATEUR DE TENDANCE MÉTÉO
Les indicateurs de tendance, (flèche ascendante et descendante près de M.
Météo) fonctionnent en tandem avec les icônes mété o. Lors q ue l'indic ateur poi nte
vers le haut, la pression atmosphérique augmente et une amélioration du temps
est attendue ; par contre, lorsque l'indicateur pointe vers le bas, la pression
atmosphérique diminue et une détérioration est attendue.
96
Ainsi, vous pouvez remarquer l'évolution passée du temps et la tendance à venir.
Par exemple, si l'indicateur est tourné vers le bas et que le s icônes nuageux sont
affichées, le dernier changement important du temps s'est pr oduit lorsqu'il faisait
beau (icône beau temps uniquement). Donc, le prochain changement sera
l'affichage des icônes nuageux, puisque l'indicateur sera tourné vers le bas.
Remarque :
Lorsque l'indicateur de tendance a enregistré un changement de pression
atmosphérique, il reste affiché à l'écran LCD.
97
AFFICHAGE DE LA TEMPERATURE ET DE L’HUMIDITE INTERIEURES
La température et l’humidité intérieures sont relevées et affichées dans la
première section de l’écran (partie haute). L’affichage des données intérieures
apparaît lorsqu’on appuie sur la touche +.
Température
intérieure en
°C
98
Humidité relative
intérieure en %
AFFICHAGE DE LA TEMPERATURE ET DE L’HUMIDITE EXTERIEURES
Température
extérieure en °C
o
N° d’identification de
l’émetteur (lorsque plus
d’un émetteur est utilisé)
Humidité relative
extérieure en %
99
La dernière section du LCD (partie basse) affiche la température et l’humidité
extérieures, accompagnées d’un numéro de canal si plus d’un émetteur est utilisé.
AFFICHAGE DES DONNES INTERIEURES MAXIMUM ET MINIMUM
ENREGISTREES :
1. A partir de l’affichage principal, appuyez cinq fois sur la touche MIN/ MAX.
La température et l’humidité intérieures maximum s’affichent dans la partie
basse du LCD, accompagnées de l’heure d’enregistrement (pour la
température).
100
température
max.
101
Heure d’enregistrement
de la température
maximum.
Humidité max.
Icône maximum
2. Appuyez encore une fois sur la touche MIN/MAX pour afficher la date
d’enregistrement de ce relevé de température.
3. Puis appuyez encore une fois sur la touche MIN/MAX, la température et
l’humidité intérieures minimum s’afficheront dans la partie basse du LC D,
accompagnées de l’heure d’enregistrement (pour la température).
4. Appuyez encore une fois sur la touche MIN/MAX pour afficher la date
d’enregistrement de cette température.
5. Appuyez encore une fois sur la touche MIN/ MAX pour retour n er à l’afficha ge
principal.
102
REINITIALISATION DES DONNES INTERIEURES MAXIMUM ET
MINIMUM ENREGISTREES :
1. A partir de l’affichage principal, appuyez sur la tou che MIN/MAX p our faire
s’afficher les données intérieures MIN ou MAX.
2. Maintenez ensuite la pression sur la touche SET pour réinitialiser les
données intérieures minimum et maximum affichées à l’heure, la date, la
température et l’humidité actuelles.
Note :
Les données minimum et maximum doivent être réenclenchées séparément.
103
AFFICHAGE DES DONNES EXTERIEURES MAXIMUM ET MINIMUM
ENREGISTREES
1. A partir de l’affichage principal, appuyez sur la touche CH pour
sélectionner le canal (si plus d’un émetteur est e n fonctionnement). Le
numéro d’identification du canal s’affichera au-dessus du relevé de
température extérieure.

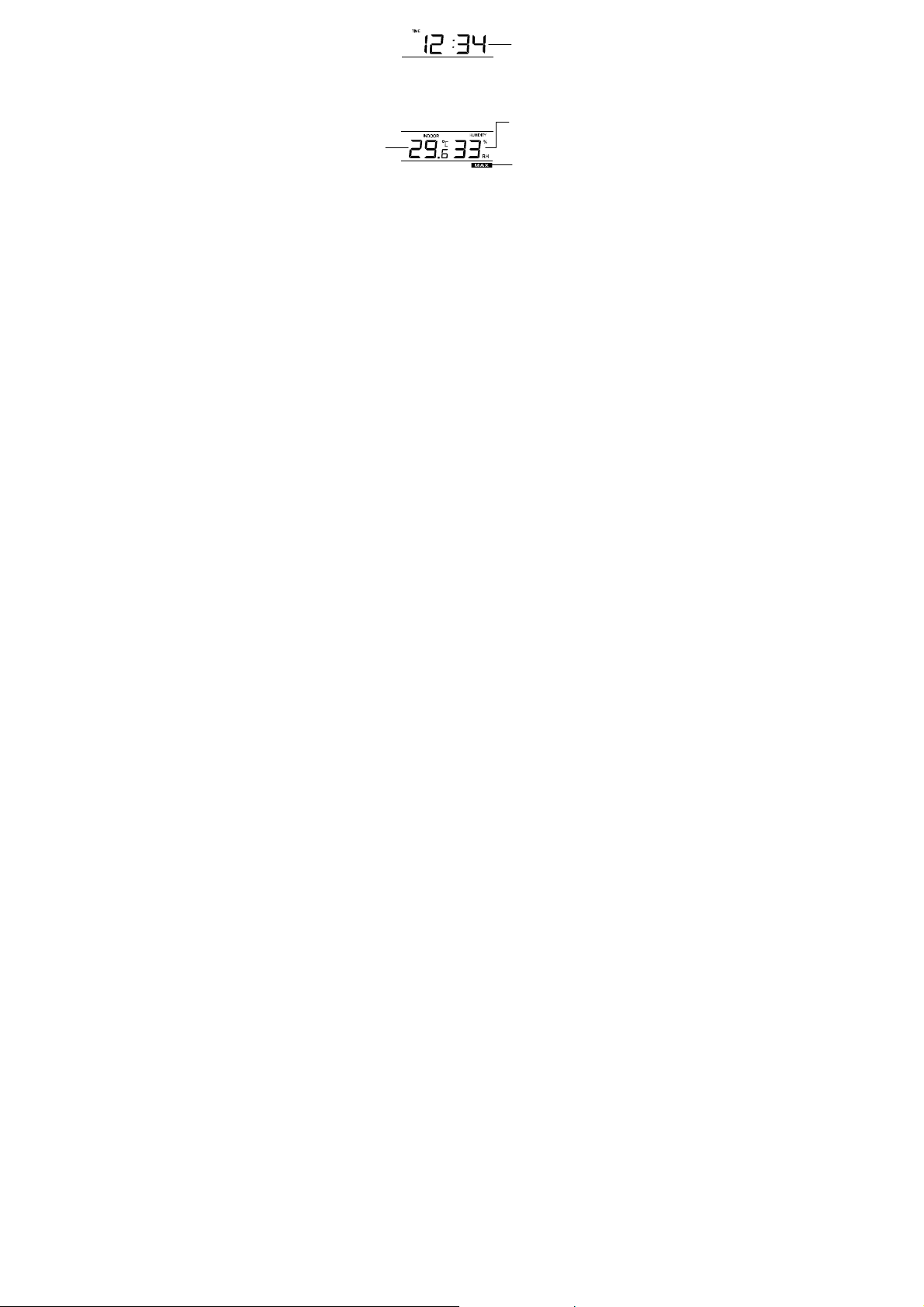

2. Appuyez ensuite une fois sur la touche MIN/MAX. La température et
l’humidité MAX du canal sélectionné s’afficheront, accompagnées de
l’heure d’enregistrement (pour la température).
104
3. Appuyez encore une fois sur la touche MIN/MAX. La date
d’enregistrement de ce relevé s’affichera.
4. Appuyez encore une fois sur la touche MIN/MAX, la température et
l’humidité MIN du canal sélectionné s’afficheront, accompagnées de
l’heure d’enregistrement (pour la température)
105
Température
MIN
Icône MIN
106
Heure
d’enregistrement de la
température MIN
Humidité MIN
6. Appuyez encore une fois sur la touche MIN/MAX pour afficher la date
d’enregistrement de cette température.
7. Appu yez encore une fois sur la touche MIN/MAX pour pass er à l’affichage
des données intérieures MAX/MIN.
REINITIALISATION DES DONNES EXTERIEURES MAXIMUM ET
MINIMUM ENREGISTREES
107
Note :
• Les données extérieures MAX/MIN des différents canaux doivent être
réinitialisées séparément.
• Les données extérieures MAX et MIN doivent être réenclenchées
séparément.
1. A partir de l’affichage principal, appuyez sur la touche CH pour
sélectionner le canal désiré. Le numéro d’identification du canal (N° c anal)
s’affichera au-dessus du relevé de température extérieure.
108
Note : Le numéro de l’émette ur ne s’affiche que lorsque plus d’un émetteur
est utilisé.
2. Appuyez une fois sur la touche MIN/ MAX. L’icône "MAX" s’affiche.
3. Maintenez ensuite la pression sur la touche SET pour réinitialiser la
température et l’humidité extérieures MAX à leur valeur actuelle.
4. Appuyez ensuite deux fois sur la touche MIN/MAX pour afficher les
données minimum. L’icône "MIN" s’affiche.
5. Maintenez ensuite la pression sur la touche SET pour réinitialiser la
température et l’humidité extérieures MIN à leur valeur actuelle.
109
6. Appuyez ensuite six fois sur la touche MIN/MAX pour retourner à
l’affichage principal.
EMETTEUR THERMO-HYGRO
La portée de l’émetteur thermo-hygro peut être réduite par la température
extérieure. En effet, par basse température, la distance de transmission peut
diminuer. Nous vous invitons à en tenir compte lors de l’installation de l’émetteur.
RECEPTION 868 MHz
La Station Météo devrait recevoir les données de temp érature et d’hygrométrie
110
extérieures dans les 5 minutes qui suivent la mise e n oeuvre. Si ce n’est pas le
cas (l’affichage indique “- - -”), vérifier les points suivants :
1. La Station Météo et l ’émetteur doivent être situés à 1,5-2 m ètres au moins
de toutes sources d’interférences telles que les m oniteurs d’ordinateurs ou
téléviseurs.
2. Evitez de positionner l’émet teur sur ou à proximité immédiat e de cadres de
fenêtres métalliques.
3. L’utilisation d’autres appareils électriques tels que des casques ou
enceintes fonctionnant sur la même fréquence de signal (868MHz) peut
empêcher une bonne transmission et réception du signal.
111
4. Des voisins utilisant des appareils électriques sur la même fréquence de
signal 868MHz peuvent aussi brouiller la transmission des données.
Note :
Lorsque la réception du signal 868 MHz est établie, il est conseillé de ne pas
rouvrir le couvercle des piles de l’émetteur et de la Station Météo, car les piles
risqueraient de se dégager de leurs contacts et de forcer une « fausse
réinitialisation ». Dans tel est le cas, il est conseillé de réinitialiser tous
appareils (voir le paragraphe « Installation » ci-dessus) pour éviter les problèmes
de transmission.
112
les
La distance de transmission maximale de l’émetteur vers la Station Météo est
d’environ 100m, en espace dégagé. Cette distance dépend cependant de
l’environnement et des niveaux d’interférence. Si la réception des données
extérieures reste impossible alors que tous les paramètres ont été respectés, il est
conseillé de réinitialiser tous les appareils (voir le paragraphe « Installation » cidessus).
113
INSTALLATION DE LA STATION METEO :
La Station Météo est conçue pour être accrochée à un mur ou posée sur une
table.
Fixation murale :
Avant de fixer définitivement la Station Météo, assurez-vous que les données de
température et d’humidité sont bien réceptionnées.
114

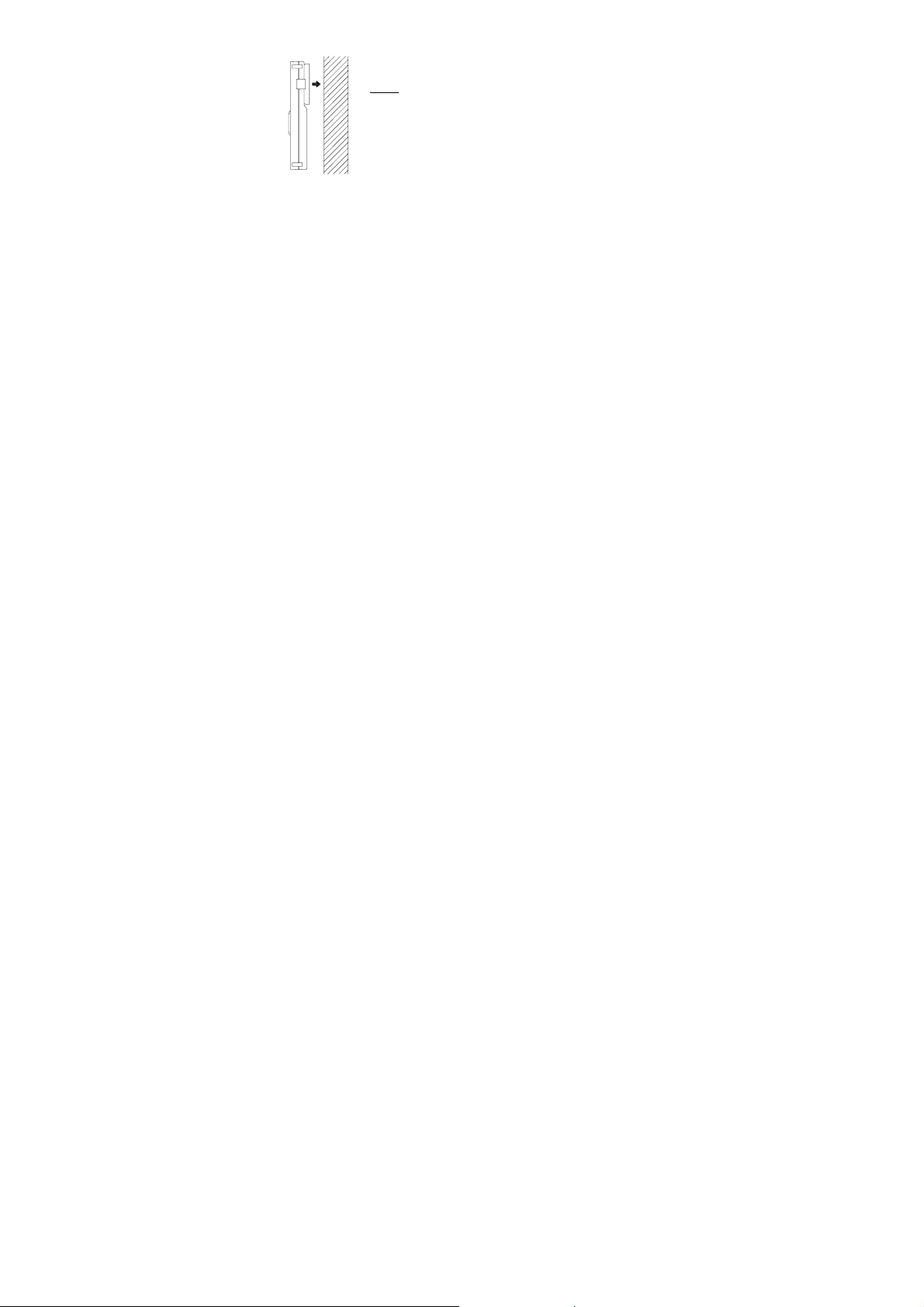

1. Fixez une vis (non fournie) dans le mur désiré en laissant
dépasser la tête d’environ 5mm.
2. Retirez la Station Météo de son support et accrochez-la à
la vis. Assurez-vous qu’elle est solidement fixée avant de
la lâcher.
115

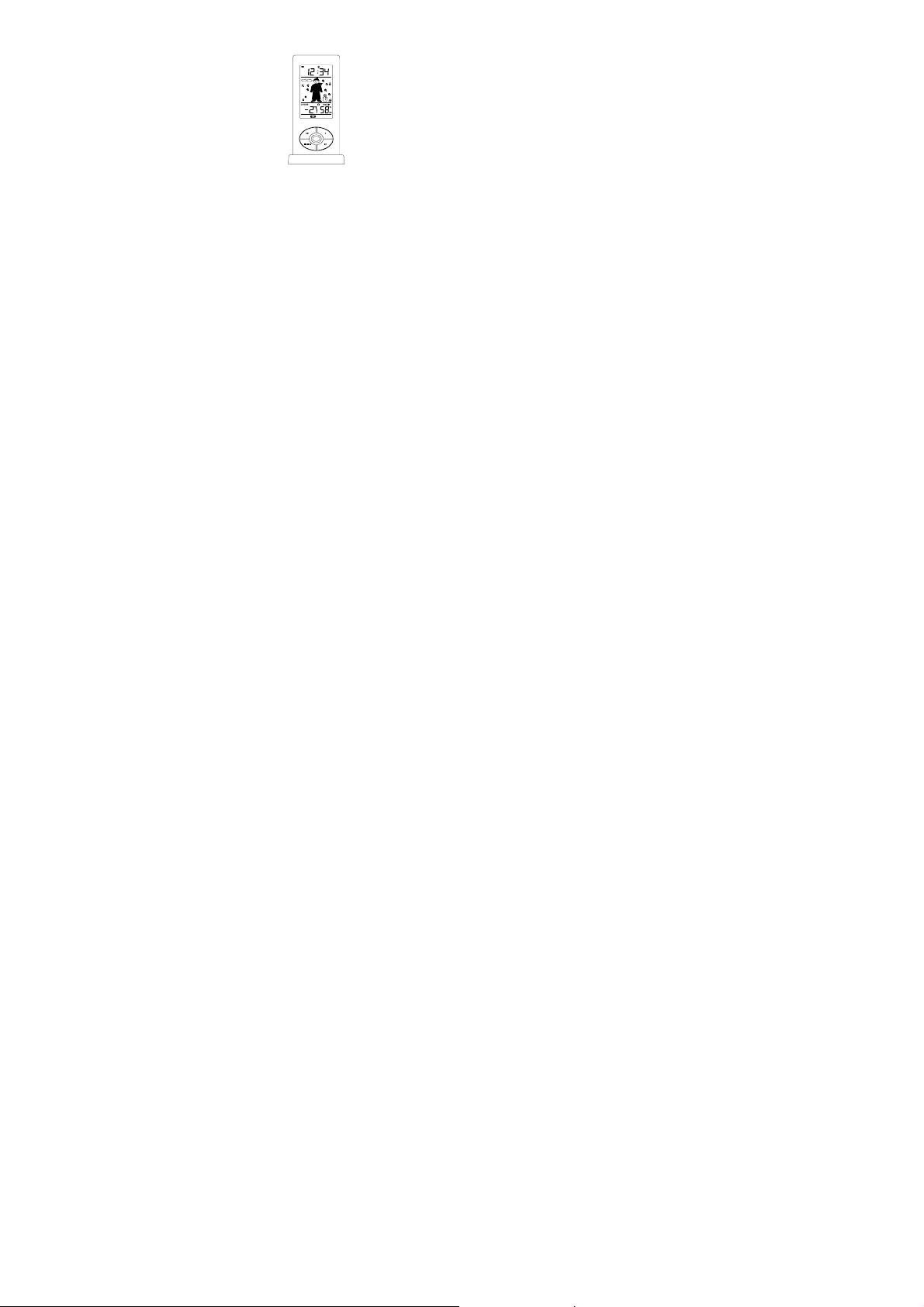

Posée :
Grâce à son support amovible, la Station Météo peut être
posée sur n’importe quelle surface horizontale.
116

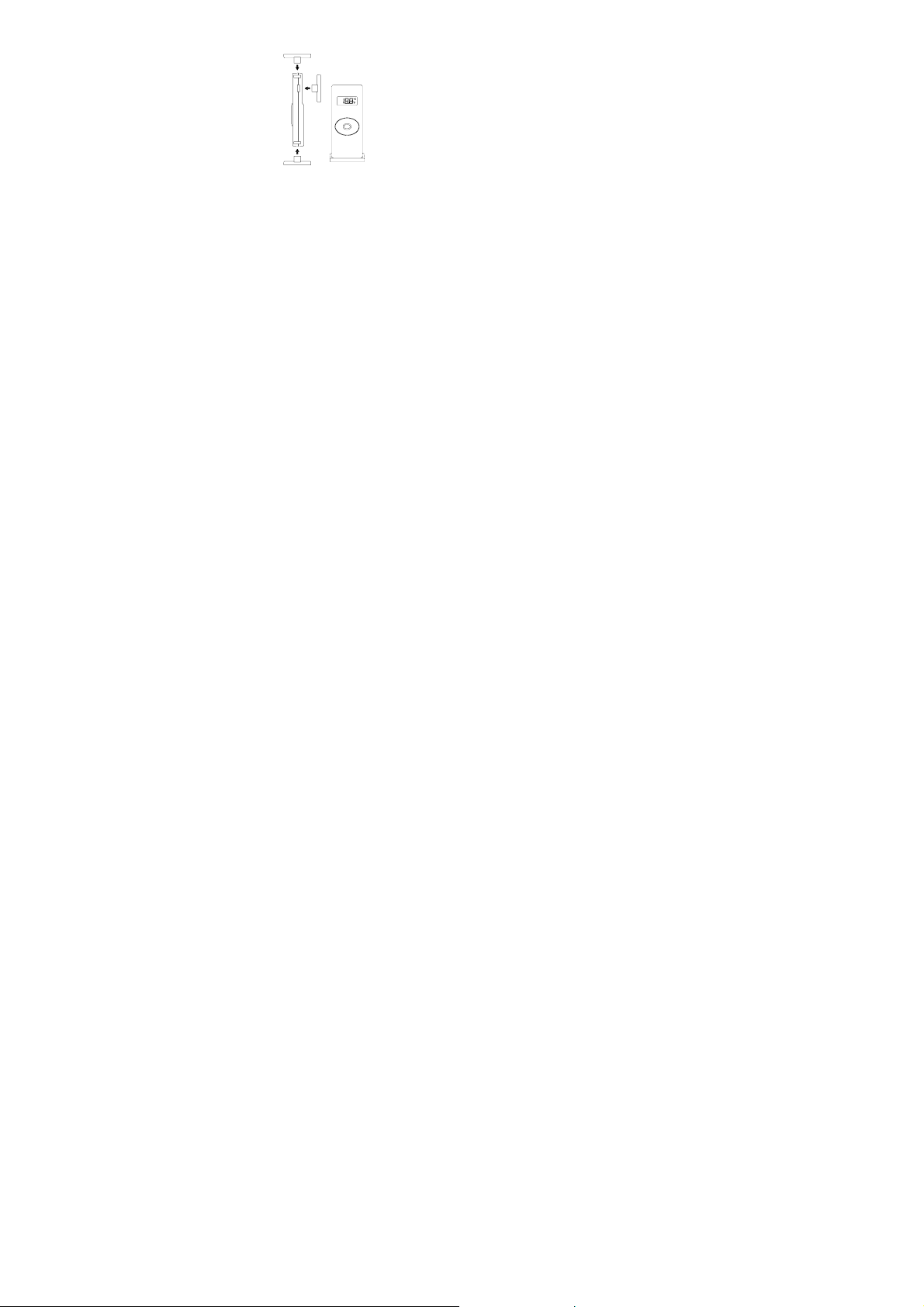

MISE EN PLACE DE L’EMETTEUR THERMO-HYGRO:
L’émetteur est livré avec un support qui peut être fi xé au
mur à l’aide des deux vis fournies. On peut aussi poser
l’émetteur sur une surface horizontale et fixant le socle
prévu à cet effet sur la base de l’émetteur.
117
Fixation murale :
1. Fixez le support au mur désiré à l’aide des vis et chevilles
fournies.
2. Enclenchez l’émetteur thermo/hygro dans le socle.
Note :
Avant de fixer l’émetteur au mur de façon définitive, il est
conseillé de placer dans un premier temps la Station Mété o
et l’émetteur aux endroits d’installation souhaités, et de
s’assurer de la bonne transmission des données extérieures.
En cas de non réception des données, changez le/les
118
émetteur(s) de place ou déplacez les légèrement.
ENTRETIEN :
• Eviter les températures extrêmes, vibrations et chocs qui risquent
d’endommager les appareils et de générer des relevés inexacts.
• Nettoyer l’affichage et les boîtiers avec un chiffon doux et humide
uniquement. Ne pas utiliser de dissolvants ou de produits abrasifs qui
risquent de rayer écrans LCD et boîtiers.
• Ne pas plonger les appareils dans l’eau. Installez l’émetteur dans un endroit où il
sera suffisamment protégé de l'humidité et de la pluie directe.
119
• Retirer sans délai toutes les piles faibles afin d’éviter fuites et dégâts. Ne les
remplacer que par des piles neuves du type recommandé.
• Ne pas tenter de réparer les appareils. Si nécessaire, retourner l’appareil au
lieu d’achat pour le faire réparer par un technicien qualifié. Ouvrir et réparer
soi-même l’appareil en annule la garantie.
• Ne pas soumettre les appareils à des changements de température
soudains et extrêmes. Ceci entraînerait un changement rapide des relevés,
et en diminuerait la précision.
120
SPECIFICATIONS:
Rayon de relevé de température:
Intérieure : -9.9ºC à ‘+’59.9ºC (résolution de 0.1ºC)
(14.1°F à ‘+’139.8°F à 0.2°F près)
“OF.L” affiché en-dehors de ce rayon)
Extérieure : -39.9ºC à ‘+’59.9ºC (résolution de 0.1ºC)
(-39.8°F à ‘+’139.8°F à 0.2°F près)
“OF.L” affiché en-dehors de ce rayon)
121
Rayon de relevé de l’humidité relative:
1% à 99% (résolution de 1%)
(affiche “- -” au-dessous de 1 %; affiche "99" % au-dessus de 99 %)
Relevé de la température intérieure : toutes les 15 secondes
Relevé de l’humidité intérieure : toutes les 20 secondes
Réception des données extérieures : toutes les 16 secondes
Alimentation:
Station Météo : 2 x AAA, IEC, LR3, 1.5V
Emetteur thermo-hygro : 1 x CR2032, 3.0V
122
Durée de vie des piles (piles alcalines recommandées)
Station Météo : Approximativement 24 mois
Emetteur thermo-hygro : Approximativement 12 mois
Dimensions (L x h x H)
Station Météo : 58.2 x 17.6 x 131.9 mm
Emetteur thermo-hygro : 36.6 x 13.5 x 87.9 mm
INFORMATION DU CONSOMMATEUR :
• Les déchets électriques et électroniques contiennent des substances
123
toxiques. L’élimination de déchets électroniques dans la nature et/ou des
décharges non autorisées nuit gravement à l’environnement.
• Les autorités locales et/ou régionales peuvent fournir l’adresse des
décharges autorisées avec ramassage
• Tous les appareils électroniques doivent maintenant être recyclés.
L’utilisateur doit participer activement à la réutilisation, le recyclage et la
récupération des déchets électriques et électroniques. Ce produit ne doit
pas être jeté dans les décharges générales.
• L’élimination négligente de déchets électroniques peut nuire à la santé
publique et à la qualité de l’environnement.
sélectif.
124
• Comme indiqué sur l’emballage et sur le produit, il est fortement
recommandé de lire le „Manuel d’utilisation“ avant mise en fonctionnement.
• Le fabricant et ses fournisseurs déclinent toute responsabilité pour tous
relevés incorrects et toute conséquence résultant d’un relevé incorrect.
• Ce produit est conçu uniquement pour indiquer la température pour un
usage privé.
• Ce produit ne doit pas être utilisé dans un but médical ni pour l’information
du public.
• Les spécifications de ce produit sont susceptibles de modifications sans avis
préalable
125
• Ce produit n’est pas un jouet. Le garder hors de la portée des enfants.
• Aucune partie de ce mode d’emploi ne peut être reproduite sans
l’autorisation écrite et préalable du fabricant.
126 127
Directive R&TTE 1999/5/EC
Résumé de la Déclaration de conformité: Nous déclarons par les présents que ce
dispositif de transmission sans fil est conforme aux conditions essentielles
requises par la Directive R&TTE 1999/5/EC.
Loading...
