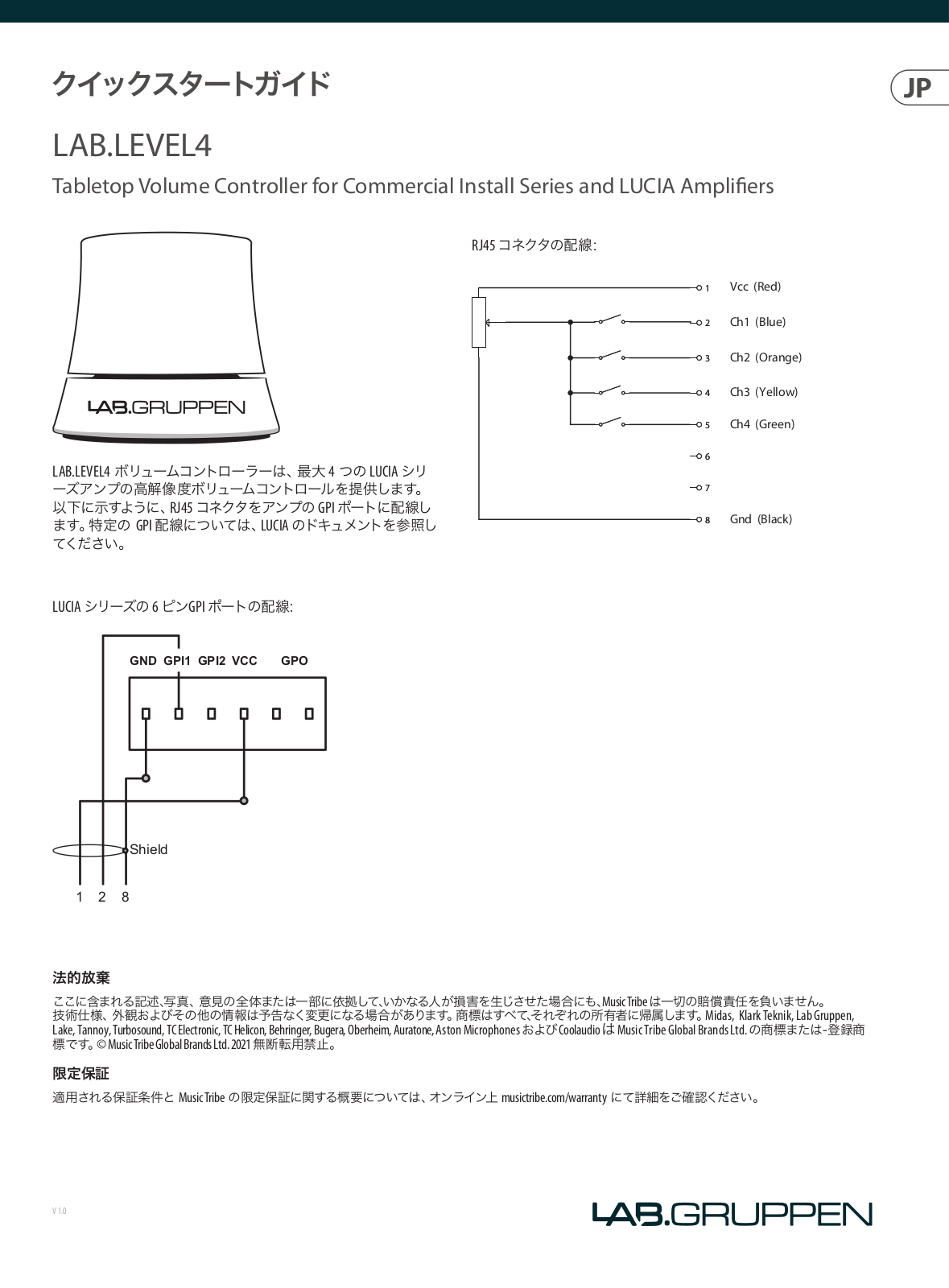

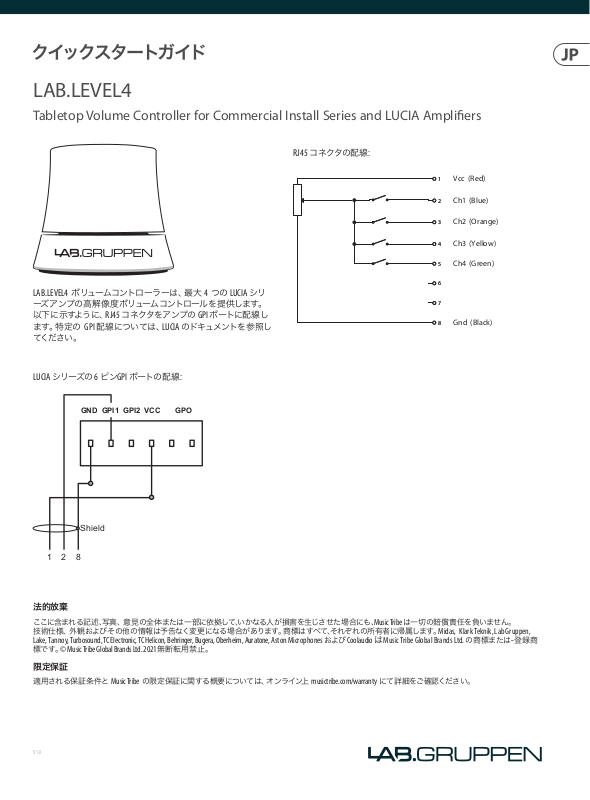

LAB.LEVEL4

2 81

Gnd (Black)

Vcc (Red)

2 (Orange)

Tabletop Volume Controller for Commercial Install Series and LUCIA Ampliers

RJ45 コネクタの 配 線:

11

Ch1 (Blue)

22

Ch

33

Ch3 (Yellow)

44

55

Ch4 (Green)

66

LAB.LEVEL4 ボリュームコントローラーは、最大 4 つの LUCIA シリ

ーズ アン プ の 高 解 像 度 ボ リューム コ ントロ ー ル を 提 供しま す。
以下に示すように、RJ45 コネクタをアンプの GPI ポートに配線し
ま す 。特 定 の GPI 配線については、LUCIA のドキュメントを参照し
てくだ さい 。

LUCIA シリーズの 6 ピンGPI ポートの配 線 :

77

88

GND GPI1 GPI2 VCC GPO

Shield

法的放棄

ここに含 まれる記 述､写真､ 意 見の 全 体 また は 一 部 に依 拠して､いかなる人が損害を生じさせた場合にも､Music Tribe は一切の賠 償 責任を負いません 。
技術仕様､ 外観およびその他の情報は予告なく変更になる場合があります。商標はすべて､それぞれの所有者に帰属します。Midas, Klark Teknik, L ab Gruppe n,

Lake, Tanno y, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston M icropho nes および Co olaudio は Music Tribe Global Brands Ltd. の商標または‑登録 商

標 で す。© Music Tribe Global B rands Ltd. 2021 無断転用禁止。

限定保証

適用される保証 条 件と Music Tribe の限定保証に関する概要については、オンライン上 musictribe.com/warranty にて 詳 細をご 確 認ください 。

V 1.0
