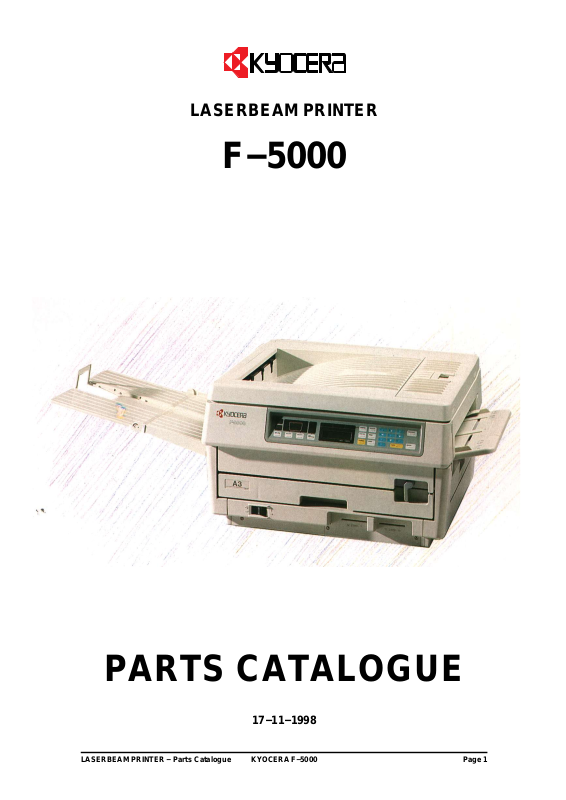

LASERBEAM PRINTER
F−5000
PARTS CATALOGUE
17−11−1998
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 1
F−5000 Parts Catalogue
Table of Contents
Introduction
The figures which follow depict the major assemblies of the printer or option,
broken down into components. Following each figure are the list giving the
following information:
Reference number which corresponds to the parts in the figure ’Ref No.’
Part code which identifies the part ’Part code’
A brief description of the part ’Part description’
’Quantity’
Quantity of the part used in the printer or option
3 Covers (Fig.1)
5 Upper Frame (Fig.2)
9 Lower Frame (Fig.3)
12 Underframe (Fig.4)
14 Controller Unit (Fig.5)
16 Face−down Unit (Fig.6)
18 Fuser Unit (Fig.7)
Only the parts highlighted in BOLD should be ordered. All other parts are for
reference only and are not stocked.
Consumables and Maintanence Kits
Toner Kit TK−8
Drum (20K pages) DK−7
Developer (50K pages) DV−12
Fuser (100K pages) FK−8
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 2
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 3
Fig.1 − Covers
Quantity Description Part Code Ref No.
1 COVER TOP ASSY5AAVCOVE174 01−00A
1 HOPPER TONER UNIT5AAYL980**15 01−00B
1 MANUAL FEEDER ASSY5AAVFEEDRO11 01−00C
1 KEY BOARD ASSY5AAYF5000*29 01−00D
1 TRAY ASSY5AAVTRAY*001 01−00E
1 COVER REAR UP5MVB976SH017 01−001
2 PAD LOUVER A5MVS619RN001 01−002
1 SEAL REAR COVER5MVS719RN001 01−003
2 PAD LOUVER B5MVS619RN002 01−004
1 COVER CONNECTOR5MVX532XH001 01−005
1 COVER REAR LO5MVB973SH003 01−006
1 COVER RIGHT UP5MVB976SH016 01−007
1 COVER EXIT5MVL831SH001 01−008
1 WIRE COVER HOLD5MMW766LX001 01−009
1 COVER CABLE ASSY5AAVC0VER163 01−010
1 PLATE MAGNET A5MMS627SL001 01−011
7 SHIELD COVER5MVS223XX001 01−012
1 PLATE MAGNET B5MMX664SL001 01−013
1 PIVOT COVER5MVB422SH002 01−014
1 COYER FRONT F−50005MVB976SH018 01−015
1 COVER FRONT F−5OOOA5MVB976SH019 01−015
1 SHIELD CABLE5MVS721KN007 01−016
1 COVER STOPPER5MVB651SHO01 01−017
1 PLATE LOCK CRT5MMZ326LD001
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 4
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 5
Fig.2 − Upper Frame
Quantity Description Part Code Ref No.
1 GEAR ASSY 5AAYL980**17 02−00A
1 SCANNER UNIT F−5000 5AAYF5000*07 02−00B
1 SCANNER UNIT F−5000A 5AAYF5000A01 02−00B
1 DLP MOTOR ASSY 5AAXMT007GEA 02−001
1 CONN.CORD ASSY5AACCNGT3GEA 02−002
1 PLATE MOTOR DLP5MMX766SL007 02−003
1 GEAR Z22S MOTOR DLP 5MMG138SX007 02−004
1 GEAR Z22S JNT MOTOR 5MMG138SV001 02−005
1 PLATE FAN 5MVS621SB001 02−006
1 FAN MOTOR5EZNF2403001*01 02−007
1 HOLDER FILTER5MVX766SB011 02−008
1 HI−VOLTAGE UNIT 24V 5ETNB71201***01 02−009
1 BRACKET HW 5MMZ666SL001 02−010
1 EARTH FRAME UP5MMX644BD001 02−011
1 DUCT FAN EXHAUST5MVB764SB006 02−012
1 PAN DRUM 5MMU664MD001 02−013
2 LATCH 5MMX631SX001 02−014
1 BRACKET SPRING5MMU422SL004 02−015
2 SPRING LATCH 5MMW461LD002 02−016
2 BUSHING 5MVF277NB008 02−017
1 PLATE PIVOT R5MMS658SL002 02−018
1 CONN.CORD ASSY5AACCNAN8GEA 02−019
1 BRACKET COVER UP5MMX666SL004 02−020
1 SEAL FRAME MIDDLE 5MVS649RN002 02−021
5 CORD KEEP 5MMX321SM001 02−022
2 WIRE SADDLE5MVX331NN002 02−023
2 DUMPER GAS SPRING 5AAVDAMPR003 02−024
1 BRACKET DUMPER B5MMX443SL002 02−025
1 BRUSH DISCHARGE 5MVX821KX001 02−026
1 AH P.W.BOARD ASSY (VCC) 5AAPRPWG2001 02−027
1 P.W.BOARD ASSY (BIAS) 5ETNB45101***01 02−028
1 FRAME TOP UPPER5MMX886SL005 02−029
1 SOLENOID 5EZSA2401020302 02−030
1 SPRING SHUTTER5MMW261LD001 02−031
1 COLLAR SOLENOID5MVS705CN001 02−032
1 PLATE FIX CASE 5MMX321SL001 02−033
1 ROD SHUTTER 5MVS317DB001 02−034
1 SPRING ACTUATOR MF 5MMW161LD005 02−035
1 PHOTO SENSOR5EZSA2401020302 02−036
1 BRACKET ACTUATOR5MMX321LD010 02−037
1 ACTUATOR PAPER 5MVX421DB005 02−038
1 CASE SHUTTER M FEED 5MVX832SH001 02−039
1 BRACKET M FEED TRAY 5MMX866SL005 02−040
1 TOTAL COUNTER 5EZKD6Z02302*01 02−041
1 BRACKET COUNTER5MMX652SL005 02−042
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 6
Quantity Description Part Code Ref No.
1 MOTOR TONER ASSY5AAYL980**18 02−043
1 BRACKET SW HOPPER 5MML442SL002 02−044
1 SHEET STAY M FEED 5MVS331KN001 02−045
1 LEVER SW 5MVX322DB007 02−046
1 COVER SW HOLDER5MVX442SB005 02−047
1 CONN.CORD ASSY 5AACCNAP4GEA 02−048
1 HOPPER SW ASSY 5AAXSW023GEA 02−049
1 PLATE LEVER LOCK5MML421SL005 02−050
2 SHEET SCANNER 5MVS222VB001 02−051
1 SHEET FEEDER REAR 5MVS721KN006 02−052
1 SHEET FEEDER FRONT 5MVS621KN001 02−053
2 BRACKET DUMPER C5MMX442SL002 02−054
1 PLATE PIVOT F 5MMS658SL001 02−055
2 MAGNET CATCH5AAAVMGNET003 02−056
1 COVER INNER FRONT UP 5MVB965SH001 02−057
1 SEAL FRAME UPPER5MVS829RN005 02−058
1 KNOB RELEASE 5MVX663DD001 02−059
1 SPRING LEVER LOCK 5MMW361SD002 02−060
1 LEVER LOCK DLP 5MVX632DG001 02−061
1 BRACKET MAGNET5MMX532SL006 02−062
1 FRONT SW ASSY 5AAXSW024GEA 02−063
1 PLATE SW F COVER5MMX432SL003 02−064
1 PLATE EARTH F SWITCH 5MML321RD001 02−065
1 P.W.BOARDASSY(BIASVR) 5AAPRVRC1006AH 02−066
1 KNOB DENSITY VR 5MVN286SG001 02−067
1 FRAME UPPER ASSY5AAVFRAME071 02−068
1 SHAFT LATCH 5MMT966SZ002 02−069
1 PLATE EARTH UP5MMX432RW02 02−070
1 PLATE SHUTTER 5MML243SZ003 02−071
2 SPRING RAILGUIDE5MMX653LD001 02−072
1 LAMP ERASER 5AAXLP013GEA 02−073
1 RAIL GUIDE DRUM 5MMX976SL001 02−074
1 SEAL RAIL 5MVS819RN002 02−075
1 SEAL RAIL REAR 5MVS519RN001 02−076
1 HOLDER ERASER5MVX832CB002 02−077
1 PLUG MC 5MVX531XH002 02−078
1 CONN.CORD ASSY5AACCNGT6GEA 02−079
1 PAD FUSER UPPER5MVSB78SN001 02−080
3 SPRING CLEANER5MMX332LD001 02−081
2 SPRING SHAFT FD5MMX432LD001 02−082
1 SHAFT FD5MMT966SZ001 02−083
1 PAD FD5MVS318RN001 02−084
1 SHEET FAN5MVS642KN002 02−085
1 PAD LASER5MVS824RN001 02−086
1 OZONE FILTER ASSY5AAVF1LTR002 02−087
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 7
Quantity Description Part Code Ref No.
4 STUD SCREW5MMT274SZ003 02−088
1 PAD ACTUATOR5MVS116RN002 02−089
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 8
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 9
Fig.3 − Lower Frame
Quantity Description Part Code Ref No.
1 BRACKET CONN CORD LO5MMX753SL003 03−001
1 COVER INNER REAR 5MVB966SH002 03−002
1 SPRING JOINT DR 5MMW361 LW02 03−003
1 BRACKET DUMPER E 5MMX663SL006 03−004
1 LEVER LOCK 5MMX763SL012 03−005
6 METAL BUSH KD 5MMM176CJO03 03−006
1 CLUTCH REGIST 5EYYAFAAE04**01 03−007
1 MICRO CLUTCH FEED 5EYYAFAAE02**01 03−008
1 FRAME FEEDER 5MMX764SL007 03−009
1 SPRING FEEDER 5MMW361LD001 03−010
2 PHOTO SENSOR 5ENXGP1A05HR*01 03−011
1 SHAFT FEED ROLL 5MMT866SN009 03−012
1 GEAR Z39S 5MVG148DB007 03−013
1 ROLL REGIST LOW 5MMT976SN004 03−014
1 ROLL ACTUATOR 5MVM163DBO03 03−015
1 ACTUATOR CASSETTE 5MVX622DBO02 03−016
2 BRACKET ACTUATOR 5MMX321LW10 03−017
1 PIN STOPPER 5MMX321D011 03−018
1 ROLL FEED ASSY 5AAVROLL*020 03−019
1 GEAR Z35S 5MVG147DB008 03−020
2 REGIST ROLLER BUSH 5MMM121XJ001 03−021
2 REGIST SPRING A 5MMW345LJ002 03−022
1 ROLL REGIST UP 5MMT976SN003 03−023
1 TC ASSY 5AAVSH1LD031 03−024
1 GUIDE FEED UP 5MMX852SN003 03−025
1 RIGHT SW ASSY 5AAXSW025GEA 03−026
1 LEVER MICRO SW 5MVX411SB001 03−027
1 HOLDER MICRO SW LOW 5MVX6335H002 03−028
1 HOLDER MICRO SW UP 5MVX664SH001 03−029
1 GUIDE CHUTE LOW 5MMX872SN001 03−030
1 GUIDE CHUTE UP 5MMX842SN001 03−031
1 GUIDE FEED MIDDLE 5MMX832SX002 03−032
1 COVERINNER BASE 5MVX643SH001 03−033
1 GUIDE FEED LOW 5MMX855SX001 03−034
1 CONN.VORD ASSY 5AACCNAN8GEA 03−035
1 KNOB RELEASE CASET 5MVX532DH001 03−036
1 COVER INNER FRONT LO 5MVB963SH004 03−037
1 PLATE HOOK F 5MMX553SL001 03−038
1 RECEPTACLE TC 5MVX632XH001 03−039
1 GUIDE FRONT DRUM 5MVX331DB004 03−040
1 SPRING SMART CAM 5MMX632LW02 03−041
2 BUSH PIVOT 5MMF121SZ001 03−042
1 HOOK F RIGHT COVER 5MMX222LW03 03−043
1 BLOCK SHAFT CAM 5MVX321DN004 03−044
1 Hl VOLTAGE UNIT 24V 5ETNB66201***03 03−045
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 10
Quantity Description Part Code Ref No.
1 STAY CHUTE ASSY 5AAVSTAY*004 03−046
1 BRUSH DIS CHG TC 5MMX821AD004 03−047
1 SHAFT CAM FEEDER 5MMT866SZ017 03−048
1 BRACKET SHAFT 5MML332SL003 03−049
1 HOOK R RIGHT COVER 5MMX222LD004 03−050
1 CAM FEEDER 5MVX222DN001 03−051
1 SHEET FEED CLUTCH 5MVS211KF013 03−052
1 ACTUATOR FEED 5MVX321DB004 03−053
1 GUIDE PAPER TC 5MVL821KN001 03−054
1 EDGING SADDLE 5MVX121NN001 03−055
1 BRACKET SENSOR 5MMX654SL004 03−056
1 ROLL TENSION 5MVM276DB004 03−057
1 BUSHING 5MVF277NB008 03−058
1 BELT DRIVE MAIN 5MVM190RN002 03−059
1 GEAR Z505 5MVG159DB001 03−060
1 GEAR Z30H−Z36S 5MVG138DB016 03−061
1 GEAR Z60H MOTOR 5MMG0695X001 03−062
1 GEAR Z60H 5MVG169DB004 03−063
1 COLLAR JOINT 5MVM197DB002 03−064
1 PLATE JOINT DRUM 5MMX644SL002 03−065
1 PLATE HOOK R 5MMX542SL002 03−066
1 SW.ASSY 5AAXSW019GEA 03−067
1 HOLDER SHELL SW 5MVU321SB002 03−068
1 PLATE CABLE 5MMS726RD001 03−069
1 GEAR Z425 5MVG059DB001 03−070
1 GEAR Z28S 5MVG138XB002 03−071
1 PLATE JOINT FUSER 5MMX632SL004 03−072
1 MAIN MOTOR ASSY 5AAXMT006GEA 03−073
1 PLATE BASE UP ASSY 5AAVPLATE014 03−074
1 SHAFT BELT TRAIL 5MMT866SN011 03−075
4 ROLL BELT 5MVM670DB001 03−076
1 FRAME BELT TRANS 5MMX874SL003 03−077
4 ROLL BELT DRIVE 5MVM670DB002 03−078
1 SHAFT BELT DRIVE 5MMT866SN010 03−079
4 BELT TRANS 5MVM590RB001 03−080
1 GEAR Z21 5 5MVG138DB015 03−081
1 BRACKET JOINT FUSER 5MMX665SL005 03−082
1 FRAME REAR LOW ASSY 5MVFRAME070 03−083
1 SHEET FEED ACTUATOR 5MVS323KN004 03−084
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 11
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 12
Fig.4 − Underframe
Quantity Description Part Code Ref No.
Base R Cover Assy5AAVCOVER159 04−00A
Lid RAM PWB5MML761SL002 04−00B
Spacer R Cover5MVS227RH001 04−001
Sheet Base R5MVS221KF009 04−002
Slider Cassette R5MVS811KN004 04−003
Guide Feed Roll5MMX862SN001 04−004
Bracket Connector LO5MML542SL005 04−005
Cord Keep5MML221SL005 04−006
P.W. Board Assy5AAPRSWC1002AH 04−007
Card Spacer5MVX211NN020 04−008
Plate Lower Assy5AAVPLATE013 04−009
Base L Assy5AAVBASE*008 04−010
Base R Assy5AAVBASE*009 04−011
Main Switch 5ESX020103***1 04−012
Bracket Switch5MMB643SL003 04−013
Base Front5MVB966SH001 04−014
Base Front Cover5MVB866SH005 04−016
Lid Bracket5MMB774SL002 04−017
Pwb Assy (Engine) 5AAPRLGG4006AH 04−018
Pwb Assy (Feeder)5AAPRIFG2003AH 04−019
Noise Filter Assy5AAXNF001GEA 04−020
Breaker 250V 10A5EYFEQ10301**01 04−021
Solid State Relay5EZRIGO12302*01 04−022
Bracket PWB5MMX876SL019 04−023
Sheet Feed5MVS653KF003 04−024
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 13
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 14

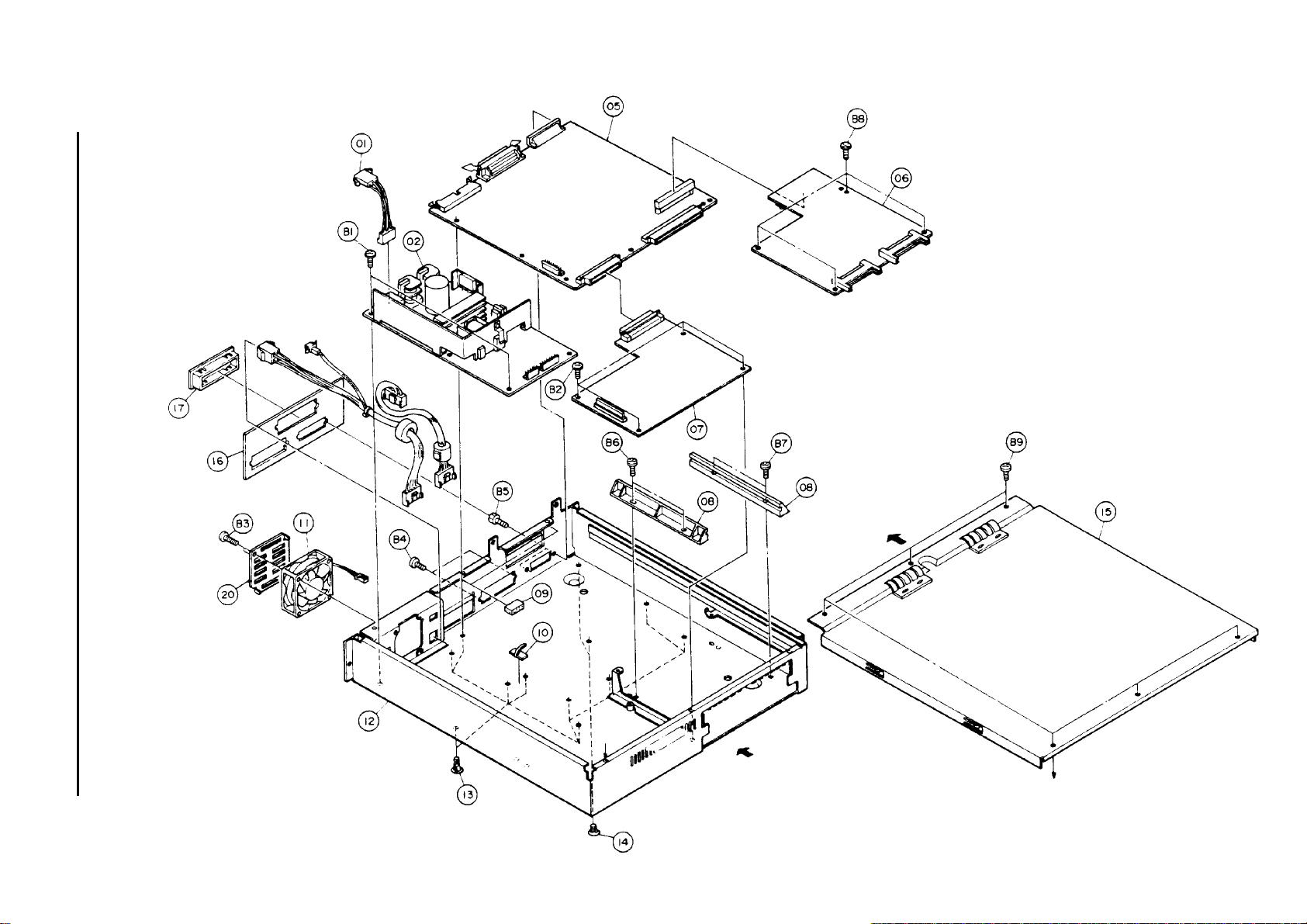

Fig.5 − Controller Unit
Quantity Description Part Code Ref No.
1 CONN CORD ASSY5AACCNGU4GEA 05−001
1 SW. REG5AAEZF5000*1 05−002
1 SWITCH REGULATOR5AAEZF5000*02 05−004
1 PWB ASSY MAIN5AAPRLGG4009AN 05−005
1 PWB ASSY CARD5AAPRIFG2006AH 05−006
1 PWB ASSY FONT5AAPRMEG4013BH 05−007
2 GUIDE RAM PWB5MVX722SB003 05−008
2 SEAL TAP5MVS211RN002 05−009
1 CORD KEEP5MMX321SM001 05−010
1 FAN MOTOR5EZNF2403401*01 05−011
1 CONTROL BOX ASSY5AAVFRAME074 05−012
10 LOCKING CARD SPACER5MVX211NN019 05−013
2 CARD SPACER5MVX211NN020 05−014
1 LID CONT BOX ASSY5AAVLID**013 05−015
1 SHEET PANEL REAR5MVS761CE001 05−016
1 CONNECTOR LID5MVS627SH001 05−017
1 PLATE FAN5MMS666SD002 05−020
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 15
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 16
Fig.6 − Face−down Unit
Quantity Description Part Code Ref No.
1 PULLY FD 5MVM177DB006 06−001
4 METAL BUSH KD 5MMMl76CJ003 06−002
1 ROLL FD EXIT 5MMT886SN003 06−003
1 COVER INNER FD 5MVXB66SH002 06−004
2 SPRING HOLDER 5MMX221LD005 06−005
1 ROLL FD ENTER 5MMT886SN004 06−006
1 FRAME FD 5MVX876SH013 06−007
1 GEARZ21SFD 5MVG138DB017 06−008
1 BELT FD 5MVM190RB015 06−009
1 COVER REAR FD 5MVX433SH001 06−010
1 SPRING GUIDE FD 5MMW171LD002 06−011
1 ARM GUIDE FD M5VX322DBOOB 06−012
4 PULLEY FD EXIT 5MVM163DB004 06−013
4 HOLDER PULLEY 5MMX321LD015 06−014
1 COVER FD 5MVX876SH011 06−015
1 BRUSH FD 5MVX821KX002 06−016
1 SPRING FD 5MMW661LD001 06−017
1 PLATE BRUSH FD 5MMX433RD001 06−018
1 GUIDE FD 5MVX885SH002 06−019
1 PLATE EARTH 5MMX422RD001 06−020
1 PLATE EARTH FD 5MMX765RD001 06−021
1 SPRING SHUTTER FD 5MMW171LD003 06−022
1 SHUTTER INTERLOCK 5MVX432DB004 06−023
1 MICRO SWITCH 5ESM010226***01 06−024
1 BRACKET SOL FD 5MMZ522SL001 06−025
1 ACTUATOR SOL FD 5MVM276DB006 06−026
1 SPRING SOL FD 5MMW271LD002 06−027
1 SOLENOID 5EZSA2401020302 06−028
2 CAM RELEASE 5MVX321DB005 06−029
1 SPRING RELEASE 5MMW261LD003 06−030
1 SHAFT RELEASE 5MMT865SZ001 06−031
1 LEVER RELEASE 5MVN460DG001 06−032
1 PLATE PIVOT FD 5MVX442CB002 06−033
1 FRAME LOWER FD 5MVX866SH001 06−034
4 TIRE PULLEY 5MVM277RB008 06−035
4 WHEEL PULLEY 5MVM276DB005 06−036
2 SHAFT PULLEY 5MMT644LD001 06−037
2 SPRING PULLEY 5MMW261LD004 06−038
1 ACTUATOR ASSY 5AAML980**02 06−039
2 PLATE LOWER FD 5MMX521RD001 06−040
1 PHOTO SENSOR 5ENXGP1A05HR*01 06−041
1 COVER FRONT FD 5MVX663SH004 06−042
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 17
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 18
Fig.7 − Fuser Unit
Quantity Description Part Code Ref No.
1 Fuser Unit5AAYF5000A08 07−00A
1 HEATER LAMP5EZPB2412920101 07−001
1 PWB ASSY (HEATER)5AAPRHCC1005AH 07−002
1 CLEANER ASSY5AAVCLEAN024 07−003
1 Thermistor Assy5AAXTM003GEA 07−004
1 Thermo Stat5EYFFQ23001**01 07−005
LASERBEAM PRINTER − Parts Catalogue KYOCERA F−5000 Page 19
