BEDIENUNGSANLEITUNG 2008
690bSUPERMOTO
690bSUPERMOTObR
ART. NR. 3211244de
LIEBER KTM KUNDE 1
/,(%(5.70 .81'(
Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM Motorrad beglückwünschen. Sie sind nun Besitzer eines modernen
sportlichen Motorrades, das Ihnen bestimmt viel Freude bereiten wird, wenn Sie es entsprechend warten und pflegen.
Wir wünschen Ihnen viel Freude beim Fahren!
Bitte tragen Sie unten die Seriennummern Ihres Fahrzeuges ein.
Fahrgestellnummer/Typenschild ( S. 16) Händlerstempel
Motornummer ( S. 17)
Schlüsselnummer ( S. 16)
Die Bedienungsanleitung entsprach zum Zeitpunkt der Drucklegung dem neuesten Stand dieser Baureihe. Kleine Abweichungen, die sich
aus der konstruktiven Weiterentwicklung ergeben, sind jedoch nie ganz auszuschließen.
Alle enthaltenen Angaben sind unverbindlich. Die KTM-Sportmotorcycle AG behält sich insbesondere das Recht vor, technische Angaben,
Preise, Farben, Formen, Materialien, Dienst- und Serviceleistungen, Konstruktionen, Ausstattungen und ähnliches ohne vorheriger Ankündigung und ohne Angabe von Gründen zu ändern bzw. ersatzlos zu streichen, sie an lokale Gegebenheiten anzupassen sowie die Fertigung
eines bestimmten Modells ohne vorherige Ankündigung einzustellen. KTM übernimmt keine Haftung für Liefermöglichkeiten, Abweichungen von Abbildungen und Beschreibungen sowie Druckfehler und Irrtümer. Die abgebildeten Modelle enthalten zum Teil Sonderausstattungen, die nicht zum serienmäßigen Lieferumfang gehören.
LIEBER KTM KUNDE 2
© 2007 by KTM-Sportmotorcycle AG, Mattighofen Österreich
Alle Rechte vorbehalten
Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung des Urhebers.
ISO 9001(12 100 6061)
Im Sinne der internationalen Qualitätsmanagement-Norm ISO 9001 wendet KTM Qualitätssicherungsprozesse an, die zu
höchstmöglicher Produktqualität führen.
Ausgestellt durch: TÜV Management Service
KTM-Sportmotorcycle AG
5230 Mattighofen, Österreich
INHALTSVERZEICHNIS 3
,1+$/769(5=(,&+1,6
DARSTELLUNGSMITTEL ........................................................ 6
WICHTIGE HINWEISE............................................................. 7
FAHRZEUGANSICHT ............................................................ 12
Fahrzeugansicht vorne links............................................... 12
Fahrzeugansicht hinten rechts ........................................... 14
LAGE DER SERIENNUMMERN.............................................. 16
Fahrgestellnummer/Typenschild......................................... 16
Schlüsselnummer............................................................. 16
Motornummer .................................................................. 17
Gabelartikelnummer ......................................................... 17
Federbeinartikelnummer ................................................... 18
BEDIENUNGSELEMENTE..................................................... 19
Kupplungshebel ............................................................... 19
Handbremshebel .............................................................. 20
Lichtschalter.................................................................... 20
Lichthupentaster .............................................................. 21
Blinkerschalter................................................................. 21
Hupe............................................................................... 22
Zünd-/Lenkschloss............................................................ 22
Not-Aus-Schalter.............................................................. 23
E-Starterknopf.................................................................. 23
Kombiinstrument.............................................................. 24
Kombiinstrument - Funktionstasten.................................... 24
Kombiinstrument - Drehzahlmesser .................................... 25
Kombiinstrument - Kontrolllampen..................................... 25
Kombiinstrument - Display ................................................ 26
Kombiinstrument - Geschwindigkeitsanzeige ....................... 27
Kilometer oder Meilen einstellen........................................ 27
Kombiinstrument - Uhrzeit ................................................ 28
Uhrzeit einstellen ............................................................. 28
Kombiinstrument - AnzeigebODO ........................................ 29
Kombiinstrument - AnzeigebTRIPb1
einstellen/zurücksetzen..................................................... 29
Kombiinstrument - AnzeigebTRIPb2
einstellen/zurücksetzen..................................................... 30
Kombiinstrument - AnzeigebTRIPbF..................................... 31
Kombiinstrument - Temperaturanzeige der Kühlflüssigkeit ... 31
Tankverschluss öffnen....................................................... 32
Tankverschluss schließen .................................................. 32
Kraftstoffhähne ................................................................ 33
Haltegriffe ....................................................................... 33
Sitzbankschloss................................................................ 34
Bedienungsanleitung ........................................................ 34
Bordwerkzeug .................................................................. 35
Beifahrerfußrasten............................................................ 35
Schalthebel ..................................................................... 36
Fußbremshebel ................................................................ 37
Seitenständer................................................................... 37
ALLGEMEINE TIPPS UND HINWEISE ZUR
INBETRIEBNAHME .............................................................. 38
Hinweise zur ersten Inbetriebnahme................................... 38
Motor einfahren................................................................ 40
Fahrzeug beladen ............................................................. 40
FAHRANLEITUNG ................................................................ 42
Überprüfungen vor jeder Inbetriebnahme ............................ 42
Startvorgang..................................................................... 43
Anfahren ......................................................................... 45
Schalten, Fahren .............................................................. 45
Abbremsen ...................................................................... 48
INHALTSVERZEICHNIS 4
Anhalten, Parken.............................................................. 49
Kraftstoff tanken .............................................................. 51
SCHMIER- UND WARTUNGSTABELLE................................... 53
Wichtige Wartungsarbeiten, die durch eine autorisierte
KTM-Fachwerkstätte durchgeführt werden müssen. ............. 53
Wichtige Wartungsarbeiten, die durch eine autorisierte
KTM-Fachwerkstätte durchgeführt werden müssen. (als
Zusatzauftrag).................................................................. 56
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR......... 57

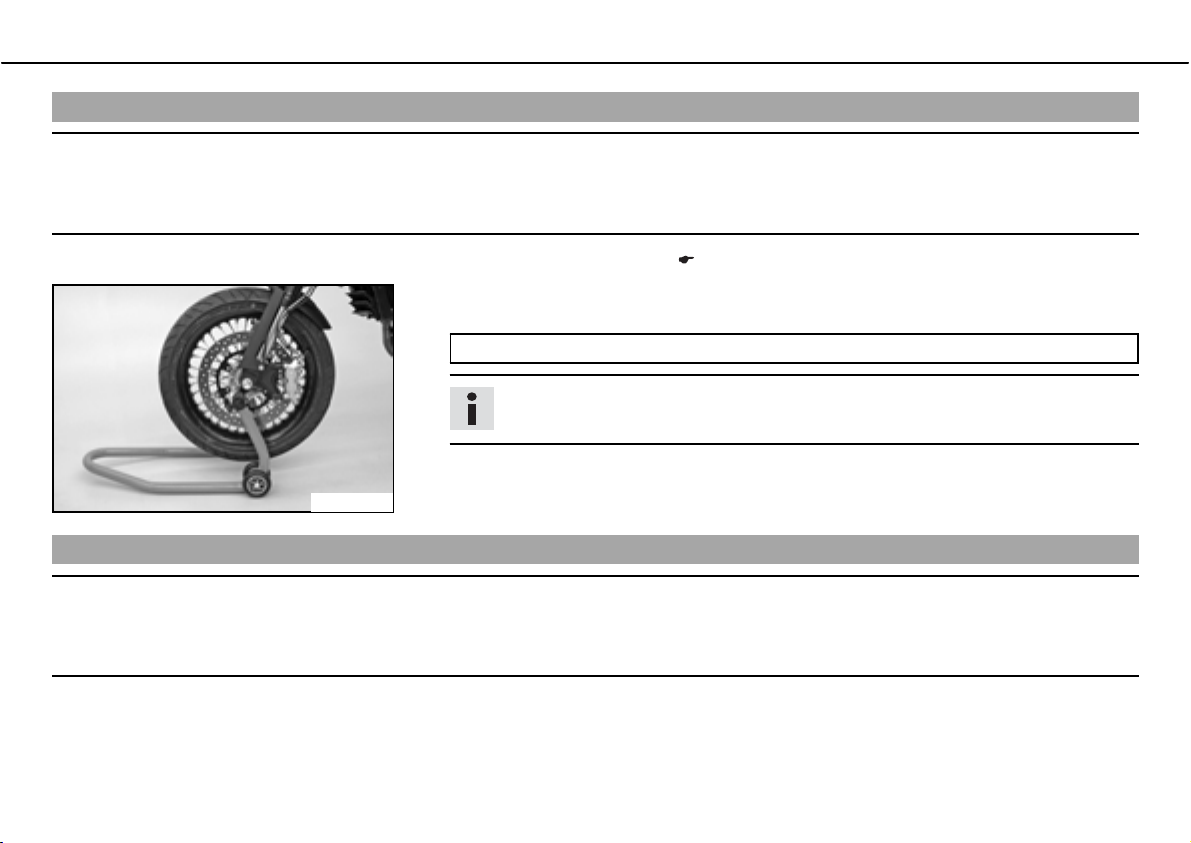

Motorrad vorne aufbocken ................................................. 57
Motorrad vorne vom Montageständer nehmen...................... 57

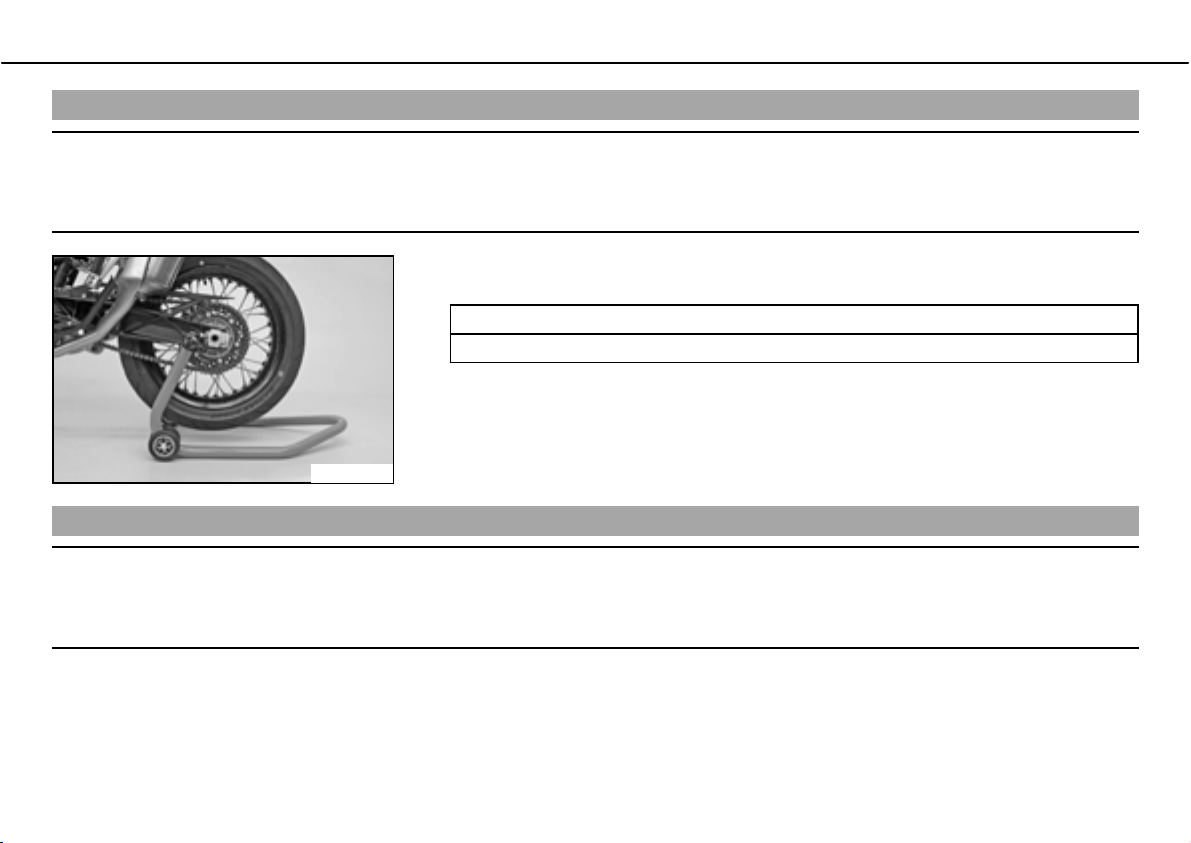

Motorrad hinten aufbocken................................................ 58
Motorrad hinten vom Montageständer nehmen .................... 58
Gabel/Federbein ............................................................... 59
Druckstufendämpfung der Gabel einstellen
(690bSUPERMOTObR)....................................................... 59
Zugstufendämpfung der Gabel einstellen ............................ 60
Druckstufendämpfung Federbein (690bSUPERMOTObR)....... 61
Druckstufendämpfung Low Speed des Federbeins
einstellen (690bSUPERMOTObR)........................................ 61
Druckstufendämpfung High Speed des Federbeins
einstellen (690bSUPERMOTObR)........................................ 63
Zugstufendämpfung des Federbeins einstellen .................... 64
Gabelbeine entlüften ........................................................ 65
Kettenverschmutzung kontrollieren..................................... 66
Kette reinigen .................................................................. 66
Kettenspannung kontrollieren ............................................ 67
Kettenspannung einstellen ................................................ 68
Kettenrad/Kettenritzel auf Verschleiß kontrollieren............... 70
Kettenverschleiß kontrollieren............................................ 71
Bremsscheiben kontrollieren.............................................. 72
Grundstellung des Handbremshebels einstellen................... 73
Bremsflüssigkeitsstand der Vorderradbremse kontrollieren.... 73
Bremsflüssigkeit der Vorderradbremse nachfüllenb
Bremsbeläge.................................................................... 77
Bremsbeläge der Vorderradbremse kontrollieren................... 77

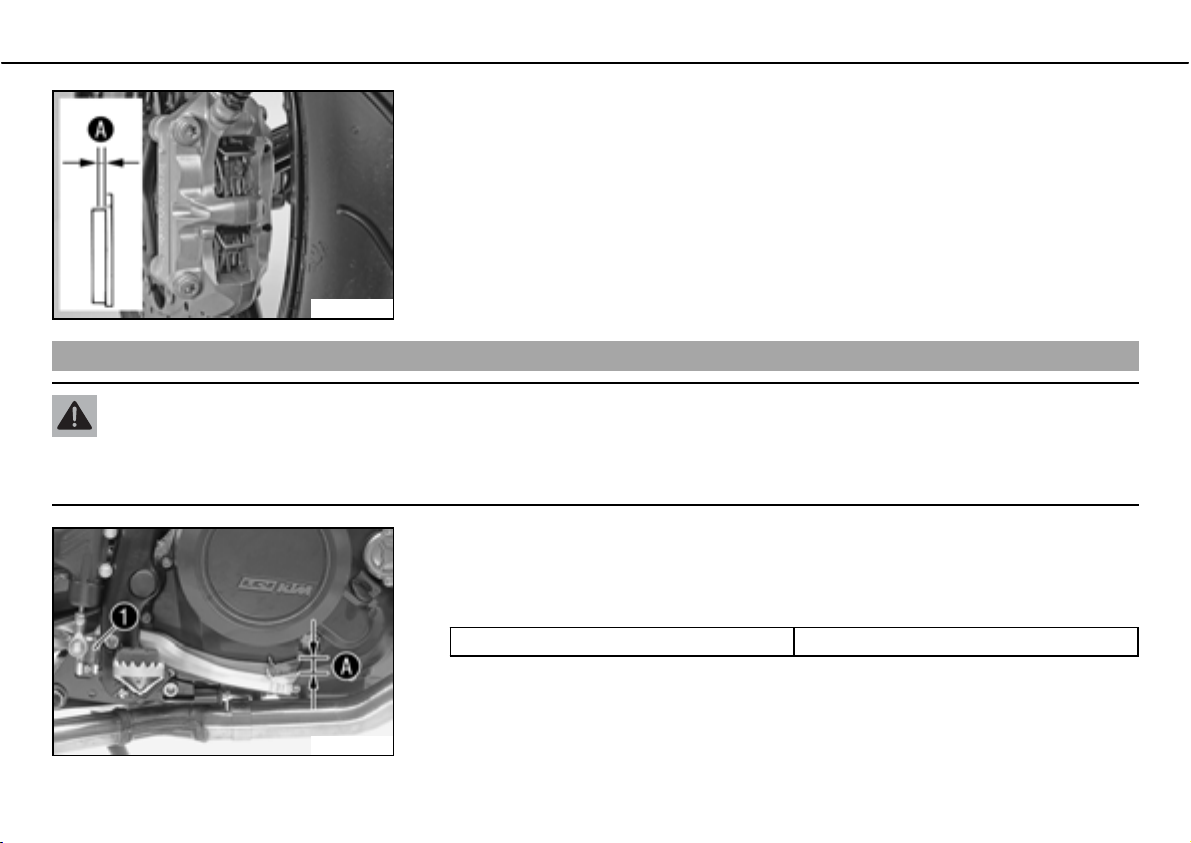

Leerweg am Fußbremshebel kontrollieren ........................... 78
Bremsflüssigkeitsstand der Hinterradbremse kontrollieren .... 79
Bremsflüssigkeit der Hinterradbremse nachfüllenb
Bremsbeläge der Hinterradbremse kontrollieren................... 81
Vorderrad ausbauenb
Vorderrad einbauenb

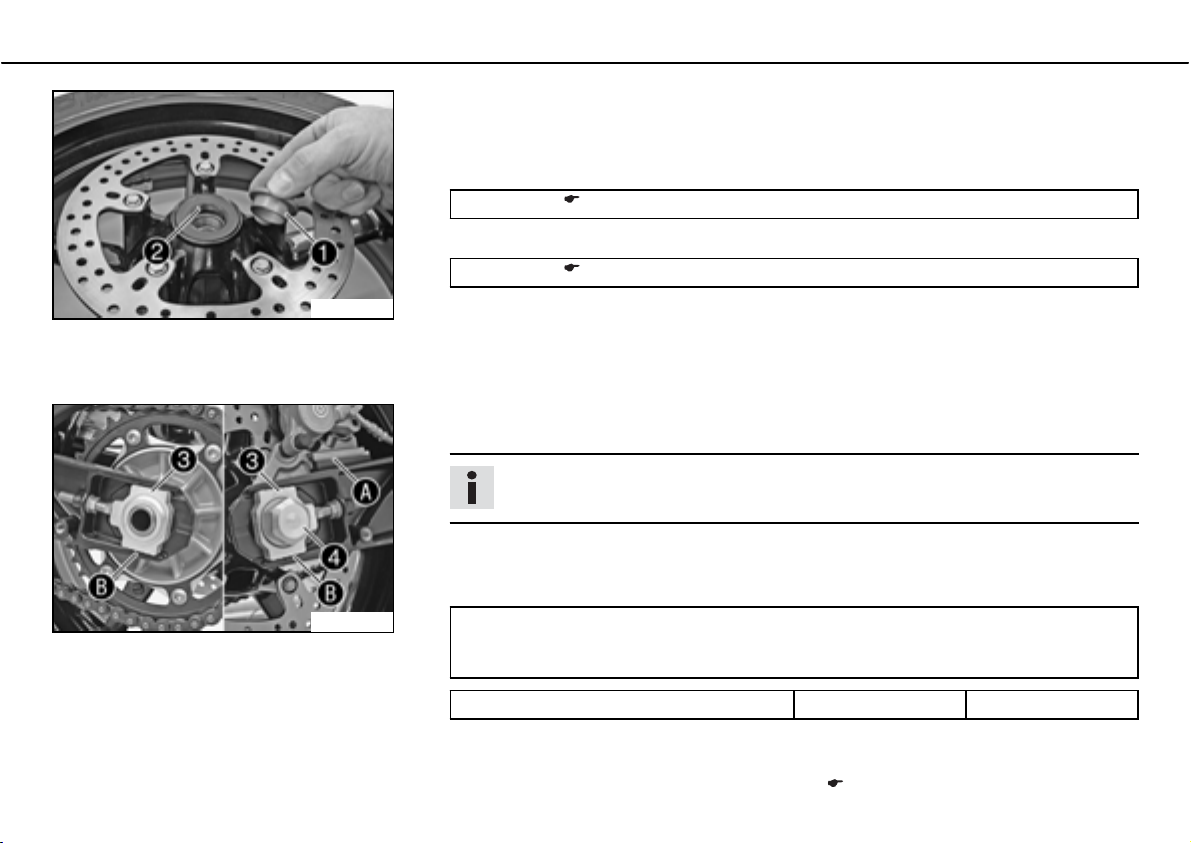

Hinterrad ausbauenb
Hinterrad einbauenb
Dämpfergummis der Hinterradnabe kontrollierenb
Reifenzustand kontrollieren ............................................... 88
Reifenluftdruck kontrollieren ............................................. 89
Speichenspannung kontrollieren (690bSUPERMOTO)........... 90
Sitzbank abnehmen .......................................................... 91
Sitzbank montieren ........................................................... 91
Kraftstofftank zurücksetzen ............................................... 92
Kraftstofftank positionieren ............................................... 93
Batterie ausbauenb
Batterie einbauenb
Batterie ladenb
Hauptsicherung wechseln.................................................. 97
Sicherungen der einzelnen Stromverbraucher wechseln ........ 99
Scheinwerfermaske mit Scheinwerfer ausbauen................. 102
Scheinwerfermaske mit Scheinwerfer einbauen ................. 103
x ..................................................... 82
x...................................................... 83
x ..................................................... 84
x...................................................... 85
x ....................................................... 94
x ........................................................ 95
x ............................................................. 95
x ........... 74
x ........... 79
x ............ 87
INHALTSVERZEICHNIS 5
Scheinwerferlampe wechseln ........................................... 103
Begrenzungslichtlampe wechseln ..................................... 104
Blinkerlampe wechseln ................................................... 105
Scheinwerfereinstellung kontrollieren ............................... 106
Leuchtweite des Scheinwerfers einstellen ......................... 107
Kühlsystem.................................................................... 108
Frostschutz und Kühlflüssigkeitsstand kontrollieren ........... 108
Kühlflüssigkeitsstand kontrollieren ................................... 111
Kühlflüssigkeit ablassenb
Kühlsystem befüllen/entlüftenb
Grundstellung des Kupplungshebels einstellen.................. 116
Flüssigkeitsstand der hydraulischen Kupplung
kontrollieren/berichtigen.................................................. 117
Gasbowdenzugspiel kontrollieren...................................... 118
Gasbowdenzugspiel einstellenb
Lenkerneigung einstellenb
Motorölstand kontrollieren ............................................... 120
Motoröl und Ölfilter wechseln, Ölsiebe reinigenb
Motoröl ablassenb
Ölfilter ausbauenb
Ölfilter einbauenb
Ölsiebe reinigenb
Motoröl einfüllenb
Motoröl nachfüllen ......................................................... 128
FEHLERSUCHE.................................................................. 129
BLINKCODE ...................................................................... 133
REINIGUNG....................................................................... 136
Motorrad reinigen ........................................................... 136
x ........................................................ 125
x............................................. 113
x .................................... 114
x..................................... 119
x............................................ 120
x ............ 121
x ....................................................... 121
x ....................................................... 123
x ....................................................... 125
x ....................................................... 127
KONSERVIERUNG FÜR DEN WINTERBETRIEB.................... 138
Konservierung für den Winterbetrieb................................. 138
LAGERUNG ....................................................................... 139
Lagerung ....................................................................... 139
Inbetriebnahme nach der Lagerung .................................. 140
TECHNISCHE DATEN - MOTOR ........................................... 141
Füllmenge - Motoröl........................................................ 142
Füllmenge - Kühlflüssigkeit ............................................. 142
TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR..... 143
TECHNISCHE DATEN - FAHRGESTELL ................................ 146
Lampenbestückung ........................................................ 147
Füllmenge - Kraftstoff ..................................................... 148
TECHNISCHE DATEN - GABEL............................................ 149
TECHNISCHE DATEN - FEDERBEIN .................................... 150
TECHNISCHE DATEN - ANZUGSDREHMOMENTE
FAHRGESTELL .................................................................. 152
BETRIEBSSTOFFE ............................................................. 156
HILFSSTOFFE.................................................................... 159
NORMEN........................................................................... 161
INDEXVERZEICHNIS .......................................................... 162
DARSTELLUNGSMITTEL 6
'$567(//81*60,77(/
Verwendete Symbole
Nachfolgend wird die Verwendung von bestimmten Symbolen erklärt.
Kennzeichnet eine erwartete Reaktion (z.B. eines Arbeitsschrittes oder einer Funktion).
Kennzeichnet eine unerwartete Reaktion (z.B. eines Arbeitsschrittes oder einer Funktion).
Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und technisches Verständnis.
Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstätte durchführen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal
gewartet.
Kennzeichnet einen Seitenverweis (Mehr Informationen sind auf der angegebenen Seite nachzulesen).
Benutzte Formatierungen
Nachfolgend werden die verwendeten Schriftformatierungen erklärt.
Eigenname Kennzeichnet einen Eigennamen.
®
Name
Marke™ Kennzeichnet eine Marke im Warenverkehr.
Kennzeichnet einen geschützten Namen.
WICHTIGE HINWEISE 7
:,&+7,*(+,1:(,6(
Einsatzdefinition
KTM Sportmotorräder sind so konzipiert und konstruiert, dass sie gängigen Beanspruchungen bei regulärem Straßenbetrieb standhalten,
jedoch nicht für die Benutzung auf Rennstrecken und abseits asphaltierter Straßen.
Info
Das Motorrad ist nur in der homologierten Version für den öffentlichen Straßenverkehr zugelassen.
Wartung
Voraussetzung für den fehlerfreien Betrieb und die Vermeidung von vorzeitigem Verschleiß sind die Einhaltung der in der Bedienungsanleitung genannten Wartungs-, Pflege-, und Abstimmungsarbeiten von Motor und Fahrwerk. Schlechte Fahrwerksabstimmung kann Beschädigungen und Brüche an Fahrwerkskomponenten hervorrufen.
Die Benutzung der Motorräder bei extremen Einsatzbedingungen, z.B. stark schlammige und feuchte Straße, kann zu überdurchschnittlichem Verschleiß von Komponenten wie etwa Antriebsstrang oder Bremsen führen. Demzufolge kann eine Wartung bzw. der Austausch von
Verschleißteilen bereits vor Erreichen der Verschleißgrenze laut Schmier- und Wartungstabelle notwendig sein.
Bitte beachten Sie unbedingt die vorgeschriebenen Einfahrzeiten, Inspektions- und Wartungsintervalle. Deren genaue Einhaltung trägt wesentlich zur Erhöhung der Lebensdauer Ihres Motorrades bei.
Garantie
Die in der Schmier- und Wartungstabelle vorgeschriebenen Servicearbeiten müssen unbedingt in einer autorisierten KTM-Fachwerkstätte
durchgeführt und im Serviceheft bestätigt werden, da sonst jeglicher Garantieanspruch verloren geht. Bei Schäden und Folgeschäden, die
durch Manipulationen und Umbauten am Fahrzeug verursacht wurden, kann keine Garantie beansprucht werden.
Betriebsmittel
Es sind die in der Bedienungsanleitung genannten Kraft- und Schmierstoffe bzw. Betriebsstoffe gemäß Spezifikation zu verwenden.
WICHTIGE HINWEISE 8
Ersatzteile, Zubehör
Verwenden Sie zu Ihrer eigenen Sicherheit nur Ersatzteile und Zubehörprodukte, die von KTM freigegeben sind und lassen Sie diese in
einer autorisierten KTM Fachwerkstätte montieren. Für andere Produkte und daraus entstandene Schäden übernimmt KTM keine Haftung.
Die aktuellenbKTMbPowerParts für Ihr Fahrzeug finden Sie auf
Internationale KTM Website: http://www.ktm.com
Transport
Hinweis
BeschädigungsgefahrಘBeschädigungsgefahr durch Wegrollen oder Umfallen des Fahrzeugs.
ದ Das Fahrzeug immer auf festem und ebenem Untergrund abstellen.
Hinweis
BrandgefahrಘBestimmte Bauteile (Motor, Kühler und Auspuffanlage) werden beim Betrieb sehr heiß.
ದ Fahrzeug nicht an Stellen mit leicht brennbaren und/oder entzündlichen Materialien abstellen.
ದ Motor abstellen und Zündschlüssel abziehen.
ದ Motorrad mit Spannbändern oder anderen geeigneten Befestigungsvorrichtungen gegen Umfallen und Wegrollen sichern.
Umwelt
Motorradfahren ist ein wunderbarer Sport und wir hoffen natürlich, dass Sie ihn in vollen Zügen genießen können. Jedoch ದ er birgt Potential für Probleme mit der Umwelt wie auch für Konflikte mit anderen Personen. Ein verantwortungsvoller Umgang mit dem Motorrad sorgt
aber dafür, dass diese Probleme und Konflikte nicht auftauchen müssen. Um die Zukunft des Motorradsports zu sichern, versichern Sie
sich, dass Sie das Motorrad im Rahmen der Legalität benutzen, zeigen Sie Umweltbewusstsein und respektieren Sie die Rechte anderer.
WICHTIGE HINWEISE 9
Warnhinweise
Beachten Sie in Ihrem eigenen Interesse die angegebenen Warnhinweise.
Info
An Ihrem Fahrzeug sind verschiedene Warnhinweisaufkleber angebracht. Entfernen Sie keine Warnhinweisaufkleber. Fehlen diese,
können Sie oder andere Personen Gefahren nicht erkennen und sich deshalb verletzen.
Gefahrengrade
Gefahr
Gefahr, die unmittelbar und mit Sicherheit zu schweren, bleibenden Verletzungen oder zum Tod führt.
Warnung
Gefahr die wahrscheinlich zu schweren, bleibenden Verletzungen oder zum Tod führt.
Vorsicht
Gefahr die möglicherweise zu leichten Verletzungen führt.
Hinweis
Gefahr von erheblichen Maschinen- oder Materialschäden.
Warnung
Gefahr von Umweltschäden.
Bedienungsanleitung
ದ Lesen Sie diese Bedienungsanleitung genau und vollständig, bevor Sie die erste Ausfahrt unternehmen. Sie enthält viele Informationen
und Tipps, die Ihnen die Bedienung und Handhabung Ihres Motorrades erleichtern werden. Nur so erfahren Sie, wie Sie das Motorrad am Besten für sich abstimmen und wie Sie sich vor Verletzungen schützen können. Außerdem enthält diese Bedienungsanleitung
wichtige Informationen über die Wartung des Motorrades.
WICHTIGE HINWEISE 10
ದ Die Bedienungsanleitung ist ein wichtiger Bestandteil des Motorrades und muss beim Weiterverkauf an den neuen Eigentümer überge-
ben werden.
11
FAHRZEUGANSICHT 12
)$+5=(8*$16,&+7
Fahrzeugansicht vorne links
100187-10
FAHRZEUGANSICHT 13
1 Kombiinstrument
2 Rückspiegel
3 Kupplungshebel
4 Sitzbank
5 Haltegriff
6 Bremszange vorne
7 Kraftstoffhahn links

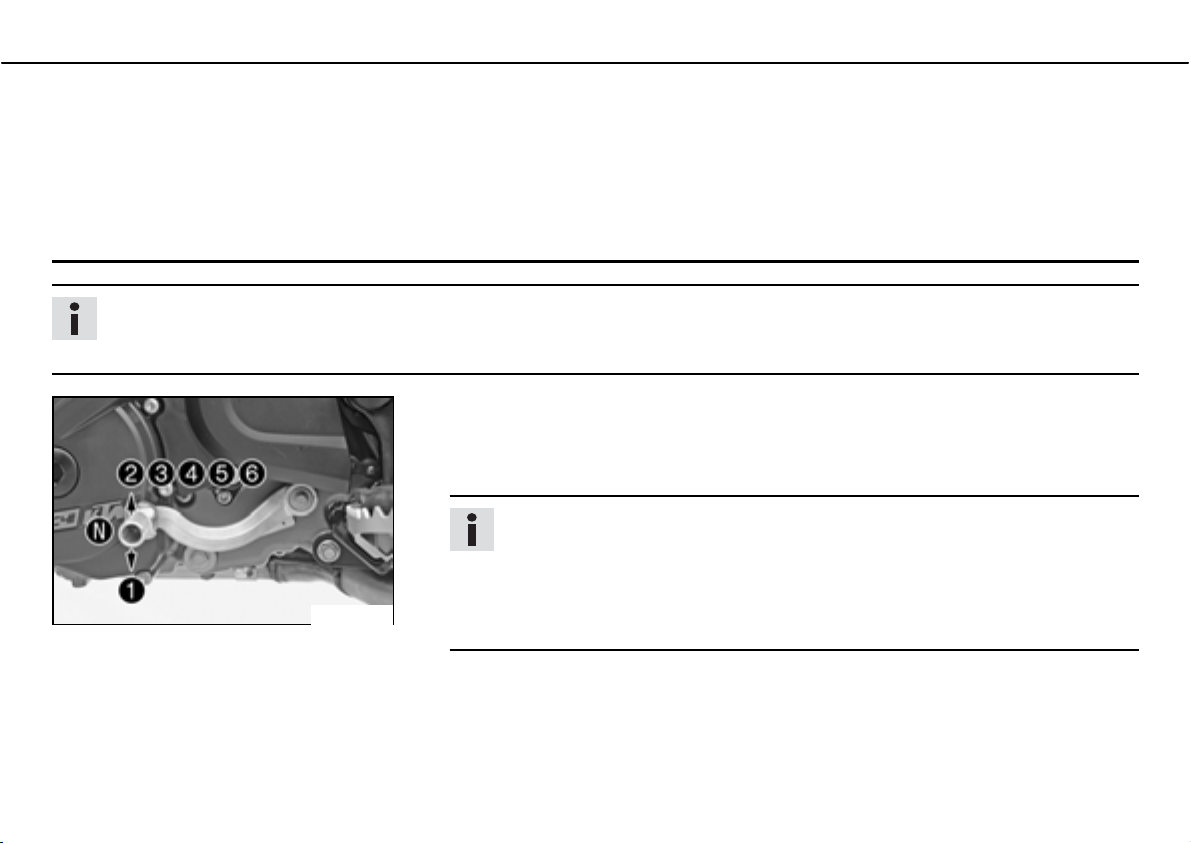

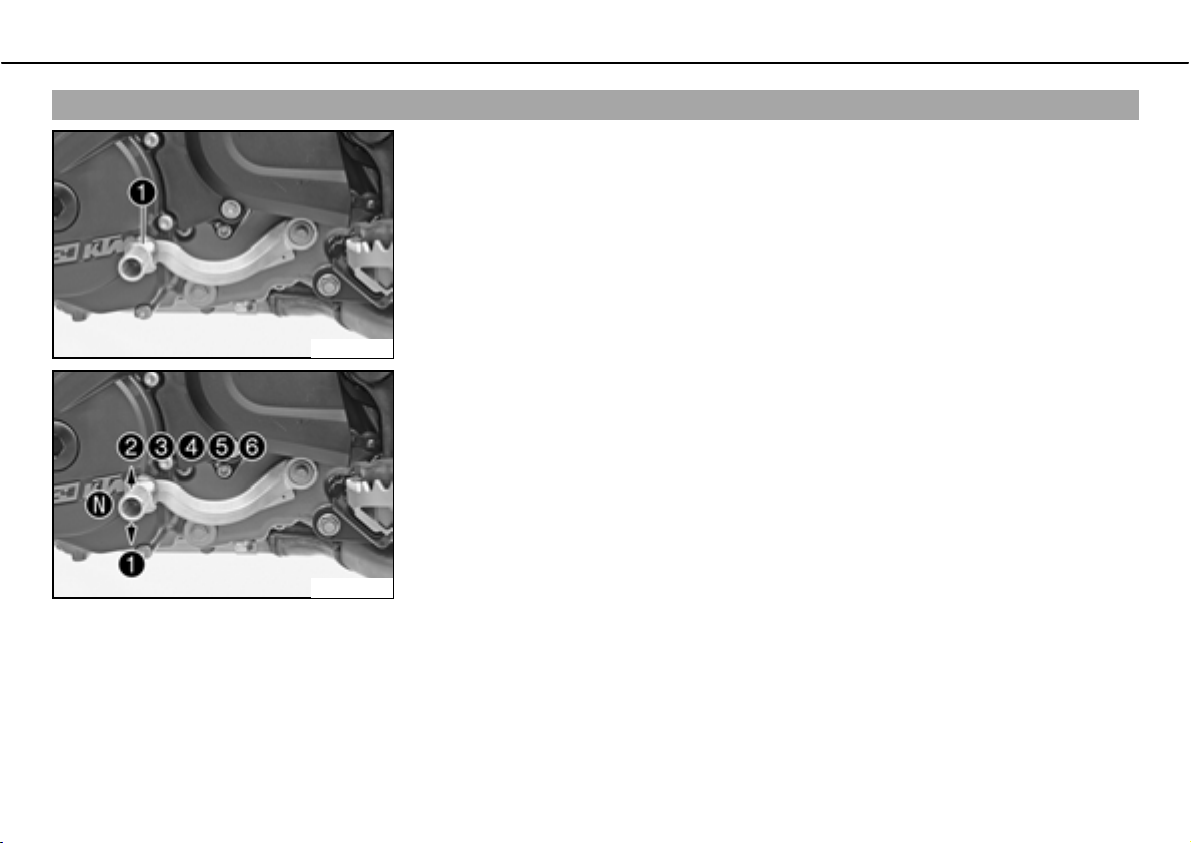

8 Schalthebel
9 Motornummer
10 Seitenständer
FAHRZEUGANSICHT 14
Fahrzeugansicht hinten rechts
100188-10
FAHRZEUGANSICHT 15
1 Sitzbankschloss
2 Lichtschalter, Lichthupentaster, Blinkerschalter, Hupe
3 Tankverschluss
4 Not-Aus-Schalter, E-Starterknopf
5 Handbremshebel
6 Fahrgestellnummer, Typenschild
7 Bremszange hinten
8 Beifahrerfußrasten
9 Fußbremshebel
10 Schauglas Motoröl
11 Kraftstoffhahn rechts
LAGE DER SERIENNUMMERN 16
/$*('(56(5,(11800(51
Fahrgestellnummer/Typenschild
Die Fahrgestellnummerb ist auf dem Steuerkopf rechts eingeprägt.
Das Typenschildb
500006-01
Schlüsselnummer
Die Schlüsselnummerb ist auf derbKEYCODECARD angeführt.
Sie benötigen die Schlüsselnummer zum Bestellen eines Ersatzschlüssels. Bewahren Sie
diebKEYCODECARD an einem sicheren Ort auf.
befindet sich unterhalb der Fahrgestellnummer.
100179-10
LAGE DER SERIENNUMMERN 17
Motornummer
Die Motornummerb ist an der linken Motorseite unterhalb des Kettenritzels eingeprägt.
500001-01
Gabelartikelnummer
Die Gabelartikelnummerb ist auf der Innenseite der Gabelfaust eingeprägt.
100184-10
LAGE DER SERIENNUMMERN 18
Federbeinartikelnummer
Die Federbeinartikelnummerb ist am Federbeinoberteil über dem Einstellring zur Motorseite hin eingeprägt.
100185-10
BEDIENUNGSELEMENTE 19
%(',(181*6(/(0(17(
Kupplungshebel
(690bSUPERMOTO)
Der Kupplungshebelb
100113-10
(690bSUPERMOTObR)
Der Kupplungshebelb
Die Kupplung wird hydraulisch betätigt und stellt sich automatisch nach.
100114-10
ist am Lenker links angebracht.
ist am Lenker links angebracht.
BEDIENUNGSELEMENTE 20
Handbremshebel
Der Handbremshebelb befindet sich am Lenker rechts und betätigt die Vorderradbremse.
Mit dem Handbremshebel wird die Vorderradbremse betätigt.
500018-01
Lichtschalter
Der Lichtschalterb ist am Lenker links angebracht.
Mögliche Zustände
Abblendlicht ein ದbLichtschalter ist nach unten geschwenkt. In dieser Stellung ist das Abblendlicht und Rücklicht eingeschaltet.
Fernlicht ein ದbLichtschalter ist nach oben geschwenkt. In dieser Stellung ist
das Fernlicht und Rücklicht eingeschaltet.
500020-01
BEDIENUNGSELEMENTE 21
Lichthupentaster
Der Lichthupentasterb ist am Lenker links angebracht.
Mögliche Zustände
• Lichthupentaster in der Grundstellung
• Lichthupentaster gedrückt ದbIn dieser Stellung wird die Lichthupe (Fernlicht) betätigt.
500020-11
Blinkerschalter
Der Blinkerschalterb ist am Lenker links angebracht.
Mögliche Zustände
Blinker aus
Blinker links ein ದbBlinkerschalter nach links gedrückt. Der Blinkerschalter
geht nach dem Betätigen in die Mittelstellung zurück.
Blinker rechts ein ದbBlinkerschalter nach rechts gedrückt. Der Blinkerschalter geht nach dem Betätigen in die Mittelstellung zurück.
Zum Ausschalten des Blinkers den Blinkerschalter zum Schaltergehäuse drücken.
500021-10
BEDIENUNGSELEMENTE 22
Hupe
Der Hupentasterb ist am Lenker links angebracht.
Mögliche Zustände
• Hupentasterb in der Grundstellung
• Hupentasterb gedrückt ದbIn dieser Stellung wird die Hupe betätigt.
500021-11
Zünd-/Lenkschloss
Das Zünd-/Lenkschlossb befindet sich vor der oberen Gabelbrücke.
Mögliche Zustände
Zündung aus ದbIn dieser Stellung ist der Zündstromkreis unterbrochen, der
laufende Motor geht aus, der stehende Motor springt nicht an. Der Zündschlüssel kann abgezogen werden.
Zündung ein ದbIn dieser Stellung ist der Zündstromkreis geschlossen, der
Motor kann gestartet werden.
Lenkung blockiert ದbIn dieser Stellung ist der Zündstromkreis unterbrochen
und die Lenkung blockiert. Der Zündschlüssel kann abgezogen werden.
500019-01
BEDIENUNGSELEMENTE 23
Not-Aus-Schalter
Der Not-Aus-Schalterb ist am Lenker rechts angebracht.
Mögliche Zustände
Not-Aus-Schalter ein ದbDiese Stellung ist für den Betrieb notwendig, der
Zündstromkreis ist geschlossen.
Not-Aus-Schalter aus ದbIn dieser Stellung ist der Zündstromkreis unterbrochen, der laufende Motor geht aus, der Motor kann nicht gestartet werden.
500022-10
E-Starterknopf
Der E-Starterknopfb ist am Lenker rechts angebracht.
Mögliche Zustände
• E-Starterknopfb in der Grundstellung
• E-Starterknopfb gedrückt ದbIn dieser Stellung wird der E-Starter betätigt.
500022-11
BEDIENUNGSELEMENTE 24
Kombiinstrument
Das Kombiinstrument ist vor dem Lenker angebracht.
Das Kombiinstrument ist in 4 Funktionsbereiche gegliedert.
bFunktionstasten
bDrehzahlmesser
bKontrolllampen
bDisplay
700116-01
Kombiinstrument - Funktionstasten
Mit der MODEbTasteb wird der Anzeigemodus gewechselt.
Mögliche Anzeigemodi sind zurückgelegte Wegstreckeb(ODO), Tripmasterb1b(TRIPb1) und
Tripmasterb2b(TRIPb2).
Mit der SETbTasteb
aufb0.0 zurückgesetzt.
Die Tasteb
ist funktionslos.
wird die Funktion Tripmasterb1b(TRIPb1) und Tripmasterb2b(TRIPb2)
700117-01
BEDIENUNGSELEMENTE 25
Kombiinstrument - Drehzahlmesser
Der Drehzahlmesserb zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Die rote Markierungb
100118-10
Kombiinstrument - Kontrolllampen
Die Kontrolllampen geben zusätzliche Informationen über den Betriebszustand des Motorrades.
Mögliche Zustände
100119-10
kennzeichnet den Überdrehzahlbereich des Motors.
Blinkerkontrolllampe blinkt grün im Blinkrhythmus ದbBlinker ist eingeschaltet.
Leerlaufkontrolllampe leuchtet grün ದbGetriebe ist in Leerlauf geschaltet.
Fernlichtkontrolllampe leuchtet blau ದbFernlicht ist eingeschaltet.
Temperaturwarnlampe leuchtet rot ದbKühlflüssigkeit hat einen kritischen
Wert erreicht.
Kraftstoffpegelwarnlampe leuchtet orange ದbKraftstoffpegel hat die Reservemarke erreicht. Display wird auf AnzeigebTRIPbF umgeschaltet.
FIbWarnlampeb(MIL) leuchtet/blinkt orange ದbDie OBD hat einen emissions-
oder sicherheitskritischen Fehler erkannt.
BEDIENUNGSELEMENTE 26
Batteriewarnlampe leuchtet rot ದbSpannung im Bordnetz zu niedrig.
Kombiinstrument - Display
Beim Einschalten der Zündung leuchten eine Sekunde lang alle Anzeigesegmente zum
Funktionstest auf.
700118-01
LEnGTth
Nach dem Funktionstest des Displays wird eine Sekunde lang der Radumfang LEnGth eingeblendet.
Info
Die Zahl 1870 entspricht dem Umfang des 17" Vorderrades mit Serienbereifung.
Danach wechselt die Anzeige in den zuletzt gewählten Modus.
700119-01
BEDIENUNGSELEMENTE 27
Kombiinstrument - Geschwindigkeitsanzeige
Die Geschwindigkeitb wird in Kilometer pro Stundebkm/h bzw. in Meilen pro StundebMph
angezeigt.
700114-01
Kilometer oder Meilen einstellen
Info
Wenn man die Einheit wechselt, bleibt der Wert ODO erhalten und wird entsprechend umgerechnet.
Länderspezifische Einstellung vornehmen.
Bedingung
Das Motorrad steht.
BEDIENUNGSELEMENTE 28
ದ Zündschlüssel in die Stellungb drehen.
ದ Die MODEbTaste so oft drücken, bis der AnzeigemodusbODO aktiv ist.
ದ Die MODEbTaste gedrückt halten bis sich der Anzeigemodus von Km/h auf Mph bzw. von
Mph auf Km/h ändert.
Vorgabe
Betätigungsdauer MODEbTaste 10bs
700120-01
Kombiinstrument - Uhrzeit
Die Uhrzeit wird im Bereichb vom Display dargestellt.
Info
Die Uhrzeit muss eingestellt werden wenn die Batterie abgeschlossen wurde bzw.
wenn die Sicherung ausgebaut war.
700115-01
Uhrzeit einstellen
Bedingung
Das Motorrad steht.
BEDIENUNGSELEMENTE 29
ದ Zündschlüssel in die Stellungb drehen.
ದ DiebMODEbTaste so oft drücken, bis der AnzeigemodusbODO aktiv ist.
ದ DiebMODEbTaste und die SETbTaste gleichzeitig gedrückt halten.
Die Uhrzeit beginnt zu blinken.
ದ Mit derbMODEbTaste die Stunden einstellen.
ದ Mit derbSETbTaste die Minuten einstellen.
ದ DiebMODEbTaste und diebSETbTaste gleichzeitig gedrückt halten.
700115-01
Kombiinstrument - AnzeigebODO
Im AnzeigemodusbODO wird die Summe der zurückgelegten Wegstrecke in Kilometer bzw.
Meilen angezeigt.
700120-01
Die Uhrzeit ist eingestellt.
Info
Diese Wert bleibt auch erhalten wenn die Batterie abgeschlossen wird und/oder die
Sicherung durchgeschmolzen ist.
Kombiinstrument - AnzeigebTRIPb1 einstellen/zurücksetzen
Info
Der TageswegstreckenzählerbTRIPb1 läuft immer mit und zählt bis 999.9.
Mit dem Tageswegstreckenzähler kann die Streckenlänge bei Ausfahrten oder die Distanz zwischen zwei Tankstopps gemessen werden. Wird der Wert 999.9 überschritten, beginnt der Tageskilometerzähler wieder mit 0.0.
BEDIENUNGSELEMENTE 30
ದ Zündschlüssel in die Stellungb drehen.
ದ DiebMODEbTaste so oft drücken, bis der Anzeigemodus TRIPb1 aktiv ist.
ದ DiebSETbTaste gedrückt halten.
Die AnzeigebTRIPb1 steht auf 0.0.
700121-01
Kombiinstrument - AnzeigebTRIPb2 einstellen/zurücksetzen
Info
Der TageswegstreckenzählerbTRIPb2 läuft immer mit und zählt bis 999.9.
Mit dem Tageswegstreckenzähler kann die Streckenlänge bei Ausfahrten oder die Distanz zwischen zwei Tankstopps gemessen werden. Wird der Wert 999.9 überschritten, beginnt der Tageskilometerzähler wieder mit 0.0.
ದ Zündschlüssel in die Stellungb drehen.
ದ DiebMODEbTaste so oft drücken, bis der Anzeigemodus TRIPb2 aktiv ist.
ದ DiebSETbTaste gedrückt halten.
Die AnzeigebTRIPb2 steht auf 0.0.
700122-01
BEDIENUNGSELEMENTE 31
Kombiinstrument - AnzeigebTRIPbF
Wenn der Kraftstoffpegel die Reservemarke erreicht, wechselt die Anzeige automatisch
aufbTRIPbF und beginnt beib0.0 zu zählen, unabhängig davon welcher Anzeigemodus vorher
aktiviert war.
Info
Parallel zur AnzeigebTRIPbF beginnt die Kraftstoffwarnleuchte zu leuchten.
700123-01
Kombiinstrument - Temperaturanzeige der Kühlflüssigkeit
Die Temperaturanzeige im Display besteht aus 12 Balken. Je mehr Balken leuchten, desto
heißer ist die Kühlflüssigkeit. Beim Aufleuchten des oberen Balkens beginnen gleichzeitig
alle Balken zu blinken und die Temperaturwarnlampe beginnt zu leuchten.
Mögliche Zustände
• Motor kalt ದbbis zu vier Balken.
• Motor betriebswarm ದbvon fünf bis elf Balken.
• Motor heiß ದballe zwölf Balken blinken.
700124-01
BEDIENUNGSELEMENTE 32
Tankverschluss öffnen
ದ Kappe am Tankverschlussb hochklappen und Zündschlüssel einstecken.
ದ Zündschlüssel 90° gegen den Uhrzeigersinn drehen und Tankverschluss abnehmen.
Info
Der Tankverschluss ist mit einem Tankbelüftungssystem ausgestattet.
500023-10
Tankverschluss schließen
ದ Tankverschluss aufsetzen und Zündschlüssel 90° im Uhrzeigersinn drehen.
ದ Zündschlüssel abziehen und Kappe herunterklappen.
500023-01
BEDIENUNGSELEMENTE 33
Kraftstoffhähne
Die Kraftstoffhähneb befinden sich an der linken bzw. rechten Kraftstofftankunterseite.
Mögliche Zustände
• Kraftstoffhähne geschlossen ದbDie Rändelschrauben sind bis zum Anschlag im Uhrzei-
gensinn gedreht. Es kann kein Niveauausgleich erfolgen und kein Kraftstoff aus dem
Kraftstofftank fließen.
• Kraftstoffhähne geöffnet ದbDie Rändelschrauben sind bis zum Anschlag gegen den
Uhrzeigensinn gedreht. Es kann ein Niveauausgleich erfolgen und es kann Kraftstoff
aus dem Kraftstofftank fließen.
100178-10
Haltegriffe
Die Haltegriffeb dienen zum Rangieren des Motorrades.
Im Beifahrerbetrieb kann sich der Beifahrer während der Fahrt daran festhalten.
500030-10
BEDIENUNGSELEMENTE 34
Sitzbankschloss
Das Sitzbankschlossb befindet sich rechts neben der Sitzbank.
Es ist mit dem Zündschlüssel sperrbar.
100108-10
Bedienungsanleitung
Die Bedienungsanleitungb finden Sie in der Schutzhülle an der Unterseite der Sitzbank.
500031-10
BEDIENUNGSELEMENTE 35
Bordwerkzeug
Im Staufach unter der Sitzbank befindet sich das Bordwerkzeugb.
500032-10
Beifahrerfußrasten
Die Beifahrerfußrastenb sind klappbar ausgeführt.
Mögliche Zustände
• Beifahrerfußrasten zugeklappt ದbFür Betrieb ohne Beifahrer.
• Beifahrerfußrasten ausgeklappt ದbFür Betrieb mit Beifahrer.
500036-10
BEDIENUNGSELEMENTE 36
Schalthebel
Der Schalthebelb ist am Motor links montiert.
100110-10
Die Lage der Gänge ist aus der Abbildung ersichtlich.
Die Neutral- oder Leerlaufstellung befindet sich zwischen dem 1. und 2. Gang.
100111-10
BEDIENUNGSELEMENTE 37
Fußbremshebel
Der Fußbremshebelb befindet sich vor der rechten Fußraste.
Mit dem Fußbremshebel wird die Hinterradbremse betätigt.
100183-10
Seitenständer
Der Seitenständerb ist mit dem Sicherheit-Startsystem gekoppelt, beachten Sie die Fahranleitung.
Mögliche Zustände
• Seitenständer ausgeklappt ದbFahrzeug kann auf dem Seitenständer abgestellt werden.
Das Sicherheit-Startsystem ist aktiv.
• Seitenständer eingeklappt ದbDiese Stellung ist bei allen Fahrten notwendig. Das
Sicherheit-Startsystem ist inaktiv.
500034-10
ALLGEMEINE TIPPS UND HINWEISE ZUR INBETRIEBNAHME 38
$//*(0(,1(7,33681' +,1:(,6( =85,1%(75,(%1$+0(
Hinweise zur ersten Inbetriebnahme
Gefahr
UnfallgefahrಘGefahr durch mangelhafte Verkehrstüchtigkeit.
ದ Fahrzeug nicht in Betrieb nehmen wenn Sie verkehrsuntüchtig sind bzw. Alkohol und/oder Drogen konsumiert haben.
Warnung
VerletzungsgefahrಘVerletzungsgefahr durch fehlende/mangelhafte Schutzbekleidung.
ದ Schutzbekleidung (Helm, Stiefel, Handschuhe, Hose und Jacke mit Protektoren) bei allen Fahrten tragen. Verwenden Sie im-
mer Schutzbekleidung, die sich in einwandfreiem Zustand befindet und den gesetzlichen Anforderungen entspricht.
Warnung
SturzgefahrಘBeeinträchtigung des Fahrverhaltens durch unterschiedliche Reifenprofile an Vorder- und Hinterrad.
ದ Vorder- und Hinterrad dürfen nur mit Reifen gleichartiger Profilgestaltung bereift sein, sonst könnte das Fahrzeug unkontrollier-
bar werden.
Warnung
UnfallgefahrಘUnkontrollierbares Fahrverhalten durch nicht frei gegebene Reifen/Räder.
ದ Nur von KTM freigegebene Reifen/Räder mit dem entsprechenden Geschwindigkeitsindex verwenden.
Warnung
UnfallgefahrಘVerminderte Bodenhaftung bei neuen Reifen.
ದ Neue Reifen haben eine glatte Lauffläche und daher nicht die volle Bodenhaftung. Die gesamte Lauffläche muss die ersten
200 Kilometer bei gemäßigter Fahrweise in wechselnden Schräglagen aufgeraut werden. Erst durch das "Einfahren" wird die
volle Haftfähigkeit erreicht.
ALLGEMEINE TIPPS UND HINWEISE ZUR INBETRIEBNAHME 39
Warnung
UnfallgefahrಘAusfall der Bremsanlage.
ದ Wird der Fußbremshebel nicht freigegeben, schleifen die Bremsbeläge ununterbrochen. Die Hinterradbremse kann durch Über-
hitzung ausfallen. Nehmen Sie den Fuß vom Fußbremshebel wenn Sie nicht bremsen wollen.
Info
Bedenken Sie beim Betreiben Ihres Fahrzeugs, dass sich andere Menschen durch übermäßigen Lärm belästigt fühlen.
ದ Vergewissern Sie sich, dass die Arbeiten der Auslieferungsinspektion von einer autorisierten KTM-Fachwerkstätte durchgeführt wurden.
Sie erhalten die Auslieferungsurkunde und das Serviceheft bei der Fahrzeugübergabe.
ದ Lesen Sie vor der ersten Fahrt die gesamte Bedienungsanleitung aufmerksam durch.
ದ Machen Sie sich mit den Bedienungselementen vertraut.
ದ Grundstellung des Kupplungshebels einstellen. ( S. 116)
ದ Grundstellung des Handbremshebels einstellen. ( S. 73)
ದ Grundstellung des Fußbremshebels einstellen.
ದ Gewöhnen Sie sich auf einem Parkplatz an das Handling des Fahrzeuges, bevor Sie eine größere Ausfahrt machen. Versuchen Sie auch
einmal möglichst langsam und im Stehen zu fahren, um mehr Gefühl für das Motorrad zu bekommen.
ದ Halten Sie während der Fahrt den Lenker mit beiden Händen fest und lassen Sie die Füße auf den Fußrasten.
ದ Nehmen Sie keine Veränderungen am Fahrzeug vor und verwenden Sie nur von KTM freigegebene Teile.
Info
Teile von anderen Herstellern können die Betriebsicherheit des Fahrzeuges beeinträchtigen.
ದ Motor einfahren.
ALLGEMEINE TIPPS UND HINWEISE ZUR INBETRIEBNAHME 40
Motor einfahren
ದ Während der Einlaufphase die angegebene Motordrehzahl und Motorleistung nicht überschreiten.
Vorgabe
Maximale Motordrehzahl
Während der ersten: 1.000bkm 6.000b1/min
Nach den ersten: 1.000bkm 7.800b1/min
ದ Vollgasfahrten vermeiden!
Fahrzeug beladen
Warnung
UnfallgefahrಘInstabiles Fahrverhalten.
ದ Höchstzulässiges Gesamtgewicht und Achslasten nicht überschreiten. Das Gesamtgewicht ergibt sich aus: Motorrad betriebsbe-
reit und vollgetankt, Fahrer und Beifahrer mit Schutzkleidung und Helm, Gepäck.
Warnung
UnfallgefahrಘInstabiles Fahrverhalten durch unsachgemäße Montage des Koffers und/oder des Tankrucksacks.
ದ Koffer und Tankrucksack gemäß Herstellervorschrift montieren und sichern.
Warnung
UnfallgefahrಘInstabiles Fahrverhalten bei hoher Geschwindigkeit.
ದ Passen Sie die Geschwindigkeit der Zuladung entsprechend an. Fahren Sie langsamer, wenn Ihr Motorrad mit Koffern oder an-
derem Gepäck beladen ist.
Höchstgeschwindigkeit mit Gepäck 130bkm/h
Warnung
UnfallgefahrಘBruchgefahr des Koffersystems.
ದ Wenn Sie Koffer an Ihrem Motorrad montiert haben, die Herstellerangaben bezüglich maximaler Zuladung beachten.
ALLGEMEINE TIPPS UND HINWEISE ZUR INBETRIEBNAHME 41
Warnung
UnfallgefahrಘSchlechte Sichtbarkeit für andere Verkehrsteilnehmer durch verrutschte Gepäckstücke.
ದ Wenn das Rücklicht verdeckt ist, sind Sie für nachkommenden Verkehrsteilnehmern schlechter sichtbar, besonders in der Dun-
kelheit. Kontrollieren Sie die Befestigung des mitgeführten Gepäcks regelmäßig.
Warnung
UnfallgefahrಘVerändertes Fahrverhalten und längerer Bremsweg bei hoher Zuladung.
ದ Passen Sie die Geschwindigkeit der Zuladung entsprechend an.
Warnung
UnfallgefahrಘInstabiles Fahrverhalten durch verrutschte Gepäckstücke.
ದ Kontrollieren Sie die Befestigung des mitgeführten Gepäcks regelmäßig.
Warnung
VerbrennungsgefahrಘHeiße Auspuffanlage kann das Gepäck verbrennen.
ದ Befestigen Sie das Gepäck so, dass es nicht von der heißen Auspuffanlage verbrannt oder verschmort werden kann.
ದ Wenn Sie Gepäck mitnehmen, ist auf eine sichere Befestigung möglichst nahe an der Fahrzeugmitte und eine gleichmäßige Gewichts-
verteilung auf Vorderrad und Hinterrad zu achten.
ದ Das höchstzulässige Gesamtgewicht und die höchstzulässigen Achslasten sind einzuhalten.
Vorgabe
Höchstzulässiges Gesamtgewicht 350bkg
Höchstzulässige Achslast vorne 150bkg
Höchstzulässige Achslast hinten 200bkg
FAHRANLEITUNG 42
)$+5$1/(,781*
Überprüfungen vor jeder Inbetriebnahme
Info
Beim Betrieb muss das Motorrad in technisch einwandfreiem Zustand sein.
Im Interesse der Fahrsicherheit sollten Sie es sich zur Gewohnheit machen, am Motorrad vor jeder Inbetriebnahme eine allgemeine
Überprüfung vorzunehmen.
ದ Motorölstand kontrollieren. ( S. 120)
ದ Motor auf Ölverlust kontrollieren.
ದ Kraftstoffvorrat kontrollieren.
ದ Gabelbeine entlüften. ( S. 65)
Vorgabe
alle 1.000bkm

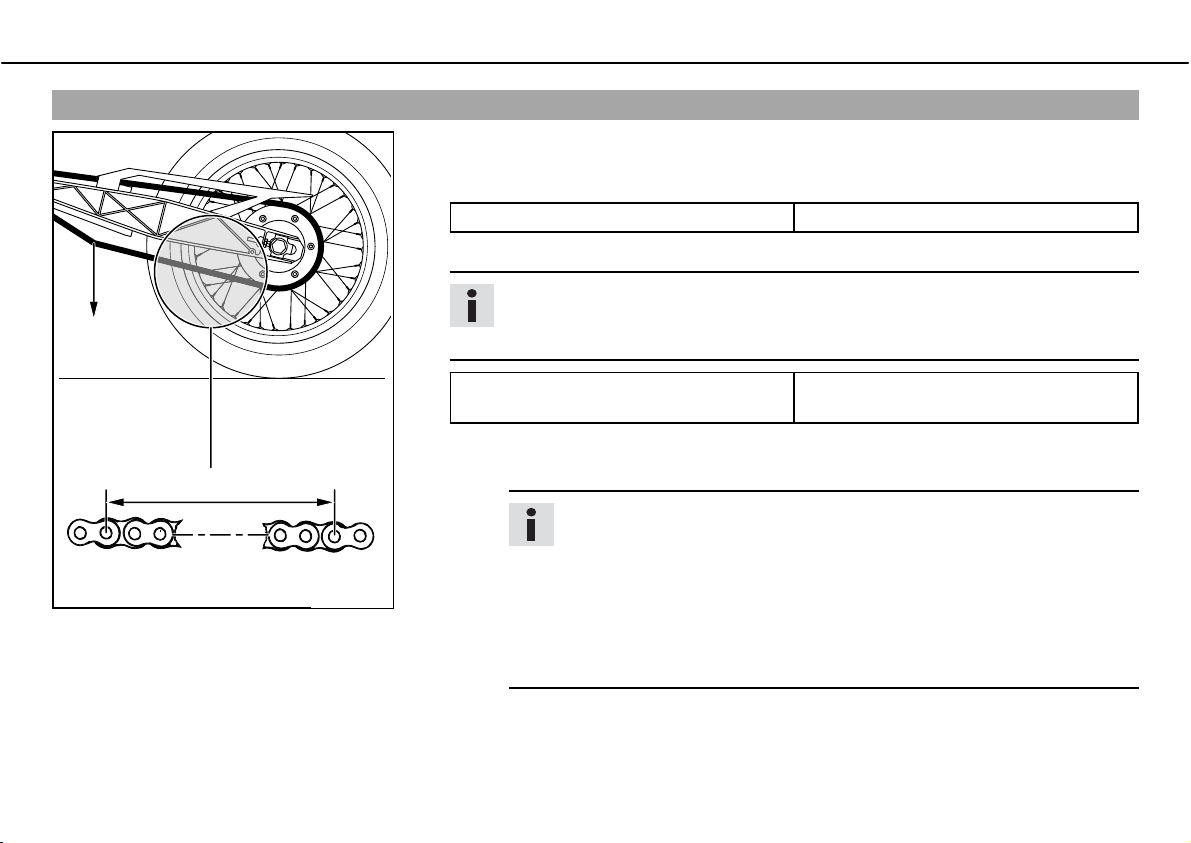

ದ Kettenspannung kontrollieren. ( S. 67)
ದ Kette reinigen. ( S. 66)
ದ Reifenzustand kontrollieren. ( S. 88)
ದ Reifenluftdruck kontrollieren. ( S. 89)
ದ Bremsflüssigkeitsstand der Vorderradbremse kontrollieren. ( S. 73)
ದ Bremsflüssigkeitsstand der Hinterradbremse kontrollieren. ( S. 79)
ದ Bremsbeläge der Vorderradbremse kontrollieren. ( S. 77)
ದ Bremsbeläge der Hinterradbremse kontrollieren. ( S. 81)
ದ Funktion der Bremsanlage kontrollieren.
ದ Kühlflüssigkeitsstand kontrollieren. ( S. 111)
ದ Einstellung und Leichtgängigkeit aller Bedienungselemente kontrollieren.
ದ Funktion der elektrischen Anlage kontrollieren.
ದ Gepäck auf korrekte Befestigung kontrollieren.
FAHRANLEITUNG 43
ದ Auf das Motorrad setzen und die Einstellung der Rückspiegel kontrollieren.
Startvorgang
Gefahr
VergiftungsgefahrಘAuspuffgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen.
ದ Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder lau-
fen lassen.
Vorsicht
UnfallgefahrಘWird das Fahrzeug mit entladener Batterie oder ohne Batterie betrieben, können elektronische Bauteile und Sicher-
heitsvorrichtungen beschädigt werden.
ದ Fahrzeug nie mit entladener Batterie oder ohne Batterie betreiben.
Hinweis
MotorschadenಘHohe Drehzahlen bei kaltem Motor wirken sich negativ auf die Haltbarkeit des Motors aus.
ದ Motor immer mit niedriger Drehzahl warmfahren.
FAHRANLEITUNG 44
ದ Not-Aus-Schalter in die Stellungb drücken.
ದ Zündschlüssel in die Stellungb drehen.
Nach dem Einschalten der Zündung ist zirka 2 Sekunden das Arbeitsgeräusch der
Kraftstoffpumpe hörbar. Gleichzeitig wird der Funktionstest des Kombiinstrumentes durchgeführt.
ದ Getriebe in Leerlauf schalten.
Die grüne LeerlaufkontrolllampebNb
ದ E-Starterknopfb drücken.
Info
E-Starterknopf erst drücken, wenn der Funktionstest des Kombiinstrumentes
abgeschlossen ist.
Beim Starten kein Gas geben. Wenn während des Startvorganges Gas gegeben
wird, wird vom Motormanagement kein Kraftstoff eingespritzt, der Motor kann
dadurch nicht anspringen.
Maximal 5 Sekunden ununterbrochen starten. Bis zum nächsten Startversuch
mindestens 5 Sekunden warten.
Dieses Motorrad ist mit einem Sicherheit-Startsystem ausgerüstet. Der Motor
kann nur gestartet werden, wenn das Getriebe auf Leerlauf geschaltet ist oder
bei eingelegtem Gang der Kupplungshebel gezogen ist. Wenn Sie bei ausgeklapptem Seitenständer einen Gang einlegen und den Kupplungshebel loslassen, bleibt der Motor stehen.
ದ Seitenständer entlasten und mit dem Fuß bis zum Anschlag nach oben schwenken.
leuchtet.
100109-10
FAHRANLEITUNG 45
Anfahren
ದ Kupplungshebel ziehen, 1. Gang einlegen, Kupplungshebel langsam freigeben und gleichzeitig vorsichtig Gas geben.
Schalten, Fahren
Warnung
UnfallgefahrಘBei abruptem Lastwechsel kann das Fahrzeug außer Kontrolle geraten.
ದ Abrupte Lastwechsel und starke Bremsmanöver vermeiden, Geschwindigkeit den Fahrbahnverhältnissen anpassen.
Warnung
UnfallgefahrಘZurückschalten bei hoher Motordrehzahl führt zum Blockieren des Hinterrades.
ದ Nicht bei hoher Motordrehzahl in einen kleineren Gang zurückschalten. Der Motor wird überdreht und das Hinterrad kann blo-
ckieren.
Warnung
UnfallgefahrಘAuslösen von Fehlfunktionen durch falsche Zündschlüsselstellung.
ದ Zündschlüsselstellung während der Fahrt nicht ändern.
Warnung
UnfallgefahrಘAblenkung vom Verkehrsgeschehen durch Einstelltätigkeiten am Fahrzeug.
ದ Alle Einstelltätigkeiten bei Stillstand des Fahrzeuges vornehmen.
Warnung
VerletzungsgefahrಘDer Beifahrer muss in der Lage sein, sich ordnungsgemäß auf dem Beifahrersitz zu halten.
ದ Der Beifahrer muss sich am Fahrer oder an den Haltegriffen festhalten und die Füße auf die Beifahrer-Fußrasten stellen. Be-
achten Sie die Vorschriften über das Mindestalter für Beifahrer in Ihrem Land.
FAHRANLEITUNG 46
Warnung
UnfallgefahrಘUnfallgefahr durch riskante Fahrweise.
ದ Befolgen Sie die Verkehrsvorschriften, fahren Sie defensiv und vorausschauend um Gefahren möglichst früh zu erkennen.
Warnung
UnfallgefahrಘVerminderte Bodenhaftung bei kalten Reifen.
ದ Bei jeder Fahrt müssen die ersten Kilometer vorsichtig mit mäßiger Geschwindigkeit gefahren werden, bis die Reifen ihre Be-
triebstemperatur erreicht haben und optimale Bodenhaftung gewährleistet ist.
Warnung
UnfallgefahrಘVerminderte Bodenhaftung bei neuen Reifen.
ದ Neue Reifen haben eine glatte Lauffläche und daher nicht die volle Bodenhaftung. Die gesamte Lauffläche muss die ersten
200 Kilometer bei gemäßigter Fahrweise in wechselnden Schräglagen aufgeraut werden. Erst durch das "Einfahren" wird die
volle Haftfähigkeit erreicht.
Warnung
UnfallgefahrಘInstabiles Fahrverhalten.
ದ Höchstzulässiges Gesamtgewicht und Achslasten nicht überschreiten. Das Gesamtgewicht ergibt sich aus: Motorrad betriebsbe-
reit und vollgetankt, Fahrer und Beifahrer mit Schutzkleidung und Helm, Gepäck.
Warnung
UnfallgefahrಘInstabiles Fahrverhalten durch verrutschte Gepäckstücke.
ದ Kontrollieren Sie die Befestigung des mitgeführten Gepäcks regelmäßig.
Warnung
UnfallgefahrಘNach Sturz Fahrzeug kontrollieren.
ದ Nach einem Sturz ist das Fahrzeug wie vor jeder Inbetriebnahme zu kontrollieren.
Hinweis
MotorschadenಘNicht gefilterte Ansaugluft wirkt sich negativ auf die Haltbarkeit des Motors aus.
FAHRANLEITUNG 47
ದ Fahrzeug nie ohne Luftfilter in Betrieb nehmen, da Staub und Schmutz in den Motor gelangen und zu erhöhtem Verschleiß führen.
Hinweis
MotorschadenಘÜberhitzung des Motors.
ದ Beim Aufleuchten der Kühlflüssigkeitstemperatur-Warnlampe Fahrzeug anhalten und Motor abstellen. Motor abkühlen lassen und
Kühlflüssigkeitsstand im Kühler kontrollieren bzw. berichtigen. Wird trotz leuchtender Kühlflüssigkeitstemperatur-Warnlampe weitergefahren, kommt es zum Motorschaden.
Info
Treten beim Betrieb betriebsunübliche Geräusche auf, ist sofort anzuhalten, der Motor abzustellen und eine autorisierte
KTM-Fachwerkstätte zu kontaktieren.
ದ Wenn die Verhältnisse (Steigung, Fahrsituation, usw.) es erlauben, können Sie in hö-
here Gänge schalten.
ದ Gas wegnehmen, gleichzeitig Kupplungshebel ziehen, nächsten Gang einlegen, Kupp-
lungshebel freigeben und Gas geben.
Info
Die Lage der 6 Vorwärtsgänge ersehen Sie aus der Abbildung. Die Neutral- oder
Leerlaufstellung befindet sich zwischen dem 1. und 2. Gang. Der 1.bGang stellt
den Anfahr- oder Berggang dar.
100111-10
Die Betriebstemperatur ist erreicht, wenn 5 Balken der Temperaturanzeige
leuchten.
ದ Nach dem Erreichen der Höchstgeschwindigkeit durch volles Aufdrehen des Gasdreh-
griffes, diesen auf 3/4 Gas zurückdrehen; die Geschwindigkeit verringert sich kaum, der
Kraftstoffverbrauch geht jedoch stark zurück.
ದ Geben Sie immer nur so viel Gas wie es Fahrbahn und Witterungsverhältnisse erlauben.
Besonders in Kurven sollte nicht geschaltet und nur sehr vorsichtig Gas gegeben werden.
FAHRANLEITUNG 48
ದ Zum Zurückschalten Motorrad nötigenfalls abbremsen und gleichzeitig Gas wegnehmen.
ದ Kupplungshebel ziehen und niedrigeren Gang einlegen, Kupplungshebel langsam frei-
geben und Gas geben oder nochmals schalten.
ದ Wenn zum Beispiel an einer Kreuzung der Motor abgewürgt wird, nur den Kupplungshe-
bel ziehen und E-Startknopf betätigen. Das Getriebe muß nicht in die Leerlaufstellung
gebracht werden.
ದ Stellen Sie den Motor ab, wenn längerer Betrieb im Leerlauf oder im Stand bevorsteht.
ದ Beginnt während der Fahrt die FIbWarnlampeb(MIL) zu leuchten, muss sofort
angehalten werden. Sobald sich das Getriebe in Leerlaufstellung befindet, beginnt
diebFIbWarnlampeb(MIL) zu blinken.
Info
Aus dem Blinkrhythmus kann eine zweistellige Zahl, der sogenannte Blinkcode,
ermittelt werden. Der Blinkcode gibt an, welches Bauteil von einer Störung betroffen ist.
Abbremsen
Warnung
UnfallgefahrಘZu starkes Abbremsen führt zum Blockieren der Räder.
ದ Die Bremsweise ist der Fahrsituation und den Fahrbahnverhältnissen anzupassen.
Warnung
UnfallgefahrಘVerminderte Bremswirkung durch nasse oder verschmutzte Bremsen.
ದ Verschmutzte oder nasse Bremsen vorsichtig sauber- bzw. trockenbremsen.
Warnung
UnfallgefahrಘVerringerte Bremswirkung durch schwammigen Druckpunkt der Vorder- bzw. Hinterradbremse.
ದ Bremssystem in einer autorisierten KTM-Fachwerkstätte kontrollieren lassen, nicht weiterfahren.
FAHRANLEITUNG 49
Warnung
UnfallgefahrಘAusfall der Bremsanlage.
ದ Wird der Fußbremshebel nicht freigegeben, schleifen die Bremsbeläge ununterbrochen. Die Hinterradbremse kann durch Über-
hitzung ausfallen. Nehmen Sie den Fuß vom Fußbremshebel wenn Sie nicht bremsen wollen.
Warnung
UnfallgefahrಘLängerer Bremsweg durch höheres Gesamtgewicht.
ದ Berücksichtigen Sie den längeren Bremsweg, wenn Sie einen Beifahrer und Gepäck mitführen.
Warnung
UnfallgefahrಘVerzögerte Bremswirkung auf Straßen mit Salzstreuung.
ದ Streusalz kann sich auf den Bremsscheiben ablagern. Um die gewohnte Bremswirkung zu erzielen, müssen die Bremsscheiben
vorher sauber gebremst werden.
ದ Zum Bremsen Gas wegnehmen und mit Vorderrad- und Hinterradbremse gleichzeitig bremsen.
ದ Auf sandigem, regennassem oder schlüpfrigem Untergrund soll vorwiegend die Hinterradbremse betätigt werden.
ದ Der Bremsvorgang sollte immer vor Kurvenbeginn abgeschlossen sein. Schalten Sie dabei, der Geschwindigkeit entsprechend, in einen
kleineren Gang.
ದ Nutzen Sie bei langen Talfahrten die Bremswirkung des Motors. Schalten Sie dazu einen oder zwei Gänge zurück, überdrehen Sie je-
doch den Motor nicht. So brauchen sie wesentlich weniger zu bremsen und die Bremsen werden nicht überhitzt.
Anhalten, Parken
Warnung
EntwendungsgefahrಘBenutzung durch Unbefugte.
ದ Fahrzeug nie unbeaufsichtigt stehen lassen solange der Motor läuft. Das Fahrzeug ist vor dem Zugriff Unbefugter zu sichern.
Wird das Fahrzeug verlassen, Lenkung absperren und Zündschlüssel abziehen.
FAHRANLEITUNG 50
Warnung
VerbrennungsgefahrಘEinige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß.
ದ Heiße Teile wie z.B. Auspuffanlage, Kühler, Motor, Stoßdämpfer und Bremsen nicht berühren. Bevor mit Arbeiten an diesen
Teilen begonnen wird, Teile abkühlen lassen.
Hinweis
BeschädigungsgefahrಘBeschädigungsgefahr durch Wegrollen oder Umfallen des Fahrzeugs.
ದ Das Fahrzeug immer auf festem und ebenem Untergrund abstellen.
Hinweis
BrandgefahrಘBestimmte Bauteile (Motor, Kühler und Auspuffanlage) werden beim Betrieb sehr heiß.
ದ Fahrzeug nicht an Stellen mit leicht brennbaren und/oder entzündlichen Materialien abstellen.
Hinweis
MaterialschadenಘBeschädigung und Zerstörung von Bauteilen durch übermäßige Belastung.
ದ Der Seitenständer ist nur für das Gewicht des Motorrades ausgelegt. Setzen Sie sich nicht auf das Motorrad, wenn es auf dem Seiten-
ständer steht. Der Seitenständer bzw. der Rahmen können beschädigt werden und das Motorrad kann umfallen.
ದ Motorrad abbremsen.
ದ Getriebe in Leerlauf schalten.
ದ Zündschlüssel in die Stellungb drehen.
Info
Wenn der Motor mit dem Not-Aus-Schalter abgestellt wird und am Zündschloss bleibt die Zündung eingeschaltet, wird die
Stromversorgung der meisten Stromverbraucher nicht unterbrochen und die Batterie dadurch entladen. Motor daher immer mit
dem Zündschloss abstellen, der Not-Aus-Schalter ist nur für Notsituationen vorgesehen.
ದ Motorrad auf festem Untergrund parken.
ದ Seitenständer mit dem Fuß bis zum Anschlag nach vorne schwenken und mit dem Fahrzeug belasten.
FAHRANLEITUNG 51
ದ Lenkung nach links einschlagen, Zündschlüssel in der Stellungb niederdrücken und in die Stellungb drehen. Um das Einrasten der
Lenksperre zu erleichtern, den Lenker ein kleines Stück hin und her bewegen. Zündschlüssel abziehen.
Kraftstoff tanken
Gefahr
BrandgefahrಘKraftstoff ist leicht entflammbar.
ದ Fahrzeug nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken und den Motor immer abstellen. Darauf
achten, dass kein Kraftstoff insbesondere auf heiße Teile des Fahrzeugs verschüttet wird. Verschütteten Kraftstoff sofort aufwischen.
ದ Der im Kraftstofftank vorhandene Kraftstoff dehnt sich bei Erwärmung aus und kann bei Überfüllung austreten. Angaben zum
Kraftstoff tanken beachten.
Warnung
VergiftungsgefahrಘKraftstoff ist giftig und gesundheitsschädlich.
ದ Kraftstoff nicht mit Haut, Augen und Kleidung in Berührung bringen. Kraftstoffdämpfe nicht einatmen. Bei Augenkontakt sofort
mit Wasser spülen und einen Arzt aufsuchen. Kontaktierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kraftstoff
verschluckt, sofort einen Arzt aufsuchen. Mit Kraftstoff kontaktierte Bekleidung wechseln.
Warnung
UmweltgefährdungಘUnsachgemäßer Umgang mit Kraftstoff gefährdet die Umwelt.
ದ Kraftstoff darf nicht in das Grundwasser, den Boden oder in die Kanalisation gelangen.
Info
Dieses Motorrad ist mit einem geregeltem Katalysator ausgerüstet. Bleihaltiger Kraftstoff zerstört den Katalysator. Verwenden Sie
daher nur unverbleiten Kraftstoff.
FAHRANLEITUNG 52
ದ Motor abstellen.
ದ Tankverschluss öffnen. ( S. 32)
ದ Kraftstofftank bis maximal an das Maßb
Vorgabe
Maßb
50bmm
Kraftstofftankinhalt 13,5bl Superkraftstoff bleifrei (ROZ 95)
mit Kraftstoff auffüllen.
( S. 156)
100120-10
100121-10
ದ Tankverschluss schließen. ( S. 32)
ದ FunktionstastebSETb 2 Sekunden drücken.
Die Kraftstoffpegelwarnlampeb
herige Anzeigemodus erscheint.
erlischt. TRIPbF wird auf 0 gestellt und in der vor-
Info
Wird die FunktionstastebSETb nicht gedrückt, erfolgt die Rückstellung nach
zirka 3 Minuten automatisch.
SCHMIER- UND WARTUNGSTABELLE 53
6&+0,(581':$5781*67$%(//(
Wichtige Wartungsarbeiten, die durch eine autorisierte KTM-Fachwerkstätte durchgeführt werden müssen.
K10N K50A K100A J1A J2A
Motor
Kraftstoffeinspritzung
Anbauteile Kühlsystem auf Dichtheit kontrollieren. • • • • •
Motoröl und Ölfilter wechseln, Ölsiebe reinigen.b
Ventilspiel kontrollieren ggf. einstellen.b
Motorbefestigungsschrauben auf festen Sitz kontrollieren. • • • • •
Zündkerze erneuern. •
Von außen zugängliche Schrauben des Motors auf festen Sitz kontrol-
lieren.
Manschetten auf Risse und Dichtheit kontrollieren.b
Fehlerspeicher mit KTM-Diagnosetool auslesen.bx
Kraftstoffschläuche, SLS-Schläuche und Entlüftungsschläuche auf
Beschädigung, korrekte Verlegung und Dichtheit kontrollieren.b
O-Ring der Kraftstoffschlauchverbindung reinigen, kontrollieren und
schmieren.b
Kabelstrang des Drosselklappenkörpers auf Beschädigung und korrekte
Verlegung kontrollieren.b
Frostschutz und Kühlflüssigkeitsstand kontrollieren. ( S. 108) • • • • •
Funktion des Kühlerlüfters kontrollieren.b
Auspuffanlage auf Dichtheit, korrekte Aufhängung und Auspuffschel-
len auf festen Sitz kontrollieren.b
Bowdenzüge auf Beschädigung, Leichtgängigkeit, knickfreie Verlegung
und Einstellung kontrollieren.
Flüssigkeitsstand der hydraulischen Kupplung kontrollie-
ren/berichtigen. ( S. 117)
x
x
x
x
x ( S. 121)
x
x
x
•••••
••
•••••
•••
•••••
•••••
••••
•••
•••••
•••••
•••••
••••
SCHMIER- UND WARTUNGSTABELLE 54
K10N K50A K100A J1A J2A
Anbauteile
Bremsen Bremsbeläge der Vorderradbremse kontrollieren. ( S. 77) • • • • •
Fahrwerk
Luftfilter kontrollieren ggf. wechseln. Luftfilterkasten reinigen.b
Kabel auf Beschädigung und knickfreie Verlegung kontrollieren.b
Scheinwerfereinstellung kontrollieren. ( S. 106) • • • • •
Funktion der elektrischen Anlage kontrollieren. • • • • •
Schrauben und Muttern auf festen Sitz kontrollieren. • • • • •
Bremsbeläge der Hinterradbremse kontrollieren. ( S. 81) • • • • •
Bremsscheiben kontrollieren. ( S. 72) • • • • •
Bremsflüssigkeitsstand der Vorderradbremse kontrollieren. ( S. 73) • • • • •
Bremsflüssigkeitsstand der Hinterradbremse kontrollieren. ( S. 79) • • • • •
Bremsflüssigkeit wechseln.b
Bremsleitungen auf Beschädigung und Dichtheit kontrollieren. • • • • •
Leerweg am Fußbremshebel kontrollieren. ( S. 78) • • • • •
Bremswirkung kontrollieren. • • • • •
Schrauben und Führungsbolzen der Bremsanlage auf festen Sitz kon-
trollieren.b
Federbein und Gabel auf Dichtheit und Funktion kontrollieren.b
Staubmanschetten der Gabelbeine reinigen.bx
Gabelbeine entlüften. ( S. 65) • • • • •
Schwingarmlagerung kontrollieren.b
Steuerkopflagerspiel kontrollieren.b
Alle Fahrwerksschrauben auf festen Sitz kontrollieren. • • • • •
ProತLever Umlenkung schmieren.b
x
x
x
x
x
x
x
x
•••••
•••••
•••••
•••••
•••••
••••
•
••••
•
SCHMIER- UND WARTUNGSTABELLE 55
K10N K50A K100A J1A J2A
Räder Speichenspannung kontrollieren. (690bSUPERMOTO) ( S. 90) • • • • •
Felgenschlag kontrollieren.b
Reifenzustand kontrollieren. ( S. 88) • • • • •
Reifenluftdruck kontrollieren. ( S. 89) • • • • •
Kettenverschleiß kontrollieren. ( S. 71) • • • • •
Kettenrad/Kettenritzel auf festen Sitz kontrollieren. • • • • •
Kettenrad/Kettenritzel auf Verschleiß kontrollieren. ( S. 70) • • • • •
Kettenspannung kontrollieren. ( S. 67) • • • • •
Kette reinigen. ( S. 66) • • • • •
Radlager auf Spiel kontrollieren.b
Dämpfergummis der Hinterradnabe kontrollieren.b
K10N: nach 1000 km
K50A: alle 5000 km
K100A: alle 10000 km
J1A: jährlich
J2A: alle 2 Jahre
x
x
x ( S. 87)
•••••
••••
••••
SCHMIER- UND WARTUNGSTABELLE 56
Wichtige Wartungsarbeiten, die durch eine autorisierte KTM-Fachwerkstätte durchgeführt werden müssen. (als
Zusatzauftrag)
K100A J1A J2A
Gabel vollständig warten.b
Federbein vollständig warten.b
Steuerkopflager und Dichtelemente reinigen und schmieren.b
Elektrische Kontakte und Schalter mit Kontaktspray behandeln. • •
Batterieanschlüsse reinigen und mit Kontaktfett behandeln. • •
Kühlflüssigkeit wechseln.b
K100A: alle 10000 km
J1A: jährlich
J2A: alle 2 Jahre
x
x
x
x
••
••
•
•
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 57
:$5781*6$5%(,7(1$1 )$+5*(67(//81' 02725
Motorrad vorne aufbocken
Hinweis
BeschädigungsgefahrಘBeschädigungsgefahr durch Wegrollen oder Umfallen des Fahrzeugs.
ದ Das Fahrzeug immer auf festem und ebenem Untergrund abstellen.
ದ Motorrad hinten aufbocken. ( S. 58)
ದ Lenker in Geradeausstellung bringen. Montageständer vorne mit den Adaptern zu den
Gabelbeinen ausrichten.
Montageständer vorne (61029055300)
Info
Motorrad immer hinten zuerst aufbocken.
ದ Motorrad vorne aufbocken.
500096-01
Motorrad vorne vom Montageständer nehmen
Hinweis
BeschädigungsgefahrಘBeschädigungsgefahr durch Wegrollen oder Umfallen des Fahrzeugs.
ದ Das Fahrzeug immer auf festem und ebenem Untergrund abstellen.
ದ Motorrad gegen Umfallen sichern.
ದ Montageständer vorne entfernen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 58
Motorrad hinten aufbocken
Hinweis
BeschädigungsgefahrಘBeschädigungsgefahr durch Wegrollen oder Umfallen des Fahrzeugs.
ದ Das Fahrzeug immer auf festem und ebenem Untergrund abstellen.
ದ Montageständeradapter in den Montageständer hinten einsetzen und in die Schwingen
einschrauben.
Montageständeradapter (61029055110)
Montageständer hinten (61029055100)
ದ Motorrad senkrecht stellen, Montageständer hinten ausrichten und Motorrad aufbocken.
500095-01
Motorrad hinten vom Montageständer nehmen
Hinweis
BeschädigungsgefahrಘBeschädigungsgefahr durch Wegrollen oder Umfallen des Fahrzeugs.
ದ Das Fahrzeug immer auf festem und ebenem Untergrund abstellen.
ದ Motorrad gegen Umfallen sichern.
ದ Montageständer hinten entfernen und Fahrzeug am Seitenständer abstellen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 59
Gabel/Federbein
Gabel und Federbein bieten viele Möglichkeiten, um das Fahrwerk Ihrem Fahrstil und der
Zuladung entsprechend abzustimmen.
Info
Um Ihnen die Abstimmung zu erleichtern, haben wir unsere Erfahrungswerte in der
Tabelleb
terkasten.
zusammengefasst. Sie finden die Tabelle unter der Sitzbank am Luftfil-
100177-10
Diese Einstellwerte sind als Richtwerte zu verstehen und sollten immer die Ausgangsbasis für Ihre persönliche Fahrwerkabstimmung sein. Verändern Sie nicht willkürlich die Einstellungen (maximal ± 40%), da sich sonst die Fahreigenschaften besonders im Hochgeschwindigkeitsbereich verschlechtern können.
Druckstufendämpfung der Gabel einstellen (690bSUPERMOTObR)
Info
Die hydraulische Druckstufendämpfung bestimmt das Verhalten beim Einfedern der Gabel.
ದ Einstellschrauben bis zum Anschlag im Uhrzeigersinn drehen.
Info
Die Einstellschrauben befinden sich am unteren Ende der Gabelbeine.
Die Einstellung an beiden Gabelbeinen gleichmäßig vornehmen.
100122-01
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 60
ದ Dem Gabeltyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn zurückdrehen.
Vorgabe
Druckstufendämpfung
Komfort 20bKlicks
Standard 15bKlicks
Sport 10bKlicks
volle Nutzlast 10bKlicks
Info
Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn
verringert die Dämpfung beim Einfedern.
Zugstufendämpfung der Gabel einstellen
Info
Die hydraulische Zugstufendämpfung bestimmt das Verhalten beim Ausfedern der Gabel.
ದ Einstellschraubenb bis zum Anschlag im Uhrzeigersinn drehen.
Info
Die Einstellschrauben befinden sich am oberen Ende der Gabelbeine.
Die Einstellung an beiden Gabelbeinen gleichmäßig vornehmen.
100123-10
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 61
ದ Dem Gabeltyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn zurückdrehen.
Vorgabe
Zugstufendämpfung
Komfort 20bKlicks
Standard 15bKlicks
Sport 10bKlicks
volle Nutzlast 10bKlicks
Info
Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn
verringert die Dämpfung beim Einfedern.
Druckstufendämpfung Federbein (690bSUPERMOTObR)
Das Federbein verfügt über die Möglichkeit, im Low- und High Speed Bereich die Druckstufendämpfung getrennt abzustimmen (Dual
Compression Control).
Die Bezeichnung Low- und High Speed ist auf die Bewegung des Federbeins beim Einfedern und nicht auf die Fahrtgeschwindigkeit des
Motorrades bezogen.
Die Low- und High Speed Technik arbeitet übergreifend.
Druckstufendämpfung Low Speed des Federbeins einstellen (690bSUPERMOTObR)
Gefahr
UnfallgefahrಘDas Federbein steht unter hohem Druck.
ದ Das Federbein ist mit hochverdichtetem Stickstoff gefüllt, daher niemals das Federbein zerlegen oder Wartungsarbeiten selbst
durchführen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 62
Info
Die Low Speed Einstellung zeigt ihre Wirkung beim langsamen bis normalen Einfedern des Federbeins.
ದ Einstellschraubeb mit einem Schraubendreher bis zum Anschlag im Uhrzeigersinn
drehen.
Info
Verschraubungb nicht lösen!
ದ Dem Federbeintyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn zurück-
drehen.
Vorgabe
100125-10
Druckstufendämpfung Low Speed
Komfort 20bKlicks
Standard 15bKlicks
Sport 10bKlicks
volle Nutzlast 10bKlicks
Info
Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn
verringert die Dämpfung.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 63

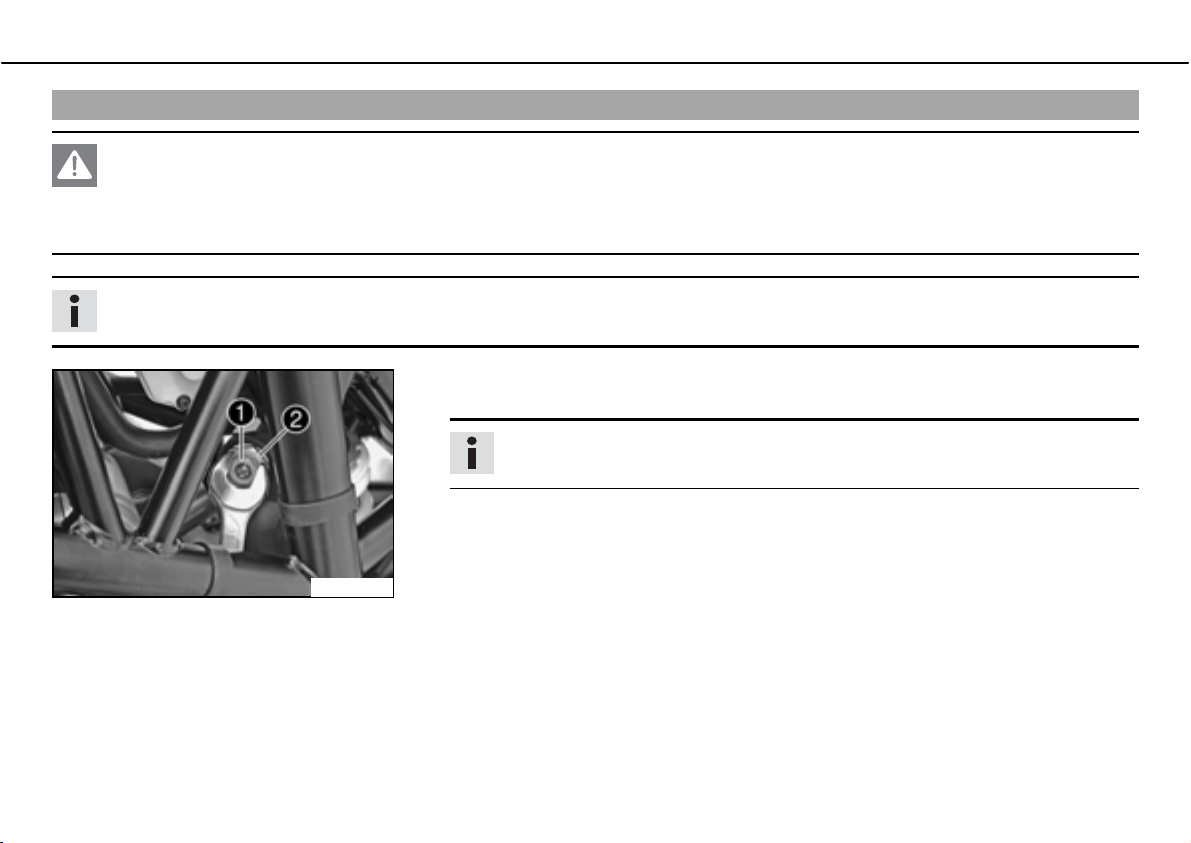

Druckstufendämpfung High Speed des Federbeins einstellen (690bSUPERMOTObR)
Gefahr
UnfallgefahrಘDas Federbein steht unter hohem Druck.
ದ Das Federbein ist mit hochverdichtetem Stickstoff gefüllt, daher niemals das Federbein zerlegen oder Wartungsarbeiten selbst
durchführen.
Info
Die High Speed Einstellung zeigt ihre Wirkung beim schnellen Einfedern des Federbeins.
ದ Einstellschraubeb mit einem Gabelschlüssel bis zum Anschlag im Uhrzeigersinn dre-
hen.
Info
Verschraubungb nicht lösen!
100126-10
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 64
ದ Dem Federbeintyp entsprechende Anzahl von Umdrehungen gegen den Uhrzeigersinn
zurückdrehen.
Vorgabe
Druckstufendämpfung High Speed
Komfort 2bUmdrehungen
Standard 1,5bUmdrehungen
Sport 1bUmdrehung
volle Nutzlast 1bUmdrehung
Info
Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn
verringert die Dämpfung.
Zugstufendämpfung des Federbeins einstellen
Gefahr
UnfallgefahrಘDas Federbein steht unter hohem Druck.
ದ Das Federbein ist mit hochverdichtetem Stickstoff gefüllt, daher niemals das Federbein zerlegen oder Wartungsarbeiten selbst
durchführen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 65
ದ Einstellschraubeb bis zum Anschlag im Uhrzeigersinn drehen.
ದ Dem Federbeintyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn zurück-
drehen.
Vorgabe
Zugstufendämpfung
Komfort 20bKlicks
Standard 15bKlicks
100127-10
Gabelbeine entlüften
ದ Motorrad auf den Seitenständer stellen.
ದ Entlüftungsschraubenb kurz entfernen.
ದ Entlüftungsschrauben montieren und festziehen.
Sport 10bKlicks
volle Nutzlast 10bKlicks
Info
Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn
verringert die Dämpfung beim Ausfedern.
Eventuell vorhandener Überdruck aus dem Gabelinneren entweicht.
Info
Tätigkeit an beiden Gabelbeinen vornehmen.
100124-10
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 66
Kettenverschmutzung kontrollieren
ದ Kette auf grobe Verschmutzung kontrollieren.
» Wenn die Kette stark verschmutzt ist:
ದ Kette reinigen. ( S. 66)
Kette reinigen
Warnung
UnfallgefahrಘSchmiermittel auf den Reifen verringert deren Haftfähigkeit.
ದ Schmiermittel mit einem geeigneten Reinigungsmittel entfernen.
Warnung
UnfallgefahrಘVerringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben.
ದ Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger behandeln.
Warnung
UmweltgefährdungಘProblemstoffe verursachen Umweltschäden.
ದ Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit, Batterien usw. ordnungsgemäß laut geltenden Vorschriften
entsorgen.
Info
Die Lebensdauer der Kette hängt zum Großteil von der Pflege ab.
ದ Kette regelmäßig reinigen.
ದ Groben Schmutz mit weichem Wasserstrahl abspülen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 67
ದ Verbrauchte Schmierreste mit Kettenreinigungsmittel entfernen.
Kettenreinigungsmittel ( S. 159)
ದ Nach dem Trocknen Kettenspray auftragen.
Kettenspray Onroad ( S. 159)
Kettenspannung kontrollieren
Warnung
UnfallgefahrಘGefährdung durch falsche Kettenspannung.
ದ Ist die Kette zu stark gespannt, werden die Komponenten der Sekundär-Kraftübertragung (Kette, Kettenritzel, Kettenrad, Lager
im Getriebe und im Hinterrad) zusätzlich belastet. Neben vorzeitigem Verschleiß kann im Extremfall die Kette reißen oder die
Abtriebswelle des Getriebes brechen. Ist die Kette hingegen zu locker, kann sie vom Kettenritzel bzw. Kettenrad fallen und das
Hinterrad blockieren oder den Motor beschädigen. Auf korrekte Kettenspannung achten, ggf. einstellen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 68
ದ Motorrad auf den Seitenständer stellen.
ದ Getriebe in Leerlauf schalten.
ದ Im Bereich der senkrechten Rippe am Schwingarm die Kette nach oben drücken und
Kettenspannungb
Info
Der obere Kettenteilb muss dabei gespannt sein.
Ketten nutzen sich nicht immer gleichmäßig ab, wiederholen Sie deshalb diese
Messung an verschiedenen Stellen der Kette.
Kettenspannung 5bmm
» Wenn die Kettenspannung nicht mit der Vorgabe übereinstimmt:
ದ Kettenspannung einstellen. ( S. 68)
100130-10
Kettenspannung einstellen
ermitteln.
Warnung
UnfallgefahrಘGefährdung durch falsche Kettenspannung.
ದ Ist die Kette zu stark gespannt, werden die Komponenten der Sekundär-Kraftübertragung (Kette, Kettenritzel, Kettenrad, Lager
im Getriebe und im Hinterrad) zusätzlich belastet. Neben vorzeitigem Verschleiß kann im Extremfall die Kette reißen oder die
Abtriebswelle des Getriebes brechen. Ist die Kette hingegen zu locker, kann sie vom Kettenritzel bzw. Kettenrad fallen und das
Hinterrad blockieren oder den Motor beschädigen. Auf korrekte Kettenspannung achten, ggf. einstellen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 69
ದ Motorrad auf den Seitenständer stellen.
ದ Getriebe in Leerlauf schalten.
ದ Mutterb
ದ Mutternb
ದ Kettenspannung durch Drehen der Einstellschraubenb
lösen.
lösen.
links und rechts einstellen.
Vorgabe
Kettenspannung 5bmm
Einstellschraubenb
und rechten Kettenspannerb
hen. Damit ist das Hinterrad korrekt ausgerichtet.
links und rechts so verdrehen, dass die Markierungen am linken
in derselben Position zu den Referenzmarkenb ste-
Info
Der obere Kettenteil muss dabei gespannt sein.
Ketten nutzen sich nicht immer gleichmäßig ab, kontrollieren Sie deshalb die
Einstellung an verschiedenen Stellen der Kette.
100131-10
ದ Mutternb
ದ Sicherstellen, dass die Kettenspannerb
ದ Mutterb
Vorgabe
festziehen.
an den Einstellschraubenb anliegen.
festziehen.
Mutter Steckachse hinten M25x1,5 90bNm
Info
Durch den großen Verstellbereich der Kettenspanner (32 mm) können verschiedene Sekundär-Übersetzungen bei gleicher Kettenlänge gefahren werden.
Die Kettenspannerb
können um 180° gedreht werden.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 70
Kettenrad/Kettenritzel auf Verschleiß kontrollieren
ದ Kettenrad/Kettenritzel auf Verschleiß kontrollieren.
» Wenn Kettenrad/Kettenritzel eingelaufen sind:
ದ Kettenrad/Kettenritzel erneuern.
Info
Kettenritzel, Kettenrad und Kette sollten nur zusammen erneuert werden.
Die Kette besitzt aus Sicherheitsgründen kein Kettenschloss. Lassen Sie
die Kette immer in einer autorisierten KTM-Fachwerkstätte erneuern,
100132-10
ದ Kettenführungen auf festen Sitz und Verschleiß kontrollieren.
dort verfügt man über das notwendige Kettennietwerkzeug.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 71
Kettenverschleiß kontrollieren
ದ Getriebe in Leerlauf schalten, am unteren Kettenteil mit dem angegebenen Gewichtb
ziehen.
Vorgabe
Gewicht Kettenverschleißmessung 15bkg
A
B
1 2 3 16 17 18
100133-10
ದ Den Abstandb
Info
Ketten nutzen sich nicht immer gleichmäßig ab, wiederholen Sie deshalb diese
Messung an verschiedenen Stellen der Kette.
Maximaler Abstandb
Stelle der Kette
» Wenn der Abstandb
ದ Kette wechseln lassen.
von 18 Kettenrollen am unteren Kettenteil messen.
an der längsten
272bmm
größer ist als das angegebene Maß:
Info
Wenn eine neue Kette montiert wird, sollten auch Kettenrad und Kettenritzel gewechselt werden.
Neue Ketten nutzen sich auf einem alten, eingelaufenen
Kettenrad/Kettenritzel schneller ab.
Die Kette besitzt aus Sicherheitsgründen kein Kettenschloss. Lassen Sie
die Kette immer in einer autorisierten KTM-Fachwerkstätte wechseln,
dort verfügt man über das benötigte Spezialwerzeug.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 72
Bremsscheiben kontrollieren
Warnung
UnfallgefahrಘVerringerte Bremswirkung durch abgenutzte Bremsscheiben.
ದ Abgenutzte Bremsscheiben unverzüglich in einer autorisierten KTM-Fachwerkstätte wechseln lassen.
ದ Bremsscheibenstärke vorne und hinten, an mehreren Stellen der Bremsscheibe, auf das
Maßb
kontrollieren.
Info
Durch Verschleiß reduziert sich die Stärke der Bremsscheibe im Bereich der An-
der Bremsbeläge.
100135-10
lageflächeb
Bremsscheiben Verschleißgrenze (690bSUPERMOTO)
vorne 4,0bmm
hinten 4,5bmm
Bremsscheiben Verschleißgrenze (690bSUPERMOTObR)
vorne 3,6bmm
hinten 4,5bmm
» Wenn die Bremsscheibenstärke unter dem Vorgabewert liegt.
ದ Bremsscheibe wechseln.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 73
Grundstellung des Handbremshebels einstellen
ದ Grundstellung des Handbremshebels mit dem Einstellradb an die Handgröße anpas-
sen.
Info
Bremshebel nach vorne ziehen und Einstellrad verdrehen.
Einstellarbeiten nicht während der Fahrt durchführen.
100117-10
Bremsflüssigkeitsstand der Vorderradbremse kontrollieren
Warnung
UnfallgefahrಘAusfall der Bremsanlage.
ದ Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abgenutzte
Bremsbeläge hin. Bremssystem in einer autorisierten KTM-Fachwerkstätte kontrollieren lassen, nicht weiterfahren.
Warnung
UnfallgefahrಘVerringerte Bremswirkung durch überalterte Bremsflüssigkeit.
ದ Bremsflüssigkeit der Vorderrad- und Hinterradbremse entsprechend dem Wartungsplan in einer autorisierten
KTM-Fachwerkstätte wechseln lassen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 74
(690bSUPERMOTO)
ದ Der Bremsflüssigkeitsstand darf bei waagrechtem Bremsflüssigkeitsbehälter nicht
unter die Mitte des Schauglasesb
» Wenn der Bremsflüssigkeitsstand unter die Mitte des Schauglases gesunken ist:
ದ
100136-10
(690bSUPERMOTObR)
ದ Der Bremsflüssigkeitsstand darf bei waagrechtem Bremsflüssigkeitsbehälter nicht
unter diebMIN Markierungb
» Wenn der Bremsflüssigkeitsstand unter diebMIN Markierung gesunken ist:
ದ
100134-10
Bremsflüssigkeit der Vorderradbremse nachfüllenbx
Bremsflüssigkeit der Vorderradbremse nachfüllen.b
Bremsflüssigkeit der Vorderradbremse nachfüllen.b
sinken.
x ( S. 74)
sinken.
x ( S. 74)
Warnung
UnfallgefahrಘAusfall der Bremsanlage.
ದ Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abgenutzte
Bremsbeläge hin. Bremssystem in einer autorisierten KTM-Fachwerkstätte kontrollieren lassen, nicht weiterfahren.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 75
Warnung
HautreizungenಘBremsflüssigkeit kann bei Kontakt Hautreizungen verursachen.
ದ Nicht mit Haut oder Augen in Berührung bringen, von Kindern fernhalten.
ದ Falls Bremsflüssigkeit in die Augen gelangt, gründlich mit Wasser spülen und sofort einen Arzt aufsuchen.
Warnung
UnfallgefahrಘVerringerte Bremswirkung durch überalterte Bremsflüssigkeit.
ದ Bremsflüssigkeit der Vorderrad- und Hinterradbremse entsprechend dem Wartungsplan in einer autorisierten
KTM-Fachwerkstätte wechseln lassen.
Warnung
UmweltgefährdungಘProblemstoffe verursachen Umweltschäden.
ದ Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit, Batterien usw. ordnungsgemäß laut geltenden Vorschriften
entsorgen.
Info
KTM empfiehlt Bremsflüssigkeit DOTb5.1 der Firma Motorex®. Diese hat einen höheren Nasssiedepunkt als Bremsflüssigkeit DOTb4
und bietet mehr Sicherheit bei hohen Beanspruchungen.
Keinesfalls Bremsflüssigkeit DOTb5 verwenden! Diese basiert auf Silikonöl und ist purpur gefärbt. Dichtungen und Bremsleitungen
sind nicht für Bremsflüssigkeit DOTb5 ausgelegt.
Bringen Sie Bremsflüssigkeit nicht mit lackierten Teilen in Berührung, Bremsflüssigkeit greift Lack an!
Verwenden Sie nur saubere Bremsflüssigkeit aus einem dicht verschlossenem Behälter!
ದ Den am Lenker montierten Bremsflüssigkeitsbehälter in waagerechte Position bringen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 76
(690bSUPERMOTO)
100180-10
ದ Schraubenb
ದ Deckelb
ದ Bremsflüssigkeit bis zum Maßb
Vorgabe
Maßb
Bremsflüssigkeit DOT 5.1 ( S. 156)
ದ Teile auf Beschädigungen und Verschleiß kontrollieren. Beschädigte bzw. verschlis-
sene Teile erneuern.
ದ Deckel mit Membran positionieren. Schrauben montieren und festziehen.
(690bSUPERMOTObR)
ದ Schrauben lösen.
ದ Deckelb
ದ Bremsflüssigkeit bis zurbMAX Markierung auffüllen.
ದ Teile auf Beschädigungen und Verschleiß kontrollieren. Beschädigte bzw. verschlis-
sene Teile erneuern.
ದ Deckel mit Membran positionieren. Schrauben montieren und festziehen.
entfernen.
mit Membranb abnehmen.
auffüllen.
5bmm
Info
Übergelaufene oder verschüttete Bremsflüssigkeit sofort mit Wasser abwaschen.
mit Membranb abnehmen.
100181-10
Info
Übergelaufene oder verschüttete Bremsflüssigkeit sofort mit Wasser abwaschen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 77
Bremsbeläge
Die von KTM montierten Bremsbeläge wurden lange getestet und gewährleisten optimale Bremseigenschaften. Die Typenbezeichnungen
der Bremsklötze sind in die Homologationsdokumente eingetragen.
Info
Im Zubehörhandel erhältliche Bremsbeläge sind oft nicht für den Betrieb von KTM-Fahrzeugen geprüft und zugelassen. Aufbau und
Reibwert der Bremsbeläge und damit auch die Bremsleistung können stark von den Original KTM-Bremsbelägen abweichen. Werden Bremsbeläge verwendet, die von der Erstausrüstung abweichen, ist nicht gewährleistet, dass diese der Originalzulassung entsprechen. Das Fahrzeug entspricht dann nicht mehr dem Auslieferungszustand und es erlischt die Garantie.
Bremsbeläge der Vorderradbremse kontrollieren
Warnung
UnfallgefahrಘVerminderte Bremswirkung durch abgenützte Bremsbeläge.
ದ Abgenützte Bremsbeläge unverzüglich in einer autorisierten KTM-Fachwerkstätte erneuern lassen.
Hinweis
UnfallgefahrಘVerringerte Bremswirkung durch beschädigte Bremsscheiben.
ದ Werden die Bremsbeläge zu spät gewechselt werden, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswir-
kung wird stark vermindert und die Bremsscheiben werden zerstört.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 78
ದ Bremsbeläge auf ihre Mindestbelagstärkeb kontrollieren.
» Mindestbelagstärkeb
Ist die Mindestbelagstärke unterschritten:
ದ Bremsbeläge unverzüglich in einer autorisierten KTM-Fachwerkstätte wechseln
lassen.
100137-10
Leerweg am Fußbremshebel kontrollieren
Warnung
UnfallgefahrಘAusfall der Bremsanlage.
ದ Ist der Leerweg am Fußbremshebel nicht vorhanden, baut sich im Bremssystem Druck auf die Hinterradbremse auf. Die Hinter-
radbremse kann durch Überhitzung ausfallen. Leerweg am Fußbremshebel nach Vorgabe einstellen.
ದ Federb aushängen.
ದ Fußbremshebel zwischen Endanschlag und Anlage zum Fußbremszylinderkolben hin
und her bewegen und Leerwegb
Vorgabe
Leerweg am Fußbremshebel 3… 5bmm
: ุb1bmm
kontrollieren.
100182-10
» Wenn der Leerweg nicht mit der Vorgabe übereinstimmt:
ದ Leerweg in einer autorisierten KTM-Fachwerkstätte einstellen lassen.
ದ Federb
einhängen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 79
Bremsflüssigkeitsstand der Hinterradbremse kontrollieren
Warnung
UnfallgefahrಘAusfall der Bremsanlage.
ದ Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abgenutzte
Bremsbeläge hin. Bremssystem in einer autorisierten KTM-Fachwerkstätte kontrollieren lassen, nicht weiterfahren.
Warnung
UnfallgefahrಘVerringerte Bremswirkung durch überalterte Bremsflüssigkeit.
ದ Bremsflüssigkeit der Vorderrad- und Hinterradbremse entsprechend dem Wartungsplan in einer autorisierten
KTM-Fachwerkstätte wechseln lassen.
ದ Fahrzeug senkrecht stellen.
ದ Bremsflüssigkeitsstand am Bremsflüssigkeitsbehälter kontrollieren.
100138-10
» Wenn der Flüssigkeitsstand die MINbMarkierungb
ದ
Bremsflüssigkeit der Hinterradbremse nachfüllen.b
erreicht hat:
x ( S. 79)
Bremsflüssigkeit der Hinterradbremse nachfüllenbx
Warnung
UnfallgefahrಘAusfall der Bremsanlage.
ದ Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abgenutzte
Bremsbeläge hin. Bremssystem in einer autorisierten KTM-Fachwerkstätte kontrollieren lassen, nicht weiterfahren.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 80
Warnung
HautreizungenಘBremsflüssigkeit kann bei Kontakt Hautreizungen verursachen.
ದ Nicht mit Haut oder Augen in Berührung bringen, von Kindern fernhalten.
ದ Falls Bremsflüssigkeit in die Augen gelangt, gründlich mit Wasser spülen und sofort einen Arzt aufsuchen.
Warnung
UnfallgefahrಘVerringerte Bremswirkung durch überalterte Bremsflüssigkeit.
ದ Bremsflüssigkeit der Vorderrad- und Hinterradbremse entsprechend dem Wartungsplan in einer autorisierten
KTM-Fachwerkstätte wechseln lassen.
Warnung
UmweltgefährdungಘProblemstoffe verursachen Umweltschäden.
ದ Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit, Batterien usw. ordnungsgemäß laut geltenden Vorschriften
entsorgen.
Info
KTM empfiehlt Bremsflüssigkeit DOTb5.1 der FirmabMotorex®. Diese hat einen höheren Nasssiedepunkt als Bremsflüssigkeit DOTb4
und bietet mehr Sicherheit bei hohen Beanspruchungen.
Keinesfalls Bremsflüssigkeit DOTb5 verwenden! Diese basiert auf Silikonöl und ist purpur gefärbt. Dichtungen und Bremsleitungen
sind nicht für Bremsflüssigkeit DOTb5 ausgelegt.
Bringen Sie Bremsflüssigkeit nicht mit lackierten Teilen in Berührung, Bremsflüssigkeit greift Lack an!
Verwenden Sie nur saubere Bremsflüssigkeit aus einem dicht verschlossenem Behälter!
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 81
ದ Fahrzeug senkrecht stellen.
ದ Schraubdeckelb
ದ Bremsflüssigkeit bis zurbMAX Markierung auffüllen.
Bremsflüssigkeit DOT 5.1 ( S. 156)
ದ Teile auf Beschädigungen und Verschleiß kontrollieren. Beschädigte bzw. verschlissene
Teile erneuern.
ದ Schraubdeckel mit Membran montieren.
mit Membranb entfernen.
100176-10
Bremsbeläge der Hinterradbremse kontrollieren
Info
Übergelaufene oder verschüttete Bremsflüssigkeit sofort mit Wasser abwaschen.
Warnung
UnfallgefahrಘVerminderte Bremswirkung durch abgenützte Bremsbeläge.
ದ Abgenützte Bremsbeläge unverzüglich in einer autorisierten KTM-Fachwerkstätte erneuern lassen.
Hinweis
UnfallgefahrಘVerringerte Bremswirkung durch beschädigte Bremsscheiben.
ದ Werden die Bremsbeläge zu spät gewechselt werden, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswir-
kung wird stark vermindert und die Bremsscheiben werden zerstört.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 82
ದ Bremsbeläge auf ihre Mindestbelagstärkeb kontrollieren.
» Mindestbelagstärkeb
Ist die Mindestbelagstärke unterschritten:
ದ Bremsbeläge unverzüglich in einer autorisierten KTM-Fachwerkstätte wechseln
lassen.
100139-10
Vorderrad ausbauenbx
ದ Motorrad hinten aufbocken. ( S. 58)
ದ Motorrad vorne aufbocken. ( S. 57)
ದ Schraubenb und Distanzbuchsenb entfernen.
ದ Bremsbeläge durch leichtes seitliches Kippen der Bremszange auf der Bremsscheibe
zurückdrücken. Bremszange vorsichtig nach hinten von der Bremsscheibe ziehen und
zur Seite hängen.
Info
Handbremshebel bei abgenommener Bremszange nicht betätigen.
: ุb1bmm
100140-10
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 83
ದ Schraubeb und Schraubenb lösen.
ದ Schraubeb
drücken um die Steckachse aus der Gabelfaust zu schieben. Schraubeb
ca. 6 Umdrehungen herausschrauben, mit der Hand auf die Schraube
entfernen.
Warnung
UnfallgefahrಘVerringerte Bremswirkung durch beschädigte Bremsscheiben.
ದ Das Rad immer so ablegen, dass die Bremsscheibe nicht beschädigt wird.

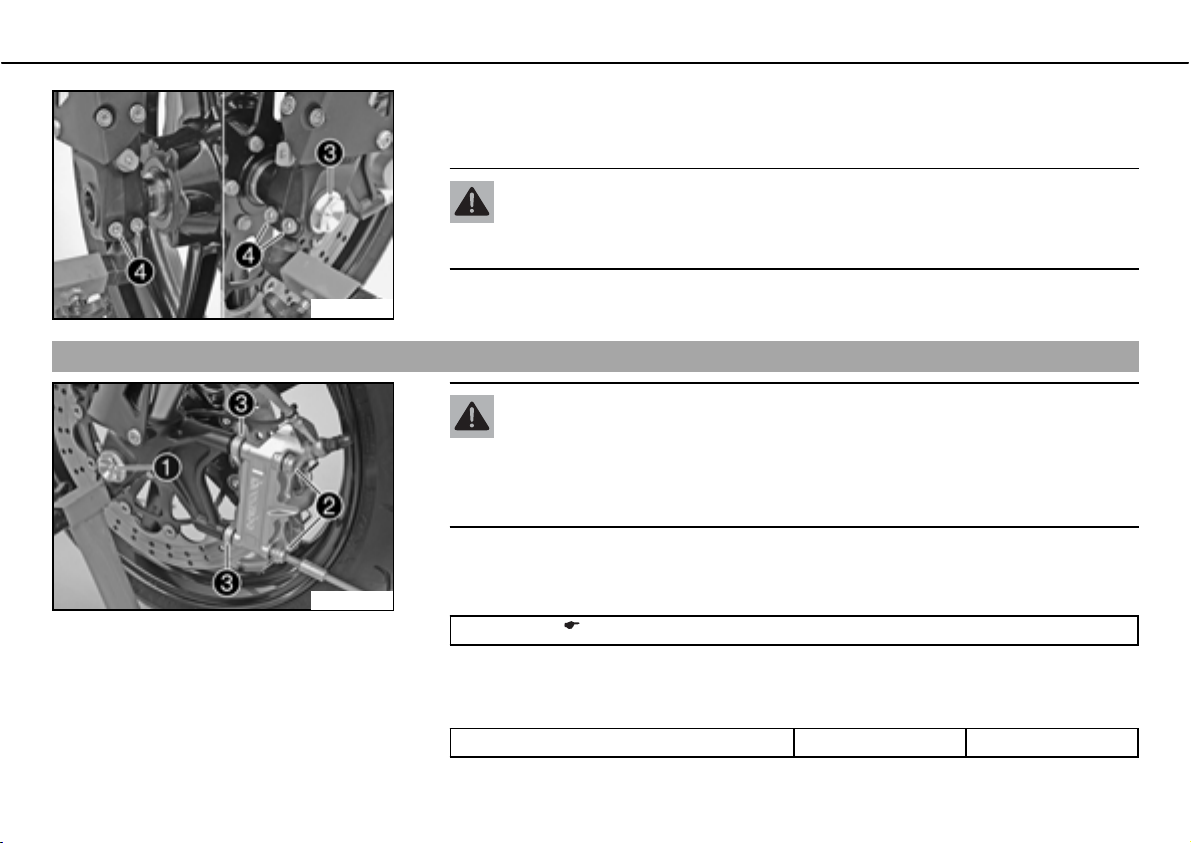

Vorderrad einbauenbx
100141-10
100142-10
ದ Vorderrad halten und Steckachse herausziehen. Vorderrad aus der Gabel nehmen.
Warnung
UnfallgefahrಘVerringerte Bremswirkung durch Öl oder Fett auf den Bremsschei-
ben.
ದ Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenrei-
niger behandeln.
ದ Teile auf Beschädigungen und Verschleiß kontrollieren. Beschädigte bzw. verschlissene
Teile erneuern.
ದ Gewinde der Steckachse und Schraubeb
Langzeitfett ( S. 159)
ದ Vorderrad in die Gabel heben, positionieren und Steckachse einsetzen. Schraubeb
montieren und festziehen.
Vorgabe
Schraube Steckachse vorne M24x1,5 40bNm
ದ Bremszange positionieren und dabei auf korrekten Sitz der Bremsbeläge achten.
reinigen und fetten.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 84
Hinterrad ausbauenbx
100168-10
ದ Distanzbuchsenb
positionieren. Schraubenb montieren und festziehen.
Vorgabe
®
Schraube Bremszange vorne M10x1,25 45bNm Loctite
b243™
ದ Handbremshebel mehrmals betätigen bis die Bremsbeläge an der Bremsscheibe anlie-
gen.
ದ Motorrad vorne vom Montageständer nehmen. ( S. 57)
ದ Vorderradbremse betätigen und Gabel einige Male kräftig einfedern, damit sich die Ga-
belbeine ausrichten.
ದ Schraubenb
festziehen.
Vorgabe
Schraube Gabelfaust M8 15bNm
ದ Motorrad hinten vom Montageständer nehmen. ( S. 58)
ದ Motorrad hinten aufbocken. ( S. 58)
ದ Mutterb entfernen. Kettenspannerb abnehmen. Hinterrad festhalten und
Steckachseb
herausziehen.
ದ Hinterrad so weit als möglich nach vorne schieben und Kette vom Kettenrad nehmen.
100144-10
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 85
ದ Hinterrad und Bremszangenträgerb gemeinsam nach hinten ziehen, bis der Bremszan-
genträger zur Seite geschwenkt werden kann.
Warnung
UnfallgefahrಘVerringerte Bremswirkung durch beschädigte Bremsscheiben.
ದ Das Rad immer so ablegen, dass die Bremsscheibe nicht beschädigt wird.
ದ Hinterrad aus dem Schwingarm nehmen.
100145-10
Hinterrad einbauenbx
Info
Bei ausgebautem Hinterrad die Fußbremse nicht betätigen.
Warnung
UnfallgefahrಘVerringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben.
ದ Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger behandeln.
Warnung
UnfallgefahrಘKeine Bremswirkung beim Betätigen der Hinterradbremse.
ದ Nach dem Einbauen des Hinterrades immer Fußbremse betätigen, bis der Druckpunkt vorhanden ist.
ದ
Dämpfergummis der Hinterradnabe kontrollieren.b
x ( S. 87)
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 86
ದ Teile auf Beschädigungen und Verschleiß kontrollieren. Beschädigte bzw. verschlissene
Teile erneuern.
ದ Buchseb
ten.
entfernen. Laufflächen von Buchse und Wellendichtringb reinigen und fet-
Langzeitfett ( S. 159)
100146-10
100147-10
ದ Gewinde der Steckachse und Mutterb
Langzeitfett ( S. 159)
ದ Eingriffstellen an Bremszangenträger und Schwingarm reinigen.
ದ Dämpfergummi und Kettenradträger in das Hinterrad montieren.
ದ Hinterrad in den Schwingarm stellen und die Bremszange auf die Bremsscheibe ste-
cken.
ದ Widerlager von Bremszangenträger und Schwingarmb in Eingriff bringen. Kette auf
das Kettenrad legen und die Steckachse montieren.
reinigen und fetten.
Info
Kettenspannerb links und rechts in gleicher Position montieren.
ದ Das Hinterrad nach vorne drücken, damit die Kettenspanner an den Spannschrauben
anliegen und Mutterb
Vorgabe
Damit das Hinterrad korrekt ausgerichtet ist, müssen die Markierungen an den Kettenspannern links und rechts in der selben Position zu den Referenzmarkenb
hen.
Mutter Steckachse hinten M25x1,5 90bNm
ದ Fußbremshebel mehrmals betätigen bis die Bremsbeläge an der Bremsscheibe anliegen
und ein Druckpunkt vorhanden ist.
ದ Motorrad hinten vom Montageständer nehmen. ( S. 58)
festziehen.
ste-
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 87
Dämpfergummis der Hinterradnabe kontrollierenbx
Info
Die Kraft des Motors wird vom Kettenrad über 6 Dämpfergummis auf das Hinterrad übertragen. Sie nutzen sich im Betrieb ab. Werden die Dämpfergummis nicht rechtzeitig gewechselt, wird der Kettenradträger und die Hinterradnabe beschädigt.
ದ
Hinterrad ausbauen.b
ದ Dämpfergummis der Hinterradnabe auf Beschädigung und Verschleiß kontrollieren.
» Wenn die Dämpfergummis der Hinterradnabe beschädigt bzw. verschlissen sind:
ದ Alle Dämpfergummis der Hinterradnabe wechseln.
100148-10
ದ Hinterrad mit dem Kettenrad nach oben auf eine Werkbank legen und die Steckachse
in die Nabe stecken.
ದ Um das Spielb
verdrehen.
Info
Das Spiel wird am Kettenrad außen gemessen.
x ( S. 84)
zu kontrollieren, Hinterrad festhalten und versuchen das Kettenrad zu
100149-10
Spiel Dämpfergummis Hinterrad ืb5bmm
» Wenn das Spielb
ದ Alle Dämpfergummis der Hinterradnabe wechseln.
ದ
Hinterrad einbauen.b
größer ist als der angegebene Wert:
x ( S. 85)
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 88
Reifenzustand kontrollieren
Warnung
UnfallgefahrಘUnkontrollierbares Fahrverhalten durch Reifenplatzer.
ದ Beschädigte Reifen im Interesse Ihrer eigenen Sicherheit sofort wechseln lassen.
Warnung
SturzgefahrಘBeeinträchtigung des Fahrverhaltens durch unterschiedliche Reifenprofile an Vorder- und Hinterrad.
ದ Vorder- und Hinterrad dürfen nur mit Reifen gleichartiger Profilgestaltung bereift sein, sonst könnte das Fahrzeug unkontrollier-
bar werden.
Warnung
UnfallgefahrಘUnkontrollierbares Fahrverhalten durch nicht frei gegebene Reifen/Räder.
ದ Nur von KTM freigegebene Reifen/Räder mit dem entsprechenden Geschwindigkeitsindex verwenden.
Warnung
UnfallgefahrಘVerminderte Bodenhaftung bei neuen Reifen.
ದ Neue Reifen haben eine glatte Lauffläche und daher nicht die volle Bodenhaftung. Die gesamte Lauffläche muss die ersten
200 Kilometer bei gemäßigter Fahrweise in wechselnden Schräglagen aufgeraut werden. Erst durch das "Einfahren" wird die
volle Haftfähigkeit erreicht.
Info
Reifentyp, Reifenzustand und Reifenluftdruck beeinflussen das Fahrverhalten des Motorrades.
Abgefahrene Reifen wirken sich besonders auf nassem Untergrund ungünstig auf das Fahrverhalten aus.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 89
ದ Untersuchen Sie den Reifen auf Schnitte, eingefahrene Gegenstände und andere Be-
schädigungen.
ದ Profiltiefe kontrollieren.
»
100172-10
Reifenluftdruck kontrollieren
Info
Zu geringer Reifenluftdruck führt zu abnormalem Verschleiß und zur Überhitzung des Reifens.
Richtiger Reifenluftdruck gewährleistet optimalen Fahrkomfort und maximale Lebensdauer des Reifens.
ದ Staubkappe entfernen.
ದ Reifenluftdruck bei kalten Reifen kontrollieren.
Reifenluftdruck Strasse Solo
Reifenluftdruck mit Beifahrer / volle Nutzlast
100170-10
» Wenn der Reifenluftdruck nicht mit der Vorgabe übereinstimmt:
ದ Staubkappe montieren.
Info
Beachten Sie die gesetzliche landesspezifische Mindestprofiltiefe.
Mindestprofiltiefe: ุb2bmm
Ist die Mindestprofiltiefe unterschritten:
ದ Reifen wechseln.
vorne 2,0bbar
hinten 2,0bbar
vorne 2,0bbar
hinten 2,2bbar
ದ Reifenluftdruck berichtigen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 90
Speichenspannung kontrollieren (690bSUPERMOTO)
Warnung
UnfallgefahrಘInstabiles Fahrverhalten durch lockere Speichen.
ದ Wird mit lockeren Speichen gefahren, können Speichen reißen. Speichenspannung in einer autorisierten KTM-Fachwerkstätte
korrigieren lassen.
Info
Durch eine lockere Speiche wird das Rad unwuchtig und es lockern sich innerhalb kurzer Zeit andere Speichen.
Sind die Speichen zu fest gespannt, können sie durch lokale Überlastung reißen.
Kontrollieren Sie die Speichenspannung, besonders am neuen Motorrad, regelmäßig.
ದ Zur Kontrolle schlagen Sie mit der Klinge eines Schraubenziehers jede Speiche kurz an.
Vorgabe
Es muss ein heller Ton erklingen.
Speichennippel Vorderrad M4,5 5bNm
Speichennippel Hinterrad M5 5bNm
Info
100171-10
Kommt es zu unterschiedlichen Tonfrequenzen an den einzelnen Speichen, deutet das auf unterschiedliche Speichenspannung hin.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 91
Sitzbank abnehmen
ದ Den Zündschlüssel in das Sitzbankschlossb stecken und 45° gegen den Uhrzeigersinn
drehen.
ದ Die Sitzbank hinten anheben, zurückziehen und nach oben abnehmen.
100108-10
Sitzbank montieren
ದ Die Sitzbank an der Schraubeb einhängen, hinten absenken und gleichzeitig nach
vorne schieben. Dabei müssen die beiden Nasenb
ದ Verriegelungsbolzenb
in das Schlossgehäuse einführen und Sitzbank hinten nieder-
drücken, bis der Verriegelungsbolzen mit einem hörbaren Klicken einrastet.
ದ Den Zündschlüssel aus dem Sitzbankschloss ziehen.
ದ Kontrollieren Sie abschließend, ob die Sitzbank korrekt montiert ist.
am Rahmen einhängen.
400155-01
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 92
Kraftstofftank zurücksetzen
ದ Sitzbank abnehmen. ( S. 91)
ದ Schraubeb entfernen.
Info
Die Kraftstoffleitungen müssen nicht getrennt werden.
100173-10
ದ Ein Tuchb über den Rahmenausleger legen und Lenkung gerade stellen.
ದ Kraftstofftank vorsichtig anheben und nach hinten bewegen.
ದ Den Kraftstofftank so am Fahrzeug absetzen, dass der linke Spoiler noch am
Ausgleichsbehälterb
Spoiler ein Tuchb
100174-10
aufliegt (siehe Abbildung). Zwischen Ausgleichsbehälter und
geben, um Beschädigungen zu vermeiden.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 93
Kraftstofftank positionieren
ದ Das Tuchb zwischen Ausgleichsbehälter und Spoiler entfernen.
100174-11
ದ Kraftstofftank vorsichtig nach vorne bewegen und absenken.
ದ Schraubeb
Kraftstofftank auf festen Sitz kontrollieren.
Vorgabe
Schraube Kraftstofftanklager M8 15bNm
ದ Verlegung der Kraftstoffschläuche kontrollieren.
ದ Sitzbank montieren. ( S. 91)
100175-10
mit Gummibuchse und Lagerhülse montieren und festziehen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 94

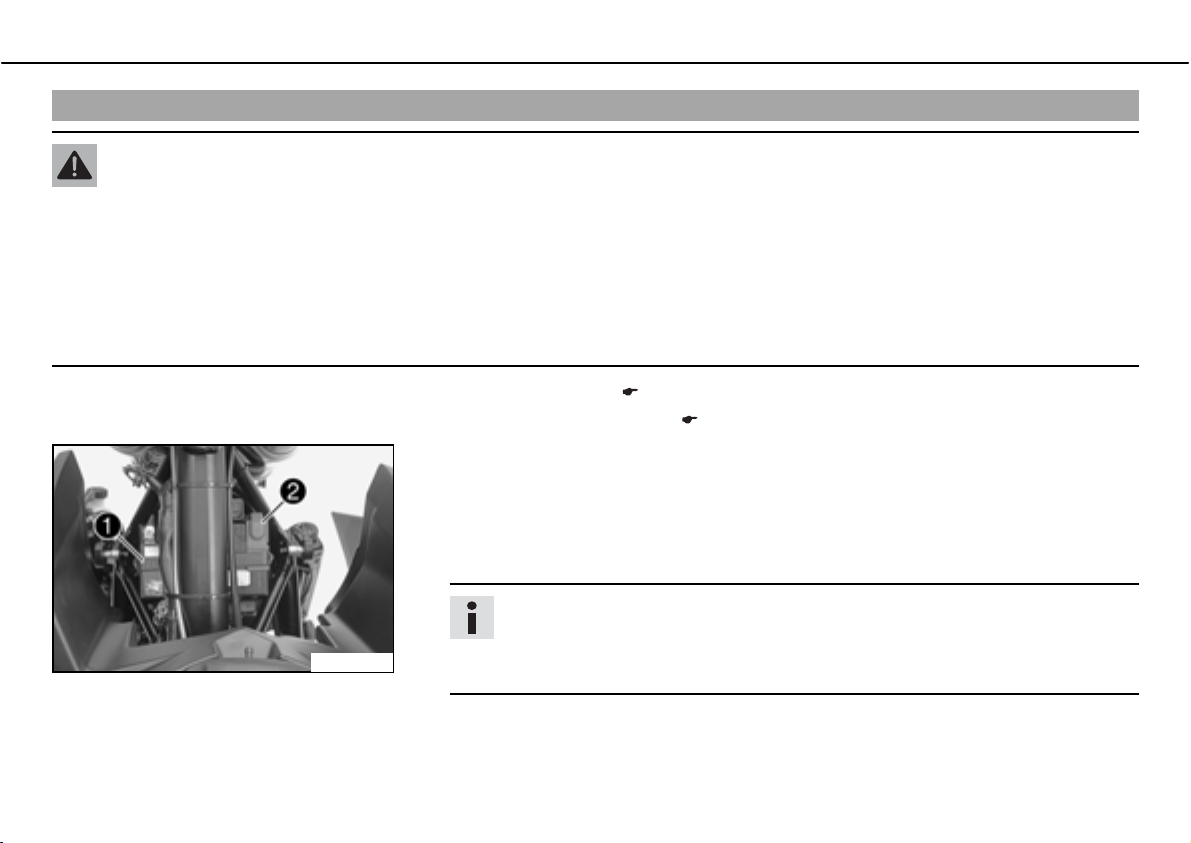

Batterie ausbauenbx
Warnung
VerletzungsgefahrಘBatteriesäure und Batteriegase verursachen schwere Verätzungen.
ದ Batterien außer Reichweite von Kindern halten.
ದ Tragen Sie geeignete Schutzkleidung und eine Schutzbrille.
ದ Kontakt mit Batteriesäure und Batteriegasen vermeiden.
ದ Funken oder offene Flammen von der Batterie fern halten. Laden nur in gut belüfteten Räumen.
ದ Bei Hautkontakt mit reichlich Wasser abspülen. Falls Batteriesäure in die Augen gelangt, mindestens 15 Minuten lang mit
Wasser ausspülen und einen Arzt aufsuchen.
ದ Sitzbank abnehmen. ( S. 91)
ದ Kraftstofftank zurücksetzen. ( S. 92)
ದ Minuskabel der Batterie abklemmen.
ದ Gummibandb
ದ Pluspolabdeckungb
ದ Pluskabel der Batterie abklemmen.
ದ Batterie nach rechts aus der Batteriehalterung ziehen.
100169-10
aushängen und abnehmen.
abnehmen.
Info
Motorrad nie mit entladener Batterie oder ohne Batterie betrieben. In beiden
Fällen können elektrische Bauteile und Sicherheitsvorrichtungen beschädigt
werden. Das Fahrzeug ist daher nicht mehr verkehrssicher.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 95
Batterie einbauenbx
ದ Batterie von rechts in die Batteriehalterung schieben.
Info
Die Batteriepole müssen vorne sein.
ದ Batterie mit dem Gummibandb
sichern.
ದ Pluskabel anklemmen und Pluspolabdeckung montieren.
ದ Minuskabel anklemmen.

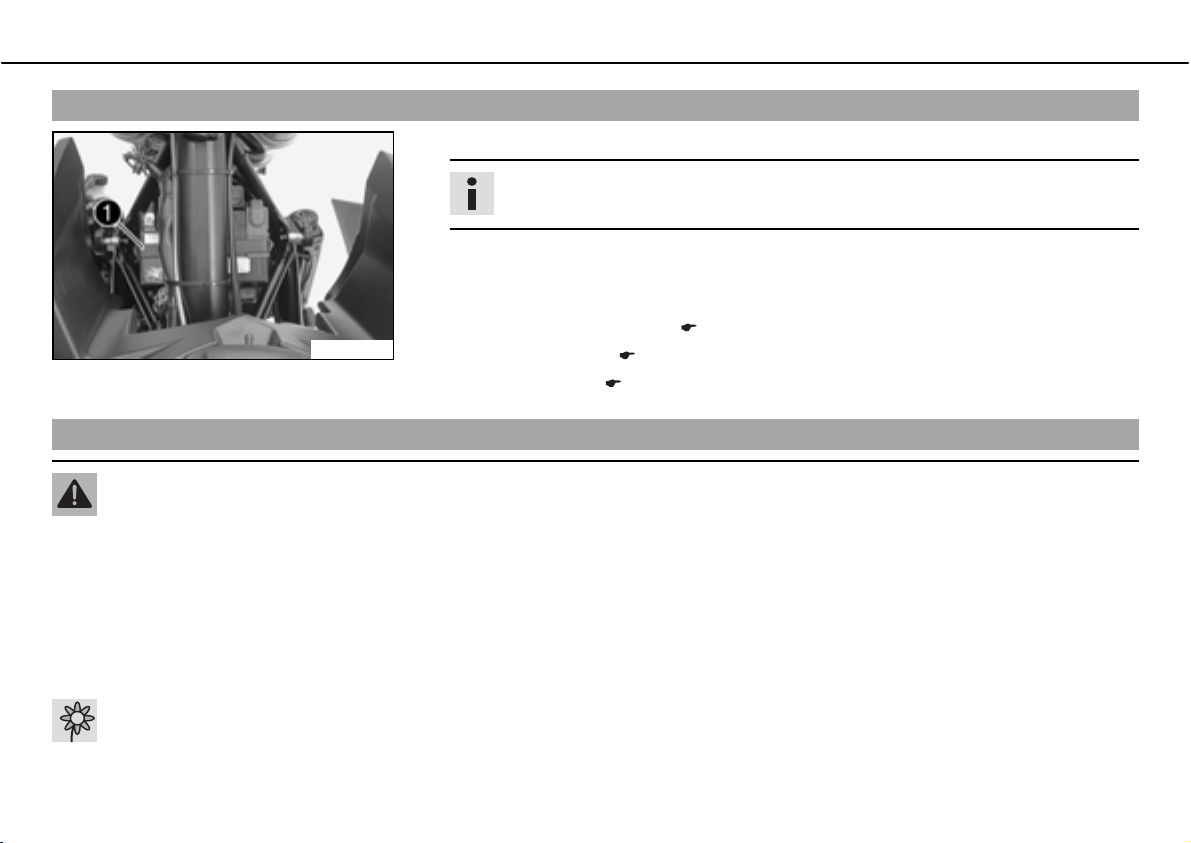

100169-11
ದ Kraftstofftank positionieren. ( S. 93)
ದ Sitzbank montieren. ( S. 91)
ದ Uhrzeit einstellen. ( S. 28)
Batterie ladenbx
Warnung
VerletzungsgefahrಘBatteriesäure und Batteriegase verursachen schwere Verätzungen.
ದ Batterien außer Reichweite von Kindern halten.
ದ Tragen Sie geeignete Schutzkleidung und eine Schutzbrille.
ದ Kontakt mit Batteriesäure und Batteriegasen vermeiden.
ದ Funken oder offene Flammen von der Batterie fern halten. Laden nur in gut belüfteten Räumen.
ದ Bei Hautkontakt mit reichlich Wasser abspülen. Falls Batteriesäure in die Augen gelangt, mindestens 15 Minuten lang mit
Wasser ausspülen und einen Arzt aufsuchen.
Warnung
UmweltgefährdungಘBauteile und Säure der Batterie belasten die Umwelt.
ದ Batterien nicht in den Hausmüll werfen. Defekte oder verbrauchte Batterien bei einer Rücknahmestelle für Altbatterien entsor-
gen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 96
Warnung
UmweltgefährdungಘProblemstoffe verursachen Umweltschäden.
ದ Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit, Batterien usw. ordnungsgemäß laut geltenden Vorschriften
entsorgen.
Info
Auch wenn die Batterie nicht belastet wird, verliert sie täglich an Ladung.
Sehr wichtig für die Lebensdauer der Batterie ist der Ladezustand und die Art der Ladung.
Schnellladungen mit höherem Ladestrom wirken sich negativ auf die Lebensdauer aus.
Wird Ladestrom, Ladespannung und Ladezeit überschritten, entweicht Elektrolyt über die Sicherheitsventile. Dadurch verliert die
Batterie an Kapazität.
Wenn die Batterie leergestartet wurde, ist sie unverzüglich zu laden.
Bei längerer Standzeit in entladenem Zustand tritt Tiefentladung und Sulfatierung ein und die Batterie wird zerstört.
Die Batterie ist wartungsfrei, das heißt die Kontrolle des Säurestandes entfällt.
ದ Alle Verbraucher ausschalten und Motor abstellen.
ದ Kraftstofftank zurücksetzen. ( S. 92)
ದ Minuskabel der Batterie abklemmen, um Schäden an der Bordelektronik zu vermeiden.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 97
ದ Ladegerät an die Batterie anklemmen. Ladegerät einschalten.
Batterieladegerätb(58429074000)
Zusätzlich können Sie mit diesem Ladegerät Ruhespannung, Startfähigkeit der Batterie
und den Generator testen. Außerdem ist mit diesem Gerät ein Überladen der Batterie
unmöglich.
Info
Deckelb keinesfalls entfernen.
Hauptsicherung wechseln
100151-10
Batterie laut Angabenb
ದ Ladegerät nach dem Laden ausschalten. Batterie anklemmen.
Vorgabe
Ladestrom, Ladespannung und Ladezeit dürfen nicht überschritten werden.
Batterie regelmäßig nachladen, wenn
das Motorrad nicht in Betrieb genommen
wird
ದ Kraftstofftank positionieren. ( S. 93)
ದ Sitzbank montieren. ( S. 91)
ದ Uhrzeit einstellen. ( S. 28)
auf dem Batteriegehäuse laden.
3bMonate
Warnung
BrandgefahrಘDurch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden.
ದ Nur Sicherungen mit der vorgeschriebenen Ampere-Zahl verwenden. Sicherungen niemals überbrücken oder instandsetzen.
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR 98
Info
Mit der Hauptsicherung sind alle Stromverbraucher des Fahrzeuges abgesichert. Sie befindet sich im Gehäuse des E-Starterrelais
neben der Batterie.
ದ Alle Verbraucher ausschalten und Motor abstellen.
ದ Sitzbank abnehmen. ( S. 91)
ದ Kraftstofftank zurücksetzen. ( S. 92)
ದ Schutzkappeb abnehmen.
mit einer Spitzzange entfernen.
100152-10
ದ Defekte Hauptsicherungb
ದ Teile auf Beschädigungen und Verschleiß kontrollieren. Beschädigte bzw. verschlissene
Teile erneuern.
Info
Im Startrelais steckt eine Ersatzsicherungb.
ದ Neue Hauptsicherung einsetzen.
Sicherungb(58011109130) ( S. 147)
Info
Schmilzt nach dem Einsetzen einer neuen Sicherung diese wieder durch, unbedingt eine autorisierte KTM-Fachwerkstätte aufsuchen.
ದ Schutzkappe aufstecken.
ದ Kraftstofftank positionieren. ( S. 93)
ದ Sitzbank montieren. ( S. 91)
ದ Uhrzeit einstellen. ( S. 28)
