Гарантийное обслуживание
По всем вопросам, связанным с ремонтом или сервисным обслуживанием диджейского микшера
Korg KM-402/202, обращайтесь к представителям фирмы Korg — компании A&T Trade.
Телефоны для справок: (495) 796-92-62, e-mail: synth@soundmanage.ru
KORG KM-402/202
Руководство пользователя
Диджейский микшер с обработкой
Правила техники безопасности
¦ Прочтите данное руководство.
¦ Храните данное руководство.
¦ Следуйте всем инструкциям.
¦ Учитывайте все предупреждения.
¦ Не используйте данное оборудование вблизи от воды.
¦ Убедитесь, что на включенное оборудование не попадает влага. Не устанавливайте цветочные вазы и прочие
предметы, содержащие жидкость, на поверхность оборудования.
¦ Производите очистку только сухой чистой тканью.
¦ Не закрывайте вентиляционных отверстий и не устанавливайте оборудование вблизи обогревателей, радиаторов
и прочих нагревательных приборов.
¦ Не допускайте перекручивания или пережимания кабеля питания, в особенности в местах соединения кабеля
с вилкой/корпусом оборудования.
¦ Используйте только рекомендованные производителем оборудования аксессуары.
¦ Отключение питания при помощи соответствующей кнопки не изолирует прибор от сети полностью.
Если оборудование не используется в течение длительного времени, а также при чистке оборудования,
обязательно отключайте вилку кабеля питания от розетки электросети. Розетка должна находиться
в удобном для доступа месте.
¦ Сервисное обслуживание данного прибора должно производиться только квалифицированными специалистами.
При любой неисправности оборудования или кабеля питания, попадания внутрь корпуса жидкости
или посторонних предметов, а также попадания оборудования под дождь необходимо обратиться к специалисту.
¦ Не устанавливайте оборудование слишком далеко от розетки электросети.
¦ Не устанавливайте оборудование в тесном, ограниченном пространстве.
¦ Транспортировочные тележки, стойки, столы, шкафы и прочие аксессуары для данного оборудования должны
быть рекомендованы фирмой-изготовителем или продаваться вместе с оборудованием. При транспортировке
оборудования будьте осторожны, чтобы избежать его опрокидывания или падения.
ПРЕДУПРЕЖДЕНИЕ: Чтобы избежать поражения электрическим током или возгорания прибора, не используйте
его во время дождя / при высокой влажности воздуха.
* Все названия компаний, продуктов, форматов и т.д. являются зарегистрированными торговыми марками,
принадлежащими своим правообладателям.
2 Korg KM-402/202. Руководство пользователя
1. Введение
Благодарим Вас за приобретение динамического диджейского микшера Korg KM-402/KM-202! Чтобы работа
с прибором была долгой и плодотворной, прочтите внимательно данное руководство.
Внешний вид прибора
Лицевая панель
1. Переключатель INPUT SELECT
Служит для выбора входов, назначаемых на соответствующий канал микшера.
2. Регулятор TRIM
Управляет чувствительностью на входе канала.
3. Селектор EQ SELECTOR
Служит для выбора типа эквалайзера. Меняя тип эквалайзера, ди-джей может изменять характер воздействия
на звук регуляторов HI, MID и LOW.
4. Регуляторы эквалайзера
Регуляторы HI, MID и LOW служат для управления высокими, средними и нижними частотами сигнала.
5. Кнопка KAOSS
Служит для назначения на канал встроенного эффекта KAOSS PAD. Если эффект назначен на канал микшера,
подсветка кнопки загорается. При повторном нажатии на кнопку эффект отключается и подсветка гаснет.
6. (Только KM-402) Кнопка CUE
Кнопка служит для посыла сигнала до фейдера на дополнительную CUE-шину. Повернув регулятор
MONITOR BALANCE в положение CUE, ди-джей может направить звук с этой шины в наушники.
7. (Только КМ-402) Кнопка CH SELECT
Служит для назначения канала микшера на канал кроссфейдера А (зеленый) или В (красный). Каждый раз
при нажатии на кнопку цвет подсветки меняется в порядке “зеленый J красный J т¸мный (отключен)”.
Если ни одного канала не назначено ни на канал А, ни на канал В, сигнал пульта не проходит через кроссфейдер.
8. Канальный фейдер
Предназначен для управления уровнем сигнала в канале.
Korg KM-402/202. Руководство пользователя 3
9. Кроссфейдер
Кроссфейдер используется для переключения с одного источника сигнала на другой, в том числе
для создания плавных переходов с одной песни на другую.
(Только КМ-402) Кроссфейдер смешивает аудиосигнал с каналов А и В, определенных
при помощи кнопок CH SELECT.
(Только КМ-202) Кроссфейдер смешивает аудиосигнал с каналов PGM1 и PGM2.
10. Регуляторы MASTER LEVEL и MASTER PAN
Данные регуляторы служат для определения уровня сигнала на выходах MASTER OUT. Регулятор
MASTER PAN служит для настройки стереобаланса.
11. (Только КМ-402) Регуляторы MONITOR BALANCE и MONITOR LEVEL
Регулятор MONITOR BALANCE: В положении CUE сигнал в наушниках служит для контроля сигнала
на дополнительной шине CUE. В положении MASTER сигнал в наушниках служит для контроля сигнала
на основном выходе MASTER OUT.
Регулятор MONITOR LEVEL: Позволяет регулировать громкость сигнала в наушниках.
12. (Только КМ-202) Переключатель CUE/MASTER, фейдер CUE MIX, регулятор MONITOR LEVEL
Переключатель CUE/MASTER: В положении CUE сигнал в наушниках служит для контроля сигнала
на дополнительной шине CUE. В положении MASTER сигнал в наушниках служит для контроля сигнала
на основном выходе MASTER OUT.
Фейдер CUE MIX: Баланс громкости между каналами PGM1 и PGM2 на шине CUE.
Регулятор MONITOR LEVEL: Позволяет регулировать громкость сигнала в наушниках.
13. (Только КМ-202) Регуляторы MIC LEVEL, MIC BALANCE
Регулятор MIC LEVEL: Служит для установки входного уровня на входе MIC.
Регулятор MIC BALANCE: Служит для отстройки баланса сигнала с микрофона между каналами PGM1 и PGM2.
14. Секция KAOSS PAD
15. Дисплей
Отображает номер программы KAOSS PAD и темп
в ударах в минуту.
16. Регулятор Dry/Wet
Служит для управления глубиной эффекта.
17. Регулятор PROGRAM/BPM
Используется для выбора программ KAOSS PAD
или для установки темпа.
18. Кнопки PROGRAM MEMORY
Три кнопки PROGRAM MEMORY служат для сохранения
программ эффектов и их последующего
мгновенного вызова.
19. Чувствительная к прикосновению поверхность
Сенсорная панель X/Y KAOSS может одновременно
управлять двумя параметрами; один из них назначен
на горизонтальное, а другой – на вертикальное
перемещение пальца.
20. Кнопка PAD HOLD
Функция заморозки HOLD позволяет запомнить текущее положение пальца на сенсоре, таким образом
ди-джей может освободить руки, в то время как эффект будет продолжать играть.
Для включения/отключения данной функции нажимайте на кнопку PAD HOLD.
21. Кнопка TAP
Пользователь может настучать нужный темп при помощи этой кнопки.
4 Korg KM-402/202. Руководство пользователя
Передняя панель
1. Регулятор X-FADER CURVE
Регулятор управляет формой кривой кроссфейдера. В правом положении производит эффект «мгновенного
переключения», в левом – обеспечивает плавный переход. См. в приложении информацию о том, как меняются
настройки кроссфейдера.
2. Разъем для подключения наушников
Тыльная панель
1. Кнопка включения питания
Служит для включения/отключения прибора.
2. Разъем для подключения сетевого кабеля
Служит для подключения кабеля питания (входит в комплект поставки).
3. Выходы MASTER OUT
Данные выходы являются основными, в конструкции использованы разъемы RCA.
4. Выходы BOOTH OUT
На данные выходы подается тот же сигнал, что и на основные выходы, однако его громкость не управляется
от регулятора MASTER LEVEL. В конструкции использованы разъемы RCA.
5. Разъемы INPUT (LINE)
Служат для подключения оборудования с линейным уровнем сигнала. В конструкции использованы разъемы RCA.
6. Разъем INPUT (MIC)
Служит для подключения микрофона (6.3-мм несимметричный разъем «джек»).
7. Разъемы INPUT (PHONO)
Служат для подключения проигрывателей виниловых дисков. В конструкции использованы разъемы RCA.
8. Клемма заземления GND
Клемма заземления для проигрывателей виниловых дисков. При работе с входами INPUT (PHONO) следует
обязательно соединить заземляющие провода проигрывателей с клеммой GND.
Korg KM-402/202. Руководство пользователя 5
2. Подготовка к работе
До начала подключения отключите питание усилителей и отсоедините все кабели.

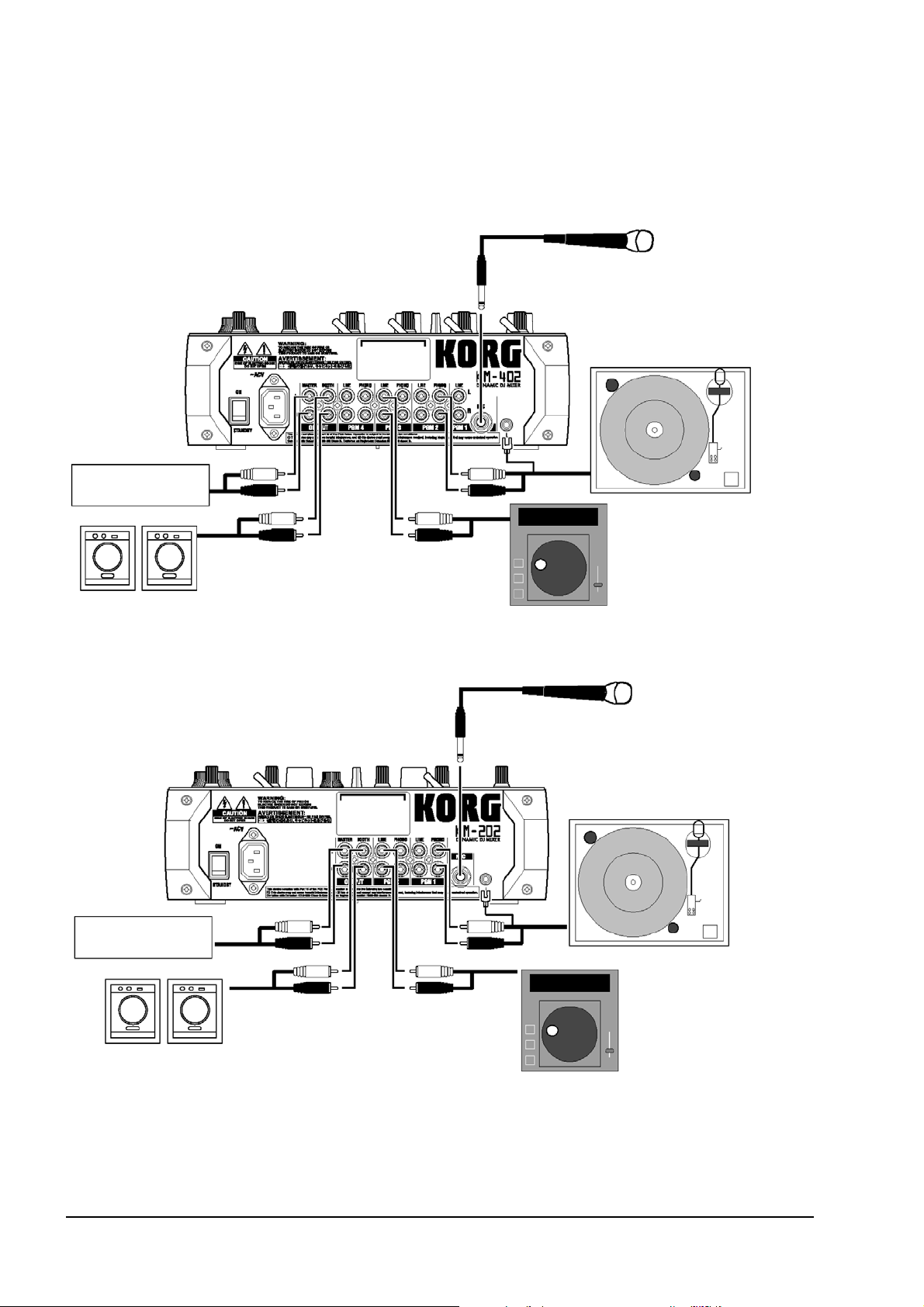

Коммутация
Используйте коммутационные провода, подходящие для подключения Вашего набора оборудования.
KM-402
KM-202
6 Korg KM-402/202. Руководство пользователя
CD-плеер
Проигрыватель
PA-Микшер
PA-Микшер
CD-плеер
Проигрыватель
Включение питания
При включении следует произвести следующие действия.
1. Подсоедините сетевой кабель к микшеру, затем вставьте его в розетку электросети.
2. Включите питание устройств, подключенных к входам микшера.
3. Уберите до минимума все канальные фейдеры и регулятор MASTER VOLUME.
4. Включите питание микшера кнопкой на тыльной панели. Включите питание усилителей или активных колонок,
подключенных у пульту.
Отключение питания
1. Уберите до минимума все канальные фейдеры и регулятор MASTER VOLUME.
2. Отключите питание усилителей или активных колонок, подключенных у пульту.
3. Отключите питание микшера кнопкой на тыльной панели.
3. Использование микшера
Основные операции
Выбор входов
Для выбора входов используются переключатели INPUT SELECT на лицевой панели.
Настройка уровня входов
Чувствительность каналов микшера управляется при помощи регуляторов TRIM. Настраивайте чувствительность
так, чтобы индикатор уровня канала загорался желтым при максимальном положении канального фейдера
и наибольшей громкости фонограммы.
Только для KM-202
Используйте регулятор MIC LEVEL для настройки уровня чувствительности подключенного микрофона.
Для настройки баланса между каналами микшера PGM1 и PGM используйте регулятор MIC BALANCE.
Микширование
Для настройки громкости каналов используются фейдеры.
Использование кроссфейдера
Аудиосигнал с кроссфейдера поступает на основную шину или шину эффектов. Используйте регулятор
X-FADER CURVE для настройки кривой кроссфейдера.
Только для KM-402
Для назначения каналов микшера на каналы кроссфейдера А и B используйте кнопки CH SELECT.
Каждый раз при нажатии на кнопку CH SELECT происходит
переключение в порядке “канал А” (зеленая подсветка) J
“Канал B” (красная подсветка) J “не назначен”
(подсветка выключена).
Только для KM-202
Кроссфейдер работает с каналами микшера PGM1 и PGM2.
Настройка общего уровня громкости
Для настройки общей громкости на выходах MASTER OUT
используйте регулятор MASTER LEVEL.
Korg KM-402/202. Руководство пользователя 7
красный
çåë¸íûé
Мониторинг
Для мониторинга (контроля) сигнала на входах и шинах пульта используются наушники.
CUE
Данная функция позволяет контролировать сигнал до канальных фейдеров, отдельно от выходов MASTER OUT,
что позволяет проверять содержимое носителей или готовить совмещение треков по темпу. Звук с шины CUE
контролируется через наушники. Это означает, что ди-джей может прослушивать сигнал в наушниках даже
при минимальном положении фейдеров для проверки уровня чувствительности и настройки эквалайзеров.
Добившись нужного характера звучания, ди-джей открывает фейдер канала для воспроизведения звука
через основную шину.
Мониторинг при помощи шины CUE
Только для КМ-402
1. Нажмите на кнопку CUE в канале микшера, сигнал с которого следует проконтролировать.
2. Используйте регулятор MONITOR BALANCE для настройки баланса между основным выходом и шиной CUE.
3. Для настройки общей громкости используйте регулятор MONITOR LEVEL.
Только для КМ-202
1. При помощи переключателя CUE/MONITOR выберите шину CUE.
2. Используйте регулятор CUE MIX для настройки баланса громкости между каналами PGM1 и PGM2.
Для настройки громкости используйте регулятор MONITOR LEVEL.
Эквалайзер
Использование эквалайзера для настройки звучания
Эквалайзер (EQ) используется для усиления или ослабления высоких, средних и низких частот, что позволяет
существенно варьировать звучание.
1. Используйте регулятор EQ SELECT для выбора типа эквалайзера.
Для управления звуком используйте канальные регуляторы HI/LOW/MID.
Список типов эквалайзера
KM-Q
Эквалайзер, оптимизированный с учетом рекомендаций опытных
пользователей микшеров KAOSS первого поколения.
HI: -25äÁ – +15 äÁ MID: -25 äÁ – +15 äÁ LO: -25 äÁ – +15 äÁ
ROUND-Q
Универсальный эквалайзер для различных музыкальных стилей.
HI: -28äÁ – +12 äÁ MID: -28 äÁ – +12 äÁ LO: -28 äÁ – +12 äÁ
BOOST
Эффективен в качестве бустера. Диапазоны средних и высоких частот очень широкие, что позволяет создавать
мощное звучание.
HI: -20äÁ – +18 äÁ MID: -12 äÁ – +12 äÁ LO: -20 äÁ – +18 äÁ
SLAMMING
Для достижения более агрессивного звучания средних частот диапазон регулятора HI меньше стандартного,
а регулятора MID – напротив, больше стандартного. Регулятор LO использует особую кривую с небольшим
подъемом и глубоким срезом для достижения наиболее выразительного звука.
HI: -30äÁ – +6 äÁ MID: -30 äÁ – +6 äÁ LO: -60 äÁ – +6 äÁ
ISOLATOR
Данный тип использует кривые фильтров в форме трапеции, что позволяет практически полностью изолировать
частотные диапазоны друг от друга, в частности вырезать их с уровнем “-Inf” (минус бесконечность).
HI: -Inf äÁ – +9 äÁ MID: -Inf äÁ – +9 äÁ LO: -Inf äÁ – +9 äÁ
HYPED
Данный эквалайзер обладает плавной кривой фильтрации и хорош для легкой корректировки
общего звучания музыки.
HI: -Inf äÁ – +9 äÁ MID: -Inf äÁ – +9 äÁ LO: -Inf äÁ – +9 äÁ
8 Korg KM-402/202. Руководство пользователя
4. Использование эффектов KAOSS PAD
Назначение эффекта KAOSS PAD на канал
Для назначения канала на шину эффектов нажмите на кнопку KAOSS.
Эффект SOLO
Если нажать и удерживать кнопку KAOSS в течение двух секунд, кнопка начнет мигать, и эффект будет применен
только к данному каналу Channel (KM-402) или PGM (KM-202).
Работа с чувствительной поверхностью
Перемещайте палец или постукивайте им по сенсорной поверхности.
Эффект заморозки (HOLD)
При нажатии на кнопку HOLD загорается индикатор HOLD, и состояние эффекта запоминается даже при снятии
пальца с чувствительной поверхности.
Выбор программы эффектов
Для выбора программы 00 – 99 вращайте регулятор PROGRAM/VALUE. Для управления глубиной эффекта
используется регулятор DRY/WET.
Включение/отключение функции FX RELEASE
1. Удерживая нажатой кнопку PROGRAM MEMORY 2, нажмите на кнопку TAP.
2. Регулятором PROGRAM/BPM выберите значение “r.On” (FX RELEASE ON) или “r.Of” (FX RELEASE OFF).
3. Снова, удерживая нажатой кнопку PROGRAM MEMORY 2, нажмите на кнопку TAP. Возврат
в нормальный режим также происходит автоматически, если в течение 3 секунд ди-джей не производит
никаких манипуляций с пультом.
Что такое FX RELEASE?
Данная функция создает эффект задержки, синхронизированный с темпом, и включается мгновенно после снятия
пальца с сенсорной поверхности для достижения большей плавности перехода между эффектами.
Использование кнопок PROGRAM MEMORY
Каждая из кнопок PROGRAM MEMORY может запоминать программу эффекта, состояние кнопки HOLD и позицию
пальца на сенсорной поверхности.
Нажатие на кнопку PROGRAM MEMORY позволяет мгновенно вызвать сохраненные параметры.
Сохранение настроек при помощи кнопки PROGRAM MEMORY
1. Выберите желаемую программу, установите в нужную позицию кнопку заморозки HOLD, дотроньтесь
до сенсора в нужной точке.
2. Удерживая нажатой нужную кнопку PROGRAM MEMORY, нажмите на кнопку HOLD. Теперь состояние эффекта
будет сохранено и вызвано при нажатии на соответствующую кнопку PROGRAM MEMORY.
Установка темпа
1. При нажатии на кнопку TAP на дисплее отображается выбранный в данный момент темп.
2. При нажатии на кнопку TAP несколько раз подряд в нужном темпе значение будет определено автоматически.
3. Если на экране отображается темп, регулятор PROGRAM/BPM служит для настройки темпа.
4. Удерживая кнопку TAP нажатой, происходит обратный переход к режиму выбора программ. Возврат
в нормальный режим также происходит автоматически, если в течение 3 секунд ди-джей не производит никаких
манипуляций с пультом.
Восстановление заводских настроек
Для восстановления заводских настроек поверните селектор EQ SELECTOR в положение “KM-Q” и включите
питание, удерживая нажатыми кнопки TAP и PROGRAM MEMORY 1. Все настройки KAOSS PAD будут сброшены
в значение по умолчанию.
Korg KM-402/202. Руководство пользователя 9
15. Дополнения
Устранение неполадок
Не включается питание
¦ Подключен ли кабель питания к исправной розетке электросети?
¦ Возможно, не нажат переключатель на тыльной панели.
Нет звука
¦ Включено ли питание KM-402/KM-202? Включены ли прочие устройства.
¦ Возможно, канальные фейдеры опущены в минимальное положение?
¦ Каков уровень громкости в канале?
¦ Попробуйте увеличить чувствительность регулятором TRIM.
¦ После подключения внешнего аудиоустройства был ли выбран соответствующий канал микшера? Установите
в нужное положение переключатель INPUT SELECT.
¦ Есть ли аудиосигнал на входе? Используйте индикатор уровня для контроля.
Слишком много шума и/или искажений
¦ Возможно, слишком высоко задрана чувствительность канала (регулятор TRIM). При слишком низкой
чувствительности также может быть слышен шум.
Оптимальная позиция для регулятора TRIM определяется при помощи индикатора – оно должно быть
как можно большим, однако в местах наибольшей громкости фонограммы индикатор уровня
не должен загораться красным.
¦ Возможно используются эффекты KAOSS PAD.
Некоторые эффекты KAOSS PAD специально добавляют к звуку искажения и шум. Проверьте настройки
программы эффекта.
¦ Возможно, все дело в настройках эквалайзера. Проверьте канальные регуляторы для низких,
средних и высоких частот.
Настройка кроссфейдера
Пользователь может настраивать правую и левую точки срабатывания кроссфейдера. Точка Left определяет, в какой
позиции кроссфейдера будет полностью закрыт канал B (KM-402) или PGM 2 (KM-202). Напротив, Точка Right
определяет, в какой позиции кроссфейдера будет полностью закрыт канал A (KM-402) или PGM 1 (KM-202).
Если требуется уменьшить ход кроссфейдера или кроссфейдер функционирует не вполне корректно, произведите
описанные ниже действия по настройке.
1. Отключите питание.
2. Поверните селектор EQ SELECTOR в положение “KM-Q” и включите питание, удерживая нажатыми кнопки
TAP и PROGRAM MEMORY 3. На дисплее отобразится сообщение “Adj” (режим настройки Crossfader Adjust).
3. Переместите кроссфейдер в нужную позицию начала перехода. При смещении его влево на дисплее отобразится
“L**”. При смещении вправо на дисплее отобразится “r**”. Цифровое значение можно менять от 00 до 50.
Замечание: В некоторых случаях в крайней позиции кроссфейдера могут отображаться значения 01 или 02.
4. В нужной точке R или L нажмите на кнопку TAP. Загорится десятичная точка на дисплее, и положение будет
сохранено. Повторите операцию для противоположного положения кроссфейдера (в точке со значением “—“
назначение производить нельзя).
5. По окончанию настройки точек L и R удерживайте кнопку HOLD и нажмите на кнопку PROGRAM MEMORY 3.
На дисплее отобразится мигающее сообщение “SET” и сделанные изменения будут запомнены. По окончанию
записи в память на экране появится сообщение “End”.
6. Отключите питание микшера и снова включите его обычным образом.
Замечание: При восстановлении заводских настроек настройки кроссфейдера также
устанавливаются в значения по умолчанию.
10 Korg KM-402/202. Руководство пользователя
Технические характеристики
Питание: От сети переменного тока
Энергопотребление: KM-402: 23 Âò
KM-202: 17 Âò
Размеры: 288 õ 384 õ 107 ìì
Âåñ: 5 êã
Диапазон частот: 20 Гц – 20 кГц ±1 дБ (типичный) (LINE)
Сигнал/шум: 90 дБ @ HF-A (типичный) (LINE)
Входы LINE
Разъемы: RCA
Сопротивление: 10 êÎì
Номинальный уровень: 0 dBu
Входы PHONO
Разъемы: RCA
Сопротивление: 40 êÎì
Совместимы со стандартом PHONO RIAA
Âõîä MIC
Разъем: 6.3 ìì ìîíî-äæåê
Сопротивление: 50 êÎì
Номинальный уровень: -50 dBu
Выходы MASTER OUTPUT L/R
Разъемы: RCA
Номинальный уровень: 0 dBu
Сопротивление нагрузки: более 10 кОм
Выходы BOOTH OUTPUT L/R
Разъемы: RCA
Номинальный уровень: 0 dBu
Сопротивление нагрузки: более 10 кОм
Выход PHONES
Разъем: 6.3 мм стерео-джек
Выходное сопротивление: 32 Îì
Максимальный уровень: 80 ìÂò + 80 ìÂò @ 32 Îì
Комплект поставки
Кабель питания
Руководство пользователя
* Внешний вид и характеристики прибора могут быть изменены без предварительного уведомления.
Korg KM-402/202. Руководство пользователя 11
Список программ эффектов
12 Korg KM-402/202. Руководство пользователя
Блок/диаграммы
KM/402
Korg KM-402/202. Руководство пользователя 13
KM/202
14 Korg KM-402/202. Руководство пользователя
Оглавление
1. Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Внешний вид прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Лицевая панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Передняя панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Тыльная панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2. Подготовка к работе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Коммутация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
KM-402 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
KM-202 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Включение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Отключение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
3. Использование микшера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Основные операции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Выбор входов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Настройка уровня входов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Микширование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Использование кроссфейдера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Настройка общего уровня громкости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Мониторинг . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
CUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Мониторинг при помощи шины CUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Эквалайзер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Использование эквалайзера для настройки звучания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Список типов эквалайзера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
4. Использование эффектов KAOSS PAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Назначение эффекта KAOSS PAD на канал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Эффект SOLO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Работа с чувствительной поверхностью . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Эффект заморозки (HOLD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Выбор программы эффектов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Включение/отключение функции FX RELEASE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Использование кнопок PROGRAM MEMORY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Сохранение настроек при помощи кнопки PROGRAM MEMORY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Установка темпа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Восстановление заводских настроек . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
15. Дополнения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Настройка кроссфейдера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Список программ эффектов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Блок-диаграммы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
KM-402 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
KM-202 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Korg KM-402/202. Руководство пользователя 15
Loading...
