EXCAVADORA HIDRAULICA

1MANUAL DE TALLER

PC200-8 PC200LC-8 PC220-8 PC220LC-8

Modelo de máquina Número de serie

PC200-8 300001 y superiores PC200LC-8 300001 y superiores PC220-8 70001 y superiores PC220LC-8 70001 y superiores

30 Panel Monitor 1

Pantallas de Operador

PC200, 220-8 1

GSN00103-00 10 Estructura, función, y mantenimiento estandar

Sistema monitor 1

Monitor de la máquina

Cada sensor

Señal del nivel de combustible

Fuente de energía

Señal del interruptor

Señales de precaución

Señal del sensor

Bomba de aceleración del motor y controlador del acondicionador de aire

Batería

l El sistema monitor notifica al operador acerca

de las condiciones de la máquina. El monitorea la condición de la máquina por medio de los sensores montados en varias partes de la máquina, procesa las señales e inmediatamente exhibe en el tablero el resultado de la información obtenida. La mayoría del contenido exhibido en el tablero se divide en lo siguiente.

1. Da la alarma cuando ocurre una anormalidad en la máquina

2. Condición de la máquina (Temperaturas del refrigerante y del aceite hidráulico, nivel de combustible, etc.)

l El panel monitor también dispone de distintos

interruptores selectores de modos y funciones para operar el sistema de control de la máquina. También, el monitor de la máquina está provisto con varios interruptores selectores de modo que funcionan como la unidad de

operación del sistema de control de la máquina.

30 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

Monitor de la máquina 1

Descripción

l El monitor de la máquina tiene las funciones

para exponer distintos items y las funciones para seleccionar modos y partes eléctricas.

l El monitor de la máquina tiene incorporado un

CPU (Unidad Central de Procesamiento) para procesar, exponer y dar salida a la información.

l La unidad de exposición del monitor utiliza un

LCD (Exposición por cristal líquido). Los interruptores son interruptores de lámina lisa.

Juntas de antena GPS

PC200, 220-8

GSN00103-00 10 Estructura, función, y mantenimiento estandar

Señales de ingreso y salida

CN-CM01

Espiga

No.

3 TIERRA de potencia de batería — 4 TIERRA de potencia de batería —

5 Despertar

6 Salida del relé Salida 7 Señal de TIERRA (GND) del chasis — 8NC(*) —

9 Nivel de combustible Entrada 10 NC(*) — 11 Cantidad de carga: Entrada

13 Interruptor de luces Entrada 14 Interruptor de llave (Acumulador) Entrada 15 Interruptor de llave (C) Entrada 16 Precalentamiento Entrada 17 NC(*) — 18 NC(*) —

*: Nunca conecte con NC; ocurrirán fallas o mal

funcionamiento.

CN-CM02

Espiga

No.

1NC(*) —

5 Cierre del giro Entrada

6 NC(*) Entrada

7 Señal de TIERRA (GND) del chasis —

8 Resistencia de terminal CAN —

9CAN_H

10 CAN_L

11 NC(*)

12 NC(*)

*: Nunca conecte con NC; ocurrirán fallas o mal

funcionamiento.

Nombre de la señal

Energía de la batería (+ 24 V constantes)

Señal análoga de TIERRA (GND) del chasis

Nombre de la señal

Sensor del nivel del aceite del motor

Sensor de nivel de líquido refrigerante

Sensor de obstrucción del filtro del aire

Entrada/

Salida

Entrada

Entrada/

salida

—

Entrada/

Salida

Entrada

Entrada/

salida

Entrada/

salida

Entrada/

salida

Entrada/

salida

CN-CM03

Espiga

No.

CN-CM04

Espiga

No.

1 NC(*) — 2 NC(*) — 3 NC(*) — 4 NC(*) — 5 NC(*) — 6 NC(*) — 7 NC(*) — 8 NC(*) —

9 NC(*) — 10 NC(*) — 11 NC(*) — 12 NC(*) —

*: Nunca conecte con NC; ocurrirán fallas o mal

funcionamiento.

Nombre de la señal

RS232C CD para terminal de comunicación

RS232C RXD para terminal de comunicación

RS232C SG para terminal de comunicación

Señal de TIERRA (GND) para el control del terminal de comunicaciones

Señal de selección del terminal de comunicaciones

RS232C RTS para terminal de comunicación

RS232C TXD para terminal de comunicación

RS232C DTR para terminal de comunicación

RS232C CTS para terminal de comunicación

RS232C RI para terminal de comunicación

TIERRA (GND) para la energía para el terminal de comunicaciones

Entrada CH1 para el estado del terminal de comunicaciones

Salida para control de energía del terminal de comunicaciones

Salida CH1 para control del terminal de comunicaciones

Salida CH2 para control del terminal de comunicaciones

Entrada CH2 para el estado del terminal de comunicaciones

Suministro de energía eléctrica para el terminal de comunicaciones

Nombre de la señal

Entrada/

Salida

Entrada

—

Entrada

Salida

Entrada

—

Entrada

Salida

Entrada

Salida

Entrada/

Salida

32 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

CN-CM05

Espiga

No.

2 Cámara NTSC, entrada de señal 1 Entrada 3 Cámara NTSC, entrada de señal 2 Entrada 4 Cámara NTSC, entrada de señal 3 Entrada

6 Señal de cámara GND1 — 7 Señal de cámara GND2 — 8 Señal de cámara GND3 —

Nombre de la señal

Suministro de energía eléctrica para la cámara

Suministro de energía eléctrica TIERRA (GND) para la cámara

Entrada/

Salida

—

PC200, 220-8

GSN00103-00 10 Estructura, función, y mantenimiento estandar

Control del monitor, porción de exposición 1

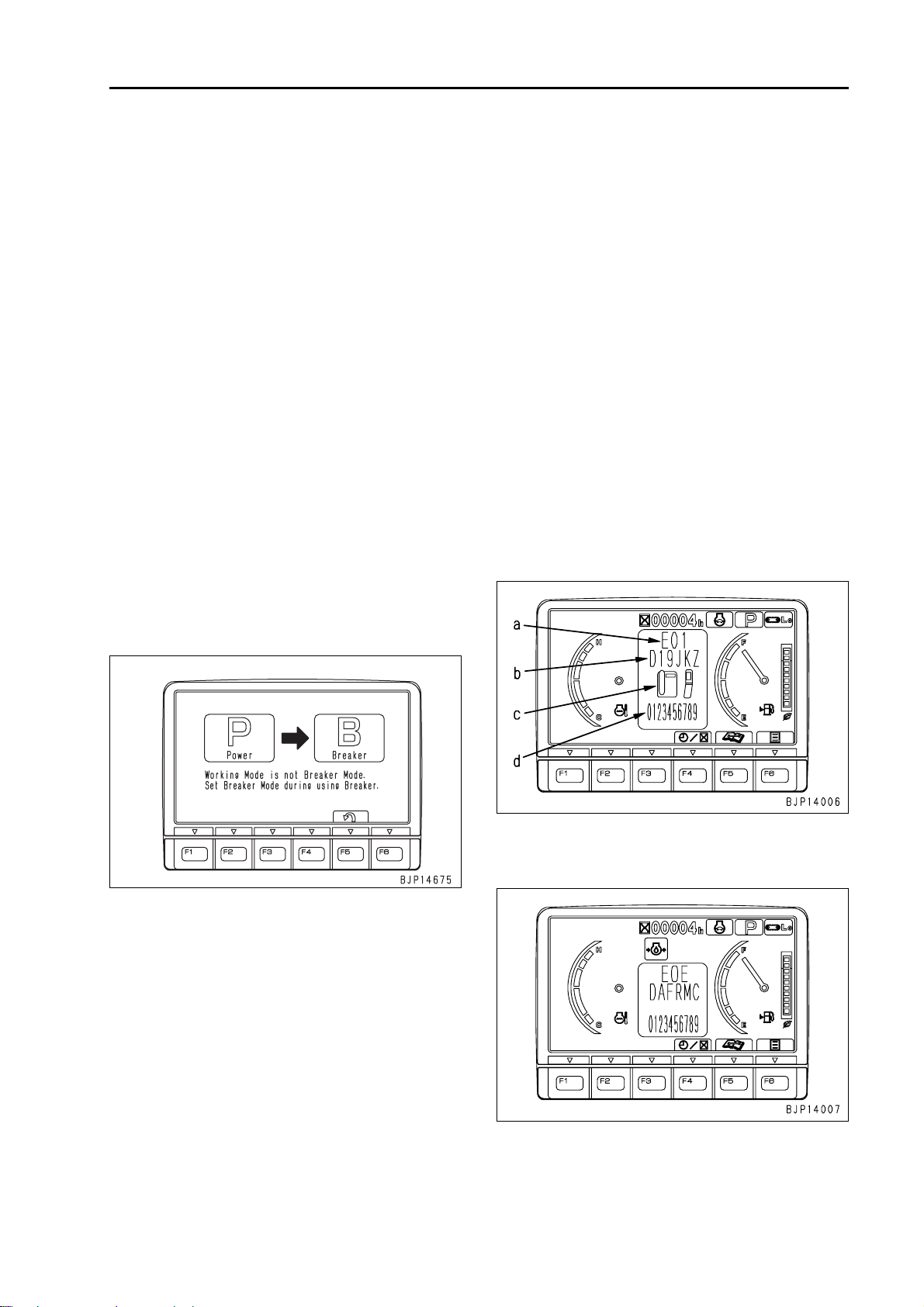

Pantalla de operación normal

Pantalla de advertencia de intervalo de mantenimiento

Pantalla con todos los indicadores luminosos activados

34 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

1. Indicador de la temperatura del aceite hidráulico

2. Medidor de temperatura del aceite hidráulico

3. Indicador de la temperatura del líquido refrigerante del motor

4. Medidor de la temperatura del refrigerante del motor.

5. Monitor de mensajes "KOMTRAX"

6. Monitor del acondicionador de aire

7. Indicador del limpia-parabrisas

8. Indicador de bloqueo de giro

9. Monitor de precalentamiento del motor/ monitor para maximización de potencia

10. Hora / horómetro de servicio

11. Indicador de auto-desaceleración

12. Indicador del modo de trabajo

13. Indicador de la velocidad de traslado

14. Indicador ECO

15. Medidor de combustible

16. Indicador del nivel de combustible

17. Indicador de intervalo de mantenimiento

18. Indicador de la presión del aceite del motor

19. Indicador del nivel de carga de la batería

20. Monitor del nivel de refrigerante en el radiador

21. Indicador del nivel de aceite del motor

22. Indicador de obstrucción del filtro de aire

23. Monitor del separador de agua

Precauciones en la exhibición del monitor de la máquina

l El tablero de exhibición de cristal líquido puede

tener sitios negros (los cuales no se encienden) o sitios brillantes (los cuales permanecen encendidos). Los productos que tienen 10 o menos sitios negros o brillantes conforman las especificaciones del producto; como la condición es completamente normal.

l El voltaje de la batería puede caer súbitamente

en el momento del arranque del motor debido a la temperatura ambiente o a la condición de la batería La exhibición del monitor de la máquina puede desaparecer temporalmente, si esto pasa; es completamente normal.

l La operación continua del monitor de la

máquina puede mostrar en la pantalla puntos brillantes azulados sobre un fondo negro; esto es completamente normal. La pantalla exhibida normalmente en el monitor tiene un fondo azul o blanco. Por esta razón, los sitios azules no causarán ningún problema (debido a que los puntos del cristal líquido se encienden en rojo, azul y verde cuando el blanco es exhibido).

PC200, 220-8

GSN00103-00 10 Estructura, función, y mantenimiento estandar

Items expuestos en el monitor

Símbolo Item expuesto Método de exposición

Cierre del giro

Precalentamiento

"Power Max"

Interruptor de cierre del

giro

Interruptor para liberar

la retención del freno

del giro

Exhibición de símbolos

DESACTIVADO (OFF) DESACTIVADO (OFF) DESACTIVADO (OFF)

ACTIVADO (ON) DESACTIVADO (OFF) ACTIVADO (ON)

DESACTIVADO (OFF) ACTIVADO (ON) Destella

ACTIVADO (ON) ACTIVADO (ON) Destella

Precalentador

automático

Precalentamiento

manual

El precalentador opera a baja temperatura y los símbolos permaneces iluminados por hasta 30 segundos y luego se apagan después de que el motor arranca.

Tiempo después de la

configuración

0 – 30 seg.

30 – 40 seg

Después de 40

segundos

Exhibición de símbolos

ACTIVADO (ON)

Destella

DESACTIVADO (OFF)

Interruptor de máxima potencia Exhibición de símbolos

Se mantienen encendidos.

Mientras se oprime

Se apagan después de 9 seg. si el interruptor se mantiene oprimido.

Mientras está liberado Se mantiene apagado.

Temperatura del

refrigerante del

motor

aceite hidráulico

Nivel de

combustible

Vea la pantalla del medidor en la próxima página.Temperatura del

36 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

El puntero del indicador desaparece cuando la información sobre la temperatura del refrigerante o la temperatura del aceite hidráulico no se pueden obtener debido a una desconexión del CAN.

Medidor Régimen Temperatura o volumen Indicador Sonido de la zumbadora

Temperatura del

refrigerante del motor

(°C)

Temperatura del aceite

hidráulico

(°C)

Nivel de combustible (L)

A1 105 Rojo

A2 102 Rojo A3 100 Apagado A4 85 Apagado A5 60 Apagado A6 30 Blanco B1 105 Rojo B2 102 Rojo B3 100 Apagado B4 85 Apagado B5 40 Apagado B6 20 Blanco C1 289 Apagado C2 244.5 Apagado C3 200 Apagado C4 100 Apagado C5 60 Apagado C6 41 Rojo

{

PC200, 220-8

GSN00103-00 10 Estructura, función, y mantenimiento estandar

Comprobaciones antes de comenzar (todos los símbolos se iluminan), cuando se ha excedido el intervalo de mantenimiento.

Si las comprobaciones antes de comenzar o el intervalo de mantenimiento se ha excedido, los items se iluminan, la exposición del indicador de temperatura del aceite hidráulico y el indicador de la temperatura del aceite hidráulico desaparecen y los siguientes símbolos aparecen expuestos.

Símbolo Item expuesto

Presión de aceite

del motor

Carga de baterías

Nivel de refrigerante

en el radiador

Nivel del aceite

del motor

Obstrucción del

filtro de aire

Separador de agua

Item a comprobar antes

de comenzar

Mientras el motor está

parado

—

Se enciende y suena la

zumbadora cuando

está anormal.

Se ilumina cuando

está anormal.

—

Se ilumina cuando

está anormal.

Mientras el motor está

en marcha

Se enciende y suena la

zumbadora cuando

está anormal.

Se ilumina cuando está

anormal.

Se enciende y suena la

zumbadora cuando

está anormal.

—

Se ilumina cuando está

anormal.

Se ilumina cuando está

anormal.

Mantenimiento

Los símbolos aparecen desde la parte superior izquierda y en el orden en el que ocurren Cuando aparecen expuestos símbolos, si la temperatura del aceite hidráulico es alta o baja, solamente el símbolo aparecerá expuesto.

Condiciones del aceite hidráulico Color del símbolo Baja temperatura (Inferior a B6 o

equivalente)

Normal (B6 – B2) No hay exposición

Alta temperatura (Superior a B2) Blanco en fondo rojo

Negro en fondo blanco

Lámpara de aviso (amarilla) / Lámpara de advertencia (roja) Se enciende por solamente 30 segundos después que el interruptor se ha colocado en ON.

38 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

Categoría de la

exposi-

ción

Símbolo Item expuesto Régimen de exposición Método de exposición

Mensaje "KOMTRAX"

Ver de : Hay un mensaje sin leer. Azul: Hay un mensaje sin retornar.

Exhibe el estado del mensaje (únicamente para las máquinas equipadas con "KOMTRAX").

Monitor

Indica-

dor ECO

Acondicionador de aire/Calentador

Limpiador

Modo de trabajo

Velocidad de traslado

Auto-deceleración

Indicador ECO

ON OFF

INT

OFF

P, E, L, B, ATT Expone el modo establecido.

Mi Hi

ON OFF

Ver de : La carga de trabajo es ligera mediana. Anaranjada: La carga de trabajo es pesada.

Exhibe la condición de

operación.

Expone la condición

establecida.

Expone la velocidad

establecida.

Exhibe la condición de

operación.

Exhibe la carga de trabajo promedia en 1 minuto, en 10 niveles. (No hay exhibición si en el menú de servicio, la exhibición ECO está desactivada (OFF))

Horóme-

tro de

servicio

Reloj

Indicador de horómetro

Reloj

Mientras el horómetro está

trabajando

Exposición de 12 horas

Exposición de 24 horas

Exhibe el tiempo de operación. (Cambia a reloj si se oprime F4.)

Exhibe la hora. (Cambia a horómetro de servicio si se oprime F4.)

PC200, 220-8

GSN00103-00 10 Estructura, función, y mantenimiento estandar

Interruptor 1

1. Interruptor de cancelación de zumbador

2. Interruptor de auto-desaceleración

3. Icono de guía

4. Interruptor de función

5. Interruptor selector del modo de trabajo

6. Interruptor selector de la velocidad de traslado

7. Interruptor del lavador de la ventana

8. Interruptor del limpiaparabrisas

9. Interruptor del acondicionador de aire

Interruptor de cancelación de zumbador

Oprimiendo este interruptor cuando el zumbador de alarma está sonando, detiene el zumbador de alarma. Si se detecta una anormalidad nueva, suena el zumbador de alarma. Dependiendo del tipo de zumbador de alarma, el no se detiene aunque usted oprima el interruptor de cancelación del zumbador

Interruptor de auto-desaceleración

El interruptor de desaceleración conmuta la función de autodesaceleración (activa o desactiva (ON/ OFF)) Cuando el modo de trabajo es intercambiado, el queda automáticamente establecido en ON. Cuando el es regulado en ON, aparece el monitor de autodesaceleración.

H La función de autodesaceleración no trabaja

en el modo L.

Icono de guía e interruptor de función

Los interruptores de función difieren dependiendo de la exhibición de la pantalla. Cada icono de guía muestra la función del interruptor debajo de el. Los interruptores que no tienen icono de guía están inhabilitados. Las funciones mostradas por los iconos de guía son las mostradas en la tabla de abajo

40 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

Símbolo

Inte-

rruptor

Item Función

Enter Selección de entrada / ítem seleccionado

Retorno Retorne a la pantalla previa.

Seleccione la pantalla de cámara Selecciona la pantalla de cámara.

Seleccione horómetro de servicio / reloj

Seleccionar la pantalla de mantenimiento.

Seleccionar pantalla del modo del usuario

Selección de los items

Exhibición No. 1, pantalla de la cámara

Exhibición No. 2, pantalla de la cámara

Exhibición No. 3, pantalla de la cámara

Exhibición No. 1 y No. 2 pantallas de la cámara

Retorno a la preconfiguración

Arrancar

Pare

Seleccione alternadamente horómetro de servicio / reloj

Seleccione pantalla de mantenimiento.

Seleccione pantalla del modo del usuario

Seleccione los ítemes de la izquierda (Seleccione el ítem del extremo derecho después del ítem del extremo izquierdo)

Seleccione los ítemes del lado derecho (Seleccione el ítem del extremo izquierdo después del ítem del extremo derecho)

Seleccione el ítem del lado inferior (Seleccione el ítem superior después del ítem del fondo) / restablezca la retención del monitoreo

Seleccione el ítem del lado superior (Seleccione el ítem del fondo después del ítem superior) / Retenga el monitoreo

Seleccione la página del lado inferior (Seleccione la página superior después de la página del fondo)

Seleccione la página del lado inferior (Seleccione la página inferior después de la página superior)

Seleccione No. 1 pantalla de la cámara

Seleccione No. 2 pantalla de la cámara

Seleccione No. 3 pantalla de la cámara

Exhibición No. 1 y No. 2 pantallas de la cámara simultáneamente

Retorna el ítem seleccionado a su preconfiguración (usado para ajuste de la pantalla.)

Inicia la operación. (Usado para iniciar la medición del consumo dividido de combustible en la pantalla de exhibición de consumo de combustible.) Detiene la operación. (Usado para detener la medición del consumo dividido de combustible en la pantalla de exhibición de consumo de combustible.)

PC200, 220-8

F1/F2

Borrar Borrar el ítem seleccionado / exhibido

Establecer Ejecutar la configuración

GSN00103-00 10 Estructura, función, y mantenimiento estandar

Interruptor selector del modo de trabajo

Oprimiendo el interruptor selector de modo de trabajo (5) se cambia entre los modos de trabajo. Revise el modo de trabajo en el monitor de modos de trabajo

Acerca del modo B

l Cuando usted trata de especificar el modo B

como modo de trabajo, el zumbador suena por el bien de la seguridad y aparece el siguiente mensaje de confirmación.

F5 : Retorna a la pantalla selectora del modo de

trabajo.

F6 : Específica el modo del rompedor.

l Si el modo B está especificado como el modo

de trabajo cuando usted arranca el monitor, sonará el zumbador de alarma y aparece el siguiente mensaje.

F6 : Inicia en el modo B.

Interruptor selector de la velocidad de traslado

Cada vez que usted oprima el interruptor selector de velocidad de traslado, cambia la configuración de la velocidad de traslado como se muestra abajo. Lo Õ Mi Õ Hi Õ Lo …. La velocidad de traslado establecida se puede confirmar por el monitor de velocidad de traslado. La relación existente entre la velocidad regulada y la exposición del monitor aparece en la tabla de abajo.

Exhibición Regulación Símbolo de oruga: + Lo Baja velocidad (default) Símbolo de oruga: + Mi Media velocidad Símbolo de oruga: + Hi Alta velocidad

Interruptor del lavador de la ventana

Mientras se mantiene oprimido el interruptor, se rocía el líquido para lavar la ventana. Hay una demora en tiempo antes de que el lavador comience a funcionar.

Interruptor del limpiaparabrisas

Cada vez que usted oprima el interruptor del limpiaparabrisas, las configuraciones del limpiaparabrisas cambian como sigue. OFF Õ INT Õ ON Õ OFF Õ …. La configuración de operación del limpiaparabrisas se puede confirmar por el monitor del limpiaparabrisas. La relación existente entre la regulación del limpiaparabrisas y la exposición del monitor aparece en la tabla de abajo.

Exhibición Regula-ción

Ninguna

Símbolo del limpiaparabrisas + INT

Símbolo del limpiaparabrisas + ON

DESACTI-

VAD O ( OFF)

ACTIVADO

INT Actuación intermitente

(ON)

Estado de actuación del

limpiaparabrisas

Parado el limpiador o

actualmente guardándose

Actuación continua

F5 : Inicia en el modo E.

42 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

Interruptor del acondicionador de aire

Para operar el acondicionador de aire, use los interruptores de control del acondicionador de aire.

PC200, 220-8

GSN00103-00 10 Estructura, función, y mantenimiento estandar

9a : Específica el flujo de aire 9b : Temperatura especificada 9c : AUTO 9d : A/C 9e : Cambia entre los modos del soplador de aire 9f : Cambia entre el aire interno y el aire externo 9g : OFF 9a a 9c : Habilita la información entrada

simultáneamente cambiando a la pantalla de control del acondicionador de aire mostrada abajo.

9d a 9f : Cambian a la pantalla de control del

acondicionador de aire mostrada abajo. Otros interruptores de presión entre modos.

9g : Desactiva (OFF) la función del acondicionador

de aire sin cambiar a la pantalla del acondicionador de aire.

Función de exhibición de la pantalla de la cámara 1

l Para una máquina equipada con cámara

opcional, oprimiendo la F3 de la pantalla normal se cambia a la imagen de la cámara.

l Para máquinas que no están equipadas con

cámara, no aparece el icono de guía para cambiar a la pantalla de la cámara; aún si usted oprime el interruptor, la pantalla no cambia a la imagen de la cámara.

l Se pueden instalar hasta 3 cámaras.

Si usted no hace ninguna operación durante por lo menos 5 seg. con la pantalla de control del acondicionador de aire expuesta, la ventana retorna a la ventana normal.

H Cuando la comunicación con el

acondicionador de aire es desconectada, o hay problemas de "Salpicaduras del amortiguador", "Amortiguador A/M", o "Refrigerante", aparece la siguiente pantalla.

F1 : Muestra en toda la pantalla la imagen de la

cámara No.1.

F2 : Muestra en toda la pantalla la imagen de la

cámara No. 2

F3 : Muestra en toda la pantalla la imagen de la

cámara No. 3

F4 : Muestra al mismo tiempo las imágenes de las

cámara No.1 y No. 2.

F5 : Retorna a la pantalla normal.

l Operando el botón del acondicionador de aire

(1) con la pantalla exhibiendo la cámara puede cambiar a la pantalla de operación del acondicionador de aire

44 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

F6, o sin operar durante 5 segundos.: Regresa a la pantalla de la cámara.

l Aún cuando la pantalla de la cámara esté

exhibida, el interruptor selector de modo de trabajo, el interruptor selector de la velocidad de traslado, el interruptor de autodesaceleración, el interruptor de cancelación del zumbador de alarma, el interruptor del limpiaparabrisas, y el interruptor para el lavador de ventanas están habilitados

l Cambiando el modo de trabajo o la velocidad

del traslado causa el retorno a la pantalla normal.

l Si hay alguna anormalidad correspondiente a

un ítem de alarma mientras se está en la pantalla con la cámara exhibida, el monitor de alarma aparece en la esquina superior izquierda de la pantalla. Si esto aparece, retorne a la pantalla normal oprimiendo F5 para revisar la exhibición de alarma.

l Si hay alguna anormalidad correspondiente a

un ítem de error mientras se está en la pantalla con la cámara exhibida, el monitor de error aparece en la esquina superior izquierda de la pantalla. Si esto aparece, usted tiene inmediatamente que mover la máquina a una posición segura y hacer una inspección.

l Si usted no opera la palanca por lo menos

durante 10 seg. después de que el monitor empieza a iluminarse intermitentemente, la pantalla cambia a la pantalla normal.

PC200, 220-8

GSN00103-00 10 Estructura, función, y mantenimiento estandar

Función selectora del horómetro de servicio y de la hora 1

l Oprimiendo F4 en la pantalla normal donde el

horómetro de servicio está exhibido en el centro de arriba de la pantalla, cambia para exhibir la hora, y repitiendo lo mismo cuando se muestra la hora, la exhibición retorna al horómetro de servicio.

46 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

Función de Mantenimiento 1

l Oprimiendo F5 en la pantalla normal, cambia a

la pantalla de mantenimiento.

F5 : Cancela el restablecimiento para retornar a la

pantalla de la tabla de mantenimiento.

F6 : Restablece el tiempo remanente para retornar

a la pantalla normal. No hay operación por lo menos durante 30 seg. Retorna a la pantalla normal.

l La tabla de abajo muestra los ítemes de

mantenimiento y los intervalos de remplazo El

tiempo restante para mantenimiento se va

reduciendo a medida que se opera la

máquina.

F1 : Exhibe la siguiente página.

Exhibe la página superior cuando la última página está exhibida.

F2 : Exhibe la siguiente anterior.

Exhibe la última página cuando la página

superior está exhibida. F3 : Selecciona (resalta) un ítem hacia abajo. F4 : Selecciona (resalta) un ítem hacia arriba. F5 : Retorna a la pantalla normal. F6 : Cambia a la pantalla para restablecer el tiempo

del mantenimiento. No hay operación por lo menos durante 30 seg. Retorna a la pantalla normal.

l Si el tiempo remanente en la pantalla de la

tabla de mantenimiento es menos de 30 horas,

los ítemes relacionados son resaltados en

amarillo, y si son 0 horas, se resalta en rojo.

l En la pantalla para restablecer el tiempo de

mantenimiento, restablezca el tiempo

remanente para el ítem seleccionado para

retornar al tiempo preconfigurado.

No. Item

01 Aceite de motor 500 02 Filtro del aceite del motor 500 03 Filtro principal de combustible 1000 41 Prefiltro de combustible 500 04 Filtro hidráulico 1000 05 Respiradero del tanque hidráulico 500 06 Inhibidor de corrosión 1000(*) 07 Aceite de la caja del amortiguador 1000 08 Aceite del mando final 2000

Aceite de la caja de maquinaria de

giro

10 Aceite hidráulico 5000

*: Si está equipado (A ser determinado)

l El contenido de la exposición de precaución

Intervalo de

sustitución (Horas)

1000

difiere de acuerdo con el tiempo restante. La relación es tal como se muestra en la tabla que sigue a continuación.

Exhibición Condición

El tiempo restante para el

Ninguna

Exposición de advertencia

(símbolo negro sobre fondo

amarillo)

Exposición de advertencia

(símbolo blanco expuesto

sobre fondo rojo)

mantenimiento en todos los items es más de 30 horas.

Hay uno o más items con menos de 30 horas de tiempo remanente para realizar el mantenimiento.

Hay uno o más items con menos de 0 horas de tiempo remanente para realizar el mantenimiento.

PC200, 220-8

GSN00103-00 10 Estructura, función, y mantenimiento estandar

l Usted puede bloquear con una contraseña el

tiempo de mantenimiento para prevenir que sea reconfigurado por error o descuido

l La contraseña preconfigurada es "000000" l Habilitando el bloqueo por contraseña en una

máquina equipada con accesorio, bloquea al mismo tiempo la pantalla de configuración del rompedor, o accesorio.

H Para información sobre el cambio de la

contraseña del accesorio, o mantenimiento, vea "Función de cambio de contraseña del accesorio, o mantenimiento" en la sección de Probando y Ajustando.

48 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

Modo del usuario 1

l Oprimiendo F6 en la pantalla normal entra al

modo del usuario, cambiando a la pantalla del

menú del usuario.

l En el modo del usuario, usted puede

especificar ítemes relacionados con el monitor

de la máquina y de la máquina, mostrados

abajo.

Configuración del Rompedor, o accesorio Exposición de mensajes Ajuste de la pantalla Ajuste de la hora Ajuste del idioma Ajuste para el modo económico

F3 : Selecciona (resalta) un ítem hacia abajo. F4 : Selecciona (resalta) un ítem hacia arriba. F5 : Cancela los cambios que usted hizo antes de

confirmarlos por medio de la F6, para retornar a la pantalla del menú.

F6 : Mueve hacia la configuración de los ítemes,

del ítem seleccionado (resaltado).

l Seleccionando los interruptores B para el

menú de configuración del rompedor, y seleccionando los interruptores ATT para el menú de configuración del accesorio.

l Usted puede ver este menú usando la

contraseña. Al habilitar la contraseña del bloqueo al mismo tiempo se bloquea la pantalla para reconfigurar el mantenimiento.

F3 : Selecciona (resalta) un ítem hacia abajo. F4 : Selecciona (resalta) un ítem hacia arriba. F5 : Retorna a la pantalla normal. F6 : Cambia a la pantalla de configuración para el

ítem seleccionado. No hay operación por lo menos durante 30 seg. Retorna a la pantalla normal. (En el modo del usuario, el no cambiar de operación por lo menos en 30 seg., se retorna a la pantalla previa)

Configuración del Rompedor, o accesorio 1

l Para una máquina equipada con accesorio,

este menú le permite a usted ajustar la

proporción de flujo en el modo B y en el modo

AT T.

l En una máquina que no tenga accesorio, no

aparece este menú.

Cambiando la configuración del modo del rompedor

l Seleccionando B en la pantalla para

configuración del rompedor, o del accesorio, se cambia a la pantalla de configurar el rompedor En esta pantalla, seleccione la pantalla para seleccionar la configuración del rompedor, o a la pantalla para configurar la proporción de flujo del rompedor.

PC200, 220-8

F3 : Selecciona (resalta) un ítem hacia abajo. F4 : Selecciona (resalta) un ítem hacia arriba. F5 : Retorna a la pantalla de configuración del

rompedor, o accesorio.

F6 : Cambia a la pantalla de configuración para el

ítem seleccionado (resaltado).

GSN00103-00 10 Estructura, función, y mantenimiento estandar

1. Pantalla para selección de configuración del rompedor.

l En esta pantalla, usted puede localizar

una de dos proporciones de flujo, como proporción de flujo en el modo del rompedor

l El símbolo B es exhibido antes de los

ítemes especificados para el modo del rompedor.

H La proporción preconfigurada para ambas

proporciones de flujo es de 180

¶/min.

F3:Selecciona (resalta) un ítem hacia abajo. F4:Selecciona (resalta) un ítem hacia arriba. F5:Retorna a la pantalla del menú de

configuración del rompedor.

F6:Especifica el ítem seleccionado (resaltado)

como proporción de flujo en el modo del rompedor.

2. Pantalla para configurar la proporción de flujo del rompedor

l En esta pantalla, usted puede especificar

la proporción de flujo.

l El símbolo B es exhibido antes de los

ítemes especificados para el modo del rompedor.

F6:Cambia a la pantalla de configuración para

el nivel de la proporción de flujo para el ítem seleccionado (resaltado).

l En la pantalla para configurar el nivel de la

proporción de flujo, cambie la proporción de flujo configurada.

F3:Disminuye la proporción de flujo. F4:Incrementa la proporción de flujo. F5:Retorna a la pantalla de configuración de la

proporción de flujo sin cambiar la proporción de flujo.

F6:Retorna a la pantalla de configuración de la

proporción de flujo después de especificar la proporción de flujo.

Nivel de flujo

15 210 14 200 13 190 12 180 Preconfigurado 11 170 10 160

9 150 8 140 7 130 6 120 5 110 4 100 3 90 2 80 1 70

Relación de flujo (

¶/min)

Observaciones

Cambiando la configuración del modo del accesorio

l Seleccionando ATT en la pantalla para

F3:Selecciona (resalta) un ítem hacia abajo. F4:Selecciona (resalta) un ítem hacia arriba. F5:Retorna a la pantalla del menú de

configuración del rompedor.

configuración del rompedor, o del accesorio, se cambia al menú de configuración del accesorio de 2 vías En esta pantalla, seleccione la pantalla para configurar el accesorio, o a la pantalla para configurar la proporción de flujo del rompedor.

50 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

l El símbolo ATT es exhibido antes de los

ítemes especificados para el modo del accesorio.

F3 : Selecciona (resalta) un ítem hacia abajo. F4 : Selecciona (resalta) un ítem hacia arriba. F5 : Retorna a la pantalla de configuración del

rompedor, o accesorio.

F6 : Cambia a la pantalla de configuración para el

ítem seleccionado (resaltado).

F3:Selecciona (resalta) un ítem hacia abajo. F4:Selecciona (resalta) un ítem hacia arriba. F5:Retorna a la pantalla del menú de

configuración del rompedor.

1. Pantalla para selección de configuración del accesorio.

En esta pantalla, usted puede localizar una

F6:Cambia a la pantalla de configuración para

el nivel de la proporción de flujo para el

ítem seleccionado (resaltado). de dos proporciones de flujo, como proporción de flujo en el modo del accesorio.

l El símbolo ATT es exhibido antes de los

ítemes especificados para el modo del

l En la pantalla para configurar el nivel de la

proporción de flujo, cambie la proporción

de flujo configurada. accesorio.

H La proporción preconfigurada para ambas

proporciones de flujo es de 430

¶/min.

F3:Selecciona (resalta) un ítem hacia abajo. F4:Selecciona (resalta) un ítem hacia arriba. F5:Retorna al menú de configuración del

accesorio.

F6:Especifica el ítem seleccionado (resaltado)

como proporción de flujo en el modo del aditamento.

l Seleccionando "No hay accesorio" ("No

attachment") inhabilita la selección del modo para accesorio en la pantalla de selección de modo de trabajo.

2. Pantalla para configurar la proporción de flujo del accesorio

l En esta pantalla, usted puede especificar

la proporción de flujo.

PC200, 220-8

F3:Disminuye la proporción de flujo. F4:Incrementa la proporción de flujo. F5:Retorna a la pantalla de configuración de la

proporción de flujo sin cambiar la proporción de flujo.

F6:Retorna a la pantalla de configuración de la

proporción de flujo después de especificar la proporción de flujo.

Nivel de flujo

8 430 Preconfigurado 7 350 6 250 5 170 4 140 3 115 2 90 1 30

Flujo (

¶/min)

Observaciones

GSN00103-00 10 Estructura, función, y mantenimiento estandar

Exposición de mensajes 1

Para las máquinas equipadas con "KOMTRAX", usted puede ver la notificación proveniente del representante. Cuando hay este mensaje, el monitor de mensajes aparece en la esquina superior izquierda de la pantalla normal.

l El monitor iluminado en verde indica que hay

un mensaje para ser leído.

l El monitor iluminado en azul aparece cuando

usted aún no ha enviado respuestas después de abrir los mensajes, los cuales aceptan o requieren respuestas.

l Los mensajes serán borrados cuando expire

su validez, o se reciba un mensaje nuevo.

Cuando no se ha recibido ningún mensaje, aparece en la parte azul de la parte superior de la pantalla "No hay mensaje" (No message).

l Separadamente de la exhibición de mensajes

para el usuario indicada arriba, el menú de servicio se proporciona con exhibición de mensajes para servicio.

l Oprima F6 para entrar al modo del usuario y

seleccione "Exhibición de mensajes" (Messaje display) y usted puede abrir y leer los mensajes.

F6 : Retorna a la pantalla del modo del usuario.

Debajo de los mensajes que aceptan respuesta, "Valor para ser introducido con la tecla 10: Aparece ( )". Si esto aparece, entre el número del ítem seleccionado proporcionado en el mensaje, usando los interruptores del monitor de la máquina, y oprima F6.

l Aparece debajo del mensaje "¿Usted quiere

transmitir el valor entrado?" Oprima F6 y el valor entrado será enviado.

Ajuste de la pantalla 1

l Seleccionando la Pantalla de ajuste del menú

del usuario y oprimiendo F6, se cambia a la pantalla de ajustes de pantalla.

l Para este menú, usted puede ajustar el brillo,

el contraste y la luminosidad de la pantalla monitora de la máquina.

l Cuando el interruptor de luces está colocado

en el modo Noche (Night) ON, la pantalla del modo nocturno es ajustable.

l Cuando el interruptor de luces está colocado

en el modo Diurno (Daytime) ON, u OFF, la pantalla del modo diurno es ajustable.

F2 : Retorna todos los valores ajustado a sus

preconfiguraciones.

F3 : Disminuye el valor indicado por el indicador un

paso hacia la izquierda.

F4 : Incrementa el valor indicado por el indicador

un paso hacia la derecha.

F5 : Cancela los cambios que usted hizo antes de

confirmarlos por medio de la F6, para retornar a la pantalla del menú.

F6 : Confirma los cambios y movimientos hacia el

siguiente ítem.

52 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

l Para las máquinas equipadas con cámara, el

brillo, contraste y luminosidad de la pantalla de la cámara también son ajustables

l Para las máquinas equipadas con cámara,

seleccionando el Ajuste de la pantalla del menú del usuario cambia a la pantalla para seleccionar la pantalla que usted quiere ajustar.

F3 : Selecciona (resalta) un ítem hacia abajo. F4 : Selecciona (resalta) un ítem hacia arriba. F5 : Cancela los cambios que usted hizo antes de

confirmarlos por medio de la F6, para retornar a la pantalla del menú.

F6 : Mueve hacia la configuración de los ítemes,

del ítem seleccionado (resaltado).

l Los métodos de ajuste para la pantalla de la

cámara y los de la pantalla normal son los mismos.

l Cuando ajuste la pantalla de la cámara, el

fondo es la imagen No. 1 de la cámara.

Ajuste del reloj 1

l Seleccionando Ajuste del reloj del menú del

usuario y oprimiendo F6, se cambia a la pantalla de ajustes del reloj.

l En esta pantalla, usted puede cambiar la

configuración de la hora exhibida en la pantalla normal

1) Establecer la hora Establecer la hora del reloj. Si el ítem de configuración del tiempo no está resaltado, oprima F6 para resaltarlo.

La parte exhibida del tiempo queda resaltada. F3:Avanza el reloj en una hora F4:Retrocede el reloj en una hora. F5:Cancela los cambios que usted hizo

antes de confirmarlos por medio de la F6, para retornar a la pantalla del menú del usuario

F6:Confirma los cambios y se mueve para

establecer los minutos.

F3 : Selecciona (resalta) un ítem hacia abajo. F4 : Selecciona (resalta) un ítem hacia arriba. F5 : Cancela los cambios que usted hizo antes de

confirmarlos por medio de la F6, para retornar a la pantalla del menú.

F6 : Mueve hacia la configuración de los ítemes,

del ítem seleccionado (resaltado).

La parte de exhibición de minutos queda resaltada. F3:Avanza el reloj en un minuto. F4:Retrocede el reloj en un minuto. F5:Cancela los cambios que usted hizo

antes de confirmarlos por medio de la F6, para retornar a la pantalla del menú del usuario

F6:Confirma los cambios y mueve hacia el

modo de exhibición de 12, o 24 horas.

2) Modo de exposición 12/24 Especifique la exhibición del tiempo, en 12 horas con (AM/PM), o en 24 horas. Si el ítem del modo de exhibición del tiempo 12/24 no está resaltado, oprima F6 para resaltarlo. F3:Mueve hacia el ítem de la derecha. F4:Mueve hacia el ítem de la izquierda. F5:Cancela los cambios para retornar al

menú del usuario.

F6:Confirma los cambios y se mueve para

establecer la hora de verano.

PC200, 220-8

GSN00103-00 10 Estructura, función, y mantenimiento estandar

3) Horario de verano Seleccionando ON para esta configuración avanza el reloj una hora Seleccionando OFF retorna a la hora común F3:Mueve hacia el ítem de la derecha. F4:Mueve hacia el ítem de la izquierda. F5:Cancela los cambios que usted hizo

antes de confirmarlos por medio de la F6, para retornar a la pantalla del menú.

F6:Confirma los cambios y se mueve

hacia la regulación del tiempo.

H El tiempo de verano (tiempo de

ahorro de luz diurna) es un sistema de vida avanzando el tiempo en una hora con el objeto de hacer más eficiente el uso del tiempo diurno.

Ajuste del idioma 1

l Seleccionando el Lenguaje de la pantalla del

menú del usuario y oprimiendo F6, cambia la configuración de lenguaje de la pantalla.

l En este menú, usted puede cambiar el

lenguaje empleado en la exhibición del monitor. Los lenguajes disponibles son los siguientes: Japonés, Inglés, Chino, Francés, Español, Portugués, Italiano, Alemán, Ruso y Turco.

Ajuste para el modo económico 1

l Seleccionando el ajuste del Modo de

Economía del menú del usuario y oprimiendo F6, se cambia a la pantalla de configuración del modo Economía.

l En este menú, usted puede ajustar la salida

del motor para mejorar el consumo de combustible en el modo E.

l El nivel de consumo de combustible está

especificado en uno de 4 niveles, de E0 a E3. El valor más grande es la mayor economía de combustible, pero conlleva la menor prorrata de trabajo

F3 : Selecciona (resalta) un ítem hacia abajo. F4 : Selecciona (resalta) un ítem hacia arriba. F5 : Cancela los cambios para retornar al menú del

usuario.

F6 : Cancela los cambios para retornar al menú del

usuario.

F3 : Selecciona (resalta) un ítem hacia abajo. F4 : Selecciona (resalta) un ítem hacia arriba. F5 : Cancela los cambios para retornar al menú del

usuario.

F6 : Cancela los cambios para retornar al menú del

usuario.

54 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

Función de guía para detención de ralentí 1

Esta función exhibe una guía para controlar el consumo de combustible innecesario. Esta es exhibida solamente si se cumplen todas las siguientes condiciones.

l La exhibición de la guía de ahorro de energía

en el menú de servicio está especificada en ON (activada)

l No se hace ninguna operación por lo menos

durante 5 minutos y el motor está funcionando en ralentí.

l No está ocurriendo ningún error o precaución

(excluyendo la temperatura baja del aceite hidráulico)

Esta pantalla cambia a la pantalla normal si ocurre alguna de las siguientes condiciones.

l Cuando se opera la palanca l Cuando se presiona F5 l Cuando ocurre algún error o precaución

Cuando usted cambia a la pantalla normal oprimiendo F5, y esta pantalla no aparece aún si el motor continúa funcionando en ralentí Si el motor continúa funcionando por lo menos 5 minutos después de operar la palanca, y esta pantalla aparece nuevamente.

PC200, 220-8

GSN00103-00 10 Estructura, función, y mantenimiento estandar

Función de comprobación del horómetro 1

l Si usted oprime continuamente y al mismo

tiempo el interruptor de autodesaceleración (1) y el interruptor de cancelación del zumbador (2) cuando coloca el interruptor de arranque en la posición OFF, el horómetro de servicio aparecerá en la pantalla entre 3 y 5 segundos.

Función de revisión de la exhibición LCD (Diodos de cristal líquido) 1

l Oprimiendo continuamente y al mismo tiempo,

el interruptor de cancelación del zumbador de alarma (1) y F2 en la pantalla de entrada de la contraseña, o en la pantalla normal, causa que todos los LCD se iluminen en blanco. Libere primero el F2 y después el interruptor de cancelación del zumbador. Si cualquier parte de la exposición está negra, el LCD está dañado.

l Cuando se liberan los interruptores, la

exposición desaparece.

H La operación continua del monitor de la

máquina puede mostrar en la pantalla puntos brillantes azulados; esto es completamente normal.

l Oprimiendo cualquier interruptor de función,

se retorna a la pantalla previa.

56 PC200, 220-8

10 Estructura, función, y mantenimiento estandar GSN00103-00

Función de exhibición del código del usuario / código de falla 1

l Si hay cualquier problema con la operación de

la máquina, el código del usuario y el código de error aparece expuesto en el monitor para aconsejar al operador sobre los pasos que hay que seguir.

l Estos códigos aparecen en la pantalla normal. l En la pantalla normal, el código del usuario (1)

y el código de falla (2) son exhibidos en la porción del indicador de temperatura del aceite hidráulico.

l Si se expiden múltiples códigos de falla o del

usuario, ellos son exhibidos alternadamente cada 2 segundos. El dibujo de abajo muestra el caso de exhibición de dos tipos de código del usuario y códigos de falla.

l Si el número de teléfono ha sido establecido

en el menú de servicio, la pantalla muestra simultáneamente el símbolo del teléfono y el número de teléfono con el código del usuario / código de falla (Para información de como introducir y establecer un número de teléfono, vea "Funciones especiales del tablero monitor" en la sección "Probando y ajustando")

PC200, 220-8

EXCAVADORA HIDRAULICA

1MANUAL DE TALLER

PC200-8 PC200LC-8 PC220-8 PC220LC-8

Modelo de máquina Número de serie

PC200-8 300001 y superiores PC200LC-8 300001 y superiores PC220-8 70001 y superiores PC220LC-8 70001 y superiores

30 Panel Monitor 1

Pantallas de Servicio

PC200, 220-8 1

GSN00229-00 30 Pruebas y Ajustes

Pruebas y ajustes, Parte 2 1

Función Especial del Monitor de la Máquina 1

Especificación del acondicionador de aire

2 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Especificación de la calefacción

Sección superior del monitor de la máquina (Sección de exhibición)

(a): Exposición múltiple

Cuando se arranca el motor, el voltaje de batería puede que descienda súbitamente dependiendo de la temperatura y del estado en que se encuentre la batería. En este caso, el monitor de la máquina se apaga por un momento. En consecuencia, este fenómeno no es una falla.

Sección superior del monitor de la máquina (Sección de interruptores)

[F1]: Interruptor de función F1 [F2]: Interruptor de función F2 [F3]: Interruptor de función F3 [F4]: Interruptor de función F4 [F5]: Interruptor de función F5 [F6]: Interruptor de función F6

La función de cada uno de los interruptores de función está indicada por una marca gráfica en la exhibición múltiple (a) sobre la función de cada interruptor.

Si la marca de función de un interruptor no está exhibida, la función de ese interruptor no está trabajando.

Especificación sin calefacción

Sección inferior del monitor de la máquina (Sección de interruptores)

[1]: Numeral 1 interruptor de entrada y/o interruptor

autodesaceleración

[2]: Numeral 2 interruptor de entrada y/o interruptor

selector de modo

[3]: Numeral 3 interruptor de entrada y/o interruptor

de cambio de velocidad de traslado

[4]: Numeral 4 interruptor de entrada y/o interruptor

de cancelación del zumbador de alarma

[5]: Numeral 5 interruptor de entrada y/o interruptor

del limpiaparabrisas

[6]: Numeral 6 interruptor de entrada y/o interruptor

del lavaparabrisas

[7]: Numeral 7 interruptor de entrada y/o interruptor

del acondicionador de aire o de calefacción

[8]: Numeral 8 interruptor de entrada y/o interruptor

del acondicionador de aire o de calefacción

[9]: Numeral 9 interruptor de entrada y/o interruptor

del acondicionador de aire o de calefacción

[0]: Numeral 0 interruptor de entrada y/o interruptor

del acondicionador de aire o de calefacción Interruptores que no tienen numerales: Interruptor del acondicionador de aire o de calefacción

Cada interruptor tiene la función indicada por la

marca gráfica y la función de entrar un numeral.

El monitor de la máquina juzga automáticamente

cual función de cada interruptor está efectiva

actualmente, de acuerdo a la condición exhibida

de la exhibición múltiple.

La diferencia entre la especificación de acondi-

cionador de aire, la especificación de calefacción

y la especificación sin calefacción es solamente

las funciones de los interruptores de esta

sección.

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

n Funcion normal y funcion especial del monitor de la máquina

El monitor de la máquina tiene las funciones ordinarias y funciones especiales y expone varios aspectos de información en la unidad de múltiples exposiciones. Algunos items los exponen automáticamente de acuerdo con la regulación interna del monitor de la máquina y las otras son expuestas de acuerdo con la operación de los interruptores.

1. Funciones ordinaria: Modo del operador Los ítems en este modo son exhibidas habitualmente. El operador puede exhibirlas y establecerlas mediante la operación de los interruptores (la exhibición y configuración de algunos ítemes necesitan operaciones especiales de los interruptores).

2. Función especial: Modo de servicio Los ítems en este modo no son exhibidas habitualmente. Cada operador de servicio puede exponerlos mediante la operación especial de interruptores. Este modo se usa para configuración especial, pruebas, ajuste, o localización de fallas.

Pági

n Modo del operador (Perfil)

A Exposición del logo KOMATSU 6p Monitorear 21p A Exhibición de introducción de la contraseña 7p A Exhibición de revisión del modo del rompedor 7p Sistema eléctrico 27p

A Exhibición para revisión antes de arrancar 7p

Exhibición de la advertencia después de revisar

antes del arrancar

A Exhibición del final del intervalo de mantenimiento 8p Cambio de modo de mantenimiento 35p

Exhibición de la revisión del modo de trabajo y

velocidad de traslado

A Exhibición de la pantalla normal 8p

A Exhibición de la pantalla final 9p Estableciendo la unidad 39p B Selección de autodesaceleración 9p Con/Sin aditamento 40p

B Selección del modo de trabajo 9p

B Selección de velocidad de traslado 10p Estableciendo la cámara 42p B Operación para detener el zumbador de alarma 10p Estableciendo la exhibición de ECO 43p

B Operación del limpiaparabrisas 11p

B Operación del lavador de ventana 11p

Operación del acondicionador de aire y/o

calefacción Operación para exhibir el modo de la cámara

(si está instalada la cámara) Operación para exhibir el reloj y el horómetro de

servicio Comprobación de la información de

mantenimiento Configuración y exhibición del modo del usuario

(Incluyendo los mensajes para el usuario de KOMTRAX)

C Exhibición de guía para economía de energía 14p

C Exposición de precauciones en el monitor 14p

Exhibición del juzgamiento automático del rompedor

Exhibición del código del usuario y del código de

falla

Registro de anormalidad

8p Registro de mantenimiento 34p

8p Ingreso de número telefónico 37p

Preconfigurado

¾ (Operación especial)

11p

Ajuste

12p

13p Operación del modo de cilindro reducido 49p

13p

15p

Girar el motor sin inyección 50p

Exposición del consumo de combustible 52p

Exposición de KOMTRAX

Modo de servicio

Sistemas mecánicos 26p

Sistema acondicionadora de aire/ Sistema de calefacción

Modo de trabajo con la llave de la ignición en ON

Establecer contraseña de accesorio/ mantenimiento

Configuración del juzgamiento automático del rompedor

Torsión de absorción de la bomba (Delantera)

Torsión de absorción de la bomba (Trasera)

Configuración de la velocidad de traslado baja "Lo".

Ajuste de flujo para aditamento durante operación combinada

Condición de configuración del terminal Condición de posicionamiento y

comunicación No. Serie del MÓDEM (Modelo TH300) Dirección IP del MODEM (Modelo

TH200)

Pági

20p

33p

38p

41p

44p

45p

46p

47p

48p

53p

54p

55p

56p

¾ (Operación especial) Exposición de mensaje de KOMTRAX 57p

Función para comprobar la exposición LCD

(Pantalla de Cristal Líquido)

D Función de revisión del horómetro de servicio 17p

Función de cambio del accesorio y/o contraseña

de mantenimiento

17p

18p

4 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

H Clasificación del modo del operador

A:Exhibición y/o Función desde el momento en el que el interruptor de arranque fue colocado en ON

hasta el momento cuando la pantalla cambia a la pantalla normal y exhibe, después de que el

interruptor de arranque es colocado en OFF B:Exhibición y/o Función cuando el interruptor del monitor de la máquina es operado C:Exhibición y/o Función cuando se cumplen ciertas condiciones D:Exhibición y/o Función la cual necesita la operación especial de un interruptor

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

n Modo del operador (Perfil)

H En esta sección solamente se ofrece una

descripción general del modo del operador. Para detalles sobre el contenido y/o operación de cada función y/o exhibición, vea la Estructura, función y mantenimiento estándar, o el Manual de Operación y Mantenimiento.

H Lo siguiente es la exhibición o funciones del

modo del operador explicadas en esta sección (incluyendo algunos ítemes, los cuales necesitan operaciones especiales).

Patrón de

exhibición

ABCDE Exposición del logo KOMATSU 11111 Exhibición de introducción de la

contraseña Exhibición de revisión del modo del

rompedor Exhibición para revisión antes de

arrancar Exhibición de la advertencia

después de revisar antes del arrancar

Exhibición del final del intervalo de mantenimiento

Exhibición de la revisión del modo de trabajo y velocidad de traslado

Exhibición de la pantalla normal 54555 Exhibición de la pantalla final Selección de autodesaceleración Selección del modo de trabajo Selección de velocidad de traslado Operación para detener el zumbador de alarma. Operación del limpiaparabrisas Operación del lavador del limpiaparabrisas Operación del acondicionador de aire y/o calefacción Operación para exhibir el modo de la cámara (si está

instalada la cámara) Operación para exhibir el reloj y el horómetro de

servicio Comprobación de la información de mantenimiento Configuración y exhibición del modo del usuario

(incluyendo los mensajes para el usuario de KOMTRAX)

Exhibición de guía para economía de energía Exposición de precauciones en el monitor Exhibición del juzgamiento automático del rompedor Exhibición del código del usuario y del código de falla

2 ————

—— 2 ——

32322

——— 3 —

———— 3

43444

¾ (Operación especial)

Función de revisión de la exhibición del LCD (Exhibición de Cristal Líquido)

Función de revisión del indicador de servicio Función de cambio del accesorio y/o contraseña de

mantenimiento

la pantalla cambia a la pantalla normal, depende de la configuración y la condiciones de la máquina A : Cuando la traba para el arranque del motor

está regulada en "activada"

B : Cuando la traba para el arranque del motor

está regulada en "desactivada"

C: Cuando el modo de trabajo al arrancar fue

establecido en el modo del rompedor (B)

D: Cuando hay un ítem anormal en los ítemes

de la revisión antes de arrancar

E : Cuando hay un ítem de mantenimiento el

cual no ha sido atendido después del intervalo especificado

Exposición del logo KOMATSU

Cuando el interruptor de arranque es colocado en "ON", aparece el logotipo de KOMATSU durante dos segundos.

Después de que el logotipo de KOMATSU es exhibido por 2 segundos, la pantalla cambia a "Exhibición de la contraseña de entrada", "Exhibición de la revisión del modo del rompedor (si se ha establecido el modo B), o "Exhibición de la revisión de antes de arrancar".

La siguiente pantalla puede llegar a ser exhibida en lugar de la pantalla mencionada arriba referente a la introducción de la contraseña.

H Si esta pantalla es exhibida, llame a la persona

responsable de la operación KOMTRAX de su Distribuidor Komatsu, y pregúntele por el remedio.

H Patrón de exhibición del modo del operador

El contenido de la exhibición desde el momento en el cual el interruptor de arranque fue puesto en ON hasta el momento en el que

6 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Exhibición de introducción de la contraseña

Después de que el logotipo de Komatsu es exhibido, se exhibe la pantalla para introducir la contraseña del seguro de arranque del motor.

H La pantalla es exhibida solamente cuando la

función de seguro de arranque del motor está en efecto.

H Después de que la contraseña ha sido

introducida normalmente, la pantalla cambia a "Exhibición de la revisión del modo del rompedor (si este modo B ha sido establecido)", o a la "Exhibición de la revisión de antes de arrancar".

H El monitor de la máquina tiene algunas

funciones de contraseña diferentes a la del seguro para el arranque del motor. Estas funciones son independientes entre sí.

Exhibición para revisión antes de arrancar

Cuando la pantalla cambie a la de revisión antes del arranque, la revisión antes de arrancar se exhibe durante 2 segundos

H Si la revisión antes de arrancar detecta alguna

anormalidad, la pantalla cambia a "Exhibición de advertencias después de la revisión de antes de arrancar", o a "Exhibición de terminación del intervalo de mantenimiento"

H Si no se detecta ninguna anormalidad durante

la revisión de antes de arrancar, la pantalla cambia a "Exhibición de la revisión del modo de trabajo y velocidad de traslado".

H Los monitores (6 unidades) exhibidas en la

pantalla son los ítemes sujetos a revisión de antes de arrancar.

Exhibición de revisión del modo del rompedor

Cuando el interruptor de arranque ha sido colocado en ON, si el modo de trabajo ha sido establecido al modo B del rompedor, aparece en la pantalla un mensaje para el operario informándolo que el arranque en el modo del rompedor está exhibido en la pantalla.

¤ Si se usa un accesorio diferente al

rompedor mientras el modo de trabajo está establecido en el modo del rompedor B, la máquina puede moverse inesperadamente, puede que no opere normalmente, o sus componentes hidráulicos pueden llegar a ser dañados.

H Después de que la operación de revisión del

modo rompedor ha sido terminada, la pantalla cambia a "Exhibición de la revisión antes de arrancar" Si se selecciona No: El modo de trabajo se coloca en el modo Economía [E] Si se selecciona Si: El modo de trabajo está establecido en el modo del rompedor (B).

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Exhibición de la advertencia después de revisar antes del arrancar

Si se detecta alguna anormalidad durante la revisión de antes de arrancar, el monitor de advertencia es exhibido en la pantalla.

H La siguiente figura muestra que el monitor del

nivel del aceite (a) está advirtiendo que el nivel del aceite del motor está bajo.

Exhibición del final del intervalo de mantenimiento

Cuando se termina la revisión de antes de arrancar, si un ítem de mantenimiento está cerca o después del termino del intervalo establecido, el monitor de mantenimiento es exhibido durante 30 segundos para urgir al operador a hacer el mantenimiento indicado.

H Esta exposición aparece solamente cuando la

función de mantenimiento está efectiva. El color del monitor de mantenimiento (amarillo o rojo) indica el espacio de tiempo transcurrido después del intervalo de mantenimiento.

H Establecer o cambiar la función de

mantenimiento en el modo de servicio.

H Después de que se ha terminado la exhibición

de esta pantalla, ésta cambia a "Exhibición de la revisión del modo de trabajo y velocidad de traslado"

Exhibición de la revisión del modo de trabajo y velocidad de traslado

Si la revisión de antes de arrancar ha terminado normalmente, la pantalla para la revisión del modo de trabajo y velocidad de traslado es exhibida por 2 segundos.

H Después de que se ha terminado la exhibición

de la revisión del modo de trabajo y velocidad de traslado, la pantalla cambia a "Exhibición de la pantalla normal".

Exhibición de la pantalla normal

Si el monitor de la máquina arranca normalmente, se exhibe la pantalla normal

H El horómetro de servicio (a) o el reloj son

exhibidos en la sección superior central de la pantalla (El horómetro de servicio o el reloj son seleccionados con el (F4).

H El indicador ECO (b) es exhibido en el extremo

derecho de la pantalla (el es activado ON, o desactivado OFF en el modo de servicio).

8 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Exhibición de la pantalla final

Cuando el interruptor de arranque es colocado en la posición OFF, la pantalla final es exhibida durante 5 segundos.

H Otro mensaje podrá ser exhibido en la pantalla

final, dependiendo de la función de exhibición de mensajes de KOMTRAX.

Selección de autodesaceleración

Mientras está exhibida la pantalla normal, si el interruptor de autodesaceleración es oprimido, el monitor de autodesaceleración grande (a) es exhibido por 2 segundos y la configuración de la autodesaceleración es cambiada.

H Cada vez que se oprime el interruptor de auto-

desaceleración, la función de autodesaceleración se pone en ON/OFF [activada/ desactivada] alternadamente.

H Si se activa la autodesaceleración (ON), el

monitor grande (a) y el monitor de autodesaceleración (b) se exhiben simultáneamente.

H Si se desactiva la autodesaceleración (OFF),

el monitor de autodesaceleración (b) se apaga (OFF).

Selección del modo de trabajo

Seleccione el modo de trabajo de acuerdo al siguiente procedimiento.

1. Mientras es exhibida la pantalla normal, oprima el interruptor selector del modo de trabajo, y la pantalla para selección del modo de trabajo será exhibida.

La siguiente figura es la pantalla de selección del modo de trabajo exhibida cuando "Con accesorio" es configurado (Si "Con accesorio" no está configurado como modo de servicio, el modo de accesorio (ATT) no es exhibido).

2. Opere los interruptores de función o el interruptor selector de modo de trabajo y confirme el modo de trabajo que usted usará. Interruptores de funciones

[F3]: Mueva al modo de trabajo inferior

[F4]: Mueva al modo de trabajo superior

[F5]: Cancele lo seleccionado y vuelva a la

pantalla normal

[F6]: Confirme lo seleccionado y vuelva a la

pantalla normal

Interruptor selector del modo de trabajo

Oprima: Mueva al modo de trabajo inferior

Sostenga oprimido:Confirme lo selecciona-

do y vuelva a la pantalla normal

Si usted no toca ninguno de los interruptores de función y el interruptor selector del modo de trabajo durante 5 segundos, la selección es confirmada y la pantalla cambia a la pantalla normal.

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

3. Cuando la pantalla normal es exhibida nuevamente, el monitor del modo de trabajo grande (a) es exhibido durante 2 segundos, y luego la configuración del modo de trabajo es cambiada.

Cuando el monitor grande (a) es exhibido, la exhibición del monitor del modo de trabajo (b) también es cambiada.

<Precaución para seleccionar el modo del rompedor (B)>

l Si el modo del rompedor (B) es seleccionado,

tanto el control de la bomba hidráulica como el circuito hidráulico son cambiados.

l Si se usa un accesorio diferente al rompedor,

la máquina se puede mover inesperadamente, o puede que no opere normalmente, o que se puedan dañar los componentes hidráulicos.

l Después de haber seleccionado el modo del

rompedor, la pantalla confirma la selección exhibiendo el modo del rompedor (El zumbador de alarma suena intermitentemente mientras la pantalla es exhibida).

l La configuración es confirmada en la pantalla,

luego, la pantalla cambia a la pantalla normal. Si se selecciona No: El modo de trabajo se coloca en el modo Economía [E] Si se selecciona Si: El modo de trabajo está establecido en el modo del rompedor [B].

Selección de velocidad de traslado

Mientras está exhibida la pantalla normal, si el interruptor de cambio de velocidad de traslado es oprimido, el monitor de velocidad de traslado grande (a) es exhibido por 2 segundos y la configuración de la velocidad de traslado es cambiada.

H Cada vez que el interruptor de cambio de

velocidad es oprimido, la velocidad de traslado es cambiada a baja, media, alta y nuevamente a baja (Lo, Mi, Hi, Lo...), sucesivamente en ese orden.

H Cuando el monitor grande (a) es exhibido, la

exhibición del monitor de la velocidad de traslado (b) también es cambiada.

Operación para detener el zumbador de alarma

Mientras el zumbador de alarma está sonando, si se oprime el interruptor de cancelación del zumbador de alarma, ésta deja de sonar.

H Aunque se oprima el interruptor que cancela la

zumbadora de alarma, la pantalla no cambia.

10 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Operación del limpiaparabrisas

Mientras está exhibida la pantalla normal, si el interruptor del limpiaparabrisas es oprimido, el monitor del limpiaparabrisas grande (a) es exhibido por 2 segundos y el limpiaparabrisas arranca o se detiene.

H Cada vez que el interruptor del

limpiaparabrisas es oprimido, la configuración del limpiaparabrisas es cambiada a Intermitente, activado, desactivado (INT, ON, OFF..INT) y a Intermitente.. sucesivamente en ese orden.

H Cuando el monitor grande (a) es exhibido, la

exhibición del monitor de limpiaparabrisas (b) es cambiada, o también desactivada (OFF).

H Si el limpiaparabrisas es desactivado (OFF), el

monitor grande (a) no es exhibido.

Operación del acondicionador de aire y/o calefacción

Mientras la pantalla normal es exhibida, oprima el interruptor del acondicionador de aire o el interruptor de la calefacción, y la pantalla de ajuste del acondicionador de aire o la pantalla de ajuste de la calefacción son exhibidas.

H Mientras la pantalla de ajuste del

acondicionador de aire, o la pantalla de ajuste de la calefacción son exhibidas, si durante los siguientes 5 segundos usted no toca ningún interruptor, la pantalla cambia a la pantalla ordinaria.

H Especificación con acondicionador de aire

Operación del lavador de ventana

Mientras la pantalla normal es exhibida, si el interruptor del limpiaparabrisas es oprimido, el líquido del lavador es esparcido solamente mientras el interruptor se mantenga oprimido.

H Aún si el interruptor del lavaparabrisas es

oprimido, la pantalla no cambia.

H Especificación de la calefacción

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Operación para exhibir el modo de la cámara (si está instalada la cámara)

Cuando la cámara está instalada, si se oprime (F3), la exhibición múltiple cambia a la imagen de la cámara (Establezca la conexión de la cámara en el modo de servicio).

H Se pueden conectar hasta 3 cámaras. Si es

seleccionado el modo de la cámara, solamente la imagen de la cámara 1 será exhibida siempre.

H Si la imagen de las dos cámaras es exhibida

simultáneamente, las imágenes son exhibidas por intervalos de 1 segundo en la pantalla derecha, o en la izquierda.

Operación para exhibir el reloj y el horómetro de servicio

Mientras la pantalla normal es exhibida, oprima (F4), y la sección (a) cambia intermitentemente al horómetro de servicio o al reloj.

H Cuando el reloj es seleccionado, ajuste la

hora, coloque la exhibición en 12 horas, o en 24 horas, y configure la hora de verano con la función del modo del usuario.

H Si se genera alguna precaución en el modo de

la cámara, ésta será exhibida en la parte superior izquierda de la pantalla del monitor de precaución (Sin embargo, la precaución por baja temperatura del aceite hidráulico no se muestra allí).

H Cuando en el modo de la cámara ocurre un

error que es un código del usuario, si usted no toca ninguna palanca de control durante 10 segundos, la pantalla cambia a la pantalla normal y exhibe la información del error.

H Cuando dos o más cámaras están

conectadas, la imagen de una de ellas, o la imagen de las dos pueden ser exhibidas. Si se selecciona la exhibición (F4) de la cámara 2, la cámara 1 es exhibida en el lado izquierdo de la pantalla, y la imagen de la cámara 2 se exhibe en el lado derecho. La imagen de la cámara 3 es exhibida solo individualmente.

12 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Comprobación de la información de mantenimiento

Mientras el monitor de mantenimiento o la pantalla normal es exhibida, oprima (F5), y se exhibirá la pantalla con la tabla de mantenimiento.

H Para restablecer el tiempo que queda después

de terminar el mantenimiento, se necesitan más operaciones (Vea "Registro de mantenimiento" en el modo de servicio).

Configuración y exhibición del modo del usuario (Incluyendo los mensajes para el usuario de KOMTRAX)

Mientras la pantalla normal está exhibida, oprima (F6), y la pantalla del modo del usuario es exhibida.

H Hay los siguiente menús en el modo del

usuario.

Configuración del Rompedor/Aditamento Mensaje del Usuario Ajuste de la pantalla Ajuste del reloj Idioma Ajuste para el modo económico

H El menú para configurar el rompedor y/o

accesorio es exhibido solamente cuando se selecciona "Con accesorios" en el modo de servicio

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

[Mensaje de KOMTRAX]

l Hay dos tipos de mensajes KOMTRAX; Uno es

para el usuario y el otro es para servicio.

l Para usuario:

Un mensaje transmitido por la estación base de KOMTRAX para el usuario Si este es recibido, el monitor de mensaje es exhibido en la pantalla normal. Para ver el contenido del mensaje, opere la "Exhibición del mensaje" en el menú del usuario de arriba.

l Para servicio:

Un mensaje transmitido por la estación base de KOMTRAX para el servicio. Si este es recibido, no se exhibe nada en la pantalla normal. Para ver el contenido del mensaje, opere exhibición del "Mensaje KOMTRAX" en el menú de servicio.

Exhibición de guía para economía de energía

Cuando la máquina está configurada en ciertas condiciones de operación, la pantalla de guía para economía de energía es exhibida automáticamente para urgir al operario a operar ahorrando energía.

La guía para la economía de energía es exhibida, mientras la regulación de su exhibición esté efectiva en el modo de servicio y cuando se cumplen las siguientes condiciones.

H Condición para exhibición:

Que el motor esté funcionando, todas las palancas se encuentren en posición neutral durante 5 minutos, y no se estén generando avisos precaución (Nota) o códigos del usuario (Nota). Nota: Excluyendo la precaución por baja temperatura del aceite hidráulico.

H Si alguna palanca o pedal es operado, o es

oprimido el (F5), la pantalla retorna a la pantalla normal.

Exposición de precauciones en el monitor

Si ocurre alguna anormalidad que exhiba una precaución en el monitor de precaución de la pantalla normal, o en la pantalla del modo de la cámara, el monitor de precaución se exhibe grande por un momento y luego se exhibe en la sección (a) de la pantalla.

H En la pantalla del modo de la cámara, cuando

se genera alguna precaución, el monitor de precaución destella en la parte superior izquierda de la pantalla.

14 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Exhibición del juzgamiento automático del rompedor

Si el operador está haciendo trabajos de rompedor en un modo de trabajo inapropiado, la pantalla de juzgamiento automático del rompedor es exhibida para urgir al operario a seleccionar el modo de trabajo apropiado.

H El juzgamiento automático del rompedor es

exhibido, mientras la regulación de su exhibición esté efectiva en el modo de servicio y cuando se cumplen las siguientes condiciones.

H Condición para exhibición:

Cuando el controlador de la bomba mide la presión de la bomba trasera por un cierto período de tiempo, y el valor obtenido es similar al de la honda de pulsación producida por la operación del rompedor, la cual es retenida anticipadamente en el controlador.

H La función de juzgamiento automático del

rompedor está regulada para no ser usada (no ser exhibida) cuando es despachada.

H Si esta pantalla es exhibida, revise la

regulación en el modo de trabajo. Si se está usando el rompedor, seleccione el modo del rompedor (B).

H Para volver a la pantalla normal, oprima el

(F5).

Exhibición del código del usuario y del código de falla

Si ocurre alguna anormalidad que exhiba la cual exhiba un código de usuario y un código de falla en la pantalla normal, o en la pantalla de la cámara, toda la información de la anormalidad es exhibida. (a): Código del usuario (3 dígitos) (b): Código de falla (5 ó 6 dígitos) (c): Marca de teléfono (d): Número de teléfono

H Esta pantalla es exhibida solamente cuando

ocurre una anormalidad (código de falla) por la cual se establece un código de usuario.

H La marca del teléfono y el número del teléfono

solamente se exponen cuando el número telefónico está registrado en el modo de servicio.

H Si ocurren simultáneamente múltiples

anormalidades, todos los códigos son exhibidos en orden repetidamente.

H Debido a que la información del código de falla

exhibido es grabada en el registro de anormalidades en el modo de servicio, revise los detalles en el modo de servicio.

PC200, 220-8

H Cuando el monitor de precaución también está

exhibido, la marca del teléfono no es exhibida.

GSN00229-00 30 Pruebas y Ajustes

H Remedios dados por medio de la exhibición de código del usuario para que el operador tenga en

cuenta (La siguiente tabla es un pasaje tomado del Manual de Operación y Mantenimiento)

Código de

Usuario

E02

E03 Error en sistema de freno de giro

E10

E11

E14 Sistema de anormalidad en el acelerador

E15

E0E Error en la red de comunicaciones

Error en el sistema de control de la bomba

Error en la fuente de energía del controlador del motor Error en el circuito del sistema de mando del controlador del motor (motor detenido)

Error en el sistema controlador del motor Salida reducida para proteger el motor

Error en el sistema del sensor del motor (temperatura del refrigerante, presión de combustible, presión de aceite)

Modo de avería Remedio

Cuando el interruptor de mando de la bomba de emergencia está en la posición de arriba (emergencia), es posible operar normalmente, pero haga que se efectúe inmediatamente la inspección.

Mueva hacia arriba el interruptor de cancelación del freno de giro para liberar el freno. Al aplicar el freno de giro, opere manualmente el interruptor de cierre del giro. Según sea la causa del problema, puede que no sea posible liberarlo. En este caso, ordene inmediatamente una inspección.

Haga que la inspección se efectúe inmediatamente

Opere la máquina hacia una postura segura y realice inmediatamente la inspección.

La operación es posible, paro haga que se efectúe inmediatamente la inspección

Opere la máquina hacia una postura segura y realice inmediatamente la inspección.

16 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Función de revisión de la exhibición del LCD (Exhibición de Cristal Líquido)

Mientras la pantalla normal es exhibida, si el interruptor de entrada al siguiente numeral y el interruptor de función son operados como sigue, todos los LCD (Exhibición de cristal líquido) se ilumina en blanco.

l Operación de interruptores (simultaneos):

[4] + [F2]

H Cuando termine la operación de los

interruptores, libere primero la (F2).

H Si hay alguna exhibición de error en la LCD,

solamente esa parte está indicada en negro.

H El tablero LCD algunas veces tiene unos

puntos negros (puntos que no están encendidos) y puntos brillantes (puntos que no se han apagado) por la razón de sus características. Si el número de los puntos brillantes y puntos negros no excede de 10, esos puntos no constituyen una falla o un defecto.

H Para volver a la pantalla normal, oprima el

interruptor de función.

Función de revisión del horómetro de servicio

Para revisar el horómetro mientras el interruptor de arranque se encuentra en posición OFF, opere los interruptores de entrada de numeral de la siguiente manera. En este momento, solamente se exhibe la sección del horómetro de servicio.

l Operación de interruptores (simultaneos): [4] +

[1]

H Debido a que hay alguna demora de tiempo en

el arranque de la LCD, mantenga oprimidos los interruptores hasta que la LCD se encienda normalmente.

H Después de que el monitor de la máquina ha

sido usado continuamente, puede que se vean puntos azules (puntos que no se apagan) en la pantalla. Este fenómeno no indica una falla o un defecto.

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Función de cambio de contraseña para el cambio de accesorio y/o establecer el mantenimiento

Cuando cambie la contraseña usada para la función de establecer el accesorio o para la función de establecer el mantenimiento, siga los siguientes procedimientos

1. Mientras la pantalla normal está exhibida, efectúe la siguiente operación usando los interruptores de entrada de numerales.

Operación de los interruptores (Mientras se oprime la (F4) efectúe la operación en orden):

[4] + [5] Ý [5] Ý [5]

Esta operación de los interruptores no es aceptada hasta que transcurran 10 minutos después de que el interruptor de arranque haya sido colocado en ON.

3. Después de que se exhiba la nueva pantalla de contraseña, introduzca una nueva contraseña por medio de los interruptores para entrar numerales y confírmela con el interruptor de función.

Establezca una nueva contraseña de 4 a 6 dígitos (Si tiene solo 3 o menos dígitos, o 7 o más dígitos, ella no es aceptada).

[F5]: Reconfigure el numeral de entrada y/o Retorno a la pantalla normal

[F6]: Confirme la entrada de numeral

2. Después de que se exhiba la pantalla de CONTRASEÑA (PASSWORD) de Accesorio, o Mantenimiento, introduzca la contraseña actual por medio de los interruptores para entrar numerales y confírmela con el interruptor de función.

[F5]: Reconfigure el numeral de entrada y/o Retorno a la pantalla normal

[F6]: Confirme la entrada de numeral

Contraseña preconfigurada: [000000]

Si la contraseña introducida está correcta, la pantalla cambia a la siguiente pantalla.

Si la contraseña introducida es incorrecta, se exhibe el mensaje para introducir nuevamente la contraseña.

4. Después de que la pantalla para entrar la contraseña nueva es exhibida nuevamente, introduzca nuevamente la nueva contraseña por medio de los interruptores para introducir numerales, y confírmela con el interruptor de función.

[F5]: Reconfigure el numeral de entrada y/o Retorno a la pantalla normal

[F6]: Confirme la entrada de numeral

Si se introduce una contraseña diferente a la contraseña introducida antes de su introducción, se exhibe el mensaje de introducirla nuevamente.

18 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

5. Si la pantalla que notifica el termino de la configuración es exhibida y luego la pantalla normal es exhibida, la contraseña ha sido cambiada con éxito.

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Modo de servicio

Para cambiar del modo del operador al modo de servicio, efectúe la siguiente operación. Esta operación es requerida siempre cuando usted usa el modo de servicio.

1. Revise la exhibición de la pantalla y los interruptores de operación. Mientras la pantalla normal está exhibida, efectúe la siguiente operación usando los interruptores de entrada de numerales.

Operación de los interruptores (Mientras se oprime la (F4) efectúe la operación en orden):

[4] + [1] Ý [2] Ý [3]

Esta operación de los interruptores es aceptada únicamente mientras la pantalla normal es exhibida

2. Selección de menú de servicio Cuando la pantalla del menú de servicio es exhibida, el modo de servicio es seleccionado. Seleccione el menú de servicio que usted usa con los interruptores de función o los interruptores para introducir numerales.

[F3]: Mueva al menú inferior

[F4]: Mueva al menú superior

[F5]: Retorna a la pantalla normal (modo

del operador)

[F6]: Confirme la selección

Usted puede introducir un código de 2 dígitos usando los interruptores para introducir numerales, para seleccionar el menú de ese código y confirmarlo por medio del (F6).

Los ítemes que van a ser seleccionados en el menú de servicio son como sigue (incluyendo algunos ítemes, los cuales necesitan operaciones especiales).

01 Monitoreo

02 Registro de

anormalidad

03 Registro de mantenimiento 04 Cambio de modo de mantenimiento 05 Ingreso de número telefónico

06 Preconfigurado

07 Ajuste

08 Operación del modo de cilindro reducido 09 Girar el motor sin inyección 10 Exposición del consumo de combustible

11 Exposición

de KOMTRAX

Sistemas mecánicos Sistema eléctrico Sistema acondicionadora de aire/

Sistema de calefacción

Modo de trabajo con la llave de la ignición en ON

Estableciendo la unidad Con/Sin aditamento Establecer contraseña de

accesorio/mantenimiento Estableciendo la cámara Estableciendo la exhibición de

ECO Configuración del juzgamiento

automático del rompedor Torsión de absorción de la bomba

(delantera) Torsión de absorción de la bomba

(trasera) Configuración de la velocidad de

traslado baja "Lo". Ajuste de flujo para aditamento

durante operación combinada

Condición de configuración del terminal

Condición de posicionamiento y comunicación

No. Serie del MÓDEM (Modelo TH300)

Dirección IP del MODEM (Modelo TH200)

20 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Monitorear

El monitor de la máquina puede monitorear la condición de la máquina durante el trabajo, recibiendo señales de varios interruptores, sensores y accionadores instalados en muchas partes de la máquina y con la información proveniente de controladores, los cuales son interruptores de control, etc.

1. Seleccionando el menú Seleccione "Monitoreo" en la pantalla del menú de servicio.

3. Decidiendo ítemes a monitorear Después de seleccionar los ítemes de monitoreo, efectúe el monitoreo con el interruptor de función o con el interruptor para introducir numerales.

H Ejecución con el interruptor de función:

Doble-click o mantenga presionado [F6] (por más o menos 2 seg.).

H Ejecución con el interruptor para introducir

numerales: Entre [99999] y presione [F6].

H Cuando monitoree solo 2 ítemes, por

ejemplo, selecciónelos y confírmelos con

2. Seleccionando los ítemes de monitoreo. Después de que se exhiba "La pantalla del menú para selección del monitoreo", seleccione los ítemes a ser monitoreados por medio de los interruptores de función o los interruptores para introducir numerales.

[F1]: Mueva a la siguiente página (pantalla)

[F2]: Mueva a la página anterior (pantalla)

[F3]: Mueva al ítem inferior

[F4]: Mueva al ítem superior

[F5]: Numeral para introducir "restablecer" y/

la (F6). Si (F6) es oprimido en este momento una vez más, el monitoreo es ejecutado.

H Si los ítemes de monitoreo están

seleccionados hasta el número límite, el monitoreo es ejecutado automáticamente.

o Retorno a la pantalla del menú de servicio

[F6]: Confirme la selección

Selección con los interruptores de función: Seleccione un ítem con la (F3), o la (F4) y confírmelo con la (F6).

Selección con los interruptores para introducir numerales: Entre un código de 5 dígitos, y el ítem de ese código es seleccionado directamente. Confirme este ítem con [F6].

Si el color de la caja seleccionada cambia de amarillo a rojo, la selección de el ítem de esa caja es confirmada.

Hasta 6 ítemes de monitoreo se pueden seleccionar al mismo tiempo. Usted puede que no pueda seleccionar más de 6 ítemes, aunque, depende de la forma de exhibición de esos ítemes.

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

4. Ejecutando el monitoreo Después de que "Pantalla de ejecución del monitoreo" es exhibida, efectué la operación necesaria de la máquina y revise la información del monitoreo.

La información del monitoreo está indicada por un valor, ON y/o OFF, o la exhibición especial.

La unidad de exhibición puede ser establecida en unidades SI, métrica, o unidad Imperial, por medio de la función de inicialización en el modo de servicio.

6. Cambiando el modo para configurar la máquina Para cambiar la configuración del modo de trabajo, velocidad de traslado, o autodesaceleración durante el monitoreo, opere el interruptor correspondiente debajo de la condición actual, y la pantalla para configurar el modo queda exhibida. Mientras esta pantalla es exhibida, si el interruptor correspondiente es operado aún más, el modo correspondiente es cambiado.

Después de terminar de cambiar las configuraciones, oprima (F6) para volver a la pantalla de información de monitoreo.

Si la configuración es cambiada durante el monitoreo, la nueva configuración es retenida aún después de que la pantalla retorne a la pantalla normal después de que el monitoreo se haya terminado.

5. Retención de información de observación La información de monitoreo puede ser retenida y restablecida con los interruptores de función.

[F3]: Restablecer lo retenido

[F4]: Retener información (dato exhibido)

[F5]: Retornar a la pantalla del menú de

selección de monitoreo

Si el modo de trabajo es cambiado al modo del rompedor (B), la pantalla para confirmar el cambio de configuración es exhibida como en el cambio del modo de trabajo en la pantalla normal.

22 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Tabla de asuntos de monitoreo

Código

No.

Ítem de monitoreo (Exposición en pantalla)

Unidad (Regulación inicial:

ISO)

ISO metro Imperial

00200 Controller Model Select — BOMBA 00201 Machine ID — MOTOR 01002 Engine speed r/min rpm rpm MOTOR 01601 2nd Eng. Speed Command r/min rpm rpm BOMBA 01100 F Pump Pressure MPa kg/cm 01101 R Pump Pressure MPa kg/cm 07400 Boom Raise PPC Pressure MPa kg/cm 07200 Arm Curl PPC Pressure MPa kg/cm 07300 Bucket Curl PPC Pressure MPa kg/cm 07301 Bucket Dump PPC Pressure MPa kg/cm 09001 Swing left PPC Pressure MPa kg/cm 09002 Swing right PPC Pressure MPa kg/cm

04107 Coolant Temperature °C °C ° F MOTOR 04401 Hydr. Oil Temperature °C °C ° F BOMBA 01300 PC-EPC Sol. Curr.(F) mA mA mA BOMBA 01302 PC-EPC Sol. Curr.(R) mA mA mA BOMBA 01500 LS-EPC Sol. Curr. mA mA mA BOMBA 08000 Merge-divider Sol. Curr.(Main) mA mA mA BOMBA 08001 Merge-divider Sol. Curr.(LS) mA mA mA BOMBA 01700 Service Sol. Curr. mA mA mA BOMBA 03200 Battery Voltage V V V BOMBA 03203 Battery Power Supply V V V MOTOR 04300 Battery Charge Vol. V V V MON 36400 Rail Pressure MPa kg/cm 37400 Ambient Pressure kPa kg/cm

18500 Charge Temperature °C °C ° F MOTOR

36500 Boost Pressure kPa kg/cm

36700 Engine Torque Ratio % % % MOTOR

18700 Engine Output Torque Nm kgm

libra -

03000 Fuel Dial Pos Sens Volt V V V MOTOR 04200 Fuel Level Sensor Vol. V V V MON 04105 Eng. Water Temp. Vol. Lo V V V MOTOR 04402 Hydr. Temp. Sonser Vol. V V V BOMBA 37401 Ambient Press Sens Volt V V V MOTOR 18501 Charge Temp Sens Volt V V V MOTOR 36501 Charge Press Sens Volt V V V MOTOR 36401 Rail Pressure Sens Volt V V V MOTOR 17500 Engine Power Mode — MOTOR 31701 Throttle Position % % % MOTOR 31706 Final Throttle Position % % % MOTOR 18600 Inject Fueling Command mg/st mg/st mg/st MOTOR

Compo-

nente a

cargo

psi BOMBA psi BOMBA psi BOMBA psi BOMBA psi BOMBA psi BOMBA psi BOMBA psi BOMBA

psi MOTOR psi MOTOR

psi MOTOR

MOTOR

pie

Observaciones

Indicación del valor

absoluto (incluida la

presión atmosférica)

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Código

No.

Ítem de monitoreo (Exposición en pantalla)

Unidad (Regulación inicial:

ISO)

ISO metro Imperial

36200 Rail Press Command MPa kg/cm

Compo-

nente a

cargo

psi MOTOR

36300 Injection Timing Command CA CA CA MOTOR 37300 Fuel Rate l/h l/h gal/h MOTOR 01602 2nd Eng. Speed Command % % % BOMBA

13113 Main Pump Absorb Torque Nm kgm

15900 Boom Bottom Pressure MPa kg/cm

libra -

pie

psi BOMBA

BOMBA

Giro ON•OFF BOMBA Tr av e l O N• O FF BO M BA

01900 Interruptor de Presión 1

Bajar Aguilón ON•OFF BOMBA Boom Raise ON•OFF BOMBA Arm Curl ON•OFF BOMBA Arm Dump ON•OFF BOMBA Bucket Curl ON•OFF BOMBA

01901 Interruptor de Presión 2

Bucket Dump ON•OFF BOMBA Service ON•OFF BOMBA Travel Steering ON•OFF BOMBA Travel Junction ON•OFF BOMBA Swing Brake ON•OFF BOMBA

02300 Solenoid Valve 1

Merge-divider ON•OFF BOMBA 2-Stage Relief ON•OFF BOMBA Travel Speed ON•OFF BOMBA

02301 Válvula Solenoide No.2 Service Return ON•OFF BOMBA

Lever Sw. ON•OFF BOMBA

02200 Ingreso al interruptor 1

Swing Release Sw. ON•OFF BOMBA Swing Brake Sw. ON•OFF BOMBA Model Select 1 ON•OFF BOMBA Model Select 2 ON•OFF BOMBA

02201 Ingreso al interruptor 2

Model Select 3 ON•OFF BOMBA Model Select 4 ON•OFF BOMBA Model Select 5 ON•OFF BOMBA Overload Alarm ON•OFF BOMBA

02202 Ingreso al interruptor 3 Key Switch (ACC) ON•OFF BOMBA

Window Limit SW. ON•OFF BOMBA

02204 Ingreso al interruptor 5

P Limit SW. ON•OFF BOMBA W Limit SW. ON•OFF BOMBA Key Switch ON•OFF MON Start ON•OFF MON

04500 Ingreso al monitor 1

Preheat ON•OFF MON Light ON•OFF MON Rad. Level ON•OFF MON Air cleaner ON•OFF MON

04501 Ingreso al monitor 2

Eng. Oil Level ON•OFF MON Battery Charge ON•OFF MON

04502 Ingreso al monitor 3 Swing Brake Sw. ON•OFF MON

Observaciones

24 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Código

No.

04503

04504

04505

04506

18800 Water In Fuel ON•OFF MOTOR

20216 ECM Build Version — MOTOR 20217 ECM CAL Data Ver — MOTOR 18900 ECM Internal Temp °C °C ° F MOTOR 20400 ECM Serial No — MOTOR 20227 Monitor Ass'y P/N — MON 20402 Monitor Serial No — MON 20228 Programa del monitor N/P — MON 20229 Pump Con. Ass'y P/N — BOMBA 20403 Pump Con. Serial No — BOMBA 20230 Pump Con. Prog. P/N — BOMBA

Ítem de monitoreo (Exposición en pantalla)

F1 ON•OFF MON F2 ON•OFF MON

Interruptores de Función de Monitor

Interruptores de 1ra y 2da fila del monitor

Interruptores de 3ra y 4ta fila del monitor

Monitor, 5a. Línea de Interruptores.

F3 ON•OFF MON F4 ON•OFF MON F5 ON•OFF MON F6 ON•OFF MON SW1 ON•OFF MON SW2 ON•OFF MON SW3 ON•OFF MON SW4 ON•OFF MON SW5 ON•OFF MON SW6 ON•OFF MON SW7 ON•OFF MON SW8 ON•OFF MON SW9 ON•OFF MON SW10 ON•OFF MON SW11 ON•OFF MON SW12 ON•OFF MON SW13 ON•OFF MON SW14 ON•OFF MON SW15 ON•OFF MON

Unidad (Regulación inicial:

ISO)

ISO metro Imperial

Compo-

nente a

cargo

Observaciones

WIF: Agua en

combustible

H Orden de entrada de los ítems en la tabla

Los ítemes son introducidos en el orden de exhibición en la pantalla del menú de selección de monitoreo.

H Unidad

La unidad exhibida puede ser configurada libremente en ISO, métrica, o Imperial (Configúrelas con la configuración de unidad en la inicialización del menú de servicio) "CA" en la unidad exhibida es una abreviación para el ángulo del cigüeñal. "mg/st" en la unidad exhibida es una abreviación para miligramos/recorrido.

H Componente a cargo

MON: El monitor de la máquina está encargado de la detección de la información de monitoreo. MOTOR: El controlador del motor está encargado de la detección de la información de monitoreo. BOMBA: El controlador de la bomba está encargado de la detección de la información de monitoreo.

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Registro de anormalidad (Registro de anormalidades del sistema mecánico)

El monitor de la máquina clasifica y registra las anormalidades que ocurrieron en el pasado o que están ocurriendo en el presente dentro de los sistemas mecánicos, sistemas eléctricos, y el sistema del acondicionador de aire o el sistema de calefacción. Para revisar el registro de anormalidades del sistema mecánico, efectúe los siguientes procedimientos.

1. Seleccionando el menú Seleccione "Registro de anormalidad" en la pantalla del "menú de servicio".

2. Selección del sub menú Después de que se exhiba "Registro de anormalidad", seleccione "Sistemas mecánicos" por medio de los interruptores de función o los interruptores para introducir numerales.

[F3]: Moverse al ítem inferior

[F4]: Moverse al ítem superior

[F5]: Regrese a la pantalla del menú de servicio

[F6]: Confirme selección

Usted puede introducir un código de 2 dígitos usando los interruptores para introducir numerales, para seleccionar el registro de ese código y confirmarlo por medio del (F6).

La siguiente figura muestra la exhibición de la especificación del acondicionador de aire. La especificación de la calefacción y la especificación de sin calefacción son diferentes una de la otra en la exhibición del "03 Sistema del acondicionador de aire", el cual no es exhibido en la especificación sin calefacción.

3. Información exhibida en la pantalla de "registro de anormalidades" En la pantalla del "Sistema mecánico", se exhibe la siguiente información. (a):Orden de ocurrencia de las anormalidades

desde la última y/o Número total de

registros. (b):Código de fallas (c):Contenido del problema (d):Número de veces de ocurrencia de tiempo (e):Lectura del horómetro de servicio en la

primer ocurrencia (f): Lectura del horómetro de servicio en la

última ocurrencia

[F1]: Mueva a la siguiente página (pantalla)

(Si se exhibe)

[F2]: Mueva a la página anterior (pantalla)

(Si se exhibe)

[F5]: Retorne a la pantalla de "registro de

anormalidades"

Si no hay registro de anormalidades, se

exhibe "No hay registro de anormalidades".

Si el número de ocurrencias es 1 (primer

ocurrencia), la lectura del horómetro de

servicio en la primer ocurrencia y en la

última, es el mismo.

Si la [E] es exhibida a la izquierda del código

de falla, la anormalidad continúa ocurriendo,

o su restablecimiento no ha sido confirmado.

Para todos los códigos de fallas que el

monitor de la máquina puede registrar, vea

la tabla de códigos de falla en "Registro de

anormalidades" (Del sistema eléctrico).

26 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

4. Reconfigurando el registro de anormalidades El registro de anormalidades del sistema mecánico no puede reconfigurarse.

Registro de anormalidad (Sistemas eléctricos)

El monitor de la máquina clasifica y registra las anormalidades que ocurrieron en el pasado o que están ocurriendo en el presente dentro de los sistemas mecánicos, sistemas eléctricos, y el sistema del acondicionador de aire. Para revisar el registro de anormalidades del sistema eléctrico, efectúe los siguientes procedimientos.

3. Información exhibida en la pantalla de "registro

1. Seleccionando el menú Seleccione "Registro de anormalidad" en la pantalla del menú de servicio.

de anormalidades" En la pantalla del "Sistema eléctrico", se exhibe la siguiente información. (a):Orden de ocurrencia de las anormalidades

desde la última y/o Número total de

registros. (b):Código de fallas (c):Contenido del problema (d):Número de veces de ocurrencia (e):Lectura del horómetro de servicio en la

primer ocurrencia (f): Lectura del horómetro de servicio en la

última ocurrencia

[F1]: Mueva a la siguiente página (pantalla)

(Si se exhibe)

[F2]: Mueva a la página anterior (pantalla)

(Si se exhibe)

2. Selección del sub menú Después de que se exhiba "Registro de anormalidad", seleccione "Sistemas eléctricos" por medio de los interruptores de función o los interruptores para introducir numerales.

[F3]: Moverse al ítem inferior

[F4]: Moverse al ítem superior

[F5]: Regrese a la pantalla del menú de servicio

[F6]: Confirme selección

Usted puede introducir un código de 2 dígitos usando los interruptores para introducir numerales, para seleccionar el registro de ese código y confirmarlo por medio del (F6).

La siguiente figura muestra la exhibición de

[F3]: Mueva al ítem inferior

[F4]: Mueva al ítem superior

[F5]: Retorne a la pantalla de "registro de

anormalidades"

Si no hay registro de anormalidades, se exhibe "No hay registro de anormalidades".

Si el número de ocurrencias es 1 (primer ocurrencia), la lectura del horómetro de servicio en la primer ocurrencia y en la última, es el mismo.

Si la [E] es exhibida a la izquierda del código de falla, la anormalidad continúa ocurriendo, o su restablecimiento no ha sido confirmado.

H Para todos los códigos de fallas que el

monitor de la máquina puede registrar, vea la tabla de códigos de falla.

la especificación del acondicionador de aire. La especificación de la calefacción y la especificación de sin calefacción son diferentes una de la otra en la exhibición del "03 Sistema del acondicionador de aire", el cual no es exhibido en la especificación sin calefacción.

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

4. Reposición del registro de anormalidades

1) Mientras la pantalla de los "Sistemas Eléctricos" está exhibida, efectúe la siguiente operación con los interruptores para introducir numerales.

z Operación de los interruptores

(Mientras se oprime la (F4) efectúe la operación en orden):

[4] + [1] Ý [2] Ý [3]

2) Revise que la pantalla esté colocada en el modo para restablecer, y luego restablezca los ítemes uno a uno, o juntos, por medio de los interruptores de función.

H Si la pantalla está colocada en el

modo de restablecer, la marca gráfica de (LIMPIAR (CLEAR)) está indicada como [F2].

z [F2]:Restablece todos los ítems. z [F3]:Mueva al ítem inferior z [F4]:Mueva al ítem superior z [F5]:Retorne a la pantalla de "registro

de anormalidades"

[F6]: Restablece los ítems seleccionados

H Para reestablecer ítems uno a uno:

Seleccione los ítems a reestablecer con [F3] Ý [F4] y presione [F6].

H Para reestablecer todos los ítems

juntos: Oprima la (F2) y todos los ítemes serán restablecidos, sin tener en cuenta la selección de los ítemes.

H Si se exhibe la [E] al lado izquierdo

del código de falla, la operación de restablecimiento es aceptada, pero la información no es restablecida.

3) Después de que la pantalla “Sistema eléctrico. Restablecer error” es exhibida, opere los interruptores de función.

z (F5): Retorne a la pantalla de

"Sistemas eléctricos" (Modo para restablecer)

z (F6):Ejecute restablecer

H La siguiente figura muestra la

pantalla exhibida cuando el ítem es restablecido uno a uno (lo cual es un poco diferente a lo exhibido en la pantalla cuando todos los ítemes son restablecidos al mismo tiempo)

4) Si la pantalla para notificar la finalización del restablecimiento es exhibida y luego se exhibe la pantalla del "Sistemas eléctricos (modo de restablecimiento), indica que el restablecimiento de la anormalidad ha sido terminado.

H Después de un rato, la pantalla

retorna a la pantalla de "Sistemas eléctricos".

28 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Tabla de códigos de falla

Código

Usuario

E10 CA111 EMC Critical Internal Failure

E10 CA115 Eng Ne and Bkup Speed Sens Error

E11 CA122 Chg Air Press Sensor High Error

Código de

fallas

989L00 Engine Controller Lock Caution 1 MON

989M00 Engine Controller Lock Caution 2 MON

989N00 Engine Controller Lock Caution 3 MON

AA10NX Air Cleaner Clogging MON

AB00KE Charge Voltage Low MON

B@BAZG Eng Oil Press. Low

B@BAZK Eng Oil Level Low MON

B@BCNS Eng Water Overheat

B@BCZK Eng Water Level Low

B@HANS Hydr Oil Overheat

Problema (Exhibido en la pantalla)

Zumba-

dor de

alarma

Compo-

nente a

cargo

MOTOR

MON

BOMBA

MOTOR

Categoría del

registro

Sistema Eléctrico

Sistema mecánico

Sistema Eléctrico

E11 CA123 Chg Air Press Sensor Low Error

E14 CA131 Throttle Sensor High Error

E14 CA132 Throttle Sensor Low Error

E15 CA144 Coolant Temp Sens High Error

E15 CA145 Coolant Temp Sens Low Error

E15 CA153 Chg Air Temp Sensor High Error

E15 CA154 Chg Air Temp Sensor Low Error

E11 CA155 Chg Air Temp High Speed Derate

E15 CA187 Sens Supply 2 Volt Low Error

E11 CA221 Ambient Press Sens High Error

E11 CA222 Ambient Press Sens Low Error

E15 CA227 Sens Supply 2 Volt High Error

CA234 Eng Overspeed MOTOR

E15 CA238 Ne Speed Sens Supply Volt Error

E10 CA271 IMV/PCV1 Short Error

MOTOR

Sistema Eléctrico

Sistema mecánico

Sistema Eléctrico

E10 CA272 IMV/PCV1 Open Error

E11 CA322 Inj #1 (L#1) Open/Short Error

E11 CA323 Inj #5 (L#5) Open/Short Error

E11 CA324 Inj #3 (L#3) Open/Short Error

PC200, 220-8

MOTOR

Sistema Eléctrico

GSN00229-00 30 Pruebas y Ajustes

Código

Usuario

E11 CA325 Inj #6 (L#6) Open/Short Error

E11 CA331 Inj #2 (L#2) Open/Short Error

E11 CA332 Inj #4 (L#4) Open/Short Error

E10 CA342 Calibration Code Incompatibility

E10 CA351 Injectors Drive Circuit Error

E15 CA352 Sens Supply 1 Volt Low Error

E15 CA386 Sens Supply 1 Volt High Error

E15 CA428 Water in Fuel Sensor High Error

E15 CA429 Water in Fuel Sensor Low Error

E15 CA435 Eng Oil Press Sw Error

E10 CA441 Battery Voltage Low Error

E10 CA442 Battery Voltage High Error

E11 CA449 Rail Press Very High Error

Código de

fallas

Problema (Exhibido en la pantalla)

Zumba-

dor de

alarma

Compo-

nente a

cargo

MOTOR

Categoría del

registro

Sistema Eléctrico

E11 CA451 Rail Press Sensor High Error

E11 CA452 Rail Press Sensor Low Error

E11 CA488 Chg Air Temp High Torque Derate

E15 CA553 Rail Press High Error

E15 CA559 Rail Press Low Error

E15 CA689 Eng Ne Speed Sensor Error

E15 CA731 Eng Bkup Speed Sens Phase Error

E10 CA757 All Continuous Data Lost Error

E15 CA778 Eng Bkup Speed Sensor Error

E0E CA1633 KOMNET Datalink Timeout Error

E14 CA2185 Throt Sens Sup Volt High Error

E14 CA2186 Throt Sens Sup Volt Low Error

E11 CA2249 Rail Press Very Low Error

E11 CA2311 IMV Solenoid Error

E15 CA2555 Grid Htr Relay Volt High Error

MOTOR

Sistema Eléctrico

E15 CA2556 Grid Htr Relay Volt Low Error

E01 D19JKZ Personal Code Relay Abnormality

D862KA GPS Antenna Discon MON2

DA25KP 5 V Sensor 1 Power Abnormality BOMBA

DA29KQ Model Selection Abnormality BOMBA

MOTOR

MON2

Sistema Eléctrico

30 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Código

Usuario

E0E DA2RMC CAN Discon (Pump Con Detected)

E0E DAFRMC CAN Discon (Monitor Detected)

Código de

fallas

DAFGMC GPS Module Error MON2

DGH2KB Hydr Oil Sensor Short BOMBA

DHPAMA F Pump Press Sensor Abnormality BOMBA

DHPBMA R Pump Press Sensor Abnormality BOMBA

DHS3MA Arm Curl PPC Press Sensor Abnormality BOMBA

DHS4MA Bucket Curl PPC Press Sensor Abnormality BOMBA

DHS8MA Boom Raise PPC Press Sensor Abnormality BOMBA

DHSAMA Swing RH PPC Press Sensor Abnormality BOMBA

DHSBMA Swing LH PPC Press Sensor Abnormality BOMBA

DHSDMA Bucket Dump PPC Press Sensor Abnormality BOMBA

DHX1MA Overload Sensor Abnormality (Analog) BOMBA

DW43KA Travel Speed Sol Discon BOMBA

Problema (Exhibido en la pantalla)

Zumba-

dor de

alarma

Compo-

nente a

cargo

BOMBA

MON

Categoría del

registro

Sistema Eléctrico

DW43KB Travel Speed Sol Short BOMBA

E03 DW45KA Swing Brake Sol Discon

E03 DW45KB Swing Brake Sol Short

DW91KA Travel Junction Sol Discon BOMBA

DW91KB Travel Junction Sol Short BOMBA

DWA2KA Service Sol Discon BOMBA

DWA2KB Service Sol Short BOMBA

DWK0KA 2-stage Relief Sol Discon BOMBA

DWK0KB 2-stage Relief Sol Short BOMBA

E02 DXA8KA PC-EPC (F) Sol Discon

E02 DXA8KB PC-EPC (F) Sol Short

E02 DXA9KA PC-EPC (R) Sol Discon

E02 DXA9KB PC-EPC (R) Sol Short

DXE0KA LS-EPC Sol Discon BOMBA

DXE0KB LS-EPC Sol Short BOMBA

Sistema Eléctrico

BOMBA

Sistema Eléctrico

DXE4KA Service Current EPC Discon BOMBA

DXE4KB Service Current EPC Short BOMBA

DXE5KA Merge-divider Main Sol Discon BOMBA

DXE5KB Merge-divider Main Sol Short BOMBA

DXE6KA Merge-divider LS Sol Discon BOMBA

PC200, 220-8

Sistema Eléctrico

GSN00229-00 30 Pruebas y Ajustes

Código

Usuario

H Orden de entrada de los ítems en la tabla

Código de

fallas

DXE6KB Merge-divider LS Sol Short BOMBA

DY20 KA Wiper Working Abnormality BOMBA

DY20MA Wiper Parking Abnormality BOMBA

DY2CKA Washer Drive Discon BOMBA

DY2CKB Washer Drive Short BOMBA

DY2DKB Wiper Drive (For) Short BOMBA

DY2EKB Wiper Drive (Rev) Short BOMBA

Problema (Exhibido en la pantalla)

Zumba-

dor de

alarma

Compo-

nente a

cargo

Categoría del

registro

Sistema Eléctrico

Los ítemes son introducidos en el orden de sus códigos de falla (orden ascendente).

H Código de Usuario

Adjunto: Si el código de falla es detectado, el código del usuario, el código de falla y el número de

teléfono (si está registrado) son exhibidos en la pantalla normal, para notificar al operador sobre la anormalidad.

No adjunto: Aún si el código de falla es detectado, el monitor de la máquina no notifica al operador

sobre la anormalidad.

H Zumbador de alarma

l:Cuando la ocurrencia de un error es notificada al operador, suena el zumbador de alarma (El

operador puede detener al zumbador por medio del interruptor de cancelación del zumbador de alarma)

s:Debido a que el monitor de precaución también está colocado en ON, su función hace sonar el

zumbador de alarma.

H Componente a cargo

MON: El monitor de la máquina está encargado de la detección de la anormalidad. MON2: La sección KOMTRAX del monitor de la máquina está encargada de la detección de la anormalidad. MOTOR: El controlador del motor está encargado de la detección de la anormalidad. BOMBA: El controlador de la bomba está encargado de la detección de la anormalidad.

H Categoría del registro

Sistema mecánico: La información sobre una anormalidad es registrada en el registro de anormalidades del sistema mecánico. Sistema eléctrico: La información sobre una anormalidad es registrada en el registro de anormalidades del sistema eléctrico.

32 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Registro de anormalidad (registro de anormalidades del acondicionador de aire/ registro de anormalidades del calentador)

El monitor de la máquina clasifica y registra las anormalidades que ocurrieron en el pasado o que están ocurriendo en el presente dentro de los sistemas mecánicos, sistemas eléctricos, y el sistema del acondicionador de aireo el calentador. Para revisar el registro de anormalidades del sistema del acondicionador de aire, o el registro de anormalidades de la calefacción, efectúe los siguientes procedimientos.

H Todas las figuras siguientes muestran la

especificación con acondicionador de aire.

1. Seleccionando el menú Seleccione "Registro de anormalidad" en la pantalla del menú de servicio.

3. Información exhibida en la pantalla de "registro de anormalidades" En la pantalla del "Sistema del acondicionador de aire", o en la pantalla del "Sistema de calefacción" se exhibe la siguiente información. (a): Nombre del Componente/Sistema (b): Número de veces de ocurrencia de tiempo (c): Condición (Normal o anormal)

[F2]: Restaurar registro de anormalidad

[F5]: Retorne a la pantalla de "registro de anormalidades"

Si la [E] es exhibida a la izquierda de la condición, la anormalidad continúa ocurriendo, o su restablecimiento no ha sido confirmado.

Si la desconexión CAN es exhibida en "Condición de la comunicación", la comunicación no se puede hacer normalmente. De acuerdo a esto, la condición de otros ítemes es desactivada (OFF).

2. Selección del sub menú Después de que se exhiba "Registro de anormalidad", seleccione "Sistemas del acondicionador de aire" o "Sistema de calefacción", utilizando los interruptores de función o los interruptores para introducir numerales.

[F3]: Moverse al ítem inferior

[F4]: Moverse al ítem superior

[F5]: Regrese a la pantalla del menú de servicio

[F6]: Confirme selección

Usted puede introducir un código de 2 dígitos usando los interruptores para introducir numerales, para seleccionar el registro de ese código y confirmarlo por medio del (F6).

4. Reestableciendo el registro de anormalidades Mientras la pantalla de "registro de anormalidad" es exhibida, oprima [F2], y el número de veces de ocurrencia de la anormalidad es restablecido. Si en este momento es confirmado que la anormalidad ha sido restablecida, la pantalla cambia a la Normal.

H Especificación con calefacción

En la especificación con calefacción, la exhibición del acondicionador de aire es reemplazada por la calefacción, y los ítemes que no están relacionados con la calefacción no son exhibidos.

H Especificación sin calefacción

En la especificación "sin calefacción", el menú de registro de anormalidades y la pantalla no son exhibidas.

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Registro de mantenimiento

El monitor de la máquina registra la información de mantenimiento de los filtros, aceites, etc., los cuales, el operador puede exhibir y revisar mediante las siguientes operaciones. Cuando se ha efectuado el mantenimiento, si los datos son restablecidos en el modo del operador, el número de veces del mantenimiento es registrado en esta sección.

1. Seleccionando el menú Seleccione "Registro de mantenimiento" en la pantalla del menú de servicio.

2. Seleccionando el ítem de registro de mantenimiento Después de que se exhiba "La pantalla del registro de mantenimiento", seleccione un ítem para ser revisado por medio de los interruptores de función o de los interruptores para introducir numerales.

[F1]: Mueva a la siguiente página (pantalla)

[F2]: Mueva a la página anterior (pantalla)

[F3]: Moverse al ítem inferior

[F4]: Moverse al ítem superior

[F5]: Regrese a la pantalla del menú de servicio

Usted puede introducir un código de 2 dígitos usando los interruptores para

introducir numerales, para seleccionar el ítem de ese código.

Los siguientes ítemes se pueden seleccionar en el registro de mantenimiento.

01 Cambio de aceite del motor 02 Cambio del filtro de aceite del motor 03 Cambio del filtro prinpipal de combustible 41 Cambio del pre-filtro de combustible 04 Cambio del filtro del aceite hidráulico 05 Cambio del respiradero del tanque

hidráulico 06 Cambio del inhibidor de corrosión 07 Servicio a la caja del amortiguador 08 Cambio de aceite de la caja de mando final. 09 Cambio de aceite de la caja de la

maquinaria.

10 Cambio de aceite hidráulico

3. Ítemes exhibidos en la pantalla de "registro de mantenimiento" Aparecen expuestos los items siguientes. (a):Ítemes de mantenimiento (b):Número de veces de reemplazo hasta hoy. (c):Lectura del indicador de servicio (SMR) en

la sustitución anterior.

34 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Cambio en el modo de mantenimiento

La condición de operación para la función de mantenimiento en el modo de operación, puede ser establecida o cambiada con este menú.

l Establezca si la función es efectiva o no es

efectiva

l Cambiar lo establecido sobre el intervalo de

reemplazo (por ítemes)

l Inicialize todos los intervalos de reemplazo

establecidos.

1. Seleccionando el menú Seleccione "Cambio del modo de

mantenimiento

en la pantalla del menú de servicio.

2. Selección del sub menú Después de que se exhiba "La pantalla del cambio del

modo de mantenimiento", seleccione

un ítem para ser monitoreado por medio de los interruptores de función o de los interruptores para introducir numerales.

[F1]: Mueva a la siguiente página (pantalla)

[F2]: Mueva a la página anterior (pantalla)

[F3]: Moverse al ítem inferior

[F4]: Moverse al ítem superior

[F5]: Regrese a la pantalla del menú de

servicio

Usted puede introducir un código de 2 dígitos usando los interruptores para introducir numerales, para seleccionar el ítem de ese código y confirmarlo por medio del (F6).

Los siguientes ítemes pueden ser seleccionados en la pantalla de "Cambio del modo de mantenimiento"

00 Modo de mantenimiento ON y/o OFF 01 Intervalo de cambio de aceite del motor 02 Intervalo de cambio del filtro de aceite del motor 03 Intervalo de cambio del filtro prinpipal de

combustible 41 Intervalo de cambio del pre-filtro de combustible 02 Intervalo de cambio del filtro de aceite hidráulico 05 Intervalo de cambio del respirador del tanque del

aceite hidráulico

06 Intervalo de cambio del inhibidor de corrosión 07 Intervalo de servicio a la caja del amortiguador. 08 Intervalo de cambio de aceite de la caja de

mando final. 09 Intervalo de cambio de la caja de la maquinaria. 10 Intervalo de cambio de aceite hidráulico 99 Inicialize todos los ítemes

3. Contenidos de lo establecido en el Modo de mantenimiento ON/OFF Después de seleccionar el Modo de mantenimiento ON y/o OFF, si la pantalla es exhibida, establezca ON, u OFF por medio de los interruptores de función.

l ON: Las funciones de todos los ítemes

de mantenimiento se han establecido efectivas en el modo del operador

l OFF: Las funciones de todos los ítemes

de mantenimiento se han establecido como sin efecto en el modo del operador.

[F3]: Mueva al ítem inferior

[F4]: Mueva al ítem superior

l [F5]: Cancele la selección y vuelva a la

pantalla de "cambio del modo de mantenimiento".

l [F6]: Confirma la selección y vuelva a la

pantalla de "cambio del modo de mantenimiento"

Aún, si ya ha sido establecido el ON y/o OFF de cada ítem, si la configuración establecida arriba es cambiada, éste es aplicado.

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

4. Contenido de la reposición de cada ítem de mantenimiento Después de seleccionar cada ítem de mantenimiento, si la pantalla es exhibida, establezca el ítem por medio de los interruptores de función.

Valor inicial: Intervalo de mantenimiento preconfigurado en el monitor de la máquina (Recomendado por el fabricante y no modificable).

Valor establecido: Intervalo de mantenimiento el cual se puede establecer libremente. Las funciones de mantenimiento en el modo del operador operan en base a este tiempo establecido (el cual se puede aumentar, o disminuir en 50 horas).

ON: La función de mantenimiento de este

ítem se ha establecido efectiva en el modo del operador.

OFF: La función de mantenimiento de este

ítem se ha establecido como sin efecto en el modo del operador.

[F3]: Seleccione "Reducir el valor

establecido" (Superior), u OFF (Inferior).

[F4]: Seleccione "Aumentar el valor

establecido" (Superior), u ON (Inferior).

[F5]: Cancele lo establecido antes de la

confirmación y vuelva a la pantalla de "cambio del modo de mantenimiento".

[F6]: Confirme lo establecido en la línea

superior, o en la inferior.

Después de establecer lo de las líneas superior e inferior, es confirmado con la (F6), y con la (F5) la pantalla cambia a la pantalla de cambio de modo de mantenimiento, y lo establecido queda efectivo.

Si el valor establecido de un ítem colocado en ON es cambiado después de 1 o más horas de operación a partir del inicio de lo establecido, el cambio es reconocido como una operación de restablecimiento.

5. Función de "Inicialización de todos los ítemes" Después de seleccionar "Todos los valores preconfigurados", si la pantalla es exhibida, establezca por medio de los interruptores de función.

Si esta operación es ejecutada, los valores establecidos para todos los ítemes de mantenimiento quedan inicializados.

[F5]: Retorna a la pantalla de "Cambio del

modo de mantenimiento"

[F6]: Ejecute la inicialización

Un rato después de haber sido oprimido (F6), se exhibe la pantalla de terminación de la inicialización. Luego, si la pantalla de cambio de modo de mantenimiento es exhibida, la inicialización se ha completado.

36 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Colocación del No. de teléfono

El número de teléfono exhibido cuando el código del usuario y/o código de falla es exhibido en el modo del operador puede ser introducido y cambiado de acuerdo al siguiente procedimiento. Si un número de teléfono no es introducido por medio de esta función, el número de teléfono es exhibido en el modo del operador.

Si alguno de los dígitos está errado, muévase a tal dígito (fondo anaranjado) y sobrescrita el dígito correcto.

Si el (F6) es oprimido sin introducir un dígito, no queda información sobre el número de teléfono, por lo tanto, el número de teléfono es exhibido en el modo del operador.

1. Seleccionando el menú Seleccione “Entrar el número de teléfono” en la pantalla del menú de servicio.

2. Registrando y cambiando el No. de teléfono Después de haberse exhibido la pantalla "Entrar el número de teléfono", registre o cambie su número.

[F2]: Restablece todos los números

introducidos.

[F3]: Mueve hacia la posición izquierda (si

no está en blanco)

[F4]: Mueve hacia la posición derecha (si no

está en blanco)

[F5]: Restablecer el dígito introducido y/o

Retorno al menú de servicio

[F6]: Confirma lo introducido

Se pueden introducir hasta 14 números partiendo de la izquierda. No introduzca nada en las posiciones sobrantes

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Preconfiguración (Modo de trabajo con la llave de la ignición en ON)

Revisión o cambio de varias configuraciones relacionadas con el monitor de la máquina y la máquina por "Preconfiguración" La función del modo de trabajo con la llave de la ignición en ON se usa para establecer el modo de trabajo exhibido en el monitor de la máquina cuando el interruptor de arranque es colocado en posición ON.

1. Seleccionando el menú Seleccione "Preconfiguración (Default)" en la pantalla del menú de servicio.

2. Selección del sub menú Después de que se exhiba la pantalla de "Preconfiguración", seleccione el "Modo de llave ON (Key-on mode)" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

Modo de economía [E] es exhibido cuando la llave del interruptor de arranque está en ON

Modo Elevación: [L] es exhibido cuando la llave del interruptor de arranque está en ON

Modo de rompedor: [B] es exhibido cuando la llave del interruptor de arranque está en ON.

Modo del accesorio: (ATT) es exhibido cuando la llave del interruptor de arranque está en ON.

Modo existente en anterior desactivación de la llave: El modo final en la operación previa es exhibido cuando la llave del interruptor de arranque se encuentra en posición ON.

[F3]: Mueva al ítem inferior

[F4]: Mueva al ítem superior

[F5]: Cancele lo seleccionado y vuelva a la

pantalla Default (Preconfigurado)

[F6]: Confirme lo seleccionado y vuelva a la

pantalla “Default” (Preconfigurado)

Cuando la máquina es despachada, es establecido el "Modo con la llave en posición OFF previa".

Si "Con accesorio" no es seleccionado, el modo del accesorio no puede ser seleccionado.

Mientras el modo del accesorio (ATT) es seleccionado, si "Sin accesorio" es establecido, el Modo de potencia (P) es exhibido cuando la llave de la ignición es colocada en ON.

Si el motor es detenido mientras el modo del rompedor (B) está seleccionado en el modo del operador, el modo del Rompedor (B) será siempre exhibido, sin tener en cuenta lo establecido arriba.

3. Seleccionando el modo Después de que el "Modo de llave ON (Key-on mode)" es exhibido, seleccione el modo a ser establecido utilizando los interruptores de función.

Modo de potencia [P] es exhibido cuando la llave del interruptor de arranque está en ON.

38 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Preconfiguración (Estableciendo la unidad)

Revisión o cambio de varias configuraciones relacionadas con el monitor de la máquina y la máquina por "Preconfiguración"

Cuando la máquina es despachada, el Sistema de Unidad SI (Sistema

Internacional de unidades) es seleccionado. La función para establecer la unidad es usada para seleccionar la unidad de los datos exhibidos para monitoreo, etc.

1. Seleccionando el menú

Seleccione "Preconfiguración (Default)" en la pantalla del menú de servicio.

2. Selección del sub menú

Después de que se exhiba la pantalla de "Preconfiguración", seleccione la "Unidad" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

3. Selección de unidades

Después de que la pantalla de "Unidad" es exhibida, seleccione la unidad a ser establecido utilizando los interruptores de función.

[F3]: Mueva a la unidad inferior

[F4]: Mueva a la unidad superior

[F5]: Cancele lo seleccionado y vuelva a la

pantalla Default (Preconfigurado)

[F6]: Confirme lo seleccionado y vuelva a la

pantalla “Default” (Preconfigurado)

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Preconfiguración (Con/Sin aditamento)

Revisión o cambio de varias configuraciones relacionadas con el monitor de la máquina y la máquina por "Preconfiguración" La función "Con, o Sin accesorio" se usa para establecer un accesorio instalado o removido.

1. Seleccionando el menú Seleccione "Preconfiguración (Default)" en la pantalla del menú de servicio.

[F5] : Cancela la selección y vuelve a la

pantalla de "Preconfiguración"

[F6] : Confirme lo seleccionado y vuelva

a la pantalla “Default” (Preconfigurado)

Cuando es instalado un accesorio, si la configuración no se ha hecho normalmente, el accesorio no se puede establecer en el modo del operador. Como resultado, el accesorio puede que no trabaje normalmente o que los componentes hidráulicos puedan tener problemas.

2. Selección del sub menú Después de que se exhiba la pantalla de "Preconfiguración", seleccione "Con o Sin accesorio" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

3. Seleccionando Con\Sin accesorio Después de que la pantalla "Con o Sin accesorio" es exhibida, seleccione la configuración por medio de los interruptores de función.

Sin : Cuando no se instala el

aditamento

Con : Cuando se instala el aditamento

[F3] : Mueva al ítem inferior

[F4] : Mueva al ítem superior

40 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Preconfiguración (establecer contraseña de accesorio y/o mantenimiento)

Revisión o cambio de varias configuraciones relacionadas con el monitor de la máquina y la máquina por "Preconfiguración" La función para establecer contraseña de accesorio y/o mantenimiento se usa para establecer la exhibición de la pantalla de la contraseña, cuando las funciones relacionadas con el accesorio y el mantenimiento son usadas en el modo del operador.

1. Seleccionando el menú Seleccione "Preconfiguración (Default)" en la pantalla del menú de servicio.

2. Selección del sub menú Después de que se exhiba la pantalla de "Preconfiguración", seleccione "Contraseña del accesorio y/o mantenimiento" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

Activar : La pantalla de la contraseña es

exhibida

[F3] : Mueva al ítem inferior

[F4] : Mueva al ítem superior

[F5] : Cancela la selección y vuelve a la

pantalla de "Preconfiguración"

[F6] : Confirme lo seleccionado y

vuelva a la pantalla “Default” (por defecto)

4. Exhibiendo la pantalla para la contraseña de accesorio y/o mantenimiento Cuando la siguiente operación es efectuada, la pantalla para la contraseña es exhibida en el modo del operador.

Modo de mantenimiento: La pantalla de la tabla de mantenimiento es cambiada a la pantalla para establecer los Intervalos de mantenimiento.

Modo del usuario: En la pantalla del Menú del usuario, es seleccionado el menú para establecer el Rompedor y/o Accesorio y la pantalla cambia a la pantalla del menú para establecer el accesorio.

3. Seleccionado Inutilizar y/o Utilizar Después de que la pantalla "Con o Sin accesorio" es exhibida, seleccione la configuración por medio de los interruptores de función.

Inutilice : La pantalla de la contraseña no

es exhibida

PC200, 220-8

5. Cambiando la contraseña del accesorio y/o mantenimiento. La contraseña se puede cambiar mediante la operación de interruptores especialmente en el modo del operador.

Vea la función "Cambio de contraseña del accesorio y/o Mantenimiento en el modo del operador.

Contraseña preconfigurada: [000000]

Si la configuración de la contraseña es cambiada desde Utilizar y/o Inutilizar, la contraseña es restablecida a lo preestablecido. Cuando "Utilizar" sea establecido nuevamente, asegúrese de establecer una nueva contraseña.

La contraseña del accesorio y/o mantenimiento es diferente a la contraseña para evitar el arranque del motor.

GSN00229-00 30 Pruebas y Ajustes

Preconfiguración (Estableciendo la cámara)

Revisión o cambio de varias configuraciones relacionadas con el monitor de la máquina y la máquina por "Preconfiguración" La función para establecer la cámara se usa para la instalación o remoción de la cámara.

1. Seleccionando el menú Seleccione "Preconfiguración (Default)" en la pantalla del menú de servicio.

2. Selección del sub menú Después de que se exhiba la pantalla de "Preconfiguración", seleccione la "Cámara" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

la posición inversa (como se ve directamente, usada como monitor frontal o lateral).

[F3]: Mueva al ítem izquierdo

[F4]: Mueva al ítem derecho

[F5]: Cancele lo establecido antes de la

confirmación y vuelva a la pantalla de "Preconfiguración".

[F6]: Confirme la seleción en cada linea

Después de que la pantalla de la cámara es exhibida, la cámara 1 siempre se puede establecer. Cuando se conectan 2 o más cámaras, si la cámara 1 está establecida, la pantalla cambia automáticamente a la configuración de la cámara 2.

Después de confirmar la configuración de cada línea con la (F6), retorne a la pantalla de "Preconfigurar" con la /F5), y la configuración queda efectiva.

Si la cámara es conectada pero no está establecida normalmente con esta función, la marca gráfica de la cámara no se exhibe en (F3) el modo del operador. En consecuencia, la imagen de la cámara no puede ser usada.

Si son conectadas 2 o más cámaras, asegúrese de establecer el uso de ellas partiendo en orden de la cámara 1.

La función de exhibir simultáneamente dos imágenes es efectiva cuando se establece el uso de las cámaras 1 y 2.

Cuando la cámara es instalada, revise que la imagen exhibida no esté invertida horizontalmente.

3. Seleccionando la configuración de la cámara Después de que la pantalla para establecer la "Cámara" es exhibida, seleccione la configuración por medio de los interruptores de función.

OFF: No se utiliza la cámara

Imagen original: La imagen de la cámara

conectada es exhibida en la posición original (como un espejo, usado como monitor trasero)

Imagen inversa: La imagen de la cámara

conectada es exhibida en

42 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Preconfiguración (Estableciendo la exhibición de ECO)

Revisión o cambio de varias configuraciones relacionadas con el monitor de la máquina y la máquina por "Preconfiguración" La función para establecer la exhibición de ECO es usada para establecer la exhibición del medidor ECO y la guía para ahorrar energía.

1. Seleccionando el menú Seleccione "Preconfiguración (Default)" en la pantalla del menú de servicio.

[F5] : Cancele lo establecido antes de la

confirmación y vuelva a la pantalla de "Preconfiguración".

[F6] : Confirme la seleción en cada linea

Después de confirmar la configuración de las líneas superior e inferior con la (F6), retorne a la pantalla de "Preconfigurar" con la (F5), y la configuración queda efectiva.

Si la exhibición ECO es colocada en ON, ECO es exhibido cuando la pantalla cambie a la pantalla normal. Aún, si la guía para ahorrar energía es colocada en ON, esta no es exhibida si la condición para la exhibición no es satisfecha en la pantalla normal

2. Selección del sub menú Después de que se exhiba la pantalla de "Preconfiguración", seleccione la exhibición ECO por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

3. Seleccionando la configuración de la exhibición Después de que la pantalla para exhibir ECO es exhibida, seleccione la configuración por medio de los interruptores de función.

ON : Exhibe ECO

OFF: No exhibe ECO

[F3] : Mueva al ítem izquierdo

[F4] : Mueva al ítem derecho

Exhibición del medidor ECO (a)

Exhibición de guía para economía de energía

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Preconfiguración (Estableciendo la Detección del Rompedor)

Revisión o cambio de varias configuraciones relacionadas con el monitor de la máquina y la máquina por "Preconfiguración" La función para establecer el juzgamiento automático del rompedor es usada para establecer la exhibición que de una advertencia cuando es usado el rompedor en un modo de trabajo inapropiado.

1. Seleccionando el menú Seleccione "Preconfiguración (Default)" en la pantalla del menú de servicio.

3. Seleccionando la configuración de la exhibición Después de que la pantalla para "Detectar el rompedor " es exhibida, seleccione la configuración por medio de los interruptores de función.

[F3]: Mueva al ítem inferior

[F4]: Mueva al ítem superior

[F5]: Cancela la selección y vuelve a la

pantalla de "Preconfiguración"

[F6]: Confirme lo seleccionado y vuelva a la

pantalla “Default” (por defecto)

Cuando la máquina es despachada, esta establecido "Inutilizar"

2. Selección del sub menú Después de que se exhiba la pantalla de "Preconfiguración", seleccione "Detección del rompedor" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

Exhibición de "Detección del Rompedor"

44 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Ajustes (configurando la torsión de absorción de la bomba (F)).

El operador puede ajustar varios ítemes relacionados con la máquina por medio del monitor de la máquina. La función (F) de la torsión de absorción de la bomba es usada para hacer un ajuste con precisión de la torsión de absorción en el lado del frente de la bomba hidráulica.

1. Seleccionando el menú Seleccione "Ajuste" en la pantalla del menú de servicio.

3. Seleccionando la torsión de absorción Después de que la pantalla "Torsión (F) de Absorción de la Bomba" es exhibida, seleccione el valor establecido en el lado derecho, utilizando los interruptores de función.

Valor establecido:Para el valor de ajuste de

torsión actual, vea la tabla

[F3]: Aumentar el valor establecido

[F4]: Disminuir el valor establecido

[F6]: Confirme lo establecido y retorne a la

pantalla del Menú de ajuste.

Los 3 dígitos del lado izquierdo no varían debido a que ellos son los códigos de esta función.

2. Selección del sub menú Después de que se exhiba la pantalla de "Ajuste", seleccione "Torsión (F) de Absorción de la Bomba" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

Interrelación entre el valor establecido y el valor de ajuste de torsión.

Código

021

Valor

establecido

[regulado]

000 +39.2 Nm {+4 kgm} 001 +29.4 Nm {+3 kgm} 002 +19.6 Nm {+2 kgm} 003 +9.8 Nm {+1 kgm} 004 0 Nm {0 kgm} 005 -9.8 Nm {-1 kgm} 006 -19.6 Nm {-2 kgm} 007 -29.4 Nm {-3 kgm} 008 -39.2 Nm {-4 kgm}

Valor de absorción de

torque

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Ajustes (configurando la torsión de absorción de la bomba (R)).

El operador puede ajustar varios ítemes relacionados con la máquina por medio del monitor de la máquina. La función (R) de la torsión de absorción de la bomba es usada para hacer un ajuste con precisión de la torsión de absorción en el lado trasero de la bomba hidráulica.

1. Seleccionando el menú Seleccione "Ajuste" en la pantalla del menú de servicio.

3. Seleccionando la torsión de absorción Después de que la pantalla "Torsión (R) de Absorción de la Bomba" es exhibida, seleccione el valor establecido en el lado derecho, utilizando los interruptores de función.

Valor establecido:Para el valor de ajuste de

torsión actual, vea la tabla

[F3]: Aumentar el valor establecido

[F4]: Disminuir el valor establecido

[F6]: Confirme lo establecido y retorne a la

pantalla del Menú de ajuste.

Los 3 dígitos del lado izquierdo no varían debido a que ellos son los códigos de esta función.

2. Selección del sub menú Después de que se exhiba la pantalla de "Ajuste", seleccione "Torsión (R) de Absorción de la Bomba" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

Interrelación entre el valor establecido y el valor de ajuste de torsión.

Código

022

Valor

establecido

[regulado]

000 +39.2 Nm {+4 kgm} 001 +29.4 Nm {+3 kgm} 002 +19.6 Nm {+2 kgm} 003 +9.8 Nm {+1 kgm} 004 0 Nm {0 kgm} 005 -9.8 Nm {-1 kgm} 006 -19.6 Nm {-2 kgm} 007 -29.4 Nm {-3 kgm} 008 -39.2 Nm {-4 kgm}

Valor de absorción de

torque

46 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Ajustes (Configuración de la velocidad de traslado baja "Lo").

El operador puede ajustar varios ítemes relacionados con la máquina por medio del monitor de la máquina. La función para establecer la velocidad de traslado baja Lo, es usada para ajustar con precisión la velocidad de traslado baja.

1. Seleccionando el menú Seleccione "Ajuste" en la pantalla del menú de servicio.

3. Seleccionando la velocidad de traslado baja (Lo) Después de que la pantalla "Baja velocidad " es exhibida, seleccione el valor establecido en el lado derecho, utilizando los interruptores de función.

Valor establecido:Para el valor de la

velocidad de traslado baja (Lo) actual, vea la tabla.

[F3]: Aumentar el valor establecido

[F4]: Disminuir el valor establecido

[F6]: Confirme lo establecido y retorne a la

pantalla del Menú de ajuste.

Los 3 dígitos del lado izquierdo no varían debido a que ellos son los códigos de esta función.

2. Selección del sub menú Después de que se exhiba la pantalla de "Ajustes", seleccione "Baja velocidad" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

Interrelación entre el valor establecido y el valor de la velocidad de traslado baja (Lo).

Código

020

Valor

establecido

[regulado]

000 3.0 km/h 001 2.8 km/h 002 3.2 km/h 003 3.4 km/h

Valor de la velocidad de

traslado baja (Lo)

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Ajustes (Estableciendo el Ajuste del Flujo del Accesorio)

El operador puede ajustar varios ítemes relacionados con la máquina por medio del monitor de la máquina. La función del "Ajuste del Flujo del Accesorio" es usada para ajustar con precisión del flujo de aceite hacia el accesorio en operación compuesta.

1. Seleccionando el menú Seleccione "Ajuste" en la pantalla del menú de servicio.

3. Seleccionando la distribución del flujo de aceite Después de que la pantalla "Ajuste del Flujo del Accesorio" es exhibida, seleccione el valor establecido en el lado derecho, utilizando los interruptores de función.

Valor establecido:Para la distribución de

flujo actual, vea la tabla.

[F3]: Aumentar el valor establecido

[F4]: Disminuir el valor establecido

[F6]: Confirme lo establecido y retorne a la

pantalla del Menú de ajuste

Los 3 dígitos del lado izquierdo no varían debido a que ellos son los códigos de esta función.

2. Selección del sub menú Después de que se exhiba la pantalla de "Ajustes", seleccione "Ajuste del flujo del accesorio" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

Interrelación entre el valor establecido y la distribución del flujo del accesorio

Código

044

Valor

establecido

[regulado]

000 50 % 001 70 % 002 100 % 003 40 %

Distribución del flujo

hacia el aditamento

48 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Operación de desactivación del cilindro

El operador puede efectuar la "Operación de Desactivación del Cilindro" por medio del monitor de la máquina. La operación en el modo de corte del cilindro significa trabajar el motor con 1 ó más inyectores de combustible puestos fuera de servicio eléctricamente para reducir el número de cilindros en marcha. Esta operación se usa para ubicar un cilindro que no produce una potencia normal (combustión anormal en el mismo).

1. Seleccionando el menú Seleccione "Desactivación del Cilindro" en la pantalla del menú de servicio.

2. Seleccione el cilindro a ser desactivado Después de que la pantalla de "Cilindro Desactivado" es exhibida, seleccione el cilindro a ser desactivado utilizando los interruptores de función.

[F1]: Mueva la marca de selección (V) hacia

la izquierda

[F2]: Mueva la marca de selección (V) hacia

la derecha

[F3]: Restablezca la retención

[F4]: Retención

[F5]: Regrese a la pantalla del menú de

servicio

[F6]: Confirme selección

Esta operación puede ser ejecutada mientras el motor está en marcha.

Cuando la (F6) es oprimida, si el fondo (a) del No. del cilindro seleccionado se vuelve blanco, el cilindro ha sido Desactivado.

Si el monitor de la máquina Desactiva un cilindro, pero el controlador del motor no puede desactivar ese cilindro, el fondo del No. de cilindro se vuelve amarillo.

Si el monitor de la máquina restablece la Desactivación de un cilindro, pero el controlador del motor no puede restablecer la Desactivación de ese cilindro, el fondo del No. de cilindro se vuelve rojo.

Se pueden Desactivar uno o más cilindros.

En la operación para desactivar el cilindro, se puede seleccionar la función de

autodesaceleración. Si se activa la autodesaceleración (ON), el monitor de autodesaceleración (b) se exhibe.

3. Restableciendo el cilindro Desactivado. Cuando cambie un cilindro que va a ser Desactivado, o cuando la operación de Desactivación es terminada, seleccione el cilindro a ser restablecido o activado utilizando los interruptores de función.

Esta operación puede ser ejecutada mientras el motor está en marcha.

Cuando la (F6) es oprimida, si el fondo (a) del No. del cilindro seleccionado se vuelve azul, el cilindro ha sido Activado.

La operación de Desactivación no es restablecida automáticamente después de que la pantalla retorna al modo del operador. De acuerdo a esto, cuando termine la operación de Desactivación de cilindros, asegúrese de restablecer la operación de los cilindros.

4. Función de retención de información expuesta Si la (F4) es oprimida durante la operación de Desactivación del cilindro, la información exhibida es la recientemente retenida (c) (La información sobre el tiempo real se mantiene exhibida en el lado izquierdo). Mientras la información es retenida, si se oprime (F3), la función de retención es restablecida.

La función de retención es efectiva, sin tener en cuenta lo establecido por la operación del modo de cilindro reducido.

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

[Referencia]

Si un cilindro que opera normalmente es Desactivado, ocurren los siguientes fenómenos.

1) Reducir la velocidad del motor

2) Se incrementa el comando de la proporción de inyección final (cantidad)

Si el motor está funcionando cerca de la alta velocidad sin carga, la velocidad del motor puede que no se reduzca en razón al control del motor.

En este caso, reduzca la velocidad del motor con el dial de control de combustible y juzgue por el incremento del comando de proporción de inyección.

Girar el motor sin inyección

Si el motor es operado después de un largo periodo de almacenaje de la máquina, puede llegar a desgastarse o dañar a causa de insuficiente lubricación con aceite. Para prevenir esto, la función para lubricar el motor antes de arrancarlo haciendo girar el cigüeñal con el motor de arranque sin instalar la inyección de combustible. Coloque el giro del cigüeñal del motor sin inyección mientras el motor está parado.

1. Seleccionando el menú Seleccione "No inyección"" en la pantalla del menú de servicio.

2. Exposición de la pantalla de comprobación Si está exhibida la pantalla de "No inyección", el monitor de la máquina le recuerda al operador que el giro del cigüeñal con el motor de arranque y sin inyección debe ser ejecutado. Responda con el interruptor de función.

[F5]: No ejecute (Retorno a la pantalla del menú de servicio)

[F6]: Ejecute

Mientras la pantalla está cambiando a la siguiente pantalla, se exhibe la pantalla de "La comunicación entre controladores está siendo revisada".

50 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

3. Empezando el giro del cigüeñal sin inyección Si arranque sin inyección (No hay inyección en los cilindros) se vuelve efectiva, esta es exhibida en la pantalla. Estando en esta condición, haga girar el motor por medio del motor de arranque.

Mientras la pantalla está cambiando a la siguiente pantalla, se exhibe la pantalla de "La configuración está siendo preparada".

Para proteger el motor de arranque, límite el giro del cigüeñal a 20 segundos.

5. Prohibición de girar el cigüeñal sin inyección. Si el operador trata de ejecutar el giro del cigüeñal sin inyección mientras el motor está funcionando, el mensaje de que el motor está funcionando es exhibido y el giro del cigüeñal sin inyección queda sin efecto.

Esta función puede ser seleccionada aún cuando el motor esté funcionando. Si se ejecuta el giro del cigüeñal sin inyección, como quiera, el mensaje de "El motor está funcionando" es exhibido en la pantalla.

4. Terminando el giro del cigüeñal sin inyección. Después de completar la operación de giro del cigüeñal sin inyección, oprima la (F6), y se exhibe "Fin del giro del cigüeñal sin inyección" y la pantalla retorna automáticamente a la pantalla del Menú de servicio.

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Exposición del consumo de combustible

Esta función calcula el consumo de combustible por hora en base al consumo actual de combustible en un período de medición, y lo indica.

1. Seleccionando el menú Seleccione "Consumo de combustible " en la pantalla del menú de servicio.

2. Iniciando la medición Después de que la pantalla de "Consumo de combustible " es exhibida, inicie la medición por medio de los interruptores de función.

[F1]: Iniciar

[F2]: Borrar

[F5]: Regrese a la pantalla del menú de servicio

Cuando se exhibe la pantalla de "Consumo de combustible" si se indica un dato, éste es el de la medición previa. Este dato no es un obstáculo para la nueva medición y puede ser restablecido oprimiendo la (F2).

Si se oprime (F1), el dato es exhibido en el lado de la fecha de inicio y la hora, y se inicia la medición.

3. Exhibición y función durante la medición. La marca del reloj (a) destella durante la medición.

Mientras el consumo de combustible está siendo medido, el operador puede trabajar con el modo del operador y otras funciones. La medición no se da por terminada hasta que la pantalla sea exhibida nuevamente y (F1) sea presionada (Aún si el interruptor de arranque es colocado en OFF, esta función permanece efectiva, aunque el consumo de combustible es medido solamente mientras el motor esté funcionando).

4. Finalizando la medición Oprima (F1), y la medición es terminada el dato es exhibido en el lado de la fecha de terminación y la hora.

5. Exhibición del consumo de combustible Si la medición ha sido terminada, el consumo de combustible por hora es calculado por el consumo de combustible calculado por el controlador del motor y el tiempo transcurrido exhibido.

La exhibición de la unidad de combustible cambia de acuerdo a la unidad establecida por la función de configuración (configuración de unidad). SI + metric: ¶/h Imperial: gal/h

52 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Exposición de KOMTRAX (Estado del terminal)

La condición configurada y la condición de operación de KOMTRAX pueden ser revisadas con la Exhibición de la configuración de KOMTRAX. La configuración de la condición del terminal es usada para revisar la condición de configuración del terminal KOMTRAX.

1. Seleccionando el menú Seleccione "Configuración KOMTRAX" en la pantalla del menú de servicio.

3. Contenido de la exhibición del estado del terminal En la pantalla del Estado del terminal, se exhiben los siguientes ítemes.

l Tipo de terminal: Nombre del Modelo del

MODEM de comunicación KOMTRAX.

l Comunicación KOMTRAX: Ejecutando la

condición de inspección de apertura de la estación.

l Hora GMT: Hora de Greenwich l [F5]: Retorne a la pantalla de

configuración de KOMTRAX

2. Selección del sub menú Después de que se exhiba la pantalla de "Configuración KOMTRAX", seleccione "Estado del Terminal" por medio de los interruptores de función o los interruptores para introducir numerales.

H Seleccione este ítem en forma similar a

un ítem en la pantalla del Menú de servicio.

H La siguiente figura muestra la exhibición

cuando el KOMTRAX Modelo TH300 es instalado. Cuando el modelo TH200 es instalado, aparece exhibido "Dirección 03 IP"

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Exhibición de KOMTRAX (GPS & estado de comunicación)

La condición configurada y la condición de operación de KOMTRAX pueden ser revisadas con la configuración de KOMTRAX. El estado de "GPS & comunicación" es usado para revisar la condición del terminal de posición y de comunicación con KOMTRAX.

1. Seleccionando el menú Seleccione "Configuración KOMTRAX" en la pantalla del menú de servicio.

3. Contenido de la exhibición del estado del GPS & comunicación. En la pantalla del estado del GPS & comunicación, se exhiben los siguientes ítemes.

l Posiciones: Condición de posición del

GPS

l Comunicación: Estabilidad de las comuni-

cación del MODEM de comunicaciones y condición de conexión del MODEM de comunicación.

l Número de mensajes que todavía no se

han enviado: Número de correos que han sido guardados en el monitor de la máquina y que todavía no se han transmitido.

l [F5]: Retorne a la pantalla de configu-

ración de KOMTRAX

2. Selección del sub menú Después de que se exhiba la pantalla de "Configuración KOMTRAX", seleccione la "GPS & comunicación" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

La siguiente figura muestra la exhibición cuando el KOMTRAX Modelo TH300 es instalado. Cuando el modelo TH200 es instalado, aparece exhibido "Dirección 03 IP"

54 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Exhibición de KOMTRAX (No. DE SERIE DEL MODEM: Modelo TH300)

La condición configurada y la condición de operación de KOMTRAX pueden ser revisadas con la Exhibición de la configuración de KOMTRAX. El número de serie del MODEM se usa para revisar el No. de serie del MODEM de comunicación KOMTRAX.

1. Seleccionando el menú Seleccione "Configuración KOMTRAX" en la pantalla del menú de servicio.

3. Contenido de la exhibición de Número de Serie del Modem Se exhibe el No. de serie del modem TH300.

[F5]: Retorne a la pantalla de configuración de KOMTRAX

2. Selección del sub menú Después de que se exhiba la pantalla de "Configuración KOMTRAX", seleccione el "Modem S/N" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

PC200, 220-8

GSN00229-00 30 Pruebas y Ajustes

Exhibición de KOMTRAX (dirección IP: Modelo TH200)

La condición configurada y la condición de operación de KOMTRAX pueden ser revisadas con la Exhibición de las configuraciones de KOMTRAX. La dirección IP se usa para revisar la dirección IP del MODEM de comunicación KOMTRAX.

1. Seleccionando el menú Seleccione "Configuración KOMTRAX" en la pantalla del menú de servicio.

3. Contenido de la exhibición de la dirección IP El número de teléfono y dirección IP (2 sistemas) del MODEM TH200 son exhibidos.

[F5]: Retorne a la pantalla de configuración de KOMTRAX.

La dirección IP es un número específico de cada MODEM el cual es requerido cuando se hace la comunicación entre el MODEM y el servidor.

2. Selección del sub menú Después de que se exhiba la pantalla de "Configuración KOMTRAX", seleccione la "Dirección IP" por medio de los interruptores de función o los interruptores para introducir numerales.

Seleccione este ítem en forma similar a un ítem en la pantalla del Menú de servicio.

56 PC200, 220-8

30 Pruebas y Ajustes GSN00229-00

Exposición de mensaje de KOMTRAX

Los mensajes especiales enviados por el encargado de servicio de la estación base de KOMTRAX (un Distribuidor, etc.) se pueden revisar con esta función. Si hay alguna configuración en el mensaje, un correo de retorno se puede enviar mediante el uso de los interruptores para introducir numerales.

1. Operación para exhibir el menú Seleccione "Mensaje de servicio" en la pantalla del menú de servicio.

3. Exhibición del mensaje (con función de correo de retorno) Si una ventanita para introducir un valor por medio de las teclas de numerales es exhibida debajo del mensaje, entre el número apropiado por medio de los interruptores para introducir numerales y los interruptores de función, y confírmelo, y la información es retornada a la estación base de KOMTRAX.

[F5]: Regrese a la pantalla del menú de servicio

[F6]: Confirme y retorne el valor entrado.

Este mensaje es diferente del mensaje transmitido al operador en el modo del operador.

Debido a que este mensaje es especial para el encargado de servicio, el monitor de mensajes no es exhibido cuando el mensaje es recibido, como en el modo del operador.

2. Exhibición del mensaje (Solo para leer) Si hay mensaje, su contenido es exhibido. Si no hay mensaje, "No mensaje" es exhibido.

[F5]: Regrese a la pantalla del menú de servicio

Este mensaje es diferente del mensaje transmitido al operador en el modo del operador.

Debido a que este mensaje es especial para el encargado de servicio, el monitor de mensajes no es exhibido cuando el mensaje es recibido, como en el modo del operador.

PC200, 220-8

KOMATSU PC200-8, PC200LC-8, PC220-8, PC220LC-8 Operator Screens

Specifications and Main Features

Frequently Asked Questions

User Manual
