KOHLER K-3180, K-3181, K-3182, K-3183, K-3184 User Manual

Installation Guide

Stainless Steel Undercounter

Kitchen and Bar Sinks

K-3180, K-3181, K-3182, K-3182,
K-3183, K-3184, K-3330, K-3331,
K-3332, K-3333, K-3334, K-3335,
K-3336, K-3337, K-3338, K-3339,
K-3340, K-3343, K-3345, K-3350,
K-3351, K-3352, K-3353, K-3354,
K-3355, K-3356, K-3376, K-14300,
K-14301

Français, Page 8

Español, Página 14

1007258-2-C

1007258-2-C

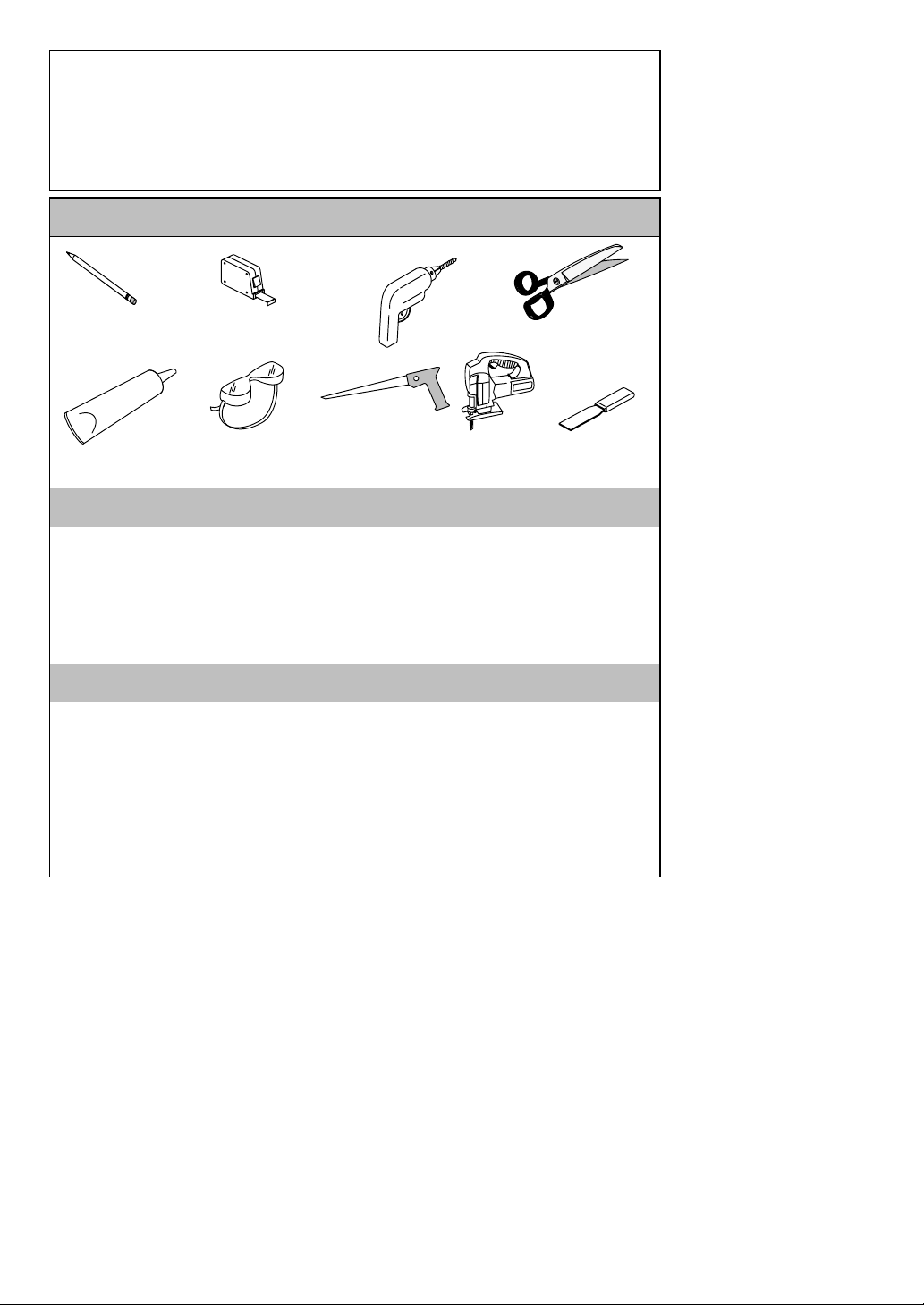

Tools and Materials

Pencil and
Marker

Sealant

Measuring Tape

Safety Glasses

Drill

Keyhole/Compass
or Saber Saw

Scissors

Putty Knife

Thank You For Choosing Kohler Company

We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

Before You Begin

- Refer to the Homeowners Guide to determine all necessary

components for your installation.

- Remove the sink from its carton and inspect it for damage.

- During installation, store the sink in the protective carton whenever

possible.

- Observe all local plumbing and building codes.

1007258-2-C

2

Kohler Co.

(B)

(B)

(A)

(B)

(B)

(A)

(B)

(A)

(A)

(A)

SINGLE BASIN SINK - OVERALL DIMENSIONS

Model (A) (B) Depth (C) No. of

Brackets

K-3182 16-1/4” (41.3cm) 20-1/2” (52.1cm) 7-1/2” (19cm) 10
K-3183 31-5/8” (80.3cm) 17-3/4” (45.1cm) 7-1/2” (19cm) 16
K-3184 18-5/8” (47.3cm) 17-1/2” (44.5cm) 7-1/2” (19cm) 8
K-3330 15-3/4” (40cm) 17-1/2” (44.5cm) 9-1/2” (24cm) 8
K-3331 15-3/4” (40cm) 17-1/2” (44.5cm) 7-1/2” (19cm) 8
K-3332 23” (58.4cm) 17-1/2” (44.5cm) 7-1/2” (19cm) 12
K-3333 10-3/4” (27.3cm) 17-1/2” (44.5cm) 5-1/2” (14cm) 8
K-3334 15-3/4” (40cm) 20-3/8” (51.8cm) 7-1/2” (19cm) 10
K-3335 19-5/8” (49.8cm) 19-5/8” (49.8cm) 9-1/2” (24cm 12
K-3336 15-1/2” (39.4cm) 17-1/8” (43.5cm) 7-1/2” (19cm) 8
K-3337 15-1/2” (39.4cm) 19-5/8” (49.8cm) 7-1/2” (19cm) 8
K-3338 11” (28cm) 17-1/8” (43.5cm) 5-1/2” (14cm) 8
K-3339 13-5/8” (34.6cm) 5-1/4” (13.3cm) 4
K-3340 23” (58.4cm) 17-1/2” (44.5cm) 2” (5cm) 12
K-3343 17-1/2” (44.5cm) 5-3/8” (13.7cm) 7-1/2” (19cm) 8
K-3345 17-1/2” (44.5cm) 11-1/4” (28.6cm) 7-1/2” (19cm) 8
K-3376 35-1/2” (90.2cm) 18-1/2” (47cm) 10” (25.4cm) 16
K-14300 15-1/2” (39.4cm) 17-1/8” (43.5cm) 7-1/2” (19cm) 8
K-14301 13-5/8” (34.6cm) 5-1/4” (13.3cm) 4

1. Roughing-In Dimensions

Kohler Co.

3

1007258-2-C

LEFT BASIN

RIGHT BASIN

(B)

(C)

(A)

DOUBLE BASIN SINK - OVERALL DIMENSIONS

Model (A) (B) (C) No. of

Brackets

K-3150 31-1/2” (80cm) 18” (45.7cm) 16
K-3180 31-1/2” (80cm) 17-3/4” (45.1cm) 16

K-3181 31-1/2” (80cm) 21-1/2” (54.6cm) 17-3/4” (45.1cm) 16
K-3351 31-1/2” (80cm) 18” (45.7cm) 16
K-3352 31-1/2” (80cm) 18” (45.7cm) 16
K-3353 31-1/2” (80cm) 20-7/8” (53cm) 18” (45.7cm) 16
K-3354 31” (78.7cm) 20-1/8” (51cm) 17-5/8” (44cm) 16
K-3355 30-3/4” (78cm) 20-1/8” (51cm) 17-5/8” (44cm) 16
K-3356 35-1/8” (89.2cm) 20-1/8” (51cm) 17-5/8” (44cm) 16

Roughing-In Dimensions (continued)

1007258-2-C

4

Kohler Co.

Faucet
Centerline

2-3/8”
(6cm) MIN.

Cutting Line

1. Position the Template

- Cut the template following the lines marked “Cut on this line”.

- Determine your desired installation location. Use the center lines

provided on the template to assist in positioning.

- Position the template on the countertop in the desired location. Make
sure the template is secured firmly in place so i t cannot move.

- Check for adequate clearance between the sink, faucet and
backsplash. Verify that the sink will not interfere with the cabinet

during installation.

- Tracetheoutsideedgesofthetemplatewithapencil.

: For multiple sink installations, a minimum distance of 2-3/16”

NOTE

(7.1cm) is required between the sinks.

- Locate the faucet hole center lines on the countertop. The faucet hole
clearance from the top of the cutout must be 2-3/8” (6cm) minimum.

2. Cut the Sink Mounting Holes

CAUTION: Risk of product damage. To avoid damage to the sink,
do not cut , drill, or sand the countertop while it is positioned over
the sink.

- Beforecutting,measurethecut-outlineandcompareittothe
overall sink dimension. The cut-out should be 1-1/2” (3.8cm)

smaller than the overall sink dimensions.

- Drill a pilot hole inside the cut-out line.

- Using a saber or keyhole saw, cut along the inside of the cut-out line.

- Drill the required faucet holes and install the faucet to the

countertop according to the faucet manufacturer’s instructions.

Kohler Co.

5

1007258-2-C

Insert (Not Furnished)

Edge
Countertop
Opening

Countertop Opening —

Bottom View

Mounting
Bracket

Fastener
(Not Furnished)

1-3/8” (3.5cm)
± 1/4” (6mm)

3. Install the Mounting Brackets

- Forlaminatetypecountertops,makesurethatallexposed
non-laminated surfaces located near the cut-out area are finished

and s ealed in order to prevent damage from water absorption.

- Equally space the required number of mounting brackets (see chart
on roughing-in page) and locate the mounting holes on the

underside of the countertop 1-3/8” (3.5cm) from the edge of the
countertop opening.

- The type of fastener needed is dependant upon the countertop
material and should be recommended by the countertop supplier.

- Loosely install the mounting brackets to the countertop.

- Turn the brackets parallel to the opening to allow for easy

installation of the sink.

1007258-2-C

6

Kohler Co.

Countertop

Mounting
Bracket

Fastener
(Not Furnished)

Single Basin Mounting

Mounting
Bracket

Fastener
(Not Furnished)

Double Basin Mounting

Sealant (Not
Furnished)

Sink

Countertop

Sealant
(Not Furnished)

Sink

4. Apply the Sealant

- Clean all residue from the top rim of the sink.

- Clean the underside of the countertop around the cut-out area and

make sure the surface is smooth and free of defects.

- Apply a generous bead of silicone or latex sealant to the rim of the
sink near the inside edge.

5. Finish the Installation

- Position and align the sink with the opening in the countertop. The
cornerofthesinkshouldbeflushwiththeinsideedgeofthe

countertop.

- Rotate the mounting brackets over the sink rim.

- Tighten each bracket until snug while maintaining proper alignment.

- Wipe away any excess sealant with a dry cloth.

- Allow the sealant to cure for a minimum of 30 minutes. Follow the

instructions provided with the sealant.

- Connect the drain fitting and faucet supply fittings.

- Turn on the water and check for leaks at all connections.

- Tighten any connections that leak.

Kohler Co.

7

1007258-2-C

Guide d’Installation

Sous Comptoir en Acier Inoxydable
Cuisine et Évier Pour Récréations

Outils et Matériaux

Crayon à
Papeir et
Feutre

Matériau
d’Étanchéité

Mètre à Ruban

Lunettes de
Protection

Petite Égoïne ou
Scie Sauteuse

Perceuse

Ciseaux

Couteau à mastic

Merci d’avoir choisi un produit KOHLER

Nous apprécions votre engagement envers la qualité KOHLER.
Veuillez lire attentivement ce guide avant de commencer l’installation.
Encasdeproblèmed’installationoude fonctionnement, n’hésitez pas
à nous contacter. Nos numéros de Téléphone et de site Internet sont au
verso. Merci encore d’avoir choisi un produit KOHLER.

Avant de Commencer

- Reportez-vous au Guide d’Utilisation afin de déterminer les

composants nécessaires qui correspondent à votre installation.

- Déballez le comptoir et examinez le soigneusement pour déceler tout

dommage.

- Pendant l’installation, remettre le lavabo dans l’emballage de

protection.

- Respectez tous les codes locaux de plomberie et de bâtiment.

1007258-2-C

8

Kohler Co.

(B)

(B)

(A)

(B)

(B)

(A)

(B)

(A)

(A)

(A)

ÉVIER À UNE CUVETTE -DIMENSIONS COMPLÈTES

(A) (B) Bac Requis

No.

Support

K-3182 16-1/4’’(41,3 cm) 20-1/2’’(52,1cm) 7-1/2’’(19 cm) 10
K-3183 31-5/8’’(80,3 cm) 17-3/8’’(45,1cm) 7-1/2’’(19 cm) 16
K-3184 18-5/8’’(47,3 cm) 17-1/2’’(44,5 cm) 7-1/2’’(19 cm) 8
K-3330 15-3/4’’(40 cm) 17-1/2’’(44,5 cm) 9-1/2’’(24 cm) 8
K-3331 15-3/4’’(40 cm) 17-1/2’’(44,5 cm) 7-1/2’’(19 cm) 8
K-3332 23’’ (58,4 cm) 17-1/2’’(44,5 cm) 7-1/2’’(19 cm) 12
K-3333 10-3/4’’(27,3 cm) 17-1/2’’(44,5 cm) 5-1/2’’(14 cm) 8
K-3334 15-3/4’’(40 cm) 20-3/8’’(51,8 cm) 7-1/2’’(19 cm) 10
K-3335 19-5/8’’(49,8 cm) 19-5/8’’(49,8 cm) 9-1/2’’(24 cm) 12
K-3336 15-1/2’’(39,4 cm) 17-1/8’’(43,5 cm) 7-1/2’’(19 cm) 8
K-3337 15-1/2’’(39,4 cm) 19-5/8’’(49,8 cm) 7-1/2’’(19 cm) 8
K-3338 11’’(28 cm) 17-1/8’’(43,5 cm) 5-1/2’’(14 cm) 8
K-3339 13-5/8’’ (34,6 cm) 5-1/4’’(13,3 cm) 4
K-3340 23 ’’ (58,4 cm) 17-1/2’’(44,5 cm) 2’’(5 cm) 12
K-3343 17-1/2’’(44,5 cm) 5-3/8’’(13,7 cm) 7-1/2’’(19 cm) 8
K-3345 17-1/2’’(44,5 cm) 11-1/4’’(28,6 cm) 7-1/2’’(19 cm) 8
K-3376 35-1/2’’(90,2 cm) 18-1/2’’(47 cm) 10”(25,4 cm) 16
K-14300 15-1/2’’(39,4 cm) 17-1/8 ’’ (43,5 cm) 7-1/2’’(19 cm) 8
K-14301 13-5/8’’(34,6 cm) 5-1/4’’(13,3 cm) 4

Dimensions Brutes

Kohler Co.

9

1007258-2-C

CUVE DE GAUCHE

CUVE DE DROITE

(B)

(C)

(A)

ÉVIER À DEUX CUVETTES -DIMENSIONS COMPLÈTE

Model (A) (B) (C) No.

Support

K-3150 31-1/2’’(80 cm) 18”(45,7 cm) 16
K-3180 31-1/2’’(80 cm) 17-3/4”(45,1 cm) 16

K-3181 31-1/2’’(80 cm) 21-1/2’’(54,1 cm) 17-3/4 ’’ (45,1 cm) 16
K-3351 31-1/2’’(80 cm) 18”(45,7 cm) 16
K-3352 31-1/2’’(80 cm) 18”(45,7 cm) 16
K-3353 31-1/2’’(80 cm) 20-7/8’’(53 cm) 18”(45,7 cm) 16
K-3354 31’’(78,7 cm) 20-1/8’’(51 cm) 17-5/8’’ (44 cm) 16
K-3355 30-3/4’’(78 cm) 20-1/8’’(51 cm) 17-5/8’’ (44 cm) 16
K-3356 35-1/8’’(89,2 cm) 20-1/8’’(51 cm) 17-5/8’’ (44 cm) 16

Dimensions Brutes (Continuation)

1007258-2-C

10

Kohler Co.

Repère de Centrage du Robinet

2-3/8’’
(6 cm) MIN.

Ligne du découpage

1. Positionnez Le Plan

- Découpez le plan suivant la ligne de découpe “Coupez sur cette
ligne”.

- Déterminez l’emplacement exact. Utilisez la ligne centrale fournie
avec le plan pour assister votre positionnement.

- Positionnez votre plan sur le comptoir à l’emplacement désiré.
Assurez- vous que votre plan soit très fermement en place.

- Vérifiez les espacements entre l’évier, le robinet et le dosseret.
Assurez- vous que l’évier n’interfère pas avec le meuble pendant

l’installation.

- Tracez à l’aide d’un crayon le contour extérieur du plan.

REMARQUE

d’un minimum de 2-3/16’’(5,6 cm) est requise entre chaque évier.

: Pour plusieurs installations d’éviers, une distance

- Déterminez l’emplacement des axes du trou du robinet sur le
comptoir. L’espacement du trou du robinet, à partir du haut de la

découpe, doit être de 2-3/8”(6 cm) minimum.

2. Percez les Trous de Support de l’Évier

ATTENTION : Risque d’endommagement du produit. Pour éviter
tous dommages, ne pas couper, percer ou poncer le comptoir quand il
est sur l’évier.

- Avant de découper, mesurez et comparez la ligne tracée avec les
dimensions complète de l’évier. La découpe doit être de 1-1/2’’ (3,8

cm) donc plus petite que les dimensions complètes de l’évier.

- Percez un trou pilote à l’intérieur de la ligne de découpe.

- Utilisant une petite scie égoïne, coupez le long de la ligne.

- Percez les trous requis et installez le robinet sur le comptoir selon la

notice du fabricant.

Kohler Co.

11

1007258-2-C

Insert (non inclus)

Bord de la
découpe du

Support

Fixation (non incluse)

1-3/8’’ (3,5 cm) ±1/4’’(6 mm)

Ouverture du plan de travail Vue de dessous

Comptoir

3. Installez les Supports

- Pour un comptoir de type stratifié, assurez- vous que toutes les
surfaces non stratifiés situées près de la découpe soient terminées et

étanches, afin d’éviter tout endommagement due à l’eau.

- Espacez de manière égale les supports (voir le plan à la page) et
localisez les trous de fixation sous le comptoir 1 -3/8”(3,5 cm) depuis

le bord de la découpe du comptoir.

- Le type de dispositifs d’attache dépendra du matériau du comptoir
et doit être recommandé par le fournisseur du comptoir.

- Installez partiellement les supports de fixation au comptoir.

- Pivotez les supports parallèlement à l’ouverture, afin de faciliter

l’installation de l’évier.

1007258-2-C

12

Kohler Co.

Comptoir

Support de
Montage

Fixation
(non incluse)

Support de Fixation pour
Un Évier à Une Cuvette

Support de
Montage

Vis
(non incluse)

Support de Fixation pour un Évier à Deux Cuvettes

Mastic (non
inclus)

Évier

Comptoir
Mastic

(non inclus)

Évier

4. Appliquez Le Produit d’Étanchéité

- Nettoyez tous les débris du rebord supérieur de l’évier.

- Nettoyez autour de la découpe, l a partie inférieure du comptoir et,

vérifiez que la surface soit lisse et sans défaut .

- Appliquez généreusement du mastique, du silicone ou de latex sous
le rebord de l’évier, près du bord intérieur.

5. Complétez l’Installation

- Placez et alignez l’évier sur l’ouverture du comptoir. Les coins de
l’évier doivent affleurer les extrémités du comptoir.

- Tourner les montures des supports sur le bord de l’évier.

- Bien serrer chaque support tout en respectant l’alignement.

- Essuyez tout excédent de mastic à l’aide d’un linge sec.

- Laissez le mastic se reposer pendant environ 30 minutes. Suivre les

instructions fournies avec le mastic.

- Raccordez le drain au tube d’alimentation et au raccord du robinet.

- Ouvrez les robinets d’arrivée d’eau et vérifiez s’il y a des fuites.

- Serrez tout les raccords qui ont des fuites.

Kohler Co.

13

1007258-2-C

Guía de Instalación

Fregaderos de acero inoxidable bajo el
mostrador para cocina y bar

Herramientas y materiales

Lápiz y
marcador

Sellador

Cinta métrica

Gafas
protectoras

Taladro

Serruchodecalaro
sierra caladora eléctrica

Tijeras

Espátula

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Por favor, tome unos
minutos para leer este manual, antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la solapa posterior. Gracias nuevamente por escoger a
Kohler.

Antes de Comenzar

- Consulte la Guía del Usuario para determinar los componentes

necesarios para su instalación.

- Desempaque el fregadero y verifique que no esté dañado.

- Durante la instalación, coloque el fregadero en la caja como medida

de protección.

- Cumpla con todos los códigos locales de plomería y de construcción.

1007258-2-C

14

Kohler Co.

(B)

(B)

(A)

(B)

(A)

(B)

(A)

(A)

(A)

FREGADERO DE UNA PILETA - DIMENSIONES TOTALES

Modelo (A) (B) Profundidad (C)Número

de

Soportes

K-3182 16-1/4” (41,3 cm) 20-1/2” (52,1 cm) 7-1/2” (19 cm) 10
K-3183 31-5/8” (80,3 cm) 17-3/4” (45,1 cm) 7-1/2” (19 cm) 16
K-3184 18-5/8” (47,3 cm) 17-1/2” (44,5 cm) 7-1/2” (19 cm) 8
K-3330 15-3/4” (40 cm) 17-1/2” (44,5 cm) 9-1/2” (24 cm) 8
K-3331 15-3/4” (40 cm) 17-1/2” (44,5 cm) 7-1/2” (19 cm) 8
K-3332 23” (58,4 cm) 17-1/2” (44,5 cm) 7-1/2” (19 cm) 12
K-3333 10-3/4” (27,3 cm) 17-1/2” (44,5 cm) 5-1/2” (14 cm) 8
K-3334 15-3/4” (40 cm) 20-3/8” (51,8 cm) 7-1/2” (19 cm) 10
K-3335 19-5/8” (49,8 cm) 19-5/8” (49,8 cm) 9-1/2” (24 cm 12
K-3336 15-3/4” (39,4 cm) 17-1/2” (43,5 cm) 7-1/2” (19 cm) 8
K-3337 15-1/2” (39,4 cm) 19-5/8” (49,8 cm) 7-1/2” (19 cm) 8
K-3338 11” (28 cm) 17-1/8” (43,5 cm) 5-1/2” (14 cm) 8
K-3339 13-5/8” (34,6 cm) 5-1/4” (13,3 cm) 4
K-3340 23” (58,4 cm) 17-1/2” (44,5 cm) 2” (5 cm) 12
K-3343 17-1/2” (44,5 cm) 5-3/8” (13,7 cm) 7-1/2” (19 cm) 8
K-3345 10-3/4” (27,3 cm) 17-1/2” (44,5 cm) 7-1/2” (19 cm) 8
K-3376 35-1/2” (90,2 cm) 18-1/2” (47 cm) 10” (25,4 cm) 16
K-14300 15-3/4” (39,4 cm) 17-1/2” (43,5 cm) 7-1/2” (19 cm) 8
K-14301 13-5/8” (34,6 cm) 5-1/4” (13,3 cm) 4

(B)

Dimensiones de instalación

Kohler Co.

15

1007258-2-C

PILETA IZQUIERDA

PILETA DERECHA

(B)

(C)

(A)

FREGADERO DE DOS PILETAS - DIMENSIONES
TOTALES

Modelo (A) (B) Profundidad (C) Número

de

Soportes

K-3150 31-1/2” (80 cm) 18” (45,7 cm) 16
K-3180 31-1/2” (80 cm) 17-3/4” (45,1 cm) 16

K-3181 31-1/2” (80 cm) 21-1/2” (54,6 cm) 17-3/4” (45,1 cm) 16
K-3351 31-1/2” (80 cm) 18” (45,7 cm) 16
K-3352 31-1/2” (80 cm) 18” (45,7 cm) 16
K-3353 31-1/2” (80 cm) 20-7/8” (53 cm) 18” (45,7 cm) 16
K-3354 31” (78,7 cm) 20-1/8” (51 cm) 17-5/8” (44 cm) 16
K-3355 30-1/8” (78 cm) 20-1/2” (51 cm) 17-3/4” (44 cm) 16
K-3356 35-5/8” (89,2 cm) 17-20/1” (51 cm) 8-1/2” (44 cm) 16

Dimensiones de instalación (continuación)

1007258-2-C

16

Kohler Co.

Línea central
de la grifería

2-3/8”
(6 cm) MÍN.

Linea de
corte

1. Posición de la plantilla

- Corte la plantilla por las líneas que indican “Corte por esta línea”.

- Determine la ubicación donde desea instalar el producto. Utilice las

líneas centrales indicadas en la plantilla como ayuda para colocarla en
posición.

- Coloque la plantilla en el lugar deseado sobre el mostrador.
Asegúrese de que la plantilla esté bien sujeta en su lugar para que no

se mueva.

- Compruebe que haya suficiente espacio entre el fregadero, la grifería
y l a pared posterior. Verifique que el fregadero no interfiera con el

gabinete durante la instalación.

- Trace con un lápiz los bordes externos de la plantilla.

NOTA

: En la instalaciones de varios fregaderos, se necesita una

distancia mínima de 2-3/16” (5,6 cm) entre los fregaderos.

- Marque la línea central del orificio de la grifería sobre el mostrador. El
espacio libre entre el orificio de la grifería y la parte superior de la

abertura debe ser de 2-3/8” (6 cm) como mínimo.

2. Corte los orificios de montaje del fregadero

PRECAUCIÓN: Riesgo de daños al producto. Para evitar daños al
fregadero, no corte, taladre o lije el mostrador, mientras el fregadero
se encuentre debajo de éste.

- Antes de cortar, mida la línea trazada y compárela con las
dimensiones totales del fregadero. La abertura debe ser 1-1/2” (3,8

cm) más pequeña que la dimensión total del fregadero.

- Taladreunorificiodeguíadentrodelalíneadecorte.

- Corte a lo largo de la línea interna de corte mediante un serrucho de

calar.

- Perfore todos los orificios requeridos para la grifería e i nstale la
grifería en el mostrador siguiendo las instrucciones del fabricante.

Kohler Co.

17

1007258-2-C

l

Inserto
(No incluido)

Bordedela
abertura de
mostrador

Abertura del Mostrador —

Vista inferior

Soporte de
fijación

Sujetador
(No incluido)

1-3/8” (3,5 cm)
± 1/4” (6 mm)

3. Instale los soportes de fijación

- En los mostradores laminados, verifique que todas las superficies
expuestas no laminadas cercanas al área de corte estén terminadas y

selladas, para prevenir daños causados por la absorción de agua.

- Coloque a igual distancia el número requerido de soportes de
fijación (vea la tabla en la página del diagrama de instalación) y

ubique los orificios de fijación enlapartedeabajodelmostrador
1-3/8” (3,5 cm) desde el borde de la abertura del mostrador.

- El tipo de sujetador necesario depende del material del mostrador y
debe ser recomendado por el distribuidor del mostrador.

- Instale los soportes de fijación en el mostrador sin asegurarlos.

- Coloque los soportes paralelos a la abertura, para permitir la fácil

instalación del fregadero.

1007258-2-C

18

Kohler Co.

Mostrador

Soporte de
fijación

Sujetador
(No incluido)

Montaje de una pileta

Soporte de
fijación

Sujetador
(No incluido)

MontajedePiletasDobles

Sellador
(No incluido)

Fregadero

Mostrador

Sellador
(No incluido)

Fregadero

4. Aplique sellador

- Limpie todos los residuos del borde superior del fregadero.

- Limpie la parte inferior del mostrador, a lo largo del área de corte y

asegúrese de que la superficie esté lisa, limpia y sin irregularidades.

- Aplique una capa abundante de sellador de silicona o látex en el
borde del fregadero, cerca del borde interior.

5. Complete la instalación

- Coloque y alinee el fregadero con la abertura en el mostrador. La
esquina del fregadero debe estar al ras del borde interior del

mostrador.

- Haga girar los soportes de fijación sobre el borde del fregadero.

- Apriete todas los soportes hasta que estén ajustados y alineados

correctamente.

- Quite el exceso del sellador con una toalla seca.

- Permita que el sellador se seque durante 30 minutos como mínimo.

Siga las instrucciones incluidas con el sellador.

- Conecte las líneas de suministro de la grifería y del drenaje.

- Abra los suministros de agua y verifique que no haya f ugas.

- Apriete cualquier conexión que tenga fugas.

Kohler Co.

19

1007258-2-C

1007258-2-C

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

Mexico: 001-877-680-1310

kohler.com

E 2003 Kohler Co.

20

1007258-2-

C

Kohler Co.
