MANUALE DI ISTRUZIONI

RICETRASMETTITORE ALL MODE HF/ 50 MHz

TS-590S

AVVIS O

La presente apparecchiatura è conforme ai requisiti fondamentali della Direttiva 1999/5/CE. L’uso del simbolo di avvertenza

limitazioni d’uso in vigore in determinati paesi. Questa apparecchiatura e’concepita per essere utilizzata in tutti L’apparecchiatura deve

essere provvista di licenza e n’è consentito l'uso nei seguenti paesi.

AT BE DK FI FR DE GR IS

IE IT LI LU NL NO PT ES

SE CH GB CY CZ EE HU LV

LT MT PL SK SI BG RO

indica che l’apparecchiatura è soggetta alle

ISO3166

Page 2

Page 3

GRAZIE

Grazie per aver acquistato questo ricetrasmettitore Kenwood che è stato sviluppato da un’èquipe di ingegneri impegnati nel proseguimento della tradizione di eccellenza e innovazione che contraddistingue i ricetrasmettitori Kenwood .

Questo ricetrasmettitore dispone di un’unità DSP (processore di segnale digitale) in grado di elaborare i segnali digitali AF ed IF. Sfruttando al massimo la tecnologia DSP, il ricetrasmettitore TS-590S offre capacità avanzate di riduzione delle interferenze e migliora la qualità dell’audio. La differenza sarà avvertibile soprattutto con QRM e QRN. Familiarizzando con l’uso del ricetrasmettitore si noterà anche come Kenwood continui a porre l’accento sulla “facilità d’uso”. Ad esempio, ogni volta che si modifica il numero di menu nella modalità Menu, sul display scorrerà un messaggio che spiega la selezione effettuata.

Anche se l’uso è molto intuitivo, il ricetrasmettitore è tecnicamente molto sofisticato e alcune sue funzioni potrebbero risultare nuove. Questo manuale va interpretato come un’esercitazione creata dai progettisti. Lasciate che questo manuale vi guidi nel processo di apprendimento e che serva da riferimento negli anni a venire.

OPERAZIONI PRELIMINARI

Le normative relative ai radioamatori variano da paese a paese. Verificare tali normative e gli eventuali requisiti prima di utilizzare il ricetrasmettitore.

A seconda delle dimensioni e del tipo di vettura, la potenza di massima di uscita di trasmissione nel funzionamento mobile può variare. La potenza massima di uscita di trasmissione viene generalmente specificata dalla casa automobilistica per evitare interferenze con gli altri dispositivi elettrici del veicolo. Consultare la casa automobilistica e il rivenditore del ricetrasmettitore per ulteriori informazioni sui requisiti di installazione.

CODICI DEI MERCATI

Tipo K: Nord e Sud America Tipo E: Europa

Il codice di mercato è indicato sulla confezione di cartone. Fare riferimento alle specifiche {pagina 81} per informazioni

sulle frequenze operative disponibili.

CARATTERISTICHE

• Funzionamento in tutte le modalità, per le bande amatoriali da HF a 50 MHz

• Filtro di roofing da 500 Hz/ 2,7 kHz

• Proprietà C/N superiori in caso di DDS che diminuisce abbondantemente il disturbo del segnale di prossimitàlibero

• IF DSP tramite adozione del punto DSP di floating a 32-bit

• Soppressore di rumore digitale

• Interfaccia PC tramite una porta Bus seriale universale (tipo B)

• Uscita di azionamento e solo connettore antenna RX

• Tasti per banda diretta

• Sintonizzatore per antenna integrato per la banda HF/ 50 MHz

• Potenza di uscita di 100 W per SSB, CW, FSK, FM e potenza di uscita 25 W per AM.

Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche e le batterie (valido per i paesi europei che hanno adottato sistemi di raccolta separata)

I prodotti e le batterie recanti il simbolo di un contenitore di spazzatura su ruote barrato non possono essere smaltiti insieme ai normali rifiuti di casa. I vecchi prodotti elettrici ed elettronici e le batterie devono essere riciclati presso una apposita struttura in grado di trattare questi prodotti e di smaltirne i loro componenti. Per conoscere dove e come recapitare tali prodotti nel luogo a voi più vicino, contattare l’apposito ufficio comunale. Un appropriato riciclo e smaltimento aiuta a conservare la natura e a prevenire effetti nocivi alla salute e all’ambiente.

Diritti d’autore del firmware

Il titolo e la proprietà dei diritti d’autore del firmware contenuto nelle memorie del prodotto Kenwood sono riservate per la JVC KENWOOD Corporation.

I-i

Page 4

CONVENZIONI TIPOGRAFICHE ADOTTATE

Le convenzioni tipografiche descritte di seguito hanno lo scopo di semplificare le istruzioni ed evitare ripetizioni superflue.

Istruzione Azione

Premere [KEY]. Premere e rilasciare TASTO. Premere [KEY] sul

microfono.

Premere e tenere premuto [KEY].

Tenere premuto [KEY].

Premere [KEY] + [

Premere e rilasciare TASTO sul microfono.

Premere e tenere premuto momentaneamente TASTO, quindi rilasciare TASTO.

Premere e tenere premuto TASTO fino a quando non è indicato di rilasciare TASTO.

Con il ricetrasmettitore spento (OFF) premere e tenere premuto TASTO, quindi

accendere il ricetrasmettitore (ON) premendo [

ACCESSORI IN DOTAZIONE

Una volta disimballata con cautela la confezione del ricetrasmettitore, verificare che siano presenti tutti gli articoli riportati nella tabella sottostante. Si consiglia di conservare la scatola e il materiale d’imballo, nel caso sia necessario imballare di nuovo il ricetrasmettitore in futuro.

Accessorio Commento

Microfono 1 1 Cavo di

alimentazione c.c. Filtro di linea

(con cinghietta di tenuta)

Fusibile

Spinotto DIN 7 piedini 1 1 Spinotto DIN 13 piedini 1 1 Kit di viti Per staffa 1 1 Distanziatore in

plastica

Manuale di istruzioni

Diagrammi schematici

Certificato di garanzia

25 A; per cavo di alimentazione c.c.

4 A; per sintonizzatore antenna esterno

Per staffa 4 4

Inglese 1 1 Francese 1 1 Spagnolo – 1 Tedesco – 1 Italiano – 1 Danese – 1

Quantità

Tipo K Tipo E

–1

2–

I-ii

Page 5

PRECAUZIONI

Per evitare rischi di incendio, infortuni personali o danni al ricetrasmettitore, rispettare le seguenti precauzioni:

• Collegare il ricetrasmettitore soltanto a una sorgente di alimentazione del tipo descritto in questo manuale o come indicato sul ricetrasmettitore stesso.

• Tirare tutti i cavi di alimentazione in modo che non siano d’intralcio. Controllare che non sia possibile calpestare i cavi ed evitare che i cavi rimangano impigliati da oggetti posti in prossimità o contro di essi. Prestare molta attenzione ai punti vicino alle prese CA, alle prese multiple CA e a tutti i punti di ingresso al ricetrasmettitore.

• Evitare di far cadere oggetti o versare liquidi nel ricetrasmettitore attraverso le aperture del rivestimento di chiusura. Oggetti metallici, quali forcine per capelli o aghi, se inseriti nel ricetrasmettitore potrebbero entrare in contatto con tensioni pericolose provocando gravi folgorazioni. Impedire ai bambini di inserire oggetti nel ricetrasmettitore.

• Non tentare in alcun modo di aggirare i metodi impiegati per garantire la messa a terra e la polarità elettrica del ricetrasmettitore, particolarmente riguardo al cavo di alimentazione in ingresso.

• Fornire un’adeguata messa a terra a tutte le antenne esterne di questo ricetrasmettitore, osservando i metodi approvati. La messa a terra fa da scudo agli innalzamenti di tensione provocati dai fulmini e riduce il rischio di accumulo dell’elettricità statica.

ESEMPIO DI MESSA TERRA DI ANTENNA

CAVO

MORSETTO DI MASSA

APPARECCHIATURA ASSISTENZA ELETTRICA

SISTEMA ELETTRODO MESSA A TERRA POTENZA DI SERVIZIO

• La distanza minima consigliata per le antenne esterne dalla rete elettrica è di una volta e mezza l’altezza verticale della struttura di sostegno dell’antenna stessa. Tale calcolo fornisce una distanza di sicurezza adeguata dalla rete elettrica nel caso in cui la struttura di sostegno dovesse venir meno.

• Ubicare il ricetrasmettitore in modo da non interferire con le aperture di ventilazione. Non collocare libri o altre apparecchiature sopra il ricetrasmettitore, poiché ciò potrebbe ostacolare il libero flusso d’aria. Lasciare almeno 10 cm tra il retro del ricetrasmettitore e la parete o il ripiano da cui viene operato.

• Non utilizzare il ricetrasmettitore nei pressi di acqua o altre fonti di umidità. Evitare, ad esempio, l’uso vicino a una vasca da bagno, un lavabo, una piscina o in una cantina o un solaio umidi.

• La presenza di un odore insolito o di fumo è spesso un’indicazione di un problema. Spegnere (OFF) immediatamente il ricetrasmettitore e disinserire il cavo di alimentazione. Rivolgersi al centro di assistenza Kenwood o al rivenditore di fiducia per chiedere consiglio.

INGRESSO ANTENNA

UNITÀ SCARICO ANTENNA

CONDUTTORI DI MESSA ATTERA

MORSETTI DI MASSA

• Situare il ricetrasmettitore lontano da fonti di calore quali termosifoni, fornelli, amplificatori o altri dispositivi che producono calore in abbondanza.

• Non pulire il telaio del ricetrasmettitore con solventi volatili, quali alcool, acqua ragia, benzina o benzene. Utilizzare solamente un panno pulito con acqua tiepida e detergente blando.

• Scollegare il cavo di alimentazione in ingresso dalla rete elettrica se si prevede di non utilizzare il ricetrasmettitore per un periodo prolungato.

• Togliere il rivestimento di copertura del ricetrasmettitore soltanto per installare componenti accessori descritti in questo manuale o nel manuale degli accessori stessi. Attenersi alle istruzioni fornite per evitare il pericolo di folgorazioni. Se non si è esperti in questo tipo di installazioni, richiedere assistenza a una persona esperta o chiedere l’intervento a un tecnico professionista.

• Affidarsi sempre a un installatore professionista nei casi seguenti:

a) L’alimentatore o la spina sono danneggiati. b) È caduto un oggetto è stato versato del liquido sul

ricetrasmettitore. c) Il ricetrasmettitore è stato esposto alla pioggia. d) Il funzionamento del ricetrasmettitore è anomalo o le

prestazioni sono notevolmente compromesse. e) Il ricetrasmettitore è caduto o il rivestimento di

chiusura è danneggiato.

• Non effettuare alcun tipo di configurazione o impostazione del menu mentre si è alla guida.

• Non utilizzare le cuffie durante la guida.

• Installare il ricetrasmettitore in un luogo appropriato e sicuro all’interno del veicolo per evitare condizioni di pericolo durante la guida. Per motivi di sicurezza, rivolgersi al concessionario per l’installazione del ricetrasmettitore nell’auto.

• Le antenne mobili per le bande HF/ 50 MHz sono più grandi e pesanti delle antenne per le bande VHF/ UHF. Per tale motivo, utilizzare un montaggio robusto e rigido per installare con sicurezza l’antenna mobile per le bande HF/ 50 MHz.

I-iii

Page 6

INDICE DEI CONTENUTI

GRAZIE .................................................................... i

CARATTERISTICHE ................................................ i

OPERAZIONI PRELIMINARI ................................... i

CODICI DEI MERCATI ............................................. i

CONVENZIONI TIPOGRAFICHE ADOTTATE..........ii

ACCESSORI IN DOTAZIONE ..................................ii

PRECAUZIONI ........................................................iii

INDICE DEI CONTENUTI .......................................iv

CAPITOLO 1 INSTALLAZIONE

COLLEGAMENTO ANTENNA ................................1

COLLEGAMENTO A MASSA .................................. 1

PROTEZIONE PARAFULMINE ............................... 1

COLLEGAMENTO DELL’ALIMENTATORE .............1

USO DEL SOSTEGNO SEMICIRCOLARE............. 2

SOSTITUZIONE DEI FUSIBILI ..............................2

COLLEGAMENTO DEGLI ACCESSORI ................. 2

PANNELLO ANTERIORE .................................... 2

Cufﬁ e (PHONES) ........................................... 2

Microfono (MIC) .............................................. 2

PANNELLO POSTERIORE ................................. 2

Altoparlante esterno (EXT.SP) ....................... 2

Tasti per CW (PADDLE e KEY) ...................... 2

CAPITOLO 2 PRELIMINARI

PANNELLO ANTERIORE ........................................ 4

DISPLAY LCD ......................................................... 7

PANNELLO POSTERIORE ..................................... 9

MICROFONO .......................................................... 9

CAPITOLO 3 ISTRUZIONI FONDAMENTALI

ACCENSIONE E SPEGNIMENTO ........................ 10

REGOLAZIONE DEL VOLUME ............................. 10

GUADAGNO DELLA FREQUENZA

AUDIO (AF) ....................................................... 10

GUADAGNO DELLA FREQUENZA

RADIO (RF) ....................................................... 10

SELEZIONE DELLA BANDA VFO A

OPPURE VFO B .................................................... 10

SELEZIONE DI UNA BANDA ................................ 11

SELEZIONE DI UN MODO ...................................11

REGOLAZIONE DELLO SQUELCH .....................12

SINTONIZZAZIONE DI UNA FREQUENZA .......... 12

INDICATORE MULTIFUNZIONALE ....................... 12

TRASMISSIONE ................................................... 13

SELEZIONE DELLA POTENZA DI

TRASMISSION .................................................. 13

GUADAGNO DEL MICROFONO....................... 13

CAPITOLO 4 IMPOSTAZIONE DI MENU

CHE COS’È UN MENU? ....................................... 14

MENU A/ MENU B ................................................ 14

ACCESSO AI MENU ............................................. 14

MENU RAPIDO ..................................................... 14

PROGRAMMAZIONE DEL MENU RAPIDO ..... 14

USO DEL MENU RAPIDO ................................ 14

CONFIGURAZIONE DEI MENU ...........................15

IMMISSIONE CARATTERE ................................... 20

CAPITOLO 5 NOZIONI DI BASE SULLE COMUNICAZIONI

TRASMISSIONE SSB ........................................... 21

TRASMISSIONE FM ............................................. 21

TRASMISSIONE AM ............................................. 22

LARGHEZZA DI BANDA STRETTA PER FM ....... 22

TRASMISSIONE CW ............................................22

AZZERAMENTO AUTOMATICO

BATTIMENTO .................................................... 23

TONO LATERALE TX/ FREQUENZA

DI PASSO RX .................................................... 23

LIVELLO PORTANTE ............................................ 23

MESSAGGIO ACCENSIONE ................................ 23

CAPITOLO 6 COMUNICAZIONI AVANZATE

OPERAZIONE CON FREQUENZA SPLIT ............ 24

TF-SET (IMPOSTA FREQUENZA DI

TRASMISSIONE) .............................................. 24

FUNZIONAMENTO DEL RIPETITORE FM ........... 25

TRASMISSIONE DI UN TONO ......................... 25

Attivazione della funzione tono ..................... 26

Selezione di una frequenza di tono .............. 26

SCANSIONE ID FREQUENZA TONO .............. 26

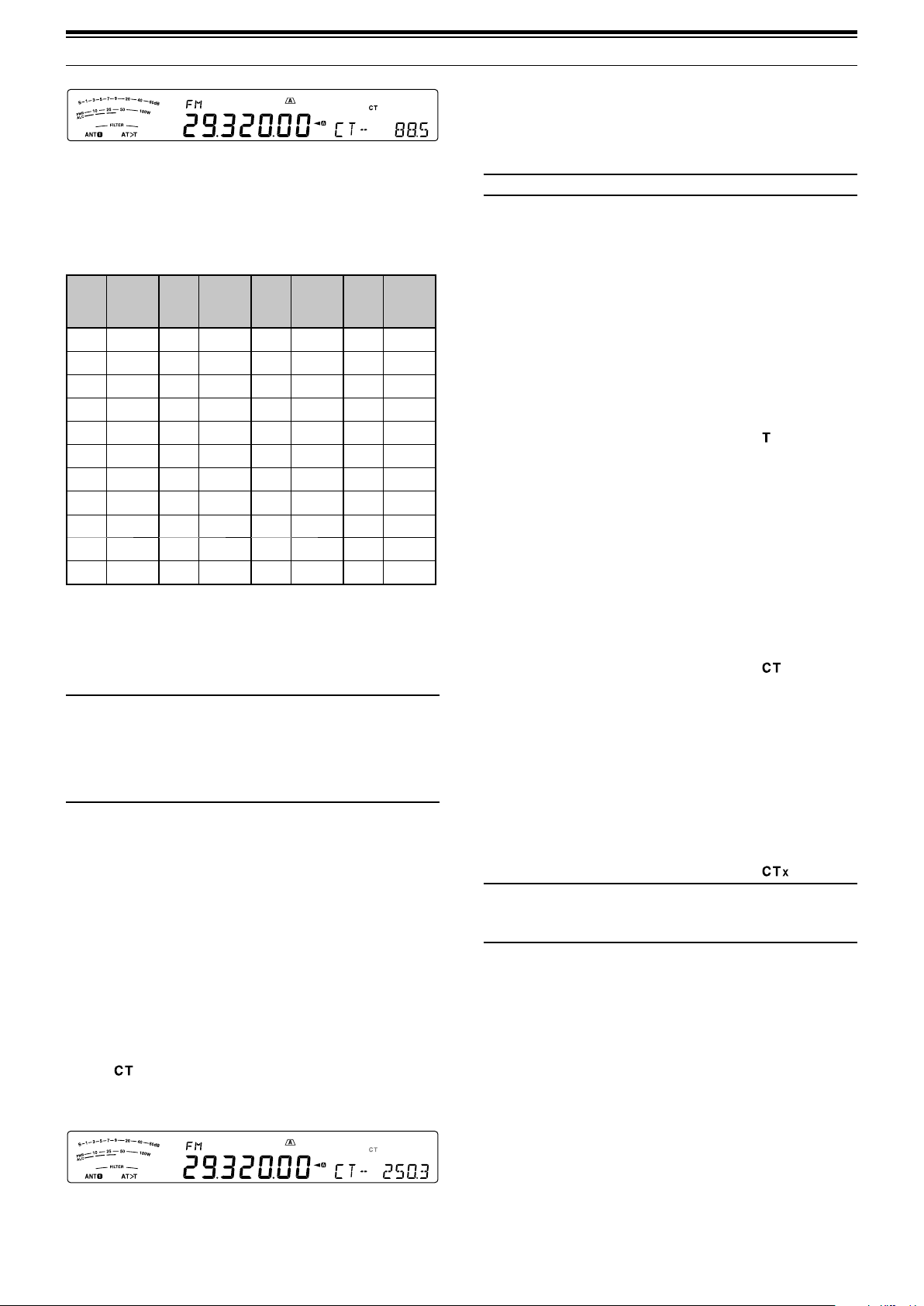

FUNZIONAMENTO CTCSS FM ............................ 26

SCANSIONE ID FREQUENZA CTCSS ............ 27

TONO INCROCIATO ......................................... 27

CAPITOLO 7 AUSILI DI COMUNICAZIONE

RICEZIONE ........................................................... 28

SELEZIONE DI UNA FREQUENZA .................. 28

Immissione diretta della frequenza............... 28

Cronologia immissione frequenza ................ 28

Uso del tasto MHz ........................................ 28

QSY rapido ................................................... 28

Sintonizzazione ﬁ ne .....................................29

Velocità di regolazione del comando

Sintonizzazione .................................................29

Equalizzazione delle frequenze

VFO (A=B) .................................................... 29

RIT (SINTONIZZAZIONE

INCREMENTALE IN RICEZIONE) ....................29

AGC (CONTROLLO AUTOMATICO

DEL GUADAGNO) ............................................. 29

Regolazione costante temporale AGC ......... 29

TRASMISSIONE ................................................... 30

VOX (TRASMISSIONE ATTIVATA A VOCE) ...... 30

Livello di ingresso microfono ........................ 30

Tempo di attesa ............................................ 30

Regolazione Anti-VOX .................................. 30

VOX dati .......................................................30

Tempo di attesa VOX dati ............................. 31

Guadagno VOX USB/ ACC2 ......................... 31

PROCESSORE VOCALE .................................. 31

Effetto processore vocale ............................. 31

XIT (SINTONIZZAZIONE

INCREMENTALE IN TRASMISSIONE) ............. 31

PERSONALIZZAZIONE DELLE CARATTERISTICHE DEL SEGNALE

DI TRASMISSIONE ........................................... 32

Larghezza di banda del ﬁ ltro TX

(SSB/ AM) ....................................................32

Larghezza di banda del ﬁ ltro TX

(LSB-DATA/ USB-DATA) ............................... 32

Equalizzatore TX (SSB/ FM/ AM) ................. 32

INIBIZIONE TRASMISSIONE ........................... 32

ESCLUSIONE OCCUPATO ............................... 32

CAMBIO DELLA FREQUENZA

DURANTE LA TRASMISSIONE ........................ 32

BREAK-IN CW ...................................................... 33

USO DI BREAK-IN PARZIALE O TOTALE ........ 33

I-iv

Page 7

INDICE DEI CONTENUTI

MANIPOLATORE ELETTRONICO ........................ 33

MODO MANIPOLATORE ELETTRONICO ........ 33

MODIFICA DELLA VELOCITÀ

DI BATTITURA .................................................. 33

Funzione break-in non valida ....................... 33

TEMPO DI AUMENTO DI CW ........................... 34

PESO AUTOMATICO ........................................34

Rapporto di peso manipolazione inversa ..... 34

FUNZIONE TASTO SEMIAUTOMATICO ........... 34

MEMORIA MESSAGGI CW .............................. 34

Memorizzazione di messaggi CW ................ 34

Controllo dei messaggi CW senza

trasmissione ................................................. 35

Trasmissione di messaggi CW ..................... 35

Modiﬁ ca dell’intervallo di tempo

tra i messaggi ............................................... 35

Modiﬁ ca del volume del tono laterale CW .... 35

Inserimento della battitura ............................ 35

CORREZIONE DELLA FREQUENZA

PER CW ............................................................ 35

TRASMISSIONE CW AUTOMATICA

NEL MODO SSB ............................................... 36

MODO TASTO TELEGRAFICO DEI

TASTI UP/ DWN SUL MICROFONO ................. 36

POSIZIONE TASTO TELEGRAFICO

PUNTO/ LINEA .................................................. 36

CAPITOLO 8 COMUNICAZIONI DATI

TELESCRITTURA RADIO (RTTY) ........................ 37

BATTITURA SHIFT DI FASE 31

BAUD (PSK31) ...................................................... 37

CAPITOLO 9 RIFIUTO DELL’INTERFERENZA

FILTRI DSP ........................................................... 38

MODIFICA DELLA LARGHEZZA DI

BANDA DEL FILTRO DSP ................................ 38

Modo SSB/ FM/ AM...................................... 38

Modo CW/ FSK ............................................38

Modo dati (USB-DATA/LSB-DATA) ............... 38

Filtro IF A e B ...............................................38

FILTRO NOTCH AUTOMATICO (SSB) .............. 39

Velocità tracciatura notch automatico ........... 39

FILTRO NOTCH MANUALE (SSB/ CW/ FSK) .... 39

Larghezza di banda ﬁ ltro notch .................... 39

CANCELLAZIONE BATTIMENTO (SSB/ AM) .... 39

RIDUZIONE DEL RUMORE (TUTTI I MODI) .... 39

Impostazione di regolazione livello NR1 ......40

Impostazione della costante

temporale NR2 ............................................. 40

SOPPRESSORE RUMORE .................................. 40

PREAMPLIFICATORE ........................................... 40

ATTENUATORE ..................................................... 40

INVERSIONE CW (RICEZIONE) ..........................40

CAPITOLO

CANALI DI MEMORIA ........................................... 41

MEMORIZZAZIONE DEI DATI ..........................41

RICHIAMO DI MEMORIA E

SCORRIMENTO ................................................ 42

10 FUNZIONI DI MEMORIA

Canali simplex .............................................. 41

Canali a frequenza split ................................ 41

Richiamo di memoria ................................... 42

Scorrimento memoria ................................... 42

Cambiamenti temporanei della frequenza .... 42

TRASFERIMENTO MEMORIA .......................... 42

Memoria ➡ Trasferimento VFO ..................... 42

Canale ➡ Trasferimento canale .................... 42

MEMORIZZAZIONE DELLE GAMME DI

FREQUENZA .................................................... 43

Conferma delle frequenze iniziale/ ﬁ nale .....44

VFO programmabile ..................................... 44

ESCLUSIONE CANALE DI MEMORIA ............. 44

ELIMINAZIONE CANALI DI MEMORIA ............ 44

NOME CANALE DI MEMORIA ......................... 44

MEMORIA RAPIDA ............................................... 44

NUMERO DEI CANALI DI

MEMORIA RAPIDA ........................................... 45

MEMORIZZAZIONE NELLA

MEMORIA RAPIDA ........................................... 45

RICHIAMO DEI CANALI DI

MEMORIA RAPIDA ........................................... 45

CAMBIAMENTI TEMPORANEI

DELLA FREQUENZA ........................................ 45

TRASFERIMENTO MEMORIA

RAPIDA ➡ VFO ................................................. 45

ELIMINAZIONE CANALI DI MEMORIA

RAPIDA ............................................................. 45

CAPITOLO

SCANSIONE NORMALE....................................... 46

SCANSIONE VFO ............................................. 46

SCANSIONE DI PROGRAMMA ........................ 46

SCANSIONE DI PROGRAMMA

PARZIALMENTE RALLENTATA ........................ 47

PAUSA SCANSIONE ......................................... 48

SCANSIONE DI MEMORIA................................... 48

METODO DI RIPRESA DELLA SCANSIONE .... 48

SCANSIONE TUTTI I CANALI .......................... 48

SCANSIONE DI GRUPPO ................................ 49

SCANSIONE DI MEMORIA RAPIDA .................... 49

CAPITOLO

ANTENNE ............................................................. 50

ANT 1/ ANT 2 .................................................... 50

RX ANT ............................................................. 50

DRV ................................................................... 50

Funzione APO (spegnimento automatico)............. 50

SINTONIZZATORE AUTOMATICO

PER ANTENNA ..................................................... 50

PREIMPOSTAZIONE ........................................ 51

MODO AUTOMATICO ........................................... 51

FUNZIONE BIP ..................................................... 52

DISPLAY ................................................................ 53

LUMINOSITÀ .................................................... 53

COLORE SFONDO ........................................... 53

TEMPO DI RISPOSTA FUNZIONE

DOPPIA TASTO PANNELLO ................................. 53

CONTROLLO AMPLIFICATORE DI LINEA ........... 53

FUNZIONI DI BLOCCO ......................................... 53

FUNZIONE DI BLOCCO FREQUENZA ............ 53

TASTI FUNZIONE PROGRAMMABILI .................. 54

PANNELLO ANTERIORE

RICETRASMETTITORE .................................... 54

TASTI DEL MICROFONO ................................. 54

EQUALIZZATORE DSP RX ................................... 55

11 SCANSIONE

Gruppi di memoria ........................................ 49

Selezione gruppo di scansione ....................49

Esecuzione scansione di gruppo ................. 49

12 PER COMODITÀ DELL’OPERATORE

I-v

Page 8

INDICE DEI CONTENUTI

EQUALIZZAZIONE DELL’AUDIO

IN RICEZIONE .................................................. 55

CONTROLLO RX .............................................. 55

TEMPORIZZATORE DI TIMEOUT ........................ 55

TRASMETTITORE CONVERTITORE ................... 55

DISPLAY FREQUENZA .................................... 55

POTENZA DI USCITA IN TRASMISSIONE ....... 56

CONTROLLO TX ................................................... 56

POTENZA TX ........................................................ 56

SINTONIA TX ........................................................ 56

TRASFERIMENTO RAPIDO DEI DATI ................. 56

IMPOSTAZIONE ................................................ 56

Apparecchiatura necessaria ......................... 56

Collegamenti ................................................ 56

USO DEL TRASFERIMENTO RAPIDO ............ 57

Trasferimento dati ......................................... 57

Ricezione dei dati ......................................... 57

CONTROLLO DA COMPUTER ............................. 57

IMPOSTAZIONE ................................................ 57

Apparecchiatura necessaria ......................... 57

Collegamenti ................................................ 57

PARAMETRI DI COMUNICAZIONE .................. 57

IMPOSTAZIONI AUDIO ESTERNE ................... 58

Selezione di una linea di

trasmissione dati ..........................................58

Impostazioni di livello audio .......................... 58

MODIFICA DEL SEGNALE PER IL

TERMINALE DI COM ........................................ 58

CONTROLLO DEL TS-590S DA UN PC ........... 58

CONTROLLO A DISTANZA DEL

TS-590S SULLA RETE ..................................... 58

UNITÀ GUIDA VOCALE E

MEMORIZZAZIONE VGS-1 (OPZIONALE) .......... 58

REGISTRAZIONE DEI MESSAGGI .................. 59

RIPRODUZIONE MESSAGGIO ........................ 59

Controllo dei messaggi ................................. 59

Invio dei messaggi ........................................ 59

Cancellazione di un messaggio registrato .... 59

Modiﬁ ca dell’intervallo tra messaggi ............. 59

Modiﬁ ca del volume di riproduzione

del messaggio ................................................ 60

REGISTRAZIONE COSTANTE ......................... 60

GUIDA VOCALE ................................................ 60

Volume annuncio guida vocale .................... 62

Velocità dell’Annuncio della Guida Vocale .... 62

Lingua annuncio guida vocale ..................... 62

CHIAMATA D’EMERGENZA (SOLO TIPO K) ........ 62

RIPETITORE DI BANDA TRASVERSALE ........... 63

FUNZIONAMENTO ........................................... 63

SINTONIZZAZIONE DEI CLUSTER

DI PACCHETTO .................................................... 63

SKY COMMAND SYSTEM II................................. 64

DIAGRAMMA SKY COMMAND SYSTEM II ..... 64

PREPARATIVI ................................................... 64

RICETRASMETTITORE COMPATIBILE ............... 67

FUNZIONAMENTO RTTY ..................................... 68

AMPLIFICATORE DI LINEA HF/ 50 MHz .............. 68

SINTONIZZATORE ANTENNA .............................. 69

TNC E MCP ........................................................... 69

SINTONIZZAZIONE DEI CLUSTER

DI PACCHETTO .................................................... 70

RIPETITORE DI BANDA TRASVERSALE ............ 70

CAPITOLO

RIMOZIONE DEL COPERCHIO SUPERIORE ..... 71

UNITÀ GUIDA VOCALE E

MEMORIZZAZIONE VGS-1 .................................. 71

SO-3 TCXO ........................................................... 72

CALIBRAZIONE FREQUENZA DI

RIFERIMENTO ..................................................... 72

STAFFA MOBILE MB-430 ..................................... 73

PRECAUZIONI .................................................. 73

CAPITOLO

INFORMAZIONI GENERALI ................................. 74

SERVIZIO ..........................................................74

NOTA DI SERVIZIO ........................................... 74

PULIZIA ............................................................. 74

RISOLUZIONE DEI PROBLEMI ............................ 75

REIMPOSTAZIONE DEL

MICROPROCESSORE ......................................... 78

IMPOSTAZIONI INIZIALI ................................... 78

REIMPOSTAZIONE VFO .................................. 78

REIMPOSTAZIONE TOTALE ............................. 78

AVVISI OPERATIVI ............................................... 79

ALIMENTATORE C.C. ........................................ 79

VENTOLA DI RAFFREDDAMENTO

INTERNA ........................................................... 79

BATTIMENTI INTERNI ...................................... 79

AGC ................................................................... 79

FUNZIONAMENTO PER BANDA 60 M

(TIPO K/ SOLO USA) ........................................ 79

CAPITOLO

ACCESSORI OPZIONALI ................................. 80

CAPITOLO

DATI TECNICI .................................................... 81

14 OPZIONI DI INSTALLAZIONE

15 RISOLUZIONE DEI PROBLEMI

16 ACCESSORI OPZIONALI

17 DATI TECNICI

CAPITOLO

DESCRIZIONI DEI TERMINALI ............................ 65

CONNETTORE COM ........................................ 65

CONNETTORE ACC2 ....................................... 65

CONNETTORE REMOTO ................................. 66

CONNETTORE EXT.AT (PER AT-300) .............. 66

CONNETTORE MIC ......................................... 66

COMPUTER .......................................................... 67

I-vi

COLLEGAMENTO DELLE APPARECCHIATURE PERIFERICHE

Page 9

INSTALLAZIONE

COLLEGAMENTO ANTENNA

Un sistema antenna consiste in un’antenna, una linea di alimentazione e la massa. Il ricetrasmettitore può portare a risultati sorprendenti se il sistema antenna viene installato in modo appropriato e con cura. Utilizzare un’antenna da 50 Ω di buona qualità, un cavo coassiale da 50 Ω di buona qualità e connettori di prima qualità. Tutti i collegamenti devono essere serrati saldamente.

Una volta effettuati i collegamenti, far coincidere l’impedenza del cavo coassiale e dell’antenna per un rapporto SWR pari a 1,5:1 al massimo. Un livello SWR alto porterà a una caduta di uscita in trasmissione e possibilmente a interferenze nelle frequenze radio con altri prodotti di consumo, quali sistemi HI-FI e televisori. Inoltre, si potrebbe addirittura interferire con il funzionamento del ricetrasmettitore stesso. Indicazioni di segnale distorto possono essere sintomo di problemi dell’antenna, che potrebbe non irradiare efficientemente la potenza del ricetrasmettitore.

Collegare la linea di alimentazione principale HF/ 50 MHz dell’antenna ad ANT 1 sul retro del ricetrasmettitore. Se si utilizzano 2 antenne per la banda HF/ 50 MHz, collegare l’antenna secondaria al connettore ANT 2. Consultare pagina 9 per l’ubicazione dei connettori dell’antenna.

La banda LF è emessa soltanto dal terminale

Note:

◆ La trasmissione senza collegamento di un’antenna o di un altro carico corrispondente può arrecare danni al ricetrasmettitore. Collegare sempre un’antenna al ricetrasmettitore prima di porsi in trasmissione.

◆ Tutte le stazioni fisse devono essere equipaggiate con un parafulmini, per ridurre il rischio d’incendio, di folgorazione di danni al ricetrasmettitore.

◆ Il circuito di protezione del ricetrasmettitore si azionerà quando SWR è in rapporto maggiore di 1,5:1; non affidarsi comunque alla suddetta protezione per controbilanciare un sistema antenna con funzionamento scarso.

DRV.

COLLEGAMENTO A MASSA

È necessario almeno un buon collegamento a massa c.c. per prevenire alcuni pericoli, quali le folgorazioni. Per risultati ottimali nelle comunicazioni, è necessario disporre di una buona massa RF che faccia da schermo durante il funzionamento del sistema antenna. Entrambe le condizioni sono soddisfatte se si fornisce una buona messa a terra alla stazione. Introdurre nel terreno una o più aste di massa o una grossa piastra in rame da collegare al terminale di massa (GND) del ricetrasmettitore. Per il collegamento, servirsi di un filo elettrico di sezione spessa o di una piattina di rame più corta possibile. Per la massa, non utilizzare una tubazione del gas, un condotto elettrico o una conduttura per l’acqua in materiale plastico.

PROTEZIONE PARAFULMINE

Anche in aree poco soggette a maltempo può avvenire un certo numero di temporali entro l’arco di un anno. Si valuti con attenzione il modo migliore per proteggere l’apparecchiatura e la propria abitazione dai fulmini. L’installazione di un’antenna parafulmine non è che l’inizio; esistono varie altre soluzioni possibili. Ad esempio, è possibile terminare le linee di trasmissione del sistema antenna al pannello d’ingresso installato esternamente all’abitazione. Collegare il pannello a massa con un sistema esterno efficace e collegare le linee di alimentazione appropriate tra il pannello d’ingresso e il ricetrasmettitore. Durante un temporale, scollegare le linee di alimentazione dal ricetrasmettitore per fornire una protezione maggiore.

COLLEGAMENTO DELL’ALIMENTATORE

Per utilizzare questo ricetrasmettitore, è necessario disporre di un alimentatore a 13,8 V c.c., da acquistare separatamente. Non collegare il ricetrasmettitore direttamente a una presa c.a. Utilizzare il cavo di alimentazione c.c. fornito per collegare il ricetrasmettitore a un alimentatore regolato. Non sostituire il cavo con fili di sezione inferiore. La capacità di corrente del cavo di alimentazione deve essere almeno pari a 20,5 A (picco).

Prima di tutto, collegare il cavo di alimentazione c.c. all’alimentatore c.c. regolato; il filo rosso al terminale positivo e il filo nero al terminale negativo. Quindi, collegare il cavo di alimentazione c.c. al connettore di alimentazione c.c. del ricetrasmettitore.

• Premere con decisione i connettori tra loro sino ad avvertire lo scatto delle linguette di aggancio.

• Collegare i filtri di linea ai cavi c.c. come illustrato di seguito (solo tipo E).

Note:

◆ Prima di collegare l’alimentatore c.c. al ricetrasmettitore, assicurarsi di spegnere sia l’alimentatore sia il ricetrasmettitore.

◆ Non inserire l’alimentatore c.c. in una presa c.a. se non dopo aver eseguito tutti i collegamenti.

Solo tipo E

Fusibile (25 A)

TS-590S

Alimentatore c.c. (20,5 A o superiore)

Nero (−)

Rosso (+)

I-1

Page 10

1 INSTALLAZIONE

USO DEL SOSTEGNO SEMICIRCOLARE

Il ricetrasmettitore è dotato di un sostegno semicircolare che serve per angolarlo. Il sostegno semicircolare si trova nella parte bassa del ricetrasmettitore. Tirare il sostegno semicircolare in avanti fino al limite come da illustrazione.

SOSTITUZIONE DEI FUSIBILI

Nel ricetrasmettitore TS-590S sono utilizzati i seguenti fusibili. Se un fusibile dovesse bruciarsi, determinarne la causa e correggere il problema. Sostituire il fusibile con uno nuovo della portata specificata solo dopo aver risolto il problema. Se i nuovi fusibili continuano a bruciarsi, scollegare il cavo di alimentazione e rivolgersi a un centro di assistenza Kenwood o al proprio rivenditore di fiducia.

Ubicazione del fusibile Corrente nominale del fusibile

Ricetrasmettitore TS-590S

Cavo di alimentazione c.c. in dotazione

(per sintonizzatore

4 A

antenna esterno)

25 A

COLLEGAMENTO DEGLI ACCESSORI

PANNELLO ANTERIORE

■ Cuffie (PHONES)

Collegare le cuffie mono o stereo aventi impedenza pari

a 4 - 32 Ω. Questa presa accetta uno spinotto di diametro pari a 6,3 mm, a 2 conduttori (mono) oppure a 3 conduttori (stereo). Una volta collegate le cuffie, non si avvertirà alcun suono dall’altoparlante interno (oppure da quello esterno opzionale)/microfono (MIC).

Nota: L’uso di un cuffie ad alta impedenza provoca un innalzamento del volume.

■ Microfono (MIC)

Collegare un microfono avente impedenza pari

a 250 - 600 Ω. Inserire completamente il connettore, quindi avvitare l’anello di ritenuta in senso orario fino al fissaggio. Tra i microfoni compatibili sono compresi i tipi MC-43S, MC-47, MC-52DM, MC-60A, MC-80, MC-85, e MC-90.

Nota: Non utilizzare i microfoni MC-44, MC-44DM, MC-45, MC-45E, MC-45DM, MC-45DME, o MC-53DM.

PANNELLO POSTERIORE

■ Altoparlante esterno (EXT.SP)

Sul pannello posteriore del ricetrasmettitore è presente

una presa per altoparlante esterno. Se alla presa EXP. SP è collegato un altoparlante esterno quello presente all’interno del ricetrasmettitore viene disattivato. Utilizzare solamente altoparlanti esterni con impedenza pari a 4 - 8 Ω (8 Ω nominali). Questa presa accetta uno spinotto di diametro pari a 3,5 mm, a 2 conduttori (mono).

AVVERTENZA

Non collegare le cuffie a questa presa. Il livello di uscita audio molto elevato da questa presa potrebbe arrecare danni all’udito.

Fusibile (4 A)

Fusibile (25 A)

■ Tasti per CW (PADDLE e KEY)

Per il funzionamento CW mediante il manipolatore

elettronico interno, collegare il tasto telegrafico per manipolatore alla presa PADDLE.

Per il funzionamento CW senza l’uso di un manipolatore

elettronico interno, collegare alla presa KEY un tasto diretto, semiautomatico (bug), un manipolatore elettronico o l’uscita CW di un MCP (Multimode Communications Processor).

Le prese PADDLE e KEY si abbinano rispettivamente

a uno spinotto a 3 conduttori da 6,3 mm e a uno a 2 conduttori da 3,5 mm. I manipolatori elettronici esterni o MCP devono utilizzare un sistema di manipolazione positivo compatibile con questo ricetrasmettitore. Servirsi di un cavo schermato tra il tasto e il ricetrasmettitore.

Nota: Data la funzionalità del manipolatore elettronico interno, potrebbe non essere necessario collegare sia il tasto telegrafico che un tipo diverso di manipolatore, a meno che non si desideri utilizzare un manipolatore su base PC per CW. Consultare la sezione “MANIPOLATORE ELETTRONICO” {pagina 33} per acquistare dimestichezza con il manipolatore interno.

I-2

Page 11

Pannello anteriore

MIC PTT

DOWN

Cuffie

: @ .

;

Connettore MIC (vista anteriore)

GND (STBY)

GND (MIC)

NC 8 V (10 mA max)

1 INSTALLAZIONE

Microfono

Pannello posteriore

Altoparlante esterno

• Tasto diretto

• Tasto bug

• Manipolatore elettronico

• Uscita manipolatore elettronico PC

• Tasto telegrafico

I-3

Page 12

PRELIMINARI

PANNELLO ANTERIORE

CD FE

—— A ——

[ ]

Premere e tenere premuto per accendere e spegnere il ricetrasmettitore {pagina 10}.

[PF A]

È possibile assegnare una funzione particolare a questo tasto funzione programmabile {pagina 54}.

[ATT (RX ANT)]

Premere per attivare o disattivare l’attenuatore {pagina 40}. Premere e tenere premuto per abilitare o disabilitare il terminale RX-ANT {pagina 50}.

[PRE (ANT 1/2)]

Premere per attivare o disattivare il preamplificatore {pagina 40}. Premere e tenere premuto ANT 1 o ANT 2 {pagina 50}.

[VOX (LEV)]

Nella modalità voce, premere per attivare o disattivare la funzione VOX (trasmissione vocale) {pagina 30}. Nella modalità CW, premere per attivare o disattivare la funzione break-in {pagina 33}. Premere e tenere premuto per regolare il guadagno in ingresso del microfono per l’operazione VOX.

[PROC (LEV)]

Premere per attivare o disattivare il processore vocale {pagina 31}. Premere e tenere premuto per regolare il livello d’ingresso del processore vocale.

[SEND]

Premere per attivare o disattivare la trasmissione.

[AT (TUNE)]

Premere per attivare o disattivare il sintonizzatore per antenna interno {pagina 50}. Premere e tenere premuto per avviare la sintonizzazione per l’antenna automatica.

—— B ——

Presa PHONES Questa presa accetta uno spinotto di diametro pari a 6,3 mm, a 2 conduttori (mono) oppure a 3 conduttori (stereo) per il collegamento delle cuffie {pagina 2}.

Connettore MIC Collegare un microfono a questo connettore {pagina 2}.

—— C ——

[METER (DRV)]

Premere per commutare il tipo di misuratore {pagina 12}. Premere e tenere premuto per attivare o disattivare la funzione Drive Out {pagina 50}.

[PF B]

È possibile assegnare una funzione particolare a questo tasto funzione programmabile {pagina 54}.

[MIC (CAR)]

Premere per regolare il guadagno del microfono {pagina 13}. Quando la funzione del processore vocale è attiva (ON), premere per regolare il livello di uscita del processore vocale {pagina 31}. Premere e tenere premuto per regolare il livello del trasportatore {pagina 23}.

[PWR (TX MONI)]

Premere per regolare la potenza di uscita della trasmissione {pagine 13, 56}. Premere e tenere premuto per attivare o disattivare la funzione di controllo del segnale {pagina 56}.

[KEY (DELAY)]

Premere per regolare la velocità del manipolatore elettronico interno {pagina 33}. Premere e tenere premuto per regolare il tempo di attesa VOX per la modalità vocale {pagina 30} o il tempo di break-in (tempo di break-in completo/parziale) per la modalità CW.

[GENE]

Premere per selezionare la memoria della banda di copertura generale {pagina 11}.

[1.8 (1)]

Premere per selezionare la memoria della banda da 1,8 MHz {pagina 11} o digitare il numero 1 sul tastierino numerico.

[3.5 (2)]

Premere per selezionare la memoria della banda da 3,5 MHz {pagina 11} o digitare il numero 2 sul tastierino numerico.

[7 (3)]

Premere per selezionare la memoria della banda da 7 MHz {pagina 11} o digitare il numero 3 sul tastierino numerico.

[10 (4)]

Premere per selezionare la memoria della banda da 10 MHz {pagina 11} o digitare il numero 4 sul tastierino numerico.

[14 (5)]

Premere per selezionare la memoria della banda da 14 MHz {pagina 11} o digitare il numero 5 sul tastierino numerico.

[18 (6)]

Premere per selezionare la memoria della banda da 18 MHz {pagina 11} o digitare il numero 6 sul tastierino numerico.

I-4

Page 13

2 PRELIMINARI

[21 (7)]

Premere per selezionare la memoria della banda da 21 MHz {pagina 11} o digitare il numero 7 sul tastierino numerico.

[24 (8)]

Premere per selezionare la memoria della banda da 24 MHz {pagina 11} o digitare il numero 8 sul tastierino numerico.

[28 (9)]

Premere per selezionare la memoria della banda da 28 MHz {pagina 11} o digitare il numero 9 sul tastierino numerico.

[50 (0)]

Premere per selezionare la memoria della banda da 50 MHz {pagina 11} o digitare il numero 0 sul tastierino numerico.

[CLR]

Premere per uscire da, interrompere o ripristinare le varie funzioni. Premere e tenere premuto per eliminare un canale di memoria {pagina 44}.

[ENT]

Premere per digitare la frequenza desiderata utilizzando il tastierino numerico a 10 tasti {pagina 28}.

—— D ——

[LSB/USB]

Premere per selezionare la modalità LSB o USB {pagina 11}.

[CW/FSK (REV)]

Premere per selezionare la modalità CW o FSK {pagina 11}. Premere e tenere premuto per selezionare una banda laterale (CW/ CW-R o FSK/ FSK-R).

[FM/AM (FM-N)]

Premere per selezionare la modalità FM o AM {pagina 11}. Premere e tenere premuto per selezionare la modalità FM a banda stretta.

[DATA]

Premere per selezionare la modalità dati (LSB/ LSB-DATA, USB/ USB-DATA, o FM/ FM-DATA) {pagina 11}.

[FINE (F.LOCK)]

Premere attivare la funzione sintonizzazione fine e consentire una sintonizzazione più precisa {pagina 29}. Premere e tenere premuto per attivare la funzione blocco frequenza {pagina 53}.

—— E ——

Comando centrale (Sintonizzazione) Ruotare per selezionare la frequenza desiderata {pagina 12}. Utilizzare la cavità per le dita apposita per la sintonizzazione continua. Far scorrere la leva al di sotto del comando Tuning verso sinistra o verso destra per regolare il livello di coppia del comando. Lo spostamento verso sinistra rende leggera la risposta del comando mentre quello verso destra la rende pesante.

leggero

Led TX-RX Si accende in rosso durante la trasmissione e in verde quando lo squelch si apre in ricezione.

pesante

—— F ——

[IF FIL]

Premere per commutare tra IF Filter A e IF Filter B {pagina 38}. Si può regolare la larghezza di banda del filtro utilizzando i comandi LO/WIDTH e HI/SHIFT. Tenere premuto [IF FIL] per visualizzare momentaneamente ciascun valore di impostazione della larghezza di banda del filtro DSP {pagina 38}.

[NB (LEV)]

Premere per passare ciclicamente tra Noise Blanker 1, Noise Blanker 2, e OFF. Premere e tenere premuto per regolare il livello del soppressore rumore {pagina 40}.

[NR (LEV)]

Premere per passare ciclicamente tra i tipi di riduzione del disturbo DSP: NR1, NR2, o OFF {pagina 39}. Quando la funzione di riduzione del disturbo è attiva, premere e tenere premuto per modificare i parametri della funzione di riduzione del disturbo {pagina 40}.

[BC (A.NOTCH)]

Premere per selezionare la funzione azzeramento battimento DSP, BC1 (azzeramento battimento 1), BC2 (azzeramento battimento 2) o OFF {pagina 39}. Premere e tenere premuto per attivare o disattivare il filtro notch automatico {pagina 39}.

[NOTCH (WIDE)]

Premere e tenere premuto per attivare o disattivare il filtro notch IF {pagina 39}. Premere e tenere premuto per regolare la larghezza di banda notch IF {pagina 39}.

[SPLIT]

Premere per accedere all’operazione con la frequenza split, che consente di utilizzare frequenze di trasmissione e ricezione diverse {pagina 24}.

[TF-SET]

Durante l’operazione con la frequenza split, premere per controllare o modificare la frequenza di trasmissione {pagina 24}.

[A/B (A=B)]

Premere per selezionare VFO A o VFO B {pagina 24}. Premere e tenere premuto per duplicare i dati nel VFO corrente nell’altro VFO {pagina 25}. Mentre si è in modalità Menu, premere per selezionare Menu A o Menu B. Mentre si è nella modalità Canale di memoria programma, premere per richiamare la frequenza di avvio o la frequenza finale.

[M/V]

Premere per passare dalla modalità memoria alla modalità VFO e viceversa.

[M.IN]

Premere per accedere alla modalità di scorrimento memoria e per memorizzare i dati su un canale di memoria {pagina 41}.

[M>V]

Premere per trasferire i contenuti del canale di memoria attuale al VFO.

[Q-M.IN]

Premere per memorizzare i dati nella memoria rapida {pagina 44}.

[Q-MR]

Premere per richiamare i dati nella memoria rapida, mentre si è in modalità VFO {pagina 45}. Premere per digitare la modalità di modifica del nome memoria, mentre si è in modalità canale di memoria {pagina 44}.

[MHz]

Premere per attivare o disattivare la funzione MHz Su/Giù. Il valore MHz aumenta o diminuisce ruotando il comando MULTI/CH. Nella modalità Menu premere per attivare o disattivare il Menu rapido {pagina 14}.

[SCAN (SG.SEL)]

Premere e tenere premuto per avviare o arrestare la funzione di scansione {pagina 46}. Premere e tenere premuto per selezionare un gruppo di scansione {pagina 49}.

[MENU]

Premere per selezionare la modalità Menu {pagina 14}.

I-5

Page 14

2 PRELIMINARI

CD FE

[CH1 (REC)]

Premere per riprodurre i messaggi CW {pagina 34} o vocali (è necessaria l’opzione VGS-1) {pagina 58}. Premere e tenere premuto per registrare un messaggio CW {pagina 34} o vocale (è necessaria l’opzione VGS-1) {pagina 59}.

[CH2 (REC)]

Premere per riprodurre i messaggi CW {pagina 34} o vocali (è necessaria l’opzione VGS-1) {pagina 59}. Premere e tenere premuto per registrare un messaggio CW {pagina 34} o vocale (è necessaria l’opzione VGS-1) {pagina 59}.

[CH3 (REC)]

[RX/4 (REC)]

Premere per riprodurre i messaggi CW {pagina 34} o vocali (è necessaria l’opzione VGS-1) {pagina 59} o il segnale registrato costantemente (è necessaria l’opzione VGS-1) {pagina 60}. Premere e tenere premuto per attivare il registratore costante (è necessaria l’opzione VGS-1) {pagina 60}.

—— G ——

[AGC/T (SEL)]

Premere per regolare il tempo di risposta (rapido o lento) per il controllo automatico del guadagno (AGC) {pagina 29}. Nella modalità FM, premere per selezionare ciclicamente le impostazioni del tono: Tone, CTCSS, CTCSSx, o OFF {pagina 26}. Quando Tone è attivato in modalità FM, premere e tenere premuto per selezionare una frequenza di tono {pagina 26}. Quando CTCSS è attivato in modalità FM, premere e tenere premuto per selezionare una frequenza CTCSS {pagina 27}.

[CW T. (AGC OFF)]

Premere per avviare la sintonizzazione automatica CW {pagina 23}. Premere e tenere premuto per disattivare AGC OFF {pagina 29}.

[RIT]

Premere per attivare o disattivare la funzione RIT (sintonizzazione ricezione incrementale) {pagina 29}.

[XIT]

Premere per attivare o disattivare la funzione XIT (sintonizzazione trasmissione incrementale) {pagina 31}.

[CL]

Premere per ripristinare la frequenza RIT/ XIT su zero {pagine 29, 31}.

Selettore RIT/ XIT Quando la funzione RIT/ XIT è attiva (ON), ruotare per regolare la frequenza di offset. La frequenza di offset RIT/ XIT appare sul display secondario {pagine 29, 31}. Durante la scansione, ruotare per regolare la velocità di scansione.

—— H ——

Comando SQL Ruotare per selezionare il livello di squelch desiderato {pagina 12}.

Comando NOTCH Ruotare per selezionare la frequenza notch desiderata {pagina 39}.

Comando MULTI/CH Nella modalità VFO ruotare per aumentare o diminuire la frequenza di funzionamento {pagina 28}. Nella modalità memoria canale, ruotare per selezionare un canale di memoria {pagina 41}. Utilizzato anche per selezionare i numeri di Menu quando si accede alla modalità di Menu {pagina 14} e per varie configurazioni. Il LED MULTI/CH si accende quando il comando MULTI/CH non è utilizzato per regolare la frequenza di incremento.

Comando HI/SHIFT Ruotare per regolare la larghezza di banda del filtro DSP (passa alto) o per regolare la larghezza di banda del filtro (spostamento banda filtro) {pagina 38}.

Comando LO/WIDTH Ruotare per regolare la larghezza di banda del filtro DSP (passa alto o spostamento banda filtro) {pagina 38}.

Comando AF Ruotare per regolare il livello di guadagno AF {pagina 10}.

Comando RF Ruotare per regolare il livello di guadagno RF {pagina 10}.

I-6

Page 15

DISPLAY LCD

2 PRELIMINARI

ABC D

—— A ——

Nel corso della ricezione, funge da indicatore S per misurare e visualizzare l’intensità del segnale ricevuto. Nel corso della trasmissione, funge da misuratore di potenza e ALC, da misuratore SWR o misuratore di compressione del processore vocale. La funzione Sospensione picco fissa ciascuna lettura di picco per circa mezzo secondo. Quando si regola la larghezza di banda del filtro IF, il misuratore visualizza uno stato di regolazione.

—— B ——

Appare quando la funzione Modalità automatica è attiva e durante la configurazione della frequenza della modalità automatica {pagina 51}.

Mostra la modalità di funzionamento (USB, LSB, FM, AM, CW, CWR, FSK, o FSR) {pagina 11}.

Appare mentre si è in modalità Menu {pagina 14}.

Appare mentre si è in modalità Scorrimento memoria {pagina 42}.

Appare quando il Soppressore rumore 1 o 2 è ON (attivo) {pagina 40}.

“ ” (rapido) o “ ” (lento) appare quando la funzione controllo automatico del guadagno è attivo. “ {pagina 29}.

Appare quando è selezionato IF filtro A {pagina 38}.

Appare quando è selezionato IF filtro B {pagina 38}.

” appare quando AGC è OFF (disattivato)

—— D ——

“ ” appare quando notch manuale è impostato su Normale. “ è impostato su ampio. “ selezionata Notch automatico {pagina 39}.

Appare quando la funzione di sintonizzazione fine è ON (attiva) {pagina 29}.

Appare quando la funzione MHz step è ON (attiva) {pagina 28}. Appare anche quando la funzione Menu rapido è ON (attiva) {pagina 14}.

” appare quando notch manuale

” appare quando è

Appare mentre si è in modalità Canale memoria o modalità Scorrimento memoria {pagina 42}.

Nella modalità di funzionamento normale e nelle varie modalità di configurazione mostra il numero del canale di memoria, il numero di memoria rapida e il numero di accesso. Nella modalità Menu, mostra il n. di menu.

—— C ——

Appare mentre si è in modalità Dati {pagina 11}.

Appare mentre si è in modalità FM stretta {pagina 11}.

Appare quando il pre-amplificatore ricevitore è ON (attivo) {pagina 40}.

Appare quando l’attenuatore del ricevitore è ON (attivo) {pagina 40}.

“ ” o “ ” appare a seconda che è selezionato Riduzione disturbo DSP 1 o Riduzione disturbo 2 {pagina 39}.

“ ” appare quando la funzione Equalizzatore RX è ON {pagina 55}. “ Equalizzatore TX è ON {pagina 32}.

“ ” o “ ” appare quando si seleziona Annulla abbattimento DSP 1 o annulla abbattimento 2 {pagina 39}.

“ ” appare quando la funzione Tono è ON (attiva) {pagina 25} e lampeggia durante la scansione del tono. “ ” appare quando la funzione CTCSS (Continuous Tone Coded Squelch System, sistema squelch con codice a tono continuo) è ON (attiva) e lampeggia durante la scansione CTCSS {pagina 26}. “ appare quando la funzione Tono Incrociato è ON (attiva) {pagina 27}.

” appare quando la funzione

”

I-7

Page 16

2 PRELIMINARI

ABC D

Appare quando la funzione VOX (Trasmissione attivata a voce) è ON o la funzione Break-in è attiva per la modalità CW {pagina 30}.

Appare quando la funzione di blocco frequenza è ON (attiva) {pagina 53}.

Appare quando la funzione del Processore vocale è ON (attiva) {pagina 31}.

Appare quando la funzione di registrazione costante è ON (attiva) {pagina 60}.

Riservato per aggiornamenti futuri.

Appare anche quando la funzione N. menu è presente nell’elenco Menu rapido {pagina 14}. Appare anche quando il ricetrasmettitore effettua la scansione delle frequenze tra i punti di frequenza di rallentamento {pagina 47}.

Appare quando la funzione di Sintonizzazione incrementale ricezione è ON (attiva) {pagina 29}.

Appare quando la funzione di Sintonizzazione incrementale trasmissione è ON (attiva) {pagina 31}.

—— F ——

(Display principale) Nella modalità di funzionamento normale e nelle varie modalità di configurazione, mostra la frequenza di funzionamento del ricetrasmettitore. Nella modalità Menu, mostra i vari menu e in modalità Regolazione, mostra i valori di regolazione.

(Display secondario) Quando si richiama un canale di memoria, mostra il nome del Canale di memoria (se ne è stato programmato uno). Durante il funzionamento della frequenza split, mostra la frequenza. Quando le seguenti indicazioni si verificano contemporaneamente, le informazioni sono visualizzate nel seguente ordine: Frequenza RIT/XIT, Frequenza split, Nome memoria. Nella modalità Menu, mostra il titolo del menu. In altre modalità, mostra i parametri di regolazione.

Appare quando la funzione di frequenza split è ON (attiva) {pagina 24}.

“ ” appare quando VFO A è selezionato. “ ” appare durante la trasmissione su un canale split in VFO A {pagina 10}. “ modalità Menu {pagina 14}.

” appare durante l’accesso al Menu A in

—— E ——

Appare quando il terminale RX ANT è abilitato {pagina 50}.

Appare “ ” o “ ” a seconda del connettore per antenna selezionato {pagina 50}.

“ ” appare mentre il sintonizzatore antenna interna {pagina 61} è in-linea per il funzionamento. “ durante la ricezione quando il sintonizzatore per antenna interna è in-linea per il funzionamento. “ lampeggia durante la sintonizzazione {pagina 50}.

Appare quando il terminale DRV è abilitato {pagina 50}.

I-8

” appare

” e “ ”

“ ” appare quando VFO B è selezionato. “ ” appare durante la trasmissione su un canale split in VFO B {pagina 10}. “ modalità Menu {pagina 14}.

“ ” appare quando è selezionato un canale di memoria simplex. “ memoria split {pagina 41}.

” appare durante l’accesso al Menu B in

” appare quando è selezionato un canale di

Page 17

PANNELLO POSTERIORE

2 PRELIMINARI

Connettori ANT 1 e ANT 2 Collegare l’antenna principale HF/ 50 MHz al connettore ANT 1. Se si utilizzano 2 antenne per la banda HF/ 50 MHz, collegare l’antenna secondaria al connettore ANT 2 {pagina 1}.

Asta GND Collegare un filo di sezione spessa o una piattina di rame tra l’asta di massa e il punto di messa a terra più vicine {pagina 1}.

Connettore AT Si abbina al connettore del cavo fornito con il sintonizzatore per antenna esterno AT-300 {pagine 66, 68}. Per ulteriori informazioni, consultare il manuale di istruzioni di accompagnamento al sintonizzatore.

Connettore DC 13,8 V Collegare a questo connettore una sorgente di alimentazione principale di 13,8 V c.c. {pagina 1}. Utilizzare il cavo c.c. fornito con il ricetrasmettitore.

Connettore COM Si abbina con un connettore femmina DB-9 per collegare un computer o un ricetrasmettitore compatibile {pagine 57, 65}. Utilizzato anche con la funzione Trasferimento dati rapido {pagina 57} e la funzione di tono DX PacketCluster {pagina 63}.

Connettore (USB) Si abbina con un connettore USB per collegare un computer tramite una delle porte USB {pagine 57, 67}.

Presa EXT.SP 8Ω Questa presa accetta uno spinotto di diametro pari a 3,5 mm, 2 conduttori (mono) per il collegamento di un altoparlante esterno {pagina 2}.

Connettore ACC 2 Si abbina con un connettore DIN maschio da 13 piedini per collegare vari accessori, quale un terminale esterno TNC/ MCP o un terminale RTTY {pagina 65}.

Connettore REMOTE Si abbina a un connettore DIN maschio da 7 pin per il collegamento di un amplificatore lineare HF/ 50 MHz {pagina 65, 68}.

Prese KEY e PADDLE La presa KEY si abbina con uno spinotto di diametro pari a 3,5 mm, 2 conduttori per il collegamento di un tasto esterno per il funzionamento CW. La presa PADDLE si abbina con uno spinotto di diametro pari a 6,3 mm, 3 conduttori per il collegamento di un tasto telegrafico per il manipolatore elettronico interno. Fare riferimento ai “Tasti per CW (PADDLE e KEY)” {pagina 2} prima di usare queste prese.

Connettore DRV Collegare un dispositivo drive a questo connettore RCA {pagina 50}.

Connettore RX ANT Collegare un’antenna di sola ricezione separata per bande HF basse a questo connettore RCA {pagina 50}.

MICROFONO

Tasto PTT (Premere-per-parlare) Il ricetrasmettitore si porta nel modo trasmissione quando si tiene premuto questo tasto che è privo di blocco. Rilasciarlo per ripristinare il modo ricezione del ricetrasmettitore.

/ Mic [UP]/ [DWN]

Utilizzare questi tasti per passare di passo in passo tra frequenze VFO, canali di memoria o selezioni di menu (verso l’alto o il basso). Tenere premuto uno di questi tasti per modificare ripetutamente le impostazioni. È possibile assegnare la funzione operativa di questi tasti {pagina 54}.

I-9

Page 18

ISTRUZIONI FONDAMENTALI

ACCENSIONE E SPEGNIMENTO

1 Accendere l’alimentatore C.C. 2 Premere [

(acceso).

• Non premere il tasto per oltre 2 secondi, altrimenti il ricetrasmettitore si spegnerà.

• All’accensione, appare la dicitura “HELLO” sul display principale seguita dalla frequenza di corrente e da altri indicatori.

3 Per spegnere il ricetrasmettitore, premere nuovamente

[

4 Spegnere l’alimentatore C.C.

• Si può saltare il passaggio 3. Dopo aver acceso il ricetrasmettitore, è possibile spegnerlo o riaccenderlo servendosi solamente dell’interruttore dell’alimentatore C.C. Il ricetrasmettitore memorizza le informazioni sulla posizione dell’interruttore quando si spegne la sorgente di alimentazione C.C.

] per commutare il ricetrasmettitore su ON

REGOLAZIONE DEL VOLUME

GUADAGNO DELLA FREQUENZA AUDIO (AF)

Ruotare il selettore AF in senso orario per aumentare il livello audio; ruotarlo in senso antiorario per diminuirlo.

GUADAGNO DELLA FREQUENZA RADIO (RF)

Il guadagno RF è configurato normalmente al massimo livello indipendentemente dai modi operativi. Il ricetrasmettitore è stato configurato al massimo livello in fabbrica. Ruotarlo di poco in senso antiorario se si riscontrano problemi nella rilevazione del segnale desiderato date le condizioni atmosferiche o le interferenze di forte entità prodotte da altre stazioni.

Prendere anzitutto nota della lettura dell’indicatore di picco S relativa al segnale desiderato. Quindi, ruotare il selettore RF in senso antiorario fino a quando l’indicatore S non legge il valore di picco annotato.

• I segnali più deboli di questo livello saranno attenuati e la ricezione della stazione sarà facilitata.

In funzione del tipo di guadagno dell’antenna e della condizione della banda, regolare il guadagno RF. Nel modo FM, regolare sempre il guadagno RF al massimo livello.

SELEZIONE DELLA BANDA VFO A OPPURE VFO B

Sono disponibili 2 bande VFO per controllare la frequenza sul ricetrasmettitore. Ciascuna banda VFO, A e B, funziona a sé in modo che si possano selezionare una frequenza e un modo distinti. Ad esempio, quando si attiva l’operazione SPLIT, la banda A VFO è utilizzata in ricezione mentre quella B in trasmissione. È anche possibile utilizzare la combinazione contraria.

Premere [A/B (A=B)] per commutare tra banda A e B VFO.

Nota: La posizione del selettore AF non incide sul volume dei bip causati con la pressione dei tasti né sul tono laterale di TX CW. Anche il livello audio del funzionamento in modalità digitale è indipendente dall’impostazione del selettore AF.

I-10

Page 19

3 ISTRUZIONI FONDAMENTALI

SELEZIONE DI UNA BANDA

Premere [1.8 (1)] ~ [50 (0)] o [GENE] per selezionare la banda desiderata.

• Premere ciascun tasto per scorrere le 3 impostazioni predefinite come illustrato nella seguente tabella.

• Ciascuna impostazione può essere modificata a seconda delle preferenze personali per frequenza e modo. Dopo aver modificato l’impostazione salvarla premendo di nuovo il tasto.

Impostazione predefinita

(MHz)/

Modo

123

1,8/ CW1,82/ CW1,84/

1,83/ CW1,84/ CW1,81/

3,5/

LSB

7,0/

LSB

10,1/

14,0/

USB

18,068/

USB

21,0/

USB

24,89/

USB

28/

USB

50/

USB

0,1357/

3,7/

LSB

7,1/

LSB

7,05/

LSB

10,12/ CW10,14/

14,1/

USB

18,11/

USB

21,15/

USB

24,93/

USB

28,3/

USB

50,125/

USB

50,15/

USB

5,3305/

USB

5,2585/

USB

CW 3,8/

LSB

3,79/

LSB

7,2/

LSB

7,1/

LSB

14,2/

USB

18,15/

USB

21,3/

USB

24,95/

USB

29/ FM

51/ FM

5,4305/

USB

Tasto Tipo

[1.8 (1)]

[3.5 (2)]

[7 (3)]

[10 (4)]

[14 (5)]

[18 (6)]

[21 (7)]

[24 (8)]

[28 (9)]

[50 (0)]

[GENE]

Tutte 10 ~ 10,5

Tutte

Tutte 18 ~ 19

Tutte

Tutte 24 ~ 25

Tutte 27,5 ~ 30

Intervallo di

Frequenza

(MHz)

1,62 ~ 2

3 ~ 4

6,5 ~ 7,5

13,5 ~ 14,5

20,5 ~ 21,5

50 ~ 54

0,03 ~ 60

SELEZIONE DI UN MODO

Premere uno dei seguenti tasti per selezionare la modalità desiderata: [LSB/USB], [CW/FSK (REV)], o [FM/AM (FM-N)].

[LSB/USB]

Premere per selezionare la modalità LSB o USB. Premere di nuovo per passare da LSB a USB e viceversa. Mentre si è in modalità LSB, premere [DATA] per commutare tra modalità LSB e LSB-DATA e viceversa. Mentre si è in modalità USB, premere [DATA] per commutare tra modalità USB e USB-DATA e viceversa. Mentre si è in modalità LSB-DATA o USB-DATA, si può premere [LSB/USB] per commutare tra modalità LSB-DATA e USB-DATA e viceversa.

[CW/FSK (REV)]

Premere per selezionare la modalità CW o FSK. Premere di nuovo per passare da CW a FSK e viceversa. Mentre si è in modalità CW, tenere premuto [CW/FSK (REV)] per commutare tra modalità CW e CW-R e viceversa. Analogamente, mentre si è in modalità FSK, tenere premuto [CW/FSK (REV)] per commutare tra modalità FSK e FSK-R e viceversa. Inoltre, mentre si è in modalità CW-R o FSK-R, si può premere [CW/FSK (REV)] per commutare tra modalità CWR e FSK-R e viceversa.

[FM/AM (FM-N)]

Premere per selezionare la modalità FM o AM. Premere di nuovo per passare da FM a AM e viceversa. Mentre si è in modalità FM tenere premuto [FM/AM (FM-N)] per passare dalla modalità FM a FM-NAR e viceversa, o tenere premuto [DATA] per passare dalla modalità FM a FM-DATA e viceversa. Inoltre, mentre si è in modalità FM-NAR, premere [DATA ] per passare da FM-NAR a FM-NAR-DATA e viceversa e mentre si è in modalità FM-DATA tenere premuto [FM/AM (FM-N)] per passare dalla modalità FM-DATA alla modalità FM-NAR-DATA e viceversa.

Accedere al Menu No. 23 quindi premere [M.IN] per selezionare “on” (attivato) per attivare la selezione modo automatico. Quando è attivo, appare “ impostazione predefinita, se si modifica la frequenza con una superiore o inferiore a 9,5 MHz, il ricetrasmettitore commuta automaticamente i modi; LSB per le frequenze sotto 9,5 MHz e USB per le frequenze equivalenti o superiori a 9,5 MHz. È possibile aggiungere i dati della tabella delle frequenze per modificare automaticamente il modo {pagina 51}.

”. Come

I-11

Page 20

3 ISTRUZIONI FONDAMENTALI

REGOLAZIONE DELLO SQUELCH

La funzione dello squelch consiste nel tacitare l’altoparlante in assenza di segnali. Se il livello di squelch è impostato correttamente, si udirà un bip alla ricezione dei segnali. Più alto è il livello di squelch selezionato, più i segnali ricevuti devono essere forti per poterli ricevere. L’impostazione appropriata di squelch dipende dalle condizioni di rumore di radiofrequenza nell’ambiente.

In assenza di segnali ruotare il selettore SQL per selezionare il livello di squelch sufficiente ad eliminare appena il rumore di fondo; il LED verde RX-RX si spegnerà. Molti radioamatori preferiscono mantenere il selettore SQL completamente ruotato in senso antiorario se non operano in modo a pieno portante come nel caso del modo FM. Il livello squelch del ricetrasmettitore principale è preimpostato in fabbrica sulle ore 9 per FM e sulle ore 11 per SSB e AM.

SINTONIZZAZIONE DI UNA FREQUENZA

Ruotare il comando Tuning (sintonizzazione) in senso orario oppure premere sul microfono [UP] per aumentare la frequenza. Ruotare il comando Tuning (sintonizzazione) in senso antorario oppure premere [DWN] sul microfono per diminuire la frequenza.

INDICATORE MULTIFUNZIONALE

L’indicatore di misurazione multifunzionale misura i parametri esposti nella tabella sottostante. L’indicatore S e le scale FILTER appaiono quando è attivo il modo ricezione, mentre l’indicatore PWR compare mentre il ricetrasmettitore

è nel modo trasmissione. A ciascuna pressione del tasto [METER (DRV)] gli indicatori commutano tra ALC, COMP, e

SWR. Le letture di picco dell’indicatore S, le funzioni ALC, SWR, COMP e PWR sono momentaneamente sospese.

ALC

COMP

SWR

A scelta, è possibile immettere direttamente la frequenza desiderata attraverso il tastierino numerico, se quella

desiderata non è vicina alla frequenza attuale. Premere [ENT], quindi premere i tasti numerici come necessario. Per

maggiori dettagli consultare la sezione “Immissione diretta della frequenza” {pagina 28}.

Nome

misuratore

S Intensità dei segnali ricevuti

PWR Potenza di uscita in trasmissione

ALC Stato del controllo del livello automatico

SWR Rapporto d’onda sistema antenna

COMP

FILTER Ampiezza filtro IF {pagina 38}

Note:

◆ L’indicatore COMP funziona solo se il processore vocale è attivo

per il modo SSB, FM, o AM.

◆ Le letture di sospensione picco non possono essere disattivate.

◆ L’indicatore S risponde in modo diverso in modalità FM rispetto

alle altre modalità. Non si tratta di un problema di funzionamento.

Livello di compressione vocale con l’uso del processore vocale {pagina 31}

Parametri misurati

I-12

Page 21

3 ISTRUZIONI FONDAMENTALI

TRASMISSIONE

Per le comunicazioni vocali, tenere il tasto [PTT] sul microfono e parlare nel microfono con un tono di voce normale. Quando si è terminato di parlare, rilasciare il tasto [PTT] sul microfono per ricevere.

Per trasmettere nel modo CW, premere [VOX (REV)] per attivare la funzione break-in. “ tasto o il tasto telegrafico. Collegare un tasto o un tasto telegrafico {pagina 2}, quindi selezionare il modo CW

utilizzando [CW/FSK (REV)]. Per una spiegazione approfondita della trasmissione

consultare la sezione “NOZIONI DI BASE SULLE COMUNICAZIONI”, a partire da pagina 21.

SELEZIONE DELLA POTENZA DI TRASMISSION

È bene selezionare una potenza di trasmissione inferiore se la comunicazione è comunque affidabile. La riduzione della potenza limita anche il rischio di interferire con altri utenti sulla stessa banda. Se si utilizza l’unità con alimentazione a batteria, la potenza di trasmissione più bassa consente di utilizzare l’apparecchio più a lungo prima che sia necessario ricaricarlo. Questo ricetrasmettitore consente di modificare la potenza di trasmissione anche nel corso di una trasmissione.

1 Premere [PWR (TX MONI)].

” apparirà. Chiudere il

GUADAGNO DEL MICROFONO

È necessario regolare il guadagno del microfono quando si utilizza il modo SSB o AM senza processore vocale {pagine 21, 22}.

1 Premere [MIC (CAR)].

• Apparirà il livello del guadagno del microfono corrente. L’intervallo è compreso tra 0 e 100 con un valore predefinito di 50.

2 Tenere premuto [PTT] sul microfono.

• Si accende il LED rosso TX-RX.

3 SSB: Mentre si parla nel microfono, regolare il selettore

MULTI/CH in modo che l’indicatore ALC rifletta il livello

corrispondente della voce, senza eccedere il limite ALC.

AM: Mentre si parla nel microfono, regolare il selettore

MULTI/CH in modo che l’indicatore di potenza reagisca leggermente al livello della voce.

FM: Se necessario, accedere al Menu No. 47 e

selezionare “1” (normale), “2” (medio), o “3” (alto) per il guadagno del microfono {pagina 21}.

• Apparirà la potenza di trasmissione corrente.

2 Ruotare il selettore MULTI/CH in senso antiorario per

ridurre la potenza, in senso orario per aumentarla.

3 Premere [PWR (TX MONI)] o [CLR] per completare

l’impostazione.

Nota: Accedere al Menu No. 48, e selezionare “on” (attivato) per cambiare la dimensione del passo da % W a 1 W {pagina 56}.

4 Rilasciare il tasto [PTT] sul microfono per ricevere.

• Il LED TX-RX diventa verde o si spenge secondo l’impostazione del selettore SQL.

5 Premere [MIC (CAR)] o [CLR] per uscire dalla

regolazione del guadagno del microfono.

Nota: Quando si utilizza il microfono MC-90 in modalità FM, selezionare “3” (alto) per il guadagno del microfono. Nel modo FM, la sensibilità del microfono è poca. Ciò può provocare una modulazione insufficiente. Con microfoni di altro tipo selezionare “1” (normale) o “2” (medio).

I-13

Page 22

IMPOSTAZIONE DI MENU

CHE COS’È UN MENU?

Molte funzioni su questo ricetrasmettitore vengono selezionate o configurate attraverso un menu controllato da-software, anziché dall’uso di comandi fisici sul ricetrasmettitore. Una volta acquisita una buona conoscenza con il sistema a menu, si apprezzerà appieno la versatilità che questo offre. È possibile personalizzare varie funzioni di temporizzazione, impostazioni e altre funzioni di programmazione del ricetrasmettitore secondo le proprie esigenze senza utilizzare molti comandi e interruttori.

MENU A/ MENU B

Questo ricetrasmettitore dispone di 2 menu: Menu A e Menu B. Questi menu contengono funzioni identiche e possono essere configurati autonomamente. Il ricetrasmettitore consente quindi di passare rapidamente tra i 2 ambienti senza alcuna difficoltà. Per esempio è possibile configurare il Menu A per DX e risposta mentre il Menu B è destinato alle conversazioni locali nel tempo libero. Passando dal Menu A al Menu B, è possibile modificare all’istante la configurazione di menu e le assegnazioni dei tasti per adattarsi allo stile operativo corrente. Inoltre, 2 operatori possono condividere uno stesso ricetrasmettitore assegnando un menu a ciascuno di essi. Entrambi possono così sfruttare una configurazione personalizzata.

MENU RAPIDO

Dato l’elevato numero di funzioni presenti su questo ricetrasmettitore, ogni menu presenta varie voci. Se l’accesso a determinati numeri di menu richiede troppo tempo, utilizzare il menu rapido per creare un menu abbreviato e personalizzato. A questo menu rapido sarà quindi possibile aggiungere i numeri di menu di uso più frequente. La copia di vari numeri di menu nel menu rapido non ha conseguenze sul menu stesso.

PROGRAMMAZIONE DEL MENU RAPIDO

1 Premere [MENU]. 2 Premere [Q-M.IN]/ [Q-MR] o ruotare il selettore MULTI/

CH per selezionare il numero di menu desiderato.

3 Premere [FINE (F.LOCK)].

• “

” appare, a indicare che la voce di menu è stata

aggiunta al menu rapido.

• Per rimuovere una voce dal menu rapido, premere nuovamente [FINE (F.LOCK)]. “

4 Premere [MENU] per uscire dal modo Menu.

” scompare.

ACCESSO AI MENU

1 Premere [MENU].

• Il numero di menu e l’impostazione appaiono sul display; la spiegazione del menu compare sul display secondario.

2 Premere [A/B (A=B)] per selezionare il Menu A o B.

• “

” o “ ” appare, indicando il menu selezionato.

3 Premere [Q-M.IN]/ [Q-MR] o ruotare il selettore MULTI/

CH per selezionare il numero di menu desiderato.

• Ogni volta che si modifica il numero di menu, sul display secondario scorrerà una descrizione al riguardo.

4 Premere [M.IN]/ [SCAN (SG.SEL)], o [UP]/ [DWN] sul

microfono per selezionare un parametro.

5 Premere [MENU] per uscire dal modo Menu.

USO DEL MENU RAPIDO

1 Premere [MENU]. 2 Premere [MHz].

• “

3 Premere [Q-M.IN]/ [Q-MR] o ruotare il selettore MULTI/

CH per selezionare il numero di menu rapido.

4 Premere [M.IN]/ [SCAN (SG.SEL)], o [UP]/ [DWN] sul

microfono per modificare l’impostazione corrente del numero di menu selezionato.

• Quando il menu è registrato nell’elenco menu rapido

5 Premere [MENU] per uscire dal modo menu rapido.

Nota: Se non si è programmato il menu rapido, premere [Q-M.IN]/ [Q-MR] o ruotare il selettore MULTI/CH al passaggio 2 genera

l’emissione in codice Morse del messaggio “CHECK”.

” apparirà.

appare “

”.

I-14

Page 23

CONFIGURAZIONE DEI MENU

4 IMPOSTAZIONE DI MENU

Categoria N.

Interfaccia operatore

Volume

Guida vocale

Sintonizzazione

Descrizione Impostazioni**

Display* Predefinito**

Luminosità display

Disattivata, 1: minimo, 6: massimo DISPLAY BRIGHTNESS 4 Colore retroilluminazione display

1: ambra, 2: verde BACKLIGHT COLOR 1 Risposta tasto pannello per funzione doppia

1: 0,2 secondo, 2: 0,5 secondo, 3: 1 secondo PANEL KEY RESPONSE FOR DOUBLE FUNCTIONS 2 Livello di uscita bip

OFF, 1: minimo 9: massimo BEEP VOLUME 4 Volume tono laterale

OFF, 1: minimo 9: massimo SIDETONE VOLUME 4 Volume di riproduzione messaggio VGS-1

OFF, 1: minimo 9: massimo MESSAGE PLAYBACK VOLUME 4 Volume annuncio VGS-1

OFF, 1: minimo 7: massimo VOICE GUIDE VOLUME 4 Velocità annuncio VGS-1

0: lento, 4: veloce VOICE GUIDE SPEED 1 Lingua annuncio VGS-1

EN: inglese, JP: giapponese VOICE GUIDE LANGUAGE EN Annuncio automatico VGS-1 OFF/ ON

AUTO ANNOUNCEMENT ON Incremento MHz 0,1/ 0,5/ 1 [MHz]

MHZ STEP

Velocità regolazione comando sintonizzazione 250/ 500/ 1000 [Hz]

TUNING CONTROL CHANGE RATE PER REVOLUTION

Termina le frequenze VFO modificate utilizzando il comando MULTI/CH

FREQUENCY ROUNDING OFF WHEN USING MULTI/CH CONTROL

Incremento di frequenza di 9 kHz per il selettore MULTI/CH in modalità AM sulla banda di trasmissione AM

MULTI/CH CONTROL 9KHZ STEP CHANGE IN AM BROADCAST BAND

Incremento di frequenza per il selettore MULTI/CH in modalità SSB/ CW/ FSK

MULTI/CH CONTROL 5

OFF/ 1 ~ 6

OFF/ 1 ~ 9

(in incrementi di 1)

OFF/ 1 ~ 9

(in incrementi di 1)

OFF/ 1 ~ 9

(in incrementi di 1)

OFF/ 1 ~ 7

(in incrementi di 1)

0 ~ 4 (in incrementi di 1)

OFF/ ON

Tipo K: OFF

Tipo E: ON

0,5/ 1/ 2,5/ 5/ 10 [kHz]

1/ 2

1/ 2/ 3

EN/ JP

1000

Pagina

rif.

23, 35

I-15

Page 24

4 IMPOSTAZIONE DI MENU

Categoria N.

Sintonizzazione (continua)

Canale di memoria

Scansione

Modo automatico 23

Funzione DSP

Equalizzatore

Descrizione Impostazioni**

Display* Predefinito**

Incremento di frequenza per il selettore MULTI/CH in modalità AM

AM MULTI/CH CONTROL 5 Incremento di frequenza per il selettore MULTI/CH in

modalità FM FM MULTI/CH CONTROL 10 Numero di canali di memoria rapida 3/ 5/ 10 [ch] NUMBER OF QUICK MEMORY CHANNELS 5 Frequenze di richiamo memoria sintonizzabili OFF/ ON TUNABLE MEMORY RECALL FREQUENCIES OFF Scansione programma parzialmente rallentata OFF/ ON PROGRAM SCAN PARTIALLY SLOWED ON Rallenta la gamma di frequenza per la scansione

programma PROGRAM SLOW-SCAN RANGE 300 Sospensione scansione programma OFF/ ON PROGRAM SCAN HOLD OFF Metodo di ripresa scansione TO/ CO SCAN RESUME METHOD TO Funzionamento modo automatico ON/ OFF AUTO MODE OPERATION OFF Velocità di tracciatura notch automatico 0 ~ 4 (in incrementi di 1) AUTO NOTCH TRACKING SPEED 2

Filtro TX per SSB/AM taglio basso

TX FILTER FOR SSB/AM LOW CUT 300

Filtro TX per SSB/AM taglio alto

TX FILTER FOR SSB/AM HIGH CUT 2700

Filtro TX per SSB-DATA taglio basso

TX FILTER FOR SSB-DATA LOW CUT 300

Filtro TX per SSB-DATA taglio alto

TX FILTER FOR SSB-DATA HIGH CUT 2700 Effetto processore vocale SOFT/HARD SPEECH PROCESSOR EFFECT HARD Equalizzatore SP/TX oFF: off, Hb1: boost alto 1, Hb2: boost alto 2, FP:

passata formant, bb1: boost basso 1, bb2: boost basso 2, c: tradizionale, U: utente (riservato per il software ARCP)

DSP TX EQUALIZER OFF Equalizzatore DSP RX oFF: off, Hb1: boost alto 1, Hb2: boost alto 2, FP:

passata formant, bb1: boost basso 1, bb2: boost basso 2, FLAT: piatto, U: utente (riservato per il software ARCP)

DSP RX EQUALIZER OFF

5/ 6,25/ 10/ 12,5/ 15/ 20/ 25/

30/ 50/ 100 [kHz]

5/ 6,25/ 10/ 12,5/ 15/ 20/ 25/

30/ 50/ 100 [kHz]

100/ 200/ 300/ 400/ 500 [Hz]

10/ 100/ 200/ 300/ 400/ 500

[Hz]

2500/ 2600/ 2700/ 2800/

2900/ 3000 [Hz]

10/ 100/ 200/ 300/ 400/ 500

[Hz]

2500/ 2600/ 2700/ 2800/

2900/ 3000 [Hz]

OFF/ HB1/ HB2/ FP/ BB1/

BB2/ C/ U

OFF/ HB1/ HB2/ FP/ BB1/

BB2/ FLAT/ U

Pagina

rif.

I-16

Page 25

4 IMPOSTAZIONE DI MENU

Categoria N.

FSK

FM 47

Comando TX

Trasmettitore convertitore

Descrizione Impostazioni**

Display* Predefinito**

Modo manipolatore elettronico A/ B ELECTRONIC KEYER MODE B Priorità manipolazione su riproduzione OFF/ ON KEYING PRIORITY OVER PLAYBACK OFF

Frequenza passo RX CW/ tono laterale TX

CW RX PITCH/TX SIDETONE FREQUENCY 800 Tempo salita CW 1/ 2/ 4/ 6 [ms] CW RISE TIME 6

Rapporto peso punto/ linea manipolazione CW

CW WEIGHTING AUTO Inversione rapporto peso automatico manipolazione CW OFF/ ON REVERSED CW WEIGHTING OFF Funzione tasto semiautomatico OFF/ ON BUG KEY FUNCTION OFF Manipolazione inversa punto / linea OFF/ ON REVERSED DOT AND DASH KEYING OFF Funzione tasto telegrafico MIC UP/DWN PF: tasto PF PA: telegrafico MIC UP/DWN KEY FUNCTION PF TX CW automatico quando manipolazione in SSB OFF/ ON AUTO CW TX WHEN KEYING IN SSB OFF Correzione frequenza per modifica di SSB in CW OFF/ ON FREQUENCY CORRECTION FOR SSB-TO-CW

CHANGE Assenza di funzionamento di break-in durante la

regolazione della velocità di manipolazione NO BK-IN WHILE ADJUSTING KEYING SPEED OFF Shift FSK 170/ 200/ 425/ 850 [Hz] FSK SHIFT 170 Polarità manipolazione FSK OFF/ ON REVERSED FSK KEY-DOWN POLARITY OFF Frequenza di tono FSK 1275/ 2125 [Hz] FSK TONE FREQUENCY 2125 Guadagno microfono per FM 1: basso, 2: medio, 3: alto FM MIC GAIN 1 Sintonizzazione accurata potenza di trasmissione OFF/ ON FINE TRANSMIT POWER CHANGE STEPS OFF Temporizzatore di timeout OFF/ 3/ 5/ 10/ 20/ 30 (min) TIME-OUT TIMER OFF Xverter/ spegnimento di Xverter OFF/ 1/ 2 XVERTER/ POWER DOWN OF XVERTER OFF

300 ~ 1000

(in incrementi di 50 [Hz])

AUTO/ 2,5 ~ 4,0

(in incrementi di 0,1)

PF/ PA

OFF

OFF/ ON

1 ~ 3

Pagina

rif.

I-17

Page 26

4 IMPOSTAZIONE DI MENU

Categoria N.

Sintonizzatore antenna

Amplificatore di linea

Messaggio

Split/ trasferimento

Inibizione TX 60

PC (comunicazione)

Audio esterno (ingresso/uscita)

Descrizione Impostazioni**

Display* Predefinito**

Attesa TX a conclusione di sintonizzazione AT OFF/ ON ANTENNA TUNER TX HOLD OFF AT in linea durante ricezione OFF/ ON ANTENNA TUNER FOR RECEPTION OFF Relè di controllo amplificatore lineare per banda HF OFF/ 1/ 2/ 3 HF LINEAR AMPLIFIER CONTROL RELAY OFF Relè di controllo amplificatore lineare per banda 50 MHz OFF/ 1/ 2/ 3 50MHZ LINEAR AMPLIFIER CONTROL RELAY OFF Registrazione costante OFF/ ON CONSTANT RECORDING ON Ripete la riproduzione OFF/ ON PLAYBACK REPEAT OFF

Tempo di intervallo per ripetere la riproduzione

PLAYBACK INTERVAL TIME 10 Trasferimento frequenza split in funzionamento master/

slave TRANSFER SPLIT FREQUENCY DATA TO ANOTHER

TRANSCEIVER Consente di scrivere le frequenze split trasferite sulle

bande VFO di destinazione COPY SPLIT FREQUENCY DATA TO VFO OFF Inibizione TX OFF/ ON TX INHIBIT OFF

Velocità di comunicazione porta COM***

COM PORT BAUDRATE 9600 (bps)

Velocità di comunicazione porta USB***

USB PORT BAUDRATE 115200 (bps)

Selezione linea ingresso audio per comunicazioni dati ACC2/ USB AUDIO INPUT LINE SELECT FOR DATA

COMMUNICATIONS Livello audio dell’ingresso USB per comunicazioni dati 0 ~ 9 (in incrementi di 1) AUDIO LEVEL OF USB INPUT FOR DATA

COMMUNICATIONS Livello audio dell’uscita USB per comunicazioni dati 0 ~ 9 (in incrementi di 1) AUDIO LEVEL OF USB OUTPUT FOR DATA

COMMUNICATIONS Livello audio dell’ingresso ACC2 per le comunicazioni

dati AUDIO LEVEL OF ACC2 INPUT FOR DATA

COMMUNICATIONS Livello audio dell’uscita ACC2 per le comunicazioni dati 0 ~ 9 (in incrementi di 1) AUDIO LEVEL OF ACC2 OUTPUT FOR DATA

COMMUNICATIONS Mix di toni bip per uscita audio ACC2/USB OFF/ ON MIXING BEEP TONES FOR ACC2/USB AUDIO

OUTPUT

4800/ 9600/ 19200/ 38400/

0 ~ 9 (in incrementi di 1)

0 ~ 60 [s]

(in incrementi di 1)

OFF/ ON

OFF

OFF/ ON

57600/ 115200

ACC2

OFF

Pagina

rif.

36, 59

I-18

Page 27

4 IMPOSTAZIONE DI MENU

Categoria N.

Comando

accessorio esterno

Temporizzatore 78

Tasti PF

Messaggio 87

Descrizione Impostazioni**

Display* Predefinito**

VOX dati OFF/ ON VOX OPERATION WITH DATA INPUT OFF Tempo di ritardo VOX dati 0 ~ 100 (in incrementi di 5) DATA VOX DELAY TIME 50 Guadagno VOX dati per ingresso audio USB 0 ~ 9 (in incrementi di 1) USB VOX GAIN 4 Guadagno VOX dati per terminale ACC2 0 ~ 9 (in incrementi di 1) ACC2 VOX GAIN 4 Polarità PKS OFF/ ON REVERSED PKS POLARITY OFF Blocco occupato (TX) OFF/ ON BUSY FREQUENCY TRANSMISSION LOCKOUT OFF Comando muto CTCSS 1/ 2 CTCSS MUTE CONTROL 1 Logica segnale selettore PSQ LO/ OPEN PSQ OUTPUT LOGIC LO

Condizioni di uscita PSQ SOURCE

OFF/ BSY/ SQL/ SND/ BSY-

SND/ SQL-SND

PSQ SOURCE SQL

Funzione APO (spegnimento automatico) OFF/ 60/ 120/ 180 [min] AUTO POWER OFF OFF

Assegnazione tasto PF A pannello anteriore

0 ~ 87, 100 ~ 134,

200 ~ 208, OFF

FRONT PANEL PF A KEY ASSIGNMENT 200 [VOICE1]

Assegnazione tasto PF B pannello anteriore

0 ~ 87, 100 ~ 134,

200 ~ 208, OFF

FRONT PANEL PF B KEY ASSIGNMENT 201 [VOICE2]

Assegnazione tasto PF 1 microfono

0 ~ 87, 100 ~ 134,

200 ~ 208, OFF

MIC PF 1 KEY ASSIGNMENT 130 [A/B]

Assegnazione tasto PF 2 microfono

0 ~ 87, 100 ~ 134,

200 ~ 208, OFF

MIC PF 2 KEY ASSIGNMENT 128 [SPLIT]

Assegnazione tasto PF 3 microfono

0 ~ 87, 100 ~ 134,

200 ~ 208, OFF

MIC PF 3 KEY ASSIGNMENT 132 [M>V]

Assegnazione tasto PF 4 microfono

0 ~ 87, 100 ~ 134,

200 ~ 208, OFF

MIC PF 4 KEY ASSIGNMENT 203 [MONITOR]

Assegnazione tasto DWN microfono

0 ~ 87, 100 ~ 134,

200 ~ 208, OFF

MIC DOWN KEY ASSIGNMENT 206 [DOWN]

Assegnazione tasto UP microfono

0 ~ 87, 100 ~ 134,

200 ~ 208, OFF

MIC UP KEY ASSIGNMENT 207 [UP] Messaggio accensione HELLO/ EDIT

POWER ON MESSAGE KENWOOD

Pagina

rif.

* Le lettere in grassetto del messaggio del display è quello che appare sul display mentre si trova in pausa. ** Impostazioni e valori di default possono subire modifiche. *** Dopo aver modificato questa impostazione tramite il menu, disattivare e riattivare l’alimentazione per applicare la modifica.

I-19

Page 28

4 IMPOSTAZIONE DI MENU

IMMISSIONE CARATTERE

Quando è richiesta l’immissione di caratteri, sul display appare il cursore.

1 Spostare il cursore a sinistra o a destra premendo

[Q-M.IN] o [Q-MR].

2 Ruotare il selettore MULTI/CH o premere [M.IN]/

[SCAN (SG.SEL)] per selezionare il carattere desiderato.

• Si può eliminare il carattere selezionato premendo

[CL].

3 Ripetere i passaggi 1 e 2 per digitare i caratteri

rimanenti.

4 Premere [MENU] per impostare l’immissione e per

uscire dal modo di immissione caratteri.

• Premere [CLR] in qualsiasi momento per annullare la modalità di immissione caratteri e per tornare alla selezione del Menu.

Caratteri alfanumerici disponibili:

A B C D E F G H I J K L M N O P Q(q) R S T U V W X Y Z (spazio) + – / 0 1 2 3 4 5 6 7 8 9

Nota: Fare riferimento a pagina 23 per modificare il messaggio di accensione e pagina 43 per registrare un nome per il canale di memoria.

I-20

Page 29

NOZIONI DI BASE SULLE COMUNICAZIONI

TRASMISSIONE SSB

Il modo SSB è il modo di uso più frequente sulle bande amatoriali HF. Paragonato ad altri modi vocali, SSB necessita soltanto di una larghezza di banda stretta per la comunicazione. SSB consente inoltre comunicazioni a lunga distanza con una potenza di trasmissione minima.

Per una spiegazione approfondita della ricezione, consultare la sezione “ISTRUZIONI FONDAMENTALI” a partire dalla pagina 10.

1 Selezionare una frequenza operativa. 2 Premere [LSB/USB] finché sul dispaly del modo

operativo non compare “USB” o “LSB”.

• Se la banda laterale desiderata (“USB” o “LSB”) non compare, selezionare prima l’altra banda laterale. Quindi, premere [LSB/USB]. L’indicatore di modo si modifica nella banda laterale desiderata.

• “USB” rappresenta la banda laterale superiore e “LSB” quella inferiore. Generalmente, USB viene utilizzato per le comunicazioni per la banda a 10 MHz e superiore mentre LSB è utilizzato per le frequenze al di sotto dei 10 MHz.

3 Premere [MIC (CAR)] per regolare il guadagno del

microfono.

• Il livello del guadagno corrente apparirà sul display secondario.

4 Tenere premuto [PTT] sul microfono.

• Si accende il LED rosso TX-RX.

• Per ulteriori informazioni sulla commutazione automatica TX/ RX, consultare la sezione “VOX” {pagina 30}.

5 Parlare nel microfono e regolare il selettore MULTI/CH in

modo che l’indicatore ALC rifletta il livello corrispondente della voce, senza eccedere il limite ALC.

• Parlare con un tono e un livello di voce normali. Se si parla stando troppo vicini al microfono o a voce troppo alta, si rischia di aumentare la distorsione e compromettere la decodifica del segnale alla stazione ricevente.

• È possibile utilizzare il processore vocale. Per ulteriori informazioni, consultare la sezione “PROCESSORE VOCALE” {pagina 31}.

6 Rilasciare il [PTT] sul microfono per tornare al modo di

ricezione.

• Il LED TX-RX diventa verde o si spenge secondo l’impostazione del selettore SQL.

7 Premere [MIC (CAR)] o [CLR] per uscire dalla

regolazione del guadagno del microfono.

Per ulteriori informazioni su altre funzioni operative, consultare la sezione “AUSILI DI COMUNICAZIONE” a partire dalla pagina 28.

TRASMISSIONE FM

FM è un modo comune per le comunicazioni sulle frequenze VHF o UHF. Per quanto riguarda le bande HF e 6 m, vengono normalmente utilizzate le bande 29 MHz e 51–54 MHz per il funzionamento FM. È anche possibile ricorrere ai ripetitori delle bande 10 m/ 6 m per raggiungere amici che si trovano esternamente all’area di copertura della propria antenna. Benché il modo FM richieda una larghezza di banda maggiore rispetto ai modi SSB o AM, esso produce la migliore qualità audio tra tutti i modi. Se si sfruttano le capacità di azzeramento del rumore dei segnali FM, che sopprimono il rumore di fondo sulla frequenza, FM può essere ancora considerato il metodo migliore per mantenere programmazioni regolari con gli amici locali.

Per una spiegazione approfondita della ricezione, consultare la sezione “ISTRUZIONI FONDAMENTALI” a partire dalla pagina 10.

1 Selezionare una frequenza operativa. 2 Premere [FM/AM (FM-N)] finché compare “FM”.

• Se “FM” non compare, selezionare “AM”, quindi

premere [FM/AM (FM-N)]. L’indicatore di modo si modifica in “FM”.

3 Tenere premuto [PTT] sul microfono.

• Si accende il LED rosso TX-RX.

• Per ulteriori informazioni sulla commutazione automatica TX/ RX, consultare la sezione “VOX” {pagina 30}.

4 Parlare nel microfono con un tono di voce normale.

• Se si parla stando troppo vicini al microfono o a voce troppo alta, si rischia di aumentare la distorsione e compromettere la decodifica del segnale alla stazione ricevente.

• È possibile selezionare il guadagno del microfono per FM tra 1 (normale), 2 (medio) e 3 (alto) attraverso il Menu No. 47. L’impostazione 1 (normale) è solitamente quella appropriata; selezionare 3 (Alto) se le altre stazioni indicano che la modulazione locale è debole.

5 Rilasciare il [PTT] sul microfono per tornare al modo di

ricezione.

• Il LED TX-RX diventa verde o si spenge secondo l’impostazione del selettore SQL.

Per ulteriori informazioni su altre funzioni operative, consultare la sezione “AUSILI DI COMUNICAZIONE” a partire dalla pagina 28.

Nota: La regolazione del guadagno del microfono per SSB o AM non ha alcun effetto nel modo FM. Nel modo FM, è necessario selezionare 1 (normale), 2 (medio) o 3 (alto) nel Menu No. 47.

I-21

Page 30

5 NOZIONI DI BASE SULLE COMUNICAZIONI

TRASMISSIONE AM

Tutti i modi utilizzati sulle bande amatoriali HF presentano vantaggi. Sebbene i contatti DX a lunga distanza non siano molto comuni nel modo AM, le eccellenti qualità audio del modo AM ne giustificano la sua popolarità presso molti radioamatori.

Per una spiegazione approfondita della ricezione, consultare la sezione “ISTRUZIONI FONDAMENTALI” a partire dalla pagina 10.

1 Selezionare una frequenza operativa. 2 Premere [FM/AM (FM-N)] finché compare “AM”.

• Se “AM” non compare, selezionare “FM”, quindi

premere [FM/AM (FM-N)]. L’indicatore di modo si modifica in “AM”.

3 Premere [MIC (CAR)] per attivare il modo di regolazione

del guadagno del microfono.

• Il livello del guadagno corrente apparirà sul display secondario.

4 Tenere premuto [PTT] sul microfono.

• Si accende il LED rosso TX-RX.

• Per ulteriori informazioni sulla commutazione automatica TX/ RX, consultare la sezione “VOX” {pagina 30}.

5 Parlare nel microfono e regolare il selettore MULTI/CH in

modo che l’indicatore di potenza reagisca leggermente al livello della voce.

• È possibile utilizzare il processore vocale. Per ulteriori informazioni, consultare la sezione “PROCESSORE VOCALE” {pagina 31}.

6 Rilasciare il [PTT] sul microfono per tornare al modo di

ricezione.

• Il LED TX-RX diventa verde o si spenge secondo l’impostazione del selettore SQL.

7 Premere [MIC (CAR)] o [CLR] per uscire dal modo di

regolazione del guadagno del microfono.

Per ulteriori informazioni su altre funzioni operative, consultare la sezione “AUSILI DI COMUNICAZIONE” a partire dalla pagina 28.

Nota: Se la lettura dell’indicatore di potenza in uscita supera il valore specificato nell’impostazione potenza TX {pagina 56}, diminuire il guadagno del microfono o regolare il tono e il livello della voce.

LARGHEZZA DI BANDA STRETTA PER FM

Selezionare la deviazione TX a banda larga o stretta concordemente all’uso del filtro a banda larga o stretta per il modo FM dell’altra stazione. Quando appare la dicitura “NAR”, il ricetrasmettitore TS-590s trasmette segnali banda stretta FM ma la larghezza di banda del filtro IF rimane invariata (larga). La selezione della deviazione è fondamentale per evitare distorsioni audio o garantire la chiarezza del proprio segnale per altre stazioni.

1 Premere [FM/AM (FM-N)] finché compare “FM”.

•

Se “FM” non compare, selezionare “AM”, quindi premere [FM/AM (FM-N)]. modifica in “FM”.

2 Premere e tenere premuto [FM/AM (FM-N)] per

commutare la selezione tra deviazione TX larga e stretta.

• “

” appare quando è selezionata la deviazione TX

stretta.

L’indicatore di modo si

TRASMISSIONE CW

Gli operatori CW sono coscienti del fatto che questo modo è altamente affidabile durante le comunicazioni nelle condizioni peggiori. I nuovi modi digitali fanno sì concorrenza a CW e ugualmente utili in condizioni pessime; tuttavia, questi modi non hanno ancora un passato di servizio affidabile e sono più complessi di CW.

Questo ricetrasmettitore è munito di un manipolatore elettronico integrato con supporto di varie funzioni. Per ulteriori informazioni sull’uso di queste funzioni, consultare la sezione “MANIPOLATORE ELETTRONICO” {pagina 33}.

Per una spiegazione approfondita della ricezione, consultare la sezione “ISTRUZIONI FONDAMENTALI” a partire dalla pagina 10.

1 Selezionare una frequenza operativa. 2 Premere [CW/FSK (REV)] finché compare “CW”.

• Se “CW” non compare, selezionare prima “FSK”,

quindi premere [CW/FSK (REV)]. L’indicatore di modo si modifica in “CW”.

• Per sintonizzarsi con precisione su un’altra stazione, utilizzare la funzione azzeramento automatico battimento. Consultare la sezione “AZZERAMENTO AUTOMATICO BATTIMENTO” {pagina 23}.

3 Premere [SEND].

• Si accende il LED rosso TX-RX.

4 IUtilizzare i tasti o il tasto telegrafico.

• Durante la trasmissione, si dovrebbe udire il tono laterale che consente di tenere sotto controllo la propria trasmissione.

5 Premere [SEND] per tornare alla modalità di ricezione.

• Il LED TX-RX diventa verde o si spenge secondo l’impostazione del selettore SQL.

I-22

Page 31

5 NOZIONI DI BASE SULLE COMUNICAZIONI

AZZERAMENTO AUTOMATICO BATTIMENTO

Per sintonizzarsi su una stazione CW prima della trasmissione utilizzare la funzione azzeramento automatico battimento. Tale funzione consente di far coincidere il battimento alla frequenza di trasmissione della stazione in ricezione. La mancata esecuzione di questa procedura ridurrà le possibilità di essere ascoltati da altre stazioni.

1 Sintonizzarsi sul segnale CW utilizzando il comando

Sintonizzaione.

2 Premere [CW T. (AGC OFF)] per avviare l’azzeramento

automatico del battimento mentre è selezionato CW come modo operativo.

• Apparirà “CW TUNE”.

• La frequenza di ricezione modificherà automaticamente in modo che il passo del segnale ricevuto corrisponda esattamente al tono laterale TX/ frequenza di passo RX selezionati. Consultare la sezione “TONO LATERALE TX/ FREQUENZA DI PASSO RX” {sotto}.

• Una volta ultimata la coincidenza, la dicitura “CW TUNE” scompare.

• Se non è possibile completare la coincidenza, verrà ripristinata la frequenza precedente.

3 Per interrompere l’azzeramento automatico del

battimento premere [CW T. (AGC OFF)] o [CLR].

Note:

◆ Quando si utilizza la funzione azzeramento automatico battimento, l’errore di corrispondenza deve rientrare nella maggior parte dei casi in ±5 Hz.

◆ L’azzeramento automatico del battimento può fallire se la velocità di manipolazione della stazione di destinazione è insufficiente o se è presente un’interferenza.

◆ Quando la funzione RIT è attivata, solo le frequenze RIT modificano in conseguenza alla regolazione dell’azzeramento automatico del battimento.

TONO LATERALE TX/ FREQUENZA DI PASSO RX

Durante la trasmissione CW si udiranno i toni provenire dall’altoparlante del ricetrasmettitore. Questi toni TX sono detti toni laterali della trasmissione. Ascoltando tali toni è possibile controllare ciò che viene trasmesso. I toni sono anche utili per assicurarsi che i contatti di tasto siano chiusi, che il manipolatore sia operativo o per esercitarsi nell’invio senza inviare alcun segnale reale.

Il passo di RX (ricezione) si riferisce alla frequenza CW ascoltata dopo essersi sintonizzati su una stazione CW.

Su questo ricetrasmettitore, la frequenza del tono laterale e il passo di RX si equivalgono e possono essere selezionati. Accedere al Menu No. 34 per selezionare la frequenza di maggiore comodità. L’intervallo selezionabile va da 300 Hz a 1000 Hz in passi di 50 Hz (il valore predefinito è 800 Hz).

Per cambiare il volume del tono laterale TX, accedere al Menu No. 4. Le selezioni sono comprese tra 1 e 9 e disattivata (il valore predefinito è 5).

Note:

◆ La posizione del selettore AF non incide sul volume del tono laterale TX.

◆ Quando si modifica il passo/tono laterale CW, la quantità di spostamento del filtro di ricezione viene applicata automaticamente al passo/tono laterale CW. (In modalità Memoria Rapida, il passo/tono laterale CW non viene revisionato in quanto le informazioni del filtro di ricezione salvato nella Memoria rapida sono prioritarie).

LIVELLO PORTANTE

In modo AM, CW, o FSK si può regolare il livello portante. 1 Premere e tenere premuto [MIC (CAR)].

• Il livello del guadagno corrente apparirà sul display secondario.

2 Ruotare il selettore MULTI/CH in modo che la lettura

dell’indicatore ALC sia compresa nei limiti della zona ALC.

• Per il modo AM regolare il selettore MULTI/CH in modo che l’indicatore ALC inizi appena ad indicare.

3 Premere e tenere premuto [MIC (CAR)] di nuovo o

premere [CLR] per completare l’impostazione.

MESSAGGIO ACCENSIONE

Ogni volta che si accende il ricetrasmettitore appare per impostazione predefinita la dicitura “KENWOOD” sul display secondario per circa 2 secondi. Si può programmare un messaggio preferito da visualizzare la posto di quello predefinito. Il messaggio può essere formato digitando un massimo di 8 caratteri.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR]

o ruotare il selettore MULTI/CH per accedere al Menu No. 87.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per iniziare a

modificare il messaggio.

3 Spostare il cursore a sinistra o a destra premendo

[Q-M.IN] o [Q-MR].

4 Premere [M.IN]/ [SCAN (SG.SEL)] o ruotare il selettore

MULTI/CH per selezionare il carattere desiderato.

• Si può eliminare il carattere selezionato premendo

[CL].

5 Ripetere i passaggi 3 e 4 per digitare i caratteri

rimanenti.

6 Premere [MENU] per impostare l’immissione ed uscire

dal modo di immissione carattere.

• Premere [CLR] in qualsiasi momento per annullare la modalità di immissione caratteri e uscire dal modo Menu.

I-23

Page 32

COMUNICAZIONI AVANZATE

OPERAZIONE CON FREQUENZA SPLIT

Di norma, è possibile comunicare con altre stazioni servendosi di una sola frequenza per la ricezione e la trasmissione. In questo caso, si seleziona una sola frequenza sulla banda A o B VFO. Esistono tuttavia casi in cui sarà necessario selezionare una frequenza per la ricezione e una diversa per la trasmissione. Ciò richiede l’uso di 2 VFO. Tale operazione è detta a operazione con “frequenza spia”. Un caso tipico di operazione a frequenza split riguarda l’uso di un ripetitore FM {pagina 25}. Un altro tipico caso è una chiamata a una stazione DX rara.

Quando ci si pone all’ascolto di una stazione DX rara, l’operatore potrebbe ricevere simultaneamente diverse risposte. Spesso questa stazione si perde nel rumore e nella confusione della moltitudine delle altre stazioni chiamanti. Se si nota che sopraggiungono improvvisamente molte chiamate da diversi operatori, è necessario tenere la situazione sotto controllo e porvi rimedio. Avvisare, ad esempio, che “l’ascolto avverrà a partire da 5 (kHz, della presente frequenza di trasmissione)” oppure “tra 5 e 10 (kHz)”.

1 Premere [A/B (A=B)] per selezionare la banda A o B

VFO.

• “

2 Selezionare una frequenza operativa.

• La frequenza selezionata a questo punto verrà

• Per copiare la frequenza VFO selezionata in un’altra

3 Premere [A/B (A=B)] per selezionare l’altra VFO. 4 Selezionare una frequenza operativa.

• Questa frequenza verrà utilizzata per la ricezione.

5 Premere [SPLIT].

• “

• A ciascuna pressione del tasto [A/B (A=B)], le

” o “ ” appare per indicare quale VFO è

selezionata.

utilizzata per la trasmissione.

banda VFO, premere [A/B (A=B)].

” apparirà.

frequenze di ricezione e trasmissione si invertono.

TF-SET (IMPOSTA FREQUENZA DI TRASMISSIONE)

TF-SET consente di commutare temporaneamente la frequenza di trasmissione e di ricezione. Se si annulla questa funzione, viene immediatamente ripristinato il modo con le frequenze di trasmissione e ricezione originali. Attivando TF-SET è possibile ascoltare su una frequenza di trasmissione e modificarla durante l’ascolto. In tal modo, è possibile controllare se la frequenza di trasmissione appena selezionata è esente da interferenze.

1 Configurare l’operazione a frequenza split come

spiegato nella sezione precedente.

2 Premere e tenere premuto [TF-SET], quindi ruotare il

selettore Tuning o premere [UP]/ [DWN] sul microfono per modificare la frequenza di trasmissione.

• Il ricetrasmettitore riceve sulla frequenza selezionata, ma la frequenza visualizzata sul display secondario (quella originale) resta immutata.

3 Rilasciare [TF-SET].

• La ricezione avviene a partire da questo momento sulla frequenza di ricezione originale.

Il buon esito di una comunicazione con una stazione DX in caso di congestione dipende dall’effettuazione tempestiva di una chiamata su una frequenza chiara. Ossia, è importante selezionare una frequenza di trasmissione piuttosto forte e poco disturbata e trasmettere nel medesimo istante in cui la stazione DX si pone all’ascolto mentre la maggior parte degli altri gruppi non sta trasmettendo. Commutare le frequenze di ricezione e trasmissione con TF-SET e porsi in ascolto. In breve tempo si acquisterà dimestichezza con il ritmo della stazione DX e la congestione. Via via che si acquista esperienza nell’uso di questa funzione, si potranno contattare sempre più stazioni DX.

Note:

◆ TF-SET è disabilitato durante la trasmissione.

◆ Si può modificare la frequenza di trasmissione anche quando la

funzione di blocco frequenza è ON.

◆ Una frequenza di spostamento RIT non è aggiunta, tuttavia

una frequenza di spostamento XIT è aggiunta alla frequenza di trasmissione durante TF-SET.

6 Per terminare l’operazione a frequenza split, premere di

nuovo [SPLIT].

• “

” scompare.

I-24

Page 33

6 COMUNICAZIONI AVANZATE

FUNZIONAMENTO DEL RIPETITORE FM

La maggioranza dei ripetitori per radioamatori utilizza frequenze separate per la recezione e la trasmissione. La frequenza di trasmissione potrebbe essere più alta o più bassa della frequenza di ricezione. Inoltre, prima di essere utilizzati, alcuni ripetitori potrebbero richiedere che il ricetrasmettitore trasmetta un sottotono.

Rispetto alla comunicazione simplex, la trasmissione tramite ripetitori può solitamente raggiungere distanze molto maggiori. I ripetitori si trovano normalmente sulla sommità di montagne o in altre postazioni elevate. Spesso essi funzionano a una potenza Irradiata Efficace (ERP) più alta di quella delle stazioni base normali. La combinazione di altitudine ed elevata ERP permette di comunicare a distanze considerevoli.

I ripetitori per le bande HF/ 6 m operano generalmente nelle sottobande 29 MHz FM e 51–54 MHz. Questo servizio speciale unisce i vantaggi dell’operazione FM, ottima fedeltà con immunità al rumore e alle interferenze e l’emozione delle comunicazioni HF DX a lunga distanza. Persino in una giornata tranquilla, la banda FM a 10 m offre comunicazioni affidabili a livello urbano con la potenzialità della comunicazione improvvisa a lunga distanza a livello nazionale o addirittura mondiale.

Note:

◆ Quando si programmano 2 frequenze distinte mediante 2 bande

VFO, assicurarsi di selezionare il modo FM per ambedue.

◆ Se si utilizza un ripetitore, la deviazione provocata da un tono di

voce troppo alto nel microfono può causare un’interruzione del segnale mentre attraversa il ripetitore.

29,520 MHz 88,5 Hz

29,620 MHz

29,520 MHz 88,5 Hz

6 Premere [AGC/T (SEL)] per attivare la funzione Tono se

il ripetitore richiede un sottotono.

” apparirà.

• “

• Consultare la sezione “Selezione di una frequenza di tono” per ulteriori dettagli sul sottotono {pagina 26}.

• Per chiudere la funzione sottotono, premere due volte

[AGC/T (SEL)].

7 Premere [SPLIT].

• “ ” apparirà.

8 Premere [A/B (A=B)] per tornare alla frequenza di

ricezione originale.

9 Premere [PTT] sul microfono per trasmettere.

• Il VFO passa all’altro VFO per trasmettere.

• A ciascuna pressione del tasto [A/B (A=B)], le frequenze di ricezione e trasmissione si invertono.

10 Premere [SPLIT] per uscire dall’operazione a frequenza

split.

• “

” scompare.

I dati selezionati nei passaggi da 1 a 8 possono essere memorizzati. Consultare la sezione “Canali a frequenza split” {pagina 41}.

Note:

◆ Se si utilizza un ripetitore, la deviazione provocata da un tono di

voce troppo alto nel microfono può causare un’interruzione del segnale mentre attraversa il ripetitore.

◆ Per controllare la frequenza di tono memorizzata in un canale di

memoria, richiamare il canale di memoria desiderato e premere

[AGC/T (SEL)].

1 Premere [A/B (A=B)] per selezionare la banda A o B

VFO.

• “

” o “ ” appare per indicare quale VFO è

selezionata.

2 Ruotare il selettore Tuning o il selettore MULTI/CH per

selezionare la frequenza di ricezione.

3 Premere [FM/AM (FM-N)] per selezionare il modo FM. 4 Premere e tenere premuto [A/B (A=B)] per copiare le

frequenze e altri dati nell’altro VFO.

5 Ruotare il selettore Tuning o il selettore MULTI/CH per

selezionare la frequenza di trasmissione.

TRASMISSIONE DI UN TONO

In generale, i ripetitori FM impongono al ricetrasmettitore di trasmettere un tono subaudio per impedire ad altri ripetitori sulla stessa frequenza di bloccarsi vicendevolmente. La frequenza richiesta per questo tono varia a seconda del ripetitore. I ripetitori si comportano anche diversamente per quanto concerne i requisiti di toni continui o burst. Per effettuare le selezioni corrette in base ai ripetitori accessibili, fare riferimento al materiale relativo al ripetitore locale.

Ultimate le impostazioni del tono, tenendo premuto [PTT] sul microfono il ricetrasmettitore per trasmettere il tono selezionato. Se è stato selezionato un tono a 1750 Hz, il ricetrasmettitore invia un tono a 500 ms ogni volta che si dà inizio alla trasmissione.

Nota: Se si memorizzano le impostazioni di tono in un canale di memoria, non sarà necessario riprogrammarlo ogni volta. Consultare la sezione “FUNZIONI DELLA MEMORIA” {pagina 41}.

I-25

Page 34

6 COMUNICAZIONI AVANZATE

■ Attivazione della funzione tono

1 Accertarsi di aver selezionato il modo FM sulla

banda VFO {pagina 10}.

• Se si utilizzano 2 bande VFO, selezionare il modo FM per ambedue.

2 Premere [AGC/T (SEL)].

• “

” apparirà.

Nota: Non è possibile utilizzare la funzione tono con la funzione CTCSS.

■ Selezione di una frequenza di tono

1 Mentre compare la dicitura “ ” (funzione tono attiva)

premere e tenere premuto [AGC/T (SEL)].

• Apparirà la potenza di tono corrente. Il valore predefinito è 88,5 Hz.

2 Ruotare il selettore MULTI/CH per selezionare la

frequenza di tono desiderata.

• Le frequenze di tono disponibili sono elencate nella seguente tabella.

3 Premere e tenere premuto [AGC/T (SEL)] o premere

[CLR] per completare l’impostazione.

Freq.

(Hz)

00 67,0 11 97,4 22 141,3 33 206,5 01 69,3 12 100,0 23 146,2 34 210,7 02 71,9 13 103,5 24 151,4 35 218,1 03 74,4 14 107,2 25 156,7 36 225,7 04 77,0 15 110,9 26 162,2 37 229,1 05 79,7 16 114,8 27 167,9 38 233,6 06 82,5 17 118,8 28 173,8 39 241,8 07 85,4 18 123,0 29 179,9 40 250,3 08 88,5 19 127,3 30 186,2 41 254,1 09 91,5 20 131,8 31 192,8 42 1750 10 94,8 21 136,5 32 203,5 -- --

Note:

◆ È possibile selezionare una frequenza di tono

indipendentemente da una frequenza CTCSS.

◆ Se è stato selezionato un tono a 1750 Hz, il ricetrasmettitore

invia un tono a 500 ms ogni volta che si dà inizio alla trasmissione. Non è possibile trasmettere manualmente il tono da 1750 Hz.

Freq.

(Hz)

Freq.

(Hz)

Freq.

(Hz)

SCANSIONE ID FREQUENZA TONO

Questa funzione esegue una scansione di tutte le frequenze di tono per identificare quella d’ingresso su un segnale in ricezione. Potrebbe essere utile quando non si conosce la frequenza di tono utilizzata dal ripetitore.

1 Mentre la funzione tono è attiva (“

” è visibile) tenere

premuto [AGC/T (SEL)].

• Apparirà la potenza di tono corrente.

2 Premere [SCAN (SG.SEL)] per attivare la funzione

scansione ID tono frequenza.

• Mentre il ricetrasmettitore riceve un segnale, l’icona, “

” lampeggia e viene eseguita la scansione di tutte le frequenze di tono. Quando la frequenza tono viene identificata, il ricetrasmettitore interrompe la scansione e visualizza tale frequenza.

• Premere [SCAN (SG.SEL)] o [CLR] per arrestare

la scansione mentre è in funzione scansione ID frequenza tono.

• Premere di nuovo [SCAN (SG.SEL)] per riprendere

la scansione.

Nota: I segnali ricevuti sono udibili nel corso della scansione.

FUNZIONAMENTO CTCSS FM

È possibile a volte ricevere i segnali solo da alcune persone specifiche. Quando si usa il modo FM, il sistema CTCSS (sistema squelch con codice a tono continuo) consente di respingere i segnali provenienti da stazioni che non si desidera ricevere, ma che utilizzano la stessa frequenza. Il tono CTCSS è un tono subaudio ed è selezionabile fra 42 frequenze di tono. Selezionare lo stesso tono CTCSS selezionato dalle altre stazioni appartenenti allo stesso gruppo. Si potranno udire le chiamate solo da stazioni che utilizzano lo stesso tono CTCSS.

Nota: CTCSS non rende privata una conversazione ma respinge solamente le conversazioni indesiderate.

1 Premere [A/B (A=B)] per selezionare la banda A o B

VFO.

• “ ” o “ ” appare per indicare quale VFO è selezionata.

2 Selezionare la banda 29 MHz o la banda 51-54 MHz

utilizzando [28 (9)] o [50 (0)].

3 Selezionare la frequenza desiderata con il selettore

Tuning o il selettore MULTI/CH. 4 Premere [FM/AM (FM-N)] per selezionare il modo FM. 5 Ruotare il selettore SQL per regolare lo squelch. 6 Premere [AGC/T (SEL)] finché compare “

”.

I-26

7 Mentre “ ” è visibile premere e tenere premuto

[AGC/T (SEL)].

• Apparirà la frequenza CTCSS corrente (il valore predefinito è 88,5 Hz).

Page 35

8 Ruotare il selettore MULTI/CH per selezionare la

frequenza CTCSS appropriata.

• Le frequenze CTCSS selezionabili sono elencate nella seguente tabella.

9 Premere e tenere premuto [AGC/T (SEL)] o premere

[CLR] per completare l’impostazione.

Freq.

(Hz)

Freq.

(Hz)

Freq.

(Hz)

Freq.

(Hz)

6 COMUNICAZIONI AVANZATE

• Premere [SCAN (SG.SEL)] o [CLR] per arrestare

la scansione mentre è in funzione scansione ID frequenza CTCSS.

• Premere di nuovo [SCAN (SG.SEL)] per riprendere

la scansione.

Nota: I segnali ricevuti sono udibili nel corso della scansione.

TONO INCROCIATO

Utilizzare questa funzione quando si ricorre a vari toni di uplink e downlink per accedere al ripetitore. Si può impostare una frequenza tono trasmissione e una frequenza CTCSS di ricezione su frequenze differenti.

Si potranno udire le chiamate solo quando si riceve il tono selezionato. Per rispondere a una chiamata, tenere premuto [PTT] sul microfono e parlare nel microfono.

Saltare i passaggi 7 e 8 se la frequenza CTCSS appropriata è già stata programmata.

Note:

◆ Con l’operazione a frequenza split, selezionare il modo FM per

ambedue le bande VFO per utilizzare CTCSS.

◆ È possibile selezionare una frequenza CTCSS

indipendentemente da una frequenza di tono.

◆ Non è possibile utilizzare la funzione CTCSS con la funzione

tono.

SCANSIONE ID FREQUENZA CTCSS

Questa funzione esegue una scansione di tutte le frequenze CTCSS per identificare quella d’ingresso su un segnale in ricezione. A volte questa funzione torna utile quando non è possibile richiamare la frequenza CTCSS usata da altre persone nel gruppo.

1 Mentre la funzione CTCSS è attiva, premere e tenere

premuto [AGC/T (SEL)].

• Apparirà la frequenza CTCSS corrente.

2 Premere [SCAN (SG.SEL)] per attivare la funzione

scansione ID frequenza CTCSS.

• Mentre il ricetrasmettitore riceve un segnale, l’icona, “

” lampeggia e viene eseguita la scansione di tutte le frequenze di CTCSS. Quando la frequenza CTCSS viene identificata, il ricetrasmettitore interrompe la scansione e visualizza tale frequenza.

Per impostare il tono di trasmissione:

1 Premere [A/B (A=B)] per selezionare VFO A o VFO B. 2 Selezionare la frequenza di trasmissione desiderata. 3 Premere [FM/AM (FM-N)] per selezionare FM. 4 Premere [AGC/T (SEL)] finché compare “

”.

5 Premere e tenere premuto [AGC/T (SEL)], quindi

ruotare il selettore MULTI/CH per selezionare la frequenza di tono desiderata.

6 Premere e tenere premuto [AGC/T (SEL)] o premere

[CLR] per completare l’impostazione.

Per impostare il tono di ricezione:

1 Premere [A/B (A=B)] per selezionare l’altra VFO. 2 Selezionare la frequenza di ricezione desiderata. 3 Premere [FM/AM (FM-N)] per selezionare FM. 4 Premere [AGC/T (SEL)] finché compare “

”.

5 Premere e tenere premuto [SCAN (SG.SEL)], quindi

ruotare il selettore MULTI/CH per selezionare la frequenza CTCSS desiderata.

6 Premere e tenere premuto [AGC/T (SEL)] o premere

[CLR] per completare l’impostazione.

Per impostare il tono incrociato: 1 Premere [SPLIT].

• “SPLIT” appare sul display.

2 Premere [AGC/T (SEL)] finché compare “

Nota: quando la funzione di tono incrociato è ON, il tono e la

frequenza CTCSS non possono essere modificate. Per modificare il tono o la frequenza CTCSS premere [AGC/T (SEL)] per attivare Tono o CTCSS ON, quindi modificare l’impostazione.

”.

I-27

Page 36

AUSILI DI COMUNICAZIONE

RICEZIONE

SELEZIONE DI UNA FREQUENZA

Esistono altri modi per selezionare una frequenza, al di là dell’uso del comando Tuning oppure della pressione di [UP]/ [DWN] sul microfono. La presente sezione descrive i vari metodi disponibili per la selezione della frequenza, che potrebbero risultare più facili e immediati.

■ Immissione diretta della frequenza

Se la frequenza desiderata non è vicina alla frequenza

attuale, è possibile immetterla direttamente attraverso il tastierino numerico.

1 Premere [ENT].

• “ - - . - - - . - - ” apparirà.

2 Premere i tasti numerici (da [50 (0)] a [28 (9)]) per

immettere la frequenza desiderata.

• Premere [ENT] in qualsiasi momento per

completare le cifre restanti (quelle non immesse

direttamente) con “0” e terminare l’immissione.

Per esempio per selezionare 1,85 MHz premere

[ENT], [50 (0)], [1.8 (1)], [24 (8)], [14 (5)], quindi

premere [ENT] per completare l’immissioni

(6 battute di tasti).

• Premendo [CLR] prima di premere [ENT] si

annulla l’immissione e si ripristina la frequenza

VFO corrente.

Note:

◆ È possibile immettere una frequenza nel campo da

30,00 kHz a 59,999,99 MHz. Per ulteriori informazioni sul campo di frequenza disponibile, consultare i dati tecnici.

◆ Se si tenta di immettere una frequenza fuori dall’intervallo

ammissibile, sarà generata una segnalazione acustica e la frequenza immessa sarà rifiutata.

◆ Quando la frequenza immessa non rispetta i requisiti di

dimensione del passo di frequenza VFO corrente, verrà selezionata automaticamente la frequenza disponibile più vicina dopo che quella immessa viene modificata.

◆ Quando si immette la cifra a 10 Hz (ultima cifra visualizzata),

la cifra “0” viene inserita automaticamente come cifra da 1 Hz e l’immissione della frequenza è così completata. La cifra da 1 Hz non viene visualizzata.

◆ Quando viene accettata la frequenza immessa, RIT o XIT

sarà disattivato, diversamente dalla frequenza di offset RIT o XIT, che rimane.

■ Cronologia immissione frequenza

Le ultime 10 frequenze immesse vengono salvate

nella Cronologia immissione frequenza. Accedere alla cronologia per immettere di nuovo la frequenza utilizzata di recente.

1 Premere [ENT]. 2 Ruotare il selettore MULTI/CH.

• La frequenza digitata appare insieme al numero

di registro. La frequenza immessa più di recente

è registrata con il numero E0 mentre la frequenza

più vecchia è registrata con il numero E9.

3 Premere [ENT] per impostare la frequenza

selezionata sul VFO.

Nota: quando si digita una frequenza utilizzando i tasti numerici se si ruota il selettore MULTI/CH durante l’immissione di frequenza, la frequenza viene salvata nel registro.

■ Uso del tasto MHz

Si può utilizzare il selettore MULTI/CH per modificare la

frequenza operativi con incrementi di 1 MHz. 1 Premere [MHz].

• “

” apparirà.

2 Ruotare il selettore MULTI/CH.

• La rotazione in senso orario aumenta la frequenza; in senso antiorario la diminuisce.

3 Premere di nuovo [MHz] per uscire.

• “

” scompare.

Se si preferisce modificare la frequenza con incrementi

da 100 kHz o 500 kHz, anziché da 1 MHz, accedere al Menu No. 10 e selezionare 100 kHz, 500 kHz, o 1 MHz.

Nota: Anche se 100 kHz o 500 kHz è assegnato per il tasto [MHz] , “

” apparirà sul display.

■ QSY rapido

Per spostarsi rapidamente in alto o in basso in una

frequenza, utilizzare il selettore MULTI/CH. Ruotare il selettore per modificare la frequenza operativa in incrementi di 5 kHz per SSB/ CW/ FSK/ AM e di 10 kHz per FM.

• Per modificare la dimensione degli incrementi di frequenza predefinita, accedere al Menu No. 14 (SSB/CW/FSK), 15 (AM), o 16 (FM). Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare 500 Hz, 1 kHz, 2,5 kHz, 5 kHz, o 10 kHz per SSB/ CW/ FSK, e 5 kHz, 6,25 kHz, 10 kHz, 12,5 kHz, 15 kHz, 20 kHz, 25 kHz, 30 kHz, 50 kHz, o 100 kHz per AM/ FM. La dimensione degli incrementi di frequenza predefinita è 5 kHz per SSB/ CW/ FSK/ AM e 10 kHz per FM.

• Quando si modifica la frequenza operativa con il selettore MULTI/CH le frequenze sono arrotondate in modo che le nuove frequenze siano multipli delle dimensioni di incremento di frequenza. Per disabilitare questa funzione, accedere al Menu No. 12 e selezionare “oFF” (impostazione predefinita ON).

• Entro la banda di trasmissione AM, la dimensione dell’incremento cambia automaticamente nel valore di incremento di frequenza nel Menu No. 13. Questa dimensione può essere cambiata tra 9 kHz (“on”) e 5 kHz (“oFF”) tramite il Menu No. 13.

Nota: La dimensione di incremento della frequenza programmata per il selettore MULTI/CH viene salvata in modo indipendente per le bande HF e 50 MHz. Si può anche impostare una dimensione di incremento di frequenza per i modi SSB/ CW/ FSK, AM e FM.

I-28

Page 37

7 AUSILI DI COMUNICAZIONE

■ Sintonizzazione fine

Quando si utilizza il comando Tuning per modificare la

frequenza, il valore predefinito è 10 Hz per SSB/ CW/ FSK, e 100 Hz per AM/ FM. Tuttavia, è anche possibile modificare la dimensione dell’incremento di frequenza da 1 Hz per SSB/ CW/ FSK, e 10 Hz per AM/ FM.

1 Premere [FINE (F.LOCK)].

• “

2 Ruotare il selettore Tuning per selezionare la

frequenza esatta.

3 Premere nuovamente [FINE (F.LOCK)] per uscire

dalla funzione.

• “

” apparirà.

” scompare.

■ Velocità di regolazione del comando Sintonizzazione

La velocità di regolazione predefinita del comando

Tuning è 500. Si tratta del numero di impulsi generati dal comando Tuning in una rivoluzione completa. Ciascun impulso modifica la frequenza di sintonizzazione in base alla dimensione dell’incremento (l’incremento di frequenza per il comando Tuning è 10 Hz per SSB/ CW/ FSK e 100 Hz per AM/ FM). Per esempio in modo SSB la dimensione dell’incremento di frequenza è 10 Hz, in questo modo la frequenza modificherebbe di 5.000 Hz in un giro completo del comando Tuning. La velocità di regolazione del comando Tuning può essere diminuita a 250 impulsi per rivoluzione o aumentata a 1000.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR]

o ruotare il selettore MULTI/CH per selezionare il Menu No. 11.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare

“250”, “500”, o “1000” (predefinito).

3 Premere [MENU] per uscire dal modo Menu.

■ Equalizzazione delle frequenze VFO (A=B)

Questa funzione consente di copiare la frequenza e il

modo di modulazione della frequenza VFO attiva in una inattiva.

1 Selezionare la frequenza e il modo sulla banda A o B

VFO.

2 Premere e tenere premuto [A/B (A=B)].

• La frequenza e il modo selezionati al passaggio 1

sono copiati nella frequenza VFO inattiva.

3 Premere [A/B (A=B)] per confermare che la copia

della frequenza sia avvenuta sull’altro VFO.

RIT (SINTONIZZAZIONE INCREMENTALE IN RICEZIONE)

RIT consente di modificare la frequenza di ricezione di ±9,99 kHz in incrementi da 10 Hz senza dover modificare la frequenza di trasmissione. Se si è attivata la funzione sintonizzazione fine ([FINE (F.LOCK)]) la dimensione dell’incremento di frequenza diventa 1 Hz (±9,999 kHz). RIT funziona con tutti i modi di modulazione e anche durante l’uso del modo VFO o richiamo di memoria.

1 Premere [RIT].

• “

2 Se necessario, premere [CL] per ripristinare l’offset RIT

su 0.

3 Ruotare il selettore RIT/ XIT per cambiare la frequenza

di ricezione.

4 Per disattivare RIT, premere [RIT].

• La frequenza di ricezione torna a quella selezionata

Nota: Quando si memorizza la frequenza in un canale di memoria mentre la funzione RIT è attivata, la frequenza di offset RIT viene aggiunta o sottratta alla/ dalla frequenza VFO. dati calcolati sono quindi memorizzati nel canale di memoria.

” e l’offset RIT appariranno.

prima della procedura appena descritta al punto 1.

AGC (CONTROLLO AUTOMATICO DEL GUADAGNO)

Quando si utilizza un modo diverso da FM, AGC seleziona la costante temporale per il circuito di controllo automatico del guadagno.

Se si seleziona una costante bassa, le letture del guadagno e dell’indicatore S saranno visualizzate più lentamente in presenza di variazioni nel segnale d’ingresso. Una costante alta, per contro, provoca un tempo di reazione maggiore alle variazioni nel segnale d’ingresso. Un’impostazione AGC rapida è utile soprattutto nelle condizioni seguenti:

• Sintonizzazione rapida

• Ricezione di segnali deboli

• Ricezione di CW a velocità elevata Per comodità, sono già state programmate le seguenti

costanti temporali AGC predefinite. SSB: lento (“ FSK: rapido (“

”) CW: rapido (“ ”)

”) AM: lento (“ ”)

■ Regolazione costante temporale AGC

Si possono predefinire un massimo di 20 valori (1 ~ 20)

per la costante temporale FAST/SLOW (tempo di rilascio).

Per cambiare la costante temporale predefinita:

1 Premere [AGC/T (SEL)] per selezionare FAST

(rapido) o SLOW (lento).

• L’icona della costante temporale AGC appare sul

display (“

2 Premere e tenere premuto [AGC/T (SEL)] per

visualizzare il valore predefinito della costante temporale.

3 Ruotare il selettore MULTI/CH per selezionare il

valore della costante temporale desiderata.

4 Se si desidera disattivare AGC, premere e tenere

premuto [CW T. (AGC OFF)].

• “

Nota: Non è possibile modificare la costante del tempo AGC nel modo FM.

”: lento, “ ”: rapido).

” apparirà sul display.

I-29

Page 38

7 AUSILI DI COMUNICAZIONE

TRASMISSIONE

VOX (TRASMISSIONE ATTIVATA A VOCE)

VOX elimina la necessità di passare manualmente al modo trasmissione ogni volta che si desidera trasmettere. Il ricetrasmettitore attiva automaticamente il modo trasmissione quando il circuito VOX rileva la voce dell’utente nel microfono.

Quando si utilizza la funzione VOX, abituarsi a inserire una pausa sufficiente tra enunciati per consentire al trasmettitore di attivare, seppur brevemente, il modo ricezione. Si potrà così sapere se si intromette un altro interlocutore e si avrà un breve momento di pausa per pensare prima di riprendere a parlare. Gli ascoltatori apprezzeranno la gentilezza e saranno portati anch’essi a dimostrare lo stesso tatto.

Premere [VOX (LEV)] per passare da VOX ON a OFF e viceversa.

• “

■ Livello di ingresso microfono

Per sfruttare al massimo la funzione VOX, regolare con

■ Tempo di attesa

Se il ricetrasmettitore passa al modo ricezione troppo

” appare quando la funzione VOX è attiva.

cura il guadagno del circuito VOX. Il livello del guadagno determina la capacità del circuito VOX di rilevare la presenza o l’assenza della voce. Non è possibile regolare tale livello nel modo CW.

1 Selezionare il modo USB, LSB, FM, o AM. 2 Premere [VOX (LEV)] per attivare la funzione VOX.

• “

3 Premere e tener premuto [VOX (LEV)].

• Il livello del guadagno corrente VOX apparirà sul

4 Mentre si parla nel microfono con un tono di

voce normale, regolare l’impostazione (valore predefinito: 4) con il selettore MULTI/CH in modo che il ricetrasmettitore passi con certezza al modo trasmissione ogni volta che si inizia a parlare.

• Il campo disponibile per il guadagno va da 0 a 9.

• Assicurarsi che l’impostazione prescelta non

Nota: È possibile regolare il livello del guadagno VOX anche se la funzione VOX è disattivata o durante la trasmissione.

rapidamente dopo che si è finito di parlare, l’ultima parola pronunciata potrebbe non essere trasmessa. Per ovviare a questo problema, selezionare un tempo sufficiente a trasmettere tutte le parole pur senza allungare di troppo la pausa al termine della trasmissione.

1 Selezionare il modo USB, LSB, FM, o AM.

” apparirà.

display secondario.

faccia in modo che il rumore di fondo attivi il modo trasmissione.

2 Premere [VOX (LEV)] per attivare la funzione VOX.

• “

3 Premere e tenere premuto [KEY (DELAY)].

• L’impostazione apparirà sul display secondario. Il

4 Mentre si parla nel microfono con un tono di

voce normale, regolare l’impostazione (valore predefinito: 4) con il selettore MULTI/CH in modo che il ricetrasmettitore passi con certezza al modo ricezione ogni volta che si finisce di parlare.

• L’intervallo selezionabile va da 5 a 100

5 Premere [CLR] per memorizzare il parametro e

uscire dal modo di impostazione.

” apparirà.

valore predefinito è 50 (1500 ms).

(150 ms – 3000 ms) in incrementi di 5, oltre all’impostazione OFF.

■ Regolazione Anti-VOX

Il ricetrasmettitore TS-590S è dotato di processore di

segnale digitale (DSP IC) per migliorare o personalizzare i segnali audio in ingresso e in uscita. Quando la funzione VOX è attivata, il processore DSP IC regola automaticamente il livello Anti-VOX, confrontando il livello del suono in ricezione con quello di ingresso nel microfono. Non è quindi necessario regolare il livello anti VOX.

Nota: Quando si collega una cuffia alla presa Phone, Anti-VOX non funziona.

■ VOX dati

Per trasmettere la voce si utilizza normalmente il

microfono, ma è anche possibile utilizzare l’ingresso audio del connettore ACC2 o USB. Se il ricetrasmettitore rileva il segale audio sul connettore ACC2 o USB inizia automaticamente a trasmettere. Selezionare ACC2 o USB tramite Menu No. 63 (“Selezione di una linea di trasmissione dati”) {pagina 58}.

1 Selezionare il modo USB, LSB, FM, o AM. 2 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR]

o ruotare il selettore MULTI/CH per selezionare il Menu No. 69.

3 Premere [M.IN] per attivare la funzione di ingresso

VOX con DATI.

4 Se necessario, regolare il livello di guadagno VOX

per il connettore ACC2 o USB {pagina 31}.

Nota: Mentre VOX con DATI è attivo (Menu No. 69), parlando nel microfono si attiva anche la funzione VOX e si può ancora trasmettere con il tasto [PTT] sul microfono. Anti-VOX non funziona con VOX Dati.

Mentre la funzione VOX dati resta ON ed il

ricetrasmettitore è collegato a una sorgente sonora come un PC; il ricetrasmettitore può iniziare a trasmettere i suoni provenienti dalla sorgente. Per evitare la trasmissione involontaria quando il ricetrasmettitore è collegato alla sorgente sonora, disattivare la funzione VOX dati.

I-30

Page 39

7 AUSILI DI COMUNICAZIONE

■ Tempo di attesa VOX dati

Selezionare un tempo di attesa appropriato al termine

del segnale audio in ingresso ala connettore ACC2 o

USB. 1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR] o

ruotare il selettore MULTI/CH per selezionare il Menu No. 70.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per impostare il

tempo di attesa desiderato.

3 Premere [MENU] per uscire dal modo Menu.

■ Guadagno VOX USB/ ACC2

Quando si utilizza il connettore ACC2 o USB per la

trasmissione vocale, regolare con cura il guadagno VOX. 1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR]

o ruotare il selettore MULTI/CH per selezioanre il Menu No. 71 (connettore USB) o il Menu No. 72 (connettore ACC2).

2 Quando s’invia un segnale audio al connettore ACC2

o USB, regolare il valore (predefinito è 4) utilizzando [M.IN]/ [SCAN (SG.SEL)] finché il ricetrasmettitore passa in modo affidabile al modo di trasmissione ogni volta che si invia un segnale audio al connettore.

3 Premere [MENU] per uscire dal modo Menu.

PROCESSORE VOCALE

Il processore vocale ha lo scopo di livellare le fluttuazioni vocali quando si parla. Nel modo SSB, FM o AM, l’azione di livellamento innalza a tutti gli effetti la potenza media della trasmissione (SSB/AM) o aumenta la deviazione a un livello adeguato (FM) producendo di conseguenza un segnale più comprensibile. La quantità di compressione vocale è interamente regolabile. Si noterà che l’uso del processore vocale facilita l’ascolto della propria stazione dalle stazioni distanti.

Livello

• Una compressione maggiore non migliora la chiarezza del segnale né la sua apparente intensità. I segnali a compressione elevata sono più difficili da interpretare data la distorsione e sono meno piacevoli all’udito dei segnali di compressione inferiore.

5 Premere e tenere premuto [PROC (LEV)] per uscire dal

modo di regolazione del livello d’ingresso del processore vocale.

6 Premere [MIC (CAR)] per attivare il modo di regolazione

del livello di uscita del processore vocale.

• Mentre si parla nel microfono, ruotare il selettore MULTI/CH in modo che l’indicatore ALC rifletta il livello corrispondente della voce, senza eccedere il limite ALC. Premere [MIC (CAR)] per uscire una volta terminata la regolazione.

■ Effetto processore vocale

Quando si utilizza il processore vocale è possibile

modificarne l’effetto.

1 Premere [MENU], quindi premere [Q-M.IN]/

[Q-MR] o ruotare il selettore MULTI/CH per

selezionare il menu No. 29.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per impostare

l’effetto processore su DELICATO o FORTE (predefinito).

3 Premere [MENU] per uscire dal modo Menu.

XIT (SINTONIZZAZIONE INCREMENTALE IN TRASMISSIONE)

Analogamente a RIT, XIT consente di modificare la frequenza di trasmissione di ±9,99 kHz in passi da 10 Hz senza dover modificare la frequenza di ricezione. Se si è attivata la funzione sintonizzazione fine la dimensione dell’incremento di frequenza diventa 1 Hz (±9,999 kHz).

1 Premere [XIT].

• “

” e l’offset XIT appariranno.

Processore vocale OFF

Livello

Processore vocale ON

Tempo

1 Selezionare il modo USB, LSB, o FM. 2 Premere [PROC (LEV)] per attivare il processore vocale.

• “

” apparirà.

3 Premere e tenere premuto [PROC (LEV)] per accedere

al modo di regolazione del livello di ingresso del processore vocale.

4 SSB: Mentre si parla nel microfono, regolare il selettore

MULTI/CH in modo che l’indicatore di compressione

rifletta un livello di compressione durante il parlato di circa 10 dB.

2 Se necessario, premere [CL] per ripristinare l’offset XIT

su 0.

3 Ruotare il selettore RIT/ XIT per modificare la frequenza

di trasmissione.

4 Per disattivare XIT OFF, premere [XIT].

• “ ” e la frequenza di offset scompariranno. La frequenza di trasmissione torna a quella selezionata prima della procedura appena descritta 1.

Note:

◆ Se si è attivata la funzione sintonizzazione fine, è possibile

regolare la frequenza entro ±9,99 kHz.

◆ Lo shift di frequenza impostato mediante il selettore XIT è

utilizzato anche dalla funzione RIT. Se si cambia o si azzera l’offset XIT, anche l’offset RIT ne subirà le conseguenze.

◆ Quando la frequenza XIT supera il limite della frequenza

di trasmissione disponibile, il ricetrasmettitore interrompe automaticamente la trasmissione.

I-31

Page 40

7 AUSILI DI COMUNICAZIONE

PERSONALIZZAZIONE DELLE CARATTERISTICHE DEL SEGNALE DI TRASMISSIONE

La qualità del segnale trasmesso è importante a prescindere dal tipo di attività svolta durante la trasmissione. È tuttavia molto facile trascurare tale aspetto dal momento che non ci si pone all’ascolto del proprio segnale. Le sezioni che seguono offrono indicazioni utili per regolare il segnale trasmesso.

■ Larghezza di banda del filtro TX (SSB/ AM)

Utilizzare il Menu No. 25 per selezionare uno dei

seguenti filtri TX di taglio basso: 10, 100, 200, 300 (predefinito), 400, o 500 Hz.

Utilizzare il Menu No. 26 per selezionare uno dei

seguenti filtri TX di taglio alto: 2500, 2600, 2700 (predefinito), 2800, 2900, o 3000 Hz.

■ Larghezza di banda del filtro TX

(LSB-DATA/ USB-DATA)

Utilizzare il Menu No. 27 per selezionare uno dei

seguenti filtri TX di taglio basso: 10, 100, 200, 300 (predefinito), 400, o 500 Hz.

Utilizzare il Menu No. 28 per selezionare uno dei

seguenti filtri TX di taglio alto: 2500, 2600, 2700 (predefinito), 2800, 2900, o 3000 Hz.

■ Equalizzatore TX (SSB/ FM/ AM)

Utilizzare il Menu No. 30 per modificare le caratteristiche

della frequenza di trasmissione del proprio segnale. Sono disponibili da 1 a 6 profili di trasmissione, compreso quello predefinito di risposta piatta. Se si seleziona una delle voci seguenti nel menu, sul display verrà visualizzato “

• Disattivato (oFF):

Risposta di frequenza piatta predefinita per SSB, FM

e AM (predefinita).

• Boost alto 1 (Hb1)/ Boost alto 2 (Hb2):

Enfatizza le frequenze audio alte; efficace per voci

baritonali. Boost alto 2 non riduce la frequenza bassa tanto quanto Boost alto 1.

• Passata formant (FP):

Migliora la chiarezza timbrica sopprimendo le

frequenze audio esterne al campo di frequenza della voce normale.

• Boost alto 1 (bb1)/ Boost basso 2 (bb2):

Enfatizza le frequenze audio basse; efficace per

voci dai toni più acuti. Boost basso 2 enfatizza maggiormente la risposta in frequenza bassa.

• Tradizionale (c):

Enfatizza di 3 dB le frequenze a partire da 600 Hz.

• Utente (U):

Riservato per il software ARCP opzionale.

L’impostazione di fabbrica è “oFF” (disattivato).

”.

Curve di risposta della frequenza

Ampiezza

0,1 1,0

Nota: Quando si usa ARCP-590, si può modificare temporaneamente ciascun valore preimpostato.

oFF Hb2 HP

bb1 c

2,0

Frequenza audio (kHz)

INIBIZIONE TRASMISSIONE

La funzione inibizione trasmissione impedisce al ricetrasmettitore di attivare il modo trasmissione. Non è possibile trasmettere alcun segnale anche se si preme

[PTT] sul microfono.

• Inibizione TX disattivata:

trasmissione consentita.

• Inibizione TX attivata:

trasmissione non consentita.

Per attivare o disattivare questa funzione, accedere al Menu No. 60. L’impostazione predefinita è OFF (disattivato).

ESCLUSIONE OCCUPATO

La funzione esclusione occupato impedisce al ricetrasmettitore di attivare il modo trasmissione. La trasmissione non è consentita se la frequenza operativa corrente è occupata (vale a dire, lo squelch è aperto).

• Esclusione occupato disattivata (OFF):

trasmissione consentita.

• Esclusione occupato attivata:

trasmissione non consentita.

Per attivare o disattivare questa funzione, accedere al Menu No. 74. L’impostazione predefinita è OFF (disattivato).

CAMBIO DELLA FREQUENZA DURANTE LA TRASMISSIONE

Non si consiglia di cambiare frequenza durante la trasmissione, poiché ciò facendo si rischia di interferire con altre stazioni. Se tuttavia si rende necessario, utilizzare il comando Tuning per cambiare la frequenza operativa durante la trasmissione. È anche possibile cambiare la frequenza di offset XIT nel modo trasmissione.

Durante la trasmissione, se si seleziona una frequenza esterna al campo della frequenza di trasmissione, il ricetrasmettitore è forzato a tornare automaticamente al modo ricezione.

I-32

Page 41

7 AUSILI DI COMUNICAZIONE

BREAK-IN CW

La funzione break-in consente di trasmettere CW senza dover commutare manualmente i modi trasmissione e ricezione. Sono disponibili 2 tipi di break-in: break-in parziale e break-in totale.

Break in parziale:

Quando si aprono i contatti, il ricetrasmettitore attende automaticamente che trascorra il tempo di attesa prestabilito. Il ricetrasmettitore torna quindi nel modo ricezione.

Break in totale:

Non appena i contatti si aprono, il ricetrasmettitore torna al modo ricezione.

USO DI BREAK-IN PARZIALE O TOTALE

1 Premere [CW/FSK (REV)] fino a quando non si

selezione il modo CW.

• “CW” appare.

2 Premere [VOX (LEV)].

• “

3 Premere e tenere premuto [KEY (DELAY)].

• Apparirà l’impostazione corrente (FBK o attesa).

4 Ruotare il selettore MULTI/CH per selezionare “FBK”

(break-in totale) o il tempo di attesa per il break-in parziale.

• Il campo del tempo di attesa va da 5 a 100

5 Iniziare l’invio.

• Il ricetrasmettitore passa automaticamente al modo

• Quando si seleziona FBK (break-in totale):

• Quando si seleziona un tempo di attesa:

6 Premere [CLR] per uscire.

Nota: FBK (break- in completo) non può essere utilizzato con

l’amplificatore di linea TL-922/ 922A.

” apparirà.

Il valore predefinito è 50 (500 ms).

(50 ms – 1000 ms) in incrementi di 5.

trasmissione.

Il ricetrasmettitore passa immediatamente al modo ricezione quando il contatto si apre.

Il ricetrasmettitore passa al modo ricezione allo scadere dell’attesa selezionata.

MANIPOLATORE ELETTRONICO

Questo ricetrasmettitore è munito di un manipolatore elettronico integrato che può essere utilizzato collegando un tasto telegrafico sul pannello posteriore del ricetrasmettitore. Consultare la sezione “Tasti per CW (PADDLE e KEY)” {pagina 2} per ulteriori informazioni su questo tipo di collegamento. Il manipolatore integrato supporta le operazioni “lambic”.

MODO MANIPOLATORE ELETTRONICO

Le modalità di funzionamento sono 2 quando si utilizza un manipolatore elettronico per battitura lambic. Il modo A completa la sequenza di tasto corrente che si sta inviando quando si rilasciano i tasti telegrafici. Il modo B invia uno o più tasti, opposti al tasto corrente che si sta inviando, quando si rilasciano i tasti telegrafici.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR] o

ruotare il selettore MULTI/CH per selezionare il Menu No. 32.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare

“A” o “B” (predefinito).

3 Premere [MENU] per uscire dal modo Menu.

MODIFICA DELLA VELOCITÀ DI BATTITURA

La velocità del manipolatore elettronico è interamente regolabile. La selezione di una velocità appropriata è importante per l’invio senza errori di CW che altri operatori possano copiare integralmente. Se si seleziona una velocità oltre le capacità di battitura locali, si produrranno errori. I migliori risultati si ottengono selezionando una velocità vicina a quella della stazione remota.

1 Premere [CW/FSK (REV)] fino a quando non si

selezione il modo CW.

• “CW” appare.

2 Premere [KEY (DELAY)].

• Apparirà la velocità di battitura corrente. Il valore predefinito è 20 parole al minuto.

3 Mentre si manipola il tasto telegrafico e si ascolta il tono

laterale di trasmissione, regolare il selettore MULTI/CH per selezionare la velocità appropriata.

• Le velocità vanno da 4 a 60 parole al minuto, in incrementi di 1 parola al minuto. A un valore maggiore corrisponde una velocità maggiore.

4 Premere di nuovo [KEY (DELAY)] per completare

l’impostazione.

Nota: Se si utilizza la funzione semiautomatica, la velocità di battitura selezionata ha valore soltanto per la frequenza d’invio dei punti.

■ Funzione break-in non valida

Si può rendere una funzione break-in non valida mentre

si effettua la regolazione della velocità di battitura.

Per abilitare questa funzione, accedere al Menu No. 43 e

selezionare “on” (impostazione predefinita “oFF”).

• “VOX” lampeggia quando l’operazione break-in è abilitata.

I-33

Page 42

7 AUSILI DI COMUNICAZIONE

TEMPO DI AUMENTO DI CW

Il tempo di aumento di un segnale CW è il tempo che impiega l’uscita RF a raggiungere la potenza massima dopo che il tasto è chiuso.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR] o

ruotare il selettore MULTI/CH per selezionare il Menu No. 35.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare “1”,

“2”, “4”, o “6” (predefinito).

• Il valore predefinito di 6 ms è idoneo per velocità di battitura lente o medie e peso normale (rapporto punto / linea). 1, 2, o 4 ms sono indicati per velocità di battitura più rapide.

3 Premere [MENU] per uscire dal modo Menu.

PESO AUTOMATICO

Il manipolatore elettronico è in grado di modificare automaticamente il rapporto punto / linea. Il peso è il rapporto tra la lunghezza delle linee rispetto a quella dei punti. Tale rapporto cambia con la velocità di battitura; a una velocità inferiore, si agevola il compito di copiatura agli altri operatori (predefinito).

Servendosi del Menu No. 36 selezionare “AUto” o un rapporto di peso fisso “2,5” ~ “4,0” (in incrementi di 0,1). L’impostazione predefinita è “auto”. Quando si seleziona un rapporto di peso fisso, il rapporto punto/ linea rimane bloccato a prescindere dalla velocità di manipolazione.

■ Rapporto di peso manipolazione inversa

Il rapporto di lunghezza automatico aumenta il peso di

manipolazione man mano che si aumenta la velocità. Tuttavia, il manipolatore elettronico è anche in grado di ridurre il peso di manipolazione all’aumentare della velocità.

Per attivare questa funzione, accedere al Menu No. 37 e

selezionare “on” (attivato). L’impostazione predefinita è OFF (disattivato).

Quando si imposta il Menu n. 36 su “Auto”, attenersi a

quanto segue.

MEMORIA MESSAGGI CW

Questo ricetrasmettitore dispone di 4 canali di memoria nei quali memorizzare i messaggi CW. Ciascun canale di memoria può memorizzare circa 50 caratteri (equivalenti a 250 punti). I canali di memoria sono utili per memorizzare scambi contestuali che si intende inviare ripetutamente. I messaggi memorizzati possono essere riprodotti per verificarne il contenuto o per la trasmissione.

Il manipolatore elettronico dispone di una funzione per interrompere la riproduzione e inserire manualmente la propria sequenza. Per attivare questa funzione, accedere al Menu No. 33 e selezionare “on” (attivato). L’impostazione predefinita è OFF (disattivato).

Il manipolatore elettronico è anche in grado di riprodurre continuamente il messaggio memorizzato. Per attivare questa funzione, accedere al Menu No. 56 e selezionare “on” (attivato). L’impostazione predefinita è OFF (disattivato).

Per riprodurre continuamente un messaggio, cambiare l’intervallo tra ciascuna serie di messaggi. Servirsi del Menu No. 57 e selezionare un intervallo temporale tra 0 e 60 secondi, in incrementi di 1 secondo.

Note:

◆ Questa funzione non è disponibile se la funzione tasto

semiautomatico è attiva.

◆ L’uso del tasto telegrafico mentre il Menu No. 33 è disattivo

annulla la riproduzione del messaggio. Se la riproduzione non si arresta per via del tempo impostato per l’inizio della sequenza, è possibile annullarla premendo [CLR].

◆ Quando la funzione di registrazione costante del VGS-1

opzionale si trova su ON, non è possibile utilizzare [RX/4 (REC)].

■ Memorizzazione di messaggi CW

1 Premere [CW/FSK (REV)] fino a quando non si

selezione il modo CW.

• “CW” appare.

2 Premere e tenere premuto [CH1 (REC)], [CH2 (REC)],

[CH3 (REC)], o [RX/4 (REC)] per selezionare un

canale di memoria da registrare.

Peso

manipolazione

inversa

Velocità di battitura

(parole al minuto)

4 ~ 24 25 ~ 44 45 ~ 60

OFF 1:2,8 1:3,0 1:3,2

ON 1:3,2 1:3,0 1:2,8

FUNZIONE TASTO SEMIAUTOMATICO

Il manipolatore elettronico può anche essere utilizzato quale tasto semiautomatico. I tasti semiautomatici sono talvolta definiti anche con il nome di “bug”. Quando questa funzione è attivata, i punti sono generati dal manipolatore elettronico nel modo normale. Le linee, tuttavia, sono generate manualmente dall’operatore tenendo chiuso il tasto telegrafico per il tempo appropriato.

Per attivare questa funzione, accedere al Menu No. 38 e selezionare “on” (attivato). L’impostazione predefinita è OFF (disattivato).

Nota: Quando è attivata la funzione tasto semiautomatico, la memoria dei messaggi CW (v. sotto) non è disponibile.

I-34

• Se è attiva la funzione registrazione continua (Menu No. 55), non è possibile memorizzare un messaggio in [RX/4 (REC)] {pagina 60}. L’impostazione predefinita è ON (attivato).

3 Iniziare l’invio avvalendosi del tasto telegrafico.

• Il messaggio inviato viene registrato in memoria.

4 Per completare la memorizzazione del messaggio,

premere [CLR] o [CH1 (REC)]/ [CH2 (REC)]/ [CH3 (REC)]/ [RX/4 (REC)] per arrestare.

• Quando il numero raggiunge il 100(%), la memoria diventa piena a la registrazione si arresta automaticamente.

Nota: Se non si utilizza il tasto telegrafico dopo aver iniziato a registrare un messaggio, nel canale sarà memorizzata una pausa.

Page 43

7 AUSILI DI COMUNICAZIONE

■ Controllo dei messaggi CW senza trasmissione

1 Premere [CW/FSK (REV)] fino a quando non si

selezione il modo CW.

• “CW” appare.

2 Se la funzione break-in totale è attivata, premere

[VOX (LEV)] per disattivarla.

3 Premere [CH1 (REC)], [CH2 (REC)], [CH3 (REC)], o

[RX/4 (REC)] per selezionare il canale da riprodurre.

• Il messaggio viene riprodotto.

• Quando il menu n. 56 si trova su “oFF” tenere premuto il tasto del canale attualmente in riproduzione per riprodurre ripetutamente il messaggio salvato su quel tasto (per il tasto di canale premuto appare una schermata del tipo “CP 1111”.). Per annullare la riproduzione, premere qualsiasi tasto o [CLR].

• Per riprodurre i messaggi salvati in altri canali in sequenza, premere i tasti di canale corrispondenti durante la riproduzione. È possibile accodare un massimo di 4 canali contemporaneamente. (La riproduzione ripetuta, premendo e tenendo premuti i tasti, non funziona per la riproduzione consecutiva di messaggi.)

• Mentre si riproducono i messaggi, è anche possibile regolare la velocità del manipolatore premendo [KEY (DELAY)] e ruotando il selettore MULTI/CH.

• Per interrompere la riproduzione, premere [CLR].

■ Trasmissione di messaggi CW

È possibile inviare i messaggi mediante la funzione

break-in parziale, break-in totale o con commutazione TX/ RX.

1 Premere [CW/FSK (REV)] fino a quando non si

selezione il modo CW.

• “CW” appare.

2 Per utilizzare break-in parziale o break-in totale,

premere [VOX (LEV)].

• “

• Se non si utilizza Semi Break-in/ Full Break-in,

3 Premere [CH1 (REC)], [CH2 (REC)], [CH3 (REC)], o

[RX/4 (REC)] per selezionare il canale da riprodurre.

• Il messaggio viene riprodotto e trasmesso

• Per trasmettere i messaggi salvati in altri canali in

• Mentre si riproducono i messaggi, è anche

• Per annullare la trasmissione, premere [CLR].

” apparirà.

premere [SEND].

automaticamente.

sequenza, premere i tasti di canale corrispondenti durante la riproduzione. È possibile accodare un massimo di 4 canali contemporaneamente.

possibile regolare la velocità del manipolatore premendo [KEY (DELAY)] e ruotando il selettore MULTI/CH.

■ Modifica dell’intervallo di tempo tra i messaggi

Per ripetere la riproduzione di un messaggio, accedere

al Menu No. 56 e selezionare “on” (attivato). È inoltre possibile modificare l’intervallo per la riproduzione del messaggio. Servirsi del Menu No. 57 e selezionare un intervallo temporale tra 0 e 60 secondi, in incrementi di 1 secondo.

Nota: Le impostazioni dei numeri di menu 56 e 57 sono condivise con i modi di comunicazione vocale, se è stata installata l’unità opzionale VGS-1.

■ Modifica del volume del tono laterale CW

L’uso del selettore AF non modifica il volume di

riproduzione del tono laterale CW. Per cambiare il volume del tono laterale CW, accedere al Menu No. 04 e selezionare le impostazioni “oFF” (disattivato) o “1” – “9”. L’impostazione predefinita è “5”.

■ Inserimento della battitura

Se si utilizza un manipolatore CW manualmente

durante la riproduzione di un messaggio CW registrato, il ricetrasmettitore interrompe la riproduzione. Durante contese o QSO normali, tuttavia, può capitare di voler inserire un numero o un messaggio diverso a un certo punto del messaggio registrato.

In questo caso, registrare anzitutto il messaggio

CW come al solito {pagina 34}, senza il numero o il messaggio aggiuntivo da inserire. Quindi, accedere al Menu No. 33 e selezionare “on” (attivato).

Se si utilizza un manipolatore CW manualmente

durante la riproduzione di un messaggio CW registrato, il ricetrasmettitore interrompe la riproduzione anziché fermarla. Ultimato l’invio del numero o del messaggio, il ricetrasmettitore riprende la riproduzione del messaggio.

CORREZIONE DELLA FREQUENZA PER CW

Nei modi SSB e CW, può a volte tornare utile selezionare il modo SSB (USB o LSB) solo per osservare e ascoltare i segnali CW. Il controllo dei segnali CW non pone alcun problema, tuttavia se si cambia il modo da SSB a CW è possibile perdere il segnale CW di destinazione. Ciò avviene perché la frequenza sul display visualizza sempre la frequenza portante reale per tutti i modi. Se si desidera che il ricetrasmettitore sposti la frequenza di ricezione per rintracciare il segnale CW di ricezione quando si passa dal modo SSB (USB o LSB) a CW, attivare questa funzione. Il ricetrasmettitore sposta la frequenza di ricezione quando si cambia il modo da SSB a CW; in tal modo è comunque possibile ascoltare il segnale di destinazione e trasmettere istantaneamente il segnale in CW, senza regolare la frequenza.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR] o

ruotare il selettore MULTI/CH per accedere al Menu No.

42.

2 Premere [M.IN] per selezionare “on”. 3 Premere [MENU] per uscire dal modo Menu.

I-35

Page 44

7 AUSILI DI COMUNICAZIONE

TRASMISSIONE CW AUTOMATICA NEL MODO SSB

Se si utilizzano entrambi i modi SSB e CW, è possibile configurare il ricetrasmettitore perché cambi il modo operativo da SSB (USB o LSB) a CW e quindi trasmetta automaticamente nel modo CW quando si azionano i manipolatori CW.

La modalità passa automaticamente da USB a CW e da LSB a CWR, indipendentemente dall’impostazione per il Menu n. 42 (correzione di frequenza per modificare SSB in CW). Per cui, quando il segnale CW è ricevuto in modalità SSB, si può utilizzare il tasto telegrafico o il tastierino per comunicare immediatamente CW con un’altra stazione.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR]

o ruotare il selettore MULTI/CH per accedere al Menu No. 41.

2 Premere [M.IN] per selezionare “on”. 3 Premere [MENU] per uscire dal modo Menu.

Nota: È necessario attivare la funzione break-in CW per cambiare il

modo e trasmettere nel modo CW {pagina 32}.

MODO TASTO TELEGRAFICO DEI TASTI UP/ DWN SUL MICROFONO

Questa funzione consente di inviare messaggi CW senza utilizzare il tasto telegrafico opzionale {pagina 2}. Il tasto [UP] sul microfono può essere utilizzato come punto telegrafico e il tasto [DWN] come linea.

Per attivare il modo tasto telegrafico dei tasti UP/ DWN sul microfono:

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR]

o ruotare il selettore MULTI/CH per accedere al Menu No. 40.

2 Premere [M.IN] per selezionare “PA”. 3 Premere [MENU] per uscire dal modo Menu.

• Tenere premuto [DWN] sul microfono per inviare punti o [UP] per inviare linee nel modo CW.

4 Per uscire dal modo tasto telegrafico dei tasti UP/ DWN

sul microfono, accedere al Menu No. 40 e selezionare “PF”.

POSIZIONE TASTO TELEGRAFICO PUNTO/ LINEA

Questa funzione inverte la posizione del tasto telegrafico punto/ linea. Per impostazione predefinita, il tasto telegrafico sinistro invia punti e quello destro linee. Quando questa funzione è attiva, il tasto telegrafico sinistro invia linee, quello destro punti.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR]

o ruotare il selettore MULTI/CH per accedere al Menu No. 39.

2 Premere [M.IN] per selezionare “on”. 3 Premere [MENU] per uscire dal modo Menu.

• Ora il tasto telegrafico sinistro invia linee e quello destro punti. Per tornare alle posizioni normali accedere al Menu No. 39 e selezionare “oFF” (disattivato).

I-36

Page 45

COMUNICAZIONI DATI

TELESCRITTURA RADIO (RTTY)

RTTY è il modo di comunicazione dati dalla storia più lunga; originariamente studiato per l’uso delle telescriventi meccaniche, utilizzate prima della diffusione dei personal computer. Oggigiorno è semplice utilizzare il modo RTTY con un computer e un MCP. Diversamente dal modo pacchetto, ogni volta che si digita un testo, questo viene trasmesso. Il testo digitato è trasmesso e visualizzato sullo schermo del computer ricevente.

L’operazione RTTY utilizza per la trasmissione delle informazioni FSK e il codice a 5 bit Baudot o a 7 bit ASCII.

Per i collegamenti del cavo, consultare la sezione “FUNZIONAMENTO RTTY” {pagina 68}.

Per ulteriori informazioni, fare riferimento ai libri pubblicati sulla radioamatoria.

1 Accedere al Menu No. 44 e selezionare uno shift FSK.

• Lo shift FSK indica la differenza nelle frequenze tra un segno e uno spazio.

• Sulle bande amatoriali per RTTY viene normalmente utilizzato lo shift a 170 Hz (predefinito).

2 Accedere al Menu No. 45 e selezionare la polarità per la

pressione del tasto.

• Selezionare “oFF” (disattivato; predefinito) per trasmettere un segno quando il tasto è premuto o “on” (attivato) per trasmettere uno spazio.

3 Accedere al Menu No. 46 e selezionare “2125” (tono alto)

o “1275” (tono basso) per il segno.

• Al giorno d’oggi è più frequente l’uso di un tono alto (predefinito).

4 Selezionare una frequenza operativa. 5 Premere [CW/FSK (REV)] per selezionare il modo FSK.

• “FSK” appare.

• Se necessario, utilizzare il Menu No. 67 per configurare l’appropriato livello di uscita audio dell’MCP. Il livello di uscita audio di ANO (connettore ACC2 connettore/ 3 piedini) cambia {pagina 65}. Non è possibile utilizzare il selettore AF per la regolazione del livello di ingresso audio.

6 Alcune stazioni potrebbero funzionare in modalità shift

invertito. In questo caso premere [CW/FSK (REV)] per invertire lo shift (viene utilizzata la banda laterale superiore).

• “FSR” appare.

8 Iniziare l’invio dei dati dal computer.

• Premere e tenere premuto [PWR (TX MONI)] per

controllare i segnali. Premere e tenere premuto [PWR (TX MONI)] di nuovo per uscire da questa funzione.

9 Al termine della trasmissione, immettere un comando dal

computer per ripristinare il modo ricezione.

• Durante l’invio del messaggio, il LED TX-RX passa da rosso (TX) a verde (RX).

Le seguenti frequenze (misurate in kHz) vengono utilizzate di solito con l’operazione RTTY:

U.S.A./ Canada

1800 ~ 1840 1838 ~ 1842 3605 ~ 3645 (DX: 3590) 3580 ~ 3620 7080 ~ 7100 (DX: 7040) 7035 ~ 7045

10140 ~ 10150 10140 ~ 10150

14070 ~ 14099,5 14080 ~ 14099,5

18100 ~ 18110 18101 ~ 18109 21070 ~ 21100 21080 ~ 21120 24920 ~ 24930 22920 ~ 24929 28070 ~ 28150 28050 ~ 28150

IARU regione 1

(Europa/ Africa)

BATTITURA SHIFT DI FASE 31 BAUD (PSK31)

PSK31 è un metodo di modulazione digitale utilizzato nelle comunicazioni radioamatoriali. Utilizzando una tastiera si possono effettuare le comunicazioni di dati in tempo reale, proprio come con il RTTY. Inoltre, grazie alla banda di frequenza stretta (31,25 Hz) PSK31 può essere utilizzato anche su frequenza congestionate. Un altro vantaggio di PSK31 è che può essere utilizzato con un’antenna semplice e una ridotta potenza di trasmissione.

Utilizzando la funzione del suono del PC insieme con il software PSK31 molti radioamatori utilizzano PSK31.

• Fare riferimento a “TNC E MCP” {pagina 69} per i collegamenti.

• Quando si gestisce PSK31 utilizzando la capacità del suono di un PC, utilizzare il modo SSB.

• Impostare AGC su rapido.

• Spegnere il processore vocale.

• Fare riferimento a “IMPOSTAZIONI AUDIO ESTERNE” {pagina 58} per le impostazioni audio.

Per ulteriori informazioni, fare riferimento ai libri pubblicati sulla radioamatoria.

• La banda laterale inferiore è sempre stata utilizzata per l’operazione FSK. Premere e tenere premuto di nuovo [CW/FSK (REV)] per tornare alla banda laterale inferiore. “FSK” appare.

7 Attenersi alle istruzioni fornite con l’MCP e immettere un

comando dal computer per trasmettere.

• Durante l’invio del messaggio, il LED TX-RX passa da verde (RX) a rosso (TX).

I-37

Page 46

RIFIUTO DELL’INTERFERENZA

FILTRI DSP

Il sistema di elaborazione del segnale digitale Kenwood (DSP) è adattato al ricetrasmettitore. Utilizzando il filtro DSP (AF) si può controllare la larghezza di banda, annullare il battimento multiplo da congestione e ridurre il livello di disturbo.

MODIFICA DELLA LARGHEZZA DI BANDA DEL FILTRO DSP

Per migliorare le capacità di riduzione dell’interferenza, il ricetrasmettitore fornisce inoltre filtri IF studiati utilizzando il sistema DSP. Quando il ricetrasmettitore funziona in modo SSB, FM, o AM, si può modificare la larghezza di banda del filtro alternando la relativa frequenza di taglio basso e/o alto. Nei modi CW, FSK, e DATA si può modificare la larghezza di banda del filtro specificando direttamente. La modifica della larghezza di banda del filtro non influirà sulla frequenza di ricezione attuale.

• L’indicatore mostra le modifiche in base alla larghezza di banda in impostazione.

■ Modo SSB/ FM/ AM

1 Selezionare il modo SSB, FM, o AM. 2 Ruotare il selettore LO/WIDTH in senso orario per

aumentare la frequenza di taglio basso o antiorario per ridurre la frequenza di taglio basso.

■ Modo CW/ FSK

1 Selezionare modo CW o FSK. 2 Ruotare il selettore LO/WIDTH in senso orario per

aumentare la larghezza di banda (ampia) o antiorario per ridurre la larghezza di banda (stretta).

Segnale desiderato

Segnale di interferenza

Prima

Modo

FSK 250, 500, 1000, 1500 500 Hz

3 Come per CW, si può ulteriormente regolare la

300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000

Selezione larghezza banda

50, 80, 100, 150, 200, 250, 300, 400, 500, 600, 1000, 1500, 2000, 2500

frequenza di spostamento per il passa banda. Ruotare il selettore HI/SHIFT in senso orario per aumentare la frequenza di spostamento (alta) o in senso antiorario per ridurre la frequenza di spostamento (bassa).

Frequenza spostamento (Hz) Predefinito

Segnale di interferenza

(Hz)

Dopo

Predefinito

500 Hz

800 Hz

Modo Frequenza taglio basso (Hz) Predefinito

SSB/ FM0, 50, 100, 200, 300, 400, 500,

AM 0, 100, 200, 300 100 Hz

Ruotare il selettore HI/SHIFT in senso orario per

Modo Frequenza taglio alto (Hz) Predefinito

SSB/ FM

AM 2500, 3000, 4000, 5000 5000 Hz

Segnale di interferenza

Nota: Le frequenze di taglio possono essere regolate indipendentemente da ciascun modo operativo. Quando si cambia il modo operativo, per ciascun modo viene richiamata la precedente impostazione.

600, 700, 800, 900, 1000

aumentare la frequenza di taglio alto o in senso antiorario per ridurre la frequenza di taglio alto.

1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600, 2800, 3000, 3400, 4000, 5000

Frequenza taglio basso

Frequenza taglio alto

Segnale desiderato

0 Hz 1 kHz 5 kHz

300 Hz

2600 Hz

Segnale di interferen

■ Modo dati (USB-DATA/LSB-DATA)

1 Selezionare modo Dati. 2 Ruotare il selettore LO/WIDTH in senso orario per

aumentare la larghezza di banda (ampia) o antiorario per ridurre la larghezza di banda (stretta).

Selezione larghezza banda (Hz) Predefinito

50, 80, 100, 150, 200, 250, 300, 400, 500, 600, 1000, 1500, 2000, 2500

3 Ruotare il selettore HI/SHIFT in senso orario per

aumentare la frequenza di spostamento (alta) o in senso antiorario per ridurre la frequenza di spostamento (bassa).

Frequenza spostamento (Hz) Predefinito

1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2210

2500 Hz

1500 Hz

■ Filtro IF A e B

Il ricetrasmettitore è dotato di 2 filtri IF integrati: A e B.

Le impostazioni dei filtri IF sono memorizzate con l’ultima impostazione dei selettori LO/WIDTH e HI/SHIFT.

Premere [IF FIL] per passare dall’impostazione A alla B

e viceversa del filtro IF.

• “ ” appare quando è selezionata l’impostazione A del filtro IF “ l’impostazione B del filtro IF.

” appare quando è selezionata

I-38

Page 47

9 RIFIUTO DELL’INTERFERENZA

Tenere premuto [IF FIL] per visualizzare momentaneamente ciascun valore di impostazione della larghezza di banda del filtro DSP nel modo seguente:

Modalità SSB/ AM/ FM:

frequenza alta di taglio > frequenza bassa di taglio

Modalità dati CW/ SSB:

frequenza spostamento > larghezza banda

Modalità FSK: solo larghezza di banda

FILTRO NOTCH AUTOMATICO (SSB)

Il filtro notch automatico trova e riduce ogni singolo tono di interferenza all’interno del passa banda di ricezione. Questa funzione opera a in modo digitale al livello del filtro IF per cui, può influenzare la lettura dell’indicatore S e ridurre lievemente il segnale desiderato. Tuttavia, controllando il livello AGC eliminando i segnali di battimento di interferenza forte potrebbe far emergere il segnale SSB desiderato che è coperto dal segnale di battimento di interferenza. Se il tono di interferenza è debole, si può ricorrere al comando Annulla battimento che è più efficace.

Toni di interferenza

Premere e tenere premuto [BC (A.NOTCH)] per attivare e disattivare il filtro notch automatico.

• “

• I segnali di battimento interferenza vengono esclusi.

■ Velocità tracciatura notch automatico

Se i segnali di battimento interferenza modificano la

frequenza del tono in modo casuale si può regolare la velocità di tracciatura notch automatico.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR]

o ruotare il selettore MULTI/CH per selezionare il Menu No. 24.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare il

livello da FIX (0), e da 1 a 4.

• Il livello 1 corrisponde alla velocità di tracciatura

3 Premere [MENU] per uscire dal modo Menu.

Ricezione passa banda

Segnale desiderato

Prima

” appare quando questa funzione è attiva.

tono battimento più bassa e il livello 4 alla più alta. FIX termina la tracciatura del tono di battimento. Regolare questo parametro manualmente per rimuovere il segnale di battimento se necessario.

Dopo

■ Larghezza di banda filtro notch

Premere e tenere premuto [NOTCH (WIDE)] per

commutare la larghezza di banda del filtro notch da NORMALE a AMPIA e viceversa.

• “ filtro notch è impostata su AMPIA.

” appare quando la larghezza di banda del

CANCELLAZIONE BATTIMENTO (SSB/ AM)

Sono disponibili 2 tipi di filtro DSP per la cancellazione del battimento. Cancellazione battimento 1 (BC1) è efficace per rimuovere i segnali di battimento deboli o continui. Cancellazione battimento 2 (BC2) è efficace per rimuovere i segnali di battimento intermittenti, come i segnali CW.

Toni di interferenza

Premere [BC (A.NOTCH)] per passare ciclicamente tra Cancella battimento 1, Cancella battimento 2 e OFF.

• “

battimento è attivata.

• I segnali di battimento di interferenza sono rimossi.

Filtro passa banda (AF)

Segnale desiderato

Prima

” o “ ” appare quando la funzione Cancella

Dopo

RIDUZIONE DEL RUMORE (TUTTI I MODI)

Questo ricetrasmettitore fornisce 2 tipi di funzioni per la riduzione del disturbo (NR1 e NR2) per ridurre il disturbo casuale che interferisce con il segnale desiderato.

NR1 è differente, a seconda del modo di ricezione. Quando si riceve una chiamata vocale in modo SSB/ FM/ AM, la riduzione del disturbo utilizza un sistema di sottrazione dello spettro. Quando si riceve una chiamata non vocale in modo CW/FSK, la riduzione del disturbo utilizza un filtro adattivo LSM che enfatizza il segnale periodico.

NR2 utilizza un formato SPAC, che estrae un segnale periodico dal segnale ricevuto.

Premere [NR (LEV)] per passare ciclicamente tra NR1, NR2, e OFF.

• “

” o “ ” appare a seconda che il filtro

riduzione disturbo sia stato selezionato o meno.

FILTRO NOTCH MANUALE (SSB/ CW/ FSK)

Utilizzare il notch manuale quando si desidera variare l’ampiezza del notch mentre si verifica il segnale di interferenza.

1 Premere [NOTCH (WIDE)] per attivare e disattivare il

filtro notch manuale.

• “

2 Ruotare il selettore NOTCH per regolare il punto in cui il

disturbo di battimento scompare.

” appare quando questa funzione è attiva.

I-39

Page 48

9 RIFIUTO DELL’INTERFERENZA

■ Impostazione di regolazione livello NR1

La funzione NR1 (metodo linea avanzata) utilizza un

filtro adattante per la riduzione dell’elemento di disturbo (rumore) dai segnali ricevuti. Se il rapporto segnale/ disturbo è sufficientemente buono in SSB, l’utilizzo dell’opzione NR1 lo migliora ulteriormente.

Con la funzione NR1 attiva, è possibile regolare

ulteriormente il livello di riduzione del rumore premendo [NR (LEV)], quindi ruotare il selettore MULTI/CH per selezionare il livello da 1 a 10. Il valore predefinito è 5. Il livello viene salvato separatamente SB/FM/AM e CW/FSK.

■ Impostazione della costante temporale NR2

È possibile cambiare il tempo di correlazione per

NR2 (SPAC). Nel modo SSB, selezionare il tempo di correlazione che consente di sentire i segnali con chiarezza. Nella ricezione CW, è opportuno selezionare il tempo più lungo possibile in modo da consentire una ricezione affidabile. Quanto maggiore è il tempo di correlazione, tanto migliore è il rapporto S/N.

Mentre è attivo NR2, premere e tenere premuto

[NR (LEV)], quindi ruotare il selettore MULTI/CH per selezionare il tempo di correlazione da 2 a 20 ms. L’impostazione predefinita è 20 ms.

Note:

◆ Quando si utilizza riduzione disturbo 1 in modo SSB, FM,

o AM, il segnale di battimento viene soppresso insieme al segnale normale. Non si tratta di un problema di funzionamento.

◆ Se si utilizza riduzione disturbo 2 nel modo SSB la chiarezza

dei segnali può essere disturbata o si può indurre un disturbo di impulso a seconda delle condizioni.

SOPPRESSORE RUMORE

La funzione soppressore rumore è stata concepita per eliminare le interferenze di tipo impulsivo generate, ad esempio, dall’accensione del veicolo. Nel modo FM, il soppressore rumore non funziona.

• NB1 esegue la soppressione all’interno di un circuito analogico. NB2 esegue la soppressione utilizzando DSP.

Premere [NB (LEV)] per scorrere ciclicamente tra Soppressore rumore 1, Soppressore rumore 2, e OFF.

• “

È possibile regolare ulteriormente il livello di soppressione del rumore su una scala da 1 a 10. Il livello predefinito è 6. Tenere premuto [NB (LEV)], quindi ruotare il selettore MULTI/CH per regolare il livello del soppressore rumore.

• “NB LV.” e il livello corrente appare sul display

Note:

◆ Il soppressore rumore è disponibile solo per i modi SSB, CW,

◆ Aumentando il livello di soppressore rumore si degradano le

◆ Per un funzionamento efficace del soppressore rumore, provare

◆ Quando si utilizza Soppressore rumore 2 ed è ricevuto un

” o “ ” appare a seconda che il soppressore

rumore sia stato selezionato o meno.

secondario.

FSK, e AM.

caratteristiche di intermodulazione del ricetrasmettitore.

sia NB1 che NB2 su ciascuna banda.

segnale CW, a volte il segnale ricevuto può risultare distorto. Non si tratta di un problema di funzionamento.

PREAMPLIFICATORE

Disattivando il preamplificatore si può ridurre l’interferenza dalle frequenze vicine.

Premere [PRE (ANT 1/2)] per attivare e disattivare il preamplificatore.

• “ ” appare quando questa funzione è attiva. L’impostazione ON/OFF viene salvata automaticamente

nella banda corrente. Ogni volta che si seleziona la medesima banda, sarà ripristinata l’impostazione in memoria. Il campo di frequenza è riproposto nella tabella seguente (nella sezione “ATTENUATORE”).

ATTENUATORE

L’attenuatore riduce il livello dei segnali ricevuti. Questa funzione è utile in presenza di forti interferenze da frequenze adiacenti.

Premere [ATT (RX ANT)] per attivare e disattivare l’attenuatore.

• “

” appare quando questa funzione è attiva.

L’impostazione ON/OFF viene salvata automaticamente nella banda corrente. Ogni volta che si seleziona la medesima banda di frequenza, viene richiamata automaticamente l’impostazione dell’attenuatore. Il campo di frequenza di ciascuna banda è illustrato di seguito.

Banda di

frequenza

(MHz)

Preamplificatore

(predefinito)

Attenuatore

(Predefinito)

0,03 ~ 0,522 OFF OFF

0,522 ~ 2,5 OFF OFF

2,5 ~ 4,1 OFF OFF 4,1 ~ 6,9 OFF OFF 6,9 ~ 7,5 OFF OFF

7,5 ~ 10,5 ON OFF 10,5 ~ 14,5 ON OFF 14,5 ~ 18,5 ON OFF 18,5 ~ 21,5 ON OFF 21,5 ~ 25,5 ON OFF 25,5 ~ 30,0 ON OFF 30,0 ~ 60,0 ON OFF

INVERSIONE CW (RICEZIONE)

Questa funzione fa ruotare il BFO dalla posizione predefinita (USB) a un’altra (LSB) in modo CW. A volte è opportuno rimuovere i segnali di interferenza dalla banda passante IF inclinando BFO.

1 Premere [CW/FSK (REV)] finché compare la dicitura

“CW”.

2 Premere e tenere premuto [CW/FSK (REV)].

• La dicitura “CW” passa a “CWR”.

3 Per ripristinare la posizione BFO predefinita, premere

nuovamente [CW/FSK (REV)].

• La dicitura “CWR” passa a “CW”.

I-40

Page 49

FUNZIONI DI MEMORIA

CANALI DI MEMORIA

Il ricetrasmettitore dispone di 110 canali di memoria, numerati 00 – 99 e da P0 a P9, nei quali memorizzare i dati della frequenza operativa, i modi e altre informazioni. I canali di memoria da 00 a 99 sono definiti Canali di memoria convenzionali. I canali di memoria da P0 a P9 sono intesi per la programmazione delle gamme di sintonizzazione VFO e di scansione. Di seguito sono elencati i dati che si possono memorizzare.

I canali di memoria convenzionali sono utilizzati per memorizzare i dati da richiamare con frequenza. Per esempio, le frequenze in cui si ritrovano i membri del proprio club.

Parametro

Canale

00 ~ 99

Frequenza RX Sì Frequenza TX Sì Modo per RX Sì Modo per TX Sì Frequenze iniziali/ finali VFO

programmabili

No Sì

Frequenza di tono Sì Sì Frequenza CTCSS Sì Sì Stato Tono/ CTCSS

ON/ OFF

Sì Sì

Nome memoria Sì Sì Esclusione canale di

memoria ON/ OFF

Se si cambiano i dati dopo aver richiamato un canale di memoria,

il contenuto del canale viene sovrascritto dai nuovi dati.

Sì

Canale

P0 ~ P9

Sì

(simplex)

Sì

(simplex)

Sì

• Per uscire dal modo scorrimento memoria e

interrompere la memorizzazione, premere [CLR].

4 Ruotare il selettore MULTI/CH o premere [UP]/ [DWN]

sul microfono per selezionare una canale di memoria.

• È anche possibile selezionare un canale immettendone il numero a 2 cifre corrispondente, ad esempio 12, attraverso i tasti numerici. Premere [1.8 (1)], [3.5 (2)] per esempio.

5 Premere di nuovo [M.IN] per salvare di nuovo i dati.

• I dati precedenti salvati nel canale sono sovrascritti.

■ Canali a frequenza split

1 Premere [A/B (A=B)] per selezionare la banda A o B

VFO.

• “

2 Selezionare la frequenza, il modo, ecc. da

memorizzare.

• La frequenza e il modo verranno utilizzati per la

3 Premere [A/B (A=B)] per selezionare l’altra VFO. 4 Selezionare la frequenza e il modo di ricezione. 5 Premere [SPLIT].

• “

” o “ ” appare per indicare quale VFO è

selezionata.

trasmissione.

” apparirà.

MEMORIZZAZIONE DEI DATI

Esistono 2 metodi per memorizzare le frequenze di trasmissione/ ricezione e i dati associati nei canali 00 – 99. Ciascuno offre dei vantaggi a seconda della relazione tra le frequenze di ricezione e trasmissione memorizzate:

• Canali simplex: Frequenza RX = Frequenza TX

• Canali a frequenza split: Frequenza RX ≠ Frequenza TX

I canali di memoria da P0 a P9 sono disponibili anche come canali simplex.

Nota: Se RIT o XIT è attivo, sarà memorizzata la frequenza che comprende l’offset RIT o XIT.

■ Canali simplex

1 Premere [A/B (A=B)] per selezionare la banda A o B

VFO.

• “

2 Selezionare la frequenza, il modo, ecc. da

memorizzare.

3 Premere [M.IN] per accedere al modo scorrimento

memoria.

• “

” o “ ” appare per indicare quale VFO è

selezionata.

” apparirà.

6 Premere [M.IN] per accedere al modo di Scorrimento

memoria.

• Per uscire dal modo scorrimento memoria e

interrompere la memorizzazione, premere [CLR].

7 Ruotare il selettore MULTI/CH o premere [UP]/ [DWN]

sul microfono per selezionare un canale di memoria.

• È anche possibile selezionare un canale immettendone il numero a 2 cifre corrispondente, ad esempio 12, attraverso i tasti numerici. Premere [1.8 (1)], [3.5 (2)] per esempio.

8 Premere di nuovo [M.IN] per salvare di nuovo i dati.

• I dati precedenti salvati nel canale sono sovrascritti.

Nota: Quando le frequenze di sottotono differiscono tra TX e RX durante il funzionamento split memoria-VFO, la frequenza di sottotono TX sarà memorizzata nel canale di memoria.

I-41

Page 50

10 FUNZIONI DI MEMORIA

RICHIAMO DI MEMORIA E SCORRIMENTO

Esistono 2 modi per richiamare le frequenze e i relativi dati memorizzati in un canale di memoria: richiamo di memoria e scorrimento memorie.

■ Richiamo di memoria

In questo modo, il ricetrasmettitore riceve e trasmette

mediante una frequenza richiamata dall’utente. È possibile cambiare temporaneamente la frequenza e i dati associati senza sovrascrivere il contenuto del canale di memoria, a patto che il Menu No. 18 sia impostato su “on” (attivato) (impostazione predefinita disattivata).

1 Premere [M/V] per accedere al modo di Richiamo

memoria.

• Appare il canale di memoria che è stato selezionato per ultimo.

2 Ruotare il selettore MULTI/CH o premere [UP]/ [DWN]

sul microfono per selezionare un canale di memoria.

• Continuando a tenere premuto [UP]/ [DWN] sul microfono si scorrono i canali di memoria del ricetrasmettitore fin quando i tasti non vengono rilasciati.

• I canali di memoria privi di dati vengono saltati.

• Non è possibile cambiare i canali di memoria durante la trasmissione.

3 Per uscire dal modo richiamo memoria, premere

[M/V].

Nota: Se il Menu No. 18 è impostato su “on”, la frequenza del

canale di memoria può essere modificata.

■ Scorrimento memoria

Utilizzare questo modo per controllare i contenuti

dei canali di memoria senza modificare la frequenza di ricezione corrente. In questo modo, le frequenze richiamate non sono utilizzate per la ricezione e la trasmissione.

1 Premere [M.IN] per attivare il modo Scorrimento

memoria.

• Apparirà l’ultimo canale di memoria selezionato.

2 Ruotare il selettore MULTI/CH, o premere [UP]/ [DWN]

sul microfono per passare in rassegna i canali di memoria.

• È anche possibile cambiare i canali immettendo un numero a 2 cifre. Premere per esempio [24 (8)],

[28 (9)].

3 Per uscire dal modo scorrimento memoria, premere

[CLR].

• Il ricetrasmettitore visualizza nuovamente il canale di memoria o la frequenza VFO selezionati prima di aver attivato scorrimento memorie.

Nota: Non premere [M.IN] di nuovo dopo essere entrati nel modo scorrimento memoria. La pressione di [M.IN] provoca la sovrascrittura dei dati VFO correnti nel canale di memoria selezionato.

■ Cambiamenti temporanei della frequenza

Una volta recuperate le frequenze e i dati associati

nel modo richiamo di memoria, è possibile cambiare temporaneamente i dati senza sovrascrivere il contenuto del canale di memoria.

1 Accedere al Menu No. 18 e selezionare “on”.

• Saltare questo passaggio quando se si modificano solo i dati associati (non la frequenza).

2 Richiamare un canale di memoria. 3 Modificare le frequenze e i dati associati.

• Utilizzare soltanto il comando Tuning per selezionare una frequenza.

4 Se necessario per uso futuro, salvare i dati modificati

in un altro canale di memoria. Fare riferimento a “Canale ➡ Trasferimento canale” {sotto}.

Nota: Se il Menu No. 18 è impostato su “on”, la frequenza del canale di memoria può essere modificata.

TRASFERIMENTO MEMORIA

■ Memoria ➡ Trasferimento VFO

Una volta recuperate le frequenze e i dati associati nel

modo richiamo di memoria, è possibile copiare i dati nella banda VFO. Questa funzione è ad esempio utile nei casi in cui la frequenza da monitorare è vicina alla frequenza memorizzata in un canale.

1 Richiamare il canale di memoria desiderato. 2 Premere [M>V].

• Se si richiama un canale simplex, i dati vengono copiati nella banda A o B VFO a seconda di quella utilizzata per richiamare il canale.

• Se si richiama un canale split, i dati RX vengono copiati nella banda A VFO e i dati TX nella banda B VFO.

Nota: Premere [M>V] dopo aver cambiato temporaneamente i dati richiamati per copiare i nuovi dati nella banda VFO.

■ Canale ➡ Trasferimento canale

È anche possibile copiare i dati di canale da un canale

di memoria in un altro. Questa funzione è utile per memorizzare le frequenze e i dati associati che sono stati cambiati temporaneamente nel modo richiamo di memoria.

1 Richiamare il canale di memoria desiderato. 2 Premere [M.IN] per attivare il modo scorrimento

memoria.

• Per uscire dal modo scorrimento memorie, premere [CLR].

3 Selezionare il canale di memoria nel quale copiare i

dati mediante il selettore MULTI/CH.

4 Premere [M.IN].

I-42

Page 51

10 FUNZIONI DI MEMORIA

Canale 00 ~ 99 Frequenza RX Frequenza TX Modo per RX Modo per TX Frequenza di tono Frequenza CTCSS Stato Tono/ CTCSS/

Tono incrociato ON/ OFF

Nome memoria Esclusione canale di

memoria ON/ OFF

Canale 00 ~ 99

Frequenza RX

Modo per TX Frequenza di tono Frequenza CTCSS Stato Tono/ CTCSS/

Tono incrociato ON/ OFF

Nome memoria Esclusione canale di

memoria ON/ OFF

Canale P0 ~ P9

Frequenza TX/RX

Modo per TX/RX

Frequenza di avvio Frequenza di

conclusione Frequenza di tono Frequenza CTCSS Stato Tono/ CTCSS/

Tono incrociato ON/ OFF

Nome memoria Esclusione canale di

memoria ON/ OFF

➡

Canale 00 ~ 99 Frequenza RX Frequenza TX Modo per RX Modo per TX Frequenza di tono Frequenza CTCSS Stato Tono/ CTCSS/

Tono incrociato ON/ OFF

Nome memoria Esclusione canale di

memoria OFF

Canale P0 ~ P9 Frequenza TX/RX Frequenza di avvio Frequenza di

conclusione Modo per TX/RX Frequenza di tono Frequenza CTCSS Stato Tono/ CTCSS/

Tono incrociato ON/ OFF

Nome memoria Esclusione canale di

memoria OFF

Canale 00 ~ 99 Frequenza RX Frequenza TX Modo per RX Modo per TX

Frequenza di tono Frequenza CTCSS Stato Tono/ CTCSS/

Tono incrociato ON/ OFF

Nome memoria Esclusione canale di

memoria OFF

––

Canale P0 ~ P9 Frequenza TX/RX Frequenza iniziale Frequenza finale Modo per TX/RX Frequenza di tono Frequenza CTCSS Stato Tono/ CTCSS/

Tono incrociato ON/ OFF

Nome memoria Esclusione canale di

memoria ON/ OFF

Nota: dopo la copia, il blocco del canale memoria si disattiva (OFF).

➡

Canale P0 ~ P9 Frequenza TX/RX Frequenza iniziale Frequenza finale Modo per TX/RX Frequenza di tono Frequenza CTCSS Stato Tono/ CTCSS/

Tono incrociato ON/ OFF

Nome memoria Esclusione canale di

memoria OFF

MEMORIZZAZIONE DELLE GAMME DI FREQUENZA

I canali da P0 a P99 sono intesi per la memorizzazione delle gamme di frequenza per la sintonizzazione VFO e la scansione di programma. La scansione di programma è discussa nel capitolo successivo. Per sintonizzare o eseguire la scansione delle frequenze entro un intervallo specificato, memorizzare le frequenze iniziale e finale in anticipo.

1 Premere [A/B (A=B)] per selezionare la banda A o B

VFO.

2 Selezionare la frequenza iniziale desiderata. 3 Premere [M.IN] per accedere al modo scorrimento

memoria.

• Per uscire dal modo scorrimento memoria e

interrompere la memorizzazione, premere [CLR].

4 Ruotare il selettore MULTI/CH o premere [UP]/ [DWN]

sul microfono per selezionare una canale di memoria nell’intervallo tra P0 e P9.

5 Premere [M.IN] per salvare la frequenza iniziale nel

canale di memoria.

• “ENDINPUT” apparirà sul display secondario.

6 Ruotare il selettore Tuning o il selettore MULTI/CH per

selezionare la frequenza finale.

7 Premere [M.IN] per salvare la frequenza finale nel

canale di memoria.

• I dati precedenti salvati nel canale sono sovrascritti.

I-43

Page 52

10 FUNZIONI DI MEMORIA

■ Conferma delle frequenze iniziale/ finale

Utilizzare questa procedura per controllare le frequenze

iniziale e finale salvate nei canali da P0 a P9. 1 Premere [M/V] per accedere al modo richiamo

memoria.

2 Ruotare il selettore MULTI/CH o premere [UP]/ [DWN]

sul microfono per selezionare un canale di memoria da P0 a P9.

3 Premere [A/B (A=B)] per controllare la frequenza

iniziale, quindi premere [A/B (A=B)] nuovamente per controllare la frequenza finale.

■ VFO programmabile

Con le frequenze iniziale e finale memorizzate nei canali

da P0 a P9 la banda VFO programmabile limita il campo di frequenze sintonizzabili mediante il comando Tuning. Questa funzione è utile ad esempio per operare entro i limiti di frequenza autorizzati per la propria licenza.

1 Premere [M/V] per accedere al modo richiamo

memoria.

2 Ruotare il selettore MULTI/CH o premere [UP]/ [DWN]

sul microfono per selezionare un canale di memoria da P0 a P9.

Si può soltanto sintonizzare dalla frequenza iniziale alla

finale utilizzando il comando Tuning.

Nota: Premere [UP]/ [DWN] sul microfono o ruotare il selettore MULTI/CH per cambiare il numero del canale di memoria nel

modo VFO programmabile.

ESCLUSIONE CANALE DI MEMORIA

È possibile escludere i canali di memoria che si preferisce non monitorizzare durante la scansione di memoria. La scansione di memoria è discussa nel capitolo successivo {pagina 48}.

1 Premere [M/V] per accedere al modo richiamo memoria. 2 Ruotare il selettore MULTI/CH o premere [UP]/ [DWN]

sul microfono per selezionare il canale di memoria desiderato.

3 Premere [CLR].

• Non tenere premuto il tasto [CLR]. Tenendo premuto il tasto [CLR] per più di 2 secondi circa si eliminano i contenuti del canale di memoria.

• Accanto alla cifra più a destra del numero di canale di memoria compare un punto, per indicare che il canale è stato escluso.

• Premendo ripetutamente [CLR] si passa dall’aggiunta all’eliminazione del canale dall’elenco di scansione.

ELIMINAZIONE CANALI DI MEMORIA

È possibile cancellare i dati dai canali di memoria che si ritiene non debbano più servire in futuro.

1 Premere [M/V] per accedere al modo richiamo memoria. 2 Ruotare il selettore MULTI/CH o premere [UP]/ [DWN]

sul microfono per selezionare il canale di memoria desiderato.

• È anche possibile selezionare un canale immettendo

un numero a 2 cifre. Premere [ENT], [7 (3)], [10 (4)] per esempio.

3 Premere e tenere premuto [CLR].

• Si avvertirà un lungo segnale acustico a conferma della cancellazione.

NOME CANALE DI MEMORIA

È possibile assegnare un nome a ciascun canale di memoria, per un massimo di 8 caratteri alfanumerici.

Nota: Non è possibile assegnare un nome ai canali di memoria rapida.

1 Premere [M/V] per accedere al modo di Richiamo

memoria.

2 Ruotare il selettore MULTI/CH o premere [UP]/ [DWN]

sul microfono per selezionare un canale di memoria.

3 Premere [Q-MR]. 4 Ruotare il selettore MULTI/CH o premere [M.IN]/

[SCAN (SG.SEL)] per selezionare il carattere

alfanumerico desiderato. Spostare il cursore a sinistra o a destra premendo [Q-M.IN] o a destra premendo [Q-MR]. Premere [CL] per eliminare il carattere in corrispondenza del cursore.

5 Dopo aver selezionato tutti i caratteri necessari per

il nome del canale di memoria, premere [MENU] per memorizzarlo.

6 Quando si richiama un canale di memoria avente il

nome memorizzato, il suo nome apparirà sul display secondario insieme al numero di canale.

MEMORIA RAPIDA

La memoria rapida consente di salvare velocemente e provvisoriamente i dati, senza specificare un canale di memoria particolare. La memoria rapida è utile per salvare dati che non si intende utilizzare in sessioni future. Ad esempio quando si desidera ricordare una stazione con cui comunicare durante la sintonizzazione sulla banda alla ricerca di stazioni DX. Tale funzione consente di passare rapidamente tra diversi canali di memoria monitorizzati.

I canali di memoria rapida possono memorizzare i seguenti dati:

Frequenza A VFO e modo operativo

RIT attivato/ disattivato XIT attivato/disattivato Frequenza offset RIT/ XIT FINE attivato/disattivato Soppressore rumore

attivato/disattivato Riduzione rumore DSP

disattivato/ 1/ 2 Larghezza banda filtro DSP Simplex/ split

Frequenza B VFO e modo operativo

Cancella battimento DSP disattivato/ 1/ 2

Notch IF

I-44

Page 53

10 FUNZIONI DI MEMORIA

NUMERO DEI CANALI DI MEMORIA RAPIDA

Il ricetrasmettitore dispone di 10 canali di memoria rapida. Si può regolare il numero di canali disponibili tramite il Menu No. 17 e selezionando “3”, “5” (predefinito), o “10”.

MEMORIZZAZIONE NELLA MEMORIA RAPIDA

Ogni volta che si memorizza una nuova frequenza, tutte le frequenze salvate in precedenza vengono trasferite al canale di memoria rapida seguente. Quando tutti e 10 i canali contengono frequenze, la memorizzazione di un’ulteriore frequenza provoca un traboccamento del canale di memoria 9, che perde i dati.

Il diagramma seguente illustra il modo di memorizzazione dei dati nella memoria rapida ogni volta che si preme [Q-M.IN].

Nuovi dati

24,911

Memoria 0

50,015

Memoria 5

Nuovi dati

21,005

Memoria 0

18,111

Memoria 5

Nuovi dati

14,085

Memoria 0

14,250

Memoria 5

È possibile memorizzare dati nella memoria rapida solo quando il ricetrasmettitore funziona nel modo VFO.

1 Selezionare la frequenza, il modo, ecc. sul VFO del

ricetrasmettitore.

2 Premere [Q-M.IN].

• Ogni volta che si preme [Q-M.IN], i dati VFO correnti

vengono trascritti nella memoria rapida.

Nota: Se RIT o XIT è attivo, saranno memorizzati altresì lo stato ON e l’offset.

14,005

Memoria 1

7,082

Memoria 6

24,911

Memoria 1

50,015

Memoria 6

21,005

Memoria 1

18,111

Memoria 6

14,235

Memoria 2

29,610

Memoria 7

14,005

Memoria 2

7,082

Memoria 7

24,911

Memoria 2

50,015

Memoria 7

14,250

Memoria 3

3,545

Memoria 8

14,235

Memoria 3

29,610

Memoria 8

14,005

Memoria 3

7,082

Memoria 8

18,111

Memoria 4

14,195

Memoria 9

14,250

Memoria 4

3,545

Memoria 9

14,235

Memoria 4

29,610

Memoria 9

RICHIAMO DEI CANALI DI MEMORIA RAPIDA

È possibile richiamare un canale di memoria rapida solo quando il ricetrasmettitore funziona nel modo VFO.

1 Premere [Q-MR].

• Apparirà il numero di canale di memoria corrente.

• Se il canale di memoria rapida non contiene dati o non è possibile richiamare i dati nella banda VFO corrente, si udirà una segnalazione acustica.

2 Ruotare il selettore MULTI/CH per selezionare un canale

di memoria rapida.

• Non è possibile cambiare i canali di memoria durante la trasmissione.

3 Per uscire, premere [Q-MR] nuovamente.

Nota: Non è possibile modificare i canali di memoria mentre si

utilizza la funzione TF-SET.

CAMBIAMENTI TEMPORANEI DELLA FREQUENZA

Una volta richiamato un canale di memoria rapida, è possibile cambiare temporaneamente i dati senza sovrascrivere il contenuto del canale. È possibile cambiare la frequenza anche se si seleziona “oFF” (disattivato) nel Menu No. 18.

1 Premere [Q-MR]. 2 Ruotare il selettore MULTI/CH per selezionare un canale

di memoria rapida.

3 Modificare le frequenze e i dati associati. 4 Per memorizzare i dati modificati nella memoria rapida,

premere [Q-M.IN].

• Con questa azione si salvano i nuovi dati nel canale

corrente e la frequenza precedente viene trasferita nel canale di memoria rapida successivo.

5 Per uscire, premere [Q-MR] nuovamente.

Nota: I dati del canale di memoria possono anche essere modificati

mentre si utilizza la funzione TF-SET.

TRASFERIMENTO MEMORIA RAPIDA ➡ VFO

Questa funzione copia il contenuto del canale di memoria richiamato nella banda VFO.

1 Richiamare un canale di memoria rapida. 2 Premere [M>V].

Nota: Premere [M>V] dopo aver cambiato temporaneamente i dati

richiamati per copiare i nuovi dati nella banda VFO.

ELIMINAZIONE CANALI DI MEMORIA RAPIDA

1 Richiamare un canale di memoria rapida. 2 Premere e tenere premuto [CLR].

• Apparirà un messaggio di conferma sul display.

3 Premere [CLR].

• Della cancellazione.

I-45

Page 54

SCANSIONE

La scansione è una funzione utile per il monitoraggio a mani libere delle frequenze preferite. Via via che si acquista familiarità con ogni tipo di scansione, l’efficacia operativa sarà maggiore.

Questo ricetrasmettitore offre i seguenti tipi di scansione:

Tipo di scansione Finalità

Scansione dell’intero campo di frequenza del ricetrasmettitore.

Esegue la scansione dei campi di frequenza specifici memorizzati nei canali di

Scansione normale

Scansione VFO

Scansione di programma

memoria P0 ~ P9.

Scansione

Scansione di memoria

tutti i canali

Scansione di gruppo

Scansione memoria rapida

Note:

◆ Nell’uso di CTCSS in modo FM, la scansione si arresta solo

per i segnali che contengono lo stesso tono CTCSS di quello selezionato.

◆ Premendo [PTT] sul microfono si arresta la scansione.

Esegue la scansione di tutti i canali di memoria tra 00 ~ 99 e 0 ~ P9

Esegue la scansione di specifici gruppi di canali di memoria.

Esegue la scansione dei canali di memoria rapida.

SCANSIONE NORMALE

Quando si utilizza il ricetrasmettitore nel modo VFO, sono disponibili 2 tipi di scansione.

• Scansione VFO Il ricetrasmettitore effettua la scansione dell’intero

campo di frequenza del ricetrasmettitore. Ad esempio, se si utilizza e si riceve sulla banda A VFO del ricetrasmettitore a 14,195,00 MHz, la scansione avrà luogo per tutte le frequenze nel campo da 30,00 kHz a 59,999,99 MHz. (Fare riferimento al campo di frequenza VFO disponibile nei dati tecnici.)

• Scansione di programma Programmando la frequenza iniziale e finale nei canali

di memoria P0 ~ P9, è possibile limitare il campo della frequenza di scansione. Dato che sono disponibili 10 canali di memoria (P0 – P9) nei quali specificare la frequenza iniziale e finale, è possibile selezionare uno o più intervalli (per un massimo di 10) di cui effettuare la scansione. Questa tecnica è utile se ci si attende una stazione DX su una data frequenza ma questa appare a una frequenza leggermente superiore o inferiore.

SCANSIONE VFO

La scansione VFO prende in esame l’intero campo di frequenza disponibile per la banda VFO corrente. Se il campo di frequenza per la scansione di programma non è stato programmato o se non si è selezionato un gruppo di scansione, il ricetrasmettitore effettua anche la scansione dell’intero campo di frequenza disponibile per la banda VFO corrente.

I numeri di canale di memoria P0 – P9 hanno anche uno pseudonimo, “VGROUP”. “VGROUP–0” rappresenta il canale P0, “VGROUP–1” rappresenta il canale P1, “VGROUP–2” rappresenta l canale P2, e così via fino a “VGROUP–9” che rappresenta il canale P9.

Se uno o più campi di frequenza di scansione di programma sono programmati nel VGROUP–0 a 9 (ossia numeri di canali di memoria P0 – P9):

1 Premere e tenere premuto [SCAN (SG.SEL)] nel modo

VFO.

• “VGROUP–n” compare sul display secondario (dove n rappresenta un numero da 0 a 9).

2 Ruotare il selettore MULTI/CH per selezionare la

memoria della scansione di programma (da VGROUP–0 a VGROUP–9). Quando si seleziona il canale, sul display della frequenza principale compare “on” (attivato) o “oFF” (disattivato). “on” (attivato) significa che il VGROUP selezionato è attivo per la scansione di programma e “oFF” (disattivato) significa che è inattivo.

Configurare tutti i canali VGROUP (VGROUP–0 ~

VGROUP–9) su “oFF” premendo [SCAN (SG.SEL)].

3 Premere e tenere premuto [SCAN (SG.SEL)] o premere

[CLR] per tornare al modo VFO corrente.

4 Premere [SCAN (SG.SEL)] per avviare la scansione

VFO.

5 Premere [SCAN (SG.SEL)] o [CLR] per arrestare la

scansione VFO.

Note:

◆ Mentre la scansione è in atto, è possibile cambiare la velocità di

scansione mentre questa è in atto ruotando il selettore RIT/ XIT. Ruotare il comando in senso orario per decelerare la scansione; ruotarlo in senso antiorario per accelerarla. L’indicatore di velocità appare sul display secondario; P1 indica la velocità maggiore e P9 quella minore.

◆ Non è possibile cambiare la velocità di scansione VFO nel modo

FM.

SCANSIONE DI PROGRAMMA

La scansione di programma monitorizza il campo tra la frequenza iniziale e quella finale memorizzate in questi canali di memoria P0 ~ P9 (VGROUP–0 ~ 9). Consultare la sezione “MEMORIZZAZIONE DELLE GAMME DI FREQUENZA” {pagina 43} per ulteriori informazioni su come memorizzare le frequenze iniziale e finale nei canali di memoria.

È possibile selezionare al massimo 10 canali di memoria (VGROUP–0 a 9) ed eseguire la scansione sequenziale dei campi di frequenza in essi memorizzati. Se la frequenza VFO corrente rientra nel campo di frequenze VGROUP selezionato, Scansione programma inizia dal numero del VGROUP e continua la scansione del numero VGROUP successivo più grande. Se la frequenza VFO corrente è al di fuori del campo di frequenze VGROUP selezionato, Scansione programma inizia dal numero del VGROUP più piccolo selezionato come come “on” (attivato) (ciascun VGROUP può essere impostato sia come “on” (attivato) sia come “oFF” (disattivato)).

Nota: È necessario aver programmato almeno uno dei canali di scansione di programma validi (P0 – P9) e averlo selezionato per eseguire la scansione di programma. Se non è selezionato alcun VGROUP (canale di memoria P0 – P9) per la scansione di programma, il ricetrasmettitore esegue la scansione VFO {v. sopra}.

1 Premere [A/B (A=B)] per selezionare la banda A o B

VFO.

2 Premere e tenere premuto [SCAN (SG.SEL)].

I-46

Page 55

3 Ruotare il selettore MULTI/CH o premere [UP]/ [DWN]

sul microfono per selezionare un canale di memoria (da VGROUP–0 a VGROUP–9). Quando si seleziona il canale di memoria, sul display della frequenza principale compare “on” (attivato) o “oFF” (disattivato). “on” (attivato) significa che il canale di memoria è attivo per la scansione di programma e “oFF” (disattivato) significa che è inattivo.

4 Per attivare la gamma di frequenza della scansione di

programma, selezionare il numero VGROUP desiderato ruotando il selettore MULTI/CH. Quindi, premere [M.IN] per selezionare “on” (attivo) per il VGROUP (canale). Quando un canale è attivato per la scansione di programma, sul display principale compare “on”.

5 Premere e tenere premuto [SCAN (SG.SEL)] o premere

[CLR] per tornare al modo VFO corrente.

6 Premere v per avviare la Scansione programma.

• Per avanzare rapidamente a una frequenza desiderata durante la scansione, ruotare il comando

Tuning o il selettore MULTI/CH oppure, premere [UP]/ [DWN] sul microfono.

• Ruotando il selettore RIT/ XIT in senso orario, la velocità di scansione diminuisce e in senso antiorario aumenta, tranne nel modo FM. La velocità di scansione corrente appare sul display; P1 indica la velocità maggiore e P9 quella minore.

• Nel modo FM, la scansione si arresta automaticamente su una frequenza sulla quale viene rilevato un segnale. A questo punto, il ricetrasmettitore si fermerà brevemente su tale canale (modo A tempo) oppure fino alla caduta del segnale (modo A portante), a seconda del modo selezionato nel Menu No. 22 {pagina 48}.

7 Per arrestare la scansione, premere [SCAN (SG.SEL)] o

[CLR].

Note:

◆ Se si è ruotato il selettore SQL in senso orario molto oltre la

soglia nel modo FM, la scansione potrebbe non arrestarsi al canale in cui è presente un segnale. In tal caso ruotare il selettore SQL leggermente in senso antiorario.

◆ Se si preme [SCAN (SG.SEL)] prima di aver memorizzato un

campo di frequenza per i canali P0 – P9, il ricetrasmettitore dà avvio alla scansione VFO.

◆ Se la frequenza di ricezione corrente rientra in uno degli

intervalli selezionati con i numeri di canale, la scansione avrà inizio dalla frequenza corrente. Il modo operativo selezionato verrà memorizzato nel canale di memoria.

◆ È possibile cambiare il modo operativo durante la scansione, ma

il canale di memoria viene sovrascritto dal nuovo modo.

◆ Se il campo di scansione corrente è inferiore di un solo passo

del selettore MULTI/CH ruotare quest’ultimo in senso orario per passare direttamente alla frequenza iniziale, in senso antiorario per avanzare direttamente alla frequenza finale.

◆ L’avvio della scansione di programma disattiva le funzioni RIT e

XIT.

◆ Nel modo FM, la scansione di programma monitorizza le

frequenze arrotondate a prescindere dall’impostazione del Menu No. 12.

11 SCANSIONE

SCANSIONE DI PROGRAMMA PARZIALMENTE RALLENTATA

È possibile specificare un massimo di 5 punti di frequenza per ciascun canale di memoria (P0 – P9) affinché la scansione di programma possa rallentare. Per specificare i punti di frequenza per il rallentamento, programmare anzitutto le frequenze iniziale e finale in un canale di memoria

1 Accedere al Menu No. 19 per verificare che la funzione

2 È possibile configurare ulteriormente la larghezza

3 Premere [M/V], quindi ruotare il selettore MULTI/CH per

4 Ruotare il comando Tuning per centrare il punto di

5 Ripetere il passaggio 4 per specificare i punti centrali

6 Se si desidera cancellare un punto di frequenza

7 Premere [M/V] per tornare la modo VFO. 8 Premere [SCAN (SG.SEL)] per avviare la scansione

Note:

◆ Mentre la scansione è in atto, è possibile regolare velocità di

◆ Non è possibile cambiare la velocità di scansione di programma

◆ Non è possibile specificare il punto della frequenza di

◆ Quando si copia un canale di memoria programma, tutti i punti di

(P0 ~ P9).

sia ON (impostazione predefinita è ON).

della frequenza di rallentamento. Accedere al Menu No. 20 per selezionare l’intervallo da 100 Hz a 500 Hz (l’impostazione predefinita è 300 Hz).

Note: Se si seleziona, ad esempio, 500 Hz per il Menu No. 20, la scansione di programma rallenta a una larghezza di ±500 Hz, centrando la frequenza contrassegnata.

richiamare il canale di memoria (P0 ~ P9) per il quale si desidera specificare le frequenze di rallentamento scansione.

frequenza centrale da cui si desidera che la Scansione programma rallenti. Quindi, premere [Q-M.IN] per contrassegnare il punto di frequenza di rallentamento.

• “

” apparirà.

della frequenza di rallentamento.

• È possibile specificare un massimo di 5 punti di frequenza per ciascun canale.

di rallentamento memorizzato precedentemente, selezionare la frequenza memorizzata, premere [Q-M.IN] in questo punto di frequenza dove appare “

• Viene emesso un segnale acustico di conferma e “

” scompare.

• Se si desidera cancellare tutti i punti di frequenza di rallentamento in una sola volta, premere e tenere premuto [Q-M.IN].

di programma con il punto o i punti della frequenza di rallentamento.

scansione ruotando il selettore RIT/ XIT. Ruotarlo in senso orario per decelerare la scansione; ruotarlo in senso antiorario per accelerarla. L’indicatore di velocità appare sul display principale durante la scansione di programma; P1 indica la velocità maggiore e P9 quella minore.

nel modo FM.

rallentamento della scansione di programma nel modo FM.

frequenza vengono eliminati.

”.

I-47

Page 56

11 SCANSIONE

PAUSA SCANSIONE

Questa funzione sospende la scansione di programma per circa 5 secondi, quindi la riprende e avanza direttamente alla frequenza desiderata se si ruota il comando Tuning o il selettore MULTI/CH oppure se si preme [UP]/ [DWN] sul microfono.

Per attivare questa funzione, accedere al Menu No. 21 e selezionare “on” (attivato). L’impostazione predefinita è OFF (disattivato).

SCANSIONE DI MEMORIA

La scansione di memoria monitorizza tutti i canali di memoria nei quali sono state memorizzate le frequenze (scansione tutti i canali) o soltanto il gruppo dei canali di memoria (scansione di gruppo).

La scansione si arresta automaticamente su un canale sul quale viene rilevato un segnale, a prescindere dal modo operativo. A questo punto, il ricetrasmettitore si fermerà brevemente su tale canale (modo a tempo) oppure fino alla caduta del segnale (modo a portante). Utilizzare il Menu No. 22 per selezionare il modo. L’impostazione predefinita è “to” (modo a tempo).

METODO DI RIPRESA DELLA SCANSIONE

Il ricetrasmettitore interrompe la scansione a una frequenza (o canale di memoria) sulla quale viene rilevato il segnale. Quindi, continua la scansione in base al metodo di ripresa prescelto. Sono disponibili i seguenti metodi di ripresa della scansione. L’impostazione predefinita è il modo a tempo.

• Modo a tempo (“to”)

Il ricetrasmettitore rimane su una frequenza (o canale

di memoria) occupata per 6 secondi circa, dopodiché riprende la scansione anche se il segnale è ancora presente.

• Modo a portante (“co”)

Il ricetrasmettitore rimane su una frequenza (o canale di

memoria) occupata fino a quando cessa il segnale. Alla caduta del segnale, la scansione riprende con un ritardo di 2 secondi.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR] o

ruotare il selettore MULTI/CH per selezionare il Menu No. 22.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare “to”

(modo a tempo) o “co” (modo a portante).

SCANSIONE TUTTI I CANALI

Osservare le istruzioni seguenti per eseguire la scansione sequenziale di tutti i canali di memoria contenenti dati di frequenza, ignorando il numero del gruppo di memoria.

1 Selezionare il modo a tempo o il modo a portante tramite

il Menu No. 22.

2 Premere [M/V] per accedere al modo di Richiamo

memoria.

3 Ruotare il selettore SQL per regolare la soglia dello

squelch per tacitare l’altoparlante.

4 Premere e tenere premuto [SCAN (SG.SEL)] per

accedere al modo selezione gruppo di scansione.

• Ruotare il selettore MULTI/CH per selezionare il gruppo canale di memoria.

• MGROUP–0 rappresenta i canali di memoria 0 – 9, MGROUP–1 rappresenta i canali di memoria 10 – 19 e così via fino a MGROUP–9 che rappresenta i canali di memoria 90 – 99 e MGROUP-P che rappresenta i canali di memoria P0 – P9.

5 Quando si seleziona il gruppo di memoria utilizzando

il selettore MULTI/CH, premere [M.IN] per selezionare “on” per tutti i gruppi di memoria.

6 Premere e tenere premuto [SCAN (SG.SEL)] per

tornare al modo richiamo di memoria.

7 Premere [SCAN (SG.SEL)] per avviare la scansione di

tutti i canali.

• La scansione parte dal canale di memoria corrente e passa ad ogni canale successivo in ordine crescente. (La direzione di scansione non può essere cambiata.)

• Per avanzare rapidamente al canale desiderato durante la scansione, ruotare il selettore MULTI/CH oppure, premere [UP]/ [DWN] sul microfono.

8 Per arrestare la scansione, premere [SCAN (SG.SEL)] o

[CLR].

Note:

◆ Se si è ruotato il selettore SQL in senso orario molto oltre la

soglia dello squelch, la scansione potrebbe non arrestarsi al canale in cui è presente un segnale. In tal caso ruotare il selettore SQL leggermente in senso antiorario.

◆ L’avvio della scansione di memoria disattiva le funzioni RIT e XIT.

3 Premere [MENU] per uscire dal modo Menu. È possibile escludere i canali di memoria che si preferisce

non monitorizzare durante la scansione di memoria (consultare la sezione “Esclusione canale di memoria”).

I-48

Page 57

11 SCANSIONE

SCANSIONE DI GRUPPO

110 canali di memoria sono suddivisi in 11 gruppi in modo da poter selezionare uno o più gruppi sui quali effettuare la scansione, in funzione della situazione.

■ Gruppi di memoria

Quando si memorizzano dati di frequenza nel canale di

memoria, il canale di memoria appartiene a uno degli 11 gruppi, come illustrato di seguito.

MGROUP-0 MGROUP-1 MGROUP-2 MGROUP-3 MGROUP-4 MGROUP-5 MGROUP-6 MGROUP-7 MGROUP-8 MGROUP-9 MGROUP-P

N. Canale di memoria 00 ~ 09 N. Canale di memoria 10 ~ 19 N. Canale di memoria 20 ~ 29 N. Canale di memoria 30 ~ 39 N. Canale di memoria 40 ~ 49 N. Canale di memoria 50 ~ 59 N. Canale di memoria 60 ~ 69 N. Canale di memoria 70 ~ 79 N. Canale di memoria 80 ~ 89 N. Canale di memoria 90 ~ 99 N. Canale di memoria P0 ~ P9

■ Selezione gruppo di scansione

È possibile selezionare uno o più gruppi da sottoporre

a scansione. Anzitutto, selezionare il gruppo per la scansione.

1 Premere [M/V] per accedere al modo di Richiamo

memoria.

• “

2 Premere e tenere premuto [SCAN (SG.SEL)] per

attivare il modo selezione gruppo di scansione.

3 Quando si ruota il selettore MULTI/CH, il numero

MGROUP sul display secondario cambia.

• MGROUP–0 rappresenta i canali di memoria

4 Premere [M.IN] per selezionare “on” per aggiungere

il gruppo all’elenco di Scansione gruppo.

• Se non si desidera effettuare la scansione del

5 Premere e tenere premuto [SCAN (SG.SEL)] o

[CLR] per uscire dal modo di selezione gruppo di

scansione.

” apparirà.

0 – 9, MGROUP–1 rappresenta i canali di memoria 10 – 19 e così via fino a MGROUP–9 che rappresenta i canali di memoria 90 ~ 99 e MGROUP-P che rappresenta i canali di memoria P0 – P9.

gruppo selezionato, premere [SCAN (SG.SEL)] per selezionare “oFF” (disattivato).

■ Esecuzione scansione di gruppo

La scansione di gruppo parte dal numero di gruppo

minore e ripete la sequenza. Ad esempio, se si è selezionato “on” (attivato) per MGROUP–3, MGROUP–5, e MGROUP–7, il ricetrasmettitore effettua la scansione in MGROUP–3 > MGROUP–5 > MGROUP–7 > MGROUP–3 e così via.

1 Selezionare il modo a tempo o il modo a portante

tramite il Menu No. 22.

2 Premere [M/V] per accedere al modo di Richiamo

memoria.

3 Ruotare il selettore SQL per regolare la soglia dello

squelch.

4 Premere [SCAN (SG.SEL)] per avviare la scansione

del gruppo di memoria.

• La scansione prosegue in ordine crescente

attraverso i numeri di canale. (La direzione di scansione non può essere cambiata.)

• Per avanzare rapidamente al canale desiderato

durante la scansione, ruotare il selettore MULTI/

CH oppure, premere [UP]/ [DWN] sul microfono.

5 Per arrestare la scansione, premere [SCAN (SG.SEL)]

o [CLR].

Note:

◆ Se si è ruotato il selettore SQL in senso orario molto oltre la

soglia dello squelch, la scansione potrebbe non arrestarsi al canale in cui è presente un segnale. In tal caso ruotare il selettore SQL leggermente in senso antiorario.

◆ Quando il canale corrente si trova entro uno dei gruppi

selezionati, la scansione parte dal canale corrente.

◆ Quando il canale corrente si trova fuori da uno dei gruppi

selezionati, la scansione parte dal numero di gruppo maggiore e più vicino a quello del canale corrente.

◆ L’avvio della scansione di memoria disattiva le funzioni RIT e

XIT.

SCANSIONE DI MEMORIA RAPIDA

1 Premere [Q-MR] per accedere al modo Memoria rapida. 2 Premere [SCAN (SG.SEL)] per avviare la Scansione

memoria rapida.

• La scansione parte dal canale di memoria rapida corrente e passa ad ogni canale successivo in ordine crescente. (La direzione di scansione non può essere cambiata.)

3 Per arrestare la scansione, premere [SCAN (SG.SEL)] o

[CLR].

I-49

Page 58

PER COMODITÀ DELL’OPERATORE

ANTENNE

ANT 1/ ANT 2

Sul pannello posteriore del ricetrasmettitore sono situati 2 connettori per antenna da usare con la banda HF/ 50 MHz sul pannello posteriore TX / RX.

Premere e tenere premuto [PRE (ANT 1/2)] per selezionare ANT 1 o ANT 2.

• “

” o “ ” appare a indicare l’antenna

selezionata.

RX ANT

Premere e tenere premuto [ATT (RX ANT)] per abilitare o disabilitare RX ANT.

• “

” appare quando RX ANT è abilitato.

DRV

Premere e tenere premuto [METER (DRV)] per abilitare o disabilitare DRV.

Utilizzare l’ingresso standard di 1 mW per l’amplificatore lineare e gli altri collegamenti.

• “ Le impostazioni ANT 1, ANT 2, RX ANT, e DRV sono

salvate automaticamente nella memoria di banda dell’antenna. La volta successiva che si seleziona la medesima banda, sarà selezionata automaticamente la stessa antenna.

” appare quando DRV è abilitato.

Selezione del campo di frequenza antenna (MHz)

0,03 ~ 0,522 10,5 ~ 14,5 0,522 ~ 2,5 14,5 ~ 18,5 2,5 ~ 4,1 18,5 ~ 21,5 4,1 ~ 6,9 21,5 ~ 25,5 6,9 ~ 7,5 25,5 ~ 30,0 7,5 ~ 10,5 30,0 ~ 60,0

Note:

◆ Collegare un sintonizzatore per antenna esterno solo al connettore ANT 1, quindi selezionare ANT 1. Il sintonizzatore interno sarà escluso automaticamente quando si accende il ricetrasmettitore.

◆ Il connettore RX ANT può essere usato con meno di 30 MHz.

Funzione APO (spegnimento automatico)

spenga automaticamente se non si preme un tasto o non si aziona un comando per un certo periodo. Un minuto prima dello spegnimento, il messaggio “CHECK” compare in codice Morse.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR]

o ruotare il selettore MULTI/CH per accedere al Menu No 78.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare il

tempo spegnimento automatico tra “oFF”, “60”, “120”, o “180” minuti.

3 Premere [MENU] per uscire dal modo Menu.

Note:

◆ La funzione APO è operativa anche durante la scansione.

◆ Il temporizzatore APO inizia il conto alla rovescia quando non

rileva la pressione di un tasto, l’uso delle manopole e delle sequenze di comando (connettore COM).

SINTONIZZATORE AUTOMATICO PER ANTENNA

Come già spiegato nella sezione “COLLEGAMENTO ANTENNA” {pagina 1}, è importante far coincidere l’impedenza del cavo coassiale con quella dell’antenna. Per regolare l’impedenza tra l’antenna e il ricetrasmettitore, si può scegliere se usare il sintonizzatore per antenna interno o un sintonizzatore per antenna esterno. La presente sezione descrive l’uso del sintonizzatore per antenna interno. Consultare il manuale di istruzioni che accompagna il sintonizzatore per antenna esterno per le istruzioni in merito.

1 Selezionare una frequenza di trasmissione. 2 Premere e tenere premuto [PRE (ANT 1/2)] per

selezionare “

• Se si è collegato un sintonizzatore per antenna esterno (AT-300) al connettore ANT 1, selezionare ANT 2 per utilizzare il sintonizzatore interno per antenna. Il sintonizzatore interno viene escluso automaticamente se al connettore ANT 1 se ne collega uno esterno.

3 Premere e tenere premuto [AT (TUNE)].

• Il modo CW è selezionato automaticamente e ha inizio la sintonizzazione.

• “

• Per annullare la sintonizzazione, premere di nuovo

• Se il livello SWR del sistema dell’antenna è molto

4 Osservare ciò che compare sul display e verificare che

la sintonizzazione si sia conclusa.

• Se la sintonizzazione è riuscita, “

• Se la sintonizzazione non avviene entro circa 20

• Se si desidera mantenere il ricetrasmettitore

• Per passare i segnali ricevuti attraverso il

” lampeggia e il led TX-RX diventa rosso.

[AT (TUNE)].

alto (rapporto oltre 10:1), scatterà un allarme (“SWR” in codice Morse) e il sintonizzatore per antenna interno sarà escluso. Prima di tentare di nuovo la sintonizzazione, regolare il sistema dell’antenna in modo da abbassare il livello SWR.

lampeggiare e la spia LED rossa si spegne.

secondi, scatterà un segnale acustico di allarme (“5” in codice Morse). Premere [AT (TUNE)] per arrestare il segnale di allarme e interrompere la sintonizzazione.

nel modo trasmissione una volta ultimata la sintonizzazione, accedere al No. 51 e selezionare “on” (attivato).

sintonizzatore per antenna interno, accedere la Menu No. 52 e selezionare “on”. Quando la funzione è ON, “ l’interferenza sulla frequenza di ricezione.

” o “ ”.

” smette di

” appare. In tal modo è possibile ridurre

I-50

Page 59

12 PER COMODITÀ DELL’OPERATORE

Note:

◆ Il sintonizzatore per antenna interno non supererà i limiti della

frequenza di trasmissione disponibili.

◆ Premendo [AT (TUNE)] per oltre un secondo durante la

trasmissione, si interrompe la trasmissione e si inizia la sintonizzazione.

◆ Quando si usa CW con Break-in Totale, il sintonizzatore per

antenna interno sarà in linea per trasmissione e ricezione.

◆ La sintonizzazione si arresta automaticamente dopo circa 60

secondi. “AT” scompare e i segnali di errore si arrestano.

◆ La sintonizzazione potrebbe comunque continuare quando

l’indicatore SWR mostra un rapporto 1:1; tale condizione è causata dall’algoritmo di sintonizzazione e non è un’indicazione di malfunzionamento.

◆ Benché l’indicatore SWR mostri più di un segmento, il

sintonizzatore per antenna interno potrebbe non rieseguire la sintonizzazione. Questo è dovuto ad una tolleranza dell’algoritmo di calcolo SWR.

◆ Se la sintonizzazione non si conclude anche in presenza di un

rapporto SWR inferiore a 3:1, regolare il sistema antenna su un SWR inferiore, quindi ritentare la sintonizzazione.

◆ La sintonizzazione potrebbe non raggiungere un SWR pari a 1:1,

a seconda delle condizioni del ricetrasmettitore.

◆ L’AT-300 non può effettuare la sintonizzazione sulla banda da

50 MHz.

PREIMPOSTAZIONE

Al termine di ogni sessione di sintonizzazione riuscita, la funzione di memoria preimpostazione antenna interno memorizza la posizione del condensatore di sintonizzazione. Tale posizione del condensatore è memorizzata per ciascuna banda del sintonizzatore per antenna (vedere la tabella seguente) e per ciascun connettore (ANT 1 e ANT 2).

Premere [AT (TUNE)].

• “

• Ogni volta che si attraversa la banda del sintonizzatore

Nota: La sintonizzazione potrebbe ripartire per ottenere la condizione di corrispondenza migliore anche se la banda corrente del sintonizzatore presenta i dati preimpostati.

Campo di frequenza prestabilito antenna interno (MHz)

0,03 ~ 1,85 14,1 ~ 14,5 1,85 ~ 2,50 14,5 ~ 18,5 2,50 ~ 3,525 18,5 ~ 21,15 3,525 ~ 3,575 21,15 ~ 21,5 3,575 ~ 3,725 21,5 ~ 25,5 3,725 ~ 4,1 25,5 ~ 29,0 4,1 ~ 6,9 29,0 ~ 30,0 6,9 ~ 7,05 30,0 ~ 51,0 7,05 ~ 7,1 51,0 ~ 52,0 7,1 ~ 7,5 52,0 ~ 53,0 7,5 ~ 10,5 53,0 ~ 60,0 10,5 ~ 14,1

” o “ ” appare per indicare che il sintonizzatore

per antenna è in-linea (non escluso).

per antenna, la memoria preimpostazione antenna interno viene richiamata automaticamente per posizionare il condensatore senza dover rieseguire la sintonizzazione. Se non esistono dati preimpostati per una combinazione specifica di banda/ antenna, verranno usati i dati predefiniti di 50 Ω.

MODO AUTOMATICO

È possibile configurare fino a 32 limiti di frequenza (VFO A e B) per modificare automaticamente il modo operativo quando si cambia la frequenza VFO.

Per impostazione predefinita, sono stati programmati i modi seguenti su ciascuna banda operativa.

0,03 MHz ~ 9,5 MHz: LSB 9,5 MHz ~ 60 MHz: USB

Per aggiungere limiti di frequenza alla selezione di modo automatico:

1 Con il ricetrasmettitore spento (OFF) premere e

tenere premuto [LSB/USB] + [ ricetrasmettitore.

• “AUTOMODE” apparirà sul display secondario.

2 Selezionare un numero di canale di memoria di frequenza

modo automatico ruotando il selettore MULTI/CH.

• Sono disponibili canali di memoria automatica da 00 a 31.

3 Ruotare il comando Tuning per selezionare il bordo di

frequenza desiderato (o immettere la frequenza con il tastierino numerico {pagina 28}) per modificare il modo operativo.

4 Premere [LSB/USB], [CW/FSK (REV)], [FM/AM (FM-N)],

o [DATA] finché appare il modo di comunicazione desiderato.

5 Ripetere i passaggi 2 ~ 4 fino ad aver raggiunto tutti i

dati.

6 Premere [CLR] per uscire dalla configurazione della

frequenza modo automatico.

Per attivare la funzione Modo automatico: 1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR] o

ruotare il selettore MULTI/CH per selezionare il Menu No. 23.

2 Premere [M.IN] per selezionare “on”. 3 Premere [MENU] per uscire dal modo Menu.

Nota: Quando si utilizza la configurazione della frequenza del

modo automatico non è possibile utilizzare la funzione di Cronologia immissione frequenza.

] per accendere il

I-51

Page 60

12 PER COMODITÀ DELL’OPERATORE

La seguente tabella è un esempio di impostazione della frequenza del moto automatico.

canale.

00 1,620 AM 0,030 ≤ f < 1,620 01 2,000 CW 1,620 ≤ f < 2,000 02 3,500 LSB 2,000 ≤ f < 3,500 03 3,525 CW 3,500 ≤ f < 3,525 04 10,100 LSB 3,525 ≤ f < 10,100 05 10,150 CW 10,100 ≤ f < 10,150 06 14,000 USB 10,150 ≤ f < 14,000 07 14,070 CW-R 14,000 ≤ f < 14,070 08 14,112 FSK 14,070 ≤ f < 14,112 09 18,068 USB 14,112 ≤ f < 18,068 10 18,110 CW 18,068 ≤ f < 18,110 11 21,000 USB 18,110 ≤ f < 21,000 12 21,070 CW 21,000 ≤ f < 21,070 13 21,125 14 21,150 CW 21,125 ≤ f < 21,150 15 24,890 USB 21,150 ≤ f < 24,890 16 24,930 CW 24,890 ≤ f < 24,930 17 28,000 USB 24,930 ≤ f < 28,000 18 28,070 CW 28,000 ≤ f < 28,070 19 28,150 FSK 28,070 ≤ f < 28,150 20 28,200 CW 28,150 ≤ f < 28,200 21 29,000 USB 28,200 ≤ f < 29,000 22 30,000 23 50,000 USB 30,000 ≤ f < 50,000 24 50,100 CW 50,000 ≤ f < 50,100 25 51,000 USB 50,100 ≤ f < 51,000 26 52,000 FM 51,000 ≤ f < 52,000 27 52,000 LSB 28 52,000 LSB 29 52,000 LSB 30 52,000 LSB 31 52,000 LSB

• Le frequenze per i canali 27 ~ 31 non sono state configurate ma dato che si sono alcune frequenze come il canale 26, esse saranno il modo FM 51,0 MHz ≤ f < 52,0 MHz.

• Dato che le frequenze al di sopra di 52,0 MHz non sono state configurate, verrà usato il modo USB 52,0 MHz ≤ f < 60,0 MHz

Frequenza

(MHz)

Modo

FSK-R

FM-DATA

Intervallo di

funzionamento (MHz)

21,070 ≤ f < 21,125

29,000 ≤ f < 30,000

I-52

FUNZIONE BIP

La funzione bip serve come conferma di immissioni, condizioni di errore e problemi di funzionamento del ricetrasmettitore.

Sebbene sia possibile disattivare la funzione bip accedendo al Menu No. 03, si consiglia di lasciarla abilitata per rilevare errori e problemi di funzionamento inattesi. Si può anche modificare il livello di uscita dei bip accedendo al Menu No. 03 e selezionando da “1” a “9”.

Il ricetrasmettitore genera anche il seguente codice Morse per informare del modo selezionato quando si modificano i modi operativi:

Modo Uscita codice Morse

–

USB LSB CW FSK AM FM USB-DATA LSB-DATA CW-R FSK-R FM-NAR FM-DATA FM-NAR-DATA

Il ricetrasmettitore genera inoltre le seguenti segnalazioni acustiche per segnalare avvertenze, conferme e malfunzionamenti.

Tipo di bip Interpretazione

Corto, tono alto Viene premuto un tasto valido.

Doppio, tono alto

Un bip di passo alto suona 3 volte.

Lungo, tono alto

Breve, normale Una funzione viene disattivata. Corto, tono basso Viene premuto un tasto non valido. “UL” in codice

Morse

“S” in codice Morse

“5” in codice Morse

“SWR” in codice Morse

“CHECK” in codice Morse

“BT” in codice Morse

“AR” in codice Morse

• •

• – • • –

• – •

• – • –

•

• • – •

• • – – • •

• – • • – • •

–

• – • • – •

• • – • – •

• • – • – • •

• • – • – • – • •

Quando viene selezionata una funzione secondaria.

La terza funzione è accettata.

Viene accettato un tasto premuto, si avvia la scansione o si completa una sintonizzazione AT.

Viene rilevato lo stato di sblocco del circuito PLL interno.

Non è possibile completare la sintonizzazione automatica CW oppure è stata immessa una frequenza non valida.

Non è possibile completare la sintonizzazione AT entro il tempo prestabilito.

SWR antenna troppo elevato (oltre 10:1) per eseguire sintonizzazione AT.

1 minuto prima della funzione APO (spegnimento automatico), il ricetrasmettitore si spegne. Un circuito di protezione è attivo. Viene rilevata una tensione non valida.

In attesa di un messaggio CW da registrare.

Memoria di messaggio corrente piena.

(U) (L) (C) (R) (A) (F) (UD) (LD) (CR) (RR) (FN) (FD) (FND)

Page 61

12 PER COMODITÀ DELL’OPERATORE

DISPLAY

LUMINOSITÀ

Le impostazioni per la luminosità del display a cristalli liquidi (LCD) vanno da disattivato e da 1 a 6.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR]

o ruotare il selettore MULTI/CH per accedere al Menu No. 00.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare

“oFF”, “1”, “2”, “3”, “4”, “5”, o “6”.

3 Premere [MENU] per uscire dal modo Menu.

COLORE SFONDO

Si può modificare manualmente l’illuminazione del display per adeguarsi alle condizioni di luce dell’ambiente in cui si opera.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR] o

ruotare il selettore MULTI/CH per selezionare il Menu No. 01.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare “1”

(0,2 secondo), “2” (0,5 secondo) o “3” (1 secondo).

3 Premere [MENU] per uscire dal modo Menu.

TEMPO DI RISPOSTA FUNZIONE DOPPIA TASTO PANNELLO

Si può impostare il tempo di risposta dei tasti del pannello a funzione doppia su normale o rapido. Il valore predefinito è normale.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR] o

ruotare il selettore MULTI/CH per selezionare il Menu No. 02.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare

“NOR” (normale) o “FAST” (rapido).

3 Premere [MENU] per uscire dal modo Menu.

CONTROLLO AMPLIFICATORE DI LINEA

Se si connette un amplificatore di linea esterno HF o da 50 MHz al ricetrasmettitore utilizzando il connettore REMOTE, selezionare “1”, “2” o “3” per attivare il relè interno e/ o l’uscita c.c. (12 V) per l’interfaccia con l’amplificatore stesso da HF/ 50 MHz. L’uscita c.c. (12 V) funziona senza l’emissione di fastidiosi rumori (“1”) ma la corrente di uscita è limitata a 10 mA. Se il circuito di controllo dell’amplificatore di linea assorbe più di 12 V/ 10 mA c.c., utilizzare la commutazione a relè (“2” o “3”).

Inoltre, alcuni amplificatori di linea richiedono tempi più lunghi per il ritardo di trasmissione dovuti alla lentezza nella commutazione del relè di antenna. In questo caso, selezionare “3” per la commutazione lenta (ritardo 25 ms).

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR] o

ruotare il selettore MULTI/CH per selezionare il Menu No. 53 (HF) o 54 ( 50 MHz).

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare

“oFF”, “1”, “2”, o “3”.

3 Premere [MENU] per uscire dal modo Menu.

Parametro Controllo amplificatore di linea

oFF Tutti i comandi Disabilitato

Uscita c.c. (12 V) Abilitato

Nota: Se si è attivato il break-in totale per CW, il ritardo di 10 ms rimane valido a prescindere dalle impostazioni selezionate nei Menu No. 53 e 54.

Relè Disabilitato Ritardo TX 10 ms Uscita c.c. (12 V) Abilitato Relè Abilitato Ritardo TX 10 ms Uscita c.c. (12 V) Abilitato Relè Abilitato Ritardo TX 25 ms

FUNZIONI DI BLOCCO

FUNZIONE DI BLOCCO FREQUENZA

La funzione blocco frequenza disabilita alcuni tasti e comandi al fine di impedire di attivare involontariamente una funzione o di modificare le impostazioni correnti.

Premere e tenere premuto [FINE (F.LOCK)] per attivare o disattivare la funzione blocco frequenza.

• “

Blocco frequenza è in grado di bloccare i tasti e i comandi seguenti:

” appare quando questa funzione è attiva.

Tasto Commenti

Comando Tuning

Comando

MULTI/CH [ENT]

[M.IN]

[SCAN]

[UP] sul microfono

[DWN] sul

microfono

[A/B] [M/V] [SPLIT]

Continua a funzionare nel modo TF-SET.

Continua a funzionare per modificare i modi di impostazione.

Continua a funzionare per la selezione carattere e per modificare i modi di impostazione.

Continua a funzionare per la selezione carattere e per modificare i modi di impostazione. Funziona inoltre per la configurazione di gruppi di scansione (tenere premuto).

Continua a funzionare nel modo TF-SET (nel modo VFO) durante il modo Menu quando il funzionamento del tasto telegrafico è attivo.

I-53

Page 62

12 PER COMODITÀ DELL’OPERATORE

Tasto Commenti

Tasto per banda diretta

[M>V] [LSB/USB] [CW/FSK]

[FM/AM]

[DATA ] [MHz]

[FINE]

[CWT]

[CLR]

[Q-MR]

[Q-M.IN]

Durante il blocco frequenza, le seguenti funzioni che sono state assegnate ai tasti PF non funzioneranno:

Tasto Commenti

[M.IN]

[SCAN]

[A/B] [A=B] [M/V] [SPLIT] [M>V] [REV] [Q-MR] [Q-M.IN] [CWT]

[UP]

[DOWN]

[EMERGENCY]

Continua a funzionare per passare da FM a FM stretta (tenere premuto).

Continua a funzionare per annullare il Blocco frequenza (tenere premuto).

Premere e tenere premuto per attivare/disattivare AGC (tenere premuto).

Continua a funzionare per attivare/disattivare l’Esclusione canale di memoria. Continua a funzionare anche per terminare il modo di impostazione.

Continua a funzionare per modificare un Nome di memoria.

Continua a funzionare per impostare o rimuovere un punto di frequenza scansione lenta (premere) o per rimuovere tutti i punti di frequenza (tenere premuto).

Continua a funzionare per la configurazione di gruppi di scansione (tenere premuto).

Continua a funzionare nel modo Menu e nel modo TF-SET (nel modo VFO).

TASTI FUNZIONE PROGRAMMABILI

PANNELLO ANTERIORE RICETRASMETTITORE

Ci sono 2 tasti PF (Funzione programmabile) sul pannello anteriore del ricetrasmettitore: [PF A] e [PF B]. Si può assegnare a questi 2 tasti le funzioni desiderate accedendo ai Menu No. 79 e 80.

I-54

TASTI DEL MICROFONO

Ci sono 4 tasti PF (funzione programmabile) sul microfono: [PF1] , [PF2] , [PF3], e [PF4]. Si può assegnare a questi 4 tasti le funzioni desiderate accedendo ai Menu No. 81 e 84. È possibile persino programmare di nuovo i tasti [UP]/ [DWN] sul microfono con le funzioni desiderate accedendo ai Menu No. 85 e 86.

Una delle funzioni seguenti può essere assegnata a ciascun tasto PF. Selezionando “OFF” non si assegna alcuna funzione al tasto PF.

N. Funzione Commento

00 ~ 87

100 RX ANT 101 ANT1/2 102 VOX LEVEL 103 PROC LEVEL 104 AT/TUNE Premere e tenere premuto. 105 CAR 106 TX-MONI 107 KEY DELAY 108 DRV 109 REV 110 FM-N 111 F.LOCK 112 NB LEV 113 NR LEV 114 AUTO NOTCH 115 NOTCH WIDE 116 CH1 Premere e tenere premuto. 117 CH2 Premere e tenere premuto. 118 CH3 Premere e tenere premuto. 119 CH4 Premere e tenere premuto. 120 RX Premere e tenere premuto. 121 A=B 122 AGC SEL 123 TONE SEL 124 AGC OFF 125 Q-MR 126 Q-M.IN 127 DRV 128 SPLIT [PF2] sul microfono predefinito 129 TF-SET 130 A/B [PF1] sul microfono predefinito 131 SCAN Premere e tenere premuto. 132 M>V [PF3] sul microfono predefinito 133 M.IN 134 CW T. 200 VOICE1 [PF A] predefinito 201 VOICE2 [PF B] predefinito

Menu No. 00 ~ 87

Page 63

12 PER COMODITÀ DELL’OPERATORE

N. Funzione Commento

202 VOICE3

203 MONITOR [PF4] sul microfono predefinito 204 TX TUNE

205 DATA SEND

206 DOWN

207 UP [UP] sul microfono predefinito

208 EMERGENCY

OFF Nessuna funzione

Note:

◆ Le funzioni tasto assegnate potrebbero non funzionare a seconda dell’impostazione.

◆ [AGC SEL] può essere utilizzato in modi diversi dal modo FM e può impostare un livello di incremento della costante di tempo AGC scelta (FAST/ SLOW) (rapido/lento).

◆ [TONE SEL] può essere utilizzato anche nel modo FM quando TONE o CTCSS è attivo,

L’indicatore più basso durante la trasmissione

Viene trasmessa la voce in ingresso dal connettore di dati

[DWN] sul microfono predefinito

Chiamata frequenza d’emergenza (solo tipo K)

EQUALIZZATORE DSP RX

EQUALIZZAZIONE DELL’AUDIO IN RICEZIONE

Utilizzare il Menu No. 31 per modificare le risposte della frequenza del ricevitore per il segnale di destinazione. Sono disponibili 8 profili di ricezione, compreso quello predefinito di risposta diretta. Se si seleziona una delle voci seguenti nel menu, sul display verrà visualizzato “

• Disattivato (oFF):

Attenua leggermente (frequenze audio da 1 kHz o superiore).

• Boost alto 1 (hb1):

Enfatizza le frequenza audio alte.

• Boost alto 2 (hb2):

Enfatizza le frequenze audio più alte ma l’attenuazione di frequenza audio più bassa è inferiore rispetto a boost alto 1 (hb1).

• Passata formant (FP):

Migliora la chiarezza timbrica sopprimendo le frequenze audio esterne al campo di frequenza della voce normale.

• Boost basso 1 (bb1):

Enfatizza le frequenza audio basse.

• Boost basso 2 (bb2):

Enfatizza le frequenze audio più basse ma l’attenuazione di frequenza audio più alta è inferiore rispetto a boost basso 1 (bb1).

• Piatto (FLAT):

La risposta della frequenza piatta.

• Utente (U):

Riservato per il software ARCP. L’impostazione di fabbrica è “oFF” (disattivato).

”.

CONTROLLO RX

Controllo RX disabilita temporaneamente la funzione dello squelch per monitorare le attività sulla frequenza corrente.

Per utilizzare la funzione controllo RX, assegnare prima la funzione al tasto PF(sul pannello anteriore o sul microfono).

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR] o

ruotare il selettore MULTI/CH per selezionare il Menu No. 79 ~ 86.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare

“203”.

3 Premere [MENU] per uscire dal modo Menu. 4 Premere il tasto [PF] assegnato.

• Mentre [PF], è premuto l’altoparlante si attiva.

TEMPORIZZATORE DI TIMEOUT

Il temporizzatore di timeout (TOT) limita la durata di ogni trasmissione. È utile anche per prevenire trasmissioni prolungate accidentali.

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR]

o ruotare il selettore MULTI/CH per accedere al Menu No. 49.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare

“oFF”, “3”, “5”, “10”, “20”, o “30” minuti.

3 Premere [MENU] per uscire dal modo Menu.

TRASMETTITORE CONVERTITORE

Se si dispone di un trasmettitore convertitore in grado di convertire le frequenze operative del TS-590S in altre frequenze, è possibile utilizzare il ricetrasmettitore quale eccitatore. Per ulteriori informazioni sul suo collegamento al TS-590S, consultare il manuale di istruzioni di accompagnamento al trasmettitore convertitore.

DISPLAY FREQUENZA

1 Collegare il trasmettitore convertitore al connettore ANT

1, ANT 2, RX ANT, o DRV del TS-590S.

2 Selezionare la frequenza operativa dell’eccitatore sul

ricetrasmettitore.

• La frequenza selezionata verrà utilizzata dal ricetrasmettitore convertitore come riferimento per le frequenze da convertire.

3 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR]

o ruotare il selettore MULTI/CH per accedere al Menu No. 50.

4 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare “1”.

• La potenza in uscita viene impostata automaticamente sul valore minimo possibile per la frequenza in questione (predefinito). Consultare la sezione “POTENZA TX” {sotto}.

5 Premere [MENU] per uscire dal modo Menu. 6 Premere [ENT] per impostare la frequenza di

conversione di riferimento con i tasti numerici.

7 Premere [ENT] per completare l’immissione.

• Il ricetrasmettitore visualizza la frequenza di conversione di destinazione in luogo della frequenza operativa reale.

I-55

Page 64

12 PER COMODITÀ DELL’OPERATORE

Note:

◆ Quando si utilizza un trasmettitore convertitore, non sono rese

disponibili tutte le funzioni del ricetrasmettitore.

◆ Quando si attiva un trasmettitore convertitore, la cronologia

delle immissioni di frequenza è annullata, per cui non è possibile utilizzare la funzione di cronologia.

◆ Quando si utilizza un sintonizzatore ad antenna nello stato IN e il

trasmettitore convertitore è attivo, il sintonizzatore è forzato nello stato THRU.

POTENZA DI USCITA IN TRASMISSIONE

Se Menu No. 50 è impostato su “1” {v. sopra}, il trasmettitore convertitore diminuisce automaticamente la potenza di uscita a 5 watt. Tuttavia, se non si desidera diminuire la potenza di uscita accedere al Menu No. 50 e selezionare “2”, il ricetrasmettitore trasmette a piena potenza.

Nota: Se si è responsabili dell’impostazioni di potenza dell’uscita di trasmissione.

CONTROLLO TX

La funzione controllo TX consente di monitorizzare l’audio della trasmissione in corso. Tale funzione è utile se si desidera controllare la qualità audio della modulazione durante una trasmissione. Nel modo FSK, è possibile monitorare il segnale FSK in trasmissione.

1 Premere e tenere premuto [PWR (TX MONI)].

• L’impostazione di controllo TX corrente apparirà sul display secondario.

2 Ruotare il selettore MULTI/CH per selezionare il livello

audio tra “oFF”, e “1” a “9”.

3 Premere [CLR] per salvare il livello di controllo TX.

Note:

◆ Si consiglia di utilizzare le cuffie quando si monitorizza il modo

SSB, AM o FM per evitare disturbi.

◆ Il segnale di trasmissione CW non può essere monitorizzato

mediante la funzione controllo TX. Utilizzare la funzione di tono laterale TX per controllare le trasmissioni CW (Menu No. 04 e 34).

SINTONIA TX

La funzione sintonia TX consente di regolare la lunghezza dell’antenna o di sintonizzare l’amplificatore di linea durante la trasmissione di un segnale CW continuo.

Per utilizzare la funzione sintonia TX, assegnare prima la funzione al tasto PF(sul pannello anteriore o sul microfono).

1 Premere [MENU], quindi premere [Q-M.IN]/ [Q-MR] o

ruotare il selettore MULTI/CH per selezionare il Menu No. da 79 a 86.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare

“204”.

3 Premere [MENU] per uscire dal modo Menu. 4 Premere il tasto [PF] assegnato.

• Il ricetrasmettitore passa automaticamente al modo CW e trasmette una portante continua. Il ricetrasmettitore seleziona la funzione dell’ indicatore SWR in modo automatico.

• Durante il modo sintonia TX, la maggior parte dei tasti risulta disattivata.

• La potenza in uscita predefinita viene configurata a 10 watt. Tuttavia, se necessario è possibile regolare la potenza in uscita della trasmissione premendo [PWR (TX MONI)] e ruotando il selettore MULTI/CH. Il ricetrasmettitore memorizza la nuova impostazione di potenza in uscita quando si esce dal modo sintonia TX.

5 Premere il tasto [PF] assegnato di nuovo per uscire dal

modo sintonia TX.

TRASFERIMENTO RAPIDO DEI DATI

Questo ricetrasmettitore è in grado di trasferire rapidamente e con semplicità la frequenza e il modo di ricezione a un altro ricetrasmettitore compatibile. I ricetrasmettitori compatibili comprendono:

POTENZA TX

È possibile regolare la potenza in uscita della trasmissione premendo [PWR (TX MONI)] e ruotando il selettore MULTI/CH. Per una regolazione della potenza più precisa, accedere al Menu No. 48 e selezionare “on” (attivato). Quando la funzione è attivata, la regolazione della potenza può avvenire con gli incrementi descritti nella tabella seguente.

Modo Menu No. 48 OFF Menu No. 48 ON

SSB/ CW/

FM/ FSK

Nota: Le impostazioni della potenza in uscita vengono memorizzate in modo indipendente per HF e 50 MHz. Come illustrato nella tabella precedente, è anche possibile memorizzare impostazioni della potenza in uscita diverse per AM e gli altri modi per la banda HF e la banda 50 MHz.

5 ~ 100 W in

incrementi di 5

5 ~ 25 W in

incrementi di 5

5 ~ 100 W in

incrementi di 1

5 ~ 25 W in

incrementi di 1

TS-590S TS-480HX/ SAT TS-2000/X TS-570S/ 570D TS-870S

Il trasferimento dei dati può dimostrarsi utile durante una contesa. Una stazione alla ricerca di moltiplicatori di contesa può trasferire rapidamente una frequenza a una stazione (principale) in esecuzione.

IMPOSTAZIONE

■ Apparecchiatura necessaria

Oltre a un ricetrasmettitore compatibile, è necessario

disporre della seguente apparecchiatura per trasferire a TS-590S, TS-480HX/ SAT, TS-2000/X, TS-570S/D, o TS-870S: un cavo a fili incrociati con un connettore femmina DB-9 su entrambe le estremità.

■ Collegamenti

I diagrammi per il collegamento dei 2 ricetrasmettitori

sono riportati nella sezione “COLLEGAMENTO DELLE APPARECCHIATURE PERIFERICHE” {pagina 65}.

I-56

Page 65

12 PER COMODITÀ DELL’OPERATORE

USO DEL TRASFERIMENTO RAPIDO

Quando si collega un altro TS-590S, TS-480HX/ SAT, TS-2000/X, TS-570S/D/SG/DG, o TS-870S, utilizzare lo stesso baud rate del connettore COM su ciascun ricetrasmettitore.

Nota: Durante il trasferimento dati, le altre funzioni possono subire un rallentamento.

■ Trasferimento dati

Il ricetrasmettitore TS-590S funziona da master e invia i

dati al ricetrasmettitore slave. 1 Attivare la funzione trasferimento per ciascun

ricetrasmettitore.

• Sul TS-590S accedere al Menu No. 58 selezionare “on” (attivato). Per altri ricetrasmettitori compatibili, consultare il manuale di istruzioni che accompagna il ricetrasmettitore.

2 Sul master nel modo VFO, selezionare la frequenza

e il modo operativo.

3 Sul master, premere [Q-M.IN].

• I dati visualizzati sono memorizzati nel canale di memoria rapida “0” del master e trasferiti allo slave.

Nota: Se RIT è attivo sul master, durante il trasferimento alla frequenza di ricezione sarà aggiunta la frequenza di offset.

■ Ricezione dei dati

Il ricetrasmettitore TS-590S funziona da slave e riceve i

dati al ricetrasmettitore master. Lo slave può ricevere i dati nel canale di memoria rapida “0” o nella banda VFO.

1 Attivare la funzione trasferimento per ciascun

ricetrasmettitore.

• Sul TS-590S accedere al Menu No. 58 selezionare “on” (attivato). Per altri ricetrasmettitori compatibili, consultare il manuale di istruzioni che accompagna il ricetrasmettitore.

2 Sullo slave, accedere al Menu No. 59 e selezionare

“oFF” (disattivato; canale “0” di memoria rapida) oppure “on” (attivato; banda VFO).

• L’impostazione predefinita è OFF (disattivato; memoria rapida).

3 Utilizzare il comando appropriato sul master per

inviare i dati.

• Per indicazioni sul metodo corretto, consultare il manuale di istruzioni che accompagna il ricetrasmettitore.

Note:

◆ Se si utilizza sempre il TS-590S solo in ricezione, attivare la

funzione inibizione TX mediante il Menu No. 60 per evitare trasmissioni involontarie.

◆ Quando lo slave riceve i dati con la banda VFO

programmata con una frequenza simplex, i dati ricevuti sovrascrivono i dati delle 2 bande VFO. Le funzioni RIT e XIT dello slave sono disattivate.

◆ Quando lo slave riceve i dati con le bande VFO programmate

con frequenze split, i dati ricevuti sovrascrivono i dati solo sul lato TX della banda VFO. Sullo slave, la funzione XIT è disattivata, mentre RIT resta invariata.

CONTROLLO DA COMPUTER

Se si collega il ricetrasmettitore a un computer, è possibile utilizzare il computer quale consolle elettronica dalla quale controllare a distanza le funzioni del ricetrasmettitore. Questa funzione consente l’operazione remota del ricetrasmettitore sia da una postazione distante entro la medesima abitazione o, dove consentito dalla legge, sia da un’altra città, provincia o nazione mediante collegamento telefonico (questo a patto che il ricetrasmettitore sia abbinato ad altri prodotti omologati in commercio).

IMPOSTAZIONE

■ Apparecchiatura necessaria

Se si collega il TS-590S alla porta USB del PC:

• Porta USB 2.0 conforme (base)

• Cavo tipo AB USB 2.0 comunemente reperibile in commercio

• Applicazione di controllo del ricetrasmettitore

• Driver virtuale porta COM pre-installato sul PC. (Il driver è disponibile al sito web indicato di seguito.)

Se si collega il TS-590S alla porta COM del PC:

• Un PC dotato di porta seriale COM

• 1 cavo diritto. Questo cavo deve essere munito di un connettore femmina a DB-9 a un’estremità e di uno DB-9 o DB-25 adatto alla porta COM del computer sull’altra.

• Applicazione di controllo del ricetrasmettitore

Per creare propri programmi accedere al sito web

Kenwood e scaricare i documenti di riferimento dei comandi TS-590S (formato pdf) per maggiori dettagli:

http://www.kenwood.com/i/products/info/amateur/software (download.html

■ Collegamenti

Per collegare il ricetrasmettitore al computer,

fare riferimento al diagramma nella sezione “COLLEGAMENTO DELLE APPARECCHIATURE PERIFERICHE” {pagina 65}.

Nota: Prima di collegare questo ricetrasmettitore al computer, spegnere il ricetrasmettitore e il computer stesso.

PARAMETRI DI COMUNICAZIONE

Per poter controllare il ricetrasmettitore dal computer, scegliere anzitutto i parametri di comunicazione.

1 Sul computer, configurare l’applicazione di controllo del

ricetrasmettitore su 8 bit di dati, 1 bit di stop e nessuna parità.

2 Sul ricetrasmettitore, selezionare la stessa velocità di

trasferimento tramite il Menu No. 61 (porta COM) o 62 (porta USB).

• I valori predefiniti sono 9600 bps e 1 bit di stop per il Menu No. 61 e 115200 bps e 1 bit di stop per il Menu No. 62.

• Soltanto un baud rate di 4800 bps utilizza 2 bit di stop.

3 Premere [MENU] per uscire dal modo Menu. 4 Disattivare e riattivare l’alimentazione per applicare la

modifica.

I-57

Page 66

12 PER COMODITÀ DELL’OPERATORE

IMPOSTAZIONI AUDIO ESTERNE

■ Selezione di una linea di trasmissione dati

A seconda di come si effettua il collegamento del

ricetrasmettitore al PC; sarà necessario impostare un tipo di linea di trasmissione dati. Accedere al Menu No. 63 e selezionare “ACC2” (predefinito) o “USB”.

■ Impostazioni di livello audio

È possibile impostare i livelli audio di ingresso e di uscita

di un collegamento ACC2 tramite i Menu No. 66 e 67, ed i livelli audio di ingresso e di uscita di un collegamento USB tramite i Menu No. 64 e 65. Ciascuna impostazione ha un intervallo compreso tra 0 e 9; il valore predefinito è 4.

Inoltre è possibile effettuare il mix dei toni di bip, del

tono laterale e della guida vocale per un’uscita ACC2/ USB audio accedendo al Menu No. 68 e selezionando “on” (laddove il PC confermerà i suoni emessi dall’altoparlante del ricetrasmettitore).

MODIFICA DEL SEGNALE PER IL TERMINALE DI COM

Inviare il segnale PSQ (segnale di controllo SWL) e il segnale PKS tramite il terminale di COM.

1 Spegnere il ricetrasmettitore. 2 Premere [FM/AM (FM-N)] + [

• Appare momentaneamente la dicitura “PSQ/PKS” e il segnale RTS/CTS è sostituito con il segnale PSQ/PKS sul terminale di COM.

3 Ripetere i passaggi 1 e 2 per tornare la funzionamento

normale.

• Appare momentaneamente la dicitura “CTS/RTS”.

Il funzionamento del segnale di uscita di ciascuna impostazione è il seguente:

Terminale COM PC

TxD RxD

CTS/RTS

PSQ/PKS

I comandi normali del PC (ARCP, ARHP, o SKY COMMAND SYSTEM II) non sono operativi quando questa funzione è attivata.

• Quando si utilizza il TS-590S come una stazione base, utilizzando VoIP o un software simile, impostare il Menu No. 77 su “SQL”.

Al contempo, se si utilizza CTCSS, impostare il Menu

No 75 su “2” e confermare che la frequenza non è già in uso e non provoca una interferenza.

• Se allo spegnimento, il software VoIP rileva per errore un segnale di occupato, impostare il Menu No. 76 su “OPEN”.

RTS CTS CTS

GND GND

TxD (arrestato)

RxD (arrestato)

PSQ

PKS

GND GND

RxD

TxD

RTS

RxD

TxD CTS RTS

• Quando il terminale USB non è in uso, oltre a un cavo seriale, creare e collegare un cavo di ingresso/uscita audio. In questo caso quando si collega l’apparecchiatura audio e il livello di uscita audio è troppo alto, modificare l’impostazione del livello di uscita nel Menu No. 66.

CONTROLLO DEL TS-590S DA UN PC

Se un PC e il TS-590S sono collegati tramite cavo seriale {pagina 67}, è possibile controllare a distanza le funzioni del TS-590S dal PC. Scaricare il software ARCP-590 gratuito dal seguente URL:

http://www.kenwood.com/i/products/info/amateur/software _download.htm

Le istruzioni dettagliate per il controllo a distanza sono disponibili nella documentazione allegata e nel file della guida.

CONTROLLO A DISTANZA DEL TS-590S SULLA RETE

Oltre al programma ARPC-590, può essere scaricato dal sito anche il programma ARHP-590. Si tratta di un programma host che consente all’utente connesso alla rete di controllare a distanza il ricetrasmettitore TS-590S da una postazione remota. Se si realizzano cavi di interfaccia per il trasferimento audio tra il ricetrasmettitore TS-590S e il PC sul ricetrasmettitore host, sarà anche possibile ricevere segnali e trasmettere la voce sulla rete. Per ulteriori informazioni, scaricare il programma ARHP-590 e consultare la documentazione allegata relativa.

Nota: L’ARHP-590 non supporta la comunicazione vocale. Per utilizzare le comunicazioni vocali, utilizzare il software VoIP universale.

UNITÀ GUIDA VOCALE E MEMORIZZAZIONE VGS-1 (OPZIONALE)

L’unità opzionale VGS-1 consente di registrare 30 secondi (massimo) di messaggi vocali ai canali di memoria 1 e 2, e 15 secondi (massimo) di messaggi vocali ai canali di memoria 3 e 4. Dopo aver registrato un messaggio tramite microfono del ricetrasmettitore è possibile trasmettere i messaggi registrati. L’unità annuncia inoltre la funzione e le frequenza del tasto ogni volta che si preme un tasto (annuncio vocale). Poiché il segnale di ricezione in arrivo viene elaborato in digitale nel ricetrasmettitore, il VGS-1 può essere configurato per memorizzare i segnali audio in arrivo costantemente in background. Se lo si desidera, è possibile memorizzare gli ultimi 30 secondi del segnale in arrivo nel VGS-1 per la riproduzione successiva (registrazione costante).

Per ulteriori informazioni su come installare un’unità VGS-1, consultare la sezione “OPZIONI DI INSTALLAZIONE” {pagina 71}.

I-58

Page 67

12 PER COMODITÀ DELL’OPERATORE

REGISTRAZIONE DEI MESSAGGI

La presente sezione descrive la modalità di registrazione di un messaggio singolo.

1 Selezionare il modo SSB, FM, o AM.

• Selezionare il modo con cui si desidera trasmettere.

2 Premere e tenere premuto [CH1 (REC)] per registrare il

messaggio per canale 1.

• Verrà emesso il segnale in codice Morse BT e comparirà la dicitura “AP 1 –”.

• Per terminare la registrazione del messaggio, premere [CLR].

3 Premere [MIC (CAR)], quindi ruotare il comando MULTI/

CH per regolare il guadagno del microfono in modo che

il livello di ingresso vocale non sia inferiore alla zona di livello ALC.

4 Tenere premuto [CH1 (REC)] e parlare nel microfono.

• Sono disponibili quattro canali per registrare i messaggi. Premere [CH2 (REC)], [CH3 (REC)], o [RX/4 (REC)] al posto di [CH1 (REC)], in incrementi di 3 e 4 per registrare il messaggio su un canale differente.

• Se Registrazione costante è attivo, [RX/4 (REC)] non è disponibile per la registrazione messaggio.

5 Rilasciare il tasto quando hai finito di registrare il

messaggio.

• Quando il tempo di registrazione massimo, la registrazione si arresta automaticamente.

• I contenuti del canale sono sovrascritti con il nuovo messaggio.

• “WRITING” appare mentre il ricetrasmettitore sta salvando i dati di messaggio alla memoria flash VGS-1.

6 Ripetere i passaggi da 2 a 5 per registrare un messaggio

su un altro canale.

Nota: Premendo [ ] si annulla la registrazione in corso e si elimina il canale di memoria.

RIPRODUZIONE MESSAGGIO

È possibile riprodurre il messaggio registrato nel canale 1, 2, 3 o 4 prima di inviarlo. È anche possibile registrare un messaggio più lungo eseguendo una registrazione continua in più canali e riproducendola successivamente in modo consecutivo.

Inoltre, è possibile inviare ripetutamente un messaggio lungo e collegato mediante la funzione Ripetitore. Per abilitare questa funzione, accedere al Menu No. 56 e selezionare “on” (impostazione predefinita “oFF”). Quindi selezionare l’intervallo di ripetizione nel Menu No. 57 (valore predefinito: 10 secondi).

Note:

◆ Premendo [ ] annulla la riproduzione in corso.

◆ Le impostazioni nei Menu No. 56 e 57 sono condivise con la

riproduzione dei messaggi CW, come descritto nella sezione “MEMORIA MESSAGGI CW” {pagina 34}.

■ Controllo dei messaggi

1 Selezionare il modo SSB, FM, o AM.

• Selezionare lo stesso modo utilizzato per la

registrazione del messaggio.

• Verificare che la funzione VOX sia disattivata.

2 Premere [CH1 (REC)], [CH2 (REC)], [CH3 (REC)], o

[RX/4 (REC)], a seconda del canale che si desidera

controllare.

• Per esempio, “AP 1– – –” appare durante la riproduzione del messaggio in canale 1.

• Per interrompere la riproduzione, premere [CLR].

• Quando il menu n. 56 si trova su “oFF” tenere premuto il tasto del canale attualmente in riproduzione per riprodurre ripetutamente il messaggio salvato su quel tasto (per il tasto di canale premuto appare una schermata del tipo “AP 1111”.). Per annullare la riproduzione, premere qualsiasi tasto o [CLR].

3 Per riprodurre un altro messaggio in sequenza,

premere il tasto corrispondente ([CH1 (REC)], [CH2 (REC)], [CH3 (REC)], o [RX/4 (REC)]) durante la riproduzione del primo messaggio.

• La riproduzione ripetuta, premendo e tenendo premuti i tasti, non funziona per la riproduzione consecutiva di messaggi.

• È possibile accodare un massimo di 4 canali.

■ Invio dei messaggi

1 Selezionare il modo SSB, FM, o AM.

• Selezionare lo stesso modo utilizzato per la registrazione del messaggio.

2 Premere [VOX (LEV)] per attivare o disattivare la

funzione VOX.

• Se si è attivato VOX, saltare il passaggio 3.

3 Premere [SEND] o o tenere premuto [PTT] sul

microfono.

4 Premere [CH1 (REC)], [CH2 (REC)], [CH3 (REC)], o

[RX/4 (REC)], a seconda del canale che si desidera

usare.

• Per esempio, “AP 1– – –” appare durante la riproduzione del messaggio in canale 1.

• Per interrompere la riproduzione, premere [CLR].

5 Per riprodurre un altro messaggio in sequenza,

premere il tasto corrispondente ([CH1 (REC)], [CH2 (REC)], [CH3 (REC)], o [RX/4 (REC)]) durante la riproduzione del primo messaggio.

• È possibile accodare un massimo di 4 canali.

6 Se è stato premuto [SEND] o [PTT] sul microfono

al passaggio 3, premere [SEND] nuovamente o rilasciare il tasto [PTT] sul microfono.

■ Cancellazione di un messaggio registrato

1 Premere e tenere premuto [CH1 (REC)], [CH2 (REC)],

[CH3 (REC)], o [RX/4 (REC)] per selezionare il

messaggio da eliminare.

• Apparirà “AP n – –”, dove “n” rappresenta il numero di canale.

2 Per cancellare il messaggio registrato, tenere premuto il

medesimo tasto indicato al passaggio 1 ([CH1 (REC)], [CH2 (REC)], [CH3 (REC)], o [RX/4 (REC)]) e premere contemporaneamente [CLR].

• Viene generato un segnale acustico e il messaggio è cancellato.

■ Modifica dell’intervallo tra messaggi

Per riprodurre continuamente un messaggio, cambiare

l’intervallo tra ciascuna serie di messaggi. Servirsi del Menu No. 57 e selezionare un intervallo temporale tra 0 e 60 secondi.

I-59

Page 68

12 PER COMODITÀ DELL’OPERATORE

■ Modifica del volume di riproduzione del messaggio

L’uso del selettore AF non incide sul volume di

riproduzione del messaggio. Per modificare il volume di riproduzione del messaggio, accedere al Menu No. 05 e selezionare un livello di volume di riproduzione tra “1” – “9” o “oFF” (disattivato).

REGISTRAZIONE COSTANTE

Utilizzando le funzioni di registrazione digitale dell’unità VGS-1, è possibile configurare quest’ultima per la registrazione degli ultimi 30 secondi di comunicazioni (segnali trasmessi e segnali ricevuti all’apertura dello squelch). È possibile registrare gli ultimi 30 secondi del segnale di ricezione per confermare ciò che è stato udito.

Per attivare la funzione Registrazione costante, accedere al Menu No. 55 e selezionare “on” (attivato). “

” appare e il ricetrasmettitore avvia la registrazione del segnale in background. Quando si preme e si tiene premuto [RX/4 (REC)], il VGS-1 salva gli ultimi 30 secondi (massimo) del segnale di ricezione audio alla memoria flash. Durante la scrittura dei dati del segnale audio nella memoria flash, appare “WRITING”.

Per riprodurre i segnali di ricezione salvati, premere

[RX/4 (REC)]. Per chiudere, premere [CLR].

Note:

◆ Con il Menu No. 55 attivo, non è possibile utilizzare il canale 4

(RX/4) per registrare e riprodurre il messaggio vocale. Tuttavia il messaggio nel canale 4 non è eliminato. Quando la funzione registrazione continua è disattivata (Menu No. 55 disattivo), è possibile riprodurre il messaggio sul Canale 4.

◆ Mentre “ ” scompare, scompare, ad esempio il VGS-1

riproduce un messaggio o è attiva la funzione guida vocale, la funzione registrazione costante è temporaneamente sospesa.

◆ Quando si registra un nuovo messaggio sul VGS-1, il buffer di

registrazione costante da 30 secondi viene cancellato.

◆ Non è possibile trasmettere un segnale audio memorizzato

registrato con la funzione registrazione costante.

GUIDA VOCALE

Se è installata l’unità opzionale VGS-1, ogni volta che si modifica il modo del ricetrasmettitore, ad esempio, A/ B VFO o richiamo di memoria, il ricetrasmettitore annuncia automaticamente il nuovo modo. Inoltre, è possibile programmare il tasto [PF A] o [PF B] del pannello frontale in modo che alla sua pressione il ricetrasmettitore annunci le informazioni visualizzate sul display. Se si dispone del microfono opzionale MC-47, si può programmare uno dei tasti [PF] sul microfono in base a questa funzione.

Le tabelle sotto riportate mostra gli annunci del ricetrasmettitore quando cambiano le impostazioni. Inoltre premendo, il tasto [PF] è possibile effettuare annunci specifici a seconda che sia selezionato VOICE1, VOICE2, o VOICE3.

VOICE1:

• Quando l’annuncio automatico VOICE 1 è attivo ON

(Menu No. 09), le impostazioni del ricetrasmettitore vengono annunciate in qualsiasi momento vengono modificate le impostazioni.

• Premendo [PF], vengono annunciate le impostazioni

attualmente visualizzate.

• Durante un annuncio vocale, premendo [PF] si annulla

l’annuncio.

Funzioni che utilizzano VOICE1

Funzione Annuncio

Selezione filtro IF (taglio alto)

Selezione filtro IF (taglio basso)

Selezione filtro IF (ampio)

Selezione filtro IF (shift)

Selezione frequenza tono/quando la scansione ID tono è completa

“High” + Valore impostazione

“Low” + Valore impostazione

“Width” + Valore impostazione

“Shift” + Valore impostazione

“Tone” + Valore impostazione

Selezione frequenza CTCSS /quando la scansione ID CTCSS è

“CTCSS” + Valore impostazione

completa Configurazione livello NR1 “NR1” + Valore impostazione Configurazione livello NR2 “NR2” + Valore impostazione

“Memory scan group” + N. Gruppo + “Off/On”

• Quando si seleziona un

Configurazione gruppo di scansione memoria

numero di gruppo, viene annunciato il numero di gruppo e “Off/ On”.

• Quando vengono modificate le impostazioni, viene annunciato solo “Off/ On”.

“VFO” + “Scan” + “Group” + N. definito sezione + “Off/On”

• Quando si seleziona un

Configurazione sezione scansione programma/VFO

numero definito di sezione, viene annunciato il numero definito stazione e “Off/On”.

• Quando vengono modificate le impostazioni, viene annunciato solo “Off/ On”.

Configurazione livello guadagno VOX

Configurazione livello ingresso processore vocale

Configurazione livello uscita processore vocale

Livello configurazione soppressore rumore “1” o “2”

Regolazione guadagno microfono

Selezione velocità di battitura

Regolazione potenza TX

Configurazione tempo di attesa VOX

Configurazione tempo di attesa Break-in

Regolazione volume controllo monitor

“VOX gain” + Valore impostazione

“Processor in” + Valore impostazione

“Processor out” + Valore impostazione

“Noise blanker” “1” o “2” + Valore impostazione

“Mic gain” + Valore impostazione

“Keying Speed” + Valore impostazione

“TX power” + Valore impostazione

“VOX delay” + Valore impostazione

“Break-in delay” + Valore impostazione

“TX monitor” + Valore impostazione

I-60

Page 69

12 PER COMODITÀ DELL’OPERATORE

Funzione Annuncio

Regolazione livello portante

Impostazione AGC tempo costante AGC (FAST) (rapido)

Impostazione AGC tempo costante AGC (SLOW) (lento)

Mentre si è nel modo Menu

Durante il funzionamento continuo, viene annunciato soltanto il

valore di impostazione.

“Carrier” + Valore impostazione

“Fast” + Valore impostazione

“Slow” + Valore impostazione

“Menu” + Numero menu + Valore impostazione

Impostazioni di stato utilizzando VOICE1

Stato Annuncio

Premere [

]

Mentre si è nel modo VFO

“VFO” + (“S” +) Frequenza

“A/B” +

Premere [A/B (A=B)]

(“S” +)

Modifica VFO A o B mentre si è in modo VFO

(viene salvato TF-SET

“A/B” + Frequenza

• Annuncia quando il Menu No. 09 è ON

ON/OFF)

Premere [1.8] ~ [50] o [GENE]

Premere [LSB/USB]/ [CW/FSK (REV)]/ [FM/AM (FM-N)]

Modifica la frequenza

Frequenza

• Annuncia quando il Menu No. 09 è ON

mentre si è in modo VFO Modifica del modo mentre

si è nel modo VFO

Premere [M/V]

Mentre si è nel modo canale memoria

“Channel” + Numero canale + (“S” +)

Frequenza

Ruotare il selettore MULTI/CH

Modifica del canale di memoria mentre si è nel modo canale di memoria

Modifica del modo mentre

Numero canale + (“S” +) Frequenza

• Annuncia quando il Menu No. 09 è ON

si è nel modo canale memoria

Premere e tenere premuto [TF-SET]

TF-SET ON/OFF mentre si è nel modo scorrimento

(“S” +)

Frequenza

• Annuncia quando il Menu No. 09 è ON

Memoria

Premere [Q-MR]

Mentre si è nel modo memoria rapida

Ruotare il selettore MULTI/CH

Modifica del canale di memoria mentre si è nel modo memoria rapida

“Quick memory” + Numero canale + (“S” +)

“A/B” +

Frequenza

Numero canale + (“S” +) “A/B” + Frequenza

• Annuncia quando il Menu No. 09 è ON

Stato Annuncio

Canale vuoto:

Premere [M.IN]

Mentre si è nel modo scorrimento memoria

“Memory in” + Numero canale + “Blank”

Canale salvato:

Numero canale + (“S” +)

Frequenza

Canale vuoto:

Ruotare il selettore MULTI/CH

Modifica del numero di canale mentre si è nel modo scorrimento memoria

Numero canale + “Blank”

Canale salvato:

Numero canale + (“S” +)

Frequenza

• Annuncia quando il Menu No. 09 è ON

Premere [ENT]

Mentre si è nel modo immissione frequenza/

“Enter”

canale memoria

Premere [ENT], quindi premere i tasti numerici

Digitare il numero mentre

Numero digitato

si è nel modo immissione frequenza/canale memoria

Premere [ENT], quindi ruotare il selettore MULTI/ CH

Visualizzazione della

Frequenza

cronologia frequenza mentre si è nel modo immissione memoria.

Premere i tasti numerici

Digitare il numero mentre si è nel modo immissione

“Enter” + Numero digitato

numero canale scorrimento memoria

Premere [LSB/USB] + [

Mentre si è nel modo impostazione automatica

Ruotare il selettore MULTI/CH

Modifica del numero di canale mentre si è nel modo impostazione

“Auto” + Numero canale +

]

Frequenza

• Annuncia quando il Menu No. 09 è ON

Numero canale + Frequenza

• Annuncia quando il Menu No. 09 è ON

automatica

Premere i tasti numerici

Modifica la frequenza/il modo mentre si è nel modo impostazione automatica

Frequenza

• Annuncia quando il Menu No. 09 è ON

Premere e tenere premuto [FINE]

Disattivazione/attivazione

“Frequency lock” + “On”/“Off”

del blocco frequenza

Premere [FM/AM (FM-N)] + [

]

Modifica del segnale di uscita per il terminale di controllo del PC

Modo uscita CTS/RTS:

“CTSRTS on”

Modo uscita PSQ/PKS:

“PSQPKS on”

I-61

Page 70

12 PER COMODITÀ DELL’OPERATORE

Stato Annuncio

Premere [A/B (A=B)] + [ ], quindi ruotare il selettore MULTI/CH

Ripristina conferma durante ripristino VFO

“VFO reset?”

Premere [A/B (A=B)] + [

], quindi ruotare il

selettore MULTI/CH

Ripristina conferma durante ripristino completo

Annunciato quando ci si trova in modo frequenza split.

Annunciato anche quando l’annuncio vocale automatico è

disattivato.

Quando l’annuncio vocale automatico è attivo, sul display

compaiono varie immagini di configurazione. Se si apportano modifiche a queste impostazioni, viene annunciata la nuova impostazione.

“Full reset?”

VOICE2:

• Premendo [PF] si genera un annuncio dello stato

corrente dell’indicatore S / indicatore RF.

• Durante un annuncio vocale, premendo [PF] si annulla

l’annuncio.

VOICE2 Annunci

Indicatore S Indicatore PWR

Posizione

punto

Annuncio

Posizione

punto

Annuncio

0S 00P 0 1 ~ 3 S 1 1 ~ 3 P 5 4 ~ 5 S 2 4 ~ 6 P 10

6 S 3 7 ~ 12 P 25 7 ~ 8 S 4 13 ~ 18 P 50

9 S 5 19 ~ 23 P 75

10 ~ 11 S 6 24 ~ 30 P 100

12 S 7

13 ~ 14 S 8

15 S 9

16 ~ 19 10 dB

20 20 dB

21 ~ 24 30 dB

25 40 dB

26 ~ 29 50 dB

30 60 dB

VOICE3:

• Premendo [PF] si genera un annuncio dello stato

corrente dell’indicatore SWR / indicatore ALC / indicatore COMP.

• Durante un annuncio vocale, premendo [PF] si annulla

l’annuncio.

VOICE3 Annunci

Indicatore SWR Indicatore ALC

Posizione

punto

Annuncio

Posizione

punto

Annuncio

1 R 1.0 0 A 0

2 ~ 6 R 1.5 1 A 1

7 ~ 11 R 2.0 2 A 2 12 ~ 16 R 3.0 ~ ~ 17 ~ 24 R 5.0 13 A 13 25 ~ 30 R OVER 14 A 14

15 ~ A OVER

Indicatore COMP

Posizione

punto

Annuncio

0 C 0 dB

1 ~ 10 C 10 dB 11 ~ 20 C 20 dB 21 ~ 30 C OVER

■ Volume annuncio guida vocale

L’uso del selettore AF non incide sul volume

dell’annuncio della guida vocale. Per modificare il volume dell’annuncio, accedere al Menu No. 06 e selezionare il livello di volume “1” – “7” o “oFF” (disattivato).

■ Velocità dell’Annuncio della Guida Vocale

Se si nota che la velocità dell’annuncio vocale è troppo

bassa o troppo alta, è possibile regolarla. Si possono configurare 5 diverse velocità. Accedere al Menu No. 07 e selezionare tra “0” e “4”, dove 0 è la velocità più lenta e 4 è la velocità più rapida. La velocità predefinita è 1.

■ Lingua annuncio guida vocale

Se per errore si modifica la lingua dell’annuncio, è

possibile riportarla all’inglese tramite il Menu No. 08 e selezionando “EN”.

CHIAMATA D’EMERGENZA (SOLO TIPO K)

La sezione 97.401(d) delle leggi governative sui radioamatori negli Stati Uniti consente di effettuare le chiamate d’emergenza da comunicazioni amatoriali su 5167,5 kHz da stazioni al o entro il 92,6 km dello stato dell’Alaska. Questa frequenza deve essere utilizzata soltanto in caso di minaccia immediata ad una vita umana e/o una proprietà e mai per le comunicazioni abituali.

Premere [EMERGENCY] per modificare il canale di Emergenza (5167,5 kHz/ USB).

• [EMERGENCY] può essere programmato su un tasto

PF.

• Quando si accede al modo di emergenza, sul display secondario appare momentaneamente “EMERGENCY”.

Note:

◆ RIT/XIT si disattiva automaticamente quando si entra nel modo

di Emergenza.

◆ Il ricetrasmettitore non commuta il canale di Emergenza se si

utilizza il registratore costante e si è in fase di trasmissione, ricezione di una chiamata vocale o se si riceve una chiamata CW.

I-62

Page 71

12 PER COMODITÀ DELL’OPERATORE

RIPETITORE DI BANDA TRASVERSALE

Se si dispone di un ricetrasmettitore Kenwood FM (tipo K) con un connettore mini DIN da 6 pin, è possibile configura il ricetrasmettitore TS-590S e il ricetrasmettitore FM come un ripetitore di banda trasversale. Il ricetrasmettitore FM riceve i segnali trasmessi dal ricetrasmettitore aggiuntivo VHF o UHF quando tutti e due i ricetrasmettitore sono impostati con la stessa frequenza. Il segnale viene quindi instradato al ricetrasmettitore TS-590S e ritrasmesso sulla frequenza impostata sul ricetrasmettitore TS-590S. In modo analogo, i segnali ricevuti sul ricetrasmettitore TS-590S vengono diretti al ricetrasmettitore FM e ritrasmessi all’unità che si ha con sé, consentendo di ascoltare la chiamata ricevuta in una località remota.

Per l’interfaccia tra il ricetrasmettitore TS-590S e il ricetrasmettitore FM (tipo K) fare riferimento al “RIPETITORE DI BANDA TRASVERSALE” {pagina 70}.

Nota: La funzione ripetitore funziona solo se i livelli di squelch dei ricetrasmettitori (TS-590S e FM) possono essere regolati in modo da impedire il rumore di fondo; Ciò è dovuto al fatto che la trasmissione è controllata solo tramite lo stato dello squelch.

FUNZIONAMENTO

Per la ricezione e la trasmissione dei segnali, la funzione ripetitore di banda trasversale utilizza 2 bande di frequenza. Quando si riceve un segnale su una banda, questa viene ritrasmessa sull’altra.

1 Selezionare una frequenza VHF o UHF di trasmissione/

ricezione desiderata sul ricetrasmettitore FM.

2 Verificare che sia visibile l’icona PTT sulla frequenza

operativa del ripetitore di banda trasversale sul ricetrasmettitore FM.

3 Selezionare la stessa frequenza per il ricetrasmettitore

terminale.

4 Selezionare la frequenza HF/ 50 MHz desiderata sul

ricetrasmettitore TS-590S.

5 Regolare il livello della soglia di squelch in modo che i

due ricetrasmettitore TS-590S e FM siano tacitati.

6 Sul TS-590S, premere [MENU], quindi ruotare il

selettore MULTI/CH per selezionare i Menu No. 73 e 74.

7 Premere [M.IN] per selezionare “on”.

• Quando si apre lo squelch del ricetrasmettitore TS-590S, il ricetrasmettitore FM ritrasmette il segnale audio in arrivo sulla frequenza VHF o UHF allo stesso tempo.

• Quando si apre lo squelch del ricetrasmettitore FM, il ricetrasmettitore TS-590S ritrasmette il segnale audio in arrivo sulla frequenza HF/ 50 MHz.

8 Accedere ai Menu No. 66 e 67 e premere [M.IN]/ [SCAN

(SG.SEL)] per regolare il livello audio di ingresso / uscita.

9 Per terminare il funzionamento ripetitore del

ricetrasmettitore FM, disconnettere il cavo di interfaccia tra i ricetrasmettitori e accedere ai Menu No. 73 e 74 sul ricetrasmettitore TS-590S e selezionare “oFF”.

SINTONIZZAZIONE DEI CLUSTER DI PACCHETTO

Se si dispone di un TH-D72(A/E)/ TM-D710(A/E)/ RC-D710/ TM-D700(A/E) è possibile collegare il ricetrasmettitore TS590S per usare la funzione di sintonizzazione del cluster di pacchetto DX. Collegare i 2 ricetrasmettitori con una cavo incrociato DB-9 come illustrato a pagina 70.

1 Sul TS-590S, premere [MENU], quindi ruotare il

selettore MULTI/CH per selezionare il Menu No. 61.

2 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare per

selezionare la stessa velocità di comunicazione in baud con cui è configurato il TH-D72/ TM-D710/ RC-D710/ TM-D700.

3 Sintonizzarsi sulla frequenza del nodo dei cluster di

pacchetto DX sul TH-D72/ TM-D710/ RC-D710/ TM-D700.

4 Utilizzando [TNC], accedere al modo APRS sul TH-D72/

TM-D710/ RC-D710/ TM-D700.

• “APRS” o “TNC APRS” appare sul display del TM-D710A/E/ RC-D710A/E/ TM-D700A/E.

5 Utilizzando [DX], digitare il modo del cluster di pacchetto

DX sul TH-D72/ TM-D710/ RC-D710/ TM-D700.

• Ogni volta che le informazioni della stazione DX vengono riportate al nodo dei cluster di pacchetto DX, il TH-D72/ TM-D710/ RC-D710/ TM-D700 memorizza ed elenca il rapporto nella memoria.

6 Selezionare i dati desiderati di una stazione DX con

[▲]/ [▼] sul TH-D72/ TM-D710/ RC-D710/ TM-D700.

7 Premere [TUNE] sul TM-D710/ RC-D710, [MENU] sul

TH-D72 o [MHz] sul TM-D700A/E per trasferire i dati di frequenza del ricetrasmettitore TS-590S.

• Se i dati di frequenza trasferiti sono disponibili sul ricetrasmettitore TS-59S, essi verranno sovrascritti dalla frequenza operativa corrente. In caso contrario, la frequenza operativa del TS-590S rimane invariata.

Per ulteriori informazioni sul funzionamento dei cluster di pacchetto DX del TH-D72/ TM-D710/ RC-D710/ TM-D700 fare riferimento ai rispettivi manuali di istruzioni.

Nota: Il firmware del ricetrasmettitore TM-D700(A/E) deve essere la versione G2.0 o superiore per utilizzare la funzione sintonizzazione dei cluster di pacchetto DX.

I-63

Page 72

12 PER COMODITÀ DELL’OPERATORE

SKY COMMAND SYSTEM II

Sky Command System II consente di controllare a distanza il ricetrasmettitore TS-590S da una località distinta.

Se si dispone di più di 2 ricetrasmettitori TH-D7A/ TH-D72A/ E/ TM-D710A/ TM-V71A + RC-D710/ TM-D700A (tipo K), è possibile iniziare da subito a sfruttare le funzioni Sky Command System II per controllare a distanza la banda HF/ 50 MHz del ricetrasmettitore TS-590S.

Un ricetrasmettitore sarà impiegato quale unità di controllo remoto (TH-D7A, TH-D72A/E, TM-D710A, TM-V71A + RC-D710, o TM-D700A) detta “Commander”. L’altro ricetrasmettitore VHF/ UHF (TH-D7A, TH-D72A/E, TM-D710A, TM-V71A + RC-D710, o TM-D700A) con il ricetrasmettitore TS-590S è detto “Transporter”. Il ricetrasmettitore TH-D7A, TH-D72A/E, TM-D710A, TM-V71A + RC-D710, o TM-D700A funziona come un’interfaccia tra il Commander (una unità di controllo remoto) e la banda HF/ 50 MHz del ricetrasmettitore TS-590S.

Questo sistema consente di cercare altre stazioni radio mentre si è occupati in un’attività di natura diversa, oppure di utilizzare il ricetrasmettitore HF nei momenti di relax trascorsi in auto, nel salotto di casa propria o altrove, anziché dalla stanza adibita alle comunicazioni radio.

Nota: il funzionamento di Sky Command System II potrebbe non essere consentiti in alcuni paesi. Prima di utilizzarlo informarsi sulle leggi locali.

DIAGRAMMA SKY COMMAND SYSTEM II

Freq. VHF

Audio

Freq. UHF

Audio

Risposta

Controllo comando

Audio

Controllo comando

Risposta

PREPARATIVI

Benché si possa utilizzare un TH-D7A, TH-D72A/E, TM-D710A, TM-V71A + RC-D710, o TM-D700A come “Commander” (un’unità di controllo remoto esterna) le seguenti procedure mostrano come configurare il TS-590S ed i ricetrasmettitori TH-D7A, TH-D72A/E, TM-D710A, TM-V71A + RC-D710, o TM-D700A come “Transporter” in una stazione base e il ricetrasmettitore TM-D710A, TM-V71A + RC-D710, o TM-D700A come “Commander”.

Avvio del modo Sky Command System II:

Una volta terminata la configurazione iniziale, è possibile dare avvio al funzionamento Sky Command System II. Se non si sono programmati i parametri appena citati, il funzionamento di Sky Command System II non è possibile.

Configurazione TS-590S + TH-D7A/ TH-D72A/E/ TM-D700A/ TM-D710A/ TM-V71A + RC-D710 (Transporter):

1 Configurare il TH-D7A, TH-D72A/E, TM-D710A,

TM-V71A + RC-D710, o TM-D700A come un “Transporter” e collegare tutti i cavi necessari al ricetrasmettitore TS-590S.

2 Selezionare una frequenza (banda HF/ 50 MHz) sul

ricetrasmettitore TS-590S.

3 Sul TS-590S, premere [MENU], quindi ruotare il

selettore MULTI/CH per selezionare il Menu No. 61.

4 Premere [M.IN]/ [SCAN (SG.SEL)] per selezionare la

velocità di comunicazione desiderata.

5 Selezionare gli stessi parametri di comunicazione sul

ricetrasmettitore TH-D7A, TH-D72A/E, TM-D710A, TM-V71A + RC-D710, o TM-D700A.

6 Premere [MENU] per uscire dal modo Menu. 7 Configurare e avviare il modo Transporter sul

ricetrasmettitore TH-D7A, TH-D72A/E, TM-D710A, TM-V71A + RC-D710, o TM-D700A.

• Fare riferimento ai rispettivi manuali di istruzioni del TH-D7A, TH-D72A/E, TM-D710A, TM-V71A + RC-D710, o TM-D700A per maggiori informazioni sul collegamento, la configurazione e il funzionamento degli stessi con Sky Command System II.

Commander Transporter

I-64

Page 73

COLLEGAMENTO DELLE APPARECCHIATURE PERIFERICHE

DESCRIZIONI DEI TERMINALI

CONNETTORE COM

CONNETTORE ACC2

piedino

Nome

piedino

1 NC Assenza collegamento —

2 RXD

3 TXD Ricezione di dati I

4 NC Assenza collegamento —

5 GND Terra —

6 NC Assenza collegamento —

7 RTS Abilita ricezione I

8 CTS Abilita trasmissione O

9 NC Assenza collegamento —

Nome

piedino

1 NC Assenza collegamento —

2 RTTY

3 ANO

4 GND Terra —

5 PSQ

6 NC Assenza collegamento —

Trasmissione di dati

Ingresso tasto RTTY Uscita audio dal ricetrasmettitore

• Collegare l’ingresso audio sul TNC, MCP, o PC (o sul collegamento interfaccia PC).

• Il livello di uscita audio non dipende dalla configurazione del comando AF.

• Il livello di uscita audio può essere modificato regolando il valore nel Menu No. 67. Impostare il valore a un livello di uscita audio moderato. Il valore predefinito di 4 è circa 0,5 V standard. Le impostazioni di 0 ~ 9 variano da ca. 0 V

• Impedenza: ca. 10 kΩ.

Controllo squelch del ricetrasmettitore

• Collegare l’ingresso squelch sull’interfaccia di connessione TNC, MCP, o PC.

• Squelch aperto: impedenza bassa

• Squelch chiuso: impedenza alta

Funzione I/O

, che è un segnale di modulazione

p-p

a 1,2 V

p-p

7 NC Assenza collegamento —

8 GND Terra —

Ingresso PTT per comunicazione dati

9 PKS

10 NC Assenza collegamento —

11 ANI

12 GND Terra —

13 SS

• Collegare l’uscita PTT dell’interfaccia di collegamento TNC, MCP, o PC.

• L’ingresso audio del microfono viene tacitato durante la trasmissione.

Ingresso audio per comunicazione dati

• Collegare l’uscita audio sul TNC, MCP, o PC (o sul collegamento interfaccia PC).

• Il livello di ingresso audio non dipende dal guadagno del microfono (impostato con il tasto [MIC]).

• Il livello di ingresso audio può essere modificato regolando il valore in menu n. 66. Il valore predefinito di 4 corrisponde a circa 10 mVrms che è il segnale di modulazione standard. Le impostazioni 0 ~ 9 variano da quasi assenza di modulazione a circa 1 mV

• Impedenza: ca. 10 kΩ.

Ingresso PTT (lo stesso del connettore MIC sul pannello anteriore)

• Durante la trasmissione, l’ingresso audio del terminale 11 (ANI) del connettore ACC2 e il terminale USB sono muti.

rms

I-65

Page 74

13 COLLEGAMENTO DELLE APPARECCHIATURE PERIFERICHE

CONNETTORE REMOTO

piedino

Nome

piedino

1 SPO Uscita altoparlante O

2 COM Terminale comune I/O

3SS

4 MKE

5 BRK

6 ALC Ingresso ALC dall’amplificatore (circa -7 V). I

7 RL Ca. +12 V DC vengono emessi quando ci si trova nel modo TX (10 mA max.). O

CONNETTORE EXT.AT (per AT-300)

piedino

Nome

piedino

1 GND Terra —

2 TT Ingresso/uscita comando AT-300 I/O

3 GND Terra —

Funzione I/O

Stand-by: quando collegato a massa il ricetrasmettitore entra nel modo TX.

• Durante la trasmissione, l’ingresso audio del terminale 11 (ANI) del connettore ACC2 e il terminale USB sono muti.

Quando è collegato con il terminale comune, l’amplificatore entra nel modo TX.

Quando è collegato con il terminale comune, l’amplificatore entra nel modo RX.

Funzione I/O

I/O

CONNETTORE MIC

4 NC Assenza collegamento —

5 TS Ingresso/uscita comando AT-300 I/O

6 14S Alimentazione per EXT.AT commutata su 13,8V. O

piedino

Nome

piedino

1 MIC Ingresso segnale MIC I

2 SS Comando (PTT) stand-by MIC I

3 MD Controllo MIC Down I

4 MU Controllo MIC UP I

5 8A Commutato su 8V O

6 NC Assenza collegamento —

7 MSG MIC GND —

8 MCG GND —

Funzione I/O

I-66

Page 75

13 COLLEGAMENTO DELLE APPARECCHIATURE PERIFERICHE

COMPUTER

Il connettore USB permette di collegare direttamente un computer utilizzando una USB (tipo AB) o un cavo RS-232C. Collegando un cavo USB al PC; si può abilitare l’ingresso e l’uscita della trasmissione e della ricezione del suono. Utilizzare il software ARUA-10 disponibile al seguente URL, per controllare la linea di sistema audio USB del PC. (Il driver della porta virtuale COM può essere scaricato anche al seguente URL.)

http://www.kenwood.com/i/products/info/amateur/software_download.html

Note:

◆ Il cavo USB e il cavo RS-232C non sono inclusi, acquistarli separatamente.

◆ Collegare il cavo USB direttamente al PC.

◆ In teoria, si verifica un ritardo nel sistema audio USB. Per cui il suono potrebbe essere tagliato quando si usa un PC nel sistema. Utilizzare il

sistema audio USB nei casi in cui si registrano le comunicazioni che non richiedono risposte rapida a un PC.

Alla porta seriale RS-232C

(f)

Alla porta USB

Cavo diritto RS-232C

Personal computer

Cavo USB

TS-590S

(f)

• Per trasmettere il segnale dal PC, attivare la funzione DATA VOX spostandola su collegare a massa il pin 9 del connettore ACC2 al pin 8 (GND). (Vedere pagina 30 per la funzione DATA VOX.)

RICETRASMETTITORE COMPATIBILE

Quando si trasferiscono i dati a o da un altro TS-590S, TS-480HX/SAT, TS-2000/X, TS-570S/D, o TS-870S, collegare direttamente i 2 ricetrasmettitori con i connettori COM.

TS-590S

Ricetrasmettitore compatibile

(f) (f)

Cavo a fili incrociati RS-232C

Cablaggio connettore DB-9 (a fili incrociati)

I-67

Page 76

13 COLLEGAMENTO DELLE APPARECCHIATURE PERIFERICHE

FUNZIONAMENTO RTTY

Utilizzare il connettore ACC 2 per l’interfaccia con il MCP. Se l’MCP supporta l’uscita tasti RTTY, collegare l’uscita al piedino 2del connettore ACC 2. Collegare la linea di ingresso di demodulazione del MCP al piedino 3 del connettore ACC 2. Inoltre, collegare la linea di controllo trasmissione dell’MCP al piedino 13 del terminale ACC 2. Selezionare “FSK” o “FSR” quando si utilizza il modo RTTY.

Nota: Non utilizzare lo stesso alimentatore per il ricetrasmettitore e l’apparecchiatura RTTY, bensì tenere le 2 unità quanto più distanti possibile, al fine di ridurre le interferenze.

TS-590S

Alimentazione per MCP

MCP

Personal computer

AMPLIFICATORE DI LINEA HF/ 50 MHz

Collegare un amplificatore di potenza in trasmissione esterno al connettore REMOTE. Accendere il relè di controllo dell’amplificatore di linea tramite Menu No. 53 o 54. Selezionare “2” o “3” se si utilizza il relè interno per controllare lo stato dell’amplificatore di linea.

Il tempo di risposta del relè TX/ RX è di 10 [ms] se si è attivato il modo break-in totale CW e di 25 [ms] nel modo break-in parziale CW.

Nota: Il metodo di controllo TX/ RX varia a seconda dei modelli di amplificatore esterno. Alcuni amplificatori si portano nel modo TX quando il terminale di controllo è a massa; in questo caso, collegare il piedino 2 del connettore REMOTE al terminale GND e il piedino 4 al terminale di controllo dell’amplificatore.

TL-922 (Amplificatore di linea HF)

TS-590S

I-68

Relè di controllo

R T

GND

Connettore REMOTE

(vista anteriore)

(L’amplificatore di linea TL-922 non è un modello in produzione costante. Potrebbe pertanto non essere più disponibile nell’area di residenza).

Page 77

13 COLLEGAMENTO DELLE APPARECCHIATURE PERIFERICHE

SINTONIZZATORE ANTENNA

Utilizzare i connettori ANT 1 e AT per collegare un sintonizzatore antenna esterno AT-300. Se si collega il sintonizzatore per antenna esterno al connettore ANT 2 questo non funzionerà.

Nota: L’AT-300 non può essere usato per funzionamento a 50 MHz.

Connettore

ANT 1

TS-590S

AT-300

(Il sintonizzatore antenna AT-300 non è un modello in produzione costante. Potrebbe pertanto non essere più disponibile nell’area di residenza).

TNC E MCP

Collegare il connettore DATA per collegare le linee di ingresso/uscita AF da un controllore nodo terminale (TNC) per il funzionamento a pacchetti, da un processore di comunicazioni multimodo (MCP) per il funzionamento su AFSK, Packet, PacTOR, AMTOR, G-TOR collegare apparecchiature SSTV e di raccordo telefonico.

• Collegare il TNC o il MCP al connettore ACC 2 bensì utilizzando un cavo equipaggiato con una presa DIN da 13 piedini.

• Collegare il TNC o MCP a un personal computer o un terminale dumb che richiede un cavo RS-232C.

• Selezionare il modo LSB o USB (a seconda del tipo di comunicazione) quando si utilizza il MCP/ TNC.

Nota: Non condividere un alimentatore singolo tra ricetrasmettitore e TNC o MCP. Mantenere una separazione il più ampia possibile tra il ricetrasmettitore e il computer per ridurre i picchi di disturbo del ricetrasmettitore.

, PSK31, o FAX, o un’interfaccia Clover. Utilizzare il connettore ACC 2 anche per collegare per

Personal computer

TS-590S

Alimentazione per TNC/MCP

TNC/MCP

I-69

Page 78

13 COLLEGAMENTO DELLE APPARECCHIATURE PERIFERICHE

SINTONIZZAZIONE DEI CLUSTER DI PACCHETTO

Se si dispone di un ricetrasmettitore TM-D710A/E/ TM-D-700A/E/ RC-D710 + TM-V71A/E è possibile collegare il ricetrasmettitore TS-590S per usare la funzione di sintonizzazione del cluster di pacchetto DX. Collegare i 2 ricetrasmettitori con un cavo a fili incrociati RS-232C come illustrato di seguito. (Per il collegamento di TH-D72A/E, fare riferimento al Manuale di istruzioni TH-D72A/E.)

TS-590S

Cavo a fili incrociati RS-232C

TM-D710A/E/ RC-D710 + TM-V71A/E

(m)

(f)

TM-D700A/E

RC-D710 + PG-5J

(f)

PG-5G

RIPETITORE DI BANDA TRASVERSALE

Se si dispone di un ricetrasmettitore Kenwood FM (tipo K) con un connettore mini DIN da 6 pin, è possibile configura il ricetrasmettitore TS-590S e il ricetrasmettitore FM come un ripetitore di banda trasversale. Collegare i 2 ricetrasmettitori con un cavo DIN (13 piedini) / DIN mini (6 piedini) come illustrato di seguito.

TS-590S

TM-D710A/ TM-V71A

DIN (13 piedini)/ Mini DIN (6 piedini)

TM-D700A

Presa DIN (13 piedini) Presa mini DIN (6 piedini)

PKS

ANI

SQC

ANO

PR1

PKD

PKSPSQ

Dopo aver collegato i 2 ricetrasmettitore con il cavo, accedere al Menu No. 73 (polarità PSK) e 74 (esclusione occupato) sul ricetrasmettitore TS-590S e selezionare “on”. Sarà necessario inoltre regolare il livello di ingresso/uscita audio al ricetrasmettitore TS-590S utilizzando i Menu No. 66 e 67.

I-70

Page 79

OPZIONI DI INSTALLAZIONE

Per installare il VGS-1 o il SO-3 TCXO è necessario un cacciavite Philips n. 1. Per installare il SO-3 TCXO p necessario anche un ferro di saldatura (ca. 30 watt).

ATTENZIONE

Spegnere l’alimentazione del ricetrasmettitore e scollegare il cavo di alimentazione prima di effettuare l’installazione.

RIMOZIONE DEL COPERCHIO SUPERIORE

Durante l’installazione del VGS-1 o SO-3 TCXO, rimuovere il coperchio superiore del ricetrasmettitore:

1 Rimuovere le 10 viti. 2 Sollevare il coperchio superiore.

UNITÀ GUIDA VOCALE E MEMORIZZAZIONE VGS-1

1 Allentare le 4 viti per rimuovere la copertura di protezione.

2 Nella confezione del VGS-1 sono acclusi 5 cuscinetti in

gomma. Utilizzare i 2 cuscinetti in gomma illustrati di seguito e montarli sul VGS-1 (20 x 30 x 2 mm e 21 x 21 x 2,5 mm).

• I rimanenti cuscinetti non sono utilizzati.

3 Inserire il VGS-1 nel relativo connettore sulla scheda del

PC, premendo sulla parte superiore del VGS-1 fino a farlo scattare in posizione.

4 Riposizionare e stringere le 4 viti della copertura di

protezione.

5 Richiudere l’involucro inferiore riavvitando le 10 viti.

Nota: Al termine dell’installazione, è possibile regolare il volume di

riproduzione del VGS-1 dal Menu No. 05 e 06.

I-71

Page 80

14 OPZIONI DI INSTALLAZIONE

SO-3 TCXO

L’opzione SO-3 migliora la stabilità della frequenza del ricetrasmettitore a ±0,5 ppm.

1 Rimuovere il connettore CN503 e la vite TCXO PCB,

come illustrato di seguito.

CN503

TCXO PCB

2 Rimuovere il TCXO PCB. 3 Inserire il SO-3 TCXO.

4 Saldare tutti i piedini sul lato rovescio della scheda a

circuito stampato.

5 Inserire di nuovo il TCXO PCB nel ricetrasmettitore. 6 Collegare il CN503 e stringere la vite. 7 Spostare il ponticello C903 e C904 come illustrato di

seguito.

TC501

CN903

CN904

CALIBRAZIONE FREQUENZA DI RIFERIMENTO

Nota: Il ricetrasmettitore viene regolato in fabbrica prima della spedizione. Tranne quando assolutamente necessario, NON effettuare altre regolazioni.

1 Effettuare le seguenti impostazioni sul ricetrasmettitore:

• Modo: CW

• Selettore AF: centro

• Menu No. 34 (passo CW RX): 800 Hz

• Selettore SHIFT: 800 Hz

• Funzione RIT: disattivata

• Funzione break-in (VOX): Disattivata

2 Rimuovere l’involucro inferiore dal ricetrasmettitore

svitando le 10 viti.

3 Sintonizzare una stazione a frequenza standard

quale WWV o WWVH ad esempio a 10,000,00 MHz o 15,000,00 MHz.

• Regolare il comando di Tuning in modo che il display

visualizzi l’esatta frequenza della stazione.

• Si dovrebbe udire un tono di battimento di circa 800 Hz.

• Per 800 Hz:

display

= (f

riferimento

Δf

/15,600 x Δf

è lo shift della frequenza di riferimento di

15,6 MHz.

4 Chiudere il tasto CW. Si dovrebbe udire un tono laterale

di trasmissione di circa 800 Hz.

• Questo tono laterale produce un doppio tono di battimento quando si abbina al segnale ricevuto.

• Regolare il selettore AF in modo da udire distintamente il doppio tono di battimento.

• Per 800 Hz:

tono laterale

f Δf

= 800 Hz ±50 ppm (= 800 ±0,04 Hz) dove

riferimento

è lo shift della frequenza di riferimento di

15,6 MHz.

5 Ricetrasmettitore TS-590S senza SO-3: Regolare il trimmer (TC501) per minimizzare la

differenza di frequenza tra il tono di 800 Hz ricevuto e il tono laterale di 800 Hz.

Ricetrasmettitore TS-590S con SO-3: Regolare il trimmer nell’SO-3 con lo strumento di

regolazione in plastica fornito. Minimizzare la differenza di frequenza tra il tono ricevuto di 800 Hz e il tono laterale di 800 Hz.

riferimento

) + 800 Hz dove

Note:

◆ Per evitare di posizionare erroneamente il ponticello tenerlo attaccato al piedino del C903 o C904.

◆ Quando si rimuove il SO-3 TCXO, riposizionare il ponticello nella posizione originaria.

8 Riposizionare l’involucro inferiore (10 viti).

I-72

Page 81

14 OPZIONI DI INSTALLAZIONE

STAFFA MOBILE MB-430

ATTENZIONE: Quando si installa la staffa MB-430, utilizzare le viti SEMS fornite in dotazione con il TS-590S.

Quando si installa il MB-430, applicare prima i distanziatori in plastica in dotazione al ricetrasmettitore. Tale accorgimento è necessario per proteggere il TS-590S dai graffi.

Distanziatori in plastica

Verificare che la linguetta si rivolta verso l’esterno

Dopo aver installato la staffa al veicolo, preparare il ricetrasmettitore allentando le viti posteriori. Agganciare tali viti al binario della guida posteriore della staffa di montaggio quindi regolare il ricetrasmettitore all’angolo desiderato prima di stringere le viti. Inserire e fissare le viti anteriori per fissare il ricetrasmettitore in posizione.

Vite anteriore

Vite posteriore

PRECAUZIONI

• Durante il funzionamento mobile non configurare il ricetrasmettitore mentre si guida; è troppo rischioso.

• È vietato dalle leggi sulla circolazione stradale utilizzare il ricetrasmettitore mentre si è alla guida. Si prega di controllare e rispettare le norme sulla circolazione stradali locali.

Per rimuovere il ricetrasmettitore dalla staffa, rimuovere prima le viti anteriori, poi allentare le viti posteriori e tirare delicatamente il ricetrasmettitore in avanti per sbloccarlo dalla staffa.

ATTENZIONE

Non installare il ricetrasmettitore in modo che si trovi verticalmente sul lato.

I-73

Page 82

RISOLUZIONE DEI PROBLEMI

INFORMAZIONI GENERALI

Il ricetrasmettitore è stato allineato e collaudato in fabbrica per garantirne l’aderenza alle specifiche. In condizioni operative normali, il ricetrasmettitore funzionerà nel rispetto delle istruzioni fornite. Tutti i regolatori, le bobine e i resistori del ricetrasmettitore sono stati preimpostati in fabbrica. Essi vanno regolati soltanto da un tecnico esperto nell’uso di questo ricetrasmettitore e munito delle apparecchiature di collaudo necessarie. La manutenzione o l’allineamento eseguiti dall’utente senza autorizzazione dalla ditta può annullare la garanzia del ricetrasmettitore.

Se utilizzato in modo appropriato, il ricetrasmettitore garantirà anni di servizio affidabile senza necessitare di ulteriore allineamento. Le informazioni fornite in questa sezione riguardano alcune procedure di manutenzione generale che non necessitano pressoché di alcuna apparecchiatura di collaudo.

SERVIZIO

Per restituire un ricetrasmettitore al rivenditore o a un centro di assistenza per la riparazione, imballare l’unità nella scatola e con il materiale d’imballo originale. Includere una descrizione dettagliata del problema. Includere altresì il proprio numero telefonico ed eventuale numero di fax unitamente al proprio nominativo e indirizzo, qualora il tecnico dell’assistenza richiedesse ulteriori informazioni per risolvere il problema. Non spedire gli accessori, a meno che non si ritenga abbiano una relazione diretta con il problema. Non inviare gruppi secondari o schede di circuito stampato. Inviare il ricevitore competo.

Restituire il ricetrasmettitore al rivenditore Kenwood autorizzato presso il quale è stato acquistato oppure a un centro di assistenza Kenwood. Sarà acclusa al ricetrasmettitore una copia del rapporto di servizio.

Affiggere un’etichetta con il proprio nome e segnale di chiamata a ogni articolo per facilitarne l’identificazione. Includere il modello e il numero di serie del ricetrasmettitore in qualsiasi comunicato relativo al problema.

NOTA DI SERVIZIO

Se desiderasse comunicarci un problema di natura tecnica o funzionale, accluda una breve nota esauriente del problema. Ci faciliterà il compito includendo:

• Modello e numero di serie dell’apparecchiatura

• Domande o descrizione del problema riscontrato

• Altre apparecchiature presenti alla stazione e relazionate al problema

• Letture dei misuratori

• Altre informazioni pertinenti (impostazioni di menu, modo, frequenza, sequenza di tasti che porta al malfunzionamento, ecc.)

ATTENZIONE

Non imballare l’apparecchiatura in carta da giornale. In tal modo non si provocano ulteriori danni durante il trasporto o la spedizione.

Note:

◆ Registrare la data d’acquisto, il numero di serie e il nome del

rivenditore presso il quale è stato acquistato il ricetrasmettitore.

◆ Conservare una copia scritta della procedura di riparazione

eseguita sul ricetrasmettitore.

◆ Se si richiede assistenza entro il periodo di garanzia, includere

una fotocopia della fattura o della ricevuta-di-acquisto, indicante chiaramente la data d’acquisto.

PULIZIA

I tasti, i comandi e l’involucro del ricetrasmettitore si possono sporcare con l’uso prolungato. Estrarre i comandi dal ricetrasmettitore e pulirli con un detergente neutro e acqua calda. Non utilizzare agenti chimici sull’involucro, ma pulirlo solo con un panno inumidito a un detergente neutro.

I-74

Page 83

15 RISOLUZIONE DEI PROBLEMI

RISOLUZIONE DEI PROBLEMI

I problemi descritti in questa tabella sono malfunzionamenti operativi comunemente riscontrabili, provocati solitamente da allacciamenti errati, impostazioni di controllo incorrette o errori operativi dovuti a programmazione incompleta. Tali problemi non sono generalmente dovuti a guasti nella circuiteria. Prima di giudicare difettoso il ricetrasmettitore, consultare questa tabella e le sezioni appropriate del manuale di istruzioni.

Nota: Se si affianca un ricetrasmettitore portatile a questo ricetrasmettitore si possono causare interferenze.

Problema Causa possibile Rimedio Pagina

Il ricetrasmettitore non si accenderà dopo aver collegato l’alimentatore a 13,8 V c.c. e aver premuto [ Il display rimane in bianco e l’audio è spento.

Una volta acceso, il ricetrasmettitore non riprende il funzionamento normale. Ad esempio, sul display non compaiono né le cifre corrette né quelle incorrette.

Dopo aver acceso il ricetrasmettitore, questo non trasmette.

Il ricetrasmettitore non risponde correttamente dopo aver premuto la combinazione di tasti o i comandi di sintonizzazione descritti in questo manuale di istruzioni.

Non è possibile cambiare frequenza.

La qualità dell’audio SSB è scadente; le frequenze audio alta e bassa sono assenti.

Non si ricevono i segnali oppure la sensibilità in ricezione è mediocre.

1 L’alimentatore c.c. è spento. 2 Il cavo di alimentazione è

difettoso.

3 Il cavo di alimentazione non è

collegato in maniera salda.

4 Il fusibile del cavo di

alimentazione è aperto.

1 La tensione in ingresso non

rientra nel campo 13,8 V c.c ±15% (11,7 ~ 15,8 V c.c.)

2 Il microprocessore non

funziona correttamente.

La corrente nominale dell’alimentatore c.c. è insufficiente.

1 Le procedure non sono state

seguite attentamente.

2 La funzione blocco frequenza

è attiva.

3 Il microprocessore e la

relativa memoria devono essere reimpostati.

La funzione blocco frequenza è attiva.

1 È stato selezionato un modo

operativo incorretto per il ricevitore.

2 Il filtro IF non è impostato

correttamente.

3 Riduzione rumore 1 o 2

attivata.

4 Funzione cancellazione

battimento 1 o 2 attivata.

1 Il selettore SQL l è ruotato

tutti in senso orario.

2 La funzione attenuatore è

attiva.

3 Il tasto [PTT] sul microfono è

premuto.

4 L’impostazione della larghezza

di banda del filtro IF è errata.

5 È stato selezionato il

connettore per antenna errato

(ANT 1 o ANT 2). 6 Il preamplificatore è spento. 7 Si è verificato un errore DSP

interno.

1 Accendere l’alimentatore C.C. 2 Ispezionare il cavo di alimentazione. Verificarne la

polarità. Rosso: positivo (+); nero: negativo (–).

3 Verificare i collegamenti all’alimentatore c.c.

4 Investigare la causa che ha portato a bruciare il

fusibile. Una volta analizzati e corretti i problemi, installare un nuovo fusibile di portata specificata.

1 Correggere la tensione in ingresso o utilizzare

una batteria a 12 ~ 16 V.

2 Consultare la sezione “REIMPOSTAZIONE

DEL MICROPROCESSORE”. Appurare quali dati andranno persi, quindi eseguire una reimpostazione VFO. Se il problema persiste, procedere a una reimpostazione totale.

Utilizzare un alimentatore c.c. da 20,5 A o capacità di corrente superiore.

1 Consultare la sezione “CONVENZIONI

TIPOGRAFICHE ADOTTATE”.

2 Premere e tenere premuto [FINE (F.LOCK)] per

disattivare la funzione. L’icona “

3 Consultare la sezione “REIMPOSTAZIONE

DEL MICROPROCESSORE”. Appurare quali dati andranno persi, quindi eseguire una reimpostazione parziale. Se il problema persiste, procedere a una reimpostazione totale.

Premere e tenere premuto [FINE (F.LOCK)] per disattivare la funzione. L’icona “

1 Selezionare LSB o USB per il modo.

2 Ruotare il selettore HI/SHIFT o LO/WIDTH per

regolare l’ampiezza filtro DSP.

3 Premere

disattiva.

4 Premere

si disattiva.

Ruotare il selettore SQL in senso antiorario.

2 Premere [ATT (RX ANT)] per disattivare

l’attenuatore.

3 Rilasciare il tasto [PTT]sul microfono.

4 Consultare la sezione “FILTRI DSP”, ed impostare

i comandi di conseguenza.

5 Premere e tenere premuto

selezionare l’altro connettore per antenna.

6 Premere 7 Riavviare il ricetrasmettitore spengendo e

riaccendendo l’alimentazione. Se il problema persiste consultare un centro di assistenza autorizzato Kenwood.

[NR (LEV)] finché la funzione NR si

[BC (A.NOTCH)] finché la funzione BC

[PRE (ANT 1/2)] per

[PRE (ANT 1/2)] per attivare la funzione.

” scompare.

—

I-75

Page 84

15 RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Rimedio Pagina

Non si ricevono i segnali oppure la sensibilità in ricezione è mediocre; la lettura dell’indicatore S è a scala piena.

I segnali ricevuti sono totalmente indecifrabili

La scansione di memoria non si avvia.

La scansione di memoria non esamina uno dei canali memorizzati; il canale desiderato NON è stato escluso.

La scansione di programma non si avvia.

AT non si conclude esito positivo.

Il sintonizzatore interno viene ignorato immediatamente dopo l’avvio della sintonizzazione.

La trasmissione non è possibile anche se si preme [PTT], sul microfono oppure le trasmissioni non portano a contatto.

Un tentativo di trasmissione ha prodotto il messaggio “HELLO”; il modo ricezione è stato ripristinato.

Il ricetrasmettitore ha una potenza di trasmissione bassa.

Il guadagno RF è stato impostato su un livello troppo basso.

È stato selezionato il modo di modulazione errato.

1 Il selettore SQL non è

impostato correttamente. 2 Sono stati sbloccati meno di 2

canali di memoria. 3 Sono stati programmati meno

di 2 canali di memoria. Mentre è selezionata la

scansione di gruppo, il canale desiderato si trova in un gruppo diverso.

Le frequenze di inizio e fine sono identiche.

con

L’impedenza del cavo coassiale e dell’antenna non sono congruenti. La sintonizzazione non si conclude con esito positivo per via delle condizioni, benché l’indicatore SWR presenti un rapporto inferiore a 3:1.

SWR del sistema antenna troppo elevato.

1 La spina del microfono non è

stata inserita completamente

nel connettore MIC. 2 La funzione inibizione

trasmissione è attiva. 3 È stato selezionato CW o FSK

anziché un modo vocale. 4 La larghezza di banda del

filtro TX DSP selezionata è

errata. 5 È stato selezionato il

connettore per antenna errato

(ANT 1 o ANT 2). 1 L’antenna non è collegata

correttamente. 2 L’impedenza dell’antenna e

del ricetrasmettitore non sono

congruenti. 3 La tensione in ingresso non

rientra nel campo 13,8 V c.c

±15% (11,7 ~ 15,8 V c.c.). 4 La corrente nominale

dell’alimentatore c.c. è

insufficiente. 1 Il guadagno del microfono è

stato impostato su un livello

troppo basso. 2 Collegamenti instabili del

sistema antenna portano a

SWR alto.

Ruotare il selettore RF in senso orario per aumentare il guadagno RF.

Selezionare il modo di modulazione corretto. 11

1 Regolare il selettore SQL quanto basta per

eliminare appena il rumore di fondo.

2 Sbloccare almeno 2 canali di memoria.

3 Memorizzare i dati in almeno 2 canali di memoria.

Selezionare il gruppo di memoria contenente il canale di memoria per la scansione.

Memorizzare frequenze di inizio e di fine diverse. 46

Regolare il sistema antenna per abbassare SWR. 50

1 Spegnere l’alimentazione, assicurarsi che nel

connettore MIC non siano stati inseriti oggetti estranei, quindi collegarlo saldamente.

2 Disattivare il Menu No. 60.

3 Selezionare il modo voce corretto.

4 Regolare le impostazioni nei Menu No. 25, 26.

5 Premere e tenere premuto [PRE (ANT 1/2)] per

selezionare l’altro connettore per antenna.

1 Verificare il collegamento dell’antenna. Regolare

come necessario.

2 Ridurre l’impostazione SWR del sistema antenna.

3 Correggere la tensione in ingresso o utilizzare

una batteria a 12 ~ 16 V.

4 Utilizzare un alimentatore c.c. con corrente

nominale superiore a 20,5 A a 13,8 V c.c.

1 Nel modo SSB o AM, aumentare il guadagno del

microfono.

2 Verificare il collegamento dell’antenna.

Confermare che il sintonizzatore dell’antenna indichi SWR basso.

I-76

Page 85

15 RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Rimedio Pagina

VOX inoperativo. Il guadagno del microfono è stato

L’amplificatore di linea HF/ 50 MHz non funziona.

La potenza di uscita del ricetrasmettitore diminuisce dopo un breve periodo di funzionamento.

Non è possibile accedere e utilizzare i ripetitori.

L’operazione digitale porta a pochi contatti, se non a nessuno, con le altre stazioni.

Tentativo non riuscito di controllare il ricetrasmettitore mediante il computer.

Appare la dicitura “TEMP–HI” e viene emesso il suono “CHECK” in codice Morse.

La trasmissione si interrompe improvvisamente.

“DSP ERR x” appare (dove x è un numero compreso tra 0 ~ 3).

“VGS ERR” appare. Si è verificato un errore interno

impostato su un livello troppo basso.

1 Il controllo dell’amplificatore di

linea è spento. 2 Il cablaggio del connettore

REMOTE è errato o difettoso. 1 I filtri dell’aria delle ventole di

raffreddamento sono occlusi

dalla polvere. 2 Le ventole non riescono

a fornire un flusso d’aria

sufficiente al raffreddamento

del ricetrasmettitore. 1 Molti ripetitori europei

richiedono per l’accesso un

tono subaudio a 1750 Hz. 2 La frequenza di trasmissione

e/ o ricezione è errata.

1 I collegamenti fisici tra

ricetrasmettitore, computer,

TNC/ MCP non sono corretti

oppure le impostazioni

software del TNC/ MCP sono

errate. 2 Si stanno utilizzando

frequenze di trasmissione e

ricezione diverse. 3 I livelli tra ricetrasmettitore e

TNC/ MCP sono incorretti. 4 Il segnale trasmesso o quello

di ricezione in arrivo è troppo

debole. 5 Il parametro dell’attesa

TX di TNC/ MCP ha

un’impostazione errata. 1 Esiste un problema con il

cavo di collegamento del PC

al TS-590S. 2 I parametri di comunicazione

impostati nel programma

terminale non coincidono con

quelli del ricetrasmettitore. Un sensore nel ricetrasmettitore

ha rilevato alta temperatura.

La tensione di alimentazione c.c. è troppo alta.

Si è verificato un errore DSP interno.

nel VGS-1.

Aumentare il guadagno VOX. 30

1 Impostare il Menu No 53 (HF) o 54 (50 MHz) su

1, 2, o 3.

2 Esaminare il cablaggio del connettore REMOTE e

correggerlo secondo necessità.

1 Rivolgersi al centro di assistenza Kenwood o al

rivenditore di fiducia per la pulizia dei filtri.

2 Riposizionare il ricetrasmettitore in modo che

l’aria possa circolare liberamente attraverso il TS-590S raffreddandolo.

1 Consultare la sezione “FUNZIONAMENTO DEL

RIPETITORE FM” e selezionare la frequenza corretta e il tipo corretto di sottotono.

2 È necessario trasmettere sulla frequenza in

ingresso e ricevere sulla frequenza in uscita del ripetitore. Fare riferimento alla sezione “FUNZIONAMENTO DEL RIPETITORE FM”.

1 Ricontrollare tutti i collegamenti in base alle

istruzioni di questo manuale, del manuale del TNC/ MCP e del manuale del computer.

2 Verificare che le funzioni RIT e XIT siano

disattivate. Verificare che NON si stia operando la frequenza split.

3 Regolare i livelli TX e RX

66 e 67, e i

4 Riorientare o riposizionare l’antenna o

aumentarne il guadagno.

5 Impostare l’attesa TX di TNC/ MCP su oltre 300

ms.

1 Esaminare il cavo e verificarne il collegamento.

2 Utilizzare i medesimi parametri per il programma

terminale e il ricetrasmettitore. Controllare i Menu No. 61 e 62.

Arrestare la trasmissione e lasciar raffreddare il ricetrasmettitore. Rivolgersi al centro di assistenza Kenwood o al rivenditore di fiducia per la pulizia dei filtri aria interni.

Regolare la tensione di alimentazione DC a 13,8 V c.c.

Riavviare il ricetrasmettitore spengendo e riaccendendo l’alimentazione. Se il problema persiste consultare un centro di assistenza autorizzato Kenwood.

Confermare che il connettore del VGS-1 sia fissato saldamente al ricetrasmettitore, quindi accendere e spegnere il ricetrasmettitore. Se il problema persiste consultare un centro di assistenza autorizzato Kenwood per le riparazioni.

livelli di controllo sul TNC/ MCP.

utilizzando i Menu No.

—

67,69

29,31

58,69

—

I-77

Page 86

15 RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Rimedio Pagina

Impossibile registrare/ riprodurre un messaggio o ascoltare un annuncio.

La potenza di uscita del ricetrasmettitore appare bassa nel modo SSB.

Il PC e l’apparecchiatura esterna non si trovano in modulazione.

Si è verificato un errore di comunicazione tra il ricetrasmettitore e il VGS-1.

La maggior parte degli indicatori di potenza RF esterni misurano la potenza RF media. Pertanto, la lettura dell’indicatore è bassa quando si opera e si parla nel modo SSB. L’indicatore LCD utilizzato nel TS-590S ha un tempo di risposta relativamente veloce, ma non abbastanza da misurare in modo accurato il PEP (peak envelope power, potenza di picco dell’inviluppo).

Il connettore di ingresso è differente da quello specificato (Menu No. 63) per l’apparecchiatura esterna.

Confermare che il connettore del VGS-1 sia fissato saldamente al ricetrasmettitore. Effettuare il ripristino completo. Se il problema persiste consultare un centro di assistenza autorizzato Kenwood per le riparazioni (con il VGS-1 collegato).

Applicare un tono singolo continuo (1 kHz) all’ingresso audio del microfono per misurare la potenza di uscita RF. Il PEP risulterà lo stesso di questo livello di uscita RF.

Confermare che l’impostazione del Menu No. 63 corrisponda al terminale di ingresso per l’apparecchiatura esterna.

71,78

—

REIMPOSTAZIONE DEL MICROPROCESSORE

Se il ricetrasmettitore sembra non funzionare correttamente, provare a riportarlo sulle impostazioni predefinite per risolvere il problema. Sono presenti 2 livelli di reimpostazione per il microprocessore del ricetrasmettitore TS-590S: reimpostazione parziale e reimpostazione totale.

IMPOSTAZIONI INIZIALI

Per ciascuna banda VFO, le impostazioni predefinite della frequenza operativa e del modo sono date da:

• VFO A: 14,000,00 MHz/ USB

• VFO B: 14,000,00 MHz/ USB I canali di memoria e di memoria rapida non memorizzano

dati.

REIMPOSTAZIONE VFO

Effettuare una reimpostazione VFO se un tasto o un comando non funziona presentate in questo manuale. I dati seguenti NON vengono cancellati da una reimpostazione parziale.

• Dati del canale di memoria

• Impostazioni di menu

• Dati preimpostati

• Dati di selezione ANT 1/ ANT 2

• Dati di frequenza e modo per la funzione modo automatico

1 Spegnere il ricetrasmettitore. 2 Premere [A/B (A=B)] +

ricetrasmettitore su ON.

• Apparirà un messaggio di conferma sul display.

3 Ruotare il selettore MULTI/CH e selezionare

“RIPRISTINO VFO”.

nel rispetto delle istruzioni

del sintonizzatore per antenna

[ ] per commutare il

4 Premere [A/B (A=B)] per effettuare il ripristino VFO.

• Apparirà un messaggio di conferma quando appare il ripristino VFO. Premere di nuovo per procedere. Altrimenti, premere qualsiasi altro tasto per annullare il ripristino VFO e tornare al funzionamento normale.

• Il ripristino VFO ai valori predefiniti di fabbrica.

[A/B (A=B)]

REIMPOSTAZIONE TOTALE

Eseguire una reimpostazione totale per cancellare tutti i dati presenti in tutti i canali di memoria. Questa funzione reimposta anche tutte le impostazioni personalizzate, riportandole ai valori preimpostati del sintonizzatore per antenna, ecc.).

1 Spegnere il ricetrasmettitore. 2 Premere [A/B (A=B)] +

• Apparirà un messaggio di conferma sul display.

3 Ruotare il selettore MULTI/CH e selezionare

“REIMPOSTAZIONE TOTALE”.

4 Premere [A/B (A=B)] per effettuare una reimpostazione

totale.

• Apparirà un messaggio di conferma quando si effettua la Reimpostazione totale. Premere [A/B (A=B)] di nuovo per procedere. Altrimenti, premere qualsiasi altro tasto per annullare la Reimpostazione parziale e tornare al funzionamento normale.

• Tutte le frequenze regolazione e i dati preimpostati AT sono riportati ai valori predefiniti in fabbrica.

predefiniti (impostazioni di menu, dati

[ ] per attivare il ricetrasmettitore.

i modi, i dati di memoria, i valori di

I-78

Page 87

15 RISOLUZIONE DEI PROBLEMI

AVVISI OPERATIVI

Il ricetrasmettitore è stato studiato e realizzato con l’intento di eliminare malfunzionamenti hardware nei limiti del possibile. Tuttavia, è possibile ravvisare i seguenti sintomi nel funzionamento del ricetrasmettitore, che non sono indicativi di un malfunzionamento.

ALIMENTATORE C.C.

Come indicato nella sezione DATI TECNICI {pagina 81} questo ricetrasmettitore richiede una sorgente di tensione c.c. pari a 13,8 V ±15%. Se non è possibile accendere il ricetrasmettitore oppure se si spegne automaticamente, significa che la tensione c.c. fornita può non rientrare nel campo specificato.

In tal caso, disinserire immediatamente il cavo c.c. dal ricetrasmettitore e verificare che la tensione fornita sia in effetti compresa nella gamma specificata.

VENTOLA DI RAFFREDDAMENTO INTERNA

Il ricetrasmettitore rileva la temperatura del vano finale indipendentemente dallo stato di ricezione e di trasmissione del corpo principale per proteggere i circuiti interni dalle alte temperature. La velocità della ventola di raffreddamento è l’uscita di trasmissione è controllato da quanto segue.

• Quando il termistore rileva un aumento nella temperatura nel vano finale, la ventola si accende a velocità bassa. All’aumentare della temperatura, aumenta la velocità della ventola di raffreddamento.

• Quando si rileva una temperatura alta anomala, il circuito di protezione della temperatura si attiva, riducendo l’uscita di trasmissione alla minor potenza possibile.

Quando il circuito di protezione temperatura si attiva, riportare il ricetrasmettitore al modo di ricezione e lasciare acceso il ricetrasmettitore. Lasciar raffreddare la ventola di raffreddamento fino a raggiungere la temperatura interna normale.

• Se si disattiva il ricetrasmettitore, la ventola di raffreddamento non funziona e occorre più tempo alla temperatura interna per diminuire.

BATTIMENTI INTERNI

In alcuni punti delle bande del ricetrasmettitore, l’indicatore S si sposta o la ricezione dei segnali non è possibile. Ciò è inevitabile con l’uso dei ricevitori a supereterodina. I seguenti punti delle bande potrebbero presentare i suddetti segnali:

• 15,600,00 MHz

• 31,200,00 MHz

• 46,800,00 MHz

FUNZIONAMENTO PER BANDA 60 m (TIPO K/ SOLO USA)

Con decorrenza dal 3 luglio 2003, l’ente FCC Report and Order (R&O) nell’ET Docket 02-98 ha concesso ai radioamatori statunitensi un accesso secondario a 5 canali discreti in prossimità dei 5 MHz. Licenze extra generali, avanzate e amatoriali potrebbero utilizzare questi 5 canali su base secondaria con una potenza massima effettiva irradiata di 50 W PEP relativa a un dipolo di mezza onda. Possono essere utilizzate solo trasmissioni voce di portante superiore a banda laterale soppressa. Le frequenza sono 5330,5, 5346,5, 5366,5, 5371,5 e 5403,5 kHz. La larghezza di banda occupata è limitata a 2,8 kHz centrata su 5332, 5348, 5368, 5373, e 5405 kHz rispettivamente. Il ricetrasmettitore TS-590S si arresta a questa nuova banda di 60 m quando si scorrono in su e in giù le bande di frequenza amatoriali. Per ulteriori informazioni, contattare ARRL o individuare il relativo sito web con la parola chiave “60 meter”:

http://www.arrl.org

AGC

Quando si disattiva la funzione AGC {pagina 29}, i segnali audio in ricezione possono risultare distorti. In questo caso, diminuire il guadagno RF, spegnere il pre-amplificatore o accendere l’attenuatore. Di norma, il guadagno RF si riduce fortemente quando si disattiva AGC.

I-79

Page 88

ACCESSORI OPZIONALI

HS-5

Cuffie deluxe

MC-60A

Microfono desktop

SO-3

Unità TCXO

HS-6

Cuffie piccole

MC-90

Microfono da scrivania compatibile con DSP

Microfono di bassa sensibilità nel modo FM.

VGS-1

Unità guida vocale e memorizzazione

MC-43S

Microfono

PG-20

Cavo DC (7 m)

SP-23

Altoparlante esterno

MC-47

Microfono multifunzione

PS-60

Alimentatore c.c. regolato (22,5 A)

SP-50B

Altoparlante mobile

MB-430

Staffa mobile

ARCP-590/ ARHP-590

Software controllo remoto

Scaricare il software ARCP-590/ARHP-590 gratuito dal seguente URL:

http://www.kenwood.com/i/products/info/amateur/software_download.htm

I-80

Page 89

DATI TECNICI

Generale

Modo J3E (SSB)/ A1A (CW)/ A3E (AM)/ F3E (FM)/ F1B (FSK)

Numero del canale di memoria 110 + 10 (canali di memoria rapida)

Impedenza dell’antenna Banda 160 m ~ 6m 50 Ω (con sintonizzatore per antenna 16,7 ~ 150 Ω)

Tensione nominale 13,8 V c.c.±15%

Metodo di messa a terra Massa negativa

Trasmissione (max) Meno di 20,5 A

Corrente

Campo di temperatura operativa –10°C ~ 50°C Stabilità frequenza senza

SO-3 Stabilità frequenza con SO-3 –10°C ~ 50°C Entro ±0,5 p/min

Dimensioni (L x A x P, Senza proiezioni) 270 x 96 x 291 mm

Peso Circa 7,4 kg

Ricezione (nessun segnale)

–10°C ~ 50°C Entro ±5 p/min

Meno di 1,5 A

Trasmettitore

Campo di frequenza

Potenza in uscita

Deviazione massima della frequenza (FM)

Banda da 160 m 1,8 ~ 2,0 MHz (tipo K)/ 1,81 ~ 2,0 MHz (tipo E)

Banda da 80 m 3,5 ~ 4,0 MHz (tipo K)/ 3,5 ~ 3,8 MHz (tipo E)

Banda da 60 m

Banda da 40 m 7,0 ~ 7,3 MHz (tipo K)/ 7,0 ~ 7,2 MHz (tipo E)

Banda da 30 m 10,1 ~ 10,15 MHz

Banda da 20 m 14,0 ~ 14,35 MHz

Banda da 17 m 18,068 ~ 18,168 MHz

Banda da 15 m 21,0 ~ 21,45 MHz

Banda da 12 m 24,89 ~ 24,99 MHz

Banda da 10 m 28,0 ~ 29,7 MHz

Banda da 6 m 50,0 ~ 54,0 MHz (tipo K)/ 50,0 ~ 52,0 MHz (tipo E)

SSB/ CW/ FSK/ FM

Largo Meno di ±5 kHz

Stretto Meno di ±2,5 kHz

Max. 100 W

Min. 5 W

Max. 25 W

Min. 5 W

5,1675 MHz (tipo K) 5,25 ~ 5,45 MHz (tipo K)

SSB Bilanciata

Modulazione

Emissioni spurie

Soppressione portante (SSB) Più di 50 dB

Soppressione banda laterale indesiderata (frequenza di modulazione 1,0 kHz)

Risposta frequenza di trasmissione

Campo di frequenza shift XIT ±9,999 kHz

Impedenza del microfono 600

AM Livello basso

FM Reattanza

Banda 160 m ~ 10 m Meno di –50 dB

Banda da 6 m Meno di –60 dB

Meno di 50 dB

–6 dB: 400 ~ 2600 Hz

I-81

Page 90

17 DATI TECNICI

Ricevitore

RX1 (Banda da 1,8/ 3,5/ 7/ 14/ 21 MHz / ampiezza banda IF di 2,7 kHz

Tipo di circuito

Campo di frequenza 0,03 ~ 59,999999 MHz

1st IF 11,374 MHz 73,095 MHz

o meno (SSB/CW/FSK)) Supereterodina a doppia

conversione

RX2 (Altro)

Supereterodina a conversione tripla

Frequenza intermedia

Sensibilità

Sensibilità dello squelch

Selettività

2nd IF 24 kHz 10,695 MHz

3rd IF – 24 kHz (esclusa FM)/ 455 kHz (FM)

0,13 ~ 0,522 MHz: Meno di 0,5 µV

SSB/ CW/ FSK (S/N 10 dB)

AM (S/N 10 dB)

FM (12 dB SINAD)

SSB/ CW/ FSK/ AM

SSB/ FSK Più di 2,2 kHz (

CW Più di 500 Hz (–6 dB), Meno di 1,2 kHz (–60 dB)

AM Più di 6,0 kHz (

0,522 ~ 1,705 MHz: Meno di 4 µV 1,705 ~ 24,5 MHz: Meno di 0,2 24,5 ~ 30,0 MHz: Meno di 0,13 µV 50,0 ~ 54,0 MHz: Meno di 0,13 µV

0,13 ~ 0,522 MHz: Meno di 6,3 µV 0,522 ~ 1,705 MHz: Meno di 31,6 µV 1,705 ~ 24,5 MHz: Meno di 2 µV 24,5 ~ 30,0 MHz: Meno di 1,3 µV 50,0 ~ 54,0 MHz: Meno di 1,3 µV

28,0 ~ 30,0 MHz: Meno di 0,22 µV 50,0 ~ 54,0 MHz: Meno di 0,22 µV

0,13 ~ 0,522 MHz: Meno di 5,6 µV 0,522 ~ 1,705 MHz: Meno di 18,0 µV 1,8 ~ 30,0 MHz: Meno di 1,8 µV 50,0 ~ 54,0 MHz: Meno di 1,1 µV

28,0 ~ 30,0 MHz: Meno di 0,2 µV 50,0 ~ 54,0 MHz: Meno di 0,2 µV

–6 dB), Meno di 4,4 kHz (–60 dB)

–6 dB), Meno di 12,0 kHz (–50 dB)

µV

FM Più di 12,0 kHz (

Risposta spuria

Attenuazione ﬁ ltro notch

Attenuazione della cancellazione di battimento (a 1 kHz)

Uscita audio (8 Ω; distorsione 10%) Più di 1,5 W

Impedenza di uscita audio (EXT.SP) 8

Campo di frequenza shift RIT ±9,999 kHz

Le speciﬁ che sono soggette a cambiamenti senza preavviso dovuti a migliorie tecnologiche.

Rapporto immagine Meno di 70 dB

Riﬁ uto IF Meno di 70 dB

Auto Meno di 60 dB

Manuale Meno di 70 dB

Meno di 40 dB

–6 dB), Meno di 25,0 kHz (–50 dB)

I-82
