Page 1

NEDERLANDS

AUDIO-VIDEO SURROUND RECEIVER

KRF-V6080D

GEBRUIKSAANWIJZING

KENWOOD CORPORATION

Meer over de bijgeleverde afstandsbediening

Deze afstandsbediening heeft in vergelijking met andere standaard afstandsbedieningen meerdere verschillende bedieningsfuncties. U kunt met deze afstandsbediening andere audio- en videocomponenten bedienen. Lees voor een optimaal gebruik van deze afstandsbediening de aanwijzingen even door zodat u de werking van de afstandsbediening en bijvoorbeeld het omschakelen van de bedieningsfuncties goed begrijpt. Gebruik van de afstandsbediening zonder de juiste kennis omtrent de werking resulteert mogelijk in verkeerde bediening van de diverse toestellen.

Page 2

NEDERLANDS

Alvorens het apparaat op het stopcontact aan te sluiten

Let op : Om veilige bediening te waarborgen, dient

deze bladzijde zorgvuldig te worden doorgelezen.

De spanningsvereiste van het toestel zijn zoals hieronder aangegeven.

Europa en Groot-Brittannië ....... alleen 230 V wisseletroom

Batterij niet Weggooien, maar Inleveren als KCA

Veiligheidsmaatregelen

WAARSCHUWING :

STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT OM BRAND OF EEN GEVAARLIJKE ELEKTRISCHE SCHOK TE VOORKOMEN.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

LET OP: VERWIJDER HET DEKSEL (OF DE ACHTERKANT) NIET OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN. IN HET INWENDIGE ZIJN GEEN DOOR DE GEBRUIKER REPAREERBARE ONDERDELEN AANWEZIG. LAAT ALLE REPARATIES OVER AAN HIERTOE BEVOEGDE PERSONEN.

EEN BLIKSEMPIJL IN EEN GELIJKZIJDIGE DRIEHOEK BETEKENT DE AANWEZIGHEID VAN NIETGEISOLEERDE “GEVAARLIJKE SPANNINGEN” IN HET INWENDIGE VAN HET APPARAAT. DEZE SPANNINGEN KUNNEN ZO GROOT ZIJN DAT ZE HET GEVAAR VAN EEN ELEKTRISCHE SCHOK OPLEVEREN.

EEN UITROEPTEKEN IN EEN GELIJKZIJDIGE DRIEHOEK MAAKT DE GEBRUIKER EROP ATTENT DAT ER BELANGRIJKE BEDIENING/ONDERHOUDSINFORMATIE IN DE BIJGEVOEGDE LITERATUUR IS.

Uitpakken

Pak het apparaat zorgvuldig uit en controleer of geen van de accessoires ontbreekt.

FM binnenantenne (1) AM ringantenne (1)

Meer over deze gebruiksaanwijzing

Deze gebruiksaanwijzing bestaat uit vier delen: Voorbereidingen, Bediening, Afstandsbediening en Aanvullende informatie.

Voorbereidingen

Hier wordt beschreven hoe u de audio- en videocomponenten aansluit op de dit model en de surround processor gebruiksklaar maakt. Deze ontvanger werkt met al uw audio- en videocomponenten; met behulp van de instructies kunt u uw systeem moeiteloos installeren.

Bediening

Hier wordt beschreven hoe u de diverse functies van de dit model kunt gebruiken.

Afstandsbediening

Bevat een beknopte handleiding waarin wordt uitgelegd hoe u met de afstandsbediening andere componenten kunt bedienen, en waarin alle afstandsbedieningsfuncties in detail worden beschreven. Eens de juiste codeds voor de diverse componenten zijn vastgelegd, kunt u met de meegeleverde afstandsbediening zowel de dit model als andere AVcomponenten (TV, VCR, DVD-speler, CD-speler, enz.) bedienen.

Aanvullende informatie

Hier vindt u extra informatie zoals “Bij problemen” (verhelpen van storingen) en “Technische gegevens”.

Geheugenondersteuningsfunctie

De volgende instellingen worden uit het geheugen van het toestel gewist wanneer de stekker gedurende ongeveer 1 dagen uit het stopcontact is getrokken.

• Spanningsfunctie

• Instellingen van de ingangskeuzeschakelaar

• Beelduitvoer

• Luidspreker ON/OFF

• Volumeniveau

• BASS, TREBLE, INPUT niveau

• TONE ON/OFF

• LOUDNESS ON/OFF

• Dimmerniveau

• MD/TAPE instellingen

• Luisterinstelling

• SP SYSTEM

• Luidsprekerinstellingen

• Afstandsinstelling

• SUBWOOFER AAN/UIT

• SW RE-MIX AAN/UIT

• Ingangsinstelling

• Middernachtinstelling

• Golfband

• Frequentie-instelling

• Voorinstelzenders

• Afstemfunctie

•ACTIVE EQ-modus

•

PRO LOGIC II modus

• DSP mode

• Niveau linkerkanaal

• Niveau rechterkanaal

• Niveau middenkanaal

• Niveau surroundkanaal

• Niveau surroundachterkanaal

• Niveau subwoofer

• PANORAMA AAN/UIT

• DIMENSIE

• ENTRUMBREEDTE

• LFE-niveau

Afstandsbediening (1) Batterijen (R6/AA) (2) RC-R0825

Indien een of meer accessoires ontbreken, of indien het apparaat beschadigd is of niet werkt, stel dan meteen uw handelaar hiervan op de hoogte. Indien uw apparaat rechtstreeks aan u werd toegezonden, stel dan onmiddellijk het ransportbedrijf op de hoogte. Het is aan te raden dat u de originele verpakking bewaart voor het geval de apparaat in de toekomst nogmaals vervoerd moet worden.

Bewaar deze gebruiksaanwijzing voor eventuele naslag in de toekomst.

Onderhoud van het toestel

Veeg het voorpaneel of de behuizing indien nodig met een zachte droge doek schoon. Gebruik geen thinner, benzine, alcohol voor het reinigen. Dit soort middelen tast namelijk de behuizing aan.

Meer over contactreinigers

Gebruik geen contact-reiniger daar deze een problemen kan veroorzaken. Pas vooral op met contact-reinigers die olie bevatten daar deze de plastic onderdelen kunnen aantasten.

Page 3

NEDERLANDS

Alvorens het apparaat op het stopcontact aan te sluiten

Inhoud

Let op : Om veiligheidsredenen dienen de bladzijden

Alvorens het apparaat op het stopcontact aan te sluiten... 2

Veiligheidsmaatregelen ............................................................... 2

Uitpakken ..................................................................................... 2

Meer over deze gebruiksaanwijzing ........................................... 2

De afstandsbediening gebruiksklaar maken ............................... 3

Speciale kenmerken ....................................................................4

Benaming en functies van onderdelen ................................... 5

Hoofdeenheid ..............................................................................5

Afstandsbediening ...................................................................... 6

Voorbereidingen

Bediening

Afstands-

bediening

voorzien van het worden doorgelezen.

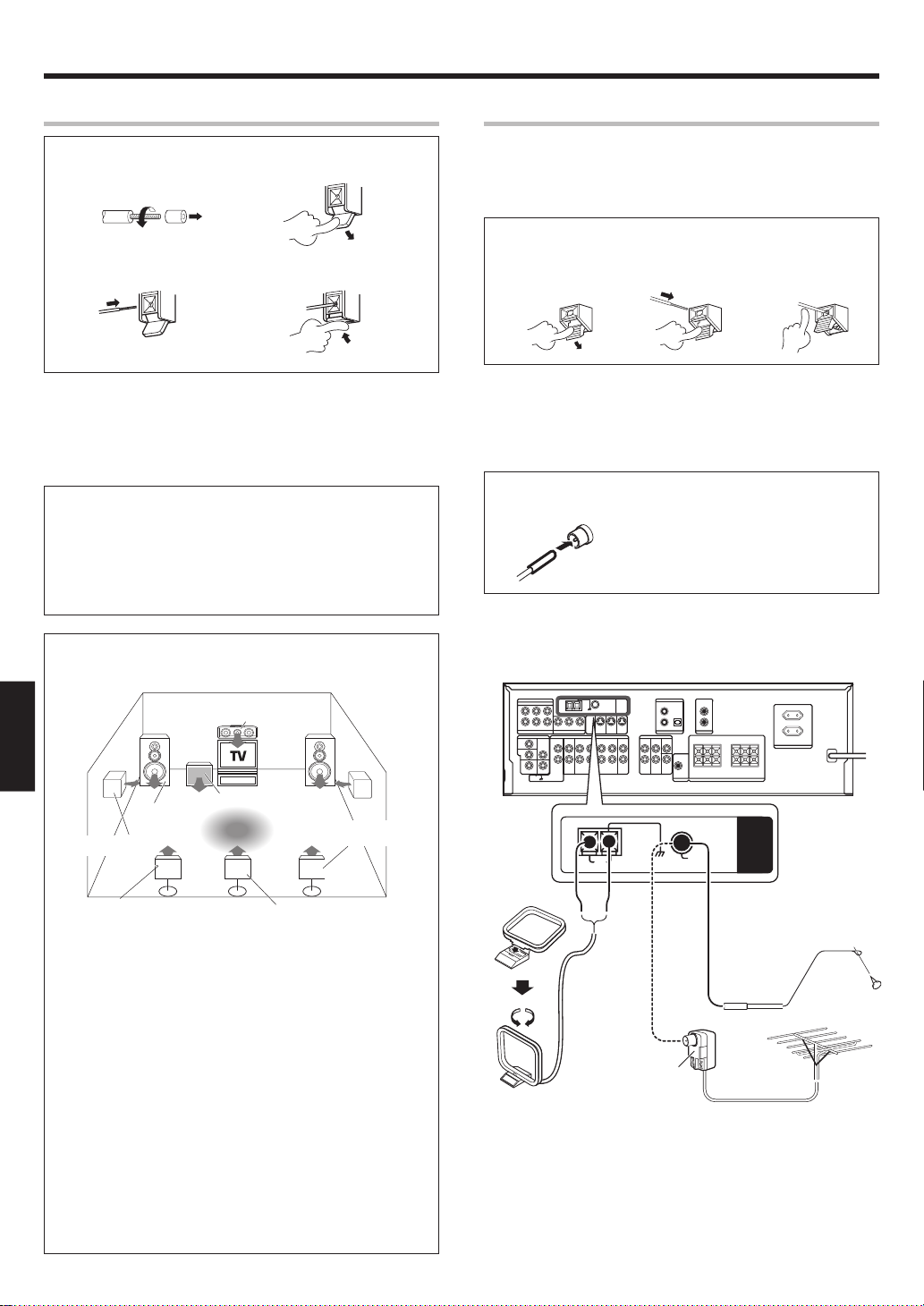

Opstellen van het systeem ............................... 7

Aansluiten van audiocomponenten ................... 8

Aansluiten van videocomponenten ................... 9

Aansluiten van videocomponenten (COMPONENT

VIDEO) ............................................................. 10

Digitale aansluitingen ....................................... 11

Een DVD-speler aansluiten

Aansluiten van de luidsprekers ....................... 13

Aansluitingen verrichten .................................. 14

Aansluiten van de antennes ............................ 14

Voorbereiding voor surroundweergave ...... 15

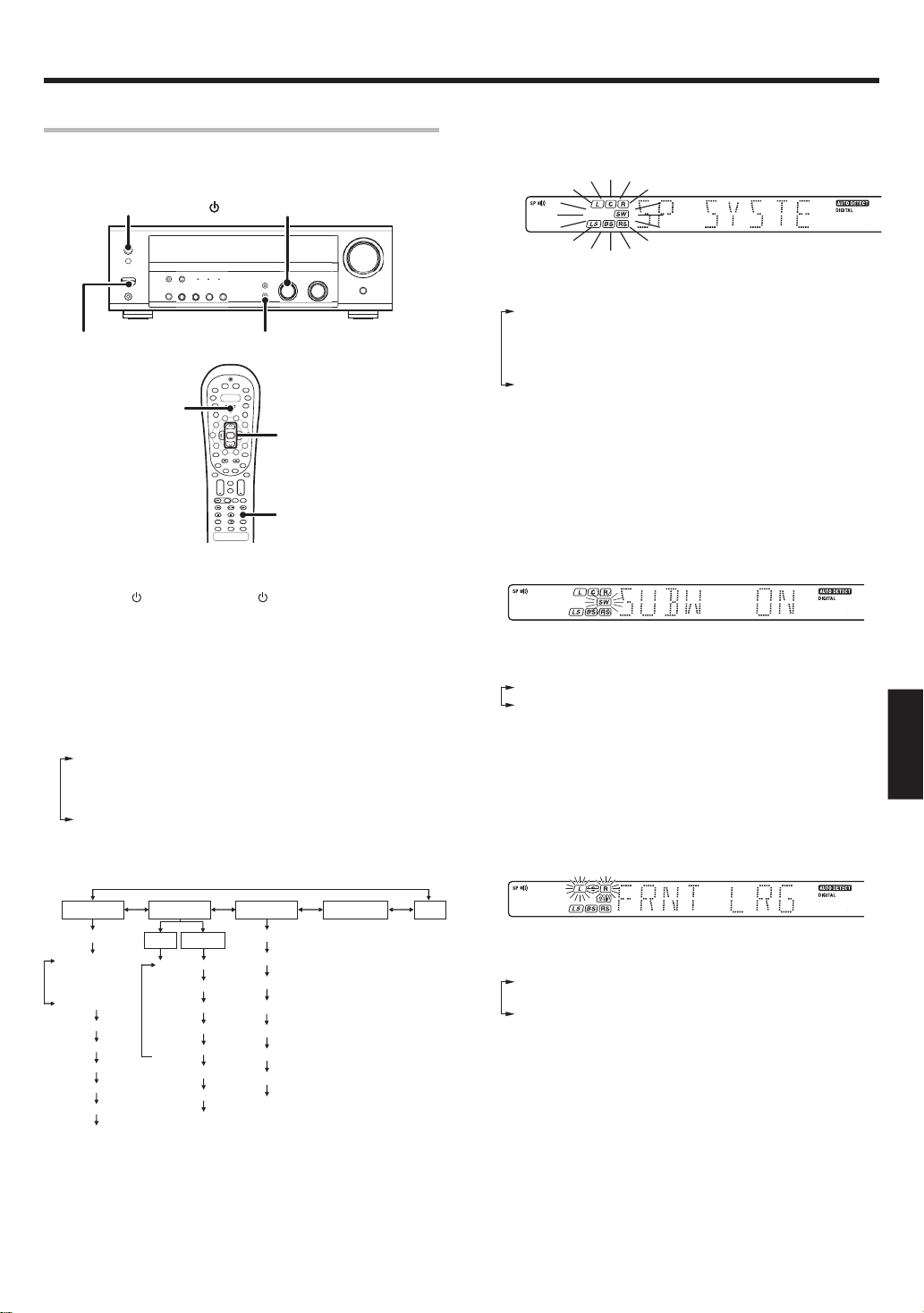

Luidsprekerinstellingen .................................... 15

Normale weergave .......................................... 18

Voorbereiding voor weergave ......................... 18

Luisteren naar een component ....................... 18

Regelen van het geluid .................................... 19

Opname .............................................................. 20

Geluid opnemen (analoge bronnen) ................ 20

Video-opname .................................................. 20

Geluid opnemen (digitale bronnen) ................. 20

Beluisteren van radio-uitzendingen ............ 21

Afstemmen op (niet-RDS) zenders ................. 21

Gebruik van RDS (Radio Data System) ........... 21

Handmatig voorinstellen van radiozenders ..... 21

Voorinstelzenders ontvangen .......................... 22

Voorinstelzenders ontvangen in volgorde (P.Call) ......

Met de RDS DISP (Uitleesvenster) toets ........ 22

Voorinstellen van RDS zenders

(RDS AUTO MEMORY) ................................... 23

Afstemmen volgens programmatype

(PTY zoeken) .................................................... 23

Geluidseffecten ................................................ 24

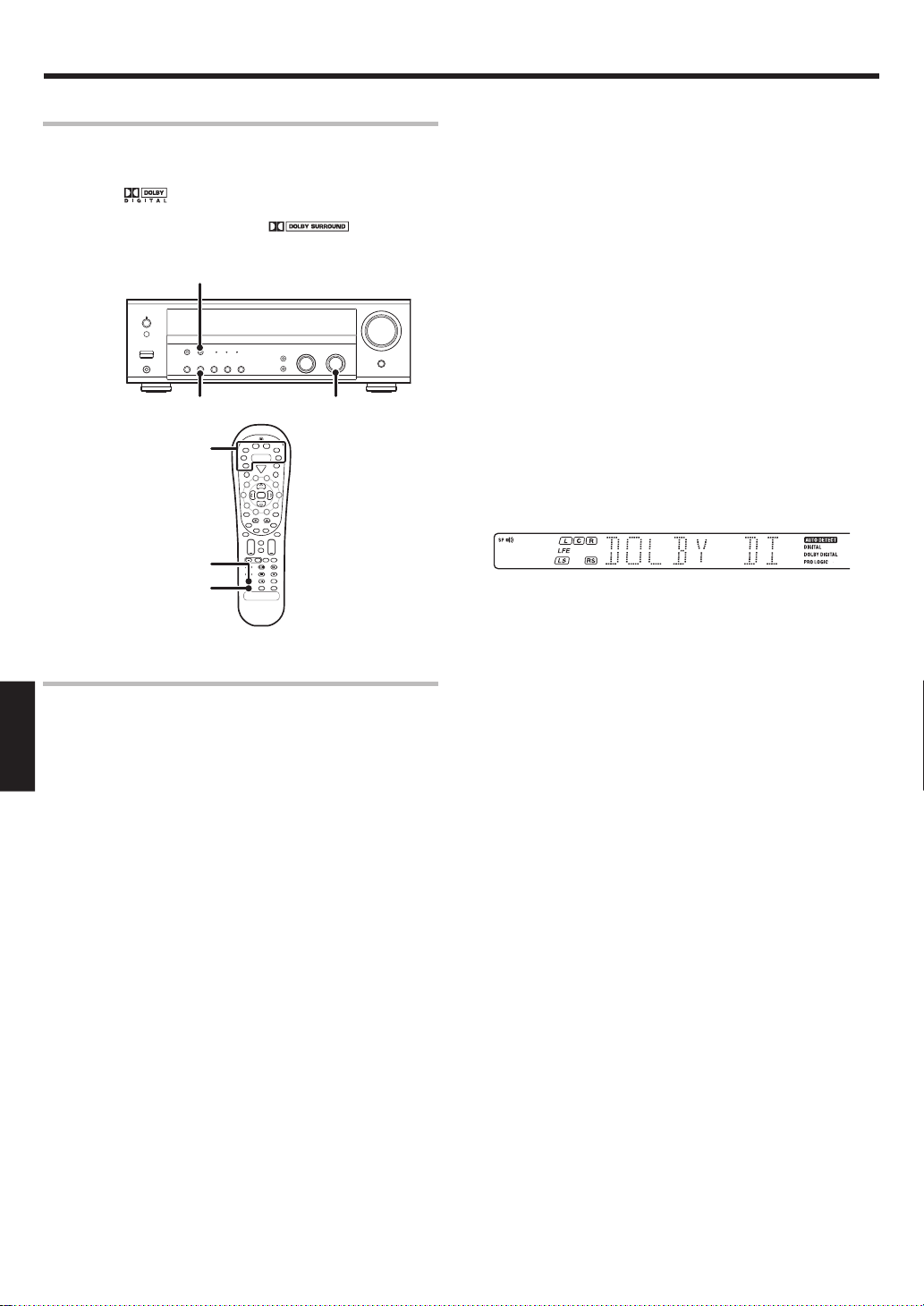

Surroundfuncties ............................................. 24

Surroundweergave .......................................... 26

6-kanaals DVD-weergave ................................. 27

Handige functies ..............................................28

Basishandelingen voor de afstandsbediening

van andere componenten............................... 30

Registreren van instelcodes voor andere

componenten ................................................... 30

Bediening van andere componenten .............. 30

Tabel met instelcodes ..................................... 30

Apparaattoetsen toekennen ............................ 31

Andere componenten bedienen ......................31

Codekaart instellen .......................................... 32

Bediening van een cassettedeck, CD-speler en

MD recorder ..................................................... 36

Bediening van andere componenten .............. 37

teken zorgvuldig te

(6-

kanaalsingang

) .... 12

De afstandsbediening gebruiksklaar maken

De batterijen laden

1 Verwijder het deksel. 2 Plaats de batterijen.

3 Sluit het deksel.

•

Plaats twee AA (R6) batterijen overeenkomstig de polariteitsaanduidingen in het batterijvak.

Bediening

Wanneer de STANDBY indicator oplicht, wordt de spanning ingeschakeld wanneer u op de POWER RCVR toets op de afstandsbediening drukt. Druk nadat de spanning is ingeschakeld op de gewenste bedieningstoets.

Bereik (Ong.)

Infraroodstraalsysteem

• Wanneer twee toetsen van de afstandsbediening na elkaar moeten worden ingedrukt, dient elke toets goed te worden ingedrukt met een tussentijd van minstens 1 seconde.

Opmerkingen

1. De meegeleverde batterijen gaan mogelijk minder lang mee vanwege controles die met deze batterijen werden verricht.

2. Vervang beide batterijen door nieuwe wanneer het werkingsbereik van de afstandsbediening korter begint te worden.

3. De werking van de afstandsbediening kan worden verstoord wanneer de afstandsbedieningssensor is blootgesteld aan direct zonlicht of krachtige neonverlichting. Zet het systeem in dat geval op een andere plaats om te voorkomen dat de werking verstoord raakt.

Afstandsbedienings sensor

Aanvullende

informatie

Bij problemen ................................................... 38

Technische gegevens ..................................... 40

Page 4

NEDERLANDS

Alvorens het apparaat op het stopcontact aan te sluiten

Speciale kenmerken

Echt huisbioscoopgeluid

Deze dit model is voorzien van diverse surroundfuncties voor een optimale geluidskwaliteit van uw video software. Kies een voor de bron geschikte surroundfunctie, start de weergave en geniet! ¢

Dolby Digital en Dolby Digital EX

De DOLBY DIGITAL mode laat u genieten van digital surround geluid van software in Dolby Digital formaat. Dolby Digital biedt tot 5.1 kanalen onafhankelijke digitale audio voor een betere geluidskwaliteit en meer présence dan conventionele Dolby Surround. Dolby Digital EX creëert zes uitgangskanalen over de volle bandbreedte op basis van de 5.1 kanaalbronnen. Dit gebeurt met behulp van een matrixdecoder die drie surroundkanalen aanmaakt op basis van de twee kanalen in de oorspronkelijke opname. Voor de beste resultaten moet Dolby Digital EX worden gebruikt met filmtracks die zijn opgenomen met Dolby Digital Surround EX.

Dolby PRO LOGIC

DOLBY PRO LOGIC II is volledig compatibel met zijn voorganger PRO LOGIC maar biedt nog meer voordelen op het gebied van surround sound. Het biedt de mogelijkheid van conventionele stereo of Dolby Surround met een overtuigende “5.1-achtige” klank. PRO LOGIC speciale mogelijkheden voor het regelen van ruimtelijkheid, dimensionaliteit en frontale geluidsbeeldvorming. PRO LOGIC II produceert indrukwekkend surround geluid met video software voorzien van het merkteken muziek-CD’s. U kunt dus genieten van puur STEREO surround geluid. DOLBY PRO LOGIC IIx verbetert de mogelijkheden van DOLBY PRO LOGIC

II.

Het creëert 6.1-kanaals en 7.1-kanaals surroundgeluid uit stereo of 5.1kanaals signalen. Dit levert een verbazingwekkend sfeereffect op, waardoor u zich omringd voelt door natuurlijk geluid. Met name 7.1-kanaals surroundgeluid kan een goed achtergrondgeluid produceren uit de surroundachterluidsprekers.

en Dolby PRO LOGIC

II biedt

en een driedimensionaal geluidseffect met

DTS en DTS-ES

DTS (Digital Theater System) is een digitaal 5.1 kanaals audioformaat met vijf volwaardige frequentiekanalen en één laagfrequentiekanaal (subwoofer) voor een ongeëvenaarde helderheid, optimale kanaalscheiding en een ruime dynamiek. DTS-ES (Extended Surround) voorziet in een 6.1-kanaals surroundsysteem met een extra surround achter, wat is voorgekomen uit de conventionele

5.1-kanaals surroundsystemen. Het DTS-ES-formaat op een DVD, CD of LD bestaat uit twee modi. DTS-ES Discrete 6.1 produceert een afzonderlijk surround achter, welke volledig onafhankelijk is. DTS-ES Matrix 6.1 produceert een surround achter, welke wordt gesynthetiseerd in de linker en rechter surroundkanalen met behulp van matrixtechnologie. DTS-ES heeft een perfecte compatibiliteit met conventionele 5.1-kanaals surroundsystemen. Een 6.1-kanaals surround met een extra surround achter voorziet in een meer natuurlijke aanwezigheid en surround effecten door het verhogen van de indruk van het geluidsbeeld achter. Belangrijk: Bij het afspelen van een DTS disc met een CD-, LD- of DVD-speler kan ruis worden geproduceerd door de analoge uitgang. Verbind de digitale uitgang van de speler met de digitale ingang van dit toestel.

Nieuwe DSP surround modes

De DSP (Digital Signal Processor) waarmee deze dit model is uitgerust, biedt u keuze uit diverse regelbare geluidsvelden zoals “ARENA”, “JAZZ CLUB”, “THEATER”, “STADIUM” en “DISCO”. Dit werkt met nagenoeg elke bron.

DVD 6-kanaalsingang

Als u beschikt over een DVD-speler met 6-kanaalsuitgang, kunt u met deze dit model genieten van het volle surround-geluidseffect van DVDbronnen die zijn gecodeerd voor meerkanaalsweergave. Aangezien de bronsignalen digitaal zijn en elk kanaal afzonderlijk wordt ingevoerd, is het akoestisch effect van veel hogere kwaliteit dan het effect dat met gebruikelijke surround sound-systemen wordt verkregen.

ACTIVE EQ

De modus ACTIVE EQ produceert een meer dynamische geluidskwaliteit in alle omstandigheden. U kunt genieten van een indrukwekkender geluidseffect wanneer ACTIVE EQ wordt ingeschakeld bij gebruik van.

Universele IR (infrarood) afstandsbediening

De bij deze receiver geleverde afstandsbediening kan behalve voor de dit model zelf ook voor de meeste andere op afstand bedienbare audio- en videocomponenten worden gebruikt. Volg gewoon de eenvoudige instelprocedure om de aangesloten componenten te registreren.

RDS (Radio Data System) tuner

Dit model heeft een RDS tuner waardoor u verschillende extra handige afstemfuncties kunt gebruiken: RDS Auto Memory waarmee tot 40 RDS zenders die verschillende programma’s uitzenden kunnen worden vastgelegd; Station Name Display waarmee de naam van de huidige zender wordt getoond en PTY Search om af te stemmen op zenders die een bepaald programma uitzenden.

PTY (Program TYpe) zoeken

Stem af op zenders door het type programma op te geven dat u wilt beluisteren.

Neo:6

Neo:6 is een nieuwe technologie, ontwikkeld door DTS. Het kan met een verbazingwekkende precisie een 6-kanaals surround van hoge kwaliteit produceren uit 2-kanaals bronnen. Neo:6 heeft 2 modi: de “CINEMA”modus voor het afspelen van films en de “MUSIC”-modus voor het afspelen van muziek.

Page 5

NEDERLANDS

Benaming en functies van onderdelen

Hoofdeenheid

Display voor frequentie, ingangsbron, voorinstelzender,

Luidsprekerindicatoren

CLIP indicator

indicator MUTE

LOUDNESS indicator

TONE indicator

TUNED indicator

PTY indicator AUTO indicator

RDS indicatoren

Ingangskanaalindicatoren

ST. indicator

surroundfunctie

Uitleesvenster

DIGITAL indicator

Bandindicatorn

DOLBY DIGITAL

indicator

PRO LOGIC

indicator

AUTO DETECT indicator

DSP-modusindicator

NEO:6 indicator

6CH INPUT indicator

DTS indicator

DISCRETE 6.1 indicator

MATRIX 6.1 indicator

STANDBY

ON/STANDBY

SPEAKERS ON/OFF

POWER

ON OFF

PHONES

DIMMER LISTEN MODE

ACTIVE EQ

1 POWER ON/OFF toets %

Om kunt u de stroom in- en uit schakelen (ON/OFF).

2 ON/STANDBY

toets %

Om kunt u het apparaat aanzetten of in wachtstand (ON/STANDBY) zetten wanneer POWER aanstaat (ON).

STANDBY indicator

3 DIMMER toets

Om REC MODE te kiezen ) Om de helderheid van het uitleesvenster te regelen. ª

4 LISTEN MODE toets §

Om de luistermodus te kiezen.

5 Surround LED-indicatoren (light-emitting

diode) ACTIVE EQ-modus LED-indicator (

Licht op wanneer dit model in de modus ACTIVE EQ staat

DTS-modi LED indicator §

Licht op met dit model in de DTS-modi.

DOLBY DIGITAL modi LED indicator §

Licht op met dit model in de Dolby Digital mode.

ACTIVE EQ DTS

DOLBY DIGITAL

INPUT MODE BAND AUTO MEMORY SETUP

SOUND

6 SOUND toets •

Om geluidskwaliteit en geluidseffecten te regelen.

7 MULTI CONTROL knop %

Voor het verrichten van diverse instellingen.

8 INPUT SELECTOR knop *

Om de ingangsbron te kiezen.

9 VOLUME CONTROL knop * 0 PHONES aansluiting (

Om te luisteren met een hoofdtelefoon.

! SPEAKERS ON/OFF toetsen *

Om de ON/OFF luidsprekers aan en uit te schakelen.

@ ACTIVE EQ toets (

Om de status van ACTIVE EQ te kiezen.

# INPUT MODE toets 7

Om tussen volledig automatishe, digitale en analoge ingangen te schakelen.

$ BAND toets ¡

Om de golfband te kiezen.

MULTI CONTROL INPUT SELECTOR

% AUTO toets

^ MEMORY toets ¡

& SETUP toets %

* MUTE toets (

VOLUME CONTROL

DOWN UP

MUTE

Om de indicatie “TAPE” te veranderen in “MD”. * Om automatisch af te stemmen op zenders.

Om radiozenders op te slaan in het voorinstelgeheugen.

Om kunnen de luidsprekerinstellingen e.d. worden verricht.

Om het geluid tijdelijk af te zetten.

Standbyfunctie

Met de standby-indicator opgelicht wordt er nog een kleine hoeveelheid spanning door het toestel verbruikt om bijvoorbeeld het geheugen te ondersteunen. We noemen dit de standbyfunctie. Het toestel kan met de afstandsbediening worden ingeschakeld wanneer de standbyfunctie is geaktiveerd.

LET OP

Dit apparaat blijft onder spanning staan zelfs wanneer de hoofdschakelaar uitgezet is.

Page 6

NEDERLANDS

Benaming en functies van onderdelen

Afstandsbediening

Deze afstandsbediening werkt niet alleen met Kenwood producten maar ook apparatuur van andere merken wanneer de juiste codes zijn ingesteld.

TAPE

& *

(

)

™ £

¢ ∞

§ ¶

• ª

º ⁄ ¤

Indien de namen van de functietoetsen op dit model en de afstandsbediening verschillen, staat de naam van de toets op de afstandsbediening in deze gebruiksaanwijzing tussen haakjes vermeld.

¡ Page ∞/5 toetsen

Om andere componenten te bedienen.

RDS Disp. toets ™

Om RDS-functie te gebruiken.

PTY toets £

Voor PTY zoeken.

™ OSD (In-beeld menu) toets

Om de DVD-component te bedienen.

Guide toetsen

Om andere componenten te bedienen.

£ Menu toetsen

Om andere componenten te bedienen.

¢ Mute toets (

Om het geluid tijdelijk af te zetten.

∞ VOL +/– toetsen *

Om het volume van dit model te regelen.

§ TV Input toetsen

Gebruik deze toets bij het bedienen van de tv.

¶ Bass Boost toets (

Om de lage tonen maximaal te versterken.

• 1/¡ toetsen

Hiermee kunt u de tunermodus instellen. Wanneer CD, MD of TAPE is gekozen als ingangsbron, werken deze toetsen als zoektoetsen.

Tune –/+ toets ¡

Om de tuner of een bepaalde component te bedienen.

ª ¶ toets

Indien MD of TAPE is geselecteerd, fungeert deze toets als opnametoets. Indien VCR is geselecteerd, fungeert deze toets als opnametoets wanneer deze tweemaal achter elkaar wordt ingedrukt.

Top Menu toets

Gebruik deze toets voor het bedienen van andere componenten.

Setup toets %

Om kunnen de luidsprekerinstellingen e.d. worden verricht.

º Loudness toets (

Om de status van LOUDNESS te kiezen.

⁄ Remote Setup key

Gebruik deze toets voor het registreren van andere componenten.

¤ 7 toets

Wanneer CD, MD of TAPE is gekozen als ingangsbron, werkt deze toets als stoptoets.

AUTO toets ¡

Om automatische of handmatige tuning te selecteren.

1 Brontoetsen (PHONO, VID2, VID1, TUNER,

DVD/6CH, CD/DVD, MD/TAPE) º

Door deze toetsen langer dan 3 seconden in te drukken, worden de geregistreerde componenten geselecteerd.

Ingansselectietoetsen TUNER, DVD/6CH, CD/DVD, MD/TAPE)

Door deze toetsen korter dan 3 seconden in te drukken, worden de ingangsbronnen geselecteerd.

2 SRC (source) Power toets

Gebruik deze toets voor het in- en uitschakelen van de andere broncomponenten.

3 Numeric toets º

Deze toetsen bieden functies gelijk aan die van de originele afstandsbediening die werd geleverd bij de component die u bedient.

Multi (multi control) %/ﬁ toetsen %

Voor het verrichten van diverse instellingen. Om andere componenten te bedienen.

P.Call @/# toetsen ™

Wanneer Tuner is gekozen als ingangsbron, werken deze toetsen als P.CALL toetsen.

Enter toets

Om andere componenten te bedienen.

4 Return toets

Om andere componenten te bedienen.

Exit toets

Gebruik deze toets voor het bedienen van andere componenten

5 Disc Skip toets

Wanneer de CD als ingangsbron is gekozen, werkt deze toets als disc-overslaantoets voor de multi-CD-speler.

Last/A/B toets

Wanneer TAPE als ingangsbron is gekozen, is dit (A en B) van een dubbel cassettedeck.

6 Disc Sel. toets

Om andere componenten te bedienen.

Input Sel. toets

Om andere componenten te bedienen.

7 CH +/– toets

Om het kanaal te kiezen.

4/¢ toets

Indien CD, MD, of DVD is geselecteerd als ingangsbron, kan met deze toetsen worden gesprongen.

(PHONO, VID2, VID1,

DVD

TUNER

6CH

POWER

RCVR

Multi

Enter

Multi

Page

Tone

Sound

Info

Active

DVD

P. Call

TV Mute

OSD

Guide

Mute

VOL

–

Bass

TV Input

Boost

Top MenuAuto

Setup

Flip

Loudness

Remote

Setup

5 6

8 9

0 ! @ #

VID1

VID2

PHONO

P. Call

+ 10 + 100

RDS Disp. PTY

Return

Last / A/B

Exit

Disc Skip

Disc Sel.

Input Sel.

–

– +

VOL

Tune – Tune +Band

Dimmer

Input Mode

Listen

Mode

$ %

8 Tone toets (

Hiermee kunt u de status van TONE wijzigen.

Sound toets •

Om geluidskwaliteit en geluidseffecten te regelen.

9 TV VOL +/– toets

Gebruik deze toetsen voor het aanpassen van het volume van de tv.

0 8 toets

Om andere componenten te bedienen.

Dimmer toets ª

Om de helderheid van het uitleesvenster te regelen.

! 6 toets

Wanneer CD is gekozen als ingangsbron, werkt deze toets als weergave/pauze-toets. Wanneer MD of TAPE is gekozen als ingangsbron, werkt deze toets als weergavetoets.

BAND toets ¡

Om de golfband te kiezen.

@ Input Mode toets 7

Om tussen volledig automatishe, digitale en analoge ingangen te schakelen.

# Listen Mode toets §

Om de luistermodus te kiezen.

$ 2 toets

Om andere componenten te bedienen.

Info/Flip toets

Om andere componenten te bedienen.

% Active EQ toets (

Om de status van ACTIVE EQ te kiezen.

^ LED (light-emitting diode) indicator

Licht op met de signaal wezen overgeseind.

& TV toets

TV componenten te bedienen.

* POWER RCVR (receiver) toets %

Gebruik deze toets voor het in- en uitschakelen van de modellen.

( TV Power toets

Gebruik deze toets voor het in- en uitschakelen van de TV.

) +100 toets

Om het discnummer te kiezen bij een multiCD-speler.

TV Mute toetsen

Om het geluid tijdelijk af te zetten

Page 7

NEDERLANDS

Opstellen van het systeem

Verricht de aansluitingen zoals op de volgende pagina’s staat afgebeeld. Raadpleeg bij het aansluiten van componenten ook de meegeleverde gebruiksaanwijzingen van die componenten. Steek de stekker pas in het stopcontact nadat alle aansluitingen zijn verricht.

Opmerkingen

Sluit alle snoeren stevig aan. Bij een los contact zal er mogelijk geen of een gestoorde weergave zijn.

2. Trek altijd de stekker uit het stopcontact alvorens een ander snoer aan of los te koppelen. Het aan- of loskoppelen van aansluitingen met de stekker in het stopcontact, kan de werking van het toestel verstoren of het zelfs beschadigen.

3. Sluit geen netsnoeren aan van componenten waarvan het stroomverbruik hoger ligt dan de waarde die bij de voedingsuitgang achteraan op het toestel is aangegeven.

Analoge aansluitingen

Audio-aansluitingen worden verricht met RCA-kabels. Deze kabels zetten stereo audiosignalen om in “analoge” vorm. Dit betekent dat het audiosignaal overeenkomt met tweekanaalsaudio. Deze kabels hebben meestal 2 stekkers aan elk uiteinde – een rode voor het rechterkanaal en een witte voor het linkerkanaal. Ze worden meestal bij de bronapparatuur geleverd of zijn verkrijgbaar in de elektrohandel.

Onjuist functioneren van de microcomputer

IIndien de receiver niet functioneert of de aanduidingen op het display niet juist zijn maar alle aansluitingen wel op de juiste wijze zijn gemaakt, moet u de microcomputer terugstellen. Zie hiervoor “Bij problemen”. °

Ingangsinstellingen

CD/DVD, VIDEO2 en DVD/6CH ingangen omvatten aansluitingen voor digitale en analoge audio-ingangssignalen.

Na het aansluiten en aanschakelen van dit model, volgt u de onderstaande procedure.

INPUT SELECTORLISTEN MODE

INPUT MODE

1 Gebruik de ingangsselectie toetsen om CD/DVD, VIDEO2 of

DVD/6CH te kiezen.

2 Druk op de INPUT MODE toets.

Bij elke druk op de toets verandert de instelling als volgt:

In DTS weergavestand

1 F-AUTO (digitale ingang, analoge ingang) 2 D-MANUAL (digitale ingang)

In CD/DVD, VIDEO2, DVD/6CH weergavestand

1 F-AUTO (digitale ingang, analoge ingang) 2 D-MANUAL (digitale ingang) 3 6CH INPT (DVD/6CH ingang) 4 ANALOG (analoge ingang)

Digitale ingang:

Kies deze instelling om digitale signalen van een DVD-, CD- of LDspeler weer te geven.

Analoge ingang:

Kies deze instelling om analoge signalen van een cassettedeck, videorecorder of platenspeler weer te geven.

Automatische bespeuring:

In de modus “FULL AUTO“ (AUTO DETECT-indicator lichten op) detecteert de ontvanger de digitale of analoge ingangssignalen automatisch. Tijdens de selectie van de ingangsmodus krijgt het digitale signaal prioriteit. De ontvanger selecteert de ingangsmodus en de luisterstand automatisch tijdens de weergave op basis van het ingangssignaal (Dolby Digital, PCM, DTS ) en de luidsprekerinstelling. Om de dit model in de geselecteerde luisterstand te houden, kiest u de “DIGITAL MANUAL” met de INPUT MODE toets. Zelfs wanneer deze instelling is gekozen, kan de luisterstand soms automatisch worden geselecteerd op basis van een Dolby Digital bronsignaal, afhankelijk van de combinatie van luisterstand en bronsignaal. Als in D-MANUAL-modus de geluidsweergave halverwege stopt wegens een verandering van ingangssignalen, druk dan op de toets

LISTEN MODE.

Indien de INPUT MODE toets snel wordt ingedrukt, kan er geen geluid hoorbaar zijn. Druk nogmaals op de toets INPUT MODE.

Page 8

NEDERLANDS

Opstellen van het systeem

Aansluiten van audiocomponenten

Naar een stopcontact

AUDIO

GND

PHONO

CD/ DVD

REC OUT PLAY IN

MD / TAPE

OUT

REC OUT PLAY IN

VIDEO 1

OUT

Videocomponent ¡

OUT

Cassette deck of MD recorder

CD of DVD speler

OUT

Platenspelers met Moving Coil (MC) cartridge kunnen niet rechtstreeks op dit model worden aangesloten. Hiervoor dient een andere voorversterker te worden aangesloten.

Platenspeler

Page 9

NEDERLANDS

Opstellen van het systeem

Aansluiten van videocomponenten

Betreffende de S VIDEO-aansluitingen

S-VIDEO

Gebruik de S VIDEOaansluitingen voor componenten met S VIDEO IN/OUT-aansluitingen.

Als u videocomponenten

•

aansluit op S VIDEO moet u de S VIDEO aansluitingen gebruiken om uw monitor en videoopnamecomponenten aan te sluiten.

DVD IN

VIDEO 2 IN

VIDEO 2INDVDINMONITOR

VIDEO

MONITOR

OUT

S Video-aansluitingen

OUT

AUDIO

VIDEO 1

OUT

Video

Monitor TV

Video-ingangen (Geel RCA-snoer)

Video deck

OUT Video-ingangen en-uitgangen

(Gele RCA-snoeren)

REC OUT PLAY IN

VIDEO 1

OUT Audio-ingangen en-uitgangen

PLAY IN VIDEO 2

Een videocomponent met digitale audio-uitgangen moet worden aangesloten op VIDEO 2.

Video OUT

DVD-speler of LD-speler

Audio OUT

Page 10

NEDERLANDS

Opstellen van het systeem

Aansluiten van videocomponenten (COMPONENT VIDEO)

Indien u de receiver heeft verbonden met een videocomponent via de COMPONENT-aansluitingen, kunt u een beter beeld krijgen dan via de S-VIDEOaansluitingen.

COMPONENT VIDEO

VIDEO 2 IN

YCBCRYCB CR

DVD IN

MONITOR

OUT

Monitor TV

REC OUT PLAY IN

CD/DVD

MD / TAPE

AUDIO

REC OUT PLAY IN

VIDEO 1

PLAY IN VIDEO 2

Video OUT

DVD-speler

Videocomponent

Audio OUT

Wanneer u de tv aansluit op de COMPONENT-aansluitingen, zorg dan dat alle andere componenten op de COMPONENT-aansluitingen zijn aangesloten.

Audio OUT

Page 11

NEDERLANDS

Opstellen van het systeem

Digitale aansluitingen

Digital in-aansluitingen kunnen DTS, Dolby Digital of PCM signalen verwerken. Sluit componenten aan die digitale signalen van DTS, Dolby Digital, of standaard PCM (CD) formaat kunnen verwerken. Wanneer u digitale componenten op de receiver aansluit, moet u het hoofdstuk “Ingangsinstellingen” aandachtig lezen. 7

COAXIAL OPTICAL

VIDEO 2

DVD / 6CH

DIGITAL IN

COAXIAL

DIGITAL

OUT

(AUDIO)

RF digitale demodulator (in de handel verkrijgbaar)

CD / DVD

Optische vezelkabel

OPTICAL DIGITAL OUT (AUDIO)

CD- of DVD-speler

COAXIAL DIGITAL OUT (AUDIO)

Component met DTS, Dolby Digital, of PCM COAXIAL DIGITAL OUT

Verbind de videosignalen en analoge audiosignalen met VIDEO 2. (Zie “Aansluiten van videocomponenten”.) 9

DOLBY DIGITAL RF OUT (AUDIO)

PCM OUT

Om een LD-speler met DIGITAL RF OUT aan te sluiten, sluit u de LD-speler aan op de RF digitale demodulator (in de handel verkrijgbaar). Verbind vervolgens DIGITAL OUT van de demodulator met DIGITAL IN van dit model. Verbind het videosignaal en de analoge audiosignalen met de VIDEO 2 aansluitingen. (Zie “Aansluiten van videocomponenten”.)

LD-speler

Page 12

NEDERLANDS

Opstellen van het systeem

Een DVD-speler aansluiten (6-kanaalsingang)

Wanneer u een DVD-speler op dit model aansluit via een digitale verbinding, moet u het hoofdstuk “Ingangsinstellingen” aandachtig lezen. 7

DVD

DVD IN

VIDEO 2 IN

VIDEO 1

VIDEO

MONITOR

VIDEO 1

VIDEO OUT

(Geel RCA-

OUT

snoer)

DVD / 6CH INPUT

SURROUND

FRONT

FRONT OUT L/R

DVD-speler

CENTER

SUB

WOOFER

SURROUND OUT L/R

SUBWOOFER OUT

CENTER OUT

COAXIAL OPTICAL

VIDEO 2

DVD / 6CH

CD / DVD

DIGITAL IN

S-VIDEO OUT

COAXIAL

DIGITAL

OUT

(AUDIO)

S VIDEO-kabel

LET OP

Let er op dat u de volgende instructies opvolgt, zo niet, dan kan de ventilatie geblokkeerd raken hetgeen schade of brandgevaar kan veroorzaken.

• Zet geen voorwerpen die de warmteuitstraling kunnen belemmeren op het apparaat.

• Laat ruimte rond het apparaat (gemeten van de grootste buitenafmetingen inclusief de uitsteeksels), gelijk aan of groter dan, zoals hieronder aangegeven.

Bovenkant: 50 cm Zijkant : 10 cm Achterkant : 10 cm

Page 13

NEDERLANDS

Opstellen van het systeem

Aansluiten van de luidsprekers

Voorluidsprekers

Rechts Links

Middenluidspreker

FRONT

RED WHITE GREEN

CENTER

CR L

SPEAKERS (8-16Ω)

Surround-achterluidsprekers

Selecteer “PRE OUT” als speakerinstelling bij gebruik van Surround-achterluidsprekers

Surround-achterluidspreker

zowel links als rechts. ^

Links

Rechts

Leistungsverstärker

SURR BACK

/SURR BACK

SURR BACK

PRE OUT

SURR BACK

PRE OUT

Wanneer slechts een luidspreker voor surround achter wordt aangesloten, verbind deze dan als hierboven staat aangegeven en selecteer “SPEAKER” bij de luidsprekerinstellingen. ^

SURROUND

SUB WOOFER

PRE OUT

SURROUND

BACK

GRAYLBLUE BROWN

SPEAKERS (8-16Ω)

Actieve subwoofer

Rechts

Surroundluidsprekers

(Sluit beide surroundluidsprekers aan)

Links

Let op de testtoon van elke speaker om te controleren of elke speaker goed is aangesloten. Raadpleeg “5

Selecteer “SPEAKER” als speakerinstelling wanneer u een Surround-achterluidspreker aansluit op dit aansluitpunt.

Surround-achterluidspreker

Regel het luidsprekervolume.”

Page 14

NEDERLANDS

Opstellen van het systeem

Aansluitingen verrichten

1 Verwijder een stuk

van de isolatie.

3 Steek het snoer in de

aansluiting.

• Sluit de + en – luidsprekersnoeren nooit kort.

• Het geluid klinkt niet juist en het klankbeeld is vervormd wanneer u de linker- en rechterluidspreker verwisselt of de luidsprekersnoeren met de omgekeerde polariteit worden aangesloten. Sluit de luidsprekers corrrect aan.

Luidsprekerimpedantie

Controleer eerst de luidsprekerimpedantie die achterop dit model vermeld staat en sluit dan luidsprekers met de juiste impedantie aan. Het gebruik van luidsprekers met een nominale impedantie die verschilt van deze die achterop dit model vermeld staat, kan de werking verstoren of de luidsprekers of dit model beschadigen.

Luidsprekeropstelling

2 Druk het hendeltje

omlaag.

4 Druk het hendeltje

terug.

Aansluiten van de antennes

AM-kaderantenne

De meegeleverde kaderantenne is bedoeld voor gebruik binnenshuis. Plaats de antenne zo ver mogelijk van dit model, TV, luidsprekerkabels en het netsnoer, en richt ze voor een optimale ontvangst.

AM antenne-aansluitingen

1 Druk het

hendeltje omlaag.

FM-binnenantenne

De meegeleverde binnenantenne is uitsluitend bedoeld voor tijdelijk gebruik. Voor een goede FM-ontvangst moet u een buitenantenne installeren. Koppel de binnenantenne los wanneer u een buitenantenne aansluit.

FM antenne-aansluitingen

Steek het snoer in de aansluiting.

FM-buitenantenne

Leid de 75Ω coaxkabel die met de FM-buitenantenne is verbonden

door de kamer naar de receiver en sluit hem aan op FM 75Ω.

2 Steek het snoer

in de aansluiting.

3 Druk het

hendeltje terug.

Middenluidspreker

Voorluidspreker

Surroundluidspreker

*Surround-achterluidspreker links

Subwoofer

Luisterpositie

*Surround-achterluidspreker rechts

*Surround-achterluidspreker

* Voor surround achter kunt u twee luidsprekers plaatsen (Surround-

achterluidspreker links en Surround-achterluidspreker rechts) voor

een 7.1-kanaals surroundsysteem, of één luidspreker voor een 6.1kanaals surroundsysteem.

Voorluidsprekers : Links en rechts van de luisterpositie plaatsen. Voorluidsprekers zijn vereist voor surroundfuncties. Middenluidspreker : Vooraan in het midden plaatsen. Deze luidspreker stabiliseert het klankbeeld en zorgt voor “beweging” van het geluid. Vereist voor surroundweergave. Surroundluidsprekers : Op gelijke hoogte, ongeveer 1 meter boven oorhoogte, vlak links en rechts of iets achter de luisterpositie plaatsen. Deze luidsprekers zorgen voor “beweging” en sfeer. Vereist voor surroundweergave.

Subwoofer : Reproduceert een krachtig en diep bass-geluid. Surround-achterluidspreker : Plaats de luidspreker direct achter de

luisterpositie. De optimale positie is hoofdzakelijk afhankelijk van de gekozen ruimte.

• Een ideale opstelling voor surround sound bestaat uit al de hierboven

genoemde luidsprekers. Indien u echter geen middenluidspreker of subwoofer heeft, kunt u de signalen verdelen over de beschikbare luidsprekers zodat u een optimale surroundweergave met de beschikbare luidsprekers krijgt. %

Bevestig de antenne op de steun

AM-kaderantenne

GND

Gebruik een antenne-adapter (in de handel verkrijgbaar)

ANTENNA

FM 75Ω

FM-binnenantenne

FM-buitenantenne

Page 15

NEDERLANDS

Voorbereiding voor surroundweergave

Luidsprekerinstellingen

Om de weergavemogelijkheden van de receiver optimaal te benutten, moet u de luidsprekerinstellingen (subwoofer, voor-, midden- en surroundluidsprekers) verrichten zoals hieronder beschreven.

ON/STANDBY

POWER ON/OFF

POWER RCVR

+ +

Schakel dit model aan door de POWER ON/OFF en ON/ STANDBY

Hou de TUNER-toets op de afstandsbediening langer dan 3

oesten of POWER toets in te drukken.

seconden ingedrukt om over te schakelen naar de receivermodus.

Voor hoofdeenheid, druk op de SETUP toets om de SETUP modo te openen en druk vervolgens op de MULTI CONTROL

%/ ﬁ

toetsen Multi

1 SP SETUP 2 TESTTONE 3 DISTANCE 4 LFE LVL 5 EXIT

De SET UP wordt als volgt uitgevoerd.

voor de volgende displays.

MULTI CONTROL

SETUP

Multi % /

Setup

ﬁ

Kies een luidsprekersysteem.

1 Selecteer SP SETUP en druk nogmaals op de toets SETUP zodat de

luidsprekersysteemindicator “SP SYSTEM” over het display rolt.

2 Gebruik de MULTI CONTROL knop of Multi %/ﬁ toetsen

voor het selecteren van de luidsprekersysteeminstelling.

1 CUSTOM : Voor speciale luidsprekers 2 FULL RANGE : Voor bepaalde Kenwood-luidsprekers,

3 2WAY 2SPKR : Voor bepaalde Kenwood-luidsprekers,

4 2WAY 3SPKR : Voor bepaalde Kenwood-luidsprekers,

• De selectie 2WAY 2SPKR en 2WAY 3SPKR kan alleen worden gebruikt in combinatie met een instelling voor een 6-kanaals luidsprekersysteem.

• Wanneer 2WAY 2SPKR of 2WAY 3SPKR wordt geselecteerd, gaat de procedure verder bij stap 5.

3 Gebruik voor algemene luidsprekerinstellingen de MULTI

CONTROL knop of Multi %/ﬁ toetsen om OTHERS te selecteren en druk nogmaals op de toets SETUP.

• De subwooferindicator “SUBW ON” verschijnt.

4 Kies de gewenste voorluidsprekerinstelling met behulp van

de knop MULTI CONTROL of de Multi %/ﬁ

1 SUBW ON : Subwoofer-instelfunctie op dit model is AAN. 2 SUBW OFF : Subwoofer-instelfunctie op dit model is UIT.

• De basisinstelling is “SUBW ON”.

• Wanneer “SUBW OFF” is geselecteerd, worden de voorluidsprekers automatisch ingesteld op “FRNT LRG” en gaat de procedure verder naar stap 7. Voordat u naar stap 7, gaat, drukt u op de toets SETUP om de instelling te accepteren.

• Kies “FRNT NML” wanneer een subwoofer is aangesloten.

5 Druk nogmaals op de SET UP toets om de instelling te bevestigen.

• De voorluidsprekerindicatie “FRNT LRG” verschijnt.

bijvoorbeel KS-207HT, KS-2087EX, KS-208HT.

bijvoorbeeld , KS-307HT, KS-308HT, KS-308EX.

bijvoorbeeld KS-707HT.

SP SETUP TESTTONE DISTANCE LFE LEVEL EXIT

SP System

Custom Full Range 2Way 2Speaker

2Way 3Speaker

Subwoofer

Front

Center

Surround

Surround Back

Subwoofer Re-mix

• Indien u “SPEAKER” heeft geselecteerd als instelling voor surround achter, verschijnt “BS”/“Surround Back“ in plaats van “RB”/ “Surround Back Right” en “LB“/“Surround Back Left” in het display.

AUTO

L C R

RB LB LS SW

MANUAL

L C

Surround Right

Surround Back Right

Surround Back Left

Surround Left

Front Left

Center

Front Right

Subwoofer

6 Kies de geschikte voorluidsprekerinstelling met de MULTI

CONTROL knop of Multi %/ﬁ toetsen.

1 FRNT LRG (groot) : Op de dit model zijn grote

2 FRNT NML (normaal): Op de dit model zijn middelgrote

• Wanneer u “FRNT LRG” kiest, produceert Subwoofer speaker geen geluid, ook al staat die op ON. Wanneer u echter “SW REMIX ON” mode kiest wanneer de subwoofer is geselecteerd, werkt de subwoofer wel. In de STEREO stand gaat het geluid direct naar de voorluidspreker.

7 Druk nogmaals op de SET UP toets om de instelling te bevestigen.

• De middenluidsprekerindicatie “CNTR NML” verschijnt.

voorluidsprekers aangesloten.

Vervolg op de volgende bladzijde

Page 16

NEDERLANDS

Voorbereiding voor surroundweergave

8 Kies de geschikte middenluidsprekerinstelling met de MULTI

CONTROL knop of Multi %/ﬁ toetsen.

Indien u “LRG” hebt gekozen als voorluidsprekerinstelling.

1 CNTR NML (normaal) : Een middelgrote middenluidspreker is

aangesloten op dit model.

2 CNTR LRG (groot) : Een grote middenluidspreker is

aangesloten op dit model.

3 CNTR OFF : Middenluidspreker-instelfunctie op dit

model is UIT.

Indien u “NML” hebt gekozen als voorluidsprekerinstelling.

1 CNTR NML (normaal) : Een middelgrote middenluidspreker is

aangesloten op dit model.

2 CNTR OFF : Middenluldspreker-instelfunctie op

dit model is UIT.

9 Druk nogmaals op de SET UP toets om de instelling te bevestigen.

•De surroundluidsprekerindicatie “SURR NML” verschijnt.

0 Kies de geschikte surround-luidsprekerinstelling met de MULTI

CONTROL knop of Multi %/ﬁ toetsen.

Indien u “LRG” hebt gekozen als middenluidsprekerinstelling,

1 SURR NML (normaal): Op dit model zijn middelgrote

surroundluidsprekers aangesloten.

2 SURR LRG (groot) : Op dit model zijn grote

surroundluidsprekers aangesloten.

3 SURR OFF : Surroundluidspreker-instelfunctie op dit

model is UIT.

Indien u iets anders dan “LRG” hebt gekozen als middenluidsprekerinstelling.

1 SURR NML (normaal): Op dit model zijn middelgrote

surroundluidsprekers aangesloten.

2 SURR OFF : Surroundluidspreker-instelfunctie op dit

model is UIT.

• Indien de instelling “SURR OFF” is geselecteerd, gaat de

procedure verder bij stap #.

! Druk op de SETUP-toets om de instelling te bevestigen.

• De indicator "BS" voor de luidsprekerinstelling voor surround achter verschijnt.

@ Gebruik de knop MULTI CONTROL of de toetsen Multi %/ﬁ

voor het selecteren van de juiste luidsprekerinstelling voor surround achter.

Indien u “LRG” heeft geselecteerd als luidsprekerinstelling voor surround,

1 BS NML : Een surroundachterluidspreker van gemiddelde

grootte is verbonden met het apparaat.

2 BS LRG : Voor surround achter is een luidspreker van

gemiddelde grootte aangesloten op het apparaat.

3 BS OFF : De luidsprekerinstelling voor het apparaat voor

surround achter is uit (OFF).

Indien u “NML” heeft geselecteerd als luidsprekerinstelling voor surround,

1 BS NML : Voor surround achter is een luidspreker van

gemiddelde grootte aangesloten op het apparaat.

2 BS OFF : De luidsprekerinstelling voor het apparaat voor

surround achter is uit (OFF).

Indien u "NML" of “LRG” heeft geselecteerd als instelling voor surround achter,

1 SPEAKER : Das Surround-Back-Signal wird vom

Lautsprecheranschluss SURROUND BACK und dem Anschluss SURR BACK L/SURR BACK PRE OUT als monaurales Signal ausgegeben.

2 PRE OUT : Surround-Back-Signale werden aus den

Anschlüssen SURR BACK L/SURR BACK und SURR BACK R PRE OUT als Stereosignale ausgegeben.

# Druk nogmaals op de SET UP toets om de instelling te bevestigen.

• De subwoefer remix-indicatie ”SW RE-MIX” verschijnt op de display.

• Als de subwoofer uitstaat, kan de remix-instelling niet gebruikt worden.

$ Kies de geschikte subwoofer remix-instelling met de knop

MULTI CONTROL of Multi %/ﬁ toetsen.

1 RMX ON : Subwoofer re-mix-instelfunctie op dit model is AAN. 2 RMX OFF : Subwoofer re-mix-instelfunctie op dit model is UIT.

% Druk nogmaals op de SET UP toets om de instelling te bevestigen.

•Deze model staat nu in de stand voor het instellen van het luidsprekervolumeniveau.

• In stap 5 en 6, verschijnen er alleen indicaties voor de geselecteerde kanalen van de luidsprekers waarvoor instelling is vereist.

Regel het luidsprekervolume.

Regel het volume vanaf de gebruikelijke luisterpositie. Het geluid van elke luidspreker moet even luid zijn.

1 Druk nogmaals op de toets SETUP om TEST TONE te starten.

Via de knop MULTI CONTROL of Multi %/ﬁ toetsen selecteert u AUTO/MANUAL TEST TONE.

1 AUTO 2 MANUAL

2 Druk nogmaals op de toets SETUP om AUTO of MANUAL te

selecteren.

Stel het volume van de testtoon voor het in te stellen luidsprekerkanaal in met de MULTI CONTROL knop of Multi %/ ﬁ toetsen.

Voor AUTO-selectie wordt de testtoon via elke luidspreker 2 seconden in de onderstaande volgorde uitgezonden:

• Indien u "SPEAKER" heeft geselecteerd als instelling voor surround achter, wordt niet "RB" en "LB" weergegeven, maar "BS".

• Indien u de volumeniveau-instellingen voor luidsprekers aanpast tijdens het luisteren naar muziek, worden de instellingen, waarnaar op deze pagina worden verwezen, ook aangepast. ¶

• Wanneer de luidsprekerinstelling op OFF staat, worden het luidsprekerniveau teruggesteld.

3 Druk op de SETUP toets.

• De testtoon wordt afgezet. Dit model staat nu in de stand voor het instellen van de afstand tot de luidsprekers.

4 Voor MANUAL-selectie drukt u telkens op de toets SETUP om

het luidsprekerkanaal te selecteren.

Page 17

NEDERLANDS

Voorbereiding voor surroundweergave

Voer de afstand tot de luidsprekers in.

1 Selecteer DISTANCE op de instellingsdisplays en druk

nogmaals op de toets SETUP.

2 Meet de afstand vanaf de luisterpositie naar elke luidspreker.

Noteer de afstand tot elk van de luidsprekers.

Afstand tot linkervoorluidsprekers (L) : ____ voet (meter) Afstand tot middenluidspreker (C) : ____ voet (meter) Afstand tot rechtervoorluidspreker (R) : ____ voet (meter) Afstand tot rechts Surround (RS) : ____ voet (meter) Afstand tot surround achter links (RB) : ____ voet (meter) Afstand tot achter Surround (BS) : ____ voet (meter) Afstand tot surround achter rechts (LB): ____ voet (meter) Afstand tot links Surround (LS) : ____ voet (meter) Afstand tot Subwoofer (SW) : ____ voet (meter)

• Indien u "SPEAKER" heeft geselecteerd als instelling voor surround achter, wordt niet "RB" en "LB" weergegeven, maar "BS".

3 Kies de afstand tot de voorluidsprekers met de MULTI

CONTROL knop of Multi %/ﬁ toetsen.

Indicatie in voet Indicatie in meters

• Het toelaatbare instelbereik is 1 tot 30 voet (0,3 tot 9,0m), instelbaar in stappen van 1 voet (0,3m).

4 Druk op de SETUP toets om de instelling te bevestigen.

5 Herhaal stap 3 en 4 om de afstand tot elk van de luidsprekers

in te voeren.

Ingangsniveauregeling (alleen analoge bronnen)

Wanneer het analoge bronsignaal te krachtig is, knippert de CLIP indicator om het bronsignaal aan te geven. Regel het ingangsniveau.

1 Gebruik de INPUT SELECTOR knop om het ingangsniveau van

een bepaalde bron te regelen.

• Voor elke ingangsbron kan een apart ingangsniveau worden opgeslagen.

2 Druk herhaaldelijk op de SOUND toets tot “INPUT” verschijnt.

3 Regel het ingangsniveau met de MULTI CONTROL knop of Multi

%/ﬁ toetsen.

• Het ingangsniveau kan in drie standen worden gezet: 0dB, –3dB en –6dB. (De basisinstelling is 0dB.)

4 Druk nogmaals op de SOUND toets om terug te keren naar de

ingangsindicatie.

Pas het LFE-niveau aan (Low Frequency Effects)

1 Selecteer het LFE-niveau uit de instelschermen en druk

nogmaals op de SETUP toets.

2 Gebruik de MULTI CONTROL knop of de Multi %/ﬁ toetsen

om het LFE-niveau aan te passen.

• Het LFE-niveau kan worden ingesteld van 0 tot –10dB, in stappen van 1dB.

3 Druk op de SETUP toets om de instelling te bevestigen.

4 De instelling is volledig wanneer de indicator EXIT verschijnt.

• De luidsprekers die u heeft geselecteerd dienen te verschijnen in het display. Controleer of alle luidsprekers correct zijn geselecteerd.

5 Druk op de toets SETUP om de gelijknamige modus SETUP af

te sluiten.

Page 18

NEDERLANDS

Normale weergave

Voorbereiding voor weergave

Enkele voorbereidende stappen zijn nodig alvorens u de weergave kunt starten.

SPEAKERS ON/OFF

ON/OFF

De dit model aanschakelen

1 Zet de aangesloten componenten aan.

2 Schakel de dit model aan door de POWER ON/OFF en ON/

STANDBY

toets in te drukken.

De ingangsstand kiezen

Als u een component hebt gekozen die is aangesloten op CD/DVD, VIDEO2 of DVD/6CH, moet u ervoor zorgen dat de ingangsstand

correct is ingesteld volgens het type audiosignaal. 7

ON/STANDBY

AUTO INPUT SELECTORPOWER

Luisteren naar een component

Gebruik de INPUT SELECTOR knop toets om de bron te

kiezen die u wilt beluisteren.

De ingangsbronnen veranderen in de onderstaande volgorde:

MD/TAPE kiezen

Kies de naam van de bron die overeenkomt met de component die is verbonden met de MD/TAPE aansluitingen. De initiële fabrieksinstelling is “TAPE”. Om over te schakelen naar “MD” volgt u de onderstaande stappen:

1 Kies “TAPE”met de INPUT SELECTOR knop.

2 Hou de AUTO toets langer dan 2 seconden ingedrukt.

• De bronindicatie verandert in “MD”.

• Herhaal procedure 2 om terug te keren naar de originele indicatie.

De luidsprekerstatus instellen

De luidsprekers indicator licht op.

Druk op de SPEAKERS-toets om de luidspreker aan of uit te schakelen.

1 “TUNER” 2 “CD/DVD” 3 “TAPE” of “MD” 4 “VIDEO1” 5 “VIDEO2” 6 “DVD/6CH” 7 “PHONO”

Start de weergave met de gekozen bron.

Regel het volume met de knop VOLUME CONTROL of de

toetsen VOLUME +/

Page 19

NEDERLANDS

Normale weergave

Regelen van het geluid

SPEAKERS ON/OFF

ACTIVE EQ

PHONES MULTI CONTROL

Tone

Active EQ

Regelen van de toon (alleen afstandsbediening)

U kunt de geluidskwaliteit regelen met de dit model in de PCM stereo en analoge stereo stand.

1 Hou de TUNER-toets op de afstandsbediening langer dan 3

seconden ingedrukt om over te schakelen naar de receivermodus.

2 Druk op de TONE toets om de in te stellen toon te kiezen.

3 Gebruik de MULTI CONTROL knop of de Multi %/ﬁ om TONE ON/

OFF te selecteren.

4 Wanneer u in de TONE ON selectie bent, drukt u op de tone toets

voor de volgende schermen.

BASS : Kies deze indicatie om de lage tonen te regelen. TREB : Kies deze indicatie om de hoge tonen te regelen.

5 Regel de geluidskwaliteit met de MULTI CONTROL knop of de

Multi %/ﬁ .

•De lage en hoge tonen zijn in stappen van 2 instelbaar van –10 tot +10.

VOLUME CONTROL

Multi % /

–

Mute VOL +/– Bass Boost

+–+

– +

Loudness

MUTE

ﬁ

De GELUIDSSTERKTE regelen (alleen afstandsbediening)

U kunt de functie Geluidssterkte waarmee de lagevolume-instellingen geregeld worden, bijstellen om de volheid van de muziek te behouden. Deze bijstelling kan gemaakt worden wanneer de ontvanger in de modus PCM-stereo en analoge stereo staat.

Druk op de toets loudness om deze instelling aan te zetten.

Annuleren

Druk nogmaals op de LOUDNESS toets zodat de “LOUDNESS” indicator dooft.

Dempen van het geluid

Met MUTE kunt u het geluid van de luidsprekers dempen.

Druk op de MUTE toets.

Annuleren

Druk nogmaals op de MUTE toets zodat de “MUTE” indicator dooft.

• MUTE ON kan ook worden geannuleerd door aan de volumeknop te draaien.

ACTIVE EQ modi

U kunt genieten van nog indrukwekkendere geluidseffecten als u ACTIVE EQ aanzet tijdens het afspelen met Dolby Digital en DTS playback, evenals in de PCM en analoge stereomodi.

Druk op de ACTIVE EQ toets om de volgende selecties te maken

1 ACTIVE EQ MUSIC : Om naar muziek te luisteren.

(De ACTIVE EQ LED indicator licht op.)

2 ACTIVE EQ CINEMA : Om naar een film te kijken.

(De ACTIVE EQ LED indicator licht op.)

3 ACTIVE EQ TV : Om naar TV te kijken.

(De ACTIVE EQ LED indicator licht op.)

4 ACTIVE EQ OFF : De ACTIVE EQ functie wordt uitgeschakeld.

(De ACTIVE EQ LED indicator dooft.)

• De ACTIVE EQ functie is niet beschikbaar als REC MODE, AUTO TUNING of PRESET MEMORY zijn ingeschakeld en tijdens het afspelen in 96kHz LPCM.

Beluisteren via de hoofdtelefoon

1 Druk op de SPEAKERS ON/OFF toets zodat de luidsprekerindicator

dooft.

Controleer of de SP-indicator utigeget.

Versterken van de lage tonen door één toets in te drukken (BASS BOOST) (alleen afstandsbediening)

U kunt de geluidskwaliteit regelen met de dit model in de PCM stereo en analoge stereo stand.

Druk op de BASS BOOST toets.

• Druk de toets eenmaal in om de maximale versterking (+10) van de lage tonen te kiezen.

• TONE wordt automatisch aangezet.

• Deze toets werkt niet wanneer de dit model in de stand voor het instellen van de geluids- of akoestiekeffecten staat.¢~ª

Om terug te keren naar de oorspronkelijke instelling

Druk nogmaals op de BASS BOOST toets.

• Als u in de surroundstand alle luidsprekers uitschakelt, wordt de surroundfunctie geannuleerd en overgeschakeld naar stereo weergave.

2 Sluit de hoofdtelefoon aan op PHONES.

3 Regel het volume met de VOLUME CONTROL knop of de toetsen

VOL +/–.

PHONES

Page 20

NEDERLANDS

Opname

Geluid opnemen (analoge bronnen)

INPUT SELECTOR

Een muziekbron opnemen

1 Kies de bron (niet “MD/TAPE”) die u wilt opnemen met behulp

van de INPUT SELECTOR knop.

2 Zet de MD- of TAPE-recorder in de opnamestand.

3 Start de weergave en vervolgens de opname.

Video-opname

1 Kies de videobron (niet “VIDEO1”) die u wilt opnemen met

behulp van de INPUT SELECTOR knop.

2 Maak het videodeck dat is aangesloten op VIDEO 1 klaar voor

opname.

• Kies de REC MODE om op te nemen van een digitale ingangsbron.

3 Start de weergave en vervolgens de opname.

• Sommige video software kan niet worden opgenomen. Dat is te

wijten aan de kopieerbeveiliging. °

3 Hou de DIMMER toets langer dan 2 seconden ingedrukt om de A

REC-modi of M REC-modi te kiezen.

1 REC-modi uit : De digitale ingangsopnamestand

staat af.

2 A REC-modi : De digitale ingangssignalen (DTS,

Dolby Digital of PCM) worden automatisch herkend en omgevormd tot stereo signalen die klaar zijn voor opname.

3 M REC-modi : Het ingangssignaaltype op het mo

ment dat deze stand wordt gekozen, blijft in deze stand behouden.

• Wanneer de modus M-REC wordt geselecteerd, wordt het digitale ingangssignaal omgezet naar stereosignalen (het aantal kanalen wordt gereduceerd naar 2). Wanneer echter het digitale signaal verandert naar een ander signaal, is er geen uitgangssignaal. Wanneer de modus A-REC wordt geselecteerd, wordt het digitale ingangssignaal ook omgezet naar stereosignalen als het digitale signaal verandert.

Voor de A REC-modi :

Voor de M REC-modi :

Geluid opnemen (digitale bronnen)

Kies de REC-modi om op te nemen van een digitale bron. Neem audiobronnen normaal op in de A REC-modi. Wanneer de digitale stand tijdens het opnemen overschakelt naar A REC-modi, kan het geluid tijdelijk worden onderbroken.

Muziek opnemen in de A REC-modi REC of M REC-modi

DIMMER

INPUT SELECTOR

1 Kies de bron (CD/DVD, DVD/6CH of VIDEO2) die u wilt opnemen

met behulp van de ingangsselectie toetsen.

2 Zet de MD- of TAPE-recorder in de opnamestand.

4 Start de weergave en vervolgens de opname.

• Als de geluidsweergave halverwege stopt door een wijziging in de ingangssignalen, enz., druk dan op de DIMMER toets.

Page 21

NEDERLANDS

Beluisteren van radio-uitzendingen

De ontvanger kan tot 40 zenders in het geheugen opslaan die met één druk op een toets oproepen kunnen worden. Radiozenders kunnen worden onderverdeeld in RDS (Radio Data System) zenders en andere zenders. Zie “Gebruik van RDS” voor het vastleggen en beluisteren van RDS zenders.

Afstemmen op (niet-RDS) zenders

MULTI CONTROL

INPUT SELECTORBAND AUTO

Multi %

ﬁ

+ +

Tune –

/ +

Auto

Kies de tuner met de INPUT SELECTOR knop of TUNER toets.

TUNER

Band

Gebruik van RDS (Radio Data System)

RDS is een systeem dat nuttige informatie (in digitale vorm) samen met het signaal van FM-uitzendingen meestuurt. Tuners en receivers die compatibel zijn met RDS ontvangst kunnen deze informatie dan gebruiken voor diverse functies, zoals bijvoorbeeld de automatische weergave van de zendernaam.

RDS functies:

PTY (Program TYpe Identification) zoeken £

Het toestel stemt automatisch af op zenders die op dat moment uitzendingen van het gekozen type (genre) verzorgen.

PS (Program Service Name) weergave

Het toestel toont automatisch de zendernaam die door de RDS zender wordt meegestuurd.

RDS AUTO MEMORY functie £

Maximaal 40 RDS zenders worden automatisch gekozen en opgeslagen in het voorinstelgeheugen. Wanneer er minder dan 40 RDS zenders in het voorinstelgeheugen zijn opgeslagen, worden gewone FM zenders opgeslagen onder de vrije posities.

Radio Text functie

Toont de radio text-gegevens die door sommige RDS zenders worden meegestuurd wanneer u op RDS Disp. (Display) drukt. “NO RT” verschijnt in het display wanneer geen tekstgegevens werden meegestuurd.

De “RDS” indicator licht op bij ontvangst van een RDS uitzending (signaal).

Kies de gewenste golfband met de BAND toets.

Bij elke druk op de toets verandert de band als volgt:

1 FM 2 AM

Kies de gewenste afstemmethode met de AUTO toets.

Bij elke druk op de toets verandert de afstemmethode als volgt:

1 AUTO lit opgelicht 2 AUTO not lit niet opgelicht

De “AUTO” indicator licht op in het display.

• Normaal instellen op “AUTO” (automatisch afstemmen). Kies handmatig afstemmen bij zwakke ontvangst of veel storing. (Bij handmatig afstemmen worden stereo uitzendingen in mono ontvangen.)

Use the MULTI CONTROL knob or Multi %/ ﬁ keys, or Tune –

/ + ¡ keys to select the station.

“ST.” licht bij ontvangst van een uitzending in stereo.

“TUNED” verschijnt wanneer een zender wordt ontvangen.

Automatisch afstemmen : Er wordt automatisch op de volgende

Handmatig afstemmen : Draai aan de knop (of druk op de toets)

zender afgestemd.

om de gewenste zender te kiezen.

“AM” of “FM” indicatoren verschijnt in het display.

Display voor frequentie

Opmerking

Bepaalde functies zijn afhankelijk van het model of het land mogelijk niet beschikbaar of hebben een andere naam.

Alvorens gebruik te maken van RDS moeten RDS zenders worden vastgelegd zoals beschreven onder “Voorinstellen van RDS zenders (RDS AUTO MEMORY)”. £

Handmatig voorinstellen van radiozenders

Met de functie voor het automatisch memoriseren van RDS zenders, worden aan RDS zenders voorinstelnummers toegekend vanaf “1”. Memoriseer dan ook eerst automatisch RDS zenders alvorens de volgende procedure te volgen om AM zenders en andere FM zenders manueel vast te leggen. Zie “Voorinstellen van RDS zenders (RDS AUTO MEMORY)”. £

MEMORY

MULTI CONTROL

Stem af op de zender die u wilt vastleggen.

Vervolg op de volgende bladzijde

Page 22

NEDERLANDS

Beluisteren van radio-uitzendingen

Druk op de MEMORY toets wanneer de zender wordt ontvangen.

Ga binnen de 20 seconden naar stap 3 (Druk weer op de MEMORY toets wanneer er meer dan 20 seconden verstrijken.)

Kies een voorkeuzezender (1–40) met de MULTI CONTROL knop of de Multi

Druk nogmaals op de toets MEMORY om de instelling te

%/ ﬁ

Knippert gedurende 20 seconden

bevestigen.

• Herhaal stap 1, 2 , 3 , en 4 voor het vastleggen van de overige zenders.

• Indien u een zender vastlegt onder een nummer waaronder al een zender is vastgelegd, wordt de “oude” zender vervangen door de “nieuwe”.

Voorinstelzenders ontvangen

Gebruik om de P.Call

@¥#

richting aan te passen en het

gewenste station te selection.

• Elke keer dat u op de toets drukt, wordt een andere preset zender ontvangen, in de opgegeven volgorde.

Wanneer u de naar P.Call # drukt, gebeurt er het volgende:

Wanneer u de naar P.Call

Door de

P.Call vooraf ingestelde zenders met tussenpozen van telkens 0,5 seconden.

in de richting # of @ te houden, gaat u door de

Met de RDS DISP (

drukt, gebeurt er het volgende:

Uitleesvenster)

toets

TUNER

Numeric keys

+ +

Druk op de TUNER toets om de tuner als bron te kiezen.

Voer het nummer van de voorinstelzender in die u wilt ontvangen (maximum “40”).

Druk de cijfertoetsen in als volgt:

Voor “15” drukt u op ..................... 0, 5

Voor “20” drukt u op ..................... 0, 0, )

• Indien u een fout maakt bij het invoeren van een tweecijferig nummer, drukt u herhaaldelijk op de +10 toets om terug te keren naar de oorspronkelijke display en opnieuw te beginnen.

Voorinstelzenders ontvangen in volgorde

(P.Call)

TUNER

RDS Disp.

+ +

Het display heeft diverse aanduidingsfuncties die kunnen worden gekozen door op RDS Disp te drukken.

Bij elke druk op de toets verandert de displayfunctie als volgt:

1 PS (Program Service name) weergave 2 RT (Radio Text) weergave 3 Frequentieweergave

1 PS (Program Service Name) weergave:

De naam van de ontvangen zender wordt automatisch getoond bij ontvangst van een RDS uitzending. Indien er geen PS gegevens worden meegestuurd, verschijnt “NO PS”.

2 RT (Radio Text) weergave:

Tekstgegevens die samen met de RDS uitzending worden verstuurd, rollen over het display. “NO RT” or “RT----” verschijnt als de huidige RDS zender geen RT gegevens meestuurt.

P.Call

+ +

Druk op de TUNER toets om de tuner als bron te kiezen.

3 Fequentieweergave:

Toont de frequentie van de huidige zender.

Page 23

NEDERLANDS

Beluisteren van radio-uitzendingen

Voorinstellen van RDS zenders

Deze functie slaat automatisch tot 40 RDS-zenders op in het geheugen met voorinstellingen. Voor gebruik van de PTY-functie moeten de RDSzenders in dit geheugen zijn opgeslagen met behulp van de RDS AUTO MEMORY-functie.

(RDS AUTO MEMORY)

MEMORY

INPUT SELECTORBAND AUTO

Kies de tuner met de INPUT SELECTOR knop.

Druk op de BAND toets om de “FM” band te kiezen.

Hou de MEMORY-toets langer dan 2 seconden ingedrukt.

• Binnen een paar minuten worden maximaal 40 RDS zenders vooringesteld in volgorde vanaf “01”.

• Zenders die reeds waren vooringesteld, kunnen door deze handeling mogelijk door nieuwe RDS zenders worden vervangen. (Indien bijvoorbeeld de Auto Memory-RDS-functie van TUNER RDS 15 RDS zenders detecteert, zullen de zenders die momenteel zijn opgeslagen onder 01~15 worden vervangen door de RDS zenders.)

Afstemmen volgens programmatype

Met deze functie kan de tuner automatisch zenders zoeken die momenteel programma’s van een bepaald type uitzenden die u wenst te beluisteren.

In bepaalde omstandigheden duurt het zoeken mogelijk langer dan 1 minuut.

(PTY zoeken)

Druk op de PTY toets om de PTY zoekfunctie te activeren.

Bij ontvangst van een RDS uitzending, verschijnt het programmatype op het display. Als er geen PTY gegevens mee worden gestuurd of het geen RDS zender betreft, verschijnt “NONE”.

Kies het gewenste programmatype met de MULTI CONTROL

%/ ﬁ

of Multi

of TUNING – 1 / + ¡ toetsen terwijl de PTY

indicator brandt.

Programmatypetabel

Programmatype Display

Popmuziek POP M Rockmuziek ROCK M Gevarieerde muziek EASY M Licht klassieke muziek LIGHT M Klassiek CLASSICS Andere muziek OTHER M Nieuws NEWS Actueel AFFAIRS Informatie INFO Sport SPORT Educatie EDUCATE Drama DRAMA Cultuur CULTURE Wetenschap SCIENCE Gevarieerde gesprekken VARIED

“NO PROG” verschijnt indien u deze handelingen probeert uit te voeren voordat de procedure voor het automatisch memoriseren van RDS zenders is afgewerkt.

Druk op de PTY toets om het zoeken te starten.

VOORBEELD: een zender met Pop zoeken.

Display tijdens het zoeken.

Knippert Weergave van programmatype

Display bij ontvangst van een zender.

Dooft

Programmatype Display

Weer WEATHER Financiën FINANCE Kinderprogramma’s CHILDREN Sociale zaken SOCIAL Religie RELIGION Inkomende telefoontjes PHONE IN Reizen TRAVEL Vrije tijd LEISURE

Jazz muziek JAZZ Country muziek COUNTRY Nationale muziek NATION M Oldies muziek OLDIES Folk muziek FOLK M Documentaire DOCUMENT

Voorbereidingen

• Volg de procedure voor het automatisch vastleggen van RDS zenders uit.

• Kies de FM golfband.

• Stem af op een RDS zender.

Tune –

Multi %

/ +

ﬁ

Weergave van zendernaam

• Er is geen geluidsweergave wanneer “PTY” knippert.

• Als het gewenste programmatype niet wordt gevonden, verschijnt

“NO PROG” en keert het display vervolgens terug naar de uitgangspositie.

PTY

+ +

Een ander programmatype kiezen

Herhaal stap 1, 2 en 3.

Page 24

NEDERLANDS

Geluidseffecten

Dit model is voorzien van speciale luisterfuncties die een optimaal geluidseffect voor de weergave van diverse videobronnen produceren. Om een optimaal effect van de surroundfuncties te krijgen, moet u vooraf de juiste luidsprekerinstellingen uitvoeren.

Surroundfuncties

De onderstaande luidsprekeropstellingen gelden voor de volgende

5.1-kanaals surroundsystemen:

• Dolby Digital

• Dolby Pro Logic II

• DTS

• DSP

• 6-kanaal DVD

TV / SCREEN

RSLS

Zonder luidspreker voor surround achter

De onderstaande luidsprekeropstellingen gelden voor de volgende

6.1-kanaals surroundsystemen:

• Dolby Digital EX

• DTS-ES

• Neo:6

TV / SCREEN

RSLS

Met luidspreker voor surround achter

De onderstaande luidsprekeropstellingen gelden voor de volgende

7.1-kanaals surroundsystemen:

• Dolby Pro Logic IIx

TV / SCREEN

RBLB

Met luidsprekers voor surround achter links en rechts

L Vorderer linker Lautsprecher SW Tiefsttonlautsprecher C Mittlerer Lautsprecher R Vorderer rechter Lautsprecher LS Surroundluidspreker links RS Surroundluidspreker rechts BS Surround-achterluidspreker LB Surround-achterluidspreker links RB Surround-achterluidspreker rechts

Vervaardigd in licentie van Dolby Laboratories. “DOLBY”, “Pro Logic” en het dubbel D symbool zijn handelsmerken van Dolby Laboratories.

RSLS

“DTS”,”DTS-ES Extended Surround” en “Neo:6” zijn handelsmerken van Digital Theater Systems, Inc.

Opmerking

LFE = Low Frequency Effects. Dit kanaal stuurt aparte nietdirectionele bass-signalen naar de subwoofer voor een

Page 25

NEDERLANDS

Geluidseffecten

Dolby Digital

The Dolby Digital surround laat u genieten van 5.1 kanaals digitaal surroundgeluid van Dolby Digital programmabronnen (bijvoorbeeld

Laserdisc of DVD software met het opschrift met het vroegere Dolby surround produceert Dolby Digital een nog betere geluidskwaliteit met een nog ruimtelijker effect en een grotere dynamiek.

Hoewel voor echt 5.1-kanaals Dolby Digital surroundgeluid een volledig stel luidsprekers (links en rechts voor, midden, surround links en rechts, en een subwoofer) is vereist, kunt u met dit model Dolby Digital (en Dolby Surround) programmabronnen afspelen, ook al zijn er alleen voorluidsprekers aangesloten.

Dolby Digital EX

Dolby Digital EX is een uitbreiding op de Dolby Digital-technologie. Dolby Digital EX creëert zes uitgangskanalen met volle bandbreedte uit 6.1kanaals bronnen. Dit wordt gedaan met behulp van een matrixdecoder die drie surroundkanalen afleidt uit de twee in de originele opname. Dit wordt bereikt door drie verschillende surroundsignalen te gebruiken, surround links, surround rechts en surround achter, elk met eigen luidsprekers. Zie het als het toevoegen van een middenkanaal voor de luidsprekers achter, wat een meer diffuus en natuurlijk surroundeffect oplevert, zelfs als u de mogelijkheid zou willen om het publiek volledig te omringen met geluid, geluidseffecten plaatsend precies waar ze werkelijk gehoord zouden worden. Voor de beste resultaten dient Dolby Digital EX gebruikt te worden met filmgeluidssporen opgenomen met Dolby Digital Surround EX, die een digitale vlag bevatten die deze mogelijkheid automatisch activeert. Voor titels verschenen voor eind 2001 echter moet deze mogelijkheid handmatig worden geactiveerd.

Alhoewel een volledige set luidspreker (linksvoor, rechtsvoor, midden, surround en rechts, surround achter en een subwoofer) is vereist voor echt 6.1-kanaals Dolby Digital Surround EX-geluid, kunt u met dit apparaat genieten van Dolby Digital (en Dolby Surround) programmabronnen, zelfs als u alleen de voorluidsprekers aansluit.

Alhoewel alleen Dolby Digital-geluidssporen een apart kanaal bevatten voor lage frequenties, zal het aansluiten van een subwoofer ook de diepe bas verbeteren in de andere surroundmodi.

Dolby Digital heeft een “.1”- of LFE-kanaal. De indicatie "LFE" verschijnt in het display wanneer er een ingangssignaal voor dit kanaal aanwezig is. ¢

Dolby PRO LOGIC IIx en Dolby PRO LOGIC

Dolby PRO LOGIC II werd speciaal ontwikkeld om Dolby Surround geluid (bijvoorbeeld video en Laserdisc software met merkteken

te danken aan een intelligent ontwerp met ingebouwde feedback, matrix surround decodering en decodering van stereo surround geluid over de volle bandbreedte. DOLBY PRO LOGIC IIx verbetert de mogelijkheden van DOLBY PRO LOGIC II. Het creëert 6.1-kanaals en 7.1-kanaals surroundgeluid uit stereo of 5.1kanaals signalen. Dit levert een verbazingwekkend sfeereffect op, waardoor u zich omringd voelt door natuurlijk geluid. Met name 7.1-kanaals surroundgeluid kan een goed achtergrondgeluid produceren uit de surroundachterluidsprekers.

De modi voor PRO LOGIC IIx die in dit model zijn geprogrammeerd zijn "MOVIE", "MUSIC" en "GAME". De modi voor PRO LOGIC II die in dit model zijn geprogrammeerd zijn "MOVIE", "MUSIC", "GAME" en "PRO LOGIC". De modus "MOVIE" heeft vooringestelde eigenschappen om een afgestemd surroundgeluid van hoog niveau te produceren, terwijl de modus "MUSIC" door de gebruiker aan te passen eigenschappen heeft voor de drie optionele modi "Dimension", "Center Width" en "Panorama", om de geluidsvelden naar wens te kunnen aanpassen. Met “Dimension” kan het geluidsveld geleidelijk naar voren of naar achteren worden verplaatst; met “Center Width” kan de linker-middenrechter luidsprekerbalans worden geregeld en met “Panaroma” worden de surround luidsprekers geïntegreerd in het voorste stereobeeld voor een “omhullend” effect met side wall imaging. De modus "GAME" levert surround en opwindend geluid wanneer u geniet van een spel of tv. Vooral in de PRO LOGIC IIx "GAME"-modus wordt niet alleen basisgeluid van voor en midden, maar ook van het surroundkanaal toegevoegd aan de subwoofer. Dit levert een nog dynamischer surroundeffect op.

). nog ruimtelijker en helderder te laten klinken. Dit is

). Vergeleken

DTS-ES

DTS-ES (Digital Theater System-Extended Surround) voorziet in een

6.1-kanaals surroundsysteem met een extra surround achter, wat is voorgekomen uit de conventionele 5.1-kanaals surroundsystemen. Het DTS-ES-formaat op een DVD, CD of LD bestaat uit twee modi. DTS-ES Discrete 6.1 produceert een afzonderlijk surround achter, welke volledig onafhankelijk is. DTS-ES Matrix 6.1 produceert een surround achter, welke wordt gesynthetiseerd in de linker en rechter surroundkanalen met behulp van matrixtechnologie. DTS-ES heeft een perfecte compatibiliteit met conventionele 5.1-kanaals surroundsystemen. Een

6.1-kanaals surround met een extra surround achter voorziet in een meer natuurlijke aanwezigheid en surround effecten door het verhogen van de indruk van het geluidsbeeld achter. Programma’s opgenomen met DTS-ES-technologie bestaan uit informatievlaggen waarmee de Discrete- en Matrix-modus gestuurd kunnen worden. Op deze manier kan automatisch de best passende modus geselecteerd worden.

Neo:6

Neo:6 is een nieuwe technologie, ontwikkeld door DTS. Het kan met een verbazingwekkende precisie een 6.1-kanaals surround van hoge kwaliteit produceren uit 2-kanaals bronnen. Neo:6 heeft 2 modi: de "CINEMA"-modus voor het afspelen van films en de "MUSIC"-modus voor het afspelen van muziek.

DTS heeft een “.1”- of LFE-kanaal. De indicatie "LFE" verschijnt in het display wanneer er een ingangssignaal voor dit kanaal aanwezig is. ¢

DTS

Het DTS meerkanaals audioformaat is beschikbaar op CD, LD en DVD software. DTS is een puur digitaal formaat en kan niet worden gedecodeerd door de meeste CD-, LD- of DVD-spelers. Indien u dus DTS software probeert af te spelen via de analoge uitgang van uw CD-, LD- of DVD-speler, zal er in de meeste gevallen digitale ruis hoorbaar zijn. Deze ruis is tamelijk luid wanneer de analoge uitgang direct is verbonden met een krachtige luidspreker. Om deze problemen te voorkomen, dient de hieronder beschreven procedure precies te worden gevolgd. Voor DTS Digital Surround weergave moet een aparte 5.1-kanaals DTS Digital Surround decoder of een versterker met ingebouwde DTS Digital Surround decoder worden aangesloten op de digitale uitgang (S/P DIF, AES/EBU of TosLink) van de CD-, LDof DVD-speler. Alle modellen zijn uitgerust met een DTS decoder.

DTS heeft een “.1”- of LFE-kanaal. De indicatie "LFE" verschijnt in het display wanneer er een ingangssignaal voor dit kanaal aanwezig is. ¢

DSP-modus

Met DSP kunt u bij de weergave van nagenoeg elke programmabron de sfeer van een live concert of zaal oproepen. Dit werkt bijzonder goed met stereo programmabronnen zoals CD, televisie en FM radio. Wanneer u nog eens een concert of sportprogramma bekijkt, moet u zeker eens de ARENA, JAZZ CLUB, THEATER,STADIUM of DISCO stand gebruiken!

What's DSP?

DSP staat voor Digital Signal Processor. De manier waarop geluid in een bepaalde omgeving wordt waargenomen, wordt bepaald door diverse factoren. Eén van de belangrijkste is nagalm (echo-effect). DSP geeft een gevoel van présence door nagalm te creëren zonder dat dit ten koste gaat van de geluidskwaliteit van het oorspronkelijke signaal.

6-kanaals DVD

Als u een DVD-speler e.d. met zes (5.1) uitgangskanalen aansluit op dit model, kunt u genieten van de schitterende weergave van meerkanaals DVD-bronnen. Aangezien de bronsignalen digitaal zijn en elk kanaal afzonderlijk wordt ingevoerd, krijgt u een uitmuntende geluidskwaliteit, ruimtegevoel en dynamiek.

De indicator “6CH INPUT” verschijnt in het display bij selectie van de 6-kanaals DVD-modus. ∞

Page 26

NEDERLANDS

Geluidseffecten

Surroundweergave

DTS compatibele modellen zijn geschikt voor weergave van een CD, DVD, of LD met DTS logo. DOLBY DIGITAL kan worden gebruikt voor het afspelen van DVD of LD

software met (enz.). DOLBY PRO LOGIC kunnen worden gebruikt voor het afspelen

van video, DVD of LD software met het

Ingangsselectietoetsen

Voorbereidingen

• Zet de betreffende componenten aan.

• Verricht de handelingen beschreven onder “Voorbereiding voor

surroundweergave” (luidsprekerinstellingen). %

•Gebruik de INPUT SELECTOR om de component te kiezen voor

weergave met surround sound.

• Gebruik de INPUT MODE toets om de ingangsstand (analoog of

digitaal) te kiezen voor de bron die u wilt afspelen. 7

• Wanneer de analoge ingang is gekozen, treedt er ruis op bij het

afspelen van een DTS bron.

Start de weergave van de video software.

Druk op de LISTEN MODE toets om de ingangsstand te kiezen.

De luisterstand wordt voor elke ingang afzonderlijk opgeslagen. Als de ingangsstand is ingesteld op automatische bespeuring (“AUTO DE- TECT” licht op), kiest dit modele automatisch de optimale luisterstand op basis van het soort ingangssignaal en de luidsprekerinstellingen.

Bij elke druk op LISTEN MODE verandert de instelling zoals hieronder aangegeven.

De luisterstand hangt af van het soort ingangssignaal.

Dolby Digital Surround EX-compatibele schijven:

Dolby Digital Surround EX-compatibele schijven bevatten

identificatiesignalen. Wanneer u FULL AUTO kiest bij "Ingangsinstellingen" (8), detecteert de versterker de identificatiesignalen en verandert automatisch de luistermodus naar DOLBY DIGITAL EX (Dolby Digital Surround EX-modus).

Soms echter zijn er Dolby Digital Surround EX-compatibele schijven die

geen identificatiesignalen bevatten. Als u de term "Surround EX" vindt op het label van de schijf of de verpakking, kunt u DOLBY DIGITAL EX kiezen en kunt u genieten van Dolby Digital Surround EX-geluid.

logo en digitale DOLBY DIGITAL uitzendingen

LISTEN MODE

INPUT MODE

Input Mode

INPUT SELECTOR

+ +

Listen Mode

logo.

Als een DOLBY DIGITAL of DOLBY DIGITAL EX signaal wordt ingevoerd:

(De indicator voor DOLBY DIGITAL of PRO LOGIC licht op.)

1 DOLBY DIGITAL : DOLBY DIGITAL surround. 2 DOLBY DIGITAL EX : DOLBY DIGITAL EX surround.

(De DOLBY DIGITAL EX indicator licht op.)

3 PL IIx MOVIE : PRO LOGIC IIx surround MOVIE modi.

(De PRO LOGIC indicator licht op.)

4 PL IIx MUSIC : PRO LOGIC IIx surround MUSIC modi.

(De PRO LOGIC indicator licht op.)

5 PL IIx GAME : PRO LOGIC IIx surround GAME modi.

(De PRO LOGIC indicator licht op.)

6 PL II MOVIE : PRO LOGIC II surround MOVIE modi.

(De PRO LOGIC indicator licht op.)

7 PL II MUSIC : PRO LOGIC II surround MUSIC modi.

(De PRO LOGIC indicator licht op.)

8 PL II GAME : PRO LOGIC II surround GAME modi.

(De PRO LOGIC indicator licht op.)

9 PRO LOGIC : PRO LOGIC II surround PRO LOGIC modi.

(De PRO LOGIC indicator licht op.)

0 STEREO : Normale stereo weergave.

Wanneer u DOLBY DIGITAL kiest

“DOLBY DIGITAL” verschijnt nu.

Wanneer een DTS- of DTS-ES-signaal (matrix, discrete, of bitstream) wordt ingevoerd:

(De LED-indicator voor DTS licht op.)

1 DTS-ES MATRIX 6,1 : DTS-ES MATRIX 6,1-kanaals surround

(De indicatoren voor DTS-ES en MATRIX

6.1 lichten op.)

2 DTS-ES DISCRETE 6,1 : DTS-ES DISCRETE 6,1-kanaals surround

(De indicatoren voor DTS-ES en DISCRETE 6,1 lichten op.)

3 DTS : DTS 5,1-kanaals surround

(De indicator voor DTS licht op.)

4 DTS + NEO:6 CINEMA : DTS + NEO:6 surround CINEMA-modus 5 STEREO : gewone stereoweergave

Als een analoog of digitaal signaal (behalve DOLBY DIGITAL of DTS) wordt ingevoerd:

1 PL IIx MOVIE : PRO LOGIC IIx surround MOVIE modi.

(De PRO LOGIC indicator licht op.)

2 PL IIx MUSIC : PRO LOGIC IIx surround MUSIC modi.

(De PRO LOGIC indicator licht op.)

3 PL IIx GAME : PRO LOGIC IIx surround GAME modi.

(De PRO LOGIC indicator licht op.)

4 PL II MOVIE : PRO LOGIC II surround MOVIE modi.

(De PRO LOGIC indicator licht op.)

5 PL II MUSIC : PRO LOGIC II surround MUSIC modi.

(De PRO LOGIC indicator licht op.)

6 PL II GAME : PRO LOGIC II surround GAME modi.

(De PRO LOGIC indicator licht op.)

7 PRO LOGIC : PRO LOGIC II surround PRO LOGIC modi.

(De PRO LOGIC indicator licht op.)

8 NEO:6 CINEMA : NEO:6 surround CINEMA modi.

(De NEO:6 indicator licht op.)

9 NEO:6 MUSIC : NEO:6 surround MUSIC modi.

(De NEO:6 indicator licht op.)

Page 27

NEDERLANDS

Geluidseffecten

0 ARENA : DSP Surround ARENA modi.

- JAZZ CLUB : DSP Surround JAZZ CLUB modi. = THEATER : DSP Surround THEATER modi. ~ STADIUM : DSP Surround STADIUM modi. ! DISCO : DSP Surround DISCO modi. @ STEREO : Normale stereo weergave.

• Als een Dolby Digital- of DTS-signaal meer kanalen heeft dan het maximumaantal beschikbare weergavekanalen op basis van de huidige ontvangerinstelling, wordt het gedownmixed tot het aantal beschikbare kanalen.

Regel het volume.

Opmerkingen

• Afhankelijk van het soort signaal of de luidsprekerinstelling kunnen bepaalde luisterstanden niet worden gekozen.

• Bij het starten van de weergave kan het geluid worden onderbroken voor de ingangsbron is bevestigd als Dolby Digital.

• Voor Dolby Digital surround (en alle andere luisterstanden) met één enkele component moet die van het Dolby Digital compatibele type zijn.

6-kanaals DVD-weergave

Als u een DVD-speler e.d. die is voorzien van zes (5.1) uitgangskanalen op deze model aansluit, kunt u genieten van surroundgeluidsweergave. U kunt ook een DVD-speler aansluiten die zelf het surroundsignaal kan decoderen.

INPUT SELECTORINPUT MODE

DVD/6CH

+ +

Input Mode

Voorbereidingen

•

Sluit uw DVD-speler aan op de DVD/6CH aansluitingen van de receiver.

• Schakel alle te gebruiken componenten aan.

• Verricht de handelingen van “Voorbereiding voor surroundweergave”.

Kies “DVD/6CH” als ingangsbron.

Kies “6CH INPT” door op de INPUT MODE toets te drukken.

Start de weergave van de DVD software.

Regel het volume.

• Het is niet mogelijk het geluidsniveau of de geluidskwaliteit aan te

passen (de toetsen SETUP, SOUND, LISTEN MODE, ACTIVE EQ en TONE zullen niet werken) voor elk kanaal apart, wanneer dit model in de 6CH INPUT-modus staat. Regel het volume via de DVDspeler. Het volume van een actieve subwoofer kan via de subwoofer zelf worden geregeld.

Page 28

NEDERLANDS

Geluidseffecten

Handige functies

DIMMER SOUND

MULTI CONTROL

Multi % / ﬁ

+ +

Dimmer

Listen Mode

Regelen van het geluid

Tijdens weergave in de surroundstand kunt u het geluid verder afstellen.

1 Hou de TUNER-toets op de afstandsbediening langer dan 3

seconden ingedrukt om over te schakelen naar de receivermodus.

2 Druk herhaaldelijk op SOUND tot het gewenste item verschijnt

op het display.

Bij elke druk op de toets verandert het menu als volgt: Merk op dat enkele items niet worden weergegeven, afhankelijk van luidsprekerinstellingen en luistermodus.

1 C (Niveauregeling middenluidspreker)* 2 RS (niveau aanpassen van luidspreker voor surround

rechts)*

3 RB (niveau aanpassen van luidspreker voor Surround-

achterluidspreker rechts)*

4 LB (niveau aanpassen van luidspreker voor Surround-

achterluidspreker links)*

5 LS (niveau aanpassen van luidspreker voor surround links)* 6 SW (niveau aanpassen van subwoofer)* 7 INPUT (ingangsniveauregeling - analoge-modi) & 8 NIGHT (nachtmodus aan/uit – alleen in Dolby Digital en DTS-

modus)

9 PANORAMA (panorama-modi aan/uit)** 0 DIMENSION (dimension-regeling)**

- CENTER WIDTH (center width-regeling)** = OFF

* De instelling is alleen maar tijdelijk voor de huidige ingangselectie.

De waarde gaat automatisch terug naar de oorspronkelijke ingestelde waarde wanneer het apparaat aan- of uitgezet wordt of wanneer de ingangselectie veranderd wordt.

** Alleen voor de Pro Logic IIx Music-modus en Pro Logic II Music-

modus

• Indien u “SPEAKER” heeft geselecteerd als instelling voor surround achter, verschijnt “BS” in plaats van “RB” en “LB“ in het display.

3 Verricht de instelling met de MULTI CONTROL knop of de Multi

%/ﬁ.

Sound

Nachtmodus (alleen in Dolby Digital en DTS-modus)

Wanneer u’s nachts een film bekijkt, kan het volume niet zo hoog worden gezet als u normaal zou doen. Midnight mode comprimeert de dynamiek van bepaalde stukken van de Dolby Digital sound track (bijvoorbeeld luide scènes) om het verschil in volume tussen aangeduide en niet-aangeduide stukken te beperken. Zo kan men de hele sound track goed horen, zelfs bij een laag volume.

1 Druk herhaaldelijk op de SOUND toets tot “NIGHT” verschijnt op

het display.

• Dit kan alleen worden geselecteerd indien CD/DVD, DVD/6CH, of VIDEO2 is geselecteerd als bron en de luistermodus is ingesteld op "DOLBY DIGITAL" of "DTS".

2 Gebruik de MULTI CONTROL knop of Multi %/ﬁ om deze functie

aan (ON) of uit (OFF) te zetten.

• Sommige Dolby Digital of DTS software werkt niet met de Midnightmodi.

Panorama-modi (alleen Pro Logic IIx en Pro Logic II Music -modi)

Bij het beluisteren van muziek, krijgt u door het regelen van de panorama mode een “omhullend” geluidseffect.

1 Druk herhaaldelijk op de SOUND toets tot “PANORAMA”

verschijnt in het display.

• De PANORAMA-indicatie vers-chijnt in de display.

“PANORAMA” rolt van rechts naar links.

2 Kies PANORAMA ON of OFF met de MULTI CONTROL knop of de

Multi %/ﬁ.

1 ON : PANORAMA mode is AAN. 2 OFF : PANORAMA mode is UIT.

Dimension-modi (alleen Pro Logic IIx en Pro Logic II Music -modi)

Bij het beluisteren van sommige muziekopnames, kunt u door het regelen van de dimension modi een ideale balans tussen alle luidsprekers verkrijgen.

1 Druk herhaaldelijk op de SOUND toets tot “DIMENSION”

verschijnt in het display.

• De DIMENSION-indicatie verschijnt in de display.

2 Regel het geluidsveld naar achteren of naar voren met de MULTI

CONTROL knop of de Multi %/ﬁ .

Vervolg op de volgende bladzijde

Page 29

NEDERLANDS

Geluidseffecten

Geluidsveld naar voren.

Geluidsveld in neutrale positie.

Geluidsveld naar achteren.

Center Width-modi (alleen Pro Logic IIx of Pro Logic II Music

-modi)

Met de center width-regeling krijgt u een beter geluid bij het beluisteren van muziek door een centraal bee ld van alleen de middenluidspreker of linker en rechter luidsprekers of diverse combinaties.

1 Druk herhaaldelijk op de SOUND toets tot “CENTER WIDTH”

verschijnt in het display.

• De CENTER WIDTH indicatie rolt in het display.

• Wanneer de middenluidspreker is uitgeschakeld, werkt deze regeling niet goed.

2 Regel het linker-midden-rechter uitgangsniveau met de MULTI

CONTROL knop of de Multi%/ ﬁ.

Het middenbeeld is alleen hoorbaar via de middenluidspreker.

96kHz LPCM weergave

Dit receiver is compatibel met 96kHz LPCM weergave. Om een 96kHz DVD te beluisteren zet u de luisterstand op “STEREO”.

• In F- AUTO invoermodus, is de luistermodus automatisch afgesteld op

STEREO.

• In de D-MANUAL ingangsmodus (luistermodus is niet STEREO)

verschijnt “FS 96kHz” in de display en er komt geen geluid uit de luidsprekers. Druk op de LISTEN MODE toets (de luistermode verandert in de STEREO) om geluid uit de luidsprekers te genereren.

Het middenbeeld is alleen hoorbaar via de linker en rechter luidspreker.

• In andere posities kan het middenbeeld tegelijk door de middenluidspreker en linker en rechter luidsprekers worden geproduceerd met diverse combinatiemogelijkheden.

Dimmen van het display

Met de dimmerfunctie kunt u de helderheid van het display van dit receiver regelen. Gebruik deze toets bijvoorbeeld voordat u ’s nachts een film gaat bekijken of naar muziek gaat luisteren.

Bij elke druk op de DIMMER toets verandert de helderheid van het display naar één van de drie beschikbare instellingen. Kies het helderheidsniveau dat u het aangenaamst vindt.

Page 30

NEDERLANDS

Basishandelingen voor de afstandsbediening van andere componenten

De bij deze receiver geleverde afstandsbediening kan ook worden gebruikt voor het bedienen van andere componenten, zowel van dit merk als een aantal andere merken indien de vereiste code in de afstandsbediening is vastgelegd.

Waarschuwing voor lege batterijen

Vervang beide batterijen door nieuwe wanneer u merkt dat het werkingsbereik van de afstandsbediening verkleint. Vervang de batterijen binnen ongeveer 30 seconden om te voorkomen dat de instellingscodes worden verwijderd. In geval dat de instellingscodes per ongeluk zijn verwijderd moeten de codes opnieuw worden ingevoerd.

Registreren van instelcodes voor andere componenten

Lngansselectietoetsen

SRC Power

+ +

Zoek de code voor de te registreren component.

•

Zoek de code voor de te registreren component in de codelijst.‹ Voorbeeld: om een DVD-speler van KENWOOD te registreren, voert u “0534”in.

Input-aansluiting Component Merk Code Toets

DVD/6CH DVD-speler KENWOOD 0534 DVD/6CH

LED

Numerictoets

Remote Setup

Herhaal stap 2 en 4 to voor het registreren van andere

componenten tot alle vereiste codes zijn vastgelegd.

Opmerking

Alhoewel elke instelcode is ontworpen om te werken in combinatie met een aantal verschillende modellen, kunnen bepaalde codes niet werken bij sommige modellen. (Ook kunnen bepaalde codes slechts enkele functies van een bepaald apparaat bedienen.)

Uw codes zoeken

Indien uw component niet reageert nadat u alle codes heeft geprobeerd die zijn opgegeven voor uw component, of indien uw component totaal niet voorkomt in de opgave, probeer dan uw code te zoeken. Bijvoorbeeld, een code zoeken voor uw tv.

Druk eenmaal op de TV-toets. Hou vervolgens de toets Remote

Setup ingedrukt tot de LED tweemaal knippert, laat de toets vervolgens los.

Voor

9, 9, 1

•De LED zal tweemaal knipperen.

Richt de afstandsbediening op de TV en wissel langzaam

in met behulp van de cijfertoetsen.

tussen het indrukken van de toetsen SRC Power en TV.

• Stop wanneer de TV in- of uitschakelt.

• In de zoekmodus zal de afstandsbediening infraroodcodes uit zijn bibliotheek naar het geselecteerde apparaat sturen, beginnende met de meest populaire code.

Druk eenmaal op de toets Remote Setup om de code vast te leggen

Om codes te zoeken voor uw andere componenten, herhaalt

u stap

t/m 4, maar vervangt u de TV-toets door de juiste

toets (PHONO, VID2, VID1, DVD/6CH, CD/DVD, MD/TAPE) voor de component waarvoor u codes zoekt.

• De PHONO-toets moet worden toegekend aan een andere toets

voor een instelcode kan worden geregistreerd. ⁄

De codes controleren

Brontoets Andere componenten

TUNER Receiver (KENWOOD)

DVD/6CH DVD

CD/DVD CD en MD (KENWOOD)

MD/TAPE Cassettedeck (KENWOOD)

VID1 Viderecord en PVR

VID2 Kabel en DTV-decoder

PHONO Extra toets voor toekenning

TV TV/videorecord combo, TV/DVD combo, TV

Druk op de brontoetsen (PHONO, VID2, VID1, DVD/6CH, CD/

DVD, MD/TAPE).

• De PHONO-toets moet worden toegekend aan een andere toets

voor een instelcode kan worden geregistreerd. ⁄

• In de Tuner-modus, is de instelcodefunctie niet beschikbaar.

Hou de toets Remote Setup ingedrukt tot de LED tweemaal

knippert, laat de toets vervolgens los.

Druk de cijfertoetsen in om de viercijferige code in te voeren

voor de te registreren component.

•

Indien dit correct is uitgevoerd, knippert de LED tweemaal.

• Richt de afstandsbediening op de component en druk eenmaal op de toets SRC Power. De component moet in- of uitschakelen. Indien de component niet reageert, herhaal dan stap 2 t/m 4.

•

Indien de component nog steeds niet werkt, probeer dan de code te zoeken

Indien u de afstandsbediening heeft ingesteld met de procedures beschreven in "Uw codes zoeken", kan het zijn dat u moet weten welke viercijferige code werkt voor uw apparatuur: Bijvoorbeeld, uitzoeken welke code werkt voor uw tv:

Druk eenmaal op de TV-toets. Hou vervolgens de toets Remote

Setup ingedrukt tot de LED tweemaal knippert, laat de toets vervolgens los.

Voer

9, 9, )

• The LED will blink twice.

Om de code voor het eerste cijfer te zien, drukt u eenmaal op

"1". Wacht

in met behulp van de cijfertoetsen.

seconden, tel hoe vaak de LED knippert (bijv. 3)

en schrijf dat aantal op.

•De LED zal tweemaal knipperen.

Herhaal stap 3 nog driemaal voor de resterende cijfers.

Gebruik "2" voor het tweede cijfer, "3" voor het derde cijfer en "4" voor het vierde cijfer.

Om codes voor uw andere componenten te bekijken, herhaalt

u stap

t/m 4, maar vervang u de TV-toets door de juiste

toets (PHONO, VID2, VID1, DVD/6CH, CD/DVD, MD/TAPE) voor de component waarvoor u codes wilt zien.

•Maar vervang u de TV-toets door de juiste toets (PHONO, VID2, VID1, DVD/6CH, CD/DVD, MD/TAPE) voor de component waarvoor u codes wilt zien.

• De PHONO-toets moet worden toegekend aan een andere toets voor een instelcode kan worden geregistreerd. ⁄

Page 31

NEDERLANDS

Basishandelingen voor de afstandsbediening van andere componenten

+ +

SRC Power

Ingansselectietoetsen

Toekennen van apparaattoetsen

De afstandsbediening kan worden ingesteld voor het bedienen van een tweede tv of videorecorder, of elke combinatie van acht home entertainment componenten. Om bijvoorbeeld twee verschillende videorecorders te bedienen met de afstandsbediening, dient de gebruiker als volgt de ongebruikte VID2toets toe te kennen om de tweede videorecord te kunnen bedienen:

Hou de toets Remote Setup ingedrukt tot de LED tweemaal

knippert, laat de toets vervolgens los.

Voer

9, 9, 2

• De LED zal tweemaal knipperen.

Druk eenmaal op de VID1-toets, druk vervolgens eenmaal op

de VID2-toets.

• De gebruiker kan nu VID2 bedienen als een tweede videorecorder, naast VID1.

• Zie de tabel op de vorige pagina voor de combinatie van brontoetsen en de toekenning van de andere componenten. º

Om andere apparaattoetsen toe te kennen, herhaalt u stap 1

t/m 3 en gebruikt u de cijferreeks uit onderstaande tabel voor de meest populaire componenten:

Voor het toekennen van een toets

Cijferreeks Uitvoeren

TV als tweede VID1-toets Remote Setup 9 9 2 VID1 TV TV als tweede VID2-toets Remote Setup 9 9 2 VID2 TV TV als tweede CD/DVD-toets Remote Setup 9 9 2 CD/DVD TV TV terug naar TV-toets Remote Setup 9 9 2 TV TV VID1 als tweede TV-toets Remote Setup 9 9 2 TV VID1 VID1 als tweede VID2-toets Remote Setup 9 9 2 VID2 VID1 VID1 als tweede CD/DVD-toets Remote Setup 9 9 2 CD/DVD VID1 VID1 terug naar VID1-toets Remote Setup 9 9 2 VID1 VID1

Om de toekenning te wissen en de afstandsbediening weer

in zijn originele bedieningsmodus te herstellen:

in met behulp van de cijfertoetsen..\

Andere componenten bedienen

Met deze handeling bedient u de geregistreerde componenten.

Gebruik de brontoetsen om de gewenste component te

selecteren.

• Bij het drukken op de brontoetsen verandert ook de ingangsselector

op de receiver. 6

Druk op de toets SRC Power.

• Om terug te keren naar bediening van de receiver, houdt u de TUNER-toets langer dan 3 seconden ingedrukt.

Druk op de gewenste bedieningstoetsen.

De afstandsbedieningsmodus blijft bij de geselecteerde ingang. Indien u een andere component wilt bedienen, herhaalt u stap 2 of 3.

Resetten van de afstandsbediening

• Om de afstandsbediening te initialiseren, houdt u de toets Remote Setup ingedrukt tot de LED tweemaal knippert. Voer vervolgensVoer vervolgens 9, 8, 1 in met behulp van de cijfertoetsen. De LED knippert tweemaal.

ﬂ

1 Hou de toets Remote Setup ingedrukt tot de LED tweemaal

knippert, laat de toets vervolgens los.

2 Voer 9, 9, 2 in met behulp van de cijfertoetsen.

3 Druk tweemaal op de VID2-toets.

• Wanneer een toekenning is uitgevoerd, zal de LED tweemaal knipperen om uw keuze te bevestigen. Op dat moment moet u de afstandsbediening programmeren om de nieuwe component te kunnen bedienen.

• Indien een ongeldige toetsenreeks wordt ingevoerd, knippert de LED eenmaal en keert de afstandsbediening weer terug naar de normale toestand.

• In Tuner-modus is toekennen niet mogelijk.

Page 32

NEDERLANDS

Basishandelingen voor de afstandsbediening van andere componenten

Tabel met instelcodes

VCR-instelcodes Kabelinstelcodes

Merk Instelcodes

ASA 0081

Aiwa 0348, 0352

Akai 0041, 0106, 0315

Alba 0315, 0352

Baird 0041, 0104

Blaupunkt 0034, 0162, 0195, 0226

Brandt 0320, 0321

Brandt Electronic 0041

Bush 0352

Combitech 0352

Cyrus 0081

Daewoo 0637, 0642

De Graaf 0042

Decca 0081

Denon 0042

Dual 0041

Dumont 0081, 0104

ESC 0240

Elbe 0038

Ferguson 0041, 0320, 0321

Finlandia 0081, 0104

Finlux 0042, 0081, 0104

Firstline 0043, 0045

Fisher 0046, 0104

GEC 0081

Goodmans 0637

Graetz 0041, 0104, 0240

Granada 0046, 0081, 0104

Grundig 0081, 0195, 0226, 0347

Hinari 0004, 0240, 0352

Hitachi 0004, 0041, 0042, 0240

ITT 0041, 0046, 0104, 0106,

Ingersol 0004

Interfunk 0081

JVC 0041, 0067, 0384

Kendo 0106

Kenwood 0041

Loewe 0004, 0081, 0162, 1562

Logik 0004, 0240

Luxor 0043, 0046, 0048, 0104,

M Electronics 0038

Manesth 0045

Marantz 0081

Matsui 0004, 0348, 0352

Medion 0348

Memorex 0046, 0104

Metz 0162, 0195, 0347, 1562

Minerva 0195

Mitsubishi 0043, 0067, 0081

Myryad 0081

NEC 0038, 0041, 0067

Neckermann 0081

Nokia 0041, 0046, 0104, 0106,

Nordmende 0041, 0320, 0321, 0384

Oceanic 0041

Okano 0315, 0348

0240, 0384

0106

0240

Merk Instelcodes

Orion 0004, 0348, 0352

Otto Versand 0081

Palladium 0041

Panasonic 0162, 0226, 0836, 1562

Pathe Marconi 0041

Pentax 0042

Philco 0038

Philips 0081, 0384

Phonola 0081

Pioneer 0067, 0081

Profitronic 0240

Pye 0081

Quartz 0046

Quelle 0081

Radiola 0081

Rex 0041, 0384

Roadstar 0240

SBR 0081

SEG 0240

SEI 0004, 0081

Saba 0041, 0320, 0321, 0384

Saisho 0004

Salora 0043, 0046, 0106

Samsung 0240, 0432

Sansui 0041, 0067

Sanyo 0046, 0104

Saville 0352

Schaub Lorenz 0041, 0104

Schneider 0081

Seleco 0041

Sharp 0048

Shintom 0104

Shorai 0004

Siemens 0081, 0104, 0195

Singer 0045

Sinudyne 0004, 0081

Sonolor 0046

Sony 0032, 0033, 0034, 1032

Sunkai 0348

Tatung 0041, 0081

Technics 0162, 0226

Teleavia 0041

Telefunken 0041, 0320, 0321 0384

Thomson 0041, 0067, 0320, 0321,

Thorn 0041, 0104

Toshiba 0041, 0043, 0045, 0081,

Uher 0240

Universum 0081, 0106, 0195, 0240

Yoko 0240

0384

Merk Instelcodes

Alcatel 0896, 0897

Birmingham 0276 Cable Communications

British Telecom 0003, 0105

Cable & Wireless 1068

Cabletime 0271, 0377, 0448, 0665

Cryptovision 0600

Decsat 0423

Director 0476

Filmnet 0443

France Telecom 0451, 0896, 0897

Golden Channel 1110

Grundig 0529

HyperVision 0619

Jerrold 0003, 0276

MNet 0019, 0443

Mr. Zap 1112

Noos 0817

Ono 1068

PVP Stereo 0003 Visual Matrix

Pace 1060, 1068

Philips 0619

Pioneer 0144

Sagem 0817

Scientific Atlanta 0008, 0277, 0477

Supercable 0276

Tele+1 0443

Thomson 1110

Torx 0003

Tudi 0286

United Cable 0003

Videoway 0250

Visionetics 1064

Westminster 0105, 0716

Zenith 0000

Page 33

NEDERLANDS

Basishandelingen voor de afstandsbediening van andere componenten

Tabel met instelcodes

TV instelcodes

Merk Instelcodes

AGB 0516

ASA 0104, 0802

Acura 0009

Admiral 0163

Adyson 0217

Aiwa 0701, 0800

Akai 0208, 0516, 0602, 0708,

Akito 0272

Akiba 0803

Akura 0218, 0264, 0358, 0493

Alba 0009, 0036, 0037, 0211,

Allorgan 0294

Amplivision 0217

Amstrad 0009, 0037, 0177, 0371,

Anitech 0009, 0803

Arcam 0216, 0217

Asuka 0218, 0802

Atlantic 0206

Audiosonic 0037, 0109

Autovox 0206, 0336

BLP 0282

BSR 0294

BTC 0218

Bang & Olufsen 0565

Barco 0380

Basic Line 0009, 0218, 0803, 0805

Baird 0800

Baur 0010, 0037, 0505, 0512,

Beaumark 0178

Beko 0370, 0486, 0714, 0715

Beon 0037

Binatone 0217

Blaupunkt 0191, 0195, 0200, 0327,

Blue Sky 0218, 0668, 1037

Blue Star 0282

Bondstec 0247

Boots 0217

Brandt 0109, 0196, 0198, 0335

Britannia 0216

Bush 0009, 0036, 0037, 0211,

CGE 0074, 0084, 0247, 0800

CS Electronics 0216

CTC 0247

Carrefour 0036

Cascade 0009

Cathay 0037

Centurion 0037

Cimline 0009

Clarivox 0037

Clatronic 0247, 0370

Condor 0370

1537

0218, 0235, 0371, 0668, 0803, 0805

0412, 0433, 0516, 0800

0535, 0554

0328, 0535, 0554

0218, 0272, 0282, 0294, 0355, 0371, 0374, 0519, 0668, 0698, 0803, 0805

Merk Instelcodes

Contec 0009, 0036, 0216

Continental 0196, 0198, 0399 Edison

Crosley 0074, 0084

Crown 0009, 0037, 0370, 0418,

Cybertron 0218

Daewoo 0009, 0037, 0374, 0499,

Dainichi 0218

Dansai 0037, 0803

Dayton 0009

De Graaf 0208, 0548

Decca 0037, 0072, 0272, 0516,

Denon 0145

Dixi 0009, 0037

Dual 0336, 0519

Dual Tec 0217

Dumont 0070, 0800

Elbe 0259

Elcatech 0803

Elin 0037, 0548

Elite 0218

Elita 0009

Erres 0012, 0037

ESC 0805

Europhon 0516

Expert 0206

Ferguson 0037, 0073, 0109, 0190,

Fidelity 0193, 0216, 0800

Finlandia 0208, 0346

Finlux 0037, 0070, 0072, 0104,

Firstline 0009, 0216, 0217, 0247,

Fisher 0104, 0208, 0217, 0303,

Flint 0455

Forgestone 0193

Formenti 0037

Frontech 0163, 0247, 0264

Fujitsu 0072, 0206, 0683

Funai 0179, 0264, 0294, 0303,

GEC 0037, 0043, 0072, 0217,

GPM 0218

Geloso 0009

Genexxa 0163, 0218

GoldStar 0037, 0109, 0178, 0217,

Goldhand 0803

Goodmans 0036, 0037, 0072, 0179,

Gorenje 0370

Graetz 0163

Granada 0037, 0045, 0072, 0208,

0803, 0805

0805

0800

0193, 0324, 0335, 0560

0179, 0346, 0516, 0800

0294, 0668, 0802, 0803

0370

0800

0516

0290, 0802

0217, 0235, 0371, 0374, 0499, 0634, 0800, 0802, 0803, 0805

0217, 0339, 0516

Merk Instelcodes

Grandin 0282, 0610, 0800, 0802,

Grundig 0070, 0191, 0195, 0487,

HCM 0009, 0282, 0412, 0803

Hanseatic 0037, 0428, 0556, 0802

Hantarex 0516

Havermy 0093

Hinari 0009, 0036, 0037, 0179,

Hisawa 0282, 0455

Hitachi 0036, 0043, 0109, 0163,

Huanyu 0216, 0374

Hypson 0037, 0264, 0282, 0803

ICE 0217, 0264, 0371

ICeS 0218

IR 0074

ITS 0371

ITT 0163, 0548

ITV 0802, 0805

Imperial 0074, 0084, 0247, 0370,

Indiana 0037

Ingelen 0163

Inno Hit 0072, 0516

Interfunk 0037, 0163, 0247, 0512

Intervision 0037, 0217, 0264

Isukai 0218

JMB 0901

JVC 0036, 0053, 0094, 0190,

Kaisui 0009, 0216, 0217, 0218,

Kapsch 0163, 0206

Karcher 0610

Kathrein 0556

Kendo 0037, 0235

Kingsley 0216

Kneissel 0259, 0435

Korpel 0037, 0803

Koyoda 0009

Lenco 0805

Leyco 0037, 0072, 0264, 0294,

Liesenk & Tter 0037

Loewe 0512, 0802

Luma 0206

Luxor 0194

M Electronics 0009, 0037, 0057, 0104,

MTC 0512

Magnadyne 0247, 0516

Magnafon 0516

Magnum 0648

Manesth 0217, 0235, 0264, 0803

Marantz 0037, 0556

0803

0535, 0554, 0556, 0587, 0706, 0803, 0900

0218, 0803

0196, 0198, 0217, 0225, 0481, 0548, 0578, 0730, 0800

0418, 0630, 0800

0192, 0371, 0606, 0653, 0683

0282, 0803

0803

0109, 0163, 0217, 0346, 0374, 0480, 0800

Page 34

NEDERLANDS

Basishandelingen voor de afstandsbediening van andere componenten

Tabel met instelcodes

Merk Instelcodes

Mark 0037

Matsui 0009, 0011, 0035, 0036,

McMichael 0043

Mediator 0012, 0037

Medion 0668

Memorex 0009, 0800, 0802, 1037

Memphis 0337, 0803

Metz 0275, 0367, 0447, 0535,

Minerva 0070, 0487, 0535, 0554

Minoka 0412

Mitsubishi 0033, 0036, 0108, 0512,

Mivar 0216, 0290, 0291, 0292,

Multitech 0009, 0216, 0800, 0803

Murphy 0800

Myryad 0556

NEC 0170, 0704

NEI 0037, 0337

Neckermann 0037, 0191, 0505, 0554,

Nesco 0179, 0803

Nikkai 0035, 0037, 0072, 0216,

Nokia 0473, 0480, 0548, 0606

Nordmende 0109, 0196, 0198, 0560

Oceanic 0163, 0800

Onwa 0433

Orion 0037, 0177, 0235, 0294,

Osaki 0072, 0217, 0218, 0264,

Oso 0218

Osume 0072, 0157

Otto Versand 0010, 0036, 0037, 0191,

Palladium 0370, 0418, 0802, 0803

Panama 0217, 0264

Panasonic 0126, 0163, 0214, 0226,

Pathe Cinema 0216

Pathe Marconi 0196, 0198

Pausa 0009

Perdio 0800

Philco 0074, 0084, 0247

Philips 0012, 0037, 0043, 0193,

Phonola 0012, 0037

Pioneer 0109, 0163, 0166

Prandoni Prince 0516

Profex 0009

Proline 0800

Protech 0009, 0037, 0217, 0247,

Pye 0012

0037, 0072, 0177, 0208, 0211, 0217, 0235, 0272, 0294, 0355, 0371, 0487, 0516

0802

0535

0516

0556

0218, 0264, 0337

0355, 0516, 0655

0412, 0493, 0800, 0802, 0803

0217, 0505, 0512, 0535, 0554, 0556

0250, 0274, 0367, 0650

0374, 0554, 0556

0264, 0337, 0418, 0668

Merk Instelcodes

Quelle 0010, 0011, 0037, 0070,

Questa 0036

R-Line 0037

RBM 0070

RFT 0428

Radiola 0012, 0037

Radiomarelli 0516

Rank Arena 0036

Revox 0037

Rex 0163, 0206, 0259, 0264

Roadstar 0009, 0218, 0264, 0418,

SBR 0012, 0037, 0043, 0193

SEG 0036, 0217, 0264, 0668

SEI 0010, 0177, 0294, 0516

Saba 0109, 0163, 0196, 0198,

Sagem 0610

Saisho 0009, 0011, 0033, 0177,

Salora 0163, 0194, 0548

Sambers 0516

Samsung 0009, 0037, 0217, 0264,

Sandra 0216

Sansui 0655, 0706

Sanyo 0011, 0036, 0045, 0072,

Schaub Lorenz 0800

Schneider 0037, 0057, 0218, 0247,

Seleco 0163, 0206, 0259

Sentra 0035

Sharp 0036, 0093, 0901, 1193

Shintom 0803

Shorai 0294

Siarem 0516

Siemens 0037, 0157, 0191, 0195,

Silva 0802

Silver 0036

Sinudyne 0010, 0177, 0235, 0294,

Solavox 0163

Sonitron 0208

Sonoko 0009, 0037

Sonolor 0163, 0208

Sontec 0037, 0802

Sony 0000, 0010, 0011, 0036,

Soundwave 0037, 0418

Standard 0009, 0217, 0218

Stern 0163, 0206, 0259

Sunkai 0294, 0355

Sunstar 0800

0074, 0084, 0104, 0200, 0327, 0328, 0505, 0512, 0535, 0554

0802, 0803, 0805

0335

0211, 0235, 0264, 0516

0290, 0370, 0556, 0587, 0618, 0644

0104, 0157, 0208, 0339

0303, 0336, 0371, 0394 0668, 0800, 0803, 1137

0200, 0327, 0328, 0535, 0554, 0802

0516

0505, 0651, 0652, 1010, 1505, 1651

Merk Instelcodes

Suntronic 0800

Susumu 0218

Sysline 0037

T + A 0447

Tandy 0072, 0163, 0217, 0218

Tashiko 0036, 0043, 0217, 0800

Tatung 0037, 0072, 0217, 0516,

Teac 0037, 0698, 0712, 1437

Tec 0217, 0247

Technics 0250, 0650

Technol Ace 0179

Telefunken 0074, 0084, 0101, 0109,

Teletech 0009

Teleton 0036, 0206, 0217

Tensai 0218, 0294, 0800

Tenosal 0803

Texet 0216, 0218

Thomson 0109, 0196, 0198, 0399,

Thorn 0035, 0037, 0072, 0074,

Tomashi 0282

Toshiba 0035, 0036, 0070, 0243,

Triumph 0177, 0243, 0516

Uher 0206, 0303

Ultra 0192

Universum 0037, 0074, 0104, 0264,

Vestel 0037

Videosat 0247

Videotechnic 0217

Videomagic 0802

Villain 0800

Voxson 0163

Waltham 0217

Watson 0037

Wega 0036

White 0037, 0216 Westinghouse

Yamishi 0803

Yapshe 0250

Yoko 0037, 0217, 0264

Yokan 0803

Zanussi 0206

0800

0335, 0625

0625

0084, 0104, 0190, 0192, 0193, 0499, 0505, 0512, 0535

0508, 0718, 1508

0346, 0370, 0492, 0535, 0800, 0802

Page 35

NEDERLANDS

Basishandelingen voor de afstandsbediening van andere componenten

Tabel met instelcodes

DVD-instelcodes

Merk Instelcodes

Afreey 0698

Aiwa 0641

Akai 0611

Alba 0717

Amoisonic 0764

Amstrad 0713

Apex Digital 0672

Bush 0516, 0690

Cat 0786, 0789

Clatronic 0788

Cyber Home 0714, 0816

Cytron 0716

Daewoo 0770

Dansai 0770

Decca 0770

Denon 0490, 0634

DiViDo 0705

Enterprise 0591

GoldStar 0741

Goodmans 0790

GPX 0769

Greenhill 0717

Grundig 0539, 0701, 0705, 0775

H & B 0818

Harman/Kardon 0702

Himage 0518

HiMAX 0843

Hitachi 0664

Hiteker 0672

JVC 0558, 0623

Kenwood 0490, 0534, 0737

Konka 0711

LG 0741

Lasonic 0743

Lecson 0696

Lenco 0774

Limit 0768

Logix 0783

Mediencom 0746, 0773

MiCO 0723, 0751

Minato 0752

Minowa 0712

NAD 0692

Onkyo 0612, 0627, 1612

Optim 0747

Oritron 0651

Panasonic 0490

Philco 0690

Philips 0539, 0646

Pioneer 0525, 0571

REC 0689

Redstar 0748, 0763

Revoy 0699

Roadstar 0689

Rotel 0623

SM Electronic 0690, 0730

Samsung 0670

Sanyo 0670

Merk Instelcodes

Schneider 0783

Scott 0718

Sherwood 0633

Skyworth 0766

Sony 0533, 1533

Tatung 0770, 0771

Teac 0759

Technics 0490

TerraTec 0825

Thomson 0551, 0552

Toshiba 0503

Tredex 0799

Umax 0690

Wesder 0699

Wharfedale 0686, 0696

Xwave 0709

Yamakawa 0665, 0710, 0765

Instelcodes voor DTV-decoders

Merk Instelcodes

Grundig 0426

Panasonic 1120

Pioneer 1010

Princeton 0113, 0295

Samsung 1190

Sensory Science 1126

Sharp 1010

Instelcodes voor cassettedecks

Merk Instelcodes

Kenwood 0070, 0071, 0092, 0183,

Instelcodes voor CD- en MD-spelers

Merk Instelcodes

Kenwood 0028, 0036, 0037, 0190,

0205, 0233, 0234, 0251, 0386

0338, 0339, 0340, 0523, 0626, 0677, 0681, 0692, 0826, 0858, 0859, 1059, 1490

Page 36

NEDERLANDS

Basishandelingen voor de afstandsbediening van andere componenten

Bediening van een cassettedeck, CD-speler en MD recorder

Hieronder vindt u een opsomming van de handelingen die voor elke component met de afstandsbediening kunnen worden verricht.

1 Kies de ingangsbron.

2 Druk op de betreffende bedieningstoetsen.

Meer details vindt u in de volgende hoofdstukken.

Met deze toetsen kunnen de basishandelingen worden verricht voor apparatuur van KENWOOD en andere fabrikanten indien de setupcode voor elke component vooraf werd ingevoerd. º

Bediening cassettedeck Bediening CD-speler

DVD

TUNER

6CH

POWER

RCVR

Multi

Enter

P. Call

Multi

RDS Disp. PTY

Page

Last / A/

Disc Skip

Tone

Sound

TV VOL

Flip

Info

Active

TV Input

CD DVD

TAPE

P. Call

TV Mute

OSD

Guide

Mute

VOL

Bass

Boost

Tune +Band

Top MenuAuto

Setup

Loudness

Remote

Setup

¶ (Record)

7 (Stop)

SRC Power

(Netvoeding)

A/B

(Cassette

deck selecteren)

1 (Terug spring)

¡ (Vooruit springen)

6 (3 Play)

2 (Reverse play)

VID1

VID2

PHONO

+ 10 + 100

Return

Exit

Disc Sel.

Input Sel.

Tune –

Dimmer

Input Mode

Listen Mode

•Druk elke toets goed in en wacht minstens 1 seconde alvorens een volgende toets in te drukken.

• Cijfertoetsen werken op dezelfde manier als de cijfertoetsen op de originele afstandsbediening.

DVD

TUNER

6CH

POWER

RCVR

Multi

Enter

P. Call

Multi

RDS Disp. PTY

Page

Last / A/

Disc Skip

Tone

Sound

VOL

Info

Flip

Active

TV Input

DVD

TAPE

P. Call

TV Mute

OSD

Guide

VOL

Bass

Boost

Tune +Band

Top MenuAuto

Setup

Loudness

Remote

Setup

Mute

Cijfertoesten

(Tracks kiezen)

+100

(Tracks selecteren)

1 (

Zoeken Zoeken

¡ (

7 (

Stoppen

)

) )

SRC Power

(Netvoeding)

Disc Skip

Disc Sel.

(Schijfselectie)

¢ (Vooruit springen)

4 (Terug spring)

8 (Pauze)

6 (

Weergav

/Pauze)

VID1

VID2

PHONO

+ 10 + 100

Return

Exit

Disc Sel.

Input Sel.

Tune –

Dimmer

Input Mode

Listen Mode

Bediening MD recorder

SRC Power

(Netvoeding)

¢ (Vooruit springen)

4 (Terug spring)

8 (Pauze)

6 (3

Weergav

)

DVD

TUNER

6CH

VID1

VID2

PHONO

POWER

RCVR

Multi

Enter

P. Call

Multi

+ 10 + 100

RDS Disp. PTY

Page

Return

Last / A/

Exit

Disc Skip

Disc Sel.

Input Sel.

Tone

Sound

TV Input

VOL

Tune –

Dimmer

Info

Flip

Input Mode

Listen

Active

Mode

CD DVD

TAPE

P. Call

Cijfertoesten

(Tracks kiezen)

TV Mute

OSD

Guide

Mute

VOL

Bass Boost

Tune +Band

Top MenuAuto

Setup

Loudness

Remote

Setup

+100

(Tracks selecteren)

1 (

Zoeken

)

Zoeken

)

¡ (

¶ (Record)

7 (Stoppen)

Page 37

NEDERLANDS

Basishandelingen voor de afstandsbediening van andere componenten

Bediening van andere componenten

Hieronder vindt u een opsomming van de handelingen die voor elke component met de afstandsbediening kunnen worden verricht.

Bediening TV Bediening VCR

DVD

TUNER

6CH

DVD

TAPE

POWER

RCVR

Multi

P. Call

Enter

Multi

TV Mute

Page

OSD

Guide

Mute

Tone

VOL

Sound

Bass

TV Input

Boost

Tune +Band

Top MenuAuto

Setup

Flip

Info

Loudness

Remote

Active

Setup

TV Power

% (

Cursor omhoog Cursor omlaag

ﬁ (

Cursor links

@ (

Cursor rechts

# (

TV Mute

Guide Menu

TV Input

)

SRC Power

(Netvoeding)

Cijfertoesten

(Tracks kiezen)

Enter

6 (3

Input Sel.

CH +/–

(Kanaal +/–)

8 (

Pauze

Weergav

Ingangskeuzeschakelaar

(

Exit

)

2 (Display)

DVD

TUNER

6CH

VID1

VID2

PHONO

POWER

RCVR

Multi

Enter

P. Call

Multi

+ 10 + 100

RDS Disp. PTY

Page

Return

Last / A/

Exit

Disc Skip

Disc Sel.

Input Sel.

Tone

Sound

TV Input

VOL

Tune –

Dimmer

Flip

Info

Input Mode

Listen

Active

Mode

CD DVD

TAPE

% (

P. Call

Cursor omhoog Cursor omlaag

ﬁ (

Cursor links

@ (

Cursor rechts

# (

TV Mute

OSD

Guide

VOL

Tune +Band

Top MenuAuto

Setup

Loudness

Remote

Bass Boost

Setup

Mute

Guide Menu

Last

(Laatste kanaal)

1 (Rewind) ¡ (Fast forward)

¶ (Record)

7 (

Stoppen

Cijfertoesten

(Tracks kiezen)

Enter

(Laatste kanaal)

CH +/–

(Kanaal +/–)

TV VOL

2 (Display)

Exit

Last

VID1

VID2

PHONO

P. Call

+ 10 + 100

RDS Disp. PTY

Return

Last / A/

Exit

Disc Skip

Disc Sel.

Input Sel.

VOL

Tune –

Dimmer

Input Mode

Listen Mode

)

Bediening DVD-speler

Touche numériques

(Tracks selecteren)

(Pagina omhoog of omlaag)

¢ (Vooruit springen)

4 (Terug spring)

Opmerkingen

1. Bij bepaalde modellen werken sommige codes slechts met sommige functies.

2. De bovenstaande tabellen tonen welke functies voor elke component beschikbaar zijn. Sommige merken kunnen verschillende toetsencombinaties gebruiken voor dezelfde functies. Daarom hebben we onder enkele van de ongebruikte cijfertoetsen extra functies geprogrammeerd om u te helpen bij de bediening van uw apparatuur.

SRC Power

(Netvoeding)

Enter

Page ∞/5

Return

Disc Sel.

(Schijfselectie)

8 (Pause)

6 (3 Play)

DVD

TUNER

6CH

VID1

VID2

PHONO

POWER

RCVR

Multi

Enter

P. Call

Multi

+ 10 + 100

RDS Disp. PTY

Page

Return

Last / A/

Exit

Disc Skip

Disc Sel.

Input Sel.

Tone

Sound

TV Input

VOL

Tune –

Dimmer

Flip

Info

Input Mode

Listen

Active

Mode

Bediening Cable

DVD

TAPE

P. Call

% (Curseur vers la haut) ﬁ (Curseur vers la bas) @ (Curseur vers la gauche)

# (Curseur vers la droite)

Mute

+100

(Tracks selecteren)

OSD (On screen display) Menu

Disc Skip

1 (Search) ¡ (Search)

Top Menu

(Titel)

7 (Stop)

(Pagina omhoog of omlaag)

TV Mute

OSD

Guide

VOL

Bass

Boost

Tune +Band

Top MenuAuto

Setup

Loudness

Remote

Setup

SRC Power

(Netvoeding)

Touche numériques

Enter

Page ∞/5

Exit

Input Sel.

(Bronselectie)

CH +/–

(Kanaal +/–)

Info

(Informatie)

DVD

TUNER

6CH

VID1

VID2

PHONO

POWER RCVR

Multi

Enter

P. Call

Multi

+ 10 + 100

RDS Disp. PTY

Page

Return

Last / A/

Exit

Disc Skip

Disc Sel.

Input Sel.

Tone

Sound

TV Input

VOL

Tune –

Dimmer

Info

Flip

Input

Mode

Listen

Active

Mode

CD DVD

TAPE

% (Curseur vers la haut)

P. Call

ﬁ (Curseur vers la bas) @ (Curseur vers la gauche)

# (Curseur vers la droite)

TV Mute

OSD

Guide

VOL

Bass

Boost

Tune +Band

Top MenuAuto

Setup

Loudness

Remote

Setup

Mute

Guide Menu

Last

(Laatste kanaal)

Page 38

NEDERLANDS

Bij problemen

Terugstellen van de microcomputer

De microcomputer functioneert mogelijk niet juist in bepaalde omstandigheden (nadat het netsnoer bijvoorbeeld is losgekoppeld met de spanning ingeschakeld). Het toestel zal dan tevens niet naar behoren functioneren en de aanduidingen op het display zijn mogelijk verkeerd. Wanneer dat gebeurt, volgt u de onderstaande procedure om de microcomputer terug te stellen en het toestel weer normaal te laten functioneren.

Amplifier

Probleem

Geen geluid.

De standby indicator knippert en u hoort geen geluid.

Geen geluid uit één van de luidsprekers.

Geen geluid via de surroundluidsprekers en/ of middenluidspreker, of het geluid is erg zacht.

Bromtoon hoorbaar wanneer u de PHONO ingang hebt gekozen.

Bij het afspelen van een Dolby Digital bronsignaal met een DVD-speler valt het geluid meteen weg nadat het is begonnen.

Bij weergave met een DVD-speler is er geen geluid hoorbaar.

Een videobron kan niet normaal worden opgenomen.

• De luidsprekersnoeren zijn niet aangesloten.

• De VOLUME regelaar staat in de minimumstand.

• MUTE is ON.

• De SPEAKERS schakelaars staan op OFF.

• De luidsprekerkabels zijn kortgesloten.

• De luidsprekersnoeren zijn niet aangesloten.

• De speaker is onjuist ingesteld.

• De snoeren van de surroundluidspreker en/of de middenluidspreker zijn niet aangesloten.

• De speaker is onjuist ingesteld.

•

De surroundweergavefunctie is niet ingeschakeld.

• De volumeregelaars van de surround- en/of middenluidsprekers staan in de minimumstand.

•

De stekkers van het audiosnoer van de platenspeler zitten niet stevig in de PHONO aansluitingen.

• De plantenspeler is niet geaard.

• Dit probleem kan veel oorzaken hebben, afhankelijk van het type DVD-speler.

• De ingangsstand staat op digital manual.

• De software is beveiligd tegen kopiëren.

Druk de POWER ON/OFF toets naar OFF met de stekker in het stopcontact. Houd vervolgens de ON/STANDBY

toets ingedrukt en druk tegelijkertijd op POWER ON/

OFF.

• Door de microcomputer terug te stellen wordt tevens de inhoud van het geheugen volledig gewist en worden alle fabrieksinstellingen hersteld.

Oorzaak

• Sluit de snoeren correct aan zoals beschreven

onder "Aansluiten van de luidsprekers". #

• Verhoog het volume.

• Zet MUTE op OFF. (

• Zet de SPEAKERS schakelaar(s) op ON. *

• Zet het toestel af, los het kortsluitingsprobleem op en zet het toestel weer aan.

• Sluit de snoeren correct aan zoals beschreven onder "Aansluiten van de luidsprekers". #

•Stel deze correct in. Raadpleeg "Speakerinstellingen".

• Sluit de snoeren correct aan zoals beschreven onder "Aansluiten van de luidsprekers". #

•Stel deze correct in. Raadpleeg "Speakerinstellingen". %

• Kies een surroundstand.

• Regel het luidsprekerniveau met de testtoon.

• Steek de stekkers stevig in de PHONO aansluitingen.

• Sluit de aardingsdraad aan op GND op het achterpaneel.

• Zet de ingangsstand op digital manual voor u de weergave van de Dolby Digital bron start.

• Druk op de INPUT MODE toets om automatische bespeuring mode te kiezen. 7

• Tegen kopiëren beveiligde software kan niet worden opgenomen.

Oplossing

Tuner

Probleem

Radiozenders kunnen niet worden ontvangen.

Storingen

Een voorinstelzender kan niet worden ontvangen door op de betreffende cijfertoets te drukken.

Oorzaak

• Er is geen antenne aangesloten.

• De golfband is niet correct gekozen.

• De tuner staat niet afgestemd op de juiste frequentie.

• Ruis veroorzaakt door auto’s.

• Ruis veroorzaakt door een elektrisch apparaat.

• Ruis veroorzaakt door een TV-toestel in de buurt.

• De voorinstelzender heeft een frequentie die buiten het ontvangstbereik ligt.

• Het voorinstelgeheugen is gewist doordat de stekker lange tijd niet op een stopcontact is aangesloten geweest.

Oplossing

• Sluit een antenne aan. $

• Kies de juiste golfband.

• Stem af op de frequentie van de gewenste

zender. )

• Installeer een buitenantenne zo ver mogelijk van de weg.

• Zet het toestel af.

• Plaats de dit model verder van de TV.

• Stel een zender met een ontvangbare frequentie voorin.

• Stel de zender opnieuw voorin.

Page 39

NEDERLANDS

Bij problemen

Afstandsbediening

Probleem

Bepaalde ingangen kunnen niet worden gekozen met de afstandsbediening.

De afstandsbediening werkt niet.

Oorzaak

• Geen codes voor de betreffende ingang(en)

vastgelegd.

• De afstandsbediening is verkeerd ingesteld.

• De batterijen zijn leeg.

• De afstandsbediening wordt te ver van het

apparaat gehouden, de hoek waarin ze wordt gehouden is te groot of er bevindt zich een obstakel tussen de afstandsbediening en het apparaat.

• Er zit geen software in de broncomponent.

• Het cassettedeck dat u in de weergavestand

wilt zetten, is aan het opnemen.

• De afstandsbediening is niet juist ingesteld

voor de component die u wilt bedienen.

Oplossing

• Registreer een instelcode voor de betreffende

ingang(en). º

• Druk op de bronkeuzetoetsen of bron Input

Selector toetsen om de juiste werkings-stand te kiezen.

• Plaats nieuwe batterijen.

• Gebruik de afstandsbediening binnen het

voorgeschreven bereik.

• Plaats software in de broncomponent die u

wilt laten spelen.

• Wacht tot de opname is voltooid.

• Druk op de bronkeuzetoetsen of de bron SRC

Power toetsen om de werkingsstand voor de betreffende component te kiezen voor u die gaat bedienen. ⁄

Page 40

NEDERLANDS

Technische gegevens

Let op : Om veilige bediening te waarborgen, dient deze

bladzijde zorgvuldig te worden doorgelezen.

AUDIO gedeelte

Nominaal uitgangsvermogen bij STEREO

DIN/IEC (63 Hz ~ 12,5 kHz, 0,7% T.H.D., bij 6 Ω)

............................................................................... 100 W + 100 W

Effectief uitgangsvermogen bij SURROUND

FRONT (1 kHz, 0,7 % T.H.D. bij 6 Ω één kanaal aangestuurd)

............................................................................... 100 W + 100 W

(1 kHz, 10 % T.H.D. bij 6 Ω één kanaal aangestuurd)

............................................................................... 120 W + 120 W

CENTER (1 kHz, 0,7 % T.H.D. bij 6 Ω één kanaal aangestuurd)

.............................................................................................. 100 W

(1 kHz, 10 % T.H.D. bij 6 Ω één kanaal aangestuurd)

.............................................................................................. 120 W

SURROUND (1 kHz, 0,7 % T.H.D. bij 6 Ω één kanaal aangestuurd)

............................................................................... 100 W + 100 W

(1 kHz, 10 % T.H.D. bij 6 Ω één kanaal aangestuurd)

............................................................................... 120 W + 120 W

SURROUND BACK

(1 kHz, 0,7 % T.H.D. bij 6 Ω één kanaal aangestuurd) .... 100 W

(1 kHz, 10 % T.H.D. bij 6 Ω één kanaal aangestuurd) ..... 120 W

Totale harmonische vervorming .............. 0,05 % (1 kHz, 50 W, 6 Ω)

Frequentiebereik (IHF’66)

CD/DVD .....................................20 Hz ~ 70 kHz, +0 dB ~ –3,0 dB

Maximum ingangsniveau

PHONO (MM) ................................ 40 mV, 1,0 % T.H.D. at 1 kHz

Signaal-/ruisverhouding (IHF’66)

PHONO (MM) ........................................................................ 74 dB

CD/DVD, TAPE, VIDEO 1, VIDEO 2, DVD/6CH .................. 95 dB

Geluidssterkterkteregeling

VOLUME bij –30 dB niveau .................................. +8 dB (100 Hz)

Ingangsgevoeligheid/ impedantie

PHONO (MM) ........................................................ 7,5 mV / 27 kΩ

CD/DVD, TAPE, VIDEO 1, VIDEO 2 ................... 550 mV / 47 kΩ

DVD/6CH .............................................................. 550 mV / 15 kΩ

Uitgangsniveau/impedantie

TAPE REC ............................................................... 550 mV / 1 kΩ

PRE OUT (SUBWOOFER) ...................................... 1,5 V / 2,2 kΩ

PRE OUT (SURROUND BACK) .............................. 1,5 V / 2,2 kΩ

Toonregeling

BASS............................................................... ±10 dB (bij 100 Hz)

TREBLE ........................................................... ±10 dB (bij 10 kHz)

DIGITAL AUDIO gedeelte

Bemonsteringsfrequentie ............. 32 kHz, 44,1 kHz, 48 kHz, 96 kHz

Ingangsniveau/impedantie/golflengte

Optisch .......................... (–15 dBm ~ –21 dBm), 660 nm ±30 nm

Coaxiaal ................................................................. 0,5 Vp-p / 75 Ω

VIDEO gedeelte

VIDEO ingangen / uitgangen

VIDEO (composiet) ................................................. 1 Vp-p / 75 Ω

S-VIDEO ingangen/uitgangen

S-VIDEO (luminantiesignaal) ................................. 1 Vp-p / 75 Ω

S-VIDEO (chrominantiesignaal) ..................... 0,286 Vp-p / 75 Ω

COMPONENT VIDEO ingangen / uitgangen

COMPONENT VIDEO (luminantiesignaal) ........... 1 Vp-p / 75 Ω

COMPONENT VIDEO (CB/CR-signaal) ........... ±0,32 Vp-p / 75 Ω

FM tunergedeelte

Afstembereik ................................................... 87,5 MHz ~ 108,0 MHz

Bruikbare gevoeligheid (DIN bij 75 Ω)

MONO..................... 1,3 µV / 13,2 dBf (40 kHz DEV., S/N 26 dB)

STEREO ...................45 µV / 42,1 dBf (46 kHz DEV., S/N 46 dB)

Totale harmonische vervorming (DIN bij 1 kHz)

MONO.......................................................... 0,2% (71,2 dBf input)

STEREO ....................................................... 0,8% (71,2 dBf input)

Signaal-/ruisverhouding (DIN gewajen bij 1 kHz)

MONO................................. 65 dB (40 kHz DEV., 71,2 dBf input)

STEREO .............................. 60 dB (46 kHz DEV., 71,2 dBf input)

Stereoscheiding (DIN 1 kHz) ...................................................... 36 dB

Selectiviteit (±300 kHz) ............................................................... 64 dB

Frequentiebereik (30 Hz ~ 15 kHz) .......................... +0,5 dB, –3,0 dB

AM tunergedeelte

Afstembereik ...................................................... 531 kHz ~ 1.602 kHz

Bruikbare gevoeligheid (30% mod, S/N 20 dB) 16 µV / (600 µV/m) Signaal-/ruisverhouding (30% mod, 400 Hz)

.............................................................. 50 dB (60 dBµV EMF ingang)

Algemeen

Stroomverbruik ................................................................. 280 W

Netuitgang

SWITCHED ........................................................ (total 90 W max.)

Afmetingen ......................................................................... W : 440 mm

Gewicht (netto) ........................................................................... 7,8 kg

H :143 mm

D : 303 mm

Opmerkingen

1. KENWOOD volgt een politiek van voortdurende aanpassing aan nieuwe ontwikkelingen. Daarom kunnen specificaties worden gewijzigd zonder voorafgaande kennisgeving.

2. Optimale prestaties zijn niet gegarandeerd in een uiterst koude omgeving (vriestemperaturen).

Voor uw administratie

Noteer het serienummer, op de achterkant van het apparaat, in de daarvoor bestemde ruimte op het garantiebewijs en in de ondestaande ruimte. Geef het model- en serienummer aan uw dealer door wanneer u contact met hem opneemt voor informatie of service.

Modelnummer_________________Serienummer_____________________
