Bedienungsanleitung Teil 1 UFS 913 Anschluss und Inbetriebnahme Deutsch
Sicherheitshinweise - Wichtige Hinweise ................................................................................................. 2
Lieferumfang ................................................................................................................................................ 5
Anschluss und Inbetriebnahme ................................................................................................................. 6
Front-/Rückansicht des Receivers (Frontklappe geöffnet) .......................................................................... 6
Gerät anschließen ....................................................................................................................................... 9
TV-Anschluss .............................................................................................................................................. 9
Audio-Anschluss ....................................................................................................................................... 10
Digital .......................................................................................................................................................................... 10
Analog ......................................................................................................................................................................... 10
Infos zum Antennenanschluss und Durchschleifbetrieb ............................................................................ 11
Erst-Installation ......................................................................................................................................... 12
DiSEqC™1.0 ............................................................................................................................................................... 18
DiSEqC™1.1 ............................................................................................................................................................... 20
Drehantenne (DiSEqC™1.2/ DiSEqC™1.3/USALS) ................................................................................................... 22
Drehantenne (DiSEqC™1.2) ....................................................................................................................................... 23
Drehantenne (DiSEqC™1.3/USALS) .......................................................................................................................... 27
Einfaches LNB ............................................................................................................................................................. 30
Einkabel-System ......................................................................................................................................................... 32
Einkabel-System - EXR .../EXU ... .............................................................................................................................. 33
Einkabel-System - UAS 481 ........................................................................................................................................ 35
Einkabel-System - Benutzerdefiniert ........................................................................................................................... 37
Programmsuchlauf ...................................................................................................................................................... 40
Datum und Uhrzeit ...................................................................................................................................................... 42
Archiv-Festplatte einrichten ......................................................................................................................................... 43
Common Interface (CI) .............................................................................................................................. 46
Einsetzen der Smartcard und des CA-Modules .......................................................................................................... 46
Fehlererkennung und Problembehandlung ............................................................................................ 47
Service ........................................................................................................................................................ 48
Technischer Anhang ................................................................................................................................. 49
Sollten Sie die Konfi guration Ihrer Satelliten-Empfangsanlage nicht kennen, wenden Sie sich für die Erst-Installation des Receivers an Ihren Fachhändler.
Sicherheitshinweise - Wichtige Hinweise
Sie fi nden auf diesen beiden Seiten wichtige Hinweise zum Betrieb, Aufstellungsort und Anschluss des Gerätes. Lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Gefahr!
Warnung!
Netzkabel
Achten Sie darauf, dass das Netzkabel (Stromversorgungskabel) nicht beschädigt wird. Geräte mit beschädigtem Netzkabel müssen vom Netz getrennt (Ziehen des Netzsteckers) und vor der erneuten Inbetriebnahme durch einen Fach­mann des Elektrohandwerks Instand gesetzt werden. Verwenden Sie nur (wenn vorgesehen) das mitgelieferte Netzteil!
Es besteht Lebensgefahr durch Stromschlag!
Reinigung
Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung ein trockenes Tuch und reinigen Sie lediglich die Oberfl äche. Öffnen Sie auf keinen Fall das Gerät.
Bei Berührung mit Teilen im Inneren des Gerätes besteht Lebensgefahr durch Stromschlag!
Spielende Kinder
Achten Sie darauf, dass Kinder keine Gegenstände in die Lüftungsschlitze stecken.
Es besteht Lebensgefahr durch Stromschlag!
Erdung
Die Antennenanlage ist vor­schriftsmäßig zu erden oder an den Potenzialausgleich anzuschließen. Dabei sind die EN 60728/11 und ge­gebenenfalls die landesspezifi schen Vorschriften zu beachten.
Es besteht Gefahr durch Überspannung bei Blitzeinschlag!
Netzspannung
Betreiben Sie das Gerät nur an der für das Gerät angegebenen Netzspannung (zu sehen an der Geräte-Rückseite bzw. am externen Netzteil). Das Gerät darf erst ans Netz angeschlossen und eingeschaltet wer­den, nachdem die Verbindungen mit
Warnung!
Warnung!
der Antenne und dem Fernsehgerät bzw. dem Kabelnetz und dem PC her­gestellt wurden.
Sollte die Netzspannung zu hoch sein, besteht Brandgefahr!
Feuchtigkeit, Sonneneinstrahlung, Wärme, offene Flammen
Schützen Sie das Gerät vor Feuchtigkeit, Tropf- und Spritzwasser (stellen Sie auch keine gefüllten Gegenstände wie z. B. Vasen auf das Gerät). Stellen Sie das Gerät nicht in der Nähe der Heizung auf, setzen Sie es nicht direkter Sonneneinstrahlung aus und betreiben Sie es nicht in Feuchträumen. Verwenden Sie das Gerät nur in gemäßigtem, nicht tropischem Klima! Stellen Sie keine offenen Flammen, wie z. B. Kerzen, auf das Gerät!
Es besteht Brandgefahr!
Batterien
Sollte Ihr Gerät mit Batterien (z. B. für die Fernbedienung) geliefert worden sein, achten Sie darauf, dass die Batterien nicht unzulässiger Erwärmung, Sonneneinstrahlung oder Feuer ausgesetzt werden. Ersetzen Sie die Batterien nur durch identische oder gleichwertige Typen. Die Batterien bzw. die Fernbedienung könnten sonst zerstört werden. Beachten Sie des Weiteren die auf den Batterien angegebenen Sicherheitshinweise:
Es besteht Explosionsgefahr!
Lüftung
Die in diesem Gerät entstehende Wärme wird ausreichend abgeführt. Installieren Sie das Gerät trotzdem niemals in einem Schrank oder einem Regal mit unzureichender Belüftung. Verdecken Sie niemals die Kühlschlitze des Gerätes (z. B. durch andere Geräte, Zeitschriften, Tischdecken, Kleidung oder Vorhänge)!
2
Sicherheitshinweise - Wichtige Hinweise
Achtung!
Stellen Sie keine Gegenstände auf das Gerät. Halten Sie einen Freiraum, sofern in den Kapiteln „Anschluss und Inbetriebnahme“ bzw. „Montage“ der mitgelieferten Anleitung nichts anderes angegeben ist, von mindestens 10 cm über, 2 cm zu jeder Seite und 5 cm hinter dem Gerät ein, damit die entstehende Wärme ungehindert abgeführt werden kann.
Es besteht Brandgefahr!
Reparatur
Lassen Sie Reparaturen an Ihrem Gerät nur von qualifi ziertem Fach- personal ausführen. Eigenmächtiges Öffnen und Reparaturversuche führen zum Verlust des Gewährleistungs­anspruches! Durch unsachgemäße Eingriffe in das Gerät kann die elektrische Sicherheit des Gerätes gefährdet werden.
Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten Gerät!
Anschlüsse
Eine Fehlbeschaltung der Anschlüsse kann zu Betriebsstörungen oder zu Defekten am Gerät führen!
schalten Sie das Gerät rechtzeitig vor dem Aufnahmezeitpunkt wieder ein.
Aufstellungsort
Jedes elektronische Gerät entwickelt Wärme. Die Erwärmung des Gerätes liegt jedoch im zulässigen Bereich. Empfi ndliche Möbeloberfl ächen und Furniere können sich durch die ständige Wärmeeinwirkung im Laufe der Zeit verfärben. Ebenso können die Gerätefüße auf behandelten Möbeloberfl ächen Farbveränder- ungen hervorrufen. Stellen Sie das Gerät gegebenenfalls auf eine feste, geeignete und ebene Unterlage!
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen ­gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Alt­geräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentli­chen Sammelstellen ab.
Längere Abwesenheit, Gewitter, Zugänglichkeit Netzstecker
Um das Gerät komplett vom Stromnetz zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen! Stellen Sie das Gerät daher in der Nähe einer Netzsteckdose auf und achten Sie auf die Zugänglichkeit dieser Netzsteckdose, damit Sie jederzeit in der Lage sind, das Gerät vom Stromnetz zu trennen. Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich mit dem Netzschalter aus und trennen Sie es im Anschluss durch Ziehen des Netzsteckers vom Stromnetz. Dies gilt auch für diejenigen Geräte, die mit dem Gerät verbunden sind. Kabelnetz­Trennung ist ebenfalls zu empfehlen. Beachten Sie eventuelle Timer­Programmierungen (Receiver) und
Verbrauchte Batterien sind Sonder­müll!
Werfen Sie daher verbrauchte Batte­rien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammel­stelle für Altbatterien ab!
3
Sicherheitshinweise - Wichtige Hinweise
Rückversand/Originalverpackung
Bewahren Sie die Originalverpackung bitte für den eventuellen Rückversand auf! Receiver sind auf Grund der Bauart stoßempfi ndlich und nur durch die Originalverpackung ausreichend geschützt. Bei unsachge- mäßem Versand erlischt der Garantie-/Gewährleistungsanspruch für den Receiver.
Lüftungsschlitze des Gerätes
Vergewissern Sie sich, dass die Lüftungsschlitze des Gerätes nicht durch Gegen­stände blockiert bzw. abgedeckt werden. Das Gerät könnte ansonsten überhitzen.
Warnung!
Es besteht Brandgefahr!
Receiver ausschalten
Bevor Sie den Receiver vom Stromnetz trennen, müssen Sie ihn mit der Stand-by-Taste (on/off) der Fern­bedienung in den Stand-by-Modus schalten. Dabei werden geänderte und neu hinzugekommene Daten vom Receiver gespeichert. Sobald sich der Receiver im Stand-by-Modus befi ndet, kann er jederzeit vom Stromnetz getrennt werden.
Sie dürfen den Receiver während des Betriebs nicht vom Stromnetz trennen! Dies kann zu Datenverlusten und Software-Beschädigungen führen.
Sonstiges
Die in dieser Bedienungsanleitung enthaltenen Informationen entsprechen dem Stand bei Drucklegung. Wir behalten uns jedoch das Recht vor, jederzeit und ohne Vorankündigung Änderungen durchzuführen. Sollte es eine neue Software für Ihren Receiver geben, die Auswirkungen auf die Bedienungsanleitung hat (z. B. die Änderung von Menüs und/oder Funktionen), werden wir, falls dies von uns für nötig empfunden wird, eine neue Bedienungsanleitung zum Download unter „www.kathrein.de“ zur Verfügung stellen.
Notieren Sie sich Ihre Grundeinstellungen des Receivers (werden in der Erst-Installation festgelegt), um gegebenenfalls darauf zurückgreifen zu können!
Aufgrund von EMV-Richtlinien darf das USB-Verbindungskabel zwischen Receiver und Festplatte nicht länger als 50 cm sein.
Bitte beachten Sie Ihre Verantwortung für Ihre Mitmenschen! Heben Sie die Anleitung für später auf­tretende Fragen auf und geben Sie diese bei einem Besitzerwechsel an den neuen Besitzer weiter.
4
Lieferumfang
UFS 913
Fernbedienung RC 675
HDMI-Kabel
Durchschleifkabel
Das mitgelieferte Zubehör kann von den Abbildungen abweichen!
Netzkabel
Durchschleifkabel
Netzkabel
2 Batterien AAA 1,5 V
Bedienungsanleitungen (Teil 1 und Teil 2)
Sicherheitshinweise (mehrsprachig)
HDMI-Kabel
Batterien
5
Anschluss und Inbetriebnahme

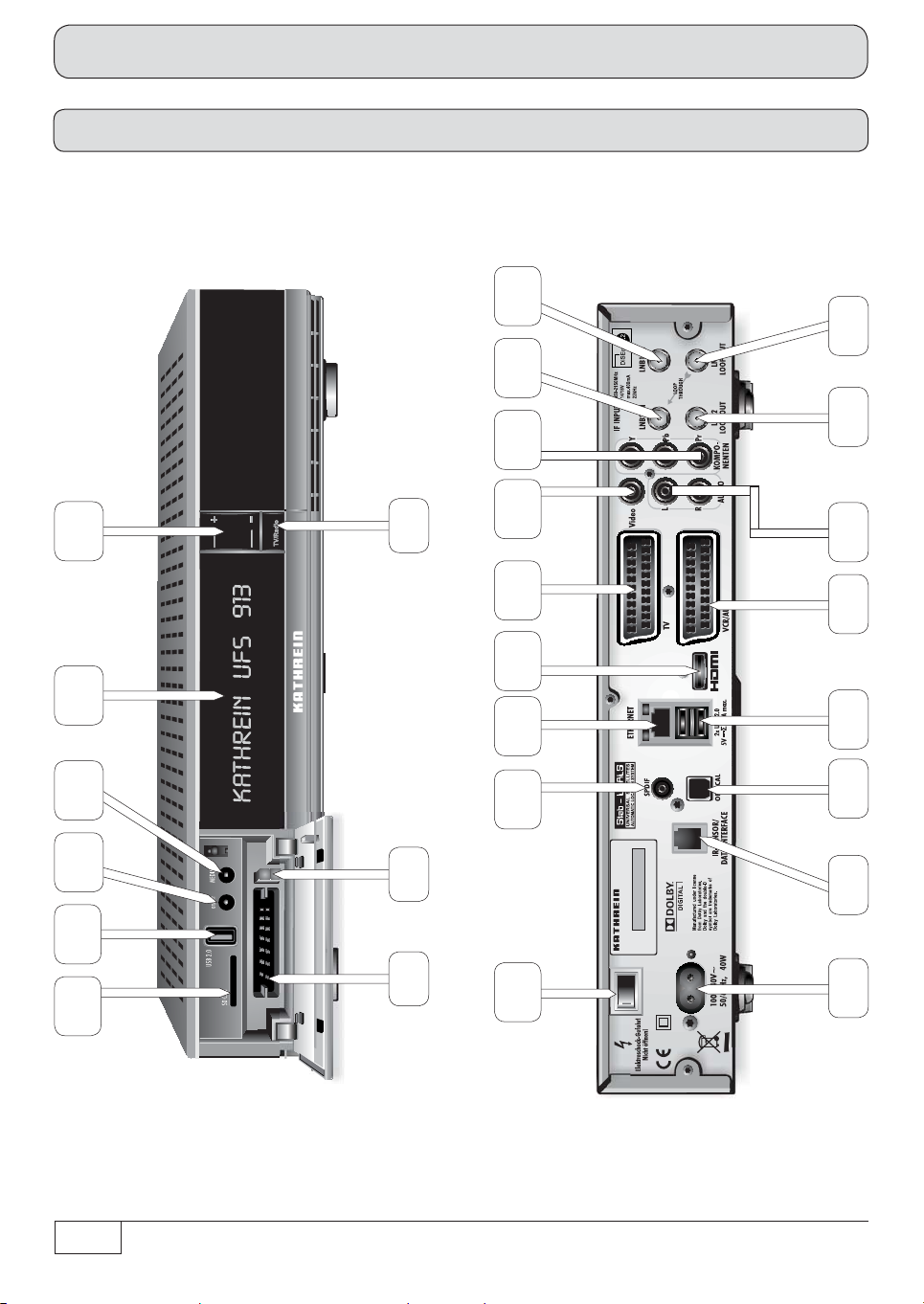

Front-/Rückansicht des Receivers (Frontklappe geöffnet)
23
21 22 24
2514131211 20 26
76 8
5
3 4
19
16 17 18
2
1 9
10 15
6
Anschluss und Inbetriebnahme
Frontseite (Klappe geöffnet):
1. Common Interface zur Aufnahme von zwei CI-Modulen für Pay-TV-Karten *
Die im Receiver eingebaute Schnittstelle
)
ist eine CI und keine CI+ Schnittstelle!
2. Je ein Knopf zum Auswurf des jeweiligen CA-Modules
3. SD Card-Reader
4. USB 2.0-Anschluss
5. On/Off-Taste (Betrieb/Stand-by)
6. Media-Taste (Aufruf Kathrein-Portal
- Mediacenter)
7. 16-stelliges alphanumerische Display
8. Programmwahl-Tasten
9. TV/Radio-Taste
Rückseite:
10. Ein-/Aus-Schalter **
)
11. Netzspannungszuleitung
12. Anschluss Infrarot-Sensor ***
)
13. Optischer Digital-Datenstrom-Ausgang (SPDIF/Sony Philips Digital Interface Format) für Dolby Digital AC 3 Audio
14. 2 x USB 2.0-Buchse (USB-A-Stecker)
15. Elektrischer Digital-Datenstrom-Ausgang (SPDIF/Sony Philips Digital Interface Format) für Dolby Digital AC 3 Audio
16. Netzwerk-Anschluss (Ethernet)
17. HDMI-Anschluss
18. Scart-Buchse TV-Anschluss
19. Scart-Buchse VCR-/AUX-Anschluss
20. Audio-Ausgänge (L/R) Cinch-Buchsen
21. Video-Ausgang (FBAS)
22. 3 x Cinch-Stecker Komponenten-Ausgänge YUV-Beschriftung = Y/Pb/Pr
23. LNB 2-Eingang (IN)
24. LNB 1-Eingang (IN)
25. LNB 2-Durchschleifausgang (LOOP OUT)
26. LNB 1-Durchschleifausgang (LOOP OUT)
*) CA-Module und Smartcards sind nicht im Lieferumfang enthalten
)
Es fi ndet keine komplette Trennung vom Stromnetz statt (siehe Kapitel „Sicherheitshinweise - Wichtige
**
Hinweise“, „Längere Abwesenheit, Gewitter, Zugänglichkeit Netzstecker“)
)
Zubehör (optional), das über den Fachhandel bezogen werden kann (URS 100, BN 20410017)
***
HDMI = High-Denition Multimedia Interface (digitale Schnittstelle für Bild und Ton)
7
Anschluss und Inbetriebnahme

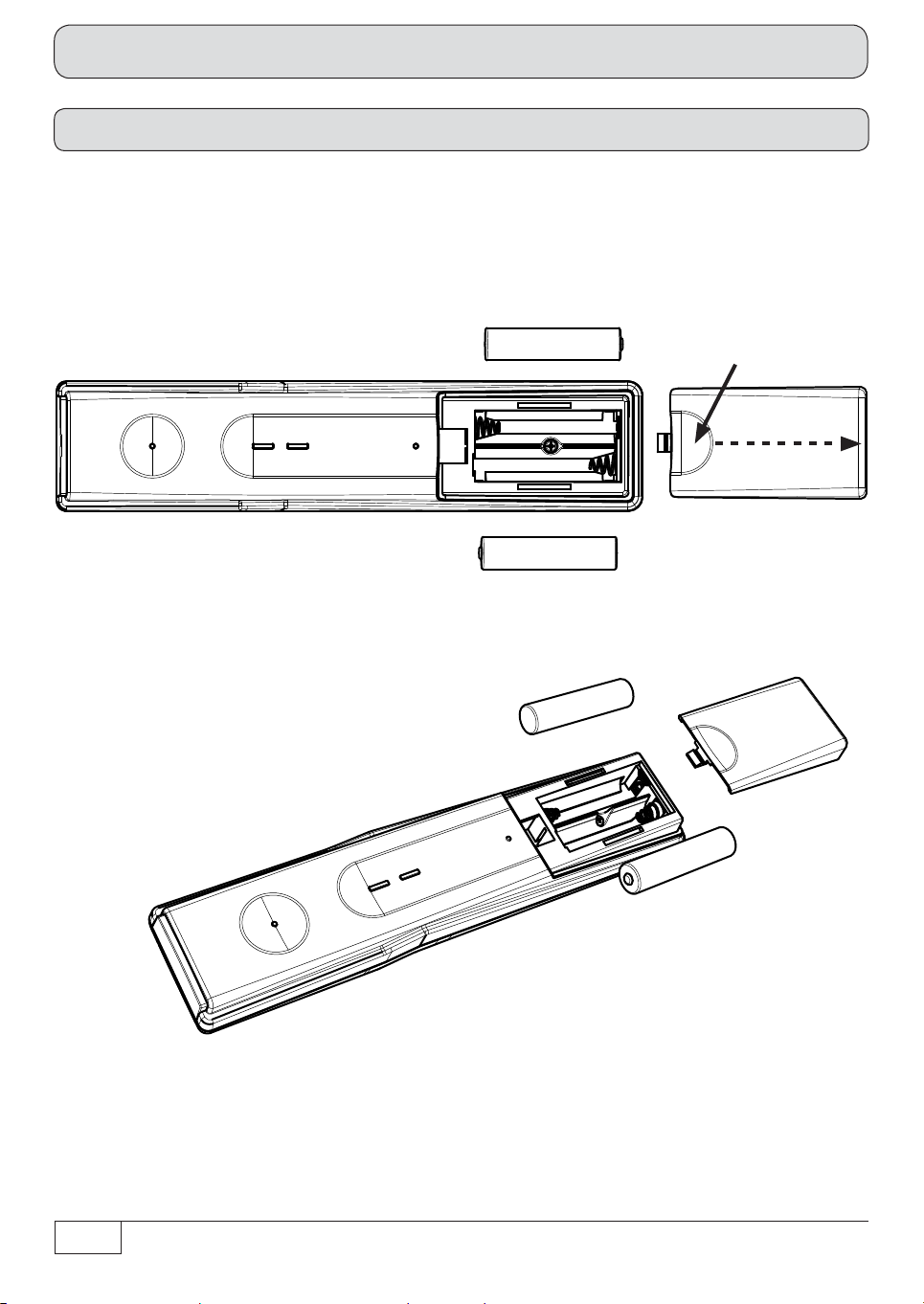

Batterien in die Fernbedienung einlegen
Nehmen Sie den Deckel auf der Rückseite der Fernbedienung ab. Legen Sie die beiden beiliegenden Batterien in die Fernbedienung ein. Achten Sie dabei auf die richtige Polung der Batterien, diese ist im Batteriefachboden markiert. Schieben Sie den Deckel wieder auf das Gehäuse und lassen Sie ihn einrasten.
Zum Öffnen: Hier leicht andrücken und
nach hinten abziehen
8
Anschluss und Inbetriebnahme

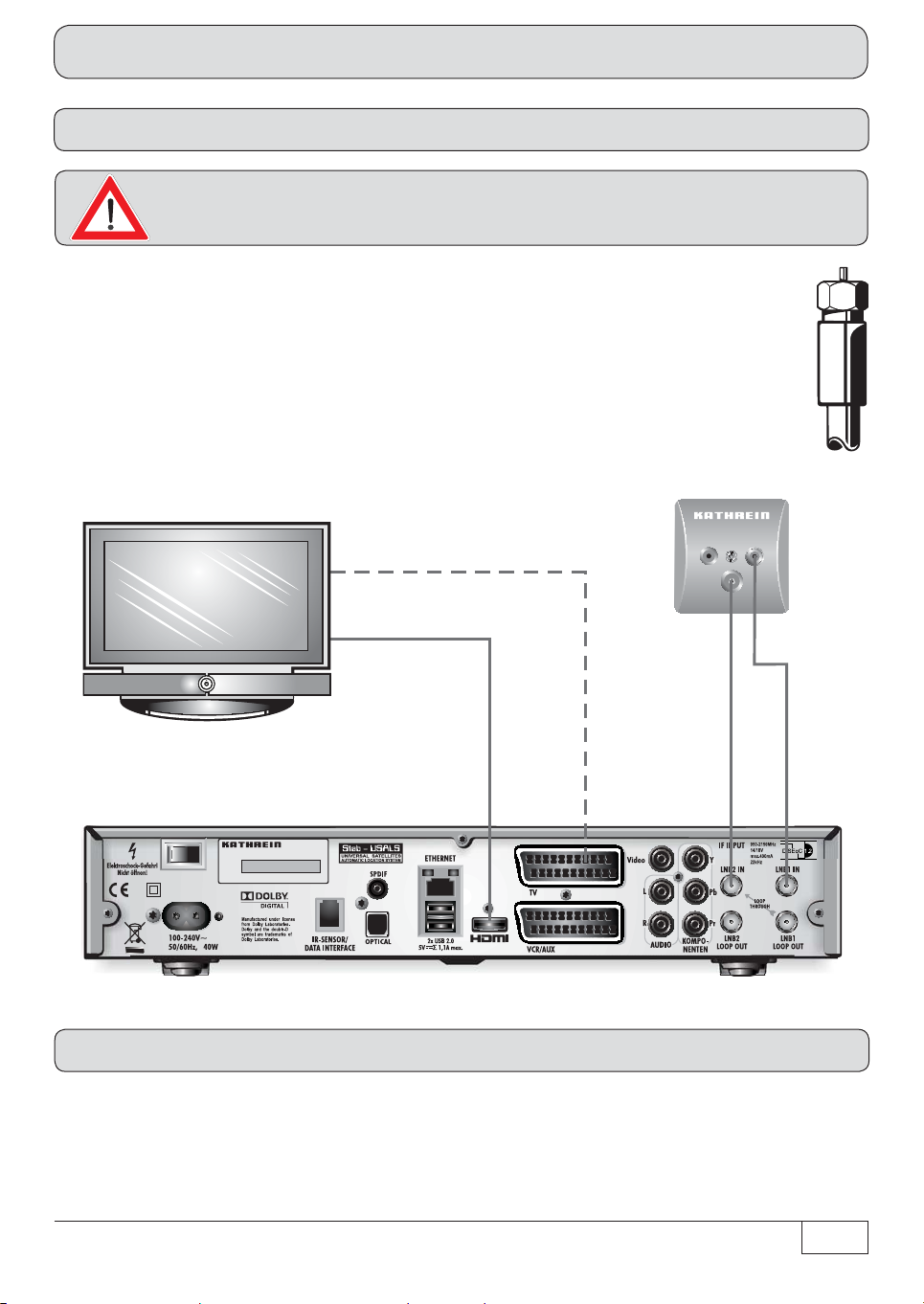

Gerät anschließen
Sollten Sie die Konfi guration Ihrer Satelliten-Empfangsanlage nicht kennen, wenden Sie sich an Ihren Fachhändler.
Schließen Sie die Sat-ZF-Eingänge des Receivers an die Satelliten-Empfangsanlage an. Verwenden Sie hierfür Koaxialkabel mit einem F-Anschlussstecker (siehe Grafi k rechts).
Herkömmliche DiSEqC™-Anlage
TV
Scart
HDMI
TV-Anschluss
Verbinden Sie den Satelliten-Receiver (HDMI- oder alternativ TV-Scart-Buchse) und das TV-Gerät mit einem HDMI- bzw. einem Scart-Kabel (siehe Anschlussbeispiel oben).
9
Tipp!
Anschluss und Inbetriebnahme
Audio-Anschluss
Digital
Sie haben zwei Möglichkeiten, auf den digitalen Ton zuzugreifen.
HDMI
Der Stereo-Ton wird über die HDMI-Verbindung an Ihr TV-Gerät übertragen. Ist Ihr TV-Gerät zusätzlich Dolby Digital-tauglich, können Sie den Dolby Digital-Ton ebenfalls über die HDMI-Verbindung empfangen (sofern vom Programmanbieter übertragen). Beachten Sie hierzu die Bedienungsanleitung Ihres TV-Gerätes.
SPDIF Dolby Digital-Ausgang (elektrisch/optisch)
Die SPDIF-Ausgänge sind für den Anschluss an eine Dolby Digital-Anlage vorgesehen (siehe „Erweitertes Anschlussbeispiel“ im Technischen Anhang). Verbinden Sie den SPDIF-Ausgang (elektrisch oder optisch) und die Dolby Digital-Anlage mit einem entsprechenden Kabel.
Analog
Wollen Sie den Ton über die HiFi-Anlage wiedergeben, verbinden Sie die Audio-Cinch-Buchsen und die Eingangsbuchsen der HiFi-Anlage mit einem entsprechenden Kabel (siehe „Erweitertes Anschlussbeispiel“ im Technischen Anhang).
Anschluss Video-/DVD-Recorder
Verbinden Sie den Satelliten-Receiver (VCR-/AUX-Scart-Buchse) und den Video-/DVR-Recorder mit einem Scart-Kabel. Soll eine DVD abgespielt werden, d. h. das Signal vom DVR über den Receiver am TV-Gerät ausgegeben werden, muss das TV-Gerät mit dem Receiver ebenfalls mit einem Scart-Kabel verbunden wer­den. Dies ist erforderlich, da das Videosignal von der VCR-Scart-Buchse des Receivers nicht zum HDMI­Ausgang des Receivers durchgeschleift/weitergeleitet wird.
Sollten Sie eine Aufnahme mit einem externen Video-/DVD-Recorder vornehmen bedenken Sie, dass Sie den Receiver während der Aufnahme nicht betätigen, da sonst alle Bildschirm-Einblen­dungen mit aufgezeichnet werden.
Sie können während einer Aufnahme mit einem Video-/DVD-Recorder kein anderes Programm als das Aufzuzeichnende betrachten. Dies ist nur bei Aufnahme auf eine USB-Festplatte möglich.
Wird der Receiver auf Grund einer Timer-Aufnahme gestartet, erhalten Sie kein Bild an Ihrem TV-Gerät. Erst durch Drücken der Stand-by-Taste (on/off) erhalten Sie ein TV-Bild bzw. wird der Receiver in Betrieb genommen.
10
SPDIF = Sony Philips Digital Interface Format (Digital-Ausgang für Dolby Digital AC 3 Audio)
Anschluss und Inbetriebnahme

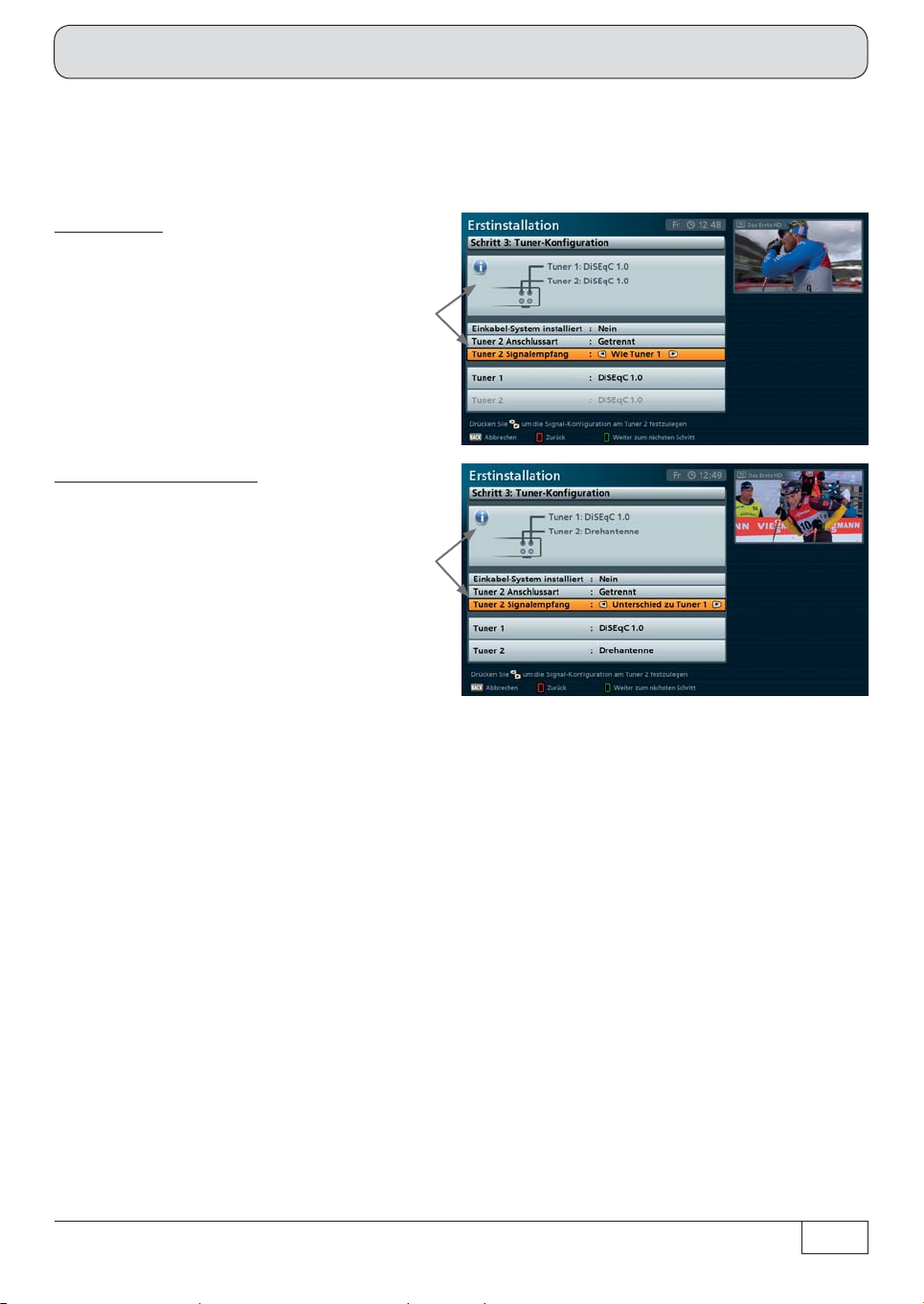

Infos zum Antennenanschluss und Durchschleifbetrieb
Damit Sie alle Empfangs- und Aufzeichnungs-Eigenschaften Ihres Twin-DVR-HDTV-Sat-Receivers nutzen können, wie eine Sendung aufzeichnen und gleichzeitig eine beliebige andere Sendung betrachten oder durch die Kanäle zappen, müssen die beiden Tuner-Eingänge des Sat-Receivers mit je einem eigenen Satellitensignal von der Antennen-Anlage/-Sat-Steckdose versorgt werden.
Die Voreinstellung der Tuner-Eingänge des Receivers wurde werkseitig im Installations-Menü für die Betriebsart mit zwei separaten Sat-Antennen-Anschlüssen vorgenommen.
Für den Fall, dass Ihnen nur ein Antennen-Anschluss zur Verfügung steht, empfehlen wir Ihnen, den Aus­gang des Tuners 1 und den Eingang des Tuners 2 mit dem mitgelieferten Durchschleifkabel (siehe Seite 5) zu verbinden.
Dafür muss in der „Erst-Installation“ beim Tuner­Eingang 2 „Durchgeschleift“ gewählt werden (siehe Kapitel „Erst-Installation“). Den Menüpunkt „Tuner-Konfi guration“ fi nden Sie
über die und „Erst-Installation“. Gehen Sie Schritt für Schritt vor, bis Sie zur Tuner-Konfi guration kommen.
Hier können Sie die Einstellungen vornehmen. Dabei besteht aber die Einschränkung, dass Sie mit Tuner 2 nur die weiteren Kanäle der aktuell von Tuner 1 eingestellten Ebene (z. B. Horizontal High) empfangen können. Es werden daher in der Kanalliste nur noch die wählbaren Kanäle angezeigt.
-Taste, wählen dann „Einstellungen“
Dies funktioniert nur bei Empfang eines Satelliten, nicht bei Multifeed-Empfang! (Multifeed-Empfang: Gleichzeitiger Empfang von mehreren Satelliten)
Wollen Sie Ihren UFS 913 an einer Einkabel-Anlage betreiben, beachten Sie hierzu bitte die Anschlussbeispiele für Einkabel-Systeme (siehe „Technischer Anhang“, „Beispiele Einkabel-Anlagen“)
11
Anschluss und Inbetriebnahme
Tipp!
Erst-Installation
Bevor Sie den UFS 913 in Betrieb nehmen, lesen Sie die Kapitel „Sicherheitshinweise ­Wichtige Hinweise“ sowie „Anschluss und Inbetriebnahme“ bis zum Punkt „Erst­Installation“ durch.
Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installations-Arbeiten
fachgerecht durchgeführt worden sind. Bei der Erklärung des Punktes „Erst-Installation“ gehen wir davon aus, dass der Receiver fach-
gerecht, unter Berücksichtigung der Kapitel „Sicherheitshinweise - Wichtige Hinweise“ sowie „Anschluss und Inbetriebnahme“ bis zum Punkt „Erst-Installation“, angeschlossen worden ist.
Benötigte Tasten der Fernbedienung für die Erst-Installation:
...
(Rot)
Anwählen/Ändern der einzelnen
 
Schalten Sie zuerst Ihr Fernsehgerät ein und wählen Sie an diesem den AV-/HDMI-Eingang, an dem Sie den Receiver an Ihr TV-Gerät angeschlossen haben. Nehmen Sie den Receiver mit dem Netzschalter an der Geräte-Rückseite in Betrieb. Führen Sie nun die Erst-Installation durch. Sollten Sie Fragen oder Probleme haben, setzen Sie sich mit Ihrem Fachhändler in Verbindung.

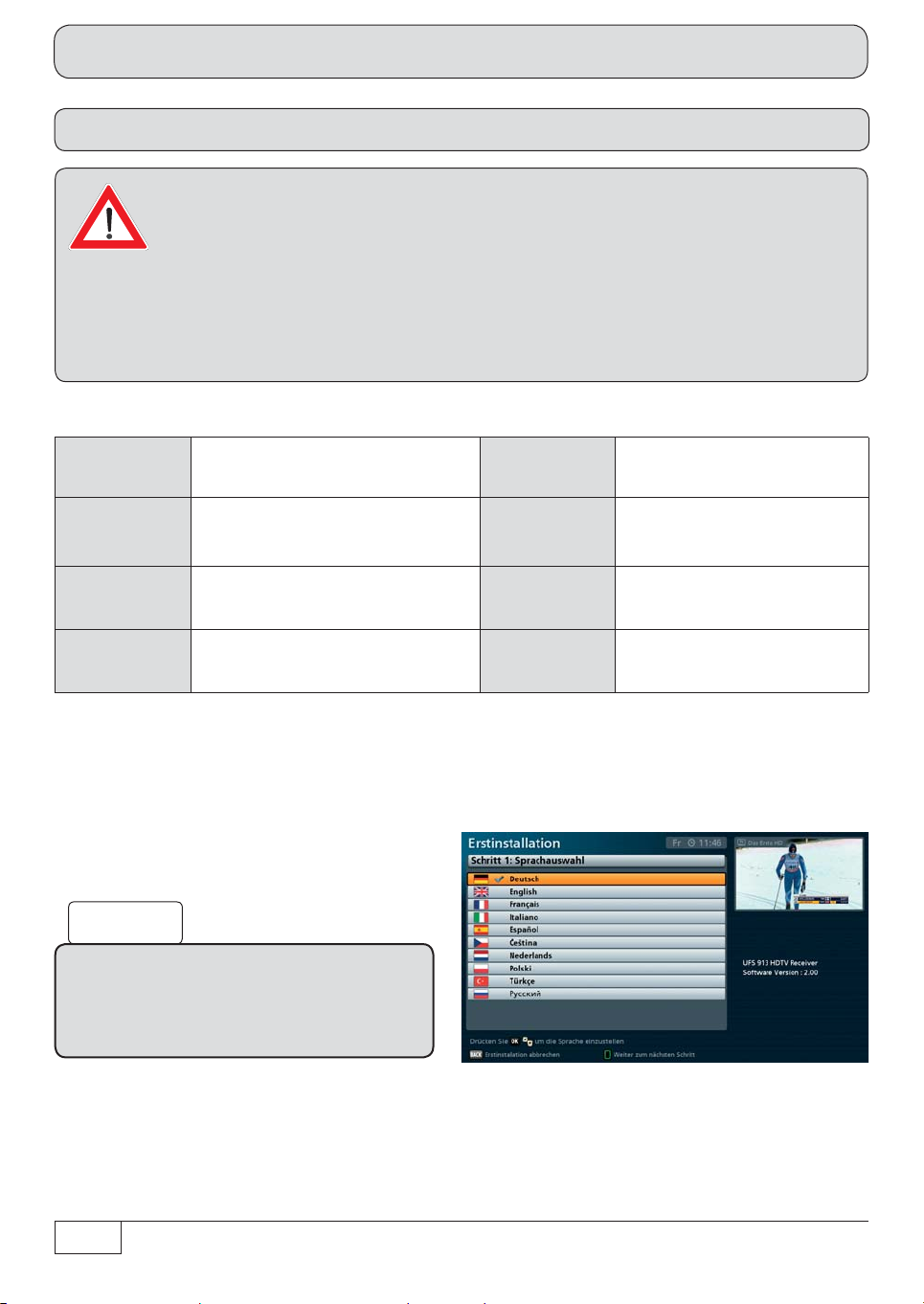

Sie erhalten folgende Einblendung:
Beachten Sie immer die Leiste im unteren Teil der Einblendung. Hier fi nden Sie Hin- weise zur weiteren Bedienung.
Ziffern-Eingabe
Einen Schritt zurück in der
Erst-Installation
Menü-Parameter, Navigation
Eingabe abbrechen, zurück
(Grün)
Aufruf nächster Schritt in der
Erst-Installation
Bestätigung der geän-
derten Werte/Einstellung;
Aufruf Untermenüs
Wählen Sie mit mit den
tigen Sie die Auswahl mit der Zur Auswahl stehen Ihnen folgende Sprachen: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tsche­chisch, Holländisch, Polnisch, Türkisch und Russisch.
12

-Tasten die gewünschte Menüsprache für Ihren UFS 913 aus und bestä-
-Taste. Die gewählte Sprache wird mit einem Häkchen angezeigt.
Anschluss und Inbetriebnahme
Um zum nächstfolgenden Menü zu gelangen drücken Sie die (Grün)-Taste.

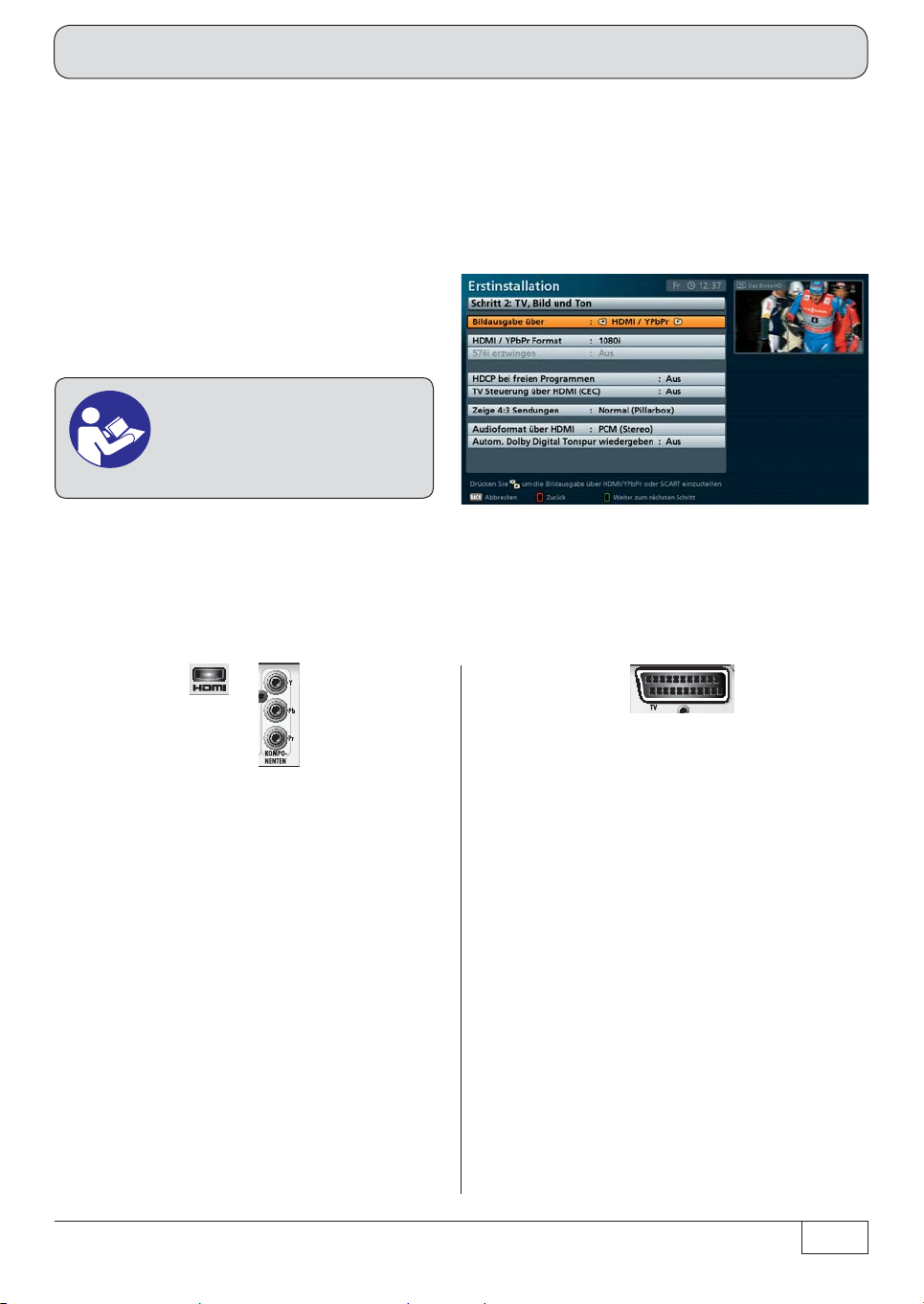

Sie erhalten folgende Einblendung:
Mit den -Tasten treffen Sie hier die Grund­einstellungen für die Bild- und Tonausgabe des Receivers an das Fernsehgerät.
Beachten Sie hierbei die Bedie­nungsanleitung Ihres Fernseh­gerätes und wählen Sie nur Ein­stellungen, die Ihr Fernsehgerät verarbeiten kann.
Bildausgabe über
Wählen Sie den Anschluss des Receivers aus, an den Sie Ihr Fernsehgerät angeschlossen haben. Entweder
HDMI/YUV
HDMI-/YUV-Format
Hier wählen Sie die Bildaufl ösung aus, die an das Fernsehgerät ausgegeben werden soll. Entweder
- 1080p (Aufl ösung 1920 x 1080, Vollbilder)
- 1080i (Aufl ösung 1920 x 1080, Halbbilder)
- 720p (Aufl ösung 1280 x 720, Vollbilder) oder
- 576p (Aufl ösung 720 x 576, Vollbilder)
- Automatisch
576i erzwingen (muss von TV-Gerät unterstützt werden, ansonsten erhalten Sie kein TV-Bild)
Diese Einstellung können/müssen Sie nur tätigen, wenn Sie bei „HDMI-/YUV-Format“ die Einstel­lung „Automatisch“ gewählt haben. Soll bei einer Sendung, die im Format 720 x 576 (Standard-TV) übertragen wird, das Original-Format an das TV-
oder
TV-Format
Hier wählen Sie das Bildformat Ihres Fernsehge­rätes aus. Entweder
- 4:3 oder
- 16:9
Bildschirm-Anzeige
Hier wählen Sie die Art der Bildschirmdarstellung, abhängig von der Einstellung des TV-Formates:
- TV-Format „4:3“: Pan & Scan oder Letterbox
- TV -Format „16:9“: Immer 16:9 oder automatisch
SCART
13
Anschluss und Inbetriebnahme
Gerät übertragen werden, wählen Sie die Einstel­lung „Ein“. Ist die Einstellung auf „Aus“, kann es sein, dass die Bilder der Sendung vom Receiver automatisch auf das HDTV-Format 720p hochska­liert werden.
HDCP bei freien Programmen
Hier wählen Sie aus, ob HDCP (digitaler Kopier­schutz) bei freien Programmen aktiv „An“ sein oder nicht aktiviert „Aus“ sein soll.
TV-Steuerung über HDMI (CEC)
Bei Auswahl „Aus“ muss das TV-Gerät separat ein- bzw. ausgeschaltet werden. Bei Auswahl „Ein“ wird das TV-Gerät beim Starten des Receivers automatisch mit eingeschaltet (funktioniert aber nur, wenn sich das TV-Gerät im Stand-by-Modus befi ndet). Beim Ausschalten des Receivers in den Stand-by-Modus wird das TV-Gerät ebenfalls in den Stand-by-Modus versetzt.
Das automatische mit Aus- bzw. Einschalten durch den Receiver funktioniert nur, wenn diese Funktion vom TV-Gerät unterstützt wird!
Anzeige von 4:3-Sendungen
Hier wählen Sie die Art der Bildschirmdarstellung für 4:3-Sendungen auf einem 16:9-Fernsehgerät aus. Entweder
TV-Scart-Signalausgabe
Hier wählen Sie die Art des Videosignales aus, das an der TV-Scart-Buchse anliegt. Wählen Sie das Signal, das Ihr Fernsehgerät verarbeiten kann.
- FBAS – zusammengesetztes Basisbandsignal
(Farb-/Bild-/Austast-/Synchron-Signal) oder
- RGB – Rot-/Grün-/Blau-Signal oder
- Y/C – S-Video-Signal (Luminanz/Chrominanz)
VCR-Scart-Signalausgabe
Hier wählen Sie die Art des Videosignales aus, das an der VCR-Scart-Buchse anliegt. Wählen Sie das Signal, das Ihr externer Recorder verarbeiten kann.
- FBAS – zusammengesetztes Basisbandsignal
(Farb-/Bild-/Austast-/Synchron-Signal) oder
- Y/C – S-Video-Signal (Luminanz/Chrominanz)
Autom. Dolby Digital-Ausgabe
Hier wählen Sie aus, ob der Receiver automatisch (wenn abgestrahlt) das Dolby Digital-Signal aus­geben soll.
- Normal (Pillar Box)
- Gestreckt (Vollbild) oder
- Aufgezoomt (Pan & Scan)
Audioformat über HDMI
Hier wählen Sie die Art des Audiosignales aus, das über die HDMI-Schnittstelle übertragen wer­den soll. Wählen Sie das Signal, das Ihr Fernseh­gerät verarbeiten kann:
- Dekodiertes PCM oder
- SPDIF-Format
Autom. Dolby Digital-Ausgabe
Hier wählen Sie aus, ob der Receiver automatisch (wenn abgestrahlt), die Dolby Digital-Tonspur aus­wählen und wiedergeben soll.
14
Anschluss und Inbetriebnahme
Tipp!
Wichtiger Hinweis zur Bildaus­gabe über „YUV“:
Den Ausgang „YUV“ können Sie nur dann nutzen, wenn bei der TV-Scart­Buchse als Ausgabesignal nicht „RGB“ gewählt ist! Wählen Sie in diesem Fall als Ausgabe­signal für die TV-Scart-Buchse „Y/C“ oder „FBAS“
Um zum nächstfolgenden Menü zu gelangen drücken Sie die (Grün)-Taste.
Sie erhalten folgende Einblendung:
Die Einstellungen der Tuner-
Konfi guration sollten von einem
Fachmann für die vorhandene
Empfangsanlage durchgeführt
werden.
Ist Ihr Receiver wie im Anschlussbeispiel (siehe Grafi k zuvor) angeschlossen, ist im weiteren Verlauf der Erst-Installation nur eine Änderungen/Auswahl notwendig. Sollten Sie die Gegeben­heiten Ihrer Empfangsanlage nicht kennen, beachten Sie Folgendes:
In vielen Fällen handelt es sich bei Satelliten-Empfangsanlagen um DiSEqC™1.0-Anlagen.
Dieser Anlagen-Typ ist voreingestellt. Bestätigen Sie die aktuelle Einblendungen mit der
Taste. Im Anschluss wählen Sie mit den ten Satelliten aus (in Deutschland meistens ASTRA 19,2° Ost) und bestätigen die Auswahl mit der
Sie können dabei keinen Schaden an Ihrer Empfangsanlage anrichten! Sollten Sie im Anschluss an die Erst-Installation kein TV-Bild erhalten, wenden Sie sich an Ihren Fachhändler.
(Grün)-

-Taste. Bestätigen Sie die restlichen Einblendungen der Erst-Installation mit der (Grün)-Taste.
Einstellungen/Änderungen an der Tuner-Konfi guration sollten Sie nur dann selbst
durchführen, wenn Sie mit den Gegebenheiten Ihrer Empfangsanlage bestens
vertraut sind.
-Tasten bei der Satelliten-Auswahl den gewünsch-
15
Anschluss und Inbetriebnahme
Sie können die Tuner-Konfi guration für folgende Arten von Empfangsanlagen durchführen:
- DiSEqC™1.0
- DiSEqC™1.1
- Drehantenne (DiSEqC™1.2/DiSEqC™1.3/USALS)
- Einfaches LNB oder
- Einkabel-System
Ist Ihre Empfangsanlage eine Einkabel-Anlage, fahren Sie mit dem Punkt „Einkabel-System“ in diesem Kapitel fort.
Bevor Sie mit der Konfi guration der Tuner beginnen, müssen Sie die beiden Einstellungen „Tuner 2 Anschlussart“ und „Signalkonfi guration für Tuner 2“ durchführen.
Tuner 2 Anschlussart
Wählen Sie hier die Anschlussart für Tuner 2 aus. Die aktuell gewählte Einstellung wird Ihnen grafi sch im Anschlussbeispiel in der Einblendung links oben dargestellt. Entweder:
Getrennt:
Der zweite Tuner-Eingang des Receivers (LNB2 IN) hat einen eigenen Signal-Ein­gang (d. h. eine direkte Verbindung zwi­schen Antennen-Steckdose und Tuner­Eingang 2). Siehe Beispiel-Bild rechts.
Durchschleifbetrieb:
Der zweite Tuner-Eingang des Receivers (LNB2 IN) bekommt das aktuelle, am Tuner 1-Durchschleif-Ausgang anliegende Signal durchgeschleift. Es können in die­sem Fall mit dem zweiten Tuner nur noch Programme der aktuell am ersten Tuner anliegenden Programmebene empfangen werden. Siehe Beispiel-Bild rechts.
Siehe dazu auch „Infos zum Antennenan­schluss und Durchschleifbetrieb“ vorher in diesem Kapitel.
16
Anschluss und Inbetriebnahme
Tuner 2 Signal-Konfi guration (nur bei Anschlussart „Getrennt“)
Wählen Sie hier die Signalkonfi guration für Tuner 2 aus. Die aktuell gewählte Einstellung wird Ihnen grafi sch im Anschlussbeispiel links oben in der Einblendung dargestellt. Entweder:
Wie Tuner 1:
Beide Tuner sind an dieselbe Signalquelle angeschlossen. Siehe Beispiel-Bild rechts.
Unterschied zu Tuner 1:
Beide Tuner sind an verschiedene Signal­quellen angeschlossen (zwei verschiedene LNBs). Siehe Beispiel-Bild rechts.
Dadurch ergeben sich für Sie folgende Konfi gurations-Möglichkeiten bei:
Tuner 2 Anschlussart „Durchgeschleift“:
Am Tuner 1 werden alle Einstellungen vorgenommen. Der zweite Tuner wird über den Durchschleifausgang des ersten Tuner gespeist.
Tuner 2 Anschlussart „Getrennt“/Tuner 2 Signal-Konfi guration „Wie Tuner 1“:
Am Tuner 1 werden alle Einstellungen vorgenommen. Die Einstellungen für den zweiten T uner werden auto­matisch vom ersten Tuner übernommen.
Tuner 2 Anschlussart „Getrennt“/Tuner 2 Signal-Konfi guration „Unterschied zu Tuner 1“:
Alle Einstellungen müssen für beide Tuner separat vorgenommen werden. Nehmen Sie die für Ihre Empfangsanlage passende Einstellung der Parameter „Tuner 2 Anschlussart“ und
„Signalkonfi guration für Tuner 2“ mit Hilfe der
Fahren Sie jetzt mit der Erklärung der jeweiligen von Ihnen gewählten Empfangsart in der Erst­Installation fort.
-Tasten vor.
17
Anschluss und Inbetriebnahme
DiSEqC™1.0
Drücken Sie die Sie erhalten folgende Einblendung:
Tuner-Konfi guration (Satelliten auswäh- len) - Tuner 1
Wählen Sie hier die Anzahl der Satelliten die im Signal am Tuner 1 vorhanden sind (max. vier).
Wechseln Sie in die Zeile „Satellit 1: .....“.
Drücken Sie die Sie erhalten folgende Einblendung
(Beispiel):
Konfi guration Satellit 1
Nehmen Sie hier die Einstellungen für den ersten Satelliten des Tuners 1 vor.
Satellit und Position:
(Grün)-Taste.
-Taste.
Wählen Sie mit den
Drücken der Satelliten darin auswählen.
LNB-Typ:
Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:
18

-Taste eine Liste mit allen gespeicherten Satelliten anzeigen lassen und den gewünschten
-Tasten den gewünschten Satelliten aus. Alternativ können Sie sich durch

-Tasten
Loading...
+ 42 hidden pages
