Mode d'emploi Partie 1 UFS 913
Raccordement et mise en service Französisch
Consignes de sécurité - remarques importantes ..................................................................................... 2
Fournitures ................................................................................................................................................... 5
Raccordement et mise en service.............................................................................................................. 6
Vue avant/arrière du récepteur (clapet avant ouvert) .................................................................................. 6
Insertion des piles dans la télécommande .................................................................................................. 8

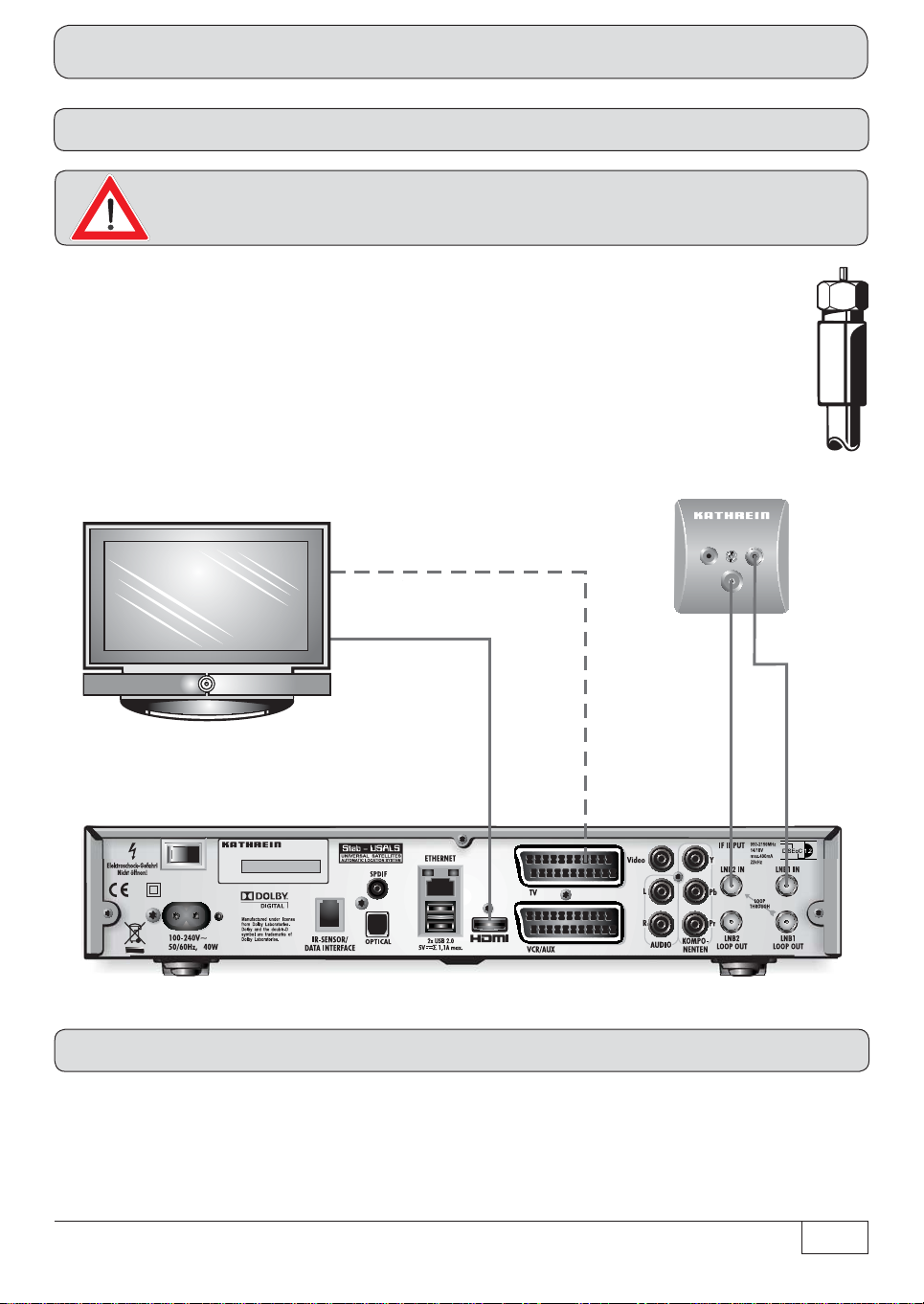

Raccordement de l’appareil ........................................................................................................................ 9

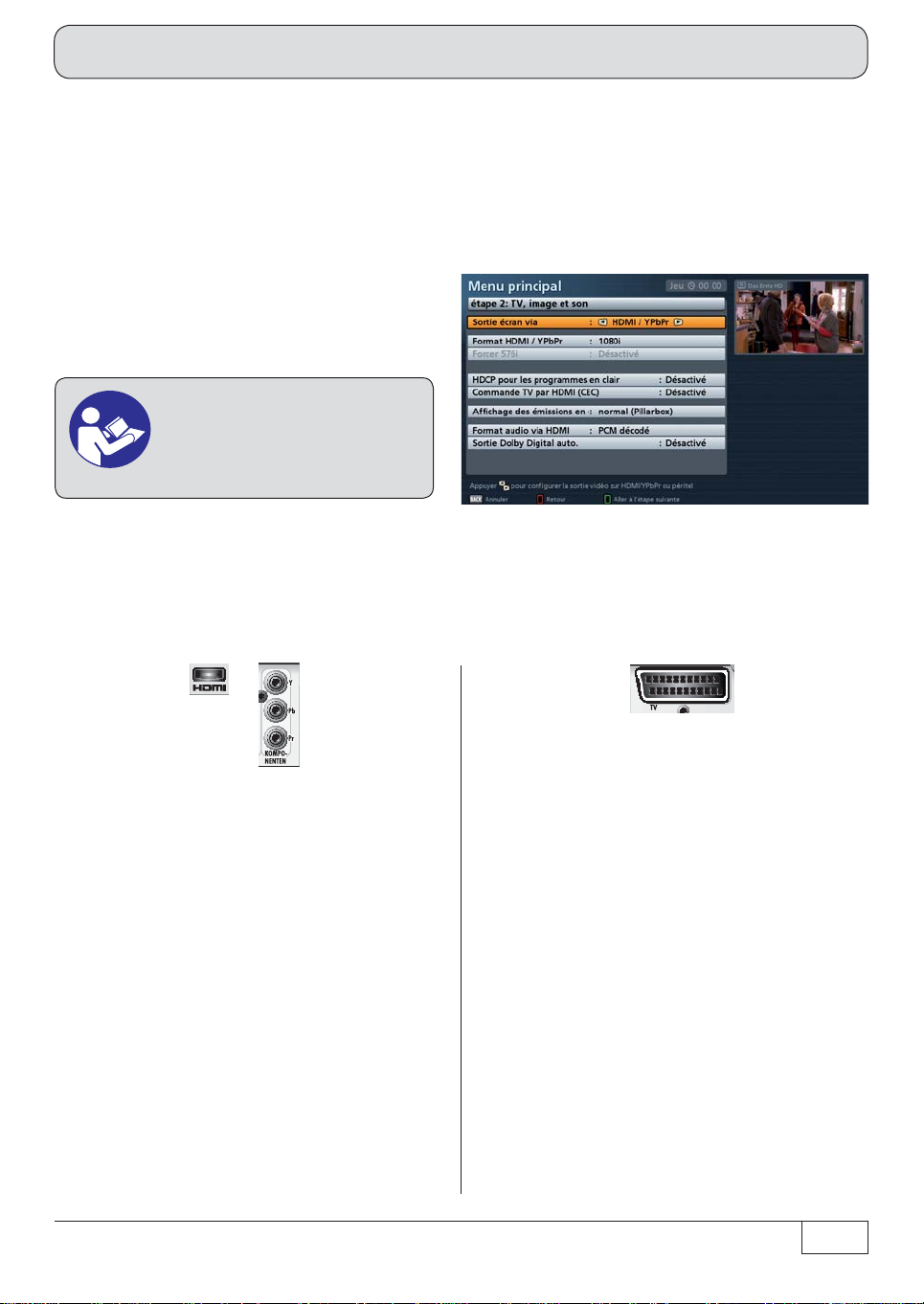

Raccordement TV ....................................................................................................................................... 9
Raccordement audio ................................................................................................................................. 10
Numérique ................................................................................................................................................................... 10
Analogique .................................................................................................................................................................. 10
Branchement d’un magnétoscope/enregistreur de DVD ........................................................................... 10

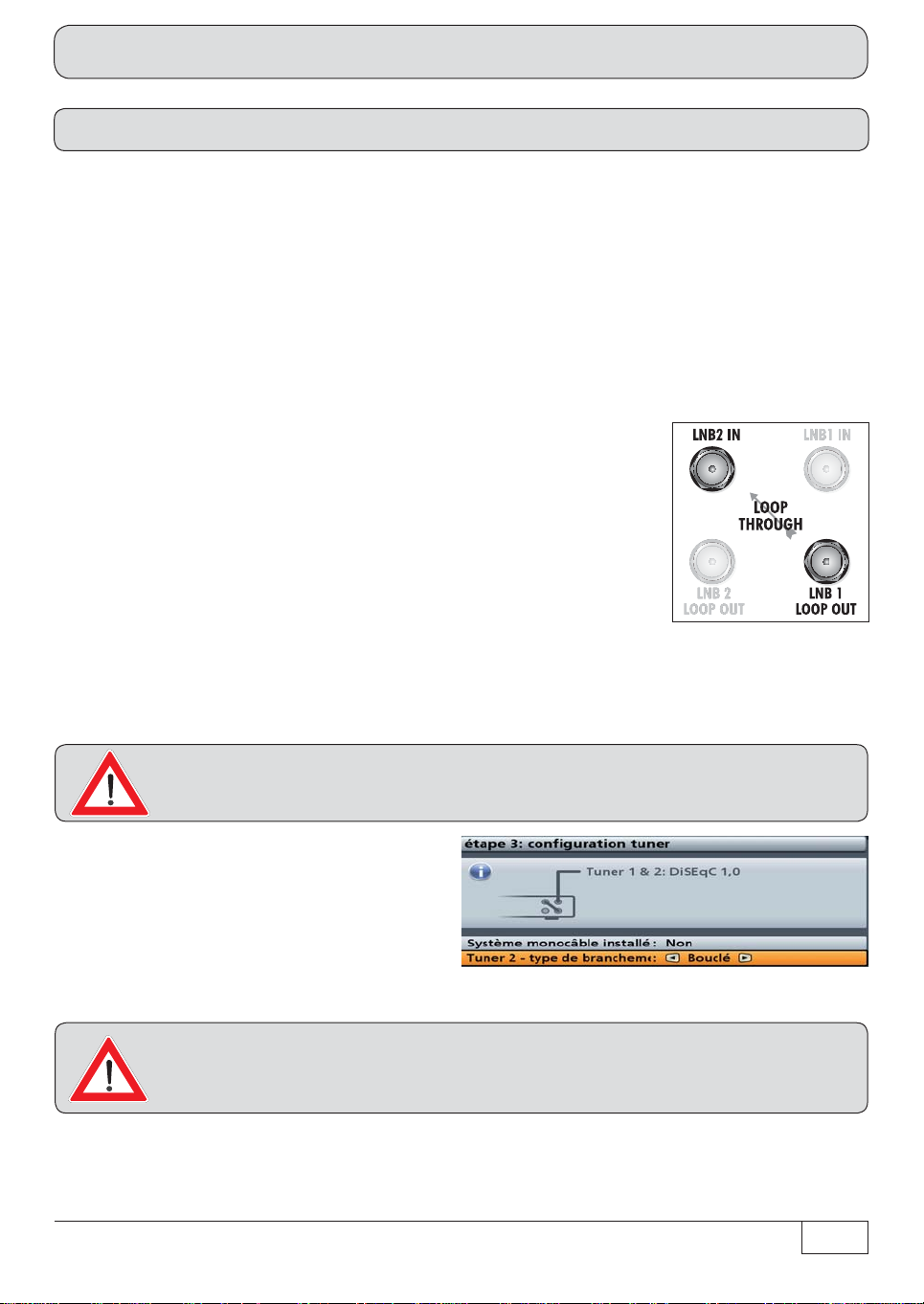

Informations pour le raccordement de l'antenne et le mode boucle .......................................................... 11

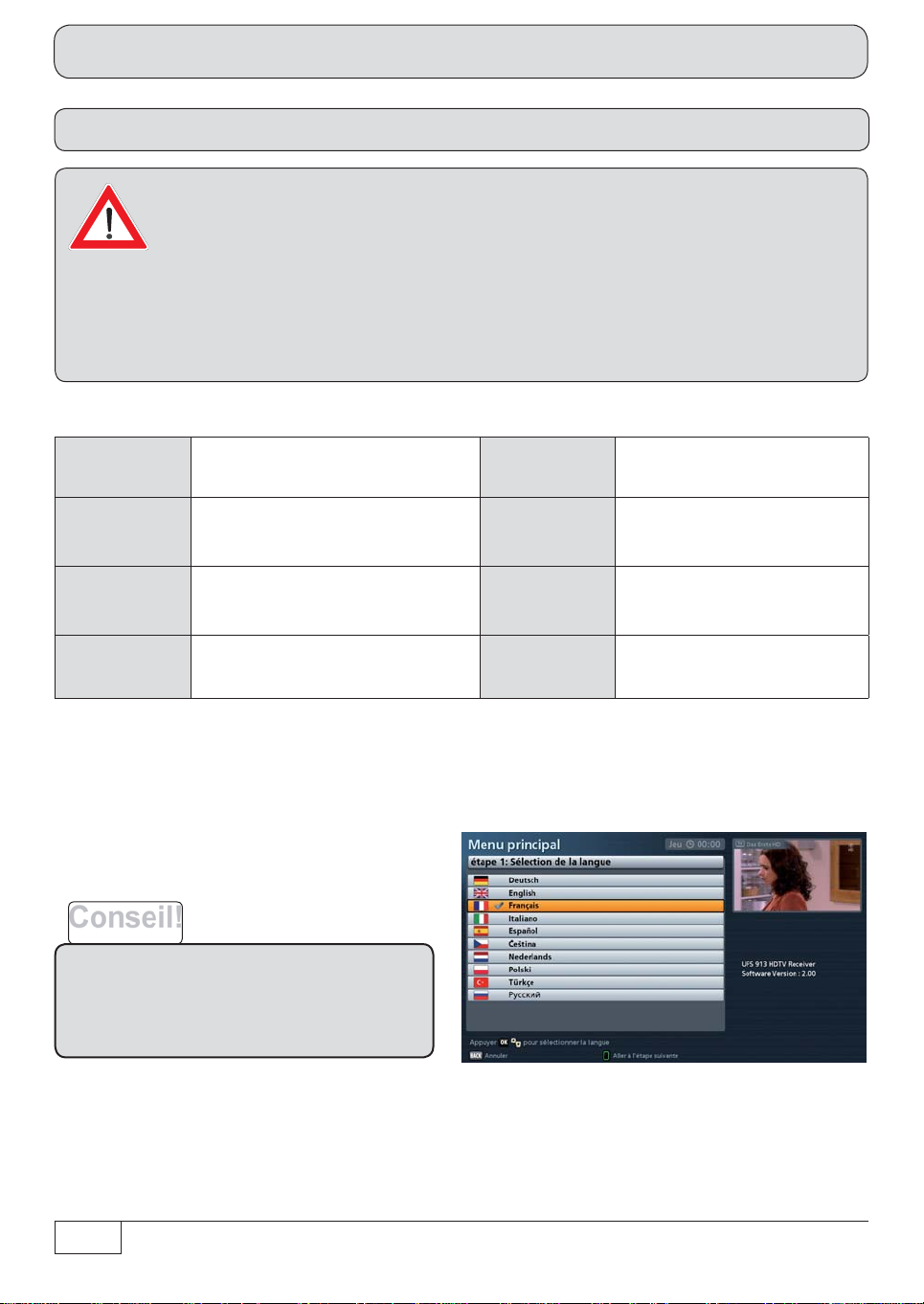

Installation initiale ...................................................................................................................................... 12

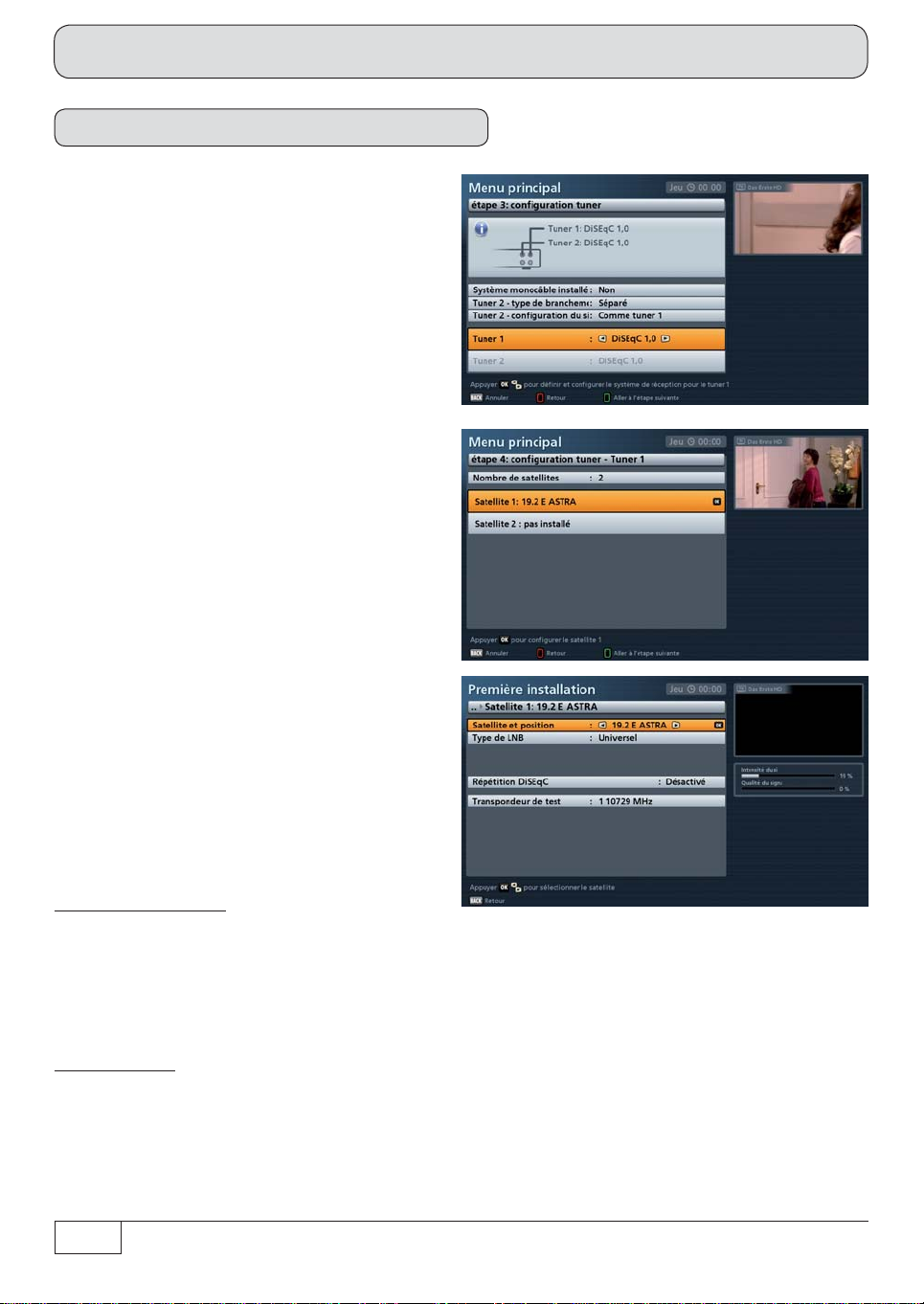

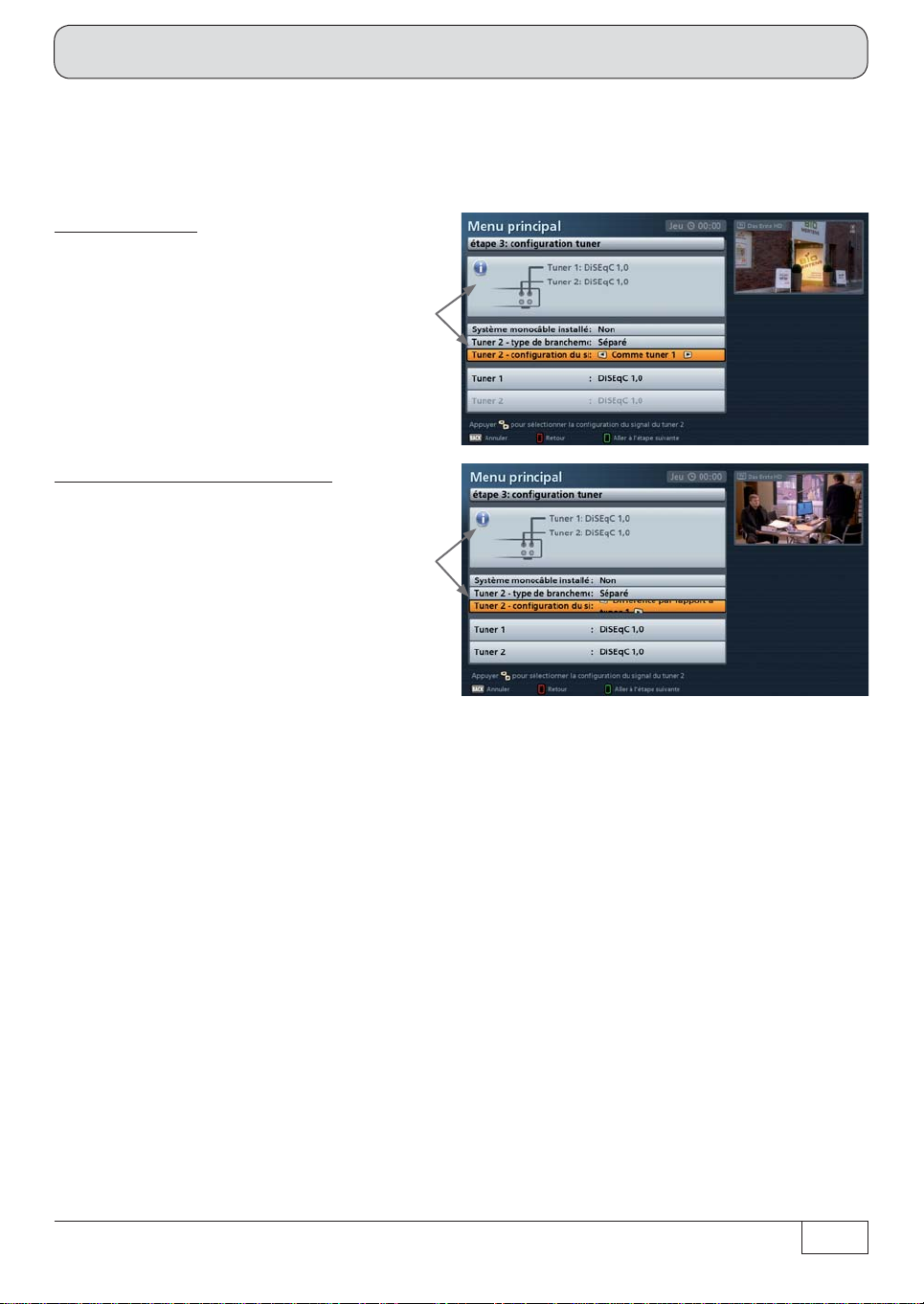

DiSEqC™1.0 ............................................................................................................................................................... 18
DiSEqC™1.1 ............................................................................................................................................................... 20
Antenne motorisée (DiSEqC™1.2/DiSEqC™1.3/USALS) .......................................................................................... 22
Antenne motorisée (DiSEqC™1.2) ............................................................................................................................. 23
Antenne motorisée (DiSEqC™1.3/USALS) ................................................................................................................. 27
LNB simple .................................................................................................................................................................. 30

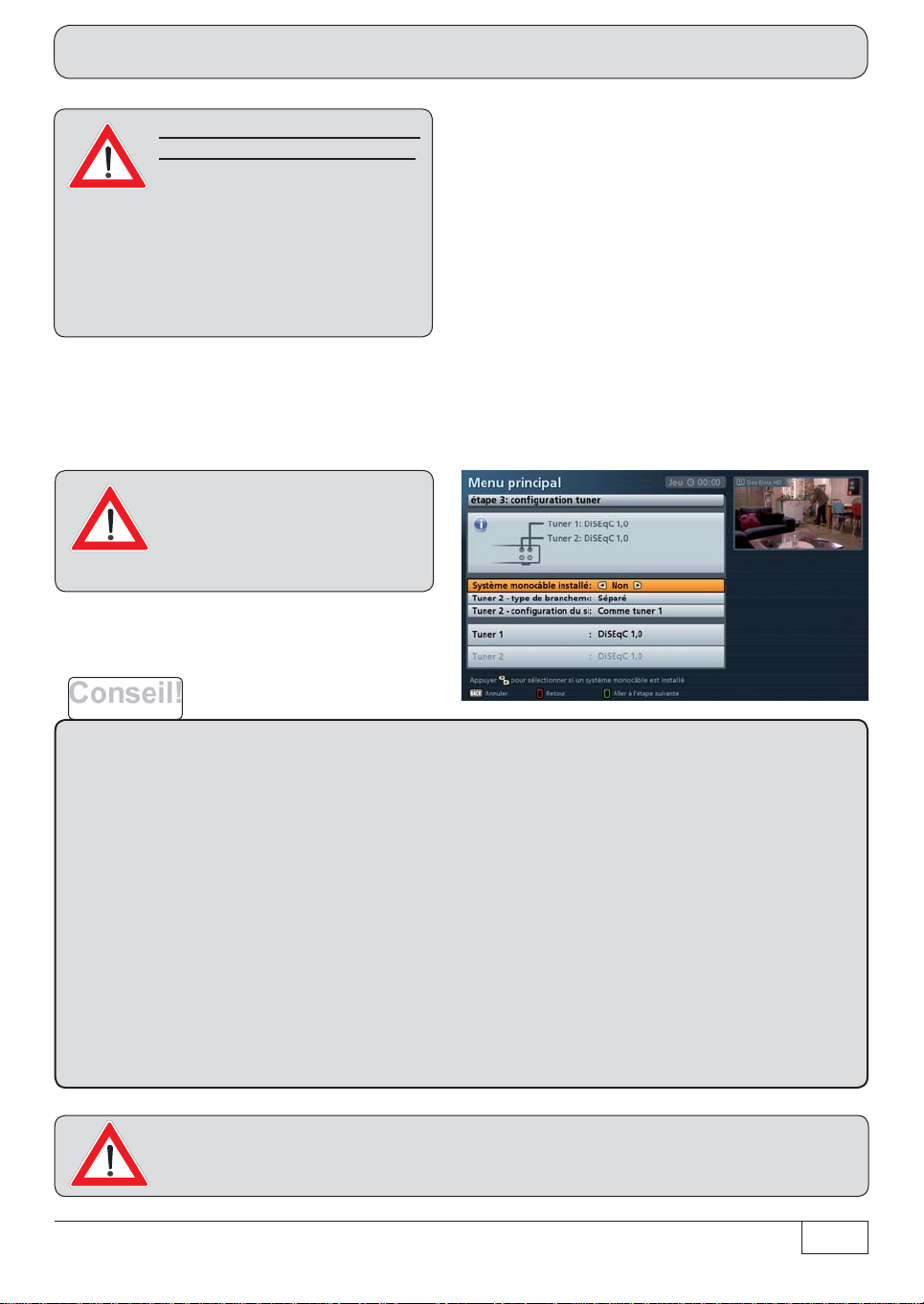

Système monocâble .................................................................................................................................................... 32
Système monocâble - EXR .../EXU ... ......................................................................................................................... 33
Système monocâble - UAS 481 .................................................................................................................................. 35
Système monocâble - Définition utilisateur ................................................................................................................. 37
Recherche de programme ........................................................................................................................................... 40
Date et heure ............................................................................................................................................................... 42
Configurer disque d'archive ......................................................................................................................................... 43
Common Interface (CI) .............................................................................................................................. 46
Insertion de la carte SmartCard et du module CA ....................................................................................................... 46
Identification des défauts et résolution des problèmes ........................................................................ 47
Maintenance ............................................................................................................................................... 48
Annexe technique...................................................................................................................................... 49
Si vous ne connaissez pas la confi guration de votre installation de réception
satellite, adressez-vous à votre revendeur pour la première installation du récepteur.

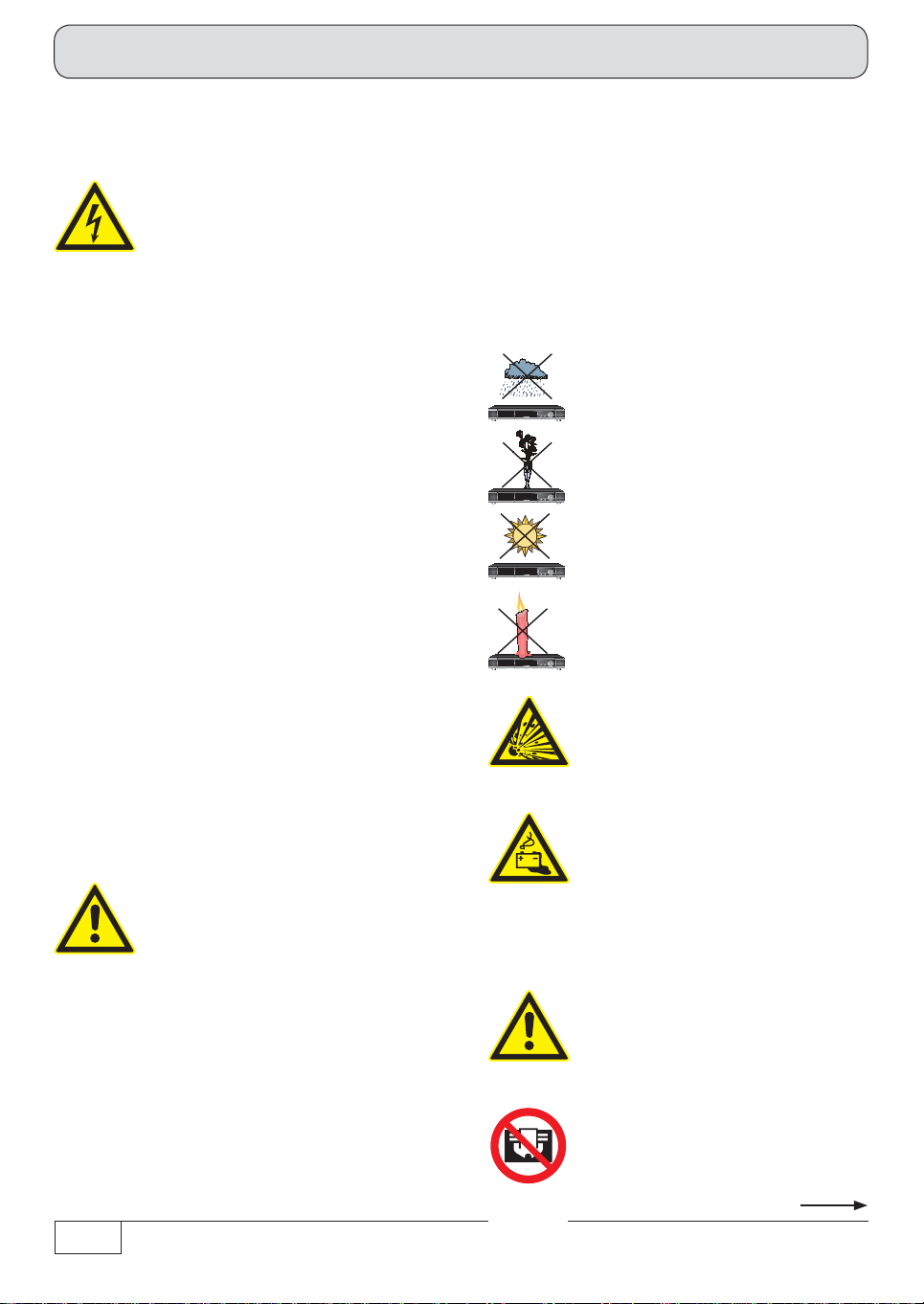

Consignes de sécurité - remarques importantes
Vous trouverez dans ces pages des remarques importantes concernant le fonctionnement, le lieu
d’installation et le raccordement de l’appareil. Veuillez lire ces consignes avec attention avant de mettre
l’appareil en service.
Danger !
Avertisse-
ment !
2
Cordon d’alimentation
Veillez à ne pas endommager le
cordon d’alimentation (câble d’alimentation électrique). Les appareils
dont le cordon d’alimentation est
endommagé doivent être débranchés
(retrait de la fi che d’alimentation) et
réparés par un électricien qualifi é
avant d’être remis en service. Utilisez
exclusivement le bloc d’alimentation
fourni avec l’appareil (s’il est prévu) !
Il y a danger de mort par électrocution !
Nettoyage
Débranchez la fi che d’alimentation
avant de nettoyer l’appareil. Utilisez
un chiffon sec pour effectuer le
nettoyage et nettoyez uniquement
la surface. N’ouvrez en aucun cas
l’appareil.
Tout contact avec les composants
internes de l’appareil représente un
risque d’électrocution et par là même
un danger mortel !
Enfants qui jouent
Veillez à ce que les enfants
n’introduisent pas d’objets par les
orifi ces d’aération.
Il y a danger de mort par électrocution !
Mise à la terre
L’antenne doit être mise à la terre
conformément aux prescriptions ou
raccordée à la compensation de
potentiel.
Respectez la norme EN 60728/11 et,
le cas échéant, les prescriptions en
vigueur dans votre pays.
Danger de surtension sous l’effet de
la foudre !
Tension secteur
Respectez la tension secteur
indiquée pour le fonctionnement de
l’appareil (voir au dos de l’appareil ou
sur le bloc d’alimentation externe).
Avertisse-
ment !
Avertisse-
ment !
Ne pas
couvrir
Commencez par établir les liaisons
avec l’antenne et le téléviseur ou le
réseau câblé et l’ordinateur avant de
raccorder l’appareil au secteur et de le
mettre en marche.
Risque d’incendie si la tension secteur
est trop forte !
Humidité, soleil, chaleur, fl ammes
ouvertes
Protégez l’appareil de l’humidité et de
toute projection d’eau ou de gouttes
d’eau (de même, ne posez aucun
récipient plein, tel qu’un vase, sur
l’appareil). N’installez pas l’appareil
à proximité d’une source de chaleur,
ne le laissez pas exposé à la lumière
directe du soleil et ne le faites pas
fonctionner dans des pièces humides.
Utilisez exclusivement l’appareil dans
un climat tempéré, non tropical ! Ne
placez pas de fl ammes ouvertes, par
ex. de bougies sur l’appareil !
Danger d’incendie !
Piles
Si votre appareil a été fourni avec des
piles (par ex. pour la télécommande),
celles-ci ne doivent pas être exposées
à un échauffement excessif, au soleil
ou au feu. Ne remplacez les piles que
par des piles identiques ou du même
type. Dans le cas contraire, les piles
ou la télécommande risqueraient
d’être détruites. Observez également
les consignes de sécurité qui fi gurent
sur les piles :
Danger d’explosion !
Aération
La chaleur générée dans cet
appareil est suffi samment évacuée.
Cependant, n’installez jamais
l’appareil dans un meuble ou sur
une étagère avec une aération
insuffi sante. N’obstruez jamais les
fentes d’aération de l’appareil (par
exemple avec un autre appareil, des
journaux, des nappes, des vêtements
ou des rideaux) !
Consignes de sécurité - remarques importantes
Attention!
Ne posez aucun objet sur l’appareil.
En l’absence d’indication autre aux
chapitres « Raccordement et mise en
service » ou « Montage » de la notice
fournie, observez un dégagement
d’au moins 10 cm au-dessus, 2 cm
de chaque côté et 5 cm à l’arrière de
l’appareil pour que la chaleur produite
puisse s’évacuer sans gêne.
Danger d’incendie !
Réparation
Faites effectuer les réparations de
votre appareil uniquement par un
personnel spécialisé et qualifi é.
L’ouverture ou des tentatives de
réparation de votre propre chef
entraînent la perte du droit à la
garantie !
Les interventions non conformes
effectuées sur l’appareil peuvent
porter atteinte à sa sécurité électrique.
Le fabricant n’est pas responsable
des accidents subis par l’utilisateur
sur un appareil ouvert !
Raccords
Une erreur de câblage des
raccordements peut entraîner des
dysfonctionnements ou endommager
l’appareil !
(récepteur) et remettez l’appareil en
marche à temps avant le moment de
l’enregistrement.
lieu d’installation
Chaque appareil électronique génère de la chaleur. L’élévation de
température reste cependant dans
des limites non dangereuses. Les
surfaces de meubles sensibles et
les placages peuvent changer de
couleur au cours du temps sous
l’action continue de la chaleur.
De même, les pieds de l’appareil
peuvent causer des changements de
couleur sur les surfaces de meuble
traitées. Le cas échéant, posez
l’appareil sur un support approprié,
plat et résistant !
Les appareils électroniques ne font
pas partie des déchets domestiques
et doivent à ce titre, conformément
au règlement 2002/96/CEE DU
PARLEMENT EUROPÉEN ET DU
CONSEIL du 27 janvier 2003 portant
sur les déchets d’équipements
électriques et électroniques, être
éliminés comme il se doit.
Veuillez remettre cet appareil, lorsqu'il
sera hors d'usage, à un point de
collecte offi ciel spécialement prévu à
cet effet.
Absence prolongée, orage, accès
à la fi che d’alimentation
La fi che d’alimentation doit être
débranchée de la prise de courant
pour séparer complètement
l’appareil du réseau électrique ! Par
conséquent, disposez l’appareil à
proximité d’une prise de courant
et assurez-vous que celle-ci est
accessible afi n de pouvoir débrancher
l’appareil à tout moment.
En cas d’absence prolongée et
d’orage, éteignez toujours l’appareil
par l’interrupteur et débranchez-le en
retirant la fi che d’alimentation de la
prise de courant. Ceci est également
valable pour les dispositifs reliés à
l’appareil. Il est de plus recommandé
de déconnecter l’appareil du réseau
câblé. Tenez compte des éventuelles
programmations de la minuterie
Les piles usagées sont des
déchets spéciaux !
Ne jetez pas les piles usagées avec
vos déchets domestiques, mais
déposez-les dans un point de collecte
spécial pour piles usagées !
3
Consignes de sécurité - remarques importantes
Retour/Emballage d’origine
Veuillez conserver l’emballage d’origine pour une éventuelle réexpédition ! Les récepteurs sont, de par
leur conception, sensibles aux chocs et seul l’emballage d’origine leur offre une protection suffi sante.
La garantie est annulée si l’envoi du récepteur n’est pas effectué correctement.
Orifi ces d’aération de l’appareil
Assurez-vous que les orifi ces d’aération de l’appareil ne sont pas obstrués ou
recouverts par des objets. L’appareil risquerait de surchauffer.
Avertisse-
ment !
Danger d’incendie !
Eteindre le récepteur
Avant de couper le récepteur du secteur, mettez-le en veille à l’aide de la touche veille (on/off) de la
télécommande. Les données modifi ées ou nouvellement ajoutées sont alors enregistrées par le récepteur.
Dès que le récepteur se trouve en mode veille, il peut être coupé du secteur à tout moment.
Vous ne devez pas couper le récepteur du secteur lorsqu'il fonctionne !
Cela peut entraîner la perte de données et la détérioration du logiciel.
Autres
Les informations contenues dans le présent mode d'emploi sont celles qui étaient disponibles au moment
de la mise sous presse. Nous nous réservons cependant le droit d’effectuer des modifi cations sans avis
préalable. S’il devait y avoir, pour votre récepteur, un nouveau logiciel entraînant des répercussions
sur le mode d'emploi (par ex. modifi cation de menus et/ou de fonctions), un nouveau mode d'emploi
sera mis à disposition pour téléchargement sous « www.kathrein.de » si nous l’estimons nécessaire.
Notez vos réglages de base du récepteur (ils sont déterminés au cours de la première installation) afi n de
pouvoir les réutiliser ultérieurement !
En raison des directives CEM, la longueur du câble de liaison USB entre le récepteur et le disque dur ne
doit pas être supérieure à 50 cm.
N’oubliez pas votre responsabilité vis-à-vis de votre prochain ! Conservez cette notice en cas
de questions ultérieures et en cas de changement de propriétaire, n'oubliez pas de la fournir
avec l'antenne.
4

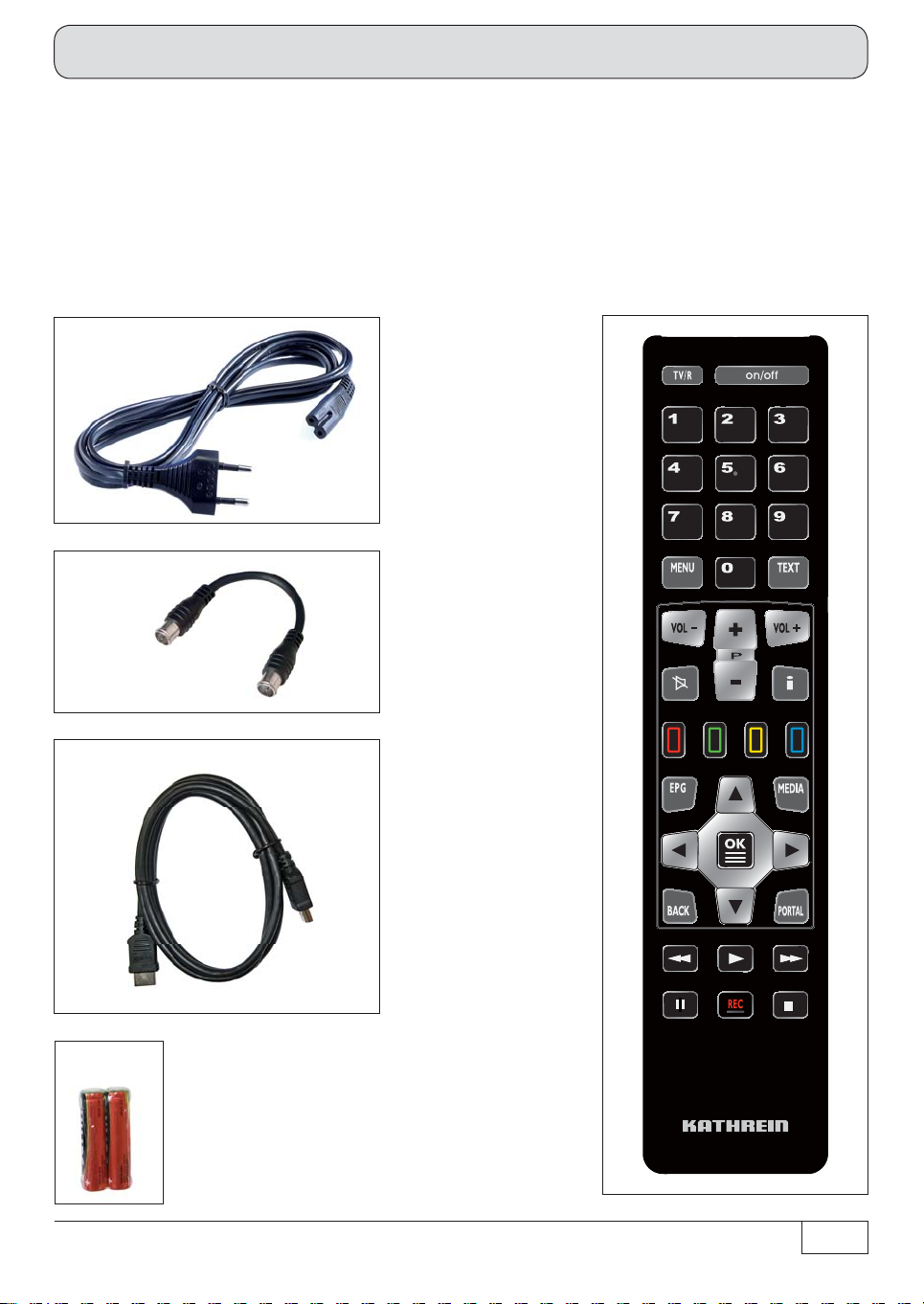

Fournitures
■ UFS 913
■ Télécommande RC 675
■ Câble HDMI
■ Câble de bouclage
Les accessoires fournis peuvent différer des illustrations !
Cordon d’alimentation
Câble de bouclage
■ Cordon d’alimentation
■ 2 piles AAA 1,5 V
■ Modes d'emploi (partie 1 et partie 2)
■ Consignes de sécurité (en plusieurs langues)
Câble HDMI
Piles
5
Raccordement et mise en service

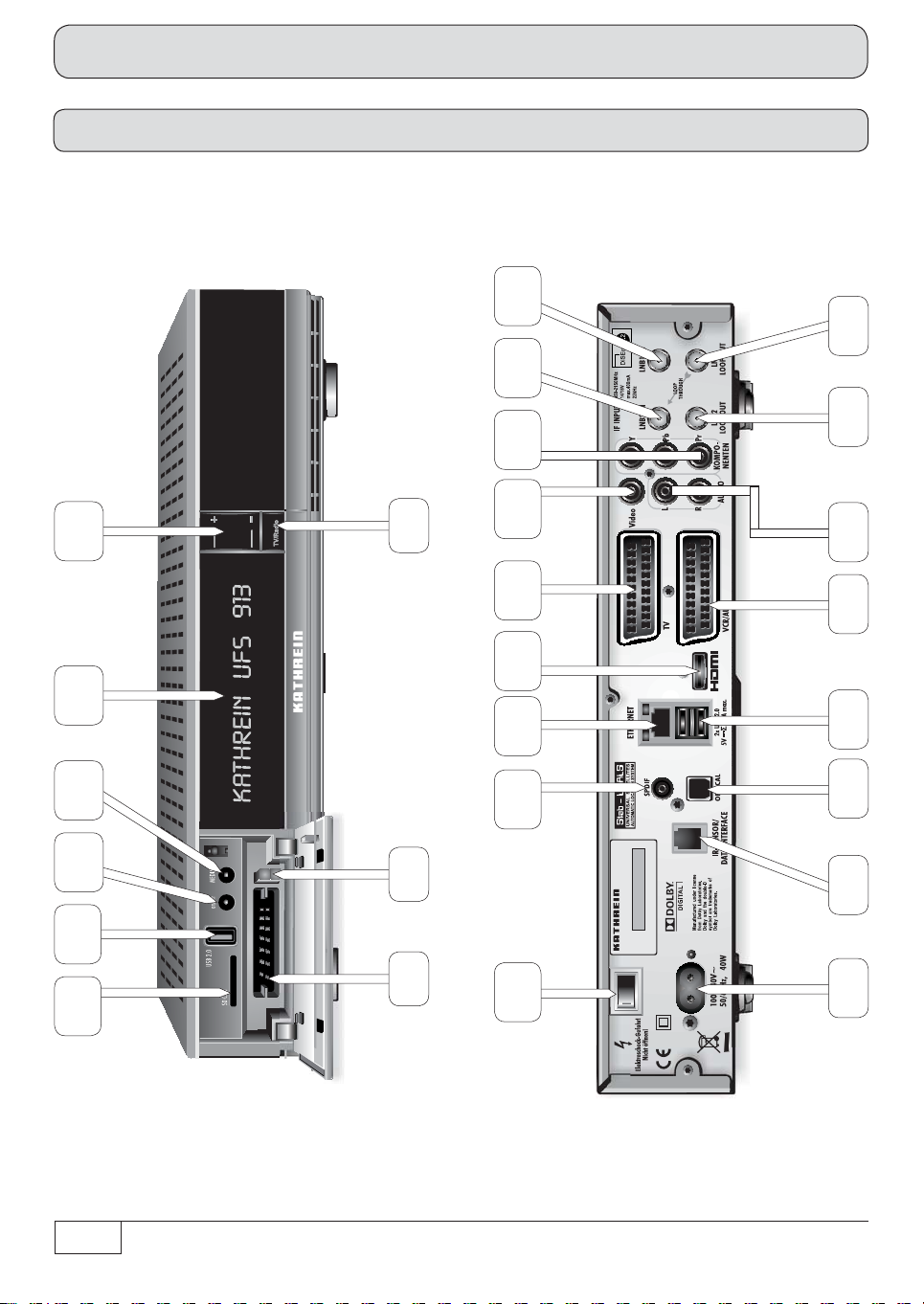

Vue avant/arrière du récepteur (clapet avant ouvert)
23
21 22 24
2514131211 20 26
76 8
5
3 4
19
16 17 18
2
1 9
10 15
6
Raccordement et mise en service
Face avant (clapet ouvert) :
1. Common Interface pour deux modules
CI pour cartes de télévision payante *
L’interface intégrée au récepteur est une
interface CI et non pas une interface CI+ !
2. Un bouton d'éjection pour chaque
module CA
3. Lecteur de carte SD
4. Port USB 2.0
5. Touche On/Off (service/veille)
6. Touche Média (appel Portail
Kathrein - Mediacenter)
7. Affi chage alphanumérique
à 16 emplacements
8. Touches de sélection du programme
9. Touche TV/Radio
Face arrière :
)
10. Interrupteur Marche/Arrêt **
)
11. Câble d’alimentation (tension secteur)
12. Raccordement capteur infrarouge ***
)
13. Sortie optique pour fl ux de données
numériques (format SPDIF/Sony Philips
Digital Interface) pour signal audio au
format Dolby Digital AC 3
14. 2 x port USB 2.0 (connecteur USB-A)
15. Sortie électrique pour fl ux de données
numériques (SPDIF/Sony Philips Digital
Interface Format) pour signal audio au
format Dolby Digital AC 3
16. Connexion réseau (Ethernet)
17. Connexion HDMI
18. Connecteur péritel de raccordement TV
19. Embase Scart de raccordement VCR
(magnétoscope)/AUX
20. Sorties audio (G/D), connecteurs Cinch
21. Sortie vidéo composite
22. 3 connecteurs Cinch sorties composants
YUV Inscription = Y/Pb/Pr
23. Entrée LNB 2 (IN)
24. Entrée LNB 1 (IN)
25. Sortie de bouclage LNB 2 (LOOP OUT)
26. Sortie de bouclage LNB 1 (LOOP OUT)
*) Les modules CA et les cartes Smartcard ne sont pas fournis avec le récepteur
)
L’appareil est séparé complètement du secteur (voir le chapitre « Consignes de sécurité - Remarques
**
importantes », « Absence prolongée, orage, accès à la fi che d’alimentation »)
)
Accessoires (en option) pouvant être achetés auprès de votre revendeur (URS 100, BN 20410017)
***
HDMI = High-Definition Multimedia Interface (interface numérique pour l’image et le son)
7
Raccordement et mise en service
Insertion des piles dans la télécommande
Retirez le cache situé au dos de la télécommande. Insérez les deux piles fournies dans la télécommande.
Vérifi ez la polarité des piles, indiquée dans le compartiment. Remettez le cache sur le boîtier et poussez-le
de sorte qu’il s’enclenche.
Pour ouvrir :
Appuyez ici légèrement et
retirez vers l'arrière
8
Raccordement et mise en service
Raccordement de l’appareil
Si vous ne connaissez pas la confi guration de votre installation de réception satellite,
adressez-vous à votre revendeur.
Raccordez les entrées satellite FI du récepteur à l’appareil récepteur satellite. Pour ce faire,
utilisez un câble coaxial muni d’un connecteur mâle F (voir le schéma ci–contre).
Installation DiSEqC™ conventionnelle
TV
Péritel
Scart
HDMI
Raccordement TV
Raccordez le récepteur satellite (prise HDMI ou péritel TV) au téléviseur à l’aide d’un câble HDMI ou péritel
(voir l'exemple de raccordement ci-dessus).
9
Tipp!
Raccordement et mise en service
Raccordement audio
Numérique
Vous avez deux possibilités pour profi ter du son numérique.
HDMI
Le son stéréo est transmis à votre téléviseur au travers de la liaison HDMI. Si votre téléviseur est compatible
Dolby Digital, vous pouvez également recevoir le son numérique Dolby Digital au travers de la liaison HDMI
(si le fournisseur du programme le transmet). Consultez le mode d’emploi de votre téléviseur.
Sortie numérique Dolby SPDIF (électrique/optique)
Les sorties SPDIF sont prévues pour le raccordement à une installation Dolby Digital (voir « Exemple de
raccordement élargi » dans l’Annexe technique). Reliez la sortie SPDIF (électrique ou optique) et l’installation
Dolby Digital à l’aide d’un câble approprié.
Analogique
Si vous souhaitez retransmettre le son par le biais de votre chaîne Hi-Fi, raccordez les prises audio Cinch
aux prises d’entrée de votre installation Hi-Fi à l’aide d’un câble approprié (voir « Exemple de raccordement
élargi » dans l’Annexe technique).
Branchement d’un magnétoscope/enregistreur de DVD
Raccordez le récepteur satellite (connecteur péritel magnétoscope/AUX) à votre magnétoscope/enregistreur
de DVR à l’aide d’un câble péritel. Pour lire un DVD, c'est-à-dire pour sortir le signal du DVR sur le téléviseur
au travers du récepteur, le téléviseur doit également être relié au récepteur par un câble péritel. Ceci est
nécessaire puisque le signal vidéo du connecteur péritel magnétoscope du récepteur n'est pas transféré /
passé en boucle vers la sortie HDMI du récepteur.
Si vous effectuez un enregistrement avec un magnétoscope/enregistreur de DVD externe,
n’effectuez aucune intervention sur votre récepteur durant l’enregistrement, faute de quoi tous
les affi chages à l’écran seront également enregistrés.
Pendant l’enregistrement avec un magnétoscope/un enregistreur de DVD, vous ne pouvez pas
visualiser un programme autre que celui qui est en cours d’enregistrement. Ceci n’est possible
qu’en cas d’enregistrement sur un disque dur USB.
Lorsque le récepteur démarre pour un enregistrement programmé, aucune image ne s'affi che sur
votre téléviseur. Une image TV apparaît ou le récepteur se met en marche uniquement lorsque
vous appuyez sur la touche Veille (on/off).
10
SPDIF = Sony/Philips Digital Interface Format (sortie numérique pour signal audio Dolby Digital AC 3)
Raccordement et mise en service
Informations pour le raccordement de l'antenne et le mode boucle
Pour pouvoir utiliser toutes les fonctions de réception et d'enregistrement de votre récepteur satellite TwinDVR-HDTV, comme pouvoir enregistrer une émission et observer en même temps une autre émission ou
faire défi ler les différents canaux, les deux entrées tuner du récepteur satellite doivent être alimentées par
leur propre signal satellite de la prise satellite / d'antenne.
Le préréglage des entrées tuner du récepteur, effectué dans nos locaux via le menu d’installation, prévoit le
mode avec deux raccordements d’antennes satellite distincts.
Au cas où vous ne disposeriez que d’un seul raccordement d’antenne, nous vous conseillons de raccorder
la sortie du tuner 1 et l’entrée du tuner 2 à l’aide du câble de bouclage fourni (voir page 5).
Pour ce faire, le « Mode boucle » doit être sélectionné
dans la « Première installation » pour l’entrée
tuner 2 (voir le chapitre « Première installation ».
Pour accéder au menu « confi guration tuner »,
utilisez la touche
« Réglages » et « Première installation ». Procédez
étape par étape jusqu’à la confi guration du tuner.
Vous pourrez alors effectuer les réglages. Il existe cependant une restriction : le tuner 2 ne peut recevoir que
les canaux suivants du plan qui a été réglé pour le tuner 1 (par exemple horizontal haut). Seuls les canaux
pouvant encore être sélectionnés sont affi chés en conséquence dans la liste des canaux.
Ceci ne s’applique qu’en cas de réception d’un satellite et non en cas de réception
multifeed ! (Réception Multifeed : réception simultanée de plusieurs satellites)
Lorsque vous voulez faire fonctionner votre UFS 913 sur une installation monocâble,
veuillez respecter les exemples de raccordement des systèmes monocâble (voir
« Annexe technique », « Exemples d'installations monocâble »)
, puis sélectionnez
11
Raccordement et mise en service
Installation initiale
Avant de mettre l’UFS 913 en service, lisez le chapitre « Consignes de sécurité Remarques importantes », de même que « Raccordement et mise en service » jusqu’au
point « Première installation ».
Ne raccordez l’appareil au réseau électrique qu’une fois que vous avez suivi toutes
les étapes d’installation.
Dans les explications données sous « Première installation », nous partons du principe que le
récepteur a été raccordé dans les règles, conformément aux chapitres « Consignes de sécurité Remarques importantes » et « Raccordement et mise en service » jusqu’à « Première installation ».
Touches de la télécommande nécessaires à la première installation :
...
(rouge)
Allumez d’abord votre téléviseur puis sélectionnez l’entrée AV/HDMI à laquelle vous avez raccordé
le récepteur à votre téléviseur. Mettez le récepteur sous tension avec l’interrupteur qui fi gure à l’arrière
de l’appareil. Effectuez à présent la première installation. Si vous avez des questions ou rencontrez
des problèmes, prenez contact avec votre revendeur.
L’affi chage suivant apparaît :
Regardez toujours la barre fi gurant en bas
de l’écran. Vous y trouverez des consignes
d’utilisation.
Entrée des chiffres
Retour à l’opération précédente
de la première installation
Sélection/modifi cation des
différents paramètres du
menu, navigation
Arrêter une entrée, retour
(verte)
Appel de l’opération suivante
de la première installation
Confi rmation des valeurs
modifi ées/réglages ;
appel des sous-menus
Sélectionnez avec les touches
et confi rmez avec la touche
suivantes : allemand, anglais, français, italien, espagnol, tchèque, néerlandais, polonais, turc et russe.
12
. La langue sélectionnée est cochée. Vous avez le choix entre les langues
la langue souhaitée pour l’affi chage des menus de votre UFS 913
Raccordement et mise en service
Appuyez sur la touche (verte) pour accéder au menu suivant.
L’affi chage suivant apparaît :
Effectuez avec les touches les réglages de
base pour la transmission de l’image et du son du
récepteur au téléviseur.
Observez pour ce faire le mode
d'emploi de votre téléviseur
et ne sélectionnez que des
réglages que celui-ci peut
traiter.
Sortie écran via
Sélectionnez ici la connexion du récepteur à laquelle vous avez raccordé votre téléviseur. Les possibilités
sont les suivantes :
HDMI/YUV
Format HDMI/YUV
Sélectionnez ici la résolution qui doit être transmise
au téléviseur. Les possibilités sont les suivantes :
- 1080p (résolution 1920 x 1080, images)
- 1080i (résolution 1920 x 1080, trames)
- 720p (résolution 1280 x 720, images) ou
- 576p (résolution 720 x 576, images)
- Automatique
Forcer 576i (doit être supporté par le téléviseur,
faute de quoi vous n’aurez pas d’image TV)
Vous ne pouvez/devez activer ce réglage que si
vous avez sélectionné le réglage « Automatique »
pour « Format HDMI/YUV ». Si le format d’origine
doit être transmis au téléviseur dans le cas d’une
émission diffusée en 720 x 576 (TV standard),
ou
Format TV
Sélectionnez ici le format d’image de votre
téléviseur. Les possibilités sont les suivantes :
- 4:3 ou
- 16:9
Affi chage à l’écran
Sélectionnez ici le mode d’affi chage, en fonction du
format TV paramétré :
- Format TV « 4:3 » : Pan & Scan ou Letterbox
- Format TV « 16:9 » : toujours 16:9 ou
automatique
péritel
13
Raccordement et mise en service
sélectionnez « Marche ». Si le réglage est sur
« Arrêt », il se peut que les images de l’émission
soient renormalisées automatiquement au format
HDTV 720p.
HDCP pour les programmes en clair
Indiquez ici si le HDCP (protection anticopie
numérique) doit être constamment « Activé » ou
« Désactivé ».
Commande TV par HDMI (CEC)
Si « Désactivé » a été sélectionné, le téléviseur
doit être mis en marche et à l’arrêt séparément. Si
« Activé » a été sélectionné, le téléviseur se met
automatiquement en marche à la mise en marche
du récepteur (mais ceci ne fonctionne que si le
téléviseur est en veille). Lors de la mise à l’arrêt
du récepteur dans le mode veille, le téléviseur se
met également en veille.
La mise en marche et à l’arrêt automatique par le
récepteur ne fonctionne que si cette fonction est
supportée par le téléviseur !
Affi chage des émissions en 4:3
Sortie signal péritel TV
Sélectionnez ici le type de signal vidéo présent
au connecteur péritel TV. Sélectionnez le signal
compatible avec votre téléviseur.
- FBAS – signal composite de la bande de base
(signal couleur/image/suppression/synchronisation) ou
- RGB – signal RVB rouge/vert/bleu ou
- Y/C – signal S-vidéo (luminance/chrominance)
Sortie du signal péritel magnétoscope
Sélectionnez ici le type de signal vidéo présent au
connecteur péritel magnétoscope. Sélectionnez le
signal compatible avec votre enregistreur externe.
- FBAS – signal composite de la bande de base
(signal couleur/image/suppression/synchronisation) ou
- Y/C – signal S-vidéo (luminance/chrominance)
Sortie Dolby Digital auto.
Sélectionnez ici le mode d’affi chage des émissions
en 4:3 sur un téléviseur 16:9. Les possibilités sont
les suivantes :
- normal (Pillar Box)
- Allongé (plein écran) ou
- Zoomé (Pan & Scan)
Format audio via HDMI
Sélectionnez ici le type de signal audio qui doit
être transmis via l’interface HDMI. Sélectionnez le
signal compatible avec votre téléviseur :
- PCM décodé ou
- Format SPDIF
Sortie Dolby Digital auto.
Indiquez ici si le récepteur doit délivrer automatiquement (si elle est émise) la piste audio
Dolby Digital.
Indiquez ici si le récepteur doit délivrer automatiquement (s’il est émis) le signal Dolby Digital.
14
Raccordement et mise en service
Information importante au sujet
de la sortie image par « YUV » :
Vous ne pouvez utiliser la sortie
« YUV » que si « RVB » n’est pas sélectionné
comme signal de sortie pour le connecteur
péritel TV !
Dans ce cas, sélectionnez « Y/C » ou
« composite » comme signal de sortie pour
la prise péritel TV.
Appuyez sur la touche (verte) pour accéder au menu suivant.
L’affi chage suivant apparaît :
Les réglages de la confi guration
du tuner doivent être effectués
par un professionnel en
fonction de l’installation de
réception.
Si votre récepteur est raccordé de la manière représentée sur l’exemple de raccordement (voir
graphique ci-dessus), une seule modifi cation/sélection est nécessaire dans la suite de la première
installation. Si vous ne connaissez pas les caractéristiques de votre installation de réception,
veuillez observer ceci :
Les installations de réception satellite sont souvent des installations DiSEqC™1.0. Ce type d’installations
est préréglé. Confi rmez les affi chages avec la touche
(généralement ASTRA 19,2° Est) avec les touches
avec la touche
Vous ne risquez pas de détériorer votre installation, de réception ! Si vous ne recevez pas d’image TV à
l’issue de la première installation, contactez votre revendeur.
-. Confi rmez les affi chages restants de la première installation avec la touche (verte).
N’effectuez vous-même de réglages/modifi cations de la confi guration du tuner que si
vous connaissez parfaitement votre installation de réception.
(verte). Sélectionnez ensuite le satellite souhaité
- dans la sélection de satellites et confi rmez
15
Raccordement et mise en service
Vous pouvez confi gurer le tuner pour les types d’installations de réception suivants :
- DiSEqC™1,0
- DiSEqC™1,1
- Antenne motorisée (DiSEqC™1.2/DiSEqC™1.3/USALS)
- LNB simple ou
- Système monocâble
Si votre installation de réception est une installation monocâble, poursuivez avec « Système monocâble »
dans ce chapitre.
Avant de débuter la confi guration des tuners, vous devez effectuer les deux réglages « Tuner 2 - type de
branchement » et « Tuner 2 - confi guration du signal ».
Tuner 2 - type de branchement
Sélectionnez le type de branchement pour le tuner 2. Le réglage choisi est affi ché graphiquement en haut à
gauche dans l'exemple de raccordement. A savoir :
Séparé :
La deuxième entrée du tuner du récepteur
(LNB2 IN) a sa propre entrée de signaux,
c’est à dire qu’il existe une liaison directe
entre la prise d’antenne et l’entrée tuner 2.
Voir l'écran à droite de l'exemple.
Bouclé:
La deuxième entrée du tuner du écepteur
(LNB2 IN) reçoit en boucle le signal actuel
présent sur la sortie de bouclage du tuner
1. Dans ce cas, seuls des programmes du
niveau présent sur le premier tuner peuvent
encore être réceptionnés dans ce cas. Voir
l'écran à droite de l'exemple.
Voir également « Informations pour le
raccordement de l'antenne et le mode
boucle » fournies ci-dessus dans ce
chapitre.
16
Raccordement et mise en service
Tuner 2 - confi guration du signal (uniquement avec le type de raccordement « Séparé »)
Sélectionnez la confi guration du signal pour le tuner 2. Le réglage choisi est affi ché graphiquement en haut
à gauche dans l'exemple de raccordement. A savoir :
Comme tuner 1 :
les deux tuners sont raccordés à la même
source de signaux. Voir l'écran à droite de
l'exemple.
Différence par rapport à tuner 1 :
les deux tuners sont raccordés à des
sources de signal différentes (deux
LNB différents). Voir l'écran à droite de
l'exemple.
Il en résulte les possibilités de confi guration suivantes :
Tuner 2 - type de branchement « Bouclé » :
Tous les réglages sont effectués sur le tuner 1. Le deuxième tuner est alimenté via la sortie de bouclage du
premier tuner.
Tuner 2 - type de branchement « Séparé » / Tuner 2 - confi guration du signal « Comme tuner 1 » :
Tous les réglages sont effectués sur le tuner 1. Les réglages pour le deuxième tuner sont repris
automatiquement du premier tuner.
Tuner 2 - type de branchement « Séparé » / Tuner 2 - confi guration du signal « Différence par rapport
à tuner 1 » :
Tous les réglages doivent être effectués séparément pour les deux tuners.
Réalisez le réglage correspondant à votre installation de réception pour les paramètres « Tuner 2 - type de
branchement » et « Tuner 2 - confi guration du signal » à l'aide des touches
Poursuivez avec la déclaration du type de réception que cous avez sélectionnée lors de la première
installation.
.
17
Raccordement et mise en service
DiSEqC™1.0
Appuyez sur la touche
L’affi chage suivant apparaît :
Confi guration tuner (sélectionner les
satellites) - Tuner 1
Sélectionnez ici le nombre de satellites
présents dans le signal du tuner 1 (quatre
au maximum).
Allez sur la ligne « Satellite 1 : ..... ».
Appuyez sur la touche
L’affi chage suivant apparaît (exemple) :
Confi guration satellite 1
Effectuez les réglages pour le premier
satellite du tuner 1.
Satellite et position :
(verte).
.
Sélectionnez avec les touches
sur la touche
Type de LNB :
Si votre installation de réception n’utilise pas de LNB universel, sélectionnez avec les touches
type de LNB utilisé dans votre installation de réception. Vous avez le choix entre les types de LNB suivants :
18
, affi cher une liste de tous les satellites enregistrés et y sélectionner le satellite souhaité.
le satellite souhaité. Vous pouvez également, en appuyant
le
Loading...
