K Mini

59678220 (08/20)

Deutsch 4 English 8 Français 12 Italiano 16 Nederlands 20 Español 24 Português 28 Dansk 32 Norsk 36 Svenska 40 Suomi 44 Ελληνικά 48 Türkçe 52 Русский 56 Magyar 60 Čeština 64 Slovenščina 68 Polski 72 Româneşte 76 Slovenčina 80 Hrvatski 84 Srpski 88 Български 92 Eesti 96 Latviešu 100 Lietuviškai 104 Українська 108

– 4

Lesen Sie vor der ersten Benutzung Ihres

Gerätes diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

몇 VORSICHT

 Sicherheitseinrichtungen dienen dem Schutz des

Benutzers und dürfen nicht verändert oder umgangen werden.

Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Gerätes.

Die Verriegelung sperrt den Hebel der Hochdruckpistole und verhindert den unbeabsichtigten Start des Gerätes.

Das Überströmventil verhindert eine Überschreitung des zulässigen Arbeitsdrucks. Wird der Hebel an der Hochdruckpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pumpe wieder ein.

Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt. – zum Reinigen von Maschinen, Fahrzeugen, Bau-

werken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmitteln).

– mit von KÄRCHER zugelassenen Zubehörteilen,

Ersatzteilen und Reinigungsmitteln. Beachten Sie die Hinweise, die den Reinigungsmitteln beigegeben sind.

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Inhalt

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . .DE4

Bestimmungsgemäße Verwendung. . . . . . . . DE 4

Zubehör und Ersatzteile . . . . . . . . . . . . . . . . DE 4

Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . DE 4

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . DE 5

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 5

Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . DE 5

Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .DE6

Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 6

Pflege und Wartung. . . . . . . . . . . . . . . . . . . . DE 6

Hilfe bei Störungen . . . . . . . . . . . . . . . . . . . . DE 6

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 7

Technische Daten . . . . . . . . . . . . . . . . . . . . . DE 7

EU-Konformitätserklärung . . . . . . . . . . . . . . . DE 7

Sicherheit

Symbole auf dem Gerät

Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten. Gerät vor Frost schützen.

Das Gerät darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.

Sicherheitseinrichtungen

Geräteschalter

Verriegelung Hochdruckpistole

Überströmventil mit Druckschalter

Bestimmungsgemäße Verwendung

Zubehör und Ersatzteile

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Altgeräte enthalten wertvolle recyclebare Materialien, die einer Verwertung zugeführt werden sollten. Bitte Altgeräte umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Reinigungsarbeiten, bei denen ölhaltiges Abwasser entsteht z. B. Motorenwäsche, Unterbodenwäsche dürfen nur an Waschplätzen mit Ölabscheider durchgeführt werden.

4 DE

– 5

Der Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren Händler.

Abbildungen siehe Seite 2

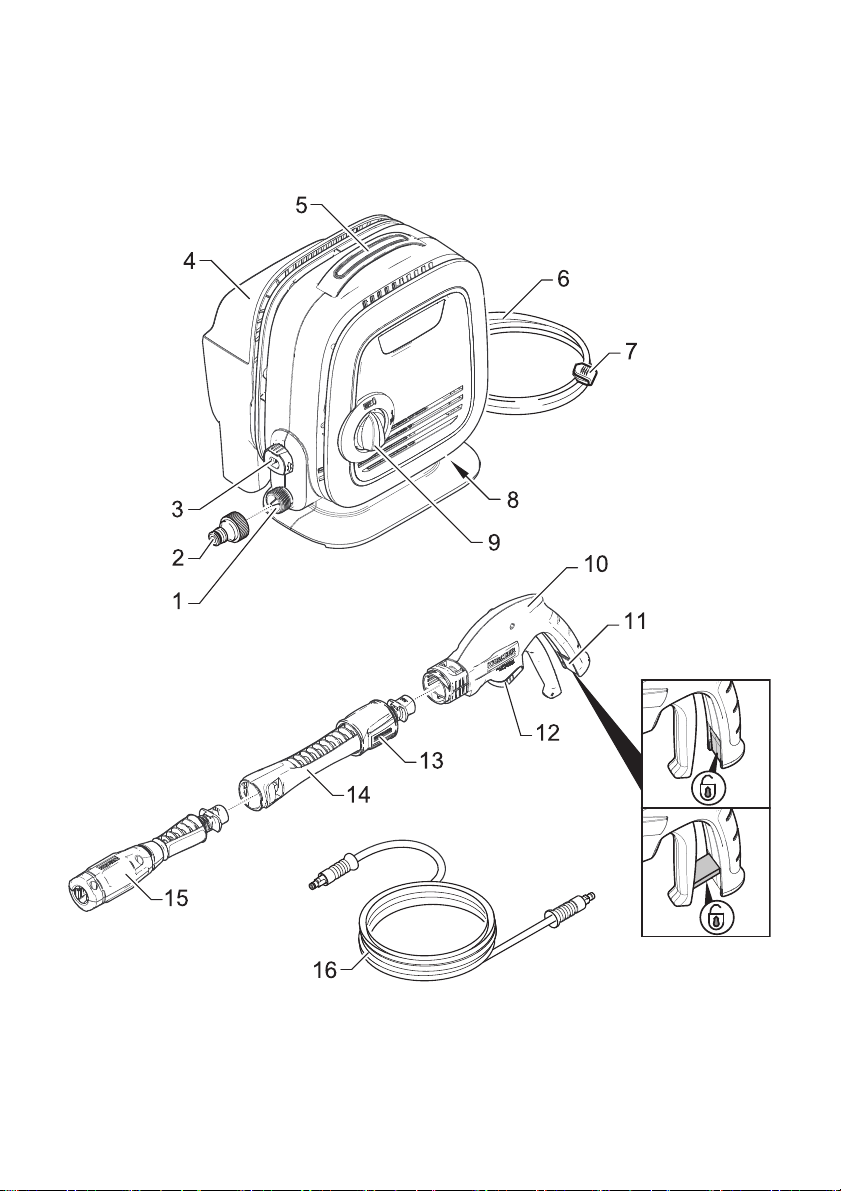

1 Wasseranschluss mit eingebautem Sieb 2 Kupplung für Wasseranschluss 3 Hochdruckanschluss 4 Zubehörfach 5 Tragegriff 6 Netzanschlussleitung mit Netzstecker 7 Kabelclip 8 Aufbewahrung für Netzanschlussleitung 9 Geräteschalter „0/OFF“ / „I/ON“ 10 Handspritzpistole 11 Verriegelung Hochdruckpistole 12 Klammer für Hochdruckschlauch 13 Sicherungshülse 14 Strahlrohrverlängerung 15 Strahlrohr mit Druckregulierung (Vario Power)

Der Arbeitsdruck lässt sich stufenlos von „SOFT“ bis „HARD“ erhöhen. Zum Verstellen des Arbeitsdrucks, Hebel der Hochdruckpistole loslassen und Strahlrohr auf gewünschte Stellung drehen.

16 Hochdruckschlauch

Dem Gerät lose beigelegte Teile vor Inbetriebnahme montieren.

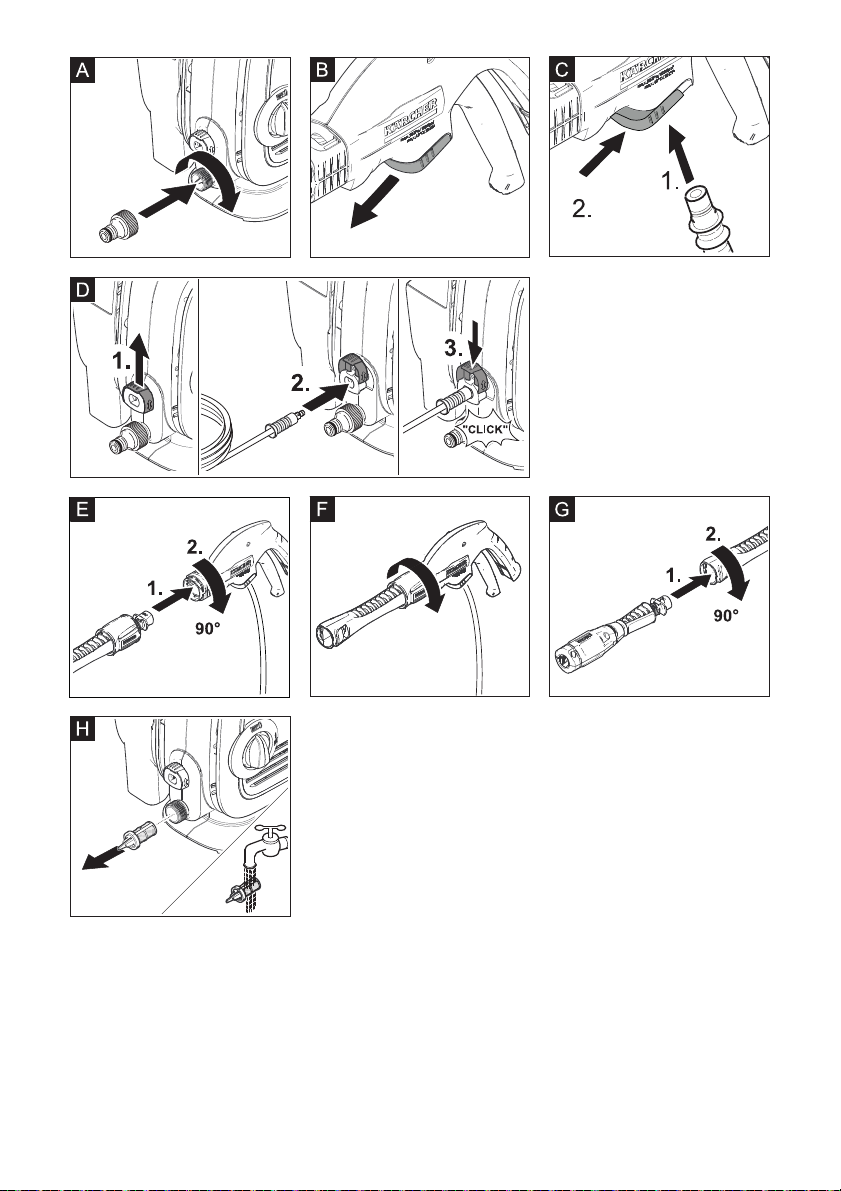

Abbildungen siehe Seite 3

Abbildung  Kupplung auf Wasseranschluss des Gerätes

schrauben. Abbildung  Klammer für Hochdruckschlauch aus Hochdruck-

pistole herausziehen. Abbildung

 Hochdruckschlauch in Hochdruckpistole stecken.  Klammer eindrücken, bis sie einrastet. Sichere

Verbindung durch Ziehen am Hochdruckschlauch

prüfen.

 Gerät auf eine ebene Fläche stellen. Abbildung  Hochdruckschlauch mit dem Hochdruckanschluss

des Gerätes verbinden. Sichere Verbindung durch Ziehen am Hochdruckschlauch prüfen.

 Netzstecker in Steckdose stecken.

Anschlusswerte siehe Typenschild/Technische Daten. Vorschriften des Wasserversorgungsunternehmens beachten.

ACHTUNG

Verunreinigungen im Wasser können die Hochdruckpumpe und das Zubehör beschädigen. Zum Schutz wird die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnummer 4.730-059) empfohlen.

 Wasserzulaufschlauch auf Kupplung am Wasser-

anschluss stecken.

 Wasserzulaufschlauch an die Wasserversorgung

anschließen.

 Wasserhahn vollständig öffnen.

ACHTUNG

Trockenlauf von mehr als 2 Minuten führt zu Beschädigungen an der Hochdruckpumpe. Baut das Gerät innerhalb von 2 Minuten keinen Druck auf, Gerät abschalten und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“ verfahren.

몇 VORSICHT

Mindestens 30 cm Strahlabstand bei der Reinigung von lackierten Oberflächen einhalten, um Beschädigungen zu vermeiden.

Abbildung  Strahlrohrverlängerung in Handspritzpistole einste-

cken und durch 90° Drehung fixieren. Abbildung  Die Sicherungshülse festdrehen. Abbildung  Strahlrohr in Strahlrohrverlängerung einstecken

und durch 90° Drehung fixieren.

 Gerät einschalten „I/ON“.  Hebel der Hochdruckpistole entsperren.  Hebel ziehen, das Gerät schaltet ein.

Hinweis: Wird der Hebel losgelassen, schaltet das

Gerät ab. Der Hochdruck im System bleibt erhal-

ten.

 Hebel der Hochdruckpistole loslassen.  Hebel der Hochdruckpistole verriegeln.  Bei längeren Arbeitspausen (über 5 Minuten) zu-

sätzlich das Gerät ausschalten „0/OFF“.

Gerätebeschreibung

* Zusätzlich erforderlich

17 Gewebeverstärkter Wasserschlauch mit handels-

üblicher Kupplung – Durchmesser mindestens 1/2 Zoll (13 mm) – Länge mindestens 7,5 m

Montage

Inbetriebnahme

Wasserversorgung

Betrieb

Betrieb mit Hochdruck

Betrieb unterbrechen

5DE

Betrieb beenden

몇 VORSICHT

Den Hochdruckschlauch nur von der Hochdruckpistole oder dem Gerät trennen, wenn kein Druck im System vorhanden ist.

 Hebel der Hochdruckpistole loslassen.  Gerät ausschalten „0/OFF“.  Netzstecker aus der Steckdose ziehen.  Wasserhahn schließen.  Hebel der Hochdruckpistole drücken, um den noch

vorhandenen Druck im System abzubauen.

 Hebel der Hochdruckpistole verriegeln.  Gerät von der Wasserversorgung trennen.

Transport

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

Transport von Hand

 Gerät am Tragegriff hochheben und tragen.

Transport in Fahrzeugen

 Gerät gegen Verrutschen und Kippen sichern.

Lagerung

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei der Lagerung beachten.

Gerät aufbewahren

Vor längerer Lagerung, z.B. im Winter zusätzlich die Hinweise im Kapitel Pflege beachten.

 Gerät auf einer ebenen Fläche abstellen.  Hochdruckschlauch vom Hochdruckanschluss des

Gerätes trennen.

 Strahlrohr von der Hochdruckpistole trennen.  Zubehör in Aufbewahrung für Zubehör verstauen.  Netzanschlussleitung um Aufbewahrung wickeln

und Netzstecker mit Kabelklemme befestigen.

Frostschutz

ACHTUNG

Nicht vollständig entleerte Geräte und Zubehör können von Frost zerstört werden. Gerät und Zubehör vollständig entleeren und vor Frost schützen.

Um Schäden zu vermeiden:  Gerät vollständig von Wasser entleeren: Gerät

ohne angeschlossenen Hochdruckschlauch und ohne angeschlossene Wasserversorgung einschalten (max. 1 min) und warten, bis kein Wasser mehr am Hochdruckanschluss austritt. Gerät ausschalten.

 Gerät mit komplettem Zubehör in einem frostsiche-

ren Raum aufbewahren.

Pflege und Wartung

 GEFAHR

Gefahr eines Stromschlags.  Vor allen Arbeiten am Gerät, Gerät ausschalten

und Netzstecker ziehen.

Sieb im Wasseranschluss reinigen

Das Sieb im Wasseranschluss regelmäßig reinigen.

ACHTUNG

Sieb darf nicht beschädigt werden.

 Kupplung vom Wasseranschluss entfernen. Abbildung

 Sieb mit einer Flachzange herausziehen.  Sieb unter fließendem Wasser reinigen.  Sieb wieder in den Wasseranschluss einsetzen.

Wartung

Das Gerät ist wartungsfrei.

Hilfe bei Störungen

Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht selbst beheben. Im Zweifelsfall wenden Sie sich bitte an den autorisierten Kundendienst.

 GEFAHR

Gefahr eines Stromschlags.  Vor allen Arbeiten am Gerät, Gerät ausschalten

und Netzstecker ziehen.

Gerät läuft nicht

 Hebel der Hochdruckpistole ziehen, das Gerät

schaltet ein.

 Prüfen ob die angegebene Spannung auf dem Ty-

penschild mit der Spannung der Stromquelle übereinstimmt.

 Netzanschlussleitung auf Beschädigung prüfen.

Gerät kommt nicht auf Druck

 Einstellung am Strahlrohr prüfen.  Wasserversorgung auf ausreichende Fördermen-

ge überprüfen.

 Gerät entlüften: Gerät ohne angeschlossenen

Hochdruckschlauch einschalten und warten (max. 2 Minuten), bis Wasser blasenfrei am Hochdruckanschluss austritt. Gerät ausschalten und Hochdruckschlauch wieder anschließen.

 Sieb im Wasseranschluss mit einer Flachzange

herausziehen und unter fließendem Wasser reinigen.

Starke Druckschwankungen

 Hochdruckdüse reinigen: Verschmutzungen aus

der Düsenbohrung mit einer Nadel entfernen und von vorne mit Wasser ausspülen.

 Wasserzulaufmenge überprüfen.

Betriebsgeräusche

Zahnriemen defekt, Kundendienst aufsuchen.

Gerät undicht

 Eine geringe Undichtheit des Gerätes ist technisch

bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen.

6 DE

– 6

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Adressen finden Sie unter:

www.kaercher.com/dealersearch

Technische Daten

Elektrischer Anschluss

Spannung 220-240

Stromaufnahme 6 A Schutzgrad IPX5 Schutzklasse II

Wasseranschluss

Zulaufdruck (max.) 1,2 MPa Zulauftemperatur (max.) 40 °C Zulaufmenge (min.) 7 l/min

Leistungsdaten

Arbeitsdruck 7,4 MPa Max. zulässiger Druck 11 MPa Fördermenge, Wasser 5,5 l/min Fördermenge maximal 6,0 l/min Rückstoßkraft der Hochdruckpistole 11 N

Maße und Gewichte

Länge 278 mm Breite 233 mm Höhe 296 mm Gewicht, betriebsbereit mit Zubehör 4,7 kg

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert Unsicherheit K

Schalldruckpegel L Unsicherheit K

Schallleistungspegel L Unsicherheit K

Technische Änderungen vorbehalten.

1~50-60VHz

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger Typ: 1.600-xxx Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2000/14/EG

Angewandte harmonisierte Normen

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 89 Garantiert: 91

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Chairman of the Board of Management

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

7DE

Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 4

Proper use. . . . . . . . . . . . . . . . . . . . . . . . . . . EN 4

Accessories and Spare Parts . . . . . . . . . . . . EN 4

Environmental protection. . . . . . . . . . . . . . . . EN 4

Description of the Appliance . . . . . . . . . . . . . EN 5

Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 5

Start up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 5

Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . .EN5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .EN6

Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 6

Care and maintenance . . . . . . . . . . . . . . . . . EN 6

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . EN 6

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . .EN7

Technical specifications . . . . . . . . . . . . . . . . . EN 7

EU Declaration of Conformity . . . . . . . . . . . . EN 7

Safety

Please read these original operating in-

structions and the enclosed safety instructions prior to the initial use of your device. Proceed accordingly. Keep both booklets for future reference or subsequent owners.

Symbols on the machine

The high pressure jet must not be directed at persons, animals, live electrical equipment or at the appliance itself. Protect the appliance against frost.

The appliance must not be directly connected to the public drinking water network.

Safety Devices

몇 CAUTION

 Safety installations serve the protection of the user

and may not be modified or bypassed.

Appliance switch

The appliance switch prevents unintentional operation of the appliance.

Lock trigger gun

This lock locks the lever of the trigger gun and prevents the inadvertent start of the appliance.

Overflow valve with pressure switch

The overflow valve prevents the permissible working pressure from being exceeded. If the lever on the trigger gun is released the pressure switch turns off the pump, the high pressure jet is stopped. If the lever is pulled the pump is turned on again.

Proper use

This high pressure cleaner is designed for domestic use only. – for cleaning machines, vehicles, buildings, tools,

facades, terraces, gardening tools, etc. by means of a high-pressure water jet (if necessary, with additional cleaning agents).

– with accessories, replacement parts and cleaning

agents approved by KÄRCHER. Please observe the information accompanying the cleaning agents.

Accessories and Spare Parts

Only use original accessories and spare parts, they ensure the safe and trouble-free operation of the device. For information about accessories and spare parts, please visit www.kaercher.com.

Environmental protection

The packaging material can be recycled. Please arrange for the environmentally appropriate disposal of the packaging.

Old appliances contain valuable recyclable materials that should be recycled properly. Please arrange for the environmentally appropriate disposal of the old devices. Electrical and electronic devices often contain components which could potentially pose a danger to human health and the environment if handled or disposed of incorrectly. However, these components are necessary for the proper operation of the device. Devices marked with this symbol must not be disposed of with regular household rubbish.

Cleaning operations which produce oily waste water, e.g. engine washes, underbody washes, may only be carried out using washing stations equipped with an oil separator.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

www.kaercher.com/REACH

8 EN

– 4

Description of the Appliance

The scope of delivery of your appliance is illustrated on the packaging. Check the contents of the appliance for completeness when unpacking. In the event of missing accessories or any transport damage, please contact your dealer.

Illustrations on Page 2

1 Water connection with integrated sieve 2 Coupling element for water connection 3 High pressure connection 4 Accessory compartment 5 Carrying handle 6 Mains cable with mains plug 7 Cable clip 8 Storage for mains cable 9 Appliance switch „0/OFF“ / „I/ON“ 10 Trigger gun 11 Lock trigger gun 12 Clamp for high pressure hose 13 Safety cover 14 Spray lance extension 15 Spray lance with pressure regulation (Vario Power)

The working pressure can be continuously increased from "SOFT" to "HARD". To adjust the working pressure, release the trigger gun lever and turn the spray lance to the desired position.

16 High pressure hose

* Additionally required

17 Fabric-reinforced water hose with commercially

available coupling. – Minimum diameter, 1/2 inches (13 mm). – Minimum length 7.5 m.

Assembly

Mount loose parts delivered with appliance prior to startup.

Illustrations on Page 3

Illustration  Screw the coupling element to the water connec-

tion on the appliance.

Illustration  Pull out the clamp for the high pressure hose from

the trigger gun.

Illustration

 Connect high pressure hose to trigger gun.  Push the clamp in until it locks. Check the secure

connection by pulling on the high-pressure hose.

Start up

 Park the appliance on an even surface. Illustration  Connect the high pressure hose to the high pres-

sure connection of the appliance. Check the secure connection by pulling on the high pressure hose.

 Insert the mains plug into the socket.

Water supply

For connection values, see type plate/technical data. Observe regulations of water supplier.

ATTENTION

Impurities in the water can damage the high-pressure pump and the accessories. For protection, the use of the KÄRCHER water filter (optional accessory, order no. 4.730-059) is recommended.

 Attach the water supply hose to the coupling on the

water connection.

 Connect the water supply hose to the water supply.  Completely open the water tap.

Operation

ATTENTION

Dry running of more than 2 minutes leads to damage of the high-pressure pump. If the appliance does not build up pressure within 2 minutes, switch the appliance off and proceed in accordance with the instructions in Chapter "Troubleshooting".

High pressure operation

몇 CAUTION

Keep a distance of at least 30 cm when using the jet for cleaning painted surfaces to avoid damage.

Illustration  Push the spray lance extension into the trigger gun

and fasten it by a 90° rotation. Illustration  Tighten the safety cover. Illustration  Push the spray lance into the spray lance extension

and fasten it by a 90° rotation.

 Turn on the appliance “I/ON”.  Unlock the lever on the trigger gun.  Pull on the lever of the trigger gun; the device will

switch on.

Note: Release the lever of the trigger gun; the de-

vice will switch off again. High pressure remains in

the system.

Interrupting operation

 Release the lever on the trigger gun.  Lock the lever on the trigger gun.  During longer breaks (more than 5 minutes), also

turn the appliance off using the "0/OFF" switch.

– 5

9EN

Finish operation

몇 CAUTION

Only separate the high-pressure hose from the trigger gun or the appliance when there is no pressure in the system.

 Release the lever on the trigger gun.  Turn off the appliance "0/OFF".  Disconnect the mains plug from the socket.  Turn off tap.  Press the lever on the trigger gun to release any re-

maining pressure in the system.

 Lock the lever on the trigger gun.  Detach the appliance from the water supply.

Transport

몇 CAUTION

Risk of personal injury or damage! Mind the weight of the appliance during transport.

When transporting by hand

 Lift appliance by the carrying handle and carry it.

When transporting in vehicles

 Secure the appliance against shifting and tipping

over.

Storage

몇 CAUTION

Risk of personal injury or damage! Consider the weight of the appliance when storing it.

Storing the Appliance

Prior to extended storage periods, as during the winter, also observe the instructions in the Care section.

 Park the machine on an even surface.  Remove the high pressure hose from the high pres-

sure connection.

 Detach spray lance from the trigger gun.  Stow away the accessories in the accessory hold-

er.

 Wrap the mains cable around the storage and at-

tach the mains plug with the cable clamp.

Frost protection

ATTENTION

Appliances and accessories that are not completely drained can be destroyed by frost. Completely drain appliance and accessories and protect them against frost.

To avoid damage:  Completely drain all water from the appliance:

Switch the appliance on with detached high pressure hose and detached water supply (max. 1 minute) and wait, until no more water exits at the high pressure connection. Turn off the appliance.

 Store the appliance and the entire accessories in a

frost free room.

Care and maintenance

 DANGER

Risk of electric shock.  Prior to all work on the appliance, switch off the ap-

pliance and pull the power plug.

Clean the sieve in the water connection

Clean the sieve in the water connection regularly.

ATTENTION

The sieve must not be damaged.

 Remove coupling from the water connection. Illustration

 Pull the sieve out using flat pliers.  Clean the sieve under running water.  Reinsert the sieve into the water connection.

Maintenance

The appliance is maintenance free.

Troubleshooting

You can rectify minor faults yourself with the help of the following overview. If in doubt, please consult the authorized customer service.

 DANGER

Risk of electric shock.  Prior to all work on the appliance, switch off the ap-

pliance and pull the power plug.

Appliance is not running

 Pull on the lever of the trigger gun; the device will

switch on.  Check whether the voltage indicated on the type

plate corresponds to the voltage of the mains sup-

ply.  Check the mains connection cable for damages.

Pressure does not build up in the appliance

 Check setting at the spray lance.  Check water supply for adequate delivery rate.  Appliance ventilation: Switch the appliance on with

the high-pressure hose detached and operate

(max. 2 minutes) until the water exits the high-pres-

sure connection without bubbles. Switch off appli-

ance and reconnect high-pressure hose.  Pull out the sieve in the water connection using flat-

nose pliers and clean under running water.

Strong pressure fluctuations

 Clean high-pressure nozzle: Remove dirt and de-

bris from the nozzle bore, using a needle and rinse

through with water from the front.  Check water flow quantity.

Unusual operating noises

Gear defective, contact Customer Service.

Appliance is leaking

 Slight leakage from the appliance pump is normal.

If the leakage increases contact the authorized

customer service.

10 EN

– 6

Warranty

The warranty terms published by the relevant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in manufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service center. Please submit the proof of purchase. Addresses can be found under:

www.kaercher.com/dealersearch

Technical specifications

Electrical connection

Voltage 220-240

Power consumption 6 A Protection class IPX5 Protective class II

Water connection

Max. feed pressure 1,2 MPa Max. feed temperature 40 °C Min. feed volume 7 I/min

Performance data

Working pressure 7,4 MPa Max. permissible pressure 11 MPa Water flow rate 5,5 I/min Max. flow rate 6,0 I/min Recoil force of trigger gun 11 N

Dimensions and weights

Length 278 mm Width 233 mm Height 296 mm Weight, ready to operate with acces-

sories

Values determined as per EN 60335-2-79

Hand-arm vibration value Uncertainty K

Sound pressure level L Uncertainty K

Sound power level L K

+ Uncertainty

Subject to technical changes.

1~50-60VHz

4,7 kg

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

EU Declaration of Conformity

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: High pressure cleaner Type: 1.600-xxx Relevant EU Directives

2006/42/EC (+2009/127/EC) 2014/30/EU 2011/65/EU 2000/14/EC

Applied harmonized standards

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 89 Guaranteed: 91

The signatories act on behalf of and with the authority of the company management.

Chairman of the Board of Management

Documentation supervisor: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

11EN

Contenu

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 4

Utilisation conforme. . . . . . . . . . . . . . . . . . . . FR 4

Accessoires et pièces de rechange. . . . . . . . FR 4

Protection de l’environnement. . . . . . . . . . . . FR 4

Description de l’appareil . . . . . . . . . . . . . . . . FR 5

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 5

Mise en service . . . . . . . . . . . . . . . . . . . . . . . FR 5

Fonctionnement. . . . . . . . . . . . . . . . . . . . . . . FR 5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .FR6

Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . FR 6

Entretien et maintenance . . . . . . . . . . . . . . . FR 6

Assistance en cas de panne . . . . . . . . . . . . . FR 6

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 7

Caractéristiques techniques . . . . . . . . . . . . . FR 7

Déclaration UE de conformité . . . . . . . . . . . . FR 7

Sécurité

Avant la première utilisation de votre ap-

pareil, lire attentivement ce manuel d'instructions original et les consignes de sécurité qu'il contient. Respecter l'ensemble de ces instructions. Conservez les deux livrets pour une utilisation ultérieure ou pour le futur propriétaire.

Symboles sur l'appareil

Ne pas diriger le jet haute pression sur des personnes, des animaux, un équipement électrique actif ou sur l'appareil lui-même. Mettre l'appareil à l'abri du gel.

L'appareil ne doit pas être directement raccordé au réseau public d'eau potable.

Dispositifs de sécurité

몇 PRÉCAUTION

 Le but des dispositifs de sécurité est de protéger

l'utilisateur. Ils ne doivent en aucun cas être transformés ou désactivés.

Interrupteur principal

L'interrupteur principal empêche un fonctionnement involontaire de l'appareil.

Verrouillage poignée-pistolet

Le verrouillage verrouille le levier de la poignée-pistolet et empêche un démarrage non désiré de l'appareil.

Clapet de décharge avec pressostat

Le clapet de décharge évite de dépasser la pression de service admissible. Si vous relâchez la gâchette, la pompe est éteinte par un manu contacteur, le jet haute pression est interrompu. Si vous appuyez à nouveau sur le levier, la pompe est remise en marche.

Utilisation conforme

Ce nettoyeur haute pression ne doit être utilisé que pour un usage privé: – pour le nettoyage de machines, véhicules, bâti-

ments, outils, façades, terrasses, outils de jardinage etc. avec un jet d'eau sous pression (et si besoin en ajoutant des détergents).

– avec des accessoires, pièces de rechange et dé-

tergents homologués par KÄRCHER. Veuillez respecter les consignes livrées avec les détergents.

Accessoires et pièces de rechange

N'utiliser que des accessoires et pièces de rechange d'origine, ils garantissent le bon fonctionnement de l'appareil. Vous trouverez des informations relatives aux accessoires et pièces de rechange sur www.kaercher.com.

Protection de l’environnement

Les matériels d'emballage sont recyclables. Éliminez l'emballage d'une manière respectueuse de l'environnement.

Les anciens appareils contiennent des matériaux précieux recyclables qui doivent être amenés dans un centre de recyclage. Éliminez les anciens appareils d'une manière respectueuse de l'environnement. Les appareils électriques et électroniques renferment souvent des composants qui peuvent représenter un danger potentiel pour l'intégrité physique et l'environnement s'ils sont mal utilisés ou éliminés. Ces composants sont pourtant nécessaires au bon fonctionnement de l'appareil. Les appareils qui présentent ce symbole ne doivent pas être jetés avec les déchets ménagers.

Tous travaux de nettoyage produisant des eaux usées contenant de l’huile, par exemple un nettoyage de moteur ou de bas de caisse, doivent uniquement être effectués à des postes de lavage équipés d’un séparateur d’huile.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

www.kaercher.com/REACH

12 FR

– 4

Description de l’appareil

La liste des composants de votre appareil figure sur l'emballage. Lors du déballage, contrôler l’intégralité du matériel. S'il manque des accessoires ou en cas de dommages imputables au transport, informer immédiatement le revendeur.

Illustrations voir page 2

1 Arrivée d'eau avec tamis intégré 2 Raccord pour l'arrivée d'eau 3 Raccord haute pression 4 Espace de rangement pour les accessoires 5 Poignée de transport 6 Câble d'alimentation secteur avec fiche secteur 7 clip de câble 8 Support pour le câble d'alimentation. 9 Interrupteur principal "0/OFF" / "I/ON" 10 Poignée-pistolet 11 Verrouillage poignée-pistolet 12 Agrafe pour le flexible haute pression 13 Douille de sécurité 14 Prolongation pour la lance 15 Lance avec réglage de la pression (Vario Power)

La pression de travail peut être augmentée en continu de 'SOFT' à 'HARD'. Pour régler la pression de travail, relâcher le levier du pistolet haute pression et tourner la lance sur la position souhaitée.

16 Flexible haute pression

* Nécessaire en supplément

17 Flexible renforcé avec raccord standard.

– Diamètre minimal 1/2 pouce (13 mm) – Longueur minimale 7,5 m

Montage

Monter les pièces jointes en vrac à l'appareil avant la mise en service.

Illustrations voir page 3

Figure :  Visser le raccord à l'arrivée d'eau de l'appareil. Figure :  Retirer l'agrafe pour le flexible haute pression de la

poignée pistolet. Figure :  Enficher le flexible haute pression dans les poi-

gnée-pistolet.  Enfoncer les agrafes jusqu'á ce qu'elles s'en-

clenchent. Contrôler que la connexion est bien

fixée en tirant sur le flexible haute pression.

Mise en service

 Garer l'appareil sur une surface plane. Figure :  Connecter le flexible haute pression avec le rac-

cord haute pression de l'appareil. Contrôler que la connexion est bien fixée en tirant sur le flexible haute pression.

 Brancher la fiche secteur dans une prise de cou-

rant.

Alimentation en eau

Données de raccordement, voir plaque signalétique / caractéristiques techniques Respecter les prescriptions de votre société distributrice en eau.

ATTENTION

Des impuretés dans l'eau peuvent endommager la pompe haute pression et les accessoires. Il est recommandé d'utiliser le filtre à eau KÄRCHER (accessoires spéciaux, référence 4.730-059).

 Enficher le flexible d'arrivée d'eau sur le raccord

sur le raccord d'alimentation en eau.

 Raccorder le flexible d'eau à l'alimentation en eau.  Ouvrir le robinet d'eau complètement.

Fonctionnement

ATTENTION

Une marche à sec de plus de 2 minutes endommage la pompe haute pression. Si l'appareil n'établit pas de pression dans les deux minutes, le mettre hors service et procéder de la manière indiquée dans les instructions du chapitre "Aide en cas de défauts".

Fonctionnement à haute pression

몇 PRÉCAUTION

Une distance d'au moins 30 cm entre la lance et les surfaces peintes est nécessaire pour éviter tout endommagement

Figure :  Raccorder prolongation pour la lance à la poignée-

pistolet et la fixer en effectuant une rotation à 90°. Figure :  Serrer la douille de sécurité. Figure :  Raccorder la lance à la prolongation pour la lance

et la fixer en effectuant une rotation à 90°.

 Interrupteur principal sur "I/ON".  Déverrouiller la manette de la poignée-pistolet.  Tirer le levier, l'appareil se met en service.

Remarque : Si le levier est relâché, l'appareil se

met hors service. La haute pression est conservée

dans le système.

Interrompre le fonctionnement

 Relâcher la manette de la poignée-pistolet.  Verrouiller le levier de la poignée-pistolet.  En cas de pauses de longue durée (plus de 5 mi-

nutes), mettre en plus l'appareil hors service avec

l'interrupteur "0/OFF".

– 5

13FR

Fin de l'utilisation

몇 PRÉCAUTION

Séparer le tuyau haute pression de la poignée-pistolet ou de l'appareil uniquement quand il n'y a pas de pression dans le système.

 Relâcher la manette de la poignée-pistolet.  Mettre l'appareil hors service "0/OFF".  Retirer la fiche secteur de la prise de courant.  Fermer le robinet d'eau.  Actionner la gachette de la poignée-pistolet afin de

faire échapper la pression restante dans le système.

 Verrouiller le levier de la poignée-pistolet.  Séparer l'appareil de l'alimentation en eau.

Transport

몇 PRÉCAUTION

Risque de blessure et d'endommagement ! Respecter le poids de l'appareil lors du transport.

Transport manuel

 Soulever l'appareil avec la poignée et le porter.

Transport dans des véhicules

 Freiner l'appareil pour l'empêcher de glisser et de

basculer.

Entreposage

몇 PRÉCAUTION

Risque de blessure et d'endommagement ! Tenir compte du poids de l'appareil lors du stockage.

Ranger l’appareil

En cas de stockage prolongé, par ex. en hiver, respecter en plus les recommandations fournies au chapitre Entretien.

 Garer l'appareil sur une surface plane.  Séparer le flexible haute pression du raccord haute

pression de l'appareil.

 Séparer la lance du pistolet haute pression.  Ranger les accessoires dans le rangement.  Enrouler le câble d'alimentation secteur sur son en-

rouleur et fixer la fiche secteur avec le serrage de câble.

Protection antigel

ATTENTION

Des appareils et des accessoires qui n'ont pas été complètement vidés peuvent être détruits par le gel. Vider complètement l'appareil et les accessoires et les mettre à l'abri du gel.

Pour éviter des dommages :  Vider complètement l'eau de l'appareil : Mettre l'ap-

pareil en service sans le flexible haute pression raccordé et sans alimentation d'eau raccordé (max. 1 min.) et attendre jusqu'à ce qu'il ne sorte plus d'eau du raccord haute pression. Désactiver l'appareil.

 Conserver l'appareil et l'intégralité des accessoires

dans un endroit à l'abri du gel.

Entretien et maintenance

 DANGER

Risque d'électrocution.  Avant d'effectuer des travaux sur l'appareil, couper

l'interrupteur principal et débrancher la fiche sec-

teur.

Nettoyage du tamis de l'arrivée d'eau

Nettoyer régulièrement le tamis dans le raccord d'alimentation en eau.

ATTENTION

Le tamis ne doit pas être endommagé.

 Retirer le raccord du raccord d'alimentation en eau. Figure :

 Enlever le tamis avec une pince plate.  Nettoyer le tamis sous l'eau courante.  Remettre en place le tamis dans le raccord d'ali-

mentation en eau.

Maintenance

L'appareil ne nécessite aucune maintenance.

Assistance en cas de panne

Il est possible de résoudre des pannes sans trop grande gravité en utilisant la liste suivante. En cas de doute, s'adresser au service après-vente agréé.

 DANGER

Risque d'électrocution.  Avant d'effectuer des travaux sur l'appareil, couper

l'interrupteur principal et débrancher la fiche secteur.

L'appareil ne fonctionne pas

 Tirer le levier de la poignée pistolet, l'appareil se

met en service.  Vérifier que la tension indiquée sur la plaque signa-

létique correspond à la tension de la prise de cou-

rant.  Vérifier si le câble d'alimentation est endommagé

L'appareil ne monte pas en pression

 Contrôler le réglage sur la lance.  Vérifier la présence d'un débit suffisant au niveau

de l'alimentation en eau.  Purger l'appareil : Mettre l'appareil en service sans

flexible haute pression et attendre (max. 2 minutes)

jusqu'à ce qu'il s'écoule de l'eau sans bulle du rac-

cord haute pression. Mettre l'appareil hors tension

et raccorder le flexible haute pression.  Enlever le tamis de l'arrivée d'eau à l'aide d'une

pince et le nettoyer à l'eau courante.

Fluctuations de pression importantes

 Nettoyer la buse à haute pression : Ôtez les salis-

sures situées dans l'orifice de la buse à l'aide d'une

aiguille et rincez-la avec de l'eau.  Contrôler la quantité d'eau alimentée.

Bruits de fonctionnement

Courroie dentée défectueuse, consulter le service après-vente.

Appareil non étanche

 Une fuite minime au niveau de l'appareil peut sur-

venir sous certaines conditions techniques. Si la

fuite est importante, contacter le service après-

vente agréé.

14 FR

– 6

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat. Vous trouverez les adresses sous :

www.kaercher.com/dealersearch

Caractéristiques techniques

Branchement électrique

Tension 220-240

Courant absorbée 6 A Degré de protection IPX5 Classe de protection II

Arrivée d'eau

Pression d'alimentation (max.) 1,2 MPa Température d'alimentation (max.) 40 °C Débit d'alimentation (min.) 7 l/min

Performances

Pression de service 7,4 MPa Pression maximale admissible 11 MPa Débit (eau) 5,5 l/min Débit maximum 6,0 l/min Force de réaction sur la poignée-pistolet 11 N

Dimensions et poids

Longueur 278 mm Largeur 233 mm Hauteur 296 mm Poids, opérationnel avec accessoires 4,7 kg

Valeurs définies selon EN 60335-2-79

Valeur de vibrations bras-main Incertitude K

Niveau de pression acoustique L Incertitude K

Niveau de pression acoustique L incertitude K

Sous réserve de modifications techniques.

1~50-60VHz

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

Déclaration UE de conformité

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit : Nettoyeur haute pression Type : 1.600-xxx Directives européennes en vigueur :

2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/UE 2000/14/CE

Normes harmonisées appliquées :

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 89 Garanti: 91

Les signataires agissent sous ordre et avec le pouvoir de la direction.

Chairman of the Board of Management

Responsable de la documentation : S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

15FR

Indice

Sicurezza. . . . . . . . . . . . . . . . . . . . . . . . . . . .IT 4

Uso conforme a destinazione . . . . . . . . . . . . IT 4

Accessori e ricambi . . . . . . . . . . . . . . . . . . . . IT 4

Protezione dell’ambiente . . . . . . . . . . . . . . . . IT 4

Descrizione dell’apparecchio. . . . . . . . . . . . . IT 5

Montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . IT 5

Messa in funzione . . . . . . . . . . . . . . . . . . . . . IT 5

Funzionamento . . . . . . . . . . . . . . . . . . . . . . . IT 5

Trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . .IT 6

Supporto . . . . . . . . . . . . . . . . . . . . . . . . . . . .IT 6

Cura e manutenzione . . . . . . . . . . . . . . . . . . IT 6

Guida alla risoluzione dei guasti . . . . . . . . . . IT 6

Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . .IT 7

Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . IT 7

Dichiarazione di conformità UE . . . . . . . . . . . IT 7

Sicurezza

Prima di utilizzare l'apparecchio per la pri-

ma volta, leggere queste istruzioni per l'uso originali e le avvertenze di sicurezza in allegato. Agire corrispondentemente e conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Simboli riportati sull’apparecchio

Il getto ad alta pressione non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso. Proteggere l'apparecchio dal gelo.

L'apparecchio non deve essere collegato direttamente alla rete idrica pubblica.

Dispositivi di sicurezza

몇 PRUDENZA

 I dispositivi di sicurezza servono alla protezione

dell'utente e non devono essere modificati o essere raggirati.

Interruttore dell'apparecchio

L'interruttore dell'apparecchio impedisce l'azionamento accidentale dell'apparecchio.

Blocco della pistola a spruzzo

Il dispositivo di blocco inibisce la leva della pistola a spruzzo ed impedisce l'azionamento accidentale dell'apparecchio.

Valvola di troppopieno con pressostato

La valvola di troppo pieno impedisce che venga superata la pressione di esercizio massima consentita. Se si allenta la leva della pistola a spruzzo, il pressostato spegne la pompa, il getto ad alta pressione si ferma. Se si tira la leva, si riattiva la pompa.

Uso conforme a destinazione

Utilizzate questa idropulitrice esclusivamente nell'uso domestico: – per la pulizia di macchine, veicoli, edifici, attrezzi,

facciate, terrazzi, attrezzi da giardinaggio ecc. con getto d'acqua ad alta pressione (se necessario con l'aggiunta di detergenti).

– con accessori, ricambi e detergenti omologati da

KÄRCHER. Rispettate le indicazioni allegate ai detergenti.

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Protezione dell’ambiente

I materiali d'imballaggio sono riciclabili. Smaltire a regola d'arte gli imballaggi.

Gli apparecchi dismessi contengono preziosi materiali riciclabili che devono essere consegnati al riciclaggio. Smaltire a regola d'arte gli apparecchi dismessi. Gli apparecchi elettrici ed elettronici contengono spesso componenti che, con un utilizzo o smaltimento non corretti, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

I lavori di pulizia durante i quali si produce acqua di scarico contenente olio, per es. alla pulizia di motori o di sottoscocche vanno effettuati esclusivamente in luoghi di lavaggio provvisti di separatori d'olio.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

www.kaercher.com/REACH

16 IT

– 4

Descrizione dell’apparecchio

La fornitura del Suo apparecchio è riportata sulla confezione. Controllare che il contenuto dell'imballaggio sia completo. In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivenditore.

Per le figure vedi pagina 2

1 Collegamento dell'acqua con filtro montato 2 Giunto per collegamento dell'acqua 3 Attacco alta pressione 4 Vano accessori 5 Maniglia di trasporto 6 Cavo di allacciamento alla rete con connettore 7 Clip per cavi 8 Custodia per il cavo di allacciamento alla rete 9 Interruttore dell'apparecchio „0/OFF“ / „I/ON“ 10 Pistola a spruzzo 11 Blocco della pistola a spruzzo. 12 Morsetto per tubo flessibile di alta pressione 13 Manicotto di sicurezza 14 Prolunga per lancia 15 Lancia con regolazione della pressione (Vario Po-

wer) È possibile aumentare in modo continuo la pressione di lavoro da “SOFT” a “HARD”. Per regolare la pressione di lavoro, rilasciare la leva della pistola ad alta pressione e girare la lancia nella posizione desiderata.

16 Tubo flessibile alta pressione

* Aggiuntivamente necessario

17 Tubo flessibile acqua PVC in fibra-tela con raccor-

do commerciale. – Diametro minimo 1/2 pollice (13 mm) – Lunghezza minima 7,5 m

Montaggio

Prima della messa in funzione montare i componenti singoli dell'apparecchio.

Figure vedi pag. 3

Figura  Avvitare il giunto fornito sul collegamento acqua

dell'apparecchio.

Figura  Estrarre il morsetto del tubo flessibile di alta pres-

sione dalla pistola a spruzzo.

Figura  Introdurre il tubo di alta pressione alla pistola a

spruzzo.

 Introdurre il morsetto fino al suo aggancio. Accer-

tarsi del corretto aggancio tirando il tubo flessibile

di alta pressione.

Messa in funzione

 Posizionare l'apparecchio su una superficie piana. Figura  Collegare il tubo flessibile alta pressione all'attacco

alta pressione dell'apparecchio. Accertarsi del corretto aggancio tirando il tubo flessibile di alta pressione.

 Inserire la spina in una presa elettrica.

Alimentazione dell'acqua

Valori di collegamento: vedi targhetta e Dati tecnici. Rispettare le disposizioni fornite dalla società per l'approvvigionamento idrico.

ATTENZIONE

Impurità nell'acqua possono danneggiare la pompa ad alta pressione e gli accessori. Consigliamo come protezione di utilizzare il filtro per l'acqua KÄRCHER (accessorio speciale, codice d'ordine 4.730-059).

 Infilare il tubo flessibile di mandata dell'acqua sul

giunto dell'attacco d'acqua.

 Collegare il tubo flessibile acqua all'alimentazione

idrica.

 Aprire completamente il rubinetto.

Funzionamento

ATTENZIONE

Un funzionamento a secco di oltre 2 minuti determina dei danneggiamenti sulla pompa ad alta pressione. Nel caso in cui l'apparecchio non produca alcuna pressione entro 2 minuti, spegnere l'apparecchio e procedere secondo le indicazioni riportate al capitolo „Guida alla risoluzione dei guasti“.

Funzionamento ad alta pressione

몇 PRUDENZA

Mantenere una distanza minima di 30 cm dal getto durante la pulizia di superfici verniciate, in modo da evitare danneggiamenti.

Figura  Inserire la prolunga per lancia nella pistola a spruz-

zo e fissarla ruotandola di 90°. Figura  Stringere il manicotto di sicurezza. Figura  Inserire la lancia nella prolunga per lancia e fissarla

con una rotazione di 90°.

 Accendere l'apparecchio „I/ON“.  Sbloccare la leva della pistola a spruzzo.  Tirare la leva e l'apparecchio si attiva.

Avviso: Quando si rilascia la leva, l'apparecchio si

spegne. L’alta pressione nel sistema resta invaria-

ta.

Interrompere il funzionamento

 Rilasciare la leva della pistola a spruzzo.  Bloccare la leva della pistola a spruzzo.  Durante pause di lavoro prolungate (più di 5 min.)

spegnere anche l'apparecchio „0/OFF“.

– 5

17IT

Terminare il lavoro

몇 PRUDENZA

Scollegare il tubo flessibile ad alta pressione dalla pistola a spruzzo o dall'apparecchio, solo quando la pressione è scaricata dal sistema.

 Rilasciare la leva della pistola a spruzzo.  Spegnere l'apparecchio „0/OFF“.  Togliere la spina di alimentazione dalla presa.  Chiudere il rubinetto.  Premere la leva della pistola a spruzzo in modo da

scaricare la pressione ancora presente nel sistema.

 Bloccare la leva della pistola a spruzzo.  Scollegare l'apparecchio dall'alimentazione idrica.

Trasporto

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento! Per il trasporto osservare il peso dell'apparecchio.

Posizione manuale

 Sollevare l'apparecchio con l'apposito manico e

trasportarlo.

Posizione in veicoli

 Bloccare l'apparecchio in modo tale che non possa

scivolare o ribaltarsi.

Supporto

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento! Osservare il peso dell'attrezzo quando lo si mette a magazzino.

Deposito dell’apparecchio

Prima di depositi di lunga durata, per es. in inverno, rispettare anche le avvertenze riportate al capitolo Cura.

 Depositare la spazzatrice su una superficie piana.  Scollegare il tubo flessibile alta pressione dall'at-

tacco alta pressione dell'apparecchio.

 Staccare la lancia dalla lancia idropulitrice.  Conservare gli accessori nella custodia per gli ac-

cessori.

 Avvolgere il cavo di allacciamento alla rete attorno

all'alloggiamento e fissare la spina di rete con la fascetta serracavo.

Antigelo

ATTENZIONE

Apparecchi e accessori non completamente svuotati potrebbero venire danneggiati dal gelo. Svuotare completamente l'apparecchio e gli accessori e proteggerli dal gelo.

Per evitare danni:  Svuotare completamente l'acqua dall'apparecchio:

accendere l'apparecchio senza il tubo flessibile di alta pressione collegato e senza l'alimentazione idrica collegata (max. 1 min) ed attendere fino a quando dal raccordo di alta pressione non fuoriesce più dell'acqua. Spegnere l’apparecchio.

 Conservare l'apparecchio e tutti gli accessori in un

ambiente protetto dal gelo.

Cura e manutenzione

 PERICOLO

Pericolo di scossa elettrica.  Prima di eseguire qualsiasi lavoro, spegnere l'ap-

parecchio e staccare la spina.

Pulizia del filtro nel raccordo dell'acqua

Pulire regolarmente il filtro nel raccordo dell'acqua.

ATTENZIONE

Non danneggiare il filtro.

 Rimuovere il giunto dall'attacco dell'acqua. Figura

 Estrarre il filtro con una pinza piatta.  Pulire il filtro sotto acqua corrente.  Inserire il filtro di nuovo nel raccordo dell'acqua.

Manutenzione

L'apparecchio è senza manutenzione.

Guida alla risoluzione dei guasti

Piccoli guasti o disfunzioni possono essere eliminati seguendo le seguenti istruzioni. In caso di dubbi si prega di rivolgersi al servizio assistenza autorizzato.

 PERICOLO

Pericolo di scossa elettrica.  Prima di eseguire qualsiasi lavoro, spegnere l'ap-

parecchio e staccare la spina.

L'apparecchio non funziona

 Tirare la leva della pistola a spruzzo e l'apparec-

chio si attiva.  Controllare se la tensione dichiarata sulla targhetta

coincide con la tensione della fonte di energia.  Verificare la presenza di eventuali danni sul cavo di

allacciamento alla rete.

L'apparecchio non raggiunge pressione

 Verificare la regolazione della lancia.  Verificare l'alimentazione dell'acqua su sufficiente

portata.  Eliminare l'aria dall' apparecchio: Accendere l'ap-

parecchio senza il tubo flessibile di alta pressione

collegato ed attendere (max. 2 minuti) finché l’ac-

qua che fuoriesce sia priva di bolle d’aria dal rac-

cordo di alta pressione. Spegnere l'apparecchio e

collegare il tubo flessibile di alta pressione.  Estrarre il filtro nel raccordo dell'acqua con una pin-

za piatta e lavarlo sotto acqua corrente.

Forti variazioni di pressione

 Pulire l’ugello ad alta pressione: Rimuovere con un

ago lo sporco dai fori degli ugelli e sciacquare con

acqua dalla parte anteriore.  Controllare l'afflusso di acqua.

Rumorosità di funzionamento

Cinghia trapezoidale difettosa, contattare il servizio clienti.

L'apparecchio perde

 Alcune cause tecniche fanno sì che ci sia una lieve

permeabilità dell'apparecchio. In caso di permeabi-

lità elevata rivolgersi al servizio clienti autorizzato.

18 IT

– 6

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. Gli indirizzi li trovate sotto:

www.kaercher.com/dealersearch

Dati tecnici

Collegamento elettrico

Tensione 220-240

Potenza assorbita 6 A Grado di protezione IPX5 Classe di protezione II

Collegamento acqua

Pressione in entrata (max.) 1,2 MPa Temperatura in entrata (max.) 40 °C Portata (min.) 7 l/min

Prestazioni

Pressione di esercizio 7,4 MPa Pressione max. consentita 11 MPa Portata, acqua 5,5 l/min Portata massima 6,0 l/min Forza repulsiva della pistola a spruzzo 11 N

Dimensioni e pesi

Lunghezza 278 mm Larghezza 233 mm Altezza 296 mm Peso, pronto all'uso con accessori 4,7 kg

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-braccio Dubbio K

Pressione acustica L Dubbio K

Pressione acustica L

+ Dubbio K

Con riserva di modifiche tecniche.

1~50-60VHz

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Idropulitrice Modello: 1.600-xxx Direttive UE pertinenti

2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/UE 2000/14/CE

Norme armonizzate applicate

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 89 Garantito: 91

I firmatari agiscono per incarico e con delega della direzione.

Chairman of the Board of Management

Responsabile della documentazione: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

19IT

Inhoud

Veiligheid. . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 4

Reglementair gebruik . . . . . . . . . . . . . . . . . . NL 4

Toebehoren en reserveonderdelen . . . . . . . . NL 4

Zorg voor het milieu. . . . . . . . . . . . . . . . . . . . NL 4

Beschrijving apparaat . . . . . . . . . . . . . . . . . . NL 5

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 5

Inbedrijfstelling . . . . . . . . . . . . . . . . . . . . . . . NL 5

Werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL5

Vervoer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 6

Opslag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 6

Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . NL 6

Hulp bij storingen. . . . . . . . . . . . . . . . . . . . . . NL 6

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 7

Technische gegevens . . . . . . . . . . . . . . . . . . NL 7

EU-conformiteitsverklaring . . . . . . . . . . . . . . NL 7

Veiligheid

Lees voor het eerste gebruik van uw ap-

paraat deze veiligheidsinstructies en de originele gebruiksaanwijzing. Neem deze in acht. Bewaar beide documenten voor later gebruik of volgende eigenaars.

Symbolen op het toestel

Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf. Apparaat tegen vorst beschermen.

Het apparaat mag niet onmiddellijk aangesloten worden op het openbare drinkwaternet.

Veiligheidsinrichtingen

몇 VOORZICHTIG

 Veiligheidsinrichtingen dienen ter bescherming van

de gebruiker en mogen niet veranderd of omzeild worden.

Apparaatschakelaar

De hoofdschakelaar van het apparaat verhindert de onvoorziene werking van het apparaat.

Vergrendeling handspuitpistool

De vergrendeling blokkeert de hendel van het handspuitpistool en verhindert de onvoorziene start van het apparaat.

Overstroomklep met drukschakelaar

De omloopklep verhindert de overschrijding van de toegelaten werkdruk. Wordt de hendel van het handspuitpistool losgelaten, dan schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. Wordt de hendel aangetrokken, dan schakelt de drukschakelaar de pomp weer in.

Reglementair gebruik

Deze hogedrukreiniger is uitsluitend bestemd voor huishoudelijk gebruik: – voor het reinigen van machines, voertuigen, ge-

bouwen, gereedschap, gevels, terrassen, tuintoestellen, enz. met een hogedrukwaterstraal (indien nodig met toevoeging van reinigingsmiddelen);

– met door KÄRCHER vrijgegeven toebehoren, re-

serveonderdelen en reinigingsmiddelen. Neem de instructies in acht die bij de reinigingsmiddelen horen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert. Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Zorg voor het milieu

Het verpakkingsmateriaal is recyclebaar. Gelieve verpakkingen op milieuvriendelijke manier te verwijderen.

Oude apparaten bevatten waardevolle recyclebare materialen die moeten worden hergebruikt. Gelieve oude apparaten op milieuvriendelijke manier te verwijderen. Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Reinigingswerkzaamheden waarbij oliehoudend afvalwater ontstaat, bv. motor- of bodemwas, mogen enkel uitgevoerd worden in wasplaatsen met olieafscheider.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

www.kaercher.com/REACH

20 NL

– 4

Beschrijving apparaat

Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Afbeeldingen zie pagina 2

1 Wateraansluiting met ingebouwde zeef 2 Koppelinggedeelte voor wateraansluiting 3 Hogedrukaansluiting 4 Accessoiresvak 5 Handgreep 6 Stroomleiding met stekker 7 Kabelclip 8 Bewaarplaats voor stroomkabel 9 Hoofdschakelaar „0/OFF“ / „I/ON“ 10 Handpistool 11 Vergrendeling handspuitpistool 12 Klemmen voor hogedrukslang 13 Veiligheidshuls 14 Straalpijpverlenging 15 Spuitlans met drukregeling (Vario Power)

De werkdruk kan traploos van „SOFT“ tot „HARD“ worden verhoogd. Om de werkdruk te wijzigen, hendel van het hogedrukpistool loslaten en straalbuis in de gewenste stand draaien.

16 Hogedrukslang

* Extra vereist

17 Versterkte waterslang met courante koppeling

– Diameter minstens 1/2 inch (13 mm) – Lengte minstens 7,5 m

Montage

Losse onderdelen die bij het apparaat geleverd werden, moeten voor de inbedrijfstelling gemonteerd worden.

Afbeeldingen: zie pagina 3

Afbeelding  De meegeleverde koppeling aan het wateraansluit-

punt van het apparaat schroeven. Afbeelding  Klem voor hogedrukslang uit het handspuitpistool

trekken. Afbeelding

 Hogedrukslang in handspuitpistool steken.  Klem indrukken tot hij vastklikt. Veilige verbinding

controleren door aan de hogedrukslang te trekken.

Inbedrijfstelling

 Zet het apparaat op een effen oppervlak. Afbeelding  Hogedrukslang met de hogedrukaansluiting van

het apparaat verbinden. Veilige verbinding controleren door aan de hogedrukslang te trekken.

 Netstekker in het stopcontact steken.

Watertoevoer

Aansluitwaarden zie typeplaatje/Technische gegevens. Voorschriften van de watermaatschappij in acht nemen.

LET OP

Verontreinigingen in het water kunnen de hogedrukpomp en de toebehoren beschadigen. Ter bescherming wordt het gebruik van de KÄRCHER-waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) aanbevolen.

 Watertoevoerslang op koppeling aan de wateraan-

sluiting steken.

 Waterslang aan de watertoevoer aansluiten.  Waterkraan volledig opendraaien.

Werking

LET OP

Een droogloop van meer dan 2 minuten leidt tot beschadigingen van de hogedrukpomp. Indien het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk „Hulp bij storingen“.

Werken met hoge druk

몇 VOORZICHTIG

Respecteer bij de reiniging van gelakte oppervlakken een minimumstraalafstand van 30 cm om beschadigingen te vermijden.

Afbeelding  Straalbuisverlenging in handspuitpistool steken en

vastzetten door 90° te draaien. Afbeelding  De veiligheidshuls vastdraaien. Afbeelding  Straalbuis in straalbuisverlenging steken en vast-

zetten door 90° te draaien.

 Apparaat inschakelen "I/ON".  Hefboom van het handspuitpistool ontgrendelen.  Hendel aantrekken, het apparaat wordt ingescha-

keld.

Instructie: Wanneer de hendel opnieuw wordt los-

gelaten, schakelt het apparaat opnieuw uit. Hoge-

druk blijft in het systeem behouden.

Werking onderbreken

 Hefboom van het handspuitpistool loslaten.  Hefboom van het handspuitpistool vergrendelen.  Bij langere werkonderbrekingen (langer dan 5 mi-

nuten) het apparaat tevens uitschakelen "0/OFF".

– 5

21NL

Werking stopzetten

몇 VOORZICHTIG

Scheid de hogedrukslang enkel van het handspuitpistool of het apparaat wanneer geen druk in het systeem voorhanden is.

 Hefboom van het handspuitpistool loslaten.  Apparaat uitschakelen "0/OFF"  Trek de stekker uit het stopcontact.  Draai de waterkraan dicht.  Druk de hendel van het handspuitpistool in, om de

nog aanwezige druk in het systeem af te laten nemen.

 Hefboom van het handspuitpistool vergrendelen.  Apparaat scheiden van de watertoevoer.

Vervoer

몇 VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.

Transport met de hand

 Apparaat aan de draaggreep optillen en dragen.

Transport in voertuigen

 Apparaat beveiligen tegen verschuiven en kante-

len.

Opslag

몇 VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij de opslag het gewicht van het apparaat in acht.

Apparaat opslaan

Voor langdurige opslag, bv. tijdens de wintermaanden, moeten tevens de instructies in het hoofdstuk Onderhoud in acht genomen worden.

 Apparaat op een egaal oppervlak neerzetten.  Hogedrukslang van de hogedrukaansluiting van

het apparaat scheiden.

 Scheid de straalbuis van het handspuitpistool.  Accessoires in houder voor accessoires opbergen.  Stroomleiding rond de houder wikkelen en stekker

met kabelklem bevestigen.

Vorstbescherming

LET OP

Niet volledig leeggemaakte apparaten en toebehoren kunnen door vorst vernield worden. Maak het apparaat en de toebehoren volledig leeg en bescherm ze tegen vorst.

Om schade te vermijden:  Water volledig uit het apparaat aflaten: Apparaat

zonder aangesloten hogedrukslang en zonder aangesloten watertoevoer inschakelen (max. 1 min) en wachten tot geen water meer uit de hogedrukaansluiting komt. Apparaat uitschakelen.

 Apparaat met alle accessoires in een vorstvrije

ruimte bewaren.

Onderhoud

 GEVAAR

Gevaar van stroomschok  Voor alle werkzaamheden aan het apparaat moet

het apparaat uitgeschakeld en de stekker uitge-

trokken worden.

Zeef in de wateraansluiting reinigen

Reinig de zeef in de wateraansluiting regelmatig.

LET OP

De zeef mag niet beschadigd worden.

 Verwijder de koppeling van de wateraansluiting. Afbeelding

 Trek de zeef met een platte tang eruit.  Reinig de zeef onder stromend water.  Zet de zeef opnieuw in de wateraansluiting.

Onderhoud

Het apparaat is onderhoudsvrij.

Hulp bij storingen

Kleinere storingen kunt u zelf oplossen met behulp van het volgende overzicht. Bij twijfel neemt u contact op met de bevoegde klantenservice.

 GEVAAR

Gevaar van stroomschok  Voor alle werkzaamheden aan het apparaat moet

het apparaat uitgeschakeld en de stekker uitge-

trokken worden.

Apparaat draait niet

 Trek hendel van het handspuitpistool aan, het ap-

paraat wordt ingeschakeld.  Controleren of de aangegeven spanning op het

typeplaatje overeenkomt met de spanning van de

stroombron.  Stroomleiding op beschadiging controleren.

Apparaat komt niet op druk

 Instelling aan de straalpijp controleren.  Watertoevoer op voldoende volume controleren.  Apparaat ontluchten: Apparaat zonder aangeslo-

ten hogedrukslang inschakelen en wachten (max.

2 minuten) tot water zonder bellen uit de hogedruk-

aansluiting komt. Apparaat uitschakelen en hoge-

drukslang opnieuw aansluiten.  De zeef in het wateraansluitpunt er met een platte

tang uittrekken en onder stromend water reinigen.

Sterke drukschommelingen

 Hogedruksproeier reinigen: Verontreinigingen met

een naald uit het gat van de sproeier verwijderen

en met water naar voren toe uitspoelen.  Watertoevoervolume controleren.

Geluiden tijdens de werking

Tandriem defect, klantenservice raadplegen.

Apparaat ondicht

 Een geringe ondichtheid van het apparaat is tech-

nisch bepaald. Als de pomp echter erg lekt, moet

contact worden opgenomen met de bevoegde

klantenservice.

22 NL

– 6

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. Adressen vindt u onder:

www.kaercher.com/dealersearch

Technische gegevens

Elektrische aansluiting

Spanning 220-240

Stroomopname 6 A Veiligheidsklasse IPX5 Beschermingsklasse II

Wateraansluitpunt

Toevoerdruk (max.) 1,2 MPa Toevoertemperatuur (max.) 40 °C Toevoerhoeveelheid (min.) 7 l/min

Capaciteit

Werkdruk 7,4 MPa Maximaal toegestane druk 11 MPa Opbrengst, water 5,5 l/min Volume maximaal 6,0 l/min Reactiekracht van het pistool 11 N

Maten en gewichten

Lengte 278 mm Breedte 233 mm Hoogte 296 mm Gewicht, bedrijfsklaar met accessoi-

res

Bepaalde waarden conform EN 60335-2-79

Hand-arm vibratiewaarde Onzekerheid K

Geluidsdrukniveau L Onzekerheid K

Geluidskrachtniveau L heid K

+ onveilig-

Technische wijzigingen voorbehouden.

1~50-60VHz

4,7 kg

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hogedrukreiniger Type: 1.600-xxx Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 89 Gegarandeerd: 91

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Chairman of the Board of Management

Documentatieverantwoordelijke: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

23NL

Índice de contenidos

Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . ES 4

Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . ES4

Accesorios y piezas de repuesto. . . . . . . . . . ES 4

Protección del medio ambiente . . . . . . . . . . . ES 4

Descripción del aparato. . . . . . . . . . . . . . . . . ES 5

Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ES 5

Puesta en marcha . . . . . . . . . . . . . . . . . . . . . ES 5

Funcionamiento. . . . . . . . . . . . . . . . . . . . . . . ES 5

Transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . ES 6

Almacenamiento . . . . . . . . . . . . . . . . . . . . . . ES 6

Cuidados y mantenimiento . . . . . . . . . . . . . . ES 6

Ayuda en caso de avería. . . . . . . . . . . . . . . . ES 6

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . .ES7

Datos técnicos. . . . . . . . . . . . . . . . . . . . . . . . ES 7

Declaración UE de conformidad . . . . . . . . . . ES 7

Seguridad

Antes de poner en marcha por primera

vez el aparato, lea el manual de instrucciones original y las indicaciones de seguridad suministradas. Actúe de acuerdo a ellas. Conserve estos dos manuales para su uso posterior o para propietarios ulteriores.

Símbolos en el aparato

No dirija el chorro de alta presión hacia personas, animales, equipamiento eléctrico activo, ni apunte con él al propio aparato. Proteger el aparato de las heladas.

El aparato no se puede conectar directamente al abastecimiento de agua potable público.

Dispositivos de seguridad

몇 PRECAUCIÓN

 Los dispositivos de seguridad sirven para proteger

al usuario y no se pueden modificar o sortear.

Interruptor del equipo

El interruptor del aparato impide el funcionamiento involuntario del mismo.

Bloqueo de la pistola pulverizadora manual

El bloqueo bloquea la palanca de la pistola pulverizadora manual e impide que el aparato se ponga en marcha de forma involuntaria.

Válvula de derivación con presostato

La válvula de derivación evita sobrepasar la presión de trabajo permitida. Cuando se suelta la palanca de la pistola pulverizadora manual, un presostato desconecta la bomba y el chorro de alta presión se para. Cuando se acciona la palanca, se conecta la bomba nuevamente.

Uso previsto

Utilice esta limpiadora de alta presión, exclusivamente, en el ámbito doméstico: – para limpiar máquinas, vehículos, obras, herra-

mientas, fachadas, terrazas, herramientas de jardinería etc. con chorro de agua de alta presión (si es necesario agregar detergente).

– con accesorios autorizados por KÄRCHER, re-

cambios y detergentes. Respetar las indicaciones de los detergentes.

Accesorios y piezas de repuesto

Utilice solamente accesorios y recambios originales, ya que garantizan un funcionamiento correcto y seguro del equipo. Puede encontrar información acerca de los accesorios y recambios en www.kaercher.com.

Protección del medio ambiente

Los materiales empleados para el embalaje son reciclables y recuperables. Rogamos elimine los envases de forma que no se dañe el medio ambiente.

Los aparatos viejos contienen materiales valiosos reciclables que deberán ser entregados para su aprovechamiento posterior. Rogamos desguace los aparatos usados ecológicamente. Los equipos eléctricos y electrónicos contienen a menudo componentes que pueden representar un peligro potencial para la salud de las personas y para el medio ambiente en caso de que se manipulen o se eliminen de forma errónea. Estos componentes son necesarios para el correcto funcionamiento del equipo. Los equipos marcados con este símbolo no pueden eliminarse con la basura doméstica.

Los trabajos de limpieza que producen aguas residuales que contienen aceite (p. ej., el lavado de motores o el lavado de los bajos) solo se deben realizar en zonas de lavado que dispongan de separador de aceite.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

www.kaercher.com/REACH

24 ES

– 4

Descripción del aparato

El contenido de suministro de su aparato está ilustrado en el embalaje. Verifique durante el desembalaje que no falta ninguna pieza. En caso de detectar que faltan accesorios o o que han surgido daños durante el transporte, informe a su distribuidor.

Ilustraciones, véase la página 2

1 Conexión de agua con filtro incorporado 2 Pieza de acoplamiento para la conexión de agua 3 Conexión de alta presión 4 Compartimento para los accesorios 5 Asa de transporte 6 Cable de conexión a red y enchufe de red 7 Abrazadera de cable 8 Zona de recogida del cable de alimentación de red 9 Interruptor del aparato „0/OFF“ / „I/ON“ 10 Pistola pulverizadora manual 11 Bloqueo de la pistola pulverizadora manual 12 Grapa para manguera de alta presión 13 Casquillo de fijación 14 Prolongación de la lanza dosificadora 15 Lanza dosificadora con regulación de la presión

(Vario Power) La presión de trabajo aumenta de forma continua de «SOFT» a «HARD». Para ajustar la presión de trabajo, soltar la palanca de la pistola de alta presión y girar el tubo pulverizador hacia la posición deseada.

16 Manguera de alta presión

* También se necesita

17 Manguera de agua de tejido resistente con acopla-

miento habitual en el mercado. – diámetro de por lo menos 1/2 pulgada (13 mm). – longitud de por lo menos 7,5 m

Montaje

Antes de la puesta en marcha montar las piezas sueltas suministradas con el aparato.

Ilustraciones, véase la página 3

Imagen  Atornille la pieza de acoplamiento a la conexión de

agua del aparato suministrada.

Imagen  Extraer la grapa para la manguera de alta presión

de la pistola pulverizadora manual.

Imagen  Introducir la manguera de alta presión en la pistola

pulverizadora manual.

 Presionar la grapa hacia dentro hasta que se enca-

je. Comprobar si la conexión es segura tirando de

la manguera de alta presión.

Puesta en marcha

 Coloque la dispositivo sobre una superficie plana. Imagen  Unir la manguera de alta presión con la conexión

de alta presión del aparato. Comprobar si la conexión es segura tirando de la manguera de alta presión.

 Enchufar la clavija de red a una toma de corriente.

Suministro de agua

Valores de conexión: véase la placa de características/ datos técnicos. Tenga en cuenta las normas de la empresa suministradora de agua.

CUIDADO

La suciedad en el agua puede dañar la bomba de alta presión y los accesorios. Como protección se recomienda utilizar el filtro de agua KÄRCHER (accesorios especiales, referencia de pedido 4.730-059).

 Insertar la manguera de alimentación de agua en el

acoplamiento de la toma de agua.

 Conectar la manguera de agua a la toma de agua.  Abrir totalmente el grifo del agua.

Funcionamiento

CUIDADO

La marcha en vacío durante más de 2 minutos provoca daños en la bomba de alta presión. Si el equipo no genera presión en 2 minutos, desconectar el equipo y proceder conforme a las indicaciones del capítulo "Ayuda en caso de fallo".

Funcionamiento con alta presión

몇 PRECAUCIÓN

Mantener una distancia mínima de 30 cm con el chorro a la hora de limpiar superficies lacadas, para evitar daños.

Imagen  Inserte la prolongación de lanza dosificadora en la

pistola pulverizadora manual y fíjela girándola 90° Imagen  Apretar el manguito de seguridad. Imagen  Inserte la lanza en la prolongación de la lanza do-

sificadora y fíjela girándola 90°.

 Conectar el aparato „I/ON“.  Desbloquear la palanca de la pistola pulverizadora

manual.  Tirar de la palanca, el aparato se enciende.

Nota: Si no se suelta la palanca, el aparato vuelve

a apagarse. La alta presión se mantiene en el sis-

tema.

Interrupción del funcionamiento

 Suelte la palanca de la pistola pulverizadora ma-

nual.  Bloquear la palanca de la pistola pulverizadora ma-

nual.  Durante las pausas de trabajo prolongadas (de una

duración superior a 5 minutos), desconectar ade-

más el aparato „0/OFF“.

– 5

25ES

Finalización del funcionamiento

몇 PRECAUCIÓN

La manguera de alta presión solo se puede separar de la pistola pulverizadora o el equipo si no hay presión en el sistema.

 Suelte la palanca de la pistola pulverizadora ma-

nual.

 Desconectar el aparato "0/OFF".  Saque el enchufe de la toma de corriente.  Cierre el grifo de agua.  Apriete la palanca de la pistola pulverizadora ma-

nual para eliminar la presión que todavía hay en el sistema.

 Bloquear la palanca de la pistola pulverizadora ma-

nual.

 Desconectar el aparato del suministro de agua.

Transporte

몇 PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte.

Transporte manual

 Levante el aparato por el asa y de sopórtelo.

Transporte en vehículos

 Asegurar el aparato para evitar que se deslice o

vuelque.

Almacenamiento

몇 PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento.

Almacenamiento del aparato

Antes de almacenar el aparato durante un período prolongado, como por ejemplo en invierno, respetar también las indicaciones del capítulo Cuidados.

 Coloque el dispositivo sobre una superficie plana.  Desconectar la manguera de alta presión de la co-

nexión de alta presión del aparato.

 Separe la lanza dosificadora de la pistola pulveri-

zadora manual.

 Guardar los accesorios en la zona de recogida

para accesorios.

 Enrollar el cable de conexión a red para guardarlo

y fijar el conector de red con la fijación de cable.

Protección antiheladas

CUIDADO

Los equipos y accesorios que no hayan sido totalmente vaciados puede ser destrozados por las heladas. Vaciar completamente el equipo y los accesorios y proteger de las heladas.

Para evitar daños:  Vaciar totalmente el aparato, sacando todo el

agua: conectar el aparato (máx. 1 min) con la manguera de alta presión y el suministro de agua desconectados, hasta que ya no salga agua de la conexión de alta presión. Desconectar el aparato.

 Almacenar el aparato en un lugar a prueba de he-

ladas con todos los accesorios.

Cuidados y mantenimiento

 PELIGRO

Riesgo de descarga eléctrica.  Antes de efectuar cualquier trabajo en el aparato,

hay que desconectarlo de la red eléctrica.

Limpie el tamiz en la conexión del agua

Limpiar el tamiz regularmente en la toma de agua.

CUIDADO

El tamiz no se debe dañar.

 Quitar el acoplamiento de la toma de agua. Imagen

 Extraer el tamiz con los alicates de punta plana.  Limpiar el tamiz con agua corriente.  Colocar de nuevo el tamiz en la toma de agua.

Mantenimiento

El aparato no precisa mantenimiento.

Ayuda en caso de avería

Usted mismo puede solucionar las pequeñas averías con ayuda del resumen siguiente. En caso de duda, diríjase al servicio de atención al cliente autorizado.

 PELIGRO

Riesgo de descarga eléctrica.  Antes de efectuar cualquier trabajo en el aparato,

hay que desconectarlo de la red eléctrica.

El aparato no funciona

 Tirar de la palanca de la pistola pulverizadora ma-

nual, el aparato se conecta.  Comprobar si la tensión indicada en la placa de ca-

racterísticas coincide con la tensión de la fuente de

alimentación.  Comprobar si el cable de conexión a la red presen-

ta daños.

El aparato no alcanza la presión necesaria

 Comprobar el ajuste de la lanza dosificadora.  comprobar que el suministro de agua tiene sufi-

ciente caudal.  Purgar el aparato: conectar el aparato sin conectar

la manguera de alta presión y esperar (máx. 2 mi-

nutos) hasta que salga el agua sin burbujas por la

conexión de alta presión. Desconectar el aparato y

volver a conectar la manguera de alta presión.  Extraer el tamiz de la conexión del agua con unos

alicates de punta plana y limpiarlo colocándolo

bajo agua corriente.

Grandes oscilaciones de la presión

 Limpiar la boquilla de alta presión: eliminar las im-

purezas del orificio de la boquilla con una aguja y

aclarar con agua desde la parte delantera.  Comprobar el caudal de agua.

Ruidos de funcionamiento

Correa dentada averiada, avisar al servicio técnico.

El aparato presenta fugas

 El aparato presenta una ligera falta de estanquei-

dad por razones técnicas. En caso de que la falta

de estanqueidad sea grande, contactar al Servicio

técnico autorizado.

26 ES

– 6

Garantía

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio. Aquí encontrará las direcciones:

www.kaercher.com/dealersearch

Datos técnicos

Conexión eléctrica

Tensión 220-240

Consumo de corriente 6 A Grado de protección IPX5 Clase de protección II

Conexión de agua

Presión de entrada (máx.) 1,2 MPa Temperatura de entrada (máx.) 40 °C Velocidad de alimentación (mín.) 7 l/min

Potencia y rendimiento

Presión de trabajo 7,4 MPa Presión máx. admisible 11 MPa Caudal, agua 5,5 l/min Caudal máximo 6,0 l/min Fuerza de retroceso de la pistola pulveri-

zadora manual

Medidas y pesos

Longitud 278 mm Anchura 233 mm Altura 296 mm Peso, listo para el funcionamiento con

accesorios

Valores calculados conforme a la norma EN 603352-79

Valor de vibración mano-brazo Inseguridad K

Nivel de presión acústica L Inseguridad K

Nivel de potencia acústica L guridad K

Sujeto a modificaciones técnicas.

+ inse-

1~50-60VHz

11 N

4,7 kg

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

Declaración UE de conformidad

Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.

Producto: Limpiadora a alta presión Modelo: 1.600-xxx Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/UE 2000/14/CE

Normas armonizadas aplicadas

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Procedimiento de evaluación de la conformidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 89 Garantizado: 91

Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

Chairman of the Board of Management

Responsable de documentación: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

27ES

Índice

Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . PT4

Utilização conforme o fim a que se destina a

máquina. . . . . . . . . . . . . . . . . . . . . . . . . . . . .PT4

Acessórios e peças sobressalentes . . . . . . . PT 4

Proteção do meio-ambiente . . . . . . . . . . . . . PT 4

Descrição da máquina. . . . . . . . . . . . . . . . . . PT 5

Montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . PT 5

Colocação em funcionamento. . . . . . . . . . . . PT 5

Funcionamento . . . . . . . . . . . . . . . . . . . . . . . PT 5

Transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . PT 6

Armazenamento . . . . . . . . . . . . . . . . . . . . . . PT 6

Conservação e manutenção . . . . . . . . . . . . . PT 6

Ajuda em caso de avarias . . . . . . . . . . . . . . . PT 6

Garantia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . PT 7

Dados técnicos . . . . . . . . . . . . . . . . . . . . . . . PT 7

Declaração UE de conformidade . . . . . . . . . PT 7

Segurança

Antes da primeira utilização do aparelho

leia o manual de instruções original e os avisos de segurança anexos. Proceda em conformidade. Guarde os dois documentos para uma utilização futura ou para o proprietário seguinte.

Símbolos no aparelho

O jacto de alta pressão não deve ser dirigido contra pessoas, animais, equipamento eléctrico activo ou contra o próprio aparelho. Proteger o aparelho contra congelamento.

O aparelho não pode ser conectado de imediato à rede de água pública.

Equipamento de segurança

몇 CUIDADO

 As unidades de segurança protegem o utilizador e

não podem ser alteradas ou colocadas fora de serviço.

Interruptor do aparelho

O interruptor do aparelho impede a activação inadvertida do aparelho.

Bloqueio da pistola pulverizadora manual

O bloqueio trava a alavanca da pistola e impede um arranque inadvertido do aparelho.

Válvula de descarga com interruptor de pressão

A válvula de descarga evita a ultrapassagem da pressão de serviço permitida. Se soltar a alavanca da pistola de injecção manual, a bomba de alta pressão é desligada por um interruptor manométrico. Se a alavanca for puxada, a bomba volta a ligar.

Utilização conforme o fim a que se

destina a máquina

Utilize esta lavadora de alta pressão unicamente para o uso privado: – para a limpeza de máquinas, veículos, edifícios,

ferramentas, fachadas, terraços, aparelhos de jardinagem, etc. com jato de água de alta pressão (se for necessário com detergentes).

– com acessórios, peças sobressalentes e detergen-

tes homologados pela KÄRCHER. Observe os avisos que acompanham os detergentes.

Acessórios e peças sobressalentes

Utilizar apenas acessórios e peças sobressalentes originais. Só assim poderá garantir uma operação do aparelho segura e sem avarias. Para mais informações sobre acessórios e peças sobressalentes, consulte www.kaercher.com.

Proteção do meio-ambiente

Os materiais da embalagem são recicláveis. Eliminar as embalagens de forma a preservar o meio ambiente.

Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Eliminar os aparelhos velhos de forma a preservar o meio ambiente. Muitas vezes, os aparelhos eléctricos e electrónicos contém componentes que, em caso de manuseamento incorrecto ou recolha errada, podem representar um perigo para a saúde e para o ambiente. Contudo, estes componentes são necessários para a operação adequada do aparelho. Os aparelhos assinalados com este símbolo não podem ser eliminados com o lixo doméstico.

Efectuar os trabalhos de limpeza com formação de águas sujas oleosas, p.ex. lavagem do motor, lavagem do chassis inferior, só em lugares de lavagem onde existem colectores de óleo.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontradas em:

www.kaercher.com/REACH

28 PT

– 4

Descrição da máquina

O volume de fornecimento do seu aparelho é ilustrado na embalagem. Ao desembalar verifique a integridade do conteúdo. Contacte imediatamente o vendedor, em caso de falta de acessórios ou no caso de danos de transporte.

Figuras veja página 2

1 Conexão de água com peneira incorporada 2 Peça de acoplamento para ligação da água 3 Ligação de alta pressão 4 Compartimento acessórios 5 Punho de transporte 6 Cabo de ligação à rede com ficha de rede 7 Clipe para cabo 8 Depósito para cabo de ligação à rede 9 Interruptor do aparelho "0/OFF" / "I/ON" 10 Pistola de injecção manual 11 Bloqueio da pistola pulverizadora manual 12 Grampo para mangueira de alta pressão 13 Casquilho de segurança 14 Extensão da lança (tubo de jacto) 15 Lança com regulação da pressão (Vario Power)

É possível aumentar a pressão de trabalho continuamente de “SOFT” até “HARD”. Para ajustar a pressão de trabalho, soltar a alavanca da pistola de alta pressão e rodar a lança para a posição desejada.

16 Mangueira de alta pressão

* Adicionalmente necessário

17 Mangueira de água de material reforçado com aco-

plamento convencional. – Diâmetro mínimo 1/2 polegada (13 mm) – Comprimento mínimo 7,5 m

Montagem

Montar os componentes soltos na embalagem no aparelho, antes de proceder à colocação em funcionamento.

Figuras veja página 3

Figura  Fixar o elemento de acoplamento na conexão de

água da máquina.

Figura  Retirar o grampo para a mangueira de alta pressão

da pistola pulverizadora manual.

Figura  Encaixar a mangueira de alta pressão na pistola

pulverizadora manual.

 Pressionar o grampo até encaixar. Controlar a liga-

ção segura, puxando pela mangueira de alta pres-

são.

Colocação em funcionamento

 Colocar o aparelho sobre uma superfície plana. Figura  Ligar a mangueira de alta pressão à respectiva li-

gação no aparelho. Controlar a ligação segura, puxando pela mangueira de alta pressão.

 Ligue a ficha de rede à tomada de corrente.

Alimentação de água

Para os valores de ligação veja a placa de características / dados técnicos. Respeite as normas da companhia de abastecimento de água.

ADVERTÊNCIA

Contaminações na água podem danificar a bomba de alta pressão e os acessórios. Como meio de proteção é recomendado o filtro de água KÄRCHER (acessórios especiais, refª 4.730-059).

 Colocar a mangueira de admissão da água no aco-

plamento da ligação da água.

 Conectar a mangueira da água na alimentação da

água.

 Abrir a torneira totalmente.

Funcionamento

ADVERTÊNCIA

O funcionamento a seco durante mais de 2 minutos conduz a danos irreparáveis na bomba de alta pressão. Se o aparelho não estabelecer nenhuma pressão dentro de 2 minutos, deve desligar o aparelho e proceder conforme indicado no capítulo "Ajuda em caso de avarias".

Funcionamento a alta pressão

몇 CUIDADO

Guardar uma distância do jato mínima de 30 cm durante a limpeza de superfícies lacadas para evitar danos.

Figura  Introduzir a extensão da lança na pistola manual e

rodar 90° para fixá-la. Figura  Fixar o casquilho de segurança. Figura  Introduzir a lança na extensão da lança manual e

rodar 90° para fixá-la.

 Ligar o aparelho "I/ON".  Desbloquear a alavanca da pistola pulverizadora.  Puxar a alavanca e o aparelho entra em funciona-

mento.

Aviso: o aparelho desliga assim que soltar a ala-

vanca. A alta pressão permanece no sistema.

Interromper o funcionamento

 Soltar a alavanca da pistola pulverizadora manual.  Bloquear a alavanca da pistola pulverizadora.  Se não trabalhar durante um período prolongado

(superior a 5 minutos) com o aparelho, o mesmo

deve ser desligado "0/OFF".

– 5

29PT

Desligar o aparelho

몇 CUIDADO

Separar apenas a mangueira de alta pressão da pistola pulverizadora manual ou do aparelho se o sistema estiver livre de pressão.

 Soltar a alavanca da pistola pulverizadora manual.  Desligar o aparelho "0/OFF".  Retirar a ficha de rede da tomada.  Fechar a torneira de água.  Premir a alavanca da pistola de injecção manual

para eliminar a pressão ainda existente no sistema.

 Bloquear a alavanca da pistola pulverizadora.  Separar o aparelho da alimentação da água.

Transporte

몇 CUIDADO

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o transporte.

Transporte manual

 Levantar o aparelho no manípulo e transportar.

Transporte em veículos

 Proteger o aparelho contra deslizamentos e tom-

bamentos.

Armazenamento

몇 CUIDADO

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o armazenamento.

Guardar a máquina

Antes de armazenar o aparelho durante um longo período (p. ex. no Inverno), deve-se prestar especial atenção ao capítulo da conservação.

 Estacionar o aparelho sobre uma superfície plana.  Separar a mangueira de alta pressão na ligação de

alta pressão do aparelho.

 Separar o tubo de jacto da pistola pulverizadora

manual.

 Guardar os acessórios no respectivo local de ar-

mazenamento.

 Enrolar o cabo de alimentação no respectivo local

de armazenamento e fixar a ficha com o grampo do cabo.

Protecção contra o congelamento

ADVERTÊNCIA

Aparelhos ou acessórios que não tenham sido completamente esvaziados podem ser destruídos pela geada. Esvaziar completamente o aparelho e acessórios e proteger contra geada.

Para evitar danos:  Esvaziar toda a água do aparelho: ligar o aparelho

sem a mangueira de alta pressão conectada e sem a alimentação de água conectada (máx. 1 min) e aguardar até não sair mais nenhuma água da ligação de alta pressão. Desligar o aparelho.

 Guardar o aparelho com todos os acessórios um

local protegido contra geada.

30 PT

Conservação e manutenção

 PERIGO

Perigo de um choque eléctrico.  Desligar o aparelho e retirar a ficha de rede antes

de efectuar quaisquer trabalhos no aparelho.

Limpar o coador na ligação de água

Limpar regularmente o coador na ligação de água.

ADVERTÊNCIA

O coador não pode ficar danificado.

 Remover o acoplamento da ligação de água. Figura  Puxar o coador para fora com um alicate de pontas

chatas.

 Limpar o coador sob água corrente.  Voltar a inserir o coador na ligação de água.

Manutenção

O aparelho está isento de manutenção.

Ajuda em caso de avarias

Com a ajuda da seguinte tabela sinóptica, você mesmo pode eliminar pequenas avarias. Em caso de dúvida contacte o serviço de assistência técnica autorizado.

 PERIGO

Perigo de um choque eléctrico.  Desligar o aparelho e retirar a ficha de rede antes

de efectuar quaisquer trabalhos no aparelho.

A máquina não funciona

 Puxar a alavanca da pistola pulverizadora manual,

o aparelho entra em funcionamento.  Verificar se a tensão indicada na placa de caracte-

rísticas coincide com a tensão da fonte de alimen-

tação.  Verificar o cabo de rede a respeito de danos.

A máquina não atinge a pressão de serviço

 Verificar o ajuste na lança.  Verificar se a alimentação da água tem um caudal

de débito suficiente.  Eliminar o ar da máquina: Ligar o aparelho sem a

mangueira de alta pressão conectada e esperar

(máx. 2 minutos), até a água sair sem bolhas de ar

na respectiva ligação de alta pressão. Desligar o

aparelho e voltar a ligar a mangueira de alta pres-

são.  Extrair o coador da conexão de água por meio de

um alicate de pontas chatas e lavar-lo com água

corrente.

Fortes variações de pressão

 Limpar o bocal de alta pressão: Elimine a sujidade

da abertura do bocal com uma agulha e lave pela

frente com água.  Verificar a quantidade de alimentação de água.

Ruídos operacionais

Correia dentada defeituosa, contactar o serviço de assistência.

Aparelho com fuga

 Uma pequena fuga no aparelho é normal e deve-

se a razões técnicas. Se houver fortes fugas de

água, manda inspeccionar pelo Serviço Técnico

autorizado.

– 6

Garantia

Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo. Os endereços podem ser consultados em:

www.kaercher.com/dealersearch

Dados técnicos

Ligação eléctrica

Tensão 220-240

Consumo de corrente 6 A Grau de protecção IPX5 Classe de protecção II

Conexão de água

Pressão de admissão (máx.) 1,2 MPa Temperatura de admissão (máx.) 40 °C Quantidade de admissão (mín.) 7 l/mín

Dados relativos à potência

Pressão de serviço 7,4 MPa Pressão máxima admissível 11 MPa Débito, água 5,5 l/mín Caudal de débito máximo 6,0 l/mín Força de recuo da pistola manual 11 N

Medidas e pesos

Comprimento 278 mm Largura 233 mm Altura 296 mm Peso, operacional com acessórios 4,7 kg

Valores obtidos segundo EN 60335-2-79

Valor de vibração mão/braço Insegurança K

Nível de pressão acústica L Insegurança K

Nível de potência acústica L gurança K

O fabricante reserva-se o direito de proceder a quaisquer alterações técnicas.

+ Inse-

1~50-60VHz

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

Declaração UE de conformidade

Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Directivas UE por quanto concerne à sua concepção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modificação na máquina sem o nosso consentimento prévio, a presente declaração perderá a validade.

Produto: Lavadora de alta pressão Tipo: 1.600-xxx Respectivas Directrizes da UE

2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/UE 2000/14/CE

Normas harmonizadas aplicadas

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Processo aplicado de avaliação de conformidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 89 Garantido: 91

Os signatários actuam em nome e em procuração do Conselho de Administração.

Chairman of the Board of Management

Responsável pela documentação: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

31PT

Indhold

Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 4

Bestemmelsesmæssig anvendelse. . . . . . . . DA 4

Tilbehør og reservedele. . . . . . . . . . . . . . . . . DA 4

Miljøbeskyttelse. . . . . . . . . . . . . . . . . . . . . . . DA 4

Beskrivelse af apparatet . . . . . . . . . . . . . . . . DA 5

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 5

Ibrugtagning . . . . . . . . . . . . . . . . . . . . . . . . . DA5

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .DA6

Opbevaring . . . . . . . . . . . . . . . . . . . . . . . . . . DA6

Pleje og vedligeholdelse . . . . . . . . . . . . . . . . DA 6

Hjælp ved fejl. . . . . . . . . . . . . . . . . . . . . . . . . DA 6

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 7

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . DA 7

EU-overensstemmelseserklæring . . . . . . . . . DA 7

Sikkerhed

Læs den originale driftsvejledning før før-

ste gangs brug af maskinen og de vedlagte sikkerhedsanvisninger. Følg den nøje. Opbevar de to hæfter til senere brug eller til senere ejere.

Symboler på maskinen

Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maskinen. Beskyt maskinen imod frost.

Maskinen må ikke tilsluttes umiddelbart til det offentlige drikkevandsnet.

Sikkerhedsanordninger

몇 FORSIGTIG

 Sikkerhedsanordninger skal beskytte mod kvæ-

stelser og må hverken ændres eller omgås.

Afbryder

Hovedafbryderen forhindrer et utilsigtet brug af maskinen.

Låseanordning på håndsprøjtepistolen

Låseanordningen blokerer sprøjtepistolens greb og forhindrer maskinens utilsigtede start.

Overstrømsventil med trykafbryder

Overstrømsventilen forhindrer, at det maksimalt tilladte tryk overskrides. Hvis pistolgrebet slippes, frakobles højtrykspumpen af en trykafbryder, og højtryksstrålen stopper. Hvis der trækkes i grebet, kobler trykafbryderen pumpen til igen.

Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes til privat brug: – Til rengøring af maskiner, køretøjer, bygninger,

værktøjer, facader, terrasser, haveredskaber etc. med højtryksvandstråle (efter behov med tilsætning af rengøringsmiddel).

– Med tilbehør, reservedele og rengøringsmidler, der

er godkendt af Kärcher. Følg de anvisninger, der er vedlagt rengøringsmidlerne.

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes www.kaercher.com

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen på en miljømæssigt forsvarlig måde.

Udtjente maskiner indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Sørg for at bortskaffe gamle maskiner på en miljømæssigt forsvarlig måde. Elektriske og elektroniske maskiner indeholder ofte bestanddele, der ved forkert omgang eller forkert bortskaffelse kan udgøre en mulig fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse bestanddele imidlertid nødvendige. Maskiner kendetegnet med dette symbol må ikke bortskaffes sammen med husholdningsaffaldet.

Rengøringsarbejder, hvor der opstår olieholdigt spildevand, f.eks. motorvask eller undervognsvask må kun foregå på vaskepladser udstyret med en olieudskiller.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

www.kaercher.com/REACH

32 DA

– 4

Beskrivelse af apparatet

Maskinen, tilbehør m.m. vises på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Se figurerne på side 2

1 Vandtilslutning med integreret si 2 Tilkoblingsdel til vandforsyning 3 Højtrykstilslutning 4 Rum til tilbehør 5 Bæregreb 6 Strømledning med netstik 7 Kalbelclips 8 Opbevaring til strømledningen 9 Hovedafbryder „0/OFF“ / „I/ON“ 10 Håndsprøjtepistol 11 Låseanordning på håndsprøjtepistolen 12 Klemme til højtryksslangen 13 Sikringsmuffe 14 Strålerørsforlængelse 15 Strålerør med trykregulering (Vario Power)

Arbejdstrykket kan øges trinløst fra "SOFT" til "HARD". Giv slip på højtrykspistolens greb, og drej strålerøret til den ønskede stilling for at justere arbejdstrykket.

16 Højtryksslange

* Desuden nødvendigt

17 Armeret vandslange med almindelig kobling.

– Diameter min. 1/2 tommer (13 mm) – Længde min. 7,5 m

Montering

Løse komponenter, som er vedlagt maskinen, skal før brugen monteres.

Se figurerne på side 3

Figur  Skru den medfølgende koblingsdel på højtryksren-

serens vandtilslutning. Figur  Træk clipsen til højtryksslangen ud af håndsprøjte-

pistolen. Figur

 Stik højtryksslangen ind i håndsprøjtepistolen.  Tryk klemmen ind indtil den går i hak. Kontroller om

forbindelsen er sikker ved at trække i højtryksslan-

gen.

Ibrugtagning

 Stil apparatet på en plan flade. Figur  Højtryksslangen kobles til maskinens højtrykstil-

slutning. Kontroller om forbindelsen er sikker ved at trække i højtryksslangen.

 Sæt netstikket i en stikdåse.

Vandforsyning

Se typeskilt/tekniske data for tilslutningsværdier Læg mærke til vandforsyningsselskabets reglementer.

BEMÆRK

Forureninger i vandet kan beskadige højtrykspumpen og tilbehøret. For at beskytte maskinen anbefales brug af KÄRCHER-vandfilter (specialtilbehør, bestillingsnummer 4.730-059).

 Sæt vandtilløbsslangen på vandtillsutningens kob-

ling.

 Slut vandslangen til vandforsyningen.  Åbn for vandhanen.

Drift

BEMÆRK

Tørkørsel på mere end 2 minutter fører til skader på højtrykspumpen. Afbryd maskinen hvis den ikke opbygger tryk indenfor 2 minutter og gå frem ifølge anvisningerne i kapitel "Hjælp ved fejl".

Drift med højtryk

몇 FORSIGTIG

Hold mindst 30 cm stråleafstand ved rengøring af lakerede overflader for at undgå lakskader.

Figur  Sæt strålerørforlængerstykket ind i håndsprøjtepi-

stolen, og fastgør den ved at dreje den 90 °. Figur  Skru sikringshylsteret fast. Figur  Sæt strålerøret ind i strålerørforlængerstykket, og

fastgør det ved at dreje 90°.

 Stil hovedafbryderen på "I/ON".  Brug håndsprøjtepistolens greb.  Højtryksrenseren tændes ved at trække i grebet.

Bemærk: Hvis der gives slip for grebet, afbrydes

maskinen igen. Højtrykket opretholdes i systemet.

Afbrydelse af driften

 Slip pistolgrebets håndtag.  Brug håndsprøjtepistolens greb.  Afbryd endvidere maskinen "0/OFF" ved længere

arbejdspauser (mere end 5 minutter).

– 5

33DA

Efter brug

몇 FORSIGTIG

Højtryksslangen må kun adskilles fra håndsprøjtepistolen eller maskinen, hvis systemet er uden tryk.

 Slip pistolgrebets håndtag.  Sluk maskinen "0/OFF“.  Træk stikket ud af stikkontakten.  Luk vandhanen.  Tryk på pistolgrebet for at fjerne det tryk, der er i sy-

stemet.

 Brug håndsprøjtepistolens greb.  Adskil maskinen fra vandforsyningen.

Transport

몇 FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

Manuel transport

 Løft maskinen ved hjælp af grebet og bær den.

Transport i køretøjer

 Maskinen sikres/fastgøres, så den ikke kan vælte

eller flytte sig.

Opbevaring

몇 FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved oplagringen.

Opbevaring af apparatet

Inden maskinen opbevares over et længere tidsrum, f.eks. om vinteren, skal der tages hensyn til anvisningerne i kapitel "Pleje".

 Stil fejemaskinen på et plant underlag.  Adskille højtryksslangen fra maskinens højtrykstil-

slutning.

 Tag strålerøret af sprøjtepistolen.  Sæt tilbehøret i de respektive holdere.  Rul strømkablet omkring holderen og spænd net-

stikket fast med kabelklemmen.

Frostbeskyttelse

BEMÆRK

Ikke fuldstændig tømte maskin- eller tilbehørsdele kan ødelægges af frost. Tøm maskin- og tilbehørsdele fuldstændig og frostsikre dem.

For at undgå skader:  Tømme maskinen for vand: Tænd maskinen uden

tilsluttet højtryksslange og uden tilsluttet vandforsyning (max. 1 min.) og vent, indtil der ikke længere kommer vand ud af højtrykstilslutningen. Sluk for maskinen.

 Maskinen og alt tilbehør opbevares i et frostfrit rum.

Pleje og vedligeholdelse

 FARE

Risiko for elektrisk stød.  Træk netstikket og afbryd maskinen inden der ar-

bejdes på maskinen.

Rens filteret i vandtilslutningen.

Rens vandtilslutningens filter med jævne mellemrum.

BEMÆRK

Sien må ikke beskadiges.

 Fjern koblingen fra vandtilslutningen. Figur

 Træk sien ud med en flad tang.  Rens sien under rindende vand.  Sæt igen sien i vandtilslutningen.

Vedligeholdelse

Højtryksrenseren er vedligeholdelsesfri.

Hjælp ved fejl

Ved hjælp af denne oversigt kan De selv afhjælpe mindre fejl. Kontakt den autoriserede kundeservice i tvivlstilfælde.

 FARE

Risiko for elektrisk stød.  Træk netstikket og afbryd maskinen inden der ar-

bejdes på maskinen.

Maskinen kører ikke

 Maskinen tændes ved at trække i håndsprøjtepi-

stolens greb.  Kontroller, at den angivne spænding på typeskiltet

stemmer overens med strømkildens spænding.  Kontroller nettilslutningskablet for beskadigelse.

Maskinen kommer ikke op på det nødvendige

tryk

 Kontroller indstillingerne på strålerøret.  Kontroller vandforsyningen for tilstrækkelig trans-

portkapacitet.  Maskinen skal afluftes: Tænd maskinen uden til-

sluttet højtryksslange og vent (max. 2 minutter),

indtil vandet kommer ud af højtrykstilslutningen

uden bobler. Sluk for maskinen og tilslut højtryks-

slangen igen.  Træk sien i vandtilslutningen ud med en fladtang

og rens den under løbende vand.

Kraftige trykudsving

 Rens højtryksdysen: Fjern snavs fra dyseborehul-

let med en nål og skyl ved at spule vand fremad.  Kontroller den tilløbende vandmængde.

Driftsstøj

Tandrem defekt, kontakt kundeservice.

Maskinen er utæt

 Teknisk betinget er maskinen lidt utæt. Kontakt den

autoriserede kundeservice, hvis den er meget

utæt.

34 DA

– 6

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet. Adresser finder De under:

www.kaercher.com/dealersearch

Tekniske data

El-tilslutning

Spænding 220-240

Strømoptagelse 6 A Beskyttelsesniveau IPX5 Beskyttelsesklasse II

Vandtilslutning

Tilførselstryk, maks. 1,2 MPa Forsyningstemperatur, maks. 40 °C Forsyningsmængde, min. 7 l/min.

Ydelsesdata

Arbejdstryk 7,4 MPa Maks. tilladt tryk 11 MPa Kapacitet, vand 5,5 l/min. Transportmængde max. 6,0 l/min. Pistolgrebets tilbagestødskraft 11 N

Mål og vægt

Længde 278 mm Bredde 233 mm Højde 296 mm Vægt, driftsklar med tilbehør 4,7 kg

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrationsværdi Usikkerhed K

Lydtryksniveau L Usikkerhed K

Lydeffektniveau L

+ usikkerhed K

Der tages forbehold for tekniske ændringer.

1~50-60VHz

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

EU-overensstemmelseserklæring

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser Type: 1.600-xxx Gældende EU-direktiver

2006/42/EF (+2009/127/EF) 2014/30/EU 2011/65/EU 2000/14/EF

Anvendte harmoniserede standarder

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 89 Garanteret: 91

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Chairman of the Board of Management

Dokumentationsbefuldmægtiget: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

35DA

Innhold

Sikkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . .NO4

Forskriftsmessig bruk . . . . . . . . . . . . . . . . . . NO 4

Tilbehør og reservedeler . . . . . . . . . . . . . . . . NO 4

Miljøvern . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 4

Beskrivelse av apparatet . . . . . . . . . . . . . . . . NO 5

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 5

Ta i bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 5

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .NO6

Lagring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 6

Pleie og vedlikehold . . . . . . . . . . . . . . . . . . . NO 6

Feilretting. . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 6

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 7

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . NO 7

EU-samsvarserklæring . . . . . . . . . . . . . . . . . NO 7

Sikkerhet

Les denne oversettelsen av den originale

bruksanvisningen før apparatet tas i bruk første gang, og følg de vedlagte sikkerhetsanvisningene. Følg dem. Oppbevar begge heftene til senere bruk eller for neste eier.

Symboler på maskinen

Høytrykksstrålen må ikke rettes mot personer, dyr, elektrisk utstyr som er på, eller maskinen selv. Skal ikke utsettes for frost.

Maskinen skal ikke kobles direkte til den offentlige vannforsyningen.

Sikkerhetsinnretninger

몇 FORSIKTIG

 Sikkerhetsinnretningen fungerer som beskyttelse

for brukeren, og må ikke endres eller omgås.

Apparatbryter

Apparatbryteren forhindrer utilsiktet bruk av apparatet.

Låsin høytrykkspistol

Låsingen sperrer hendelen på høytrykkspistolen og forhindrer utilsiktet start av apparatet.

Overstrømsventil med trykkbryter

Overstrømsventilen forhindrer at maskinens tillatte arbeidstrykk overskrides. Hvis spaken på håndsprøytespistolen slippes, slår en trykkbryter av pumpen, og høytrykksstrålen stopper. Når spaken betjenes igjen, kobles pumpen inn igjen.

Forskriftsmessig bruk

Denne høytrykksvaskeren må kun brukes til private formål. – for rengjøring av maskiner, biler, bygninger, verk-

tøy, fasader, terrasser, hageutstyr, etc. med høytrykkvannstråle (ved behov tilsatt rengjøringsmidler).

– med tilbehør, reservedeler og rengjøringsmidler

som er godkjent av KÄRCHER. Følg anvisningene som følger med rengjøringsmiddelet.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av maskinen. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Gamle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendest til gjenbruk. Kvitt deg med gamle maskiner på miljøvennlig måte. Elektriske og elektroniske apparater inneholder ofte deler som kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Rengjøringsarbeid som medfører oljeholdig avløpsvann, f. eks. motorvask, karosserivask, må bare utføres på vaskeplasser med oljeutskiller.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

www.kaercher.com/REACH

36 NO

– 4

Beskrivelse av apparatet

Leveringsomfang for apparatet er vist på emballasjen. Kontroller at innholdet i pakken er fullstendig, når du pakker ut. Ved manglende tilbehør eller ved transportskader, vennligst informer forhandleren.

Se side 2 for illustrasjoner

1 Vanntilkobling med innebygget sil 2 Koblingsdel for vanntilkoblingen 3 Høytrykksforsyning 4 Tilbehørsrom 5 Bærehåndtak 6 Strømledning med støpsel 7 Kabelclips 8 Oppbevaring av strømkabel 9 Apparatbryter "0/OFF" / "I/ON" 10 Høytrykkspistol 11 Låsin høytrykkspistol 12 Klammer for høytrykksslange 13 Låsehylse 14 Strålerørforlengelse 15 Strålerør med trykkregulering (Vario Power)

Arbeidspresset kan økes trinnløst fra "SOFT" til "HARD". For å regulere arbeidspresset, slipp spaken på høytrykkspistolen og drei strålerøret til ønsket stilling.

16 Høytrykksslange

* I tillegg kreves

17 Vevforsterket vannslange med alminnelig kobling.

– Minimumsdiameter 1/2 tomme (13 mm). – Minimumslengde 7,5 m.

Montering

De løse delene som følger apparatet skal monteres før det tas i bruk.

Se side 3 for illustrasjoner

Figur  Skru den medfølgende koblingsdelen på vanntil-

koblingen på høytrykksvaskeren. Figur  Trekk ut klammer ffor høytrykksslange fra høy-

trykkspistolen. Figur

 Sett høytrykkslangen i høytrykkspistolen.  Klammer trykkes inn til de går i lås. Kontroller sik-

ker tilkobling ved å trekke i høytrykkslangen.

Ta i bruk

 Sett maskinen på en jevn flate. Figur  Høytrykkslangen kobles til høytrykkskoblingen på

apparatet. Kontroller sikker tilkobling ved å trekke i høytrykkslangen.

 Sett støpselet i stikkontakten.

Vanntilførsel

Se typeskilt/tekniske data for tilkoblingsverdier. Følg vannverkets forskrifter.

OBS

Forurensning i vannet kan skade høytrykkspumpen og tilbehøret. For beskyttelse anbefales bruk av KÄRCHER vannfilter (spesialtilbehør, bestillingsnr. 4.730-

059).

 Koble vanntilførselsslangen til koblingen på vann-

tilkoblingen.

 Vannslangen kobles til vannforsyningen.  Åpne vannkranen helt.

Drift

OBS

Tørrkjøring i mer enn 2 minutter fører til skader på høytrykkspumpen. Dersom maskinen ikke bygger opp trykk innen 2 minutter, slå av maskinen og gå frem som beskrevet i kapittel "Feilretting".

Drift med høytrykk

몇 FORSIKTIG

Hold en avstand på minst 30 cm ved rengjøring av lakkerte flater, for å unngå skader

Figur  Sett strålerørforlengelsen inn i håndsprøytepisto-

len, og fest den ved å vri den 90°. Figur  Skru fast sikringshylsen. Figur  Sett strålerøret inn i strålerørforlengelsen, og fest

det ved å vri det 90°.

 Slå på apparatet "I/ON".  Lås spaken på håndsprøytepistolen.  Betjen hendelen, og maskinen starter.

Merk: Dersom du slipper hendelen igjen, vil appa-

ratet stoppe. Høyt trykk beholdes i systemet.

Opphold i arbeidet

 Slipp spaken på håndsprøytepistolen.  Lås spaken på håndsprøytepistolen.  Ved lengre arbeidspauser (mer enn 5 minutter) må

høytrykksvaskeren i tillegg slås av "0/OFF".

– 5

37NO

Etter bruk

몇 FORSIKTIG

Høytrykkslangen må bare tas av høytrykkspistolen eller maskinen når det ikke er noe trykk i systemet.

 Slipp spaken på håndsprøytepistolen.  Slå av apparatet "0/OFF".  Trekk ut støpselet fra veggkontakten.  Steng vannkranen.  Trykk inn spaken på håndsprøytepistolen for å ut-

ligne det gjenværende trykket i systemet.

 Lås spaken på håndsprøytepistolen.  Skill apparatet fra vannforsyningen.

Transport

몇 FORSIKTIG

Fare for personskade og materiell skade! Pass på vekten av apparatet ved transport.

Transport for hånd

 Løft apparatet i bærehåndtaket og bær det.

Transport i kjøretøy

 Sikre maskinen mot å skli eller vippe.

Lagring

몇 FORSIKTIG

Fare for personskade og materiell skade! Vær oppmerksom på vekten til apparatet ved lagring.

Oppbevaring av apparatet

Før lengre tids lagring, f.eks. om vinteren, pass på anvisningene i kapittelet Pleie.

 Sett høytrykksvaskeren på et jevnt underlag.  Skille høytrykkslange fra apparatets høytrykkstil-

kobling.

 Koble strålerøret fra høytrykkspistolen.  Tilbehøret lagres i oppbevaringsrom for tilbehøret.  Vikle opp strømkabelen og fest strømstøpselet

med kabelklemmen.

Frostbeskyttelse

OBS

Maskiner og tilbehør som ikke er helt tømt kan bli ødelagt av frost. Tøm maskin og tilbehør komplett og sikre mot frost.

For å unngå skader:  Tømme apparatet helt for vann: Slå på apparatet

uten tilkoblet høytrykkslange og uten tilkoblet vannforsyninf (maks 1 min.) og vent til det ikke kommer mer vann ut av høytrykkslangen. Slå av maskinen.

 Oppbevar apparat med alt utstyr i et frostsikkert

rom.

Pleie og vedlikehold

 FARE

Fare for elektrisk støt.  Før alt arbeide på apparatet skal apparatet slås av

og strømkabelen trekkes ut.

Rengjør sil i vanntilkobling

Rengjør sil i vanntilkoblingen regelmessig.

OBS

Silen skal ikke være skadet.

 Ta av koblingen fra vanntilkoblingen. Figur

 Trekk ut silen med en flat tang.  Rengjør silen under rennende vann.  Sett inn igjen silen i vanntilkoblingen.

Vedlikehold

Høytrykksvaskeren er vedlikeholdsfri.

Feilretting

Mindre funksjonsfeil kan du ved hjelp av følgende oversikt utbedre selv. Ved tvilstilfeller, ta kontakt med autorisert kundeservice.

 FARE

Fare for elektrisk støt.  Før alt arbeide på apparatet skal apparatet slås av

og strømkabelen trekkes ut.

Apparatet går ikke

 Betjen hendelen på høytrykkspistolen og maskinen

starter.  Kontroller at spenningen som er oppgitt på typeskil-

tet er overensstemmende med strømkildens spen-

ning.  Kontroller strømkabelen for skader.

Høytrykksvaskeren bygger ikke opp trykk

 Kontroller innstilling på strålerøret.  Kontroller at vannforsyningen har tilstrekkelig ma-

tevolum.  Lufte maskinen: Slå på apparatet uten tilkoblet

høytrykkslange og kjør det til det kommer ut vann

(maks. 2 minutter) uten bobler fra høytrykkstilkob-

lingen. Slå av maskinen og koble på høytrykksslan-

gen igjen.  Ta ut sugeinntaket i vanntilkoblingen med en flat-

tang, og rengjør det under rennende vann.

Sterke trykksvingninger

 Rengjøre høytrykksdyse: Fjern smuss fra dysehul-

lene med en nål, og skyll med vann i retning fra

fremsiden.  Kontroller vanntilførselsmengde.

Driftslyder

Tannreim defekt, kontakt kundeservice.

Apparatet er utett

 Små utettheter i apparatet skyldes tekniske årsa-

ker. Ved større utettheter, ta kontakt med autorisert

kundeservice.

38 NO

– 6

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til materialeller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. Adresser finner du under:

www.kaercher.com/dealersearch

Tekniske data

Elektrisk tilkobling

Spenning 220-240

Strømforbruk 6 A Beskyttelsesklasse IPX5 Beskyttelsesklasse II

Vanntilkobling

Tilførselstrykk (max) 1,2 MPa Vanntilførsels-temperatur (max) 40 °C Tilførselsmengde (min) 7 l/min

Effektspesifikasjoner

Arbeidstrykk 7,4 MPa Maks. tillatt trykk 11 MPa Vannmengde 5,5 l/min Matemengde maks 6,0 l/min Rekylkraft høytrykkspistol 11 N

Mål og vekt

Lengde 278 mm Bredde 233 mm Høyde 296 mm Vekt, driftsklar, med tilbehør 4,7 kg

Registrerte verdier etter EN 60335-2-79

Hånd-arm vibrasjonsverdi Usikkerhet K

Støytrykksnivå L Usikkerhet K

Støyeffektnivå L

+ usikkerhet K

Det tas forbehold om tekniske endringer.

1~50-60VHz

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Høytrykksvasker Type: 1.600-xxx Relevante EU-direktiver

2006/42/EF (+2009/127/EF) 2014/30/EU 2011/65/EU 2000/14/EF

Anvendte overensstemmende normer

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 89 Garantert: 91

Undertegnede handler på vegne av og med fullmakt fra styret.

Chairman of the Board of Management

Ansvarlig for dokumentasjon: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

39NO

Innehåll

Säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . .SV4

Ändamålsenlig användning . . . . . . . . . . . . . . SV 4

Tillbehör och reservdelar. . . . . . . . . . . . . . . . SV 4

Miljöskydd . . . . . . . . . . . . . . . . . . . . . . . . . . .SV4

Beskrivning av aggregatet. . . . . . . . . . . . . . . SV 5

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 5

Idrifttagning . . . . . . . . . . . . . . . . . . . . . . . . . . SV 5

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .SV6

Förvaring . . . . . . . . . . . . . . . . . . . . . . . . . . . .SV6

Skötsel och underhåll . . . . . . . . . . . . . . . . . . SV 6

Åtgärder vid störningar . . . . . . . . . . . . . . . . . SV 6

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 7

Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . SV 7

EU-försäkran om överensstämmelse . . . . . . SV 7

Säkerhet

Läs igenom denna originalbruksanvisning

och de medföljande säkerhetsanvisningarna innan du använder din maskin första gången. Följ dem. Spara båda häftena för senare behov eller för nya ägare.

Symboler på aggregatet

Rikta inte högtrycksstråle mot människor, djur, aktiv elektrisk utrustning eller mot själva maskinen. Skydda apparaten mot frost.

Apparaten får inte anslutas i omedelbar närhet till det offentliga dricksvattennätet.

Säkerhetsanordningar

몇 FÖRSIKTIGHET

 Säkerhetsanordningar är till för att skydda använ-

daren och får inte ändras eller sättas ur spel.

Maskinens strömbrytare

Strömbrytaren förhindrar att aggregatet startas av misstag.

Spärr spolhandtag

Spärren låser spolhandtagets avtryckare och förhindrar att aggretatet startas av misstag.

Överströmningsventil med tryckbrytare

Överströmningsventieln förhindrar överskridning av tilllåtet arbetstryck. När avtryckaren på spolröret släpps frånkopplas högtryckspumpen av en tryckbrytare som stoppar högtrycksstrålen. Trycker man in avtryckaren kopplar tryckbrytaren in pumpen igen.

Ändamålsenlig användning

Högtryckstvätten får endast användas för privat bruk. – för rengöring av maskiner, fordon, verktyg, fasader,

terrasser, trädgårdsredskap o.s.v. med högtrycksstråle (använd vid behov rengöringsmedel).

– tillsammans med av KÄRCHER godkända tillbe-

hör, reservdelar och rengöringsmedel. Beakta anvisningarna som medföljer rengöringsmedlen.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Miljöskydd

Emballagematerialen kan återvinnas. Avfallshantera emballag på ett miljövänligt sätt.

Uttjänta maskiner innehåller värdefulla material som kan återvinnas och de ska därför lämnas till ett insamlingsställe. Hantera kasserade maskiner på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Rengöringsarbeten som orsakar oljehaltigt avloppsvatten som t.ex. motortvätt och underredestvätt får endast utföras på tvättplatser med oljeavskiljare.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

40 SV

– 4

Beskrivning av aggregatet

Aggregatets leveransomfång är avbildat på förpackningen. Kontrollera att innehållet i leveransen är fullständig. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Bilder, se sida 2

1 Vattenanslutning med inbyggt filter 2 Kopplingsdel för vattenanslutning 3 Högtrycksanslutning 4 Tillbehörsfack 5 Bärhandtag 6 Nätkabel med nätkontakt 7 Kabelklämma 8 Förvaringsplats för nätsladd 9 Strömbrytare "0/OFF / I/ON" 10 Spolhandtag 11 Spärr spolhandtag. 12 Klämmor till högtrycksslang 13 Säkringshylsa 14 Strålrörsförlängning 15 Spolrör med tryckreglering (Vario Power)

Arbetstrycket kan ökas steglöst från ”SOFT” till ”HARD”. För att justera arbetstrycket släpper du handsprutans spak och vrider strålröret till önskat läge.

16 Högtrycksslang

* Behövs dessutom

17 Vävförstärkt vattenslang med vanlig koppling.

– Diameter minst 1/2 tum (13 mm) – Längd minst 7,5 m

Montering

Montera de bifogade lösa delarna på aggregatet innan det tas i drift.

Figurer, se sida 3

Bild  Skruva fast den medföljande kopplingen på aggre-

gatets vattenanslutning. Bild  Dra ur klämmorna till högtrycksslangen ur hand-

sprutan. Bild

 Stick in högtrycksslangen i handsprutpistolen.  Tryck in klämman tills den hakar fast. Kontrollera

att förbindelsen sitter säkert genom att dra i hög-

trycksslangen.

Idrifttagning

 Ställ maskinen på ett jämnt underlag. Bild  Koppla ihop högtrycksslangen med högtrycksan-

slutningen på aggregatet. Kontrollera att förbindelsen sitter säkert genom att dra i högtrycksslangen.

 Anslut nätkontakt till vägguttag.

Vattenförsörjning

Anslutningsvärde, se typskylt/Tekniska Data. Beakta vattenleverantörens föreskrifter.

OBSERVERA

Föroreningar i vattnet kan skada högtryckspumpen eller tillbehören. Som skydd rekommenderas att man använder KÄRCHER vattenfilter (specialtillbehör, artikelnummer 4.730-059).

 Trä på slangen för vattentillförsel på kopplingen på

vattenanslutningen.

 Anslut vattenslangen till vattenförsörjningen.  Öppna vattenkranen helt.

Drift

OBSERVERA

Torrkörning under mer än 2 minuter leder till skador på högtryckspumpen. Om maskinen inte bygger upp tryck inom 2 minuter, stäng av maskinen och följ hänvisningarna i kapitlet "Åtgärder vid störning"

Drift med högtryck

몇 FÖRSIKTIGHET

Håll aldrig strålen närmare än 30 cm vid rengöring av lackerade ytor för att undvika skador.

Bild  Stick in strålrörsförlängningen i handsprutan och

fäst den genom att vrida den 90°. Bild  Drag fast säkringshylsan. Bild  Stick in strålröret i strålrörsförlängningen och fäst

det genom att vrida det 90°.

 Starta aggregatet "I/ON“ .  Lossa spärren på spolhandtaget.  Aktivera avtryckaren, aggregatet startar.

Hänvisning: Släpps avtryckaren stängs aggrega-

tet av igen. Högtryck blir stående i systemet.

Avbryta driften

 Släpp avtryckaren på spolhandtaget.  Spärra avtryckaren på spolhandtaget.  Vid längre pauser i arbetet (över fem minuter) bör

aggregatet dessutom slås av "0/OFF".

– 5

41SV

Avsluta driften

몇 FÖRSIKTIGHET

Lossa högtrycksslangen från handsprutpistolen eller från aggregatet endast när det inte finns något tryck i systemet.

 Släpp avtryckaren på spolhandtaget.  Stäng av strömbrytaren "0/OFF“.  Dra ut nätkontakten ur vägguttaget.  Stäng av vattenkranen.  Tryck avtryckaren på spolhandtaget på handspru-

tan för att reducera trycket i systemet.

 Spärra avtryckaren på spolhandtaget.  Koppla bort aggregatet från vattenförsörjningen.

Transport

몇 FÖRSIKTIGHET

Risk för person och egendomsskada! Tänk på maskinens vikt vid transporten.

Transport för hand

 Lyft upp maskinen i bärhandtaget och bär den.

Transport i fordon

 Säkra maskinen så att den inte kan glida eller tippa.

Förvaring

몇 FÖRSIKTIGHET

Risk för person och egendomsskada! Tänk på fordonets vikt vid lagringen.

Förvara aggregatet

Beakta innan lägre lagring, t.ex. över vintern, även de extra anvisningarna i kapitlet om skötsel.

 Ställ maskinen på ett jämnt underlag.  Koppla bort högtrycksslangen från högtrycksan-

slutningen på aggregatet.

 Skilj strålröret från handsprutpistolen.  Förvara tillbehören i deras fästen el. förvaringsplat-

ser.

 Linda upp nätanslutningskabeln på dess plata och

fäst kontakten med en kabelklämma.

Frostskydd

OBSERVERA

Maskiner och inte komplett tömda maskiner och tillbehör kan förstöras av frostskador. Skydda maskinen och tillbehören mot frost.

För att undvika skador:  Töm aggregatet helt på vatten: Slå på aggregatet

utan ansluten högtrycksslang och utan ansluten vattenförsörjning (max 1 min) och vänta tills det inte längre kommer ut vatten från högtrycksanslutningen. Stäng av apparaten.

 Förvara aggregatet med alla tillbehör i frostsäkert

utrymme.

Skötsel och underhåll

 FARA

Risk för elektrisk stöt.  Stäng av aggregatet och dra ut nätkontakten innan

arbete utförs på aggregatet.

Rengör sil i vattenanslutningen

Rengör silen i vattenanslutningen regebundet.

OBSERVERA

Silen får inte ta skada.

 Ta bort kopplingen på vattenanslutningen. Bild

 Dra ut silen med en plattång.  Rengör silen under rinnande vatten.  Sätt in silen i vattenanslutningen igen.

Underhåll

Aggregatet är underhållsfritt.

Åtgärder vid störningar

Med hjälp av följande översikt kan du själv åtgärda ett flertal störningar. Kontakta auktoriserad serviceverkstad om du är osäker.

 FARA

Risk för elektrisk stöt.  Stäng av aggregatet och dra ut nätkontakten innan

arbete utförs på aggregatet.

Apparaten arbetar inte

 Aktivera avtryckaren i spolhandtaget, aggregatet

startar.  Kontrollera om den angivna spänningen på typ-

skylten överensstämmer med strömkällans spän-

ning.  Kontrollera om nätkabeln är skadad.

Aggregatet ger inget tryck

 Kontrollera inställningen på strålrör.  Kontrollera att vattenförsörjningen levererar till-

räcklig mängd vatten.  Lufta ur aggregatet: Starta aggregatet utan anslu-

ten högtrycksslang och låt gå (max 2 minuter) tills

vattnet som kommer ut från högtrycksanslutningen

är fritt från luftbubblor. Stäng av aggregatet och an-

slut högtrycksslangen igen.  Lossa filtret i vattenanslutningen med ett plattång

och rengör den under rinnande vatten.

Kraftiga tryckvariationer

 Rengör högtrycksmunstycke: Ta bort smuts från

munstyckshålet med en nål och spola ut det frami-

från med vatten.  Kontrollera vattenflödesmängden.

Arbetsljud

Kuggrem defekt, kontakta auktoriserad serviceverkstad.

Aggregatet ej tätt

 En lätt otäthet på aggregatet är normal. Kontakta

auktoriserad serviceverksstad om det finns stora

otätheter.

42 SV

– 6

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad. Adressen hittar du på:

www.kaercher.com/dealersearch

Tekniska data

Elanslutning

Spänning 220-240

Strömförbrukning 6 A Skyddsgrad IPX5 Skyddsklass II

Vattenanslutning

Inmatningsstryck (max.) 1,2 MPa Inmatningstemperatur (max.) 40 °C Inmatningsmängd (min.) 7 l/min

Prestanda

Arbetstryck 7,4 MPa Max. tillåtet tryck 11 MPa Matningsmängd, vatten 5,5 l/min Maximal matningsmängd 6,0 l/min Spolhandtagets rekylkraft 11 N

Mått och vikt

Längd 278 mm Bredd 233 mm Höjd 296 mm Vikt, driftklar med tillbehör 4,7 kg

Fastställda värden enligt SS-EN 60335-2-79

Hand-Arm Vibrationsvärde Osäkerhet K

Ljudtrycksnivå L Osäkerhet K

Ljudteffektsnivå L

+ Osäkerhet K

Tekniska ändringar förbehålls.

1~50-60VHz

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Högtryckstvätt Typ: 1.600-xxx Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2000/14/EG

Tillämpade harmoniserade normer

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 89 Garanterad: 91

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Chairman of the Board of Management

Dokumentationsbefullmäktigad: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

43SV

Sisältö

Turvallisuus . . . . . . . . . . . . . . . . . . . . . . . . . . FI 4

Käyttötarkoitus. . . . . . . . . . . . . . . . . . . . . . . . FI4

Varusteet ja varaosat. . . . . . . . . . . . . . . . . . . FI 4

Ympäristönsuojelu. . . . . . . . . . . . . . . . . . . . . FI 4

Laitekuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . FI5

Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 5

Käyttöönotto . . . . . . . . . . . . . . . . . . . . . . . . . FI5

Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 5

Kuljetus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 6

Säilytys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 6

Hoito ja huolto . . . . . . . . . . . . . . . . . . . . . . . . FI6

Häiriöapu . . . . . . . . . . . . . . . . . . . . . . . . . . . .FI 6

Takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 7

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . FI7

EY-vaatimustenmukaisuusvakuutus . . . . . . . FI 7

Turvallisuus

Lue tämä alkuperäiskäyttöohje ja mukana

olevat turvaohjeet ennen laitteen ensimmäistä käyttöä. Toimi niiden mukaisesti. Säilytä molemmat ohjeet myöhempää käyttöä tai myöhempää omistajaa varten.

Laitteessa olevat symbolit

Suihkua ei saa suunnata ihmisiin, eläimiin, jännitteellisiin sähkövarusteisiin tai itse laitteeseen. Suojaa laite jäätymiseltä.

Laitetta ei saa välittömästi liittää julkiseen juomavesiverkkoon.

Turvalaitteet

몇 VARO

 Turvalaitteet on tarkoitettu loukkaantumisilta suo-

jaamiseksi, niitä ei saa muuttaa eikä ohittaa.

Laitekytkin

Laitekytkin estää laitteen tahattoman käyttämisen.

Suihkupistoolin lukitus

Lukitus lukitsee suihkupistoolin liipaisimen ja estää täten laitteen tahattoman käynnistymisen

Ylivirtausventtiili painekytkimellä

Ylivuotoventtiili estää sallitun käyttöpaineen ylittymisen. Kun suihkupistoolin liipaisin päästetään irti, kytkee painekytkin pumpun pois päältä, korkeapainesuihku pysähtyy. Kun liipaisimesta vedetään, kytkee painekytkin taas pumpun päälle.

Käyttötarkoitus

Käytä tätä painepesuria yksinomaan yksityisessä kotipaloudessa – koneiden, ajoneuvojen, rakennusten, työkalujen,

julkisivujen, terassien, puutarhavälineiden jne. puhdistamiseen käyttäen suurpaineista vesisuihkua (tarvittaessa lisäten puhdistusaineita).

– KÄRCHER:in hyväksymien varusteosien, varaosi-

en ja puhdistusaineiden kanssa. Huomioi ohjeet, jotka on liitetty puhdistusaineiden mukaan.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne takaavat laitteen turvallisen ja häiriöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Huolehdi pakkausten ympäristöystävällisestä hävittämisestä.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrätykseen. Hävitä vanhat laitteet ympäristöystävällisesti. Sähkö- ja elektroniikkalaitteet sisältävät usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin. Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Puhdistustöitä, joissa syntyy öljynpitoista jätevettä, esim. moottorinpesu, alustanpesu, saa suorittaa vain pesupaikoissa, joissa on öljyn erottimet.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

www.kaercher.com/REACH

44 FI

– 4

Laitekuvaus

Laitteen toimituslaajuus on kuvattu pakkauksessa. Tarkasta purkaessasi laitetta pakkauksesta pakkauksen sisällön täydellisyys. Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai havaitset kuljetusvahinkoja.

Kuvat, katso sivu 2

1 Suodattimella varustettu vesiliitäntä 2 Tulovesiliitäntä 3 Korkeapaineliitäntä 4 Varustelaatikko 5 Kantokahva 6 Verkkojohto, jossa on verkkopistoke 7 Kaapeliklipsi 8 Verkkoliitäntäjohdon säilytyspidike 9 Laitekytkin „0/OFF“ / „I/ON“ 10 Suihkupistooli 11 Suihkupistoolin lukitus 12 Korkeapaineletkun pikaliitin 13 Lukitusholkki 14 Ruiskuputken jatke 15 Paineensäädöllä (Vario Power) varustettu suihku-

putki Työpainetta voi korottaa portaattomasti tasolta "SOFT" tasoon "HARD". Säädä työpainetta vapauttamalla korkeapainepistoolin vipu ja kääntämällä suihkuputki haluttuun asentoon.

16 Korkeapaineletku

* Lisäksi tarvitaan

17 Kudosvahvistettu vesiletku tavallisella kaupasta

saatavalla liittimellä. – Läpimitta vähintään 1/2 tuuma (13 mm) – Pituus vähintään 7,5 m

Asennus

Kiinnitä laitteen mukana irtonaisena tulleet osat laitteeseen ennen käyttöönottamista.

Kuvat, katso sivu 3

Kuva  Ruuvaa mukana toimitettu liitin laitteen vesiliitän-

tään.

Kuva  Vedä korkeapaineletkun kiinnitysklemmari ulos kä-

siruiskupistoolista.

Kuva

 Pistä korkeapaineletku käsiruiskupistooliin.  Paina pikaliitintä sisään kunnes se lukittuu. Kokeile

liitoksen pitävyys korkeapaineletkusta vetämällä.

Käyttöönotto

 Pysäköi laite tasaiselle alustalle. Kuva  Kiinnitä korkeapaineletku laitteen korkeapainelii-

täntään. Kokeile liitoksen pitävyys korkeapaineletkusta vetämällä.

 Liitä virtapistoke pistorasiaan.

Vedensyöttö

Liitäntäarvot katso tyyppikilpi/tekniset tiedot. Noudata vesilaitoksen ohjeita.

HUOMIO

Veden epäpuhtaudet voivat vahingoittaa korkeapainepumppua ja varusteita. Vahinkojen estämiseksi suosittelemme käyttämään KÄRCHER-vesisuodatinta (lisävaruste, tilausnumero 4.730-059).

 Pistä vedentuloletku vesiliitännän liittimeen.  Liitä vesiletku vedensyöttöön.  Avaa vesihana kokonaan.

Käyttö

HUOMIO

Yli 2 minuuttia kestävä kuivakäynti vahingoittaa korkeapainepumppua. Jos laitteeseen ei muodostu painetta 2 minuutin sisällä, kytke laite pois ja toimi luvun "Apu häiriötapauksissa" ohjeiden mukaan.

Käyttö suurpaineella

몇 VARO

Pidä maalattuja pintoja puhdistettaessa, vaurioiden välttämiseksi, vähintään 30 cm:n suihkutusetäisyys

Kuva  Aseta suihkuputken pidennys käsikäyttöiseen ruis-

kupistooliin ja kiinnitä kääntämällä sitä 90°. Kuva  Kierrä varmistinhylsy tiukkaan. Kuva  Yhdistä suihkuputki suihkuputken pidennykseen ja

kiinnitä kääntämällä sitä 90°.

 Kytke laite päälle "I/ON".  Vapauta suihkupistoolin liipaisin lukituksesta.  Vedä liipaisimesta, laite käynnistyy.

Huomautus: Kun ote liipaisimesta irrotetaan, kone

pysähtyy. Järjestelmä pysyy korkeapaineisena

Käytön keskeytys

 Päästä suihkupistoolin vipu irti.  Lukitse suihkupistoolin liipaisin.  Pidempien työtaukojen (yli 5 minuuttia) ajaksi laite

on lisäksi kytkettävä pois päältä „0/OFF“.

– 5

45FI

Käytön lopetus

몇 VARO

Irrota korkeapaineletku käsiruiskupistoolista tai laitteesta vain, kun järjestelmässä ei ole painetta.

 Päästä suihkupistoolin vipu irti.  Kytke laite pois päältä "0/OFF".  Vedä virtapistoke irti pistorasiasta.  Sulje vesihana.  Paina suihkupistoolin vipua järjestelmässä vielä

olevan paineen laskemiseksi ulos.

 Lukitse suihkupistoolin liipaisin.  Irrota laite vedensyötöstä.

Kuljetus

몇 VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

Kuljetus käsin

 Nosta ja kanna laitetta kantokahvasta.

Kuljetus ajoneuvoissa

 Varmista laite siirtymisen ja kaatumisen varalta.

Säilytys

몇 VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino.

Laitteen säilytys

Jos säilytys on pitempiaikaista, esim talven ajaksi, huomioi lisäksi luvussa Hoito olevat ohjeet.

 Pysäytä laite tasaiselle pinnalle.  Irrota korkeapaineletku laitteen korkeapaineliitti-

mestä.

 Irrota ruiskuputki käsiruiskupistoolista.  Laita varusteet varustepitimeen.  Kelaa verkkojohto pitimensä ympärille ja pistä

verkkopistoke kaapelipitimeen.

Suojaaminen pakkaselta

HUOMIO

Pakkanen voi vaurioittaa laitteita ja varusteita, jotka ei ole täysin tyhjennetty vedestä. Tyhjennä laite ja varusteet täysin vedestä ja suojaa jäätymiseltä.

Vaurioiden välttämiseksi:  Veden poistaminen laitteesta: Käynnistä laite ilman

korkeapaineletkua ja vesiliitäntää (maks. 1 min) ja odota kunnes korkeapaineliittimestä ei tule enää vettä. Kytke laite pois päältä.

 Säilytä laitetta kaikkine varusteineen pakkaselta

suojatuissa tiloissa.

Hoito ja huolto

 VAARA

Sähköiskun vaara  Virtapistoke on vedettävä irti pistorasiasta ennen

kaikkia laitteeseen kohdistuvia töitä.

Vesiliitännän sihdin puhdistus

Puhdista vesiliitännän sihti säännöllisesti.

HUOMIO

Sihtiä ei saa vaurioittaa.

 Irrota liitin vesiliitännästä. Kuva

 Vedä sihti lattapihdillä ulos.  Puhdista sihti juoksevassa vedessä.  Aseta sihti takaisin vesiliitäntään.

Huolto

Laitetta ei tarvitse huoltaa.

Häiriöapu

Pienemmät häiriöt voit itse poistaa seuraavan yhteenvedon avulla. Epäselvissä tapauksissa käänny valtuutetun asiakaspalvelun puoleen.

 VAARA

Sähköiskun vaara  Virtapistoke on vedettävä irti pistorasiasta ennen

kaikkia laitteeseen kohdistuvia töitä.

Laite ei toimi

 Vedä suihkupistoolin vivusta, laite käynnistyy.  Tarkasta, onko tyyppikilvessä ilmoitettu jännite

sama kuin virtalähteen jännite.  Tarkasta, onko verkkojohto vaurioitunut.

Laitteeseen ei tule painetta

 Tarkasta suihkuputken säätö.  Tarkasta, että vedensyötön syöttömäärä on riittä-

vä.  Ilmanpoisto laitteesta: Käynnistä laite ilman kor-

keapaineletkua ja odota (kork. 2 minuuttia), kunnes

korkeapaineliittimestä tulee vettä ilman ilmakuplia.

Kytke laite pois päältä ja kiinnitä korkeapaineletku

jälleen takaisin paikalleen.  Vedä suodatin ulos vesiliitännästä lattapihtiä käyt-

täen ja puhdista sihti juoksevassa vedessä.

Suuret paineenvaihtelut

 Korkeapainesuuttimen puhdistus: Poista suuttimen

reiän likaantumat neulan avulla ja huuhtele reikää

edestäpäin vedellä.  Tarkasta veden tulomäärä.

Käyttöäänet

Hammashihna on rikki, ota yhteys asiakaspalveluun.

Laite ei ole tiivis

 Laitteen vähäinen epätiiviys on tekniikasta johtu-

vaa ja normaalia. Jos epätiiviys on suurempaa, ota

yhteys valtuutettuun asiakaspalveluun.

46 FI

– 6

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon. Osoitteet löydät sivustoltamme:

www.kaercher.com/dealersearch

Tekniset tiedot

Sähköliitäntä

Jännite 220-240

Virrankulutus 6 A Suojausluokka IPX5 Kotelointiluokka II

Vesiliitäntä

Tulopaine (maks.) 1,2 MPa Tulolämpötila (maks.) 40 °C Tulomäärä (min.) 7 l/min

Suoritustiedot

Työpaine 7,4 MPa Maks. sallittu paine 11 MPa Syöttömäärä, vesi 5,5 l/min Pumppausmäärä maks. 6,0 l/min Käsiruiskupistoolin takaiskuvoima 11 N

Mitat ja painot

Pituus 278 mm Leveys 233 mm Korkeus 296 mm Paino, käyttövalmiina varusteineen 4,7 kg

Mitatut arvot EN 60335-2-79 mukaisesti

Käsi-käsivarsi tärinäarvo Epävarmuus K

Äänenpainetaso L Epävarmuus K

Äänitehotaso L

+ epävarmuus K

Oikeus teknisiin muutoksiin pidätetään.

1~50-60VHz

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

EY-vaatimustenmukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: korkeapainepesuri Tyyppi: 1.600-xxx Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY) 2014/30/EU 2011/65/EU 2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Sovellettu yhdenmukaisuuden analysointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 89 Taattu: 91

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Chairman of the Board of Management

Dokumentointivastaava: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

47FI

Περιεχόμενα

Ασφάλεια . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 4

Χρήση σύμφωνα με τους κανονισμούς . . . . . EL 4

Εξαρτήματα και ανταλλακτικά . . . . . . . . . . . . EL 4

Προστασία περιβάλλοντος. . . . . . . . . . . . . . . EL 4

Περιγραφή συσκευής. . . . . . . . . . . . . . . . . . . EL 5

Συναρμολόγηση. . . . . . . . . . . . . . . . . . . . . . . EL 5

Έναρξη λειτουργίας . . . . . . . . . . . . . . . . . . . . EL 5

Λειτουργία . . . . . . . . . . . . . . . . . . . . . . . . . . .EL 5

Μεταφορά . . . . . . . . . . . . . . . . . . . . . . . . . . . EL6

Αποθήκευση . . . . . . . . . . . . . . . . . . . . . . . . . EL 6

Φροντίδα και συντήρηση . . . . . . . . . . . . . . . . EL 6

Αντιμετώπιση βλαβών . . . . . . . . . . . . . . . . . . EL 6

Εγγύηση . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 7

Τεχνικά χαρακτηριστικά . . . . . . . . . . . . . . . . . EL 7

Δήλωση Συμμόρφωσης των ΕE . . . . . . . . . . EL 7

Ασφάλεια

Πριν από την πρώτη χρήση της συσκευής

σας, διαβάστε τις γνήσιες οδηγίες λειτουργίας, καθώς και τις συνοδευτικές υποδείξεις ασφαλείας. Ενεργήστε ανάλογα. Φυλάξτε τα δύο αυτά τεύχη για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Σύμβολα στη συσκευή

Η δέσμη υψηλής πίεσης δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Προστατεύετε τη συσκευή από τον παγετό.

Η συσκευή δεν πρέπει να συνδεθεί απευθείας στο δημόσιο δίκτυο πόσιμου νερού.

Μηχανισμοί ασφάλειας

몇 ΠΡΟΣΟΧΗ

 Οι διατάξεις ασφαλείας αποσκοπούν στην προστα-

σία του χρήστη και δεν πρέπει να τροποποιούνται ή να παραλείπονται.

Διακόπτης συσκευής

Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος.

Ασφάλεια πιστολέτου χειρός

Η ασφάλεια κλειδώνει το μοχλό του πιστολέτου χειρός και αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος.

Βαλβίδα υπερχείλισης με διακόπτη πίεσης

Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβαση της επιτρεπτής πίεσης εργασίας. Όταν αφήσετε ελεύθερο τον μοχλό του πιστολέτου χειρός, απενεργοποιείται ο διακόπτης πίεσης της αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Τραβώντας τον μοχλό ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία.

Χρήση σύμφωνα με τους κανονισμούς

Χρησιμοποιήστε αυτό το σύστημα καθαρισμού υψηλής πίεσης αποκλειστικά για οικιακή χρήση: – για τον καθαρισμό μηχανημάτων, οχημάτων, οικο-

δομών, εργαλείων, προσόψεων, βεραντών, μηχανημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίεσης (κατά περίπτωση με προσθήκη απορρυπαντικών).

– με τα εγκεκριμένα από την KÄRCHER παρελκόμε-

να, ανταλλακτικά και απορρυπαντικά. Λάβετε υπόψη τις υποδείξεις που συνοδεύουν τα απορρυπαντικά.

Εξαρτήματα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίψτε τη συσκευασία με οικολογικό τρόπο.

Οι παλιές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Αποσύρετε τις παλιές συσκευές με οικολογικό τρόπο. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα σκουπίδια.

Οι εργασίες καθαρισμού, κατά τις οποίες προκύπτουν απόνερα που περιέχουν λάδια, π.χ. πλύσιμο κινητήρων, πλύσιμο του κάτω μέρους των οχημάτων, επιτρέπονται μόνο σε πλυντήρια που διαθέτουν διαχωριστή λαδιών.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

48 EL

– 4

Περιγραφή συσκευής

Το παραδοτέο υλικό της συσκευής απεικονίζεται στη συσκευασία. Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο της ως προς την πληρότητα. Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμηθευτή σας.

Εικόνες, βλ. σελίδα 2

1 Σύνδεση νερού με ενσωματωμένη σίτα 2 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νε-

ρού 3 Σύνδεση υψηλής πίεσης 4 Θήκη εξαρτημάτων 5 Λαβή μεταφοράς 6 Αγωγός σύνδεσης δικτύου με ρευματολήπτη 7 Συνδετήρας καλωδίου 8 Θήκη καλωδίου σύνδεσης με το δίκτυο 9 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“ 10 Πιστολέτο χειρός 11 Ασφάλεια πιστολέτου χειρός 12 Σφικτήρας ελαστικού σωλήνα υψηλής πίεσης 13 Θήκη ασφαλείας 14 Προέκταση σωλήνα ψεκασμού 15 Σωλήνας εκτόξευσης με ελεγκτή πίεσης (Vario

Power)

Η πίεση εργασίας μπορεί να αυξάνεται αδιαβάθμη-

τα από "SOFT" μέχρι 'HARD". Για τη ρύθμιση της

πίεσης εργασίας, αφήστε τη σκανδάλη του πιστο-

λέτου υψηλής πίεσης και περιστρέψτε το σωλήνα

ρίψης στην επιθυμητή θέση. 16 Ελαστικός σωλήνας υψηλής πίεσης

* Επιπροσθέτως απαραίτητο

17 Ελαστικός σωλήνας νερού με ενισχυμένους ιστούς

και τυπικό σύνδεσμο.

– Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm) – Μήκος τουλάχιστον 7,5 m.

Συναρμολόγηση

Πριν την ενεργοποίηση συναρμολογήστε στο μηχάνημα τα μη συνδεδεμένα συνοδευτικά εξαρτήματα.

Εικόνες βλέπε σελίδα 3

Εικόνα  Βιδώστε το τεμάχιο ζεύξης που περιέχεται στη συ-

σκευασία στην σύνδεση νερού του μηχανήματος. Εικόνα  Αφαιρέστε το σφικτήρα του ελαστικού σωλήνα

υψηλής πίεσης από το πιστολέτο χειρός. Εικόνα  Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο

πιστολέτο χειρός.  Πιέστε το σφικτήρα έως ότου κλειδώσει. Βεβαιωθεί-

τε ότι η σύνδεση είναι ασφαλής τραβώντας τον ελα-

στικό σωλήνα υψηλής πίεσης.

Έναρξη λειτουργίας

 Αποθέστε τη συσκευή σε μια επίπεδη επιφάνεια. Εικόνα  Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης με

τη σύνδεση υψηλής πίεσης του μηχανήματος.

Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώ-

ντας τον ελαστικό σωλήνα υψηλής πίεσης.  Εισάγετε τον ρευματολήπτη στην πρίζα.

Παροχή νερού

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτηριστικά. Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου ύδρευσης.

ΠΡΟΣΟΧΗ

Οι προσμίξεις στο νερό μπορεί να προκαλέσουν ζημιά στην αντλία υψηλής πίεσης και στα παρελκόμενα. Για προστασία συνιστάται η χρήση του φίλτρου νερού

KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας

4.730-059).

 Τοποθετήστε τον ελαστικό σωλήνα προσαγωγής

νερού στο σύνδεσμο της σύνδεσης νερού.

 Συνδέστε τον ελαστικό σωλήνα νερού στην παρο-

χή νερού.

 Ανοίξτε εντελώς τη βάνα νερού.

Λειτουργία

ΠΡΟΣΟΧΗ

Η λειτουργία χωρίς υλικό για προκαλεί ζημιές στην αντλία υψηλής πίεσης. Εάν η συσκευή δεν αναπτύξει πίεση εντός 2 λεπτών, απενεργοποιήστε την και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο "Βοήθεια σε περίπτωση βλάβης".

Λειτουργία με υψηλή πίεση

몇 ΠΡΟΣΟΧΗ

Κατά τον καθαρισμό, τηρείτε μια ελάχιστη απόσταση 30 cm από τις λακαρισμένες επιφάνειες, προκειμένου να αποφύγετε ενδεχόμενες ζημιές.

Εικόνα  Εισαγάγετε την προέκταση ψεκασμού στο πιστόλι

ψεκασμού χειρός και στερεώστε την περιστρέφο-

ντας κατά 90°. Εικόνα  Σφίξτε καλά το περίβλημα ασφαλείας. Εικόνα  Συνδέστε έναν σωλήνα ψεκασμού στην προέκταση

ψεκασμού και στερεώστε τον περιστρέφοντάς τον

κατά 90°.

 Ενεργοποιήστε το μηχάνημα στο „I/ON“.  Απασφαλίστε τον μοχλό του πιστολέτου χειρός.  Πατώντας ξανά το μοχλό τίθεται το μηχάνημα και

πάλι σε λειτουργία.

Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα

απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται

στο σύστημα.

Διακοπή λειτουργίας

 Ελευθερώστε τον μοχλό του πιστολέτου.  Ασφαλίστε το μοχλό του πιστολέτου χειρός.  Σε περίπτωση μεγάλων διαλειμμάτων από τις ερ-

γασίες (πάνω από 5 λεπτά) απενεργοποιήστε επι-

πλέον το μηχάνημα στη θέση „0/OFF“.

Τερματισμός λειτουργίας

몇 ΠΡΟΣΟΧΗ

Αποσυνδέετε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός ή τη συσκευή μόνο όταν δεν υπάρχει πίεση στο σύστημα.

 Ελευθερώστε τον μοχλό του πιστολέτου.  Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“.  Αποσυνδέστε το ρευματολήπτη από την πρίζα.  Κλείστε τη βρύση.

περισσότερα από 2 λεπτά

– 5

49EL

 Πιέστε τον μοχλό του πιστολέτου για να εξαλείψετε

την εναπομένουσα πίεση του συστήματος.

 Ασφαλίστε το μοχλό του πιστολέτου χειρός.  Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής

νερού.

Μεταφορά

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

Μεταφορά με το χέρι

 Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή

μεταφοράς.

Μεταφορά σε οχήματα

 Ασφαλίστε τη συσκευή έναντι της ολίσθησης και

της ανατροπής.

Αποθήκευση

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Φύλαξη της συσκευής

Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις στο κεφάλαιο Φροντίδα.

 Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια.  Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης στη

σύνδεση υψηλής πίεσης του μηχανήματος.

 Αφαιρέστε το σωλήνα ψεκασμού από το πιστόλι

ψεκασμού χειρός.

 Αποθηκεύστε τα εξαρτήματα στη θήκη εξαρτημά-

των.

 Τυλίξτε τον αγωγό σύνδεσης στο δίκτυο στη διάτα-

ξη φύλαξης και στερεώστε το φις με τον ακροδέκτη του καλωδίου.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Οι συσκευές και τα παρελκόμενα που θεί πλήρως μπορεί να καταστραφούν σε περίπτωση παγετού. Εκκενώστε εντελώς τη συσκευή και τα παρελκόμενα και προστατέψτε τα από τον παγετό.

Για να αποφύγετε τις βλάβες:  Αδειάστε εντελώς το νερό από το μηχάνημα: Ενερ-

γοποιήστε το μηχάνημα χωρίς να έχετε συνδέσει τον ελαστικό σωλήνα υψηλής πίεσης και το σωλήνα παροχής νερού (έως 1 λεπτό) και περιμένετε, έως ότου το νερό σταματήσει να εκρέει από τη σύνδεση υψηλής πίεσης. Απενεργοποιήστε το μηχάνημα.

 Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτή-

ματα σε χώρο όπου δεν επικρατεί παγετός.

δεν έχουν εκκενω-

Φροντίδα και συντήρηση

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας.  Πριν από όλες τις εργασίες στη συσκευή, απενερ-

γοποιήστε τη συσκευή και τραβήξτε το φις από την

πρίζα

Καθαρισμός του φίλτρου σύνδεσης νερού

Καθαρίζετε τακτικά το φίλτρο της σύνδεσης νερού.

ΠΡΟΣΟΧΗ

Το φίλτρο δεν πρέπει να υποστεί βλάβη.

 Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού. Εικόνα

 Αφαιρέστε το φίλτρο με μια επίπεδη τανάλια.  Καθαρίστε το φίλτρο με τρεχούμενο νερό.  Τοποθετήστε ξανά το φίλτρο στη σύνδεση νερού.

Συντήρηση

Το μηχάνημα δεν χρειάζεται συντήρηση.

Αντιμετώπιση βλαβών

Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντιμετωπίσετε μόνες/οι σας απλές βλάβες. Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας.  Πριν από όλες τις εργασίες στη συσκευή, απενερ-

γοποιήστε τη συσκευή και τραβήξτε το φις από την

πρίζα.

Η συσκευή δεν λειτουργεί

 Η συσκευή τίθεται σε λειτουργία με τράβηγμα της

σκανδάλης του πιστολέτου χειρός.  Ελέγξτε εάν συμφωνεί η τάση που αναγράφεται

στην πινακίδα τύπου με την τάση της πηγής ρεύμα-

τος.  Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν

βλάβες.

Η συσκευή δεν αναπτύσσει πίεση

 Ελέγξτε τη ρύθμιση του σωλήνα ρίψης.  Ελέγξτε εάν είναι επαρκής η ποσότητα παρεχόμε-

νου νερού.  Εξαέρωση της συσκευής: Ενεργοποιήστε τη συ-

σκευή χωρίς να έχετε συνδέσει τον ελαστικό σωλή-

να υψηλής πίεσης και περιμένετε (έως 2 λεπτά),

μέχρις ότου από τη σύνδεση υψηλής πίεσης στα-

ματήσει να εκρέει νερό με φυσαλίδες. Θέστε τη συ-

σκευή εκτός λειτουργίας και συνδέστε πάλι τον ελα-

στικό σωλήνα υψηλής πίεσης.  Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλ-

τρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από

τρεχούμενο νερό.

Έντονες διακυμάνσεις πίεσης

 Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέ-

στε τις ακαθαρσίες από την οπή του ακροφυσίου με

μια βελόνα και ξεπλύνετε από την μπροστινή πλευ-

ρά με νερό.  Ελέγξτε την ποσότητα προσαγωγής νερού.

Θόρυβοι λειτουργίας

Βλάβη στον οδοντωτό ιμάντα, απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

Το μηχάνημα δεν είναι στεγανό

 Μια ελάχιστη διαρροή στο μηχάνημα θεωρείται φυ-

σιολογική για τεχνικούς λόγους. Σε περίπτωση

έντονης έλλειψης στεγανότητας, ενημερώστε την

εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελα-

τών.

50 EL

– 6

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Διευθύνσεις μπορείτε να βρείτε στην ιστοσελίδα:

www.kaercher.com/dealersearch

Τεχνικά χαρακτηριστικά

Ηλεκτρική σύνδεση

Τάση 220-240

Κατανάλωση ρεύματος 6 A Βαθμός προστασίας IPX5 Κατηγορία προστασίας II

Σύνδεση νερού

Πίεση προσαγωγής (μέγ.) 1,2 MPa Θερμοκρασία προσαγωγής (μέγ.) 40 °C Ποσότητα προσαγωγής (ελάχ.) 7 l/min

Επιδόσεις

Πίεση λειτουργίας 7,4 MPa Μέγ. επιτρεπόμενη πίεση 11 MPa Παροχή, νερό 5,5 l/min Παρεχόμενη ποσότητα, μέγιστη 6,0 l/min Δύναμη οπισθοδρόμησης πιστολέτου

χειρός

Διαστάσεις και βάρη

Μήκος 278 mm Πλάτος 233 mm Ύψος 296 mm Βάρος, έτοιμο για λειτουργία με εξαρ-

τήματα

Μετρούμενες τιμές κατά EN 60335-2-79

Κραδασμοί στο χέρι/στο βραχίονα Αβεβαιότητα K

Επιτρεπόμενη στάθμη ηχητικής ισχύος L

Αβεβαιότητα K

Επιτρεπόμενη στάθμη ηχητικής ισχύ-

+ Αβεβαιότητα K

ος L

Με την επιφύλαξη τεχνικών αλλαγών.

1~50-60VHz

11 N

4,7 kg

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

Δήλωση Συμμόρφωσης των ΕE

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Σύστημα καθαρισμού υψηλής πίε-

Τύπος: 1.600-xxx Σχετικές οδηγίες των ΕE

2006/42/EK (+2009/127/EK) 2014/30/EE 2011/65/EE 2000/14/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/EΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 89 Εγγυημένη: 91

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Chairman of the Board of Management

Υπεύθυνος εγγράφων τεκμηρίωσης: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

σης

Director Regulatory Affairs & Certiﬁcation

– 7

51EL

İçindekiler

Güvenlik . . . . . . . . . . . . . . . . . . . . . . . . . . . .TR4

Kurallara uygun kullanım. . . . . . . . . . . . . . . . TR 4

Aksesuarlar ve yedek parçalar . . . . . . . . . . . TR 4

Çevre koruma . . . . . . . . . . . . . . . . . . . . . . . . TR 4

Cihaz tanımı . . . . . . . . . . . . . . . . . . . . . . . . . TR5

Montaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TR 5

İşletime alma . . . . . . . . . . . . . . . . . . . . . . . . . TR5

Çalıştırma . . . . . . . . . . . . . . . . . . . . . . . . . . .TR5

Taşıma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TR 6

Depolama . . . . . . . . . . . . . . . . . . . . . . . . . . . TR6

Koruma ve Bakım . . . . . . . . . . . . . . . . . . . . . TR 6

Arızalarda yardım . . . . . . . . . . . . . . . . . . . . . TR 6

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TR 7

Teknik Bilgiler . . . . . . . . . . . . . . . . . . . . . . . . TR 7

AB uygunluk bildirisi . . . . . . . . . . . . . . . . . . . TR 7

Güvenlik

Cihazınızı ilk defa kullanmadan önce bu

orijinal kullanım kılavuzunu ve birlikte verilen güvenlik uyarılarını okuyun. Buna göre davranın. Her iki kitabı da daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

Cihazdaki semboller

Yüksek basınçlı tazyiki insanlara, hayvanlara, elektrikli aletlere ve makinenin kendisine doğru tutmayın. Cihazı donmaya karşı koruyun.

Cihaz, açık içme suyu şebekelerine direkt olarak bağlanmamalıdır.

Güvenlik tertibatları

몇 TEDBIR

 Güvenlik tertibatları kullanıcıyı korur ve değiştiril-

memelidir veya herhangi bir işlem yapılmamalıdır.

Cihaz şalteri

Cihaz şalteri cihazın istenmeden çalıştırılmasını önler.

El püskürtme tabancasının kilidi

Kilit, el püskürtme tabancasının kolunu bloke eder ve cihazın farkında olmadan çalıştırılmasını önler.

Basınç şalterli taşma valfı

Taşma valfı, izin verilen çalışma basıncının aşılmasını önler. El tabancasının kolu bırakılırsa bir basınç şalteri pompayı kapatır, yüksek basınçlı tazyik durdurulur. Kol çekilirse, pompa tekrar açılır.

Kurallara uygun kullanım

Bu yüksek tazyikli temizleyiciyi sadece evinizde şu amaçlar için kullanın. – makineleri, araçları, inşaat malzemesini, aletleri,

bina cephesini, terasları, bahçe malzemeleri v.s. yüksek tazyikle temizlemek (gerektiğinde temizlik maddesi katkısı kullanarak).

– KÄRCHER firmasının onayladığı aksesuar parça-

ları, yedek parçalar ve temizlik maddeleri de dahildir. Temizlik maddelerinin ekinde yer alan uyarıları dikkate alın.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaercher.com.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Lütfen eski cihazları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıldıklarında veya yanlış şekilde tasfiye edildiklerinde insan sağlığı ve çevre için tehlikeli olabilecek bileşenler içerir. Cihazın kurallara uygun şekilde işletilmesi için bu bileşenlerin bulunması gereklidir. Bu simge ile işaretlenmiş cihazlar evsel çöpler ile birlikte tasfiye edilmemelidir.

Örneğin motorların yıkanması, zeminin yıkanması gibi yağ içerikli atık suyun oluştuğu temizlik çalışmaları sadece yıkama yerlerinde yağ seperatörüyle yapılmalıdır.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

www.kaercher.com/REACH

52 TR

– 4

Cihaz tanımı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol ediniz. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Şekiller Bkz. Sayfa 2

1 Entegre süzgeçli su bağlantısı 2 Su bağlantısının bağlantı parçası 3 Yüksek basınç bağlantısı 4 Aksesuar bölmesi 5 Taşıma kolu 6 Elektrik fişiyle birlikte şebeke bağlantı kablosu 7 Kablo klipsi 8 Elektrik bağlantı hattının saklama yeri 9 Cihaz şalteri „0/OFF“ / „I/ON“ 10 El püskürtme tabancası 11 El püskürtme tabancasının kilidi 12 Yüksek basınç hortumunun mandalı 13 Emniyet manşonu 14 Püskürtme borusu uzatması 15 Basınç ayarlı püskürtme borusu (Vario Power)

Çalışma basıncı aşamasız olarak “SOFT” derecesinden “HARD” derecesine arttırılabilir. Çalışma basıncının ayarlanması için kol ve yüksek basınç tabancasını bırakın ve huzme borusunu istenen konuma çevirin.

16 Yüksek basınç hortumu

* Ek olarak gereklidir

17 Piyasada bulunan bir kavramaya sahip, kumaş tak-

viyeli su hortumu. – Çap minimum 1/2 inç (13 mm) – Uzunluk minimum 7,5 m

Montaj

Cihazla birlikte gelen gevşek parçaları işletime almadan önce yerine takın.

Şekiller Bkz. Sayfa 3

Şekil  Gönderilen kavrama parçasını cihazın su girişine

takın.

Şekil  Yüksek basınç hortumu mandalını el püskürtme ta-

bancasından çekin.

Şekil  Yüksek basınç hortumunu el püskürtme tabancası-

na takın.

 Kilitlenene kadar mandalı içeri bastırın. Yüksek ba-

sınç hortumundan çekerek bağlantının güvenli olup

olmadığını kontrol edin.

İşletime alma

 Cihazı düz bir yüzeye koyun. Şekil  Yüksek basınç hortumunu cihazın yüksek basınç

bağlantısına bağlayın. Yüksek basınç hortumundan çekerek bağlantının güvenli olup olmadığını kontrol edin.

 Elektrik fişini prize takın.

Su beslemesi

Bağlantı değerleri için Bkz. Tip levhası/Teknik bilgiler. Su besleme işletmesinin talimatlarını dikkate alın.

DIKKAT

Sudaki kirlenmeler yüksek basınç pompası ve aksesuarlara zarar verebilir. Korumak için, KÄRCHER su filtresinin (özel aksesuar, sipariş numarası 4.730-059) kullanılması önerilir.

 Su besleme hortumunu su bağlantısındaki kavra-

maya takın.

 Su hortumunu su beslemesine bağlayın.  Su musluğunu tamamen açın.

Çalıştırma

DIKKAT

2 dakikadan daha uzun süreli kuru çalışma, yüksek basınç pompasında hasarlara neden olur. Cihaz 2 dakika içinde basınç oluşturmazsa, cihazı kapatın ve "Arızalar- da yardım" bölümündeki uyarılara göre hareket edin.

Yüksek basınçla çalışma

몇 TEDBIR

Hasar oluşumunu önlemek için, boyalı üst yüzeyleri temizlerken minimum 30 cm püskürtme mesafesine uyulmalıdır

Şekil  Huzme borusu uzatmasını el püskürtme tabancası-

na yerleştirin ve 90° döndürerek sabitleyin. Şekil  Emniyet kovanını sıkın. Şekil  Huzme borusuna bir huzme borusu uzatması takın

ve 90° döndürerek sabitleyin.

 Cihazı açın "I/ON".  El tabancasının kolundaki kilidi açın.  Kolu çekin, cihaz çalışır.

Not: Kol tekrar bırakılırsa, cihaz tekrar kapanır.

Yüksek basınç sistemde kalır.

Çalışmaya ara verme

 El tabancasının kolunu bırakın.  El püskürtme tabancasının kolunu kilitleyin.  Uzun çalışma molalarında (5 dakikanın üstünde)

ek olarak cihazı kapatın "0/OFF".

– 5

53TR

Çalışmanın tamamlanması

몇 TEDBIR

Yüksek basınç hortumunu, sadece sistemde basınç yoksa el püskürtme tabancası ya da cihazdan ayırın.

 El tabancasının kolunu bırakın.  Cihazı kapatın "0/OFF".  Cihazın fişini prizden çekin.  Musluğu kapatın.  Mevcut basıncı sistemden azaltmak için el taban-

casının kolunu bastırın.

 El püskürtme tabancasının kolunu kilitleyin.  Cihazı su beslemesinden ayırın.

Taşıma

몇 TEDBIR

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

Elle taşıma

 Cihazı taşıma kolundan yukarı kaldırın ve taşıyın.

Araçlarda taşıma

 Cihazı kaymaya ve devrilmeye karşı emniyete alın.

Depolama

몇 TEDBIR

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin.

Cihazın saklanması

Örn. kış aylarında olduğu gibi uzun süreli depolamadan önce, bakım bölümündeki uyarılara dikkat edin.

 Cihazı düz bir yüzeye bırakın.  Yüksek basınç hortumunu cihazın yüksek basınç

bağlantısından ayırın.

 Püskürtme borusunu el püskürtme tabancasından

ayırın.

 Aksesuarları aksesuar saklama parçasında istifle-

yin.

 Şebeke bağlantı kablosunu saklama parçasına sa-

rın ve elektrik fişini kablo kıskacı ile sabitleyin.

Antifriz koruma

DIKKAT

Tam olarak boşaltılmamış cihazlar ve aksesuarlar donma nedeniyle tahrip olabilir. Cihazı ve aksesuarlarını tamamen boş

Hasarları önlemek için:

 Cihazdaki suyun komple boşaltılması: Yüksek ba-

 Cihazı komple aksesuarları ile birlikte donyama

altın ve donmaya karşı koruyun.

sınç hortumu ve su besleme bağlı değilken cihazı çalıştırın (maksimum 1 dakika) ve yüksek basınç bağlantısından su çıkmayana kadar bekleyin. Cihazı kapatın.

karşı korunmuş bir bölümde saklayın.

Koruma ve Bakım

 TEHLIKE

Elektrik çarpması tehlikesi.  Cihazdaki tüm çalışmalardan önce cihazı kapatın

ve elektrik fişini çekin.

Su bağlantısındaki süzgecin temizlenmesi

Su bağlantısındaki süzgeci düzenli olarak temizleyin.

DIKKAT

Süzgeç zarar görmemelidir.

 Kavramayı su bağlantısından çıkartın. Şekil

 Süzgeci bir düz penseyle dışarı çekin.  Süzgeci akar su altında temizleyin.  Süzgeci su bağlantısına takın.

Bakım

Cihaz bakım gerektirmez.

Arızalarda yardım

Küçük arızaları aşağıdaki genel bakışın yardımıyla kendiniz giderebilirsiniz. Şüphe etmeniz durumunda, yetkili müşteri hizmetlerine başvurun.

 TEHLIKE

Elektrik çarpması tehlikesi.  Cihazdaki tüm çalışmalardan önce cihazı kapatın

ve elektrik fişini çekin.

Cihaz çalışmıyor

 El püskürtme tabancasının kolunu çekin, cihaz ça-

lışır.  Tip etiketinde belirtilen gerilimin güç kaynağındaki

gerilimle aynı olup olmadığını kontrol edin.  Şebeke bağlantı kablosuna hasar kontrolü yapın.

Cihaz basınca gelmiyor

 Püskürtme borusundaki ayarı kontrol edin.  Su beslemesinde yeterli sevk miktarı olup olmadı-

ğını kontrol edin.  Cihazdaki havanın boşaltılması: Yüksek basınç

hortumu bağlanmadan cihazı açın ve su kabarcık-

sız bir şekilde yüksek basınç bağlantısından dışarı

çıkana kadar (maksimum 2 dakika) bekleyin. Ciha-

zı kapatın ve yüksek basınç hortumunu tekrar bağ-

layın.  Su bağlantısındaki süzgeci düz bir penseyle dışarı

çıkartın ve suyun altında temizleyin.

Güçlü basınç dalgalanmaları

 Yüksek basınç memesinin temizlenmesi: Meme

deliğindeki kirleri bir iğneyle çıkartın ve suyla öne

doğru yıkayın.  Su besleme miktarını kontrol edin.

Çalışma gürültüsü

Dişli kayış arızalı, müşteri hizmetlerini arayın.

Cihaz sızdırıyor

 Cihazda az bir sızıntı olması teknik olarak normal-

dir. Ağır sızıntılarda yetkili müşteri hizmetini çağı-

rın.

54 TR

– 6

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz. Adresleri burada bulabilirsiniz:

www.kaercher.com/dealersearch

Teknik Bilgiler

Elektrik bağlantısı

Gerilim 220-240

Akım çekişi 6 A Koruma derecesi IPX5 Koruma sınıfı II

Su bağlantısı

Besleme bas 1,2 MPa Besleme sıcaklığı (maks.) 40 °C Besleme miktar 7 l/dk

Performans değerleri

Çalışma basıncı 7,4 MPa Maksimum müsaade edilen basınç 11 MPa Besleme miktarı, su 5,5 l/dk Maksimum sevk miktarı 6,0 l/dk El püskürtme tabancasının geri tepme

kuvveti

Ölçüler ve ağırlıklar

Uzunluk 278 mm Genişlik 233 mm Yükseklik 296 mm Çalışmaya hazır aksesuarla birlikte

ağırlık

60335-2-79'a göre belirlenen değerler

El-kol titreşim değeri Güvensizlik K

Ses basıncı seviyesi L Güvensizlik K

Ses basıncı seviyesi L lik K

+ Güvensiz-

Teknik değişiklik yapma hakkı saklıdır.

1~50-60VHz

11 N

4,7 kg

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Yüksek basınç temizleyicisi Tip: 1.600-xxx İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 89 Garanti edilen: 91

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Chairman of the Board of Management

Dokümantasyon sorumlusu: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

55TR

Содержание

Безопасность . . . . . . . . . . . . . . . . . . . . . . . . RU 4

Использование по назначению. . . . . . . . . . RU 4

Принадлежности и запасные детали . . . . . RU 4

Защита окружающей среды . . . . . . . . . . . . RU 4

Описание прибора. . . . . . . . . . . . . . . . . . . . RU 5

Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU 5

Начало работы. . . . . . . . . . . . . . . . . . . . . . . RU 5

Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . RU 5

Транспортировка . . . . . . . . . . . . . . . . . . . . . RU 6

Хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . RU6

Уход и техническое обслуживание . . . . . . . RU 6

Помощь в случае неполадок . . . . . . . . . . . RU 6

Гарантия. . . . . . . . . . . . . . . . . . . . . . . . . . . . RU 7

Технические данные . . . . . . . . . . . . . . . . . . RU 7

Безопасность

Перед первым применением устройст-

струкцию по эксплуатации и прилагаемые указания по технике безопасности. Действуйте в соответствии с ними. Сохраните обе брошюры для дальнейшего пользования или для следующего владельца.

몇 ОСТОРОЖНО

 Защитные устройства служат для защиты

Приборный выключатель

Главный выключатель препятствует непроизвольной работе аппарата.

Блокировка ручного пистолета-распылителя

Блокировка блокирует рычаг ручного пистолетараспылителя и защищает от непроизвольного запуска аппарата.

Перепускной клапан с пневматическим реле

Перепускной клапан предотвращает превышение допустимого рабочего давления. Если рычаг ручного пистолета-распылителя отпускается, манометрический выключатель отключает насос, подача струи воды под высоким давлением прекращается. При нажатии на рычаг насос снова включается.

ва прочитайте эту оригинальную ин-

Символы на приборе

Не направлять струю воды под высоким напором на людей, животных, включенное электрическое оборудование или на само устройство. Защищать прибор от мороза.

Запрещается напрямую подключать устройство к трубопроводу с питьевой водой.

Защитные устройства

пользователей. Видоизменение защитных устройств или пренебрежение ими не допускается.

Использование по назначению

Данный моечный аппарат высокого давления предназначен только для использования в домашнем хозяйстве. – для мойки машин, автомобилей, строений, ин-

струментов, фасадов, террас, садовых принад-

лежностей и т.д. с помощью струи воды под вы-

соким давлением (при необходимости с добав-

лением моющих средств). – При этом применению подлежат принадлежно-

сти, запасные части и чистящие средства, раз-

решенные для использования фирмой

KÄRCHER. Указания, приложенные к чистящим

средствам, подлежат соблюдению.

Принадлежности и запасные детали

Используйте оригинальные принадлежности и запчасти — только они гарантируют безопасную и бесперебойную работу устройства. Информацию о принадлежностях и запчастях вы можете найти на сайте www.kaercher.com.

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды.

Отслужившие устройства содержат пригодные для вторичного использования ценные материалы, которые должны передаваться на переработку. Отслужившие устройства необходимо утилизировать без ущерба для окружающей среды. Электрические и электронные приборы часто содержат компоненты, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для людей и экологии. Тем не менее данные компоненты необходимы для правильной работы прибора. Приборы, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Работы по очистке, в результате которых образуется отходящая вода, содержащая масла, например, промывка двигателя, мойка днища, должны производиться только на моечных площадках с маслоотделителем.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

www.kaercher.com/REACH

56 RU

– 4

Описание прибора

Комплектация прибора указана на упаковке. При распаковке прибора проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую прибор.

Изображения прибора см. на стр. 2

1 Элемент для подключения водоснабжения со

встроенным сетчатым фильтром

2 Cоединительный элемент для подключения во-

ды, 3 Соединение высокого давления 4 Отсек для принадлежностей 5 Рукоятка для ношения прибора 6 Сетевой кабель со штепсельной вилкой 7 Зажим для кабеля 8 Место хранения сетевого шнура 9 Главный выключатель „0/OFF“ / „I/ON“ (0/ВЫКЛ

/ I/ВКЛ) 10 Ручной пистолет-распылитель 11 Блокировка ручного пистолета-распылителя 12 Скоба для шланга высокого давления 13 Предохранительная втулка 14 Удлинитель струйной трубки 15 Струйная трубка с регулятором давления (Vario

Power)

Рабочее давление можно плавно повышать от

«SOFT» (низкое) до «HARD» (высокое). Для ре-

гулировки рабочего давления следует отпу-

стить рычаг высоконапорного пистолета и

повернуть струйную трубку в нужное положе-

ние. 16 Шланг высокого давления

* Дополнительно требуется

17 Армированный водяной шланг со стандартной

муфтой

– минимальный диаметр 1/2 дюйма (13 мм) – минимальная длина 7,5 м.

Монтаж

Перед началом эксплуатации аппарата установить прилагаемые незакрепленные части.

Изображения прибора см. на стр. 3

Рисунок  Находящуюся в комплекте соединительную

муфту подсоедините к элементу аппарата для

подачи воды. Рисунок  Извлечь зажим для шланга высокого давления

из ручного пистолета-распылителя. Рисунок  Вставить шланг высокого давления в ручной пи-

столет-распылитель.  Вдавить скобу до фиксации. Проверить надеж-

ность крепления, потянув за шланг высокого

давления.

Начало работы

 Поставить устройство на ровную поверхность. Рисунок  Соединить шланг высокого давления с соеди-

нением высокого давления. Проверить надежность крепления, потянув за шланг высокого давления.

 Вставить сетевую штепсельную вилку в розет-

ку.

Подача воды

Параметры для подключения указаны на заводской табличке и в разделе "Технические данные". Соблюдайте предписания предприятия водоснабжения.

ВНИМАНИЕ

Загрязнения, содержащиеся в воде, могут вызвать повреждения насоса высокого давления и принадлежностей. Для защиты рекомендуется использовать водяной фильтр KÄRCHER (специальные принадлежности, номер для заказа 4.730-059).

 Вставить шланг подачи воды в соответствую-

щее соединение.

 Подсоединить водяной шланг к водопроводу.  Полностью откройте водопроводный кран.

Эксплуатация

ВНИМАНИЕ

Работа всухую в течение более к выходу из строя насоса высокого давления. Если устройство в течение 2 минут не набирает давление, то его следует выключить и действовать в соответствии с указаниям, которые приводятся в главе „Помощь в случае неполадок“.

Режим работы высокого давления

몇 ОСТОРОЖНО

При мойке лакированный поверхностей следует выдерживать расстояние 30 см от форсунки до поверхности, ровки.

Рисунок  Вставить удлинительную трубку в ручной писто-

лет-распылитель и зафиксировать, повернув на

90°. Рисунок  Затяните предохранительную втулку. Рисунок  Вставить струйную трубку в удлинительную

трубку и зафиксировать, повернув на 90°.

 Включить аппарат „I/ON“ (I/ВКЛ).  Разблокировать рычаг ручного пистолета-рас-

пылителя.  Потянуть за рычаг, аппарат включится.

Указание: Если рычаг снова освободится, ап-

парат снова отключится. Высокое давление со-

храняется в системе.

чтобы избежать повреждения лаки-

Перерыв в работе

 Отпустить рычаг ручного пистолета-распылите-

ля.  Заблокировать рычаг ручного пистолета-распы-

лителя.  Во время продолжительных перерывов в рабо-

те (свыше 5 минут) аппарат следует выключать

„0/OFF“ (0/ВЫКЛ).

2 минут приводит

– 5

57RU

Окончание работы

몇 ОСТОРОЖНО

Отсоединять шланг высокого давления от пистолета-разбрызгивателя или устройства, когда в системе отсутствует давление.

 Отпустить рычаг ручного пистолета-распылите-

ля.

 Выключить аппарат "0/OFF" (0/ВЫКЛ).  Вытащите штепсельную вилку из розетки.  закрыть водный кран.  нажать рычаг ручного пистолета-распылителя

для сброса давления в системе.

 Заблокировать рычаг ручного пистолета-распы-

лителя.

 Отделить аппарат от водоснабжения.

Транспортировка

몇 ОСТОРОЖНО

Опасность травм и повреждений! При транспортировке следует обратить внимание на вес устройства.

Транспортировка вручную

 Высоко поднять прибор за ручку и перенести.

Транспортировка на транспортных

средствах

 Зафиксировать прибор от смещения и опроки-

дывания.

Хранение

몇 ОСТОРОЖНО

Опасность травм и повреждений! При хранении следует обратить внимание устройства.

на вес

Хранение прибора

При длительном хранении, например зимой, дополнительно следует принять во внимание указания в разделе "Уход".

 Установить устройству на ровную поверхность.  Отсоединить шланг высокого давления от сое-

динения высокого давления.

 Отсоединить струйную трубку от высоконапор-

ного пистолета.

 Разместить принадлежности в держателе.  Намотать сетевой кабель вокруг места для

укладки и закрепить его при помощи кабельного зажима.

Защита от замерзания

ВНИМАНИЕ

Не полностью опорожненные устройства и оборудование могут быть повреждены разрушению при воздействии мороза. Полностью опорожнить устройство и принадлежности, а также обеспечить защиту от мороза.

Во избежание повреждений:  Из аппарата следует полностью удалить воду.

Включить аппарат без подключенного шланга высокого давления и без присоединенного водоснабжения (максимум на 1 минуту) и подождать до тех пор, пока не прекратиться вытекание воды из шланга высокого давления. Выключите аппарат.

 Храните прибор и все принадлежности в защи-

щенном от мороза помещении.

58 RU

Уход и техническое обслуживание

 ОПАСНОСТЬ

Опасность поражения электрическим током.  Перед проведением любых работ по

ванию устройство следует выключить и из-

влечь штепсельную вилку из розетки.

обслужи-

Очистка сетки в подводе воды

Регулярно очищать сетку в подводе воды.

ВНИМАНИЕ

Сетку нельзя повреждать.

 Снять муфту с подвода воды. Рисунок

 Вытянуть сетку плоскогубцами.  Сетку очищать под проточной водой.  Снова вставить сетку в подвод воды.

Техническое обслуживание

Аппарат не нуждается в профилактическом обслуживании.

Помощь в случае неполадок

Небольшие неисправности можно устранить самостоятельно с помощью следующего описания. В случае сомнения следует обращаться в уполномоченную службу сервисного обслуживания.

 ОПАСНОСТЬ

Опасность поражения электрическим током.  Перед проведением любых работ по обслужи-

ванию устройство следует выключить и из-

влечь штепсельную вилку из розетки.

Прибор не работает

 Вытянуть рычаг ручного пистолета-распылите-

ля, прибор включится.  Проверьте соответствие напряжения, указанно-

го в заводской табличке, напряжению источника

электроэнергии.  Проверить сетевой кабель на повреждения.

Давление в приборе не увеличивается

 Проверить настройку струйной трубки.  Проверить достаточность объема подачи воды.  Удаление воздуха из прибора: Включить аппа-

рат без подключенного высоконапорного шлан-

га и подождать (не более 2 минут), пока из вы-

соконапорного шланга не начнет выходить вода

без пузырьков воздуха. Выключить прибор и за-

ново подсоединить высоконапорный шланг.  Выньте с помощью плоскогубцев сетевой

фильтр из элемента для водоснабжения и про-

мойте его проточной водой.

Сильные перепады давления

 Очистить форсунку высокого давления: Игол-

кой удалить загрязнение из отверстия форсунки

и промыть ее спереди водой.  Проверьте количество подаваемой воды.

Шумы при работе

Повреждение зубчатого ремня, обратиться в сервисную службу.

– 6

Прибор негерметичен

 Незначительная негерметичность аппарата об-

условлена техническими особенностями. При сильной негерметичности обратитесь в авторизованную службу сервисного обслуживания.

Гарантия

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

адреса вы сможете найти на веб-странице:

www.kaercher.com/dealersearch

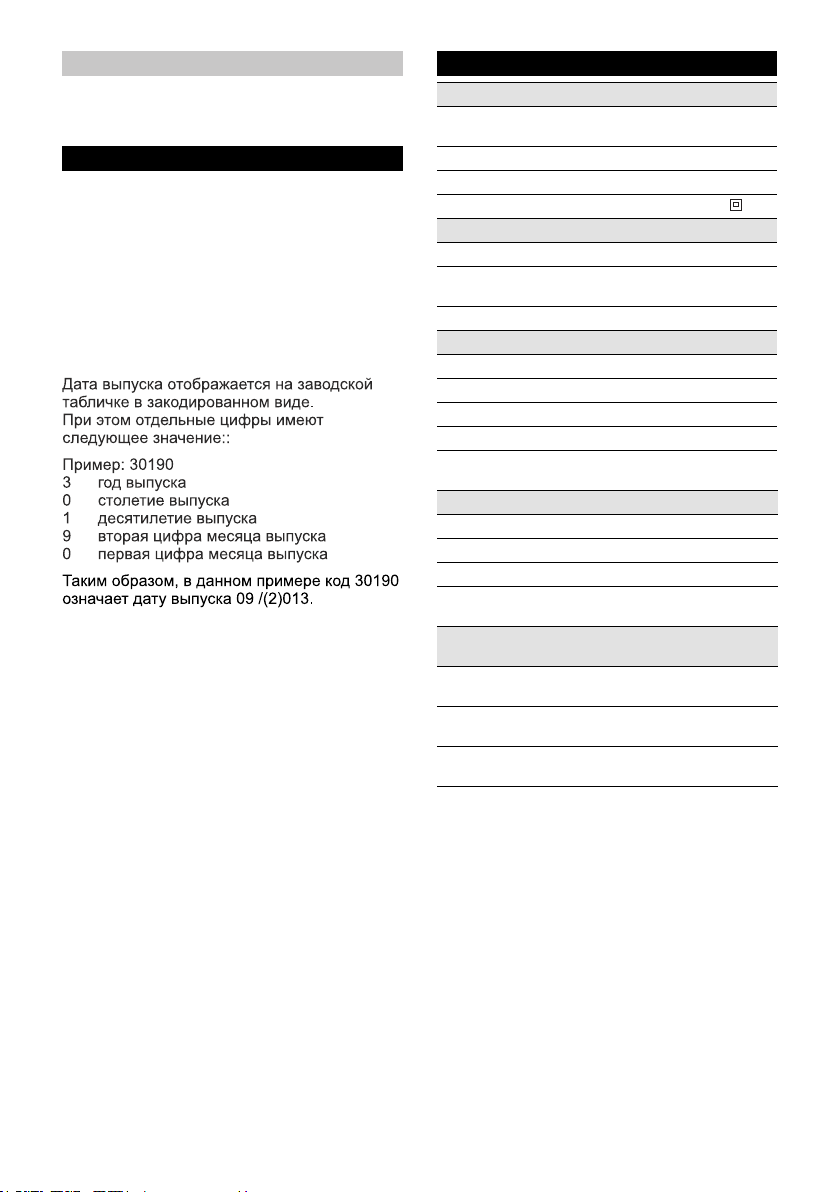

Технические данные

Электрические параметры

Напряжение 220-240

Потребление электроэнергии 6 A Степень защиты IPX5 Класс защиты II

Подключение водоснабжения

Давление напора (макс.) 1,2 МПа Температура подаваемой воды

(макс.) Количество подаваемой воды (мин.) 7 л/мин.

Данные о производительности

Рабочее давление 7,4 МПа Макс. допустимое давление 11 МПа Подача, вода 5,5 л/мин. Максимальная подача 6,0 л/мин. Сила отдачи ручного пистолета-рас-

пылителя

Размеры и массы

Длина 278 мм Ширина 233 мм высота 296 мм Вес, в готовности к эксплуатации и

с принадлежностями

Значение установлено согласно стандарту EN 60335-2-79

Значение вибрации рука-плечо Опасность K

Уровень шума дб Опасность K

Уровень мощности шума L сность K

Сохраняется право на внесение технических изменений.

+ опа-

1~50-60VHz

40 °C

11 Н

4,7 кг

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

– 7

59RU

Tartalom

Biztonság. . . . . . . . . . . . . . . . . . . . . . . . . . . .HU4

Rendeltetésszerű használat . . . . . . . . . . . . . HU 4

Tartozékok és alkatrészek . . . . . . . . . . . . . . . HU 4

Környezetvédelem. . . . . . . . . . . . . . . . . . . . . HU 4

Készülék leírása . . . . . . . . . . . . . . . . . . . . . . HU 5

Összeszerelés. . . . . . . . . . . . . . . . . . . . . . . . HU 5

Üzembevétel . . . . . . . . . . . . . . . . . . . . . . . . . HU 5

Üzem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 5

Szállítás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 6

Tárolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 6

Ápolás és karbantartás . . . . . . . . . . . . . . . . . HU 6

Segítség üzemzavar esetén . . . . . . . . . . . . . HU 6

Garancia . . . . . . . . . . . . . . . . . . . . . . . . . . . .HU7

Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . HU 7

EU konformitási nyiltakozat . . . . . . . . . . . . . . HU 7

Biztonság

Készüléke első használata előtt olvassa

el az eredeti üzemeltetési útmutatót és a mellékelt biztonsági utasításokat. Ezek alapján járjon el. Tartsa meg a mindkét füzetet későbbi használatra, vagy az esetleges új tulajdonos számára!

Szimbólumok a készüléken

A magasnyomású sugarat soha ne irányítsa személyek, állatok, aktív elektromos szerelvények vagy maga a készülék felé. A készüléket fagy ellen védje.

A készüléket nem szabad közvetlenül a nyilvános ivóvízellátáshoz csatlakoztatni.

Biztonsági berendezések

몇 VIGYÁZAT

 A biztonsági berendezések a felhasználó védelmét

szolgálják és ezeket nem szabad megváltoztatni vagy megkerülni.

Készülék kapcsoló

A készülékkapcsoló megakadályozza a készülék véletlen üzemeltetését.

Kézi szórópisztoly zárja

A zár lezárja a kézi szórópisztoly karját és megakadályozza a készülék véletlen beindítását.

Túlfolyószelep nyomás kapcsolóval

A túlfolyószelep megakadályozza az engedélyezett munkanyomás túllépését. Ha a kézi szórópisztoly karját elengedi, akkor a nyomáskapcsoló a szivattyút lekapcsolja, a magasnyomású sugár leáll. Ha a kart meghúzza, a szivattyú ismét bekapcsol.

Rendeltetésszerű használat

Ez a magasnyomású tisztítóberendezés kizárólag magánháztartásban használható: – gépek, járművek, épületek, szerszámok, homlok-

zatok, teraszok, kerti gépek stb. magasnyomású vízsugárral (szükség esetén tisztítószer hozzáadásával) történő tisztításához.

– a KÄRCHER által jóváhagyott tartozékokkal, pótal-

katrészekkel és tisztítószerekkel. Vegye figyelembe a tisztítószerekhez mellékelt utasításokat.

Tartozékok és alkatrészek

Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és zavarmentes üzemét. A tartozékokkal és pótalkatrészekkel kapcsolatos információkat a www.kaercher.com oldalon olvashatja.

Környezetvédelem

A csomagolóanyagok újrahasznosíthatók. Kérjük a csomagolást környezetkímélő módon ártalmatlanítsa.

A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Kérjük, a régi készülékeket környezetkímélő módon ártalmatlanítsa. Az elektromos és az elektronikus készülékek gyakran tartalmaznak olyan alkotóelemeket, amelyek helytelen kezelés vagy helytelen ártalmatlanítás esetén potenciális veszélyt jelenthetnek az emberi egészségre és a környezetre. A készülék szabályszerű üzemeltetéséhez azonban szükség van ezekre az alkotóelemekre. Az ilyen szimbólummal megjelölt készülékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani.

Tisztítási munkákat, amelyeknél olajtartalmú szennyvíz keletkezik pl. motormosás, alvázmosás csak olajleválasztóval ellátott mosóhelyen szabad elvégezni.

Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:

www.kaercher.com/REACH

60 HU

– 4

Készülék leírása

A készülék szállítási terjedelme fel van tüntetve a csomagoláson. Kicsomagoláskor ellenőrizze a csomagolás tartalmát, hogy megvan-e minden alkatrész. Hiányzó tartozék vagy szállítási sérülés esetén kérem, értesítse a kereskedőt.

Ábrákat lásd a 2. oldalon

1 Vízcsatlakozás beépített szűrővel 2 Csatlakozóelem a vízcsatlakozáshoz 3 Magasnyomású csatlakozás 4 Tartozékok rekesze 5 Fogantyú 6 Hálózati csatlakozóvezeték hálózati csatlakozóval 7 Kábelkapocs 8 A hálózati csatlakozóvezeték tárolója 9 Készülékkapcsoló „0/OFF“ / „I/ON“ 10 Kézi szórópisztoly 11 Kézi szórópisztoly zárja 12 Kapocs a magasnyomású tömlőhöz 13 Reteszelő hüvely 14 Sugárcső hosszabbítás 15 Sugárcső nyomásszabályozóval (Vario Power)

A munkanyomás fokozatmentesen „SOFT”-ról „HARD”-ra növelhető. A munkanyomás átállításához engedje el a nagynyomású pisztoly karját, és forgassa a szórócsövet a kívánt állásba.

16 Magasnyomású tömlő

* Továbbá szükséges

17 Megerősített anyagú víztömlő kereskedelmi forga-

lomban kapható csatlakozóval. – Átmérő legalább 1/2 coll (13 mm) – Hosszúság legalább 7,5 m

Összeszerelés

Üzembevétel előtt szerelje fel a mellékelt különálló alkatrészeket.

Ábrákat lásd a 3. oldalon

Ábra  Csavarozza a szállított csatlakozó alkatrészt a ké-

szülék vízcsatlakozójára.

Ábra  A magasnyomású tömlő kapcsát húzza ki a kézi

szórópisztolyból.

Ábra  Helyezze a magasnyomású tömlőt a kézi szóró-

pisztolyba.

 Nyomja be a kapcsot, amíg bekattan. A biztos csat-

lakozást a magasnyomású tömlő meghúzásával

ellenőrizni.

Üzembevétel

 A készüléket sík területre állítsa. Ábra  A magasnyomású tömlőt a berendezés magasnyo-

mású csatlakozásával összekapcsolni. A biztos csatlakozást a magasnyomású tömlő meghúzásával ellenőrizni.

 Dugja be a hálózati dugót a dugaljba.

Vízellátás

A csatlakozási értékeket lásd a típus táblán/Műszaki adatoknál. Vegye figyelembe víz-szolgáltató vállalat előírásait.

FIGYELEM

A vízben lévő szennyeződések megrongálhatják a magasnyomású szivattyút és a tartozékokat. A védelem érdekében ajánlott a KÄRCHER vízszűrő használata (különleges tartozék, megrendelési szám: 4.730-059).

 A víz táplálóvezetéket a vízcsatlakozásra helyezni.  Csatlakoztassa a víztömlőt a vízellátáshoz.  Teljesen nyissa ki a vízcsapot.

Üzem

FIGYELEM

2 percnél hosszabb szárazmenet a magasnyomású szivattyú rongálódásához vezet. Ha a készülék 2 percen belül nem épít fel nyomást, akkor kapcsolja ki a készüléket és a „Segítség üzemzavar esetén“ c.fejezet utasításainak megfelelően járjon el.

Nagynyomású üzem

몇 VIGYÁZAT

Lakkozott felületek tisztításánál tartsa be a legalább 30 cm-es sugártávolságot a rongálódások elkerülése érdekében.

Ábra  Helyezze a szórócső meghosszabbítást a kézi szó-

rópisztolyba és 90° -kal elforgatva rögzítse. Ábra  A biztosítóhüvelyt meghúzni. Ábra  Helyezze be a szórócsövet a szórócső meghos-

szabbításba, és 90° -kal elforgatva rögzítse.

 Kapcsolja be a készüléket „I/ON“.  Oldja ki a kézi szórópisztoly karját.  Húzza meg a kart, a készülék bekapcsol.

Megjegyzés: Ha a kart ismét elengedi, akkor a ké-

szülék ismét lekapcsol. A magasnyomás megma-

rad a rendszerben.

A használat megszakítása

 Engedje el a kézi szórópisztoly karját.  A kézi szórópisztoly karját lezárni.  Hosszabb munkaszünetekben (5 percen túl) továb-

bá kapcsolja ki a készüléket „0/OFF“.

– 5

61HU

Használat befejezése

몇 VIGYÁZAT

A magasnyomású tömlőt csak akkor válassza le a kézi szórópisztolyról vagy a készülékről, ha már nincs nyomás a rendszerben.

 Engedje el a kézi szórópisztoly karját.  A készüléket kikapcsolni "0/OFF" .  Húzza ki a hálózati csatlakozót az aljzatból.  Zárja el a vízcsapot.  Nyomja a kézi szórópisztoly karját, hogy a rend-

szerben még meglevő nyomást kiengedje.

 A kézi szórópisztoly karját lezárni.  Válassza le a készüléket vízellátásról.

Szállítás

몇 VIGYÁZAT

Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.

Szállítás kézzel

 A készüléket a hordófogantyúnál megemelni és

vinni.

Szállítás járműben

 A készüléket elcsúszás és borulás ellen biztosítani

kell.

Tárolás

몇 VIGYÁZAT

Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát.

A készülék tárolása

Hosszabb tárolás előtt, ill. tél idején vegye figyelembe az "Ápolás" fejezet utasításait is.

 A készüléket sík területen állítsa le.  A magasnyomású tömlőt a berendezés magasnyo-

mású csatlakozásáról leválasztani.

 Válassza le a kézi szórópisztolyt a szórócsőről.  Helyezze a tartozékokat a tartozék tárolójába.  A hálózati csatlakozóvezetéket tekerje a tárolóra

és a hálózati csatlakozót rögzítse a kábelkapoccsal.

Fagyás elleni védelem

FIGYELEM

A nem teljesen kiürített készüléket vagy tartozékokat a fagy megrongálhatja. A készüléket és a tartozékokat teljesen ürítse ki és óvja a fagytól.

Károk elkerülése érdekében:  A készülékből teljesen ürítse ki a vizet: A készülé-

ket magasnyomású tömlő és vízellátás csatlakoztatása nélkül kapcsolja be (max. 1 perc) és várjon, amíg nem jön ki víz a magasnyomású csatlakozóból. A készüléket kikapcsolni.

 A készüléket az össze tartozékkal együtt fagymen-

tes helyen tárolja.

Ápolás és karbantartás

 VESZÉLY

Áramütés veszélye.  A készüléken történő bármiféle munka előtt kap-

csolja ki a készüléket és húzza ki a hálózati csatla-

kozót.

A vízcsatlakozás szűrőjének tisztítása

A vízcsatlakozás szűrőjét rendszeresen tisztítani kell.

FIGYELEM

A szűrőt nem szabad megsérteni.

 Távolítsa el csatlakozót a vízcsatlakozásról. Ábra

 Laposfogóval húzza ki a szűrőt.  A szűrőt folyóvíz alatt tisztítsa meg.  A szűrőt helyezze be ismét a vízcsatlakozóba.

Karbantartás

A készülék nem igényel karbantartást.

Segítség üzemzavar esetén

A kisebb meghibásodásokat a következő áttekintő táblázat segítségével Ön is megszüntetheti. Kétség esetén kérjük, forduljon jogosult ügyfélszolgálathoz.

 VESZÉLY

Áramütés veszélye.  A készüléken történő bármiféle munka előtt kap-

csolja ki a készüléket és húzza ki a hálózati csatla-

kozót.

A készülék nem megy

 Húzza meg a kézi szórópisztoly karját, a készülék

bekapcsol.  Ellenőrizze, hogy a feszültség adata a típustáblán

megegyezik-e az áramforrás feszültségével.  Vizsgálja meg a hálózati csatlakozóvezetéket eset-

leges sérülésekre.

A készülék nem termel nyomást

 Ellenőrizze a sugárcső beállítását.  Ellenőrizze a vízellátás megfelelő szállítási men-

nyiségét.  A készülék légtelenítése: Készüléket magasnyo-

mású tömlő csatlakoztatása nélkül bekapcsolni, és

várni (max. 2 percig), amíg a víz buborékmentesen

jön ki a magasnyomású csatlakozásból. Kapcsolja

ki a készüléket, és kösse vissza a magasnyomású

tömlőt.  A vízcsatlakozóban található szűrőszitát húzza ki

laposfogóval és tisztítsa meg folyó víz alatt.

Erős nyomásingadozások

 Magasnyomású fúvóka tisztítása: A szennyeződé-

seket a szórófej furatból egy tű segítségével távo-

lítsa el és vízzel előrefelé öblítse ki.  Ellenőrizze a vízellátás mennyiségét.

Üzemi zajok

Fogasszíj meghibásodott, keresse fel a szerviz szolgálatot.

A készülék szivárog

 A készülék kismértékű szivárgása műszaki okok

miatt lehetséges. Erős szivárgás esetén hívja a jó-

váhagyott szerviz szolgálatot.

62 HU

– 6

Garancia

Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez. A címeket a következő helyen találja:

www.kaercher.com/dealersearch

Műszaki adatok

Elektromos csatlakozás

Feszültség 220-240

1~50-60VHz Áramfelvétel 6 A Védelmi fokozat IPX5 Védelmi osztály II

Vízcsatlakozó

Hozzáfolyási nyomás (max.) 1,2 MPa Hozzáfolyási hőmérséklet (max.) 40 °C Hozzáfolyási mennyiség (min.) 7 l/perc

Teljesítményre vonatkozó adatok

Üzemi nyomás 7,4 MPa Max. megengedett nyomás 11 MPa Szállított mennyiség, víz 5,5 l/perc Maximális szállítási mennyiség 6,0 l/perc A kézi szórópisztoly visszalökő erőhatá-sa11 N

EU konformitási nyiltakozat

Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egészségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.

Termék: Nagynyomású tisztító Típus: 1.600-xxx Vonatkozó európai közösségi irányelvek:

2006/42/EK (+2009/127/EK) 2014/30/EU 2011/65/ЕU 2000/14/EK

Alkalmazott harmonizált szabványok:

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Követett megfelelés megállapítási eljárás:

2000/14/EK: V. függelék

Hangteljesítményszint dB(A)

Mért: 89 Garantált: 91

Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el.

Méretek és súly

Hossz 278 mm Szélesség 233 mm Magasság 296 mm Súly, üzemkészen a tartozékkal 4,7 kg

Az EN 60335-2-79 szerint megállapított értékek

Kéz-kar vibrációs kibocsátási érték Bizonytalanság K

Hangnyomás szint L Bizonytalanság K

Hangnyomás szint L ság K

+ bizonytalan-

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

Műszaki változtatások joga fenntartva.

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

A dokumentáció összeállításáért felelős: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

– 7

63HU

Obsah

Bezpečnost . . . . . . . . . . . . . . . . . . . . . . . . . . CS4

Používání v souladu s určením . . . . . . . . . . . CS 4

Příslušenství a náhradní díly . . . . . . . . . . . . . CS 4

Ochrana životního prostředí . . . . . . . . . . . . . CS 4

Popis zařízení . . . . . . . . . . . . . . . . . . . . . . . . CS5

Montáž. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CS 5

Uvedení do provozu . . . . . . . . . . . . . . . . . . . CS 5

Provoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CS 5

Přeprava . . . . . . . . . . . . . . . . . . . . . . . . . . . .CS6

Ukládání . . . . . . . . . . . . . . . . . . . . . . . . . . . .CS6

Ošetřování a údržba . . . . . . . . . . . . . . . . . . . CS 6

Pomoc při poruchách . . . . . . . . . . . . . . . . . . CS 6

Záruka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CS 7

Technické údaje. . . . . . . . . . . . . . . . . . . . . . . CS 7

EU prohlášení o shodě . . . . . . . . . . . . . . . . . CS 7

Bezpečnost

Než začnete poprvé používat Váš přístroj

přečtěte si tento původní provozní návod a přiložené bezpečnostní pokyny. Řiďte se těmito pokyny. Uschovejte si obě příručky pro pozdější použití nebo pro dalšího majitele.

Symboly na zařízení

Vysokotlakým vodním paprskem se nesmí mířit na osoby, zvířata, elektrickou výstroj pod napětím ani na zařízení samotné. Přístroj chraňte před mrazem.

Přístroj nesmí být připojen přímo k veřejné vodovodní síti.

Bezpečnostní prvky

몇 UPOZORNĚNÍ

 Bezpečnostní zařízení slouží k ochraně uživatele a

nesmějí být měněny či obcházeny.

Přístrojový spínač

Vypínač na zařízení zabraňuje zařízení v nahodilému provozu.

Zajištění ruční stříkací pistole

Pojistné ústrojí blokuje páčku ruční stříkací pistole a brání nahodilému spuštění zařízení.

Přepadový ventil s tlakovým spínačem

Přepadový ventil brání překročení přípustného pracovního tlaku. Uvolněním páčky na ruční stříkací pistoli vypne tlakový spínač čerpadlo a vysokotlaký vodní paprsek se přeruší. Přitažením páčky se čerpadlo opět zapne.

Používání v souladu s určením

Tento vysokotlaký čistič používejte výhradně v domácnosti. – na čištění strojů, vozidel, budov, nářadí, fasád, te-

ras, zahradního náčiní apod. vysokotlakým paprskem vody (dle potřeby použijte čisticí prostředky).

– pouze příslušenství, náhradní díly a čisticí pro-

středky schválené firmou KÄRCHER. Při používání čisticích prostředků se řiďte pokyny na nich uvedenými.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a originální náhradní díly, ty poskytují záruku bezpečného a bezporuchového provozu přístroje. Informace o příslušenství a náhradních dílech naleznete na adrese www.kaercher.com.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Při likvidaci obalu berte ohled na životní prostředí.

Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdávány k opětnému zhodnocení. Při likvidaci starých přístrojů berte ohled na životní prostředí. Elektrické a elektronické přístroje jsou často tvořeny složkami, které při nesprávném používání nebo nesprávné likvidaci mohou představovat potenciální riziko pro lidské zdraví a životní prostředí. Tyto složky jsou však nezbytné pro správnou funkci zařízení. Přístroj označený tímto symbolem nesmíte likvidovat v domovním odpadu.

Čisticí práce, při kterých vzniká odpadová voda obsahující olej např. při čištění motoru či podvozku automobilu, se smějí provádět výhradně na místech k tomu určených disponujících odlučovačem oleje.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

www.kaercher.com/REACH

64 CS

– 4

Popis zařízení

Obsah dodávky je zobrazen na obale vašeho zařízení. Během vybalování zkontrolujte, zda je dodávka kompletní. Pokud chybí části příslušenství nebo bylo transportem poškozeny, obraťte se na vaší prodejnu.

Ilustrace viz stránka 2

1 Vodní přípojka s integrovaným sítkem 2 Spojovací element pro přívod vody 3 Přípojka vysokého tlaku 4 Přihrádka pro příslušenství 5 Držadlo 6 Síťové napájecí vedení se zástrčkou 7 Kabelový klip 8 Ukládací prostor pro síťové přívodní vedení 9 Vypínač na přístroji "0/OFF" / "I/ON" 10 Ruční stříkací pistole 11 Zajištění ruční stříkací pistole 12 Spona pro vysokotlakou hadici 13 Bezpečnostní objímka 14 Prodloužení stříkací trubky 15 Používejte ocelovou trubku s regulací tlaku (Vario

Power) Pracovní tlak lze plynule zvyšovat od „SOFT“ do „HARD“. Pro přestavení pracovního tlaku uvolněte páčku vysokotlaké pistole a pracovní nástavec otočte do požadované polohy.

16 Vysokotlaká hadice

* Navíc je potřeba

17 Tkaninou vyztužená hadice se standardní přípoj-

kou. – minimální průměr 1/2 palce (13 mm) – minimální délka 7,5 m

Montáž

Před uvedením do provozu namontujte díly volně přiložené k zařízení.

Ilustrace viz stránka 3

Ilustrace  Spojku našroubujte na vodovodní přípojku zaříze-

ní.

Ilustrace  Vytáhněte sponu pro vysokotlakou hadici z ruční

stříkací pistole.

Ilustrace  Zasuňte vysokotlakou hadici do ruční stříkací pisto-

le.

 Na sponu zatlačte tak, aby zaskočila. Prověřte bez-

pečné spojení tahem za vysokotlakou hadici.

Uvedení do provozu

 Přístroj postavte na rovné ploše. Ilustrace  Vysokotlakou hadici propojte s vysokotlakou pří-

pojkou zařízení. Prověřte bezpečné spojení tahem za vysokotlakou hadici.

 Zapojte síťovou zástrčku do zásuvky.

Přívod vody

Hodnoty připojení viz typový štítek, resp. Technické údaje. Dbejte pokynů příslušné místní organizace zajišťující zásobování vodou.

POZOR

Nečistoty ve vodě mohou poškodit vysokotlaké čerpadlo a příslušenství. Na ochranu doporučujeme použití vodního filtru KÄRCHER (zvláštní příslušenství, obj. číslo 4.730-059).

 Nasaďte hadici přívodu vody na spojku u vodovod-

ní přípojky.

 Vodní hadici připojte k vodovodní síti.  Zcela otevřete vodovodní kohoutek.

Provoz

POZOR

Chod nasucho po dobu delší než 2 minuty vede k poškození vysokotlakého čerpadla. Pokud přístroj během 2 minut nevytvoří tlak, vypněte jej a postupujte podle pokynů v kapitole „Nápověda při poruchách“.

Provoz s vysokým tlakem

몇 UPOZORNĚNÍ

Při čištění lakovaných povrchů dodržujte minimální vzdálenost 30 cm, abyste zabránili poškození plochy.

Ilustrace  Vložte prodloužení pracovního nástavce do ruční

stříkací pistole a zafixujte ho otočením o 90°. Ilustrace  Dotáhněte bezpečnostní objímku. Ilustrace  Nasaďte pracovní nástavec do prodloužení pra-

covního nástavce a zafixujte ho otočením o 90°.

 Zapněte přístroj "I/ON".  Odjistěte páčku na stříkací pistoli.  Zatáhněte za páčku, zařízení se zapne.

Upozornění: Jestliže se páčka znovu uvolní, zaří-

zení se znovu vypne. Vysoký tlak zůstává v systé-

mu zachován.

Přerušení provozu

 Uvolněte stisk páčky na stříkací pistoli.  Zajistěte páčku stříkací pistole.  Při delších přestávkách v práci (přes 5 minut) pří-

stroj ještě vypněte vypínačem „0/OFF“.

– 5

65CS

Ukončení provozu

몇 UPOZORNĚNÍ

Vysokotlakou hadici odpojujte od ruční stříkací pistole nebo od zařízení pouze, pokud v systému není tlak.

 Uvolněte stisk páčky na stříkací pistoli.  Zařízení vypněte „0/OFF“.  Vytáhněte zástrčku ze sítě.  Zavřete vodovodní kohoutek.  Stiskněte páčku na stříkací pistoli za účelem od-

stranění zbylého tlaku ze systému.

 Zajistěte páčku stříkací pistole.  Odpojte zařízení od přívodu vody.

Přeprava

몇 UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.

Ruční přeprava

 Zařízení zvedněte za držadlo a přeneste je.

Přeprava ve vozidle

 Zajistěte přístroj proti sklouznutí a převrácení.

Ukládání

몇 UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Uložení přístroje

Před dlouhodobým uskladněním, např. v zimě navíc dodržujte pokyny v kapitole Péče.

 Přístroj odstavte na rovné ploše.  Vysokotlakou hadici odmontujte od vysokotlaké

přípojky zařízení.

 Odpojte proudnici od ruční stříkací pistole.  Příslušenství narovnejte do úložného prostoru pro

příslušenství.

 Přívodní síťové vedení obtočte kolem uložení a sí-

ťovou zástrčku upevněte kabelovou svorkou.

Ochrana proti zamrznutí

POZOR

Ne zcela vyprázdněné přístroje a příslušenství mohou být znehodnoceny mrazem. Zcela vyprazdňuje přístroj a příslušenství a chraňte je před mrazem.

Aby nedošlo ke škodám:  Ze zařízení vypusťte veškerou vodu: zařízení za-

pněte bez připojené vysokotlaké hadice a bez připojeného přívodu vody (na max. 1 minutu) a počkejte, dokud z vysokotlakého přípoje nepřestane vytékat voda. Zařízení vypněte.

 Zařízení s úplným příslušenstvím ukládejte na mís-

to chráněné před mrazem.

Ošetřování a údržba

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem.  Před každou prací na zařízení vždy zařízení vypně-

te a vytáhněte síťovou zástrčku.

Vyčistěte síto na přívodu vody

Pravidelně čistěte síto v přípojce vody.

POZOR

Síto nesmí být poškozeno.

 Odmontujte spojku z vodovodní přípojky. Ilustrace

 Vytáhněte síto pomocí plochých kleští.  Vyčistěte síto pod tekoucí vodou.  Síto opět nasaďte do vodovodní přípojky.

Údržba

Zařízení je bezúdržbové.

Pomoc při poruchách

Drobné poruchy můžete odstranit sami s pomocí následujících údajů. V případě nejistoty se laskavě obraťte na autorizovaný zákaznický servis.

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem.  Před každou prací na zařízení vždy zařízení vypně-

te a vytáhněte síťovou zástrčku.

Přístroj neběží

 Zatáhněte za páčku stříkací pistole, zařízení se za-

pne.  Zkontrolujte, zda napětí uvedené na typovém štítku

přístroje souhlasí s napětím zdroje elektrického

proudu.  Zkontrolujte, zda není síťové napájecí vedení po-

škozeno.

Zařízení nelze natlakovat

 Zkontrolujte nastavení stříkací trubky.  Zkontrolujte, zda je u přívodu vody dostatečný prů-

tok.  Zařízení odvzdušněte: Zařízení zapněte bez připo-

jené vysokotlaké hadice a čekejte (max. 2 minuty),

dokud z vysokotlaké přípojky nezačne vystupovat

voda bez bublin. Zařízení vypněte a znovu připojte

vysokotlakou hadici.  Síto ve vodní přípojce vyjměte plochými kleštěmi a

vyčistěte je pod tekoucí vodou.

Silné kolísání tlaku

 Vyčistěte vysokotlakou trysku: Odstraňte jehlou

nečistoty z otvoru trysky a zpředu ji propláchněte

vodou.  Zkontrolujte množství přiváděné vody.

Provozní zvuky

Ozubený řemen je vadný, vyhledejte zákaznický servis.

Zařízení je netěsné

 Mírná netěsnost zařízení je podmíněna technicky.

Při značné netěsnosti je třeba řešením pověřit au-

torizovaný zákaznický servis.

66 CS

– 6

Záruka

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům. Adresy najdete zde:

www.kaercher.com/dealersearch

Technické údaje

Elektrické připojení

Napětí 220-240

Odběr proudu 6 A Stupeň krytí IPX5 Třída krytí II

Přívod vody

Přívodní tlak (max.) 1,2 MPa Teplota přívodu (max.) 40 °C Přiváděné množství (min.) 7 l/min

Výkonnostní parametry

Pracovní tlak 7,4 MPa Max. přípustný tlak 11 MPa Čerpané množství vody 5,5 l/min Maximální výkon čerpadla 6,0 l/min Síla zpětného nárazu vysokotlaké pistole 11 N

Rozměry a hmotnost

Délka 278 mm Šířka 233 mm Výška 296 mm Hmotnost přístroje připraveného k

provozu s příslušenstvím

Zjištěné hodnoty dle EN 60335-2-79

Hodnota vibrace ruka-paže Kolísavost K

Hladina akustického tlaku L Kolísavost K

Hladina akustického výkonu L lísavost K

Technické změny jsou vyhrazeny.

+ Ko-

1~50-60VHz

4,7 kg

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: Vysokotlaký čistič Typ: 1.600-xxx Příslušné směrnice EU:

2006/42/ES (+2009/127/ES) 2014/30/EU 2011/65/EU 2000/14/ES

Použité harmonizační normy

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Namerenou: 89 Garantovanou: 91

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Chairman of the Board of Management

Zplnomocněná osoba pro sestavení dokumentace: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

67CS

Kazalo

Varnost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SL 4

Namenska uporaba . . . . . . . . . . . . . . . . . . . . SL 4

Pribor in nadomestni deli. . . . . . . . . . . . . . . . SL 4

Varstvo okolja . . . . . . . . . . . . . . . . . . . . . . . . SL4

Opis naprave . . . . . . . . . . . . . . . . . . . . . . . . . SL 5

Montaža. . . . . . . . . . . . . . . . . . . . . . . . . . . . .SL 5

Zagon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SL 5

Obratovanje. . . . . . . . . . . . . . . . . . . . . . . . . . SL5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .SL6

Skladiščenje . . . . . . . . . . . . . . . . . . . . . . . . . SL6

Vzdrževanje. . . . . . . . . . . . . . . . . . . . . . . . . . SL6

Pomoč pri motnjah . . . . . . . . . . . . . . . . . . . . SL 6

Garancija . . . . . . . . . . . . . . . . . . . . . . . . . . . .SL7

Tehnični podatki. . . . . . . . . . . . . . . . . . . . . . . SL 7

Izjava EU o skladnosti . . . . . . . . . . . . . . . . . . SL 7

Varnost

Pred prvo uporabo vaše naprave preberi-

te to originalno navodilo za uporabo in priložene varnostne napotke. Ravnajte v skladu z njimi. Oba zvezka shranite za kasnejšo uporabo ali za naslednjega lastnika.

Simboli na napravi

Visokotlačnega curka se ne sme usmerjati v osebe, živali, aktivno električno opremo ali na samo napravo. Napravo zaščitite pred zmrzaljo.

Naprave se ne sme priključiti neposredno na javno omrežje pitne vode.

Varnostne naprave

몇 PREVIDNOST

 Varnostne naprave služijo za zaščito uporabnika in

se jih ne sme spreminjati ali ignorirati.

Stikalo naprave

Stikalo naprave preprečuje nehoteno delovanje naprave.

Zapah ročne brizgalne pištole

Zapah zapira ročico ročne brizgalne pištole in preprečujejo nehoten vklop naprave.

Prelivni ventil s tlačnim stikalom

Prelivni ventil preprečuje prekoračitev dovoljenega delovnega tlaka. Če ročico na ročni brizgalni pištoli spustite, tlačno stikalo izklopi črpalko, visokotlačni curek se ustavi. Če ročico povlečete, se črpalka ponovno vklopi.

Namenska uporaba

Ta visokotlačni čistilnik uporabljajte izključno za privatno gospodinjstvo: – za čiščenje strojev, vozil, zgradb, orodja, fasad, te-

ras, vrtnega orodja itd. z visokotlačnim vodnim curkom (po potrebi z dodatkom čistilnih sredstev).

– z deli pribora, nadomestnimi deli in čistilnimi sred-

stvi, ki jih dopušča podjetje KÄRCHER. Upoštevajte navodila, ki so priložena čistilnim sredstvom.

Pribor in nadomestni deli

Uporabljajte samo originalen pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave. Informacije o priboru in nadomestnih delih najdete na www.kaercher.com.

Varstvo okolja

Embalažni materiali so primerni za recikliranje. Embalažo zavrzite okolju prijazno.

Stare naprave vsebujejo dragocene za recikliranje primerne materiale, ki jih je treba odvesti za ponovno uporabo. Stare naprave zavrzite okolju prijazno. Električne in elektronske naprave imajo pogosto sestavne dele, ki pri nepravilnem ravnanju ali odstranjevanju med odpadke lahko predstavljajo nevarnost za zdravje ljudi in okolje. Ti sestavni deli so kljub temu pomembni za pravilno delovanje naprav. Naprav, označenih s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Čiščenja, pri katerih nastaja odpadna voda, ki vsebuje olje, npr. pranje motorjev, pranje podvozij, se smejo izvajati le na mestih za pranje z izločevalnikom olja.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

www.kaercher.com/REACH

68 SL

– 4

Opis naprave

Obseg dobave Vaše naprave je prikazan na embalaži. Pri jemanju stroja iz embalaže preverite popolnost vsebine. Pri manjkajočem priboru ali transportnih škodah obvestite Vašega prodajalca.

Za slike glejte stran 2

1 Vodni priključek z vgrajenim sitom 2 Spojni del za priključek za vodo 3 Visokotlačni priključek 4 Predal za pribor 5 Ročaj 6 Omrežni priključni vodnik z omrežnim vtičem 7 Kabelska sponka 8 Shranjevalo za omrežni priključek 9 Stikalo naprave „0/OFF“ / „I/ON“ 10 Ročna brizgalna pištola 11 Zapah ročne brizgalne pištole 12 Sponke za visokotlačno cev 13 Varnost rokav 14 Podaljšek brizgalne cevi 15 Brizgalna cev z reguliranjem tlaka (Vario Power)

Delovni tlak lahko brezstopenjsko povišate s „SOFT“ na „HARD“. Da spremenite delovni tlak, spustite ročico visokotlačne pištole in brizgalno cev zavrtite v želeni položaj.

16 Visokotlačna cev

* Dodatno potrebno

17 S platnom ojačana gibka vodna cev z običajnim pri-

ključkom. – Premer najmanj 1/2 cole (13 mm) – Dolžina najmanj 7,5 m

Montaža

Pred zagonom montirajte napravi prosto priložene dele.

Slike glejte na strani 3

Slika  Priložen spojni del privijte na vodni priključek na-

prave.

Slika  Sponke za visokotlačno gibko cev izvlecite iz ročne

brizgalne pištole.

Slika  Vtaknite visokotlačno gibko cev v ročno brizgalno

pištolo.

 Pritisnite sponko, dokler se ne zaskoči. Preverite

varno povezavo s potegom za visokotolačno cev.

Zagon

 Napravo postavite na ravno površino. Slika  Visokotlačno gibko cev spojite z visokotlačnim pri-

ključkom naprave. Preverite varno povezavo s potegom za visokotolačno cev.

 Omrežni vtič vtaknite v vtičnico.

Oskrba z vodo

Priključne vrednosti glejte na tipski tablici / v tehničnih podatkih. Upoštevajte predpise vodovodnega podjetja.

POZOR

Nečistoče v vodi lahko poškodujejo visokotlačno črpalko in pribor. Za zaščito se priporoča uporaba vodnega filtra podjetja KÄRCHER (poseben pribor, naročniška številka 4.730-059).

 Gibko cev za dotok vode nataknite na spojko na vo-

dnem priključku.

 Gibko vodno cev priključite na oskrbo z vodo.  Vodno pipo popolnoma odprite.

Obratovanje

POZOR

Suhi tek, ki traja več kot 2 minuti, lahko vodi do poškodb visokotlačne črpalke. Če naprava v 2 minutah ne izgradi nobenega tlaka, napravo izklopite in postopajte v skladu z napotki v poglavju „Pomoč pri motnjah“.

Delo z visokom tlakom

몇 PREVIDNOST

Pri čiščenju lakiranih površin upoštevajte razdaljo curkam najmanj 30 cm, da preprečite poškodbe

Slika  Vstavite podaljšek peskalne cevi v ročno brizgalno

pištolo in ga pritrdite z zasukom za 90°. Slika  Zaščitni tulec trdno pritegnite. Slika  Vstavite peskalno cev v podaljšek peskalne cevi in

jo pritrdite z zasukom za 90°.

 Vklopite napravo "I/ON".  Deblokirajte ročico ročne brizgalne pištole.  Potegnite ročico, naprava se vklopi.

Opozorilo: Če se ročica ponovno spusti, se napra-

va ponovno izklopi. Visok tlak se v sistemu ohrani.

Prekinitev obratovanja

 Spustite ročico ročne brizgalne pištole.  Zaprite ročico ročne brizgalne pištole.  Pri daljših delovnih premorih (več kot 5 minut) na-

pravo dodatno izklopite „0/OFF“.

– 5

69SL

Zaključek obratovanja

몇 PREVIDNOST

Visokotlačno gibko cev ločite z ročne pršilne pištole ali naprave le, če v sistemu ni tlaka.

 Spustite ročico ročne brizgalne pištole.  Izklopite napravo "0/OFF".  Izvlecite omrežni vtič iz vtičnice.  Zaprite pipo.  Pritisnite ročico ročne brizgalne pištole, da iz siste-

ma izpustite še obstoječi tlak.

 Zaprite ročico ročne brizgalne pištole.  Napravo ločite z oskrbe z vodo.

Transport

몇 PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri transportu upoštevajte težo naprave.

Ročni transport

 Dvignite stroj s pomočjo nosilnega ročaja in ga ne-

site.

Transport v vozilih

 Napravo zavarujte proti zdrsu in prevrnitvi.

Skladiščenje

몇 PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri shranjevanju upoštevajte težo naprave.

Shranjevanje naprave

Pred daljšim shranjevanjem, npr. v času zime, dodatno upoštevajte napotke v poglavju Vzdrževanje.

 Postavite napravo na ravno površino.  Visokotlačno cev ločite od visokotlačnega priključ-

ka naprave.

 Brizgalno cev ločite od ročne brizgalne pištole.  Pribor shranite v shranjevalo za pribor.  Omrežni priključni kabel ovijte okoli shranjevala in

omrežni vtič pritrdite s kabelsko objemko.

Zaščita pred zamrznitvijo

POZOR

Zmrzal lahko uniči naprave in pribor, pri katerih voda ni bila popolnoma izpraznjena. Napravo in pribor popolnoma izpraznite in zaščitite pred zmrzaljo.

Da preprečite škode:  Popolna izpraznitev vode iz naprave: Napravo

vklopite brez priključene visokotlačne gibke cevi in brez priključene oskrbe z vodo (max. 1 min.) in počakajte, dokler iz visokotlačnega priključka ne izstopa več voda. Izklopite napravo.

 Napravo s celotnim priborom shranjujte v prostoru,

varnem pred zmrzaljo.

Vzdrževanje

 NEVARNOST

Nevarnost električnega udara.  Pred vsemi deli na napravi, izklopite napravo in iz-

vlecite omrežni vtič.

Čiščenje sita v vodnem priključku

Sito v vodnem priključku redno čistite.

POZOR

Sito se ne sme poškodovati.

 Odstranite spojko z vodnega priključka. Slika

 Sito izvlecite s kleščami.  Sito očistite pod tekočo vodo.  Sito ponovno vstavite v vodni priključek.

Vzdrževanje

Naprave ni treba vzdrževati.

Pomoč pri motnjah

Manjše motnje lahko odpravite sami s pomočjo naslednjega pregleda. V primeru dvoma se obrnite pooblaščeni servisni službi.

 NEVARNOST

Nevarnost električnega udara.  Pred vsemi deli na napravi, izklopite napravo in iz-

vlecite omrežni vtič.

Naprava ne deluje

 Potegnite ročico ročne brizgalne pištole, naprava

se vklopi.  Preverite, ali na tipski tablici navedena napetost

ustreza napetosti vira električnega toka.

Omrežni priključni vodnik preglejte glede poškodb.



Naprava ne dosega zadostnega tlaka

 Preverite nastavitev na brizgalni cevi.  Preverite zadostni pretok oskrbe z vodo.  Prezračite napravo: Napravo vklopite brez priklju-

čene visokotlačne gibke cevi in počakajte (največ 2

minuti), dokler voda na visokotlačnem priključku ne

izstopa brez mehurčkov. Napravo izklopite in po-

novno priklopite visokotlačno cev.  Sito v priključku za vodo izvlecite s ploščatimi kle-

ščami in ga očistite pod tekočo vodo.

Močna nihanja tlaka

 Čiščenje visokotlačne šobe: Iz šobne izvrtine z iglo

odstranite umazanijo in jo od spredaj splaknite z

vodo.  Preverite količino dotoka vode.

Zvoki pri delovanju

Zobati jermen okvarjen, poiščite uporabniški servis.

Naprava je netesna

 Neznatna netesnost naprave je tehnično pogojena.

Pri močnejši netesnosti se obrnite na pooblaščeno

servisno službo.

70 SL

– 6

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis. Naslove najdete na:

www.kaercher.com/dealersearch

Tehnični podatki

Električni priključek

Napetost 220-240

Odvzem toka 6 A Stopnja zaščite IPX5 Razred zaščite II

Vodni priključek

Pritisk dotoka (maks.) 1,2 MPa Temperatura dotoka (maks.) 40 °C Količina dotoka (min.) 7 l/min

Podatki o zmogljivosti

Delovni tlak 7,4 MPa Maks. dovoljeni tlak 11 MPa Črpalna količina, voda 5,5 l/min Črpalna količina, maksimalna 6,0 l/min Povratna sila ročne brizgalne pištole 11 N

Mere in teža

Dolžina 278 mm Širina 233 mm Višina 296 mm Teža, pripravljeno za uporabo s pribo-

rom

Ugotovljene vrednosti v skladu z EN 60335-2-79

Vrednost vibracij dlan-roka Negotovost K

Nivo hrupa L Negotovost K

Nivo hrupa ob obremenitviL tovost K

Pridržujemo si pravico do tehničnih sprememb.

+ nego-

1~50-60VHz

4,7 kg

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, če kdo napravo spremeni brez našega soglasja.

Proizvod: visokotlačni čistilec Tip: 1.600-xxx Zadevne direktive EU:

2006/42/ES (+2009/127/ES) 2014/30/EU 2011/65/ЕU 2000/14/ES

Uporabljeni usklajeni standardi:

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 89 Zajamčeno: 91

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Chairman of the Board of Management

Pooblaščena oseba za dokumentacijo: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

71SL

Spis treści

Bezpieczeństwo . . . . . . . . . . . . . . . . . . . . . . PL 4

Użytkowanie zgodne z przeznaczeniem . . . . PL 4

Wyposażenie dodatkowe i części zamienne . PL 4

Ochrona środowiska . . . . . . . . . . . . . . . . . . . PL 4

Opis urządzenia . . . . . . . . . . . . . . . . . . . . . . PL 5

Montaż. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL 5

Uruchamianie . . . . . . . . . . . . . . . . . . . . . . . . PL 5

Działanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL 5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .PL6

Przechowywanie . . . . . . . . . . . . . . . . . . . . . . PL 6

Czyszczenie i konserwacja . . . . . . . . . . . . . . PL 6

Usuwanie usterek . . . . . . . . . . . . . . . . . . . . . PL 6

Gwarancja . . . . . . . . . . . . . . . . . . . . . . . . . . . PL7

Dane techniczne . . . . . . . . . . . . . . . . . . . . . . PL 7

Deklaracja zgodności UE . . . . . . . . . . . . . . . PL 7

Bezpieczeństwo

Przed rozpoczęciem użytkowania urzą-

dzenia należy przeczytać oryginalną instrukcję obsługi i poniższe przepisy bezpieczeństwa. Postępować zgodnie z podanymi wskazaniami. Zeszyty zachować do późniejszego wykorzystania lub dla następnego użytkownika.

Symbole na urządzeniu

Nie wolno kierować strumienia wysokociśnieniowego na ludzi, zwierzęta, czynny osprzęt elektryczny ani na samo urządzenie. Urządzenie chronić przed mrozem.

Urządzenia nie można podłączać bezpośrednio do sieci wodociągowej.

Zabezpieczenia

몇 OSTROŻNIE

 Urządzenia zabezpieczające zapewniają ochronę

użytkownika i nie wolno ich zmieniać ani pomijać.

Wyłącznik urządzenia

Wyłącznik zapobiega niepożądanemu włączeniu się urządzenia.

Blokada pistoletu natryskowego

Blokada zablokowuje dźwignię pistoletu natryskowego i zapobiega niezamierzonemu włączeniu się urządzenia.

Zawór przelewowy z wyłącznikie ciśnieniowym

Zawór przelewowy zapobiega przekroczeniu dopuszczalnego ciśnienia roboczego. Po zwolnieniu dźwigni pistoletu natryskowego wyłącznik ciśnieniowy wyłącza pompę i strumień wody ustaje. Po pociągnięciu za dźwignię pompa ponownie się włącza.

Użytkowanie zgodne z przeznaczeniem

Myjka wysokociśnieniowa przeznaczona jest wyłącznie do zastosowania w gospodarstwach domowych: – do czyszczenia maszyn, pojazdów, budynków, na-

rzędzi, fasad, tarasów, urządzeń ogrodowych itp. przy użyciu strumienia wody pod wysokim ciśnieniem (w razie potrzeby z dodatkiem środków czyszczących).

– w połączeniu z akcesoriami, częściami zamienny-

mi i środkami czyszczącymi dopuszczonymi przez firmę KÄRCHER. Przestrzegać wskazówek dołączonych do środków czyszczących.

Wyposażenie dodatkowe i części

zamienne

Stosować tylko oryginalne akcesoria i części zamienne, które gwarantują niezawodną i bezusterkową eksploatację przyrządu. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie internetowej www.kaercher.com.

Ochrona środowiska

Materiały użyte do opakowania nadają się do recyklingu. Opakowania poddać utylizacji przyjaznej dla środowiska naturalnego.

Zużyte urządzenia zawierają cenne surowce wtórne, które należy oddać do utylizacji. Wyeksploatowane urządzenia poddawać utylizacji przyjaznej dla środowiska. Urządzenia elektryczne i elektroniczne często zawierają materiały, które rozporządzane lub utylizowane niewłaściwie, mogą potencjalnie być niebezpieczne dla zdrowia ludzkiego i środowiska. Są jednak kluczowe dla prawidłowego funkcjonowania urządzenia. Urządzenia oznaczone tym symbolem nie mogą być usuwane z odpadami domowymi.

Czyszczenie, podczas którego powstają ścieki zawierające olej, np. mycie silnika lub podłogi samochodu, dozwolone jest tylko w myjniach wyposażonych w separator oleju.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników znajdują się pod:

www.kaercher.com/REACH

72 PL

– 4

Opis urządzenia

Zakres dostawy urządzenia przedstawiony jest na opakowaniu. Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku stwierdzenia braków w akcesoriach lub uszkodzeń przy transporcie należy zwrócić się do dystrybutora.

Rysunki patrz strona 2

1 Przyłącze wody z wbudowanym sitem 2 Złączka do przyłącza wody 3 Przyłącze wysokiego ciśnienia 4 Magazyn na akcesoria 5 Uchwyt do noszenia przenoszenia 6 Przewód zasilający z wtyczką 7 Klips kablowy 8 Schowek na przewód zasilający 9 Wyłącznik urządzenia „0/OFF“ / „I/ON“ 10 Pistolet natryskowy 11 Blokada pistoletu natryskowego 12 Klamra na węża wysokociśnieniowego 13 Tuleja zabezpieczająca 14 Przedłużka rury strumieniowej 15 Lanca z regulacją ciśnienia (Vario Power)

Ciśnienie robocze można płynnie zwiększać z poziomu „SOFT” do „HARD”. W celu dokonania zmiany ciśnienia roboczego należy zwolnić dźwignię pistoletu wysokociśnieniowego i ustawić lancę w żądanym położeniu.

16 Wąż wysokociśnieniowy

* Wymagany dodatkowo

17 Wąż do wody ze wzmocnioną tkaniną i ze złączem

dostępnym na rynku. – Średnica min. 1/2 cala (13 mm) – Długość min. 7,5 m

Montaż

Przed uruchomieniem zamontować luźno dołączone części do urządzenia.

Rysunki patrz strona 3

Rysunek  Przykręcić dołączoną złączkę do przyłącza wody

na urządzeniu.

Rysunek  Wyjąć klamrę na wąż wysokociśnieniowy z pistole-

tu natryskowego.

Rysunek  Wstawić wąż wysokociśnieniowy do pistoletu na-

tryskowego.

 Wcisnąć klamrę aż do zatrzaśnięcia. Sprawdzić

bezpieczeństwo połączenia przez pociągnięcie

węża wysokociśnieniowego.

Uruchamianie

 Ustawić urządzenie na równej powierzchni. Rysunek  Połączyć wąż wysokociśnieniowy z przyłączem

wysokociśnieniowym urządzenia. Sprawdzić bezpieczeństwo połączenia przez pociągnięcie węża wysokociśnieniowego.

 Włożyć wtyczkę sieciową do gniazdka.

Doprowadzenie wody

Wartości przyłączenia patrz tabliczka znamionowa/ dane techniczne. Przestrzegać przepisów lokalnego przedsiębiorstwa wodociągowego.

UWAGA

Zanieczyszczenia znajdujące się w wodzie mogą uszkodzić pompę wysokociśnieniową i akcesoria. W celu zapewnienia ochrony zaleca się stosowanie filtra wodnego KÄRCHER (wyposażenie specjalne, nr katalogowy 4.730-059).

 Założyć wąż doprowadzający wodę na złącze przy-

łącza wody.

 Podłączyć wąż do dopływu wody.  Całkowicie otworzyć kran.

Działanie

UWAGA

Praca na sucho trwająca przez ponad 2 minuty prowadzi do uszkodzenia pompy wysokociśnieniowej. Jeżeli urządzenie nie wytworzy ciśnienia w ciągu 2 minut, należy je wyłączyć i postąpić zgodnie ze wskazówkami z rozdziału „Usuwanie usterek“.

Praca z wysokim ciśnieniem

몇 OSTROŻNIE

W celu uniknięcia uszkodzeń, w trakcie czyszczenia powierzchni lakierowanych zachować co najmniej 30-centymetrowy odstęp.

Rysunek  Włożyć przedłużacz lancy do ręcznego pistoletu

natryskowego i zablokować, obracając o 90°. Rysunek  Mocno dokręcić nasadkę zabezpieczającą. Rysunek  Włożyć lancę do przedłużacza i zablokować, obra-

cając o 90°.

 Włączyć urządzenie „I/ON”.  Odblokować dźwignię pistoletu natryskowego.  Pociągnąć za dźwignię, urządzenie się włącza.

Wskazówka: Gdy zwalnia się dźwignię, urządze-

nie znowu się odłącza. Nadciśnienie pozostaje w

systemie.

Przerwanie pracy

 Zwolnić dźwignię pistoletu natryskowego.  Zablokować dźwignię pistoletu natryskowego.  W przypadku dłuższych przerw w pracy (ponad 5

minut) dodatkowo wyłączać urządzenie „0/OFF“.

– 5

73PL

Zakończenie pracy

몇 OSTROŻNIE

Wąż wysokociśnieniowy odłączać od pistoletu natryskowego lub urządzenia tylko wtedy, gdy układ pozbawiony jest ciśnienia.

 Zwolnić dźwignię pistoletu natryskowego.  Wyłączyć urządzenie „0/OFF”.  Wyciągnąć wtyczkę z gniazdka.  Zakręcić kran.  Nacisnąć dźwignię pistoletu natryskowego, aby

całkowicie usunąć ciśnienie z systemu.

 Zablokować dźwignię pistoletu natryskowego.  Oddzielić urządzenie od dopływu wody.

Transport

몇 OSTROŻNIE

Niebezpieczeństwo zranienia i uszkodzenia! Zwrócić uwagę na ciężar urządzenia w czasie transportu.

Transport ręczny

 Podnieść urządzenie i nosić przy użyciu uchwytu

nośnego.

Transport w pojazdach

 Zabezpieczyć urządzenie przed przesunięciem i

przewróceniem się.

Przechowywanie

몇 OSTROŻNIE

Niebezpieczeństwo zranienia i uszkodzenia! Przy składowaniu wziąć pod uwagę ciężar urządzenia.

Przechowywanie urządzenia

Przed dłuższym okresem przechowywania, np. w zimie należy zwrócić uwagę na wskazówki w rozdziale „Ochrona przeciwmrozowa.

 Pozostawić urządzenie na równej powierzchni.  Odłączyć wąż wysokociśnieniowy od przyłącza wy-

sokociśnieniowego urządzenia.

 Odłączyć lancę od pistoletu wysokociśnieniowego.  Schować akcesoria do schowka.  Nawinąć przewód sieciowy na schowku i zamoco-

wać wtyk sieciowy za pomocą zacisku kabla.

Ochrona przeciwmrozowa

UWAGA

Nie w pełni opróżnione urządzenia i akcesoria mogą ulec zniszczeniu przez mróz. Ca dzenie i akcesoria i chronić je przed mrozem.

W celu uniknięcia szkód:  Całkowicie opróżnić urządzenie z wody: Włączyć

urządzenie bez podłączonego węża wysokociśnieniowego i bez podłączonego dopływu wody (maks. 1 min.) i zaczekać, aż z przyłącza wysokociśnieniowego już nie będzie się wydobywać woda. Wyłączyć urządzenie.

 Przechowywać urządzenie z wszystkimi akcesoria-

mi w ogrzewanym pomieszczeniu.

łkowicie opróżnić urzą-

Czyszczenie i konserwacja

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem.  Przed przystąpieniem do wszelkich prac przy urzą-

dzeniu należy odłączyć przewód sieciowy od zasi-

lania.

Oczyścić filtr sitowy na przyłączu wody

Regularnie czyścić sitko przyłącza wody.

UWAGA

Nie wolno uszkodzić sitka.

 Usunąć złącze przyłącza wody. Rysunek

 Wyjąć sitko używając szczypiec płaskich.  Czyścić sitko po wodą bieżącą.  Ponownie włożyć sitko do przyłącza wody.

Konserwacja

Urządzenie nie wymaga konserwacji.

Usuwanie usterek

Mniejsze usterki można usunąć samodzielnie, korzystając z poniższych wskazówek. W razie wątpliwości prosimy zwrócić się do autoryzowanego serwisu.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem.  Przed przystąpieniem do wszelkich prac przy urzą-

dzeniu należy odłączyć przewód sieciowy od zasi-

lania.

Urządzenie nie działa

 Pociągnąć za dźwignię pistoletu natryskowego,

urządzenie się włącza.  Sprawdzić, czy napięcie sieciowe podane na tab-

liczce znamionowej odpowiada napięciu źródła

prądu.  Skontrolować przewód zasilający pod kątem

uszkodzeń.

Urządzenie nie wytwarza ciśnienia

 Sprawdzić ustawienie lancy.  Sprawdzić dopływ wody pod kątem wystarczającej

przepustowości.  Odpowietrzyć urządzenie: Włączyć urządzenie bez

podłączonego węża wysokociśnieniowego i zacze-

kać (maks. 2 minuty), aż z przyłącza wysokociśnie-

niowego zacznie wydobywać się woda bez bąbel-

ków. Wyłączyć urządzenie i ponownie podłączyć

wąż wysokociśnieniowy.  Wyciągnąć szczypcami płaskimi sito z przyłącza

wody i oczyścić je pod bieżącą wodą.

Silne wahania ciśnienia

Czyszczenie dyszy wysokociśnieniowej: Usunąć



zanieczyszczenia z otworu dyszy za pomocą igły i

wypłukać wodą od przodu.  Sprawdzić ilość dopływającej wody.

Odgłosy pracy

Uszkodzony pas zębaty, poinformować serwis.

Nieszczelne urządzenie

 Niewielka nieszczelność urządzenia wynika z jej

konstrukcji. W przypadku większej nieszczelności

zlecić naprawę w autoryzowanym serwisie.

74 PL

– 6

Gwarancja

W każdym kraju obowiązują warunki gwarancji określone przez odpowiedniego lokalnego dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego. Adresy podano pod:

www.kaercher.com/dealersearch

Dane techniczne

Podłączenie do sieci

Napięcie 220-240

Pobór prądu 6 A Stopień zabezpieczenia IPX5 Klasa ochrony II

Przyłącze wody

Ciśnienie dopływowe (maks.) 1,2 MPa Temperatura doprowadzenia (maks.) 40 °C Ilość doprowadzenia (min.) 7 l/min

Parametry robocze

Ciśnienie robocze 7,4 MPa Maks. dopuszczalne ciśnienie 11 MPa Ilość pobieranej wody 5,5 l/min Maks. ilość przetłaczanej cieczy 6,0 l/min Siła odrzutu pistoletu natryskowego 11 N

Wymiary i ciężar

Długość 278 mm Szerokość 233 mm Wysokość 296 mm Ciężar, urządzenie gotowe do pracy

wraz z akcesoriami

Wartości określone zgodnie z EN 60335-2-79

Drgania przenoszone przez kończyny górne Niepewność pomiaru K

Poziom ciśnienie akustycznego L Niepewność pomiaru K

Poziom mocy akustycznej L pewność pomiaru K

Zastrzega się prawo wprowadzania zmian technicznych.

+ Nie-

1~50-60VHz

4,7 kg

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wymagań w zakresie bezpieczeństwa i zdrowia. Wszelkie nie uzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.

Produkt: Myjka wysokociśnieniowa Typ: 1.600-xxx Obowiązujące dyrektywy UE

2006/42/WE (+2009/127/WE) 2014/30/UE 2011/65/UE 2000/14/WE

Zastosowane normy zharmonizowane

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 89 Gwarantowany: 91

Niżej podpisane osoby działają na zlecenie i z upoważnienia zarządu.

Chairman of the Board of Management

Administrator dokumentacji: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

75PL

Cuprins

Siguranţa . . . . . . . . . . . . . . . . . . . . . . . . . . . .RO4

Utilizarea corectă. . . . . . . . . . . . . . . . . . . . . . RO 4

Accesorii şi piese de schimb . . . . . . . . . . . . . RO 4

Protecţia mediului înconjurător . . . . . . . . . . . RO 4

Descrierea aparatului . . . . . . . . . . . . . . . . . . RO 5

Montare . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RO5

Punerea în funcţiune . . . . . . . . . . . . . . . . . . . RO 5

Funcţionarea . . . . . . . . . . . . . . . . . . . . . . . . . RO 5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .RO6

Depozitarea . . . . . . . . . . . . . . . . . . . . . . . . . . RO6

Îngrijirea şi întreţinerea . . . . . . . . . . . . . . . . . RO 6

Remedierea defecţiunilor . . . . . . . . . . . . . . . RO 6

Garanţie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . RO 7

Date tehnice . . . . . . . . . . . . . . . . . . . . . . . . . RO7

Declaraţie UE de conformitate . . . . . . . . . . . RO 7

Siguranţa

Citiţi aceste instrucţiuni din manualul de

utilizare original înainte de prima utilizare a aparatului dumneavoastră şi instrucţiunile de siguranţă anexate. Respectaţi aceste instrucţiuni. Păstraţi aceste manuale pentru viitoarele utilizări sau pentru viitorul posesor.

Simboluri pe aparat

Nu îndreptaţi jetul de înaltă presiune spre persoane, animale, echipamente electrice active sau asupra aparatului însuşi. Feriţi aparatul de îngheţ.

Aparatul nu poate fi racordat direct la reţeaua publică de alimentare cu apă.

Dispozitive de siguranţă

몇 PRECAUŢIE

 Dispozitivele de siguranţă servesc pentru protecţia

utilizatorului şi nu este permisă modificarea sau scoaterea din funcţiune a acestora.

Comutator principal

Comutatorul aparatului împiedică pornirea accidentală a aparatului.

Zăvor pistol de pulverizat

Zăvorul blochează maneta pistolului de pulverizat şi împiedică pornirea accidentală a aparatului.

Supapă de preaplin cu întrerupător manometric

Supapa de preaplin previne depăşirea presiunii de lucru admise. Dacă mânerul pistolului manual de stropit este eliberat, întrerupătorul manometric decuplează pompa, iar jetul sub presiune se opreşte. Dacă se trage de mâner, pompa porneşte din nou.

Utilizarea corectă

Utilizaţi acest aparat de curăţat sub presiune exclusiv pentru gospodăria particulară. – la curăţarea maşinilor, vehiculelor, utilajelor, faţa-

delor, teraselor, aparatelor de grădinărit, etc. cu jet de apă sub presiune (în caz de nevoie cu adăugarea de soluţie de curăţat).

– cu accesoriile, piesele de schimb şi soluţiile de cu-

răţat autorizaţi de KÄRCHER. Respectaţi instrucţiunile de utilizare ale soluţiilor de curăţat.

Accesorii şi piese de schimb

Utilizați doar accesorii și piese de schimb originale; acestea oferă garanția unei funcționări sigure și fără defecțiuni a aparatului. Informații referitoare la accesorii și piese de schimb se găsesc la adresa www.kaercher.com.

Protecţia mediului înconjurător

Materialele de ambalare sunt reciclabile. Vă rugăm să dezafectaţi ambalajele într-un mod compatibil cu mediul înconjurător.

Aparatele vechi conţin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. Vă rugăm să eliminaţi aparatele vechi întrun mod compatibil cu mediul înconjurător. Aparatele electrice și electronice conțin adesea componente care pot reprezenta un potențial pericol pentru sănătatea persoanelor, în cazul manevrării sau eliminării incorecte. Însă, aceste componente sunt necesare pentru funcționarea corespunzătoare a aparatului. Aparatele marcate cu acest simbol nu trebuie aruncate în gunoiul menajer.

Lucrările de curăţare la care se obţine apă reziduală cu un conţinut de ulei de maşină, de exemplu spălarea motoarelor şi a şasiurilor trebuie să fie efectuate numai în locuri special amenajate cu dispozitive de separare şi de înlăturare a uleiului de maşină.

Observaţii referitoare la materialele conţinute (REACH)

Informaţii actuale referitoare la materialele conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

76 RO

– 4

Descrierea aparatului

Pachetul de livrare a aparatului dvs. este ilustrat pe ambalaj. La despachetare, verificaţi dacă conţinutul pachetului este complet. Informaţi imediat distribuitorul dumneavoastră dacă lipsesc părţi componente sau dacă intervin defecţiuni la transport.

Pentru imagini vezi pagina 2

1 Racord de apă cu sită inclusă 2 Piesă de cuplare pentru conexiunea de apă 3 Racord de presiune înaltă 4 Compartimentul pentru accesorii 5 Mâner pentru transport 6 Cablu de reţea cu ştecher 7 Clip cablu 8 Spaţiu de depozitare pentru cablul de alimentare 9 Comutatorul aparatului „0/OFF“ / „I/ON“ 10 Pistol de pulverizare 11 Zăvor pistol de pulverizat 12 Cleme pentru furtunul de înaltă presiune 13 Manșon de siguranță 14 Prelungitor lance 15 Lance cu reglaj de presiune (Vario Power)

Presiunea de lucru se poate regla continuu de la „SOFT“ până la „HARD“. Pentru reglarea presiunii de lucru, eliberaţi maneta pistolului de înaltă presiune şi rotiţi lancea în poziţia dorită.

16 Furtun de înaltă presiune

* Se necesită suplimentar

17 Furtun cu inserţie textilă cu cuplaj uzual.

– Diametru minim 1/2 ţoli (13 mm) – Lungime minimă 7,5 m

Montare

Înainte de punerea în funcţiune montaţi piesele nefixate, livrate împreună cu aparatul.

Pentru imagini vezi pagina 3

Figură  Se înşurubează piesa de cuplare de la racordul de

apă al aparatului, livrată odată cu furnitura. Figură  Trageţi afară clema pentru furtunul de înaltă presi-

une din pistolul manual de stropit. Figură  Introduceţi furtunul de presiune în pistolul de pulve-

rizare.  Împingeţi clema spre interior, până se fixează. Ve-

rificaţi trăgând de furtunul de înaltă presiune, dacă

îmbinarea s-a făcut corect.

Punerea în funcţiune

 Amplasaţi aparatul pe o suprafaţă plană. Figură  Conectaţi furtunul de înaltă presiune cu racordul de

înaltă presiune de la aparat. Verificaţi trăgând de furtunul de înaltă presiune, dacă îmbinarea s-a făcut corect.

 Introduceţi ştecherul în priză.

Alimentarea cu apă

Pentru valorile de racordare se vor consulta datele tehnice/plăcuţa de tip. Respectaţi prevederile companiei de furnizare a apei.

ATENŢIE

Impurităţile din apă pot afecta pompa de înaltă presiune şi accesoriile. Pentru protecţia acestora vă recoman-

dăm filtrul de apă KÄRCHER (accesoriu special, nr. de comandă 4.730-059).

 Racordaţi furtunul de alimentare cu apă la cuplajul

de la racordul de apă.

 Conectaţi furtunul de apă la sursa de alimentare cu

apă.

 Deschideţi robinetul de apă în totalitate.

Funcţionarea

ATENŢIE

Funcţionarea uscată timp de mai mult de 2 minute poate duce la deteriorarea pompei de înaltă presiune. În cazul în care aparatul nu generează presiune timp de 2 minute, opriţi-l şi procedaţi conform instrucţiunilor din capitolul "Remedierea defecţiunilor".

Utilizarea cu presiune înaltă

몇 PRECAUŢIE

La curăţarea suprafeţelor lăcuite, trebuie respectată o distanţă minimă de 30 cm, pentru a evita deteriorarea acestora.

Figură  Introduceți prelungirea lancei în pistolul de pulveri-

zat manual și fixați-o prin rotire la 90°. Figură  Fixaţi bucşa de siguranţă prin răsucire. Figură  Introduceţi o lance în prelungirea lancei şi fixaţi-o

prin rotire la 90°.

 Porniţi aparatul „I/ON“.  Deblocaţi maneta pistolului de stropit.  Trageţi maneta, aparatul porneşte.

Observaţie: Dacă eliberaţi maneta, aparatul se

opreşte din nou. Presiunea înaltă rămâne acumu-

lată în sistem.

Întreruperea utilizării

 Eliberaţi maneta pistolului.  Blocaţi maneta pistolului de stropit.  În cazul pauzelor mai lungi (peste 5 min) se deco-

nectează aparatul de la întrerupător „0/OFF“.

– 5

77RO

Încheierea utilizării

몇 PRECAUŢIE

Deconectaţi furtunul de presiune de la pistol sau de la aparat numai atunci, când sistemul de află în stare depresurizată.

 Eliberaţi maneta pistolului.  Opriţi aparatul „0/OFF“.  Trageţi fişa din priză.  Închideţi robinetul de apă.  Apăsaţi maneta pistolului pentru a elimina presiu-

nea încă existentă în sistem.

 Blocaţi maneta pistolului de stropit.  Deconectaţi aparatul de la sursa de alimentare cu

apă.

Transport

몇 PRECAUŢIE

Pericol de rănire şi deteriorare a aparatului! La transport ţineţi cont de greutatea aparatului.

Transportul manual

 Ridicaţi aparatul de la mânerul de transport şi

transportaţi-l în acest fel

Transportul în vehicule

 Asiguraţi aparatul contra alunecării şi răsturnării.

Depozitarea

몇 PRECAUŢIE

Pericol de rănire şi deteriorare a aparatului! La depozitare ţineţi cont de greutatea aparatului.

Depozitarea aparatului

În cazul depozitării pe perioade îndelungate, de ex. iarna, ţineţi cont suplimentar de indicaţiile din capitolul Îngrijire.

 Amplasaţi aparatul pe o suprafaţă plană.  Deconectaţi furtunul de înaltă presiune de la racor-

dul de înaltă presiune al aparatului.

 Separaţi lancea de la pistol.  Depozitaţi accesoriile în spaţiul de depozitare pen-

tru accesorii.

 Înfăşuraţi cablul de alimentare în jurul suportului şi

fixaţi fişa cablului cu clema pentru cablu.

Protecţia împotriva îngheţului

ATENŢIE

Dacă nu goliţi complet aparatul şi accesoriile, acestea pot fi distruse de îngheţ. Goliţi complet aparatul şi accesoriile acestuia şi feriţi-le de îngheţ.

Pentru evitarea deteriorărilor:  Goliţi în totalitate apa din aparat: Porniţi aparatul cu

furtunul de înaltă presiune şi racordul la sursa de alimentare cu apă deconectaţi (max. 1 minut) şi aşteptaţi până când nu mai iese apă din racordul de presiune înaltă. Opriţi aparatul.

 Aparatul şi toate accesoriile trebuie depozitate într-

o încăpere ferită de îngheţ.

Îngrijirea şi întreţinerea

 PERICOL

Pericol de electrocutare.  Înaintea tuturor lucrărilor la aparat, opriţi aparatul şi

scoateţi ştecherul din priză.

Curăţarea sitei din racordul de apă

Curăţaţi la intervale regulate sita din racordul de apă.

ATENŢIE

Aceasta nu poate fi deteriorată.

 Îndepărtaţi cuplajul de la racordul de apă. Figură

 Trageţi afară sita cu un cleşte.  Curăţaţi sita sub apă curentă.  Apoi montaţi la loc sita în racordul de apă.

Întreţinere

Aparatul nu necesită întreţinere.

Remedierea defecţiunilor

Multe defecţiuni pot fi remediate de către dvs. apelând la ajutorul următoarei prezentări de ansamblu. În caz de neclarităţi vă rugăm să vă adresaţi serviciului pentru clienţi autorizat.

 PERICOL

Pericol de electrocutare.  Înaintea tuturor lucrărilor la aparat, opriţi aparatul şi

scoateţi ştecherul din priză.

Aparatul nu funcţionează

 Trageţi maneta pistolului manual pentru pulverizat,

aparatul porneşte.  Verificaţi dacă tensiunea indicată pe plăcuţa de tip

coincide cu tensiunea sursei de alimentare.  Verificaţi cablul de alimentare, pentru a vedea dacă

este deteriorat.

Aparatul nu ajunge la presiunea dorită

 Verificaţi reglajul la lance.  Verificaţi alimentarea cu apă în privinţa cantităţii de

alimentare suficiente.  Evacuarea aerului din aparat: Porniţi aparatul cu

furtunul de înaltă presiune deconectat şi lăsaţi-l să

funcţioneze (max. 2 min.), până ce apa iese pe ie-

şirea de înaltă presiune fără a conţine bule de aer.

Opriţi aparatul şi racordaţi furtunul de înaltă presiu-

ne.  Se scoate, cu un cleşte, filtrul de la racordul de apă

şi se spală sub jet de apă.

Oscilaţii puternice de presiune

 Curăţaţi duza de înaltă presiune: îndepărtaţi cu un

ac murdăria din gaura duzei şi apoi clătiţi din faţă

cu apă.  Verificaţi cantitatea de apă de alimentare.

Zgomote de operare

Cureau zimţată este defectă, contactaţi service-ul autorizat.

Aparatul nu este etanş

 O mică neetanşeitate a aparatului este condiţiona-

tă de motive tehnice. În caz de neetanşeitate mare,

adresaţi-vă service-ului.

78 RO

– 6

Garanţie

În fiecare ţară sunt valabile condiţiile de garanţie publicate de distribuitorul nostru din ţara respectivă. Eventuale defecţiuni ale acestui aparat, care survin în perioada de garanţie şi care sunt rezultatul unor defecte de fabricaţie sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanţie, prezentaţi-vă cu chitanţa de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată. Pentru adrese accesaţi:

www.kaercher.com/dealersearch

Date tehnice

Racordul electric

Tensiune 220-240

Consum de curent 6 A Grad de protecţie IPX5 Clasa de protecţie II

Racordul de apă

Presiunea de circulare (max.) 1,2 MPa Temperatura de circulare (max.) 40 °C Debitul de circulare (min.) 7 l/min

Caracteristicile de performanţă

Presiunea de lucru 7,4 MPa Presiunea maximă admisă 11 MPa Debit, apă 5,5 l/min Debit maxim 6,0 l/min Reculul pistolului de pulverizat 11 N

Dimensiuni şi masa

Lungime 278 mm Lăţime 233 mm Înălţime 296 mm Greutate în stare de funcţionare cu

accesorii

Valori determinate conform EN 60335-2-79

Valoare vibraţie mână-braţ Nesiguranţă K

Nivel de zgomot L Nesiguranţă K

Nivelul puterii energiei L ranţă K

+ nesigu-

Se rezervă dreptul la modificări tehnice.

1~50-60VHz

4,7 kg

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

Declaraţie UE de conformitate

Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerinţelor fundamentale privind siguranţa în exploatare şi sănătatea incluse în directivele UE aplicabile, datorită conceptului şi a modului de construcţie pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declaraţie îşi pierde valabilitatea.

Produs: Aparat de curăţare sub presiune Tip: 1.600-xxx Directive UE respectate:

2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/UE 2000/14/CE

Norme armonizate utilizate:

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Procedura de evaluare a conformităţii:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

măsurat: 89 garantat: 91

Semnatarii acţionează în numele şi prin împuternicirea Consiliului director.

Chairman of the Board of Management

Reprezentant autorizat cu eliberarea documentelor S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

79RO

Obsah

Bezpečnosť . . . . . . . . . . . . . . . . . . . . . . . . . . SK 4

Používanie výrobku v súlade s jeho určením SK 4

Príslušenstvo a náhradné diely . . . . . . . . . . . SK 4

Ochrana životného prostredia . . . . . . . . . . . . SK 4

Popis prístroja . . . . . . . . . . . . . . . . . . . . . . . . SK5

Montáž. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SK 5

Uvedenie do prevádzky. . . . . . . . . . . . . . . . . SK 5

Prevádzka . . . . . . . . . . . . . . . . . . . . . . . . . . . SK5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .SK6

Uskladnenie. . . . . . . . . . . . . . . . . . . . . . . . . . SK6

Starostlivosť a údržba . . . . . . . . . . . . . . . . . . SK 6

Pomoc pri poruchách . . . . . . . . . . . . . . . . . . SK 6

Záruka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SK 7

Technické údaje. . . . . . . . . . . . . . . . . . . . . . . SK 7

EÚ Vyhlásenie o zhode . . . . . . . . . . . . . . . . . SK 7

Bezpečnosť

Prečítajte si pred prvým použitím vášho

prístroja tento originálny návod na používanie a priložené bezpečnostné pokyny. Konajte podľa nich. Uschovajte si oba návody pre možné neskoršie použitie alebo pre ďalšieho majiteľa prístroja.

Symboly na prístroji

Vysokotlakový prúd sa nesmie nasmerovať na osoby, zvieratá, aktívne elektrické zariadenia alebo na samotný prístroj. Prístroj chráňte pred mrazom.

Prístroj sa nesmie pripojiť priamo na verejnú sieť s pitnou vodou.

Bezpečnostné prvky

몇 UPOZORNENIE

 Bezpečnostné prvky slúžia na ochranu používateľa

pred poranením a nesmú byť zmenené ani vyradené z činnosti.

Vypínač prístroja

Vypínač zariadenia zabraňuje nezávislej prevádzke zariadenia.

Zasitenie ručnej striekacej pištole

Zaistenie zablokujte páku ručnej striekacej pištole a zabraňuje neúmyselnému spusteniu zariadenia.

Prepúšžací ventil s tlakovým spínačom

Prepúšťací ventil zabráni prekročeniu prípustného pracovného tlaku. Pri uvoľnení páčky ručnej striekacej pištole sa vypne tlakový spínač čerpadla, ktorý zastaví vysokotlakový prúd vody. Po potiahnutí páčky sa znova zapne čerpadlo.

Používanie výrobku v súlade s jeho

určením

Tento vysokotlakový čistič používajte výhradne na práce v domácnosti. – na umývanie strojov, vozidiel, stavieb, náradia, fa-

sád, terás, záhradného náradia atď. spolu s vysokotlakovým prúdom vody (v prípade potreby s pridaním čistiacich prostriedkov).

– s dielmi príslušenstva, náhradnými dielmi a čistia-

cimi prostriedkami schválenými spoločnosťou KÄRCHER. Rešpektujte pokyny priložené k čistiacim prostriedkom.

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože zaručujú bezpečnú a bezporuchovú prevádzku prístroja. Informácie o príslušenstve a náhradných dieloch nájdete na stránke www.kaercher.com.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obal zlikvidujte podľa ekologických zásad.

Staré stroje obsahujú hodnotné recyklovateľné látky, ktoré by sa mali opäť zužitkovať. Staré prístroje likvidujte podľa ekologických zásad Elektrické a elektronické prístroje často obsahujú súčasti, ktoré môžu pri nesprávnom zaobchádzaní alebo nesprávnej likvidácii predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto súčasti sú však potrebné pre správnu prevádzku prístroja. Prístroje označené týmto symbolom sa nesmú likvidovať spolu s domovým odpadom.

Čistiace práce, pri ktorých vznikajú odpadové vody s obsahom oleja, napr. pri čistení motora, čistení podlahy prístroja, sa môžu vykonávať iba v umyvárkach s odlučovačom oleja.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

80 SK

– 4

Popis prístroja

Rozsah dodávky vášho zariadenia je zobrazený na obale. Pri vybaľovaní skontrolujte úplnosť obsahu balenia. Ak niektoré diely chýbajú, alebo ak zistíte škody vzniknuté pri preprave, informujte prosím o tom predajcu.

Ilustrácie – pozri na strane 2

1 Prípojka vody so zabudovaným sitkom 2 Spojovací diel na pripojenie prívodu vody 3 Vysokotlaková prípojka 4 Priestor pre príslušenstvo 5 Rukoväť 6 Prípojka siete so sieťovou zástrčkou 7 Káblová svorka 8 Priestor pre uloženie kábla elektrickej siete 9 Vypínač zariadenia „0/OFF“ / „I/ON“ 10 Ručná striekacia pištoľ 11 Zaistenie ručnej striekacej pištole 12 Svorka vysokotlakovej hadice 13 Poistné puzdro 14 Predĺženie trysky 15 Tryska s reguláciou tlaku (Vario Power)

Pracovný tlak sa môže postupne zvyšovať zo „SOFT“ po „HARD“. Pre prestavenie pracovného tlaku uvoľnite páku vysokotlakovej pištole a pracovný nadstavec otočte do požadovanej polohy.

16 Vysokotlaková hadica

* Dodatočne sa vyžaduje

17 Tkaninou vystužená vodná hadica s bežnou ob-

chodnou spojkou. – Priemer najmenej 1/2" (13 mm) – Dĺžka najmenej 7,5 m

Montáž

Pred uvedením zariadenia do prevádzky namontujte dielce voľne priložené k zariadeniu.

Ilustrácie – pozri na strane 3

Obrázok  Dodávaný spojovací diel naskrutkujte na vodnú prí-

pojku zariadenia.

Obrázok  Vytiahnite svorku vysokotlakovej hadice z ručnej

striekacej pištole.

Obrázok  Vysokotlakovú hadicu zasuňte do ručnej striekacej

pištole.

 Sponu zatlačte, až kým nezapadne na svoje mies-

to. Potiahnutím za vysokotlakovú hadicu skontro-

lujte bezpečné spojenie.

Uvedenie do prevádzky

 Prístroj postavte na rovnú plochu. Obrázok  Vysokotlakovú hadicu spojte s vysokotlakovou prí-

pojkou zariadenia. Potiahnutím za vysokotlakovú hadicu skontrolujte bezpečné spojenie.

 Zasuňte sieťovú zástrčku do zásuvky.

Napájanie vodou

Pripojovacie parametre sa uvádzajú na typovom štítku a v technických údajoch. Rešpektujte platné predpisy vodárenského podniku.

POZOR

Nečistoty vo vode môžu poškodiť vysokotlakové čerpadlo a príslušenstvo. Na ochranu sa odporúča použitie vodného filtra spoločnosti KÄRCHER (špeciálne príslušenstvo, objednávacie číslo 4.730-059).

 Nasuňte prívodnú hadicu vody na spojku na prípoj-

ke vody.

 Pripojte hadicu k napájaniu vodou.  Úplne otvorte vodovodný kohút.

Prevádzka

POZOR

Chod na sucho viac ako 2 minúty spôsobí poškodenie vysokotlakového čerpadla. Ak prístroj do 2 minút nevytvorí tlak, vypnite prístroj a postupujte podľa pokynov uvedených v kapitole „Pomoc v prípade porúch“.

Prevádzka s vysokým tlakom

몇 UPOZORNENIE

Pri čistení lakovaných povrchov dodržiavajte vzdialenosť striekania najmenej 30 cm, aby ste zabránili poškodeniu.

Obrázok  Predĺženie pracovného nadstavca vsuňte do ruč-

nej striekacej pištole a upevnite ho otočením o 90°. Obrázok  Pevne dotiahnite poistnú objímku. Obrázok  Pracovný nadstavec zasuňte do predĺženia pra-

covného nadstavca a upevnite ho otočením o 90°.

 Zapnite zariadenie „I/ZAP“.  Uvoľnite páku ručnej striekacej pištole.  Potiahnutím páky sa zariadenie zapne.

Upozornenie: Ak sa páka opäť uvoľní, zariadenie

sa opäť vypne. Vysoký tlak zostáva v systéme za-

chovaný.

Prerušenie prevádzky

 Uvoľnite páčku ručnej striekacej pištole.  Uzavrite páku ručnej striekacej pištole.  Pri dlhších prestávkach pri práci (viac ako 5 minút)

vypnite zariadenie vypínačom „0/OFF“.

– 5

81SK

Ukončenie prevádzky

몇 UPOZORNENIE

Vysokotlakovú hadicu odpojte len od ručnej striekacej pištole alebo zariadenia, ak nie je v systéme žiadny tlak.

 Uvoľnite páčku ručnej striekacej pištole.  Zariadenie vypnite „0/VYP“.  Vytiahnite zástrčku zo zásuvky.  Vodovodný kohút uzavrite.  Zatlačte páku ručnej striekacej pištole a tým spus-

títe ešte existujúci tlak v systéme.

 Uzavrite páku ručnej striekacej pištole.  Zariadenie odpojte od vodovodnej prípojky.

Transport

몇 UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia! Pri prepravovaní prístroja zohľadnite jeho hmotnosť.

Ručná preprava

 Zariadenie zdvihnite a prenášajte za prenosný dr-

žiak.

Preprava vo vozidlách

 Prístroj zaistite proti zošmyknutiu a prevráteniu.

Uskladnenie

몇 UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia! Pri uskladnení prístroja zohľadnite jeho hmotnosť.

Uskladnenie prístroja

Pred dlhším skladovaním, napr. v zime, dodatočne zohľadnite pokyny uvedené v kapitole Ošetrovanie.

 Prístroj postavte na rovnú plochu.  Vysokotlakovú hadicu odpojte od vysokotlakovej

prípojky zariadenia.

 Rozstrekovaciu rúrku odpojte od vysokotlakovej

pištole.

 Príslušenstvo uložte do odkladacieho priestoru,

ktorý je preň určený.

 Vedenie elektrického napájania naviňte v priestore

uloženia a sieťovú zástrčku upevnite pomocou káblovej svorky.

Ochrana proti zamrznutiu

POZOR

Prístroje a príslušenstvo, ktoré nie sú úplne vyprázdnené, môžu byť poškodené mrazom. Vyprázdnite úplne prístroj a príslušenstvo a chráňte ich pred mrazom.

Aby ste zabránili vzniku škôd:  Zo zariadenia vypustite všetku vodu: Zapnite zaria-

denie bez pripojenej vysokotlakovej hadice a vodovodnej prípojky (max. 1 min.) a počkajte, kým už z vysokotlakovej prípojky nebude vytekať žiadna voda. Zariadenie vypnite.

 Zariadenie s kompletným príslušenstvom uscho-

vajte na mieste chránenom pred mrazom.

Starostlivosť a údržba

 NEBEZPEČENSTVO

Nebezpečenstvo úderu elektrickým prúdom.  Pred všetkými prácami prístroj vypnite a vytiahnite

sieťovú zástrčku.

Vyčistenie sitka v prívode vody

Pravidelne čistite sitko vo vodnej prípojke.

POZOR

Sitko sa nesmie poškodiť.

 Odstráňte spojku vodnej prípojky. Obrázok

 Vytiahnite sitko plochými kliešťami.  Vyčistite sitko pod tečúcou vodou.  Nasaďte sitko späť do vodnej prípojky.

Údržba

Zariadenie si nevyžaduje údržbu.

Pomoc pri poruchách

Pomocou nasledujúceho prehľadu možno ľahko odstrániť drobné poruchy. V prípade pochybností sa láskavo obráťte na autorizovanú servisnú službu.

 NEBEZPEČENSTVO

Nebezpečenstvo úderu elektrickým prúdom.  Pred všetkými prácami prístroj vypnite a vytiahnite

sieťovú zástrčku.

Spotrebič sa nezapína

 Potiahnutím páky ručnej striekacej pištole sa zaria-

denie zapne.  Skontrolujte, či napätie uvedené na výrobnom štít-

ku súhlasí s napätím napájacieho zdroja.  Skontrolujte, či nie je kábel elektrickej siete poško-

dený.

Zariadenie nedosahuje požadovaný tlak

 Skontrolujte nastavenie trysky.  Skontrolujte zásobovanie vodou na dostatočné

prepravované množstvo.  Zariadenie odvzdušnite: Zariadenie zapnite bez vy-

sokotlakovej hadice a počkajte (max. 2 minúty),

kým voda nevystupuje na vysokotlakovej prípojke

bez bubliniek. Zariadenie vypnite a opäť pripojte

vysokotlakovú hadicu.  Plochými kliešťami vytiahnite sitko z vodovodnej

prípojky a umyte ho pod tečúcou vodou.

Silné výkyvy tlaku

 Vyčistite vysokotlakovú dýzu: Ihlou odstráňte ne-

čistoty z vŕtania dýzy a vypláchnite vodou smerom

dopredu.  Skontrolujte pritekajúce množstvo vody.

Prevádzkový hluk

Chybný ozubený remeň. Vyhľadajte zákaznícky servis.

Zariadenie netesní

 Malá netesnosť zariadenia je technicky normálna.

Pri veľkej netesnosti sa obráťte na autorizovanú

servisnú službu.

82 SK

– 6

Záruka

V každej krajine platia záručné podmienky našej distribučnej organizácie. Prípadné poruchy spotrebiča odstránime počas záručnej lehoty bezplatne, ak sú ich príčinou chyby materiálu alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe zariadenia láskavo obráťte na predajcu alebo na najbližší autorizovaný zákaznícky servis. Adresy nájdete na:

www.kaercher.com/dealersearch

Technické údaje

Elektrické pripojenie

Napätie 220-240

Elektrický prúd 6 A Stupeň ochrany IPX5 Krytie II

Pripojenie vody

Prívodný tlak (max.) 1,2 MPa Prívodná teplota (max.) 40 °C Prívodné množstvo (min.) 7 l/min

Výkonové parametre

Prevádzkový tlak 7,4 MPa Max. prípustný tlak 11 MPa Dopravované množstvo, voda 5,5 l/min Maximálne dopravované množstvo 6,0 l/min Reaktívna sila ručnej striekacej pištole 11 N

Rozmery a hmotnost'

Dĺžka 278 mm Šírka 233 mm Výška 296 mm Hmotnosť, s príslušenstvom priprave-

né na prevádzku

Zistené hodnoty podľa EN 60335-2-79

Hodnota vibrácií v ruke/ramene Nebezpečnosť K

Hlučnosť L Nebezpečnosť K

Hlučnosť L

+ nebezpečnosť K

Technické zmeny vyhradené.

1~50-60VHz

4,7 kg

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

EÚ Vyhlásenie o zhode

Týmto vyhlasujeme, že ďalej označený stroj zodpovedá na základe jeho koncepcie a konštrukcie a takisto vyhotovenia, ktoré sme dodali, príslušným základným požiadavkám na bezpečnost' a ochranu zdravia uvedeným v smerniciach EÚ. Pri zmene stroja, ktorá nebola nami odsúhlasená, stráca toto prehlásenie svoju platnost'.

Výrobok: Vysokotlakový čistič Typ: 1.600-xxx Príslušné Smernice EÚ:

2006/42/ES (+2009/127/ES) 2014/30/EÚ 2011/65/EÚ 2000/14/ES

Uplatňované harmonizované normy:

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Uplatňované postupy posudzovania zhody:

2000/14/ES: Príloha V

Úroveň akustického výkonu dB(A)

Nameraná: 89 Zaručovaná: 91

Podpísaní jednajú z poverenia a s plnou mocou predstavenstva.

Chairman of the Board of Management

Osoba zodpovedná za dokumentáciu: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

83SK

Sadržaj

Sigurnost . . . . . . . . . . . . . . . . . . . . . . . . . . . .HR4

Namjensko korištenje . . . . . . . . . . . . . . . . . . HR 4

Pribor i pričuvni dijelovi . . . . . . . . . . . . . . . . . HR 4

Zaštita okoliša . . . . . . . . . . . . . . . . . . . . . . . . HR4

Opis uređaja . . . . . . . . . . . . . . . . . . . . . . . . . HR5

Montaža. . . . . . . . . . . . . . . . . . . . . . . . . . . . .HR5

Stavljanje u pogon. . . . . . . . . . . . . . . . . . . . . HR 5

U radu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HR 5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .HR6

Skladištenje . . . . . . . . . . . . . . . . . . . . . . . . . . HR 6

Njega i održavanje. . . . . . . . . . . . . . . . . . . . . HR 6

Otklanjanje smetnji . . . . . . . . . . . . . . . . . . . . HR 6

Jamstvo . . . . . . . . . . . . . . . . . . . . . . . . . . . . .HR7

Tehnički podaci . . . . . . . . . . . . . . . . . . . . . . . HR 7

EU izjava o usklađenosti . . . . . . . . . . . . . . . . HR 7

Sigurnost

Prije prve uporabe Vašeg uređaja proči-

tajte ove originalne upute za rad i priložene sigurnosne upute i postupajte prema njima. Obje bilježnice sačuvajte za kasniju uporabu ili za sljedećeg vlasnika.

Simboli na uređaju

Visokotlačni mlaz ne usmjeravajte na osobe, životinje, aktivnu električnu opremu ili na sam uređaj. Zaštiti uređaj od mraza.

Uređaj se ne smije neposredno priključiti na javnu vodovodnu mrežu.

Sigurnosni uređaji

몇 OPREZ

 Sigurnosna oprema služi zaštiti korisnika te se sto-

ga ne smije mijenjati niti zaobilaziti.

Sklopka uređaja

Sklopka uređaja sprječava njegov neželjeni rad.

Zapor ručne prskalice

Zapor blokira polugu ručne prskalice i sprječava nehotično pokretanje uređaja.

Preljevni ventil s tlačnom sklopkom

Preljevni ventil sprječava prekoračenje dopuštenog radnog tlaka. Kada se pusti poluga ručne prskalice, tlačna sklopka isključuje pumpu i zaustavlja visokotlačni mlaz. Kada se poluga povuče, pumpa se ponovo uključuje.

Namjensko korištenje

Ovaj visokotlačni čistač koristite isključivo u privatnom kućanstvu. – za čišćenje strojeva, vozila, zgrada, alata, fasada,

terasa, vrtnih strojeva itd. visokotlačnim vodenim mlazom (prema potrebi uz dodatak sredstava za pranje).

– uz primjenu pribora, rezervnih dijelova i sredstava

za pranje koje odobrava Kärcher. Obratite pažnju na naputke koji su priloženi sredstvima za pranje.

Pribor i pričuvni dijelovi

Upotrebljavajte samo originalni pribor i originalne rezervne dijelove, oni jamče za siguran rad uređaja bez smetnji. Informacije o priboru i rezervnim dijelovima možete pronaći na www.kaercher.com.

Zaštita okoliša

Materijali ambalaže se mogu reciklirati. Ambalažu odložite na otpad u skladu s propisima o očuvanju okoliša.

Stari uređaji sadrže vrijedne materijale koji se mogu reciklirati te bi ih stoga trebalo predati kao sekundarne sirovine. Stare uređaje odložite na otpad u skladu s propisima o očuvanju okoliša. Električni i elektronički dijelovi često sadrže sastavne dijelove koji pri pogrešnom rukovanju ili pogrešnom zbrinjavanju mogu predstavljati potencijalnu opasnost za ljudsko zdravlje i okoliš. Ipak, ti sastavni dijelovi nužni su za propisani pogon uređaja. Uređaji označeni ovim simbolom ne smiju se odlagati u komunalni otpad.

Radovi na čišćenju kod kojih nastaju uljne otpadne vode, kao što su pranje motora, pranje donjeg dijela vozila, smiju se izvoditi samo u praonicama sa separatorom ulja.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete pronaći na stranici:

www.kaercher.com/REACH

84 HR

– 4

Opis uređaja

Sadržaj isporuke Vašeg uređaja prikazan je na ambalaži. Prilikom raspakiravanja provjerite je li sadržaj potpun. Ako pribor nedostaje ili je oštećen pri transportu obavijestite o tome svog prodavača.

Slike pogledajte na stranici 2

1 Priključak za vodu s ugrađenom mrežicom 2 Dio spojke za priključak za vodu 3 Priključak visokog tlaka 4 Pretinac za pribor 5 Ručka za nošenje 6 Strujni priključni kabel s utikačem 7 Kabelski uskočni zatvarač 8 Prihvatni držač priključnog kabela 9 Sklopka uređaja "0/OFF" / "I/ON" 10 Ručna prskalica 11 Zapor ručne prskalice 12 Stezaljka visokotlačnog crijeva 13 Sigurnosni tuljak 14 Produžetak cijevi za prskanje 15 Cijev za prskanje s regulacijom tlaka (Vario Power)

Radni tlak može se kontinuirano podesiti od stupnja „SOFT“ (blago) do stupnja „HARD“ (snažno). Za podešavanje radnog tlaka, otpustite polugu na visokotlačnoj ručnoj prskalici i cijev za prskanje okrenite u željeni položaj.

16 Visokotlačno crijevo

* Dodatno neophodno

17 Crijevo za vodu ojačano tkanjem s uobičajenom

spojkom. – promjer najmanje 1/2 inča (13 mm) – duljina najmanje 7,5 m

Montaža

Prije puštanja u rad montirajte nespojene dijelove koji su priloženi uz uređaj.

Slike pogledajte na stranici 3

Slika  Priloženi spojni dio navijte na priključak za vodu

uređaja.

Slika  Izvucite stezaljku visokotlačnog crijeva iz ručne pr-

skalice.

Slika

 Utaknite visokotlačno crijevo u ručnu prskalicu.  Utisnite stezaljku tako da dosjedne. Povlačenjem

visokotlačnog crijeva provjerite je li spoj siguran.

Stavljanje u pogon

 Postavite uređaj na ravnu podlogu. Slika  Spojite visokotlačno crijevo na priključak visokog

tlaka uređaja. Povlačenjem visokotlačnog crijeva provjerite je li spoj siguran.

 Strujni utikač utaknite u utičnicu.

Dovod vode

Za priključne vrijednosti pogledajte natpisnu pločicu odnosno tehničke podatke. Vodite računa o propisima vodoopskrbnog poduzeća.

PAŽNJA

Onečišćenja u vodi mogu oštetiti visokotlačnu pumpu i pribor. Radi zaštite preporučuje se primjena Kärcherovog filtra za vodu (poseban pribor, kataloški br. 4.730-

059).

 Nataknite crijevo za dotok vode na spojku na pri-

ključku za vodu.

 Priključite crijevo za vodu na dovod vode.  Otvorite pipu za vodu do kraja.

U radu

PAŽNJA

Rad na suho koji traje više od 2 minute može oštetiti visokotlačnu pumpu. Ako uređaj u roku od 2 min. ne uspostavi tlak, isključite ga i postupite sukladno uputama u poglavlju "Otklanjanje smetnji".

Rad s visokim tlakom

몇 OPREZ

Prilikom čišćenja lakiranih površina valja održavati razmak od najmanje 30 cm, kako bi se izbjegla oštećenja.

Slika  Umetnite produžetak cijevi za prskanje u ručnu pr-

skalicu i uglavite ga okretanjem za 90°. Slika  Zategnite sigurnosnu čahuru. Slika  Cijev za prskanje utaknite u produžetak cijevi za pr-

skanje i uglavite je okretanjem za 90°.

 Uključite uređaj s "I/ON".  Otkočite polugu ručne prskalice.  Povucite polugu, nakon čega će se uređaj uključiti.

Napomena: Uređaj se isključuje čim ponovo pusti-

te polugu. Visoki tlak se zadržava u sustavu.

Prekid rada

 Pustite polugu ručne prskalice.  Zakočite polugu ručne prskalice.  Kod duljih radnih stanki (više od 5 minuta) uređaj

dodatno isključite s "0/OFF".

– 5

85HR

Kraj rada

몇 OPREZ

Visokotlačno crijevo odvojite od ručne prskalice ili od uređaja samo ako je sustav rastlačen.

 Pustite polugu ručne prskalice.  Isključite uređaj s "0/OFF".  Strujni utikač izvucite iz utičnice.  Zatvorite pipu za vodu.  Pritisnite polugu ručne prskalice kako biste rastla-

čili sustav.

 Zakočite polugu ručne prskalice.  Odvojite uređaj od dovoda vode.

Transport

몇 OPREZ

Opasnost od ozljeda i oštećenja! Prilikom transporta pazite na težinu uređaja.

Ručni transport

 Uređaj podignite i nosite držeći ga za ručicu za no-

šenje.

Transport vozilima

 Osigurajte uređaj od proklizavanja i naginjanja.

Skladištenje

몇 OPREZ

Opasnost od ozljeda i oštećenja! Pri skladištenju imajte u vidu težinu uređaja.

Čuvanje uređaja

Prije dužeg skladištenja, primjerice zimi, postupite dodatno u skladu s napomenama iz poglavlja "Njega".

 Stroj postavite na ravnu podlogu.  Odvojite visokotlačno crijevo od priključka visokog

tlaka uređaja.

 Cijev za prskanje odvojite od visokotlačne prskali-

ce.

 Odložite pribor u predviđen prihvatni držač.  Omotajte priključni strujni kabel oko prihvatnog dr-

žača i učvrstite strujni utikač stezaljkom.

Zaštita od smrzavanja

PAŽNJA

Mraz može uništiti uređaje i pribor koji nisu u potpunosti ispražnjeni. Uređaj i pribor sasvim ispraznite i zaštitite od mraza.

Kako biste spriječili oštećenja:  Ispraznite svu vodu iz uređaja: Uključite uređaj bez

priključenog visokotlačnog crijeva i bez priključenog dovoda vode (maks. 1 min) te pričekajte da na visokotlačnom priključku prestane istjecati voda. Isključite uređaj.

 Uređaj zajedno sa cjelokupnim priborom čuvajte u

prostoriji zaštićenoj od mraza.

Njega i održavanje

 OPASNOST

Opasnost od strujnog udara.  Uređaj prije svih radova na njemu isključite i izvuci-

te strujni utikač iz utičnice.

Čišćenje mrežice u priključku za vodu

Redovito čistite mrežicu u priključku za vodu.

PAŽNJA

Mrežica se ne smije oštetiti.

 Skinite spojku s priključka za vodu. Slika

 Izvucite mrežicu plosnatim kliještima.  Operite mrežicu pod mlazom vode.  Umetnite opet mrežicu u priključak za vodu.

Održavanje

Uređaj nije potrebno održavati.

Otklanjanje smetnji

Manje smetnje možete ukloniti sami uz pomoć sljedećeg pregleda. U slučaju dvojbe obratite se ovlaštenoj servisnoj službi.

 OPASNOST

Opasnost od strujnog udara.  Uređaj prije svih radova na njemu isključite i izvuci-

te strujni utikač iz utičnice.

Stroj ne radi

 Povucite polugu ručne prskalice, nakon čega će se

uređaj uključiti.  Provjerite podudara li se navedeni napon na natpi-

snoj pločici s naponom izvora struje.  Provjerite je li strujni priključni kabel oštećen.

U uređaju se ne uspostavlja tlak

 Provjerite podešenost cijevi za prskanje.  Provjerite je li protočna količina dovodne vode do-

voljna.  Odzračite uređaj: Uključite uređaj bez priključenog

visokotlačnog crijeva i pričekajte (najviše 2 minute)

da voda iz visokotlačnog priključka počne izlaziti

bez mjehurića. Isključite uređaj te ponovo priključi-

te visokotlačno crijevo.  Mrežicu u priključku za vodu izvucite plosnatim kli-

ještima i operite pod tekućom vodom.

Jaka kolebanja tlaka

 Čišćenje visokotlačne mlaznice: Nečistoću iz otvo-

ra mlaznice uklonite iglom i vodom isperite s pred-

nje strane.  Provjerite dovodnu količinu vode.

Radni šumovi

Zupčasti remen je neispravan, obratite se servisnoj službi.

Uređaj ne brtvi

 Mala propusnost uređaja je tehnički uvjetovana. U

slučaju jače propusnosti obratite se ovlaštenoj ser-

visnoj službi.

86 HR

– 6

Jamstvo

U svakoj zemlji važe jamstveni uvjeti koje je izdala naša nadležna organizacija za distribuciju. Eventualne smetnje na stroju za vrijeme trajanja jamstva uklanjamo besplatno ukoliko je uzrok greška u materijalu ili proizvodnji. U slučaju koji podliježe garanciji obratite se, uz prilaganje potvrde o kupnji, Vašem prodavaču ili najbližoj ovlaštenoj servisnoj službi. Adrese možete pronaći na:

www.kaercher.com/dealersearch

Tehnički podaci

Električni priključak

Napon 220-240

Potrošnja struje 6 A Stupanj zaštite IPX5 Klasa zaštite II

Priključak za vodu

Dovodni tlak (maks.) 1,2 MPa Dovodna temperatura (maks.) 40 °C Dovodni protok (min.) 7 l/min

Podaci o snazi

Radni tlak 7,4 MPa Maks. dozvoljeni tlak 11 MPa Protok vode 5,5 l/min Maksimalni protok 6,0 l/min Povratna udarna sila ručnog pištolja za

prskanje

Dimenzije i težine

Duljina 278 mm Širina 233 mm Visina 296 mm Težina u stanju pripravnosti za rad, s

priborom

Utvrđene vrijednosti prema EN 60335-2-79

Vrijednost vibracije na ruci Nepouzdanost K

Razina zvučnog tlaka L Nepouzdanost K

Razina zvučne snage L danost K

+ nepouz-

Pridržano pravo na tehničke izmjene.

1~50-60VHz

11 N

4,7 kg

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

EU izjava o usklađenosti

Izjavljujemo da navedeni uređaj u svojoj zamisli i konstrukciji te kod nas korištenoj izvedbi odgovara osnovnim sigurnosnim i zdravstvenim zahtjevima u skladu s niže navedenim direktivama Europske Zajednice. Ova izjava gubi valjanost u slučaju izmjene stroja koja nisu ugovorene s nama.

Proizvod: Visokotlačni čistač Tip: 1.600-xxx Odgovarajuće smjernice EU:

2006/42/EZ (+2009/127/EZ) 2014/30/EU 2011/65/EU 2000/14/EZ

Primijenjene usklađene norme:

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Primijenjeni postupak ocjenjivanja suglasja:

2000/14/EZ: privitak V

Razina jačine zvuka dB(A)

Izmjerena: 89 Zajamčena: 91

Dolje potpisani djeluju u ime i po opunomoćenju uprave.

Chairman of the Board of Management

Opunomoćeni za izradu dokumentacije: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

87HR

Sadržaj

Sigurnost . . . . . . . . . . . . . . . . . . . . . . . . . . . .SR4

Namensko korišćenje . . . . . . . . . . . . . . . . . . SR 4

Pribor i rezervni delovi. . . . . . . . . . . . . . . . . . SR 4

Zaštita životne sredine . . . . . . . . . . . . . . . . . SR 4

Opis uređaja . . . . . . . . . . . . . . . . . . . . . . . . . SR5

Montaža. . . . . . . . . . . . . . . . . . . . . . . . . . . . .SR5

Stavljanje u pogon. . . . . . . . . . . . . . . . . . . . . SR 5

Rad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SR 5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .SR6

Skladištenje . . . . . . . . . . . . . . . . . . . . . . . . . . SR 6

Nega i održavanje . . . . . . . . . . . . . . . . . . . . . SR 6

Otklanjanje smetnji . . . . . . . . . . . . . . . . . . . . SR 6

Garancija . . . . . . . . . . . . . . . . . . . . . . . . . . . .SR7

Tehnički podaci . . . . . . . . . . . . . . . . . . . . . . . SR 7

Izjava o usklađenosti sa propisima EU . . . . . SR 7

Sigurnost

Pre prve upotrebe Vašeg uređaja

pročitajte ovo originalno uputstvo za rad i priložene sigurnosne napomene i postupajte prema njima. Sačuvajte obe sveske za kasniju upotrebu ili za sledećeg vlasnika.

Simboli na uređaju

Mlaz pod visokim pritiskom ne usmeravajte na ljude, životinje, aktivnu električnu opremu ili na sam uređaj. Uređaj čuvati od mraza.

Uređaj se ne sme priključiti neposredno na javnu vodovodnu mrežu.

Sigurnosni elementi

몇 OPREZ

 Sigurnosna oprema služi zaštiti korisnika i ne sme

se ni menjati niti zaobilaziti.

Prekidač uređaja

Prekidač uređaja sprečava njegov neželjeni rad.

Bravica ručne prskalice

Bravica blokira polugu ručne prskalice i sprečava nehotično pokretanje uređaja.

Prelivni ventil sa prekidačem za pritisak

Prelivni ventil sprečava prekoračenje dozvoljenog radnog pritiska. Kada se poluga ručne prskalice pusti, prekidač za pritisak isključuje pumpu i zaustavlja mlaz visokog pritiska. Kada se poluga povuče, pumpa se ponovo uključuje.

Namensko korišćenje

Ovaj visokopritisni uređaj za čišćenje upotrebljavajte isključivo u privatnom domaćinstvu. – za čišćenje mašina, vozila, zgrada, alata, fasada,

terasa, baštenskih uređaja itd. mlazom vode pod visokim pritiskom (prema potrebi uz dodatak deterdženata).

– uz primenu pribora, rezervnih delova i

deterdženata koje odobrava Kärcher. Obratite pažnju na napomene koje su priložene deterdžentima.

Pribor i rezervni delovi

Koristite samo originalni pribor i originalne rezervne delove, oni pružaju garanciju za bezbedan i nesmetan rad uređaja. Informacije o priboru i rezervnim delovima možete pronaći na www.kaercher.com.

Zaštita životne sredine

Ambalaža se može ponovo preraditi. Ambalažu odložite u otpad ekološki primereno.

Stari uređaji sadrže vredne materijale sa sposobnošću recikliranja i treba ih dostaviti na ponovnu preradu. Stare uređaje odložite u otpad ekološki primereno. Električni i elektronski uređaji sadrže često sastavne delove koji, u slučaju nepravilnog rukovanja ili nepravilnog odlaganja u otpad, mogu da predstavljaju potencijalnu opasnost za zdravlje ljudi i okolinu. Ipak, ovi sastavni delovi su neophodni za pravilan rad uređaja. Uređaji koji su označeni ovim simbolom ne smeju da se odlažu u kućni otpad.

Radovi na čišćenju kod kojih nastaju uljne otpadne vode, kao što su pranje motora, pranje donjeg dela vozila, smeju da se izvode samo u perionicama sa separatorom ulja.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na stranici:

www.kaercher.com/REACH

88 SR

– 4

Opis uređaja

Sadržaj isporuke Vašeg uređaja je prikazan na ambalaži. Pre vađenja uređaja iz ambalaže proverite da li je sadržaj potpun. Ako pribor nedostaje ili je došlo do oštećenja prilikom transporta, molimo da o tome obavestite svog prodavca.

Slike pogledajte na stranici 2

1 Priključak za vodu sa ugrađenom mrežicom 2 Spojni deo za priključak za vodu 3 Priključak visokog pritiska 4 Odeljak za pribor 5 Ručka za nošenje 6 Strujni priključni kabl sa utikačem 7 Kablovski uskočni zatvarač 8 Prihvatni držač priključnog kabla 9 Prekidač uređaja "0/OFF" / "I/ON" 10 Ručna prskalica 11 Bravica ručne prskalice 12 Kopča creva visokog pritiska 13 Zaštitna čaura 14 Produžetak cevi za prskanje 15 Cev za prskanje sa regulacijom pritiska (Vario

Power) Radni pritisak može kontinualno da se povećava sa „SOFT“ (MEKANO) do „HARD“ (SNAŽNO). Za podešavanje radnog pritiska, pustiti polugu visokopritisne ručne prskalice i okrenuti cev za prskanje u željeni položaj.

16 Crevo visokog pritiska

* Dodatno neophodno

17 Crevo za vodu ojačano tkanjem sa uobičajenom

spojnicom. – prečnik najmanje 1/2 inča (13 mm) – dužina najmanje 7,5 m

Montaža

Pre puštanja u rad montirajte nespojene delove koji su priloženi uz uređaj.

Slike pogledajte na stranici 3

Slika  Priloženi spojni deo navijte na priključak za vodu

uređaja.

Slika  Izvucite kopču visokopritisnog creva iz ručne

prskalice.

Slika

 Utaknite crevo visokog pritiska u ručnu prskalicu.  Utisnite kopču tako da se uglavi. Povlačenjem

creva visokog pritiska proverite da li je spoj sigurno

pričvršćen.

Stavljanje u pogon

 Postavite uređaj na ravnu podlogu. Slika  Spojite crevo visokog pritiska na priključak visokog

pritiska uređaja. Povlačenjem creva visokog pritiska proverite da li je spoj sigurno pričvršćen.

 Strujni utikač utaknite u utičnicu.

Snabdevanje vodom

Za priključne vrednosti pogledajte natpisnu pločicu odnosno tehničke podatke. Vodite računa o propisima vodovodnog preduzeća.

PAŽNJA

Nečistoće u vodi mogu da oštete visokopritisnu pumpu i pribor. U cilju zaštite preporučujemo primenu filtera za vodu proizvođača Kärcher (poseban pribor, kataloški br. 4.730-059).

 Nataknite dovodno crevo na spojnicu na priključku

za vodu.

 Priključite crevo za vodu na slavinu za vodu.  Otvorite slavinu za vodu do kraja.

Rad

PAŽNJA

Rad na suvo koji traje duže od 2 minuta može da ošteti visokopritisnu pumpu. Ukoliko u roku od 2 minuta uređaj ne uspostavi pritisak, isključite ga i postupite u skladu sa napomenama u poglavlju "Otklanjanje smetnji".

Rad sa visokim pritiskom

몇 OPREZ

Prilikom čišćenja lakiranih površina treba održavati minimalno odstojanje od 30 cm, kako bi se izbegla oštećenja.

Slika  Produžetak cevi za prskanje utaknite u ručnu

prskalicu i fiksirajte je okretanjem za 90°. Slika  Zategnite sigurnosnu čauru. Slika  Cev za prskanje utaknite u produžetak cevi za

prskanje i fiksirajte je okretanjem za 90°.

 Uključite uređaj sa "I/ON".  Otkočite polugu ručne prskalice.  Povucite polugu, nakon čega će se uređaj uključiti.

Napomena: Uređaj se isključuje čim ponovo

pustite polugu. Visok pritisak ostaje zadržan u

sistemu.

Prekid rada

 Pustite polugu ručne prskalice.  Zakočite polugu ručne prskalice.  Prilikom dužih pauza u radu (preko 5 minuta)

uređaj dodatno isključite sa "0/OFF".

– 5

89SR

Kraj rada

몇 OPREZ

Visokopritisno crevo odvojite od ručne prskalice ili od uređaja samo ako je sistem rasterećen od pritiska.

 Pustite polugu ručne prskalice.  Isključite uređaj sa "0/OFF".  Strujni utikač izvucite iz utičnice.  Zatvorite slavinu za vodu.  Pritisnite polugu ručne prskalice kako biste ispustili

preostali pritisak iz sistema.

 Zakočite polugu ručne prskalice.  Odvojite uređaj od dovoda vode.

Transport

몇 OPREZ

Opasnost od povreda i oštećenja! Prilikom transporta pazite na težinu uređaja.

Ručni transport

 Uređaj podignite i nosite držeći ga za ručku za

nošenje.

Transport u vozilima

 Osigurajte uređaj od proklizavanja i nakretanja.

Skladištenje

몇 OPREZ

Opasnost od povreda i oštećenja! Pri skladištenju imajte u vidu težinu uređaja.

Skladištenje uređaja

Pre dužeg skladištenja, npr. tokom zime, postupajte dodatno u skladu sa napomenama iz poglavlja "Nega".

 Uređaj postavite na ravnu podlogu.  Odvojite crevo visokog pritiska od priključka

visokog pritiska uređaja.

 Cev za prskanje odvojite od visokopritisne

prskalice.

 Odložite pribor u predviđen prihvatni držač.  Obmotajte priključni strujni kabl oko prihvatnog

držača i učvrstite strujni utikač stezaljkom.

Zaštita od smrzavanja

PAŽNJA

Mraz može uništiti uređaje i pribor koji nisu u potpunosti ispražnjeni. Uređaj i pribor stoga dobro ispraznite i zaštitite od mraza.

Kako biste sprečili oštećenja:  Ispustite svu vodu iz uređaja: Uključite uređaj bez

priključenog creva visokog pritiska i bez priključenog dovoda vode (maks. 1 min) pa sačekajte da voda prestane da ističe na priključku visokog pritiska. Isključite uređaj.

 Uređaj zajedno sa kompletnim priborom čuvajte u

prostoriji zaštićenoj od smrzavanja.

Nega i održavanje

 OPASNOST

Opasnost od strujnog udara.  Uređaj pre svih radova na njemu isključite i izvucite

strujni utikač iz utičnice.

Čišćenje mrežice u priključku za vodu

Redovno čistite mrežicu u priključku za vodu.

PAŽNJA

Mrežica ne sme da se ošteti.

 Skinite spojnicu sa priključka za vodu. Slika

 Izvucite mrežicu pljosnatim kleštima.  Operite mrežicu pod mlazom vode.  Umetnite opet mrežicu u priključak za vodu.

Održavanje

Uređaj nije potrebno održavati.

Otklanjanje smetnji

Manje smetnje možete sami ukloniti uz pomoć sledećeg pregleda. U slučaju nedoumice obratite se ovlašćenoj servisnoj službi.

 OPASNOST

Opasnost od strujnog udara.

aj pre svih radova na njemu isključite i izvucite

 Uređ

strujni utikač iz utičnice.

Uređaj ne radi

 Povucite polugu ručne prskalice, nakon čega će se

uređaj uključiti.  Proverite da li se navedeni napon na natpisnoj

pločici podudara sa naponom izvora struje.  Proverite da li je strujni priključni kabl oštećen.

U uređaju se ne uspostavlja pritisak

 Proverite podešenost cevi za prskanje.  Proverite da li je protok dovodne vode dovoljan.  Ispustite vazduh iz uređaja: Uključite uređaj bez

priključenog creva visokog pritiska pa sačekajte

(najviše 2 minuta) da voda iz priključka visokog

pritiska počne da ističe bez mehurića. Isključite

uređaj pa ponovo priključite crevo visokog pritiska.  Mrežicu u priključku za vodu izvucite pljosnatim

kleštima i operite pod tekućom vodom.

Jaka kolebanja pritiska

 Čišćenje mlaznice visokog pritiska: Prljavštinu iz

otvora mlaznice uklonite iglom i isperite je vodom s

prednje strane.  Proverite dovodnu količinu vode.

Šumovi tokom rada

Zupčasti remen je neispravan, obratite se servisnoj službi.

Uređaj je nedovoljno zaptiven

 Mala propusnost uređaja je tehnički uslovljena. U

slučaju jače propusnosti obratite se ovlašćenoj

servisnoj službi.

90 SR

– 6

Garancija

U svakoj zemlji važe garantni uslovi koje je izdala naša nadležna distributivna organizacija. Eventualne smetnje na uređaju za vreme trajanja garancije uklanjamo besplatno, ukoliko je uzrok greška u materijalu ili proizvodnji. U slučaju koji podleže garanciji obratite se sa potvrdom o kupovini Vašem prodavcu ili najbližoj ovlašćenoj servisnoj službi. Adrese ćete naći na:

www.kaercher.com/dealersearch

Tehnički podaci

Električni priključak

Napon 220-240

Potrošnja struje 6 A Stepen zaštite IPX5 Klasa zaštite II

Priključak za vodu

Dovodni pritisak (maks.) 1,2 MPa Dovodna temperatura (maks.) 40 °C Dovodni protok (min.) 7 l/min

Podaci o snazi

Radni pritisak 7,4 MPa Maks. dozvoljeni pritisak 11 MPa Protok vode 5,5 l/min Maksimalni protok 6,0 l/min Povratna udarna sila ručnog pištolja za

prskanje

Dimenzije i težine

Dužina 278 mm Širina 233 mm Visina 296 mm Težina u stanju spremnom za rad, sa

priborom

Izračunate vrednosti prema EN 60335-2-79

Vrednost vibracije na ruci Nepouzdanost K

Nivo zvučnog pritiska L Nepouzdanost K

Nivo zvučne snage L nepouzdanost K

Pridržano pravo na tehničke promene.

1~50-60VHz

11 N

4,7 kg

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

Izjava o usklađenosti sa propisima EU

Ovim izjavljujemo da ovde opisana mašina po svojoj koncepciji i načinu izrade, sa svim njenim modelima koje smo izneli na tržište, odgovara osnovnim zahtevima dole navedenih propisa Evropske Zajednice o sigurnosti i zdravstvenoj zaštiti. Ova izjava prestaje da važi ako se bez naše saglasnosti na mašini izvedu bilo kakve promene.

Proizvod: Uređaj za čišćenje pod visokim

Tip: 1.600-xxx Odgovarajuće EU-direktive:

2006/42/EZ (+2009/127/EZ) 2014/30/EU 2011/65/EU 2000/14/EZ

Primenjene usklađene norme:

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Primenjeni postupak ocenjivanja usklađenosti:

2000/14/EZ: Prilog V

Nivo jačine zvuka dB(A)

Izmerena: 89 Zagarantovana: 91

Potpisnici deluju po nalogu i uz punomoć upravnog odbora.

Chairman of the Board of Management

Opunomoćeni za izradu dokumentacije: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

pritiskom

Director Regulatory Affairs & Certiﬁcation

– 7

91SR

Съдържание

Сигурност . . . . . . . . . . . . . . . . . . . . . . . . . . . BG4

Употреба по предназначение . . . . . . . . . . . BG 4

Принадлежности и резервни части . . . . . . BG 4

Опазване на околната среда . . . . . . . . . . . BG 4

Описание на уреда . . . . . . . . . . . . . . . . . . . BG 5

Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 5

Пускане в експлоатация . . . . . . . . . . . . . . . BG 5

Експлоатация . . . . . . . . . . . . . . . . . . . . . . . . BG 5

Tранспoрт. . . . . . . . . . . . . . . . . . . . . . . . . . . BG6

Съхранение . . . . . . . . . . . . . . . . . . . . . . . . . BG 6

Грижи и поддръжка . . . . . . . . . . . . . . . . . . . BG 6

Помощ при неизправности . . . . . . . . . . . . . BG 6

Гаранция. . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 7

Технически данни . . . . . . . . . . . . . . . . . . . . BG 7

EC Декларация за съответствие . . . . . . . . BG 7

Сигурност

Преди първото използване на Вашия

уред прочетете това оригинално упътване за работа и приложените указания за безопасност. Действайте според тях. Запазете двете книжки за по-късна употреба или за евентуален последващ собственик.

Символи на уреда

Не насочвайте струята под високо налягане към хора, животни, активно електрическо оборудване или към самия уред. Уреда да се пази от замръзване.

Уредът не бива да се включва непосредствено към обществената мрежа за питейна вода.

Предпазни приспособления

몇 ПРЕДПАЗЛИВОСТ

 Предпазните приспособления служат за за-

щита на потребителя и не бива да бъдат променяни или заобикаляни.

Прекъсвач на уреда

Прекъсвачът на уреда предотвратява непреднамереното пускане в експлоатация на уреда.

Блокировка пистолет за ръчно пръскане

Блокировката спира лоста на пистолета за ръчно пръскане и предотвратява непреднамерения старт на уреда.

Преливен вентил с пневматичен прекъсвач

Преливният вентил предотвратява надвишаването на допустимото работно налягане. Ако се освободи лостът на пистолета за ръчно пръскване, пневматичният контакт изключва помпата, струя високо налягане прекъсва. Ако лостът се придърпа, отново включва помпата.

Употреба по предназначение

Използвайте уреда за почистване под високо налягане само в частни домакинства. – за почистване на машини, автомобили, строи-

телни конструкции, инструменти, фасади, тераси, градински уреди и др. с водна струя под високо налягане (ако е необходимо с добавка на почистващи препарати).

– с разрешени от KÄRCHER принадлежности, ре-

зервни части и почистващи препарати. Спазвайте указанията, приложени към почистващите препарати.

Принадлежности и резервни части

Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за аксесоари и резервни части на www.kaercher.com.

Опазване на околната среда

Опаковъчните материали могат да се рециклират. Моля отстранявайте опаковките като отпадъци, опазвайки околната среда

Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Моля отстранявайте старите уреди като отпадъци, опазвайки околната среда. Електрическите и електронните уреди често съдържат съставни части, които при неправилно боравене или неправилно изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. Въпреки това за правилната експлоатация на уредите тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни с битовите отпадъци.

Дейности по почистването, при които се отделя мръсна вода, съдържаща масла, например при миене на двигатели, миене на подове, може да се извършва само на места, където са предвидени резервоари за събиране на масла.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

www.kaercher.com/REACH

92 BG

– 4

Описание на уреда

Обемът на доставка на уреда е изобразен на опаковката. При разопаковане проверете дали съдържанието е пълно. При липсващи принадлежности или при транспортни щети моля уведомете Вашия търговец.

Виж изображенията на страница 2

1 Връзка за вода с вградена цедка 2 Куплунг за свързване към захранване с вода 3 Извод за високо налягане 4 Чекмедже за принадлежности 5 Дръжка за носене 6 Мрежови захранващ кабел с щепсел 7 Кабелен клипс 8 Място за съхранение на захранващия кабел 9 Прекъсвачи на уреда „0/OFF“ / „I/ON“ 10 Пистолет за ръчно пръскане 11 Блокировка пистолет за ръчно пръскане 12 Скоба за маркуча за работа под налягане 13 Предпазна втулка 14 Удължение на тръбата за разпръскване 15 Тръба за разпраскване с регулиране на наляга-

нето (Vario Power) Работното налягане може да се увеличава безстепенно от „SOFT“ до „HARD“. За регулиране на работното налягане, отпуснете лоста на пистолета за работа под високо налягане и завъртете тръбата за разпръскване на желаното положение.

16 Маркуч за работа под налягане

* Допълнително е необходимо

17 Подсилен с текстил маркуч за вода със стан-

дартен куплунг. – Диаметър минимум 1/2 цол (13 mm) – Дължина минимум 7,5 м

Монтаж

Монтирайте приложените свободно към уреда части преди пускане в експлоатация.

Виж изображенията на страница 3

Фигура  Завийте куплунга, доставен заедно с уреда, на

мястото за свързване на уреда със захранване-

то с вода.

Фигура  Изтеглете скобата за маркуча за работа под на-

лягане от пистолета за ръчно пръскане.

Фигура  Маркуча за работа под налягане да се постави

на пистолета за ръчно пръскане.

 Притиснете скобата, докато се фиксира. Прове-

рете сигурното свързване като дръпнете марку-

ча за работа под налягане.

Пускане в експлоатация

 Поставете уреда върху равна повърхност. Фигура  Маркуча за работа под налягане да се свърже с

извода за високо налягане на уреда. Проверете сигурното свързване като дръпнете маркуча за работа под налягане.

 Включете щепсела в контакта.

Захранване с вода

За параметрите за свързване виж табелката на уреда/техническите параметри. Съблюдавайте разпоредбите на водоснабдителната компания.

ВНИМАНИЕ

Замърсяванията във водата могат да повредят помпата под високо налягане и принадлежностите. За защита се препоръчва използването на воден филтър на фирма KÄRCHER (специална принадлежност, каталожен номер 4.730-059).

 Поставете захранващия маркуч за вода на ку-

плунга на извода за вода.

 Подвържете маркуча за вода в захранването с

вода.

 Отворете напълно крана за водата.

Експлоатация

ВНИМАНИЕ

Сухият ход за повече от дания на помпата под високо налягане. Ако уредът не създаде налягане в рамките на 2 минути, изключете уреда и действайте според указанията в глава "Помощ при неизправности".

Работа с високо налягане

몇 ПРЕДПАЗЛИВОСТ

При почистване на лакирани повърхности спазвайте минимално разстояние на пръскане от 30 cм, за да избегнете уврежданията

Фигура  Пъхнете удължението на тръбата за разпръс-

кване в пистолета за ръчно пръскане и го фик-

сирайте чрез завъртане на 90°. Фигура  Затегнете предпазната гилза. Фигура  Пъхнете тръбата за разпръскване в удължение-

то на тръбата за разпръскване и я фиксирайте

чрез завъртане на 90°.

 Включете уреда „I/ON“.  Деблокирайте лоста на пистолета за ръчно пръ-

скане.  Издърпайте лоста, уредът се включва.

Указание: Ако лоста се пусне отново, уредът

отново се изключва. Високото налягане се за-

пазва в системата.

Прекъсване на работа

 Отпуснете лоста на пистолета за пръскане на

ръка.  Блокирайте лоста на пистолета за ръчно пръ-

скане.  При прекъсване на работа за по-продължител-

но време (над 5 минути), изключете допълни-

телно уреда „0/OFF“.

2 минути води до увреж-

– 5

93BG

Край на работата

몇 ПРЕДПАЗЛИВОСТ

Отделяйте маркуча за работа под налягане от пистолета за ръчно пръскане или от уреда само тогава, когато в системата няма налягане.

 Отпуснете лоста на пистолета за пръскане на

ръка.

 Изключете уреда „0/OFF“.  Извадете щепсела от контакта.  Затворете крана за водата.  Притиснете лоста на пистолета за пръскане на

ръка, за да освободите системата от остатъчното налягане.

 Блокирайте лоста на пистолета за ръчно пръ-

скане.

 Отделете уреда от захранването с вода.

Tранспoрт

몇 ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда! При транспортиране имайте пред вид теглото на уреда.

Ръчен транспорт

 Повдигнете уреда за дръжката и го носете.

Транспорт в превозни средства

 Осигурете уреда против изплъзване и преобръ-

щан.

Съхранение

몇 ПРЕДПАЗЛИВОСТ

Опасност от нараняване При съхранение имайте пред вид теглото на уреда.

Съхранение на уреда

Преди по-продължително съхранение, напр. през зимата спазвайте допълнително указанията в глава Поддръжка.

 Уредът се поставя върху равна плоскост.  Отделете маркуча за работа под налягане от

извода за високо налягане на уреда.

 Отделете тръбата за разпръскване от пистоле-

та за ръчно пръскане.

 Принадлежностите приберете в мястото за съх-

ранение на принадлежностите.

 Завийте захранващия кабел на мястото за съх-

ранение и закрепете щепсела с клемата за захващане.

Защита от замръзване

ВНИМАНИЕ

Не напълно изпразнените уреди и принадлежности могат да доведат до замръзване. Изпразнете уреда и принадлежностите напълно и ги защитете против измръзване.

За избягване на щети:  Изпразнете уреда напълно от водата: Включете

уреда без подвързан маркуч за работа под налягане и без подвързано захранване с вода (макс. 1 мин) и изчакайте, докато от извода за високо налягане спре да излиза вода. Изключете уреда.

 Уреда и всички принадлежности да се съхраня-

ват в защитено от замръзване място.

и повреда!

Грижи и поддръжка

 ОПАСНОСТ

Опасност от токов удар.  Преди всички дейности по уреда той да се из-

ключи и да се извади щепсела.

Почистване на цедката в извода за вода

Почиствайте редовно цедката в извода за вода.

ВНИМАНИЕ

Цедката не бива да бъде повреждана.

 Отстранете куплунга от извода за вода. Фигура

 Извадете цедката с плоски клещи.  Почистете цедката под течаща вода.  Отново поставете цедката в извода за вода.

Поддръжка

Уредът не се нуждае от поддръжка.

Помощ при неизправности

Можете сами да отстраните дребните повреди, като следвате дадените по-долу описания. В случай на съмнение се обърнете към оторизиран сервиз.

 ОПАСНОСТ

Опасност от токов удар.  Преди всички дейности по уреда той да се из-

ключи и да се извади щепсела.

Уредът не работи

 Издърпайте лоста на пистолета за ръчно пръ-

скане, уредът се включва.  Проверете дали посоченото на типовата табел-

ката напрежение съвпада с напрежението на

източника на ток.

Проверете захранващия кабел за увреждане.



Уредът не достига налягане

 Проверете настройката на тръбата за разпръс-

кване.  Проверете, дали подаването на вода е с доста-

тъчно количество.  Обезвъздушаване на уреда: Включете уреда

без маркуч за работа под налягане и изчакайте

(макс. 2 минути), докато водата започне да из-

лиза без мехурчета от извода за високо наляга-

не. Изключете уреда и отново подвържете мар-

куча за работа под налягане.  Изтеглете цедката от връзката за крана за вода

с помощта на плоски клещи и я почистете под

течаща вода.

Силни колебания в налягането

 Почистване на дюза високо налягане: Махнете

замърсяванията от отвора на дюзата с помощта

на игла и изплакнете с вода напред.  Проверете дебита на водата.

Шум в процеса на работа

Дефектен зъбен ремък, потърсете сервиза.

Уредът не е херметичен

 Малката липса на херметичност на уреда е обу-

словена технически. При силна липса на херме-

тичност се обърнете към оторизиран сервиз.

94 BG

– 6

Гаранция

Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сервиз, като представите касовата бележка. Адреси ще намерите на:

www.kaercher.com/dealersearch

Технически данни

Електрическо захранване

Напрежение 220-240

Консумацията на ток 6 A Градус на защита IPX5 Клас защита II

Захранване с вода

Налягане на постъпващата вода (макс.)

Температура на постъпващата вода (макс.)

Дебит за постъпващата вода (мин.) 7 л/мин

Данни за мощността

Работно налягане 7,4 MPa Максимално допустимо налягане 11 MPa Дебит, вода 5,5 л/мин Максимален дебит 6,0 л/мин Сила на отпора на пистолета за ръчно

пръскане

Мерки и тегла

Дължина 278 мм Широчина 233 мм Височина 296 мм Тегло, в готовност за работа с

принадлежности

Установени стойности съгласно EN 60335-2-79

Стойност на вибрациите в областта на дланта – ръката Несигурност K

Ниво на звука L Неустойчивост K

Ниво на звукова мощност L неустойчивост K

Запазваме си правото на технически промени.

1~50-60VHz

1,2 MPa

40 °C

11 N

4,7 кг

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

EC Декларация за съответствие

С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕC. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Продукт: Парочистачка/пароструйка за

Тип: 1.600-xxx Намиращи приложение Директиви на ЕC:

2006/42/EO (+2009/127/EO) 2014/30/ЕC 2011/65/ЕC 2000/14/ЕО

Намерили приложение хармонизирани стандарти:

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Приложен метод за оценка на съответствието:

2000/14/ЕО: Приложение V

ниво на шум dB(A)

Измерено: 89 Гарантирано: 91

Подписващите лица действат от името и като пълномощници на управителния орган.

Chairman of the Board of Management

Пълномощник по документацията: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

работа под налягане

Director Regulatory Affairs & Certiﬁcation

– 7

95BG

Sisukord

Ohutus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ET 4

Sihipärane kasutamine . . . . . . . . . . . . . . . . . ET 4

Lisavarustus ja varuosad. . . . . . . . . . . . . . . . ET 4

Keskkonnakaitse . . . . . . . . . . . . . . . . . . . . . . ET 4

Seadme osad . . . . . . . . . . . . . . . . . . . . . . . . ET 5

Paigaldamine. . . . . . . . . . . . . . . . . . . . . . . . . ET 5

Kasutuselevõtt. . . . . . . . . . . . . . . . . . . . . . . . ET 5

Käitamine . . . . . . . . . . . . . . . . . . . . . . . . . . . ET 5

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .ET6

Hoiulepanek . . . . . . . . . . . . . . . . . . . . . . . . . ET 6

Korrashoid ja tehnohooldus. . . . . . . . . . . . . . ET 6

Abi häirete korral . . . . . . . . . . . . . . . . . . . . . . ET 6

Garantii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ET 7

Tehnilised andmed . . . . . . . . . . . . . . . . . . . . ET 7

ELi vastavusdeklaratsioon. . . . . . . . . . . . . . . ET 7

Ohutus

Enne seadme esmakordset kasutamist

lugege see originaalkasutusjuhend ja juuresolevad ohutusnõuded läbi. Toimige vastavalt. Hoidke need mõlemad vihikud hilisemaks kasutamiseks või järgmisele omanikule alles.

Seadmel olevad sümbolid

Kõrgsurvejuga ei tohi suunata inimestele, loomadele, töötavatele elektriseadmetele ega seadmele endale. Kaitske seadet külma eest.

Seadet ei ole lubatud ühendada vahetult avalikku veevärki.

Ohutusseadised

몇 ETTEVAATUS

 Ohutusseadised on mõeldud kasutaja kaitsmiseks

ning neid ei tohi muuta ega neid mitteaktiivseks seada.

Seadme lüliti

Seadme lüliti hoiab ära seadme kogemata käimapaneku.

Pesupüstoli lukustus

Lukustus blokeerib pesupüstoli hoova ja takistab seadme kogemata käivitamist.

Survelülitiga ülevooluventiil

Ülevooluventiil takistab lubatud töörõhu ületamist. Kui pesupüstoli asuv päästik lastakse lahti, lülitub välja pumba rõhuhoidja ning kõrgsurve juga seiskub. Päästikule vajutamisel lülitub pump jälle sisse.

Sihipärane kasutamine

Seda kõrgsurvepesurit tohib kasutada ainult kodumajapidamises. – seadmete, sõidukite, ehitiste, tööriistade, fassaadi-

de, terrasside, aiatööriistade jms puhastamiseks kõrgsurvelise veejoaga (vajadusel lisatakse puhastusvahendeid).

– koos KÄRCHERi poolt kasutamiseks lubatud tarvi-

kute, varuosade ja puhastusvahenditega. Järgige puhastusvahenditega kaasasolevaid juhiseid.

Lisavarustus ja varuosad

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Keskkonnakaitse

Pakendmaterjalid on taaskasutatavad. Pakendid palume realiseerida vastavalt keskkonnanõuetele.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Palun utiliseerige vanad seadmed keskkonnasõbralikult Elektrilistes ja elektroonilistes seadmetes sisaldub tihti komponente, mis võivad valesti ümber käies või vale jäätmekäitluse korral olla ohuks inimeste tervisele ja keskkonnale. Neid komponente on aga seadme nõuetekohaseks tööks hädasti vaja. Selle sümboliga tähistatud seadmeid ei tohi panna olmeprügi hulka.

Puhastustöid, mille käigus tekib õli sisaldavat heitvett, nt mootori pesemine, aluspõhja pesemine, võib viia läbi ainult õliseparaatoriga pesuväljakutel.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

www.kaercher.com/REACH

96 ET

– 4

Seadme osad

Selle seadme tarnekomplekt on kujutatud pakendil. Kontrollige lahti pakkides paki sisu. Kui tarvikuid on puudu või transpordikahjustuste korral teatage palun kaupmehele.

Joonised vt lk 2

1 Veevõtuliitmik, sisseehitatud sõelaga 2 Ühendusdetail veevõtuliitmikule 3 Kõrgsurveühendus 4 Tarvikute sahtel 5 Kandekäepide 6 Toitepistikuga toitekaabel 7 Kaabliklamber 8 Toitekaabli koht 9 Seadme lüliti „0/VÄLJAS“ / „I/SEES“ 10 Pesupüstol 11 Pesupüstoli lukustus 12 Kõrgsurvevooliku klamber 13 Lukustushülss 14 Pritsetoru pikendus 15 Rõhu reguleerimisega joatoru (Vario Power)

Töörõhku saab sujuvalt suurendada „SOFT“ pealt„HARD“ peale. Töörõhu reguleerimiseks laske kõrgsurve-pesupüstoli hoob lahti ja keerake joatoru soovitud asendisse.

16 Kõrgsurvevoolik

* Lisaks vajalik

17 Tekstiiliga tugevdatud veevoolik, millel on tavapä-

rane ühendusmuhv. – Läbimõõt vähemalt 13 mm. – Pikkus vähemalt 7,5 m

Paigaldamine

Paigaldage enne kasutuselevõttu seadmega kaasas olevad lahtised osad.

Joonised vt lk 3

Joonis  Keerake kaasasolev ühendusdetail seadme vee-

võtuliitmiku külge.

Joonis  Tõmmake kõrgsurvevooliku klamber pesupüstolist

välja.

Joonis

 Torgake kõrgsurvevoolik pesupüstolile.  Suruge klamber sisse, kuni see asendisse fiksee-

rub. Tõmmake kõrgsurvevoolikust, et kontrollida,

kas ühendus on kindel.

Kasutuselevõtt

 Paigutage seade tasasele pinnale. Joonis  Ühendage kõrgsurvevoolik masina kõrgsurveliitmi-

kuga. Tõmmake kõrgsurvevoolikust, et kontrollida, kas ühendus on kindel.

 Torgake võrgupistik seinakontakti.

Veevarustus

Ühendamiseks vajalikke andmeid vt tüübisildilt/tehnilisest dokumentatsioonist. Jälgige veevärgiettevõtte eeskirju.

TÄHELEPANU

Vees olev mustus võib kõrgsurvepumpa ja tarvikuid kahjustada. Kaitseks soovitame kasutada KÄRCHERi veefiltrit (lisavarustus, tellimise nr 4.730-059).

 Torgake vee pealevooluvoolik veeliitmikule.  Ühendage veevoolik veevõrguga.  Avage veekraan täielikult.

Käitamine

TÄHELEPANU

Kuivalt töötamine rohkem kui 2 minuti vältel põhjustab kõrgsurvepumbal kahjustusi. Kui seade ei tekita 2 minuti vältel rõhku, tuleb see välja lülitada ja toimida vastavalt peatükis "Abi häirete korral" toodud juhistele.

Kõrgsurvekäitus

몇 ETTEVAATUS

Värvitud pindade puhastamisel peab vahekaugus olema vähemalt 30 cm, et vältida kahjustusi.

Joonis  Pistke joatoru pikendus pihustuspüstolisse ja fik-

seerige see 90° pöördega. Joonis  Keerake kinnitushülss kinni. Joonis  Pistke joatoru joatoru pikendusse ja fikseerige 90°

pöördega.

 Lülitage masin sisse „I/SEES“.  Vabastage pesupüstoli hoob.  Tõmmake uuesti hoovast, seade lülitub tööle.

Märkus: Kui hoovast jälle lahti lastakse, lülitub ma-

sin uuesti välja. Süsteemis säilib kõrgrõhk.

Töö katkestamine

 Vabastage pesupüstoli päästik.  Blokeerige pesupüstoli hoob.  Pikematel tööpausidel (üle 5 minuti) lülitage seade

lisaks ka välja "0/VÄLJAS".

– 5

97ET

Töö lõpetamine

몇 ETTEVAATUS

Lahutage kõrgsurvevoolik pesupüstolilt või seadme küljest ainult siis, kui süsteemis ei ole rõhku.

 Vabastage pesupüstoli päästik.  Lülitage masin välja „0/VÄLJAS“.  Tõmmake võrgupistik seinakontaktist välja.  Veekraan sulgeda.  Vajutage püstoli päästikule, et eemaldada süstee-

mist jääkrõhk.

 Blokeerige pesupüstoli hoob.  Lahutage masin veevarustusest.

Transport

몇 ETTEVAATUS

Vigastus- ja kahjustusoht! Transportimisel pidage silmas masina kaalu.

Käsitsi transportimine

 Tõstke seade kandesangast üles ja kandke.

Transportimine sõidukites

 Kinnitage seade libisemise ja ümbermineku vastu.

Hoiulepanek

몇 ETTEVAATUS

Vigastus- ja kahjustusoht! Ladustamisel jälgige seadme kaalu.

Seadme ladustamine

Enne pikemat ladustamist, nt talvel, tuleb lisaks silmas pidada hoolduspeatükis toodud nõudeid.

 Pange pühkimismasin tasasele pinnale.  Lahutage kõrgsurvevoolik seadme kõrgsurveühen-

duse küljest.

 Võtke joatoru pihustuspüstoli küljest ära.  Tarvikud paigutada tarvikute hoiukohta.  Mässige toitekaabel ümber kinnituskoha ja kinnita-

ge toitepistik kaabliklambri abil.

Jäätumiskaitse

TÄHELEPANU

Kui seadmed ja tarvikud ei ole täiesti tühjad, võivad need pakasega puruneda. Tühjendage seade ja tarvikud täielikult ja kaitske neid pakase eest.

Kahjustuste vältimiseks:  Tühjendage masin täielikult veest: Lülitage masin

ilma külgeühendatud kõrgsurvevoolikuta ja ilma ühendatud veevarustuseta sisse (maks. 1 min) ning oodake, kuni kõrgsurveliitmikust ei tule enam vett. Lülitage seade välja.

 Säilitage masinat ja kõiki tarvikuid ruumis, mille

temperatuur ei lange allapoole nulli.

Korrashoid ja tehnohooldus

 OHT

Elektrilöögi oht.  Enne kõiki töid seadme juures tuleb seade välja lü-

litada ja pistik seinakontaktist välja tõmmata.

Puhastage veeühenduse sõela

Puhastage veevõtuliitmikus olevat sõela.

TÄHELEPANU

Sõela ei tohi vigastada.

 Eemaldage ühendusmuhv veeliitmikult. Joonis

 Tõmmake sõel näpitstangidega välja.  Puhastage sõela voolava vee all.  Pange sõel uuesti veeliitmikku.

Tehnohooldus

Seade on hooldusvaba.

Abi häirete korral

Paljud tõrked saate alljärgneva loendi abiga ise kõrvalda. Kahtluse korral palun pöörduda volitatud hooldustöökoja poole.

 OHT

Elektrilöögi oht.  Enne kõiki töid seadme juures tuleb seade välja lü-

litada ja pistik seinakontaktist välja tõmmata.

Seade ei tööta

 Tõmmake pesupüstoli hooba, seade lülitub sisse.  Kontrollige, kas tüübisildile märgitud pinge vastab

vooluallika pingele.  Kontrollige toitekaablit vigastuste osas.

Seadmes puudub surve

 Kontrollige joatoru seadistust.  Kontrollige, kas veevarustus tagab piisava veeko-

guse.  Seadme õhutamine: Lülitage seade ilma ühenda-

tud kõrgsurvevoolikkuta sisse ja oodake (maks. 2

minutit), kuni kõrgsurveliitmikust väljuvas vees ei

ole mulle. Lülitage seade välja ja ühendage uuesti

kõrgsurvevoolik.  Tõmmake veevõtuliitmiku sõel näpitstangidega

välja ja peske voolava vee all puhtaks.

Surve tugev kõikumine

 Kõrgsurvedüüsi puhastamine: Eemaldage nõelaga

mustus düüsiavast ning peske eest veega üle.  Kontrollige pealevoolava vee kogust.

Töömüra

Hammasrihm defektne, pöörduge klienditeenindusse.

Seade lekib

 Masina väike leke on tehniliselt tingitud. Tugeva

lekke korral pöörduge volitatud hooldustöökoja

poole.

98 ET

– 6

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi. Aadressid leiate:

www.kaercher.com/dealersearch

Tehnilised andmed

Elektriühendus

Pinge 220-240

Voolutarbimine 6 A Kaitseaste IPX5 Elektriohutusklass II

Veevõtuühendus

Juurdevoolurõhk (max) 1,2 MPa Juurdevoolava vee temperatuur (max) 40 °C Juurdevoolu hulk (min) 7 l/min

Jõudluse andmed

Töörõhk 7,4 MPa Max lubatud rõhk 11 MPa Jõudlus, vesi 5,5 l/min Maksimaalne pumpamiskogus 6,0 l/min Pritsepüstoli reaktiivjõud 11 N

Mõõtmed ja kaalud

Pikkus 278 mm Laius 233 mm Kõrgus 296 mm Kaal, tööks valmis koos lisaseadmete-ga4,7 kg

Tuvastatud väärtused vastavalt standardile EN 60335-2-79

Käte/käsivarte vibratsiooniväärtus Ebakindlus K

Helirõhu tase L Ebakindlus K

Müratase L

+ ebakindlus K

Jäetakse õigus teha tehnilisi muudatusi.

1~50-60VHz

0,7

m/s m/s

0,6

772dB(A)

dB(A)

91 dB(A)

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstruktsioonilt EL direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Toode: Kõrgsurvepesur Tüüp: 1.600-xxx Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU) 2014/30/EL 2011/65/EL 2000/14/EU Kohaldatud ühtlustatud standardid: EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 50581

Järgitud vastavushindamise protseduur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 89 Garanteeritud: 91

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

Chairman of the Board of Management

Dokumentatsiooni eest vastutav isik: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2020/08/01

Director Regulatory Affairs & Certiﬁcation

– 7

99ET

Saturs

Drošība . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 4

Noteikumiem atbilstoša lietošana . . . . . . . . . LV 4

Piederumi un rezerves daļas. . . . . . . . . . . . . LV 4

Vides aizsardzība . . . . . . . . . . . . . . . . . . . . . LV 4

Aparāta apraksts . . . . . . . . . . . . . . . . . . . . . . LV 5

Montāža. . . . . . . . . . . . . . . . . . . . . . . . . . . . .LV 5

Ekspluatācijas uzsākšana . . . . . . . . . . . . . . . LV 5

Darbība . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 5

Transportēšana . . . . . . . . . . . . . . . . . . . . . . . LV 6

Glabāšana . . . . . . . . . . . . . . . . . . . . . . . . . . . LV6

Kopšana un tehniskā apkope . . . . . . . . . . . . LV 6

Palīdzība darbības traucējumu gadījumā . . . LV 6

Garantija . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 7

Tehniskie dati. . . . . . . . . . . . . . . . . . . . . . . . . LV 7

ES Atbilstības deklarācija . . . . . . . . . . . . . . . LV 7

Drošība

Pirms uzsākt aparāta lietošanu, izlasiet

šo oriģinālo lietošanas instrukciju un pievienotos drošības norādījumus. Rīkojieties saskaņā ar tiem. Saglabājiet abus izdevumus vēlākai izmantošanai vai nodošanai nākošajam īpašniekam.

Simboli uz aparāta

Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu. Sargāt ierīci no sala.

Aparātu nedrīkst pieslēgt tieši pie publiskās dzeramā ūdens sistēmas.

Drošības ierīces

몇 UZMANĪBU

 Drošības ietaises kalpo lietotāja aizsardzībai, un

tās nedrīkst izmainīt vai noņemt.

Ierīces slēdzis

Aparāta slēdzis novērš aparāta neatļautu lietošanu.

Rokas smidzināšanas pistoles fiksators

Fiksators nobloķēt rokas smidzināšanas pistoles sviru un novērš aparāta nejaušu iedarbināšanu.

Pārplūdes vārsts ar manometrisko slēdzi

Pārplūdes vārsts novērš pieļaujamā darba spiediena pārsniegšanu. Ja smidzinātājpistoles rokturis tiek atlaists, manometriskais slēdzis atslēdz sūkni un augstspiediena strūkla vairs netiek izsmidzināta. Pavelkot sviru, sūknis atkal ieslēdzas.

Noteikumiem atbilstoša lietošana

Augstspiediena tīrīšanas aparātu izmantojiet tikai un vienīgi mājsaimniecībā. – iekārtu, automašīnu, būvkonstrukciju, instrumentu,

fasāžu, terašu, dārza ierīču utt. tīrīšanai ar augstspiediena ūdens strūklu (pēc vajadzības pievienojot tīrīšanas līdzekli).

– kopā ar KÄRCHER atļautām piederumdetaļām, re-

zerves daļām un tīrīšanas līdzekļiem. Ievērojiet tīrīšanas līdzekļiem pievienotos norādījumus.

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Vides aizsardzība

Iepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Pēc nolietoto ierīču kalpošanas termiņa beigām utilizējiet tās videi draudzīgā veidā Elektriskās un elektroniskās ierīces bieži vien satur sastāvdaļas, kuras, to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā, var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Tīrīšanu, kuras laikā rodas eļļu saturoši notekūdeņi, piemēram, mazgājot motoru vai šasiju, drīkst izdarīt tikai ar eļļas separatoru aprīkotās mazgāšanas vietās.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

www.kaercher.com/REACH

100 LV

– 4

KARCHER K Mini 1.600-054.0 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhalt

Sicherheit

Symbole auf dem Gerät

Sicherheitseinrichtungen

Geräteschalter

Verriegelung Hochdruckpistole

Überströmventil mit Druckschalter

Bestimmungsgemäße Verwendung

Zubehör und Ersatzteile

Umweltschutz

Gerätebeschreibung

Montage

Inbetriebnahme

Wasserversorgung

Betrieb

Betrieb mit Hochdruck

Betrieb unterbrechen

Betrieb beenden

Transport

Transport von Hand

Transport in Fahrzeugen

Lagerung

Gerät aufbewahren

Frostschutz

Pflege und Wartung

Sieb im Wasseranschluss reinigen

Wartung

Hilfe bei Störungen

Gerät läuft nicht

Gerät kommt nicht auf Druck

Starke Druckschwankungen

Betriebsgeräusche

Gerät undicht

Garantie

Technische Daten

EU-Konformitätserklärung

Contents

Safety

Symbols on the machine

Safety Devices

Appliance switch

Lock trigger gun

Overflow valve with pressure switch

Proper use

Accessories and Spare Parts

Environmental protection

Description of the Appliance

Assembly

Start up

Water supply

Operation

High pressure operation

Interrupting operation

Finish operation

Transport

When transporting by hand

When transporting in vehicles

Storage

Storing the Appliance

Frost protection

Care and maintenance

Clean the sieve in the water connection

Maintenance

Troubleshooting

Appliance is not running

Pressure does not build up in the appliance

Strong pressure fluctuations

Unusual operating noises

Appliance is leaking

Warranty

Technical specifications

EU Declaration of Conformity

Contenu

Sécurité

Symboles sur l'appareil

Dispositifs de sécurité
