HKF 50 P

Deutsch 3 English 11 Français 19 Nederlands 27 Español 35 Руccкий 43 Polski 51

5.956-485.0 03/09

Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese Betriebsanleitung und handeln Sie danach. Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder für Nachbesitzer auf. – Vor erster Inbetriebnahme Sicherheits-

hinweise Nr. 5.951-949 unbedingt lesen!

– Bei Transportschaden sofort Händler

informieren.

Inhaltsverzeichnis

Umweltschutz 3 Symbole in der Betriebsanleitung 3 Bestimmungsgemäße Verwendung 3 Funktion 3 Sicherheitshinweise 3 Technische Daten 6 Inbetriebnahme 7 Bedienung 8 Außerbetriebnahme 8 Pflege und Wartung 8 Hilfe bei Störungen 9 Zubehör 10 CE-Erklärung 10 Garantie 10

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Symbole in der Betriebsanlei-

tung

 Gefahr

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

몇 Warnung

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können leichte Verletzungen oder Sachschäden eintreten.

Hinweis

Bezeichnet Anwendungstipps und wichtige Informationen.

Bestimmungsgemäße Ver-

wendung

– Die Innenreiniger HKF 50 E und HKF

50 P sind Spritzeinrichtungen um Fässer und Behälter zu reinigen.

– Der Reinigungskopf wird durch eine

Öffnung mit entsprechendem Mindestdurchmesser in den Behälter gebracht.

Reinigungskopf Min. Behälteröff-

nung

HKF 50 55 mm

– Eine separate Hochdruckpumpe wird

mit dem Innenreiniger durch einen Hochdruckschlauch verbunden.

Hinweis

Eine Liste der zugelassenen Reinigungsflüssigkeiten befindet sich im Kapitel „Technische Daten“.

Als nicht bestimmungsgemäß gilt der Betrieb außerhalb geschlossener Behälter und mit höheren Drücken und höheren Temperaturen als in den Technischen Daten angegeben.

Bitte Reinigungsflüssigkeiten nicht in die Umwelt gelangen lassen. Bitte Boden schützen und Altöl umweltgerecht entsorgen.

Bitte mineralölhaltiges Abwasser nicht ins Erdreich, Gewässer oder Kanalisation gelangen lassen.

Funktion

– Der Innenreiniger besteht aus dem An-

triebsteil, dem Trägerrohr und dem Reinigungskopf. Die Düsen am Reinigungskopf drehen sich um zwei Achsen und erfassen dadurch jede Stelle des Behälters.

– Der Reinigungskopf dreht sich durch ei-

nen Elektro- oder Druckluftmotor. Die Drehzahl ist deshalb unabhängig von Druck und Menge der Reinigungsflüssigkeit. Bei Elektroantrieb ist die Drehzahl konstant, bei Druckluftantrieb kann die Drehzahl über die Druckluft eingestellt werden.

Sicherheitshinweise

– Jeweilige nationale Vorschriften des

Gesetzgebers beachten.

– Sicherheitshinweise, die den verwen-

deten Reinigungsmitteln beigestellt sind (i. d. R. auf dem Verpackungsetikett) beachten.

– Um Gefahren durch falsche Bedienung

zu vermeiden darf die Anlage nur von Personen bedient werden, die in der Handhabung unterwiesen sind, ihre Fähigkeiten zum Bedienen nachgewiesen haben und mit der Benutzung beauftragt sind.

– Die Betriebsanleitung muss jedem Be-

diener zugänglich sein. Bei Fehlbedienung oder Missbrauch drohen Gefahren für Bediener und andere

Personen durch: – hohen Druck

– hohe elektrische Spannungen (HKF

50 E) – Reinigungsmittel oder verwendete Rei-

nigungsflüssigkeit – Explosionsgefahr

 Gefahr

– Quetschgefahr durch Antrieb des In-

nenreinigers. Antrieb des Innenreini-

gers nur in geschlossenen Behältern in

Betrieb nehmen. – Verletzungsgefahr durch austretenden

Hochdruckstrahl, deshalb Innenreiniger

nur in geschlossenen Behältern in Be-

trieb setzen. – Gesundheitsgefahr durch Reststoffe in

Behältern, die gereinigt werden oder

durch die verwendete Reinigungsflüs-

sigkeit. Deshalb vorgeschriebene

Schutzmaßnahmen befolgen. – Verletzungsgefahr durch umstürzen-

den Innenreiniger bei geringer Ein-

tauchtiefe. In diesem Fall Innenreiniger

zusätzlich sichern. – Verletzungsgefahr durch umstürzen-

den Behälter, deshalb Behälter und In-

nenreiniger zusätzlich sichern. – Verletzungsgefahr durch abgleitenden

Innenreiniger, deshalb Innenreiniger

mit Klemmring gut festziehen.

Explosions- und Brandgefahr bei Verwendung von entsprechenden Reinigungsmitteln und Reststoffen in Behältern. Informieren Sie sich in diesen Fällen bei Kärcher, wie entsprechende Reinigungsmittel angewendet werden.

몇 Warnung

Um Beschädigungen am Reinigungskopf zu vermeiden, auf eine freie Anordnung im Behälter achten. Der Reinigungskopf darf auf keinen Fall an der Behälterwand anstoßen.

Persönliche Schutzausrüstung

Beim Reinigen geräuschverstärkender Teile Gehörschutz zur Vorbeugung von Gehörschäden tragen.

Je nach Konzentration und Gesundheitsgefahr der verwendeten Reinigungsflüssigkeit, folgende Schutzausrüstung tragen: – Flüssigkeitsabweisende Schutzklei-

dung – Schutzbrille oder Gesichtsschutz – Dichte Handschuhe – Dichtes Schuhwerk

Deutsch 3

Zugelassene Bediener

Zugelassene Bediener sind Personen, die das 18. Lebensjahr vollendet haben und befähigt sind diese Anlage zu bedienen (Ausnahmen für Auszubildende, siehe BGV D15 §6).

Verhalten im Notfall

 Separate Hochdruckpumpe ausschal-

ten.

 Bei Elektroantrieb des Innenreinigers:

Netzstecker ziehen.

 Bei Druckluftantrieb des Innenreinigers:

Druckluftzufuhr schließen.

 Zulauf der Reinigungsflüssigkeit schlie-

ßen.

Zoneneinteilung

Explosionsgefährdete Bereiche werden nach Häufigkeit und Dauer des Auftretens von gefährlicher explosionsfähiger Atmosphäre in BetrSichV und EN 1127-1 in Zonen eingeteilt.

Die Definition der Zonen liegt in der Verantwortung des Betreibers.

Hinweise zur Zoneneinteilung finden sich in der BetrSichV, der EN 1127-1, der BGR 104 – Ex-Richtlinie der BG Chemie und in der EN 60079-10. – Zone 0

Zone 0 ist ein Bereich, in dem gefährliche explosionsfähige Atmosphäre als Gemisch aus Luft und brennbaren Gasen, Dämpfen oder Nebeln ständig, über lange Zeiträume oder häufig vorhanden ist.

– Zone 1

Zone 1 ist ein Bereich, in dem sich bei Normalbetrieb gelegentlich eine gefährliche explosionsfähige Atmosphäre als Gemisch aus Luft und brennbaren Gasen, Dämpfen oder Nebeln bilden kann.

– Zone 2

Zone 2 ist ein Bereich, in dem bei Normalbetrieb eine gefährliche explosionsfähige Atmosphäre als Gemisch aus Luft und brennbaren Gasen, Dämpfen oder Nebeln normalerweise nicht oder aber nur kurzzeitig auftritt.

– Zone 20

Zone 20 ist ein Bereich, in dem eine gefährliche explosionsfähige Atmosphäre in Form einer Wolke aus in der Luft enthaltenem brennbaren Staub ständig, über lange Zeiträume oder häufig vorhanden ist.

– Zone 21

Zone 21 ist ein Bereich, in dem sich bei Normalbetrieb gelegentlich eine gefährliche explosionsfähige Atmosphäre in Form einer Wolke aus in der Luft enthaltenem brennbaren Staub bilden kann.

– Zone 22

Zone 22 ist ein Bereich, in dem bei Normalbetrieb eine gefährliche explosions-

fähige Atmosphäre in Form einer Wolke aus in der Luft enthaltenem brennbaren Staub normalerweise nicht oder aber nur kurzzeitig auftritt.

Besondere Bedingungen im Ex-Be-

reich

1 Der Innenreiniger darf in Zone 0 von

Behältern nur eingesetzt werden, wenn die Behälter eine Größe von 1 m Durchmesser bei einer üblichen Behälterhöhe oder eine vergleichbare Behältergröße nicht überschreiten.

2 Der Massengehalt der Reinigungsflüs-

sigkeit an nichtgelösten Feststoffen darf 1% nicht überschreiten.

3 Der Innenreiniger ist elektrostatisch zu

erden.

4 Die Pumpe für die Reinigungsflüssig-

keit darf nur betrieben werden, wenn sie mit Flüssigkeit gefüllt ist.

5 Der Nenndruck der Pumpe darf bei Lö-

sungsmittelbetrieb 5 MPa nicht überschreiten.

6 Der Druckluftmotor darf nur betrieben

werden, wenn dem Innenreiniger Reinigungsflüssigkeit zugeführt wird.

7 Die Drehzahl des Reinigungskopfes

darf 40 1/min nicht überschreiten.

8 Die Betriebstemperatur der Reini-

gungsflüssigkeit Wasser mit Reinigungsmitteln darf 95 °C nicht überschreiten.

9 Die Betriebstemperatur der Reini-

gungsflüssigkeiten Lösungsmittel, Laugen und Säuren darf 20 °C nicht überschreiten.

10 Der Innenreiniger ist nach angemesse-

ner Betriebsdauer auf einwandfreien Zustand und einwandfreie Funktion zu prüfen (u.a. Lagerbuchsen und antriebsseitige Dichtung auf Verschleiß bzw. Dichtheit). Gegebenenfalls ist eine Reparatur durchzuführen.

11 Der Innenreiniger darf nur mit solchen

Reinigungsflüssigkeiten betrieben und in solchen Medien verwendet werden, gegen deren Einwirkung die Werkstoffe hinreichend beständig sind.

12 Reinigungsflüssigkeiten, die brennbare

Lösungsmittelanteile enthalten, müssen den Zündgruppen IIA und IIB entsprechen. Lösungsmittel der Zündgruppe IIC dürfen nicht versprüht werden.

13 Der Innenreiniger darf nicht dauernd,

sondern nur während der Behälterreinigung in Zone 0 angeordnet sein. Die im Rahmen der BetrSichV geltenden Betriebsvorschriften sowie weitere nationale Bestimmungen sind einzuhalten. Es ist zu berücksichtigen, dass die Verbindung Behälter/in den Behälter eingebrachter Innenreiniger nicht flammendurchschlagsicher ist.

14 Schläuche müssen elektrostatisch leit-

fähig sein (Widerstand R < 1000 Ohm).

15 Es dürfen nur Reinigungsflüssigkeiten

mit einer Leitfähigkeit G > 1000 pS/m eingesetzt werden.

16 Alle medienberührten Teile sind an das

Erdungssystem anzuschließen.

4 Deutsch

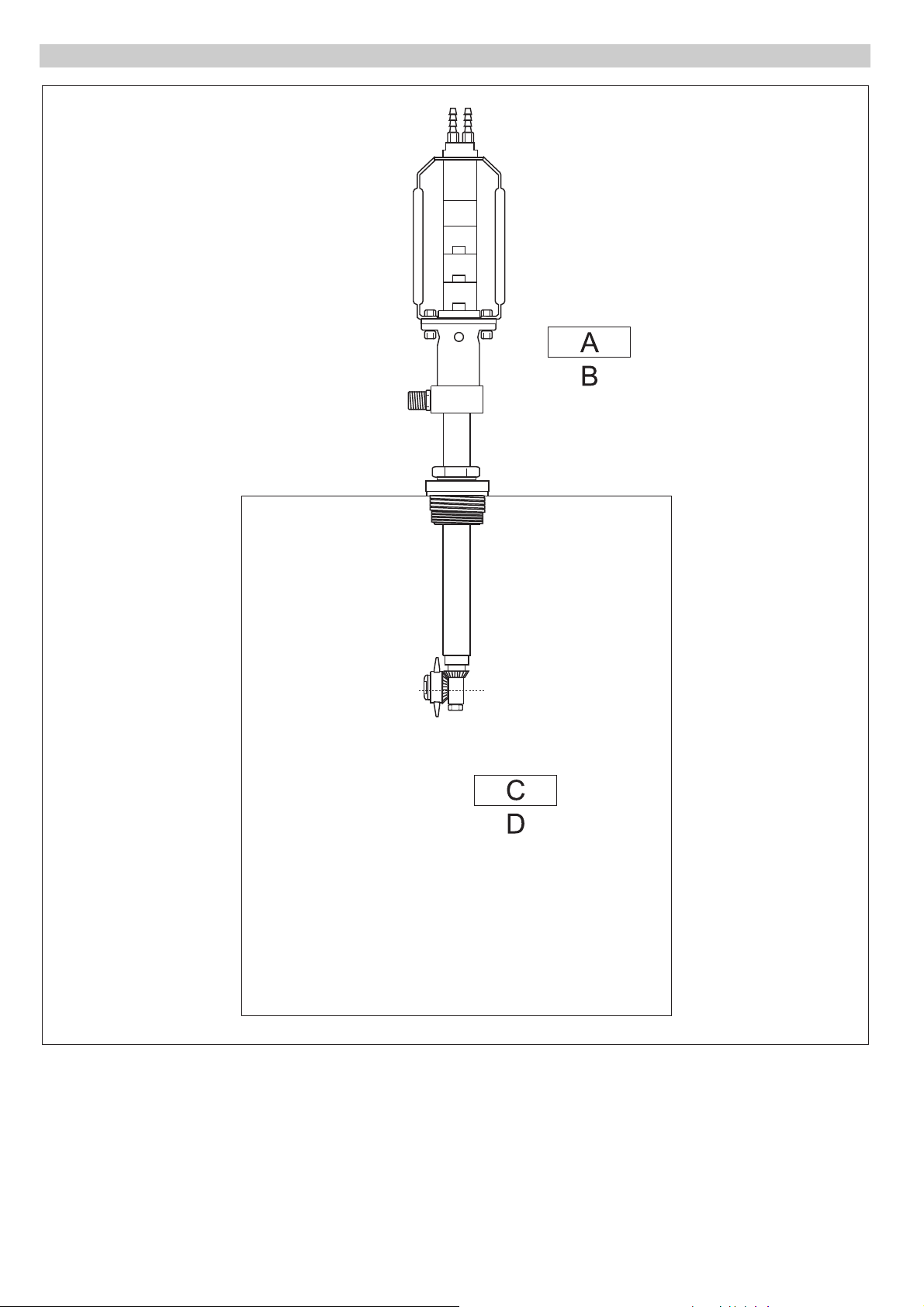

Prinzipskizze Zoneneinteilung

A Zone 1/22 B Kategorie 2/3 C Zone 0/20 D Kategorie 1

Deutsch 5

Technische Daten

HKF 50 E HKF 50 P

Bestell-Nr. 3.631-009 3.631-008

Max. Fördermenge l/h (l/min) 1200 (20) 1200 (20) Max. Temperatur bei Wasser mit Reinigungsmitteln °C 95 95 Max. Temperatur bei Lösungsmitteln, Laugen, Säuren °C 20 20 Ex Max. Betriebsdruck MPa (bar) 10 (100) 10 (100) Max. Betriebsdruck bei Lösungsmittelbetrieb MPa (bar) -- 5 (50) Ex Spannung V 230 -Stromart -- 1~ -Frequenz Hz 50 -Nennleistung W 20 -Schutzart -- IP 65 -Druckluft MPa (bar) -- 0,4-0,7 (4-7) Fördermenge Druckluft l/min -- 450 Funktions-Drehzahl Antrieb 1/min 29 10-20 Schalldruckpegel (EN 60704-1) dB(A) 65 83 (ohne Schalldämp-

fer) Hochdruckanschluss -- DN 15 - M22x1,5 DN 15 - M22x1,5 Min. Behälteröffnung mm 55 55 Gesamtlänge mm 650 715 Max. Eintauchtiefe mm 304 304 Gewicht kg 7 7 Umgebungstemperatur °C +2...+40 +2...+40 Zündschutzart -- II 1/2 G c T4

II 1/3 D c 120 °C

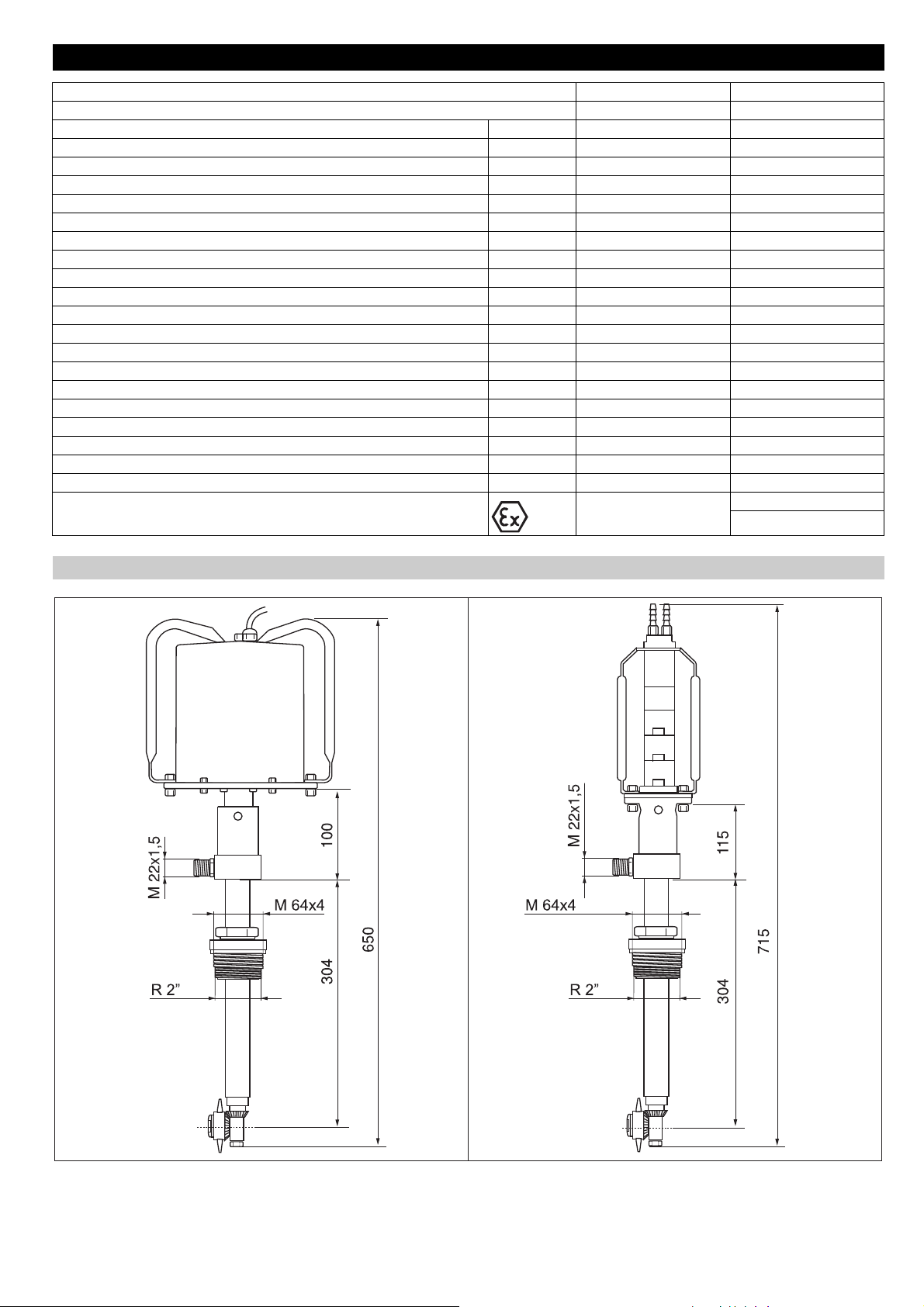

Maßblatt HKF 50

6 Deutsch

Reinigungsflüssigkeiten

Lösungsmittel

Gefahr



– Der Ex-Schutz ist bei Lösungsmittelbe-

trieb sowie in Ex-Zonen zu beachten!

– Maximaler Druck bei Lösungsmittelbe-

trieb: 5 MPa

몇 Warnung

Bei Lösungsmittelbetrieb verminderte Beständigkeit der Dichtungswerkstoffe, deshalb sofort nach Gebrauch spülen! Bei Kärcher rückfragen!

1 Kohlenwasserstoffe

Beispiel: Petroleum

2 Aromaten (Lösungsmittel)

Beispiel: Benzol, Toluol

3 Ketone

Beispiel: MEK (Methyl Ethyl Ketone), Aceton

4Ester

Beispiel: Butylacetat, Methylacetat

5 Glykole

Beispiel: Butylglykol

6 Mischlösemittel

Beispiel: Butylacetat 85, Isobutylacetat 85 (85 = 85% Butylacetat + 15% n-Butanol)

7 Regenerate, Destillate aus verschiede-

nen Lösungsmitteln, welche schon für Reinigungszwecke oder ähnliches eingesetzt waren.

Laugen

1 Wasser mit alkalischem Reinigungsmit-

tel (max. 0-2%) Beispiel: Kärcher-Reinigungsmittel

RM31

2 Natronlaugen max. 10%, ohne Anteile

von Hypochloriten

3 Kaliumhydroxid max. 10%, ohne Antei-

le von Hypochloriten

Säuren

몇 Warnung

– Bei Salz- und Schwefelsäure erhöhter

Materialabtrag, deshalb sofort nach Gebrauch spülen/neutralisieren!

– Bei verunreinigten Säuren verminderte

Beständigkeit!

– Gegebenenfalls bei Kärcher rückfra-

gen!

1 Wasser mit saurem Reinigungsmittel

(max. 0-1%) Beispiel: Kärcher-Reinigungsmittel RM25

2 Säuren (max. Temperatur +20 °C)

Salpetersäure max. 10% Essigsäure max. 10%

Ameisensäure max. 10% Phosphorsäure max. 10% Zitronensäure max. 10%

Schwefelsäure max. 0,5% Salzsäure max. 0,5%

Wasser

1 Wasser 2 Vollentsalztes Wasser

Andere Reinigungsflüssigkeiten

Bei Verwendung anderer Reinigungsflüssigkeiten ist anhand der Werkstoffliste die Beständigkeit zu überprüfen! Diese Reinigungsflüssigkeiten dürfen nur nach Freigabe von Kärcher eingesetzt werden!

Düsenauswahl

Fördermenge [l/h]

Druck [MPa]

Düsenzahl 2121

Düsengröße [mm]

Bestell-Nr.

5.765-

* Standard Sonderdüsen für Lösungsmittelbetrieb auf Anfrage.

1200 1200 1000 1000

9,5 9,5 9,5 9,5

1,4 * 2,0 1,2 1,7

012 015 014 013

Inbetriebnahme

Elektroantrieb

 Gefahr

Lebensgefahr durch hohe elektrische Spannung! Erforderliche Elektroinstallation nur durch Elektro-Fachkraft durchführen lassen.

– Die Steckdose muss mit einem Fehler-

stromschutzschalter mit einem Auslösestrom von 30 mA abgesichert sein.

– Die Steckdose muss sich in Arbeits-

platznähe befinden, damit im Notfall der Netzstecker schnell gezogen werden kann.

Druckluftantrieb

몇 Warnung

Um Schäden am Druckluftantrieb durch Kondenswasser und mangelnde Schmierung zu vermeiden, Wartungseinheit in Druckluft-Zuführung einbauen (Bestell-Nr.

6.610-020).

Die Wartungseinheit muss wie folgt ausgelegt sein: – Luftdurchsatz von 500 l/min

– Drücke bis 0,7 MPa Die Wartungseinheit besteht aus: – Wasserabscheider – Druckregler mit Manometer – Proportional-Öler  Proportional-Öler mit geeignetem

Schmieröl auffüllen, dazu Vorratsbehälter abschrauben und Schmieröl einfüllen (Ölsorte siehe Kapitel „Pflege und Wartung“).

Druckluftschläuche an Druckluftmotor anschließen

Hinweis

Bei zu kleinen Schalldämpfern bewirkt der entstehende Rückstau der Abluft einen unsicheren Lauf des Druckluftantriebs. An die Abluftöffnungen Schläuche anschließen.

 Zuluftschlauch an Anschluss Nr. 2 an-

schließen. – Schlauchgröße für Zuluft: DN 6  Abluftschläuche an Anschluss Nr. 1

und EXH anschließen. – Schlauchlänge: 1-2 m – Schlauchgröße für Abluft: DN 6

Fassverschraubung oder Spund-

lochkonus montieren

Hinweis

Die Gewinde vor der Montage mit einem Dichtungsmittel bestreichen, damit an den Gewinden keine Reinigungsflüssigkeit austritt (z.B. mit Drei Bond Nr. 1359, Kärcher Bestell-Nr. 6.869-029).

1 Verschlussschraube 2 Kegelrad 3 Achsstummel 4 Fassverschraubung oder Spundlochko-

nus

 Verschlussschraube lösen.  Kegelrad abziehen.  Achsstummel mit Hilfe eines Rundma-

terials (Durchmesser 2,8 mm) heraus-

drehen.  Fassverschraubung oder Spundlochko-

nus einsetzen oder austauschen.  Achsstummel mit Dichtungsmittel be-

streichen und eindrehen.

Deutsch 7

 Kegelrad aufsetzen.  Verschlussschraube mit Dichtungsmit-

tel bestreichen und eindrehen.

Bedienung

 Gefahr

Verletzungsgefahr durch austretenden, eventuell heißen Hochdruckstrahl. – Innenreiniger nur in allseitig geschlos-

senen Behältern in Betrieb nehmen.

– Innenreiniger nur bei ausgeschalteter

separater Hochdruckpumpe und ausgeschaltetem Eigenantrieb in den Behälter einbringen oder in anderen Behälter überwechseln.

 Innenreiniger auf Behälter aufsetzen

und sichern.

 Hochdruckpumpe durch einen Hoch-

druckschlauch mit dem Innenreiniger verbinden.

 Bei Elektroantrieb des Innenreinigers:

Netzstecker einstecken.

 Bei Druckluftantrieb des Innenreinigers:

Druckluftzufuhr öffnen.

 Zulauf der Reinigungsflüssigkeit öffnen.  Separate Hochdruckpumpe einschal-

ten.

Hinweis

Bei fast allen Reinigungsarbeiten erzielt man mit 2 Düsen ein gutes Reinigungsergebnis. Bei sehr großen und stark verschmutzten Behältern verwendet man 1 Düse, die andere wird mit einer Schraube verschlossen.

Vorteil:

– Besseres Reinigungsergebnis durch

größere Strahlweite und Aufprallkraft des Reinigungsstrahls.

Nachteil:

– Lager und Dichtungen werden stärker

belastet und verschleißen schneller.

– Verlängerung der Reinigungszeit.

– Ersatz- und Verschleißteile – Zubehörteile – Betriebsstoffe – Reinigungsmittel

 Gefahr

Unfallgefahr bei Arbeiten an der Anlage! Bei allen Arbeiten:

 Hochdruckpumpe am Hauptschalter

spannungsfrei schalten und sichern.

 Zulauf der Reinigungsflüssigkeit schlie-

ßen.

 Bei Elektroantrieb des Innenreinigers:

Netzstecker ziehen.

 Bei Druckluftantrieb des Innenreinigers:

Druckluftzufuhr schließen.

Wer darf Wartungsarbeiten durch-

führen?

 Betreiber

Arbeiten mit dem Hinweis „Betreiber“ dürfen nur von unterwiesenen Personen durchgeführt werden, die Hochdruckanlagen sicher bedienen und warten können.

Wartungsvertrag

Um einen zuverlässigen Betrieb der Anlage zu gewährleisten, empfehlen wir Ihnen einen Wartungsvertrag abzuschließen. Wenden Sie sich bitte an Ihren zuständigen Kärcher-Kundendienst.

Außerbetriebnahme

Hinweis

Innenreiniger vor Außerbetriebnahme 30 Sekunden ohne Zusatz von Reinigungsmitteln durchspülen. Dadurch wird ein Verkrusten und Verkleben und damit ein vorzeitiger Verschleiß der Dichtungen vermieden.

 Separate Hochdruckpumpe ausschal-

ten.

 Zulauf der Reinigungsflüssigkeit schlie-

ßen.

 Bei Elektroantrieb des Innenreinigers:

Netzstecker ziehen.

 Bei Druckluftantrieb des Innenreinigers:

Druckluftzufuhr schließen.

 Innenreiniger aus dem Behälter ent-

nehmen.

Pflege und Wartung

Grundlage für eine betriebssichere Anlage ist eine regelmäßige Wartung. Verwenden Sie ausschließlich Original-Ersatzteile des Herstellers oder von ihm empfohlene Teile, wie

8 Deutsch

Wartungsplan

Zeitpunkt Tätigkeit Durchführung von wem

wöchentlich oder nach 40 Betriebsstunden

monatlich oder nach 160 Betriebsstunden

Schmieröl für Druckluft-Wartungseinheit (für HKF 50 P)

Festo spezial

Aral Vitam GF 32

Esso Nuto H 32

Mobil DTE 24

Wartungseinheit für Druckluft kontrollieren.

Schrauben auf festen Sitz prüfen.

 Gefahr

Gefahr durch Druckluft. Vor Wartungsarbeiten Druckluft schließen und noch vorhandene Druckluft an der Wartungseinheit ausströmen lassen.

– Wasser im Wasserabscheider ablassen, dazu Wasserab-

lassschraube öffnen, Wasser ablassen und Wasserablassschraube schließen.

– Proportional-Öler mit geeignetem Schmieröl auffüllen,

dazu Vorratsbehälter abschrauben und Schmieröl einfüllen.

– Ölsorte siehe Tabelle unten.

Prüfen, ob alle Schrauben fest angezogen sind. Betreiber

Betreiber

BP Energol HLP 32

Hilfe bei Störungen

Störungshinweise



Gefahr

Unfallgefahr bei Arbeiten an der Anlage! Bei allen Arbeiten:

 Hochdruckpumpe am Hauptschalter

spannungsfrei schalten und sichern.

 Zulauf der Reinigungsflüssigkeit schlie-

ßen.

 Bei Elektroantrieb des Innenreinigers:

Netzstecker ziehen.

 Bei Druckluftantrieb des Innenreinigers:

Druckluftzufuhr schließen.

Wer darf Störungen beseitigen?

 Betreiber

Arbeiten mit dem Hinweis „Betreiber“ dürfen nur von unterwiesenen Personen durchgeführt werden, die Hochdruckanlagen sicher bedienen und warten können.

 Elektro-Fachkräfte

Ausschließlich nur Personen mit einer Berufsausbildung im elektrotechnischen Bereich.

 Kundendienst

Arbeiten mit dem Hinweis „Kundendienst“ dürfen nur von Kärcher Kundendienst-Monteuren durchgeführt werden.

Deutsch 9

Störungssuche

CEO

Head of Approbation

Störung Mögliche Ursache Behebung von wem

Motor dreht sich nicht Keine Spannung am Motor. Sicherung und Leitungen überprüfen. Elektro-Fachkraft

Motor dreht sich, Reinigungskopf dreht sich nicht

Reinigungskopf dreht sich ruckartig

Ungleichmäßiger Reinigungsstrahl

Thermoschutzschalter in der Wicklung hat ausgelöst.

Fehlerstromschutzschalter hat ausgelöst.

Keine Druckluft vorhanden oder Druck zu gering. Druckluftzufuhr geknickt. Druckluftschläuche überprüfen. Betreiber Mechanischer Defekt an: – Kupplungsteilen – Antriebswelle – Verzahnung Reinigungskopf stößt an Behälterwand. Abgenutzte Anlaufscheiben führen zu erhöhtem Kegelspiel. Zerstörte Verzahnung der Kegelräder. Spritzdüsen verstopft. Spritzdüsen reinigen. Betreiber Spritzdüsen beschädigt. Spritzdüsen austauschen. Betreiber

Ursache der Überlastung beheben. Elektro-Fachkraft

Ursache beheben und Fehlerstromschutzschalter zurückstellen.

Druckluftversorgung überprüfen. Betreiber

Teile überprüfen, defekte Teile austauschen. Kundendienst

Anordnung des Reinigungskopfs ändern und dadurch für freien Lauf sorgen.

Anlaufscheiben austauschen. Kundendienst

Kegelräder austauschen. Kundendienst

Elektro-Fachkraft

Betreiber

Zubehör

Bezeichnung Bestell-Nr.

Wartungseinheit für Druckluft (nur für Druckluftantrieb)

Spundlochkonus in PEAusführung

Verschlussschraube (für Betrieb mit 1 Düse)

Druckluftfilter mit automatischem Kondensatablass (nur für Druckluftantrieb)

Druckluftschlauch (Meterware)

Abluftschalldämpfer mit Ölabscheider

6.610-020

5.132-016

5.411-061

6.414-154

6.388-192

auf Anfrage

CE-Erklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

HKF 50 E

5.957-453 Produkt: Innenreiniger

Typ: HKF 50 E Einschlägige EG-Richtlinien

98/37/EG (bis 28.12.2009) 2006/42/EG (ab 29.12.2009) 2006/95/EG

2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60204–1 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2: 2005

HKF 50 P

5.957-454 Produkt: Innenreiniger

Typ: HKF 50 P Einschlägige EG-Richtlinien

98/37/EG (bis 28.12.2009) 2006/42/EG (ab 29.12.2009) 94/9/EG

Angewandte harmonisierte Normen

EN ISO 12100–1 EN ISO 12100–2 EN 1127-1: 1997 EN 13463-1: 2002 EN 13463-5: 2003

Angewandte nationale Normen

Nr. der benannten Stelle:

0123 TÜV SÜD Ridlerstr. 65 80339 München

Prüfbericht-Nr.

Ex5 0307 10088 097

Kennzeichnung

II 1/2 G c T4

II 1/3 D c 120 °C

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebs-Gesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an dem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Zubehör und Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

10 Deutsch

Please read and comply with

these instructions prior to the initial operation of your appliance. Retain these operating instructions for future reference or for subsequent possessors. – Before first start-up it is definitely neces-

sary to read the operating instructions and safety indications Nr. 5.951-949!

– In case of transport damage inform ven-

dor immediately

Contents

Environmental protection 11 Symbols in the operating instructions 11 Proper use 11 Function 11 Safety instructions 11 Technical specifications 14 Start up 15 Operation 16 Shutting down 16 Maintenance and care 16 Troubleshooting 17 Accessories 18 CE declaration 18 Warranty 18

Environmental protection

The packaging material can be recycled. Please do not throw the packaging material into household waste; please send it for recycling.

Old appliances contain valuable materials that can be recycled; these should be sent for recycling. Batteries, oil, and similar substances must not enter the environment. Please dispose of your old appliances using appropriate collection systems.

Symbols in the operating in-

structions

 Danger

indicates an immediate threat of danger. Failure to observe the instruction may result in death or serious injuries.

몇 Warning

indicates a possibly dangerous situation. Failure to observe the instruction may result in light injuries or damage to property.

Note

indicates useful tips and important information.

Proper use

– The interior cleaners HKF 50 are spray

devices to clean drums and containers.

– The cleaning head is inserted into the

container through an opening with a suitable minimum inner diameter.

Cleaning head Minimum contain-

er opening

HKF 50 55 mm

– A separate high pressure pump is con-

nected to the interior cleaner via a high pressure hose.

Note

The chapter "Specifications" contains a list of the permitted cleaning liquids.

Operation outside closed containers and with higher pressure and temperatures than those listed in the "Specifications" is prohibited.

Please do not allow cleaning liquids to enter the environment. Protect the ground and dispose of used oil in an environmentally-clean manner.

Please do not let mineral oil contaminated waste water reach soil, water or the sewage system.

Function

– The interior cleaner consists of a drive

unit, a support pipe and the cleaning head. The nozzles on the cleaning head turn around two axles and therefore touch every place in the container.

– The cleaning head is turned by an elec-

tric or compressed air motor. The speed is independent of the pressure and the volume of cleaning liquid. With electric drives, the speed can be set to constant, with compressed air drives, the speed can be adjusted via the compressed air.

Safety instructions

– Please follow the national rules and reg-

ulations of the respective country.

– Please follow the safety instructions

which are attached to the used detergents (normally on the packing label).

– In order to avoid improper operation, the

system may only be used by persons who have been instructed in handling the system or have proven qualification and expertise in operating the system or have been explicitly assigned the task of handling the system.

– The operating instructions must be ac-

cessible for every user. Wrong operation or misuse are hazardous to the operator and other persons on ac-

count of: – high pressure

– high electrical voltages (HKF 50 E) – Cleaning agents or used cleaning liquid – Danger of explosion

 Danger

– Danger of crushing by the interior clean-

er. Only use the interior cleaner's drive

in closed containers.

– Danger of injury by high pressure jet -

therefore only use interior cleaner inside closed containers.

– Health hazards posed by residue in

containers that are cleaned or by the cleaning liquid used. Therefore, the listed protective measures must be adhered to.

– Risk of injury due to interior cleaner top-

pling over at low submerge depth. In this case, the interior cleaner must be supported.

– Risk of injury by toppling container -

therefore use extra support for container and interior cleaner.

– Danger of injury by interior cleaner slid-

ing off; therefore tighten interior cleaner with clamping ring.

Risk of explosion and fire when using cleaning agents and residue in the containers. Please contact Kärcher in such cases to find out, how the respective cleaning agents should be used.

몇 Warning

In order to avoid damage to the cleaning head, ensure a free layout inside the container. The cleaning head must never touch the container wall.

Personal safety gear

Wear ear plugs to protect your ears against hearing loss while cleaning parts that produce high sound levels.

Depending on the concentration and health risk of the used cleaning liquid, wear the following protective gear: – Liquid resistant protective clothing – Protective glasses or face shield – Protective gloves – Protective shoes

Approved operators

Approved operators are persons who are at least 18 years old and are able to operate this system (exceptions: apprentices, see BGV D15 §6).

Behaviour in emergency situations

 Switch off the separate high pressure

pump.

 Interior cleaners with electric drives:

Pull out the mains plug.

 Interior cleaners with compressed air

drives: Shut off the compressed air supply.

 Shut off the cleaning liquid supply.

English 11

Zone layout

Areas that bear the risk of explosion are divided into zones, according to the frequency and duration of explosion-risk atmosphere in BetrSichV and EN 1127-1.

The definition of the zones lies in the responsibility of the operator.

Tips for zoning are included in the BetrSichV, EN 1127-1, BGR 104 – Ex-guideline of BG Chemie and in the EN 60079-10. – Zone 0

Zone 0 is an area where dangerous explosion-risk atmosphere is present as a mixture of air and flammable gases, vapors or mists at all times, across long time periods or frequently.

– Zone 1

Zone 1 is an area where (during normal operation) dangerous explosion-risk atmosphere is present as a mixture of air and flammable gases, vapors or mists from time to time.

– Zone 2

Zone 2 is an area where (during normal operation) dangerous explosion-risk atmosphere as a mixture of air and flammable gases, vapors or mists is not normally present and if present, only for a short time.

– Zone 20

Zone 20 is an area where dangerous explosion-risk atmosphere is present as a cloud of flammable dust contained in the air, at all times, across long time periods or frequently.

– Zone 21

Zone 21 is an area where (during normal operation) dangerous explosionrisk atmosphere is present as a cloud of flammable dust in the air from time to time.

– Zone 22

Zone 22 is an area where (during normal operation) dangerous explosionrisk atmosphere as a cloud of flammable dust is not normally present and if present, only for a short time.

Special conditions in the Ex area

5 The nominal pressure of the pump must

not exceed 5 MPa when operating with solvents.

6 The compressed air motor must only be

operated once the interior cleaner has been filled with cleaning liquid.

7 The speed of the cleaning head must

not exceed 40 rpm.

8 The operating temperature of the clean-

ing liquid water with cleaning agents must not must not exceed 95 °C.

9 The operating temperature of the clean-

ing liquid solvents, brines and acids must not must not exceed 20 °C.

10 The interior cleaner must be checked

for flawless condition and smooth function after a certain operating time has passed (incl. bearing bushings and drive-side seal for wear and tear and leakage). If applicable, a repair needs to be conducted.

11 The interior cleaner must only be used

with cleaning liquids and in such media, whose affect on the materials is not damaging.

12 Cleaning liquids that contain flammable

solvent particles, must comply with the ignition groups IIA and IIB. Solvents of the ignition group IIC must not be sprayed.

13 The interior cleaner must not be con-

stantly located in Zone 0, but only during the actual container cleaning. The operating guidelines as per BetrSichV as well as other national guidelines must be adhered to. Take into consideration, that the mixture of the container/ interior cleaner brought into the container is not resistant to breakdown from flames.

14 Hoses must be conductive (electrostati-

cally) (resistance R < 1000 Ohm).

15 Only cleaning agents with a conductivity

G > 1000 pS/m may be used.

16 All parts that touch media must be con-

nected to the grounding system.

1 The interior cleaner must only be used

in Zone 0 if the containers are at least 1 m in diameter with the usual container height or do not exceed a comparable container size.

2 The mass content of non-diluted solid

substances in the cleaning liquid must not exceed 1%.

3 The interior cleaner must be ground

electro-statically.

4 The pump for the cleaning liquid must

only be operated while it is filled with fluid.

12 English

Basic sketch - zone layout

A Zone 1/22 B Category 2/3 C Zone 0/20 D Category 1

English 13

Technical specifications

HKF 50 E HKF 50 P

Order No. 3.631-009 3.631-008

Max. flow rate l/h (l/min) 1200 (20) 1200 (20) Max. temperature with water with cleaning agents °C 95 95 Max. temperature with solvents, brines, acids °C 20 20 Ex Max. operating pressure MPa (bar) 10 (100) 10 (100) Max. operating pressure with solvent operation MPa (bar) -- 5 (50) Ex Voltage V 230 -Current type -- 1~ -Frequency Hz 50 -Rated power W 20 -Type of protection -- IP 65 -Compressed air MPa (bar) -- 0,4-0,7 (4-7) Compressed air flow rate I/min -- 450 Functional speed - drive 1/min 29 10-20 Sound pressure level (EN 60704-1) dB(A) 65 83 (without silencer) High pressure connection -- DN 15 - M22x1.5 DN 15 - M22x1.5 Minimum container opening mm 55 55 Total length mm 650 715 Max. immersion depth mm 304 304 Weight kg 7 7 Ambient temperature °C +2...+40 +2...+40 Ignition protection class -- II 1/2 G c T4

II 1/3 D c 120 °C

Dimensional sheet sheet HKF 50

14 English

Cleaning liquids

solvents

Danger



– The explosion protection must be taken

into consideration when operating with solvents as well as in EX zones!

– Maximum pressure with solvent opera-

tion: 5 MPa

몇 Warning

When operating with solvents, the sealing materials are less resistent, therefore they must be flushed immediately after use! Enquire with Kärcher!

1 Hydrocarbons

Example: Petroleum

2 Aromates (solvents)

Example: Benzene, toluene

3 Ketones

Example: MEK (Methyle Ethyle Ketones), Acetone

4Ester

Example: Butylacetate, Methylacetate

5 Glycoles

Example: Butyl glycole

6 Mixed solvents

Example: Butyl acetate 85, Isobutyl acetate 85 (85 = 85% Butyl acetate + 15% n-Butanol)

7 Regenerates, distillates from different

solvents, which have already been used for cleaning purposes or similar applications.

Brines

1 Water with alkaline cleaning agents

(max. 0-2%) Example: Kärcher cleaning agents

RM31

2 Caustic soda max. 10%, without hy-

pochlorite particles

3 Potassium hydroxide max. 10%, without

hypochlorite particles

Acids

몇 Warning

– The material will be worn off faster when

using hydrochloric or sulfuric acids; therefore it must be rinsed/neutralised immediately!

– Contaminated acids will decrease the

resilience!

– Enquire with Kärcher if needed! 1 Water with acid cleaning agents (max.

0-1%) Example: Kärcher cleaning agents

RM25

2 Acids (max. temperature +20 °C)

Nitric acid max. 10%. Acetic acid max. 10%.

Formic acid max. 10%. Phosphoric acid max. 10%. Citric acid max. 10%.

Sulfuric acid max. 0.5%. Hydrochloric acid max. 0.5%.

Water

1 Water 2 Fully desalted water

Other cleaning liquids

If other cleaning liquids are used, their resilience must be checked by means of the materials list! These cleaning liquids can only be used after being released by Kärcher!

Selecting the nozzle

Flow volume [l/h]

Pressure [MPa]

Number of nozzles

Nozzle size [mm]

Order No.

5.765-

* Standard Special nozzles for solvent operation on request.

1200 1200 1000 1000

9,5 9,5 9,5 9,5

2121

1,4 * 2,0 1,2 1,7

012 015 014 013

Start up

Electric drive

 Danger

Risk of fatal injuries on account of electric voltage! Required electrical work must only be performed by an electrical specialist.

– The socket must be secured through a

wrong current protection switch with a

triggering current of 30 mA. – This socket must be located close to the

work station so that the plug can be

pulled immediately in case of an emer-

gency.

Compressed air drive

몇 Warning

In order to avoid damage to the compressed air drive by condensation wear and lack of lubrication, install a maintenance unit into the compressed air supply (order no. 6.610-020).

This maintenance unit must be laid out as follows: – Air throughput of 500 l/min

– Pressures up to 0.7 MPa The maintenance unit consists of: – Water separator – Pressure regulator with manometer – Proportional oiler  Fill the proportional oiler with suitable lu-

brication oil by unscrewing the reservoir

and filling it with lubricating oil (for oil

type see "Care and Maintenance“).

Connect compressed air hoses to the compressed air motor

Note

If the silencers are too small, the created backpressure of the exhaust air will cause an unstable run of the compressed air drive. Connect hoses to the exhaust air openings.

 Connect an air supply hose to connec-

tion no. 2. – Hose size for supply air: DN 6  Connect exhaust air hoses to connec-

tion no. 1 and EXH. – Hose length: 1 -2 m – Hose size for exhaust air: DN 6

Attach drum screws or hole cone

Note

Lubricate the threads with a sealant prior to installation, so that no cleaning liquid can leak from the threads (e.g. with Drei Bond no. Nr. 1359, Kärcher order no. 6.869-029).

1 Screwed sealing plug 2 Bevel wheel 3 Axle stub 4 Drum screws or hole cone

 Loosen the locking screw.  Pull off the bevel wheel.  Unscrew axel stub by means of a round

tool (2.8 mm diameter).  Insert or replace drum screws or hole

cone.  Lubricate axle stub with sealant and

screw it in.

 Attach bevel wheel.  Lubricate locking screw with sealant

and screw it in.

English 15

Operation

 Danger

Risk of injury on account of the escaping water jet that could be hot! – Only use the interior cleaner in closed

containers.

– Only insert the interior cleaner into a

container or switch it into another container while the separate high pressure pump and internal drive are turned off.

 Place interior cleaner onto container

and lock it.

 Connect the high pressure pump to the

interior cleaner via a high pressure hose.

 Interior cleaners with electric drives:

Plug in the mains plug.

 Interior cleaners with compressed air

drives: Open the compressed air supply.

 Open the cleaning liquid supply.  Switch on the separate high pressure

pump.

Note

With almost all cleaning tasks, 2 nozzles will achieve a good cleaning result. With very large and extremely dirty containers, 1 nozzle is used; the other one is locked with a screw.

Advantage:

– Better cleaning result by larger spray

width and impact force of the cleaning jet.

Disadvantage:

– The bearings and seals are stressed

more and will wear faster.

– Extension of the cleaning time.

Maintenance and care

The basis for a safe operational plant is regular maintenance. Use only original parts of the manufacturer or part suggessted by him, such as – replacement and wear parts – Accessory parts –Fuel – Detergent

 Danger

Risk of accident while working on the unit! During all tasks:

 Remove voltage from and secure high

pressure pump at the main switch.

 Shut off the cleaning liquid supply.  Interior cleaners with electric drives:

Pull out the mains plug.

 Interior cleaners with compressed air

drives: Shut off the compressed air supply.

Who may perform maintenance?

 Operator

Work designated with the sign “Operator” may only be carried out by persons who have been instructed in the safe operation and maintenance on the high pressure plant.

Maintenance contract

In order to guarantee a reliable operation og the equipment, we success, you signed a maintenance agreement. Please refer to you local Kärcher service department.

Shutting down

Note

Flush/rinse the interior cleaner for 30 seconds prior to shutting it off. This will avoid crusting and adhesion and thus a premature wear of the seals.

 Switch off the separate high pressure

pump.

 Shut off the cleaning liquid supply.  Interior cleaners with electric drives:

Pull out the mains plug.

 Interior cleaners with compressed air

drives: Shut off the compressed air supply.

 Remove the interior cleaner from the

container.

16 English

Maintenance schedule

Time Activity Performance of whom

weekly or after 40 operating hours

monthly or after 160 operating hours

Lubricating oil for compressed air maintenance unit (for HKF 50 P)

Festo spezial

Aral Vitam GF 32

Esso Nuto H 32

Mobil DTE 24

BP Energol HLP 32

Check the maintenance unit for compressed air.

Check screws for tight fit. Check that all screws are fitted tightly. Operator

 Danger

Danger through compressed air. Shut off the compressed air supply and let existing compressed air escape from the maintenance unit prior to performing maintenance work.

– Drain the water from the water separator by opening the

water drain screw, drain water and close water drain screw.

– Fill the proportional oiler with suitable lubrication oil by un-

screwing the reservoir and filling it with lubricating oil.

– For oil type refer to following table.

Operator

Troubleshooting

Troubleshooting notes



Danger

Risk of accident while working on the unit! During all tasks:

 Remove voltage from and secure high

pressure pump at the main switch.

 Shut off the cleaning liquid supply.  Interior cleaners with electric drives:

Pull out the mains plug.

 Interior cleaners with compressed air

drives: Shut off the compressed air supply.

Who may remedy faults?

 Operator

Work designated with the sign “Operator” may only be carried out by persons who have been instructed in the safe operation and maintenance on the high pressure plant.

 Electricians

Only persons with a professional training in the electro-technical area.

 Customer Service

Work designated with the sign “Customer Service” may only be done by the fitters of Kärcher Customer Service.

English 17

Troubleshooting

CEO

Head of Approbation

Fault Possible cause Remedy of whom

Motor does not turn. There is no voltage at the motor. Check fuse and cables. Electricians

Thermal protection switch in the coil has triggered.

Error current protective switch was triggered.

No compressed air present or pressure too low. Compressed air supply line kinked. Check compressed air hoses. Operator

Motor does not turn, cleaning head does not turn

Cleaning head turns too abruptly

Uneven cleaning jet Spray nozzles clogged. Clean spray nozzles. Operator

Mechanical defect on: – Coupling parts

– Drive shaft – Gears Cleaning head touches container

wall. Worn drive discs cause increased bevel play. Destroyed gears on bevel wheels. Replace bevel wheels. Customer Service

Spray nozzles damaged. Replace spray nozzles. Operator

Fix cause for overload. Electricians

Remove cause and reset error current protective switch.

Check compressed air supply. Operator

Check parts and replace defective parts. Customer Service

Change position of cleaning head and make sure it can run smoothly.

Replace drive discs. Customer Service

Electricians

Operator

Accessories

Description Order No.

Maintenance unit for compressed air (only for compressed air drive)

Hole cone in PE design 5.132-016

Locking screw (for 1 nozzle operation)

Compressed air filter with automatic condensate drain (only for compressed air drive)

Compressed air hose (sold by the meter)

Exhaust air silencer with oil separator

6.610-020

5.411-061

6.414-154

6.388-192

on request

CE declaration

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

HKF 50 E

5.957-453 Product: Internal cleaner

Type: HKF 50 E Relevant EU Directives

98/37/EC (to 28.12.2009) 2006/42/EC (from 29.12.2009)

2006/95/EC 2004/108/EC

Applied harmonized standards

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60204–1 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2: 2005

HKF 50 P

5.957-454 Product: Internal cleaner

Type: HKF 50 P Relevant EU Directives

98/37/EC (to 28.12.2009) 2006/42/EC (from 29.12.2009)

94/9/EC

Applied harmonized standards

EN ISO 12100–1 EN ISO 12100–2 EN 1127-1: 1997 EN 13463-1: 2002 EN 13463-5: 2003

II 1/3 D c 120 °C

Warranty

The warranty terms published by our competent sales company are applicable in each country. We will repair potential failures of the appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in fabrication. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service centre. Please submit the appliance, including all accessories, and the proof of purchase.

The undersigned act on behalf and under the power of attorney of the company management.

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Phone: +49 7195 14-0 Fax: +49 7195 14-2212

18 English

Applied national standards

ID no. of notified body

0123 TÜV SÜD

Ridlerstr. 65 80339 München

Test report no.

Ex5 0307 10088 097

Marking

II 1/2 G c T4

Lisez attentivement ce mode

d’emploi avant la première utilisation de l’appareil et respectez les conseils y figurant. Conservez ce mode d’emploi pour une utilisation ultérieure ou un éventuel repreneur de votre matériel. – Avant la première mise en service, vous

devez impérativement avoir lu les consignes de sécurité N° 5.951-949 !

– Contactez immédiatement le revendeur

en cas d'avarie de transport.

Table des matières

Protection de l’environnement 19 Symboles utilisés dans le mode d'emploi

19 Utilisation conforme 19 Fonction 19 Consignes de sécurité 19 Caractéristiques techniques 22 Mise en service 23 Utilisation 24 Mise hors service 24 Entretien et maintenance 24 Assistance en cas de panne 25 Accessoires 26 Déclaration CE 26 Garantie 26

Protection de l’environne-

ment

Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage.

Symboles utilisés dans le

mode d'emploi

 Danger

Signale un danger imminent. Le non-respect de cette consigne peut être source d'accidents mortels ou de blessures graves.

몇 Avertissement

Signale une situation potentiellement dangereuse. Le non-respect de cette consigne peut entraîner des blessures légères ou des dégâts matériels.

Remarque

Signale des conseils d'utilisation et d'importantes informations.

Utilisation conforme

– Les nettoyeurs d'intérieur HKF 50 E et

HKF 50 P sont des diposiitfs d'arrosage destinés au nettoyage de fûts et de récipients.

– La tête de nettoyage est amenée dans

le récipient par une ouverture avec le diamètre minimum correspondant.

Tête de nettoyage Ouverture de réci-

pient min.

HKF 50 55 mm

– Une pompe haute pression séparée est

connectée avec le nettoyeur intérieur par un flexible haute pression.

Remarque

Une liste des liquides de nettoyage homologués se trouve dans le chapitre "Caractéristiques techniques".

Le fonctionnement hors de récipients fermés et avec des températures et des pressions supérieures à ce qui est indiqué dans les caractéristiques techniques est considéré comme non conforme.

Les liquides de nettoyage ne doivent pas endommager l'environnement. Protéger le sol et évacuer l'huile usée de façon favorable à l'environnement.

Ne pas évacuer les eaux usées contenant de l'huile minérale dans la terre, les dispositifs pour eaux usées ou les canalisations.

Fonction

– Le nettoyeur intérieur se compose de la

partie d'entraînement, du tube support et de la tête de nettoyage. Les buses sur la tête de nettoyage se tournent autour de deux axes et saisissent ainsi chaque position du récipient.

– La tête de nettoyage est entraînée par

un moteur électrique ou à air comprimé Le régime dépend de ce fait de la pression et de la quantité de liquide de nettoyage. Pour l'entraînement électrique, le régime est constant, dans le cas de l'entraînement par air comprimé, le régime est réglé au moyen de l'air comprimé.

Consignes de sécurité

– Respecter les règlements nationaux

correspondants.

– Respecter les consignes de sécurité

fournies avec les détergents utilisés (par exemple sur l'étiquette de l'emballage).

– Pour éviter les dangers par une com-

mande erronée, l'installation peut uniquement être opérée par des personnes qui ont été formées dans sa manipulation, ont fait preuve de leur ca-

pacité à opérer et ont été chargées de son utilisation.

– Les instructions de service doivent être

accessible à chaque opérateur.

En cas d'erreur de manipulation ou de mauvaise utilisation, l'utilisateur et les tiers se trouvant à proximité sont exposés à d'éventuels dangers dus : – à la haute pression

– Hautes tensions électriques (HFK 50 E) – détergent ou liquide de nettoyage utili-

sés

– Risque d'explosion

 Danger

– Risque d'écrasement par l'entraîne-

ment du nettoyeur intérieur. Mettre l'entraînement du nettoyeur intérieur uniquement dans des récipients fermés.

– Risque de blessure par jet haute pres-

sion sortant, c'est pourquoi mettre le nettoyeur intérieur en service uniquement dans des récipients fermés.

– Risque pour la santé par des résidus

dans les récipients qui doivent être nettoyés ou par le liquide de nettoyage utilisé. C'est pourquoi, respecter les mesures de protection préconisées.

– Risque de blessure par des nettoyeurs

intérieurs qui tombent si la profondeur d'immersion est faible. Dans ce cas sécuriser davantage le nettoyeur intérieur.

– Risque de blessure par des récipients

qui tombent, c'est pourquoi sécuriser en supplément le récipient et le nettoyeur intérieur.

– Risque de blessure par le nettoyeur par-

tant en glissade, c'est pourquoi bien serrer le nettoyeur d'intérieur avec la bague de serrage.

Risque d'explosion et d'incendie par l'utilisation des détergents et résidus correspondants dans les récipients. Veuillez vous informer dans ce cas auprès de Kärcher sur la manière d'utiliser les détergents correspondants.

몇 Avertissement

Pour éviter des endommagements de la tête de nettoyage, veiller à un ordre libre dans les récipients. La tête de nettoyage ne doit en aucun cas toucher la paroi du récipient.

Français 19

Équipement personel de protection

Porter un protecteur d'oreille pour éviter des troubles auditifs, en cas d'un nettoyage plus bruyant.

En fonction de la concentration et du danger pour la santé du liquide de nettoyage utilisé, porter les équipements de protection suivants : – tenue de protection repoussant les liqui-

des

– lunette protectrice ou protection pour le

visage – gants étanches – chaussures étanches

Opérateurs autorisés

Les opérateurs autorisés sont des personnes qui ont 18 ans révolus et sont en mesure d'opérer cette installation (exceptions pour les apprentis, cf. BGV D15 §6).

Comportement à adopter en cas

d'urgence

 Mettre la pompe à haute pression sépa-

rée hors service.  Pour l'entraînement électrique du net-

toyeur intérieur : Retirer le connecteur

de la prise.  Pour l'entraînement par air comprimé

du nettoyeur intérieur : fermer l'alimen-

tation en air comprimé.  Fermer l'alimentation du liquide de net-

toyage.

Répartition de zone

Les zones présentant un risque d'explosion sont réparties selon la fréquence et la durée de l'apparition d'atmosphères dangereuses présentant des risques d'explosion dans BetrSichV et EN 1127-1.

La définition des zones repose dans la responsabilité de l'exploitant.

Des instructions concernant la répartition des zones se trouve dans la BetrSichV, EN 1127-1, la BGR 104 – directive Ex de BG Chemie et dans EN 60079-10. – Zone 0

La zone 0 est une zone dans laquelle

une atmosphère dangereuse présen-

tant un risque d'explosion est présente

sous forme de mélange d'air et de gaz

combustibles, de vapeurs ou de

brouillards, en permanence, sur des pé-

riodes prolongées ou fréquemment. – Zone 1

La zone 1 est un domaine dans lequel

en cas de fonctionnement normal, une

atmosphère dangereuse présentant un

risque d'explosion peut se former occa-

sionnellement comme mélange d'air et

de gaz combustibles, de vapeurs ou de

brouillards.

– Zone 2

La zone 2 est un domaine dans lequel en cas de fonctionnement normal, une atmosphère dangereuse présentant un risque d'explosion comme mélange d'air et de gaz combustibles, de vapeurs ou de brouillards ne se forme pas ou seulement brièvement.

– Zone 20

La zone 20 est un domaine dans lequel une atmosphère dangereuse présentant un risque d'explosion sous forme d'un nuage de la poussière combustible présente dans l'air est présente en permanence, sur des périodes prolongées ou fréquemment.

– Zone 21

La zone 21 est un domaine dans lequel en cas de fonctionnement normal, une atmosphère dangereuse présentant un risque d'explosion peut se former occasionnellement sous la forme d'un nuage composé de la poussière combustible contenue dans l'air.

– Zone 22

La zone 22 est un domaine dans lequel en cas de fonctionnement normal, une atmosphère dangereuse sous forme d'un nuage de la poussière combustible se trouvant dans l'air ne se forme pas ou seulement brièvement.

Conditions spéciales dans la zone

1 Le nettoyeur intérieur ne doit être mis

en oeuvre dans la zone 0 de récipients uniquement quand les récipients ne dépassent pas un diamètre de 1 m avec une hauteur de récipient courante ou une taille de récipient comparable.

2 Le contenu en masse du liquide de re-

froidissement en solides non dissous ne doit pas dépasser 1 %.

3 Le nettoyeur intérieur doit être relié à la

terre électrostatiquement.

4 La pompe pour le liquide de nettoyage

doit uniquement être exploitée quand elle est remplie de liquide.

5 La pression nominale de la pompe ne

doit pas dépasser 5 MPa en fonctionnement avec du diluant.

6 Le moteur à air comprimé doit unique-

ment être exploité quand du fluide de nettoyage est alimenté dans le nettoyeur intérieur.

7 Le régime de la tête de nettoyage ne

doit pas dépasser 40 l/min.

8 La température de fonctionnement du li-

quide de nettoyage eau avec détergent ne doit pas dépasser 95° C.

9 La température de service des liquides

de nettoyage diluant, soudes et acides ne doit pas dépasser 20° C.

10 Contrôler après une durée de fonction-

nement appropriée que l'état et le fonctionnement du nettoyeur intérieur sont irréprochables (entre autres coussinets

et joint côté entraînement au niveau de l'usure ou de l'étanchéité). Procéder le cas échéant à une réparation.

11 Le nettoyeur intérieur doit uniquement

être exploité avec des liquides de nettoyage et dans des fluides contre l'action desquels les matériaux sont suffisamment résistants.

12 Les liquides de nettoyage qui contien-

nent des parties de détergent combustibles doivent correspondre aux groupes d'inflammabilité IIA et IIB. Les diluants du groupe d'inflammation IIC ne doivent pas être vaporisés.

13 Le nettoyeur intérieur ne doit pas ordon-

né en permanence en zone 0 mais seulement pendant le nettoyage du récipient. Les consignes de service en vigueur dans le cadre de BetrSichV ainsi que d'autres dispositions nationales doivent être respectées. Il faut prendre en compte que la connexion au récipient / le nettoyeur intérieur apporté dans le récipient n'est pas arrête-flamme.

14 Les flexibles doivent être conducteurs

au niveau électrostatique (Résistance R < 1000 Ohm).

15 Utiliser uniquement des liquides de net-

toyage avec une conductance G > 1000 pS/m.

16 Toutes les pièces en contact avec le

fluide doivent être raccordées au système de mise à la terre.

20 Français

Schéma de principe répartition des zones

A Zone 1/22 B Catégorie 2/3 C Zone 0/20 D Catégorie 1

Français 21

Caractéristiques techniques

HKF 50 E HKF 50 P

N° de réf. 3.631-009 3.631-008

Débit max. l/h (l/min) 1200 (20) 1200 (20) Température maximale avec de l'eau avec du détergent °C 95 95 Température maximale avec des diluants, des soudes et des acides °C 20 20 Ex Pression de service max. MPa (bars) 10 (100) 10 (100) Pression de service maximale en fonctionnement avec du diluant MPa (bars) -- 5 (50) Ex Tension V 230 -Type de courant -- 1~ -Fréquence Hz 50 -Puissance nominale W 20 -Type de protection -- IP 65 -Air comprimé MPa (bars) -- 0,4-0,7 (4-7) Débit air comprimé l/min -- 450 Régime de fonctionnement entraînement 1/min 29 10-20 Niveau de pression acoustique (EN 60704-1) dB(A) 65 83 (sans silencieux) Raccord haute pression -- DN 15 - M22x1,5 DN 15 - M22x1,5 Ouverture de récipient min. mm 55 55 Longueur totale mm 650 715 Profondeur d'immersion max. mm 304 304 Poids kg 7 7 Température ambiante °C +2...+40 +2...+40 Protection contre l'inflammation -- II 1/2 G c T4

II 1/3 D c 120 °C

Fiche cotée HKF 50

22 Français

Liquides de nettoyage

Solvant

Danger



– La protection Ex doit être respectée

pour le fonctionnement avec du diluant ainsi que dans les zones Ex !

– Pression maximale lors du fonctionne-

ment avec diluant : 5 MPa

몇 Avertissement

Lors du fonctionnement avec diluant, résistance réduite des matériaux de joint, c'est pourquoi rincer immédiatement après utilisation ! Consulter Kärcher !

1 Hydrocarbures

Exemple : pétrole

2 aromates (diluant)

Exemple : benzol, toluol

3 cétone

Exemple : MEK (Méthyle éthyle cétone), acétone

4ester

Exemple : butylacétate, méthylacétate

5 glycol

Exemple : Glycol butylique

6 Diluant mélangé

Exemple : Acétate butylique 85, acétate isobutylique 85 (85 = 85% acétate butylique + 15% n-butanol)

7 Régénère, distillat de plusieurs diluants

qui ont été mis en oeuvre à des fins de nettoyage ou équivalent.

Soudes

1 Eau avec détergent alcalin (max. 0-2%)

Exemple : Détergent Kärcher RM31

2 Hydroxydes de sodium max. 10 % sans

portions d'hypochlorites

3 Hydroxydes de potassium max. 10 %

sans portions d'hypochlorites

Acides

몇 Avertissement

– Pour l'acide chlorhydrique et l'acide sul-

furique abrasion de matériau augmentée, c'est pourquoi rincer / neutraliser immédiatement après utilisation !

– Résistance réduite pour les acides im-

purs !

– Consulter Kärcher si nécessaire ! 1 Eau avec détergent acide (max. 0-1%)

Exemple : Détergent Kärcher RM25

2 Acides (température max. + 20° C)

Acide nitrique max. 10 % Acide acétique max. 10 %

Acide formique max. 10 % Acide phosphorique max. 10 % Acide citrique max. 10 %

Acide sulfurique max. 0,5 % Acide chlorhydrique max. 0,5 %

Eau

1Eau 2 Eau totalement déminéralisée

Autres liquides de nettoyage

En cas d'utilisation d'autres liquides de nettoyage, contrôler la résistance au moyen de la liste de matériaux ! Ces liquides de nettoyage doivent être mis en oeuvre uniquement après validation par Kärcher !

Sélection de l'injecteur

Débit [l/h] 1200 1200 1000 1000

Pression [MPa]

Nombre de buses

Taille de buse [mm]

N° de commande

5.765-

* Standard Buses spéciales pour le fonctionnement avec du diluant sur demande.

9,5 9,5 9,5 9,5

2121

1,4 * 2,0 1,2 1,7

012 015 014 013

Mise en service

Entraînement électrique

 Danger

Risque mortel du fait de la haute tension électrique ! L'installation électrique nécessaire doit exclusivement être réalisée par un électricien spécialisé.

– La prise doit être protégée avec un dis-

joncteur de courant de défaut avec un courant de déclenchement de 30 mA.

– La prise doit se trouver à proximité du

poste de travail afin qu'en cas d'urgence, le connecteur puisse être rapidement tiré.

entraînement à air comprimé

몇 Avertissement

Pour éviter tout endommagement de l'entraînement à air comprimé par de l'eau condensée et un manque de lubrification, monter l'unité d'entretien dans l'alimentation en air comprimé (No. de commande

6.610-020).

L'unité d'entretien doit être conçue de la manière suivante : – ventilation de 500 l/min

– Pressions jusqu'à 0,7 MPa L'unité d'entretien se compose de : – séparateur d'eau – régulateur de pression avec manomètre – huileur proportionnel  Remplir le huileur proportionnel avec de

l'huile de lubrification appropriée, dévisser pour cela le réservoir et remplir d'huile de lubrification (types d'huile, cf. chapitre "Soin et entretien").

Raccorder les flexibles d'air comprimé au moteur d'air comprimé

Remarque

Avec des silencieux trop petits, l'accumulation créée de l'air évacué a pour effet une course non sûre de l'entraînement en air comprimé. Raccorder les flexibles aux ouvertures d'air évacué.

 Raccorder le flexible d'air alimenté au

raccord No. 2.

– Taille du flexible pour l'air alimenté : DN

 Raccorder les flexibles d'air évacué au

raccord No. 1 et EXH. – Longueur de flexible : 1-2 m – Taille du flexible pour l'air évacué : DN

Monter le raccord vissé de fût ou le

cône de bonde

Remarque

Appliquer un produit d'étanchéification sur le filetage avant le montage afin qu'il ne s'échappe par de liquide de nettoyage au niveau des filetages (par ex. avec Drei Bond Nr. 1359, No. de commande Kärcher

6.869-029).

1 Vis de fermeture 2 Roue conique 3 Tourillon 4 Raccord vissé de fût ou cône de bonde

 Desserrer la vis de fermeture.  Retirer la roue conique.  Dévisser le tourillon à l'aide d'un maté-

riel rond (diamètre 2,8 mm).  Mettre en place ou remplacer le raccord

vissé de fût ou le cône de bonde.

Français 23

 Appliquer du produit d'étanchéité sur le

tourillon et le visser.

 Disposer la roue conique.  Appliquer du produit d'étanchéité sur la

vis de fermeture et la visser.

Utilisation

 Danger

Risque de blessure par le jet haute pression éventuellement chaud ! – Mettre le nettoyeur intérieur en service

uniquement dans des récipients fermés de tous côtés.

– Mettre le nettoyeur intérieur dans le ré-

cipient uniquement ou le changer de récipient avec la pompe haute pression et l'entraînement propre hors service.

 Placer le nettoyeur d'intérieur sur la

cuve et le fixer.

 Connecter la pompe haute pression

avec le nettoyeur intérieur par un flexible haute pression.

 Pour l'entraînement électrique du net-

toyeur intérieur : Brancher la fiche secteur.

 Pour l'entraînement par air comprimé

du nettoyeur intérieur : Ouvrir l'alimentation en air comprimé.

 Ouvrir l'alimentation du liquide de net-

toyage.

 Mettre la pompe à haute pression sépa-

rée en service.

Remarque

Les résultats de nettoyage obtenus avec 2 buses sont bons pour pratiquement tous les travaux de nettoyage. Pour les récipients très grands et fortement encrassés, on utilise 1 buse, l'autre est fermée avec une vis.

Avantage :

– Un meilleur résultat de nettoyage est at-

teint par une largeur de jet supérieur et la force de de collision du jez de nettoyage.

Inconvénient :

– les paliers et les joints sont soumis à

une contrainte supérieure et s'usent plus rapidement.

– Prolongation de la durée de nettoyage.

Entretien et maintenance

La base d'une installation sûre au niveau de l'exploitation est un entretien régulier. Utiliser uniquement des pièces de rechange d'origine du fabricant ou bien des pièces recommandées telles que – les pièces de rechange et d'usure – les accessoires – les carburants – Produit détergent

 Danger

Risque d'accident lors des travaux sur l'appareil ! Pour tous les travaux :

 Mettre la pompe haute pression hors

tension au niveau du sectionneur général et la sécuriser.

 Fermer l'alimentation du liquide de net-

toyage.

 Pour l'entraînement électrique du net-

toyeur intérieur : Retirer le connecteur de la prise.

 Pour l'entraînement par air comprimé

du nettoyeur intérieur : fermer l'alimentation en air comprimé.

Qui est habilité à effectuer les tra-

vaux de maintenance ?

 Exploitant

Les travaux associés à la remarque "Exploitant" doivent être effectués exclusivement par des personnes qualifiées et en mesure d'utiliser et d'entretenir correctement les appareils haute pression.

Contrat de maintenance

Nous vous recommandons de conclure un contrat de maintenance afin de pouvoir assurer un fonctionnement fiable de la station de lavage. Veuillez vous adresser à votre service après-vente Kärcher responsable.

Mise hors service

Remarque

Rincer le nettoyeur intérieur avant la mise en service pendant 30 secondes sans ajout de détergent. Un encroûtement et un collage et ainsi une usure prématurée des joints sont ainsi évités.

 Mettre la pompe à haute pression sépa-

rée hors service.

 Fermer l'alimentation du liquide de net-

toyage.

 Pour l'entraînement électrique du net-

toyeur intérieur : Retirer le connecteur de la prise.

 Pour l'entraînement par air comprimé

du nettoyeur intérieur : fermer l'alimentation en air comprimé.

 Retirer le nettoyeur intérieur du réci-

pient.

24 Français

Plan de maintenance

Période Action Réalisation Par qui

Hebdomadairement ou après 40 heures de service

1 fois par mois ou après 160 heures de fonctionnement

Huile de lubrification pour unité d'entretien de l'air comprimé (pour HKF 50 P)

Festo spezial

Aral Vitam GF 32

Esso Nuto H 32

Contrôler l'unité d'entretien pour l'air comprimé.

Contrôler que la vis est bien serrée.

 Danger

Danger dû à l'air comprimé. Fermer l'air comprimé avant les travaux d'entretien et laisser s'échapper l'air comprimé présent dans l'unité d'entretien.

– Ouvrir la vis de vidange d'eau, laisser l'eau se vider et fer-

mer la vis de vidange d'eau.

– Remplir le huileur proportionnel avec de l'huile de lubrifica-

tion appropriée, pour cela dévisser le réservoir remplir d'huile de lubrification.

– Pour les sortes d'huile, voir le tableau ci-dessous.

Contrôler si toutes les vis sont bien serrées. Exploitant

Exploitant

Mobil DTE 24

BP Energol HLP 32

Assistance en cas de panne

Instructions de défaut

Danger



Risque d'accident lors des travaux sur l'appareil ! Pour tous les travaux :

 Mettre la pompe haute pression hors

tension au niveau du sectionneur général et la sécuriser.

 Fermer l'alimentation du liquide de net-

toyage.

 Pour l'entraînement électrique du net-

toyeur intérieur : Retirer le connecteur de la prise.

 Pour l'entraînement par air comprimé

du nettoyeur intérieur : fermer l'alimentation en air comprimé.

Qui a le droit d'éliminer des pannes

 Exploitant

 Electriciens

Exclusivement pour les personnes ayant une formation professionnelle dans le domaine électrotechnique.

 Service après-vente

Les travaux associés à la remarque "Service après-vente" doivent être exclusivement effectués par les monteurs du service après-vente Kärcher.

Français 25

Recherche de défaut

CEO

Head of Approbation

Panne Eventuelle cause Remède Par qui

Le moteur ne tourne pas Pas de tension sur le moteur. Contrôler le fusible et les conduites. Electriciens spéciali-

sés

Le moteur tourne, la tête de nettoyage ne tourne pas

La tête de nettoyage tourne avec des secousses

Jet de nettoyage non uniforme

L'interrupteur thermique dans l'enroulement s'est déclenché.

Le disjoncteur de courant de défaut s'est déclenché. Pas d'air comprimé existant ou pression trop basse. Alimentation en air comprimé pliée. Défaut mécanique sur : – Eléments d'accouplement – Arbre d'entraînement – Engrènement La tête de nettoyage cogne contre la paroi du récipient. Les plaques de butée usées entraînement un jeu de cône augmenté. Engrènement détruit des roues coniques. Buses de vaporisation bouchées. Nettoyer les buses de nettoyage. Exploitant Buses de vaporisation endommagées.

Résoudre la cause de la surcharge. Electriciens spéciali-

sés Eliminer la cause et réinitialiser le disjoncteur de courant de défaut. Contrôler l'alimentation d'air comprimé. Exploitant

Contrôler le flexible d'air comprimé. Exploitant

Contrôler et remplacer les pièces défectueuses. Service après-vente

Modifier l'ordre de la tête de nettoyage et assurer ainsi une course libre.

Remplacer les plaques de butée. Service après-vente

Remplacer les roues coniques. Service après-vente

Remplacer les buses de vaporisation. Exploitant

Electriciens spéciali-

sés

Exploitant

Accessoires

Désignation N° de réf.

Unité d'entretien pour l'air comprimé (uniquement pour l'entraînement à air comprimé)

Cône de bonde en exécution PE

Vis de fermeture (pour fonctionnement avec 1 buse)

Filtre à air comprimé avec vidange automatique de condensat (uniquement pour l'entraînement à air comprimé)

Flexible haute pression (au mètre)

Silencieux d'air évacué avec séparateur d'huile

6.610-020

5.132-016

5.411-061

6.414-154

6.388-192

sur demande

Déclaration CE

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Les soussignés agissent sur ordre et sur procuration de la Direction commerciale.

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Téléphone : +49 7195 14-0 Télécopieur : +49 7195 14-2212

HKF 50 E

5.957-453 Produit: Nettoyeur d'intérieure

Type: HKF 50 E Directives européennes en vigueur :

98/37/CE (à 28.12.2009) 2006/42/CE (A partir du 29.12.2009) 2006/95/CE

2004/108/CE

Normes harmonisées appliquées :

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60204–1 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2: 2005

HKF 50 P

5.957-454 Produit: Nettoyeur d'intérieure

Type: HKF 50 P Directives européennes en vigueur :

98/37/CE (à 28.12.2009) 2006/42/CE (A partir du 29.12.2009) 94/95/CEE

Normes harmonisées appliquées :

EN ISO 12100–1 EN ISO 12100–2 EN 1127-1: 1997 EN 13463 -1 : 2002

EN 13463-5: 2003

Normes nationales appliquées :

N° de l'endroit cité

0123 TÜV SÜD Ridlerstr. 65 80339 München

Numéro de rapport d'essai

Ex5 0307 10088 097

Marquage

II 1/2 G c T4

II 1/3 D c 120 °C

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons gratuitement d’éventuelles pannes sur l’appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériau ou de fabrication en sont la cause. En cas de recours en garantie, s’adresser au revendeur respectif ou au prochain service après-vente avec l’accessoire et le bon d’achat.

26 Français

Gelieve vóór het eerste ge-

bruik van uw apparaat deze gebruiksaanwijzing te lezen en ze in acht te nemen. Bewaar deze gebruiksaanwijzing voor later gebruik of voor eventuele volgende eigenaars. – Voor de eerste inbedrijfstelling veilig-

heidsinstructies nr. 5.951-949 in elk geval lezen!

– Bij transportschade onmiddellijk de han-

delaar op de hoogte brengen.

Inhoudsopgave

Zorg voor het milieu 27 Symbolen in de gebruiksaanwijzing 27 Reglementair gebruik 27 Functie 27 Veiligheidsinstructies 27 Technische gegevens 30 Inbedrijfstelling 31 Bediening 32 Buitenwerkingstelling 32 Onderhoud 32 Hulp bij storingen 33 Toebehoren 34 CE-verklaring 34 Garantie 34

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via geschikte inzamelpunten.

Symbolen in de gebruiksaan-

wijzing

 Gevaar

Wijst op een onmiddellijk dreigend gevaar. In geval van niet-naleving van de instructie dreigen ernstige en zelfs dodelijke verwondingen.

몇 Waarschuwing

Wijst op een eventueel gevaarlijke situatie. In geval van niet-naleving van de instructie kunnen lichte verwondingen of materiële schade optreden.

Instructie

Wijst op gebruikstips en belangrijke informatie.

Reglementair gebruik

– De binnenreinigers HKF 50 E en HKF

50 P zijn spuitinstallaties om vaten en reservoirs te reinigen.

– De reinigingskop wordt door een ope-

ning met een overeenkomstige minimumdiameter in het reservoir gebracht.

Reinigingskop Min. reservoirope-

ning

HKF 50 55 mm

– Een afzonderlijke hogedrukpomp wordt

door een hogedrukslang met de binnenreiniger verbonden.

Waarschuwing

Een lijst van de toegelaten reinigingsvloeistoffen vindt u in hoofdstuk „Technische gegevens“.

Als onreglementair geldt het gebruik buiten gesloten reservoirs en met hogere druk- en temperatuurwaarden dan vermeld in de technische gegevens.

Gelieve reinigingsvloeistoffen niet in het milieu terecht te laten komen. Gelieve de bodem te beschermen en oude olie op milieuvriendelijke manier te verwijderen.

Gelieve mineraaloliehoudend afvalwater niet in de grond, waterlopen of rioleringen te laten terechtkomen.

Functie

– De binnenreiniger bestaat uit de aandrij-

ving, de montagebuis en de reinigingskop. De sproeiers aan de reinigingskop draaien rond twee assen en behandelen daardoor elke plaats van het reservoir.

– De reinigingskop draait door een elek-

tro- of persluchtmotor. Het toerental is daarom onafhankelijk van de druk en de hoeveelheid reinigingsvloeistof. Bij een elektrische aandrijving is het toerental constant, bij een persluchtaandrijving kan het toerental ingesteld worden via de perslucht.

Veiligheidsinstructies

– Overeenkomstige nationale voorschrif-

ten van de wetgever in acht nemen.

– Veiligheidsvoorschriften die bij de ge-

bruikte reinigingsmiddelen geleverd zijn (doorgaans op het verpakkingsetiket) in acht nemen.

– Om gevaren door een verkeerde bedie-

ning te vermijden, mag de installatie alleen bediend worden door personen die zijn ingewerkt in de bediening, die hun capaciteiten bewezen hebben en die belast zijn met het gebruik.

– De gebruiksaanwijzing moet toeganke-

lijk zijn voor elke bediener.

Bij een verkeerde bediening of misbruik dreigen gevaren voor de bediener en voor andere personen door: – hoge druk

– Hoge elektrische spanningen (HKF

50 E)

– reinigingsmiddelen of gebruikte reini-

gingsvloeistof

– Ontploffingsgevaar

 Gevaar

– Knelgevaar door aandrijving van de bin-

nenreiniger. Aandrijving van de binnenreiniger alleen in gesloten reservoirs in bedrijf nemen.

– Verwondingsgevaar door ontsnappen-

de hogedrukstraal, daarom de binnenreiniger alleen in gesloten reservoirs in bedrijf nemen.

– Gezondheidsgevaar door reststoffen in

reservoirs die gereinigd worden of door de gebruikte reinigingsvloeistof. Daarom voorgeschreven voorzorgsmaatregelen nemen.

– Verwondingsgevaar door omvervallen-

de binnenreiniger bij geringe indompeldiepte. In dat geval de binnenreiniger extra beveiligen.

– Verwondingsgevaar door omvervallend

reservoir, daarom reservoir en binnenreiniger extra beveiligen.

– Verwondingsgevaar door wegglijdende

binnenreiniger, daarom binnenreiniger met klemring goed vastzetten.

Ontploffings- en brandgevaar bij gebruik van overeenkomstige reinigingsmiddelen en reststoffen in reservoirs. Contacteer in die gevallen Kärcher om na te gaan hoe de overeenkomstige reinigingsmiddelen gebruikt worden.

몇 Waarschuwing

Om beschadigingen aan de reinigingskop te vermijden, moet gelet worden op een vrije positionering in het reservoir. De reinigingskop mag in geen geval tegen de wand van het reservoir botsen.

Persoonlijke bescherming

Bij het reinigen van geluidsversterkende onderdelen dient men gehoorbescherming te dragen ter voorkoming van gehoorbeschadigingen.

In functie van de concentratie en het gezondheidsrisico van de gebruikte reinigingsvloeistof moet de volgende veiligheidsuitrusting gedragen worden: – vloeistofafstotende veiligheidskledij

– veiligheidsbril of gezichtsbescherming – dichte handschoenen – dicht schoeisel

Nederlands 27

Geautoriseerde bedieners

Geautoriseerde bedieners zijn personen die het 18e levensjaar beëindigd hebben en in staat zijn om die installatie te bedienen (uitzonderingen voor personen in opleiding zie BGV D15 §6).

Wat te doen in noodgevallen

 Afzonderlijke hogedrukpomp uitschake-

len.

 Bij elektrische aandrijving van de bin-

nenreiniger: Netstekker uittrekken.

 Bij persluchtaandrijving van de binnen-

reiniger: persluchttoevoer sluiten.

 Toevoer van de reinigingsvloeistof slui-

ten.

Indeling zones

Explosiegevaarlijke bereiken worden in functie van de frequentie en de duur van het optreden van gevaarlijke explosieve atmosferen in de verordening inzake bedrijfsveiligheid (BetrSichV) en de norm EN 1127-1 in zones ingedeeld.

De definities van de zones valt binnen de verantwoordelijkheid van de exploitant.

Instructies voor de indeling van de zones vindt u in de verordening inzake bedrijfsveiligheid (BetrSichV), de norm EN 1127-1, de BGR 104 – ex-richtlijn van de BG Chemie en in de norm EN 60079-10. – Zone 0

Zone 0 is een bereik waar constant, gedurende langere tijd of frequent een gevaarlijke explosieve atmosfeer als mengsel van lucht en brandbare gassen, dampen of nevels voorhanden zijn.

– Zone 1

Zone 1 is een bereik waar zich bij een normale werking occasioneel een gevaarlijke explosieve atmosfeer als mengsel van lucht en brandbare gassen, dampen of nevels kan vormen.

– Zone 2

Zone 2 is een bereik waar zich bij een normale werking geen of slechts gedurende korte tijd een gevaarlijke explosieve atmosfeer als mengsel van lucht en brandbare gassen, dampen of nevels kan vormen.

– Zone 20

Zone 20 is een bereik waar gedurende lange tijd of frequent een gevaarlijke explosieve atmosfeer in de vorm van een wolk uit in de lucht voorhanden brandbaar stof voorhanden is.

– Zone 21

Zone 21 is een bereik waar zich bij een normale werking occasioneel een gevaarlijke explosieve atmosfeer in de vorm van een wolk van in de lucht voorhanden brandbaar stof kan vormen.

– Zone 22

Zone 22 is een bereik waar zich bij een normale werking geen of slechts gedurende korte tijd een gevaarlijke explo-

sieve atmosfeer in de vorm van een wolk van in de lucht voorhanden brandbaar stof kan vormen.

Bijzondere omstandigheden in het

Ex-bereik

1 De binnenreiniger mag in zone 0 van re-

servoirs alleen gebruikt worden indien de reservoirs een grootte van 1 m diameter bij een courante reservoirhoogte of een vergelijkbare grootte niet overschrijden.

2 Het massagehalte van de reinigings-

vloeistof aan niet-opgeloste vaste stoffen mag niet hoger liggen dan 1%.

3 De binnenreiniger moet elektrostatisch

geaard worden.

4 De pomp voor de reinigingsvloeistof

mag alleen gebruikt worden indien ze met vloeistof is gevuld.

5 De nominale druk van de pomp mag bij

de werking met oplosmiddel niet hoger zijn dan 5 MPa.

6 De persluchtmotor mag alleen gebruikt

worden indien de binnenreiniger voorzien is van reinigingsvloeistof.

7 Het toerental van de reinigingskop mag

40 t/min niet overschrijden.

8 De bedrijfstemperatuur van de reini-

gingsvloeistof water met reinigingsmiddelen mag 95 °C niet overschrijden.

9 De bedrijfstemperatuur van de reini-

ginsvloeistoffen oplosmiddelen, logen en zuren mag 20 °C niet overschrijden.

10 De binnenreiniger moet na een gepaste

bedrijfsduur gecontroleerd worden op een perfecte toestand en functie (o.a. lagerbussen en afdichting aandrijving op slijtage resp. dichtheid). Indien nodig moet een reparatie uitgevoerd worden.

11 De binnenreiniger mag alleen gebruikt

worden met reinigingsvloeistoffen en in mediums tegen dewelke de materialen voldoende bestand zijn.

12 Reinigingsvloeistoffen die brandbare

oplosmiddelen bevatten, moeten overeenstemmen met de ontstekingsgroepen IIA en IIB. Oplosmiddelen van de ontstekingsgroep IIC mogen niet verspreid worden.

13 De binnenreiniger mag zich niet con-

stant, maar alleen tijdens de reiniging van het reservoir in zone 0 bevinden. De in het kader van BetrSichV geldende bedrijfsvoorschriften en andere nationale bepalingen moeten gerespecteerd worden. Er moet rekening gehouden worden met het feit dat de verbinding reservoir / in het reservoir gebrachte binnenreiniger niet vlamveilig is.

14 Slangen moeten elektrostatisch gelei-

dend zijn (weerstand R < 1000 Ohm).

15 Er mogen alleen reinigingsvloeistoffen

met een geleidingsvermogen G > 1000 pS/m gebruikt worden.

16 Alle delen die in contact komen met het

medium moeten aangesloten zijn aan het aardingssysteem.

28 Nederlands

Principiële schets van de indeling van de zones

A Zone 1/22 B Categorie 2/3 C Zone 0/20 D Categorie 1

Nederlands 29

Technische gegevens

HKF 50 E HKF 50 P

Bestelnr. 3.631-009 3.631-008

Max. volume l/h (l/min) 1200 (20) 1200 (20) Max. temperatuur bij water met reinigingsmiddelen °C 95 95 Max. temperatuur bij oplosmiddelen, logen, zuren °C 20 20 Ex Max. bedrijfsdruk MPa (bar) 10 (100) 10 (100) Max. bedrijfsdruk bij werking met oplosmiddelen MPa (bar) -- 5 (50) Ex Spanning V 230 -Stroomsoort -- 1~ -Frequentie Hz 50 -Nominaal vermogen W 20 -Beveiligingsklasse -- IP 65 -Luchtdruk MPa (bar) -- 0,4-0,7 (4-7) Volume perslucht l/min -- 450 Functioneel toerental aandrijving 1/min 29 10-20 Geluidsdrukniveau (EN 60704-1) dB(A) 65 83 (zonder geluiddem-

per) Hogedrukaansluiting -- DN 15 - M22x1,5 DN 15 - M22x1,5 Min. reservoiropening mm 55 55 Totale lengte mm 650 715 Max. indompeldiepte mm 304 304 Gewicht kg 7 7 Omgevingstemperatuur °C +2...+40 +2...+40 Aard ontstekingsbeveiliging -- II 1/2 G c T4

II 1/3 D c 120 °C

Maatblad HKF 50

30 Nederlands

Reinigingsvloeistoffen

Oplosmiddelen

Gevaar



– De Ex-beveiliging moet bij de werking

met oplosmiddelen en in Ex-zones in acht genomen worden!

– Max. druk bij werking met oplosmidde-

len: 5 MPa

몇 Waarschuwing

Bij de werking met oplosmiddelen verminderde bestendigheid van het afdichtingsmateriaal, daarom onmiddellijk na gebruik spoelen! Kärcher raadplegen!

1 Koolwaterstoffen

Bijvoorbeeld: Petroleum

2 Aromaten (oplosmiddelen)

Bijvoorbeeld: benzol, toluol

3 Ketonen

Bijvoorbeeld: MEK (Methyl Ethyl Ketonen), aceton

4 Esters

Bijvoorbeeld: butylacetaat, methylacetaat

5 Glycolen

Bijvoorbeeld: butylglycol

6 Gemengde oplosmiddelen

Bijvoorbeeld: butylacetaat 85, isobutylacetaat 85 (85 = 85% butylacetaat + 15% n-butanol)

7 Regeneraten, destillaten uit verschillen-

de oplosmiddelen die reeds werden gebruikt voor reinigingsdoeleinden e.d.

Logen

1 Water met alkalisch reinigingsmiddel

(max. 0-2%) Bijvoorbeeld: Kärcher-reinigingsmiddel

RM31

2 Natronlogen max. 10%, zonder aande-

len van hypochloriden

3 Kaliumhydroxide max. 10%, zonder

aandelen van hypochloriden

Zuren

몇 Waarschuwing

– Bij zout- en zwavelzuur verhoogde ma-

teriaalafname, daarom onmiddellijk na gebruik spoelen / neutralisieren!

– Bij verontreinigde zuren verminderde

bestendigheid!

– Eveneens Kärcher raadplegen! 1 Water met zuur reinigingsmiddel (max.

0-1%) Bijvoorbeeld: Kärcher-reinigingsmiddel RM25

2 Zuren (max. temperatuur +20 °C)

Salpeterzuur max. 10% Azijnzuur max. 10%

Mierezuur max. 10% Fosforzuur max. 10% Citroenzuur max. 10%

Zwavelzuur max. 0,5% Zoutzuur max. 0,5%

Water

1 Water 2 Volledig ontzout water

Andere reinigingsvloeistoffen

Bij gebruik van andere reinigingsvloeistoffen moet de bestendigheid aan de hand van de materiaallijst gecontroleerd worden! Die reinigingsvloeistoffen mogen alleen gebruikt worden na vrijgave door Kärcher!

De juiste lans of sproeier kiezen

Volume [l/h]1200 1200 1000 1000

Druk [MPa] 9,5 9,5 9,5 9,5

Aantal sproeiers

Grootte sproeiers [mm]

Bestel-nr.

5.765-

* Standaard Speciale sproeiers voor de werking met oplosmiddel op aanvraag.

2121

1,4 * 2,0 1,2 1,7

012 015 014 013

Inbedrijfstelling

Elektrische aandrijving

 Gevaar

Levensgevaar door hoge elektrische spanning! Vereiste elektrische installatie uitsluitend laten uitvoeren door een elektrotechnicus.

– Het stopcontact moet beveiligd zijn met

een aardlekschakelaar met een uitschakelstroom van 30 mA.

– Het stopcontact moet zich in de buurt

van de werkplaats bevinden zodat de netstekker in noodgevallen snel uitgetrokken kan worden.

Persluchtaandrijving

몇 Waarschuwing

Om schade aan de persluchtaandrijving door condensatiewater en gebrekkige smering te vermijden, moet een onderhoudseenheid in de persluchttoevoer ingebouwd worden (bestelnr. 6.610-020).

De onderhoudseenheid moet als volgt ontworpen zijn: – Luchtstroom van 500 l/min

– Drukwaarden tot 0,7 MPa De onderhoudseenheid bestaat uit:

– Waterafscheider – Drukregelaar met manometer – Proportionele smeerinrichting  Proportionele smeerinrichting met ge-

schikte smeerolie vullen, daartoe het voorraadsreservoir losschroeven en smeerolie vullen (oliesoorten zie hoofdstuk „Reparaties en onderhoud“).

Persluchtslangen aansluiten aan de persluchtmotor

Waarschuwing

Bij te kleine knaldempers doet de ontstane opstuwing van retourlucht een onzekere loop van de persluchtaandrijving ontstaan. Slangen aansluiten aan de luchtafvoeropeningen.

 Toevoerslang aansluiten aan aanslui-

ting nr. 2. – Slanggrootte voor toevoerlucht: DN 6  Afvoerslangen aansluiten aan aanslui-

ting nr. 1 en EXH. – Slanglengte: 1-2 m – Slanggrootte voor retourlucht: DN 6

Schroefverbinding vat of spongat-

conus monteren

Waarschuwing

De schroefdraden voor de montage met afdichtingsmiddel insmeren zodat aan de schroefdraden geen reinigingsvloeistof ontsnapt (bv. met Drei Bond nr. 1359, Kärcher bestel-nr. 6.869-029).

1 Sluitschroef 2 Kegelwiel 3 Asuiteinde 4 Vatschroefverbinding of spongatconus

 Sluitschroef losdraaien.  Kegelwiel verwijderen.  Asuiteinde met behulp van een snijma-

chine voor rond staal (diameter 2,8 mm)

eruit draaien.  Vatschroefverbinding of spongatconus

gebruiken of vervangen.  Asuiteinde met afdichtingsmiddel in-

smeren en indraaien.

Nederlands 31

 Kegelwiel aanbrengen.  Sluitschroef met afdichtingsmiddel in-

smeren en indraaien.

Bediening

 Gevaar

Verwondingsgevaar door naar buiten komende, eventueel hete hogedrukstraal! – Binnenreiniger alleen in reservoirs ge-

bruiken die aan alle kanten gesloten zijn.

– Binnenreiniger alleen bij een uitgescha-

kelde afzonderlijke hogedrukpomp en een uitgeschakelde eigen aandrijving in het reservoir brengen of in een ander reservoir brengen.

 Binnenreiniger op het reservoir zetten

en beveiligen.

 Hogedrukpomp door middel van een

hogedrukslang verbinden met de binnenreiniger.

 Bij elektrische aandrijving van de bin-

nenreiniger: Steek de netstekker in de contactdoos.

 Bij persluchtaandrijving van de binnen-

reiniger: persluchttoevoer openen.

 Toevoer van de reinigingsvloeistof ope-

nen.

 Afzonderlijke hogedrukpomp inschake-

len.

Waarschuwing

Bij bijna alle reinigingswerkzaamheden bereikt men met 2 sproeiers een goed reinigingsresultaat. Bij heel grote en sterk vervuilde reservoirs gebruikt met 1 sproeier, de andere wordt met een schroef afgesloten.

Voordeel:

– Beter reinigingsresultaat door een gro-

tere diameter en kracht van de reinigingsstraal.

Nadeel:

– Lagers en afdichtingen worden sterker

belast en verslijten sneller.

– Verlenging van de reinigingstijd.

Gebruik uitsluitend originele reserveonderdelen van de fabrikant of door hem aanbevolen onderdelen, zoals – reserve- en slijtageonderdelen

– accessoires – bedrijfsstoffen – Reinigingsmiddel

 Gevaar

Ongevallengevaar bij het werkzaamheden aan de installatie! Bij alle werkzaamheden:

 Hogedrukpomp aan de hoofdschake-

laar spanningsvrij schakelen en beveiligen.

 Toevoer van de reinigingsvloeistof slui-

ten.

 Bij elektrische aandrijving van de bin-

nenreiniger: Netstekker uittrekken.

 Bij persluchtaandrijving van de binnen-

reiniger: persluchttoevoer sluiten.

Wie mag onderhoudswerkzaamhe-

den uitvoeren?

 Exploitant

Werkzaamheden met de aanduiding 'Exploitant' mogen alleen door geschoolde personen uitgevoerd worden die de hogedrukinstallatie veilig kunnen bedienen en onderhouden.

Onderhoudscontract

Om een betrouwbare werking van de installatie te garanderen, raden u aan om een onderhoudscontract af te sluiten. Gelieve contact op te nemen met uw betreffende Kärcher-klantenservice.

Buitenwerkingstelling

Waarschuwing

Binnenreiniger voor de buitenwerkingstelling 30 seconden zonder toevoeging van reinigingsmiddelen spoelen. Daardoor wordt vermeden dat de dichtingen gaan kleven, verharden en daardoor sneller gaan verslijten.

 Afzonderlijke hogedrukpomp uitschake-

len.

 Toevoer van de reinigingsvloeistof slui-

ten.

 Bij elektrische aandrijving van de bin-

nenreiniger: Netstekker uittrekken.

 Bij persluchtaandrijving van de binnen-

reiniger: persluchttoevoer sluiten.

 Binnenreiniger uit het reservoir nemen.

Onderhoud

De basis voor een veilige installatie is een regelmatig onderhoud.

32 Nederlands

Onderhoudsschema

Tijdstip Handeling Uitvoering door wie

Na 40 bedrijfsuren of wekelijks

Maandelijks of na 160 bedrijfsuren

Smeerolie voor luchtdruk-onderhoudseenheid (voor HKF 50 P)

Festo speciaal

Aral Vitam GF 32

Esso Nuto H 32

Mobil DTE 24

Onderhoudseenheid voor perslucht controleren.

Schroeven controleren op correcte positie.

 Gevaar

Gevaar door perslucht. Voor onderhoudswerkzaamheden de perslucht sluiten en nog voorhanden perslucht aan de onderhoudseenheid naar buiten laten stromen.

– Water in de waterafscheider aflaten, daartoe de wateraf-

laatschroef openen, water aflaten en de wateraflaatschroef sluiten.

– Proportionele smeerinrichting met geschikte smeerolie

vullen, daartoe het voorraadsreservoir losschroeven en smeerolie vullen.

– Oliesoort zie onderstaande tabel.

Controleren of alle schroeven vast aangedraaid zijn. Exploitant

Exploitant

BP Energol HLP 32

Hulp bij storingen

Instructies in geval van storingen



Gevaar

Ongevallengevaar bij het werkzaamheden aan de installatie! Bij alle werkzaamheden:

 Hogedrukpomp aan de hoofdschake-

laar spanningsvrij schakelen en beveiligen.

 Toevoer van de reinigingsvloeistof slui-

ten.

 Bij elektrische aandrijving van de bin-

nenreiniger: Netstekker uittrekken.

 Bij persluchtaandrijving van de binnen-

reiniger: persluchttoevoer sluiten.

Wie mag storingen oplossen?

 Exploitant

Werkzaamheden met de aanduiding 'Exploitant' mogen alleen door geschoolde personen uitgevoerd worden die de hogedrukinstallatie veilig kunnen bedienen en onderhouden.

 Electriciens

Uitsluitend personen met een beroepsopleiding in elektrotechniek.

 Klantendienst

Werkzaamheden met de aanduiding „Klantenservice“ mogen alleen door monteurs van de Kärcher-klantenservice worden uitgevoerd.

Nederlands 33

Storingsopsporing

CEO

Head of Approbation

Storing Mogelijke oorzaak Oplossing door wie

Motor draait niet Geen spanning aan de motor. Zekering en leidingen controleren. Vakkundige elektri-

cien

Motor draait, reinigingskop draait niet

Reinigingskop draait met schokken

Ongelijkmatige reinigingsstraal

Thermoschakelaar in de wikkeling is geactiveerd.

Aardlekschakelaar is in werking gezet. Geen perslucht voorhanden of druk te laag. Persluchttoevoer geknikt. Persluchtslangen controleren. Exploitant Mechanisch defect aan: – koppelingsdelen – aandrijfas – vertanding Reinigingskop botst tegen de wand van het reservoir. Versleten startschijf leidt tot een verhoogde speling van de kegel. Beschadigde vertanding van de kegelwielen. Sproeiers verstopt. Sproeiers reinigen. Exploitant Sproeiers beschadigd. Sproeiers vervangen. Exploitant

Oorzaak van de overbelasting oplossen. Vakkundige elektri-

cien Oorzaak verhelpen en aardlekschakelaar resetten. Persluchttoevoer controleren. Exploitant

Onderdelen controleren en defecte onderdelen vervangen.

Positie van de reinigingskop wijzigen en daardoor voor een vrije loop zorgen. Startschijven vervangen. Klantenservice

Kegelwielen vervangen. Klantenservice

Vakkundige elektri-

cien

Klantenservice

Exploitant

Toebehoren

Benaming Bestelnr.

Onderhoudseenheid voor perslucht (alleen voor persluchtaandrijving)

Spongatconus in PE-uitvoering

Sluitschroef (voor werking met 1 sproeier)

Persluchtfilter met automatische condenswaterafvoer (alleen voor persluchtaandrijving)

Persluchtslang (aan de lopende meter)

Knaldemper retourlucht met olieafscheider

6.610-020

5.132-016

5.411-061

6.414-154

6.388-192

op aanvraag

CE-verklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

HKF 50 E

5.957-453 Product: Interieurreiniging

Type: HKF 50 E Van toepassing zijnde EG-richtlijnen

98/37/EG (tot 28.12.2009) 2006/42/EG (van 29.12.2009)

2006/95/EG 2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60204–1 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2: 2005

HKF 50 P

5.957-454 Product: Interieurreiniging

Type: HKF 50 P Van toepassing zijnde EG-richtlijnen

98/37/EG (tot 28.12.2009) 2006/42/EG (van 29.12.2009) 94/9/EG

Toegepaste geharmoniseerde normen

EN ISO 12100–1 EN ISO 12100–2 EN 1127-1: 1997 EN 13463-1: 2002 EN 13463-5: 2003

Toegepaste landelijke normen

Nr. van de benoemde plaats

0123 TÜV SÜD Ridlerstr. 65

80339 München

Testverslag nr.

Ex5 0307 10088 097

Kenmerk

II 1/2 G c T4

II 1/3 D c 120 °C

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat worden binnen de garantieperiode gratis verholpen, voorzover deze veroorzaakt worden door een materiaal- of fabricagefout. Gelieve u, om gebruik te maken van de garantie, met toebehoren en aankoopbewijs tot uw leverancier te wenden, of tot het dichtstbijzijnde servicepunt.

34 Nederlands

Antes de poner en marcha por

primera vez el aparato, lea el presente manual de instrucciones y siga las instrucciones que figuran en el mismo. Conserve estas instrucciones para su uso posterior o para propietarios ulteriores. – ¡Antes de la primera puesta en marcha

lea sin falta las instrucciones de uso y las instrucciones de seguridad n.°

5.951-949!

– En caso de daños de transporte informe

inmediatamente al fabricante.

Índice de contenidos

Protección del medio ambiente 35 Símbolos del manual de instrucciones 35 Uso previsto 35 Función 35 Indicaciones de seguridad 35 Datos técnicos 38 Puesta en marcha 39 Manejo 40 Puesta fuera de servicio 40 Cuidados y mantenimiento 40 Ayuda en caso de avería 41 Accesorios 42 Declaración CE 42 Garantía 42

Protección del medio ambien-

Los materiales empleados para el embalaje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento posterior. Evite el contacto de baterías, aceites y materias semejantes con el medioambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Símbolos del manual de ins-

trucciones

 Peligro

Indica la presencia de un peligro inminente. El incumplimiento de las indicaciones puede provocar la muerte o lesiones muy graves.

몇 Advertencia

Hace alusión a una situación potencialmente peligrosa. El incumplimiento de las indicaciones puede provocar lesiones leves o daños materiales.

Nota

Muestra consejos de manejo y ofrece información importante.

Uso previsto

– Los purificadores interiores HKF 50 E y

HKF 50 P son mecanismos pulverizadores para limpiar barriles y depósitos.

– El cabezal de limpieza se coloca en el

depósito a través de un orificio con el diámetro mínimo correspondiente.

Cabezal limpiador Orificio mín. del de-

pósito

HKF 50 55 mm

– Una bomba de alta presión separada se

conecta con el purificador interior mediante una manguera de alta presión.

Nota

Una lista de los detergentes líquidos permitidos se encuentra en el capítulo "Datos técnicos".

El funcionamiento fuera del depósito cerrado se considera como indebido y con presiones y temperaturas más altas que las indicadas en los datos técnicos.

Evite que los detergentes líquidos entre en contacto con el medio ambiente. Evite que sustancias nocivas penetren en el suelo y elimine el aceite usado de forma que no dañe el medio ambiente.

Las aguas residuales que contengan aceite no deben penetrar en el suelo ni verterse en aguas naturales o en el sistema de canalización.

Función

– El purificador interior está compuesto

de una pieza de accionamiento, tubo de soporte y el cabezal de limpieza. Las boquillas del cabezal de limpieza giran sobre dos ejes y abarcan así cada zona del depósito.

– El cabezal de limpieza gira mediante un

motor eléctrico o de aire comprimido. Por lo tanto, la velocidad es independiente de la presión y cantidad de detergente líquido. Con el accionamiento eléctrico, la velocidad es constante, con el accionamiento con aire a presión, se puede ajustar la velocidad mediante aire a presión.

Indicaciones de seguridad

– Respetar las normativas vigentes na-

cionales correspondientes.

– Respetar las indicaciones de seguridad

que figuran en los detergentes utilizados (por lo general, figuran en la etiqueta).

– Para evitar peligros por un manejo inco-

rrecto, sólo se puede encargar la operación de la instalación a personas

formadas en el manejo, cuyas capacidades operativas hayan sido desmostradas.

– El manual de instrucciones debe estar

accesible para cada operario.

Si se utiliza este aparato de manera incorrecta o inapropiada se podrán provocar situaciones de peligro para el usuario y otras personas debido a – presión alta

– altas tensiones eléctricas (HKF 50 E) – Detergente o detergente líquido utiliza-

– Peligro de explosiones

 Peligro

– Peligro de aplastamiento mediante el

accionamiento del purificador interior. Poner el accionamiento del purificador interior en funcionamiento sólo en depósitos cerrados.

– Peligro de lesiones por el chorro de pre-

sión alta presión, por eso sólo se debe poner el purificador interior en funcionamiento en depósitos cerrados.

– Peligro para la salud por sustancias re-

siduales en depósitos, que se deben limpiar o mediante el detergente líquido utilizado. Por este motivo, cumpla las medidas protectoras prescritas.

– Peligro de lesiones si se cae el purifica-

dor interior por una profundidad de sumersión reducida. En este caso, asegurar adicionalmente el purificador interior.

– Peligro de lesiones si se cae el depósi-

to, asegurar adicionalmente el depósito y el purificador interior.

– Peligro de lesiones por que se deslice el

purificador interior, por eso se debe apretar bien el purificador interior con un anillo de apriete.

Peligro de explosión e incendio al utilizar los detergentes correspondientes y sustancias residuales en los depósitos. En estos casos, infórmese en Kärcher de cómo se deben aplicar los detergentes correspondientes.

몇 Advertencia

Para evitar dañar el cabezal de limpieza, procurar colorar libremente los depósitos. El cabezal de limpieza no debe chocar en ningún caso contra la pared del depósito.

Español 35

Equipo protector personal

Al limpiar piezas que refuercen el ruido, utilizar orejeras para evitar daños del aparato auditivo.

Según la concentración y riesgo para la salud del detergente líquido utilizado, llevar la siguiente ropa protectora: – Ropa protectora impermeable

– Gafas protectoras o máscara protectora – Guantes protectores ajustados – Calzado ajustado

Operarios autorizados

Los operarios autorizados son personas que han cumplido los 18 años y son capaces de manejar esta instalación (con excepción de los aprendices, véase BGV D15

§6).

Comportamiento en caso de emer-

gencia

 Desconectar la bomba de alta presión

por separado.

 En caso de accionamiento eléctrico del

purificador interior: Extraer el enchufe de la red.

 En caso de accionamiento con aire

comprimido del purificador interior: Cerrar la alimentación de aire comprimido.

 Cerrar la alimentación de detergente lí-

quido.

División de zonas

Zonas expuestas a explosiones se dividen en zonas según la frecuencia y duración del suceso de atmósfera peligrosa explosiva en BetrSichV y EN 1127-1.

La definición de las zonas es responsabilidad del operador.

En BetrSichV, de la EN 1127-1, de la BGR 104 – ex directriz de BG química y en la EN 60079-10 encontrará indicaciones sobre la división de zonas. – Zona 0

La zona 0 es una zona en la que es frecuente la existencia continua, durante largos períodos o frecuente, de una atmósfera peligrosa y explosiva como mezcla de aire y gases, vapores o nieblas combustibles.

– Zona 1

Zona 1 es una zona en la que, en funcionamiento normal, se puede formar una atmósfera peligrosa y explosiva como mezcla de aire y gases, vapores o nieblas combustibles.

– Zona 2

Zona 2 es una zona en la que, en funcionamiento normal, no se suele formar, o se forma brevemente, una atmósfera peligrosa y explosiva como mezcla de aire y gases, vapores o nieblas combustibles.

– Zona 20

La zona 20 es una zona en la que es frecuente que exista una atmósfera explosiva, peligrosa en forma de nube de polvo combustible contenido en el aire, durante un período prolongado o frecuentemente.

– Zona 21

Zona 21 es una zona en la que, en funcionamiento normal, se puede formar una atmósfera peligrosa y explosiva en forma de una nube compuesta de polvo combustible contenido en el aire.

– Zona 22

Zona 22 es una zona en la que, en funcionamiento normal, no se suele formar, o se forma brevemente, una atmósfera peligrosa y explosiva en forma de nube compuesta por polvo combustible contenido en el aire.

Condiciones especiales en la zona

1 El purificador interior sólo se pueden

utilizar en zonas 0 de depósitos, cuando el diámetro del depósito no supera los 1 m con una altura normal de depósito o un tamaño similar de depósito.

2 El volumen del detergente de sustan-

cias no disueltas no debe superar el 1%.

3 El purificador interior se debe poner a

tierra de forma electrostática.

4 La bomba para el detergente líquido

sólo se puede operar cuando está lleno de líquido.

5 La presión nominal de la bomba no pue-

de superar los 5 MPa para un funcionamiento de disolución.

6 El motor de aire comprimido sólo se

puede operar cuando se alimenta el purificador interior con detergente líquido.

7 La velocidad del cabezal de limpieza no

debe superar los 40 l/min.

8 La temperatura de funcionamiento del

detergente líquido agua con detergentes no debe superar los 95°C.

9 La temperatura de servicio de los deter-

gententes líquidos, disolventes, lejías y ácidos no debe superar los 20 °C.

10 Se debe comprobar el funcionamiento

del purificador interior se de acuerdo con la duración de funcionamiento adecuada en perfecto estado (entre otros, comprobar el desgaste y estanqueidad de los casquillos del cojinete y la junta del accionamiento). Si es necesario, reparar.

11 El purificador interior sólo se puede

operar con los detergentes líquidos y en aquellos medios contra cuyo efecto, las sustancias son suficientemente resistentes.

12 Los detergentes líquidos que contienen

elementos disolventes combustibles, deben corresponder a los grupos de ig-

nición IIA y IIB. No se deben pulverizar disolventes del grupo de ignición IIC.

13 El purificador interior no se debe asig-

nar en la zona 0 de forma permanente, sino sólo durante la limpieza de depósito. Se deben cumplir las normativas de funcionamiento vigentes dentro de la BetrSichV así como otras normas nacionales. Se debe tener en cuenta que la conexión depósito/purificador interior colocado en el depósito no deje pasar las llamas.

14 Los tubos tienen que conducir la electri-

cidad (resistencia R < 1000 Ohm).

15 Sólo se pueden utilizar detergentes lí-

quidos con una conductividad de G > 1000 pS/m.

16 Todas las piezas tocadas por los me-

dios se deben conectar al sistema de toma a tierra.

36 Español

Esquema de principios división de zonas

A Zona 1/22 B Categoría 2/3 C Zona 0/20 D Categoría 1

Español 37

Datos técnicos

HKF 50 E HKF 50 P

Nº referencia 3.631-009 3.631-008

Cantidad máx. de transporte l/h (l/min) 1200 (20) 1200 (20) Temperatura máx. para agua con detergentes °C 95 95 Temperatura máx. con disolventes, lejías, ácidos °C 20 20 Ex Máx. presión de servicio MPa (bar) 10 (100) 10 (100) Presión de servicio máx. en funcionamiento de disolvente MPa (bar) -- 5 (50) Ex Tensión V 230 -Tipo de corriente -- 1~ -Frecuencia Hz 50 -Potencial nominal W 20 -Categoria de protección -- IP 65 -aire comprimido MPa (bar) -- 0,4-0,7 (4-7) Caudal aire comprimido l/min -- 450 Accionamiento velocidad de funcionamiento 1/min 29 10-20 Nivel de presión acústica (EN 60704-1) dB(A) 65 83 (sin amortiguadores) Conexión de alta presión -- DN 15 - M22x1,5 DN 15 - M22x1,5 Orificio mín. del depósito mm 55 55 Longitud total mm 650 715 Profundidad máx. de inmersión mm 304 304 Peso kg 7 7 Temperatura ambiente °C +2...+40 +2...+40 Clase de protección anti-ignición -- II 1/2 G c T4

II 1/3 D c 120 °C

Hoja de dimensiones HKF 50

38 Español

Detergentes líquidos

disolvente

Peligro



– ¡Se debe tener en cuenta la protección

Ex en funcionamiento de disolvente así como en las zonas Ex!

– Presión máxima para funcionamiento

de disolvente: 5 MPa

몇 Advertencia

Durante el funcionamiento de disolvente, las sustancias de las juntas son menos resistentes, de modo que enjuagar inmediatamente después de su uso. ¡Consultar a Kärcher!

1 Hidrocarburos

Ejemplo: Petróleo

2 Aromatos (disolvente)

Ejemplo: Benzol, Toluol

3 Ketone

Ejemplo: MEK (Methyl Ethyl Ketone), Acetona

4Ester

Ejemplo: Butilacetato, metilacetato

5 Glicoles

Ejemplo: Butilglicol

6 Disolvente mixto

Ejemplo: Butilacetato 85, isobutilacetato 85 (85 = 85% butilacetato + 15% nButanol)

7 Regenerados, destilados de diferentes

disolventes que ya se hayan utilizado para fines de limpieza o similares.

Lejías

1 Agua con detergentes alcalina (máx. 0-

2%) Ejemplo: Detergente Kärcher RM31

2 Lejías de sosa máx. 10% sin elementos

de hipocloritos.

3 Lejías de sosa máx. 10% sin elementos

de hipocloritos.

Ácidos

몇 Advertencia

– ¡Para ácidos salinos y sulfuros de ma-

yor arrastre de material, por eso, enjuagar/neutralizar inmediatamente tras el uso!

– Si los ácidos están sucios, la resistencia

es más reducida.

– ¡Consultar a Kärcher si es necesario! 1 Agua con detergente ácido (máx. 0-1%)

Ejemplo: Detergente Kärcher RM25

2 Ácidos (temperatura máx.´+20 °C)

Ácido nítrico máx. 10% Ácido acético máx. 10%

Ácido fórmico máx. 10% Ácido fosfórico máx. 10% Ácido cítrico máx. 10%

Ácido sulfúrico máx. 0,5% Ácido clorhídrico máx. 0,5%

agua

1agua 2 Agua totalmente desalinizada

Otros detergentes líquidos

Al utilizar otros detergentes líquidos se debe comprobar la resistencia de acuerdo con la lista de sustancias. Estos detergentes líquidos sólo se pueden utilizar con la autorización de Kärcher.

Selección de boquilla

Caudal [l/h] 1200 1200 1000 1000

Presión [MPa]

Número de boquillas

Tamaño de boquillas [mm]

Nº referencia 5.765-

* Estándar Boquillas especiales para operar con disolvente bajo pedido.

9,5 9,5 9,5 9,5

2121

1,4 * 2,0 1,2 1,7

012 015 014 013

Puesta en marcha

Accionamiento eléctrico

 Peligro

¡Peligro de muerte por una tensión eléctrica alta! Encargar la instalación eléctrica únicamente a electricistas especializados.

– El enchufe debe estar asegurado con

un interruptor de corriente por defecto con una corriente de liberación de 30 mA.

– El enchufe se debe encontrar cerca del

puesto de trabajo para que se pueda desenchufar rápidamente en caso de emergencia.

Accionamiento con aire comprimi-

몇 Advertencia

Para evitar dañar el accionamiento de aire comprimido por el agua condensada y una lubricación insuficiente, montar una unidad de mantenimiento en la alimentación de aire comprimido (ref. 6.610-020).

La unidad de mantenimiento debe estar configurada de la siguiente manera: – Caudal de aire de 500 l/min – Presiones hasta 0,7 MPa La unidad de mantenimiento se compone de: – separador de agua – regulador de presión con manómetro – Engrasador proporcional  Rellenar el engrasador proporcional

con aceite lubricante apropiado, atornillar para ello depósito de reserva y llenar con aceite lubricante (tipo de aceite, véase el capítulo "Cuidados y mantenimiento").

Conectar los tubos de aire comprimido al motor de aire comprimido

Nota

Con amortiguadores demasiado pequeños, el atasco de retorno creado de la ventilación genera un funcionamiento inseguro del accionamiento de aire comprimido. Conectar tubos a los orificios de ventilación.

 Conectar el conducto de alimentación a

la conexión nº 2.

– Tamaño de tubo para alimentación: DN

 Conectar los conductos de alimentación

a la conexión nº 1 y EXH. – Longitud del tubo: 1-2 m – Tamaño del tubo para la ventilación: DN

Montar la rosca del barril o el cono

del orificio del barril

Nota

Untar la rosca antes de montarla con un producto para juntas, para que no salga detergente por la rosca (p.ej. con Drei Bond nº 1359, nº de ref. 6.869-029).

1 Tornillo de bloqueo 2 rueda de engranaje cónico 3 muñón del eje 4 Rosca del barril o cono del orificio del

barril

 Soltar el tornillo de cierre.  Tirar de la rueda cónica.  Desenroscar el muñón del eje con ayu-

da de un material redondo (diámetro 2,8

mm).  Colocar o cambiar la rosca del barril o el

cono del orificio del barril.

Español 39

 Untar y enroscar el muñón del eje con

producto para juntas.

 Colocar la rueda cónica.  Untar y enroscar el tornillo de rosca con

producto para juntas.

Manejo

 Peligro

¡Riesgo de lesiones por el chorro de alta presión caliente que pueda salir! – Operar el purificador interior sólo en de-

pósitos cerrados por todas partes.

– Colocar el purificador interior en el de-

pósito o cambiarlo a otro depósito sólo con una bomba de alta presión desconectada separada y un accionamiento automático desconectado.

 Coloque el purificador interior sobre el

recipiente y ciérrelo.

 Conectar la bomba de alta presión me-

diante un tubo de alta presión con el purificador interior.

 En caso de accionamiento eléctrico del

purificador interior: Enchufe la clavija de red.

 En caso de accionamiento con aire

comprimido del purificador interior: Abrir el suministro de aire comprimido.

 Abrir la alimentación de detergente lí-

quido.

 Conectar la bomba de alta presión por

separado.

Nota

En casi todos los casos se consigue una buena limpieza con 2 boquillas. En caso de depósitos muy grandes y muy sucios se utiliza una boquilla, la otra se cierra con un tornillos.

Ventaja:

– Se consigue un mejor resultado con un

ancho de chorro más grande y mayor fuerza del chorro de limpieza.

Desventaja:

– el cojinete y las juntas se cargan más y

se desgastan más rápido.

– Prolongación del tiempo de limpieza.

Cuidados y mantenimiento

Se debe realizar un mantenimiento regular de la instalación para garantizar un funcionamiento correcto. Emplee exclusivamente piezas de repuesto originales del fabricante o piezas recomendadas por él. Esto es válido para: – Piezas de repuesto y piezas de desgas-

te – Accesorios – Combustibles – Detergente

 Peligro

Peligro de accidentes cuando se trabaja en la instalación. En todos los trabajos

 Conectar y asegurar la bomba de alta

presión al interruptor principal sin ten-

sión.  Cerrar la alimentación de detergente lí-

quido.  En caso de accionamiento eléctrico del

purificador interior: Extraer el enchufe

de la red.  En caso de accionamiento con aire

comprimido del purificador interior: Ce-

rrar la alimentación de aire comprimido.

¿Quién puede realizar los trabajos

de mantenimiento?

 Propietario-usuario

Los trabajos señalizados con la indica-

ción "Propietario-usuario" sólo deben

ser llevados a cabo por personas debi-

damente instruidas y familiarizadas con

el manejo de instalaciones de alta pre-

sión y la realización de los trabajos de

mantenimiento en cuestión.

contrato de mantenimiento

Para garantizar el funcionamiento seguro de la instalación recomendamos firmar un contrato de mantenimiento. A este respecto póngase en contacto con el Servicio de atención al cliente de Kärcher.

Puesta fuera de servicio

Nota

Enjuagar el purificar interior durante 30 segundos antes de poner fuera de servicio sin añadir detergentes. Así se evitará la encrustación y adhesión y, con ello, el desgaste prematuro de las juntas.

 Desconectar la bomba de alta presión

por separado.

 Cerrar la alimentación de detergente lí-

quido.

 En caso de accionamiento eléctrico del

purificador interior: Extraer el enchufe de la red.

 En caso de accionamiento con aire

comprimido del purificador interior: Cerrar la alimentación de aire comprimido.

 Extraer el purificador interior del depósi-

to.

40 Español

Plan de mantenimiento

Cuándo Operación Ejecución a realizar

por

semanalmente o tras 40 horas de servicio

Mensualmente o tras 160 lavados

Aceite lubricante para la unidad del mantenimiento de aire comprimido (para HKF 50 P)

Festo especial

Aral Vitam GF 32

Esso Nuto H 32

Mobil DTE 24

BP Energol HLP 32

Controlar la unidad de mantenimiento para aire comprimido.

Comprobar si los tornillos están bien colocados.

 Peligro

Peligro por el aire comprimido. Antes de realizar trabajos de mantenimiento, cerrar el aire comprimido y dejar salir el aire comprimido restante de la unidad de mantenimiento.

– Purgar el agua del separador de agua, para ello abrir el tor-

nillo purgador de agua, dejar salir el agua y cerrar el tornillo purgador de agua.

– Rellenar el engrasador proporcional con aceite lubricante

apropiado, atornillar para ello el depósito de reserva y llenar con aceite lubricante.

– Consulte el tipo de aceite en la tabla siguiente.

Comprobar si todos los tornillos están bien apretados. Propietario-

sólo deben ser llevados a cabo por el Servicio Técnico Oficial de Kärcher.

Propietariousuario

usuario

Ayuda en caso de avería

Indicaciones en caso de avería

Peligro



Peligro de accidentes cuando se trabaja en la instalación. En todos los trabajos

 Conectar y asegurar la bomba de alta

presión al interruptor principal sin tensión.

 Cerrar la alimentación de detergente lí-

quido.

 En caso de accionamiento eléctrico del

purificador interior: Extraer el enchufe de la red.

 En caso de accionamiento con aire

comprimido del purificador interior: Cerrar la alimentación de aire comprimido.

¿Quién está autorizado para reparar

averías?

 Propietario-usuario

Los trabajos señalizados con la indicación "Propietario-usuario" sólo deben ser llevados a cabo por personas debidamente instruidas y familiarizadas con el manejo de instalaciones de alta presión y la realización de los trabajos de mantenimiento en cuestión.

 Técnicos electricistas

Exclusivamente personas que dispongan de una formación profesional como técnico electricista.

 Servicio de atención al cliente

Los trabajos señalizados con la indicación "Servicio de atención al cliente"

Español 41

Búsqueda de averías

CEO

Head of Approbation

Avería Posible causa Modo de subsanarla a realizar por

El motor no gira El motor no tiene tensión. Comprobar el fusible y conductos. Técnicos electricis-

tas

El interruptor térmico de protección en la bobina se ha activado.

El interruptor de corriente por defecto se ha activado. No aire aire comprimido o la presión es demasiado baja. Suministro de aire comprimido do-

blado. El motor gira, el cabezal de limpieza no gira

El cabezal de limpieza gira bruscamente

Chorro de limpieza irregular Boquillas pulverizadoras atasca-

Defecto mecánico en:

– Piezas de acoplamiento

– Eje de accionamiento

–Dentado

El cabezal de limpieza choca con-

tra la pared del depósito.

Arandelas de arranque desgasta-

das provocan un aumento excesi-

vo del juego esférico.

Dentado estropeado de las ruedas

esféricas.

das.

Boquillas pulverizadoras dañadas. Cambiar las boquillas pulverizadoras. Propietario-usuario

Solucionar la causa de la sobrecarga. Técnicos electricis-

tas Solucionar la causa y restablecer el interruptor de corriente por defecto. Comprobar el suministro de aire comprimido. Propietario-usuario

Comprobar los tubos de aire comprimido. Propietario-usuario

Comprobar y cambiar las piezas defectuosas. Servicio de atención

Modificar la colocación del cabezal de limpieza y conseguir así que funcione con libertad.

Cambiar las arandelas de arranque. Servicio de atención

Cambiar las ruedas esféricas. Servicio de atención

Limpiar las boquillas pulverizadoras. Propietario-usuario

Técnicos electricis-

tas

al cliente

Propietario-usuario

al cliente

Accesorios

denominación Nº referen-

cia

Unidad de mantenimiento para aire comprimido (sólo para accionamiento de aire comprimido)

Cono del orificio del barril en modelo PE

Tornillo de cierre (para funcionamiento con 1 boquilla)

Filtro de aire comprimido con salida automática de condensado (sólo para accionamiento de aire comprimido)

Tubo de aire comprimido (por metros)

Amortiguador de ventilación con separador de aceite

6.610-020

5.132-016

5.411-061

6.414-154

6.388-192

bajo pedido

Declaración CE

Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.

Los abajo firmantes actúan con plenos poderes y con la debida autorización de la dirección de la empresa.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Tfno.: +49 7195 14-0 Fax: +49 7195 14-2212

HKF 50 E

5.957-453 Producto: Limpiador interno

Modelo: HKF 50 E Directivas comunitarias aplicables

98/37/CE (a 28.12.2009) 2006/42/CE (desde 29.12.2009)

2006/95/CE 2004/108/CE

Normas armonizadas aplicadas

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60204–1 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2: 2005

HKF 50 P

5.957-454 Producto: Limpiador interno

Modelo: HKF 50 P Directivas comunitarias aplicables

98/37/CE (a 28.12.2009) 2006/42/CE (desde 29.12.2009)

94/9/CE

Normas armonizadas aplicadas

EN ISO 12100–1

EN ISO 12100–2 EN 1127-1: 1997 EN 13463-1: 2002 EN 13463-5: 2003

Normas nacionales aplicadas

Nº de la zona nombrada

0123 TÜV SÜD Ridlerstr. 65 80339 München

Nº informe de pruebas

Ex5 0307 10088 097

Identificación

II 1/2 G c T4

II 1/3 D c 120 °C

Garantía

En cada país rigen las condiciones de garantía establecidas por el distribuidor oficial autorizado. Reparamos gratuitamente las averías que se produzcan durante el plazo de garantía, siempre y cuando hayan sido ocasionadas por fallos materiales o de fabricación. En caso de avería durante el plazo de garantía, póngase en contacto con su distribuidor o centro oficial autorizado y no se olvide de llevar consigo el recibo de compra y los accesorios.

42 Español

Перед первым применением

вашего прибора прочитайте эту инструкцию по эксплуатации и действуйте соответственно. Сохраните эту инструкцию по эксплуатации для дальнейшего пользования или для следующего владельца. – Перед первым вводом в

эксплуатацию обязательно прочтите указания по технике безопасности №

5.951-949!

– При повреждениях, полученных во

время транспортировки, немедленно свяжитесь с продавцом.

Оглавление

Защита окружающей Символы в руководстве по эксплуатации

Использование по назначению 43 Назначение 43 Указания по технике безопасности 43 Технические данные 46 Начало работы 47 Управление 48 Вывод из эксплуатации 48 Уход и техническое обслуживание 48 Помощь в случае неполадок 49 Принадлежности 50 Заявление о соответствии требованиям

СЕ 50 Гарантия 50

среды 43

Защита окружающей среды

Упаковочные материалы пригодны для вторичной переработки. Пожалуйста, не выбрасывайте упаковку вместе с бытовыми отходами, а сдайте ее в один из пунктов приема вторичного сырья.

Старые приборы содержат ценные перерабатываемые материалы, подлежащие передаче в пункты приемки вторичного сырья. Аккумуляторы, масло и иные подобные материалы не должны попадать в окружающую среду. Поэтому утилизируйте приборы через соответствующие системы приемки отходов.

старые

Символы в руководстве по

эксплуатации

 Опасность

Означает непосредственно грозящую опасность. Несоблюдение указания может повлечь смерть или самые тяжкие травмы.

몇 Предупреждение

Означает возможно потенциально опасную ситуацию. Несоблюдение указания может вызвать легкие травмы или повредить материальные ценности.

Указание

Означает советы по применению и важную информацию.

Использование по

назначению

– Приборы для чистки внутренних

поверхностей HKF 50 E и HKF 50 P— это распылители для чистки баков и контейнеров.

– Моющая головка помещается в бак

через отверстие соответствующего минимального диаметра.

Моющий узел Минимальное

отверстие контейнера

HKF 50 55 мм

– Раздельный насос высокого

давления присоединяют к очистителю при помощи шланга высокого давления.

Указание

Перечень подходящих моющих средств приведен в главе « Технические данные»

Использование вне закрытого контейнера при высоком давлении и температуре в соответствии с техническими указаниями приравнивается к использованию не по назначению.

Чистящее средство не должно попасть в окружающую среду. Пожалуйста, берегите природу и утилизируйте отработанное масло безопасным для окружающей среды способом.

Пожалуйста, не допускайте попадания сточных вод, содержащих минеральные масла, в почву, водоемы или канализацию.

Назначение

– В состав прибора для чистки входят

двигатель, патрубок и моющая головка. вращаются и устанавливаются в направлении двух разных осей, из-за чего каждая сторона контейнера становится доступной.

– Моющая головка приводится в

движение электро- или пневматическим приводом. Из-за этого число оборотов не зависит от количества и давления моющего средства. В моделях с электроприводом число оборотов

Сопла моющей головки

неизменно. В пневматических установках число оборотов можно выбрать, изменяя давление воздуха.

Указания по технике

безопасности

– Необходимо соблюдать

соответствующие национальные законодательные нормы.

– Следует соблюдать указания по

технике безопасности, прилагаемые к используемым моющим средствам (как правило, приведенные на этикетке упаковки).

– Чтобы избежать повреждений

техники и несчастных случаев из-за неправильного применения устройства, рекомендуется допускать к пользованию только обученный

– Следует обеспечить доступ к

руководству пользователя для каждого сотрудника.

В случае ошибок в управлении или использовании не по назначению оператор и другие лица могут подвергнуться опасности ввиду следующих факторов:

– высокое давление – высокое электрическое напряжение

(HKF 50 E)

– Чистящее средство или

использованная моющая жидкость

– Взрывоопасность

 Опасность

– Опасность защемления приводом

прибора. Использовать привод очистителя разрешается только в закрытой емкости.

– Травмоопасная выходящая струя

высокого давления. Использование очистителя возможно только в закрытых емкостях.

– Использованная моющая жидкость

и остатки хранившихся в емкостях веществ могут быть опасны для здоровья. Следует принять необходимые меры во избежание контакта с ними.

– Опрокидывание

малой глубине погружения травмоопасно. Следует надежно закрепить прибор.

– Опрокидывание емкости также

травмоопасно. Следует надежно соединить емкость и очиститель.

– Соскальзывание прибора для чистки

внутренних поверхностей травмоопасно, следует хорошо затянуть зажимным кольцом прибор для чистки внутренних поверхностей.

Применение соответствующих чистящих средств при наличии остатков в емкости может привести к пожару

опытный персонал.

очистителя при

или взрыву. Чтобы избежать

Руccкий 43

этого, следует проконсультироваться в представительстве Kдrcher о применении соответствующих чистящих средств.

몇 Предупреждение

Чтобы избежать повреждений моющей головки следует убедиться в ее свободном расположении внутри емкости. Не допускается соприкосновение моющей головки и стенок емкости.

Средства индивидуальной

защиты

При очистке частей, усиливающих звук, необходимо носить соответствующие средства защиты органов слуха для предотвращения их повреждения.

В зависимости от концентрации и вреда для здоровья используемой моющей жидкости следует применять следующие средства химической защиты:

– непромокающую защитную одежду – защитные очки или защитную маску

для лица – плотные рукавицы – плотную обувь

Допускаемые к работе

сотрудники

Сотрудникам, которым разрешается использовать очиститель, должно быть полных 18 лет. Они могут быть допущены к управлению установкой (исключением являются ученики производственного обучения, см. BGV

D15 §6).

Поведение в случае

возникновения аварийной

ситуации

 Выключить раздельный насос

высокого давления.  Для очистителей с электроприводом:

Отсоедините пылесос от

электросети.  Для очистителей с пневмоприводом:

прекратить подачу воздуха.  Остановить подачу моющей

жидкости

Взрывоопасные области в зависимости от многочисленности и времени создания взрывоопасной среды разделены в постановлении по безопасности эксплуатации (BetrSichV) и EN 1127-1 на зоны.

Толкование зон ложится на плечи эксплуатирующей стороны.

Классификация зон

Указания по классификации зон находятся в документах BetrSichV, EN 1127-1, BGR 104 (бывш. директива профессионального объединения

«Chemie») и EN 60079-10. – Зона 0

Зона 0 — это область, в которой взрывоопасная атмосфера часто на продолжительное время создается смесью воздуха и горючих газов, паров или распылениями.

– Зона 1

В зоне 1 возможно случайное образование взрывоопасной атмосферы в виде смеси воздуха и горючих газов, паров или распылений.

– Зона 2

Здесь обычно не происходит или происходит на короткое время образование взрывоопасной атмосферы в виде смеси воздуха и горючих газов, паров или распылений.

– Зона 20

В этой зоне взрывоопасная атмосфера создается облаком из воздуха, содержащего горючую пыль. Взрывоопасная обстановка часто образовывается или сохраняется долгое время.

– Зона 21

В отличие от зоны 20 здесь образование взрывоопасной атмосферы случайно.

– Зона 22

В этой зоне взрывоопасное облако из воздуха и горючей пыли образовывается на короткое или не образовывается вовсе.

или

время

Особенности Ex-области

1 Установка очистителя в зоне 0

емкости возможно лишь в случае, если диаметр емкости при нормальной высоте не больше одного метра.

2 Объемное распределение массы

моющей жидкости для нерастворимых твердых материалов не может превышать 1%.

3 Очиститель должен быть заземлен. 4 Включать насос для моющей

жидкости можно только при заполенном баке.

5 Номинальное давление в насосе при

использовании растворителей не должно превышать 5 МПа.

6 Пневматический привод следует

применять только в том случае, если к очистителю подключен источник моющей жидкости.

7 Частота вращения чистящей головки

не должна превышать 40 1/мин.

8 Рабочая температура моющей

жидкости (вода + чистящее средство) не должна превышать 95°C.

9 Рабочая температура

растворителей, кислот и щелочей не должна превышать 20°C.

10 После продолжительной работы

следует проверить состояние и функционирование очистителя (среди прочего следует проверить на износ и надежность посадки втулки подшипника и входное уплотнение ). При необходимости следует провести ремонтные работы.

11 Допускается использование только

таких моющих жидкостей и работа в таких средах, которые не повредить конструктивным элементам прибора.

12 Моющие жидкости, имеющие в

составе растворитель, должны соответствовать группам воспламеняемости IIA и IIB. Растворители группы IIC запрещается распылять.

13 Очиститель не может находиться в

зоне 0 продолжительное время. Это допускается только при очистке емкости. Следует соблюдать правила эксплуатации, указанные в BetrSichV, и подобные местные нормы. Следует иметь в виду, что сочетание емкость/в емкости заполненного очистителя не защищено от пробоев пламени.

14 Шланги должны проводить

электричество (сопротивление R <

1000 Ом).

15 Допустимо применение моющих

жидкостей с проводимостью G > 1000 пСм/м.

16 Все части, имеющие контакт с

подвижной средой, должны быть заземлены.

могут

44 Руccкий

Принципиальная схема

A Зона 1/22 B Категория 2/3 C Зона 0/20 D Категория 1

Руccкий 45

Технические данные

HKF 50 E HKF 50 P

№ заказа: 3.631-009 3.631-008

Макс. объем перекачки л/ч (л/мин) 1200 (20) 1200 (20) Максимальная температура при использовании воды и чистящего

средства Максимальная температура при использовании растворителей, щелочей и кислот Максимальное рабочее давление МПа (бар) 10 (100) 10 (100) Максимальное рабочее давление при использовании

растворителей Напряжение В 230 -Вид тока -- 1~ -Частота Гц 50 -Номинальная мощность Вт 20 -Тип защиты -- IP 65 -Сжатый воздух МПа (бар) -- 0,4-0,7 (4-7) Скорость подачи сжатого Частота вращения привода 1 об./мин 29 10-20 Уровень шума (EN 60704-1) дБ(A) 65 83 (без глушителя) Соединение высокого давления -- DN 15 - M22x1,5 DN 15 - M22x1,5 Минимальное отверстие контейнера мм 55 55 Общая длина мм 650 715 Макс. глубина опускания мм 304 304 Вес кг 77 Окружающая температура °C +2...+40 +2...+40 Вид защиты зажигания -- II 1/2 G c T4

воздуха л/мин -- 450

°C 95 95

°C 20 20 Ex

МПа (бар)-- 5 (50) Ex

II 1/3 D с 120°C

Размерный лист HKF 50

46 Руccкий

Моющие жидкости

Растворитель

Опасность



– Обязательно применение EX-

барьера и соблюдение EX-зон при работе с растворителем.

– Максимальное давление для

растворителя: 5 МПа

몇 Предупреждение

При применении растворителей забиваются сальники. Необходимо провести продувку после работы. Следует связаться с местным представительством Kдrcher.

1 углеводороды

Пример: Нефть

2 Ароматические углеводороды

(растворители) Пример: бензол, толуол

3 кетоны

Пример: метилэтилкетон, ацетон

4 сложный эфир

Пример: бутилацетат, метилацетат

5 гликоли

Пример: бутилгликоль

6 Смешанные растворители

Пример: Бутилацетат 85, изобутилацетат 85 (85 = 85% бутилацетата + 15% масляного альдегида)

7 Регенераты, дистилляты из

различных растворителей, уже примененные для очистки или подобных целей.

Мерсеризация

1 Вода с щелочным чистящим

средством (максимум 0—2%) Пример: Чистящее средство Kдrcher

RM31

2 Натровый щелок максимум 10%, без

гипохлорита

3 Гидроксид калия максимум 10%, без

гипохлорита

кислоты

몇 Предупреждение

– Для серной и соляной кислоты

естественно повышенная активность, поэтому обязательна нейтрализация/продувка после применения.

– При использовании загрязненных

кислот ухудшается стойкость.

– При необходимости следует

связаться с местным представительством Kдrcher.

1 Вода с кислотным чистящим

средством (максимум 0—1%) Пример: Чистящее средство Kдrcher

RM25

2 Кислоты ( максимальная температура

+20°C)

азотная кислота, максимум 10% уксусная кислота, максимум

10%

муравьиная кислота, максимум 10% фосфорная кислота, максимум 10% лимонная кислота, максимум 10%

серная кислота, максимум 0,5% соляная кислота, максимум 0,5%

Вода

1 Вода 2 полностью деминерализованная

вода

Другие моющие жидкости

При применении других моющих жидкостей следует уточнить стойкость при помощи специального перечня материалов. Такие чистящие средства разрешается применять только после консультации с местным представительством Kдrcher.

Выбор форсунки

Расход [л/ч]1200 1200 1000 1000

Давление [МПa]

Количеств о форсунок

Размер форсунок (мм)

№ заказа

5.765-

* Стандарт Дополнительные форсунки для использования с высылаются по запросу.

9,5 9,5 9,5 9,5

2121

1,4 * 2,0 1,2 1,7

012 015 014 013

растворителями

Начало работы

Электропривод

 Опасность

Высокое напряжение опасно для жизни! Работать с электропроводкой должен специалист.

– Розетка должна снабжаться

автоматическим выключателем, действующим при появлении тока утечки, с током расцепления 30 мА.

– Розетка должна находиться

недалеко от рабочего места, чтобы при необходимости можно было быстро отключить сетевой разъем.

Пневматический привод

몇 Предупреждение

Чтобы избежать повреждений пневматического привода из-за появления конденсата и нехватки смазки, следует установить обслуживаемый узел в проводке сжатого воздуха (№ заказа 6.610-020).

Обслуживаемый узел должен быть установлен следующим образом:

– Расход воздуха с 500 л/мин – Давление до 0,7 МПа

Обслуживаемый узел включает в себя: – Водоотделитель

– Регулятор давления с манометром – Пропорциональная масленка

 Масленку

соответствующим маслом, после этого отвинтить ресивер и заполнить маслом (сорта масла указаны в главе "Техническое обслуживание и уход").

Присоединить пневморукав к пневматическому двигателю

Указание

При использовании маленьких глушителей возникает обратный поток, мешающих выходному потоку из пневматического двигателя. Закрыть шланги выходящего воздуха.

 Патрубок подходящего воздуха

подключить к выходу устройства №2.

– Размер патрубка подходящего

воздуха: DN 6

 Патрубок отходящего воздуха

подключить к выходу устройства №1.

– Длина патрубка: 1-2 m – Размер патрубка отходящего

воздуха: DN 6

следует заполнить

Устанавливается пробка для

бочки или конус наливного

отверстия

Указание

Перед монтажом резьбу смазывают герметиком, чтобы на резьбу не попадала моющая жидкость (например,

Drei Bond № 1 359, Kдrcher, номер заказа

6.869-029).

1 Резьбовая пробка

Руccкий 47

2 коническая шестерня 3 Шейка оси 4 Пробка для бочки или конус

наливного отверстия

 Открутить запорный винт.  Вытащить коническую шестерню.  Вывинтить шейку оси с помощью

материала круглого сечения

(диаметром 2,8 мм).

 Вставить или заменить пробку для

бочки или конус наливного

отверстия.  Смазать шейку оси герметиком и

ввернуть.

 Снова надеть коническую  Смазать заглушку крышки

аккумулятора герметиком и

ввернуть.

шестерню.

Управление

 Опасность

Опасность получения травмы от выходящего потока горячего воздуха высокого давления! – Очиститель следует использовать

только в закрытой со всех сторон

емкости. – Использовать очиститель следует

только при выключенном

раздельном насосе высокого

давления и собственном приводе

или следует перейти в другую

емкость.

 Установить очиститель на емкость и

закрепить.  Соединить насос высокого

с очистителем при помощи шланга

высокого давления.  Для очистителей с электроприводом:

Вставьте штепсельную вилку в

розетку.  Для очистителей с пневмоприводом:

Пустить воздух.

 Начать подачу моющей жидкости.  Включить раздельный насос

высокого давления.

Указание

Практически во время всех работ по чистке с применением двух форсунок достигается хорошее качество очистки. При сильно загрязненных контейнеров используют 1 форсунку, другая закрывается при помощи винта.

Преимущества:

– Более хорошего результата очистки

можно добиться, используя более

широкую струю и силу удара

очищающей струи.

Недостаток:

– Подшипники и уплотнения сильнее

перегружаются и изнашиваются

гораздо быстрей. – Увеличение времени очистки.

наличии очень больших и

давления

Вывод из эксплуатации

Указание

Перед выключением очистителя продуть все элементы тридцати секунд. Это поможет избежать закупоривания и уменьшит износ деталей.

 Выключить раздельный насос

высокого давления.

 Остановить подачу моющей

жидкости.

 Для очистителей с электроприводом:

Отсоедините пылесос от электросети.

 Для очистителей с пневмоприводом:

прекратить подачу воздуха.

 Извлечь очиститель из емкости.

в течение

Уход и техническое

обслуживание

Основа надежной работы - регулярный уход за прибором. Используйте только следующие оригинальные запасные части изготовителя или части, рекомендованные им:

– Запасные и изнашиваемые части – Принадлежности, – Эксплуатационные материалы – Моющее средство

 Опасность

Опасность несчастных случаев при работе на установке! При всех работах:

 Следует отключить насос высокого

давления от сети электропитания при помощи главного выключателя.

 Остановить подачу моющей

жидкости.

 Для очистителей с электроприводом:

Отсоедините пылесос от электросети.

 Для очистителей с пневмоприводом:

прекратить подачу воздуха.

Кому разрешается проведение

работ по техническому

обслуживанию?

 Эксплуатационник

Работы с пометкой "Эксплуатационник" разрешается

проводить только проинструктированным лицам, способным безопасно управлять и обслуживать оборудование высокого давления.

Договор о техническом

обслуживании

Для обеспечения надежной эксплуатации установки рекомендуется заключение договора о техническом обслуживании. Обратитесь, пожалуйста, в региональную сервисную службу фирмы “Kдrcher“

48 Руccкий

План технического обслуживания

Время Действие Проведение работ кем

раз в неделю или через 40 часов работы

раз в месяц или через 160 часов работы

Смазочное масло для пневмоблока сжатого воздуха (для HKF 50 P)

Специально от фирмы Festo

Aral Vitam GF 32

Esso Nuto H 32

Mobil DTE 24

BP Energol HLP 32

Проверить обслуживаемый узел для сжатого воздуха.

Проверить винты на прочность посадки.

 Опасность

Сжатый воздух травмоопасен. Перед началом работ по уходу следует прекратить подачу сжатого воздуха и выпустить остатки воздуха из обслуживаемого узла.

– Далее следует спустить воду из водоотделителя. Для

этого необходимо открутить специальный винт. После спуска воды винт нужно снова закрутить.

– Заполнить пропорциональную масленку нужным

маслом. Для этого необходимо открутить ресивер.

– Сорта масла указаны ниже в таблице.

Уточнить, все ли винты надежно закручены. Эксплуата

Эксплуата ционник

ционник

Помощь в случае

неполадок

Устранение неполадок



Опасность

Опасность несчастных случаев при работе на установке! При всех работах:

 Следует отключить насос высокого

давления от сети электропитания при помощи главного выключателя.

 Остановить подачу моющей

жидкости.

 Для очистителей с электроприводом:

Отсоедините пылесос от электросети.

 Для очистителей с пневмоприводом:

прекратить подачу воздуха.

Кто должен устранять

неполадки?

 Эксплуатационник

Работы с пометкой "Эксплуатационник" разрешается

проводить проинструктированным лицам, способным безопасно управлять и обслуживать оборудование высокого давления.

 Электрики

Исключительно лица, получившие профессиональное образование в сфере электротехники.

 Сервисная служба

Работы с пометкой "Сервисная служба" разрешается проводить только монтерам сервисной службы фирмы “Kдrcher“.

только

Руccкий 49

Поиск неполадок

CEO

Head of Approbation

Неполадка Возможная причина Способ устранения кем

Двигатель не вращается На двигатель не подается

напряжение. Сработало защитное термореле

обмотки. Сработал автомат защиты от тока утечки. Не поступает воздух или

давление слишком маленькое. Перегнулся

давления. Двигатель не вращается, моющая головка не

вращается

Моющая головка вращается рывками

Неравномерная струя Закупорились форсунки. Прочистить форсунки. Эксплуатационник

Механический дефект

– соединительной муфты

– приводного вала

– зубчатого сцепления

Моющая головка ударяется о

стенки емкости.

Изношены регулировочные

шайбы

Повреждено зубчатое колесо. Заменить зубчатое колесо. Сервисная служба

Форсунки повреждены. Заменить форсунки. Эксплуатационник

шланг высокого

Проверить предохранитель и проводку. Специалист-

электрик

Устранить причину перегрузки. Специалист-

электрик Устранить неисправности и вернуть автомат в рабочее положение. Проверить подачу воздуха. Эксплуатационник

Проверить шланги подачи воздуха. Эксплуатационник

Проверить детали и заменить неисправные. Сервисная служба

Изменить расположение моющей головки и тем самым обеспечить свободный ход.

Заменить регулировочные шайбы. Сервисная служба

Специалист-

электрик

Эксплуатационник

Принадлежности

Обозначение № заказа:

Пневмоблок сжатого воздуха (только для пневмопривода)

Конус наливного отверстия из полиэтилена

Заглушка (для привода с 1 форсункой)

Фильтр сжатого воздуха с автоматическим отводом конденсата (только для пневмопривода)

Пневматический рукав (продается на метры)

Глушитель отходящего воздуха с масляным сепаратором

6.610-020

5.132-016

5.411-061

6.414-154

6.388-192

по запросу

Заявление о соответствии

требованиям СЕ

Настоящим мы заявляем, что нижеуказанный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполнении отвечает соответствующим основным требованиям по безопасности и здоровью согласно директивам ЕС. При внесении изменений, не согласованных с нами, данное заявление теряет свою силу.

Нижеподписавшиеся лица действуют по поручению руководства предприятия.

и по доверенности

Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 D - 71364 Winnenden

Тел.: +49 7195 14-0 Факс: +49 7195 14-2212

HKF 50 E

5.957-453

Продукт Установка уборки в

помещении

Тип: HKF 50 E Основные директивы ЕС

98/37/ЕС (до 28.12.2009) 2006/42/ЕС (с 29.12.2009) 2006/95/ЕС 2004/108/ЕС

Примененные гармонизированные нормы

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60204–1 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2: 2005

HKF 50 P

5.957-454

Продукт Установка уборки в

помещении

Тип: HKF 50 P Основные директивы ЕС

98/37/ЕС (до 28.12.2009) 2006/42/ЕС (с 29.12.2009) 94/9/EC

Примененные гармонизированные нормы

EN ISO 12100–1 EN ISO 12100–2 EN 1127-1: 1997

EN 13463-1: 2002 EN 13463-5: 2003

Примененные внутригосударственные нормы

Номер ответственного представительства

0123 TЬV SЬD Ridlerstr. 65

80339 Mьnchen

№ акта испытания

Ex5 0307 10088 097

Маркировка

II 1/2 G c T4

II 1/3 D c 120 °C

Гарантия

В каждой стране действуют гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение обращаться, имея при себе принадлежности и чек о покупке, в торговую организацию, продавшую Вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

гарантийного срока просьба

50 Руccкий

Przed rozpoczęciem

użytkowania sprzętu należy przeczytać poniższą instrukcję obsługi i przestrzegać jej. Instrukcję obsługi należy zachować na później lub dla następnego użytkownika. – Przed pierwszym uruchomieniem

należy koniecznie przeczytać zasady bezpieczeństwa nr 5.951-949!

– Ewentualne uszkodzenia transportowe

należy niezwłocznie zgłosić sprzedawcy.

Spis treści

Ochrona środowiska 51 Symbole w instrukcji obsługi 51 Użytkowanie zgodne z przeznaczeniem51 Funkcja 51 Wskazówki bezpieczeństwa 51 Dane techniczne 54 Uruchamianie 55 Obsługa 56 Wyłączenie z ruchu 56 Czyszczenie i konserwacja 56 Usuwanie usterek 57 Akcesoria 58 Deklaracja UE 58 Gwarancja 58

Ochrona środowiska

Materiał, z którego wykonano opakowanie nadaje się do powtórnego przetworzenia. Prosimy nie wyrzucać opakowania do śmieci z gospodarstw domowych, lecz oddać do recyklingu.

Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utylizacji. Akumulatory, olej i tym podobne substancje nie powinny przedostać się do środowiska naturalnego. Prosimy o utylizację starych urządzeń w odpowiednich placówkach zbierających surowce wtórne.

Symbole w instrukcji obsługi

 Niebezpieczeństwo

Oznacza bezpośrednio grożące niebezpiczeństo. Przy nieprzestrzeganiu wskazówek grozi śmierć lub ciężkie uszkodzenie ciała.

몇 Ostrzeżenie

Oznacza możliwie niebezpieczną sytuację. Przy nieprzestrzeganiu wskazówek mogą wystąpić lekkie uszkodzenia ciała lub można ponieść szkody materialne.

Wskazówka

Oznacza sposób użycia i ważne informacje.

Użytkowanie zgodne z

przeznaczeniem

– Oczyszczacze wewnętrzne HKF 50 E i

HKF 50 P to urządzenia natryskowe do czyszczenia kadzi i zbiorników.

–Głowica czyszcząca jest umieszczana

w zbiorniku przez otwór o odpowiedniej średnicy minimalnej.

Głowica czyszcząca

HKF 50 55 mm

– Oddzielna pompa wysokociśnieniowa

jest połączona z oczyszczaczem wewnętrznym przez wąż wysokociśnieniowy.

Wskazówka

Lista dopuszczalnych płynów czyszczących znajduje się w rozdziale „Dane techniczne“.

Jako niezgodna z przeznaczeniem uznawana jest praca poza zamkniętym zbiornikiem, z wyższym ciśnieniem i wyższą temperaturą od podanych w danych technicznych.

Należy unikać kontaktu płynów czyszczących ze środowiskiem naturalnym. Chronić należy podłoże, a stary olej usuwać zgodnie z przepisami o ochronie środowiska naturalnego.

Ścieki zawierające oleje mineralne nie mogą dostać się do gleby, wód gruntowych i powierzchniowych ani do kanalizacji.

Min. otwór zbiornika

Funkcja

– Oczyszczacz wewnętrzny składa się z

części napędowej, ramienia i gł czyszczącej. Dysze na głowicy czyszczącej obracają się względem dwóch osi i w ten sposób dochodzą do każdego miejsca zbiornika.

–Głowica czyszcząca obracana jest za

pomocą silnika elektrycznego lub silnika pneumatycznego. Prędkość obrotowa jest dlatego niezależna od ciśnienia i ilości płynu czyszczącego. Przy napędzie elektrycznym prędkość obrotowa jest stała, przy napędzie sprężonym powietrzem prędkość obrotową można ustawić poprzez sprężone powietrze.

owicy

Wskazówki bezpieczeństwa

–Należy przestrzegać krajowe przepisy

prawa.

– Wskazówki bezpieczeństwa, które

dołączone są do stosowanych środków czyszczących (z reguły znajdują się na etykiecie opakowania).

–Aby uniknąć zagrożeń wynikających z

nieprawidłowej obsługi urządzenie

może być obsługiwane tylko przez osoby, które zostały przeszkolone w zakresie obsługi lub przedstawiły dowód umiejętności obsługi i zostały wyraźnie do tego wyznaczone.

– Instrukcja obsługi musi być dostępna

dla każdego użytkownika.

W przypadku złego użycia lub nadużycia użytkownikowi i innym osobom grozi niebezpieczeństwo w wyniku: – wysokiego ciśnienia

– wysokie ciśnienia elektryczne (HKF 50

– kontaktu ze środkiem czyszczącym lub

zużytym płynem czyszczącym

–zagrożenia wybuchem

 Niebezpieczeństwo

– zagrożenia zgnieceniem przez napęd

oczyszczacza wewnętrznego. Napęd oczyszczacza wewnętrznego włączać jedynie w zamkniętych zbiornikach.

– Niebezpieczeństwo okaleczenia w

wyniku kontaktu ze strumieniem wytryskującym pod wysokim ciśnieniem, dlatego oczyszczacz wewnętrzny należy uruchamiać tylko w zamkniętych zbiornikach.

– Niebezpieczeństwo dla zdrowia w

wyniku kontaktu z substancjami pozostałymi w zbiornikach, które są czyszczone lub przez zużyty płyn czyszczący. Dlatego należy przestrzegać działań ochronnych.

– Niebezpieczeństwo okaleczenia w

wyniku przewrócenia się oczyszczacza przy mniejszej głębokości zanurzenia. W takim przypadku oczyszczacz wewnętrzny należy dodatkowo zabezpieczyć.

– Niebezpieczeństwo okaleczenia w

wyniku przewrócenia się zbiornika, dlatego zbiornik i oczyszczacz

ętrzny należy dodatkowo

wewn zabezpieczyć.

– Niebezpieczeństwo zranienia przez

ślizgający się oczyszczacz wewnętrzny,

dlatego należy dobrze dokręcić pierścień zaciskowy przy oczyszczaczu wewnętrznym.

Niebezpieczeństwo wybuchu i pożaru w przypadku użycia odpowiednich środków czyszczących i substancji pozostałych w zbiornikach. W takim przypadku należy zwrócić się po informacje do firmy Kärcher, jak należy stosować odpowiednie środki czyszczące.

몇 Ostrzeżenie

Aby uniknąć uszkodzeń głowicy czyszczącej, pamiętać o porządku w zbiorniku. Głowicy czyszczącej w żadnym wypadku nie wolno opierać o ścianę zbiornika.

Polski 51

Osobiste wyposażenia ochronne

Podczas czyszczenia hałasujących części zakładać ochronę słuchu, aby zapobiegać uszkodzeniom słuchu.

Zależnie od stężenia i zagrożenia dla zdrowia w wyniku kontaktu z zastosowanym płynem czyszczącym, należy nosić poniższe wyposażenie ochronne: – Wodoszczelne ubranie ochronne

– Okulary ochronne z osłoną na twarz – Szczelne rękawice – Szczelne obuwie

Upoważnieni użytkownicy

Upoważnieni użytkownicy to osoby, które ukończyły 18 lat i posiadają wiedzę potrzebną do obsługi tego urządzenia (Wyjątkiem są praktykanci, patrz BGV D15 §6).

Zachowanie podczas awarii

 Wyłączyć oddzielną pompę

wysokociśnieniową.

 W przypadku napędu elektrycznego

oczyszczacza wewnętrznego: Wyjąć wtyczkę z gniazdka.

 W przypadku napędu ze sprężonym

powietrzem oczyszczacza wewnętrznego: Zamknąć dopływ sprężonego powietrza.

 Zamknąć dopływ płynu czyszczącego.

Podział stref

Obszary zagrożone wybuchem są podzielone na strefy według częstotliwości i czasu trwania atmosfery grożącej wybuchem określonej w zarządzeniach dotyczących bezpieczeństwa eksploatacji (BetrSichV) i normie EN 1127-1.

Za określenie stref odpowiedzialny jest użytkownik.

Wskazówki na temat podziału stref znajdują się w zarządzeniach BetrSichV, normie EN 1127-1, zasad ochrony przed wybuchem BGR 104 – była dyrektywa chemiczna BG i w normie EN 60079-10. – Strefa 0

Strefa 0 to obszar, w którym niebezpieczna atmosfera grożąca wybuchem jako mieszanka powietrza i łatwopalnych gazów, oparów i chmur jest stale, często lub przez długi czas obecna w pomieszczeniu.

– Strefa 1

Strefa 1 to obszar, w którym czasem podczas normalnego trybu pracy może tworzyć się niebezpieczna atmosfera grożąca wybuchem jako mieszanka powietrza i łatwopalnych gazów, oparów lub chmur.

– Strefa 2

Strefa 2 to obszar, w którym podczas normalnego trybu pracy zazwyczaj nie

pojawia się lub występuje tylko na krótko niebezpieczna atmosfera grożąca wybuchem jako mieszanka powietrza i łatwopalnych gazów, oparów lub chmur.

– Strefa 20

Strefa 20 to obszar, w którym niebezpieczna strefa grożąca wybuchem w formie obłoku łatwopalnego pyłu znajdującego się w powietrzu jest stale, często lub przez długi czas obecna w pomieszczeniu.

– Strefa 21

Strefa 21 to obszar, w którym czasem podczas normalnego trybu pracy może tworzyć się niebezpieczna atmosfera grożąca wybuchem w formie obłoku łatwopalnego pyłu znajdującego się w powietrzu.

– Strefa 22

Strefa 22 to obszar, w którym podczas normalnego trybu pracy zazwyczaj nie pojawia się lub występuje tylko na krótko niebezpieczna atmosfera grożąca wybuchem w formie łatwopalnego pyłu znajdującego się w powietrzu.

Szczególne warunki na obszarze

potencjalnie zagrożonym

wybuchem

1 Oczyszczacz wewnętrzny można

umieszczać tylko w strefie 0 zbiorników, kiedy zbiornik ma średnicę 1 m przy zwykłej wysokości zbiornika lub nie przekracza porównywalnej wielkości zbiornika.

2 Nie należy przekraczać objętości płynu

czyszczącego w stosunku do nierozpuszczalnych substancji stałych o 1 %.

3 Oczyszczacz wewnętrzny należy

uziemić.

4 Pompy do płynu czyszczącego należy

używać tylko wtedy, gdy jest wypełniona płynem.

5Ciśnienie znamionowe pompy nie

powinno przekraczać przy pracy z rozpuszczalnikami 5 MPa.

6 Silnik pneumatyczny może pracować

tylko wtedy, gdy do oczyszczacza doprowadzany jest płyn czyszcz

7Prędkość obrotowa głowicy

czyszczącej nie powinna przekraczać 40 obr./min.

8 Temperatura robocza płynu

czyszczącego wodę ze środkami czyszczącymi nie powinna przekraczać 95°C .

9 Temperatura robocza płynów

czyszczących rozpuszczalniki, ługi i kwasy nie powinna przekraczać 20°C .

10 Oczyszczacz wewnętrzny należy

sprawdzić po określonym czasie pracy pod kątem niezawodności i prawidłowego działania (m.in. sprawdzić zużycie wzgl. szczelność

ący.

tulei łożyskowych). W razie konieczności należy przeprowadzić naprawę.

11 Oczyszczacz wewnętrzny można

stosować jedynie z niektórymi płynami oczyszczającymi i w niektórych nośnikach, na których tworzywa nie

łują.

oddzia

12 Płyny czyszczące, które zawierają

łatwopalne rozpuszczalniki, muszą być zgodne z grupą palną IIA i IIB. Rozpuszczalników grupy palnej IIC nie wolno rozpylać.

13 Oczyszczacz wewnętrzny nie może być

umieszczony w strefie 0 na stałe, ale tylko na czas czyszczenia zbiornika. Należy przestrzegać przepisów w ramach zarządzeń BetrSichV oraz dalszych przepisów krajowych. Należy uwzględnić, żeby połączenie zbiornika/ oczyszczacza umieszczonego w zbiorniku było zabezpieczone przed płomieniami.

14 Węże muszą mieć przewodność

elektrostatyczną (opór R < 1000 omów).

15 Można umieszczać tylko płyny

czyszczące z przewodnością G > 1000 pS/m.

16 Wszystkie wrażliwe części należy

podłączy

ć do instalacji uziemiającej.

52 Polski

Podstawowy schemat podziału stref

A Strefa 1/22 B Kategoria 2/3 C Strefa 0/20 D Kategoria 1

Polski 53

Dane techniczne

HKF 50 E HKF 50 P

Nr katalogowy 3.631-009 3.631-008

Maks. wydajność l/h (l/min) 1200 (20) 1200 (20) Maks. temperatura przy wodzie ze środkami czyszczącymi °C 95 95 Maks. temperatura przy rozpuszczalnikach, ługach, kwasach °C 20 20 Ex Maks. ciśnienie robocze MPa (bar) 10 (100) 10 (100) Maks. ciśnienie robocze przy pracy z rozpuszczalnikami MPa (bar) -- 5 (50) Ex Napięcie V 230 -Rodzaj prądu -- 1~ -- Częstotliwość Hz 50 -Moc znamionowa W 20 -Stopień ochrony -- IP 65 -Powietrze sprężone MPa (bar) -- 0,4-0,7 (4-7) Przepływ sprężonego powietrza l/min -- 450 Funkcyjna liczba obrotów napędu obr./min 29 10-20 Poziom ciśnienia akustycznego (EN 60704-1) dB (A) 65 83 (bez tłumika) Przyłącze wysokiego ciśnienia -- DN 15 - M22x1,5 DN 15 - M22x1,5 Min. otwór zbiornika mm 55 55 Długość całkowita mm 650 715 Maks. głęb. zanurzenia mm 304 304 Ciężar kg 7 7 Temperatura otoczenia °C +2...+40 +2...+40 Klasa ochrony przeciwzapłonowej: -- II 1/2 G c T4

II 1/3 D c 120°C

Arkusz wymiarów HKF 50

54 Polski

Płyny czyszczące

rozpuszczalniki

Niebezpieczeństwo



– Należy pamiętać o ochronie

antywybuchowej przy pracy z rozpuszczalnikami oraz w strefach potencjalnie zagrożonych wybuchem!

– Maksymalne ciśnienie przy pracy z

rozpuszczalnikami: 5 MPa

몇 Ostrzeżenie

Przy pracy z rozpuszczalnikami zmniejsza się stabilność tworzyw uszczelniających, dlatego po użyciu należy je natychmiast wypłukać! Informacji udziela firma Kärcher!

1Węglowodory

Przykład: Nafta

2 Aromaty (rozpuszczalnik)

Przykład: Benzol, toluol

3 Keton

Przykład: MEK (Keton metylowoetylowy), aceton

4Ester

Przykład: Octan butylu, octan metylu

5 Glikole

Przykład: Glikol butylu

6 Mieszanka rozpuszczalna

Przykład: Octan butylu 85, octan izobutylu 85 (85 = 85% octan butylu + 15% n-butanol)

7 Regeneraty, destylaty z różnych

rozpuszczalników, które były używane już do celów czyszczenia lub podobnych.

Ługi

1 Woda z alkalicznym środkiem

czyszczącym (maks. 0-2 %) Przykład: Środek czyszczący Kärcher

RM31

2 Soda kaustyczna maks. 10 %, bez

dodatku podchlorynów

3 Wodorotlenek potasu maks. 10 %, bez

dodatku podchlorynów

Kwasy

몇 Ostrzeżenie

– Po usuwaniu naddatku materiału za

pomocą kwasu solnego i siarkowego należy natychmiast przeprowadzić płukanie/neutralizację!

– Zanieczyszczone kwasy zmniejszają

stabilność!

– W razie konieczności informacji udziela

firma Kärcher!

1 Woda z kwaśnym środkiem

czyszczącym (maks. 0-1%) Przykład: Środek czyszczący Kärcher

RM25

2 Kwasy (maks. temperatura +20°C)

Kwas azotowy maks. 10% Kwas octowy maks. 10%

Kwas mrówkowy maks. 10% Kwas fosforowy maks. 10% Kwas cytrynowy maks. 10%

Kwas siarkowy maks. 0,5% Kwas solny maks. 0,5%

Woda

1Woda 2 Woda w pełni odsolona

Inne płyny czyszczące

Przy użyciu innych płynów czyszczących należy sprawdzić stabilność na podstawie listy tworzyw! Niniejsze płyny czyszczące można stosować jedynie po akceptacji firmy Kärcher!

Wybór dysz

Przepływ [l/h]

Ciśnienie [MPa]

Liczba dysz

Wielkość dyszy [mm]

Nr katalogow y 5.765-

* Standard Dysze specjalne do pracy z rozpuszczalnikami na zamówienie.

1200 1200 1000 1000

9,5 9,5 9,5 9,5

2121

1,4 * 2,0 1,2 1,7

012 015 014 013

Uruchamianie

Napęd elektryczny

 Niebezpieczeństwo

Niebezpieczeństwo w wyniku wysokiego napięcia! Wymagane instalacje elektryczne mogą wykonywać jedynie wykwalifikowani elektrycy.

– Gniazdo musi być zabezpieczone

wyłącznikiem ochronnym prądowym z prądem wyzwalającym 30 mA.

– Gniazdo musi być w pobliżu miejsca

pracy, aby w razie potrzeby można było szybko wyjąć wtyk sieciowy.

Napęd ze sprężonym powietrzem

몇 Ostrzeżenie

Aby uniknąć uszkodzeń napędu ze sprężonym powietrzem przez skroploną wodę lub brak smarowania, zamontować jednostkę konserwacyjną w doprowadzeniu sprężonego powietrza (nr art. 6.610-020).

Jednostka konserwacyjna musi być zaprojektowana w sposób następujący: – Przepustowość powietrza 500 l/min –Ciśnienia do 0,7 MPa Jednostka konserwacyjna składa się z: – Separatora wody – Regulatora ciśnienia z manometrem – Proporcjonalnej smarownicy  Proporcjonalną smarownicę napełnić

odpowiednim olejem smarowniczym, w tym celu odkręcić zasobnik wody i dodać olej smarowniczy (rodzaje olejów patrz rozdział „Czyszczenie i konserwacja“).

Podłączyć węże ze sprężonym powietrzem do silnika ze sprężonym powietrzem

Wskazówka

Przy zbyt małych tłumikach cofanie się odprowadzanego powietrza powoduje niepewną pracę napędu ze sprężonym powietrzem. Podłączyć węże do otworów odprowadzania powietrza.

ąż doprowadzający podłączyć na

 W

przyłączu nr 2. – Wielkość węża dopływu: DN 6  Węże odprowadzające podłączyć na

przyłączu nr 1 i EXH. –Długość węża: 1-2 m – Wielkość węża odpływu powietrza: DN

Montaż złącza śrubowego beczki lub stożka z otworem czopowym

Wskazówka

Przed montażem należy gwint posmarować środkiem uszczelniającym, aby uniknąć

wydostawania się płynu czyszczącego przy gwincie (użyć np. środka firmy Drei Bond nr 1359, nr katalog. Kärcher 6.869-029).

1 Śruba zamykająca 2Koło zębate stożkowe 3 Czop osi 4Złącze śrubowe beczki lub stożek z

otworem czopowym

 Poluzować śrub  Zdjąć koło zębate stożkowe.  Wykręcić czop osi za pomocą

okrągłego materiału (o średnicy 2,8

mm).

ę zabezpieczającą.

Polski 55

 Włożyć lub wymienić złącze śrubowe

beczki lub stożek z otworem czopowym.

 Powlec czop osi środkiem

uszczelniającym i wkręcić go.

 Nałożyć koło zębate stożkowe.  Powlec śrubę zabezpieczającą

środkiem uszczelniającym i wkręcić ją.

Obsługa

 Niebezpieczeństwo

Niebezpieczeństwo skaleczenia przez wydobywający się, ewentualnie gorący strumień wody pod wysokim ciśnieniem! – Oczyszczacz wewnętrzny uruchamiać

tylko w zbiornikach zamkniętych ze wszystkich stron.

– Oczyszczacz wewnętrzny umieszczać

w zbiornikach lub przekładać do innego zbiornika tylko przy wyłączonej oddzielnej pompie wysokociśnieniowej i wyłączonym napędzie elektrycznym.

 Nałożyć na zbiornik oczyszczacz

wewnętrzny i zabezpieczyć.

 Pompę wysokociśnieniową połączyć z

oczyszczaczem wewnętrznym za pomocą węża wysokociśnieniowego.

 W przypadku napędu elektrycznego

oczyszczacza wewnętrznego: Podłączyć urządzenie do zasilania.

 W przypadku napędu ze sprężonym

powietrzem oczyszczacza wewnętrznego: Otworzyć dopływ sprężonego powietrza.

 Otworzyć dopływ płynu czyszczącego.  Włączyć oddzielną pompę

wysokociśnieniową.

Wskazówka

Przy prawie wszystkich rodzajach czyszczenia osiąga się dobry wynik, gdy używa się 2 dysz. Przy bardzo wielkich i mocno zabrudzonych pojemnikach używa się 1 dyszy, drugą zamyka się śrubą.

Zaleta:

– Lepszy wynik przy czyszczeniu osiąga

się przy użyciu dłuższego strumienia i większej siły uderzeniowej strumienia czyszczącego.

Wada:

– Łożysko i uszczelki są bardziej

obciążone i szybciej się zużywaj

–Przedłużenie czasu czyszczenia.

ą.

wewnętrznego: Zamknąć dopływ sprężonego powietrza.

 Wyjąć oczyszczacz wewnętrzny ze

zbiornika.

Czyszczenie i konserwacja

Warunkiem sprawnego działania urządzenia jest regularna konserwacja. Zaleca się oryginalnych części zamiennych producenta albo części przez niego polecanych, takich jak –Części zamiennych i części zużytych

– Akcesoriów – Materiałów eksploatacyjnych – Środek czyszczący

 Niebezpieczeństwo

Ryzyko wypadku przy pracy przy urządzeniu! Przy wszystkich pracach:

 Pompę wysokociśnieniową odłączyć od

 Zamknąć dopływ płynu czyszczącego.  W przypadku napędu elektrycznego

 W przypadku napędu ze sprężonym

 Użytkownicy

Aby zapewnić solidną zalecamy Państwu podpisanie kontraktu konserwacyjnego. W tym celu prosimy zwrócić się do odpowiedniego przedstawiciela serwisu firmy Kärcher.

używanie wyłącznie

prądu wyłącznikiem głównym i zabezpieczyć.

oczyszczacza wewnętrznego: Wyjąć wtyczkę z gniazdka.

powietrzem oczyszczacza wewnętrznego: Zamknąć dopływ sprężonego powietrza.

Kto może przeprowadzać prace

konserwacyjne?

Prace ze wskazówką " Użytkownik" mogą byc dokonane tylko przez te osoby, które zostały w tym kierunku przeszkolone i bezpiecznie potrafią obsługiwać i konserwować urządzenie wysokociśnieniowe.

Umowa serwisowa

obsługę instalacji,

Wyłączenie z ruchu

Wskazówka

Oczyszczacz wewnętrzny spłukać 30 sekund przed wyłączeniem bez dodawania środków czyszczących. W ten sposób unika się zbrylania się i sklejania, a przez to przedwczesnego zużycia uszczelnień.

 Wyłączyć oddzielną pompę

wysokociśnieniową.

 Zamknąć dopływ płynu czyszczącego.  W przypadku napędu elektrycznego

oczyszczacza wewnętrznego: Wyjąć wtyczkę z gniazdka.

 W przypadku napędu ze sprężonym

powietrzem oczyszczacza

56 Polski

Plan konserwacji

Termin Zajęcie Wykonanie przez kogo

Tygodniowo lub po upływie 40 roboczogodzin

Sprawdzić jednostkę konserwacyjną pod względem sprężonego powietrza.

 Niebezpieczeństwo

Niebezpieczeństwo w wyniku kontaktu ze sprężonym powietrzem. Przed pracami konserwacyjnymi należy zamknąć dopływ sprężonego powietrza i spuścić jeszcze istniejące sprężone powietrze z jednostki konserwacyjnej.

–Spuścić wodę w separatorze wody, w tym celu otworzyć

śrubę spustową wody, spuścić wodę i zamknąć śrubę

spustową.

– Proporcjonalną smarowniczkę napełnić odpowiednim

olejem smarowniczym, w tym celu odkręcić zasobnik wody i dodać olej smarowniczy.

– Rodzaje olejów patrz poniższa tabela.

Użytkownic y

Po 160 roboczogodzinach lub raz w miesiącu

Olej smarowniczy do jednostki konserwacyjnej ze sprężonym powietrzem (dla HKF 50 P)

Festo spezial

Aral Vitam GF 32

Esso Nuto H 32

Mobil DTE 24

BP Energol HLP 32

Sprawdzić, czy nie obluzowały się śruby.

Usuwanie usterek

Wskazówki dotyczące usterek

Niebezpieczeństwo



Ryzyko wypadku przy pracy przy urządzeniu! Przy wszystkich pracach:

 Pompę wysokociśnieniową odłączyć od

prądu wyłącznikiem głównym i zabezpieczyć.

 Zamknąć dopływ płynu czyszczącego.  W przypadku napędu elektrycznego

oczyszczacza wewnętrznego: Wyjąć wtyczkę z gniazdka.

 W przypadku napędu ze sprężonym

powietrzem oczyszczacza wewnętrznego: Zamknąć dopływ sprężonego powietrza.

Kto może usunąć zakłócenia?

 Użytkownicy

 Elektrycy

łącznie osoby z wykształceniem

Wy zawodowym o kierunku elektrotechnicznym.

 Serwis firmy

Prace ze wskazówką „Serwis“ mogą być wykonywane tylko przez monterów serwisu firmy Kärcher.

Sprawdzić, czy wszystkie śruby s

ą zaciśnięte. Użytkownic

Polski 57

Wyszukiwanie usterek

CEO

Head of Approbation

Usterka Możliwa przyczyna Usuwanie usterek przez kogo

Silnik się nie obraca Brak napięcia w silniku. Sprawdzić bezpiecznik i przewody. Wykwalifikowany

elektryk

Silnik się obraca, głowica czyszcząca się nie obraca

Głowica czyszcząca obraca się gwałtownie

Nierówny strumień czyszczący

Zadziałał termiczny wyłącznik ochronny w uzwojeniu.

Zadziałał wyłącznik ochronny prądowy. Brak sprężonego powietrza lub za małe ciśnienie. Przewód doprowadzający sprężone powietrze zagięty. Wada mechaniczna: –Złączek –Wału napę –Uzębienia Głowica czyszcząca uderza w ścianę zbiornika. Zużyte tarcze rozruchowe prowadzą do zwiększonego luzu na zębatkach. Zniszczone uzębienie mniejszych kół przekładni. Dysze spryskujące zatkane. Wyczyścić dysze spryskujące. Użytkownicy Dysze spryskujące uszkodzone. Wymienić dysze spryskujące. Uż

dowego

Usunąć przyczynę przeciążenia. Wykwalifikowany

elektryk Usunąć przyczynę i przywrócić wyłącznik ochronny prądowy. Sprawdzić zasilanie sprężonego powietrza. Użytkownicy

Sprawdzić węże sprężonego powietrza. Użytkownicy

Sprawdzić części, wymienić uszkodzone elementy.

Zmienić ustawienie głowicy czyszczącej i zapewnić w ten sposób swobodę ruchu.

Wymienić tarcze rozruchowe. Serwis firmy

Wymienić mniejsze koła przekładni. Serwis firmy

Wykwalifikowany

elektryk

Serwis firmy

Użytkownicy

ytkownicy

Akcesoria

Nazwa Nr

katalogow y

Jednostka konserwacyjna sprężonego powietrza (tylko dla napędu ze sprężonym powietrzem)

Stożek z otworem czopowym w wersji PE

Śruba zamykająca (do pracy z 1 dyszą)

Filtr sprężonego powietrza z automatycznym upustem kondensatu (tylko dla napędu ze sprężonym powietrzem)

Wąż sprężonego powietrza (miara metrowa)

Tłumik odprowadzania powietrza z oddzielaczem oleju

6.610-020

5.132-016

5.411-061

6.414-154

6.388-192

Na zamówienie

Deklaracja UE

Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wymagań w zakresie bezpieczeństwa i zdrowia. Wszelkie nie uzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.

Z upoważnienia zarządu przedsiębiorstwa.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden tel.: +49 7195 14-0 faks: +49 7195 14-2212

HKF 50 E

5.957-453 Produkt: Oczyszczalnik wewnętrzny

Typ: HKF 50 E Obowiązujące dyrektywy WE

98/37/WE (do 28.12.2009) 2006/42/WE (od 29.12.2009)

2006/95/WE 2004/108/WE

Zastosowane normy zharmonizowane

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60204–1 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2: 2005

HKF 50 P

5.957-454 Produkt: Oczyszczalnik

wewnętrzny

Typ: HKF 50 P Obowiązujące dyrektywy WE

98/37/WE (do 28.12.2009) 2006/42/WE (od 29.12.2009) 94/9/WE

Zastosowane normy zharmonizowane

EN ISO 12100–1 EN ISO 12100–2 EN 1127-1: 1997 EN 13463-1: 2002

EN 13463-5: 2003

Zastosowane normy krajowe

Nr wspomnianej placówki

0123 TÜV SÜD

Ridlerstr. 65 80339 München

Nr raportu kontrolnego

Ex5 0307 10088 097

Oznaczenie

II 1/2 G c T4

II 1/3 D c 120°C

Gwarancja

W każdym kraju obowiązują warunki gwarancji określone przez odpowiedniego lokalnego dystrybutora. W okresie gwarancyjnym ewentualne usterki usuwamy bezpłatnie, o ile ich przyczyną jest wada materiałowa lub błąd produkcyjny. W razie naprawy gwarancyjnej prosimy zwrócić się z dowodem zakupu i akcesoriami do sprzedawcy lub do autoryzowanego punktu serwisowego.

58 Polski

AE Karcher FZE, P.O. Box 17416, Jebel Ali Free Zone (South), Dubai, United Arab Emirates,

+971 4 886-1177, www.kaercher.com

IE Kärcher Limited (Ireland), 12 Willow Business Park, Nangor Road, Dublin 12,

(01) 409 7777, www.kaercher.ie

AT Alfred Kärcher Ges.m.b.H., Lichtblaustraße 7, 1220 Wien,

+43-1-25060-0, www.kaercher.at

AU Kärcher Pty. Ltd., 40 Koornang Road, Scoresby VIC 3179, Victoria,

+61-3-9765-2300, www.karcher.com.au

BE Kärcher N.V., Industrieweg 12, 2320 Hoogstraten,

+32-3-340 07 11, www.karcher.be

BR Kärcher Indústria e Comércio Ltda., Av. Professor Benedicto Montenegro no 419, Betel, Paulínia - Estado de Sao Paulo, CEP 13.140-000

+55-19-3884-9100, www.karcher.com.br

CA Kärcher Canada Inc., 6535 Millcreek Road, Unit 67, Mississauga, ON, L5N 2M2,

+1-905-672-8233, www.karcher.ca

CH Kärcher AG, Industriestrasse, 8108 Dällikon, Kärcher SA, Croix du Péage, 1029 Villars-Ste-Croix,

0844 850 864, www.kaercher.ch

CN Kärcher (Shanghai) Cleaning Systems, Co., Ltd., Part F, 2nd Floor, Building 17, No. 33, XI YA Road, Waigaogiao Free Trade, Pudong, Shanghai, 200131

+86-21 5076 8018, www.karcher.cn

CZ Kärcher spol. s r.o., Modletice c.p. 141, CZ-251 01 Ricany,

+420/323/606 014, www.kaercher.cz

DE Alfred Kärcher Vertriebs-GmbH, Friedrich-List-Straße 4, 71364 Winnenden,

+49-7195/903-0, www.kaercher.de

DK Kärcher Rengøringssystemer A/S, Helge Nielsens Allë 7 A, 8723 Løsning,

+45-70206667, www.karcher.dk

ES Kärcher, S.A., Pol. Industrial Font del Radium, Calle Josep Trueta, 6-7, 08403 Granollers (Barcelona),

+34-902 17 00 68, www.karcher.es

JP Kärcher (Japan) Co., Ltd., Irene Kärcher Building, No. 2, Matsusaka-Daira 3-chome, Taiwa-cho, Kurokawa-gun, Miyagi 981-3408,

+81-22-344-3140, www.karcher.co.jp

KR Karcher Co. Ltd. (South Korea), 2nd Floor , Youngjae Building, 50-1, 51-1, Sansoo-dong, Mapo-ku, Seoul 121-060,

+82-2-322 6598, www.karcher.co.kr

MX Karcher México, SA de CV, Av. Gustavo Baz Sur No. 29-C, Col. Naucalpan Centro, Naucalpan, Edo. de México, C.P. 53000 México,

+52-55-5357-04-28, www.karcher.com.mx

MY Karcher Cleaning Systems Sdn. Bhd., 71 & 73 Jalan TPK 2/ 8, Taman Perindustrian Kinrara, Seksyen 2, 47100 Puchong, Selangor Darul Ehsan, Malaysia,

+603 8073 3000, www.karcher.com.my

NL Kärcher B.V., Postbus 474, 4870 AL Etten-Leur,

0900-33 666 33, www.karcher.nl

NO Kärcher AS, Stanseveien 31, 0976 Oslo, Norway,

+47 815 20 600, www.karcher.no

NZ Karcher Limited, 12 Ron Driver Place, East Tamaki, Auckland, New Zealand,

+64 (9) 274-4603, www.karcher.co.nz

PL Kärcher Sp. z o.o., Ul. Stawowa 140, 31-346 Kraków,

+48-12-6397-222, www.karcher.pl

RO Karcher Romania srl, Sos. Odaii 439, Sector 1, RO-013606 BUKAREST,

+40 37 2709001, www.kaercher.ro

RU Karcher Ltd. Service Center, Leningradsky avenue, 68, Building 2, Moscow, 125315

+7-495 789 90 76, www.karcher.ru

SE Kärcher AB, Tagenevägen 31, 42502 Hisings-Kärra,

+46 (0)31-577 300, www.karcher.se

F Kärcher S.A.S., 5, avenue des Coquelicots, Z.A. des Petits Carreaux, 94865 Bonneuil-sur-Marne,

+33-1-4399-6770, www.karcher.fr

FI Kärcher OY, Yrittäjäntie 17, 01800 Klaukkala,

+358-207 413 600, www.karcher.fi

GB Kärcher (U.K.) Ltd., Kärcher House, Beaumont Road, Banbury, Oxon OX16 1TB,

+44-1295-752-000, www.karcher.co.uk

GR Kärcher Cleaning Systems A.E., 31-33, Nikitara str. & Konstantinoupoleos str., 136 71 Aharnes,

+30-210-2316-153, www.karcher.gr

HK Kärcher Limited, Unit 10, 17/F., Apec Plaza, 49 Hoi Yuen Road, Kwun Tong, Kowloon,

++(852)-2357-5863, www.karcher.com.hk

HU Kärcher Hungaria KFT, Tormásrét ut 2., (Vendelpark), 2051 Biatorbagy,

+36-23-530-64-0, www.kaercher.hu

I Kärcher S.p.A., Via A. Vespucci 19, 21013 Gallarate (VA),

+39-848-998877, www.karcher.it

SGP Karcher South East Asia Pte. Ltd., 5 Toh Guan Road East, #01-00 Freight Links Express Distripark, Singapore 608831,

+65-6897-1811, www.karcher.com.sg

SK Kärcher Slovakia, s.r.o., Beniakova 2, SK-94901 NITRA,

+421 37 6555 798, www.kaercher.sk

TR Kärcher Servis Ticaret A.S., 9 Eylül Mahallesi, 307 Sokak No. 6, Gaziemir / Izmir,

+90-232-252-0708, +90-232-251-3578, www.karcher.com.tr

TW Karcher Limited, 7/F, No. 66, Jhongijheng Rd., Sinjhuang City, Taipei County 24243, Taiwan,

+886-2-2991-5533, +886-800-666-825, www.karcher.com.tw

UA Kärcher TOV, Kilzeva doroga, 9, 03191 Kiew,

+380 44 594 7576, www.karcher.com.ua

USA To locate your local dealer please visit our web site at http://www.karchercommercial.com or call us at 888.805.9852

ZA Kärcher (Pty) Ltd., 144 Kuschke Street, Meadowdale, Edenvale, 1614,

+27-11-574-5360, www.karcher.co.za

10/08

Karcher HKF 50 P User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
