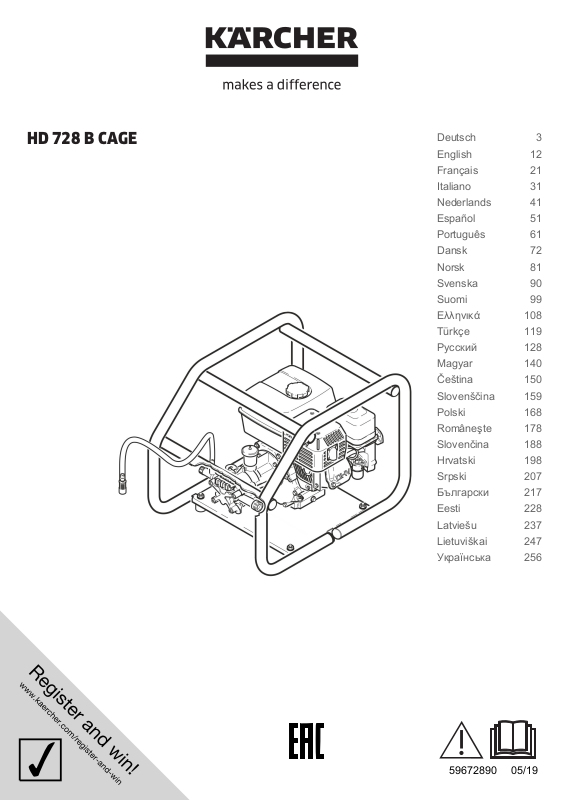

Karcher HD 728 B CAGE User guide

HD 728 B CAGE

Deutsch 3
English 12
Français 21
Italiano 31
Nederlands 41
Español 51
Português 61
Dansk 72
Norsk 81
Svenska 90
Suomi 99
Ελληνικά 108
Türkçe 119
Русский 128
Magyar 140
Čeština 150
Slovenščina 159
Polski 168
Româneşte 178
Slovenčina 188
Hrvatski 198
Srpski 207
Български 217
Eesti 228
Latviešu 237
Lietuviškai 247
Українська 256

59672890 05/19

2

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.
– Vor erster Inbetriebnahme Sicherheits-

hinweise Nr. 5.951-949.0 unbedingt le­sen!

– Bei Transportschaden sofort Händler

informieren.

– Prüfen Sie beim Auspacken den Pa-

ckungsinhalt auf fehlendes Zubehör
oder Beschädigungen.

Inhaltsverzeichnis

Umweltschutz . . . . . . . . . . . . . DE 1

Geräteelemente . . . . . . . . . . . DE 1

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . . . DE 2

Sicherheitshinweise . . . . . . . . DE 2

Sicherheitseinrichtungen. . . . . DE 3

Inbetriebnahme. . . . . . . . . . . . DE 3

Bedienung. . . . . . . . . . . . . . . . DE 5

Transport. . . . . . . . . . . . . . . . . DE 6

Lagerung. . . . . . . . . . . . . . . . . DE 6

Pflege und Wartung . . . . . . . . DE 6

Hilfe bei Störungen . . . . . . . . . DE 7

Zubehör und Ersatzteile . . . . . DE 8

Garantie . . . . . . . . . . . . . . . . . DE 8

EU-Konformitätserklärung. . . . DE 8

Technische Daten . . . . . . . . . . DE 9

Umweltschutz

Die Verpackungsmaterialien sind re­cyclebar. Bitte werfen Sie die Verpa­ckungen nicht in den Hausmüll, son­dern führen Sie diese einer Wieder­verwertung zu.

Altgeräte enthalten wertvolle recyc­lingfähige Materialien, die einer Ver­wertung zugeführt werden sollten.
Batterien und Akkus enthalten Stof­fe, die nicht in die Umwelt gelangen
dürfen. Bitte entsorgen Sie Altgerä­te, Batterien und Akkus deshalb

über geeignete Sammelsysteme.
Elektrische und elektronische Geräte ent­halten oft Bestandteile, die bei falschem

Umgang oder falscher Entsorgung eine po­tentielle Gefahr für die menschliche Ge­sundheit und die Umwelt darstellen kön­nen. Für den ordnungsgemäßen Betrieb
des Gerätes sind diese Bestandteile jedoch
notwendig. Mit diesem Symbol gekenn­zeichnete Geräte dürfen nicht mit dem
Hausmüll entsorgt werden.

Bitte Motorenöl, Heizöl, Diesel und Benzin
nicht in die Umwelt gelangen lassen. Bitte
Boden schützen und Altöl umweltgerecht
entsorgen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

Geräteelemente

Abbildungen siehe Seite 2

1 Dreifachdüse
2 Markierung der Düse
3 Strahlrohr EASY!Lock
4 Handspritzpistole EASY!Force
5 Sicherungsraste
6 Abzugshebel
7 Sicherungshebel
8 Hochdruckschlauch EASY!Lock
9 Kraftstofftank
10 Handstartvorrichtung
11 Wasseranschluss mit Sieb
12 Reinigungsmittel-Dosierventil
13 Hochdruckanschluss EASY!Lock
14 Reinigungsmittel-Saugschlauch mit Fil-

ter

15 Ölbehälter

Farbkennzeichnung

– Bedienelemente für den Reinigungs-

prozess sind gelb.

– Bedienelemente für die Wartung und

den Service sind hellgrau.

– 1

3DE

Bestimmungsgemäße

Verwendung

Diesen Hochdruckreiniger ausschließlich
verwenden
– zum Reinigen mit dem Niederdruck-

strahl und Reinigungsmittel (z.B. Reini­gen von Maschinen, Fahrzeugen, Bau­werken, Werkzeugen),

– zum Reinigen mit Hochdruckstrahl ohne

Reinigungsmittel (z.B. Reinigen von Fas­saden, Terrassen, Gartengeräten).

Für hartnäckige Verschmutzungen empfeh­len wir den Dreckfräser als Sonderzubehör.

 GEFAHR

Verletzungsgefahr! Beim Einsatz an Tank­stellen oder anderen Gefahrenbereichen
entsprechende Sicherheitsvorschriften be­achten.

Bitte mineralölhaltiges Abwasser nicht ins
Erdreich, Gewässer oder Kanalisation ge­langen lassen. Motorenwäsche und Unter­bodenwäsche deshalb bitte nur an geeigne­ten Plätzen mit Ölabscheider durchführen.

Anforderungen an die Wasserqualität:

ACHTUNG

Als Hochdruckmedium darf nur sauberes
Wasser verwendet werden. Verschmutzun­gen führen zu vorzeitigem Verschleiß oder
Ablagerungen im Gerät.
Wird Recyclingwasser verwendet, dürfen
folgende Grenzwerte nicht überschritten
werden.

pH-Wert 6,5...9,5
elektrische Leitfähigkeit * Leitfähigkeit

Frischwasser

+1200 µS/cm
absetzbare Stoffe ** < 0,5 mg/l
abfiltrierbare Stoffe *** < 50 mg/l
Kohlenwasserstoffe < 20 mg/l
Chlorid < 300 mg/l
Sulfat < 240 mg/l
Kalzium < 200 mg/l
Gesamthärte < 28 °dH

< 50 °TH

< 500 ppm

(mg CaCO

/l)

3

Eisen < 0,5 mg/l
Mangan < 0,05 mg/l
Kupfer < 2 mg/l
Aktivchlor < 0,3 mg/l
frei von üblen Gerüchen
* Maximum insgesamt 2000 µS/cm
** Probevolumen 1 l, Absetzzeit 30 min

*** keine abrasiven Stoffe

Sicherheitshinweise

 GEFAHR

– Hochdruckreiniger nicht betreiben,

wenn Kraftstoff verschüttet worden ist,
sondern das Gerät an einen anderen
Ort bringen und jegliche Funkenbildung
vermeiden.

– Kraftstoff nicht in der Nähe von offenem

Feuer oder Geräten wie Öfen, Heizkes­sel, Wassererhitzer usw. aufbewahren,
verschütten oder verwenden, die eine
Zündflamme haben oder Funken erzeu­gen können.

– Leicht entzündbare Gegenstände und

Materialien vom Schalldämpfer fernhal­ten (mindestens 2 m).

– Motor nicht ohne Schalldämpfer betrei-

ben und diesen regelmäßig kontrollie­ren, reinigen und nötigenfalls erneuern.

– Motor nicht in wald-, busch- oder gras-

bestandenem Gelände einsetzen, ohne
dass der Auspuff mit einem Funkenfän­ger ausgerüstet ist.

– Außer bei Einstellarbeiten den Motor

nicht mit abgenommenem Luftfilter oder
ohne Abdeckung über dem Ansaugstut­zen laufen lassen.

– Keine Verstellungen an Regelfedern,

Reglergestängen oder anderen Teilen
vornehmen, die eine Erhöhung der Mo­tordrehzahl bewirken können.

– Verbrennungsgefahr! Heiße Schall-

dämpfer, Zylinder oder Kühlrippen nicht
berühren.

– Hände und Füße nie in die Nähe be-

wegter oder umlaufender Teile bringen.

– Vergiftungsgefahr! Gerät darf nicht in

geschlossenen Räumen betrieben wer­den.

4 DE

– 2

Gefahrenstufen

 GEFAHR

Hinweis auf eine unmittelbar drohende Ge­fahr, die zu schweren Körperverletzungen
oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährli­che Situation, die zu schweren Körperver­letzungen oder zum Tod führen kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährli­che Situation, die zu leichten Verletzungen
führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährli­che Situation, die zu Sachschäden führen
kann.

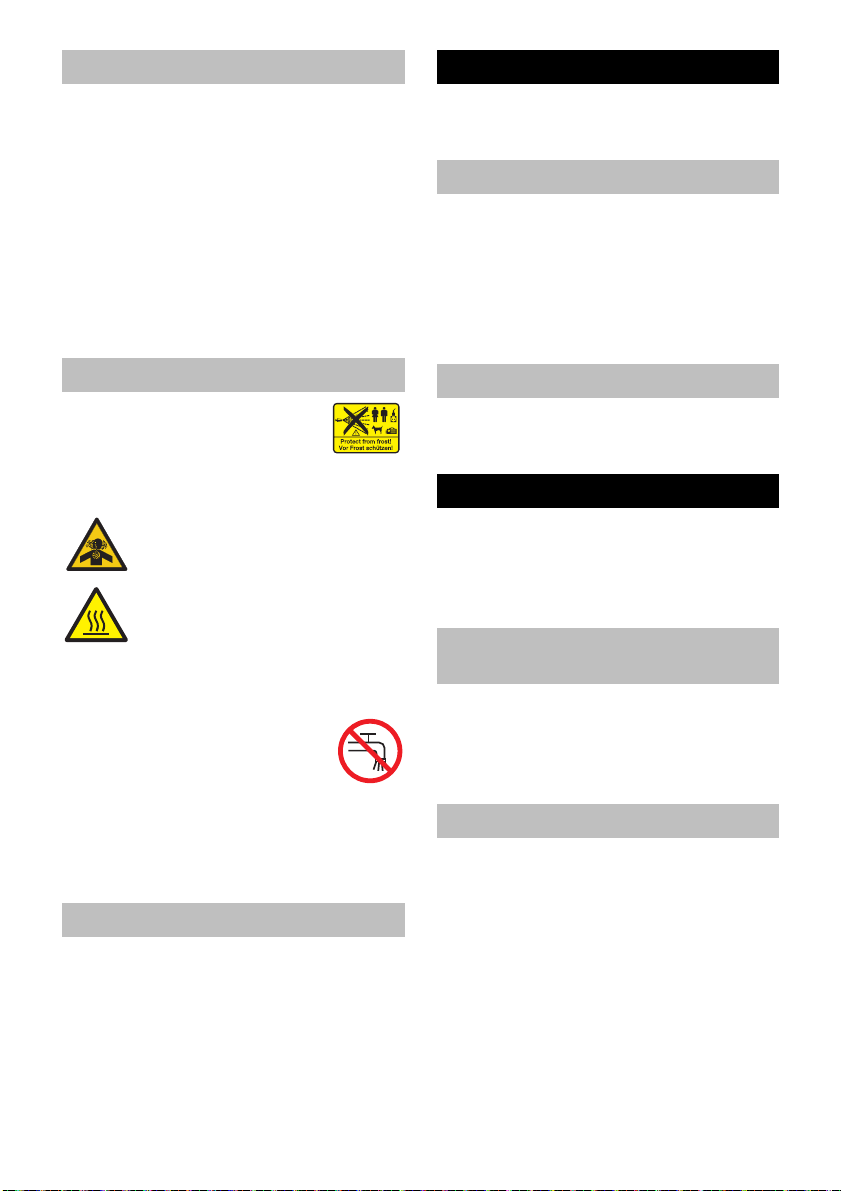

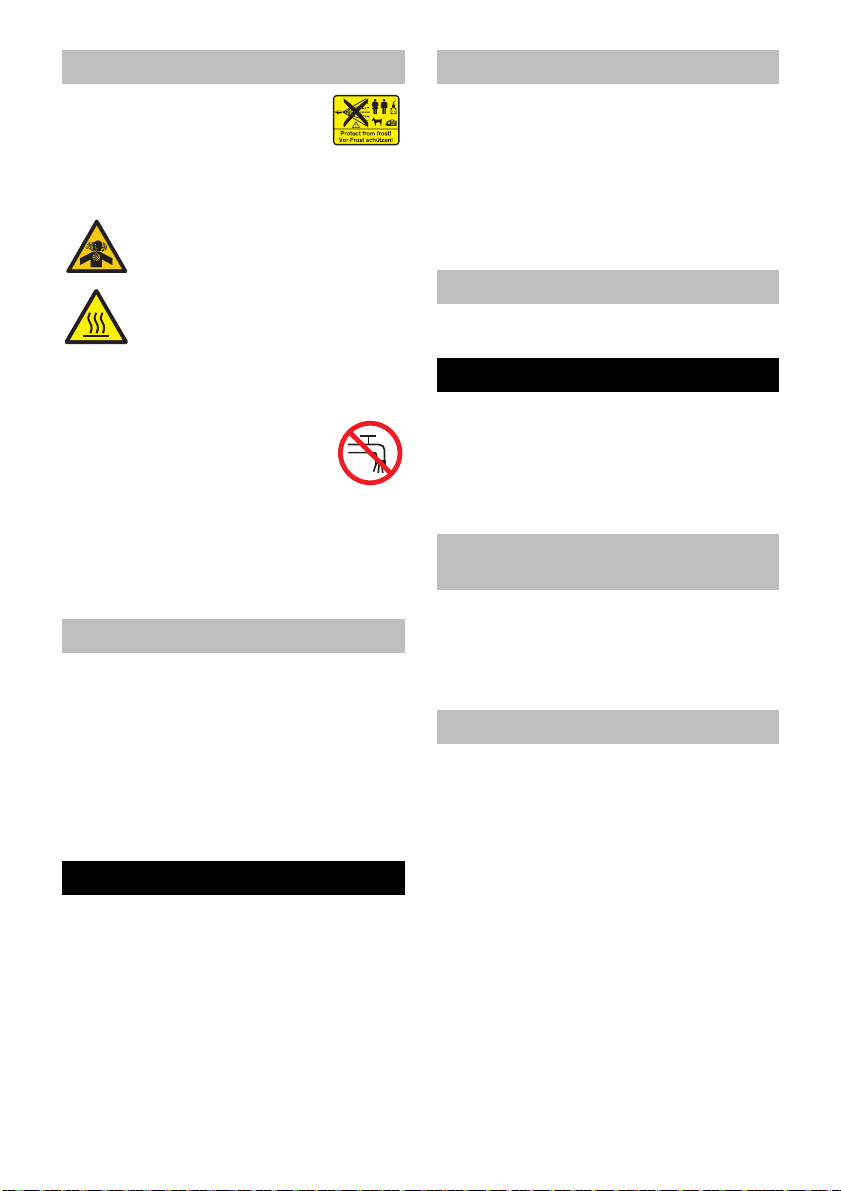

Symbole auf dem Gerät

Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge­fährlich sein. Der Strahl darf nicht
auf Personen, Tiere, aktive elektrische
Ausrüstung oder auf das Gerät selbst ge­richtet werden.

Vergiftungsgefahr! Abgase
nicht einatmen.

Verbrennungsgefahr! Warnung
vor heißen Baugruppen.

몇 WARNUNG

Vorschriften des Wasserversorgungsunter­nehmens beachten.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys­temtrenner der Fa. KÄRCHER oder alter­nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden.
Wasser, das durch einen Systemtrenner
geflossen ist, wird als nicht trinkbar einge­stuft.

Allgemein

– Jeweilige nationale Vorschriften des

Gesetzgebers für Flüssigkeitsstrahler
beachten.

– Jeweilige nationale Vorschriften des

Gesetzgebers zur Unfallverhütung be­achten. Flüssigkeitsstrahler müssen re­gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.

– Am Gerät/Zubehör dürfen keine Verän-

derungen vorgenommen werden.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au­ßer Betrieb gesetzt oder in ihrer Funktion
umgangen werden.

Überströmventil

– Ist die Handspritzpistole geschlossen,

öffnet sich das Überströmventil und die
Hochdruckpumpe leitet das Wasser zur
Pumpensaugseite zurück. Dadurch
wird eine Überschreitung des zulässi­gen Arbeitsdrucks verhindert.

– Das Überströmventil ist werkseitig ein-

gestellt und plombiert. Einstellung nur
durch den Kundendienst.

Sicherheitsthermostat an der

Pumpe

Das Sicherheitsthermostat schaltet bei
Überschreitung der maximal zulässigen
Temperatur den Motor ab.

Inbetriebnahme

 GEFAHR

Verletzungsgefahr! Gerät, Zuleitungen,
Hochdruckschlauch und Anschlüsse müs­sen in einwandfreiem Zustand sein. Falls
der Zustand nicht einwandfrei ist, darf das
Gerät nicht benutzt werden.

Ölstand der Hochdruckpumpe

kontrollieren

 Ölstand im Ölbehälter kontrollieren.

Der Ölstand muss zwischen der „MIN“­und „MAX“-Markierung liegen.

 Bei Bedarf Öl nachfüllen (siehe Techni-

sche Daten).

– 3

5DE

Motor

2.

1.

Abschnitt „Sicherheitshinweise“ beachten!

 Vor Inbetriebnahme die Betriebsanlei-

tung des Motorenherstellers lesen und
insbesondere die Sicherheitshinweise
beachten.

 Kraftstofftank mit bleifreiem Benzin füllen.

Keine 2-Takt-Mischung verwenden.
 Ölstand des Motors kontrollieren.
Gerät nicht in Betrieb nehmen, wenn der
Ölstand unter „MIN“ abgesunken ist.
 Bei Bedarf Öl nachfüllen.

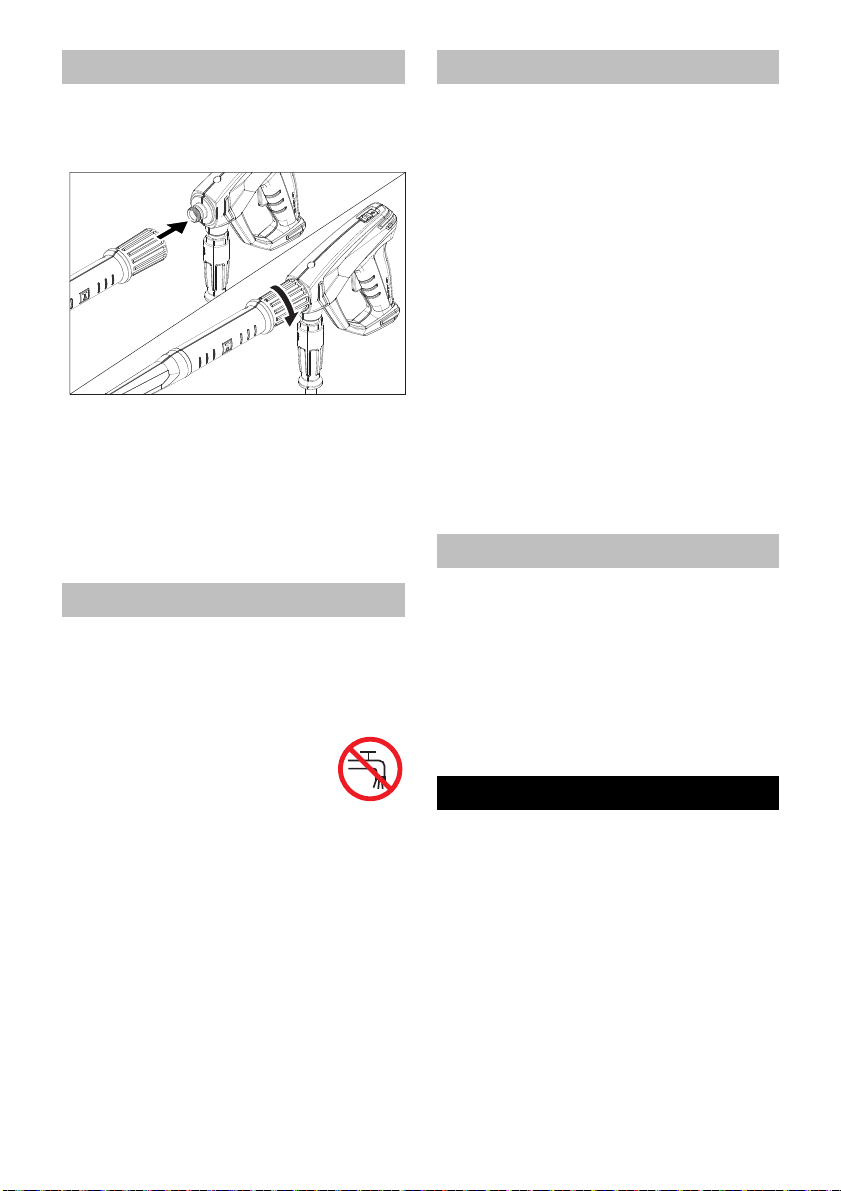

Zubehör montieren

Hinweis: Das EASY!Lock-System verbindet

Komponenten durch ein Schnellgewinde mit
nur einer Umdrehung schnell und sicher.

 Düse auf das Strahlrohr montieren

(Markierung auf dem Stellring oben)

und handfest anziehen (EASY!Lock).
 Strahlrohr mit Handspritzpistole verbin-

den und handfest anziehen (EASY!Lock).
 Hochdruckschlauch mit Handspritzpis-

tole und Hochdruckanschluss des Ge-

rätes verbinden und handfest anziehen

(EASY!Lock).

Wasseranschluss

– Anschlusswerte siehe Technische Daten.

몇 WARNUNG

Vorschriften des Wasserversorgungsunter­nehmens beachten.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Systemtren­ner der Fa. KÄRCHER oder alternativ ein

6 DE

Systemtrenner gemäß EN 12729 Typ BA
zu verwenden.
Wasser, das durch einen Systemtrenner
geflossen ist, wird als nicht trinkbar einge­stuft.

몇 VORSICHT

Systemtrenner immer an der Wasserver­sorgung, niemals direkt am Gerät anschlie­ßen.

 Zulaufschlauch am Wasseranschluss

des Gerätes und am Wasserzulauf (zum
Beispiel Wasserhahn) anschließen.

 Wasserzulauf öffnen.

Hinweis:

Der Zulaufschlauch ist nicht im Lieferum­fang enthalten.

Wasser aus Behälter ansaugen

 GEFAHR

Saugen Sie niemals Wasser aus einem
Trinkwasserbehälter an. Saugen Sie nie­mals lösungsmittelhaltige Flüssigkeiten wie
Lackverdünnung, Benzin, Öl oder ungefil­tertes Wasser an. Die Dichtungen im Gerät
sind nicht lösungsmittelbeständig. Der
Sprühnebel von Lösungsmitteln ist hoch­entzündlich, explosiv und giftig.

 Saugschlauch (Durchmesser mindes-

tens 3/4“) mit Filter (Zubehör) am Was­seranschluss anschließen.

 Reinigungsmittel-Dosierventil auf „0“

stellen.

 Gerät vor dem Betrieb entlüften.

Hinweis:

Gekakupplung (im Lieferumfang) nicht für
den Saugbetrieb verwenden! Für den
Saugbetrieb sind nicht alle Verbindungs­kupplungen geeignet (Pumpe saugt Luft
und kommt deshalb nicht auf Druck).

Gerät entlüften

 Wasserzulauf öffnen.
 Motor entsprechend der Betriebsanlei-

tung des Motorenherstellers starten.

 Zur Entlüftung des Gerätes Düse ab-

schrauben und Gerät so lange laufen las­sen, bis das Wasser blasenfrei austritt.

 Gerät ausschalten und Düse wieder

aufschrauben.

– 4

Bedienung

 GEFAHR

Explosionsgefahr!
Keine brennbaren Flüssigkeiten versprühen.
Beim Einsatz des Gerätes in Gefahrberei­chen (z.B. Tankstellen) sind die entsprechen­den Sicherheitsvorschriften zu beachten.
Verletzungsgefahr! Beim Arbeiten
Handspritzpistole und Strahlrohr mit beiden
Händen halten.
Verletzungsgefahr! Der Abzugshebel und
der Sicherungshebel dürfen bei Betrieb
nicht festgeklemmt werden.
Verletzungsgefahr! Bei defektem Siche­rungshebel Kundendienst aufsuchen.
Verletzungsgefahr durch Hochdruckwas­serstrahl. Vor allen Arbeiten am Gerät Si­cherungsraste an der Handspritzpistole
nach vorne schieben.

몇 VORSICHT

Umweltschäden. Motoren nur an Stellen mit
entsprechendem Ölabscheider reinigen.

Handspritzpistole öffnen/schließen

 Handspritzpistole öffnen: Sicherungs-

hebel und Abzugshebel betätigen.

Handspritzpistole schließen: Sicherungs-



hebel und Abzugshebel loslassen.

Gerät einschalten

 Wasserzulauf öffnen.
 Geräteschalter am Motor auf „ON" stel-

len und Kraftstoffhahn aufdrehen.
 Motor bei geöffneter Handspritzpistole

entsprechend der Betriebsanleitung

des Motorenherstellers starten.

Hinweis:

Um den Startvorgang zu erleichtern kann das
Strahlrohr oder die Düse entfernt werden.
 Hebel der Handspritzpistole betätigen.

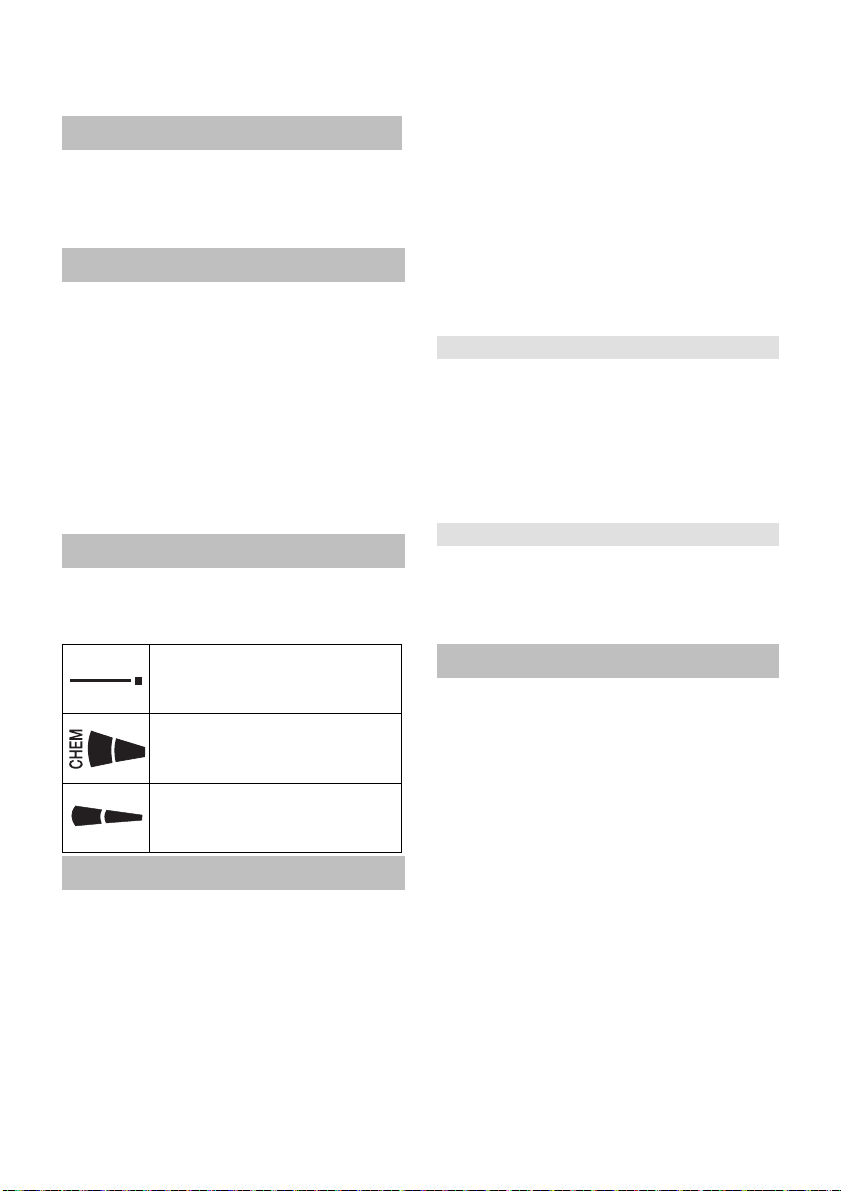

Strahlart wählen

 Handspritzpistole schließen.
 Gehäuse der Düse drehen, bis das ge-

wünschte Symbol mit der Markierung

übereinstimmt:

Hochdruck-Rundstrahl (0°) für
besonders hartnäckige Ver­schmutzungen
Niederdruck-Flachstrahl
(CHEM) für den Betrieb mit
Reinigungsmittel oder Reinigen
mit geringem Druck
Hochdruck-Flachstrahl (25°) für
großflächige Verschmutzungen

Betrieb mit Reinigungsmittel

몇 WARNUNG

Ungeeignete Reinigungsmittel können das
Gerät und das zu reinigende Objekt be­schädigen. Nur Reinigungsmittel verwen­den, die von Kärcher freigegeben sind. Do­sierempfehlung und Hinweise, die den Rei­nigungsmitteln beigegeben sind, beachten.
Zum Schonen der Umwelt sparsam mit
Reinigungsmitteln umgehen
Sicherheitshinweise auf den Reinigungs-

mitteln beachten.

– Es dürfen nur Reinigungsmittel verwen-

det werden, zu denen der Geräteher­steller seine Zustimmung gibt.

– Kärcher-Reinigungsmittel garantieren

ein störungsfreies Arbeiten. Bitte lassen
Sie sich beraten oder fordern Sie unse­ren Katalog oder unsere Reinigungs­mittel-Informationsblätter an.

 Reinigungsmittel-Saugschlauch in einen

Behälter mit Reinigungsmittel hängen.

 Düse auf „CHEM“ stellen.
 Reinigungsmittel-Dosierventil auf ge-

wünschte Konzentration stellen.

Empfohlene Reinigungsmethode

– Schmutz lösen:

Reinigungsmittel sparsam aufsprühen
und 1...5 Minuten einwirken, aber nicht
eintrocknen lassen.

– Schmutz entfernen:

Gelösten Schmutz mit Hochdruckstrahl
abspülen.

Nach Betrieb mit Reinigungsmittel

 Reinigungsmittel-Dosierventil auf „0“

stellen.

 Gerät bei geöffneter Handspritzpistole

mindestens 1 Minute klarspülen.

– 5

7DE

Betrieb unterbrechen

 Handspritzpistole schließen.

Hinweis:

Wenn die Handspritzpistole geschlossen
wird, läuft der Motor mit Leerlaufdrehzahl
weiter. Dadurch zirkuliert das Wasser in­nerhalb der Pumpe und erwärmt sich.
Wenn der Zylinderkopf an der Pumpe die
maximal zulässige Temperatur (80 °C) er­reicht hat, schaltet der Sicherheitsthermos­tat am Zylinderkopf den Motor ab. Nach Ab­kühlung unter 50 °C kann das Gerät wieder
in Betrieb genommen werden.
Bei Betrieb mit Druckwasser aus dem Was­serleitungsnetz kann das Abkühlen be­schleunigt werden:
 Handspritzpistole ca. 2–3 Minuten öff-

nen, damit durchfließendes Wasser

den Zylinderkopf abkühlt.
 Motor wieder starten.

Gerät ausschalten

Nach dem Betri eb mit sal zhaltigem Wasser
(Meerwasser) Gerät mindestens 2–3 Minu­ten bei geöffneter Handspritzpistole mit
Leitungswasser klarspülen.
 Geräteschalter am Motor auf „OFF"

stellen und Kraftstoffhahn zudrehen.

 Wasserzulauf schließen.
 Handspritzpistole betätigen, bis das

Gerät drucklos ist.
 Handspritzpistole sichern, dazu Siche-

rungsraste nach vorne schieben.
 Wasserzulaufschlauch vom Gerät ab-

schrauben.

Transport

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be­achten.

ACHTUNG

Abzugshebel während des Transports vor
Beschädigung schützen.

 Gerät am Rohrrahmen anheben und

tragen.
 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

Lagerung

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach­ten.

Dieses Gerät darf nur in Innenräumen gela­gert werden.

Pflege und Wartung

Mit Ihrem Händler können Sie eine regel­mäßige Sicherheitsinspektion vereinbaren
oder einen Wartungsvertrag abschließen.
Bitte lassen Sie sich beraten.

 GEFAHR

Verletzungsgefahr durch unbeabsichtigt
anlaufendes Gerät. Vor Arbeiten am Gerät
Zündkerzenstecker abziehen.
Verbrennungsgefahr! Heiße Schalldämp­fer, Zylinder oder Kühlrippen nicht berüh­ren.

Hochdruckpumpe

Wöchentlich

 Ölstand kontrollieren.
Bei milchigem Öl (Wasser im Öl), sofort
Kundendienst aufsuchen.

Monatlich

 Sieb im Wasseranschluss reinigen.
 Filter am Reinigungsmittel-Saug-

schlauch reinigen.

Alle 500 Betriebsstunden, mindestens jährlich

 Wartung des Gerätes vom Kunden-

dienst durchführen lassen.

 Öl wechseln.

Öl wechseln:

 Auffangbehälter für ca. 1 Liter Öl bereit-

stellen.

 Ölablassschraube herausdrehen.
 Öl in Auffangbehälter ablassen.

Altöl umweltgerecht entsorgen oder an ei­ner autorisierten Sammelstelle abgeben.

 Dichtung der Ölablassschraube ersetzen.
 Ölablassschraube eindrehen.
 Neues Öl langsam bis zur „MAX“ Mar-

kierung am Ölbehälter einfüllen.

8 DE

– 6

Hinweis:

Luftblasen müssen entweichen können.

Ölsorte und Füllmenge siehe Techni­sche Daten.

Motor

Wartungsarbeiten am Motor entsprechend
den Angaben in der Betriebsanleitung des
Motorenherstellers ausführen.

Hochdruckschlauch

 Gefahr

Verletzungsgefahr!
 Hochdruckschlauch auf Beschädigung

überprüfen (Berstgefahr).

Beschädigten Hochdruckschlauch unver­züglich austauschen.

Frostschutz

ACHTUNG

Beschädigungsgefahr! Gefrierendes Was­ser im Gerät kann Teile des Gerätes zer­stören.

Gerät im Winter in einem beheizten Raum
aufbewahren oder entleeren. Bei längeren
Betriebspausen empfiehlt es sich, Frost­schutzmittel durch das Gerät zu pumpen.

Wasser ablassen

 Wasserzulaufschlauch und Hochdruck-

schlauch abschrauben.
 Gerät max. 1 Minute laufen lassen bis

Pumpe und Leitungen leer sind.

Gerät mit Frostschutzmittel durchspülen
Hinweis:

Handhabungsvorschriften des Frostschutz­mittelherstellers beachten.
 Handelsübliches Frostschutzmittel

durch das Gerät pumpen.
Dadurch wird auch ein gewisser Korrosi­onsschutz erreicht.

Hilfe bei Störungen

 GEFAHR

Verletzungsgefahr durch unbeabsichtigt
anlaufendes Gerät. Vor Arbeiten am Gerät
Zündkerzenstecker abziehen.
Verbrennungsgefahr! Heiße Schalldämpfer,
Zylinder oder Kühlrippen nicht berühren.

Gerät läuft nicht

Hinweise in der Betriebsanleitung des Mo­torenherstellers beachten!
– Sicherheitsthermostat an der Hoch-

druckpumpe hat das Gerät nach länge­rem Kreislaufbetrieb abgeschaltet

 Gerät abkühlen lassen, danach wieder

einschalten. Siehe hierzu auch Ab­schnitt „Betrieb unterbrechen“.

Gerät baut keinen Druck auf

– Betriebsdrehzahl des Motors zu niedrig
 Betriebsdrehzahl des Motors prüfen

(siehe Technische Daten).
– Düse ist auf „CHEM“ eingestellt
 Düse auf „Hochdruck“ stellen.
– Düse verstopft/ausgewaschen
 Düse reinigen/erneuern.
– Sieb im Wasseranschluss verschmutzt
 Sieb reinigen.
– Luft im System
 Gerät entlüften.
– Wasserzulaufmenge zu gering
 Wasserzulaufmenge prüfen (siehe

Technische Daten).
– Zulaufleitungen zur Pumpe undicht

oder verstopft
 Sämtliche Zulaufleitungen zur Pumpe

prüfen.

Gerät leckt, Wasser tropft unten aus

Gerät

– Pumpe undicht

Hinweis:

Zulässig sind 3 Tropfen/Minute.
 Bei stärkerer Undichtigkeit Gerät durch

Kundendienst prüfen lassen.

Pumpe klopft

– Zulaufleitungen zur Pumpe undicht
 Sämtliche Zulaufleitungen zur Pumpe

prüfen.
– Luft im System
 Gerät entlüften.

– 7

9DE

Reinigungsmittel wird nicht

Chairman of the Board of Management

Director Regulatory Affairs & Certification

angesaugt

– Düse ist auf „Hochdruck“ eingestellt
 Düse auf „CHEM“ stellen.
– Reinigungsmittel-Saugschlauch mit Fil-

ter undicht oder verstopft

 Reinigungsmittel-Saugschlauch mit Fil-

ter prüfen/reinigen.

– Rückschlagventil im Anschluss des Rei-

nigungsmittel-Saugschlauches verklebt

 Rückschlagventil im Anschluss des

Reinigungsmittel-Saugschlauches rei­nigen/erneuern.

– Reinigungsmittel-Dosierventil ist ge-

schlossen oder undicht/verstopft

 Reinigungsmittel-Dosierventil öffnen

oder prüfen/reinigen.

Kann die Störung nicht behoben wer­den, muss das Gerät vom Kundendienst
überprüft werden.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatz­teile verwenden, sie bieten die Gewähr für
einen sicheren und störungsfreien Betrieb
des Gerätes.
Informationen über Zubehör und Ersatztei­le finden Sie unter www.kaercher.com.

Garantie

– In jedem Land gelten die von unserer zu-

ständigen Vertriebs-Gesellschaft heraus­gegebenen Garantiebedingungen. Etwa­ige Störungen an dem Gerät beseitigen
wir innerhalb der Garantiefrist kostenlos,
sofern ein Material- oder Herstellungsfeh­ler die Ursache sein sollte.

– Die Garantie tritt nur dann in Kraft,

wenn Ihr Händler die beigefügte Ant­wortkarte beim Verkauf vollständig aus­füllt, abstempelt und unterschreibt und
Sie die Antwortkarte anschließend an
die Vertriebs-Gesellschaft Ihres Landes
schicken.

– Im Garantiefall wenden Sie sich bitte

mit Zubehör und Kaufbeleg an Ihren
Händler oder die nächste autorisierte
Kundendienststelle.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EU­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger
Typ: 1.187-xxx
Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)
2000/14/EG
2014/30/EU

Angewandte harmonisierte Normen

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 2015

Angewandte nationale Normen

-

Angewandtes Konformitätsbewertungs­verfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 99
Garantiert: 100

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2019/05/01

10 DE

– 8

Technische Daten

Motor

Benzin-Motor Honda -- GX 160 1 Zylinder

4Takt
Nennleistung bei 3600 1/min kW (PS) 4 (5,5)
Betriebsdrehzahl 1/min 3300
Kraftstofftank l 3,6
Kraftstoff -- Benzin, bleifrei *
* geeignet für Kraftstoff E10
Schutzart IPX5

Wasseranschluss

Zulauftemperatur (max.) °C 60
Zulaufmenge (min.) l/h (l/min) 750 (12,5)
Zulaufdruck (max.) MPa (bar) 1 (10)
Zulaufschlauch (Zubehör) Best.-Nr. 4.440-207.0
Zulaufschlauch-Länge (min.) m 7,5
Zulaufschlauch-Durchmesser (min.) Zoll 3/4
Saughöhe aus offenem Behälter (20 °C) m 1

Pumpe

Arbeitsdruck Wasser (mit Standarddüse) MPa (bar) 14 (140)
Fördermenge l/h (l/min) 600 (10)
Düsengröße der Standarddüse 038
Max. Betriebsüberdruck MPa (bar) 16 (160)
Ölmenge - Pumpe l 0,3
Ölsorte - Pumpe SAE 15W40 Best.-Nr. 6.288-050.0
Reinigungsmittelansaugung l/h (l/min) 0-45 (0-0,8)
Rückstoßkraft der Handspritzpistole (max.) N 28

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert
Handspritzpistole m/s
Strahlrohr m/s
Unsicherheit K m/s
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel LWA + Unsicherheit K

pA

pA

WA

2

2

2

dB(A) 85
dB(A) 1
dB(A) 100

Maße und Gewichte

Länge mm 570
Breite mm 434
Höhe mm 430
Typisches Betriebsgewicht kg 35,5

<2,5

<2,5

1

– 9

11DE

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.
– Before first start-up it is definitely nec-

essary to read the operating instruc­tions and safety indications Nr. 5.951-

949.0!

– In case of transport damage inform ven-

dor immediately.

– When unpacking the product, make

sure that no accessories are missing
and that none of the package contents
have been damaged.

Contents

Environmental protection . . . . EN 1

Device elements . . . . . . . . . . . EN 1

Proper use . . . . . . . . . . . . . . . EN 2

Safety instructions. . . . . . . . . . EN 2

Safety Devices . . . . . . . . . . . . EN 3

Start up . . . . . . . . . . . . . . . . . . EN 3

Operation . . . . . . . . . . . . . . . . EN 4

Transport. . . . . . . . . . . . . . . . . EN 6

Storage . . . . . . . . . . . . . . . . . . EN 6

Care and maintenance . . . . . . EN 6

Troubleshooting . . . . . . . . . . . EN 7

Accessories and Spare Parts . EN 8

Warranty . . . . . . . . . . . . . . . . . EN 8

EU Declaration of Conformity . EN 8

Technical specifications . . . . . EN 9

Environmental protection

The packaging material can be recy­cled. Please do not place the packag­ing into the ordinary refuse for dispos­al, but arrange for the proper recy-

cling.

Old appliances contain valuable ma­terials that can be recycled. Please
arrange for the proper recycling of
old appliances. Batteries and accu­mulators contain substances that
must not enter the environment.
Please dispose of your old applianc­es, batteries and accumulators us­ing appropriate collection systems.

Electrical and electronic devices often con­tain components which could potentially
pose a danger to human health and the en­vironment if handled or disposed of incor­rectly. However, these components are
necessary for the proper operation of the
device. Devices marked with this symbol
must not be disposed of with regular house­hold rubbish.

Please do not release engine oil, fuel oil,
diesel and petrol into the environment Pro­tect the ground and dispose of used oil in
an environmentally-clean manner.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

Device elements

Illustrations on Page 2

1 Triple nozzle
2 Marking of the nozzle
3 Spray lance EASY!Lock
4 Trigger gun EASY!Force
5 Safety catch
6 Trigger
7 Safety lever
8 High pressure hose EASY!Lock
9 Fuel tank
10 Device for manual start
11 Connection for water supply with filter
12 Dosage valve for detergent
13 High-pressure connection EASY!Lock
14 Detergent suction hose with filter
15 Oil tank

Colour coding

– The operating elements for the cleaning

process are yellow.

– The controls for the maintenance and

service are light gray.

12 EN

– 1

Proper use

Use this high pressure cleaner exclusively for
– Cleaning using low pressure jet and de-

tergent (for e.g. for cleaning machines,
cars, buildings, tools),

– For cleaning using high pressure jet

without detergent (for e.g. for cleaning

facades, terraces, garden appliances).
For stubborn dirt, we recommend the use of
the dirt blaster as a special accessory.

 DANGER

Risk of injury! Follow the respective safety
regulations when operating at gas stations
or other dangerous areas.

Please do not let mineral oil contaminated
waste water reach soil, water or the sew­age system. Perform engine cleaning and
bottom cleaning therefore only on speci­fied places with an oil trap.

Quality requirements for water:

ATTENTION

Only clean water may be used as high
pressure medium. Impurities will lead to in­creased wear and tear or formation of de­posits in the appliance.
If recycled water is used, the following limit
values must not be exceeded.

pH value 6,5...9,5
electrical conductivity * Conductivity

fresh water

+1200 µS/cm
settleable solids ** < 0,5 mg/l
total suspended solids *** < 50 mg/l
Hydrocarbons < 20 mg/l
Chloride < 300 mg/l
Sulphate < 240 mg/l
Calcium < 200 mg/l
Total hardness < 28 °dH

< 50 °TH

< 500 ppm

(mg CaCO
Iron < 0,5 mg/l
Manganese < 0,05 mg/l
Copper < 2 mg/l
Active chloride < 0,3 mg/l
free of bad odours
* Maximum total 2000 µS/cm
** Test volume 1 l, settling time 30 min
*** no abrasive substances

/l)

3

Safety instructions

 DANGER

– Do not use high pressure cleaners

when there has been an oil spill; move
the appliance to another spot and avoid
any sort of spark formation.

– Do not store, spill or use fuel in the vi-

cinity of open flames or appliances such
as ovens, boilers, water heaters, etc.
that have an ignition flame or can gen­erate sparks.

– Keep even mildly inflammable objects

and materials away from the muffler (at
least 2 m).

– Do not start the engine without the muf-

fler; check, clean and replace, if re­quired, the muffler at regular intervals.

– Do not use the engine in forest, bushes

or grassy areas without fitting a spark
receiver at the exhaust

– Except for setting jobs, do not run the

engine when the air filter is removed or
there is no cover over the suction sup­port.

– Do not make any adjustments to the

regulator springs, regulator bars or oth­er parts that can bring forth an increase
in the engine speed.

– Risk of burns! Do not touch hot silenc-

ers, cylinders or radiator ribs.

– Do not put hands or feet close to mov-

ing or rotating parts.

– Risk of poisoning! The appliance should

not be operated in closed rooms.

Hazard levels

 DANGER

Pointer to immediate danger, which leads
to severe injuries or death.

몇 WARNING

Pointer to a possibly dangerous situation,
which can lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation,
which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation,
which can lead to property damage.

– 2

13EN

Symbols on the machine

High-pressure jets can be dan­gerous if improperly used. The jet
may not be directed at persons,
animals, live electrical equipment or at the
appliance itself.

Risk of poisoning! Do not inhale
exhaust fumes.

Risk of burns! Beware of hot
components.

몇 WARNING

Observe regulations of water supplier.
According to applicable regula­tions, the appliance must never be
used on the drinking water net
without a system separator. A suit­able system separator by KÄRCHER or al­ternatively a system separator according to
EN 12729 type BA must be used.
Water that was flowing through a system
separator is considered non-drinkable.

General

– Please follow the national rules and

regulations for fluid spray jets of the re­spective country.

– Please follow the national rules and

regulations for accident prevention of
the respective country. Fluid spray jets
must be tested regularly and the results
of these tests must be documented in
writing.

– The appliance/accessories must not be

modified.

Safety Devices

Safety devices serve to protect the user
and must not be rendered in operational or
their functions bypassed.

Overflow valve

– If the hand spray gun is closed, the

overflow valve opens and the high pres­sure pump diverts the water back to the
pump suction side. Thus the permissi­ble working pressure is not exceeded.

– The overflow valve is set by the manu-

facturer and sealed. Setting only by
customer service.

Safety thermostat at the pump

The safety thermostat switches off the mo­tor when the maximum permissible temper­ature has been exceeded.

Start up

 DANGER

Risk of injury! Device, tubes, high pressure
hose and connections must be in faultless
condition. If they are not in a perfect state
then the appliance must not be used.

Check oil level of the high pressure

pump

 Check oil level in the oil tank.

The oil level must lie between “MIN“
and “MAX“ marking.

 Add oil if required (see technical speci-

fications).

Motor

Follow the instructions given in the sec­tion "Safety Instructions"!

 Read the operating instructions of the

engine manufacturer before start-up
and follow the safety instructions care­fully.

 Fill the fuel tank with unleaded petrol.

Do not use 2-speed mixture.
 Check oil level of the engine.
Do not operate the appliance if the oil level
has fallen below "MIN".
 If required, top up oil carefully.

14 EN

– 3

Attaching the Accessories

2.

1.

Note: The EASY!Lock system joins com­ponents with a quick-fasten thread solidly
and securely with just one turn.

 Mount the nozzle on the spray lance

(marking on the adjustment ring at the
top) and hand-tighten it (EASY!Lock).

 Join the spray lance with the trigger gun

and tighten until hand-tight
(EASY!Lock).

 Join the high-pressure hose with trigger

gun and high-pressure connection of
the appliance and tighten until hand­tight (EASY!Lock).

Water connection

– For connection values refer to technical

specifications.

몇 WARNING

Observe regulations of water supplier.
According to applicable regula­tions, the appliance must never be
used on the drinking water net
without a system separator. A suit­able system separator by KÄRCHER or al­ternatively a system separator according to
EN 12729 type BA must be used.
Water that was flowing through a system
separator is considered non-drinkable.

몇 CAUTION

Always connect the system separator to
the water supply, never directly to the appli­ance!

 Connect the supply hose to the water

connection point of the machine and at
the water supply point (for e.g. a tap).

 Open the water supply.

Note:

The supply hose is not included.

Suck in water from vessel

 DANGER

Never suck in water from a drinking water
container. Never suck in liquids which con­tain solvents like lacquer thinner, petrol, oil
or unfiltered water. The sealings within the
device are not solvent resistant. The spray
mist of solvents is highly inflammable, ex­plosive and poisonous.

 Connect suction hose (minimum diame-

ter 3/4“) with filter (accessory) to the

water connection point.

 Set dosing value for detergent to "0".
 Remove air from appliance before oper-

ation.

Note:

Do not use the Geka coupling (included in
delivery) for vacuuming operations! Not all
connector couplings are suitable for vacu­uming operations (pump sucks air and
therefore does not build up pressure).

Deaerating the appliance

 Open the water supply.
 Start the engine according to the oper-

ating instructions of the engine manu-

facturer.
 To dearate the appliance, unscrew the

nozzle and allow the appliance to run

until the water exits in a bubble-free

state.
 Switch off the appliance and fit the noz-

zle again.

Operation

 DANGER

Risk of explosion!
Do not spray flammable liquids.
If the appliance is used in hazardous areas
(e.g. filling stations) the corresponding
safety regulations must be observed.
Risk of injury! Hold the hand spray gun and
the spray pipe firmly with both hands.
Risk of injury! The trigger and safety lever
may not be locked during the operation.

– 4

15EN

Risk of injury! Contact Customer Service if
the safety lever is damaged.
Risk of injury from high-pressure water jet.
Slide the safety catch on the trigger gun for­ward before performing any work with the
appliance.

몇 CAUTION

Environmental damage. Clean motors at
places with a corresponding oil separator
only.

Opening/closing the trigger gun

 To open the trigger gun: Actuate the

safety lever and trigger.

 To close the hand spray gun: Release

the safety lever and trigger.

Turning on the Appliance

 Open the water supply.
 Set the appliance switch at the engine

to "ON" and open the fuel supply valve.

 Start the motor with the trigger gun

open according to the operating instruc­tions of the motor manufacturer.

Note:

The spray lance can be removed to facili­tate the start-up process.
 Press the lever on the hand spray gun.

Select spray type

 Close the hand spray gun.
 Turn the casing of the nozzle till the de-

sired symbol matches the marking.

High pressure circular spray
(0°) for specially stubborn dirt

Flat low pressure spray
(CHEM) for operating using de­tergents or cleaning at low
pressure.

High pressure flat spray (25°)
for large dirt areas

Operation with detergent

몇 WARNING

Unsuitable detergents can cause damage
to the appliance and to the object to be
cleaned. Use only those detergents that
have been approved by Kärcher. Observe
the dosage and other instructions provided
with these detergents. For considerate
treatment of the environment use detergent
economically.
Follow the safety instructions for using de­tergents.

– Use only those detergents approved by

the manufacturer of the appliance.
– Kärcher detergents ensure smooth

functioning. Please consult us or ask for

our catalogue or our detergent informa-

tion sheets.
 Suspend end of suction hose in a con-

tainer filled with detergent.

 Set nozzle to "CHEM".
 Set dosing value for detergent to the

desired concentration.

Recommended cleaning method

– Loosen the dirt:

Spray detergent economically and let it

work for 1...5 minutes but do not let it

dry up.
– Remove the dirt:

Spray off loosened dirt with the high

pressure jet.

After operation with detergent

 Set dosing value for detergent to "0".
 Open the hand spray gun and rinse the

appliance for at least 1 minute.

Interrupting operation

 Close the hand spray gun.

Note:

If the trigger gun is closed, the motor con­tinues to run at idling speed. The water thus
circulates within the pump and heats up.
When the cylinder head at the pump has
reached the maximum permissible temper­ature (80 °C), the safety thermostat at the
cylinder head switches off the motor. The
device can be restarted after cooling down
to below 50 °C.

16 EN

– 5

Cooling can be hastened while using com­pressed water from the water supply pipes:
 Open the trigger gun for approx. 2–3

minutes so that the circulating water
cools down the cylinder head.

 Restart the engine.

Turn off the appliance

After operating the water using saline water
(sea water), open the hand spray gun and
rinse the appliance for at least 2 - 3 minutes
using tap water.
 Set the appliance switch at the engine

to OFF and close the fuel supply valve.

 Shut off water supply.
 Activate trigger gun until device is pres-

sure-less.

 Secure the trigger gun. To do so, push

the safety catch towards the front.

 Remove the water inlet hose from the

appliance.

Transport

몇 CAUTION

Risk of injury and damage! Observe the
weight of the appliance when you transport
it.

ATTENTION

Protect the trigger from damage during
transport.

 Lift appliance by the pipe frrame and

carry it.

 When transporting in vehicles, secure

the appliance according to the guide­lines from slipping and tipping over.

Storage

몇 CAUTION

Risk of injury and damage! Note the weight
of the appliance in case of storage.

This appliance must only be stored in inte­rior rooms.

Care and maintenance

You can sign with your dealer a contract for
regular safety inspection or even sign a
maintenance contract. Please take advice
on this matter.

 DANGER

Risk of injury if the machine is left running
in an unattended state. Remove the spark
plug connector prior to performing any work
on the device.
Risk of burns! Do not touch hot mufflers,
cylinders or radiator ribs.

High-pressure pump

Weekly

 Check oil level.
Please contact Customer Service immedi­ately if the oil is milky (water in oil).

Monthly

 Clean the sieve in the water connection.
 Clean filter at the detergent suck hose.

Every 500 operating hours, at least annually

 Have the maintenance of the device

performed by the customer service.
 Oil change.

Oil change:

 Ready a catch bin for appr. 1 Liter oil.
 Turn out the oil drain screw.
 Drain the oil in a collection basin.

Dispose of old oil ecologically or turn it in at
a collection point.

 Replace washers of the oil drain screw.
 Screw in the oil drain screw.
 Slowly fill in new oil until the "MAX"

marking on the oil container.

Note:

Air pockets must be able to leak out.

For oil type and filling quantity refer to
technical specifications.

Motor

Carry out maintenance tasks to the engine
according to the specifications provided in
the operating instructions of the engine
manufacturer.

– 6

17EN

High pressure hose

 Danger

Risk of injury!
 Check the high pressure hose for dam-

ages (risk of bursting).

Please arrange for the immediate ex­change of a damaged high-pressure hose.

Frost protection

ATTENTION

Risk of damage! Freezing water in the ap­pliance can destroy parts of the appliance.

Store the appliance in a heated room dur­ing winter or empty it. During longer breaks
in operation, it is advisable to pump in anti­frost agents into the appliance.

Drain water

 Screw off water supply hose and high

pressure hose.

 Operate device for max. 1 minute until

the pump and conduits are empty.

Flush device with anti-freeze agent
Note:

Observe handling instructions of the anti­freeze agent manufacturer.
 Pump in conventional frost protection

agents through the appliance.
A certain corrosion protection is achieved
with this as well.

Troubleshooting

 DANGER

Risk of injury if the machine is left running
in an unattended state. Remove the spark
plug connector prior to performing any work
on the device.
Risk of burns! Do not touch hot mufflers,
cylinders or radiator ribs.

Appliance is not running

Follow operating instructions of the engine
manufacturer!
– Safety thermostat at the high pressure

pump has switched off the appliance af-

ter long period of cycle operation.
 Allow the appliance to cool down; then

restart it. Refer section "Interrupting op-

eration".

18 EN

Device is not building up pressure

– Operating speed of the engine is too low
 Check operating speed of the engine

(refer to technical data).
– Nozzle is set to "CHEM"
 Set nozzle to "High pressure".
– Nozzle is blocked/ washed out
 Clean/ replace nozzle.
– Sieve in the water connection is dirty
 Clean sieve.
– Air within the system
 Appliance ventilation:
– Amount of water supply is too low.
 Check water supply level (refer to tech-

nical data).
– Pipe inlets to pump are leaky or blocked
 Check all inlet pipes to the pump.

Device leaks, water drips from the

bottom of the device

– Pump leaky

Note:

3 drops/minute are allowed.
 With stronger leak, have device

checked by customer service.

Pump is vibrating

– Inlet pipes to the pump are leaky.
 Check all inlet pipes to the pump.
– Air within the system
 Appliance ventilation:

Detergent is not getting sucked in

– Nozzle is set to "High pressure"
 Set nozzle to "CHEM".
– Detergent suction hose with filter is

leaky or blocked
 Check/ clean detergent suction hose

with filter.
– Backflow valve in the connection of the

detergent suction hose is jammed
 Clean/ replace backflow valve in the

connection of the detergent suction

hose.
– Detergent dosing valve is closed or

leaky/ blocked
 Open or check/clean detergent dosing

valve.

– 7

If malfunction can not be fixed, the de-

Chairman of the Board of Management

Director Regulatory Affairs & Certification

vice must be checked by customer ser­vice.

Accessories and Spare Parts

Only use original accessories and spare
parts, they ensure the safe and trouble-free
operation of the device.
For information about accessories and
spare parts, please visit www.kaerch­er.com.

Warranty

– The warranty terms published by our

competent sales company are applica­ble in each country. We will repair po­tential failures of the appliance within
the warranty period free of charge, pro­vided that such failure is caused by
faulty material or defects in fabrication.

– The warranty comes only into effect if

your vender fills out the supplied reply
card completely at purchase, stamps
and signs and you send it to the local
distribution company of your country.

– In the event of a warranty claim please

contact your dealer or the nearest au­thorized Customer Service centre.
Please submit the appliance, including
all accessories, and the proof of pur­chase.

EU Declaration of Conformity

We hereby declare that the machine de­scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.

Product: High pressure cleaner
Type: 1.187-xxx
Relevant EU Directives

2006/42/EC (+2009/127/EC)
2000/14/EC
2014/30/EU

Applied harmonized standards

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 2015

Applied national standards

-

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 99
Guaranteed: 100

The signatories act on behalf of and with
the authority of the company management.

Documentation supervisor:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2019/05/01

– 8

19EN

Technical specifications

Motor

Honda Petrol engine -- GX 160, 1 cylinder, 4-

stroke
Maximum torque at 3600 rpm kW (PS) 4 (5.5)
Operating speed 1/min 3300
Fuel tank l 3.6
Fuel -- Petrol, unleaded*
* Appliance is suitable to use E10 petrol
Type of protection IPX5

Water connection

Max. feed temperature °C 60
Min. feed volume l/h (l/min) 750 (12.5)
Max. feed pressure MPa (bar) 1 (10)
Inlet hose (accessory) Order no. 4.440-207.0
Inlet hose length (min.) m 7.5
Inlet hose diameter (min.) Inch 3/4
Suck height from open container (20 °C) m 1

Pump

Operating pressure of water (using standard noz­zle)

Flow rate l/h (l/min) 600 (10)
Size of standard nozzle 038
Max. operating over-pressure MPa (bar) 16 (160)
Oil quantity - pump l 0.3
Oil type - pump SAE 15W40 Order no. 6.288-050.0
Detergent suck in l/h (l/min) 0-45 (0-0.8)
Max. recoil force of trigger gun N 28

Values determined as per EN 60335-2-79

Hand-arm vibration value
Hand spray gun m/s
Spray lance m/s
Uncertainty K m/s
Sound pressure level L
Uncertainty K

pA

Sound power level L

pA

+ Uncertainty K

WA

WA

Dimensions and weights

Length mm 570
Width mm 434
Height mm 430
Typical operating weight kg 35.5

MPa (bar) 14 (140)

2

2

2

<2.5

<2.5

1

dB(A) 85
dB(A) 1
dB(A) 100

20 EN

– 9

Lire ce manuel d'utilisation origi-

nal avant la première utilisation
de votre appareil, le respecter et le conser­ver pour une utilisation ultérieure ou pour le
futur propriétaire.
– Avant la première mise en service, vous

devez impérativement avoir lu les
consignes de sécurité N° 5.951-949.0 !

– Contactez immédiatement le revendeur

en cas d'avarie de transport.

– Contrôler le matériel lors du déballage

pour constater des accessoires man­quants ou des dommages.

Table des matières

Protection de l’environnement FR 1

Éléments de l'appareil. . . . . . . FR 1

Utilisation conforme . . . . . . . . FR 2

Consignes de sécurité . . . . . . FR 2

Dispositifs de sécurité. . . . . . . FR 3

Mise en service. . . . . . . . . . . . FR 4

Utilisation . . . . . . . . . . . . . . . . FR 5

Transport. . . . . . . . . . . . . . . . . FR 6

Entreposage . . . . . . . . . . . . . . FR 7

Entretien et maintenance . . . . FR 7

Assistance en cas de panne . . FR 8
Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . . . FR 9

Garantie . . . . . . . . . . . . . . . . . FR 9

Déclaration UE de conformité . FR 9
Caractéristiques techniques . . FR 10

Protection de

l’environnement

Les matériaux constitutifs de l’embal­lage sont recyclables. Ne pas jeter
les emballages dans les ordures mé­nagères, mais les remettre à un sys­tème de recyclage.

Les appareils usés contiennent des
matériaux précieux recyclables les-

quels doivent être apportés à un
système de recyclage. Les batteries et les
accumulateurs contiennent des subs­tances ne devant pas être tout simplement
jetées. Pour cette raison, utiliser des sys­tèmes de collecte adéquats afin d'éliminer
les batteries et les accumylatuers.

Les appareils électriques et électroniques
renferment souvent des composants qui
peuvent représenter un danger potentiel
pour l'intégrité physique et l'environnement
s'ils sont mal utilisés ou éliminés. Ces com­posants sont pourtant nécessaires au bon
fonctionnement de l'appareil. Les appareils
qui présentent ce symbole ne doivent pas
être jetés avec les déchets ménagers.

Ne jetez pas l'huile moteur, le fuel, le diesel
ou l'essence dans la nature. Protéger le sol
et évacuer l'huile usée de façon favorable
à l'environnement.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

Éléments de l'appareil

Illustrations voir page 2

1 Injecteur triple
2 Marquage de la buse
3 Lance EASY!Lock
4 Pistolet de pulvérisation à main EA-

SY!Force
5 Cran de sécurité
6 Levier de départ
7 Manette de sécurité
8 Flexible haute pression EASY!Lock
9 Réservoir de carburant
10 Dispositif de démarrage manuel
11 Arrivée d'eau avec tamis
12 Vanne de dosage du détergent
13 Raccordement haute pression EA-

SY!Lock
14 Flexible d'aspiration du détergent avec

filtre
15 Réservoir d'huile

Repérage de couleur

– Les éléments de commande pour le

processus de nettoyage sont jaunes.
– Les éléments de commande pour la

maintenance et l'entretien sont en gris

clair.

– 1

21FR

Utilisation conforme

Utiliser exclusivement ce nettoyeur haute
pression
– pour nettoyer au jet basse pression et

avec du détergent (par exemple pour le
nettoyage de machines, véhicules, bâti­ments, outils),

– pour nettoyer au jet haute pression

sans détergent (par ex. nettoyage de
façades, de terrasses, d'appareils de

jardinage).
Pour des salissures tenaces nos recom­mandons le fraiseur de saleté comme ac­cessoire en option.

 DANGER

Risque de blessure ! En cas d'utilisation
dans l'enceinte d'une station service ou
dans d'autres zones à risque, respecter les
consignes de sécurité correspondantes.

Ne pas évacuer les eaux usées contenant
de l'huile minérale dans la terre, les dispo­sitifs pour eaux usées ou les canalisations.
Dès lors, effectuer le nettoyage du moteur
ou du bas de caisse uniquement aux
postes de lavage appropriés et équipés
d'un séparateur d'huile.

Exigences à la qualité d'eau :

ATTENTION

Utiliser uniquement de l'eau propre comme
fluide haute pression. Des saletés en­traînent une usure prématurée ou des dé­pôts dans l'appareil.
Si de l'eau de recyclage est utilisée, les va­leurs limites suivantes ne doivent pas être
dépassées.

Valeur de pH 6,5...9,5
conductivité électrique * Conductivité

de l'eau du ro­binet +1200
µS/cm

substances qui se dé­posent **

substances qui peuvent
être filtrées ***

Hydrocarbures < 20 mg/l
Chlorure < 300 mg/l

< 0,5 mg/l

< 50 mg/l

Sulfate < 240 mg/l
calcium < 200 mg/l
Dureté globale < 28 °dH

< 50 °TH
< 500 ppm

(mg CaCO
Fer < 0,5 mg/l
Manganèse < 0,05 mg/l
Cuivre < 2 mg/l
Chlore actif < 0,3 mg/l
exempt de mauvaises odeurs
* Total maximal 2000 µS/cm

** Volume d'essai 1 l, temps de dépose 30
min
*** pas de substance abrasive

/l)

3

Consignes de sécurité

 DANGER

– Ne pas mettre en marche le nettoyeur

haute pression si du carburant a été
renversé, mais installer l'appareil dans
un autre lieu et éviter toute formation
d'étincelles.

– Ne pas garder, renverser ou utiliser du

carburant à proximité d'un feu ou d' ap­pareils comme des poêles, des chau­dières, des chauffe-eau etc., qui ont
une flamme pilote ou qui provoquent
des étincelles.

– Maintenir des objets et des matériaux

facilement inflammables loin du silen­cieux (au moins 2 m).

– Ne pas mettre en marche le moteur

sans silencieux et le contrôler, le net­toyer régulièrement et en cas de besoin
le remplacer.

– Ne pas utiliser le moteur dans un envi-

ronnement de bois, de buisson ou
d'herbe, sans que le pot d'échappe­ment soit équipé d'un pare-étincelles.

– Ne pas faire tourner le moteur par l'em-

bout d'aspiration sans filtre d'air ou
sans cache en dehors des travaux de
réglage.

22 FR

– 2

– Ne pas faire de réglages aux ressorts

de réglage, aux barres de réglage ou à
des autres pièces qui peuvent provo­quer une augmentation du régime mo­teur.

– Risque de combustion ! Ne pas toucher

les silencieux chauds, les cylindres ou
les ailettes de refroidissement.

– Ne pas mettre les mains ou les pieds

près des pièces mobiles ou tournantes.

– Danger d'intoxication ! L'appareil ne

peut être mis en marche dans des en­droits fermés.

Niveaux de danger

 DANGER

Signale la présence d'un danger imminent
entraînant de graves blessures corporelles
et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éven­tuellement dangereuse pouvant entraîner
de graves blessures corporelles et même
avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation poten­tiellement dangereuse pouvant entraîner
des blessures légères.

ATTENTION

Remarque relative à une situation éven­tuellement dangereuse pouvant entraîner
des dommages matériels.

Symboles sur l'appareil

Une utilisation incorrecte des jets
haute pression peut présenter
des dangers. Le jet ne doit pas
être dirigé sur des personnes, des ani­maux, des installations électriques actives
ni sur l'appareil lui-même.

Danger d'intoxication ! Ne pas
inspirer les gaz d'échappement.

Risque de brûlures ! Avertisse­ment de groupements chauds.

몇 AVERTISSEMENT

Respecter les prescriptions de votre socié­té distributrice en eau.
Selon les directives en vigueur,
l'appareil ne doit jamais être ex­ploité sans séparateur de système
sur le réseau d'eau potable. Utili­ser un séparateur de système approprié de
la société KÄRCHER ou en alternative un
séparateur système selon EN 12729 type
BA.
L'eau qui s'est écoulée à travers un sépara­teur système est classifiée comme non po­table.

Généralités

– Respecter les dispositions légales na-

tionales respectives pour les jets de li­quide.

– Respecter les dispositions légales na-

tionales respectives pour la prévention
des accidents. Les jets de liquides
doivent être contrôlés régulièrement et
le résultat du contrôle consigné par
écrit.

– Il est interdit d'effectuer des modifica-

tion sur l'appareil/les accessoires.

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de
protéger l'utilisateur et ils ne doivent donc
jamais être désactivés ni évités.

Clapet de décharge

– Lorsque la poignée-pistolet est fermée,

le clapet de décharge s'ouvre et la
pompe à haute pression renvoie l'eau
au côté d'aspiration de la pompe. Avec
cela, un dépasse de la pressions de
service admissible est évité.

– Le clapet de décharge est réglé et

plombé d'usine. Seul le service après­vente est autorisé à effectuer le ré­glage.

Thermostat de sécurité à la pompe

Le thermostat de sécurité arrête le moteur
en cas de dépasse de la température maxi­male admissible.

– 3

23FR

Mise en service

2.

1.

 DANGER

Risque de blessure ! L'appareil, les
conduites d'alimentation, les flexibles haute
pression et les raccords ne doivent présen­ter aucun défaut. Ne pas utiliser l'appareil si
son état n'est pas irréprochable.

Contrôler le niveau d'huile dans la

pompe haute pression

 Contrôler le niveau d'huile dans le ré-

servoir d'huile.
Le niveau d'huile doit se trouver entre
les repères "MIN" et "MAX".

 En cas de besoin, remplir de nouvelle

huile (cf. Données techniques).

Moteur

Respecter le chapitre "Consignes de
sécurité" !

 Avant la mise en service, lire le mode

d'emploi du constructeur du moteur et
en particulier respecter les consignes
de sécurité.

 Remplir le réservoir de carburant avec

essence sans plomb.

Ne pas utiliser de mélange de 2 cycle.
 Contrôler le niveau d'huile du moteur.
Ne pas mettre l'appareil en service, si le ni­veau d'huile est descendu au-dessous de
"MIN".
 En cas de besoin, rajouter de l'huile.

Montage des accessoires

Remarque : Le système EASY!Lock relie

les composants au moyen d’un filetage ra­pide et fiable avec une seule rotation.

 Monter la buse sur la lance (marquage

sur la bague de butée en haut) et serrer
à la main (EASY!Lock).

 Relier le tube d’acier au pistolet à main

et serrer à la main (EASY!Lock).

 Relier le flexible haute pression au pis-

tolet à main et au flexible haute pres­sion de l’appareil et serrer à la main
(EASY!Lock).

Arrivée d'eau

– Pour les valeurs de raccordement, se

reporter à la section Caractéristiques
techniques.

몇 AVERTISSEMENT

Respecter les prescriptions de votre socié­té distributrice en eau.
Selon les directives en vigueur,
l'appareil ne doit jamais être ex­ploité sans séparateur de système
sur le réseau d'eau potable. Utili­ser un séparateur de système approprié de
la société KÄRCHER ou en alternative un
séparateur système selon EN 12729 type
BA.
L'eau qui s'est écoulée à travers un sépara­teur système est classifiée comme non po­table.

몇 PRÉCAUTION

Toujours connecter le séparateur de sys­tème à l'alimentation en eau, et jamais di­rectement à l'appareil.

 Raccorder la conduite d'alimentation au

raccord pour l'arrivée d'eau de l'appareil
et à l'alimentation en eau (ex. un robi­net).

 Ouvrir l'alimentation d'eau.

Remarque :

La conduite d'alimentation n'est pas com­prise dans la livraison.

24 FR

– 4

Aspirer l'eau encore présente dans

les réservoirs

 DANGER

Ne jamais aspirer de l'eau depuis un réser­voir d'eau potable. Ne jamais aspirer de li­quides contenant des solvants, tels que di­luant pour peinture, essence, huile, ou eau
non filtrée. Les joints de l'appareil ne sont
pas résistants aux solvants. Le brouillard
de pulvérisation des solvants est extrême­ment inflammable, explosif et toxique.

 Raccorder le tuyau d'aspiration (dia-

mètre min. de 3/4") et le filtre (acces-

soire) à l'arrivée d'eau.
 Positionner la vanne de dosage du dé-

tergent sur "0".
 Purger l'appareil avant l'utilisation.

Remarque :

Ne pas utiliser le couplage Geka (non four­ni) pour le mode aspiration ! Tous les rac­cords ne sont pas adaptés au mode aspira­tion (la pompe aspire de l'air et n'arrive de
ce fait pas à la pression).

Purger l'appareil

 Ouvrir l'alimentation d'eau.
 Démarrer le moteur en rapport avec le

mode d'emploi du constructeur du moteur.
 Pour purger l'appareil, dévisser l'injec-

teur et laisser l'appareil en marche jus-

qu'à l'eau sort sans bulles.
 Arrêter l'appareil et dévisser de nou-

veau l'injecteur.

Utilisation

 DANGER

Risque d'explosion !
Ne pas pulvériser de liquides inflammables.
Si l’appareil est utilisé dans des zones de
danger (par exemple des stations es-

sence), il faut tenir compte des consignes
de sécurité correspondantes.
Risque de blessure ! Pendant le travail, re­tenir la poignée pistolet et la lance des deux
mains.
Risque de blessure ! Lors du fonctionne­ment, ne pas coincer le levier de départ et
le levier de sécurité.
Risque de blessure ! En cas de levier de
sécurité défectueux, se rendre au service
après-vente.

Risque de blessure dû au jet d’eau sous
haute pression. Pousser, avant tout travail
sur l’appareil, le cran de sécurité du pistolet
manuel vers l’avant.

몇 PRÉCAUTION

Dommages à l'environnement. Nettoyer les
moteurs uniquement à des endroits équi­pés des séparateurs d'huile nécessaires.

Ouvrir/fermer le pistolet de

pulvérisation à main

 Ouvrir le pistolet de pulvérisation à

main : Actionner le levier de sécurité et
le levier de départ.

 Fermer le pistolet de pulvérisation à

main. Relâcher le levier de sécurité et le
levier de départ.

Mettre l'appareil en marche

 Ouvrir l'alimentation d'eau.
 Placer l'interrupteur de l'appareil au mo-

teur sur la position "ON" et ouvrir le ro­binet de carburant.

 Lorsque la poignée pistolet est ouverte,

démarrer le moteur conformément au
manuel d'utilisation du constructeur du
moteur.

Remarque :

Pour faciliter le processus de démarrage, la
lance ou la buse peuvent être retirées.
 Actionner la manette de la poignée-pis-

tolet.

Choisir le type de jet

 Fermer la poignée-pistolet.
 Tourner le logement de la buse jusqu'à

ce que le symbole désiré corresponde
avec le marquage :

Jet bâton à haute pression (0°)
pour des salissures très te­naces

Jet plat à basse pression
(CHEM) pour le service avec
détergent ou nettoyer avec une
pression basse

Jet plat à haute pression (25°)
pour des salissures sur des
grandes surfaces

– 5

25FR

Fonctionnement avec détergent

몇 AVERTISSEMENT

Des détergents non appropriés peuvent
endommager l'appareil et l'objet à nettoyer.
N'utiliser que des détergents homologués
par Kärcher. Respecter les consignes et re­commandations de dosage jointes aux dé­tergents. Protéger l'environnement en utili­sant les détergents avec parcimonie.
Respecter les consignes de sécurité men­tionnées sur les détergents.

– Seul des détergents autorisés par le

constructeur de l'appareil peuvent être

utilisés.
– Des détergents de Kärcher garan-

tissent un travail sans défauts. Veuillez-

vous conseiller ou demander notre ca-

talogue ou notre bulletins d'information

sur des produits de nettoyage.
 Plonger le flexible d’aspiration du dé-

tergent dans un récipient contenant du

détergent.
 Placer l'injecteur sur la position

"CHEM".
 Régler le clapet de dosage du dé-

tergent sur la concentration souhaitée.

Méthode de nettoyage conseillée

– Dissoudre la saleté :

Pulvériser le détergent avec parcimonie

puis le laisser agir entre 1 et 5 minutes

sans toutefois le laisser sécher.
– Eliminer la saleté :

Retirer les saletés dissoutes au moyen

du jet haute pression.

Après utilisation avec un détergent

 Positionner la vanne de dosage du dé-

tergent sur "0".
 Rincer l'appareil à l'eau claire pendant 1

minute au minimum en gardant la poi-

gnée-pistolet ouverte.

26 FR

Interrompre le fonctionnement

 Fermer la poignée-pistolet.

Remarque :

Si la poignée pistolet est fermée, le moteur
continue de tourner à sa vitesse de ralenti.
L'eau circule ainsi à l'intérieur de la pompe
et se réchauffe. Lorsque la culasse au ni­veau de la pompe atteint la température
maximale admissible (80°C), le thermostat
de sécurité de la culasse arrête le moteur.
Après un refroidissement en-dessous de
50°C, l'appareil peut être remis en marche.
Le refroidissement peut être accéléré, utili­sant eau sous pression du réseau de distri­bution d'eau:
 Ouvrir la poignée-pistolet environ 2-3

minutes, afin que l'eau courante puisse
refroidir la culasse.

 Redémarrer le moteur.

Mise hors service de l'appareil

Rincer l'appareil après le fonctionnement
avec l'eau salé (eau de mer) au moins 2-3
minutes avec la poignée-pistolet ouverte.
 Placer l'interrupteur de l'appareil au mo-

teur sur la position "OFF" et fermer le
robinet de carburant.

 Couper l'alimentation en eau.
 Actionner la poignée-pistolet jusqu'à ce

que l'appareil soit hors pression.

 Sécuriser le pistolet de pulvérisation à

main en poussant le loquet de sécurité
vers l’avant.

 Dévisser le tuyau d'alimentation d'eau

de l'appareil.

Transport

몇 PRÉCAUTION

Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.

ATTENTION

Protéger le levier de départ contre tout en­dommagement lors de son transport.

 Lever et porter l'appareil au niveau du

cadre.

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di­rectives en vigueur lors du transport
dans des véhicules.

– 6

Entreposage

몇 PRÉCAUTION

Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.

Cet appareil doit uniquement être entrepo­sé en intérieur.

Entretien et maintenance

Vous pouvez accorder avec votre commer­çant une inspection de sécurité régulière
ou passer un contrat d'entretien. Conseil­lez-vous.

 DANGER

Risque de blessure dû au démarrage par
inadvertance de l'appareil. Débrancher les
fiches des bougies avant d'effectuer toute
opération sur l'appareil.
Risque de brûlures ! Ne pas toucher les si­lencieux chauds, les cylindres ou les ai­lettes de refroidissement.

Pompe haute pression

Hebdomadairement

 Vérifier le niveau d'huile.
Si l'huile est laiteux (eau dan l'huile), adres­sez-vous immédiatement au Centre de
Service Après-vente.

Mensuellement

 Nettoyer le tamis de l'arrivée d'eau.
 Nettoyer le filtre situé sur le flexible

d'aspiration du détergent.

Toutes les 500 heures de service, au moins une fois par an

 Faire effectuer la maintenance de l'ap-

pareil par le service après-vente.
 Remplacer l'huile.

Remplacer l'huile:

 Préparer un récipient de récupération

pouvant contenir environ 1 litre d'huile.

 Dévisser le bouchon de vidange d'huile.
 Vider l'huile dans la cuvette de récupé-

ration.

Eliminer l'huile usagée en respectant l'en­vironnement ou l'apporter à un centre de
collecte autorisé.

 Remplacer le joint au niveau de la vis

de vidange.

 Visser le bouchon de vidange d'huile.
 Verser doucement l"huile neuve dans le

réservoir jusqu'au repère MAX.

Remarque :

Les bulles d'air doivent pouvoir s'échapper.

Pour les types d'huile et les quantités de
remplissage, se reporter à la section
Données techniques.

Moteur

Effectuer des tavaux de maintenance au
moteur correspondant aux indications dans
le mode d'emploi du constructeur du mo­teur.

Flexible haute pression

 Danger

Risque de blessure !
 Vérifier le tuyau à haute pression s'il est

endommagé (danger d'éclatement).

Un flexible haute pression endommagé doit
immédiatement être remplacé.

Protection antigel

ATTENTION

Risque d'endommagement ! En gelant,
l'eau peut détruire des pièces de l'appareil.

En hiver, conserver l'appareil dans un lieu
chaud et vider l'appareil. En cas de plus
longues périodes d'arrêt il est recommandé
de pomper produit antigel par l'appareil.

Purger l'eau

 Dévisser le tuyau d'alimentation en eau

et le flexible haute pression.

 Faire tourner l'appareil au max. 1 mi-

nute jusqu'à ce que la pompe et les
conduites soient entièrement vides.

Rincer l'appareil au moyen de produit antigel

Remarque :

Respecter les consignes d'utilisation du fa­bricant du produit antigel.
 Pomper produit antigel d'usage par l'ap-

pareil.
Cette opération permet en outre de bénéfi­cier d'une certaine protection anticorrosion.

– 7

27FR

Assistance en cas de panne

 DANGER

Risque de blessure dû au démarrage par
inadvertance de l'appareil. Débrancher les
fiches des bougies avant d'effectuer toute
opération sur l'appareil.
Risque de brûlures ! Ne pas toucher les si­lencieux chauds, les cylindres ou les ai­lettes de refroidissement.

L'appareil ne fonctionne pas

Respecter des consignes dans le mode
d'emploi du constructeur du moteur!
– Le thermostat de sécurité à la pompe à

haute pression a arrêté l'appareil après
un longue fonctionnement de cycle

 Laisser refroidir l'appareil, redémmarrer

ensuite. Cf. aussi le chapitre "Inter­rompre le fonctionnement".

L'appareil n'établit aucune pression

– Le nombre de tours normal est très bas.
 Contrôler le nombre de tours normal (cf.

la chapitre Données techniques).
– L'injecteur est réglé à "CHEM"
 Placer l'injecteur sur la position "Haute

pression".
– L'injecteur est bouché/rincé
 Nettoyer/échanger l'injecteur.
– Le tamis de l'arrivée d'eau est encrassé
 Nettoyer le tamis.

– Présence d'air dans le système
 Purger l'appareil.
– Le débit de l'alimentation en eau est

trop faible
 Contrôler le débit de l'alimentation en

eau (voir la section Caractéristiques

techniques).
– Les conduites d'alimentation à la

pompe sont non étanches ou bouchées
 Vérifier toutes les conduites d'alimenta-

tion vers la pompe.

L'appareil présente un fuit, de l'eau

s'écoule de l'appareil par le bas

– La pompe fuit.

Remarque :

Une fuite de 3 gouttes/minute est autori­sée.
 En cas de fuite plus importante, faire

vérifier l'appareil par le service après­vente.

La pompe frappe

– Les conduites d'alimentation vers la

pompe sont non étanches

 Vérifier toutes les conduites d'alimenta-

tion vers la pompe.
– Présence d'air dans le système
 Purger l'appareil.

Le détergent n'est pas aspirée

– L'injecteur est réglé à "Haute pression"
 Placer l'injecteur sur la position

"CHEM".
– Le flexible d'aspiration du détergent

avec filtre est non étanche ou bouché
 Vérifier/nettoyer le flexible d'aspiration

du détergent avec filtre.
– La clapet de retenue à la butée du

flexible d'aspiration du détergent est

collée
 Nettoyer/échanger la clapet de retenue

à la butée du flexible d'aspiration du dé-

tergent.
– Le doseur du détergent est fermé ou

non étanche/bouché
 Ouvrir ou vérifier/nettoyer le doseur du

détergent.

Si la panne ne peut être réparée, l'appa­reil doit être contrôlé par le service
après-vente.

28 FR

– 8

Accessoires et pièces de

Chairman of the Board of Management

Director Regulatory Affairs & Certification

rechange

N'utiliser que des accessoires et pièces de
rechange d'origine, ils garantissent le bon
fonctionnement de l'appareil.
Vous trouverez des informations relatives
aux accessoires et pièces de rechange sur
www.kaercher.com.

Garantie

– Dans chaque pays, les conditions de

garantie en vigueur sont celles publiées
par notre société de distribution respon­sable. Nous éliminons gratuitement
d’éventuelles pannes sur l’appareil au
cours de la durée de la garantie, dans la
mesure où une erreur de matériau ou
de fabrication en sont la cause.

– La garantie n'est valable que si votre re-

vendeur remplit dûment la carte de ré­ponses jointe, la tamponne et la signe
et que vous renvoyez ladite carte à la
société distributrice de votre pays.

– En cas de recours en garantie, s’adres-

ser au revendeur respectif ou au pro­chain service après-vente avec l’acces­soire et le bon d’achat.

Déclaration UE de conformité

Nous certifions par la présente que la ma­chine spécifiée ci-après répond de par sa
conception et son type de construction ain­si que de par la version que nous avons
mise sur le marché aux prescriptions fon­damentales stipulées en matière de sécuri­té et d’hygiène par les directives euro­péennes en vigueur. Toute modification ap­portée à la machine sans notre accord rend
cette déclaration invalide.

Produit : Nettoyeur haute pression
Type : 1,187-xxx
Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)
2000/14/CE
2014/30/UE

Normes harmonisées appliquées :

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 2015

Normes nationales appliquées :

-

Procédures d'évaluation de la conformi­té

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 99
Garanti: 100

Les signataires agissent sous ordre et avec
le pouvoir de la direction.

Responsable de la documentation :
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, le 01/05/2019

– 9

29FR

Caractéristiques techniques

Moteur

Moteur à essence de Honda -- GX 160, 1 cylindre, 4

cycles
Puissance nominale max. 3600 1/min kW (PS) 4 (5,5)
Nombre de tours normal t/min 3300
Réservoir de carburant l 3,6
Carburant -- Essence, sans plomb *
* L'appareil est adapté au carburant E10
Type de protection IPX5

Arrivée d'eau

Température d'alimentation (max.) °C 60
Débit d'alimentation (min.) l/h (l/min) 750 (12,5)
Pression d'alimentation (max.) MPa (bars) 1 (10)
Tuyau d'alimentation (accessoire) N° de

commande :
Longueur du tuyau d'alimentation (min.) m 7,5
Diamètre du tuyau d'alimentation (min.) Pouces 3/4
Hauteur d'aspiration à partir du réservoir ouvert

m1
(20 °C)

Pompe

Pression de service de l'eau (avec buse standard) MPa (bars) 14 (140)
Débit l/h (l/min) 600 (10)
Taille de la buse standard 038
Pression de service max. MPa (bars) 16 (160)
Quantité d'huile - pompe l 0,3
Marque d'huile - pompe SAE 15W40 N° de réf. 6.288-050.0
Aspiration de détergent l/h (l/min) 0-45 (0-0,8)
Force de réaction max. de la poignée-pistolet N 28

Valeurs déterminées selon EN 60335-2-79

Valeur de vibrations bras-main
Poignée-pistolet m/s
Lance m/s
Incertitude K m/s
Niveau de pression acoustique L
Incertitude K

pA

pA

2

2

2

dB(A) 85

dB(A) 1
Niveau de pression acoustique LWA + incertitude KWAdB(A) 100

Dimensions et poids

Longueur mm 570
Largeur mm 434
Hauteur mm 430
Poids de fonctionnement typique kg 35,5

30 FR

– 10

4440-207.0

<2,5
<2,5
1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le
presenti istruzioni originali, seguirle e con­servarle per un uso futuro o in caso di riven­dita dell'apparecchio.
– Prima di procedere alla prima messa in

funzione leggere tassativamente le nor­ma di sicurezza n. 5.951-949.0!

– Eventuali danni da trasporto vanno co-

municati immediatamente al proprio ri­venditore.

– Durante il disimballaggio controllare

l'eventuale mancanza di accessori o la
presenza di danni del contenuto.

Indice

Protezione dell’ambiente. . . . . IT 1

Parti dell'apparecchio . . . . . . . IT 1

Uso conforme a destinazione . IT 2

Norme di sicurezza . . . . . . . . . IT 2

Dispositivi di sicurezza . . . . . . IT 3

Messa in funzione. . . . . . . . . . IT 3

Uso . . . . . . . . . . . . . . . . . . . . . IT 5

Trasporto. . . . . . . . . . . . . . . . . IT 6

Supporto . . . . . . . . . . . . . . . . . IT 6

Cura e manutenzione . . . . . . . IT 7

Guida alla risoluzione dei guastiIT 8

Accessori e ricambi. . . . . . . . . IT 8

Garanzia . . . . . . . . . . . . . . . . . IT 9

Dichiarazione di conformità UE IT 9

Dati tecnici . . . . . . . . . . . . . . . IT 10

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli
imballaggi non vanno gettati nei rifiuti
domestici, ma consegnati ai relativi
centri di raccolta.

Gli apparecchi dismessi contengo­no materiali riciclabili preziosi e van­no consegnati ai relativi centri di rac­colta. Sia le batterie che gli accumu­latori contengono sostanze che non
devono essere disperse nell’am­biente. Si prega quindi di smaltire gli
apparecchi dismessi, le batterie e gli
accumulatori mediante i sistemi di
raccolta differenziata.

Gli apparecchi elettrici ed elettronici con­tengono spesso componenti che, con un
utilizzo o smaltimento non corretti, possono
costituire un potenziale pericolo per la salu­te umana e per l'ambiente. Questi compo­nenti sono tuttavia necessari per un corret­to funzionamento dell'apparecchio. Gli ap­parecchi contrassegnati con questo simbo­lo non devono essere smaltiti con i rifiuti
domestici.

Sostanze quali olio per motori, gasolio,
benzina o carburante diesel non devono
essere dispersi nell'ambiente. Si prega
pertanto di proteggere il suolo e di smaltire
l'olio usato conformemente alle norme am­bientali.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono
disponibili all'indirizzo:

www.kaercher.com/REACH

Parti dell'apparecchio

Figure vedi pag. 2

1 Ugello a tre getti
2 Marcatura dell'ugello
3 Lancia EASY!Lock
4 Pistola a spruzzo EASY!Force
5 Dispositivo di arresto di sicurezza
6 Leva a scatto
7 Leva di sicurezza
8 Tubo flessibile per alta pressione

EASY!Lock
9 Serbatoio carburante
10 Dispositivo di avviamento manuale
11 Collegamento dell'acqua con filtro
12 Valvola di dosaggio detergente
13 Tubo flessibile per alta pressione

EASY!Lock
14 Tubo flessibile di aspirazione detergen-

te con filtro
15 Contenitore dell'olio

Contrassegno colore

– Gli elementi di comando per il processo

di pulizia sono gialli.
– Gli elementi di comando per la manu-

tenzione ed il service sono grigio chia-

ro.

– 1

31IT

Uso conforme a destinazione

Utilizzare esclusivamente questa idropuli­trice
– per la pulizia con il getto a bassa pressio-

ne e detergente (p.es. per la pulizia di
macchinari, veicoli, costruzioni, utensili),

– per la pulizia con un getto ad alta pres-

sione senza detergente (ad es. pulizia
di facciate, terrazzi, attrezzi da giardi-

naggio).
Per lo sporco resistente si consiglia l'ugello
rotativo antisporco (accessorio optional).

 PERICOLO

Rischio di lesioni! Per apparecchi impiegati
presso stazioni di servizio o in altre zone di
pericolo, osservare le disposizioni di sicu­rezza vigenti.

L'acqua di scarico contenente oli minerali
non deve essere dispersa nel terreno, nel­le acque o nelle canalizzazioni. La pulizia
di motori e di sottoscocche va effettuata
esclusivamente in luoghi provvisti di sepa­ratori d'olio.

Requisiti per la qualità dell'acqua:

ATTENZIONE

Utilizzare solo acqua pulita come mezzo ad
alta pressione. Eventuali impurità causano
un'usura precoce o incrostazioni nell'appa­recchio.
I valori limite seguenti non devono essere
superati se si utilizza acqua riciclata.

Valore pH 6,5...9,5
Conducibilità elettrica * Conducibilità

elettrica ac­qua pulita

+1200 µS/cm
Sostanze sedimentabili ** < 0,5 mg/l
Sostanze filtrabili *** < 50 mg/l
Idrocarburi < 20 mg/l
Cloruro < 300 mg/l
Solfato < 240 mg/l
Calcio < 200 mg/l
Durezza complessiva < 28 °dH

< 50 °TH

< 500 ppm

(mg CaCO

/l)

3

Ferro < 0,5 mg/l
Manganese < 0,05 mg/l
Rame < 2 mg/l
Cloro attivo < 0,3 mg/l
privo di odori fastidiosi
* Massimo totale 2000 µS/cm

** Volumi di campionamento 1 litro, tempo
di sedimentazione 30 minuti
*** Nessuna sostanza abrasiva

Norme di sicurezza

 PERICOLO

– Non adoperare l’idropulitrice dove sia

stato rovesciato accidentalmente del
carburante, bensì trasportare altrove
l’apparecchio ed evitare qualsiasi for­mazione di scintille.

– Non conservare, spandere accidental-

mente o usare il carburante nelle vici­nanze di fiamme libere o apparecchi
come forni, caldaie o riscaldatori d’ac­qua da cui potrebbero sprigionarsi scin­tille o fiamme pilota.

– Materiali e oggetti facilmente infiamma-

bili vanno tenuti a una distanza di alme­no 2 metri dal sistema di scarico.

– Non avviare il motore se non è dotato di

un sistema di scarico. Quest’ultimo va
controllato regolarmente, pulito ed
eventualmente sostituito.

– Non adoperare mai il motore su terreni

erbosi o in presenza di alberi o cespu­gli, se lo scarico non è munito di para­scintille.

– Non lasciare mai in funzione il motore

dopo aver tolto il filtro aria o il coperchio
posto sopra il condotto di aspirazione, a
meno di non dover eseguire lavori di re­golazione del motore.

– Non eseguire interventi di regolazione

su molle di regolazione, tiranti di regola­zione o altre parti del motore che pos­sano aumentare il numero di giri del
motore.

– Pericolo di ustioni! Non toccare il siste-

ma di scarico, cilindri o alette di raffred­damento quando sono caldi.

32 IT

– 2

– Non avvicinare mai le mani o i piedi a

parti dell’apparecchio in rotazione o co­munque in movimento.

– Pericolo di avvelenamento! L'apparec-

chio non deve essere utilizzato in locali
chiusi.

Livelli di pericolo

 PERICOLO

Indica un pericolo imminente che determi­na lesioni gravi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa
che potrebbe determinare lesioni gravi o la
morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa
che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa
che potrebbe determinare danni alle cose.

Simboli riportati sull’apparecchio

Getti ad alta pressione possono
risultare pericolosi se usati in
modo non conforme a destinazio­ne. Il getto non va mai puntato su persone,
animali, equipaggiamenti elettrici attivi o
sull'apparecchio stesso.

Pericolo di avvelenamento! Non
inalare i gas di scarico.

Pericolo di ustioni! Avvertimen­to da gruppi scottanti.

몇 AVVERTIMENTO

Rispettare le disposizioni fornite dalla so­cietà per l'approvvigionamento idrico.
Secondo quanto prescritto dalle
regolamentazioni in vigore è ne­cessario che l'apparecchio non
venga usato mai senza separatore
di sistema sulla rete di acqua potabile. Uti­lizzare un idoneo separatore di sistema del­la ditta KÄRCHER oppure in alternativa un
separatore di sistema secondo la norma
EN 12729 tipo BA.

L'acqua che scorre attraverso un separato­re di sistema non è classificata come acqua
potabile.

Norme generali

– Rispettare le norme nazionali vigenti

per pompe a getto liquido.

– Rispettare le norme nazionali vigenti

per l'antinfortunistica. Le pompe a getto
liquido devono essere controllate ad in­tervalli regolari ed il risultato del control­lo deve essere registrato per iscritto.

– È vietato apportare modifiche all'appa-

recchio/accessori.

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla prote­zione dell'utente e non devono essere mes­si fuori servizio o essere utilizzati al di fuori
della loro funzione.

Valvola di troppopieno

– Quando la pistola a spruzzo è chiusa, la

valvola di troppopieno si apre, facendo
rifluire l’acqua verso il lato di aspirazio­ne della pompa alta pressione. Questo
impedisce che venga superata la pres­sione di esercizio massima consentita.

– La valvola di troppopieno è impostata in

fabbrica e sigillata. Interventi di regola­zione sono da effettuarsi esclusivamen­te dal servizio assistenza clienti

Termostato di sicurezza della

pompa

In caso di superamento della temperatura
massima consentita, il termostato di sicu­rezza provoca lo spegnimento del motore.

Messa in funzione

 PERICOLO

Pericolo di lesioni! L' apparecchio, le ali­mentazioni, il tubo flessibile alta pressione
ed i collegamenti devono essere in perfetto
stato. Se lo stato di entrambi non è perfetto,
è vietato usare l'apparecchio.

– 3

33IT

Controllare il livello dell'olio della

2.

1.

pompa alta pressione

 Controllare il livello dell'olio nel conteni-

tore dell'olio.
Il livello dell'olio deve essere compreso
fra le tacche “MIN“ e “MAX“.

 Se necessario aggiungere olio (vedi

Dati tecnici).

Motore

Osservare il paragrafo "Norme di sicu­rezza"!

 Prima di procedere alla prima messa in

funzione leggere le istruzioni per l'uso
fornite dalla casa produttrice del moto­re. Osservare in particolare le avverten­ze in materia di sicurezza.

 Riempire il serbatoio del carburante con

benzina senza piombo.
Non usare miscela per motori a due

tempi.
 Controllare il livello dell'olio del motore.
Non adoperare l’apparecchio se il livello
dell’olio è sceso sotto l’indicazione di “MIN”.
 Se necessario aggiungere olio.

Montaggio degli accessori

Avvertenza: Il sistema EASY!Lock unisce

componenti tramite filettatura ad alta velo­cità soltanto con un giro rapido e sicuro.

 Montare l'ugello sulla lancia (marcature

sull'anello di regolazione superiore) e

stringere a fondo a mano (EASY!Lock).
 Collegare la lancia alla pistola a spruz-

zo e stringere a fondo a mano

(EASY!Lock).

34 IT

 Collegare il tubo flessibile per alta pres-

sione alla pistola a spruzzo e all'attacco
alta pressione, stringendo a fondo a
mano (EASY!Lock).

Collegamento all'acqua

– Collegamenti: vedi Dati tecnici.

몇 AVVERTIMENTO

Rispettare le disposizioni fornite dalla so­cietà per l'approvvigionamento idrico.
Secondo quanto prescritto dalle
regolamentazioni in vigore è ne­cessario che l'apparecchio non

venga usato mai senza separatore
di sistema sulla rete di acqua potabile. Uti­lizzare un idoneo separatore di sistema del­la ditta KÄRCHER oppure in alternativa un
separatore di sistema secondo la norma
EN 12729 tipo BA.
L'acqua che scorre attraverso un separato-

re di sistema non è classificata come acqua
potabile.

몇 PRUDENZA

Collegare il separatore di sistema sempre
alla mandata dell'acqua, mai direttamente
all'apparecchio.

 Collegare il tubo flessibile di alimenta-

zione al collegamento dell'acqua
dell'apparecchio e all'alimentazione di
acqua (p.es. rubinetto).

 Aprire l'alimentazione di acqua.

Indicazione:

Il tubo flessibile di mandata non è compre­sa nella dotazione.

Aspirare l'acqua dal contenitore

 PERICOLO

Non aspirare mai acqua da contenitori d’ac­qua potabile. Non aspirare mai liquidi con­tenenti solventi come diluenti per vernici,
benzina, olio o acqua non filtrata. Le guar­nizioni dell'apparecchio non sono resistenti
ai solventi. La nebbia di polverizzazione dei
solventi è altamente infiammabile, esplosi­va e velenosa.

 Collegare il tubo flessibile di aspirazio-

ne (diametro min. 3/4”) con filtro (acces­sorio) al collegamento dell'acqua.

 Impostare la valvola di dosaggio deter-

gente su "0".

– 4

 Sfiatare l'aria eventualmente presente

all'interno dell'apparecchio prima

dell'utilizzo.

Indicazione:

Non utilizzare il giunto Geka (compreso
nella fornitura) per l'aspirazione! Per l'aspi­razione non sono adatti tutti i giunti di colle­gamento (la pompa aspira aria e pertanto
non va in pressione).

Sfiatare l'aria eventualmente

presente all'interno

dell'apparecchio

 Aprire l'alimentazione di acqua.
 Avviare il motore attenendosi alle istru-

zioni per l’uso fornite dalla casa produt-

trice del motore.
 Per sfiatare l’aria dell’apparecchio svi-

tare l’ugello e lasciare in funzione l’ap-

parecchio finché l’acqua che fuoriesce

non sia priva di bolle d’aria.
 Spegnere l'apparecchio e riavvitare

l'ugello.

Uso

 PERICOLO

Rischio di esplosioni!
Non nebulizzare alcun liquido infiammabile.
In caso di utilizzo dell'apparecchio in aree a
rischio (ad esempio nelle stazioni di servi­zio) devono essere rispettate le relative
norme di sicurezza.
Pericolo di lesioni! Durante le operazioni te-

nere con entrambe le mani la pistola a
spruzzo e la lancia.
Pericolo di lesioni! Non bloccare la leva di
azionamento e la leva di sicurezza durante
l'uso.
Pericolo di lesioni! Nel caso in cui la leva di
sicurezza sia difettosa, contattare il servizio
clienti.
Pericolo di lesioni dovuto dal getto d'acqua
ad alta pressione. Prima di qualunque lavo-

ro sull'apparecchio, spingere in avanti il di­spositivo di arresto di sicurezza.

몇 PRUDENZA

Danni all'ambiente. Pulire i motori solo in
nei punti con presenza di un separatore
d'olio.

Apertura/Chiusura della pistola a

spruzzo

 Aprire la pistola a spruzzo: Azionare la

leva di sicurezza e la leva di aziona­mento.

 Chiudere la pistola a spruzzo: Rilascia-

re la leva di sicurezza e la leva di azio­namento.

Accendere l’apparecchio

 Aprire l'alimentazione di acqua.
 Posizionare l’interruttore del motore su

"ON“ ed aprire il rubinetto del carburante.

 Avviare il motore attenendosi alle istru-

zioni per l’uso fornite dalla casa produt­trice del motore.

Indicazione:

Per agevolare la fase di accelerazione è
possibile allontanare la lancia o l'ugello.
 Attivare la leva della pistola a spruzzo.

Selezionare il tipo di getto

desiderato

 Chiudere la pistola a spruzzo.
 Ruotare l'alloggiamento dell'ugello fino

a quando il simbolo desiderato coincide
con il contrassegno:

Getto puntiforme ad alta pres­sione (0°) per la pulizia di spor­co particolarmente resistente

Getto piatto a bassa pressione
(CHEM) per il funzionamento
con detergente o la pulizia a
pressione ridotta
Getto piatto ad alta pressione
(25°) per la pulizia di vaste su­perfici

Funzionamento con detergente

몇 AVVERTIMENTO

L’uso di prodotti detergenti non adatti può
provocare danni all’apparecchio e all’og­getto da pulire. Usare solo detergenti auto­rizzati dalla ditta Kärcher. Rispettare le indi­cazioni relative al dosaggio e le avvertenze
fornite con i detergenti. Per salvaguardare
l'ambiente non eccedere nell'uso di prodotti
detergenti

– 5

35IT

Osservare le avvertenze di sicurezza ripor­tate sui detergenti.

– Utilizzare soltanto prodotti detergenti

espressamente autorizzati dal produt-

tore dell’apparecchio.
– I detergenti Kärcher garantiscono un ci-

clo di lavoro senza inconvenienti. Chie-

dete consiglio ai nostri esperti oppure

ordinate il nostro catalogo o le schede

informative specifiche per i detergenti.
 Appendere il tubo flessibile di aspirazio-

ne detergente in un contenitore con so-

luzione detergente.

 Impostare l'ugello su "CHEM".
 Impostare la valvola di dosaggio deter-

gente sul grado di concentrazione desi-

derato.

Metodo di pulizia consigliato

– Sciogliere lo sporco:

Spruzzare misuratamente il detergente

e lasciarlo agire per 1-5 minuti. Non la-

sciare che il prodotto asciughi sulla su-

perficie.
– Togliere lo sporco:

Sciacquare lo sporco sc iol to co n il gett o

alta pressione.

Dopo il funzionamento con il detergente

 Impostare la valvola di dosaggio deter-

gente su "0".
 Sciacquare l’apparecchio per almeno

un minuto con la pistola a spruzzo aper-

ta.

Interrompere il funzionamento

 Chiudere la pistola a spruzzo.

Indicazione:

Quando la pistola a spruzzo viene chiusa, il
motore continua a girare a folle. In tal modo
l'acqua circola all'interno della pompa e si
riscalda. Quando la testata del cilindro del­la pompa raggiunge la temperatura massi­ma consentita (80 °C), il termostato di sicu­rezza posto sulla testata del cilindro provo­ca lo spegnimento del motore. Per rimette­re in funzione l’apparecchio è necessario
attendere che la temperatura sia scesa sot­to i 50 °C.

Il processo di raffreddamento può essere
accelerato se l’acqua in pressione proviene
direttamente dalla rete di distribuzione idri­ca:
 Aprire la pistola a spruzzo per 2-3 minu-

ti circa, in modo che l’acqua, circolando,
raffreddi la testata del cilindro.

 Riaccendere il motore.

Spegnere l’apparecchio

Dopo il funzionamento con acqua salina
(acqua di mare) sciacquare l'apparecchio
(pistola aperta) con acqua del rubinetto per
almeno 2-3 minuti.
 Posizionare l’interruttore del motore su

"OFF“ e chiudere il rubinetto del carbu­rante.

 Chiudere l'alimentazione dell'acqua.
 Azionare la pistola a spruzzo fino a

completa depressurizzazione dell'ap­parecchio.

 Bloccare la pistola a spruzzo, spingen-

do in avanti l'arresto di sicurezza.

 Svitare il tubo di alimentazione acqua

dall'apparecchio.

Trasporto

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento! Ri­spettare il peso dell'apparecchio durante il
trasporto.

ATTENZIONE

Proteggere la leva di azionamento durante
il trasporto per evitare danneggiamenti.

 Sollevare e portare l'apparecchio dal te-

laio tubolare.

 Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi­gore affinché non possa scivolare e ri­baltarsi.

Supporto

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento! Ri­spettare il peso dell'apparecchio durante la
conservazione.

Questo apparecchio può essere conserva­to solo in ambienti interni.

36 IT

– 6

Cura e manutenzione

Presso il Vostro rivenditore potrete concor­dare regolari controlli preventivi o stipulare
un contratto di manutenzione. Chiedete
consiglio ai nostri esperti.

 PERICOLO

Pericolo di lesioni causato dall'avviamento
accidentale dell'apparecchio. Prima di ese­guire lavori sull'apparecchio, estrarre la spi­na delle candele.
Pericolo di ustioni! Non toccare il sistema di
scarico, cilindri o alette di raffreddamento
quando sono caldi.

Pompa alta pressione

Ogni settimana

 Controllare il livello dell'olio.
In presenza di olio lattescente (acqua
nell'olio) rivolgersi immediatamente al ser­vizio assistenza clienti.

Una volta al mese

 Pulire il filtro del collegamento acqua.
 Pulire il filtro posto sul tubo flessibile di

aspirazione detergente.

Ogni 500 ore d'esercizio, almeno annualmente

 Fare eseguire la manutenzione dell'ap-

parecchio dal servizio di assistenza.
 Effettuare il cambio dell'olio.

Effettuare il cambio dell'olio.

 Preparare un contenitore di raccolta

olio da 1 litro.

 Svitare il tappo di scarico dell'olio.
 Scaricare l'olio nel contenitore di raccolta.

Smaltire l'olio usato conformemente alle
norme ambientali o consegnarlo presso un
centro di raccolta autorizzato.

 Sostituire la guarnizione del tappo di

scarico dell'olio.

 Avvitare il tappo di scarico dell'olio.
 Aggiungere gradualmente l'olio nel con-

tenitore olio fino a raggiungere la tacca

"MAX".

Indicazione:

Le bolle d'aria devono poter defluire.

Olio consigliato e quantità: vedi Dati tec­nici.

Motore

Eseguire i lavori di manutenzione del moto­re attenendosi alle indicazioni contenute
nelle istruzioni per l’uso fornite dalla casa
produttrice del motore.

Tubo flessibile alta pressione

 Pericolo

Rischio di lesioni!
 Controllare eventuali danneggiamenti

del tubo flessibile altra pressione (peri­colo di scoppio).

Sostituire immediatamente eventuali tubi
flessibili alta pressione danneggiati.

Antigelo

ATTENZIONE

Pericolo di danneggiamento! L’eventuale
congelamento dell’acqua contenuta
nell’apparecchio può danneggiarne grave­mente alcuni suoi componenti.

Durante l'inverno l'apparecchio va colloca­to in un locale riscaldato oppure svuotato.
In caso di lunghi periodi di fermo consiglia­mo di distribuire antigelo all'interno dell'ap­parecchio azionando la pompa.

Svuotare l'acqua

 Svitare sia il tubo di alimentazione ac-

qua, sia il tubo alta pressione.

 Mettere in moto l'apparecchio (max. 1

minuto) fino a completo svuotamento
della pompa e delle condutture.

Sciacquare l'interno dell'apparecchio con antigelo

Indicazione:

Osservare le disposizioni fornite dal produt­tore dell'antigelo.
 Distribuire un prodotto antigelo com-

merciale all'interno dell'apparecchio

azionando la pompa.
Ciò assicura anche una certa protezione
anticorrosione.

– 7

37IT

Guida alla risoluzione dei

guasti

 PERICOLO

Pericolo di lesioni causato dall'avviamento
accidentale dell'apparecchio. Prima di ese­guire lavori sull'apparecchio, estrarre la spi­na delle candele.
Pericolo di ustioni! Non toccare il sistema di
scarico, cilindri o alette di raffreddamento
quando sono caldi.

L'apparecchio non funziona

Rispettare le indicazioni contenute nelle
istruzioni per l’uso della casa produttrice
del motore!
– Il termostato di sicurezza della pompa

alta pressione ha provocato lo spegni­mento del motore in seguito ad un fun­zionamento prolungato in circuito chiu­so .

 Lasciare raffreddare l'apparecchio e ri-

accenderlo. Vedere anche il capitolo
“Interrompere il funzionamento“.

L'apparecchio non sviluppa

pressione

– Il numero di giri del motore è troppo

basso

 Verificate il numero di giri del motore

(vedi Dati tecnici).
– Impostare l'ugello su "CHEM"
 Impostare l'ugello su "alta pressione.
– L’ugello è ostruito e/o eroso
 Pulire/Sostituire l'ugello.
– Il filtro del collegamento dell'acqua è

sporco
 Pulire il filtro.
– Presenza di aria nel sistema
 Sfiatare l'aria dall'apparecchio.
– Quantità di afflusso di acqua insufficien-

te
 Verificate la quantità di afflusso di ac-

qua (vedi Dati tecnici).
– Le condutture in entrata della pompa

non sono a tenuta stagna o sono ostru-

ite
 Controllare tutte le condutture in entrata

della pompa.

L'apparecchio perde acqua, la quale

fuoriesce dal fondo

– La pompa non è a tenuta stagna

Indicazione:

Sono consentite 3 gocce al minuto.
 Quando si verificano perdite di maggio-

re entità, rivolgersi al servizio di assi­stenza clienti per un controllo.

La pompa emette rumori strani

– Le condutture in entrata della pompa

non sono a tenuta stagna

 Controllare tutte le condutture in entrata

della pompa.
– Presenza di aria nel sistema
 Sfiatare l'aria dall'apparecchio.

Il detergente non viene aspirato

– L'ugello è impostata so modalità "alta

pressione"
 Impostare l'ugello su "CHEM".
– Tubo flessibile di aspirazione detergen-

te con filtro non è a tenuta stagna o è

ostruito
 Controllare/Pulire il tubo flessibile di

aspirazione detergente con filtro
– La valvola di non ritorno all'interno del

collegamento del tubo flessibile di aspi-

razione detergente è incollata
 Pulire/sostituire la valvola di non ritorno

all'interno del collegamento del tubo

flessibile di aspirazione detergente.
– La valvola di dosaggio detergente non è

a tenuta stagna o è ostruita
 Aprire o controllare/pulire la valvola di

dosaggio detergente.

Se il guasto persiste, rivolgersi al servi­zio di assistenza clienti per un controllo.

Accessori e ricambi

Utilizzando solamente accessori e ricambi
originali, si garantisce un funzionamento si­curo e privo di disturbi dell'apparecchio.
Si possono trovare informazioni riguardo
ad accessori e ricambi su
www.kaercher.com.

38 IT

– 8

Garanzia Dichiarazione di conformità

Chairman of the Board of Management

Director Regulatory Affairs & Certification

– In tutti i paesi sono valide le condizioni

di garanzia pubblicate dalla nostra so­cietà di vendita competente. Entro il ter­mine di garanzia eliminiamo gratuita­mente gli eventuali guasti all’apparec­chio, se causati da un difetto di materia­le o di produzione.

– La garanzia è valida soltanto, se il ta-

gliando di risposta allegato alla presen­te viene debitamente compilato, timbra­to e firmato dal vostro rivenditore al mo­mento dell'acquisto e se voi lo spedite
successivamente alla società di vendita
competente nel vostro paese.

– Nei casi previsti dalla garanzia rivolge-

tevi al vostro rivenditore, oppure al più
vicino centro di assistenza autorizzato,
portando anche gli accessori ed il docu­mento di acquisto.

UE

Con la presente si dichiara che la macchina
qui di seguito indicata, in base alla sua con­cezione, al tipo di costruzione e nella ver­sione da noi introdotta sul mercato, è con­forme ai requisiti fondamentali di sicurezza
e di sanità delle direttive UE. In caso di mo­difiche apportate alla macchina senza il no­stro consenso, la presente dichiarazione
perde ogni validità.

Prodotto: Idropulitrice
Modello: 1.187-xxx
Direttive UE pertinenti

2006/42/CE (+2009/127/CE)
2000/14/CE
2014/30/UE

Norme armonizzate applicate

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 2015

Norme nazionali applicate

-

Procedura di valutazione della confor­mità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 99
Garantito: 100

I firmatari agiscono per incarico e con dele­ga della direzione.

Responsabile della documentazione:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 01/05/2019

– 9

39IT

Dati tecnici

Motore

Motore a benzina Honda -- GX 160, 1 cilindro, 4

fasi
Potenza nominale: 3600 1/min kW (PS) 4 (5,5)
Numero giri di esercizio 1/min 3300
Serbatoio carburante l 3,6
Carburante -- Benzina, senza piombo

*
* L'apparecchio è idoneo per il carburante E10
Protezione IPX5

Collegamento acqua

Temperatura in entrata (max.) °C 60
Portata (min.) l/h (l/min) 750 (12,5)
Pressione in entrata (max.) MPa (bar) 1 (10)
Tubo flessibile di alimentazione (accessorio) Codice n°: 4.440-207.0
Lunghezza del tubo flessibile di alimentazione

(min.)
Diametro tubo flessibile di alimentazione (min.) Pollici 3/4
Livello di aspirazione da contenitori aperti (20°C) m 1

Pompa

Pressione di esercizio - acqua (con ugello standard) MPa (bar) 14 (140)
Portata l/h (l/min) 600 (10)
Grandezza dell'ugello standard (MX/SX) 038
Max. sovrapressione d’esercizio MPa (bar) 16 (160)
Quantità olio - pompa l 0,3
Tipo olio - pompa SAE 15W40 Codice n°: 6.288-050.0
Aspirazione detergente l/h (l/min) 0-45 (0-0,8)
Max. forza repulsiva pistola a spruzzo (max.) N 28

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-braccio
Pistola a spruzzo m/s
Lancia m/s
Dubbio K m/s
Pressione acustica L
Dubbio K

pA

Pressione acustica L

pA

+ Dubbio K

WA

WA

Dimensioni e pesi

Lunghezza mm 570
Larghezza mm 434
Altezza mm 430
Peso d'esercizio tipico kg 35,5

m7,5

2

2

2

<2,5

<2,5

1

dB(A) 85
dB(A) 1
dB(A) 100

40 IT

– 10

Lees vóór het eerste gebruik

van uw apparaat deze originele
gebruiksaanwijzing, ga navenant te werk
en bewaar hem voor later gebruik of voor
een latere eigenaar.
– Voor de eerste inbedrijfstelling veilig-

heidsinstructies nr. 5.951-949.0 in elk
geval lezen!

– Bij transportschade onmiddellijk de

handelaar op de hoogte brengen.

– Gelieve bij het uitpakken de verpak-

kingsinhoud te controleren op ontbre­kende toebehoren of beschadigingen.

Inhoudsopgave

Zorg voor het milieu . . . . . . . . NL 1

Apparaat-elementen . . . . . . . . NL 1

Reglementair gebruik . . . . . . . NL 2

Veiligheidsinstructies. . . . . . . . NL 2

Veiligheidsinrichtingen . . . . . . NL 3

Inbedrijfstelling . . . . . . . . . . . . NL 3

Bediening . . . . . . . . . . . . . . . . NL 5

Vervoer . . . . . . . . . . . . . . . . . . NL 6

Opslag. . . . . . . . . . . . . . . . . . . NL 6

Onderhoud . . . . . . . . . . . . . . . NL 6

Hulp bij storingen . . . . . . . . . . NL 7

Toebehoren en reserveonderde-

len . . . . . . . . . . . . . . . . . . . . . . NL 8

Garantie . . . . . . . . . . . . . . . . . NL 8

EU-conformiteitsverklaring . . . NL 9

Technische gegevens . . . . . . . NL 10

Zorg voor het milieu

Het verpakkingsmateriaal is herbruik­baar. Deponeer het verpakkingsma­teriaal niet bij het huishoudelijk afval,
maar bied het aan voor hergebruik.

Oude apparaten bevatten waarde­volle recycleerbare materialen die
voor recyclage ingediend moeten
worden. Batterijen en accu's bevat­ten stoffen die niet in het milieu mo­gen terechtkomen. Gelieve oude
apparaten, batterijen en accu's in te
leveren op de geschikte inzamel­punten.

Elektrische en elektronische apparaten be­vatten vaak onderdelen die een potentieel
gevaar kunnen vormen voor de menselijke
gezondheid en het milieu als ze foutief wor­den gebruikt of niet correct worden afge­voerd. Deze onderdelen zorgen er desal­niettemin voor dat het apparaat naar beho­ren functioneert. Apparaten die dit symbool
dragen, mogen niet met het huisvuil wor­den afgevoerd.

Gelieve motorolie, stookolie, diesel en
benzine niet in het milieu te laten terecht­komen. Gelieve de bodem te beschermen
en oude olie op milieuvriendelijke manier
te verwijderen.

Aanwijzingen betreffende de inhouds­stoffen (REACH)

Huidige informatie over de inhoudsstoffen
vindt u onder:

www.kaercher.com/REACH

Apparaat-elementen

Afbeeldingen: zie pagina 2

1 Drievoudige sproeier
2 Markering van de sproeier
3 Straalbuis EASY!Lock
4 Handspuitpistool EASY!Force
5 Veiligheidspal
6 Hendel
7 Veiligheidshendel
8 Hogedrukslang EASY!Lock
9 Brandstoftank
10 Handstartinrichting
11 Wateraansluiting met zeef
12 Reinigingsmiddel-doseerapparaat
13 Hogedrukaansluiting EASY!Lock
14 Reinigingsmiddel-zuigslang met filter
15 Oliereservoir

Kleurmarkering

– Bedieningselementen voor het reini-

gingsproces zijn geel.

– Bedieningselementen voor het onder-

houd en de service zijn lichtgrijs.

– 1

41NL

Reglementair gebruik

Deze hogedrukreiniger uitsluitend gebruiken
– voor het reinigen met de lagedrukstraal

en reinigingsmiddel (bv. reinigen van
machines, voertuigen, bouwwerken,
werktuigen),

– voor reinigen met hogedrukstraal zon-

der reinigingsmiddel (bv. reinigen van

gevels, terrassen, tuingereedschap).
Voor hardnekkig vuil raden wij de vuilfrees
als bijzondere toebehoren aan.

 GEVAAR

Verwondingsgevaar! Bij het gebruik aan
tankstations of andere gevaarlijke zones
overeenkomstige veiligheidsvoorschriften
in acht nemen.

Gelieve mineraaloliehoudend afvalwater
niet in de grond, waterlopen of rioleringen
laten terechtkomen. Gelieve de motorreini­ging en bodemreiniging daarom alleen op
geschikte plaatsen met olieafscheider uit
te voeren.

Eisen aan de waterkwaliteit:

LET OP

Als hogedrukmedium mag uitsluitend
schoon water worden gebruikt. Verontreini­gingen geven aanleiding tot vroegtijdige
slijtage of afzettingen in het apparaat.
Als gerecycleerd water wordt gebruikt, mo­gen de volgende grenswaarden niet over­schreden worden.

pH-waarde 6,5...9,5
elektrische geleidbaarheid *Geleidbaar-

heid vers wa­ter +1200 µS/

cm
afzetbare stoffen ** < 0,5 mg/l
uitfilterbare stoffen *** < 50 mg/l
Koolwaterstoffen < 20 mg/l
Chloride < 300 mg/l
Sulfaat < 240 mg/l
Calcium < 200 mg/l
Totale hardheid < 28 °dH

< 50 °TH

< 500 ppm

(mg CaCO

/l)

3

IJzer < 0,5 mg/l
Mangaan < 0,05 mg/l
Koper < 2 mg/l
Actieve chloor < 0,3 mg/l
vrij van kwalijke geurtjes
* Maximum in totaal 2000 µS/cm

** Testvolume 1 l, afzettijd 30 min
*** geen abrasieve stoffen

Veiligheidsinstructies

 GEVAAR

– Gebruik de hogedrukreiniger niet als

brandstof werd gemorst, maar breng
het apparaat naar een andere plaats en
vermijd vonkvorming.

– Bewaar, vergiet of gebruik brandstof

niet in de buurt van open vuur of toestel­len zoals kachels, verwarmingsketels,
waterverhitters, enz. die een ontste­kingsvlam hebben of vonken kunnen
genereren.

– Houd licht ontvlambare voorwerpen en

materialen uit de buurt van de geluid­demper (minstens 2 m).

– Gebruik de motor niet zonder geluid-

demper en controleer, reinig en ver­vang deze eventueel regelmatig.

– Gebruik de motor niet op bos-, struik- of

grasrijke terreinen zonder de uitlaat met
een vonkenvanger uit te rusten

– Laat de motor met uitzondering van in-

stelwerkzaamheden niet draaien met
een weggenomen luchtfilter of zonder
afdekking boven de aanzuigopening.

– Voer geen verstellingen van instelve-

ren, regelhefbomen of andere onderde­len uit die een verhoging van het motor­toerental kunnen veroorzaken.

– Gevaar voor brandletsel! Raak hete ge-

luiddempers, cilinders of koelribben niet
aan.

– Breng handen of voeten nooit in de

buurt van bewegende of roterende on­derdelen.

– Vergiftigingsgevaar! Het apparaat mag

niet in gesloten ruimten gebruikt wor­den.

42 NL

– 2

Gevarenniveaus

 GEVAAR

Verwijzing naar een onmiddellijk dreigend
gevaar dat tot ernstige en zelfs dodelijke li­chaamsverwondingen leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke
situatie die tot ernstige en zelfs dodelijke li­chaamsverwondingen kan leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke si­tuatie die tot lichte verwondingen kan lei­den.

LET OP

Verwijzing naar een mogelijke gevaarlijke
situatie die tot materiele schade kan leiden.

Symbolen op het apparaat

Bij ondeskundig gebruik kunnen
hogedrukstralen gevaarlijk zijn.
De straal mag niet op personen,
dieren, actieve elektrische uitrusting of het
apparaat zelf gericht worden.

Vergiftigingsgevaar! Adem uit­laatgassen niet in.

Gevaar voor brandletsel! Waar­schuwing voor hete componen­ten.

몇 WAARSCHUWING

Voorschriften van de watermaatschappij in
acht nemen.
Conform de geldige voorschriften
mag het apparaat nooit zonder sy­steemscheider aan het drinkwater­net gebruikt worden. Er moet een
geschikte systeemscheider van de firma
KÄRCHER of alternatief een systeem­scheider conform EN 12729 type BA ge­bruikt worden.
Water dat door een systeemscheider is ge­stroomd, wordt als niet-drinkbaar be­schouwd.

Algemeen

– Overeenkomstige nationale voorschrif-

ten van de wetgever voor stralers van
vloeistoffen in acht nemen.

– Overeenkomstige nationale voorschrif-

ten van de wetgever inzake ongevallen­preventie in acht nemen. Stralers van
vloeistoffen moeten regelmatig gecon­troleerd worden en het resultaat van de
controle moet schriftelijk vastgelegd
worden.

– U mag geen veranderingen aan het ap-

paraat / de toebehoren aanbrengen.

Veiligheidsinrichtingen

Beveiligingselementen dienen ter bescher­ming van de gebruiker en mogen niet bui­ten gebruik gesteld worden of in de functie
omgaan worden.

Overstroomklep

– Indien het handspuitpistool gesloten is,

gaat de overstroomklep open en leidt
de hogedrukpomp het water naar de
pompzuigzijde terug. Daardoor wordt
de overschrijding van de toegelaten
werkdruk verhinderd.

– De overstroomklep is in de fabriek inge-

steld en verzegeld. Instelling uitsluitend
door de klantendienst.

Veiligheidsthermostaat aan de

pomp

Bij de overschrijding van de maximum toe­gelaten temperatuur schakelt de veilig­heidsthermostaat de motor uit.

Inbedrijfstelling

 GEVAAR

Verwondingsgevaar! Apparaat, toevoerlei­dingen, hogedrukslang en aansluitingen
moeten in een perfecte toestand zijn. In­dien de toestand niet perfect is, mag het
apparaat niet gebruikt worden.

– 3

43NL

Oliepeil van de hogedrukpomp

2.

1.

controleren

 Oliepeil in het oliereservoir controleren.

Het oliepeil moet zich tussen de "MIN“­en „MAX“-markering bevinden.

 Indien nodig olie navullen (zie Techni-

sche gegevens).

Motor

Hoofdstuk „Veiligheidsinstructies“ in
acht nemen!

 Voor de inbedrijfstelling de gebruiks-

aanwijzingg van de motorfabrikant le­zen en in het bijzonder de veiligheidsin­structies in acht nemen.

 Brandstofreservoir met loodvrije benzi-

ne vullen.

Geen tweetaktmengsel gebruiken.
 Oliepeil van de motor controleren.
Apparaat niet in bedrijf nemen, als het olie-

peil gedaald is onder „MIN“.
 Indien nodig olie navullen.

Toebehoren monteren

Opmerking: Het EASY!Lock-systeem ver-

bindt componenten door een snelschroef­verbinding met slechts één omdraaiing snel
en veilig.

 Sproeier op de straalbuis monteren

(markeringen op de stelring bovenaan)

en handvast aandraaien (EASY!Lock).
 Straalbuis met handspuitpistool verbin-

den en handvast aandraaien (EA-

SY!Lock).
 Hogedrukslang met handspuitpistool

en hogedrukaansluiting van het appa-

raat verbinden en handvast aandraaien

(EASY!Lock).

44 NL

Wateraansluiting

– Aansluitwaarden zie Technische gege-

vens.

몇 WAARSCHUWING

Voorschriften van de watermaatschappij in
acht nemen.
Conform de geldige voorschriften
mag het apparaat nooit zonder sy­steemscheider aan het drinkwater­net gebruikt worden. Er moet een
geschikte systeemscheider van de firma
KÄRCHER of alternatief een systeem­scheider conform EN 12729 type BA ge­bruikt worden.
Water dat door een systeemscheider is ge­stroomd, wordt als niet-drinkbaar be­schouwd.

몇 VOORZICHTIG

Sluit de systeemscheider altijd aan de water­toevoer en nooit direct aan het apparaat aan.

 Toevoerslang aan de wateraansluiting van

het apparaat en aan de watertoevoer (bij­voorbeeld waterkraan) aansluiten.

 Watertoevoer openen.

Instructie:

De toevoerslang wordt niet meegeleverd.

Water uit reservoir zuigen

 GEVAAR

Zuig nooit water uit een drinkwaterreser­voir. Zuig nooit oplosmiddelhoudende
vloeistoffen zoals verfverdunners, benzine,
olie of ongefilterd water op. De afdichtingen
in het apparaat zijn niet oplosmiddelbe­stendig. De spuitnevel van oplosmiddelen
is zeer licht ontvlambaar, explosief en giftig.

 Zuigslang (diameter minimum 3/4“) met

filter (toebehoren) aansluiten aan de
wateraansluiting.

 Reinigingsmiddel-doseerapparaat op

„0“ stellen.

 Apparaat voor de werking ontluchten.

Instructie:

Gebruik Geka-koppeling (meegeleverd)
niet voor de zuigfunctie! Niet alle verbin­dingskoppelingen zijn voor de zuigfunctie
geschikt (pomp zuigt lucht en komt daarom
niet op druk).

– 4

Apparaat ontluchten

 Watertoevoer openen.
 Motor overeenkomstig de gebruiksaan-

wijzing van de motorfabrikant starten.
 Voor de ontluchting van het apparaat

de sproeier losschroeven en het appa-

raat laten draaien tot het water zonder

luchtbellen vrijkomt.
 Apparaat uitschakelen en sproeier op-

nieuw vastschroeven.

Bediening

 GEVAAR

Explosiegevaar!
Verstuif geen brandbare vloeistoffen.
Bij het gebruik van het apparaat in gevaar­lijke bereiken (bv. tankstations) moeten de
overeenkomstige veiligheidsvoorschriften
in acht genomen worden.
Gevaar voor letsel! Bij het werken hand­spuitpistool en straalbuis met beide handen
vasthouden.
Gevaar voor letsel! De hendel en de veilig-

heidshendel mogen tijdens de werking niet
vastgeklemd worden.
Gevaar voor letsel! Bij defecte veiligheids­hendel klantenservice consulteren.
Verwondingsgevaar door hogedrukwater­straal. Voor elk gebruik met het apparaat
de veiligheidshendel aan het handspuitpi­stool naar voren schuiven.

몇 VOORZICHTIG

Milieuschade Reinig de motoren enkel op
plaatsen met overeenkomstige olieafschei­der.

Handspuitpistool openen/sluiten

 Handspuitpistool openen: Veiligheids-

hendel en hendel bedienen.
 Handspuitpistool sluiten: Veiligheids-

hendel en hendel loslaten.

Apparaat inschakelen

 Watertoevoer openen.
 Hoofdschakelaar aan de motor op „ON"

stellen en brandstofkraan opendraaien.
 Motor bij geopend handspuitpistool

overeenkomstig de gebruiksaanwijzing

van de motorfabrikant starten.

Instructie:

Om de startprocedure te vereenvoudigen,
kan de straalbuis of de sproeier worden
verwijderd.
 Hefboom van het handspuitpistool be-

dienen.

Straalsoort kiezen

 Handspuitpistool sluiten.
 Behuizing van de sproeier draaien tot

het gewenste symbool overeenstemt
met de markering:

Ronde hogedrukstraal (0°) voor
bijzonder hardnekkig vuil

Vlakke lagedrukstraal (CHEM)
voor de werking met reinigings­middel of reinigen met een lage
druk

Vlakke hogedrukstraal (25°)
voor uitgestrekt vuil

Werking met reinigingsmiddel

몇 WAARSCHUWING

Ongeschikte reinigingsmiddelen kunnen
het apparaat en het te reinigen object be­schadigen. Alleen reinigingsmiddelen ge­bruiken die vrijgegeven zijn door Kärcher.
Aanbevolen dosering en instructies bij de
reinigingsmiddelen in acht nemen. Ter mi­lieubescherming zuinig omspringen met
reinigingsmiddelen.
Veiligheidsinstructies op de reinigingsmid­delen in acht nemen.

– Er mogen uitsluitend reinigingsmidde-

len gebruikt worden die door de fabri­kant zijn toegelaten.

– Kärcher-reinigingsmiddelen garande-

ren een storingsvrije werking. Laat u
adviseren of vraag onze catalogus of in­formatiebladen van de reinigingsmidde­len aan.

 Reinigingsmiddel-zuigslang in een re-

servoir met reinigingsmiddel hangen.

 Sproeier op „CHEM“ stellen.
 Reinigingsmiddel-doseerapparaat op

gewenste concentratie stellen.

– 5

45NL

Aanbevolen reinigingsmethode

– Vuil losmaken:

reinigingsmiddel zuinig verdelen en

1...5 minuten laten inwerken, maar niet

laten drogen.
– Vuil verwijderen:

losgekomen vuil met hogedrukstraal af-

spoelen.

Na werking met reinigingsmiddel

 Reinigingsmiddel-doseerapparaat op

„0“ stellen.
 Apparaat bij geopend handspuitpistool

minimum 1 minuut schoonspoelen.

Werking onderbreken

 Handspuitpistool sluiten.

Instructie:

Als het handspuitpistool wordt gesloten,
loopt de motor stationair verder. Daardoor
circuleert het water in de pomp en warmt
het op. Wanneer de cilinderkop op de pomp
de max. toegestane temperatuur (80 °C)
heeft bereikt, schakelt de veiligheidsther­mostaat op de cilinderkop de motor uit. Na
afkoeling onder 50 °C kan het apparaat
weer in bedrijf genomen worden.
Bij werking met drukwater uit het leidingwa­ternet kan het afkoelen versneld worden:
 Handspuitpistool ca. 2–3 minuten ope-

nen zodat het doorstromende water de

cilinderkop afkoelt.
 Motor opnieuw starten.

Apparaat uitschakelen

Na de werking met zouthoudend water
(zeewater) het apparaat minimum 2–3 mi­nuten met een geopend handspuitspistool
met leidingwater schoonspoelen.
 Apparaatschakelaar aan de motor op

„OFF" stellen en brandstofkraan dicht-

draaien.

 Watertoevoer sluiten.
 Handspuitpistool bedienen tot het ap-

paraat drukvrij is.
 Handspuitpistool beveiligen, daarvoor de

vergrendelingspal naar voren schuiven.
 Watertoevoerslang van het apparaat

losschroeven.

Vervoer

몇 VOORZICHTIG

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het ge­wicht van het apparaat.

LET OP

Hendel tijdens het transport beschermen
tegen beschadiging.

 Apparaat optillen en dragen aan het

buisframe.

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen
beveiligd worden tegen verschuiven en
kantelen.

Opslag

몇 VOORZICHTIG

Gevaar voor letsel en beschadiging! Het
gewicht van het apparaat bij opbergen in
acht nemen.

Het apparaat mag alleen binnen worden
opgeborgen.

Onderhoud

Met uw handelaar kunt u een regelmatige
veiligheidsinspectie afspreken of een on­derhoudscontract afsluiten. Gelieve ons
advies te vragen.

 GEVAAR

Verwondingsgevaar door onverwacht star­tend apparaat Trek de bougiestekker uit
voor reparatiewerkzaamheden aan het ap­paraat.
Verbrandingsgevaar! Raak hete geluid­dempers, cilinders of koelribben niet aan.

Hogedrukpomp

Wekelijks

 Oliepeil coontroleren.
Bij melkachtige olie (water in de olie) on­middellijk de klantendienst contacteren.

Maandelijks

 Zeef in de wateraansluiting reinigen.
 Filter aan de reinigingsmiddel-zuig-

slang reinigen.

46 NL

– 6

Alle 500 bedrijfsuren, minstens jaarlijks

 Laat het onderhoud van het apparaat

uitvoeren door de klantenservice.
 Olie vervangen.

Olie vervangen:

 Opvangbak voor ongeveer 1 liter olie

klaarstellen.

 Olieaflaatschroef uitdraaien.
 Olie in opvangbak aflaten.

Oude olie op milieuvriendelijke wijze ver­wijderen of bij een geautoriseerde instantie
indienen.

 Afdichting van de olieaftapschroef ver-

vangen.

 Olieaflaatschroef indraaien.
 Nieuwe olie langzaam tot de „MAX“

markering aan het oliereservoir vullen.

Instructie:

Luchtbellen moeten kunnen ontsnappen.

Oliesoort en vulhoeveelheid zie Techni­sche gegevens.

Motor

Onderhoudswerkzaamheden aan de motor
overeenkomstig de gegevens in de ge­bruiksaanwijzing van de motorfabrikant uit­voeren.

Hogedrukslang

 Gevaar

Verwondingsgevaar!
 Hogedrukslang controleren op bescha-

diging (barstgevaar).

Beschadigde hogedrukslang onmiddellijk
vervangen.

Vorstbescherming

LET OP

Gevaar voor beschadiging! Bevriezend wa­ter in het apparaat kan delen van het appa­raat vernielen.

Apparaat in de winter in een verwarmde
ruimte bewaren of leegmaken. Bij langduri­ge stilstanden is het aanbevolen antivries­middel door het apparaat te pompen.

Water aflaten

 Watertoevoerslang en hogedrukslang

losschroeven.

 Apparaat max. 1 minuuut laten draaien

tot de pomp en de leidingen leeg zijn.

Apparaat met antivriesmiddel spoelen
Instructie:

Behandelingsvoorschriften van de fabri­kant van het antivriesmiddel in acht nemen.
 Gebruikelijk antivriesmiddel door het

apparaat pompen.
Daardoor wordt ook een bepaalde corro­siebescherming bereikt.

Hulp bij storingen

 GEVAAR

Verwondingsgevaar door onverwacht star­tend apparaat Trek de bougiestekker uit
voor reparatiewerkzaamheden aan het ap­paraat.
Verbrandingsgevaar! Raak hete geluid­dempers, cilinders of koelribben niet aan.

Apparaat draait niet

Instructies in de gebruiksaanwijzing van de
motorfabrikant in acht nemen!
– Veiligheidsthermostaat aan de hoge-

drukpomp heeft het toestel na een lan-

ge circulatiewerking uitgeschakeld
 Apparaat laten afkoelen, vervolgens

opnieuw inschakelen. Zie daartoe ook

hoofdstuk „Werking onderbreken“.

Apparaat bouwt geen druk meer op

– Toerental van de motor te laag
 Toerental van de motor controleren (zie

Technische gegevens).
– Sproeier is ingesteld op „CHEM“
 Sproeier op „Hogedruk“ stellen.
– Sproeier verstopt/geërodeerd
 Sproeier reinigen/vervangen.
– Zeef in de wateraansluiting vervuild.
 Zeef reinigen.
– Lucht in het systeem
 Apparaat ontluchten.
– Watertoevoerhoeveelheid te laag

– 7

47NL

 Watertoevoerhoeveelheid controleren

(zie Technische gegevens).

– Toevoerleidingen naar de pomp ondicht

of verstopt

 Alle toevoerleidingen naar de pomp

controleren.

Apparaat lekt, water drupt onderaan

uit het apparaat

– Pomp ondicht

Instructie:

Toegestaan zijn 3 druppels/minuut.
 Bij sterkere ondichtheid het apparaat

door de klantendienst laten controleren.

Pomp klopt

– Toevoerleidingen naar de pomp ondicht
 Alle toevoerleidingen naar de pomp

controleren.
– Lucht in het systeem
 Apparaat ontluchten.

Reinigingsmiddel wordt niet

aangezogen

– Sproeier is ingesteld op „Hogedruk“
 Sproeier op „CHEM“ stellen.
– Reinigingsmiddel-zuigslang met filter

ondicht of verstopt
 Reinigingsmiddel-zuigslang met filter

controleren/reinigen.
– Terugslagklep in de aansluiting van de

reinigingsmiddel-zuigslang vastge-

kleefd
 Terugslagklep in de aansluiting van de

reinigingsmiddel-zuigslang reinigen/

vervangen.
– Reinigingsmiddel-doseerapparaat is

gesloten of ondicht/verstopt
 Reinigingsmiddel-doseerapparaat ope-

nen of controleren/reinigen.

Als de storing niet kan opgelost worden,
moet het apparaat door de klanten­dienst gecontroleerd worden.

Toebehoren en

reserveonderdelen

Gebruik alleen origineel toebehoren en ori­ginele reserveonderdelen. Deze garande­ren dat het apparaat veilig en zonder storin­gen functioneert.
Informatie over het toebehoren en de re­serveonderdelen vindt u op
www.kaercher.com.

Garantie

– In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebe­palingen van toepassing. Eventuele
storingen aan het apparaat worden bin­nen de garantieperiode gratis verhol­pen, voorzover deze veroorzaakt wor­den door een materiaal- of fabricage­fout.

– De garantie is alleen dan rechtsgeldig,

als uw dealer de bijgevoegde antwoord­kaart bij de verkoop volledig heeft inge­vuld, van een stempel heeft voorzien en
zijn handtekening heeft gezet en u de
antwoordkaart vervolgens naar het ver­koopkantoor in uw land stuurt.

– Gelieve u, om gebruik te maken van de

garantie, met toebehoren en aankoop­bewijs tot uw leverancier te wenden, of
tot het dichtstbijzijnde servicepunt.

48 NL

– 8

EU-conformiteitsverklaring

Chairman of the Board of Management

Director Regulatory Affairs & Certification

Hierbij verklaren wij dat de hierna vermelde
machine door haar ontwerp en bouwwijze
en in de door ons in de handel gebrachte
uitvoering voldoet aan de betreffende fun­damentele veiligheids- en gezondheidsei­sen, zoals vermeld in de desbetreffende
EU-richtlijnen. Deze verklaring verliest haar
geldigheid wanneer zonder overleg met
ons veranderingen aan de machine worden
aangebracht.

Product: Hogedrukreiniger
Type: 1.187-xxx
Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)
2000/14/EG
2014/30/EU

Toegepaste geharmoniseerde normen

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 2015

Toegepaste landelijke normen

-

Toegepaste conformiteitsbeoordelings­procedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 99
Gegaran­deerd:

100

De ondergetekenden handelen in opdracht
en met volmacht van de directie.

Documentatieverantwoordelijke:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2019/05/01

– 9

49NL

Technische gegevens

Motor

Benzinemotor Honda -- GX 160, 1 cilinder, 4

takt
Nominaal vermogen bij 3600 1/min kW (PS) 4 (5,5)
Nominaal toerental 1/min 3300
Brandstoftank l 3,6
Brandstof -- Benzine, loodvrij *
* Apparaat is geschikt voor brandstof E10
Beveiligingsklasse IPX5

Wateraansluitpunt

Toevoertemperatuur (max.) °C 60
Toevoerhoeveelheid (min.) l/h (l/min) 750 (12,5)
Toevoerdruk (max.) MPa (bar) 1 (10)
Toevoerslang (toebehoren) Best.-nr. 4.440-207.0
Toevoerslang-lengte (min.) m 7,5
Toevoerslang-diameter (min.) duim 3/4
Zuighoogte uit open reservoir (20 °C) m 1

Pomp

Werkdruk water (met standaardsproeier) MPa (bar) 14 (140)
Volume l/h (l/min) 600 (10)
Sproeiergrootte van de standaardsproeier 038
Max. bedrijfsoverdruk MPa (bar) 16 (160)
Oliehoeveelheid - pomp l 0,3
Oliesoort - pomp SAE 15W40 best.-nr. 6.288-050.0
Aanzuiging reinigingsmiddel l/h (l/min) 0-45 (0-0,8)
Reactiedruk van het handspuitpistool (max.) N 28

Bepaalde waarden conform EN 60335-2-79

Hand-arm vibratiewaarde
Handspuitpistool m/s
Staalbuis m/s
Onzekerheid K m/s
Geluidsdrukniveau L
Onzekerheid K
Geluidskrachtniveau L

pA

pA

+ onveiligheid K

WA

WA

2

2

2

dB(A) 85
dB(A) 1
dB(A) 100

Maten en gewichten

Lengte mm 570
Breedte mm 434
Hoogte mm 430
Typisch bedrijfsgewicht kg 35,5

<2,5

<2,5

1

50 NL

– 10

Antes del primer uso de su apa-

rato, lea este manual original,
actúe de acuerdo a sus indicaciones y
guárdelo para un uso posterior o para otro
propietario posterior.
– ¡Antes de la primera puesta en marcha

lea sin falta las instrucciones de uso y
las instrucciones de seguridad n.°

5.951-949.0!

– En caso de daños de transporte infor-

me inmediatamente al fabricante.

– Cuando desembale el contenido del pa-

quete, compruebe si faltan accesorios o
si el aparato presenta daños.

Índice de contenidos

Protección del medio ambiente ES 1

Elementos del aparato . . . . . . ES 1

Uso previsto . . . . . . . . . . . . . . ES 2

Indicaciones de seguridad . . . ES 2

Dispositivos de seguridad. . . . ES 3

Puesta en marcha. . . . . . . . . . ES 4

Manejo . . . . . . . . . . . . . . . . . . ES 5

Transporte. . . . . . . . . . . . . . . . ES 6

Almacenamiento . . . . . . . . . . . ES 7

Cuidados y mantenimiento . . . ES 7

Ayuda en caso de avería . . . . ES 8

Accesorios y piezas de repuestoES 9

Garantía . . . . . . . . . . . . . . . . . ES 9

Declaración UE de conformidadES 9

Datos técnicos . . . . . . . . . . . . ES 10

Protección del medio

ambiente

Los materiales de embalaje son reci­clables. Por favor, no tire el embalaje
a la basura doméstica; en vez de ello,
entréguelo en los puntos oficiales de
recogida para su reciclaje o recupe­ración.

Los aparatos viejos contienen mate­riales valiosos reciclables que debe-

rían ser entregados para su aprove­chamiento posterior. Las baterías y los
acumuladores contienen sustancias que
no deben entrar en contacto con el medio
ambiente. Por este motivo, entregue los
aparatos usados, las baterías y acumula-

dores en los puntos de recogida previstos
para su reciclaje.
Los equipos eléctricos y electrónicos con­tienen a menudo componentes que pue­den representar un peligro potencial para
la salud de las personas y para el medio
ambiente en caso de que se manipulen o
se eliminen de forma errónea. Estos com­ponentes son necesarios para el correcto
funcionamiento del equipo. Los equipos
marcados con este símbolo no pueden eli­minarse con la basura doméstica.

Por favor, no deje que el aceite para moto­res, el aceite caliente y la gasolina dañen
el medio ambiente. Evite que sustancias
nocivas penetren en el suelo y elimine el
aceite usado de forma que no dañe el me­dio ambiente.

Indicaciones sobre ingredientes
(REACH)

Encontrará información actual sobre los in­gredientes en:

www.kaercher.com/REACH

Elementos del aparato

Ilustraciones, véase la página 2

1 Boquilla triple
2 Marca de la boquilla
3 Tubo pulverizador EASY!Lock
4 Pistola pulverizadora EASY!Force
5 Muesca de seguridad
6 Palanca de disparo
7 Palanca de seguro
8 Manguera de alta presión EASY!Lock
9 Depósito de combustible
10 Mecanismo de inicio manual
11 Conexión de agua con filtro
12 Válvula dosificadora de detergente
13 Conexión de alta presión EASY!Lock
14 Manguera de detergente con filtro
15 Recipiente de aceite

Identificación por colores

– Los elementos de control para el proce-

so de limpieza son amarillos.

– Los elementos de control para el man-

tenimiento y el servicio son de color gris
claro.

– 1

51ES

Uso previsto

Utilizar exclusivamente esta limpiadora a
presión
– la limpieza con chorros a baja presión y

detergente (p. ej., limpieza de máquinas,
vehículos, edificios, herramientas),

– para limpiar con el chorro a alta presión sin

detergente (p. ej. limpieza de fachadas, te-

rrazas, herramientas de jardinería).
Recomendamos que use la fresadora de
suciedad para la suciedad más resistente.

 PELIGRO

¡Peligro de lesiones! Cuando se utilice en
gasolineras u otras zonas de peligro debe­rán tenerse en cuenta las instrucciones de
seguridad.

Las aguas residuales que contengan acei­te no deben penetrar en el suelo ni verter­se en aguas naturales o en el sistema de
canalización. Por ello, el lavado de moto­res y el lavado de los bajos sólo debe rea­lizarse en lugares adecuados con un sepa­rador de aceite.

Requisitos para la calidad del agua:

CUIDADO

Sólo se puede utilizar agua limpia como
medio de alta presión. La suciedad provo­ca desgasto prematuro o sedimentos en el
aparato.
Si se utiliza agua reciclada, no se pueden
superar los siguientes limites.

Valor pH 6,5...9,5
Conductividad eléctrica * Conductivi-

dad agua fres­ca +1200 µS/
cm

sustancias que se pueden
depositar **

Sustancias que se pueden
filtrar ***

Hidrocarburos < 20 mg/l
Cloruro < 300 mg/l
Sulfato < 240 mg/l
Calcio < 200 mg/l

< 0,5 mg/l

< 50 mg/l

Dureza total < 28 °dH

< 50 °TH
< 500 ppm

(mg CaCO
Hierro < 0,5 mg/l
Manganeso < 0,05 mg/l
Cobre < 2 mg/l
Cloro activo < 0,3 mg/l
sin olores desagradables
* Máxito total 2000 µS/cm

** Volumen de prueba 1 l, tiempo de sedi­mentación 30 min
*** sin sustancias abrasivas

/l)

3

Indicaciones de seguridad

 PELIGRO

– No use la limpiadora a alta presión si se

ha derramado combustible. Lleve el
aparato a otro lugar para evitar que se
formen chispas.

– No conserve no derrame ni use com-

bustible cerca del fuego o de aparatos
como hornos, calderas, calentadores
de agua, etc., que tengan una llama o
que puedan causar chispas.

– Mantenga al menos una separación de

2 metros entre los objetos y materiales
y el amortiguador de sonido.

– No ponga en funcionamiento el motor

sin el amortiguador de sonido, e inspec­cione este último con regularidad, así
como limpiarlo y cambiarlo si se da el
caso.

– No use el motor en terreno con árboles,

arbustos o hierba, sin que se haya do­tado al escape de un parachispas.

– Excepto en trabajos de configuración,

no permita que el motor funcione sobre
el apoyo de aspiración sin el filtro de
aire o sin la cubierta.

– No cambie los ajustes en las lengüetas

de regulación, las varillas de regulación
u otros componentes que pudieran cau­sar un aumento en la cantidad de revo­luciones del motor.

52 ES

– 2

– Peligro de quemaduras. No toque el

amortiguador de sonido, los cilindros o
las costillas de ventilación estando ca­lientes.

– No acerque ni los pies ni las manos a

los componentes en movimiento o rota­tivos.

– ¡Peligro de intoxicación! No use el apa-

rato en espacios cerrados.

Niveles de peligro

 PELIGRO

Aviso sobre un riesgo de peligro inmediato
que puede provocar lesiones corporales
graves o la muerte.

몇 ADVERTENCIA

Aviso sobre una situación propablemente
peligrosa que puede provocar lesiones cor­porales graves o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede
ser peligrosa, que puede acarrear lesiones
leves.

CUIDADO

Aviso sobre una situación probablemente
peligrosa que puede provocar daños mate­riales.

Símbolos en el aparato

Los chorros a alta presión pueden
ser peligrosos si se usan indebi­damente. No dirija el chorro hacia
personas, animales o equipamiento eléctri­co activo, ni apunte con él al propio apara­to.

¡Peligro de intoxicación! No se
deben respirar los gases de es­cape.

Peligro de quemaduras Precau­ción con los módulos eléctricos.

몇 ADVERTENCIA

Tenga en cuenta las normas de la empresa
suministradora de agua.
De acuerdo con las normativas vi­gentes, está prohibido utilizar el
aparato sin un separador de siste­ma en la red de agua potable.

Se debe utilizar un separador de sistema
apropiado de la empresa KÄRCHER, alter­nativamente, un separador de sistema que
cumpla la norma EN 12729 tipo BA.
El agua que haya pasado por un separador
del sistema será catalogada como no pota­ble.

General

– Respetar las normativas vigentes na-

cionales correspondientes para eyecto­res de líquidos.

– Respetar las normativas vigentes na-

cionales correspondientes de preven­ción de accidentes. Los eyectores de lí­quidos deben ser examinados regular­mente y tiene que guardarse una copia
escrita de la revisión.

– No se debe efectuar ningún tipo de mo-

dificación en el aparato/accesorios.

Dispositivos de seguridad

La función de los dispositivos de seguridad
es proteger al usuario y está prohibido po­nerlos fuera de servicio y modificar o igno­rar su funcionamiento.

Válvula de derivación

– Si la pistola pulverizadora manual está

cerrada, se abrirá una válvula de deri­vación y la bomba de alta presión vol­verá a llevar el agua hacia el lado de as­piración de la bomba. Con esto se evita
que se sobrepase la presión de trabajo
permitida.

– La válvula de rebose ha sido ajustada y

precintada en fábrica. El ajuste lo debe
realizar solamente el servicio postven­ta.

Termostato de seguridad de la

bomba

El termostato de seguridad desconecta el
motor cuando se supera la temperatura
máxima permitida.

– 3

53ES

Puesta en marcha

2.

1.

 PELIGRO

¡Peligro de lesiones! El aparato, los tubos
de alimentación, la manguera de alta pre­sión y las conexiones deben estar en per­fecto estado. Si no está en perfecto estado,
no debe utilizarse.

Compruebe el nivel de aceite de la

bomba de alta presión

 Comprobar el nivel de aceite en el de-

pósito de aceite.
El nivel de aceite debe estar entre las
marcas “MIN“ y “MAX“.

 Si es necesario rellene con aceite (vea

los datos técnicos).

Motor

Siga las indicaciones del apartado de
"Instrucciones de seguridad".

 Antes de usar el aparato lea las instruc-

ciones del fabricante del motor, y preste
especial atención a las indicaciones de
seguridad.

 Rellene el depósito de combustible con

gasolina sin plomo.

No use ninguna mezcla de dos ciclos.
 Compruebe el nivel de aceite del motor.
No use el aparato si el nivel de aceite se
encuentra bajo "MIN".
 Si es necesario rellene con aceite.

Montaje de los accesorios

Aviso: El sistema EASY!Lock conecta

componentes de forma rápida y segura
mediante una rosca rápida con tan solo
una vuelta.

54 ES

 Monte la boquilla en el tubo pulveriza-

dor (la marca del aro de apoyo tiene
que estar arriba) y apretar con la mano
(EASY!Lock).

 Conectar el tubo pulverizador con la

pistola pulverizadora y apretar a mano
(EASY!Lock).

 Conectar la manguera de alta presión

con la pistola pulverizadora y la co­nexión de alta presión del aparato y
apretar a mano (EASY!Lock).

Conexión de agua

– Valores de conexión, ver datos técnicos.

몇 ADVERTENCIA

Tenga en cuenta las normas de la empresa
suministradora de agua.
De acuerdo con las normativas vi­gentes, está prohibido utilizar el
aparato sin un separador de siste­ma en la red de agua potable. Se
debe utilizar un separador de sistema apro­piado de la empresa KÄRCHER, alternati­vamente, un separador de sistema que
cumpla la norma EN 12729 tipo BA.
El agua que haya pasado por un separador
del sistema será catalogada como no potable.

몇 PRECAUCIÓN

Conectar el separador de sistema siempre
a la alimentación de agua, nunca directa­mente al equipo.

 Conectar la tubería de abastecimiento

a la conexión de agua del aparato y a la
alimentación de agua (como el grifo).

 Abra el suministro de agua.

Indicación:

La tubería de abastecimiento de agua no
está incluida en el volumen de suministro.

Aspirar agua del depósito

 PELIGRO

No aspire nunca agua de un depósito de
agua potable. No aspire nunca líquidos que
contengan disolventes como diluyente de
laca, gasolina, aceite o agua sin filtrar. Las
juntas en el aparato no son resistentes a
los disolventes. La neblina pulverizada de
los disolventes es altamente inflamable,
explosiva y tóxica.

– 4

 Conectar la manguera de aspiración

(diámetro mínimo 3/4" con filtro (acce-

sorios) a la toma de agua.
 Poner la válvula dosificadora en la posi-

ción "0".
 Purgue el aire del aparato antes de su

puesta en servicio.

Indicación:

No utilice el acoplamiento Geka (incluido
en el suministro) para el servicio de aspira­ción. No son aptos todos los acoplamiento
de conexión para el servicio de aspiración
(la bomba absorbe aire y, por lo tanto, no
adquiere presión).

Purgar el aparato

 Abra el suministro de agua.
 Arranque el motor siguiendo las instruc-

ciones de uso del fabricante del motor.
 Para purgar el aparato de aire desator-

nille la boquilla y deje correr hasta que

el agua salga sin burbujas.
 Desconecte el aparato y vuelva a ator-

nillar la boquilla.

Manejo

 PELIGRO

Peligro de explosiones
No pulverizar líquidos combustibles.
Si se usa el equipo en zonas de riesgo
(p.ej. gasolineras) se deben respetar las re­glamentaciones de seguridad correspon­dientes.
¡Riesgo de lesiones! Durante el trabajo su­jete con firmeza con las dos manos la pis­tola pulverizadora y el tubo pulverizador.
¡Riesgo de lesiones! Durante el funciona­miento, la palanca de disparo y la palanca
de fijación no deben estar bloqueadas.
¡Riesgo de lesiones! Si la palanca de fija­ción está dañada, llamar al servicio técnico.
Peligro de lesiones por chorro de agua de
alta presión. Antes de llevar a cabo traba­jos en el equipo, empujar el seguro de la
pistola pulverizadora hacia delante.

몇 PRECAUCIÓN

Daños medioambientales. Limpiar los mo­tores solo en las zonas con el separador de
aceite correspondiente.

Abrir/cerrar la pistola pulverizadora

 Abrir la pistola pulverizadora: Accionar

la palanca de fijación y la palanca de
disparo.

 Cerrar la pistola de pulverización: Sol-

tar la palanca de fijación y la palanca de
disparo.

Conexión del aparato

 Abra el suministro de agua.
 Coloque el interruptor del aparato en la

posición "ON" y abra la llave.

 Arrancar el motor con la pistola pulveri-

zadora abierta siguiendo el manual de
instrucciones del fabricante del motor.

Indicación:

Para facilitar el proceso de arranque se
puede quitar el tubo pulverizador o la bo­quilla.
 Accione el gatillo de la pistola pulveriza-

dora manual.

Selección del tipo de chorro

 Cerrar la pistola de pulverización ma-

nual.

 Girar la carcasa de la boquilla hasta

que coincida en símbolo deseado con
la marca:

Chorro circular de alta presión
(0°) para suciedad especial­mente resistente

Chorro plano de baja presión
(CHEM) para el uso con deter­gentes o para limpiar a una ten­sión baja.

Chorro plano de alta presión
(25°) para áreas sucias muy
amplias.

– 5

55ES

Funcionamiento con detergente

몇 ADVERTENCIA

Todos aquellos detergentes inadecuados
podrán dañar el aparato y el objeto a lim­piar. Utilizar solo detergentes que hayan
sido autorizados por Kärcher. Tenga en
cuenta la dosis recomendada y las indica­ciones que incluyen los detergentes. Utilice
los detergentes con moderación para no
perjudicar el medio ambiente.
Tener en cuenta las indicaciones de segu­ridad de los detergentes.

– Sólo podrá usar detergentes que el fa-

bricante del aparato haya aprobado.
– Los detergentes Kärcher aseguran un

funcionamiento sin averías. Solicite el

asesoramiento oportuno o pida nuestro

catálogo o nuestra hoja informativa so-

bre detergentes.
 Cuelgue la manguera de detergente en

un depósito que contenga una solución

de detergente.
 Coloque la boquilla en la posición

"CHEM".
 Coloque la válvula de dosificación del

detergente en la concentración desea-

da.

Método de limpieza recomendado

– disolución de la suciedad

Rociar con detergente con moderación

y dejar actuar 1...5 minutos pero sin de-

jar secar.
– eliminación de la suciedad

Aplicar el chorro de agua a alta presión

sobre la suciedad disuelta para elimi-

narla.

Después del funcionamiento con detergente

 Poner la válvula dosificadora en la posi-

ción "0".
 Enjuagar el aparato con la pistola pul-

verizadora abierta durante al menos 1

minuto.

Interrupción del funcionamiento

 Cerrar la pistola de pulverización ma-

nual.

Indicación:

Si se cierra la pistola pulverizadora, el mo­tor seguirá funcionando en régimen de
marcha en vacío. De esta forma, el agua
circula dentro de la bomba y se calienta. Si
la culata de la bomba alcanza la tempera­tura máxima permitida (80 °C), el termosta­to de seguridad de la culata desconectará
el motor. Una vez que el equipo se encuen­tre por debajo de los 50 °C podrá usarlo de
nuevo.
Podrá acelerar el enfriamiento si usar agua
a presión de la red de la cañería de agua.
 Abrir la pistola pulverizadora durante 2-

3 minutos aprox. para que el agua que
fluye enfríe la culata.

 Arranque de nuevo el motor.

Desconexión del aparato

Después de haber usado el aparato con
agua salada (agua del mar) enjuague con
agua corriente la pistola de pulverización
manual cuando esté abierta durante 2-3
min aprox.
 Coloque el interruptor del aparato en la

posición "OFF" y cierre la llave.

 Cerrar el abastecimiento de agua.
 Poner en funcionamiento la pistola pul-

verizadora manual hasta que no quede
presión en el aparato.

 Asegurar la pistola pulverizadora em-

pujando la palanca de fijación hacia de­lante.

 Desatornille la manguera de abasteci-

miento de agua del aparato.

Transporte

몇 PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el
peso del aparato para el transporte.

CUIDADO

Proteger la palanca de fijación contra da­ños durante el transporte.

 Levantar y llevar el aparato por el basti-

dor de la tubería.

56 ES

– 6

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel-

que conforme a las directrices vigentes.

Almacenamiento

몇 PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el
peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en
interiores.

Cuidados y mantenimiento

Acuerde una inspección regular de seguri­dad con su distribuidor o cierre un contrato
de mantenimiento. Solicite el asesoramien­to oportuno.

 PELIGRO

Riesgo de lesiones causadas por el arran­que involuntario del aparato. Antes de rea­lizar trabajos en el aparato extraer el co­nector de bujías.
¡Peligro de quemaduras! No toque el amor­tiguador de sonido, los cilindros o las costi­llas de ventilación estando calientes.

Bomba de alta presión

Todas las semanas

 Controle el nivel de aceite.
En caso de aceite lechoso (agua en el acei­te) informe de inmediato al servicio de
atención al cliente.

Mensualmente

 Limpie el tamiz en la conexión del agua.
 Limpie el filtro en la manguera de aspi-

ración de detergente.

Cada 500 horas de servicio, al menos cada año

 Solicitar al servicio técnico que efectúe

el mantenimiento del aparato.
 ha de cambiar el aceite.

Cambie el aceite:

 Prepare un recipiente colector para

aprox. 1 litro de aceite.
 Desenrosque el tornillo purgador de

aceite.
 Suelte el aceite en el recipiente colec-

tor.

Elimine el aceite viejo sin dañar el medio
ambiente o entregarlo en un punto de re­cogida de residuos autorizado.

 Sustituir la junta del tornillo de salida de

aceite.

 Enrosque el tornillo purgador de aceite.
 Rellene el depósito de aceite lentamen-

te hasta alcanzar la marca "MAX":

Indicación:

Las burbujas de aire deben poder desapa­recer.

Tipo de aceite y volumen de llenado,
consultar datos técnicos.

Motor

Realice los trabajos de mantenimiento en el
motor siguiendo las indicaciones de las ins­trucciones de uso del fabricante del motor.

Manguera de alta presión

 Peligro

Peligro de lesiones
 Compruebe que no haya daños en la

manguera de alta presión (riesgo de es­tallido).

Si la manguera de alta presión presenta
daños, debe sustituirla inmediatamente.

Protección antiheladas

CUIDADO

¡Peligro de daños! El agua congelada pue­de destruir componentes del aparato.

En invierno mantenga el aparato en un lo­cal calentado. Si no va a usar el aparato
durante intervalos prolongados recomen­damos que bombee anticongelante en el
aparato.

Dejar salir agua

 Destornillar la manguera de abasteci-

miento de agua y la manguera a alta
presión.

 Dejar en marcha el aparato durante 1

minuto como máximo hasta que la
bomba y los conductos estén vacíos.

Enjuagar el aparato con anticongelante
Indicación:

Tener en cuenta las instrucciones de uso
del fabricante del anticongelante.

– 7

57ES

 Bombee anticongelante de los habitua-

les en el mercado en el aparato.
De este modo se conseguirá una protec­ción segura contra la corrosión.

Ayuda en caso de avería

 PELIGRO

Riesgo de lesiones causadas por el arran­que involuntario del aparato. Antes de rea­lizar trabajos en el aparato extraer el co­nector de bujías.
¡Peligro de quemaduras! No toque el amor­tiguador de sonido, los cilindros o las costi­llas de ventilación estando calientes.

El aparato no funciona

¡Tenga en cuenta las indicaciones de las ins­trucciones de uso del fabricante del motor!
– El termostato de seguridad en el cabe-

zal de la bomba habrá desconectado el

aparato tras un uso prolongado en cir-

cuito cerrado.
 Deje enfriar el aparato. A continuación,

vuelva a encenderlo. Vea el apartado

"Interrupción del funcionamiento".

El aparato no genera presión

– La cantidad de revoluciones del motor

es demasiado baja.
 Verifique la cantidad de revoluciones

del motor (ver datos técnicos).
– La boquilla está colocada en "CHEM".
 Coloque la boquilla en la posición "pre-

sión alta".
– La boquilla está obstruida o desgastada
 Limpie la boquilla o cámbiela
– Limpie el tamiz en la conexión del agua.
 Limpie el tamiz.
– Aire en el sistema
 Purgar el aparato.
– La cantidad de abastecimiento de agua

es escasa
 Verifique la cantidad de abastecimiento

de agua (ver datos técnicos).
– Los tubos de abastecimiento hacia la

bomba presentan fugas o están obstrui-

dos
 Compruebe todos los tubos de abaste-

cimiento hacia la bomba.

El aparato tiene fugas, el agua gotea

del aparato por abajo

– La bomba no es estanca

Indicación:

Lo permitido es 3 gotas por minuto.
 En caso de fuga de mayor envergadura

deje que el servicio técnico revise el
aparato.

La bomba da golpes

– Los tubos de abastecimiento hacia la

bomba presentan fugas

 Compruebe todos los tubos de abaste-

cimiento hacia la bomba.
– Aire en el sistema
 Purgar el aparato.

El detergente no se aspira

– La boquilla está colocada en "presión

alta".
 Coloque la boquilla en la posición

"CHEM".
– La manguera de aspiración del deter-

gente presenta fugas o está obstruida
 Compruebe o limpie la manguera de

detergente con filtro.
– La válvula de retención en la conexión

de la manguera de aspiración del deter-

gente se pega
 Limpie o cambie la válvula de retención

en la conexión de la manguera de aspi-

ración del detergente.
– La válvula dosificadora de detergente

está cerrada o presenta fugas o está

obstruida
 Abra o compruebe o limpie la válvula

dosificadora de detergente.

Si la avería no se puede solucionar el
aparato debe ser revisado por el servi­cio técnico.

58 ES

– 8

Accesorios y piezas de

Chairman of the Board of Management

Director Regulatory Affairs & Certification

repuesto

Utilice solamente accesorios y recambios
originales, ya que garantizan un funciona­miento correcto y seguro del equipo.
Puede encontrar información acerca de los
accesorios y recambios en
www.kaercher.com.

Garantía

– En cada país rigen las condiciones de

garantía establecidas por el distribuidor
oficial autorizado. Reparamos gratuita­mente las averías que se produzcan
durante el plazo de garantía, siempre y
cuando hayan sido ocasionadas por fa­llos materiales o de fabricación.

– La garantía sólo entra en vigor cuando

la tarjeta de respuesta que se adjunta
cuando se realiza la venta es cumpli­mentada, sellada y firmada debidamen­te por su comercial y seguidamente es
enviada por usted al distribuidor de su
país.

– En caso de avería durante el plazo de

garantía, póngase en contacto con su
distribuidor o centro oficial autorizado y
no se olvide de llevar consigo el recibo
de compra y los accesorios.

Declaración UE de

conformidad

Por la presente declaramos que la máqui­na designada a continuación cumple, tanto
en lo que respecta a su diseño y tipo cons­tructivo como a la versión puesta a la venta
por nosotros, las normas básicas de segu­ridad y sobre la salud que figuran en las di­rectivas comunitarias correspondientes. La
presente declaración perderá su validez en
caso de que se realicen modificaciones en
la máquina sin nuestro consentimiento ex­plícito.

Producto: Limpiadora a alta presión
Modelo: 1,187-xxx
Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)
2000/14/CE
2014/30/UE

Normas armonizadas aplicadas

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 2015

Normas nacionales aplicadas

-

Procedimiento de evaluación de la con­formidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 99
Garantizado: 100

Los abajo firmantes actúan en nombre y
con la autorización de la junta directiva.

Responsable de documentación:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2019/05/01

– 9

59ES

Datos técnicos

Motor

Honda de motor de gasolina -- GX 160, 1 cilindro, 4 ci-

clos
Potencia nominal de 3600 1/min kW (PS) 4 (5,5)
Cantidad de revoluciones 1/min 3300
Depósito de combustible l 3,6
Combustible -- Gasolina, sin plomo *
* El aparato es apto para combustible E10
Categoria de protección IPX5

Conexión de agua

Temperatura de entrada (máx.) °C 60
Velocidad de alimentación (mín.) l/h (l/min) 750 (12,5)
Presión de entrada (máx.) MPa (bar) 1 (10)
Manguera de alimentación (accesorios) N.° de pedido 4.440-207.0
Largo de la manguera de alimentación (mín.) m 7,5
Diámetro de la manguera de alimentación (min) pulgadas 3/4
Altura de aspiración desde el depósito abierto (20 ºC) m 1

Bomba

Presión de trabajo agua (con boquilla estándar) MPa (bar) 14 (140)
Caudal l/h (l/min) 600 (10)
Tamaño de la boquilla de la boquilla estándar 038
Sobrepresión de servicio máxima MPa (bar) 16 (160)
Cantidad de aceite - bomba l 0,3
Tipo de aceite - bomba SAE 15W40 N.° de pedido 6.288-

050.0
Aspiración de detergente l/h (l/min) 0-45 (0-0,8)
Fuerza de retroceso de la pistola pulverizadora ma-

nual (máx.)

Valores calculados conforme a la norma EN 60335-2-79

Valor de vibración mano-brazo
Pistola pulverizadora manual m/s
Lanza dosificadora m/s
Inseguridad K m/s
Nivel de presión acústica L
Inseguridad K

pA

Nivel de potencia acústica L

pA

+ inseguridad K

WA

Medidas y pesos

Longitud mm 570
Anchura mm 434
Altura mm 430
Peso de funcionamiento típico kg 35,5

N28

2

2

2

<2,5
<2,5

1
dB(A) 85
dB(A) 1
dB(A) 100

WA

60 ES

– 10

Leia o manual de manual origi-

nal antes de utilizar o seu apare­lho. Proceda conforme as indicações no
manual e guarde o manual para uma con­sulta posterior ou para terceiros a quem
possa vir a vender o aparelho.
– Antes de colocar em funcionamento

pela primeira vez é imprescindível ler
atentamente as indicações de seguran­ça n.º 5.951-949.0!

– No caso de danos provocados pelo

transporte, informe imediatamente o re­vendedor.

– Verifique o conteúdo da embalagem a

respeito de acessórios não incluídos ou
danos.

Índice

Proteção do meio-ambiente . . PT 1

Elementos do aparelho . . . . . . PT 1

Utilização conforme o fim a que

se destina a máquina . . . . . . . PT 2

Avisos de segurança. . . . . . . . PT 2

Equipamento de segurança . . PT 3
Colocação em funcionamento PT 3

Manuseamento . . . . . . . . . . . . PT 5

Transporte. . . . . . . . . . . . . . . . PT 7

Armazenamento . . . . . . . . . . . PT 7

Conservação e manutenção . . PT 7

Ajuda em caso de avarias. . . . PT 8

Acessórios e peças sobressa-

lentes . . . . . . . . . . . . . . . . . . . PT 9

Garantia . . . . . . . . . . . . . . . . . PT 9

Declaração UE de conformida-

de . . . . . . . . . . . . . . . . . . . . . . PT 10

Dados técnicos . . . . . . . . . . . . PT 11

Proteção do meio-ambiente

Os materiais de embalagem são reci­cláveis. Não coloque as embalagens
no lixo doméstico, envie-as para uma
unidade de reciclagem.

Os aparelhos velhos contêm mate­riais preciosos e recicláveis e deve­rão ser reutilizados. Pilhas e bate­rias acumuladoras contêm mate­riais que não devem entrar em con­tacto com o meio-ambiente. Por
isso, elimine os aparelhos velhos,

as pilhas e baterias acumuladoras (recar­regáveis) através de sistemas de recolha
de lixo adequados.
Muitas vezes, os aparelhos eléctricos e
electrónicos contém componentes que, em
caso de manuseamento incorrecto ou re­colha errada, podem representar um peri­go para a saúde e para o ambiente. Contu­do, estes componentes são necessários
para a operação adequada do aparelho.
Os aparelhos assinalados com este símbo­lo não podem ser eliminados com o lixo do­méstico.

Por favor, não deposite o óleo de motor, o
gasóleo ou a gasolina no ambiente. Prote­ja o solo e elimine óleo velho sem prejudi­car o ambiente.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes
podem ser encontradas em:

www.kaercher.com/REACH

Elementos do aparelho

Figuras (veja página 2)

1 Bocal de triplo efeito
2 Marcação do injector
3 Lança EASY!Lock
4 Pistola pulverizadora manual

EASY!Force
5 Bloqueio de segurança
6 Gatilho de disparo
7 Alavanca de segurança
8 Mangueira de alta pressão EASY!Lock
9 Depósito de combustível
10 Dispositivo de arranque manual
11 Conexão de água com peneira
12 Válvula de dosagem do detergente
13 Ligação de alta pressão EASY!Lock
14 Mangueira de aspiração do detergente

com filtro
15 Recipiente do óleo

Identificação da cor

– Os elementos de comando para o pro-

cesso de limpeza são amarelos.
– Os elementos de comando para a ma-

nutenção e o serviço são cinza claros.

– 1

61PT

Utilização conforme o fim a

que se destina a máquina

Utilizar exclusivamente esta lavadora de
alta pressão
– limpeza com jacto de baixa pressão e

detergente (p. ex. limpeza de máqui­nas, veículos, construções, ferramen­tas),

– limpeza com jacto de alta pressão sem

detergente (p. ex. limpeza de facha-

das, terraços, aparelhos de jardim).
No caso de sujidade de difícil remoção, re­comendamos a utilização da fresadora de
sujidade, como acessório especial.

 PERIGO

Perigo de lesões! Ao utilizar a máquina em
estações de serviço ou noutros locais de
perigo, observe as respectivas disposições
em matéria de segurança.

Evite que efluentes poluídas com óleo mi­neral entrem no solo, na água ou na cana­lização. Por isso, faça lavagens de motor e
do chassis inferior somente em locais ade­quados para este fim e equipados com se­parador de óleo.

Requisitos colocados à qualidade da
água:

ADVERTÊNCIA

Como meio de alta pressão só pode ser uti­lizada água limpa. Sujidade provoca o des­gaste prematuro do aparelho ou depósitos.
Se for utilizada água de reciclagem, os se­guintes valores-limite não podem ser ultra­passados.

Valor ph 6,5...9,5
Condutibilidade eléctrica * Condutibilida-

de de água
limpa +1200
µS/cm

Substâncias depositáveis **< 0,5 mg/l

Substâncias filtráveis *** < 50 mg/l
Hidrocarbonetos < 20 mg/l
Cloreto < 300 mg/l
Sulfato < 240 mg/l
Cálcio < 200 mg/l

Dureza total < 28 °dH

< 50 °TH
< 500 ppm

(mg CaCO
Ferro < 0,5 mg/l
Manganésio < 0,05 mg/l
Cobre < 2 mg/l
Cloro activo < 0,3 mg/l
Livre de odores agressivos
* No total, máximo de 2000 µS/cm
** Volume de ensaio 1 l, tempo de depósito

30 min
*** Sem substâncias abrasivas

/l)

3

Avisos de segurança

 PERIGO

– Não utilizar a lavadora de alta pressão

se tiver existido um derrame de com­bustível; deslocar o aparelho para outro
local e evitar qualquer formação de fa­íscas.

– Não guardar, derramar, nem utilizar

combustível na proximidade de chamas
livres ou aparelhos como fogões, cal­deiras, esquentadores, etc., que possu­am uma chama piloto ou que possam
produzir faíscas.

– Manter afastados do silenciador objec-

tos e materiais inflamáveis (mín. 2 m).

– Não utilizar o motor sem silenciador e,

regularmente, controlar, limpar e, se
necessário, substituí-lo.

– Não utilizar o motor em campos de flo-

restas, arbustos ou de pastagens sem
que o escape esteja equipado com um
captador de faíscas

– Excepto em trabalhos de afinação do

motor, este não deve funcionar sem o
filtro de ar nem sem a cobertura de pro­tecção sobre o bocal de aspiração.

– Não executar quaisquer alterações em

molas de regulação, nem em tirantes
de reguladores ou outros componen­tes, que possam provocar um aumento
das rotações do motor.

– Perigo de queimaduras! Não tocar em

silenciadores, cilindros ou aletas de re­frigeração muito quentes.

– Não pôr as mãos ou pés na proximida-

de de componentes móveis ou rotati­vos.

62 PT

– 2

– Perigo de envenenamento! O aparelho

não pode funcionar em locais fechados.

Níveis do aparelho

 PERIGO

Aviso referente a um perigo eminente que
pode conduzir a graves ferimentos ou à
morte.

몇 ATENÇÃO

Aviso referente a uma possível situação
perigosa que pode conduzir a graves feri­mentos ou à morte.

몇 CUIDADO

Aviso referente a uma situação potencial­mente perigosa que pode causar ferimen­tos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencial­mente perigosa que pode causar danos
materiais.

Símbolos no aparelho

Os jactos de alta pressão podem
ser perigosos em caso de uso in­correcto. O jacto não deve ser di­rigido contra pessoas, animais, equipa­mento eléctrico activo ou contra o próprio
aparelho.

Perigo de envenenamento! Não
inalar os gases de escape.

Perigo de queimaduras! Adver­tência de módulos quentes.

몇 ATENÇÃO

Respeite as normas da companhia de
abastecimento de água.
De acordo com as prescrições em
vigor o aparelho nunca pode ser li­gado à rede de água potável sem
separador de sistema. Deve-se
utilizar um separador de sistema adequado
da firma KÄRCHER ou, alternativamente,
um separador de sistema segundo EN
12729 tipo BA.
A água que tenha entrado no separador de
sistema é considerada imprópria para con­sumo.

Generalidades

– Respeitar as respectivas disposições

nacionais do legislador referentes a
projectores de jactos líquidos.

– Respeitar as respectivas disposições

nacionais do legislador referentes à
prevenção de acidentes. Os projecto­res de jactos líquidos têm que ser con­trolados regularmente e o resultado do
controlo registado por escrito.

– Não devem ser feitas quaisquer altera-

ções no aparelho/nos acessórios.

Equipamento de segurança

Os dispositivos de segurança destinam-se
a proteger o utilizador e não devem, por is­so, ser anulados ou evitado o seu funciona­mento.

Válvula de descarga

– Se a pistola pulverizadora manual esti-

ver fechada, a válvula de descarga
abre e a bomba de alta pressão conduz
a água de retorno para o lado de aspi­ração da bomba. Assim, se evita a ul­trapassagem da pressão de serviço
permitida.

– A válvula de descarga vem regulada e

selada da fábrica. A regulação só pode
ser efectuada pelo serviço de assistên­cia técnica.

Termóstato de segurança na bomba

O termóstato de segurança desliga o motor
assim que a temperatura máxima permitida
for ultrapassada.

Colocação em funcionamento

 PERIGO

Perigo de lesões! O aparelho, os tubos, a
mangueira de alta pressão e os acopla­mentos têm que se encontrar em estado
impecável. Se tiver dúvidas quanto ao bom
estado do aparelho não o utilize.

– 3

63PT

Controlar o nível de óleo da bomba

2.

1.

de alta pressão

 Controlar o nível do óleo no depósito.

O nível de óleo deve estar entre a mar­cação "MIN" e "MAX".

 Em caso de necessidade adicionar óleo

(ver dados técnicos).

Motor

Observe a secção dos "Avisos de segu­rança"!

 Antes de colocar o aparelho em funcio-

namento, ler o manual de instruções do
fabricante do motor e dar especial aten­ção aos avisos de segurança.

 Encher o depósito com gasolina sem

chumbo.
Não utilizar qualquer mistura de dois

tempos.
 Controlar o nível de óleo do motor.
Não coloque o aparelho em funcionamento
se o nível do óleo tiver descido abaixo da
marca "MIN".
 Em caso de necessidade adicionar óleo.

Montar os acessórios

Aviso: Apenas com uma rotação, o siste-

ma EASY!Lock une, de forma rápida e se­gura, os componentes através de uma ros­ca de aperto rápido.

 Montar o bocal no tubo de jacto (ver a

marcação na parte de cima do anel de

ajuste) e apertar manualmente

(EASY!Lock).
 Conectar a lança à pistola pulverizado-

ra manual e apertar manualmente

(EASY!Lock).

64 PT

 Conectar a mangueira de alta pressão

à pistola pulverizadora manual e à liga­ção de alta pressão do aparelho e aper­tar manualmente (EASY!Lock).

Ligação de água

– Valores de conexão, vide dados técni-

cos.

몇 ATENÇÃO

Respeite as normas da companhia de
abastecimento de água.
De acordo com as prescrições em
vigor o aparelho nunca pode ser li­gado à rede de água potável sem
separador de sistema. Deve-se
utilizar um separador de sistema adequado
da firma KÄRCHER ou, alternativamente,
um separador de sistema segundo EN
12729 tipo BA.
A água que tenha entrado no separador de
sistema é considerada imprópria para con­sumo.

몇 CUIDADO

Ligar o separador de sistema sempre à ali­mentação de água e nunca diretamente ao
aparelho.

 Ligar a mangueira de admissão da

água na ligação da água do aparelho
no ponto de admissão da água (p. ex,
torneira de água).

 Abrir a admissão de água.

Aviso:

A mangueira de alimentação não está in­cluída no volume de fornecimento.

Aspirar água a partir do reservatório

 PERIGO

Nunca aspire água a partir de um tanque
de água potável. Nunca aspire líquidos que
contenham solventes, tais como diluente
de verniz, gasolina, óleo ou água não filtra­da. As vedações no aparelho não são re­sistentes a solventes. A névoa de pulveri­zação de solventes é altamente inflamável,
explosiva e tóxica.

 Ligar a mangueira de aspiração (diâ-

metro mínimo de 3/4“) com o filtro
(acessório) na ligação da água.

– 4

 Colocar a válvula doseadora do deter-

gente em “0”.
 Purgar o ar do aparelho, antes deste

entrar em funcionamento.

Aviso:

Não utilizar o acoplamento Geka (incluído
no volume de fornecimento) para o funcio­namento de aspiração! Nem todos os aco­plamentos de ligação são adequados para
o funcionamento de aspiração (bomba as­pira ar e não atinge a pressão necessária).

Purgar o ar do aparelho

 Abrir a admissão de água.
 Pôr o motor em funcionamento, em

conformidade com as instruções de

serviço do fabricante.
 Para purgar o ar do aparelho, desen-

roscar o bocal e deixar o aparelho fun-

cionar até que a água saia isenta de bo-

lhas de ar.
 Desligar o aparelho e voltar a apertar o

bocal.

Manuseamento

 PERIGO

Perigo de explosão!
Não pulverizar líquidos inflamáveis.
Na utilização do aparelho em zonas de pe­rigo (p. ex. bombas de gasolina), deverão
ser observadas as respetivas normas de
segurança.
Perigo de ferimentos! Durante os traba­lhos, segurar a pistola pulverizadora manu­al e a lança com as duas mãos.
Perigo de ferimentos! O gatilho de disparo

e a alavanca de segurança não devem ser
prendidos enquanto o aparelho estiver em
funcionamento.
Perigo de ferimentos! Contactar os Servi­ços Técnicos no caso de a alavanca de se­gurança estar danificada.
Perigo de ferimentos devido ao jacto de
água de alta pressão. Antes de qualquer in­tervenção no aparelho, empurrar o blo­queio de segurança na pistola pulverizado­ra manual para a frente.

몇 CUIDADO

Danos ambientais. Limpar os motores ape­nas em locais onde existam colectores de
óleo.

Abrir/Fechar a pistola pulverizadora

manual

 Abrir a pistola pulverizadora manual:

accionar a alavanca de segurança e o
gatilho de disparo.

 Fechar a pistola pulverizadora manual:

soltar a alavanca de segurança e o ga­tilho de disparo.

Ligar a máquina

 Abrir a admissão de água.
 Ajustar o interruptor do aparelho no mo-

tor na posição "ON" e abrir a torneira do
combustível.

 Com a pistola pulverizadora manual

aberta, colocar o motor em funciona­mento em conformidade com as instru­ções de serviço do fabricante.

Aviso:

Para facilitar o processo de arranque, o
tubo de jacto ou o bocal podem ser removi­dos.
 Accionar a alavanca da pistola pulveri-

zadora manual.

Selecção do tipo de jacto

 Fechar a pistola pulverizadora manual.
 Rodar a estrutura do injector até que o

símbolo desejado coincida com a mar­cação:

Jacto circular de alta pressão
(0º) para sujidade de remoção
particularmente difícil

Jacto plano de baixa pressão
(CHEM) para funcionamento
com detergentes ou para lim­peza com uma pressão reduzi­da.

Jacto plano de alta pressão
(25º) para sujidade de grande
superfície

– 5

65PT

Funcionamento com detergente

몇 ATENÇÃO

Detergentes inadequados podem provocar
danos no aparelho ou no objecto a limpar.
Utilizar somente detergentes homologados
pelo fabricante do aparelho - Kärcher. Ter
em atenção as recomendações sobre do­sagem e indicações que acompanham o
detergente. Não utilize mais detergente do
que o necessário para não prejudicar inutil­mente o ambiente
Ter atenção aos avisos de segurança nos
detergentes.

– Só podem ser utilizados detergentes

que tenham sido aprovados pelo fabri-

cante.
– Os detergentes Kärcher garantem o

trabalhar sem perturbações. Por favor,

informe-se pedindo o nosso catálogo

ou as nossas folhas de informação so-

bre detergentes.
 Pendurar a mangueira de aspiração do

detergente num recipiente com o pro-

duto.

 Regular o bocal em "CHEM".
 Colocar a válvula de dosagem do deter-

gente na concentração desejada.

Métodos de limpeza recomendados

– Soltar a sujidade:

Borrifar um pouco de detergente e dei-

xar actuar 1.5 minutos evitando, porém,

que seque.
– Remover a sujidade:

Remover a sujidade solta com o jacto

de alta pressão.

Depois de trabalhar com detergente

 Colocar a válvula doseadora do deter-

gente em “0”.
 Lavar o aparelho pelo menos durante

um minuto com a pistola pulverizadora

aberta.

Interromper o funcionamento

 Fechar a pistola pulverizadora manual.

Aviso:

Caso a pistola pulverizadora manual seja
fechada, o motor continua a funcionar com
as rotações de ponto morto. A água circula
dentro da bomba e aquece. Quando o cilin­dro, na cabeça da bomba, atinge a tempe­ratura máxima (80 ºC), o termostato de se­gurança, na cabeça do cilindro desliga o
motor. Depois de um arrefecimento para
menos de 50 ºC, o aparelho pode ser nova­mente colocado em funcionamento.
No caso de funcionamento com água de
pressão da rede, o arrefecimento pode ser
acelerado:
 Abrir a pistola pulverizadora manual du-

rante cerca de 2-3 minutos para que a
água corrente possa arrefecer a cabe­ça do cilindro.

 Colocar o motor novamente em funcio-

namento.

Desligar o aparelho

Depois do aparelho ter funcionado com
água salgada (água do mar) passar o apa­relho, no mínimo, durante 2–-3 minutos por
água da rede, mantendo a pistola pulveri­zadora manual aberta.
 Ajustar o interruptor do aparelho no mo-

tor na posição "OFF" e fechar a torneira
do combustível.

 Fechar a alimentação de água.
 Accionar a pistola manual até a máqui-

na ficar sem pressão.

 Bloquear a pistola pulverizadora manu-

al; para o efeito, deslocar o bloqueio de
segurança para a frente.

 Desenroscar a mangueira de admissão

da água do aparelho.

66 PT

– 6

Transporte

몇 CUIDADO

Perigo de ferimentos e de danos! Ter aten­ção ao peso do aparelho durante o trans­porte.

ADVERTÊNCIA

Durante o transporte, proteger o gatilho de
disparo contra danos.

 Levantar e transportar o aparelho pela

armação tubular.
 Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom-

bamentos, de acordo com as directivas

em vigor.

Armazenamento

몇 CUIDADO

Perigo de ferimentos e de danos! Ter aten­ção ao peso do aparelho durante o arma­zenamento.

Este aparelho só pode ser armazenado em
espaços fechados e cobertos.

Conservação e manutenção

Pode acordar com o seu Agente vendedor,
uma inspecção regular de segurança ou
assinar um contrato de manutenção. Por
favor, peça informações sobre este tema.

 PERIGO

Perigo de ferimentos devido à activação
inadvertida do aparelho. Retirar o conector
da vela de ignição antes de realizar traba­lhos no aparelho.
Perigo de queimaduras! Não tocar em si­lenciadores, cilindros ou aletas de refrige­ração muito quentes.

Bomba de alta pressão

Semanalmente

 Controlar o nível do óleo.
Se o óleo apresentar um aspecto leitoso
(água misturada com o óleo), peça a ime­diata intervenção dos Serviços Técnicos.

Mensalmente

 Limpar o coador na conexão de água.
 Limpar o filtro na mangueira de aspira-

ção do detergente.

Todas as 500 horas de serviço, pelo menos uma vez por ano

 Deixar que a manutenção do aparelho

seja efectuada pelos Serviços Técni­cos.

 Mudar o óleo.

Mudar o óleo:

 Preparar um recipiente adequado para

recolher aprox. 1 litro de óleo.

 Desenroscar o parafuso de descarga

da água.

 Recolher o óleo num recipiente colec-

tor.

Eliminar o óleo residual sem prejudicar o
meio ambiente ou entregá-lo num centro
de recolha de óleo residual devidamente
autorizado.

 Substituir o vedante do parafuso de

descarga do óleo.

 Enroscar o parafuso de descarga da

água.

 Encher o novo óleo lentamente até à

marca "MAX", situada no depósito do
óleo.

Aviso:

Tenha cuidado para que as bolhas de ar
possam sair.

Para saber qual o tipo de óleo e o volu­me de enchimento, consulte os dados
técnicos.

Motor

Realizar os trabalhos de manutenção no
motor conforme as instruções no manual
de instruções do fabricante do motor.

Mangueira de alta pressão

 Perigo

Perigo de lesões!
 Controlar a mangueira de alta pressão

quanto a eventuais danos (perigo de re­bentamento).

Substituir imediatamente uma mangueira
de alta pressão danificada.

– 7

67PT

Protecção contra o congelamento

ADVERTÊNCIA

Perigo de danos! Água congelada dentro
do aparelho pode danificar alguns dos
seus componentes.

Durante o inverno, guardar o aparelho
numa zona aquecida ou esvaziar totalmen­te a água. No caso de longas interrupções
de funcionamento, recomenda-se a passa­gem do líquido anticongelante por dentro
do aparelho.

Escoar a água

 Desmontar a mangueira de alimenta-

ção de água e a mangueira de alta

pressão.
 Deixar funcionar a máquina durante, no

máx., 1 minuto até que toda a água te-

nha saído da bomba e das mangueiras.

Enxaguar a máquina com anti­congelante

Aviso:

Respeitar as instruções de utilização do fa­bricante do anticongelante.
 Bombear um líquido anticongelante co-

mum pelo aparelho.
Desse modo, obtém-se assim uma protec­ção contra corrosão.

Ajuda em caso de avarias

 PERIGO

Perigo de ferimentos devido à activação
inadvertida do aparelho. Retirar o conector
da vela de ignição antes de realizar traba­lhos no aparelho.
Perigo de queimaduras! Não tocar em si­lenciadores, cilindros ou aletas de refrige­ração muito quentes.

A máquina não funciona

Observar os avisos e indicações no manual
de instruções do fabricante do motor!
– O termóstato de segurança na bomba

de alta pressão desactivou o aparelho
após um longo funcionamento de circu­lação

 Aguardar que o aparelho arrefeça e vol-

tar a colocá-lo em funcionamento. Con­sulte igualmente a secção "Interromper
o funcionamento".

A máquina não gera pressão

– Rotação de operação do motor dema-

siado baixa

 Testar a rotação de operação do motor

(ver dados técnicos).
– O bocal está ajustado em "CHEM"
 Ajustar o bocal em "Alta pressão".
– Bocal entupido/lavado
 Limpar / substituir o bocal.
– O coador na conexão de água está sujo.
 Limpar o coador.
–Ar no sistema
 Eliminar o ar da máquina.
– Quantidade de abastecimento de água

demasiado baixa
 Controlar quantidade de água de ali-

mentação (veja Dados Técnicos).
– Linhas de admissão (adutoras) da bom-

ba com fugas ou entupidas
 Controlar todas as linhas de admissão

(adutoras) da bomba.

A máquina apresenta fugas,

vertendo gotas de água

– A bomba tem fugas.

Aviso:

São permitidas 3 gotas/minuto.
 Se a fuga for maior, mande o serviço de

assistência técnica verificar a máquina.

68 PT

– 8

A bomba provoca ruídos

– Linhas de admissão da bomba com fu-

gas

 Controlar todas as linhas de admissão

(adutoras) da bomba.
–Ar no sistema
 Eliminar o ar da máquina.

O detergente não é aspirado

– O bocal está ajustado em "alta pres-

são"
 Regular o bocal em "CHEM".
– Mangueira de aspiração de detergente

com filtro tem fugas ou está entupida
 Limpar / verificar a mangueira de aspi-

ração de detergente com filtro.
– A válvula anti-retorno na ligação da

mangueira de aspiração do detergente

está colada
 Controlar e, se necessário, substituir a

válvula anti-retorno na ligação da man-

gueira de aspiração do detergente.
– A válvula doseadora do detergente está

fechada ou entupida/tem fugas
 Abrir a válvula doseadora do detergen-

te ou controlar/limpar.

Quando o defeito não puder ser conser­tado, a máquina deverá ser verificada
pelo serviço de assistência técnica.

Acessórios e peças

sobressalentes

Utilizar apenas acessórios e peças sobres­salentes originais. Só assim poderá garan­tir uma operação do aparelho segura e sem
avarias.
Para mais informações sobre acessórios e
peças sobressalentes, consulte www.kaer­cher.com.

Garantia

– Em cada país são válidas as condições

de garantia estabelecidas pela nossa
sociedade distribuidora. Durante o perí­odo de garantia, consertamos a título
gratuito, eventuais avarias, pressupos­to que se trate defeitos de material ou
de fabricação.

– A garantia só produzirá efeitos se o seu

revendedor preencheu completamente
o cartão de resposta anexo, assina e
coloca o carimbo e, em seguida, o mes­mo você envia-lo-á para a sociedade
distribuidora no seu país.

– Em casos de garantia, dirija-se ao seu

revendedor ou ao serviço de assistên­cia técnica autorizado mais próximo, le­vando consigo o acessório e o talão de
compra.

– 9

69PT

Declaração UE de

Chairman of the Board of Management

Director Regulatory Affairs & Certification

conformidade

Declaramos que a máquina a seguir desig­nada corresponde às exigências de segu­rança e de saúde básicas estabelecidas
nas Directivas UE por quanto concerne à
sua concepção e ao tipo de construção as­sim como na versão lançada no mercado.
Se houver qualquer modificação na máqui­na sem o nosso consentimento prévio, a
presente declaração perderá a validade.

Produto: Lavadora de alta pressão
Tipo: 1,187-xxx
Respectivas Directrizes da UE

2006/42/CE (+2009/127/CE)
2000/14/CE
2014/30/UE

Normas harmonizadas aplicadas

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 2015

Normas nacionais aplicadas

-

Processo aplicado de avaliação de con­formidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 99
Garantido: 100

Os signatários actuam em nome e em pro­curação do Conselho de Administração.

Responsável pela documentação:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2019/05/01

70 PT

– 10

Dados técnicos

Motor

Motor a gasolina Honda -- GX 160, 1 cilindro, 4

tempos
Potência nominal a 3600 1/min kW (PS) 4 (5,5)
Rotações de serviço 1/min 3300
Depósito de combustível l 3,6
Combustível -- Gasolina, sem chumbo

*
* Aparelho compatível com combustível E10
Tipo de protecção IPX5

Conexão de água

Temperatura de admissão (máx.) °C 60
Quantidade de admissão (mín.) l/h (l/min) 750 (12,5)
Pressão de admissão (máx.) MPa (bar) 1 (10)
Mangueira de admissão (acessório) N.º de enco-

menda:
Comprimento da mangueira de admissão (mín.) m 7,5
Diâmetro da mangueira de admissão da água

Polegada 3/4
(mín.)

Altura de aspiração dum recipiente aberto (20 ºC). m 1

Bomba

Pressão de serviço da água (com bocal padrão) MPa (bar) 14 (140)
Débito l/h (l/min) 600 (10)
Calibre do bico do bocal padrão 038
Máx. pressão de serviço MPa (bar) 16 (160)
Quantidade de óleo da bomba l 0,3
Tipo de óleo - bomba SAE 15W40 N.º de encomenda:

Aspiração de detergente l/h (l/min) 0-45 (0-0,8)
Força de recuo (máx.) da pistola manual N 28

Valores obtidos segundo EN 60335-2-79

Valor de vibração mão/braço
Pistola pulverizadora manual m/s
Lança m/s
Insegurança K m/s
Nível de pressão acústica L
Insegurança K

pA

Nível de potência acústica L

pA

+ Insegurança KWAdB(A) 100

WA

2

2

2

dB(A) 85

dB(A) 1

Medidas e pesos

Comprimento mm 570
Largura mm 434
Altura mm 430
Peso de funcionamento típico kg 35,5

4.440-207.0

6.288-050.0

<2,5
<2,5
1

– 11

71PT

Læs original brugsanvisning in-

den første brug, følg anvisnin­gerne og opbevar vejledningen til senere
efterlæsning eller til den næste ejer.
– Inden første ibrugtagelse skal betje-

ningsvejledningen og sikkerhedshen­visningerne nr. 5.951-949.0 læses!

– Ved transportskader skal forhandleren

informeres omgående.

– Kontroller pakningens indhold for

manglende tilbehør eller beskadigelser,
når den pakkes ud.

Indholdsfortegnelse

Miljøbeskyttelse . . . . . . . . . . . DA 1

Maskinelementer. . . . . . . . . . . DA 1

Bestemmelsesmæssig anven-

delse . . . . . . . . . . . . . . . . . . . . DA 2

Sikkerhedsanvisninger . . . . . . DA 2

Sikkerhedsanordninger . . . . . . DA 3

Ibrugtagning . . . . . . . . . . . . . . DA 3

Betjening. . . . . . . . . . . . . . . . . DA 4

Transport. . . . . . . . . . . . . . . . . DA 6

Opbevaring . . . . . . . . . . . . . . . DA 6

Pleje og vedligeholdelse . . . . . DA 6

Hjælp ved fejl . . . . . . . . . . . . . DA 7

Tilbehør og reservedele . . . . . DA 8

Garanti . . . . . . . . . . . . . . . . . . DA 8

EU-overensstemmelses-erklæ-

ring . . . . . . . . . . . . . . . . . . . . . DA 8

Tekniske data . . . . . . . . . . . . . DA 9

Miljøbeskyttelse

Emballagen kan genbruges. Smid
ikke emballagen ud sammen med det
almindelige husholdningsaffald, men
aflever den til genbrug.

Udtjente apparater indeholder vær­difulde materialer, der kan og bør af­leveres til genbrug. Akku'er og bat­terier indeholder stoffer, der ikke må
komme ud i naturen. Aflever derfor
udtjente apparater, batterier og ak­kuer på en genbrugsstation eller lig-

nende.
Elektriske og elektroniske maskiner inde­holder ofte bestanddele, der ved forkert
omgang eller forkert bortskaffelse kan ud-

gøre en mulig fare for menneskers sund­hed og for miljøet. For en korrekt drift af
maskinen er disse bestanddele imidlertid
nødvendige. Maskiner kendetegnet med
dette symbol må ikke bortskaffes sammen
med husholdningsaffaldet.

Motorolie, fyringsolie, diesel og benzin må
ikke nå ind i miljøet. Beskyt jorden og sørg
for en miljørigtigt bortskaffe af affaldsolie.

Henvisninger til indholdsstoffer
(REACH)

Aktuelle oplysninger til indholdsstoffer fin­der du på:

www.kaercher.com/REACH

Maskinelementer

Se figurerne på side 2

1 Trefoldmundstykke
2 Dysens markering
3 Strålerør EASY!Lock
4 Håndspøjtepistol EASY!Force
5 Låsetap
6 Aftrækker
7 Sikringshåndtag
8 Højtryksslange EASY!Lock
9 Benzintank
10 Indretning til håndtænding
11 Vandtilslutning med si
12 Rensemiddel-doseringsventil
13 Højtrykstilslutning EASY!Lock
14 RM-sugeslange med filter
15 Oliebeholder

Farvekodning

– Betjeningselementer til rengøringspro-

cessen er bul.

– Betjeningselementer til vedligeholdelse

og service er lysegrå.

72 DA

– 1

Bestemmelsesmæssig

anvendelse

Denne højtryksrenser må kun anvendes
– til rengøring med lavtryksstråle og ren-

gøringsmiddel (f.eks. rengøring af ma­skiner, biler, bygningsværker og værk­tøj),

– til rengøring med højtryksstråle uden

rengøringsmiddel (f.eks. rengøring af

facader, terrasser, haveredskaber).
Til hårdnakket tilsmudsning anbefaler vi
snavsfræseren som ekstra tilbehør.

 FARE

Fysisk Risiko! Ved brug på tankstationer el­ler andre risikoområder skal der tages hen­syn til de tilsvarende sikkerhedsregler.

Sørg venligst for at olieholdigt spildevand
ikke når ind i jorden, vandet eller kanalisa­tionen. Motorvask og undervognsvask bør
derfor kun gennemføres på velegnede ste­der som har en olieudskiller.

Krav til vandets kvalitet:

BEMÆRK

Der må kun bruges rent vand som højtryks­medium. Tilsmudsninger fører til for tidligt
slid eller aflejringer.
Hvis der anvendes recyclingvand, må føl­gende grænseværdier ikke overskrides.

ph-værdi 6,5...9,5
elektrisk ledningsevne* Ledningsev-

ne ferskvand

+1200 µS/cm
afskedelige stoffer ** < 0,5 mg/l
stoffer som kan filtres ud *** < 50 mg/l
Kulbrinter < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
Calcium < 200 mg/l
Total hårdhed < 28 °dH

< 50 °TH

< 500 ppm

(mg CaCO
Jern < 0,5 mg/l
Mangan < 0,05 mg/l
Kobber < 2 mg/l

/l)

3

Aktivklor < 0,3 mg/l
fri for dårlige lugter
* Maks. ialt 2000 µS/cm

** Prøvevolumen 1 l, aflejringstid 30 min
*** ingen slibende stoffer

Sikkerhedsanvisninger

 FARE

– Brug højtryksrenseren ikke hvis benzin

blev spildt. Bring maskinen til et andet
sted for at undgå enhver form for gnist­dannelse.

– Benzin må ikke opbevares, spildes eller

bruges i nærhed af ild eller apparater
som ovne, varmekedler, vandvarmer
osv., som har en spildes, eller bruges
som danner et tændingsblus eller gnist.

– Genstande og materialer som er let

brændbar skal holdes fjernt fra stød­dæmperen (mindst 2 m).

– Motoren må ikke drives uden støddæm-

per og støddæmperen skal kontrolleres
regelmæssigt, renses og evt. udskiftes.

– Motoren må ikke bruges i skove eller

arealer der er overgroet med buske el­ler græs uden at udstødningsrøret er
forsynet med en gnistfanger.

– Med undtagelse af indstillingsarbejder,

må motoren ikke køre med fjernet luftfil­ter og uden dæksel over indsugnings­studsen.

– Der må ikke gennemføres justeringer

på reguleringsfjedre, reguleringsstæn­ger eller andre dele som kan forårsage
en forhøjelse af motorens omdrejnings­tal.

– Forbrændingsfare! Rør ikke ved varme

lyddæmpere, cylindre eller køleribber.

– Hold hænder og føder fjern fra dele som

bevæger sig eller roterer.

– Forgiftningsfare! Maskinen må ikke bru-

ges i lukkede rum.

– 2

73DA

Faregrader

 FARE

Henviser til en umiddelbar fare, der fører til
alvorlige kvæstelser eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situation, der kan
føre til alvorlige kvæstelser eller til døden.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan
føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan
føre til materiel skade.

Symboler på apparatet

Højttryksstråler kan være farlige,
hvis de ikke anvendes korrekt.
Strålen må ikke rettes mod perso­ner, dyr, tændt elektrisk udstyr eller mod
selve maskinen.

Forgiftningsfare! Røggas må
ikke indåndes.

Forbrændingsfare! Advarsel
mod varme komponenter.

몇 ADVARSEL

Læg mærke til vandforsyningsselskabets
reglementer.
Ifølge de gældende love, må ma­skinen aldrig anvendes på drikke-

vandsnettet uden en systemsepa­rator. Der skal anvendes en veleg­net systemseparator fra Kärcher eller en al­ternativ systemseparator ifølge EN 12729
type BA.
Vand, som strømmer igennem en system­separator, kan ikke drikkes.

Generelt

– De pågældende nationale love til væ-

skestrålere skal overholdes.

– De pågældende nationale love til fore-

byggelse imod ulykkestilfælde skal over­holdes. Væskestrålere skal kontrolleres
regelmæssigt og resultaterne fra kontrol­len skal skiftligt dokumenteres.

– Der må ikke foretages ændringer på

maskinen/tilbehøret.

74 DA

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens
beskyttelse og må ikke sættes ud af drift og
deres funktion må ikke omgås.

Overstrømningsventil

– Hvis håndsprøjtepistolen er lukket, åbner

overstrømningsventilen sig og højtryks­pumpen leder vandet tilbage til pumpens
sugeside. Derved forhindres at den tilla­delige arbejdstryk overskrides.

– Af fabrik er overstrømningsventilen ind-

stillet og plomberet. Indstilling foretages
udelukkende fra kundeservice.

Sikkerhedstermostat på pumpen

Sikkerhedstermostaten slukker for motoren
hvis den maksimalt tilladte temperatur
overskrides.

Ibrugtagning

 FARE

Fysisk Risiko! Maskinen, tilførselsledninger,
højtryksslange og tilslutninger skal være i ud­mærket tilstand. Hvis apparatet ikke er i en
fejlfri tilstand, må det ikke benyttes.

Kontroller oliens påfyldningsstand

på højtrykspumpens

 Kontroller oliestanden i oliebeholderen.

Oliestanden skal ligge mellem "MIN" og
"MAX" mærket.

 Ved behov skal olie påfyldes (se tekni-

ske data).

Motor

Vær opmærksom på afsnittet "Sikker­hedsanvisninger"!

 Før ibrugtagningen skal motorprodu-

centens betjeningsvejledning læses og
der skal især holdes øje med sikker­hedshenvisningerne.

 Tanken skal påfyldes med blyfrit benzin.

Brug ingen 2-takt blanding.
 Kontroller motorens oliestand.
Tag maskinen ikke i brug hvis påfyldnings­standen er under „MIN“.
 Fyld forsigtigt olie på, såfremt det er

nødvendigt.

– 3

Montering af tilbehør

2.

1.

Bemærk: EASY!Lock-systemet forbinder
hurtigt og sikkert komponenterne med kun
en omdrejning takket være hurtiggevindet.

 Monter dysen på strålerøret (markering

på positioneringsringen oppe), og
spænd den fast med hånden.

 Forbind strålerøret med håndsprøjtepi-

stolen og spænd det fast med hånden
(EASY!Lock).

 Forbind højtryksslangen med maski-

nens håndsprøjtepistol og spænd den
fast med hånden (EASY!Lock).

Vandtilslutning

– Tilslutningsværdier, se venligst tekni-

ske data.

몇 ADVARSEL

Læg mærke til vandforsyningsselskabets
reglementer.
Ifølge de gældende love, må ma-

skinen aldrig anvendes på drikke­vandsnettet uden en systemsepa­rator. Der skal anvendes en veleg­net systemseparator fra KÄRCHER eller en
alternativ systemseparator ifølge EN 12729
type BA.
Vand, som strømmer igennem en system-

separator, kan ikke drikkes.

몇 FORSIGTIG

Tilslut aldrig en systemadskiller direkte til
maskinen, men til drikkevandsforsyningen.

 Tilslut tilløbsslangen på maskinens

vandtilslutning og på vandtilløbet (f.eks.
vandhanen).

 Åbn for vandtilløbet.

Bemærk:

Tilførselsslangen leveres ikke med.

Indsug vand fra beholderen

 FARE

Du må aldrig indsuge vand fra en drikke­vandsbeholder. Du må aldrig indsuge væ­sker, der indeholder løsningsmiddler som
lakfortynder, benzin, olie eller vand, der
ikke er filtret. Maskinens tætninger er ikke
opløsningsmiddelbestandig. Sprøjtetågen
er yderst brandfarlig, eksplosiv og giftig.

 Tilslut sugeslangen (mindst 3/4“) dia-

meter) med filter (tilbehør) til vandtilslut-

ningen.

 SM-doseringsventilen stilles til "0".
 Afluft højtryksrenseren inden brug.

Bemærk:

Geka-koblingen (med i leverancen) må
ikke bruges til sugedrift! Ikke alle forbindel­seskoblinger er egnet til sugedrift (pumpen
suger luft og opbygger derfor ikke et tryk).

Maskinen skal afluftes

 Åbn for vandtilløbet.
 Start motoren svarende til motorprodu-

centens betjeningsvejledning.
 Skru dysen fra maskinen til afluftning og

lad maskinen køre så længe indtil vandet

kommer ud uden blærer.
 Sluk for maskinen og skru dysen på igen.

Betjening

 FARE

Eksplosionsrisiko!
Brændbare væsker må ikke sprøjtes.
Overhold de gældende sikkerhedsforskrif­ter ved anvendelse af højtryksrenseren i fa­reområder (f.eks. tankstationer).
Risiko for tilskadekomst! Under arbejdet
skal håndsprøjtepistolen og strålerøret hol­des fast med begge hænder.
Risiko for tilskadekomst! Aftrækkeren og
sikingshåndtaget må ikke komme i klemme
under driften.
Risiko for tilskadekomst! Kontakt kundeser­vice, hvis sikringshåndtaget er defekt.
Fare for personskader pga. højtryks-vand­strålen. Skub låsetappen på håndsprøjtepi­stolen fremad, før der arbejdes på maski­nen.

– 4

75DA

몇 FORSIGTIG

Miljøskader. Rengør motoren kun på ste­der med tilsvarende olieudskiller.

Åbning/lukning af

håndsprøjtepistolen

 Åbn håndsprøjtepistolen: Betjen sik-

ringshåndtaget og aftrækkeren.

 Luk håndsprøjtepistolen: Slip sikrings-

håndtaget og aftrækkeren.

Tænd for maskinen

 Åbn for vandtilløbet.
 Stil maskinens afbryder ved motoren til

„ON" og åbn benzinhanen.

 Start motoren med åbnet håndsprøjte-

pistol svarende til motorproducentens
driftsvejledning.

Bemærk:

For at lette opstarten kan strålerøret eller
dysen fjernes.
 Brug Håndsprøjtepistolens arm.

Vælge strålemåde

 Luk håndsprøjtepistolen.
 Drej dysens hus indtil det ønskede sym-

bol stemmer overens med markeringen:

Højtryks-rundstråle (0°) til sær­lig hårdnakkede tilsmudsninger

Lavtryk-fladstråle (CHEM) til
drift med rensemiddel eller
rensning med lav tryk

Højtryks-fladstråle (25°) til store
tilsmudsede arealer

Drift med rengøringsmiddel

몇 ADVARSEL

Uegnet rensemiddel kan føre til skader på
maskinen og på objektet som skal renses.
Der må kun bruges rensemidler som er
godkendt af Kärcher. Følg doseringsanvis­ninger og henvisninger, der er vedlagt ren­gøringsmidlerne. Spar på rengøringsmidlet
af hensyn til miljøet.
Tag højde for sikkerhedsanvisningerne på
rensemidlerne.

– Der må kun bruges rensemidler som er

godkendt af maskinens producent.
– Kärcher-rensemidler garanterer for et

uforstyrret arbejde. Søg venligst om råd

og bestil vores katalog eller informati-

onsblade til rensemidler.
 Før RM-sugeslangen ned i en beholder

med rendemiddel.

 Stil dysen på "CHEM".
 RM-doseringsventilen stilles til den øn-

skede koncentration.

Anbefalet rensemetode

– Løsne smuds:

Rensemiddel sprøjtes sparsommeligt

på og indvirker 1...5 minutter, men må

ikke tørre.
– Fjern snavs:

Vask det løsnede snavs af med høj-

tryksstrålen.

Efter brug med rensemiddel

 SM-doseringsventilen stilles til "0".
 Spol maskinen med åbnet håndsprøjte-

pistol for mindst et minut.

Afbrydelse af driften

 Luk håndsprøjtepistolen.

Bemærk:

Hvis håndsprøjtepistolen lukkes, kører mo­toren videre med tomgangsomdrejningstal.
Derved cirkulerer vandet inde i pumpen og
opvarmes. Hvis cylinderhovedet på pum­pen har opnået den maksimalt tilladte tem­peratur (80 °C), afbryder sikkerhedstermo­staten på cylinderhovedet motoren. Efter
nedkølingen til under 50 °C kan maskinen
igen sættes i drift.
Ved drift med trykvand ud af vandlednings­nettet kan nedkølingen fremskyndes.
 Åbn håndsprøjtepistolen i ca. 2-3 minut-

ter, så gennemstrømmende vand kan

nedkøle cylinderhovedet.
 Start motoren igen.

76 DA

– 5

Sluk for maskinen

Efter drift med saltholdigt vand (havvand)
skal maskinen spoles med ferskvand i
mindst 2-3 minutter med åbnet håndsprøj­tepistol.
 Stil maskinens afbryder ved motoren til

„OFF" og sluk for benzinhanen.

 Luk vandtilførslen.
 Betjen sprøjtepistolen indtil maskinen

er fri for tryk.

 Sikr håndsprøjtepistolen ved at skubbe

låsetappen fremad.

 Skru vantilløbsslangen fra maskinen.

Transport

몇 FORSIGTIG

Fare for person- og materialeskader! Hold
øje med maskinens vægt ved transporten.

BEMÆRK

Beskyt aftrækkeren mod beskadigelser un­der transport.

 Løft og bær maskinen på rørrammen.
 Ved transport i biler skal renseren fast-

spændes i.h.t. gældende love.

Opbevaring

몇 FORSIGTIG

Fare for person- og materialeskader! Hold
øje med maskinens vægt ved opbevaring.

Denne maskine må kun opbevares indendørs.

Pleje og vedligeholdelse

De kan aftale en regelmæssig sikkerheds­inspektion med deres forhandler eller aftale
en vedligeholdelseskontrakt. Søg rådgiv­ning.

 FARE

Fare for personskader på grund af en util­sigtet start af maskinen. Før arbejder på
maskinen skal tændrørstikket fjernes.
Forbrændingsfare! Rør ikke ved varme
støddæmper, cylinder eller køleribben.

Højtrykspumpe

En gang om ugen

 Kontroller oliestanden.
Kontakt kundeservice omgående ved mæl­keagtig olie (vand i olien).

En gang om måneden

 Rens vandtilslutningens filter.
 Rens filteret på rensemiddelsugeslan-

gen.

Hver 500. driftstime, mindst en gang om året

 Lad kundeservice gennemføre vedlige-

holdelsen.
 Udskift olien.

Udskift olien.

 En opsamlingsbeholder til ca. 1 liter olie

skal stå til disposition.

 Skru oliebortledningsskruen ud.
 Tøm olien i opsamlingsbeholderen.

Olieaffald bør bortskaffes miljørigtigt eller
bringes til en modtagelsesfacilitet.

 Udskifte olieaftapningsskruens tætning.
 Skru oliebortledningsskruen fast.
 Nyt olie påfyldes langsomt til „MAX“

markeringen på oliebeholderen.

Bemærk:

Luftblærer skal være i stand til at undslippe.

Olietype og påfyldningsmængde, se
tekniske data.

Motor

Service på motoren skal gennemføres iføl­ge vejledningen i producentens betjenings­vejledning.

Højtryksslange

 Risiko

Fysisk Risiko!
 Højtryksslangen skal kontrolleres med

hensyn til skader (bristefare).

Udskift beskadigede højtryksslanger med
det samme.

– 6

77DA

Frostbeskyttelse

BEMÆRK

Risiko for beskadigelse! Frosset vand i ap­paratet kan ødelægge dele af dette.

Renseren skal opbevares i et frostfrit rum
om vinteren. Ved længere driftspauser an­befales det at pumpe frostbeskyttelsesmid­del igennem maskinen.

Vand afledes.

 Vandtilførselsslangen og højtryksslan-

gen skrues fra.

 Maskinen skal køre max. 1 minut indtil

pumpen og ledningerne er tom.

Maskinen skyldes grundigt med frostvæske

Bemærk:

Tag hensyn til frostvæskeproducentens in­struktioner.
 Pump almindeligt frostbeskyttelsesmid-

del igennem maskinen.
Herved opnår man også en vis beskyttelse
imod rust.

Hjælp ved fejl

 FARE

Fare for personskader på grund af en util­sigtet start af maskinen. Før arbejder på
maskinen skal tændrørstikket fjernes.
Forbrændingsfare! Rør ikke ved varme
støddæmper, cylinder eller køleribben.

Maskinen kører ikke

Hold øje med motorproducentens betje­ningsvejledning!
– Sikkerhedstermostaten på højtryks-

pumpen har afbrudt maskinen efter

længere kredsløbdrift.
 Maskinen skal køles ned, tænd maski-

nen så igen. Se hertil også afsnit "Afbry-

de driften".

Maskinen opbygger ingen tryk

– Motorens omdrejningstal for lavt.
 Kontroller motorens omdrejningstal (se

tekniske data).
– Dysen er indstillet til "CHEM".
 Stil dysen til "Højtryk".
– Dysen tilstoppet/udvasket
 Rens/udskift dysen.
– Filteret i vandtilslutningen er tilsmudset
 Rens filteret.
– Luft i systemet
 Renseren skal afluftes.
– Tilførselsmængden af vand er for lav.
 Kontroller tilførselsmængden (se tekni-

ske data).
– Tilførselsledninger til pumpen utæt eller

tilstoppet.
 Kontroller alle tilførselsledninger til

pumpen.

Maskinen lækker, vand drypper ud

af bunden

– Pumpen utæt

Bemærk:

Tilladeligt er 3 drypper/minut.
 Ved stærkere lækage skal maskinen

kontrolleres af kunde-service.

Pumpen banker

– Pumpens tilførselsledning er utæt
 Kontroller alle tilførselsledninger til

pumpen.
– Luft i systemet
 Renseren skal afluftes.

78 DA

– 7

Rensemiddel bliver ikke indsuget

Chairman of the Board of Management

Director Regulatory Affairs & Certification

– Dysen er indstillet til "Højtryk".
 Stil dysen på "CHEM".
– RM-sugeslangen med filter utæt eller

tilstoppet.

 Kontroller/rens RM-sugeslange med fil-

ter

– Kontraventilen i RM-sugeslangens til-

slutning klæbet sammen.

 Rens/udskift kontraventilen i RM-suge-

slangens tilslutning klæbet sammen.

– RM-doseringsventilen er lukket eller

utæt/tilstoppet.

 Åbn eller kontroller/rens RM-doserings-

ventilen.

Hvis fejlen ikke kan fjernes skal maski­nen kontrolleres fra kundeservice.

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservede­le. De er en garanti for en sikker og fejlfri
drift af maskinen.
Informationer om tilbehør og reservedele
findes www.kaercher.com

Garanti

– I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.
Eventuelle fejl på din maskine afhjæl­pes gratis inden for garantifristen, så­fremt materiale- og produktionsfejl er
skyld i disse fejl.

– Garantien træder kun i kraft hvis for-

handleren ved købet udfylder, afstemp­ler og underskriver det vedlagte svar­kort og du derefter sender svarkortet til
salgsselskabet i dit land.

– Hvis du vil gøre din garanti gældende,

bedes du henvende dig til din forhand­ler eller nærmeste autoriserede kunde­service med tilbehør og kvittering.

EU-overensstemmelses-

erklæring

Hermed erklærer vi, at den nedenfor nævn­te maskine i design og konstruktion og i den
af os i handlen bragte udgave overholder
de gældende grundlæggende sikkerheds­og sundhedskrav i EU-direktiverne. Ved
ændringer af maskinen, der foretages uden
forudgående aftale med os, mister denne
erklæring sin gyldighed.

Produkt: Højtryksrenser
Type: 1.187-xxx
Gældende EU-direktiver

2006/42/EF (+2009/127/EF)
2000/14/EF
2014/30/EU

Anvendte harmoniserede standarder

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 2015

Anvendte tyske standarder

-

Anvendte overensstemmelsesvurde­ringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 99
Garanteret: 100

Underskriverne handler på bestyrelsens
vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 01/05/2019

– 8

79DA

Tekniske data

Motor

Benzin-motor Honda -- GX 160, 1 cylinder, 4-

takt
Nominel ydelse ved 3600 1/min kW (PS) 4 (5,5)
Drifts-omdrejningstal 1/min 3300
Benzintank l 3,6
Benzin -- Benzin, blyfri *
* Maskinen er egnet for brændstof E10
Kapslingsklasse IPX5

Vandtilslutning

Forsyningstemperatur, maks. °C 60
Forsyningsmængde, min. l/h (l/min) 750 (12,5)
Tilførselstryk, maks. MPa (bar) 1 (10)
Tilløbsslange (tilbehør) Bestillingsnr. 4.440-207.0
Længde tilførselsslange (min.) m 7,5
Diameter tilførselsslange (min.) Tommer 3/4
Sugehøjde ud fra åbn beholder (20 °C) m 1

Pumpe

Arbejdstryk vand (med standarddyse) MPa (bar) 14 (140)
Kapacitet l/h (l/min) 600 (10)
Standarddysens dysestørrelse 038
Max. driftsovertryk MPa (bar) 16 (160)
Oliemængde - pumpe l 0,3
Oliesort - pumpe SAE 15W40 Bestillingsnr. 6.288-

050.0
Indsugning rensemiddel l/h (l/min) 0-45 (0-0,8)
Sprøjtepistolens tilbagestødskraft max. N 28

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrationsværdi
Håndsprøjtepistol m/s
Strålerør m/s
Usikkerhed K m/s
Lydtryksniveau L
Usikkerhed K
Lydeffektniveau L

pA

pA

+ usikkerhed K

WA

WA

2

2

2

dB(A) 85
dB(A) 1
dB(A) 100

Mål og vægt

Længde mm 570
Bredde mm 434
Højde mm 430
Typisk driftsvægt kg 35,5

<2,5
<2,5
1

80 DA

– 9

Før første gangs bruk av appa-

ratet, les denne originale bruks­anvisningen, følg den og oppbevar den for
senere bruk eller for overlevering til neste
eier.
– Det er tvingende nødvendig å lese sik-

kerhetsinstruksene nr. 5.951-949.0 før
maskinen settes i drift!

– Informer straks forhandleren ved trans-

portskader.

– Kontroller ved utpakkingen at innholdet

i pakken er komplett og uskadd.

Innholdsfortegnelse

Miljøvern . . . . . . . . . . . . . . . . . NO 1

Maskinorganer . . . . . . . . . . . . NO 1

Forskriftsmessig bruk . . . . . . . NO 1

Sikkerhetsanvisninger. . . . . . . NO 2

Sikkerhetsinnretninger . . . . . . NO 3

Ta i bruk . . . . . . . . . . . . . . . . . NO 3

Betjening. . . . . . . . . . . . . . . . . NO 4

Transport. . . . . . . . . . . . . . . . . NO 6

Lagring . . . . . . . . . . . . . . . . . . NO 6

Pleie og vedlikehold . . . . . . . . NO 6

Feilretting . . . . . . . . . . . . . . . . NO 7

Tilbehør og reservedeler. . . . . NO 8

Garanti . . . . . . . . . . . . . . . . . . NO 8

EU-samsvarserklæring . . . . . . NO 8

Tekniske data . . . . . . . . . . . . . NO 9

Miljøvern

Materialet i emballasjen kan resirku­leres. Ikke kast emballasjen i hus­holdningsavfallet, men lever den inn
til resirkulering.

Gamle apparater inneholder verdi­fulle materialer som kan resirkule­res. Disse bør leveres inn til gjenvin­ning. Akkumulatorene inneholder
stoffer som ikke må komme ut i mil­jøet. Gamle apparater, batterier og
akkumulatorer skal derfor avhendes

i egnede innsamlingssystemer.
Elektriske og elektroniske apparater inne­holder ofte deler som kan utgjøre en poten­siell fare for helse og miljø ved feil bruk eller

feil avfallsbehandling. Disse delene er imid­lertid nødvendige for korrekt drift av appa­ratet. Apparater merket med dette symbo­let skal ikke kastes i husholdningsavfallet.

Vennligst ikke slipp ut motorolje, fyringsol­je, diesel eller bensin i naturen. Beskytt
jordsmonnet og deponer brukt olje på en
miljøvennlig måte.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet
finner du under:

www.kaercher.com/REACH

Maskinorganer

Se side 2 for illustrasjoner

1 3-trinnsdyse
2 Merking av dyse
3 Strålerør EASY!Lock
4 Håndsrpøytepistol EASY!Force
5 Sikringslås
6 Avtrekkerhendel
7 Sikringshendel
8 Høyttrykksslange EASY!Lock
9 Drivstofftank
10 Innretning for manuell start
11 Vanntilkobling med sugeinntak
12 Doseringsventil rengjøringsmiddel
13 Høytrykkstilkobling EASY!Lock
14 Rengjøringsmiddel-sugeslange med filter
15 Oljebeholder

Fargemerking

– Betjeningselementer for rengjørings-

prosessen er gule.

– Betjeningselementer for vedlikehold og

service er lysegråe.

Forskriftsmessig bruk

Denne høytrykksvaskeren skal utelukken­de anvendes
– til rengjøring med lavtrykkstråle og ren-

gjørings-middel (f. eks. rengjøring av
maskiner, kjøretøyer, bygninger, verk­tøy)

– til rengjøring med høytrykk uten rengjø-

rings-middel (f.eks. rengjøring av fasa-

der, terrasser, hagemaskiner).
For hårdnakket smuss anbefales Roto-jet­dyse, som er tilleggsutstyr.

 FARE

Fare for skader! Ved bruk på bensinstasjo­ner og andre farlige steder skal relevante
sikkerhetsforskrifter følges.

– 1

81NO

Ikke la avløpsvann med oljeinnhold kom­me ned i jordsmonnet, vann eller avløps­system. Motorvask og understellsvask skal
derfor bare utføres på egnede steder med
oljeavskiller.

Krav til vannkvalitet:

OBS

Som høytrykksmedium skal det bare bru­kes rent vann. Forurensninger fører til tidlig
slitasje eller avleiringer i apparatet.
Hvis det brukes resirkulert vann, må følgen­de grenseverdier ikke overskrides.

pH-verdi 6,5...9,5
elektrisk ledningsevne * Ledningsev-

ne ferskvann

+1200 µS/cm
utfellingsbare stoffer ** < 0,5 mg/l
avfiltrerbare stoffer *** < 50 mg/l
Hydrokarbonater < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
Kalsium < 200 mg/l
Total hardhet < 28 °dH

< 50 °TH

< 500 ppm

(mg CaCO

/l)

3

Jern < 0,5 mg/l
Mangan < 0,05 mg/l
Kopper < 2 mg/l
Aktivt klor < 0,3 mg/l
uten ubehagelig lukt
* Maksimalt totalt 2000 µS/cm

** Prøvevolum 1 l, utfellingstid 30 min
*** ingen slipende stoffer

Sikkerhetsanvisninger

 FARE

– Høytrykksvaskeren må ikke settes i

gang der det er sølt drivstoff. Flytt appa­ratet til et annet sted og unngå gnist­dannelser.

– Drivstoff må ikke oppbevares, søles el-

ler brukes i nærheten av åpen ild eller
ovner, varmekjeler, varmtvannsvarme­re etc., som har åpen flamme eller som
kan danne gnister.

82 NO

– Lettantennelige gjenstander og materi-

aler må holdes på god avstand fra mas­kinens eksosanlegg (minst 2 m).

– Motoren må ikke brukes uten eksosan-

legg, og dette må regelmessig kontrol­leres, rengjøres og ved behov skiftes.

– Motoren må ikke tas i bruk i skog, bus-

kas eller gressbevokste områder, uten
at eksosanlegget er utstyrt med gnist­fanger.

– Unntatt ved justeringsarbeider, må mo-

toren ikke startes med demontert luftfil­ter eller uten deksel over innsugings­stussen.

– Det må ikke foretas justeringer på regu-

leringsfjærer, reguleringsstag eller an­dre komponenter, som kan bevirke et
høyere motorturtall.

– Fare for forbrenning! Kom aldri i berø-

ring med eksosanlegg, sylinder eller
kjøleribber, da dette kan være meget
varmt.

– Stikk aldri hender og føtter inn mellom

bevegelige deler.

– Fare for kvelning! Må aldri brukes i luk-

kede rom.

Risikotrinn

 FARE

Anvisning om en umiddelbar truende fare
som kan føre til store personskader eller til
død.

몇 ADVARSEL

Anvisning om en mulig farlig situasjon som
kan føre til store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som
kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som
kan føre til materielle skader.

– 2

Symboler på maskinen

Høytrykkstråler kan være farlige
ved feil bruk. Strålen må ikke ret­tes mot personer, dyr, elektrisk ut­styr som er på, eller maskinen selv.

Fare for kvelning! Ikke pust inn
eksosen.

Fare for forbrenning! Advarsel
mot varme komponenter.

몇 ADVARSEL

Følg vannverkets forskrifter.
I henhold til gjeldende forskrifter
skal maskinen aldri kobles til drik­kevannsnettet uten systemskiller.
Det skal brukes en egnet system­skiller fra KÄRCHER eller alternativt en
systemskiller iht. EN 12729 type BA.
Vann som har passert gjennom en sn sys­temskiller regnes ikke som drikkbart vann.

Generelt

– Følg gjeldende lovpålagte nasjonale

forskrifter for væskestrålemaskiner.

– Følg gjeldende lovpålagte nasjonale

forskrifter om ulykkesforhindring. Væs­kestrålemaskinen må kontrolleres re­gelmessig og resultatene av kontrollen
skal protokollføres.

– Det må ikke gjøres endringer på appa-

ratet/tilbehøret.

Sikkerhetsinnretninger

Sikkerhetsinnretninger er beregnet for å
beskytte brukeren og må ikke settes ut av
drift eller omgås.

Overstrømsventil

– Når høytrykkspistolen stenges, åpner

overstrømsventilen og høytrykkspum­pen leder vannet tilbake til pumpens su­geside. Dermed forhindres at maski­nens tillatte arbeidstrykk overskrides.

– Overstrømsventilen er innstilt og plom-

bert fra fabrikken. Justering må kun
foretas av kundeservice.

Sikkerhetstermostat på pumpe

Sikkerhetstermostaten kobler ut motoren
når maksimalt tillatt temperatur overstiges.

Ta i bruk

 FARE

Fare for personskade! Apparat, tilførsels­ledninger, høytrykksledning og tilkoblinger
må være i feilfri tilstand. Maskinen skal ikke
brukes dersom det ikke er i feilfri stand.

Kontroll av oljenivå på

høytrykkspumpe

 Kontroller oljenivået i beholderen.

Oljenivået må ligge mellom "MIN"- og
"MAX"-markeringen.

 Etterfyll olje ved behov (se Tekniske da-

ta).

Motor

Følg avsnittet "Sikkerhetsanvisninger"!

 Les motorprodusentens bruksanvisning

før igangsetting, ta spesielt hensyn til
sikkerhetsanvisningene.

 Fyll drivstofftanken med blyfri bensin.

Det må ikke brukes 2-taksbensin.
 Kontroller motorens oljenivå.
Maskinen må ikke tas i bruk dersom oljeni­vået er under ”MIN”-merket.
 Etterfyll olje ved behov.

– 3

83NO

Montere tilbehør

2.

1.

Henvisning: EASY!Lock-Systemet forbin­der komponenter raskt og sikkert med en
hurtigvinsj på kun en omdreining.

 Monter dysen på strålerøret (markeringen

på den ytre ringen skal vende oppover) og
trekk den til for hånd (EASY!Lock).

 Kolbe strålerøret til håndsprøytepisto-

len og stram den håndfast (EA­SY!Lock).

 Koble høyttrykkslangen med

håndsprøytepistolen og høyttrykkstil­koblingen på apparatet og stram (EA­SY!Lock).

Vanntilkobling

– For tilkoblingsverdier, se Tekniske data.

몇 ADVARSEL

Følg vannverkets forskrifter.
I henhold til gjeldende forskrifter
skal apparatet aldri kobles til drik­kevannsnettet uten systemskiller.
Det skal brukes en egnet system­skiller fra KÄRCHER eller alternativt en
systemskiller iht. EN 12729 type BA.
Vann som har passert gjennom en sn sys­temskiller regnes ikke som drikkbart vann.

몇 FORSIKTIG

Systemskiller skal alltid kobles til vannfor­syningen, ikke direkte på maskinen.

 Koble tilløpslangen til vanntilkoblingen

på apparatet og til vanntilførselen
(f.eks. vannkran).

 Åpne vannkranen.

Merknad:

Tilførselsslange er ikke del av leveringsom­fang.

84 NO

Suge ut vann fra beholderen

 FARE

Sug aldri vann fra en drikkevannsbeholder.
Sug aldri løsemiddelholdige væsker så
som lakkfortynner, bensin, olje eller ufiltrert
vann. Pakingene i apparatet tåler ikke løse­midler. Sprøytetåken av løsemidler er me­get lettantennelige, eksplosiv og giftig!

 Monter sugeslange (diameter minst ¾”)

med filter (tilleggsutstyr) på vanntilkob-

lingen.
 Innstill rengjøringsmiddeldoseringsven-

tilen på ”0”.
 Luft maskinen før det tas i bruk.

Merknad:

Ikke bruk "Geka”-koblingen (medfølger) for
sugedrift! Alle forbindelseskoblinger er ikke
egnet for sugedrift (pumpen suger luft og
får derfor ikke trykk).

Luft maskinen

 Åpne vannkranen.
 Start motoren iht. bruksanvisningen fra

motorprodusenten.
 For lufting av maskinen; skru av dysen

og la maskinen gå til vannet kommer

fritt for bobler.
 Slå av maskinen og skru på dysen

igjen.

Betjening

 FARE

Eksplosjonsfare!
Ikke sprut ut brennbare væsker.
Ved bruk av maskinen i risikoområder
(f.eks. bensinstasjoner) må gjeldende sik­kerhetsforskrifter følges.
Fare for personskade! Ved bruk, hold høy­trykkspistol og strålerør med begge hender.
Fare for personskade! Avtrekksspaken og
sikringsspaken må ikke være fastklemt un­der drift.
Fare for personskade! Kontakt kundeser­vice ved defekt sikringsspake.
Høytrykksstrålen kan utgjøre fare for per­sonskader. Før alt arbeid på apparatet må
du skyve sikringen på håndsprøytepistolen
forover.

– 4

몇 FORSIKTIG

Miljøskader. Motoren skal kun rengjøres på
steder med tilsvarende oljeutskiller.

Åpne/lukke håndsprøytepistolen

 Åpne håndsrpøytepistolen: Betjen sik-

ringsspaken og avtrekkspaken.

 Lukk håndsprøytepistolen: Slipp sik-

ringsspaken og avtrekkspaken.

Slå apparatet på

 Åpne vannkranen.
 Sett motorbryteren på ”ON” og skru opp

drivstoffkranen.

 Start motoren med åpen håndsprøyte-

pistol iht. bruksanvisningen fra motor­produsenten.

Merknad:

For å forenkle oppstarten kan strålerøret el­ler dysen fjernes.
 Trykk inn spaken på håndsprøytepisto-

len.

Valg av stråletype

 Lukk høytrykkspistolen.
 Vri på dysehuset til ønsket symbol står

overens med mearkeringen.

Høytrykk punktstråle (0°) for
spesielt hardtsittende skitt

Lavtrykk flatstråle (CHEM) for
bruk av rengjøringsmiddel eller
rengjøring med lavt trykk

Høytrykk flatstråle (25°) for ren­gjøring av store flater

Bruk av rengjøringsmiddel

몇 ADVARSEL

Uegnede rengjøringsmidler kan føre til ska­de på maskin og rengjøringsobjekt. Det må
brukes rengjøringsmidler som er godkjent
av Kärcher. Ta hensyn til doseringsanbefa­ling og anvisninger som følger rengjørings­midlet. Vær miljøvennlig, vær sparsomme­lig med rengjøringsmidler.
Følg sikkerhetsanvisninger på rengjørings­middelet.

– Det må kun brukes rengjøringsmidler

som er godkjent av maskinprodusen-

ten.
– Med Kärcher rengjøringsmidler er du

garantert feilfritt arbeid. Snakk med din

forhandler eller be om vår katalog eller

informasjoner vedr. rengjøringsmidler.
 Heng rengjøringsmiddelsugeslangen

ned i en beholder med rengjøringsmid-

del.

 Innstill dysen på ”CHEM”.
 Innstill rengjøringsmiddel-doserings-

ventilen på ønsket konsentrasjon.

Anbefalt rengjøringsmetode

– Løsne smuss:

Rengjøringsmiddel sprutes sparsomt

på og får virke i 1...5 minutter, men skal

ikke tørke inn.
– Fjerne smuss:

Spyl det oppløste smusset vekk med

høytrykksstrålen.

Etter bruk av rengjøringsmiddel

 Innstill rengjøringsmiddeldoseringsven-

tilen på ”0”.
 Spyl rent apparatet med åpnet

håndsprøytepistol i minst 1 minutt.

Opphold i arbeidet

 Lukk høytrykkspistolen.

Merknad:

Lukkes den håndsrpøytepistolen, fortsetter
motoren å gå på tomgangsturtall. Dermed
sirkulerer vannet i pumpen og varmes opp.
Sikkerhetstermostaten på sylinderhodet
sørger for at motoren slås av når sylinder­hodet på pumpen når den maksimalt tillatte
temperaturen (80 °C). Etter avkjøling til un­der 50 °C kan maskinen tas i drift igjen.
Ved bruk av trykkvann fra vannledningsnet­tet økes kjølingen:
 Åpne den håndsrpøytepistolen i ca. 2-3

minutter, slik at vanngjennomstrømnin-

gen avkjøler topplokket.
 Start motoren igjen.

– 5

85NO

Slå maskinen av

Etter bruk av saltholdig vann (sjøvann), må
maskinen skylles med åpen høytrykkspistol
i minst 2–3minutter, med ledningsvann.
 Sett motorbryteren på ”OFF” og steng

drivstoffkranen.

 Steng vanntilførselen.
 Trykk på sprøytepistolen til apparatet er

trykkløst.

 Sikre håndsprøytpistolen, for å gjøre

dette skyves sikringen forover.

 Skru vanntilførselslangen av apparatet.

Transport

몇 FORSIKTIG

Fare for personskader og materielle ska­der! Pass på vekten av apparatet ved trans­port.

OBS

Beskytt avtrekkspaken mot skade under
transport.

 Løft og bær maskinen i rørrammen.
 Ved transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til
enhver tid gjeldende regler.

Lagring

몇 FORSIKTIG

Fare for personskader og materielle ska­der! Pass på vekten av apparatet ved lag­ring.

Dette apparatet skal kun lagres innendørs.

Pleie og vedlikehold

Du kan avtale regelmessig sikkerhetsin­speksjon eller inngå en servicekontrakt
med din forhandler. Spør din forhandler om
råd og veiledning.

 FARE

Fare for skader dersom apparatet startes
utilsiktet. Trekk tennpluggkontakten av ap­paratet før du utfører arbeid på det.
Fare for forbrenning! Kom aldri i berøring
med eksosanlegg, sylinder eller kjølerib­ber, da dette kan være meget varmt.

Høytrykkspumpe

Ukentlig

 Kontroll av oljenivå
Er oljen melkehvit (vann i oljen), ta umiddel­bart kontakt med en servicemontør.

Månedlig

 Rengjør sil i vanntilkobling.
 Rengjør filter på rengjøringsmiddelsu-

geslange.

Etter 500 driftstimer, minimum årlig

 La kundeservice gjennomføre vedlike-

hold av maskinen.
 Skift olje.

Skift olje

 Ha klar oppsamlingsbeholder for ca. 1

liter olje.

 Skru ut oljeavtappingsskrue.
 La oljen renne ut i oppsamlingsbehol-

der.

Brukt olje skal deponeres miljøriktig eller
leveres på et godkjent oppsamlingssted.

 Skifte pakning pp oljeavtappingsskru-

en.

 Skru inn oljeavtappingsskrue.
 Fyll på ny olje lagsomt opp til merket

MAX i oljebeholderen.

Merknad:

Unngå om mulig luftbobler.

For oljetype og påfyllingsmengde, se
Tekniske data.

Motor

Vedlikeholdsarbeid på motoren skal utfø­res etter anvisningene i bruksanvisningen
fra motorprodusenten.

Høytrykksslange

 Fare!

Fare for skade!
 Kontroller høytrykkslange for skader

(fare for sprekk).

Høytrykkslanger med skader må skiftes ut
umiddelbart.

86 NO

– 6

Frostbeskyttelse

OBS

Fare for skader! Dersom vann fryser
i maskinen, kan dette føre til at deler
i maskinen skades.

Om vinteren må maskinen oppbevares
frostfritt, ellers må den tømmes fullstendig.
Ved lengere pauser i arbeidet vil
vi anbefale at det pumpes et frostbeskyttel­sesmiddel gjennom maskinen.

Tapp ut vannet

 Skru av vanntilførselslange og høy-

trykkslange.

 La apparatet gå i maks. 1 minutt til pum-

pe og slanger er tomme.

Spyl frostvæske gjennom apparatet.
Merknad:

Følg bruksanvisning for frostvæsken.
 Pump vanlig frostvæske gjennom appa-

ratet.
Dermed oppnås en viss korrosjonsbeskyt­telse.

Feilretting

 FARE

Fare for skader dersom apparatet startes
utilsiktet. Trekk tennpluggkontakten av ap­paratet før du utfører arbeid på det.
Fare for forbrenning! Kom aldri i berøring
med eksosanlegg, sylinder eller kjølerib­ber, da dette kan være meget varmt.

Apparatet går ikke

Ta hensyn til anvisningene i motorprodu­sentens bruksanvisning!
– Høytrykkspumpens sikkerhetstermo-

stat har koblet ut apparatet etter lenge-

re tids kretsløpdrift.
 La maskinen avkjøles, og start den der-

etter på nytt. For dette, se avsnitt

”Driftsavbrudd”.

Apparat bygger ikke opp trykk

– Turtall på motoren er for lavt
 Kontroller motorens driftsturtall (se Tek-

niske data).
– Dysen er innstilt på "CHEM".

 Innstill dysen på ”Høytrykk”.
– Dyse er tilstoppet/utspylt
 Rengjør evt. skift dyse.
– Sil i vanntilkobling er tilsmusset
 Rengjør sil
– Luft i systemet
 Luft maskinen.
– Vanntilførsel er for liten

 Kontroller vanntilførselsmengden (se

Tekniske data).

– Tilførselledning til pumpen er utett eller

tilstoppet.

 Kontroller samtlige tilførselledninger til

pumpen.

Apparatet lekker, det drypper vann

under apparatet

– Lekkasje fra pumpe

Merknad:

3 dråper/minutt er tillatt.
 Ved større utetthet skal apparatet kon-

trolleres av kundeservice.

Pumpen banker

– Tilførselledninger til pumpen er utett
 Kontroller samtlige tilførselledninger til

pumpen.
– Luft i systemet
 Luft maskinen.

Maskinen suger ikke

rengjøringsmiddel

– Dysen er innstilt på "Høytrykk".
 Innstill dysen på ”CHEM”.
– Rengjøringsmiddel-sugeslange med fil-

ter er utett eller tilstoppet.
 Rengjør rengjøringsmiddelsugeslange

og filter.
– Tilbakeslagsventilen

i rengjøringsmiddel-sugeslangetilkob-

lingen kleber seg fast.
 Kontroller evt. rengjør tilbakeslagsven-

tilen i rengjøringsmiddel-sugeslangetil-

koblingen.
– Rengjøringsmiddel-doseringsventil er

lukket eller utett/tilstoppet
 Åpne rengjøringsmiddel-doseringsven-

til, eller kontroller/rengjør den.

Dersom feilen ikke kan rettes opp, må
apparatet kontrolleres av kundeservice.

– 7

87NO

Tilbehør og reservedeler

Chairman of the Board of Management

Director Regulatory Affairs & Certification

Bruk bare originalt tilbehør og originale re­servedeler; de garanterer for en sikker og
problemfri drift av maskinen.
Informasjon om tilbehør og reservedeler
finner du på www.kaercher.com.

Garanti

– Vår ansvarlige salgsorganisasjon for

det enkelte land har utgitt garantibetin­gelsene som gjelder i det aktuelle lan­det. Eventuelle feil på apparatet repare­res gratis innenfor garantitiden dersom
årsaken er en material- eller produk­sjonsfeil.

– Garantien trer kun i kraft dersom for-

handleren sender inn vedlagte svarkort
fullstendig utfylt, stemplet og under­skrevet og sender til importøren i det
enkelte land.

– Ved behov for garantireparasjoner,

vennligst henvend deg med kjøps- og
tilbehørskvitteringen til din forhandler
eller den nærmeste autoriserte kunde­service.

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt ned­enfor oppfyller de grunnleggende sikker­hets- og helsekravene i de relevante EU-di­rektivene, med hensyn til både design, kon­struksjon og type markedsført av oss. Ved
endringer på maskinen som er utført uten
vårt samtykke, mister denne erklæringen
sin gyldighet.

Produkt: Høytrykksvasker
Type: 1.187-xxx
Relevante EU-direktiver

2006/42/EF (+2009/127/EF)
2000/14/EF
2014/30/EU

Anvendte overensstemmende normer

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 2015

Anvendte nasjonale normer

-

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 99
Garantert: 100

88 NO

Undertegnede handler på vegne av og med
fullmakt fra styret.

Ansvarlig for dokumentasjon:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 01/05/2019

– 8

Tekniske data

Motor

Bensinmotor Honda -- GX 160, 1 sylinder, 4-

takt
Nominell effekt ved 3600 o/min kW (PS) 4 (5,5)
Driftsturtall o/min. 3300
Drivstofftank l 3,6
Drivstoff -- Bensin, blyfri *
* Maskinen kan bruke drivstoff E10
Beskyttelsestype IPX5

Vanntilkobling

Vanntilførsels-temperatur (max) °C 60
Tilførselsmengde (min) l/time (l/min) 750 (12,5)
Tilførselstrykk (max) MPa (bar) 1 (10)
Tilførselslange (tilbehør) Best.nr. 4.440-207.0
Tilførselsslange – lengde (min.) m 7,5
Tilførselsslange – min. diameter " (tommer) 3/4
Sugehøyde fra åpen beholder 20 ºC m 1

Pumpe

Arbeidstrykk vann (med standarddyse) MPa (bar) 14 (140)
Transportmengde l/time (l/min) 600 (10)
Dysestørrelse på standarddyse 038
Maks. driftsovertrykk MPa (bar) 16 (160)
Oljemengde - pumpe l 0,3
Oljetype - pumpe SAE 15W40 Best.nr. 6.288-050.0
Rengjøringsmiddeloppsug l/time (l/min) 0-45 (0-0,8)
Rekylkraft høytrykkspistol (maks.) N 28

Registrerte verdier etter EN 60335-2-79

Hånd-arm vibrasjonsverdi
Høytrykkspistol m/s
Strålerør m/s
Usikkerhet K m/s
Støytrykksnivå L
Usikkerhet K
Støyeffektnivå L

pA

pA

+ usikkerhet K

WA

WA

2

2

2

dB(A) 85
dB(A) 1
dB(A) 100

Mål og vekt

Lengde mm 570
Bredde mm 434
Høyde mm 430
Typisk driftsvekt kg 35,5

<2,5

<2,5

1

– 9

89NO

Läs bruksanvisning i original

innan aggregatet används första
gången, följ anvisningarna och spara drifts­anvisningen för framtida behov, eller för
nästa ägare.
– Före första ibruktagning måste Säker-

hetsanvisningar nr. 5.951-949.0 läsas!

– Informera inköpsstället omgående vid

transportskador.

– Kontrollera vid uppackningen att inga

tillbehör saknas eller är skadade.

Innehållsförteckning

Miljöskydd . . . . . . . . . . . . . . . . SV 1

Aggregatelement. . . . . . . . . . . SV 1

Ändamålsenlig användning. . . SV 1

Säkerhetsanvisningar . . . . . . . SV 2

Säkerhetsanordningar. . . . . . . SV 3

Idrifttagning . . . . . . . . . . . . . . . SV 3

Handhavande . . . . . . . . . . . . . SV 4

Transport. . . . . . . . . . . . . . . . . SV 6

Förvaring. . . . . . . . . . . . . . . . . SV 6

Skötsel och underhåll . . . . . . . SV 6

Åtgärder vid störningar . . . . . . SV 7

Tillbehör och reservdelar. . . . . SV 8

Garanti . . . . . . . . . . . . . . . . . . SV 8

EU-försäkran om överensstäm-

melse . . . . . . . . . . . . . . . . . . . SV 8

Tekniska data . . . . . . . . . . . . . SV 9

Miljöskydd

Emballagematerialen kan återvinnas.
Kasta inte emballaget i hushållsso­porna utan för dem till återvinning.

Kasserade apparater innehåller
återvinningsbart material som bör
gå till återvinning. Batterier, en­gångs och uppladdningsbara, inne­håller ämnen, som inte får komma ut
i miljön. Överlämna därför kassera­de apparater och batterier till lämp-

ligt återvinningssystem.
Elektriska och elektroniska maskiner inne­håller ofta komponenter som vid felaktig
användning eller felaktig avfallshantering
kan utgöra en potentiell risk för människors
hälsa och för miljön. Dessa komponenter är
dock nödvändiga för att maskinen ska kun-

na arbeta korrekt. Maskiner som märkts
med denna symbol får inte kastas i hus­hållssoporna.

Motorolja, värmeolja, diesel och bensin får
inte släppas ut i miljön. Skydda marken
och avfallshantera förbrukad olja på ett
miljövänligt sätt.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns
på:

www.kaercher.com/REACH

Aggregatelement

Figurer, se sida 2

1 Tre-funktionsmunstycke
2 Munstyckesmarkering
3 Strålrör EASY!Lock
4 Handspruta EASY!Force
5 Säkerhetsspärr
6Startspak
7 Säkerhetsspak
8 Högtrycksslang EASY!Lock
9 Bränsletank
10 Anordning för manuell start
11 Vattenanslutning med sil
12 Doseringsventil för rengöringsmedel
13 Högtrycksanslutning EASY!Lock
14 Sugslang med filter, för rengöringsme-

del

15 Oljebehållare

Färgmärkning

– Manöverelement för rengöringsproces-

sen är gula.

– Manöverelement för underhåll och ser-

vice är ljusgrå.

Ändamålsenlig användning

Använd endast denna högtryckstvätt
– rengöring med lågtrycksstråle och ren-

göringsmedel (t.ex. för rengöring av
maskiner, fordon, byggnader, verktyg),

– rengöring med högtrycksstråle utan

rengöringsmedel (t.ex. rengöring av fa-

sader, terasser, trädgårdsutrustning).
Vid kraftig nedsmutsning rekommenderar
vi rotojet som specialtillbehör.

90 SV

– 1

 FARA

Skaderisk! Vid användning på bensinmack­ar eller andra riskfyllda områden måste gäl­lande säkerhetsföreskrifter följas.

Avloppsvatten, innehållande mineralolja,
får inte komma ut i mark, vattendrag eller
kanalisation. Motor- och underredestvätt
utförs därför enbart på lämpliga platser, ut­rustade med oljeavskjiljare.

Krav på vattenkvaliteten:

OBSERVERA

Endast rent vatten får användas som hög­trycksmedium. Nedsmutsning leder till för­slitningar eller avlagringar i apparaten på
ett för tidigt statdum.
Om återvinningsvatten används får följan­de gränsvärden inte överskridas.

pH-värde 6,5...9,5
elektrisk ledningsförmåga * Ledningsför-

måga färsk­vatten +1 200

µS/cm
sedimenterbara ämnen ** < 0,5 mg/l
filtreringsbara ämnen *** < 50 mg/l
Kolväten < 20 mg/l
Klor < 300 mg/l
Sulfat < 240 mg/l
Kalcium < 200 mg/l
Totalhårdhet < 28 °dH

< 50 °TH

< 500 ppm

(mg CaCO

/l)

3

Järn < 0,5 mg/l
Mangan < 0,05 mg/l
Koppar < 2 mg/l
Aktivt klor < 0,3 mg/l
fritt från illaluktande dofter
* Maximum totalt 2 000 µS/cm

** Testvolym 1 l, sedimenteringstid 30 min
*** inga slipande ämnen

Säkerhetsanvisningar

 FARA

– Kör inte högtryckstvätten när drivmedel

spillts ut utan ta maskinen till en annan
plats och undvik all gnistbildning.

– Förvara, spill eller använd inte drivme-

del i närheten av öppen eld eller nära
produkter som ugnar, värmepannor,
varmvattenberedare o.s.v. som har
tändlåga, eller kan generera gnistor.

– Håll lättantändliga föremål och material

borta från ljuddämparen (minst 2 m).

– Kör inte motorn utan ljuddämpare och

kontrollera och rengör denna regelbun­det samt byt ut vid behov.

– Kör inte motorn i områden med skog,

buskar eller gräs om inte avgasutsläp­pet är utrustat med gnistsamlare.

– Motorn får inte köras med borttaget luft-

filter eller utan skydd över suganslut­ningen, förutom vid inställningsarbeten.

– Utför inga justeringar av styrfjädrar,

styrstänger eller andra delar som kan
resultera i att motorns varvtal ökar.

– Risk för brännskador! Ta inte i heta ljud-

dämpare, cylindrar eller kylelement.

– Ha inte händer och fötter i närheten av

rörliga eller roterande delar.

– Risk för förgiftning! Aggregatet får inte

användas inomhus.

Risknivåer

 FARA

Varnar om en omedelbart överhängande
fara som kan leda till svåra personskador
eller dödsfall.

몇 VARNING

Varnar om en möjligen farlig situation som
kan leda till svåra personskador eller dö­den.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som
kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som
kan leda till materiella skador.

– 2

91SV

Symboler på apparaten

Högtrycksstrålar kan vara farliga
vid felaktig användning. Strålen
får inte riktas mot människor, djur,
aktiv elektrisk utrustning eller mot själva
maskinen.

Risk för förgiftning! Andas inte
in avgaser.

Risk för brännskador! Varning
för heta moduler

몇 VARNING

Beakta vattenleverantörens anvisningar
och föreskrifter.
Enligt gällande föreskrifter får ma­skinen aldrig köras över dricksvat­tennätet utan systemavskiljare.
Passande systemavskiljare från
KÄRCHER, eller alternativt en systemav­skiljare enligt EN 12729 typ BA, ska använ­das.
Vatten som runnit genom en systemavskil­jare anses inte vara drickbart.

Allmänt

– Beakta lagstadgade, nationella före-

skrifter för högtryckstvättar.

– Beakta gällande, nationella regelverk

för olycksfallsskydd. Högtryckstvättar
måste kontrolleras regelbundet och
kontrollresultatet måste noteras skrift­ligt.

– Inga förändringar får göras på maski-

nen/tillbehören.

Säkerhetsanordningar

Säkerhetsanordningarna ger skydd åt an­vändaren och får varken sättas ur drift eller
förbikopplas.

Överströmningsventil

– Är handsprutan stängd öppnas över-

strömningsventilen och högtryckspum­pen leder vattnet tillbaka till sugsidan på
pumpen. På detta sätt förhindras över­skridning av tillåtet arbetstryck.

– Överströmningsventilen har ställts in

och plomberats hos tillverkaren. Inställ­ning endast av kundservice.

Säkerhetstermostat på pumpen

Säkerhetstermostaten stänger av motorn
när högsta, tillåtna temperatur överskrids.

Idrifttagning

 FARA

Skaderisk! Aggregat, matarledningar, hög­trycksslang och anslutningar måste vara i
ett oklanderligt tillstånd. Är dessa inte i ett
oklanderligt tillstånd får apparaten inte bru­kas.

Kontrollera högtryckspumpens

oljenivå

 Kontrollera oljenivå i oljebehållaren.

Oljenivån måste ligga mellan “MIN“­och “MAX“-markeringarna.

 Fyll på olja om så behövs (se Tekniska

Data).

Motor

Observera avsnittet ”Säkerhetsanvis­ningar”!

 Läs motortillverkarens bruksanvisning

före ibruktagning och beakta säkerhets­anvisningarna speciellt.

 Fyll drivmedelstanken med blyfri ben-

sin.

Använd inte tvåtaktsblandning.
 Kontrollera motorns oljenivå.
Starta inte apparaten om oljenivån har
sjunkit under "MIN“.
 Fyll på olja om så behövs.

92 SV

– 3

Montera tillbehör

2.

1.

Obs! EASY!Lock-systemet förbinder kom­ponenterna med en snabbgänga snabbt
och säkert på bara ett varv.

 Montera munstycke på strålröret (mar-

kering upptill på inställningsringen) och
dra åt för hand (EASY!Lock).

 Anslut strålröret och handsprutan och

dra åt för hand (EASY!Lock).

 Anslut högtrycksslangen till handspru-

tan och maskinens högtrycksanslutning
och dra åt för hand (EASY!Lock).

Vattenanslutning

– Se Tekniska Data för anslutningsvär-

den.

몇 VARNING

Beakta vattenleverantörens anvisningar
och föreskrifter.
Enligt gällande föreskrifter får ma­skinen aldrig köras över dricksvat­tennätet utan systemavskiljare.
Passande systemavskiljare från
KÄRCHER, eller alternativt en systemav­skiljare enligt EN 12729 typ BA, ska använ­das.
Vatten som runnit genom en systemavskil­jare anses inte vara drickbart.

몇 FÖRSIKTIGHET

Anslut alltid systemavskiljaren till vattenför­sörjningen, aldrig direkt till maskinen.

 Anslut vattenslang till apparatens vatte-

nintag och till vattenförsörjningen (ex­empelvis vattenkran).

 Öppna vattenförsörjning.

Hänvisning:

Matningsslangen medföljer ej.

Sug upp vatten från behållare

 FARA

Sug aldrig upp vatten ur en dricksvattenbe­hållare. Suga aldrig upp lösningsmedels­haltiga vätskor såsom lackförtunning, ben­sin, olja eller ofiltrerat vatten. Tätningarna i
aggregatet tål inga lösningsmedel. Ånga
från lösningsmedel är lättantändlig, explo­siv och giftig.

 Anslut sugslang (diameter minst 3/4“)

med filter (tillbehör) till vattenförsörj-

ningen.
 Ställ doseringsventilen för rengörings-

medel på "0“.
 Lufta aggregatet före användning.

Hänvisning:

Använd inte GEKA-kopplingen (medföljer
leveransen) för sugdriften! Inte alla anslut­ningskopplingar är lämpliga för sugdriften
(pumpen suger luft och trycket stiger därför
inte).

Lufta aggregat

 Öppna vattenförsörjning.
 Starta motorn enligt motortillverkarens

bruksanvisning.
 Vid luftning av aggregatet skruvas mun-

stycket av och aggregatet får sedan ar-

beta tills vattnet är fritt från blåsor när

det kommer ut.
 Stäng av aggregatet och skruva på

munstycket igen.

Handhavande

 FARA

Explosionsrisk!
Inga brännbara vätskor får fördelas med
högtryckstvätten.
Vid användning av maskinen i riskområden
(t.ex. bensinmackar) ska motsvarande sä­kerhetsföreskrifter beaktas.
Skaderisk! Håll i handsprutan och strålröret
med båda händerna när du arbetar.
Skaderisk! Avdragsspaken och låsspaken
får inte vara spärrade när maskinen an­vänds.
Skaderisk! Kontakta kundservice om låss­paken är defekt.

– 4

93SV

Skaderisk på grund av högtrycksvatten­stråle. Dra säkerhetsspärren på handspru­tan framåt innan du börjar arbeta med ma­skinen.

몇 FÖRSIKTIGHET

Miljöskador. Rengör bara motorer på plat­ser där det finns passande oljeavskiljare.

Öppna/stänga handsprutan

 Öppna handsprutan: Tryck på låsspa-

ken och avdragsspaken.

 Stäng handsprutan: Släpp låsspaken

och avdragsspaken.

Koppla till aggregatet

 Öppna vattenförsörjning.
 Ställ reglaget på motorn på "ON" och

öppna drivmedelskranen.

 Starta motorn med öppen handspruta

enligt motortillverkarens bruksanvis­ning.

Hänvisning:

För underlättande av startproceduren kan
strålröret eller munstycket tas av.
 Tryck på spaken på handsprutan.

Välj typ av stråle

 Stäng handspruta.
 Vrid på munstyckeshöljet tills önskad

symbol överenstämmer med marke­ringen:

Rund högtrycksstråle (0°) till
mycket envis smuts.

Flat lågtrycksstråle (CHEM) vid
användning med rengörings­medel, eller rengöring med lågt
tryck.

Flat högtrycksstråle (25°) till
smuts som sträcker sig över
större yta.

Användning med rengöringsmedel

몇 VARNING

Olämpliga rengöringsmedel kan skada såväl
aggregatet som det objekt som ska rengöras.
Använd endast rengöringsmedel som god­känts av Kärcher. Beakta rekommenderad
dosering samt anvisningar som medföljer

94 SV

rengöringsmedlen. Använd rengöringsmedel
sparsamt för att skona miljön.
Beakta säkerhetsanvisningarna på rengö­ringsmedlen.

– Endast av aggregatillverkaren godkän-

da rengöringsmedel får användas.
– Kärcher-rengöringsmedel garanterar

störningsfritt arbete. Fråga oss om råd el-

ler beställ vår katalog, eller våra informa-

tionsblad beträffande rengöringsmedel.
 Häng slangen för rengöringsmedel i en

behållare med rengöringsmedel.

 Ställ in munstycket på "CHEM“.
 Ställ in doseringsventilen för rengö-

ringsmedel på önskad koncentration.

Rekommenderad rengöringsmetod

– Lös upp smuts:

spraya på sparsamt med rengörings-

medel och låt det verka i 1...5 minuter,

men inte torka in.
– Tag bort smuts:

Spola bort upplöst smuts med hög-

trycksstråle.

Efter användning med rengöringsmedel

 Ställ doseringsventilen för rengörings-

medel på "0“.
 Spola ren apparaten med öppen hand-

spruta under minst en minut.

Avbryta drift

 Stäng handspruta.

Hänvisning:

Om handsprutan stängs arbetar motorn vi­dare på tomgång. Vattnet cirkulerar då i
pumpen och värms upp. När pumpens cy­linderhuvud har nått maximalt tillåten tem­peratur (80 °C) stänger säkerhetstermosta­ten på cylinderhuvudet av motorn. Efter av­svalning till under 50 °C kan aggregatet
åter tas i bruk.
Avkylningen kan påskyndas vid drift med
vatten från vattenledningsnätet:
 Öppna handsprutan under ca. 2–3 mi-

nuter så att genomströmmande vatten

kyler cylinderhuvudet.

Starta motorn igen.



– 5

Koppla från aggregatet

Spola, med öppen handspruta, igenom ag­gregatet med vatten från vattenledningsnä­tet under 2-3 minuter efter användning med
salthaltigt vatten (saltvatten).
 Ställ apparatreglaget på motorn på

"OFF" och drag till drivmedelskranen.

 Stäng vattentillförseln.
 Använd handsprutan tills apparaten är

trycklös.

 Lås handsprutan genom att skjuta spär-

ren framåt.

 Skruva bort slangen för vattentillförsel

från aggregatet.

Transport

몇 FÖRSIKTIGHET

Risk för person och egendomsskada! Ob­servera vid transport maskinens vikt.

OBSERVERA

Skydda avdragsspaken mot skador under
transporten.

 Lyft och bär apparaten i rörramen.
 Vid transport i fordon ska maskinen

säkras enligt respektive gällande be­stämmelser så den inte kan tippa eller
glida.

Förvaring

몇 FÖRSIKTIGHET

Risk för person och egendomsskada! Ob­servera maskinens vikt vid lagring.

Denna maskin får endast lagras inomhus.

Skötsel och underhåll

Kom överrens med försäljningsstället om
att regelbundna säkerhetskontroller ska
genomföras eller välj ett servicekontrakt.
Be om råd.

 FARA

Risk för skador vid oavsiktlig start av maski­nen. Ta bort tändstiftshattar innan arbeten
utförs på maskinen.
Risk för brännskador! Ta inte i heta ljud­dämpare, cylindrar eller kylelement.

Högtryckspump

Varje vecka

 Kontrollera oljenivå.
Kontakta kundservice omgående vid mjölk­aktig olja (vatten i oljan).

Varje månad

 Rengör sil i vattenanslutningen.
 Rengör filter i sugslangen för rengö-

ringsmedel.

Var 500:e driftstimme, minst en gång per år

 Låt auktoriserad serviceverkstad utföra

underhållet av apparaten.
 Byt olja.

Oljebyte:

 Ställ fram uppsamlingstråg för ca. 1 liter

olja.

 Skruva ur skruv för oljeutsläpp.
 Släpp ut oljan i uppsamlingstråg.

Avfallshantera den förbrukade oljan miljövän­ligt eller lämna den till godkänd insamling.

 Byt ut tätning till oljetappningsskruv.
 Skruva i skruv för oljeutsläpp.
 Fyll långsamt på ny olja i oljebehållaren,

upp till "MAX" markeringen.

Hänvisning:

Luftblåsor måste kunna komma ut.

För oljesorter och påfyllningsmängd, se
Tekniska data.

Motor

Utför underhållsarbete på motorn i enlighet
med anvisningarna i i motortillverkarens
bruksanvisning.

Högtrycksslang

 Fara

Risk för skada!
 Kontrollera högtrycksslangen så att den

inte är skadad (risk för brott).

Byt omedelbart ut skadad högtrycksslang.

– 6

95SV

Frostskydd

OBSERVERA

Risk för skada! Vatten som fryser i maski­nen kan förstöra delar i den.

Förvara aggregatet i uppvärmt utrymme
under vintern, eller töm det. Vid längre
driftspauser rekommenderas att pumpa
frostskyddsmedel genom aggregatet.

Släppa ut vatten

 Skruva bort vattenslang och högtrycks-

slang.

 Låt pumpen arbeta maximalt 1 minut,

tills pump och ledningar är tomma.

Spola igenom aggregatet med frostskyddsmedel

Hänvisning:

Beakta föreskrifter från tillverkaren av frost­skyddsmedlet.
 Pumpa i handeln förekommande frost-

skyddsmedel genom aggregatet.
På detta sätt uppnås även ett visst skydd
mot rost.

Åtgärder vid störningar

 FARA

Risk för skador vid oavsiktlig start av maski­nen. Ta bort tändstiftshattar innan arbeten
utförs på maskinen.
Risk för brännskador! Ta inte i heta ljud­dämpare, cylindrar eller kylelement.

Apparaten arbetar inte

Beakta anvisningar i motortillverkarens
bruksanvisning!
– Säkerhetstermostat på högtryckspum-

pen har stängt av aggregatet efter tom-

gångsdrift under längre period.
 Låt aggregatet kylas av och starta där-

efter igen. Se härför även avsnitt "Av-

bryta drift".

Aggregatet bygger inte upp tryck

– Motorns drivvarvtal är för lågt.
 Kontrollera motorns drivvarvtal (se Tek-

niska Data).
– Munstycke är inställt på "CHEM“
 Ställ in munstycke på "Högtryck“.

– Munstycke tätt/urtvättat
 Rengör/byt ut munstycke.
– Silen i vattenanslutningen är smutsig
 Rengör silen.
– Luft i systemet
 Lufta aggregatet.
– För lite vatten matas in
 Kontrollera vattenflödet till pumpen

(Tekniska Data).

– Matarledningar till pumpen är otäta eller

igentäppta.

 Kontrollera alla matarledningar till pum-

pen.

Aggregatet läcker, vatten sipprar ut

under aggregatet

– Pump otät

Hänvisning:

Tillåtet är 3 droppar/minut.
 Låt auktoriserad serviceverkstad kon-

trollera aggregatet vid större otäthet.

Pumpen knackar

– Matarledningar till pumpen är otäta.
 Kontrollera alla matarledningar till pum-

pen.
– Luft i systemet
 Lufta aggregatet.

Rengöringsmedel sugs inte in

– Munstycke är inställt på "Högtryck".
 Ställ in munstycket på "CHEM“.
– Sugslang med filter, för rengöringsme-

del, är otät eller tilltäppt.
 Kontrollera/rengör sugslang med filter
– Backventil i fäste till sugslang för rengö-

ringsmedel igenklistrad
 Rengör/byt ut backventil i fäste till sug-

slang för rengöringsmedel.
– Doseringsventilen för rengöringsmedel

är stängd eller otät/igentäppt.
 Öppna eller kontrollera/rengör dose-

ringsventilen för rengöringsmedel.

Om felet inte kan åtgärdas, måste enhe­ten kontrolleras av kundservice.

96 SV

– 7

Tillbehör och reservdelar

Chairman of the Board of Management

Director Regulatory Affairs & Certification

Använd endast originaltillbehör och origi­nalreservdelar, så att en säker och stör­ningsfri drift av maskinen är garanterad.
Information om tillbehör och reservdelar
finns på www.kaercher.com.

Garanti

– I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade
distributörer. Eventuella fel på aggrega­tet repareras utan kostnad under förut­sättning att det orsakats av ett material­eller tillverkningsfel.

– Garantin träder endast i kraft om din för-

säljare fyller i bifogat svarskort fullstän­digt vid köpet, stämplar och underteck­nar det och att du därefter skickar
svarskortet till ditt lands distributör.

– I frågor som gäller garantin ska du vän-

da dig med tillbehör och kvitto till in­köpsstället eller närmaste auktorisera­de kundtjänst.

EU-försäkran om

överensstämmelse

Härmed försäkrar vi att nedanstående be­tecknade maskin i ändamål och konstruk­tion samt i den av oss levererade versionen
motsvarar EU-direktivens tillämpliga grund­läggande säkerhets- och hälsokrav. Vid
ändringar på maskinen som inte har god­känts av oss blir denna överensstämmelse­förklaring ogiltig.

Produkt: Högtryckstvätt
Typ: 1.187-xxx
Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)
2000/14/EG
2014/30/EU

Tillämpade harmoniserade normer

EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
EN 55014–2: 2015

Tillämpade nationella normer

-

Tillämpad metod för överensstämmel­sevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 99
Garanterad: 100

Undertecknande agerar på uppdrag av och
med styrelsens godkännande.

Dokumentationsbefullmäktigad:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2019/05/01

– 8

97SV

Tekniska data

Motor

Bensinmotor Honda -- GX 160, 1 cylinder, 4

takt
Märkeffekt vid 3600 1/min kW (PS) 4 (5,5)
Varvtal vid drift 1/min 3300
Bränsletank l 3,6
Drivmedel -- Bensin, blyfri *
* Maskinen är lämplig att drivas med bränslet E10
Skydd IPX5

Vattenanslutning

Inmatningstemperatur (max.) °C 60
Inmatningsmängd (min.) l/t (l/min) 750 (12,5)
Inmatningsstryck (max.) MPa (bar) 1 (10)
Inflödesslang (tillbehör) best.nr. 4.440-207.0
Längd inmatningsslang (min.) m 7,5
Diameter inmatningsslang(min.) Tum 3/4
Sughöjd ur öppen behållare (20 °C) m 1

Pump

Arbetstryck vatten (med standardmunstycke) MPa (bar) 14 (140)
Matningsmängd l/t (l/min) 600 (10)
Standardmunstyckets storlek 038
Max. driftövertryck MPa (bar) 16 (160)
Oljemängd - pump l 0,3
Oljesort - pump SAE 15W40 Best.nr. 6.288-050.0
Insugning av rengöringsmedel l/t (l/min) 0-45 (0-0,8)
Handsprutans rekylkraft (max.) N 28

Beräknade värden enligt EN 60335-2-79

Hand-Arm Vibrationsvärde
Handspruta m/s
Spolrör m/s
Osäkerhet K m/s
Ljudtrycksnivå L
Osäkerhet K
Ljudteffektsnivå L

pA

pA

WA

+ Osäkerhet K

WA

2

2

2

dB(A) 85
dB(A) 1
dB(A) 100

Mått och vikt

Längd mm 570
Bredd mm 434
Höjd mm 430
Typisk driftvikt kg 35,5

<2,5

<2,5

1

98 SV

– 9

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi­lytä käyttöohje myöhempää käyttöä tai
mahdollista myöhempää omistajaa varten.
– Turvaohje nro 5.951-949.0 on ehdotto-

masti luettava ennen laitteen ensim­mäistä käyttökertaa!

– Jos havaitset kuljetusvaurioita, ota välit-

tömästi yhteys jälleenmyyjään.

– Tarkasta purkaessasi pakkauksesta,

ovatko kaikki varusteet olemassa ja
ovatko osat vaurioituneet

Sisällysluettelo

Ympäristönsuojelu . . . . . . . . . FI 1

Laitteen osat . . . . . . . . . . . . . . FI 1

Käyttötarkoitus . . . . . . . . . . . . FI 1

Turvaohjeet . . . . . . . . . . . . . . . FI 2

Turvalaitteet . . . . . . . . . . . . . . FI 3

Käyttöönotto . . . . . . . . . . . . . . FI 3

Käyttö . . . . . . . . . . . . . . . . . . . FI 4

Kuljetus . . . . . . . . . . . . . . . . . . FI 6

Säilytys . . . . . . . . . . . . . . . . . . FI 6

Hoito ja huolto. . . . . . . . . . . . . FI 6

Häiriöapu. . . . . . . . . . . . . . . . . FI 7

Varusteet ja varaosat . . . . . . . FI 8

Takuu . . . . . . . . . . . . . . . . . . . FI 8

EY-vaatimustenmukaisuus-va-

kuutus . . . . . . . . . . . . . . . . . . . FI 8

Tekniset tiedot. . . . . . . . . . . . . FI 9

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettä­viä. Älä käsittelee pakkauksia kotita­lousjätteenä, vaan toimita ne jättei­den kierrätykseen.

Käytetyt laitteet sisältävät arvokkai­ta kierrätettäviä materiaaleja, jotka
tulisi toimittaa kierrätykseen. Paris­tot ja akut sisältävät aineita, joita ei
saa päästää ympäristöön. Toimita
tästä syystä vanhat laitteet, paristot

ja akut vastaaviin keräilylaitoksiin.
Sähkö- ja elektroniikkalaitteet sisältävät
usein rakenneosia, jotka voivat aiheuttaa
mahdollisen vaaran ihmisten terveydelle ja
ympäristölle, jos niitä käsitellään väärin tai
ne hävitetään väärin. Nämä rakenneosat

ovat kuitenkin tarpeellisia, jotta laite toimisi
asianmukaisesti. Tällä symbolilla merkittyjä
laitteita ei saa hävittää tavallisena talousjät­teenä.

Huolehdi, ettei moottoriöljyä, polttoöljyä,
dieseliä tai bensiiniä pääse valumaan
luontoon. Suojaa maaperää ja hävitä jä­teöljy ympäristöystävällisesti.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit­teesta:

www.kaercher.com/REACH

Laitteen osat

Kuvat katso sivu 2

1 Kolminkertainen suutin
2 Suuttimen merkintä
3 Ruiskuputki EASY!Lock
4 Käsikäyttöinen ruiskupistooli

EASY!Force
5 Varmistuspidätyspinne
6 Laukaisuvipu
7 Turvavipu
8 Korkeapaineletku EASY!Lock
9 Polttoainesäiliö
10 Käsikäynnistin
11 Vesiliitäntä ja sihti
12 Puhdistusaineen annosteluventtiili
13 Suurpaineliitäntä EASY!Lock
14 Puhdistusaineen imuletku ja suodatin
15 Öljysäiliö

Väritunnukset

– Puhdistusprosessin käyttöelimet ovat

keltaisia.
– Huollon ja servicen käyttöelimet ovat

vaaleanharmaat.

Käyttötarkoitus

Käytä tätä painepesuria ainoastaan
– puhdistamiseen matalapainesuihkulla

ja puhdistusaineella (esim. koneet, ajo-

neuvot, rakennukset ja työkalut),
– puhdistamiseen korkeapainesuihkulla

ilman pesuainetta (esim. julkisivut, te-

rassit, puutarhalaitteet).
Pinttyneen lian puhdistamiseen suositte­lemme erikoisvarusteena saatavaa lianjyr­sintä.

– 1

99FI

 VAARA

Loukkaantumisvaara! Jos laitetta käyte­tään huoltoasemilla tai muissa vastaavissa
paikoissa, on noudatettava asianmukaisia
turvamääräyksiä.

Älä päästä mineraalipitoista jätevettä valu­maan maaperään, vesistöön tai viemäri­verkkoon. Moottorin ja auton pohjan pesu
on suoritettava tästä syystä puhdistukseen
soveltuvalla ja öljyerottimella varustetulla
paikalla.

Veden laatuvaatimukset:

HUOMIO

Korkeapainelaitteistossa saa käyttää aino­astaan puhdasta vettä. Epäpuhtaudet joh­tavat ennenaikaiseen kulumiseen tai ker­rostumien muodostumiseen.
Jos käytetään recycling-vettä, seuraavia
raja-arvoja ei saa ylittää:

pH-arvo 6,5...9,5
sähkönjohtokyky * Tuoreveden

sähkönjohta­vuus +1200
µS/cm

erotettavissa olevat aineet **< 0,5 mg/l

poisuodatettavissa olevat

< 50 mg/l

aineet ***
Hiilivedyt < 20 mg/l
Kloridi < 300 mg/l
Sulfaatti < 240 mg/l
Kalsium < 200 mg/l
Kokonaiskovuus < 28 °dH

< 50 °TH
< 500 ppm
(mg CaCO

/l)

3

Rauta < 0,5 mg/l
Mangaani < 0,05 mg/l
Kupari < 2 mg/l
Aktiivikloori < 0,3 mg/l
ei saa haista epämiellyttävälle
* Maksimi yhteensä 2000 µS/cm

* Näytetilavuus 1 l, laskeutusaika 30 mi­nuuttia
*** ei hankaavia aineita

Turvaohjeet

 VAARA

– Älä käytä korkeapainepesuria, jos polt-

toainetta on räiskynyt maahan. Vie laite

toiseen paikkaan ja vältä kipinän aihe-

uttamista.
– Älä säilytä polttoainetta avotulen tai

kuumien laitteiden, kuten uunit, lämmi-

tyskattilan, veden lämmittimien tms. lä-

heisyydessä. Älä myöskään päästä

polttoainetta vuotamaan äläkä käsittele

sitä sytytysliekin tai kipinää aiheuttavien

laitteiden läheisyydessä.
– Pidä helposti syttyvät esineet ja materi-

aalit etäällä äänenvaimentimesta (vä-

hintään 2 m).
– Älä käytä moottoria ilman äänenvai-

menninta ja tarkasta vaimennin sään-

nöllisesti. Puhdista ja vaihda tarvittaes-

sa uuteen.
– Älä käytä moottoria metsä-, pensas- tai

ruohikkoalueilla, ellei pakoputkea ole

varustettu kipinäsuojuksella.
– Älä käytä moottoria ilman ilmansuoda-

tinta tai imuistukan suojaa muutoin kuin

säätötöitä tehdessäsi.
– Älä suorita sellaisia säätöjousien, sää-

töosien tai muiden osien säätöjä, joka

saattavat nostaa moottorin kierroslu-

kua.
– Palovammojen vaara! Älä koske kuu-

miin äänenvaimentimiin, sylintereihin

tai jäähdytysripoihin.
– Älä laita käsiäsi tai jalkojasi koskaan

liikkuvien tai pyörivien osien lähelle.
– Myrkytysvaara! Laitetta ei saa käyttää

suljetuissa tiloissa.

Vaarallisuusasteet

 VAARA

Huomautus välittömästi uhkaavasta vaa­rasta, joka voi aiheuttaa vakavan ruumiin­vamman tai johtaa kuolemaan.

몇 VAROITUS

Huomautus mahdollisesta vaarallisesta ti­lanteesta, joka voi aiheuttaa vakavan ruu­miinvamman tai voi johtaa kuolemaan.

100 FI

– 2
