Kære kunde

Læs denne brugsanvisning

før første gangs brug af ap­parater og følg anvisningerne. Gem
brugsanvisningen til senere brug eller
til senere ejere.

Denne maskine blev udviklet til privat
brug og er ikke beregnet til erhvervs­mæssig brug.
Producenten garanterer ikke for even­tuelle skader som blev forårsaget af
ikke bestemmelsesmæssigt brug eller
ukorrekt betjening af apparatet.
Apparatet er overvejende beregnet til
brug i haven og byder på konstant tryk
til vanding af haven.
Ved tilslutning af sprinklere kan man
maksimalt vande følgende flader:

 BP 2 Garden: 350 m

2

 BP 3 Garden: 500 m

2

 BP 3 Garden Set Plus: 500 m

2

 BP 4 Garden Set: 800 m

2

Forsigtig

Vand som transporteres med
apparatet er ikke drikkevand!

 Industrivand
 Brøndvand
 Kildevand
 Regnvand
 Svømmehalsvand (bestemmelses-

mæssig dosering af additiver forud­sat)

몇 Advarsel

Der må ikke transporteres
ætsende, let brændbare eller
eksplosive stoffer (f.eks. ben­zin, petroleum, nitro-fortyn­dingsvæske), fedtstoffer, olie,
saltvand og kloakvand fra toi­letanlæg som også tilslam­met vand der ikke flyder.
Temperaturen af de transpor­terede væsker må ikke over­stige 35°C.
Maskinen er ikke beregnet til
permanent pumpefunktion el­ler til stationær installation
(f.eks. løfteanlæg, spring­vandspumpe).

Indholdsfortegnelse

Generelle henvisninger . . . . . . DA . . .1

Sikkerhed . . . . . . . . . . . . . . . . . DA . . .2

Betjening . . . . . . . . . . . . . . . . . DA . . .4

Pleje, vedligeholdelse . . . . . . . DA . . .5

Transport . . . . . . . . . . . . . . . . . DA . . .5

Opbevaring. . . . . . . . . . . . . . . . DA . . .5

Ekstratilbehør . . . . . . . . . . . . . . DA . . .6

Hjælp ved fejl . . . . . . . . . . . . . . DA . . .7

Tekniske data . . . . . . . . . . . . . . DA . . .8

Generelle henvisninger

Bestemmelsesmæssig

anvendelse

Godkendte transportvæsker:

5DA

– 2

Emballagen kan genbruges.
Smid ikke emballagen ud sam­men med det almindelige hus­holdningsaffald, men aflever den
til genbrug.

Udtjente apparater indeholder
værdifulde materialer, der kan
og bør afleveres til genbrug. Af­lever derfor udtjente apparater
på en genbrugsstation eller lig­nende.

Henvisninger til indholdsstoffer
(REACH)

Aktuelle oplysninger til indholdsstoffer
finder du på:

www.kaercher.com/REACH

I de enkelte lande gælder de af vore
forhandlere fastlagte garantibetingel­ser. Eventuelle fejl på apparatet af­hjælpes gratis inden for garantien, så­fremt fejlen kan tilskrives en materiale­eller produktionsfejl. Hvis De ønsker at
gøre garantien gældende, bedes De
henvende Dem til Deres forhandler el­ler nærmeste kundeservice medbrin­gende kvittering for købet.

 Risiko

En umiddelbar truende fare,
som kan føre til alvorlige person­skader eller død.

몇 Advarsel

En muligvis farlig situation, som
kan føre til alvorlige personska­der eller til død.

Forsigtig

En muligvis farlig situation, som
kan føre til personskader eller til
materialeskader.

 Livsfare

Hvis sikkerhedsanvisningerne
sættes til siden, er der livs fare
på grund af el-strøm!

 Kontroller altid tilslutningsled-

ningen og netstikket for ska­der, før højtryksrenseren ta­ges i brug. En beskadiget til­slutningsledning skal udskif­tes af en autoriseret kunde­serviceafdeling/el-installatør
med det samme.

 Alle el-stikforbindelser skal

anbringes i områder der ikke
kan overskyldes.

 Uegnede el-forlængerlednin-

ger kan være farlige. Benyt
udelukkende hertil godkendte
og mærkede el-forlængerled­ninger med et tilstrækkeligt
stort ledningstværsnit ved
udendørs brug:

 Stikket og koblingen af for-

længerledninger skal være
vandtæt og må ikke ligge i
vand. Koblingen må ej heller
ligge på jorden. Det anbefa­les at bruge kabeltromler, der
sikrer, at stikkontakterne er
mindst 60 mm over jorden.

 Tilslutningskablet må ikke

bruges til at fastgøre/trans­portere maskinen.

Miljøbeskyttelse

Garanti

Symbolerne i

driftsvejledningen

Sikkerhed

6 DA

– 3



Træk i stikken og ikke i led­ningen for at fjerne apparatet
fra strømforsyningen.

 Træk tilslutningskablet ikke

over skarpe kanter og sørg
for at kablet ikke klemmes
ind.

 Maskinen skal opstilles stabilt

og sikkert imod oversvøm­melse.

 Apparatet må ikke bruges

konstant i regnvejr eller fug­tigt vejr.

 Den angivne spænding på ty-

peskiltet skal stemme over­ens med strømforsyningens
spænding.

 For at undgå truende farer,

må reparationer og udskift­ning af reservedele på maski­nen kun gennemføres af en
godkendt kundeservice.

 Pumpen må ikke bruges som

dykkepumpe.

 Hvis pumpen anvendes i

svømmebassiner, damme el­ler springbrønde skal der
overholdes en min. afstand
på 2m og apparatet skal sik­res imod forskydning.

 Bemærk el-beskyttelsesind-

retninger:

 I svømmebassiner, damme

og springvand må pumper
kun anvendes over en fejl­strøm-beskyttelseskontakt
med en nominel fejlstrøm på
max. 30mA. Hvis der er per­soner i svømmebassinet eller
dammen må pumpen ikke an­vendes.

 Af sikkerhedsgrunde anbefa-

ler vi principielt at maskinen
anvendes over en fejlstrøm­beskyttelseskontakt (max.
30mA).

 El-tilslutningen af maskinen

må kun gennemføres af en el­installatør. De nationale be­stemmelser skal overholdes!

 I Østrig skal pumper, som

bruges i svømmebassiner og
damme og som er udstyret
med en fast tilslutningsled­ning, ifølge ÖVE B/EN 60555
part 1 til 3 fødes via en ÖVE­afprøvet isoleringstransfor­mer, hvorved netspændingen
sekundært ikke må overskri­de 230V.

 Apparatet er ikke beregnet til

at blive brugt af personer (in­klusive børn), hvis fysiske,
sensoriske eller åndelige ev­ner er indskrænket eller af
personer med manglende er­faring og/eller kendskab med
mindre disse personer over­våges af en person, som er
ansvarlig for deres sikkerhed,
eller blev trænet i apparatets
håndtering og de evt. resulte­rende farer.

 Børn må kun bruge appara-

tet, hvis de er over 8 år under
opsyn af en person, som er
ansvarlig for deres sikkerhed,
eller hvis de blev indlært/træ­net i brugen af apparatet og
de evt. resulterende farer.

 Børn må ikke lege med appa-

ratet.

7DA

– 4



Børn skal være under opsyn
for at sørge for, at de ikke le­ger med maskinen.

 Rengøringen og vedligehol-

delsen må ikke gennemføres
af børn uden overvågning.

Forsigtig

Før hvert arbejde med eller på
maskinen, skal der sørges for
stabilitet for at undgå ulykker el­ler beskadigelser.

Maskinens stabilitet er garanteret, hvis
den sættes på en plan overflade.

1 Tilslutningsadapter for pumper G1
2 Låseprop
3 Tilslutning G1 (33,3 mm) sugeled-

ning (indgang)

4 Tilslutning G1 (33,3 mm) trykled-

ning (udgang)
5 TIL-/FRA-knap
6 Kalbelclips
7 Nettilslutningskabel med stik
8 Sugeslange-sæt* inkl. 3,5 m tilslut-

ningsklar, vakuumfast spiralslange

med sugefilter og tilbagestrøm-

ningsstop
* Kommer kun med leverancen ved
køb af sæt.

 Fjern proppen.

Figur

 Skru tilslutningsadapteren ind i

pumpens sugetilslutning (indgang).
Stram med hånden.

 Tilslut den vakuumfaste sugeslan-

ge.

OBS

Brug et forfilter, afhængigt af transport­væskens tilsmudsningsgrad (se tilbe­hør).

OBS

Brug sugeslangen til et tilbagestrøm­ningsstop for at forkorte indsugningsti­den. Det forhindrer en tømning af su­geslangen efter brugen (se tilbehør).
Figur

 Fyld pumpen via trykslangen med

vand til det strømmer over.

Figur

 Skru tilslutningsadapteren ind i

pumpens tryktilslutning (udgang).
Stram med hånden.

 Tilslut trykledningen.

 Sæt netstikket i en stikdåse.
 Tænd apparatet med TÆND/SLUK

knappen.

Figur

 Løft trykslangen ca. 1m for at for-

korte indsugningstiden.

 vent til pumpen suger og transpor-

terer jævnligt

OBS

TIL-/FRA-knappen kan også bekvemt
betjenes med foden.

Forudsætninger til

stabiliteten

Betjening

Beskrivelse af apparat

Forberedelse

Drift

8 DA

– 5

Forsigtig

Tørkørsel beskadiger pumpen.

 Under driften m¨pumpen ikke

være uden opsyn.

OBS

Pumpe BP4 Garden sæt er
udstyret med en termokon­takt som automatisk frakob-

ler pumpen i tilfælde af
overophedning. Så snart vandet køler
ned inden i apparatet, kobles apparatet
til igen og kan bruges.

 Sluk apparatet med tænd/slukkon-

takten.

 Træk netstikket ud af stikkontakten.

 Risiko

Før alle service- og vedligehol­delsesarbejder skal maskinen
afbrydes og stikket trækkes ud.

 ved transport af vand med tilsæt-

ninger, skal pumpen spoles med
klart vand efter brugen.

Højtryksrenseren er vedligeholdelses­fri.

Forsigtig

Tag hensyn til maskinens vægt
under transporten (se tekniske
data) for at undgå ulykker og
personskader.

 Løft maskinen ved hjælp af grebet

og bær den.

Forsigtig

Fare for at snuble pga. løst ka­bel!

 Oprul kablet og sikr det med

kableclips.

 Maskinen sikres/fastgøres, så den

ikke kan vælte eller flytte sig.

Forsigtig

Tag hensyn til maskinens vægt
ved valg af opbevaringssted (se
tekniske data) for at undgå ulyk­ker og personskader.

 Lad trykket slippe ud af apparatet

ved at åbne vandudtaget på tryksi­den (åbn f.eks. vandhanen).

 Tøm slangerne.
 Fjern suge- og trykledningen.
 Tøm pumpen ved at dreje tilslutnin-

gerne suge- / og trykledning om.

 Maskinen opbevares et frostfrit

sted.

Efter brug

Pleje, vedligeholdelse

Pleje

Vedligeholdelse

Transport

Manuel transport

Transport i køretøjer

Opbevaring

Opbevaring af damprenseren

9DA

– 6

Ekstratilbehør

Figurerne til det efterfølgende listede ekstratilbehør findes på side 4 i denne vej­ledning.

6.997-343.0 Pumpeforfilter, lil­le (gennemstrøm­ning op til 4.000 l/h)

Pumpeforfilter for alle gængse pumper uden
integreret filter. Til beskyttelse af pumpen imod
grove snavspartikler eller sand. Finfiltret kan
vaskes. For pumper med G1(33.3 mm) tilslut­ningsgevind.

6.997-350.0 Sugesæt 3,5 m, 3/4" Komplet tilslutningsklar, vakuumfast sugeslan-

ge med sugefilter og tilbagestrømningsstop.
Kan også anvendes som forlængelse til suge­slangen. For pumper med G1(33.3 mm) tilslut­ningsgevind.

6.997-349.0 Sugesæt 7,0 m, 3/4"

6.997-348.0 Sugeslange 3,5 m,
3/4"

Komplet tilslutningsklar, vakuumfast spiral­slange til direkte opkobling til pumpen. Til for­længelse af sugesættet eller til anvendelse
med sugefiltre. For pumper med G1(33.3 mm)­tilslutningsgevind.

6.997-359.0 Pumpetilslutnings­stykke inkl. kontra­ventil, lille

Vakuumfast tilslutning til pumpens slanger.
For pumper med G1 (33,3 mm)-tilslutningsge­vind og 3/4" og 1" slanger, inklusive omløber­møtrik, slangeklemme, fladtætning og kontra­ventil.

6.997-347.0 Vakuumfast spiral­slange, meterva­re, 25 m, 3/4“

Vakuumfast spiralslange. Metervare til tilskæ­ring af individuelle slangelængder. Kan bruges
som individuelt sugesæt sammen med Kärcher
tilslutningsstykker og Kärcher sugefiltre.

6.997-346.0 Vakuumfast spiral­slange, meterva­re, 25 m, 1“

6.997-345.0 Sugefilter med til­bagestrømnings­stop, Basic, 3/4"

Til opkobling til sugeslange-metervare. Tilba­gestrømningsstoppet forhindrer at det trans­porterede vand strømmer tilbage og reducerer
indsugningstiden. Inklusive slangeklemmer.

6.997-342.0 Sugefilter med til­bagestrømnings­stop, Basic, 1“

10 DA

– 7

6.997-341.0 Sugefilter med re­turstrømningsstop,
Premium

Til opkobling til sugeslange-metervare. Tilba­gestrømningsstoppet forhindrer at det trans­porterede vand strømmer tilbage og reducerer
indsugningstiden.
Robust metal-kunststof-model. Passende til 3/
4“ (19mm) eller 1“(25,4mm) slanger.
Inklusive slangeklemmer.

6.997-340.0 Tilslutningssæt
Premium

Til indkobling af 3/4“ (19 mm) vandslanger til
pumpen med G1“ (33,3 mm) tilslutningsgevind.
Til forøget vandgennemstrømning.

2.645-007.0/

2.645-066.0

G1-hanetilslutning
med G3/4-reduce­ring

Særlig stabil hanetilslutning. Reduceringsstyk­ke tillader tilslutning til 2 gevindstørrelser.

2.645-193.0/

2.645-203.0

Universal-slange­kobling Plus, for 1/
2", 5/8" og 3/4"
slanger

Grebfordybning af blødt kunststof sørger for let
håndtering. Kan bruges universelt for alle
gængse haveslanger.

2.645-148.0 Slange PrimoFlex
plus 3/4" -25m

Phthalatfri 3/4"-haveslange til forbindelse af
pumpen med spredningsapparatet.

Hjælp ved fejl

몇 OBS

For at undgå truende farer, må reparationer og udskiftning af reser­vedele på maskinen kun gennemføres af en godkendt kundeser­vice.
Træk netstikket og afbryd maskinen inden der arbejdes på maski­nen.

Fejl Årsag Afhjælpning

Pumpen kører men
transporterer ikke

Luft i pumpen se kapitel "Forberedelse"

fig. B og kapitel "Drift" fig.
D

Indsugningsområdet tilstop­pet

Træk stikket og rengør
indsugningsområdet

Indsugningsslange eller til­slutningsadapter ikke skruet
ind korrekt eller fuldstæn­digt.

Stram indsugningsslan­gen og tilslutningsadap­teren med hånden.

11DA

– 8

Pumpen starter ikke eller
standser pludseligt un­der driften

Strømforsyningen afbrudt Kontroller sikringer og el-

forbindelser

Termokontakten har afbrudt
pumpen på grund af overop­hedning
(Kun ved BP 4 Garden sæt).

Træk stikket, pumpen
skal køles ned, rengør
indsugningsområdet, tør­kørsel skal forhindres

Transportkapaciteten
formindskes eller er for
lav

Indsugningsområdet tilstop­pet

Træk stikket og rengør
indsugningsområdet

Pumpens transportkapaci­tet er afhængigt af transport­højden og det tilsluttede pe­riferiudstyr

Tag højde for den max.
transporthøjde, se tekni­ske data, vælg evt. en an­den diameter eller en an­den længde til slangen

Diameter på tryksiden for
snævert, f.eks. på grund af
en ikke helt åbnet kugleha­ne/ventil.

Åbn kuglehanen/ventilen
fuldstændig.

Slange på tryksiden knækket. Fjern knækket i slangen.

Fejl Årsag Afhjælpning

Vores Kärcher-afdeling hjælper gerne, hvis De har spørgsmål, eller der er fejl på
støvsugeren. Se adressen på bagsiden.

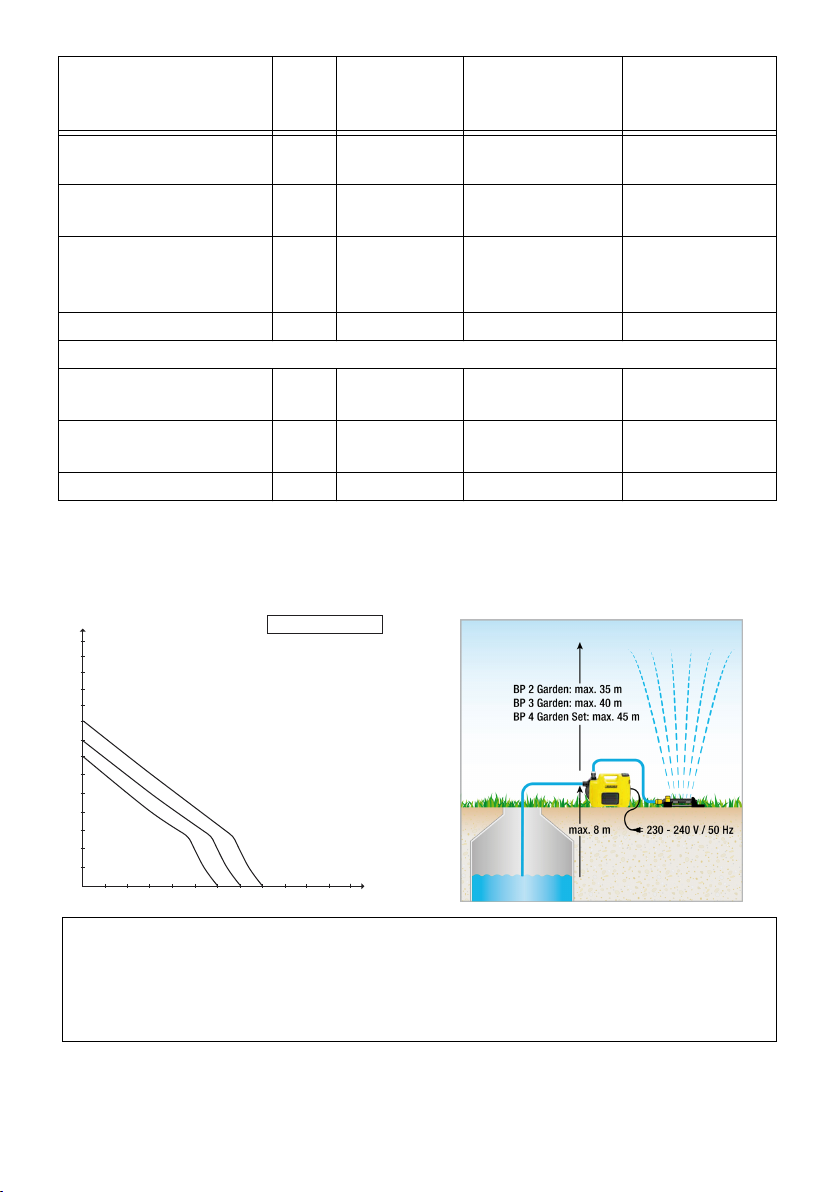

Tekniske data

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

Spænding V 230 - 240 230 - 240 230 - 240
Frekvens Hz 50 50 50
Ydelse P

nom.

W 700 800 1000
Max. transportkapacitet* l/h 3000 3500 4000
Max. indsugningshøjde m 8 8 8
Max. tryk MPa

(bar)

0,35
(3,5)

0,4

(4,0)

0,45

(4,5)
Max. transporthøjde m 35 40 45
Max. transporttempera-

tur

°C 35,0 35,0 35,0

Max. kornstørrelse af
transporterbare snavs­partikler

mm 1,0 1,0 1,0

Pumpetype Jet Jet Jet

12 DA

– 9

Forbehold for tekniske ændringer!

*Den max. transportmængde er et re­sultat af målingen uden isat kontraven­til.

Oplyste værdier ifølge EN ISO 20361

Lydtryksniveau L

pA

dB(A) 57 61 60

Lydeffektniveau LWA
garanteret

dB(A) 72 76 75

Vægt (uden tilbehør) kg 8,1 8,3 9,0

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

I/h

m

1000 2000

3000 4000

5000 6000

40

70

60

50

30

20

10

BP 2 Garden

BP 4 Garden

10m = 0,1MPa (1bar)

BP 3 GardenBP 3 Garden

Den mulige transportkapacitet er større:

- jo ringere opsugnings- og transporthøjden er

- jo større er diameteren af de brugte slanger.

- desto kortere er de brugte slanger.

- jo ringere tryk forårsager det tilsluttede tilbehør

13DA

– 10

Hermed erklærer vi, at den nedenfor
nævnte maskine i design og konstruk­tion og i den af os i handlen bragte ud­gave overholder de gældende grund­læggende sikkerheds- og sundheds­krav i EF-direktiverne. Ved ændringer
af maskinen, der foretages uden forud­gående aftale med os, mister denne
erklæring sin gyldighed.

Undertegnede agerer på vegne af og
med fuldmagt fra ledelsen.

Dokumentationsbefuldmægtiget:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf.: [phone]
Fax: [phone]

Winnenden, 2013/08/01

EU-overensstemmelses-

erklæring

Produkt: Pumpe
Type: 1.645-xxx
Gældende EF-direktiver

2006/95/EF
2004/108/EF
2000/14/EF
2011/65/EU

Anvendte harmoniserede standar­der

EN 55014–1: 2006+A1: 2009+A2:
2011

EN 55014–2: 1997+A1: 2001+A2:
2008

EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2:

2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Anvendte overensstemmelsesvur­deringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

BP2 G
Målt: 69
Garanteret: 72
BP3 G
Målt: 73
Garanteret: 76
BP4 G
Målt: 72
Garanteret: 75

CEO

Head of Approbation

14 DA

– 1

Kjære kunde,

Les denne bruksveilednin-

gen før apparatet tas i bruk
første gang, og følg anvisningene.
Oppbevar denne bruksveiledningen til
senere bruk eller for annen eier.

Dette apparatet er utviklet for privat
bruk og er ikke forberedt for kravene
som stilles i kommersiell bruk.
Produsenten er ikke ansvarlig for
eventuelle skader forårsaket av ikke­tiltenkt eller feil bruk.
Apparatet er først og fremst ment for
bruk i hager, og gir konstant trykk for
hagevanning.
Ved tilkobling av spredere kan maksi­malt følgende arealer vannes:

 BP 2 Garden: 350 m

2

 BP 3 Garden: 500 m

2

 BP 3 Garden Set Plus: 500 m

2

 BP 4 Garden Set: 800 m

2

Forsiktig!

Vann som pumpes med dette
apparatet er ikke drikkevann!

 Bruksvann
 Brønnvann
 Kildevann
 Regnvann
 Vann fra svømmebasseng (forut-

setter korrekt bruk av tilsetnings­midler)

몇 Advarsel

Pumpen må ikke brukes til et­sende, lett brennbare eller
eksplosive stoffer (som f.eks.
bensin, petroleum, nitratgjød­sel), fett, olje, saltvann eller
avløpsvann fra toalettanlegg
og tilslammet vann som har
lavere viskositet enn rent
vann. Temperatur på væsker
som pumpes må ikke være
over 35°C.
Apparatet er ikke egnet for
uavbrutt pumpedrift eller som
stasjonær installasjon (f.eks.
som heveanlegg eller dam­fontene).

Innholdsfortegnelse

Generelle merknader . . . . . . . . NO . . .1

Sikkerhet . . . . . . . . . . . . . . . . . NO . . .2

Betjening . . . . . . . . . . . . . . . . . NO . . .4

Pleie, vedlikehold . . . . . . . . . . . NO . . .5

Transport . . . . . . . . . . . . . . . . . NO . . .5

Lagring . . . . . . . . . . . . . . . . . . . NO . . .5

Tilleggsutstyr . . . . . . . . . . . . . . NO . . .6

Feilretting . . . . . . . . . . . . . . . . . NO . . . 7

Tekniske data . . . . . . . . . . . . . . NO . . .8

Generelle merknader

Forskriftsmessig bruk

Tillatte matevæsker:

15NO

– 2

Materialet i emballasjen kan re­sirkuleres. Ikke kast emballasjen
i husholdningsavfallet, men lever
den inn til resirkulering.

Gamle maskiner inneholder ver­difulle materialer som kan resir­kuleres. Disse bør leveres inn til
gjenvinning. Gamle maskiner
skal derfor avhendes i egnede
innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i inn­holdet finner du under:

www.kaercher.com/REACH

Vår ansvarlige salgsorganisasjon for
det enkelte land har utgitt garantibetin­gelsene som gjelder i det aktuelle lan­det. Eventuelle feil på maskinen blir re­parert gratis i garantitiden dersom dis­se kan føres tilbake til material- eller
produksjonsfeil. Ved behov for garanti­reparasjoner, vennligst henvend deg
med kjøpskvitteringen til din forhandler
eller nærmeste autoriserte kundeser­vice.

 Fare

For en umiddelbar truende fare
som kan føre til store person­skader eller til død.

몇 Advarsel

For en mulig farlig situasjon som
kan føre til store personskader
eller til død.

Forsiktig!

For en mulig farlig situasjon som
kan føre til mindre personskader
eller til materielle skader.

 Livsfare

Hvis sikkerhetsanvisningene
ikke følges, består livsfare grun­net elektrisk strøm!

 Kontroller strømledningen og

støpselet for skader hver
gang høytrykksvaskeren skal
brukes. En skadet strømled­ning må skiftes ut umiddel­bart hos autorisert kundeser­vice eller autorisert elektriker.

 Alle elektriske tilkoblinger

skal gjøres på sted som er
sikkert mot oversvømmelse.

 Uegnede elektriske skjøte-

ledninger kan være farlige.
Ved utendørs bruk må det an­vendes elektriske skjøteled­ninger som er godkjent for
dette og merket etter gjelden­de regler, og som har tilstrek­kelig ledningstverrsnitt:

 Støpsel og kontakt på skjøte-

ledning må være vanntette og
skal ikke ligge i vann. Koblin­gen skal ikke bli liggende på
bakken. Det anbefales å bru­ke en kabeltrommel som sik­rer at stikkontakten er minst
60 mm over bakken.

 Ikke bruk strømkabelen for å

bære eller feste apparatet.

 Trekk i støpselet, ikke i nett-

kabelen når du skal koble
maskinen fra nettet.

 Ikke trekk nettkabelen over

skarpe kanter, og ikke klem
den fast.

 Plasser apparatet sikret mot å

velte og mot oversvømmelse.

Miljøvern

Garanti

Symboler i bruksanvisningen

Sikkerhet

16 NO

– 3



Apparatet skal ikke drives
kontinuerlig i regn eller ved
fuktig tordenvær.

 Den angitte spenningen på

typeskiltet må stemme over­ens med spenningen i stik­kontakten.

 For å unngå farer skal repara-

sjon og skifte av reservedeler
på maskinen kun utføres av
autorisert kundeservice.

 Pumpen må ikke benyttes

som nedsenkbar pumpe.

 Ved bruk av pumpen i svøm-

mebasseng, hagedammer el­ler springvann, må en av­stand på minst 2 m overhol­des og apparatet må sikres
for å forhindre sideglipp ut i
vannet.

 Pass på elektriske beskyttel-

sesinnretninger:

 Pumpen kan brukes i svøm-

mebasseng, hagedammer og
springvann kun med en over­spenningsbryter med en no­minell strømfeil på maks. 30
mA. Dersom det befinner seg
personer i svømmebassen­get eller i hagedammen, skal
pumpen ikke benyttes.

 Av sikkerhetsgrunner anbefaler

vi i utgangspunktet at apparatet
drives via en overspenningsbry­ter (maks. 300 mA).

 Elektrisk tilkobling skal kun

foretas av fagutdannet elek­triker. De gjeldende nasjona­le regler skal absolutt over­holdes!

 I Østerrike må pumper til

bruk i svømmebasseng og
hagedammer som er utstyrt
med fast tilkoblingsledning, i
henhold til ÖVE B/EN 60555
del 1 til 3 mates via en ÖVE­godkjent skilletransformator
slik at den sekundære nomi­nelle spenningen ikke kan
overstige 230V.

 Dette apparatet er ikke ment

for bruk av personer med re­duserte fysiske, sensoriske
eller sjelelige evner, eller som
pga. mangel på erfaring og/
eller kunnskap ikke kan be­nytte apparatet trygt. De skal
da kun bruke apparatet under
oppsyn av en sikkerhetsan­svarlig person, eller få in­struksjoner av vedkommende
om bruk av appratet.

 Barn skal bare bruke appara-

tet når barnet er over 8 år og
er under oppsyn av en sikker­hetsansvarlig person, eller får
anvisninger av en person om
hvordan apparatet fungerer
og forstår hva slags farer det
kan medføre.

 Barn skal ikke leke med ap-

paratet.

 Barn skal holdes under tilsyn

for å sikre at de ikke leker
med apparatet.

 Rengjøring og bruksvedlike-

hold skal ikke utføres av barn
uten under tilsyn.

17NO

– 4

Forsiktig!

Før alle arbeider på maskinen,
sørg for at den står støtt for å for­hindre personskader eller mate­rielle skader.

Maskinen står støtt når den står på et
flatt underlag.

1 Tilkoblingsadapter for pumper G1
2 Plugger
3 Tilkobling G1 (33,3 mm) sugeled-

ning (inngang)

4 Tilkobling G1 (33,3 mm) trykkled-

ning (utgang)
5 PÅ/AV-bryter
6 Kabelclips
7 Nettkabel med plugg
8 Sugeslange-sett* inkl. 3,5 m tilkob-

lingsklar, vakuumfast spiralslange

med sugefilter og tilbakeslagsventil.
* Inngår kun ved levering av sett.

 Ta ut proppene.

Figur

 Skru tilkoblingsadapter i sugetilkob-

lingen på pumpen (inngang).
Trekk til for hånd.

 Koble til den vakuumfaste suge-

slangen.

Merknad

Avhengig av tilsmussingsgrad, bruk
forfilter for vannet som pumpes (se til­behør).

Merknad

For å redusere tiden for nytt innsug,
bruk en sugeslange med tilbakeslags­ventil. Dette forhindrer at sugeslangen
tømmes etter bruk (se tilbehør).
Figur

 Pumpen fylles med vann til overløp

via trykktilkoblingen.

Figur

 Skru tilkoblingsadapter i trykktilkob-

lingen på pumpen (inngang).
Trekk til for hånd.

 Koble til trykkledning.

 Sett støpselet i stikkontakten.
 Slå på apparatet ved hjelp av PÅ/

AV-bryteren.

Figur

 For å redusere tiden for innsuging,

løft trykkslangen ca. 1 meter.

 Vent til pumpen suger og mater

jevnt.

Merknad

PÅ/AV-bryteren kan også enkelt betje­nes med foten.

Forutsetning for at den står

støding

Betjening

Beskrivelse av apparatet

Forberedelse

Drift

18 NO

– 5

Forsiktig!

Tørrkjøring skader pumpen.

 Pumpen skal ikke være uten

tilsyn ved bruk.

Merknad

Pumpen BP4 Garden Set
har en termobryter som au­tomatisk slår av bryteren

ved overoppvarming. Så
snart vannet i apparatet er avkjølt
igjen, slår apparatet seg automatisk på
igjen og kan brukes videre.

 Slå av maslkinen ved hjelp av PÅ/

AV bryteren.

 Trekk ut støpselet fra stikkontakten.

 Fare

Slå av apparatet og ta ut strøm­støpselet innen service eller
vedlikeholdsarbeider påbegyn­nes.

 Ved mating av vann med tilsetnin-

ger, skyll pumpen med rent vann et­ter hver bruk.

Høytrykksvaskeren er vedlikeholdsfri.

Forsiktig!

For å unngå uhell eller person­skader ved transport, vær opp­merksom på vekten av maski­nen (se tekniske data).

 Løft apparatet i bærehåndtaket og

bær det.

Forsiktig!

Fare for å snuble i løs kabel!

 Rull opp kabelen og sikre

med kabelklips.

 Sikre maskinen mot å skli eller vip-

pe.

Forsiktig!

For å unngå uhell eller person­skader ved valg av lagringssted,
vær oppmerksom på vekten av
maskinen (se tekniske data).

 Ta trykket av apparatet ved å åpne

vannuttaket på trykksiden (f.eks.
ved å åpne vannkranen).

 Tøm slangene.
 Ta av sugeledning og trykkledning.
 Pumpen tømmes gjennom koblin-

gene for suge- og trykkledning ved
å dreie den rundt.

 Lagre apparatet på et frostfritt sted.

Etter bruk

Pleie, vedlikehold

Vedlikehold

Vedlikehold

Transport

Transport for hånd

Transport i kjøretøy

Lagring

Oppbevaring av apparatet

19NO

– 6

Tilleggsutstyr

Figurene til det etterfølgende spesialtilbehøret finner du på side 4 i denne bruks­anvisningen.

6.997-343.0 Pumpeforfilter, lite
(gjennomstrøm­ning til 4000 l/h)

Pumpeforfilter for alle vanlige pumper uten in­tegrert filter. For beskyttelse av pumpen fra
grove smusspartikler eller sand. Finfilteret er
vaskbart. For pumper med G1 (33,3 mm) kob­lingsgjenger.

6.997-350.0 Sugeutstyr 3,5 m,
3/4"

Komplett tilkoblingsklar vakuumfast spiralslan­ge med sugefilter og tilbakeslagsventil. Også
brukbar som forlengelse av sugeslange. For
pumper med G1 (33,3 mm) koblingsgjenger.

6.997-349.0 Sugeutstyr 7,0 m,
3/4"

6.997-348.0 Sugeslange 3,5 m,
3/4"

Komplett tilkoblingsklar, vakuumfast spiral­slange for direkte tilkobling til pumpen. Til for­lengelse av sugeutstyr eller til bruk med suge­filter. For pumper med G1 (33,3 mm) koblings­gjenger.

6.997-359.0 Pumpetilkobling
inkl. tilbakeslags­ventil, liten

Vakuumfast tilkobling av slangen til pumpen.
For pumper med G1 (33,3 mm) koblingsgjenger og
3/4" og 1" slanger, inklusive festemutter, slange­klemme, flatpakning og tilbakeslagsventil.

6.997-347.0 Vakuumfast spiral­slange, metervare,
25 m, 3/4“

Vakuumfast spiralslange. Metervare for tilkap­ping av individuelle sugeslanger. Kan brukes
kombinert med Kärcher tilkoblingsstykker og
Kärcher sugefilter som separat sugeutstyr.

6.997-346.0 Vakuumfast spiral­slange, metervare,
25 m, 1“

6.997-345.0 Sugefilter med til­bakeslagsventil,
Basic, 3/4"

For tilkobling til sugeslange-metervare. Tilba­keslagsventilen forhindrer at pumpet vann
strømmer tilbake, og forkorter derved tiden for
ny innsuging. Inklusive slangeklemme.

6.997-342.0 Sugefilter med til­bakeslagsfilter, Ba­sic, 1“

6.997-341.0 Sugefilter med til­bakeslagsventil,
Premium

For tilkobling til sugeslange-metervare. Tilba­keslagsventilen forhindrer at pumpet vann
strømmer tilbake, og forkorter derved tiden for
ny innsuging.
Robust metall-plast konstruksjon. Passende
for 3/4“ (19mm) eller 1“ (25,4mm) slange.
Inklusive slangeklemme.

20 NO

– 7

6.997-340.0 Tilkoblingssett Pre­mium

For tilkobling av 3/4“ (19 mm) vannslange til
pumper med G1“ (33,3 mm) tilkoblingsgjenger.
For økt vanngjennomstrømning.

2.645-007.0/

2.645-066.0

G1-krankobling
med G3/4-reduk­sjon

Spesielt robust krantilkobling. Reduserings­stykke gjør de mulig med tilkobling av 2 gjen­gestørrelser.

2.645-193.0/

2.645-203.0

Universal slange­kobling Plus, for 1/
2", 5/8" og 3/4"
slanger

Gripehåndtak av myk plast gir lett håndtering.
Generelt brukbar for alle vanlige hageslanger.

2.645-148.0 Slange PrimoFlex
plus 25m 3/4"

Ftalatfri 3/4" hageslange for tilkobling av pum­pen til leveringsutstyr.

Feilretting

몇 Forsiktig

For å unngå farer, skal reparasjon og skifte av reservedeler på mas­kinen kun utføres av autorisert kundeservice.
Før alt arbeide på apparatet skal apparatet slås av og strømkabelen
trekkes ut.

Feil Årsak Retting

Pumpe går ikke eller ma­ter ikke

Luft i pumpen se kapittem "Forberedel-

ser" fig. B og kapittel
"Drift" fig. D

Innsugingsområde tilstoppet Trekk ut støpselet og ren-

gjør innsugingsområdet

Sugeslange eller tilkoblings­adapter ikke korrekt eller
ikke fullstendig skrudd inn.

Trekk til sugeslange og
tilkoblingsadapter for
hånd.

Pumpen starter ikke eller
stopper plutselig under drift

Avbrutt strømforsyning Kontroller sikringer og

elektriske tilkoblinger

Termobryteren har slått av
pumpen på grunn av over­opphetning.
(Kun for BP 4 Garden Set).

Trekk ut støpselet, la
pumpen kjøle seg av,
rengjør innsugingsområ­det, unngå tørrkjøring

21NO

– 8

Det tas forbehold om tekniske end­ringer!

*Maks. matemengde følger av målin­ger uten innsatt tilbakeslagsventil.

Mateeffekt avtar eller er
for lav

Innsugingsområde tilstoppet Trekk ut støpselet og ren-

gjør innsugingsområdet

Mateledningen til pumpen er
avhengig av matehøyden og
tilkoblet periferiutstyr

Ta hensyn til maks. pu­mehøyde, se Tekiske da­ta, endre eventuelt slan­gediameter eller velg an­nen slangelengde.

Tverrsnitt redusert på trykksi­den, f.eks. på grunn av ikke
komplett åpnet ventil/kran.

Åpne ventil/kran helt.

Slangen på trykksiden har
knekk.

Rett opp knekk i slangen.

Feil Årsak Retting

Våre Kärcher-avdelinger hjelper deg gjerne ved feil eller om du har spørsmål. Se
baksiden for adressen.

Tekniske data

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

Spenning V 230 - 240 230 - 240 230 - 240
Frekvens Hz 50 50 50
Effekt P

nominell

W 700 800 1000
Maks. matemengde* l/h 3000 3500 4000
Maks. sugehøyde m 8 8 8
Maks. trykk MPa

(bar)

0,35
(3,5)

0,4

(4,0)

0,45

(4,5)
Maks. matehøyde m 35 40 45
Maks. pumpetemperatur °C 35,0 35,0 35,0
Maks. kornstørrelse av

smusspartikler i væsken

mm 1,0 1,0 1,0

Pumpetype Jet Jet Jet

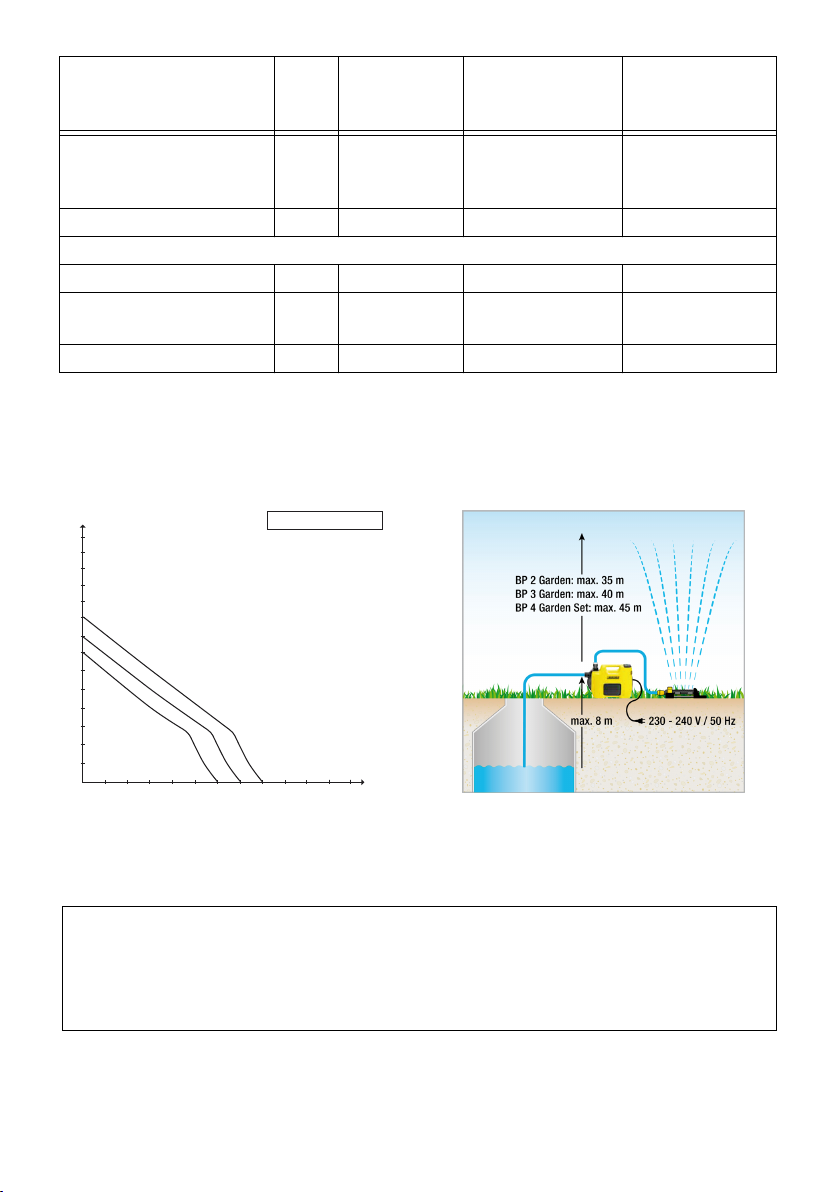

Registrerte verdier etter EN ISO 20361

Støytrykksnivå L

pA

dB(A) 57 61 60

Støyeffektnivå L

WA,

ga-

rantert

dB(A) 72 76 75

Vekt (uten tilbehør) kg 8,1 8,3 9,0

22 NO

– 9

I/h

m

1000 2000

3000 4000

5000 6000

40

70

60

50

30

20

10

BP 2 Garden

BP 4 Garden

10m = 0,1MPa (1bar)

BP 3 GardenBP 3 Garden

Mulig pumpevolum er desto større:

- desto lavere innsugings- og pumpehøyde er.

- desto større diameter er på de anvendte slangene.

- desto kortere de anvendte slangene er.

- desto lavere trykktap det tilkoblede tilbehøret forårsaker.

23NO

– 10

Vi erklærer hermed at maskinen angitt
nedenfor oppfyller de grunnleggende
sikkerhets- og helsekravene i de rele­vante EF-direktivene, med hensyn til
både design, konstruksjon og type
markedsført av oss. Ved endringer på
maskinen som er utført uten vårt sam­tykke, mister denne erklæringen sin
gyldighet.

De undertegnede handler på oppdrag
fra, og med fullmakt fra selskapsledel­sen.

Dokumentasjonsansvarlig:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf: [phone]
Faks: [phone]

Winnenden, 2013/08/01

EU-samsvarserklæring

Produkt: Pumpe
Type: 1.645-xxx
Relevante EU-direktiver

2006/95/EF
2004/108/EF
2000/14/EF
2011/65/EU

Anvendte overensstemmende nor­mer

EN 55014–1: 2006+A1: 2009+A2:
2011

EN 55014–2: 1997+A1: 2001+A2:
2008

EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2:

2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Anvendt metode for samsvarsvur­dering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

BP2 G
Målt: 69
Garantert: 72
BP3 G
Målt: 73
Garantert: 76
BP4 G
Målt: 72
Garantert: 75

CEO

Head of Approbation

24 NO

– 1

Bäste kund,

Läs denna bruksanvisning

före första användning och
följ anvisningarna noggrant. Denna
bruksanvisning ska förvaras för senare
användning eller lämnas vidare om
maskinen byter ägare.

Denna produkt har konstruerats för pri­vat användning och är ej avsedd för
påfrestande, industriell användning.
Tillverkaren påtar sig inget ansvar för
eventuella skador som uppkommer på
grund av felaktig användning eller fel­aktig hantering.
Maskinen är huvudsakligen avsedd för
användning i trädgården och ger ett
konstant tryck för trädgårdsbevattning.
Om sprinkler ansluts kan maximalt föl­jande ytor bevattnas:

 BP 2 Garden: 350 m

2

 BP 3 Garden: 500 m

2

 BP 3 Garden Set Plus: 500 m

2

 BP 4 Garden Set: 800 m

2

Varning

Vatten som har transporterats
med den här apparaten är inget
dricksvatten!

 Bruksvatten
 Brunnsvatten
 Källvatten
 Regnvatten
 Simbassängvatten (förutsätter kor-

rekt dosering av additiv)

몇 Varning

Frätande, lätt brännbara eller
explosiva substanser (t.ex.
bensin, petroleum, nitroväts­kor), fetter, oljor, saltvatten
och avloppsvatten från toa­lettanläggningar och vatten
som innehåller slam som har
en lägre flytbarhet än vatten,
får ej matas genom pumpen.
Temperaturen i den transpor­terade vätskan får inte över­skrida 35°C.
Aggregatet är inte avsett att
användas för oavbruten
pumpning eller som stationär
installation (t.ex. lyftaggregat,
fontänpump).

Innehållsförteckning

Allmänna hänvisningar. . . . . . . SV . . .1

Säkerhet. . . . . . . . . . . . . . . . . . SV . . .2

Handhavande. . . . . . . . . . . . . . SV . . .4

Skötsel, underhåll. . . . . . . . . . . SV . . .5

Transport . . . . . . . . . . . . . . . . . SV . . . 5

Förvaring . . . . . . . . . . . . . . . . . SV . . .5

Specialtillbehör. . . . . . . . . . . . . SV . . .6

Åtgärder vid störningar. . . . . . . SV . . .7

Tekniska data . . . . . . . . . . . . . . SV . . .8

Allmänna hänvisningar

Ändamålsenlig användning

Godkända matningsvätskor:

25SV

– 2

Emballagematerialen kan åter­vinnas. Kasta inte emballaget i
hushållssoporna utan för dem till
återvinning.

Skrotade aggregat innehåller
återvinningsbara material som
bör gå till återvinning. Överläm­na skrotade aggregat till ett
lämpligt återvinningssystem.

Upplysningar om ingredienser
(REACH)

Aktuell information om ingredienser
finns på:

www.kaercher.com/REACH

I respektive land gäller de garantivillkor
som publicerats av våra auktoriserade
distributörer. Eventuella fel på aggre­gatet repareras utan kostnad under
förutsättning att det orsakats av ett ma­terial- eller tillverkningsfel. I frågor som
gäller garantin ska du vända dig med
kvitto till inköpsstället eller närmaste
auktoriserade serviceverkstad.

 Fara

För en omedelbart överhängan­de fara som kan leda till svåra
skador eller döden.

몇 Varning

För en möjlig farlig situation som
kan leda till svåra skador eller
döden.

Varning

För en möjlig farlig situation som
kan leda till lätta skador eller
materiella skador.

 Livsfara

Vid åsidosättande av säkerhets­anvisningarna föreligger livfara
på grund av elektrisk ström!

 Kontrollera, före varje an-

vändningstillfälle, att nätka­beln och nätkontakten inte är
skadade. Skadade nätkablar
ska genast bytas ut av aukto­riserad kundservice eller en
utbildad elektriker.

 Alla elektriska stickanslut-

ningar skall placeras inom
områden som inte riskerar att
översvämmas.

 Olämpliga elektriska förläng-

ningskablar kan vara farliga.
Använd endast tillåtna elek­triska förlängningskablar ut­omhus, med motsvarande
märkning och med tillräckligt
tvärsnitt.

 Nätkontakt och kopplingar på

förlängningsledningar måste
vara vattentäta och får ej lig­ga i vatten. Kopplingen får
inte heller ligga på marken.
Det rekommenderas att man
använder en kabeltrumma
som säkerställer att eluttagen
befinner sig minst 60 mm
över marken.

 Använd inte nätkabeln till att

transportera eller fästa aggre­gatet.

 Drag inte i kabeln utan i kon-

takten för att skilja apparaten
från nätet.

Miljöskydd

Garanti

Symboler i bruksanvisningen

Säkerhet

26 SV

– 3



Drag inte kabeln över vassa
kanter och kläm inte ihop den.

 Placera apparaten där den

står säkert och inte riskerar
att utsättas för översvämning.

 Använd inte aggregatet under

längre tid i regn eller fuktig
omgivning.

 Angiven spänning på typskyl-

ten måste stämma överens
med vägguttagets spänning.

 För att undvika risker får re-

parationer och reserv­delsmontering endast utföras
av auktoriserad kundservice.

 Pumpen får inte användas

som dränkpump.

 När pumpen används i bas-

sänger, trädgårdsdammar och
brunnar skall ett minsta av­stånd på två meter bibehållas
och pumpen skall säkras så att
den inte åker ner i vattnet.

 Beakta elektriska skyddsan-

ordningar:

 Pumpar får endast drivas

med jordfelsbrytare, med no­minell felström på max.
30mA, i bassänger, träd­gårdsdammar och brunnar.
När personer befinner sig i
bassängen eller trädgårds­dammen får pumpen inte an­vändas.

 Av säkerhetsskäl rekommen-

derar vi principiellt att pum­pen används med jordfelsbry­tare (max. 30mA).

 Elanslutningar får endast ut-

föras av elektriker. Nationella
bestämmelser måste ovillkor­ligen beaktas!

 I Österrike måste pumpar

som ska användas till bas­sänger och trädgårdsdam­mar, utrustade med fast an­slutningsledning och enligt
ÖVE B/EN 60555 del 1 till 3,
matas via ÖVE-kontrollerad
avskiljningstransformator var­vid den nominella spänning­en inte får överskrida sekun­där 230V.

 Denna apparat är ej avsedd

att användas av personer
med begränsade psykiska,
sensoriska eller mentala
egenskaper eller som saknar
erfarenhet och/eller kunskap
att hantera den, såvida de
inte befinner sig under upp­sikt av en person ansvarig för
deras säkerhet eller har fått
anvisningar från en sådan
person om hur apparaten ska
användas och har förstått vil­ka faror som kan uppstå vid
användningen av apparaten.

 Barn får endast använda ap-

paraten om de är över 8 år
gamla och om de befinner sig
under uppsikt av en person
ansvarig för deras säkerhet
eller har fått anvisningar från
en sådan person om hur ap­paraten ska användas och
har förstått vilka faror som
kan uppstå vid användningen
av apparaten.

 Barn får inte leka med appa-

raten.

27SV

– 4



Barn ska hållas under uppsikt
för att garantera att de inte le­ker med maskinen.

 Rengöringen och använ-

darunderhållet får inte utföras
av barn om de inte står under
uppsikt.

Varning

Säkerställ innan all typ av arbete
med eller på maskinen dess sta­bilitet för att undvika olyckor eller
sakskador.

Maskinens stabilitet är säkerställd när
den ställs upp på ett jämnt underlag.

1 Anslutningsadapter för pumpar G1
2 Täckpropp
3 Anslutning G1 (33,3 mm) sugled-

ning (ingång)

4 Anslutning G1 (33,3 mm) tryckled-

ning (utgång)
5 TILL-/FRÅN brytare
6 Kabelklämma
7 Nätkabel med kontakt
8 Sugslangssats* inkl. 3,5 m anslut-

ningsfärdig, vakuumfast spiralslang

med sugfilter och återflödesstopp
* Ingår endast i leveransen av hela sat­ser.

 Ta bort förslutningspropp.


 Skruva i anslutningsadaptern i

pumpens suganslutning (ingång).
Dra fast för hand.

 Anslut den vakuumfasta sugslang-

en.

Hänvisning

Använd beroende på hur smutsig väts­kan är som ska transporteras ett förfil­ter (se tillbehör).

Hänvisning

För att förkorta insugningstiden vid om­start, använd en sugslang med återflö­desstopp. Detta förhindrar att sug­slangen töms efter användningen (se
tillbehör).

 Fyll på pumpen med vatten via

tryckanslutningen tills vattnet rinner
över.


 Skruva i anslutningsadaptern i

pumpens tryckanslutning (utgång).
Dra fast för hand.

 Anslut tryckledningen.

 Anslut nätkontakt till vägguttag.
 Starta aggregatet med TILL/FRÅN

reglaget.


 För att förkorta insugningstiden, lyft

upp tryckslangen ca 1m.

 vänta tills pumpen suger och förde-

lar likvärdigt

Hänvisning

TILL-/FRÅN brytaren kan även påver­kas bekvämt med foten.

Förutsättningar för stabilitet

Handhavande

Beskrivning av aggregatet

Förberedelser

Drift

28 SV

– 5

Varning

Torrkörning skadar pumpen.

 Lämna inte pumpen utan

uppsikt när den är i drift.

Hänvisning

Pumpen BP4 Garden Set
har en termobrytare som
stänger av pumpen auto-

matiskt om den överhettas.
Så snart vattnet som finns inne i pum­pen har svalnar av startar pumpen igen
automatiskt och kan fortsätta använ­das.

 Stäng av apparaten med TILL/

FRÅN reglaget.

 Dra ut nätkontakten ur vägguttaget.

 Fara

Stäng av aggregatet och dra ut
nätkontaken innan vård och
skötselarbeten ska utföras.

 Spola alltid igenom pumpen med

rent vatten efter varje användnings­tillfälle där vatten med tillsatser ma­tats fram.

Aggregatet är underhållsfritt.

Varning

Observera för att undvika olyck­or eller skador vid transport, no­tera maskinens vikt (se teknisk
data).

 Lyft upp maskinen i bärhandtaget

och bär den.

Varning

Snubbelrisk på grund av lös ka­bel!

 Rulla upp kabeln och säkra

med kabelklämma.

 Säkra maskinen så att den inte kan

glida eller tippa.

Varning

Observera för att undvika olyck­or eller skador lagring av maski­nen, beakta maskinens vikt (se
teknisk data).

 Gör maskinen trycklös genom att

öppna vattentömningen som är an­sluten på trycksidan (t.ex. genom
att öppna vattenkranen).

 Töm slangar.
 Ta bort sugledning och tryckled-

ning.

 Töm pumpen via anslutningarna för

sug-/ och tryckledning genom att
vända på pumpen.

 Förvara pumpen på frostfri plats.

Avsluta driften

Skötsel, underhåll

Underhåll

Underhåll

Transport

Transport för hand

Transport i fordon

Förvaring

Förvara aggregatet

29SV

– 6

Specialtillbehör

Bilderna på de följande beskrivna special tillbehören finns på sidan 4 i denna
bruksanvisning.

6.997-343.0 Pumpförfilter, litet
(genomflöde upp
till 4 000 l/h)

Pumpförfilter för alla konventionella pumpar
utan integrerat filter. För att skydda pumpen
mot grova smutspartiklar eller sand. Finfiltret är
tvättbart. För pumpar med G1(33,3 mm) an­slutningsgänga.

6.997-350.0 Sugenhet 3,5 m, 3/4" Komplett anslutningsfärdig, vakuumfast spiral-

slang med sugfilter och återströmningsskydd.
Kan även användas som förlängning till sug­slangen. För pumpar med G1(33,3 mm) an­slutningsgänga.

6.997-349.0 Sugenhet 7,0 m, 3/4"

6.997-348.0 Sugslang 3,5 m, 3/4" Komplett, anslutningsfärdig vakuumfast spiral-

slang för direktanslutning till pumpen. För för­längning av sugenheten eller för användning
med sugfilter. För pumpar med G1 (33,3 mm)­anslutningsgänga.

6.997-359.0 Pumpanslutnings­stycke inkl. bak­slagsventil, litet

Vakuumfast anslutning av sugslangen till pum­pen.
För pumpar med G1 (33,3 mm) anslutnings­gänga och 3/4" samt 1" slangar, inklusive
kopplingsmutter, slangklämma, flattätning och
backventil.

6.997-347.0 Vakuumfast spiral­slang, metervara
25 m, 3/4“

Vakuumfast spiralslang. Metervara som kan
skäras till individuellt anpassade längder. I
kombination med Kärcher anslutningsstycken
och Kärcher sugfilter kan den användas som
individuell sugenhet.

6.997-346.0 Vakuumfast spiral­slang, metervara
25 m, 1“

6.997-345.0 Sugfilter med åter­flödesstopp,
Basic, 3/4"

För anslutning till sugslang-metervara. Återflö­desstoppet förhindrar att det pumpade vattnet
kan rinna tillbaka och förkortar därmed insug­ningstiden vid omstart. Inklusive slangklämma.

6.997-342.0 Sugfilter med återflö­desstopp, Basic, 1“

30 SV

– 7

6.997-341.0 Sugfilter med åter­flödesstopp, Pre­mium

För anslutning till sugslang-metervara. Återflö­desstoppet förhindrar att det pumpade vattnet
kan rinna tillbaka och förkortar därmed insug­ningstiden vid omstart.
Robust utförande i metall och plast. Passar till
3/4“(19mm) och 1“(25,4mm) slangar.
Inklusive slangklämma.

6.997-340.0 Anslutningssats
Premium

För anslutning av 3/4“ (19 mm) vattenslangar
till pumpar med G1 (33,3 mm) anslutnings­gäng. För ökat vattengenomflöde.

2.645-007.0/

2.645-066.0

G1-krananslutning
med G3/4-reducer­stycke

Särskilt robust krananslutning Reducerstycke
gör det möjligt att ansluta till 2 gängstorlekar.

2.645-193.0/

2.645-203.0

Universell slang­koppling Plus, för
1/2", 5/8" och 3/4"
slangar

Greppfördjupningar i mjukplast ger en lätt han­tering. Kan användas universellt för alla kon­ventionella trädgårdsslagar.

2.645-148.0 Slang PrimoFlex
plus, 25 m, 3/4"

Fhthalatfri 3/4"-trädgårdsslang för anslutning
av pumpen till spridningsapparaten.

Åtgärder vid störningar

몇 Observera

För att undvika risker får reparationer och reservdelsmontering en­dast utföras av auktoriserad kundservice.
Stäng alltid av aggregatet och lossa nätkontakten innan arbeten på
aggregatet utförs.

Störning Orsak Åtgärd

Pumpen arbetar men
transporterar inte

Luft i pumpen se kapitel “Förbereda“

bild B och kapitel “Drift“
bild D

Insugningsområde tilltäppt Drag ur nätkontakten och

rengör insugningsområ­det

Insugningsslangen eller an­slutningsadapter är inte kor­rekt eller inte helt inskruvad.

Dra fast anslutnings­slangen och anslutnings­adaptern för hand.

31SV

– 8

Pump startar inte eller
stannar plötsligt under
drift

Avbrott i strömförsörjningen Kontrollera säkringar och

elanslutningar

Termobrytare har stängt av
pumpen på grund av över­hettning.
(endast BP 4 Garden Set).

Drag ur nätkontakt, låt
pumpen kylas av, rengör
insugningsområde, för­hindra torrkörning

Matningseffekt minskar
eller är för låg

Insugningsområde tilltäppt Drag ur nätkontakten och

rengör insugningsområ­det

Pumpens matningseffekt är
beroende av matningshöj­den samt kringliggande an­slutningar

Beakta max. matnings­höjd, se tekniska data
och välj ev. en annan
slangdiameter eller en
annan slanglängd.

Tvärsnittet på trycksidan är
för trångt, t.ex. på grund av
att ventilen/kranen inte är
helt öppnad.

Öppna ventilen/kranen
fullständigt.

Slangen på trycksidan är
knäckt.

Åtgärda knäckställen i
slangen.

Störning Orsak Åtgärd

Vid frågor eller problem hjälper närmaste Kärcher filial gärna till. Se baksidan för
adress.

Tekniska data

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

Spänning V 230 - 240 230 - 240 230 - 240
Frekvens Hz 50 50 50
Effekt P

nominell

W 700 800 1000
Max. matningsmängd* l/h 3000 3500 4000
Max. uppsugningshöjd m 8 8 8
Max. tryck MPa

(bar)

0,35
(3,5)

0,4

(4,0)

0,45

(4,5)
Max. matningshöjd m 35 40 45
Max transporttempera-

tur

°C 35,0 35,0 35,0

32 SV

– 9

Med reservation för tekniska änd­ringar!

* Den maximala matningsmängden
gäller för mätning vid användning utan
backventil.

Max. kornstorlek hos
transporteringsbara
smutspartiklar

mm 1,0 1,0 1,0

Pumptyp Jet Jet Jet

Beräknade värden enligt EN ISO 20361

Ljudtrycksnivå L

pA

dB(A) 57 61 60

Ljudeffektsnivå L

WA,

ga-

ranterat

dB(A) 72 76 75

Vikt (utan tillbehör) kg 8,1 8,3 9,0

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

I/h

m

1000 2000

3000 4000

5000 6000

40

70

60

50

30

20

10

BP 2 Garden

BP 4 Garden

10m = 0,1MPa (1bar)

BP 3 GardenBP 3 Garden

Den möjliga transportmängden är desto större:

- ju lägre insugnings- och transporthöjderna är.

- ju större diametrar de använda slangarna har.

- ju kortare de använda slangarna är.

- ju lägre tryckförluster de anslutna tillbehören orsakar.

33SV

– 10

Härmed försäkrar vi att nedanstående
betecknade maskin i ändamål och kon­struktion samt i den av oss levererade
versionen motsvarar EU-direktivens
tillämpliga grundläggande säkerhets­och hälsokrav. Vid ändringar på maski­nen som inte har godkänts av oss blir
denna överensstämmelseförklaring
ogiltig.

Undertecknade agerar på order av och
med fullmakt från företagsledningen.

Dokumentationsbefullmäktigad:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2013/08/01

Försäkran om

EU-överensstämmelse

Produkt: Pump
Typ: 1.645-xxx
Tillämpliga EU-direktiv

2006/95/EG
2004/108/EG
2000/14/EG
2011/65/EU

Tillämpade harmoniserade normer

EN 55014–1: 2006+A1: 2009+A2:
2011

EN 55014–2: 1997+A1: 2001+A2:
2008

EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2:

2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Tillämpad metod för överensstäm­melsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

BP2 G
Upmätt: 69
Garanterad: 72
BP3 G
Upmätt: 73
Garanterad: 76
BP4 G
Upmätt: 72
Garanterad: 75

CEO

Head of Approbation

34 SV

– 1

Arvoisa asiakas,

Lue käyttöohje ennen lait-

teen ensimmäistä käyttöä
ja toimi sen mukaan. Säilytä tämä käyt­töohje myöhempää käyttöä tai myö­hempää omistajaa varten.

Tämä laite on suunniteltu yksityiskäyt­töön eikä vastaa ammattikäyttöön tar­koituksia vaatimuksia.
Valmistaja ei vastaa mahdollisista va­hingoista, jotka johtuvat ohjeidenvas­taisesta tai väärästä käytöstä.
Laite on tarkoitettu etupäässä puutar­hakäyttöön ja tarjoaa tasaisen paineen
puutarhan kastelemiseksi.
Kun pumppuun liitetään springlerit, voi­daan maksimissaan seuraavan suurui­set pinta-alat kastella:

 BP 2 Garden: 350 m

2

 BP 3 Garden: 500 m

2

 BP 3 Garden Set Plus: 500 m

2

 BP 4 Garden Set: 800 m

2

Varo

Vesi, jota tällä laitteella pumpa­taan, ei ole juomavettä!

 Käyttövesi
 Kaivovesi
 Lähdevesi
 Sadevesi
 Uima-allasvesi (edellyttäen määrä-

ystenmukaista lisäaineen annoste­lua)

몇 Varoitus

Pumpulla ei saa pumpata
syövyttäviä, helposti palavia
eikä räjähdysalttiita aineita
(esim. bensini, petrooli, nitro­ohenteet), rasvoja, öljyjä,
suolavettä eikä WC-laitteisto­jen jätevesiä eikä sellaisia lie­tevesiä, joilla on huonommat
virtausominaisuudet kuin
puhtaalla vedellä. Pumpatta­vien nesteiden lämpötila ei
saa ylittää 35°C.
Laite ei sovellu jatkuvatoimi­seen pumppaukseen tai kiin­teästi asennettavaksi (esim.
vedennostolaitteistoon, suih­kulähdepumpuksi).

Sisällysluettelo

Yleisiä ohjeita . . . . . . . . . . . . . . FI . . .1

Turvallisuus . . . . . . . . . . . . . . . FI . . .2

Käyttö . . . . . . . . . . . . . . . . . . . . FI . . .4

Hoito, huolto . . . . . . . . . . . . . . . FI . . .5

Kuljetus . . . . . . . . . . . . . . . . . . FI . . .5

Säilytys. . . . . . . . . . . . . . . . . . . FI . . .5

Erikoisvarusteet . . . . . . . . . . . . FI . . .6

Häiriöapu . . . . . . . . . . . . . . . . . FI . . .7

Tekniset tiedot . . . . . . . . . . . . . FI . . .8

Yleisiä ohjeita

Tarkoituksenmukainen käyttö

Sallitut pumpattavat nesteet:

35FI

– 2

Pakkausmateriaalit ovat kierrä­tettäviä. Älä käsittelee pakkauk­sia kotitalousjätteenä, vaan toi­mita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvok­kaita kierrätettäviä materiaaleja,
jotka tulisi toimittaa kierrätyk­seen. Tästä syystä toimita kulu­neet laitteet vastaaviin keräilylai­toksiin.

Huomautuksia materiaaleista
(REACH)

Ajantasaisia tietoja ainesosista löytyy
osoitteesta:

www.kaercher.com/REACH

Kussakin maassa ovat voimassa val­tuuttamamme myyntiorganisaation jul­kaisemat takuuehdot. Materiaali- ja
valmistusvirheistä aiheutuvat virheet
laitteessa korjaamme takuuaikana
maksutta. Takuutapauksessa ota yhte­ys ostotositteen kanssa jälleenmyy­jään tai lähimpään valtuutettuun huol­toon.

 Vaara

Välittömästi uhkaava vaara,
joka aiheuttaa vakavan ruumiin­vamman tai johtaa kuolemaan.

몇 Varoitus

Mahdollisesti vaarallinen tilan­ne, joka voi aiheuttaa vakavan
ruumiinvamman tai voi johtaa
kuolemaan.

Varo

Mahdollisesti vaarallinen tilan­ne, joka voi aiheuttaa lievän ruu­miinvamman tai aineellisia va­hinkoja.

 Hengenvaara

Turvaohjeiden noudattamatta
jättäminen aiheuttaa mahdolli­sen sähköiskun aiheuttaman
hengenvaaran!

 Tarkasta aina ennen käyttöä,

että liitosjohto ja virtapistoke
ovat ehjät. Anna valtuutetun
asiakaspalvelun/sähköalan
ammattilaisen välittömästi
vaihtaa vaurioitunut liitosjoh­to.

 Kaikki sähköiset pistokeliitän-

nät on sijoitettava tulvimiselta
suojassa olevalle alueelle.

 Sopimattomat jatkojohdot

voivat olla vaarallisia. Käytä
ulkona vain tarkoitukseen hy­väksyttyjä ja vastaavasti mer­kittyjä jatkojohtoja, joissa on
riittävä johdon poikkileikkaus.

 Verkkojohdon ja jatkojohdon

liittimen on oltava vesitiiviitä,
eivätkä ne saa maata vedes­sä. Pistorasia ei saa maata
lattialla. Suosittelemme kaa­pelikelojen käyttämistä sen
takaamiseksi, että pistorasiat
ovat vähintään 60 mm alus­tan yläpuolella.

 Älä käytä verkkojohtoa lait-

teen kantamiseen tai kiinnit­tämiseen.

Ympäristönsuojelu

Takuu

Käyttöohjeessa esiintyvät

symbolit

Turvallisuus

36 FI

– 3



Kun irrotat laitteen sähköver­kosta, vedä pistokkeesta, ei
johdosta.

 Älä vedä verkkoliitäntäjohtoa

terävien reunojen yli äläkä li­tistä sitä.

 Aseta laite tukevasti sellai-

seen paikkaan, että se ei voi
kaatua ja on suojassa veden
tulvimiselta.

 Älä käytä laitetta jatkuvasti

sateessa tai kosteissa sää­olosuhteissa.

 Tyyppikilvessä ilmoitetun jän-

nitteen on oltava sama kuin
jännitelähteen jännite.

 Vaaratilanteiden eliminoimi-

seksi, vain valtuutettu asia­kaspalvelupiste saa korjata
koneen ja vaihtaa sen vara­osat.

 Pumppua ei saa käyttää up-

popumppuna.

 Kun pumppua käytetään

uima-altaissa, puutarhalam­mikoissa tai suihkukaivoissa,
säilytä 2m vähimmäisturvae­täisyys ja varmista laite ve­teen luisumisen varalta.

 Huomioi sähköiset suojalait-

teet:

 Pumppuja saa käyttää uima-

altaissa, puutarhalammikois­sa ja suihkulähteissä vain vi­kavirtasuojakytkimen, jonka
nimellisvikavirta on maks. 30
mA, kautta. Kun uima-altaas­sa tai puutarhalammessa on
ihmisiä, pumppua ei saa käyt­tää.

 Suosittelemme turvallisuus-

syistä, että laitetta käytetään
aina vikavirtasuojakytkimen
(maks. 30 mA) kautta.

 Vain sähköammattilainen saa

tehdä laitteen sähköliitännän.
Asiaa koskevia kansallisia
määräyksiä on aina ehdotto­masti noudatettava!

 Itävallassa on, ÖVE B/EN

60555, kohtien 1 - 3 mukai­sesti, uima-altaissa ja puutar­halammissa käytettävä
pumppuja, joissa on kiinteä
sähköliitäntäjohto ja syötön
on tapahduttava ÖVE-tarkas­tetun erotusmuuntajan väli­tyksellä, tällöin toisiopuolen
nimellisjännite ei saa ylittää
230V.

 Laitetta eivät saa käyttää sel-

laiset henkilöt, joilla on rajoit­tuneet fyysiset, aistimukselli­set tai henkiset kyvyt tai, joilta
puuttuu laitteen käyttämiseen
tarvittavaa kokemusta ja/tai
tietoa, paitsi jos heidän turval­lisuudestaan vastaava henki­lö valvoo heitä tai on antanut
heille laitteen käyttämiseen
tarvittavat ohjeet.

 Lapset saavat käyttää laitetta

vain, kun he ovat yli 8 vuotiai­ta ja ovat turvallisuudesta
vastaavan henkilön valvon­nassa tai ovat saaneet hänel­tä opastuksen laitteen käyttä­miseen.

 Lapset eivät saa leikkiä lait-

teen kanssa.

37FI

– 4



Lapsia on valvottava sen var­mistamiseksi, että he eivät
leiki laitteella.

 Lapset eivät saa ilman val-

vontaa suorittaa laitteen puh­distus- tai huoltotoimenpitei­tä.

Varo

Varmista ennen laitteen jokaista
käyttämistä tai laitteeseen koh­distuvaa toimenpidettä, että laite
seisoo kantavalla alustalla tuke­vasi paikallaan.

Kun laite asetetaan vaakasuoralle
alustalle, sen seisontavakavuus on
taattu.

1 Liitäntäadapteri pumpun G1:tä var-

ten
2 Sulkutulppa
3 Liitäntäkappale G1 (33,3 mm) imu-

letkulle (sisääntulo)
4 Liitäntäkappale G1 (33,3 mm) pai-

neletkulle (lähtö)
5 PÄÄLLE-/POIS-kytkin
6 Kaapeliklipsi
7 Verkkokaapeli ja pistoke
8 Imuletkusetti*, johon kuuluu 3,5 m

pituinen täysin liitäntävalmis, va-

kuuminkestävä imuletku imusuo-

dattimella ja takaisinvirtauksen es-

toventtiilillä.
* Kuuluu vain settien toimitukseen.

 Poista sulkutulppa.

Kuva

 Ruuvaa liitäntäadapteri pumpun

imuliittimeen (sisääntulo).
Kiristä käsin.

 Liitä vakuuminkestävä imuletku.

Huomautus

Käytä tarvittaessa esisuodatinta kulloi­senkin pumpattavan nesteen likai­suusasteesta riippuen (katso Lisäva­rusteet).

Huomautus

Alkuimuajan lyhentämiseksi, käytä
imuletkussa takaisinvirtauksen esto­venttiiliä. Venttiili estää imuletkun tyh­jenemisen käytön jälkeen (katso Lisä­varusteet).
Kuva

 Täytä pumppu vedellä paineliitti-

mestä, kunnes vettä valuu ylitse.

Kuva

 Ruuvaa liitäntäadapteri pumpun

paineliittimeen (lähtö).
Kiristä käsin.

 Liitä paineletku.

 Liitä virtapistoke pistorasiaan.
 Kytke laite päälle PÄÄLLE/POIS -

kytkimellä.

Kuva

 Alkuimentäajan lyhentämiseksi, ko-

hota paineletkua n. 1 m.

 odota, kunnes pumppu alkaa imeä

ja pumppaa vettä tasaisesti

Huomautus

PÄÄLLE-/POIS-kytkintä voi käyttää
mukavasti myös jalalla.

Edellytykset

seisontavakavuudelle

Käyttö

Laitekuvaus

Valmistelu

Käyttö

38 FI

– 5

Varo

Kuivakäynti vahingoittaa pump­pua.

 Älä jätä pumppua käytön ai-

kana ilman valvontaa.

Huomautus

Pumpussa BP4 Garden Set
on termokytkin, joka kytkee
pumpun sen ylikuumetessa

automaattisesti pois päältä.
Kun vesi laitteen sisällä on jälleen
jäähtynyt, laite kytkeytyy itsenäisesti
jälleen päälle ja pumppua voi käyttää
edelleen.

 Kytke laite pois päältä PÄÄLLE/

POIS PÄÄLTÄ -katkaisijalla.

 Vedä virtapistoke irti pistorasiasta.

 Vaara

Kytke laite pois päältä ennen
kaikkia hoito- ja huoltotöitä ja
vedä virtapistoke irti pistorasias­ta.

 jos pumpattavassa on ollut lisäai-

neita, huuhtele pumppu käytön jäl­keen sisältä puhtaalla vedellä.

Laitetta ei tarvitse huoltaa.

Varo

Onnettomuuksien tai vammojen
välttämiseksi, huomioi laitetta
kuljetettaessa sen paino (katso
Tekniset tiedot).

 Nosta ja kanna laitetta kantokah-

vasta.

Varo

Irtonainen kaapeli aiheuttaa
kompastumisvaaran!

 Kelaa löysä kaapeli ja varmis-

ta kaapeliklipsillä.

 Varmista laite siirtymisen ja kaatu-

misen varalta.

Varo

Onnettomuuksien tai vammojen
välttämiseksi, huomioi säilytys­paikkaa valittaessa laitteen pai­no (katso Tekniset tiedot).

 Tee laite paineettomaksi avaamalla

painepuolen vedenotto (esim.
avaamalla vesihana).

 Tyhjennä letkut.
 Poista imu- ja paineletku.
 Tyhjennä pumppu imu- / paineliitti-

mistä pumppua kääntämällä.

 Säilytä laitetta paikassa, jonka läm-

pötila ei laske nollan alapuolelle.

Käytön lopetus

Hoito, huolto

Hoito

Huolto

Kuljetus

Kuljetus käsin

Kuljetus ajoneuvoissa

Säilytys

Laitteen säilytys

39FI

– 6

Erikoisvarusteet

Seuraavassa lueteltujen erikoisvarusteiden kuvat löydät tämän käyttöohjeen si­vulta 4.

6.997-343.0 Pumppuesisuoda­tin, pieni (läpivirta­us maks. 4000 l/h)

Pumppuesisuodatin kaikille tavallisille pum­puille, joissa ei ole integroitua suodatinta. Suo­jaa pumppua suurilta likahiukkasilta ja hiekalta.
Hienosuodatin voidaan pestä. Pumpuille, jois­sa on G1 (33,3 mm) liitäntäkierre.

6.997-350.0 Imusarja 3,5 m, 3/4" Täysin liitäntävalmis, vakuuminkestävä spiraa-

liletku imusuodattimella ja takaisinvirtauksen
estoventtiilillä. Käytettevissä myös imuletkun
pidennyksenä. Pumpuille, joissa on G1 (33,3
mm) liitäntäkierre.

6.997-349.0 Imusarja 7,0 m, 3/4"

6.997-348.0 Imuletku 3,5 m, 3/4" Täysin liitäntävalmis, vakuuminkestävä spiraa-

liletku kiinnitettäväksi suoraan pumppuihin.
Imusarjan pidentämiseen tai käytettäväksi
imusuodattimen kanssa. Pumpuille, joissa on
G1 (33,3 mm) liitäntäkierre.

6.997-359.0 Pumpun liitäntä­kappale takaisku­venttiilillä, pieni

Pumpussa oleva liitin vakuuminkestäville let­kuille.
Pumpuille, joissa on G1 (33,3 mm) liitäntäkierre ja
3/4" sekä 1" letkut, sisältää hattumutterin, letkukiris­timen, tasotiivisteen ja takaiskuventtiilin.

6.997-347.0 Vakuuminkestävä
spiraaliletku, metri­tavara, 25 m, 3/4“

Vakuuminkestävä spiraaliletku. Metritavara lei­kattavaksi haluttuihin letkupituuksiin. Kun let­kuun yhdistetään Kärcher-liittimet ja Kärche­imusuodatin, sitä voidaan käyttää yksilöllisenä
imusarjana.

6.997-346.0 Vakuuminkestävä
spiraaliletku, metri­tavara, 25 m, 1“

6.997-345.0 Imusuodatin takai­sinvirtauksen esto­venttiilillä, Basic, 3/
4"

Liitettäväksi metritavarana saatavaan imulet­kuun. Takaisinvirtauksen estoventtiili estää
pumpatun veden virtaamisen takaisin ja lyhen­tää siten veden alkuimentään tarvittavaa aikaa.
Sisältää letkunkiristimen.

6.997-342.0 Imusuodatin takai­sinvirtauksen esto­venttiilillä, Basic, 1"

40 FI

– 7

6.997-341.0 Imusuodatin paluu­virtausestimellä,
Premium

Liitettäväksi metritavara-imuletkuun. Takaisin­virtaus-stop estää pumpatun veden virtaami­sen takaisin ja lyhentää siten veden alkuimen­tään tarvittavaa aikaa.
Luja metalli-muovi -rakenne Sopii 3/4“ (19mm)
ja 1“(25,4mm) letkuille.
Sisältää letkunkiristimen.

6.997-340.0 Liitinsarja Premium Tarkoitettu 3/4" (19 mm) vesiletkujen liittämiseen

pumppuihin, joissa on G1 (33,3 mm) liitinkierre. Ve­den suuremmalle läpivirtausmäärälle.

2.645-007.0/

2.645-066.0

G1-hanaliitäntä
G3/4-supistekap­paleella

Erityisen vankka hanaliitäntä. Supistekappale
mahdollistaa 2 erikokoisen kierteen liittämisen.

2.645-193.0/

2.645-203.0

Universal-letkulii­tin Plus, 1/2", 5/8"
ja 3/4" -letkuille

Pehmomuoviset kahvasyvennykset helppoa
käsittelyä varten. Universaalisesti käytetävissä
kaikille yleisille puutarhaletkuille.

2.645-148.0 Letku PrimoFlex
plus, 25 m, 3/4"

Ftalaattivapaa 3/4"-puutarhaletku pumpun liit­tämiseksi vedenkäyttölaitteeseen.

Häiriöapu

몇 Huomio

Vaaratilanteiden eliminoimiseksi, vain valtuutettu asiakaspalvelu­piste saa korjata koneen ja vaihtaa sen varaosat.
Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laittee­seen kohdistuvia töitä.

Häiriö Syy Korjaus

Pumppu ei käy tai ei
pumppaa

Pumpussa on ilmaa katso kohdan "Valmiste-

lu" kuvaa B ja kohdan
"Käyttö" kuvaa D

Imualue on tukossa Vedä verkkopistoke irti ja

puhdista imualue

Imuletku tai liitäntäadapteri
ei ole oikein kiinnitetty tai
kunnollisesti kiristetty.

Kiristä käsin imuletku ja
liitäntäadapteri.

Pumppu ei käynnisty tai
se se pysähtyy äkillisesti
käytön aikana

Virransyöttö on katkennut Tarkasta sulakkeet ja

sähköliitännät

Termostaattisuojakytkin on
pysäyttänyt pumpun ylikuu­menemisen vuoksi
(vain BP 4 Garden -setti).

Vedä verkkopistoke irti,
anna pumpun jäähtyä,
puhdista imualue, estä
kuivakäynti

41FI

– 8

Pumppausteho laskee
tai on liian pieni

Imualue on tukossa Vedä verkkopistoke irti ja

puhdista imualue

Pumpun pumppausteho riip­puu pumppauskorkeudesta
ja pumppuun liitetyistä
oheislaitteista

Huomioi maksimi pump­pauskorkeus, katso teksi­set tiedot, valitse tarvitta­essa letkulle toinen läpi­mitta ja toinen pituus.

Painepuolen poikkileikkaus lii­an ahdas, esim. venttiili/kuula­hana ei ole täysin avattu.

Avaa venttiili/kuulahan
kokonaan.

Painepuolen letku nurjahtanut. Poista nurjahduskohdat

letkusta.

Häiriö Syy Korjaus

Kärcher-toimipaikka vastaa mielellään kysymyksiisi ja auttaa mahdollisissa häiri­ötilanteissa. Osoite, katso takasivua.

Tekniset tiedot

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

Jännite V 230 - 240 230 - 240 230 - 240
Taajuus Hz 50 50 50
Teho P

nenn

W 700 800 1000

Maks. pumppausmää­rä*

l/h 3000 3500 4000

Maks. alkuimukorkeus m 8 8 8
Maks. paine MPa

(bar)

0,35
(3,5)

0,4

(4,0)

0,45

(4,5)

Maks. pumppauskor­keus

m35 40 45

Maks. pumppausläm­pötila

°C 35,0 35,0 35,0

Pumpattavien epä­puhtauksien maks.
raekoko

mm 1,0 1,0 1,0

Pumpputyyppi Jet Jet Jet

Mitatut arvot EN ISO 20361 mukaisesti

Äänenpainetaso L

pA

dB(A) 57 61 60

Äänitehon taso LWA
taattu

dB(A) 72 76 75

42 FI

– 9

Oikeus teknisiin muutoksiin pidäte­tään!

*Maks. pumppausmäärä lasketaan il­man käytössä olevaa takaiskuventtii­liä.

Paino (ilman varusteita) kg 8,1 8,3 9,0

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

I/h

m

1000 2000

3000 4000

5000 6000

40

70

60

50

30

20

10

BP 2 Garden

BP 4 Garden

10m = 0,1MPa (1bar)

BP 3 GardenBP 3 Garden

Mahdollinen pumppausmäärä on sitä suurempi,

- mitä pienempi imu- ja pumppauskorkeudet ovat.

- mitä suurempi käytettyjen letkujen halkaisijat ovat.

- mitä lyhyemmät käytetyt letkut ovat.

- mitä vähemmän painehäviötä liitetty varuste aiheuttaa.

43FI

– 10

Vakuutamme, että alla mainitut tuot­teet vastaavat suunnittelultaan ja ra­kenteeltaan sekä valmistustavaltaan
EU-direktiivien asianomaisia turvalli­suus- ja terveysvaatimuksia. Jos tuot­teeseen/tuotteisiin tehdään muutoksia,
joista ei ole sovittu kanssamme, tämä
vakuutus ei ole enää voimassa.

Allekirjoittaneet toimivat yrityksen joh­ton puolesta ja sen valtuuttamina.

Dokumentointivaltuutettu:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Puh.: [phone]
Faksi: [phone]

Winnenden, 2013/08/01

EU-

standardinmukaisuustodist

us

Tuote: Pumppu
Tyyppi: 1.645-xxx
Yksiselitteiset EU-direktiivit

2006/95/EY
2004/108/EY
2000/14/EY
2011/65/EU

Sovelletut harmonisoidut
standardit

EN 55014–1: 2006+A1: 2009+A2:
2011

EN 55014–2: 1997+A1: 2001+A2:
2008

EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2:

2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Sovellettu yhdenmukaisuuden
analysointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

BP2 G
Mitattu: 69
Taattu: 72
BP3 G
Mitattu: 73
Taattu: 76
BP4 G
Mitattu: 72
Taattu: 75

CEO

Head of Approbation

44 FI

– 1

Уважаемый покупатель!

Перед первым примене-

нием вашего прибора
прочитайте эту инструкцию по эк­сплуатации и действуйте соответст­венно. Сохраните эту инструкцию
по эксплуатации для дальнейшего
пользования или для следующего
владельца.

Данный прибор разработан для лич­ного использования и не расчитан
на требования для профессиональ­ного применения.
Изготовитель не несет ответствен­ности за возможные убытки, кото­рые возникли по причине использо­вания не по назначению или вслед­ствие неправильного обслуживания.
Устройство предназначено, в пер­вую очередь, для применения в са­ду. Оно обеспечивает постоянное
давление для орошения сада.

При подключении спринклеров воз­можно орошение площадей следую­щего максимального диаметра:

 BP 2 Garden: 350 m

2

 BP 3 Garden: 500 m

2

 BP 3 Garden Set Plus: 500 m

2

 BP 4 Garden Set: 800 m

2

Внимание!

Вода, которую подает дан­ное устройство, не является
питьевой!

 Техническая вода
 Колодезная вода
 Родниковая вода
 Дождевая вода
 Вода в ванной (при условии соот-

ветствующей дозировки добавок)

몇 Предупреждение

Не разрешается перекачка
разъедающих, легково­спламеняющихся или взры­воопасных веществ
(например, бензин, керо­син, нитрораствор), жи­ров, масел, нефти,
соленой воды и стоков из
туалетов и заиленной во­ды, которая обладает
меньшей текучестью, чем
вода. Температура перека­чиваемой жидкости не
должна превышать 35°C.
Прибор не предназначен
для непрерывной работы
насоса или

для стационар­ной установки (например,
в качестве подъемного ме­ханизма, фонтанного на­соса).

Оглавление

Общие указания . . . . . . . . . . . RU . . .1

Безопасность . . . . . . . . . . . . . RU . . .2

Управление . . . . . . . . . . . . . . . RU . . .5

Уход, техническое обслужи-

вание . . . . . . . . . . . . . . . . . . . . RU . . .6

Транспортировка . . . . . . . . . . RU . . .6

Хранение. . . . . . . . . . . . . . . . . RU . . .6

Специальные принадлежно-

сти . . . . . . . . . . . . . . . . . . . . . . RU . . .7

Помощь в случае неполадок . RU . . .9

Технические данные. . . . . . . . RU . .10

Общие указания

Использование по

назначению

Допустимые для перекачки жидкости:

45RU

– 2

Упаковочные материалы при­годны для вторичной обработ­ки. Поэтому не выбрасывайте
упаковку вместе с домашними
отходами, а сдайте ее в один
из пунктов приема вторичного
сырья.

Старые приборы содержат
ценные перерабатываемые
материалы, подлежащие пе­редаче в пункты приемки вто­ричного сырья. Поэтому ути­лизируйте старые приборы че­рез соответствующие систе­мы приемки отходов.

Инструкции по применению ком­понентов (REACH)

Актуальные сведения о компонен­тах приведены на веб-узле по сле­дующему адресу:

www.kaercher.com/REACH

В каждой стране действуют соответ­ственно гарантийные условия, из­данные уполномоченной организа­цией сбыта нашей продукции в дан­ной стране. Возможные неисправно­сти прибора в течение гарантийного
срока мы устраняем бесплатно,
если причина заключается в дефек­тах материалов или ошибках при из­готовлении. В случае возникновения
претензий в течение гарантийного
срока просьба обращаться, имея
при себе чек о покупке, в торговую
организацию, продавшую вам при­бор или в ближайшую уполномочен­ную службу сервисного обслужива­ния.

 Опасность

Для непосредственно грозя­щей опасности, которая при­водит к тяжелым увечьям
или к смерти.

몇 Предупреждение

Для возможной потенциаль­но опасной ситуации, кото­рая может привести к тяже­лым увечьям или к смерти.

Внимание!

Для возможной потенциаль­но опасной ситуации, кото­рая может привести к лег­ким травмам или повлечь ма­териальный ущерб.

 Опасность для жизни

При несоблюдении указаний
по технике безопасности су­ществует опасность для
жизни от электрического
тока!

 Перед началом работы с

прибором проверять сете­вой шнур и штепсельную
вилку на наличие повре­ждений. Поврежденный се­тевой шнур должен быть
незамадлительно заменен
уполномоченной службой
сервисного обслуживания/
специалистом-электри­ком.

Охрана окружающей среды

Гарантия

Символы в руководстве по

эксплуатации

Безопасность

46 RU

– 3



Все электрические штеп­сельные соединения долж­ны находиться в защищен­ном от затопления месте.

 Неподходящие электриче-

ские удлинители могут
представлять опасность.
Вне помещений следует
использовать только до­пущенные для использова­ния и соответственно
маркированные электри­ческие удлинители с до­статочным поперечным
сечением провода.

 Сетевая вилка и соедини-

тельный элемент удлини­теля должны быть герме­тичными и не находиться
в воде. Соединительный
элемент в дальнейшем не
должен касаться пола. Ре­комендуется использо­вать кабельные барабаны,
которые обеспечивают
размещение розеток не
менее, чем в 60 мм от по­ла.

 Не используйте сетевой

кабель питания для тран­спортировки или фиксации
прибора.

 При отсоединении прибо-

ра от сети питания необ­ходимо тянуть за штеп­сельную вилку, а не за ка­бель.

 Следите за тем, чтобы

сетевой кабель не защем­лялся и не терся об
острые края.

 Устанавливать устрой-

ство в стойком и защи­щенном от перелива поло­жении.

 Не эксплуатировать при-

бор продолжительное вре­мя во время дождя или при
влажной погоде.

 Напряжение, указанное в

заводской табличке, долж­но соответствовать на­пряжению источника тока.

 Во избежание опасности,

ремонт и установку запа­сных деталей должны вы­полнять только авторизи­рованные сервисные цен­тры.

 Нельзя использовать на-

сос как погружной насос.

 При использовании насоса

вблизи плавательных бас­сейнов, садовых прудов или
фонтанов соблюдать ми­нимальное расстояние 2 м
и защитить прибор от со­скальзывания в воду.

 Следить за электрически-

ми защитными устройст­вами:

 Использовать погружные

насосы вблизи бассейнов,
садовых прудов и фонта­нов только с автоматом
защиты от тока утечки с
номинальным током утеч­ки 30 мА. Если в бассейне
или садовом пруду нахо­дятся люди, запрещается
использовать насос.

47RU

– 4



Из соображений безопасно­сти, мы рекомендуем исполь­зовать устройство с авто­матом защиты от тока
утечки (утечки 30 мА).

 Электрические соедине-

ния должны выполняться
только электриком. Сле­дует обязательно соблю­дать национальные тре­бования!

 В Австрии насосы для ис-

пользования в бассейнах и
садовых прудах, оборудо­ванные фиксированным со­единительным трубопро­водом, согласно ÖVE B/EN
60555 часть 1 - 3, должны
получать электропитание
от одобренного ÖVE раз­делительного трансфор­матора, причем номиналь­ное напряжение не должно
превышать 230В.

 Данное устройство не

предназначено для исполь­зования людьми с ограни­ченными физическими,
сенсорными или умствен­ными возможностями, а
также лиц с отсутствием
опыта и/или отсутстви­ем необходимых знаний, за
исключением случаев, ког­да они находятся под над­зором ответственного за
безопасность лица или по­лучают от него указания
по применению устройст­ва, а также осознают вы­текающие отсюда риски.

 Допускается применение

устройства детьми, до­стигшими 8-летнего воз­раста и находящимися под
присмотром лица, ответ­ственного за их безопа­сность, или получившими
инструкции о применении
устройства от такого ли­ца, а также осознающими
вытекающие отсюда ри­ски.

 Не разрешайте детям иг-

рать с устройством.

 Следить за тем, чтобы

дети не играли с устрой­ством.

 Не разрешайте детям

проводить очистку и об­служивание устройства
без присмотра.

Внимание!

Перед выполнением любых
действий с прибором или у
прибора необходимо обеспе­чить устойчивость во избе­жание несчастных случаев
или повреждений.

Устойчивость прибора гарантирова­на только в том случае, если он
установлен на ровной поверхности.

Условия для обеспечения

устойчивости

48 RU

– 5

1 Соединительный адаптер для

насосов G1

2 Пробка
3 Подключение G1 (33,3 мм), вса-

сывающий трубопровод (вход)

4 Подключение G1 (33,3 мм), на-

порный трубопровод (выход)
5 Переключатель ВКЛ/ВЫКЛ
6 Зажим для кабеля
7 Сетевой шнур со штепсельным

разъемом
8 Набор всасывающих шлангов*

включает готовый к подключе-

нию, вакуум-плотный спираль-

ный шланг длиной 3,5 м со вса-

сывающим фильтром и системой

остановки обратного потока
* Только для наборов, включенных в
комплект поставки.

 Извлечь пробку.

Рисунок

 Привинтить соединительный

адаптер ко всасывающему эле-

менту насоса (вход).

Затянуть вручную.

 Подключить вакуум-плотный вса-

сывающий шланг.

Указание

Фильтр предварительной очистки
использовать в зависимости от сте­пени загрязнения перекачиваемой
жидкости (см. принадлежности).

Указание

Для сокращения времени повторно­го всасывания следует применять
всасывающий шланг с системой
остановки обратного потока. Это
предотвращает опорожнение вса-

сывающего шланга после его ис­пользования (см. принадлежности).
Рисунок

 Заполнить насос водой до пере-

полнения через напорный патру­бок.

Рисунок

 Привинтить соединительный

адаптер к напорному патрубку
насоса (выход).
Затянуть вручную.

 Подключить напорный трубопро-

вод.

 Вставить сетевую штепсельную

вилку в розетку.

 Включить аппарат с помощъю пе-

реключателя Вкл./Выкл.

Рисунок

 С целью сокращения времени

всасывания следует приподнять
напорный шланг прибл. на 1 м.

 Подождать, пока насос не будет

всасывать и равномерно качать.

Указание

Выключателем ВКЛ/ВКЛ также мож­но удобно управлять с помощью но­ги.

Внимание!

Сухой ход может повредить
насос.

 Не оставлять работаю-

щий насос без присмотра.

Указание

Насос BP4 Garden Set
оснащен термовыключа­телем, который автомати-

чески выключает насос в
случае перегрева. Как только вода
внутри устройства остынет, оно
включится автоматически и им мож­но будет пользоваться.

Управление

Описание прибора

Подготовка

Эксплуатация прибора

49RU

– 6



Выключить аппарат выключате­лем Вкл./Выкл.

 Вытащите штепсельную вилку из

розетки.

 Опасность

При проведении любых работ
по уходу и техническому об­служиванию аппарат следу­ет выключить, а сетевой
шнур - вынуть из розетки.

 При подачи воды с добавками по-

сле каждого использования поло­скать насос чистой водой.

Аппарат не нуждается в профилак­тическом обслуживании.

Внимание!

Во избежание несчастных
случаев или травмирования,
при транспортировке необ­ходимо принять во внимание
вес прибора (см. раздел "Тех­нические данные").

 Высоко поднять прибор за ручку

и перенести.

Внимание!

Опасность спотыкания о не­закрепленные кабели!

 Свернуть кабели и закре-

пить зажимом.

 Зафиксировать прибор от сме-

щения и опрокидывания.

Внимание!

Во избежание несчастных
случаев или травмирования,
при выборе места хранения
необходимо принять во вни­мание вес прибора (см. раз­дел "Технические данные").

 Сбросить давление устройства

путем открытия водозабора, под­ключенного к стороне давления
(напр., открыть водопроводный
кран).

 Опорожнить шланги.
 Извлечь всасывающий и напор-

ный трубопровод.

 Опорожнить насос путем враще-

ния через элемент подключения
всасывающего и напорного водо­провода.

 Прибор следует хранить в защи-

щенном от мороза помещении.

Окончание работы

Уход, техническое

обслуживание

Уход

Техническое обслуживание

Транспортировка

Транспортировка вручную

Транспортировка на

транспортных средствах

Хранение

Хранение прибора

50 RU

– 7

Специальные принадлежности

Изображения указанных далее специальных принадлежностей вы найдете
на странице 4 данного руководства.

6.997-343.0 Фильтр грубой
очистки насоса,
маленький (рас­ход до 4000 л/ч)

Фильтр грубой очистки насоса для всех рас­пространенных моделей насосов без встро­енного фильтра. Для защиты насосов от
крупных частиц грязи или песка. Фильтр
тонкой очистки можно мыть. Для насосов с
соединительной резьбой G1 (33,3 мм).

6.997-350.0 Всасывающая
гарнитура 3,5 м,

3/4"

Полностью готовый к подключению, вакуум­плотный спиральный шланг со всасываю­щим фильтром и системой остановки
обратного потока. Также применяется в ка­честве удлинителя всасывающего шланга.
Для насосов с соединительной резьбой G1

(33,3 мм).

6.997-349.0 Всасывающая
гарнитура 7,0 м,
3/4"

6.997-348.0 Всасывающий

шланг 3,5 м, 3/4"

Полностью готовый к подключению, вакуум­плотный спиральный шланг для прямого
подключения к насосам. Для удлинения
всасывающей гарнитуры или для использо­вания со всасывающими фильтрами. Для
насосов с соединительной резьбой G1 (33,3
мм).

6.997-359.0 Соединительная
деталь насоса,
включ. обратный
клапан, малень­кая

Вакуум-плотное подключение шланга к на­сосу.
Для насосов с соединительной резьбой G1
(33,3 мм) и шлангами диаметром 3/4" и 1",
включая накидную гайку, шланговый хомут,
плоское уплотнение и обратный клапан.

6.997-347.0 Вакуум-плотный
спиральный
шланг, продаю­щийся на метры,
25 м, 3/4“

Вакуум-плотный спиральный шланг. Прода­ется на метры, для нарезки отдельных
шлангов необходимой длины. В сочетании с
соединительными деталями Kärcher и вса­сывающим фильтром Kärcher применяется
в качестве отдельной всасывающей гарни­туры.

6.997-346.0 Вакуум-плотный
спиральный
шланг, продаю­щийся на метры,
25 м, 1“

51RU

– 8

6.997-345.0 Всасывающий
фильтр с систе­мой остановки
обратного пото­ка, Basic, 3/4"

Для подключения к всасывающему шлангу,
продающемуся на метры. Система останов­ки обратного потока препятствует возврату
перекачиваемой воды и вследствие этого
уменьшает время повторного всасывания.
Включая клемму шланга.

6.997-342.0 Всасывающий
фильтр с систе­мой остановки
обратного пото­ка, Basic, 1“

6.997-341.0 Всасывающий
фильтр с систе­мой остановки
обратного пото­ка, Premium

Для подключения к всасывающему шлангу,
продающемуся на метры. Система останов­ки обратного потока препятствует возврату
перекачиваемой воды и вследствие этого
уменьшает время повторного всасывания.
Прочное металлопластиковое исполнение.
Подходит для шлангов 3/4“ (19мм) и
1“(25,4мм).
Включая клемму шланга.

6.997-340.0 Комплект для
подключения

Premium

Для подключения к 3/4“ (19 мм) резиновым
шлангам в насосах с соединительной резь­бой G1 (33,3 мм). Для повышенной утечки
воды.

2.645-

007.0/

2.645-066.0

Резьбонарезной
патрон G1 с пере­ходником G3/4

Особо прочный резьбонарезной патрон. Пе­реходник позволяет подключить насадки
для 2 размеров резьбы.

2.645-

193.0/

2.645-203.0

Универсальное
шланговое соеди­нение Plus, для
шлангов диаме­тром 1/2", 5/8" и 3/

4"

Захватные пазы из мягкого пластика облег­чают эксплуатацию. Универсальное устрой­ство для всех распространенных типов са­довых шлангов.

2.645-148.0 Шланг PrimoFlex
plus, 25 м, 3/4"

Садовый шланг из безфталатового матери­ала диаметром 3/4" для соединения насоса
с устройством для нанесения разжиженных
материалов.

52 RU

– 9

Помощь в случае неполадок

몇 Внимание

Во избежание опасности, ремонт и установку запасных де­талей должны выполнять только авторизированные серви­сные центры.
Перед проведением любых работ с прибором, выключить
прибор и вытянуть штепсельную вилку.

Неполадка Причина Способ устранения

Насос работает, но не
перекачивает.

Воздух в насосе см. главу „Подготовка“

рис. B и главу „Эксплуа­тация“ рис. D

Зона всасывания засори­лась

Вытянуть сетевую вил­ку и прочистить зону
всасывания.

Всасывающий шланг или
соединительный адаптер
неправильно или не до
конца завинчен.

Плотно затянуть всасы­вающий шланг или сое­динительный адаптер
вручную.

Насос не запускается
или внезапно остано­вилась в ходе работы

Прерывание подачи пита­ния

Проверить предохрани­тели и электрические
соединения

Защитное термореле от­ключило насос из-за пере­грева.

(Только для BP 4 Garden
Set).

Вытянуть сетевую вил­ку, дать насосу остыть,
прочистить зону всасы­вания, избегать эксплу­атации всухую

53RU

– 10

Мощность падает или
слишком малая

Зона всасывания засори­лась

Вытянуть сетевую вил­ку и прочистить зону
всасывания.

Мощность насоса зависит
от высоты подачи и под­ключенной периферии.

Необходимо следить за
максимальной высотой
перекачки, см. раздел
"Технические данные",
при необходимости вы­брать другой диаметр
или длину шланга

Поперечное сечение на
стороне давления сужает­ся, например, из-за не пол­ностью открытого клапана/
шарового крана.

Полностью открыть
клапан/шаровой кран.

Перегнулся шланг на сто­роне давления.

Устранить перегибы
шланга.

Неполадка Причина Способ устранения

Филиал фирмы Kärcher с удовольствием ответит на ваши вопросы и окажет
содействие при устранении неисправностей в приборе. Адрес указан на
обороте

Технические данные

BP 2

Garden

BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

Напряжение V 230 - 240 230 - 240 230 - 240
Частота Hz 50 50 50
Мощность Р

ном

W 700 800 1000

Макс. объем перекач­ки*

l/h 3000 3500 4000

Макс. высота всасы­вания

m8 8 8

Макс. давление MPa

(bar)

0,35
(3,5)

0,4

(4,0)

0,45
(4,5)

Макс. высота пере­качки

m35 40 45

Макс. температура
нагнетания

°C 35,0 35,0 35,0

54 RU

– 11

Изготовитель оставляет за со­бой право внесения технических
изменений!

*Макс. подача достигается при из­мерении без установленного обрат­ного клапана.

Макс. размер частиц,
допустимых для пере­качки

mm 1,0 1,0 1,0

Тип насоса Jet Jet Jet

Значение установлено согласно стандарту EN ISO 20361

Уровень шума дб

а

дБ(А)57 61 60

Гарантированный
уровень шума L

WA

дБ(А)72 76 75

Вес без (принадлеж­ностей)

kg 8,1 8,3 9,0

BP 2

Garden

BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

I/h

m

1000 2000

3000 4000

5000 6000

40

70

60

50

30

20

10

BP 2 Garden

BP 4 Garden

10m = 0,1MPa (1bar)

BP 3 GardenBP 3 Garden

Возможный объем подачи тем больше:

- чем меньше высота всасывания и перекачки.

- чем больше диаметр используемых шлангов.

- чем короче используемые шланги.

- чем меньшее падение давления, обусловленное подсоединением допол­нительного оборудования.

55RU

– 12

Настоящим мы заявляем, что
нижеуказанный прибор по своей
концепции и конструкции, а также в
осуществленном и допущенном
нами к продаже исполнении
отвечает соответствующим
основным требованиям по
безопасности и здоровью согласно
директивам ЕС. При внесении
изменений, не согласованных с
нами, данное заявление теряет
свою силу.

Нижеподписавшиеся лица действу­ют по поручению и по доверенности
руководства предприятия.

уполномоченный по документации:

S. Reiser

Alfred Kaercher GmbH & Co. KG
Alfred-Kaercher-Str. 28 - 40
71364 Winnenden (Germany)

Тел.: [phone]
Факс: [phone]

Winnenden, 2013/08/01

Заявление о

соответствии ЕС

Продукт Насос
Тип: 1.645-xxx
Основные директивы ЕС

2006/95/EC
2004/108/EC
2000/14/ЕС
2011/65/ЕU

Примененные гармонизирован­ные нормы

EN 55014–1: 2006+A1: 2009+A2:
2011

EN 55014–2: 1997+A1: 2001+A2:
2008

EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2:

2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Примененный порядок оценки со­ответствия

2000/14/ЕС: Приложение V

Уровень мощности звука dB(A)

BP2 G

Измерено:69
Гарантировано:72

BP3 G

Измерено:73
Гарантировано:76

BP4 G

Измерено:72
Гарантировано:75

CEO

Head of Approbation

56 RU

– 1

Szanowny Kliencie!

Przed rozpoczęciem użyt-

kowania sprzętu należy
przeczytać poniższą instrukcję obsługi
i przestrzegać jej. Instrukcję obsługi
należy zachować na później lub dla na­stępnego użytkownika.

To urządzenie zostało opracowane do
użytku prywatnego i nie jest przezna­czone do zastosowania przemysłowe­go.
Producent nie odpowiada za ewentual­ne szkody mające miejsce z racji użyt­kowania urządzenia niezgodnego z
przeznaczeniem albo niewłaściwej ob­sługi.
Urządzenie przeznaczone jest głównie
do użytku w ogrodzie i oferuje stałe ciś-
nienie przy nawadnianiu ogródka.
Przy podłączeniu zraszaczy można
nawadniać maksymalnie następujące
powierzchnie:

 BP 2 Garden: 350 m

2

 BP 3 Garden: 500 m

2

 BP 3 Garden Set Plus: 500 m

2

 BP 4 Garden Set: 800 m

2

Uwaga

Woda, która tłoczona jest przez
to urządzenie, nie jest wodą pit­ną!

 Woda użytkowa
 Woda studzienna
 Woda źródlana
 Woda deszczowa
 Woda z basenów pływackich (przy

założeniu właściwego dozowania
dodatków)

몇 Ostrzeżenie

Nie mogą być przetaczane
natomiast materiały żrące, ła-
twopalne albo wybuchowe
(np. benzyna, nafta, rozcień­czalnik nitro), smary, oleje,
woda solona ani ścieki z toa­let czy zamulona woda, które
mają niższą płynność niż wo­da. Temperatura przetacza­nej cieczy nie może
przekraczać 35°C.
Urządzenie nie nadaje się do
pompowania ciągłego ani
jako instalacja stacjonarna
(np. urządzenie podnośniko­we, pompa fontannowa).

Spis treści

Instrukcje ogólne . . . . . . . . . . . PL . . .1

Bezpieczeństwo . . . . . . . . . . . . PL . . .2

Obsługa . . . . . . . . . . . . . . . . . . PL . . .4

Czyszczenie i konserwacja . . . PL . . .5

Transport . . . . . . . . . . . . . . . . . PL . . .5

Przechowywanie . . . . . . . . . . . PL . . .6

Wyposażenie specjalne . . . . . . PL . . .7

Usuwanie usterek. . . . . . . . . . . PL . . .8

Dane techniczne . . . . . . . . . . . PL . . .9

Instrukcje ogólne

Użytkowanie zgodne z

przeznaczeniem

Dopuszczalne ciecze do przetaczania:

57PL

– 2

Materiały użyte do opakowania
nadają się do recyklingu. Opako­wania nie należy wrzucać do
zwykłych pojemników na śmieci,
lecz do pojemników na surowce
wtórne.

Zużyte urządzenia zawierają
cenne surowce wtórne, które po­winny być oddawane do utyliza­cji. Z tego powodu należy usu­wać zużyte urządzenia za po­średnictwem odpowiednich sy­stemów utylizacji.

Wskazówki dotyczące składników
(REACH)

Aktualne informacje dotyczące skład­ników znajdują się pod:

www.kaercher.com/REACH

W każdym kraju obowiązują warunki
gwarancji określone przez odpowied­niego lokalnego dystrybutora. Ewentu­alne usterki urządzenia usuwane są w
okresie gwarancji bezpłatnie, o ile spo­wodowane są błędem materiałowym
lub produkcyjnym. W sprawach na­praw gwarancyjnych prosimy kierować
się z dowodem zakupu do dystrybutora
lub do autoryzowanego punktu serwi­sowego.

 Niebezpieczeństwo

Przy bezpośrednim niebezpie­czeństwie, prowadzącym do
ciężkich obrażeń ciała lub do
śmierci.

몇 Ostrzeżenie

Przy możliwości zaistnienia nie­bezpiecznej sytuacji mogącej
prowadzić do ciężkich obrażeń
ciała lub śmierci.

Uwaga

Przy możliwości zaistnienia nie­bezpiecznej sytuacji mogącej
prowadzić do lekkich obrażeń
ciała lub szkód materialnych.

 Zagrożenie życia

Nieprzestrzeganie wskazówek
dotyczących bezpieczeństwa
stwarza niebezpieczeństwo po­rażenia prądem elektrycznym!

 Przed każdym zastosowa-

niem sprawdzać, czy prze­wód zasilający lub wtyczka
nie są uszkodzone. W przy­padku uszkodzenia przewo­du zasilającego niezwłocznie
zlecić jego wymianę autory­zowanemu serwisowi lub
elektrykowi.

 Wszystkie elektryczne złącza

wtykowe należy umieścić w
obszarze zabezpieczonym
przed zalaniem.

 Nieodpowiednie przedłuża-

cze elektryczne mogą być
niebezpieczne.

Ochrona środowiska

Gwarancja

Symbole w instrukcji obsługi

Bezpieczeństwo

58 PL

– 3

Na wolnym powietrzu należy
stosować tylko dopuszczone
do tego celu i odpowiednio
oznaczone przedłużacze
elektryczne o wystarczają­cym przekroju.

 Wtyczka i złącze przedłuża-

cza muszą być wodoszczelne
i nie mogą leżeć w wodzie.
Złącze nie może też leżeć na
ziemi. Zaleca się stosowanie
bębnów kablowych, które za­pewniają, że gniazdka znaj­dują się co najmniej 60 mm
nad ziemią.

 Nie używać przewodu siecio-

wego do transportowania /
mocowania urządzenia.

 Aby odłączyć urządzenie od

sieci, nie ciągnąć za kabel in­stalacyjny, lecz za wtyczkę.

 Unikać sytuacji prowadzą-

cych do uszkodzenia mecha­niczego kabla zasilającego
(przecięcia, przetarcia, zgnie­cenia, wyrwania).

 Urządzenie powinno zostać

zabezpieczone przed zato­pieniem i zalaniem.

 Nie używać urządzenia dłu-

gotrwale w czasie deszczu
lub przy dużej wilgotności po­wietrza.

 Napięcie podane na tabliczce

znamionowej musi się zgadzać
z napięciem źródła prądu.

 Aby wykluczyć zagrożenia,

naprawy i montaż części za­miennych mogą być przepro­wadzane jedynie przez auto­ryzowany serwis.

 Pompa nie powinna być sto-

sowana jako pompa zanurze­niowa.

 W przypadku stosowania

pompy w basenach pływa­ckich, stawach ogrodowych i
fontannach należy zachować
minimalną odległość 2 m i za­bezpieczyć urządzenie przed
zsunięciem się do wody.

 Przestrzegać zasad bezpie-

czeństwa elektrycznego:

 Pompy w basenach pływa-

ckich, stawach ogrodowych i
fontannach mogą być obsłu­giwane tylko przy użyciu wy­łącznika ochronnego prądo­wego o prądzie uszkodzenio­wym sięgającym maks. 30
mA. Gdy wewnątrz basenu
pływackiego albo w stawu
ogrodowego znajdują się
osoby, pompy nie można włą-
czać.

 Ze względów bezpieczeń-

stwa zaleca się uruchamianie
urządzenia zawsze przy uży­ciu wyłącznika ochronnego
prądowego (maks. 30 mA).

 Przyłącze elektryczne może

być wykonane jedynie przez
specjalistę elektryka. Przy
tym należy przestrzegać od­nośnych krajowych przepi­sów!

 W Austrii pompy używane w

basenach pływackich i sta­wach ogrodowych, wyposa­żone w stały przewód łączą­cy, muszą być zasilane zgod­nie z ÖVE B/EN 60555 cz.

59PL

– 4

1 do 3 poprzez transformator
izolacyjny atestowany przez
ÖVE, przy czym napięcie
znamionowe sekundarne nie
może przekraczać 230 V.

 Niniejsze urządzenie nie jest

przewidziane do użytkowania
przez osoby o ograniczonych
możliwościach fizycznych,
sensorycznych lub mental­nych albo takie, którym bra­kuje doświadczenia i/lub wie­dzy na temat jego używania,
chyba że są one nadzorowa­ne przez osobę odpowie­dzialną za ich bezpieczeń­stwo i otrzymały od niej wska­zówki na temat użytkowania
urządzenia oraz istniejących
zagrożeń.

 Dzieci mogą użytkować urzą-

dzenie tylko wtedy, gdy mają
ponad 8 lat i gdy są one nad­zorowane przez osobę odpo­wiedzialną za ich bezpie­czeństwo lub otrzymały od
niej wskazówki na temat użyt-
kowania urządzenia i zrozu­miały zaistniałe wskutek tego
zagrożenia.

 Dzieci nie mogą się bawić

tym urządzeniem.

 Dzieci powinny być nadzoro-

wane, żeby zapewnić, iż nie
bawią się urządzeniem.

 Czyszczenie i konserwacja

nie może być przeprowadza­na przez dzieci bez nadzoru.

Uwaga

Przed jakąkolwiek czynnością
przy użyciu urządzenia lub przy
urządzeniu należy stworzyć wa­runki dla stateczności, w celu
uniknięcia wypadków wzgl.
uszkodzeń.

Stateczność urządzenia jest zagwa­rantowana, gdy stoi ono na równej po­wierzchni.

1 Przystawka przyłączeniowa do

pomp G1
2 Korek zatyczkowy
3 Przyłącze G1 (33,3 mm) przewodu

ssawnego (wejście)
4 Przyłącze G1 (33,3 mm) przewodu

tłocznego (wyjście)
5Włącznik/wyłącznik
6 Klips kablowy
7 Przewód zasilający z wtyczką
8 Zestaw wężyka wężyk do zasysa-

nia* z 3,5 m gotowym do podłącze-

nia, hermetycznym wężem spiral-

nym z filtrem ssawnym i z zabezpie-

czeniem przed cofaniem wody
* Znajduje się jedynie w zestawach ob­jętych zakresem dostawy.

Warunki dla stateczności

Obsługa

Opis urządzenia

60 PL

– 5



Usunąć zatyczkę zamykającą.

Rysunek

 Wkręcić przejściówkę do króćca

przyłączeniowego pompy (wejście).
Przykręcić ręką.

 Podłączyć hermetyczny wężyk do

zasysania.

Wskazówka

W zależności od stopnia zabrudzenia
przetaczanego płynu zastosować filtr
wstępny (patrz akcesoria).

Wskazówka

W celu skrócenia ponownego zasysa­nia, zastosować wężyk do zasysania z
zabezpieczeniem przed cofaniem wo­dy. Zapobiega on opróżnianiu wężyka
do zasysania po jego użyciu (patrz ak­cesoria).
Rysunek

 Napełnić pompę wodą poprzez

przyłącze ciśnieniowe aż do przela­nia.

Rysunek

 Wkręcić przejściówkę do przyłącza

ciśnieniowego pompy (wyjście).
Przykręcić ręką.

 Podłączyć sprężone powietrze.

 Włożyć wtyczkę sieciową do

gniazdka.

 Włączyć urządzenie za pomocą

włącznika/wyłącznika.

Rysunek

 W celu skrócenia czasu zasysania

podnieść wąż ciśnieniowy na ok.
1 m.

 Odczekać, aż pompa zassie wodę i

zacznie ją równomiernie tłoczyć.

Wskazówka

Włącznik/wyłącznik można wygodnie
obsługiwać również nogą.

Uwaga

Praca na sucho szkodzi pompie.

 Nie zostawiać włączonej

pompy bez nadzoru.

Wskazówka

Pompa BP4 Garden Set
dysponuje wyłącznikiem
termicznym, który wyłącza

pompę automatycznie w
przypadku przegrzania. Gdy woda we­wnątrz urządzenia ulegnie ochłodze­niu, urządzenie samoczynnie ponow­nie się włącza i można je dalej używać.

 Wyłączyć urządzenie używając

włącznika/wyłącznika.

 Wyciągnąć wtyczkę z gniazdka.

 Niebezpieczeństwo

Przed przystąpieniem do wszel­kich prac pielęgnacyjnych i kon­serwacyjnych urządzenie wyłą­czyć i wyjąć wtyczkę z gniazdka
sieciowego.

 w przypadku tłoczenia wody z do-

datkami, po każdym użyciu pompę
należy przepłukać czystą wodą.

Urządzenie nie wymaga konserwacji.

Uwaga

W celu uniknięcia wypadków
wzgl. zranień przy transporcie
należy zwrócić uwagę na ciężar
urządzenia (patrz dane tech­niczne).

Przygotowanie

Praca urządzenia

Zakończenie pracy

Czyszczenie i konserwacja

Konserwacja

Konserwacja

Transport

61PL

– 6



Podnieść urządzenie i nosić przy
użyciu uchwytu nośnego.

Uwaga

Niebezpieczeństwo potknięcia
się z powodu luźnego kabla!

 Zwinąć kabel i zabezpieczyć

klipsem kablowym.

 Zabezpieczyć urządzenie przed

przesunięciem i przewróceniem
się.

Uwaga

W celu uniknięcia wypadków
wzgl. zranień, przy wyborze
przechowywania należy zwrócić
uwagę na ciężar urządzenia
(patrz dane techniczne).

 Pozbawić urządzenie ciśnienia

przez otwarcie poboru wody podłą­czonego po stronie tłocznej (np.
przez otwarcie kurka wodnego).

 Opróżnić węże.
 Usunąć przewód ssawny i przewód

tłoczny.

 Opróżnić pompę przyłączy przewo-

du ssawnego / i tłocznego przez jej
obrócenie.

 Urządzenie należy przechowywać

w miejscu zabezpieczonym przed
mrozem.

Transport ręczny

Transport w pojazdach

Przechowywanie

Przechowywanie urządzenia

62 PL

– 7

Wyposażenie specjalne

Rysunki wyposażenia specjalnego przedstawionego poniżej znajdują się na stro­nie 4 niniejszej instrukcji.

6.997-343.0 Filtr przedni pompy
(przepływ do 4 000
l/h)

Filtr przedni pompy do wszystkich stosowa­nych pomp bez wbudowanego filtra. Do ochro­ny pompy przed grubymi cząsteczkami brudu
lub piasku. Filtr dokładny można myć. Do
pomp z gwintem przyłączeniowym G1
(33,3 mm).

6.997-350.0 Garnitur ssawny
3,5 m, 3/4"

Gotowy do podłączenia komplet z hermetycz­nym wężem spiralnym z filtrem ssawnym i z
zabezpieczeniem przed cofaniem wody. Możli-
we użycie również jako przedłużacz wężyka do
zasysania. Do pomp z gwintem przyłączenio­wym G1 (33,3 mm).

6.997-349.0 Garnitur ssawny
7,0 m, 3/4"

6.997-348.0 Wężyk do zasysa­nia 3,5 m, 3/4"

Komplet z gotowym do podłączenia herme­tycznym wężem spiralnym do bezpośredniego
podłączenia do pomp. Jako przedłużacz do
garnituru ssawnego lub do użytku z filtrami
ssawnymi. Do pomp z gwintem przyłączenio­wym G1 (33,3 mm).

6.997-359.0 Element przyłącze­niowy pompy z za­worem zwrotnym,
mały

Hermetyczne złącze węży do podłączenia z
pompą.
Do pomp z gwintem przyłączeniowym G1 (33,3
mm) i wężów 3/4" i 1", z nakrętką kołpakową,
zaciskiem wężowym, uszczelką płaską i zawo­rem zwrotnym.

6.997-347.0 Hermetyczny wąż
spiralny, miara me­trowa, 25 m, 3/4“

Wąż spiralny hermetyczny. Miara metrowa do
przycinania pojedynczych długości węża. Z
możliwością użycia jako indywidualny garnitur
ssawny w połączeniu ze złączkami Kärcher i
filtrami ssawnymi Kärcher.

6.997-346.0 Hermetyczny wąż
spiralny, miara me­trowa, 25 m, 1“

6.997-345.0 Filtr ssawny z za­bezpieczeniem
przed cofaniem
wody, Basic, 3/4"

Do podłączenia do miary metrowej węża ssaw­nego. Zabezpieczenie przed cofaniem wody
zapobiega powrotowi tłoczonej wody i skraca
tym samym czas ponownego zasysania. Wraz
z zaciskiem wężowym.

6.997-342.0 Filtr ssawny z za­bezpieczeniem
przed cofaniem
wody, Basic, 1“

63PL

– 8

6.997-341.0 Filtr ssawny z za­bezpieczeniem
przed cofaniem
wody, Premium

Do podłączenia do miary metrowej węża ssaw­nego. Zabezpieczenie przed cofaniem wody
zapobiega powrotowi tłoczonej wody i skraca
tym samym czas ponownego zasysania.
Wytrzymałe wykonanie z tworzywa sztuczne­go i metalu. Pasuje do węży 3/4“ (19 mm) i
1“(25,4 mm).
Wraz z zaciskiem wężowym.

6.997-340.0 Zestaw przyłącze­niowy Premium

Do przyłączania węży wodnych 3/4“ (19 mm)
do pomp z gwintem przyłączeniowym G1“
(33,3 mm). Na podwyższony wydatek wody.

2.645-007.0/

2.645-066.0

Kurek G1 z ele­mentem redukcyj­nym G3/4

Szczególnie wytrzymały kurek. Element reduk­cyjny umożliwia przyłączenie do 2 wielkości
gwintu.

2.645-193.0/

2.645-203.0

Złącze węże uni­wersalne Plus, do
węży 1/2", 5/8" i 3/
4"

Zagłębienia uchwytu z miękkiego tworzywa
sztucznego zapewniają łatwą obsługę. Z moż­liwością uniwersalnego zastosowania do
wszystkich stosowanych węży ogrodowych.

2.645-148.0 Wąż PrimoFlex
plus 25 m, 3/4"

Wąż ogrodowy 3/4" pozbawiony ftalanów, do
łączenia pompy z urządzeniem rozlewającym.

Usuwanie usterek

몇 Uwaga

Aby wykluczyć zagrożenia, naprawy i montaż części zamiennych
mogą być przeprowadzane jedynie przez autoryzowany serwis.
Przed przystąpieniem do wszelkich prac w obrębie urządzenia na­leży wyłączyć urządzenie i odłączyć przewód sieciowy od zasilania.

Zakłócenie Przyczyna Usuwanie usterek

Pompa pracuje albo nie
przetacza

Powietrze w pompie Patrz Rozdział „Przygoto-

wanie“ rys. B i rozdział
„Eksploatacja“ rys. D

Zablokowany obszar zasy­sania

Wyjąć wtyczkę sieciową i
oczyścić obszar zasysa­nia

Niewłaściwie lub nie w pełni
przykręcony wężyk do zasy­sania lub przejściówka.

Wężyk od zasysania lub
przejściówkę przykręcić
ręką.

64 PL

– 9

Pompa się nie urucha­mia albo w czasie pracy
nagle się zatrzymuje

Przerwany dopływ prądu Sprawdzić bezpieczniki i

połączenia elektryczne

Termiczny wyłącznik
ochronny wyłączył pompę z
powodu przegrzania
(Tylko w przypadku zestawu
BP 4 Garden Set).

Wyjąć wtyczkę sieciową,
pompę wychłodzić, wy­czyścić obszar zasysa­nia, uniemożliwić pracę
na sucho

Wydajność pompy spa­da lub jest zbyt niska

Zablokowany obszar zasy­sania

Wyjąć wtyczkę sieciową i
oczyścić obszar zasysa­nia

Wydajność pompy zależy od
wysokości tłoczenia i podłą­czonego obwodu

Uwzględnić maks. wyso­kość tłoczenia, patrz
Dane techniczne, ewent.
wybrać inną średnicę lub
długość węża

Zmniejszony przekrój po
stronie tłocznej, np. z powo­du niewłaściwie otwartego
zaworu/kurka.

W pełni otworzyć zawór/
kurek.

Wąż zagięty po stronie tłocz-
nej.

Usunąć zagięcia węża.

Zakłócenie Przyczyna Usuwanie usterek

W przypadku pytań lub usterek prosimy zwrócić się do najbliższego oddziału fir­my Kärcher. Adres znajduje się na odwrocie.

Dane techniczne

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

Napięcie V 230 - 240 230 - 240 230 - 240
Częstotliwość Hz 50 50 50
Moc P

znam.

W 700 800 1000
Maks. przepływ* l/h 3000 3500 4000
Maks. wysokość ssania m 8 8 8
Maks. ciśnienie MPa

(bar)

0,35
(3,5)

0,4

(4,0)

0,45

(4,5)
Maks. wys. tłoczenia m 35 40 45
Maks. temp. tłoczenia °C 35,0 35,0 35,0

65PL

– 10

Zmiany techniczne zastrzeżone!

*Maks. przepływ jest wynikiem pomia­ru przeprowadzonego bez użycia za­woru zwrotnego.

Maks. wielk. ziarna
przetłaczanych czą­stek brudu

mm 1,0 1,0 1,0

Typ pompy Jet Jet Jet

Wartości określone zgodnie z EN ISO 20361

Poziom ciśnienie aku­stycznego L

pA

dB(A) 57 61 60

Poziom mocy aku­stycznej L

WA,

gwaran-

towany

dB(A) 72 76 75

Ciężar (bez akceso­riów)

kg 8,1 8,3 9,0

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

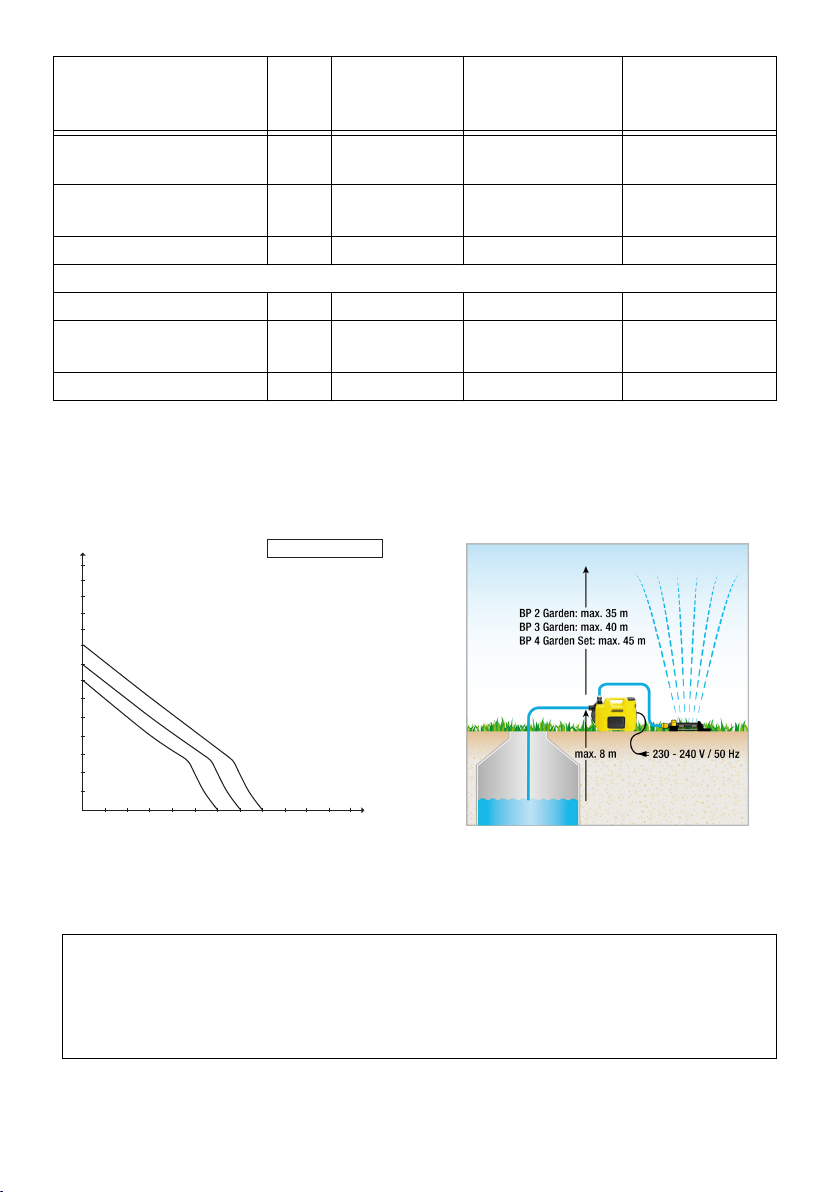

I/h

m

1000 2000

3000 4000

5000 6000

40

70

60

50

30

20

10

BP 2 Garden

BP 4 Garden

10m = 0,1MPa (1bar)

BP 3 GardenBP 3 Garden

Możliwy przepływ jest tym większy:

- im mniejsza jest wysokość zasysania i tłoczenia.

- im większa średnica używanych węży.

- im krótsze węże, których się używa.

- im mniej straty ciśnienia powodują zamknięte akcesoria.

66 PL

– 11

Niniejszym oświadczamy, że określo­ne poniżej urządzenie odpowiada pod
względem koncepcji, konstrukcji oraz
wprowadzonej przez nas do handlu
wersji obowiązującym wymogom dy­rektyw UE dotyczącym wymagań w za­kresie bezpieczeństwa i zdrowia.
Wszelkie nie uzgodnione z nami mody­fikacje urządzenia powodują utratę
ważności tego oświadczenia.

Z upoważnienia zarządu przedsiębior­stwa.

Pełnomocnik dokumentacji:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
tel.: [phone]
faks: [phone]

Winnenden, 2013/08/01

Deklaracja zgodności UE

Produkt: Pompa
Typ: 1.645-xxx
Obowiązujące dyrektywy WE

2006/95/WE
2004/108/WE
2000/14/WE
2011/65/UE

Zastosowane normy zharmonizowa­ne

EN 55014–1: 2006+A1: 2009+A2:
2011

EN 55014–2: 1997+A1: 2001+A2:
2008

EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2:

2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Zastosowana metoda oceny zgod­ności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

BP2 G
Zmierzony: 69
Gwarantowany: 72
BP3 G
Zmierzony: 73
Gwarantowany: 76
BP4 G
Zmierzony: 72
Gwarantowany: 75

CEO

Head of Approbation

67PL

– 1

Väga austatud klient,

enne seadme esmakord-

set kasutamist tuleb lugeda
käesolevat kasutusjuhendit ja toimida
selle kohaselt. Juhend tuleb hilisemaks
kasutamiseks või järgmise omaniku
tarvis alles hoida.

See seade töötati välja erakasutuseks
ega ole ette nähtud professionaalse
kasutamisega kaasnevaks koormu­seks.
Tootja ei vastuta võimalike kahjude
eest, mis on tingitud seadme mittesihi­pärasest kasutamisest või valest käita­misest.
Seade on ette nähtud eeskätt aias ka­sutamiseks ja varustab aia niisutus­süsteemi püsiva rõhuga.
Vihmuteid ühendades on võimalik nii­sutada maksimaalselt järgmist pindala:

 BP 2 Garden: 350 m

2

 BP 3 Garden: 500 m

2

 BP 3 Garden Set Plus: 500 m

2

 BP 4 Garden Set: 800 m

2

Ettevaatust

Selle seadmega pumbatud vesi
ei ole joogivesi!

 Tarbevesi
 Kaevuvesi
 Allikavesi
 Vihmavesi
 ujulavesi (eeldusel, et lisaaineid do-

seeritakse sihipäraselt)

몇 Hoiatus

Pumbata ei tohi sööbivaid,
kergestisüttivaid või plahva­tusohtlikke aineid (nt bensiin,
petrooleum, nitrolahused),
rasvu, õlisid, soolvett ja tua­lettruumide heitvett ning mu­dast vett, mille voolavus on
väike. Pumbatava vedeliku
temperatuur ei tohi ületada
35°C.
Seade ei sobi katkematuks
pumpamiseks ega statsio­naarseks paigaldamiseks (nt
tõsteseade, purskkaevu
pump).

Sisukord

Üldmärkusi . . . . . . . . . . . . . . . . ET . . .1

Ohutus . . . . . . . . . . . . . . . . . . . ET . . .2

Käsitsemine . . . . . . . . . . . . . . . ET . . .4

Hooldus . . . . . . . . . . . . . . . . . . ET . . .5

Transport . . . . . . . . . . . . . . . . . ET . . .5

Hoiulepanek . . . . . . . . . . . . . . . ET . . .5

Erivarustus . . . . . . . . . . . . . . . . ET . . .6

Abi härete korral. . . . . . . . . . . . ET . . .7

Tehnilised andmed . . . . . . . . . . ET . . .8

Üldmärkusi

Sihipärane kasutamine

Lubatud on pumbata:

68 ET

– 2

Pakendmaterjalid on taaskasu­tatavad. Palun ärge visake pa­kendeid majapidamisprahi hul­ka, vaid suunake need taaskasu­tusse.

Vanad seadmed sisaldavad
taaskasutatavaid materjal, mis
tuleks suunata taaskasutusse.
Palun likvideerige vanad sead­med seetõttu vastavate kogu­missüsteemide kaudu

Märkusi koostisainete kohta
(REACH)

Aktuaalse info koostisainete kohta leia­te aadressilt:

www.kaercher.com/REACH

Igas riigis kehtivad meie volitatud müü­giesindaja antud garantiitingimused.
Seadmel esinevad rikked kõrvaldame
garantiiajal tasuta, kui põhjuseks on
materjali- või valmistusviga. Garantii­juhtumi korral palume pöörduda müüja
või lähima volitatud klienditeenistuse
poole, esitades ostu tõendava doku­mendi.

 Oht

Vahetult ähvardava ohu puhul,
mis toob kaasa raskeid kehavi­gastusi või surma.

몇 Hoiatus

Võimaliku ohtliku olukorra pu­hul, mis võib põhjustada raskeid
kehavigastusi või surma.

Ettevaatust

Võimaliku ohtliku olukorra pu­hul, mis võib põhjustada kergeid
vigastusi või materiaalset kahju.

 Eluohtlik

Ohutusnõuete mittejärgimise
korral elektrivoolust lähtuv oht
elule!

 Enne igakordset kasutamist

tuleb kontrollida, et võrgupis­tikuga toitejuhe oleks kahjus­tusteta. Kahjustatud toitejuhe
lasta viivitamatult volitatud
hooldustöökojal/elektrikul väl­ja vahetada.

 Kõik elektriühendused tuleb

paigaldada alasse, mis on
kaitstud üleujutuse eest.

 Mittesobivad elektrilised pi-

kendusjuhtmed võivad olla
ohtlikud. Välistingimustes
võib kasutada ainult väljas
kasutamiseks lubatud ja vas­tavalt tähistatud piisava rist­lõikepinnaga elektrilisi piken­dusjuhtmeid:

 Pikenduskaabli toitepistik ja

pistmik peavad olema vee­kindlad ning ei tohi paikneda
vees. Pistmik ei tohi ka põran­dal olla. Soovitame kasutada
kaablitrumleid, mis tagavad,
et pistikupesad on vähemalt
60 mm põrandast kõrgemal.

 Ärge kasutage võrgukaablit

seadme kandmiseks / trans­portimiseks.

Keskkonnakaitse

Garantii

Kasutusjuhendis olevad

sümbolid

Ohutus

69ET

– 3



Seadme eemaldamiseks
vooluvõrgust ärge tõmmake
mitte ühenduskaablist, vaid
pistikust.

 Ärge tõmmake võrgukaablit

üle teravate servade ning väl­tige selle muljumist.

 Paigaldage seade stabiilselt

kohta, kus see oleks kaitstud
üleujutamise eest.

 Ärge kasutage seadet pike-

mat aega vihma käes või niis­ke ilmaga.

 Tüübisildil märgitud pinge

peab vastama vooluahela
pingele.

 Et vältida ohtlikke olukordi,

tohib remonttöid ja varuosade
paigaldamist teostada ainult
volitatud klienditeenindus.

 Pumpa ei tohi kasutada su-

kelpumbana.

 Kui pumpa kasutatakse ujula-

tes, aiatiikides või purskkae­vudes, tuleb säilitada mini­maalne vahekaugus 2 m ning
kindlustada seade vette libi­semis vastu.

 Järgige elektrilisi kaitseseadi-

seid:

 Pumpasid tohib käitada uju-

misbasseinides, aiatiikides ja
purskkaevudes ainult rikke­voolu kaitselülitiga, mille no­minaalrikkevool on maks.
30mA. Kui ujumisbasseinis
või aiatiigis on inimesi, ei tohi
pumpa kasutada.

 Ohutuskaalutlustel soovitame

põhimõtteliselt kasutada sea­det rikkevoolu kaitselülitiga
(maks. 30mA).

 Elektriühenduse tohib teosta-

da ainult väljaõppinud elekt­rik. Seejuures tuleb järgida rii­gis kehtivaid määrusi!

 Vastavalt määrusele ÖVE B/

EN 60555 osad 1 kuni 3 peab
Austrias selliste pumpade
toide, mis on mõeldud kasu­tamiseks ujumisbasseinides
ja aiatiikides ning mis on va­rustatud püsiva toitekaabliga,
toimuma Austria elektrotehni­ka liidu ÖVE poolt kontrollitud
eraldustransformaatori kau­du, kusjuures sekundaarne
nimipinge ei tohi ületada
230V.

 Seda seadet ei tohi kasutada

piiratud füüsiliste, sensoorse­te või vaimsete võimetega ini­mesed või kogemuste ja/või
teadmisteta isikud; kui siis ai­nult nende ohutuse eest vas­tutava isiku järelevalve all või
kui neid on õpetatud seadet
kasutama ja nad on mõistnud
sellest tulenevaid ohtusid.

 Lastel on lubatud kasutada

seadet vaid juhul, kui nad on
üle 8 aasta vanad ja kui nen­de üle teostab järelvalvet
mõni nende ohutuse eest
vastutav isik või on lapsed
saanud temalt juhiseid sead­me kasutamise kohta ja
mõistnud sellega kaasnevaid
ohtusid.

70 ET

– 4



Lapsed ei tohi seadmega
mängida.

 Laste üle peab olema järele-

valve tagamaks, et nad sead­mega ei mängiks.

 Puhastamist ja kasutajahool-

dust ei tohi teostada lapsed
ilma järelevalveta.

Ettevaatust

Enne igasugust tegevust sead­mega või seadme juures tuleb
tagada stabiilne asend, et välti­da õnnetusjuhtumeid või vigas­tusi.

Seadme stabiilne asend on tagatud,
kui seade asetatakse tasasele pinnale.

1 Ühenduse adapter pumpadele G1
2 Kork
3 Liitmik G1 (33,3 mm) imijuhe (sisse-

võtt)

4 Liitmik G1 (33,3 mm) survejuhe

(väljavool)
5 SISSE/VÄLJA lüliti
6 Kaabliklamber
7 Toitejuhe, pistikuga
8 Imivooliku komplekt*, sh 3,5 m

ühendusvalmis vaaakumkindel spi-

raalvoolik imifiltri ja tagasivoolusto-

piga
* Kuulub ainult Set-mudelite tarneni­mekirja.

 Võtke kork ära.

Joonis

 Kruvige ühendusadapter pumba

imiliitmikku (sissevõtt).
Keerake käega kinni.

 Ühendage vaakumkindel imivoolik.

Märkus

Olenevalt pumbatava vedeliku määr­dumisastmest kasutage eelfiltrit (vt tar­vikud).

Märkus

Et lühendada taassissevõtuaega, ka­sutage tagasivoolustopiga imivoolikut.
See hoiab ära imivooliku tühjenemise
pärast kasutamist (vt tarvikud).
Joonis

 Täitke pump surveliitmiku kaudu

kuni ülevoolamiseni veega.

Joonis

 Kruvige ühendusadapter pumba

surveliitmikku (väljavool).
Keerake käega kinni.

 Ühendage survevoolik.

 Torgake võrgupistik seinakontakti.
 Lülitage seade SISSE/VÄLJA lüli-

tist sisse.

Joonis

 Sissevõtuaja lühendamiseks tõstke

survevoolik u. 1m üles.

 oodake, kuni pump vedelikku sisse

võtab ja ühtlaselt edasi toimetab

Märkus

SISSE/VÄLJA lülitit on mugav vajutada
ka jalaga.

Stabiilse asendi eeldused

Käsitsemine

Seadme osad

Ettevalmistus

Käitamine

71ET

– 5

Ettevaatust

Kuivalt töötamine kahjustab
pumpa.

 Ärge jätke pumpa töö käigus

järelevalveta.

Märkus

Pumbal BP4 Garden Set on
termolüliti, mis lülitab pum­ba ülekuumenemise korral

automaatselt välja. Niipea,
kui vesi seadme sisemuses on jälle
jahtunud, lülitub seade jälle automaat­selt sisse ja selle kasutamist on võima­lik jätkata.

 Lülitage seade SISSE/VÄLJA lüli-

tist välja.

 Tõmmake võrgupistik seinakontak-

tist välja.

 Oht

Lülitage enne kõiki hooldustöid
masin välja ja tõmmake võrgu­pistik välja.

 lisanditega vee töötlemisel tuleb

pump pärast iga kasutamist puhta
veega läbi pesta.

Seade on hooldusvaba.

Ettevaatust

Et vältida transportimisel õnne­tusjuhtumeid või vigastusi, tuleb
jälgida seadme kaalu (vt tehnili­sed andmed).

 Tõstke seade kandesangast üles ja

kandke.

Ettevaatust

Komistamisoht lahtisele kaabli­le!

 Kerige kaabel kokku ja kinni-

tage kaabliklambriga.

 Kinnitage seade libisemise ja üm-

bermineku vastu.

Ettevaatust

Et vältida transportimisel õnne­tusjuhtumeid või vigastusi, tuleb
ladustamiskoha valikul jälgida
seadme kaalu (vt tehnilised and­med).

 Avage rõhupoolele ühendatud vee

väljavõtt (nt veekraani avades) ja
muutke seade rõhuvabaks.

 Tühjendage voolikud.
 Eemaldage imivoolik ja survevoolik.
 Tühjendage pump, keerates imi- /

survevooliku liitmikke.

 Hoidke seadet kohas, kus pole jää-

tumisohtu.

Töö lõpetamine

Hooldus

Hooldus

Tehnohooldus

Transport

Käsitsi transportimine

Transportimine sõidukites

Hoiulepanek

Seadme ladustamine

72 ET

– 6

Erivarustus

Alljägnevalt loetletud lisavarustuse joonised leiate selle kasutusjuhendi lehekül­jelt 4.

6.997-343.0 Pumba eelfilter,
väike (läbivool kuni
4000 l/h)

Pumba eelfilter kõigile levinud pumpadele, mil­lel puudub integreeritud filter Pumpade kait­seks jämedate mustuseosakeste või liiva eest.
Peenfiltrit saab pesta. G1 (33,3 mm) ühendus­keermetega pumpadele.

6.997-350.0 Sissevõtugarnituur
3,5 m, 3/4"

Täiesti ühendusvalmis vaakumkindel spiraal­voolik imifiltri ja tagasivoolustopiga. Saab ka­sutada ka imivooliku pikendusena. G1
(33,3 mm) ühenduskeermetega pumpadele.

6.997-349.0 Sissevõtugarnituur
7,0 m, 3/4"

6.997-348.0 Imivoolik 3,5 m, 3/4"Täiesti ühendusvalmis vaakumikindel spiraal-

voolik otseühendamiseks pumpadega. Imigar­nituuri pikendamiseks või kasutamiseks koos
imifiltritega. G1 (33,3 mm)-ühenduskeermega
pumpadele.

6.997-359.0 Pumba ühendus­detail koos tagasi­löögiklapiga, väike

Voolikute vaakumkindel ühendamine pumbaga.
Pumpadele G1 (33,3 mm)-ühenduskeermega
ja 3/4" ning 1" voolikutega, sh umbmutter, voo­likuklemm, lametihend, tagasilöögiklapp.

6.997-347.0 Vaakumkindel spi­raalvoolik, müüak­se meetri kaupa,
25 m, 3/4“

Vaakumkindel spiraalvoolik. Müüakse meetri
kaupa ja lõigatakse vajaliku pikkusega vooli­kud. Kombineeritult Kärcheri ühendusdetailide
ja Kärcheri imifiltritega saab kasutada indivi­duaalse sissevõtugarnituurina.

6.997-346.0 Vaakumkindel spi­raalvoolik, müüak­se meetri kaupa,
25 m, 1“

6.997-345.0 Tagasivoolustopi­ga imifilter,
Basic, 3/4"

Ühendamiseks meetri kaupa müüdava imivoo­likuga. Tagasivoolustopp takistab pumbatud
vee tagasivoolamisst ja lühendab nii uut sisse­võtuaega. Koos voolikuklemmiga.

6.997-342.0 Tagasivoolustopi­ga imifilter, Basic,
1“

6.997-341.0 Tagasivoolustop­periga imifilter,
Premium

Ühendamiseks imivoolikuga - meetrikaup. Ta­gasivoolustopper takistab vee tagasivoolamist
ja lühendab seeläbi uut sissevõtuaega.
Tugev metallist ja plastmassist teostus. Sobib
3/4“ (19 mm) või 1“ (25,4 mm) voolikutele.
Koos voolikuklemmiga.

73ET

– 7

6.997-340.0 Ühenduskomplekt
Premium

3/4“ (19 mm) veevoolikute ühendamiseks G1
(33,3 mm) ühenduskeermega pumpadega.
Suurema vee läbivoolu jaoks.

2.645-007.0/

2.645-066.0

G3/4-reduktoriga
G1 kraaniühendus

Eriti tugev kraaniühendus. Reduktor võimaldab
ühendamist 2 keermesuurusega.

2.645-193.0/

2.645-203.0

Universaalne vooli­kuliitmik Plus, 1/2",
5/8" ja 3/4" vooliku­tele

Pehmest plastist haaramiskohad muudavad
käsitsemise lihtsaks. Universaalselt kasutatav
kõigi levinud aiavoolikute puhul.

2.645-148.0 Voolik PrimoFlex
plus, 25 m, 3/4"

Ftalaadivaba 3/4"-aiavoolik pumba ühendami­seks väljastusseadmega.

Abi härete korral

몇 NB!

Et vältida ohtlikke olukordi, tohib remonttöid ja varuosade paigalda­mist teostada ainult volitatud klienditeenindus.
Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik sei­nakontaktist välja tõmmata.

Rike Põhjus Kõrvaldamine

Pump töötab, aga ei
pumpa

Pumbas on õhku vt ptk „Ettevalmistus“ joo-

nis B ja ptk „Käitamine“
joonis D

Imiala ummistunud Tõmmake toitepistik välja

ja puhastage imiala

Sissevõtuvoolik või ühendu­sadapter ei ole õigesti või lõ­puni sisse keeratud.

Keerake sissevõtuvoolik
ja ühendusadapter käega
kinni.

Pump ei käivitu või jääb
töö käigus ootamatult
seisma

Vooluvarustus katkenud Kontrollige kaitsmeid ja

elektriühendusi

Termostaat lülitas pumba
ülekuumenemise tõttu välja
(Ainult BP 4 Garden Set'i pu­hul).

Tõmmake toitepistik väl­ja, laske pumbal jahtuda,
puhastage imiala, vältige
kuivalt töötamist

74 ET

– 8

Tehniliste muudatuste õigused re­serveeritud!

Võimsus kahaneb või on
liiga väike

Imiala ummistunud Tõmmake toitepistik välja

ja puhastage imiala

Pumba pumpamisvõimsus
sõltub vedeliku kõrgusest ja
ühendatud lisaseadmetest

Ärge ületage maks. pum­pamiskõrgust, vt tehnilis­test andmetest, vajadusel
valige teistsugune vooli­ku läbimõõt või erinev
vooliku pikkus

Rõhupoole ristlõige ahene­nud, nt mittetäielikult avatud
ventiili/kraani tõttu.

Avage ventiil/kuulkraan
täielikult.

Survepoolel on voolik mur­dunud.

Eemaldage voolikust
murdunud kohad.

Rike Põhjus Kõrvaldamine

Küsimuste ja rikete korral aitab teid Kärcher’i filiaal. Aadressi vt tagaküljelt.

Tehnilised andmed

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

Pinge V 230 - 240 230 - 240 230 - 240
Sagedus Hz 50 50 50
Võimsus P

nimi

W 700 800 1000
Maks. pumpamiskogus* l/h 3000 3500 4000
Maks. imikõrgus m 8 8 8
Maks. rõhk MPa

(bar)

0,35

(3,5)

0,4

(4,0)

0,45

(4,5)
Maks. pumpamiskõrgus m 35 40 45
Maks. töötemperatuur °C 35,0 35,0 35,0
Pumbatavate mustus-

osakeste maks. suurus

mm 1,0 1,0 1,0

Pumba tüüp Jet Jet Jet

Tuvastatud väärtused vastavalt standardile EN ISO 20361

Helirõhu tase L

pA

dB(A) 57 61 60

Helivõimsuse tase L

WA,

garanteeritud

dB(A) 72 76 75

Kaal (ilma tarvikuteta) kg 8,1 8,3 9,0

75ET

– 9

*Maks. pumbatav kogus tuleneb mõõt­misest ilma paigaldatud tagasilöögikla­pita.

I/h

m

1000 2000

3000 4000

5000 6000

40

70

60

50

30

20

10

BP 2 Garden

BP 4 Garden

10m = 0,1MPa (1bar)

BP 3 GardenBP 3 Garden

Võimalik pumbatav vedelikuhulk on seda suurem,

- mida väiksem on sissevõtu ja tõstekõrgus,

- mida suurem on kasutatud voolikute läbimõõt.

- mida lühemad on kasutatud voolikud,

- mida vähem rõhulangust põhjustavad ühendatud tarvikud.

76 ET

– 10

Käesolevaga kinnitame, et allpool kir­jeldatud seade vastab meie poolt turu­le toodud mudelina oma kontseptsioo­nilt ja konstruktsioonilt EÜ direktiivide
asjakohastele põhilistele ohutus- ja ter­visekaitsenõetele. Meiega kooskõlas­tamata muudatuste tegemise korral
seadme juures kaotab käesolev dekla­ratsioon kehtivuse.

Allakirjutanud toimivad juhatuse korral­dusel ja volitusel.

dokumentatsiooni eest vastutav isik:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel: [phone]
Faks: [phone]

Winnenden, 2013/08/01

EÜ vastavusdeklaratsioon

Toode: Pump
Tüüp: 1.645-xxx
Asjakohased EÜ direktiivid:

2006/95/EÜ
2004/108/EÜ
2000/14/EÜ
2011/65/EL
Kohaldatud ühtlustatud standardid:
EN 55014–1: 2006+A1: 2009+A2:

2011
EN 55014–2: 1997+A1: 2001+A2:

2008
EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2:

2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Järgitud vastavushindamise prot­seduur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

BP2 G
Mõõdetud: 69
Garanteeritud: 72
BP3 G
Mõõdetud: 73
Garanteeritud: 76
BP4 G
Mõõdetud: 72
Garanteeritud: 75

CEO

Head of Approbation

77ET

– 1

Godājamais klient,

Pirms uzsākt aparāta lieto-

šanu, izlasiet šo lietošanas
instrukciju un rīkojieties atbilstoši tajā
teiktajam. Saglabājiet darbības ins­trukciju vēlākai izmantošanai vai nodo­šanai nākošajam īpašniekam.

Šis aparāts tika izstrādāts privātai lieto­šanai un nav paredzēts profesionālās
lietošanas prasībām.
Ražotājs neatbild par iespējamiem bo­jājumiem, kas radušies netabilstošas
izmantošanas vai nepareizas lietoša­nas rezultātā.
Aparāts galvenokārt ir paredzēts iz­mantošanai dārzā un nodrošina ar pa­stāvīgu spiedienu dārza laistīšanai.
Pieslēdzot smidzinātājus, aplaistīt ie­spējams šādu maksimālo platību:

 BP 2 Garden: 350 m

2

 BP 3 Garden: 500 m

2

 BP 3 Garden Set Plus: 500 m

2

 BP 4 Garden Set: 800 m

2

Uzmanību

Ūdens, kas ticis sūknēts ar šo
ierīci, nav izmantojams kā dze­ramais ūdens!

 Saimniecības ūdens
 Akas ūdens
 Avota ūdens
 Lietus ūdens
 Baseina ūdens (noteikts pievienoto

ķīmisko vielu devu daudzums)

몇 Brīdinājums

Nedrīkst strādāt ar kodīgām,
viegli uzliesmojošām vai eks­plozīvām vielām (piem., ben­zīns, petroleja,
nitrošķīdinātājiem), taukiem,
eļļām, sālsūdeni un tualetes
iekārtu notekūdeņiem, un duļ­ķainu ūdeni, kuram ir mazāka
plūstamība kā ūdenim. Ap­strādājamo šķidrumu tempe­ratūra nedrīkst pārsniegt
35°C.
Aparāts nav piemērots nepār­trauktai sūkņa darbībai vai
stacionārai instalācijai (piem.,
k

ā celšanas iekārta, strūkla-

kas sūknis).

Satura rādītājs

Vispārējas piezīmes . . . . . . . . . LV . . .1

Drošība. . . . . . . . . . . . . . . . . . . LV . . .2

Apkalpošana . . . . . . . . . . . . . . LV . . .4

Kopšana, tehniskā apkope. . . . LV . . .5

Transportēšana . . . . . . . . . . . . LV . . .5

Glabāšana . . . . . . . . . . . . . . . . LV . . .6

Speciālie piederumi . . . . . . . . . LV . . .7

Kļūmju novēršana . . . . . . . . . . LV . . .8

Tehniskie dati . . . . . . . . . . . . . . LV . . .9

Vispārējas piezīmes

Noteikumiem atbilstoša

lietošana

Pieļaujamie šķidrumi:

78 LV

– 2

Iepakojuma materiālus ir iespē­jams atkārtoti pārstrādāt. Lūdzu,
neizmetiet iepakojumu kopā ar
mājsaimniecības atkritumiem,
bet gan nogādājiet to vietā, kur
tiek veikta atkritumu otrreizējā
pārstrāde.

Nolietotās ierīces satur noderī­gus materiālus, kurus iespējams
pārstrādāt un izmantot atkārtoti.
Tādēļ lūdzam utilizēt vecās ierī­ces ar atbilstošu savākšanas
sistēmu starpniecību.

Informācija par sastāvdaļām
(REACH)

Aktuālo informāciju par sastāvdaļām
atradīsiet:

www.kaercher.com/REACH

Katrā valstī ir spēkā mūsu uzņēmuma
atbildīgās sabiedrības izdotie garanti­jas nosacījumi. Garantijas termiņa ie­tvaros iespējamos Jūsu iekārtas darbī-
bas traucējumus mēs novērsīsim bez
maksas, ja to cēlonis ir materiāla vai
ražošanas defekts. Garantijas remonta
nepieciešamības gadījumā ar pirkumu
apliecinošu dokumentu griezieties pie
tirgotāja vai tuvākajā pilnvarotajā klien­tu apkalpošanas dienestā.

 Bīstami

Norāda uz tiešām draudošām
briesmām, kuras rada smagus
ķermeņa ievainojumus vai izrai­sa nāvi.

몇 Brīdinājums

Norāda uz iespējami bīstamu si­tuāciju, kura var radīt smagus
ķermeņa ievainojumus vai izrai­sīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu si­tuāciju, kura var radīt vieglus ie­vainojumus vai materiālos zau­dējumus.

 Briesmas dzīvībai!

Neievērojot drošības norādīju­mus, pastāv briesmas dzīvībai
elektriskās strāvas trieciena re­zultātā!

 Pirms katras lietošanas rei-

zes pārbaudiet, vai nav bojāts
pieslēgšanas kabelis ar tīkla
spraudni. Bojātu pieslēgša­nas kabeli nekavējoties lieciet
nomainīt pilnvarotā klientu
apkalpošanas dienestā vai
profesionālā elektromehānis­kā darbnīcā.

 Visi elektriskie kontaktdakšu

savienojumi ir jānogādā no
pārplūšanas drošā vietā.

Vides aizsardzība

Garantijas nosacījumi

Lietošanas instrukcijā

izmantotie simboli

Drošība

79LV

– 3



Neatbilstoši elektriskie paga­rināju kabeļi var būt bīstami
dzīvībai. Tāpēc āra apstākļos
izmantojiet tikai atļautus un
atbilstoši marķētus elektris­kos pagarinātāju kabeļus ar
pietiekošu vadu šķērsgriezu­mu.

 Pagarinātāja vadam kontakt-

dakšai un savienojumam jā­būt ūdensdrošiem un tie ne­drīkst atrasties ūdenī. Bez
tam savienojums nedrīkst at­rasties uz grīdas. Ieteicams
izmantot kabeļu uztīšanas
spoles, kuras nodrošina, ka
kontaktligzdas atrodas vis­maz 60 mm no grīdas.

 Elektrības pieslēguma kabeli

neizmantot ierīces pārvieto­šanai vai nostiprināšanai.

 Atvienojot ierīci no strāvas,

nevelciet aiz kabeļa, bet gan
aiz kontaktdakšas.

 Tīkla kabeli nevilkt gar asām

malām un neiespiest.

 Uzstādiet aparātu stabili un

no pārplūšanas drošā vietā.

 Ierīci nedrīkst ilgstoši darbi-

nāt lietū vai mitros laika aps­tākļos.

 Ražotājfirmas datu plāksnītē

norādītajam barošanas sprie­gumam jāatbilst strāvas avo­ta spriegumam.

 Lai izvairītos no apdraudēju-

miem, labošanas darbus un
maiņas detaļu iebūvi drīkst
veikt tikai autorizēts klientu
apalpošanas dienests.

 Sūkni nedrīkst izmantot kā ie-

gremdējamo sūkni.

 Izmantojot sūkni pie basei-

niem, dārza dīķiem vai strūk­lakām, jāievēro vismaz 2 m
attālums un aparāts jānodro­šina pret ieslīdēšanu ūdenī.

 Ievērojiet elektriskās aizsar-

dzības iekārtas:

 Sūkņus pie baseiniem, dārzu

dīķiem un strūklakām var lie­tot, tikai izmantojot aizsarg­slēdzi pret noplūdes strāvu ar
nominālo noplūdes strāvu
maksimāli 30mA. Ja peldba­seinā vai dārza dīķī atrodas
cilvēki, sūkni nedrīkst darbi­nāt.

 Drošības iemeslu dēļ mēs pa-

matā ieteicam lietot ierīci iz­mantojot aizsargslēdzi pret
strāvu bojājuma vietā (maksi­māli 30mA).

 Elektrības pieslēgšanu drīkst

veikt tikai specializēti elektri-
ķi. Šeit noteikti ir jāievēro na-
cionālie noteikumi!

 Austrijā sūkņiem lietošanai

peldbaseinos un dārzu dīķos,
kuri ir aprīkoti ar fiksētu pie­slēguma vadu, saskaņā ar
Austrijas Elektrotehniķu Sa­vienības (ÖVE) B/EN 60555
standarta 1. līdz 3. daļu elek­troenerģija jānodrošina ar
Austrijas Elektrotehniķu Sa­vienības pārbaudītu sadalītā­ja transformatoru, pie kam
sekundārā nominālā strāva
nedrīkst pārsniegt 230V.

80 LV

– 4



Šis aparāts nav paredzēts, lai
to lietotu personas ar ierobe­žotām fiziskām, sensoriskām
un garīgām spējām vai perso­nas, kurām nav pieredzes un/
vai zināšanu, ja vien viņas uz­rauga par drošību atbildīgā
persona vai tā dod instrukci­jas par to, kā jālieto aparāts.

 Bērni aparātu drīkst lietot tikai

tad, ja tie ir sasnieguši 8 gadu
vecumu un ja tos uzrauga par
viņu drošību atbildīga perso­na vai tā dod instrukcijas par
to, kā jālieto aparāts un kuras
apzinās no ierīces izrietošās
bīstamības sekas.

 Bērni nedrīkst spēlēties ar ie-

rīci.

 Uzraugiet bērnus, lai pārlieci-

nātos, ka tie nespēlējas ar ie­rīci.

 Bērni bez pieaugušo uzrau-

dzības nedrīkst veikt ierīces
tīrīšanu un lietotāja apkopi.

Uzmanību

Pirms jebkuriem darbiem ar vai
pie aparāta nodrošiniet stabilitā­ti, lai novērstu negadījumus vai
bojājumus.

Aparāta stabilitāte ir nodrošināta, ja to
novieto uz līdzenas virsmas.

1 Pieslēguma adapteris sūkņiem G1
2 Aizbāznis
3 Pieslēgums G1 (33,3 mm) sūkša-

nas vadam (ieeja)

4 Pieslēgums G1 (33,3 mm) spiedva-

dam (izeja)
5 Ieslēgšanas/izslēgšanas slēdzis
6 Kabeļa skava
7Tīkla pieslēgšanas kabelis ar

spraudni
8Sūkšanas šļūtenes komplekts*, tai

skaitā 3,5 m pieslēgšanai gatava,

vakuumdroša spirālveida šļūtene ar

sūkšanas filtru un pretvārstu
* Piegādes komplektācijā ietilpst tikai
komplektiem.

 Noņemiet aizbāzni.

Attēls

 Ieskrūvējiet pieslēguma adapteru

sūkņa sūkšanas pieslēgumā (ie-

eja).

Pievelciet ar roku.

 Pievienojiet vakuumdrošo sūkša-

nas šļūteni.

Norāde

Atkarībā no sūknējamā šķidruma pie­sārņojuma līmeņa izmantojiet priekš­filtru (skatīt piederumus).

Norāde

Lai saīsinātu uzsūkšanas laiku, izman­tojiet sūkšanas šļūteni ar pretvārstu.
Tas novērš sūkšanas šļūtenes iztukšo­šanos pēc lietošanas (skatīt piederu­mus).
Attēls

 Piepildiet sūkni caur spiediena pie-

slēgumu ar ūdeni, līdz ūdens sāk

plūst pāri.

Stabilitātes priekšnoteikumi

Apkalpošana

Aparāta apraksts

Sagatavošana

81LV

– 5

Attēls

 Ieskrūvējiet pieslēguma adapteru

sūkņa spiediena pieslēgumā (iz­eja).
Pievelciet ar roku.

 Pieslēdziet spiedvadu.

 Iespraudiet kontaktdakšu konta-

kligzdā.

 Ieslēgt ierīci ar slēdža IESL./IZSL.

palīdzību.

Attēls

 Lai samazinātu sūkšanas laiku, pa-

celiet spiediena šļūteni apm. 1m
augstāk.

 Gaidiet, līdz sūknis sāk sūknēt un

sūknēšana ir vienmērīga.

Norāde

Ieslēgšanas/izslēgšanas slēdzi ērti var
nospiest arī ar kāju.

Uzmanību

Tukšgaitas darbība bojā sūkni.

 Neatstājiet sūkni darbības lai-

kā bez uzraudzības.

Norāde

Sūknim BP4 Garden Set ir
termoslēdzis, kurš sūkņa
pārkaršanas gadījumā to

automātiski izslēdz. Kolīdz
ūdens aparāta iekšpusē ir atdzisis,
aparāts atkal patstāvīgi ieslēdzas, un
to atkal var izmantot.

 Izslēgt ierīci ar iesl./izsl. slēdzi.
 Atvienojiet kontaktdakšu no kon-

taktligzdas.

 Bīstami

Pirms jebkuru tīrīšanas un apko­pes darbu veikšanas aparātu iz­slēdziet un atvienojiet kontakt­dakšu.

 Sūknējot ūdeni ar piedevām, sūknis

pēc katras lietošanas jāizskalo ar
tīru ūdeni.

Aparātam nav nepieciešama apkope.

Uzmanību

Lai novērstu negadījumus vai ie­vainojumus, transportējot ņe­miet vērā aparāta svaru (skat.
tehniskos datus).

Ierīces ekspluatācija

Darba beigšana

Kopšana, tehniskā apkope

Kopšana

Tehniskā apkope

Transportēšana

82 LV

– 6



Paceliet aparātu aiz roktura un ne­siet.

Uzmanību

Risks paklupt aiz vaļīga kabeļa!

 Satiniet kabeli un nofiksējiet

ar kabeļa skavu.

 Nodrošiniet aparātu pret izslīdēša-

nu un apgāšanos.

Uzmanību

Lai novērstu negadījumus vai ie­vainojumus, izvēloties uzglabā­šanas vietu ņemiet vērā aparāta
svaru (skat. tehniskos datus).

 Samaziniet aparātā spiedienu, at-

verot spiediena pusē pieslēgto
ūdens ņemšanas pieslēgvietu
(piem., ūdens krānu).

 Iztukšojiet šļūtenes.
 Atvienojiet sūkšanas vadu un spie-

dvadu.

 Iztukšjiet sūkni pa sūkšanas vada

un spiedvada pieslēgumiem, to ap­griežot otrādi.

 Uzglabājiet ierīci vietā, kur tā nebūs

pakļauta sala iedarbībai.

Transportēšana ar rokām

Transportēšana automašīnās

Glabāšana

Aparāta uzglabāšana

83LV

– 7

Speciālie piederumi

Tālāk uzskaitīto speciālo piederumu attēlus atradīsiet šīs instrukcijas 4. lpp.

6.997-343.0 Sūkņa priekšfiltrs,
mazais (caurplūde
līdz 4 000 l/h)

Sūkņa priekšfiltrs visiem izplatītākajiem sūk­ņiem bez integrēta filtra. Sūkņu aizsardzībai
pret lielām netīrumu daļiņām vai smilti. Smal­kais filtrs ir mazgājams. Sūkņiem ar G1 (33,3
mm) pieslēguma vītni.

6.997-350.0 Sūkšanas garnitū­ra 3,5 m, 3/4"

Pilnībā pieslēgšanai gatava, vakuumdroša spi­rālveida šļūtene ar sūkšana filtru un pretvārstu.
Izmantojama arī kā sūkšanas šļūtenes pagari­nājums. Sūkņiem ar G1 (33,3 mm) pieslēguma
vītni.

6.997-349.0 Sūkšanas garnitū­ra 7,0 m, 3/4"

6.997-348.0 Sūkšanas šļūtene
3,5 m, 3/4"

Pilnībā pieslēgšanai gatava, vakuumdroša spi­rālveida šļūtene pieslēgšanai tieši pie sūkņiem.

Sūkšanas garnitūras pagarināšanai vai izman­tošanai ar sūkšanas filtriem. Sūkņiem ar G1
(33,3 mm) pieslēguma vītni.

6.997-359.0 Sūkņa veidgabals
ar pretvārstu, ma­zais

Šļūteņu vakuumdrošs pieslēgums pie sūkņa.
Sūkņiem ar G1 (33,3 mm) pieslēguma vītni un
3/4" un 1" šļūtenēm, tai skaitā uzmavuzgriez­nis, šļūtenes apskava, plakanā blīve un

pretvārsts.

6.997-347.0 Vakuumdroša spi­rālveida šļūtene,
pārdošanā metros,
25 m, 3/4"

Vakuumdroša spirālveida šļūtene. Metros pār­dodama šļūtene individuāla garuma šļūteņu

piegriešanai. Kombinācijā ar Kärcher veidga­baliem un Kärcher sūkšanas filtriem izmantoja­ma kā individuāla sūkšanas garnitūra.

6.997-346.0 Vakuumdroša spi­rālveida šļūtene,
pārdošanā metros,
25 m, 1"

6.997-345.0 Sūkšanas filtrs ar
pretvārstu, Basic,
3/4"

Pieslēgšanai pie metros pārdotās sūkšanas
šļūtenes. Pretvārsts novērš sūknētā ūdens at­plūšanu atpakaļ un tādējādi saīsina uzsūknē­šanas laiku. Komplektā šļūtenes apskava.

6.997-342.0 Sūkšanas filtrs ar
pretvārstu, Basic,
1"

84 LV

– 8

6.997-341.0 Sūkšanas filtrs ar
atpakaļplūsmas
vārstu, Premium

Pieslēgšanai pie metros pārdotās sūkšanas
šļūtenes. Atpakaļplūsmas vārsts novērš sūk­nētā ūdens atplūšanu atpakaļ un tādējādi saīsi-
na uzsūknēšanas laiku.
Robusts metāla-plastmasas modelis. Der 3/4“
(19mm) un 1“ (25,4mm) šļūtenēm.
Komplektā šļūtenes apskava.

6.997-340.0 Pieslēguma kom­plekts Premium

3/4“ (19 mm) ūdens šļūteņu pieslēgšanai pie
sūkņiem ar G1 (33,3 mm) pieslēguma vītni. Pa­lielinātai ūdens caurplūdei.

2.645-

007.0/

2.645-066.0

G1 vārsta pieslē­gums ar G3/4 pār­eju

Īpaši robusts vārsta pieslēgums. Pāreja ļauj
pieslēgt 2 izmēru vītnēm.

2.645-

193.0/

2.645-203.0

Universāls šļūte­nes savienojums
Plus, paredzēts 1/
2", 5/8" un 3/4" šļū­tenēm

Rokturi no mīkstas plastmasas nodrošina vieg­lu lietošanu. Universāli izmantojami visām iz­platītākajām dārza šļūtenēm.

2.645-148.0 Šļūtene PrimoFlex
plus, 25 m, 3/4"

Ftalātus nesaturoša 3/4" dārza šļūtene sūkņa
savienošanai ar padeves ierīci.

Kļūmju novēršana

몇 Uzmanību

Lai izvairītos no apdraudējumiem, remontdarbus un rezerves daļu
iebūvi drīkst veikt tikai autorizēts klientu apkalpošanas dienests.
Pirms visiem darbiem ar ierīci, izslēdziet ierīci un atvienojiet tīkla
kontaktdakšu.

Traucējums Iemesls Traucējuma novēršana

Sūknis ir ieslēgts bet ne­strādā

Sūknī ir gaiss skat. B attēlu nodaļā "Sa-

gatavošana" un D attēlu
nodaļā "Ekspluatācija".

Sūkšanas teritorija ir aiz­sprostota

Izvelciet tīkla kontaktdak­šu un iztīriet sūkšanas te­ritoriju

Nepareizi vai nepilnīgi ie­skrūvēta pieslēguma šļūte­ne vai pieslēguma adapters.

Pievelciet pieslēguma
šļūteni un pieslēguma
adapteru ar roku.

85LV

– 9

Sūknis nedarbojas vai
ekspluatācijas laikā pēk­šņi pārstāj darboties

Ir pārtrūkusi strāvas padeve Pārbaudīt drošinājumus

un elektriskos savienoju­mus

Termoaizsardzības slēdzis
dēļ pārkaršanas ir izslēdzis
sūkni
(Tikai BP 4 Garden Set).

Izvelciet tīkla kontaktdak­šu, ļaujiet sūknim atdzist,
iztīriet sūkšanas teritoriju,
novērsiet tukšgaitu

Samazinās vai ir parāk
maza sūknēšanas jauda

Sūkšanas teritorija ir aiz­sprostota

Izvelciet tīkla kontaktdak­šu un iztīriet sūkšanas te­ritoriju

Sūkņa sūknēšanas jauda at­karīga no sūknēšanas aug­stuma un pieslēgtās perifēri-
jas

Ievērojiet maks. sūknēša­nas augstumu (skat. teh­niskos datus), vajadzības
gadījumā izvēlieties citu
šļūtenes diametru vai citu
šļūtenes garumu

Samazināts šķērsgriezums
spiediena pusē, piem., nepil­nīgi atvērta ventiļa/lodveida
vārsta dēļ.

Atveriet ventili/lodveida
vārstu pilnībā.

Spiediena pusē ir pārlocīta
šļūtene.

Likvidējiet šļūtenes locīju­ma vietas.

Traucējums Iemesls Traucējuma novēršana

Jautājumu un aparāta darbības traucējumu gadījumā Jums labprāt sniegs pado­mu firmas Kärcher filiāles darbinieki. Adresi skatīt aizmugurē.

Tehniskie dati

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

Spriegums V 230 - 240 230 - 240 230 - 240
Frekvence Hz 50 50 50
Jauda P

nom

W 700 800 1000

Maksimālais darba ap­joms*

l/h 3000 3500 4000

Maks. sūkšanas augs­tums

m8 8 8

Maksimālais spiediens MPa

(bar)

0,35
(3,5)

0,4

(4,0)

0,45
(4,5)

86 LV

– 10

Rezervētas tiesības veikt tehniskas
izmaiņas!

*Maks. darba apjoms izriet no mērīju­ma, kad nav ievietots pretvārsts.

Maksimālais darba
augstums

m35 40 45

Maks. sūknēšanas
temperatūra

°C 35,0 35,0 35,0

Maksimālais apstrādā­jamo netīrumu daļiņu
izmērs

mm 1,0 1,0 1,0

Sūkņa tips Jet Jet Jet

Saskaņā ar EN ISO 20361 aprēķinātās vērtības

Skaņas spiediena līme­nis L

pA

dB(A) 57 61 60

Skaņas jaudas līmenis
LWA, garantētais

dB(A) 72 76 75

Svars (bez pierīcēm) kg 8,1 8,3 9,0

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

I/h

m

1000 2000

3000 4000

5000 6000

40

70

60

50

30

20

10

BP 2 Garden

BP 4 Garden

10m = 0,1MPa (1bar)

BP 3 GardenBP 3 Garden

Iespējamais sūknēšanas daudzums ir par tik lielāks:

- par cik mazāks ir iesūkšanas un sūknēšanas augstums,

- par cik lielāks ir izmantoto šļūteņu diametrs,

- par cik īsākas ir izmantotās šļūtenes,

- par cik mazāku spiediena zudumu izraisa pieslēgtie piederumi.

87LV

– 11

Ar šo mēs paziņojam, ka turpmāk mi­nētā iekārta, pamatojoties uz tās kons­trukciju un izgatavošanas veidu, kā arī
mūsu apgrozībā laistajā izpildījumā at­bilst ES direktīvu attiecīgajām galvena­jām drošības un veselības aizsardzī­bas prasībām. Iekārtā izdarot ar mums
nesaskaņotas izmaiņas, šis paziņo­jums zaudē savu spēku.

Apakšā parakstījušās personas rīkojas
uzņēmuma vadības uzdevumā un pēc
tās pilnvarojuma.

Par dokumentāciju sastādīšanu atbil­dīgā persona:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tālr.: [phone]
Fakss: [phone]

Winnenden, 2013/08/01

EK Atbilstības deklarācija

Produkts: Sūknis
Tips: 1.645-xxx
Attiecīgās ES direktīvas:

2006/95/EK
2004/108/EK
2000/14/EK
2011/65/ES

Piemērotās harmonizētās normas:

EN 55014–1: 2006+A1: 2009+A2:
2011

EN 55014–2: 1997+A1: 2001+A2:
2008

EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2:

2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Atbilstibas novertešanas procedu­ra:

2000/14/EK: V pielikums

Skanas intensitates līmenis dB(A)

BP2 G
Izmērītais: 69
Garantētais: 72
BP3 G
Izmērītais: 73
Garantētais: 76
BP4 G
Izmērītais: 72
Garantētais: 75

CEO

Head of Approbation

88 LV

– 1

Gerbiamas kliente,

Prieš pradėdamas naudoti
įsigytą prietaisą, perskaity-

kite šią naudojimo instrukciją ir vado­vaukitės ja. Naudojimo instrukciją iš­saugokite, kad galėtumėte naudotis ja
vėliau arba perduoti kitam savininkui.

Šis prietaisas skirtas naudoti namų
ūkyje ir nėra pritaikytas pramoniniam
naudojimui.
Gamintojas neprisiima atsakomybės
už galimą žalą, atsiradusią naudojant
prietaisą ne pagal paskirtį ar netinka­mai jį valdant.
Įrenginys daugiausiai skirtas naudoti
sode ir užtikrina pastovų slėgį drėki­nant sodą.
Prijungus purkštuvus gali būti drėkina­mi šie maksimalūs plotai:

 BP 2 Garden: 350 m

2

 BP 3 Garden: 500 m

2

 BP 3 Garden Set Plus: 500 m

2

 BP 4 Garden Set: 800 m

2

Atsargiai

Prietaisu pumpuojamas vanduo
nėra geriamasis vanduo!

 Buitinis vanduo
 Šulinio vanduo
 Šaltinio vanduo
 Lietaus vanduo
 Plaukimo baseinų vanduo (reikalin-

gi priedai)

몇 Įspėjimas

Draudžiama pumpuoti
ėdžias, greitai užsidegančias
ir sprogias medžiagas (pvz.,
benziną, žibalą, azoto skiedi­klį), riebalus, alyvą, sūrų van­denį, tualetų nuotekas, šlamu
užterštą vandenį, kuris yra
mažiau takus, nei įprastas
vanduo. Pumpuojamo skys­čio temperatūra turi būti ne
aukštesnė nei 35°C.
Prietaisas netinkamas nau­doti nenutrūkstamai arba kaip
stacionarus įrenginys (pvz.,
keltuvas, fontano siurblys).

Turinys

Bendrieji nurodymai . . . . . . . . . LT . . .1

Sauga. . . . . . . . . . . . . . . . . . . . LT . . .2

Valdymas . . . . . . . . . . . . . . . . . LT . . .4

Techninė priežiūra . . . . . . . . . . LT . . . 5

Transportavimas. . . . . . . . . . . . LT . . .5

Laikymas . . . . . . . . . . . . . . . . . LT . . .5

Specialūs priedai . . . . . . . . . . . LT . . .6

Pagalba gedimų atveju. . . . . . . LT . . .7

Techniniai duomenys . . . . . . . . LT . . .8

Bendrieji nurodymai

Naudojimas pagal paskirtį

Pumpuoti tinkamos medžiagos:

89LT

– 2

Pakuotės medžiagos gali būti
perdirbamos. Neišmeskite pa­kuočių kartu su buitinėmis atlie­komis, bet atiduokite jas perdir­bimui.

Naudotų prietaisų sudėtyje yra
vertingų, antriniam žaliavų per­dirbimui tinkamų medžiagų, to­dėl jie turėtų būti atiduoti perdir­bimo įmonėms. Todėl naudotus
prietaisus šalinkite pagal atitin­kamą antrinių žaliavų surinkimo
sistemą.

Nurodymai apie sudedamąsias me­džiagas (REACH)

Aktualią informaciją apie sudedamą­sias dalis rasite adresu:

www.kaercher.com/REACH

Kiekvienoje šalyje galioja mūsų įgaliotų
pardavėjų nustatytos garantijos sąly­gos. Galimus prietaiso gedimus garan­tijos galiojimo laikotarpiu pašalinsime
nemokamai, jei tokių gedimų priežastis
buvo netinkamos medžiagos ar gamy­bos defektai. Dėl garantinių gedimų ša­linimo kreipkitės į savo pardavėją arba
artimiausią klientų aptarnavimo tarny­bą pateikdami pirkimą patvirtinantį ka­sos kvitą.

 Pavojus

Žymi gresiantį tiesioginį pavojų,
galintį sukelti sunkius sužaloji­mus arba mirtį.

몇 Įspėjimas

Žymi galimą pavojų, galintį su­kelti sunkius sužalojimus arba
mirtį.

Atsargiai

Žymi galimą pavojų, galintį su­kelti lengvus sužalojimus arba
materialinius nuostolius.

 Pavojus gyvybei

Nesilaikant saugos reikalavimų,
elektros srovė gali kelti pavijų
gyvybei!

 Kiekvieną kartą prieš pradė-

dami naudoti prietaisą pati­krinkite, ar nepažeisti elektros
laidas ir tinklo kištukas. Pa­žeistą elektros laidą nedels­dami pakeiskite oficialioje kli­entų aptarnavimo tarnyboje
ar elektros prietaisų remonto
įmonėje.

 Užtikrinkite, kad visos kištuki-

nės elektros jungtys nebūtų
apsemtos.

 Netinkami ilginamieji elektros

laidai gali kelti pavojų. Dirb­dami lauke naudokite tik serti­fikuotus ir tinkamai pažymė­tus pakankamo skersmens il­ginamuosius elektros laidus.

Aplinkos apsauga

Garantija

Naudojimo instrukcijoje

naudojami simboliai

Sauga

90 LT

– 3



Tinklo kištukas ir prailginimo
laido mova turi būti hermetiški
ir negali gulėti vandenyje.
Mova taip pat negali gulėti ant
grindų. Rekomenduojame
naudoti kabelio būgnus, užti­krinančius, kad maitinimo liz­dai bus bent 60 mm virš grin­dų.

 Elektros laido nenaudokite

prietaisui nešti ar tvirtinti.

 Atjungdami prietaisą nuo

elektros tinklo traukite už kiš­tuko, o ne už elektros laido.

 Netempkite maitinimo kabelio

per aštriabriaunius daiktus ir
nesuspauskite jo.

 Prietaisą pastatykite ant tvirto

pagrindo ir nuo užliejimo ap­saugotoje vietoje.

 Jokiu būdu nenaudokite prie-

taiso ilgai laiką lyjant lietui ar
drėgnoje aplinkoje.

 Įtampa, nurodyta prietaiso

modelio lentelėje, turi sutapti
su elektros srovės šaltinio
įtampa.

 Siekiant išvengti gedimų,

prietaisą remontuoti ir jo at­sargines detales keisti gali tik
įgaliota klientų aptarnavimo
tarnyba.

 Draudžiama naudoti šį prie-

taisą kaip nardinamąjį siurblį.

 Naudodami siurblį plaukimo

ar sodo baseinuose bei fonta­nuose, laikykitės minimalaus
2 m atstumo ir užtikrinkite,
kad siurblys neįkristų į vande­nį.

 Nurodymai dėl apsauginės

elektros įrangos:

 Siurbliai, naudojami plaukimo

ar sodo baseinuose ir fonta­nuose, gali būti jungiami tik
apsauginiu jungikliu, kurio no­minalioji nebalanso srovė ne­viršija 30 mA. Nenaudokite si­urblio, jei plaukimo ar sodo
baseine yra žmonių.

 Saugumo sumetimais pata-

riame jungti prietaisą apsau­giniu (neviršija 30mA) jungi­kliu.

 Jungti prietaisą į elektros tin-

klą gali tik kvalifikuoti elektri­kai. Būtinai laikykitės galio­jančių nacionalinių reikalavi­mų!

 Austrijoje, vadovaujantis

ÖVE B/EN 60555 1-3 dalimis,
plaukimo baseinuose ir tven­kiniuose naudojami siurbliai,
turintys nuolatinę elektros
jungtį, turi būti maitinami ÖVE
patikrintu skiriamuoju trans­formatoriumi, o antrinė vardi­nė įtampa negali viršyti
230 V.

 Šis prietaisas nepritaikytas

naudoti asmenims su fizine,
sensorine ar dvasine negalia
arba asmenims, neturintiems
pakankamai reikiamos patir­ties ir (arba) žinių, nebent pri­žiūrint už saugą atsakingam
asmeniui ir jam nurodant,
kaip prietaisas turi būti nau­dojamas.

91LT

– 4



Vaikai prietaisą gali naudoti,
tik jei yra vyresni nei 8 metų ir
atsakingas asmuo juos prižiū-
ri arba duoda nuorodas, kaip
naudoti prietaisą ir vaikai su­pranta prietaiso keliamus pa­vojus.

 Vaikai negali žaisti su prietaisu.
 Prižiūrėkite vaikus ir užtikrin-

kite, kad jie nežaistų su įren­giniu.

 Vaikai negali prietaiso valyti ir

atlikti naudotojo vykdomų
techninės priežiūros darbų,
jei jų neprižiūri kiti asmenys.

Atsargiai

Prieš visus darbus su prietaisu
arba prie jo užtikrinkite stabilu­mą, kad būtų išvengta nelaimin­gų atvejų arba pažeidimų.

Prietaiso stabilumas yra užtikrintas, kai
jis pastatomas ant lygaus paviršiaus.

1 Siurblių G1 jungties adapteris
2 Kaištis
3 Siurbimo žarnos jungtis G1 (33,3

mm) (įvadas)

4Slėginės žarnos jungtis G1 (33,3

mm) (išvadas)
5 Pagrindinis jungiklis
6 Kabelio laikiklis
7 Elektros laidas su kištuku
8 Siurbimo žarnos rinkinys su 3,5 m

su paruošta naudoti, vakuumui at-

sparia siurbimo žarna su siurbimo

filtru ir atgalinės srovės vožtuvu.
* Kartu tiekiama tik su rinkiniais.

 Ištraukite kaištį.

Paveikslas

 Jungiamąjį adapterį įsukite į siurblio

siurbimo jungtį (įvadas).
Užveržkite ranka.

 Prijunkite vakuumui atsparią siurbi-

mo žarną.

Pastaba

Atsižvelgdami į pumpuojamo skysčio
užterštumą, sumontuokite pirminį filtrą
(žr. „Priedai“).

Pastaba

Norėdami sutrumpinti pakartotinio įsi­urbimo trukmę, naudokite siurbimo
žarną su atgalinės srovės vožtuvu. Jis
užtikrina, kad siurbimo žarna neišsituš­tins baigus naudoti (žr. „Priedai“).
Paveikslas

 Per slėginę jungtį pripilkite į siurblį

tiek vandens, kad jis pradėtų tekėti
per viršų.

Paveikslas

 Jungiamąjį adapterį įsukite į siurblio

slėginę jungtį (išvadas).
Užveržkite ranka.

 Prijunkite slėginę žarną.

 Įkiškite prietaiso kištuką į rozetę.
 Įjungikliu/išjungikliu įjunkite prietai-

są.

Paveikslas

 Norėdami sutrumpinti įsiurbimo lai-

ką, pakelkite slėginę žarną maž­daug 1 m.

 palaukite, kol siurblys ims tolygiai

pumpuoti skystį;

Pastaba

Pagrindinį jungiklį taip pat patogiai ga­lite paspausti koja.

Stabilumą užtikrinančios

sąlygos

Valdymas

Prietaiso aprašymas

Paruošimas

Darbas

92 LT

– 5

Atsargiai

Sausoji eiga kenkia siurbliui.

 Veikiančio siurblio nepalikite

be priežiūros.

Pastaba

Siurblyje BP4 Garden Set
įrengtas termostatinis jungi­klis, automatiškai išjungian-

tis siurblį, jie jis perkaista.
Vandeniui įrenginio viduje atvėsus,
įrenginys įsijungia automatiškai ir gali
būti naudojamas toliau.

 Įjungikliu/išjungikliu išjunkite prietai-

są.

 Ištraukite prietaiso kištuką iš kištu-

kinio lizdo.

 Pavojus

Prieš pradėdami įprastinės ir
techninės priežiūros darbus, iš­junkite prietaisą ir ištraukite iš
lizdo tinklo kištuką.

 pumpuodami vandenį su priemai-

šomis, po kiekvieno naudojimo iš­plaukite siurblį švariu vandeniu.

Prietaisas nereikalauja techninės prie­žiūros.

Atsargiai

Siekiant išvengti nelaimingų at­sitikimų ir sužalojimų transpor­tuojant reikia atsižvelgti į prietai­so svorį (žr. „Techniniai duome­nys“).

 Prietaisą už rankenos pakelkite į

viršų ir neškite.

Atsargiai

Pavojus užkliūti už palaido ka­belio!

 Suvyniokite kabelį ir pritvirtin-

kite laikikliu.

 Prietaisą užfiksuokite, kad nenu-

slystų ir neapvirstų.

Atsargiai

Siekiant išvengti nelaimingų at­sitikimų ir sužalojimų pasiren­kant sandėliavimo vietą reikia
atsižvelgti į prietaiso svorį (žr.
„Techniniai duomenys“).

 Atvėrę slėginėje pusėje įrengtą

vandens čiaupą, pašalinkite į įrengi-
nio slėgį.

 Ištuštinkite žarnas.
 Numontuokite siurbimo ir slėginę

žarnas.

 Persukę siurbimo ir slėginės žarnų

jungtis, ištuštinkite siurblį.

 Laikykite prietaisą nuo šalčio ap-

saugotoje vietoje.

Darbo pabaiga

Techninė priežiūra

Priežiūra

Techninė priežiūra

Transportavimas

Transportavimas rankomis

Transportavimas transporto

priemonėmis

Laikymas

Prietaiso laikymas

93LT

– 6

Specialūs priedai

Toliau pateiktų priedų paveikslus rasite šios instrukcijos 4 puslapyje.

6.997-343.0 Mažas siurblio pir­minis filtras (debi­tas iki 4 000 l/h)

Pirminis filtras visiems siurbliams be įmontuoto
vidinio filtro. Apsaugo siurblius nuo stambių ne­švarumų ir smėlio. Smulkus filtras yra plauna­mas. Siurbliams su G1 (33,3 mm) sriegiu.

6.997-350.0 Siurbimo komplek­tas, 3,5 m, 3/4"

Visiškai paruošta naudoti, vakuumui atspari
spiralinė žarna su filtru ir atgalinės srovės vož­tuvu. Gali būti naudojama ir kaip siurbimo žar­nos ilgintuvas. Siurbliams su G1 (33,3 mm)
sriegiu.

6.997-349.0 Siurbimo komplek­tas, 7,0 m, 3/4"

6.997-348.0 Siurbimo žarna,
3,5 m, 3/4"

Visiškai paruošta naudoti, vakuumui atspari
spiralinė žarna, skirta jungti tiesiai prie siurblių.
Tinka siurbimo komplektui ilginti arba naudoti
su siurbimo filtru. Siurbliams su G1 (33,3 mm)
sriegiu.

6.997-359.0 Mažas siurblio jun­giamasis elemen­tas su atbuliniu
vožtuvu

Vakuumui atspari jungtis tarp siurbimo žarnos
ir siurblio.
Siurbliams su G1 (33,3 mm) sriegiu ir 3/4" bei
1" žarnomis, su gaubiamąją veržle žarnos už­spaudikliu, plokščiu sandarikliu ir atbuliniu vož­tuvu.

6.997-347.0 Vakuumui atspari
spiralinė žarna,
parduodama me­trais, 25 m, 3/4“

Vakuumui atspari spiralinė žarna. Parduoda­ma metrais ir gali būti individualiai pritaikyta pa­gal ilgį. Kartu su „Kärcher“ jungiamaisiais ele­mentais ir „Kärcher“ siurbimo filtru gali būti
naudojama kaip siurbimo komplektas.

6.997-346.0 Vakuumui atspari
spiralinė žarna,
parduodama me­trais, 25 m, 1“

6.997-345.0 Siurbimo filtras su
atgalinės srovės
vožtuvu, Basic, 3/
4"

Skirtas jungti prie metrais parduodamos siurbi­mo žarnos. Atgalinės srovės vožtuvas užtikri­na, kad pumpuojamas vanduo netekėtų atgal ir
šitaip sutrumpina pakartotinio įsiurbimo tru­kmę. Su žarnos užspaudikliu.

6.997-342.0 Siurbimo filtras su
atgalinės srovės
vožtuvu, Basic, 1“

94 LT

– 7

6.997-341.0 Siurbimo filtras su
atgalinės srovės
vožtuvu, Premium

Skirtas jungti prie metrais parduodamos siurbi­mo žarnos. Atgalinės srovės vožtuvas užtikri­na, kad pumpuojamas vanduo netekėtų atgal ir
šitaip sutrumpina pakartotinio įsiurbimo tru­kmę.
Ypač tvirta metalo ir plastiko konstrukcija. Tin­ka 3/4“ (19mm) ir 1“ (25,4mm) žarnoms.
Su žarnos užspaudikliu.

6.997-340.0 Jungimo rinkinys
Premium

Skirtas prijungti 3/4“ (19 mm) vandens žarnas
prie siurblių su G1 (33,3 mm) sriegiu. Dides­niam vandens pratakumui.

2.645-

007.0/

2.645-066.0

Žarnos jungtis G1
su junge G3/4

Ypač tvirta čiaupo jungtis. Jungė leidžia pri­jungti prie 2 skirtingo dydžio sriegių.

2.645-

193.0/

2.645-203.0

Universali žarnos
jungtis Plus, 1/2",
5/8" ir 3/4" žarnoms

Rankenos įduba iš minkšto plastiko užtikrina
patogų naudojimą. Universaliai tinka visoms
sodo žarnoms.

2.645-148.0 Žarna PrimoFlex
plus, 25 m, 3/4"

Ftalatų sudėtyje neturinti 3/4" sodo žarna siur­bliui prijungti prie tiekimo įrenginio.

Pagalba gedimų atveju

몇 Dėmesio

Siekiant išvengti gedimų, prietaisą remontuoti ir jo atsargines deta­les keisti gali tik įgaliota klientų aptarnavimo tarnyba.
Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite
elektros laido kištuką iš tinklo lizdo.

Gedimas Priežastis Šalinimas

Siurblys nepumpuoja
skysčio

Į siurblį patekęs oras žr. skyriaus „Pasiruoši-

mas“ B pav. ir skyriaus
„Naudojimas“ D pav.

Užsikišusi siurbimo vieta Ištraukite tinklo kištuką ir

išvalykite siurbimo vietą

Netinkamai arba ne iki galo
įsukta siurbimo žarna arba
jungiamasis adapteris.

Ranka tvirtai užveržkite
siurbimo žarną arba jun­giamąjį adapterį.

95LT

– 8

Siurblys neveikia arba iš­sijungia

Nutrūkęs maitinimas Patikrinkite saugiklį ir

elektros jungtis

Dėl perkaitimo apsauginis
terminis jungiklis išjungė si­urblį
(tik BP 4 Garden rinkiniui).

Ištraukite tinklo kištuką,
palaukite, kol siurblys at­vės, išvalykite siurbimo
vietą, saugokite, kad siur­blys neveiktų be skysčio

Siurbimo galia mažėja
arba yra per maža

Užsikišusi siurbimo vieta Ištraukite tinklo kištuką ir

išvalykite siurbimo vietą

Siurblio siurbiamoji galia pri­klauso nuo pakėlimo aukš-

čio ir prijungtos šalutinės
įrangos

Laikykitės techniniuose
duomenyse pateiktų rei­kalavimų dėl pakėlimo
aukščio, pasirinkite kito­kio skersmens žarną
arba ilgį.

Sumažėjęs skerspjūvis slė­ginėje pusėje, pavyzdžiui,
dėl ne iki galo atverto vožtu­vo / rutulinio čiaupo.

Visiškai atverkite vožtuvą
/ rutulinį čiaupą.

Slėginėje pusėje sulinkusi
žarna.

Ištiesinkite sulinkusią žar­ną.

Gedimas Priežastis Šalinimas

Iškilus klausimams arba prietaisui sugedus, Jums padės mūsų Kärcher filialo dar­buotojai. Adresą rasite kitoje pusėje.

Techniniai duomenys

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

Įtampa V 230 - 240 230 - 240 230 - 240
Dažnis Hz 50 50 50
Galingumas, P

nenn

(no-

minalus)

W 700 800 1000

Didžiausias debitas* l/h 3000 3500 4000
Didžiausias siurbimo

aukštis

m8 8 8

Didžiausias slėgis MPa

(bar)

0,35
(3,5)

0,4

(4,0)

0,45

(4,5)

Didžiausias pakėlimo
aukštis

m35 40 45

96 LT

– 9

Gamintojas pasilieka teisę keisti
techninius duomenis!

*Didžiausias debitas nustatomas, ma­tuojant nesumontavus atbulinių vožtu­vų.

Maks. tiekimo tempera­tūra

°C 35,0 35,0 35,0

Didžiausia nešvarumų
apimtis

mm 1,0 1,0 1,0

Siurblio tipas Jet Jet Jet

Nustatytos vertės pagal EN ISO 20361

Garso slėgio lygis L

pA

dB(A) 57 61 60

Garantuojamas triukš­mo lygis L

WA,

dB(A) 72 76 75

Svoris (be priedų) kg 8,1 8,3 9,0

BP 2 Garden BP 3 Garden /

BP 3 Garden

Set Plus

BP 4 Garden

Set

I/h

m

1000 2000

3000 4000

5000 6000

40

70

60

50

30

20

10

BP 2 Garden

BP 4 Garden

10m = 0,1MPa (1bar)

BP 3 GardenBP 3 Garden

Galimas debitas yra tuo didesnis:

- kuo mažesnis įsiurbimo ir pakėlimo aukštis.

- kuo didesnis naudojamų žarnų skersmuo.

- kuo trumpesnės naudojamos žarnos.

- kuo mažiau slėgio prarandama dėl prijungto priedo.

97LT

– 10

Šiuo pareiškiame, kad toliau aprašyto
aparato brėžiniai ir konstrukcija bei
mūsų į rinką išleistas modelis atitinka
pagrindinius EB direktyvų saugumo ir
sveikatos apsaugos reikalavimus. Jei
mašinos modelis keičiamas su mumis
nepasitarus, ši deklaracija nebegalioja.

Pasirašantys asmenys yra įgalioti par­duotuvės vadovybės.

Dokumentaciją tvarkyti įgaliotas as­muo:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Faksas: [phone]

Winnenden, 2013/08/01

EB atitikties deklaracija

Gaminys: Siurblys
Tipas: 1.645-xxx
Specialios EB direktyvos:

2006/95/EB
2004/108/EB
2000/14/EB
2011/65/ES

Taikomi darnieji standartai:

EN 55014–1: 2006+A1: 2009+A2:
2011

EN 55014–2: 1997+A1: 2001+A2:
2008

EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2:

2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Taikyta atitikties vertinimo procedu­ra:

2000/14/EB: V priedas

Garso galios lygis dB(A)

BP2 G
Išmatuotas: 69
Garantuotas: 72
BP3 G
Išmatuotas: 73
Garantuotas: 76
BP4 G
Išmatuotas: 72
Garantuotas: 75

CEO

Head of Approbation

98 LT

– 1

Шановний покупець!

Перед використанням

пристрою прочитайте цю
інструкцію з експлуатації і
дотримуйтесь неї. Збережіть цю
інструкцію з експлуатації для
пізнішого використання чи для
наступних власників.

Цей пристрій призначається для
приватного використання і не
пристосований до навантажень
промислового використання.
Виробник не несе відповідальності
за збитки, завдані невідповідним або
неправильним використанням
пристрою.
Пристрій призначений, в першу
чергу, для застосування в саду. Він
забезпечує постійний тиск для
зрошування саду.
При підключенні спринклерів
можливе зрошування площ
наступного максимального
діаметру:

 BP 2 Garden: 350 m

2

 BP 3 Garden: 500 m

2

 BP 3 Garden Set Plus: 500 m

2

 BP 4 Garden Set: 800 m

2

Увага!

Вода, яку подає даний
пристрій, не є питною!

 Споживча вода
 Колодязна вода
 Джерельна вода
 Дощова вода
 Вода у ванній (за умови

відповідного дозування добавок)

몇 Попередження

Не дозволяється
перекачування їдких,
легкозаймистих або
вибухонебезпечних
речовин (наприклад,
бензин, гас, нітророзчин),
жирів, масел, нафти,
солоної води і стоків з
туалетів і замуленої води,
що має меншу плинність,
ніж вода. Температура
рідини, що перекачується,
не повинна перевищувати

35°C.

Пристрій не призначений
для безперервної роботи
насоса або для
стаціонарного
встановлення (наприклад,
використовування

як
піднімальний механізм,
фонтанний насос).

Зміст

Загальні вказівки. . . . . . . . . . . UK . . .1

Безпека . . . . . . . . . . . . . . . . . . UK . . . 2

Експлуатація . . . . . . . . . . . . . . UK . . .5

Догляд, технічне

обслуговування. . . . . . . . . . . . UK . . .6

Транспортування . . . . . . . . . . UK . . .6

Зберігання . . . . . . . . . . . . . . . . UK . . .7

Спеціальне допоміжне

обладнання . . . . . . . . . . . . . . . UK . . .8

Допомога для усунення

неполадок . . . . . . . . . . . . . . . . UK . .10

Технічні дані . . . . . . . . . . . . . . UK . . 11

Загальні вказівки

Правильне застосування

Допустимі для перекачування рідини:

99UK

– 2

Матеріали упаковки
піддаються переробці для
повторного використання.
Будь ласка, не викидайте
пакувальні матеріали разом із
домашнім сміттям, віддайте
їх для повторного
використання.

Старі пристрої містять цінні
матеріали, що можуть
використовуватися повторно.
Тому, будь ласка, утилізуйте
старі пристрої за допомогою
спеціальних систем збору
сміття.

Інструкції із застосування
компонентів (REACH)

Актуальні відомості про компоненти
наведені на веб-вузлі за адресою:

www.kaercher.com/REACH

У кожній країні діють умови гарантії,
наданої відповідною фірмою­продавцем. Неполадки в роботі
пристрою ми усуваємо безплатно
протягом терміну дії гарантії, якщо
вони викликані браком матеріалу чи
помилками виготовлення. У випадку
чинності гарантії звертіться до
продавця чи в найближчий
авторизований сервісний центр з
документальним підтвердженням
покупки.

 Обережно!

Для небезпеки, яка
безпосередньо загрожує та
призводить до тяжких травм
чи смерті.

몇 Попередження

Для потенційно можливої
небезпечної ситуації, що
може призвести до тяжких
травм чи смерті.

Увага!

Для потенційно можливої
небезпечної ситуації, що
може призвести до легких
травм чи спричинити
матеріальні збитки.

 Небезпека для життя

При недотриманні вказівок по
техніці безпеки існує
небезпека для життя від
електричного струму!

 Перевіряти підключення

приладу до мережі на
предмет пошкодження
перед кожним
використанням. Замініть
дефектний провід через
авторизовану сервісну
службу/електрика.

 Всі електричні штепсельні

з'єднання повинні
перебувати в захищеному
від затоплення місці.

Охорона довкілля

Гарантія

Знаки у посібнику

Безпека

100 UK
