卡座收音組合機
KS-FX381
有關安裝和連接方法，分別參見操作手冊。
使用說明書
GET0286-001A
[UF]
目錄
多謝您惠購 JVC 的產品。在使用之前，請詳讀全部說明書，
以確保完全理解本機使用方法，並獲得較長的使用壽命。
如何重設本機 ............................................ 2
部件識別 .......................................... 3
控制面板 .................................................... 3
基本操作 .......................................... 4
啟動電源 .................................................... 4
設定時鐘 .................................................... 5
收音機的操作................................... 6
收聽廣播電臺 ............................................ 6
將電臺儲存到記憶體中 .............................. 7
調收預設的電臺 ......................................... 8
磁帶的操作 ...................................... 9
聽磁帶 ....................................................... 9
聲音的調整 ...................................... 10
調整聲音 .................................................... 10
啟動/關閉超低音功能 ................................. 10
選擇預設的聲音模式 .................................. 11
儲存自己的聲音調整結果 .......................... 11
卸下控制面板................................... 12
CD 換碟器的操作 ............................ 13
播放 CD ..................................................... 13
選擇 CD 播放模式 ..................................... 14
故障排除 .......................................... 15
保養 ................................................. 16
規格 ................................................. 17
如何重設本機
在按住 SEL（選擇）鍵的同時，按 （待機/啟動/減音）鍵超過 2 秒鐘以上。
此項操作會重設主機內設的微處理器。
（待機/啟動/減音）鍵
SEL（選擇）鍵
註：
您所作的預設調整—諸如預設的頻道或聲音調整內容—亦會被清除。
使用之前
*
基于安全事項
•
切勿將音量設定得太高，因為這會妨礙聽到外
界的聲音，給駕駛帶來危險。
•
在進行任何複雜的操作之前請先將車停下。
....
*
關于車內溫度
若長時間將車停在炎熱或寒冷的氣候裡，在操作
主機前請等待一段時間，直到車內的溫度恢復到
正常。
2
....
控制面板
顯示窗
部件識別
u
s f
a
1
9 q w e r t y
1 （待機/啟動/減音）鍵
2 S BASS（超低音）鍵
3 0（彈出）鍵
4 顯示窗
5 磁帶艙
6 1/¡ PROG（程序）鍵
7 SCM（音控記憶）鍵
8 FM AM 鍵
9 +/– 鍵
p SEL（選擇）鍵
q 數字鍵
w MO/RND（單聲道/任選）鍵
•
與
DISP
鍵的功能。
•
僅當連接
效。
e DISP（顯示）鍵
•
與
MO/RND
還發揮
SSM
p
（顯示）鍵同時按下時還發揮
CD
換碟器時
（單聲道∕任選）鍵同時按下時
鍵的功能。
o ;
i
d
2 3 4 5 6 7 8
r 4/¢ 鍵
t （鬆開控制面板）鍵
y CD-CH（CD 換碟器）鍵
顯示窗
u FM 波段指示燈
FM1，FM2，FM3
i AM 波段指示燈
o CD-CH（CD 換碟器）指示燈
; 聲音模式指示燈
BEAT，SOFT，POP
a 調諧器接收指示燈
MO（單聲道），ST（立體聲）
s RND（任選）指示燈
•
僅當連接
d S.BASS（超低音）指示燈
f 主顯示區
CD
換碟器時才使用該鍵。
RND
（任選）鍵才生
SSM
3
基本操作
1
3
啟動電源
1
啟動電源。
單觸操作須知：
在下面的步驟
動。您不用特意按該鍵來啟動電源。
2
選擇音源。
若要操作調諧器（FM 或 AM）時，
參閱第 6 – 8 頁。
若要播放磁帶時，
參閱第 9 頁。
若要操作 CD 換碟器時，
參閱第 13 – 14 頁。
2
中選擇音源時電源會自動啟
2
3
調整音量。
調高音量
調低音量
顯示音量水平。
4
按需要調整音量。（參閱第 10 和 11
頁。）
若要暫時降低音量
在聆聽任何音源的過程中短促地按 鍵。
“ATT”字樣開始在顯示屏上閃爍，音量暫時降低。
若要恢復到先前的音量水平，再次短促地按該鍵。
若要關閉電源
按住 鍵超過 1 秒鐘以上。
“SEE YOU”字樣出現，本機關閉。
4
設定時鐘
1
按住 SEL（選擇）鍵超過 2 秒鐘以上。
“CLOCK H”或“CLOCK M”
字樣在顯示屏上出現。
2
設定小時。
1 選擇“CLOCK H ”（小時）若它未在顯
示屏上出現。
2 調整小時。
12
3
設定分鐘。
1 選擇“CLOCK M ”（分鐘）。
2 調整分鐘。
12
4
完成設定。
若要查看當前的時刻或更換顯示模式
反復按 DISP（顯示）鍵。
每次按該鍵，顯示模式按如下所
示進行切換：
• 在操作調諧器時：
• 在操作磁帶時：
• 在操作 CD 換碟器時：
5
收音機的操作
收聽廣播電臺
您既可以通過自動選臺的方式，亦可以通過手動
選臺的方式來調出欲收聽的電臺。
註：
當磁帶艙中放有磁帶時，您不能選擇調諧器。若
要聽廣播電臺，務必從磁帶艙中彈出磁帶。
自動搜索電臺：自動選臺
1
選擇波段（FM1 – 3，AM）。
FM1
顯示被選的波段。
當接收到具有足夠信號強度的 FM 立體
聲廣播時點亮。
註：
本接收機具有三個
FM3
）。您可以使用其中的任何一個波段來
收聽
FM
廣播。
FM
FM2
波段（
AM
FM1、FM2
FM3
、
若要在收到電臺之前停止搜索，按您用于搜索電
臺時使用的相同的鍵。
手動搜索電臺：手動選臺
1
選擇波段（FM1 – 3，AM）。
FM1
FM2
註：
本接收機具有三個
FM3
）。您可以使用其中的任何一個波段來
收聽
FM
廣播。
2
按住 ¢ 或 4 鍵，直到“M”
（手動搜索）字樣開始在顯示屏上閃爍。
FM
波段（
AM
FM1、FM2
FM3
、
2
開始搜索電臺。
搜索較低頻率的電臺
收到電臺后，搜索自動停止。
6
搜索較高頻率的電臺
3
當“M”
（手動搜索）
字樣還在閃爍時
調收所需的電臺。
調收較高頻率的電臺
調收較低頻率的電臺
• 若將手從鍵上鬆開，5 秒鐘后手動選臺模
式會自動停止。
• 若持續按住鍵不放，頻率將持續改變（FM
電臺的音程在 50 kHz 之內，AM 電臺的音
程在 9 kHz 之內）直到您將手從鍵上鬆開。
將電臺儲存到記憶體中
可以應用下述兩種方法當中的一種，將正在收聽
中的電臺存入到記憶體中。
• 自動預設 FM 電臺：SSM（強信號電臺順次記憶）
• 手動預設 FM 和 AM 電臺
自動預設 FM 電臺：SSM
在每一個 FM 波段（FM1，FM2 和 FM3）裡可以
預設 6 個地方 FM 電臺。
1
選擇您要把 FM 電臺存入的 FM 波段
（FM1 – 3）。
當 FM 立體聲廣播接收困難時：
在收聽 FM 立體聲廣播的過程中，按
MO/RND（單聲道/任選）鍵。
每次按該鍵，MO 指示燈交替點亮和
熄滅。
MO（單聲道）指示燈
當 MO 指示燈在顯示屏上點亮時，您聽到的雖然
是單聲道聲音，但接收效果得以改善。
若要恢復立體聲效果，再按一次相同的鍵。
FM1
FM2
FM3
AM
2
同時按住兩個鍵超過 2 秒鐘以上。
“SSM”字樣出現，當自動預設完畢后
便消失。
具有最強信號的地方 FM 電臺被找到后，會自動
儲存到您已選擇的波段（FM1，FM2 或 FM3）
裡。這些電臺被預設到數字鍵裡—1 號（最低頻
率的電臺）至 6 號（最高頻率的電臺）。
當自動預設完畢后，儲存在數字鍵 1 裡的電臺自
動播放。
7
手動預設電臺
在每個波段（FM1，FM2，FM3 和 AM）裡最多
可以手動預設 6 個電臺。
例： 當將一頻率為 92.5 MHz 的 FM 電臺儲存到
FM1 波段的 1 號預設頻道裡時。
1
選擇您要把電臺存入的波段（FM1 –
3，AM）（在本例當中為 FM1）。
FM1
FM2
2
調收電臺（在本例當中為 92.5 MHz 頻
率的電臺）。
調收較高頻率的電臺
FM3
AM
註：
•
當在相同的預設頻道號碼裡儲存一個新電臺
時，原來儲存在這裡的預設電臺會被清除。
•
當記憶體電路的電源供應中斷時（如在更換電
池時），預設的電臺會被清除。遇此情形須重
新預設電臺。
調收預設的電臺
預設的電臺可以很容易地調收。
但記住條件是您必須事先儲存了電臺。若尚未儲
存電臺的話，請參閱第 7 和 8 頁上的“將電臺儲
存到記憶體中”。
1
選擇波段（FM1 – 3，AM）。
FM1
FM2
FM3
AM
調收較低頻率的電臺
3
按住數字鍵（在本例中為數字鍵 1）超
過 2 秒鐘以上。
預設號碼閃爍片刻。
4
重複上述步驟將其他電臺存入到其他預
設號碼裡。
2
選擇號碼（1 – 6）以調出所需的預設電
臺。
8
磁帶的操作
聽磁帶
您可以播放 I 型（普通）磁帶。
1
啟動電源。
單觸操作須知：
當磁帶艙中已經放有磁帶時，磁帶播放會自
動開始。但是，當關閉電源時，建議您不要
將磁帶留在磁帶艙中。因為此舉會損傷磁頭
和磁帶。
2
將磁帶插入到磁帶艙中。
在播放的過程中若磁帶的
一面走到盡頭，會自動開
始播放磁帶的另一面。
（自動轉向功能）
3
選擇走帶方向。
同時按下這兩個鍵。
每次按下這兩個鍵時，走
帶方向交替切換—正面
（ ）和反面
（ ）。
若要停止播放並彈出磁帶
按 0 鍵。
磁帶播放停止，磁帶自動從磁帶艙中彈出。音源
切換成先前選擇的音源。
• 若磁帶還在磁帶艙中，便無法切換音源。
若要切換音源，必須首先彈出磁帶。
• 在主機關機狀態下按 0 鍵也可以彈出磁帶。
若要快速倒帶
按下 ¡ 或 1 鍵。
磁帶將按箭頭所示方向（ 或 ）倒帶。
走帶方向
若要重新開始播放，輕按未被按下的另一個鍵
（1 或 ¡）。
9

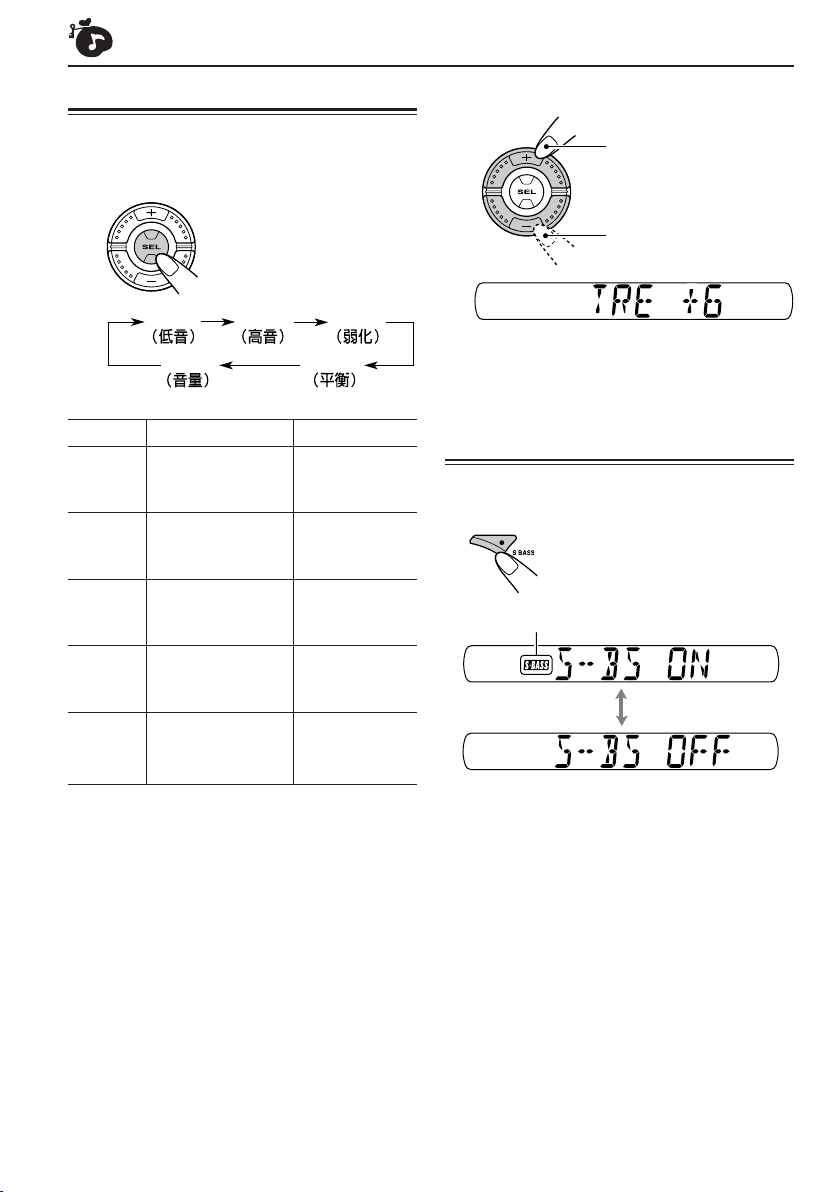

聲音的調整
調整聲音
2
調整水平。
您可以根據個人愛好調整聲音的特性。
1
選擇您要調整的項目。
每次按該鍵，可調整的項
目按如下所示進行切換：
BAS TRE
VOL
訊息顯示 功能： 音域
BAS 調整低音。 –6（最小）
（低音） |
TRE 調整高音。 –6（最小）
（高音） |
1
FAD*
（弱化） 揚聲器的音量平 |
BAL 調整左置和右置 L6（僅左聲道）
（平衡） 揚聲器的音量平衡。 |
VOL*
（音量） |
1
*
若您使用兩個揚聲器系統，請將弱化水平設定
在“00”。
2
*
通常情況下
不用特意選擇“
調整前置和后置 R6（僅后聲道）
衡。 F6（僅前聲道）
2
調整音量。 00（最小）
+ 和 –
鍵便用于控制音量。因此您
VOL
”去調整音量水平。
FAD
BAL
+6（最大）
+6（最大）
R6（僅右聲道）
50（最大）
升高水平
降低水平
例：當選擇“TRE”（高音）時
3
重複步驟
1
和步驟 2 以調整其他項目。
啟動/關閉超低音功能
使用超低音功能時，無論音量設定得多低，您都
可以維持豐厚飽滿的低音。
每次按該鍵，此功能交替啟
動和關閉。
S.BASS 指示燈
10
選擇預設的聲音模式
您可以根據音樂流派選擇預設聲音調整項目。
1
喚出您想要調整的聲音模式。
• 詳細說明可參閱左欄。
選擇所需的聲音模式。
每次按該鍵，聲音模式按如下所
示進行切換：
BEAT SOFT POPSCM OFF
例：當選擇“BEAT”時
訊息顯示 用于： 預設值
BAS TRE S.BASS
SCM OFF （平音） 00 00 OFF
BEAT 搖滾或迪斯 +2 00 ON
SOFT 配樂柔和的 +1 –3 OFF
POP 輕音樂 +4 +1 OFF
註：
•
您可根據個人愛好調整各項聲音模式，並將其
存入到記憶體中。
若要調整並儲存自己的聲音模式，參閱下述的
“儲存自己的聲音調整結果”。
•
若要調整低音和高音的增強水平或關閉/啟動超
低音功能，參閱第
科音樂
音樂
10
頁。
儲存自己的聲音調整結果
您可以根據個人喜愛來調整聲音模式（BEAT，
SOFT，POP）並將自己的調整結果存入記憶體。
2
若要調整低音或高音水平。
1
選擇“BAS”（低音）或“TRE”（高音）。
2 調整水平。
若要啟動或關閉超低音功能。
• 詳細說明可參閱第 10 頁。
3
重複操作步驟 2 來調整其他的項目。
4
按住 SCM 鍵，直到您在步驟 1 中選擇
的聲音模式開始在顯示屏上閃爍。
您為選擇的聲音模式所作的
調整結果被存入到記憶體
中。
5
若要儲存其他的聲音模式，可重複進行
相同的操作。
• 下列步驟的操作受時間限制。若設定在完成之
前被取消，請從步驟 1 起重新開始操作。
若要重設成出廠預設定，重複進行相同的操作，
並重新指定左欄表中的預設值。
11
卸下控制面板
在離開汽車時，可以卸下控制面板。
在卸下或安裝控制面板時，請小心不要損壞在控
制面板背面和面板框架裡的連接器。
卸下控制面板
在卸下控制面板以前，請務必關閉電源。
1
解開控制面板鎖。
2
提起控制面板，將其從主機中拉出。
安裝控制面板
1
將控制面板的左側插入到框架的凹槽
內。
2
按壓控制面板右側將其固定在框架內。
清洗連接器須知：
若您經常卸下控制面板，連接器會接觸不良。
為了盡量減少這種可能性，定期用棉塊或布沾
酒精擦拭連接器，小心不要損壞連接器。
12
3
將卸下的控制面板放在隨機提供的盒子
內。
連接器
CD 換碟器的操作
建議您在本機上使用 CH-X 系列的換碟器（JVC
MP3 兼容型 CD 換碟器除外）。
如果您擁有的是其他型號的 CD 換碟器，有關連
接方式請洽詢 JVC 汽車音響經銷商。
•
例如，若您的
欲將其連接到本機上時需要另購一條導線
(KS-U15K)
在操作 CD 換碟器之前：
• 請參閱隨 CD 換碟器附帶的使用說明書。
• 若 CD 換碟器的碟片艙內未裝碟片，或者碟
片正面朝下放置顛倒，“NO CD”字樣會在
顯示屏上出現。遇此情形，請取出碟片艙並
正確裝入碟片。
• 若 CD 換碟器內未裝碟片艙，“ NO MAG”
字樣會在顯示屏上出現。遇此情形，請在
CD 換碟器內裝入碟片艙。
• 若“RESET 1”–“RESET 8”字樣在顯示屏
上出現，說明本機與 CD 換碟器之間出現連
接錯誤。遇此情形，請檢查連接狀況，確保
導線連接牢靠，然后按 CD 換碟器上的復原
設定鍵。
。
CD
換碟器屬于
KD-MK
系列，
播放 CD
選擇 CD 換碟器（CD-CH）。
播放從第一張碟片裡的第一個曲目開
始。
所有碟片裡的所有曲目均將播放。
碟片號碼
曲目號碼
單觸操作須知：
當您按
意按
CD-CH
鍵時，電源會自動啟動。您不用特
鍵去啟動電源。
13
若要使曲目快速前進或倒退
RND1
RND2
在播放 CD 的過程中持續按住
¢ 鍵即可使曲目快速前進。
在播放 CD 的過程中持續按住 4 鍵即可使曲
目快速倒退。
若要直接跳至特定的碟片
按與碟片號碼相對應的數字鍵便可開始播放該碟
片（在播放 CD 換碟器的過程中）。
若要跳至下一個或上一個曲目
在播放 CD 過程中短促地按
¢ 鍵即可以跳至下一個曲
目的開始處。
一次接一次地按該鍵，便可接
連不斷地找到下一個曲目的開
始處並將其播放。
在播放 CD 過程中短促地按 4 鍵即可以跳回
至當前曲目的開始處。
一次接一次地按該鍵，便可接連不斷地找到上一
個曲目的開始處並將其播放。
• 若要從 1 – 6 裡選擇碟片號碼時：
短促地按 1（7）– 6（12）鍵。
• 若要從 7 – 12 裡選擇碟片號碼時：
按住 1（7）– 6（12）鍵超過 1 秒鐘以上。
碟片號碼
曲目號碼
例：當選擇碟片號碼 3 時
選擇 CD 播放模式
若要以任選方式播放曲目（任選播放）
每次按該鍵，CD 任選播放模式
按如下所示進行切換：
模式
RND1 點亮 當前碟片裡的所有曲目，
RND2 閃爍 碟片艙內裝有的所有碟片
RND
指示燈
任選播放
然后下一個碟片裡的曲
目，依此類推。
上的所有曲目。
14
故障排除
所發生的問題並非總是嚴重的故障。在洽詢維修中心之前，請首先檢查下述要點。
症狀
• 聽不到揚聲器發出聲音。
• 本機全然不工作。
一般播放
• SSM（強信號電臺順次記
憶）自動預設功能不工作。
• 在收聽廣播電臺時有靜電干
FM/AM
擾。
• 無法插入磁帶。
• 磁帶變熱。
磁帶播放
• 磁帶發出的聲音很低，並且
音質下降。
• “ NO CD”字樣在顯示屏上
出現。
• “ NO MAG”字樣在顯示屏
上出現。
• “ RESET 8”字樣在顯示屏
上出現。
CD 換碟器
•
“ RESET 1”–“ RESET 7”
字樣在顯示屏上出現。
• CD 換碟器全然不工作。
原因
音量設定在最低水平。
線路連接錯誤。
可能由于噪音等原因導致內設
的微處理器功能失常。
信號太弱。
天線連接不牢固。
您插入磁帶的方向不對。
此現象不是故障。
磁頭髒污。
碟片艙裡沒有裝入碟片。
碟片放置顛倒。
碟片不能播放。
CD 換碟器上沒裝入碟片艙。
本機與 CD 換碟器之間的線路
沒有正確連接。
可能由于噪音等原因導致內設
的微處理器功能失常。
措施
將音量調至適當的水平。
檢查導線和連接狀態。
在按住 SEL 鍵的同時，按
鍵超過 2 秒鐘以上以重
設主機。（您所作的預設調整結
果也將被清除。）（參閱第 2
頁。）
手動儲存電臺。
牢固連接天線。
讓露出帶條的一邊朝右插入磁
帶。
使用磁頭清潔帶清潔磁頭。
在碟片艙裡裝入碟片。
正確裝入碟片。
裝入可播放的碟片。
裝入碟片艙。
正確連接本機和 CD 換碟器，然后
按 CD 換碟器上的復原設定鍵。
按 CD 換碟器上的復原設定鍵。
在按住 SEL 鍵的同時，按
鍵超過 2 秒鐘以上以重
設主機。（您所作的預設調整結
果也將被清除。）（參閱第 2
頁。）
15
保養
本機不需要過多的呵護，但若遵守下列事項可以
延長本機的使用壽命。
清掃磁頭
• 每使用 10 個小時后，用濕型磁頭清潔帶（音響
商店有售）清掃磁頭。
若磁頭嚴重髒污，可能遇到下列症狀：
– 音質下降。
– 聲音水平降低。
– 聲音降低。
• 不要播放髒污或落有灰塵的磁帶。
• 不要用任何金屬或磁性工具碰觸高度光澤的磁
頭。
保持磁帶清潔
• 用后務必將磁帶放到儲存盒內保存。
• 不要將磁帶存放在下列場所：
– 受到陽光直接照射的地方
– 溼度高的地方
– 異常高溫的地方
注意:
•
不要播放貼有標籤的磁帶；否則可能損壞本機。
•
將鬆弛的帶條旋緊，因為鬆弛的帶條可能絞
繞到機器上。
•
用后不要將磁帶留在磁帶艙中，因為這樣
帶條可能變鬆弛。
16
規格
音頻放大器單元
最大輸出功率：
前聲道： 每聲道 45 W
后聲道： 每聲道 45 W
連續輸出功率（RMS）：
前聲道： 每聲道 17 W，阻抗 4 Ω，頻率在
40 Hz 至 20 000 Hz 範圍內，總諧
波失真不大于 0.8%。
后聲道：每聲道 17 W，阻抗 4 Ω，頻率在
40 Hz 至 20 000 Hz 範圍內，總諧
波失真不大于 0.8%。
負載阻抗： 4 Ω（允許 4 Ω 至 8 Ω）
音調控制範圍：
低音： ±10 dB 在 100 Hz 時
高音： ±10 dB 在 10 kHz 時
頻率響應：40 Hz 至 20 000 Hz
信噪比：70 dB
線路輸出水平∕阻抗：
2.0 V/20 kΩ 負載（250 nWb/m）
調諧器單元
頻率範圍：
FM： 87.5 MHz 至 108.0 MHz
AM： 531 kHz 至 1 602 kHz
卡式座單元
抖晃率： 0.15% (WRMS)
快速倒帶時間：190 秒 (C-60)
頻率響應：
信噪比： 52 dB
立體聲分離度：40 dB
50 Hz 至 14 000 Hz（普通磁帶）
一般指標
所需電源：
工作電壓：直流14.4 V（允許 11 V 至 16 V）
接地方式：負極接地
允許工作溫度範圍：0°C 至 +40°C
體積（寬×高×厚）：
安裝尺寸（約）：182 mm × 52 mm × 150 mm
面板尺寸（約）：188 mm × 58 mm × 11 mm
毛重（約）：1.3 kg（不包括附件）
設計和規格若有改變，恕不奉告。
[FM 調諧器]
可用靈敏度： 11.3 dBf（1.0 µV/75 Ω）
50 dB 靜噪靈敏度： 16.3 dBf（1.8 µV/75 Ω）
相鄰頻道選擇性（400 kHz）：65 dB
頻率響應： 40 Hz 至 15 000 Hz
立體聲分離度： 35 dB
俘獲率： 2.0 dB
[AM 調諧器]
靈敏度： 20 µV
選擇性： 35 dB
在操作時遇到麻煩了?
請重設本機
參閱如何重設本機之頁
17
生產組裝：中日合資上海 JVC 電器有限公司
工廠地址：上海市浦東新區外高橋保稅區日京路 68 號
® Registered Trademark owned and licensed by Victor Company of Japan, Limited
© 2004 Victor Company of Japan, Limited
CS
0904DTSMDTJSC
KS-FX381
安裝/連接手冊
GET0286-002A
[UF]
本機僅可使用直流 12 V，負極接地的電源系統。如果您的車輛不是此系統，則需要安裝變壓器。變壓器可在
JVC 汽車音響經銷店購買。
安裝和連接用零件清單
下列零件隨本機提供。
請于清點后正確安裝。
A / B
硬盒/控制面板
E
電源線
C
外套機殼
F
墊圈（ø5）
D
裝飾框
G
鎖定螺母（M5）
拆卸本機
在拆卸本機之前，先鬆開本機后部。
1
B
3
將兩片板條型把手插入卡槽，然
后按圖所示向外拉兩片把手，遂
將本機拆下。
0904DTSMDTJSC
CS
2
D
J
H
緊固螺栓（M5 x 20 mm）
I
橡膠防震墊
J
板條型把手
安裝（裝設、固定在儀表板上）
下面的圖解是典型的安裝程序。如果您有問題，或需要有關配套元件的信息，請向 JVC 汽車音響經銷商或配套
元件供應公司詢問。
• 如果您沒有把握能夠正確安裝本機，請委託專業技術人員為您安裝。
1
B
2
D
當使用選購的支撐架時
支撐架（選購品）
G
螺絲釘（選購品）
儀表板
防火板
H
F
C
當不使用外套機殼安裝本機時
以豐田牌（TOYOTA）汽車為例：首先取出汽車收音機，然后將本機裝入其空出的位置。
平頭螺絲
（M5 x 8 mm）*
托座*
* 不包括在本機中
3
4
J
*1
!
進行所需的電路連接。
C
C
~
I
*1在豎起本機時，小心不要損
壞底部的保險絲。
184 mm
53 mm
Ÿ
平頭螺絲
空殼
托座*
注：將本機安裝在托座上時，務必使用 8 mm 長的螺絲。如果使用過長的螺絲，會損壞本機。
以小于 30˚ 的傾斜度安
裝本機。
（M5 x 8 mm）*
電源和揚聲器連接方面的注意事項：
• 切勿將電源線里的揚聲器引線連接到汽車電池上；否則會嚴重損傷本機。
• 在將電源線里的揚聲器引線連接到揚聲器上之前，請首先確認車內的揚聲器線路。
L
R
-
-
+
+
-
-
L
R
+
+
+
+
-
-
+
+
-
-
+
L
-
+
R
-
+
-
+
-
¤
@
B
D
⁄
H
彎折相應的突舌，把外套機殼固
定在適當的位置。
故障排除
• 保險絲燒斷。
* 檢查紅色和黑色引線是否連接正確？
• 電源不能接通。
* 檢查黃色引線是否接上？
• 揚聲器沒有聲音。
* 檢查揚聲器輸出引線是否短路？
• 聲音失真。
* 檢查揚聲器輸出端子是否接地？
* 檢查 L（左）和 R（右）揚聲器的負極端子 “–” 是否共同接地？
• 聲音受到噪音的干擾。
* 檢查在將后面板上的接地端子連接到汽車底盤上時是否使用了過短和過粗的纜線？
• 本機發熱。
* 檢查揚聲器輸出端子是否接地？
* 檢查 L（左）和 R（右）揚聲器的負極端子 “–” 是否共同接地？
1
電路連接
為防止短路，建議您在安裝本機之前斷開電池的負極並完成所有的電路連接。
• 完成安裝之后，務必重新將本機的地線接到汽車底盤上。
注：
• 須換上額定負荷值的保險絲。如果保險絲經常燒壞，請向 JVC 汽車音響經銷商詢問。
• 后置和前置揚聲器的最大輸入功率應大于 45 W，揚聲器阻抗介于 4
• 為防止電源短路，請使用絕緣膠布包住不使用的引線的端子。
• 本機使用后，散熱片會很熱。因此在移出本機時，須小心不要觸摸散熱片。
ΩΩ
Ω – 8
ΩΩ
ΩΩ
Ω 之間。
ΩΩ
散熱片
如果汽車裝備了 ISO 連接器
A
如圖所示連接 ISO 連接器。 您也許需要按下圖所示修改附帶的電源線線路。
A
B
C
D
F
E
G
H
J
I
K
L
M
N
O
P
前視圖
不使用 ISO 連接器的接線方法
B
接線前：請仔細確認車內線路。不正確的接線會嚴重損壞本機。
電源線的引線和車身的連接器引線在顏色上可能有所不同。
1
切開 ISO 連接器。
2
按下圖所示順序連接電源線里的各色引線。
附帶的電源線上的 ISO 連接器
從車體
對應某些 VW（大眾）/Audi（奧迪）或 Opel（歐寶）（Vauxhall）汽車
• 安裝本機之前請聯絡您的汽車專賣經銷商。
原始線路 修改后的線路
黃色 黃色
ISO 連接器
紅色
3
連接天線電纜。
4
最后把電源線束的插頭插到本機上。
11
1
11
黃色 黃色
紅色紅色
紅色
如果本機沒有啟動，請使用修改后的線路 2。
修改后的線路
22
2
22
黃色 黃色
紅色
紅色紅色
紅色紅色
1
本機后面板上的接地端子
天線端子
輸出端子
（參閱圖表 ）
3
*2本機未安裝時，在進行工作狀況檢查之前必須將此引
線接上，否則無法啟動電源。
接至 CD 換碟器（參閱圖表 ）
4
黑色
黃色*
紅色
藍色帶白色條紋
15 A 保險絲
2
P
L
2
接至金屬車體或汽車底盤
1
接至保險絲單元的帶電端子，保險絲單元與車上電池相連接
2
（用于旁路點火開關）（恆定 12 V）
O
M
接至保險絲單元的附屬端子
3
接至另一架儀器的遙控導線或自動天線（若有裝設）
4
（最大 200 mA）
*1不包括在本機中 點火開關
1
*
1
*
保險絲單元
5
灰色帶黑色條紋白色白色帶黑色條紋 綠色帶黑色條紋灰色 綠色 紫色帶黑色條紋 紫色
連接其他附加設備
C
您可以通過連接功率放大器和其他設備來加強您的汽車音響系統功能。
• 將遙控引線（藍色帶白色條紋）和其他裝置上的遙控引線連接起來，以便可以通過本機進行遙控。
• 僅對應功率放大器：將揚聲器從本機上卸下后連接到功率放大器上。本機的揚聲器接線放置不用。
功率放大器
INPUT
L
R
信號線（本機不附帶）
后置揚聲器
L
R
LRL
R
JVC 功率放大器
OUT
LINE
L
R
REAR
KS-FX381
遙控引線
遙控引線（藍色帶白色條紋)
3
*
Y-型連接導線（本機不附帶）
4
*
4
*
ABGHCDEF
左揚聲器（后置）右揚聲器（前置）左揚聲器（前置） 右揚聲器（后置）
CD 換碟器
亦請參閱使用說明書的第 13 頁。
CD 換碟器附帶的連接纜線
接至另一架儀器的遙控導線或自動天線
（若有裝設）
B
A
D
C
F
E
G
H
*4切斷汽車 ISO 連接器的后
4
*
4
*
置揚聲器引線，並將其連
接至功率放大器。
JVC CD 換碟器
*3將地線與金屬車體或者汽車底盤緊密連接—
連接處確保無油漆（如果有油漆，在接線前
先將油漆刮去）。否則，可能會損壞本機。
后置揚聲器
前置揚聲器
KS-FX381
注：
• 連接 CD 換碟片器之前，應先將本機關閉。
2
Loading...
