RADIO KASET

KS-FX321S/KS-FX321G

KS-FX321S

S.BASS

SEL

DISP

KS-FX321G

S.BASS

SEL

DISP

BAHASA

INDONESIA

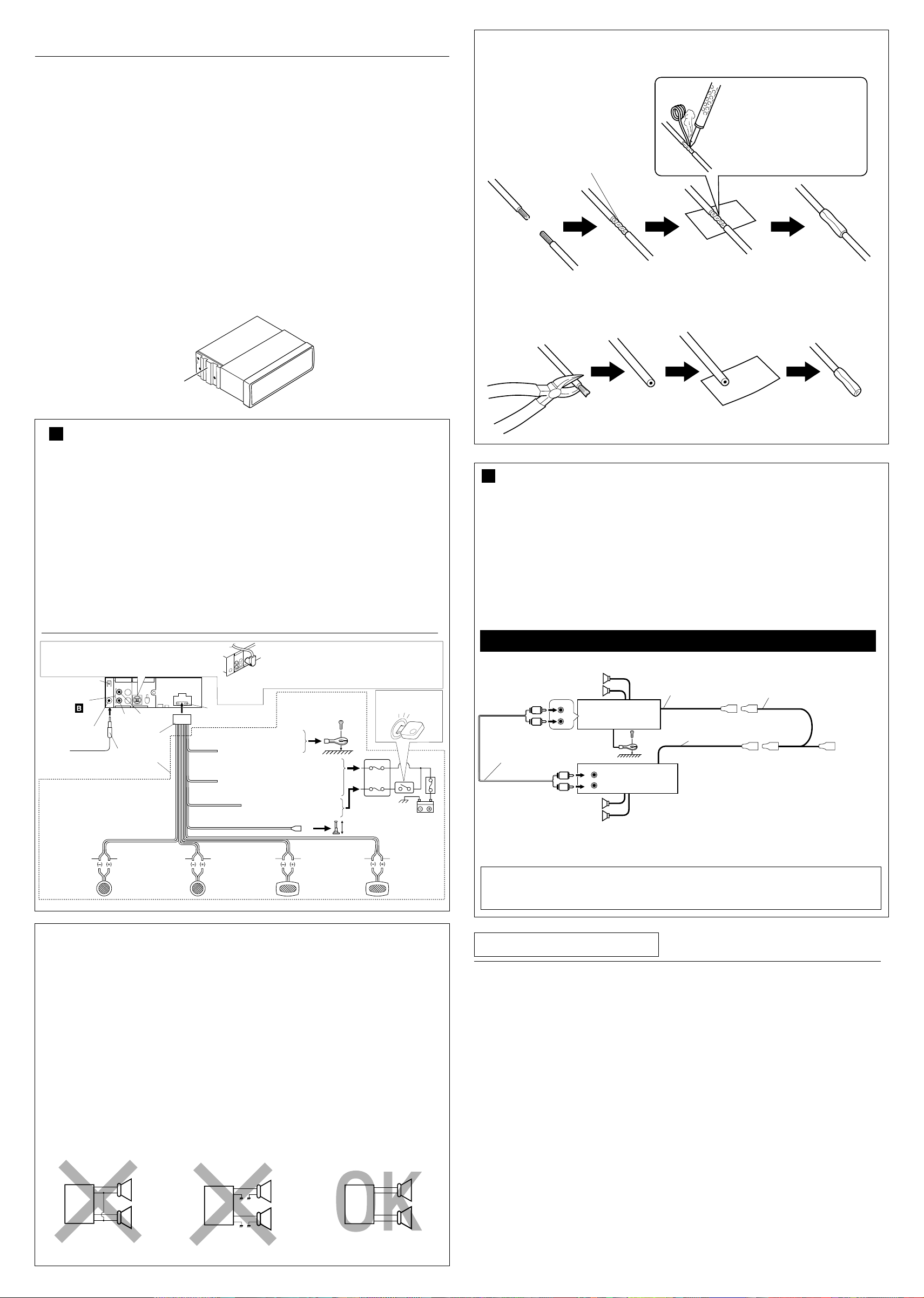

Untuk instalasi dan penyambungan, lihat buku pedoman terpisah.

BUKU PETUNJUK

GET0169-001A

[UN]

Terima kasih telah membeli produk JVC. Harap membaca seluruh petunjuk dengan teliti sebelum mengoperasikan,

untuk memastikan anda memahami secara keseluruhan dan mendapatkan performansi terbaik dari unit ini.

DAFTAR ISI

Bagaimana mereset unit anda ................... 2

LOKASI TOMBOL ........................ 3

Panel kontrol .............................................. 3

DASAR PENGOPERASIAN .............. 4

Menghidupkan power ................................. 4

PENGOPERASIAN RADIO ............... 5

Mendengarkan radio .................................. 5

Menyimpan stasiun radio dalam memori ... 6 Mencari ke stasiun yang telah disimpan

sebelumnya ............................................. 7

PENGOPERASIAN TAPE ................ 8

Mendengarkan kaset ................................. 8

PENGATURAN SUARA .................. 9

Menghidupkan/mematikan fungsi

super bass .............................................. 9

Bagaimana mereset unit anda

Tekan dan tahan kedua tombol SEL (selektor) dan (standby/on/attenuator) pada waktu yang bersamaan selama beberapa detik. Ini akan mereset mikro komputer yang terdapat pada unit.

Memilih mode suara yang diinginkan ......... 9

Mengatur suara .......................................... 9

Menyimpan pengaturan suara

sesuai dengan keinginan anda sendiri ... 10

FUNGSI UTAMA LAINNYA .............. 11

Mengatur jam ............................................. 11

Melepas panel kontrol ................................ 12

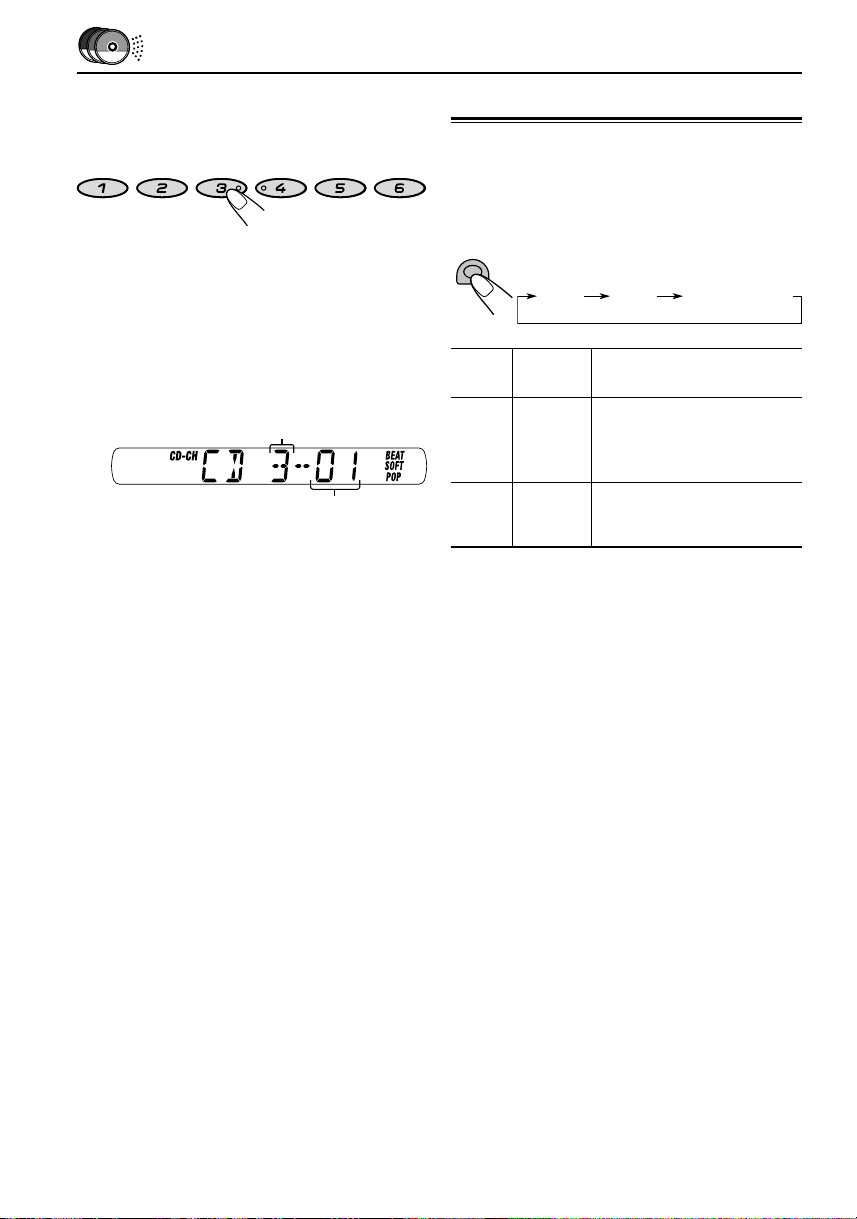

PENGOPERASIAN CD CHANGER ...... 13

Memutar CD ............................................... 13

Memilih mode pemutaran CD .................... 14

PERAWATAN ............................. 15

PEMECAHAN MASALAH ................ 16

SPESIFIKASI ............................. 17

(standby/on/attenuator)

SEL (selektor)

Catatan:

Pengaturan anda sebelumnya – seperti pengaturan saluran atau pengaturan suara- juga akan terhapus.

Sebelum penggunaan

Untuk keselamatan....

• Jangan menaikkan level volume terlalu tinggi karena akan menghalangi suara dari luar, dan membahayakan perjalanan anda.

• Hentikan mobil sebelum melakukan pengoperasian yang rumit.

Suhu dalam mobil....

Jika anda telah memarkir mobil terlalu lama dalam cuaca yang panas atau dingin, tunggu hingga suhu dalam mobil menjadi normal kembali sebelum mengoperasikan unit ini.

Panel kontrol

Display

ui o

;a s d

LOKASI TOMBOL

12 5 634

S.BASS

SEL

DISP

werty

1 Tombol (standby/on/attenuator) 2 Tombol S.BASS (super bass) 3 Tombol SEL (selektor) 4 Tombol DISP (display) 5 Tombol 0 (eject) 6 Tempat kaset 7 Tombol (PROG: program) 1 / ¡ 8 Tombol CD- 9 Tombol AM p Tombol FM q Tombol 4

• Juga berfungsi sebagai tombol SSM jika ditekan

bersama.

w Tombol +/– e Tombol nomor r Tombol MO (suara mono)

Tombol RND (random)

t Tombol SCM (sound control memory) y Tombol

/ ¢

(pelepas panel kontrol)

79pq8

Display

u Indikator saluran

i Indikator CD-CH (CD Changer) o Indikator mode suara

; Indikator MO (mono),

a Indikator RND (random) s Indikator S.BASS (super bass) d Display Utama

FM1, FM2, FM3, AM

BEAT, SOFT, POP

indikator ST (stereo)

DASAR PENGOPERASIAN

S.BASS

SEL

DISP

Menghidupkan Power

Atur volume.

Hidupkan Power.

Catatan mengenai pengoperasian langsung:

• Jika anda memilih sebuah sumber pada langkah 2 di bawah ini, power akan hidup secara otomatis. Anda tidak perlu menekan tombol ini untuk menghidupkan power.

• Jika kaset sudah berada di dalam unit, tape akan berjalan secara otomatis. Akan tetapi, tidak dianjurkan untuk meninggalkan kaset di dalam unit ketika power atau kunci kontak dimatikan. Hal tersebut dapat merusak head tape dan kaset tersebut.

Pilih sumber.

Untuk mengoperasikan radio (FM atau AM),

lihat halaman 5 – 7.

Untuk mengoperasikan tape,

lihat halaman 8.

Untuk mengoperasikan CD Changer,

lihat halaman 13 – 14.

Untuk menaikkan volume.

Untuk menurunkan volume.

Level volume muncul.

Atur suara seperti yang anda inginkan. (Lihat halaman 9 – 10.)

Untuk menurunkan volume sesaat

Tekan

sumber apapun. “ATT” akan tampil berkedip, dan level volume akan menurun. Untuk mengembalikan level volume sebelumnya, tekan kembali sekilas tombol tersebut.

sekilas sewaktu mendengarkan

Untuk mematikan power

Tekan selama lebih dari 1 detik.

Catatan:

Jika anda baru pertama kali menggunakan unit ini, atur jam yang ada dengan benar, lihat halaman 11.

S.BASS

DISP

PENGOPERASIAN RADIO

SEL

Mendengarkan radio

Anda dapat menggunakan pencarian otomatis atau manual untuk mendengarkan stasiun tertentu.

Catatan:

Jika ada kaset di dalam unit, anda tidak dapat memilih radio. Pastikan untuk mengeluarkan kaset dari unit terlebih dahulu untuk mendengarkan radio.

Mencari sebuah stasiun secara otomatis: Pencarian otomatis

Pilih saluran (FM1 – 3, AM).

FM1 FM2

FM3

Saluran yang dipilih muncul

Catatan:

Alat penerima ini mempunyai tiga saluran FM (FM1,FM2, FM3). Anda dapat memilih salah satu untuk mendengarkan siaran FM.

Untuk menghentikan pencarian sebelum stasiun diterima, tekan tombol sama yang

digunakan untuk mencari.

Mencari sebuah stasiun secara manual: Pencarian manual

Pilih saluran (FM1 – 3, AM).

FM1 FM2

FM3

Catatan:

Alat penerima ini mempunyai tiga saluran FM (FM1,FM2, FM3). Anda dapat menggunakan salah satu dari tiga saluran yang ada untuk mendengarkan siaran FM.

Tekan dan tahan ¢ atau 4 hingga “M” (manual) tampil berkedip pada display.

Mulai mencari stasiun.

Untuk mencari stasiun ke frekuensi yang lebih tinggi.

Untuk mencari stasiun ke frekuensi yang lebih rendah.

Jika stasiun sudah diterima, pencarian akan berhenti.

Saluran yang dipilih muncul.

BERSAMBUNG KE HALAMAN BERIKUTNYA

FM1 FM2

FM3

Mencari stasiun yang anda inginkan selagi “M” berkedip.

Untuk mencari stasiun ke frekuensi yang lebih tinggi.

Untuk mencari stasiun ke frekuensi yang lebih rendah.

• Jika anda melepaskan jari anda dari tombol, mode manual akan mati secara otomatis setelah 5 detik.

• Jika anda menahan tombol, frekuensi akan terus berubah (dalam 50 kHz interval untuk saluran FM dan 9 kHz untuk saluran AM) sampai anda melepaskan tombol

Jika siaran stereo FM sulit diterima:

Tekan MO/RND (Suara mono/Random) selagi mendengarkan siaran stereo FM.

• Setiap kali anda menekan tombol tersebut, indikator MO menyala dan mati secara bergantian.

Menyala jika menerima siaran FM stereo

Menyimpan stasiun radio dalam memori

Anda dapat menggunakan salah satu dari 2 metode berikut untuk menyimpan stasiun siaran dalam memori.

• Pengaturan otomatis dari stasiun FM : SSM (strong station sequential memory)

• Pengaturan manual dari stasiun - stasiun FM dan AM.

Pengaturan otomatis Stasiun FM: SSM

Anda dapat menetapkan 6 stasiun lokal FM di setiap saluran FM (FM1, FM2 dan FM3).

Pilih saluran FM (FM1 – 3) yang anda inginkan untuk menyimpan stasiun-stasiun FM.

Setiap kali anda menekan tombol, saluran FM berubah sebagai berikut:

Tekan dan tahan kedua tombol selama lebih dari 2 detik.

MO/RND

Jika indikator MO tampil menyala, suara yang anda dengar menjadi monoural tetapi penerimaan akan lebih baik.

Untuk mengembalikan efek stereo, tekan kembali tombol yang sama.

“SSM” muncul, lalu hilang ketika penyesuaian otomatis sudah selesai.

Stasiun lokal FM dengan sinyal terkuat akan dicari dan disimpan secara otomatis ke dalam nomor saluran yang sudah anda pilih (FM1, FM2 atau FM3). Stasiun - stasiun ini ditentukan dalam tombol angka — No. 1 (frekuensi paling rendah) hingga No. 6 (frekuensi paling tinggi). Jika pengaturan otomatis sudah selesai, stasiun yang disimpan dalam tombol nomor 1 akan secara otomatis terdengar.

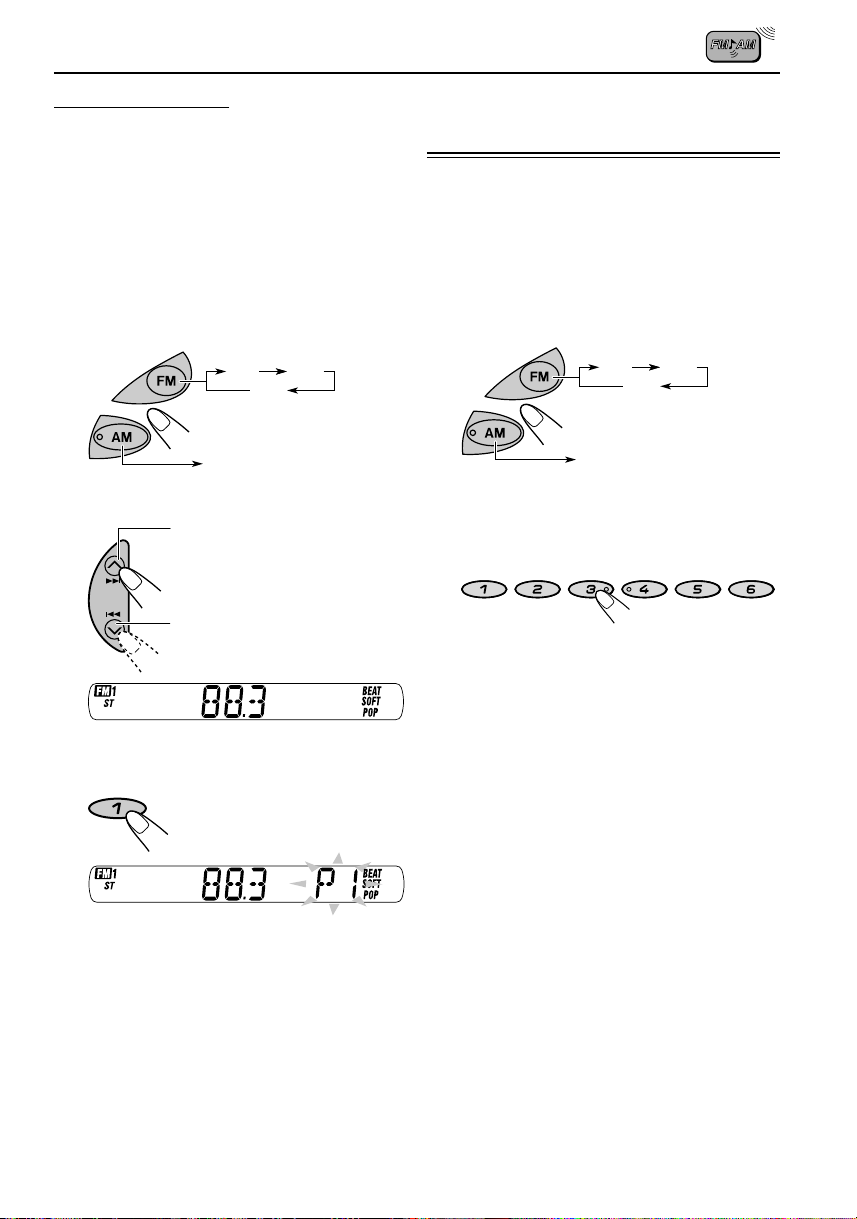

Pengaturan manual

Anda dapat menetapkan hingga 6 stasiun dalam setiap saluran (FM1, FM2, FM3 dan AM) secara manual.

Contoh: Menyimpan stasiun FM 88.3 MHz ke

nomor 1 saluran FM1.

Pilih saluran (FM 1 – 3, AM) yang anda inginkan untuk menyimpan stasiunstasiun. (dalam contoh ini, FM 1).

Setiap kali anda menekan tombol*S{aluran FM berubah sebagai berikut:

FM1 FM2

FM3

Mencari ke stasiun yang telah disimpan sebelumnya

Anda dapat secara mudah mencari ke stasiun yang telah disimpan sebelumnya. Ingat bahwa anda harus menyimpan stasiunstasiun terlebih dahulu. Jika anda belum menyimpannya, lihat “Menyimpan stasiun radio dalam memori” pada halaman 6 – 7.

Pilih saluran (FM1 – 3, AM).

FM1 FM2

FM3

Mencari saluran 88.3 MHz.

Untuk mencari stasiun ke frekuensi yang lebih tinggi.

Untuk mencari stasiun ke frekuensi yang lebih rendah.

Tekan tombol (dalam contoh ini, tombol 1) selama lebih dari 2 detik.

Nomor preset “P1” akan berkedip sesaat.

Ulangi prosedur di atas untuk menyimpan stasiun-stasiun lain ke dalam nomor-nomor lainnya.

Catatan:

• Stasiun yang telah disimpan sebelumnya akan terhapus jika stasiun baru disimpan dalam nomor yang sama.

• Stasiun yang telah disimpan sebelumnya akan terhapus jika power supply ke rangkaian memori terganggu (misalnya, selagi pergantian baterai). Jika hal ini terjadi, simpan stasiun baru lagi.

Pilih nomor (1 – 6) untuk stasiun yang anda inginkan.

PENGOPERASIAN TAPE

S.BASS

SEL

DISP

Mendengarkan kaset

Anda dapat memainkan tape tipe I (normal).

Hidupkan power.

Catatan mengenai Operasi Sekali Sentuh:

Jika kaset sudah ada dalam unit, tape akan otomatis berjalan. Akan tetapi, tidak dianjurkan untuk meninggalkan kaset di dalam unit ketika power atau kunci kontak dimatikan. Hal tersebut dapat merusak head tape dan kaset tersebut.

Masukkan kaset ke dalam tempat kaset.

Jika satu sisi dari tape sudah habis selagi dimainkan, sisi lainnya dari tape tersebut akan berjalan secara otomatis (balik secara otomatis)

Pilih arah tape.

Tekan kedua tombol dalam waktu bersamaan. Setiap kali anda menekan tombol, arah tape akan berubah secara bergantian – maju (

) dan balik ( ).

Untuk menghentikan dan mengeluarkan kaset

Tekan 0. Tape berhenti dan kaset akan keluar secara otomatis dari unit. Operasi unit akan berubah ke sumber yang dipilih sebelumnya.

• Anda tidak dapat mengubah sumber jika kaset masih berada dalam unit. Untuk mengubah sumber, anda harus mengeluarkan kaset terlebih dahulu.

• Anda dapat juga mengeluarkan kaset dengan menekan 0 ketika unit dimatikan.

Untuk memutar tape secara cepat

Tekan ¡ atau 1. Tape akan diputar menurut arah panah ( ¡ atau 1 ).

Arah tape

Untuk menormalkan kembali tape, tekan tombol lainnya yang tidak sedang ditekan ( 1 atau ¡ ).

PENGATURAN SUARA

Menghidupkan / mematikan fungsi super bass

Fungsi super bass berguna untuk menjaga kepadatan dan kekerasan suara bass tanpa dipengaruhi oleh berapa rendah volume suara. Setiap kali anda menekan S.BASS, fungsi akan hidup dan mati bergantian.

S.BASS

Memilih mode suara yang diinginkan

Anda dapat memilih pengaturan suara sesuai dengan jenis musik.

Setiap kali anda menekan SCM, mode suara akan berubah sebagai berikut.

(BEAT)

(SOFT)

(POP)

Indikasi Untuk:

SCM OFF (Suara datar) 00 00 Mati BEAT Musik rock +2 00 Hidup

SOFT Musik berlatar

POP Musik ringan +4 +1 Mati

Catatan:

• Anda dapat mengatur mode suara sesuai keinginan anda, dan menyimpannya dalam memori. Jika ingin mengatur dan menyimpan mode suara sesuai keinginan anda, lihat “Menyimpan pengaturan suara sesuai dengan keinginan anda sendiri” pada halaman 10.

• Untuk mengatur tingkat kekuatan bass dan treble atau menghidupkan/mematikan fungsi super bass, lihat halaman 9.

• Jika salah satu mode suara dipilih, akan tampil di display sebagai berikut:

atau disko

Belakang +1 –3 Mati tenang

Sebagai contoh, jika “POP” yang dipilih.

Ukuran yang ditetapkan

BAS TRE S.BASS

Mengatur suara

Anda dapat menyesuaikan karakteristik suara sesuai dengan keinginan anda.

Pilih item yang ingin anda atur.

SEL

BAS

(bass)

Indikasi Lakukan Batas

BAS Atur bass. –6 (min.) (bass) |

TRE Atur treble. –6 (min.)

(treble) |

FAD* Sesuaikan

(fader

)

keseimbangan | speaker depan F6 (depan saja) dan belakang

BAL Sesuaikan L6 (kiri saja)

(balance)

VOL Sesuaikan volume 00 (min.) (Volume) |

* Jika anda menggunakan sistem dua speaker, tetapkan

tingkat fader ke “00”.

Catatan:

Secara normal, tombol +/– berfungsi sebagai kontrol volume. Jadi anda tidak harus memilih “VOL” untuk mengatur level volume.

keseimbangan | speaker kiri R6 (kanan saja) dan kanan

Atur level

Setiap kali anda menekan tombol, item yang diatur akan berubah sebagai berikut:

TRE

(treble)

VOL

(volume)

Untuk meningkatkan level.

Untuk menurunkan level.

BAL

(balance)

+6 (max.)

R6 (belakang saja)

50 (max.)

FAD

(fader)

Menyimpan pengaturan suara sesuai dengan keinginan anda sendiri

Anda dapat mengatur mode suara (BEAT, SOFT, POP: lihat halaman 9)sesuai dengan keinginan anda dan menyimpanya dalam memori.

• Ada batas waktu dalam melakukan prosedur berikut. Jika pengaturan dibatalkan sebelum anda selesai, ulangi lagi dari langkah 1.

Panggil mode suara yang ingin anda sesuaikan.

Lihat halaman 9 untuk detail.

Pilih “BAS” (bass), “TRE” (treble).

SEL

Ulangi langkah 2 dan 3 untuk pengaturan bagian yang lain.

Tekan dan tahan SCM hingga mode suara yang telah anda pilih pada langkah 1 tampil berkedip pada display.

Pengaturan anda disimpan di dalam memori.

Ulangi prosedur yang sama untuk menyimpan seting-seting yang lain.

Untuk reset ke seting pabrik

Ulangi prosedur yang sama dan kembalikan nilai yang ditetapkan seperti pada tabel di halaman 9.

Sesuaikan level bass atau treble.

Lihat halaman 9 untuk detail.

Untuk menghidupkan atau mematikan fungsi super bass

Setiap kali anda menekan S.BASS, fungsi Super Bass menyala dan mati secara bergantian. Lihat halaman 9 untuk lebih detail.

S.BASS

FUNGSI UTAMA LAINNYA

Mengatur jam

Tekan tombol SEL (selektor) selama lebih dari 2 detik.

“CLOCK H” atau “CLOCK M” muncul pada display.

SEL

Atur jam.

1 Pilih “CLOCK H” jika tidak tampak

di display.

2 Atur jam.

Tekan SEL (selektor) untuk menyelesaikan pengaturan.

SEL

Untuk memeriksa waktu jam saat ini atau merubah mode tampilan layar.

DISP

Selama operasi radio:

Selama operasi tape:

Selama operasi CD Changer:

Waktu pemutaran

yang telah lewat

Tekan DISP berulang kali. Setiap kali anda menekan tombol, mode display berubah sebagai berikut.

Frekuensi

Mode play (arah tape)

Jam

Nomor Disc Jam

Jam

Atur menit.

1 Pilih “CLOCK M”

2 Atur menit.

Melepas panel kontrol

Anda dapat melepas panel kontrol ketika meninggalkan mobil. Ketika melepas atau memasang panel kontrol, berhati-hatilah agar tidak merusak konektor di belakang panel kontrol dan di front chassis.

Bagaimana melepas panel kontrol

Sebelum melepas panel kontrol, pastikan bahwa power sudah mati.

Buka pengunci panel kontrol.

Angkat dan tarik panel kontrol dari unit.

Bagaimana memasang panel kontrol

Masukkan sisi kiri panel kontrol ke dalam lubang yang ada di front chassis.

Tekan sisi kanan panel kontrol untuk dipasang ke front chassis.

Catatan mengenai pembersihan Konektor:

Jika anda sering melepas panel kontrol, konektor akan menjadi cepat rusak. Untuk meminimalkan kemungkinan ini, secara teratur bersihkan konektor dengan pembersih atau kain katun yang sudah dibasahi dengan alkohol, berhati-hati supaya tidak merusak konektor.

Simpan panel kontrol yang sudah dilepas tersebut ke dalam kotak yang telah disediakan.

Konektor

PENGOPERASIAN CD CHANGER

S.BASS

SEL

DISP

Dianjurkan agar anda memakai salah satu seri CH-X untuk unit anda. Apabila anda memiliki CD changer otomatis lainnya, tanyakanlah agen penjualan audio car JVC anda untuk penyambungan.

• Sebagai contoh, apabila CD changer otomatis anda adalah seri KD-MK, anda membutuhkan kabel (KSU15K) untuk menyambungnya dengan unit ini.

Sebelum mengoperasikan CD changer otomatis:

• Bacalah buku pedoman yang diberikan bersama dengan CD Changer anda.

• Apabila tidak ada CD di dalam rak CD, CD Changer anda atau CD dimasukkan terbalik, “NO CD” atau “NO DISC” akan muncul pada display. Apabila hal ini terjadi, bukalah rak CD dan masukkan CD dengan benar.

• Apabila “RESET 1 - RESET 8” muncul pada display, sambungan antara unit ini dan CD Changer anda tidak benar. Apabila hal ini terjadi, periksalah sambungannya, sambung kabel penyambung dengan ketat bila perlu, dan tekan tombol reset CD changer anda.

Memutar CD

Pilih CD Changer otomatis (CD-CH).

Pemutaran akan mulai dari trek pertama disc yang pertama.

Semua trek disc akan diputar kembali

Nomor disc

Nomor trek

Catatan mengenai pengoperasian langsung:

Jika anda menekan CD-CH, power akan otomatis menyala. Anda tidak perlu harus menekan

untuk menghidupkan power.

Untuk memeriksa waktu pemutaran yang telah lewat

DISP

Waktu pemutaran

yang telah lewat

Tekan DISP berulang kali. Setiap kali anda menekan tombol, mode display berubah sebagai berikut.

Nomor Disc Jam

Untuk memutar maju atau mundur trek

Tekan dan tahan ¢, ketika memutar CD, untuk memutar maju trek

Tekan dan tahan 4

, ketika memutar CD, untuk memutar mundur trek

Untuk pergi ke trek berikut atau sebelumnya.

Tekan ¢ sekilas, ketika memutar CD, untuk memutar maju ke bagian awal trek berikutnya. Setiap kali anda menekan tombol secara berturut, bagian awal trek berikutnya akan diputar.

Tekan 4 ketika memutar CD, untuk memutar mundur ke bagian awal trek yang sedang diputar. Setiap kali anda menekan tombol secara berturut, bagian awal trek sebelumnya akan diputar.

sekilas,

Untuk pergi ke disc tertentu dengan langsung.

Tekanlah tombol nomor sesuai dengan nomor disc yang hendak diputar.

• Untuk memilih disc dari nomor 1 – 6: Tekan 1 (7) – 6 (12) sekilas.

• Untuk memilih disc dari nomor 7 – 12: Tekan dan tahan 1 (7) – 6 (12) selama lebih dari 1 detik.

Nomor disc

Nomor trek

Contoh: Ketika disc nomor 3 dipilih

Memilih mode pemutaran CD

Untuk memutar trek secara acak (Putar Acak)

Setiap kali anda menekan MO/RND (Mono/ Random) ketika memutar CD, mode pemutaran acak CD akan berubah sebagai berikut:

MO/RND

RND1 RND2 Menghentikan

Mode Indikator Putar Secara Acak

RND1 Lampu Semua trek dari disc (random1)

RND2 Lampu Semua trek dari semua disc (random2)

RND

yang sedang diputar, kemudian trek disc berikutnya, dan seterusnya

kedip yang terdapat dalam tempat

rak disc.

PERAWATAN

Unit ini memerlukan sedikit perhatian, anda dapat memperpanjang usia unit jika anda mengikuti petunjuk-petunjuk di bawah ini.

Untuk membersihkan head

• Bersihkan head setiap setelah 10 jam penggunaan dengan menggunakan kaset pembersih head jenis basah (tersedia di toko audio). Ketika head menjadi kotor, anda akan menyadari gejala-gejala berikut: – Kualitas suara berkurang – Level suara menurun – Suara hilang

• Jangan memutar kaset yang kotor atau berdebu.

• Jangan menyentuh head yang sangat sensitif dengan peralatan metal atau bermagnet.

Untuk menjaga kebersihan tape

• Selalu menyimpan kaset dalam tempatnya selesai penggunaan.

• Jangan simpan kaset di tempat-tempat berikut: – Terkena sinar matahari langsung – Memiliki kelembaban yang tinggi – Temperatur yang sangat panas

PERHATIAN:

• Jangan memutar kaset dengan label yang

terlepas; karena dapat merusak unit.

• Kencangkan kaset untuk menghilangkan

kekenduran karena pita kaset yang kendur dapat tersangkut pada mekanisme yang ada.

• Jangan tinggalkan kaset dalam unit setelah

penggunaan, karena dapat membuat pita tape menjadi kendur.

PEMECAHAN MASALAH

Sesuatu yang nampaknya bermasalah belum tentu selalu serius. Periksa hal-hal berikut sebelum menghubungi pusat pelayanan.

Gejala

• Kaset tidak dapat dimasukkan.

• Kaset menjadi panas.

• Suara tape berada di level sangat rendah dan kualitas suara buruk.

• Suara kadang-kadang terganggu.

• Suara tidak terdengar dari speaker.

• Noise statis ketika mendengar radio.

• “NO CD” atau “NO DISC” muncul pada display

• “RESET 8” muncul di display

Penyebab

Anda telah masukkan kaset dengan arah yang salah.

Hal ini bukan kesalahan fungsi.

Head tape kotor.

Sambungan tidak baik.

Pengendali volume pada level minimum.

Sambungan tidak benar.

Antena tidak terhubung dengan benar.

Tidak ada CD di rak CD.

CD dimasukkan dengan cara yang salah.

Unit tidak tersambung dengan CD changer dengan benar.

Penyelesaian

Masukkan kaset dengan pita kaset yang terlihat menghadap kanan.

Bersihkan dengan kaset pembersih head.

Periksa kabel dan sambungan.

Sesuaikan ke level yang optimum.

Periksa kabel dan sambungan

Hubungkan antena dengan tegas.

Masukkan CD ke dalam rak

Masukkan CD dengan benar

Sambungkan unit dan CD Changer dengan benar dan tekan tombol reset CD changer

• “RESET 1 – RESET 7” muncul di display

• Unit tidak bekerja sama sekali.

• CD Changer tidak bekerja sama sekali

• SSM (Strong station sequential memory) penyesuaian otomatis tidak berfungsi.

Komputer mikro yang ada mungkin tidak berfungsi dengan benar karena noise, dsb.

Sinyal terlalu lemah.

Tekan tombol reset CD Changer

Selagi menekan SEL, tekan

selama lebih dari 2 detik untuk mereset kembali unit (pengaturan jam dan stasiun yang tersimpan dalam memori terhapus) (lihat halaman 2).

Simpan stasiun secara manual.

SPESIFIKASI

BAGIAN AMPLIFIER AUDIO

Output power maksimum:

Depan: 45 watt per chanel Belakang: 45 watt per chanel

Output Power kontinyu (RMS):

Depan: 17 watt per chanel dalam 4 Ω,

40 Hz hingga 20 000 Hz dengan tidak lebih dari 0.8% distorsi harmonis total.

Belakang: 17 watt per chanel dalam 4 Ω,

40 Hz hingga 20 000 Hz dengan tidak lebih dari 0.8% distorsi harmonis total.

Impedansi beban: 4 Ω (toleransi antara 4 Ω hingga

8 Ω)

Batas tone kontrol

Bass: ±10 dB pada 100 Hz

Treble: ±10 dB pada 10 kHz Respon Frekuensi: 40 Hz hinga 20 000 Hz Rasio Sinyal ke suara: 70 dB Level Line-Out/ impedansi : 2.0V/beban 20 kΩ

(250 nWb/m)

Bagian Radio

Batas Frekuensi FM: 87.5 MHz hingga 108.0 MHz AM: 531 kHz hingga 1 602 kHz

Bagian Dek Kaset

Sensitivitas & Getaran : 0.15% (WRMS) Waktu Menggulung cepat: 190 detik (C-60) Respon Frekuensi:

50 Hz hingga 14 000 Hz (tape normal) Rasio Sinyal ke suara : 52 dB Pemisah Stereo: 40 dB

UMUM

Power yang diperlukan Tegangan Operasional: DC 14.4 V (diperbolehkan

antara 11V hingga 16 V) Sistem Grounding: Ground Negatif Temperatur kerja yang diperbolehkan:

0˚C hingga +40˚C Dimensi (L x T x K) Ukuran pemasangan:

182 mm x 52 mm x 150 mm

Ukuran panel: 188 mm x 58 mm x 11 mm Berat: 1.3 kg (tidak termasuk aksesoris)

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

[Radio FM]

Sensitivitas yang dapat digunakan: 11.3 dBf

(1.0 µV/75 Ω)

50 dB Sensitivitas Ketenangan:

16.3 dBf (1.8 µV/75 Ω)

Selektivitas Chanel Alternatif (400 kHz):

65 dB Respon Frekuensi: 40 Hz hingga 15 000 Hz Pemisah Stereo: 35 dB Rasio penangkapan: 2.0 dB

[Radio AM]

Sensitivitas: 20 µV Selektivitas: 35 dB

Ada MASALAH dengan cara

pengoperasian?

Setel kembali unit Anda

Lihat halaman mengenai cara melakukan

penyetelan Ulang

Masih bermasalah??

VICTOR COMPANY OF JAPAN, LIMITED

0503KKSFLEJEIN

JVC

KS-FX321S/KS-FX321G

Buku Panduan Instalasi / Penyambungan

GET0169-002A

[UN]

• Unit ini dirancang untuk dipakai pada tegangan 12V DC, dengan sistem NEGATIF yang di-ground-kan.

• Instalasi unit tanpa mounting sleeve

0503KKSFLEJEIN

JVC

INSTALASI (PEMASANGAN PADA DASBOARD)

• Ilustrasi berikut akan menjelaskan instruksi umum untuk instalasi. Pengaturan dianjurkan sesuai dengan jenis kendaraan anda. Apabila anda membutuhkan informasi lebih lanjut, silakan konsultasi dengan dealer audio mobil JVC terdekat ataupun perusahaan alat-alat elektronik.

Sebelum pemasangan: Tekan terlebih dahulu (tombol “Pelepas Panel Kontrol”) untuk melepaskan kontrol panel apabila telah terpasang. * Kontrol panel dikemas dalam kotak.

Lepaskan trim plate.

Lepaskan mounting sleeve setelah membuka penguncinya. 1 Letakkan unit pada posisi berdiri.

Catatan: Pada saat meletakkan unit pada posisi berdiri, berhati-hatilah agar sekering di

bagian belakang tidak rusak.

2 Masukkan 2 handle di antara unit dan mounting sleeve, seperti pada gambar untuk

membuka penguncinya.

3 Lepaskan mounting sleeve.

Catatan: Simpan handle untuk pemakaian berikutnya setelah instalasi selesai.

Pasang mounting sleeve pada dasboard mobil anda. * Setelah mounting sleeve dipasang dengan benar, lekukkan ujungnya agar mounting sleeve

terpasang dengan kuat seperti pada gambar.

Pasanglah baut pengganjal di bagian belakang unit dan letakkan bantalan karet di bagian ujung baut.

Sambungkan konektor listrik sebagaimana dijelaskan di bagian belakang buku panduan.

Dorong unit ke dalam mounting sleeve sampai terkunci dengan rapat.

Pasang trim plate dengan rapat.

Pasang panel kontrol.

Handle

Sebagai contoh untuk mobil Toyota, lepaskan radio mobil terlebih dahulu dan kemudian pasang unit di tempat yang sama.

Baut tipe flat (M5 x 6 mm)*

Bracket*

Pocket

Bracket*

Catatan: Saat memasang unit pada bracket, gunakan baut yang berukuran 6 mm. Baut yang lebih panjang dapat merusak unit.

Kurang dari 30 derajat. Pasanglah unit pada sudut kurang

* Tidak terdapat pada unit ini.

Baut tipe flat (M5 x 6 mm)*

dari 30 derajat.

Melepaskan Unit

• Sebelum melepaskan unit, lepaskan terlebih dahulu bagian belakangnya.

Panel kontrol

Trim plate

Mounting sleeve

Lubang

Bantalan karet

Sekering

Mounting sleeve

Dasboard

Baut pengganjal

Plat pengunci

Lepaskan panel kontrol.

Lepaskan trim plate.

Masukkan 2 handle ke dalam lubang seperti di gambar. Tarik perlahan kedua handle dan secara bersamaan tarik juga unit. (Simpan handle setelah instalasi.)

Panel kontrol

Handle

Trim plate

Daftar alat-alat untuk instalasi dan penyambungan

Peralatan di bawah ini telah disediakan bersama - sama dengan unit. Pastikan bahwa tidak ada peralatan yang hilang dan pasang dengan benar.

Kotak/Panel kontrol

Mounting sleeve

Trim plate

Panel kontrol

• Pemasangan pilihan

Dasboard

Trim plate

Ring

Mounting sleeve

Fire wall

Lihat “KONEKSI LISTRIK”.

Dudukan (pilihan)

Mur pengunci

Baut (pilihan)

Baut pengganjal

Handle

Mur pengunci (M5)Bantalan karet

Kabel listrik

Baut pengganjal (M5 x 20 mm)

Ring (ø5)

INPUT

LINE OUT

REAR

PENYAMBUNGAN LISTRIK

Untuk mencegah terjadinya korsleting, sangat dianjurkan apabila anda mencabut terminal baterai negatif dan memasang semua sambungan listrik sebelum memasang unit. Apabila anda tidak mengetahui dengan pasti bagaimana memasang unit ini dengan benar, tanyakan pada teknisi yang berpengalaman untuk pemasangannya.

Catatan: Unit ini dirancang untuk dipakai pada tegangan 12V DC, dengan sistem NEGATIF yang di-ground-kan. Apabila kendaraan anda tidak memiliki sistem ini, anda harus membeli pengubah

tegangan yang dapat dibeli pada dealer audio mobil JVC terdekat.

• Ganti sekering dengan sekering lain yang sesuai dengan syarat spesifikasi. Jika sekering sering terbakar, tanyakan pada dealer audio mobil JVC.

• Bila terdapat masalah bising yang menggangu ... Unit ini memiliki filter suara yang terpasang pada rangkaian power. Walaupun demikian bising masih bisa terjadi pada jenis kendaraan tertentu. Apabila hal ini terjadi, sambungkan unit terminal ground belakang (lihat diagram sambungan di bawah) dengan rangka mobil dengan menggunakan kabel yang pendek dan tebal, seperti kabel tembaga ataupun kabel pengukur. Apabila bunyi masih ada juga, hubungi dealer audio mobil JVC.

• Input maksimum speaker sebaiknya lebih dari 45W pada bagian belakang dan 45W pada bagian depan dengan impedansi antara 4 sampai 8 Ω.

• Pastikanlah bahwa unit telah di-ground-kan pada rangka kendaraan.

• Penyerap panas (heat sink) akan menjadi sangat panas setelah pemakaian. Berhati-hatilah untuk

tidak menyentuhnya saat memindahkan unit ini.

Cara penyambungan kabel

Solder kabel untuk menguatkan

Putarlah kabel ketika menyambung.

PERHATIAN

• Untuk mencegah terjadinya korsleting, tutup ujung kabel yang tidak TERPAKAI dengan pita insulator.

sambungan

Penyerap panas (Heat sink)

A Penyambungan Khusus

Sebelum menyambung: periksalah kabel pada kendaraan anda sehingga tidak mengganggu penyambungan unit ini. Sambungan yang salah dapat mengakibatkan kerusakan fatal. Kabel dalam kabel listrik dan juga konektor kendaraan memiliki warna yang berlainan.

Sambungkan ujung kabel berwarna dari power cord ke baterai mobil, speaker dan antena otomatis (jika ada) dengan urutan sebagai berikut:

1 Hitam: Ground 2 Kuning: ke baterai kendaraan (12V konstan) 3 Merah: ke terminal aksesori 4 Biru dengan garis putih: ke antena otomatis (maksimum 200mA) 5 Lainnya: ke speaker.

Sambungkan kabel antena.

Sambungkan sarung kabel dengan unit.

Sebelum menyambung dengan CD changer, pastikanlah bahwa unit tidak sedang menyala.

Terminal ground belakang

Line out

(lihat diagram )

Terminal antena

Ke antena.

*1: Sebelum memeriksa pengoperasian unit

ini sebelum pemasangan, ujung kabel ini harus tersambung terlebih dahulu, jika tidak power tidak akan dapat dinyalakan.

Kanan

Jack JVC CD changer

Kiri

JVC

CD Changer

Sekering 15A

Hitam

Kuning*

Merah

Biru dengan garis putih

Kami sarankan anda menyambung terlebih dahulu salah satu seri CH-X CD changer.

• Apabila CD changer adalah seri KD-MK, anda membutuhkan kabel pilihan (KS-U15K)

Tidak terdapat pada unit ini

Ke bagian logam atau

rangka kendaraan

Ke terminal live pada kotak sekering yang tersambung ke baterai mobil (melewati sakelar semula)

Ke terminal aksesoris

pada kotak sekering

Kotak sekering

Ke antena otomatis apabila ada.

Kunci starter

B Sambungan pada peralatan lain

Anda dapat menghubungkan amplifier dan peralatan lainnya untuk meningkatkan sistem audio kendaraan anda.

• Sambungkan ujung kabel remote (biru dengan garis putih) dengan ujung kabel remote peralatan lain sehingga peralatan lain tersebut dapat dikontrol melalui unit ini.

• Untuk amplifier saja: – Sambungkan terminal line-out sistem pada terminal line-in amplifier.

–Cabut speaker dari sistem dan sambungkan pada amplifier.

Biarkan ujung speaker yang tidak terpakai (Tutup ujung kabel yang tidak terpakai ini dengan pita insulator, seperti pada gambar di atas).

Amplifier

Speaker belakang

Amplifier JVC

Kabel sinyal (tidak disertakan dalam unit ini)

KS-FX321S KS-FX321G

Speaker depan

Kabel remote Konektor-Y (tidak disertakan dalam unit ini)

Biru dengan garis putih

Ke antena otomatis (jika ada)

Ungu dengan

Putih dengan garis hitam

Kelabu dengan

Putih

garis hitam

Speaker kiri (depan)

Kelabu

Speaker kanan (depan)

Hijau dengan garis hitam

Hijau

garis hitam

Speaker kiri (belakang)

Ungu

Speaker kanan (belakang)

PENCEGAHAN pada power supply dan sambungan speaker:

• JANGAN sambung ujung kabel speaker dengan baterai mobil. Hal ini dapat mengakibatkan kerusakan serius pada unit.

• Sambungkan kabel hitam (ground), kabel kuning (ke baterai mobil, konstan 12V) dan kabel merah (ke terminal aksesoris) dengan benar.

• SEBELUM menyambung ujung kabel speaker dengan speaker, periksa dulu sistem pengkabelan kendaraan anda.

– Jika sistem pengabelan speaker kendaraan anda seperti yang digambarkan

pada gambar 1 dan gambar 2 di bawah, JANGAN sambung unit memakai kabel

asli speaker. Hal ini dapat mengakibatkan unit menjadi rusak. Ulangilah pengabelan speaker sehingga anda dapat menyambungkan unit dengan speaker seperti dijelaskan di gambar 3.

– Jika sistem kabel kendaraan anda seperti yang digambarkan pada gambar 3,

anda dapat memakai kabel asli speaker kendaraan anda.

– Jika anda tidak mengetahui dengan pasti sistem pengkabelan speaker kendaraan

anda, hubungi penyalur kendaraan anda.

*2 Pasanglah dengan ketat kabel ground ke bagian logam atau rangka kendaraan – dengan bagian

yang tidak tertutupi oleh cat (apabila tertutup oleh cat, buanglah cat sebelum memasang kabel). Bila tidak dibuang, dapat mengakibatkan kerusakan serius

PEMECAHAN MASALAH

• Sekering terbakar.

* Periksa apakah kabel merah dan hitam telah tersambung dengan benar?

• Unit tidak dapat dinyalakan.

* Periksa apakah kabel kuning telah tersambung?

• Tidak ada suara dari speaker.

* Periksa apakah ada korsleting pada kabel speaker?

• Suara tidak jelas.

* Periksa apakah output speaker telah di-ground-kan? * Periksa apakah terminal “–” pada speaker kiri dan kanan telah di-ground-kan?

• Unit menjadi panas.

* Periksa apakah speaker output telah di-ground-kan? * Periksa apakah terminal “–” pada speaker kiri dan kanan telah di-ground-kan?

Gambar 1

Gambar 2 Gambar 3

JVC KS-FX321G, KS-FX321S User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

RADIO KASET

DAFTAR ISI

Bagaimana mereset unit anda

LOKASI TOMBOL

DASAR PENGOPERASIAN

PENGOPERASIAN RADIO

PENGOPERASIAN TAPE

PENGATURAN SUARA

FUNGSI UTAMA LAINNYA

PENGOPERASIAN CD CHANGER

PERAWATAN

PEMECAHAN MASALAH

SPESIFIKASI

Buku Panduan Instalasi / Penyambungan

PENYAMBUNGAN LISTRIK

PEMECAHAN MASALAH
