JVC KS-FX202 User Manual [it]

CASSETTE RECEIVER

RECEPTOR-REPRODUCTOR DE CASSETTE RICEVITORE CON LETTORE DI AUDIOCASSETTE KASSETTSPELARE MED MOTTAGARE

РЕСИВЕР С КАССЕТНЫМ ПРОИГРЫВАТЕЛЕМ

KS-FX202 KS-F162

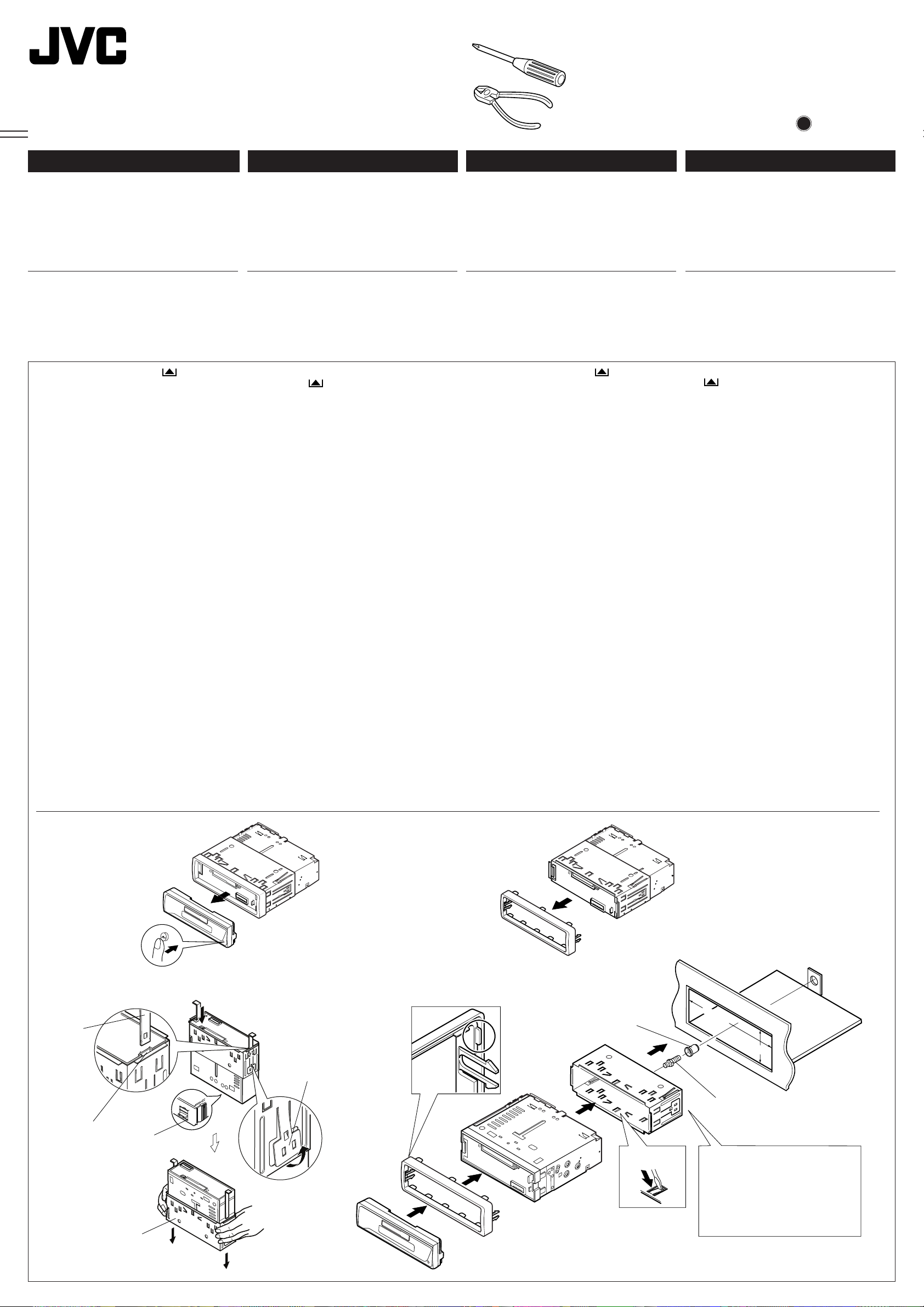

Para la instalación y las conexiones, refiérase al manual separado. Per le istruzioni d’installazione e di collegamento, vedere il manuale a parte. Se separat handbok för installation och anslutning.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

KS-FX202

KS-F162

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ISTRUZIONI

BRUKSANVISNING

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ESPAÑOL

ITALIANO

SVENSKA

РУCCKИЙ

GET0055-002A

[E]

La ringraziamo per aver acquistato un prodotto JVC. La invitiamo a leggere le presenti istruzioni

prima di utilizzare l’apparecchio in modo da poterne sfruttare al meglio le prestazioni.

Per I’Italia:

“Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95.”

INDICE

Come inizializzare l’apparecchio .............. 2

IDENTIFICAZIONE DI PULSANTI ........ 3

PaneIlo di comando—KS-FX202.............. 3

PaneIlo di comando—KS-F162................ 4

OPERAZIONI BASE ........................ 5

Accensione dell’impianto .......................... 5

FUNZIONI ESSENZIALI DELLA RADIO ... 6

Ascolto della radio ................................... 6

Memorizzazione di stazioni ...................... 8

Sintonizzazione su una stazione

preimpostata ......................................... 9

Scansione delle stazioni trasmesse ......... 9

Memorizzazione della stazione preferita

nel pulsante one-touch (EX—extra)

(solo per KS-F162)................................. 10

FUNZIONI DELLA CASSETTA ............ 11

Ascolto da cassetta ................................. 11

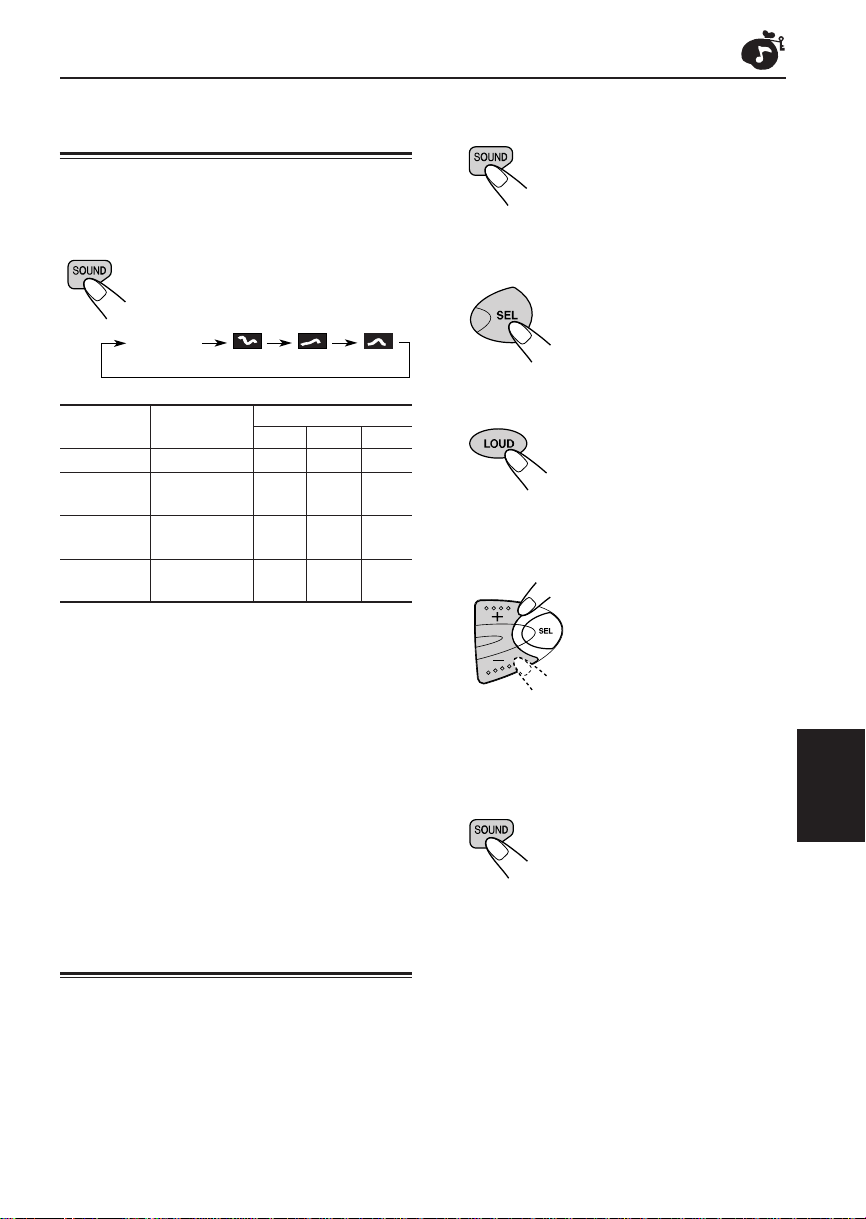

REGOLAZIONE DEL SUONO ............. 12

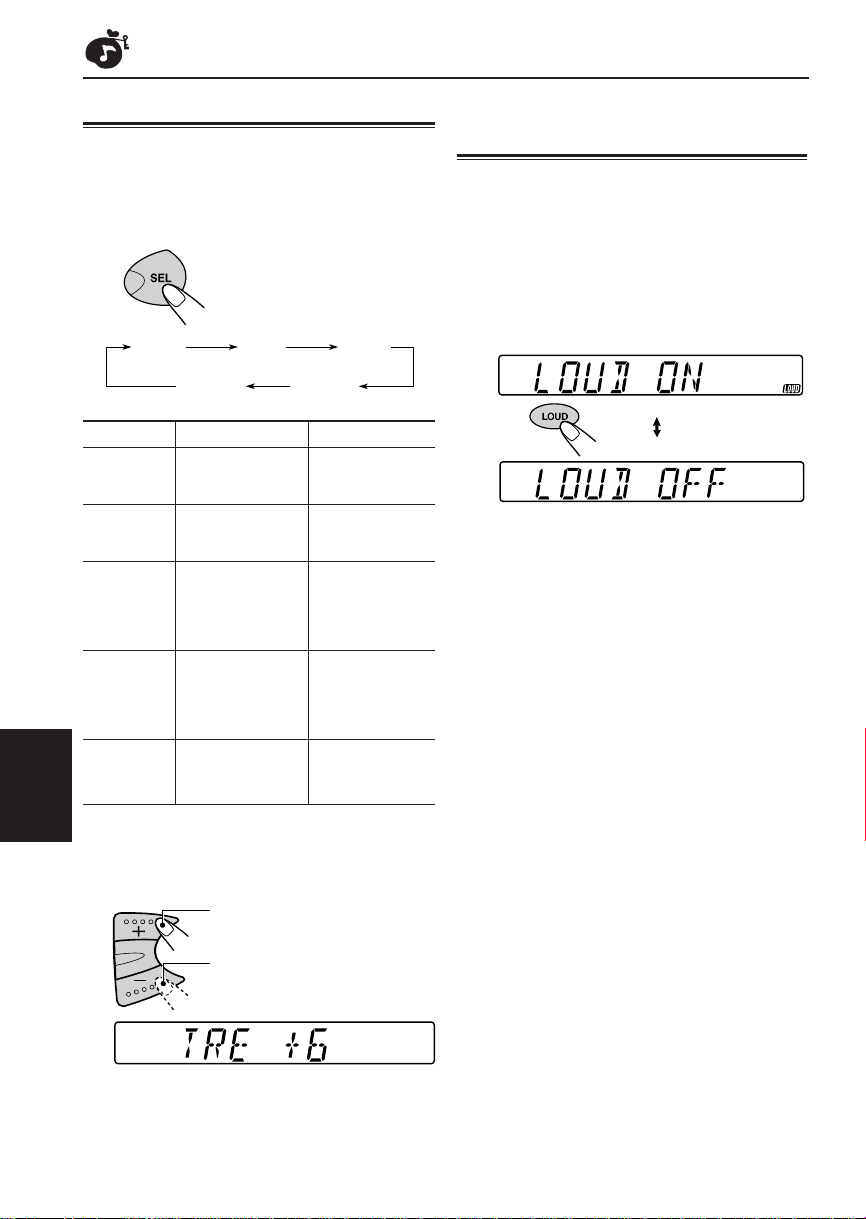

Regolazione del suono ............................. 12

Attivazione/disattivazione della funzione

sonora ................................................... 12

Selezione di modalità sonore

memorizzate ......................................... 13

Memorizzazione di regolazioni

acustiche personalizzate........................ 13

ALTRE FUNZIONI PRINCIPALI ........... 14

Impostazione dell’orologio........................ 14

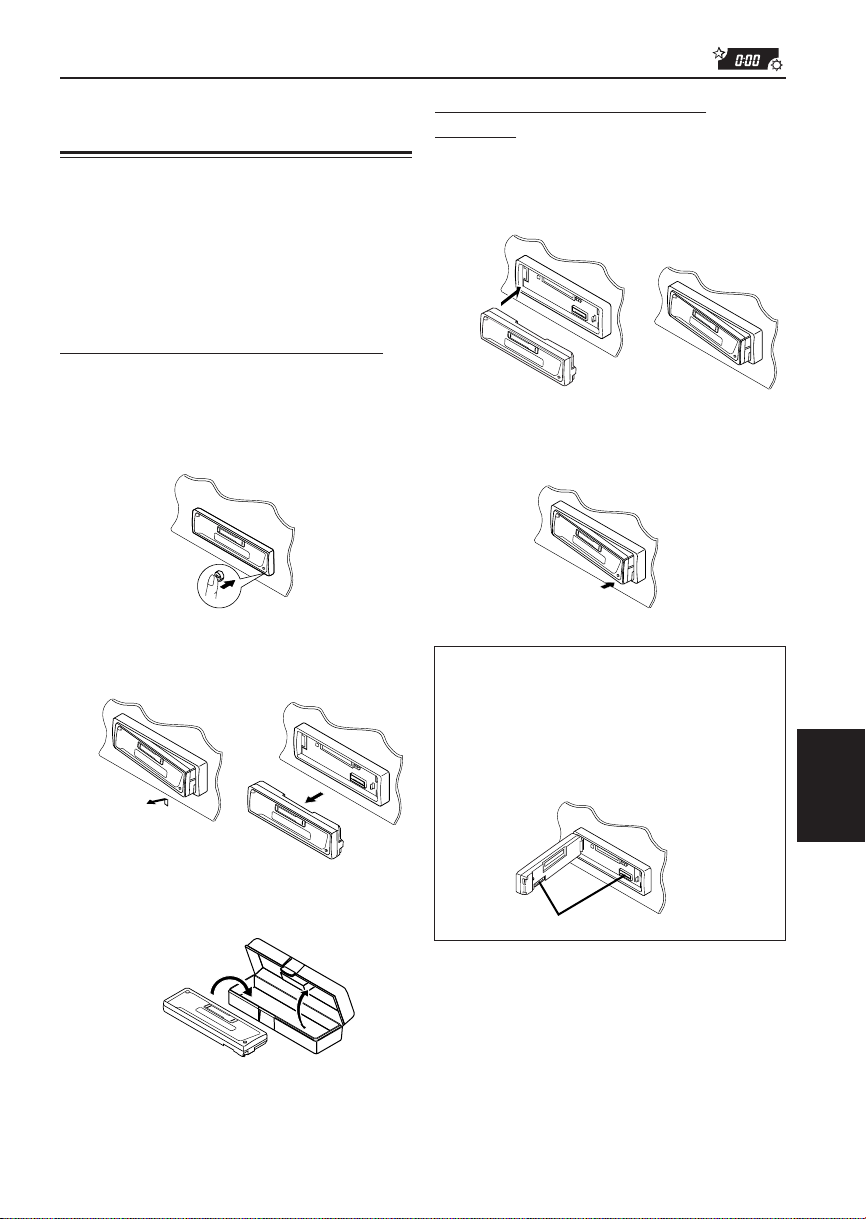

Rimozione del pannello di comando ........ 15

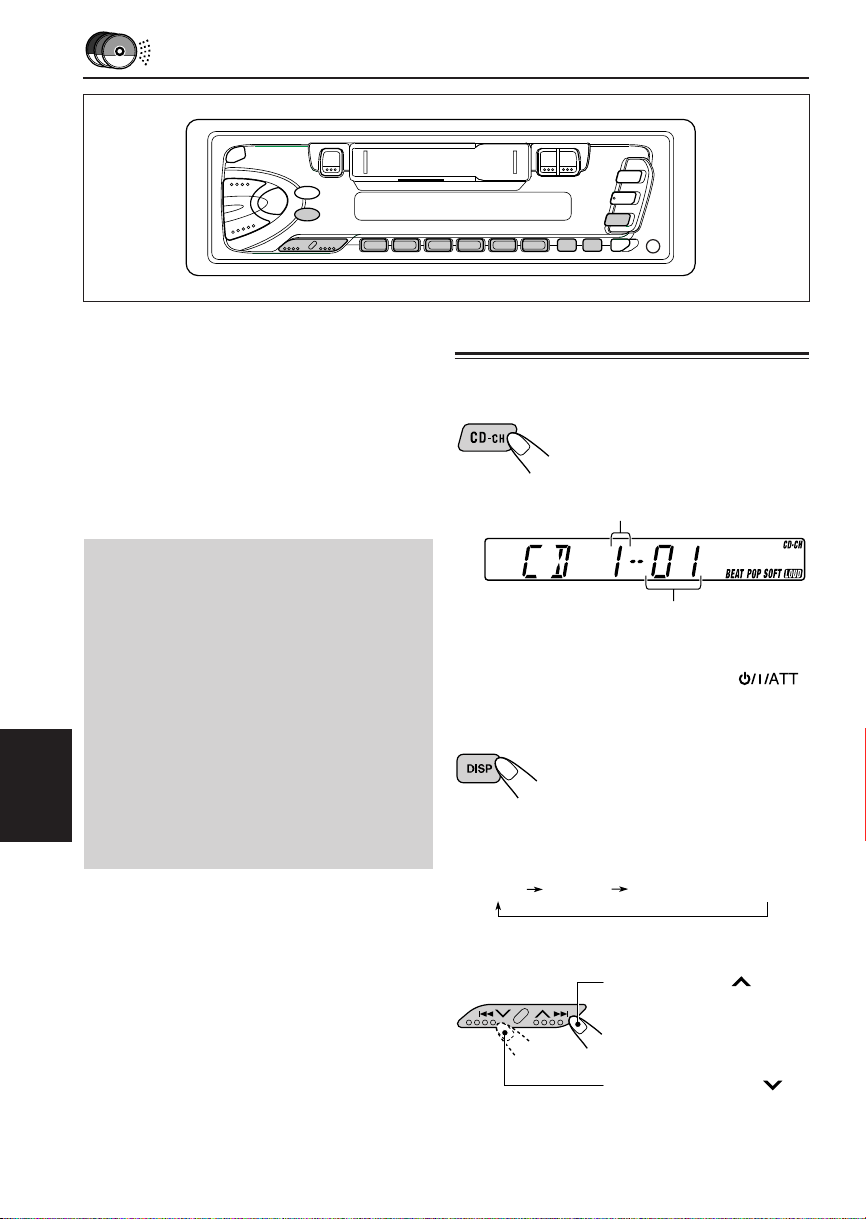

FUNZIONI DEL CD CHANGER

(solo per KS-FX202) ................................. 16

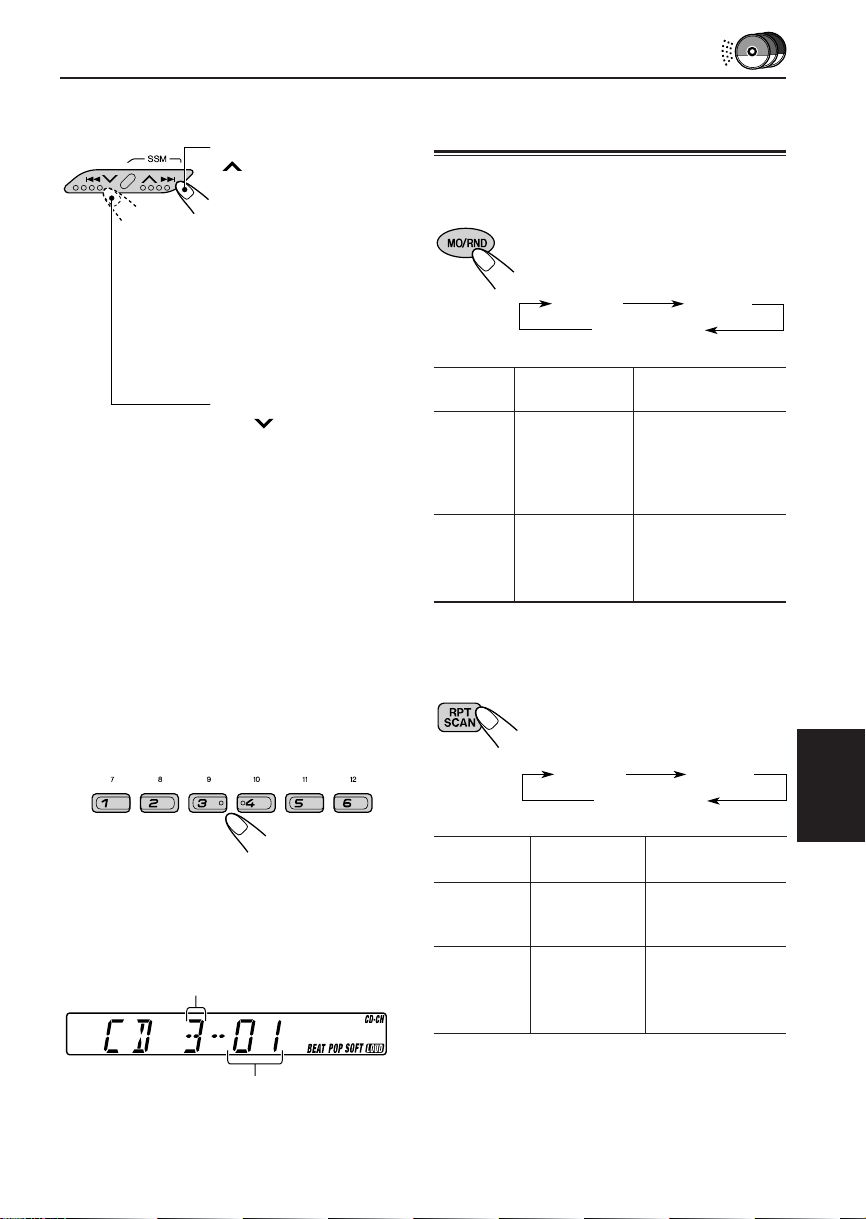

Riproduzione di CD ................................. 16

Selezione dei modi di riproduzione

dei CD ................................................... 17

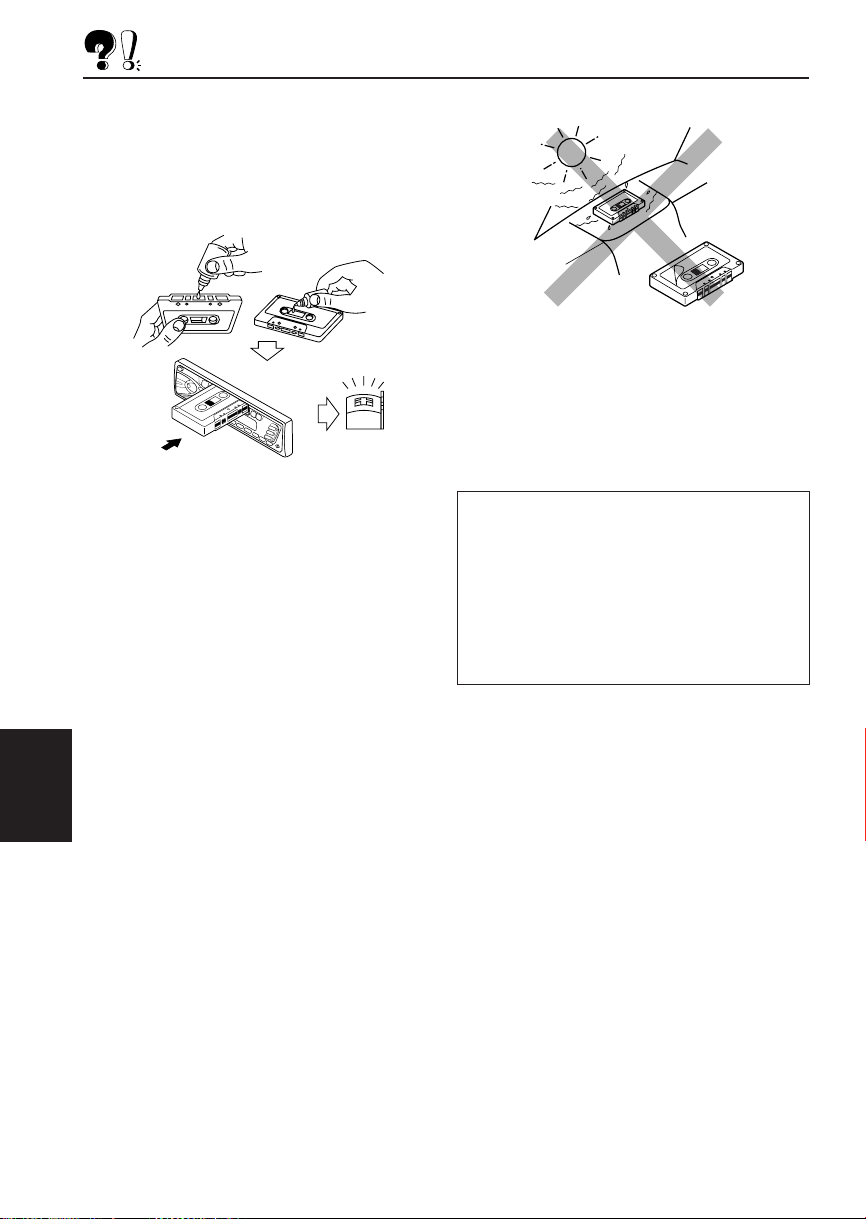

MANUTENZIONE .......................... 18

INDIVIDUAZIONE E RICERCA DEI

GUASTI ................................... 19

SPECIFICHE ................................ 21

Come inizializzare l’apparecchio

Tenere premuti entrambi i pulsanti SEL (seleziona) e (attesa/accensione/attenuatore) contemporaneamente per alcuni secondi. Questo inizializza il computer incorporato.

Nota:

ITALIANO

Le regolazioni preselezionate, come le stazioni preselezionate o le regolazione del suono, sono pure cancellate.

Nota:

A scopo di sicurezza, ogni apparecchio viene contrassegnato con un numero di matricola, riportato anche sulla cartolina di identificazione. Si consiglia di conservare con cura la cartolina e, in caso di furto, di comunicare il numero di matricola alle autorità competenti.

PRIMA DELL’USO

Per motivi di sicurezza....

• Evitare di alzare eccessivamente il volume in quanto così facendo si escludono i rumori esterni e si rende pericolosa la guida.

• Dovendo effettuare manovre complicate, usare l’avvertenza di fermare la vettura.

In caso di parcheggio prolungato della vettura in zone particolarmente calde o fredde, prima di accendere l’apparecchio attendere che la temperatura all’interno dell’auto si sia stabilizzata.

(attesa/accensione/attenuatore)

SEL (seleziona)

Temperatura all’interno della vettura....

IDENTIFICAZIONE DI PULSANTI

Panello di comando—KS-FX202

Finestra di visualizzazione

i o

;

s d

1 Pulsante (attesa/accensione/

attenuatore)

2 Pulsanti +/– 3 Pulsante LOUD (sonorità) 4 Pulsante 0 (espulsione) 5 Pulsante MO/RND (monoaurale/casuale) 6 Vano portacassette 7 Pulsanti 1/¡ (PROG:programma) 8 Pulsante FM 9 Pulsante AM p Pulsante CD-CH q Pulsante SEL (seleziona) w Pulsanti 4 / ¢

• Premuti contemporaneamente, funzionano anche

come pulsanti SSM.

e Pulsanti numerici r Pulsante DISP (display) t Pulsante RPT/SCAN (ripetizione/scansione) y Pulsante SOUND u Pulsante (sgancio del pannello di

comando)

6 7

eqw

tyr



Finestra di visualizzazione

i Spia RND (casuale) o Spia RPT (ripetizione) ; Display principale a Spie numero banda FM

FM1, FM2, FM3

s Spia AM d Spia CD-CH (lettore multi-CD) f Spia MO (monoaurale)

Spia ST (stereo)

g Spie modalità sonora

BEAT, POP, SOFT

h Spia LOUD

89p

ITALIANO

Panello di comando—KS-F162

Finestra di visualizzazione

;

1 Pulsante (attesa/accensione/

attenuatore)

2 Pulsanti +/– 3 Pulsante LOUD (sonorità) 4 Pulsante 0 (espulsione) 5 Pulsante MO (monoaurale) 6 Vano portacassette

ITALIANO

7 Pulsanti 1/¡ (PROG:programma) 8 Pulsante FM 9 Pulsante AM p Pulsante EX q Pulsante SEL (seleziona) w Pulsanti /

• Premuti contemporaneamente, funzionano anche come pulsanti SSM.

e Pulsanti numerici r Pulsante DISP (display) t Pulsante SCAN y Pulsante SOUND u Pulsante (sgancio del pannello di

comando)

6 7

eqw

Finestra di visualizzazione

i Spia MO (monoaurale)

Spia ST (stereo)

o Display principale ; Spie numero banda FM

FM1, FM2, FM3

a Spia AM s Spie modalità sonora

BEAT, POP, SOFT

d Spia LOUD

89p

tyru

OPERAZIONI BASE

23 1

Accensione dell’impianto

Accendere l’apparecchio.

Note sul funzionamento con un solo tasto:

• Selezionando il sintomizzatore come sorgente come indicato al punto 2 qui sotto, l’apparecchio si accende automaticamente, per cui non è necessario premere questo pulsante.

• Se nell’apparecchio vi è già una cassetta inserita, la riproduzione si avvia automaticamente. Si sconsiglia di togliere la cassetta nel vano durante lo spegnimento dell’unità o mentre si agisce sulla chiavetta di attivazione, in quanto si potrebbero danneggiare la cassetta o la testina del nastro.

Selezionare la sorgente.

(Per KS-FX202) (Per KS-F162) Per attivare il tuner (FM o AM),

vedere pagine 6 – 10.

Per il funzionamento della cassetta,

vedere pagina 11.

Per attivare il CD changer,

(solo per KS-FX202), vedere pagine 16 – 17.

Per attivare il pulsante EX,

(solo per KS-F162), vedere pagina 10.

Regolare il volume.

Per aumentare il volume.

Per ridurre il volume.

Viene visualizzato il livello di volume.

Regolare il suono al livello voluto. (Vedere pagine 12 – 13).

Riduzione immediata del volume

Premere per un attimo mentre si ascolta da qualunque sorgente. Sul display comincia a lampeggiare “ATT” e il volume diminuisce rapidamente. Per ripristinare il volume precedente, premere di nuovo per un attimo lo stesso pulsante.

Spegnimento dell’apparecchio

Premere per almeno 1 secondo.

Nota:

Quando si usa l’apparecchio per la prima volta è opportuno impostare l’orologio incorporato (vedere pagina 14).

ITALIANO

FUNZIONI ESSENZIALI DELLA RADIO

FM1 FM2

FM3

Ascolto della radio

Per sintonizzarsi su una particolare stazione è possibile usare la ricerca automatica o manuale.

Nota:

Nel caso in cui all’ interno dell’ apparecchio sia presente una cassetta, la funzione radio non è selezionabile. Per poter ascoltare la radio è necessario espellere la cassetta.

Ricerca automatica della stazione: Auto search

Selezionare la banda (FM1 – 3, AM).

FM1 FM2

FM3

Solo per KS-F162

Iniziare a cercare una stazione.

Ricerca di stazioni a frequenze inferiori.

(KS-FX202)

La ricerca s’interrompe non appena si riceve una stazione.

Per interrompere la ricerca prima di ricevere una stazione, premere il pulsante di ricerca.

(KS-F162)

Ricerca di stazioni a frequenze superiori. .

ITALIANO

Nota:

Il ricevitore ha tre bande FM (FM1, FM2, FM3). Per ascoltare un stazione FM è possibile selezionare una qualsiasi banda.

Appare la banda selezionata.

Ricerca manuale della stazione: Manual search

Selezionare la banda (FM1 – 3, AM).

Nota:

Il ricevitore ha tre bande FM (FM1, FM2, FM3). Per ascoltare un stazione FM è possibile selezionare una qualsiasi banda.

Tenere premuto 4 / ¢ (per KS-FX202) oppure

/ (per KS-F162) finché “M (manuale)” non inizia a lampeggiare sul display.

(Per KS-FX202)

(Per KS-F162)

Nel caso in cui sia difficile ricevere un programma stereo FM:

Premere MO/RND (per KS-FX202) oppure MO (per KS-F162) durante l’ascolto di trasmissioni stereo FM.

• Ogniqualvolta si preme il pulsante, la spia MO si accende e si spegne alternativamente.

Con “M” lampeggiante, sintonizzarsi sulla stazione voluta.

Per sintonizzarsi su stazioni a frequenza più bassa.

(KS-FX202)

Per sintonizzarsi su stazioni a frequenza più alta.

• Se si lascia il pulsante, la modalità manuale si disattiva automaticamente dopo 5 secondi.

• Tenendo premuto il pulsante, inizia a cambiare la frequenza (ad intervalli di 50 kHz per FM e di 9 kHz per AM – MW/LW) finché non si rilascia il pulsante.

(KS-F162)

(Per KS-FX202)

Si accende durante la ricezione di programmi FM in stereo.

Quando sul display è accesa la spia MO, il suono diviene monoaurale, ma la ricezione migliora (si spegne la spia ST).

Per ripristinare l’effetto stereo, premere di nuovo lo stesso pulsante.

(Per KS-F162)

ITALIANO

Memorizzazione di stazioni

Per memorizzare delle stazioni si può procedere in due modi diversi.

• Preimpostazione automatica di stazioni FM: SSM (Strong-Station Sequential Memory)

• Preimpostazione manuale di stazioni FM e AM

Preimpostazione automatica di stazioni FM: SSM

Si possono preimpostare 6 stazioni FM locali per ogni banda FM (FM1, FM2 e FM3).

Selezionare il numero di banda FM (FM1 – 3) sulla quale si vogliono memorizzare le stazioni FM.

Ogniqualvolta si preme il pulsante, la banda FM cambia nel modo seguente:

Preimpostazione manuale

Si possono preimpostare manualmente fino a 6 stazioni locali per ogni banda (FM1, FM2, FM3 e AM).

Es.: Memorizzazione di stazione FM di 88,3 MHz

nel pulsante di preimpostazione 1 della banda FM1.

Selezionare il numero di banda (FM1 – 3, AM) sulla quale si vogliono memorizzare le stazioni (nel nostro esempio, FM1).

Ogniqualvolta si preme il pulsante, la banda FM cambia nel modo seguente:

FM1 FM2 FM3

Tenere premuti entrambi i pulsanti per almeno 2 secondi.

(Per KS-FX202)

(Per KS-F162)

ITALIANO

Viene visualizzato “SSM”, che sparisce una volta ultimata la fase di preimpostazione automatica.

Le stazioni FM locali con i segnali più forti vengono ricercate e memorizzate automaticamente nel numero di banda selezionato (FM1, FM2 o FM3). Tali stazioni sono preimpostate nei pulsanti numerici: dal N° 1 (frequenza più bassa) al N° 6 (frequenza più elevata). Una volta ultimata la fase di preimpostazione automatica, ci si sintonizza automaticamente sulla stazione memorizzata sul pulsante N° 1.

Sintonizzarsi su una stazione (in questo esempio, di 88,3 MHz).

Per sintonizzarsi su stazioni a frequenza più bassa.

(KS-FX202)

(KS-F162)

Per sintonizzarsi su stazioni a frequenza più alta.

FM1 FM2

FM3

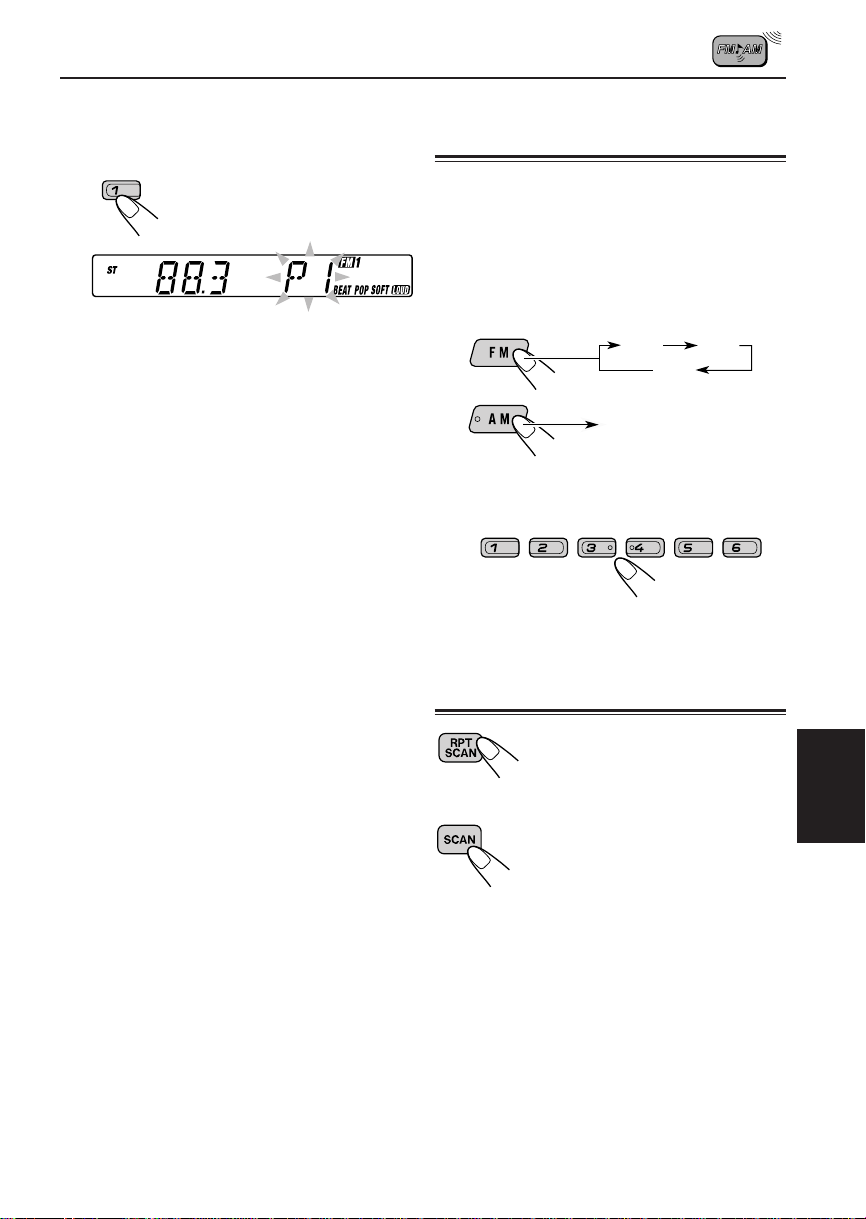

T enere premuto il pulsante numerico (nel nostro esempio, 1) per almeno 2 secondi.

“P1” lampeggia per pochi secondi.

Per memorizzare altre stazione con numeri preimpostati ripetere la procedura suddetta.

Sintonizzazione su una stazione preimpostata

Sintonizzarsi su una stazione preimpostata è facilissimo. Ovviamente, è necessario aver prima impostato le stazioni. In caso negativo, vedere “Memorizzazione di stazioni” a pagina 8.

Selezionare la banda (FM1 – 3, AM).

Note:

• Impostando una nuova stazione su un determinato numero si cancella la stazione impostata in precedenza.

• Le stazioni preimpostate vengono cancellate nel caso in cui il circuito della memoria resti senza alimentazione (ad esempio, quando si cambia la batteria). In tal caso, è necessario reimpostare la stazione.

Selezionare il numero (da 1 a 6) per la stazione preimpostata desiderata.

Scansione delle stazioni trasmesse

Quando si preme RPT/SCAN (per KS-FX202) oppure SCAN

(Per KS-FX202)

(Per KS-F162)

Se si desidera ascoltare tale programma, premere di nuovo lo stesso pulsante per interrompere la scansione.

(per KS-F162) durante l’ascolto della radio, viene avviata la scansione delle stazioni. Ogniqualvolta ci si sintonizza su una trasmissione, la scansione s’interrompe per circa 5 secondi (sul display lampeggia la frequenza) ed è possibile controllare quale programma viene trasmesso al momento.

ITALIANO

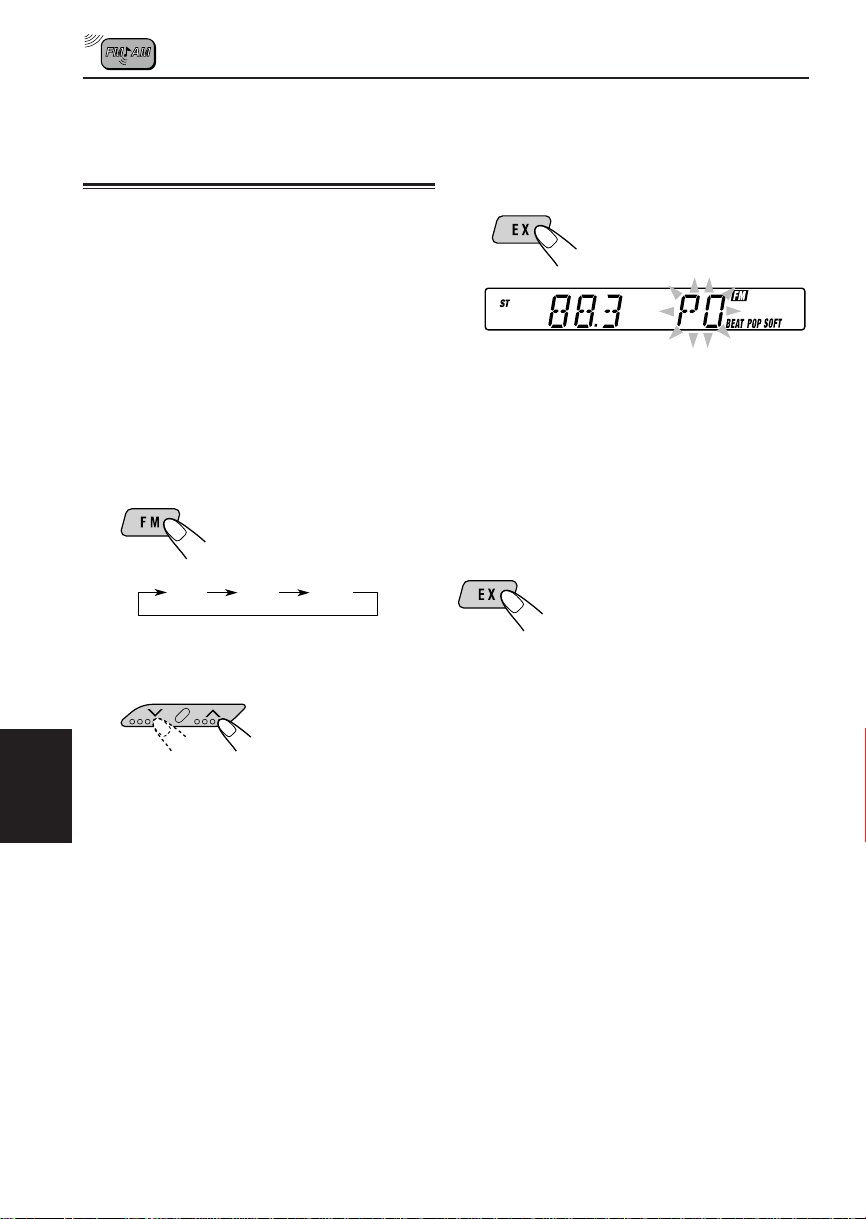

Memorizzazione della stazione preferita nel pulsante one-touch (EX—extra)

Questa sezione riguarda solo per KS-F162.

È possibile memorizzare una stazione FM o AM (ad esempio la stazione preferita o l’emittente di bollettini sul traffico) in modo da poterla richiamare agendo su un unico pulsante anche se l’unità è spenta.

Tenere premuto il pulsante per almeno 2 secondi.

Sul display lampeggia “P0”, indicando che la stazione è stata memorizzata.

Es.: Memorizzazione di stazione FM di 88,3 MHz

nel pulsante one-touch (EX).

Selezionare il numero di banda (FM1 – 3, AM) sulla quale si vogliono memorizzare le stazioni (nel nostro esempio, FM1).

Ogniqualvolta si preme il pulsante, la banda FM cambia nel modo seguente:

FM1 FM2 FM3

Sintonizzarsi su una stazione (in questo esempio, di 88,3 MHz).

ITALIANO

Note:

• La stazione memorizzata viene cancellata quando si memorizza un’altra stazione nel pulsante EX.

• La stazione memorizzata viene cancellata in caso di mancanza di corrente al circuito della memoria (ad esempio, in caso di sostituzione della batteria). In questo caso, è necessario eseguire nuovamente la procedura di memorizzazione.

Per sintonizzarsi sulla stazione preferita

L’unità si attiva automaticamente (se spenta). L’unità si è sintonizzata sulla stazione preferita—salvo quando è in funzione il nastro.

• Se si preme di nuovo il pulsante, ci si sintonizza sulla stazione ricevuta per ultima.

FUNZIONI DELLA CASSETTA

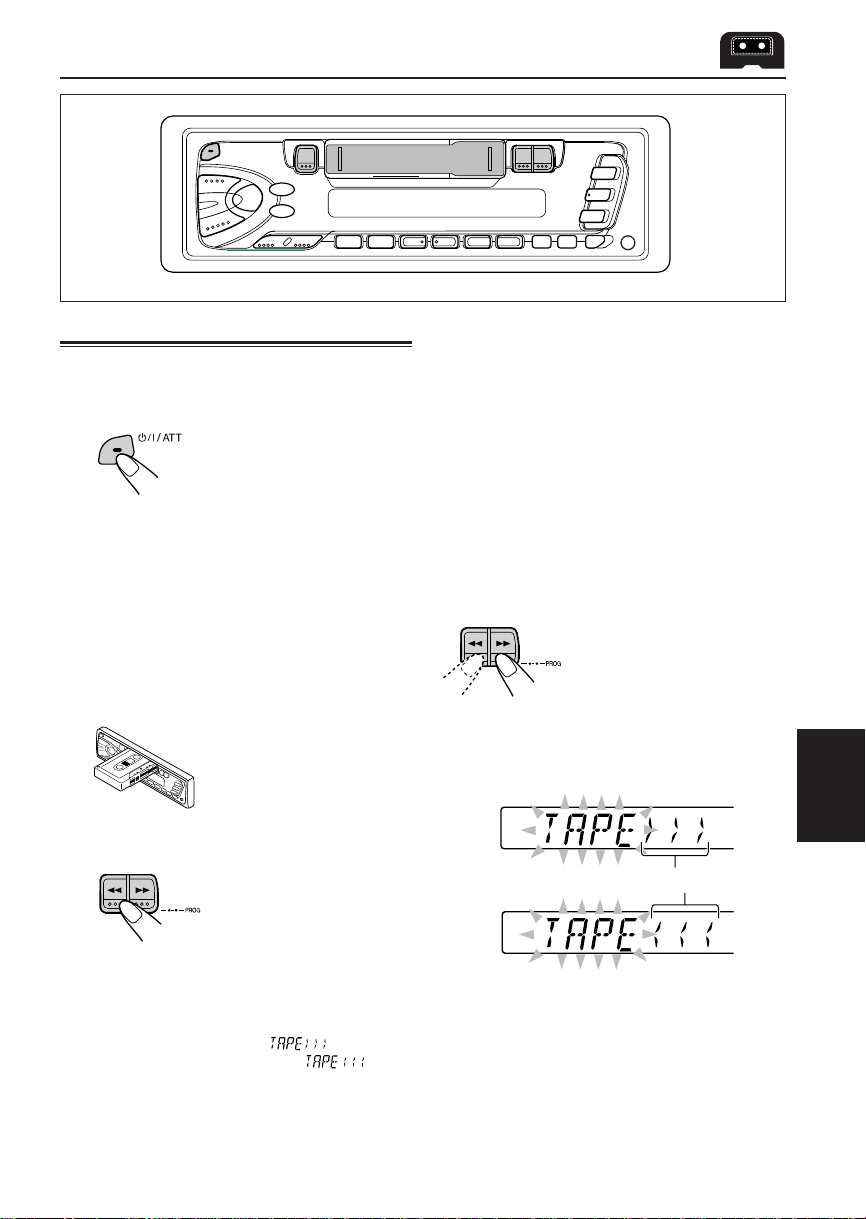

Ascolto da cassetta

È possibile riprodurre nastri di tipo 1 (normali).

Accendere l’apparecchio.

Nota sul funzionamento con un solo tasto:

La riproduzione del nastro inizia automaticamente se nel vano è presente una cassetta. Però è consigliabile togliere la cassetta dal vano quando si disattiva l’unità. Infatti, lasciando la cassetta inserita, si rischia di danneggiare la testina del nastro e la cassetta stessa.

Inserire una cassetta nel vano portacassette.

Selezionare il senso di riproduzione del nastro.

Quando, durante l’ascolto, si arriva in fondo ad uno dei lati del nastro, parte automaticamente l’ascolto dell’altro (Auto Reverse).

Premere contemporaneamente entrambi i pulsanti. Ogniqualvolta successiva contemporanea pressione di entrambi i pulsanti, la direzione di movimento del nastro passa alternativamente da “in avanti” ( ) a “all’indietro” ( ), e viceversa.

Per interrompere la riproduzione ed espellere la cassetta

Premere 0.

La riproduzione della cassetta si interrompe e la cassetta viene espulsa automaticamente dal vano portacassette. La sorgente cambia, tornando a quella precedentemente selezionata.

• Se nel vano è presente la cassetta, non è possibile cambiare sorgente. Per poter cambiare sorgente, espellere preventivamente la cassetta.

• E’ anche possibile espellere la cassetta premendo 0 se l’apparecchio è spenta.

Per avvolgere il nastro rapidamente

Premere ¡ oppure 1. Il nastro si avvolge nel senso delle frecce (¡ o 1).

ITALIANO

Senso di avvolgimento nastro

Per riavviare la riproduzione, premere leggermente l’altro pulsante non premuto (1 o ¡).

REGOLAZIONE DEL SUONO

Regolazione del suono

Le caratteristiche sonore possono essere regolate secondo le proprie preferenze.

Selezionare la voce che s’intende regolare.

Ogniqualvolta si preme il pulsante, i parametri regolabili cambio nel modo seguente:

BAS

(frequenze basse)

(volume)

Indicazione Operazione: Campo

BAS Regolare le –6 (min.)

TRE Regolare le –6 (min.)

FAD* Regolare la R6

BAL Regolare la L6

VOL Regolare il 00 (min.)

frequenze basse. |

frequenze elevate. |

compensazione (solo posteriore) dei diffusori | anteriore e F6 posteriore. (solo anteriore)

compensazione (solo sinistra) dei diffusori | sinistro e destro. R6

volume. |

TRE

(frequenze elevate)

VOL

FAD

(affievolimento)

BAL

(compensazione)

+6 (max.)

(solo destra)

50 (max.)

Attivazione/disattivazione della funzione sonora

L’orecchio umano è sensibile alle alte e basse frequenze a livelli di volume ridotti. La funzione sonora consente di incrementare tali frequenze in modo da ottenere un suono bilanciato a livelli di volume ridotti. Ogniqualvolta si preme LOUD, la funzione sonora viene attivata e disattivata alternativamente.

* Se si utilizza un sistema a due diffusori, impostare il

ITALIANO

livello di affievolimento a “00”.

Regolazione del livello.

Per aumentare il livello.

Per ridurre il livello.

Nota:

In genere la pulsanti + e – viene usta per la regolazione del volume. Di conseguenza, non è necessario selezionare “VOL” per regolare il livello del volume.

Selezione di modalità sonore memorizzate

È possibile selezionare una regolazione sonora preimpostata adatta ai diversi generi musicali.

Richiamare la modalità sonora che s’intende regolare.

• Per i particolari, vedere la colonna di sinistra.

Selezionare la modalità sonora desiderata.

Ogniqualvolta si preme il pulsante, la modalità sonora cambia nel modo seguente:

SCM OFF

Indicazione Per: Valori preimpostati

SCM OFF BEAT Musica rock +2 00 ON

POP Musica +4 +1 OFF

SOFT Musica di +1 –3 OFF

Note:

• È possibile regolare e memorizzare il comando del suono preimpostato in base alle proprie preferenze.

Qualora si desideri regolare e memorizzare la propria modalità audio originale, vedere “Memorizzazione di regolazioni acustiche personalizzate” qui oltre.

• Per regolare i livelli di consolidamento delle frequenze basse e di quelle alte o per attivare/ disattivare temporaneamente la funzione dei livelli sonori vedere la colonna di destra. (Le regolazione vengono cancellate se si seleziona un’altra sorgente).

(Suono piatto)

o disco

leggera

sottofonda

(BEAT)

BAS TRE LOUD

00 00 ON

(SOFT)(POP)

Per regolare il livello dei toni bassi o acuti.

Selezionare “BAS” o “TRE”.

Per attivare o disattivare la funzione sonora.

Ogniqualvolta si preme LOUD, la funzione sonora viene attivata e disattivata alternativamente.

= andare al punto 4.

Regolare il livello dei bassi o degli alti.

• Per i particolari, vedere pagina 12.

Mantenere premuto il pulsante SOUND fino a quando la modalità selezionata non inizia a lampeggiare sul display .

Le regolazioni effettuate per la modalità di controllo del suono selezionata vengono memorizzate.

ITALIANO

Memorizzazione di regolazioni acustiche personalizzate

È possibile regolare a piacere le modalità di regolazione del suono (BEAT, POP, SOFT) e quindi memorizzarle.

• Le operazioni seguenti devono essere eseguite entro un tempo prestabilito. Se le impostazioni vengono annullate prima di aver terminato, ricominciare dal punto 1.

Ripetere la procedura per memorizzare altre modalità sonore.

Per ripristinare le impostazioni di fabbrica

Ripetere la stessa procedura e assegnare nuovamente i valori predisposti elencati nella tabella inserita nella colonna di sinistra.

ALTRE FUNZIONI PRINCIPALI

OrologioFrequenza

Impostazione dell’orologio

Tenere premuto SEL (seleziona) per almeno 2 secondi.

Sul display appare “CLOCK H” o “CLOCK M”.

Impostare l’ora.

1 Se il display non indica l’ora, selezionare

“CLOCK H (l’ora)’’.

(Per KS-FX202)

(Per KS-F162)

2 Regolare l’ora.

Premere SEL (seleziona) per terminare l’impostazione.

Per controllare l’ora corrente dell’orologio o per cambiare la modalità di display

• In caso di funzionamento del tuner:

• Durante il funzionamento nastro:

Modalita di viproduzione

(senso di avvolgimento

• In caso di funzionamento del CD changer: (solo per KS-FX202)

Numero

disco

Premere ripetutamente DISP (display). Ogniqualvolta si preme il pulsante, la modalità di visualizzazione cambia nel modo seguente:

Orologio

nastro)

Orologio

Tempo di

riproduzione trascorsa

ITALIANO

Impostare i minuti.

1 Selezionare “CLOCK M (minuti)”.

(Per KS-FX202)

(Per KS-F162)

2 Regolare i minuti.

Rimozione del pannello di comando

Quando si lascia la vettura, è possibile staccare il pannello di comando. Quando si disinserisce o reinserisce il pannello di comando, è opportuno fare attenzione a non rovinare i collegamenti sul retro del pannello e sul relativo supporto.

Rimozione del pannello di comando

Prima di disinserire il pannello di comando, verificare che l’apparecchio sia spento.

Sbloccare il pannello di comando.

Sollevare ed estrarre il pannello di comando.

Reinserimento del pannello di comando

Inserire il lato sinistro del pannello di comando nella scanalatura del supporto.

Premere sul lato destor del pannello di comando in modo da fissarlo al supporto.

Nota sulla pulizia dei connettori:

Rimuovendo spesso il pannello di comando, i connettori si rovinano. Al fine di ridurre tale possibilità, è opportuno pulire regolarmente i connettori con un batuffolo di cotone o una salvietta inumiditi con alcol, facendo attenzione a non rovinare i connettori.

Riporre il pannello nel contenitore in dotazione.

ITALIANO

Connettori

FUNZIONI DEL CD CHANGER

Questa sezione riguarda solo per KS-FX202.

Consigliamo di usare un CD changer della serie CH-X. Se si dispone di un CD changer automatico di altro tipo, rivolgersi al rivenditore car audio JVC per informazioni sui collegamenti.

• Ad esempio, se il CD changer automatico in uso è della serie KD-MK, per collegarlo all’apparecchio occorre un cavo KS-U15K.

Prima di azionare il CD changer automatico:

• Vedere le istruzioni fornite con il CD changer.

• Se nel caricatore del CD changer non vi sono dischi o se vi sono dischi inseriti con la faccia in giù, sul display appare il messaggio “NO CD” o “NO DISC”. In tal caso, si deve togliere il caricatore ed inserire i dischi in modo corretto.

• Se sul display appare la scritta “RESET 1” – “RESET 8” significa che qualcosa non va nel collegamento tra l’apparecchio e il CD changer. In tal caso, verificare il collegamento, collegare perfettamente il

ITALIANO

cavo (o i cavi) di collegamento. Quindi premere il pulsante di reset del CD changer.

Riproduzione di CD

Selezionare il CD changer automatico (CD-CH).

La riproduzione parte dalla prima pista del primo disco. Vengono riprodotte tutte le piste di tutti i dischi.

Numero disco

Numero pista

Nota sul funzionamento con un solo tasto:

Premendo CD-CH l’apparecc hio si attiv a automaticamente. Non è necessario premere per alimentare l’apparecc hio.

Per verificare il tempo di riproduzione trascorso.

Numero

disco

Premere ripetutamente DISP (display). Ogniqualvolta si preme il pulsante, la modalità di visualizzazione cambia nel modo seguente:

Tempo di

Orologio

riproduzione trascorsa

Avanzamento rapido o inversione della pista

Tenere premuto ¢, mentre è in corso la riproduzione di un CD, per far avanzare rapidamente la pista.

Tenere premuto 4 , mentre è in corso la riproduzione di un CD, per invertire la pista.

Per portarsi sulla pista successiva o precedente

Premere per un attimo

¢, durante la riproduzione del CD per portarsi all’inizio della pista successiva. Ogniqualvolta si preme il pulsante consecutivamente viene individuato l’inizio della pista successiva e la riproduzione riprende da quel punto.

Premere per un attimo 4 , durante la riproduzione del CD per riportarsi all’inizio della pista corrente. Ogniqualvolta si preme il pulsante consecutivamente viene individuato l’inizio della pista precedente e la riproduzione riprende da quel punto.

Per portarsi direttamente su un particolare disco

Premere il pulsante numerico corrispondente al numero del disco per avviarne l’ascolto (nel corso dell’uso dello scambiatore CD).

• Per selezionare un numero di disco da 1 a 6: Premere 1 (7) – 6 (12) per un attimo.

• Per selezionare un numero di disco da 7 a 12: Premere 1 (7) – 6 (12) senza lasciarlo per almeno 1 secondo.

Numero disco

Selezione dei modi di riproduzione dei CD

Per riascoltare piste a caso (riproduzione casuale)

Ogniqualvolta si preme il pulsante, la modalità di riproduzione casuale del CD cambia nel modo seguente:

RND1 RND2

Disattivato

Modalità

RND1 Illuminata Tutte le piste del (casuale1) disco corrente,

RND2 Lampeggiante Tutte le piste de (casuale2) tutti i dischi

Per riprodurre più volte le stesse piste (riproduzione ripetuta)

Modalità

RPT1 Illuminata Il brano in corso (ripetizione1) di ascolto (o il

RPT2 (ripetizione2) disco in corso di

Indicazione RND

Ogniqualvolta si preme il pulsante, la modalità di riproduzione ripetuta del CD cambia nel modo seguente:

Suona a caso

quindi le piste del disco successivo così via.

inseriti nel caricatore.

RPT1 RPT2

Disattivato

Indicazione RPT

Lampeggiante

Riproduce ripetutamente

brano specificato). Tutti i brani del

ascolto (o del disco specificato).

ITALIANO

Numero pista

Es.: Se si seleziona il numero di disco 3.

MANUTENZIONE

L’apparecchio richiede minimi accorgimenti di manutenzione. Per ottenere i migliori risultati, si consiglia comunque di attenersi alle semplici istruzioni che seguono.

Pulizia la testina

• Pulire la testina ogni 10 ore di funzionamento con un nastro di pulizia la testina di tipo umido (reperibile presso i negozi di prodotti audiovisivi). Quando la testina è sporca, si notano i seguenti problemi: – Scade la qualità del suono. – Cala il livello sonoro. – Il suono tende a calare.

• Evitare di utilizzare nastri sporchi o polverosi.

• Evitare di toccare la testina lucide con strumenti magnetici o metallici.

Per mantenere pulito il nastro

• Dopo l’uso, riporre sempre i cassetta negli appositi contenitori.

• Evitare di lasciare i cassetta: – Alla luce diretta del sole – In ambienti fortemente umidi – A temperature eccessivamente calde

ATTENZIONE:

• Non inserire cassetta con etichette che stanno per staccarsi, perché potrebbe rovinarsi l’apparecchio.

• Serrare i nastri per eliminare il gioco in quanto i nastri lenti possono impigliarsi nel meccanismo.

• Dopo l’uso non lasciare la cassetta nel vano portacassette, in quanto il nastro può allentarsi.

ITALIANO

INDIVIDUAZIONE E RICERCA DEI GUASTI

Le eventuali anomalie non sempre costituiscono dei problemi seri. Verificare i seguenti punti prima di rivolgersi al centro assistenza.

Sintomi

• Non si riesce ad inserire la cassetta.

• La cassetta si riscalda.

• Il suono del nastro è a livelli molto bassi e la qualità del suono è scarsa.

• Il suono viene talvolta interrotto.

• Il suono non è avvertibile dai diffusori.

• La preimpostazione automatica della SSM (Strong-station Sequential Memory) non funziona.

• Rumore statico mentre si ascolta la radio.

• L’apparecchio non funziona affatto.

Cause

La cassetta è stata inserita in modo improprio.

Non è un’anomalia. Testina del nastro sporca.

Collegamenti impropri.

La regolazione del volume è al minimo livello.

I collegamenti non sono stati realizzati in modo corretto.

Segnali troppo deboli.

L’antenna non è stata collegata in modo sicuro.

Il computer incorporato può funzionare in modo improprio a causa di rumore ecc.

Azioni correttive

Inserire la cassette con nastro esposto rivolto verso destra.

Pulire con un nastro di pulizia per testine.

Verificare cavi e collegamenti.

Regolare al livello ottimale.

Verificare cavi e collegamenti.

Memorizzare le stazioni manualmente.

Collegare correttamente l’antenna.

Tenere premuti entrambi SEL (seleziona) e contemporaneamente per alcuni secondi. (Le impostazioni dell’orologio e le stazioni preselezionate in memoria vengono cancellate). (Vedere pagina 2).

ITALIANO

Solo per KS-FX202

Sintomi

• Sul display appare “NO CD” o “NO DISC”.

• Sul display appare “NO MAG”.

• Sul display appare “RESET 8”.

• Sul display appare

“RESET 1” – “RESET 7”.

• Il cambiatore CD non funziona

affatto.

Cause

Non vi è nessun CD nel caricatore.

I CD sono stati inseriti in modo improprio.

Nel CD changer non è presente il caricatore.

L’apparecchio non è stato collegato al CD changer in modo corretto.

Il computer incorporato può funzionare in modo improprio a causa di rumore ecc.

Azioni correttive

Inserire i CD nel caricatore.

Inserirli correttamente.

Inserire il caricatore.

Collegare l’apparecchio e il CD changer correttamente e premere il pulsante di reset del CD changer.

Premere il pulsante di reset del CD changer.

Tenere premuti entrambi SEL (seleziona) e contemporaneamente per alcuni secondi. (Le impostazioni dell’orologio e le stazioni preselezionate in memoria vengono cancellate). (Vedere pagina 2).

ITALIANO

SPECIFICHE

SEZIONE AMPLIFICATORE AUDIO

Uscita massima di potenza:

Anteriore: 40 W/canale Posteriore: 40 W/canale

Uscita di potenza continua (RMS):

Anteriore: 16 W/canale in 4 Ω, 40 Hz –

20 000 Hz a non più di 0,8% di distorsione armonica totale.

Posteriore: 16 W/canale in 4 Ω, 40Hz –

20 000 Hz a non più di 0,8% di distorsione armonica

totale. Impedenza di carico: 4 Ω (tolleranza 4 Ω – 8 Ω) Campo di regolazione tono:

Frequenze basse: ±10 dB a 100 Hz

Frequenze elevate: ±10 dB a 10 kHz Risposta in frequenza: 40 Hz – 20000 Hz Rapporto segnale-rumore: 70 dB Livello/Impedenza di uscita:

KS-FX202: 2,0 V/20 kΩ carico (250 nWb/m)

KS-F162: 1,0 V/20 kΩ carico (250 nWb/m)

SEZIONE TUNER

Campo frequenza:

FM: 87,5 MHz – 108,0 MHz

AM: (MW)522 kHz – 1 620 kHz

(LW) 144 kHz – 279 kHz

SEZIONE PIASTRA DI REGISTRAZIONE A CASSETTE

Affievolimento periodico del suono e oscillazione del suono: 0,15% (WRMS) Durata avvolgimento veloce: 190 secondi (C-60) Risposta in frequenza: 50 Hz – 14 000 Hz

(Nastro normale) Rapporto segnale-rumore: 52 dB Separazione stereo: 40 dB

GENERALITÀ

Requisiti di potenza:

Tensione di servizio: 14,4 V CC

(tolleranza 11 V – 16 V) Sistema di messa a terra: Massa negativa Temperatura ambiente permissibile di

lavoro: da 0°C a +40°C

Dimensioni (L × H × P):

Dimensioni d’installazione:

182 mm × 52 mm × 150 mm

Dimensioni pannello:

188 mm × 58 mm × 14 mm

Peso: 1,3 kg (accessori esclusi)

La casa costruttrice si riserva di modificare dati e caratteristiche senza preavviso.

[Tuner FM]

Sensibilità utilizzabile: 11,3 dBf (1,0 µV/75 Ω) Soglia di sensibilità 50 dB:

16,3 dBf (1,8 µV/75 Ω)

Selettività canale alternativo (400 kHz):

65 dB Risposta in frequenza: 40 Hz – 15000 Hz Separazione stereo: 30 dB Rapporto di assorbimento: 2,0 dB

[Tuner MW]

Sensibilità: 20 µV Selettività: 35 dB

[Tuner LW]

Sensibilità: 50 µV

ITALIANO

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizialiazzare l'apparecchio

Har DRIFTPROBLEM uppstått?

Nollställ i så fall apparaten

Vi hänvisar till sidan med rubriken Hur apparaten nollställs

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше

устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

SP, IT, SW, RU

VICTOR COMPANY OF JAPAN, LIMITED

1001KKSMDTJEIN

JVC

184 mm

53 mm

KS-FX202/KS-F162

Manual de instalación/conexión Manuale d’installazione/collegamento Installations/anslutningshandbok

Руководство по установке / подключению

GET0055-004A

[E]

1001YISMDTJEIN

JVC

SP, IT, SW, RU

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

Antes de instalar: Pulse (soltar panel de control) para separar el panel de control.

Retire la placa de guarnición.

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las 2 manijas entre la unidad y la

cubierta tal como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

Instale la cubierta en el tablero de instrumentos.

* Después de que la cubierta esté

correctamente instalada en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

Realice las conexiones eléctricas requeridas.

Deslice la unidad dentro de la cubierta hasta que quede trabada.

Coloque la placa de guarnición de manera que el saliente de la misma quede colocado en el lateral izquierdo de la unidad.

Coloque el panel de control.

ITALIANO

• L’apparecchio è destinato a funzionare su impianti elettrici da 12 V CC, con massa NEGATIVA.

INSTALLAZIONE (MONTAGGIO SUL CRUSCOTTO)

• La figura che segue rappresenta un’installazione tipica. Naturalmente, sono possibili adattamenti in funzione del tipo di vettura. Per eventuali chiarimenti in merito ai kit d’installazione, rivolgersi al locale rivenditore car audio JVC o a negozi analoghi.

Operazioni preliminari al montaggio:

Premere (sgancio del pannello di comando) per staccare il pannello di comando.

Togliere la piastra di finitura.

Togliere la protezione dopo aver sganciato i relativi blocchi.

1 Posizionare l’apparecchio.

Nota: Nel posizionare l’apparecchio, fare attenzione a non danneggiare il fusibile sul posteriore.

2 Inserire le 2 maniglie tra l’apparecchio e la

protezione, come illustrato per sganciare i blocchi.

3 Togliere la protezione.

Nota: Una volta ultimate le operazioni d’installazione, conservare le maniglie per uso futuro.

Installare la protezione nel cruscotto. * Verificare la correttezza dell’installazione

della protezione nel cruscotto, quindi piegare le linguette che tengono in posto la protezione, come illustrato.

Fissare il bullone di montaggio sul retro dell’apparecchio e collocare il gommino sull’estremità del bullone stesso.

Eseguire i necessari collegamenti elettrici.

Far scorrere l’apparecchio nella protezione finché non risulta bloccato.

Applicare la piastra di finitura in modo che la relativa sporgenza venga fissata al lato sinistro dell’unità.

Inserire il pannello di comando.

SVENSKA

• Enheten får drivas av 12 V likströmsystem med NEGATIV jordning.

INSTALLATION (MONTERING I INSTRUMENTBRÄDA)

• Illustrationen nedan visar en normal installation. Du ska emellertid göra de anpassningar som är lämpliga för just din bil. Har du frågor, eller behöver information om installationssatser , ska du kontakta återförsäljaren för JVC BILRADIO/ CD-SPELARE eller ett företag som säljer satser.

Före montering:

(kontrollpanelfrigöring) för att lossa kontrollpanelen.

Ta bort kantplåten.

Lossa på hylsspärrarna och ta bort hylsan.

Ställ enheten på högkant.

OBS:

Var försiktig så att du inte skadar säkringen på baksidan när du ställer enheten på högkant.

För in de 2 handtagen mellan enheten och hylsan, som på bilden, för att lossa hylsspärrarna.

Ta bort hylsan.

OBS:

Tänk på att spara handtagen när du har installerat enheten, för framtida bruk.

Installera hylsan i instrumentbrädan. * När hylsan sitter på plats ordentligt i

instrumentbrädan böjer du ut tillämpliga flikar för att hålla hylsan på plats ordentligt. Se illustrationen.

Skruva i monteringsbulten på baksidan av enhetens kåpa och placera gummibufferten över bulthuvudet.

Utför de elektriska anslutningarna.

För in enheten i hylsan tills den låser fast på plats.

Fäst kantplåten så att utbuktningen på plåten sitter t.v. om enheten.

Sätt tillbaka kontrollpanelen.

Tryck på

РУССКИЙ

• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе.

УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

• На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какиелибо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.

Перед установкой: Нажмите кнопку

(кнопка освобождения панели управления) для отсоединения панели управления.

Удалите декоративную панель.

Удалите муфту после освобождения запоров муфты.

1 Установите устройство.

Примечание: Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный сзади.

2 Вставьте два рычага между

устройством и муфтой, как показано на рисунке, для освобождения запоров муфты.

3 Удалите муфту.

Примечание: После установки устройства сохраните рычаги для использования в будущем.

Установите муфту в приборную панель. * После установки муфты в приборную

панель согните соответствующие зубцы для фиксации муфты, как показано на рисунке.

Затяните Крепежный болт на задней части корпуса устройства и наденьте резиновый чехол на конец болта.

Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.

Задвиньте устройство в муфту до упора.

Прикрепите декоративную панель таким образом, чтобы выступ на декоративной панели вошел в левую часть устройства.

Прикрепите панель управления.

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Manija

Maniglia

Handtag

Рычаги

Ranura

Feritoia

Skåra

Отверстие

Fusible

Fusibile

Säkring

Предохранитель

Cubierta

Protezione

Hylsa

Муфта

Placa de bloqueo

Piastra di bloccaggio

Låsplatta

Фиксирующая панель

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

Cubierta

Protezione

Hylsa

Муфта

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

Tablero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Véase “CONEXIONES ELECTRICAS”.

Vedere “COLLEGAMENTI ELETTRICI”.

Se “ELANSLUTNINGAR”.

Смотрите “ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ”.

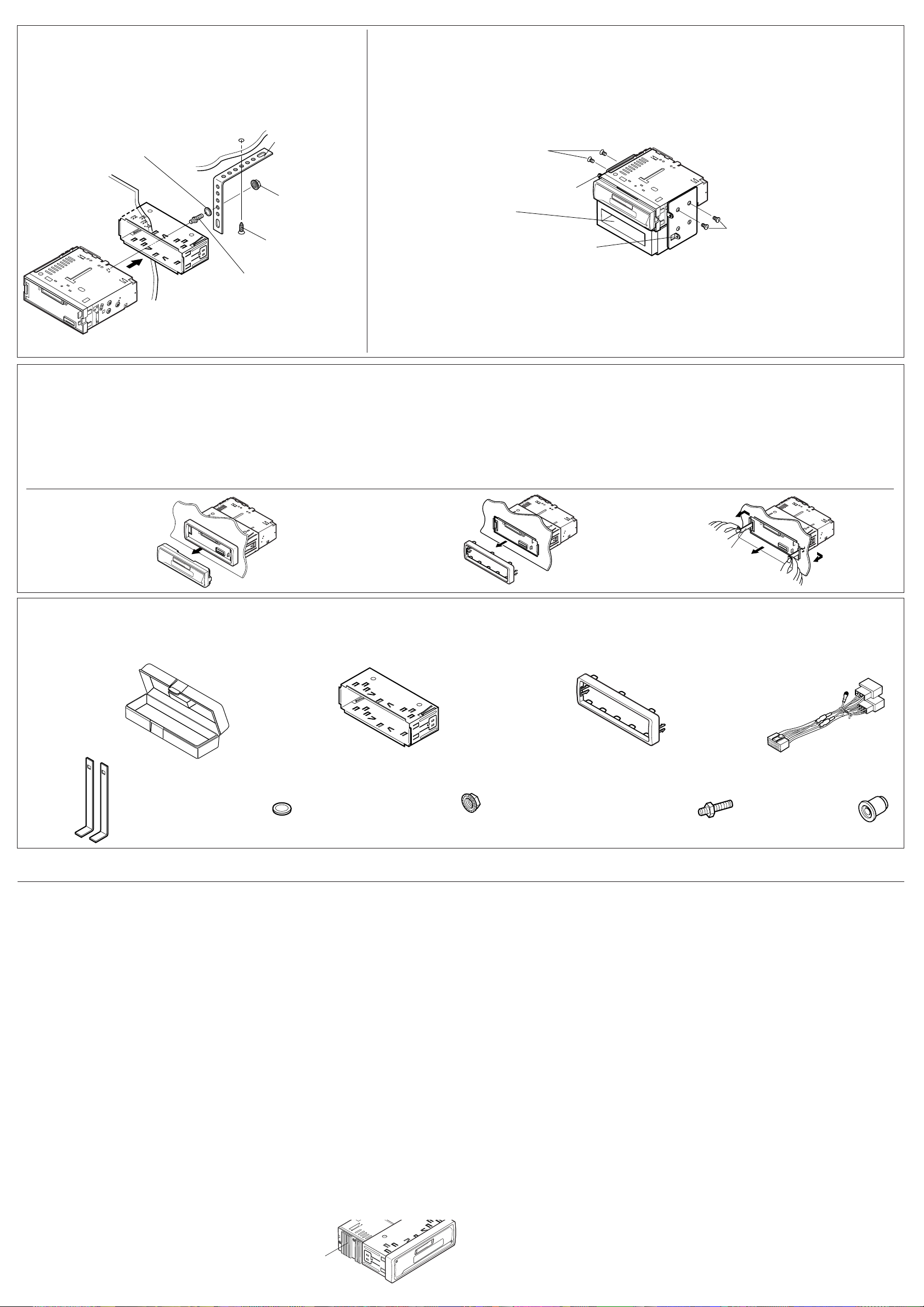

• Cuando emplea un soporte opcional

• Utilizzo del supporto supplementare

• Vid användning av det valfria stödet

•

При использовании дополнительной стойки

Tabique a prueba de incendios

Arandela

Lavatrice

Bricka

Шайба

T ab lero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

Parete antincendio

Brandvägg

Стена

Cubierta

Protezione

Hylsa

Муфта

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Soporte (opción)

Supporto (opzionale)

Stöd (tillägg)

Стойка (дополнительно)

Tuerca de seguridad

Dado di fermo

Låsmutter

Фиксирующая гайка

Tornillo (opción)

Vite (opzionale)

Skruv (tillägg)

Винт (дополнительно)

• Instalación de la unidad sin utilizar la manga

• Installazione dell’apparecchio senza protezione

• Vid installation av enheten utan att använda hylsan

•

При установке устройства без использования муфты

En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

I en Toyota ska man exempelvis först ta bort bilradion, och sedan installera enheten på dess plats.

В Тойоте, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Compartimiento

Tascabile

Fick

Карман

Ménsula*

Staffa*

Fäste

Кронштейн*

Ménsula*

Staffa*

Fäste

Кронштейн*

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Nota: Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm. Si ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.

OBS:

De 6 mm långa skruvarna måste användas när enheten installeras på monteringsfästet. Om längre skruv ar an vänds

kan enheten skadas.

Примечание: При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При использовании более длинных винтов, можно повредить устройство.

* No suministrado con esta unidad.

* Non fornite con l’apparecchio.

Levereras inte med enheten.

* Не входят в комплект.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

Retire el panel de control.

Retire la placa de guarnición.

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad. (Asegúrese de

conservar las manijas después de instalarlo.)

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Rimozione dell’apparecchio

• Prima di rimuovere l’apparecchio, sganciare la parte posteriore.

Togliere il pannello di comando.

Togliere la piastra di finitura.

Inserire le 2 maniglie nelle guide, come indicato. A questo punto, tirare delicatamente le maniglie allontanandole l’una dall’altra, quindi estrarre l’apparecchio. (Conservare le

maniglie per uso futuro.)

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Componenti da usare per l’installazione ed il collegamento

Assieme all’apparecchio vengono forniti i componenti sottoindicati. Prima di procedere, verificare che tutto sia in ordine.

Ta bort enheten

• Lossa den bakre delen innan enheten tas bort.

Ta bort kontrollpanelen.

Ta bort kantplåten.

Sätt in de 2 handtagen i skårorna, som i illustrationen. Dra försiktigt isär handtagen och skjut ut enheten.

(Tänk på att spara

handtagen när installationen är klar.)

Detaljlistor för installation och anslutning

Följande delar levereras med enheten. Placera dem på rätt sätt, efter att ha kontrollerat att alla finns med.

Удаление устройства

• Перед удалением устройства освободите заднюю часть.

Удалите панель управления.

Удалите декоративную панель.

Вставьте 2 рычаги в отверстия, как показано на иллюстрации. Затем, плавно раздвигая рычаги в стороны, выньте устройство. (После установки сохраните рычаги.)

Manija

Maniglia

Handtag

Рычаг

Список деталей для установки и подключения

Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их правильно.

Estuche duro

Contenitore

Hård kåpa

Жесткий футляр

Manijas

Maniglie

Handtag

Рычаги

Arandela (ø5)

Lavatrice (ø5)

Bricka (ø5)

Шайба (њ5)

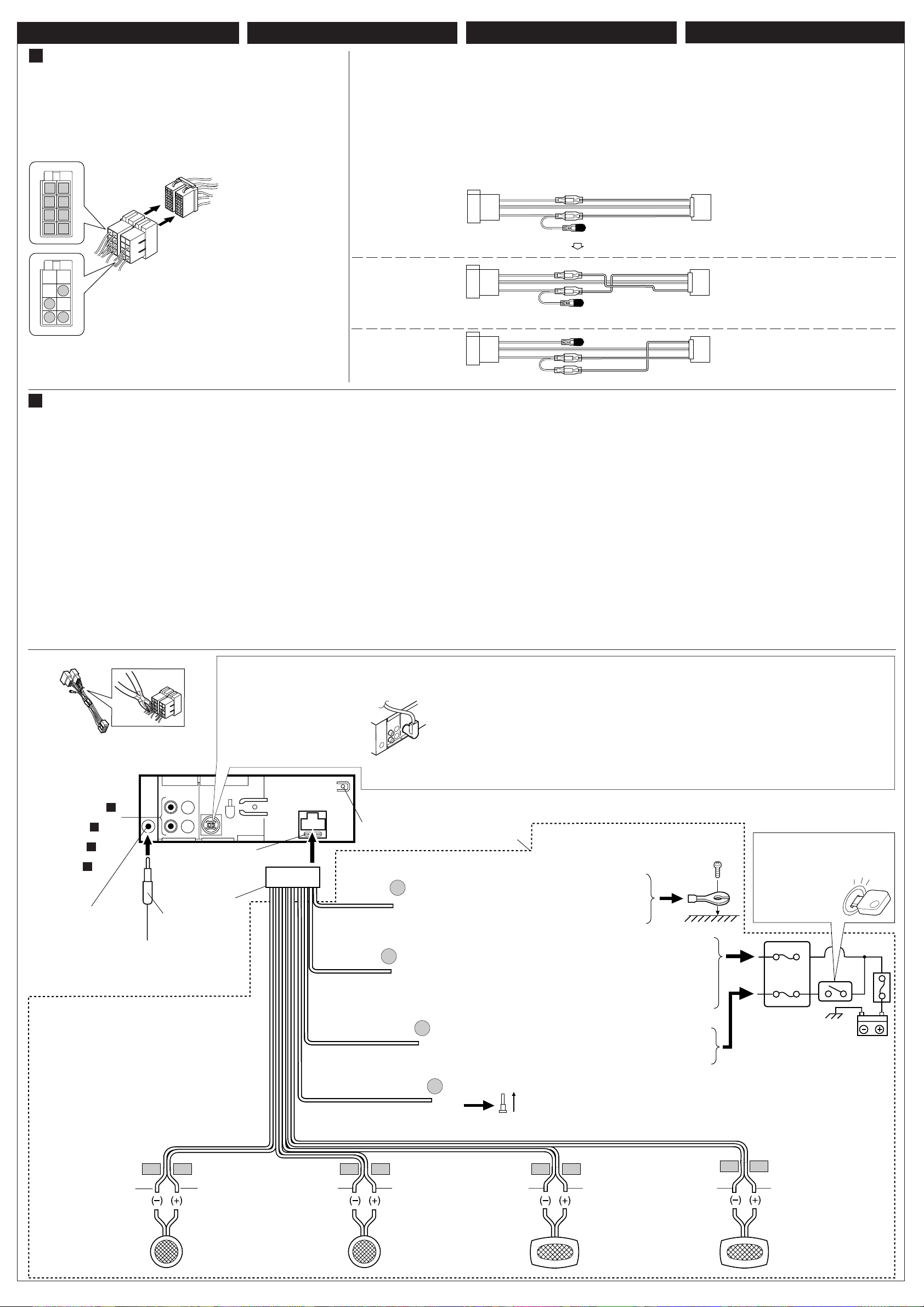

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee este sistema,

será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces no debe ser no más que 40 W en la frontal y 40 W en el trasero, con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en

el chasis del automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Cubierta

Protezione

Hylsa

Муфта

Tuerca de seguridad (M5)

Dado di fermo (M5)

Låsmutter (M5)

Фиксирующая гайка (M5)

COLLEGAMENTI ELETTRICI

Per evitare cortocircuiti, si consiglia di scollegare il terminale negativo della batteria e di realizzare tutti i collegamenti elettrici prima d’installare l’apparecchio. Se necessario, fare effettuare l’installazione da un tecnico qualificato.

Nota:

L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.

• Sostituire il fusibile con uno della potenza specificata. Se il fusibile si brucia spesso, rivolgersi al locale rivenditore car audio JVC.

• In caso di rumorosità... Nel circuito di alimentazione dell’apparecchio è presente un filtro antirumore. Però, in alcuni tipi di vetture, si possono avvertire rumori indesiderati. In tal caso, collegare il terminale di terra sul posteriore dell’apparecchio (vedere schema di collegamento) al telaio dell’auto utilizzando cavi più corti e più spessi (ad esempio, calza metallica di rame o filo di calibro maggiore). Se il rumore persiste, rivolgersi al locale rivenditore car audio JVC.

• L’ingresso massimo delle casse dev’essere nient’altro 40 W sul retro e 40 W sul davanti, con impedenza di 4 Ω – 8 Ω.

• Mettere a terra l’apparecchio sul telaio

dell’auto.

• Dopo l’uso, il dissipatore di calore si surriscalda. Evitare di toccarlo quando si estrae l’apparecchio.

Sumidero térmico

Dissipatore di calore

Kyldonet

Радиатор

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Perno de montaje (M5 x 20 mm)

Bullone di montaggi (M5 x 20 mm)

Monteringsbult (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

ELANSLUTNINGAR

För att eliminera risken för kortslutningar rekommenderar vi dig att koppla loss batteriets negativa anslutning och utföra alla elektriska anslutningar innan enheten installeras. Om du är osäk er på hur du ska installera enheten på korrekt sätt ska du låta en kvalificerad tekniker utföra installationen.

OBS:

Enheten får drivas av

NEGATIV jordning

sådant system behöver du en spänningsomvandlare. Du kan skaffa en sådan hos återförsäljaren för JVC BILRADIO/CD-SPELARE.

• Byt ut säkringen mot en med specificerad kapacitet. Kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om säkringen går ofta.

12 V likströmsystem med

. Om ditt f ordon inte har ett

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и осуществить все подключения перед установкой устройства. Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.

Примечание:

Это устройство разработано для эксплуатации на

12 В постоянного напряжения с минусом на массе. Если Ваш автомобиль не имеет этой

системы, требуется инвертор напряжения, который может быть приобретен у дилера JVC INCAR ENTERTAINMENT.

• Заменяйте предохранитель другим

• Om du får problem med störningar... Denna enhet är försedd med ett brusfilter i strömkretsen. I vissa fordon kan emellertid ett

• При появлении сильных помех...

klickande ljud, eller andra oönskade störningar, uppträda. Om så är fallet ska

jordningsuttag

(se kopplingsschemat) anslutas

bakre

till bilens chassi med kortare och tjockare kablar , exempelvis omspunnen k opparkabel eller annan grövre kabel. Kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om störningarna ändå inte försvinner.

• Högtalarnas maximala ineffekt ska vara inte på mer än 40 W bak och på 40 W fram, med en impedans på

Var noga med att jorda enheten till bilens chassi.

•

4 Ω till 8 Ω

• Kyldonet b lir mycket v armt efter användning. V ar försiktig så att du inte kommer åt det när du tar ut enheten.

• Максимальная входная мощность

• Нe забудьте заземлить устройство на шасси

• Радиатор во время использования сильно

Cordón de alimentación

Cavo di alimentazione

Nätsladd

Кабель питания

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

предохранителем указанного класса. Если предохранитель сгорает слишком часто, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

Это устройство оснащено фильтром помех в цепи питания. Однако, в некоторых случаях возможно появление щелчков и других нежелательных помех. В этом случае подключите задний разъем заземления этого устройства (см. схему подключения ниже) к шасси автомобиля при помощи более коротких и толстых проводов. Если помехи не исчезают, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

громкоговорителей не должна превышать 40 Вт сзади и 40 Вт впереди при полном сопротивлении от 4 Ω до 8 Ω.

автомобиля.

нагревается. Старайтесь его не трогать во время удаления устройства.

ITALIANOESPAÑOL SVENSKA

РУССКИЙ

A Si su automóvil está equipado con el conector ISO

Se la vettura è dotata di connettore ISO Om din bil är försedd med en ISO-kontakt

Если Ваш автомобиль оборудован разъемами ISO

• Conecte los conectores ISO tal como se indica en la ilustración.

Collegare i connettori ISO come illustrato.

•

Anslut ISO-kontakterna enligt nedan.

• Подключите разъемы ISO, как показано на иллюстрации.

Desde la carrocería del vehículo

Vista desde el lado del conductor

Vista dal lato conduttori

Sett från ledarsidan

Вид со стороны контактов

Conector ISO del cable de alimentación suministrado

Connettore ISO del cavo di alimentazione fornito in dotazione

ISO-kontakt på den lev erer ade nätsladden

Разъем ISO, полученный в комплекте кабеля питания

Dalla carrozzeria

Från bilens kaross

На корпусе автомобиля

Para algunos automóviles VW/Audi u Opel (Vauxhall) Per alcune vetture VW/Audi o Opel (Vauxhall) På vissa modeller av VW/Audi och Opel (Vauxhall)

Для некоторых автомобилей VW/Audi или Opel (Vauxhall)

Podría ser necesario modificar el conexionado del cable de alimentación sumi nistrado, tal como se indica en la ilustración.

• Antes de instalar esta unidad, consulte a su concesionario de automóviles a utorizado.

Nel caso fosse necessario modificare il cablaggio del cavo di alimentazione fornito in dotazione, procedere nel modo seguente.

• Prima d’installare l’apparecchio contattare il concessionario autorizzato.

Ledningsdragningen i den levererade nätsladden kan behöva ändras som nedan.

•

Kontakta den auktoriserade bilåterförsäljaren innan enheten installeras.

Вам может потребоваться изменение соединений полученного в комплекте кабеля питания, как показано на иллюстрации.

• Перед установкой устройства обратитесь к Вашему официальному дилеру автомобиля.

Conexionado original

Cablaggio originale

Ursprunglig ledningsdragning

Исходное соединение

Conexionado modificado

Cablaggio modificato

Ändrad ledningsdragning

Модифицированное соединение 1

Conexionado modificado

Cablaggio modificato 2

Ändrad ledningsdragning

Модифицированное соединение 2

Conector ISO

Connettore ISO

ISO-kontakt

Разъем ISO

Amarillo/Giallo/

Rojo/

Rosso/ Röd/

Красный

Amarillo/Giallo/

Rojo/Rosso/

Röd/

Красный

Amarillo/Giallo/

Rojo/Rosso/

Röd/

Красный

Röd/

Amarillo/Giallo/

Rojo/Rosso/

Красный

Rojo/Rosso/

Красный

Amarillo/Giallo/

Красный

Gul

/Желтый

Rojo/Rosso/

Gul

/Желтый Amarillo/Giallo/

Rojo/Rosso/

Gul

/Желтый

Rojo/Rosso/

Gul

/Желтый

Röd/

Красный

Gul

/Желтый

Röd/

Красный

Gul

/Желтый

Rojo/Rosso/

Röd/

Красный

Si la unidad no se enciende, utilice el conexionado modificado 2.

Se l’apparecchio non si accende, utilizzare il cablaggio modificato 2.

Tillämpa den ändrade ledningsdragningen enligt

om enheten inte fungerar.

Если устройство не включается, модифицируйте кабель по схеме 2.

B Conexiones sin usar los conectores ISO / Collegamenti senza connettori ISO / Anslutning utan användning av ISO-kontakterna /

использования разъемов ISO

Antes de la conexión: Verifique atentamente el conexionado del vehículo. Una conexión incorrecta podría producir daños graves en la unidad.

Corte el connector ISO.

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2 Amarillo: a la batería del automóvil

(12 V constantes)

3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena

motriz (máx. 200 mA)

5 Otros: a los altavoces

Conecte el cable de antena.

Por último , conecte el cable de alimentación a la unidad.

Cambiador de CD de JVC

CD changer della JVC

Corte el connector ISO

Tagliare il connettore ISO

Klip loss ISO-kontakten

Отрежьте разъем ISO.

JVC CD-växlare

Контактное гнездо проигрывателяавтомата компакт-дисков JVC

Prima del collegamento: Verificare attentamente il cablaggio della vettura. Si ricorda che un collegamento improprio può danneggiare seriamente l’apparecchio.

Tagliare il connettore ISO.

Collegare i fili colorati del cavo di alimentazione alla batteria dell’auto, alle casse ed all’antenna (se presente) nella sequenza indicata.

1 Nero: massa 2 Giallo: alla batteria dell’auto (12 V costanti) 3 Rosso: al terminale per accessori 4 Blu a strisce bianche: all’antenna

(200 mA max.)

5 Altri: alle casse

Collegare il cavo dell’antenna.

Infine, collegare i cablaggi all’apparecchio.

Solo para KS-FX202 Solo per KS-FX202

Endast för KS-FX202

Только для KS-FX202

Före anslutning:

Kontrollera ledningsdragningen i fordonet noga. Felaktig anslutning kan skada enheten allvarligt.

Klip loss ISO-kontakten.

Anslut nätsladdens färgade ledare till bilens batteri, till högtalarna och till den elektriska antennen (om sådan finns). Anslut i denna ordningsföljd.

Svart: jord

Gul: till bilens batteri (konstant 12 V)

Röd: till ett tillbehörsuttag

Blå med vit rand: till den elektriska antennen (Max. 200 mA)

Övriga: till högtalarna

Anslut antennsladden.

Anslut slutligen kablagen till enheten.

Recomendamos conectar uno de los cambiadores de CD de la serie CH-X.

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K).

Dovendo collegare un CD changer, si consiglia di utilizzarne uno della serie CH-X.

• Se il CD changer è della serie KD-MK, occorre un cavo KS-U15K (optional).

Om du vill ansluta en CD-växlare så rekommenderar vi dig att välja en CD-växlare i CH-X-serien.

• Om du väljer en växlare i KD-MK-serien så behöver du ytterligare en sladd (KS-U15K).

При подключении проигрывателя-автомата компакт-дисков мы рекомендуем использовать один из проигрывателей-автоматов компакт-дисков серии CH-X.

• Если Ваш проигрыватель-автомат компакт-дисков относится к серии KD-MK, Вам понадобится кабель (KSU15K), не включенный в комплект поставляемой аппаратуры.

Перед началом подключений: Тщательно проверьте проводку в автомобиле. Неправильное подключение может привести к серьезному повреждению устройства.

Отрежьте разъем ISO.

Подключите окрашенные концы кабеля питания к аккумулятору, громкоговорителям и автономной антенне (если есть) в следующем порядке.

1 Черный: земля 2 Желтый: к аккумулятору (постоянный

12 В)

3 Красный: к вспомогательному

разъему

4 Синий с белой полосой: к питанию

антенны (максимум 200 мА).

5 Прочие: к громкоговориелям.

Подключите кабель антенны.

В последнюю очередь подключите проводку к устройству.

Подключение без

Salida de línea (véase diagrama C )

Uscita linea (cfr. schema C )

Linje ut (se schema C )

Линейный выход (см. схему C )

Terminal de la antena

Terminale per antenna

Antennuttag

Терминал антенны

*1:Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1: Per poter verificare il funzionamento dell’apparecchio

prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).

*1:Innan enhetens funktion kontrolleras före installationen

måste denna ledning anslutas. Annars kan strömmen inte slås på.

*1: Перед проверкой работы устройства подключите

этот провод, иначе питание не включится.

A la antena

Sull’antenna

Till antenn

К антенне

Fusible de 10 A

Fusibile 10 A

10 A-säkring

Предохранитель 10A

Terminal de tierra posterior

Terminale di terra posteriore

Amarillo*

Giallo*

Gul*

Желтый*

Rojo

Rosso

Röd

Красный

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

Bakre jordningsuttag

Задний разъем заземления

Negro

Nero

Svart

Черный

No suministrado con esta unidad.

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Till metallkropp eller bilens chassi

К металлическому корпусу или шасси автомобиля

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione)

Till ett strömförande uttag i säkringsblocket, som är anslutet till bilens batteri (dragning förbi tändningslåset)

К разъему фазы в блоке предохранителя (минуя блок зажигания)

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

Till ett tillbehörsuttag i säkringsblocket

К вспомогательному разъему в блоке предохранителя

Non fornito con l’apparecchio.

Levereras inte med enheten.

Не входит в комплект.

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть

Interruptor de encendido

Interruttore di accensione

Tändningslås

Переключатель зажигания

Bloque de fusibles

Blocco fusibili

Säkringsblock

Блок предохранителя

Blanco con rayas negras

Bianco a strisce nere

Vit med svart rand

Белый с черной полосой

Blanco

Bianco

Vit

Белый

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Vänster högtalare (främre)

Левый громкоговоритель (передний)

Gris con rayas negras

Grigio a strisce nere

Grå med svart rand

Серый с черной полосой

Gris

Grigio

Grå

Серый

Altavoz derecho (frontal)

Cassa destra (anteriore)

Höger högtalare (främre)

Правый громкоговоритель (передний)

V erde con rayas negras

Verde a strisce nere

Grön med svart rand

Зеленый с черной полосой

B4A4B2A2B3A3

V erde

Verde

Grön

Зеленый

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

Vänster högtalare (bakre)

Левый громкоговоритель (задний)

Púrpura con rayas negras

Porpora a strisce nere

Lila med svart rand

Пурпурный с черной полосой

B1A1

Púrpura

Porpora

Lila

Пурпурный

Altavoz derecho (trasero)

Cassa destra (posteriore)

Höger högtalare (bakre)

Правый громкоговоритель (задний)

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable de

alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, v erifique el conexionado de altavoz de su automóvil. – Si el conexionado de altavoz de su automóvil es

como se indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil es

como se indica en la Fig. 3, podrá conectar la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz de

su automóvil, consulte con su concesionario.

PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione per le casse alla batteria dell’auto perché l’apparecchio ne verrebbe seriamente danneggiato.

• Realizzare il corretto collegamento dei seguenti fili: filo nero (massa), filo giallo (alla batteria dell’auto, 12 V costanti) e filo rosso (ad un terminale per accessori).

• PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura. – Se il cablaggio per le casse sulla vettura risulta

come illustrato nelle Fig. 1 e Fig. 2 qui sotto,

NON collegare l’apparecchio usando il cablaggio originale, perché si danneggia seriamente l’apparecchio. Rifare il cablaggio delle casse in modo d poter collegare l’apparecchio alle casse come illustrato nella Fig. 3.

– Se il cablaggio delle casse sulla vettura risulta

come illustrato in Fig. 3, si può collegare l’apparecchio usando il cablaggio per casse originale presente in vettura.

– In caso di dubbio, rivolgersi alla propria

concessionaria auto.

FÖRSIKTIGHETSANVISNINGAR för ström- och högtalaranslutningar:

•

Anslut INTE nätsladdens högtalarledare till bilens batteri. Gör du det kommer enheten att skadas allvarligt.

• Anslut den svarta ledaren (jord), den gula ledaren (till bilens batteri, konstant 12 V) och den röda ledaren (till ett tillbehörsuttag) på korrekt sätt.

• Kontrollera högtalarledningarna i bilen INNAN nätsladdens högtalarledningar ansluts till högtalarna. –

Om högtalarledningarna i bilen är dragna som i

Fig. 1 och Fig. 2 nedan ska enheten

med dessa ursprungliga högtalarledningar. Gör du det kommer enheten att skadas allvarligt. Dra om högtalarledningarna så att du kan ansluta enheten till högtalarna som i Fig. 3.

–

Om högtalarledningarna i bilen är dragna som i

Fig. 3

kan du ansluta enheten med hjälp av bilens

ursprungliga högtalarledningar.

– Kontakta bilföretaget om du är osäker på hur

högtalarledningarna är dragna i din bil.

Conexión de los conductores / Collegamento dei fili / Ansluta ledningarna / Подключение контактов

Retuerce los alambres de alma para conectarlos.

Nel collegamento torcere i fili del nucleo.

Tvinna kärntråden vid anslutning.

Закрутите концы проводов при соединении.

Suelde los alambres de alma para conectarlos con firmeza.

Saldare i fili del nucleo in modo da collegarli perfettamente.

Löd fast kärntråden så att den blir ordentligt ansluten.

Спаяйте провода для надежного соединения.

PRECAUCION / ATTENZIONE / VARNING /

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.

• Tejpa över de ledare som INTE ANVÄNDS med isoleringstejp för att eliminera risken för kortslutning.

•

Для предотвращения короткого замыкания заклейте неиспользуемые концы изолирующей лентой.

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:

• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет повреждено.

• Правильно подключите черный провод (земля), желтый провод (в аккумулятор, постоянный 12 В) и красный провод (в вспомогательный разъем).

• ПЕРЕД подключением проводов громкоговорителей к кабелю питания

INTE anslutas

Fig. 2 Fig. 3Fig. 1

громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле. – Если проводка громкоговорителей в Вашем

автомобиле такая, как показано на приводимых ниже Fig. 1 и Fig. 2, НЕ

подключайте устройство с помощью первоначальной проводки громкоговорителей. Если Вы это сделаете, устройство будет серьезно повреждено. Переделайте проводку громкоговорителей так, чтобы Вы могли подключить устройство к громкоговорителям, как это показано на рис. 3.

– Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на Fig. 3, Вы можете подключить устройство с

помощью первоначальной проводки громкоговорителей в Вашем автомобиле.

– Если Вы не знаете соединение

громкоговорителей в Вашем автомобиле, обратитесь к Вашему автомобильному дилеру.

ПРЕДОСТЕРЕЖЕНИЕ

C Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Anslutningar med tillsats av annan utrustning /

Подключение других устройств

Amplificador / Amplificatore / Förstärkaren / Усилитель

Usted podrá conectar un amplificador y otros equipos para mejorar el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Sólo para el amplificador:

– Conecte los terminales de salida de línea de esta

unidad con los terminales de entrada de línea del amplificador.

– Desconecte los altavoces de esta unidad y

conéctelos al amplificador. Los cables de los altavoces de esta unidad quedan sin usar. (Cubra los terminales de estos cables sin usar con cinta aislante, tal comose indica en la figura de arriba.)

Altavoces posteriores

Casse posteriori

Bakre högtalare

Задние громкоговорители

INPUT

L R

LINE OUT

REAR

Amplificador de JVC

Amplificatore JVC

JVC Förstärkaren

JVC Усилитель

KS-FX202 KS-F162

È possibile migliorare l’impianto stereo dell’auto collegando un amplificatore ed altra apparecchiatura.

• Collegare il connettore a distanza (blu a strisce bianche) al conduttore a distanza dell’altro apparecchio in modo da poterlo gestire da questa unità.

• Solo per l’amplificatore:

– Collegare i terminali di uscita dell’apparecchio ai

terminali di entrata dell’amplificatore.

– Scollegare le casse dall’apparecchio e collegarle

all’amplificatore. Non utilizzare i contatti delle casse dell’apparecchio. (Coprire i contatti inutilizzati con nastro isolante, come illustrato nella figura qui sopra.)

Cable remoto

Filo remoto

Fjärrledare

Провод внешнего устройства

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

* Corte los conductores de los altavoces posteriores del conector ISO del autómovil y conéctelos al amplificador.

* Tagliare i conduttori della cassa posteriore del connettore ISO presente sulla vettura e collegarli all’amplificatore.

B2 B3 B4

Klipp loss högtalarsladdarna från bilens ISO-kontakt och anslut dem till förstärkaren.

* Отрежьте провода задних громкоговорителей разъема ISO и подсоедините их к усилителю.

Du kan uppgradera ditt bilstereosystem genom att ansluta en förstärkare och annan utrustning.

• Anslut fjärrkabeln (blå med vit rand) till fjärrkabeln på den andra utrustningen så att den kan styras genom denna enhet.

• Gäller endast förstärkare:

– Anslut denna enhets linjeutgångar till förstärkarens

linjeingångar.

– Koppla bort högtalarna från denna enhet och

anslut dem till förstärkaren. Lämna denna enhets högtalarledare oanvända. (Täck över ändarna på de oanvända ledarna med isoleringstejp, som i illustrationen ovan.)

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

Y-kontakt (levereras inte med denna enhet)

Разъем Y (не входит в комплект)

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть

Вы можете подключить усилитель и другое оборудование для модернизации стереосистемы в Вашем автомобиле.

• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования так, чтобы им можно было управлять с этого устройства.

• Только для усилителя:

– Подключите выходные клеммы данного

устройства к входным клеммам усилителя.

– Отсоедините громкоговорители от

данного устройства, подключите их к усилителю. Оставьте провода громкоговорителей данного устройства неиспользованными. (Замотайте клеммы этих неиспользованных проводов изоляционной лентой, как показано выше.)

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Signalledning (levereras inte med denna enhet)

Кабель сигнала (не входит в комплект)

Altavoces posteriores

Casse posteriori

Bakre högtalare

Задние громкоговорители

Altavoces delanteros (véase diagrama B )

Casse frontali (cfr. schema B )

Främre högtalare (se schema B )

Передние громкоговорители (см. схему B )

Cambiador de CD / CD changer / CD-växlare / Контактное гнездо проигрывателя-автомата компакт-дисков

Solo para KS-FX202:

Podrá conectar un cambiador de CD de JVC.

• Para sus conexiones, refiér ase a las instrucciones suministradas con los mismos.

Cable de conexión suministrado con su cambiador de CD

Collegamento del cavo fornito con il CD changer

Anslutningssladd medföljer CD-växlaren

Соединительный кабель, поставляемый с Вашим устройством смены компакт-дисков

KS-FX202

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente

conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altav oz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

Solo per KS-FX202:

È possibile collegare un CD changer della JVC.

• Per il collegamento, vedere i libretti d’istruzione in dotazione a tali apparecchio.

Cambiador de CD de JVC

CD changer della JVC

JVC CD-växlare

Устройство смены

компакт-дисков JVC

RICERCA GUASTI

• Il fusibile brucia.

* I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

* Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

* Il filo di uscita delle casse è stato protetto contro i

cortocircuiti?

• Suono distorto.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

• L’apparecchio si surriscalda.

* Il filo di uscita delle casse è stato collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

Endast för KS-FX202:

Du kan ansluta en JVC CD-växlare.

• Beträffande deras anslutning hänvisas till medföljande instruktioner.

PRECAUCION / ATTENZIONE / VARNING / ПРЕДОСТЕРЕЖЕНИЕ:

• Antes de conectar el cambiador de CD y/o un sintonizador de DAB, asegúrese de que la unidad esté apagada.

• Prima di collegare il CD changer e/o un tuner DAB, verificare che l’apparecchio sia spento.

• Kontrollera att enheten är avstängd innan CD-växlaren och/eller en DAB radio ansluts.

• Перед тем, как подключать устройство смены компакт-дисков, убедитесь, что устройство

выключено.

FELSÖKNING

• Säkringen går.

* Är de röda och svarta ledarna korrekt anslutna?

• Strömmen kan inte slås på.

* Är den gula ledaren ansluten?

• Inget ljud från högtalarna.

* Är den utgående högtalarsladden kortsluten?

• Ljudet är förvrängt.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

• Enheten blir varm.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

Только для KS-FX202:

Мы можете подключить устройство смены компакт-дисков JVC.

• Подключение смотрите в прилагаемых к ним инструкциях.

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.

* Правильно ли подключены черный и красный

провода?

• Питание не включается.

* Подключен ли желтый провод?

• Звук не выводится через громкоговорители.

* Нет ли короткого замыкания на кабеле выхода

громкоговорителей?

• Звук искажен.

* Заземлен ли провод выхода

громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

• Устройство нагревается.

* Заземлен ли провод выхода

громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

JVC KS-FX202 User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

INDICE

IDENTIFICAZIONE DI PULSANTI

OPERAZIONI BASE

FUNZIONI ESSENZIALI DELLA RADIO

FUNZIONI DELLA CASSETTA

REGOLAZIONE DEL SUONO

ALTRE FUNZIONI PRINCIPALI

FUNZIONI DEL CD CHANGER

MANUTENZIONE

INDIVIDUAZIONE E RICERCA DEI GUASTI

SPECIFICHE
