Jvc KS-FX200 Owners Manual

CASSETTE RECEIVER KS-FX200

RECEPTOR-REPRODUCTOR DE CASSETTE KS-FX200

ENGLISH

ESPAÑOL

RADIOCASSETTE KS-FX200

KS-FX200

For installation and connections, refer to the separate manual. Para la instalación y las conexiones, refiérase al manual separado. Pour l’installation et les raccordements, se référer au manuel séparé.

For customer Use:

Enter below the Model No. and Serial No. which are located on the top or bottom of the cabinet.

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Retain this information for future reference.

Model No.

FRANÇAIS

Serial No.

GET0001-001A

[J]

Thank you for purchasing a JVC product. Please read all instructions carefully before operation, to ensure your complete understanding and to obtain the best possible performance from the unit.

CONTENTS

BASIC OPERATIONS .................................................... 3

ENGLISH

RADIO OPERATIONS ................................................... 4

Listening to the radio .....................................................................4

Storing stations in memory............................................................5

FM station automatic preset: SSM............................................... 5

Manual preset .............................................................................. 6

Tuning into a preset station ...........................................................7

Other convenient tuner functions .................................................8

Scanning broadcast stations ....................................................... 8

Selecting FM reception sound .....................................................8

Changing the AM/FM channel intervals.......................................8

TAPE OPERATIONS ..................................................... 9

Listening to a tape ..........................................................................9

SOUND ADJUSTMENTS ............................................. 10

Turning on/off the loudness function .......................................... 10

Selecting preset sound modes ......................................................10

Adjusting the sound......................................................................11

Storing your own sound adjustments .........................................12

OTHER MAIN FUNCTIONS ......................................... 13

Setting the clock............................................................................13

Detaching the control panel .........................................................14

CD CHANGER OPERATIONS ...................................... 15

Playing CDs ...................................................................................15

Selecting CD playback modes ..................................................... 17

MAINTENANCE ........................................................ 18

To extend the lifetime of the unit.................................................18

How to reset your unit..................................................................18

TROUBLESHOOTING .................................................19

SPECIFICATIONS .......................................................20

BEFORE USE

For safety....

*

• Do not raise the volume level too much, as this will block outside sounds, making driving dangerous.

• Stop the car before performing any complicated operations.

2

Temperature inside the car....

*

If you have parked the car for a long time in hot or cold weather, wait until the temperature in the car becomes normal before operating the unit.

BASIC OPERATIONS

2

1

2

3

Note:

When you use this unit for the first time, set the built-in clock correctly, see page 13.

ENGLISH

3

CD-

/I/ATT

Notes on One-Touch Operation:

• When you select tuner as a source in step 2 below, the power automatically comes on. You do not have to press this button to turn on the power.

• If the cassette is already in the cassette compartment, tape play starts automatically. However, it is not recommended to leave the cassette in the compartment when turning off the power or ignition key. It may damage the tape head and the cassette.

F M

A M

CH

Turn on the power.

Play the source.

To operate the tuner, see pages 4 – 8. To operate the tape deck, see page 9. To operate the CD changer, see pages 15 – 17.

Adjust the volume.

Volume level appears

4

Adjust the sound as you want (see pages 10 – 12).

To drop the volume in a moment

Press briefly while listening to any source. “A TT” starts flashing on the display, and the volume level will drop in a moment. To resume the previous volume level, press the button briefly again.

To turn off the power

Press for more than 1 second.

3

RADIO OPERATIONS

Listening to the radio

ENGLISH

1

2

A M

F M

1

3

/I/ATT

Note on One-Touch Operation:

When you select a band in step 2 below , the power automatically comes on. Y ou do not have to press this button to turn on the power.

FM1 FM2

FM3

Turn on the power.

Select the band (FM1, FM2, FM3

2

or AM).

You can select any one of FM1, FM2, and

AM

Note:

When a cassette is in the cassette compartment, you cannot select the tuner . Be sur e to eject the cassette from the cassette compartment to listen to the radio.

FM3 to listen to an FM station.

3

To stop searching before a station is received, press the same button you have pressed for searching.

To search stations of higher frequencies.

To search stations of lower frequencies.

Start searching a station.

When a station is received, searching stops.

To tune in a particular frequency manually:

1 Press FM or AM to select the band. 2 Press and hold

Now you can manually change the frequency while “M” is flashing.

3 Press

• If you hold down the button, the frequency keeps changing until you release the button.

4

T or S repeatedly until the frequency you want is reached.

T or S until “M” starts flashing on the display .

Storing stations in memory

You can use one of the following two methods to store broadcasting stations in memory.

• Automatic preset of FM stations: SSM (Strong-station Sequential Memory)

• Manual preset of both FM and AM stations.

FM station automatic preset: SSM

You can preset 6 local FM stations in each FM band (FM1, FM2 and FM3).

ENGLISH

1

F M

2

FM1 FM2 FM3

1

Select the FM band number (FM1, FM2 or FM3) you want to store FM stations into.

2

Press and hold the button for more than 2 seconds.

“SSM” appears, then disappears when automatic preset is over.

Local FM stations with the strongest signals are searched and stored automatically in the band number you have selected (FM1, FM2 or FM3). These stations are preset in the number buttons — No. 1 (lowest frequency) to No. 6 (highest frequency). When automatic preset is over, the station stored in number button 1 will be automatically tuned in.

5

Manual preset

You can preset up to 6 stations in each band (FM1, FM2, FM3 and AM) manually. Example: Storing an FM station of 88.3 MHz into the preset number 1 of the FM1 band.

ENGLISH

1

2

3

F M

23

1

Select the FM1 band.

Tune into a station of 88.3 MHz.

See page 4 to tune into a station.

Press and hold the button for more than 2 seconds.

Preset number “P1” flashes for a while.

4

Repeat the above procedure to store other stations into other preset numbers.

Notes:

• A previously preset station is erased when a new station is stored in the same preset number.

• Preset stations are erased when the power supply to the memory circuit is interrupted (for example, during battery replacement). If this occurs, preset the stations again.

6

Tuning into a preset station

You can easily tune into a preset station. Remember that you must store stations first. If you have not stored them yet, see page 5 or 6.

ENGLISH

1

2

A M

F M

FM1 FM2

FM3

AM

Select the band (FM1, FM2, FM3 or AM) you want.

Select the number (1 – 6) for the preset station you want.

2

1

7

Other convenient tuner functions

SEL

MO/RND

ENGLISH

+/–

S

T

RPT/SCAN

Scanning broadcast stations

When you press RPT/SCAN while listening to the radio, station scanning starts. Each time a broadcast is tuned in, scanning stops for about 5 seconds (tuned frequency number flashes on the display), and you can check what program is now being broadcast.

If you want to listen to that program, press the same button again to stop scanning.

Selecting FM reception sound

When an FM stereo broadcast is hard to receive:

Press MO/RND while listening to an FM stereo broadcast. The sound you hear becomes monaural but reception will be improved.

Lights when receiving an FM broadcast in stereo

\

To restore the stereo effect, press the same button again.

Changing the AM/FM channel intervals

When using this unit in an area other than North or South America:

When this unit is shipped from the factory , the channel intervals are set to 10 kHz for AM and 200 kHz for FM. You can change the channel intervals by following the procedure below. 1 Press SEL (select) for more than 2 seconds.

“CLOCK H,” “CLOCK M” or “AREA” appears on the display.

2 If “AREA” does not appear, press 3 Press +.

“AREA EU” appears and the channel intervals are set to 9 kHz for AM and 50 kHz (for manual tuning) / 100 kHz (for searching) for FM.

To reset to the factory setting, follow the above step 1 and 2, then press – in step 3 (“AREA US” appears on the display.)

AREA EU: Select this when used in an area other than North and South America. AREA US: Select this when used in North or South America.

8

T or S until it appears.

Listening to a tape

TAPE OPERATIONS

1

2

3

1

/I/ATT

PROG

2

3

Turn on the power.

Insert a cassette.

When one side of the tape reaches its end during play, the other side of the tape automatically starts playing. (Auto Reverse)

Select the tape direction.

• Press the both buttons at the same time.

Each time you press the button, the tape direction changes alternatively – forward (

) and reverse ( ).

ENGLISH

To stop play and eject the cassette

Press 0. Tape play stops and the cassette ejects from the cassette compartment. You can hear the last received station.

• You can also eject the cassette with the unit turnd off.

To fast-wind a tape

Press either ¡ or 1. The tape will be wound in the direction of the arrows (¡ or 1). To restart playback, press ¡ or 1 lightly.

Tape direction

9

SOUND ADJUSTMENTS

Turning on/off the loudness function

The human ear is less sensitive to low and high frequencies at low volumes. The loudness function can boost these frequencies to produce a well-balanced sound at low

ENGLISH

volume levels. Each time you press LOUD, the loudness function turns on/off alternatively.

LOUD

|\

Selecting preset sound modes

You can select a preset sound adjustment suitable to the music genre. Each time you press SOUND, the sound mode changes as follows.

SOUND

Indication For: Preset values

Bass Treble Loudness SCM OFF (Flat sound) 00 00 On BEAT Rock or disco music +2 00 On POP Light music +4 +1 Off SOFT Quiet background music +1 –3 Off

Notes:

• You can adjust the preset sound mode to your preference, and store it in memory. If you want to adjust and store your original sound mode, see “Storing your own sound adjustments” on page 12.

• T o adjust only the bass and treble r einfor cement levels to your prefer ence, see “Adjusting the sound” on page 11.

• When one of the sound modes is selected, it is shown on the display as follows:

For example, when “POP” is selected.

10

Adjusting the sound

You can adjust the treble/bass sound and the speaker balance.

ENGLISH

2

1

Select the item you want to adjust.

Indication To do: Range

BAS Adjust the bass –6 (min.) — +6 (max.) (bass)

TRE Adjust the treble –6 (min.) — +6 (max.) (treble)

FAD Adjust the front and rear speaker R6 (rear only) — F6 (front only) (Fader)* balance

BAL Adjust the left and right speaker L6 (left only) — R6 (right only) (Balance) balance

VOL Adjust the volume 00 (min.) — 50 (max.) (Volume)

Note:

* If you are using a two-speaker system, set the fader level to “00”.

2

Adjust the level.

Note:

Normally the + and – buttons work as the volume control buttons. So you do not have to select “VOL” to adjust the volume level.

11

Storing your own sound adjustments

You can adjust the sound modes (BEAT, POP, SOFT: see page 10) to your preference and store your own adjustments in memory .

ENGLISH

1

2

3

4

SOUND

LOUD

SOUND

3

Within

5 seconds

Within

5 seconds

Within

5 seconds

2 2 1,4

Call up the sound mode you want to adjust.

See page 10 for details.

To adjust the bass or treble sound level

Select “BAS” or “TRE.”

To turn on or off the loudness function

Each time you press LOUD, the loudness function turns on and off alternatively. (= go to step 4)

Adjust the bass or treble level.

See page 11 for details.

Press and hold SOUND until the sound mode

1

you have selected in step

flashes on the

display.

Your setting is stored in memory.

5

Repeat the same procedure to store other settings.

To reset to the factory settings

Repeat the same procedure and reassign the preset values listed in the table on page 10.

12

OTHER MAIN FUNCTIONS

Clock

Disc number

Elapsed playing time

Setting the clock

ENGLISH

1

2

3

1.

2,3

2.

1,4 42,3

DISP

Press and hold the button for more than 2 seconds.

“CLOCK H,” “CLOCK M” or “AREA” appears on the display .

Set the hour.

1. Select “CLOCK H” if not shown on the display.

2. Adjust the hour .

Set the minute.

1. Select “CLOCK M.”

2. Adjust the minute.

4

To check the current clock time (changing the display mode)

Press DISP repeatedly . Each time you press the button, the display mode changes as follows.

During tuner operation:

Frequency

Clock

Start the clock.

During tape operation:

Play mode

During CD changer operation:

Clock

13

Detaching the control panel

You can detach the control panel when leaving the car. When detaching or attaching the control panel, be careful not to damage the connectors on

ENGLISH

the back of the control panel and on the panel holder.

How to detach the control panel

Before detaching the control panel, be sure to turn off the power.

1

Unlock the control panel.

2

Lift and pull the control panel out of the unit.

How to attach the control panel

1

Insert the left side of the control panel into the groove on the panel holder.

2

Press the right side of the control panel to fix it to the panel holder.

14

3

Put the detached control panel into the provided case.

Note on cleaning the connectors:

If you frequently detach the contr ol panel, the connectors will deteriorate. T o minimize this possibility , periodically wipe the connectors with a cotton swab or cloth moistened with alcohol, being careful not to damage the connectors.

Connectors

CD CHANGER OPERATIONS

We recommend that you use one of the CH-X series with your unit. If you have another CD automatic changer, consult your JVC car audio dealer for connections.

• For example, if your CD automatic changer is one of the KD-MK series, you need a cord (KSU15K) for connecting it to this unit.

Before operating your CD automatic changer:

• Refer also to the Instructions supplied with your CD changer.

• If no discs are in the magazine of the CD changer or the discs are inserted upside down, “NO CD” or “NO DISC” will appear on the display. If this happens, remove the magazine and set the discs correctly.

• If “RESET 1 - RESET 8” appears on the display , something is wrong with the connection between this unit and the CD changer. If this happens, check the connection, connect the connecting cord(s) firmly if necessary , then press the reset button of the CD changer.

Playing CDs

¢

4

Number buttons

1

CD-

CH

Select the CD automatic changer.

Playback starts from the first track of the first disc. All tracks of all discs are played back.

ENGLISH

Disc number

\

Track number

Note on One-Touch Operation:

When you press CD-CH, the power automatically comes on. You do not have to press

to turn on the power.

Elapsed playing time (The clock time is shown if you have pressed DISP to see the clock time. See page 13.)

15

To fast forward or reverse the track

Press and hold ¢, while playing a CD, to fast forward the track.

ENGLISH

Press and hold 4

, while playing a CD, to reverse the track.

To go to the next track or the previous track

Press ¢ briefly, while playing a CD, to go ahead to the beginning of the next track. Each time you press the button consecutively, the beginning of the next tracks is located and played back.

Press 4

briefly, while playing a CD, to go back to the beginning of the current track. Each time you press the button consecutively , the beginning of the previous tracks is located and played back.

To go to a particular disc directly

7 8 9 10 11 12

Press the number button corresponding to the disc number to start its playback.

• To select a disc number from 1 – 6: Press 1 (7) – 6 (12) briefly.

• To select a disc number from 7 – 12: Press and hold 1 (7) – 6 (12) for more than 1 second.

16

Ex. When disc number 3 is selected

Disc number

Track number

Selecting CD playback modes

ENGLISH

MO/RND

RPT/SCAN

To play back tracks at random (Random Play)

Each time you press MO/RND (Mono/Random) while playing a CD, CD

MO/RND

random play mode changes as follows:

RND1 RND2 Canceled

(Random1) (Random2)

Mode RND Indicator Plays at random

RND1 Lights All tracks of the current disc, then the tracks of the

next disc, and so on.

RND2 Flashes All tracks of all discs inserted in the magazine.

To play back tracks repeatedly (Repeat Play)

Each time you press RPT/SCAN (Repeat/Scan) while playing a CD, CD

RPT

SCAN

Mode RPT Indicator Plays repeatedly

RPT1 Lights The current track (or specified track). RPT2 Flashes All tracks of the current disc (or specified disc).

repeat play mode changes as follows:

RPT1 RPT2 Canceled

(Repeat1) (Repeat2)

17

MAINTENANCE

To extend the lifetime of the unit

This unit requires very little attention, but you will be able to extend the life of the unit if you follow the instructions below.

ENGLISH

To clean the heads

• Clean the heads after every 10 hours of use using a wet-type head cleaning tape (available at an audio store). When the head becomes dirty , you may realize the following symptoms:

– Sound quality is reduced. – Sound level decreases. – Sound drops out.

• Do not play dirty or dusty tapes.

• Do not touch the highly-polished head with any metallic or magnetic tools.

To keep the tape clean

• Always store the tapes to their storage cases after use.

• Do not store tapes in the following places: – Subject to direct sunlight – With high humidity – At extremely hot temperatures

CAUTIONS:

• Do not play the tapes with peeling labels; otherwise, they can damage the unit.

• Tighten tapes to remove slack since loose tape may become entangled with the mechanism.

• Do not leave a cassette in the cassette compartment after use, as the tape may become slack.

How to reset your unit

Press and hold both the SEL (Select) and (Standby/On/ATT) buttons at the same time for several seconds. This will reset the built-in microcomputer. NOTE: Your preset adjustments — such as preset channels or sound adjustments

— will also be erased.

(Standby/On/ATT)

SEL (Select)

18

TROUBLESHOOTING

What appears to be trouble is not always serious. Check the following points before calling a service center.

Symptoms

• A cassette tape cannot be inserted.

• Cassette tapes become hot.

• Tape sound is at very low level and sound quality is degraded.

• Sound is sometimes interrupted.

• Sound cannot be heard from the speakers.

• Static noise while listening to the radio.

• “NO CD” or “NO DISC” appears on the display.

• “RESET 8” appears on the display.

Causes

You have tried to insert a cassette in the wrong way.

This is not a malfunction. The tape head is dirty.

Connections are not good.

The volume control is turned to the minimum level.

Connections are incorrect.

The antenna is not connected firmly.

No CD is in the magazine.

CDs are inserted incorrectly. This unit is not connected to a

CD changer correctly.

Remedies

nsert the cassette with the

I

exposed tape facing right.

Clean it with a head cleaning tape.

Check the cords and connections.

Adjust it to the optimum level.

Check the cords and connections.

Connect the antenna firmly.

Insert CDs into the magazine.

Insert them correctly. Connect this unit and the CD

changer correctly and press the reset button of the CD changer.

ENGLISH

• “RESET 1-RESET 7” appears on the display.

• The unit does not work at all.

• The CD changer does not work at all.

The built-in microcomputer may function incorrectly due to noise, etc.

Press the reset button of the CD changer.

While holding SEL, press

for more than 2 seconds to reset the unit. (The clock setting and preset stations stored in memory are erased.) (See page 18).

19

SPECIFICATIONS

AUDIO AMPLIFIER SECTION

Maximum Power Output:

Front: 40 watts per channel Rear: 40 watts per channel

Continuous Power Output (RMS):

ENGLISH

Front: 16 watts per channel into 4 Ω, 40

to 20 000 Hz at no more than 0.8% total harmonic distortion.

Rear: 16 watts per channel into 4 Ω, 40

to 20 000 Hz at no more than 0.8%

total harmonic distortion. Load Impedance: 4 Ω (4 to 8 Ω allowance) Tone Control Range

Bass: ±10 dB at 100 Hz

Treble:±10 dB at 10 kHz Frequency Response: 40 to 20 000 Hz Signal-to-Noise Ratio: 70 dB Line-Out Level/Impedance: 1.0 V/20 kΩ load

(full scale) Output Impedance: 1 kΩ

TUNER SECTION

Frequency Range FM: 87.5 to 107.9 MHz

(with channel interval set to 200 kHz)

87.5 to 108.0 MHz (with channel interval set to 50 kHz)

AM: 530 to 1 710 kHz

(with channel interval set to 10 kHz)

531 to 1 602 kHz

(with channel interval set to 9 kHz)

CASSETTE DECK SECTION

Wow & Flutter: 0.15% (WRMS) Fast-Wind Time: 190 sec. (C-60) Frequency Response:

50 to 14 000 Hz (±3 dB) Signal-to-Noise Ratio: 52 dB Stereo Separation: 40 dB

GENERAL

Power Requirement Operating Voltage: DC 14.4 volts (11 to 16

volts allowance) Grounding System: Negative ground Allowable Working Temperature:

0°C to +40°C (32°F to 104°F) Dimensions (W x H x D) Installation Size:

182 x 52 x 150 mm

(7-3/16" x 2-1/16" x 5-15/16") Panel Size: 188 x 58 x 14 mm

(7-7/16" x 2-5/16" x 5/8") Mass: 1.3 kg (2.9 lbs) (excluding accessories)

Design and specifications subject to change without notice.

If a kit is necessary for your car, consult your telephone directory for the nearest car audio speciality shop.

[FM T uner]

Usable Sensitivity: 11.3 dBf (1.0 µV/75 Ω) 50 dB Quieting Sensitivity:

16.3 dBf (1.8 µV/75 Ω)

Alternate Channel Selectivity (400 kHz):

65 dB Frequency Response: 40 to 15 000 Hz Stereo Separation: 35 dB Capture Ratio: 2.0 dB

[AM T uner]

Sensitivity: 20 µV Selectivity: 35 dB

20

http://www.jvcmobile.c

Visit us on-line for

Technical Support & Customer Satisfaction Survey .

US RESIDENTS ONLY

om

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to Reset

Still having trouble??

USA ONLY

Call 1-800-252-5722

http://www.jvcservice.com

We can help you!

EN, SP, FR

VICTOR COMPANY OF JAPAN, LIMITED

0800HISFLEJES

JVC

KS-FX200

Installation/Connection Manual Manual de instalación/conexión Manuel d’installation/raccordement

GET0001-002A

[J]

ENGLISH

• This unit is designed to operate on 12 volts DC, NEGATIVE

ground electrical systems.

INSTALLATION (IN-DASH MOUNTING)

• The following illustration shows a typical installation. However, you should make adjustments corresponding to your specific car. If you have any questions or require information regarding installation kits, consult your JVC car audio dealer or a company supplying kits.

1

Before mounting: Press (Control Panel Release button) to detach the control panel.

2

Remove the trim plate.

3

Remove the sleeve after disengaging the sleeve locks. 1 Stand the unit.

Note: When you stand the unit, be careful not to damage the fuse on the rear.

2 Insert the 2 handles between the unit and the sleeve, as

illustrated, to disengage the sleeve locks.

3 Remove the sleeve.

Note: Be sure to keep the handles for future use after installing the unit.

4

Install the sleeve in the dashboard. * After the sleeve is correctly installed in the dashboard,

bend the appropriate tabs to hold the sleeve firmly in place, as illustrated.

5

Fix the mounting bolt to the rear of the unit’s body and place the rubber cushion over the end of the bolt.

6

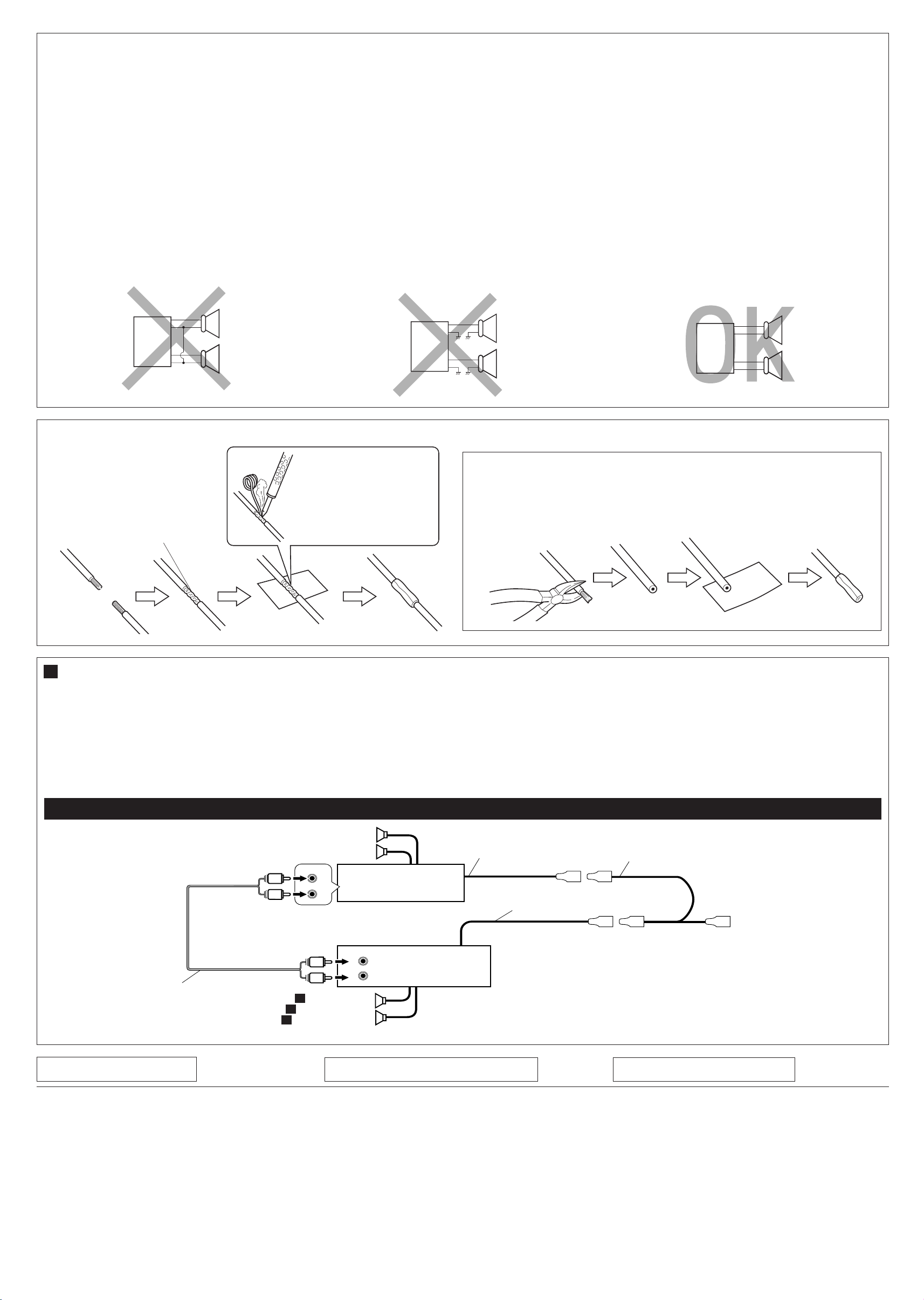

Do the required electrical connections explained on the back of this instructions.

7

Slide the unit into the sleeve until it is locked.

8

Attach the trim plate.

9

Attach the control panel.

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 voltios de

CC, con sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin

embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

1

Antes de instalar: Presione (botón de liberación del panel de control) para desmontar el panel de control.

2

Retire la placa de guarnición.

3

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las dos asas entre la unidad y la cubierta tal

como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las asas para uso futuro.

4

Instale la cubierta en el tablero de instrumentos. * Después de que la cubierta esté correctamente instalada

en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

5

Fixe el perno de montaje ou la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

6

Realice las conexiones eléctricas requeridas en base a las explicaciones que figuran en la parte de atrás de estas instrucciones.

7

Deslice la unidad dentro de la cubierta hasta que quede trabada.

8

Coloque la placa de guarnición.

9

Coloque el panel de control.

0800HISFLEJES

JVC

EN, SP, FR

FRANÇAIS

•

Cet appareil est conçu pour fonctionner sur des sources de courant continu de 12 volts à masse NEGATIVE.

INSTALLATION (MONTAGE DANS LE TABLEAU DE BORD)

•

L’illustration suivante est un exemple d’installation typique. Cependant, vous devez faire les ajustements correspondant à votre voiture particulière. Si vous avez des questions ou avez besoin d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou une compagnie d’approvisionnement.

1

Avant le montage:

du panneau de commande) pour détacher le panneau de commande.

2

Retirer la plaque d’assemblage.

3

Libérer les verrous du manchon et retirer le manchon.

1

Poser l’appareil à la verticale.

Remarque:

faire attention de ne pas endommager le fusible situé sur le fond.

2

Insérer les 2 poignées entre l’appareil et le manchon comme indiqué pour désengagé les verrous de manchon.

3

Retirer le manchon.

Remarque:

utilisation ultérieur, après l'installation de l'appareil.

4

Installer le manchon dans le tableau de bord. * Après installation correcte du manchon dans le tableau

de bord, plier les bonnes pattes pour maintenir fermement le manchon en place, comme montré.

5

Monter le boulon de montage sur l’arrière du corps de l’appareil puis passer l’amortisseur en caoutchouc sur l’extrémité du boulon.

6

Réalisez les connexions électriques expliquées au dos de cette page.

7

Faire glisser l’appareil dans le manchon jusqu’à ce qu’il soit verrouillé.

8

Fixer la plaque d’assemblage.

9

Remonter le panneau de commande.

Appuyer sur (touche de libération

Lorsque vous mettez l’appareil à la verticale,

S'assurer de garder les poignées pour une

1

3

Handle

Manija

Poignée

2

Multi Music Scan

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

Sleeve

Cubierta

Manchon

4

7

8

4

*

9

Multi Music Scan

Trim plate

Placa de guarnición

Plaque d’assemblage

10

Fuse

Fusible

Slot

Ranura

Fente

Sleeve

Cubierta

Manchon

Lock plate

Placa de bloqueo

Plaque de verrouillage

Dashboard

Tablero de instrumentos

Tableau de bord

184 mm

53 mm

5

Mounting bolt

Perno de montaje

Boulon de montage

See the back page for electrical

6

connections.

Con respecto a las conexiones eléctricas, consulte la página de atrás.

Voir le dos de cette page pour les connexions électriques.

10

1

2

3

1

2 3 5

4

• When using the optional stay

• Cuando emplea un soporte opcional

• Lors de l'utilisation du hauban en option

Fire wall

Tabique a prueba de incendios

Cloison

Washer

Arandela

Dashboard

Tablero de instrumentos

Tableau de bord

Rondelle

Sleeve

Cubierta

Manchon

Lock nut

Tuerca de seguridad

Ecrou d’arrêt

Screw (option)

Tornillo (opción)

Mounting bolt

Perno de montaje

Boulon de montage

Vis (en option)

Stay (option)

Soporte (opción)

Hauban(en option)

• When installing the unit without using the sleeve

• Instalación de la unidad sin utilizar la cubierta

• Lors de l'installation de l’appareil sans utiliser de manchon

In a Toyota for example, first remove the car radio and install the unit in its place.

En un Toyota por ejemplo, primero extraiga la radio del automóvil y luego instale la unidad en su lugar.

Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Pocket

Compartimiento

Poche

Multi Music Scan

* Not included with this unit.

* No suministrado con esta unidad.

*

Non fourni avec cet appareil.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Removing the unit

• Before removing the unit, release the rear section.

1

Remove the control panel.

2

Remove the trim plate.

3

Insert the 2 handles into the slots, as shown. Then, while gently pulling the handles away from each other, slide out the unit.

(Be sure to keep the handles after installing it.)

1

Note: When installing the unit on the mounting bracket, make sure to use the 6 mm-long screws. If longer screws are used, they could damage the unit.

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Remarque:

Lors de l'installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis

d’une longueur de 6 mm. Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

1

Extraiga el panel de control.

2

Retire la placa de guarnición.

3

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad.

(Asegúrese de conservar las manijas después de instalarlo.)

2

Retrait de l’appareil

•

Avant de retirer l’appareil, libérer la section arrière.

1

Retirer le panneau de commande.

2

Retirer la plaque d’assemblage.

3

Introduire les deux poignées dans les fentes, comme montré. Puis, tout en tirant doucement les poignées écartées, faire glisser l’appareil pour le sortir.

(S'assurer de conserver les

poignées après l’installation de l’appareil.)

3

Multi Music Scan

Parts list for installation and connection

The following parts are provided with this unit. After checking them, please set them correctly.

Hard case

Estuche duro

Etui de transport

Trim plate

Placa de guarnición

Plaque d’assemblage

Sleeve

Cubierta

Manchon

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Power cord

Cordón de alimentación

Cordon d’alimentation

Handles

Manijas

Poignées

Handle

Manija

Poignée

Liste des pièces pour l’installation et raccordement

Les pièces suivantes sont fournies avec cet appareil. Après vérification, veuillez les placer correctement.

Lock nut (M5)

Tuerca de seguridad (M5)

Ecrou d’arrêt (M5)

Mounting bolt (M5 x 20 mm)

Perno de montaje (M5 x 20 mm)

Boulon de montage (M5 x 20 mm)

Washer (ø5)

Arandela (ø5)

Rondelle (ø5)

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

ENGLISH

ESPAÑOL

FRANÇAIS

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and make all electrical connections before installing the unit. If you are not sure how to install this unit correctly, have it installed by a qualified technician.

Note: This unit is designed to operate on 12 volts DC, NEGATIVE ground electrical systems. If your vehicle does not have this

system, a voltage inverter is required, which can be purchased at JVC car audio dealers.

• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC car audio dealer.

• If noise is a problem... This unit incorporates a noise filter in the power circuit. However, with some vehicles, clicking or other unwanted noise may occur. If this happens, connect the unit’s rear ground terminal (See connection diagram below.) to the car’s chassis using shorter and thicker cords, such as copper braiding or gauge wire. If noise still persists, consult your JVC car audio dealer.

• Maximum input of the speakers should be more than 40 watts at the rear and 40 watts at the front, with an impedance of 4 to 8 ohms.

• Be sure to ground this unit to the car’s chassis.

• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.

Heat sink

Sumidero térmico

Dissipateur de chaleur

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 voltios de CC, con sistemas eléctricos de masa NEGA TIV A. Si su vehículo no

posee este sistema, será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (Ver diagrama de conexión abajo.) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces traseros debe ser mayor de 40 vatios y la de los delanteros de 40 vatios, con una impedancia de 4 a 8 ohmnios.

• Asegúrese de conectar esta unidad a tierra en el chasis del

automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

RACCORDEMENTS ELECTRIQUES

Pour éviter tout court-circuit, nous vous recommandons de débrancher la borne négative de la batterie et d’effectuer tous les raccordements électriques avant d’installer l’appareil. Si l'on n’est pas sûr de pouvoir installer correctement cet appareil, le faire installer par un technicien qualifié.

Remarque:

Cet appareil est conçu pour fonctionner sur des sources de courant continu de pas ce type d’alimentation, il vous faut un convertisseur de tension, que vous pouvez acheter chez un revendeur d’autoradios JVC.

•

Remplacer le fusible par un de la valeur précisée. Si le fusible saute souvent, consulter votre revendeur d’autoradios JVC.

•

Si le bruit est un problème... Cet appareil incorpore un filtre de bruit dans le circuit d’alimentation. Cependant, avec certains véhicules, quelques claquements ou autres bruits non désirés risquent de se produire. Si cela arrive, raccorder la au châssis de la voiture (voir le schéma de raccordement cidessous) en utilisant des cordons les plus gros et les plus courts possibles telle qu'une barre de cuivre ou une tresse. Si le bruit persiste, consulter votre revendeur d’autoradios JVC.

•

La puissance admissible des haut-parleurs doit être supérieure à 40 watts à l’arrière et à 40 watts l’avant, avec une impédance de

• S'assurer de raccorder la mise à la masse de cet appareil au châssis de la voiture.

Le radiateur devient très chaud après usage. Faire attention de

•

ne pas le toucher en retirant cet appareil.

12 volts à masse NEGA TIVE

4 à 8 ohms

.

. Si votre véhicule n’offre

borne de masse arrière

de l’appareil

A Typical Connections / Conexiones típicas / Raccordements typiques

Before connecting: Check the wiring in the vehicle carefully not to fail in connecting this unit. Incorrect connection may cause a serious damage to this unit.

1

Connect the colored leads of the power cord to the car battery , speakers and automatic antenna (if any) in the following sequence.

1 Black: ground 2 Yellow: to car battery (constant 12V) 3 Red: to an accessory terminal 4 Blue with white stripe: to automatic antenna (200mA

max.)

5 Others: to speakers

2

Connect the antenna cord.

3

Finally connect the wiring harness to the unit.

• Before connecting the CD changer, make sure that the unit is turned off. * Antes de conectar el cambiador de CD, asegúrese de que la unidad esté apagada. * Avant de connecter le chaneur CD, s’assurer que l’unité est éteinte.

JVC CD changer jack

Left

Izquierdo

Gauche

Line out (see diagram B )

Salida de línea (véase diagrama B )

Sortie de ligne (voir le diagramme

Antenna terminal

Terminal de la antena

Borne de l’antenne

To antenna

A la antena

A l'antenne

*1:Before checking the operation of this unit prior to installation,

this lead must be connected, otherwise power cannot be turned on.

*1: Antes de comprobar el funcionamiento de esta unidad previa

a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1: Pour vérifier le fonctionnement de cet appareil avant

installation, ce fil doit être raccordé, sinon l’appareil ne peut pas être mis sous tension.

B

Jack del cambiador de CD de JVC

Prise de changeur CD JVC

)

Right

Derecho

Droit

2

10A fuse

Fusible de 10A

Fusible 10A

3

1

Antes de la conexión: Verifique atentamente el conexionado del vehículo para no cometer errores al conectar esta unidad. Una conexión incorrecta podría producir daños graves en la unidad.

1

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena automática (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra. 2 Amarillo: a la batería del automóvil (12V constantes) 3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena automática (200mA

máx.)

5 Otros: a los altavoces

2

Conecte el cable de antena.

3

Por último, conecte a la unidad el cableado preformado.

JVC CD changer

cambiador de CD de JVC

10

Black

Negro

Noire

Yellow*

Amarillo*

Jaune*

Red

Rojo

Rouge

Blue with white stripe

Azul con rayas blancas

Bleu avec bande blanche

changeur de CD JVC

Rear ground terminal

Terminal de tierra posterior

Borne arrière de masse

To metallic body or chassis of the car

A un cuerpo metálico o chasis del

1

automóvil

Vers corps métallique ou châssis du véhicule

1

T o a live terminal in the fuse block connecting to the car battery (bypassing the ignition swich).

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

2

A une borne sous tension du porte-fusible connectée à la batterie de la voiture (en dérivant l’interrupteur d’allumage)

We recommend that you connect one of the CH-X series CD changers.

• If your CD changer is one of the KD-MK series, you need an optional cord (KS-U15K).

Recomendamos conectar uno de los cambiadores de CD de la serie CH-X.

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K).

Nous recommandons que vous connectiez un changeur de CD de la série CH-X.

• Si votre changeur de CD appartient à la série KD-MK, vous avez besoin d’un cordon optionnel (KS-U15K).

Not included with this unit.

*

No suministrado con esta unidad.

Non fourni avec cet appareil.

To an accessory terminal in the fuse block

3

A un terminal accesorio del bloque de fusibles

Vers borne accessoire du porte-fusible

4

Avant de commencer la connexion:

vérifiez attentivement le câblage du véhicule pour ne pas connecter incorrectement cet appareil. Une connexion incorrecte peut endommager sérieusement l’appareil.

1

Connectez les fils de couleur du cordon d’alimentation à la batterie de la voiture, aux enceintes et à l’antenne automatique (s’il y en a une) dans l’ordre suivant.

1

Noir: a la masse

2

Jaune: a la batterie de la voiture (12V constant)

3

Rouge: à la prise accessoire

4

Bleu à bandes blanches: à l’antenne automatique (200mA max.)

5

Autres: aux enceintes

2

Connectez le cordon d’antenne.

3

Finalement, connectez le faisceau de fils à l’appareil.

Ignition switch

Interruptor de encendido

Interrupteur d'allumage

*

Fuse block

Bloque de fusibles

Porte-fusible

To automatic antenna if any

A la antena automática si la hubiere

Vers borne d’antenne automatique s'il y en a une

White with black stripe

Blanco con rayas negras

Blanc avec bande noire

5

White

Blanco

Blanc

Left speaker (front)

Altavoz izquierdo (frontal)

Haut-parleur gauche (avant)

Gray with black stripe

Gris con rayas negras

Gris avec bande noire

Gray

Gris

Right speaker (front)

Altavoz derecho (frontal)

Haut-parleur droit (avant)

Green with black stripe

Verde con rayas negras

Vert avec bande noire

Green

Verde

Vert

Left speaker (rear)

Altavoz izquierdo (trasero)

Haut-parleur gauche (arrière)

Purple with black stripe

Púrpura con rayas negras

Violet avec bande noire

Purple

Púrpura

Violet

Right speaker (rear)

Altavoz derecho (trasero)

Haut-parleur droit (arrière)

PRECAUTIONS on power supply and speaker connections:

• DO NOT connect the speaker leads of the power cord to

the car battery; otherwise, the unit will be seriously damaged.

• Connect the black lead (ground), yellow lead (to car battery, constant 12V), and red lead (to an accessory terminal) correctly .

• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in your car. – If the speaker wiring in your car is as illustrated in Fig. 1

and Fig. 2 below, DO NOT connect the unit using that original speaker wiring. If you do, the unit will be seriously damaged. Redo the speaker wiring so that you can connect the unit to the speakers as illustrated in Fig. 3.

– If the speaker wiring in your car is as illustrated in Fig. 3,

you can connect the unit using the original speaker wiring in your car.

– If you are not sure of the speaker wiring of your car, consult

your car dealer.

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altavoz de su automóvil. – Si el conexionado de altavoz de su automóvil es como

se indica en las Figs. 1 y 2 de abajo, NO conecte la unidad utilizando ese conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig.3.

– Si el conexionado de altavoz de su automóvil es como

se indica en la Fig.3, podrá conectar la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz de su

automóvil, consulte con su concesionario.

PRECAUTIONS sur l’alimentation et la connexion des enceintes:

• NE CONNECTEZ PAS les fils d’enceintes du cordon d’alimentation à la batterie; sinon, l’appareil serait sérieusement endommagé.

• Connectez correctement le fil noir (a la masse), le fil jaune (a la batterie de la voiture,12V constant) et le fil rouge (à la prise accessoire).

• AVANT de connecter les fils d’enceintes du cordon d’alimentation aux enceintes, vérifiez le câblage des enceintes de votre voiture.

Si le câblage des enceintes de votre voiture est réalisé

–

comme montré sur la Fig. 1 ou Fig. 2 ci-dessous,

CONNECTEZ PAS l’appareil en utilisant ce câblage original d’enceintes. Si vous le faites, l’appareil sera sérieusement endommagé. Recommencez le câblage des enceintes de façon que vous puissiez connecter l’appareil aux enceintes comme montré sur la Fig. 3.

Si le câblage des enceintes de votre voiture est comme

–

montré sur la Fig. 3,

vous pouvez connecter l’appareil en

utilisant ce câblage original d’enceintes pour votre voiture.

– Si vous n’êtes pas sûrs du câblage d’enceintes de votre

voiture, consulter le concessionnaire de votre voiture.

NE

L

R

+

-

+

-

Fig. 1

+

-

+

-

+

L

-

+

R

-

+

-

+

-

Fig. 2

Connecting the leads / Conexión de los conductores / Raccordement des fils

Twist the core wires when connecting.

Retuerza los alambres de alma para conectarlos.

T orsader les âmes des fils en les raccordant.

Solder the core wires to connect them securely.

Suelde los alambres de alma para conectarlos con firmeza.

Souder les âmes desfils pour les raccorder entre eux de façon sûre.

CAUTION / PRECAUCION / PRECAUTION:

• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont PAS utilisés avec de la bande isolante

L

R

+

-

+

-

Fig. 3

+

-

+

-

B Connections Adding Other Equipment / Conexiones para añadir otros equipos / Raccordement pour ajouter d’autres appareils

Since this unit has line-out terminals, an amplifier and other equipment can be used to upgrade your car stereo system.

• Connect the remote lead (blue with white stripe) to the remote lead of the other equipment so that it can be supplied the power through this unit.

• For amplifier only: Connect this unit’s line-out terminals to the amplifier’s line-in terminals.

Como esta unidad posee terminales de salida de línea, se puede utilizar un amplificador u otro equipamiento para mejorar el sistema estereofónico de su automóvil.

• Conecte el cable remoto (azul con rayas blancas) al cable remoto del otro equipo para que pueda suministrarse energía a través de esta unidad.

• Sólo para el amplificador: Con un amplificador, conecte los terminales de salida de línea de esta unidad con los terminales de entrada de línea del amplificador.

Comme cet appareil a des bornes de sortie de ligne, un amplificateur et d’autres appareils peuvent être utilisés pour améliorer votre chaîne stéréo automobile.

• Connecter le fil d'alimentation à distance (bleu avec des bandes blanches) au fil d'alimentation à distance de l'autre appareil de façon qu'il puisse être alimenté par cet appareil.

• Pour l'amplificateur seulement: Raccorder les bornes de sortie ligne de cet appareil aux bornes d’entrée ligne de l’amplificateur.

Amplifier / Amplificador / Amplificateur

Blue with white stripe

Azul con rayas blancas

Bleu avec bande blanche

Remote lead

Cable remoto

Fil d'alimentation à distance

Y-connector (not supplied with this unit)

Conector en Y (no suministrado con esta unidad)

Connecteur Y (non fourni avec cet appareil)

To automatic antenna if any

A la antena automática, si la hubiere

Vers l’antenne automatique, s’il y en a une

Signal cord (not supplied with this unit)

Cable de señal (no suministrado con esta unidad)

Cordon de signal (non fourni avec cet appareil)

Rear speakers

Altavoz posterior

Haut-parleur arrière

INPUT

L R

(see diagram A ) Front speakers

(véase diagrama A ) Altavoz delantero

(voir le diagramme A ) Haut-parleur avant

JVC amplifier

L

Amplificador de JVC

Amplificateur de JVC

R

LINE OUT

L

REAR

R

KS-FX200

TROUBLESHOOTING

• The fuse blows. * Are the red and black leads connected correctly?

• Power cannot be turned on. * Is the yellow lead connected?

• No sound from the speakers. * Is the speaker output lead short-circuited?

• Sound is distorted. * Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in common?

• Unit becomes hot. * Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded in common?

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

EN CAS DE DIFFICULTÉS

• Le fusible saute.

*

Les fils rouge et noir sont-ils racordés correctement?

• L’appareil ne peut pas être mise sous tension.

*

Le fil jaune est-elle raccordée?

• Pas de son des haut-parleurs.

*

Le fil de sortie de haut-parleur est-il court-circuité?

• Le son est déformé.

*

Le fil de sortie de haut-parleur est-il à la masse?

*

Les bornes “–” des haut-parleurs gauche et droit sont-elles mises ensemble à la masse?

• L’appareil devient chaud.

*

Le fil de sortie de haut-parleur est-il à la masse?

*

Les bornes “–” des haut-parleurs gauche et droit sont-elles mises ensemble à la masse?

CASSETTE RECEIVER KS-FX200

RECEPTOR-REPRODUCTOR DE CASSETTE KS-FX200

ENGLISH

ESPAÑOL

RADIOCASSETTE KS-FX200

KS-FX200

For installation and connections, refer to the separate manual. Para la instalación y las conexiones, refiérase al manual separado. Pour l’installation et les raccordements, se référer au manuel séparé.

For customer Use:

Enter below the Model No. and Serial No. which are located on the top or bottom of the cabinet.

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Retain this information for future reference.

Model No.

FRANÇAIS

Serial No.

GET0001-001A

[J]

Merci pour avoir acheté un produit JVC. V euillez lire attentivement toutes les instructions avant d'utiliser l'appareil afin de bien comprendre son fonctionnement et d'obtenir les meilleures performances possibles.

TABLE DES MATIERES

OPERATIONS DE BASE ................................................ 3

FONCTIONNEMENT DE LA RADIO ................................ 4

Ecoute de la radio ...........................................................................4

Mémorisation des stations .............................................................5

Présélection automatique des stations FM: SSM ........................ 5

Présélection manuelle ................................................................. 6

Accord d'une station présélectionnée ...........................................7

Autres fonctions pratiques du tuner ............................................. 8

Balayage des stations diffusées ..................................................8

Sélection du son de réception FM ...............................................8

Modification de l'intervalle entre les canaux AM/FM.................... 8

FONCTIONNEMENT DU LECTEUR DE CASSETTES............ 9

FRANÇAIS

Ecoute d'une cassette...................................................................... 9

AJUSTEMENT DU SON .............................................. 10

Mise en/hors service de la fonction loudness.............................. 10

Sélection des modes sonores préréglés........................................ 10

Ajustement du son ........................................................................11

Mémorisation de votre propre ajustement sonore .................... 12

AUTRES FONCTIONS PRINCIPALES ............................ 13

Réglage de l'horloge .....................................................................13

Détachement du panneau de commande ....................................14

FONCTIONNEMENT DU CHANGEUR DE CD ................ 15

Lecture de CD ............................................................................... 15

Sélection des modes de lecture de CD.........................................17

ENTRETIEN ............................................................... 18

Pour prolonger la durée de vie de l’appareil.............................. 18

Comment réinitialiser votre appareil.......................................... 18

DEPANNAGE ............................................................ 19

SPECIFICATIONS .......................................................20

AVANT D'UTILISER L'APPAREIL

Par sécurité....

*

• N'augmentez pas trop le volume car cela bloquerait les sons de l'extérieur rendant la conduite dangereuse.

• Arrêtez la voiture avant de réaliser toute opération compliquée.

2

Température à l'intérieur de la voiture....

*

Si votre voiture est r estée garée pendant longtemps dans un climat chaud ou froid, attendez que la température à l'intérieur de la voiture redevienne normale avant d'utiliser l'appareil.

OPERATIONS DE BASE

2

1

Remarque:

Si vous utilisez cette appareil pour la première fois, réglez l'horloge intégrée en vous

3

reportant à la page 13.

1

2

3

CD-

/I/ATT

Remarques sur le fonctionnement monotouche:

• Quand vous choisissez le tuner comme source à l’étape 2 ci-dessous, l'appar eil se met automatiquement sous tension. V ous n'avez donc pas besoin d'appuyer d'abord sur cette touche pour mettre l'appareil sous tension.

• Si une cassette se trouve déjà dans le compartiment, la reproduction de la cassette commence automatiquement. Cependant, il n’est pas recommandé d’abandonner la cassette au compartiment quand le courant alternetif est éteint ou quand le bouton d’approvisionnemnt au courant est en arrêt. Cela pourrait détruire la cassette ou la tête de la bande.

F M

A M

CH

Mettez l'appareil sous tension.

Reproduire la source.

Pour utiliser le tuner, voir les pages 4 – 8. Pour utiliser le lecteur de cassettes, voir la page 9 Pour utiliser le changeur CD, voir les pages 15 – 17.

Ajustez le volume.

FRANÇAIS

.

Le niveau de volume apparaît.

4

Ajustez le son comme vous le souhaitez (voir les pages 10 – 12).

Pour baisser le son instantanément

Appuyez brièvement sur pendant l'écoute de n'importe quelle source. “ATT” commence à clignoter sur l'affichage, et le niveau de volume est baissé instantanément. Pour revenir au niveau de volume précédent, appuyez de nouveau brièvement sur la touche.

Pour mettre l'appareil hors tension

Appuyez sur pendant plus d'une seconde.

3

FONCTIONNEMENT DE LA RADIO

Ecoute de la radio

1

3

/I/ATT

2

Mettez l’appareil sous tension.

Remarque sur le fonctionnement monotouche:

Quand vous choisissez une bande à l’étape 2 ci-dessous, l'appareil se met

FRANÇAIS

2

F M

automatiquement sous tension. V ous n'avez donc pas besoin d'appuyer d'abor d sur cette touche pour mettre l'appareil sous tension.

FM1 FM2

FM3

Choisissez la bande ( FM1, FM2, FM3 ou AM).

A M

AM

Remarque:

Quand une cassette se trouve dans le compartiment à cassette, vous ne pouvez pas choisir le tuner. Assurez-vous d’éjecter la cassette du compartiment pour écouter la radio.

Pour rechercher

3

Pour arrêter la recherche avant qu'une station ne soit accordée, appuyez sur la même touche que vous avez utilisée pour la recherche.

des stations de fréquences supérieures

Pour rechercher des stations de fréquences inférieures

Pour accorder une fréquence particulière sans manuellement:

1 Appuyez sur FM ou AM pour choisir la bande. 2 Maintenez pressé

Vous pouvez alors changer la fréquence manuellement pendant que “M” clignote.

3 Appuyez répétitivement sur

atteinte.

• Si vous maintenez la touche pressée, la fréquence continue de changer jusqu'à ce que vous la relâchiez.

4

T ou S jusqu'à ce que “M” clignote sur l'affichage.

T ou S jusqu'à ce que la fréquence souhaitée soit

Vous pouvez choisir n'importe quelle bande FM1, FM2 ou FM3 pour écouter une station FM.

Commencez la recherche d'une station.

Quand une station est accordée, la recherche s'arrête.

Mémorisation des stations

Vous pouvez utiliser l'une des deux méthodes suivantes pour mémoriser les stations reçues.

• Présélection automatique des stations FM: SSM (Strong-station Sequential Memory)

• Présélection manuelle des stations FM et AM

Présélection automatique des stations FM: SSM

Vous pouvez présélectionner 6 stations locales dans chaque bande FM (FM1, FM2, et FM3).

2

1

FRANÇAIS

1

F M

FM1 FM2 FM3

Choisissez le numéro de bande FM (FM1, FM2 ou FM3) où vous souhaitez mémoriser les stations.

2

Maintenez pressées les deux touches pendant plus de 2 secondes.

“SSM” apparaît, puis disparaît quand la présélection automatique est terminée.

Les stations locales FM avec les signaux les plus forts sont recherchées et mémorisées automatiquement dans le numéro de bande que vous avez choisi (FM1, FM2 ou FM3). Ces stations sont mémorisées sur les touches de présélection de station — No. 1 (fréquence la plus basse) à No. 6 (fréquence la plus haute). Quand la présélection est terminée, la station mémorisée automatiquement sur la touche de présélection de station 1 est accordée automatiquement.

5

Présélection manuelle

Vous pouvez présélectionner manuellement un maximum de 6 stations pour chaque bande (FM1, FM2, FM3 et AM).

EXEMPLE: Mémorisation de la station FM située à 88,3 MHz sur le numéro de présélection

1 de la bande FM1.

1

FRANÇAIS

F M

23

Choisissez la bande FM1.

1

2

Accordez une station à 88,3 MHz.

Reportez-vous à la page 4 pour accorder une station.

3

Maintenez pressée la touche pendant plus de 2 secondes.

Le numéro de présélection “P1” clignote quelques instants.

4

Répétez la procédure ci-dessus pour mémoriser d’autres stations sur d’autres numéros de présélection.

Remarques:

• La station précédemment présélectionnée est effacée quand une nouvelle station est mémorisée sur le même numéro de présélection.

• Les stations présélectionnées sont effacées si l'alimentation du circuit mémoire est interrompue (par exemple, pendant le changement de la batterie). Si cela se produit, présélectionnez de nouveau les stations.

6

Accord d'une station présélectionnée

Vous pouvez accorder facilement une station présélectionnée. Rappelez-vous que vous devez d'abord mémoriser les stations. Si vous ne les avez pas encore mémorisées, reportez-vous aux page 5 ou 6.

1

2

A M

F M

FM1 FM2

FM3

AM

Choisissez la bande (FM1, FM2, FM3 ou AM) souhaitée.

Choisissez le numéro (1 – 6) de la station présélectionnée souhaitée.

2

1

FRANÇAIS

7

Autres fonctions pratiques du tuner

SEL

+/–

MO/RND

T

S

RPT/SCAN

Balayage des stations diffusées

Si vous appuyez sur RPT/SCAN lors de l'écoute de la radio, le balayage des stations commence. Chaque fois qu'une émission est accordée, le balayage s'arrête pendant environ 5 secondes (la fréquence accordée clignote sur l'affichage), et vous pouvez vérifier quel

FRANÇAIS

programme est en train d'être diffusé. Si vous souhaitez écouter ce programme, appuyez de nouveau sur la même touche pour

arrêter le balayage.

Sélection du son de réception FM

Quand une émission FM stéréo est difficile à recevoir:

Appuyez sur MO/RND lors de l'écoute d'une émission FM stéréo. Le son que vous entendez devient monophonique mais la réception est améliorée.

S'allume lors de la réception d'une émission FM stéréo

\

Pour rétablir l'effet stéréo, appuyez de nouveau sur la même touche.

Modification de l'intervalle entre les canaux AM/FM

Quand cet appareil est utilisé ailleurs qu'en Amérique du Nord ou du Sud:

Quand cet appareil est expédié de l'usine, l'intervalle entre les canaux est réglé sur 10 kHz pour la bande AM et sur 200 kHz pour la band FM. Vous pouvez changer l'inteval entre les canaux en suivant la procédure suivante. 1 Appuyez sur SEL (Sélection) pendant plus de 2 secondes.

“CLOCK H,” “CLOCK M” ou “AREA” apparaît sur l'affichage.

2 Si “AREA” n'apparaît pas, appuyez sur 3 Appuyez sur +.

“AREA EU” apparaît et l'intervalle entre les canaux est réglé sur 9 kHz pour la bande AM et 50 kHz (pour l'accord manuel) / 100 kHz (pendant une recherche) pour la bande FM.

Pour réinitialiser au réglage de l'usine, suivez les étapes 1 et 2 ci-dessus, puis appuyez sur – à l'étape 3 (“AREA US” apparaît sur l'affichage.)

AREA EU: Pour une utilisation en dehors de l'Amérique du Nord et du Sud. AREA US: Pour une utilisation en Amérique du Nord et du Sud.

8

T ou S jusqu'à ce qu'il apparaisse.

FONCTIONNEMENT DU LECTEUR DE CASSETTES

Ecoute d'une cassette

1

2

3

1

/I/ATT

PROG

2

3

Mettez l’appareil sous tension.

Insérez une cassette.

Quand une face de la cassette atteint sa fin pendant la lecture, l'autre face de la cassette commence à être reproduite automatiquement. (Autoreverse)

Choisissez la direction de défilement de la bande.

• Appuyez sur les deux touches en même temps.

Chaque fois que vous appuyez sur cette touche, la direction de défilement de la bande change alternativement—vers l'avant (

) et inversée ( ).

FRANÇAIS

Pour arrêter la lecture et éjecter la cassette

Appuyez sur 0. La lecture de la cassette s'arrête et la cassette est éjectée du compartiment à cassette. Vous pouvez entendre la dernière station reçue.

• Vous pouvez aussi éjecter la cassette quand l’appareil est hors tension.

Pour bobiner rapidement la bande

Appuyez sur ¡ ou 1. La bande est bobinée dans la direction des flèches (¡ ou 1). Pour reprendre la lecture, appuyez légèrement sur ¡ ou 1.

Sens de défilement de la bande

9

AJUSTEMENT DU SON

Mise en/hors service de la fonction loudness

L'oreille humaine est moins sensible aux basses et hautes fréquences à faible volume. La fonction loudness peut accentuer ces fréquences pour produire un son bien équilibré à faible volume. Chaque fois que vous appuyez sur LOUD, la fonction loudness se met alternativement en/ hors service.

LOUD

|\

Sélection des modes sonores préréglés

Vous pouvez choisir un ajustement sonore préréglé adapté au type de musique.

FRANÇAIS

Chaque fois que vous appuyez sur SOUND, le mode sonore change comme suit.

SOUND

Indication Pour: Valeurs préréglées

Graves Aigus Loudness SCM OFF (Son plat) 00 00 En service BEAT Musique rock ou disco +2 00 En service POP Musique légère +4 +1 Hors service SOFT Musique de fond +1 –3 Hors service

Remarques:

• Vous pouvez ajuster le mode sonore préréglé comme vous le souhaitez et le mémoriser. Si vous souhaitez ajuster et mémoriser votre pr opre mode sonor e, reportez-vous à “Mémorisation de votre propre ajustement sonore” à la page 12.

• Pour ajuster seulement les graves et les aigus comme vous le souhaitez, reportez-vous à “Ajustement du son” à la page 11.

• Quand l’un des modes sonores est choisi, il est montré sur l’affichage de la façon suivante:

Par exemple, quand “POP” est choisi.

10

Ajustement du son

Vous pouvez ajuster les sons aigus/graves et la balance des enceintes.

2

1

Choisissez l'élément que vous souhaitez ajuster.

Indication Pour: Plage

BAS Ajuster les graves –6 (min.) — +6 (max.) (graves)

TRE Ajuster les aigus –6 (min.) — +6 (max.) (aigus)

FAD Ajuster l'équilibre entre les enceintes R6 — F6 (Fader)* avant et arrière.

BAL Ajuster l'équilibre entre les enceintes L6 — R6 (Balance) gauche et droite

VOL Ajuster le volume 00 (min.) — 50 (max.) (Volume)

Remarque:

*

Si vous utilisez un système à deux enceintes, réglez le niveau de fader sur “00”.

(arrière seulement) (avant seulement)

(gauche seulement) (droite seulement)

2

Ajustez le niveau.

FRANÇAIS

Remarque:

Normalement les touches + et – fonctionnent comme touches de commande du volume. Alors, vous n'avez pas besoin de choisir “VOL” pour ajuster le niveau de volume.

11

Mémorisation de votre propre ajustement sonore

Vous pouvez ajuster les modes sonores (BEAT, POP, SOFT: reportez-vous à la page 10) comme vous le souhaitez et mémoriser votre propre ajustement.

1

FRANÇAIS

SOUND

2

3

4

SOUND

En moins de

5 secondes

LOUD

En moins de

5 secondes

En moins de

5 secondes

3

2 2 1,4

Appelez le mode sonore que vous souhaitez ajuster.

Reportez-vous à la page 10 pour les détails.

Pour ajuster le niveau sonore des graves ou des aigus.

Choisissez “BAS” ou “TRE.”

Pour mettre la fonction loudness en ou hors service

Chaque fois que vous appuyez sur LOUD, la fonction loudness se met alternativement en et hors service (= allez à l'étape 4)

Ajustez le niveau des graves ou des aigus.

Reportez-vous à la page 11 pour les détails.

Maintenez SOUND pressée jusqu'à ce que le

1

mode sonore choisi à l'étape

clignote sur

l'affichage.

Votre réglage est mémorisé.

5

Répétez la même procédure pour mémoriser d'autres réglages.

Pour réinitialiser aux réglages de l'usine

Répétez la même procédure et réattribuez les valeurs préréglées du tableau de la page 10.

12

AUTRES FONCTIONS PRINCIPALES

Horloge

Numéro de disque

Durée de lecture écoulée

Réglage de l'horloge

1

2

3

4

1.

2,3

2.

1,4 42,3

DISP

Maintenez pressée la touche pendant plus de 2 secondes.

“CLOCK H,” “CLOCK M” ou “AREA” apparaît sur l'affichage.

Réglez l'heure.

1. Choisissez “CLOCK H” s'il n'apparaît pas sur l'afficage.

2. Ajustez l'heure.

Réglez les minutes.

1. Choisissez “CLOCK M.”

2. Ajustez les minutes.

Démarrez l'horloge.

FRANÇAIS

Pour vérifier l'heure actuelle de l'horloge (modification du mode d'affichage)

Appuyez sur DISP répétitivement. Chaque fois que vous appuyez sur la touche, le mode d'affichage change comme suit.

Pendant l'utilisation du tuner:

Fréquence

Pendant l'utilisation du lecteur de cassette:

Horloge

Mode de lecture

Horloge

Pendant l'utilisation du changeur de CD:

13

Détachement du panneau de commande

Vous pouvez détacher le panneau de commande quand vous quittez la voiture. Lors du détachement ou de la remise en place du panneau de commande, faites attention de ne pas endommager les connecteurs situés à l'arrière du panneau et sur le porte-panneau.

Comment détacher le panneau de commande

Avant de détacher le panneau de commande, assurez-vous de mettre l'appareil hors tension.

1

Déverrouillez le panneau de commande.

FRANÇAIS

2

Levez et tirez le panneau de commande de l'appareil.

Comment attacher le panneau de commande

1

Insérez le côté gauche du panneau de commande dans la rainure située du côté droit du porte- panneau.

2

Appuyez sur le côté droit du panneau de commande pour le fixer au porte-panneau.

14

3

Mettez le panneau de commande détaché dans la boîte fournie.

Remarque sur le nettoyage des connecteurs:

Si vous détachez fréquemment le panneau de commande, les connecteurs se détérioreront. Pour réduire cette détérioration, essuyez périodiquement les connecteurs avec un coton-tige ou un tissus imprégné d'alcool, en faisant attention de ne pas endommager les connecteurs.

Connecteurs

FONCTIONNEMENT DU CHANGEUR DE CD

Nous vous recommandons d’utiliser un changeur de CD de la série CH-X avec votre appareil. Si vous possèdez un autre changeur automatique de CD, consultez votre revendeur autoradio JVC pour les connexions.

• Par exemple, si votre changeur automatique de CD appartient à la série KD-MK, vous avez besoin d’un câble (KS-U15K) pour le connecter à l'appareil.

Avant d'utiliser votre changeur automatique de CD:

• Référez-vous aussi aux instructions fournies avec votre changeur de CD.

• Si aucun disque ne se trouve dans le magasin du changeur de CD ou si les disques ont été insérés à l'envers, “NO CD” ou “NO DISC” apparaît sur l'affichage. Si cela se produit, retirez le magasin et placez les disques correctement.

• Si “RESET 1 - RESET 8” apparaît sur l'affichage, c'est qu'il y a un problème avec la connexion entre cet appareil et le changeur de CD. Si cela se produit, vérifiez la connexion, connectez le(s) cordon(s) de connexion fermement si nécessaire, puis appuyez sur la touche de réinitialisation du changeur de CD.

Lecture de CD

1

CD-

CH

Numéro de disque

¢

4

Choisissez le changeur automatique de CD.

La lecture commence à partir de la première plage du premier disque. Toutes les plages de tous les disques sont reproduites.

Numéro de plage

Touches numérigues

\

FRANÇAIS

1

Durée de lecture écoulée (L'horloge est affichée si vous avez appuyez sur DISP pour voir l'heure. Voir la page 13.)

Remarque sur le fonctionnement monotouche:

Si vous appuyez sur CD-CH, l'appareil se met automatiquement sous tension. Vous n'avez pas besoin d'appuyez sur

pour le mettre sous tension.

15

Pour avancer rapidement ou inverser une plage

Maintenez ¢ pressé, pendant la reproduction d'un CD, pour avancer rapidement la plage.

Maintenez 4

pressé, pendant la reproduction d'un CD, pour

inverser la plage.

Pour aller à la plage suivante ou à la plage précédente

Appuyez brièvement sur ¢ ors de la reproduction d'un CD, pour avancer jusqu'au début de la plage suivante. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage suivante est localisé et celle-ci est reproduite.

lors de la reproduction d'un CD, pour

FRANÇAIS

Appuyez brièvement sur 4 revenir au début de la plage actuelle. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage précédente est localisé et celle-ci est reproduite.

Pour aller directement à une disque particulièr

7 8 9 10 11 12

Appuyez sur la touche numérique correspondante au numéro de disque souhaité pour commencer sa reproduction.

• Pour choisir un numéro de disque de 1 – 6: Appuyez brièvement sur 1 (7) – 6 (12).

• Pour choisir un numéro de disque 7 – 12: Maintenez pressé 1 (7) – 6 (12) pendant plus d'une seconde.

16

Ex. Quand le disque numéro 3 est choisi.

Numéro de disque

Numéro de plage

Sélection des modes de lecture de CD

MO/RND

RPT/SCAN

Pour reproduire les plage aléatoirement (Lecture aléatoire)

Chaque fois que vous appuyez sur MO/RND (Mono/Aléatoire) pendant la

MO/RND

reproduction d'un CD, le mode de lecture aléatoire change comme suit:

RND1 RND2 Annulé

(Mode de lecture

aléatoire 1)

(Mode de lecture

aléatoire 2)

Mode Indicateur RND Reproduit aléatoirement

RND1 Allumé Toutes les plages du disque actuelle, puis celles du

disque suivant, etc.

RND2 Clignote T outes les plages de tous les disques insérés dans le

magasin.

Pour reproduire les plages répétitivement (Lecture répétée)

RPT

SCAN

Chaque fois que vous appuyez sur RPT/SCAN (Répétition/Scan) pendant la reproduction d'un CD, le mode de lecture répétée de CD change comme suit:

RPT1 RPT2 Annulé

(Mode de

répétition1)

(Mode de

répétition 2)

FRANÇAIS

Mode Indicateur RPT Reproduit répétitivement

RPT1 Allumé La plage actuelle (ou une plage spécifiée). RPT2 Clignote Toutes les plages du disque actuel (ou d'un disque

spécifié).

17

ENTRETIEN

Pour prolonger la durée de vie de l’appareil

Cet appareil ne demande que très peu d'attention, mais vous pourrez prolonger sa durée de vie si vous suivez les instructions ci-dessous.

Pour nettoyer les têtes

• Nettoyer les têtes toutes les 10 heures d'utilisation en utilisant un cassette de nettoyage de tête de type humide (disponible dans un magasin audio). Quand la tête devient sale, les symptômes suivants apparaissent:

– La qualité du son est réduite. – Le niveau sonore diminue. – Le son saute.

• Ne reproduisez pas des cassettes sales ou poussiéreuses.

FRANÇAIS

Pour garder les cassettes propres

• Ne touchez pas la tête polie avec un outil en métal ou magnétique.

• Conservez toujours les cassettes dans leur boîtier après utilisation.

• Ne conservez pas les cassettes dans les endroits suivants: – Dans un endroit exposé à la lumière directe

du soleil

– Dans un endroit très humide – Dans un endroit extrêmement chaud

A TTENTION:

• Ne reproduisez pas des cassettes avec une étiquette qui se détache; cela pourrait endommager l'appareil.

• Tendez les bandes pour éliminer leur mou car les bandes avec du mou peuvent se prendre dans le mécanisme.

• Ne laissez pas une cassette à l'intérieur du compartiment à cassette après son utilisation car la bande peut se détendre.

Comment réinitialiser votre appareil

Maintenez pressée les touches SEL (sélection) et (Attente/Mise sous tension/ ATT) en même temps pendant quelques secondes. Cela réinitialisera le microprocesseur intégré. REMARQUE: Les ajustements que vous avez préréglés — tels que les canaux préréglés

(Attente/Mise sous tension/ATT)

18

ou les ajustements sonores — seront aussi effacés.

SEL (sélection)

DEPANNAGE

Ce qui apparaît comme une problème n'est pas toujours très sérieux. Vérifier les points suivants avant d'appeler un centre de réparation.

Symptômes

• La cassette ne peut pas être insérée.

• La cassette devient chaude.

• Le son de la cassette est de très faible niveau et la qualité sonore est dégradée.

• Le son est interrompu par moment.

• Le son ne peut pas être entendu des enceintes.

• Il y a du bruit statique lors de l'écoute de la radio.

• “NO CD” ou “NO DISC” apparaît sur l'affichage.

• “RESET 8” apparaît sur l'affichage.

Causes

Vous avez essayé d'insérer la cassette dans le mauvais sens.

Ce n'est pas une défaillance. La tête de lecture est sale.

Les connexions ne sont pas bonnes.

La commande du volume est tournée sur le niveau minimum.

Les connexions sont incorrectes.

L'antenne n'est pas connectée fermement.

Il n'y a pas de CD dans le magasin.

Les CD ne sont pas insérés correctement.

Cet appareil n'est pas connecté correctement à un changeur de CD.

Remèdes

Insérez la cassette avec la bande dirigée vers la droite.

Nettoyez-la avec une cassette de nettoyage de tête.

Vérifiez les cordons et les connexions.

Ajustez-le sur le niveau optimum.

Vérifiez les cordons et les connexions.

Connectez l'antenne fermement.

Insérez des CD dans le magasin.

Insérez-les correctement.

Connectez cet appareil et le changeur CD correctement et appuyez sur la touche de réinitialisation du changeur CD.

FRANÇAIS

• “RESET 1-RESET 7” apparaît sur l'affichage.

• Le appareil ne fonctionne pas du tout.

• Le changeur de CD ne fonctionne pas du tout.

Le micro-ordinateur intégré peut fonctionner incorrectement à cause de bruit, etc.

Appuyez sur la touche de réinitialisation du changeur CD.

En maintenant SEL pressé, appuyez sur pendant plus de 2 secondes pour réinitialiser l'appareil. (Le réglage de l'horloge et les stations présélectionnées en mémoire sont effacées.) (voir page 18.)

19

SPECIFICATIONS

SECTION AMPLIFICATEUR AUDIO

Puissance de sortie maximum:

Avant: 40 watts par canal Arrière: 40 watts par canal

Puissance de sortie en mode continu

(efficace): Avant: 16 watts par canal pour 4 Ω, 40

à 20 000 Hz à moins de 0,8% de distorsion harmonique totale.

Arrière: 16 watts par canal pour 4 Ω, 40

à 20 000 Hz à moins de 0,8%

de distorsion harmonique totale. Impédance de charge: 4 Ω (4 à 8 Ω tolérés) Plage de commande de la tonalité

Graves: ±10 dB à 100 Hz

FRANÇAIS

Aigus: ±10 dB à 10 kHz Réponse en fréquence: 40 à 20 000 Hz Rapport signal sur bruit: 70 dB Niveau de entrée de ligne/Impédance:

1.0 V/20 kΩ en charge (pleine échelle)

Impédance de sortie: 1 kΩ

SECTION TUNER

Plage de fréquence FM: 87,5 à 107,9 MHz

(avec un intervalle entre les canaux réglé sur 200 kHz)

87,5 à 108,0 MHz

(avec un intervalle entre les canaux réglé sur 50 kHz)

AM: 530 à 1 710 kHz

(avec un intervalle entre les canaux réglé sur 10 kHz)

531 à 1 602 kHz

(avec un intervalle entre les canaux réglé sur 9 kHz)

[Tuner AM]

Sensibilité: 20 µV Sélectivité: 35 dB

SECTION LECTEUR DE CASSETTE

Pleurage et scintillement: 0,15% (WRMS) Durée de rebobinage: 190 sec. (C-60) Réponse en fréquence:

50 à 14 000 Hz (±3 dB) Rapport signal sur bruit: 52 dB Séparation stéréo: 40 dB

GENERAL

Alimentation T ension de fonctionnement: CC 14,4 volts (1 1

à 16 volts tolérés) Système de mise à la masse: Masse négative T empérature de fonctionnnement admissible:

0°C à +40°C (32°F à 104°F) Dimensions (L x H x P) Taille d'installation: 182 x 52 x 150 mm Taille du panneau: 188 x 58 x 14 mm Masse: 1,3 kg (sans les accessoires)

La conception et les spécifications sont sujettes à changement sans notification.

Si un kit de montage est nécessaire pour votre voiture, consultez votre annuaire téléphonique pour trouver le magasin spécialisé en autoradio le plus proche de chez vous.

[Tuner FM]

Sensibilité utilisable: 11,3 dBf (1,0 µV/75 Ω) Sensibilité utile à 50 dB: 16,3 dBf (1,8 µV/75 Ω) Sélectivité de canal alterné (400 kHz): 65 dB Réponse en fréquence: 40 à 15 000 Hz Séparation stéréo: 35 dB Rapport de synchronisation: 2,0 dB

20

http://www.jvcmobile.c

Visit us on-line for

Technical Support & Customer Satisfaction Survey .

US RESIDENTS ONLY

om

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to Reset

Still having trouble??

USA ONLY

Call 1-800-252-5722

http://www.jvcservice.com

We can help you!

EN, SP, FR

VICTOR COMPANY OF JAPAN, LIMITED

0800HISFLEJES

JVC

KS-FX200

Installation/Connection Manual Manual de instalación/conexión Manuel d’installation/raccordement

GET0001-002A

[J]

ENGLISH

• This unit is designed to operate on 12 volts DC, NEGATIVE

ground electrical systems.

INSTALLATION (IN-DASH MOUNTING)

• The following illustration shows a typical installation. However, you should make adjustments corresponding to your specific car. If you have any questions or require information regarding installation kits, consult your JVC car audio dealer or a company supplying kits.

1

Before mounting: Press (Control Panel Release button) to detach the control panel.

2

Remove the trim plate.

3

Remove the sleeve after disengaging the sleeve locks. 1 Stand the unit.

Note: When you stand the unit, be careful not to damage the fuse on the rear.

2 Insert the 2 handles between the unit and the sleeve, as

illustrated, to disengage the sleeve locks.

3 Remove the sleeve.

Note: Be sure to keep the handles for future use after installing the unit.

4

Install the sleeve in the dashboard. * After the sleeve is correctly installed in the dashboard,

bend the appropriate tabs to hold the sleeve firmly in place, as illustrated.

5

Fix the mounting bolt to the rear of the unit’s body and place the rubber cushion over the end of the bolt.

6

Do the required electrical connections explained on the back of this instructions.

7

Slide the unit into the sleeve until it is locked.

8

Attach the trim plate.

9

Attach the control panel.

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 voltios de

CC, con sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin

embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

1

Antes de instalar: Presione (botón de liberación del panel de control) para desmontar el panel de control.

2

Retire la placa de guarnición.

3

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las dos asas entre la unidad y la cubierta tal

como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las asas para uso futuro.

4

Instale la cubierta en el tablero de instrumentos. * Después de que la cubierta esté correctamente instalada

en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

5

Fixe el perno de montaje ou la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

6

Realice las conexiones eléctricas requeridas en base a las explicaciones que figuran en la parte de atrás de estas instrucciones.

7

Deslice la unidad dentro de la cubierta hasta que quede trabada.

8

Coloque la placa de guarnición.

9

Coloque el panel de control.

0800HISFLEJES

JVC

EN, SP, FR

FRANÇAIS

•

Cet appareil est conçu pour fonctionner sur des sources de courant continu de 12 volts à masse NEGATIVE.

INSTALLATION (MONTAGE DANS LE TABLEAU DE BORD)

•

L’illustration suivante est un exemple d’installation typique. Cependant, vous devez faire les ajustements correspondant à votre voiture particulière. Si vous avez des questions ou avez besoin d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou une compagnie d’approvisionnement.

1

Avant le montage:

du panneau de commande) pour détacher le panneau de commande.

2

Retirer la plaque d’assemblage.

3

Libérer les verrous du manchon et retirer le manchon.

1

Poser l’appareil à la verticale.

Remarque:

faire attention de ne pas endommager le fusible situé sur le fond.

2

Insérer les 2 poignées entre l’appareil et le manchon comme indiqué pour désengagé les verrous de manchon.

3

Retirer le manchon.

Remarque:

utilisation ultérieur, après l'installation de l'appareil.

4

Installer le manchon dans le tableau de bord. * Après installation correcte du manchon dans le tableau

de bord, plier les bonnes pattes pour maintenir fermement le manchon en place, comme montré.

5

Monter le boulon de montage sur l’arrière du corps de l’appareil puis passer l’amortisseur en caoutchouc sur l’extrémité du boulon.

6

Réalisez les connexions électriques expliquées au dos de cette page.

7

Faire glisser l’appareil dans le manchon jusqu’à ce qu’il soit verrouillé.

8

Fixer la plaque d’assemblage.

9

Remonter le panneau de commande.

Appuyer sur (touche de libération

Lorsque vous mettez l’appareil à la verticale,

S'assurer de garder les poignées pour une

1

3

Handle

Manija

Poignée

2

Multi Music Scan

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

Sleeve

Cubierta

Manchon

4

7

8

4

*

9

Multi Music Scan

Trim plate

Placa de guarnición

Plaque d’assemblage

10

Fuse

Fusible

Slot

Ranura

Fente

Sleeve

Cubierta

Manchon

Lock plate

Placa de bloqueo

Plaque de verrouillage

Dashboard

Tablero de instrumentos

Tableau de bord

184 mm

53 mm

5

Mounting bolt

Perno de montaje

Boulon de montage

See the back page for electrical

6

connections.

Con respecto a las conexiones eléctricas, consulte la página de atrás.

Voir le dos de cette page pour les connexions électriques.

10

1

2

3

1

2 3 5

4

• When using the optional stay

• Cuando emplea un soporte opcional

• Lors de l'utilisation du hauban en option

Fire wall

Tabique a prueba de incendios

Cloison

Washer

Arandela

Dashboard

Tablero de instrumentos

Tableau de bord

Rondelle

Sleeve

Cubierta

Manchon

Lock nut

Tuerca de seguridad

Ecrou d’arrêt

Screw (option)

Tornillo (opción)

Mounting bolt

Perno de montaje

Boulon de montage

Vis (en option)

Stay (option)

Soporte (opción)

Hauban(en option)

• When installing the unit without using the sleeve

• Instalación de la unidad sin utilizar la cubierta

• Lors de l'installation de l’appareil sans utiliser de manchon

In a Toyota for example, first remove the car radio and install the unit in its place.

En un Toyota por ejemplo, primero extraiga la radio del automóvil y luego instale la unidad en su lugar.

Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Pocket

Compartimiento

Poche

Multi Music Scan

* Not included with this unit.

* No suministrado con esta unidad.

*

Non fourni avec cet appareil.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Removing the unit

• Before removing the unit, release the rear section.

1

Remove the control panel.

2

Remove the trim plate.

3

Insert the 2 handles into the slots, as shown. Then, while gently pulling the handles away from each other, slide out the unit.

(Be sure to keep the handles after installing it.)

1

Note: When installing the unit on the mounting bracket, make sure to use the 6 mm-long screws. If longer screws are used, they could damage the unit.

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Remarque:

Lors de l'installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis

d’une longueur de 6 mm. Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

1

Extraiga el panel de control.

2

Retire la placa de guarnición.

3

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad.

(Asegúrese de conservar las manijas después de instalarlo.)

2

Retrait de l’appareil

•

Avant de retirer l’appareil, libérer la section arrière.

1

Retirer le panneau de commande.

2

Retirer la plaque d’assemblage.

3

Introduire les deux poignées dans les fentes, comme montré. Puis, tout en tirant doucement les poignées écartées, faire glisser l’appareil pour le sortir.

(S'assurer de conserver les

poignées après l’installation de l’appareil.)

3

Multi Music Scan

Parts list for installation and connection

The following parts are provided with this unit. After checking them, please set them correctly.

Hard case

Estuche duro

Etui de transport

Trim plate

Placa de guarnición

Plaque d’assemblage

Sleeve

Cubierta

Manchon

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Power cord

Cordón de alimentación

Cordon d’alimentation

Handles

Manijas

Poignées

Handle

Manija

Poignée

Liste des pièces pour l’installation et raccordement

Les pièces suivantes sont fournies avec cet appareil. Après vérification, veuillez les placer correctement.

Lock nut (M5)

Tuerca de seguridad (M5)

Ecrou d’arrêt (M5)

Mounting bolt (M5 x 20 mm)

Perno de montaje (M5 x 20 mm)

Boulon de montage (M5 x 20 mm)

Washer (ø5)

Arandela (ø5)

Rondelle (ø5)

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

ENGLISH

ESPAÑOL

FRANÇAIS

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and make all electrical connections before installing the unit. If you are not sure how to install this unit correctly, have it installed by a qualified technician.

Note: This unit is designed to operate on 12 volts DC, NEGATIVE ground electrical systems. If your vehicle does not have this

system, a voltage inverter is required, which can be purchased at JVC car audio dealers.

• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC car audio dealer.

• If noise is a problem... This unit incorporates a noise filter in the power circuit. However, with some vehicles, clicking or other unwanted noise may occur. If this happens, connect the unit’s rear ground terminal (See connection diagram below.) to the car’s chassis using shorter and thicker cords, such as copper braiding or gauge wire. If noise still persists, consult your JVC car audio dealer.

• Maximum input of the speakers should be more than 40 watts at the rear and 40 watts at the front, with an impedance of 4 to 8 ohms.

• Be sure to ground this unit to the car’s chassis.

• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.

Heat sink

Sumidero térmico

Dissipateur de chaleur

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 voltios de CC, con sistemas eléctricos de masa NEGA TIV A. Si su vehículo no

posee este sistema, será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (Ver diagrama de conexión abajo.) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces traseros debe ser mayor de 40 vatios y la de los delanteros de 40 vatios, con una impedancia de 4 a 8 ohmnios.

• Asegúrese de conectar esta unidad a tierra en el chasis del

automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

RACCORDEMENTS ELECTRIQUES

Pour éviter tout court-circuit, nous vous recommandons de débrancher la borne négative de la batterie et d’effectuer tous les raccordements électriques avant d’installer l’appareil. Si l'on n’est pas sûr de pouvoir installer correctement cet appareil, le faire installer par un technicien qualifié.

Remarque:

Cet appareil est conçu pour fonctionner sur des sources de courant continu de pas ce type d’alimentation, il vous faut un convertisseur de tension, que vous pouvez acheter chez un revendeur d’autoradios JVC.

•

Remplacer le fusible par un de la valeur précisée. Si le fusible saute souvent, consulter votre revendeur d’autoradios JVC.

•

Si le bruit est un problème... Cet appareil incorpore un filtre de bruit dans le circuit d’alimentation. Cependant, avec certains véhicules, quelques claquements ou autres bruits non désirés risquent de se produire. Si cela arrive, raccorder la au châssis de la voiture (voir le schéma de raccordement cidessous) en utilisant des cordons les plus gros et les plus courts possibles telle qu'une barre de cuivre ou une tresse. Si le bruit persiste, consulter votre revendeur d’autoradios JVC.

•

La puissance admissible des haut-parleurs doit être supérieure à 40 watts à l’arrière et à 40 watts l’avant, avec une impédance de

• S'assurer de raccorder la mise à la masse de cet appareil au châssis de la voiture.

Le radiateur devient très chaud après usage. Faire attention de

•

ne pas le toucher en retirant cet appareil.

12 volts à masse NEGA TIVE

4 à 8 ohms

.

. Si votre véhicule n’offre

borne de masse arrière

de l’appareil

A Typical Connections / Conexiones típicas / Raccordements typiques

Before connecting: Check the wiring in the vehicle carefully not to fail in connecting this unit. Incorrect connection may cause a serious damage to this unit.

1

Connect the colored leads of the power cord to the car battery , speakers and automatic antenna (if any) in the following sequence.

1 Black: ground 2 Yellow: to car battery (constant 12V) 3 Red: to an accessory terminal 4 Blue with white stripe: to automatic antenna (200mA

max.)

5 Others: to speakers

2

Connect the antenna cord.

3

Finally connect the wiring harness to the unit.

• Before connecting the CD changer, make sure that the unit is turned off. * Antes de conectar el cambiador de CD, asegúrese de que la unidad esté apagada. * Avant de connecter le chaneur CD, s’assurer que l’unité est éteinte.

JVC CD changer jack

Left

Izquierdo

Gauche

Line out (see diagram B )

Salida de línea (véase diagrama B )

Sortie de ligne (voir le diagramme

Antenna terminal

Terminal de la antena

Borne de l’antenne

To antenna

A la antena

A l'antenne

*1:Before checking the operation of this unit prior to installation,

this lead must be connected, otherwise power cannot be turned on.

*1: Antes de comprobar el funcionamiento de esta unidad previa

a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1: Pour vérifier le fonctionnement de cet appareil avant

installation, ce fil doit être raccordé, sinon l’appareil ne peut pas être mis sous tension.

B

Jack del cambiador de CD de JVC

Prise de changeur CD JVC

)

Right

Derecho

Droit

2

10A fuse

Fusible de 10A

Fusible 10A

3

1

Antes de la conexión: Verifique atentamente el conexionado del vehículo para no cometer errores al conectar esta unidad. Una conexión incorrecta podría producir daños graves en la unidad.

1

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena automática (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra. 2 Amarillo: a la batería del automóvil (12V constantes) 3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena automática (200mA

máx.)

5 Otros: a los altavoces

2

Conecte el cable de antena.

3

Por último, conecte a la unidad el cableado preformado.

JVC CD changer

cambiador de CD de JVC

10

Black

Negro

Noire

Yellow*

Amarillo*

Jaune*

Red

Rojo

Rouge

Blue with white stripe

Azul con rayas blancas

Bleu avec bande blanche

changeur de CD JVC

Rear ground terminal

Terminal de tierra posterior

Borne arrière de masse

To metallic body or chassis of the car

A un cuerpo metálico o chasis del

1

automóvil

Vers corps métallique ou châssis du véhicule

1

T o a live terminal in the fuse block connecting to the car battery (bypassing the ignition swich).

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

2

A une borne sous tension du porte-fusible connectée à la batterie de la voiture (en dérivant l’interrupteur d’allumage)

We recommend that you connect one of the CH-X series CD changers.

• If your CD changer is one of the KD-MK series, you need an optional cord (KS-U15K).

Recomendamos conectar uno de los cambiadores de CD de la serie CH-X.

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K).

Nous recommandons que vous connectiez un changeur de CD de la série CH-X.

• Si votre changeur de CD appartient à la série KD-MK, vous avez besoin d’un cordon optionnel (KS-U15K).

Not included with this unit.

*

No suministrado con esta unidad.

Non fourni avec cet appareil.

To an accessory terminal in the fuse block

3

A un terminal accesorio del bloque de fusibles

Vers borne accessoire du porte-fusible

4

Avant de commencer la connexion:

vérifiez attentivement le câblage du véhicule pour ne pas connecter incorrectement cet appareil. Une connexion incorrecte peut endommager sérieusement l’appareil.

1

Connectez les fils de couleur du cordon d’alimentation à la batterie de la voiture, aux enceintes et à l’antenne automatique (s’il y en a une) dans l’ordre suivant.

1

Noir: a la masse

2

Jaune: a la batterie de la voiture (12V constant)

3

Rouge: à la prise accessoire

4

Bleu à bandes blanches: à l’antenne automatique (200mA max.)

5

Autres: aux enceintes

2

Connectez le cordon d’antenne.

3

Finalement, connectez le faisceau de fils à l’appareil.

Ignition switch

Interruptor de encendido

Interrupteur d'allumage

*

Fuse block

Bloque de fusibles

Porte-fusible

To automatic antenna if any

A la antena automática si la hubiere

Vers borne d’antenne automatique s'il y en a une

White with black stripe

Blanco con rayas negras

Blanc avec bande noire

5

White

Blanco

Blanc

Left speaker (front)

Altavoz izquierdo (frontal)

Haut-parleur gauche (avant)

Gray with black stripe

Gris con rayas negras

Gris avec bande noire

Gray

Gris

Right speaker (front)

Altavoz derecho (frontal)

Haut-parleur droit (avant)

Green with black stripe

Verde con rayas negras

Vert avec bande noire

Green

Verde

Vert

Left speaker (rear)

Altavoz izquierdo (trasero)

Haut-parleur gauche (arrière)

Purple with black stripe

Púrpura con rayas negras

Violet avec bande noire

Purple

Púrpura

Violet

Right speaker (rear)

Altavoz derecho (trasero)

Haut-parleur droit (arrière)
